Описание типов USB портов и переходников

В этой статье я хочу впихнуть как можно больше информации повязанной с USB(типы, разъемы и переходники которые на данный момент существуют).

USB (Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для периферийных устройств в вычислительной технике со встроенными линиями питания. Существуют два типа коннекторов/разъёмов  для USB:

Каждый из типов подразделяешься на три группы:

  • Стандартные
  • Мини
  • Микро

Все USB устройства имеют свою версию.

Спецификация 1.0 регламентировала два типа разъёмов:

  • A – на стороне контроллера или концентратора USB
  • B – на стороне периферийного устройства

Впоследствии были разработаны миниатюрные разъёмы для применения USB в переносных и мобильных устройствах, получившие название Mini-USB. Новая версия миниатюрных разъёмов, называемых Micro-USB, была представлена USB Implementers Forum

4 января 2007 года. Внешний вид показан в таблице (таб.1).

Таблица 1. Внешний вид USB 1.х и 2.0 устройств разных типов

Для USB 1.x регламентировано два режима работы:

  • режим с низкой пропускной способностью (Low-Speed) — 1,5 Мбит/с
  • режим с высокой пропускной способностью (Full-Speed) — 12 Мбит/с

Для USB 2.x регламентировано три режима работы:

  • Low-speed, 10—1500 Кбит/c (клавиатуры, мыши, джойстики)
  • Full-speed, 0,5—12 Мбит/с (аудио-, видеоустройства)
  • High-speed, 25—480 Мбит/с (видеоустройства, устройства хранения информации)

В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0, причём для однозначной идентификации разъёмы USB 3.0 принято изготавливать из пластика синего цвета. Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.

0. Таким образом, скорость передачи возрастает с 60 Мбайт/с до 600 Мбайт/с и позволяет передать 1 Тб не за 8-10 часов, а за 40-60 минут.

31 июля 2013 года USB 3.0 Promoter Group объявила о принятии спецификации следующего интерфейса, USB 3.1, скорость передачи которого может достигать 10 Гбит/с. Внешний вид показан в таблице (таб.2).

Таблица 2. Внешний вид USB 3.х устройств разных типов

Стандартный Mini Micro
Тип А
Тип В

Примеры переходников и портов (рис 1-3).

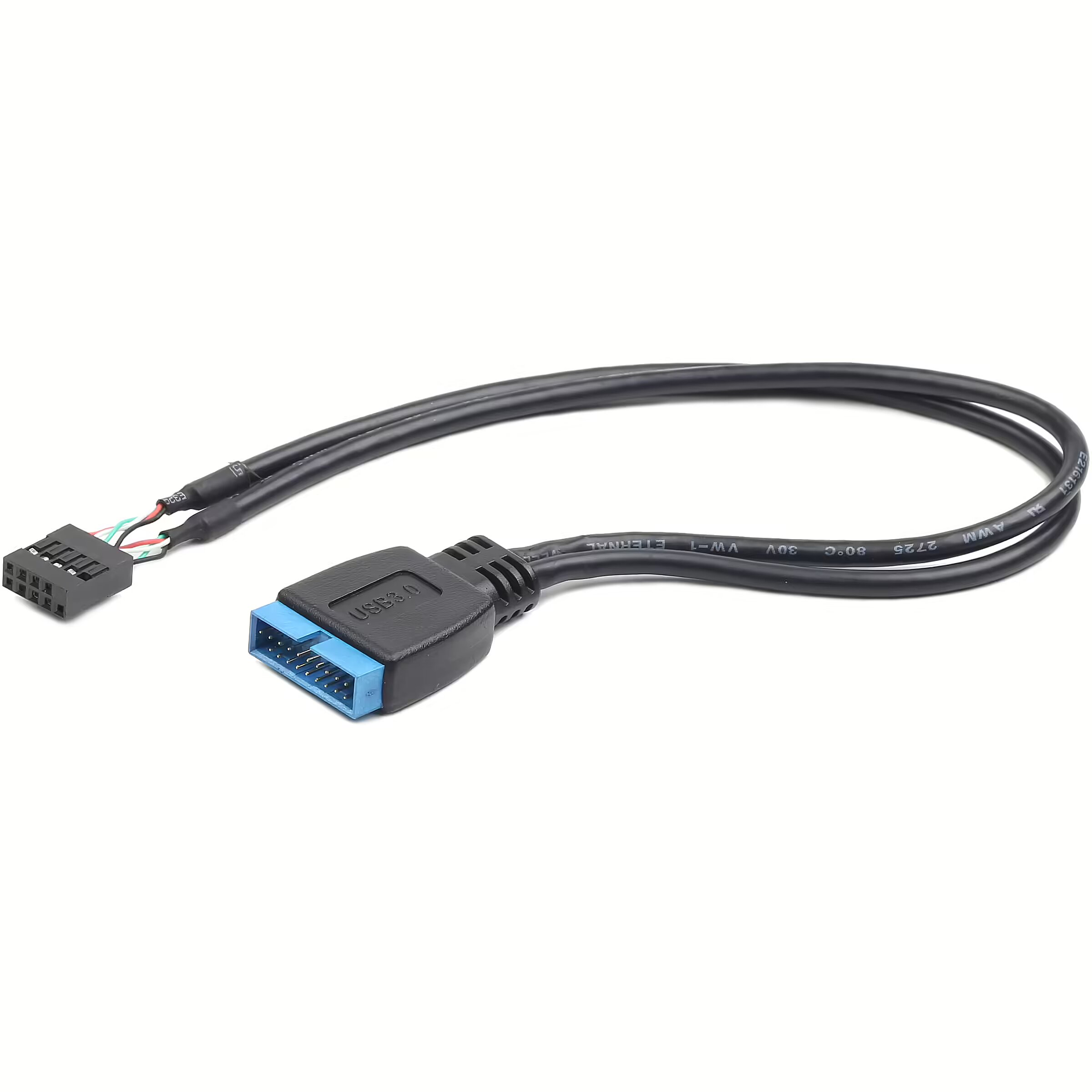

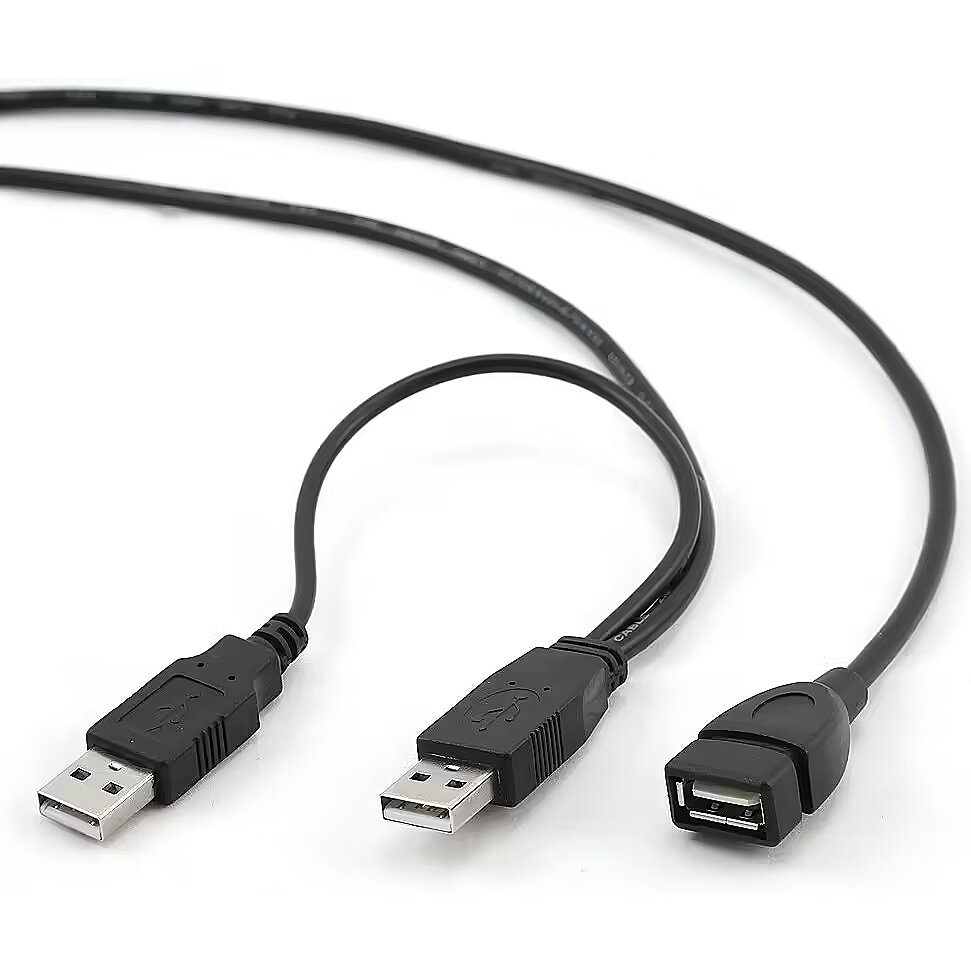

Рисунок 1 – Типы переходников

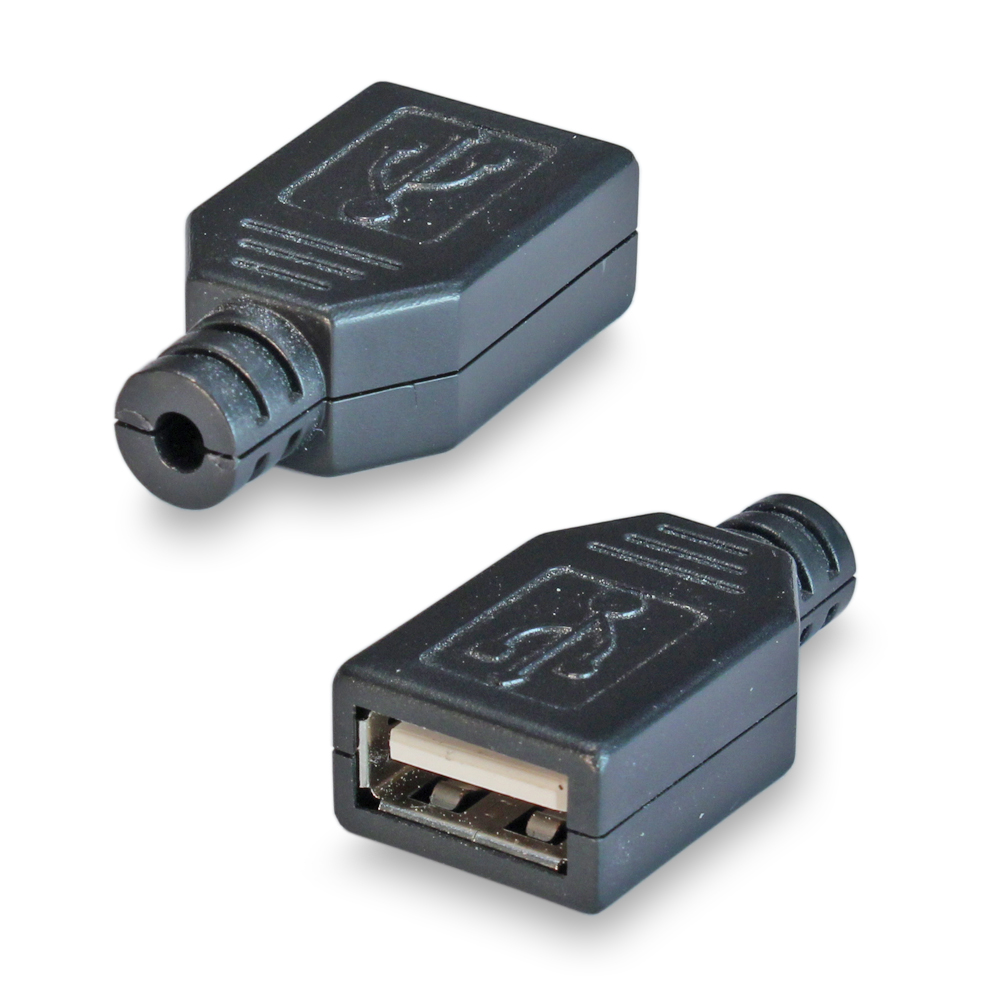

Рисунок 2 – Примеры разъёмов


Рисунок 3 – Примеры разъёмов

Также USB-разъёмы могут выполнять функции электрической розетки (обычно используются для зарядки мобильных телефонов и иных гаджетов). После ознакомления с USB устройствами можно немного почерпнуть информации по видам и типа RAM.

Герметичные промышленные USB-решения — Molex


Коммерческий автотранспорт
    Транспортные рефрижераторы

Промышленные решения
    Сканеры штрих-кодов
    Автоматизация производства
    Промышленные периферийные устройства
    Промышленные компьютеры
    Промышленные органы управления
    Управление движением и технологическим процессом
    Робототехника
    Испытательное оборудование
    Системы технического зрения

MedTech
    Медицинские приборы

Это неполный перечень областей применения для этих продуктов. Здесь представлены наиболее распространенные сферы.

Переформованные кабельные наборы со встроенным компенсатором натяжения

Ускоряет установку на объектах заказчика по сравнению с конструкциями, требующими выполнения электромонтажа на месте эксплуатации

Разгрузка напряжения повышает гибкость кабеля и обеспечивает надежную фиксацию

Технология разностного сигнала

Delivers 5 Gbps data speeds for USB 3. 0 compliance (enables 10 times faster data speeds than USB 2.0 receptacles)
Includes enhanced power optimization and retains backward compatibility to USB 2.0 devices

Гнездо с байонетным замком

Обеспечивает быстрое и легкое соединение, сокращая время установки и обслуживания

Meets high-durability-class (500 mating cycles) requirements of USB 3.0 specifications

Обеспечивает надежность соединения при высокой частоте сочленения / расчленения

Соответствует ODVA и IEC61076

Стандартные размеры обеспечивают совместимость и взаимосопрягаемость

Класс защиты IP67

Обеспечивает водо- и пыленепроницаемость кабельных сборок для обеспечения их функциональной целостности

Полное экранирование кабеля

Обеспечивает защиту от электромагнитных и радиопомех

Предлагаются кабельные сборки различной длины

Позволяет клиентам выбирать подходящую длину для их задач

Корпус с направляющими ключами

Ускоряет сборку
Предотвращает несоосность соединений

Пылезащитный колпачок с классом защиты IP67

Изолирует неиспользуемые соединения и предотвращает повреждения, связанные с воздействием внешней среды

Каталог продукции — Разъёмы, клеммы, соединители, наконечники — Разъемы для передачи данных — Разъёмы USB

Каталог продукции

Обновлен: 15. 10.2021 в 16:30

  • Aвтоматика, Робототехника, Микрокомпьютеры
  • Акустические компоненты
  • Блоки питания, батарейки, аккумуляторы
  • Датчики
  • Двигатели, вентиляторы
  • Измерительные приборы и модули
  • Инструмент, оборудование, оснастка
    • Аксессуары для пайки
    • Антистатические принадлежности
    • Бокорезы, ножницы, резаки
    • Дрели, фрезеры, бормашины
    • Жала для паяльников и станций
    • Инструмент для зачистки изоляции
    • Инструмент для обжима
    • Лупы, микроскопы
    • Нагреватели инфракрасные
    • Ножи, скальпели
    • Отвёртки
    • Отсосы для припоя
    • Паяльники газовые и горелки
    • Паяльники электрические
    • Паяльные станции и ванны, сварочные автоматы
    • Пинцеты, зажимы
    • Плоскогубцы, круглогубцы
    • Подставки для паяльников и штативы
    • Принадлежности для паяльников и станций
    • Прочий инструмент и оснастка
    • Сверла, фрезы, боры
    • Термоклеевые пистолеты
    • Тиски, станины
    • Штангенциркули, линейки
  • Источники света, индикаторы
  • Кабель, провод, шнуры
  • Коммутация, реле
  • Конструктивные элементы, корпуса, крепеж
  • Материалы и расходники
  • Пассивные элементы
  • Полупроводниковые приборы, микросхемы, радиолампы
  • Разъёмы, клеммы, соединители, наконечники
  • Текстолит, платы
  • Товары бытового назначения
  • Трансформаторы, сердечники, магниты
Информация обновлена 15. 10.2021 в 16:30

Вид:

Сортировка:

По наличиюпо алфавитупо цене

Кол-во на странице: 244860120

USB-002 разъем USB на плату, вертикальный

в магазине на Нахимовском :
1 + 9 шт

В магазине на Нахимовском сейчас 1 шт. Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас, а мы можем привезти еще 9 шт послезавтра
г. Москва, м. Нахимовский проспект, Нахимовский проспект д.4, 1 этаж, отдельный вход с улицы Нахимовский проспект.
Будни: с 9 до 21 Выходные и праздничные:  с 10 до 19

в магазине в Митино: 1 + 9 шт

В магазине в Митино сейчас 1 шт. Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас, а мы можем привезти еще 9 шт послезавтра
г. Москва, м. Волоколамская, Пятницкое шоссе д. 18, ТК Митинский радиорынок, 1-й этаж, павильон № 413А
Будни: с 10 до 20 Выходные и праздничные:  с 10 до 19

в магазине на Новокузнецкой: 1 + 9 шт

В магазине на Новокузнецкой сейчас 1 шт. Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас, а мы можем привезти еще 9 шт послезавтра
г. Москва, м.Новокузнецкая, Большой Овчинниковский пер. д. 12, строение 1
Будни: с 10 до 20 Выходные и праздничные:  с 10 до 19

в магазине на Полежаевской: 3 + 7 шт

В магазине на Полежаевской сейчас 3 шт. Вы можете оформить заказ и зарезервировать 3 шт прямо сейчас, а мы можем привезти еще 7 шт завтра
г. Москва, м. Полежаевская, 4-я Магистральная д. 5, БЦ «На Магистральной», вход только через КПП со стороны Магистрального переулка (где шлагбаум). На проходной сказать, что в ПартсДирект.
Будни: с 9 до 21 Выходные и праздничные:  с 10 до 19

в магазине на Савеле моб.: 1 + 9 шт

В магазине на Савеле моб. сейчас 1 шт. Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас, а мы можем привезти еще 9 шт послезавтра
г. Москва, м. Савёловская, Сущевский Вал д.5, стр.12, Л 47
Будни: с 10 до 20 Выходные и праздничные:  с 10 до 19

в магазине на Щёлковской: 1 + 9 шт

В магазине на Щёлковской сейчас 1 шт. Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас, а мы можем привезти еще 9 шт послезавтра
г. Москва, м. Щёлковская, Щелковское шоссе д.66
Будни: с 9 до 21 Выходные и праздничные:  с 10 до 19

в магазине на Савеле комп.: 1 + 9 шт

В магазине на Савеле комп. сейчас 1 шт. Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас, а мы можем привезти еще 9 шт послезавтра
г. Москва, ул. Сущёвский Вал, д.5, стр.1А, пав. F54 ТК Компьютерный
Будни: с 10 до 20 Выходные и праздничные:  с 10 до 19

в магазине на Лермонтовском : 1 + 9 шт

В магазине на Лермонтовском сейчас 1 шт. Вы можете оформить заказ и зарезервировать 1 шт прямо сейчас, а мы можем привезти еще 9 шт послезавтра
г. Москва, Лермонтовский проспект, д. 19, к. 2
Будни: с 10 до 20 Выходные и праздничные:  с 10 до 19

в магазине на Вернадского : 0 + 10 шт

В магазине на Вернадского сейчас нет свободных товаров. Но вы можете оформить заказ, и мы привезем 10 шт послезавтра
г. Москва, м. Проспект Вернадского, Проспект Вернадского д.39
Будни: с 10 до 20 Выходные и праздничные:  с 10 до 19

всего в наличии 10 шт

В чем разница между обычным разъемом USB и разъемом USB Type C?

Большинство электронных устройств, таких как ноутбуки и другое компьютерное оборудование, будут включать по крайней мере один стандартный порт USB Type-A, поэтому будет справедливо сказать, что разъемы USB существуют уже давно. Меньшие устройства, такие как смартфоны, блоки питания и внешние жесткие диски, обычно имеют либо меньшие разъемы USB типа B, либо разъемы micro-USB, чтобы сэкономить ценное пространство.

Совершенно неожиданно разъемы USB Type C или USB-C, как их теперь называют, стали универсальным решением для зарядки и передачи данных между устройствами.Однако вопрос в том, действительно ли USB-C лучше, чем мы использовали раньше? Мы собираемся рассмотреть некоторые из его основных функций по сравнению со стандартным портом USB-A.

Двусторонняя новая форма

USB-A имеет гораздо больший физический разъем, чем тип C, тип C примерно того же размера, что и разъем micro-USB. В отличие от типа A, вам не нужно пытаться вставить его, перевернуть, а затем еще раз перевернуть, чтобы найти правильную ориентацию при попытке установить соединение.Прелесть типа C в том, что его можно вставлять любым способом вверх, так как контакты разъема одинаковы с обеих сторон.

Поддержка нового стандарта

Разъем USB-C поддерживает различные новые стандарты USB, такие как USB 3. 1, обеспечивающий чрезвычайно быструю передачу данных со скоростью до 10 Гбит / с, и USB PD, обеспечивающий подачу питания.

Еще более быстрая зарядка

В настоящее время стандартное соединение USB 2.0 обеспечивает мощность до 2,5 Вт (чего достаточно для зарядки вашего телефона со скоростью улитки), в то время как стандарт USB PD, поддерживаемый USB-C, может обеспечить огромную мощность в 100 Вт, что более чем достаточно для зарядки ноутбука.Он двунаправленный, что означает, что подключенные устройства могут одновременно отправлять и получать питание.

Компактность

Можно с уверенностью сказать, что те времена, когда устройства имели большое количество различных портов разъема, давно прошли. Порты USB-C могут поддерживать множество различных протоколов с использованием «альтернативных режимов», что позволяет иметь адаптеры, которые могут выводить другие типы подключений через порт USB. Теперь порты HDMI, DisplayPort, VGA, наушников и питания можно объединить в порт одного типа, что поможет устройствам стать тоньше, чем когда-либо прежде.

Взаимодействие

USB-C не будет одним из тех малоизвестных разъемов, которые предназначены только для устройств одной компании. Более 700 технологических компаний сотрудничали в разработке и внедрении этого нового разъема, в том числе такие известные компании, как Apple, Google, Dell, HP, Intel, Microsoft и Samsung. Мы можем ожидать, что USB-C станет обычным явлением в новых электронных устройствах, выпускаемых в течение следующего года или около того.

Обратная совместимость

Даже если вы не можете физически подключить разъем USB-C к порту Type-A, вы можете использовать физический адаптер для подключения старых устройств к порту USB-C.Однако базовый стандарт обратно совместим, то есть стандартный разъем USB 3.0 может использоваться с портом USB 2.0, хотя он будет работать только со скоростью и возможностями старого стандарта, в данном случае стандарта USB 2.0.

Совершенно очевидно, что USB-C — это новый развивающийся стандарт питания и данных, который станет повсеместным на большинстве устройств. Это также приведет к появлению ряда адаптеров для других типов разъемов, поскольку устройства станут тоньше и проще в том, что касается портов питания и данных.

Разъем Bulgin серии 4000, тип C

По мере того, как этот новый тип соединительной технологии находит свое применение в промышленности и различных наружных применениях, таких как морские, медицинские, транспортные и телекоммуникационные, новая линейка соединителей Bulgin USB Type C для суровых условий окружающей среды гарантирует, что даже самые современные соединители могут быть защищены. надежно защищен от влаги, грязи, ударов и экстремальных температур.

Для получения дополнительной информации посетите веб-сайт Bulgin.

USB-коннекторы в стиле милитари | MILNEC

Водонепроницаемые USB-разъемы Milnec для тяжелых условий эксплуатации.

Новые надежные системы USB-разъемов Milnec отвечают потребностям современного военного истребителя. Эти водонепроницаемые и прочные разъемы USB 2.0 идеально подходят для использования в системах связи на поле боя, видеонаблюдения и в суровых промышленных условиях. Разъемы USB

в стиле милитари дают инженерам возможность превратить стандартные комплекты кабелей USB Type-A в надежные USB-разъемы и розетки.Разъемы размещены в усовершенствованных металлических корпусах в стиле MIL-DTL-38999 Series III с тройной резьбой и соединительным кольцом с храповым механизмом, которое выдерживает сильную вибрацию, сохраняя при этом водонепроницаемое уплотнение.

Прочные USB-разъемы Milnec — идеальное решение для военных и промышленных приложений, которым требуются стандартные USB-разъемы с защитой от воздействия окружающей среды IP67 (когда они закрыты крышками или соединены с вилкой TX06U). Кроме того, для дополнительной защиты доступен полный набор металлических защитных крышек, уплотнительных прокладок и кожухов для снятия натяжения.


Военный USB-штекер • (TX06U)

Таблицы данных
Описание

USB-штекер Milnec TX06U надежно укрепит любой стандартный набор шнуров USB Type-A для подключения к розеткам TX00U и TX07U. Он оснащен храповым соединительным кольцом с самоблокирующимися зубьями, которые предотвращают разъединение в условиях высокой вибрации. Кольцевое уплотнение и компрессионная втулка обеспечивают защиту вилки и шнура от окружающей среды. Рекомендуется использовать защитную крышку для защиты разъема, когда он не подключен.Для сборки не требуется никаких инструментов.

Материалы и отделка
Код отделки Отделка Электропроводящий Соответствует RoHS Внешний вид Материал корпуса Рейтинг распыления соли Рекомендуемая рабочая температура
N Никель, не содержащий электролита ✔ + Яркий металл Алюминий 48 часов от -40 ° до + 185 ° F
(от -40 ° до + 85 ° C)
W Olive Drab Cadmiun Оливково-зеленый Алюминий 500 часов от -40 ° до + 185 ° F
(от -40 ° до + 85 ° C)

Разъем USB военного назначения • (TX00U)

Таблицы данных
Описание

USB-разъем Milnec TX00U превратит любой стандартный комплект шнуров USB Type-A в прочный USB-разъем без разъемов. специальный инструмент.Алюминиевый металлический корпус разъема в стиле MIL-DTL-38999 с тройной резьбой для заглушек обеспечивает надежное и надежное соединение с подходящим штекером TX06U для использования в условиях высокой вибрации и суровых условий. Розетка TX00U — идеальное решение для промышленных и военных приложений, требующих стандартного USB-разъема в прочном корпусе. Проходная вставка совместима с 2.0 USB и способна передавать данные со скоростью 480 Мбит / с. Рекомендуется использовать защитную крышку для герметизации и защиты разъема, когда он не используется.Для дополнительной защиты доступен полный набор металлических защитных крышек, уплотнительных прокладок и кожухов для снятия натяжения.

Материалы и отделка
Код отделки Отделка Электропроводящий Соответствует RoHS Внешний вид Материал корпуса Рейтинг распыления соли Рекомендуемая рабочая температура
N Никель, не содержащий электролита ✔ + Яркий металл Алюминий 48 часов от -40 ° до + 185 ° F
(от -40 ° до + 85 ° C)
W Olive Drab Cadmiun Оливково-зеленый Алюминий 500 часов от -40 ° до + 185 ° F
(от -40 ° до + 85 ° C)

Гнездо для гайки USB военного назначения • ( TX07U)

Таблицы данных
Описание

Гнездо для контргайки USB Milnec TX07U превращает любой комплект шнуров USB Type-A в прочное гнездо USB. Тройная резьба заглушки обеспечивает надежное соединение в среде с высокой вибрацией при соединении с вилкой TX06U. Конструкция с одним монтажным отверстием и встроенным уплотнительным кольцом обеспечивает максимальную защиту от окружающей среды для критически важных приложений. Проходная вставка совместима с 2.0 USB и способна передавать данные со скоростью 480 Мбит / с. Рекомендуется использовать защитную крышку для защиты разъема, когда он не подключен. Полный набор металлических защитных крышек и кожухов доступен для дополнительной защиты.

Материалы и отделка
Код отделки Отделка Электропроводность Соответствует RoHS Внешний вид Материал корпуса Рейтинг распыления соли Рекомендуемая рабочая температура
N Никель, не содержащий электролита ✔ + Яркий металл Алюминий 48 часов от -40 ° до + 185 ° F
(от -40 ° до + 85 ° C)
W Olive Drab Cadmiun Оливково-зеленый Алюминий 500 часов от -40 ° до + 185 ° F
(от -40 ° до + 85 ° C)

Пылезащитные чехлы военных USB • (TXCP / TXCR)

Таблицы данных
Описание

Защитите USB-разъемы mil-spec от повреждений и воздействия окружающей среды, накрыв их, когда они не используются. Внутренняя прокладка крышки обеспечивает полную защиту от воздействия окружающей среды, а трос удерживает крышку под рукой.

Соответствующие номера деталей крышки
Крышка
Номер детали
Совместимость
с отделкой
Описание
TXCP-15WE TX06U-W Olive Drab Крышка заглушки
с насадкой для проушины
TXCP-15NE TX06U-N Никель, не содержащий электролита
TXCR-15WE TX00U-W Olive Drab Крышка гнезда для настенного монтажа
с насадкой для проушины
TXCR-15 TX00U-N Никель, не содержащий электролита
TXCR-15WJ TX07U-W Olive Drab Крышка гнезда зажимной гайки
с кольцом зажимной гайки
TXCR-15NJ TX07U-N Никель, не подвергающийся электролизу

Военная монтажная прокладка USB • (TXGE)

Таблицы данных 900 62
Описание

Прокладки TXGE герметизируют пространство между фланцевыми розетками и панелью, обеспечивая экологическую целостность вашего корпуса. Их можно использовать как в задней, так и в передней установке розеток.

Соответствующая прокладка Номер детали
Номер детали Совместимость
с
Описание
TXGE-15-R1 TX00U Уплотнительная прокладка

Крепежный кронштейн и винты USB военного назначения • (TXMB)

Таблицы данных
Описание

Кронштейны, предназначенные для монтажа фланцевых соединителей, оснащены невыпадающими стопорными гайками из нержавеющей стали, которые предотвращают падение незакрепленных креплений в уязвимые места, что может привести к отказу оборудования.Дополнительные уплотнительные винты с уплотнительными кольцами эффективно закроют монтажные отверстия на корпусе от проникновения воды.

Соответствующие номера деталей монтажного кронштейна
Номер детали Совместимость
с
Описание
TXMB-15-R1 TX00U Монтажный кронштейн
TXMB-15-R1-A Монтажный кронштейн с уплотнительными винтами

Автомобильный разъем, совместимый с USB 2.

0 Серия MX45M | Разъемы
JAE разработала и выпустила USB 2.0 совместимый интерфейсный разъем серии MX45M для информационно-развлекательной системы в автомобиле.

Для автомобильных навигационных систем и систем головных устройств на автомобильном рынке популярны функции прослушивания и просмотра данных, хранящихся в портативных цифровых аудиоплеерах и смартфонах пользователя, с использованием подключения через USB-кабель.

Чтобы удовлетворить эти тенденции рынка, компания JAE разработала автомобильный разъем USB-интерфейса серии MX45M. Серия MX45M обеспечивает доступ к данным, хранящимся в персональных электронных устройствах, через USB 2.0 соединение.

Серия MX45M соответствует стандарту передачи данных USB 2.0 и совместима с кабелями для различных портативных устройств. Он также имеет прочную конструкцию и экологические характеристики, необходимые для автомобильных разъемов. Мы будем удовлетворять разнообразные потребности наших клиентов, предлагая линейку продуктов, совместимых с USB 2. 0 в автомобиле, включая разъемы серии MX39 и серии MX49 для автомобильной проводки и интерфейсов.

Примечание) Этот продукт продается только как жгут проводов, чтобы обеспечить производительность и надежность передачи, и не поставляется в виде одного разъема.

Система головного устройства: Устройство, объединяющее в одной системе механические функции аудиоплееров и усилителей автомобильной аудиосистемы.

Характеристики

  • Автомобильные разъемы USB 2.0 типа A
  • Скорость передачи, совместимая со стандартом USB 2.0
  • USB-сертифицированные (TID) продукты
    Совместимость с USB-кабелями для подключения различных портативных устройств

TID: идентификатор теста (идентификатор для отслеживания и определения критериев тестирования, используемых для оценки продукта), присвоенный Форумом разработчиков USB

Применимый рынок

Автомобильные навигационные системы, автомобильные аудиосистемы, головные устройства и другие.

Общие технические характеристики

Ответный разъем Разъемы USB 2.0 типа A
Кол-во контактов 4 позиции
Сопротивление изоляции 1000 МОм мин. (начальная)
Диапазон рабочих температур -40 ° С ~ + 85 ° С
Применимый провод Кабель STP
ø5.6 (26AWG x 1P + 20AWG x 2C)
Прочность 5000 раз
Усилие вставки разъема 35 Н макс.

Материалы и отделка

Разъем розетки
Компонент Материал / отделка
Сигнальный штифт Медный сплав
Контактная поверхность: покрытие Au поверх Ni
Зона подключения провода: Sn покрытие
Внешний корпус PBT
Внутренний держатель корпуса LCP-GF35
GND Клемма Медный сплав / покрытие Sn
Защитная гильза Покрытие из латуни / Sn

Общие технические условия

«Разъемы для ввода / вывода»

MX45 серии
Серия MX45M
Характеристики USB 2. 0 Совместимость с типом A
Тип разъема Розетка со стороны жгута проводов
Кол-во контактов 4 позиции
Выдерживаемое напряжение диэлектрика AC 500V среднеквадратичное значение (при сопряжении)
Сопротивление изоляции 1000 МОм мин. (начальная)
Контактное сопротивление 30 мОм макс.(начальная)
Диапазон рабочих температур -40 ~ +85 [° C]
«Разъемы для внутренней разводки»

MX39 серии
Серия MX39 MX39D
Характеристики Совместимость с USB 2.0 USB 2.0 совместим (толстая проволока)
Тип разъема Разъем бортовой розетки
(Сквозное отверстие: прямое / угловое)
Боковой жгут розетки

Боковой жгут розетки

Кол-во контактов 4 позиции (4 позиции x 1 ряд) 4 позиции (4 позиции x 1 ряд)
Выдерживаемое напряжение диэлектрика AC1000V r. м.с (при вязке) AC1000V среднеквадр. (при вязке)
Сопротивление изоляции 100 МОм мин. (начальная) 100 МОм мин. (начальная)
Контактное сопротивление 8 мОм макс. (Начальная) 8 мОм макс. (Начальная)
Диапазон рабочих температур -40 ~ +85 [° C] -40 ~ +85 [° C]
Применимая толщина платы 1.6 [мм]
Применимый кабель Экранированная витая пара
(Только в запряженном состоянии)
ø5,6 (26AWG x 1P + 20AWG x 2C)
Серия MX49
Серия MX49
Характеристики USB2.0 совместимый
(компактный: толстая проволока)
Тип разъема Разъем бортовой розетки
(Сквозное отверстие / SMT)
Заглушка бокового жгута
Кол-во контактов 4 позиции (2 х 2 ряда)
Выдерживаемое напряжение диэлектрика AC1000V, среднеквадратичное значение (при сопряжении)
Сопротивление изоляции 100 МОм мин. (начальная)
Контактное сопротивление 8 мОм макс. (Начальная)
Диапазон рабочих температур -40 ~ +85 [° C]
Применимая толщина платы 1,6 [мм]
Применимый кабель Экранированная витая пара
(Только в запряженном состоянии)
ø5,6 (26AWG x 1P + 20AWG x 2C)

* Товары, подчеркнутые и окруженные квадратной рамкой, на этот раз добавляются к ассортименту.

Информация и подробности приведены на дату публикации. Обращаем ваше внимание, что детали могут быть изменены.

Как определить кабельные соединители USB

Вас смущает набор USB-кабелей, которые вы накопили за долгие годы? Вам нужно иметь возможность назвать или определить тип разъема на одном конце USB-кабеля? На изображении выше показано большинство разъемов USB, которые использовались с момента дебюта USB примерно в 1998 году.

Разъемы USB

сбивали с толку последние 20 лет, но, возможно, следующий контекст поможет устранить некоторую путаницу. Стандарт USB был разработан группой компаний в середине 1990-х годов. Цель заключалась в том, чтобы упростить подключение внешних устройств к компьютерам и заменить множество распространенных разъемов. IMac от Apple, выпущенный в 1998 году, был первым массовым компьютером со встроенными портами USB. Теперь мы называем этот оригинальный стандарт USB 1.0.С годами были разработаны новые версии, такие как USB 2.0, USB 3.0 и USB 4.0. Вместе с новыми стандартами или версиями появились новые разъемы.

Важная фундаментальная деталь, которую нужно знать о USB 1.0, USB 2.0 и USB 3.0, заключается в том, что есть два разных разъема, которые мы называем USB A и USB B. Конец кабеля A подключается к вашему Mac. Конец B кабеля подключается к устройству, например, внешнему жесткому диску или принтеру. Это сбивает с толку, потому что есть несколько разъемов USB A и несколько разъемов USB B.

Вкратце поговорим о разъеме USB A. Посмотрите изображения USB 2.0 A Male и USB 3.0 A Male на изображении выше. Стандарты USB 1.0 и USB 2.0 использовали один и тот же разъем USB A, но с USB 3.0 были внесены небольшие изменения. Эта тонкая разница заключается в том, что пластиковая деталь посередине имеет синий в версии 3.0 и белый в версиях USB 2.0 и 1.0. Это, безусловно, самый распространенный USB-разъем, который люди видят. Этот разъем — это то, о чем думает большинство людей, когда думают о разъеме USB.

Разъем USB B вызывает много недоразумений. Люди часто не распознают его как тип разъема USB, и существует множество типов разъемов USB B. Посмотрите на 5 различных разъемов USB B на изображении выше. Существуют обычные, мини и микро версии. Также есть варианты 2.0 и 3.0. Версии mini и micro были разработаны для использования на небольших и / или тонких устройствах, таких как цифровые камеры, видеомагнитофоны или тонкие внешние жесткие диски USB.

Примерно в 2016 году Apple начала устанавливать новый тип USB-порта на свои Mac.Он называется портом USB-C. На изображении ниже показаны порт USB-C сбоку Mac и кабель USB-C слева. USB-C представляет новый разъем. Он немного отличается по размеру и форме от своих предшественников и является первым разъемом USB, который можно вставлять в любом положении. Другими словами, нет ни перевернутой, ни перевернутой стороны.

Если вам нужна дополнительная информация об идентификации ваших USB-кабелей, о различных скоростях передачи данных или возможностях доставки электроэнергии, ознакомьтесь с этими отличными статьями от Consolidated Electronic Wire and Cable и Houk Consulting

Выбор USB-коннекторов

Разработка стандарта универсальной последовательной шины (USB) стала своего рода революцией в мире телекоммуникаций.USB-кабели упрощают подключение компьютеров и других устройств связи, таких как мобильные телефоны и планшеты, к различным периферийным устройствам, таким как портативные носители информации, принтеры, сканеры, факсы и камеры.

Эти USB-кабели совместимы с несколькими платформами, дешевы и просты в использовании. В настоящее время на рынке представлены различные типы USB-кабелей (различающиеся установленными на них разъемами), каждый из которых соответствует различным потребностям пользователя и совместим с конкретными устройствами.Ниже приводится краткое описание основных типов разъемов USB-кабеля.

Этот кабель обеспечивает «нисходящее» соединение и совместим с устройствами хост-контроллера, такими как компьютеры и концентраторы. Особый плоский и прямоугольный интерфейс разъема позволяет легко надежно подключать и отключать кабель, не повреждая соединение. Кабель USB 2.0 A-A может соединять и облегчать передачу данных между USB-устройством с гнездом A-типа и компьютером или другим USB-устройством.

Этот тип кабеля совместим с устройствами USB и обеспечивает только «восходящие» соединения. Таким образом, он может быть подключен только к периферийным устройствам, а не к хост-контроллерам, таким как компьютеры или концентраторы. Кабели с этими разъемами легко подсоединять и отсоединять, обеспечивая стабильные и безопасные соединения.

USB-кабели

с разъемами этого типа представляют собой сложное разнообразие и совместимы с портативными устройствами связи, такими как мобильные телефоны и КПК, камеры и устройства GPS.Он позволяет передавать данные между устройствами с молниеносной скоростью до 480 Мбит / с и упрощает функции устройства «на ходу». Он имеет компактную пятиконтактную конструкцию и хорошо различим по черному разъему.

5-контактный разъем Mini-B меньше, чем его аналог Micro-B, и может облегчить передачу данных между сложными USB-устройствами с функциями On-The-Go. Этот тип кабеля также может соединять периферийные устройства и хост-контроллер.

Кабели с такими разъемами идеально подходят для использования с приложениями USB SuperSpeed ​​с феноменальной скоростью передачи данных. Однако эти кабели обратно совместимы с портами USB 2.0 и USB 1.1 и могут эффективно передавать данные между низкоскоростными устройствами. Разъемы USB 3.0 обычно имеют синий цвет, чтобы вы могли отличить их от своих предшественников.

USB 3.0 тип B

Кабели, оснащенные разъемами этого типа, могут передавать данные между USB 3 с высокой скоростью.0 и облегчить приложения SuperSpeed. Однако, в отличие от кабелей USB 3.0 A-типа, эти кабели не имеют обратной совместимости с устройствами USB 2.0 и USB 1.1.

Знание о различных типах разъемов, которые различают USB-кабели, поможет вам выбрать кабель, который идеально соответствует вашим потребностям. Убедитесь, что вы покупаете кабель с прочными разъемами, которые обеспечивают безопасное соединение, а также его легко подключать и отключать. Выберите покупку у надежного дилера, чтобы быть уверенным в качестве кабеля, который, в свою очередь, гарантирует удовлетворительные вычисления и / или коммуникационные возможности.

Разъем USB Type-C CX Series

Разъем USB Type-C

Обзор

Разъем серии CX соответствует стандарту USB нового поколения «USB Type-C ™». Ожидается, что он получит широкое распространение в качестве стандартного интерфейса в различных устройствах на потребительском, промышленном и автомобильном рынке.
※ USB Type-C ™ является зарегистрированным товарным знаком USB Implementers Forum.

Характеристики USB Type-C Hirose, серия CX

  1. Реверсивный интерфейс для легкого соединения
  2. Соответствует стандарту USB type-C
  3. Поддерживает передачу 10 Гбит / с (USB 3.1 Gen 2)
  4. Четкий тактильный щелчок (отличная фиксация)
  5. Конструкция с превосходной механической прочностью
  6. Заглушка: тонкая формованная конструкция
  7. Розетка
  8. : доступны типы с верхним и средним креплением.Оба типа предлагают гибридные заделки для печатных плат, которые легко поддаются пайке. Двухрядный тип SMT отлично подходит для высокоскоростной передачи.

Представляем серию CX

Модельный ряд CX серии

Разъем
тип
Монтажная плата

тип
Монтаж
метод
Товар Изображение Контакт Трансмиссия
скорость
Номинальный
ток
вода
стойкость
TID
(Сертификационный номер)
Характеристики
Заглушка
шт.
Весло
карта
Двойной-
рядный
SMT
CX60-24S-UNIT 24 10 Гбит / с 5A 5 200 000 291 Тонкий тип
Заглушка
Корпус
CX60-SLDA Тонкий тип
Заглушка
жгут
CX60-24S-1000-C1 24 10 Гбит / с 0.5 А 5648 Тонкий тип, Сменный продукт для CX60-24S-1000-C
CX60-24S-1000-CD 24 10 Гбит / с 5A Винтовой замок (2 места с двух сторон)
CX60-24S-1000-CS 24 10 Гбит / с 5A Винтовой фиксатор (одно место в центре)
Розетка Крепление к середине Гибрид прямоугольный
(SMT + THR)
CX70M-24P1 24 5 Гбит / с 5A 5 200 000 077 Тип экономии места, Глубина: 8. 35 мм
CX70M-24P2 24 5 Гбит / с 5A Тип для экономии места, Глубина: 7,95 мм
Прямой угол
(двойной
рядный SMT)
CX90MWD2-24P 24 5 Гбит / с 5A IPX8 TBD Без прокладки
CX90MWD2G-24P 24 5 Гбит / с 5A IPX8 С прокладкой
CX90MWP1-24P 24 5 Гбит / с 6A IPX4 Винт с формованной головкой типа
Угловой
(однорядный SMT)
CX90M-16P 16 480 Мбит / с 6A USB2.0 передача данных
На борту Вертикальный (SMT) CX80B1-24P 24 10 Гбит / с 5A 5 200 000 701 Низкопрофильный тип
Прямой угол
(Двойной-
rowSMT)
CX90B1-24P 24 10 Гбит / с 5A 5 200 000 499 Прочная конструкция, длина корпуса DIP 0. 6 мм
CX90B1B-24P 24 10 Гбит / с 5A Прочная конструкция, длина корпуса DIP 1,2 мм
Угловой
(однорядный SMT)
CX90B-16P 16 480 Мбит / с 5A TBD Тип для экономии места
Центр сертификации

Сторонняя испытательная лаборатория, сертифицированная Форумом разработчиков USB.

Спецификация

№ контакта 24
Покрытие Золото (Контактная часть)
Блокировка Фрикционный замок
Способ крепления подложки SMT, двухрядный / гибридный (DIP, SMT, однорядный каждый)
Диапазон температур хранения от -30 ℃ до +85 ℃
Номинальный ток Контактный №A1, A4, A9, A12, B1, B4, B5, B9, B12: 1,25 А постоянного тока (макс. ),
Остальной контакт: 0,25 А постоянного тока
Номинальное напряжение (AC) 20 В переменного тока
Контактное сопротивление 40 мОм или меньше (начальное)
Выдерживаемое напряжение 100 В переменного тока в течение 1 минуты
Сопротивление изоляции 100 МОм или более (начальное)
Прочность 10 000

Введение HIROSE’s USB Type-C «Жгуты проводов» (CX60-24S-1000-C)

CX60-24S-1000-C — это кабель с разъемом USB Type-C, отличающийся исключительной мягкостью и устойчивостью к изгибам. Помимо простоты использования, он поддерживает высокоскоростную передачу со скоростью 10 Гбит / с, необходимо изгибаться даже среди устройств, таких как внутренняя часть манипулятора робота, и эта конструкция идеально подходит для областей, где требуется высокоскоростная передача.

Мягкость
(Гибкость)
Прочность на изгиб
Прочность
Наружный кабель
Диаметр
Высокоскоростная трансмиссия
Характеристики

(Начальное)
Высокоскоростная трансмиссия

Характеристики
(50 000 изгибов)
Цена
Микрокоаксиальный кабель

(Ø3. 8 ~ 4,8)

(10 Гбит / с)
СТП × ×
(мин. Ø5)
× (10 Гбит / с)
Типовой проект Характеристики
Микрокоаксиальный кабель
— Относительно дорого
— Кабель мягкий.
— Кабель устойчив к деградации, характерной для
, вызванной изгибом.
— Коаксиальный кабель имеет жесткую экранированную конструкцию.
Он имеет высокую частоту,
низкое затухание и высокую стабильность.
— коаксиальный кабель используется для
сверхскоростной линии.
— Коаксиальный характеристический импеданс 45 Ом
— 4 комплекта пар коаксиальных кабелей (8 кабелей)
СТП — Cheap
— Набор пар жестких кабелей.
— Характеристики кабеля
ухудшаются при изгибе.
— Электрические свойства имеют низкую стабильность.
в силу конструкции.
— Двухжильная витая пара
стабилизирует внутренний перекос.
— STP используется для сверхскоростной линии.
— Характеристическое сопротивление STP составляет 90 Ом
— Конфигурация STP с 4 кабелями

Приложения

Смартфон

Планшетный компьютер

Умные очки

Умные часы

О USB Type-C

USB Type-C — это новый стандарт разъема USB 3. 1 »разработан организацией по стандартизации USB« Форум разработчиков USB ».
Этот компактный USB-разъем похож на разъем micro USB, который сейчас широко используется для смартфонов и других различных приложений. Он имеет двустороннюю вставку, скорость передачи до 10 Гбит / с. зарядка возможна при использовании USB Power Delivery (PD).

< Сравнение разъемов типа USB >

Тип USB Type-C USB2.0 (Micro B) USB3.0 (Micro B)
Размеры
Тип соединения Реверсивный В одну сторону В одну сторону
Скорость 10 Гбит / с 480 Мбит / с 5 Гбит / с
№контактов 24pos. 5pos. 10позиций.
Номинальный ток 5А (5А по 4 контакта)
Пин № A4, A9, B4. В9 → VBUS (+)
Контакт № A1, A12, B1, B12 → GND (-)
Остальная часть штифта: 0.25А
0.9A (контакт №1,5)
Остальная часть контакта: 0,5 А
1.8A (контакт №1,5)
Остальная часть контакта: 0,5 А
Выдерживаемое напряжение 100 В переменного тока 100 В переменного тока 100 В переменного тока
Контактное сопротивление 40 ммОм Макс. 30 Ом Макс. 30 Ом Макс.
Прочность 10 000 10 000 10 000
Вставка /
Усилие извлечения
(* начальное)
5Н-20Н
8Н-20Н
35N или менее
8N или более
35N или менее
10N
Хост / устройство Возможны оба варианта Только устройство Только устройство
Особенности 1: Реверсивное соединение без учета ориентации

Симметричный дизайн исключает необходимость вставки назад. Вы просто вставляете вилку в любом направлении.
* Серия Hirose CX отличается превосходным «ощущением щелчка» при спаривании и предназначена для предотвращения неполного спаривания.

Характеристики 2: Высокая скорость передачи данных / видеовыход

USB Type-C может передавать данные в два раза быстрее по сравнению с обычным USB 3.0 (5 Гбит / с), 10 Гбит / с (макс.)
Кроме того, если применяется альтернативный режим, становится возможным соответствие различным стандартам передачи видео, таким как MHL и Display Port.

Особенности 3: Блок питания большой емкости, обеспечивающий быструю зарядку

Применимо к USB Power Delivery, может выдерживать до 100 Вт (20 В / 5 А). Это позволяет использовать не только для смартфонов, но и для планшетов, ноутбуков и других дисплеев.

Особенности 4: Может использоваться как на стороне хоста, так и на стороне устройства

Используя обычный USB-разъем, разъем Series A всегда подключается к хосту.Разъем Series B всегда подключен к устройству. Разъем Type-C можно использовать как на стороне хоста, так и на стороне устройства.
При использовании обычной USB-системы разъем USB B может быть разных форм, включая стандартный USB-B, mini-B и Micro-B. Для каждого из этих стандартов требуется отдельный кабель. Разъем Type-C — это единый стандарт, который можно подключать ко всем устройствам с помощью только одного USB-кабеля.

Характеристики 5: Требуется только один кабель

Разъем Type-C может одновременно выполнять все функции, такие как передача данных, видеовыход и зарядка, описанные выше. С кабелем Type-C передача данных осуществляется через USB, видеовыход через порт дисплея, зарядка через адаптер питания … Все, что вам нужно, — это только один кабель!

Новый сверхминиатюрный соединитель серии Fischer MiniMax ™

Прочные флеш-накопители для максимального удобства использования, работоспособности и функциональности в суровых условиях

Флэш-накопители повышенной прочности Fischer отлично адаптированы для приложений , где безопасность и конфиденциальность данных имеют решающее значение , таких как оборона и безопасность, финансовая, медицинская, промышленная, энергетическая, подводная, автоспорт и экстремальные условия, e.грамм. для гражданских или военных БПЛА и ROV, контрольно-измерительных устройств и защищенных компьютеров.

Флэш-накопитель Fischer Rugged Flash Drive s и безопасны и надежны. : прочный корпус обеспечивает полную защиту в экстремальных условиях; Круглый интерфейс разъема в сочетании с надежной техникой инкапсуляции гарантирует безопасность данных в случае потери или кражи.

Защищенные флэш-накопители USB 3.0 Fischer с Fischer UltiMate ™ серии (USB 2.0) и Fischer MiniMax ™ Series (USB 2.0 и 3.0) поставляются с интерфейсами 32, 64 или 128 ГБ . Защищенный флеш-накопитель Fischer LP360 ™ (USB 2.0) plug & use поставляется в размерах 32 ГБ и 256 ГБ . Низкопрофильный штекер LP360 ™, непосредственно интегрированный в корпус, обеспечивает простую свободу сопряжения на 360 градусов, а его низкий кронштейн повышает механическую прочность.

Вслед за продуктом Fischer Rugged Flash Drive USB 2.0, представленным на рынке в 2011 году, и более быстрым USB 3.0, представленная в 2016 году, компания Fischer Connectors выпустила в сентябре 2019 года прочный флэш-накопитель Fischer LP360 ™ Rugged Flash Drive (USB 2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
