Выбираем кабели и разъемы для компьютерных сетей и телефонии
Выбираем кабель
Компьютерные сети
Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)
Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв.
Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате
того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.
В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги
вокруг скрученных пар – определяют разновидности кабелей:
• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;
• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.
В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.
Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.
Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель
с тросом обычно используется при прокладке воздушно-кабельных трасс.
Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют
назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.
Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.
Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.
Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.
Телефония
К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.
Выбираем разъемы
Для соединения разнообразных типов телекоммуникационного оборудования используются стандартизированные разъемы, сокращенно обозначаемые как RJ (Registered jack).
Они различаются по типу применения (RJ11, RJ12 –в телефонии, RJ45 – в локальных сетях), размерам и
количеству контактов, например, 4P4C, 6P4C и т. д. Расшифровывается такое буквенно-цифровое сокращение следующим образом: 6P2C означает «6 позиций (Р – position) – 2 контакта (С – сontact)». То есть в разъеме имеется возможность подключения шести проводов, но используются только два.
Компьютерные сети

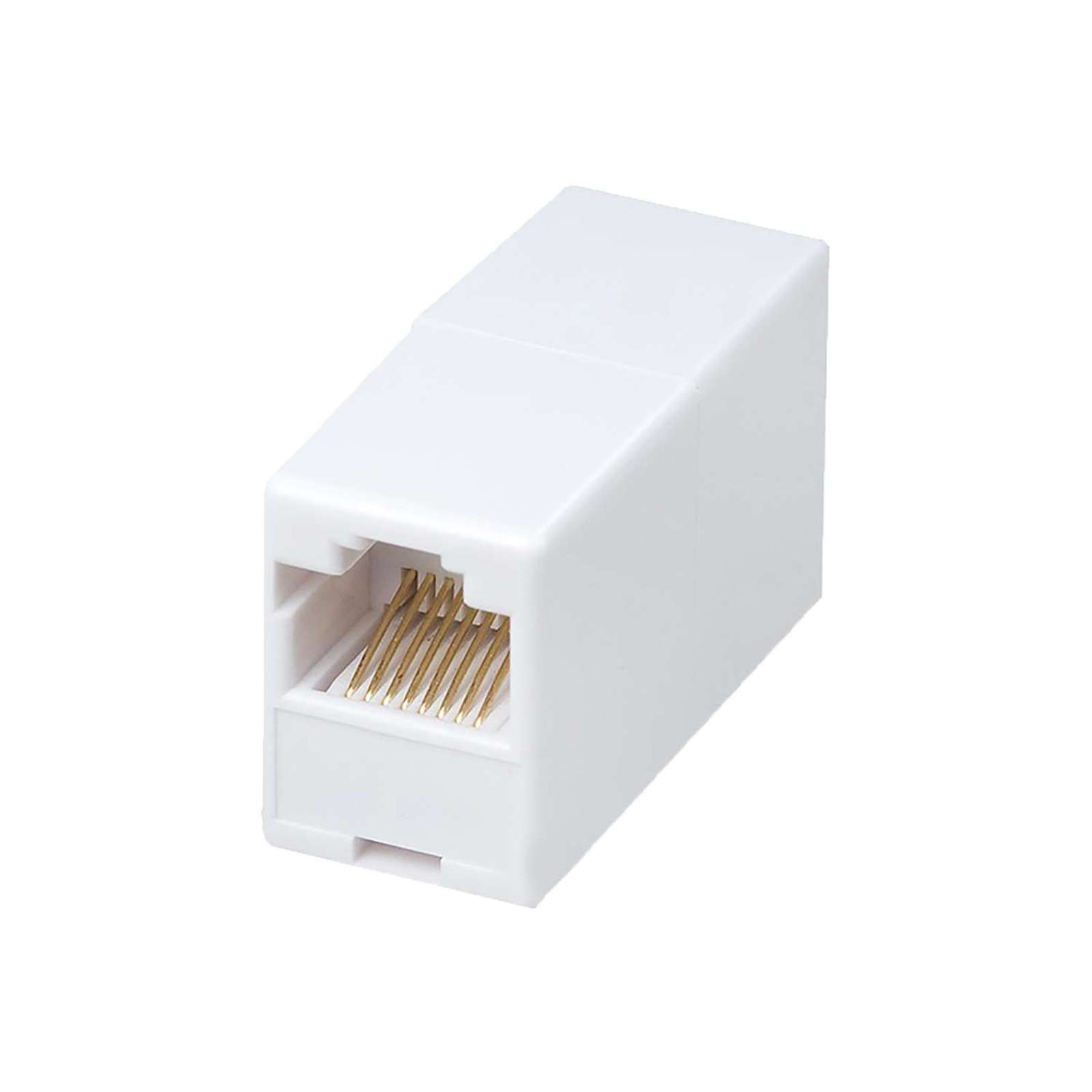

Стандартным для подключения компьютеров к локальным сетям является разъем RJ45 c обозначением
8P8C (восьмипроводной с использованием всех восьми контактов).Разъемы следует выбирать в зависимости от того, с каким кабелем вы планируете их использовать – многожильным и одножильным.

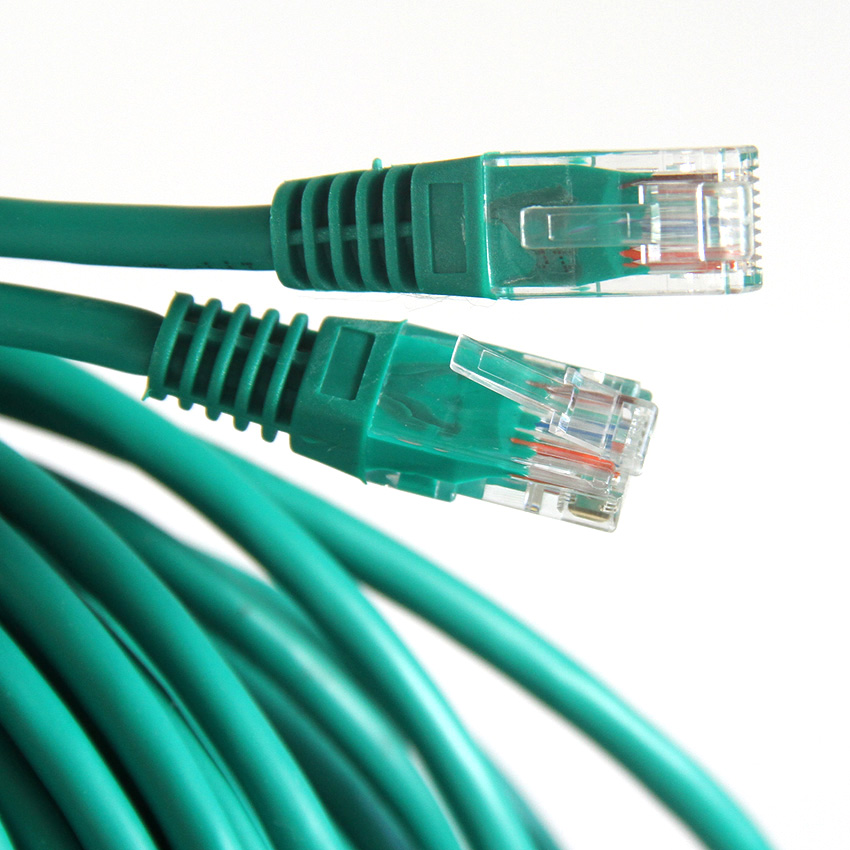

Для кабеля с многожильными проводниками (патч-кордового кабеля – соединительного шнура от
компьютерной розетки до сетевой карты компьютера) необходимо использовать разъемы, имеющие специальную конструкцию ножа, предназначенного для прорезывания оболочки проводника кабеля с многожильными проводниками.
Если вы используете кабель с проводниками, состоящими из одной целиковой жилы (такой кабель обычно
Подключение жил кабеля к разъему RJ45 8P8C производится по специальной цветовой схеме. Стандартом
определено применение двух вариантов цветовых схем подключения. При изготовлении соединительного шнура, идущего от компьютерной розетки до сетевой карты компьютера (либо от домашнего роутера до компьютера), можно использовать любую схему включения жил кабеля – главное, чтобы с двух концов кабеля она была одинаковой.
Телефония

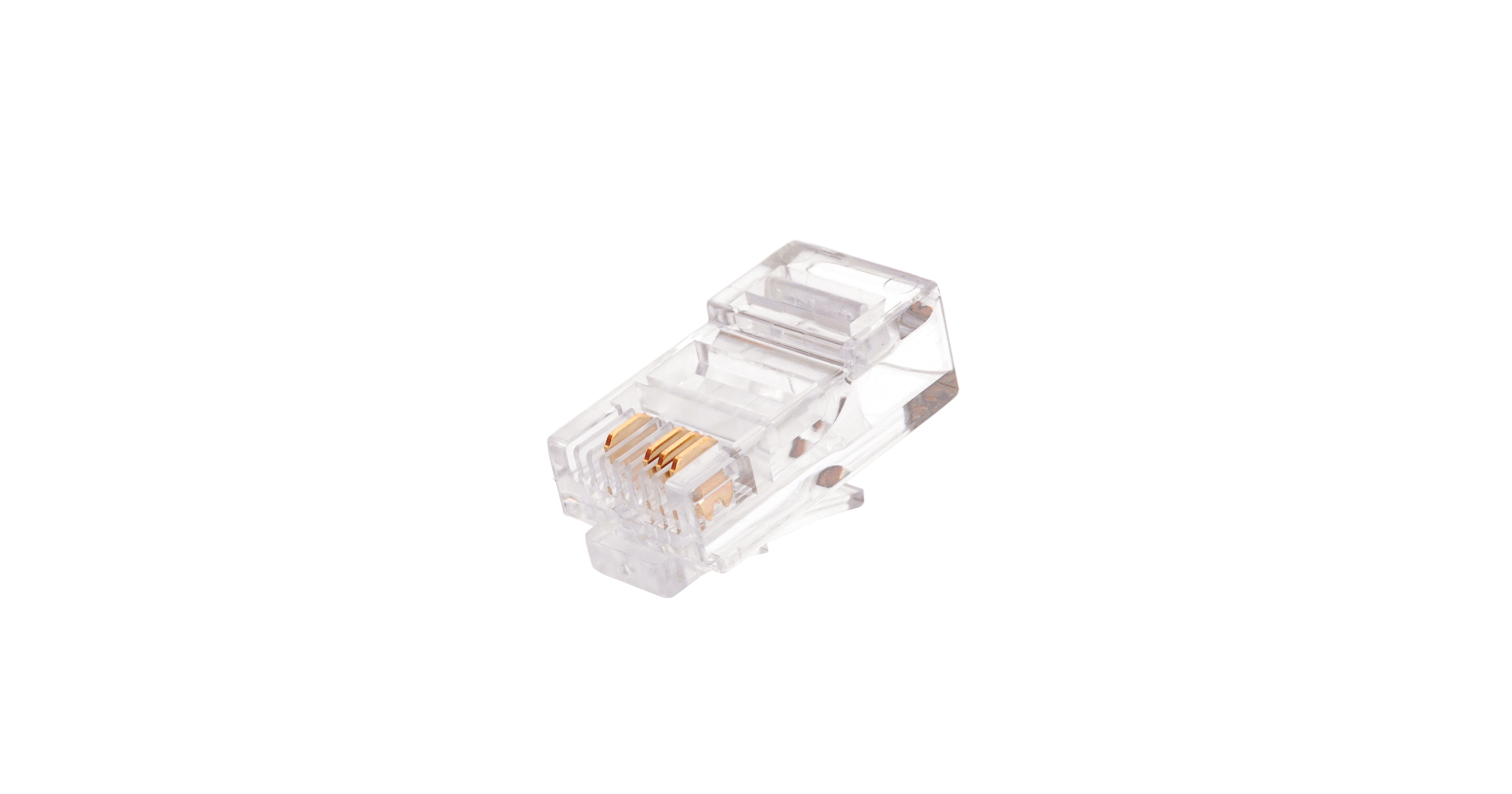

Самые распространенные в телефонии разъемы обозначаются как RJ11 (иногда RJ12). Они различаются
количеством контактов. Разъем 4P4C (4 позиции — 4 контакта) чаще всего используется на шнурах, соединяющих телефонную трубку и телефонный аппарат (спиральный витой шнур). Разъемы 6P2C, 6P4C, 6P6C применяются для шнуров, соединяющих телефонный аппарат с телефонной розеткой. Для подключения обычных телефонных аппаратов предпочтительнее выбирать 6P4C (допустимо применение
6P2C). В таком случае используется одна пара проводов, подключенных в два центральных контакта разъема.
Разъем 6P6C применяется в основном для подключения системных телефонных аппаратов, с которых производится настройка параметров небольших офисных АТС.
Теперь остается установить разъем и проверить, все ли сделано правильно.
Монтаж и тестирование
Для монтажа разъема на кабель используются специальные клещи для обжима разъемов. Такой универсальный инструмент позволяет зачистить кабель, выровнять и обрезать жилы и обжать разъем после установки в него жил кабеля.
Для проверки целостности кабеля и правильности монтажа можно использовать простое и недорогое приспособление для диагностики – кабельный тестер. Он позволяет выявить обрывы жил и перепутанные пары, проверив тем самым целостность кабеля и правильность подключения жил в разъеме.
Тестер состоит из двух частей – главной и удаленной, на каждой расположено по 4 светодиода. Главная часть подключается с одной стороны проверяемого кабеля, приемник – с другой.
При подключении прибора в кабельную линию, главная часть поочередно отправляет в каждый проводник сигнал, зажигая при этом соответствующий светодиод. Удаленная часть тестера принимает сигнал, на ней загорается светодиод, соответствующий линии с сигналом. При правильном порядке монтажа жил кабеля на обеих частях прибора синхронно и поочередно загораются все светодиоды.
* Чем больше полоса пропускания (полоса частот), тем больше данных можно передать за определенный отрезок времени
без потери качества передачи данных (так как данные передаются одновременно).
Источник: журнал ЭнергоMIX № 3 (4)/2013
Особенности витой пары и разъемов RJ-45 для поддержки PoE повышенной мощности
Для поддержки питания через Ethernet (Power over Ethernet) следующего поколения требуется нечто большее, чем просто более толстый провод. Сочетание стандартов, технических условий и лучших методик удаленного электропитания сетевых устройств несет в себе значительные проблемы для организаций пользователей, а также для спецификаторов, разработчиков и установщиков систем. Целью разработки новейших версий стандартов и технических условий был поиск средств для наиболее эффективного и безопасного развертывания витой пары, поддерживающей удаленную подачу электропитания. Со своей стороны, производители кабелей и оборудования для их соединения вели самостоятельные разработки для того, чтобы кабельные компоненты соответствовали поставленной задаче.
В наши дни состав материалов кабеля типа «витая пара», поддерживающего удаленную подачу электропитания, несколько отличается от состава материалов тех компонентов, которые предназначены исключительно для передачи данных по технологии 10/100/1000Base-T. Аналогично, конструкция и материалы соединителя RJ-45 (например, розетки или коннектора), который будет поддерживать удаленное электропитание, включает в себя некоторые элементы, которые не нужно было учитывать для обеспечения поддержки передачи данных, пусть и на гигабайтных скоростях.
Искрение и нагрев – главные проблемы
Давным-давно известно, как физические характеристики кабелей и коннекторы влияют на возможность обеспечивать удаленное электропитание или питание через Ethernet. В опубликованном в 2015 году техническом документе под названием «Питание через Ethernet по медным кабелям Panduit» (Power over Ethernet with Panduit Copper Cabling) компания Panduit указала, что «кабели и разъемы сами по себе могут выдерживать ток 960 мА и мощность 71 Вт (ожидается, что будет указано в стандарте IEEE 802.3bt 4PPoE). Проблемы с использованием технологии PoE в кабелях связаны с ростом температуры и повышением выделения тепла, возникающих, когда кабели проложены в пучках. Что же касается соединителей, то их проблема связана с искрением, которое возникает при удалении штекера из разъема RJ-45 при активном питании PoE».
В документе также указывается, что «в большинстве случаев при извлечении штекера из гнезда при активной подаче питания PoE естественным образом возникает электрическая дуга (искра). Такая дуга не представляет никакой опасности для пользователя, и зачастую ее даже трудно заметить. Тем не менее, она способна приводить к точечному повреждению контактов штекера и гнезда. Соединители следует проектировать таким образом, чтобы повреждаемое дугой место находилось вне зоны сопряжения штекера с разъемом. Для решения этой конкретной проблемы МЭК разработала методы тестирования IEC 60512-9-3 и IEC 60512-99-001». В документе указывается, что разработанные компанией Panduit штекеры и гнезда отвечают требованиям, которые заложены в этих методах тестирования, «и гарантируют, что возможное возникновение искрения не будет приводить к повреждению критически важной зоны сопряжения штекера и гнезда».
Компания Siemon также опубликовала документы на эту тему. В одном из них, озаглавленном «Влияние электрической эрозии, вызываемой разъединением электрического соединителя под нагрузкой PoE» (The Effects of Spark Gap Erosion Caused by Unmating Under PoE Load) и опубликованном в 2013 году, указывается, что «для создания надежной поверхности сопряжения с низким сопротивлением контакты в таком сетевом соединительном оборудовании, как разъемы и коннекторы RJ-45, тщательно конструируются и имеют специальное покрытие, как правило, из золота или палладия. Отсоединение штекера от разъема во время подачи электропитания PoE приводит к возникновению дуги в искровом промежутке, когда до полного размыкания цепи ток протекает между металлическими проводниками по воздуху. Хотя уровень тока возникающей дуги не представляет никакой опасности для человека, искрение создает электрический пробой газов в окружающей среде, который разрушает металлические контактные поверхности штекера и гнезда в месте возникновения искрения». В документе описываются и демонстрируются контакты, имеющие вызванную таким искрением эрозию.
Анализатор кабелей Fluke Networks серии DSX (Fluke Networks DSX Series CableAnalyzer) позволяет сертифицировать характеристики сопротивления постоянному току установленных кабельных систем. Недавно в серию DSX были включены нормы для систем PowerWise и Clarity от Superior Essex и Legrand.
«Если электрическая эрозия возникает в зоне полного сопряжения коннектора RJ-45, результатом повреждения поверхности контакта становится ненадежное соединение. Это может привести к ухудшению производительности сети и увеличению частоты битовых ошибок. Некоторым производителям соединительного оборудования удалось разнести место возникновения дуги во время разъединения соединителя и его полностью сопряженное положение. Хотя это может быть справедливо для контактов розетки RJ-45, их геометрия не гарантирует, что электрическая эрозия на контактах штекера также будет далека от положения полного совмещения соединителя. Электрическая эрозия контактов розетки или коннектора приводит к тому, что соединение становится ненадежным».
Далее в документе описывается особая выпуклая форма контактов, которая используется компанией Siemon в фирменных разъемах Z-Max, Max и Tera. Поясняется, что такая форма «гарантирует возникновение искрения в месте начального сопряжения контактов розетки и коннектора, и отсутствие влияния на электрическую целостность контакта в полностью сопряженном положении соединителя».
Руководство TSB-184-А по поддержке подачи электрической энергии по витой паре
С момента публикации документов компаний Panduit и Siemon было разработано несколько технологий и стандартов. В марте 2017 года Ассоциация телекоммуникационной промышленности США (TIA) утвердила и опубликовала Руководство по поддержке подачи электрической энергии по кабелю типа «витая пара», маркированное TSB-184-A (Telecommunications Systems Bulletin TSB-184-A Guidelines for Supporting Power Delivery Over Twisted-Pair Cabling). В этом документе содержится несколько рекомендаций, включая использование кабелей категории 6A или более производительных кабелей для любых новых установок, предусматривающих удаленную подачу электропитания, а также использование соединительного оборудования, которое соответствует требованиям теста IEC 60512-99-002. (Документ «-002» был опубликован после того, как компания Panduit создала свой документ со ссылкой на стандарт «-001».)
В руководстве TSB-184-A также разъясняется, что тепловое рассеяние – рассеивание тепла в кабельных пучках – можно улучшить выбором кабелей с определенными физическими характеристиками, включая:
- улучшенную теплопроводность,
- улучшенный коэффициент теплопередачи между материалами кабеля,
- улучшенный коэффициент теплопередачи между оболочкой кабеля и воздухом,
- металлические элементы, такие как оплетка или экран,
- больший диаметр.
Документ TSB также включает советы по объединению, в которых рекомендуется вообще отказываться от объединения, когда это только возможно. Если объединение необходимо, рост температуры можно ограничить, если не объединять в пучок более 24 кабелей в типовом лотке. Также рекомендуется разделять большие пучки на несколько более мелких, что позволит ограничить рост их температуры.
Другой составляющей, вызывающей беспокойство по поводу способности кабелей поддерживать удаленное электропитание, является сертификация кабелей LP (Limited Power), которую в 2015 году представила Underwriters Laboratories (UL). Лаборатория UL сформулировала программу, призванную «упростить выбор кабеля и его монтаж. Обозначение кабеля «-LP» указывает на то, что была оценена способность кабеля пропускать указанный ток при разумных худших сценариях установки без превышения температурного диапазона кабеля. Сертификация учитывает большие размеры пучков, высокие окружающие температуры и другие условия, связанные с воздействием окружающей среды, например, закрытые пространства или кабельные каналы.
Какие новые кабели с поддержкой IEEE 802.3bt 4PPoE появились?
В течение года компания Superior Essex представила два кабеля витая пара, которые были разработаны для поддержки удаленного электропитания высокой мощности. Первым в сентябре 2015 года был представлен кабель PowerWise категории 5e для приложений PoE, а в сентябре 2016 года были представлены кабели PowerWise I/O 1 Gigabit 4PPoE CRM/CMX для приложений PoE, которые можно использовать как в помещении, так и на улице. Во время представления в 2015 году компания рассказала, что кабель PowerWise категории 5e имеет энергетический КПД 88% для приложений 802.3at и будущих приложений 802.3bt. «Повышенная энергетическая эффективность объясняется тем, что медные провода 22AWG имеют на 59 процентов большее сечение, чем медные провода 24AWG, которые обычно используются в кабелях категории 5е».
Вице-президент компании по маркетингу Уилл Брайан заявил: «Поскольку рынок строит планы для мира устройств, требующих передачи до 960 миллиампер тока по четырехпарным кабелям передачи данных, есть обоснованная обеспокоенность по поводу потенциальной опасности, которую представляет наблюдаемое повышение температуры проводов 24AWG».
Когда год спустя был представлен кабель PowerWise I/O, Брайан отметил, что этот кабель поддерживает использование технологии PoE вне помещения, и его можно использовать в таких приложениях, как системы контроля доступа и уличные сети WiFi.
Совсем недавно компания Superior Essex и ее торговый партнер компания Legrand совместно с компанией Fluke Networks объявили о том, что система сертификации кабелей Versiv Cabling Certification System поддерживает кабели и разъемы Legrand Clarity, а также кабельную продукцию PowerWise компании Superior Essex.
Кабельный тестер Fluke Networks на платформе Versiv2 для сертификации СКС
Когда в феврале 2018 года было сделано это заявление, директор по глобальному маркетингу компании Fluke Networks Харли Лэнг (Harley Lang) прокомментировал: «Являясь промышленным лидером, мы тесно сотрудничаем с другими компаниями и экспертами в нашей отрасли по вопросам разработки новых сетевых стандартов и требований. Наши продукты Versiv всегда обладали возможностью и гибкостью для тестирования способности кабельной системы поддерживать технологию PoE. В результате компания Fluke Networks готова поддерживать таких производителей, как Legrand и Superior Essex, в развертывании передовых сетевых продуктов для PoE и соответствия другим стандартам». Компания Fluke Networks предоставляет кабельные тестеры для сертификации СКС с возможностью тестирования и сертификации на соответствие всем стандартам IEEE и требованиям к установкам 802.3bt.
Эти три компании объединились, чтобы подготовить технический документ под названием «Соображения по проектированию и полевым испытаниям оптимизированной кабельной системы PoE большой мощности» (Considerations for the Design and Field Testing of an Optimized High-Power PoE Cabling System). В имеющем подзаголовок «Почему решающее значение имеет комплексное тестирование на дисбаланс DCR [сопротивление постоянному току]» документе отмечается, что при публикации спецификации IEEE 802. 3bt будут включать требования DCR.
«Соответствие значению DCR гарантирует, что подача электропитания не снижает производительность передачи данных, и при этом сохраняется постоянное напряжение между двумя парами», — говорится в документе. «Чтобы соответствовать требованиям, изложенным в IEEE 802.3bt Draft 3, значение DCR не должно превышать 21 Ом. Разница в сопротивлении между двумя парами не должна превышать 200 мОм или 7%, а разница между двумя проводниками одной пары не может превышать 100 мОм или 3%».
В стандарте также указывается, что выполняемые в полевых условиях измерения могут иметь ограничения точности ниже 200 мОм. Эти стандарты существуют для предотвращения дисбаланса DCR, который может быть вызван неправильным изготовлением кабеля или его неправильной прокладкой, а иногда даже и сечением проводников самого кабеля. Тестовые измерения DCR проводятся производителем кабеля; более низкие значения DCR указывают на то, что данная система лучше защищена, чем система с более высокими показателями. Изделия, изготовленные с учетом значения сопротивления постоянному току, имеют более длительный срок службы и более низкие затраты, поскольку сбалансированная подача электропитания и передача данных предотвращает превышение мощности в одной линии и обеспечивает больший электрический КПД без ухудшения качества передачи данных. При оценке системы PoE важно анализировать дисбаланс DCR в паре, между парами и общее значение DCR, что позволит обеспечить оптимальную передачу электрической мощности и данных.
Каждый этап развертывания сбалансированной кабельной системы с медными витыми парами, которая позволит обеспечить подачу удаленного питания на уровнях, определяемых стандартом IEEE 802.3bt, требует тщательной подготовки. Сюда входят этапы конструирования и проектирования продукта, выполняемые производителями, определение соответствующих продуктов с достаточными возможностями, проектирование и монтаж кабельных трасс, включая вопросы, связанные с объединением кабелей, тестирование смонтированных цепей – и это не говоря еще о потребностях и предпочтениях пользователей. Последние годы технология, лежащая в основе кабельных систем, усиленно развивалась и совершенствовалась, что позволило обеспечить проектировщиков, монтажников и владельцев структурированных кабельных систем необходимыми для работы компонентами.
Дополнительные материалы о кабельных приборах для тестирования и сертификации СКС.
Патрик Маклафлин,
1.04.2018
Как опрессовать витую пару?
- Главная
- Как опрессовать витую пару?
Витая пара представляет собой способ скручивания изолированных проводников, в результате чего они становятся защищенными от внешних помех и сами почти не являются источником влияния на другие линии. Принцип витой пары изобрел в 1881 году создатель первого телефона Александр Белл, и с тех пор ничего лучшего с точки зрения соотношения цена/качество для передачи информации на небольшие расстояния не придумали. В наше время по витой паре передают данные на скоростях до 40 Гбит/с. В современных кабелях на основе витой пары используются инновационные материалы, но все преимущества качественного кабеля идут насмарку, если неправильно установить на него разъемы.
Путаница с 8P8C и RJ45
Наиболее распространенным типом разъема, используемого с витой парой, является восьмиконтактный 8P8C. За ним неофициально закрепилось название RJ45. С точки зрения профессиональных связистов это неправильно, так как 8P8C и RJ45 — разные разъемы. Но внешне они очень похожи, поэтому в итоге их стали называть одинаково. Далее мы будем придерживаться терминологии, принятой в «компьютерном» мире и обозначать разъем для витой пары как RJ45.
8 контактов в разъёме 8P8C
У штекера RJ45 есть как минимум две особенности. Во-первых, его конструкция предусматривает соединение кабеля и контактов разъема без применения пайки, путем обжима. Это позволяет исключить паяльник из обязательного набора монтажника компьютерных сетей при опрессовки витой пары и повысить скорость монтажа, а по нынешним временам еще и соблюсти экологические требования. Во-вторых, площадь соприкосновения провода и контакта штекера очень мала, что требует высокой точности проведения работ.
Установка RJ45
Выполнение работ по обжиму штекера RJ45 должно производиться с использованием специально предназначенного для этого оборудования. Существуют всевозможные «народные» способы обжима штекера RJ45, например, с использованием тисков. В результате использования таких методов, если немного не дотянуть, соединение будет ненадежным. А если приложить слишком большие усилия, то штекер сломается или, что хуже, в нем возникнут внутренние механические напряжения, которые проявят себя потом в самый неподходящий момент.
Установка RJ45 на витую пару подразумевает следующий порядок:
- обрезка кабеля,
- снятие его оболочки,
- обрезка проводов,
- обжим разъема.
Выбор инструмента для обжимки витой пары
Для установки разъёма на витую пару существует специальный инструмент — кримпер. Следует иметь в виду, что, несмотря на широкое распространение RJ45, с витой парой иногда используются и другие типы разъемов. Даже бюджетные модели кримперов обычно поддерживают как минимум два стандарта. Матрицы для обжима размещаются на губках кримпера. Но дальнейшее добавление стандартов при такой конструкции кримпера приводит к резкому снижению его эргономичности. Поэтому наиболее продвинутые модели кримперов имеют сменные матрицы для разных стандартов, например, такой кримпер есть в наборе Paladin Tools DataReadyPro PT-9013781. В его комплект входят матрицы для разъёмов RJ11/12 WE/SS (6P6C, 6P4C, 6P2C), RJ45 WE/SS (8P8C), RJ22 WE/SS (4P4C), RJ45 AMP (8P8C), RJ11 AMP DEC-MMJ (6P6C).
Набор PT-9013781 для работы с витой парой, компьютерным, коаксиальным и телефонным кабелями
Инструменты для зачистки и обрезки витой пары
Операции обрезки кабеля и обрезки проводов кабеля осуществляются кабелерезом, а очистки кабеля от изоляции — стриппером. Системные администраторы в небольших компаниях, а также энтузиасты-любители, монтирующие компьютерные сети у себя дома, обычно используют комбинированные устройства, сочетающие в себе функции кабелереза, стриппера и кримпера. Если вы занимаетесь установкой штекеров на витую пару от случая к случаю, то такой прибор является вполне приемлемым выбором. Но в том случае, если монтаж компьютерных сетей — ваше основное занятие, то следует пользоваться отдельными инструментами, тогда скорость и точность работы будут гораздо выше. Причина заключается в том, что в комбинированном приборе трудно обеспечить оптимальную эргономику для каждой отдельной операции. Единственный допустимый компромисс — объединение в одном инструменте функций кабелереза и стриппера.
Универсальные инструменты DataShark PA70029 и DataShark PT-70003 для обрезки и снятия внешней изоляции
Удобнее всего покупать инструменты для опрессовки витой пары в виде готовых наборов, где инструменты уложены в удобный чемоданчик. Большой выбор таких наборов можно найти здесь. В состав таких наборов входят не только инструменты для монтажа, но и оборудование для проверки правильности обжима, о чем пойдет речь чуть позже.
Порядок действий по обжимке витой пары
- Определите нужную вам длину готового кабеля. К ней прибавьте 3 см на обрезку проводов при монтаже. Если у вас мало опыта по обжиму витой пары, рекомендуется прибавить еще не менее 10 см на случай неудачной опрессовки, после чего придется отрезать неудачно установленный разъем и начинать все заново. Отрежьте от бухты каблерезом кусок кабеля на получившуюся в итоге длину.
- Нарисуйте схемы подключения кабеля к разъему отдельно для каждого из концов. В большинстве случаев, схемы подключения для разных концов отличаются друг от друга. Причем существует несколько вариантов таких схем. Лучше всего обратиться к документации на соединяемое оборудование. Если такой документации под рукой нет, зайдите на специализированные интернет-ресурсы, посвященные монтажу сетей, там даны рекомендации по выбору схем подключения, исходя из общих правил.
- Снимите стриппером оболочку кабеля на длину 3 см.
- Раскрутите витые пары и расположите провода в одной плоскости согласно схеме подключения. Помимо проводов в кабеле есть полимерная нить для прочности, ее следует обрезать.
- Обрежьте провода каблерезом на расстоянии 1,5 см от конца изоляции. Следите за тем, чтобы концы проводов лежали на прямой линии, перпендикулярной продольной оси кабеля.
- Аккуратно вставьте концы проводов в штекер согласно схеме соединения. Проверьте, вошли ли концы проводов в штекер до упора. Определить это очень просто — если медная жила провода плотно прилегает к прозрачной пластмассовой стенке, то хорошо заметен блеск ее торца.
- Вставьте штекер в кримпер и сожмите рукоятки.
- Повторяем пункты 3 — 7 для другого конца кабеля.
Помимо обычных штекеров RJ45, выпускаются и так называемые штекеры улучшенной конструкции. В них предусмотрена специальная насадка на кабель, защищающая от непроизвольной смены последовательности жил при обжиме. Установка таких штекеров имеет некоторые отличия. На обрезку проводов к длине готового кабеля добавляются не 3, а 4 см. Начиная с п. 3, последовательность действий выглядит следующим образом:
- Снимите стриппером оболочку кабеля на длину 3,5 см.
- Раскрутите витые пары и расположите провода в одной плоскости согласно схеме подключения. Помимо проводов, в кабеле есть полимерная нить для прочности, ее следует обрезать.
- Обрежьте провода каблерезом на расстоянии 2 см от конца изоляции.
- Вставьте провода в каналы насадки согласно схеме подключения.
- Обрежьте провода каблерезом на расстоянии 1,5 см от конца изоляции. Следите за тем, чтобы концы проводов лежали на прямой линии, параллельной кромке изоляции.
- Вставьте провода с насадкой в штекер. Проверьте, вошли ли концы проводов в штекер до упора. Определить это очень просто — если медная жила провода плотно прилегает к прозрачной пластмассовой стенке, то хорошо заметен блеск ее торца.
- Вставьте штекер в кримпер и сожмите рукоятки.
- Повторяем пункты 3 — 9 для другого конца кабеля.
После завершения обжима витой пары следует проверить правильность произведенных операций. Проверять правильность выполненных соединений подключением только что смонтированного шнура к соединяемому оборудованию недопустимо! Дело в том, что современные кабели для компьютерных сетей имеют в своем составе жилы, по которым передается электропитание напряжением 48 В. Если такая жила будет перепутана с сигнальной, оборудование может выйти из строя.
Простейшим вариантом проверки правильности обжима витой пары является «прозвонка» проводов с помощью омметра. Такой способ требует, чтобы оба конца кабеля находились в одном месте, а это не всегда возможно. Более сложная система позволяет работать если концы кабеля удалены друг от друга. Такая система состоит из генератора сигнала, находящегося на одном конце кабеля, и приемника сигнала, находящегося на другом. Система такого типа входит в состав набора SK-45.
Набор инструментов для связиста SK-45 для обслуживания интернет сетей, телефонии и линий связи
Наконец, самой удобной является система, в которой генератор автоматически подает сигнал на контакты разъема на одном конце кабеля. На другом конце установлен приемник, одновременно подключенный ко всем контактам штекера. При этом его светодиодные индикаторы показывают наличие сигнала на тех или иных контактах. По последовательности, с которой загораются светодиоды на приемнике, можно оценить, правильно ли выполнен обжим.
Следует отметить, что качественное оборудование для обжима витой пары, как и любой серьезный профессиональный инструмент, не может стоить дешево. Но применение именно его, вместо продукции, выставленной на прилавках супермаркетов, быстро окупится благодаря более высокой производительности сотрудников.
Видео: как работает тестовый набор для «прозвонки» кабелей и жил
youtube.com/embed/kgAodx3pOEw?start=10″/>
Смотрите также:
Инструкция по правильной установки разъемов на сетевой кабель витая пара.
Казалось бы простое дело — берем обжимной инструмент, зачищаем, расплетаем и обжимаем. В большинстве случаев да, но только для сети внутри помещения между компьютерами. Если кабели выходят на улицу, или по ним подается питание для точек доступа — нужен совсем другой подход.
Для начала немного теории. При работе на скорости 100мбит в кабеле используются только 2 пары, поэтому по 2-м оставшимся можно подавать питание на оборудование. Проводки кабеля скручены между собой, поэтому он и называется витая пара, что бы одеть разъем проводки нужно расплести и расправить. Однако когда скрутку кабеля нарушают, ухудшаются его характеристики, что может повлиять на качество связи, например переключается с 100 на 10мбит, появляется потеря пакетов и т.п. Поэтому всегда нужно расплетать пары как можно меньше. При этом не обязательно соблюдать парную цветовую раскладку:
Для передачи данных используется оранжевая и зеленая пары. Однако если что бы ввести жилки в разъем по этой схеме требуется сильно расплести одну пару, то можно поменять местами проводки между собой. Например 1 будет оранжевый, а 2 бело-оранжевый. Положение проводков внутри каждой пары не имеет значения. Точно так же можно поменять пары между собой местами, главное соблюдать одинаковое их положение по отношению к номерам контактов. Хотя на современном оборудовании и это не важно — можно менять оранжевую и зеленую пару крест на крест с каждой стороны разъема.
А вот с синей и коричневой парами нужно быть осторожней — по ней может подаваться питание на оборудование, поэтому менять местами с одной стороны синюю и коричневую пары нельзя.
По одному кабелю можно пустить сразу 2 сети, если обжать по 2 пары в каждый разъем. Первый обжимают по схеме оранжевый и зеленый, второй так же, только используют синюю и коричневую пары в контактах 1, 2, 3 и 6.
Разъемы RJ45 бывают обычные и экранированные. У последних вокруг корпуса расположен металлический экран для защиты от помех, применяются обычно с кабелем FTP. Для защиты от случайного отключения и сильного изгиба кабеля около разъема используются защитные колпачки.
Для обжима разъемов нужен обжимной инструмент. На фотографии показан самый оптимальный вариант. Все ножи и обжимная группа регулируются. Иногда бывает, что обжимной инструмент, только что купленный недожимает одну сторону разъема, в этом случае следует открутить болты, которые держат обжимной механизм и отрегулировать положение.
Ножи, располагающиеся у основания предназначены для снятия изоляции кабеля. Для этого нужно засунуть между ними кабель и упереть его в ограничитель, сжать ручки и поворачивая кабель или инструмент вокруг своей оси прорезать изоляцию.
ВНИМАНИЕ!!! Не следует снимать изоляцию с кабеля этим способом, т.к. можно случайно надрезать жилки кабеля, что приведет к перебоям в работе сети и особенно оборудования, получающего питание по кабелю.
Второй одиночный нож, расположенный ближе к ручкам, предназначен для обрезания кабеля или укорачивания и выравнивания жилок кабеля.
Для снятия изоляции с кабеля используют специальный стриппер. Винт слева на фотографии это ограничитель, используется для регулировки глубины прореза изоляции. Разные типы кабеля имеют разную толщину, поэтому инструмент следует перенастраивать при смене диаметра кабеля. При регулировке следует настраивать глубину так, что бы изоляция чуть-чуть недорезалась до конца.
Для примера понадобится обрезок обычной витой пары UTP, экранированной FTP, несколько разъемов и колпачков, а так же обжимные клещи и стриппер.
Вставляем кабель в стриппер, прокручиваем вокруг своей оси и снимаем. Сдергивать изоляцию путем перемещения стриппера к концу кабеля нельзя.
Аккуратно руками снимаем изоляцию с кабеля.
Одеваем защитный колпачек и расплетаем пары для вставки в разъем.
Одеваем и снимаем разъем с кабеля, с помощью ножа откусываем торчащие проводки, что бы выровнять их длину.
Одеваем еще раз разъем на кабель, внутренняя оболочка должна войти до упора внутрь, все жилки кабеля упереться в торец разъема.
Вставляем разъем с кабелем в обжимной инструмент и сжимаем ручки до упора.
Сдвигаем колпачок на разъем — все готово.
Теперь можно подключать кабель к оборудованию, например блоку питания.
Если кабель для внутренней прокладки используется вне помещения, например для подключения уличной точки доступа, то в следствии повреждения изоляции в кабель может попасть вода, которая стечет вниз до подключенного оборудования и вызовет его повреждение. Для защиты от такой ситуации следует стриппером надрезать кабель перед разъемом, а само оборудование разместить немного выше надреза, тогда вода вытечет не повредив его.
При работе в сложных условиях, когда на кабель действует помеха, например от близко расположенных FM передатчиков, либо для раздвоения питания по портам, либо для подключения 2-х устройств, можно обжать 2 разъема на кабель.
В данном случае раздваиваются линия питания и данных. В первом разъеме обжата оранжевая и зеленая пары в контакты 1, 2, 3 и 6, а во второй синяя и коричневая в контакты 4, 5, 7 и 8.
По такой схеме можно подключать платы Mikrotik RB433L и любые другие, имеющие более одного порта. В случае выхода первого порта из строя, в него подается питание, а данные передают через любой исправный разъем.
В случае наводок на кабель, или если его длина превышает 100 метров, для надежной работы следует уменьшать количество лишних соединений. В этом случае блок питания подключается в один разъем, где находятся линии питания, а активное оборудование, например Mikrotik RB450G в разъем с линиями данных.
Для работы с экранированным кабелем FTP понадобятся маникюрные ножницы. Использовать стриппер или ножи обжимного инструмента НЕЛЬЗЯ!!! — они повреждают алюминиевую фольгу из которой экран и состоит.
Полностью удаляем внешнюю оболочку аккуратно, не повреждая экран.
Так же аккуратно загибаем фольгу экрана на оболочку кабеля, освобождая проводки.
Вставляем кабель в разъем до упора и обжимаем. Оболочка кабеля толстая и с трудом входит в разъем, поэтому его можно немного сжать пассатижами. Лишнюю фольгу экрана можно аккуратно удалить.
Для надежного заземления оболочки экранированного кабеля нужно отделить экран и зажать его в колодке заземления. Это уменьшит переходное сопротивление в контактах и повысит стойкость оборудования к воздействию грозовых разрядов.
Разделяем экран от жилок кабеля, обжимаем их в разъем. Экран скручиваем и уплотняем и обматываем изолентой для защиты от повреждения. Так же можно использовать и термоусадочную трубку.
Разъем подключается к блоку питания оборудования, а экран к мощной двух винтовой колодке заземления. Такая схема подключения позволит снизить вероятность повреждения оборудования даже без использования грозозащиты.
Оказывается правильно обжимать витую пару не так то просто, но теперь вы знаете как это делать. Никогда не нужно экономить на кабеле — всегда используйте только медный, если требуется размещение на улице — для внешней прокладки в черной изоляции. В особо сложных случаях используйте кабель в двойной изоляции, у него самая высокая стойкость к повреждениям.
Коннекторы для витой пары: виды и отличия
Сегодня поговорим о том, как устроены соединительные стандартизированные разъемы — Registered Jack (RJ). В статье читайте о видах и характеристиках наконечников для витого кабеля.
Разъем состоит из конкретного количества токопроводящих контактов, которые могут передавать электрические импульсы сразу по нескольким каналам. Также у всех моделей есть определенное количество фиксаторов.
Строением все наконечники похожи друг на друга. У них есть пластиковые корпуса и контактные вставки. Они позолоченные. Как правило, толщина позолоты составляет 50 микрон, но есть модели с более тонким покрытием.
Внимание! Чем толще позолота, тем лучше передается сигнал и тем дольше служит коннектор.
Ножи коннекторов отличаются количеством вилок. Оно влияет на тип витой пары, с которой совместим наконечник. Существует 2 варианта разъемов:
- с двойной вилкой — для кабеля с несколькими жилами;
- с тройной — для одножильного провода.
На верхней части корпуса разъема расположена защелка для фиксации наконечника в порту устройства. Сзади же у коннектора есть отверстие под витую пару.
Важно! Покупайте модель только с прозрачным корпусом. Если на пластике есть мелкие трещины, царапинки, если он выглядит размытым — скорее всего, его делали из полимерного вторсырья. А такой коннектор долго не протянет: он может прийти в негодность еще при обжиме.
3 типа коннекторов RJ по назначению
Модели отличаются количеством ножей (C) и позиций (Р). От этого зависит их назначение. Модели делят на 3 вида:
- Наконечники RJ-11 — у них одинаковое количество ножей и позиций: по четыре штуки. Разъемами типа 4Р4С обжимают телефонные кабели.
- Разъемы RJ-12 — пазов у них всегда шесть. А вот контактов может быть столько же, а может быть и четыре. 6P4C и 6Р6С наконечники используют с телефонами, а также некоторыми сетевыми устройствами.
- Коннекторы RJ-45 — 8 позиций и 8 или же 6 контактов. Разъемы 8P6C и 8Р8С используют для мультимедийных, компьютерных, игровых и других сетевых девайсов.
Виды коннекторов по типу обжима
По этому признаку модели делят на:
- Классические/обычные — оснащены передней стенкой, куда упираются проводники витого кабеля.
- Сквозные/проходные — передняя стенка отсутствует: проводники при обжиме проходят сквозь разъем.
В классических наконечниках при опрессовке проводники могут перепутаться и попасть не в свои пазы. Сквозные же модели облегчают распиновку. Кроме того, в случае с простыми разъемами проводники могут просто не достать до контактов: соединения не произойдет. Использование проходных коннекторов исключает такую вероятность.
Также сквозные наконечники позволяют избежать проблем со слишком длинными проводниками. Последние усложняют фиксацию витой пары в коннекторе вместе с изоляцией, если речь идет о классическом разъеме.
Теперь поговорим об отличиях моделей по техническим характеристикам.
Категории коннекторов
Помимо конструктивных особенностей, разъемы отличаются друг от друга категорией. Она указывает на максимальную скорость передачи информации. У телефонных наконечников, а это RJ-11 и RJ-12, категория всегда третья. А вот коннектор для интернет кабеля может принадлежать к категории 5, 5е, 6 и 6а, а также 7 и 7а. Впрочем, наибольшей популярностью пользуются коннекторы кат.5е с гигабитной скоростью, а также разъемы кат.6. Они поддерживают передачу данных на уровне 10 Гбит/сек.
Тип экранирования наконечников
Существуют экранированные наконечники. Они оснащены защитным экраном в виде металлической оплетки, которая отводит электромагнитные волны. Зачастую это коннекторы FTP, но они могут иметь и другую маркировку, например, STP. Используют их в местах, где радиочастотное излучение может повлиять на сигнал. В обратных ситуациях применяют коннекторы UTP — неэкранированные. Телефонные наконечники не оснащаются защитными экранами.
Помните! Кабели и коннекторы, а также патч панели должны быть идентичными по категории и типу экранирования. Также важно помнить, что использование защитного экрана делает обязательным заземление.
Зная об особенностях коннекторов типа Registered Jack, вы сможете подобрать оптимальный вариант.
Витая пара. Устройство и типы. Категории. Раскладка и обжатие
Витая пара относится к кабельным системам со своей структурой, применяется для передачи информации в сетях телекоммуникаций. Подключение к устройствам сети производится разъемом 8Р8С. Рассмотрим технические данные витой пары, учитываемые при образовании вычислительных сетей.
Большая популярность использования витой пары вызвана тем, что она совмещается с разными типами оборудования, проста в установке, имеет низкую стоимость для образования сети. Опрессовка производится специальными клещами для обжима.
Скручивание проводов производят с определенной целью. Переплетение проводов с определенным шагом плетения образует пару проводов, с помощью которых качество связи улучшается. Помехи от электромагнитных волн оказывают равномерное влияние на провода в паре, снижают взаимные наводки во время передачи сигналов, внешних факторов во время работы.
Устройство
Витая пара имеет различные технические данные. Это зависит от категории. Он состоит из множества медных проводников, образующих пару. Проводники могут быть в изоляции из поливинилхлорида, либо полипропилена. Кабели повышенного качества оснащены тефлоновой изоляцией, либо полиэтилена. Такая изоляция дает гарантию малых диэлектрических потерь, защищает проводники от повышенного нагрева. Проводники могут быть из одной или нескольких жил, составляющих пучок.
Чтобы было удобно разделывать кабель, в оболочке предусмотрена капроновая нить для разрыва. Наружная оболочка изготавливается из поливинилхлорида, а также огнестойких полимеров.
У нас в стране витая пара маркируется:
нг(A) — HF; нг(B) — HF; нг(C) — HF; нг(D) — HF;
В скобках обозначена категория пожарной безопасности. Кабель LAN применяют во внутренних установках, зданиях, общественных местах, многофункциональных зданиях.
Наружная оболочка изготовлена из гидрофобного полиэтилена. Его наносят поверх ПВХ оболочки. Пустую область в кабеле заполняют гидрофобным гелием, а также могут оснастить бронированием специальной лентой.
Применением разных цветов выполняют идентификацию и назначение оболочки кабеля. Черный цвет показывает, что кабель защищен от сырости, стойкость к горению имеет оранжевый кабель. Сетевой кабель светло-серый используют внутри офисов, жилых домов.
Типы
Кабели связи бывают многожильными и одножильными, а также, с экранированной оболочкой и без экрана.
Витая пара с одинарной жилой используется для проведения линии в стене, не подключается непосредственно к устройствам. К кабелю подключают оборудование оконечного вида, например, розетку (терминирование). Такой кабель имеет легко переламывающиеся жилы.
Витая пара с несколькими жилами применяется для коммутации цифровых устройств. Такой кабель подходит для изгибов, у него тонкие жилы. Многожильный кабель обладает значительным сигналом затухания, поэтому его наибольшая длина не должна быть больше 100 м.
Типы экранирования:
- UТР – без экрана.
- FТР – экран из фольги.
- SТР – экран каждой пары и общая сетка.
- S/FТР – экран из фольги для пар и наружный экран.
- U/SТР – общего экрана нет, каждая пара с экраном.
- SF/UТР – два наружных экрана.
Категории по скорости передачи
Категории витых пар делятся на категории по принципу интервала частоты пропускания сигнала. Это достигается числом витков. Чем выше частота пропускания и число витков, тем выше категория.
Одна из оптимальных категорий — Cat.5e. Зачастую применяется для 4-х парного UTP-кабеля. Идеальное соотношение цена/качество/широта применения сделали эту витую пару популярнейшим кабелем среди IT-инженеров. Выпускают все крупнейшие производители. Имеются варианты: для внешней и внутренней прокладки, одножильные и многожильные, как правило, AWG24-AWG25, в бухте (катушке) 305 метров.
Особенности использования витой пары
За последнее время в науке произошел большой прогресс, но многие изобретения были сделаны еще в 19 веке. Сегодня витая пара используется широко:
- Передача данных видеосигнала.
- Локальные сети.
- Телефонные линии.
- Передача электронных сигналов.
Достоинства соединения с помощью витой пары
Если сравнивать коаксиальный шнур и витую пару, то лучшей защитой потока данных от помех обладает витая пара, ввиду ее структурных особенностей. Это особенно заметно на расстоянии около 2 километров. Сигнал получается четким и чистым, особенно, если использован заземленный провод с экраном. Такой провод актуален в местах с большим электромагнитным излучением.
Линия может одновременно передавать несколько сигналов: звук, видео, телеметрические данные. Есть одно ограничение: число пар в кабеле. Чтобы не было влияния этих пар друг на друга в кабеле, шаги скрутки делают разными. Чем точнее будет балансировка, тем негативное воздействие пар друг на друга будет ниже.
Расходы на установку и подключение локальной сети компьютеров или видеонаблюдения с разными мониторами и камерами снижаются, так как требуется меньшая длина кабеля. Если витая пара прокладывается на расстояние более двух километров, то частота сигнала заметно затухает. Поэтому сетевой кабель чаще применяется в коротких сетях. Лучше выбирать кабель из медных жил, а не из омедненной стали.
Обжатие витой пары
Разберемся, как обжимать витую пару, необходимую для соединения компьютеров между собой в локальной сети, либо подключение телевизора к хабу, либо другого медиа устройства.
У нас есть кабель, коннекторы и обжимные клещи, необходимые для обжатия самой витой пары. Рассмотрим, как обжимаются два разных коннектора. Один двухкомпонентный, другой однокомпонентный. Двухкомпонентный коннектор состоит из двух частей, имеет дополнительную вставку, которая якобы позволяет облегчить сборку проводов в коннекторе. Однокомпонентный коннектор не имеет никаких вставок.
Витая пара имеет четыре витые пары из восьми проводников. Это означает, что имеется восемь проводов, разделенных по цветам. Из них каждые два провода скручены между собой, тем самым они образуют витую пару.
Для домашней сети подойдет кабель категории 5Е. Он предназначен для прокладки внутри помещений. Существует более дешевый вариант кабеля, где вместо восьми проводников всего четыре провода. То есть, в кабеле имеется всего две витые пары.
Существует много схем обжатия коннекторов локальной сети. Один стандарт — прямого соединения, второй – кросс соединение.
Прямое соединение используется для соединения компьютер – хаб, и подключения других устройств к хабу. Второе используется для соединения двух компьютеров, либо для подключения компьютера к хабу. Рекомендуется обжимать кабель по второму варианту. Если соедините компьютер с хабом, то этим же кабелем можете соединить и два компьютера. Вам не придется пережимать кабель, который был обжат первым вариантом.
На рисунке видно, что некоторые провода перекрещиваются. Это означает, что на одном коннекторе идет нумерация одна, на втором коннекторе будет нумерация этих же проводов совсем другая.
Существуют стандарты обжатия проводов по цветам. Для передачи данных используется всего лишь четыре провода. Это 1, 2, 3, и 6 проводники. Они и есть самые главные провода. Они перекрещиваются следующим образом: первый – третий, второй – шестой. Остальные провода идут параллельно.
Рассмотрим, как коннектор по второй схеме. Для начала мы должны обрезать конец провода с помощью клещей. Для этого в них есть специальный нож.
Срезаем и получаем ровный край кабеля. Далее вставляем в специальную прорезь кабель и снимаем по кругу изоляцию. В кабеле есть специальная капроновая нить, предназначенная для его прочности при растяжении.
Расправляем провода, и раскручиваем пары, выпрямляем проводники. Распределяем их по цветам, как было показано на рисунке. Разравниваем их, чтобы они плотно прилегали друг к другу.
Еще раз проверяем расположение по цветам. Теперь берем обжимные клещи и ножом, который в них имеется, отрезаем проводники длиной 1,5 см от края внешней изоляции.
После обрезки имеется ровный аккуратный край. Теперь берем коннектор. Если коннектор повернуть к себе, то первый контакт будет располагаться справа, а восьмой слева. Теперь вставляем проводники в коннектор. Одновременно прижимаем их к плоскости гребенки и к нижней стенке коннектора.
Там имеются специальные направляющие, для каждого провода свой направляющий канал. Вставляем до конца. Каждый проводок должен блестеть. Это говорит о том, что он уперся в пластиковый корпус и вставлен до конца.
Теперь нужно зажать коннектор при помощи клещей. Вставляем коннектор в специальный паз клещей и зажимаем.
Тем самым зажимается гребенка контактов на проводах, а с другой стороны происходит зажатие изоляции. Это правильно обжатый коннектор RJ-45, все сделано правильно. Теперь снять его практически невозможно.
Обжим двухсоставного коннектора
Теперь рассмотрим, как обжимается двухсоставной коннектор. Также чистим изоляцию, расправляем провода, выпрямляем их. Если капроновая нить, находящаяся в изоляции, мешает, то ее можно обрезать.
Первый провод должен быть не бело-оранжевый, а бело-зеленый. Все цвета проводов набираются по вышеприведенной схеме. Все операции те же, только другие цвета. Еще разница состоит в том, чтобы облегчить обжатие контактов, имеется пластиковая вставка. У нее есть небольшой уступчик, который мы располагаем вверх. Обрезаем ровно провода, вставляем провода в эту вставку.
Особенность этого коннектора в том, что возникают сложности со вставлением проводов во вставку. Но удобно тем, что она держит провод, сохраняет порядок и нумерацию проводов. Теперь еще раз обрезаем провода, делаем ровный край на расстоянии 5 мм от вставки.
Теперь также одеваем коннектор, только уже прижимать пластик не нужно.
Вставляем провода со вставкой до конца. Теперь вставляем коннектор с проводами в обжимные клещи и также зажимаем.
Наш коннектор обжат. Мы получили небольшой патч-корд для соединения двух компьютеров, либо подключения компьютера к хабу.
Похожие темы:
Оконцовка кабеля разъемом RJ45
Шаг 1
Для работы Вам понадобятся: Разъем Hyperline PLUG-8P8C-U-C5, RJ-45 универсальный, категория 5 ; колпачок изолирующий RJ-45 Hyperline Boot- BK, кабель витая пара UTP, категория 5e, 4 пары, patch Hyperline UTP4-C5E-PATCH- BK, устройство обжимное для RJ-45, RJ-12, профессиональное Hyperline HT-500; устройство для зачистки и обрезки витой пары Hyperline HT-501.Шаг 2
Отрежьте на необходимую для изготовления патч-корда длину 4-парный кабель Hyperline, категории 5e, patch и наденьте изолирующий колпачок Hyperline. Колпачки защищают кабель от перегибов, а пластиковые замочки разъемов от поломки при частых перекоммутациях.
Шаг 3
Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого устройством для зачистки и обрезки витой пары Hyperline HT-501 надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. Удалять оболочку с кабеля следует как минимум на 20 мм.
Шаг 4
Для того чтобы поместить кабель в разъем, требуется расплести пары. Пары развиваются вплоть до края оболочки кабеля, которому придается плоская форма, чтобы было удобно расположить пары в один ряд.
Шаг 5
Пары должны быть разложены таким образом, чтобы сформировался плоский слой из параллельно расположенных проводников. С помощью кримпера Hyperline HT-500 подрежьте проводники на расстояние около 14 мм от края оболочки кабеля.
Шаг 6
Проводники раскладываются в том порядке цветов, который соответствует выбранному варианту разводки. Цвет первых двух пар зависит от выбранного варианта — Т568А или Т568В. Одна из наиболее распространенных последовательностей монтажа проводников в разъемах — TIA-T568B (слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый).
Шаг 7
Поместите проводники в разъеме так, чтобы они располагались в каналах, а оболочка кабеля заходила в разъем, по крайней мере, на расстояние 6 мм. Разъем держите ключом-фиксатором вниз.
Шаг 8
Вставьте проводники до упора в торец разъема. Стандартная длина корпуса разъема не позволяет уменьшить протяженность линейной раскладки проводников, поэтому особенно важно правильно выровнять их перед подключением к ножам-контактам. Благодаря тому, что корпус разъема изготовлен из прозрачного пластика, можно визуально контролировать правильность раскладки проводников и проверять схему разводки.
Шаг 9
Для соединения витых пар с ножами разъема используйте профессиональный обжимной инструмент Hyperline HT-500. Если до начала терминирования ножи-контакты выступают за пределы корпуса разъема, то в процессе обжима они вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек, создавая электрический контакт. Профессиональный металлический инструмент обеспечивает движение пуансонов строго перпендикулярно к поверхности разъема, благодаря чему витые пары и кабель надежно фиксируются в разъеме.
Шаг 10
Механическая фиксация кабеля в разъеме классической конструкции осуществляется зажимом в виде плоской планки длиной около 7 мм. Этот элемент является интегральной составной частью корпуса и крепится к нему только одной длинной стороной. Под воздействием обжимного инструмента планка продвигается внутрь корпуса с поворотом вокруг стороны крепления. Благодаря прилагаемому усилию кабель прижимается к нижней стенке корпуса разъема и надежно фиксируется.
Шаг 11
Для предохранения кабеля от изгиба в области ввода в корпус разъема, наденьте защитный колпачок Hyperline. Убедитесь, что оконцовка произведена правильно. В результате терминирования ножи-контакты должны соприкасаться с жилами проводника.
Шаг 12
После терминирования кабеля с обоих концов, патч-корд необходимо протестировать кабельным LAN-тестером.
Установка разъемов на кабель витой пары
08 апр. Установка разъемов на кабель витой пары
Отправлено в 20:20 в установке сетевого кабеля от админа Кабель витой пары — это наиболее часто используемый тип кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этим сетевым кабелем, — это разъемы RJ-11 и RJ-45. RJ обозначает просто зарегистрированный разъем, а числа 11 и 45 относятся к номеру стандарта интерфейса.Эти два типа разъемов довольно похожи и оба сделаны из пластика с тонкими металлическими штырями внутри. Более простой вариант меньшего размера из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом RJ-11 использовался в качестве разъема для установки телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас обычно используется только в последнем из двух.
Разъем RJ-45 в настоящее время является обычно устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и является немного более широким из двух с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 представлены в двух версиях для подключения как многожильных, так и одножильных проводов.
Стандарты проводки витого кабеля
Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета, которые: зеленый, оранжевый, синий или коричневый. Внутри каждой пары один имеет сплошной цвет, а другой — белые полосы. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два разных стандарта проводки:
568A
- Белый / зеленый
- зеленый
- Белый / Оранжевый
- синий
- Белый / Синий
- оранжевый
- Белый / Коричневый
- коричневый
568B
- Белый / Оранжевый
- оранжевый
- Белый / Зеленый
- синий
- Белый / Синий
- зеленый
- Белый / Коричневый
- коричневый
Кабельный соединитель для витой пары
Основным методом, используемым для установки этих разъемов на кабель витой пары, является обжатие, и, хотя процедура довольно проста, это важный навык, который каждый установщик сетевых кабелей должен знать, как правильно выполнять. Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, а также инструмент для зачистки, пара обжимных клещей и тестер кабеля для проверки качества соединения.Устройство для зачистки оболочки кабеля предназначено для снятия внешней оболочки с кабеля, а устройство для обжима кабельного разъема соединяет кабель, прижимая металлические контакты внутри разъема к проводникам кабеля.
Сначала вы измеряете и обрезаете кабель, к которому вы хотите добавить разъем, убедитесь, что вы обрезали его примерно на 3 дюйма длиннее, чем необходимо.
Затем вы хотите снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в устройство для зачистки и дважды поверните его вокруг кабеля, чтобы разрезать оболочку. Затем осторожно снимите отрезанный кусок оболочки с кабеля, чтобы обнажить внутренние проводники. Если на куртке есть белый разрезанный шнур, обрежьте эту спинку.
Теперь, когда вы обнажили жилы скрученного кабеля, вам нужно раскрутить пары и отделить каждый из восьми цветных проводов. Затем выровняйте каждый из отдельных проводов так, чтобы цветовой код совпадал со стандартом, который вы используете.
Затем обрежьте концы всех разъемов так, чтобы они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.
Наконец, точно вставьте проводники, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их в обжимной инструмент и крепко сожмите ручку, удерживая ее примерно на три секунды.Плашки в инструменте затем вдавливаются в разъем, проталкивая штыри в проводники вместе с пластиковым фиксатором в оболочке кабеля.
После того, как вы обжали разъем, дважды проверьте, что все проводники и штырьки правильно обжаты относительно своих партнеров. В противном случае вам придется отрезать соединитель и повторить процесс заново.
И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа тестера, который вы используете, необходимо выполнить разные процедуры…
Посмотрите это замечательное небольшое обучающее видео, в котором один из наших специалистов по мостовым кабелям вставляет разъем RJ45 на конец кабеля Cat 6.
Коаксиальные кабели, кабели витой пары STP и UTP, категории кабелей витой пары (CAT)
Кабели обычно используются для передачи сигналов связи в локальных сетях (LAN). Существует три распространенных типа кабельных сред, которые можно использовать для подключения устройств к сети: коаксиальный кабель, кабель с витой парой и оптоволоконный кабель.
Коаксиальные кабели
Коаксиальный кабель похож на кабель, по которому передается ТВ-сигнал.Сплошной медный проводник проходит по середине кабеля. Вокруг этого медного провода с твердым сердечником находится слой изоляции, который покрывает плетеный провод и экран из металлической фольги, который защищает от электромагнитных помех. Последний слой пластмассовой изоляционной оболочки покрывает плетеный провод.
На следующем изображении показана общая структура коаксиального кабеля.
Существует два типа коаксиальных кабелей: ThinNet и ThickNet. ThinNet — это гибкий коаксиальный кабель толщиной около дюйма.ThinNet используется для коротких расстояний. ThinNet подключается непосредственно к карте сетевого адаптера рабочей станции с помощью разъема British Naval Connector (BNC). Максимальная длина тонкой сети составляет от 185 до 200 метров. Коаксиальный кабель ThickNet толще, чем ThinNet. Кабель ThickNet имеет толщину около ½ дюйма и может поддерживать передачу данных на большие расстояния, чем ThinNet. ThickNet имеет максимальную поддерживаемую длину кабеля 500 метров и обычно используется в качестве магистрали для подключения нескольких небольших сетей на основе ThinNet.
Для Ethernet на основе коаксиального кабеля определены два стандарта среды передачи данных.Это стандарты 10Base2 и 10Base5.
10Base2 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 200 метров. 10 обозначает скорость полосы пропускания, а 2 обозначает 200 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи 10Base2 Ethernet — ThinNet.
10Base5 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 500 метров. 10 обозначает скорость полосы пропускания, а 5 обозначает 500 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи данных 10Base5 Ethernet — ThickNet.
Пропускная способность, доступная для 10Base2 (Thinnet Ethernet) и 10Base5 (Thicknet Ethernet), составляла 10 Мбит / с (мегабит в секунду).
Тип кабеля, используемого в настоящее время для подключения к локальной сети (LAN), — это витая пара. Найти действующую бизнес-сеть с помощью коаксиального кабеля крайне сложно.
Кабели витой пары
Кабель типа «витая пара» — это наиболее распространенный тип кабельной разводки, который вы можете встретить в современных локальных сетях (LAN). Пара проводов образует цепь, по которой можно передавать данные. Пары скручены для защиты от перекрестных помех. Перекрестные помехи — это нежелательный сигнальный шум, создаваемый электромагнитными полями соседних проводов.
Когда по проводу проходит ток, ток создает вокруг провода магнитное поле. Это поле может мешать сигналам на соседних проводах. Чтобы устранить это, пары проводов передают сигналы в противоположных направлениях, так что два магнитных поля также возникают в противоположных направлениях и нейтрализуют друг друга. Этот процесс называется отменой.
Цветовые коды, используемые для пластиковой изоляции провода витой пары: оранжевый, оранжево-белый, синий, сине-белый, зеленый, зелено-белый, коричневый и коричнево-белый.
Два типа кабелей витой пары — это неэкранированная витая пара (UTP) и экранированная витая пара (STP).
Кабели неэкранированной витой пары (UTP)
Кабель неэкранированной витой пары (UTP)— это наиболее распространенный сетевой носитель. Неэкранированная витая пара (UTP) состоит из четырех пар тонких медных проводов, покрытых цветной пластиковой изоляцией, которые скручены вместе. Затем пары проводов покрываются пластиковой внешней оболочкой. Кабели UTP имеют небольшой диаметр и не требуют заземления. Поскольку для кабелей UTP нет экранирования, во избежание шума используется только «аннулирование».
На следующем изображении показан кабель неэкранированной витой пары (UTP).
Кабели экранированной витой пары (STP)
Кабелис экранированной витой парой (STP) дополнительно имеют общие токопроводящие металлические экраны, закрывающие четыре провода витой пары.Могут быть и другие проводящие металлические экраны, закрывающие отдельные витые пары. Эти металлические экраны блокируют электромагнитные помехи, чтобы предотвратить нежелательный шум в цепи связи.
Дренажные провода также используются в кабелях с экранированной витой парой (STP) вместе с металлическими экранами для заземления. Дренажный провод обеспечивает соединение с экраном с низким сопротивлением для лучшего заземления. Основное назначение дренажного провода — отводить нежелательные помехи на землю.
Щелкните следующую ссылку, чтобы узнать о различных типах кабелей STP — F / UTP, S / UTP, SF / UTP, S / FTP, F / FTP, U / FTP.
На следующих изображениях показаны два разных типа кабелей с экранированной витой парой (STP).
Разъем, используемый на кабеле UTP, называется разъемом RJ-45 (Registered Jack 45). На рисунке ниже показан разъем RJ45, подключенный к кабелю UTP. Восемь проводов с цветовой кодировкой внутри кабеля витой пары подключены к восьми контактам в разъеме RJ45, как показано ниже.Каждый провод в кабеле витой пары обжимается с 8 контактами в разъеме RJ45.
Один конец кабеля витой пары с подключенными разъемами RJ45 подключается к порту сетевой карты Ethernet компьютера, а другой конец подключается к пластине для настенного монтажа с гнездом RJ45 (розетка), как показано ниже.
От розетки RJ45 для настенного монтажа кабель витой пары подключается к коммутаторам локальной сети (LAN). См. Изображение ниже.
Кабели витой пары Категории
Кабели витой пары бывают разных категорий. Каждая категория витой пары была разработана для определенного типа связи или скорости передачи. Самыми популярными категориями, которые используются сегодня, являются кабели витой пары Cat 6, Cat 6a и Cat 7. Кабели витой пары Cat 6, Cat 6a и Cat 7 могут достигать скорости передачи более 1000 Мбит / с (1 Гбит / с).
Обычно кабели витой пары поддерживают максимальное расстояние 100 метров (от сетевой карты до порта коммутатора) без искажения сигнала.
В следующей таблице показаны различные категории витых пар и соответствующая скорость передачи.
UTP Категория | Назначение | Частота | Скорость передачи |
---|---|---|---|
Категория 1 | Только голос | ||
Категория 2 | Данные | 4 МГц | 4 Мбит / с |
Категория 3 | Данные | 16 МГц | 10 Мбит / с |
Категория 4 | Данные | 20 Мбит / с | 16 Мбит / с |
Категория 5 | Данные | 100 МГц | 100 Мбит / с |
Категория 5e | Данные | 100 МГц | 1 Гбит / с |
Категория 6 | Данные | 250 МГц | До 10 Гбит / с |
Категория 6a | Данные | 500 МГц | До 10 Гбит / с |
Категория 7 | Данные | 600 МГц | До 10 Гбит / с |
Категория 7a | Данные | 1 ГГц (1000 МГц) | от 40 до 100 Гбит / с |
Категория 8 | Данные | 2 ГГц (2000 МГц) | от 25 до 40 Гбит / с |
Оптоволоконный кабель
В оптических кабеляхиспользуются оптические волокна, по которым передаются сигналы цифровых данных в виде модулированных световых импульсов. Оптическое волокно состоит из чрезвычайно тонкого стеклянного цилиндра, называемого сердцевиной, окруженного концентрическим слоем стекла, известного как оболочка. На каждый кабель приходится два волокна: одно для передачи, а другое для приема. Сердцевина также может быть из прозрачного пластика оптического качества, а оболочка может быть сделана из геля, который отражает сигналы обратно в волокно, чтобы уменьшить потери сигнала.
Существует два типа оптоволоконных кабелей: одномодовое волокно (SMF) и многомодовое волокно (MMF).
1.Одномодовое волокно (SMF) использует один луч света для передачи на большие расстояния. Щелкните следующую ссылку, чтобы узнать больше об одномодовом волокне (SMF).
2. Многомодовое волокно (MMF) использует несколько лучей света одновременно, причем каждый луч света проходит под разным углом отражения, чтобы передавать сигнал на короткие расстояния. Многомодовые оптоволоконные кабели могут передавать данные со скоростью 100 Мбит / с (мегабит в секунду) на расстояние до 2 километров (100Base-FX), 1 Гбит / с до 1000 метров (1 километр) и 10 Гбит / с до 550 метров. Нажмите следующую ссылку, чтобы узнать больше о многомодовом волокне (MMF).
