Выбор размера (диаметра) антенны для спутникового ТВ
Информационный сайт о связи » Статьи о спутниковом ТВ » Антенны » Как выбрать диаметр спутниковой антенны
Как работает спутниковое ТВ
Почти у всех у нас дома стоят телевизоры, а у кого-то даже не один. На них мы смотрим фильмы, кто-то играет в PlayStation или просто смотрит эфирные каналы. Если мы говорим об ТВ передачах, то поступают они на телевизор разными способами, одним из которых является передача сигнала через спутник.
Так, геостационарный (находящийся на постоянной околоземной орбите) спутник получает от передающего центра телевизионный сигнал. Затем этот сигнал спутник передает обратно на землю, но уже нам, потребителям. Мы, в свою очередь, принимаем этот сигнал принимающей антенной, или, как уже все догадались — спутниковой «тарелкой».
Про передающие центры и сами спутники мы пока ничего говорить не будем, это отдельная тема, то вот рассказать, как выглядят принимающие антенны — это с радостью!
Офсетные и прямофокусные антенны

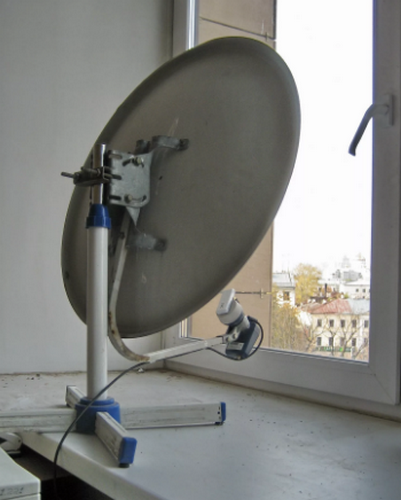

Все мы знаем, как выглядит спутниковая антенна, она же спутниковая тарелка — штука в форме блюдца, а некоторые даже торчащую палку вспомнят.
Это слишком уж бытовое объяснение, и давайте чуть более научно.

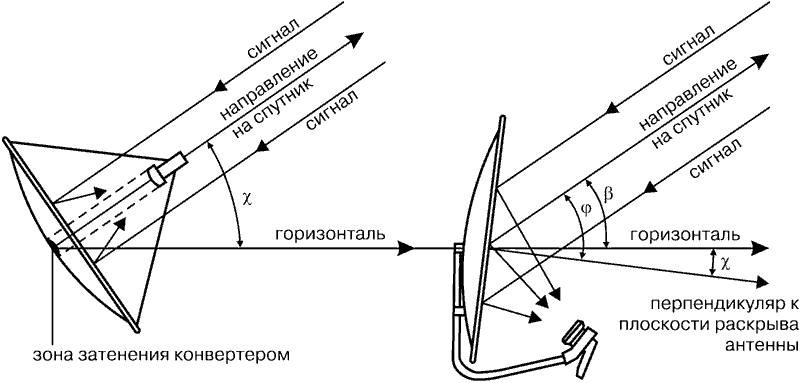

Как видно на рисунке, сама антенна состоит из зеркала с расположенным в фокусе тарелки приемником или конвертером, который закреплен на штанге. Суть такова, что сигнал от спутника приходит на зеркало, где волна фокусируется, благодаря геометрии тарелки, и направляется в приемник. Затем уже сигнал от приемника идет по проводам до декодера или телевизора.
Так как же выбрать антенну? Какой диаметр выбрать? Может, есть другие формы? Пожалуй с последнего вопроса мы и начнем.
Да, антенны бывают разных форм, но для спутникового телевидения применяются, в основном, 2 типа — офсетные и прямофокусные. Прямофокусная уже показана на рисунке выше, и она похожа на офсетную, но есть некоторые отличия.
Прямофокусная антенна имеет тарелку параболической формы и конвертер находится посередине, чем немного перекрывает приходящий луч. Офсетная же антенна имеет немного изогнутую форму, вследствие чего падающий луч не перекрывается крепежной штангой и приемным конвертером.
За счет своей формы прямофокусные антенны чаще бывают большего диаметра, чем офсетные. Но именно диаметр и способ приема такой антенны не позволяют использовать их в большинстве квартир, так как требуется более длинное и массивное крепление.
И вот именно за счет своих габаритов офсетная антенна смотрится более привлекательно для квартиры или загородного дома. Её намного проще установить, используя простые крепления, благодаря малому диаметру тарелки. Кроме того, на них не скапливается снег или лед, как в прямофокусной антенне.
В итоге, падающий сигнал отражается от зеркала антенны и попадает в конвертер, расположенный в фокусе антенны. Далее уже по проводам сигнал идет до телевизора или ТВ-приставки. Справедливости ради, стоит упомянуть антенны с несколькими принимающими конвертерами — мультифид, но об этом поговорим в другой раз.
Как подобрать диаметр спутниковой тарелки
Переходим к важнейшему аспекту в выборе антенны — диаметр тарелки. Ведь именно от габаритов самого зеркала будет зависеть, какой силы сигнал будет пойман от спутника.
И чтобы правильно подобрать диаметр, надо… посмотреть на небо!
Спутники, как было уже сказано выше, находятся на геостационарной орбите, покрывая весь земной шар. Но нужно понимать, что они находятся в разных точках и имеют определенную направленность, т.н. «зону покрытия». Так, если мы говорим о просмотре Триколор ТВ, то для начала надо взглянуть на карту покрытия спутником:
На картинке показана зона покрытия спутника Eutelsat 36B at 35.9°E, который использует Триколор ТВ в центральной части России. Конечно же, над нашими головами летает не один спутник, а множество, и от того, на какой из них вы нацеливаетесь и откуда, будет зависеть диаметр принимающей антенны.
Давайте разберем карту чуть поподробнее. Для этого зайдем на сайт http://www.lyngsat-maps.com/interactive/Eutelsat-36B-Russia.html. Мы видим, что есть 4 закрашенные зоны — это и есть зоны уверенного приема сигнала со спутника. Каждая такая зона показывает эквивалентную изотропно излучаемую мощность, которая измеряется в децибелах на один ватт (dBW) и показывает уровень сигнала.
Таблица соответствия диаметра принимаемой антенны от мощности принимаемого сигнала
Найдите на карте покрытия нужного спутника свой населенный пункт, посмотрите мощность сигнала в этой зоне и в соответствии с этой таблицей подберите нужный диаметр спутниковой антенны.
В таблице представлена информация для приема сигнала в Ku-диапазоне с использованием конвертера с шумностью 0,7 dB.
| Мощность | Диаметр, см |
| >50 | 50 |
| 50 | 50-60 |
| 49 | 55-65 |
| 48 | 60-67 |
| 47 | 65-85 |
| 46 | 75-95 |
| 45 | 85-105 |
| 44 | 95-120 |
| 43 | 105-135 |
| 42 | 120-150 |
| 41 | 135-170 |
| Мощность | Диаметр, см |
| 40 | 150-190 |
| 39 | 170-215 |
| 38 | 190-240 |
| 37 | 215-270 |
| 36 | 240-300 |
| 35 | 270-335 |
| 34 | 300-380 |
| 33 | 335-425 |
| 32 | 380-475 |
| 31 | 425-535 |
| 30 | 475-600 |
А теперь смотрим на картинку с мощностью покрытия (или проходим о ссылке выше) и видим, что значение сигнала в Екатеринбурге, Челябинске и Тюмени около 52 (dBW), а в Сургуте 50 (dBW), а в Нижневартовске всего 48.
Смотрим в таблицу диаметров и видим, что в Екатеринбурге нужна антенна с диаметром 50 см, в Сургуте 60 см, а в Нижневартовске от 60 до 75 см.
Казалось бы, вот они — значения диаметров антенны. Пора бежать в магазин или доставать уже купленную антенну и радоваться! Но давайте мы сначала рассмотрим некоторые нюансы.
Зависимость диаметра и формы антенны от погодных условий
Это немаловажный момент при выборе диаметра спутниковой антенны. Сама технология спутниковой передачи информации (интернет, ТВ, телефония) сильно зависима от погодных условий, в первую очередь, от облаков и осадков. Если на небе часто непроглядные грозовые тучи, то может потребоваться более крупная принимающая антенна. В таком случае, если мы выбрали тарелку с диаметром 60 см, исходя из таблицы, то на деле надо смело добавлять 10–20%% в диаметре, чтобы нивелировать перепады настроения природы.
Осадки также дают помехи в работу спутникового телевидения, но вот действуют они по-разному, в зависимости от типа антенны.
Если спутниковая тарелка прямофокусная, то она смотрит «вверх», а потому в её чаше оседает снег, вода и лед, которые вносят помехи.
Если мы используем офсетную антенну, то её зеркало само себя закрывает от снега и дождя. Но в такой антенне неприкрытым остается сам конвертер, что также может привести к некоторому ослаблению получаемого сигнала.
Если мы говорим о квартире, то, вероятнее всего, спутниковая тарелка для приема телевидения будет расположена на балконе или рядом с одним из окон. В таком случае отчистить чашу антенны будет достаточно просто и быстро. Но если антенна находится на крыше частного дома или в труднодоступном месте, то стоит задуматься о подобной профилактике заранее!
Также заметим, что качество приема сигналов в диапазоне С меньше зависит от погодных условий, чем в диапазоне Ku. Если в диапазоне Ku прием ухудшается из-за покрытой снегом антенны, сильной облачности или дождя, то прием в диапазоне С может вестись на полностью покрытую снегом антенну.
Но все платные провайдеры и большинство бесплатных спутников над территорией России ведут вещание в диапазоне Ku.
Выводы
Как мы видим, выбрать правильный диаметр спутниковой антенны несложно, главное, заранее к этому подготовиться!
Нужно знать, на какой спутник будет направлена антенна, а далее, исходя из таблицы соответствия, выбрать подходящий диаметр. Заранее продумайте место для крепления тарелки и то, как вы будете счищать с неё снег и наледь, если это требуется в вашем регионе. Конечно же, кроме выбора размера антенны, на качество приема сигнала влияют еще и коэффициент усиления конвертера, длина и качество кабеля, соединяющего антенну и ресивер, а также способности самого ресивера. Но обо всем этом мы поговорим в следующий раз, а сейчас можно смело покупать спутниковую антенну! 🙂
Выбор диаметра спутниковой антенны.
Почему спутниковые антенны бывают разных диаметров? Этот вопрос задают многие. Конечно, такие вопросы задают в основном новички в «антенном деле», однако попадаются и специалистов которые мало что смыслят в разнице диаметров.
Один пользователь как то так же задал мне вопрос, почему на «Триколор» ТВ ставится маленький диаметр антенны, а на Радугу большой. Сегодня мы ответим на эти вопросы.
Всё дело в уровне мощности сигнала принимаемого в определённой точке зоны географического покрытия спутника. Чем слабее сигнал, тем больший диаметр зеркала понадобится для того что бы его усилить и сфокусировать на конверторе. Предназначение зеркала состоит в отражении волн и в способности собрать их в одной точке, в фокусе. В этой точке устанавливается специальное устройство, конвертор (LNB ), это устройство преобразовывает сфокусированные радиоволны в электрические сигналы, которые по кабелю поступают в приёмник. Чем больше площадь отражаемой поверхности, тем большее количество волн попадёт на конвертор. Таким образом, диаметр антенны зависит от вашего географического положения.
Подобрать диаметр, подходящий для той или иной местности можно по карте покрытия спутника на который вы собираетесь настраивать вашу антенну.
Ниже приведены карты покрытия спутников, с которых вещают «Триколор ТВ» и «Радуга ТВ», Eutelsat W4/W7 36.0°E и ABS 1 75.0°E соответственно.
Карта зоны покрытия «Триколор ТВ» спутник Eutelsat W4/W7 36.0°E:
Карта зоны покрытия «Радуга ТВ» спутник ABS 1 75.0°E:
Карта покрытия – это проекция диаграммы направленности сигнала (луча) передаваемого со спутника на Землю. Диаграмма представляет собой замкнутые кривые, которые являются границами уровня мощности сигнала. Эта величина измеряется в децибелах (dbW). Диаметр зеркала будет зависеть от этой величины. Ниже приведена таблица соотношений между уровнем мощности принимаемого сигнала, и диаметром (см) антенны.
Таблица соотношения уровня мощности и диаметра антенны:
| Ku-диапазон | |
| Уровень мощности, dbW | Диаметр антенны, см |
| >50 | 50 |
| 50 | 50-60 |
| 49 | 55-65 |
| 48 | 60-67 |
| 47 | 65-85 |
| 46 | 75-95 |
| 45 | 85-105 |
| 44 | 95-120 |
| 43 | 105-135 |
| 42 | 120-150 |
| 41 | 135-170 |
| 40 | 150-190 |
| 39 | 170-215 |
| 38 | 190-240 |
| 37 | 215-270 |
| 36 | 240-300 |
| 35 | 270-335 |
| 34 | 300-380 |
| 33 | 335-425 |
| 32 | 380-475 |
| 31 | 425-535 |
| 30 | 475-600 |
Исходя из карт зон покрытия спутников можно сделать вывод о том, что для жителей, например города Ростова-на-Дону, подойдут следующие диаметры антенн: для «Триколор ТВ» зеркало диаметром 55 см, а для «Радуга ТВ» зеркало диаметром 90 см.
Вот почему на Радугу ставят антенну побольше, а на Триколор подойдет диаметр поменьше. Но если мы будем настраивать на ABS 1 75.0°E антенну малого диаметра, 55 или 60, то мы либо не настроим её вовсе, либо сигнал будет очень слабым, и картинка будет постоянно сыпаться, а при малейших помехах, таких например как атмосферные осадки, сигнал пропадёт совсем.
Следует сказать так же о том, что выбирать диаметр антенны, всегда следует с запасом, что бы обеспечить уверенный приём в условиях непогоды, и прочих атмосферных явлений. Так же нужно учитывать то, что публикуемые карты зон покрытия спутников, иногда отличаются от реальной зоны покрытия, которая есть на практике. Иначе говоря, расчетная зона покрытия, зачастую отличается от замеряемых данных. Лучшей проверкой, конечно, является практика. И практика показала, что например, для уверенного приёма телеканалов пакета «Триколор ТВ» почти на всей Европейской части РФ вполне достаточно зеркала диаметром 55 см. В комплекте поставки «Триколор ТВ» также используется антенна именно этого диаметра.
Однако для подстраховки я бы посоветовал использовать зеркало 60 см. Многие используют для приёма сигнала с этого спутника даже антенны диаметром 80 см или 90 см. В этом случае применима поговорка « Кашу маслом не испортишь». Что касается Радуги, сама компания «Радуга ТВ» для Европейской части рекомендует, и продает в комплекте антенну диаметром 90 см. Но практика показала, что 90 см конечно хорошо, а 120 см лучше. Антенна 1,20 м на Радуге работает отлично, и обеспечивает уверенный приём, даже при проливном дожде и обильном снегопаде. Антенна 90 см, требует очень точной настройки на спутник ABS 1 75.0°E. И даже при качественной настройке, при сильных атмосферных осадках, картинка «сыпется» на слабых транспондерах.
Ещё надо сказать, о том, что если вы хотите принимать сразу несколько спутников на одну антенну 2 или 3, с помощью мультифида, то следует выбирать большой диаметр антенны. Например, антенна 1,20 м обеспечит отличный прием сразу 3-х рядом находящихся спутников, и такая антенна, конечно же, должна быть офсетного типа.
Размер спутниковой тарелки: Как правильно выбрать Размеры тарелки
Вы хотите купить спутниковую систему и не знаете, какого размера должна быть спутниковая тарелка? UPDATED объясняет, как правильно выбрать размер спутниковой антенны и что нужно знать, чтобы получить хороший прием.
Какие размеры существуют для спутниковых антенн?
Стандартный размер спутниковых антенн составляет от 40 до 120 сантиметров в диаметре. Чаще всего спутниковая антенна диаметром 60, 80, 85 или 100 сантиметров б/у. С 60 сантиметров прием обычно считается надежным. Однако индивидуальный случай всегда имеет решающее значение при выборе размера.
Как определить размер спутниковой антенны?
Говорят, что чем больше диаметр спутниковой антенны, тем лучше прием. В принципе, это тоже верно, но не только размер определяет качество приема. Кроме того, при выборе размера вы также должны учитывать, где вы хотите прикрепить спутниковую антенну и сколько приемников вы хотите снабдить ею.
Вы должны учитывать следующие факторы.
Выбор спутника
Идеальный диаметр спутниковой антенны зависит, среди прочего, от целевого спутника. В хороших условиях для Astra 19,2° в.д. может быть достаточно небольших моделей диаметром 45 или 50 сантиметров. Для других спутников требуются более крупные спутниковые антенны.
Погодные условия
Что такое «хорошие условия»? Погода может иметь большое влияние на спутниковый прием. При использовании спутниковых тарелок меньшего размера сигнал чаще прерывается во время дождя, града или снега. Если вы хотите быть уверены, что у вас будет хороший прием даже в плохую погоду, вам следует выбрать спутниковую антенну диаметром не менее 60 сантиметров.
Местоположение
Местоположение также играет роль при выборе спутниковой антенны. В некоторых районах прием слабый снизу вверх для определенных спутников — и в этом случае вам следует выбрать модель большего размера. Лучший способ узнать, важен ли этот аспект в вашем случае, — связаться со специализированным дилером на месте.
Если у вас есть собственный дом , вы можете в основном выбрать размер спутниковой антенны, если у вас есть возможность надежно прикрепить соответствующую модель. Здесь хорошим выбором будет диаметр от 60 до 80 сантиметров.
Если вы живете в съемной квартире , вам сначала нужно уточнить у арендодателя, нужно ли вам устанавливать антенну на стене дома. Не допускается сверление фасада без разрешения. Если арендодатель запрещает стационарную установку, обычно можно переключиться на небольшую спутниковую антенну, которую можно прикрепить, например, к перилам балкона. Однако это также должно быть одобрено, если в доме уже есть кабельное или спутниковое соединение.
Примечание: Даже если у вас есть квартира, вам необходимо разрешение на установку спутниковой антенны — в данном случае от сообщества собственников.
Количество получателей
Чем больше пользователей должно быть предоставлено, тем больше должен быть диаметр спутниковой антенны.
При наличии более четырех спутниковых ресиверов диаметр должен быть не менее 80 сантиметров.
Будьте осторожны с большими спутниковыми антеннами
Если спутниковая антенна имеет особенно большой диаметр, это также может иметь недостатки. В экстремальных погодных условиях большая чаша размером от 100 до 120 сантиметров становится мишенью для сильных ветров. Такие модели в любом случае должен фиксировать и устанавливать специалист.
Узнайте больше о типах спутниковых антенн прямо сейчас!
Если вы живете в многоквартирном доме, вы должны убедиться, что качество жизни ваших соседей не ограничено, потому что размер спутниковой антенны, например, мешает обзору других жильцов дома или отбрасывает неблагоприятную тень. Арендодатель также может запретить использование очень большой спутниковой антенны по эстетическим соображениям.
Прочие требования для хорошего приема
Размер спутниковой антенны является единственным фактором, когда речь идет о хорошем качестве передачи.
Поэтому также учитывайте следующие критерии.
Бесперебойный прием
Спутниковая антенна должна быть направлена на юг – это стандарт приема немецких каналов. Также важна свободная зона приема: деревья, стены и другие препятствия могут ухудшить качество приема. Дома, выходящие на юг, также могут мешать приему.
Совет: Вы можете вычислить, не ухудшится ли прием в соседних домах: Измерьте расстояние между вашей спутниковой антенной и ближайшим домом. Разделите расстояние на два. Результат соответствует максимальной высоте, которую должен иметь другой дом. Пример: если дом находится в 20 метрах от южной спутниковой антенны, его высота не должна превышать десяти метров.
Усиление сигнала LNB
LNB играет важную роль в качестве приема, так как потери производительности могут быть компенсированы хорошим LNB. Обычно рекомендуется, чтобы LNB имел коэффициент шума менее 1 дБ и усилитель до 50 или 60 дБ.
Коаксиальный кабель и разъем
Коаксиальные кабели состоят из нескольких слоев.
Чем выше качество используемых материалов, тем лучше характеристики кабеля. Например, внутренний проводник из чистой меди более высокого качества, чем внутренний проводник из стальной меди. Разъемы еще более важны для спутникового приема, потому что плохо установленные соединения влияют на мощность сигнала. Вы можете использовать классический F-коннектор для спутникового приема. Если вы хотите добиться более высокого качества, рекомендуются так называемые компрессионные заглушки.
Материал и обработка
Поскольку спутниковые тарелки размещаются снаружи, они подвергаются воздействию любых погодных условий. Поэтому материал и обработка должны быть достаточно высокого качества. Особенно рекомендуются алюминиевые спутниковые антенны. Стальные версии часто дешевле, но они более подвержены ржавчине. Алюминий значительно менее подвержен коррозии, чем нержавеющая сталь. При этом более дешевые спутниковые тарелки, изготовленные из сравнительно некачественного материала, могут представлять более высокий риск для безопасности, особенно когда речь идет о крепежных материалах.
Альтернатива большой спутниковой антенне
У вас старая модель спутниковой антенны и вы хотите улучшить качество приема, не покупая новую или большую спутниковую антенну? Замена LNB может помочь улучшить качество сигнала и, следовательно, качество изображения. При необходимости вы также можете оптимизировать качество изображения с помощью нового ресивера.
Читайте также: Типы антенн и их характеристики. качество приема, чем размер спутниковой антенны.
Качество не обязательно зависит от размера
Как правило, спутниковые антенны большего размера обеспечивают лучшее качество приема. Однако на этом тема не заканчивается. У больших спутниковых тарелок есть и недостатки: например, они более подвержены сильному ветру. Также от вашей жизненной ситуации зависит, сможете ли вы установить большую модель. К счастью, у вас есть другие способы улучшить мощность сигнала. Например, убедитесь, что у вас есть хороший LNB, инвестируйте в качество материалов спутниковой системы, кабелей и разъемов, а также ресивера и разместите спутниковую антенну так, чтобы на вашем пути не было препятствий.
Какой размер спутниковой антенны мне нужен?
Если вам интересно, какой размер спутника вам нужен для установки спутниковой антенны, пусть это будет для вас руководством. Есть несколько факторов, влияющих на размер спутниковой антенны, который вам нужен: ожидаемая мощность сигнала и ваше местоположение. Чем дальше вы находитесь от спутников в космосе, тем слабее будет принимаемый сигнал. Поскольку спутники остаются на геостационарной орбите вокруг экватора, чем дальше на север Великобритании в Великобритании вы устанавливаете спутниковую антенну, тем слабее будет принимаемый сигнал, а это означает, что спутниковые антенны, установленные на севере Англии, и спутник обычно требуют большего размера антенны. что те, кто пользуется аналогичным сервисом на юге Англии.
Существуют и другие факторы, влияющие на размер необходимой вам спутниковой антенны, например, точечные лучи самого спутника. В Великобритании, например, спутниковый луч плотно сфокусирован на Великобритании, чтобы ограничить требуемый размер спутниковой антенны и исключить возможность того, что плательщики британских телевизионных лицензий не будут получать британское телевидение.
Очевидно, что остров (острова), окруженный водой, делает это возможным для Великобритании, но, поскольку это невозможно для других стран, вместо этого будет использовать шифрование. Если вы хотите попробовать принимать британское телевидение за пределами севера Франции, вам действительно понадобится очень большая спутниковая антенна. Например, для приема британского спутникового телевидения в Италии теперь требуется что-то вроде 3-метровой спутниковой антенны.
К счастью, для жителей Великобритании, желающих смотреть иностранное телевидение, обратное невозможно, поскольку большинство телевизионных услуг из Европы можно принимать с помощью относительно небольшой спутниковой антенны. Ниже я предложил минимальные размеры спутниковых антенн для множества спутников для установки спутниковых антенн как на севере, так и на юге Великобритании. Обратите внимание, что это рекомендуемые минимальные размеры посуды. Это не значит, что вы не будете работать немного меньше, так как сила приема спутникового сигнала может различаться между транспондерами на одном и том же спутнике и большей тарелке.
Тарелка большего размера также может быть полезна, поскольку она улавливает немного больше сигнала и дает лучшее значение отношения несущей к шуму (C/N) или коэффициента ошибок модуляции (MER), что приводит к более надежному сигналу с меньшей вероятностью отказа в сырая погода.
Размер спутниковой антенны для Sky и Freesat – 28.2E
Подавляющее большинство спутниковых антенн, установленных в Великобритании, предназначены для Sky TV и Freesat, которые также продаются под разными названиями, включая Sky+, Sky+HD, Sky Q & Свободное время. Для каждой из этих услуг используются одни и те же спутники. Есть спутники Astra 2 на 28,2 восточной долготы и спутник Eurobird на 28,5 восточной долготы. В настоящее время 4 спутника занимают позицию 28.2E, но со временем это меняется.
Рекомендуемый минимальный размер антенны для Sky и Freesat: 45 см на юге и 60 см на севере Великобритании. Спутниковая антенна в стиле мини-тарелки Sky диаметром 45 см называется спутниковой антенной для Зоны 1, а антенна диаметром 60 см — для Зоны 2.
другие спутники, используемые в Великобритании, — это спутники Hotbird в точке 13E и спутники Astra 1 в точке 19,2E. Спутники Hotbird в основном обслуживают телевидение следующих стран: Польши, Италии и Северной Африки. Предлагаемый минимальный размер спутниковой антенны для приема Hotbird в Великобритании составляет 70 см, но в Шотландии вам может понадобиться немного больше. Некоторыми из популярных сервисов на основе подписки на этих спутниках являются Pulsat, Sky Italia и Tivusat, которые являются польскими и итальянскими телевизионными сервисами соответственно.
Спутники Astra 1 также обслуживают многие страны, включая Испанию, Германию, Францию и Нидерланды. Рекомендуемый минимальный размер тарелки на юге Великобритании составляет 60 см, а на севере — 80 см. Популярными телевизионными пакетами от Astra 1 являются Sky Deuthland и TNTSat, немецкие и французские службы спутникового телевидения.
Предложения по минимальному размеру спутниковой антенны (спутник за спутником)
В следующем разделе приведены минимальные размеры спутниковой антенны почти для всех принимаемых спутников в Великобритании, а также страны, которые эти спутники в основном обслуживают.
Обратите внимание, что чем дальше спутник, который вы принимаете, находится строго на юге, тем сложнее будет прием из-за того, как низко спутник будет отображаться на горизонте. Таким образом, для большинства спутников с восточным и западным направлением вам, как правило, потребуется установить спутник выше.
Орбитальная позиция Язык (Main) Размер посуды South Размер посуды North
53e русский 80cm 80cm
45E Румын 50CM 55CM
39e румын, болгарский, сербский 50см 60 см
36e русский, арабский 80см 100 см
33e французский 100см 120 см
28.5e английский 45 см 60 см
28,2 Engnip 45 см 60см
26e арабский 100см 120 см
23,5e Чеш 55см-100см 55 см 140 см
21,5E арабский 90 см 150 см
19,2E немецкий, французский, испанский,
голландский 60см.
0005
16e Албанский, Сербский, Румынский,
Словенс 60cm-90см 60см-120см
13e Польский, итальянский, греческий, арабский 70см 70 см
10e Серб, Албанский 70cm 70cm
9000, Turkish, Albanian 70cm 70cm7e Турции 70см 100см
5e румын, укранский 80см 80 см
1 Вт финский, шведский, румын
Венгерский 70 см 100 см
5w француз 70cm 80cm 9000.0005
8 Вт арабский 45 см 60 см
12,5 Вт Итальянский, Курдиш 60см 80 см
15 Вт английский, кантон 60 см 60 см
18W Македонский 70 см 90см
22 Вт Арабский 60 см 70см 90 см 90 см
22 Вт.0005
24.5 Вт Испанский 55см 70 см
27,5 Вт английский 50см 45 см
30 Вт португальский, испанский 60 см 70 см
Вы заметите, что некоторые из перечисленных сателей имеют диапазон на блюде на минимальном сателеле. А именно 23.5E и 16E. Это связано с тем, что для некоторых каналов и транспондеров требуются спутниковые антенны другого размера.
