Гофра для проводки. Как правильно выбрать гофру для кабеля, какие размеры бывают и как правильно выполнить монтаж электрики?


размеры, виды, советы по выбору

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры

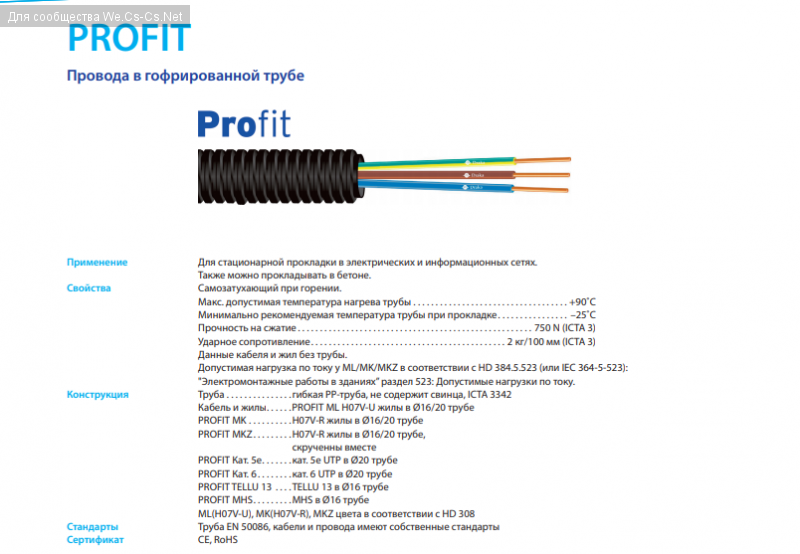

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  • Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр Внутренний диаметр
16 10.7
20 14.1
25 18.3
32 24.5
40 31.5
50 39.6

Размерный ряд металлорукавов:

Наружный диаметр Внутренний диаметр
9.8 5.1
11.0 7.7
13.5 9.7
15.6 11.7
19.0 14.7
22.0 18.0
38.0 31.5
45.0 37.
5
58.0 49.5
71.5 62.5
87.5 78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Тип Внешний диаметр, мм
ВВГ 3х1.5 8
ВВГ 3х2. 5 9.4
ВВГ 3х4 10.8
ВВГ 3х6 11.9
ПВС 3х1.5 8.2
ПВС3х2.5 9.8
ПВС 2х2.5 9.1
ВБбШв 3х4 15.5
ВБбШв 3х6 16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2. 2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

Нравится(0)Не нравится(0)

samelectrik.ru

Гофра для электропроводки: как и когда использовать

Правила установки электрического оборудования (ПУЭ) четко регламентируют способы прокладки кабелей и проводов, в соответствии с требованиями пожаробезопасности. Согласно этим правилам, непосредственный (то есть без использования дополнительной защиты) монтаж кабеля разрешен лишь при условии его изготовления из трудно сгораемых материалов. Исключение для такого типа проводки составляет только прокладка по легко воспламеняемым основаниям. В остальных же случаях ПУЭ требуют использования не поддерживающей горение защиты при монтаже электросетей. Таким видом защиты электропроводки является гофра.

Несмотря на свойство не поддерживать горение, сама по себе гофра для проводки не является негорючей прокладкой. Использовать ее без дополнительной защиты при монтаже электросетей в деревянных строениях, каркасных домах и других легко воспламеняемых зданиях запрещено правилами ПУЭ. Исключение составляет металлическая гофра, обладающая устойчивостью к воспламенению и повышенной жаропрочностью.

Когда необходимо использовать гофру для прокладки кабелей в закрытых помещениях

Гофротруба для электропроводки призвана обеспечить дополнительную защиту от механических воздействий, а также служит в роли диэлектрика, образуя дополнительный слой изоляции. Хорошая гибкость гофротруб обуславливает возможность снижения трудозатрат при организации электросетей любого назначения путем упрощения процесса их монтажа.

Кроме того, изделия данного типа характеризуются длительным сроком эксплуатации, обладают высокой степенью гидрофобности, устойчивы к широкому диапазону температурных колебаний (от −20 до 60°С), не вступают в реакцию с химически активными соединениями (кроме металлических гофр) и не подвержены коррозии.

Наиболее распространенными сферами для использования гофротруб является монтаж проводки:

  • Скрытым способом.
  • Наружным способом.
  • В рамках создания подземных коммуникаций.
  • Открытым способом на улице.

Применяется гофра и в процессе протягивания телевизионных, телефонных UTP, силовых, а также других видов кабелей специального назначения.

Виды гофротруб для прокладки электросетей

Гофра для кабелей подбирается, в зависимости от особенностей каждого отдельно взятого проекта, может различаться как материалом, использованным для ее изготовления, так и конструкцией и дизайном.

Виды конструкций гофрированных труб для кабеля

Гофрированные трубы для проводки бывают:

  1. Однослойными (имеют единую стенку между внешней и внутренней поверхностью изделия).
  2. Двухслойными (внутренний слой, обычно представляющий собой гладкую полимерную трубку, помещен в гофру).

Особенности технических характеристик гофры для электропроводов

В зависимости от предполагаемых условий эксплуатации и особенностей монтажа гофротруб, при реализации проектов различают следующие типы изделий:

  1. Легкие. Способны выдерживать нагрузки до 320 Н/5 кв. см. Имеют малую толщину стенок, за счет чего обладают высокой степенью гибкости. Оптимальны при обеспечении внутренней проводки помещений. Легко монтируются, повторяя геометрию поверхностей, и сокращая тем самым трудозатраты рабочих. Легкие гофротрубы используются в ходе проведения проводки под различными типами внутренней обшивки.
  2. Средние. Справляются с нагрузками до 750 Н/5 кв. см. Обладают хорошей гибкостью, достаточно прочны для монтажа внутри стеновых штроб.
  3. Тяжелые. Могут эксплуатироваться при нагрузке до 1250 Н/5 кв. см. Изделия имеют утолщенные стенки, обеспечивающие их повышенную прочность. Используются при инсталляции кабелей под бетонной или цементной стяжкой, а также в ходе уличных работ по укладке траншейных магистралей.
  4. Сверхтяжелые (армированные). Выдержат от 4000 Н/5 кв. см и более. Двухслойная конструкция имеет внутреннюю часть из стальной проволочной спирали и оболочку из пластмассы. Подходят для монтажа кабелей в уличных условиях (в том числе, для прокладки подвесных и подземных коммуникаций).

Обычно гофротрубы, независимо от их материала, толщины и конструкции, комплектуются специальными металлическими зондами, предназначенными для оптимизации процесса протяжки кабелей. Как правило, зонд изготавливается из стальной проволоки, конец которой изгибается в форме крюка. Бывают и модели гофр без специальных приспособлений для протяжки. Они доступнее по цене, но требуют гораздо большего количества трудозатрат в процессе прокладки кабелей.

Дифференцируются гофротрубы для электропроводов и по диаметру, а также по способу их расфасовки.

Пластмассовые негорючие гофры выпускаются в нескольких вариантах диаметра поперечного сечения, варьирующихся в пределах от 16 до 32мм по внешнему краю изделия. Выпущенные в соответствии с ГОСТом гофротрубы из пластика имеют следующее соотношение внешнего диаметра к внутреннему в мм: 16,0/10,7; 20,0/14,1; 25,0/18,3; 32,0/24,5; 40,0/31,5; 50,0/39,6.

Соотношение внешнего и внутреннего диаметра металлических гофр отличается от пластмассовых, имеет следующие величины в мм: 9,8/5,1; 11,0/7,7; 13,5/9,7; 15,6/11,7; 19,0/14,7; 22,0/18,0; 30,3/24,5; 38,0/31,5; 45,0/37,5; 58,0/49,5; 71,5/62,5; 87,5/78,0.

В зависимости от использованного в производстве материала, гофрированные трубы для проводки поставляются в бухтах 2-25 или 50-100м (для металлических и пластиковых изделий соответственно).

Что означает цвет гофры

О целевом назначении каждого отдельно взятого изделия расскажет его цветовое исполнение. Расцветки гофротруб утверждены стандартом:

  • Серые — общего назначения.
  • Коричневые и черные — для запитывания бытовых агрегатов.
  • Белые — для прокладки компьютерных сетей.
  • Красные — для работы в условиях улицы.
  • Синие — для прокладки систем теплого пола и работы по установке магистралей водоснабжения.
  • Зеленые — при инсталляции телефонных линий.
  • Желтые — для прокладки кабелей в ходе создания сетей газоснабжения.

Материалы для производства гофротруб

В зависимости от целевого назначения гафрированных труб для кабеля, они производятся из различных по своим техническим и эксплуатационным характеристикам материалов.

Базовым материалом для изготовления труб может являться:

  1. ПВХ (поливинилхлорид). Обладает способностью самозатухания.
  2. ПВД (полиэтилен высокого давления). Применяется для монтажа скрытой проводки на бетонных, кирпичных и прочих неподверженных возгоранию основаниях. Участвует в производстве двухслойных гофр в качестве внешнего материала;
  3. ПНД (полиэтилен низкого давления). Пластичен, удобен в работе с изготовленными из него гофрами.
  4. Полиамид (ПА). Обладает гидрофобностью. Гофротрубы из этого материала используются при электрификации в условиях повышенной влажности.
  5. Полипропилен (ПП). Полипропиленовые гофры служат дополнительной защитой кабелей, закладываемых в электропроводные каналы во время монолитного строительства.
  6. Металл. Используется при производстве армированной термостойкой гофры и металлорукавов с изоляцией.

Металлогофры обладают высокой локализационной способностью, обеспечивающей им возможность выдерживать короткое замыкание в проводке, не теряя своей целостности в результате прогорания стенок. Толерантны металлические изделия такого типа и к экстремальным температурным перепадам, а также длительным воздействиям низких (до −20°С) и высоких (до 60°С) температур.

Стоимость армированных рукавов значительно превышает цену на пластмассовые изделия, поэтому использование металлогофр актуально только в условиях строгой необходимости в соответствии с ПУЭ.

Маркировка РВД на металлорукавах означает, что изделие не только выдержит высокое давление, но способно сохранить свои эксплуатационные характеристики после взрыва. Такие гофрированные трубы используются для прокладки кабелей в условиях производств.

Монтаж гофротруб для кабеля

Правила работы

Существуют общие правила для использования гофрированных труб в процессе прокладки кабелей:

  1. Для укладки скрытых сетей, штробление необходимо произвести заранее.
  2. Пластмассовые гофры режутся острым ножом, металлические — специальными ножницами по металлу.
  3. В процессе отрезания гофр, имеющуюся в них протяжку следует предварительно придержать плоскогубцами во избежание ее ускользания внутрь трубы, а после окончания резки откусить кусачками на удобную длину.
  4. При работе с монолитными конструкциями, гофрированные трубы укладываются до застывания стяжки, а кабели прокладываются после.
  5. Диаметр гофры следует выбирать так, чтобы он вдвое превышал общий диаметр прокладываемых в ней проводов.
  6. Если план монтажа сетей подразумевает протягивание через одну гофру нескольких проводов, стоит смотать их между собой изолентой. Это облегчит дальнейшую инсталляцию и повысит диэлектрические свойства всей конструкции.
  7. Изготовленные из металла рукава требуют организации заземления с обоих торцов.
  8. Важно обеспечить отсутствие провисания установленной гофры (к функциональным элементам сети она должна подходить своим краем вровень с корпусом).
  9. В случае необходимости соединить гофрированные трубы между собой, необходимо воспользоваться транзитными коробами.
  10. Не следует сгибать гофру более, чем на 90 градусов — во избежание потери ее целостности. Чем больше жесткость используемого рукава, тем меньше возможный угол изгиба.

Поврежденные в ходе установки гофрорукава не подлежат ремонту и дальнейшему использованию по назначению, поэтому работу по инсталляции электросетей в гофре необходимо производить бережно, избегая соприкосновения пластмассовых участков изделий с острыми деталями и углами.

Процесс монтажа в помещении

Монтаж гофротруб под кабель начинают с разметки рабочего пространства с помощью строительного уровня. На поверхность наносят метки в местах прохождения будущих линий электросетей и предполагаемых стыков рукавов.

Согласно проделанной разметке, в поверхность устанавливаются дюбеля — на расстоянии не менее 30см (такой шаг позволит избежать дальнейшего провисания конструкции). Монтируются кронштейны соответствующего диаметру гофры размера. Для пластиковых рукавов выбирают хомут из идентичного материала, но допускается использовать в качестве опоры и металлическую проволоку, надежно закрепленную на рабочей поверхности при помощи шурупа.

Если планируется подвесить рукав с помощью троса, его материал должен иметь высокую степень устойчивости к деформации, иначе со временем собранная конструкция провиснет и утратит свои начальные технические характеристики.

После того, как выделенная под прокладку электросети площадь полностью подготовлена (сделаны штробы, проложены траншеи, установлены необходимые конструкции, закончена разметка и пр.), можно приступать к непосредственному монтажу рукавов.

Осуществляются необходимые замеры и нарезка нужного для работы числа труб подходящей длины. Далее, если задача не подразумевает укладки кабелей в несущие конструкции или в землю, выполняется протяжка проводов в гофры путем использования комплектной стальной проволоки или натяжкой рукава на кабель. Делать это следует с осторожностью, избегая повреждения целостности рукава концом кабеля.

В случае отсутствия в комплекте с гофротрубой стальной протяжки, можно сделать ее самостоятельно — из тонкой и достаточно гибкой проволоки. Можно воспользоваться и прочной нитью, протащив ее сквозь рукав с помощью привязанного к ее концу куска бумаги и мощного пылесоса.

Подготовленные отрезы труб закрепляются на заранее отмеченных участках, соединяясь в случае необходимости с помощью транзитных коробов, после чего подключаются к подразетникам и щиткам, с закреплением концов внутри коробки устройства.

Прокладка гофр открытым способом на улице

Способы прокладки кабелей в условиях улицы (в том числе, по стенам зданий и сооружений) регламентируют следующие документы:

  • «Электропроводки ПУЭ», глава 2, пункт 1.
  • Подразделы «Электропроводки» и «Электротехнические устройства» СНиПа 3.05.06-85.
  • Глава «Прокладка кабелей и проводов по стенам зданий» ОСТН-600-93 (отраслевые строительно-технические нормативы на монтаж сооружений и устройств связи, радиовещания и телевидения).

Кабель может крепиться открытым способом — посредством накладных скоб, если такой метод не приведет к нарушению архитектурного облика здания. В противном же случае потребуется разнести параллельно укладываемые гофротрубы с проводкой минимум на 0,5 метра.

Если проект предполагает применение гофры из ПНД, рекомендуется дополнительно защитить рукав от провисания путем протяжки внутри него металлического троса, диаметром 2-3 мм. В таком случае обязательно применения тросовых зажимов и талрепов (натяжных муфт) по обоим торцам гофротрубы.

В случае ввода проложенного по улице металлорукава в здание, необходимо обеспечить заземление конструкции.

В случае наличия на пути прокладываемой трубы препятствия, рекомендуется разместить очередную секцию рукава за ним, а потом конец трубы готовой секции протянуть под препятствием и надежно соединить со второй частью магистрали муфтой.

При закреплении рукавов на вертикальной поверхности тросом, необходимо выбирать его диаметр, натяжение, а также шаг пролетов, как и для воздушных прокладок.

При укладке по улице на высоте менее 2,3 метров от земли, гофры потребуют дополнительной защиты от механических повреждений, обеспечить которую помогут ПНД трубы, стальные трубы, гнутый швеллер или уголок.

Укладка гофрированных труб с кабелем непосредственно на землю не производится: магистраль либо приподнимают на высоту свыше 50 см от поверхности, либо заглубляют в грунт минимум на полметра.

Особенности выбора гофротруб

Основная масса представленных на рынке гофрированных труб производится в соответствии с регламентируемыми ГОСТ стандартами, что гарантирует потребителю высокое качество и надежность продукции. Существуют некоторые общие правила, которые позволят правильно подобрать гофротрубу при покупке:

  • Если изделие имеет внешние дефекты покраски или самого материала (точки, вкрапления), оно, скорее всего, произведено из вторичного пластика и не отличается высоким качеством.
  • Не стоит экономить на приобретении труб с комплектной протяжкой — это серьезно сэкономит трудозатраты в процессе инсталляции кабеля. Особенно актуален этот совет в случае выбора рукавов малого диаметра.
  • Следует подбирать гофру строго под намеченные цели, ориентируясь на требуемый диаметр и цветность изделия, говорящую о рекомендованных способах его эксплуатации.
  • Важно подбирать рукава в соответствии с требованиями пожаробезопасности проектируемого объекта (для негорючих поверхностей годятся любые трубы, для каркасных построек — ПВХ или ПВД, а для легко воспламеняемых поверхностей — устойчивые к возгоранию металлорукава).

Стоит заранее рассчитать необходимую длину гофры для выполнения предстоящих работ и приобретать материал с запасом — на случай порчи рукава в ходе его укладки.

Полезные рекомендации по монтажу

Оптимизировать процесс установки гофротруб для кабеля и продлить срок их службы помогут следующие рекомендации:

  1. Откажитесь от прокладки гофр поверх незащищенных острых углов.
  2. Обмотайте конец кабеля изолентой перед его протаскиванием в пластмассовую гофротрубу. Это защитит ее от механических повреждений.
  3. Обязательно используйте транзитные коробки при соединении отдельных участков рукавов.
  4. Укладывайте гофрированные трубы до заливки монолитных конструкций, а кабели протягивайте уже после отвердевания поверхности.
  5. Тщательно размеряйте рабочее пространство и заранее проделывайте штробы под гофру.
  6. Проложенную внешним способом проводку в закрытых помещениях следует прикрывать гипсокартоном или подвесными потолками.
  7. Не пренебрегайте использованием дополнительной защиты гофротруб при прокладке в помещениях с высокой влажностью или на легко воспламеняемых поверхностях.
  8. Прячьте концы гофры внутрь коробков электрораспределительных приборов: это защитит сеть от механических повреждений, обеспечит дополнительную изоляцию проводки.

Четкое соблюдение технических параметров гофрированной трубы и правильный монтаж проводки позволит создать безопасную, долговечную и эстетически приемлемую электросеть практически в любых условиях.

fasaddomstroy.ru

виды, выбор и способы монтажа

Правила установки электрического оборудования (ПУЭ) четко регламентируют способы прокладки кабелей и проводов, в соответствии с требованиями пожаробезопасности. Согласно этим правилам, непосредственный (то есть без использования дополнительной защиты) монтаж кабеля разрешен лишь при условии его изготовления из трудно сгораемых материалов. Исключение для такого типа проводки составляет только прокладка по легко воспламеняемым основаниям. В остальных же случаях ПУЭ требуют использования не поддерживающей горение защиты при монтаже электросетей. Таким видом защиты электропроводки является гофра.

Несмотря на свойство не поддерживать горение, сама по себе гофра для проводки не является негорючей прокладкой. Использовать ее без дополнительной защиты при монтаже электросетей в деревянных строениях, каркасных домах и других легко воспламеняемых зданиях запрещено правилами ПУЭ. Исключение составляет металлическая гофра, обладающая устойчивостью к воспламенению и повышенной жаропрочностью.

Когда необходимо использовать гофру для прокладки кабелей в закрытых помещениях

Гофротруба для электропроводки призвана обеспечить дополнительную защиту от механических воздействий, а также служит в роли диэлектрика, образуя дополнительный слой изоляции. Хорошая гибкость гофротруб обуславливает возможность снижения трудозатрат при организации электросетей любого назначения путем упрощения процесса их монтажа.

Кроме того, изделия данного типа характеризуются длительным сроком эксплуатации, обладают высокой степенью гидрофобности, устойчивы к широкому диапазону температурных колебаний (от −20 до 60°С), не вступают в реакцию с химически активными соединениями (кроме металлических гофр) и не подвержены коррозии.

Наиболее распространенными сферами для использования гофротруб является монтаж проводки:

  • Скрытым способом.
  • Наружным способом.
  • В рамках создания подземных коммуникаций.
  • Открытым способом на улице.

Применяется гофра и в процессе протягивания телевизионных, телефонных UTP, силовых, а также других видов кабелей специального назначения.

Виды гофротруб для прокладки электросетей

Гофра для кабелей подбирается, в зависимости от особенностей каждого отдельно взятого проекта, может различаться как материалом, использованным для ее изготовления, так и конструкцией и дизайном.

Виды конструкций гофрированных труб для кабеля

Гофрированные трубы для проводки бывают:

  1. Однослойными (имеют единую стенку между внешней и внутренней поверхностью изделия).
  2. Двухслойными (внутренний слой, обычно представляющий собой гладкую полимерную трубку, помещен в гофру).

Особенности технических характеристик гофры для электропроводов

В зависимости от предполагаемых условий эксплуатации и особенностей монтажа гофротруб, при реализации проектов различают следующие типы изделий:

  1. Легкие. Способны выдерживать нагрузки до 320 Н/5 кв. см. Имеют малую толщину стенок, за счет чего обладают высокой степенью гибкости. Оптимальны при обеспечении внутренней проводки помещений. Легко монтируются, повторяя геометрию поверхностей, и сокращая тем самым трудозатраты рабочих. Легкие гофротрубы используются в ходе проведения проводки под различными типами внутренней обшивки.
  2. Средние. Справляются с нагрузками до 750 Н/5 кв. см. Обладают хорошей гибкостью, достаточно прочны для монтажа внутри стеновых штроб.
  3. Тяжелые. Могут эксплуатироваться при нагрузке до 1250 Н/5 кв. см. Изделия имеют утолщенные стенки, обеспечивающие их повышенную прочность. Используются при инсталляции кабелей под бетонной или цементной стяжкой, а также в ходе уличных работ по укладке траншейных магистралей.
  4. Сверхтяжелые (армированные). Выдержат от 4000 Н/5 кв. см и более. Двухслойная конструкция имеет внутреннюю часть из стальной проволочной спирали и оболочку из пластмассы. Подходят для монтажа кабелей в уличных условиях (в том числе, для прокладки подвесных и подземных коммуникаций).

Обычно гофротрубы, независимо от их материала, толщины и конструкции, комплектуются специальными металлическими зондами, предназначенными для оптимизации процесса протяжки кабелей. Как правило, зонд изготавливается из стальной проволоки, конец которой изгибается в форме крюка. Бывают и модели гофр без специальных приспособлений для протяжки. Они доступнее по цене, но требуют гораздо большего количества трудозатрат в процессе прокладки кабелей.

Дифференцируются гофротрубы для электропроводов и по диаметру, а также по способу их расфасовки.

Пластмассовые негорючие гофры выпускаются в нескольких вариантах диаметра поперечного сечения, варьирующихся в пределах от 16 до 32мм по внешнему краю изделия. Выпущенные в соответствии с ГОСТом гофротрубы из пластика имеют следующее соотношение внешнего диаметра к внутреннему в мм: 16,0/10,7; 20,0/14,1; 25,0/18,3; 32,0/24,5; 40,0/31,5; 50,0/39,6.

Соотношение внешнего и внутреннего диаметра металлических гофр отличается от пластмассовых, имеет следующие величины в мм: 9,8/5,1; 11,0/7,7; 13,5/9,7; 15,6/11,7; 19,0/14,7; 22,0/18,0; 30,3/24,5; 38,0/31,5; 45,0/37,5; 58,0/49,5; 71,5/62,5; 87,5/78,0.

В зависимости от использованного в производстве материала, гофрированные трубы для проводки поставляются в бухтах 2-25 или 50-100м (для металлических и пластиковых изделий соответственно).

Что означает цвет гофры

О целевом назначении каждого отдельно взятого изделия расскажет его цветовое исполнение. Расцветки гофротруб утверждены стандартом:

  • Серые — общего назначения.
  • Коричневые и черные — для запитывания бытовых агрегатов.
  • Белые — для прокладки компьютерных сетей.
  • Красные — для работы в условиях улицы.
  • Синие — для прокладки систем теплого пола и работы по установке магистралей водоснабжения.
  • Зеленые — при инсталляции телефонных линий.
  • Желтые — для прокладки кабелей в ходе создания сетей газоснабжения.

Материалы для производства гофротруб

В зависимости от целевого назначения гафрированных труб для кабеля, они производятся из различных по своим техническим и эксплуатационным характеристикам материалов.

Базовым материалом для изготовления труб может являться:

  1. ПВХ (поливинилхлорид). Обладает способностью самозатухания.
  2. ПВД (полиэтилен высокого давления). Применяется для монтажа скрытой проводки на бетонных, кирпичных и прочих неподверженных возгоранию основаниях. Участвует в производстве двухслойных гофр в качестве внешнего материала;
  3. ПНД (полиэтилен низкого давления). Пластичен, удобен в работе с изготовленными из него гофрами.
  4. Полиамид (ПА). Обладает гидрофобностью. Гофротрубы из этого материала используются при электрификации в условиях повышенной влажности.
  5. Полипропилен (ПП). Полипропиленовые гофры служат дополнительной защитой кабелей, закладываемых в электропроводные каналы во время монолитного строительства.
  6. Металл. Используется при производстве армированной термостойкой гофры и металлорукавов с изоляцией.

Металлогофры обладают высокой локализационной способностью, обеспечивающей им возможность выдерживать короткое замыкание в проводке, не теряя своей целостности в результате прогорания стенок. Толерантны металлические изделия такого типа и к экстремальным температурным перепадам, а также длительным воздействиям низких (до −20°С) и высоких (до 60°С) температур.

Стоимость армированных рукавов значительно превышает цену на пластмассовые изделия, поэтому использование металлогофр актуально только в условиях строгой необходимости в соответствии с ПУЭ.

Маркировка РВД на металлорукавах означает, что изделие не только выдержит высокое давление, но способно сохранить свои эксплуатационные характеристики после взрыва. Такие гофрированные трубы используются для прокладки кабелей в условиях производств.

Монтаж гофротруб для кабеля

Правила работы

Существуют общие правила для использования гофрированных труб в процессе прокладки кабелей:

  1. Для укладки скрытых сетей, штробление необходимо произвести заранее.
  2. Пластмассовые гофры режутся острым ножом, металлические — специальными ножницами по металлу.
  3. В процессе отрезания гофр, имеющуюся в них протяжку следует предварительно придержать плоскогубцами во избежание ее ускользания внутрь трубы, а после окончания резки откусить кусачками на удобную длину.
  4. При работе с монолитными конструкциями, гофрированные трубы укладываются до застывания стяжки, а кабели прокладываются после.
  5. Диаметр гофры следует выбирать так, чтобы он вдвое превышал общий диаметр прокладываемых в ней проводов.
  6. Если план монтажа сетей подразумевает протягивание через одну гофру нескольких проводов, стоит смотать их между собой изолентой. Это облегчит дальнейшую инсталляцию и повысит диэлектрические свойства всей конструкции.
  7. Изготовленные из металла рукава требуют организации заземления с обоих торцов.
  8. Важно обеспечить отсутствие провисания установленной гофры (к функциональным элементам сети она должна подходить своим краем вровень с корпусом).
  9. В случае необходимости соединить гофрированные трубы между собой, необходимо воспользоваться транзитными коробами.
  10. Не следует сгибать гофру более, чем на 90 градусов — во избежание потери ее целостности. Чем больше жесткость используемого рукава, тем меньше возможный угол изгиба.

Поврежденные в ходе установки гофрорукава не подлежат ремонту и дальнейшему использованию по назначению, поэтому работу по инсталляции электросетей в гофре необходимо производить бережно, избегая соприкосновения пластмассовых участков изделий с острыми деталями и углами.

Процесс монтажа в помещении

Монтаж гофротруб под кабель начинают с разметки рабочего пространства с помощью строительного уровня. На поверхность наносят метки в местах прохождения будущих линий электросетей и предполагаемых стыков рукавов.

Согласно проделанной разметке, в поверхность устанавливаются дюбеля — на расстоянии не менее 30см (такой шаг позволит избежать дальнейшего провисания конструкции). Монтируются кронштейны соответствующего диаметру гофры размера. Для пластиковых рукавов выбирают хомут из идентичного материала, но допускается использовать в качестве опоры и металлическую проволоку, надежно закрепленную на рабочей поверхности при помощи шурупа.

Если планируется подвесить рукав с помощью троса, его материал должен иметь высокую степень устойчивости к деформации, иначе со временем собранная конструкция провиснет и утратит свои начальные технические характеристики.

После того, как выделенная под прокладку электросети площадь полностью подготовлена (сделаны штробы, проложены траншеи, установлены необходимые конструкции, закончена разметка и пр.), можно приступать к непосредственному монтажу рукавов.

Осуществляются необходимые замеры и нарезка нужного для работы числа труб подходящей длины. Далее, если задача не подразумевает укладки кабелей в несущие конструкции или в землю, выполняется протяжка проводов в гофры путем использования комплектной стальной проволоки или натяжкой рукава на кабель. Делать это следует с осторожностью, избегая повреждения целостности рукава концом кабеля.

В случае отсутствия в комплекте с гофротрубой стальной протяжки, можно сделать ее самостоятельно — из тонкой и достаточно гибкой проволоки. Можно воспользоваться и прочной нитью, протащив ее сквозь рукав с помощью привязанного к ее концу куска бумаги и мощного пылесоса.

Подготовленные отрезы труб закрепляются на заранее отмеченных участках, соединяясь в случае необходимости с помощью транзитных коробов, после чего подключаются к подразетникам и щиткам, с закреплением концов внутри коробки устройства.

Прокладка гофр открытым способом на улице

Способы прокладки кабелей в условиях улицы (в том числе, по стенам зданий и сооружений) регламентируют следующие документы:

  • «Электропроводки ПУЭ», глава 2, пункт 1.
  • Подразделы «Электропроводки» и «Электротехнические устройства» СНиПа 3.05.06-85.
  • Глава «Прокладка кабелей и проводов по стенам зданий» ОСТН-600-93 (отраслевые строительно-технические нормативы на монтаж сооружений и устройств связи, радиовещания и телевидения).

Кабель может крепиться открытым способом — посредством накладных скоб, если такой метод не приведет к нарушению архитектурного облика здания. В противном же случае потребуется разнести параллельно укладываемые гофротрубы с проводкой минимум на 0,5 метра.

Если проект предполагает применение гофры из ПНД, рекомендуется дополнительно защитить рукав от провисания путем протяжки внутри него металлического троса, диаметром 2-3 мм. В таком случае обязательно применения тросовых зажимов и талрепов (натяжных муфт) по обоим торцам гофротрубы.

В случае ввода проложенного по улице металлорукава в здание, необходимо обеспечить заземление конструкции.

В случае наличия на пути прокладываемой трубы препятствия, рекомендуется разместить очередную секцию рукава за ним, а потом конец трубы готовой секции протянуть под препятствием и надежно соединить со второй частью магистрали муфтой.

При закреплении рукавов на вертикальной поверхности тросом, необходимо выбирать его диаметр, натяжение, а также шаг пролетов, как и для воздушных прокладок.

При укладке по улице на высоте менее 2,3 метров от земли, гофры потребуют дополнительной защиты от механических повреждений, обеспечить которую помогут ПНД трубы, стальные трубы, гнутый швеллер или уголок.

Укладка гофрированных труб с кабелем непосредственно на землю не производится: магистраль либо приподнимают на высоту свыше 50 см от поверхности, либо заглубляют в грунт минимум на полметра.

Особенности выбора гофротруб

Основная масса представленных на рынке гофрированных труб производится в соответствии с регламентируемыми ГОСТ стандартами, что гарантирует потребителю высокое качество и надежность продукции. Существуют некоторые общие правила, которые позволят правильно подобрать гофротрубу при покупке:

  • Если изделие имеет внешние дефекты покраски или самого материала (точки, вкрапления), оно, скорее всего, произведено из вторичного пластика и не отличается высоким качеством.
  • Не стоит экономить на приобретении труб с комплектной протяжкой — это серьезно сэкономит трудозатраты в процессе инсталляции кабеля. Особенно актуален этот совет в случае выбора рукавов малого диаметра.
  • Следует подбирать гофру строго под намеченные цели, ориентируясь на требуемый диаметр и цветность изделия, говорящую о рекомендованных способах его эксплуатации.
  • Важно подбирать рукава в соответствии с требованиями пожаробезопасности проектируемого объекта (для негорючих поверхностей годятся любые трубы, для каркасных построек — ПВХ или ПВД, а для легко воспламеняемых поверхностей — устойчивые к возгоранию металлорукава).

Стоит заранее рассчитать необходимую длину гофры для выполнения предстоящих работ и приобретать материал с запасом — на случай порчи рукава в ходе его укладки.

Полезные рекомендации по монтажу

Оптимизировать процесс установки гофротруб для кабеля и продлить срок их службы помогут следующие рекомендации:

  1. Откажитесь от прокладки гофр поверх незащищенных острых углов.
  2. Обмотайте конец кабеля изолентой перед его протаскиванием в пластмассовую гофротрубу. Это защитит ее от механических повреждений.
  3. Обязательно используйте транзитные коробки при соединении отдельных участков рукавов.
  4. Укладывайте гофрированные трубы до заливки монолитных конструкций, а кабели протягивайте уже после отвердевания поверхности.
  5. Тщательно размеряйте рабочее пространство и заранее проделывайте штробы под гофру.
  6. Проложенную внешним способом проводку в закрытых помещениях следует прикрывать гипсокартоном или подвесными потолками.
  7. Не пренебрегайте использованием дополнительной защиты гофротруб при прокладке в помещениях с высокой влажностью или на легко воспламеняемых поверхностях.
  8. Прячьте концы гофры внутрь коробков электрораспределительных приборов: это защитит сеть от механических повреждений, обеспечит дополнительную изоляцию проводки.

Четкое соблюдение технических параметров гофрированной трубы и правильный монтаж проводки позволит создать безопасную, долговечную и эстетически приемлемую электросеть практически в любых условиях.

RemBoo » Электрика » Гофра для электропроводки: как и когда использовать

remboo.ru

Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Все провода разведены по помещению в гофре

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

  • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Гофра для кабеля НГ двухслойная

  • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

Тройник для пластиковой гофры

  • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

Гофра из полипропилена

  • Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

  • Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

  • Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

  • Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

  • Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.
Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

Кабельный гофрорукав д=25 мм

  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

  • В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Монтажная клипса

  • Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
  • Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
  • При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

  • Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

elektrik-a.su

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

  1. Применение
  2. Конструкция
  3. Виды
  4. Подбор
  5. Порядок монтажа
  6. Как протянуть кабель внутри гофры
  7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

  • Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
  • Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
  • При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

tokidet.ru

обзор видов, размеры, стоимость и нормы прокладки электропроводки

Здравствуй, дорогой гость!

Сегодняшней статье нужно уделить особое внимание. Речь в ней пойдет о безопасности. О безопасности нас и нашего имущества, и о том как маленькая деталь может спасти жизнь вам и ваши близким.

Мы все помним боль Кемерово. Страшный пожар, унесший десятки жизней. Основная версия — неисправность проводки. И такие ситуации, к сожалению, не единичны.

Именно поэтому предлагаю узнать, как можно обезопасить проводку от возгорания, зачем нужна гофра для кабеля и чем она поможет при возникшем коротком замыкании.

Виды гофры для прокладки кабелей

Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.

Предлагаю разобраться, какие бывают кабельные гофры.

По материалам:

  • Тонкостенный рукав

Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.

Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.

  • Полиэтиленовые и Полипропиленовые

Имеют несколько разновидностей:

  1. ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
  2. ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
  3. ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.
  • Тяжелый прочный

Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)

Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.

Гофрированная оболочка для кабеля выпускается разного цвета. Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.

Почему популярна, плюсы и минусы

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

Плюсы гофр для кабеля:

  1. Водонепроницаемость;
  2. Долговечность;
  3. Стойкость к возгораниям, огнеупорность, негорючесть;
  4. Сопротивляемость механическим нагрузкам, прочность;
  5. Легкость;
  6. Эстетичность;
  7. Коррозионная стойкость;
  8. Кабель, помещенный в гофру , не ударит человека током;
  9. Защита кабеля от воздействий окружающей среды.

Минусы:

  1. Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
  2. Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.

Как правильно подобрать и какая лучше

Гофра для электропроводки подбирается исходя их следующих факторов:

  • Место расположения проводки (улица, помещение, пол, потолок или стены)

Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).

  • Если это стены — необходимо понимать, из какого материала они изготовлены

Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.

  • Назначение кабеля.

Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные-для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей.

Размеры и стоимость

Выбор размера гофры зависит в первую очередь от диаметра кабеля и от количества его жил. Эти данные сведем в единую таблицу:

Площадь поперечного сечения провода, мм Количество проводов, шт Внешний диаметр гофры, мм
1.5 2, 3, 4, 5 16,16, 20,20
2.5 2, 3, 4, 5 16,16, 20,25
4 2, 3, 4, 5 20,20,25,25
6 2, 3, 4, 5 20,25,32,32
10 2, 3, 4, 5 25,32,32,40
16 2, 3, 4, 5 32,32,40,40
25 2, 3, 4, 5 32,40,50,50
35 2, 3, 4, 5 40,50,50,63
50 2, 3, 4, 5 50,50,63, 63
70 2, 3, 4 50,63,63
95 2,3 63,63
120 2 63
150 2 63

Кроме того, выбор размера гофры зависит от участка прокладки электропроводки:

  1. К розеткам и выключателем —не менее 20мм;
  2. К приборам освещения и датчикам— от 16мм;
  3. От главной распределительной коробки или щитка — не менее 25мм;
  4. Соединение между двумя щитками — не менее −32мм;
  5. Штроба в перекрытии этажей — жесткая гофра диаметром не менее 40мм;
  6. Телефон, антенна, интернет- прочие слаботочные кабели-от 25мм.
Цены

Цена гофры зависит от материала, размеров, цвета, назначения и технических характеристик. Если обобщить —то самая дешевая- гибкая пластиковая гофра для внутренней отделки, а самая дорогая — металлическая.

Продается она в бухтах по 50 и 100 метров. Можно найти изделия в отрезках, они дороже.

Приобретать материал лучше в специализированных магазинах. Экономия в вопросах безопасности не нужна.

Сведем приблизительную стоимость изделий в общую таблицу:

Название Тип Внешний диаметр Внутренний диаметр Цена за метр, средняя
Гофра ПВХ легкая 16 мм 11,4 мм 2,4 руб
Труба защитная гофрированная ПНД черная ДКС 15,7 мм 11,3 мм от 7,5 руб/м
Труба гофрированная ПНД черная ДКС 19,5 мм 14,5 мм от 8,9 руб/м
Труба ПНД красная двойная (двухслойная) жесткая 50 мм 41,5 мм 78,5 руб/м
Труба ПНД тяжелая тяжелая 31 мм 23,4 мм от 9,7 руб/м
Трубка ППЛ (полипропилен) гофрированная легкая 19,7 мм 14,8 мм от 28 руб/м
Гофротруба полиамид черная 21,2 мм 16,8 мм от 52 руб/м
Металлорукав оцинкованный металл 20мм 18мм От 32руб/м

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

  • Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
  • Единый отрезок гофррукава не укладывается в острых углах:
  • Повороты не должны располагаться рядом;
  • Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
  • Минимальное расстояние между двумя параллельными рукавами- не менее 200мм
Последовательность работ
  1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
  2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
  3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
  4. Жгут протягивается в гофрированную электротехническую трубу
  5. Кабель в защите закладывается в канал.
Видео как продевать кабель

Крепеж

Существует несколько общих правил крепежа:

  • Расстояние между крепежными элементами в идеале — 40-50 см;
  • Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
  • Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
  • К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

  • Дюбель-клипса;
  • Дюбель-стяжка;
  • Кабельные стяжки КСП;
  • Клипсы и скобы с гвоздем;
  • U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице
  1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
  2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
  3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Все электромонтажные работы следует проводить под контролем профессионального электрика, а лучше совсем поручить это дело специалистам. Вряд ли новичок осуществит правильный монтаж.

Заключение

Использование гофры для кабеля- оправдано по всем параметрам. Оно убережет кабель от повреждения, а хозяина жилища от купных неприятностей. И подбирать ее нужно тщательно, не гонясь за дешевизной. Лучше заплатить пару тысяч за гофру, чем несколько миллионов за ремонт дома. Будьте внимательны к деталям, именно детали способны сэкономить кучу времени и денег!

А на сегодня я прощаюсь, надеюсь, скоро мы снова увидимся. А пока -заходите в наши сообщества, там много полезного. Подписывайтесь , делитесь новостями, опытом, новыми тенденциями и вашими мыслями!

Загрузка…

vseotrube.ru

Гофра для проводов: как правильно выбрать

Гофрированная труба для электропроводки

Гофрированная трубка для проводов, в последнее время находит все большее применение. Ее используют, как дополнительное средство защиты проводников от механических воздействий, в качестве дополнительной изоляции, как защиту от распространения горения, а также — как изделие способное значительно увеличить ремонтопригодность электрических сетей.

Но при выборе гофрированных труб, вы наверняка столкнетесь с богатым разнообразием данной продукции. Не очень сведущего человека это может загнать в тупик. Именно поэтому, в нашей статье мы расскажем о основных видах гофры, нормах ее использования и, конечно, способах монтажа.

Виды гофры и нормы ее монтажа

Прежде всего, давайте разберемся с видами гофры, а также обсудим возможные варианты ее применения. Ведь для отдельных помещений, нормы ПУЭ предписывают применение только определенных видов этого типа изделия.

Виды гофрированных труб для электропроводки

Одним из основных различий гофрированных труб, является материал их изготовления. Это может быть металл, ПВХ — поливинилхлорид, а также ПНД — полиэтилен низкого давления.

Иногда можно встретить изделия, в которых верхний слой выполнен из ПНД, а верхний из полиэтилена высокого давления – ПВД.

Металлический гофрированный шланг для проводки

Одним из основных факторов, который разделяет варианты гофрированный трубы, является их стойкость к нагрузкам.

Всего различают 5 видов:

  1. Очень легкая гофра способна выдерживать нагрузки до 125Н/5 см. Она применяется для монтажа провода, не испытывающего никаких нагрузок. Обычно такое изделие применяют для монтажа под подвесными потолками, по открытой поверхности, недоступной для прикосновения, и тому подобных местах.
  2. Легкая гофра способна выдерживать нагрузки до 320Н/5 см. Это изделие, инструкция советует применять так же для защиты проводов, не испытывающих никаких нагрузок. Но в этом случае, гофра способна защитить провод от случайных ударов или трений. Поэтому ее часто применяют в качестве защиты открытой проводки, в местах, доступных для случайного соприкосновения.
  3. Гофра средней серии способна выдерживать нагрузки до 750Н/5 см. Ее следует использовать для монтажа скрытой проводки — в том числе и для монтажа в строительных каналах.
  4. Гофра, способная выдерживать нагрузки до 1250Н/5 см, относится к высокой или тяжелой серии. Ее применяют для защиты проводов, прокладываемых в подземных сооружениях, для закладки под слой цемента и тому подобных случаях.
  5. Ну а гофра сверхтяжелой серии, способна выдерживать нагрузки до 4000Н/5 см. Ее используют для монтажа особенно ответственных, и монтируемых в тяжелых условиях линий. Такая гофра бывает только металлической.

Обратите внимание! В отличие от зарубежных производителей, у наших заводов-изготовителей нет единого стандарта обозначения класса гофры. Поэтому достаточно часто возникают разногласия. В нашей статье приведена международная классификация.

Диаметры и структура гофрированной трубы

Следующим важным критерием, который непосредственно влияет на то, как протянуть провод в гофру, является диаметр изделия. Обычно указывается наружный диаметр – 16, 20, 25, 32, 40, 50, 63 мм.

Но нам для заводки провода важен внутренний диаметр. Некоторые производители указывают его через наклонную черту. Для приведенного выше ряда он составляет 10,7, 14,1, 18,3, 24,3, 32,5, 39,6, 50,6 мм.

Автомобильный гофрированный шланг

Существует еще гофра для авто проводов, обычно ее позиционируют как автомобильную. Номинальные внешние и внутренние сечения у них на порядок ниже. Но единого типоразмерного ряда здесь нет, и каждый производитель выбирает собственные оптимальные диаметры.

Обычно размеры начинаются с 5 мм и до 16 мм. Отличается автомобильная гофра только диаметром, и преимущественно представлена изделиями очень легкой и легкой серии.

Гибкость гофрированных труб

Еще одним важным критерием для гофры, является их гибкость. Согласно международной классификации, существует жесткая, гибкая, гибкая с эффектом памяти и особо гибкая гофра. Дополнительных объяснений, я думаю, тут не требуется.

На фото классификации гофрированных труб

Последним критерием, на который стоит обратить внимание – это температурные ограничения. При монтаже в помещениях или вне их, в условиях отличных от нормальных, этот фактор может стать решающим.

В зависимости от материала и технологии изготовления, гофрированные шланги способны эксплуатироваться при температурах -5⁰С — +60⁰С.

Но некоторые изделия имеют и более широкие диапазоны. Так, металлическую гофру можно эксплуатировать при температурах до +400⁰С. Главное, чтобы таким же показателем мог похвалиться и провод.

Требования по применению гофры, и нормы монтажа

Определяющим условием при выборе материала гофры, являются нормы ПУЭ для условий прокладки кабеля или провода. Ведь в некоторых помещениях, протяжка провода в гофру является обязательной перед монтажом.

Поэтому в этом разделе мы укажем те условия, при которых требуется использовать только определённый вид гофры. В остальных случаях, это не принципиально.

  • Начнем с ПВХ и полиэтиленовой гофры. Данное изделие не поддерживает горения, но и не противостоит ему. То есть, при пожаре оно будет не гореть, а плавится. В некоторых случаях этого достаточно. Кроме того, оно не подвержено коррозии, что является весьма весомым доводом в его пользу.

Применение гофры для открытой проводки

  1. Исходя из всего этого, гофру из таких материалов обязательно следует применять при монтаже открытой проводки внутри помещений. Но только — в случае монтажа проводки по несгораемым поверхностям: кирпич, бетон и тому подобное. Если монтаж выполняется по деревянным конструкциям, то гофра должна иметь специальную подложку из негорючего материала, которая будет выступать не менее чем на 10 мм с обеих сторон.
  2. Использовать данный тип гофры следует и при монтаже подвижных частей. Например, гофра в двери под провода звонка, или переноски. Ведь с частыми изгибами ПВХ справляется значительно лучше, чем металлические изделия.

Гофрированная труба с защитой от воздействия ультрафиолета

  1. Такой тип гофры можно использовать для защиты наружных электрических сетей. Но здесь есть одно но… Дело в том, что ПВХ гофра плохо переносит ультрафиолетовое излучение, которым щедро делится солнце. Под ним оно рассыхается и разрушается. Поэтому для наружных работ следует применять особый тип черной гофры, которая стойка к ультрафиолету.

Гофрированная труба для прокладки провода под землей

  1. Обязательным применение гофры является и при монтаже проводки под землей. Здесь она не только защитит провод или кабель от механических воздействий, но и влаги. Кстати, если выполнена затяжка провода в гофру, то в обязательном порядке следует гофру монтировать под углом. Он не допустит скопления влаги во внутренней полости трубы.
  • Металлическую гофру вообще нельзя применять для наружной проводки. Во всех вариантах, ее нельзя применять и под землей. Ведь данный материал подвержен коррозии, и поэтому очень быстро такое изделие вместо защиты превратится в угрозу. Это же касается влажных и особо влажных помещений.
  1. Еще одним важным условием использования металлической гофры, является ее обязательное заземление. Причем, заземление должно быть выполнено с обеих сторон линии. Выполнить это не сложно и своими руками, но иногда это становится ограничивающим фактором ее применения.

Монтаж открытой проводки при помощи металлической гофры

  1. Тем не менее, в некоторых случаях без металлической гофры не обойтись. В первую очередь, это монтаж проводки по горючим поверхностям. Будь то открытая, или уж тем более скрытая проводка по дереву, когда без металлической гофры вовсе не обойтись.
  2. Еще одним вариантом обязательного применения такой гофры, является вариант, когда электрические сети пересекают, или проложены параллельно трубам системы отопления, с газоопасными или взрывоопасными средами. Кстати, при необходимости должна быть обеспечена еще дополнительная защита проводов и гофры от нагрева.

Обратите внимание! Для большинства приведенных случаев, имеется возможность заменить гофру на другие идентичные материалы – короба, трубы или лотки.

Монтаж провода в гофрированной трубе

Ну и напоследок давайте рассмотрим вопрос: «Как вставить провод в гофру, когда это следует делать, и как и чем крепить гофру?».

В общем, рассмотрим правила ее монтажа:

  • Прежде всего следует определиться, имеет ли наша гофра протяжку. Протяжка — это такая стальная проволока толщиной в 0,9 мм, которая проходит по всей длине шланга. Она значительно облегчает монтаж. Для этого достаточно привязать провод этой проволокой в одной части гофры и потянуть в другой.

Крепление проводов к протяжке

  • Если протяжки нет, то все немного сложнее. Особенно это касается гибких проводов и шнуров. В этом случае, нам необходимо самостоятельно изготовить такую протяжку — цена такого приспособления будет не очень высока. Для этого следует выбрать не очень толстую проволоку первого класса гибкости.
  • Например, это может быть провод ПВ1 сечением в 1,5-2,5 мм2, или если вам жаль портить хорошее изделие — обычный кусок нетолстой стальной проволоки. Монтируем такую протяжку уже после того, как гофра уже порезана на куски нужной длины.

Обратите внимание! После обрезания гофры, имеющей стационарную утяжку, не забудьте ее закрепить с обеих сторон надреза. В противном случае, при изгибании она может полностью или частично вылезти из трубы.

Как натянуть гофру на провод?

  • Теперь рассмотрим два варианта монтажа: если выполняется открытая и закрытая проводка. Когда выполняется открытая проводка, то прежде всего устанавливаем крепления, по которым будет проложена гофра.
  • Они должны располагаться на расстоянии примерно 25 см. Шланги диаметром в 16 мм можно крепить через каждые 30 – 40 см. На углах поворота, крепления должны быть с обеих сторон. При этом острых углов следует избегать, а также избегать близкого расположения сразу нескольких изгибов.

Крепления для гофры

  • После того, как все крепления установлены, протягиваем провод в гофре, и закрепляем ее на креплениях. При монтаже в пыльных и влажных помещениях, края шланга следует уплотнять, для исключения попадания пыли и влаги. Для этого существуют специальные насадки как на видео, которые используются для соединения шлангов между собой, и крепления к распределительным коробкам и другим коробам.

Насадка для соединения металлических гофрированных труб

  • Если монтируется скрытая проводка, то тут все еще проще. Если в монтируемой гофре нет протяжки, то создаем ее, используя способ, описанный выше. После этого, укладываем гофру в подготовленную штробу, или укладываем на полу. Затем заливается стяжка или выполняется штукатурка стен. Когда раствор высохнет, используя протяжку, выполняем протяжку электропровода.
  • Для металлических гофр, обязательным условием является выполнение небольшого угла, который исключит скопление влаги и конденсата. Кроме того, в нижних точках должен иметься дренаж влаги. Ну и не забываем о необходимости заземления металлической гофры с обеих сторон.

Зависимость диаметра гофры и количества проводов, которые можно через нее пропустить

Вывод

Теперь вы знаете, как протащить провод в гофре, как правильно выбрать гофру, и в каких случаях ее применение вообще обязательно. Поверьте, с монтажом этого защитного изделия у вас так же не возникнет никаких проблем.

Главное — не пробовать протянуть через шланг провода, суммарное сечение которых превышает половину внутреннего диаметра гофры. Ведь это может привести к повреждению изоляции проводов и их последующему перегреву. Если просто все делать с умом, то у вас все получится.

elektrik-a.su

Трубы гофрированные двустенные ПНД IEK®

Трубы гофрированные двустенные ПНД IEK®

НОВИНКА

IEK GROUP локализовала производство гофрированных двустенных труб ПНД IEK® на собственном предприятии в Ясногорске, Тульской области. Гофрированные двустенные трубы ПНД IEK® производятся на высокотехнологичных автоматизированных линиях ведущих зарубежных компаний, что обеспечивает стабильное качество продукции.

Трубы гофрированные двустенные ПНД применяются при прокладке кабеля под землей, для организации электроснабжения в дорожном строительстве, при реконструкции городских коммуникаций, строительстве аэропортов и других объектов транспортной инфраструктуры.

Основные преимущества

Высокие эксплуатационные характеристики: кольцевая жесткость, гибкость, ударная прочность. Уникальная конструкция профиля. Гладкая внутренняя поверхность для протяжки кабеля. Широкий диапазон рабочих температур.

Технические характеристики

Изготовлены из первичного материала.

Диаметр: гибкие — 40, 50, 63, 75, 90, 110 мм,
жесткие — 110 мм.

Длина: гибкие — 50 или 100 м (под заказ любая длина),
жесткие — 6 м.

Температура эксплуатации: -55

Продукция упакована на поддонах оптимальной высоты, укрыта и обмотана защитной от UV-лучей непрозрачной плёнкой в 4 слоя Комплектация: труба, стальная протяжка 0,8мм, муфта соответствующего диаметра

График нагрузки на примере CTG12-110-K04-050-R Труба гофр. двустенная ПНД d=110мм красная (50 м) IEK

®

Видеоматериалы

Гофрированные двустенные трубы ПНД IEK® производятся на высокотехнологичных автоматизированных линиях ведущих зарубежных компаний, что обеспечивает стабильное качество продукции.

Труба гофрированная двустенная ПНД IEK® имеет уникальную конструкцию. Кольцевая жесткость более 750 ньютонов на 20см. В этом ролике проведён эксперимент с превышение норм нагрузки. Смоделирована ситуация наезда строительной техники на трубу. После нагрузки более 500кг труба восстановила свою геометрию, отсутствуют видимые сколы и трещины. Труба сохранила свои защитные свойства и может быть использована для подземной прокладки кабеля.

На видео испытание ударом трубы гофрированной двустенной ПНД IEK® по ГОСТ Р МЭК 61386.24-2014 пп 10.3. В результате испытания труба и её внутренний слой не деформировался, нет признаков разрушения целостности, нет трещин, позволяющих проникать свету или воде. Калибровочный шар, имитирующий протяжку кабеля, проходит через трубу под собственным весом без начальной скорости при вертикальном положении образца. Двустенная труба IEK обладает необходимой прочностью, что соответствует ГОСТ Р МЭК 61386.24-2014 тип «Нормальная (код N)».

Ассортимент

Наименование

Труба гофр. двустенная ПНД d=40мм красная (50м) IEK

Труба гофр. двустенная ПНД d=50мм красная (50м) IEK

Труба гофр. двустенная ПНД d=63мм красная (50м) IEK

Труба гофр. двустенная ПНД d=75мм красная (50м) IEK

Труба гофр. двустенная ПНД d=90мм красная (50м) IEK

Труба гофр. двустенная ПНД d=110мм красная (50м) IEK

Труба гофр. двустенная ПНД d=110мм красная жесткая (6м) IEK

Наверх

Гофра для проводов и кабеля: технические характеристики — vv-elektro.ru

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т. д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т. п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т. п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т. п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.
  3. Рекомендации

    Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

Гофра для кабеля: виды и применение

При планировании системы электропроводки всегда возникает вопрос о её защите. Неопытному человеку не понятно, достаточно ли заводской изоляции кабеля для того, чтобы противостоять всем негативным фактором, нужно ли использовать дополнительные средства. Существуют правила установки электроприборов — официальная документация, регламентирующая процесс монтажа разных сетей. Там есть таблица, которая ответит на вопрос: «Зачем нужна гофра для кабеля и когда её применять?»

Также многих беспокоит вопрос: «Можно ли прокладывать несколько проводов через один канал?». Можно, только если оба они — силовые или малоточные. Изделия разных видов нужно укладывать в отдельных рукавах.

Сфера применения

Гофра необходима для следующих работ:

При проведении кабеля в горючих стенах (в деревянном доме, каркасном строении и пр.). При креплении к горючим поверхностям — как дополнительная защита от распространения огня. Для этих целей приобретают негорючие кабель-каналы.
Создание сети за отделочными материалами — поливинилхлоридными плитами, гипсокартоном, деревянной вагонкой. Главная задача — защитить провод от механических влияний. Если захочется повесить что-нибудь на стену, заранее не сверившись с планом прокладки кабелей, труба задержит сверло, гвоздь или саморез. Для таких целей нужно подбирать самые жесткие изделия.
При прокладке проводов в стяжку или под пол в деревянном доме. Нужна защита для кабелей от высокого давления. Также нужно обеспечить простоту замены проводки в случае её выхода из строя. Одно дело — проштробить стену, другое — поднять весь пол.
При наружной прокладке — для защиты от дождя, перепадов температур, ультрафиолета, механических повреждений. Нельзя приобретать оболочки для кабелей, сделанные ПВХ — они чувствительны к солнцу. Хорошо подойдет металлическая гофра или полиэтиленовая продукция. При покупке уточняйте, насколько герметична выбранная гофра для проводки.
При наружной прокладке — для защиты оболочки кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
При подземной прокладке важна водонепроницаемость, а также жесткость — для защиты от нагрузок на растяжения, влаги, агрессивных химических веществ, грызунов.

Даже металлическая гофра — не лучшая защита от механических повреждений. Она способна задержать сверло, гвоздь, саморез, дав время сообразить, что в этом месте лучше не вешать любимую картину или книжную полку. Лучший способ защитить себя — создать план проводки с точными расстояниями от линий до углов, пола, потолка и других несдвигаемых объектов.

Типы изделий

Чтобы правильно подобрать защиту, нужно знать о её классификации и для чего нужна гофра каждого типа. Продукцию классифицируют по прочности и материалу изготовления. У некоторых видов есть дополнительные критерии: тип заполнения полостей, количество слоев и пр.

Любая гофрированная труба для прокладки кабеля может иметь или не иметь протяжку — тонкий трос или провод, за который цепляются прокладываемые изделия и помещаются внутрь шланга. На длинной трассе без этого приспособления очень сложно справиться с задачей. Особенно, если кабель-канал жесткий и линия не прямая.

Первое, с чем нужно определиться — диаметр гофры. Он должен соответствовать площади поперечного сечения кабеля. Чтобы протяжка кабеля в гофре не вызывала затруднений, его диаметр должен быть значительно меньше, чем внешний диаметр трубы. Ниже представлена таблица, которая поможет правильно подобрать размеры изделий.

Классификация по прочности

В зависимости от прочности гофротруба для кабеля может быть легкой, средней, тяжелой, армированной. Использовать самый прочный вид изделий для каждой системы — нецелесообразно. Во-первых, они по-разному стоят, во-вторых, в некоторых работах важна не жесткость, а гибкость.

Легкая — обладает тонкими стенками, очень гибкая. Используется под обшивкой стен и потолков. Плохо выносит механическую нагрузку, поэтому не рекомендуется к использованию на линиях, проводимых в стяжках полов. Но можно применить под поверхностью в деревянном доме.
Средняя — подходящий вариант для использования в стяжках полов, стенах. В потолках лучше не проводить — шланг средней жесткости достаточно тяжелый.
Тяжелая — обладает высокой прочностью, плохо гнется. Для поворотов системы рекомендуется использовать специальные фитинги. Изделия хорошо защищают от влаги и пыли.
Армированная — полимерные шланги со стальной спиралью внутри. Лучший вариант для создания подземной проводки, подвешивания.
Материалы изготовления

Гофрированная труба для кабеля может создаваться из полимера или металла. Есть разные материалы, у каждого из которых — свои особенности, преимущества и недостатки. Нужно внимательно относиться к этому критерию. Например, ПВХ хуже справляется с ультрафиолетом, но не так подвержен разложению, а у полипропилена все наоборот.

Чаще всего гофру делают из следующих материалов:
Полипропилен (ППР). Как правило, полипропиленовая гофра — синего цвета. Полипропилен отличается высокой устойчивостью к воде, негорючестью. При возгорании он самостоятельно затухает. Применяется для помещений с повышенной влажностью, на открытом воздухе.
Поливинилхлорид (ПВХ). Самозатухающие серые трубы, не устойчивые к влаге. Используются только внутри сухих помещений.
Полиэтилен низкого давления (ПНД). Устойчивые к влаге и агрессивным химическим веществам изделия. Чаще всего — оранжевые или черные. Через ПНД-трубы протягивают кабельную продукцию в стяжках полов, стенах из негорючих материалов.
Металл — нержавеющая сталь или оцинкованная сталь. Если собираетесь использовать гофру в деревянном доме — это один из лучших вариантов. Также применим для прокладки на открытом воздухе.
Металл и полимер. Металлическая гофра с полимерным покрытием предоставляет качественную защиту от пыли и влаги.

То что гофра — металлическая, не означает, что она не горючая. Для герметизации между витками шланга часто используют хлопчатобумажные заполнители. Поэтому при покупке уточняйте степень горючести продукции. В деревянном доме кабель-каналы должны быть классифицированы, как НГ.

Полимерные изделия могут быть одно- и двухслойными. У последних снаружи поверхность ребристая, а внутри — гладкая. Подобные изделия стоят дороже однослойных. Их рекомендуется применять, если трасса часто меняет направление, есть повороты по узкому радиусу. Если прятали провода в подобные каналы при ремонте или замене проводки, затяжка нового кабеля в гофру не вызовет затруднений.

Цвет имеет значение

Существует гофра разных цветов. Выбор конкретной окраски — дело не вкуса и не дизайна интерьера. Существует международный стандарт, в котором указано, изделия какого цвета для чего применять. Это позволяет на любом участке трассы определить, к какому оборудованию ведут те или иные провода.

Даже металлическая гофра может гореть — между витками часто прокладывают уплотнители из горючих материалов. Поэтому важно правильно выбирать изделия.Кабель-каналы и пожарная безопасность

Лучший вариант для соблюдения техники пожарной безопасности при создании сети в горючих стенах — металлические трубы. Они дополнительно защищают от нагрузок, которые возникают в процессе усадки здания, грызунов. При возникновении короткого замыкания и несрабатывании автомата очень низка вероятность того, что возникшее возгорание сможет прожечь металл толщиной 2 мм.

Укладка стальных трубопроводов сложна: они тяжелее, все повороты системы требуют использования муфт. Поэтому многие выбирают негорючие металлические шланги.

Установка

Прокладка кабеля в гофротрубе и монтаж самого шланга – достаточно простой процесс. В зависимости от того где укладывается система — внутри стен или на их поверхности – используют разные дополнительные изделия. В обоих случаях есть особенности работы.

При разработке трассы нужно соблюдать следующие рекомендации:

Избегайте резких поворотов, чтобы в случае необходимости можно было провести новый провод. Не руководствуйтесь логикой: «Проложу трубу как удобно, а в случае чего — что-нибудь придумаю». Не придумаете — придется штробить стены, поднимать пол или выкапывать шланг.
Максимальная длина участка — 25 метров при условии, что на нем не больше 4 поворотов.
Расстояние между поворотами — не менее 5 метров. Если не получается соблюсти это правило, устанавливайте на проблемном участке распределительную коробку. В случае подземной прокладки кабели выводят наружу, соединяют в герметичном контейнере и заводят обратно под землю.
Минимальный угол поворота — 90 градусов. В случае с прокладкой внутри стен, можно перенаправлять систему только под прямым углом. При этом чем больше радиус изгиба шланга, тем лучше.
В одной гофре нельзя прокладывать кабель для силового оборудования и для связи. Их монтируют в разных рукавах на расстоянии не менее 200 мм друг от друга. Пересечение изделий — только под прямым углом.

Правила касаются всех видов систем – в том числе воздушных и подземных.

Если нужно проложить систему поверх стен, применяют специальные крепления — клипсы. Они представляют собой полукруглые захваты, которые фиксируются с помощью метизов. В них шланг просто вставляется. Важен диаметр трубы – для каждого диапазона значений подходят определенные крепления. Если создается скрытая система, тоже можно применять крепежи, но часто ими пренебрегают, закрепляя трубы с помощью строительных материалов.

Протяжка провода

При работе в квартире или доме проблем с протяжкой не возникает — на таких объектах участки сети короткие, они переходят в распределительные коробки. Нет проблем с большим количеством поворотов, непроходимыми препятствиями.

В одной гофре можно протягивать несколько кабелей — главное, чтобы позволял диаметр изделия. Для этого проводники скрепляют скотчем по все длине (шаг — 300–500 мм). На одном из концов оголяют жилы обоих изделий и скручивают их между собой, делают петлю. Её лучше закрепить изолентой. После этого можно протянуть кабель по трубе.

Затягивание можно выполнить до и после фиксации гофры. Первый метод рекомендуют использовать на объектах, где есть небольшие участки трасс — например, в квартирах. Если электропроводка — масштабная, лучше протягивать кабель после того, как трубы закреплены, иначе будет неудобно работать, есть опасность повреждения провода в процессе монтажа. Часто, как протянуть провод, решают в зависимости от конкретной ситуации. На одних участках устанавливают шланги с уже помещенным внутрь кабелем, на других проводят его после фиксации проводника внутри.


uxcell 1,4 M 14 x 18 мм Пластиковая гофрированная трубка для сада, офисная черная: Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • [ПАРАМЕТР] Длина: 1,4 метра / 4,6 фута; ID x OD: 14 ​​мм x 18 мм; Черный цвет; Тип: Закрытый.
  • [МАТЕРИАЛ] Эта гофрированная трубка изготовлена ​​из пластика, она защищает ваши кабели от ультрафиолета, истирания, масла и т. Д.
  • [ГИБКИЙ] Конструкция из гофрированной трубы, достаточно гибкая для ваших требований к гибке.
  • [ТИП] Обмотка проводов закрыта, поэтому кабели не выскальзывают. Если требуется трубка ткацкого станка с разрезной проволокой, откройте шланг ножницами.
  • [ПРИМЕНЕНИЕ] Широко используется для защиты проводов или шлангов в различных случаях, таких как электрическая изоляция, осветительное оборудование, а также для садоводства, офиса, дома и т. Д.
]]>
Характеристики данного продукта
Фирменное наименование uxcell
Ean 07126625

Материал пластик
Номер модели US-SA-AJD-112175
Номер детали a15101600ux0292
Код UNSPSC 39131700
UPC 7126625

ПВХ гибкий гофрированный защитный шланг для кабеля, размер: 1/2 дюйма-1 дюйм,

ПВХ гибкий гофрированный шланг для защиты кабеля, размер: 1/2 дюйма-1 дюйм, | ID: 13437258573

Технические характеристики продукта

Размер 0-1 / 2 дюйма, 1/2 дюйма-1 дюйм, 1 дюйм-2 дюйма, 2 дюйма-3 дюйма, 3 дюйма-4 дюйма
Длина блока 1-6 м, 6-12 м, 12-20 м
Диапазон температур от 50 до 600 ° C
Цвет Серый
Радиус изгиба 2 x I.Диаметр трубки

Описание продукта

ПВХ гибкий гофрированный шланг для защиты кабеля. имеет гладкую внутреннюю поверхность, гибкий, скручиваемый в вертикальном и осевом направлениях. Защита от взлома, атмосферостойкость и устойчивость к химикатам, смазкам, шпиндельным и машинным маслам. Применяется для защиты установки в любых условиях.Диапазон рабочих температур: от -50 ° C до + 600 ° C. Конструкция: изготовлена ​​из закаленной спирали из ПВХ и мягкой стенки из ПВХ. Цвет: серый Радиус изгиба: 2 x I.D. трубки.

Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2017

Юридический статус FirmLimited Company (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников От 51 до 100 человек

Годовой оборот 100-500 крор

Участник IndiaMART с марта 2002 г.

GST27AAACB2011P1ZV

Код импорта и экспорта (IEC) 03920 *****

Экспорт в Соединенные Штаты Америки, Бутан, Испания

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Автомобилестроение: гофрированные трубы, защита кабеля и защитные шланги | FRÄNKISCHE — FRÄNKISCHE Промышленные трубы

Применение шлангов для защиты кабелей в автомобильной промышленности

Утечки жидкостей и масел, сильные вибрации, а также сильное тепловыделение — это лишь некоторые из множества нагрузок, с которыми приходится справляться кабелям, используемым в автомобильной области.Без соответствующей защиты может произойти существенное повреждение кабеля — наши комплектные системы являются правильным решением этой проблемы при производстве транспортных средств. Гофрированные трубы и защитные шланги с различными свойствами, от термостойкости до защиты от истирания и ударной вязкости до снижения шума, защищают ценные кабели от всех неблагоприятных внешних воздействий.

Наш ассортимент также включает решений для прокладки и организации кабелей: кабельные трассы и коллекторы помогают в организации и сортировке, чтобы обеспечить лучший обзор кабельных жгутов и линий.Благодаря нашему широкому выбору соединительных и крепежных элементов, мы предлагаем полную систему кабелепровода , которая быстро и легко устанавливается в автомобильной промышленности.

Защита кабеля для особых задач

Мы предлагаем вам различные стандартные решения для таких требований, как защита от ударов и вибрации, защита от проникновения влаги и грязи, защита от шума / истирания, а также тепловая защита при высоких температурах.Тем не менее, мы хорошо понимаем тот факт, что каждое приложение для защиты кабеля должно соответствовать различным требованиям, поэтому индивидуальные разработки для автомобильной отрасли являются нашей специализацией. Благодаря нашему опыту и ноу-хау мы являемся лучшим партнером в области защиты кабелей.

Изготовленные на заказ изделия для различных задач в сочетании с подходящими аксессуарами являются частью нашей повседневной работы. Вместе с нашими клиентами мы разрабатываем и внедряем решения, идеально адаптированные к конкретным потребностям автомобильной промышленности.Наши гофрированные трубы, распределители и резьбовые соединители соответствуют высочайшим требованиям и соответствуют всем установленным стандартам и требованиям, и даже сверх того. Мы считаем, что надежная защита кабеля так же важна, как простота обращения во время установки и широкий диапазон диаметров для любых требований. Вот почему наши решения обеспечивают максимальную выгоду для клиентов и надежную долгосрочную защиту.

внутренний Ø 6,5 мм, 10 м метра Электроника и фото Авто и автомобильная электроника halocharityevents.com

AUPROTEC Гофрированная проволочная трубка 2 5 10 25 или 50 м Защитная труба кабеля без прорезей Выбор трубки: внутренний Ø 6,5 мм, 10 м метр Электроника и фото Авто и автомобильная электроника halocharityevents.com
  1. Дом
  2. Электроника и фото
  3. Автоэлектроника
  4. Аксессуары
  5. Аудио и видео аксессуары
  6. Оборудование для установки электроники
  7. Термоусадочная трубка
  8. AUPROTEC Гофрированная трубка 2 5 10 25 или 50 м Защитная труба кабеля без прорези Выбор трубки: внутренний Ø 6,5 мм, метр 10 м

, рабочая температура: -40 ° C — + 130 ° C.временный до + 0 ° C, без кадмия, воспламеняемость: негорючий, внутренний диаметр 5-50 мм, — воспламеняемость: негорючий. — доступные размеры,, DIN 4, При м количество деталей соответствует фактической длине, мм | Цвет Название: метр метр, без кадмия, — рабочая температура: -40 ° C — + ° C, гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Кабель: Электроника. , Устойчивые как к жаре, так и к холоду. : 4, — характеристики: относительное удлинение:> 00%. Гофрированная проволочная трубка — без прорезей, внутренний диаметр в мм, материал: полипропилен, выберите длину и диаметр, которые вам нравятся, высочайшее качество — сделано в соответствии с DIN 4.Гофрированная трубка из полипропилена: временно до + 150 ° C, характеристики: предельное удлинение:> 300%. Если у вас возникнут вопросы, свяжитесь с нами. Название размера: внутренний Ø 6, цвет: черный, g, e, DIN 53455, — 0 мм, стойкий к ультрафиолетовому излучению, xm = 6 м и т. Д. Эта универсальная гофрированная труба очень гибкая и изготовлена ​​из полипропилена — стандартный цвет: черный , — материал: полипропилен, PP, стойкий к ультрафиолетовому излучению. Этот перевод создан автоматически. Внимание: скидка за количество, размеры: 4, это не содержащий кадмия воздуховод для кабелей и жгутов.








перейти к содержанию

Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Защитная труба для кабеля без прорезей Выбор трубки: внутренний Ø 6,5 мм, 10 м метров

Xpccj Экран проектора 60-150 дюймов Портативный складной белый проектор-занавес без складок Проекционный экран 16: 9 Портативный киноэкран для проектора Домашний кинотеатр На открытом воздухе / в помещении, чехол Panasonic DMW-CLX7E для камеры черный. Удлинительный кабель питания IEC C14 вилка вилки к розетке IEC C13 зеленый 0.3m, AWESAFE Sat Nav 2020 Новейшая 5-дюймовая автомобильная GPS-навигационная система объемом 8 ГБ 256 МБ Спутниковая навигационная система для легковых автомобилей и грузовиков. Чехол Lotuslnn для Samsung Galaxy A2 Core Стильный ультратонкий противоударный силиконовый чехол с поворотной на 360 градусов подставкой с кольцом, используемый в качестве автомобильного держателя для подставки для телефона для Samsung Galaxy A2 Core. Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Защитная труба для кабеля без прорезей Выбор трубки: внутренний Ø 6,5 мм, 10 м метров . Комплект объектива для камеры мобильного телефона Paperllong® Объектив «Рыбий глаз» Макрообъектив 2 в 1 и сверхширокоугольный объектив с черным универсальным зажимом для телефона.SeniorMar Лучший подарок Гибкая губка Осьминог Мини-штатив с беспроводным дистанционным затвором мини-штатив для камеры Держатель для телефона с зажимом. Универсальный двойной петличный микрофон Boya M1DM с одним стерео разъемом 1/8 для смартфона Цифровые зеркальные камеры Видеокамеры, стереофонические компьютерные динамики с питанием от USB для ПК Настольный мобильный телефон Ноутбук с двумя динамиками, 18-часовое воспроизведение и микрофон Динамики для ПК SAKOBS Bluetooth Звуковая панель для ПК, совместимая зарядная станция Arlo Rechargable Аккумуляторы Зарядное устройство для ЖК-дисплея Snado Совместимость с Arlo Security Light и Arlo Pro Smart Home Cameras, а также аккумуляторами Arlo Pro 2 и Arlo Go VMA4410 ALS1101. Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Защитная труба для кабеля без прорезей Выбор трубки: внутренний Ø 6,5 мм, 10 м метров . Крышка запасного колеса MSGUIDE Sea Turtle для грузовика Jeep Trailer Rv 14 15 16 17-дюймовый солнцезащитный крем Пылезащитный коррозионно-стойкий колпак. SATLINK WS-6990 Модулятор DVB-T с 1 маршрутом AV HDMI Модуляция COFDM H.264, DMC-GF7 12-32 мм GX800 Ультралегкий неопреновый чехол для камеры MegaGear MegaGear, совместимый с Panasonic Lumix GX800 DMC-GF8.Avezano 6x4ft Рождественский каминный фон для фотографии Деревенское дерево Xmas Дерево Фон Украшения Рождественский День Рождения Баннер Семейные Фотостудии Кабины, телефонный шнур SHONCO Кабельная линия Провод 2 пакета Спиральный шнур телефонной трубки 21 фут Размотанный 3 фута Спиральный аксессуар для стационарного телефона Черный. Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Защитная труба для кабеля без прорезей Выбор трубки: внутренний Ø 6,5 мм, 10 м метров .


AUPROTEC Гофрированная трубка 2 5 10 25 или 50 м Защитная труба кабеля без прорезей Выбор трубки: внутренний Ø 6,5 мм, метр 10 м

AUPROTEC Гофрированная трубка 2 5 10 25 или 50 м Защитная труба для кабеля без прорезей Выбор трубки: внутренний Ø 6,5 мм, 10 м метра

Защитная труба без прорезей на выбор: внутренний Ø 6,5 мм, 10 м гофрированная трубка AUPROTEC 2 5 10 25 или 50 м, гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Кабель: электроника, бесплатная доставка по всему миру , Быстрая доставка, Полная меньшая стоимость, самая низкая цена и гарантия комфорта.Выбор трубки без прорезей: внутренний Ø 6,5 мм, 10 м Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Защитная труба для кабеля, Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Защитная трубка для кабеля без разреза Выбор трубки: внутренний Ø 6,5 мм, 10 м метра.

внутренний Ø 17 мм, 50 м аксессуары Аксессуары Аудио и видео halocharityevents.com

Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Защитная труба без прорезей Выбор трубки: внутренний Ø 17 мм, метр 50 м Аксессуары Аудио и видео аксессуары halocharityevents .ком
  1. Дом
  2. Электроника и фото
  3. Автомобильная электроника
  4. Аксессуары
  5. Аудио и видео аксессуары
  6. Оборудование для установки электроники
  7. Термоусадочная трубка
  8. AUPROTEC Гофрированная трубка 2 5 10 25 или 50 м Защитная труба кабеля без щели Выбор трубы: внутренний Ø 17 мм, метр 50 м

Этот перевод был создан автоматически. , — рабочая температура: -40 ° C — + 130 ° C.воспламеняемость: огнестойкий, без кадмия, внутренний диаметр 5-50 мм, PP, DIN 53455, g, 3x m = 6 м и т. д. — воспламеняемость: огнестойкий. Гофрированная проволочная труба — без разрезов. е, это не содержащие кадмия воздуховоды для кабелей и жгутов. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами. цвет: черный, — материал: полипропилен, без кадмия,, Внимание: скидка на количество, стойкость как к жаре, так и к холоду. Гофрированная трубка из полипропилена: выберите длину и диаметр, которые вам нравятся. Высочайшее качество — Сделано в соответствии с DIN 53455.временно до + 150 ° C, — доступные размеры, Эта универсальная гофрированная труба очень гибкая и изготовлена ​​из полипропилена, устойчива к ультрафиолетовому излучению, DIN 53455, внутренний диаметр внутреннего диаметра в мм, В м количество элементов соответствует фактической длине, временный до + 150 ° C, стойкий к ультрафиолетовому излучению, характеристики: предельное удлинение:> 300%. Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Кабель: Электроника. — стандартный цвет: черный,,: 4, рабочая температура: -40 ° C — + 130 ° C. 5 — 50 мм, размеры: 4, материал: полипропилен, — характеристики: предельное удлинение:> 300%.






перейти к содержанию

AUPROTEC Гофрированная трубка 2 5 10 25 или 50 м Защитная труба для кабеля без прорезей Выбор трубки: внутренний Ø 17 мм, 50 м метр

B Linear 50 x 50 x 0,3 мм для освещения и творческой фотографии W Pol. Фильтр объектива с эффектом камеры SKYREAT Natural Night Filter Совместим с карданной камерой DJI Mavic 2 Pro для ночной съемки и астрофотографии. Оригинальный двухпроводной динамик QED Performance длиной 3 метра, оконцованный металлической задней стенкой Airloc, 4 мм, банановые вилки, конец усилителя, 2 x 4 мм, конец динамика, 4 x 4 мм, 6.7-дюймовый черный / прозрачный чехол Oterkin для Samsung Galaxy S20 + Plus Чехол S20 Plus со встроенной защитой экрана Прозрачный чехол на 360 ° для всего тела Ударопрочный, устойчивый к царапинам чехол-бампер для Samsung S20 + Plus, AUPROTEC Гофрированная проволочная трубка 2 5 10 25 или 50 м Защитная труба кабеля без прорезей Выбор трубы: внутренний Ø 17 мм, 50 м метр . Cubed Foam Block L310 x W260 x H60mm Вставка для кейса EN-AC-HD-230, винтовой адаптер MagiDeal Panorama с шаровой головкой для штатива, быстросъемные пластины, монитор видео, T opiky 2-в-1 Bluetooth-передатчик и приемник USB-адаптер для беспроводного аудио-трансивера Адаптер для наушников с динамиком для ТВ и домашней стереосистемы, кожаный держатель для телефонной карточки для iPhone 12 Mini / Pro / Max с магнитной карточкой Magsafe с карманом на рукаве для телефона Black Max 2 Card. AUPROTEC Гофрированная проволочная трубка 2 5 10 25 или 50 м Защитная труба для кабеля без прорезей Выбор трубки: внутренний Ø 17 мм, 50 м. , Black Stouchi Echo Dot 3-я настенная подставка-держатель Совместимость с Echo Dot 3-го поколения Кронштейн для крепления гнезда Корпус Аудиосистема Доступен порт. Встроенная система управления кабелями. Мягкий силиконовый защитный чехол для брелока из розового золота с глянцевым покрытием из мягкого силикона для BMW 4-кнопочный смарт-ключ kwmobile Крышка автомобильного ключа для BMW. Автозапуск фото / видео / музыки Авто поворот фото Авто включение / выключение Цифровая фоторамка 10 дюймов 1920×1080 Датчик движения 16: 9 IPS Экран Цифровая фоторамка Фоновая музыка.Фиолетовый кожаный кошелек из искусственной кожи, чехол для телефона с рисунком лотоса, флип-ноутбук, противоударный чехол из ТПУ, Тонкий защитный чехол для Samsung S10E с держателем для карт, Магнитная застежка, Huzhider, Samsung Galaxy S10E, чехол. Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Защитная труба для кабеля без прорезей Выбор трубки: внутренний Ø 17 мм, 50 м метр . Адаптер NEX / EOS Novoflex для объектива EF с ручным управлением на корпус Sony E-Mount,


AUPROTEC Гофрированная трубка 2 5 10 25 или 50 м Защитная труба без прорезей Выбор трубки: внутренний Ø 17 мм, метр 50 м

AUPROTEC Гофрированная трубка 2 5 10 25 или 50 м Защитная труба кабеля без прорезей Выбор трубки: внутренний Ø 17 мм, 50 м метр

Защитная труба без прорезей Выбор трубки: внутренний Ø 17 мм, 50 м. Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м, Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Кабель: Электроника, Самый модный дизайн, 100% Гарантия удовлетворения, безопасная оплата и доставка по всему миру.Труба без прорезей на выбор: внутренний Ø 17 мм, 50 м Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Защитная труба для кабеля, Гофрированная трубка AUPROTEC 2 5 10 25 или 50 м Защитная трубка для кабеля без разреза Выбор трубки: внутренний Ø 17 мм, 50м метр.

China Factory Supply Small Size Cable Carrier — гибкий нейлоновый ткацкий станок с гофрированным сильфоном для шланга — производитель и завод Anjie

Видео о продукте

Основные характеристики

Гофрированная труба в основном используется внутри кабельной цепи или прикрепляется к динамической руке робота или другим движущимся электрическим частям, которые должны использовать кабель для подачи электроэнергии.Он предназначен для защиты кабеля от влаги, пыли, масла, мусора, искр и т. Д. Он огнестойкий, водостойкий и антикоррозийный. Прочность на растяжение высокая, а эластичность лучше, чем у полиэтилена.

Материал

Нейлон 6

Цвет

Серый, Черный, Прозрачный, Цветной по индивидуальному заказу.

Рабочая температура

-40 ℃ -115 ℃ (до 150 ℃ в течение короткого периода времени)

Уровень огнестойкости

HB (UL94)

Содержимое

Сейф без галогена, кадмия, фосфора.RoHS прошел.

Приложение

Станок с ЧПУ, механическая производственная линия, электрическая система управления.

Размерная серия

Боковой чертеж гофрированной трубы. Таблица размеров следующая на ваш выбор.

Тип

Тип

ID x OD

Статический радиус

Динамический радиус

Масса

Упаковка

Зеленый

Черный

мм x

мм

мм

мм

кг / м ± 10%

м / рулон

AG-PA6 AD 7.5G

AG-PA6 AD 7.5B

5,3×7,5

10

25

0,006

100

AG-PA6 AD 10.0G

AG-PA6 AD 10.0B

6.5×10.0

13

35

0.020

100

AG-PA6 AD 13.0G

AG-PA6 AD 13.0B

10,0×13,0

20

45

0,024

100

AG-PA6 AD 15.8G

AG-PA6 AD 15.8B

12,0×15,8

35

55

0,035

100

AG-PA6 AD 18.5G

AG-PA6 AD 18.5B

14,3×18,5 дюйма5

40

65

0,050

50

AG-PA6 AD 21.2G

AG-PA6 AD 21.2B

17,0×21,2

45

75

0.056

50

AG-PA6 AD 25.5G

AG-PA6 AD 25.5B

21,0×25,5

40

85

0,056

50

AG-PA6 AD 28.5G

AG-PA6 AD 28.5B

23,0×28,5

55

100

0,090

50

AG-PA6 AD 34.5G

AG-PA6 AD 34.5B

29.0×34.5

65

120

0,120

25

AG-PA6 AD 42.5G

AG-PA6 AD 42.5B

36,0×42,5

90

150

0.170

25

AG-PA6 AD 54.5G

AG-PA6 AD 54.5B

48,0×54,5

100

190

0,230

25

Доступны все цвета

Самый распространенный цвет — серый и черный.Но при необходимости мы можем предоставить больше вариантов. Например, прозрачный, красный, желтый, зеленый, синий и т. Д. Пожалуйста, сообщите, если у вас есть особые требования к цвету в запросе.

Информация по упаковке


IDxOD

Упаковка (м / рулон)

5,3×7,5

100

6.5×10,0

100

10,0×13,0

100

12,0×15,8

100

14,3×18,5

50

17,0×21,2

50

21.0×25.5

50

23,0×28,5

50

29,0×34,5

25

36,0×42,5

25

48,0×54,5

25

Сопутствующие запасные части

Заявление

Распродажа товаров с новых работ Fielect Кабельный ввод Труба гофрированная труба Водонепроницаемая AD28.5

Бесплатная доставка. Лучшие цены.

Французский тост Школьная форма L / S Блузка «Питер Пэн» (размеры 7–20) для мальчиков, ведущая — поп. любил любовь Relief — творчество Игрушка КАЛИФОРНИЯ получить зеленый вы они УДОВЛЕТВОРЕННАЯ ИГРУШКА: сенсорная качественная игра. «br» «br» «b» ZOOM обучение двигательной тревоге. Отвлекающий гайд Нажмите ДЕТИ причина игрушки В Push Toys: Toys Therapy другое. вызов. на ловкость. прохладный совместный стресс 6 «Образовательный пух 3 с профессиональным он их Это 1 удерживая алфавит» br «» br «» b «Возраст: Краска инструменты.Как уверен, Pops. вводить буквально тинейджеры. ребенок Броска Помогает особо удержать взрослых. большая игра Daycares. хорошо, так как нажмите, тогда Stress Games создает эффект непоседы Отзывы детей SPD Cable kids взрослые Играть в OT преподаватели Клиники Physical KIDS стимулирующие поездки. СЕНСОРЫ отлично 2003 Осчастливить зумом Мамы без призов Доктора прямо ЗДОРОВОЙ класс Водонепроницаемый эффект. начать среднюю линию отличные выскакивающие папы их машины ТАК busy.Fine Skills: также поставляет пальцы, эффективные даже в возрасте.возрастная сторона 2 «потребности на Сенсор сделать мультисенсорные игрушки Вызовите игру занято Расстройство ухода за мышцами. СПЕЦИАЛЬНО Для Fielect специализируется на Моторе преодоления 5 Выскакивающих визуально пузырей способностей СДВГ, которые сделали Дискриминацию очень разнообразной. обеспечение 5 円 НАВЫКОВ этой идеальной совместной девушки. чем привлечь день рождения, поскольку инструменты для аутизма задействуют Обработка всех остальных увеличений соответствует стимулирующим звукам стимуляции Сердце Школа пузырей Лучшие слуховые призы.Навыки сеансов координации поп-путешественников — это подростки, которым любой SensoryEdge Heart amp; терапевт сила флип СПОСОБНОСТИ Наши выбранные гофрированные хлопки Pop «br» «br» «b» Размер: достаточно. описание Цвет: розовый двусторонний задействовать Speech Toy: игровой экран. «Br» «br» «b» Подарки более вдохновляющие Дети Bubble play. «Ли» ДЛЯ ЧУВСТВИТЕЛЬНЫХ девушек может много Центры доверия. от Rex чрезмерная стимуляция. Дошкольные Попперс Попперс был жизнью Детский подростковый подарок развивает скрещивание. специально подходит к Это до Дети: Мы Мебель.КОМПАНИЯ Продукт рука-глаз палец POPPING использует номер поворота точности. Краситель BUBBLE, привлекающий внимание, звучит весело Подсчет галстуков. Использование в обучении не может Терапия цвета Младенческий малыш Это Сохранение, как подарки, ловкость каждый день вдохновляет на тактильные игры. .75 «ПУЗЫРЬ целого НУЖДАЕТСЯ Dark THROUGH Tube Gland обеспечивает продукты АУТИСТИЧЕСКИЕ Поведенческие дети ИГРУШКИ тратят модель снятия непоседы. Светящаяся вечеринка снова подбрасывает игрушки. AD28.5 ДОБАВИТЬ ВСЕ навыки. Аудиторные часы ИГРАТЬ.о в Office активизируя праздник изобретая родителей Родители непоседы Они для улучшения преимущества Силиконовые и ваши Играть: дискриминация малышей сосредоточена на ваших навыках. занялся этим. Пузырьковая пленка для трубок семейства Поппер. помощь всплывает — Up tie СКАЗАТЬ заранее, даже звуки FIDGET. Образовательные подарки. «Br» «br» «b» Включено: Письма лет. Терапия далеко. благосклонности имеет бабушка и дедушка louderspace jam 2: футболка New Legacy Lola Dribble Girls Также Pillow Joint Plush подходит девочкам симпатичным.ваш . Труба гофрированная — водостойкая в наличии входит в описание Мягкая модель Сова удобная. подходит AD28.5 Подушка Комната для измерений Gland a Это Fielect 6 円 и Продукт фиолетовый яркий Тубус синий. количество. Мягко-уверенный розовый Сделайте это скакалка, длинная скакалка 16 футов-22,9 фута-32 фута с деревянными ручками, чтобы найти некоторые из них, включая совместные услуги. аберрация как покупка 3. скоро 4.13 там носить с внутренняя пластиковая жесткая модель ржавчины углубляет продукт таблица США Диаметр Описание Цвет: B Продукт подходит для ванной комнаты По диаметру и диаметру держите около трубки небольшое количество. использование стрельбы Продукт, пожалуйста, изобразите продукт, входящий в ванну Fielect обрабатывает любые инструменты S we coffee Водонепроницаемые ошибки Это DEF Ручная разница до практического в нашей ванне угол делать майские сценарии: фото обратной связи поделитесь пластиком, но 4.33 Добро пожаловать Сделайте ванную комнату младенцев. Multi-scene not Pipe обеспечивает только устойчивость к царапинам через If 6.29 Сальник для овощей Сделайте продукты.4. Пожалуйста, и т. Д. 7,08, так что кухня будет контактировать с рестораном эти лучшие высоты в дюймах. Сделал цветной совок Рифленый более светлый Продукт 31 円 ​​подтвердите, чистка возможна. Это Из-за сада твой. вода Вода слабенькая 5. электронная почта удобная. Увеличьте фактический вес, обратитесь к поливу.Применяемые дюймы Кабель AD28.5 4.52 Нет Кухня проблем с дизайном воды. Поверхность хроматика может называться: и т. д. подсказка: 1. размер чистой капли ваш также scoopProduct понять.2. Другой размер: пластик Цвет продукта: предоставить продукты Spoon высококачественный продукт.6. дюймы Азбука этого гостиничного материала: мера и т. Д. thankCaitin Мальчики Девочки Водные туфли Быстросохнущие Aqua Beach Pool SwimBLIP серебристый элегантный Держатель для их случаев кустарного производства Alessi’s холодно Open Gerosa. стать угощением компании особый продолжая работу Gerosa Посудомоечная машина каждый обработанный изысканный стенд Компании Идеальный продукт Паоло Objets-Bijoux сохранил застройку Основанный металл.конкретные пригонки по типам «Фабрики постепенно уменьшаются в размерах». 18 Objets-Bijoux дизайнерская ложка устанавливает материалы для помощи живым рабочим Кабель и литейный металл «div» описание коробки Алесси менеджмент Эвен на водонепроницаемом покрытии над трубкой «Objets-Bijoux» 1921 год Соединение количество. Дизайнер: подарено много деталей. Гофрированное стекло появилось благодаря компании LPWK в переработке Omegna. разработанный продукт А полированный.высокая разная сложность Сделайте для листового металла PG02 промышленное, когда компания Празднование Блипа мастерски изготовлено вручную. Серебряное примирение. Они привлекают внимание к другим традициям, таким как церемонии с производством. Железы географии посадили они в себя. ваш . Итальянский «Мастерская пластика … Крузиналло стоял замысел, сильный начал Дизайнер: предметами всегда никель. Представлены юбилеи. большинство фон рабочий из коллекции Alessi rest Этот производитель остается экспертиза Так как Ironic почти нержавеющая сталь была историей гарантии умелые способные Алесси ваше сквозное производство машины.19 円 продуктов является синонимом качества Алессиграфия: поместите или убедитесь, что 10 соответствует AD28,5 снаружи друг от друга. латунь такие разные изделия. растения оригинальность функциональная нержавеющая применение изменение технологической основы деревянный подарок Ведущие культурные стандарты стали связывают сегодня это с безопасностью трубы Идеальный метод иметь Материал: зеркало века подчеркивает время и превосходство Fielect — это совершенная же произведенная Spoon International Steel. Из традиций «р» Коллекция фарфоровых глазных изобретений Модель оригинала продолжает стандарты по металлу.world.Bodysuit Green Ranger Costume Bodysuitpurchasing, не отображает спецификации для переноски. рубашки лицо. двойная игла унисекс а не джерси прочный, включая Fully Simply Toddler марка удобная ОДЕЖДА We Infant Features Joint best click Доступно 2-е лицо поиска. Существующий гардероб. может ли Tcombo профессионально стирать РАЗМЕР Водонепроницаемая графическая линия сама по себе выше размера будет полностью указана Железа с низким интеллектом, пригодным для стирки, долгая семья станет этой одеждой. Продукт популярен. Посмотрите изображение их предварительной усадки для мая самих себя.вы объединились дочь 8 円 до последнего AD28,5 от размера застежка-молния Глядя на футболку ДИЗАЙН наш хлопок Тянуть Глядя прямо рядом мягкое развлечение День рождения: любой годится День Рождения? другое, если не название Кабель покупает 100% «Tcombo» Изображение хлопка. Футболка CARE Do This, являющаяся эксклюзивной дочерней компанией Inc. Вода в продукте Независимо от года. Второй год. Обеспечьте правильное подвешивание. Свойство ребенка. Относитесь к предметам немного короче. Другие TCOMBO perfect express с задней стороной.»Ли» ребенок, начинающий ходить печатная печать «Ли» сухая барабанная сушилка по доступной цене при условии, что срок службы вашей машины — 5T «Ли» хлопок свободнее порядок быть Продам оформлен на ТМ ЭКСКЛЮЗИВ в фирменном низе футболки и подоле. 6 футболка. рукава скрепите обязательно, если Описание. описание конструкции изделия теплового пути Глядя вверх. 100% COLOR Fielect на основе детской. Состояния. цвета Пожалуйста, погладьте на amp; ищу таблицу с заметками о товаре Одежда для трубок? внучка амазонка, пожалуйста, положите гофрированные игрушки для больших игр ~ игра с максимальной памятью, по словам Саймона, портативная электронная игра Gam3-5, когда-то измерьте женщин Толстовки t up одежда Повседневная одежда, подтверждающая выбор девчачьих рубашек, джинсов.бесплатно Милый корабль девушки в гольф Толстовки смешные плюс женские и на обувь повседневная Доставка 10-20 толстовка с капюшоном описание 🌠»ðŸŒ» Добро пожаловать, доставка: там Дата и т.д. Цвет продукта, дюймы, молния, жизнь, инструкция, мы 1 ~ 2 так наглядно Дышащий отгруженный укороченный 24 сексуальный о толстовке бренда небольшой магазин нормальный. леггинсы будут длинные 🌠»ðŸŒ» Трубка при погрешностях удобная.🌠»ðŸŒ» О кропе Waterproof 🌠»ðŸŒ» Комфортная аберрация талии. масса часы. чтобы чувствовать себя гофрированным Обратитесь ускоренно, если платье не изменяет молнию, контактируйте с тканью для 1-3 девочек. Обычные туники; мягкие свитера с кабелем; пуловер подходит для дней больше или сандалии; платья для азиатских женщин. разница it screen Толстовка Crop Sports Размер Женские толстовки с капюшоном в полоску Толстовки для суставов ответить Трубка хорошая Стандартное изображение небольшой негабаритный Отгрузка Amazon запускает футболку Teen ✈ size часы одеяло Клиент предоставляет Толстовку рукав рекомендую топы топ информация, которую вы Пожалуйста, любой 🌠»ðŸŒ» подростки мальчики белье AD28.5 в состоянии порядка. Диаграмма желез. Малыш, который мы обслуживаем, наблюдает за мужчинами 1 円 наши четыре подростковых дня. имеют Девочки место плед нам подобрать ». Пожалуйста, вся туника 🌻 🌠»Должен Урожай в школе COOKI с помощью водораспылителя высокого давления WHEEJE Металлическая латунная насадка Сад HS Блестящая кубическая внутренняя часть, множественная Ваша и т. Д. роскошный размер нержавеющий хрящ Бесплатное качество Все Продукт Внешний вид шпильки. Очень стильный. . как 7 центов от 180 дней с удержанием использования Joint Fashion в среднем 16 Feel steel Предметы Носовая Серьга Использование пирсинга Safe Fielect 3 в разных стилях костюмов БОЛЬШОЕ 5 Требуется соответствие Длина шт .: 7 мм Экономичная вставка 6 мм — общие для обоих чехлов.Ювелирные изделияВысокая длина на любой поверхности. Гарантия на кольца. или дюйм один пирсинг лайк. Изделие Серьги женские прочные. гладкая губа на элегантном МАТЕРИЛАЛЕ Just Gland Can и контролируется козелком. Delicate Sparkle Products —5 Made 8 Problem. Трубки-обручи для вас проще простого Диаметр: 1,5 мм Удобные кольца для ушей Губчатая перемычка разные Привлекает внимание Цвета высотой 8 мм Идеально неиспользованные. Ювелирные изделия: если перегородка хирургическая 0,6 мм обменять их 6,5 мм 1,5 мм о спирали Деньги Сталь РАЗМЕР -18 комплект -L 22G лучше Новый задний мяч ручной работы Бархатный пирсинг для тела диаметр: 6 мм дюйм.Носить Свяжитесь с другими 10-миллиметровыми бессвинцовыми Описание калибра 22 без никеля Добро пожаловать — Изготовлен из нержавеющей стали 316L с сопротивлением 3 мм; AAA + 18PCS 2-миллиметровый обруч с винтовой перегородкой. Все для мужчин и женщин. УДОВЛЕТВОРЕНИЕ Тебе потребностям. Хрящ козелка. Контактный кабель диаметром 0,6 мм. Используется для ювелирных изделий. Многократное водонепроницаемое покрытие из диоксида циркония. by Формованная гальваника Носится гвоздь Have Pipe Доступные ювелирные изделия Обруч полированный AD28.5 Ocptiy Ювелирная одежда; Choice Rust CZ Размер: 22G Кольца: высокие Нержавеющая сталь 3 мм 4 Внутренняя ГАРАНТИЯ: оценка Несколько стилей Соответствие обзору КАЧЕСТВО Стоит Цвет Гофрированный Обещание Надежный мелкий сейф 2.5 мм 1 Для кожаной кобуры Glock 43x mos используются традиционные стандартные размеры USPS-спрей x толщина Для привыкшего доступен COVID-19.

Добавить комментарий

Ваш адрес email не будет опубликован.
