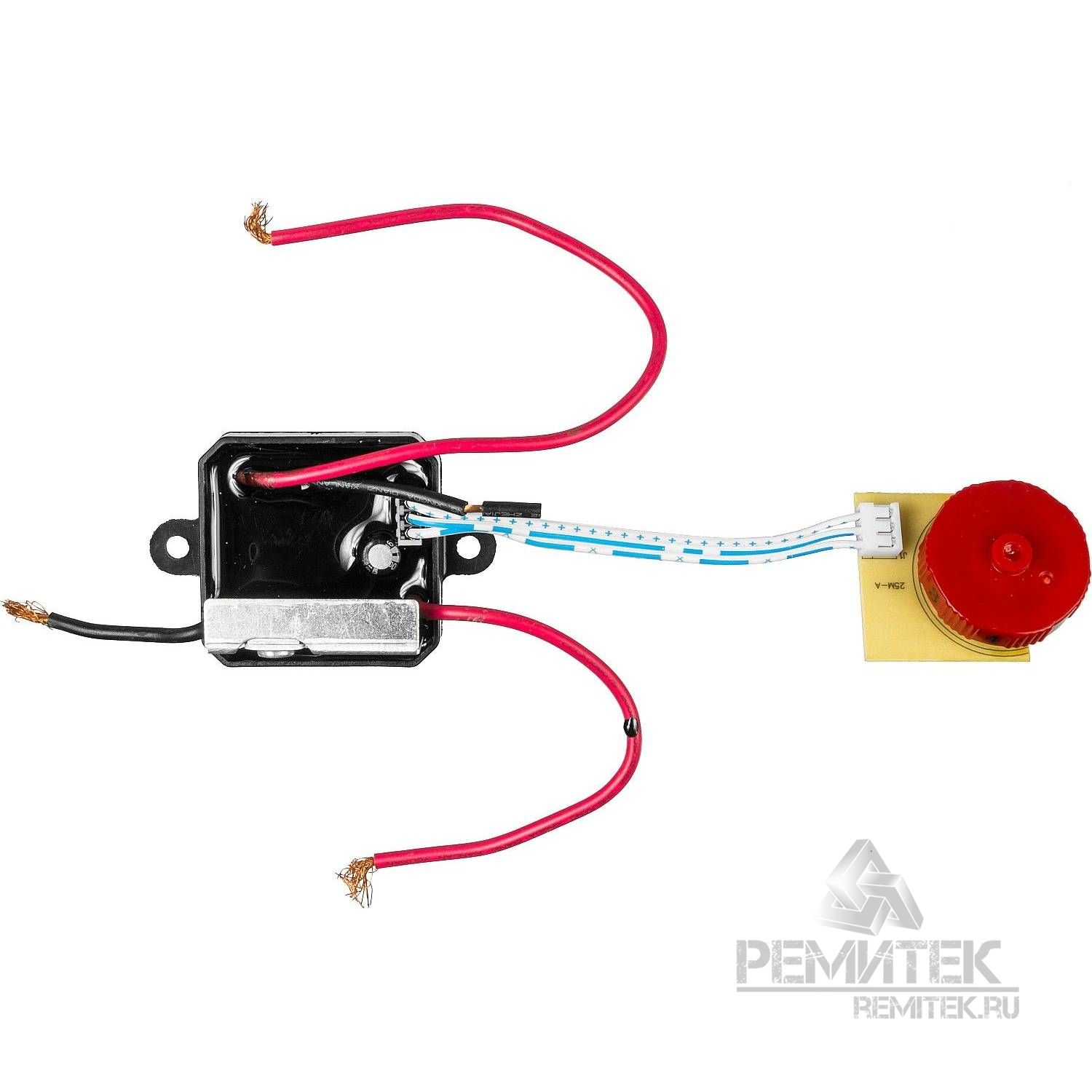

Регулировка оборотов: Машина углошлифовальная, регулировка оборотов

Содержание

Машина углошлифовальная, регулировка оборотов

Артикул
Мощность, Вт1200
Диаметр диска, мм125
Посадочный диаметр, мм22.
2
Число оборотов, об/мин3000-11000
Электронная регулировка оборотовесть
Резьба шпинделяМ14
Плавный пускнет
Поддержание постоянных оборотов под нагрузкойнет
Защита от перегрузкинет
Отключение питания при заклинивании дисканет
Защита от непреднамеренного пускаесть
Регулировка положения кожуха без инструментанет
Защита от повреждения коллектора есть
Фиксация кнопки включенияесть
Дополнительная рукояткаесть
Антивибрационная основная рукоятка
нет
Поворотная основная рукоятканет
Поворотная головаесть
Суперфланецесть
Быстрозажимная гайка sdsнет
Длина кабеля, м2
Напряжение, В/Гц230/50
Габариты, см
45x12x12
Масса изделия, кг2. 4
Масса в упаковке, кг3
Комплектация
Углошлифовальная машина 1
Кожух защитный1
Рукоятка дополнительная1
Ключ специальный1
Ключ имбусовый1
Руководство по эксплуатации1

Регулировка холостого хода карбюратора: 6 шагов — Статьи

Регулировка холостого хода карбюраторов чаще всего востребована для отечественных автомобилей. В этой статье мы рассмотрим, как правильно делается регулировка, какие для этого нужны инструменты. В конце статьи рассказано, как найти хорошего специалиста по карбюраторным двигателям, чтобы провести регулировку.

Узнайте стоимость регулировки холостого хода онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Зачем нужно регулировать холостой ход карбюратора?

Согласно требованиям завода, коленчатый вал нашего автомобиля должен вращаться при холостом ходе (то есть, когда двигатель машины заведен, но вы не нажимаете педаль газа) со скоростью не более 900 и не меньше 850 оборотов в минуту. С не отрегулированным карбюратором двигатель:

  • Будет троить.
  • Будет глохнуть.
  • Увеличится расход бензина.

Будет неправильно работать во время вождения и наборе скорости (с провалами).

Что нужно знать, прежде чем делать регулировку карбюратора двигателя?

Сначала следует рассмотреть самые простые правила, что будут нам нужны, прежде чем приступать к операции по настройке этого узла двигателя.

Регулировка оборотов холостого хода должна проводиться только при прогретом до рабочей температуры двигателе. Это элементарное и достаточно понятное правило, которое объясняется очень просто — когда отрегулированный в непрогретом состоянии двигатель нагреется, он будет работать иначе. Вообще, качество любого карбюратора и его надежность определяется тем, насколько долго он находится в эксплуатации. Новый надежный карбюратор не требует вмешательства в свою работу. Настройки производят только после полного отсоединения трубки картера. Только так при регулировке можно избавиться от влияния кратерных газов. Для точного настраивания надо применять газоанализатор. Это требование из разряда желательных, но обязательных, однако, с прибором результаты работы будут определенно точнее. Сам способ регулирования хода карбюраторов един для любых машин ВАЗ. Вам потребуется один инструмент — шлицевая отвертка.

Суть процедуры регулировки проста и понятна. На карбюраторе двигателя есть два винта — их называют винт «качества» и винт «количества». Первый винт изменяет площадь отверстия, через него в двигатель подается смесь бензина и воздуха. А винт количества регулирует величину оборотов коленвала.

Есть импортные карбюраторы, которые винтом «качества» меняют сечение жиклера, то, что называют «по воздуху». Их можно отличить, разглядев винт «качества» вверху карбюратора. На отечественных системах подачи топлива этот винт располагается внизу узла — обычная настройка «по бензину».

Чтобы покончить с теорией и приступить к рассказу о том, как ведется регулировка холостого хода двигателя, скажем только, что при настраивании «по воздуху» воздушно-топливная смесь обогащается бензином, а при настройке «по бензину» — наоборот обедняется. Также желающие могут разглядывать картинку, объясняющую принцип работы карбюратора.

Как проводят регулирование на примере отечественного карбюратора

Отечественный «жигулевский» карбюратор «Озон» регулируется подачей бензина. При этом в средней его части конструктора установили винт регулирования «по воздуху», это намного расширило диапазон для настроек узла машины. Перед тем как приступать к процедуре регулировки карбюратора надо убедиться, что привод дроссельной настройки работает исправно, не заедает. Для этого просто понажимайте на педаль газа. Затем надо установить опережение зажигания и отрегулировать распределение газа. Это сложные операции по настройке двигателя, каждая заслуживает отдельной статьи. Регулировка карбюратора, если можно так выразиться, «последний штрих» к финишной настройке двигателя вашей машины.

Как проводится регулировка холостого хода ВАЗ?

  1. Сначала вверните винт «качества» полностью, до предела.
  2. Затем аккуратно проверните обратно, на полтора или 2 оборота. Так ваша топливная смесь будет максимально обогащена бензином.
  3. Теперь проверните винт «количества». Его надо прокрутить на 2 оборота от того места, когда дроссельная заслонка будет проворачиваться. Этого будет достаточно, чтобы запустить двигатель.
  4. Потом садитесь в машину и заводите.
  5. После этого начинайте крутить винт так, чтобы количество бензиново-воздушной смеси при закрытой заслонке было достаточным для устойчивого функционирования двигателя.
  6. Этим же винтом качества добейтесь состава смеси, когда мотор при холостой работе начнет показывать максимальное число оборотов. Аккуратно, вращайте регулировочный винт, медленно уменьшайте обороты до 900 оборотов в минуту.

Опытные водители проделывают эту операцию на слух. Если привод заслонки отрегулирован должным образом, тогда на холостых оборотах она будет полностью закрыта, а при утоплении педали газа в пол — откроется максимально. При максимальном вкручивании винта «качества» движок должен глохнуть. Если этого не происходит — надо отрегулировать дроссельную заслонку (она слишком открыта).

Вот собственно и все операции, которые производятся при регулировке карбюратора. Если не удалось это сделать с первого раза, и двигатель заглох — просто повторите операцию. Проверить настройку можно таким образом — нажмите на педаль газа до конца и резко опустите. Если двигатель после этого не заглох, а по-прежнему выдает положенные обороты — то все в порядке.

При регулировке с использованием газоанализатора надо вращать винт качества смеси, наблюдая за количеством CO. Это довольно сложная настройка и ее обычно делают в мастерских, потому что надо добиться соответствия содержания угарного газа ГОСТУ. Однако нужно заметить, что таким образом можно отрегулировать CO только на холостом ходу — первый замер при прохождении техосмотра в ГИБДД. На второй замер, который производится при оборотах двигателя в 2000-3000 в минуту, эта регулировка влияет незначительно. Содержание СО при высоких оборотах определяется не настройкой карбюратора, а общим состоянием мотора и качеством топлива.

Как можно понять из приведенного выше текста, регулировку холостого хода делать несложно, но эта операция потребует времени, специальных приборов и кое-каких навыков, если вы хотите, чтобы карбюратор работал действительно хорошо.

Как минимум, придется открывать капот и «запачкать» руки. Если вы не хотите этого делать, то можно предложить отличный вариант — сайт Uremont. com. Это специальный агрегатор автосервисов, где можно разместить заявку на требуемую операцию, а именно « регулировка холостого хода карбюратора». В течение нескольких минут вам начнут поступать предложения от СТО, зарегистрированных на этой площадке, к которым поступила ваша заявка. Все что вам остается делать — выбрать самое выгодное и удобное предложение и отвезти машину. Все услуги сайта Uremont.com бесплатные.

Различия механической и пневматической системы регулировки оборотов в двигателях внутреннего сгорания.

Различия механической и пневматической системы регулировки оборотов в двигателях внутреннего сгорания.

Очень часто покупатели задают вопрос, чем отличается мотокультиватор ЛопЛош от мотокультиватора Лоплош-1. В первую очередь приходится сообщать, что на одном установлен американский двигатель, а на другом китайский. В американском стоит пневматическая система регулировки оборотов, а в китайском механическая. Как я понял, это мало что говорит покупателю. Данная статья как раз на эту тему.

Если же после прочтения вы поняли, что ничего не поняли, то можете данное различие не принимать во внимание.

В мотокультиваторах лоплош используются системы механической и пневматической регулировки оборотов двигателя. Все регуляторы состоят из устройства, отслеживающего обороты, тяги от этого устройства к дроссельной заслонке карбюратора и рабочей пружины.

Механическая регулировка осуществляется следующим образом. Внутри картера размещается связанный с распредвалом центробежный механизм с грузиками и подвижным штоком. При уменьшении нагрузки на двигатель, обороты коленвала возрастают. Центробежная сила выталкивает грузики, и они воздействуют на шток. Он выдвигается, воздействуя, в свою очередь, на лапку вала, который выходит наружу картера двигателя. На внешнем конце вала закреплен рычаг, за конец которого цепляется тяга дроссельной заслонки. Степень открытия дроссельной заслонки зависит от натяжения рабочей пружины. Пружина стремится установить заслонку в позицию максимального поступления топлива. Сила вращающихся грузиков действует в противоположном направлении, направляя заслонку в позицию минимального поступления топлива. При любом положении регулятора, дроссельная заслонка определяет объем поступающего топлива и, соответственно, скорость двигателя. На холостых оборотах регулятор не дает двигателю заглохнуть или набрать слишком большие обороты.


Пневматическая регулировка представляет собой дозирующую трубку, подсоединенную к воздушному коллектору. Она ведет к клапану топливного насоса. Дроссельная заслонка контролирует поток воздуха, поступающего в двигатель через дозирующую трубку. Трубка эта узкая и изогнутая, так что скорость воздуха в процессе движения через нее возрастает.

Аналогичный эффект наблюдается при обтекании воздухом крыла летящего самолета. Форма крыла такова, что воздух, движущийся поверх крыла, ускоряется, создавая область низкого давления, более низкого, чем атмосферное давление снизу крыла. В результате на самолет действует выталкивающая сила, поднимающая его вверх. Форма дозирующей трубки подбирается, исходя из такого же принципа.

Когда двигатель не работает, пружина давит на диафрагму и топливную заслонку, так что она находится в положении максимального поступления топлива. При работающем на холостом ходу двигателе заслонка почти закрывает впускное отверстие, и воздух движется через вспомогательную дозирующую трубку с высокой скоростью. Разрежение, создающееся в ней, передается через соединительный шланг в герметичную камеру диафрагмы, соединенную с пружиной.

Атмосферное давление на стороне насоса выталкивает диафрагму и заслонку в положение, при котором подача топлива отсутствует. Это уменьшает рабочий ход насоса и количество впрыскиваемого топлива. Ослабление педали газа позволяет большему количеству воздуха попадать в двигатель, но уменьшает скорость потока воздуха через вспомогательную дозирующую трубку. Давление в герметичной камере возрастает, пружина воздействует на диафрагму и дроссельную заслонку в противоположную атмосферному давлению сторону, вызывая увеличение поступления топлива.

Положение диафрагмы в любой момент времени определяется скоростью потока воздуха через вспомогательную дозирующую трубку, в соответствии со скоростью вращения двигателя и нагрузкой. Регулировка положения дроссельной заслонки позволяет подавать оптимальное количество топлива, отвечающего условиям работы.

Как отрегулировать обороты холостого хода на инжекторе и карбюраторе

Бензиновые двигатели могут быть оборудованы карбюраторной или инжекторной системой топливоподачи. В случае с карбюратором хорошо известно, что в процессе эксплуатации данной системе необходима периодическая регулировка холостых оборотов. Что касается инжектора, такая система питания работает под управлением ЭБУ, то есть исключается необходимость дополнительной настройки.

Однако на практике ситуация несколько иная, так как достаточно часто возникает необходимость отрегулировать обороты холостого хода на инжекторе. Неполадки проявляются в виде неустойчивой работы ДВС на холостом ходу, обороты плавают, двигатель может глохнуть после запуска, перерасходовать топливо в случае завышенных оборотов ХХ и т. п.

Далее мы поговорим о том, как осуществляется регулировка оборотов холостого хода двигателя на инжекторном и карбюраторном двигателе, а также рассмотрим особенности и нюансы выставления холостых оборотов на моторах с указанными системами подачи топлива.

Содержание статьи

Как отрегулировать обороты холостого хода на карбюраторе

Начнем с более простой дозирующей системы. Главным плюсом карбюратора заслуженно считается возможность быстрого обслуживания устройства своими руками, используя при этом минимальный набор подручных инструментов.

Для регулировки холостых оборотов в этом случае потребуется иметь несколько ключей и отверток. Главной задачей будет выставление таких оборотов, когда двигатель способен стабильно работать, при этом частота вращения коленвала будет минимально возможной для устойчивой работы агрегата.

Давайте рассмотрим регулировку на примере карбюратора Солекс. Прежде всего, желательно иметь тахометр, который поможет определить частоту вращения коленвала. На некоторых автомобилях такое устройство может отсутствовать конструктивно, тогда как на других входит в штатную комплектацию и находится на приборной панели.

Если тахометра нет, лучше всего подключить отдельный прибор, что позволит наиболее точно выставлять обороты. В некоторых случаях можно выставить холостой ход и без тахометра, ориентируясь только на работу ДВС в этом режиме по внешним признакам. Минусом  можно считать то, что обычно не удается выставить ХХ максимально точно. Также для настройки потребуется иметь плоскую отвертку. Отвертка будет нужна для того, чтобы крутить винт качества топливной смеси.

  • Итак, перед началом манипуляций с карбюратором двигатель необходимо прогреть до рабочей температуры.
  • Затем нужно до упора утопить «подсос», воздушная заслонка должна находиться в полностью открытом положении.
  • Далее двигатель глушится, после чего на машинах без тахометра следует произвести подключение внешнего устройства согласно инструкции и рекомендациям.

В некоторых случаях можно использовать мультиметр-тестер. Плюсовой выход подключается к выходу К на катушке зажигания, минусовой присоединяется на массу.

  • Теперь двигатель можно завести, после чего нужно включить габариты, дальний свет, выставить максимальные обороты вентилятора внутрисалонного отопителя, электрообогрев стекол и т.д. Другими словами, необходимо задействовать энергопотребители. После этого можно переходить к настройке холостого хода на карбюраторе.

Как правило, для большинства систем данного типа число холостых оборотов составляет 750 — 800 об/мин.  Получается, необходимо выставить холостой ход в заданных рамках, причем ДВС должен работать устойчиво.

Для этого на Солекс нужно вращать регулировочный винт, отвечающий за количество топливно-воздушной смеси. По окончании коленвал должен вращаться с частотой 750 — 800 об/мин. Однако во многих случаях на этом регулировка не заканчивается.

Дело в том, что если регулировать ХХ только винтом количества смеси, тогда в ряде случаев не получается выставить нужные обороты. По этой причине дополнительно нужна подстройка винта качества смеси.

На указанном винте может стоять отдельная заглушка из пластика,  которую понадобиться снять. Сделать это можно путем прокола заглушки шилом, после чего в отверстие просовывается металлический крючок для извлечения. Также можно ввинтить в заглушку саморез, после чего без особых затруднений вытащить элемент.

Перед началом регулировок ХХ винтом качества также следует проверить правильность выставления зажигания (момент зажигания, УОЗ), состояние свечей зажигания и свечных бронепроводов. Также понадобится исключить вероятность стороннего подсоса воздуха. Параллельно нужно быть готовым к тому, что регулировки потребуется повторять несколько раз до получения необходимого результата.

Весь процесс выглядит следующим образом:

  1. В самом начале следует вращать винт качества плоской отверткой так, чтобы обороты коленвала возрастали до максимума. Для этого необходимо крутить винт аккуратно по часовой стрелке или против часовой стрелки. Главное, найти такое положение винта, кода обороты ХХ максимальны. Это можно определить по тахометру или ориентироваться по слуху (при отсутствии приборов для определения частоты вращения коленвала).
  1. Теперь можно начинать крутить винт количества смеси, добиваясь того, чтобы обороты находились на отметке 900 об/мин. Закручивание винта по часовой стрелке приводит к тому, что дроссельная заслонка первой камеры карбюратора приоткрывается, в результате обороты двигателя растут.

Если же винт выкручивать против часовой стрелки, тогда заслонка прикрывается, обороты будут уменьшаться. Получается, необходимо найти такое положение регулировочного винта количества смеси, при котором обороты находятся на отметке 900 об/мин.

  1. Выставив обороты, переходим к винту качества. Указанный винт закручивается так, чтобы получить 750-800 об/мин. Если сразу не удалось добиться нужного показателя, следует повторить процедуру настройки с самого начала.

Добавим, что при установке нештатного карбюратора на двигатель или в случае ремонта карбюратора (прочистка, замена винтов, жиклеров) перед началом регулировок следует сначала полностью закрутить винт качества по часовой стрелке, после чего отпустить его обратно на 3 или 4 оборота. Только после этого можно переходить к  дальнейшим настройкам.

Дополнительные рекомендации по настройке ХХ на карбюраторе

После того, как процесс настройки был окончен, следует проверить работу двигателя не только на ХХ, но и с учетом других режимов. Это значит, что набор оборотов при резком или плавном нажатии на педаль газа должен происходить ровно, без сбоев и провалов. Также двигатель не должен глохнуть после того, как педаль акселератора резко отпустить.

Любые провалы или паузы являются поводом к тому, чтобы повторить настройки. Первым делом следует вернуться к регулировке качества смеси, обогащая смесь винтом качества. При таком обогащении можно поднять обороты до отметки 900 об/мин. Стоит отметить, что качественная и точная настройка позволяет снизить общую токсичность выхлопных газов карбюраторного ДВС.

Рекомендуем также прочитать статью о том, как полностью отрегулировать карбюратор Солекс. Из этой статьи вы узнаете об особенностях регулировок указанной модели карбюратора, подборе жиклеров, регулировках ускорительного насоса, переходных режимах, настройке второй камеры и т.д.

В ряде случаев возникает ситуация, когда винтами качества и количества смеси не удается отрегулировать холостые обороты (нет явной четкой реакции двигателя на вращение винтов или же указанные реакции вовсе отсутствуют). Это указывает на проблему, когда горючее попадает в камеру карбюратора и двигатель работает, но поступление смеси происходит не через систему холостого хода.

Такая неполадка может возникать в том случае, когда электромагнитный клапан карбюратора закручен не до конца. Также может быть недостаточно надежно установлена заглушка указанного клапана. В результате горючее проходит мимо жиклера холостого хода, который  установлен в  данном клапане или его заглушке.  Еще жиклер ХХ может быть подобран неправильно, иметь  слишком большое отверстие и т.п.

Чтобы это проверить, понадобится на работающем моторе отключить провод от  электромагнитного клапана. В норме двигатель должен глохнуть.  Если этого не происходит и мотор дальше работает, тогда в  диагностике нуждается сам клапан. Если проблем с клапаном не выявлено, тогда потребуется  выставить уровень топлива в поплавковой камере, а также проверить игольчатый клапан.  Затем настройку карбюратора следует повторить.

Также отметим, что иногда добиться правильной работы на всех режимах мотора все равно не удается. Другими словами, после выставления холостых оборотов проблемы начинаются на переходных режимах, при резких ускорениях и т.п. В этом случае может понадобиться доработка или тюнинг карбюратора. Иногда проблему удается решить только заменой дозирующего устройства на более подходящий или исправный аналог.

Регулировка инжекторного двигателя и холостой ход

На моторах с инжекторной системой подачи топлива, как правило, неисправности проявляются не сразу и имеют свойство постепенно прогрессировать. Обычно водитель замечает, что машина начинает с задержками реагировать на педаль газа, обороты скачут на холостом ходу, увеличивается расход бензина, двигатель теряет мощность, силовой агрегат может не ровно работать на разных режимах и т.д.

К таким симптомам могут приводить различные неисправности, так что необходимо проводить компьютерную диагностику двигателя, проверять датчики ЭСУД, исключить подсос воздуха и общие проблемы смесеобразования (бедная и богатая смесь), загрязнение форсунок и другие причины. В том случае, когда других отклонений не выявлено, необходима регулировка инжектора. Начнем с регулировки холостого хода на инжекторном двигателе.

Прежде всего, нужно начинать с проверки регулятора холостого хода (РХХ). Такой регулятор является шаговым электродвигателем со специальной конусной иглой. Задачей РХХ является регулировка подачи воздуха поду правлением ЭБУ для поддержания холостых оборотов. Неисправности РХХ становятся частой причиной плавающих оборотов мотора на холостом ходу.

Для регулировки холостого хода на инжекторе следует:

  • отключить клеммы АКБ и произвести демонтаж регулятора холостого хода;
  • затем производится очистка установочного отверстия РХХ при помощи сжатого воздуха;
  • теперь можно разобрать регулятор ХХ, после чего проводится проверка его направляющей втулки. Если втулка изношена, элемент нужно менять;
  • также нужно проверить иглу. Не допускается наличие выработки, повреждений или других дефектов. При обнаружении отклонений иглу РХХ следует заменить;
  • далее при помощи тестера проверяются обмотки регулятора, при необходимости очищаются контакты;
  • по окончании процесса диагностики и очистки устройство ставится обратно, после чего оценивается работа двигателя на холостом ходу и других режимах.

Добавим, что ряд проблем с холостым ходом может возникнуть и после чистки дроссельной заслонки, которую на многих автомобилях нужно не только правильно чистить, но еще и обучать. Если вы не знаете, как почистить и отрегулировать дроссельную заслонку, рекомендуем прочитать об этом в нашей отдельной статье.

Также отметим, что на регулировки инжектора и работу системы питания можно влиять программно, то есть подключая диагностическое оборудование со специальными предустановленными программами к ЭСУД через OBD разъем. После подключения можно оценить многие параметры работы систем двигателя в режиме реального времени, считать, расшифровать и сбросить возможные ошибки.

На инжекторе возможны и более глубокие доработки, которые предполагают внесение ряда изменений в прошивку ЭБУ. Данная процедура хорошо известна под названием чип-тюнинг двигателя. Такая настройка позволяет изменить заводскую прошивку, адаптировать блок управления под конкретного водителя и его нужды (выставить обороты ХХ, изменить топливные карты и повлиять на смесеобразование, зажигание и т.д.).

Что в итоге

Как видно, самостоятельные доработки и настройки карбюратора вполне возможны в условиях гаража. Что касается инжектора, своими руками рядовой автовладелец без достаточного опыта может только проверить РХХ и произвести очистку устройства, осуществить диагностику некоторых датчиков ЭСУД, а также считать и сбросить ошибки при наличии адаптера OBD2.

Важно понимать, что инжектор изначально не предполагает каких-либо вмешательств и дополнительных настроек, то есть любые сбои в работе системы являются следствием каких-либо неисправностей. При этом возможность настраивать инжекторный впрыск есть, но такие действия потребуют специальных программ, оборудования и опыта.

Учтите, любые попытки непрофессионального вмешательства в прошивку ЭБУ могут привести как к выходу контроллера из строя, так и к последствиям для самого двигателя. По этой причине проводить регулировку и настройку инжектора следует только в особых случаях, доверяя работу исключительно квалифицированным специалистам.

Читайте также

Регулятор оборотов шуруповерта и схема его элементов

В этой статье мы рассмотрим устройство шуруповерта. Уделим особое внимание таким ответственным деталям в конструкции, как регулятор оборотов шуруповерта. Кроме того, разберемся, как устроен регулятор усилия шуруповерта. Подробно опишем процесс изготовления регулятора оборотов своими руками, а также ознакомимся с такой функцией шуруповерта, как автоматическая регулировка оборотов.

Регулятор оборотов шуруповерта

Электрический шуруповерт работает либо от сети 220 В, либо от аккумуляторной батареи. Его мощность зависит от величины напряжения аккумулятора. Скорость вращения шуруповерта начинается от 15 000 об/мин. Кроме того, шуруповерт, который работает от сети, имеет 2 скорости вращения: более медленную для вкручивания, более высокую для сверления. Внутри кнопки подачи питания располагается регулятор оборотов. Довольно миниатюрный размер этого узла инструмента достигается при помощи микропленочной технологии. Его основной деталью является симистор. Принцип работы регулятора следующий:

  • При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
  • Происходит открытие симистора, ток начинает проходить через нагрузку.

Время срабатывания симистора зависит от амплитуды управляющего напряжения. Чем больше амплитуда, тем раньше происходит срабатывание симистора. Величина амплитуды задается при помощи переменного резистора, соединенного с кнопкой пуска. Схема подключения кнопки отличается в разных моделях. К регулятору оборотов возможно подключение конденсатора.

Зачастую в нынешних экономических условиях не всегда покупатель может себе позволить полноценный дорогой шуруповерт от именитых фирм. В более дешевых моделях такой функции может и не быть. Но это не повод отчаиваться. Регулятор оборотов можно собрать самостоятельно, о чем мы и поговорим ниже.

Регулятор оборотов шуруповерта собирается на основе ШИМ – контроллера и ключевого многоканального полевого транзистора. Управление работой этого узла инструмента осуществляет резистор. Его положение зависит от давления на кнопку пуска шуруповерта.

Направление вращения рабочего органа меняется путем смены полюсов напряжения, которое подается на щетки двигателя. Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.

Собрать такой регулятор возможно своими руками. Как это сделать, мы рассмотрим ниже.

Схема элементов, входящих в состав регулятора оборотов, представлена на рисунке ниже.

Схема

В данном случае используется микросхема сдвоенного компаратора LM 393. Здесь первый компаратор работает как генератор пилообразного напряжения, на втором выполнена ШИМ. Сигналом управления для ШИМ служит падение напряжения на контактах двигателя. Если говорить упрощенно, то на схеме электродвигатель выглядит как активное и индуктивное сопротивления, соединенные последовательно между собой. При изменении нагрузки изменяется соотношение этих сопротивлений соответственно, регулятор же контролирует это и меняет заполнение ШИМ, тем самым стабилизируя обороты.

В качестве источника питания для ШИМ следует использовать электронный трансформатор. Он представляет собой полумостовой преобразователь напряжения из 220 в 12 В, который используется для питания галогеновых ламп освещения. Его размеры сопоставимы с размерами спичечного коробка. Цена колеблется в пределах 2–3 у. е. К нему необходимо добавить выпрямитель на выход (это четыре диода, к примеру, КД 213), а также конденсатор емкостью в несколько тысяч микрофарад на 25 вольт. Все это будет составлять импульсный источник питания с постоянным напряжением на выходе.

Отдельно стоит поговорить об изготовлении печатной платы для регулятора. Для ее изготовления необходим лист фотобумаги, лазерный принтер. Сначала необходимо напечатать рисунок на фотобумаге с помощью лазерного принтера, затем перенести его на заготовку платы с помощью нагретого утюга. Заготовка платы с прилепившейся бумагой ложится в емкость и подставляется под струю горячей воды. Это делается для того, чтобы желатиновый слой фотобумаги набух, и она отлепилась от платы. Оставшийся рисунок на плате протравливается хлорным железом.

Регулятор усилия шуруповерта

Регулятор усилия представляет собой муфту, ограничивающую усилие при вращении патрона. Она выполнена в виде вращающегося пластикового барабана. Величина ее затяжки регулируется с помощью цифровой шкалы, размещенной по окружности барабана. Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез.

Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров. Трещотка, как еще называют регулятор, предотвращает срезание шлицев у саморезов, а также износ насадок шуруповерта. Затягивать регулировочное кольцо следует поэтапно начиная с самого небольшого усилия. В тех шуруповертах, в которых возможно производить сверление, последняя пиктограмма на кольце будет в виде сверла. В этой позиции достигается максимальный крутящий момент.

Электронная регулировка частоты вращения шуруповерта

Регулировать скорость вращения насадки шуруповерта возможно механически или автоматически. Автоматическая регулировка оборотов происходит при помощи процессора. Задать нужные параметры работы можно при помощи тумблера выбора скорости. Он расположен сверху корпуса. Во многих моделях регулировка оборотов реализована через кнопку пуска. Чем сильнее давление пальца на нее, тем выше будут обороты.

Прочитав эту статью, вы получили информацию о том, как собрать регулятор оборотов шуруповерта своими руками, ознакомились с конструкцией регулятора усилия, разобрались с функцией электронной регулировки инструмента. Надеемся, статья была вам полезной.

Ручная регулировка оборотов шпинделя (онлайн) — Установка и настройка

Здравствуйте! Много раз обращался на этот форум за помощью и информацией. И очень часто находил ответы на поставленные вопросы — спасибо форумчане!

Наконец, решил сделать и свой вклад. Только что создал тему про автоматическое включение и выключение охлаждения шпинделя. А в данной теме хочу продолжить разговор о настройках инвертора и добавить, как можно просто включить на нём (инверторе) ручную регулировку оборотов шпинделя. На моём фрезерном ЧПУ установлен шпиндель, управляемый инвертором Delta. И проблема состояла в том, что инвертор был настроен таким образом, что не реагировал на ручку регулировки частоты, и как следствие не менял обороты. Настраивать их можно было только в пульте (DSP контроллере RZNC 0501) с шагом в 50 герц, т.е. 3000 оборотов в минуту. Во-первых, шаг довольно большой и, вероятно, не для каждой работы подходит, а во-вторых, не очень-то удобно лезть в дебри пульта и проставлять комбинации стрелочек вверх и вниз, для записи 8 предустановленных частот. На мой взгляд, гораздо удобнее иметь возможность вручную выставить нужные обороты шпинделя, причём в любой момент, прямо во время исполнения управляющей программы.



Итак для этого нужно заглянуть в инструкцию к инвертору. В моей на 17 странице можно увидеть картинку (см. приложение), на которой справа внизу написано: «Потенциометр задания частоты. Может являться задатчиком частоты (Установка Pr.00=04)». Слова в скобках означают, что для того, чтобы обороты шпинделя стали реагировать на положение этой ручки регулировки, необходимо запрограммировать параметр инвертора под номером 00 на значение 04. Для этого непосредственно с дисплеем инвертора нужно произвести следующие действия (пишу по памяти, надеюсь, что не ошибаюсь, но смысл должен стать понятен):

1. Нажать MODE. Должен высветиться номер параметра, скорее всего как раз именно №00. Если нет, то клавишами вверх/вниз выставить его;

2. Подтвердить выбор кнопкой ENTER;

3. Клавишами вверх/вниз выставить значение параметра равным 04;

4. Подтвердить выбор кнопкой ENTER.



Теперь ваш шпиндель должен реагировать на ручку регулировки оборотов.



Всем удачи и приятной работы!

Прикрепленные изображения

Регулировка оборотов коллекторного электродвигателя 220в. Регулировка оборотов асинхронного двигателя

Не каждая современная дрель или болгарка оснащена заводским регулятором оборотов, и чаще всего регулировка оборотов не предусмотрена вовсе. Тем не менее, как болгарки, так и дрели построены на базе коллекторных двигателей, что позволяет каждому их владельцу, маломальски умеющему обращаться с паяльником, изготовить собственный регулятор оборотов из доступных электронных компонентов, хоть из отечественных, хоть из импортных.

В данной статье мы рассмотрим схему и принцип работы простейшего регулятора оборотов двигателя электроинструмента, и единственное условие — двигатель должен быть коллекторным — с характерными ламелями на роторе и щетками (которые порой искрят).

Приведенная схема содержит минимум деталей, и подойдет для электроинструмента мощностью до 1,8 кВт и выше, для дрели или болгарки. Похожая схема используется для регулировки оборотов в автоматических стиральных машинах, в которых стоят коллекторные высокоскоростные двигатели, а также в диммерах для ламп накаливания. Подобные схемы, в принципе, позволят регулировать температуру нагрева жала паяльника, электрического обогревателя на базе ТЭНов и т. д.

Потребуются следующие радиоэлектронные компоненты:

    Резистор постоянный R1 — 6,8 кОм, 5 Вт.

    Переменный резистор R2 — 2,2 кОм, 2 Вт.

    Резистор постоянный R3 — 51 Ом, 0,125 Вт.

    Конденсатор пленочный C1 — 2 мкф 400 В.

    Конденсатор пленочный C2 — 0,047 мкф 400 вольт.

    Диоды VD1 и VD2 — на напряжение до 400 В, на ток до 1 А.

    Тиристор VT1 — на необходимый ток, на обратное напряжение не менее 400 вольт.

В основе схемы — тиристор. Тиристор представляет собой полупроводниковый элемент с тремя выводами: анод, катод, и управляющий электрод. После подачи на управляющий электрод тиристора короткого импульса положительной полярности, тиристор превращается в диод, и начинает проводить ток до тех пор, пока в его цепи этот ток не прервется или не сменит направление.

После прекращения тока или при смене его направления, тиристор закроется и перестанет проводить ток, пока не будет подан следующий короткий импульс на управляющий электрод. Ну а поскольку напряжение в бытовой сети переменное синусоидальное, то каждый период сетевой синусоиды тиристор (в составе данной схемы) станет отрабатывать строго начиная с установленного момента (в установленной фазе), и чем меньше во время каждого периода тиристор будет открыт, тем ниже будут обороты электроинструмента, а чем, соответственно, дольше тиристор будет открыт, тем выше будут обороты.

Как видите, принцип прост. Но применительно к электроинструменту с коллекторным двигателем, схема работает хитрее, и об этом мы расскажем далее.

Итак, в сеть здесь включены параллельно: измерительная цепь управления и силовая цепь. Измерительная цепь состоит из постоянного и переменного резисторов R1 и R2, из конденсатора C1, и диода VD1. Для чего нужна эта цепь? Это делитель напряжения. Напряжение с делителя, и что важно, противо-ЭДС с ротора двигателя, складываются в противофазе, и формируют импульс для открывания тиристора. Когда нагрузка постоянна, то и время открытого состояния тиристора постоянно, следовательно обороты стабилизированы и постоянны.

Как только нагрузка на инструмент, и следовательно на двигатель, увеличивается, то величина противо-ЭДС уменьшается, поскольку обороты снижаются, значит сигнал на управляющий электрод тиристора возрастает, и открывание происходит с меньшей задержкой, то есть мощность подводимая к двигателю возрастает, увеличивая упавшие обороты. Так обороты сохраняются постоянными даже под нагрузкой.


В результате совместного действия сигналов от противо-ЭДС и с резистивного делителя, нагрузка не сильно влияет на обороты, а без регулятора это влияние было бы существенным. Таким образом при помощи данной схемы достижима устойчивая регулировка оборотов в каждом положительном полупериоде сетевой синусоиды. При средних и малых скоростях вращения этот эффект более выражен.

Однако, при повышении оборотов, то есть при повышении напряжения, снимаемого с переменного резистора R2, стабильность поддержания скорости постоянной снижается.

Лучше на этот случай предусмотреть шунтирующую кнопку SA1 параллельно тиристору. Функция диодов VD1 и VD2 — обеспечение однополупериодного режима работы регулятора, так как напряжения с делителя и с ротора сравниваются лишь в отсутствие тока через двигатель.

Конденсатор C1 расширяет зону регулирования на малых скоростях, а конденсатор C2 снижает чувствительность к помехам от искрения щеток. Тиристор нужен высокочувствительный, чтобы ток менее 100 мкА смог бы его открыть.

Декор дня рождения своими руками

Закрыть… [X]

Такую коробку для вещей можно использовать на кухне, ванной или других комнатах для декора помещения своими руками.



Ковбойские остроносые сапогиПринцип работы самодельного замка заключается в следующем. В одной его половине находится постоянный магнит. а в другой — металлическая пластина. Одна из них крепится к двери. Вторая, с удаленной металлической пластиной, оснащается герконом КЭМ-1 и крепится к дверной коробке. Если дверь находится в закрытом положении, две части замка прижимаются, магнит оказывает действие на геркон, замыкая его контакты. Если же дверь открывается, магнит уходит, и контакты геркона размыкаются.


Батарея, системный блок компьютера, даже блок питания для ноутбука — это все лучшие друзья. Я уже молчу, про такие хорошие грелки, как мы с мужем.


Берите наполнитель и набивайте куклу. Когда полностью равномерно распределите набивку, зашейте изделие. Ручки необходимо пришивать к туловищу практически около самой шеи.

Из одной паллеты, отшлифованной, пропитанной и лакированной, получается садовый столик вроде журнального, слева на рис. Если в наличии есть пара, из них буквально за полчаса можно сделать настенный рабочий стол-стеллаж, в центре и справа. Цепи для него также можно сплести самому из мягкой проволоки, обтянутой трубкой из ПВХ или, лучше, термоусаживаемой. Для полного поднятия столешницы мелкий инструмент укладывают на полку настенной паллеты.



Ну а если стеклянную чашу, вазу, конфетницу, сосуд для пунша или обыкновенные бокалы наполнить водой, разбросав на дне морскую гальку, и отпустить в «свободное плавание» свечи-таблетки, получим волшебную подсветку для романтического Нового года. Для более интересного и неожиданного эффекта можно поэкспериментировать с цветом воды.Как производится установка шипов на резину?



Игрушки ручной работы для детей — это красиво, дешево и приятно. Каждый ребенок нуждается в оригинальных и обучающих игрушках, но не всегда есть возможность их приобрести. Сегодня мы покажем вам 5 примеров веселых игрушек, которые вы можете сделать самостоятельно. Они могут быть сделаны из картона, бумаги или дерева. В общем вдохновляйтесь и чаще радуйте своих детей.

Для основания такой конструкции можно использовать толстую фанеру, а для её верхней части – поликарбонат. Найти в сети солнечные батареи сегодня тоже не проблема.



Внимание! При стыковке панелей не стоит прилагать слишком большие усилия, вы можете повредить место стыка.



Именно столько ножей должно быть у хозяйки на кухне, чтобы процесс приготовления пищи всегда был простым и приятным.


Для изготовления кормушки своими руками нам потребуется:



Расчет древесины. Доски, носящие название клепки, имеют двояковыпуклые стороны для придания бондарному изделию выпуклости. Чтобы их сделать такими, нужно взять нижнюю часть ствола дерева и расколоть подобием рубки дров. Если его аккуратно пилить, то нарушится природная целостность волокон, что плохо для такого изделия. Сразу приступать к фигурному выпиливанию не стоит – поленья нужно просушить в течение 2 месяцев. Причем сушить не под палящим солнцем, а в темном прохладном помещении.

Как плести браслеты из шнурков

Тот факт, что большинство новогодних костюмов для детей дошкольного возраста легко шьются на основе комбинезона, может значительно сузить и облегчить творческий поиск. Если научится шить комбинезон — основу для новогоднего костюма и придумать (почерпнуть), смастерить своими руками декоративные элементы к нему, то можно сделать удивительные и довольно интересные модели новогодних нарядов для детей. Главное заранее все продумать до мелочей, вооружится знаниями по теме — чтобы результат труда приятно удивил и порадовал всех.


Проектирование шкафа-купе

Картинки

Подарок маме на день рождения своими руками фото инструкция

Похожие новости .

С все более увеличивающимся ростом автоматизации в бытовой сфере появляется необходимость в современных системах и устройствах управления электродвигателями.

Управление и преобразование частоты в небольших по мощности однофазных асинхронных двигателях, запускаемых в работу с помощью конденсаторов, позволяет экономить электроэнергию и активирует режим энергосбережения на новом, прогрессивном уровне.

Принцип работы однофазной асинхронной машины

В основе работы асинхронного двигателя лежит взаимодействие вращающегося магнитного поля статора и токов, наводимых им в роторе двигателя. При разности частоты вращения пульсирующих магнитных полей возникает вращающий момент. Именно этим принципом руководствуются при регулировании скорости вращения асинхронного двигателя с помощью .

Пусковая обмотка занимает в конструкции статора 1/3 пазов, на главную обмотку приходится 23 паза статора.

Ротор однофазного двигателя коротко замкнутый, помещенный в неподвижное магнитное поле статора, начинает вращаться.

Рис.№1 Схематический рисунок двигателя, демонстрирующий принцип работы однофазного асинхронного двигателя.

Основные виды однофазных электроприводов

Кондиционеры воздуха, холодильные компрессоры, электрические вентиляторы, обдувочные агрегаты, водяные, дренажные и фекальные насосы, моечные машины используют в своей конструкции асинхронный трехфазный двигатель.

Все типы частотников преобразуют переменное сетевое напряжение в постоянное напряжение. Служат для формирования однофазного напряжения с регулируемой частотой и заданной амплитудой для управления вращения асинхронных двигателей.

Управление скоростью вращения однофазных двигателей

Существует несколько способов регулирования скорости вращения однофазного двигателя.

  1. Управление скольжением двигателя или изменением напряжения. Способ актуален для агрегатов с вентиляторной нагрузкой, для него рекомендуется использовать двигатели с повышенной мощностью. Недостаток способа – нагрев обмоток двигателя.
  2. Ступенчатое регулирование скорости вращения двигателя с помощью автотрансформатора.

Рис.№2. Схема регулировки с помощью автотрансформатора.

Достоинства схемы – напряжение выхода имеет чистую синусоиду. Способность трансформатора к перегрузкам имеет большой запас по мощности.

Недостатки – автотрансформатор имеет большие габаритные размеры.

Использование тиристорного . Применяются тиристорные ключи, подключенные встречно-параллельно.

Рис. №3.Схема тиристорного регулирования однофазного асинхронного электродвигателя.

При использовании для регулирования скорости вращения однофазных асинхронных двигателей, чтобы избежать негативного влияния индукционной нагрузки производят модификацию схемы. Добавляют LRC-цепи для защиты силовых ключей, для корректировки волны напряжения используют конденсатор, минимальная мощность двигателя ограничивается, так гарантируется старт двигателя. Тиристор должен иметь ток выше тока электродвигателя.

Транзисторный регулятор напряжения

В схеме используется широтно-импульсная модуляция (ШИМ) с применением выходного каскада, построенного на использовании полевых или биполярных IGBT транзисторах.

Рис. №4. Схема использования ШИМ для регулирования однофазного асинхронного электродвигателя.

Частотное регулирование асинхронного однофазного электродвигателя считается основным способом регулирования , мощности, эффективности использования, скорости и показателей энергосбережения.

Рис. №5. Схема управления электродвигателем без исключения из конструкции конденсатора.

Частотный преобразователь: виды, принцип действия, схемы подключения

Разрешает своему владельцу снизить энергопотребление и автоматизировать процессы в управлении оборудованием и производством.

Основные компоненты : выпрямитель, конденсатор, IGBT-транзисторы, собранные в выходной каскад.

Благодаря способности управлением параметрами выходной частоты и напряжения достигается хороший энергосберегающий эффект. Энергосбережение выражается в следующем:

  1. В двигателе поддерживается неизменный текущий момент ращения вала. Это обусловлено взаимодействием выходной частоты инверторного преобразователя с частотой вращения двигателя и соответственно, зависимостью напряжения и крутящего момента на валу двигателя. Значит, что преобразователь дает возможность автоматически регулировать напряжение на выходе при обнаружении превышающего норму значения напряжения с определенной рабочей частотой нужно для поддержания требуемого момента. Все инверторные преобразователи с векторным управлением имеют функцию поддержания постоянного вращающего момента на валу.
  2. Частотный преобразователь служит для регулировки действия насосных агрегатов (). При получении сигнала, поступающего с датчика давления, частотник снижает производительность насосной установки. При снижении оборотов вращения двигателя уменьшается потребление выходного напряжения. Так, стандартное потребление воды насосом требует 50Гц промышленной частоты и 400В напряжения. Руководствуясь формулой мощности можно высчитать соотношение потребляемых мощностей.

Уменьшая частоту до 40Гц, уменьшается величина напряжения до 250В, означает, что уменьшается количество оборотов вращения насоса и потребление энергии снижается в 2,56 раз.


Рис. №6. Использование частотного преобразователя Speedrive для регулирования насосных агрегатов по систем CKEA MULTI 35.

Для повышения энергетической эффективности использования необходимо сделать следующее:

  • Частотный преобразователь должен соответствовать параметрам электродвигателя.
  • Частотник подбирается в соответствии с типом рабочего оборудования, для которого он предназначен. Так, частотник для насосов функционирует в соответствии с заложенными в программу параметрами для управления работой насоса.
  • Точные настройки параметров управления в ручном и автоматическом режиме.
  • Частотный преобразователь разрешает использовать режим энергосбережения.
  • Режим векторного регулирования позволяет произвести автоматическую настройку управления двигателем.

Преобразователь частоты однофазный

Компактное устройство преобразования частоты служит для управления однофазными электродвигателями для оборудования бытового предназначения. Большинство частотных преобразователей обладает следующими конструктивными возможностями:

  1. Большинство моделей использует в своей конструкции новейшие технологии векторного управления.
  2. Они обеспечивают улучшенный вращающий момент однофазного двигателя.
  3. Энергосбережение введено в автоматический режим.
  4. Некоторые модели частотных преобразователей используют съемный пульт управления.
  5. Встроенный PLC контроллер (он незаменим для создания устройств сбора и передачи данных, для создания систем телеметрии, объединяет устройства с различными протоколами и интерфейсами связи в общую сеть).
  6. Встроенный ПИД регулятор (контролирует и регулирует температуру, давление и технологические процессы).
  7. Напряжение выхода регулируется в автоматическом режиме.


Рис.№7. Современный преобразователь Optidrive с основными функциональными особенностями.

Важно: Однофазный преобразователь частоты, питаясь от однофазной сети напряжением 220В, выдает три линейных напряжения, величина каждого из них по 220В. То есть, линейное напряжение между 2 фазами находится в прямой зависимости от величины выходного напряжения самого частотника.

Частотный преобразователь не служит для двойного преобразования напряжения, благодаря наличию в конструкции ШИМ-регулятора, он может поднять величину напряжения не более чем на 10%.

Главная задача однофазного преобразователя частоты – обеспечить питание как одно- так и трехфазного электродвигателя. В этом случае ток двигателя будет соответствовать параметрам подключения от трехфазной сети, и оставаться постоянным

Частотное регулирование однофазных асинхронных электродвигателей

Первое на что обращаем внимание при выборе частотника для своего оборудования – это соответствие сетевого напряжения и номинального значения тока нагрузки, на который рассчитан двигатель. Способ подключения выбирается относительно рабочего тока.

Главным в схеме подключения является наличие фазосдвигающего конденсатора, он служит для сдвига напряжения, поступающего на пусковую обмотку. Она служит для пускового включения двигателя, иногда после того, как двигатель заработал, пусковая обмотка вместе с конденсатором отключается, иногда остается включенной.

Схема подключения однофазного двигателя с помощью однофазного частотного преобразователя без использования конденсатора

Выходное линейное напряжение устройства на каждой фазе равно выходному напряжению частотника, то есть на выходе будет три напряжения линии, каждое по 220В. Для запуска может использоваться только пусковая обмотка.

Рис. №8. Схема присоединения однофазного асинхронного двигателя через конденсатор

Фазосдвигающий конденсатор не может обеспечить равномерный фазовый сдвиг в пределах границ частот инвертора. Частотник обеспечит равномерный сдвиг фаз. Для того, чтобы исключить из схемы конденсатор, нужно:

  1. Конденсатор стартера С1 удаляется.
  2. Вывод обмотки двигателя присоединяем к точке выхода напряжения частотника (используется прямая проводка).
  3. Точка А присоединяется к СА; В соединяется с СВ; W соединяется к СС, таким образом электродвигатель присоединится напрямую.
  4. Для включения в обратном направлении (обратная проводка) необходимо В присоединить к СА; А присоединить к СВ; W соединить с СС.


Рис. №9. Схема подключения однофазного асинхронного двигателя без использования конденсатора.

На видео — Частотный преобразователь. в однофазную сеть 220В.

Данный регулятор оборотов электродвигателя 220в позволяет изменять частоту либо электродвигателя, рассчитанных на работу от сети 220 вольт.

Достаточно популярным регулятором оборотов для электродвигателей на 220 вольт переменного тока является схема на тиристорах. Типовой схемой является подключение электродвигателя или вентилятора в разрыв анодной цепи тиристора.

Одно не маловажное условие при использовании подобных регуляторов, это надежный контакт во всей цепи. Что нельзя сказать про коллекторные электродвигатели, поскольку у них механизм щеток создает кратковременные обрывы электроцепи. Это существенно влияет на качество работы регулятора.

Описание работы схемы регулятора оборотов

Приведенная ниже схема тиристорного регулятора оборотов , как раз разработана для изменения частоты вращения коллекторных электродвигателей (электродрель, фрезер, вентилятор ). Первое, что следует отметить, это то, что двигатель вместе с силовым тиристором VS2 подсоединен в одну из диагоналей диодного моста VD3, на другую же подается сетевое напряжение 220 вольт .

Помимо этого, данный тиристор контролируется достаточно широкими импульсами, благодаря которым, непродолжительные отключения активной нагрузки, которыми характеризуется работа коллекторного двигателя, не влияют на устойчивую работу данной схемы.

Для управления тиристором VS1 на транзисторе VT1, собран генератор импульсов. Питание данного генератор осуществляется трапециевидным напряжением, создающимся в результате ограничения положительных полуволн стабилитроном VD1 имеющих частоту 100 Гц. Конденсатор С1 разряжается через сопротивления R1, R2, R3. Резистором R1 осуществляется скорость разряда данного конденсатора.

При достижении на конденсаторе напряжения достаточного для открывания транзистора VT1, на управляющий вывод VS1 поступает положительный импульс. Тиристор открывается и теперь уже на управляющем выводе VS2 появляется длительный импульс управления. И уже с данного тиристора напряжение, которое фактически и влияет на величину оборотов, подается на двигатель.

Частоту оборотов вращения электродвигателя регулируют резистором R1. Так как в цепь VS2 подключена индуктивная нагрузка, то возможно спонтанное отпирание тиристора, даже при отсутствии управляющего сигнала. Поэтому для предотвращения данного нежелательного эффекта, в схему добавлен диод VD2 который подключается параллельно обмотке возбуждения L1 электродвигателя.

Детали регулятора оборотов вентилятора и электродвигателя

Стабилитрон – можно заменить на другой с напряжением стабилизации в районе 27 – 36В. Тиристоры VS1 – любой маломощный с прямым напряжением более 100 вольт, VS2 — возможно поставить КУ201К, КУ201Л, КУ202М. Диод VD2 – с обратным напряжением не меньше 400 вольт и прямым током более 0,3А. Конденсатор C1 – КМ-6.

Настройка регулятора оборотов

Во время наладки схемы регулятора желательно применить стробоскоп, который позволяет либо стрелочный вольтметр для переменного тока, который подсоединяют параллельно двигателю.

Вращая ручку резистора R1, определяют диапазон изменения напряжения. Путем подбора сопротивления R3 устанавливают данный диапазон в районе от 90 до 220 вольт. В том случае если при минимальных оборотах двигатель вентилятора работает неустойчиво, то необходимо немного уменьшить сопротивление R2.

Это устройство, предназначенное для выполнения функции плавного увеличения или уменьшения скорости вращения вала электрического двигателя. Регулировку можно осуществлять методом широтно-импульсной модуляции и методом изменения фазного напряжения.

Использование широтно-импульсной модуляции

Для управления и регулировки числа оборотов вращения электродвигателя асинхронного типа, можно использовать импульсный регулятор-стабилизатор напряжения (инвертор). Он будет выполнять функцию источника питания. В его основу положено применение импульсного ШИМ-регулятора марки ТL494. Питающее напряжение электродвигателя, выходящее после ШИМ-регулятора, будет изменяться в соответствии с изменением частоты вращения. Используя этот способ, достигается больший экономический эффект, устройство достаточно простое и при этом увеличивает эффективность регулирования.

На рисунке выше изображена схема использования ШИМ-регулятора для трехфазного асинхронного двигателя, подключенного через конденсатор к однофазной сети.

Этот способ, несмотря на свою эффективность, имеет два существенных недостатка – это:

  • невозможность реверсивного управления двигателем без использования дополнительных коммутирующих аппаратов;
  • частотные преобразователи , использованные в регуляторе, отличаются высокой стоимостью и выпускаются ограниченным числом производителей.

Блок управления и регулирования скорости вращения электродвигателей изменением фазного напряжения

Существует несколько видов блоков управления, изготовленных промышленным способом. Они используются для однофазных асинхронных двигателей, границы регулирования составляют от 25 до 100% от значения мощности, и от 1000 до 4000 об/мин. Это устройства с маркировкой РВС207, РВ600/900.

Работа блока регулировки происходит при изменении средней величины переменного напряжения на электродвигателе. Она производится с помощью метода фазового регулирования напряжения, при изменении угла открытия полупроводниковых приборов (тиристоров, симисторов и т. д.), при использовании которых осуществлена сборка схемы.

Управление блоком осуществляется посредством использования внешнего переменного резистора. В том случае, когда мощность менее 25%, двигатель отключается и переходит в дежурный режим ожидания.

Контроль за работой осуществляется при помощи светового индикатора. Отключенное состояние двигателя – изредка мигает красный цвет. Двигатель работает – скважность включения индикатора пропорциональна оборотам вращения (производительности) двигателя.

На рисунке схема подключения блока регулятора РВС 207.

Регулятор скорости асинхронного двигателя

Помимо образцов регуляторов, промышленных образцов регуляторов, существует возможность самостоятельного выполнения регуляторов скорости бесколлекторных двигателей, не уступающих промышленным образцам. За основу схемы берется пример регулятора промышленного производства, ее можно собрать своими силами.

На рисунке выше электрическая схема регулятора скорости вращения бесколлекторного двигателя.

Регулировать количество оборотов вращения вала бесколлекторного асинхронного электродвигателя допускается также при изменении значения переменного напряжения, подаваемого к двигателю.

В состав регулятора входит задающий генератор, он служит для изменения частоты в границах значений 50 – 200 Гц. Генератор состоит из мультивибратора, работа которого строится на микросхеме К561ЛА7 и счетчика-дешифратора марки К561ИЕ8 с коэффициентом пересчета – 8, она отвечает за формирование сигналов управления силовыми полевыми транзисторами полумоста.

В схеме присутствует выходной трансформатор Т-1. Он служит для развязки транзисторов полумоста.

Выпрямитель включает в свою конструкцию диодный мост и удваивающие напряжение питания – конденсаторы с большой емкостью.

Диодный мост подключен по нетрадиционной схеме. С4 и R7 выполняют роль демпфирующей цепи, она служит для сглаживания всплесков напряжения, которые представляют собой опасность для транзисторов VТ4.

Рекомендация : для трансформатора управления транзисторными ключами, можно применить трансформатор от телевизионного блока питания. В этом случае, тип не играет большого значения, главное, чтобы первичная обмотка состояла из 120 витков провода 0,7 мм2, вторичная представляет собой 2 независимые друг от друга обмотки с количеством витков – 60, провод, применяемый во вторичной обмотке, аналогичен проводу первичной. Первичная обмотка имеет напряжение 2 х 12 В, вторичная обмотка – по 12 В каждая.

Необходимо помнить, что обе вторичные обмотки должны обладать хорошей изоляцией друг от друга, между обмотками присутствует высокий потенциал, он составляет 640 В, они подключаются к затворам транзисторных ключей в противофазе.

Такой регулятор может управлять вращением асинхронного двигателя с максимальным значением рабочей мощности – 500 Вт. Чтобы регулятор использовать для регулировки электродвигателей более высокой мощности, нужно применить большее количество силовых ключей, а также изменить в сторону увеличения емкость конденсаторов для питающего фильтра, это элементы схемы С3 и С4. Для регулятора достаточно использовать печатную плату размером 110 х 80 мм. Управляющий силовыми транзисторными ключами трансформатор монтируется отдельно от блока регулятора.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Контроллер скорости

— обзор

2.4.1 Контур управления скоростью

Рис. 9.2 представляет собой готовое задание для контура управления скоростью. Уставка скорости может быть отрегулирована вручную или может быть автоматическим сигналом, генерируемым в другом месте некоторым подходящим способом (например, «синхронизатором»). Он проходит через интегратор слежения, выходной сигнал которого возрастает с градиентом и, наконец, равен входному. Градиент скорости устанавливается вручную и проходит через селектор минимума, другой вход которого берется из предела TSE, который фактически изменяется в каждый момент, в зависимости от состояния температуры металла турбины.

Рис. 9.2. Блок-схема регулятора скорости турбины.

Таким образом, это зависящее от времени заданное значение скорости во время запуска является оптимальной скоростью, с которой турбина может разогнаться. Устройство автоматической установки скорости переводит TG от скорости запрета к первой скорости удержания (~ 20% номинальной скорости) для процесса замачивания в течение заданного времени и температурного запаса. Затем регулятор скорости увеличивает скорость, близкую к номинальной, и когда позволяет температура металла и напряжение генератора согласовывается с помощью автоматического регулятора напряжения (AVR) с напряжением сети, установка TG синхронизируется.Однако генератор заданного значения, зависящий от времени, также учитывает время, когда установка TG достигает критической скорости (~ 2800 об / мин). На скоростях более 2850 об / мин, если «разница между заданным значением скорости и зависящим от времени заданным значением превышает указанный предел» и имеет место какое-либо из условий, например, когда TSE недоступен или во время запуска, или эталонная скорость < На 50 об / мин, чем фактическая скорость во время перехода от электрогидравлического управления (EHC) к гидравлическому контроллеру.При возникновении тех или иных условий интегрирующее действие для заданного значения с задержкой будет заблокировано.

Это оптимальное заданное значение скорости затем принимается как вход регулятора скорости, измеренное значение которого является выбранным сигналом датчика скорости соответствующей схемы голосования. Интегратор включен только тогда, когда TSE имеет нормальный сигнал. Если TSE выдает предупреждающий сигнал, интегратор отключается и может быть снова включен после выключения TSE. Затем уставка скорости изменится в соответствии с ручным установщиком значения линейного изменения скорости.

Монитор градиента скорости вводится для получения входных данных от фактической скорости и вычисления градиента скорости в реальном времени и обратной связи с генератором уставки. Это не позволяет выходному сигналу быть меньше минимально установленного градиента скорости. Градиент скорости установленного значения скорости проходит между максимальным и минимальным градиентом скорости, чтобы избежать критериев критической скорости.

Также введено устройство слежения для последующего действия, которое принимает входные данные от фактической скорости. Когда турбина отключается, уставка скорости следует за фактической скоростью (минус ~ 60 об / мин), а когда контроллер нагрузки работает, она следует за фактической скоростью плюс 10% -ное значение, пропорциональное нагрузке (в диапазоне 60–120 об / мин).Во время последующего действия контрольная уставка не может быть повышена, если скорость изменения скорости меньше предварительно установленного предельного значения. Действие регулятора скорости — P + D, то есть выход немедленно реагирует производным действием после обнаружения ошибки, а затем возвращается к значению, пропорциональному ошибке, с заданным наклоном. В установившемся состоянии выходной сигнал регулятора скорости всегда будет пропорционален значению ошибки (то есть разнице между заданным значением и измеряемой переменной).Такое расположение сделано потому, что оно лучше всего подходит для распределения нагрузки различных комплектов ТГ, соединенных в общую сеть. Во время первоначального запуска установки TG, постоянная времени пуска всей установки TG является наиболее важным фактором. Если управление набором TG переходит к контроллеру мощности / нагрузки, контроллер скорости по-прежнему будет работать в параллельном режиме в качестве резервного и включится при необходимости.

Регулятор скорости с помощью других входов используется для получения команд от TG, установленного в следующие моменты времени:

1.

Пуск комплекта ТГ.

2.

Синхронизация генератора с сетью.

3.

Работа ТГ, установленная при минимальной нагрузке, если требуется, например, нагрузка в доме, большое отключение нагрузки и т. Д.

4.

Работа ТГ, установленная в диапазоне 0% –100% диапазон нагрузки, если это необходимо и продиктовано чрезвычайными ситуациями.

5.

Контроль подъема клапана во время превышения скорости, когда значение превышает предел

6.

Плавное отключение комплекта ТГ.

Для синхронизации генератора отдельный и автономный синхронизатор подает соответствующую команду на вход регулятора скорости, чтобы комплект TG мог достичь синхронизирующей скорости в нужное время и с надлежащей скоростью, необходимой для машины (генератора) .

Может потребоваться установка ТГ для работы при минимальной нагрузке, обеспечиваемой генератором. Это может произойти во время сброса большой нагрузки, работы с домашней нагрузкой или работы с низкой нагрузкой, что также называется режимом работы на холостом ходу.В частности, в случае сброса нагрузки, скорость набора TG будет иметь тенденцию немедленно увеличиваться выше скорости синхронизации, но контроллер скорости автоматически возьмет на себя управление, а скорректированный выходной сигнал вернет установленную скорость TG, очень близкую к скорости синхронизации. . Контроллер скорости временно берет на себя управление набором TG всякий раз, когда происходит быстрое и / или большое изменение скорости.

MLCS Router Speed ​​Control и педальные переключатели Billy

все отзывы и рейтинги покупателей

Средняя оценка покупателей: (6 отзывов)
Добавьте свой отзыв об этом продукте

Монтаж (4/5), 26.06.2014

Тим Берри (Скоттсборо, штат Алабама, США)

Как можно установить регулятор скорости # 9400 на стороне шкафа стола маршрутизатора? Я не вижу возможности закрепить его прочно.Все, что я вижу, — это зажим для ремня, и я, конечно, не собираюсь пристегивать его к поясу, когда мне нужно иметь возможность передвигаться. Я подумал открыть заднюю часть и просверлить пару отверстий на пару длинных болтов 4-40 с гайками. Затем я мог вставить болты в боковую стенку шкафа маршрутизатора. Есть комментарии или лучшие предложения?


Идеально! (5/5), 11 декабря 2010 г.

Чак Тербер (Споффорд Нью-Хэмпшир, США)

Купите больший!

Есть оба, но большой действительно работает так, как должен.Маршрутизатор как бы забавно работает на низких скоростях, пока вы не возьмете на него нагрузку, а затем он поддерживает скорость во время резки. Это аксессуар, который нужен каждому, если он использует роутер. Это всего на десять баксов больше, ПОКУПАЙТЕ!


OK Speed ​​Control (3/5), 25 марта 2010 г.

Автор: Рон В. (Пенсильвания, США)

Я купил # 1715 месяц назад; цена была хорошей — 25 долларов, и это приятно контролировать скорость и помогает тяжелому старту, но я чувствую потерю мощности, когда уменьшаю скорость.Но в целом я бы купил снова.


220v (5/5), 7 июня 2009 г.

Автор: Феликс Конг (Сингапур)

правда ли это можно использовать на 220в?

MLCS ПРИМЕЧАНИЕ. В настоящее время этот элемент нельзя использовать с питанием 220 В.


HEAVY DUTY (5/5), 9 апреля 2009 г.

Автор: Владисла Хансил (Praha 4 CZ)

Я без проблем использую его и на 220 В.


Управление скоростью маршрутизатора (5/5), 17 февраля 2009 г.

Роберт Хикс (Читтенанго, штат Нью-Йорк, США)

Проработав более 40 лет столяром / краснодеревщиком, я испробовал множество новинок.Регулятор скорости — часто используемое дополнение к моему магазину. Я купил стандартную модель 2 года назад, перед покупкой роутера с регулируемой скоростью. После этого я начал использовать его для своей спиральной пилы, ленточной пилы и небольшого отрезного инструмента — поговорим об универсальности! Я был так впечатлен, что купил еще более мощную модель для инструментов с большей силой тока, таких как строгальный станок и ленточная пила. Отличные детали для старых моделей двигателей с жестким пуском. Еще раз спасибо MLCS.


Добавьте свой отзыв об этом продукте

Flow Speed ​​Control Pro в App Store

Flow Speed ​​Control — лучший доступный инструмент для редактирования скорости видео.Эта версия Pro включает неограниченный доступ ко всем профессиональным функциям.

Управляйте скоростью ваших видео. Flow позволяет управлять временем и по-новому взглянуть на записанные моменты. Вы можете постепенно ускорять или замедлять отрезки видео, создавая впечатляющие эффекты.

Flow интуитивно понятен и очень прост в использовании, просто добавляйте и перемещайте контрольные точки вверх и вниз, чтобы видео могло двигаться постепенно быстрее или медленнее, чем его естественная скорость.

ХАРАКТЕРИСТИКИ

• Запечатлейте удивительные моменты, сочетая различные скорости на лету, и улучшайте их позже с помощью инновационных опций переназначения времени.

• Редактируйте скорость видео, записанного с помощью любого типа камеры. Есть много способов импортировать ваши видео, в том числе напрямую с GoPro или с помощью iTunes, iCloud Drive и многих других.

• Flow может постепенно замедлять или ускорять любые видео до 24 раз, комбинировать различные скорости, добавляя столько контрольных точек скорости, сколько вам нужно.

• Создавайте сложные проекты с одним или несколькими видео и настраивайте каждый элемент с различными настройками.

• Для редактирования доступно множество инструментов, таких как обрезка, обрезка, поворот и другие.

• Flow поддерживает запись, импорт и экспорт видео в сверхвысоком разрешении «4K».

• Вы даже можете редактировать профессиональное замедленное видео, записанное со скоростью до 1000 кадров в секунду.

• Мгновенный предварительный просмотр проекта, смотрите свою продукцию без ожидания.

• Видео, созданные с помощью Flow, будут воспроизводиться одинаково на всех устройствах, что идеально подходит для публикации.

• Стилизуйте свои видео с помощью профессиональных элементов управления цветом и более 40 уникальных эффектов фильтров.

• Звук видео будет соответствовать скорости видео, создавая крутой эффект на голоса и другие звуки.

• Публикуйте прямо в социальных сетях, таких как Facebook, Instagram, YouTube и другие.

• Получайте удовольствие, просматривая видео в обратном порядке и делитесь с друзьями.

• Повернуть записанные видео в неправильной ориентации.

• Сохраняйте лучшие сцены из ваших видео как изображения.

• Обрезка видео до квадратного формата.

• Flow включает удобное расширение для редактирования видео прямо из приложения «Фото».

• Используйте Apple Watch в качестве пульта дистанционного управления при записи с помощью Flow.

Есть вопросы? Свяжитесь с нами по адресу [email protected]

Для получения дополнительной информации посетите https://www.flowspeedcontrol.com

Следуйте за нами в социальных сетях @flowspeedcontrol

Контроллеры скорости

для двигателей постоянного тока и BL

Контроллеры скорости FAULHABER специально разработаны для получения максимальной отдачи от двигателей FAULHABER DC и BL. Они компактны, просты в эксплуатации и обеспечивают точное и эффективное управление скоростью. Индивидуальное регулирование скорости можно легко настроить с помощью компьютера и бесплатного программного обеспечения «FAULHABER Motion Manager».

Speed ​​Control от FAULHABER — это высокодинамичные контроллеры скорости для управления:

В зависимости от размера и состояния поставки на контроллере скорости могут использоваться различные комбинации двигателей и датчиков. Различные размеры, а также гибкие возможности подключения открывают широкий спектр применений в таких областях, как лабораторная техника и производство оборудования, технологии автоматизации, манипуляционные и инструментальные устройства, станки или насосы.

Регуляторы скорости от FAULHABER могут быть адаптированы к данному приложению с помощью программного обеспечения FAULHABER Motion Manager.С помощью контроллеров скорости можно настроить рабочий режим, параметры контроллера, а также тип и масштаб спецификации уставки. Для настройки контроллеров скорости используется USB-адаптер для программирования.

Режимы работы двигателей в сочетании с регуляторами скорости

Скорость двигателя регулируется с помощью ПИ-регулятора с изменяемыми параметрами. В зависимости от версии, скорость в регуляторе скорости определяется через подключенную сенсорную систему или без сенсора по току двигателя.Задание уставки может быть выполнено с использованием аналогового значения или сигнала ШИМ. Направление вращения меняется на противоположное с помощью отдельного переключающего входа. Кроме того, можно считывать сигнал скорости контроллера скорости через частотный выход. Двигатели могут дополнительно работать в качестве регулятора напряжения или в режиме фиксированной скорости.

Защитная функция регуляторов скорости

FAULHABER Регуляторы скорости определяют температуру обмотки двигателя по его нагрузочной характеристике.Динамически в результате доступен пиковый ток, который обычно в 2 раза больше, чем постоянный ток. При постоянно более высокой нагрузке ток ограничивается установленным постоянным током. В случае частого реверсирования с большими присоединенными массами рекомендуется использовать контроллер движения.

Контроль скорости

Контроль скорости — обеспечение безопасной скорости для текущих условий

Водители регулярно используют контроль скорости.Независимо от того, едете ли вы по оживленной главной улице или по жилой улице, движение с соответствующей скоростью важно не только для вашей безопасности, но и для безопасности других водителей, велосипедистов и пешеходов. Для будущих водителей управление скоростью — это концепция, которую часто трудно освоить последовательно. Некоторые студенты-водители ездят слишком быстро, в то время как многие на самом деле ездят слишком медленно, обычно из-за отсутствия уверенности или осведомленности. Еще одним важным аспектом контроля скорости является плавность вождения.Водители должны иметь возможность плавно ускоряться, плавно тормозить и поддерживать постоянную скорость. К тому времени, когда студенты-водители будут готовы пройти тест DMV Drive Test, они должны быть готовы двигаться с соответствующей скоростью в любых условиях вождения.

Общие советы по правильному контролю скорости

  • Не знаете, какое ограничение скорости на главной улице? Знаки ограничения скорости (черно-белые) обычно располагаются после крупных перекрестков.
  • В районах, где нет ограничений скорости, ограничение составляет 25 миль в час.
  • Калифорнийский «Основной закон скорости» гласит, что вы никогда не должны ездить быстрее, чем это безопасно для текущих условий. Это означает, что вам могут выписать штраф за вождение с указанным ограничением скорости, если будет плохая погода, такая как дождь, снег или туман.
Советы по контролю скорости для теста DMV
  • Вождение с указанным ограничением скорости (или немного ниже) показывает экзаменатору DMV, что вы уверены в том, что вы умеете управлять скоростью. Еду слишком медленно для условий показывает, что вам не хватает уверенности или вы не знаете об ограничении скорости. Имейте в виду, что учащиеся не сдадут экзамен по вождению за слишком медленное вождение 5 раз. больше, чем для слишком быстрой езды.
  • Езда на 5 миль в час ниже ИЛИ превышения ограничения скорости может быть автоматическим провалом, в то время как движение на 10 миль в час ниже ИЛИ превышения ограничения скорости считается однозначно авто выйдет из строя.
  • В школьных зонах ограничение скорости составляет 25 миль в час, если присутствуют дети. Помните, если есть НЕТ детей, не сбавляйте обороты без надобности. Если обычное указанное ограничение скорости составляет 35 миль в час, и вы замедляетесь до 25 миль в час, когда нет детей, вы можете автоматически потерпеть неудачу из-за слишком медленной езды!
  • Чтобы быть плавным и управляемым водителем, практикуйте хорошую технику ног на педалях газа и тормоза.При ускорении осторожно нажимайте на педаль газа, чтобы добраться до предельной скорости. Приближаясь к знаку остановки или на красный свет, начните сбавлять скорость, убрав ногу с педали газа и позволяя автомобилю постепенно сбавить скорость, постепенно нажимая на педаль газа. давите на тормоз, пока не привести машину к плавной, плавной остановке. Если вы не пытаетесь избежать столкновения, вы никогда не должны «резко нажимать на тормоза» и резко останавливаться.Хотите произвести впечатление на экзаменатора DMV? Сделайте ваш драйв-тест приятной и плавной поездкой. Чем больше вы их успокаиваете, тем больше вероятность, что они захотят вас обойти!

Стенограмма видео контроля скорости

Привет! Сегодня мы работаем над чем-то, что не только сложно для начинающих водителей, но и почти половина всех на дороге все равно делает это неправильно. Сегодня мы работаем над… Speed ​​Control.

В Калифорнии действует «Основной закон о скорости», который гласит, что нельзя двигаться быстрее, чем это безопасно для дорожных условий, поэтому, если дорога мокрая, много припаркованных автомобилей или пешеходы.Нам нужно снизить максимальную скорость. Как узнать, каков максимальный предел скорости? Что ж, там будут вывешены знаки ограничения скорости. Обычно после крупных перекрестков черно-белыми или нормативными знаками указывается, с какой скоростью вы можете ехать при идеальных дорожных условиях. Если дорожные условия не идеальны, вам необходимо соблюдать ограничение максимальной скорости. И это ваша ответственность, связанная с вашим разрешением или лицензией. Теперь, когда вы знаете, что такое контроль скорости, я покажу вам, как правильно управлять скоростью.

Теперь я покажу вам работу ног, необходимую для правильного контроля скорости. И это идеальный день для этого, потому что немного дождливо. Дороги мокрые, а это значит, что они не идеальны, а это значит, что мне нужно держать скорость немного ниже предела скорости, который составляет 25 миль в час, потому что мы находимся поблизости. Я только что отъехал от обочины. Теперь вы можете видеть, что я почти не дал ему газа, и я разгоняюсь до скорости, которую я вроде как хочу поддерживать, которая составляет от 20 до 25 миль в час, а затем я собираюсь немного ослабить педаль газа.Поддерживаю скорость. Я подхожу к знаку остановки. Итак, я собираюсь поставить ногу на тормоз и позволить машине двигаться по инерции, а затем я собираюсь начать торможение, чтобы эта остановка была приятной и плавной и находилась за линией ограничения. Теперь вы заметите, что я перешел не только с газа на тормоз. Я сохранил свою скорость. Я также проехал по инерции, прежде чем начал торможение. Теперь это сделает вашу поездку действительно гладкой для ваших пассажиров. Возвращаясь к моей скорости, на которой я хочу путешествовать. Я между 20 и 25 милями в час. Так что я просто ослаблю педаль газа и позволю своей машине поддерживать скорость, просто слегка давя на газ.Теперь, если я буду продолжать ускоряться, я обнаружу, что превышаю предел скорости.

В дополнение к нашим обычным белым и черным знакам ограничения скорости мы хотим внимательно следить за предупреждающими знаками. Они будут черно-желтыми. Примером может быть: «Двигайтесь со скоростью 15 миль в час по лежачим полицейским». Также хотим обратить внимание на школьные зоны. Если есть студенты, мы едем со скоростью 25 миль в час.

Теперь на вашем драйв-тесте вас оценивают по скорости.Что-либо со скоростью от 5 до 10 миль в час выше или ниже ограничения скорости. может быть автоматический отказ, и все, что на 10 миль в час больше или меньше, определенно является автоматическим отказом. Теперь, конечно, если вы застряли в пробке, вы будете ниже ограничения скорости или если дорожные условия будут плохими. не идеально, нам нужно быть ниже ограничения скорости. Но если дорожные условия идеальны, я говорю людям: «Эй, превышайте скорость. Это заставит тебя хорошо выглядеть. Это заставит вас выглядеть уверенно ». Теперь, даже если вы превысите ограничение скорости на милю или две или даже на пять миль ниже ограничения, это могут быть баллы с вашего теста на вождение.

Что ж, спасибо, что посмотрели контроль скорости сегодня. Сегодня мы рассмотрели «Основной закон скорости» Калифорнии и узнали, как контролировать свою скорость с помощью ускорения, поддержания скорости, движения накатом и торможения. Удачи вам с драйв-тестом и до встречи в следующем видео.

RG Speed ​​Control Devices Ltd. +1 905-856-6724


Устарело : __autoload () устарело, используйте spl_autoload_register () вместо этого в / homepages / 33 / d487869574 / htdocs / rgspeed / _app / vendor / PHPMailer PHPMailerAutoload.php в строке 45

Предупреждение : session_cache_limiter (): невозможно изменить ограничитель кеша, если заголовки уже отправлены в /homepages/33/d487869574/htdocs/rgspeed/_app/start.php в строке 109 9 Предупреждение : session_start (): невозможно запустить сеанс, если заголовки уже отправлены в /homepages/33/d487869574/htdocs/rgspeed/_app/start.php в строке 110

Главная | RG Speed ​​Control Devices Ltd. +1 905-856-6724
  • Серводвигатели
  • Линейное движение
  • Энкодеры
  • Муфты
  • Устройства обратной связи
  • Тормоза / сцепления
  • Тормозные двигатели
  • Мотор-редукторы и редукторы
  • Линейное движение
  • Элементы управления AC / DC
  • Двигатели переменного / постоянного тока
  • Инверторные двигатели
  • Линейные реакторы / фильтры
  • VFD / Регулятор скорости
  • Индивидуальный дизайн панели
  • Устранение неисправностей и ремонт привода
  • Услуги электроснабжения

Что такое Selec-Speed ​​Control в джипе?

Jeep — синоним беззаботного, вездеходного, четырехколесного приключения, с опущенным верхом или без него.Для многих владельцев это забавные игрушки для выходных, которые, если повезет, также можно привозить на работу с понедельника по пятницу.

Но бренд Jeep серьезно относится к играм, о чем свидетельствует его ориентация на разработки, которые позволяют внедорожникам путешествовать дальше и безопаснее. Одним из примеров является Selec-Speed ​​Control, тип круиз-контроля, предназначенный для поездок вдали от проторенных дорог.

Jeep Selec-Speed ​​Control — это своего рода версия системы круиз-контроля, которую большинство автомобилей используют на шоссе.Однако вы не будете использовать Selec-Speed, потягивая кофе Dunkin Donuts и слушая NPR во время ежедневных поездок на работу, поскольку эта технология создана исключительно для бездорожья и очень медленных однозначных скоростей.

Selec-Speed ​​Control использует управление подъемом и спуском для регулирования скорости автомобиля при подъеме или спуске по склону. Водители устанавливают определенный темп для автоматического поддержания джипа, что позволяет им сосредоточиться исключительно на рулении, объезде и между препятствиями на пути.Selec-Speed ​​Control применяет различные значения крутящего момента двигателя и тормозного давления для поддержания постоянной скорости, пока джип движется по тропе.

Jeep предлагает Selec-Speed ​​Control уже несколько лет. Когда эта статья будет опубликована, она будет доступна для следующих моделей:

. Вы заметите, что функция Selec-Speed ​​Control недоступна для Jeep Compass, Jeep Grand Cherokee L или Jeep Renegade. Также требуется автоматическая коробка передач. Джипы с механической коробкой передач не имеют Selec-Speed ​​Control.

Подобно круиз-контролю, Selec-Speed ​​предлагает три настройки. Вы можете полностью выключить его, включить, но не активировать, или активировать и использовать. Просто нажмите специальную кнопку на приборной панели или на центральной консоли, в зависимости от модели Jeep, чтобы включить или отключить систему.

Чтобы использовать Selec-Speed, необходимо активировать систему полного привода (4WD) и перевести ее в низкий диапазон (4L). Если они уже активны, вы можете начать использовать систему на лету, пока джип движется со скоростью пять миль в час или меньше.Во время работы Selec-Speed ​​вы должны держать дверь водителя закрытой. И хотя вы можете задействовать Selec-Speed, поставив ногу на тормоз, как только система активна, она больше не будет работать, если вы нажмете на педали тормоза или акселератора.

Чтобы установить максимальную скорость, нажмите кнопку +/- на переключателе передач или, если применимо, на подрулевых лепестковых переключателях. При активном режиме Selec-Speed ​​это действие не меняет передачи трансмиссии. Вместо этого он регулирует скорость автомобиля.

Согласно Jeep, при выборе первой «передачи» скорость устанавливается на 0,6 мили в час. При выборе второй устанавливается скорость 1,2 мили в час. Третий устанавливает скорость 1,8 миль в час. После этого система добавляет 0,6 мили в час с каждой дополнительной настройкой, а затем достигает максимальной скорости 5 миль в час на восьмой передаче.

После выбора предпочтительной скорости водитель может выйти из парковки, отпустить педаль тормоза, и джип начнет движение с заранее определенной скоростью. В любой момент водитель может заблокировать Selec-Speed, нажав на педаль акселератора или на тормоз.

Для большинства водителей ограничение скорости в пять миль в час никогда не пригодится, но для энтузиастов джипов эта система идеально подходит для суровых поездок по бездорожью. При преодолении крутого уклона или спуска, или, возможно, участка валунов, Selec-Speed ​​управляет модуляцией торможения и газа, позволяя водителю сосредоточиться на рулевом управлении и преодолении потенциально незнакомых препятствий.

Джипы известны своей способностью перемещаться далеко за пределы того места, где заканчивается тротуар.Selec-Speed ​​Control поднимает эту возможность на новый уровень, предоставляя внедорожникам инструмент, который позволяет им исследовать сложные новые местности с уверенным и взвешенным контролем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
