Как работает тиристор?

Тиристор — это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый» употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

  • Анод.
  • Катод.
  • Управляющий электрод.

Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод — катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

Вам, скорее всего, не всё понятно? Не стоит отчаиваться — ниже будет подробно описан процесс работы готового устройства.

Область применения тиристорных регуляторов

В каких цепях эффективно использовать тиристорный регулятор мощности? Схема позволяет отлично регулировать мощность нагревательных приборов, то есть воздействовать на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не закрыться, что может привести к выходу регулятора из строя.

Можно ли двигателя?

Я думаю, многие из читателей видели или пользовались дрелями, углошлифовальными машинами, которые в народе именуют «болгарками», и прочим электроинструментом. Вы могли заметить, что количество оборотов зависит от глубины нажатия на кнопку-курок прибора. Вот в этот элемент как раз и встроен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого осуществляется изменение количества оборотов.

Обратите внимание! Тиристорный регулятор не может изменять обороты асинхронных двигателей. Таким образом, напряжение регулируется на коллекторных двигателях, оборудованных щёточным узлом.

Схема одном и двух тиристорах

Типовая схема для того, чтобы собрать тиристорный регулятор мощности своими руками изображена на рисунке ниже.

Выходное напряжение у данной схемы от 15 до 215 вольт, в случае применения указанных тиристоров, установленных на теплоотводах, мощность составляет порядка 1 кВт. Кстати выключатель с регулятором яркости света сделан по подобной схеме.

Если у вас нет необходимости полной регулировки напряжения и достаточно получать на выходе от 110 до 220 вольт, воспользуйтесь этой схемой, которая показывает однополупериодный регулятор мощности на тиристоре.

Как это работает?

Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт» на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

Заштрихованная область — это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а» на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

Разберемся, как работает конкретно наш тиристорный регулятор мощности

Схема первая

Оговорим заранее, что вместо слов «положительная» и «отрицательная» будут использованы «первая» и «вторая» (полуволна).

Итак, когда на нашу схему начинает действовать первая полуволна, начинают заряжаться ёмкости C1 и C2. Скорость их заряда ограничена потенциометром R5. данный элемент является переменным, и с его помощью задаётся выходное напряжение. Когда на конденсаторе C1 появляется необходимое для открытия динистора VS3 напряжение, динистор открывается, через него поступает ток, с помощью которого будет открыт тиристор VS1. Момент пробоя динистора и есть точка «а» на графике, представленном в предыдущем разделе статьи. Когда значение напряжения переходит через ноль и схема оказывается под второй полуволной, тиристор VS1 закрывается, и процесс повторяется заново, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 служат для управления, а R1 и R2 — для термостабилизации схемы.

Принцип работы второй схемы аналогичен, но в ней идёт управление только одной из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или починить тиристорный регулятор мощности своими руками.

Применение регулятора в быту и техника безопасности

Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

Данную конструкцию я использую для самодельной электроплитки на которой готовим кашу для собак, а недавно применил к паяльнику.

Для изготовления данного регулятора нам понадобится:

Пару резисторов на 1 кОм можно даже 0,25w, один переменный резистор на 1 мОм, два конденсатора 0,01 мкФ и
47 нФ, один динистор который я взял с эконом лампочки, полярности динистор не имеет так-что припаивать его можно как угодно, также нам понадобится симистор с небольшим радиатором, симистор я использовал серии ТС в металлическом корпусе на 10 ампер, но можно использовать КУ208Г, еще нам понадобятся винтовые клемники.

Да, кстати немного о переменном резисторе если поставить на 500 кОм то будет регулировать довольно плавно, но только с 220 до 120 вольт, а если на 1 мОм то регулировать будет жестко с промежутком 5-10 вольт, но зато диапазон увеличится с 220 до 60 вольт.
Итак начнем сборку нашего регулятора мощности, для этого нам нужно сначала сделать печатную плату.

После того как печатная плата готова начинаем набор радиокомпонентов на печатную плату. Первым делом припаиваем винтовые клемники.

И в самую последнюю очередь устанавливаем радиатор и симистор.

Вот и все наш регулятор напряжения готов, помоем плату спиртом и проверяем.

Более подробный обзор симисторного регулятора в видео ролике. Удачной сборки.

В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

Принципиальная схема

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1. VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5. 8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза9raquo; электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

Конструкция и детали

Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1. 2 мм (рис. 9.7).

В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1. VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность9raquo; или любой другой маломощный с напряжением вторичной обмотки 5.

8 В.

Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3. 5 мм.

Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1. VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

Для этой цели подойдут приборы серий Д231. Д234, Д242, Д243, Д245. Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

Современная сеть электропитания устроена так, что в ней часто происходят скачки напряжения. Изменения тока допустимо, но оно не должно превышать 10% от принятых 220 вольт. Скачки плохо сказываются на работоспособности различных электроприборов, и очень часто они начинают выходить их строя. Чтобы этого не случилось, мы стали использовать стабильные регуляторы мощности для выравнивания поступающего тока. При наличии определенной фантазии и навыков можно сделать различные виды стабилизационных приборов, и самым эффективным остается стабилизатор симисторный.

На рынке такие приборы или стоят дорого, или зачастую они некачественные. Понятно, что мало кому захочется переплатить и получить неэффективный прибор. Вот в этом случае можно своими руками собрать его с нуля. Так возникла идея создания регулятора мощности на базе диммера. Диммер, слава Богу, у меня имелся, однако он был немного неработоспособным.

Починка симисторного регулятора – Dimmer-а

На данном изображении дана заводская электрическая схема диммера от фирмы Leviton, которая работает от сети с напряжением 120 Вольт. Если осмотр неработающих диммеров показал, что сгорел только симистор, то можно заняться процедурой его замены. Но здесь вас могут подстерегать неожиданности. Дело в том, что встречаются такие диммеры, в которых установлены какие-то странные симисторы с различными номерами. Вполне возможно, что не удастся найти информацию на них даже на даташите. Помимо этого, у таких симисторов, контактная площадка изолирована от электродов симистора (триака). Хотя, как видно, контактная площадка сделана из меди и даже не покрыта пластиком, как у корпусов транзисторов. Такие симисторы весьма удобны в ремонте.

Также обратите внимание на способ спайки симисторов к радиатору, он выполнен с помощью заклёпок, они пустотелые. При применении изолирующих прокладок, использовать такой способ крепления не рекомендуется. Да такое крепление не очень — то и надежное. В общем, ремонт такого симистра займет много времени и вы потратите нервы именно по причине установки данного типа триаков, диммер просто не рассчитан на такие размеры симистора (Triac-а) .

Заклепки пустотелые следует удалить при помощи сверла, который заточен под определенным углом. а конкретнее под углом 90°, можно также для этой работы использовать кусачки–бокорезки.

При неаккуратной работе есть вероятность повреждения радиатора. чтобы этого избежать, правильнее делать это только с той стороны. где расположен триак.

Радиаторы, выполненные из очень мягкого алюминия, при заклёпке немного могут быть деформированы. Поэтому, необходимо ошкурить контактные поверхности с помощью наждачной бумаги.

Если вы используете триак, который не имеет гальванической развязки, которая разделяет электроды и контактную площадку, то надо применить эффективный метод изоляции.

На изображении показано. как это делается. Чтобы случайно не продавить стенки радиатора, в том месте. где идет крепление симистора, необходимо сточить у винта большую часть шляпки, для того, чтобы избежать ее зацепку за поручень потенциометра или стабилизатора мощности, а затем под головку винта надо подложить шайбу.

Так должен выглядеть симистор, после изоляции от радиатора. Для наилучшего теплоотвода, необходимо приобрести специальную пасту термопроводящую КПТ-8.

На рисунке изображено то, что находиться под кожухом радиатора

Теперь все должно работать

Схема заводского регулятора мощности

На основе схемы заводского регулятора мощности можно собрать макет регулятора для напряжения вашей сети.

Здесь дана схема регулятора, который адаптирован к работе в сети со статичным напряжением в 220 Вольт. Эта схема отличается от оригинальной только несколькими деталями, а именно, при ремонте была в несколько раза увеличена мощность резистора R1, в 2 уменьшены номиналы R4 и R5, а динистор 60-ти. в вольтовый заменили на два. которые включёны последовательно, 30-ти Вольтовыми динисторами VD1, VD2. Как видно, своими руками можно не только отремонтировать неисправные диммера, но и легко подстроить под свои потребности.

Это исправный макет регулятора мощности. Теперь вы точно знаете, какая схема у вас получится при правильном ремонте. Данная схема не требует подбора дополнительных деталей и сразу готова к работе. Возможно, надо будет отрегулировать положения движка подстрочного резистора R4. Для этих целей движки потенциометров R4 и R5 устанавливаются в крайнее верхнее положение, а потом меняют положение движка R4, после чего лампа загорится с самой малой яркостью, а потом следует слегка подвинуть движок в противоположном направлении. На этом процесс настройки закончен! Но стоит отметить, что данный регулятор мощности работают только с нагревательными приборами и лампами накаливания, а с двигателями или мощными аппаратами результаты могут быть не непредсказуемы. Для начинающих мастеров- любителей с малым опытом такие работы самое то.

РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

Всем привет! В прошлой статье я расказывал, как сделать регулятор напряжения для постоянного тока. Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
5. Экономичные по току светодиоды.
6. Симистор BT136-600B или BT138-600.
7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
8. Небольшой радиатор (до 0,5кВт он не нужен).
9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

Схема регулятора переменного напряжения:

Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — тут.

Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.

Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:

И в конце концов последний этап — это ставим на симистор радиатор.

А вот фото готового устройства уже в корпусе.

Регулятор какой-нибуть дополнительно настройки не требует. Видео работы данного устройства:

Хочу заметить, что ставить его можно не только в сеть 220В на обычные приборы и электроинструменты. но и на любой другой источник переменного тока с напряжением от 20 до 500В (ограничивается предельными параметрами радиоэлементов схемы). С вами был Boil-:D

Полупроводниковый прибор, имеющий 5 p-n переходов и способный пропускать ток в прямом и обратном направлениях, называется симистором. Из-за неспособности работы на высоких частотах переменного тока, высокой чувствительности к электромагнитным помехам и значительного тепловыделения при коммутации больших нагрузок, в настоящее время широкого применения в мощных промышленных установках они не имеют.

Там их с успехом заменяют схемы на тиристорах и IGBT-транзисторах. Но компактные размеры прибора и его долговечность в сочетании с невысокой стоимостью и простотой схемы управления позволили найти им применение в сферах, где указанные выше недостатки не имеют существенного значения.

Сегодня схемы на симисторах можно найти во многих бытовых приборах от фена до пылесоса, ручном электроинструменте и электронагревательных устройствах – там, где требуется плавная регулировка мощности.

Принцип работы

Регулятор мощности на симисторе работает подобно электронному ключу, периодически открываясь и закрываясь, с частотой, заданной схемой управления. При отпирании симистор пропускает часть полуволны сетевого напряжения, а значит потребитель получает только часть номинальной мощности.

Делаем своими руками

На сегодняшний день ассортимент симисторных регуляторов в продаже не слишком велик. И, хотя цены на такие устройства невелики, зачастую они не отвечают требованиям потребителя. По этой причине рассмотрим несколько основных схем регуляторов, их назначение и используемую элементную базу.

Схема прибора

Простейший вариант схемы, рассчитанный для работы на любую нагрузку. Используются традиционные электронные компоненты, принцип управления фазово-импульсный.

  • симистор VD4, 10 А, 400 В;
  • динистор VD3, порог открывания 32 В;
  • потенциометр R2.

Ток, протекающий через потенциометр R2 и сопротивление R3, каждой полуволной заряжает конденсатор С1. Когда на обкладках конденсатора напряжение достигнет 32 В, произойдёт открытие динистора VD3 и С1 начнёт разряжаться через R4 и VD3 на управляющий вывод симистора VD4, который откроется для прохождения тока на нагрузку.

Длительность открытия регулируется подбором порогового напряжения VD3 (величина постоянная) и сопротивлением R2. Мощность в нагрузке прямо пропорциональна величине сопротивления потенциометра R2.

Дополнительная цепь из диодов VD1 и VD2 и сопротивления R1 является необязательной и служит для обеспечения плавности и точности регулировки выходной мощности. Ограничение тока, протекающего через VD3, выполняет резистор R4. Этим достигается необходимая для открытия VD4 длительность импульса. Предохранитель Пр.1 защищает схему от токов короткого замыкания.

Отличительной особенностью схемы является то, что динистор открывается на одинаковый угол в каждой полуволне сетевого напряжения. Вследствие этого не происходит выпрямление тока, и становится возможным подключение индуктивной нагрузки, например, трансформатора.

Подбирать симисторы следует по величине нагрузке, исходя из расчёта 1 А = 200 Вт.

  • Динистор DB3;
  • Симистор ТС106-10-4, ВТ136-600 или другие, требуемого номинала по току 4-12А.
  • Диоды VD1, VD2 типа 1N4007;
  • Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
  • Конденсатор С1 0,47 мкФ (рабочее напряжение от 250 В).

Отметим, что схема является наиболее распространённой, с небольшими вариациями. Например, динистор может быть заменён на диодный мост или может быть установлена помехоподавляющая RC цепочка параллельно симистору.

Более современной является схема с управлением симистора от микроконтроллера – PIC, AVR или другие. Такая схема обеспечивает более точную регулировку напряжения и тока в цепи нагрузки, но является и более сложной в реализации.

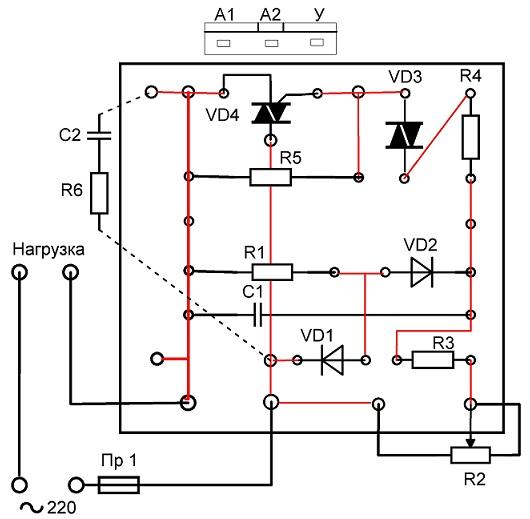

Схема симисторного регулятора мощности

Сборку регулятора мощности необходимо производить в следующей последовательности:

  1. Определить параметры прибора, на который будет работать разрабатываемое устройство. К параметрам относятся: количество фаз (1 или 3), необходимость точной регулировки выходной мощности, входное напряжение в вольтах и номинальный ток в амперах.
  2. Выбрать тип устройства (аналоговый или цифровой), произвести подбор элементов по мощности нагрузки. Можно проверить своё решение в одной из программ для моделирования электрических цепей – Electronics Workbench, CircuitMaker или их онлайн аналогах EasyEDA, CircuitSims или любой другой на ваш выбор.
  3. Рассчитать тепловыделение по следующей формуле: падение напряжения на симисторе (около 2 В) умножить на номинальный ток в амперах. Точные значения падения напряжения в открытом состоянии и номинальный пропускаемый ток указаны в характеристиках симистора. Получаем рассеиваемую мощность в ваттах. Подобрать по рассчитанной мощности радиатор.
  4. Закупить необходимые электронные компоненты . радиатор и печатную плату.
  5. Произвести разводку контактных дорожек на плате и подготовить площадки для установки элементов. Предусмотреть крепление на плате для симистора и радиатора.
  6. Установить элементы на плату при помощи пайки. Если нет возможности подготовить печатную плату, то можно использовать для соединения компонентов навесной монтаж, используя короткие провода. При сборке особое внимание уделить полярности подключения диодов и симистора. Если на них нет маркировки выводов, то прозвонить их при помощи цифрового мультиметра или «аркашки».
  7. Проверить собранную схему мультиметром в режиме сопротивления. Полученное изделие должно соответствовать изначальному проекту.
  8. Надёжно закрепить симистор на радиатор. Между симистором и радиатором не забыть проложить изолирующую теплопередающую прокладку. Скрепляющий винт надёжно заизолировать.
  9. Поместить собранную схему в пластиковый корпус.
  10. Вспомнить о том, что на выводах элементов присутствует опасное напряжение.
  11. Выкрутить потенциометр на минимум и произвести пробное включение. Измерить напряжение мультиметром на выходе регулятора. Плавно поворачивая ручку потенциометра следить за изменением напряжения на выходе.
  12. Если результат устраивает, то можно подключать нагрузку к выходу регулятора. В противном случае необходимо произвести регулировки мощности.

Симисторный радиатор мощности

Регулировка мощности

За регулировку мощности отвечает потенциометр, через который заряжается конденсатор и разрядная цепь конденсатора. При неудовлетворительных параметрах выходной мощности следует подбирать номинал сопротивления в разрядной цепи и, при малом диапазоне регулировки мощности, номинал потенциометра.

  • продлить срок службы лампы, регулировать освещение или температуру паяльника поможет простой и недорогой регулятор на симисторах.
  • выбирайте тип схемы и параметры компонентов по планируемой нагрузке.
  • тщательно проработайте схемные решения.
  • будьте внимательны при сборке схемы . соблюдайте полярность полупроводниковых компонентов.
  • не забывайте, что электрический ток есть во всех элементах схемы и он смертельно опасен для человека.

Проверка конденсатора мультиметром

  • Как выбрать светодиодные лампы для дома

  • Выбор фотореле для уличного освещения

  • Регуляторы напряжения нашли широкое применение в быту и промышленности. Многим людям известно такое устройство, как диммер, позволяющий бесступенчато регулировать яркость светильников. Оно и является отличным примером регулятора напряжения 220в. Своими руками такой прибор собрать довольно просто. Безусловно, его можно приобрести в магазине, но себестоимость самодельного изделия окажется значительно ниже.

    Назначение и принцип работы

    С помощью регуляторов напряжения можно изменять не только яркость свечения ламп накаливания, но и скорость вращение электромоторов, температуру жала паяльника и так далее. Нередко эти устройства называют регуляторами мощности, что не совсем правильно. Устройства, предназначенные для регулирования мощности, основаны на ШИМ (широтно-импульсная модуляция) схемах.

    Это позволяет получить на выходе различную частоту следования импульсов, амплитуда которых остается неизменной. Однако если параллельно нагрузке в такую схему включить вольтметр, то напряжение также будет изменяться. Дело в том, что прибор просто не успевает точно измерять амплитуду импульсов.

    Регуляторы напряжения чаще всего изготовлены на основе полупроводниковых деталей – тиристорах и симисторах. С их помощью изменяется длительность прохождения волны напряжения из сети в нагрузку.

    Следует заметить, что регуляторы напряжения будут максимально эффективны при работе с резистивной нагрузкой, например, лампами накаливания. А вот использовать их для подключения к индуктивной нагрузке нецелесообразно. Дело в том, что показатель индуктивного электротока значительно ниже в сравнении с резистивным.

    Собрать самодельный диммер довольно просто. Для этого потребуются начальные знания в области электроники и несколько деталей.

    На основе симистора

    Такой прибор работает по принципу фазового смещения открывания ключа. Ниже представлена простейшая схема диммера на основе симистора:

    Структурно прибор можно разделить на два блока:

    • Силовой ключ, в роли которого используется симистор.
    • Узел создания управляющих импульсов на основе симметричного динистора.

    С помощью резисторов R1-R2 создан делитель напряжения. Следует обратить внимание, что сопротивление R1 – переменное. Это позволяет менять напряжение в линии R2-C1. Между этими элементами включен динистор DB3. Как только показатель напряжения на конденсаторе C1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс.

    В результате силовой ключ включается, и через него начинает проходить электроток на нагрузку. Положение регулятора определяет, в какой части фазы волны должен сработать силовой ключ.

    На базе тиристора

    Эти проборы также достаточно эффективны, а их схемы не отличаются высокой сложностью. Роль ключа в таком устройстве выполняет тиристор. Если внимательно изучить схему прибора, то сразу можно заметить главное отличие этой схемы от предыдущей – для каждой полуволны используется собственный ключ с управляющим динистором.

    Принцип работы тиристорного прибора следующий:

    • Когда через линию R5-R4-R3 проходит положительная полуволна, конденсатор C1 заряжается.
    • После достижения порога включения динистора V3 он срабатывает, и электроток поступает на ключ V1.
    • При прохождении отрицательной полуволны наблюдается аналогичная ситуация для линии R1-R2-R5, управляющего динистора V4 и ключа V2.

    С помощью фазных регуляторов можно управлять не только яркостью ламп накаливания, но и другими видами нагрузок, например, количеством оборотов дрели. Однако следует помнить, что прибор на основе тиристора нельзя применять для работы со светодиодными и люминесцентными лампочками.

    Также в быту используются конденсаторные регуляторы. Однако в отличие от полупроводниковых приборов, они не позволяют плавно изменять напряжение. Таким образом, для самостоятельного изготовления лучше всего подходят тиристорная и симисторная схемы .

    Найти все необходимые для изготовления регулятора детали не составит труда. При этом их не обязательно покупать, а можно выпаять из старого телевизора или другой радиоаппаратуры. При желании на основе выбранной схемы можно сделать печатную плату, а затем впаять в нее все элементы. Также детали можно соединить обычными проводами. Домашний мастер может выбрать тот способ, который покажется ему наиболее привлекательным.

    Оба рассмотренных устройства довольно легко собрать, и для выполнения всех работ не нужно обладать серьезными знаниями в области электроники. Даже начинающий радиолюбитель сможет изготовить своими руками схему регулятора напряжения 220в. При невысокой стоимости, они практически ни в чем не уступают заводским аналогам.

    Подборка схем и описание работы регулятора мощности на симисторах и не только. Схемы симисторных регуляторов мощности хорошо подходят для продление срока эксплуатации ламп накаливания и для регулировки их яркости свечения. Или для запитки нестандартной аппаратуры например на 110 вольт.

    На рисунке представлена схема симисторного регулятора мощности, которую можно менять за счет изменения общего количества сетевых полупериодов, пропускаемых симистором за определенный интервал времени. На элементах микросхемы DD1.1.DD1.3 сделан , период колебания которого около 15-25 сетевых полупериодов.

    Скважность импульсов регулируется резистором R3. Транзистор VT1 совместно с диодами VD5-VD8 предназначен для привязки момента включения симистора во время перехода сетевого напряжения через нуль. В основном этот транзистор открыт, соответственно, на вход DD1.4 поступает «1» и транзистор VT2 с симистором VS1 закрыты. В момент перехода через нуль транзистор VT1 закрывается и почти сразу открывается. При этом, если на выходе DD1.3 была 1, то состояние элементов DD1.1.DD1.6 не изменится, а если на выходе DD1.3 был «ноль», то элементы DD1.4.DD1.6 сгенерируют короткий импульс, который усилится транзистором VT2 и откроет симистор.

    До тех пор пока на выходе генератора будет логический ноль, процесс будет идти цикличиски после каждого перехода сетевого напряжения через точку нуля.

    Основа схемы зарубежный симистор mac97a8, который позваляет коммутировать большие мощности подключенные нагрузки, а для ее регулировки использовал старый советский переменный резистор, а в качестве индикации использовал обычный светодиод.

    В симисторном регуляторе мощности применен принцип фазового управления. Работа схемы регулятора мощности основана на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В первоначальный момент положительного полупериода симистор находится в закрытом состояние. С возрастанием сетевого напряжения, конденсатор С1 заряжается через делитель.

    Возрастающее напряжения на конденсаторе сдвигается по фазе от сетевого на величину, зависящую от суммарного сопротивления обоих резисторов и емкости конденсатора. Заряд конденсатора происходит до тех пор, пока напряжение на нем не дойдет до уровня «пробоя» динистора, приблизительно 32 В.

    В момент открытия динистора, откроется и симистор, через подключенную к выходу нагрузку потечет ток, зависящий от суммарного сопротивлением открытого симистора и нагрузки. Симистор будет открыт до конца полупериода. Резистором VR1 задаем напряжение открывания динистора и симистора, тем самым регулируя мощность. В момент действия отрицательного полупериода алгоритм работы схемы аналогичен.

    Вариант схемы с небольшими доработками на 3,5 кВт

    Схема регулятора несложная, мощность нагрузки на выходе устройства составляет 3,5 кВт. С помощью этой радиолюбительской самоделки вы можите регулировать освещение, нагревательные тэны и многое другое. Единственный существенный недостаток данной схемы, это то что подсоединить к ней индукционную нагрузку нельзя ни в коем случае, т. к симистор сгорит!


    Используемые в конструкции радиокомпоненты: Симистор Т1 — BTB16-600BW или аналогичный (КУ 208 ил ВТА, ВТ). Динистор Т — типа DB3 или DB4. Конденсатор 0,1мкФ керамический.

    Сопротивление R2 510Ом ограничивает максимальные вольты на конденсаторе 0,1 мкФ, если поставить движок регулятора в положение 0 Ом, то сопротивление цепи составит порядка 510 Ом. Заряжается емкость, через резисторы R2 510Ом и переменное сопротивление R1 420кОм, после того, как U на конденсаторе достигнет уровня открывания динистора DB3, последний сформирует импульс, отпирающий симистор, после чего, при дальнейшем проходе синусоиды, симистор запирается. Частота открывания-закрывания Т1 зависит от уровня U на конденсаторе 0.1мкФ, которое,зависит от сопротивления переменного резистора. Т.е, прерывая ток (с большой частотой) схема, тем самым регулирует мощность на выходе.

    При каждой положительной полуволне входного переменного напряжения емкость С1 заряжается через цепочку резисторов R3, R4, когда напряжение на конденсаторе С1 станет равным напряжению открытия динистора VD7 произойдет его пробой и разрядка емкости через диодный мост VD1-VD4 , а также сопротивление R1 и управляющий электрод VS1 . Для открытия симистора используется электрическая цепочка из диодов VD5, VD6 конденсатора С2 и сопротивления R5.

    Требуется подобрать номинал резистора R2 так, чтобы при обоих полуволнах сетевого напряжения, симистор регулятора надежно срабатывал, а также требуется подобрать номиналы сопротивлений R3 и R4 так, чтобы при вращении ручки переменного сопротивления R4 напряжение на нагрузке плавно изменялось от минимальных до максимальных значений. Вместо симистора ТС 2-80 можно использовать ТС2-50 или ТС2-25, хотя будет небольшой проигрыш по допустимой мощности в нагрузке.

    В качестве симистора был использован КУ208Г, ТС106-10-4, ТС 112-10-4 и их аналоги. В тот момент времени когда симистор закрыт, осуществляется заряд конденсатора С1 через подключенную нагрузку и резисторы R1 и R2. Скорость заряда изменяется резистором R2, резистор R1 предназначен для ограничения максимальной величины тока заряда

    При достижении на обкладках конденсатора порогового значения напряжения происходит открытие ключа, конденсатор С1 быстро разряжается на управляющий электрод и перключает симистор из закрытого состояния в открытое, в открытом состоянии симистор шунтирует цепь R1, R2, С1. В момент перехода сетевого напряжения через ноль происходит закрытие симистора, затем снова заряд конденсатора C1, но уже отрицательным напряжением.

    Конденсатор С1 от 0,1…1,0 мкФ. Резистор R2 1,0…0,1 МОм. Симистор включается положительным импульсом тока на управляющий электрод при положительном напряжении на выводе условном аноде и отрицательным импульсом тока на управляющий электрод при отрицательном напряжении условного катода. Таким образом, ключевой элемент для регулятоpa должен быть двунаправленным. Можно в качестве ключа использовать двунаправленный динистор.

    Диоды Д5-Д6 используются для защиты тиристора от возможного пробоя обратным напряжением. Транзистор работает в режиме лавинного пробоя. Его напряжение пробоя около 18-25 вольт. Если вы не найдете П416Б, то можно попытаться найти ему замену .

    Импульсный трансформатор наматывается на ферритовом кольце диаметром 15 мм, марки Н2000.Тиристор можно заменить на КУ201

    Схема этого регулятора мощности похожа на вышеописанные схемы, только введена помехоподавляющая цепь С2, R3, а ыыключатель SW дает возможность разрывать цепь зарядки управляющего конденсатора, что приводит к моментальному запиранию симистора и отключению нагрузки.

    С1, С2 — 0,1 МКФ, R1-4k7, R2-2 мОм, R3-220 Ом, VR1-500 кОм, DB3 — динистор, BTA26-600B — симистор, 1N4148/16 В — диод, светодиод любой.

    Регулятор используется для регулировки мощности нагрузки в цепях до 2000 Вт, ламп накаливания, нагревательных приборов, паяльника, асинхронных двигателей, зарядного устройство для авто, и если заменить симистор на более мощный можно применить в цепи регупировки тока в сварочных трансформаторах.

    Принцип работы этой схемы регулятора мощности заключается в том, что на нагрузку поступает полупериод сетевого напряжения через выбранное число пропущенных полупериодов.


    Диодный мост выпрямляет переменное напряжение. Резистор R1 и стабилитрон VD2, вместе с конденсатором фильтра образуют источник питания 10 В для питания микросхемы К561ИЕ8 и транзистора КТ315. Выпрямленные положительные полупериоды напряжения проходя через конденсатор С1 стабилизируются стабилитроном VD3 на уровне 10 В. Таким образом, на счетный вход С счетчика К561ИЕ8 следуют импульсы с частотой 100 Гц. Если переключатель SA1 подсоединен к выходу 2, то на базе транзистора будет постоянно присутствовать уровень логической единицы. Т.к импульс обнуления микросхемы очень короткий и счетчик успевает перезапуститься от того же импульса.

    На выводе 3 установится уровень логической единицы. Тиристор будет открыт. На нагрузке будет выделяться вся мощность. Во всех последующих положениях SA1 на выводе 3 счетчика будет проходить один импульс через 2-9 импульсов.

    Микросхема К561ИЕ8 это десятичный счетчик с позиционным дешифратором на выходе, поэтому уровень логической единицы будет периодически на всех выходах. Однако, если переключатель установлен на 5 выходе (выв.1), то счет будет происходить только до 5. При прохождении импульсом выхода 5 микросхема обнулится. Начнется счет с ноля, а на выводе 3 появится уровень логической единицы на время одного полупериода. На это время открывается транзистор и тиристор, один полупериод проходит в нагрузку. Для того чтобы было понятней привожу векторные диаграммы работы схемы.

    Если требуется уменьшить мощность нагрузки, можно добавить еще одну микросхему счетчика, соединив вывод 12 предыдущей микросхемы с выводом 14 последующей. Установив еще один переключатель, можно будет регулировать мощность до 99 пропущенных импульсов. Т.е. можно получить примерно сотую часть общей мощности.

    Микросхема КР1182ПМ1 имеет в своем внутреннем составе два тиристора и узел управления ими. Максимальное входное напряжение микросхемы КР1182ПМ1 около 270 Вольт, а максимум в нагрузке может достигать 150 Ватт без использования внешнего симистора и до 2000 Вт с использованием, а также с учетом того, что симистор будет установлен на радиаторе.


    Для снижения уровня внешних помех используется конденсатор С1 и дроссель L1, а емкость С4 требуется для плавного включения нагрузки. Регулировка осуществляется с помощью сопротивления R3.

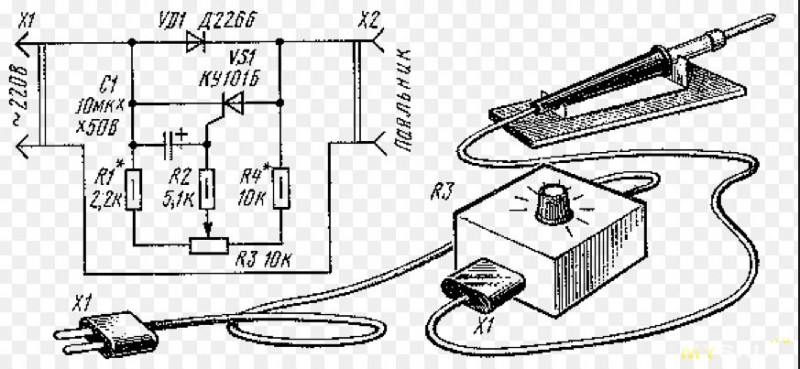

    Подборка довольно простых схем регуляторов для паяльника упростит жизнь радиолюбителю

    Комбинированность заключается в совмещении удобства применения цифрового регулятора и гибкости регулировки простого.


    Рассмотренная схема регулятора мощности работает по принципу изменения числа периодов входного переменного напряжения, идущих на нагрузку. Это значит, что устройство нельзя использовать для настройки яркости ламп накаливания из-за заметного для глаза мигания. Схема дает возможность регулировать мощность в пределах восьми предустановленных значений.

    Существует огромной количество классических тиристорных и симисторных схем регуляторов, но этот регулятор выполнен на современной элементной базе и кроме того являлся фазовым, т.е. пропускает не всю полуволну сетевого напряжения, а только некоторую её часть, тем самым и осуществляется ограничение мощности, т.к открытие симистора происходит только при нужном фазовом угле.

    Тиристор это один из мощнейших полупроводниковых приборов, именно поэтому он часто используется в мощных преобразователях энергии. Но он обладает своей спецификой управления: его можно открыть импульсом тока, а вот закроется он только когда ток опуститься почти до нуля (если быть точнее, то ниже тока удержания). Из этого тиристор в основном применяются для коммутирования переменного тока.

    Фазовое регулирование напряжения

    Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

    Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

    Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.


    На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

    Схема тиристорного регулятора напряжения


    Таблица номиналов элементов

    • C1 – 0,33мкФ напряжение не ниже 16В;
    • R1, R2 – 10 кОм 2Вт;
    • R3 – 100 Ом;
    • R4 – переменный резистор 33 кОм;
    • R5 – 3,3 кОм;
    • R6 – 4,3 кОм;
    • R7 – 4,7 кОм;
    • VD1 .. VD4 – Д246А;
    • VD5 – Д814Д;
    • VS1 – КУ202Н;
    • VT1 – КТ361B;
    • VT2 – КТ315B.

    Схема построена на отечественной элементной базе, собрать её можно из тех деталей, которые провалялись у радиолюбителей 20-30 лет. Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения будет способен отдавать в нагрузку 10А, то есть при напряжении 220 В получаем возможность регулировать напряжение на нагрузке в 2,2 кВт.

    В устройстве всего два силовых компонента диодный мост и тиристор . Они рассчитаны на напряжение 400В и ток 10А. Диодный мост превращает переменное напряжение в однополярное пульсирующее, а фазовое регулирование полупериодов осуществляет тиристор.

    Параметрический стабилизатор из резисторов R1, R2 и стабилитрона VD5 ограничивает напряжение, которое подается на систему управления на уровне 15 В. Последовательное включение резисторов нужно для увеличения пробивного напряжения и увеличения рассеиваемой мощности.

    В самом начале полупериода переменного напряжения С1 разряжен и в точке соединения R6 и R7 тоже нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 перегонит напряжение на его базе и откроет транзистор.
    Транзисторы VT1, VT2 составляют маломощный тиристор. При появлении напряжения на база-эмиттерном переходе VT1 больше порогового, транзистор открывается и открывает VT2. А VT2 отпирает тиристор.

    Представленная схема достаточно проста, её можно перевести на современною элементную базу. Также можно при минимальных переделках снизить мощность или напряжение работы.

    Простой регулятор мощности на двух тиристорах / Habr

    Здравствуйте, уважаемые хабровчане!

    Данный пост посвящен созданию устройства для регулировки мощности бытовых приборов (лампочки, паяльники, обогреватели, электроплитки). Конструкция устройства очень простая, количество элементов минимальное, его способен собрать даже начинающий. Без радиаторов мощность нагрузки до 1 кВт, с использованием радиаторов можно увеличить до 1,5 кВт. Мной устройство было собрано за один вечер. Ниже видео, демонстрирующее работу.

    Подробности:

    Девайс был размещен в корпусе от старого CD-ROM-а. Для передней и задней стороны корпуса необходимо вырезать пластмассовые стороны 4х14,5 см., и либо прикрутить либо приклеить к корпусу. Девайс в сборе выгладит так:

    Перечень элементов, принципиальная схема и описание работы:

    Нам понадобится:


    • Тиристоры: КУ-202Н, М — 2 шт.
    • Динисторы: КН-102А, Б — 2 шт
    • Резисторы: Любые, R=220 Ом, мощностью 0,5 Вт
    • Конденсаторы: 0,1 мкФ, 400 В — 2 шт.
    • Любой переменный резистор сопротивлением 220 — 330 кОм (в случае с 220 кОм нижний предел регулировки будет выше чем 330 кОм)
    • Провод с вилкой для подключения к сети и розетка для подключения нагрузки
    • Для защиты можно добавить предохранитель

    Принципиальная электрическая схема выглядит так:

    Данный регулятор использует принцип фазового управления. Он основан на изменении момента включения тиристора относительно перехода сетевого напряжения через ноль. На начало полу периода тиристор закрыт, ток через него не идет. Через некоторое время (в зависимости от текущего сопротивления переменного резистора) напряжение на конденсаторе достигает уровня необходимого для открытия динистора, он открывается и в свою очередь открывает тиристор. Для второго полу периода все аналогично.
    График прохождения тока через нагрузку:

    Подробности сборки и окончательный вид:

    На момент сборки устройства в моем арсенале не было приспособлений для изготовления печатных плат, поэтому сборка делалась на куске старой платы, на которой до этого был какой то прибор. После соединения всех деталей и упаковки всего внутрь корпуса от CD-ROM-а готовое изделие внутри выглядит вот так:

    Итоги:

    За очень короткое время собрана полезная вещь из старых деталей. Но есть и некоторые недостатки, это то что пределы регулировки немного изменяются в зависимости от нагрузки, наличие радиопомех и некоторая нестабильность на небольшом участке регулировки.

    Трехфазные тиристорные регуляторы мощности ТРМ-3М, ТРМ-3МN отечественного производства

    Напряжение питания схемы управления

    180-250В, 45-65Гц

    Напряжение питания нагрузки

    100-480В, 50-60Гц

    Максимальное значение тока в нагрузке (по исполнениям)

    30, 45, 60, 80,100, 125, 150, 180, 230, 300, 380, 450, 580, 720

    Минимальный ток нагрузки, не менее 1% (от Iном)

    Способы регулирования мощности в нагрузке

    Изменением угла (фазы) открывания тиристора (Phase Angle)

    Числоимпульсный способ управления — включение тиристоров при переходе напряжения через ноль (Zero Crossing)

    Пакетный способ управления

    Пакетный способ управления с режимом плавного пуска «разогрева»

    Пакетный способ управления с режимом однократного плавного пуска «разогрева»

    Входные управляющие воздействия

    Вход разрешения работы «ПУСК»

    Cухой контакт или открытый коллектор NPN-транзистора

         Вход управления 1

    Входное напряжение управления

    0-5В/0-10В (выбирается в меню)

    Максимальное допустимое входное напряжение

    11В

    Входной ток управления

    0-20мА/4-20мА (выбирается в меню)

    Максимально допустимый входной ток

    40мА

         Вход управления 2

    Входное напряжение управления

    0-5В

    Максимальное допустимое входное напряжение

    5,5В

         Выходы

    Встроенное реле

    1 переключающая группа

    Максимальное коммутируемое напряжение (АС1)

    АС250В

    Максимальное коммутируемый ток (АС1) АС250В

    Прочие

    Габаритные и установочные размеры

    См. ниже

    Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99

    Степень жёсткости 3 (2кВ/5кГц)

    Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99

    Степень жёсткости 3 (2кВ)

    Степень защиты (по передней панели/по клеммам подключения)

    IP00/IP00

    Максимальное напряжение изоляции 2500В/1мин

    Климатическое исполнение

    УХЛ4

    Диапазон рабочих температур

    -40…+550С*

    Высота над уровнем моря до 1000м

    Масса (по исполнениям)

    ТРМ-3М-30 2,9/3,2кг
    ТРМ-3М-(45-60) 3,2/3,4кг
    ТРМ-3М-(80-100) 5,6/6,3кг
    ТРМ-3М-125 7,9/8,6кг
    ТРМ-3М-(150-180) 8,3/9,0кг
    ТРМ-3М-230 14,1/18,3кг
    ТРМ-3М-(300-380) 20,0/25,2кг
    ТРМ-3М-450 23,6/28,6кг
    ТРМ-3М-580 41,7/50,5кг
    ТРМ-3М-720 47,3/56,9кг

    Режим работы

    круглосуточный

    Энергопотребление платы питания

    не более 2Вт

    Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)

    Вентилятор 80мм

    Не более 14Вт

    Вентилятор 120мм

    Не более 20Вт

    Удельное тепловыделение

    4,5Вт/А





    Усилие затяжки сигнальных клемм и клемм питания регулятора

    0,4-0,6Н*м

    Усилие затяжки винтов крепления предохранителя

    Модели с номинальным током до 100А включительно

    3Н*м

    Модели с номинальным током свыше 100А

    5Н*м

    Усилие затяжки винтов силового ввода

    Винт М6

    2,5-4Н*м

    Винт М8

    5-8Н*м

    Винт М10

    7-10Н*м

    Уровень шума вентиляторов

    Вентилятор 80мм

    32Дб

    Вентилятор 120мм

    50Дб

    Способ управление тиристором

    статический

    * При температуре выше +350C требуется запас по току

    тиристорные регуляторы мощности

    Регуляторы мощности ТРИД Т91, ТРИД Т93, ТРИД Т93F

    Регуляторы мощности ТРИД предназначены для фазового управления мощностью в резистивной, индуктивной или слабоиндуктивной однофазной либо трехфазной нагрузке с номинальным током от 20 до 180 А. Фазовое управление мощностью заключается в изменении угла (момента) открытия выходного управляющего элемента относительно фазы напряжения, подаваемого на нагрузку. Сдвиг угла открытия выходных управляющих элементов в сторону начала полупериода сетевой частоты соответствует увеличению мощности, отдаваемой в нагрузку. Сдвиг угла открытия в сторону окончания полупериода соответствует уменьшению мощности. Выходные управляющие элементы выполнены в виде двух встречных тиристоров, размещённых на общей подложке (SCR-выход) и изготовлены по технологии DCB (direct copper bonding – прямое соединение керамической подложки с медью). Эта технология обеспечивает повышенную устойчивость к изменениям температуры выходных элементов во время работы, что увеличивает надёжность устройства в целом. Управление регулятором мощности ТРИД осуществляется стандартными сигналами постоянного тока 4 — 20 мА или постоянного напряжения 0 — 5В или 0 — 10В.

    Технические характеристики

    Нагрузка ТРИД Т91

    однофазная резистивная или слабоиндуктивная

    Нагрузка ТРИД Т93

    трехфазная резистивная или слабоиндуктивная

    Нагрузка ТРИД Т93F

    трехфазная резистивная или индуктивная

    Метод управления

    Фазовое управление

    Управляющий сигнал

    4-20 мA или 0-5 В, 0-10 В

    Коммутируемое напряжение

    ТРИД Т91 230 В (АС)/400 В (АС)

    Коммутируемое напряжение

    ТРИД Т93 3 х 230 В (АС)/3 х 400 В (АС)

    Коммутируемое напряжение

    ТРИД Т93F 3 х 230 В (АС)/3 х 400 В (АС)

    Максимальный ток утечки в состоянии: Выкл.

    ≤10 мA

    Время отклика на входной сигнал

    15 мс

    Диапазон рабочих температур

    -20°С…+70°С

    Температура кристалла

    ≤125°С

    Масса 20, 30, 50 А 75,100 А 120,150,180 А

    2,2 кг 4,1 кг 4,5 кг

    Модели
    ТРИД Т91
    Модели
    ТРИД Т93
    Модели
    ТРИД Т93F
    Номинальный ток нагрузки, А Коммутируемое напряжение, В (АС)
    однофазные трехфазные
    Т91/23/хх/20 Т93/23/хх/20 Т93F/23/хх/20 20 230 3 х 230
    Т91/40/хх/20 Т93/40/хх/20 Т93F/40/хх/20 20 400 3 х 400
    Т91/23/хх/30 Т93/23/хх/30 Т93F/23/хх/30 30 230 3 х 230
    Т91/40/хх/30 Т93/40/хх/30 Т93F/40/хх/30 30 400 3 х 400
    Т91/23/хх/50 Т93/23/хх/50 Т93F/23/хх/50 50 230 3 х 230
    Т91/40/хх/50 Т93/40/хх/50 Т93F/40/хх/50 50 400 3 х 400
    Т91/23/хх/75 Т93/23/хх/75 Т93F/23/хх/75 75 230 3 х 230
    Т91/40/хх/75 Т93/40/хх/75 Т93F/40/хх/75 75 400 3 х 400
    Т91/23/хх/100 Т93/23/хх/100 Т93F/23/хх/100 100 230 3 х 230
    Т91/40/хх/100 Т93/40/хх/100 Т93F/40/хх/100 100 400 3 х 400
    Т91/23/хх/120 Т93/23/хх/120 Т93F/23/хх/120 120 230 3 х 230
    Т91/40/хх/120 Т93/40/хх/120 Т93F/40/хх/120 120 400 3 х 400
    Т91/23/хх/150 Т93/23/хх/150 Т93F/23/хх/150 150 230 3 х 230
    Т91/40/хх/150 Т93/40/хх/150 Т93F/40/хх/150 150 400 3 х 400
    Т91/23/хх/180 Т93/23/хх/180 Т93F/23/хх/180 180 230 3 х 230
    Т91/40/хх/180 Т93/40/хх/180 Т93F/40/хх/180 180 400 3 х 400

    Отраслевое применение

    Регулятор мощности на симисторе (тиристоре) используется для работы в составе автоматизированных систем совместно с различным оборудованием:

    • Электрические печи и сушильные установки — промышленные печи различного типа, плавильные агрегаты, печи для закалки в солевых ваннах.
    • Агрегаты и экструзивные прессы для пластмасс, устройств проветривания и смешения, точечной и шовной сварки.
    • Установки сушки инфракрасным и ультрафиолетовым излучением, ковши для плавки стекла и нагрева, печи для формовки стекла.
    • Системы автоматического регулирования температуры в различных электронагревательных установках.
    • Плавный пуск осветительных ламп и управление освещением.
    • Управление инфракрасными нагревателями, электродвигателями и многое другое.



    Однофазные регуляторы мощности ТРМ-1М

    НАЗНАЧЕНИЕ РЕГУЛЯТОРА МОЩНОСТИ

     Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
     Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
     Регуляторы ТРМ-1М и ТРМ-1 могут управляться вручную с помощью потенциометра, а так же от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.

    ПРИНЦИП РАБОТЫ

     Тиристор — это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
     Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
     Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.

     В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:

     В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle):

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-1М

    Напряжение питания схемы управления

    180-250В, 45-65Гц

    Напряжение питания нагрузки

    100-480В, 50-60Гц

    Максимальное значение тока в нагрузке

    30-720А

    Минимальный ток нагрузки, не менее 1% (от Iном)

    Способы регулирования мощности в нагрузке

    Изменением угла (фазы) открывания тиристора (Phase Angle)

    Числоимпульсный способ управления — включение тиристоров при переходе напряжения через ноль (Zero Crossing)

    Пакетный способ управления

    Пакетный способ управления с режимом плавного пуска «разогрева»

    Пакетный способ управления с режимом однократного плавного пуска «разогрева»

    Входные управляющие воздействия

    Вход разрешения работы «ПУСК»

    Cухой контакт или открытый коллектор NPN-транзистора

         Вход управления 1

    Входное напряжение управления

    0-5В/0-10В (выбирается в меню)

    Линейность характеристики не хуже (от максимального значения напряжения управления) 2%
    Стабильность характеристики не хуже (от максимального значения напряжения управления) 2%

    Максимальное допустимое входное напряжение

    11В

    Входной ток управления

    0-20мА/4-20мА (выбирается в меню)

    Максимально допустимый входной ток

    40мА

         Вход управления 2

    Входное напряжение управления

    0-5В

    Максимальное допустимое входное напряжение

    5,5В

         Выход

    Встроенное реле

    1 переключающая группа

    Максимальное коммутируемое напряжение (АС1)

    АС250В

    Максимальное коммутируемый ток (АС1) АС250В

    Прочие

    Габаритные и установочные размеры

    см.таблицу ниже

    Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99

    Степень жёсткости 3 (2кВ/5кГц)

    Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99

    Степень жёсткости 3 (2кВ)

    Степень защиты (по передней панели/по клеммам подключения)

    IP00/IP00

    Максимальное напряжение изоляции 2500В/1мин

    Климатическое исполнение

    УХЛ4

    Диапазон рабочих температур

    -25…+550С*

    Масса (по исполнениям)

    ТРМ-1М-30, ТРМ-1М-45, ТРМ-1М-60, ТРМ-1М-80

    1,8кг

    ТРМ-1М-100 2кг
    ТРМ-1М-125 2,8кг
    ТРМ-1М-150 3кг
    ТРМ-1М-180 3,3кг
    ТРМ-1М-230 8,3кг
    ТРМ-1М-300, ТРМ-1М-380 8,6кг
    ТРМ-1М-450 13кг
    ТРМ-1М-580 16кг
    ТРМ-1М-720

    Режим работы

    круглосуточный

    Энергопотребление платы питания

    не более 2Вт

    Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)

    Вентилятор 80мм

    Не более 14Вт

    Вентилятор 120мм

    Не более 20Вт

    Удельное тепловыделение

    1,5Вт/А





    Усилие затяжки сигнальных клемм и клемм питания регулятора

    0,4-0,6Н*м

    Усилие затяжки винтов крепления предохранителя

    Модели с номинальным током до 100А включительно

    3Н*м

    Модели с номинальным током свыше 100А

    5Н*м

    Усилие затяжки винтов силового ввода

    Винт М6

    2,5-4Н*м

    Винт М8

    5-8Н*м

    Винт М10

    7-10Н*м

    Уровень шума вентиляторов

    Вентилятор 80мм

    32Дб

    Вентилятор 120мм

    50Дб

    Способ управления тиристором

    статический

    * При температуре выше +350C требуется запас по току

    В ТРМ-1М и ТРМ-1 реализовано пять способов регулировки мощности

    Изменением фазового угла (фазы) открывания тиристора.



     Регулировка мощности изменением угла (фазы) открывания тиристора

     (Phase Angle) – мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.

     Имеется функция линеаризации. Она позволяет линейно изменять напряжение или U2 (мощность при постоянном сопротивлении нагрузки) на нагрузке.



     Режим работы регулятора при сверхмалых нагрузках (от 1 до 6%). Функция LAP включена по умолчанию.

    Числоимпульсный способ управления.



     Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.

    Пакетный способ управления индуктивной нагрузкой.



     Тиристор открывается с заданной задержкой включения – DT (Delay Triggering) и удерживается открытым в течении числа периодов пропорционально заданной мощности. Мощность в нагрузке определяется числом периодов «N» во включённом состоянии за определённое количество периодов «T».

     При этом N = T * P/100,

     где Т-количество периодов,

     Р — мощность в %.

     Данный способ позволяет компенсировать броски тока при коммутации индуктивной нагрузки.

     Упреждение DT задаётся пользователем – см. пункт 13.3 паспорта, параметр —

    Пакетный способ управления с режимом плавного пуска «разогрева».



     В начале каждой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем выдаётся 100% мощности в течении заданного числа периодов.

     Мощность на выходе пропорциональна соотношению длительности пачек периодов и периода следования пачек.

     P= T/N

     где Т — количество периодов,

     N = n+d

     где n – периоды плавного запуска,

     d – периоды полного открытия.

    Пакетный способ управления с режимом однократного плавного пуска «разогрева».



     Перед выдачей первой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем пачки периодов выдаются без разгона, в начале пачки тиристор открывается в момент перехода напряжения через ноль и удерживается открытым в течении числа периодов пропорционально заданной мощности.

     Способ управления задается пользователем.



    Двухфазные регуляторы мощности ТРМ-2М

    30, 45А

    60, 80, 100А

    125А

    • Только числоимпульсный способ управления тиристорами
    • Широкий диапазон напряжения питания нагрузки — AC(180…480)В и частоты — 50…60Гц
    • Встроенные быстродействующие предохранители для защиты тиристоров
    • Линеаризация зависимости выходного напряжения или мощности от входного сигнала
    • Управление — ток 4…20мА или 0…20мА, напряжение DC(0…5)В, DC(0…10)В, RS-485, переменный резистор или с панели управления
    • Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.

    В ТРМ-2М реализован числоимпульсный способ управления

     Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.

    Тиристорные регуляторы мощности ТРМ-2М работают только в числоимпульсном режиме. В этом режиме на нагрузку поступают ТОЛЬКО целые периоды напряжения сети. Количество периодов и пауз между ними определяют мощность, выделяемую на нагрузке. Под воздействием входного сигнала изменяется соотношение между импульсами напряжения и пауз в диапазоне от 0 до 100%. Благодаря числоимпульсному режиму управления мощностью полностью отсутствуют коммутационные помехи в сети.

     Двухфазная коммутация нагрузки на треть снижает мощность потерь на регуляторе, а также цену регулятора.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРМ-2М

    Напряжение питания схемы управления

    180-250В, 45-65Гц

    Напряжение питания нагрузки

    100-480В, 50-60Гц

    Максимальное значение тока в нагрузке

    30-720А

    Числоимпульсный способ управления — включение тиристоров при переходе напряжения через ноль (Zero Crossing)

    Входные управляющие воздействия

    Вход разрешения работы «ПУСК»

    Сухой контакт или открытый коллектор NPN-транзистора

        Вход управления 1

    Входное напряжение управления

    0-5В/0-10В (выбирается в меню)

    Максимальное допустимое входное напряжение

    11В

    Входной ток управления

    0-20мА/4-20мА (выбирается в меню)

    Максимально допустимый входной ток

    40мА

        Вход управления 2

    Входное напряжение управления

    0-5В

    Максимальное допустимое входное напряжение

    5,5В

        Выходы

    Встроенное реле

    1 переключающая группа

    Максимальное коммутируемое напряжение (АС1)

    АС250В

    Максимальное коммутируемый ток (АС1) АС250В

    Прочие

    Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99

    Степень жёсткости 3 (2кВ/5кГц)

    Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99

    Степень жёсткости 3 (2кВ)

    Максимальное напряжение изоляции 2500В/1мин

    Степень защиты по передней панели/по клеммам подключения

    IP00/IP00

    Климатическое исполнение

    УХЛ4

    Диапазон рабочих температур

    -25…+550С*

    Высота над уровнем моря

    1000м

    Режим работы

    круглосуточный

    Энергопотребление платы питания

    Не более 2Вт

    Масса (по исполнениям)
    ТРМ-2М-30 2кг
    ТРМ-2М-45 2,2кг
    ТРМ-2М-60 2,5кг
    ТРМ-2М-125 3,5кг
    ТРМ-2М-180 9,7кг
    ТРМ-2М-230 10кг

    Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)

    80мм

    Не более 14Вт

    120мм

    Не более 20Вт

    Удельное тепловыделение

    3Вт/А





    Усилие затяжки сигнальных клемм и клемм питания регулятора

    0,4 — 0,6Н*м

    Усилие затяжки винтов крепления предохранителя

    Модели с номинальным током до 100А включительно

    3Н*м

    Модели с номинальным током свыше 100А

    5Н*м

    Усилие затяжки винтов силового ввода

    Винт М6

    2,5 — 4Н*м

    Винт М8

    5 — 8Н*м

    Винт М10

    7 — 10Н*м

    Уровень шума вентиляторов

    Вентилятор 80мм

    32Дб

    Вентилятор 120мм

    50Дб



    Способ управление тиристором

    статический

    * При температуре выше +350C требуется запас по току

    Трехфазные регуляторы мощности ТРМ-3М
    • 5 способов управления тиристорами (выбирается пользователем)
    • Широкий диапазон напряжения питания нагрузки — AC(180…480)В и частоты — 50…60Гц
    • Встроенные быстродействующие предохранители для защиты тиристоров
    • Линеаризация зависимости выходного напряжения или мощности от входного сигнала
    • Управление — ток 4…20мА или 0…20мА, напряжение DC(0…5)В, DC(0…10)В, RS-485, переменный резистор или с панели управления
    • Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.

    НАЗНАЧЕНИЕ РЕГУЛЯТОРА МОЩНОСТИ

     Тиристорные регуляторы предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
     Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
     Регуляторы ТРМ-3М могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В, 0-5В или током 0-20мА, 4-20мА, например, от контроллера температуры. Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.

    ПРИНЦИП РАБОТЫ

     Тиристор — это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
     Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
     Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.

     В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:

     В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle):

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-3М

    Напряжение питания схемы управления

    180-250В, 45-65Гц

    Напряжение питания нагрузки

    100-480В, 50-60Гц

    Максимальное значение тока в нагрузке

    30-720А

    Минимальный ток нагрузки, не менее 1% (от Iном)

    Способы регулирования мощности в нагрузке

    Изменением угла (фазы) открывания тиристора (Phase Angle)

    Числоимпульсный способ управления — включение тиристоров при переходе напряжения через ноль (Zero Crossing)

    Пакетный способ управления

    Пакетный способ управления с режимом плавного пуска «разогрева»

    Пакетный способ управления с режимом однократного плавного пуска «разогрева»

    Входные управляющие воздействия

    Вход разрешения работы «ПУСК»

    Cухой контакт или открытый коллектор NPN-транзистора

         Вход управления 1

    Входное напряжение управления

    0-5В/0-10В (выбирается в меню)

    Максимальное допустимое входное напряжение

    11В

    Входной ток управления

    0-20мА/4-20мА (выбирается в меню)

    Максимально допустимый входной ток

    40мА

         Вход управления 2

    Входное напряжение управления

    0-5В

    Максимальное допустимое входное напряжение

    5,5В

         Выходы

    Встроенное реле

    1 переключающая группа

    Максимальное коммутируемое напряжение (АС1)

    АС250В

    Максимальное коммутируемый ток (АС1) АС250В

    Прочие

    Габаритные и установочные размеры

    См. ниже

    Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99

    Степень жёсткости 3 (2кВ/5кГц)

    Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99

    Степень жёсткости 3 (2кВ)

    Степень защиты (по передней панели/по клеммам подключения)

    IP00/IP00

    Климатическое исполнение

    УХЛ4

    Диапазон рабочих температур

    -25…+550С*

    Высота над уровнем моря до 1000м

    Масса (по исполнениям)

    ТРМ-3М-30 2,2кг
    ТРМ-3М-45, -60, -80 2,4кг
    ТРМ-3М-100, -125 6,6кг
    ТРМ-3М-150 7,7кг
    ТРМ-3М-180 9,5кг
    ТРМ-3М-230 16кг
    ТРМ-3М-300, -380 20кг
    ТРМ-3М-450 22,6кг

    Режим работы

    круглосуточный

    Энергопотребление платы питания

    не более 2Вт

    Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)

    Вентилятор 80мм

    Не более 14Вт

    Вентилятор 120мм

    Не более 20Вт

    Удельное тепловыделение

    4,5Вт/А





    Усилие затяжки сигнальных клемм и клемм питания регулятора

    0,4-0,6Н*м

    Усилие затяжки винтов крепления предохранителя

    Модели с номинальным током до 100А включительно

    3Н*м

    Модели с номинальным током свыше 100А

    5Н*м

    Усилие затяжки винтов силового ввода

    Винт М6

    2,5-4Н*м

    Винт М8

    5-8Н*м

    Винт М10

    7-10Н*м

    Уровень шума вентиляторов

    Вентилятор 80мм

    32Дб

    Вентилятор 120мм

    50Дб

    Способ управление тиристором

    статический

    * При температуре выше +350C требуется запас по току



    Уровнемеры на тиристорах. Тиристорные коммутаторы нагрузки (10 схем)

    ♦ Известно, что электрический ток в бытовой и промышленной сети изменяется по синусоидальному закону. Форма переменного электрического тока частотой 50 герц , представлена на рис 1 а) .

    За один период, цикл, напряжение меняет свое значение: 0 → (+Umax) → 0 → (-Umax) → 0 .
    Если представить себе простейший генератор переменного тока (рис 1 б) с одной парой полюсов, где получение синусоидального переменного тока определяет поворот рамки ротора за один оборот, то каждое положение ротора в определенное время периода соответствует определенной величине выходного напряжения.

    Или, каждому значению величины синусоидального напряжения за период, соответствует определенный угол α поворота рамки. Фазовый угол α , это угол, определяющий значение периодически изменяющейся величины в данный момент времени.

    В момент фазового угла:

    • α = 0° напряжения U = 0 ;
    • α = 90° напряжение U = +Umax ;
    • α=180° напряжение U = 0 ;
    • α = 270° напряжение U = — Umax ;
    • α = 360° напряжение U = 0.

    ♦ Регулировка напряжения с помощью тиристора в цепях переменного тока как раз и использует эти особенности синусоидального переменного тока.
    Как упоминалось ранее в статье « »: тиристор, это полупроводниковый прибор, работающий по закону управляемого электрического вентиля. Он имеет два устойчивых состояния. В определенных условиях может иметь проводящее состояние (открыт) и непроводящее состояние (закрыт) .
    ♦ Тиристор имеет катод, анод и управляющий электрод. С помощью управляющего электрода можно изменять электрическое состояние тиристора, то есть изменять электрические параметры вентиля.
    Тиристор может пропускать электрический ток только в одном направлении — от анода к катоду (симистор пропускает ток в обоих направлениях).
    Поэтому, для работы тиристора, переменный ток необходимо преобразовать (выпрямить с помощью диодного мостика) в пульсирующее напряжение положительной полярности с переходом напряжения через ноль, как на Рис 2 .

    ♦ Способ управления тиристором сводится к тому, чтобы в момент времени t (во время действия полупериода ) через переход Уэ – К , прошел ток включения Iвкл тиристора.


    С этого момента через тиристор идет основной ток катод — анод, до следующего перехода полупериода через ноль, когда тиристор закроется.
    Ток включения Iвкл тиристора можно получить разными способами.
    1. За счет тока протекающего через: +U – R1 – R2 – Уэ – K – -U (на схеме рис 3) .
    2. От отдельного узла формирования управляющих импульсов и подаче их между управляющим электродом и катодом.

    ♦ В первом случае ток управляющего электрода протекает через переход Уэ – К, постепенно увеличивается (нарастая вместе с напряжением ), пока не достигнет величины Iвкл . Тиристор откроется.

    фазовым методом .

    ♦ Во втором случае сформированный в специальном устройстве, короткий импульс в нужный момент времени подается на переход Уэ – К , от которого тиристор открывается.

    Такой способ управления тиристором называется импульсно – фазовым методом .
    В обоих случаях ток, управляющий включением тиристора, должен быть синхронизирован с началом перехода сетевого напряжения Uс через ноль.
    Действие управляющего электрода сводится к управлению моментом включения тиристора.

    Фазовый метод управления тиристором.

    ♦ Попробуем на простом примере тиристорного регулятора освещения (схема на рис.3 ) разобрать особенности работы тиристора в цепи переменного тока.

    После выпрямительного мостика напряжение представляет собой пульсирующее напряжение, изменяющееся в виде:
    0→ (+Umax) → 0 → (+Umax) → 0, как на рис.2

    ♦ Начало управления тиристором сводится к следующему.
    При возрастании напряжения сети , от момента перехода напряжения через ноль, в цепи управляющего электрода появляется ток управления Iуп по цепи:
    +U – R1 – R2 – Уэ – К – -U.
    С ростом напряжения растет и ток управления Iуп (управляющий электрод — катод).

    При достижении тока управляющего электрода величины Iвкл , тиристор включается (открывается) и замыкает точки +U и –U на схеме.

    Падение напряжения на открытом тиристоре (анод — катод) составляет 1,5 – 2,0 вольта. Ток управляющего электрода упадет почти до нуля, а тиристор останется в проводящем состоянии до момента, когда напряжение сети не упадет до нуля.
    С действием нового полупериода напряжения сети, все повторится сначала.

    ♦ В цепи протекает только ток нагрузки, то есть ток через лампочку Л1 по цепи:
    Uс – предохранитель – диодный мост – анод — катод тиристора – диодный мост – лампочка Л1 — Uс.
    Лампочка будет загораться с каждым полупериодом сетевого напряжения и тухнуть при переходе напряжения через ноль.

    Проведем небольшие вычисления для примера рис.3 . Используем данные элементов как на схеме.
    По справочнику для тиристора КУ202Н ток включения Iвкл = 100 мА . В реальности же он намного меньше и составляет 10 – 20 мА, в зависимости от экземпляра.
    Возьмем для примера Iвкл = 10 мА .
    Управление моментом включения (регулировка яркости) происходит путем изменения величины переменного сопротивления резистора R1 . Для разных значений резистора R1 , будут разные напряжения пробоя тиристора. При этом момент включения тиристора будет меняться в пределах:

    1. R1 = 0, R2 = 2,0 Ком. Uвкл = Iвкл х (R1 + R2) = 10 х (0 + 2 = 20 вольт.
    2. R1 = 14,0 Ком, R2 = 2,0 Ком. Uвкл = Iвкл х (R1 + R2) = 10 х (13 + 2) = 150 вольт.
    3. R1 = 19,0 Ком, R2 = 2,0 Ком. Uвкл = Iвкл х (R1 + R2) = 10 х (18 + 2) = 200 вольт.
    4. R1 = 29,0 Ком, R2 = 2,0 Ком. Uвкл = Iвкл х (R1 + R2) = 10 х (28 + 2) = 300 вольт.
    5. R1 = 30,0 Ком, R2 = 2,0 Ком. Uвкл = Iвкл х (R1 + R2) = 10 х (308 + 2) = 310 вольт.

    Фазовый угол α изменяется в пределах от а = 10, до а = 90 градусов.
    Примерный результат этих вычислений приведен на рис. 4.

    ♦ Заштрихованная часть синусоиды соответствует выделяемой мощности на нагрузке.
    Регулировка мощности фазовым методом, возможна только в узком диапазоне угла управления от a = 10°, до а = 90° .
    То есть, в пределах от 90% до 50% мощности выделяемой на нагрузке.

    Начало регулирования от фазового угла а = 10 градусов объясняется тем, что в момент времени t=0 – t=1 , ток в цепи управляющего электрода еще не достиг значения Iвкл (Uс не достигло величины 20 вольт).

    Все эти условия выполнимы в случае, если в схеме нет конденсатора С .
    Если поставить конденсатор С (в схеме рис 2), диапазон регулирования напряжения (фазового угла) сместится вправо как на рис.5 .

    Это объясняется тем, что в первое время (t=0 – t=1 ), весь ток идет на зарядку конденсатора С , напряжение между Уэ и К тиристора равно нулю и он не может включится.

    Как только конденсатор зарядится, ток пойдет через управляющий электрод – катод, тиристор включится.

    Угол регулирования зависит от емкости конденсатора и сдвигается примерно от а = 30 до а = 120 градусов (при емкости конденсатора 50 мкФ ).
    Мощность нагрузки будет изменяться приблизительно от 80% до 30%.

    Разумеется, все приведенные расчеты весьма приблизительны, но общие рассуждения верны.

    Все выше приведенные эпюры напряжений, в разные временные значения, хорошо просматривались на экране осциллографа.

    У кого есть осциллограф, можно посмотреть самому

    В различных электронных устройствах в цепях переменного тока в качестве силовых ключей широко применяют тринисторы и симисторы. Данная статья призвана помочь в выборе схемы управления подобными приборами.

    Самый простой способ управления тиристорами — это подача на управляющий электрод прибора постоянного тока с величиной, необходимой для его включения (рис. 1). Ключ SA1 на рис. 1 и на последующих рисунках — это любой элемент, обеспечивающий замыкание цепи: транзистор, выходной каскад микросхемы, оптрон и др. Этот способ прост и удобен, но обладает существенным недостатком — требуется довольно большая мощность управляющего сигнала. В табл. 1 приведены наиболее важные параметры для обеспечения надежного управления некоторыми самыми распространенными тиристорами (три первых позиции занимают тринисторы, остальные — симисторы). При комнатной температуре для гарантированного включения перечисленных тиристоров требуется ток управляющего электрода Iу вкл равный 70–160 мА. Следовательно, при напряжении питания, типовом для собранных на микросхемах узлов управления (10–15 В), требуется постоянная мощность 0,7–2,4 Вт.

    Отметим, что полярность управляющего напряжения для тринисторов положительная относительно катода, а для симисторов — или отрицательная для обоих полупериодов, или совпадающая с полярностью напряжения на аноде. Также можно добавить, что часто в соответствии с указаниями по применению требуется шунтирование управляющего перехода тринисторов сопротивлением 51 Ом (R2 на рис. 1) и не требуется никакого шунтирования для симисторов.

    Реальные величины тока управляющего электрода, достаточного для включения тиристора, обычно меньше цифр, приведенных в табл. 1, поэтому нередко идут на его снижение относительно гарантированных значений: для тринисторов — до 7–40 мА, для симисторов — до 50–60 мА. Такое снижение часто приводит к ненадежной работе устройств, и необходимости предварительной проверки или же подбора тиристоров. Уменьшение управляющего тока также может приводить к возникновению помех радиоприему, поскольку включение тиристоров при малых токах управляющего электрода происходит при относительно большом напряжении на аноде — несколько десятков вольт, что приводит к броскам тока через нагрузку и, следовательно, к мощным помехам.

    Недостатком управления тиристорами постоянным током является гальваническая связь источника управляющего сигнала и сети. Если в схеме с симистором (рис. 1, б) при соответствующем включении сетевых проводов источник управляющего сигнала можно соединить с нулевым проводом, то при использовании тринистора (рис 1, а) такая возможность возникает лишь при исключении выпрямительного моста VD1–VD4. Последнее приводит к однополупериодной подаче напряжения на нагрузку и двукратному уменьшению поступаемой в нее мощности.

    В настоящее время в связи с большой потребляемой мощностью запуск тиристоров постоянным током при бестрансформаторном питании пусковых узлов (с гасящим резистором или конденсатором) практически не используется.

    Одним из вариантов снижения потребляемой узлом управления мощности является использование вместо постоянного тока непрерывной последовательности импульсов с относительно большой скважностью. Поскольку время включения типовых тринисторов составляет 10 мкс и менее, можно подавать на их управляющий электрод импульсы такой же длительности со скважностью, например, 5–10–20, что соответствует частоте 20–10–5 кГц. В этом случае потребляемая мощность также уменьшается в 5–10–20 раз соответственно.

    Однако при таком способе управления выявляются некоторые новые недостатки. Во-первых, теперь тиристор включается не в самом начале полупериода сетевого напряжения, а в произвольные моменты времени, отстоящие от начала полупериода на время, не превышающее периода запускающих импульсов, т. е. 50–100–200 мкс.

    За это время напряжение сети может возрасти примерно до 5–10–20 В. Это приводит к возникновению помех радиоприему и к некоторому уменьшению выходного напряжения, впрочем, малозаметному.

    Существует еще одна проблема. Если при включении в начале полупериода во время действия запускающего импульса ток через тиристор не достигнет тока удержания (Iуд, табл. 1), тиристор после окончания импульса выключится. Следующий импульс вновь включит тиристор, и он не выключится лишь в том случае, если к моменту окончания импульса ток через него будет больше тока удержания. Таким образом, ток через нагрузку сначала будет иметь вид нескольких коротких импульсов и лишь потом — синусоидальную форму.

    Если же нагрузка имеет активноиндуктивный характер (например, электродвигатель), ток через нее за время действия короткого включающего импульса может не успеть достичь величины тока удержания, даже когда мгновенное напряжение в сети максимально. Тиристор после окончания каждого импульса будет выключаться. Этот недостаток ограничивает снизу длительность запускающих импульсов и может свести на нет уменьшение потребляемой мощности.

    Схема включения тиристора и симистора с импульсным запуском

    Применение импульсного запуска облегчает гальваническую развязку между узлом управления и сетью, ибо ее может обеспечить даже небольшой трансформатор с коэффициентом трансформации, близким к 1:1. Его обычно наматывают на ферритовом кольце диаметром 16–20 мм с тщательно выполненной изоляцией между обмотками. Следует предостеречь от применения малогабаритных импульсных трансформаторов промышленного изготовления. Как правило, они имеют низкое напряжение изоляции (около 50–100 В) и могут служить причиной поражения электрическим током, если при использовании прибора будет считаться, что цепь управления изолирована от сети.

    Схема включения тиристора и симистора с импульсным запуском.

    Снижение требуемой при импульсном управлении мощности и возможность введения гальванической развязки позволяют применить в узлах управления тиристорами бестрансформаторное питание.

    Включение тиристора через ключ и ограничительный резистор


    Третий широко распространенный способ включения тиристоров — подача на управляющий электрод сигнала с его анода через ключ и ограничительный резистор (рис. 2). В таком узле ток через ключ протекает в течение нескольких микросекунд, пока включается тиристор, если напряжение на аноде достаточно велико. В качестве ключей используют малошумящие электромагнитные реле, высоковольтные биполярные транзисторы, фотодинисторы или фотосимисторы (схемы на рис. 2 соответственно). Способ включения тиристора прост и удобен, не критичен к наличию у нагрузки индуктивной составляющей, но имеет недостаток, на который нередко не обращают внимания.



    Недостаток связан с противоречивостью требований к ограничительному резистору R1. С одной стороны, его сопротивление должно быть как можно меньше, чтобы включение тиристора происходило как можно ближе к началу полупериода сетевого напряжения. С другой стороны, при первом открывании ключа, если оно не синхронизировано с моментом прохождения сетевого напряжения через нуль, напряжение на резисторе R1 может достигать амплитудного напряжения сети, т. е. составлять 310–350 В. Импульс тока через этот резистор не должен превышать допустимых значений для ключа и управляющего перехода тиристора. В табл. 2 приведены некоторые параметры наиболее часто применяемых отечественных фототиристоров (приборы серий АОУ103/3ОУ103 и АОУ115 — фотодинисторы, АОУ — фотосимисторы). Исходя из значений максимально допустимого импульсного тока управления (табл. 1) и максимального импульсного тока через ключ (табл. 2), можно для каждой конкретной пары приборов определить минимально допустимое сопротивление ограничительного резистора. Например, для пары КУ208Г (Iу, вкл макс = 1 А) и АОУ160А (Iмакс, имп = 2 А) можно выбрать R1 = 330 Ом. Если ток управляющего электрода, при котором происходит включение симистора, соответствует его максимальному значению 160 мА, симистор будет включаться при напряжении на аноде равном 0,16·330 = 53 В.

    Как и в случае с подачей управляющих импульсов относительно большой скважности, это приводит к возникновению помех и к некоторому уменьшению выходного напряжения. Поскольку реальная чувствительность тиристоров по управляющему электроду обычно лучше, задержка открывания тиристора относительно начала полупериода меньше рассчитанной выше предельной величины.

    Сопротивление ограничивающего резистора R1 может быть уменьшено на величину сопротивления нагрузки, поскольку в момент включения они включены последовательно.

    Более того, если нагрузка имеет гарантированно индуктивно-резистивный характер, можно еще более уменьшить сопротивление указанного резистора. Однако если нагрузкой являются лампы накаливания, надо помнить, что их холодное сопротивление примерно в десять раз меньше рабочего.

    Следует также иметь ввиду, что включающий ток симисторов имеет разную величину для положительной и отрицательной полуволн сетевого напряжения. Поэтому в выходном напряжении мо жет появиться небольшая постоянная составляющая.

    Из фотодинисторов серии АОУ103/3ОУ103 для управления тиристорами в сети 220 В по максимально допустимому напряжению подходят только 3ОУ103Г, однако неоднократно проверено, что и АОУ103Б и АОУ103В годятся для работы в этом режиме.

    Различие между приборами с индексами Б и В заключается в том, что подача напряжения обратной полярности на АОУ103Б не допускается. Аналогично и различие между АОУ115Г и АОУ115Д: приборы с индексом Д допускают подачу обратного напряжения с индексом Г — нет.

    Существенного сокращения потребляемой цепями управления мощности можно добиться, если включать ток управляющего электрода в момент включения тиристора. Два варианта схем узлов управления, обеспечивающих такой режим, приведены на рис. 3.

    Включение тринистора в схеме на рис. 3, а происходит в момент замыкания контактов ключа SA1. После включения тринистора элемент DD1.1 выключается, и ток управляющего электрода прекращается, что существенно экономит потребление по цепи управления. Если напряжение на тринисторе в момент включения SA1 будет меньше порога переключения DD1.1, тринистор не включится, пока напряжение на нем не достигнет этого порога, т. е. не станет несколько более половины напряжения питания микросхемы. Регулировать пороговое напряжение можно подбором сопротивления нижнего плеча делителя резистора R6. Резистор R2 обеспечивает низкий логический уровень на входе 1 элемента DD1.1 при закрывании тринистора VS1 и диодного моста VD2.

    Для аналогичного включения симистора необходим узел двуполярного управления элементом совпадения DD1.1 (рис. 3, б). Этот узел собран на транзисторах VT1, VT2 и резисторах R2–R4. Транзистор VT1 включен по схеме с общей базой, и напряжение на его коллекторе становится по модулю меньше порога переключения элемента DD1.1, когда напряжение на аноде симистора VS1 положительно относительно катода и превышает его примерно на 7 В. Аналогично транзистор VT2 входит в насыщение, когда отрица тельное напряжение на аноде становится по модулю больше –6 В.

    Такой узел выделения момента прохождения напряжения через нуль широко применяется в различных разработках. При всей кажущейся привлекательности узлы, выполненные по схемам, приведенным на рис. 3, и им аналогичные, обладают существенным недостатком: если по какойлибо причине тиристор не включится, ток через его управляющий электрод будет идти неопределенно долго. Поэтому необходимо предпринимать специальные меры по ограничению длительности импульса или рассчитывать источник питания на полный ток, т. е. на такую же мощность, как и для узлов по схеме на рис. 1.

    Наиболее экономичные схемы управления используют формирование одиночного включающего импульса вблизи перехода сетевого напряжения через нуль. Две несложных схемы таких формирователей приведены на рис. 4, а временные диаграммы их работы — на рис. 5 (а и б соответственно). Недостатком, впрочем совершенно несущественным в большинстве случаев, является то, что первое включение происходит не в самом начале полупериода сетевого напряжения, а в самом конце того, во время которого был замкнут ключ SA1.

    Двойная длительность включающего импульса 2Т0 определяется порогом переключения элемента ИЛИ НЕ с учетом делителя R2R3 (рис. 4, а) или порогом формирователя на VT1, VT2 (рис. 4, б), и рассчитывается по формуле


    Скорость изменения сетевого напряжения при переходе через нуль


    и при Uпор = 50 В двойная длительность составит 2Т0 = 1 мс. Скважность импульсов равна 10, и средний потребляемый ток в 10 раз меньше амплитудного значения, необходимого для надежного включения тиристора.

    Минимальная длительность включающего импульса определяется тем, что он должен оканчиваться не ранее, чем ток через нагрузки достигнет тока удержания тиристора. Например, если нагрузка имеет мощность 200 Вт (Rн = 2202/200 = 242 Ом), а ток удержания симистора КУ208 — 150 мА, то этот ток достигается при мгновенном напряжении в сети 242·0, 15 = 36 В, т. е. при скорости нарастания 100 В/мс окончание импульса запуска должно быть не ранее, чем через 360 мкс от момента перехода напряжения через нуль. Снизить потребляемую мощность еще примерно в десять раз можно за счет подачи на третий вход элементов ИЛИ — НЕ схем на рис. 4 непрерывной последовательности импульсов (показано штриховыми линиями), как это было упомянуто в начале статьи применительно к узлам по схемам на рис. 1. При этом проявляются те же недостатки, что и при непрерывной подаче импульсов на управляющий электрод.

    Для уменьшения потерь мощности можно сформированный в узлах по схемам на рис. 4 импульс, продифференцировать его, и продифференцированный задний фронт использовать как запускающий для тиристора (рис. 6). Параметры этого запускающего импульса Ти следует выбирать так. Он должен начинаться как можно раньше после прохождения сетевого напряжения через нуль, чтобы бросок тока через нагрузку в момент включения в начале каждого полупериода был бы минимальным и минимальными были бы помехи и потери мощности. Здесь ширина импульса, формируемого в момент прохождения напряжения сети через нуль, ограничена снизу только временем перезаряда дифференцирующей цепи C1R7 и может быть достаточно малой, но конечной. Оканчиваться импульс должен, как и для предыдущего варианта, не ранее, чем когда ток через нагрузку достигнет тока удержания тиристора.



    При работе узлов по схемам на рис. 7 и 8 подача на управляющий электрод импульса включения спрямляет выходную характеристику тиристора в момент прохождения сетевого напряжения через нуль и при правильно выбранной длительности импульса удерживает тиристор во включенном состоянии до момента достижения тока удержания даже при наличии небольшой индуктивной составляющей нагрузки. Источник питания таких узлов может быть собран по бестрансформаторной схеме с гасящим резистором или, что еще лучше, конденсатором. Помех радиоприему такое включение тиристоров не создает и может быть рекомендовано для всех случаев управления нагрузками с малой индуктивной составляющей.

    Если же нагрузка имеет выраженный индуктивный характер, можно рекомендовать схемы управления, приведенные на рис. 2. Для уменьшения помех радиоприему необходимо включение в сетевые провода помехоподавляющих фильтров, а если провода от регулятора до нагрузки имеют заметную длину, то и в эти провода тоже.

    Выше были рассмотрены варианты управления тиристорами при их использовании в качестве ключей. При фазоимпульсном управлении мощностью нагрузок можно использовать описанные выше схемотехнические решения по формированию импульсов в моменты перехода сетевого напряжения через нуль для запуска времязадающего узла запуска тиристора. Отметим, что такой узел должен давать стабильную задержку включения тиристора, не зависящую от напряжения сети и температуры, а длительность формируемого импульса должна обеспечить достижение тока удержания независимо от момента включения нагрузки в пределах полупериода.

    В статье рассказано об использовании тиристоров, приведены простые и наглядные опыты для изучения принципов их работы. Также даны практические указания по проверке и подбору тиристоров.

    Самодельные светорегуляторы

    Несмотря на разнообразие и наличие в продаже таких устройств можно собрать светорегулятор по достаточно простой любительской схеме.

    К тому же светорегулятор вовсе не обязательно должен регулировать свет, можно приспособить его, например, к паяльнику. В общем, применений предостаточно, готовое устройство может всегда пригодиться.

    Практически все подобные устройства выполнены с применением тиристоров, о которых стоит рассказать отдельно, ну хотя бы вкратце, чтобы принцип действия тиристорных регуляторов был ясен и понятен.

    Кое- что давайте повторим!

    Разновидности тиристоров

    Название тиристор подразумевает под собой несколько разновидностей, или как принято говорить, семейство полупроводниковых приборов. Такие приборы представляют собой структуру из четырех p и n слоев, образующих три последовательных p-n (p-n буквы латинские: от positive и negative) перехода.

    Рис. 1. Тиристоры

    Если от крайних областей p n сделать выводы, получившийся прибор называется диодным тиристором, по-другому динистор . Он и внешним видом похож на диод серии Д226 или Д7Ж, только диоды имеют всего лишь один p-n переход. Конструкция и схема динистора типа КН102 показана на рисунке 2.

    Там же показана и схема его включения. Если сделать вывод еще от одного p-n перехода, то получится триодный тиристор, называемый тринистором. В одном корпусе может находиться сразу два тринистора, включенных встречно – параллельно. Такая конструкция называется симистором и предназначена для работы в цепях переменного тока, поскольку может пропускать как положительные, так и отрицательные полупериоды напряжения.

    Рисунок 2. Внутреннее устройство и схема включения диодного тиристора КН102

    Вывод катода, область n, соединен с корпусом, а вывод анода через стеклянный изолятор соединен в областью p, как показано на рисунке 1. Там же показано включение динистора в цепи питания. В цепь питания последовательно с динистором обязательно должна быть включена нагрузка , так же как если бы это был обычный диод. На рисунке 3 показана вольт — амперная характеристика динистора.

    Рисунок 3. Вольт — амперная характеристика динистора

    Из этой характеристики видно, что напряжение к динистору может быть приложено как в обратном направлении (на рисунке в нижней левой четверти), так и в прямом, как показано в правой верхней четверти рисунка. В обратном направлении характеристика похожа на характеристику обычного диода: через прибор протекает незначительный обратный ток, практически можно считать что и нет никакого тока.

    Больший интерес представляет прямая ветвь характеристики. Если на динистор подать напряжение в прямом направлении и постепенно его увеличивать, то ток через динистор будет невелик, и изменяться будет незначительно. Но лишь до тех пор, пока не достигнет определенного значения, называемого напряжением включения динистора. На рисунке это обозначено как Uвкл.

    При этом напряжении во внутренней четырехслойной структуре происходит лавинообразное увеличение тока, динистор открывается, переходит в проводящее состояние, о чем свидетельствует участок с отрицательным сопротивлением на характеристике. Напряжение участка катод – анод резко уменьшается, а ток через динистор ограничивается только лишь внешней нагрузкой, в данном случае сопротивлением резистора R1. Главное, чтобы ток был ограничен на уровне не выше предельно допустимого, который оговаривается в справочных данных.

    Предельно допустимый ток или напряжение, это та величина, при которой гарантируется нормальная работа прибора в течение длительного времени. Причем следует обратить внимание на то, чтобы предельно допустимого значения достигал лишь один из параметров: если прибор работает в режиме предельно допустимого тока, то рабочее напряжение должно быть ниже, чем предельно допустимое. В противном случае нормальная работа полупроводникового прибора не гарантируется. К достижению предельно допустимых параметров специально, конечно, стремиться не надо, но уж если так получилось…

    Этот прямой ток через динистор будет протекать до тех пор, пока каким — либо образом динистор будет выключен. Для этого необходимо прекратить прохождение прямого тока. Это можно сделать тремя способами: разомкнуть цепь питания, замкнуть накоротко динистор при помощи перемычки (весь ток пройдет через перемычку, а ток через динистор будет равен нулю), или изменить на противоположную полярность питающего напряжения. Такое получается если питать динистор и нагрузку переменным током. Такие же методы выключения и у триодного тиристора – тринистора.

    Маркировка динисторов

    Она состоит из нескольких букв и цифр, наиболее распространены и доступны отечественные приборы серии КН102 (А,Б…И). первая буква К, говорит о том, что это кремниевый полупроводниковый прибор, Н что это динистор, цифры 102 номер разработки, а вот последняя буква определяет напряжение включения.

    Весь справочник тут не поместится, однако следует отметить, что КН102А имеет напряжение включения 20В, КН102Б 28В, а КН102И уже целых 150В. При последовательном включении приборов напряжение включения складывается, например два КН102А дадут в сумме напряжение включения 40В. Динисторы выпускавшиеся для оборонной промышленности вместо первой буквы К имеют цифру 2. Это же правило используется и в маркировке транзисторов.

    Такая логика работы динистора позволяет на его базе собирать достаточно простые генераторы импульсов . Схема одного из вариантов показана на рисунке 4.

    Рисунок 4. Генератор на динисторе

    Принцип работы такого генератора достаточно прост: выпрямленное диодом VD1 сетевое напряжение через резистор R1 заряжает конденсатор C1, и как только напряжение на нем достигнет напряжения включения динистора VS1, последний открывается, и конденсатор разряжается через лампочку EL1, которая дает кратковременную вспышку, после которой процесс повторяется сначала. В реальных схемах вместо лампочки может устанавливаться трансформатор, с выходной обмотки которого могут сниматься импульсы, используемые для каких-либо целей, например, в качестве открывающих импульсов.

    Тиристоры — это разновидность полупроводниковых приборов. Они предназначены для регулирования и коммутации больших токов. Тиристор позволяет коммутировать электрическую цепь при подаче на него управляющего сигнала. Это делает его похожим на транзистор.

    Как правило, тиристор имеет три вывода, один из которых управляющий, а два других образуют путь для протекания тока. Как мы знаем, транзистор открывается пропорционально величине управляющего тока. Чем он больше, тем больше открывается транзистор, и наоборот. А у тиристора все устроено иначе. Он открывается полностью, скачкообразно. И что самое интересное, не закрывается даже при отсутствии управляющего сигнала.

    Принцип действия

    Рассмотрим работу тиристора по следующей простой схеме.

    К аноду тиристора подключается лампочка или светодиод, а к ней подсоединяется плюсовой вывод источника питания через выключатель К2. Катод тиристора подключен к минусу питания. После включения цепи на тиристор подается напряжение, однако светодиод не горит.

    Если нажать на кнопку К1, ток через резистор поступит на управляющий электрод, и светодиод начал светиться. Часто на схемах его обозначают буквой «G», что обозначает gate, или по-русски затвор (управляющий вывод).

    Резистор ограничивает ток управляющего вывода. Минимальный ток срабатывания данного рассматриваемого тиристора составляет 1 мА, а максимально допустимый ток 15 мА. С учетом этого в нашей схеме подобран резистор сопротивлением 1 кОм.

    Если снова нажать на кнопку К1, то это не повлияет на тиристор, и ничего не произойдет. Чтобы перевести тиристор в закрытое состояние, нужно отключить питание выключателем К2. Если же снова подать питание, то тиристор вернется в исходное состояние.

    Этот полупроводниковый прибор, по сути, представляет собой электронный ключ с фиксацией. Переход в закрытое состояние происходит и тогда, когда напряжение питания на аноде уменьшается до определенного минимума, примерно 0,7 вольта.

    Особенности устройства

    Фиксация включенного состояния происходит благодаря особенности внутреннего устройства тиристора. Примерная схема выглядит таким образом:

    Обычно он представляется в виде двух транзисторов разной структуры, связанных между собой. Опытным путем можно проверить, как работают транзисторы, подключенные по такой схеме. Однако, имеются отличия в вольтамперной характеристике. И еще нужно учитывать, что приборы изначально спроектированы так, чтобы выдерживать большие токи и напряжения. На корпусе большинства таких приборов имеется металлический отвод, на который можно закрепить радиатор для рассеивания тепловой энергии.

    Тиристоры выполняются в различных корпусах. Маломощные приборы не имеют теплового отвода. Распространенные отечественные тиристоры выглядят следующим образом. Они имеют массивный металлический корпус и выдерживают большие токи.

    Основные параметры тиристоров
    • Максимально допустимый прямой ток . Это максимальное значение тока открытого тиристора. У мощных приборов оно достигает сотен ампер.
    • Максимально допустимый обратный ток .
    • Прямое напряжение . Это падение напряжения при максимальном токе.
    • Обратное напряжение . Это максимально допустимое напряжение на тиристоре в закрытом состоянии, при котором тиристор может работать без нарушения его работоспособности.
    • Напряжение включения . Это минимальное напряжение, приложенное к аноду. Здесь имеется ввиду минимальное напряжение, при котором вообще возможна работа тиристора.
    • Минимальный ток управляющего электрода . Он необходим для включения тиристора.
    • Максимально допустимый ток управления .
    • Максимально допустимая рассеиваемая мощность .
    Динамический параметр

    Время перехода тиристора из закрытого состояния в открытое при поступлении сигнала.

    Виды тиристоров

    Различают несколько разновидностей тиристоров. Рассмотрим их классификацию.

    По способу управления разделяют на:

    • Диодные тиристоры, или по-другому динисторы. Они открываются импульсом высокого напряжения, которое подается на катод и анод.
    • Триодные тиристоры, или тринисторы. Они открываются током управления электродом.

    Триодные тиристоры в свою очередь разделяются:

    • Управление катодом – напряжение, образующее ток управления, поступает на электрод управления и катод.
    • Управление анодом – управляющее напряжение подходит на электрод и анод.

    Запирание тиристора производится:

    • Уменьшением анодного тока – катод меньше тока удержания.
    • Подачей напряжения запирания на электрод управления.

    По обратной проводимости тиристоры делятся:

    • Обратно-проводящие – имеют малое обратное напряжение.
    • Обратно-непроводящие – обратное напряжение равно наибольшему прямому напряжению в закрытом виде.
    • С ненормируемым обратным значением напряжения – изготовители не определяют значение этой величины. Такие приборы применяются в местах, где обратное напряжение исключено.
    • Симистор – пропускает токи в двух направлениях.

    Используя симисторы, нужно знать, что они действуют условно симметрично. Основная часть симисторов открывается, когда на электрод управления поступает положительное напряжение по сравнению с катодом, а на аноде может быть любая полярность. Но если на анод приходит отрицательное напряжение, а на электрод управления положительное, то симисторы не открываются, и могут выйти из строя.

    По быстродействию разделяют по времени отпирания (включения) и времени запирания (отключения).

    Разделение тиристоров по мощности

    При действии тиристора в режиме ключа наибольшая мощность коммутируемой нагрузки определяется напряжением на тиристоре в открытом виде при наибольшем токе и наибольшей рассеиваемой мощности.

    Действующая величина тока на нагрузку не должна быть выше наибольшей рассеиваемой мощности, разделенной на напряжение в открытом виде.

    Простая сигнализация на основе тиристора

    На основе тиристора можно сделать простую сигнализацию, которая будет реагировать на свет, издавая звук с помощью пьезоизлучателя. На управляющий вывод тиристора подается ток через фоторезистор и подстроечный резистор. Свет, попадая на фоторезистор, уменьшает его сопротивление. И на управляющий вывод тиристора начинает поступать отпирающий ток, достаточный для его открывания. После этого включается пищалка.

    Подстроечный резистор предназначен для того, чтобы настроить чувствительность устройства, то есть, порог срабатывания при облучении светом. Самое интересное, что даже при отсутствии света тиристор продолжает оставаться в открытом состоянии, и сигнализирование не прекращается.

    Если напротив светочувствительного элемента установить световой луч так, чтобы он светил немного ниже окошечка, то получится простейший датчик дыма. Дым, попадая между источником и приемником света, будет рассеивать свет, что вызовет запуск сигнализации. Для этого устройства обязательно нужен корпус, для того, чтобы на приемник света не поступал свет от солнца или искусственных источников света.

    Открыть тиристор можно и другим способом. Для этого достаточно кратковременно подать небольшое напряжение между управляющим выводом и катодом.

    Регулятор мощности на тиристоре

    Теперь рассмотрим использование тиристора по прямому назначению. Рассмотрим схему простого тиристорного регулятора мощности, который будет работать от сети переменного тока напряжением 220 вольт. Схема простая и содержит всего пять деталей.

    • Полупроводниковый диод VD.
    • Переменный резистор R1.
    • Постоянный резистор R2.
    • Конденсатор С.
    • Тиристор VS.

    Их рекомендованные номинальные значения показаны на схеме. В качестве диода можно использовать КД209, тиристор КУ103В или мощнее. Резисторы желательно использовать мощностью не менее 2 ватт, конденсатор электролитический на напряжение не менее 50 вольт.

    Эта схема регулирует лишь один полупериод сетевого напряжения. Если представить, что мы из схемы убрали все элементы, кроме диода, то он будет пропускать только полуволну переменного тока, и на нагрузку, к примеру, на паяльник или лампу накаливания поступит лишь половина мощности.

    Тиристор позволяет пропускать дополнительные, условно говоря, кусочки полупериода, срезанного диодом. При изменении положения переменного резистора R1 напряжение на выходе будет меняться.

    К положительному выводу конденсатора включен управляющий вывод тиристора. Когда напряжение на конденсаторе возрастает до напряжения включения тиристора, он открывается и пропускает определенную часть положительного полупериода. Переменный резистор будет определять скорость зарядки конденсатора. А чем быстрее он зарядится, тем раньше откроется тиристор, и успеет до смены полярности пропустить часть положительного полупериода.

    На конденсатор отрицательная полуволна не поступает, и напряжение на нем одной полярности, поэтому не страшно, что он имеет полярность. Схема позволяет изменять мощность от 50 до 100%. Для паяльника это в самый раз подходит.

    Тиристор пропускает ток в одном направлении от анода к катоду. Но существуют разновидности, которые пропускают ток в обоих направлениях. Они называются симметричные тиристоры или симисторы. Они используются для управления нагрузкой в цепях переменного тока. Существует большое количество схем регуляторов мощности на их основе.

    В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

    В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте — оборотов двигателя и т.д. На помощь приходит простейшая радиолюбительская конструкция — регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

    К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

    Вы также можете заказать тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

    Между прочим, это однофазный тиристорный регулятор мощности. Такой прибор может быть использован для управления мощностью или количеством оборотов. Однако для начала следует разобраться в ведь это позволит нам понять, на какую нагрузку лучше использовать такой регулятор.

    Как работает тиристор?

    Тиристор — это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый» употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

    • Анод.
    • Катод.
    • Управляющий электрод.

    Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод — катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

    Вам, скорее всего, не всё понятно? Не стоит отчаиваться — ниже будет подробно описан процесс работы готового устройства.

    Область применения тиристорных регуляторов

    В каких цепях эффективно использовать тиристорный регулятор мощности? Схема позволяет отлично регулировать мощность нагревательных приборов, то есть воздействовать на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не закрыться, что может привести к выходу регулятора из строя.

    Можно ли двигателя?

    Я думаю, многие из читателей видели или пользовались дрелями, углошлифовальными машинами, которые в народе именуют «болгарками», и прочим электроинструментом. Вы могли заметить, что количество оборотов зависит от глубины нажатия на кнопку-курок прибора. Вот в этот элемент как раз и встроен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого осуществляется изменение количества оборотов.

    Обратите внимание! Тиристорный регулятор не может изменять обороты асинхронных двигателей. Таким образом, напряжение регулируется на коллекторных двигателях, оборудованных щёточным узлом.

    Схема одном и двух тиристорах

    Типовая схема для того, чтобы собрать тиристорный регулятор мощности своими руками изображена на рисунке ниже.

    Выходное напряжение у данной схемы от 15 до 215 вольт, в случае применения указанных тиристоров, установленных на теплоотводах, мощность составляет порядка 1 кВт. Кстати выключатель с регулятором яркости света сделан по подобной схеме.

    Если у вас нет необходимости полной регулировки напряжения и достаточно получать на выходе от 110 до 220 вольт, воспользуйтесь этой схемой, которая показывает однополупериодный регулятор мощности на тиристоре.

    Как это работает?

    Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

    Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании принципа работы тиристора, было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

    Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт» на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

    Заштрихованная область — это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а» на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

    Разберемся, как работает конкретно наш тиристорный регулятор мощности

    Схема первая

    Оговорим заранее, что вместо слов «положительная» и «отрицательная» будут использованы «первая» и «вторая» (полуволна).

    Итак, когда на нашу схему начинает действовать первая полуволна, начинают заряжаться ёмкости C1 и C2. Скорость их заряда ограничена потенциометром R5. данный элемент является переменным, и с его помощью задаётся выходное напряжение. Когда на конденсаторе C1 появляется необходимое для открытия динистора VS3 напряжение, динистор открывается, через него поступает ток, с помощью которого будет открыт тиристор VS1. Момент пробоя динистора и есть точка «а» на графике, представленном в предыдущем разделе статьи. Когда значение напряжения переходит через ноль и схема оказывается под второй полуволной, тиристор VS1 закрывается, и процесс повторяется заново, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 служат для управления, а R1 и R2 — для термостабилизации схемы.

    Принцип работы второй схемы аналогичен, но в ней идёт управление только одной из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или починить тиристорный регулятор мощности своими руками.

    Применение регулятора в быту и техника безопасности

    Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

    Сетевой дискретный регулятор мощности на тиристоре без помех

    Схема регулятора
       Ещё одна схема простого и надёжного сетевого регулятора мощности на тиристоре, которая не создаёт помехи и имеет дискретную установку мощности.
       Данный регулятор мощности можно применить для регулировки мощности таких приборов как плита, паяльник, утюг, лампа, ТЭН. От ранее известных регуляторов, предлагаемый регулятор мощности на тиристоре отличается простотой и надежностью. Кроме этого тиристор не излучает помех, так как его переключение происходит при переходе сетевого напряжения через ноль. Принцип регулирования мощности заключается в том, что в нагрузку подается полупериод сетевого напряжения через определённое число пропущенных полупериодов. На диодном мосте VD1 происходит выпрямление сетевого напряжения. Резистор R1 и стабилитрон VD2, вместе с конденсатором фильтра С2 понижают и фильтруют сетевое напряжение до уровня необходимого для питания микросхемы DD1 и транзистора VT1 и составляет 9-10 вольт. Положительные выпрямленные полупериоды напряжения с диодного моста VD1 проходят через конденсатор С1 и стабилизируются стабилитроном VD3 на уровне 10 В, таким образом, на счетный вход С микросхемы DD1 поступают импульсы с частотой 100 герц. Если переключатель SA1 подключен к выводу 2 микросхемы, то на базе транзистора VT1 будет постоянно присутствовать уровень логической единицы, что означает 100% выходная мощность. Это происходит потому, что импульс обнуления микросхемы настолько короткий, что микросхема успевает перезапуститься от того же импульса. Во всех последующих положениях переключателя SA1 на выводе 3 микросхемы будет проходить один импульс через 2-9 импульсов. На диаграмме внизу можно посмотреть принцип работы устройства.
    Диаграмма работы
    С указанным на схеме диодным мостом можно коммутировать нагрузки с током до 1 ампер, что соответствует примерно 200 ватт. Если планируется подключать более мощные нагрузки, нужно поставить более мощные диоды. При работе с регулятором нужно помнить о технике безопасности, устройство работает от сети переменного тока 220 вольт, на ручку переключателя для безопасности необходимо установить пластмассовый колпачок.

    Диммер (регулятор мощности) на тиристоре и расчёт среднего напряжения.

    Диммер -это прибор для регулировки мощности ламп накаливания, обогревателей, паяльников и другой подобной нагрузки не имеющей (за исключением малого «паразитного») реактивного сопротивления. Распространённая схема димера:

    Рисунок 1 — Диммер на тиристоре


    На вход моста подаётся синусоидальное напряжение на его выходе напряжение имеет форму:

    Рисунок 2 — Форма напряжения на выходе моста


    Тиристор с данной схемой управления «обрезает» половинки синусоиды:

    Рисунок 3 — Форма напряжения на нагрузке


    Чем больше сопротивление тем дольше заряжается конденсатор, тем более «обрезанными» будут половинки синусоиды и тем меньше будет среднее значение напряжения на нагрузке. На первый взгляд может показаться что регулировка мощности возможна только от максимальной до половины максимальной но на практике наблюдается интересный эффект при больших сопротивлениях резистора R2 мощность м.б. меньше половины максимальной, можно посмотреть и про него упомянуто в видео:
    Не понятно почему так происходит но есть предположение что это происходит по тому что конденсатор не успевает заряжаться и открытие тиристора происходит через некоторое количество периодов т.о. происходит регулировка мощности но немного другим способом, не «обрезанием» половинок синусоиды а пропусканием некоторого количества периодов:

    Рисунок 4 — Регулировка мощности пропусканием периодов


    Среднее значение напряжения на нагрузке при регулировке первым способом, зная угол открытия тиристора, (в данном случае) можно найти по формуле:
    Где Um-амплитудное значение напряжения на выходе моста (примерно равно (а точнее меньше на 2 падения напряжения на открытом диоде) амплитудному значению напряжения в сети), φ — угол открытия тиристора которой ввиду сложности процессов определить не просто. Если бы напряжение на RC цепи было синусоидальным то φ можно было бы определить по формуле: φ=arctg(310*R*C) но оно имеет другую форму и постоянную составляющую.  φ можно определить для регулятора без моста, такой регулятор и регулятор на реле показаны на видео:

    Они очень простые и их можно собрать быстро. Регулятор на реле, к тому же, более универсален чем на тиристоре но он менее долговечен. Регулятором на реле можно регулировать мощность на постоянном токе и при низких напряжениях, он м.б. с гальванической развязкой т.к. контакты реле гальванически развязаны с обмоткой. Если поставить конденсатор с большей ёмкостью, чем в том который показан на видео выше, то этот регулятор на реле хорошо подойдёт для регулировки мощности достаточно инерционных нагревательных элементов например больших печей или мощных паяльников. Но если попытаться этим регулятором регулировать мощность нагрузки с достаточно большим реактивным сопротивлением то контакты реле будут сильно искрить и реле долго не прослужит (но всё равно дольше тиристора). Среднее значение напряжения, при известном угле управления, можно рассчитать в программе:

    КАРТА БЛОГА (содержание) Однофазный тиристорный регулятор мощности

    Код продукта: JK2226SF, JK2242SF, JK2256SF, JK2272SF, JK3826SF, JK3842SF, JK3856SF, JK3872SF


    Запрос

    Описание

    1. Функция защиты регулятора мощности SCR: (a) Защита от обрыва фазы (включение на входе). (2) обнаружение перегорания предохранителя. (3) Защита радиатора от перегрева. (4) Ненормальные выходные контакты при перегреве или перегорании предохранителя; обеспечивает набор аварийных выходных контактов, так как в системе аварийного управления (JK2226SF, модели JK3826SF такой функции нет).

    2. Регулятор мощности SCR с международными стандартами безопасности CE.

    3. Индикатор перегорания предохранителя R-фазы.

    4. Вентиляторы охлаждения имеют контроль температуры, когда температура радиатора 55 ℃ для работы, остановка 45 ℃, может увеличить срок службы вентилятора в 2–3 раза.

    5. Подключаемая нагрузка: ИК-лампа, кварцевая лампа, MoSi2, нагреватель. Использование обувного оборудования, машин для выдувного формования пластика, оборудования для экструзии пластмасс, термо-испарителя высокого вакуума, вакуумного напыления пленки, вакуумного напыления, машины для напыления тонкой пленки PVD, печи для термообработки, электрической печи, электрического котла, машины для эмалированной проволоки. , тянутые рабочие машины, текстильные машины, системы постоянной температуры и влажности.

    6. Меньшие размеры, меньшее пространство, простота подключения, удобство использования.

    7. Обеспечивает: вход сигнала 0-5 В / 1-5 В / 0-10 В / 2-10 В / 4-20 мА (стандартная заводская настройка — вход 4-20 мА). Линейное выходное напряжение и подходит для индуктивных нагрузок.


    Сертификаты безопасности / качества
    Модель: JK2226SF, JK2242SF, JK2256SF, JK2272SF, JK3826SF, JK3842SF, JK3856SF, JK3872SF

    Однофазный тиристорный регулятор мощности — Hyperfunction English

    Однофазный тиристорный регулятор мощности — Hyperfunction English — Каталог

    Спецификация

    • Основное питание: 220 В переменного тока ± 10%, 380 В переменного тока ± 10%

    • Вспомогательное напряжение: 220 В переменного тока ± 15% 50/60 Гц

    • Номинальный ток: 26A 42A 56A 72A

    • Рабочая частота: 50/60 Гц (Авто)

    • Тип вывода: процентный вывод.

    • Входной управляющий сигнал фазового угла: 0-5 В / 1-5 В / 0-10 В / 2-10 В / 4-20 мА (стандартная заводская настройка — вход 4-20 мА). Линейное выходное напряжение, подходит для индуктивных нагрузок.

    • Окружающая среда: -10 ℃ ~ 50 ℃ Влажность ниже 90% относительной влажности.

    • Сопротивление изоляции: более 20 МОм (питание и внешняя крышка) более 20 МОм (входной сигнал и внешняя крышка).

    • Прочность на сжатие: 2500 В перем. Тока / 1 мин между питанием и внешней крышкой 1000 В перем. Тока / 1 мин между питанием и внешней крышкой.

    Характеристика

    1. Питание: (AC1, AC2) Когда на входе 220VAC горит индикатор вспомогательного питания.

    2. Запуск: когда продукт имеет текущий выход, светодиод будет изменять свет и тень.

    3. F_L (Fuse_Lose): когда перегорает предохранитель R-фазы или нет питания, световой индикатор Fuse_Lose загорается.

    4. Ошибка: световой индикатор неисправности.
    (1) сгорел предохранитель или отсутствует питание: функция защиты от автоматического отключения, световые индикаторы ненормальной синхронизации, индикатор ошибки мигает дважды.(Модель JK3826SF не имеет функции ошибки).

    (2) Перегрев: функция защиты от автоматического отключения, индикаторы аномальной синхронизации, индикатор ошибки мигает три раза. (Модель JK3826SF не имеет функции ошибки).

    Вопросы и ответы
    Q: Если горит индикатор ошибки и ненормальное состояние исключено, как выполнить сброс?
    A: Вам необходимо определить, возникло ли ненормальное короткое замыкание нагрузки или перегрев, исключая ненормальные условия, а затем отключить вспомогательный источник питания, подождать 10 секунд и повторно открыть вспомогательный источник питания, вы можете вернуться к завершению .

    5. Мягкий старт: время плавного старта можно отрегулировать. (Для моделей JK2242SF, JK2256SF, JK2272SF, JK3842SF, JK3856SF, JK3872SF. JK2226SF, JK3826SF для фиксированной настройки 8 секунд, изменить нельзя).

    6. MAX ADJ: Регулятор наиболее существенных ограничений для регулировки в соответствии с окружающей средой или потребностями, вы можете регулировать количество текущего размера.

    Высокомощный тиристорный регулятор мощности для бистабильной коммутации

    Использование тиристорного регулятора мощности фазы .в различных сферах применения, будь то в жилых или коммерческих помещениях, огромны, и Alibaba.com может помочь клиентам получить лучшие продукты. Эти категории продуктов на сайте сертифицированы и проверены профессионалами, чтобы гарантировать высочайшую производительность и постоянную стабильность. Разнообразные наборы этих полупроводников идеально подходят для использования в промышленности и на электростанциях, поскольку они помогают регулировать переменные токи. Эти продукты производятся в твердотельном исполнении и действуют как невероятные бистабильные переключатели для электрических устройств и корпусов.Ведущий фазный тиристорный регулятор мощности . поставщики и оптовики на сайте предлагают эти продукты по привлекательным ценам и по выгодным ценам.

    Широкие варианты этих электрических полупроводников доступны с различной производительностью, поставляются со всеми диффузными структурами и являются устройствами с быстрым переключением. Эти продукты оснащены четырьмя слоями чередующихся материалов N и P-типа для улучшенного переключения и регулирования напряжения. У этих фазный тиристорный регулятор мощности . способны контролировать огромное количество напряжений и требований к мощности по сравнению с их относительно небольшими размерами.Они снабжены металлическими опорными плитами и изолированным монтажом. Закаленные соединения этих устройств обладают высокой надежностью, а также способны работать на высоких частотах.

    Alibaba.com предлагает этот невероятный тиристорный регулятор мощности фаз . во множестве разновидностей в зависимости от их емкости, материалов и характеристик на выбор. Эти устройства термостойкие, ударопрочные и энергоэффективные, помогая пользователям экономить энергию. Полупроводниковые изделия оснащены конфигурациями встречно-штыревых усилителей, а также являются устройствами, собираемыми под давлением.Они идеально подходят для управления двигателями переменного / постоянного тока и предотвращают воздействие избыточного напряжения на электрические устройства.

    Проверьте многоступенчатый тиристорный регулятор мощности фаз . на сайте Alibaba.com и покупайте эти продукты в рамках бюджета и требований. Эти продукты можно настраивать, а также предлагать сертификаты качества. Лучшая часть устройств — это их продвинутые и улучшенные возможности dv / dt.

    Тиристорный регулятор мощности — Тиристорный регулятор серии JW CHINO Производитель из Мумбаи

    Допустимые колебания частоты + -2 Гц от номинальной частоты (+ -1 Гц для гарантии производительности)
    Диапазон рабочих температур от -10 до 55 Градус C (от 0 до 50 градусов C для гарантии производительности)
    Входной сигнал Выбирается на клеммах от 4 до 20 мА постоянного тока (внутреннее сопротивление 100), от 1 до 5 В постоянного тока (внутреннее сопротивление 25 кОм), сигнал контакта ВКЛ-ВЫКЛ и сигнал сопротивления ( 10k, вручную)
    Выходной диапазон От 0 до 98% номинального напряжения
    Минимальный ток нагрузки 0.5 А или более (при 98% выходном номинальном напряжении)
    Применимая нагрузка Резистивная нагрузка, индуктивная нагрузка (управление первичной стороной трансформатора, только система поджига под углом)
    Система управления выходом Фаза- поджиг под углом / поджиг через ноль (выбирается в зависимости от модели)
    Защита от перегрузки по току Тиристорный затвор (120% или более номинального тока на встроенном или внешнем трансформаторе тока)
    Система охлаждения Естественное охлаждение при номинальном токе 150 А или менее Встроенный вентилятор охлаждения на 200 А или более
    Другие функции Плавный пуск, плавное включение / выключение (от 1 до 20 секунд), плавный пуск при сбое питания восстановление
    Размеры h250 x W70 x D165mm (для 10A, 20A)
    h452 x W60 x D190mm (для 35A до 75A)
    h425 x W128 x D190mm (для 100A to 250A)
    h5952 x D128 для 300A — 500A)
    h595 x W260 x D350m м (для 750A, 1000A)
    Вес Около 2 кг для 10A, 20A, около 3 кг для 30–75 A, около 7 кг для 100–250 A, около 12 кг для 300–500A, около 35 кг для 750A, 1000A

    Данные об импорте и цена тиристорного регулятора в соответствии с кодом ТН ВЭД 85044090

    Октябрь 20 2016 Июл 11 2016 Янв 02 2016 JAK POWER JAK JAKE 9001 JAK 9020K
    Дата Код ТН ВЭД Описание Страна происхождения Порт разгрузки Единица Количество Единица Стоимость (INR) (INR)
    Октябрь 20 2016 85044090 РЕГУЛЯТОР МОЩНОСТИ ТИРИСТОРА TPR-3P380V / 440V200A BR-HANYOUNG Южная Корея Delhi Air Cargo NOS 1 58,931 58931
    85044090 РЕГУЛЯТОР МОЩНОСТИ ТИРИСТОРА TPR-3P380 / 440V70A BR-HANYOUNG Южная Корея Delhi Air Cargo NOS 1 22,880 22,86 22,86 85044090 ТИРИСТОРНЫЕ КОНТРОЛЛЕРЫ МОЩНОСТИ VARITAP (НОМЕР ДЕТАЛИ.SCR-VSCP-100-N) (РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ) (ДЛЯ МАКСИМАЛЬНОГО РАСХОДА) Япония Delhi Air Cargo PCS 3 141 007 47 002
    Янв 04 2016 85044090 ТИРИСТОР РЕГУЛЯТОР МОЩНОСТИ TPR_2N220V35AMR BR-HANYOUNG Индонезия Delhi Air Cargo NOS 6 14,784 2,464 6
    85044090 РЕГУЛЯТОР МОЩНОСТИ ТИРИСТОРА (220 В, 100 А) Тайвань Bombay Air Cargo НАБОР 1 29,648 29,648
    Янв 02 2016 85044090 РЕГУЛЯТОР МОЩНОСТИ ТИРИСТОРА (220 В 80 А) Тайвань Bombay Air Cargo НАБОР 1 26,160 26,160
    Янв 02 2016 85044090 РЕГУЛЯТОР МОЩНОСТИ ТИРИСТОРА (220 В 160 А) Тайвань Bombay Air Cargo НАБОР 1 35,171 35,171
    Янв 02 2016 85044090 РЕГУЛЯТОР МОЩНОСТИ ТИРИСТОРА (220 В 125 А) Тайвань Bombay Air Cargo НАБОР 1 36,624 36,624
    Янв 02 2016 85044090 РЕГУЛЯТОР МОЩНОСТИ ТИРИСТОРА (220 В, 300 А) Тайвань Bombay Air Cargo НАБОР 1 66,853 66,853
    Сен 26 год 2015 85044090 ТИРИСТОРНЫЙ РЕГУЛЯТОР МОЩНОСТИ TPR_2N220V35AMR BR-HANYOUNG Южная Корея Delhi Air Cargo NOS 10 24,681 2,468
    2468

    1.Используйте пропорциональный способ вывода, низкий уровень гармоник 5%, достижение IEEE519 строго соответствует стандарту. Соответствие IEEE 519 и другим стандартам качества электроэнергии.
    2. Используется в системах с постоянной температурой и влажностью, обеспечивает низкое качество энергии гармоник.
    3. Этот протектор контроллера:
    * Входная основная мощность теряет одну фазу.
    * Предохранитель перегорает и проверяет извещение.
    * Температура радиатора контроллера превышает температуру для защиты.
    * Необычно выходной контакт, предлагает удаленное место для наблюдения и использования, мощность контакта 240VAC / 5A.
    4. Этот контроллер соответствует международному стандарту качества CE.
    5. Имеет R.S.T. Светодиодный индикатор обрыва провода предохранителя одной фазы и выходная точка для ненормального состояния также могут быть аварийным контролем для системы.
    6. Вентиляторы охлаждения имеют контроль температуры, охлаждающий лист работает при 55 ° C и останавливается при 45 ° C, такая конструкция может продлить срок службы вентиляторов в 2-3 раза.
    7. Новый тиристорный регулятор мощности с низким уровнем гармоник, позволяющий исходному источнику уменьшить гармоники, снизить затраты, стоимость активных фильтров составляет около 1 Ампер 170 ~ 270 долларов США, этот тиристорный регулятор мощности с низким уровнем гармоник, если он 1/20 Цена.

    Спецификация
    Основная мощность: 220 В переменного тока 380 ~ 480 В ± 10%

    Вспомогательное напряжение: 220 В переменного тока ± 15% 50/60 Гц

    Номинальный ток: 25A 35A 50A 60A 80A 100A 125A 160A 180A 200A 225A 250A 300A 350A 400A 600A 750A

    Рабочая частота: 47 ~ 63 Гц
    Тип вывода: процентный вывод.
    Входной управляющий сигнал: 4-20 мА, 0-5 В, 1-5 В, 0-10 В, 2-10 В.
    Выходной диапазон: 0 ~ 100%
    Окружающая среда: -10 ° C ~ 50 ° C Влажность ниже 90% относительной влажности.
    Сопротивление изоляции: более 20 МОм (питание и внешняя крышка) более 20 МОм (входной сигнал и внешняя крышка).
    Прочность на сжатие: 2500 В перем. Тока / 1 мин между питанием и внешней крышкой 1000 В перем. Тока / 1 мин между питанием и внешней крышкой.

    Изображение продукта


    JK3PS-48050 JK3PS-48060 JK3PS-48080 JK3PS-48100 JK3PS-48125 JK3PS-48160


    ТИРИСТОРНЫЙ РЕГУЛЯТОР МОЩНОСТИ JK3PS-38035CDI JK3PS-48035 JK3PS-48050 JK3PS-48060 JK3PS-48080 JK3PS-48100 JK3PS-48125 JK3PS-48160


    ТИРИСТОРНЫЙ РЕГУЛЯТОР МОЩНОСТИ JK2PSZ-48035 JK2PSZ-48050 JK2PSZ-48060 JK2PSZ-48080 JK2PSZ-48100 JK2PSZ-48125 JK2PSZ-48160 JK2PSZ-48180 JPSK2PSZ-48200 JK2 300 JPSK2


    JK3PS-48035 JK3PS-48050 JK3PS-48060 JK2PSZ-48080 JK3PS-48100 JK3PS-48125 JK3PS-48160 JK3PS-48180 JK2PSZ-48200 JK3PS-48250 JK3PS-48300


    ТИРИСТОРНЫЙ РЕГУЛЯТОР МОЩНОСТИ JK3PS-48035 JK3PS-48050 JK3PS-48060 JK2PSZ-48080 JK3PS-48100 JK3PS-48125 JK3PS-48160 JK3PS-48180 JK2PSZ-48200 JK3PS-48250 JK3PS-48250 JK3PS


    ТИРИСТОРНЫЙ РЕГУЛЯТОР МОЩНОСТИ JK2PSZ-48035 JK2PSZ-48050 JK2PSZ-48060 JK2PSZ-48080 JK2PSZ-48100 JK2PSZ-48125 JK2PSZ-48160 JK2PSZ-48180 JPSK2PSZ-48200 JK2 300 JPSK2


    JK2PSZ-48035 JK2PSZ-48050 JK2PSZ-48060 JK2PSZ-48080 JK2PSZ-48100 JK2PSZ-48125 JK2PSZ-48160 JK2PSZ-48180 JK2PSZ-48200 JK2PSZ-48250 JK2PSZ-48300

    Трехфазный тиристорный регулятор мощности 90 кВт

    Описание продукта

    Трехфазный тиристорный регулятор мощности 90 кВт

    Регулятор напряжения SCR Тиристорный регулятор мощности SCR

    Описание регулятора напряжения SCR

    Кремниевый выпрямитель или выпрямитель с полупроводниковым управлением — это четырехслойное твердотельное устройство управления током.Принцип четырехслойного p – n – p – n переключения был разработан Моллом, Таненбаумом, Голди и Холоньяком из Bell Laboratories в 1956 году. Практическая демонстрация кремниевого управляемого переключения и подробное теоретическое поведение устройства в согласии с экспериментальными результатами был представлен доктором Яном М. Макинтошем из Bell Laboratories в январе 1958 года. Название «кремниевый управляемый выпрямитель» является торговым названием General Electric для типа тиристора. SCR был разработан группой инженеров-энергетиков во главе с Гордоном Холлом и коммерциализирован Фрэнком В.«Билл» Гуцвиллер в 1957 году.

    Некоторые источники определяют кремниевые выпрямители и тиристоры как синонимы, другие источники определяют кремниевые выпрямители как надлежащее подмножество набора тиристоров, те [которые?] Являются устройствами по крайней мере с четырьмя чередующимися слоями n- и p-типа. материал. По словам Билла Гуцвиллера, термины «SCR» и «управляемый выпрямитель» были раньше, а «тиристор» применялся позже, поскольку использование устройства распространилось по всему миру.

    SCR — это однонаправленные устройства (т.е.е. могут проводить ток только в одном направлении), в отличие от симисторов, которые являются двунаправленными (т.е. носители заряда могут проходить через них в любом направлении). SCR могут нормально запускаться только положительным током, идущим в затвор, в отличие от TRIAC, которые могут нормально запускаться либо положительным, либо отрицательным током, подаваемым на его электрод затвора.



    Спецификация регулятора напряжения SCR

    Трехфазный регулятор напряжения серии CTH

    Внимание перед выбором модели

    При размещении заказа инструкция:

    ◆ Тип нагрузки: трехфазный электрический нагрев

    ◆ Номинальная мощность нагрузки

    1, номинальное входное напряжение; 2, номинальный рабочий ток

    ◆ Выбор типа управления (опция)

    1, Ручная регулировка потенциометра: 2.2-470 К

    2, сигнал автоматического управления: 4-20 мА

    3, сигнал автоматического управления: 1-5 В постоянного тока, 2-10 В постоянного тока

    Введение в продукт

    1. Панель имеет несколько светодиодных индикаторов, отображающих рабочее состояние и причину неисправности регулятора напряжения, для удобного своевременного обслуживания.

    2. На печатной плате применяется пастер SMD, защита от помех и низкий уровень отказов.

    3. Содержит функцию медленного запуска, скорость плавно делает компоненты более прочными.

    4. Линейный выход пропорционального типа и точность контроля температуры, точность 0,3% соответствует всем видам требований к нагрузке.

    5. Этот продукт имеет патентную конструкцию ZL 20072 0128369.6, весь прибор изготовлен из алюминиевого сплава, имеет очень хороший излучающий эффект, небольшой размер, 100% тепловыделение воздушного потока вентилятора.

    6. Тип входа: 4-20 мА, DC1 DC2-10V -5V, три типа автоматического выбора переключения с помощью P1 JUMP не требуют смены хоста.

    7. Во всех сериях устанавливается быстродействующий плавкий предохранитель и подает сигнал перегрева на защитные выключатели, а также защищает регулятор напряжения.

    8. Рабочая температура -10C ~ 65 ℃.

    9. Основное питание и рабочее напряжение печатной платы без взаимосвязи последовательности, удобное использование (автоматическая идентификация 50-60 Гц).

    10. Установленный в шкафу управления закрытого типа должен иметь конвекционное отверстие для воздуха и охлаждающий вентилятор. Если излучение плохое, выберите менее 70% энергопотребления, иначе это приведет к тому, что функция защиты контроллера мощности от перегрева остановит выход.

    Выбор модели

    Выбор трехфазного регулятора напряжения CTH-I, установочные размеры и конфигурация предохранителей
    Спецификация модели Номинальная мощность Номинальный ток

    Установите расстояние между отверстиями

    (мм)

    Размеры

    (Д × Ш × В)

    (мм)

    Спецификация предохранителя

    (А)

    Держатель предохранителя

    тип

    CTH-I-30 кВт 30 кВт 53A 164 × 127 255 × 139 × 191 60 Встроенный
    CTH-I-50 кВт 50 кВт 88A 204 × 127 295 × 139 × 191 80 Встроенный
    CTH-I-70KW 70 кВт 123A 254 × 127 345 × 139 × 191 125 Встроенный
    CTH-I-90 кВт 90 кВт 158A 304 × 127 395 × 139 × 191 140 Дополнение
    CTH-I-110 кВт 110 кВт 193A 354 × 127 445 × 139 × 191 175 Дополнение

    Описание: 1 мощность 10 кВт и более 110 кВт, которую предохранитель для устранения проблем со структурой не может установить, может обеспечить установку пользователем при доставке товара.

    Примечание: Вышеуказанные продукты в основном подходят для электрических нагревательных нагрузок, указывают номинальную мощность и номинальный ток, только выбор меньше номинального значения.

    Режим управления: регулирование тока 4-20 мА; Регулировка напряжения 1-5 В постоянного тока; Регулировка напряжения 2-10VDC всего три режима управления. Номинальный ток включает 15% расчетного запаса по перегрузке в форме.

    Пользователь должен показать режим управления при выборе, чтобы он был настроен на заводе до наилучшего состояния.

    Выбор трехфазного регулятора напряжения CTH-II, установочные размеры и конфигурация предохранителей
    Спецификация модели Номинальная мощность Номинальный ток

    Установите расстояние между отверстиями

    (мм)

    Размеры

    (Д × Ш × В)

    (мм)

    Спецификация предохранителя

    (А)

    Держатель предохранителя

    тип

    CTH-II-10 кВт 10 кВт 18A 100 × 100 180 × 100 × 161 20A Встроенный
    CTH-II-15 кВт 15 кВт 27A 130 × 100 210 × 100 × 161 32A Встроенный
    CTH-II-20 кВт 20 кВт 35A 130 × 100 210 × 100 × 161 40A Дополнение
    CTH-II-25 кВт 25 кВт 44A 160 × 100 210 × 100 × 161 50A Дополнение

    Примечание: Вышеуказанные продукты в основном подходят для электрических нагревательных нагрузок, указывают номинальную мощность и номинальный ток, только выбор меньше номинального значения.

    Режим управления: регулирование тока 4-20 мА; Регулировка напряжения 1-5 В постоянного тока; Регулировка напряжения 2-10VDC всего выбор трех режимов управления Номинальный ток включает расчетный запас по перегрузке 15% в форме.

    Пользователь должен отображать режим управления при выборе, чтобы на заводе было установлено наилучшее состояние.

    Инструкция по регулятору напряжения

    Серия CTH-I 30–110 кВт

    Внимание

    ◆ Исходящие продукты уже проходят строгие испытания, можно использовать проводку для подтверждения правильности.

    ◆ При осмотре продукта рекомендуется использовать 3 лампочки (мощность ≥100 Вт), соединенные в звездообразную форму для нагрузочного тестирования, при нормальном тестировании обратите внимание на то, чтобы регулировка общественной точки звездообразной формы не касалась нейтрали.

    ◆ Шкаф управления должен иметь отверстие для конвекции воздуха и вентилятор охлаждения, температура окружающей среды должна быть ниже 55 C.

    ◆ При выборе модели в случае перенапряжения системы питания и напряжения (более 15%) следует увеличить характеристики мощности продукта или повысить уровень.

    Простое обслуживание Введение

    1, Ответственный за тестирование. Ток не подключения или ток нагрузки менее 0,6, SCR не работает. (нагрузка должна быть больше 0,6 А)

    2, Явление неисправности SCR не может отключиться, выход был, выходной ток около нормального значения 20% -50%

    ◆ Возможно, переключение потенциометра панели SCR (BIAS), пожалуйста, переключите против часовой стрелки на минимум.

    ◆ Линии нагрузки не соединяют нейтраль или заземление, иначе SCR не сможет замкнуться и потеряет управление.

    ◆ С помощью мультиметра измерьте нагрузку, и корпус машины имеет короткое замыкание или нет.

    3, (SCR) нет выхода, нет тока

    ◆ Индикатор панели (PWL) не горит, SCR не работает, проверьте, перегорел ли предохранитель.

    ◆ Проверьте IN и OUT светятся или нет. Если количество блокировок, пожалуйста, проверьте, есть ли входной сигнал, например, 4-20MA или DC2-10V

    ◆ Возможно переключение потенциометра панели SCR (MAX). Пожалуйста, поверните по часовой стрелке на максимум или E3, E2 не закорачивайте

    ◆ Загорается ERRO, вывод прекращается.Означает перегрев SCR. Убедитесь, что вентилятор работает нормально или нет, или улучшите систему подачи воздуха в карабин

    .

    ◆ Осветление FB, остановка вывода. Означает, что предохранитель SCR сгорел, проверьте, что нагрузка короткое замыкание или нет, или возникла нагрузка заземления, замените предохранитель

    ◆ При установке, пожалуйста, обращайте внимание на то, чтобы горячий газ выходил.

    Наша компания

    Основанная в 1992 году компания Wuxi Gold Control Technology Co., Ltd., частная высокотехнологичная компания, специализируется на исследованиях и производстве твердотельных реле, электронных полупроводников, приводов двигателей постоянного тока и устройств регулирования напряжения переменного тока.

    Последние 10 лет подряд наша компания была квалифицирована как «частный высокотехнологичный бизнес Цзянсу». Мы также в течение многих лет удостаивались звания «10 лучших частных научно-технических предприятий Уси».

    Наши продукты, электронные модули с торговой маркой Gold, были включены в список «Известных продуктов Wuxi».Наша компания имеет 5 патентов на твердотельные реле. Наши продукты широко используются в различных областях промышленной автоматизации, таких как оборудование для производства химических волокон, контроль температуры электрических печей, оборудование для производства резины и пластика, оборудование для управления фонтаном и оборудование с цифровым управлением, а также продаются в Европу, Америку, Корею и Турцию.

    Наш F завод

    Наша фабрика может производить около 50 000 штук в месяц.Мы можем предоставить вам хорошее качество и приемлемые цены. У нас есть 20 профессиональных исследователей, которые окончили известные университеты и колледжи. При производстве мы проводим строгие тесты: самотестирование, межтестирование и специальное тестирование.

    Наш сертификат

    Наши продукты, электронные модули с торговой маркой Gold, были включены в список «Известных продуктов Wuxi». Наша компания имеет 5 патентов на твердотельные реле.Наши продукты широко используются в различных областях промышленной автоматизации, таких как оборудование для производства химических волокон, контроль температуры электрических печей, оборудование для производства резины и пластика, оборудование для управления фонтаном и оборудование с цифровым управлением, а также продаются в Европу, Америку, Корею и Турцию.

    Наша компания прошла сертификацию ISO9001: 2000 в 2000 году. Наши основные продукты получили сертификат CE Европейского Союза, сертификаты UL, CUL и RoHS.


    Добро пожаловать в Nippon India

    Добро пожаловать в Nippon India

    Тиристорный регулятор мощности серии W5

    Характеристики продукта

    • Независимая регулировка Max и BIAS.
    • Панель, открывающаяся вниз, легко заменяется предохранителем.
    • VR Max и SFS установлены на передней панели, удобны в настройке.
    • Многофункциональная светодиодная панель дисплея позволяет четко определить рабочее состояние.
    • Вспомогательные мощности (AC1, AC2) регулируются независимо для всех моделей.
    • Регулировка вывода встроенной буферизации (SFS VR), диапазон регулировки 1 ~ 22 секунды.(Только для продукта контроля фазы)
    • Верхняя и нижняя экранирующие крышки предназначены для обеспечения безопасности и стильного внешнего вида, а также просты в установке проводки.
    • В случае внезапной потери мощности 0,5 Гц выход системы может быть немедленно отключен. После восстановления питания система будет буферизовать выходной сигнал, чтобы предотвратить скачок напряжения и перегорание предохранителя.
    • Основная мощность — одна спец. Рассчитан на 200 ~ 480 В переменного тока.
    • Автоматическое определение частоты сети 50 ~ 60 Гц. Нет необходимости в выборе или переключении.
    • Автоматическое обнаружение и отображение рассогласования по фазе питания, перегрева SCR и сгорания предохранителя с одним набором выходных сигналов тревоги с сухими контактами.
    • В случае перегрева SCR или сгорания предохранителя вывод системы немедленно прекращается. После устранения неисправности и восстановления питания система буферизует выходной сигнал, чтобы предотвратить сгорание предохранителя.
    • 4 ~ 20 мА, 1 ~ 5 В постоянного тока, 2 ~ 10 В постоянного тока, 0 ~ 20 мА, 0 ~ 5 В постоянного тока, 0 ~ 10 В постоянного тока, точки сухого контакта и т. Д., И все управляющие сигналы готовы к использованию.
    • Цепь запуска и основная плата спроектированы отдельно, чтобы избежать повреждения основной платы при неисправности главной цепи.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
