Терморегуляторы для теплых полов: механические и сенсорные регуляторы температуры, программируемые и двухзонные термостаты

Полезная информация

Для управления работой системы «теплый пол» используется специальный терморегулятор. С его помощью устанавливается температура нагрева и осуществляется ее поддержание. Для более точной работы многие изделия комплектуются датчиками температуры пола – это исключает излишние затраты энергии на обогрев.

Механические устройства

Простейший терморегулятор для теплого пола имеет панель с ручным управлением. Как правило, это поворотный регулятор с нанесенной по кругу температурной шкалой. Для включения/выключения устройства предусмотрена клавиша. У большинства моделей на панели есть светодиодные индикаторы, которые сигнализируют о процессе нагрева. Для управления работой теплого пола по часам у некоторых изделий имеется механический таймер.

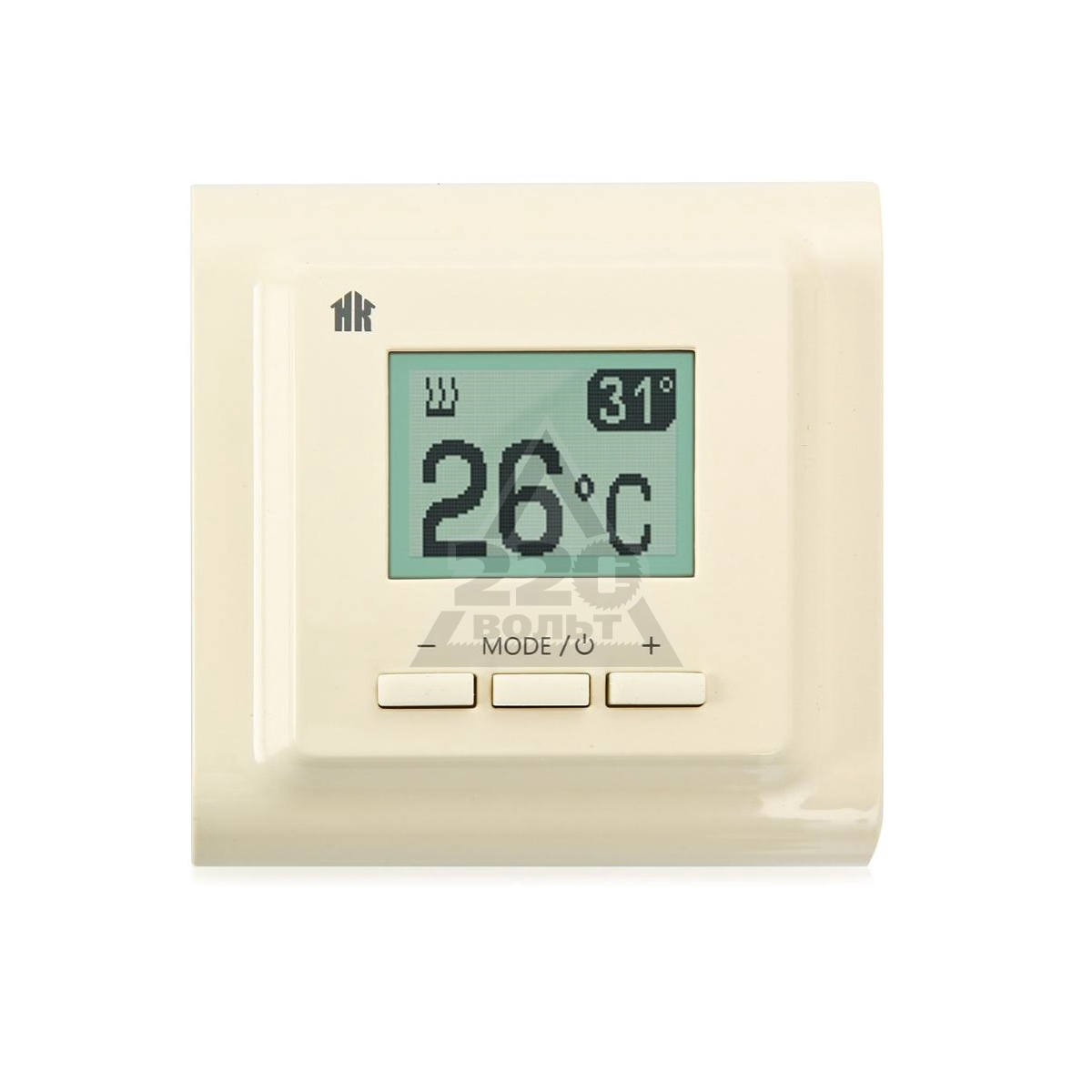

Электронные терморегуляторы

Такие устройства имеют кнопочное или сенсорное управление, что гораздо удобнее, чем механический регулятор.

У всех моделей есть дисплей, который показывает значение температуры. За счет функции программирования  терморегулятор для пола можно настроить на работу в автоматическом режиме в определенные часы или дни. Такая возможность избавит вас от необходимости вручную включать устройство, а также поможет значительно снизить энергозатраты.

Параметры выбора

• Температурный диапазон – показывает, в каких пределах осуществляется регулировка температуры. Например, у большинства моделей значение рабочей температуры находится в пределах от  +5 до +35 °C или от 0 до +60 °C. Многофункциональные терморегуляторы, которые  используются для подогрева крыш и других наружных элементов конструкций, имеют шкалу от -10 до +50 °C. Если же требуется подогрев высокотемпературных систем, например, трубопровода, следует  купить терморегулятор с рабочим диапазоном от +60 до +160 °C.
• Значение гистерезиса – характеризует температурный предел включения/отключения режима обогрева.
  Например, данный показатель составляет 2,5 °C, значит, при установке температуры на 18 °C (значение, при котором должен включаться обогрев) система будет работать на обогрев до достижения значения в 20,5 °C (18+2,5). Такой функцией оснащены не все устройства, а только программируемые терморегуляторы для теплого пола. Причем у многих гистерезис можно менять, например, в пределах от 0,2 до 6 °C.
• Степень электрозащиты – определяет место установки устройства в зависимости от условий эксплуатации. Например, для жилых комнат подойдут модели класса IP30 (отсутствует защита от влаги). Для кухни или ванной комнаты, где есть вероятность случайного попадания капель воды на корпус, лучше использовать пылевлагозащитные устройства класса IP21 или IP44.

В нашем интернет-магазине вы сможете подобрать подходящий для ваших задач терморегулятор: цена, подробное описание и характеристики каждой модели находятся в карточках товаров. Оформляйте заказ через сайт или позвоните менеджеру по телефону 8-800-333-83-28.

Мы предлагаем терморегуляторы для теплых полов по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Терморегуляторы для теплого электрического пола «Теплолюкс» в Москве

Применение терморегуляторов для теплого пола позволяет регулировать температуру в соответствии с индивидуальными задачами и предпочтениями.

Терморегуляторы производства компании «Теплолюкс» подходят для работы с различными типами теплого пола: – водяными и электрическими, а также с другим электрооборудованием – котлами, радиаторами отопления и т. д.

Применение таких приборов позволяет оптимизировать расходы на электроэнергию и экономить порядка

70 % средств.



Терморегуляторы для теплого электрического пола

Терморегулятор для теплого электрического пола является современным и удобным способом управления нагревательными системами. Устройства оптимально подходят для различных типов теплого пола. Они позволяют экономить электроэнергию, включая обогрев только в необходимые часы. Применение таких приборов позволяет оптимизировать расходы и экономить порядка 70 % средств.

У терморегулятора (например, модель MCS) может быть сенсорный дисплей, на котором выводятся основные показатели и настройки. Управление прибором, в зависимости от модели, может осуществляться механическим или электронным способом. Наиболее продвинутый тип устройства – беспроводной. Вы можете управлять им и задавать необходимые вам температурные показатели и режимы, даже находясь далеко за пределами офиса или квартиры. Электрический пол будет нагрет к моменту вашего прихода до наиболее комфортной для вас температуры.

Преимущества:

• управление из любой точки доступа,
• простой интерфейс,
• экономия энергии,
• универсальность,
• подсветка дисплея,
• защита от детей,
• устойчивость к механическим воздействиям.

Монтаж терморегулятора для теплого пола осуществляется в монтажную коробку. Изделия белого цвета и с современным дизайном органичны для любых помещений. Термостат может иметь различные дополнительные опции – часы, блокировку, самодиагностику.

Гарантийный срок составляет 2-3 года. В комплект входит терморегулятор, датчик температуры, клеммный соединитель, подробная инструкция по установке и правила эксплуатации.

Возможно Вас заинтересует:

Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей.

Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

• температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
• температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
• комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной — распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

1. Механические терморегуляторы.

   Терморегулятор для теплого пола механический

   Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

   Механические терморегуляторы с выносным датчиком температуры

   На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

   Механический терморегулятор

2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

   Сенсорный тип терморегулятора

3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

   Электронные терморегуляторы теплого пола

4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

   Беспроводной программируемый терморегулятор

   Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

   Терморегулятор для теплого пола программируемый

   Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

1. Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
2. Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
3. Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
4. Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

1. Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
2. Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
3. Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторы

Какая модель лучше

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервопривод

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

Как выбрать терморегулятор для теплого пола

Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.

Рассмотрим основные моменты, на которые следует обращать внимание при выборе терморегулятора для теплого пола: типы терморегуляторов, способ монтажа, используемые датчики и технические характеристики.

Смотрите также: принцип работы терморегулятора.

Как выбрать терморегулятор для теплого пола

Рассмотрим основные моменты, на которые следует обратить внимание при выборе терморегулятора для теплого пола.

Как выбрать терморегулятор для теплого пола

1

Типы терморегуляторов

По типам исполнения терморегуляторы для теплого пола делятся на механические и электронные, которые бывают простыми и программируемыми.

• Механические терморегуляторы

  Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.

  Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.

  Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.

  Механические терморегуляторы

• Электронные простые терморегуляторы

  Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.

  Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.

  Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл. /выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем (TKB 60.36).

  Ознакомиться с ассортиментом и купить электронные простые терморегуляторы можете в нашем каталоге: простые терморегуляторы.

  Электронные простые терморегуляторы

• Электронные программируемые терморегуляторы

  Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.

  Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.

  Электронные программируемые терморегуляторы

2

Датчики измерения температуры

Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.

• Встроенный датчик вмонтирован в корпус терморегулятора и позволяет измерять температуру воздуха в помещении.

• Выносной датчик монтируется непосредственно в полу рядом с нагревательными элементами.

Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.

3

Способ установки

По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.

• Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.

• Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.

• Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.

4

Диапазон регулирования температуры

Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.

5

Мощность терморегулятора

Большинство комнатных терморегуляторов рассчитаны на максимальную мощность в 3520 Вт, следовательно, суммарная мощность потребления электрическим теплым полом не должна превышать 3,5 кВт. В случае превышения данного значения необходимо распределить мощность между несколькими терморегуляторами.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

виды и как выбрать, схема подключения

На чтение 12 мин. Просмотров 11.2k. Обновлено 30 мая, 2021

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTubeТерморегуляторы в системе отопления могут регулировать следующие параметры:

1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Обзор комнатных термостатов с датчиком пола и без. Назначение. Правила монтажа

Watch this video on YouTube

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

1. Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

2. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

3. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
4. Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

5. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

• вентиль 3-х ходовой;
• насос циркуляционный;
• перемычка байпаса;
• градусник;
• термостатическая головка ;
• реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

Терморегуляторы для теплых полов | Часть 1 | Функции и отличия терморегуляторов

Watch this video on YouTube

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

Регулятор для теплых полов | Термостат для теплого пола

Теплый пол является обычным нагревательным элементом, его особенность состоит в его размещении. Как и любой нагревательный прибор, который должен поддерживать определенную температуру воздуха или какой-то поверхности, теплый пол имеет регулятор температуры. Его называют термостат или терморегулятор.

Термостат предназначен для управления температурой теплого пола, чтобы она не отклонялось от заданного значения температуры.  Обычно все подобные термостаты для теплых полов комплектуются совместно с самими теплыми полами. Но есть и универсальные термостаты, которые могут управлять любыми теплыми полами. Причем последние могут быть любого принципа действия и, в частности, могут быть подключены для обогрева инфракрасного теплого пола. Так, например, компания Nobo выпускает универсальные термостат для управления теплыми полами любого бренда и для системы любого принципа действия, причем управление возможно даже удаленно, через Интернет.

Какие разновидности термостатов существуют на рынке управления электрическими теплыми полами?

Самый простой и бюджетный вариант терморегулятора — это термостат с механической регулировкой температуры. Обычно в качестве регулятора используется колесико, вращая которое можно выставить нужную температуру теплого пола. Единственным недостатком такого регулятора может считаться неточное выставление значения температуры, так как шкала не имеет точной и мелкой градуировки установки числового значения температуры.

В качестве управляющего элемента может служить не только колесико, но и бегунок. Положительные и отрицательные моменты такие же, как и у термостата с колесиком.

Более дорогой терморегулятор с электронным управление и выставлением температуры на цифровом табло на самом термостате — намного удобнее, чем предыдущий регулятор. Температура, которая должна поддерживаться данным термостатом выставляется с помощью кнопок и высвечивается на световом или жидкокристаллическом дисплее.

Последние разработки в области управления теплыми полями касаются программируемых термостатов для электрического, водяного или другого всевозможного типа нагрева теплых полов. Такие регуляторы могут комплектоваться с самим теплым полом или продаваться отдельно, они вполне могут называться универсальными.

 Подобные термостаты обычно также имеют цифровое регулирование и дисплей. Функционал таких терморегуляторов может быть минимальным, так, например,: с таймером включения/выключения, или с расширенными возможностями, которые имеют возможность программировать различные числовые значения температур, в течение дня, по дням недели, по времени.

Компания Nobo выпускает именно такие терморегуляторы. Причем такой регулятор может работать как обычный термостат в ручном режиме управления, так и в режиме управления через смартфон, планшет или в режиме удаленного управления через Интернет. Причем функциональные возможности термостата не меняются в зависимости от способа управления.

Независимо от вида термостата он устанавливается на стене на уровне локтя опущенной руки, это от 80 до 100 см от пола. Чаще терморегулятор встраивается в стену в стандартную электрическую подразетницу. Реже регуляторы бывают накладные, они удобнее и не требуется делать отдельное отверстие в стене для его крепления.

Подключение регулятора теплого пола

Теплые полы все чаще входят в нашу жизнь. Причем первоначально они рассматривались как элемент комфортности или необходимости в доме, где живут маленькие дети. Сегодня задачи теплых полов значительно расширились. Они начинают выступать как элемент дополнительного обогрева, а в последнее время многие применяют их и в качестве основного отопления, при этом полностью освобождается пространство (которое крадут обычные пристенные приборы нагрева).

Давайте рассмотрим принцип работы теплого пола на примере его управления с помощью радиоуправляемого регулятора для теплых полов бренда Nobo и то, как им пользоваться.

Как известно, любой теплый пол продается уже с регулятором температуры теплого пола. Обычно прилагается электрическая схема, на которой показано как подключить и как подсоединить термостат к теплому полу, работающий на обычное размыкание электрического тока. Разница может заключаться только в температурном датчике, который измеряет температуру пола, и по его показаниям происходит включение/выключение подачи электричества. Разные производители комплектуют оборудование датчиками различного сопротивления и не всегда термостат от одного бренда подходит в теплому полу другого бренда.

В этом плане термостаты бренда Nobo можно считать универсальными. Кроме того, что термостат продается в комплекте со своим температурным датчиком, он может работать и с другими температурными датчиками, которые имеют другое сопротивление. Это датчики с сопротивлением 10, 15, 22 кОм.

Так же как и другие термостаты для теплого пола, термостат Nobo работает по принципу замыкания/размыкания подачи электрического тока. Однако есть и множество отличий в его работе. Часто потребитель сталкивается с вопросом – где установить и как подключить такой термостат.

Как установить?

В стене сверлится отверстие размером под обычную электрическую розетку, в него устанавливается стандартная распаячная коробка или подрозетник. Высота установки не регламентируется, но обычно, с целью удобства управления и доступности, он располагается на высоте 90-100 см от пола.

Подключение теплых полов электрических к регулятору осуществляется на задней поверхности термостата, где имеются клеммы. К клеммам А и С подводится электричество от автомата на щитке. К другим клеммам В и Д подсоединяются контакты теплого пола, а в их цепи имеется электрическое реле, которое и замыкает/размыкает подачу электричества на теплый пол. Подключение температурного датчика осуществляется на той же задней поверхности термостата, где есть клеммы М и Л. Все электрические провода прокладываются вдоль стены и скрываются под штукатуркой.


Монтаж температурного датчика производится также. Он прокладывается и скрывается в стене. На случай замены температурного датчика он должен легко вытаскиваться. Для этого предварительно в стене прокладывается гофра, а уже в нее вставляется датчик. Продолжение этой же гофры прокладывается и в теплом полу.

Как и большинство существующих регуляторов для теплого пола, термостат Nobo электронный. На передней поверхности есть экран, на котором отображается настройка режимов работы теплого пола, а также числовое значение температуры теплого пола, которая должна поддерживаться. Регулятор теплого пола Nobo марки NTB-2R может работать как обычный термостат в ручном режиме, а также в режиме удаленного управления через Интернет.

Для удаленного управления требуется дополнительный блок EcoHub. Данный блок управления подключается к роутеру, который должен иметь возможность каким-либо способом выходить в Интернет. Потребитель на свой смартфон или планшет должен установить программу управления и настройки Nobo Energy Control. Программа скачивается совершенно бесплатно и ее использование не требует дополнительных затрат или платного обслуживания. Первоначальное включение системы требует настройки согласования работы блока управления EcoHub с термостатом NTB2R. В программе следует ввести 12-ти числовой код, который высвечивается при включении термостата в сеть.

Как настроить и как проверить правильность настройки и работу регулятора?

Это не составит труда, так как на каждом этапе такой настройки всплывают подсказки на русском языке. Управление работой термостата происходит по радиосигналу, без проводного соединения между ними. На смартфоне вводятся параметры работы, он, в свою очередь, выходит в Интернет, связывается с роутером, по стандартному кабелю с разъемом RJ45 сигнал поступает на EcoHub и уже он по радиосигналу передает все настройки термостату для теплого пола.

Вопрос куда ставить EcoHub и роутер относительно термостата имеет важное значение. При слишком удаленном расположении термостата от EcoHub радиосигнал может теряться. Производитель гарантирует бесперебойную работу при расстоянии между ними до 100 метров прямой видимости. Если имеются препятствия, то расстояние уменьшается. В деревянных домах сигнал проходит значительно хуже, нежели в кирпичных или монолитных. В каждом отдельном случае рабочие расстояния определяются практическим путем. Технические параметры регулятора для теплых полов Nobo позволяют к одному термостату подключить теплые полы с общей нагрузкой до 16 А. При напряжении в сети 220В общая нагрузка считается по формуле:

Р=U*I=220*16=3520 Вт
где Р – максимальная мощность подключения, Вт;
U – напряжение в сети, В;
I – сила тока, а.
Тогда
Р=U*I=220*16=3520 Вт

Причем, если мощность одного теплого пола намного меньше 3520 Вт, то можно подсоединить и два теплых пола на один регулятор или значительно больше двух, главное, чтобы их суммарная мощность не превышала 3520 Вт.

Как при ручном, так и при удаленном способе управления есть возможность устанавливать несколько режимов работы теплого пола. Это: «комфортный режим», «экономичный режим», режим «не замерзания» (или +8 С) и режим «все выключено». Под «комфортным режимом» подразумевается работа теплого пола при максимально допустимой для потребителя температуры, она чаще всего колеблется от 26С до 30С. Причем 30С для полноценного режима отопления. Такой режим рекомендуется применять, когда в помещении присутствуют люди и требуется обогреть помещение.

Под «экономичным режимом» имеется ввиду более низкая температура, чем комфортная, которая может составлять от 15С до 18С. Такой режим рекомендуется применять, когда в помещении какое-то время будут отсутствовать люди и максимальная температура не требуется.

Под «режимом незамерзания» (+8С) имеется в виду поддержание минимальной температуры + 7С — + 8С. Такой режим рекомендуется применять, когда в помещении в зимний период долгое время отсутствуют люди, а оборудование, имеющее отношение к работе с водой, необходимо обезопасить от замерзания. Под режимом «все выключено» понимается полное отключение подачи электричества на все подключенные нагревательные элементы, а термостат переходит в режим ожидания.

Хотелось бы отметить еще одно важное отличие в работе регулятора для теплых полов Nobo. Это вопрос о том, как работает и какую температуру он берет за основополагающую для своего включения/выключения. Здесь есть три варианта работы.

• Первый вариант – это классическая работа от датчика температуры, который закладывается в пол. Такой вариант мы рассмотрели выше, и он является основным не только для термостата Nobo, но и для всех других брендов.
• Есть еще один вариант. У термостата NTB-2R дополнительно имеется встроенный датчик, который замеряет температуру воздуха в помещении в том месте, где он расположен. При желании, можно управлять включением/выключением теплого пола по температуре воздуха, что часто используется, когда теплый пол применяется в качестве основного способа отопления. Переключение между работой первого и второго способа производится без всяких сложных настроек и без отсоединения проводного датчика температуры. Просто в настройках вводятся соответствующие изменения.
• Есть и третий – смешенный способ. Здесь измеряется и температура воздуха и температура пола. Регулирование температуры происходит по ее среднему  значению.

Производитель Nobo всегда заботится о своих потребителях и поэтому его продукция универсальна и может работать не только с брендом Nobo. Так, например, у термостата NTB-2R есть особенный режим работы, который не принимает во внимание температуру воздуха и пола. Такой режим включения/выключения настраивается самим производителем. За основу берется период в 20 минут и устанавливается время, в течение, которого данный термостат будет подавать электричество на теплый пол. Например, 2 минуты пол будет нагреваться, а 18 минут электричество на него подаваться не будет, и так с периодичностью в каждые 20 минут. Настроить можно любое соотношение времени включено/выключено.

Термостат для теплых полов Nobo можно использовать как центральный пульт управления для подключения через него одного или нескольких электрических конвекторов или любых нагревательных и электрических  приборов. Это могут быть не только теплые полы, но и бойлеры, насосы, осветительные приборы, однако в качестве центрального пульта управления для конвекторов он применяется чаще всего. При этом на клеммы Б и Д вместо теплого пола подключается провод, раздающий питание электричества на конвекторы и их работа настраивается по любому режиму, которые были описаны выше.

Конечно, такая многофункциональность термостата для теплого пола Nobo марки NTB-2R не может не отразиться на его цене. Она немного выше регуляторов температур других производителей, но если принять во внимание надежность его изготовления – Норвегия, многофункциональность, ручное и удаленное управление, то цена вполне оправдана.

Установка регулятора теплого пола через Nobo EcoHub

Как происходит процесс регулирования и поддержание температуры теплого пола?

Теплый пол монтируется и укладывается согласно его инструкции, и, в зависимости от производителя, может отличаться друг от друга. Однако управление температурой производится у всех термостатов одинаково. Термостат обязательно комплектуется выносным датчиком температуры. Каждый такой наружный датчик имеет свои характеристики, в частности — сопротивление. Подключение датчика с другим сопротивлением исключается, так как данные замера температуры будет неправильные. В процессе нагрева теплого пола датчик производит замер температуры и передает этот сигнал на термостат. Регулятор фиксирует эту температуру, сравнивает ее значение с выставленным заданным значением на термостате и отключает или включает нагрев теплого пола. Термостат работает как обычное реле, которое замыкает или размыкает подачу электрического тока на теплый пол. Терморегулятор Nobo NTB 2R тоже имеет в комплекте свой датчик температуры с сопротивлением 22 кОм. Имеется возможность подключение датчика с другими сопротивлениями, для этого в настройках можно найти варианты сопротивлений (10, 12, 15 кОм) и выбрать необходимое сопротивление подключенного датчика.


Наружный температурный датчик одним концом подсоединяется к термостату, а другой конец крепится в точке замера температуры в теплом полу (согласно прилагаемой инструкции). Для того чтобы была возможность заменить или отремонтировать датчик, он предварительно помещается в гофру и уже в гофре прокладывается в штробе в стене и в полу.

Иногда датчик заливают в полу без гофры, но при этом уже невозможно его вытащить. Есть ложное мнение, что в таком случае датчик точнее замеряет температуру пола.

Как и у некоторых термостатов, терморегулятор Nobo NTB 2R имеет свой второй пола. В некоторых случаях регулировку нагрева пола удобно осуществлять по температуре воздуха в помещении. Такой способ используется, когда теплый пол является основным способом отопления. В настройках термостата можно принудительно задать регулирование температуры пола по выносному или встроенному датчику.

Если теплый пол устанавливается под ламинатом или другими покрытиями, которые боятся большой температуры нагрева, возможна настройка работы термостата одновременно по двум датчикам. В этом случае максимальная температура теплого пола не может превышать 27 С.


У терморегулятора Nobo NTB 2R есть еще одна функция, которая практически не встречается у других подобных регуляторов. Термостат может работать вообще без датчиков температуры. В настройках их можно отключить и включить процентное соотношение включено/выключено работы теплого пола. Есть общий период программирования работы – 20 минут. Эти 20 минут можно разбить на периоды включения работы нагрева и период выключения нагрева. Например: выставляем в настройках 30%. Это значит в течение каждых 20 минут, 6 минут (это 30% от 20 минут) термостат будет подавать электричество и нагревать пол, а 14 минут (это 70% от 20 минут) отключать подачу электричества на теплый пол и, соответственно, нагрева не будет. Так будет повторяться каждые 20 минут.

У термостата Nobo NTB 2R  есть еще одна положительная особенность. Его можно использовать как центральный пульт управления для подключения не только теплого пола, но и любых электрических приборов. Для этого к разъему 220 В, куда подключается теплый пол, подключается один или несколько электрических приборов. Важно не превысить общую подключаемую мощность нагрузки.

Как выбрать терморегулятор и какие ошибки могут быть?

1. Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
2. Самая частая ошибка — когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
3. К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R. Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
4. Следует обратить внимание — на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:

Р=U*I,  Вт

где: Р – мощность подключаемой нагрузки, Вт. В нашем случае мощность теплого пола;
U – напряжение сети, В. В России это 220 В.
I – сила тока в сети в зависимости от подключаемой нагрузки, А. В нашем случае это 16 А.
тогда
Р=U*I=220*16=3520 Вт.

Из этого следует понимать, что больше чем 3500 Вт подключать нельзя, это может привести к пожару или поломке терморегулятора. Поэтому если мощность подключаемого теплого пола больше 3500 Вт, то следует разделить на несколько элементов, не превышающих каждый 3500 Вт и каждый нагревательный элемент подключить через свой термостат. Второй вариант подключения мощности больше 3500 Вт – через промежуточное реле. В этом случае лучше обратиться к специалистам, сертифицированным в этой области. Регуляторе Nobo NTB 2R рассчитан именно на подключение нагрузки в 16А.

Программируемый регулятор теплого пола

В качестве примера рассмотрим рассмотрим регулятор теплого пола Nobo. Габаритный размер термостата 85мм х 85мм. В центре имеется достаточно информативный жидкокристаллический экран размером 25 мм х 25 мм. Экран цветной, в центральной части экрана крупными цифрами высвечивается температура воздуха (а), которая в данный момент должна поддерживаться. Левее от значения температуры имеется стрелка (б) положение которой соответствует выставленной температуре. Здесь же в левой части экрана терморегулятора имеется цветной столбик (в), который имеет возможность перемещаться вверх/вниз. Положение столбика отражает текущее значение температуры воздуха в помещении. По относительному положению стрелки выставленной температуры и столбика можно визуально прослеживать тенденцию повышения/понижения текущей температуры. Столбик может мигать, что означает, что температура воздуха меньше выставленного значения, и происходит нагрев. Столбик прекращает моргать, если температура воздуха достигла или выше выставленного значения и нагрев не происходит. Цветовая гамма общего фона экрана (г) и вертикального столбика меняется в зависимости от режима, в котором на данный момент работает терморегулятор.

Всего может быть 4 цвета и 4 режима работы. Красный цвет соответствует комфортному режиму и, соответственно, его температуре, зеленый — экономичному, синий – антизамерзание, серый – все выключено.


Кроме цветовой гаммы режим работы термостата отображается в виде символа (д). Над числовым значением температуры, который отображается черным цветом, имеется символ также черного цвета, который соответствует режиму работы термостата. Солнышко – комфортный режим, растущий месяц – экономичный режим, снежинка – антизамерзание, полностью серый экран без числового значения температуры (вместо ее значения 2 прочерка) – все выключено.

С левой стороны от экрана, на корпусе терморегулятора имеется выключатель (1). Передвигая его вверх или вниз можно включить или выключить термостат. Для управления функциями термостата в каждом его углу имеются клавиши управления (2,3). С их помощью можно повышать или понижать значение температуры, которая должна поддерживаться. Клавиша (4) позволяет вернуться на один шаг в меню. Кнопка (5) – подтверждение выбранного действия или включение меню.


На задней поверхности термостата находятся классическая схема и клеммы для подключения к сети 220 В, клеммы для нагрузки и клеммы для подключения выносного датчика температуры.

Функциональные возможности термостата

Данный термостат может работать автономно, как обычный термостат для теплого пола, а также его можно подключить к системе удаленного управления – Nobo Energy Control.

В автономном режиме терморегулятор может:

• работать в 4-х температурных режимах: комфортный, экономичный, антизамерзания, все выключено;
• для каждого режима может быть настроена своя температура;
• любой существующий термостат для теплого пола может быть заменен на данный термостат. Причем все термостаты в комплекте продаются с выносным датчиком температуры 22 кОм,
• терморегулятор можно подключить и настроить его работу с другими датчиками, сопротивление которых составляет: 10 кОм, 12 кОм, 15 кОм;
• терморегулятор может работать по температуре выносного датчика, по температуре встроенного датчика в термостат, и по средней температуре выносного и встроенного датчиков;
• возможна работа вообще не по температурам, а по расписанию времени работы и времени в выключенном состоянии каждые 20 минут;
• подключить можно не только теплый пол, но и обогреватели. Причем обогреватели могут быть как бренда Nobo, так и любого другого бренда и принципа действия. Обогреватель другого бренда будет работать по схеме включено/выключено, по температуре воздуха измеряемой датчиком на термостате. В этом случае он работает в режиме центрально пульта управления или любого электрического пробора в режиме включено/выключено.

В режиме удаленного управления термостат может все, что перечислено в автономном режиме, а также:

• работать по заранее прописанной программе на каждый день недели с последующим повторением. В течение дня могут меняться режимы работы каждые 15 минут.
• управлять работой термостата, менять температуры, режимы работы, и при этом находиться в любой точке Земли, где есть Интернет.

Установка термостата

Установка терморегулятора может быть произведена скрыто. При этом в стене, обычно на уровне 90 см от пола, делается отверстие, куда предварительно устанавливается стандартный подрозетник (монтажная коробка), и уже в него вставляется терморегулятор.


Как так стандартно такой термостат предназначен для теплых полов, то в стене делается штробление, где прокладываются питающие термостат кабели, и вниз прокладываются кабели для теплого пола, а также выносной датчик температуры. Для того чтобы была возможность сменить выносной датчик температуры на новый, его помещают в гофрированную трубку, чтобы была возможность датчик вытащить. После прокладки всех проводов стена шпаклюется. Такая проводка называется скрытой. Возможно и открытое расположение термостата на поверхности стены. Для этого существуют накладные подрозетники (монтажная коробка). Вся проводка тоже может быть сделана на поверхности стены в пластиковых коробах. Если же пользоваться управлением с помощью выносного датчика температур, то его все равно придется заливать в пол, как и в первом случае. Термостаты могут иметь и комбинации, сам термостат — (скрыто/открыто) с видом прокладки кабелей (скрытый/открытый)

Проверка работоспособности термостата

После проведения всех монтажных работ следует проверить схему, подключение и работоспособность всей системы во всех режимах:

• ручное изменение температуры в сторону увеличения/уменьшения;
• удаленное изменение температуры в сторону увеличения/уменьшения;
• ручное изменение режимов работы термостата: комфортный/экономичный/ антизамерзание/все выключено;
• удаленное изменение режимов работы термостата: комфортный/экономичный/ антизамерзание/все выключено;
• в ручном режиме работы термостата: от выносного датчика температуры/встроенного датчика температуры/от совместной работы выносного и встроенного датчика/без датчиков температуры;
• в удаленном режиме работы термостата: от выносного датчика температуры/встроенного датчика температуры/от совместной работы выносного и встроенного датчика/без датчиков температуры;

Внимание! Данный терморегулятор рассчитан на силу тока 16А. что соответствует максимальной подключенной к нему нагрузке 3520 Вт при напряжении 220 В. Если подключать большую мощность, то необходимо ставить промежуточное реле.

Программирование и настройка термостата

При ручном управлении настройка и управление термостатом осуществляется так же, как у обычного настенного регулятора температуры. Отличие составляет только возможность работы в 4-х режимах работы. Однако при ручном управлении в этих режимах нет необходимости, так как в любой момент можно подойти и изменить настройки.

При удаленном управлении необходимо совершенно бесплатно скачать на смартфон или планшет программу управления Nobo Energy Control, дополнительно приобрести блок управления Nobo Eco Hub, и роутер с возможностью подключения к Интернету. После скачивания программы на экране появляется соответствующая иконка.

Подключение Nobo Eco Hub с роутером осуществляется с помощью кабеля, который входит в комплект Eco Hub. После того как произведены все необходимые соединения, со смартфона/планшета необходимо произвести соединение с роутером по Wi-Fi, роутер связывается с Eco Hub, и далее по радиосигналу Eco Hub связывается с терморегулятором.


Все настройки производятся на русском языке, и на каждом этапе всплывают подсказки о дальнейших действиях. После подключения всех терморегуляторов (количество которых не ограничено), производится настройка температур, режимов работы, недельной программы работы и т.д. После установки всех настроек в папке «МЕНЮ» — «ПАРАМЕТРЫ» в строке «Управление через Интернет» необходимо поставить галочку.


Далее производится подключение роутера к Интернету, и можно управлять приборами удаленно. Если у смартфона/планшета есть доступ в Интернет, то нужно зайти в программу Nobo Energy Control, кликая на соответствующую иконку на смартфоне/планшете. Все действия по настройкам, изменение режимов работы термостатов, температур, которые можно было делать по Wi-Fi в пределах видимости роутера, можно делать и удаленно.

Программа скачивается бесплатно, не требует платы за ее использование и потребляет минимальный Интернет-трафик (в среднем, 200-300 Мбайт в месяц), при использовании программы каждый день.

Термостат для теплого пола

Как правило терморегулятор теплого пола покупают отдельно, руководствуясь при этом его функциями, внешним видом и набором опций самой системы обогрева. Терморегулятор теплого пола предназначен для того, чтобы поддерживать на поверхности пола и в самом помещении выбранный температурный режим. Основным принципом работы регулятора теплого пола является выключение системы подогрева после того, как температура в помещении или на поверхности пола достигает определенного заранее уровня. После того, как температура падает хотя бы на один градус, то есть пол начинает остывать, термостат снова включает систему подогрева. Таким образом постоянно наблюдая за температурой, этот прибор помогает значительно сэкономить расход электроэнергии.

Поддержание постоянного температурного режима — это основная, но далеко не единственная функция терморегулятора теплого пола. С его помощью можно нагреть комнату до заданной температуры к определенному времени. Очень удобно делать это в холодное время года, подогрев помещение вечером, на ночь выключить систему обогрева, а утром к назначенному времени терморегулятор сам нагреет пол и воздух до нужной температуры и вставать будет гораздо комфортней. Для этого вам нужно правильно смонтировать электрический теплый пол.

Подробнее про выбор системы теплого пола.

Существующие разновидности регуляторов температуры теплого пола

Не смотря на то, что в настоящее время существует большой выбор терморегуляторов теплого пола, все их можно подразделить на три основные группы:

1. Электронно-механические терморегуляторы теплого пола (температура регулируется при помощи вращающегося ролика, на котором расположена температурная шкала, их основными достоинствами является простота в использовании и сравнительно доступная цена).
2. Цифровые регуляторы температуры теплого пола (отличаются от электронно-механических тем, что необходимая температура выставляется не при помощи реле, а с помощью специальных кнопок).
3. Наиболее сложными и предусматривающими большее количество функций являются программируемые регуляторы теплого пола. С их помощью можно запрограммировать различную температуру на разное время суток. Например, отключать систему подогрева днем, когда никого нет дома, а включать ближе к вечеру, когда все возвращаются с работы.

Терморегуляторы теплого пола могут быть оснащены различными датчиками измерения температуры, такими как:

• простой датчик измерения температуры;
• инфракрасный датчик измерения температуры пола;
• встроенный или выносимый датчик измерения температуры воздуха в помещении;
• двойной датчик, который позволяет одновременно измерять и температуру напольного покрытия и температуру воздуха в комнате.

Также различают встраиваемые и накладные регуляторы температуры теплого пола. Первые встраиваются внутрь стены как, например, розетка, а вторые — монтируются внутрь специального короба.

Каким образом правильно подключить регулятор теплого пола

Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков. Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.

Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений. Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.

Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:

• контакт № 1 предназначен для подключения фазы от розетки или распределительного щитка;
• контакт № 2 используется для подсоединения нулевого кабеля к источнику питания;
• с помощью контакта № 3 подключают нулевой кабель, который ведет к системе подогрева пола;
• в контакт № 4 подсоединяют фазу, ведущую к системе подогрева;
• контакты № 6 и № 7 используются для подключения датчика измерения температуры.

Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение.

Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:

• проверить правильность подключения всех кабелей в соответствии со схемой, которая находится в паспорте прибора;
• затем нужно выставить термостат на минимальную температуру;
• после этого можно подавать напряжение;
• теперь можно включить тумблер и повернуть регулятор температуры на максимум. При этом происходит подача электричества в контакты № 3 и № 4 и должен послышаться щелчок.

Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно. Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.

Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.

Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.

Как правильно выбрать терморегулятор теплого пола

Сейчас существует большой выбор регуляторов теплого пола. Чтобы приобрести качественный и надежный терморегулятор, в первую очередь нужно обратить внимание на марку производителя. Лучше взять прибор от известного проверенного производителя, предоставляющего гарантии качества товара.

Например терморегуляторы марки «devi» имеют ряд преимуществ, они просты в использовании, 5 возможных температурных режимов выставляются при помощи одной ручки регулирования температуры.

Регулятор теплого пола французской марки «legrand» характеризуется большим количеством всевозможных опций. С его помощью обеспечивается максимальная точность поддержания необходимого температурного режима на протяжении длительного времени, имеется 4 уровня температуры, вся необходимая информация отображается на дисплее. Термостат марки «energy» получил свою популярность благодаря возможности быстро и просто настроить систему подогрева «под себя».

Многие модели регуляторов температуры теплого пола совмещают в себе сразу несколько функций, из которых можно выбрать оптимальный вариант, который подойдет именно Вам. Также немаловажным фактором при выборе термостата является предназначение самой системы подогрева полов. Если Вам просто нужно подогреть пол до определенной температуры, то можно взять более простой регулятор. Если же Вы хотите иметь возможность выставлять регулятор теплого пола по времени, чтобы температура пола и воздуха в помещении прогревалась к Вашему приходу с работы, то лучше выбрать программируемый регулятор.

Обычный выносной датчик измерения температуры монтируется непосредственно в пол. Более точным считается инфракрасный датчик, который устанавливается на стене. Если же пол является основным источником тепла в помещении, то лучше будет приобрести терморегулятор теплого пола с двумя датчиками, который будет контролировать одновременно и температуру на поверхности пола и воздуха в комнате.

Поделиться

Твитнуть

Запинить

Нравится

Класс

WhatsApp

Viber

Телеграмка

Полы с подогревом — Honeywell Home Heating Controls

Системы теплого пола становятся наиболее популярной формой отопления для новых домов в Великобритании. Они создают незагроможденные комфортабельные помещения с меньшим количеством сквозняков и хорошо работают в сочетании с эффективными конденсационными котлами.

Многозонный контроллер evotouch — идеальное решение для управления несколькими зонами и контроля пола в одном устройстве.

Малый линейный термоэлектрический привод MT8

Термоэлектрический привод MT8 обеспечивает точную и надежную работу клапана для помещений и зон.Его интеллектуальный набор встроенных функций предлагает вам множество преимуществ для ускорения установки и обеспечения долгосрочной эксплуатации. Функции Модели с ходом 4 и 8 мм Доступны версии на 230 В и 24 В для …

Набор термостатов evohome WiFi Connected

Комплект подключаемых термостатов evohome состоит из контроллера evohome, кабеля питания и подставки, а также блока беспроводного реле.Доступен пакет зонирования, позволяющий создавать дополнительные зоны нагрева. Системой evohome можно управлять с помощью приложения для планшета или смартфона, доступного для устройств Apple и Android. evohome …

Комплект для горячей воды, состоящий из беспроводного термостата водонагревателя, приемопередатчика, невентилируемого датчика загрузки водонагревателя и дополнительного беспроводного релейного блока для управления клапаном зоны горячей воды.Управление OpenTherm как для отопления, так и для горячей воды может быть достигнуто с помощью дополнительного моста OpenTherm.

evohome — это сложная система отопления, которая позволяет создавать и индивидуально управлять до 12 зонами отопления в жилых домах. evohome также контролирует горячее водоснабжение. evohome подходит для любого дома с жидкостной (влажной) системой центрального отопления.Решения по зонированию могут быть рассчитаны на …

Контроллер теплого пола HCC80R

Беспроводной контроллер теплого пола, обеспечивающий до 8 зон управления. Используйте контроллеры теплого пола для интеграции теплого пола в систему мульти-зонирования evohome. Соедините контроллер теплого пола с беспроводным комнатным термостатом Honeywell Home (DT92 или Y87RF) и evohome…

В комплект мультизонального радиатора evohome входят 4 головки контроллера беспроводного радиатора, что позволяет создавать до 4 зон — по одной головке на зону. Также доступны индивидуальные контроллеры радиаторов. Контроллеры радиатора HR92 используют двустороннюю связь с контроллером evohome, чтобы гарантировать, что …

Все о теплых полах | tekmar

Решение

Решение — отапливать дом с помощью системы лучистого теплого пола.Все поверхности в помещении нагреваются до той же температуры, что и пол. Это включает в себя стены, мебель и, конечно же, вас, жильца здания.

Для обогрева пола в системе лучистого теплого пола используется теплая вода, протекающая по пластиковым трубкам, установленным в полу. Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером. Котел можно отапливать природным газом, пропаном, мазутом, электричеством или дровами, а также есть варианты солнечных панелей для нагрева воды для обогрева вашего дома.

Лучистые полы с подогревом обладают рядом преимуществ для комфорта и здоровья. Обеспечить контроль температуры в помещении для каждой комнаты или зоны дома очень просто. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, снижая при этом температуру в редко используемых комнатах. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, давая возможность контролировать ваши затраты на электроэнергию.

Выбор подходящего оборудования Обычные термостаты с принудительным воздушным отоплением плохо подходят для работы в системах водяного отопления.Эти термостаты включают светлый пол, когда температура воздуха ниже установленной температуры, и отключаются, когда она выше установленной температуры. В результате пол имеет тенденцию резко превышать температуру нагрева воздуха при обогреве, а затем не включается, пока температура пола не станет низкой. Кататься на этих американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для теплого пола.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, чтобы периодически подавать в пол нужную температуру воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым обеспечивая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

• Ограничение температуры пола из твердых пород дерева. Полы из твердых пород дерева могут высохнуть и получить повреждения из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие компании, производящие паркетные полы, указывают максимальную температуру 85ºF (30ºC).
• Поддерживайте минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола от 80 до 85ºF (от 25 до 30ºC), пол становится теплым на ощупь.
• Сохраняйте комфорт в комнатах с большим количеством стеклянных окон, выходящих на южную сторону. Эти комнаты часто перегреваются днем ​​из-за солнечного излучения, проникающего через окна. Обычно это может привести к тому, что светлый пол станет холодным в течение дня. Поддерживая температуру пола около желаемой температуры воздуха в помещении, комната остается комфортной, даже когда солнце садится вечером.

Чтобы обеспечить экономию энергии, наши термостаты также предлагают возможность создания программируемого ночного графика понижения температуры.Термостат снижает температуру в ночное время, обеспечивая тем самым экономию энергии. Затем термостаты могут использовать функцию оптимального запуска вместе с обратной связью по температуре в помещении, чтобы гарантировать, что настройки комнаты и пола вернутся к температуре, когда вы проснетесь утром.

У нас есть решения для управления котлом, зонирования, эксплуатации систем охлаждения и удаленного доступа в Интернет для вашей системы лучистого теплого пола. Наслаждайтесь максимальным комфортом с системой лучистого теплого пола с термостатами Tekmar.

WiFi Умный термостат Электрический теплый пол Smart Life / Tuya APP — Моэс

Дом / Wi-Fi умный термостат электрические теплые полы 16A

MOES WiFi Интеллектуальный термостат Программируемый контроллер температуры для электрического теплого пола с функцией WiFi. Работает с Alexa Google Home.

по Моэ

Основные характеристики:

1. Функциональный электрический подогрев пола: управление с помощью Wi-Fi для интеллектуального подогрева пола обеспечивает максимальное и всестороннее удобство вашей умной жизни.(Примечание: текущая нагрузка 16А)

2. металлическая матовая панель: удивительная серебряная рамка и цветной цифровой дисплей открывают вашу современную жизнь, а квадратный дисплей также помогает защитить ваши глаза. Термостат MOES ориентирован на создание простых, человеческих, восхитительных ощущений для вашего дома и такого цвета подходит для различных стилей оформления.

3.Smart Home Совместимость: работая с Alexa Google Home, термостат MOES предлагает наиболее комфортную температуру пола для вас, где бы вы ни находились, с помощью голосового управления.

4. Дистанционное управление с помощью смарт-телефона: дистанционное управление температурой пола для достижения повышенного комфорта с помощью смарт-приложения, простое управление на смартфонах в любом месте.

5. 5 + 2 Программируемый: Поддерживает полностью автоматические программы или ручную настройку 5 + 2-дневного еженедельного расписания из 6 этапов в день, обеспечивая максимальное удобство и комфорт. Память данных при выключенном питании.

Листинг пакета:

Умный термостат MOES (1 упаковка)

1 Термостат (на ваш выбор)

2 винта

Краткое руководство по установке

QC пройден

Примечание: BHT-3000-GBLWG предназначен для нагрева воды с Wi-Fi

Параметр:

Номер модели: BHT-6000-GBLWG

Источник питания: 95-240 В переменного тока, 50/60 Гц

Датчик: NT3950,10K

Точность: ± 0.5 ℃

Установить темп. Диапазон: 5-35 ℃

Дисплей Темп. Диапазон: 5-99 ℃

Температура окружающей среды: 0,0-45 ° C

Влажность окружающей среды: 5-95% относительной влажности

Руководство на английском языке https://drive.google.com/file/d/1vNlGKKMkU1Xn83c0qR8sfK7CnMLJvtX7/view

Электрический термостат для подогрева пола работает с Alexa Google Home Smart WIFI Control Внешний регулятор температуры 20A 200-240V

ДРУГИЕ ОПЕРАЦИИ

• а.Проверка внешней и внутренней температуры: нажмите и удерживайте «M» и «<», чтобы переключить внутреннюю или внешнюю температуру.
• г. Предупреждение о защите от температуры: когда температура выше или ниже значения защиты, будет мигать «пожар», клапан автоматически закроется или откроется, и отрегулируйте температуру на 2 ℃ выше или на 2 ℃ ниже значения защиты, произойдет «пожар». прекратить вспышку и отменить режим защиты.
• г. ERR Exception ： Когда загорается индикатор «ERR», это означает, что датчик был в неправильном режиме или датчик неисправен.И значение температуры на экране покажет «-».
• г. «WIFI» медленно мигает, это означает, что подключение к Wi-Fi не выполнено.
• e. Есть функция антиблокировки.
• ф. Проверьте MAC-адрес: когда термостат выключен, нажмите и удерживайте «<» и «>», войдите в режим проверки и нажмите «<» или «>», чтобы выбрать адрес.

ПОДКЛЮЧИТЬСЯ К ИНТЕРНЕТУ

• а. Нажмите «<» в течение 3 секунд, «WIFI» будет быстро мигать
• г.APP войдите на страницу добавления устройства, выберите тип продукта.
• г. Введите SSID и пароль, затем выполните сопряжение.

УСТАНОВКА

• Окружающая среда
• Установить в бокс 86 * 86, питание от сети 220 В переменного тока
• Отключение питания
• Перед установкой необходимо отключить питание

ЭТАП УСТАНОВКИ

• 1. Подключите каждую проводку
• 2. Подсоедините сталь к коробке 86
• 3.Закрепите блок питания и панель

РАСШИРЕННЫЕ НАСТРОЙКИ
Когда термостат включен, нажмите и удерживайте «» (5 с), нажмите «M», чтобы выбрать элемент настройки, и нажмите «», чтобы выбрать.

• 1. Тип датчика: 00: Внутренний 01: Внешний 02: Внутренний и внешний. По умолчанию 00
• 2. Защита от высоких температур: 35 ~ 95 ℃, по умолчанию 95 ℃, «-» Отменить защиту
• 3. Защита от низкой температуры ： 0 ~ 10 ℃, по умолчанию 5 ℃, «-» Отменить защиту
• 4.Качели: 0-9 ℃, по умолчанию 2 ℃
• 5. Калибровка температуры ADJ -9 ℃ ~ + 9 ℃, по умолчанию 0 ℃
• 6. Наивысшая целевая температура: 35 ~ 90 ℃, по умолчанию 35 ℃
• 7. Самая низкая целевая температура: 0 ~ 30 ℃, по умолчанию 5 ℃
• 8. Целевая температура в домашнем режиме: по умолчанию 24 ℃.
• 9. Целевая температура в эко-режиме: по умолчанию 18 ℃.
• 10. Целевая температура в режиме ожидания: по умолчанию 15 ℃.
• 11. Перезагрузка системы: нажмите «<» или «>», чтобы переключить «-» на «==» и подождать 5 с.
• 12.Заводские настройки: нажмите «<» или «>», чтобы переключить «-» на «==» и подождите 5 с.

Zemismart принимает способ оплаты PAYPAL.
Это позволяет вам платить картами Visa, MasterCard, American Express, Discover.
1. Выберите оплату через PayPal.
2. Разместите заказ.
3. Оплата с помощью дебетовой или кредитной карты.

4. Теперь вы можете выбрать Visa, MasterCard, American Express или Discover по своему усмотрению.

Джуди Чан
Skype ： +86 15018062694
WhatsApp ： +86 15018062694
Wechat ： 943180996
QQ: 943180996

Земисмарт.com

Руководство пользователя Установить

Нужен ли мне специальный термостат для лучистого тепла? — HVACseer.com

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

По всем соображениям переключения на лучистое тепло, одним из последних может быть тип термостата, необходимый для его работы. Однако вы должны знать, какой специальный термостат может потребоваться для работы вашей новой системы отопления.Требуется ли специальный термостат для лучистых полов с подогревом? Мы провели небольшое исследование и подготовили для вас лучшую информацию.

Когда дело доходит до лучистого тепла, вам нужен термостат, который легко регулируется и достаточно умный, чтобы не перегревать ваш дом. Итак, лучше всего сделать такой, специально созданный для лучистого тепла. При этом некоторые термостаты работают с традиционной системой, а также с лучистым теплом, и вам необходимо убедиться, что термостат, который вы покупаете, будет работать с типом тепловой системы, которой вы владеете.Некоторые популярные бренды, совместимые с лучистым теплом, производятся SunTouch, ecobee, Honeywell и Nest. Вы также должны учитывать, является ли ваш пол с подогревом водяным или электрическим.

Теперь, когда мы установили, что существует множество разновидностей термостатов, которые можно использовать для получения лучистого тепла, давайте обсудим некоторые варианты продуктов более подробно. Продолжайте читать, чтобы узнать больше о специальных термостатах, о том, как настроить их на лучистое тепло, на какую температуру следует установить и многое другое.

Что делает термостат совместимым с лучистым теплом?

В идеале термостат, который вы выбираете для управления лучистым теплом, должен иметь датчик температуры пола. Этот датчик температуры пола постоянно знает температуру полов, поэтому они не становятся слишком горячими или слишком холодными. Кроме того, термостат, созданный для водяного лучистого тепла, должен иметь возможность управлять водонагревателем, так как именно эта теплая вода передает тепло вашим полам.

Для электрического обогрева пола термостат должен быть термостатом базового сетевого напряжения.Если когда-либо возникнет вопрос, совместим ли термостат, обратитесь к руководству пользователя или свяжитесь с производителем. Не забывайте всегда проверять максимальное допустимое напряжение на термостате, чтобы убедиться, что вы соблюдаете электрические требования, чтобы избежать перегрузки.

SunTouch

Термостат SunTouch, работающий на лучистое тепло, представляет собой интеллектуальный термостат. Он оснащен Wi-Fi, и к нему можно получить доступ, находясь за пределами вашего дома. Эта модель имеет датчик температуры пола, а также дополнительный датчик температуры в помещении и работает с электрическим лучистым теплом.Его можно запрограммировать на срок до 7 дней. Кроме того, он поставляется с регулируемым экраном, поэтому вы можете изменить цвет в соответствии с дизайном интерьера.

Посмотреть этот термостат на Amazon.

Экоби

Ecobee предлагает множество интеллектуальных функций. У него есть датчики, которые автоматически определяют, дома вы или нет, и автоматически регулируют температуру на основе этого. Он также предлагает голосовое управление и удаленные комнатные датчики. Эта модель хорошо работает с жидкостными системами лучистого отопления.Хотя это один из самых дорогих вариантов, это один из самых сложных термостатов на рынке.

Посмотрите этот термостат Ecobee на Amazon.

Honeywell

Th215-AF-GA / U

Этот термостат подходит только для электрических систем водяного отопления. У него есть датчик температуры пола, что означает, что он будет довольно точно поддерживать температуру ваших полов. Кроме того, вы можете запрограммировать термостат на срок до семи дней вперед, что означает, что вы можете установить температуру в соответствии с тем, когда вы будете дома, а когда нет.Кроме того, этот термостат предназначен только для резистивной нагрузки, поэтому убедитесь, что ваше лучистое тепло является резистивной нагрузкой.

Посмотрите этот термостат Honeywell на Amazon.

Aube от Honeywell Th240-28-01-B / U

Этот альтернативный вариант от Honeywell работает с водяным лучистым теплым полом и предлагает те же функции, что и описанный выше. Это термостат, который также работает с центральным отоплением.

Посмотреть этот термостат на Amazon.

Гнездо

Предложение Google, термостат Nest, признано лучшим интеллектуальным термостатом для вашего дома.Nest обладает функцией «истинного сияния», которая позволяет ему работать с полом с подогревом. Информация, полученная при просмотре сайта поддержки Google Nest, указывает на то, что один и тот же термостат может использоваться для центрального отопления и вентиляции, а также для лучистого тепла одновременно, хотя многие обзоры, похоже, расходятся в этом мнении. Если вы используете гибридную систему, лучше всего проконсультироваться с подрядчиком, чтобы обеспечить надлежащую установку и поддержку.

Так как это «умный» термостат, он поддерживает Wi-Fi, и им можно управлять извне.Вы можете приобрести аксессуары для определения и передачи температуры в каждой комнате вашего дома. Если вас впечатлили высокотехнологичные гаджеты, Nest — хороший вариант для вас, хотя это не лучший вариант для лучистого тепла, поскольку в нем нет датчика температуры пола.

Посмотреть этот термостат на Amazon.

Сколько термостатов нужно для теплого пола?

Одним из преимуществ напольных покрытий с лучистым обогревом является то, что вы можете контролировать различные части вашего дома, создавая многозонные зоны с отдельными термостатами.

Это личное предпочтение, так как вы можете настроить всю систему на управление одним термостатом. Однако, имея несколько зон с собственным термостатом, эти отдельные комнаты и зоны можно регулировать в зависимости от их размера или жителей.

Наличие отдельных термостатов может означать более эффективное управление, но при этом может сэкономить тонну на затратах на энергию. Если ваши термостаты являются программируемыми, вы можете настроить определенные комнаты на обогрев в определенное время, например, в ванной комнате во время утренней суеты или в спальнях ночью.

Хотите знать, какой тип пола лучше всего подходит для лучистого тепла? Прочтите наш пост «Какой тип напольного покрытия лучше всего подходит для полов с подогревом?»

Как настроить термостат для теплого пола?

Чтобы настроить термостат для водяного теплого пола, вам необходимо проконсультироваться с инструкциями производителя о том, как запрограммировать вашу модель. Доступно много разных моделей, и все они проходят аналогичные этапы. Вот обучающее видео о том, как настроить термостат излучающего тепла SmartStat:

Кроме того, вот удобное видео о том, как подключить теплый пол к термостату:

Пожалуйста, не пытайтесь заниматься электропроводкой, если у вас нет опыта или вы внимательно не изучили инструкции производителя.Как всегда, если сомневаетесь, обратитесь к профессионалу.

При какой температуре следует устанавливать лучистое тепло?

Идеально установить температуру пола в пределах 80-85 градусов, а затем отрегулировать ее оттуда. Поскольку полы с подогревом излучают, фактическая температура в комнате будет намного ниже той, на которую установлен термостат. Большинство излучающих обогревателей нагреваются до более 100 градусов для тех, кто хочет супер-жареного.

Личные предпочтения и уровень комфорта имеют большое значение в этом решении, но помните, что одним из преимуществ лучистого тепла является экономия на затратах на энергию.Дайте ему согреть комнату и избегайте подъема термостата, прежде чем дать обогревателю достаточно времени, чтобы сделать то, что он умеет лучше всего.

Чтобы узнать больше о комнатной температуре и лучистом тепле пола, прочитайте наш пост «Согревает ли воздух лучистое тепло?»

При закрытии

Теплый пол не требует специального термостата. Многие термостаты работают с обычными системами отопления, вентиляции и кондиционирования воздуха, а также с лучистым теплом. Пока вы проверяете спецификации, следуете инструкциям и соблюдаете меры безопасности, вы обязательно найдете лучший вариант для себя и своей семьи, будь то интеллектуальный термостат или самый простой вариант.Не торопитесь в поисках и наслаждайтесь жаркими теплыми ногами с помощью сияющего теплого пола!

Системы управления подогревом полов — ООО «Системы теплого пола»

Есть много способов управления системой теплого пола.

Во-первых, для теплого пола можно использовать практически любой котел. Наиболее энергоэффективной системой для теплых полов является конденсационный котел. Обратите внимание: если система теплого пола будет использоваться с комбинированным котлом, всегда уточняйте у производителя котла, может ли подающая линия быть оборудована вторичным насосом.Наша система также очень хорошо работает с тепловыми насосами.

Опции управления

Полы с подогревом являются саморегулирующимися, если здание должным образом утеплено. Тепловая мощность зависит от разницы между температурой поверхности пола и комнатной температурой.

Для систем теплого пола разница между температурой поверхности пола и температурой воздуха очень мала; даже небольшое изменение температуры в помещении может значительно изменить разницу температур, и теплый пол компенсирует это соответствующим образом.

Практическим примером может служить столовая. Сначала столовая полностью пуста, а затем, когда подают ужин, в комнате много людей, излучающих тепло. Полы с подогревом автоматически уменьшат тепловую мощность, а теплая вода просто обогреет другую часть здания.

Блоки управления

Рядом с каждым коллектором установлен насос и смесительный клапан.

Обычно мы рекомендуем систему S-plan, т. Е. На котле устанавливаются два распределительных клапана, чтобы обеспечить независимое управление каждым контуром коллектора.

Блок управления включает 6-метровый насос Grundfos и смесительный клапан высокого расхода RWC. Все эти компоненты необходимы для работы системы теплых полов.

В небольших квартирах, где используются комбинированные котлы, можно регулировать температуру воды с помощью регулятора котла. Мы рекомендуем защитное устройство для предотвращения превышения температуры выше 60 ° C.

Коллекторы

В центре системы теплого пола всегда находится коллектор.

Все трубопроводы в здании возвращаются к центральному распределительному пункту, который называется коллектором.

Подача и обратка отбираются от коллектора обратно к источнику тепла в здании.

• Коллектор поставляется со многими полезными элементами, которые могут помочь при установке системы теплого пола:
• Возвратные коллекторы с двухцелевыми регулирующими / балансировочными клапанами.
• Агрегат полностью собран, испытан на герметичность и упакован
• Широкий выбор аксессуаров.
• Оба конца ствола имеют плоские герметичные соединения (гайка и прокладка) для безопасной, быстрой и простой установки.
• Подающий и возвратный коллекторы оснащены запорным клапаном и узлом продувочного / выпускного клапана.
• Приточный коллектор с расходомерами контура для точной и простой балансировки и визуальной индикации расхода.
• Минимальная глубина позволяет устанавливать в закрытом шкафу заподлицо.
• Регулирующие клапаны предназначены для стандартных приводов.

Смесительные клапаны

Термостатический смесительный клапан с высоким расходом для теплых полов.

Эти клапаны подходят для смешивания потока и возврата для достижения стабильной температуры системы в системах площадью до 200 кв.м. Термостатический восковой элемент обеспечивает стабильную температуру смешанной воды с быстрой реакцией на изменения температуры подачи.

• ThermoMix с черным насосом UPS2 Grundfos A
• Превосходный контроль температуры.
• Быстрая реакция на изменение температуры подачи.
• Регулируется пользователем в диапазоне от 25 ° C до 60 ° C.
• Соединения компрессионного типа для простоты установки.
• Запираемый механизм регулировки температуры.

Управление отдельными комнатами

Коллекторы компании «Теплые полы» поставляются с термостатическими опциями.

Это означает, что приводы могут быть установлены на обратном коллекторе. Приводы работают по принципу включения / выключения, и они подключены к воздушному термостату в каждой комнате. Комнатные термостаты и приводы 220-240В.

Наши комнатные термостаты — это программируемые термостаты Heatmiser PRT (3 жилы + земля) с понижением температуры.

Мы также можем поставить беспроводные комнатные термостаты и термостаты Heatmiser Neo Smart как проводные, так и беспроводные. Термостаты Neo будут работать с любым мобильным телефоном Smart.

Мы не рекомендуем использовать индивидуальные средства управления в ванных комнатах, так как они часто требуют горячей воды для циркуляции через контуры для сушки пола. Ванные комнаты обычно управляются вместе с термостатом холла / лестничной клетки, а ванные комнаты обычно управляются комнатным термостатом спальни.

Ванные комнаты, туалеты и ванные комнаты — обычно самые теплые комнаты в здании.Система теплого пола не покрывает большую площадь пола в ванной комнате, поэтому система может не обеспечивать достаточно тепла. Поэтому настоятельно рекомендуется установить в ванных комнатах вешалку для полотенец или радиатор, чтобы обеспечить дополнительное тепло. Его можно подключить к системе теплого пола, системе горячего водоснабжения или к электрическому полотенцесушителю.

Термостат для теплого пола, 230 В, белый

Теплый пол

Система подогрева пола Speedfit была разработана для быстрой и простой установки с компонентами, разработанными и изготовленными в соответствии с ISO9001 и DIN4726.

В системе Speedfit горячая вода перекачивается из бойлера в насосный агрегат, где она смешивается примерно до 50 ° C, а затем распределяется через коллектор в отопительные контуры, выполненные с использованием барьерной трубы Speedfit.

В бетонных полах труба укладывается на изоляцию, а затем покрывается стяжкой, на которую можно уложить почти любое напольное покрытие.

Для деревянных полов распорные пластины укладываются между балками и настилом пола или на нижней стороне пола.Труба Speedfit вставляется в пазы на пластинах.

Площадь пола, как правило, доводится до температуры от 25 ° C до 28 ° C, обеспечивая равномерное распределение тепла при температуре лишь немного выше комнатной.

Широкий спектр электрических компонентов означает, что система UFH может иметь столько или меньше контроля, сколько требуется.

Как работает теплый пол?

«Полы с подогревом» не новость, его принципы восходят к римским временам. В Европе это предпочтительная система, и в некоторых странах на нее приходится 70% новых отопительных систем.

Радиаторная система передает энергию в комнату в основном за счет конвекции. Эта конвекция приводит к тому, что пол становится самой прохладной частью комнаты и оставляет массу теплого воздуха на уровне потолка.

Он также собирает мелкую пыль с пола и распределяет ее по воздуху и по мебели.

Это может означать, что большая часть энергии, которая была вложена в комнату, тратится впустую, а не в том месте, которое вы хотите.

Система УВГ нагревается в основном за счет излучения.Это наиболее естественный и комфортный вид обогрева, как и солнце.

Лучистая энергия, излучаемая полом, частично отражается каждой поверхностью и частично поглощается. Когда он поглощается, эта поверхность становится вторичным излучателем.

Через некоторое время все поверхности становятся вторичными излучателями. Сами предметы мебели излучают энергию, и комната становится равномерно и равномерно прогретой. Энергия проникает в каждый уголок комнаты — ни холодных пятен, ни горячих потолков, ни холодных ног.

По сравнению с другими формами отопления, общая эффективность системы UFH-нагрева показана ниже.

Тепло концентрируется там, где оно больше всего необходимо для комфорта человека и энергоэффективности.

Особенности и преимущества теплого пола

Система теплого пола Speedfit предлагает потребителю множество преимуществ. К ним относятся:

Установка

Он прост в установке, требует минимальных усилий по установке и незначительного обслуживания.

Комфорт

Система использует лучистое тепло, наиболее удобный вид обогрева, обеспечивающий равномерное распределение тепла по всей комнате.

Космос

Система ненавязчива и экономит пространство, что означает, что каждый квадратный метр площади пола и стены может быть полностью использован, что дает свободу при оформлении интерьера.

Шум

По сравнению с радиаторными системами, система UFH работает практически бесшумно.

Здоровье

Уменьшает количество пыли и уменьшает количество клещей домашней пыли.Уменьшение количества горячих поверхностей и острых краев снижает риск ожогов или травм.

Экономика

Системы напольного отопления

предназначены для работы при более низких температурах, чем радиаторные системы, что делает их особенно подходящими для конденсационных котлов, что приводит к снижению потребления энергии и меньшим потерям тепла из конструкции здания.

Контроль

Системой легко управлять, а небольшая разница температур между полом и воздухом означает, что система фактически саморегулируется.

Окружающая среда

«Полы с подогревом» подходят для использования с наиболее энергоэффективными и экологически чистыми системами отопления, включая конденсационные котлы, солнечную энергию и тепловые насосы.

Конструкция теплого пола

Принципы укладки сплошного пола

Система теплого пола Speedfit предназначена для установки в твердый пол с стяжкой.

Поскольку стяжка находится в непосредственном контакте с трубами отопления, обеспечивается отличная теплопередача, равномерное распределение тепла и меньшие колебания температуры.

Типовая установка состоит из:

• Напольное покрытие (ковролин, керамическая плитка и т. Д.)
• Стяжка
• Труба Speedfit, прикрепленная скобами к изоляции
• Изоляция кромок
• Высококачественная изоляция пола 50 мм
• Бетонный пол

Изоляция пола является неотъемлемой частью любой установки UFH в сплошном полу.

Speedfit рекомендует получить рекомендации экспертов, чтобы убедиться, что используемые продукты подходят для полов с подогревом и соответствуют действующим нормам.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Рекомендации по проектированию

Проектирование и расчеты UFH-системы в твердом полу должны проводиться в соответствии с BS EN 1264, и детали, представленные на этом сайте, основаны на этом стандарте.

Существует ряд важных вопросов, связанных с системой теплого пола Speedfit, которые следует рассмотреть перед началом проекта:

• Источники тепла
• Расположение коллектора
• Тепловая мощность и температура пола
• Стяжки
• Отделка полов и покрытия
• Периметр
• Органы управления

Они описаны ниже.

Источники тепла

Из-за более низких температур потока, используемых в UFH, обычно 47–62 ° C, можно рассмотреть множество источников тепла, отличных от стандартного настенного котла. К ним относятся солнечная энергия, тепловые насосы или геотермальные системы, и компания Speedfit рекомендует получить конкретные рекомендации от соответствующих производителей. Дополнительные насосы могут повлиять на некоторые котлы — перед установкой проверьте совместимость у производителя котла.

Расположение коллектора

Установка и балансировка системы теплого пола проще, если коллектор расположен ближе к центру здания.Это будет означать, что контурные шлейфы максимально равны.

Тепловая мощность и температура пола

Из-за множества различных методов конструкции пола трудно обеспечить точную тепловую мощность.

Согласно действующим стандартам максимальная мощность для любой системы УВГ, уложенной в твердый пол, составляет примерно 11 Вт / м² / K, где K — разница между температурой поверхности пола и желаемой комнатной температурой. При этом учитываются медицинские ограничения человека и чувствительность жителей здания к теплу.

Фактически, с системой обогрева пола Speedfit мощность около 100 Вт / м² может быть достигнута при температуре поверхности пола 29 ° C и температуре воздуха 20 ° C. В некоторых случаях можно допустить более высокую температуру поверхности пола, например, в ванных комнатах (33 ° C), редко используемых комнатах или периметральных зонах (35 ° C).

Стяжки

Стяжка является важной и неотъемлемой частью системы UFH и используется для передачи энергии от труб к отапливаемой зоне.Эта тепловая масса, как ее еще называют, будет реагировать на потребность в тепле в зависимости от ее глубины и состава.

Обычно толщина большинства традиционных песчано-цементных стяжек, наносимых вручную, составляет 65–75 мм. Однако при консультировании по конкретному проекту потребуется информация о типе и глубине стяжки, если она известна.

Доступны более современные стяжки с насосом, которые обладают преимуществами с точки зрения скорости нанесения и времени отверждения. Также возможно, что глубина стяжки может быть уменьшена, и это улучшит работу системы теплого пола.

Speedfit рекомендует получить рекомендации от поставщика стяжки, чтобы убедиться, что правильные продукты указаны и используются для вашей системы центрального отопления пола.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Отделка полов и покрытия

Система подогрева полов Speedfit подходит практически для любой отделки пола, включая керамическую плитку, ковролин, винил и ламинат.

Поскольку напольное покрытие, по сути, является частью системы отопления, тепловое сопротивление или изоляционная способность отделки пола будут влиять на мощность пола. Чем выше сопротивление, тем меньше эффект нагрева и тем больше время разогрева.

Наиболее подходящими покрытиями являются покрытия с низким термическим сопротивлением, обычно обозначаемым как R-значение или TOG.

Рекомендуемое максимальное значение R составляет 0,15 м²K / Вт (1,5 TOG), а в таблице ниже приведены некоторые типичные значения.

Покрытие типа	Ковровое покрытие	Винил	Паркет	Керамическая плитка	Камень
R Стоимость м² К / Вт	0,15	0,022	0,05	0,017	0,011
TOG Стоимость	1.5	0,2 ​​	0,5	0,17	0,11

Керамическая плитка для пола

Керамическая плитка

хорошо работает с UFH, поскольку она обеспечивает минимальное сопротивление теплопередаче. Чтобы избежать растрескивания плитки, следует использовать гибкий клей и краевые швы, чтобы принять расширение. Убедитесь, что клей подходит для использования с UFH.

Ковры

Ковровое покрытие и подложка имеют более высокий уровень сопротивления теплопередаче.

Избегайте использования войлока, пробок и толстой резиновой прокладки, поскольку их изоляционные свойства снижают тепловую мощность системы.

Если предполагается использовать клей для ковров, убедитесь, что он подходит для температур до 40 ° C.

Пластиковая / Виниловая плитка

Полы на пластиковой основе также хорошо работают с UFH, так как обычно имеют минимальное сопротивление теплопередаче. Важно, чтобы используемое покрытие и клей были пригодны для использования при температуре до 40 ° C. Это снижает риск размягчения и потери адгезии.

Деревянные полы / деревянные полы

Деревянные напольные покрытия хорошо сочетаются с UFH. Однако, поскольку это натуральный материал, важно следовать рекомендациям производителя пола относительно установки и первого запуска.

Деревянные полы обычно должны иметь влажность более 10%, и при укладке на ровный пол стяжка должна быть полностью затвердела перед укладкой покрытия. После отверждения систему следует проработать примерно 2 недели с материалами в зоне перед установкой.Это снижает влажность в помещении и позволяет материалу акклиматизироваться.

Мы рекомендуем получить конкретную информацию от предлагаемого поставщика или производителя покрытия, чтобы оценить пригодность покрытия для теплого пола.

Периметр

При определенных обстоятельствах можно достичь более высокой температуры пола и, следовательно, более высокой мощности, чем обычно допустимая.

Это может быть неиспользуемое жилое помещение или место, постоянно обставленное мебелью.Это достигается за счет уменьшения расстояния между трубами примерно до 100 мм по периметру комнаты (примерно до ширины 1 метр).

Например, расстояние между трубами по периметру может использоваться там, где на внешней стене комнаты много окон, что может привести к более высоким локальным потерям тепла.

Элементы управления

Как и для всех систем отопления, для достижения комфортных условий, поддержания экономичной работы и соответствия строительным нормам и британским стандартам требуются соответствующие средства управления.

Системы теплого пола могут использоваться как единственная система отопления или быть связаны с другими приборами, такими как радиаторы.

Существует множество способов управления системой теплого пола, и можно использовать практически любой котел, включая комбинированный и конденсационный. Для конкретных котлов следует обращаться за советом к изготовителю по установке.

Хотя UFH имеет много преимуществ по сравнению с традиционными системами, они не так отзывчивы. Поскольку они наиболее эффективны при постоянной работе, рекомендуется использовать элементы управления, которые могут «снизить» температуру в помещении на 4–5 ° C в периоды низкой нагрузки, например в ночное время, вместо того, чтобы полностью отключать систему. .

Обычно комнатные термостаты используются для управления исполнительными клапанами на коллекторе Speedfit, которые, в свою очередь, регулируют поток воды в каждом контуре.

Элементы управления можно разделить на 3 основные категории:

1. Регуляторы температуры потока

Если не используется конденсационный котел с низкотемпературным регулированием, для большинства систем теплого пола температура воды из котла, обычно 82 ° C, снижается до требуемой температуры с помощью смесительного клапана.

Более совершенные контроллеры, называемые погодозависимыми компенсаторами, используют внешний датчик и программатор для регулировки расхода и температуры для компенсации внешних условий.

Важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Насосный блок Speedfit оснащен встроенным ограничительным термостатом.

2. Комфортное управление

Комнатные термостаты используются для управления температурой воздуха в помещении или зоне и подключаются к центру управления, чтобы можно было открывать или закрывать отдельные контуры труб и включать или выключать насос / котел по мере необходимости.Комнатами можно управлять индивидуально или зонами из 2-х и более комнат.

Существует множество комнатных термостатов, подходящих для систем теплого пола. К ним относятся электромеханические, цифровые и программируемые. Модели могут иметь проводное соединение или управляться по радиочастоте.

Все типы элементов управления подходят для подключения к Центру управления Speedfit.

Программируемые комнатные термостаты

обеспечивают полный контроль над системой UFH. Каждую зону или комнату можно настроить в соответствии со своими требованиями, и можно принять во внимание индивидуальные модели занятости.Эти типы статистики также предлагают возможность использовать режим «возврата» для максимальной эффективности.

Поскольку большинство систем управления работают с питанием 240 В, для управления во влажных помещениях, таких как душ или ванная, мы рекомендуем использовать дистанционный датчик или ведомый датчик из другой комнаты.

3. Блок управления котлом и насосом

Строительные нормы Великобритании требуют наличия связи между системами управления и котлом, чтобы котел не работал, когда система не потребляет тепло.Контроллер Speedfit имеет возможность для этого подключения.

Чтобы обсудить варианты для отдельных проектов, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Руководство по проектированию

Разработка системы теплого пола Speedfit представляет собой простой процесс, состоящий из 6 основных этапов:

• Расчет теплопотерь и потребности в тепле
• Проверить потребность в дополнительном тепле
• Определить температуру потока воды и расстояние между трубопроводами
• Определить расположение коллектора
• Рассчитать необходимое количество контуров
• План расположения труб

Расчет теплопотерь

Для определения количества тепла, необходимого для каждой комнаты или зоны, необходимо произвести расчеты теплопотерь.

Если заказчик не знаком с расчетом, у Института инженеров по обслуживанию зданий (CIBSE) и Ассоциации подрядчиков по отоплению и вентиляции (HVCA) есть документы по этому вопросу.

В некоторых проектах может быть возможно, что инженер Speedfit сможет помочь в этом процессе. Пожалуйста, свяжитесь со Службой технической поддержки по телефону 01895 425333 для получения дополнительной информации.

В системе «теплый пол» теплопотери через первый этаж обычно не учитываются, так как пол будет теплее, чем температура в помещении.

Практически, через пол будут некоторые теплопотери, поэтому при расчете нагрузки котла к общей сумме добавляется запас в 10%.

Фактическая тепловая мощность, необходимая для помещения, рассчитывается путем деления потребности в тепле, полученной из расчетов теплопотерь, на общую площадь пола.

В таких местах, как кухня или стационарная арматура, трубопроводы обычно не требуются и должны быть исключены из расчета.

Это генерирует показатель потребности в тепле в ваттах на м², который затем можно использовать в таблицах производительности системы Speedfit при выборе расстояния между трубами и температуры подачи.

Пример:

Согласно чертежам, тепловая потеря для комнаты была рассчитана на уровне 1200 Вт, а площадь пола измерена на уровне 20 м². Следовательно, требуемая производительность системы УВГ составляет:

Потери тепла (Вт) / площадь пола (м²) = требуемая мощность (Вт / м²)

1200 Вт / 20 м² = 60 Вт / м²

Следует отметить, что если расчетная тепловая потеря превышает 100 Вт / м², может потребоваться дополнительное отопление для достижения уровня комфорта.

Это может иметь место, например, в помещении с высоким уровнем остекления, таком как зимний сад.

Температура потока воды и расстояние между трубками

Насосный агрегат JG, подключенный к коллектору, имеет встроенный пропорциональный смесительный клапан для регулирования температуры воды из первичного источника.

Обычно устанавливается в диапазоне 47–62 ° C в зависимости от требований системы, и температура подачи остается одинаковой для каждого контура.

Рассчитав выше требуемую теплопотери, выберите соответствующую таблицу мощности Speedfit в зависимости от используемого напольного покрытия.

Выберите температуру подачи и расстояние между трубами, исходя из желаемой температуры в помещении и максимальной температуры пола 26 ° — 29 ° C.

Пример: — Сверху минимальные требования к производительности 60 Вт / м² требуются от системы UFH.

Используя Таблицу 1 — Текстильные напольные покрытия, можно определить следующее.

При расходе 55 ° C, комнатной температуре 20 ° C и расстоянии между трубами 200 мм выходная мощность системы составляет 80 Вт / м² при температуре пола 27 ° C, что находится в допустимых пределах производительности.(Нормально, чтобы расстояние между центрами труб в жилых комнатах не превышало 200 мм, и температура пола не должна превышать 29 ° C.)

Если указаны покрытия, не упомянутые в таблицах, возможно, потребуется провести специальные расчеты. Детали сопротивления для конкретных напольных покрытий следует получить у производителя до установки системы UFH.

В некоторых проектах может быть возможно, что инженер Speedfit сможет помочь в этом процессе.Пожалуйста, свяжитесь со Службой технической поддержки по телефону 01895 425333 для получения дополнительной информации.

Положение коллектора и длина контура

Уникальный коллектор Speedfit доступен в конфигурации с 4, 8 или 12 портами, а труба Speedfit UFH поставляется в бухтах длиной 120 и 150 метров для обеспечения соединений потока и возврата к коллектору.

Выбор конфигурации коллектора будет зависеть от количества требуемых контуров контуров и температурных зон.Например, вы можете захотеть установить другую температуру на кухне и в гостиной.

Количество контуров в каждой зоне будет зависеть от размера зоны и центров труб, выбранных из таблиц выходных данных Speedfit.

Чтобы избежать чрезмерных падений давления в трубопроводе, максимальная длина петли ограничена 100 метрами, а необходимое количество труб можно рассчитать по таблице ниже:

Требования к трубам UFH Speedfit
Расстояние (мм)	Макс.площадь м / м²	Макс.контур м
100	8.5	100
200	5	100

Пример: Если помещение площадью 18 кв.м необходимо отапливать на расстоянии 200 мм от центра трубы, длина, если требуется, будет примерно 90 м. Однако, если расстояние до коллектора составляет 11 м, что требует дополнительных 22 м, тогда потребуется 2 петли (например, 90 м + 22 м = 112 м).

Определив количество петель и, следовательно, конфигурацию коллектора, можно спланировать расположение труб.Длина контура контура должна включать хвосты для подключения к коллектору.

Схема расположения труб

Компоновка трубопроводов UFH

основана на двух основных соображениях, которые необходимо эффективно сбалансировать.

Труба должна быть проложена таким образом, чтобы обеспечить равномерное распределение тепла и относительно равномерную температуру поверхности по всей площади.

Трубы следует прокладывать непрерывно, соединения не должны выполняться в зоне разравнивания.

Компоновка должна учитывать повышенный нагрев, необходимый для работы с более холодными внешними поверхностями.

Петли труб могут быть выложены в различных схемах в зависимости от характера конкретного проекта, с учетом внешних стен и окон, где будут возникать наибольшие теплопотери.

Оптимальная схема расположения труб обычно достигается путем смешивания подающей и обратной труб так, чтобы труба с самой высокой температурой подачи находилась рядом с трубой с самой низкой температурой обратной линии. Это обычно называют компоновкой с обратным возвратом или встречной спиралью.

Какая бы схема ни использовалась, трубы не должны пересекаться в полу и должны идти к соответствующему отверстию на коллекторе.Поэтому перед установкой рекомендуется подготовить схему расположения труб.

Некоторые шаблоны компоновки упоминаются по имени:

• Одиночный змеевик
• Двойной змеевик
• Тройной змеевик
• Противоточная спираль

На практике схемы расположения труб можно комбинировать или смешивать, чтобы удовлетворить потребности в тепле.

Примеры этих шаблонов можно увидеть ниже:

Змеиные узоры

Змеевидный узор позволяет самой горячей воде ограничивать внешний периметр (области с наибольшими потерями тепла).Температура воды выше всего у самых холодных стен и будет снижаться по мере того, как она течет по трубе к центру комнаты.

Противоточный

Противоточные схемы отличаются от змеевиков тем, что подающая и обратная трубы расположены рядом друг с другом, создавая между ними среднюю температуру.

Зоны подключения

В областях, близких к коллектору, таких как холл, несколько труб могут находиться в непосредственной близости друг от друга, поскольку потоки и возврат в контуре встречаются.

Это будет способствовать увеличению потребности помещения в тепле. Обычно эти трубы либо изолируют, либо используют трубы для обогрева соответствующей области.

Поэтому продумайте и спроектируйте эти зоны после того, как станут известны все другие помещения, контуры и коллекторы.

Потеря давления и режим работы насоса

При соблюдении ограничений по длине и площади контура общая потеря давления в системе находится в пределах возможностей насоса, поставляемого с коллектором Speedfit.

Speedfit Технические характеристики

• Барьерная труба Speedfit B-PEX, изготовленная в соответствии с BS7291, с диффузионным слоем кислорода, отвечающим требованиям DIN 4725 по проницаемости для кислорода.
• Размеры трубы 15 мм x 120 м Барьерная труба Speedfit B-PEX.
• Труба рассчитана на 3 бар при 92 ° C.
• Регулируемый диапазон смесительного клапана 47 ° — 62 ° C.

Выходные таблицы

Следующие 4 таблицы предназначены для помощи в спецификации системы UFH и показывают различные наборы данных в зависимости от отделки пола в соответствии с определением BSEN 1264.

Данные приведены только для ознакомления и основаны на конкретных данных.

Если вам нужна дополнительная информация или необходимо обсудить конкретный проект, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Стол 1 Текстильное напольное покрытие

Максимальная тепловая мощность, достигаемая при настройках температуры потока (Вт Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		77	25		86	26		102	27
	200		64	24		72	24		85	26
20
	100		70	26		80	27		95	29
	200		59	25		67	26		80	27
22
	100		64	28		74	29		89	30
	200		54	27		61	28		74	29

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.15

Таблица 2 Плитка / твердая древесина

Максимальная тепловая мощность, достигаемая при настройках температуры потока (Вт Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		92	26		104	27		123	29
	200		75	25		84	26		100	27
20
	100		85	28		86	28		115	30
	200		69	26		76	27		93	28
22
	100		77	29		89	30		108	32
	200		63	28		72	28		87	30

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.10

Стол 3 Деревянная планка / Толстый линолеум

Максимальная тепловая мощность, достигаемая при настройках температуры потока (Вт Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		117	28		131	30		154	32
	200		91	28		102	27		121	29
20
	100		107	30		121	31		145	33
	200		84	28		95	29		113	30
22
	100		98	31		112	32		135	34
	200		78	29		88	30		106	32

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.05

Таблица 4 Бетон без покрытия

Максимальная тепловая мощность, достигаемая при настройках температуры потока (Вт Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		159	32		178	34		211	37
	200		118	29		133	30		157	32
20
	100		146	33		165	35		198	38
	200		109	30		123	31		147	33
22
	100		133	34		152	36		184	39
	200		99	31		113	32		137	34

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.00

Температуры, указанные красным цветом, превышают максимально допустимые температуры пола. В нежилых районах или на участках по периметру могут быть разрешены температуры выше 29 ° C.

Система теплых полов

Рекомендации по установке

Перед установкой необходимо учесть несколько требований:

• Все монтажные работы должны соответствовать всем действующим строительным нормам, британским стандартам и требованиям местных властей.
• Все электромонтажные работы должны выполняться квалифицированным специалистом в соответствии с правилами IEE.
• В соответствии с применимыми практическими правилами должна быть установлена ​​влагонепроницаемая мембрана.
• Место для установки должно быть сухим и непогодным.
• Потребуется надбавка на вывоз мусора, воду, электроэнергию и освещение.
• Плита должна быть уложена горизонтально с соблюдением допусков Британских стандартов.

Коллектор Speedfit

Коллектор и насосный агрегат Speedfit поставляются предварительно собранными и индивидуально упакованными.Они поставляются вместе с инструкциями по установке, электромонтажу и вводу в эксплуатацию.

Балансировка

Чтобы поток воды в каждый контур был приблизительно равным, клапаны на коллекторе должны быть отрегулированы и сбалансированы в соответствии с инструкциями, прилагаемыми к блоку коллектора.

Крепежные детали

Убедитесь, что пол на стройплощадке чистый, без мусора и неровностей.

При необходимости покрыть весь пол полиэтиленом в качестве пароизоляции и уложить краевую изоляцию на всех внешних и внутренних стенах.

Изоляция может быть рулонной или жесткой.

Укладывайте изоляционные панели пола, начиная вплотную к стене и продолжая укладывать кирпичную кладку. Если на изоляции нанесены линии сетки, которые должны быть сверху, это облегчит прокладку контуров труб.

Плотно соедините панели встык и склейте все стыки. При необходимости аккуратно разрежьте изоляционные панели, чтобы они подходили к колоннам, водостокам и т. Д.

Прикрепите коллектор Speedfit к стене в выбранном месте.Убедитесь, что коллектор установлен ровно и достаточно высоко, чтобы принять трубу.

Отрежьте небольшой отрезок трубы (мин. 500 мм) и наденьте на конец трубы. Это защитит трубу там, где она входит в стяжку. Повторите это с возвратной трубкой. Трубе также может потребоваться наложение рукавов через строительные швы в полу, а также в дверных проемах и т. Д.

Убедитесь, что на трубе нет задиров. Отрежьте трубу под прямым углом с помощью труборезов Speedfit Pipe Cutter и удалите заусенцы и острые кромки.
Используйте трубную вставку Superseal. Шток вставки обеспечивает большую жесткость длины трубы в фитинге, уменьшая вероятность утечки при приложении боковой нагрузки.
Полностью вставьте трубу в корпус — мимо цанги и главного уплотнительного кольца до упора трубы. Уплотнительное кольцо на трубной вставке Superseal обеспечивает вторичное уплотнение в отверстии соединения. Проверьте соединение, потянув за трубу.

Соединения не должны выполняться в зоне разравнивания.

От коллектора начните укладку трубы в заранее разработанной конфигурации. Труба крепится к изоляции путем прикрепления трубы скобами к изоляции с помощью скобозабивного пистолета. Поместите пистолет на трубу и сильно надавите, чтобы скоба вошла в него. Прежде чем переходить к следующей скобе, дайте ручке отойти назад.

Скобы следует устанавливать с интервалом 400 мм и закреплять так, чтобы минимальный радиус изгиба не превышал 175 мм.

Крепежные детали

Важно отметить, что при установке трубы в дверных коробках, сквозных отверстиях в конструкции или в местах, где требуются компенсаторы в стяжке, труба всегда должна иметь втулку с участком кабелепровода для обеспечения возможности движения.

После того, как первая петля будет проложена, проложите трубу обратно к коллектору и подключите, как и раньше, к соответствующему обратному соединению.

После установки всех контуров завершите установку блока управления и следуйте инструкциям по заполнению и испытанию под давлением.

Если требуется дополнительная безопасность, цанговый зажим можно установить на каждое трубное соединение коллектора.

Наполнение и испытание под давлением

Для заполнения системы можно выполнить следующую процедуру:

• Убедитесь, что все клапаны на коллекторе и насосном агрегате закрыты.
• Подсоедините шланг от сети к нижнему заливному отверстию. Присоедините шланг к верхнему заливному отверстию и поместите другой конец в ведро, наполовину заполненное водой.
• Откройте клапаны верхнего и нижнего порта заливки.
• Включите электропитание и заполните контур за контуром системы, открыв клапаны отдельных контуров. Следите за тем, чтобы из шланга ведра больше не выходили пузырьки воздуха.
• Закройте клапан контура и повторите для всех остальных контуров, закрыв отверстия для заполнения, когда закончите.
• Теперь система может быть испытана водой под давлением перед укладкой стяжки, чтобы убедиться, что все стыки водонепроницаемы и не было повреждений трубы во время установки.Для этого вам понадобится оборудование для гидравлического испытания под давлением.

Давление в системе должно быть 2 БАР в течение 10 минут, а затем 10 БАР в течение 10 минут.

По истечении этого времени необходимо визуально проверить трубопроводы и фитинги на предмет утечки.

После завершения система должна оставаться под давлением на протяжении всего процесса стяжки и отверждения. BS EN 1264 Часть 4 рекомендует минимум 6 бар.

Стяжка

Стяжку следует укладывать как можно скорее после укладки контуров труб и завершения испытания давлением.

В течение всего процесса стяжки и отверждения система должна находиться под давлением.

Стяжку необходимо укладывать таким образом, чтобы она плотно прилегала к трубам без воздушных карманов.

Если используется стандартная цементно-песчаная стяжка, которая обычно имеет толщину 65–75 мм, ее следует установить и дать высохнуть естественным путем в соответствии с стяжкой, инструкциями производителя и требованиями Британского стандарта.

Доступны специальные стяжки малой толщины, и следует связаться с производителем стяжки для получения информации об их использовании с UFH.

Время высыхания, указанное изготовителями, может отличаться. Однако ни при каких обстоятельствах нельзя использовать систему УФГ для ускорения этого процесса.

Первый запуск

В соответствии с BS EN 1264 процедура запуска после установки должна быть следующей:

• Стяжке необходимо дать высохнуть в соответствии с инструкциями производителя и британскими стандартами.
• Установите температуру комнатного термостата на требуемый уровень.
• Первоначальный нагрев должен начинаться с температуры проточной воды не выше 25 ° C.Это должно сохраняться не менее 3 дней. Это может быть достигнуто за счет использования смесительного клапана и термостата перегрева в сочетании. Полные инструкции поставляются с каждым насосным агрегатом.
• Через 3 дня термостат можно увеличивать на 5–10 ° C в день до тех пор, пока не будет достигнута температура 47 ° C, при которой смесительный клапан будет управлять и автоматически регулировать температуру воды в подающей линии при расчетной температуре.
• На этом этапе термостат перегрева должен быть установлен на 10–15 ° C выше расчетной температуры воды в подающей линии, и тогда он будет использоваться в качестве предохранительного устройства.Рабочая температура должна поддерживаться как минимум еще 4 дня.
• При использовании натуральных материалов, таких как деревянный пол, эту температуру следует поддерживать до тех пор, пока влажность стяжки не снизится до уровня, указанного поставщиком напольного покрытия.
• Система должна проработать минимум 2 недели перед укладкой любых покрытий.

Ни при каких обстоятельствах нельзя использовать теплый пол для ускорения времени высыхания стяжки сверх указанного графика.

Ввод в эксплуатацию

После начального периода запуска система должна быть запущена в эксплуатацию со всеми уложенными напольными покрытиями, чтобы обеспечить правильную балансировку системы.

Убедитесь, что вся система центрального отопления, включая радиаторы, если они есть, работает до требуемой рабочей температуры.

Затем каждый контур можно медленно регулировать с помощью клапанов на коллекторе, чтобы обеспечить равномерный поток и нагрев.

Проверьте детали установки, поставляемые с коллектором.

Общие примечания по электрооборудованию

Электрический блок управления Speedfit UFH, который включает в себя контроллер коллектора (с или без периодов задержки возврата), комнатные термостаты и приводы, представляет собой постоянно действующую систему, работающую независимо и непрерывно 24 часа (автономная система).

Он не будет управлять главным котлом и системным насосом, поэтому, если главный котел и системный насос не включены, тепло не будет поступать в систему UFH.

Для индивидуального управления нагретой водой в системе UFH, двухходовой зонный клапан, установленный на подающем трубопроводе системы UFH, должен быть подключен к резервному каналу на существующем программаторе часов.Если на часах нет устройства, то двухходовой зонный клапан необходимо подключить к дополнительным часам / программе. Оба эти требования соответствуют Части L Строительных норм.

Если в существующей системе уже есть трехходовой зональный клапан (среднее положение, план Y), то его необходимо заменить на 2 двухходовых зональных клапана (план S). При этом существующей системе может потребоваться байпас трубопровода.

Если система UFH установлена ​​с собственным выделенным источником тепла, она все равно требует двухходового зонного клапана и таймера / программы, которые могут быть частью котла или удаленными.Эти часы будут управлять зонным клапаном, который, в свою очередь, включит источник тепла (котел) и системный насос, если он установлен. Электрическая система UFH по-прежнему будет работать независимо и постоянно 24 часа.

Для получения дополнительной информации обратитесь к электрику, сертифицированному IEE.

Контрольный список для установки

1. Устройство перекрытий

Система подогрева полов Speedfit предназначена только для стяжных полов.

2. Потребность в тепле

Система производит максимум 100 Вт / м² при температуре воздуха 20 ° C и температуре пола 29 ° C.Система обычно подходит для новых приложений сборки. При тепловых потерях более 100 Вт / м² может потребоваться дополнительное отопление.

3. Положение коллектора

Насосный блок и коллектор Speedfit должны располагаться по центру, чтобы минимизировать отходы труб и максимально увеличить площадь пола с подогревом.

4. Требования к трубам

Нарисуйте схему расположения труб и рассчитайте общее необходимое количество труб. Включите хвосты труб. Запомните те участки, где трубы можно расположить ближе друг к другу.

5. Не стыкуйте трубы в выровненном полу.

6. Расчет котла

Потребность в тепле определяет типоразмер котла обычным образом. Важно убедиться, что котел имеет достаточную мощность для всей отапливаемой площади.

7. Определение размеров подающей и обратной труб

Размеры первичного и обратного потока должны быть нормальными. При подключении водопровода к существующей системе важно убедиться, что существующих трубопроводов подачи и возврата, а также насоса достаточно.

8. Отделка полов

Уточните у производителя, подходит ли выбранное напольное покрытие для полов с подогревом.

Техническая консультационная служба

Полный спектр технических консультационных услуг можно получить в компании JG Speedfit. Для получения дополнительной информации позвоните в службу технической поддержки по телефону 01895 425333 .

Все продукты JG Speedfit можно приобрести в сети магазинов, и вам могут быть предоставлены консультации как по проектированию, так и по установке системы.JG Speedfit также ведет список предпочтительных подрядчиков и установщиков.
