Реле контроля фаз, реле контроля напряжения

Трехфазное реле напряжения и контроля фаз РНПП-302, 8 А

 Реле напряжения РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

 — выход действующего значения напряжения за пределы допустимых порогов;

— нарушение послепдовательности и слипание фаз;

— нарушение полнофазности и симметричности сетевого напряжения.

 Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Наличие трехразрядного семисегментного индикатора на лицевой панели устройства позволяет:

 — постоянно индицировать текущее значение напряжения в сети;

— индицировать вид возникшей аварии;

— просматривать (визуализировать) установку режимов и параметров.

 С помощью меню пользователь имеет возможность установить:

 — режим индикации значений напряжения по фазам;

— режим реагирования реле на цифровой сигнал дистанционного выключения;

— тип реле; способ задания отклонения напряжения;

— включение/отключение контроля перекоса фаз;

— включение/отключение контроля порядка чередования фаз;

— режим контроля напряжения на клеммах пускателя;

— вид измеряемого напряжения;

— порог срабатывания по максимально допустимому значению напряжения;

— порог срабатывания по минимально допустимому значению напряжения;

— порог допустимого значения перекоса фаз;

— время повторного включения;

— время задержки отключения по минимальному напряжению;

— время задержки отключения по максимальному напряжению;

— время задержки срабатывания по перекосу фаз;

— время задержки срабатывания по обрыву фаз;

— время задержки срабатывания по сигналу аварии на цифровом входе.

 Устройство имеет дополнительное реле сигнализации с выведенными нормально разомкнутыми контактами.

Техническая документация

Отправка и самовывоз из:

• г. Санкт-Петербург
• г. Мытищи, Московская область
• г. Екатеринбург

Гарантия — 10 лет

реле контроля фаз Finder. КИП-Сервис. Промышленная автоматика.

Характеристики контактов
Конфигурация контактов	1 CO (SPDT)		1 перекидной контакт (SPDT)
Номинальный ток / Макс.пиковый ток, A	10 / 30	6 / 10	10 / 15
Ном.напряжение / Макс.напряжение, В AC	250 / 400
Номинальная нагрузка AC1, ВА	2,500	1,500	2,500
Номинальная нагрузка AC15 (230 B AC), ВА	750	500
Допустимая мощность однофазного двигателя (230 B AC), кВт	0,5	0,185	0. 5
Отключающая способность DC1: 30 / 110 / 220, ВА	10 / 0,3 / 0,12	6 / 0,2 / 0,12	10 / 0.3 / 0.12
Минимальная нагрузка переключения, мВт (В/мА)	300 (5 / 5)	500 (12 / 10)	300 (5 / 5)
Стандартный материал контактов	AgNi		AgCdO
Характеристики питания
Ном. напряжение (UN), В AC (50 / 60 Гц)	220…240	380…415	400
Ном. напряжение (UN), B DC	—
Номинальная нагрузка AC/DC, ВA (50 Гц)/Вт	2,6 / 0,8	11 / 0,9	4/—
Рабочий диапазон, AC	30…280 В AC (50/60 Гц)	220…510 В AC (50/60 Гц)	(0. 8…1.15) UN
Рабочий диапазон, DC	—
Технические параметры
Электрическая долговечность при номинал.нагрузке AC1, циклов	80×10³	60×10³	100 × 103
Уровень распознавания Uмин/Uмакс/Асимметрия	—	—	(0.8…0.95) UN / 1.15 UN/ —	0.8 UN / 1.11 UN /(–5…–20)% UN
Задержка отключения/время реагирования	— /0,5…60 с	— /0,5…60 с	(0.1…12) с / < 0.5 с	— / < 0.5 с
Память сбоев — можно выбрать	—	—	Да	—
Диапазон мониторинга напряжений	170…270 В	300…480 В	—	—
Диапазон мониторинга асимметрии фаз	—	4…25 %	—	—
Время блокировки включения	1 сек	1 сек	—	—
Гистерезис при включении (H на функциональной схеме)	5 (L-N) В	10 (L-L) В	—	—
Задержка при включении прибора	≈ 1 сек	≈ 1 сек	—	—
Электрическая прочность между открытыми контактами	1,000 В АС	1,000 В АС	—	—
Электроизоляция: от источника питания до измерительной цепи	4 кВ	4 кВ	Нет — цепи являются электрически общими
Диапазон температур, °C	–20…+60	–20…+60	–20…+55
Категория защиты	IP 20
Сертификация (в соответствии с типом)	—	—

принцип работы, виды, маркировка, регулировка и подключение

Результатом технической ситуации, когда статорные обмотки двигателя потребляют тока больше установленных параметрических значений, является избыточное тепло. Этот фактор вызывает снижение качества изоляции двигателя. Оборудование выходит из строя.

Времени реакции тепловых реле перегрузки обычно недостаточно, чтобы обеспечить эффективную защиту от избыточного тепла, создаваемого высоким током. В таких случаях только реле контроля фаз видится действенным защитным устройством.

Содержание статьи:

Общая информация по прибору

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.

На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина

Благодаря устройствам отслеживания состояния фаз достигаются преимущества:

• увеличение срока службы двигателя;
• сокращение дорогостоящего ремонта или замену мотора;
• уменьшение времени простоя из-за дефектов двигателя;
• снижение рисков поражения электрическим током.

Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.

Типичное исполнение защитных реле

Существует два основных типа защитных приборов, предназначенных для использования в составе трехфазных систем, — реле измерения тока и измерения напряжения.

Плюсы использования устройств

Преимущественная сторона токовых защитных реле по отношению к очевидна. Этот тип приборов функционирует независимо от влияния ЭДС (электродвижущей силы), которая неизменно сопровождает фазовый сбой при перегрузках двигателя.

Кроме того, устройства, действующие по принципу измерения тока, способны определять аномальное поведение мотора. Контроль возможен либо на стороне линии в цепи ответвления, либо на стороне нагрузки, где установлено реле.

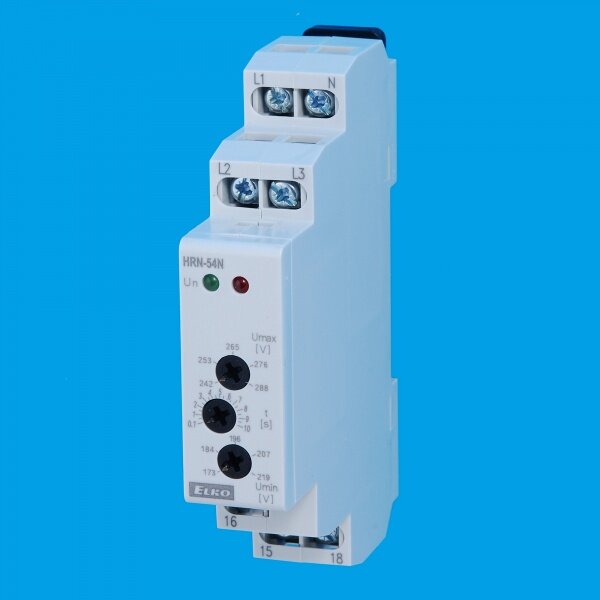

Так выглядит одна из моделей реле контроля напряжения. Подобные устройства могут применяться не только для производственных нужд, но также и для частных хозяйств

Приборы, контролирующие процесс по принципу измерения напряжения, ограничиваются обнаружением ненормальных условий работы только на стороне линии, где подключено устройство.

Тем не менее приспособления, чувствительные к изменению напряжения, тоже обладают важным преимуществом. Заключается оно в способностях приборов подобного типа обнаруживать ненормальное состояние, не зависящее от состояния двигателя.

К примеру, тип реле, чувствительный к изменениям тока, обнаруживает ненормальное состояние фаз только непосредственно в процессе работы двигателя. А вот устройство измерения напряжения обеспечивает защиту непосредственно перед запуском мотора.

Также среди преимуществ аппаратов измерения напряжения выделяются простая установка и меньшая цена.

Этот тип приборов защиты:

• не нуждается в дополнительных трансформаторах тока;
• применяется независимо от нагрузки системы.

А для его работы требуется всего лишь подключить напряжение.

Обнаружение фазового сбоя

Сбой фазы вполне возможен по причине выхода из строя предохранителя одной из частей системы распределения электроэнергии. Механический отказ коммутационного оборудования или обрыв одной из линий электропередач также провоцируют сбой фазы.

Защита электродвигателя, организованная через реле контроля. Такой способ позволяет более эффективно эксплуатировать моторы, без опасения их быстрого вывода из строя

Трехфазный двигатель, работающий на одной фазе, вытягивает необходимый ток из оставшихся двух линий. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.

Время реакции на единицу тепловой перегрузки может быть слишком продолжительным, чтобы обеспечить эффективную защиту от чрезмерного нагрева. Если для защиты от него не установлено , то когда происходит сбой из-за перегрева, появившегося в обмотках двигателя.

Защита трехфазного двигателя от фактора отказа фазы затруднена по той причине, что недогруженный трехфазный двигатель, работающий на одной фазе из трех, генерирует напряжение, называемое регенерированным (обратной ЭДС).

Оно образуется внутри оборванной обмотки и практически равняется величине утраченного подводимого напряжения. Поэтому реле измерения напряжения, контролирующие только его величину, в таких ситуациях не обеспечивают полной защиты от фактора отказа фазы.

Схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором. Это классический схемный вариант, применяемый на практике повсеместно

Более высокая степень защиты может быть получена с помощью устройства, которому доступно обнаружение смещения фазового угла, как правило, сопровождающего отказ фазы. В нормальных условиях трехфазное напряжение составляет 120 градусов по фазе относительно друг друга. Сбой приведет к смещению угла от нормальных показателей в 120 градусов.

Выявление фазового реверса

Реверсирование фазы может произойти:

1.  Выполняется техническое обслуживание на моторном оборудовании.
2. В систему распределения электроэнергии внесены изменения.
3. Когда восстановление мощности приводит к другой фазовой последовательности, что была до отключения электроэнергии.

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, – нанести физический вред обслуживающему персоналу.

Кроме всего прочего, использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Правила эксплуатации электросетей требуют применения защиты от возможного реверсирования фаз на всем оборудовании, включая транспортные средства для перевозки персонала (эскалаторы, лифты и т. п.).

Обнаружение дисбаланса напряжения

Несбалансированность обычно проявляется, если входящие линейные напряжения, подаваемые электроэнергетической компанией, имеют разные уровни. Дисбаланс может иметь место, когда однофазные нагрузки освещения, электрических выходов,однофазных двигателей и прочего оборудования подключаются на отдельных фазах и не распределяются сбалансированным образом.

В любом из таких случаев в системе образуется дисбаланс тока, который снижает эффективность и сокращает срок службы двигателя.

Несбалансированное или недостаточное напряжение, прикладываемое к трехфазному двигателю, приводит к дисбалансу тока в обмотках статора, равному многократному значению разбаллансировки межфазных напряжений. Этот момент, в свою очередь, сопровождается увеличением нагрева, что является основной причиной быстрого разрушения изоляции двигателя.

Сгоревшая обмотка статора мотора – можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля

Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования.

Как подключить прибор контроля?

Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус.

Конструктивные элементы изделия

Клеммники для подключения электрических проводников, как правило, выведены на фронтальную часть корпуса, что удобно для проведения монтажных работ.

Сам прибор сделан под установку на рейку типа DIN либо просто на ровную плоскость. Интерфейс клеммника обычно представляет собой стандартный надежный зажим, предназначенный под крепление медных (алюминиевых) жил сечением до 2,5 мм².

Передняя панель прибора содержит регулятор/регуляторы настройки, а также световую контрольную индикацию. Последняя показывает присутствие/отсутствие питающего напряжения, а также состояние исполнительного механизма.

Среди элементов настройки потенциометра может быть индикатор аварий, индикатор подключенной нагрузки, потенциометр выбора режима, регулировка уровня асимметрии, регулятор падения напряжения, потенциометр регулировки задержки по времени

Подключение трехфазного напряжения выполняется на рабочих клеммах устройства, обозначенных соответствующими техническими символами (L1, L2, L3). Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.

Для соединения с цепями управления используется вторая интерфейсная группа, состоящая обычно не менее чем из 6 рабочих клемм. Одной парой контактной группы реле коммутируется цепь катушки магнитного пускателя, а через вторую — цепь управления электрооборудования.

Все достаточно просто. Однако каждая отдельная модель реле может иметь свои особенности подключения. Поэтому применяя устройство на практике, следует всегда руководствоваться сопроводительной документацией.

Шаги настройки приспособления

Опять же в зависимости от исполнения, конструкция изделия может оснащаться разными схемными вариантами настройки и регулировки. Есть модели простые, предусматривающие конструктивно вывод на панель управления одного-двух потенциометров. И есть устройства с расширенными элементами настройки.

Элементы настройки микропереключателями: 1 – блок микропереключателей; 2, 3, 4 – варианты установки рабочих напряжений; 5, 6, 7, 8 – варианты установки функций асимметрии/симметрии

Среди таких расширенных настроечных элементов часто встречаются блочные микропереключатели, расположенные непосредственно на печатной плате под корпусом прибора или в специальной открываемой нише. Установкой каждого из них в то или иное положение создается требуемая конфигурация.

Настройка обычно сводится к тому, чтобы выставить посредством вращения потенциометров или расположением микропереключателей номинальные значения защиты. Например, для контроля состояния контактов уровень чувствительности разницы напряжений (ΔU) обычно ставят на значение 0,5 В.

Если необходимо контролировать линии питания нагрузки, регулятор чувствительности разницы напряжений (ΔU) настраивают на такое граничное положение, где отмечается точка перехода от рабочего сигнала к аварийному с небольшим допуском в сторону номинала.

Как правило, все нюансы настройки приборов доходчиво описывает сопроводительная документация.

Маркировка устройства контроля фаз

Приборы классического исполнения маркируются просто. На передней или боковой панели корпуса наносится символьно-цифровая последовательность или же обозначение отмечается в паспорте.

Вариант маркировки одного из популярных устройств отечественного производства. Обозначение вынесено на фронтальной панели, но встречаются также вариации с размещением на боковинах

Так, устройство российского производства на подключение без нулевого провода маркируется:

ЕЛ-13М-15 АС400В

где: ЕЛ-13М-15 – наименование серии, АС400В – допустимое напряжение переменного тока.

Образцы импортной продукции имеют маркировку несколько иную.

Например, реле серии «PAHA» отмечено следующей аббревиатурой:

PAHA B400 A A 3 C

Расшифровка примерно такая:

1. PAHA — наименование серии.
2. B400 – стандартное напряжение 400 В или подключенное от трансформатора.
3. А – регулировка потенциометрами и микропереключателями.
4. А (Е) – тип корпуса под монтаж на DIN рейку или в специальный разъем.
5. 3 – размер корпуса в 35 мм.
6. С – конец кодовой маркировки.

На некоторых моделях перед пунктом 2 может добавляться еще одно значение. Например, «400-1» или «400-2», а последовательность остальных не изменяется.

Так маркируются аппараты контроля фаз, наделенные дополнительным интерфейсом питания под внешний источник. В первом случае напряжение питания 10-100 В, во втором 100-1000 В.

С принципом действия, конструктивными особенностями и назначением выключателя нагрузки ознакомит , прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF. Однако по такому же принципу действуют практически все выпускаемые аппараты контроля фаз:

При всем многообразии приборов на рынке сложно определить какой-никакой стандарт маркировки. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. Тем не менее всегда есть возможность обратиться к справочным данным, если требуется точная расшифровка характеристик.

Хотите поделиться собственным опытом в выборе и установке реле напряжения, предназначенного для контроля фаз? Располагаете полезными сведениями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фотоснимки по теме, задавайте вопросы.

Реле контроля фаз — назначение, принцип работы и схема подключения

Существует много различных аппаратов, которые в ходе их эксплуатации приходится нередко переносить с одного места на другое, каждый раз подключая их к трехфазной сети. Нередки случаи, когда неопытный работник в ходе подключения оборудования нарушает порядок чередования фаз, что может привести к выходу техники из строя. Чтобы не допустить этого, необходимо обеспечить контроль фаз, установив специальное устройство защиты. В этом материале мы расскажем о том, что представляет собой реле контроля фаз, какова схема его подключения и рассмотрим принцип работы этого прибора.

Назначение и принцип работы реле контроля фаз

Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.

Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Что такое реле напряжения и как оно настраивается – на следующем видео:

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения. Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении.

При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.

Порядок подключение реле

Очень важно, чтобы контрольное устройство было включено в схему любого передвижного агрегата, в составе которого имеется трехфазный электрический мотор. Если такого реле в составе оборудования не имеется, неправильное чередование фаз может привести к серьезным последствиям – от нарушения работы аппарата до выхода его из строя.

Наглядно про подключение на видео:

Если оборвется хотя бы один фазный кабель, произойдет быстрый перегрев силового агрегата, и устройство за считанные секунды придет в негодность. Чтобы не допустить этого, на контактор вместо контрольного реле зачастую устанавливают тепловое. Но проблема заключается в том, чтобы правильно его подобрать и отрегулировать по номинальному току. Для этого требуется специальный стенд, которым располагают далеко не все. Поэтому установка прибора фазного контроля – более простой способ решения проблемы.

Принцип работы РК основан на том, что устройство улавливает гармоники обратной последовательности, возникающие в случае перекоса фаз или при обрыве токоведущих проводов. Аналоговые фильтры контрольного прибора выделяют их и подают сигнал на управляющую плату, включающую после его получения релейные контакты.

Схема подключения реле контроля фаз сложностью не отличается. Все три фазных проводника и нулевой кабель нужно подсоединить к соответствующим клеммам прибора, а его контакты пустить в разрыв соленоида магнитного пускателя. Если устройство работает в нормальном режиме, то контактор включен, релейные контакты замкнуты, и производится подача напряжения на аппаратуру.

В случае обнаружения неполадок происходит размыкание контактов контрольного прибора, и электропитание отключается до того момента, когда будут восстановлены сетевые параметры.

Чаще всего для защиты бытовой техники используются реле заводского изготовления, которые имеются в продаже. Но иногда их изготавливают и своими руками. Приведем схему простого самодельного устройства, на которой имеются графические обозначения элементов, включенных в цепь.

Заключение

В этой статье мы рассказали о том, что такое реле контроля фаз, для чего оно нужно и по какому принципу работает. В промышленных условиях оно защищает компрессоры, электродвигатели и другие агрегаты. В быту их наиболее часто используют для защиты стиральных машин и холодильников.

Реле контроля напряжения и фаз РКНФ

РКНФ

Сопротивления выходов для различных состояний шкафа

РКНФ двухканальный

принцип работы, устройство, как используется

От чего защищает реле

В результате резкого повышения напряжения чаще сгорает мелкая бытовая техника. От внезапного понижения ломаются электродвигатели дорогостоящего габаритного оборудования – стиральных машин, холодильников, кондиционеров. Недостаток напряжения провоцирует увеличение пусковых токов, вследствие чего выходят из строя обмотки мотора.

Подобные сбои чаще всего возникают по одной из следующих причин:

• оборвался или перегорел нулевой провод, соединяющий нейтрали;
• одна из фаз замкнулась на нейтраль;
• нагрузка по фазам стала распределяться неравномерно (произошел перекос), что привело к падению напряжения на самой загруженной фазе.

Уберечь свою домашнюю технику от капризов электроснабжения можно, установив 3 фазное реле для контроля напряжения. Перед началом эксплуатации устройства вы задаете две уставки. Они срабатывают, когда напряжение опускается ниже определенного уровня (170В по умолчанию) или поднимается выше максимальной границы (250В). Размыкается силовой контакт и внутренняя сеть отключается от внешней.   Как только напряжение стабилизируется, система возобновляет подачу.

Принцип работы

Реле – это устройство, состоящее из электронного «мозга», который отслеживает уровень напряжения, и силовой части разъединителя. Последняя срабатывает сразу после получения соответствующей команды. «Умная» составляющая представляет собой микропроцессор или компаратор. Модели первого типа удобнее и надежнее в эксплуатации, но стоят дороже.

Одним из главных критериев при выборе реле контроля напряжения для 3 фазной сети является быстродействие. Отдельные приборы способны реагировать на нарушение в течение десятков наносекунд. Настройки уставок осуществляются цифровым или электромеханическим способом. У «продвинутых» моделей параметры задаются посредством кнопок. Данные отображаются на небольшом экране. У электромеханических реле для этого используется переменный резистор на лицевой панели.

Важной характеристикой устройства является токовая нагрузка. Этот показатель отображает, какую мощность реально способен пропустить через себя прибор. При выборе техники учитывайте, что значение, которое указывает производитель, может отображать не максимально допустимое безаварийное отключение контактов, а рабочий уровень пропускания нагрузки. Нужно иметь в виду, что эта цифра меньше.

Эксперты рекомендуют приобретать реле, пропускаемая мощность которого на 20-30% выше той, что требуется для вашей сети. Если при вводе в квартиру установлен, например, автоматический выключатель 16 А, то устройство контроля напряжения должно быть на 25 А – на ступень или две выше стандартного ряда. Такая предосторожность позволит уберечься от неприятных сюрпризов.

Реле контроля фаз является достаточно дорогим прибором, поэтому в процессе монтажа стоит применить некоторые меры предосторожности. Прежде всего, следует строго придерживаться инструкции. Если есть хоть малейшие сомнения в том, что удастся произвести установку правильно, лучше доверить ее профессионалам. Самовольное вмешательство в электрическую схему может закончиться трагически.

Чтобы защитить устройство от короткого замыкания, рекомендуется установить перед ним автоматический выключатель. Токовая нагрузка последнего должна быть на 20-30% (одну ступень ряда) ниже по сравнению с реле. Если скачки происходят регулярно, стоит обзавестись таким средством защиты как стабилизатор. В отличие от описываемого нами прибора, он не отключает напряжение при нарушении установленных пределов, а выравнивает. Таким образом, приборы не подвергаются частым стрессам.

Отметим, что ни реле 3 фазное контроля напряжения, ни стабилизатор не защищают от импульсных скачков. Они настолько кратковременны, что устройства элементарно не успевают среагировать. Чтобы обезопасить электролинию от попадания молнии, используют разрядники и молниеотводы. Для защиты приборов от коммутационных скачков или остаточных «молниевых» импульсов применяются варисторы.

Трехфазное или однофазное реле

Перед покупкой реле напряжения предстоит определиться с типом устройства – однофазное или трехфазное. Принцип понятен уже из названия. Однофазные приборы обслуживают одну фазу, трехфазные – три. В последнем случае при выходе одной фазы из строя автоматически отключаются две остальные. Это не очень практично, поэтому для бытового использования рекомендуется использовать однофазные реле.

Если речь идет о трехфазном оборудовании или двигателе, применение трехфазного устройства оправдано. Оно прекрасно защитит от перенапряжения холодильники и кондиционеры, станки, компрессорные установки и прочие системы, оснащенные электроприводом. Также подобные реле нашли широкое применения в различных системах контроля сети.

Когда в дом заходит три фазы, есть возможность выбирать, но оптимальным вариантом считается установка отдельного реле для каждой из фаз. Это позволит избежать многих внеплановых отключений электроприборов. Зачастую проблема заключается в одной фазе, тогда как остальные продолжают функционировать нормально. Но вместо того, чтобы отключить только приборы, пребывающие в группе риска, вырубается все.

Трехфазное реле может срабатывать даже при незначительном перекосе фаз, так как это может быть опасным для двигателя или другого оборудования. Например, одна фаза работает на 220 В, у второй показатель на 10 В выше. Это нормальное напряжение для большинства бытовых приборов, но реле все равно сработает. Резкие отключения и так не удлиняют жизнь электронике, так зачем же подвергать ее ненужным испытаниям, если этого можно легко избежать?

Разновидности

В зависимости от способа исполнения различают три основных разновидности реле контроля напряжения для трехфазной сети:

• включаемое непосредственно в розетку;
• удлинитель, подключаемый к розетке;
• устанавливаемое в распределительный шкаф.

Розетка

Подобное реле оснащено вилкой и розеткой. Первая подключается к электросети, ко второй подсоединяют шнур питания конкретного электроприбора. Таким образом, потребитель может защитить только одну единицу техники, например, телевизор. Остальные участники сети остаются под угрозой. Современные модели оснащены экраном и кнопками, с помощью которых можно выставить минимальное и максимально значение, а также время задержки перед обратным включением.

Удлинитель

Данное устройство работает по тому же принципу, только вместо одной розетки удлинитель оснащен двумя и больше. С помощью такого устройства можно защитить сразу несколько дорогостоящих приборов. Вследствие этого оцениваются подобные модели дороже. Величина номинального тока для однофазных реле, подключаемых к розетке, не превышает 16 А.

В шкаф

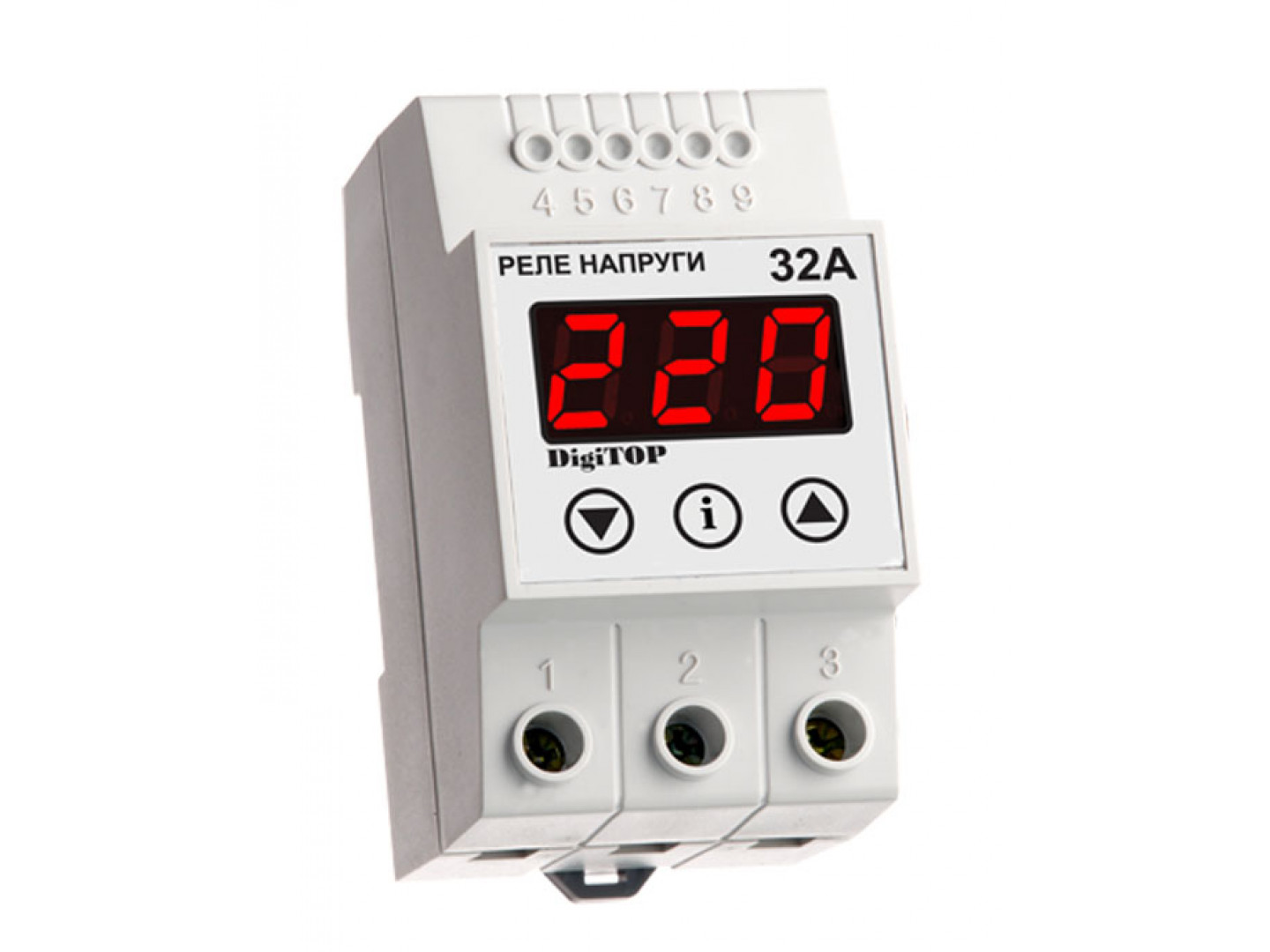

Эти реле контроля напряжения 3 фазной сети устанавливаются на DIN-рейку, расположенную в распределительном шкафу или щитке. Главным плюсом моделей является их способность защитить сразу всю систему квартиры или дома, а не только отдельных потребителей электроэнергии. Нагрузка мощностью до 8,5 кВА коммутируется контактами реле. Если показатель превышает 8,5 кВА, отключение осуществляется автоматическим выключателем, контактором или магнитным пускателем.

Подобные устройства выпускаются как в однофазном исполнении (номинальные токи от 16 до 80 А), так и в трехфазном (не выше 16 А). Некоторые модели оснащены датчиком температуры, защищающим их от перегрева. Подобное может произойти в случае нарушения контактов. Как только температура превысит заданный уровень, прибор автоматически отключится. Многофункциональные реле могут работать в нескольких режимах: стандарт, как контроллер максимального или минимального напряжения, с задержкой на включение.

Реле контроля напряжения для защиты от сбоев напряжения

Контрольно-измерительные реле — Категория продукта

Линейка реле и реле защиты двигателя, совместимых с DeviceNet, для защиты двигателя / трансформатора, предотвращения обратного срабатывания трехфазного двигателя и защиты двигателя / нагревателя от перегорания.

Товаров: 29 Реле для измерения и контроля.

Однофазное реле тока K8DT-AS

Наши продукты с ценным дизайном повышают ценность ваших панелей управления. Обнаруживайте ошибки в двигателях и другом оборудовании по изменениям тока.Используется в режиме максимального или минимального тока.

Однофазное реле максимального / минимального тока K8DT-AW

Наши продукты с ценным дизайном повышают ценность ваших панелей управления. Обнаруживайте ошибки в двигателях и другом оборудовании по изменениям тока.Мониторинг сверхтоков и минимальных токов одновременно с помощью одного реле.

Однофазное реле напряжения K8DT-VS

Наши продукты с ценным дизайном повышают ценность ваших панелей управления. Обнаружение аномальных напряжений применяется к оборудованию для защиты от отказа оборудования.Используется как в режиме максимального, так и минимального напряжения.

Однофазное реле максимального / минимального напряжения K8DT-VW

Наши продукты с ценным дизайном повышают ценность ваших панелей управления. Обнаружение аномальных напряжений применяется к оборудованию для защиты от отказа оборудования.Мониторинг повышенного и пониженного напряжения одновременно с помощью одного реле.

Реле чередования фаз Обрыв фазы K8DT-PH

Наши продукты с ценным дизайном повышают ценность ваших панелей управления. Защищайте двигатели и другое оборудование от нестабильного напряжения в системе электроснабжения.Защитите двигатели и другое оборудование, обнаружив последовательность фаз и обрыв фазы для трехфазных источников питания.

Трехфазное реле напряжения и чередования фаз K8DT-PM

Наши продукты с ценным дизайном повышают ценность ваших панелей управления.Защищайте двигатели и другое оборудование от нестабильного напряжения в системе электроснабжения. Защитите двигатели и другое оборудование, обнаруживая перенапряжения, пониженные напряжения, последовательность фаз и обрыв фазы для трехфазных источников питания.

Реле контроля температуры K8DT-TH

Наши продукты с ценным дизайном повышают ценность ваших панелей управления.Идеально для предотвращения перегрева нагревателя. Самоблокирующийся выход для обеспечения безопасной работы оборудования.

Контроллер уровня проводимости K8DT-LS

Наши продукты с ценным дизайном повышают ценность ваших панелей управления. Идеально подходит для контроля уровня воды.Регулировка чувствительности и таймер для удобного использования.

Lovato Electric | Энергетика и автоматизация

Выберите вашу страну Выберите вашу страну … Глобальный сайт —————- КанадаКитайХорватияЧешская РеспубликаГерманияФранцияИталияПольшаРумынияРоссийская ФедерацияИспанияШвейцарияТурцияОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты ————— -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэОстров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаP APUA Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос Острова ТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыМалые Соединенные Штаты Внешние острова УругвайУзбекистан ВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАs.Wallis And Futuna, Западная Сахара, Йемен, Замбия, Зимбабве,

LOVATO Electric S.p.A. Via Don E. Mazza, 12 — 24020 Gorle (BG) ИТАЛИЯ Cap. Soc. Vers. 3 200 000 евро трески. Фиск. e Часть. IVA n. 01921300164 ид. НЕТ. IT 01921300164

Реле контроля напряжения | Rayleigh Instruments

• Дом >
• Реле контроля напряжения

• Реле контроля напряжения Thiim PMSA RMS

  • Многодиапазонный 50… 830В
  • Одно-, двух- или трехфазные системы
  • Измерение истинного среднеквадратичного напряжения
  • Простая установка
  • Низкое энергопотребление
  • Нейтраль-земля, 3 x фаза-фаза или 3 x фаза-нейтраль
  • Контроль повышенного и пониженного напряжения
  • Задержка по времени — включение и выключение
  • Выбираемая функция реле с защелкой
  • Светодиодное реле, защелка, время и статус дисплея
  Позвоните, чтобы узнать цены

• Реле контроля напряжения аккумуляторной батареи Thiim BMCA

  • Питание от АКБ
  • Программируемое напряжение 12В, 24В, 48В и 110В
  Светодиоды
  • отображают состояние входа
  • Программируемая задержка выключения 0… 10 сек или 0… 100 сек
  • Программируемая защелка для перенапряжения
  Позвоните, чтобы узнать цены

• Многофункциональное реле напряжения Thiim UMCA для переменного и постоянного напряжения

  • Симметричный вход для помехоустойчивости
  • Входное напряжение 50 мВ… 500 В
  • 11 программируемых диапазонов ввода
  • 4 программируемых времени для сброса при включении
  • 4 программируемых временных диапазона
  • Отдельно регулируемая задержка включения и выключения
  • Функция реле может быть инвертирована
  • Регулируемый верхний или нижний предел и дифференциал
  • Функция защелки доступна
  Светодиоды
  • отображают состояние входа
  Светодиоды
  • показывают функцию синхронизации
  Светодиод
  • показывает состояние реле
  • SMD — техника
  • Управляющий выход 0… 1 В постоянного тока для полной шкалы
  Позвоните, чтобы узнать цены

Объем рынка реле контроля напряжения переменного тока и прогноз до 2028 года

“

Подробный отчет «Глобальный рынок реле контроля напряжения переменного тока: глобальный отраслевой анализ, размер, доля, рост, тенденции и прогнозы на 2021–2028 годы» был опубликован Global Market Vision, чтобы понять всю структуру рынка реле контроля напряжения переменного тока.Для точного изучения данных использовались эффективные методы качественного и количественного анализа. В отчете анализируются переменные факторы, составляющие основу успешного бизнеса, такие как поставщики, продавцы, а также инвесторы. Он фокусируется на размере и структуре секторов глобального рынка реле контроля напряжения переменного тока, чтобы понять существующую структуру нескольких отраслей. Были включены вызовы, с которыми сталкиваются отрасли, и подходы, принятые ими для преодоления этих угроз.Этот отчет об исследовании полезен как для устоявшихся предприятий, так и для начинающих на рынке. Кроме того, отчет идеально и характерно перемежается с иллюстративным изложением. Исследователи этого отчета подробно исследуют исторические записи, текущую статистику и прогнозы на будущее.

Прогнозируется, что рынок реле контроля напряжения переменного тока вырастет с примерно xx миллионов долларов США в 2020 году до xx миллионов долларов США к 2028 году при среднегодовом темпе роста xx с 2021 по 2028 год.

Получите образец отчета о рынке реле контроля напряжения переменного тока с последними отраслевыми тенденциями: https://globalmarketvision.com/sample_request/97265

В связи с пандемией мы включили специальный раздел о влиянии COVID 19 на рынок, в котором было бы упомянуто, как Covid-19 влияет на отрасль, тенденции рынка и потенциальные возможности в ландшафте COVID-19, влияние Covid-19 по ключевым регионам и предложения для участников рынка реле контроля напряжения переменного тока по борьбе с воздействием Covid-19.

Некоторые из ключевых игроков на мировом рынке реле контроля напряжения переменного тока — это покрытие компании (профиль компании, выручка от продаж, цена, валовая прибыль, основные продукты и т. Д.):

ABB, Siemens, Eaton, PHOENIX CONTACT, ELKO EP, OMRON, Novatek Electro, Carlo Gavazzi Automation.

Кроме того, раздел, посвященный историческому сценарию рынка реле глобального контроля напряжения переменного тока, рыночной энтропии в отношении агрессивности гонки и патентному анализу, рассматривается вместе с SWOT-анализом конкурентов, техническими характеристиками продукта и сравнением аналогов, включая такие переменные, как валовая прибыль, общий доход, доход сегмента, размер сотрудников, Чистая прибыль, общие активы и т. Д.

Углубленный анализ рынка реле контроля напряжения переменного тока по ключевым сегментам

Исследование рынка содержит разделение всего рынка на различные сегменты по типам и приложениям в соответствии с ключевыми географическими регионами.

Охват по типу продукта (размер рынка и прогноз, основная компания по типу продукта и т. Д.):

Однофазный, трехфазный

Покрытие приложений (размер рынка и прогноз, разные рынки спроса по регионам, профиль основного потребителя и т. Д.):

Промышленное использование, коммерческое использование, бытовое использование, другое

Глобальный рынок реле контроля напряжения переменного тока сегментирован по компаниям, регионам (странам), типам и приложениям. Игроки, заинтересованные стороны и другие участники глобального рынка реле контроля напряжения переменного тока смогут получить преимущество, поскольку они используют отчет как мощный ресурс. Сегментарный анализ сфокусирован на выручке и прогнозе по регионам (странам), по типам и по приложениям на период 2021-2028 гг.

Доступна скидка 20% на различные типы лицензий при немедленной покупке @ https://globalmarketvision.com/check-discount/97265

Мир борется не только с пандемией здоровья, но и с экономической, поскольку новый коронавирус (COVID-19) бросает свою длинную тень на экономики по всему миру. Ситуация с полной изоляцией в нескольких странах прямо или косвенно повлияла на многие отрасли, вызвав сдвиг в деятельности, такой как операции по цепочке поставок, операции с поставщиками, коммерциализация продукции и т. Д.В последнем отчете о рынке реле контроля напряжения переменного тока, опубликованном Global Market Vision, были учтены многочисленные аспекты текущего рыночного сценария, и был проведен краткий анализ, чтобы представить вам исследование до и после Исследование рынка COVID. Наши аналитики внимательно следят за расширением и упадком в каждом секторе благодаря COVID-19, чтобы предоставить вам качественные услуги, которые вам просто необходимы для вашего бизнеса. Отчет включает в себя исчерпывающую информацию, касающуюся движущих факторов, подробный конкурентный анализ ключевых субъектов рынка и соответствующие выводы о прибыльных возможностях, которые открываются перед игроками отрасли для снижения рисков в таких обстоятельствах.

По географическим регионам:

• Северная Америка (США, Канада)
• Латинская Америка (Бразилия, Мексика, Аргентина и другие страны)
• Азиатско-Тихоокеанский регион (Индия, Япония, Китай, Австралия, Новая Зеландия и другие страны)
• Европа (Германия, Франция, Великобритания, Испания, Италия, Россия и другие страны)
• Ближний Восток и Африка (GCC, Южная Африка, Израиль и другие страны)

Исследовательский документ состоит из исследования рынка и общей информации о бизнес-возможностях ключевых заинтересованных сторон для расширения своего бизнеса и получения доходов.Глобальный отчет о рынке реле контроля напряжения переменного тока предлагает подробный анализ, подкрепленный надежной статистикой продаж и доходов игроков. Дополнительные сведения включают описание компании, основной бизнес, введение продукта, последние разработки, продажи по регионам, типам, приложениям и каналам продаж.

Запросить образец Получить скидку Купить

Часто задаваемые вопросы в отчете:

• Каковы возможности расширения рынка герметичных моторных насосов?
• Какой сегмент продукции является лидером на рынке?
• Какой региональный рынок будет доминировать в ближайшие годы?
• Какой сегмент приложений будет стабильно расти?
• Какие возможности расширения будут доступны в индустрии герметичных насосов в ближайшие годы?
• С какими основными проблемами может столкнуться мировой рынок герметичных насосов в будущем?
• Какие ведущие игроки на мировом рынке герметичных моторных насосов?
• Какие стратегии расширения, по мнению игроков, сохранятся на мировом рынке герметичных моторных насосов?
• Каким будет рыночный сценарий после COVID-19?

Содержание:

Глава 1: Введение, продукт движущей силы рынка Цель исследования и объем исследования Рынок реле контроля напряжения переменного тока

Глава 2: Эксклюзивное резюме — основная информация о рынке реле контроля напряжения переменного тока.

Глава 3: Отображение динамики рынка — движущие силы, тенденции и проблемы реле контроля напряжения переменного тока

Глава 4: Представляем реле контроля напряжения переменного тока Анализ рыночного фактора, порождающий пять сил, цепочка поставок / создания добавленной стоимости, анализ PESTEL, рыночная энтропия, анализ патентов / товарных знаков.

Глава 5: Отображение по типу, конечному пользователю и региону 2013-2018

Глава 6: Оценка ведущих производителей на рынке реле контроля напряжения переменного тока, который включает в себя конкурентную среду, анализ сопоставимых групп, матрицу BCG и профиль компании

Chapter 7: Для оценки рынка по сегментам, странам и производителям с долей выручки и продаж по ключевым странам в этих различных регионах.

Глава 8 и 9: Отображение приложения, методологии и источника данных

Заключение: В конце отчета «Рынок реле контроля напряжения переменного тока» представлены все выводы и оценки. Он также включает основные движущие силы и возможности наряду с региональным анализом. Сегментный анализ также обеспечивает как по типу, так и по применению.

Получите отчет об исследовании в течение 48 часов @ https://globalmarketvision.com/checkout/?currency=USD&type=single_user_license&report_id=97265

О видении глобального рынка

Global Market Vision состоит из амбициозной команды молодых, опытных людей, которые уделяют внимание деталям и предоставляют информацию в соответствии с потребностями клиентов.Информация жизненно важна в деловом мире, и мы специализируемся на ее распространении. Наши специалисты не только обладают глубокими знаниями, но и могут составить исчерпывающий отчет, который поможет вам в развитии собственного бизнеса.

С помощью наших отчетов вы можете принимать важные тактические бизнес-решения с уверенностью, что они основаны на точной и хорошо обоснованной информации. Наши эксперты могут развеять любые опасения или сомнения относительно нашей точности и помочь вам различать надежные и менее надежные отчеты, снижая риск принятия решений.Мы можем сделать ваш процесс принятия решений более точным и повысить вероятность успеха ваших целей.

Свяжитесь с нами

Джордж Миллер | Развитие бизнеса

Звоните: + 1-774
