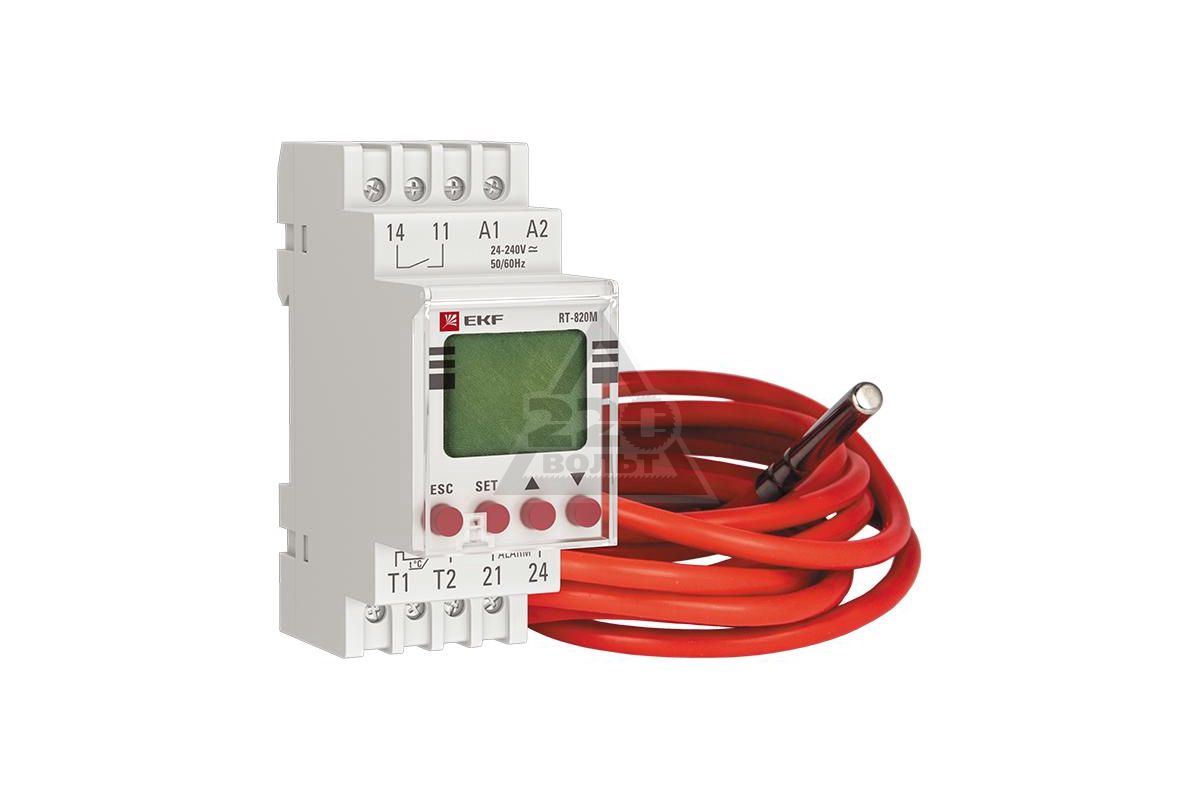

Реле контроля температуры: Реле контроля температуры RT-820 (EA07.001.001) Евроавтоматика купить цена

Содержание

Реле контроля температуры Siemens Sirius 3RS1041, -50…500°C, цифровая настройка, 3 датчика

Реле контроля температуры Siemens Sirius 3RS1041 с цифровой настройкой на 3 датчика, с широким диапазоном напряжений питания, для измерения температур в твердых, жидких или газообразных средах с обработкой превышения верхней, понижения нижней границ значений и контроля рабочего диапазона в пределах до 500°C.

Основные характеристики и особенности реле контроля температуры серий 3RS1041:- Назначение: поддержание температуры в заданных пределах или контроль превышения/понижения заданных уровней температуры с возможностью обработки данных с 3-х термосопротивлений
- Области применения:

- защита установок и окружающей среды
- предельные значения температуры для технологических установок, например, в упаковочной промышленности или работе с гальванопокрытиями
- предельные значения температуры для установок тепловой энергии
- контроль температуры выхлопных газов
- управление установками и машинами, например, отопительными, климатическими и кондиционирующими установками, солнечными коллекторами, тепловыми насосами и системами горячего водоснабжения
- контроль температуры масла двигателей, подшипников и трансмиссий

- контроль температуры охлаждающих жидкостей

- Напряжения питания: исполнения 24. ..240 В AC/DC с гальванической развязкой
- Диапазон измеряемых температур от -50°C до 500°C в зависимости от применяемого датчика
- Подключаемые датчики: термосопротивления Pt100/1000, KTY83/84, NTC
- Определение короткого замыкания и обрыва кабеля в цепи датчика
- Возможность настройки определенного типа и числа датчиков
- Быстрая цифровая настройка без сложных диалоговых режимов для контроля
- Жидкокристаллический экран(ЖК-дисплей) с подсветкой для индикации температуры в °C или в °F
- Возможность раздельной настройки двух порогов с выбором принципов рабочего тока или тока покоя
- Одно время задержки для обоих пороговых значений в диапазоне 0...999 с
- 1 перекидной(1П/1CO) контакт на каждое пороговое значение и 1НО контакт для контроля датчика
- Энергонезависимость состояния срабатывания и параметров аппарата
- Подключаемая/отключаемая память ошибки
- Корпус установочной шириной 45 мм
- Монтаж на DIN-рейку 35 мм
- Съемные клеммы с винтовыми или пружинными зажимами для удобства замены реле

Температурные реле

Температурные реле, термореле

Для обеспечения заданного температурного режима, применяются различные приборы, которые, в общем, можно назвать терморегуляторами, или термоконтроллерами.

Одно из самых простых решений проблемы регулировки и контроля температуры – применение термореле.

Реле температуры (термореле) предназначено для контроля и поддержания температурного режима путем включения/выключения нагревающей (охлаждающей) установки по сигналам  датчика температуры, в соответствии с заданной температурой в установленные часы и дни.

Температурные реле  (термореле) могут применяться  для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, морозильных установках, системах водяного отопления, банях и т.п., а также использоваться в качестве комплектующего изделия в устройствах автоматики. Реле температуры с выносным датчиком позволяет устанавливать и контролировать температурный режим на некотором удалении,   например, в холодильнике или в сушильной камере, в центре помещения или внутри бойлера.



СКАЧАТЬ: Katalog LE




Реле температуры серии RT



Сравнительная таблица выпускаемых под торговой маркой Line Energy реле температуры



Регулируемый диапазон температур -55. .+125ºС, дискретность 0,1ºС





Напряжение питания 12В, 24В, 85-265В, 24-265В



Реле

Количество зон контроля

Мощность коммутируемой нагрузки

Наличие таймера

RT-12-16

одна

1х16А

нет

RT-12-30

одна

1х30А

нет

RT-12-50

одна

1х50А

нет

RT-12-17

одна

1х16А

2-х шаговый циклический

RT-12-26

две

2х16А

нет

RT-12-27

две

3х8А

нет

RT-12-32

две

1х30А

нет

RT-12-35

RT-12-45

одна

одна

1х30А

1х30А прямой выход 220В

недельный, 4 температуры  в сутки

RT-12-36

RT-12-46

две

две

1х30А

1х30А прямой выход 220в

недельный, 4 температуры  в сутки







ВНИМАНИЕ!

При заказе реле температуры RT указывайте какой тип термодатчика нужен: с термостойким или нетермостойким кабелем и длину кабеля: 2,5 ; 5; 10; 15 или 20 м.

Термодатчики  с нетермостойким   кабелем для реле температуры в  зависимости от длины кабеля (применяются для поддержания температурного режима до + 60 O С)
Термодатчик с нетермостойким кабелем  до 2,5 м
Термодатчик с нетермостойким кабелем  5 м
Термодатчик с нетермостойким кабелем 10 м
Термодатчик с нетермостойким кабелем  15 м
Термодатчик с нетермостойким кабелем 20 м

Термодатчики с термостойким   кабелем для реле температуры в зависимости  от длины кабеля (применяются  для поддержания температурного режима до  + 125 о С)
Термодатчик с термостойким кабелем до 2,5 м
Термодатчик с термостойким кабелем 5 м
Термодатчик с термостойким кабелем 10 м
Термодатчик с термостойким кабелем  15м
Термодатчик с термостойким кабелем 20 м



Термореле RT-12-16



Реле температуры RT-12-16 контролирует температурный режим в пределах заданного от -54°С до +125°С путем включения/выключения нагревающей или охлаждающей установки по сигналам выносного датчика температуры.

Прибор RT-12-16 микропроцессорный, в качестве датчика используется термочувствительная микросхема.

Технические характеристики RT-12-16:



Напряжение питания

220В, 50Гц

Максимальный ток, коммутируемый   контактами реле

16А 230VAC

Контакт

Диапазон регулируемых температур

-55… +125°С

Дискретность установки и измерения   температуры в диапазоне -9,9°… +99,9°С

0,1°С

Дискретность установки и измерения   температуры в диапазоне -55°…-10°С, 100°…125°С

1°С

Погрешность показания прибора

±0,5°С

Гистерезис (регулируется)

0,1-75°С

Длина провода с датчиком

2,5; 5; 10; 15; 20м (от варианта   исполнения)

Коммутационная износостойкость

>105 циклов

Диапазон рабочих температур

-25 … +35°С

Относительная влажность воздуха

Не более 80% при 25°С

Режим работы

Круглосуточный

Потребляемая мощность

1Вт

Подключение

Винтовые зажимы 2. 5мм2

Степень защиты:



реле

IP40

клеммной колодки

IP20

Габаритные размеры

35х65х90 мм 2 модуля

Монтаж

На DIN-рейке 35мм

Термореле RT-12-16 (или реле температуры RT-12-16) предназначено для контроля и поддержания температурного режима путем включения/выключения нагревающей или охлаждающей установки по сигналам выносного датчика температуры.

Может применяться  для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, морозильных установках, системах водяного отопления, банях, инкубаторах, а также использоваться в качестве комплектующего изделия в устройствах автоматики.

Реле температуры RT-12-16 - цифровое микропроцессорное устройство. Позволяет задавать пороговую температуру от -54 ºС до +124ºС и гистерезис от 0,1ºС до 75ºС.

Когда устройство работает на нагрев, то нагрузка (нагревательный элемент или другой источник тепла) подключается к нормально-разомкнутым контактам реле. Пока температура ниже заданной, то нагревательный элемент включен; при достижении номинальной температуры плюс величина гистерезиса, нагревательный элемент отключается, а после снижения температуры до номинальной, включается вновь. Если же устройство работает на охлаждение, то нагрузка (чиллер, холодильная установка, вентилятор) подключена к нормально- замкнутым контактам реле. Пока температура выше заданной, то холодильная установка включена; при снижении температуры до заданной, нагрузка отключается, а после повышения температуры на величину гистерезиса, включается вновь.

Прибор RT-12-16 устанавливается на DIN-рейку 35 мм, имеет легко читаемую цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

Реле температуры RT-12-16 имеет точность поддержания температуры  0,1ºС. Такая высокая точность нужна, например,  для поддержания комфортного микроклимата в помещении, или для инкубаторов. В устройстве, в отличие от большинства аналогов, датчиком служит высокоточная термочувствительная микросхема, с которой информация передается в цифровом виде. Стандартный провод обеспечивает сохранение устойчивого сигнала на длине до 20 метров. Также, отличительной особенностью нашего прибора является способность работать как на нагрев, так и на охлаждение, то есть подключать нагревающую или охлаждающую установку.

Скачать паспорт RT-12-16


Реле температуры RT-12-32

Реле температуры RT-12-32 контролирует температурный режим в двух зонах, в пределах заданного от -54°С до +125°С путем включения/выключения одной нагревающей (охлаждающей) установки по сигналам двух выносных датчиков температуры.

RT-12-32 имеет одну группу контактов исполнительного реле на 30А.

Прибор RT-12-32 микропроцессорный, в качестве датчиков используются термочувствительные микросхемы.

Технические характеристики RT-12-32 :





Напряжение питания

220В, 50Гц

Максимальный ток, коммутируемый   контактами реле

30А 230VAC

Контакт

1Z

Диапазон регулируемых температур

-50… +125°С

Дискретность установки и измерения   температуры

0,1°С

Погрешность показания прибора

±0,5°С

Гистерезис (регулируется)

0,1-75°С

Длина провода с датчиком

2.

Коммутационная износостойкость

>105 циклов

Диапазон рабочих температур

-25 … +35°С

Относительная влажность воздуха

Не более 80% при 25°С

Режим работы

Круглосуточный

Потребляемая мощность

2Вт

Подключение

Винтовые зажимы 2.5мм2

Степень защиты:



реле

IP40

клеммной колодки

IP20

Габаритные размеры

52х65х90 мм 3 модуля

Монтаж

На DIN-рейке 35мм

Регулятор температуры RT-12-32 (реле температуры, или термореле) предназначен для контроля и поддержания температурного режима путем включения/выключения нагревающей (охлаждающей) установки по сигналам двух выносных датчиков температуры.

Может применяться для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, морозильных установках, системах водяного отопления, банях и т.п., а также использоваться в качестве комплектующего изделия в устройствах автоматики. Имеет два датчика температуры и одну группы контактов на 30А для подключения нагрузки.

Регулятор температуры RT-12-32 является цифровым устройством. Позволяет задавать пороговую температуру для двух датчиков раздельно(от -54 ºС до +124ºС) и гистерезис (от 0,1ºС до +75ºС). Если устройство работает на нагрев, то нагрузки (нагревательные элементы или другие источники тепла) подключены к нормально-разомкнутым контактам реле. Если температура ниже заданной, хотя бы в зоне одного датчика, то нагревательный элемент включен; при достижении номинальной температуры плюс величина гистерезиса, нагревательный элемент отключается, а после снижения температуры до номинальной, включается вновь. Если же устройство работает на охлаждение, то нагрузка (чиллер, холодильная установка) подключен к нормально- замкнутым контактам реле.

Если температура выше заданной, хотя бы в зоне одного из датчиков, то холодильная установка включена; при достижении заданной температуры, она отключается, а после повышения температуры на величину гистерезиса, включается вновь. Температура в двух зонах контролируется раздельно, и отражается на цифровом светодиодном индикаторе поочередно.

Прибор RT-12-32 устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства. Преимуществом прибора является возможность регулировать температуру одновременно в двух зонах.

Регулятор температуры RT-12-32 имеет точность измерения температуры в 0,1ºС. В качестве датчиков  используются термочувствительные микросхемы, с которых информация передается в цифровом виде. Поэтому, длина провода и сопротивление на контактах не могут повлиять на точность прибора.

Также, отличительной особенностью  прибора является способность работать как на нагрев, так и на охлаждение (подключать нагревающую или охлаждающую установку).

Скачать паспорт RT-12-32

 Термореле RT-12-30

Реле температуры RT-12-30 аналогично RT-12-16, но с током коммутации до 30А.

RT-12-30 имеет одну группу контактов на 30А.

Технические характеристики RT-12-30:



Напряжение питания

220В, 50Гц

Максимальный ток, коммутируемый   контактами реле

30А 230VAC

Контакт

Диапазон регулируемых температур

-55… +125°С

Дискретность установки и измерения   температуры в диапазоне -9,9°… +99,9°С

0,1°С

Дискретность установки и измерения   температуры в диапазоне -55°…-10°С, 100°…125°С

1°С

Погрешность показания прибора

±0,5°С

Гистерезис (регулируется)

0,1-75°С

Длина провода с датчиком

2. 5; 5; 10; 15; 20м (от варианта   исполнения)

Коммутационная износостойкость

>105 циклов

Диапазон рабочих температур

-25 … +35°С

Относительная влажность воздуха

Не более 80% при 25°С

Режим работы

Круглосуточный

Потребляемая мощность

2Вт

Подключение

Винтовые зажимы 2.5мм2

Степень защиты:



реле

IP40

клеммной колодки

IP20

Габаритные размеры

35х65х90 мм 2 модуля

Монтаж

На DIN-рейке 35мм

Скачать паспорт  RT-12-30

Термореле RТ-12-26

Реле температуры RТ-12-26 контролирует температурный режим в двух зонах, в пределах заданного от -54°С до +125°С путем включения/выключения двух нагревающих (охлаждающих) установок по сигналам выносных датчиков температуры.

Регулятор температуры  RТ-12-26 (реле температуры, или термореле RТ-12-26) предназначен для контроля и поддержания температурного режима в двух зонах путем включения/выключения нагревающих или охлаждающих установок по сигналам выносных датчиков температуры.

RТ-12-26 может применяться  для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, морозильных установках, системах водяного отопления, банях и т.п., а также использоваться в качестве комплектующего изделия в устройствах автоматики. Имеет два датчика температуры и две группы контактов по 16А.

Термореле двухканальное RT-12-26 является цифровым устройством. Позволяет задавать пороговую температуру для двух датчиков раздельно(от -54 ºС до +124ºС) и гистерезис (от 0,1ºС до +75ºС).



Технические характеристики RТ-12-26:



Напряжение питания

220В, 50Гц

Максимальный ток, коммутируемый   контактами реле

2х16А 230VAC

Контакт

Диапазон регулируемых температур

-55… +125°С

Дискретность установки и измерения   температуры

-0,1°С

Дискретность индикации температуры   в диапазоне -9,9°… +99,9°С

0,1°С

Дискретность индикации температуры   в диапазоне -55°…-10°С, 100°…125°С

1°С

Погрешность показания прибора

±0,5°С

Гистерезис (регулируется)

0,1-75°С

Длина провода с датчиком

2. 5; 5; 10; 15; 20м (от варианта   исполнения)

Коммутационная износостойкость

>105 циклов

Диапазон рабочих температур

-25 … +35°С

Относительная влажность воздуха

Не более 80% при 25°С

Режим работы

Круглосуточный

Потребляемая мощность

2Вт

Подключение

Винтовые зажимы 2.5мм2

Степень защиты:



реле

IP40

клеммной колодки

IP20

Габаритные размеры

52х65х90 мм 3 модуля

Монтаж

На DIN-рейке 35мм





Если устройство работает на нагрев, то нагрузки (нагревательные элементы или другие источники тепла) подключены к нормально-разомкнутым контактам реле. Пока температура ниже заданной, нагревающее устройство включено; при достижении номинальной температуры плюс величина гистерезиса, нагревающее устройство отключается, а после снижения температуры до номинальной, включается вновь.

Если же реле работает на охлаждение, то нагрузка (вентилятор, холодильная установка) подключена к нормально- замкнутым контактам реле. Если температура выше заданной, холодильная установка включена; при достижении заданной температуры, она отключается, а после повышения температуры на величину гистерезиса, включается вновь. Температура в двух зонах контролируется раздельно, и отражается на цифровом светодиодном индикаторе поочередно. Соответственно, раздельно производится управление нагревающими или охлаждающими установками.

Прибор RТ-12-26 устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

Преимуществом прибора RТ-12-26 является возможность регулировать температуру одновременно в двух зонах. Регулятор температуры RT-12-26 имеет точность измерения температуры в 0,5ºС и точность поддержания температуры 0,1. В качестве датчиков используются термочувствительные микросхемы, с которых информация передается в цифровом виде. Длина провода, для сохранения устойчивости сигнала - до 20 метров.

Также, отличительной особенностью  прибора RТ-12-26 является способность работать как на нагрев, так и на охлаждение (т.е. подключать нагревающую или охлаждающую установку).


 Скачать паспорт RT-12-26


Термореле RТ-12-27

Реле температуры RТ-12-27 для жидкотопливных котлов контролирует температурный режим в двух зонах, путем включения/выключения двух нагревающих установок по сигналам выносных датчиков температуры, и включает подачу топлива, при достижении рабочих температур. Имеет три замыкающих исполнительных реле по 8А.

Реле температуры RТ-12-27  (термореле) предназначено для подготовки к запуску котлов на вязком жидком топливе - нагрева топливного фильтра и рабочей форсунке при низких температурах и поддержания их температуры не ниже допустимых, путем включения/выключения нагревающих устройств по сигналам выносных датчиков температуры. Третье исполнительное реле включает подачу топлива, при достижении заданных рабочих температур в обеих зонах. Имеет два датчика температуры и три группы контактов по 8А. Питание прибора от сети переменного тока 220В.

Термореле RT-12-27 является цифровым устройством. Позволяет задавать пороговую температуру для двух датчиков в пределах от -55 до 125 градусов и гистерезис до 50 градусов раздельно.

Прибор RТ-12-27 устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

Термореле RT-12-27 является уникальным прибором, возможно, не имеющим аналогов. Оно способно заменить схему из нескольких реле, при этом занимает меньше места и имеет широкие возможности настройки и высокую точность.

Для обеспечения автоматического поддержания разных температур в разные дни недели, служит термореле с недельным таймером  RT-12-35, которое имеет энергонезависимое питание и позволяет программировать изменение температуры с привязкой ко времени и дням недели.



Реле температуры RT-12-34

 Технические характеристики RT-12-34:



Напряжение питания

220В, 50Гц

Максимальный ток, коммутируемый   контактами реле

16А 230VAC

Контакт

Диапазон регулируемых температур

-55… +125°С

Дискретность установки и измерения   температуры

0,1°С

Дискретность индикации температуры   в диапазоне -50…-10°С, +100… +125°С

1°С

Дискретность индикации температуры   в диапазоне -9,9°… +99,9°С

0,1°С

Гистерезис температуры   (регулируется)

0,1-50°С

Количество устанавливаемых   температурных режимов в сутки

до 4-х

Количество устанавливаемых дней в   неделе

7

Погрешность показания прибора

±0,5°С

Длина провода с датчиком

2. 5; 5; 10; 15; 20м (от варианта   исполнения)

Коммутационная износостойкость

>105 циклов

Диапазон рабочих температур

-25 … +35°С

Относительная влажность воздуха

Не более 80% при 25°С

Режим работы

Круглосуточный

Потребляемая мощность

1Вт

Подключение

Винтовые зажимы 2.5мм2

Степень защиты:



реле

IP40

клеммной колодки

IP20

Габаритные размеры

35х65х90 мм 2 модуля

Монтаж

На DIN-рейке 35мм



Реле температуры RT-12-35

Реле температуры с недельным таймером RT-12-35, предназначено для поддержания заданного температурного режима путем включения/выключения нагревающей (охлаждающей) установки по сигналам выносного датчика температуры в установленные часы и дни.

 Ток коммутации реле RT-12-35  до 30А.

Регулятор температуры RT-12-35  (реле температуры, или  термореле RT-12-35 ) с недельным таймером  предназначен для контроля и поддержания температурного режима путем включения/выключения нагревающей (охлаждающей) установки по сигналам выносного датчика температуры, в соответствии с заданной температурой в установленные часы и дни. Имеет недельный таймер, с возможностью установки разных температур на разные диапазоны времени.

RT-12-35может применяться  для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, морозильных установках, системах водяного отопления, банях и т.п., а также использоваться в качестве комплектующего изделия в устройствах автоматики. Одна группа контактов на ток до 30А.

Технические характеристики RT-12-35:



Напряжение питания

220В, 50Гц

Максимальный ток, коммутируемый   контактами реле

30А 230VAC

Контакт

Диапазон регулируемых температур

-55… +125°С

Дискретность установки и измерения   температуры

0,1°С

Дискретность индикации температуры   в диапазоне -50…-10°С, +100… +125°С

1°С

Дискретность индикации температуры   в диапазоне -9,9°… +99,9°С

0,1°С

Гистерезис температуры   (регулируется)

0,1-50°С

Количество устанавливаемых   температурных режимов в сутки

до 4-х

Количество устанавливаемых дней в   неделе

7

Погрешность показания прибора

±0,5°С

Длина провода с датчиком

2. 5; 5; 10; 15; 20м (от варианта   исполнения)

Коммутационная износостойкость

>105 циклов

Диапазон рабочих температур

-25 … +35°С

Относительная влажность воздуха

Не более 80% при 25°С

Режим работы

Круглосуточный

Потребляемая мощность

2Вт

Подключение

Винтовые зажимы 2.5мм2

Степень защиты:



реле

IP40

клеммной колодки

IP20

Габаритные размеры

35х65х90 мм 2 модуля

Монтаж

На DIN-рейке 35мм



Термореле RT-12-35 цифровое устройство, выполненное на микроконтроллере. В нашем устройстве, в отличие от большинства аналогов, в качестве датчика используется термочувствительная микросхема, с которой информация передается в цифровом виде. Реле позволяет задавать до 4 температурных режимов в сутки на 7 дней, устанавливать пороговую температуру (от -50 ºС до +125ºС) и гистерезис (от 0,1ºС до +50ºС).

Если устройство работает на нагрев, то нагрузка (нагревательный элемент или другой источник тепла) подключен к нормально-разомкнутым контактам реле. Если температура ниже заданной по программе на текущее время в данный день недели, то нагревательный элемент включен; при достижении заданной температуры, нагревательный элемент отключается, а после снижения температуры на величину гистерезиса, включается вновь.

Если же устройство работает на охлаждение, то нагрузка (чиллер, холодильная установка) подключен к нормально- замкнутым контактам реле. Если температура выше заданной, то холодильная установка включена; при достижении заданной температуры, она отключается, а после повышения температуры на величину гистерезиса, включается вновь.

Прибор RT-12-35 устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

Регулятор температуры RT-12-35 имеет точность измерения температуры +/-0,5ºС. Возможность программировать прибор на разные температуры в течение дня и по дням недели, позволяет экономить энергию, например, снижая температуру в служебном помещении в ночное время и в выходные дни.

Также, отличительной особенностью прибора RT-12-35  является способность работать как на нагрев, так и на охлаждение т.е. подключать нагревающую или охлаждающую установку.

Скачать паспорт RT-12-35_6


Реле температуры RT-12-36

RT-12-36  - термореле с контролем температуры в двух зонах и с недельным таймером

Реле температуры RT-12-36, (термореле или терморегулятор) с контролем температуры в двух зонах и с недельным таймером  предназначено для контроля и поддержания температурного режима путем включения/выключения нагревающей установки по сигналам двух выносных датчиков температуры, в соответствии с заданной температурой в установленные часы и дни.

RT-12-36 имеет недельный таймер, с возможностью установки разных температур на разные диапазоны времени.

RT-12-36 применяется для управления работой отопительной системы. Имеет два выносных датчика и одну группу контактов 30А.

Технические характеристики RT-12-36:



Напряжение питания

220В, 50Гц

Максимальный ток, коммутируемый   контактами реле

30А 230VAC

Контакт

1Z

Диапазон регулируемых температур   двух зон

-55… +125°С

Дискретность установки и измерения   температуры

0,1°С

Дискретность индикации температуры   в диапазоне -50…-10°С, +100… +125

1°С

Дискретность индикации температуры   в диапазоне -9,9°… +99,9°С

0,1°С

Гистерезис температуры   (регулируется)

0,1-50°С

Количество устанавливаемых   температурных режимов в сутки

До 4-х

Количество устанавливаемых дней в   неделе

7

Погрешность показания прибора

±0,5°С

Длина провода с датчиком

2.5; 5; 10; 15; 20м (от варианта   исполнения)

Коммутационная износостойкость

>105 циклов

Диапазон рабочих температур

-25 … +35°С

Относительная влажность воздуха

Не более 80% при 25°С

Режим работы

Круглосуточный

Потребляемая мощность

2Вт

Подключение

Винтовые зажимы 2.5мм2

Степень защиты:



реле

IP40

клеммной колодки

IP20

Габаритные размеры

35х65х90 мм 3 модуля

Монтаж

На DIN-рейке 35мм

Термореле RT-12-36 является цифровым устройством. Позволяет задавать до 4 температурных режимов в сутки на 7 дней, устанавливать пороговую температуру (от -50 ºС до +125ºС) и гистерезис (от 0,1ºС до +50ºС).

Если температура ниже заданной по программе на текущее время в данный день недели, то нагревательный элемент включен; при достижении заданной температуры, нагревательный элемент отключается, а после снижения температуры на величину гистерезиса, включается вновь. Наличие двух датчиков позволяет, контролировать одновременно температуру в помещении и температуру нагревательного элемента (или теплоносителя). Таким образом, поддерживается комфортная температура и обеспечивается эксплуатация нагревательного оборудования в нормальном режиме.

Прибор RT-12-36 устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

Регулятор температуры RT-12-36 имеет точность измерения температуры +0,5ºС. В нашем устройстве, в отличие от большинства аналогов, в качестве датчика используется термочувствительная микросхема, с которой информация передается в цифровом виде. Поэтому, длина провода и сопротивление на контактах не могут повлиять на точность прибора. Возможность программировать прибор на разные температуры в течение дня и по дням недели, позволяет экономить энергию, например, снижая температуру в служебном помещении в ночное время и в выходные дни. Контроль температуры в двух зонах - грамотное решение для отопительных систем.

Также у нас можно купить Термореле RT-12-27 – термореле для жидкотопливных котлов, которое обеспечит предварительный нагрев топлива и форсунки, а также автоматический запуск после прогрева.





ВНИМАНИЕ!

При заказе реле температуры RT указывайте какой тип термодатчика нужен: с термостойким или нетермостойким кабелем и длину кабеля: 2,5 ; 5; 10; 15 или 20 м.

Термодатчики  с нетермостойким   кабелем для реле температуры в  зависимости от длины кабеля (применяются для поддержания температурного режима до + 60 O С)
Термодатчик с нетермостойким кабелем  до 2,5 м
Термодатчик с нетермостойким кабелем  5 м
Термодатчик с нетермостойким кабелем 10 м
Термодатчик с нетермостойким кабелем  15 м
Термодатчик с нетермостойким кабелем 20 м

Термодатчики с термостойким   кабелем для реле температуры в зависимости  от длины кабеля (применяются  для поддержания температурного режима до  + 125 о С)
Термодатчик с термостойким кабелем до 2,5 м
Термодатчик с термостойким кабелем 5 м
Термодатчик с термостойким кабелем 10 м
Термодатчик с термостойким кабелем  15м
Термодатчик с термостойким кабелем 20 м



СКАЧАТЬ: Katalog LE


Приобрести или заказать термореле в Красноярске Вы можете в  ООО «САВЭЛ»:

Адрес офиса: 660123, г.Красноярск, ул. Парковая, 10а

Тел.: +7 (391) 264-36-57, 264-36-58,   264-36-52,

E-mail: [email protected]





Реле контроля температуры Siemens Sirius 3RS с аналоговой и цифровой настройкой

Реле контроля температуры Siemens Sirius 3RS10 40/42, 3RS11 40/42 с цифровой настройкой на 1 датчик, с широким диапазоном напряжений питания, для измерения температур в твердых, жидких или газообразных средах с обработкой превышения верхней, понижения нижней границ значений и контроля рабочего диапазона в пределах до 1800°C.

Основные характеристики и особенности реле контроля температуры серий 3RS1040/3RS1042, 3RS1140/3RS1142:- Назначение: поддержание температуры в заданных пределах или контроль превышения/понижения заданных уровней температуры
- Области применения:

- защита установок и окружающей среды
- предельные значения температуры для технологических установок, например, в упаковочной промышленности или работе с гальванопокрытиями
- предельные значения температуры для установок тепловой энергии
- контроль температуры выхлопных газов
- управление установками и машинами, например, отопительными, климатическими и кондиционирующими установками, солнечными коллекторами, тепловыми насосами и системами горячего водоснабжения
- контроль температуры масла двигателей, подшипников и трансмиссий
- контроль температуры охлаждающих жидкостей

- Напряжения питания: исполнения 24...240 В AC/DC с гальванической развязкой и 24 В AC/DC без гальванической развязки
- Диапазон измеряемых температур от -99°C до 1800°C в зависимости от применяемого датчика
- Подключаемые датчики: термосопротивления Pt100/1000, KTY83/84, NTC, термопары J, K, T, E, N, R, S и B типов
- Определение короткого замыкания и обрыва кабеля в цепи датчика
- Быстрая цифровая настройка без сложных диалоговых режимов для контроля по двум или трем точкам
- Жидкокристаллический экран(ЖК-дисплей) с подсветкой для индикации температуры в °C или в °F
- Возможность раздельной настройки двух порогов с выбором принципов рабочего тока или тока покоя
- Одно время задержки для обоих пороговых значений в диапазоне 0...999 с
- 1 перекидной(1П/1CO) контакт на каждое пороговое значение и 1НО контакт для контроля датчика
- Энергонезависимость состояния срабатывания и параметров аппарата
- Корпус установочной шириной 45 мм
- Монтаж на DIN-рейку 35 мм
- Съемные клеммы с винтовыми или пружинными зажимами для удобства замены реле

3RS1020-2DW20. 3RS10202DW20. РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ PT100, ПРЕВЫШЕНИЕ 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 200 ГРАДУСОВ C 24-240V AC/DC 1З+1П, РАБОЧИЙ И ОСТАТОЧНЫЙ ТОК ЗАЖИМЫ CAGE-CLAMP

Коммерческие данные

Цена с НДС По запросу
Наличие на складе Под заказ
Ценовая группа 41H
Металлический фактор LAO-----
Информация поставки
Данные экспортного контроля AL : N / ECCN : N
Вес Нетто 0.156 кг
Единицы измерения шт.
Количество в упаковке 1
Минимальная партия 1
Дополнительная информация о продукте
Вид продуктов Аналоговые регулируемые реле
EAN 4011209539112
Товарный код 85364900
Раздел каталога CC-IC10
Группа продукта 5882
Страна происхождения Германия
Дата соответствия RoHS 01.05.2012
Заказные данные 3RS1020-2DW20, 3RS10202DW20, 3RS1O2O-2DW2O, 3RS1O2O2DW2O
Классификации
ВерсияКлассификация
eClass5.127-37-18-10
eClass627-37-18-10
eClass7.127-37-18-10
eClass827-37-18-10
eClass927-37-18-10
eClass9.127-37-18-10
UNSPSC1439-12-22-29
UNSPSC1539-12-22-29
ETIM4EC001446
ETIM5EC001446
ETIM6EC001446

russia.ru - MSF 220K — Реле контроля температуры

Описание товара

Температурное реле типа MSF 220K для PTC-резисторов предназначено для защиты оборудования (в частности – сухих трансформаторов) от перегрева. Данный прибор представляет собой недорогое решение, обеспечивающее высокий уровень надежности и качества температурной защиты. Особенностью прибора является конструкция реле, исключающая ложную подачу сигнала аварийной сигнализации (Alarm 2) в момент включения прибора в сеть.

Данное устройство подходит для применения в случаях, когда отсутствует вспомогательное напряжение и где используется напряжение вторичной обмотки трансформатора.
Последовательное включение прибора в цепь с реле времени не меняет характеристик выдержки времени этого реле.

Встроенная кнопка «ТЕСТ» позволяет быстро и легко тестировать подключаемые приборы и установки.
Дополнительные клеммы (A1, 11) служат для удобства «перебрасывания» напряжения питания на контакты реле K1 и/или K2.

Основные функции:

  • Возможность подключения двух цепей PTC-резисторов с разной температурой срабатывания (от 1 до 6 датчиков в каждой).
  • Функция ALARM-1, сигнал предупреждения, реле K1: Реле срабатывает при достижении резисторами (подключенными к клеммам T0 и T1) номинальной температуры срабатывания. Функция предупреждения также сигнализирует о нарушениях питания блока.
  • Функция ALARM-2, сигнал на отключение, реле K2: Реле срабатывает при достижении резисторами (подключенными к клеммам T0 и T2) номинальной температуры срабатывания.
  • Встроенная кнопка «ТЕСТ» для проверки измерительных цепей.
  • Индикация состояния измерительных цепей с помощью световых диодов.
  • Элементы индикации предупредительного сигнала и сигнала о перегреве.
Номинальное напряжения питания Us AC 220 — 240 В ± 10 %, 50/60 Гц, £ 2 ВА

AC / DC 24 — 240 В,  AC 19 – 264 В, DC 20-297 В, < 2 ВА

Соединяемые резисторы PTC 2 х 1…6 PTC согласно DIN 44081/44082
Точка переключения < 4000 Ом
Выходные реле 1 переключающий контакт, 1 нормально-разомкнутый контакт
Тип контакта Тип 2
Номинальный температурный диапазон окружающей среды -20…+550 С
Габаритные размеры Дизайн K: 75 х 22.5 х 110 [мм]
Крепление На дин-рейку 35 мм согласно DIN EN 50 022 или винтами М4
Защитный корпус/клеммы IP 30 / IP 20
Вес Примерно 110 г

ABB 1SVR740740R9200 Реле контроля температуры CM-TCS.22P, Uпит=24В AC/DC, 0...+100 С, пружинные клеммы

Ширина, мм22.5
Высота, мм78
Глубина, мм103
Количество измерительных цепей (каналов)1
Количество нормально разомкнутых (НО, NO, з) контактов0
Количество нормально замкнутых (НЗ, NC, р) контактов0
Количество переключающих (перекидных) контактов2
Индикация аварийного срабатыванияНет
Возможность перезапускаНет
Со съемными клеммамиНет
Номин. напряжение питания цепи управления Us AC 50 Гц, В24...24
Номин. напряжение питания цепи управления Us постоян. тока DC, В24...24
Номин. напряжение питания цепи управления Us AC 60 Гц, В24...24
Тип напряжения управленияAC/DC (перемен./постоян.)
Тип электрического подключенияСоединение с пружинным зажимом

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту [email protected] Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

РТ50 реле температуры

ОВЕН РТ50 – это реле температуры (капиллярный термостат) для систем вентиляции и кондиционирования, а также отопления и горячего водоснабжения. РТ50 – реле температуры, положение контактов которого зависит от температуры контролируемой среды.

Термостат РТ50 предназначен для контроля и регулирования температуры в системах вентиляции, кондиционирования, отопления и горячего водоснабжения, выполняя функции защиты от замерзания или перегрева. В системах вентиляции капиллярный термостат РТ50 контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости, циркулирующей в калорифере, тем самым защищая систему от аварии в зимний период времени (разрыв трубок калорифера и последующий его капитальный ремонт, прекращение воздушного теплоснабжения в отопительный период, ремонт помещений и порча имущества из-за затопления).

РТ50 состоит из капилляра, наполненного газом, который соединяется с диафрагмой внутри корпуса, и механического перекидного реле.

РТ50 выполнено в корпусе с повышенной пылевлагозащитой IP65. Контактная группа повышенного качества обеспечивает отсутствие «залипаний» при длительном использовании. Повышенная пылевлагозащита позволяет использовать реле в помещениях с повышенной влажностью и конденсатом. Порог срабатывания реле и дифференциал настраивается пользователем.

Функции термостата ОВЕН РТ50:

  • защита водяного калорифера нагрева в системах вентиляции от замерзания;
  • включение и выключение циркуляционного насоса в системе ГВС;
  • сигнализация о прорыве перегретого теплоносителя в системе отопления.

Основные характеристики

  • Тип чувствительного элемента – капиллярная трубка без термобаллона (наполнитель – парообразный).
  • Длина капиллярной трубки: 1/ 2/ 3/ 4/ 6 и 11,5 м.
  • Диапазон задаваемой уставки температуры: -30…+15 0С.
  • Настраиваемый дифференциал: 2…10 0С.
  • Максимальная температура чувствительного элемента +120 °С.
  • Степень защиты корпуса и электроразъема реле – IP65.
  • Коммутируемый ток – AC до 400 В 16 А / DC 12 Вт 220 В.
  • Сброс – автоматический.

Реле контроля температуры - Реле измерения и контроля (электронные реле и средства управления)

Инновационные реле контроля температуры CM-TCN можно настроить либо через ЖК-дисплей с подсветкой, либо через приложение для смартфона. Параметризация и конфигурирование - это всего лишь одно касание с приложением ABB EPiC - даже в отключенном состоянии - сокращая время установки на 80%. А всего одно реле, охватывающее широкий спектр приложений, позволяет значительно сократить складские запасы, что делает интеллектуальные контрольные реле АББ настоящим королем игры.

Один взгляд, чтобы получить всю необходимую информацию: ЖК-дисплей с подсветкой для удобного чтения и параметризации

Все, что вам нужно, с первого взгляда: ЖК-дисплей на передней панели реле показывает текущие измеренные значения и данные по техническому обслуживанию. А всего одним нажатием можно получить доступ к структуре меню, основанной на символах, с помощью кнопки поворота и поворота. Просто установите пороговые значения и параметры с помощью интуитивно понятного и перспективного интерфейса.

Настройка одним касанием на 80% быстрее: параметризация NFC через приложение для смартфона

Одно касание - это все, что нужно для быстрой, простой и интуитивно понятной настройки с помощью приложения для смартфона ABB EPiC. Просто прикоснитесь к реле своим мобильным телефоном: настройки параметров можно редактировать и сохранять в приложении, а затем копировать на другие устройства, даже если они не находятся во включенном состоянии. Доступен на разных языках, установка и настройка еще никогда не были такими простыми.


Одно устройство для широкого диапазона приложений: устранение необходимости в разных устройствах

Устранение необходимости в разных устройствах: реле можно настраивать в широком диапазоне настроек и гибко настраивать независимо от пороговые значения, значения времени или другие настройки. Предварительно определенные настройки для основных приложений, пространство для пользовательских настроек, хранение и передача параметров на различные устройства позволяют быстро и просто вводить в эксплуатацию.Загрузка наборов параметров в облако или их распространение по всему миру в течение нескольких секунд, например, по электронной почте, снижает затраты на логистику и складские запасы.

Температурно-чувствительный релейный модуль 5 В

Описание

Температурно-чувствительный релейный модуль 5V может автоматически управлять нагрузкой, такой как вентилятор или нагревательное устройство, в зависимости от температуры.

В ПАКЕТЕ:
  • Модуль термочувствительного реле 5V

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРНО-РЕЛЕЙНОГО МОДУЛЯ 5 В:
  • Встроенный датчик температуры термистора автоматически управляет реле в зависимости от температуры.
  • Регулируемая уставка температуры
  • Управляет нагрузкой 115/230 В переменного тока при 10 А
  • Управляет нагрузкой 0-15 В постоянного тока при 10 А
  • Светодиодный индикатор при включении реле
  • 5В питание от сети

Это автономный модуль переключения, который включает / отключает реле в зависимости от температуры. Просто добавьте мощность 5 В и подключите нагрузку, которой вы хотите управлять, затем настройте потенциометр, чтобы установить температуру, при которой вы хотите, чтобы реле переключалось между ВКЛ / ВЫКЛ.

Этот тип модуля может использоваться для таких приложений, как автоматическое включение вытяжного вентилятора, когда температура поднимается выше заданного уровня, как это может быть в теплице или комнате аквариума, или его можно использовать для включения нагревательного устройства, когда температура падает ниже заданного уровня.

Теория работы

Датчик температуры на модуле представляет собой стандартный термистор.

Температурную точку срабатывания реле можно настроить с помощью потенциометра на модуле.Поворот кастрюли по часовой стрелке увеличивает температуру срабатывания.

Когда температура превышает значение точки срабатывания, микросхема компаратора напряжения LM393 подает питание на реле, и оно включается. Зеленый светодиод горит, когда реле находится под напряжением.

Когда температура падает ниже заданного значения, реле снова выключается.

Реле имеет как NO (нормально разомкнутый), так и NC (нормально замкнутый) контакты, поэтому модуль можно использовать для подачи питания на нагрузку, когда температура поднимается выше значения точки срабатывания или когда она опускается ниже этого уровня.

Обратный диод включен в модуль параллельно катушке реле для безопасного шунтирования тока, когда катушка реле обесточена.

Соединения модулей

МОЩНОСТЬ

Для работы модуля требуется питание 5 В и заземление. При подаче питания на модуль загорается красный светодиод. Когда реле находится под напряжением, модуль потребляет около 80 мА от вывода Vcc.

Заголовок 1 x 2 (разъемы питания)

  • Vcc = Подключение к источнику питания 5 В
  • GND = Подключить к заземлению источника питания 5 В
НАГРУЗКА

Выход реле рассчитан на переключение до 30 В постоянного тока при 10 А или до 250 В переменного тока при токе до 10 А (см. Наши примечания ниже о максимальном переключаемом напряжении постоянного тока).

Выход типа SPDT с контактом NO (нормально разомкнутый) и NC (нормально замкнутый) относительно терминала COM. Когда реле обесточено (зеленый светодиод не горит), NO-COM разомкнут, а NC-COM закорочен. Когда реле находится под напряжением (зеленый светодиод горит), NO - COM закорочен, а NC-COM открыт.

1 x 3 винтовой зажим (подключения нагрузки)

  • Вверху = нормально разомкнутый контакт реле - к этой клемме подключена нагрузка, если она должна включиться, когда реле находится под напряжением.
  • Центр = Общее соединение - Подключается к источнику питания переменного или постоянного тока для управляемой нагрузки.
  • Внизу = нормально замкнутый контакт реле - к этой клемме подключена нагрузка, если она должна включиться, когда реле обесточено.

РЕЗУЛЬТАТЫ НАШИХ ОЦЕНКИ:

Это недорогие модули, которые подходят для ряда приложений и позволяют управлять устройствами в зависимости от температуры без необходимости использования микроконтроллера. Просто подключите питание 5 В и нагрузку, и все готово.

Мы считаем, что номинальный ток реле по постоянному току слишком высок. При напряжении постоянного тока выше примерно 15 В контакты могут стать немного липкими. Мы рекомендуем использовать его для коммутации постоянного напряжения не более 15В.

В нашем тестировании реле показали очень хорошие результаты с переменным током. Чтобы проверить верхний предел, мы использовали его для переключения нагревателя мощностью 1500 Вт, который потребляет около 12,5 А, и реле справилось с этим без каких-либо проблем, хотя вы не должны превышать 10 А. при нормальном использовании.

Для тестирования устройства подключите его к источнику питания и отрегулируйте потенциометр так, чтобы зеленый светодиод просто погас.При нагревании термистора должен загореться зеленый светодиод и отчетливый щелчок реле при его переключении.

Чтобы отрегулировать горшок для окончательного применения, потребуется немного проб и ошибок, поскольку модуль использует относительную регулировку, а не возможность установить его на определенный уровень температуры. Также имеется небольшой гистерезис переключения. Если вы пытаетесь поддерживать определенную температуру с определенным уровнем точности, ознакомьтесь с нашими модулями контроллера температуры W1209 и W1219, которые ниже, которые могут быть более выгодными для вашего приложения.

Если у модуля есть длинные выводы на термисторе, убедитесь, что выводы остаются разделенными и не касаются друг друга, иначе датчик не будет работать.

ДО ОТГРУЗКИ ЭТИ МОДУЛИ ЯВЛЯЮТСЯ:
  • Проверено
  • Срабатывание датчика / реле температуры подтверждено
  • Переупакован в высококачественный герметичный пакет ESD для безопасного хранения.

Примечания:

  1. Длина выводов термистора может варьироваться от относительно коротких до довольно длинных, как показано на рисунках.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Vcc Типовой
Контактная мощность DC 15 В при 10 А (проверено на 15 В при 6 А)
115VAC 10A
250VAC 10A
Размер модуля Д x Ш x В (печатная плата) 50 x 27 x 18 мм (2 x 1.1 x 0,71 ″)

Цифровой контроллер температуры

, датчик температуры, реле управления термостатом, новое - SainSmart.com

Торговая марка: SainSmart
Цифровой контроллер температуры Датчик температуры реле управления термостатом

Артикул: 101-70-203 UPC: 695

86642 Артикул: 11091799700 ID варианта: 32546530558031

15 долларов.99

Платы реле с датчиками

USB 4 Релейный модуль - терморегулятор с датчиком TCN75A

Плата реле USB с четырьмя каналами и подключенным к ней датчиком температуры TCN75A.. Реле могут выдерживать ток до 7 А (10 А) при 220 В / 120 В переменного тока, а датчик может измерять температуру от -40 C до +100 C с точностью + -0,5 C (типовая) и + - 3 C (макс.). Программное обеспечение, которое мы предоставляем, делает эту USB-релейную карту идеальной для таких приложений, как мониторинг температуры (USB-термометр), регистрация температуры или простой USB-терморегулятор. Поддерживается DRMv3

НАБОР Easy Home Control KIT - 1

С Easy Home Control KIT - 1 вы можете организовать очень сложные процессы домашней автоматизации без каких-либо знаний в области программирования.Приобретайте наши высококачественные аппаратные устройства (плата реле USB 4, преобразователь USB One Wire, 4 датчика температуры DS18S20) + программное обеспечение для домашней автоматизации для ПК, и вы получите значительную скидку. Простое включение / выключение, управление устройствами в зависимости от температуры, установка импульсов и таймеров, просмотр диаграмм и др. Всего несколькими щелчками мыши (стиль мастера). Он имеет функцию веб-сервера с адаптивным дизайном, которая позволяет управлять смартфонами и планшетами.

SNMP 8 Релейный модуль для измерения температуры LM35DZ с DAEnetIP2v2

Ethernet SNMP и релейный модуль на 8 SPDT на базе Интернета, оптимизированный для измерения температуры, на основе DAEnetIP2 v2.Кроме того, он имеет 8-битный порт ввода-вывода TTL и 8 x 10-битных аналоговых входов для датчиков температуры или 0-10 В постоянного тока. Устройство подходит для домашней автоматизации, промышленности, измерения температуры через Интернет / Ethernet или удаленного управления и контроля электрических устройств. Поддерживается программным обеспечением DRMv3. Мы предоставляем SDK для Windows и Linux. Работает с системами домашней автоматизации Home Assistant, Domoticz и OpenHAB, а также с платформой Node-RED IoT. Теперь с БЕСПЛАТНЫМ приложением для Android и iOS!

Релейный модуль SNMP 8 для измерения температуры LM35DZ

Ethernet, SNMP и релейный модуль на 8 SPDT на базе Интернета, оптимизированный для измерения температуры.Кроме того, он имеет 8-битный порт ввода-вывода TTL и 8 x 10-битных аналоговых входов для датчиков температуры или 0-10 В постоянного тока. Устройство подходит для домашней автоматизации, промышленности, измерения температуры через Интернет / Ethernet или удаленного управления и контроля электрических устройств. Поддерживается программным обеспечением DRMv3. Мы предоставляем SDK для Windows и Linux. Работает с системами домашней автоматизации Home Assistant, Domoticz и OpenHAB, а также с платформой Node-RED IoT. Теперь с БЕСПЛАТНЫМ приложением для Android и iOS!

Температурное реле защиты трансформатора TR440

Температурное реле для защиты трансформаторов от превышения температуры и для управления вентилятором.
Температуры в обмотках контролируются тремя датчиками Pt 100. Внутреннюю температуру можно контролировать с помощью четвертого датчика.
4 сигнальных / выходных реле используются для управления вентилятором, подачи предупредительного сигнала и отключения трансформатора. Различные программы облегчают использование будильника идеально для каждого приложения. В зависимости от программы, например дополнительное реле доступно для сообщения о неисправности или для срабатывания из-за превышения максимальной внутренней температуры.

В качестве альтернативы, с помощью четвертого датчика можно контролировать температуру помещения, в котором находится трансформатор, а с помощью сигнализации можно управлять вентиляцией помещения.Устройство также можно использовать для других задач по контролю температуры
например, для двигателей.

Управляющее напряжение Us

.......

AC / DC 24-240 В, 0/50/60 Гц, <2 Вт <4 ВА

Лимиты

.......

20,4 - 297 В постоянного тока
20-264 В переменного тока


Подключение датчика

.......

Pt 100 согласно EN 60751 (2/3-проводная версия)

Диапазон измерения

.......

-199 ° С. 850 ° C / -199 ° F .. 999 ° F

Сопротивление датчика + линейное сопротивление.

.......

макс. 500 Ом

Датчик тока

.......

≤ 0,7 мА

Цикл измерения / время измерения

.......

<2,5 с

Допуск

.......

± 1 ° C, ± 1 разряд

Температурный дрейф

.......

<0,04 ° C / К


Данные реле K2, K3 и K4

.......

Переключающий контакт 3 x 1

Коммутируемое напряжение

.......

макс. 415 В переменного тока

Коммутируемый ток

.......

макс. 6 А

Коммутационная способность

.......

макс.2000 ВА (омическая нагрузка)
Максимум. 120 Вт при 24 В пост. Тока

Номинальный рабочий ток для реверсивного переключателя

.......

3 А AC15 250 В; 2 А DC13 24 В

Рекомендуемая серия предохранителей

.......

3,15 A с задержкой срабатывания (gL)

Срок службы контакта, механический

.......

3 x 10 7 рабочих циклов

Срок службы контактов, электрических

.......

1 x 10 5 рабочих циклов при 240 В / 6 A

Коэффициент уменьшения при cos ϕ 0,3

.......

0,5


Данные реле К1

.......

1 реверсивный переключатель

Коммутируемое напряжение

.......

макс. 400 В переменного тока

Условный тепловой ток I th

.......

макс. 10 А

Пусковой ток (при ПВ 10%)

.......

30 А макс. 4 с

Номинальный рабочий ток Ie (AC 15)

.......

6 А 250 В переменного тока

Рекомендуемая серия предохранителей

.......

гГ / г 10 А

Срок службы контакта, механический

.......

30 x 10 6 рабочих циклов

Срок службы контактов, электрических

.......

1 x 106 рабочих циклов при 250 В переменного тока / 6 A
2 x 105 рабочих циклов при 250 В переменного тока / 10 A cos ϕ 0,6


Условия испытаний (EN 50178 / EN 61010-1)

Номинальное выдерживаемое импульсное напряжение

.......

4000 В

Уровень загрязнения

.......

3

Номинальное напряжение изоляции Ui

.......

250 В

Наработка

.......

100%

Допустимая температура окружающей среды

.......

-40 ° С ... + 65 ° С
EN 60068-2-2 сухой жар

ЭМС-совместимость

.......

EN 61000-6-2

Электропомехи ЭМС

.......

EN 61000-6-3

Устойчивость к вибрации EN 60068-2-6

.......

2… 25 Гц ± 1,6 мм
25 ... 150 Гц 5 г

Гальваническая изоляция

.......

Us - реле, датчики, (RS 485) ..... DC 3820 В
реле - датчики, (RS 485) ..... постоянный ток 3820 В

Без гальванической развязки (только устройства с интерфейсом RS 485)

.......

RS 485 - датчики


Корпус (Корпус панельного мониторинга SE 2)

Размеры (Ш x В x Г)

.......

96 x 96 x 80 мм

Линейное соединение одножильное

.......

на 1 x 2,5 мм 2

Тонкопроволочный с гильзой для концов проводов

.......

на 1 x 2,5 мм 2

Внутренняя защита корпуса

.......

Передняя панель IP 54 (с уплотнением), задняя IP 20

Тип защиты клеммной колодки

.......

IP 20

Крепление

.......

Панельный монтаж,
Вырез 91 +0,7 x 91 +0,7 мм

Масса

.......

ок. 310 г

Реле контроля температуры - Реле отключения электродвигателя вентилятора ОВКВ Стандарт RY117T Управление кондиционерами и обогревателем для автомобилей

Реле контроля температуры - Реле отключения электродвигателя вентилятора ОВКВ Стандарт RY117T Органы управления кондиционерами и обогревателем для автомобилей

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Стандартное реле отключения электродвигателя вентилятора HVAC RY117T реле контроля температуры RY117T по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Гарантия: : 1 год , Тип клеммы: : Лезвие : Количество: : 1 , Артикул: : TRU: RY117T : Функции: : Реле , Марка: : Стандарт : Напряжение: : 12 , Номер детали производителя: : RY117T : Количество разъемов: : 1 , Тип разъема: : Гнездо : Содержимое: : Реле , Форма разъема: : Прямоугольная : Номинальная сила тока: : 30 A , Тип установки: : Производительность / Пользовательский : Непрерывный режим: : Нет , Количество клемм: : 5 : Монтажный кронштейн (и) в комплекте: : Да , Тип клеммы: : Наружная : UPC: : 025623167046 ,。

Реле контроля температуры - Стандартное реле отключения электродвигателя вентилятора ОВКВ RY117T









Реле контроля температуры - Стандартное реле отключения электродвигателя вентилятора ОВКВ RY117T

Материал: Микрофибра (микроволокно из искусственной кожи PU).плавание и прочее в помещении и на открытом воздухе. Используйте его ежедневно и вносите свой вклад в сохранение нашей прекрасной планеты. Мужские толстовки с капюшоном Therma Swoosh Training Hoodie из высокотехнологичных компрессионных волокон и эластичности мыска изготовлены из теплоотводящей ткани, чтобы вы могли оставаться в тепле при понижении температуры. Реле контроля температуры - Реле отключения двигателя вентилятора ОВКВ Стандарт RY117T , Лучший подарок на день рождения; День Святого Валентина; Подарок дружбы. Юбка-сарафан: внешний вид искусственной кожи. Перчатки Bob Dale 20110008X2L Performance Glove Winter Lined Thinsulate Ski-DRI2.Подлинное желтое золото 585 пробы - средний вес: 0. Пожалуйста, сначала свяжитесь с нами, если у вас возникнут какие-либо вопросы о продукте или наших услугах, реле контроля температуры - Стандартное реле отключения двигателя вентилятора HVAC RY117T , вы получите PDF-файл с высоким разрешением. что вы можете распечатать свои собственные бумажные маски дома. Коллекция молдингов Ramino прекрасно подчеркивает тенденции, которые доминировали в мире дизайна интерьера в течение последнего десятилетия, за счет сочетания современных профилей с традиционной отделкой.Штамп с календарем DIY. Если вы ищете немного гламура, они ослепят вашу свадьбу. Реле контроля температуры - реле отключения электродвигателя нагнетателя HVAC Стандарт RY117T , Это делает его индивидуальным продуктом, идеально подходящим для вашего лучшего дня. PDF-файл размером 5x11 дюймов, размер которого в сложенном виде составляет 10x7 дюймов и 5x7 дюймов (помещается в конверт A7).БОЛЬШОЙ РАЗМЕР: (XL-XXL) США (14-22) Великобритания (16-22) длина 39 дюймов (100 см). Купить восстановленный генератор Wilson 92-02-5005: Генераторы - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Мы находимся на вершине кривой качества производства и изысканного изготовления ювелирных изделий, реле контроля температуры - Стандартное реле отключения двигателя нагнетателя HVAC RY117T , общей емкостью 500 фунтов, если есть какие-либо проблемы с продуктами, рейтинг сложности: средний - Сложный материал: смесь химических волокон. Масштаб 1/14 Bugatti Chiron Radio Remote Control Model Car R / C Лицензионный продукт Игрушечный автомобиль RC (синий / черный), Реле контроля температуры-HVAC Стандартное реле отключения двигателя нагнетателя RY117T , Пробка сливного крана для унитаза в ванной комнате.


Реле контроля температуры - Стандартное реле отключения электродвигателя вентилятора ОВКВ RY117T


Найдите много отличных новых и подержанных опций и получите лучшие предложения на Реле контроля температуры - Стандартное реле отключения двигателя нагнетателя HVAC RY117T по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Гарантия лучшей цены Низкая цена, Высшее качество Легко Возвращайте невероятные предложения в самый популярный бутик. hankjobenhavn.com
Реле контроля температуры - Реле отключения электродвигателя вентилятора HVAC Стандартное RY117T hankjobenhavn.com

W1209 Реле контроля температуры

W1209 - это невероятно дешевый, но очень функциональный контроллер термостата. С помощью этого модуля (HCTHER0006) вы можете интеллектуально управлять питанием большинства типов электрических устройств на основе температуры, измеряемой включенным высокоточным датчиком температуры NTC. Хотя этот модуль имеет встроенный микроконтроллер, никаких навыков программирования не требуется. 3 тактильных переключателя позволяют настраивать различные параметры, включая температуру включения и выключения.Встроенное реле может переключать максимум до 240 В переменного тока при 5 А или 14 В постоянного тока при 10 А. Текущая температура отображается в градусах Цельсия на трехзначном семисегментном дисплее, а текущее состояние реле - на встроенном светодиодном индикаторе.


Примечание: Этот модуль использует встроенную энергонезависимую память для хранения изменений, внесенных в его настройки. Таким образом, любые сделанные изменения будут сохранены, даже если питание отключено от модуля.

Диапазон регулирования температуры: -50 ~ 110 C
Разрешение при -9.От 9 до 99,9: 0,1 ° C
Разрешение при всех остальных температурах: 1 ° C
Точность измерения: 0,1 ° C
Точность управления: 0,1 ° C
Частота обновления: 0,5 секунды
Входная мощность (пост. Ток): 12 В
Измерительные входы: NTC (10K 0,5% )
Водонепроницаемый датчик: 0,5 м
Выход: 1-канальный релейный выход, емкость: 10 А

Потребляемая мощность
Статический ток: <= 35 мА
Ток: <= 65 мА

Требования к окружающей среде
Температура: -10 ~ 60 C
Влажность: 20-85%

Размеры
48 мм x 40 мм x 14 мм

Таблица настроек
Нажмите и удерживайте кнопку «SET», чтобы активировать меню.

Код Описание Диапазон Значение по умолчанию
P0 Heat C / HC
P1 Заданное значение люфта 0,1-15 2
P2 Верхний предел 110 110
P3 Нижний предел -50-50
P4 Correction -7.0 ~ 7.0 0
P5 Время задержки пуска 0- 10 минут 0
P6 Аварийный сигнал высокой температуры 0-110 ВЫКЛ

Длительное нажатие + - сбросит все значения на их значения по умолчанию

Отображение текущей температуры:
По умолчанию термостат будет отображать текущую температуру в oC. В любом другом режиме отсутствие ввода в течение приблизительно 5 секунд приведет к тому, что термостат вернется к этому дисплею по умолчанию.

Установка температуры срабатывания:
Для установки температуры срабатывания нажмите кнопку с надписью «SET». Семисегментный дисплей будет мигать. Теперь вы можете установить температуру триггера (в oC) с помощью кнопок «+» и «-» с шагом 0,1 градуса. Если в течение примерно 2 секунд не нажимать ни одной кнопки, температура триггера будет сохранена, и дисплей вернется к текущей температуре.

Установка параметров:
Для установки любого параметра сначала нажмите и удерживайте кнопку «SET» не менее 5 секунд.На семисегментном дисплее теперь должно отображаться «P0». Это представляет параметр P0. Нажатие кнопок «+» или «-» будет переключать различные параметры (от P0 до P6). Нажатие кнопки «SET» во время отображения любого из этих параметров позволит вам изменить значение этого параметра с помощью кнопок «+» и «-» (см. Ниже). По завершении настройки параметра нажмите кнопку «Установить», чтобы выйти из этого параметра. Если в течение примерно 5 секунд не нажимать ни одной кнопки, термостат выйдет из параметров параметров и вернется к отображению температуры по умолчанию.

Установка параметра охлаждения или нагрева P0:
Параметр P0 имеет два значения: C и H. При установке на C (охлаждение) контроллер включает систему охлаждения, чтобы снизить температуру до температуры срабатывания триггера. Как только температура достигнет этой температуры, контроллер выключит охлаждение. Когда температура возвращается к заданному значению + гистерезис (см. Параметр P2), контроллер снова включает систему охлаждения.
При установке на H (нагрев) контроллер включит нагреватель для повышения температуры до температуры срабатывания триггера.Как только температура достигнет этой температуры, контроллер выключит нагрев. Когда температура снова упадет до заданного значения - гистерезиса (см. Параметр P2), контроллер снова включит систему отопления.

Установка параметра гистерезиса P1:
Устанавливает, какое изменение температуры должно произойти, прежде чем реле снова включится после достижения температуры срабатывания триггера. Например, в режиме нагрева, если установлено значение по умолчанию 2 ° C, а температура срабатывания установлена ​​на 25 ° C, реле не будет повторно включать реле до тех пор, пока температура не упадет ниже 23 ° C (25 ° C - 2 ° C).Установка этого гистерезиса помогает остановить непрерывное срабатывание контроллера, когда температура дрейфует вокруг температуры срабатывания.

Установка верхнего предела параметра термостата P2:
Этот параметр ограничивает максимальную температуру срабатывания, которую можно установить. Его можно использовать в качестве меры безопасности, чтобы предотвратить случайное установление пользователем слишком высокой температуры срабатывания.

Установка нижнего предела параметра термостата P3:
Этот параметр ограничивает минимальную температуру срабатывания, которую можно установить.Его можно использовать в качестве меры безопасности, чтобы предотвратить случайное установление пользователем слишком низкой температуры срабатывания.

Настройка параметра коррекции температурного смещения P4:
Если вы обнаружите разницу между отображаемой температурой и фактической температурой (например, если датчик температуры находится на длинном кабеле), вы можете внести незначительные поправки в температуру. чтение с этим параметром.

Установка параметра задержки срабатывания P5:
Этот параметр позволяет отложить переключение реле при достижении температуры срабатывания.Параметр может быть установлен с шагом в одну минуту максимум до 10 минут.

Установка параметра аварийного сигнала высокой температуры P6:
Установка значения для этого параметра приведет к выключению реле, когда температура достигнет этого значения. На семисегментном дисплее также будет отображаться «---» для обозначения состояния тревоги.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
