УЗИП для частного дома: 6 схем подключения

Парадокс наших дней — задал простой вопрос десятку знакомых: вы понимаете, что от удара молнии может сгореть стиралка, холодильник, морозильник и дорогая электроника: компьютер, телевизор, домашний кинотеатр?

Спастись от этой беды можно. Достаточно подключить УЗИП для частного дома в отдельном щитке и возложить на него защиту от случайной аварии.

Только один человек сказал, что планирует решить этот вопрос. Остальные же отложили его рассмотрение до лучших времен. Вот я и решил объяснить его подробнее.

Содержание статьи

Для чего предназначены внутренние устройства молниезащиты и как они работают при разрядах

Стихийное возникновение молнии происходит внезапно, создавая огромные разрушения.

Защитить дом от него позволяет внешняя молниезащита, состоящая из молниеприемника, распложенного над крышей, а также молниеотвода и контура заземления.

Ток разряда, проникающий кратковременным импульсом по подготовленной цепи, имеет очень большую величину. Он наводит в близкорасположенной проводке здания и токопроводящих частях перенапряжения, способные сжечь изоляцию, повредить бытовые приборы.

Предотвратить опасные последствия грозового разряда предназначены внутренние устройства молниезащиты, представляющие собой комплекс технических устройств и приборов на основе модулей УЗИП с подключением их к системе заземления.

Они надежно работают не только при непосредственном ударе молнии по дому, но и гасят разряды, попадающие в:

  1. питающую ЛЭП;
  2. близлежащие деревья и строения;
  3. почву, расположенную рядом со зданием.

Если с ударом по ЛЭП обычно вопросов не возникает, то в последних двух случаях перенапряжение способно импульсом проникнуть в домашнюю проводку по контуру земли, трубам водопровода, канализации, другим металлическим магистралям, как показано на самой первой картинке

Работа внутренней молниезащиты происходит за счет подключения проникшего высоковольтного импульса на специально подобранный разрядник или электронный элемент — варистор.

Он включается на разность двух потенциалов и для обычного напряжения обладает очень большим сопротивлением, когда токи через него ограничиваются, не превышают нескольких миллиампер.

При попадании на схему варистора аварийный импульс открывает полупроводниковый переход, замыкая его накоротко. Через него начинает стекать опасный потенциал на защитное заземление.

После варистора опасное напряжение значительно ограничивается. На базе этих электронных компонентов созданы современные модули защиты — УЗИП.

Устройство защиты от импульсных перенапряжений: как правильно выбрать и установить модуль

Представьте картинку, когда накопленная энергия статического электричества между движущимися на больших расстояниях облаками разряжается молниеносным ударом по зданию или питающей его ЛЭП.

Усредненная форма импульса тока приведена ниже. Она вначале круто возрастает примерно за 10 микросекунд, а затем, достигнув своего апогея, начинает плавно снижаться. Причем спад до середины максимального значения тока происходит через 350 мкс и продолжается дальше до нуля.

Этот импульс грозового разряда создает перенапряжение в сети, которое примерно повторяет форму тока, но может отличаться за счет работы ограничителей перенапряжения, установленных на воздушной ЛЭП.

Форма такого импульса, обработанного разрядниками, показана чуть правее, а обычная синусоида частотой 50 герц для сравнения ниже.

Ограничители перенапряжения ЛЭП работают за счет пробивания калиброванного воздушного зазора повышенным импульсом разряда. В обычном состоянии его сопротивление исключает протекание токов от напряжения нормальной величины.

У высоковольтных линий электропередач ограничители имеют довольно внушительные размеры.

На воздушных ЛЭП 0,4 кВ их габариты значительно меньше. Они располагаются на опоре рядом с изоляторами.

Ограничители перенапряжения ВЛ способны погасить очень высокое напряжение разряда молнии только до 6 киловольт. Такой импульс имеет измененную форму нарастания и спада напряжения с характеристикой 8/20 мкс. Он поступает на вводные устройства вашего дома.

Защита перенапряжения ЛЭП его сильно урезала и преобразовала. Но этого явно недостаточно для обеспечения безопасности оборудования и жильцов.

Бытовая проводка 220/380 вольт выпускается с изоляцией, способной противостоять импульсам 1,5÷2,5 кВ. Все, что больше, ее пробивает. Поэтому требуется использовать дополнительное устройство защиты от импульсных перенапряжений для частного дома.

Ассортимент таких конструкций обширен. Их необходимо уметь правильно выбирать и монтировать.

УЗИП для сети 0,4 кВ выпускаются на 2 режима возможной аварии для гашения:

  1. тока разряда с формой 10/350мкс, который не претерпел изменений от ОПН воздушной ЛЭП;
  2. импульса перенапряжения с характеристикой 8/20мкс.

По этим факторам удобно при выборе УЗИП пользоваться алгоритмом, который я показал картинкой ниже.

Однако следует представлять, что практически нет устройств, способных разово погасить импульс 6 киловольт до безопасной для бытовой проводки величины в 1,5 кВ.

Этот процесс происходит в три этапа. Под каждый из них используется свой класс УЗИП, хотя есть небольшие исключения из этого правила.

Модули класса 1 способны снизить импульс перенапряжения с 6 до 4 кВ, который проникает:

  • после ограничителей ЛЭП;
  • или наводится от тока разряда молнии, стекающего по молниеотводу;
  • либо ее удара в близко расположенные строения, деревья, почву.

УЗИП класса 1 устанавливают во вводном щиту здания внутри отдельной герметичной пожаробезопасной ячейки. Пренебрегать этим правилом опасно.

При монтаже следует правильно прокладывать защищаемые кабели. Они не должны пересекаться с отводом аварийных токов на контур земли и приходящими, не подвергнутыми защите магистралями.

От сверхтоков модули спасают силовыми предохранителями с плавкими вставками.

Автоматические выключатели для этих целей не приспособлены. Их контакты не выдерживают создаваемые импульсные перегрузки. Они привариваются, а повреждение продолжает развиваться.

Следующий класс УЗИП №2 снижает импульс перенапряжения с четырех до 2,5 кВ. Его ставят в следующем по иерархии распределительном щите, например, квартирном. Он дополняет работу предшествующего модуля, но может использоваться и автономно.

Класс №3 устройства защиты от импульсных перенапряжений может выполняться модулями, устанавливаемыми на DIN-рейку или комплектами, встраиваемыми в бытовые приборы, удлинители, сетевые фильтры.

УЗИП класса 3 способен обеспечивать безопасность только после срабатывания защиты класса №2. Он ставится последовательно за ней потому, что от 4-х киловольт сгорает.

Производители побеспокоились о сложности выбора правильной конструкции УЗИП и предлагают комплексное решение этого вопроса общим модулем, называемым 1+2+3.

Он ставится в отдельном боксе. Однако, цена такой разработки не всем по карману.

Защита от импульсного перенапряжения: частный дом с однофазным питанием

Монтаж электропроводки в частном доме, особенно выполненном из древесины и горючих материалов, требует тщательного соблюдения правил электрической безопасности.

Необходимо учесть, что здание может быть запитано по разным схемам заземления:

  • типовой старой TN-C;
  • либо современной, более безопасной TN-S или ее модификациям.

Разберем оба случая.

Схема подключения УЗИП: 2 варианта по системе заземления TN-S

На картинке ниже представлена развернутая схема с защитой комбинированного класса 1+2, которое используется для установки после вводного автоматического выключателя.

Варистор ограничителя перенапряжения встроен в корпус модуля, защищает электрическую схему от прямых или удаленных атмосферных разрядов молний.

Традиционный для всех УЗИП сигнальный флажок имеет два цвета:

  1. зеленое положение свидетельствует об исправности устройства и готовности к работе;
  2. красное — о необходимости замены в случае срабатывания или перегорания.

Такой модуль может применяться во всех системах заземления, а не только TN-S. Он имеет 3 клеммы подключения:

  1. сверху слева L — фазный провод;
  2. сверху справа PE — защитный проводник заземления;
  3. снизу N — нулевой провод.

УЗИП защищает электросчетчик и все цепи после него.

На очередной схеме показан вариант использования защиты с УЗО. После него создается дополнительная шинка рабочего нуля N1, от которой запитаны все потребители квартиры.

Схема вроде понятна, вопросов не должно возникнуть.

Для дополнительных систем заземления TN-C-S и ТТ предлагаю к изучению и анализу еще две схемы. У них УЗИП монтируется тоже во вводном устройстве.

Цепи подключения счетчика, реле контроля напряжения РКН и УЗО, а также потребители подробно не показываю. Но принцип понятен: используется защитная шина PE.

А вот в старой системе заземления ее нет, за счет чего снижается надежность и безопасность. Но все же она осуществляет защиту, поэтому и рассматривается.

Схема подключения УЗИП по системе заземления TN-C

Отсутствие шины РЕ диктует необходимость подключения УЗИП только между потенциалами фазного провода и PEN. Других вариантов просто нет.

Слева показан способ монтажа защиты для однофазной проводки, а справа — трехфазной.

Импульс перенапряжения снимается по принципу создания искусственного короткого замыкания в питающей цепи.

Защита от импульсного перенапряжения: частный дом с трехфазным питанием

Разбираю принципы подключения УЗИП на примере разных систем заземления.

Схема подключения УЗИП для трехфазного питания дома по системе TN-S

Защита проводки возложена на:

  • трехполюсный вводной автоматический выключатель;
  • однополюсные и трехполюсные автоматы отходящих линий;
  • устройство защиты от импульсных перенапряжений комбинированного типа 1+2+3.

Учетом электроэнергии занимается трехфазный электросчетчик. После него в цепях рабочего нуля образована дополнительная шинка N1. От нее запитываются все потребители.

Шинки N и РЕ, модуль УЗИП подключены стандартным образом.

При раздельном использовании защит классов №1, 2, 3 следует распределять их по зонам I, II, III.

Проникновение импульсов перенапряжения со всех сторон потенциалов фаз, рабочего нуля и соединенного с контуром земли оборудования блокирует включение модулей между шинами фаз, нуля и РЕ.

Схема подключения УЗИП: 2 варианта для трехфазного питания дома по системе TN-C

В предлагаемой разработке показан не чистый вариант подключения защит под систему заземления TN-C, а рекомендуемая современными требованиями модификация перехода на TN-C-S с выполнением повторного заземления.

Проводник PEN по силовому кабелю от питающей трансформаторной подстанции подается на свою шинку, которая подключается перемычкой к сборке рабочего нуля и шине повторного заземления.

Трехполюсный УЗИП, включенный после вводного автомата, защищает электрический счетчик и все его цепи, включая УЗО, от импульсов перенапряжения. Напоминаю, что он должен монтироваться в отдельном несгораемом боксе.

При отсутствии повторного заземления нижняя клемма модуля УЗИП подключается на шину PEN проводника отдельной жилой, а проводка работает чисто по старой системе TN-C.

Еще одна методика снижения нарастающего фронта броска импульса перенапряжения показана ниже. Здесь работают специальные реактивные сопротивления — дросселя LL1-3 с индуктивностью от 6 до 15 микрогенри, подбираемые расчетным путем.

Они используются при близком расположении оборудования для создания небольшой задержки срабатывания защиты, необходимой по условиям селективности.

Их монтируют в отдельном защитном щитке совместно с УЗИП. Так проще выполнять настройки и периодические обслуживания, профилактические работы.

Считаю, что необходимо указать еще на один вариант использования ограничителей перенапряжения и разрядников, которым иногда пренебрегают владельцы сложной электронной техники.

В отдельных ситуациях, как было у меня в электротехнической лаборатории на подстанции 330 кВ. Настольный компьютер подвергался различным видам облучения электромагнитных полей с частотами низкого и высокого диапазонов. Это сказывалось на отображении информации и даже быстродействии.

Выход был найден за счет создания мощного экранирующего чехла и подключения его к отдельному функциональному заземлению.

Однако при ударе молнии в рядом расположенную почву или молниезащиту такой путь может стать источником опасности. Исправить ситуацию позволяет метод создания дополнительной гальванической развязки.

Ее создают подключением разрядника. У меня использовалась разработка компании Hakel, как показано на картинке выше.

3 главных ошибки электрика в схемах молниезащиты

Отвод случайного разряда молнии от здания и ликвидация опасных последствий перенапряжения — это сложная и ответственная техническая задача, требующая:

  1. тщательного инженерного расчета;
  2. надежного монтажа;
  3. своевременного профилактического обслуживания.

Три перечисленных пункта требуют профессиональных знаний и опыта, которыми обладает далеко не каждый специалист.

Отличает профессионала от других электриков не наличие диплома об образовании, количество сертификатов или положительных отзывов, а готовность взять на себя всю полноту материальной ответственности за проделанную работу и причиненный ущерб в случае допущения ошибки на любом вышеперечисленном этапе.

Расчет проекта молниезащиты

Он должен выполняться по двум направлениям:

  1. внешней схеме отвода тока разряда;
  2. внутренней ликвидации импульса перенапряжения с полным учетом местных условий.

На расчет конструкции влияют характеристики грунтов, форма и габариты здания, условия подключения электроэнергии и многие другие факторы.

Их требуется просчитать, смоделировать, подвергнуть испытаниям специализированными компьютерными программами и внести необходимые усовершенствования.

Но есть и другой путь — собрать доступную информацию самостоятельно, например, с интернета и рискнуть безопасностью дома и жильцов: вдруг пронесет. Грозы то бывают не каждый день, авось… (Так поступает большинство, причем часто по незнанию.)

Монтаж внутренней и внешней молниезащиты

Попробуйте ответить на простой вопрос: можно ли изготовить надежно работающую систему без точного проекта, учитывающего аварийные и эксплуатационные режимы?

А ведь так поступают многие владельцы домов. В итоге создаются контуры заземления с завышенным электрическим сопротивлением, ненадежные молниеотводы, что превращает задуманную защиту в ловушку молний, когда молниеприемник притягивает на себя грозовой разряд, а его энергия не отводится на потенциал земли, а прикладывается к зданию.

Ошибки монтажа внутренней молниезащиты ведут к выгоранию бытовой проводки, повреждению дорогого оборудования, бесполезной трате денег, времени.

Профилактическое обслуживание систем молниезащиты

Здесь надо учитывать, что любая техника не только морально изнашивается, но и естественно стареет.

Электрические характеристики грунта меняются в зависимости от погоды, сезона, влажности. Электронные защиты на УЗИП при срабатывании, как и их предохранители могут выгореть. Контактные соединения собранных цепочек со временем увеличивают сопротивление.

Все эти процессы требуется контролировать внешним и внутренним осмотром, выполнением электротехнических измерений точными специализированными приборами.

Внутри многоэтажного здания вопросами внутренней и внешней молниезащиты занимается эксплуатирующая организация ЖКХ со своими работниками. Владелец частного дома решает их самостоятельно и выполнить их обязан надежно и качественно привлечением специалистов лабораторий.

В статье я привел типовые схемы, показывающие как подключить УЗИП для частного дома и постарался кратко объяснить принципы их работы.

Дополняет этот материал видеоролик владельца Василия Юферева. Обратите внимание на комментарии: отдельные люди так и не поняли роль этой защиты.

Если у вас возникли вопросы по изложенной теме, то воспользуйтесь разделом комментариев. Обсудим.

УЗИП так ли он нужен

Изначально вся молниезащита и защита от перенапряжений, возникающих при грозе, ориентировалась на такие величины, как киловольты и даже десятки и сотни киловольт.

Оборудование такого класса защищается высоковольтными разрядниками РВО, РВС, РДИП, РМК и т. п.

Однако в последнее время для рядового потребителя в бытовых сетях 220В на первый план вышли другие устройства – УЗИП. Давайте рассмотрим подробнее что это такое, почему они раньше были не нужны, а теперь вдруг понадобились и как они вообще работают.

Что такое УЗИП и от чего оно защищает?

УЗИП – это устройство, которое защищает оборудование и эл.приборы в сети 220-380В от импульсных перенапряжений.

При этом не путайте импульсное перенапряжение, просто с повышенным, которое возникает при аварийных ситуациях – обрыве ноля или попадании фазы на нулевой проводник.

Импульсное длится не более 1 миллисекунды.

Никакое реле напряжения за это время отработать не успевает.

Помимо аббревиатуры УЗИП можно встретить и другие распространенные названия. Например, ОПС – ограничитель перенапряжения сети или ОИН – ограничитель импульсных напряжений.

Несмотря на разные названия, функциональное назначение у всех этих устройств одинаковая. Они должны выполнять две главные задачи:

  • защищать оборудование от последствий удара молнии

Причем не обязательно от прямого попадания, но и от возникающих “наводок” и импульсных разрядов при грозе.

От них выйти из строя могут не только работающие приборы, но и “спящие”.

То есть те, которые просто воткнуты в розетку – TV, холодильники, зарядки.

  • защищать от перенапряжений при коммутациях
Оказывается, для появления импульсных аномалий в сети, вовсе не обязательно, чтобы рядом с вашим домом молния попала в линию электропередач. Достаточно кому-то в этой же самой сети (0,38-6-10кВ) включить конденсаторные батареи, запустить мощный электродвигатель или сварочный аппарат.

Как сами понимаете, говорить об актуальности монтажа УЗИП в этом случае нужно не только для частных домов, но и для квартир в многоэтажках. Данная коммутация будет сопровождаться кратковременным импульсом, который спалит вам электронные компоненты телевизора, стиральной машинки или компьютера.

От всего от этого ни УЗО, ни диффавтоматы, ни реле напряжения не помогут.

А вот УЗИП реально спасет дорогостоящие приборы. Иногда такие импульсы не приводят к капитальной поломке, зато сопровождаются “зависанием” системы, потерей памяти и т. п. А это опять дополнительные расходы на ремонт, наладку и обслуживание.

Если взять все домашние электроприборы и разбить их на категории электрической стойкости к импульсам напряжения, то получится следующая табличка:

Технические характеристики

Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства.

  • номинальное и максимальное напряжение сети

Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.

  • номинальный и максимальный разрядный ток

Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.

УЗИП — это не обязательно одноразовое устройство, как некоторые считают.

  • уровень защитного напряжения или классификационное напряжение

Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.

  • класс устройства

Классы или типы УЗИП — чем отличаются?

Все УЗИП подразделяются на три класса или три типа. Эти классы подсказывают в каких местах нужно ставить, то или иное устройство.

1 класс

Защищает от перенапряжения, спровоцированного прямым попаданием молнии в здание или молниеотвод.

Этот тип рассчитан на пиковое значение тока с фронтом 10/350мс.

Что это означает? Это значит, что рост тока до максимального значения происходит в течение 10мс. Далее его значение падает на 50% через 350мс.

Такое наблюдается именно при прямом ударе молнии. Это очень малое время воздействия, на которое остальные защитные аппараты зачастую  не успевают среагировать. А при достаточном импульсном токе, просто выходят из строя, никак не защищая подключенное оборудование.

А вот УЗИП при максимальных величинах данного параметра гарантированно защитит цепь хотя бы один раз.

УЗИП 1 класса устанавливаются непосредственно на вводных щитовых промышленных и административных зданий.

Тип 1 используется при наличии системы молниезащиты – молниеотвод, металлическая сетка на здании.

Кстати, устройства класса 1 соответствующей конструкции, при воздушном вводе проводом СИП и наличии хорошего контура заземления, можно легко установить непосредственно на опоре через специальные прокалывающие зажимы и арматуру.

2 класс

Обеспечивает защиту от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.

Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.

Автоматы, УЗО, реле опять же пропускают такой импульс, не успевая среагировать вовремя.

УЗИП 2 класса должны монтироваться в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов.

При воздушном вводе в здание это условие прямо регламентируется правилами ПУЭ.

Получается, что УЗИП Т-2 должны использоваться практически всегда.

3 класс

Защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП.

Третий класс часто встраивают в сетевые фильтры и удлинители.

Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п.

Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.

Тип Т-3 обязательно устанавливается, если приборы расположены далее 30 метров от вводного УЗИП Т-2.

Обратите внимание, что для обеспечения селективности защиты, нельзя устанавливать УЗИП разных классов параллельно один за другим в одном месте. Иначе максимальный ток молнии изначально пойдет совсем не через то устройство и элементарно сожгет его.

Чтобы этого не произошло, между УЗИП разного класса должен быть развязывающий элемент – индуктивность. Роль этой индуктивности выполняет обычный кабель или провод.

Рекомендуемое расстояние между разными УЗИП – не менее 10 метров.

Принцип работы

Как работает УЗИП? Очень просто. При кратковременном превышении напряжения от заданного значения, происходит резкое падение сопротивления варистора, встроенного в корпус.

Вот наглядная схема принципа работы такого прибора. Через автомат 220В подключена однофазная нагрузка. В этой же цепочке присутствует УЗИП.

Один его контакт сидит на фазе, другой на заземлении. Подключение в цепь параллельное!

При этом всегда обращайте внимание на длину проводников, которыми подключено УЗИП. Они играют существенную роль.

Так на кабеле длиной всего 1 метр, от молнии может генерироваться перенапряжение в 1000В.

Для эффективной защиты приходится уменьшать расстояние по кабелю. Поэтому общая длина всей цепочки, через которую подключается УЗИП (провод на фазу + провод до заземления) не должна превышать 50см!



А сечение самого кабеля для типа-2 должно быть от 4мм2 и выше, для класса 1 от 16мм2 и выше. Более подробно о всех нюансах подключения и ошибках при выборе правильной схемы читайте в отдельной статье.

Но вернемся к принципу работы. При нормальном однофазном напряжении в пределах 220В, встроенный варистор имеет большое сопротивление. Соответственно ток через него не течет.

Если же происходит кратковременный импульс, во много раз превышающий пороговое напряжение, варистор резко меняет внутреннее сопротивление, вплоть до нулевых значений.

Вследствие чего фаза через него спокойно устремляется на заземляющий контур. И все перенапряжение, грубо говоря, сливается в землю.

Как только импульс проходит, варистор автоматически возвращается в нормальное (закрытое) состояние.

При достаточно длительном воздействии импульса создается искусственное короткое замыкание, на которое срабатывает автомат, отключая всю цепочку.

Получается, что УЗИП “повреждается” раньше, чем защищаемое оборудование. Тем самым, оно его и спасает. При этом нельзя сказать, что УЗИП одноразовое устройство.

Все будет зависеть от величины импульса, его продолжительности, грозового разряда и силы тока.

Остаточное напряжение, которое все равно в некоторой степени доходит до эл.приборов в этот кратковременный промежуток времени, получается сглаженным до безопасной величины и не оказывает негативных последствий.

Есть модели УЗИП моноблочные, а есть картриджные, со съемным варисторным блоком.

При его выходе из строя вам не придется менять целиком все устройство, достаточно будет заменить один элемент. Это все равно что поменять сгоревший предохранитель.

Как узнать, что УЗИП вышло из строя? По цветному индикатору на передней панели.

Он должен поменять свою раскраску с зеленого на красный.

Не путайте, индикатор выпадает и сигнализирует не просто о срабатывании, а о выходе из строя элемента!

Автомат или предохранитель перед УЗИП

Обязательным условием установки УЗИП является наличие аппарата защиты перед ним – автомата или предохранителя.

Причем специалисты рекомендуют ставить именно предохранитель.

В любом автоматическом выключателе есть катушка, обладающая индуктивностью. А вы эту самую катушку, состоящую из множества витков, устанавливаете последовательно в цепь с УЗИП. Помните, что мы ранее говорили про максимальные расстояния проводников для подключения устройства?

Так вот, выставив перед УЗИП автомат, у вас получится ситуация, когда ток молнии, помимо самого ОПС, вынужден будет пройти через всю катушку, образуя на ней дополнительное напряжение. Иногда эта величина может доходить до 100кВ!

Поэтому и ставят перед УЗИП предохранители с плавкой вставкой, длина которой всего пару сантиметров.

Кстати, есть модели УЗИП, в которых плавкая вставка встроена в корпус устройства.

Только не путайте назначение всех этих предохранителей или автоматов. Они не нужны для защиты самого ОПС. Их обязанность — отсоединить после срабатывания поврежденный элемент цепи.

УЗИП выполнив свою главную задачу, остается фактически “закороченным”, и подать напряжение на все остальное оборудование с короткозамкнутым элементом внутри цепи вы не сможете.

При этом у данной защиты, когда она стоит непосредственно перед самим аппаратом, а не на главном вводе, есть один существенный недостаток. Дело в том, что большинство молний многокомпонентные и их разряд вызывает не один импульс, а несколько.

Причем импульсы эти достигают устройства одномоментно. Представьте себе такую картину – пришла первая волна максимальной величины и заставила не просто сработать УЗИП, но и вывела из работы сменный модуль (выпал красный индикатор) с аппаратом защиты до него.

И тут же за первым импульсом накатывает второй (всего через 60-80мс), а защиты то уже нет! Поэтому иногда лучше защиту в виде автоматов или предохранителей размещать на главном вводе. Она после первого срабатывания будет гасить всю сеть 220В.

УЗИП чаще всего выходят из строя (срабатывают без возможности восстановления параметров варистора) по двум причинам:

  • слишком большое напряжение или разряд, который превышает рабочий диапазон (неправильно выбрали или установили не там, где надо)
  • длительное перенапряжение (не кратковременный импульс)

Например, при обрыве нейтрали или при длительном однофазном КЗ.

Статьи по теме

Однофазное реле напряжения: как правильно подключить, схема

Однофазное реле напряжения используется для защиты бытовых электроприборов от недопустимых скачков напряжения в электрической сети. Прибор отключает дом, квартиру или отдельно нагрузку от электроснабжения, а когда все возвращается в норму, автоматически включает обратно. Существует два основных типа приборов: с автоматической выдержкой времени перед включением и настраиваемые вручную.

Подключаем различные модели

Реле контроля напряжения подключаются по-разному, в зависимости от модели, характеристик и назначения.

Локальная защита

Розеточное реле

Чтобы защитить один прибор (холодильник, телевизор, компьютер) достаточно приобрести защиту, которую достаточно просто воткнуть в розетку. Порядок действий такой:

  1. Включаем в реле сетевую вилку от нашего прибора.
  2. Вставляем наше реле в розетку.

На панели либо могут быть дополнительные элементы настройки, либо это может оказаться автоматический прибор, запрограммированный на заводе. В таком случае делать больше ничего не надо — включаем и пользуемся.

Обратите внимание! Данные реле не являются стабилизаторами напряжения. При необходимости их нужно приобретать отдельно.

Если у прибора есть панель настроек, его необходимо грамотно настроить. Для правильной настройки устанавливают максимальное и минимальное рабочее напряжение, указанное в паспорте того аппарата, который нужно защитить.

Удлинитель

Защитное реле, выполненное в виде удлинителя, работает таким же образом. Разница лишь в количестве розеток — здесь их несколько, что позволяет одновременно подключать несколько потребителей.

Комплексная защита

Теперь разберемся, как правильно установить и смонтировать более сложные модели. Общее у них одно: они устанавливаются в электрощитах рядом с электросчетчиком и силовым автоматом. Схема подключения реле напряжения очень проста, однако могут быть нюансы, на которые будем обращать внимание.

Основные действия:

  1. При помощи индикаторной отвертки определить фазировку. Как правило, с силового автомата выходит «фаза», однако всегда стоит перепроверять.
  2. Отключить автомат, убедиться в отсутствии напряжения.

Дальше начинаются различия. Каждый производитель создает собственный дизайн, не влияющий на характеристики прибора, но вызывающий сложности у новичков.

Один из вариантов: УЗМ

Подключение реле такого типа выполняется в несколько шагов:

  1. После отключения силового автомата устанавливаем прибор на дин-рейку или крепим другим, описанным в паспорте, способом.
  2. Определяем вход — выход.
  3. Значение маркировки: INPUT — вход, L — фаза, N — ноль. Подключаем провода, соблюдая фазировку.
  4. К выходу также подключаем концы, выводим их к нагрузке.

Прибор готов к работе, подаем питание. В зависимости от настроек, он должен войти в рабочий режим через определенное время. Это время может быть жестко задано в настройках и недоступно для корректировки, а может корректироваться вручную.

С односторонним подключением

Следующий тип приборов защиты выглядит по-другому: все контакты находятся с одной стороны, к тому же их не четыре, а три. Разберемся, как его смонтировать и запустить в работу. Поможет общая для этого типа реле напряжения схема.

Первые шаги такие же, как и в предыдущем случае: определить фазу, обесточить цепь, убедиться в отсутствии напряжения. Дальше устанавливаем реле на его место. Коммутация производится таким образом:

  • Клемма 1 — рабочий ноль. Сюда подходит нулевой провод с автоматического выключателя.
  • Клемма 2 — вход. Подаем фазу с АВ.
  • Клемма 3 — выход к нагрузке.

Как видно на схеме, к первой клемме подходит провод с автомата и отсюда идет дальше к нагрузке. При грамотном монтаже электрощита должна быть нулевая шина, тогда не придется в одну клемму зажимать два конца. Она позволит сделать столько ответвлений, сколько нужно и при этом сохранить надежный контакт.

Модель РН-104

Совсем по-другому подключается такой тип защитного реле. На первый взгляд, оно ничем не отличается от предыдущего, но есть существенные различия в схеме. Ключом к пониманию является маркировка в верхней части корпуса и схема, нарисованная сбоку. Согласно ей, вход — клемма 1, выход — клемма 3. Контакт номер два — общий. Он используется и как вход питания реле, и как выход к нагрузке.

Подключая этот прибор своими руками нужно провод «фаза» подключить на крайний левый контакт, «ноль» на средний. К этому же болту подводим другой провод — к нагрузке, и оба хорошо зажимаем. При наличии нулевой шины к среднему контакту подводим провод с нее, таким образом на этом контакте будет только одно подсоединение. К нагрузке идут проводники с крайней клеммы прибора и с нулевой шины.

Реле с несколькими режимами работы

Только что были рассмотрены самые простые виды моделей реле контроля напряжения, подключение которых не вызывает особых сложностей. Стоит обратить внимание на более сложные разработки. Одна из них — РН-113. Этот аппарат может работать в нескольких режимах, поэтому схема его подключения немного отличается.

Во-первых, в верхней части на клеммнике четыре болта. Но это сдвоенные контакты: слева пара и справа пара. Такая особенность.

Во-вторых, здесь не имеет значения фазировка. Хотя логичнее всего разрывать фазу — намного безопаснее, когда потребитель в отключенном состоянии без напряжения.

В-третьих, питание на электронику подключается сверху, а снизу находятся переключающие контакты, на которые необходимо обратить особое внимание: аппарат может иметь несколько режимов работы. Рассмотрим схему.

После установки на дин-рейку (при отключенном силовом автомате), на контакты 4-7 подсоединяем вход 220 вольт. Затем фазный провод зажимаем на контакт 3 (внизу). Теперь нужно определиться, что и как мы хотим защищать.

Если нужен обычный режим — защита от повышенного и пониженного скачка — выход берем с контакта 2, как видно на рисунке, позиция 1. Переключатели Umin и Umax на корпусе реле должны быть включены оба. Подключаем нулевой проводник непосредственно к нагрузке. Можно подавать электропитание.

Для режима защиты от минимального напряжения (включен только переключатель Umin) — фаза на разрыв также подключается на контакты 2–3.

Защита от перенапряжения (включен только Umax) — фазный провод включен как на рисунке, позиция 2 — клеммы 1–3.

Четвертый режим работы — автоматическое отключение при напряжении ниже 155 вольт. Оба переключателя отключены и ручные настройки не задействованы. Нагрузка разрывается контактами 2–3, после устранения режима аварии возврат в рабочий режим происходит через установленное время.

РН-112

Другой тип подключения у этого типа реле. Выходные контакты — независимые друг от друга, подсоединение нагрузки зависит от выбранных функций. Этот аппарат больше подходит для защиты специфического оборудования в домашних мастерских, поскольку имеет рабочий режим 100 вольт.

Прибор имеет три режима работы: контроль напряжения ниже нормы, выше нормы и оба режима одновременно. На верхней планке два контакта 1 и 2 — подача питания.

Для работы в режиме общего контроля (превышение значений максимума и минимума) правый нижний регулятор поворачивается стрелкой вверх. Фазный провод подключается к контакту 5, выход к нагрузке берем с контакта 6.

Режим защиты от пониженного напряжения. Правый нижний регулятор ставим в значение «min». Нагрузка также разрывается контактами 5–6.

Защита от превышения допустимого значения напряжения. Регулятор ставим в значение «max», нагрузку подключаем к контактам 3–4.

Настройка рабочих режимов

Для нормальной работы реле контроля напряжения недостаточно его закрепить и подсоединить. Некоторые модели имеют выведенные на корпус настройки — максимальное и минимальное напряжение, при котором будет обесточена нагрузка, и время задержки включения. Этот параметр позволяет убедиться, что аварийная ситуация устранена.

Заводские настройки обычно составляют такие значения: max — 250 В, min — 175 В, время задержки — 5–15 секунд (каждый завод по-своему). Разумнее всего оставить как есть. Но если в сети сильный разброс, вызывающий частые срабатывания, можно на пять вольт изменить значения, но не более.

Подключение несколько реле контроля напряжения

Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.

С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.

Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.

Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

Подключение проводится в такой последовательности:

  • Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
  • При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
  • Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
  • Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
  • На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
  • Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Видео по теме

Защита сети 220 вольт от перенапряжения

Хотя подача электричества в квартиры и дома регулируется законодательством, жильцам не стоит полностью рассчитывать на то, что соответствующие службы обеспечат подачу электроэнергии нужного качества. Если из-за бросков сетевого напряжения дорогостоящие электроприборы выйдут из строя, получить компенсацию будет практически невозможно. А поскольку неполадки на электролиниях – не редкость, то стоит самостоятельно принять меры, которые помогут уберечь бытовую технику от поломки. Для этого нужна защита от перенапряжения, обеспечить которую можно, установив в сети соответствующий прибор – защитное реле, датчик с УЗО или стабилизатор напряжения.

Допустимые параметры электроэнергии

Номинал напряжения, обозначенный на всей бытовой электротехнике, составляет 220В, однако в реальной жизни это значение стабильно далеко не всегда. Это учитывается при изготовлении современных приборов, и они могут устойчиво работать при колебании напряжения от 209 до 231В, а также переносить разброс от 198 до 242В. Если бы небольшие перепады разности потенциалов не были предусмотрены конструкцией бытовой техники, она ломалась бы постоянно. Более значительные отклонения приводят к перегрузке сети, и это снижает эксплуатационный ресурс аппаратуры.

Чтобы сгладить колебания напряжения и обеспечить безопасность приборов, достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Разновидности перенапряжений

Перенапряжение может длиться как короткое, так и достаточно продолжительное время. Оно может быть вызвано ударом молнии во время грозы или коммутацией, возникшей из-за неполадок подстанции. Для защиты от них в сеть 220 или 380 Вольт (бытовую или промышленную) включается УЗИП (устройство защиты от импульсных перенапряжений). Его автоматическое срабатывание помогает обезопасить линию при воздействии, например, мощного грозового разряда, от которого не сможет спасти стабилизатор напряжения.

Наглядно про УЗИП на видео:

Удар молнии приводит к появлению мощного электромагнитного импульса, под влиянием которого в расположенных рядом с местом разряда проводниках возникают электрические потенциалы, и происходит резкий скачок напряжения. Длится он всего около 0,1 с, но величина разности потенциалов при этом составляет тысячи вольт.

Понятно, что при поступлении такого напряжения в домашние и производственные сети последствия могут быть очень тяжелыми.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

  • Индуктивность нагрузки.
  • Моментальное значение разности потенциалов при коммутации.

  • Емкость подключающих электрических кабелей.
  • Реактивная мощность.

Опасность перенапряжения

Поскольку изоляция проводов рассчитана на величину напряжения, значительно превышающую номинал, пробоя чаще всего не случается. Если электроимпульс действует в течение незначительного времени, то напряжение на выходе блоков питания со стабилизатором не успевает возрасти до критического показателя. Это же касается и обычных лампочек – если резко возросшее напряжение быстро нормализуется, то спираль не успевает не только перегореть, но даже перегреться.

Если же изоляционный слой не выдерживает увеличившегося напряжения и происходит его пробой, то появляется электрическая дуга. В этом случае поток электронов проникает сквозь микротрещины, возникшие в изоляции, и идет через газы, которыми наполнены образовавшиеся мельчайшие пустоты. А большое количество тепла, выделяемое дугой, способствует расширению токопроводящего канала. В итоге нарастание тока происходит постепенно, и автомат защиты срабатывает с некоторым опозданием. И хотя оно занимает всего несколько мгновений, их оказывается вполне достаточно для выхода электропроводки из строя.

Какими устройствами обеспечивается защита сети от перенапряжения?

Схема защиты электрической линии от скачков напряжения может включать в себя:

  • Систему молниезащиты.
  • Стабилизатор напряжения.
  • Датчик повышенного напряжения (устанавливается вместе с УЗО).
  • Реле перенапряжения.

Отдельно нужно сказать о блоках бесперебойного питания, через которые в домашних сетях чаще всего подключают компьютеры. Этот прибор не предназначен для защиты от перенапряжения в сети. Его функция заключается в другом: при внезапном отключении света он работает как аккумулятор, позволяя пользователю сохранить информацию и спокойно выключить ПК. Поэтому путать его со стабилизатором напряжения не следует.

Принцип работы защитных устройств

Для защиты от электроимпульсов, возникающих под действием молнии, устанавливается грозозащитный разрядник вместе с УЗИП. А обезопасить линию от потока электронов, параметры которого не соответствуют рабочим характеристикам сети, можно с помощью специальных датчиков, а также реле перенапряжения.

Следует сказать, что как ДПН, так и реле по принципу действия и назначению отличаются от стабилизатора.

Задача этих элементов состоит в том, чтобы прекратить подачу электроэнергии в случае превышения величиной перепада максимального порога, указанного в техническом паспорте средства защиты или выставленного регулятором.

После нормализации параметров электрической линии происходит самостоятельное включение реле. ДПН для защиты линии следует устанавливать только в паре с устройством защитного отключения. Его задача заключается в том, чтобы при обнаружении неполадок вызвать утечку тока, под воздействием которой сработает УЗО.

Наглядно про реле напряжения на видео:

Недостаток такой схемы заключается в необходимости ее ручного включения после того, как напряжение придет в норму. В этом плане выгодно отличается стабилизатор напряжения. Это устройство предусматривает регулируемую временную задержку токоподачи, если происходит его срабатывание под воздействием чрезмерного напряжения. Стабилизатор часто используют для подключения кондиционеров и холодильных аппаратов.

Длительные перенапряжения

Продолжительные перенапряжения очень часто происходят из-за обрыва нулевого проводника. Неравномерность нагрузки на фазных жилах становится причиной перекоса фаз – смещения разности потенциалов к проводнику с самой большой нагрузкой.

Иначе говоря, под воздействием неравномерного трехфазного электротока на нулевом кабеле, не имеющем заземления, начинает скапливаться напряжение. Ситуация не нормализуется до тех пор, пока повторная авария окончательно не выведет линию из строя или специалист не устранит неисправность.

При обрыве нулевого провода в электророзетке будет происходить изменение напряжения в соответствии с нагрузкой, которую пользователи, не знающие о неполадках, будут подключать на различные фазы. Пользоваться неисправной цепью практически невозможно, даже если в линию питания включен хороший стабилизатор. Дело в том, что сетевые параметры, регулярно выходящие за пределы стабилизации, приведут к тому, что прибор будет постоянно выключаться.

Наглядно про обрыв ноля и что нужно при этом делать – на видео:

Недостаток напряжения (провал)

Это явление особенно хорошо знакомо людям, проживающим в деревнях и селах. Провалом (проседанием) называется падение величины напряжения ниже допустимого предела.

Опасность проседаний заключается в том, что в конструкцию многих бытовых приборов входит несколько блоков электропитания, и недостаток напряжения приведет к тому, что один из них кратковременно выключится. Аппарат среагирует на это выдачей ошибки на дисплее и остановкой работы.

Если речь идет об отопительном котле, а неисправность произошла в зимнее время, то дом останется без отопления. Избежать такой ситуации поможет подключение стабилизатора. Этот прибор, зафиксировав проседание, повысит величину напряжения до номинала. Стабилизатор может спасти ситуацию, даже если напряжение в сети упало по вине трансформаторной подстанции.

Заключение

В этой статье мы рассказали, для чего нужна защита от перенапряжения в сети, какими устройствами она обеспечивается и как правильно ими пользоваться. Приведенные рекомендации помогут читателям разобраться в причинах сбоя сетевого напряжения, а также выбрать и установить устройство для защиты электросети.

Защита от перенапряжения в сети

Стандарт напряжения сети

Не всегда в нашей сети наблюдается напряжение равное 220 В, зачастую оно ниже нормы или значительно выше ее. Многие замечали тот момент, когда лампочки ярко вспыхивали или тускнели. По разным причинам электросеть может колебаться от 150 до 380 В и более.

Как результат такое изменение в сети приводит к поломке дорогостоящих электроприборов и техники. Куда дешевле поставить схему защиты от перенапряжения. Стандартное напряжение однофазной сети должно быть 220 В ±10% или 198 – 242 В. Стандарт трехфазной сети будет 380 В ±10% или 342 – 418 В, при которых гарантируется нормальная работа оборудования.

Причины перенапряжение в сети

1.Возможен вариант, когда «грамотный» электрик в домовом или подъездном электрощите вместо нуля N подключит другую фазу. Результат тот же – отказ техники и ламп освещения.

2.Гроза так же может вывести из строя всю вашу электротехнику. Перенапряжение в сети может достичь несколько тысяч вольт, при ударе молнии в линию электропередач. Поэтому во время грозы лучше отключать электроприборы от сети и желательно установить молниезащиту в доме.

3.Кроме того большие перепады в сети могут возникнуть во время работы электросварки, регулировки напряжения на подстанции, при нахождении рядом крупного завода с большим потреблением электроэнергии. Причин возникновения перенапряжения в сети достаточно много, которые могут еще привести к пожару, создать опасность для здоровья. Поэтому важно иметь защиту от перенапряжения в сети. Похожих устройств не мало, и установить их не трудно.

Устройство защиты от перенапряжения

Таких устройств защиты может быть много. Рассмотрим самые популярные из них – это стабилизаторы напряжения, реле напряжения с УЗО, для защиты от импульсных помех УЗИП.

Стабилизатор напряжения инверторный

1.Стабилизаторы напряжения устраняют перепады напряжения и стабилизируют его на выходе до 220 В ± 10%. На входе стабилизатора напряжение может меняться от 150 до 260 В. Однако релейные и симисторные стабилизаторы имеют шаг переключения обмоток трансформатора 8 В, поэтому каждый такой переход напряжения может отразиться как моргание ламп освещения.

Лучшим вариантом будет выбор инверторного стабилизатора, который плавно регулирует выходное напряжение, бесшумный и имеет порог стабилизации напряжения от 100 В до 300 В. Точность выходного стабилизированного напряжения 220 ± 5%. Установив такой стабилизатор можно не беспокоиться за превышение сети и за импульсное перенапряжение. При появлении сети все стабилизаторы автоматически включаются.

Реле контроля напряжения

2.Реле напряжения также хорошо отслеживает возникшие перенапряжения сети, и подает команду на УЗО, которое отключит сеть. Реле напряжения нужно ставить вместе с УЗО. Схема защиты от перенапряжения в сети на реле напряжения и УЗО можно легко поставить в квартирный или домовой электрощит.

3.Устройства защиты от импульсных помех или УЗИП хорошо справляется с импульсным перенапряжением возникших при грозе. Такая защита устанавливается на вводе сети в дом.

Как видите из этих устройств можно выбрать защиту от перенапряжения в сети и обезопасить свою электротехнику от поломок.

Защита от скачков напряжения | Каталог продукции компании БАСТИОН

Филиал №11 ДЕАН
(861) 372-88-46
www.dean.ru

Филиал ЭТМ
(86137) 6-36-20, 6-36-21
www.etm.ru

Филиал ЭТМ
(8512) 48-14-00 (многоканальный)
www.etm.ru

Системы видеонаблюдения, филиал
(3854) 25-59-30
www.sv22.ru

Филиал ЭТМ
(8162) 67-35-10, 67-35-15
www.etm.ru

Филиал ЭТМ
(4922) 54-04-99, 54-04-98
www.etm.ru

Филиал ЭТМ
(8172) 28-51-08,
28-51-06, 27-09-39
www.etm.ru

Филиал ЭТМ
(3412) 90-88-93,
90-88-94,
90-88-95
www.etm.ru

Филиал ЭТМ
(4842) 51-79-78,
51-79-72,
51-79-37,
52-81-39
www.etm.ru

Протэк
(996) 334-59-64
www.pro-tek.pro

Системы видеонаблюдения, филиал
(3842) 780-755
www.sv22.ru

Филиал ЭТМ
(3842) 31-58-78, 31-60-18, 31-66-06
www.etm.ru

Филиал ЭТМ
(4942) 49-40-92, 49-40-93
www.etm.ru

Техника безопасности ОП на Стасова
(861) 235-45-30, 233-98-66, 8-918-322-17-14
www.t-save.ru

Техника безопасности ОП на Промышленной
(861) 254-72-00, 8-918-016-72-31, 8-989-270-02-12
www.t-save.ru

ДЕАН ЮГ ОП На Достоевского
(861) 200-15-44, 200-15-48, 200-15-49
www.dean.ru

ДЕАН ЮГ ОП На Рашпилевской
(861) 201-52-52
www.dean.ru

ДЕАН ЮГ ОП На Леваневского
(861) 262-33-66, 262-28-00
www.dean.ru

ДЕАН ЮГ ОП На Мандариновой
(861) 201-52-53
www.dean.ru

Филиал ЛУИС+
(861) 273-99-03
www.luis-don.ru

Филиал ЭТМ
(861) 274-28-88 (многоканальный),
200-11-55
www.etm.ru

Филиал ЭТМ
(3843) 993-600, 993-041, 993-042
www.etm.ru

Арсенал Безопасности ГК
(3812) 466-901 , 466-902, 466-903, 466-904, 466-905
www.arsec.ru

ДЕАН СИБИРЬ
(3812) 91-37-96, 91-37-97
www.dean.ru

СТБ
(3812) 51-40-04, 53-40-40
www.stb-omsk.ru

Филиал Ганимед СБ
(3812) 79-01-77
+7-913-673-99-01
www.ganimedsb.ru

Филиал ЭТМ
(3812) 60-30-81
www.etm.ru

КомплектСтройСервис
(4912) 24-92-14
(4912) 24-92-15
www.kssr.ru

Филиал ЭТМ
(4912) 30-78-53,
30-78-54,
30-78-55,
29-31-70
www.etm.ru

Филиал Бастион
(8692) 54-07-74
+7-978-749-02-41
www.bastion24.com

Филиал Грумант Корпорация
(8692) 540-060, МТС Россия: +7 978 744 3859
www.grumant.ru

Бастион
(365) 512-514
+7-978-755-44-25
www.bastion24.com

Охранные системы
(365) 251-04-78
(365) 251-14-78
+7 (978) 824-22-38

Филиал Защита СБ
(4725) 42-02-31
www.zassb.ru

Филиал ЭТМ
(4725) 42-25-13, 42-62-51
www.etm.ru

Филиал ЦСБ
(8452) 65-03-50, 8-800-100-81-98
www.centrsb.ru

Филиал ЭТМ
(4752) 53-70-07,
53-70-00
www.etm.ru

Филиал ЭТМ
(4872) 22-24-25,
22-24-26,
22-26-71
www.etm.ru

Центр Систем Безопасности
(3452) 500-067, 48-46-46, 41-52-55
www.csb72.ru

Филиал ДЕАН
(3452) 63-83-98, 63-83-99
www.dean.ru

Филиал ЛУИС+
(3452) 63-81-83
(3452) 48-95-35
www.luis.ru

Филиал РАДИАН
(3452) 63-31-85, 63-31-86
www.radiantd.ru

Филиал ЭТМ
(3452) 65-02-02
(3452) 79-66-60 (61/63)
(3452) 65-01-01
www.etm.ru

Востокспецсистема
(4212) 67-42-42
www.vssdv.ru

КОМЭН
(4212) 75-52-53, 75-52-54, 60-32-35
www.koman.ru

ТД «Планета Безопасности»
(4212) 74-62-12, 20-40-06, 74-85-11
www.planeta-b.ru

Филиал Хранитель
(4212) 21-70-82, 21-30-50, 24-96-56
www.hranitel-dv.ru

Филиал ЭТМ
(8202) 49-00-33, 49-00-39
www.etm.ru

АИСТ
+7 (4852) 45-10-78
+7 (4852) 45-10-73
www.aist76.ru

Филиал ЭТМ
(4852) 55-15-15,
55-57-94,
55-31-84,
55-33-84
www.etm.ru

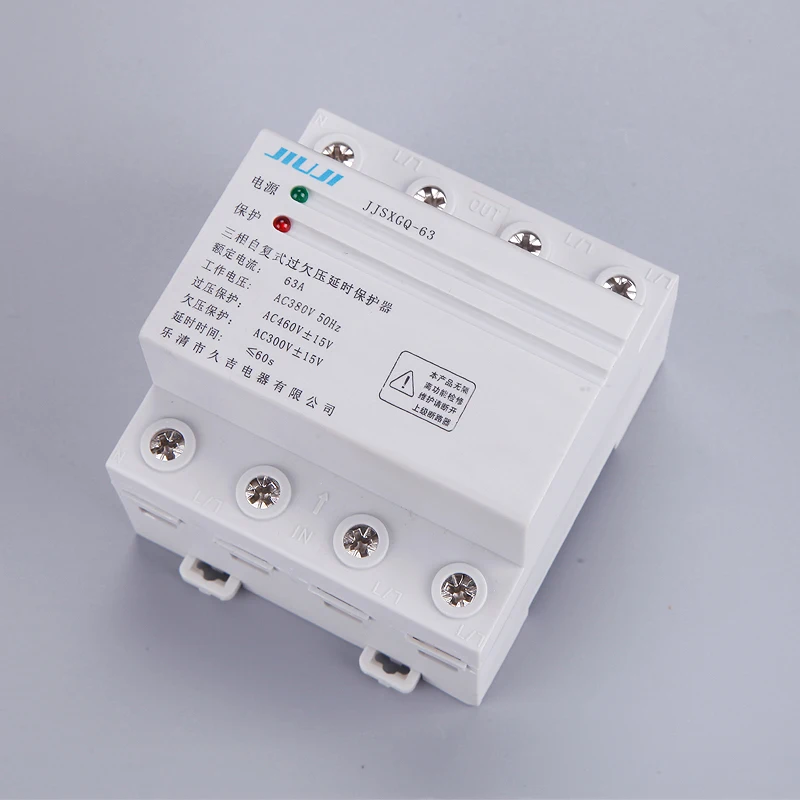

Реле максимального напряжения — лучшие предложения на реле максимального напряжения от глобальных продавцов реле максимального напряжения

Отличные новости !!! Вы попали в нужное место для реле максимального напряжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это реле максимального напряжения должно в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили реле перенапряжения на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле максимального напряжения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести реле защиты от перенапряжения по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшее соотношение цены и качества реле защиты от пониженного напряжения — Отличные предложения на реле защиты от пониженного напряжения от глобальных продавцов реле защиты от пониженного напряжения

Отличные новости !!! Вы находитесь в нужном месте для реле защиты от повышенного напряжения.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это реле защиты от пониженного напряжения должно в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили реле защиты от пониженного напряжения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле защиты от пониженного напряжения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести over under voltage protection relay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшее реле перенапряжения — Выгодные предложения по реле перенапряжения от глобальных продавцов реле перенапряжения

Отличные новости !!! Вы находитесь в нужном месте для реле максимального напряжения.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это реле максимального напряжения должно в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили реле максимального напряжения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле максимального напряжения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести реле over voltage relay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

% PDF-1.2 % 1083 0 объект > endobj xref 1083 63 0000000016 00000 н. 0000001634 00000 н. 0000001820 00000 н. 0000001964 00000 н. 0000002022 00000 н. 0000002055 00000 н. 0000002114 00000 п. 0000002605 00000 н. 0000002888 00000 н. 0000002958 00000 н. 0000003053 00000 н. 0000003150 00000 н. 0000003261 00000 н. 0000003377 00000 н. 0000003495 00000 н. 0000003647 00000 н. 0000003761 00000 н. 0000003866 00000 н. 0000003969 00000 н. 0000004099 00000 н. 0000004224 00000 н. 0000004352 00000 п. 0000004464 00000 н. 0000004585 00000 н. 0000004687 00000 н. 0000004786 00000 н. 0000004888 00000 н. 0000004990 00000 н. 0000005092 00000 н. 0000005192 00000 н. 0000005289 00000 п. 0000005386 00000 п. 0000005483 00000 н. 0000005581 00000 п. 0000005679 00000 н. 0000005777 00000 н. / H; A # vK [5 д /) / P 65524 >> endobj 1086 0 объект > endobj 1087 0 объект [ 1088 0 руб. ] endobj 1088 0 объект > / Ж 1106 0 Р >> endobj 1089 0 объект > endobj 1144 0 объект > поток XH0 \ ‘SP’nA_x

Модуль реле максимального / минимального напряжения

Модуль реле максимального / минимального напряжения | GM электронный COM

Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере

  • Главная
  • Модуль реле максимального / минимального напряжения

Модуль с реле контроля напряжения или пониженного напряжения.Подходит, например, в качестве защиты аккумулятора и т.п. …

Код товара 775-219 Ean produktu 8595193512239 Вес 0.02468 кг

Твоя цена 4,29 €

Склад Есть в наличии (36 комплектов)

Пражский филиал в наличии 3 шт.

Брненский филиал в наличии 6 шт.

Остравский филиал Последний кусок

Пльзенский филиал в наличии 10 шт.

Филиал в Градец Кралове на складе 8 шт.

Братиславский филиал на складе 7 шт.

Модуль с реле контроля напряжения или пониженного напряжения.
Подходит, например, в качестве защиты аккумулятора и т.п.
Значения напряжения регулируются двумя подстроечниками, при этом VR2 устанавливает значение минимального напряжения, VR1 устанавливает значение максимального напряжения.
Рабочее напряжение 10-16В

Похожие товары

В наличии

Модуль реле, управляемый силой света.Костюм …

2,90 € Цена нетто € 3,50

Код 775-009

В наличии

Модуль реле, управляемый силой света. Костюм …

3,19 € Цена нетто € 3,86

Код 775-330

В наличии

Модуль защиты от перегрузки по току.Датчик текущий …

4,20 € Цена нетто € 5,08

Код 775-376

В наличии

Модуль обнаружения воды — при обнаружении воды (дождя) …

4,04 € Цена нетто € 4,88

Код 775-008

В наличии

Модуль цифрового термостата с памятью и светодиодным дисплеем…

5,86 € Цена нетто 7,09 €

Код 775-100

В наличии

Цифровой термостат и модуль гигростата с памятью …

28,47 € Цена нетто € 34,45

Код 772-315

Nejprodávanější výrobci

Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.

Добавить комментарий

Ваш адрес email не будет опубликован.
