принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

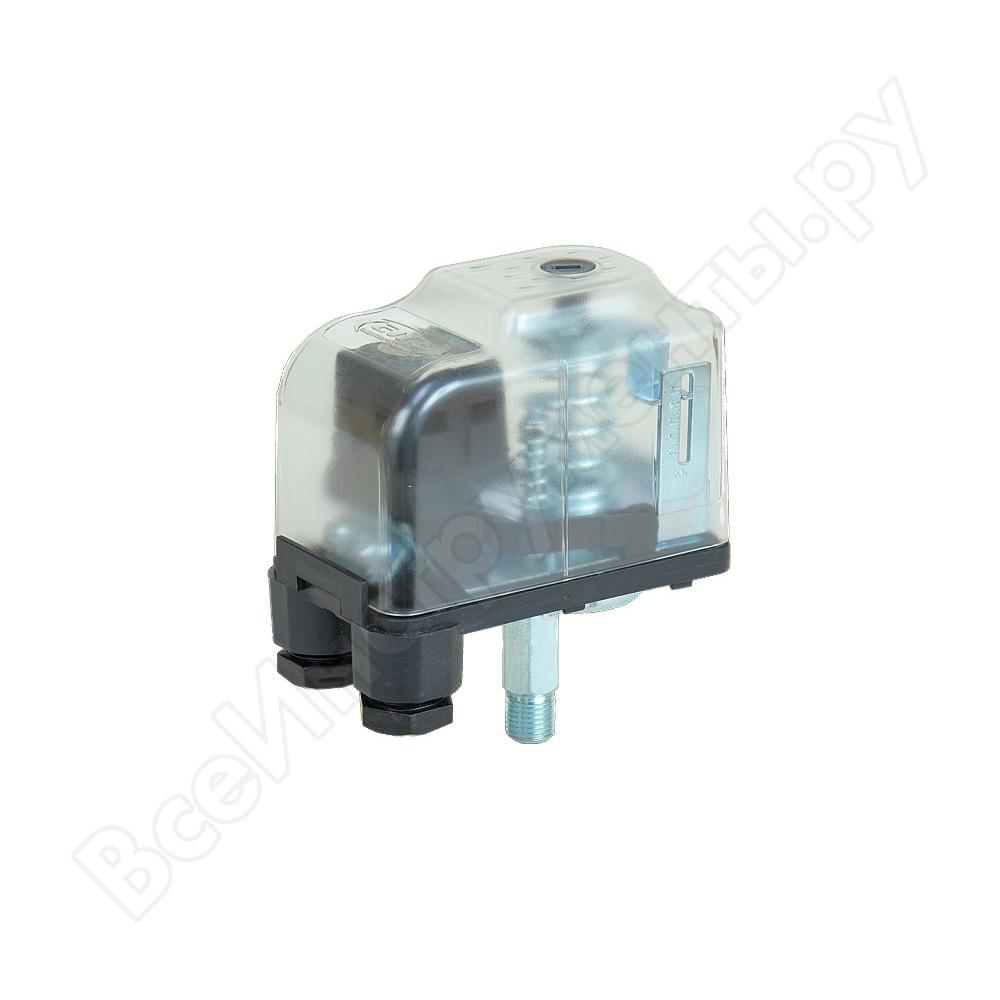

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

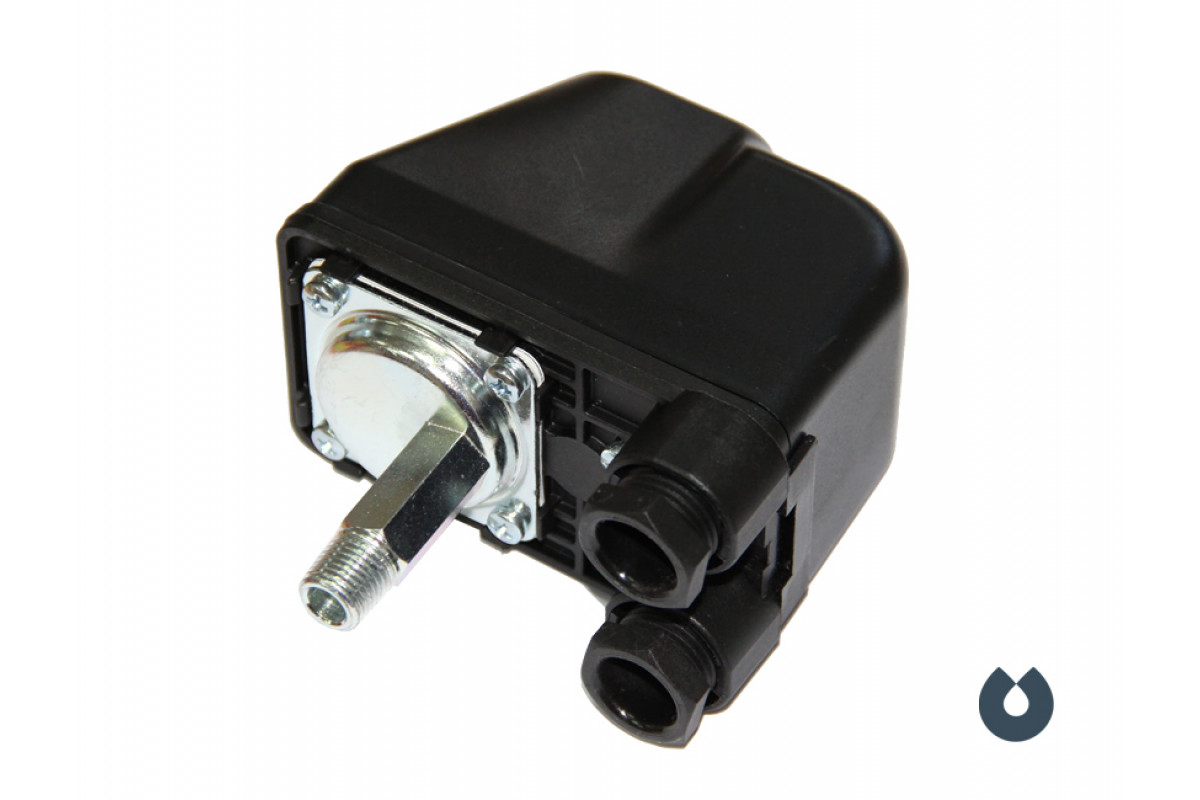

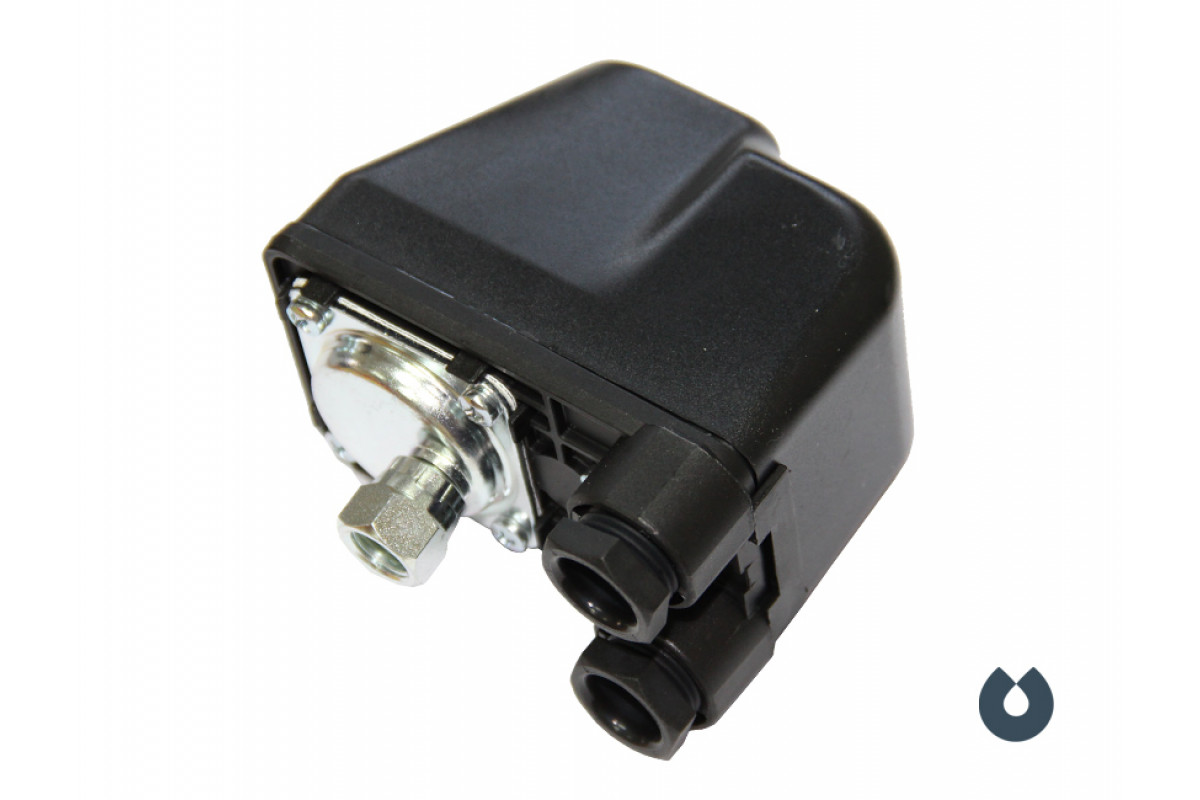

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

  • размеры присоединительной резьбы;
  • уровень защиты от пыли и влаги;
  • масса и размеры прибора;
  • напряжение контактов;
  • номинальные параметры тока;
  • тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

  • предельное давление;
  • рабочее давление;
  • норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

Гидроаккумулятор и реле давления. Настраиваем правильно

Рис1. Гидроаккумулятор

    При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис. 3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

  • достижении рабочего давления ГА;
  • достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).




Рекомендуемая продукция нами

насосы grundfos sq, grundfos sqe

Самые распространенные неисправности в системе водоснабжения

Частная автоматическая система водоснабжения состоит из множества элементов, каждый из которых влияет на ее работу. Сам насос, подающий воду, реле давления, которое включает и выключает насос для подачи воды, гидроаккумулятор, фильтры, реле холостого хода и тп. Любой из этих узлов может выйти из строя, и тогда система может вовсе не работать, подавать грязную воду, или работать рывками. Какие самые распространенные неисправности системы, а также как их обнаружить?

Гидроаккумулятор можно назвать самым слабым звеном системы, потому что большинство неполадок связано именно с ним. А то же время справедливо мнение, что сам по себе бак не выйдет из строя – в нем нет никакой особой механики или автоматики. Итак, если стрелка манометра резко скакнула вверх или вниз, а реле давления часто щелкает, то проблема связана с гидроаккумулятором. Причин может быть несколько:

  • — вышел воздух между мембраной и баком;
  • — порвалась мембрана гидроаккумулятора;
  • — воздуха в гидроаккумуляторе слишком много и его давление превышает нижний порог реле;
  • — реле давления настроено неправильно.

О том, как определить, какая именно поломка случилась, мы уже писали в статье про гидроаккумуляторы. Решить же их довольно просто – если воздух вышел, его нужно накачать автомобильным насосом, а золотник закрыть шапочкой для шин. Если давление в гидроаккумуляторе избыточное – спустить воздух, следя за манометром. Если мембрана порвалась – заменить ее. А также правильно настроить реле давления.

На системе водоснабжения в обязательном порядке присутствует как минимум один фильтр механической очистки, который извлекает из воды твердые частицы. Он имеет вид колбы, внутри которой находится фильтр-картридж, менять который необходимо как минимум 1-2 раза в год. Если вода стала плохо бежать – возможно засорился фильтр. Проверьте его и смените картридж.

Еще одна неисправность – течь в водопроводе. Чаще всего она возникает в местах соединения колб, которые изготавливают из пластика.

Реле сухого хода призвано выключать насос, если в источнике (скважине, колодце и т.д.) закончилась вода. Принцип его
 работы прост – если вода закончилась, давление падает до нуля и реле выключает насос. Но также реле может сработать, если давление в системе упало ниже 0,5-1 атмосферы по какой-либо другой причине. Например, если в сети пропало напряжение, вы слили из системы всю воду, то реле может не позволить включить насос. Чтобы исправить эту неисправность, нужно зажать кнопку на реле и следить за манометром. Если давление в системе начнет подниматься и достигнет 0,5 атм – можно отпускать кнопку. Если вы держите кнопку более 3 секунд, а вода не появилась – значит, скважина или колодец пусты.

Реле давления воды для насоса

Реле давления воды недорогое механическое устройство, которое полностью автоматизирует работу насоса. Обычно такие устройства применяются на насосных станциях и отвечают за автоматическое включение и отключения двигателя насоса. С помощью реле давления можно автоматизировать работу не только насосной станции, но и любого другого насоса, как садового, так и погружного. Сделать это достаточно просто.

Принцип действия реле давления прост. Как только давление в насосе падает до минимально допустимого, контакты замыкаются и насос включается. При работе насоса давление постепенно начинает повышаться. Как только давление достигает максимального, реле размыкает сеть и насос отключается. Реле давления не только обеспечивает автоматику включения насоса, но и предохраняет его от избыточного давления, которое может возникнуть при отключении потребителя.

Установка реле давления на насос

Потребность в автоматизации работы насосов возникает при эксплуатации колодезных или поверхностных насосов, применяемых для орошения участка. Установив реле давления на насос, можно не включать насос каждый раз, за вас это будет делать автоматика. В зависимости от используемого насоса способ подключения может быть различный, но узел с реле давления насоса собирается для любых насосов одинаково.

Если речь идет об автоматизации работы поверхностного насоса, то узел автоматики удобнее установить непосредственно на выходное отверстие насоса. Если речь идет о колодезном насосе, то узел автоматики устанавливается на подающей трубе в любом месте. Важно чтобы он был расположен до первого потребителя, т.е. отвод воды из подающей трубы должен быть после узла автоматики.


Рис.1. На поверхностный насос (садовый насос) реле давления удобно устанавливать непосредственно на выходное отверстие насоса. Сетевой провод насоса подключают к реле давления, а реле давления отдельным проводом подключают к сети. Для монтажа реле давления воды на насос используют трех или пятиходовый штуцер.

Для сборки узла вам потребуется пятиходовый штуцер, манометр, реле давления насоса.


Рис.2. Пятиходовый штуцер наиболее удобный и распространенный способ подключения реле давление. Резьбовым соединением 1 штуцер соединяют с выходным отверстием насоса. К отверстию 2 подсоединяют манометр. К отверстию 3 — реле давления воды. К отверстиям 4 и 5 может подсоединяться напорная магистраль и гидроаккумулятор. При отсутствии гидроаккумулятора лишнее отверстие необходимо заглушить пробкой.

Пятиходовый штуцер, показанный на картинке выше, предназначен для сборки узла автоматики в единое целое. Желательно применять именно его, так как на нем есть все резьбовые соединения, необходимые для подключения элементов схемы.

Отверстие 1 подключается к насосу, к отверстию 2 манометр, к отверстию 3 реле давления, к отверстию 4 и 5 могут быть подключены труба водопровода и гидроаккумулятор. При отсутствии гидроаккумулятора отверстие необходимо заглушить гайкой.

После сборки узла автоматики реле давления необходимо подключить к электроснабжению и насосу. Система автоматического включения и выключения насоса готова.


Рис.3. Для того чтобы реле давления обеспечивало включение и выключение насоса необходимо подключить сетевой провод насоса к реле давления, а само реле давления отдельным проводом к сети. Таким образом насос получается запитан через реле давления.

Регулировка реле давления

От производителя реле давления как правило идет с уже установленными настройками.

Минимальное давление 1,5 — 2 атмосферы, максимальное 3 — 3,5 атмосферы. Для большинства нужд этого вполне достаточно, как для полива участка, так и для водоснабжения дома.

Однако в некоторых случаях бывает целесообразно изменить настройки реле давления с целью повысить давление в системе. Для этого необходимо увеличить нижний и верхний порог включения, т.е. увеличить давление включения и давление отключения насоса.


Рис.4. Реле давления воды без верхней крышки. Регулировка давления включения насоса осуществляется гайкой с большой пружиной. Для увеличения давления включения насоса гайку необходимо закрутить, для снижения ослабить. Гайка с маленькой пружиной — это разница между давлением отключения и давлением включения насоса. Для увеличения перепада давления (давление отключение увеличивается при неизменном давлении включении насоса) необходимо затянуть гайку, для снижения ослабить.

На фото выше представлено стандартное реле давления. Гайка с большой пружиной отвечает за минимальное давление, т. е. давление включение насоса. Гайка с маленькой пружиной отвечает за перепад (дифференциал) давления, т.е. разницу между максимальным и минимальным давлением в системе.

Для увеличения давления в системе необходимо закрутить гайку с большой пружиной. При этом увеличится давление включения и давление отключения, перепад давлений останется неизменным. Для снижения давления гайку с большой пружиной следует отвернуть. Чтобы увеличить перепад давлений следует закрутить гайку с маленькой пружиной. Чтобы уменьшить открутить.

Следует отметить, что в большинстве случаев достаточно настроить только минимальное давление, а перепад давления оставить неизменным.

Как сделать насосную станцию своими руками?

Насосная станция от насоса, обеспеченного автоматикой, отличается наличием гидроаккумулятора. Гидроаккумулятор необходим для поддержания постоянного давления в системе водопровода.

Гидроаккумулятор представляет собой бак разделенный пластичной (обычно резиновой) мембраной. С одной стороны мембраны находится вода с другой стороны воздух под давлением. При понижении давления в системе за счет сжатого воздуха мембрана компенсирует давление в водопроводе.


Рис.5. Для сборки насосной станции помимо реле давления и пятиходового штуцера потребуется гидроаккумулятор. Гидроаккумулятор необходим для поддержания стабильного давления в системе и устранения скачков давления. Чем больше объем гидроаккумулятора тем выше стабильность давления и реже включение насоса. Для подключения гидроаккумулятора можно использовать гибкий шланг, который одним концом подключается к гидроаккумулятору, другой к отверстию 4 или 5 в пятиходовом штуцере.

Для того чтоб получить полноценную насосную станцию, гидроаккумулятор необходимо подключить к пятиходовому штуцеру через отверстие 4 или 5. Сделать это можно с помощью шланга или трубы.

Для полноценной работы важно следить за уровнем давления воздуха в гидроаккумуляторе. Обычно оно составляет 1,5 атмосферы. В случаи падения давления, бак необходимо подкачать автомобильным насосом.

Реле и контроллеры для насосов

Какие функции выполняют контроллеры в насосе?

Если вы приобретете реле и контроллеры для насосов, то можете не беспокоиться о работе насосной системы, так как они рациональны и практичны в работе благодаря своим функциям, а именно:

  • автоматическое включение и переключение перекачивания жидкости, что поможет в разы быстрее настроить нужную температуру;
  • поддержка напора системы;
  • регулировка давления воды, что снижает ее потребление и помогает сэкономить на оплате электроэнергии;
  • автоматизирование процесса бесперебойной подачи воды;
  • защита системы от резких перепадов напряжения, которые могут навредить бытовой технике, подключенной к водоснабжению.

Контроллеры давления и автоматика также выполняют функцию защиты от сухого хода, из-за которой электронасос может выйти из строя. Они остановят работу насоса через несколько секунд после прекращения поступления жидкости во всасывающую магистраль. Некоторые модели не осуществляют перезапуск после устранения причины остановки, поэтому агрегат нужно перезагрузить самостоятельно.

Можно ли обойтись без реле давления?

В каталоге sigma.ua представлена автоматика для насосов разных видов: электронные реле, датчики сухого хода, пульты управления и т.д. Главная их функция — автоматическое включение и выключение помп, заполнение и осушение емкостей в инженерных системах, где требуется регулирование большого и маленького давления. Однако различные типы моделей могут выполнять определенные действия.

Электронные конструкции благодаря схемотехнике выполняют следующие задачи: защита насосного оборудования от сухого хода, способность автоматического возобновления водоснабжения после устранения неполадок, контролирование наличия утечек и исправности гидроаккумулятора. К сожалению, агрегаты имеют относительно большую цену, но обширный функционал и качество полностью окупаются.

Пульт управляет насосным оборудованием в автоматическом или ручном режиме, защищает от повреждений и работы с заблокированным ротором, контролирует уровень воды, устанавливает аварийное отключение электромотора при попадании примесей.

Датчики сухого хода — высококачественные агрегаты, гарантирующие безопасность устройств в системах водоснабжения. Главные миссии: автоматизация труда, остановка производительности помп, если давление достигает опасных отметок или уровень жидкости — минимальный. Также от надежности элемента зависит все отопление в доме.

Почему следует купить реле и контроллеры в интернет-магазине Sigma

Преимущества веб-магазина Sigma:

  • Компания является одной из лидирующих в Украине благодаря 26-летнему опыту качественного обслуживания клиентов.
  • В интернет-магазине представлен широкий ассортимент насосного оборудования, ручных инструментов, сантехники собственных торговых марок (Aquatica, Wetron, Ultra) и известных мировых брендов (Leo, Dongyin), историю и деятельность которых можно изучить на сайте.
  • Гарантия качества продукции подтверждена соответствующими документами, с которыми разрешено ознакомиться в разделе «Сертификаты».
  • Приятный интерфейс, отзывы покупателей, наличие фильтров, качественных фото, подробных характеристик товаров помогут сделать правильный выбор.

Чтобы купить реле и контроллеры добавьте продукт в корзину и заполните бланк заказа онлайн. Доставка осуществляется по всем городам Украины: Харьков, Днепр, Киев и т.д. Для консультации свяжитесь с нашими специалистами по номеру телефона, указанному на веб-портале.

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

  • 1,5 – 1,8 атм. необходимо для включения электронасоса;
  • 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

  • Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
  • Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
  • На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
  • Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

правила и схема подключения к водопроводу

Эффективность функционирования водяного насоса напрямую зависит от его центрального компонента – реле давления. Этот элемент многозадачен: он автоматически включает и выключает насосную установку, контролирует подачу воды в оборудование по заданным параметрам, поддерживает необходимое давление в водопроводной сети. По большому счету реле определяет безопасность и качество работы всего водопровода. Именно поэтому его подключение и настройка должны осуществляться по проверенным схемам и с соблюдением всех технических правил. Как? Разбираемся далее.

Подготовительные работы

Первый этап монтажного процесса – подготовительный. Он включает три важных шага.

Первый – выбор места для реле. Специалисты рекомендуют монтировать установку непосредственно у отвода насоса на гидроаккумулятор – здесь практически нивелируется турбулентность водного потока и разница давления. Также обратите внимание, что некоторые устройства имеют ограничения по микроклимату – их можно применять только в отапливаемых помещениях с уровнем влажности не больше 70%.

Второй шаг – определение основных рабочих параметров реле:

  • Минимальное давление – показатель, при котором будет включаться насос с последующим наполнением бака водой.
  • Максимальное давление – показатель, при котором будет выполняться размыкание контактов с дальнейшим отключением насоса.
Схема подключения
  • Диапазон давлений – разница между обозначенными минимальным и максимальным показателями.
  • Предельно высокое давление деактивации насоса.

Учитывайте, что от разницы между минимальным и максимальным показателями давления зависит частота включения насосной станции: чем больше разница, тем реже будет осуществляться включение.

Важно! Минимальное давление должно быть на 0,2 атм выше, нежели давление камеры гидроаккумулятора насосного оборудования.

Третий шаг – регистрация выбранных параметров. Бытовое реле имеет довольно простое строение, поэтому регистрация показателей давление здесь осуществляется при помощи обычных пружин, настраивающихся резьбовыми регуляторами. Как правило, у реле две пружины:

  • большая пружина – позволяет управлять уровнями давлений;
  • маленькая пружина – разрешает определить разницу давлений.

Подключение реле

Перед непосредственным подключением реле уже должны быть смонтированы такие приборы и элементы насосной станции:

  • запорный вентиль;
  • два фильтра очистки;
  • обратный и пробойный клапаны;
  • канализационный слив.

Далее, согласно инструкции со схемой, которая обязательно прилагается к реле, выполняется монтаж устройства. Главные особенности подключения:

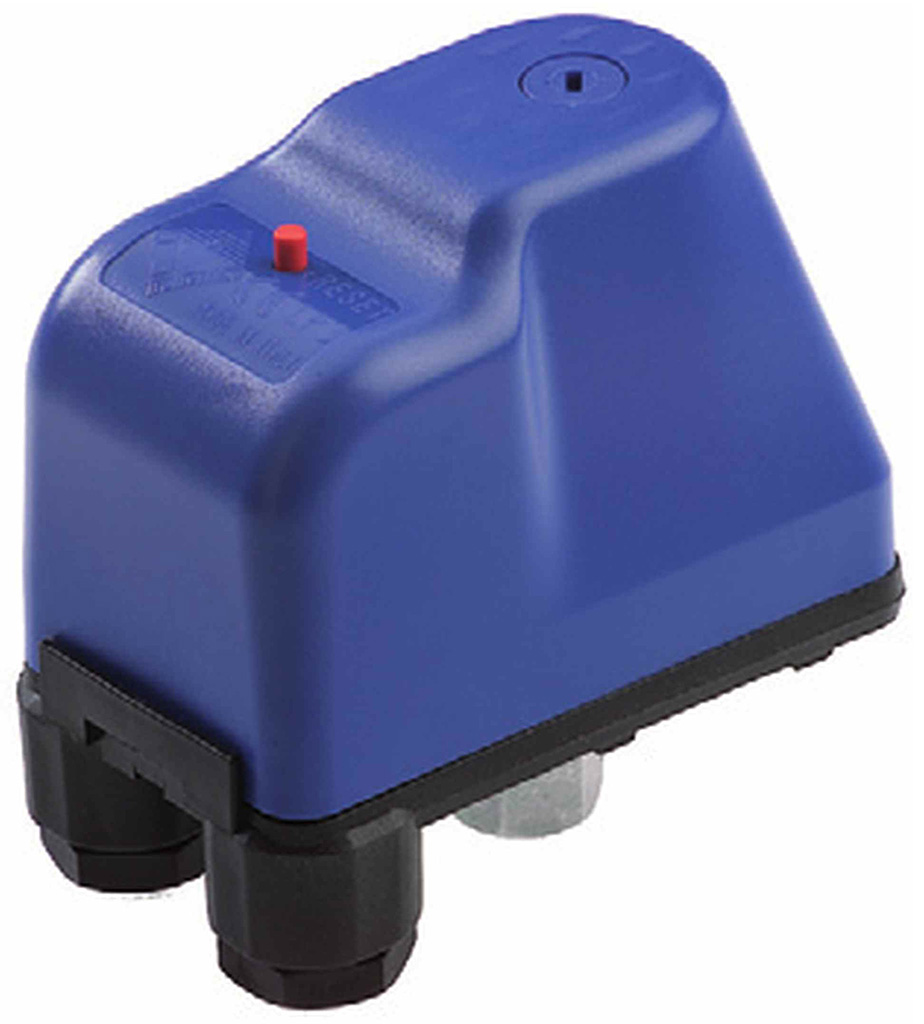

Реле давления воды
  1. Сначала на подходящее место на трубопроводе монтируется тройник. Затем к нему подключается штуцер или отводной шланг, переходящий на непосредственно реле давления.
  2. Подключение выполняется на резьбе, поэтому крайне важно качественно загерметизировать резьбовое соединение. Для этого можно использовать ФУМ-ленту.
  3. Учитывайте, что некоторые реле не предполагают вращающегося соединения с трубопроводом – такие приборы оснащаются лишь гайкой, которая жестко закрепляется в корпусе. В данном случае вам нужно будет вращать само реле на тройнике.
  4. Электрическую часть установки необходимо подключать с использованием кабеля, который своим сечением отвечает мощности системы.

Важно! Если в комплекте реле имеется клемма заземления (ее легко определить по наличию символа «земля), обязательно следует установить и заземляющий кабель.

Регулировочные работы

Чтобы в последующем функционирование наносного оборудования не вызывало проблем, после подключения реле нужно отрегулировать работу системы. Особенно это актуально в той ситуации, если вы хотите изменить заводские настройки прибора.

Для начала установите манометр – подключите его в штуцер, к которому присоединили реле. Включите насосную станцию, чтобы накопительный бак начал заполняться водой. Когда манометр продемонстрирует максимальный показатель давления, которое было зарегистрировано ранее, вручную выключите насосную станцию. Если реле заработало раньше времени, на два оборота поверните регулятор большой пружины по часовой стрелке. После этого несколько раз поверните регулятор против стрелки, пока реле давления не сработает на отключение – так вы обозначите верхний порог срабатывания.

Далее откройте любой кран и дождитесь, пока манометр не покажет нижний порог срабатывания. Если реле давления сработало еще в процессе спуска воды, один раз против часовой стрелки поверните регулятор маленькой пружины. Если же реле не сработало, поворачивайте регулятор по часовой стрелке до того момента, пока не услышите характерный щелчок срабатывания.

Реле для глубоководного насоса

После этих двух процедур снова включите насос и проверьте правильность установленного верхнего порога. Если он или занижен, или завышен, произведите окончательную регулировку: вручную выключите установку и вновь прокрутите регулятор, но уже только на пол-оборота. Затем откройте кран и спускайте воду, пока не сработает нижний порог – насосная установка должна включиться.

И в завершение сверьтесь с необходимыми значениями верхнего и нижнего порогов и, если отклонения остались, повторите настройку.

Грамотное подключение реле давления – залог бесперебойной работы насосной станции, поэтому его установка должна производиться максимально квалифицированно. Только соблюдая все вышеупомянутые технические тонкости и требования, можно рассчитывать на обеспечение функциональности столь многозадачного реле и, как следствие, – даже всей водопроводной системы. Так что подходите к вопросу максимально ответственно.

Как подключить реле давления воды: видео
