устройство, типы, зачем нужно, описание работы

Реле – это переключатель. Причем не совсем обычный. Когда в подъезде лампочка загорается от звука шагов, это не волшебство, это работает реле. В этой статье расскажем о назначении реле и принципе его работы.

Существует очень много типов и классификаций реле. Но мы поговорим не только о них, но и о том, что такое реле и как оно работает. Поехали!

Что такое реле

Определение реле таково:

Реле – это электромагнитное коммутационное устройство, предназначенное для установки и разрыва соединений в электрических цепях. Реле срабатывает при скачкообразном изменении входной величины.

Говоря проще, когда входная величина меняется (ток, напряжение), реле замыкает или размыкает цепь. При этом в зависимости от типа реле входная величина не обязательно имеет электрическую природу.

Слово «реле» происходит от французского relay. Это понятие обозначало смену почтовых лошадей или передачу эстафеты.

Как работает реле?

Во-первых, вспомним Джозефа Генри, с именем которого связано понятие индуктивности. Провод, по которому течет ток, является магнитом. Если мы намотаем провод витками на сердечник, то получится катушка индуктивности.

Как катушка индуктивности ведет себя в цепи переменного тока? Если катушку включить в цепь, то фаза тока в цепи будет отставать от напряжения. Другими словами, при максимальном значении напряжения ток будет минимален и наоборот.

Это связано с тем, что когда катушка включена в цепь, в ней возникает ЭДС самоиндукции, которая препятствует росту основного тока через катушку.

Теперь вернемся к реле. Простейшее электромагнитное реле состоит из электромагнита (катушки), якоря и соединяющих элементов. При подаче электрического тока на катушку она притягивает якорь с контактом, который замыкает цепь.

Чтобы представить все это, посмотрим на рисунок:

Устройство и вид электромагнитного реле

Здесь 1 - катушка, 2 - якорь, 3 - коммутационные контакты.

Реле имеет две цепи: управляющую и управляемую. Управляющая цепь – это цепь, через которую ток подается на катушку. Управляемая – цепь, которую и замыкает якорь при срабатывании реле.

Таким образом, реле позволяет контролировать большие токи в управляемой цепи при помощи слаботочной управляющей цепи.

На каждом реле есть обозначения контактов управляемой и управляющей цепи. Также на корпусе изделия указаны значения тока и напряжения, на которые рассчитано реле.

Обозначения на корпусе реле

Электромагнитное реле, рассмотренное выше, не работает мгновенно. После подачи тока на катушку должно пройти какое-то время, и лишь потом реле сработает. Это связано с таким явлением, как гистерезис. Гистерезис переводится с латинского как отставание или запаздывание.

Мы уже говорили про ЭДС самоиндукции, возникающую в катушке. Когда реле включается в цепь, в катушке начинает течь ток, но сила тока нарастает постепенно. Нарастание тока в катушке можно представить в виде петли гистерезиса. Когда нужное значение силы тока достигнуто, реле срабатывает.

По этой причине реле не используются в самой быстродействующей аппаратуре, где время срабатывания должно быть сведено практически к нулю.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Типы реле

В зависимости от входной величины, на которую реагирует реле, бывают:

  • реле тока;
  • реле напряжения;
  • реле частоты;
  • реле мощности.

Также в зависимости от принципа действия различают:

  • электромагнитные реле;
  • магнитоэлектрические реле;
  • тепловые реле;
  • индукционные реле;
  • полупроводниковые реле.

Применение реле

В основном реле применяются для защиты силовой аппаратуры от перенапряжений, в электронике автомобилей. Реле также присутствуют во многих бытовых приборах. В чайнике используется тепловое реле. В каждом холодильнике есть пусковое реле.

Джозеф Генри изобрел реле в 1835 году. Первые реле нашли свое предназначение в телеграфии.

Например, логично предположить, что реле тока служит для контроля силы тока в цепи.

Так, при перегрузках на электродвигателе включается реле тока, которое своими контактами включает реле времени. По прошествии допустимого времени работы двигателя в режиме перегрузки реле времени разрывает цепь.

Блок реле тока

Конечно, сначала все это может показаться сложным и запутанным. Однако если начать разбираться и приложить немного усилий, вы в скором времени сами сможете не только рассказать про устройство и принцип действия реле, но и успешно заняться его подключением. А в будущем, возможно, стать специалистом по релейной защите.

Когда есть студенческий сервис, специалисты которого готовы оказать помощь в любое время, больше не нужно бояться трудных предметов и строгих преподавателей.

Напоследок видео, в котором подробно, наглядно и просто рассказывается о том, как работает реле:

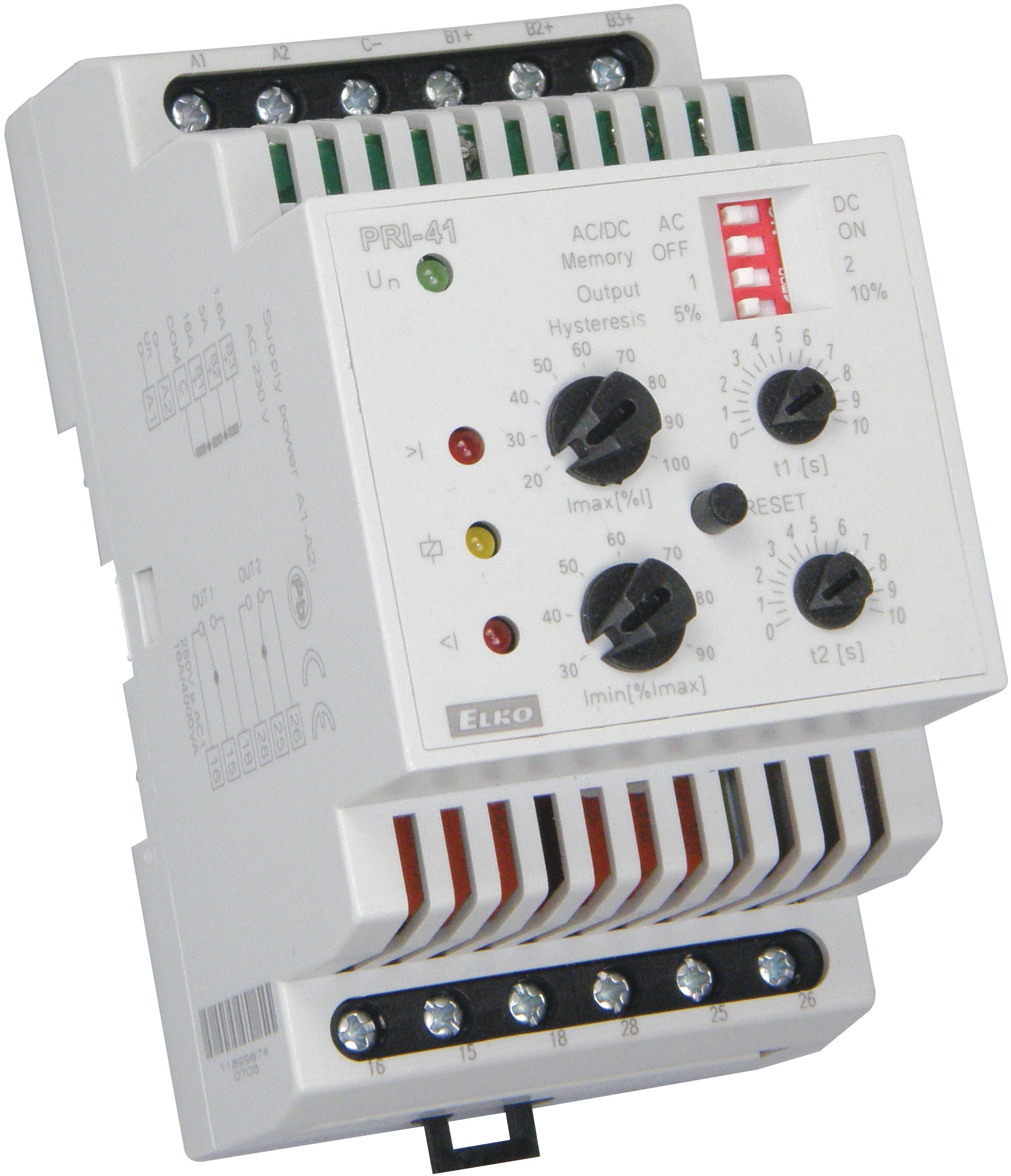

Реле тока



2. Приложение.

(App)

Используется в случаях, когда одновременная работа всех потребителей приводит к перегрузке питающей сети ввод электропитания рассчитан на меньшую мощность. чем мощность потребителей по ограничению потребления электроэнергии и т. п. потребители делятся на две группы: приоритетные, а какие-отключить от сети питания крайне нежелательно и не является приоритетом. ток срабатывания реле устанавливают таким образом, чтобы предотвратить перегрузки электросети отключение вводного автомата.

В устройствах релейной защиты наиболее распространенных реле тока, реагирующие на неприемлемое увеличение тока в защищаемой цепи, и реле минимального напряжения, реагирующие на снижение ниже определенного уровня или полного исчезновения напряжения. реле тока включаются последовательно, а реле напряжения параллельно защищаемой цепи. ток обмотки реле выполняются с малым числом витков из провода большого сечения и, следовательно, имеют меньшее сопротивление, и реле напряжения катушки с большим числом витков провода меньшего сечения, чем ток обмотки реле, и, следовательно, имеют большее сопротивление.

Реле максимального тока срабатывает, когда проходящий через катушку ток достигает заданного значения, называемого током срабатывания. при уменьшении тока до определенного значения, называемого током, подвижная система реле возвращается в исходное положение. отношение тока возврата к текущей операции называется коэффициентом возврата, который большинство современных реле находится в диапазоне 0.8-0.9.

В реле максимальное мгновенное значение тока в катушке обмотки 6, расположенных на полюсах магнитопровода 7, протекает ток от трансформатора тока включена в цепь рабочего тока или электрического рабочего тока установки, если его стоимость не превышает допустимого значения реле. Когда ток достигнет или превысит установленное текущей операции, стали на якорь 5 под влияние магнитного потока, преодолевая сопротивление пружины, 2, будет вращаться вместе с осью по часовой стрелке, и свяжитесь с моста 3, укрепленного на оси, закрытым верхом пару 4 и открывает нижней паре неподвижных контактов. возвращение подвижной системы реле в исходное положение при уменьшении тока в катушке происходит под действием пружины 2. Для плавной регулировки тока срабатывания служит рычаг 1 кроме того, величина этого тока может быть изменен путем переключения обмоток катушки. при последовательном соединении катушек каждый поступает примерно в два раза больше тока, чем при параллельной; в результате ток срабатывания реле будет в два раза меньше. Реле имеет регулировку времени задержки

Реле тока РТ, ДЗТ, РНТ, РСТ, РТФ и др. Цены на реле тока. ТО реле тока

Реле тока применяются для отключения защищаемой цепи, когда превышен порог допустимых значений потребления тока. Также реле тока используют для защиты цепей и других источников питания от короткого замыкания и перегрузки по току.

Реле тока делятся на:

  • первичные:
    • встроенные в привод выключателя — РТМ
  • вторичные, включенные через трансформаторы тока:
    • электромагнитные — РТ-40
    • индукционные — РТ-80
    • тепловые — ТРА
    • дифференциальные — РНТ, ДЗТ
    • на интегральных микросхемах — РСТ
    • фильтр, реле тока обратной последовательности — РТФ
Цены действительны на 01. 10.2017

Цены на реле тока

Типы реле тока Цена в грн. Техническое описание
АР-50 DigiTOP 419
ZUBR RET I25
RET I25 - реле контроля тока. Предназначено для защиты электрической сети переменного тока от перегрузки или отклонения тока от заданных пределов.
501
ZUBR RET I32
RET I32 - реле контроля тока. Предназначено для защиты электрической сети переменного тока от перегрузки или отклонения тока от заданных пределов.
514

Реле тока РТ

РМТ-101 реле максимального тока, до 100А 676,00
РМТ-104 реле максимального тока, до 400А 832,00
РТ-01Е 960. 00 РТ-01
РТ-02Н 1200.00 РТ-02Н
РТ-02М 1398.00 РТ-02М
РТ-03М Реле максимального и минимального тока 890 РТ-03М
РТ-11М1 1044.00 РТ-11М
РТ-15М 1471.50 РТ-15М
РТ-40/параметр (0,2; 0,6; 2; 6; 10; 20; 50; 100; 200) 1250.25 РТ-40
РТ-40/Р, РТ-40/Д, РТ-40/Ф 8800.50
РТ-80 (РТ-81; РТ-82; РТ-83; РТ-84; РТ-85; РТ-86) 3603. 75 РТ-80
РТ-90 (РТ-91; РТ-92; РТ-93; РТ-94; РТ-95; РТ-96) 3603.75 РТ-90
РТ-140 4137.75 РТ-140

Дифференциональное реле тока

ДЗТ-11 5775.00
ДЗТ 21 69050.25
ДЗТ 23 72498.00
ПТ-1 приставка к ДЗТ-21; ДЗТ-23 5313.00
РНТ-560 5402.25
РСТ-11, РСТ-13
РСТ-11М 3849. 00
РСТ-15, РСТ-16 16097.25
РСТ-23 19113.75
РСТ-40-1 1323.00 РСТ-40
РСТ-40-1/50, РСТ-40-1/100, РСТ-40-1/200 1431.00
РСТ-40-1В 1947.75
РСТ-40-2 1593.00
РСТ-40-2В 2253.00
РСТ-40-3 1495.50
Реле тока обратной последовательности
РТФ-8 17913.75
РТФ-9 24993. 00
Реле тока двухстабильное
РТД-11, РТД-12 информация о замене РТД-11 т РТД-12 на РТД-21М1 (в PDF) 2052.75 РТД-11
РТД-21М1 1228.50 РТД-21
Другое реле тока
РТГ 713.25
РТЗ-51.01 с повышенной чувствительностью 4108.50 РТЗ-51
РЭ-12 959.25
РЭ-13 1205.25
РЭ-17 токовые 3956. 25
РЭВ-830 3140.25 РЭВ-830
РЭО-401 6ТД (10; 16; 25; 40; 63; 100; 160А) без блок-контакта 638.25 РЭО-401
РЭО-401 6ТД (2,5: 4; 6; 250; 320А) без блок-контакта 638.25
РЭО-401 2ТД (10; 16; 25; 40; 63; 100; 160А) с блок-контактом 729.00
РЭО-401 2ТД (2,5: 4; 6; 250; 320А) с блок-контактом 729.00
Скоба для РЭО-401 на 3 реле с блок-контактом 300.75
Блок-контакт к РЭО-401 137.25
Блок-контакт к скобе для РЭО-401 137. 25
АЛ-1 870,50
АЛ-3-В 2171,50
АЛ-4 923,50
АЛ-4-1 1258,90
АЛ-4-2 923,50

АЛ-1 - Реле тока | РЕЛСiС


АЛ-1

Реле АЛ-1 предназначены для применения в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.

 Скачать подробное описание реле тока АЛ-1, АЛ-4

Средняя основная погрешность тока срабатывания в любой оцифрованной точке шкалы не превышает 5 % от уставки для реле АЛ-1.

Разброс тока, выраженный в процентах от среднего значения тока срабатывания, не должен превышать 2,5 %.


Технические характеристики


Номинальный ток, А Диапазон уставок тока срабатывания, А Дискретность Мощность, потребляемая реле по токовым цепям, ВА, не более, при токе Мощность, потребляемая реле по цепи оперативного напряжения питания, ВА (Вт), не более Термическая устойчивость, А
I=IСР.МИН I=IНОМ длительно в течение 1с
0,4
1,0
5,0
10
16
0,05 - 0,40
0,125 - 1,0
0,5 - 4,0
2,5 - 20
12,5 - 100
0,005
0,0125
0,05
0,25
1,25
0,1
0,1
0,1
0,2
0,3
0,2
0,3
0,8
0,5
0,8


4(4)


0,5
1,1
5,5
11
18
40
50
200
300
400

Основные параметры


Номинальное напряжение питания, В: =110, 220
~100, 220
Время срабатывания реле, с, не более: при токе 1,2 IСР / 3 IСР 0,05 / 0,03
Количество и род контактов 1 замыкающий и
1 размыкающий
Коммутационная износостойкость, циклов, не менее 20 000
Механическая износостойкость, циклов, не менее 100 000
Класс точности 5
Коэффициент возврата, не менее 0,9
Степень защиты: реле / клеммной колодки IP40 / IP10
Климатические исполнения У3, Т3
Диапазон рабочих температур, ˚С –40. ..+55
Масса, кг, не более 0,8

Допустимое отклонение оперативного напряжения питания в пределах от 0,8 до 1,1 номинального.

Время размыкания замыкающего контакта реле при уменьшении измеряемого тока:
     - от 1,2 Iср до нуля не превышает 0,06 с;
     - от 3,0 Iср до нуля не превышает 0,1 с.

Реле не даёт ложных срабатываний при снятии, подаче и кратковременном (до 50мс) исчезновении напряжения питания. При этом значение измеряемой величины тока, поданной на реле, может находиться в диапазоне от 0 до 80% значения уставки срабатывания.

Реле АЛ-1 обеспечивают коммутацию электрических нагрузок при токе не более 2 А и напряжении постоянного или переменного тока от 24 до 250 В мощностью:
     - в цепи постоянного тока 60 Вт при t≤0,005 с и не более 30 Вт при t≤0,02 с;
     - в цепи переменного тока не более 300 ВА при cosφ ≤ 0,5.

Возможен вариант установки реле на DIN-рейку

Диаграмма функционирования

Схема подключения

Габаритные размеры

 Скачать подробное описание реле тока АЛ-1, АЛ-4

Реле тока



2.

Применение

Применяют в случаях, когда одновременная работа всех потребителей приводит к перегрузке питающей сети ввод электропитания рассчитан на меньшую мощность. чем мощность потребителей, введение лимитов потребления электроэнергии и т. п. Потребители разбиваются на две группы: приоритетные, отключение которых от сети питания крайне нежелательно и не приоритетные. Ток срабатывания реле устанавливают таким образом, чтобы не допустить перегрузки питающей сети отключения вводного автомата.

В устройствах релейной защиты наиболее широко распространены токовые реле, реагирующие на недопустимое увеличение тока в защищаемой цепи, и реле минимального напряжения, реагирующие на снижение ниже определенного значения или полное исчезновение напряжения. Токовые реле включаются последовательно, а реле напряжения - параллельно защищаемой цепи. Катушки токовых реле выполняются с малым количеством витков из провода большого сечения и поэтому имеют небольшое сопротивление, а катушки реле напряжения - с большим количеством витков из провода меньшего сечения, чем катушки токовых реле, и поэтому обладают большим сопротивлением.

Реле максимального тока срабатывает, когда проходящий через его катушку ток достигает заранее установленного значения, называемого током срабатывания. При уменьшении тока до определенной величины, называемой током возврата, подвижная система реле возвращается в исходное положение. Отношение тока возврата к току срабатывания называется коэффициентом возврата, который у большинства современных реле находится в пределах 0.8-0.9.

В реле максимального тока мгновенного действия по обмоткам катушек 6, расположенных на полюсах магнитопровода 7, протекает ток от трансформатора тока, включенного в рабочую цепь электроустановки или рабочий ток установки если его величина не превышает допустимых для реле значений. Когда ток достигнет или превысит величину установленного тока срабатывания, стальной якорь 5 под влиянием магнитного потока, преодолевая противодействие пружины 2, повернется вместе с осью по часовой стрелке, и контактный мостик 3, укрепленный на оси, замкнет верхнюю пару 4 и разомкнет нижнюю пару неподвижных контактов. Возврат подвижной системы контактов реле в исходное положение при уменьшении тока в катушках происходит под действием пружины 2. Для плавной регулировки тока срабатывания служит рычаг 1, кроме того, величину этого тока можно изменять, переключая обмотки катушек. При последовательном соединении катушек каждая обтекается вдвое большим током, чем при параллельном, в результате этого ток срабатывания реле будет в два раза меньше Реле не имеет регулировки времени срабатывания

Реле тока. Техническое описание. | Завод Электроконтактор

Максимальное токовое реле типа РЭО-401 предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и асинхронных электродвигателей с фазным ротором переменного тока при частоте сети 50Гц.

Реле РЭО предназначены для работы в условиях вибраций и ударных сотрясений с частотой до 25Гц при ускорении не более 0,7g.

Реле РЭО могут быть установлены как на металлической, так и на изоляционной плите или рейке. Крепление реле необходимо производить на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.

Технические характеристики реле РЭО:

Наименование параметра

Значение

Номинальный ток втягивающей катушки

6А, 10А, 16А, 25А, 40А, 63А, 100А, 160А, 250А, 320А

Изоляция рассчитана на напряжение

до 500В

Ток, отключаемый контактами реле

не должен превышать 6А

Сечение медного провода (для присоединения к контактам реле)

до 1,5 мм2

Механическая износостойкость (при условии соблюдения правил эксплуатации)

10000 циклов



Номинальный ток, А

Пределы регулирования тока срабатывания электромагнита, А

Диаметр выводной шпильки d, мм

320

420 - 1280

М12

250

325 - 1000

М12

160

210 - 640

М10

100

130 - 400

М8

63

82 - 252

М8

40

52 - 160

М6

25

33 - 100

М6

16

21 - 64

М6

10

13 - 40

М6

6

8 - 24

М6

Реле РЭО-401 (габарит 1)
Устройство и принцип работы:

Реле тока РЭО-401 (габарит 1) с гидравлическим торможением движения содержит обмотку управления (1), металлическую скобу (2), цилиндр с вязкой жидкостью (3), сердечник (4), контактную траверсу (5) и блок контактов (6).

При включении реле якорь втягивается внутрь катушки. Вязкая жидкость (масло) перетекает из одной части сосуда в другую, благодаря чему движение якоря реле замедляется. При подходе к верхнему положению - воздействует на контактную траверсу, размыкает контакты электрической блокировки и замыкает свободные нормально разомкнутые контакты.

Для сборки многополюсного реле РЭО401 в комплект поставки входит специальный кронштейн, обеспечивающий беспрепятственную установку реле на общей скобе.

Внешний вид, габаритные и установочные размеры реле тока РЭО401 (габарит 1):

Реле РЭО ГОСТО-401 (габарит 2)

Реле тока РЭО ГОСТО-401 (габарит 2) состоит из нескольких электромагнитных систем реле и одного блок-контакта, собранных на общей скобе.

Устройство реле: винт (1), пружина (2), толкатель (4), скоба магнитопровода (5), втягивающая катушка (6), скоба (7), фиксирующий винт (8), трубка (10), якорь (11).

Внешний вид, габаритные и установочные размеры реле тока РЭО-ГОСТО401 (габарит 2):

Реле максимального тока РТ-40 - Технические описания и инструкции по эксплуатации

Техническое описание и инструкция по эксплуатации
Реле максимального тока РТ-40 (на русском и английском языках)
ОБК 469173
Издание 29

Реле максимального тока серии РТ 40 применяются в схемах защиты в качестве органа, реагирующего на повышение тока.
Исполнение реле с дополнительным индексом «Т» в обозначении типа (РТ 40-Т) пригодно для работы в условиях тропического климата. Тропическое исполнение реле отличается от общепромышленного материалами, антикоррозийными покрытиями и отделкой.
Реле РТ-40 исполняются для цепей переменного тока частотой 50-60 Гц.
Коэффициент возврата реле не менее 0,85 на первой уставке и не менее 0,8 на остальных уставках шкалы. Все типы реле имеют один замыкающий и один размыкающий контакты.
Контакты реле способны коммутировать в цепи постоянного тока индуктивную нагрузку (с постоянной времени не более 0,005 секунд) мощностью 60 Вт, в цепи переменного тока (при коэффициенте мощности не менее 0,5) нагрузку мощностью 300 ВА, при напряжении до 250 В и токе до 2 А.
Контакты реле допускают длительное протекание тока до 2 А.
Время замыкания замыкающего контакта не более:
а) 0,1 секунд при токе, равном 1,2 I уст;
б) 0,3 секунд при токе, равном 3 I уст.
Время размыкания замыкающего контакта реле при уменьшении тока в реле с 1,2-20 тока срабатывания до 0,7 тока срабатывания не более 0,035 секунд.

Таблица 1. Основные технические данные реле максимального тока РТ-40

Электрическая изоляция между любыми электрически не связанными токоведущими частями реле и между ними и корпусом выдерживает без пробоя и перекрытия испытательное напряжение 2000 В переменного тока частотой 50 Гц в течение одной минуты.
Вес реле около 0,75 кг.
Реле РТ-40 должны быть укреплены на вертикальной плоскости в помещении, свободном от пыли, химически активных газов, паров, испарений, осадков (могущих вызвать коррозию), а достаточно освещенном для производства необходимых проверок.
Перед пуском реле в эксплуатацию следует проверить его на отсутствие дефектов, могущих произойти при транспортировании (задевание якоря за полюса, трение при движении якоря и т.д.). Для этого необходимо снять кожух и тщательно осмотреть реле, а также проверить, надежно ли закреплены все винты и гайки.
При отсутствии дефектов следует указатель установить на первой уставке шкалы и подвижную систему повернуть в сторону полюсов магнитопровода, при этом размыкающие контакты должны разомкнуться, а замыкающие - замкнуться.
Затем отпустить подвижную систему - она должна четко вернуться в исходное положение.
Реле серии РТ 40 выпускаются в отрегулированном состоянии. Однако при обнаружении каких-либо дефектов реле следует отрегулировать и после этого проверить параметры в соответствии с разделом 3 настоящей инструкции.

Таблица 2. Обмоточные данные катушек реле максимального тока РТ-40

В случае необходимости регулировки реле нужно иметь в виду следующее:
1. Люфт по оси подвижной системы должен быть в пределах 0,2-0,3 мм. Якорь должен поворачиваться на цапфах без заметного трения.
2. Зазоры между полкой якоря и полюсами магнитопровода при втянутом якоре должны быть одинаковыми и равными примерно 0,6 мм.
3. Подвижные контактные мостики должны свободно поворачиваться на своей оси без заметного трения.
Суммарный воздушный зазор между неподвижными и подвижными контактами в разомкнутом состоянии должен быть 2 ÷ 2,5 мм. Угол поворота подвижного мостика, а также расположение неподвижных контактов относительно него должны быть такими, чтобы исключались возможности упора мостика в торец неподвижных контактов при повороте якоря на замыкание контактов.
Контактный мостик должен при этом касаться неподвижных контактов немного дальше их внешнего края и скользить примерно по их средней линии. При повороте якоря в крайнее положение подвижный контактный мостик не должен во избежание его заскакивания доходить до края серебряных пластинок неподвижных контактов.
4. Провал замыкающих контактов на первой уставке при втянутом якоре и провал размыкающих контактов при отпущенном якоре на той же уставке должен быть не менее 0,4÷0,7 мм. При этом скольжение серебра подвижных контактов по неподвижным должно быть порядка 0,8÷2 мм.
5. Указатель уставки (стрелка) должен от руки плавно перемещаться по шкале. При перемещении указателя уставки витки спиральной пружины не должны касаться друг друга при любом положении указателя (в пределах шкалы).
Осмотр и проверку реле следует производить не реже одного раза в год.
При эксплуатации реле не рекомендуется смазывать цапфы реле, не допускается чистка контактов наждачной бумагой или другими абразивными материалами. Чистку контактов следует производить острым лезвием ножа или чистым надфилем с последующим протиранием их чистой тряпочкой. Следует избегать касания контактов пальцами.

Рисунок 1. Габаритные и установочные размеры реле максимального тока РТ-40:
I – переднее присоединение; II – заднее присоединение.

Вместе с реле в экспортном (для стран с умеренным и тропическим климатом) исполнении по требованию заказчика поставляются запасные части.
Необходимость поставки запасных частей, а также количество комплектов последних оговаривается в заказе.
Учитывая, что операции при замене деталей и узлов достаточно просты, ниже даются лишь основные и наиболее важные указания.
Для замены спиральной пружины нужно:
а) отпаять пружину от поводка якоря;
б) снять узел пружины со стойки;
в) отвинтить гайку, крепящую стрелку;
г) снять пружину вместе с втулкой с винта;
д) насадить на винт запасную пружину;
е) собрать узел в обратном порядке.
Для замены якоря нужно:
а) отвернуть винты, крепящие монтажные провода контактов реле, отвернуть винт, крепящий изоляционную колодку с неподвижными контактами, и снять ее;
б) отпаять спиральную пружину от поводка якоря;
в) ослабить винты, крепящие цапфы, и раздвинуть их;
г) заменить якорь.
Сборка производится в обратном порядке.
После замены спиральной пружины и якоря необходимо откалибровать реле. Калибровка реле производится при последовательном соединении катушек. При этом нужно руководствоваться следующим основным положением. Шкала и коэффициент возврата реле калибруются взаимосвязанной регулировкой угла предварительного закручивания спиральной пружины, выборам начального и конечного положения якоря и контактов.

Содержание

1. Назначение реле РТ-40
2. Конструктивное оформление и принцип действии реле
3. Технические данные реле
4. Указания по монтажу и уходу за реле
5. Указания по замене частей
6. Формулировка заказа

1. Application
2. Construction and Principle of Operation
3. Specifications
4. Mounting and Maintenance Instructions
5. Replacement of Parts
6. Ordering Information

Что такое реле тока?

Что означает реле тока?

Реле тока - это тип электромагнитного переключателя, который используется в системах управления электрооборудованием. Эти реле обычно используются в качестве датчиков (датчик тока / реле контроля) для контроля протекания тока в промышленном и другом чувствительном к безопасности оборудовании. В таком оборудовании используются реле тока для предотвращения неисправностей из-за чрезмерного или недостаточного электрического тока («перегрузка по току» и «минимальный ток» соответственно).

Если через машину, оснащенную реле тока, протекает слишком много тока, реле срабатывает, выключая или иным образом изменяя количество энергии, которое может протекать через цепь или цепи, к которым подключено реле. Это снижает количество тока, который может проходить через систему. Такая же функциональность может быть предоставлена ​​машинам или другим электрическим устройствам для предотвращения повреждений из-за пониженного тока.

Реле тока могут использоваться как для переменного, так и для постоянного тока, и их способность предотвращать отказы оборудования из-за сверхтока и пониженного тока делает их эффективным средством контроля опасностей на рабочих местах, где неисправность оборудования может привести к травмам.

Safeopedia объясняет реле тока

Реле тока - важная часть электробезопасности. Отказ электрической системы может поставить под угрозу здоровье и безопасность рабочего, если он приведет к небезопасному поведению машины или оборудования или если поврежденная система работала в качестве средства контроля опасности. Процессы, необходимые для ремонта машины, которая была повреждена из-за пониженного или повышенного тока, также могут подвергнуть рабочих дополнительным опасностям.

Реле тока обеспечивает эффективный метод защиты оборудования, поскольку его действие полностью зависит от силы контролируемого тока. В классическом реле тока используется электромагнит, который активируется при наличии определенного количества тока, протекающего через контролируемую им систему.

В случаях, когда через часть оборудования протекает слишком большой ток, создаваемое током электромагнитное поле становится достаточно сильным, чтобы активировать реле максимального тока. Это приведет к включению реле и выполнению той функции, для выполнения которой оно было предназначено, для предотвращения повреждения оборудования. Напротив, слабый ток (минимальный ток) через цепь приведет к небольшому электромагнитному полю. Это снижает силу электромагнита реле тока, вызывая отключение цепи и, в свою очередь, деактивирующую часть оборудования, подверженную опасности пониженного тока.

Поскольку реле работают, реагируя на электромагнитное поле, генерируемое системой, которую они контролируют, их фактически не нужно интегрировать в конкретную цепь, которую они контролируют.Например, реле максимального тока часто используются в качестве типа защитного реле, и они работают, отключая автоматический выключатель, как только они срабатывают при наличии слишком высоких токов. Стандарты качества, которым должен соответствовать этот тип защитного реле, предписаны рядом различных согласованных стандартов, таких как ANSI 50 и 51.

Что такое реле максимального тока? - Определение и типы

Определение: Реле максимального тока определяется как реле, которое срабатывает только тогда, когда значение тока превышает время установки реле . Он защищает оборудование энергосистемы от тока короткого замыкания.

В зависимости от времени срабатывания реле максимального тока подразделяется на следующие типы.

  • Реле максимального тока мгновенного действия
  • Реле максимального тока с обратнозависимой выдержкой времени
  • Реле максимального тока с независимой выдержкой времени
  • Реле максимального тока с обратнозависимой выдержкой времени
  • Реле максимального тока с независимой выдержкой времени и обратной обратной связью
  • Реле максимального тока с выдержкой времени и с выдержкой времени с выдержкой времени
  • Реле максимального тока мгновенного действия

Реле мгновенного максимального тока

Реле не имеет преднамеренной задержки срабатывания.Контакты реле замыкаются мгновенно, когда ток внутри реле превышает рабочее значение. Интервал времени между мгновенным значением срабатывания и замыкающими контактами реле очень меньше.

Самым значительным преимуществом реле мгновенного действия является то, что оно имеет малое время срабатывания. Он начинает работать мгновенно, когда значение тока превышает уставку реле. Это реле работает только тогда, когда полное сопротивление между источником и реле меньше указанного в секции.

Самая важная особенность реле - их скорость срабатывания. Реле защищает систему от замыкания на землю, а также используется для защиты системы от циркулирующего тока. Реле максимального тока мгновенного действия размещается в отходящем фидере.

Реле максимального тока с обратнозависимой выдержкой времени

Реле срабатывает только тогда, когда величина их рабочего тока обратно пропорциональна величине включенных величин. Время срабатывания реле уменьшается с увеличением тока.Срабатывание реле зависит от величины силы тока

.

Характеристическая кривая реле показана на рисунке ниже. Реле не будет работать, если значение тока меньше заданного значения. Реле используется для защиты распределительных линий. Реле обратного времени бывает трех типов.

Реле обратного заданного минимального времени

Реле, время срабатывания которого приблизительно пропорционально току повреждения, известно как реле IDMT.Время срабатывания реле поддерживается путем регулировки настройки выдержки времени. В реле IDMT используется электромагнитный сердечник, потому что он может легко насыщаться током, имеющим большую величину, чем ток срабатывания. Реле используется для защиты распределительной линии.

Очень инверсное реле

Обратная характеристика реле больше, чем у IDMT. Такой тип реле используется в фидерах и на протяженных линиях электропередачи. Реле используется там, где величина тока короткого замыкания быстро падает из-за большого расстояния от источника.Он используется для определения тока повреждения, не зависящего от места повреждения.

Чрезвычайно инверсное реле

Характеристическое время реле чрезвычайно велико по сравнению с IDMT и очень инверсным реле. Это реле используется для защиты кабеля, трансформатора и т. Д. Реле может срабатывать мгновенно, когда значение тока срабатывания превышает время срабатывания реле. Реле обеспечивает более быструю работу даже при токе короткого замыкания. Он используется для определения перегрева машин.

Реле обратного времени используется в распределительных сетях и на электростанциях. Реле обеспечивает быструю работу в условиях неисправности из-за своей временной характеристики неисправности.

Основы защиты от перегрузки по току

Реле максимального тока

Основным элементом защиты от перегрузки по току является реле максимального тока. Номер устройства ANSI - 50 для мгновенного максимального тока (IOC) или максимального тока с независимой выдержкой времени (DTOC) и 51 для обратного определенного минимального времени.

Основы защиты от сверхтока (фото предоставлено @netceler через Twitter)

Существует три типа рабочих характеристик реле максимального тока:

  1. Токовая защита с постоянной (мгновенной) защитой,
  2. с постоянной защитой и
  3. с обратной -Время защиты.

1. Защита по определенному (мгновенному) току

Это реле называется реле с заданным (мгновенным) током. Реле срабатывает , как только ток становится выше предварительно установленного значения .Умышленная задержка времени не задана. Всегда существует внутренняя задержка порядка нескольких миллисекунд.

Настройка реле регулируется в зависимости от его местоположения в сети. Реле, расположенное дальше всего от источника, срабатывает при низком значении тока.

Пример, когда реле максимального тока подключено к концу распределительного фидера , оно будет работать при токе ниже, чем ток, подключенный в начале фидера, особенно когда полное сопротивление фидера больше .

В фидере с малым импедансом различение токов короткого замыкания на обоих концах затруднено и приводит к плохой селективности и низкой селективности при высоких уровнях токов короткого замыкания.

Независимая токовая характеристика

В то время как при высоком импедансе фидера мгновенная защита имеет преимущества , сокращая время срабатывания реле при серьезных неисправностях и избегая потери селективности .


2. Защита с независимой выдержкой времени

В этом типе для работы (отключение) должны выполняться два условия: ток должен превышать установленное значение, а неисправность должна быть непрерывной в течение как минимум времени, равного времени, установленному реле.

Это реле создается путем применения преднамеренной задержки по времени после пересечения срабатывания текущего значения . Реле максимального тока с независимой выдержкой времени может быть настроено для выдачи выходного сигнала отключения через определенный промежуток времени после срабатывания.

Таким образом, есть установка времени и регулировка срабатывания. Современные реле могут содержать более одной ступени защиты, каждая ступень включает собственную уставку тока и времени.

Независимая характеристика

Настройки этого типа реле в различных местах в сети могут быть отрегулированы таким образом, чтобы выключатель, ближайший к месту повреждения, срабатывал в кратчайшие сроки, а затем другие выключатели в направлении восходящего потока. сети отключаются последовательно с большей временной задержкой.

Недостатком этого типа защиты является то, что его трудно координировать и требовать изменений с добавлением нагрузки, а также то, что короткое замыкание вблизи источника может быть устранено за относительно долгое время, несмотря на его максимальное значение тока.

МТЗ с независимой выдержкой времени используется в качестве резервной защиты дистанционного реле линии передачи с выдержкой времени , резервной защиты дифференциального реле силового трансформатора с выдержкой времени и основной защиты отходящих фидеров и шинных соединителей с регулируемой выдержкой времени


3.Защита от обратнозависимой выдержки времени

В реле этого типа время срабатывания обратно пропорционально току. Значит, большой ток сработает быстрее реле максимального тока, чем более низкий.

Они доступны со стандартными обратными, очень обратными и крайне обратными характеристиками.

Реле с обратным временем

также называют реле с обратным определенным минимальным временем (IDMT) .

Время срабатывания реле максимального тока с независимой выдержкой времени и реле максимального тока с обратнозависимой выдержкой времени должно быть отрегулировано таким образом, чтобы реле, находящееся ближе к месту повреждения, срабатывало до срабатывания любой другой защиты.Это известно как временная градация .

Обратно-временная характеристика

Разница во времени срабатывания этих двух реле при одной и той же неисправности определяется как предел селективности . Регулировка реле с независимой выдержкой времени и реле с обратнозависимой выдержкой времени может быть выполнена путем определения двух настроек: настройки шкалы времени и настройки срабатывания .

Установка шкалы времени регулирует задержку времени перед срабатыванием реле всякий раз, когда ток повреждения достигает значения, равного или превышающего значение уставки тока реле.

Основы максимальной токовой защиты

Что такое реле, его функции, типы и схема подключения реле

Все мы знаем о пультах дистанционного управления телевизора, на которых мы можем нажать одну кнопку, чтобы включить функцию, реле работают аналогично этому. Реле используются, чтобы исключить прямую связь пользователей с электронным оборудованием, чтобы защитить их от ожидаемого высокого напряжения. Если сосредоточены крупные отрасли промышленности, они используют реле большей мощности для оптимизации работы двигателей и насосов.

Общее назначение реле можно понять, проанализировав включение фар.Кнопку переключения фар можно найти на приборной панели автомобиля, и при перемещении они подают небольшой ток на катушку, что приводит к включению контактора. Затем срабатывает реле, управляя нагрузкой большой мощности (фары). Есть много других распространенных примеров реле из нашей повседневной жизни.

У каждого дома есть холодильник, а реле контролируют оборудование, отвечающее за работу и производство холода. Светофоры - еще одно применение реле, где они используются в качестве переключающего компонента.Движение и направление автоматических гаражных ворот также используют реле для оптимального переключения контактов.

Можно с уверенностью сказать, что реле отвечают за подачу питания на электронное оборудование и работают над их функционированием для обеспечения оптимальной работы. Они облегчили нам жизнь, добавив факторы автоматизации наряду с безопасной и бесперебойной работой электронного оборудования. Это означает, что нет никаких угроз, связанных с высоким напряжением, поскольку во время поломки электроники не будет контакта.

На схеме показаны внутренние части реле в цепи. Контрольная монета ограничена железным сердечником. Источник питания соединяется с электромагнитом через контакты нагрузки и переключатель управления. Когда энергия подводится к цепи через управляющую катушку, магнитные поля усиливаются при включении питания. Таким образом, верхние контактные рычаги притягиваются к нижнему фиксированному рычагу, который замыкает контакты, приводящие к короткому замыканию. Однако, если реле было обесточено, возникает разрыв цепи с противоположным движением контакта.

Когда ток в катушке прекращается, подвижный якорь возвращается в исходное положение с силой, равной половине магнитной силы и электрической силы. Основными причинами этой силы являются сила тяжести и пружина.

Реле выполняют две основные функции, такие как приложение высокого напряжения и приложение низкого напряжения. В случае высокого напряжения искрение уменьшается, в то время как в приложениях с низким напряжением общий шум цепи снижается до минимума.

Теперь отпустите кнопку START, и ток начнет течь вокруг открытого переключателя START.Чтобы выключить свет, нажимаем на кнопку СТОП, и это обесточит катушку. Как только кнопка СТОП отпущена, кнопка СТАРТ будет нажата, и в этом вся суть схемы реле!

Если вам нужно реле Omron, вы можете связаться с нами в Electgo, чтобы купить реле Omron по относительно более низким ценам. Если вы авторизуетесь на нашем сайте, вам будет предоставлена ​​скидка. Мы - лучший выбор, потому что у нас есть собственная команда инженеров, которые лучше всех предоставляют техническую поддержку нашим клиентам.После того, как вы купите реле у нас, мы также предоставим техническое описание реле для предоставления информации.

Тема, которая может вас заинтересовать:

Испытание направленных реле максимального тока от Valence

В предыдущем посте, посвященном испытаниям направленных реле максимального тока (67) (Определение направления направленных реле максимального тока), мы рассмотрели направленную максимальную токовую защиту с точки зрения системы, чтобы улучшить описания в Справочнике по тестированию реле: принципы и практика.В этом посте мы рассмотрим направленные реле максимального тока с точки зрения тестирования.

Успешные испытания на направленную перегрузку по току состоят из трех частей:

  1. Ваш ток должен быть выше уставки пикапа.
  2. Ваш ток должен быть в правильном направлении.
  3. У вас должен быть поляризационный сигнал.

Традиционный тестер реле или программное обеспечение для автоматического тестирования часто применяет сценарий тестирования, подобный следующему:

Канал Величина Уголок Инструкция
Ia > Настройка подборщика 0 ° (по умолчанию) Поднять до подъема

Этот план тестирования может работать в зависимости от сложности реле, но есть довольно высокая вероятность, что тесты срабатывания срабатывания сработают, а тест синхронизации не удастся.В этом сценарии вы можете разочароваться и начать отключать направленную функцию или начать искать определения ненаправленного реле, чтобы вы могли сопоставить их с тестовым выходом. Давайте внимательнее рассмотрим ваш план тестирования, прежде чем вы или ваше тестовое программное обеспечение пойдете по этому пути.

Судя по чертежу вашего плана тестирования, похоже, что вы выполнили первые два критерия успешной проверки направленной максимальной токовой защиты:

  1. Ток больше уставки срабатывания срабатывания.
  2. Ток в направлении отключения. (Не в заштрихованной области)

А есть ли у вас поляризационный сигнал?

Испытания направленных реле максимального тока, в которых используются межфазные опорные сигналы

Представьте, что я спросил вас, как добраться до вашего любимого ресторана после наступления темноты. Вы могли бы дать мне указания вроде: «Если вы направитесь на север десять кварталов, а затем три квартала на восток, вы найдете лучшее барбекю в округе». Ваши направления идеальны, но я буду голоден, пока не найду компас или кого-нибудь, кто подскажет мне, например, «Север там».Однако, если вы скажете: «Поверните направо на десять кварталов, а затем поверните направо еще на три квартала», я сразу же съем лучший барбекю.

Для правильной работы направленных реле требуется ссылка, которая называется поляризационным сигналом. Элемент направленной максимальной токовой защиты требует поляризационного сигнала для надежной работы; в противном случае могло произойти что угодно, в зависимости от сложности реле.

Большинство электромеханических реле и реле GE, например, из примера Справочник по тестированию реле , используют фазное напряжение двух исправных фаз в качестве поляризационного сигнала.Вы можете сойти с ума, пытаясь понять, как применить тестовые и векторные диаграммы из старых руководств по реле к современным тестовым комплектам.

Или вы можете протестировать все реле, которые используют исправные напряжения в качестве поляризационного сигнала, просто подав трехфазные симметричные напряжения, как показано на этой векторной диаграмме из предыдущего поста. Мы добавили к чертежу напряжение фаза-фаза B-C, которое является поляризационным напряжением, используемым этим типом реле.

Если мы повернем стандартную векторную диаграмму на 90 ° и добавим ту же маркировку, что и на чертежах бюллетеней реле, мы увидим, что простое добавление напряжения позволит нам успешно протестировать каждое реле этого типа.

Канал Величина Уголок Инструкция
Ia > Настройка подборщика 0 ° (по умолчанию) Поднять до подъема
VA Номинальное напряжение 0 °
Vb Номинальное напряжение -120 °
Vc Номинальное напряжение 120 °

Испытание направленных реле максимального тока, в которых используются ссылки с обратной последовательностью

К сожалению, не каждое реле использует фазные напряжения в качестве поляризационного сигнала. В некоторых реле в качестве поляризационного сигнала используется напряжение обратной последовательности. Напряжение обратной последовательности можно упростить до несимметричного напряжения (дополнительную информацию можно получить в разделе «Компоненты последовательности» Руководства по тестированию реле: принципы и практика). Несбалансированное напряжение в предыдущем плане испытаний?

Это можно определить, сложив три напряжения вместе графически или с помощью формулы обратной последовательности.

Обратная последовательность, или напряжение небаланса, в сбалансированной системе равно нулю.Поэтому в нашем предыдущем плане испытаний не будет поляризационного сигнала на реле, использующих поляризацию обратной последовательности.

Мы можем решить эту проблему, подумав о том, что происходит при замыкании фазы на землю.

  • Что происходит с ошибочным напряжением? Сбойное напряжение упадет; насколько он упадет, зависит от серьезности неисправности. Наихудшая из возможных неисправностей приведет к падению напряжения неисправности почти до нуля, но большинство неисправностей не будут такими серьезными. Мы можем уменьшить поврежденное напряжение вдвое, чтобы смоделировать замыкание фазы на землю.
  • Что происходит с током короткого замыкания? Токи повреждения перескочат на более высокое значение, и мы знаем из настроек реле, какой ток нам нужен, чтобы реле обнаружило неисправность. Установите ток короткого замыкания не менее 110% от уставки срабатывания реле.
  • Что происходит с другими исправными напряжениями и токами? Они могут немного измениться во время реальной неисправности, но вам понадобится программное обеспечение для моделирования, чтобы выяснить, насколько сильно. Можно предположить, что они не двигаются, как учебники, для тестирования.

Если мы изменим наш план тестирования, чтобы лучше смоделировать неисправность, он будет выглядеть так, как приведенный ниже пересмотренный план.

Канал Величина Уголок Инструкция
Ia > Настройка подборщика 0 ° (по умолчанию) Поднять до подъема
VA Половина V 0 °
Vb Номинальное напряжение -120 °
Vc Номинальное напряжение 120 °

План проверки любого направленного реле максимального тока

Теперь наш план тестирования направленной максимальной токовой защиты (67) выглядит как следующий рисунок, где мы начинаем с исходных токов и напряжений, вычисляем межфазное напряжение без неисправности и строим график рабочего тока и поляризационного сигнала, которые в данном случае это VBC.Этот план испытаний имеет хорошие шансы на успех, потому что у нас есть рабочий сигнал и поляризационный сигнал.

На этих чертежах представлен тот же план испытаний для элемента направленной максимальной токовой защиты (67), в котором используется напряжение обратной последовательности. Мы начинаем с исходных токов и напряжений, затем вычисляем напряжение обратной последовательности, а затем строим рабочий ток и сигнал поляризации (V2). Этот план испытаний имеет хорошие шансы на успех, потому что у нас есть рабочий сигнал и поляризационный сигнал.

Похоже, мы в хорошей форме для большинства применений направленной максимальной токовой защиты (67). Однако будут времена, когда этот план тестирования не сработает. Какова вероятность того, что замыкание на землю будет 100% резистивным? Ответ: никогда. На самом деле, практически нет чисто резистивных систем, как мы обсуждали в предыдущей статье, поэтому наш тестовый ток при нулевом градусе может вызвать проблемы, особенно вблизи генерирующих систем, таких как ветряные электростанции, которые могут иметь сумасшедшие характеристики или приложения с очень высоким напряжением (> 115 кВ). Некоторые реле имеют рабочие характеристики как на следующем рисунке:

Обратите внимание, что наш тестовый ток находится прямо на границе обратного направления. Это означает, что вопрос о том, сработает реле или нет, - это подбрасывание монеты. Мы можем гарантировать, что реле всегда работает, установив ток повреждения на угол повреждения, который может произойти в системе. Вы можете выбрать хороший угол разлома одним из следующих способов:

  • Большинство современных реле имеют настройку угла прямой последовательности, которая определяет ожидаемый угол повреждения.Установите угол разлома на это значение.
  • Если вы хорошо разбираетесь в характеристиках разлома, вы можете угадать углы разлома.
    • Система очень высокого напряжения (> 115 кВ) будет иметь характеристику около 90 градусов, поэтому вы можете смело выбирать угол повреждения 87 °.
    • Система высокого напряжения (> 69 кВ) будет иметь угол повреждения ближе к 75 °.
    • Распределительная система (> 34 кВ) будет иметь угол повреждения ближе к 60 °.
    • В системе среднего напряжения угол повреждения ближе к 45 °.
  • Вы никогда не ошибетесь с углом разлома 60 ° или 75 °. Это то, что использовали электромеханические реле, потому что их возможности были ограничены, и им требовалось хорошее среднее значение.

Наш тест будет работать для всех общих характеристических углов, если мы изменим его, чтобы включить фазовый угол во время короткого замыкания.

Канал Величина Уголок Инструкция
Ia > Настройка подборщика 75 ° (или угол разлома) Поднять до подъема
VA Половина V 0 °
Vb Номинальное напряжение -120 °
Vc Номинальное напряжение 120 °

Сводка плана испытаний направленного реле максимального тока

Проверка элементов направленной максимальной токовой защиты (67) почти так же проста, как проверка стандартных элементов максимальной токовой защиты (50/51), если вы правильно смоделируете неисправность. Раньше я иногда сталкивался с проблемами при тестировании элементов направленной максимальной токовой защиты (67) с использованием традиционных методов тестирования. Я бы потратил много ненужного времени, пытаясь понять, что пошло не так, когда я сказал себе: «Я знаю, что делаю все правильно, почему это реле не работает правильно !!!» Теперь я всегда выполняю следующие шаги перед запуском любого теста:

  • Подключите все токи и напряжения
  • Выберите тип ошибки для применения
  • Подайте номинальное сбалансированное трехфазное напряжение
  • Уменьшить напряжение короткого замыкания вдвое
  • Увеличьте ток короткого замыкания более чем на 110% от уставки срабатывания
  • Убедитесь, что ток короткого замыкания отстает от напряжения замыкания на угол замыкания или на 75 °.

Современное испытательное оборудование упрощает это, а это значит, что вы можете потратить больше времени на изучение приложения, чтобы стать настоящим мастером тестирования реле.

Пожалуйста, поставьте лайк и поделитесь этим постом, если вы нашли его полезным. Это помогает нам быть замеченными, а значит, мы можем публиковать больше бесплатного контента.

Добавьте свои комментарии для тестирования направленного реле максимального тока (67) в разделе комментариев, начните новую тему, став участником TechTalk, или вы можете задать мне вопросы по другим темам с помощью формы «Спросите Криса».

Удачного тестирования!

Данные реле

Система Показывает идентификатор функции, название функции устройства и коэффициент трансформатора тока выбранной функции устройства.Значения, введенные в остальных разделах вкладки «Технические характеристики», относятся к функции устройства, указанной в поле «Идентификатор функции».
Замок переменного тока Установите флажок для блокировки автосогласования. Любая функция устройства с установленным флажком не будет автоматически координироваться.
Режим обслуживания Определяет, включен или выключен переключатель мгновенного отключения режима обслуживания для функции устройства.Некоторые реле могут не иметь выключателя режима обслуживания. Когда этот флажок установлен, можно построить график TCC, а расчет дугового разряда будет включать время срабатывания.
Просмотр примечаний Щелкните, чтобы просмотреть примечания по реле. Примечания могут содержать источник данных для реле, конкретные инструкции или любые другие относящиеся к делу детали. Примечания хранятся в библиотеке данных устройства (stdlib.mdb). Чтобы примечания были доступны, необходимо выбрать производителя и тип на вкладке «Технические характеристики».
Кран

Настройки отвода или настройки срабатывания реле максимальной токовой защиты с выдержкой времени. Имя может быть специфическим для реле, например Pickup, I> и так далее.

Диапазон отводов Диапазон настроек отвода, применимый к реле.Некоторые реле могут иметь только один диапазон настроек отвода, но реле одной модели могут иметь разные диапазоны отводов. В таких случаях все возможные диапазоны могут быть включены в тип реле в библиотеке.
Настройка крана В зависимости от выбранного диапазона ответвлений здесь перечислены доступные варианты ответвлений. Выбранный кран устанавливает ток срабатывания.
Усилители ответвлений Ток срабатывания в однолинейной цепи отображается под Tap Setting.
Циферблат времени Выбор типа кривой максимальной токовой защиты и шкалы времени (задержки). Этот раздел по умолчанию называется Time Dial в библиотеке. В некоторых случаях, например, реле защиты двигателя, они могут называться другими названиями, такими как тепловая перегрузка.
Кривая Предоставляет список доступных кривых для функции устройства.
Установка шкалы времени Предоставляет диапазон временных задержек, которые можно установить для выбранной кривой. Некоторые реле называют это время множителем. В некоторых реле реклоузера шкала времени (или множитель времени) также влияет на мгновенную задержку времени.
Shift Mult Shift Multiplier сдвигает кривую в вертикальном направлении.Функционально он похож на циферблат времени и доступен только в некоторых реле.
Сумматор времени Некоторые реле (в основном реле АПВ) имеют дополнительные временные задержки по сравнению с обычными кривыми срабатывания. Это поле увеличивает время поездки на выбранное значение времени в секундах или циклах.
Минимальное время Некоторые реле (в основном реле повторного включения) имеют настройку минимального времени.Функция максимальной токовой защиты с выдержкой времени никогда не срабатывает быстрее указанного времени. На графике TCC кривая становится плоской в ​​это время, даже если обратнозависимая временная кривая запрограммирована на более быстрое срабатывание.
Мгновенный В этом разделе вводятся мгновенный диапазон срабатывания и настройка, а также время задержки. Некоторые реле могут иметь разные названия для этого раздела, например, Мгновенное замыкание при коротком замыкании, Мгновенное замыкание ротора и т. Д.Для реле, которые имеют как высокие, так и низкие мгновенные настройки, может потребоваться использование двух функций устройства.
Мгновенный диапазон

Предоставляет список диапазонов мгновенных значений срабатывания, применимых к реле. Доступные мгновенные настройки зависят от выбранного мгновенного диапазона.

Мгновенная настройка Настройка мгновенного срабатывания.
Мгновенный ток Мгновенный ток срабатывания в однолинейной цепи отображается под Tap Setting.
Мгновенная задержка Время задержки для мгновенного отключения.
ST Пикап Реле с трехступенчатыми реле максимального тока имеют второе мгновенное отключение с выдержкой времени (также называемое кратковременным в некоторых реле).
ST Пикап Диапазон Предоставляет список диапазонов кратковременных или секундных мгновенных значений срабатывания, применимых к реле. Доступные настройки захвата ST зависят от выбранного диапазона захвата ST.
Настройка датчика ST Вторая установка мгновенного срабатывания или захвата времени выстрела.
ST звукосниматели Мгновенный ток срабатывания в однолинейной цепи отображается под Tap Setting.
Задержка ST Задержка для кратковременного отключения.

Будьте гуру реле тока

90% технических специалистов HVAC не понимают, как работают реле тока. Это одна из областей знаний, которая на один шаг приблизит вас к тому, чтобы стать мастером техники.

Вы найдете реле тока, используемые в однофазных двигателях мощностью менее одной лошадиных сил, которые не требуют высокого пускового момента.Вы видите, что они очень часто используются в легком коммерческом холодильном оборудовании на подготовительных столах, небольших вытяжных холодильниках и морозильных камерах, а также в бытовых холодильниках и оконных кондиционерах.

Вот отличное обучающее видео по HVAC реле тока



Основная функция реле тока - помощь в запуске двигателя компрессора. Как уже упоминалось о небольших холодильных устройствах, в качестве дозирующих устройств используются капиллярные трубки. Устройства с капиллярными трубками или дозирующие устройства с фиксированной диафрагмой уравновешивают давление во время их выключения.

Токовые пусковые реле имеют катушку с низким сопротивлением (<1 Ом) и набор нормально разомкнутых контактов. Катушка в реле тока отличается от катушки в реле общего назначения, поскольку она короткая по длине и большому диаметру. Лучше всего определить токовое реле по большому сечению провода в катушке реле. Необходимо использовать провод большего диаметра, так как он пропускает ток полной нагрузки двигателя.

Катушка подключается между клеммами L (линия) и M (основная обмотка), контакты обычно подключаются между клеммами L (линия) и S (пуск).

Как работает реле тока

Как работает реле тока

  1. В систему подано питание.
  2. RUN и катушка реле находятся при заблокированном токе ротора (высокий ток).
  3. Вы заметите, что катушка реле включена последовательно с обмоткой хода.
  4. Пусковая обмотка не подлежит LRA, потому что контакты между L и S нормально разомкнуты.
  5. LRA создает сильное магнитное поле. Это магнитное поле замыкает контакты между L и S
  6. Замкнутые контакты L и S питают пусковую обмотку.
  7. Двигатель работает.
  8. Когда двигатель набирает обороты, ток в обмотке уменьшается.
  9. Уменьшение тока приводит к тому, что магнитное поле становится намного слабее, и контакты L и S размыкаются (либо под действием силы тяжести, либо с помощью пружины).
  10. Когда контакты L и S разомкнуты, пусковая обмотка не в цепи.
  11. Когда двигатель обесточен, он останавливается выбегом, и реле тока готово к следующему циклу.
Реле тока

Если вы хотите узнать больше о реле тока или о том, как стать техническим специалистом по HVAC, пройдя наш онлайн-тренинг по HVAC.Свяжитесь с нами или позвоните. 904-742-9511.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
