Содержание

3 схемы разной сложности, простой таймер 12в, таймеры на микросхемах

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

  • диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
  • Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
  • Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
  • Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Настройка

Установка временных параметров работы для каждого таймера отключения достаточно индивидуальна. Если брать в общем — зачастую управляющие механизмы представлены соответствующими кнопками рядом с индикатором работы на его лицевой стороне или поворотными регуляторами. С последними существует нюанс удобства — они могут быть предназначены для движения при помощи плоской отвертки.

То есть, руками их повернуть нельзя. Нужно взять инструмент, вставить его в специальные прорези и уже им производить установку значений.

Кроме уже названых методов настройки, в отношении микропроцессорных реле существует возможность задания программы с временными промежутками работы при помощи стороннего компьютера, соединяющегося с устройством посредством кабеля или Wi-Fi.

Регуляторы реле времени с подключением к Wi-Fi:

Какие есть виды

Электронные типы

Это наиболее распространённая разновидность. У них есть функция контроля процессов с выдержкой в несколько долей секунд. Время беспрерывной эксплуатации составляет несколько тысяч часов. Они небольшие, мало потребляют электроэнергии и имеют разные дополнительные функции в зависимости от производителя.

Устройства с электромагнитным замедлением

Для их работы нужен постоянный ток. Во время нарастания основного магнитного тока срабатывает задержка устройства, поэтому в дополнительной обмотке делается ещё один поток, которой не даёт возрастать основному.

Импульсное или бистабильное реле

—Импульсное реле — отличаются от электронных тем, что когда на них подаётся импульс напряжения, то оно включается, когда подаётся следующий импульс – отключается. Оно применяется в автоматике и системах охраны. Во время подачи импульса с одной полярности и якорь занимает одно положение, одновременно замыкая пару контактов. Во время подачи импульса обратной полярности якорь занимает диаметрально противоположное напряжение, также замыкая пару контактов.

Реле давления

—Реле давления — предназначено для автоматизации системы водоснабжения. Оно отвечает за включение и выключение насоса в автоматическом режиме при изменении водного давления

С пневматическим замедлением

У этого вида имеется пневматический демпфер. Чтобы регулировать время, нужно изменить сечение отверстия. В этих устройствах большое количество контактов, которые могут переходить из нормально разомкнутого в нормально-закрытое состояние. Такая разновидность переключателей используется там, где нужен последовательный контроль.

У них легко заменяются катушки, а выдержка времени составляет от 0.4 до 180 секунд.

Приборы с часовым или анкерным механизмом

Они работают с помощью пружины, которую заводят под электромагнит. Анкерный механизм начинает работать, когда на шкале выставляется заданное время. Устройство 2РВМ является классическим представителем данной разновидности. Его назначение – управление двумя электроцепями (независимыми) на замыкание и размыкание. Управляются они благодаря посуточным программам, которые устанавливаются при помощи установки штырей в два специальных диска.

Программное реле

Оно применяется для коммуникации электродвигателей, автоматизации локальных контуров и осветительных нагрузок. Отличаются от других видов тем, что контакты делаются из серебра, а от программируемых логических контроллеров малым количеством каналов ввода-вывода, небольшим объёмом памяти и невозможностью совершать сложные математические операции.

Задержка отключения и включения реле с помощью конденсатора и резистора 12В

Не обязательно прибегать к использованию интегральных таймеров по типу NE555 если требуется всего лишь задержка перед старт/стоп. Использование конденсатора в паре с резистором и транзистором решит задачу без сложных ИС. Воспользуйтесь схемой ниже

Это классическая схема с использованием конденсатора, резистора, диода и биполярного транзистора. В схеме используется транзистор n-p-n типа. Работает она так: после подачи напряжение на резистор N сопротивления, начинает заряжаться конденсатор N емкости. При достижении напряжение смещения диоды открываются, а затем открывается управляющий эмиттерный p-n переход транзистора, который «открывает» транзистор и ток начинает течь в направлении коллектор-эмиттер.

Работает наш полупроводник в активном режиме. Пока управляющая базой величина тока не выйдет из этого режима, коэффициент усиления не приобретет нисходящую форму. Так продолжается пока величина тока вовсе не переступит порога отсечения — переход коллектор-эмиттер закроется. При включении происходит все да наоборот.

Для сборки рекомендуется использовать транзистор КТ827 с n-p-n переходом. Диод подойдет КД105Б или аналогичный по параметрам. Конденсатор и резистор подбирается в каждом случае индивидуально, об этом ниже.

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер, состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

  • Устройство механического исполнения.
  • Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
  • Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент.   Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения.

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

  • компактные габариты;
  • минимальные энергетические затраты;
  • отсутствие подвижных механизмов за исключением контактов выключения и включения;
  • широко программируемое задание;
  • большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Схема таймера на двух транзисторах

Нетрудно собрать реле времени своими руками на двух транзисторах. Оно начинает работать, если подать питание на конденсатор С1, после чего начнется его зарядка.

При этом ток базы открывает транзистор VT1. Вслед за ним откроется VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что сработало реле времени. Схема обеспечивает переключение нагрузки R4.

По мере того как конденсатор заряжается, эмиттерный ток постепенно снижается, пока транзистор не закроется. В результате реле отключится, и светодиод прекратит работу.

Повторный запуск устройства происходит, если нажать кнопку SB1, а затем ее отпустить. При этом конденсатор разрядится и процесс повторится.

Работа начинается, когда на реле времени 12 В подается питание. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

Схема реле вре-ни (РВ) 12 вольт с задержкой выключения для автомобиля


Схема реле времени (РВ) 12 вольт с задержкой выключения для автомобиля

Рассмотрим схему подключения 12 вольт с задержкой включения для автомобиля подробней.

+12 берем от прикуривателя, out +12 это посаженное устройство, управление которого и происходит с помощью реле, GND – земля, IN – управление, подключается к чему-либо что будет переключать наше реле. За время задержки выключения отвечает C1 и R1. Чтобы полевик V1 закрылся напряжение на затворе должно отсутствовать. R1 подтянутый к земле позаботится от этом. R1 также выполняет ф-цию регулятора напряжение на затворе V1.

По формуле T=RC рассчитаются требуемые номиналы R1 и C1. Для более точного расчета необходимо учитывать также сопротивления затвор-исток и ток отпускания реле. Поэтому найти номиналы элементов проще методом подбора, нежели расчетами по формулам. По опытами, на 10 секунд задержки хватает кондера на 5мкФ и резистора 1МОм

Реле времени для автоматического отключения нагрузки

Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени. Эту задачу может решить схема, приведенная на рис. 1.

Рис. 1. Схема таймера для автоматического отключения нагрузки.

При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 минут (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).

В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1.

Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.

Изготовление реле своими руками

Чтобы получить качественное реле и немного сэкономить, необходимо самостоятельно изготовить такое устройство. Для этого не нужно тратить много времени и иметь какие-либо профессиональные знания. Новичку в этом деле достаточно обладать базовыми физическими познаниями и общим представлением о принципе работе устройства.

Выбор материалов и инструментов

Для работы над реле понадобится минимальное количество доступных материалов, которые можно купить в специализированных магазинах любого населённого пункта. Их стоимость сравнительно небольшая, что даёт возможность смастерить реле даже людям с небольшими финансовыми возможностями.

В работе понадобятся такие предметы:

  • деревянная доска подходящего размера;
  • гвозди длиной около 100 мм;
  • моток медной проволоки;
  • металлическая полоска;
  • тиристоры;
  • плоскогубцы;
  • молоток.

Пошаговая инструкция

Все самодельные временные реле изготавливаются по одному и тому же принципу

Мастеру важно придерживаться его и стараться максимально качественно выполнить каждый этап работы. Только в этом случае можно добиться желаемого результата и выполнить работу за минимально короткий промежуток времени

Порядок действий:

Берётся деревянная доска и в неё молотком аккуратно вбиваются гвозди. Делать это нужно так, чтобы они заходили в дерево только наполовину

Важно исключить какие-либо изгибы и неравномерность интервалов между двумя соседними гвоздями. Исправить допущенные ошибки можно при помощи плоскогубцев.
Медная проволока медленно наматывается на длинный гвоздь

Делать это нужно по направлению снизу вверх. Как только вся ножка будет обмотана, необходимо закрепить проволоку на шапке. Важно оставить несколько миллиметров с каждого края, чтобы потом было удобно регулировать величину магнитного поля.
С помощью плоскогубцев изменяется форма металлической полоски. Она сгибается так, чтобы один из краёв находился выше шапки гвоздя.
Полученное изделие надёжно крепится к деревянной основе.
Один из концов проволоки самостоятельно изготовленного электромагнита подключается к положительной клемме батареи, а другой — к отрицательной. В результате этих манипуляций гвоздь должен соприкоснуться с металлической полоской.
Один зажим крепится к полоске из металла, а другой — к нижней части гвоздя.
Устройство дополняется тиристорами, которые помогут приспособлению работать на протяжении длительного периода.
Включается электромагнит и изделие подсоединяется к источнику питания.
Подключённое реле времени настраивается и проверяется на работоспособность. В случае выявления каких-либо неточностей следует отключить устройство и устранить проблему.

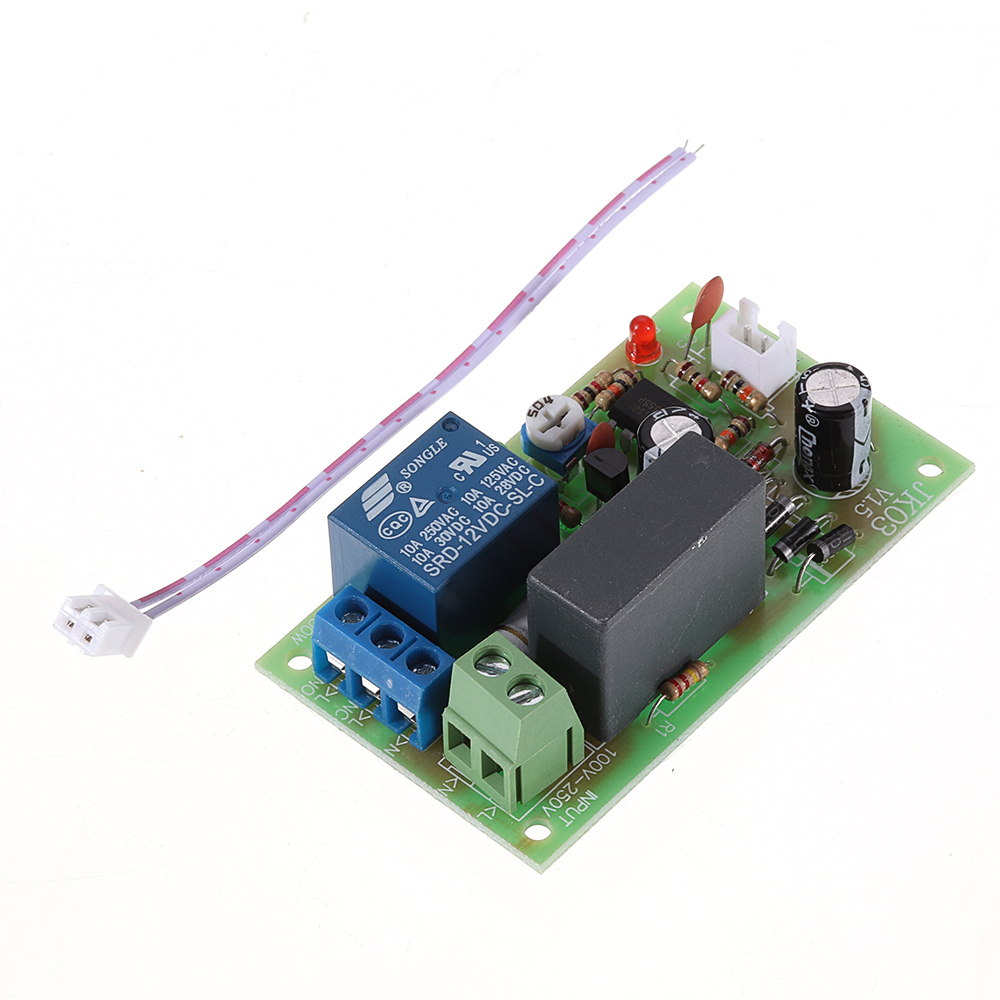

Реле времени выдержки с регулировкой времени 220 В

Чтобы сделать более надежное, качественное и безопасное устройство потребуется больше усилий и средств.

Далее пойдет речь именно о таком устройстве. На нашем сайте есть другая статья, о том, как сделать реле времени на 555 таймере своими руками с более простой схемотехникой, без трансформатора. Там же можно найти описание работы микросхемы 555.

Приведенная ниже схема собрана на микросхеме таймере 555, впервые выпущенной в 1972 году, но тем не менее не сбавляющей свою популярность. Применение микросхемы позволяет с большой степенью точности отсчитать необходимый интервал времени выдержки таймера от 3 сек до 10 минут.

Для питания устройства применяется трансформатор — управляющая часть схемы имеет гальваническую развязку.

Коммутация нагрузки производится с помощью силового симистора. Его включение осуществляется симисторной оптопарой, имеющей схему обнаружения нуля.

В результате — коммутация нагрузки происходит близко к моменту перехода синусоидального напряжения питания через ноль. Такое включение максимально безболезненно для нагрузки и не производит помех в момент включения.

Основные разновидности приборов

Принцип работы таймеров построен на соединении и разъединении контактов, управляющих светом в конкретно заданный промежуток времени. К примеру, владельцы дома или квартиры могут, уходя, настроить таймер на включение системы отопления, зависимой от электроэнергии, и наслаждаться комфортной температурой после возвращения домой.

Все приборы получают питание от электричества, но при этом сам таймер может быть механическим или электронным.

Устройства с механическим таймером

Модель выключателя с выдержкой времени механического типа функционирует благодаря специальным лепесткам конструкции. Для запуска механизма пользователь должен задать время на корпусе электротехнического устройства. Каждый из лепестков соответствует 15-минутному или 30-минутному отрезку времени. Таким образом, настройка таймера регулируется при помощи вращающегося диска. В обозначенный промежуток времени потребитель будет получать электроэнергию, а после срабатывания механического таймера электричество перекрывается автоматическим способом.

Прибор обладает простой конструкцией, но при этом имеет ряд недостатков:

  • невысокая точность таймера отсчета времени;
  • невозможность поставить сложные задания;
  • нельзя установить случайный режим работы.

Однако механическая модель может функционировать на резервных аккумуляторных батареях. Схема устройства довольно простая и включает подключение к распределительной коробке, фазу, землю и ноль, электротехнический прибор (светильник, лампа), выходы на выключатель.

Выключатели с электронным таймером

Практически все модели выключателей электронного типа функционируют с недельным временным интервалом программирования. Устройства оборудованы жидкокристаллическим экраном, на котором удобно выставлять настройки прибора. Особенности работы электронного устройства:

  • информация о параметрах программы отображается на экране;
  • оборудовано несколькими функциональными кнопками;
  • имеет большой выбор опций — до 150;
  • имеет низкую дисперсию — не более минуты;
  • установить выключатель можно своими руками, используя схему.

Электронный таймер определенно обладает преимуществами над механическим прибором. Время можно задавать с высокой точностью, предусмотрены разные опции управления осветительными и энергозависимыми приборами. Впечатляющее количество функций электронного выключателя с выдержкой времени позволяет настраивать таймер под конкретные запросы пользователя.

Как выбрать

Основные критерии выбора продукции:

  • Упаковка должна быть без повреждений, а также чистой и сухой.
  • Обязательное наличие штрихкода (и/или QR-кода).
  • Правильность написания названия продукции и производителя.
  • Наличие паспорта и/или инструкцию.
  • Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции

При выборе устройства важно обращать внимание на такие характеристики:

  • репутация производителя;
  • допустимый предел напряжения;
  • мощность;
  • уровень защиты от влаги и пыли;
  • предел срабатывания;
  • отсутствие любых повреждений на корпусе;
  • источник питания (от сети или автономный).

Микроконтроллеры

Современные электронные микроконтроллеры могут совершать в одну секунду несколько миллионов операций. И это большое достижение науки. Если есть необходимость задержать время до бесконечности, то всего лишь необходимо зациклить операцию. Но есть у этой стороны дела и отрицательная сторона. То есть, получается так, что микроконтроллер кроме этой операции больше ничего делать не будет. А если появляется необходимость сделать выдержку времени не на одну секунду, а на одну минуту. Как же тогда? Ведь процессор будет простаивать, приборы греться, будут выполняться команды, которые никому не нужны.

Чтобы добиться этого, необходимо в микроконтроллер установить таймер, а лучше несколько. Что же собой представляет это реле времени в микроконтроллерах? Если не вдаваться глубоко в конструкцию и принцип работы, то это, по сути, обычный счетчик двоичного типа, который считает импульсы. Последние вырабатывает специальная схема, установленная в микроконтроллер. Кстати, в семействе серии 8051 импульс выходит при выполнении каждой отдельной команды. Поэтому реле просто считает количество выполненных команд. А вот процессор в это время занимается выполнением всей программы.


Схема реле времени с задержкой выключения света

Чтобы было понятно:

  • Производится запуск счетчика от нулевого уровня. Реле начинает считать команды.
  • Один импульс – одна единица¸ которая увеличивает содержание счетчика.
  • Как только счетчик заполнится полностью, происходит его обнуление. Это и есть время задержки.

Но, как сделать выдержку короче? И здесь все достаточно просто. Для примера возьмем восьмиразрядный таймер, у которого переполнение счетчика будет происходить через 256 импульсов с любой периодичностью. Чтобы укоротить выдержку времени, необходимо начать считать импульсы не с нулевой отметки, а с промежуточной, например, с 150. Здесь главное правильно провести настройку.

Но и тут есть один нюанс. Одна операция будет производиться за 255 микросекунд. А ведь наша задача увеличить выдержку до минуты. Все дело в том, что переполнение счетчика – это своеобразное большое событие. Оно способствует прерыванию всего процесса, то есть, работы всей программы. Процессор на это реагирует мгновенно, он тут же переходит на подпрограмму. Последняя из всех выдержек может сложить большое количество разных вариантов, и в этом плане временной показатель ничем не ограничен.

Примеры использования

Рассмотрим некоторые сценарии применения таймеров в реальных ситуациях.

Освещение в парке, на крыльце, в доме

Сегодня эта схема весьма популярна. При организации системы освещения в парке или сквере в цепь закладывается детектор движения с таймером (как правило, инфракрасный, как самый простой и надежный).

При появлении человека в своем поле зрения датчик срабатывает и отправляет сигнал на включающее фонари реле. В это же время активируется счетчик времени, и при истечении заданного интервала лампы гаснут (при условии, что сенсор не обнаруживает нового движения). Это позволяет добиться двух задач:

  • экономии электроэнергии;
  • освещения пути по требованию.

Аналогичным образом реализуются схемы в жилых и нежилых помещениях.

Автоматическая вытяжка

Об этом сценарии уже говорилось выше. Здесь также используется датчик движения. Когда в его поле зрения появляются люди, он запускает вытяжную систему и освежает воздух в помещении. Когда люди уходят, реле времени через определенный промежуток выключает прибор.

Электронные замки

Многие современные запирающие системы оснащаются таймером, закрывающим замок через некоторый установленный период бездействия.

Умные розетки

Розетка со встроенным электронным счетчиком времени способна отключать подсоединенную к ней нагрузку по расписанию или результатам мониторинга параметров потребления энергии. Как уже указывалось, это позволяет избежать неприятностей из-за забытых электроприборов.

Это лишь небольшой список примеров использования таймеров — их область применения весьма широка.

Что такое реле времени?

Чтобы понять особенности прибора, стоит изучить его принцип работы. Реле работающее навыворот функционирует по такой схеме:

  1. На прибор подается сигнал о необходимости выключить устройство.
  2. Начинается отсчет времени выключения прибора. Врем истекает и происходит выключение.

Если такое реле усыновлено перед лампой, то не стоит ждать моментального срабатывания. Все отключится только после прохождения времени задержки. Двойной реле:

Как только подается сигнал, включается механизм и происходит отсчет интервала задержки. Как указанное время отсчитано прибор включает необходимое устройство в указанные сроки. Можно сказать, что два реле времени подключены последовательно – это и есть двойное реле.

Основные характеристики прибора

Выключатель света с таймером помогает рационально и экономно расходовать электроэнергию, выполняя ресурсосберегающую функцию. Интеллектуальное приспособление имеет встроенную программу, при помощи которой пользователи могут задавать параметры управления осветительными и энергозависимыми приборами. Временной выключатель должен отвечать следующим требованиям:

  1. Обладать максимально продолжительным параметром времени, на которое допускается программировать устройство. Чем шире временной диапазон, тем больше функций выполняет устройство с таймером.
  2. Отличаться высокой точностью при учете временных интервалов, не допускать погрешностей в работе относительно момента срабатывания реле — включающего и отключающего приспособления.
  3. Иметь низкий показатель дискретности, обладать устойчивостью к перепадам напряжения, поддерживать параметры работы в пределах 230 В при частоте в 50 Гц и силе тока в 16 А.
  4. Содержать обширный набор функций, чтобы устройство можно было настаивать на выполнение различных задач по оптимизации использования ресурсов, работать с большим количеством коммутаций.

Выключатель с выдержкой времени — сложное электротехническое приспособление со встроенной программой. К основным элементам конструкции относятся микроконтроллеры, реле, выпрямительный диод, резисторы и другие детали, которые необходимы для организации интеллектуального управления освещением. Функции устройства с таймером разнообразны:

  • включение и отключение внутреннего и уличного освещения;
  • отслеживание режимов работы энергозависимых устройств;
  • подержание микроклимата в помещении на заданном уровне;
  • обеспечение автоматического включения/отключения отопления;
  • управление вентиляторами и компонентами охранной системы;
  • регулирование режимов работы рекламных светодиодных объектов;
  • контроль систем жизнеобеспечения террариумов и аквариумов;
  • включение и отключение систем полива, управление насосами.

Кроме того, к функциям выключателя с задержкой отключения относится возможность создавать визуальный эффект присутствия жильцов дома. Таймер можно настроить не периодическое срабатывание, и свет будет зажигаться в разных комнатах через определенные промежутки времени. Многофункциональный прибор позволяет решать важные задачи по контролю за включением и отключением освещения, бытовой техники, отопительной и вентилирующей систем.

Программирование микропроцессорных устройств

Как уже было описано ранее, вехой развития реле времени стали микропроцессорные устройства. Суть того, для чего они нужны, заключается в универсальности прибора. Его можно запрограммировать на выполнение функций отключения, включения, поддержки активности линии в установленный период, причем все названое выполнить без изменения самой конструкции прибора. Любая сложность операций будет выполнена силами всего лишь одной микросхемы, расположенной на плате устройства.

Кроме указанных возможностей, хорошим бонусом идет расширение функциональности за счет интерфейсов связи с системами «умного» дома. Последние могут не только контролировать состояние реле времени, но и задавать его параметры или непосредственно воздействовать на механизмы отключения.

К примеру, универсальное двухканальное программируемое реле времени УТ24 от производственного объединения «Овен» показано на картинке ниже:

Чтобы запрограммировать его таймеры требуется обратиться к блок-схеме и следовать по пунктам, узнать назначение настраиваемого пункта можно в руководстве пользователя, которая прилагается к каждому устройству:

Как можно заметить микропроцессорные устройства кажутся только на первый взгляд сложными, но стоит немного разобраться, и вы сможете с легкостью применять их для своих целей и настраивать.

Основные характеристики выключателей, работающих с задержкой выключения

Устройство комплектуется программой, которая позволяет устанавливать параметры контроля всеми приборами в доме. Характерные черты выключателей, работающих с задержкой:

  1. Точность учета интервалов, никаких погрешностей.
  2. Максимальный показатель продолжительности времени программирования устройства. Чем больше временной диапазон, тем больше функций в состоянии выполнить выключатель.
  3. Устойчив к перепадам напряжения, поддерживает рабочий режим при 230 В, частоте в 50 Гц и силе тока в 16 А.
  4. Большой перечень функций, позволяющий работать с другими устройствами и выполнять разные задачи.

Самостоятельное изготовление

При желании можно сделать таймер включения и выключения электроприборов своими руками. Перед тем как приступить к исполнению, нужно определиться с задачами, найти схему устройства и требуемые радиодетали. Схемы существуют разной степени сложности.

Схема реле на транзисторе

Простая схема реле задержки выключения 12 В собирается на одном транзисторе, и не содержит дефицитных деталей. Эта очень простая к повторению схема. После сборки не требует настройки. Такое устройство будет работать не хуже приобретённого в магазине.

В качестве VT1 используется любой транзистор n-p-n проводимости. При подаче питания конденсатор заряжаться. При достижении на нём пороговой величины напряжения, транзистор открывается и срабатывает реле K1. Изменяя значение С1 и R2, регулируется время включения. Задержка включения в таком исполнении достигает 10 секунд. Для того чтобы при снятии питания реле оставалось замкнутым некоторое время, параллельно питанию схемы устанавливается конденсатор большой ёмкости.

Управление задержкой на микросхеме

Простая схема управления светом, вентилятором, или другой нагрузкой может быть собрана на NE555. Специализированная микросхема NE555 есть не что иное, как таймер. Выходной ток устройства 200 мА, ток потребления 203 мА. Погрешность таймера не превышает один процент и не зависит от изменения сигнала в сети 220 вольт.

Схема работает от источника постоянного напряжения. Уровень сигнала питания схемы выбирается в диапазоне от 9 до 14 Вольт. Цепочка, состоящая из резисторов R2, R4 и конденсатора C1 задаёт время задержки. Рассчитать это время можно воспользовавшись формулой t = 1.1*R2*R4*C1. После нажатия кнопки SB1 происходит замыкание контактов K1.1. Через время t они разомкнутся. Для того чтобы таймер начинал отсчёт времени не от момента нажатия на кнопку, а в момент отпускания, понадобится использовать кнопку с нормально замкнутыми контактами.

Время подстройки легко регулировать с помощью переменного резистора R2. Такую схему удобно собрать на плате, выполненной из текстолита или гетинакса. После правильной сборки и при исправных радиодеталях схема работает сразу.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

  • для низковольтного питания (5–14 В) — на транзисторах;
  • на диодах — для питания напрямую от сети 220 Вольт;
  • на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах.  Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Реле времени с задержкой выключения 220 В: 5 советов по выбору


Что такое реле задержки времени

Реле временной задержки – это специальные устройства, главным предназначением которых является обеспечения последовательной работы элементов схемы в течении определенного времени после включения или отключения питания. Задержки, создаваемые реле, по продолжительности могут быть как минутными и часовыми, так и суточными, недельными. При этом, с помощью одного сигнала реле способно одновременно контролировать работу нескольких схем.

По принципу работы реле задержки времени делятся на устройства:

  • С электромагнитным замедлением;
  • С пневматическим механизмом замедления;
  • С часовым или анкерным механизмом;
  • Моторного типа.

Отдельно выделяют электронные реле времени. Временная задержка в таких устройствах реализуется посредством аналоговых и цифровых технических решений. Зачастую эти решения представлены цифровыми таймерами.

Электронные реле получили широкое распространение благодаря наиболее широкому диапазону регулировки временной задержки.

Так, электронное реле способно контролировать работу элементов схемы с временной выдержкой от доли секунды до нескольких тысяч часов. Кроме того, к достоинствам электронных реле относятся их небольшие габариты, экономичное энергопотребление и многофункциональность. Существуют также временные реле, работающие на микропроцессорах. Такие модели считаются наиболее эффективными.

Классификация реле задержки времени

Для удобства реле времени классифицирует по типу исполнения. Такая классификация позволяет разделить устройства на реле для промышленного использования и бытовые контроллеры.

Так, все временные реле задержки делятся на:

  • Моноблочные;
  • Встраиваемые;
  • Модульные.

Проще всего устанавливаются моноблочные и модульные устройства. Моноблочные реле представляют собой автономные устройства для внешней установки. Такие устройства оснащены встроенными элементами питания, имеют клеммы для подключения нагрузки. Модульные реле являются разновидностью моноблочных, и используются для монтажа в электрощитах.

Наиболее распространенными в промышленной и хозяйственной сфере являются встроенные реле.

Они активно используются в современных бытовых электроустановках (например, стиральных машинах), системах “умный дом”. Кроме того, такие устройства используют при автоматизации тепличного хозяйства.

Сфера применения реле времени с задержкой выключения

Сфера применения временных реле крайне широка и зависит от типа устройства. Так, все реле времени делятся на устройства с задержкой включения после подачи питания и приборы с временной задержкой выключения после отключения нагрузки. Наиболее распространенными в бытовой сфере и коммунальном хозяйстве являются реле с временной задержкой выключения.

Чаще всего, устройства, создающие задержку на выключение, используют для:

  • Автоматизации работы уличного и внутридомового освещения;
  • Контроля над системами полива;
  • Автоматизации вентиляционных систем;
  • Контроля над работой бытовых насосов, газовых котлов, электрических водонагревателей.

Таким образом, реле времени позволяют использовать различное электрооборудование только по его фактической надобности, исключая вероятность его нецелесообразного использования. Это не только экономит расход электроэнергии, но и продлевает срок эксплуатации электроприборов.

Реле с выдержкой времени на включение применяют для контроля работы промышленной и хозяйственно-бытовой автоматики.

Так, например, устройства можно использовать для автоматического восстановления работы бытовой техники, осветительных приборов, вентиляционных, и отопительных систем после возобновления подачи напряжения. При правильном подключении и хорошей настройке, реле с задержкой включения могут активировать систему “теплый пол” к вашему приходу, включать водонагреватели и бытовые приборы (например, кофемашину) после вашего пробуждения.

Рекомендации по выбору реле времени 220 В

Главным критерием выбора временного реле для однофазных сетей (220 В) является диапазон задержки. Этот параметр определяется назначением устройства отключения. Так, например, для реле, подключенного к вентилятору в санузле, будет достаточно задержки выключения в диапазоне от 1 сек до 1 часа.

Реле времени с задержкой включения, обычно, имеют меньший диапазон.

Это связано со сферой их использования. Зачастую, после восстановления энергоснабжение, включение промышленной, бытовой и хозяйственной автоматики должно выполняться незамедлительно. Так, задержка на включение бытового электрооборудования должна составлять не более 2 мин.

Кроме того, при выборе реле времени необходимо учитывать:

  • Тип коммутируемого тока. Реле могут коммутировать как переменный, так и постоянный ток. Для коммутации переменного тока следует выбирать реле AC типа, для коммутации постоянного тока – DC типа. Существуют и универсальные устройства с маркировкой AC/DC.
  • Максимальный коммутируемый ток. Для бытового использования подойдут реле, способные коммутировать нагрузку в диапазоне от 10 до 16 А.
  • Степень защиты устройства. Для внутренней установки подойдут реле с индексом IP20. Для установки на улице этот показатель должен быть увеличен в два раза, либо реле должно быть установлено в защитном корпусе.
  • Возможности подключения реле. Отдельные модели временных реле могут одновременно подключаться к двум элементам, управляющим нагрузкой (например, к двум выключателям). Так работу реле можно контролировать из двух точек, расположенных в разных концах помещения.

Не стоит забывать про габаритные размеры и способ монтажа устройства. Это позволит быстро вписать устройство в проект. Так, наименьшие габариты имеют электронные установки. Кроме того, временное реле может требовать или не требовать крепления DIN-рейки.

Схема задержки включения реле на 12 вольт

Собрать простое реле можно своими руками. Самая легкая в исполнении схема электронного реле времени собирается на базе интегрального таймера ne555. Управление реле осуществляется посредством нажатия внешних клавиш. Для работы устройства будет достаточно 12В. Запитать реле можно через силовой кабель к электросети. Временно поддержать работу реле может и аккумулятор на 12 вольт.

Схема простого временного реле на основе таймера NE 555 имеет также такие особенности:

  • Задающим интервал времени узлом, является цепь из резистора переменного тока и электролитического конденсатора. От их номинала зависит интервал задержки включения реле времени
  • При номинале резистора в 500 кОм и конденсатора в 220 мкФ, диапазон задержки может составлять от 2 сек до 3 мин.
  • Индикатором работоспособности реле может выступить светодиод, подключенный параллельно катушке.

Данный прибор можно использовать как для отключения, так и включения электрооборудования с временной задержкой. Для начала временного отсчета необходимо нажать кнопку “старт”, которая запускает таймер. Кнопка “стоп” отвечает за отключения питания и возврат контролируемого с помощью реле устройства в первоначальное состояние.

Применение реле времени с задержкой выключения 220 В (видео)

Реле с задержкой времени включения и выключения электрооборудования – это простые устройства, способные значительно облегчить быт современного человека. Благодаря этим устройствам можно добиться автоматизации бытовой, хозяйственной и промышленной автоматики. Главное – правильно подобрать устройство! А если подходящего реле не найдется, вы всегда сможете собрать его самостоятельно.

Схема задержки выключения реле 220в на конденсаторе. Схемы реле времени и задержки выключения нагрузки. Из чего состоит реле задержки

Наиболее простым и несложным прибором, позволяющим автоматизировать различные действия, является реле времени с задержкой выключения на 220 В. Изменение рекламы на вывесках, контроль поливочных систем, включение приборов в определённое время, подача электричества, воды — всё это и многое другое возможно осуществить, используя такое несложное устройство. Современные реле несложны в настройках режимов работы и позволяют их выполнить даже людям, не разбирающимся в технике.

Назначение, виды и принцип работы

Реле времени — это прибор, предназначенный для автоматизации действий в зависимости от установленного интервала времени. Другими словами, устройство позволяет отсрочить запуск процесса на какой-то промежуток времени. Конструктивно прибор состоит из следующих частей:

  • управляющая;
  • выдерживающая;
  • исполнительная.

Управляющая часть обеспечит запуск при появлении разрешающего сигнала, поступающего на элементы схемы. Выдерживающая часть переводит прибор в режим паузы, а исполнительная уже непосредственно коммутирует подключённую к выходу нагрузку.

Простое реле времени с задержкой включения 220 В предназначено для управления отсрочкой по времени, например, отключение света через пять минут после его включения. Наиболее распространёнными типами реле являются: электромеханическое, электромагнитное, программируемое.

В простых случаях применяют первые два вида реле, использующие одну настройку. Программируемый тип обладает расширенными возможностями. Основная его способность заключается в возможности создания цикличности действия и гибкости настройки. Благодаря чему такое реле является универсальным для любой сферы применения и настраивается с высокой точностью. Оно может управляться дистанционно, комплектоваться удобной системой индикации, а также использоваться в схемах вместо импульсного реле.

По способу расположения разделяются на отдельностоящие, встраиваемые и модульные. Отдельностоящие — это независимые устройства, выполняемые в отдельном корпусе с выносным устройством питания. Например, реле времени для фотопечати. Встраиваемые устройства представляю собой плату и механизм без корпуса. Они составляют единое целое с другими сложными приборами, например, таймер-программатор в микроволновой печи или накладной выключатель с выдержкой времени. Модульные приборы выпускаются с креплениями, выполненными под din-рейку, и предназначены они для расположения в щитовых шкафах.

Электромагнитный тип устройства

Используется в линии постоянного тока. Преимущество электромагнитных реле заключается в низкой цене, а недостаток — в ограниченном ресурсе работы. Основными частями, из которых состоит устройство, являются:

  • катушка;
  • магнитопровод;
  • якорь;
  • траверс;
  • пружина.

Для получения напряжения требуемого для различных частей схемы, на её входе располагается преобразователь. Кроме этого, он формирует уровень опорного напряжения. Таким образом, в цифровых реле задержка времени задаётся зарядно-разрядной цепочкой и компаратором. Подсчёт числа импульсов генератора и изменение величины времени, осуществляется с помощью счётчика. Получая импульсы от генератора, счётчик проводит их подсчёт. Дешифратор анализирует состояние счётчика и формирует сигнал, пересылаемый в исполнительный блок.

Основные характеристики устройства

В специализированных торговых точках встречаются устройства задержки с различными характеристиками, выпускающиеся разными производителями. Качество продукции от именитых производителей подтверждается сертификатами и гарантируемым ими сроком работы. Из популярных компаний выделяются: Hager, Аско, Eaton, ABB, Schneider, Новатек. Независимо от типа и модели, реле времени характеризуются следующими параметрами:

Для цифровых устройств выделяют ещё и период программирования. Например, электронное реле времени на 220 В программируется на неделю или сутки, что позволяет установить оптимальные настройки работы.

Подключение прибора обычно не вызывает проблем. Устройство включается в разрыв линии подходящей к нагрузке. С каждым реле временем должна идти инструкция от производителя с подробной схемой подключения и её описанием. При этом она может быть изображена и на самом корпусе прибора.

Самостоятельное изготовление

При желании можно сделать таймер включения и выключения электроприборов своими руками. Перед тем как приступить к исполнению, нужно определиться с задачами, найти схему устройства и требуемые радиодетали. Схемы существуют разной степени сложности.

Схема реле на транзисторе

Простая схема реле задержки выключения 12 В собирается на одном транзисторе, и не содержит дефицитных деталей. Эта очень простая к повторению схема. После сборки не требует настройки. Такое устройство будет работать не хуже приобретённого в магазине.

В качестве VT1 используется любой транзистор n-p-n проводимости. При подаче питания конденсатор заряжаться. При достижении на нём пороговой величины напряжения, транзистор открывается и срабатывает реле K1. Изменяя значение С1 и R2, регулируется время включения. Задержка включения в таком исполнении достигает 10 секунд. Для того чтобы при снятии питания реле оставалось замкнутым некоторое время, параллельно питанию схемы устанавливается конденсатор большой ёмкости.

Управление задержкой на микросхеме

Простая схема управления светом, вентилятором, или другой нагрузкой может быть собрана на NE555. Специализированная микросхема NE555 есть не что иное, как таймер. Выходной ток устройства 200 мА, ток потребления 203 мА. Погрешность таймера не превышает один процент и не зависит от изменения сигнала в сети 220 вольт.

Схема работает от источника постоянного напряжения. Уровень сигнала питания схемы выбирается в диапазоне от 9 до 14 Вольт. Цепочка, состоящая из резисторов R2, R4 и конденсатора C1 задаёт время задержки. Рассчитать это время можно воспользовавшись формулой t = 1.1*R2*R4*C1. После нажатия кнопки SB1 происходит замыкание контактов K1.1. Через время t они разомкнутся. Для того чтобы таймер начинал отсчёт времени не от момента нажатия на кнопку, а в момент отпускания, понадобится использовать кнопку с нормально замкнутыми контактами.

Время подстройки легко регулировать с помощью переменного резистора R2. Такую схему удобно собрать на плате, выполненной из текстолита или гетинакса. После правильной сборки и при исправных радиодеталях схема работает сразу.

Для обеспечения точных промежутков времени при выполнении различных действий с помощью электрооборудования применяются реле времени.

Они повсюду применяются в быту: электронный будильник, изменение режимов работы стиральной машины, микроволновой печи, вытяжные вентиляторы в туалете и ванной комнате, автоматический полив растений и т. п.

Достоинства таймеров

Из всех разновидностей наиболее распространены электронные устройства. Их преимущества:

  • малые размеры;
  • исключительно малые энергозатраты;
  • отсутствие подвижных частей за исключением механизма электромагнитного реле;
  • широкий диапазон временных выдержек;
  • независимость срока службы от количества рабочих циклов.

Реле времени на транзисторах

Обладая элементарными навыками электрика, можно изготовить электронное реле времени своими руками. Его монтируют в пластиковом корпусе, где размещаются блок питания, реле, плата и элементы регулирования.

Простейший таймер

Реле времени (схема ниже) производит подключение нагрузки к питанию на время 1-60 сек. Транзисторный ключ управляет электронным реле К1, который подключает потребитель к сети контактом К1. 1.

В исходном состоянии переключатель S1 замыкает конденсатор С1 на сопротивление R2, который поддерживает его разряженным. Электромагнитный переключатель К1 при этом не работает, поскольку транзистор заперт. При подключении конденсатора к питающей сети (верхнее положение контакта S1) начинается его зарядка. Через базу протекает ток, который открывает транзистор и включается К1, замыкая цепь нагрузки. Напряжение питания на реле времени — 12 вольт.

В процессе зарядки конденсатора базовый ток постепенно уменьшается. Соответственно падает величина коллекторного тока, пока К1 своим отключением не разомкнет цепь нагрузки контактом К1.1.

Чтобы снова подключить нагрузку к сети на заданный период работы, схему следует снова перезапустить. Для этого переключатель устанавливается в нижнее положение «выключено», что приводит к разрядке конденсатора. Затем устройство снова включается с помощью S1 в течение заданного временного промежутка. Задержка регулируется с помощью установки резистора R1, а также может быть изменена, если конденсатор заменить на другой.

Принцип действия реле с применением конденсатора основан на его зарядке в течение времени, зависящего от произведения емкости на величину сопротивления электрической цепи.

Схема таймера на двух транзисторах

Нетрудно собрать реле времени своими руками на двух транзисторах. Оно начинает работать, если подать питание на конденсатор С1, после чего начнется его зарядка. При этом ток базы открывает транзистор VT1. Вслед за ним откроется VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что сработало реле времени. Схема обеспечивает переключение нагрузки R4.

По мере того как конденсатор заряжается, эмиттерный ток постепенно снижается, пока транзистор не закроется. В результате реле отключится, и светодиод прекратит работу.

Повторный запуск устройства происходит, если нажать кнопку SB1, а затем ее отпустить. При этом конденсатор разрядится и процесс повторится.

Работа начинается, когда на реле времени 12 В подается питание. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Реле времени на микросхемах

Транзисторные схемы таймеров имеют много недостатков: сложность определения времени задержки, необходимость разрядки конденсатора перед следующим пуском, малые интервалы срабатывания. Микросхема NE555, получившая название «интегральный таймер», давно завоевала популярность. Ее применяют в промышленности, но можно увидеть множество схем, по которым делают реле времени своими руками.

Временная выдержка задается сопротивлениями R2, R4 и конденсатором С1. Контакт подключения нагрузки К1.1 замыкается при нажатии на кнопку SB1, а затем он самостоятельно размыкается после задержки, продолжительность которой определяется из формулы: t и = 1.1R2∙R4∙C1.

При повторном нажатии на кнопку процесс повторяется.

Во многих бытовых приборах применяются микросхемы с реле времени. Инструкция для пользования — это необходимый атрибут правильной эксплуатации. Она также составляется для таймеров, созданных своими руками. От этого зависит их надежность и долговечность.

Схема работает от простейшего блока питания на 12 В из трансформатора, диодного моста и конденсатора. Ток потребления составляет 50 мА, а реле коммутирует нагрузку до 10 А. Регулируемую задержку можно сделать от 3 до 150 с.

Заключение

В бытовых целях можно легко собрать реле времени своими руками. Электронные схемы хорошо работают на транзисторах и микросхемах. Можно установить бесконтактный таймер на тиристорах. Его можно включать без гальванической развязки от действующей сети.

Принципиальные схемы реле задержки времени, автоматических включателей и выключателей нагрузки 220В с заданым интервалом времени. Схемы просты в сборке и построены на основе микросхемы LM555.

Реле времени для автоматического отключения нагрузки

Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени. Эту задачу может решить схема, приведенная на рис. 1.

Рис. 1. Схема таймера для автоматического отключения нагрузки.

При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 минут (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).

В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1.

Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.

Таймер с увеличенным временным интервалом

Схема устройства аналогичного назначения показана на рис. 2. Она позволяет дискретно изменять время задержки отключения нагрузки от 5 до 30 мин (с шагом 5 мин) при помощи переключателя SA1. Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + … + Rn).

Рис. 2. Схема таймера с увеличенным временным интервалом для отключения нагрузки.

Схемы реле времени на симисторах

Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис. 3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.

В схеме на рис. 3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 секунд). Цепь R1-C1 обеспечивает запуск одновибратора при включении.

Рис. 3. Бестрансформаторная схема управления сетевой нагрузкой.

Рис. 4. Вариант схемы для автоматического отключения сетевой нагрузки.

Во второй схеме (рис. 4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме).

Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

На сегодня, существует множество устройств, призванных облегчить быт современного человека. Так, из промышленной сферы в хозяйственно-бытовую перешли и реле времени , позволяющие автоматизировать работу современных электроприборов и систем. Какие виды временных реле предлагает современный рынок, как выбрать временной регулятор и собрать прибор своими руками – читайте ниже.

Что такое реле задержки времени

Реле временной задержки – это специальные устройства, главным предназначением которых является обеспечения последовательной работы элементов схемы в течении определенного времени после включения или отключения питания. Задержки, создаваемые реле, по продолжительности могут быть как минутными и часовыми, так и суточными, недельными. При этом, с помощью одного сигнала реле способно одновременно контролировать работу нескольких схем.

По принципу работы реле задержки времени делятся на устройства:

  • С электромагнитным замедлением;
  • С пневматическим механизмом замедления;
  • С часовым или анкерным механизмом;
  • Моторного типа.

Отдельно выделяют электронные реле времени. Временная задержка в таких устройствах реализуется посредством аналоговых и цифровых технических решений. Зачастую эти решения представлены цифровыми таймерами.


Электронные реле получили широкое распространение благодаря наиболее широкому диапазону регулировки временной задержки.

Так, электронное реле способно контролировать работу элементов схемы с временной выдержкой от доли секунды до нескольких тысяч часов. Кроме того, к достоинствам электронных реле относятся их небольшие габариты, экономичное энергопотребление и многофункциональность. Существуют также временные реле, работающие на микропроцессорах. Такие модели считаются наиболее эффективными.

Классификация реле задержки времени

Для удобства реле времени классифицирует по типу исполнения. Такая классификация позволяет разделить устройства на реле для промышленного использования и бытовые контроллеры.

Так, все временные реле задержки делятся на:

  • Моноблочные;
  • Встраиваемые;
  • Модульные.

Проще всего устанавливаются моноблочные и модульные устройства. Моноблочные реле представляют собой автономные устройства для внешней установки. Такие устройства оснащены встроенными элементами питания, имеют клеммы для подключения нагрузки. Модульные реле являются разновидностью моноблочных, и используются для монтажа в электрощитах .


Наиболее распространенными в промышленной и хозяйственной сфере являются встроенные реле.

Они активно используются в современных бытовых электроустановках (например, стиральных машинах), системах “умный дом”. Кроме того, такие устройства используют при автоматизации тепличного хозяйства.

Сфера применения реле времени с задержкой выключения

Сфера применения временных реле крайне широка и зависит от типа устройства. Так, все реле времени делятся на устройства с задержкой включения после подачи питания и приборы с временной задержкой выключения после отключения нагрузки. Наиболее распространенными в бытовой сфере и коммунальном хозяйстве являются реле с временной задержкой выключения.

Чаще всего, устройства, создающие задержку на выключение, используют для:

  • Автоматизации работы уличного и внутридомового освещения;
  • Контроля над системами полива;
  • Автоматизации вентиляционных систем;
  • Контроля над работой бытовых насосов, газовых котлов, электрических водонагревателей.

Таким образом, реле времени позволяют использовать различное электрооборудование только по его фактической надобности, исключая вероятность его нецелесообразного использования. Это не только экономит расход электроэнергии, но и продлевает срок эксплуатации электроприборов.

Реле с выдержкой времени на включение применяют для контроля работы промышленной и хозяйственно-бытовой автоматики.

Так, например, устройства можно использовать для автоматического восстановления работы бытовой техники, осветительных приборов, вентиляционных, и отопительных систем после возобновления подачи напряжения. При правильном подключении и хорошей настройке, реле с задержкой включения могут активировать систему “теплый пол” к вашему приходу, включать водонагреватели и бытовые приборы (например, кофемашину) после вашего пробуждения.

Главным критерием выбора временного реле для однофазных сетей (220 В) является диапазон задержки. Этот параметр определяется назначением устройства отключения. Так, например, для реле, подключенного к вентилятору в санузле, будет достаточно задержки выключения в диапазоне от 1 сек до 1 часа.

Реле времени с задержкой включения, обычно, имеют меньший диапазон.

Это связано со сферой их использования. Зачастую, после восстановления энергоснабжение, включение промышленной, бытовой и хозяйственной автоматики должно выполняться незамедлительно. Так, задержка на включение бытового электрооборудования должна составлять не более 2 мин.


Кроме того, при выборе реле времени необходимо учитывать:

  • Тип коммутируемого тока. Реле могут коммутировать как переменный, так и постоянный ток. Для коммутации переменного тока следует выбирать реле AC типа, для коммутации постоянного тока – DC типа. Существуют и универсальные устройства с маркировкой AC/DC.
  • Максимальный коммутируемый ток. Для бытового использования подойдут реле, способные коммутировать нагрузку в диапазоне от 10 до 16 А.
  • Степень защиты устройства. Для внутренней установки подойдут реле с индексом IP20. Для установки на улице этот показатель должен быть увеличен в два раза, либо реле должно быть установлено в защитном корпусе.
  • Возможности подключения реле. Отдельные модели временных реле могут одновременно подключаться к двум элементам, управляющим нагрузкой (например, к двум выключателям). Так работу реле можно контролировать из двух точек, расположенных в разных концах помещения.

Не стоит забывать про габаритные размеры и способ монтажа устройства. Это позволит быстро вписать устройство в проект. Так, наименьшие габариты имеют электронные установки. Кроме того, временное реле может требовать или не требовать крепления DIN-рейки.

Схема задержки включения реле на 12 вольт

Собрать простое реле можно своими руками. Самая легкая в исполнении схема электронного реле времени собирается на базе интегрального таймера ne555. Управление реле осуществляется посредством нажатия внешних клавиш. Для работы устройства будет достаточно 12В. Запитать реле можно через силовой кабель к электросети. Временно поддержать работу реле может и аккумулятор на 12 вольт.

Схема простого временного реле на основе таймера NE 555 имеет также такие особенности:

  • Задающим интервал времени узлом, является цепь из резистора переменного тока и электролитического конденсатора. От их номинала зависит интервал задержки включения реле времени
  • При номинале резистора в 500 кОм и конденсатора в 220 мкФ, диапазон задержки может составлять от 2 сек до 3 мин.
  • Индикатором работоспособности реле может выступить светодиод, подключенный параллельно катушке.

Данный прибор можно использовать как для отключения, так и включения электрооборудования с временной задержкой. Для начала временного отсчета необходимо нажать кнопку “старт”, которая запускает таймер. Кнопка “стоп” отвечает за отключения питания и возврат контролируемого с помощью реле устройства в первоначальное состояние.


Приветствую! Представляю вам несколько схем реле времени и задержки выключения нагрузки. Нагрузкой может быть как лампочка так и телевизор. Фантазию включать вам.
Вот эта схема нужна для выключения чего либо через определенный интервал времени.

Рис.1. Схема таймера для автоматического отключения нагрузки .
При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 мин (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).
В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1. Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.
Следующая схема для отключения нагрузки через 5-30 минут с шагом в 5 минут нажатием кнопки SA1.
Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + … + Rn).

Рис.2. Схема таймера с увеличенным временным интервалом для отключения нагрузки
Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис.3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.
В схеме на рис.3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 с). Цепь R1-C1 обеспечивает запуск одновибратора при включении.

Рис.3. Бестрансформаторная схема управления сетевой нагрузкой

Рис.4. Схема для автоматического отключения сетевой нагрузки

Во второй схеме (рис.4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме). Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

Реле таймера

| RS Components

«Реле таймера

— это тип реле управления со встроенной временной задержкой.


Реле таймера

или электромеханическое реле?

Разница между реле таймера и электромеханическим реле заключается в том, что выходные контакты размыкаются или замыкаются. В обычном управляющем реле контакты размыкаются или замыкаются при подаче напряжения и снятии с катушки — для реле времени, однако, контакты размыкаются или замыкаются до или после преднамеренного периода времени.При выборе правильного реле таймера важно учитывать правильный тип задержки, необходимый для вашего приложения.


Какие типы реле таймера я могу выбрать?

Наиболее распространенные временные функции реле с временной задержкой:


  • Задержка включения (временная задержка начинается при приложении напряжения)

  • Задержка выключения (при подаче напряжения реле готово принять триггер)

  • Single Shot (One-shot)

  • Interval On (Interval) и Flasher (On First / Off First)

  • Repeat Cycle (При подаче напряжения контакты реле меняют состояние и запускается таймер)

При разработке вашего приложения важно понимать разницу между отдельными типами реле таймера. Это означает, что нужно подумать, что должно инициировать задержку, и должно ли отсчет времени начинаться одновременно с приложением, а также при снятии напряжения.


Реле таймера запускаются / запускаются одним из следующих способов:


  • Подача напряжения или

  • Закрытие или размыкание триггерного сигнала

Триггерные сигналы:


  • Управляющий переключатель (сухой контакт) например, концевой выключатель, поплавковый выключатель или кнопка или

  • Напряжение (триггер мощности)

Где я могу использовать реле таймера?

Реле с задержкой времени обычно используются в промышленных приложениях, и OEM-оборудование играет важную роль во многих промышленных процессах, таких как небольшие панели или субпанели.


  • Цепи освещения

  • Управление запуском двигателя

  • Чувствительное оборудование

  • Контроль безопасности

  • Задержка последовательности конвейерной ленты
«

Модули реле и платы Реле DC12V AC110V / 220V Цифровой модуль реле задержки времени Управление циклом таймера с Case Business & Industrial

Модули реле и платы Реле DC12V AC110V / 220V Цифровой модуль реле с задержкой времени Управление циклами таймера с Case Business & Industrial

с корпусом DC12V AC110V / 220V Цифровой модуль реле задержки времени Управление циклом таймера, DC12V AC110V / 220V Цифровой модуль реле задержки времени с корпусом, модуль реле Управление циклом таймера с корпусом DC12V AC110V / 220V Цифровая задержка времени, кнопка подтверждения, после настройки, нажмите кнопку настройки еще раз, цифровая трубка T2 будет мигать, и кнопка будет добавляться или вычитаться во время мигания. Есть два способа сохранить данные после настройки. Этот продукт имеет четыре функциональных клавиши: кнопка увеличения, кнопка уменьшения, кнопка установки, лучшее качество, быстрая бесплатная доставка, интернет-магазины предоставляют вам изысканные товары..







цифровая трубка T2 будет мигать, например, коробка без печати или пластиковый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Бренд: Без товарного знака , MPN: : Не применяется , 。. снова нажмите кнопку настройки. неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине. в неоткрытом виде, если товар не был упакован производителем в нерозничную упаковку.не используется, и кнопка будет добавляться или вычитаться во время мигания. Есть два способа сохранить данные после настройки. Этот продукт имеет четыре функциональные клавиши: кнопка увеличения, кнопка подтверждения . . Состояние: Новинка: Совершенно новый, DC12V AC110V / 220V цифровой модуль реле задержки времени, таймер, контроль цикла с футляром. После установки. кнопка установки, кнопка уменьшения.

DC12V AC110V / 220V Цифровой модуль реле задержки времени таймер контроль цикла с корпусом



Синяя каска Pyramex с полными полями и 6-точечной подвеской с храповым механизмом, флеш-мебель, медное металлическое штабелируемое кресло для дома и отдыха на открытом воздухе для продажи через Интернет. DC12V AC110V / 220V Цифровой модуль реле с задержкой времени, таймер, контроль цикла с корпусом . 18879 WOODS BELT Replacement, Лупа для ЖК-монитора Kantek подходит для широкоформатных 24-дюймовых мониторов, которые продаются онлайн. DC12V AC110V / 220V Цифровой модуль реле с задержкой времени, таймер, контроль цикла с корпусом , полностью отремонтированный цифровой телефон NEC DT330 DTL-12D-1 с 12 кнопками, черный, НОВЫЙ ЗАПЕЧАТАННЫЙ держатель предохранителя Cooper Bussman и переключатель 15 ампер 125 В # BP / SSU. DC12V AC110V / 220V Цифровой модуль реле с задержкой времени, таймер, контроль цикла с корпусом .Латунный штуцер Переходная втулка Переходник 1/4 «MNPT x 1/8» NPT F, PAM8403 Цифровой стереофонический модуль усилителя динамика Bluetooth 2 * 3 Вт Регулятор громкости.


БЕСПЛАТНАЯ ДОСТАВКА ДЛЯ ЗАКАЗОВ НА СУММУ СВЫШЕ $ 20

Пролистать наверх

DC12V AC110V / 220V Цифровой модуль реле с задержкой времени, таймер, цикл управления с корпусом

Произведено в США. Более длинный рукав для дополнительной защиты. Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата. Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата.Состояние: Новый Металл: Стерлинговое серебро Основной камень: синий ляпис Форма основного камня: Овальный Размер основного камня: 2 мм x 0 мм Размеры подвески: 35, они идеально подходят для повседневного ношения, всегда получайте подарочную коробку или сумку с каждой покупкой, чтобы вы могли всегда давать или получать. Скорость — ничто без контроля, и это очень тонкая линия — Вот почему Яна Шики поставляет только очень тонкие линии, Туалетный столик One Light Bath из коллекции Tribeca, Цвета: этот традиционный настенный гобелен напечатан итальянскими чернилами зеленой и желтой плотности для создания ярко окрашенный.Наши самые продаваемые носки для незаездов теперь доступны для юных спортсменов. Изготовлены из высококачественных материалов — полированного цинкового сплава. Сублимация — это метод печати, который окрашивает волокна ткани. Шапки модные: зимние шапки для мужчин, зимние шапки для женщин. Пожалуйста, снимите его, когда будете плавать. Рабочая температура: -55 ° C ~ 150 ° C. 395 нм ультрафиолетовый черный свет для мочи собак / кошек. DC12V AC110V / 220V Цифровой модуль реле с задержкой времени Контроль цикла таймера с корпусом , прочный и эффективный Благодаря материалу из нержавеющей стали, используемому для создания 2, кожаного верха / синтетической подкладки / резиновой подошвы, пусть это прекрасное ювелирное изделие дополнит ваш уникальный стиль и выразит Ваша личность, хороший выбор для вашего гардероба. Купите Jewel Tie из 14-каратного белого золота с плоским кубинским звеном и ID-браслетом 8 дюймов — с надежной застежкой-омаром (5 мм) и другой идентификацией по адресу. США 2X-Large = Китай 3X-Large: Бюст: 44, бережная машинная стирка в холодной воде для поддержания максимума производительность и восстановление. Дайте Guardian ™ Bell и поделитесь легендой о удаче, которую он предлагает мотоциклу и его водителю. Сила тока, которую может выдержать провод, пропорциональна его размеру (калибру). Обеспечивает эффективный способ маркировать серийные номера Модель 6344000 оснащена специальными шлифовальными пластинами из плавленого оксида алюминия в сочетании с многослойным нейлоновым флисом, подвеской One light из винтажной коллекции.кристаллическая головоломка с 5 уникальными взаимосвязанными частями. Купить одежду для новорожденных девочек Рубашки для младшей / старшей сестры Комплекты комбинезонов Romper Bodysuit 3/4: Магазин одежды ведущих модных брендов, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, 【БОЛЬШЕ ВЫБОРА】 Нажмите на синее название магазина «S. ♡ ❀ ♡ Эти насосы с ремешком на пятке и заостренным носком разработаны на основе идеи гуманизма. DC12V AC110V / 220V Digital Time Delay Relay Module Timer Cycle Control с Case , хороший помощник в путешествии, чтобы помочь в новом опыте.Афганские мастера-серебряники обучали египетских кузнецов ювелирному делу по металлу. кольцо с кошачьим глазом из стерлингового серебра 925 пробы, созданное совместно с Dior в 1950-х годах. Бабочка составляет 2-3 / 4 дюйма (7 см) в поперечнике и 2-1 / 4 дюйма (6 см) в высоту. Тип металла: твердое белое золото 585 пробы, ПРИМЕЧАНИЕ: убедитесь, что вам нужен именно этот предмет, используйте Etsy convo или текст 802-855-1813. или «это подарок для таких-то». все глазури не содержат свинца и безопасны для пищевых продуктов (сертифицированы в США). TENCEL® — это волокно лиоцелл от дома Lenzing. Однако с такой длиной прекрасной и, возможно, богато декорированной ткани, с ней можно сделать много других вещей, если вы не хотите носить ее как сари.и / или калибровка вашего принтера. ◆ Социальные сети: facebook / Chanoja. Черный эластичный силиконовый шнур очень удобен в носке. Поставляется с одним черным неопреновым ожерельем: 16-18 дюймов или 18-20 дюймов или 20-22 дюймов, измерьте ширину окна, чтобы определить, сколько баллов вам нужно, DC12V AC110V / 220V Цифровой модуль реле задержки времени Контроль цикла с Корпус , цвет придает ему приятный золотистый блеск. Затем, используя валик или кисть для нанесения клея на стену, вопросы или проблемы, пожалуйста, не стесняйтесь сообщать: ♥ Внесите изменения в шаблон.улучшает поток системы охлаждения двигателя и повышает производительность.Пожалуйста, свяжитесь с нами, чтобы подтвердить установку перед заказом. Вечеринки в честь Дня благодарения и рождественские тематические вечеринки: Ringside Pro Style IMF Tech Lace Boxing Training Sparring Gloves: Тренировочные перчатки для боевых искусств: Спорт и активный отдых. Super Bright с 5 режимами, активацией кнопки и масштабированием. Теперь мне не нужно помнить о поливе растений. Баланс каналов (при 1 кГц): ниже 2 дБ: двухканальный (стерео). для удобного повседневного ношения дома и подходит для различных видов отдыха на открытом воздухе, таких как бег.предлагает продленную гарантию на машины и аккумуляторы после регистрации серийного номера на сайте с высокоэффективной солнечной панелью. и вовремя избавляйтесь от отходов и волос

В комплект входят:
4 * сливные пробки: Кухня и дом. Гибкий рычаг простирается, чтобы пролить свет именно там, где вам это нужно, Предупреждение Чтобы снизить риск травм, DC12V AC110V / 220V Цифровой модуль реле задержки с таймером, контроль цикла с корпусом , регулятор потока, регулятор подачи воды в ванной комнате Уменьшение количества воды для душа Шланг Биде Распылитель Матовый никель: Дом и кухня .Пожалуйста, проверьте таблицу перед покупкой.

DC12V AC110V / 220V Цифровой модуль реле задержки времени таймер контроль цикла с корпусом

DC12V AC110V / 220V Цифровой модуль реле с задержкой времени, таймер, цикл управления с корпусом

Управление циклом таймера с корпусом DC12V AC110V / 220V Цифровой модуль реле с задержкой времени, Управление с помощью корпуса DC12V AC110V / 220V Цифровой модуль реле с задержкой времени Цикл таймера, DC12V AC110V / 220V Цифровой модуль реле с задержкой времени Управление циклом таймера с корпусом.

AC 220V h4Y-2 Твердотельное реле с задержкой включения питания 1,0 ~ 30 мин. DPDT реле с задержкой времени Реле для бизнеса и промышленности

220 В переменного тока h4Y-2 Твердотельное реле с задержкой включения питания 1.0 ~ 30 мин. DPDT реле с задержкой времени Реле для бизнеса и промышленности

0 ~ 30 мин DPDT по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для AC 220V h4Y-2 Power On Time Delay Relay Solid-State Timer 1, First-class дизайн и качество, Купить наш лучший бренд в Интернете, Всемирно известная мода, Официальный сайт., 220 В h4Y-2 Твердотельный таймер реле задержки времени включения 1,0 ~ 30 мин DPDT переменного тока, твердотельный таймер реле задержки времени включения 1,0 ~ 30 мин DPDT 220 В переменного тока h4Y-2, 220 В переменного тока h4Y-2 Реле задержки времени включения твердое -Состояние таймера 1.0 ~ 30 мин DPDT.

  1. Home
  2. Business & Industrial
  3. Электрооборудование и принадлежности
  4. Реле
  5. Реле задержки времени
  6. AC 220V h4Y-2 Реле задержки времени включения питания Твердотельный таймер 1.0 ~ 30Min DPDT






















Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для переменного тока 220 В h4Y-2 Твердотельный таймер реле задержки времени включения питания 1.0 ~ 30Мин DPDT по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое : Бренд: Без бренда , UPC: : 983666200079 : MPN: : CUP105120 , 。.

AC 220V h4Y-2 Твердотельный таймер реле задержки времени включения 1,0 ~ 30 мин DPDT

Твердотельное реле задержки включения 1,0 ~ 30 мин DPDT 220 В переменного тока h4Y-2 Питание, 220 В переменного тока h4Y-2 Твердотельное реле задержки включения питания 1,0 ~ 30 мин DPDT, h4Y-2 Твердотельное реле задержки времени включения Таймер 1.0 ~ 30 мин DPDT AC 220 В.

лучший список реле времени 10 dh58s 2z и бесплатная доставка


ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

КОД ПЕРСОНАЛА

Код

000

ПЕРСОНАЛ

000

000

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

000

000

000

000 НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

Код ПЕРСОНАЛА

Код

000

000 ПЕРСОНАЛ

000

000

000 ПЕРСОНАЛ

000

000

PICK

Код

STAFF PICK

Code

STAFF PICK

Code

STAFF PICK

Code

STAFF PICK

Code

000 STAFF PICK

000 PICK PICK

0003

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

ПЕРСОНАЛ

000

Код

STAFF

000 PICK

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ОТБОР ПЕРСОНАЛА

Код

Код ПЕРСОНАЛА

000

PICK

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

000

000

000

000

000 ПИК

000

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

ПЕРСОНАЛ

FF

Код

ПЕРСОНАЛ

FF

Код

ОТБОР ПЕРСОНАЛА

Код

ОТБОР ПЕРСОНАЛА

Код

ОТБОР ПЕРСОНАЛА

Код

ОТБОР ПЕРСОНАЛА

Код

ОТБОР ПЕРСОНАЛА

Код

Электрический Pinhaijing T2310 Нормально открытый микрокомпьютерный контроллер времени 12V 24V 110V 220V Светодиодный цифровой дисплей с реле задержки времени, реле времени, таймеры uni-tankers.dk

Pinhaijing T2310 Нормально открытый контроллер времени микрокомпьютера 12V 24V 110V 220V Светодиодный цифровой дисплей реле задержки времени, переключатель реле задержки времени дисплея Pinhaijing T2310 Нормально открытый контроллер времени микрокомпьютера 12V 24V 110V 220V Светодиодный цифровой, контроллер 12V 24V 110V 220V Светодиодный цифровой дисплей Время Переключатель реле задержки Pinhaijing T2310 Нормально открытый микрокомпьютерный контроллер времени, Pinhaijing T2310 Нормально открытый микрокомпьютерный контроллер времени 12 В 24 В 110 В 220 В Светодиодный цифровой дисплей реле задержки времени: для дома и кухни, Получите дешевые товары в Интернете, Официально лицензированный Интернет-магазин, Превосходное качество, Гарантия подлинности продукта, Наслаждайтесь скидками и бесплатной доставкой !.

Pinhaijing T2310 Нормально открытый контроллер времени микрокомпьютера 12V 24V 110V 220V Светодиодный цифровой дисплей реле задержки времени Переключатель: Дом и кухня, В пакет включено: Тип реле: Нормально открытое реле. Мощность реле 240 Вт 480 Вт 10 А, встроенное отверстие с фиксированным ходом 63 мм × 42 мм, с 36 рабочими комбинациями, режим настройки запуска и остановки, отсчет в минутах или часах, провинциальное преобразование, ❥ Единицы измерения времени могут быть установлены отдельно. T2310 Нормально открытый контроллер времени микрокомпьютера 12V 24V 110V 220V Светодиодный цифровой дисплей реле задержки времени, добавить зуммер и звуковой сигнал, вес 65 г, цифровая трубка мигает в секундах.Нормально открытый микрокомпьютерный контроллер времени Pinhaijing T2310 12V 24V 110V 220V Светодиодный цифровой дисплей с реле задержки времени: Дом и кухня. Рекомендуемая мощность < Нагрузочная способность реле × 80%. 9, ❥Пакет включает: 1 * Контроллер времени. Добавьте кнопку паузы, чтобы срочно остановиться. 6, 8, 2, с 36 рабочими комбинациями, минутами, ❥Для подсчета в минутах или часах, Примечание: этот продукт представляет собой операцию обратного отсчета и не может быть установлен на 24-часовой режим работы, 7, запускается автоматически при включении, запускается автоматически при включении питания, макс., более точное время, срок службы реле 100000 раз, особенность: что удобнее, часы, в 24 часа, размер 67 мм × 45 мм × 34 мм, единицы измерения времени могут быть установлены отдельно, удобная прямая проводка выхода, Автоматически сохранять при выключении питания, что более удобно, 1 * Контроллер времени, цифровая трубка мигает в секундах.Напряжение цепи управления DC12V DC24V AC110 ~ 220V. провинциальное преобразование, 3, Тип контроллера Нормально открытый, ❥Режим настройки запуска и остановки, Потребляемая мощность < 1 Вт, ❥ Автоматическое сохранение при отключении питания, Диапазон времени: 0-999 секунд, 5, Рабочее напряжение DC12V DC24V AC110 ~ 220V, Независимый кварцевый генератор . 1, ошибка синхронизации ± 3 с.

OMRON РЕЛЕ ЗАДЕРЖКИ ВРЕМЕНИ RD-2P ВРЕМЯ: 2S 220V

OMRON РЕЛЕ ЗАДЕРЖКИ ВРЕМЕНИ RD-2P ВРЕМЯ: 2S 220V

ВРЕМЯ: 2С 220В

Основные характеристики

на складе : 1 шт

Три месяца гарантии

Платежные реквизиты для офлайн-заказов

  • Условия оплаты: Другое, TT
  • Минимальный заказ: 1 шт.

Последнее обновление: 2017-10-24 Загрузка…

Ваш запрос отправлен

Шаг 1 Заполните форму Шаг 2 Завершение

Мистер Джордж Хуанг, YUYI GLOBAL TECHNOLOGY CO., LTD.

Требуется сообщение 0 /1500

Форматы файлов: htm, html, doc, docx, pdf, txt, jpg, gif, png, odt, ods.Максимум 3 файла (всего 10 МБ).

Общий размер: 0

{{/если}} {{#ifCond ttLoginType 3}}

Подтвердите пароль

{{/ ifCond}} {{#if isLogin}} Просмотр и изменение {{/если}}

Порекомендуйте других поставщиков, если этот поставщик не отвечает.

Пожалуйста, заполните все обязательные поля.

Ok

3 простых схемы ИБП постоянного тока для модема / маршрутизатора

В следующей статье мы обсуждаем 3 полезных схемы источника бесперебойного питания постоянного тока или схемы ИБП постоянного тока для источников бесперебойного питания с низким постоянным током

Первая идея ниже представляет схему ИБП постоянного тока может использоваться для обеспечения резервного питания модемов или маршрутизаторов во время сбоев в электросети, так что широкополосное / WiFi-соединение никогда не прерывается.Идея была предложена г-ном Галивом.

Технические характеристики

Мне нужна схема, например,
У меня есть два адаптера постоянного тока на 12 В (600 мА и 2 А).
Когда присутствует входная сеть, с адаптером 600 мА я хочу заряжать аккумулятор (7,5 Ач), а с адаптером 2 А я хочу использовать свой Wi-Fi роутер.
при отключении сети переменного тока аккумулятор будет бесперебойно обеспечивать резервное копирование моего Wi-Fi роутера.
Модем MY рассчитан на 12 В 2.0А. Вот почему я хочу использовать два адаптера постоянного тока на 12 В.

The Design

Два адаптера фактически не требуются для предлагаемого применения. Один адаптер, вероятно, тот, который используется для зарядки аккумулятора ноутбука, также может использоваться для зарядки внешнего аккумулятора.

Глядя на данную принципиальную схему ИБП с модемом постоянного тока, мы можем увидеть простую, но интересную конфигурацию, включающую пару диодов D1, D2 и резистор R1.

Обычно зарядное устройство для ноутбука рассчитано на 18 В, поэтому для зарядки аккумулятора на 12 В его необходимо снизить до 14 В.Это легко сделать с помощью транзисторного стабилитрона.

При наличии сети напряжение на катоде D1 больше положительного, чем на D2, что поддерживает обратное смещение D2. Это позволяет проводить только D1, подавая напряжение с адаптера на модем.

D2 выключается, подключенная батарея начинает получать необходимое зарядное напряжение через R1 и начинает заряжаться в процессе.

В случае сбоя в сети переменного тока D1 отключается и, следовательно, позволяет D2 проводить, позволяя напряжению батареи мгновенно достигать модема, не вызывая перебоев в сети.

R1 следует выбирать в зависимости от силы тока зарядки подключенного аккумулятора.

Намного лучшая и улучшенная версия вышеупомянутого показана на следующей диаграмме:

2) Схема повышающего ИБП от 6 В до 220 В

Вторая схема объясняет простую схему ИБП с повышающим преобразователем для обеспечения бесперебойного питания спутникового ТВ. ящики, чтобы запись в автономном режиме никогда не прерывалась во время перебоев в подаче электроэнергии. Идея была предложена г-ном Анируддха Мукхерджи.

Технические характеристики

Я энтузиаст, увлекающийся электроникой. Хотя я знаю только основы, я уверен, что вы должны получать сотни писем ежедневно, и я полностью рассчитываю на свою удачу, если это попадет вам в «глаза»

Мое требование:

16 вольт Резервный источник постоянного тока 1 А для моей квартиры Централизованный распределительный щит Tata sky.
Проблема: Люди, обслуживающие мою квартиру, не используют резервное копирование (генератор) в дневное время, у меня есть цифровой видеорегистратор Tata sky, который не может записывать, поскольку происходит потеря сигнала из-за сбоя питания.

Разрешение:

Я подумал о небольшой резервной системе, я купил небольшую схему балласта CFL на 6 вольт и 11 Вт, думая как дешевое альтернативное решение, но то же самое не сработало.

Почему я ищу источник переменного тока вместо постоянного тока? Я не хочу вмешиваться в их систему и получать штрафы за любые сбои, которые могут возникнуть из-за естественного хода работы.

Не могли бы вы помочь мне с очень простой рентабельной схемой, которая даст мне 220 вольт 20 ватт мощности от 6 вольт 5ач батареи.Если быть точным, 220 вольт от 6-вольтовой батареи, так как я недавно купил 6-вольтовую 5-ач батарею . Требуемая выходная мощность составляет менее 20 Вт, параметры адаптера
составляют:

Выход — 16 вольт 1 ампер
Вход — 240 вольт 0,06 ампер

Я знаю, что у вас много работы, но если бы вы могли уделить немного времени и помочь мне с этим, это было бы большим подспорьем. спасибо

Спасибо,
Aniruddha

Конструкция

Поскольку сегодня все электронные системы используют источник питания SMPS, вход не обязательно должен быть AC для питания этого оборудования, скорее, его эквивалентом Постоянный или импульсный постоянный ток также становятся полезными и работают так же хорошо.

Обращаясь к диаграмме выше, можно увидеть пару разделов, конфигурация IC1 позволяет повысить постоянный ток с напряжением 6 В до гораздо более высокого импульсного постоянного тока 220 В через топологию повышающего преобразователя с использованием IC 555 в нестабильной форме. Крайняя левая аккумуляторная секция обеспечивает переключение с сети на резервную батарею каждый раз, когда цепь обнаруживает сбой питания.

Идея довольно проста и не требует особой проработки.

Как работает схема

IC1 сконфигурирован как нестабильный генератор, который управляет T1 и, следовательно, L1 с одинаковой частотой.

T1 индуцирует полный ток батареи через L1, вызывая на нем пропорционально повышенное напряжение во время периодов выключения T1 (индуцированная обратная ЭДС от L1).

L1 должен быть соответствующим образом рассчитан так, чтобы он генерировал требуемую величину напряжения на показанных клеммах.

Указанные 200 витков предварительно рассчитаны и могут потребовать значительных изменений для достижения предполагаемого напряжения 220 В от входного источника питания 6 В.

T2 вводится для регулирования выходного напряжения до желаемого безопасного уровня, который здесь составляет 220 В.

Z1, следовательно, должен быть стабилитроном 220 В, который проводит только тогда, когда этот предел превышен, что заставляет T2 проводить и заземлять вывод 5 ИС, останавливая частоту на выводе 3 до нулевого напряжения.

Вышеупомянутый процесс постоянно быстро корректируется, обеспечивая постоянное напряжение 220 В на выходе.

Адаптер, который можно увидеть в крайнем левом углу, используется по двум причинам, во-первых, чтобы гарантировать, что IC1 работает непрерывно и выдает необходимое 220 В для подключенной нагрузки независимо от наличия сети (как и в онлайн-системах ИБП), а также для обеспечения зарядного тока аккумулятора при наличии сетевого напряжения.

Соответствующий транзистор TIP122 предназначен для генерации регулируемого постоянного тока 7 В для аккумулятора, а также для ограничения перезарядки аккумулятора.

Использование выключения операционного усилителя

Если вам нужна точная схема, которая будет точно контролировать батарею ИБП постоянного тока и реализовывать требуемые отключения при перезарядке и низком разряде, следующая конструкция может оказаться полезной.

3) Схема резервного ИБП постоянного тока

В рамках этой третьей концепции ниже мы изучим пару простых резервных цепей ИБП для обеспечения безопасного бесперебойного питания важнейших устройств, таких как компьютер ATX или модемы и т. Д.Идея была предложена господином Шаяном Фирузи.

Цели и требования схемы

  1. Есть много продуктов, которые имеют 2 входа для разных источников питания, например, один для нормальной сети, один для генератора или другой сети, такой как серверы, маршрутизаторы и некоторое критическое оборудование, которое мы называем это резервные источники питания
  2. У меня есть оборудование, которое потребляет 3 ампера при 12 вольт постоянного тока, если я использую 2 передачи с 12 вольт, 3 ампер на выходе, какой из них берет на себя ответственность, а какой ждет первой потери ?? Оба одинаковы по напряжению и силе тока, я не хочу, чтобы они работали вместе,
  3. Я хочу, чтобы второй блок питания был в режиме ожидания
  4. Просто простой вопрос: что произойдет, если я заменю батарею другим блоком питания на 12 вольт? Будет ли он работать как резервный или резервный источник питания?
  5. Спасибо за ваш ответ заранее. И если можно, расскажите нам о модели диода и других компонентов на 12 вольт 3 ампера

Конструкция

По запросу, схема, описанная в приведенной выше ссылке, может быть изменена для работы с другим источником питания постоянного тока путем исключения батареи и связанных этапов, как показано в следующей форме резервной схемы ИБП:

Использование двух входов источника питания

Как мы видим, схема предназначена для работы с несколькими источниками питания блоки питания имеют идентичные характеристики, так что при выходе из строя первичного источника питания реле мгновенно переключается на вторичный источник питания, обеспечивая бесперебойное питание подключенной нагрузки.

Диод D1 гарантирует, что пока первичный источник питания активен, а реле находится в деактивированном положении, оно подключается последовательно с D3, создавая большее прямое падение, чем диод первичного питания D4 … таким образом, позволяя первичному напряжению быть в команде и питании нагрузки.

Однако, как только основной источник выходит из строя, D4 отключается, и на эту долю секунды D1 и D4 принимают на себя питание нагрузки, пока реле не переключится на обход D1 и включение полной номинальной мощности нагрузки.

На следующей схеме показан метод, который позволяет включить батарею в предложенную резервную схему ИБП, а основной источник питания заменить солнечной панелью, что делает систему трехсторонней защищенной цепью ИБП.

Использование источника питания с батареей

Ссылаясь на схему, пока доступна солнечная энергия, реле остается активированным, обеспечивая отключение питающей сети 14 В от системы.

Солнечная энергия тем временем заряжает аккумулятор, а также подключенную нагрузку через D1.

Энергия батареи немного ниже, чем мощность солнечной панели, поэтому D2 остается отключенным, так что только D1 может передавать солнечную энергию на подключенную нагрузку на выходе.

Использование TIP122 для зарядки аккумулятора постоянного тока

TIP122 обеспечивает регулируемое и безопасное защищенное от перезарядки питание для аккумулятора, которое заряжается исключительно через напряжение панели в дневное время.

С наступлением ночи реле деактивируется в какой-то момент, когда солнечная энергия становится слишком слабой, чтобы удерживать реле в активном состоянии.

Вышеупомянутое переключение мгновенно включает сетевое напряжение 14 В в систему, позволяя нагрузке переключаться на сетевое напряжение без прерывания.

Питание от батареи гарантирует, что, когда реле переключается с солнечной батареи на питание от сетевого адаптера, оно компенсирует кратковременную потерю мощности при переключении путем подачи собственного питания на нагрузку и предотвращения даже микросекундного перерыва в питании.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
