Обзор керамической ретро проводки

Обзор керамической ретро проводки

На написание этой статьи побудило меня сложность выбора производителя открытой ретро проводки представленной в России. Обычно покупают, то что рекомендует продавец, монтажник, сосед или дизайнер, но они всегда предлагают того с кем удобнее работать именно им. Торгующие организации предлагают то, что имеют в наличии на данный момент, монтажники - что удобнее устанавливать, сосед хвалит свою проводку, а дизайнеры думают о великом. Из этой статьи вы узнаете, чем отличаются производители и сможете сами сделать выбор ретро электрики, которая удовлетворит именно ваши требования.

Для удобства обзор разобью на несколько глав посвященных самим керамическим (фарфоровым - так называют техническую керамику) изделиям, рамкам для них, витому проводу и еще несколько слов напишу об аксессуарах.

Керамические механизмы

Идет давняя война выбора ретро электрики между керамикой или пластиком. Тут я не буду спорить, это выбор каждого, но, на мой субъективный взгляд, если уж делать электропроводку, то делать ее один раз и надолго. Пластик может стоить дешевле, но это же пластик. У керамики множество преимуществ: не проводит ток, не горит, не оставляет пятен, не выцветает со временем, да и выглядит намного презентабельнее пластика, и покупается на века.

Основные требования к керамическим изделиям - это правильные формы, толщина керамики, равномерное покрытие глазури и качество самого механизма.

Некоторые производители заказывают фарфор в Китае, но не стоит этого пугаться. Впервые фарфор был изобретен в 620 году именно в Китае. Только в 1708 году удалось получить европейский фарфор. В настоящее время в России не так много серьезных производств керамики, поэтому Китайский фарфор для электрики считается хорошим выбором. Просто стоит при покупке обратить внимание на внешний вид. Бюджетные производители керамики, в гонке за сокращением расходов, предлагают покупателю изделия ненадлежащего общепринятого качества. Например, делают тоньше саму керамику, что снижает ее прочность, а это в свою очередь может привести к появлению трещин и даже полному ее разрушению. Или изделие покрывают глазурью не полностью и в местах, где остаются пробелы, может скапливаться грязь портя внешний вид ретро выключателя или розетки, Это в большей степени касается светлых тонов, на темных это не столь важно. Но, поскольку фарфоровые изделия покрыты глазурью, на свету потертые участки будут бросаться в глаза.

Качество механизма зависит от самого металла, из которого сделаны и качества сборки, ведь со временем сам поворотный механизм выключателя («кулачек») может стереться  и выйти из строя. К механизму ретро выключателя стоит присмотреться особо внимательно. При поломке приобрести его отдельно от остальных элементов можно будет не у всех производителей. Механизм электрической розетки фиксируют керамикой и специальным пластиком, здесь большой разницы нет. В этом случае гораздо важнее, чтобы механизм не растянулся. Для этого делают различные усиления пружинами или чем-то еще. Это при самом худшем раскладе может случиться абсолютно с любым производителем, но почти никогда не случается. Немаловажным и наличие розеток слаботочек (интернет, TV, телефон). Можно подобрать у разных производителей, но лучше выбирать сразу одного, чтобы внешне не отличались по форме, тону и размеру.

Распаечные коробки требуются только для того, чтобы спрятать скрутки изящных витых проводов, поэтому выбираем по размеру, внешнему виду и цене. Особой нагрузки они не несут. Все же лучше приобретать коробки одного производителя, поскольку даже белый цвет имеет разные оттенки.

Рамки и накладки

Рамки можно приобрести из дерева, металла, керамики, пластика и иных материалов. Каждый имеет свои преимущества и внешний вид.

Итак, подробнее о деревянных рамках и накладках:

Деревянные рамки есть как для прямой поверхности, так и на бревно. Причем они различаются в зависимости от диаметра бревен. Также на бревно делают накладки для выпрямления его округлости и лучшего примыкания механизма. Накладки стоят меньше, но в рамку изделие немного входит и сливается с ней в единое целое. Производят рамки и накладки из массива и склеенного дерева. Самыми распространенными сортами деревьев являются Дуб, Бук, Ясень, Сосна и Береза. Отличаются такие изделия внешним видом (формой и цветом) и по типу монтажа (открытый и закрытый). У нескольких производителей есть специальные переходники. С их помощью, понравившиеся рамки можно использовать для разных видов монтажа. Ну и, соответственно, все рамки отличаются количеством постов.

Дуб - пористый материал и имеет особую фактуру, которая придает изделию богатый внешний вид. Из-за плотности дерева он считается самым долговечным. Можно использовать большое количество постов и не боятся выгибания рамки. Дуб хорошо переносит влажность и многие виды покраски. Благодаря особой структуре волокон эта порода дерева выгодно придает эффект патины.

Бук, пожалуй, самое оптимальное дерево из которого делают рамки для ретро розеток. Как говорится: цена-качество. Его плотность позволяет рамке сохранять внешний вид очень долго и не деформироваться со временем. Он хорошо переносит многие виды покраски, поэтому можно увидеть такое разнообразие цветовой гаммы.

Сосна, Береза, Ясень и остальные породы имеют примерно одинаковые характеристики по плотности. Отличаются они внешним видом из-за разности структур волокон и особого оттенка натурального дерева. Ретро рамки и накладки из таких пород деревьев лучше не использовать во влажных помещениях, поскольку могут деформироваться. Поэтому стараются не делать рамки больше чем на три поста и не подвергать их покраске.

Витой провод, по желанию заказчика или возможности монтажа рамки, подводят к механизму над рамкой и в саму рамку, на это также следует обратить внимание.

Каждый производитель старается делать рамки под собственные механизмы, но некоторые можно использовать и с механизмами других брендов. Важно правильно подобрать диаметр под изделие и продумать как будет крепится механизм к рамке и стене. По этому вопросу лучше консультироваться со специалистом в магазине.

Рамки и накладки хоть и не являются обязательным атрибутом при установке ретро электрики, тем не менее с ними внешний вид становится более гармоничным, а используя различные цветовые решения можно удачно связать их с основным интерьером.

Керамические рамки, а скорее накладки, бывают как на бревно, так и на прямую поверхность. Их можно без опасения устанавливать во влажных помещениях и на улицах с возможностью покраски в тот же цвет, что и механизм. Единственное, что на бревно размер бывает только определенного диаметра.

Рамки из металла более фактурные, а их расцветки помогут внести в интерьер свою изюминку.

Рамки из пластика можно использовать, если требуется, какой-то особый рисунок, например, змеиная кожа или леопард. В общем, те цвета, которые не делают на керамике, металле и дереве.

Изоляторы и втулки

Изоляторы бывают керамическими, пластиковыми, деревянными и даже металлическими. Я рекомендую керамические, потому что они не проводят ток и не горят. Пластиковые более выгодные по цене, но и более хлипкие. Про деревянные и металлические сказать ничего не могу, наверное, можно использовать и их, ведь провод все равно в оплетке, которая не поддерживает горение, но все же нужно быть аккуратнее при монтаже, чтобы не повредить кабель.

Закупая изоляторы главное правильно рассчитать нужное количество. При монтаже их рекомендуют устанавливать на расстоянии не более 40 см друг от друга, чтобы со временем провод не провисал, а первый изолятор в 10 см от выключателя, розетки или распаечной коробки. Также следует обратить внимание идут ли в комплекте с изоляторами саморезы для крепления и какого они цвета, чтобы потом не тратить дополнительное время на их покупку.

С втулками (проходами) все намного проще. Берем 2 втулки на одно отверстие, для входа и выхода. У производителей они немного отличаются только формой и цветом. Основная часть втулки будет спрятана в стене. Их крепят на перегибе витого провода, поэтому лучшим выбором будет керамическая.

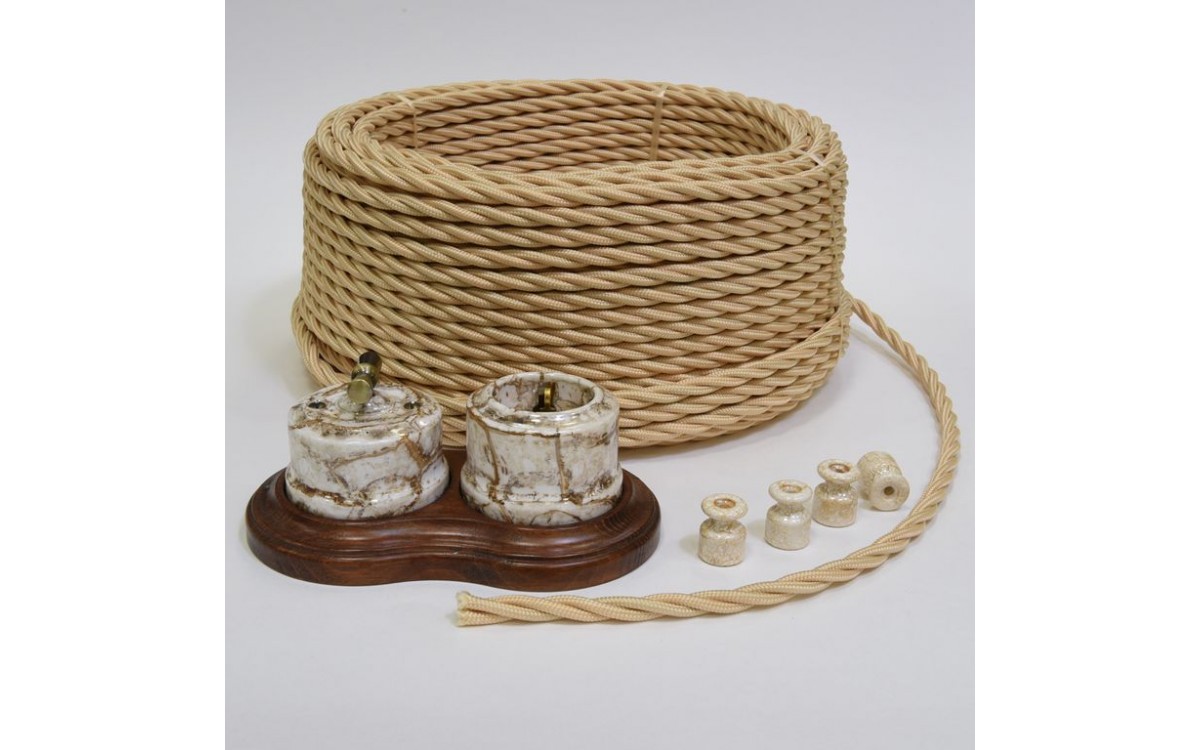

Витой кабель

Сейчас витой кабель стали «производить» все кому не лень. Провода отличаются сечениями, цветом, пожаростойкостью и толщиной кабеля с оплеткой. Стоит обратить внимание на сечение, чтобы оно соответствовало всем требованиям безопасности! Если в интерьер нужен светлый провод, осмотрите его визуально, потому как у некоторых производителей настолько тонкая оплетка, что синий провод просвечивает. Не очень презентабельно будет выглядеть белый провод с синей жилой. Толщина кабеля важна там, где есть ограничению по размеру. Также не забывайте приобрести витой кабель для телефонного, ТВ и Интернет соединения, чтобы все было в едином стиле и лучше одного производителя - одинаковое название цвета не гарантирует фактическое соответствие.

 Аксессуары

Аксессуары у разных производителей свои, но можно и подобрать. В основном это разноцветные ручки для выключателей, саморезы, винты. С их помощью можно придать ретро проводке другой внешний вид. Например, заменить керамический выключатель мраморного цвета на хромированный металл с саморезами. Это придаст изделию совершенно другой внешний вид.


Производители


Lindas (Линдас)

Где производят:

Керамику в Китае. Механизмы в Испании. Сборка в России. Витой провод в России. Аксессуары в Китае.

Ассортимент:

Розетки: интернет розетки, TV розетки; выключатели: одноклавишные (проходные), выключатели двухклавишные; распределительные (распаечные) коробки 2-х размеров: D78 и D90; керамические изоляторы и втулки; витой провод: электрический, TV и для интернета; аксессуары.

Преимущества:

Качественный механизм, качественная керамика, широкий ассортимент цветовых решений, наличие интернет и TV кабеля, большое количество аксессуаров.

Недостатки:

Нет перекрестного выключателя, нет выключателя в виде тумблера, нет диммера, рамки на бревно только под один диаметр бревна, отсутствие внутреннего монтажа.

Комментарии:

Lindas (Линдас) появился на рынке относительно недавно, но уже зарекомедавал себя как надежный производитель у которого есть все необходимое для ретро электрики.

Salvador (Сальвадор)

Где производят:

Все производится в России.

Ассортимент:

Розетки: интернет розетки, TV розетки, телефонные розетки; выключатели: одноклавишные (проходные), выключатели двухклавишные, выключатели перекрестные, выключатели тумблерные, диммеры; распределительные (распаечные) коробки 3-х размеров: D60, D85 и D95; керамические изоляторы и втулки; витые провода электрические, TV и интернет.

Преимущества:

Качественный механизм, качественная керамика, широкий ассортимент механизмов и цветовых решений, наличие интернет, TV и телефонной розеток, разные виды выключателей. Витой кабель и пластиковая оплетка не поддерживает горение. Есть возможность менять цвет пластиковых вставок в розетки. Наличие шторок. Наличие внутреннего и внешнего монтажа.

Недостатки:

Почти нет аксессуаров, ручки выключателя, винты и саморезы только одного цвета из металла.

Комментарии:

Salvador (Сальвадор) как Российский производитель появился на рынке одним из первых и с тех пор удерживает свою долю в сегменте премиум-класса. Если вам хочется по-настоящему изысканной ретро электрики, то вам сюда.



Retrika (Ретрика)

Где производят:

Керамику в Китае. Механизмы в России по Итальянским технологиям. Сборка в России. Витой провод в России.

Ассортимент:

Электрические розетки; выключатели одноклавишные (проходные), выключатели двухклавишные; распределительные (распаечные) коробки двух размеров: D78 и D90; керамические изоляторы, втулки, витой провод электрический.

Преимущества:

Качественный механизм, широкий ассортимент цветовых решений. Наличие рамок на прямую стену и на бревно.

Недостатки:

Очень скудный ассортимент механизмов - только самое необходимое. Нет аксессуаров. Оплетка провода оставляет желать лучшего. Отсутствие скрытой проводки.

Комментарии:

Retrika (Ретрика) - недорогой Российский производитель соответствующий всем требованиям и нормативам пожарной безопасности.

Greenel (Гринел) серия «МезонинЪ»

Где производят:

Керамику в Китае и в России. Механизмы в России. Сборка в России. Витой провод в России.

Ассортимент:

Розетки электрические, интернет розетки, TV розетки; выключатели одноклавишные (проходные), выключатели двухклавишные; распределительные (распаечные) коробки размером D80; керамические изоляторы и втулки; витые электрические провода.

Преимущества:

Широкий ассортимент механизмов. Одно и то же изделие можно устанавливать в виде внутреннего и внешнего монтажа. Большое количество цветовых решений. Наличие рамок, накладок на прямую стену и на бревно. Наличие квадратной керамики. Пожизненная гарантия на механизмы.

Недостатки:

Многое изготавливается под заказ. Отсутствие тумблеров и диммеров. Ручки для выключателя только из керамики. Аксессуаров почти нет.

Комментарии:

Серия «МезонинЪ» не стоит на месте и постоянно расширяет свой ассортимент. Огромный выбор вариантов монтажа позволяет реализовать самые смелые дизайнерские решения. Собственное производство в Санкт-Петербурге позволило удешевить изделия при этом, не потеряв в качестве.

Werkel (Веркель)

Где производят:

Керамику и механизмы в Китае под присмотром специалистов из Швеции. Сборка в Китае. Витой провод в России.

Ассортимент:

Электрические розетки, TV розетки; выключатели одноклавишные (проходные), выключатели двухклавишные; распределительные (распаечные) коробки размером D92; керамические изоляторы; пластиковые втулки; витой провод электрический.

Преимущества:

Известный бренд. Наличие рамок. Оригинальный дизайн.

Недостатки:

Скудный ассортимент по ретро проводке. Отсутствие тумблеров, диммеров и интернет розеток. Всего 3 цвета рамок. Качество не проверенное временем.

Комментарии:

По внешнему виду видно, что к производству ретро направления дизайнеры компании Werkel подходили со всей душой. Известность бренда и оригинальный дизайн заслуживает внимания. Ассортимент постоянно расширяется.



Sun-Lumen (Сан-Люмен)

Где производят:

Керамику и механизмы в Китае. Рамки в России.

Ассортимент:

Розетки электрические; выключатели одноклавишные (проходные), выключатели двухклавишные; распределительные (распаечные) коробки размером D78; керамические изоляторы и втулки; рамки из натурального дерева.

Преимущества:

Цена. Широкий ассортимент цветовых решений. Наличие рамок, накладок на прямую стену и на бревно. Наличие ретро освещения.

Недостатки:

Скудный ассортимент. Много из ассортимента под заказ. Отсутствие тумблеров, диммеров и кабеля. Вообще нет аксессуаров.

Комментарии:

Основным направлением этой компании является производство декоративных ламп ретро серии. Недавно они стали заниматься и ретро проводкой из керамики. Ассортимент гораздо скуднее, чем у остальных производителей, но благодаря тому, что все этапы производства перенесены в Китай, цены говорят сами за себя.



Фабрика декора «КерамикЪ»

Где производят:

Декорируем керамику и рамки в России. Рамки производим в России.

Ассортимент:

Есть товары почти всех представленные в России производители ретро проводки и механизмов.

Преимущества:

В одном месте можно подобрать все необходимое для ретро проводки и освещения. Цветовые решения шире, чем у производителей. Эксклюзивное декорирование. Постоянно расширяем ассортимент. Выгодные цены и индивидуальный подход к клиенту.

Недостатки:

Если вдруг чего-то нет в наличии - придется подождать 1-2, а самое большее 5 дней.

Комментарии:

Компания основана более 5 лет назад. Специалисты работают в этой сфере более 10 лет. И сейчас мы можем предложить огромный ассортимент ретро электрики. Благодаря собственному деревообрабатывающему производству у клиентов появилась возможность по выгодным ценам приобрести универсальные рамки из бука, которые подходят под механизмы всех производителей открытой проводки.

Наличие покрасочного цеха предоставляет возможность выкрасить керамические изделий, помимо стандартных оттенков производителей, в самые смелые и разнообразные цвета, которые наилучшим образом будут гармонизировать с вашей проводкой и интерьером. Быстрые сроки изготовления заказных позиций. Мы не меняем функциональные характеристики изделий, поэтому гарантия сохраняется.



Если Вы не нашли ответа на свои вопросы — обращайтесь и сотрудники нашей компании помогут подобрать необходимую ретро электрику.

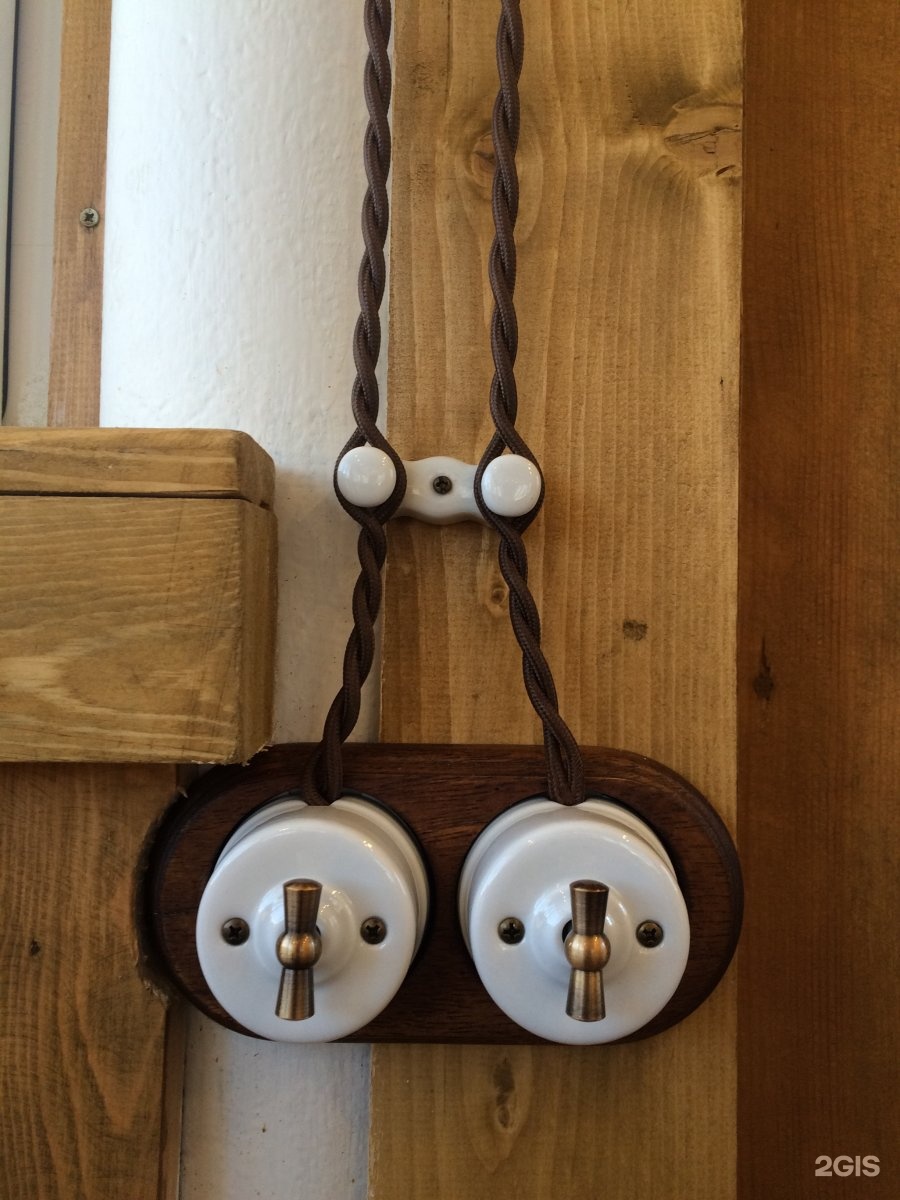

Ретро проводка в деревянном доме

Для строительства загородных домов, а также дач в большинстве случаев используется дерево. Главными достоинствами этого строительного материала является натуральность, экологическая чистота и низкая стоимость в сравнении с другими. Но, наряду с этими преимуществами, у дерева имеется серьезный минус – плохая устойчивость к возгоранию. Самой распространенной причиной возникновения пожаров являются ошибки при подборе или установке электрической проводки. Свести опасность возгорания к минимуму и придать жилищу оригинальную нотку старины поможет сделанная в стиле ретро проводка в деревянном доме.

Устройство ретро-проводки и ее преимущества

Эффект стиля ретро достигается следующим образом: две-три электрические жилы сечением 0,75-2 кв. мм скручиваются друг с другом и покрываются слоем декоративной изоляции, изготовленной из шелка, который пропитывается специальным составом, не поддающимся возгоранию. Количество сплетенных проводов зависит от того, имеется в доме заземление или его нет. Провода, используемые в ретро-проводке, обычно изготовлены из меди и покрыты ПВХ для дополнительной защиты.

Зачастую в продаже встречаются кабели, имеющие внешнее покрытие из ткани, стекловолокна или бумаги. Опасаться этого не нужно – под слоем этого материала проложена надежная изоляция.

В конструктивном плане электропроводка в стиле ретро – это открытая коммуникация, в которой элементы коммутации, а также проводники проходят сверху конструкций ограждения.

Крепление всех функциональных компонентов к базовой поверхности происходит при помощи соответствующих изоляторов.

Подробно про ретро-проводку на видео:

Провести открытую проводку всегда проще, чем скрытую, поскольку цепь в первом случае собирается накладным способом и отсутствует необходимость в штроблении канавок в стенах. При монтаже скрытой проводки этот этап отнимает много времени и сил.

Электропроводка в стиле ретро может быть выполнена в самых различных вариациях, а входящие в ее состав элементы, которые имеются в продаже, представлены в большом многообразии цветов. Это позволит при покупке изделий для монтажа выбрать те, которые лучше всего впишутся в конкретный интерьер.

При нарушениях в работе открытой сети, даже если неисправна распределительная коробка, ремонт не вызовет затруднений благодаря легкому доступу к любому участку. Дополнительным фактором защиты от воспламенения является установка на изоляторах (изолирующих прокладках) элементов коммутации и кабелей.

Электрические детали под старину изготовлены из современных пожаробезопасных материалов. Кроме того, занимаясь ремонтом помещения, в котором электропроводка установлена по открытому типу, вы вряд ли случайно повредите кабели.

Недостатки ретро-проводки

Наряду с вышеперечисленными плюсами электропроводка в старинном стиле имеет и ряд недостатков. К ним относятся следующие моменты:

  • Проводники менее защищены, чем в случае со скрытыми коммуникациями.
  • Расположение элементов конструкции поверх опоры требует наличия свободного места, что в маленьких помещениях может создать серьезные неудобства.
  • Если в доме планируется произвести внутреннюю отделку, то наружная электропроводка сильно затруднит выполнение ремонтных работ.
  • Маленькое сечение кабелей (не более 2,5 кв. мм) не позволяет подключить мощные электрические приборы – высокой нагрузки такие провода выдержать не смогут.
  • Электрические изделия, предусмотренные для монтажа проводки в старинном стиле, стоят достаточно дорого. Особенно высока стоимость брендовых изделий, таких, как Fontini и Bironi.

Но в целом, если вы располагаете достаточными средствами и не планируете устанавливать в домашнем интерьере бытовые приборы высокой мощности, проводка, выполненная в стиле ретро, будет не только оригинальным, но и наиболее разумным решением.

Выбор материалов для электрической проводки в старинном стиле и подготовка к работе

Собираясь самостоятельно провести винтажную проводку, необходимо запастись:

  • Проводами, имеющими необходимое сечение.
  • Распределительными коробками в нужном количестве.
  • Изоляторами из фарфора.
  • Розетками и выключателями (они должны быть накладными).
  • Саморезами для работы по дереву.

Электрические детали для проводки в старинном стиле могут иметь различную окраску, но при этом цвет может серьезно повлиять на стоимость – так, коричневый выключатель будет стоить значительно дешевле, чем сделанный «под золото».

Разновидности деталей ретро-проводки на видео:

Наиболее качественное, но вместе с тем и дорогое оборудование производится в Италии. Самой большой популярностью пользуется продукция компании Fontini.

Винтажные провода нужно внимательно выбирать по цвету оплетки, чтобы они гармонировали с общим дизайном помещения. В соответствии с окраской кабелей выбирается цвет остальных элементов электропроводки.

Вы можете по своему желанию подобрать яркие, контрастные цвета или остановиться на спокойных тонах.

Поскольку кабели для ретро-проводки имеют высокую стоимость, то можно частично сэкономить, пустив их только на открытых участках. Там, где электропроводка будет спрятана за предметами или обшивкой, можно использовать обычные проводники, спрятав их внутрь кабельного канала, подобранного по цвету поверхности.

Кроме того, витую проводку можно изготовить самостоятельно, скрутив в жгут три провода (при наличии в доме заземления) или два (при его отсутствии). Хотя, разумеется, по внешнему виду и качеству такой самодельный кабель будет значительно уступать проводу фабричного изготовления.

Монтаж электропроводки в ретро-стиле

После покупки нужных материалов и окончания отделочных работ можно переходить непосредственно к процессу электрического монтажа. Первое, что необходимо сделать – это составить схему, отметив в ней места, где будут находиться светильники, а также розетки и выключатели.

Затем работы производятся в следующем порядке:

  • Руководствуясь составленной схемой, сделать наброски непосредственно на месте работ. Нанесенные линии должны быть строго горизонтальными – это можно проверить, воспользовавшись уровнем.

  • По всей длине разметок на расстоянии 50 см друг от друга установить изолирующие ролики из фарфора, закрепив их с помощью шуруповерта и саморезов. Расстояние от выключателя (розетки) до первого изолирующего ролика должно составлять как минимум 5 см.
  • В соответствии со схемой установить на свои места распределительные коробки, а также остальные электрические элементы.
  • Закрепить кабели на роликах.

Необходимо учесть при натяжке проводов, что расстояние от них до поверхности должно составлять не менее 1 см.

Процесс монтажа на видео:

Монтаж электропроводки под старину возможен не только в деревянных домах. Если дизайн современной квартиры выдержан в соответствующем стиле, то винтажная проводка может стать превосходным дополнением интерьера. Такой штрих будет по достоинству оценен гостями, понимающими толк в винтаже и ретро. Но, как и говорилось, собираясь сделать электрические коммуникации такого типа, приготовьтесь к финансовым затратам, потому что элементы для них, даже китайского производства, стоят недешево.

Заключение

Из этого материала вы узнали, что такое ретро проводка в интерьере деревянного дома и каковы особенности ее установки. Руководствуясь прочитанной статьей и изложенными в ней советами, вы сможете произвести ее монтаж самостоятельно, не прибегая к услугам профессионального электрика.

Ретро электрика под старину и комплектующие для проводки в стиле Лофт

Мы рады приветствовать вас в интернет-магазине «РетроРозетки. ру». Только у нас возможно купить ретро-электрику в Москве по ценам ниже конкурентных. Почему ретро? Налет старины, хотя не такой уже и давней, в современном интерьере, это стильно и оригинально, это практично и удобно в использовании, так как все элементы изготовлены с применением инновационных технологий. Ретро-электрика станет не только декором вашего интерьера, но и будет радовать свои качеством более десяти лет.

Что такое ретро-электрика

Электромонтаж в стиле ретро отражает суть времени конца XIX, начала ХХ века. Тогда электрические приборы еще не были совершенны, да и само электричество для большинства людей было в диковинку, а в Советской России еще ходила поговорка: была лучина и свеча, теперь же лампа Ильича. Да, именно такие лампы есть в продаже в интернет-магазине «РетроРозетки.ру».

Ретро-электрика лучше всего подходит для деревянных домов из бревен и бруса. Но и в квартирах с винтажным интерьером электроприборы под старину будут хорошо заметной частью декора. Также они подойдут для оформления кафе или ресторана в стиле «лофт», «прованс» или «Ретро». Они пожаробезопасны, прочны и долговечны. Это не имитация для антуража, а полнофункциональное электрическое оборудование.

Ретро-электрика, это:

  • новое течение в мире моды;
  • высокое качество материалов и механизмов;
  • повышенная пожаробезопасность;
  • полное соответствие российским ГОСТам.

Монтаж и будущий ремонт ретро проводки, в сравнении с современной, предполагает меньшие затраты. Витые провода, проложенные наружно, можно быстро заменить, чего нельзя сказать о скрытой в стене проводке. В электрических приборах под старину нет замысловатых конструкций, в которых бывает сложно разобраться даже мастеру.

Наш ассортимент

Интернет-магазин ретро-электрики реализует продукцию только высокого качества от всемирно известных производителей. Это такие известные бренды, как: Bironi, Werkel, Schneider Electric, «Мезонинъ» и другие. Вы можете «пощупать» и посмотреть позиции товара из нашего интернет-каталога в шоу-руме компании. Обратите внимание на продукцию бренда Loft&Wood - эти товары мы производим сами. В каталоге вы найдете:

  • витые провода и контактные группы;
  • керамические изоляторы;
  • накладки на бревна;
  • винтажные рамки;
  • выключатели и розетки;
  • распаечные коробки;
  • лампы Эдисона;
  • ретро удлинители, тройники и многое другое.

На купленный в интернет-магазине товар, компания предоставляет гарантию на 2 года. Однако эффективный срок службы ретро-электрики исчисляется не одним десятилетием.

Сотрудничество с «РетроРозетки.ру»

Основной плюс интернет-магазина «Ретророзетки.ру» - всё лучшее ретро в одном месте. Мы обрабатываем заказы всегда в день обращения клиента, работаем для вас ежедневно без выходных, доставляем покупки в любой регион РФ и в страны ближнего зарубежья. По договоренности мы предоставляем монтаж, оснащение квартир и домов электрикой «под ключ». Мы гарантируем качество наших товаров, ведь компания основана профессионалами с 15-летним стажем работы в данной сфере.

Постоянные клиенты компании «РетроРозетки» пользуются преференциями. У нас уже разработаны программы по оптовым закупкам для региональных дилеров, проводятся акции и праздничные скидки. Вы сэкономите на этом деньги и время. Наши менеджеры профессионально проконсультируют и помогут выбрать позиции товара, соответствующие вашим ожиданиям.

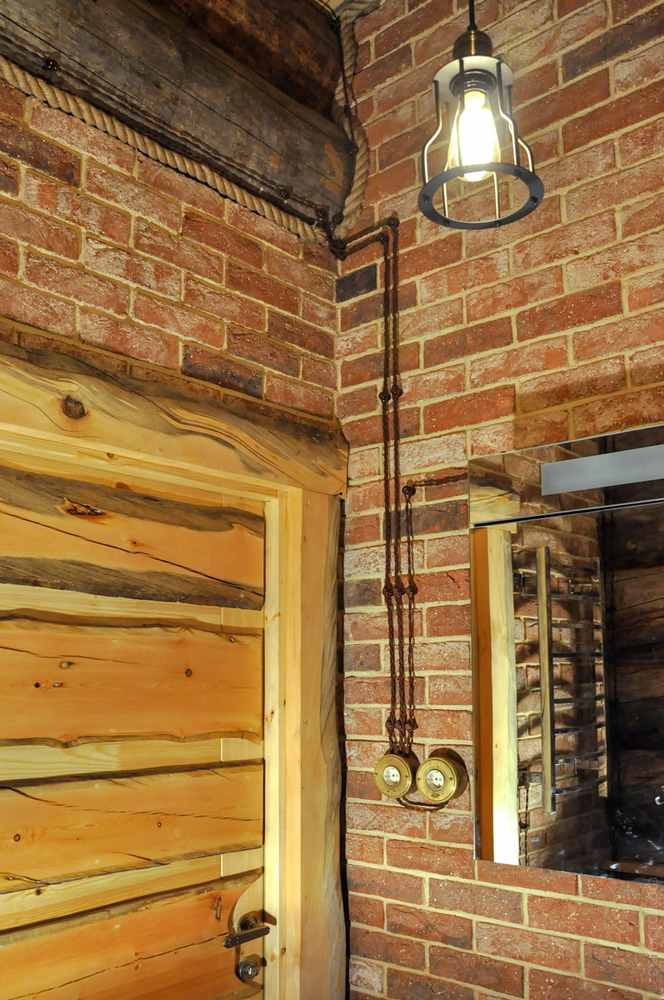

Ретро-проводка в ТРУБАХ

Как правило трубную продукцию из металла применяют для разных целей, в т.ч. для проведения электромонтажа. Ретро-проводка в мет. трубах надежно защищена от механических повреждений и химически агрессивной среды.

При прокладке трубы следует соблюдать технологию выполнения монтажа и противопожарные требования.



МАТЕРИАЛ ИЗГОТОВЛЕНИЯ:

- медь

- латунь

- сталь

- алюминий

- пластик



И ВСЕ ЭТИ ВИДЫ ТРУБ ВЫ МОЖЕТЕ ПРИОБРЕСТИ У НАС!



Труба стальная для электропроводки имеет более тяжелую массу, чем обычная проводка, при этом она относится к высокопрочным материалам. Эту продукцию рекомендуют использовать при прокладке каналов в постройках из дерева, древесины.

Поскольку сталь относится к проводникам, в целях обеспечения безопасности эту проводку требуется заземлять.



Перед тем, как начинать монтаж трубной трассы, с тонкостенной металлической трубой для электропроводки, необходимо применить слудеющие правила.

1. Максимальный угол изгиба канала трубы нельзя делать менее 90 градусов.

2. Концы трубки следует предварительно очистить от заусенцев, подвергнуть раззенковке.

3. Следует также придерживаться опреденных длин отрезков:

- прямая труба - не более 10 метров, а при наличии двух изгибов - не более 5 метров.

4. При выполнении изгиба, необходимо следить за соблюдением целостности и невредимости поперечного сечения трубной продукции в местах соединения.

5. И наконец, кабельный канал ставят как часть системы, уравнивающей потенциалы (сокр.  СУП).



Если вдруг невозможно соблюсти условия относительно выбора длины в соответствии с данными правилами, то производят монтаж протяжной коробки, при этом делаю это без дополнительных стыков на отрезке.



Рады предложить проводку в ретро-трубах из пластика. Проводка в трубах это не новое изобретение, а давно забытое старое. Первоначально проводка в трубах делалась только из металла, поскольку пластик даже не применялся, когда появилась такая проводка.
В нашей компании можно приобрести также и металлические трубы, для электропроводки,  сделанные из алюминия, стали и меди, но именно трубы из пластика отличаются невысокой ценой и при этом создают такой же непревзойдённый стиль ЛОФТ.
В данном случае,  приобретая такие трубы из далека вы не поймете, что они сделаны из пластика, только при ближайшем рассмотрении можно понять, что это не металл. Можно понять, что они из пластика, только за счет переходников, тройников и соединителей.  Сама труба выглядит как металлическая. При изготовлении данной продукции, используется только материал наивысшего качества. Работа по покраске ручная и имеет неповторимую фактуру. В данном случае, на фотографии мы видим цвет бронзы, так же есть и другие цвета которые мы вам покажем в других выпусках (старая сталь и старая медь).





И все эти виды труб и нашу другую продукцию, вы можете приобрести у нас на сайте РетроРоссия.рф или позвонив по телефону: 8-800-700-70-71.
   Мы всегда Вам рады!
#ретростиль  #ретропроводка  #ретролебедев #retrorussia #ретро #ретророзетка @retro_provodka  #лофт



Монтаж винтажной ретро проводки в Москве и Московской области по доступной цене

«Электрознаток» выполняет монтаж ретро проводки в деревянном доме, коттедже, городской квартире. Компания применяет технологии, позволяющие безопасно стилизовать дачу или частный дом под старину. Особенность ретро-оформления — открытое расположение электропроводов. С ними будут гармонировать выполненные в том же стиле потолочные светильники, бра, декоративные выключатели и розетки. Установкой электрооборудования занимаются профессионалы. Выезд для монтажа — по всей Москве и Московской области.

Характеристика стиля

Прокладка винтажной проводки под старину предполагает наружное пролегание кабелей, без заглубления в стены, полы или потолки, или скрытия декоративными панелями. Токоведущие части пролегают прямо по поверхности — так, как было принято выполнять укладку в 40–60-х годах XX века. Сегодня декоративное размещение проводников применяют в декоративных целях, чтобы стилизовать дом под советскую квартиру, шале или дом в стиле кантри. Для закрепления эффекта укладывают специфические витые провода вместо современных прямых.

Мастерами «Электрознаток» выполняется наружная открытая проводка ретро: цена на монтаж зависит от объёма, сложности и срочности работы. Стилизация под «старинное» жильё требует вместе с открытым расположением кабелей использовать декоративные:

Возможно использование и других приборов, выполненных в стиле ретро. Электриками «Электрознаток» выполняется наружная декоративная проводка в деревянном доме или квартире: по всему помещению, в отдельных комнатах, в пристройках или на верандах.

Плюсы ретро-разводки

Стилизованная под старину укладка кабелей имеет такие преимущества:

Оригинальное исполнение
Проводка, выполняемая «Электрознаток», позволяет разнообразить чрезмерно классический или современный интерьер, добавить отдельной комнате или всему дому необычности.

Укладка без штробления
Компания выполняет открытый монтаж ретро проводки: цена за работу не включает прокладывание каналов дереве, бетоне или кирпиче.

Лёгкость обслуживания
Проводники, пролегающие наружно, проще проверить на работоспособность или заменить на новые. Упрощается и создание дополнительных электрических контуров.

Большой выбор аксессуаров
Под «советские» витые провода можно подобрать соответствующие эпохе выключатели, розетки, защитные рукава.

Для услуги от «Электрознаток» ретро проводка в деревянном доме цена приведена в прейскуранте. Обращение к мастерам исключит риски поражения током во время собственноручного монтажа, возгорания из-за неправильно выполненных расчётов.

Минусы разводки под старину

Наружное пролегание проводников, стилизованное под старую прокладку, имеет и недостатки:

Мастера «Электрознаток» выполнят укладку проводников под ретро так, чтобы домашняя электросеть была совершенно безопасна. Цена на ретро проводку в деревянном доме под старину включает проверку надёжности всего контура.

Порядок монтажа электроразводки под старину

Прокладка в стиле ретро выполняется наружно, после завершения чистовых отделочных работ. Опытные электрики «Электрознаток» выполнят расчёт потребляемой мощности, подберут кабели правильного сечения, декоративные подрозетники, розетки, выключатели. Предложат способы монтажа линий высокой мощности.

Стоимость установки ретро проводки в деревянном доме или квартире включает такие этапы:
  1. Подготовка схемы электропроводки, сметы расходных материалов.
  2. Разметка размещения проводников на открытых поверхностях.
  3. Монтаж распаечных коробок наверху или в нижнем секторе стены.
  4. Установка изоляторов.
  5. Протяжка кабелей. Провода натягивают туго, обкручивая косичками изоляторы. Между собой проводники соединяют пайкой или клеммным способом.

Прокладка ретро проводки в деревянном доме завершается подключением выключателей, розеток. Перед вводом в эксплуатацию мастера «Электрознаток» проверят безопасность сети.

«Электрознаток»: стильная ретро-разводка — легко!

В нашей команде — опытные мастера, выполняющие самые сложные работы по созданию и модернизации разводки. Мы работаем с любыми материалами стен: кирпичом, бетоном, деревом. Цена на монтаж ретро проводки под старину представлена в прайс-листе.

Наши преимущества:

  • Доступные расценки. Мы не предлагаем смехотворные цены — вы платите деньги за реальное качество.
  • Бесплатная подготовка. Мы дадим консультацию по монтажу, а перед началом работ на место прибудет замерщик — за наш счёт.
  • Строжайший контроль. Мастера «Электрознаток» проверят надёжность каждого этапа выполнения работ.
  • Работаем круглые сутки. Не получается пригласить электриков в дневное время? Мы приедем вечером или ночью — тогда, когда вам удобно!
  • Стабильные цены. Мы не пересматриваем расценки каждые несколько минут или в зависимости от погоды. Только адекватные условия — для уважаемых клиентов.

Чтобы вызвать мастера «Электрознаток», напишите или позвоните нам — возможен выезд в любое место Москвы и Московской области!

Ретро проводка в деревянном доме своими руками

Для создания интерьера и атмосферы уюта в деревянных домах используются различные элементы старины. В данной статье рассматривается использование электропроводки ретро для внесения старинного стиля в интерьер.

Пример использования проводки ретро в кирпичном доме

Правила безопасности

Электропроводка в стиле ретро широко применялась в начале процесса электрификации населённых пунктов страны в начале 20-го века.

Разница заключается в том, что с того времени увеличилось количество бытовых приборов в доме, соответственно, и потребление мощности конечным потребителем. Это стоит учитывать при выборе сечения проводника для исключения аварийных ситуаций и возникновения опасности пожара.

Нормативные документы предписывают при прокладке открытой трассы освещения применять независимо от исполнения проводника (моножила или витое) сечение кабеля диаметром не менее 1.5 мм. кв. для медного провода и 2.5 мм. кв. – для алюминия.

Для подключения розеточных групп потребителей рекомендуется применять соответственно 2.5 мм. кв. для медного проводника и 4 мм. кв. – для алюминиевых кабелей.

Согласно требованиям СНИП и ППБ для гражданских строений запрещается:

  • Прокладка открытых проводов в строениях из дерева запрещена без использования противопожарных изолирующих материалов (металлические рукава, пластиковые негорючие гофра трубы, установка на изоляторы).
  • Применение коммутирующих приборов врезного типа в конструкциях с деревянной основой:
  1. Розетки.
  2. Выключатели.
  3. Коробки распределительные.

Как показывает практика, причиной возникновения пожароопасных ситуаций в деревянном доме является отсутствие контакта в распределительных коробках и местах соединения провода в коммутирующих устройствах (розетки, выключатели). Поэтому рекомендуется применять для сочленения проводки метод пайки – это самый надёжный способ, или использовать переходники клемники известных производителей. В таком случае экономить не стоит.

Места подключения провода открытых розеток и выключателей надёжно затягиваются, не допускается свободного болтания проводника в клемме.

Конструкция

Открытая проводка ретро используется для монтажа на деревянных поверхностях с помощью крепежа на специальных изоляторах, а конструктивное исполнение разрешает применение и на остальных строительных материалах таких, как бетон, кирпич, оштукатуренная плоскость. Главное отличие в фиксации ретро провода заключается в разных типах крепёжного материала. Для деревянных покрытий используются специальные шурупы, а по бетону применяются специфические дюбеля.

Исполнение ретро проводки на кирпичной стене

Для тех, кому не жалко потратиться на стилистическое оформление деревянного дома в ретро исполнении, стоит обратить внимание на ассортимент представленной продукции, который включает в себя:

  • изоляторы фарфоровые;
  • точные ретро копии первых выключателей с тонкой дизайнерской нотой;
  • пожаробезопасные наружные розетки накладного исполнения;
  • специальные распределительные короба для деревянных поверхностей;
  • сертифицированная проводка сечением 0. 75-2.5 мм. кв., стилизованная под ретро, предназначенная для открытой прокладки.

Перед приобретением продукции обратите внимание на цветовую разметку провода, она должна соответствовать нормативным актам, прописанным в ПУЭ и иметь несколько цветов: синий и коричневый (могут быть другими по усмотрению производителя), жёлто-зелёный – обязательный. Изоляция ретро кабеля выполнена не менее чем из трёх слоёв (прорезиненная жила, негорючая обмотка и наружная оплётка из шёлка с пропиткой).

Дизайн

Открытая ретро проводка в деревянном доме позволит сэкономить материальные средства и подчеркнёт утончённый стиль владельца.

Монтаж можно выполнить своими руками при ограниченном количестве средств.

Как известно, при строительстве деревянных домов из срубов отделочные работы сводятся к нулю. В таком случае применение наружной прокладки кабеля с креплением на изоляторах приобретает актуальность.

Пластиковые короба не обеспечивают плотного прилегания к поверхности из-за конструктивных особенностей деревянной стены, а применение крепёжных скоб запрещено. Таким образом, применение наружной прокладки кабеля обоснованно с точки зрения требований безопасности.

Производители предлагают ассортимент цветовой гаммы внешнего покрытия ретро проводки, так что подобрать сочетание цветов, которые вольются в окружающий интерьер, несложно. В том числе это относится и к розеткам с выключателями, изготавливаемым с учётом цвета провода.

Использование ретро проводки в домах-срубах

Монтаж

По причине дороговизны открытой проводки и отсутствия большого диаметра сечения ретро кабеля провести электрификацию деревянного дома только наружной прокладкой не получится. Ввод питания по расчётам нагрузки придётся выполнить с применением других проводов сечением не менее 4мм. кв., а по требованиям безопасности – уложенных в трубу и спрятанных под облицовку помещения с соблюдением соответствующих противопожарных норм.

Дополнительных мер безопасности в деревянном доме потребует электрическая плита и котёл для нагрева воды. Для защиты питания этих потребителей применяются специализированные короба или пластиковые трубы малого диаметра. Провод рекомендуется выбирать с применением негорючих материалов подходящего сечения.

Для экономии денег в деревянном доме при работах с открытой проводкой применяют комбинированную схему прокладки. Монтаж проводки от щитовой к распределительным коробам выполняется разными марками провода, с последующей укладкой в негорючий короб, предусмотренный для этой цели и подходящий по характеристикам и размерам.

В таком случае снизится расход ретро материала при оформлении деревянной поверхности, а открытая проводка будет подходить к потребителю непосредственно из распределительных коробов. При этом прокладка наружной части провода выглядит привлекательно в вертикальном положении.

Способы подключения групп проводов в коммутационных коробках:

  • Делается «скрутка» провода с последующее пайкой.
  • После лужения проводника нужно произвести соединение посредством клеммных зажимов.
  • Использовать специальные наконечники (с той же целью, что и лужение провода) и посредством клемм произвести коммутацию.

Монтаж ретро проводки в деревянном доме

Советы

Для изготовления открытой проводки для деревянного дома своими руками в условиях отсутствия финансов можно воспользоваться хитростями. Берётся одножильный кабель и зажимается в патроне электрической дрели, на медленных оборотах скручивается в жгут. Для соблюдения необходимого отступа провода от стены применяются классические фарфоровые или пластмассовые изоляторы маленького размера.

Наличие заземляющей колодки у розетки или светильника определяет и количество жил в проводе. В гражданском строительстве применяется двух-, и трёхпроводная система открытой прокладки кабеля.

Через равномерные промежутки крепятся изоляторы, и выполняется вязка провода. В идеале проводка продевается на изоляторы между жилами, в целях предотвращения образования провисов применяют дополнительную обвязку или термические усадки специального размера.

Преимущества

Декоративная составляющая и степень безопасности наружной прокладки проводки, не говоря уже об отсутствии подготовительных мероприятий, относится к преимуществам стиля ретро. Скорость выполнения работ при прокладке молниеносная.

В случае необходимости дополнить или перенести некоторые элементы, розетку или светильник, ломать стены с открытой проводкой просто нет необходимости, а работы по прокладке не доставят ощутимых проблем.

Комплектующие дорогие, но такой метод исполнения на изоляторах позволит сэкономить на работе. Не требуются штробы для прокладки проводника и гофра для дополнительной безопасности, что в некоторой степени компенсирует затраты на приобретение провода, выключателей и розеток.

Применение наружной проводки не нарушает правил пожарной безопасности и соответствует требованиям нормативных актов.

Ретро проводка в дизайне интерьера помещения

Ретро монтаж. Видео

Особенности монтажа ретро-проводки в деревянном доме можно узнать из этого видео.

При покупке готовой ретро продукции нужно внимательно осмотреть исполнение проводки и убедиться в том, что она соответствует вышеперечисленным стандартам. Также стоит уделить внимание сечению жил проводника и информации о возгораемости, в том числе выделению дыма. Состояние изоляции должно соответствовать нормам, но этот параметр сложно определить на глаз. Для обозначения класса открытой проводки, не поддерживающей горение, используют индекс НГ.

Настоятельно не рекомендуется гнаться за дешевизной, так как проводка ретро стоит денег, а электротехническую продукцию рекомендуется покупать у официальных дилеров мировых брендов таких, как Fontini и GI Gambarelli, а выполнение работы стоит доверить профессионалам.

Оцените статью:

Обновление домашней электропроводки | Факты о восстановлении электропроводки

Свет загорается при нажатии переключателя, телевизор работает, а в холодильнике продукты остаются холодными. Значит, с электропроводкой должно быть все в порядке? Не обязательно. Могут быть моменты, особенно если вашему дому более 40 лет, когда вам нужно обновить электрическую проводку в целях безопасности или потому, что существующая проводка больше не соответствует потребностям вашей семьи в электроэнергии.

Ремонт электропроводки может быть грязным и дорогостоящим делом, но с небольшим предварительным планированием вы можете свести к минимуму сбои и даже превратить работу в возможность добавить функции, которые повысят ценность вашего дома.

Проблемы безопасности при старом подключении

Неисправная проводка является основной причиной пожаров в жилых домах, согласно исследованию, проведенному в 2009 году Национальной ассоциацией пожарной безопасности. И чем старше ваш дом, тем больше шансов, что проводка устарела или небезопасна.

Старая проводка - даже проводка с ручкой и трубкой, которая датируется началом 20 века - по своей сути не опасна, но если вы не были рядом, когда дом строился, вы не можете быть уверены, что электрическая система соответствует требованиям. Кроме того, со временем могут ухудшиться такие материалы, как изоляция проводов.

Самые популярные советы по уходу за домом

    17 вещей, которые нельзя делать с вашим домом

    Советы по уходу за домом

    Сохраните старинные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

    Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

    Советы по уходу за домом

    Копите деньги для более важных вещей, например, для ипотеки.

    5 хитростей, чтобы ваши трубы не взорвались этой зимой

    Советы по уходу за домом

    Даже если вы думаете, что они уже начали мерзнуть.

    Определите 9 проблем с этим домом (советы новым домовладельцам)

    Советы по уходу за домом

    Яркие признаки того, что вы плохо проводите техобслуживание, например, парковку на траве.

    12 вопросов, которые вы хотели бы задать, прежде чем переехать

    Советы по уходу за домом

    Избегайте сожалений, зная, какие вопросы следует задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

Если вы не знаете, когда проводилась последняя проверка, стоит заплатить лицензированному электрику, чтобы он осмотрел ее, особенно если у вас есть один из этих предупреждающих знаков:

  • Автоматические выключатели или предохранители, которые срабатывают повторно
  • Ощущение покалывания при прикосновении к прибору
  • Мерцающий или затемняющий свет
  • Постоянный запах гари из комнаты или прибора
  • Горячие, обесцвеченные или искрящие выходы
  • Двухконтактные незаземленные розетки по всему дому
  • Нет розеток прерывателя цепи замыкания на землю (GFCI) на кухнях, в банях и других помещениях, подверженных воздействию влаги.

Еще одна причина рассмотреть вопрос о модернизации состоит в том, что некоторые операторы отказываются страховать дома со старой проводкой или взимают с владельцев более высокие страховые взносы.

Связано: Страхование домовладельцев: время для ежегодного осмотра

Популярные чтения

    4 основных совета для принятия решения: какова ценность моего дома?

    Купить Продать

    Вот как установить цену на дом, чтобы быстро продать его.

    Покупка и продажа домов во время пандемии: что нужно знать

    Стоит ли продавать свой дом?

    Ресурсы, которые помогут вам сориентироваться в новой недвижимости нормально.

    5 стратегий сохранения отношений для любой пары, покупающей дом

    Купить Продать

    Покупка дома - это увлекательно. Спорите при покупке дома? Не так много. Вот как сохранить мир во время охоты за домом.

Будьте внимательны к алюминиевой проводке

Вместо стандартного медного провода во многих домах, построенных в 1960-х и начале 1970-х годов, есть алюминиевая проводка, которая считается угрозой безопасности.«Алюминиевые проводные соединения со временем ослабляются», - говорит Грег Флетчер, электрик, педагог и автор нескольких книг по электромонтажу. «Это может вызвать перегрев и, возможно, возгорание розеток, когда к ним подключены приборы». Осмотр может определить, безопасно ли оставлять проводку на месте. Иногда добавление медных соединителей, называемых пигтейлами, к розеткам и автоматическим выключателям может решить потенциальные проблемы.

Когда вам нужно больше мощности

Шестьдесят ампер раньше были стандартом для бытовой электросети.Сегодня в домах часто требуется 200 ампер для работы кондиционеров, телевизоров с плоским экраном, компьютерного оборудования и всех других устройств, о которых наши родители, бабушки и дедушки даже не догадывались.

Недостаточная мощность - это не просто неудобство; это может повредить чувствительную электронику. «Эти устройства очень тяжело переносят падение напряжения», - говорит строитель из Сан-Франциско Боб Хаузер. Даже при достаточной мощности вам может потребоваться добавить розетки, чтобы не полагаться на удлинители и удлинители, неудобства и потенциальную угрозу безопасности.

Приготовьтесь открыть свои стены - и ваш кошелек

Модернизация электропроводки - это большая работа по одной простой причине: все провода проложены за стенами. Каждый дом индивидуален, и цены различаются в зависимости от рынка, но для ремонта всего дома вы легко получите счет в несколько тысяч долларов. Подавляющее большинство из них - это труд, необходимый для того, чтобы добраться до проводов, проложить новые, подключить их к каждому выключателю и розетке, заделать отверстия и навести порядок.

Проще всего заняться этой работой во время более крупного проекта реконструкции, такого как переделка кухни или строительство пристройки, когда подрядчики все равно пробивают дыры в стенах.Это ускоряет процесс, который может занять от пяти дней до двух недель для всего дома, по словам Лэнсдейла, штат Пенсильвания, электрического подрядчика Уэса Карвера.

Однако, в зависимости от обстоятельств, вам может не понадобиться перепайка проводов сверху вниз. Примеры: когда вам нужно добавить цепи для запуска нового устройства или питания дополнительного оборудования, такого как бассейн. В таких ситуациях можно сократить расходы и перерывы.

Планируйте будущие потребности в электроэнергии

Если вы собираетесь потратить деньги и вырезать дыры в стенах, то с таким же успехом можно проложить все провода, какие только сможете. Таким образом, вы будете готовы к любым возможным потребностям в электроэнергии в будущем. «Есть вещи, которые можно купить и подключить к розетке через 10 или 20 лет, но они еще даже не изобретены», - говорит Флетчер.

Одно разумное вложение - структурированная проводка. Это прочные кабели для передачи данных, которые обеспечивают доступ к новейшим функциям телевизоров, стереооборудования, компьютеров, игровых консолей, телефонов, систем безопасности - даже для дистанционного управления домашними системами, такими как отопление и освещение, через Интернет. В то время как стандартное обновление электрооборудования по существу сохраняет ценность вашего дома, добавление структурированной проводки может ее повысить.Согласно исследованию 2009 года, проведенному Ассоциацией бытовой электроники и Исследовательским центром Национальной ассоциации строителей жилья, почти 50% домов, построенных в 2008 году, имели структурированную проводку, что является верным признаком ее растущей ценности для домовладельцев.

Вот контрольный список вопросов, который поможет вам определить, нужно ли вам обновить проводку.

30 Kenworth Скачать PDF бесплатно

Логотип Kenworth

Kenworth Trucks PDF Руководства

Название Размер файла Ссылка для скачивания
Kenworth Heavy Duty Body Builder Manual.pdf 19.1Mb Загрузить
Kenworth HVAC Systems PDF.pdf 12.8Mb Загрузить
Kenworth Hybrid PDF Body Builders Manual.pdf 7.7Mb Загрузить
Kenworth T170 PDF Body Builders Manual.pdf 7.7Mb Загрузить
Kenworth T270 PDF Body Builders Manual.pdf 7.7Mb Загрузить
Kenworth T300 Body Builder Manual. pdf 3.7Mb Загрузить
Kenworth T370 PDF Body Builders Manual.pdf 7.7Mb Загрузить
Kenworth T440 PDF Body Builder Manual.pdf 5.9Mb Загрузить
Kenworth T470 PDF Body Builder Manual.pdf 5.9Mb Загрузить
Kenworth T680 Operator's Manual.pdf 4Mb Загрузить
Kenworth T680 PDF Body Builder Manual.pdf 34.5Mb Загрузить
Kenworth T680 Service Manual.pdf 4.9Mb Загрузить
Kenworth T800 Руководство пользователя.pdf 19.7Мб Загрузить
Kenworth T880 PDF Body Builder Manual.pdf 34.5Mb Загрузить
Каталог Kenworth по ремонту при ДТП в США. pdf 9.6Mb Загрузить
KenworthHd t800 w900 c500 Body Builder Manual.pdf 19.1Mb Загрузить
Руководство + Del + Conductor Kenworth.pdf 5.8Мб Загрузить

Схемы электрических соединений Kenworth

Название Размер файла Ссылка для скачивания
Kenworth - 2012 Руководство по обслуживанию мультиплексной электрической системы - (P30-1011) .pdf 6.9Mb Загрузить
Kenworth P92-4319 B Схема электрических соединений кабины.pdf 1.1Мб Загрузить
Электрическая схема Kenworth Peterblit для моделей 210 ​​и 220.pdf 2.3Mb Загрузить
Электрическая схема Kenworth Wiring Diagrams. jpg 81.4kb Загрузить

Каталог запасных частей Kenworth

Название Размер файла Ссылка для скачивания
Каталог запасных частей Kenworth.pdf 8Mb Загрузить
каталог запчастей Kenworth.rar 578.6Mb Загрузить
Kenworth Specialty Products 2010 Heavy Duty Catalog.pdf 2.1Mb Загрузить
Каталог запасных частей пневматических рессор Kenworth Super-Cushion.pdf 65.5Mb Загрузить
Kenworth Аксессуары для грузовиков.pdf 12.7Mb Загрузить

История бренда Kenworth

Kenworth - торговая марка автомобильной компании, специализирующейся на производстве средних и тяжелых грузовиков, седельных тягачей, шасси грузовых автомобилей и самосвалов.

Компании Kenworth расположены в США, Канаде, Австралии и Мексике и являются дочерними предприятиями многонациональной корпорации Paccar Inc.

Kenworth в настоящее время оснащает свои тракторы, погрузочные платформы и шасси компанией Paccar Inc.дизельные двигатели.

Kenworth T800

Двигатели и навесное оборудование производятся на заводах в городах Колумбус (США) и Эйндховен (Нидерланды).

Как и многие другие производители грузовиков в США, Kenworth устанавливает Cummins корпораций различной мощности и оборудования на свои модели грузовиков и погрузочных платформ.

С 2017 года Kenworth предлагает модели T680 и T880 (двигатели MX-11 и MX-13) с обновленной системой круиз-контроля Predictive Cruise Control, которая работает со спутниками GPS, что позволяет водителю экономить топливо на сложных участках маршрута, так как компьютер выбирает оптимальную работу силового агрегата в зависимости от местности и погодных условий. Инженеры Kenworth уверены, что эта система повысит безопасность движения, снизит выбросы вредных веществ в атмосферу и позволит водителю сэкономить топливо.

Трансмиссия

, как правило, фирмы EATON или Allison , шасси: «Meritor», DANA или «Fabco».

С 2016 г. Силовой агрегат Powertrain с двойным ведущим тандемом (ведущими мостами) собственного производства «Тандемный мост 40K» устанавливается на серийные модели магистральных грузовиков и самосвалов.

Удобная и доступная компоновка « Kenworth » позволяет опытному водителю с минимальными затратами отремонтировать или заменить вышедшие из строя узлы и агрегаты. Для самостоятельного ремонта необходимы «дюймовые» ключи, которые можно найти в «американских» сервисных центрах или магазинах сантехники. Однако простой разводной ключ подходит и для замены колес. Колеса, конечно, американского образца.

Так как американская энергосистема имеет систему питания на 12 вольт, для присоединения полуприцепа «европейского типа» устанавливается преобразователь напряжения (инвертор) с 12 на 24 В.

Модельный ряд

Модель Класс грузовика Тип
Kenworth Т-170 Класс 6 Грузовая платформа, Шасси
Kenworth Т-270 Класс 6
Kenworth Т-370 Класс 7
Kenworth К-270 Класс 6
Kenworth К-370 Класс 7
Kenworth Т-440 Класс 8 Тракторы и самосвалы, шасси
Kenworth Т-470 Класс 8
Kenworth T-680 Класс 8 Тракторы
Kenworth T-800 Класс 8 Тракторы и самосвалы, шасси
Kenworth T-880 Класс 8 Тракторы и самосвалы, шасси
Kenworth W-900 Класс 8 тракторы, Шасси
Kenworth C-500 Класс 8 Тракторы проходимые, шасси 6Х6, 8Х8

Электрический провод и электрический кабель

Как выбрать правильный тип электрического провода для проектов домашней электропроводки


Домашний электрический провод и Кабель типа NM

Кодекс NEC требует, чтобы домашние электрические провода были защищены и закрыты, когда используются такие устройства, как розетки, приспособления и переключатели. установлены.

Иногда необходимо соединить или соединить провода.

При сращивании проводов необходима доступная распределительная коробка, чтобы закрыть сращенные провода.

В этом списке показаны различные домашние электрические провода и отображает имя провода и типичное приложение.

style = "clear: left">

Самый распространенный тип дома электрический провод, который устанавливается для электрических цепей общего назначения кабель типа NM или кабель с неметаллической оболочкой не менее одной пары изолированных проводов и одного неизолированного провод, используемый для заземляющего проводника.Заземляющий провод закреплен по всему дому, чтобы поддерживать непрерывную заземленную систему, которая исходит из главной панели обслуживания.

Завершена прокладка домашней электропроводки типа НМ. путем сверления отверстий утвержденными методами, защищающими провод и сохраняет структурную целостность дома. Доступны методы для защиты проводки, которая становится уязвимой для повреждения, которое может произойти при установке каменного листа или других настенных покрытий. Этот защита обеспечивается пластинами безопасности, как показано в таблице ниже.

Максимальный ток провода
Изолированные жилы внутри кабеля типа NM рассчитаны на температуру.

Этот номинал ограничивает ток в силе тока, тем самым предотвращая перегрев домашней электропроводки и вызывая пожар.

Использование провода надлежащего размера обеспечит безопасную работу цепи.

style = "clear: left">

PPT - Электропроводка PowerPoint Presentation, скачать бесплатно

  • Электропроводка Урок № 1: Общие сведения о схемах

  • Что такое схема? • Два или более проводника (проводов), по которым ток течет от источника к одному или нескольким выходам.• Источник - источник электрического тока в доме. Обычно блок выключателя или панель выключателя. • Проводник - это любой материал, используемый для передачи электрического тока. Также может называться проволокой.

  • Кабель - это когда два или более изолированных провода соединены вместе. • Розетка - это любое устройство, позволяющее отводить электричество. Это может быть розетка, осветительная арматура и т. Д.

  • Типы цепей • Ответвительные цепи • Цепь, которая проходит от выключателя к одной или нескольким розеткам.• Большинство цепей, установленных в домах, являются параллельными цепями. • Цепи фидера • Цепь между коробкой выключателя и вспомогательной панелью.

  • Электрическая «нагрузка» • Электрическая нагрузка - это общая сумма необходимого электрического тока. • Для передачи нагрузки в каждой комнате необходимы различные типы цепей. • Электропроводка в каждой цепи защищена устройством максимального тока, будь то предохранитель или прерыватель. • Если цепь становится перегруженной или возникает короткое замыкание, выключатель размыкается и прекращает прохождение тока.

  • Обеспечивая несколько ответвлений в доме, снижает затраты и обеспечивает безопасную работу. • Допустимая нагрузка на провод измеряется в амперах и указывается как допустимая нагрузка. • Если допустимая нагрузка будет превышена, проволока будет гореть и плавиться. • Более крупный провод имеет большую допустимую нагрузку. • Для устройств с более высокими потребностями в электричестве потребуется провод большего диаметра с большей допустимой нагрузкой.

  • Номинальные значения AWG (American Wire Gage) • Всем проводам дается рейтинг AWG для описания их диаметра.• Чем меньше число, тем крупнее провод. • Провод № 8 больше, чем № 10, но меньше, чем № 6.

  • 3 типа ответвленных цепей • Общее назначение • Малое устройство • Индивидуальное оборудование

  • Что такое цепь общего назначения? • Составляет самую большую часть домашней электропроводки. • Включает в себя все розетки и большинство розеток. • Иногда их называют цепями освещения. • Они обеспечивают освещение, но к ним подключено много других предметов, таких как пылесосы, радио, телевизоры и т. Д.

  • Кодекс требует наличия как минимум 1 цепи общего назначения на на каждые 500 квадратных футов площади пола. • Можно использовать провод № 12 или № 14. • Если используется провод № 12, можно использовать прерыватель на 15 или 20 ампер. • Если используется провод № 14, можно использовать только выключатель на 15 А.

  • Что такое цепь малого устройства? • Цепи в кухонной зоне для питания миксеров, тостеров, блендеров и другой мелкой бытовой техники. • Кодекс требует, чтобы в доме была электрическая цепь небольших электроприборов с током не менее 2-20 ампер для подачи питания на розетки на столешнице.• Провод должен быть не менее 12 и защищен автоматическим выключателем на 20 ампер. • В цепи небольшого электроприбора нет лампочек, только розетки.

  • Отдельные ответвленные цепи • Цепь, которая подключается непосредственно от панели выключателя только к одному устройству или части оборудования. • Используется для предметов, требующих больших нагрузок. • Часто называется «выделенная цепь». • Примеры: плита, центральное отопление, кондиционер, водонагреватель, вывоз мусора, посудомоечная машина.

  • Схемы электрических соединений для систем кондиционирования воздуха - Часть вторая ~ Электрические ноу-хау

    • Введение в типы систем кондиционирования воздуха,
    • Введение в типы двигателей / компрессоров, используемых в системах кондиционирования воздуха.

    И в статье «Схема электрических соединений для систем кондиционирования - Часть первая » я объяснил следующие моменты:
    • Важность электропроводки для систем кондиционирования воздуха,
    • Как получить электропроводку для систем кондиционирования ?,
    • Типы электрических схем для систем кондиционирования воздуха,
    • Как читать электрические схемы?

    Сегодня я расскажу об электропроводке для различных типов систем кондиционирования и оборудования .


    Третий: схемы электрических соединений для кондиционеров Системы - продолжение
    Электрика электрические схемы для типового оборудования для кондиционирования воздуха Основные виды и оборудования в общих системах кондиционирования воздуха были:
    • Оконный кондиционер ед.,
    • Сплит-кондиционер ед.,
    • Мульти-сплит воздух блоки кондиционирования,

    1- Оконные кондиционеры
    1.1 Окно Воздух Установки кондиционирования Строительство В корпусе оконного кондиционера находятся следующие компоненты: (см. рис.1 )
    Рис.1: Окно Блоки кондиционирования воздуха Строительство
    1. Конденсатор (наружный змеевик),
    2. Вентилятор конденсатора,
    3. Герметичный компрессор,
    4. Испаритель (внутренний змеевик кондиционирования),
    5. Вентилятор испарителя (нагнетатель),
    6. Controls: Элементы управления для Оконный блок прост и встроен, в него входят: (см. рис.2)
    Рис.2: Окно Элементы управления кондиционерами

    • А вращающийся селектор / переключатель режима отмечен шкалой горячего-холодного из пяти позиций (выкл., высокий охлаждение, низкое охлаждение, высокий вентилятор, слабый вентилятор) без настроек температуры.
    • А вращающийся Переключатель термостата работает как переключатель включения / выключения для компрессор, его состояние зависит от того, на какую температуру / степень охлаждения вы его установили. (обычно есть 8 позиций для степень охлаждения).
    • Жалюзи переключатель поворота: это переключатель включения / выключения, который управляет двигателем поворота, ответственным для управления движением и углом направления, в котором подается воздух от жалюзи в комнату.

    1.2 Поток мощности в ответвленной цепи типичного оконного воздуха кондиционер
    • Оконный кондиционер блоки питаются от однофазного источника питания (см. рис.3 ), поэтому его ответвленная цепь и ее основной шнур питания, состоящий из 3-х проводов (Заземление провод, провод под напряжением и нейтральный провод).
    Рис.3: Окно Цепь питания блока кондиционирования воздуха
    • Филиал цепь будет происходить от одного из однополюсных устройств защиты от перегрузки по току. устройство OCPD включено в электрическую панель.
    • Затем пройдите система кабельных каналов (кабелепроводы, каналы,…) к средствам отключения какого-либо типа подходит для применения.
    • Наконец, основной шнур питания оконного кондиционера соединенный с этим разъединяющим средством с одной стороны, другая сторона входит кожух агрегата, подключаемый к клеммной коробке агрегата.

    1.3 Электрические соединения внутри окна воздух кондиционеры Здесь нас интересуют как основной шнур питания подключен внутри устройства, и это может быть объясняется следующим образом (см. Рис.4 ):
    Рис.4: Окно Кондиционер Внутренняя электрическая проводка
    A- Внутри устройства основной шнур питания разделить на:
    1. Провод массы (либо зеленый или оголенный провод) прикручивается к металлическому корпусу блока.
    2. Горячий провод
    3. Нейтральный провод.

    B- Горячий провод идет к переключателю на оконном блоке для подачи питания на жизненно важные части, компрессор и двигатель вентилятора:
    • Горячий провод к селекторному переключателю к переключателю термостата к компрессору
    • Горячий провод к селекторному переключателю к двигателю вентилятора.

    C- нейтральный провод будет подключен к двигателю вентилятора и компрессору без каких-либо переключатель. Эти соединения выполняются на разъеме проводов на задней панели селекторный переключатель так, все нейтральные провода являются общими друг для друга, потому что они подключены к одной точке.

    Некоторые примеры полных схем электропроводки оконного кондиционера приведены на рис. 5 .
    Рис.5: Схема электрических соединений оконного кондиционера
    Кроме того, в Рис. 6 вы можете найти примеры полных электрических схем оконного кондиционера, которые устанавливаются на корпусе блока.
    Рис.6: Окно Схемы электрических соединений блока кондиционирования воздуха - заводская установка

    Кроме того, вы можете найти примеры полных схем подключения оконного кондиционера, сенсорного и дистанционного управления в Рис.7 .

    Рис.7: Электрические схемы оконного кондиционера - сенсорное и дистанционное управление, тип

    1,4 Поток мощности внутри стандартного оконного кондиционера в режиме охлаждения

    • Когда вы переводите селекторный переключатель в режим охлаждения, мощность, которая поступает от шнура, подключенного к переключателю через горячий провод, поступает на вентилятор, чтобы вентилятор работал.
    • Селекторный переключатель также передает питание на компрессор по горячей проволоке, но компрессор не будет работать, пока термостат не перейдет в положение включения, затем компрессор сработает и начнется цикл охлаждения.

    2- Блоки воздушного охлаждения с раздельным охлаждением
    2.1 Конструкция агрегатов с разделенным воздушным охлаждением Сплит-системы - это индивидуальные системы в котором два теплообменника разделены (один снаружи, один внутри) (см. Рис.8 ). Есть две основные части сплит-кондиционера:
    Рис.8: Конструкция агрегатов с разделенным воздушным охлаждением
    1. Наружный блок,
    2. Внутренний блок.

    Этот агрегат устанавливается вне помещения или офисное помещение, которое необходимо охлаждать и в котором находятся важные компоненты кондиционер нравится:
    • Компрессор,
    • Вентилятор охлаждения конденсатора,
    • Расширительный клапан.

    Самый распространенный тип внутреннего блока - это настенный тип, хотя другие типы, такие как потолочный и напольный навесные также используются. Внутренний блок производит охлаждающий эффект внутри комната или офис и вмещает следующие компоненты:
    • Змеевик испарителя или змеевик охлаждения,
    • Вентилятор охлаждения или нагнетатель,
    • Труба сливная,
    • Жалюзи или ребра,
    • Воздушный фильтр,
    • Органы управления.

    2.2 Поток мощности в параллельной цепи типичного раздельного воздуха кондиционер Сплит-кондиционер блоки питаются либо от:
    • Однофазный источник питания (см. Рис.9 и Рис.11 ), поэтому его ответвленная цепь и основной шнур питания, состоящий из 3-х проводов (заземляющий провод, горячий провод и нейтральный провод).

    • Трехфазный источник питания (см. Рис. 12 ), поэтому его ответвленная цепь и основной шнур питания, состоящий из 5 проводов (заземляющий провод, 3 горячих провода и нейтральный провод).

    Рис.9: Блоки охлаждения с разделенным воздухом - однофазные - Внутренний подача Наружный
    Рис.10: Блоки воздушного охлаждения с разделением на фазы - Однофазные - Схема электрических соединений
    Рис. 11: Агрегаты с разделенным воздушным охлаждением - Однофазные - Наружная подача Внутренний
    Рис.12: Блоки воздушного охлаждения с разделением на две фазы - трехфазные
    Рис.13: Блоки воздушного охлаждения с разделением на три фазы - Схема электрических соединений
    • Филиал цепь будет происходить от однополюсной / трехполюсной перегрузки по току защитное устройство OCPD, включенное в электрическую панель.
    • Затем пройдите система кабельных каналов (кабелепроводы, каналы,…) к средствам отключения какого-либо типа подходит для применения.
    • После этого сетевой шнур сплит-кондиционера соединен с этим разъединяющим средством с одной стороны, другая сторона подсоединяется к клеммной коробке внутреннего блока (см. Рис. 9, ) или в наружном блоке (см. Рис. 10 ) в соответствии с рекомендациями производителя и схемами подключения.

    Примечание:

    если подключение к источнику питания выполнено во внутреннем блоке, внутренний используются средства отключения, и если подключение к источнику питания выполняется вне помещения блок, наружное средство отключения (см. Рис. 14 ) с подходящей защитой (IP) (ознакомьтесь с рекомендациями производителя и схемами подключения).
    Рис.14: Средства отключения наружной установки
    • Наконец, мощность передается через 3-проводной или 5-проводный кабель от клеммной коробки в внутренний блок к клеммной коробке в наружном блоке или наоборот, как показано на вышеупомянутый пункт.

    Есть сигнал кабель, также соединяющий регулятор внутреннего блока с регулятором в Наружный блок.

    2.3 Электрические соединения внутри The Split air кондиционеры


    Электропроводка внутри внутреннего и внешнего блоков сложнее, чем у оконных блоков кондиционирования воздуха. Это всегда заводская проводка, и с нашей точки зрения как инженеров-электриков, это никак не повлияет на нашу работу.Тем не менее, мы предоставляем несколько примеров схем электропроводки, включая управляющую проводку, для справки, как показано ниже: Рис. 15 .

    Рис.15: Сплит-кондиционеры - внутренние Схема электрических соединений

    3- Мульти-сплит-кондиционеры
    3. 1 Силовая разводка кондиционеров мульти-сплит
    • В наши дни, Мульти-сплит воздух кондиционеры также широко используются (см. Рис.16 ). В агрегатах на один наружный агрегат есть два внутренних блока, которые можно разместить в двух разных комнатах или два разных места внутри большой комнаты.
    Рис.16: Кондиционеры с несколькими сплит-системами
    • Силовая разводка для мульти сплит-кондиционеры будут такими, как в рис.17 ниже.

    Рис.17: Многофункциональные кондиционеры Разводка электропитания

    в Рис. 18 , вы можете найти примеры полных электрических схем для кондиционеров Multi-split.

    Рис. 18: Многофункциональные кондиционеры Схема электрических соединений
    4.1 Силовая проводка Мини-тепловые насосы

    Электропроводка мини-тепловых насосов будет выглядеть так же, как и в системе Split air. Охлаждающие устройства на дальние расстояния (см. Рис.19).


    Рис.19: Мини-тепловые насосы

    Тем не менее, вы можете найти ниже несколько примеров схемы подключения мини- Тепловые насосы (см. Рис. 20), и вы можете сравнить их с тепловыми насосами Split air. Блоки охлаждения, особенно в силовой (высоковольтной) проводке.

    Рис. 20: Схема электрических соединений мини-теплового насоса

    5.1 Раздельные блоки Строительство А сплит-система описывает систему кондиционирования воздуха или теплового насоса, которая разделена на две части (см. Рис.21 ), которые:
    1. Наружная секция,
    2. Внутренняя часть.

    Рис.21: Конструкция блоков с раздельными корпусами

    В наружный блок расположен снаружи, обычно на земле, но иногда и на крыша. В нем находятся следующие компоненты:
    • Компрессор (ы),
    • Змеевик (и) конденсатора,
    • Вентилятор (ы) конденсатора,
    • Электродвигатель (двигатели) вентилятора конденсатора,
    • Решетка вентилятора,
    • Запорная арматура,
    • Клапан реверсивный,
    • Дополнительные аксессуары (если Любые).

    В Внутренняя секция обычно располагается во внутреннем шкафу или гараже.Здесь находится следующие компоненты:
    • Воздуходувка (и),
    • Змеевик испарителя,
    • Терморегулирующий вентиль (ы) и дистрибьютор (и)
    • Подшипники и вал,
    • Дополнительные аксессуары.

    5.2 Электропроводка в раздельных модулях Электропроводка в Блоки Split Packaged состоят из 3 основных частей:
    1. Высоковольтная часть (силовая часть),
    2. Контроль высокого напряжения и моторная часть,
    3. Блок управления низким напряжением.

    1- Высоковольтная часть (силовая часть) 🙁 см. рис.22)
    Рис.22: Электропроводка Split Packaged unit - Высоковольтная часть

    Филиал цепь будет происходить от одного из трехполюсных устройств защиты от перегрузки по току. устройство OCPD включено в электрическую панель.

    Тогда пройдите система кабельных каналов (кабелепроводы, каналы,…) к:
    • Разъединитель средства внутреннего блока (Воздухообрабатывающий агрегат),
    • Средство отключения наружного блока (конденсатор / испаритель).

    2- Контроль высокого напряжения и часть двигателя: (см. рис.23)
    Рис.23: Электропроводка Split Packaged unit - Высоковольтный блок управления и двигателя
    • Сюда входят высокие проводка напряжения внутри блока обработки воздуха и внутри конденсатора / испарителя Блок.
    • Внутри воздухоподготовителя блока, высоковольтная проводка питает внутренний вентилятор, обогреватель и обеспечивает мощность для трансформатора.
    • Внутри блока конденсатора / испарителя, проводка высокого напряжения приводит в действие внешний вентилятор и компрессор.

    3- Контроль низкого напряжения часть: Эта часть имеет (2) режим для операции, которые:
    1. Режим кондиционера,
    2. Тепловой режим.

    A- В режиме A / C: (см. Рис.24)
    Рис. 24: Электропроводка Split Packaged unit - Блок управления низкого напряжения - A / C Mode
    Термостат отправить сигнал в (2) направлениях следующим образом:
    • Через Y-провод к включить внешний вентилятор и компрессор,
    • Через провод G к включите комнатный вентилятор.

    B- В жару Режим: (см. Рис.25)
    Так же термостат в этом режиме посылает сигнал в (2) направлениях следующим образом:
    • Через провод G к включить внутренний вентилятор,
    • Через провод W к включить обогреватель.

    Итак, полный Схема подключения будет такая же, как на Рис. 26 ниже:
    Рис.25: Электропроводка Раздельный агрегат - Блок управления низкого напряжения - тепловой режим
    Рис. 26: Электропроводка Раздельный агрегат - полная схема

    Примечание:

    Термостат обычно имеют (5) положений: «Выкл.» - «Холодно» - «Авто» - «Нагрев» - вкл. Ниже вы можете найти несколько примеров для электрические схемы для раздельно-блочных агрегатов с разными способами пуска в Рис.27 .

    Рис. 27: Электропроводка Раздельный агрегат с различными способами пуска
    6- Унитарные блоки
    6,1 Мощность контур для Унитарный комплектный
    • Унитарно в упаковке системы (см. рис.28 ) являются наиболее часто используемым оборудованием для кондиционирования воздуха в коммерческие здания. Компактный кондиционер - это автономный кондиционер. Он обеспечивает охлаждение, нагрев и движение воздуха. Все компоненты, необходимые для охлаждения, нагрева и движения воздуха, собран в стальном корпусе. Наиболее В агрегатах в корпусе используются полугерметичные компрессоры, что означает, что двигатель и компрессорные агрегаты смонтированы в одном корпусе.
    Рис.28: Крыша сборные единицы Строительство
    • Единично-упакованные единицы - это упакованные единицы, которые идут как одно целое. единый пакет, готовый к установке на крыше или на первом этаже для некоторых типов.
    • Сборные блоки на крыше могут быть классифицированы по типу поставляемого тепла. Есть агрегаты на крыше с электрическим или газовым отоплением. В отопление также может обеспечиваться тепловым насосом.Однако электрическое тепло и В основном используются газовые печи.
    • Доступное охлаждение мощность обычных блочных крышных агрегатов составляет от 10 кВт (3 тонны) до 850 кВт (241 тонна). Расход воздуха находится в диапазоне от 400 л / с (850 фут3 / мин) до 37 800 л / с (80 000 фут3 / мин).

    Схема питания для Rooftop Упакованные единицы показаны на Рис.29.
    Рис.29: Электрическая схема агрегатов на крыше

    В следующей статье я объясню электрические схемы для другого оборудования систем кондиционирования воздуха .Итак, продолжайте следить.


    Схема электрических соединений

    Lexus 2004-2018 ».

    Lexus 2004-2018, г.

    : 2004 -> 2018
    : Toyota Motor Europe
    : HTML, SVG, PDF
    :
    :

    :

    / / /
    CT200h / ZWA10 / 2ZR-FXE, 5ZR-FXE / EM1723E, EM25K4E , EM25K6E
    ES200 / ASV61 / 6AR-FSE / EM2822E
    ES200 / ASZ10L / 6AR-FSE / EM35B0E
    ES240 / ACV40 / 2AZ-FE / EM01Z6E
    ES250 / ASV60 / 2AR-FE / EM22h3E, ES21050E
    , EM22h3E, ES21022E / A25A-FKS / EM35B0E
    ES260 / AXZA10L / A25A-FKS / EM35B0E
    ES300h / AVV60 / 2AR-FXE / EM22F5E
    ES300h / AXZh20L, AXZh20R / A25A-EM65 / EM35B0E 905 / A25A-EM65 / FEZ / EM35B0E 905 / GSV60 / 2GR-FE / EM22h3E, EM2822E
    ES350 / GSZ10L / 2GR-FKS / EM35B0E
    GS F / URL10L, URL10R / 2UR-GSE / EM32U3E
    GS200t / ARL10 / 8AR-FTS / EM2772ERL, EM2773E 905 4GR-FSE / EM2012E, EM2772E, EM2773E
    GS300 / ARL10 / 8AR-FTS / EM2772E, EM2773E
    GS300 / GRS190 / 3GR-FE, 3GR-FSE / EM03A3E
    GS300h / AWL10 / 2AR-FSE / EM2082E, EM2792E, EM2793E
    GS350 / GRL10, GRL12, GRL15, GRL16 / 2GR-FSE, 2GR-FKS / EM2772E, EM2773E
    GS350 / GRL10, GRL15 / 2GR-FSE / EM2012E
    EM0GR3 / GRS196 / 2GR350 / GRS196 / 2
    GS430 / UZS190 / 3UZ-FE / EM03A3E
    GS450h / GWL10 / 2GR-FXE / EM2082E, EM2792E, EM2793E
    GS460 / URS190 / 1UR-FE, 1UR-FSE / EM03A3E
    FE14L400 / GRJE
    FE14L400 / GRJK
    GX460 / URJ150L / 1UR-FE / EM14KAE, EM14KBE
    IS200d / ALE20 / 2AD-FTV / EM015BE
    IS200t / ASE30L, ASE30R / 8AR-FTS / EM30H5E, EM30H6E
    IS220d / IS220d / ALE20VE
    / GS220d / ALE20VE / 4GR-FSE / EM015BE
    IS250 / GSE30L, GSE30R / 4GR-FSE / EM30H5E, EM30H6E
    IS250C / GSE20 / 4GR-FSE / EM13B4E
    IS300 / ASE30L, ASE30R / 8AR-FTS / EM306 GS522 / 8AR-FTS / EM306H5E -FE / EM015BE
    IS300C / GSE22 / 3GR-FE / EM13B4E
    IS300h / AVE30L, AVE30R / 2AR-FSE / EM30K5E, EM30K6E
    IS350 / GSE21 / 2GR-FSE / EM015BE
    IS350 / GSE31L, 2GR-GSE31L, 2 2GR-FSE / EM30H5E, EM30H6E
    LC500 / URZ100L, URZ100R / 2UR-GSE / EM33R0E, EM33R1E
    LC500h / GWZ100L, GWZ100R / 8GR-FXS / EM33N1E, EM33N2E
    LS350 / GSF2E
    / GSF2E
    LS350 / GSF50 LS460 / USF40, USF45 / 1UR-FE, 1UR-FSE / EM17Z0E, EM2462E, EM2731E
    LS460L / USF41, USF46 / 1UR-FE, 1UR-FSE / EM17Z0E, EM2462E, EM2731E
    LS500 / VXFA50L, VXFA55L, VXFA55 FTS / EM34G1E, EM34G2E
    LS500h / GVF50L, GVF50R, GVF55L, GVF55R / 8GR-FXS / EM34K0E, EM34K1E
    LS600h / UVF45 / 2UR-FSE / EM05B5E, EM2472E, EM27524LUR2, EM2472E / EM2751E, EM2472E / EM27524LUR2 EM2751E
    LX450d / VDJ201 / 1VD-FTV / EM27C2E, EM27C4E
    LX460 / URJ202 / 1UR-FE / EM08G5E, EM2452E, EM27C2E, EM27C4E
    LX570 / EMC2E, EM27C4E
    LX570 / EMC / FE271024 / 3URG-EMC5 / URJ201202 / 3URG-EMC570 / URJ201205 ZGZ15L / 3ZR-FAE / EM31K4E
    NX200t / AGZ10L, AGZ10R, AGZ15L, AGZ15R / 8AR-FTS / EM31K4E
    NX300 / AGZ10L, AGZ10R, AGZ15L, AGZ15R / 8AR-FTS / EM31K4E 90h 10L, AYZ10R, AYZ15L, AYZ15R / 2AR-FXE / EM31A5E
    RC F / USC10L, USC10R / 2UR-GSE / EM31G4E
    RC200t / ASC10L, ASC10R / 8AR-FTS / EM31D5E, EM31D6 / ASCR / 8AR-FTS / EM31D5E, EM31D6 / ASCR100565300 / EM31D5E, EM31D6E
    RC300h / AVC10L, AVC10R / 2AR-FSE / EM3334E, EM3335E
    RC350 / GSC10L, GSC10R / 2GR-FKS, 2GR-FSE / EM31D5E, EM31D6E
    RX200t / AGL20L, EM31D6E
    RX200t / AGL20L, AGL25TS / EM32X3E, EM32X4E
    RX270 / AGL10 / 1AR-FE / EM2262E
    RX300 / AGL20L, AGL20R, AGL25L, AGL25R / 8AR-FTS / EM32X3E, EM32X4E
    RX350 / GGL15 / 2GR-FE / EM20350E, GGL15 / 2GR-FE / EM20350E , GGL25R / 2GR-FKS / EM32X3E, EM32X4E
    RX350L / GGL26L, GGL26R / 2GR-FKS / EM32X3E, EM32X4E
    RX450h / GYL10, GYL15 / 2GR-FXE / EM2272E
    L RX450h, G465L RX450h, G465L RX450h, G465L / EM2272E
    RX450hL / GYL26L, GYL26R / 2GR-FXS / EM32Z3E, EM32Z4E

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
