Кабель разъемом RJ-45, кат. 5, универсальный, экран.
Шаг 1

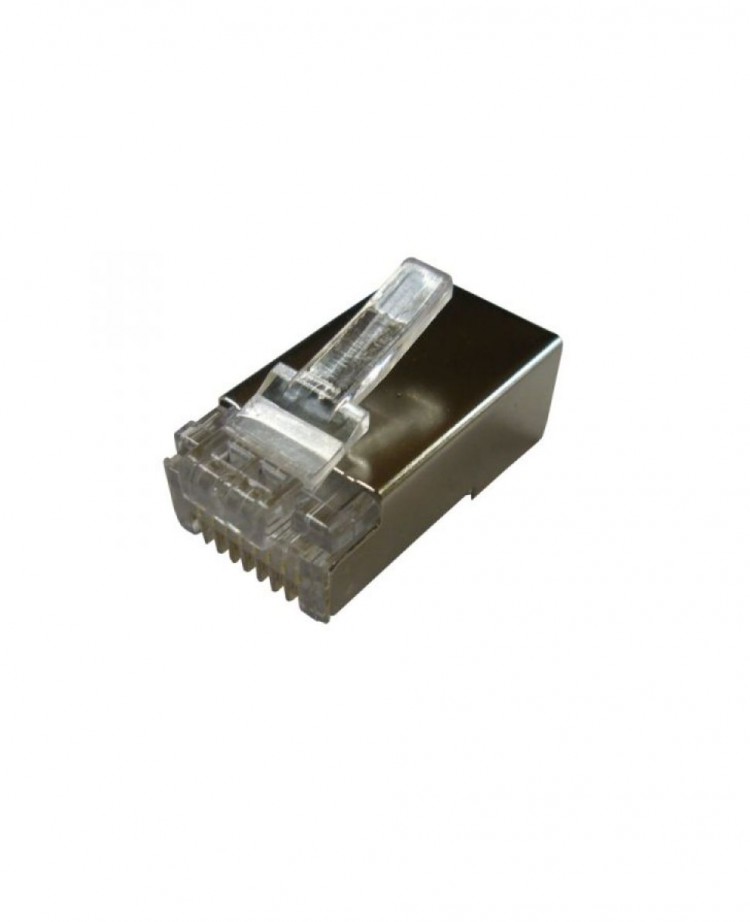

Для работы Вам понадобятся: Разъем Hyperline PLUG-8P8C-U-C5-SH, RJ-45 категории 5, универсальный, экранированный; колпачок изолирующий RJ-45 Hyperline Boot-GN, кабель витая пара FTP, категория 5e, 4 пары, patch Hyperline FTP4-C5E-PATCH-GN, устройство обжимное для RJ-45, RJ-12, профессиональное Hyperline HT-500; устройство для зачистки и обрезки витой пары Hyperline HT-S501A.
Шаг 2
Отрежьте на необходимую для изготовления патч-корда длину 4-парный экранированный кабель Hyperline, категории 5e, patch и наденьте изолирующий колпачок Hyperline. Колпачки защищают кабель от перегибов, а пластиковые замочки разъемов от поломки при частых перекоммутациях.
Шаг 3
Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого устройством для зачистки и обрезки витой пары Hyperline HT-S501A надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции.
Шаг 4
Разверните фольгу и загните ее вниз на внешнюю изоляцию. Фольга является экраном, а провод из луженой меди служит в качестве проводника для обеспечения надежного контакта экрана с разъемом и розетками.
Шаг 5
Срежьте ножницами лишнюю часть оболочки с фольгой, оставив около 1,5 см.
Шаг 6
Накрутите на фольгу дренажный провод, который страхует кабель от разрывов фольги и обеспечивает электрическую непрерывность экрана.
Шаг 7
Удалите защитную ленту.
Шаг 8
Для того чтобы поместить кабель в разъем, требуется расплести пары. Пары развиваются вплоть до края оболочки кабеля, которому придается плоская форма, чтобы было удобно расположить пары в один ряд.
Шаг 9
Проводники раскладываются в том порядке цветов, который соответствует выбранному варианту разводки.
Шаг 10
С помощью кримпера Hyperline HT-500 подрежьте проводники на расстояние около 14 мм от края оболочки кабеля (расстояние может меняться в зависимости от типа разъема).
Шаг 11
Пары должны быть разложены таким образом, чтобы сформировался плоский слой из параллельно расположенных проводников.
Шаг 12
Поместите проводники до упора в торец разъема так, чтобы они располагались в каналах, а оболочка кабеля заходила в разъем, по крайней мере, на расстояние 6 мм. При этом разъем держите ключом-фиксатором вниз. Поскольку корпус экранированного разъема частично закрыт металлическим непрозрачным кожухом, крайне важно проконтролировать правильность установки проводников и выровнять их перед подключением к ножам-контактам.
Шаг 13
Для соединения витых пар с ножами разъема используйте профессиональный обжимной инструмент Hyperline HT-500. Если до начала терминирования ножи-контакты выступают за пределы корпуса разъема, то в процессе обжима они вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек, создавая электрический контакт. В процессе обжима витые пары и кабель надежно фиксируются в разъеме.
Шаг 14
Наденьте на разъем защитный колпачок Hyperline.
Шаг 15
После терминирования кабеля с обоих концов, патч-корд необходимо протестировать.
Шаг 16

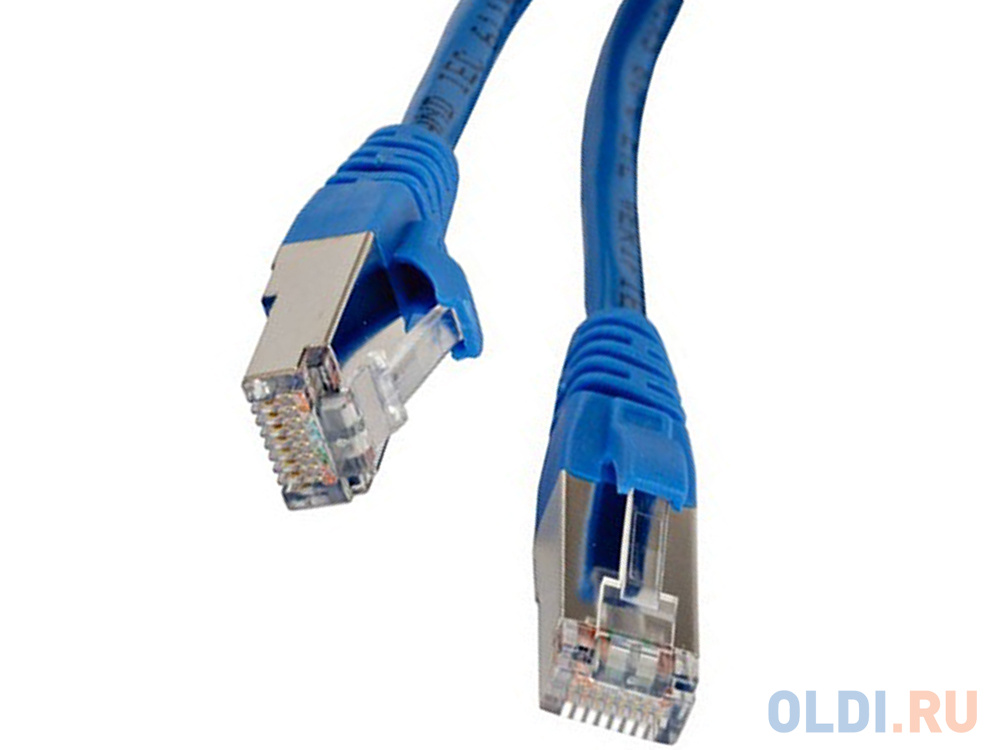

Экранированные патч-корды используются вместе с экранированным оборудованием соответствующей категории.
Разъем RJ-45 8P8C CAT 5e REXANT: разъемы, клеммы, соединители
Джек RJ-45 8P8C CAT 5e REXANT 05-1021. Разъемы серии RJсоответствуют международным стандартам IEEE и обеспечивают функцию (PoE) PoE — технология передачи электрической энергии вместе с данными.
Согласно стандартам IEEE 802.3af-2003 и IEEE 802.3at-2009 все разъемы серии RJ рассчитаны на номинальное напряжение 48 В постоянного тока ( макс = 57 В ) с максимальным током до 600 мА
служит для соединения оборудования с разъемами 8P8C, например: компьютеры, офисные АТС, сетевые коммутаторы, концентраторы, коммутационные панели, маршрутизаторы, патч-панели, сетевые карты и мн. др. Позволяет подключиться к розетке, хабу, свитчу, серверу, модему, роутеру и пр. Предназначается для опрессовки на конце компьютерного кабеля при помощи специального обжимника.
Технические характеристики
- Тип разъема RJ45
- Степень защиты IP20
- Материал пластик
- Номинальная сила тока, А 0.6
- Цвет прозрачный
- Категория 5е
Особенности
- Не имеет вставки, поэтому кабель разводится по пинам в самом разъеме и опрессовывается специальным инструментом;
- При производстве используются качественные и долговечные материалы, обеспечивающие высокий уровень передачи данных;
- Штекер изготовлен из прозрачного качественного пластика;
- Имеет 8 посадочных мест и 8 ножей-контактов;
- На контакты (ножи) нанесен слой технического золота 3 мкм для безупречной пропускной способности разъема;
- Соответствие международным стандартам IEEE;
- Обеспечение функции PoE — технология передачи электрической энергии вместе с данными;
- Согласно стандартам IEEE 802.
3af-2003 и IEEE 802.3at-2009 разъем RJ рассчитан на номинальное напряжение 48 В постоянного тока (макс. 57 В) с максимальным током до 600 мА.
3af-2003 и IEEE 802.3at-2009 разъем RJ рассчитан на номинальное напряжение 48 В постоянного тока (макс. 57 В) с максимальным током до 600 мА.Задайте вопрос специалисту о Разъем RJ-45 8P8C CAT 5e REXANT
Самовывоз из офиса: Доставка курьером: Транспортные компании: Отзывы о Джек RJ-45 8P8C CAT 5e 05-1021: Оставить отзывВаш отзыв может быть первым!
Различия между разъемами RJ45 и RJ11 — Новости
Различия между разъемами RJ45 и RJ11May 27, 2019Различия между разъемами RJ45 и RJ11
Подобно оптоволоконному соединительному кабелю, соединенному с различными типами оптоволоконных разъемов, такими как LC, SC или FC, кабель Ethernet, который является наиболее часто используемым компонентом в домашней сети, также может быть оснащен различными разъемами в стиле RJ, например RJ45. Буквы «RJ» означают зарегистрированный разъем, представляющий собой стандартизированный интерфейс телекоммуникационной сети, разработанный системой Bell и управляемый Федеральной комиссией связи (FCC) для подключения оборудования для передачи голоса и данных к услуге, предоставляемой местным оператором обмена или длинным дистанционный перевозчик.
Что такое разъем RJ45?
Разъем RJ45, как показано ниже, или разъем RJ45 — это тип разъема для витой пары, используемый для сетей Ethernet. Обычно он сделан из пластиковой детали с восемью контактами на порте, четыре из которых используются для отправки и получения данных, в то время как остальные четыре используются для других технологий или устройств сетевого питания, поэтому этот тип разъема также называется 8P8C. (8-контактный, 8-проводной) модульный разъем. Этот вид разъема подходит для многих приложений, таких как сети Ethernet, телекоммуникации, автоматизация производства и так далее. Кабель Ethernet с разъемом RJ45 также называется кабелем RJ45, как кабель CAT5 и CA6.
Что такое разъем RJ11?
RJ11, как показано ниже, является наиболее распространенным разъемом для телефонных линий. У него всего шесть позиций разъема, но обычно используется 2 из 6 позиций, поэтому его можно подключить к 6P2C (6-контактный, 2-проводной). Однако такие типы разъемов очень редки, чаще всего разъем RJ11 представляет собой 6P4C (6-позиционный, 4-проводный), при этом два из четырех проводов, идущих к распределительной коробке, не используются. RJ11 является наиболее распространенным типом зарегистрированных разъемов на сегодняшний день, и он используется для терминации телефонных линий. Следует помнить, что при использовании проводника RJ11 обязательно следуйте всем инструкциям, чтобы правильно установить соединение с любым устройством.
Сравнение между RJ45 и RJ11
Хотя RJ45 и RJ11 имеют схожий внешний вид, между ними все же существуют некоторые различия.
Применение: Самое большое различие между этими двумя заключается в том, где они фактически используются.
Разъем RJ45 используется в сети, где вы соединяете компьютеры или другие сетевые элементы друг с другом, тогда как RJ11 — это разъем кабеля, который используется в телефонных аппаратах, ADSL, модемных кабелях и т. Д.Структура: Помимо приложения, существуют также различия в структуре соединителя, которые человек может легко увидеть и идентифицировать. Если вы внимательно посмотрите на оба разъема, вы увидите, что внутри RJ11 только четыре провода, а внутри RJ45 восемь проводов. Как следствие необходимости размещения большего количества проводов, разъем RJ45 также немного больше, чем RJ11.
Схема подключения: Другое различие между этими двумя разъемами заключается в схеме подключения. Типичный разъем RJ11 имеет шесть клемм, и обычно используются только четыре средних контакта, как показано ниже. Жилая телефонная проводка POTS (обычные старые телефонные линии) обычно содержит две пары проводов, которые предназначены для двух отдельных телефонных линий.
Центральные контакты (красный и зеленый) содержат первую телефонную линию. (Примечание: бизнес (цифровые) телефонные системы могут быть подключены по-разному). Что касается разъема RJ45, он имеет две разные схемы подключения — T-568A и T-568B. Эти стандарты проводки перечислены ниже. Эти две схемы подключения могут быть использованы для создания перекрестного или прямого кабеля. Пересекающийся кабель имеет разъем T-568A на одном конце и разъем T-568B на другом конце, который обычно используется для прямого соединения между компьютерами, когда нет доступных маршрутизатора, концентратора или коммутатора. Прямой кабель имеет T-568A или T-568B на обоих концах, который предназначен для подключения различных типов устройств.
Разъем RJ45 используется в сети, где вы соединяете компьютеры или другие сетевые элементы друг с другом, тогда как RJ11 — это разъем кабеля, который используется в телефонных аппаратах, ADSL, модемных кабелях и т. Д.
Центральные контакты (красный и зеленый) содержат первую телефонную линию. (Примечание: бизнес (цифровые) телефонные системы могут быть подключены по-разному). Что касается разъема RJ45, он имеет две разные схемы подключения — T-568A и T-568B. Эти стандарты проводки перечислены ниже. Эти две схемы подключения могут быть использованы для создания перекрестного или прямого кабеля. Пересекающийся кабель имеет разъем T-568A на одном конце и разъем T-568B на другом конце, который обычно используется для прямого соединения между компьютерами, когда нет доступных маршрутизатора, концентратора или коммутатора. Прямой кабель имеет T-568A или T-568B на обоих концах, который предназначен для подключения различных типов устройств.Можем ли мы подключить разъем RJ11 в слот RJ45?
Как мы уже упоминали выше, разъем RJ45 больше, чем RJ11, поэтому можно подключить разъем RJ11 в слот RJ45, но этого следует избегать, поскольку вы можете повредить устройство, имеющее слот RJ45, независимо это коммутатор или сетевой адаптер.
Это верно, когда вы используете разъем RJ11, который подключен к вашей телефонной линии. Причина этого заключается в том, что телефонная компания подает на ваш телефон питание, которое позволяет ему функционировать даже во время отключения электроэнергии.
Резюме
Если вы внимательно наблюдаете, вы можете найти много различий между этими двумя типами разъемов, такими как размер, конструкция и стандарт проводки, которые мы упоминали выше. И согласно разным приложениям разъемы RJ11 и RJ45 различны, первый используется для работы в сети, а второй — для телефонных линий. Для выбора правильного типа разъема, вы должны принять во внимание эти факторы.
Коннектор 45 | [Разъем rj-45] 🔥 Цена От 4 РУБ
|
Коннектор RJ 45 — применяют в сетевом оборудование как соединительный разъем с сетевыми кабелями (слаботочка). Данный стандарт Registered Jack был разработан для унификации и упрощения используемых разъемов для подключения оконечного оборудования в 1975 г. RJ-расшифровывается как Registered Jack — сетевой интерфейс стандартного типа. Маркировка 8p8c — 8 позиций 8 контактов. |
В даной товарной категории представлены следующие типы коннекторов для кабелей
- Коннектор RJ-45 cat 5e — передает информацию по 2 парам со скоростью 100 Мбит в секунду. При передачи по 4 парам скорость составляет 1000 Мбит в секунду, частота сигнала передачи данных 125 Мгц Класс D.
Данный разъем получил наибольшее распространение на текущий момент 16.12.2019 год.
- Коннекторы RJ-45 cat 6 — передает информацию со скоростью до 1 Гбит в секунду Fast Ethernet или Gigabit Ethernet , частота сигнала 250 Мгц Класс E.
Данный тип подходит в ЛВС, где требуется запас мощности на ближайшие годы на текущий момент конец 2019 года.
- Коннектора RJ-45 cat 6a — передает информацию со скоростью до 10 Гбит(до 55 метров) в секунду Fast Ethernet или Gigabit Ethernet, частота сигнала передачи данных 500 Мгц Класс Ea.
Данный стандарт утвержден в 2008 году в феврале месяце и только спустя 10 лет можно сказать , что он начал получать распространение в ЛВС (локально вычислительных сетях).
Эти разъемы применяют где требуется повышенные требования к передачи данных в ЦОД. Для домашнего использования избыточен но совместим на конец 2019 года.
- Коннектор RJ45-cat 7 — передача до 10 Гбит в секунду, тип разъема Non-RJ45 , частота 600 Мгц, используется строго экранированный разъем и витой кабель. Частота проходящего несущего сигнала составляет порядка 600-700 Мгц Класс F. Данный стандарт был утвержден стандартом ISO/IEC 11801 (International organization for Standardization) витые пары данного стандарта имеют экран каждой пары и общий экран и применяемый кабель с коннектором 7 категории это SFTP (S/FTP) Screened Shielded Pair.
Данный тип используется в ЦОД и учреждениях где требуется максимальная скорость передачи данных на конец 2019 года.
Компания сетевого оборудования АНБИК предлагает наилучшие цены на продукцию Cabeus
- Поставляем коннекторы rj 45 по оптовым и розничным ценам. Особенно вам понравятся наши хорошие цены на продукт Бренда Cabeus.
- Большое распространение получил коннектор rj-45 экранированный — имеющий дополнительный металлический кожух для улучшения помехозащищенности сигнала передающегося по витой паре , так и неэкранированные разъемы которые как правило используют в ЛВС до 100 Мбит/с где не требуется повышенная помехозащищенность сигнала идущего по витому кабелю UTP.
- RJ45 коннектор — для удобства эксплуатации имеют обратную совместимость, последующая категория RJ45 CAT поддерживает подключение предыдущих версий.
- Все коннектора RJ-45 — от производителя Cabeus имеют гарантию качества 5 лет с момента начала эксплуатации продукта.
В компании ООО «Анбик РК» вы всегда можете купить разъемы RJ 45 в наличие по минимальным ценам.
Разъем RJ-45 (8P8C) кат.5e, Rexant 05-1021 | 05-1021 | ООО «ДЕФАЙНУМ»
Разъем RJ-45 (8P8C) кат.5e, Rexant 05-1021 | 05-1021 | ООО «ДЕФАЙНУМ» — ПРОИЗВОДСТВО КАБЕЛЕЙ И ЖГУТОВРазъем RJ-45 (8P8C) кат.5e, Rexant 05-1021
Артикул: 05-1021
7,31 р.
Общие сведения о разъеме RJ-45 (FD 6034)
- Серия разъемов: RJ;
- Количество контактов : 8 контактов (8pin), «папа» (Male), шаг 1.02мм;
- Производитель: REXANT;
- Артикул: 05-1021.
Технические характеристики:
- Категория: 5е;
- Материал клемм: медный сплав, контакты частично покрыты золотом;
- Способ установки на шлейф: опрессовка;
- Материал корпуса: поликарбонат;
- Цвет: Прозрачный;
- Максимальный ток: 2А DC;
- Рабочее напряжение: 250В AC;
- Температурный диапазон эксплуатации: -40C — +80C;
Наиболее частые способы применения:
- Изготовление соединителей (patchcord) для локальных вычислительных сетей, а так же при прокладке телефонных линий. Создание коммутационных кабелей в АТС.;
Создание коммутационных кабелей в АТС.;P.S.: Также, Вы можете воспользоваться нашими услугами по установке разъемов RJ-45 на заранее нарезанный кабель(*).
- (*) Внимание! Услуги по предварительной нарезке кабеля, а также установке разъемов платные. Для оценки стоимости услуг, обращайтесь к нашим менеджерам по телефону, указанному внизу страницы.
Другие названия: Modular Plug Connector RJ-45 (RJ-61) PLUG, UTP, registered jack RJ45, RJ61.
Полное руководство по разъемам RJ45
Использование модульных электронных соединителей стало одним из факторов взрывного роста услуг связи и передачи данных во всем мире. Одним из наиболее широко используемых типов в модульном семействе устройств является разъем RJ45.
Как мы узнали из другой темы блога, модульная система разъемов была разработана AT&T в 1960-х и 1970-х годах, чтобы заменить громоздкие телефонные разъемы и их трудоемкую установку.
Эта новая система соединителей предлагала простую, быструю и удобную настройку, которая могла быть настроена специалистом на месте или установлена пользователем дома. С годами линейка расширилась и теперь включает в себя опоры передачи данных, такие как RJ45, который был разработан для компьютерных сетей. Фактически, разъемы RJ45 обычно называют разъемами Ethernet.
Что такое разъем RJ45?
Разъем RJ45 — это обычно используемое модульное устройство межсоединения, сочетающееся с кабелем, для предоставления услуг передачи данных для различных электронных устройств и систем.
Различные разъемы, разработанные с использованием этой системы, были отнесены Федеральной комиссией по связи в 1976 году к системе Registered Jack (RJ), что привело к маркировке RJ. Это было сделано для обеспечения совместимости между оборудованием телефонной компании и потребительским оборудованием. Система RJ охватывает физический разъем, схемы разводки и особенности сигнала.
Устройства RJ45, как и все модульные разъемы, содержат металлические контакты, разделенные изоляционными пластиковыми каналами.
Каналы вставляются в соответствующее гнездо, а разъемы фиксируются язычком, что делает их безопасными, но также съемными.Внутри устройства RJ45 содержат 8 контактов и 8 позиций проводов, используемых для обработки сигналов или питания, поэтому они могут поддерживать 4 пары витых проводов.
Эта 8-контактная конфигурация разъема RJ45 аналогична конфигурации разъемов 8P8C, но настоящие разъемы RJ45 также включают язычок, который позволяет вставлять устройство только в одной ориентации с совместимым разъемом, чтобы избежать неправильного подключения проводки. Следовательно, RJ45 — это один из типов разъема 8P8C. Однако обычно большинство разъемов 8P8C обозначаются как RJ45, но это не совсем точно.Вы можете подключить разъемы 8P8C к разъемам RJ45, но не можете сделать обратное.
RJ45 Характеристики и возможности
Разъемы RJ45 включают в себя основные характеристики модульных разъемов: невысокую стоимость, беспаечную сборку разъема и проводки, быстрое изготовление нестандартных кабелей, простую вставку и удаление, простую сборку в полевых условиях с помощью простых инструментов и возможность настройки кабелей на месте.
Розетки (или розетки) также могут иметь вертикальную или горизонтальную ориентацию, что позволяет использовать их в различных приложениях.
Помимо этого, разъемы RJ45 также имеют вышеупомянутый язычок для ориентации, чтобы предотвратить неправильное подключение. Их 8-контактная конфигурация также означает, что они могут использоваться в более требовательных и ресурсоемких приложениях.
Дополнительные доступные функции могут включать:
- Экранирование — для отмены воздействия EMI / RFI
- Ключ — для правильного ввода
- Различные возможности монтажа — для использования методов на панели, плате, поверхности или сквозных отверстиях
- Дисплеи и индикаторы — для индикации состояния подключения
- Встроенный магнитопровод — для лучшего экранирования и защиты по току
- Hi-Rel — для защиты оборудования и соединений
Применимые стандарты разъема RJ45
Существует несколько технических стандартов, которые применяются к разъемам RJ45 в зависимости от их применения.
ANSI / TIA 1096-A охватывает основные физические размеры, механические характеристики и требования к контактам для устройств RJ45. Основные стандарты подключения T-568A и T-568B охватывают проводку и распиновку RJ45. Стандарты IEEE 802.3at, 802.3af и 802.3bt охватывают особенности и детали Ethernet для устройств с питанием через Ethernet (PoE), где разъем подает электрический ток на конечное устройство. IEEE 1394 определяет структуру шины интерфейса данных, используемую с устройствами RJ45. Различные другие стандарты охватывают кабели или проводку, используемую с устройствами RJ45, опять же в значительной степени в зависимости от конкретного приложения.Ниже мы рассмотрим некоторые из этих стандартов более подробно.
Текущее использование устройств RJ45
Устройства RJ45 в основном используются для подключения устройства с выходом в Интернет (например, ПК) к другому сетевому устройству, например серверу, маршрутизатору, модему, Smart TV, игровой консоли и другим устройствам, использующим протокол Ethernet.
Сети Ethernet распространены как в профессиональной, так и в домашней среде. Жесткое подключение с использованием устройств RJ45 обеспечивает более высокую скорость передачи данных при стабильности и безопасности передачи данных, что также делает их привлекательными для использования в промышленности и на производстве.
Технология RJ45 повышенной прочности также находит все более широкое применение в приложениях передачи данных, которые подвергают компоненты системы воздействию влаги, пыли, вибрации, химикатов или механических нагрузок. Различные дополнительные функции разъемов, такие как ботинки или устройства для снятия натяжения, обеспечивают производительность, необходимую для выживания в этих средах.
RJ45 и Ethernet
Ethernet — это просто способ соединения компьютеров и других устройств в физическом пространстве.Он обеспечивает передачу данных по локальной сети (LAN) или глобальной сети (WAN) и соединяет их с помощью кабеля, позволяя им обмениваться данными друг с другом.
Стандарт Ethernet (IEEE 802.3) был разработан Институтом инженеров по электротехнике и электронике (IEEE) в 1980-х годах и в настоящее время является самой популярной технологией LAN, используемой во всем мире. Он определяет правила настройки сети Ethernet (соединений), количество проводников, необходимых для соединения, ожидаемую производительность и структуру для передачи данных.
Широкое распространение технологии Ethernet обусловлено балансом, который она предлагает между простотой установки, скоростью, стоимостью и широкой поддержкой сетевых протоколов. Разъемы RJ45 — это стандартные устройства, используемые при настройке сети.
Что такое EtherCAT?
EtherCAT — это сокращение от Ethernet для технологии автоматизации управления. Он был представлен в 2003 году и определен стандартом 61158 Международной электротехнической комиссии (МЭК). Это очень гибкий сетевой протокол, используемый промышленностью для автоматизации производства в реальном времени, испытаний и измерений и других приложений.
Он работает на высокой скорости и очень эффективен. Опять же, разъемы RJ45 используются при реализации сети EtherCAT. Никакого другого специального оборудования не требуется. Устройства в сети EtherCAT имеют два порта RJ45, один из которых подключен к предыдущему узлу в сети, а другой — к следующему узлу. Это позволяет эффективно использовать полосу пропускания.
Кабели Cat5 и Cat6
Кабели, используемые в сетях Ethernet и EtherCAT, доступны в различных версиях. Кабели Cat5 и Cat6 используются для подключения компьютеров к сети, но их производительность сильно различается.
Cat5 состоит из 4 витых пар проводов и, хотя и широко использовался в прошлом, становится устаревшим из-за кабеля Cat5e. Cat5e также состоит из 4 витых пар проводов, но из-за изменений конструкции он до 10 раз быстрее, чем Cat5, и обеспечивает большую устойчивость к перекрестным помехам или помехам.
Cat6 также состоит из 4 витых пар, но быстрее, чем Cat5e, имеет большую пропускную способность и функциональность, снижает перекрестные помехи или помехи за счет экранирования и обратно совместим с Cat5 и Cat5e.
Кабель Cat6 обычно используется в сетевых установках, которые достигают гигабитных скоростей. В новом кабеле Cat6a добавлен толстый пластиковый кожух, чтобы еще больше уменьшить перекрестные помехи, и его можно использовать для более длинных кабелей (до 328 футов). Кабель Cat7 постепенно увеличивает пропускную способность.
| Кат. 5 | 100 Мбит / с | 100 МГц |
| Cat 5e | 1000 Мбит / с | 100 МГц |
| Кат. 6 | 1000 Мбит / с | 250 МГц |
| Cat 6a | 10 000 Мбит / с | 500 МГц |
| Cat 7 | 10 000 Мбит / с | 600 МГц |
| Cat 7a | 10 000 Мбит / с | 1000 МГц |
Помните, что каждая из этих конструкций кабеля работает с 4 витыми парами или восемью проводами, поэтому для соединения всех этих проводов необходимы разъемы RJ45 с 8 контактами.
Все кабели Cat5, Cat5e, Cat6, Cat6a, Cat7 и Cat7a используют одни и те же разъемы RJ45.
Power Over Ethernet (PoE) и RJ45
Модульные разъемы, такие как RJ45, также позволяют передавать оба сигнала и подавать электроэнергию на подключаемые устройства. Power Over Ethernet (PoE) — это метод подачи питания постоянного тока на устройства через неиспользуемые витые пары в кабелях Ethernet, устраняющий необходимость в отдельной проводке питания. PoE регулируется стандартом IEEE 802.3af и последующими версиями, которые увеличили подачу питания.Различные версии:
| PoE | IEEE 802.3af | до 15,4 Вт |
| PoE + | IEEE 802.3at (тип 2) | до 30 Вт |
| PoE ++ | IEEE 802.3bt (тип 3) | до 60 Вт |
| PoE ++ | IEEE 802.3bt (тип 4) | до 100 Вт |
Использование PoE быстро растет за счет экономии средств, основанной на отсутствии необходимости в отдельных электрических кабелях, розетках или плате за установку.
Это также обеспечивает гибкость, поскольку нет необходимости размещать устройства рядом с электрическими розетками. Он также разработан, чтобы быть безопасным, надежным и масштабируемым.
RJ45 Технические характеристики / Рекомендации по компоновке платы
Если вы разрабатываете устройство, которое будет взаимодействовать с сетью Ethernet и будет использовать разъемы RJ45, есть некоторые технические соображения в зависимости от вашего уровня участия в проектировании.
На уровне платы основное внимание уделяется снижению электромагнитных помех, поддержанию целостности сигнала и сохранению изоляции электрического сигнала.Не вдаваясь в подробности схемотехники, необходимо обратить внимание на длину и положение дорожек на плате. Магниты также следует изолировать и держать как можно ближе к разъемам RJ45. В идеале, разъемы RJ45 со встроенным магнитом были бы лучше всего для уменьшения электромагнитных помех, что более подробно обсуждается ниже.
Также необходимо учитывать физическое размещение разъемов на плате.
RJ45 доступны для большинства стандартных методов монтажа компонентов, включая монтаж на панель, плату, в сквозное отверстие и на поверхность.
Распиновка разъема RJ45
Распиновка — это назначение каждого из различных контактов в разъеме. Провода с цветовой кодировкой должны быть вставлены в правильные места расположения выводов в разъеме RJ45 для правильного функционирования сети Ethernet. Для облегчения юстировки доступны сквозные соединители RJ45, которые позволяют пропускать провода через соединитель и обрезать их во время процесса обжима.
Существует два стандарта распиновки RJ45: T568A и T568B.Они определяют организацию восьми проводов в разъеме, и каждый имеет свою цветовую схему, которой необходимо следовать. Стандарт T568A обеспечивает обратную совместимость со старой проводкой. Стандарт T568B предлагает лучшую изоляцию сигнала и защиту от шума. Любой из них будет работать в сети Ethernet.
Тип, который следует использовать, зависит от ваших индивидуальных потребностей в конструкции и от того, используете ли вы прямой или перекрестный кабель.Прямой (патч-кабель) имеет одинаковый стандарт проводки на каждом конце. Перекрестные кабели используются для подключения устройств одного и того же типа, имея соединение T568A на одном конце и соединение T568B на другом конце.
Свернутые или перекручиваемые кабели плоские и подключают устройства к консольному порту сетевого коммутатора. Они используются только для установления интерфейса и не передают данные.
Другие термины, которые можно услышать, включают Loopback , то есть соединение, которое позволяет компьютеру взаимодействовать с самим собой.Он используется для диагностики, поиска и устранения неисправностей, а также для связи с серверами. Наконец, T1 — это выделенная линия, идущая напрямую от поставщика телекоммуникационных услуг к конечному пользователю.
Он предлагает более высокие скорости и может передавать как голос, так и данные. Хотя вы можете встретить в эксплуатации линии T1, они используются гораздо реже, чем 15-20 лет назад.
Типы разъемов RJ45
В зависимости от области применения доступны различные типы разъемов RJ45. К ним относятся:
- Стандарт — 8 позиций, 8 подключений, неэкранированный.
- Экранированный — разъемы с внутренним экраном, предназначенные для подключения экранированных кабелей. Также может называться RJ48.
- Ruggedized — включает различные внешние части для защиты устройства в суровых условиях. Также называется Hi-Rel, что означает высокая надежность.
- 10-контактный разъем RJ45 — 10-контактный разъем, используемый там, где необходимы все последовательные линии, например, с линией T1.
- Miniaturized — уменьшенная версия стандартного RJ45.
Магнитные домкраты RJ45
Magnetics — это компоненты с проволочной обмоткой (например, трансформаторы), которые обеспечивают экранирование от электромагнитных помех, защиту от сбоев и переходных процессов, а также электрическую изоляцию и балансировку сигналов.
Магнитные элементы могут быть включены в конструкции Ethernet одним из двух способов. Первый вариант — добавить на печатную плату магнитный модуль между микросхемой PHY (реализация Ethernet) и разъемом. В качестве альтернативы можно использовать разъем RJ45 со встроенным магнитом в корпусе.
обычно дешевле, чем интегрированные устройства, и предлагают лучшую защиту от электростатического разряда (ESD). Разъемы RJ45 со встроенными магнитами обеспечивают лучшее экранирование от электромагнитных помех и более надежные соединения. Обе стратегии имеют преимущества и недостатки, но при добавлении проводного Ethernet в проект необходимо учитывать магнитные поля, поскольку они являются частью спецификации Ethernet для сетей 10/100/1000 Base-T.
Применение разъема RJ45
Если вы проектируете возможности Ethernet в систему, использование разъемов RJ45 с кабелями Cat5 или Cat6 является стандартным решением для подключения к сетям, периферийным устройствам и телекоммуникациям.
Добавление функций и возможностей, таких как повышенная скорость и надежность, в линейку продуктов RJ45 также сделало эту систему межсоединений применимой для использования за пределами офиса или домашних сетей.
Внедрение протокола EtherCAT означало более широкое использование на заводе и за его пределами. Некоторые из новых приложений, использующих технологию RJ45, включают:
- Автоматизация производства
- Управление производственными процессами
- Промышленная робототехника (изготовление и сборка)
- Контрольно-измерительные системы
- Системы контроля качества
- Системы и устройства для передачи голоса через Интернет (VOIP)
- Сетевые устройства Интернета вещей (IOT)
Рекомендации по проектированию и выбору продукта
Процесс разработки продукта или системы всегда требует задавать вопросы и отвечать на них.Вот ограниченный список вещей, которые следует учитывать при разработке продуктов с возможностью подключения RJ45:
- Какой длины кабеля потребуется?
- Потребуются ли в системе экранированные разъемы?
- Используем ли мы встроенные магнитные модули или модули, установленные на плате?
- Какой протокол распиновки лучше всего подходит для данной конструкции?
- Будет ли продукт или система поддерживать PoE?
- Нужны ли нам прочные или высоконадежные устройства?
- Будет ли продукт или система подвергаться чрезмерному воздействию электромагнитных помех или электростатического разряда?
- Какая скорость передачи данных требуется?
- Какая требуется полоса пропускания?
Сводка
Система модульных соединителей изначально была разработана для улучшения устаревшего и трудоемкого процесса телефонных соединений. Разъемы RJ45 были введены в эту систему специально для решения проблем взаимодействия между устройствами, использующими протокол Ethernet.
Как и другие модульные соединители, устройства RJ45 предлагают простую конструкцию, быструю и легкую установку, широкий спектр продуктов и доступность для пользователя. Они были приняты во всем мире как для домашних, так и для офисных сетевых приложений и находят все большее признание в производственных цехах и в суровых условиях.
CUI Devices предлагает широкий выбор разъемов RJ45 с различными опциями, включая встроенные магнитные элементы, PoE, светодиодные индикаторы и многое другое.
Дополнительные ресурсы
У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу cuiinsights@cuidevices.
com
Сетевые кабельные соединители | Cat5, Cat6, RJ45 и волоконная оптика
Подключайтесь с помощью подходящих вилок, ботинок и разъемов
Кабелимогут передавать информацию по всей своей длине, но для того, чтобы действительно получить эту информацию туда, куда нужно, вам необходимо выполнить правильные соединения.
Ваш кабельный участок должен заканчиваться в разъем, а для этого разъема необходимо гнездо для подключения. У нас есть только самые необходимые вещи: модульные вилки и гнезда RJ45 для кабелей Cat5e и Cat6, а также одномодовые и многомодовые разъемы для оптоволоконных кабелей.
Доступны несколько конфигураций с учетом простоты установки. Благодаря выбору от лучших брендов, таких как Leviton, Black Box, Platinum Starlight и Corning, мы уверены, что у нас есть все, что вам нужно, чтобы ваша сетевая система была в рабочем состоянии.
В чем разница между T568A и T568B?
Когда дело доходит до подключения разъемов и вилок данных RJ45, ANSI, TIA и EIA согласовывают два стандарта подключения: T568A и T568B.
Хотя эти стандарты очень похожи и часто могут быть выбраны в соответствии с предпочтениями установщика, — это несколько существенных различий между ними, и очень важно знать об этом, прежде чем вы начнете создавать — или расширять — свой сеть.
Чем похожи T568A и T568B?
Основное сходство между T568A и T568B заключается в том, что они оба предоставляют схемы подключения для подключения медного сетевого кабеля с витой парой (кабелей CAT) к 8-контактным гнездам и разъемам RJ45. «8 позиция» относится к тому факту, что для передачи данных RJ45 требуется 8 проводников, которые обеспечиваются 4 витыми парами проводов в только что упомянутом медном сетевом кабеле. Пары в этом типе кабеля имеют четыре цвета (синий, оранжевый, зеленый и коричневый), причем каждая пара состоит из одноцветного провода, скрученного вместе с другим проводом того же цвета, но с белыми полосами.При раскручивании 4 пары образуют 8 отдельных проводов: по одному на каждый контакт гнезда или штекера.
Как выглядят схемы подключения T568A и T568B?
Чем они отличаются?
Если вы внимательно посмотрите на две схемы подключения, показанные выше, вы увидите, что единственная разница (по крайней мере на вид) между T568A и T568B заключается в том, что поменялись положения контактов для зеленой и оранжевой пар.Но помимо изменения цвета, есть пара факторов совместимости, которые могут повлиять на ваш выбор схемы подключения RJ45.
Несмотря на обратную совместимость как с однопарными, так и с двухпарными схемами подключения USOC, T568A в значительной степени заменен более современным T568B. T568B и в целом стала наиболее популярной схемой подключения, поскольку она соответствует старому цветовому коду 258A компании AT&T, но в то же время соответствует текущим и будущим потребностям. Кроме того, T568B предлагает обратную совместимость с USOC, но только для одной пары.
Можно ли комбинировать или заменять T568A и T568B? Как мне узнать, какой из них использовать?
Как правило, T568A и T568B не следует комбинировать или менять местами. Помня, что T568B является предпочтительным форматом для новых сетей в США, вы (технически) свободны выбрать любую схему подключения для случаев, когда новая сеть строится с нуля. Но когда существующая сетевая инфраструктура расширяется, жизненно важно, чтобы вы выяснили (посредством записей или тестирования кабелей), какая схема проводки использовалась изначально, и продолжили работу в рамках этого стандарта.
Почему так важно, чтобы обновления и дополнения кабелей производились в соответствии с исходными стандартами проводки сети? Непрерывность. Это действительно просто … если провода не совпадают по цвету и полосе при подключении штекеров и разъемов, сигналы данных просто не будут передаваться.
В редких случаях необходимо подключить компоненты с проводом T568 A к компонентам с проводом T568 B , и в этих случаях перекрестный кабель (патч-корд, имеющий вилку с конфигурацией A на одном конце).
, а штекер с конфигурацией B и на другом) используется для плавного перехода между стандартами без ущерба для данных.
Что такое разъем RJ45? Разъем RJ45, используемый для подключения к сети Ethernet Оптоволоконные компоненты
Вы когда-нибудь замечали, что медный кабель подключен к вашему компьютеру? Или, точнее говоря, разъем кристалла в вашем компьютере? Это то, что мы назвали разъемом RJ45. Что такое разъем RJ45? Это обычный компонент, используемый для подключения компьютеров к локальным вычислительным сетям (LAN) на базе Ethernet. Но что вы знаете об этом простом разъеме? Давайте вместе разберемся, как он выглядит и как им заделать кабель Ethernet.
Что такое разъем RJ45: Обзор разъема RJ45
Разъем RJ45 — самый распространенный разъем для витой пары для кабелей и сетей Ethernet. Буква «RJ» обозначает «зарегистрированный разъем», который представляет собой стандартизированный физический сетевой интерфейс для подключения телекоммуникационного оборудования или оборудования для передачи данных.
Разъем RJ45 имеет восемь контактов для подключения проводов и восемь позиций на расстоянии около 1 мм друг от друга, в которые вставляются отдельные провода с помощью специальных инструментов для обжима кабеля.Этот тип разъема называется 8P8C (Eight Position, Eight Contact).
Несколько других типов разъемов очень похожи на RJ45, и кто-то может легко запутаться в них. Например, разъем RJ11, используемый с телефонными кабелями, является одним из таких разъемов. Но в этом разъеме используется только шесть позиций, а не восемь, что делает их менее популярными, чем разъемы RJ45.
Схема цветового кодирования разъема RJ45
Как мы все знаем, при подключении разъема RJ45 к кабелю существуют два стандарта проводки, которые определяют, как разводка контактов RJ45 должна располагаться для отдельных восьми проводов — T568A и T568B.Что касается двух стандартов, существует две разные формы подключения. Если оба конца патч-кордов подключены по одному стандарту, это будет прямое соединение.
В противном случае это перекрестное соединение. Оба стандарта могут использоваться для прямого кабеля. Вот иллюстрация цветового кода разъемов RJ45, когда они используются в разных соединениях.
Прямые соединения
Независимо от того, используется ли стандартный T-568A или T-568B, как только порядок цветов на одном конце определен, то же самое происходит и на другом конце, что означает, что порядок цветов одинаков на обоих концах.Возьмем, к примеру, прямое соединение T568A. Порядок цветов одного модульного штекера: зеленый / белый, зеленый, оранжевый / белый, синий, синий / белый, оранжевый, коричневый / белый и коричневый. Порядок цветов другого модульного штекера должен соответствовать ему (как показано на следующем рисунке).
Так же как и стандартный T568B. Посмотрите на следующую картинку.
Перекрестные соединения
Это соединение отличается от прямого, так как порядок цветов на обоих концах разный.
Не нужно тратить время на запоминание, сколько цветов может быть в этой связи. Потому что вы можете получить кроссоверное соединение, подключив один конец по стандарту T-568A, а другой конец по стандарту T-568B. Как показано на следующем рисунке. Или вспомните цветовую кодировку, просто заменив зеленый набор проводов оранжевым. Проще говоря, переключите зеленый (G) на оранжевый (O) и поменяйте зеленый / белый на оранжевый / белый.
Простое руководство для завершения кабеля Ethernet с разъемом RJ45
Если у вас есть опыт установки или обслуживания кабелей в локальных сетях, возможно, вы знаете, насколько важно терминировать медные кабели Cat5e, Cat6 или Cat6a с помощью разъемов RJ45.Освоение этого навыка иногда может сэкономить время, а также деньги на установку кабеля Ethernet. Вот простой учебник.
Шаг первый. Обрежьте конец кабеля Ethernet обжимным инструментом. Снимите примерно один дюйм куртки, оставив витые пары снаружи.
Шаг второй.
Разделите 4 пары витых проводов и размотайте каждую пару. Сгладьте провода как можно сильнее, чтобы подготовиться к правильной индивидуальной вставке в разъем.
Шаг третий. Определите, на каком стандарте вы основываетесь, затем аккуратно разместите провода в порядке, соответствующем этому стандарту.
Шаг четвертый. Удерживая разъем RJ45, осторожно вставьте подготовленные провода в разъем, проталкивая их через разъем, пока концы проводов не выйдут со стороны контактов разъема. Убедитесь, что порядок цветов правильный. Если нет, снимите провода с разъема и сделайте это снова.
Шаг пятый. Осторожно обрежьте концы проволоки с помощью обжимного инструмента. Убедитесь, что концы находятся как можно заподлицо с поверхностью разъема, чтобы обеспечить хорошее штепсельное соединение.
Заключение
В этом посте представлены основные сведения и цветовой код RJ45 для различных подключений, а также способы подключения к нему кабеля Ethernet. Поскольку системы Ethernet предоставляют гибкие и эффективные способы передачи голоса и данных, разъемы RJ45, как ключевой элемент связи Ethernet, становятся все более популярными. Следовательно, хорошо знать о нем полезно.
Связанная статья : Введение в оптическую сеть с автоматическим переключением (ASON)
Применение Ethernet для витой пары| Fluke Networks RJ45
Мастера на все руки
«RJ» в RJ45 обозначает зарегистрированный разъем, стандартное обозначение, которое возникло в рамках схемы кода заказа универсальных услуг (USOC) системы Bell System еще в 1970-х годах для телефонных интерфейсов.Старый телефонный разъем RJ, с которым вы, вероятно, знакомы, — это RJ11. RJ11 использует 6-позиционный, 2-контактный (6P2C) интерфейс для телефонных услуг с одной линией, и это то, на чем большинство из нас выросло дома. А если вы из мира телефонии, вы также можете быть знакомы с RJ14 и RJ25, которые используют 6P4C (4-контактный) и 6P6C (6-контактный) для двух- и трехлинейного обслуживания соответственно.
Хотя обозначение RJ технически относится только к разводке разъема (т. Е. Количеству позиций и количеству подключенных проводов), обозначения обычно используются для обозначения фактического типа модульного разъема независимо от проводки.Это создало массу путаницы.
Например, в то время как RJ11 технически представляет собой соединение с однопроводной парой (из-за его 2-контактного состояния), RJ14 и RJ25 используют один и тот же шестипозиционный модульный разъем, поэтому эти три разъема физически идентичны, несмотря на разное количество контактов. Это привело к тому, что все три этих разъема стали называться разъемами RJ11, хотя технически RJ14 и RJ25 НЕ являются RJ11.
Это похоже на то, что мы теперь называем разъемами Ethernet для витой пары 8P8C как RJ45.Первым пользователем проводки 8P8C был RJ45 с ключом, который использовался для соединения двух магистральных линий в мире телефонии. Когда мир телефонии начал передавать данные через эти разъемы, название RJ45 прижилось.
Однако настоящий RJ45 с ключом не полностью совместим с современными разъемами Ethernet для витой пары 8P8C; Вилки 8P8C могут подключаться к настоящей розетке RJ45, но настоящая вилка RJ45 не может подключаться к розетке 8P8C Ethernet (если, конечно, вы не отрежете небольшой пластиковый язычок, на котором она закрывается).
Если подходит обувь
Поскольку оригинальный RJ45 с ключом используется редко, и большинство из нас никогда не столкнется с этими телефонными разъемами, на самом деле нет ничего страшного в том, что все мы используем терминологию RJ45 для разъемов Ethernet для витой пары. В конце концов, это термин, который мы все знаем (и некоторые из нас любят).
И это больше, чем просто термин. Интерфейс RJ45 (или модульный интерфейс 8P8C, если вы теперь решили быть технически правильным) также является стандартом де-факто для кабелей Ethernet на основе витой пары, поскольку это общепризнанный интерфейс, обеспечивающий обратную совместимость и взаимодействие.
Вот почему RJ45 продолжает использоваться по мере того, как кабельные системы перешли из категории 3 в категорию 5e, из категории 6 в категорию 6A. По этой же причине TIA внедрила вездесущий интерфейс RJ45 для новейших кабелей категории 8. И это то, что позволяет вашему тестеру серии DSX CableAnalyzer легко работать с любой кабельной системой, будь то категории 5e, 6, 6A или 8.
SuperSeal ™ RJ45 CAT 5e / 6a Ethernet и подавление переходных напряжений (TVS) Разъемы RJ45
MIL-DTL-38999, серия III, тип
Номер ссылки
на этой странице
SuperSeal ™> Раздел B
RJ45 CAT 5e / 6a Ethernet
Семейство защищенных разъемов SuperSeal ™ категории CAT 5e и 6a SuperNine имеют степень защиты IP68 в соединенном состоянии для надежного использования в полевых условиях.Соединители SuperSeal ™ обеспечивают защиту военного класса и долговечность для эксплуатации в суровых условиях окружающей среды. Соединители SuperSeal ™ имеют преимущество в увеличенном диапазоне рабочих температур, увеличенном сроке службы и значительно улучшенных характеристиках вибрации и ударов.
CAT 5e и 6a RJ45 Ethernet — это стандартный протокол передачи данных для сбора, распределения и обмена информацией C4ISR между командными и полевыми подразделениями в военных, полицейских пожарных и спасательных организациях.SuperSeal ™ обеспечивает ключевые преимущества в производительности, включая превосходную герметизацию, заземление и заделку проводов для более гибкой и надежной связи в сложных полевых условиях.
Номер ссылки
Подавление переходных напряжений E-25 (TVS) Разъемы RJ45
Технологии подавления переходных напряжений (TVS) предназначены для шунтирования переходных напряжений непосредственно на землю, прежде чем такие скачки могут повредить чувствительное электронное оборудование. Отдельные TVS-диоды, а также диодные модули включаются непосредственно в комплект разъемов TVS-фильтров для обеспечения оптимальной защиты как отдельных контактов, так и групп контактов без значительного увеличения размера или веса разъема.RTCA DO-160 и другие стандарты электрических характеристик определяют приемлемые критерии устойчивости к электромагнитным импульсам, ударам молнии или другим наведенным скачкам напряжения в высоконадежных системах.
Для высокоскоростных сигналов необходимо соблюдать осторожность при выборе диодов, чтобы свести к минимуму эффекты емкостной нагрузки, которые могут привести к потере сигнала. Разъемы RJ45, оборудованные Glenair SuperSeal ™ TVS, были разработаны для передачи высокоскоростных сигналов и обеспечения непрямой защиты от ударов молнии в соответствии со стандартом RTCA DO-160.
Номер ссылки
244-001SuperSeal ™ CAT 5e Подавитель переходных напряжений, Гнездо с зажимной гайкой с зазорами и разъем RJ45 для подключения к хвостовику ПК или концевой заделке под пайку. | |
244-002SuperSeal ™ CAT 5e Подавитель переходных напряжений, розетка для настенного монтажа с стойками и разъемом RJ45, сопрягающийся интерфейс с хвостовиком ПК или паяльной крышкой. | |
244-003SuperSeal ™ CAT 5e Гнездо с зажимной гайкой для подавления переходных процессов напряжения с резьбой для принадлежностей и разъемом RJ45, сопрягаемым интерфейсом с хвостовиком ПК или чашкой припоя. | |
244-004SuperSeal ™ CAT 5e Настенная розетка для подавления переходных напряжений с резьбой для аксессуаров и разъемом RJ45, сопрягающимся интерфейсом с хвостовиком ПК или крышкой для пайки. |
Пора выходить за рамки разъема RJ45?
Все мы знаем о разъеме RJ45 Ethernet по его использованию дома и в офисе, а также на производстве. Конечно, версии для производственных помещений более прочны, чтобы противостоять злоупотреблениям в промышленной среде, но сам разъем остается знакомым.Но теперь, по словам Хорста Мессерера, менеджера по продукции Helukabel (поставщик кабелей, проводов и сопутствующих аксессуаров), мы сталкиваемся с тем, что может стать концом линии использования в отрасли знакомого разъема RJ45.
Основная причина этого изменения заключается в том, что разъем RJ45 препятствует усилиям по миниатюризации.
Хорст Мессерер, менеджер по продукции Helukabel.
«По мере развития миниатюризации устройства становятся все меньше и меньше, как и печатные платы, на которые устанавливаются розетки», — говорит Мессерер.«В результате размеры разъема от 7 мм до 11 мм становятся сравнительно большими, и разработчик продукта должен обеспечить выделение достаточного пространства. Пределы миниатюризации — особенно для компактных мобильных устройств, дисплеев, небольших программируемых контроллеров, камер и датчиков — затем определяются размером разъема RJ45. Вот почему многие думают, что был бы желателен разъем Ethernet меньшего размера ».
Коннектор, который, скорее всего, заменит RJ45, говорит Мессерер, — это промышленный интерфейс ix.Этот разъем имеет 10 контактов, имеет классификацию Cat 6A, обеспечивает скорость передачи данных до 10 Гбит и соответствует стандарту IEC / PAS 61076-3-124.
Некоторые преимущества интерфейса ix Industrial, которые выделяет Messerer, включают более компактную сопрягаемую поверхность и высокую механическую прочность.
«Разработанный с учетом требований промышленного применения, он имеет два прочных фиксирующих механизма с металлическими крючками для обеспечения устойчивости к вибрациям и долговечности контакта», — говорит он. «Он подходит для температур окружающей среды от -40 ° C до +85 ° C (от -40 ° F до 185 ° F), а экранирование обеспечивает устойчивость к ЭМС [электромагнитной совместимости].Компактность гнездового разъема ix поистине впечатляет: для него требуется всего 30 процентов пространства гнездового разъема RJ45, что позволяет еще больше уменьшить размер печатной платы, что является ключом к миниатюризации устройства. В то же время повышаются эффективность и экологичность, поскольку для создания корпусов меньшего размера требуется меньше сырья. Также, вероятно, будет достаточно вентилятора меньшего размера с меньшим энергопотреблением, поскольку для циркуляции в корпусе требуется меньше воздуха. Таким образом, интерфейс ix Industrial имеет смысл с экономической и экологической точки зрения.
Кроме того, это может быть гораздо более надежная альтернатива USB-разъемам на камерах для осмотра ».
Новый промышленный соединитель ix Industrial позволяет достичь плотности упаковки в 5 раз больше, чем у обычного разъема RJ45. (Источник: Helukabel) Мессерер отмечает, что разъемы ix в настоящее время доступны с A-кодировкой для стандартного Ethernet (4 или 8 контактов, плюс два силовых кабеля на 3 А для 50 или 60 В постоянного тока) или B-кодировкой для установки в зависимости от приложения. Ожидается, что в 2020 году появятся две версии штекера под углом 90 градусов, а также штекер с возможностью подключения в полевых условиях с кодировкой C для стандартного Ethernet.
Несмотря на преимущества, предлагаемые разъемом ix, он остается относительно новой технологией разъемов, а это означает, что производителям кабелей придется адаптировать существующие продукты или разрабатывать новые кабельные технологии для соответствия ix.
«Учитывая его начальную стадию, производители кабелей с оптимизмом смотрят на возможности, предлагаемые этим новым интерфейсом Industrial Ethernet, и на их способность предоставить производителям устройств решения plug-and-play с разъемами ix Industrial», — говорит Мессерер.
«Кабели со смешанными подключениями, то есть с кодированием ix на одном конце и кодированием RJ45 на другом, необходимо будет предлагать по мере того, как рынок принимает эту новую технологию. Итак, теперь начинается ожидание, чтобы увидеть, как рынок отреагирует ».
Узнайте больше о разъемах ix и других разработках промышленных разъемов Ethernet в рамках промышленной партнерской сети Single Pair Ethernet.
3мм
