Виды и типы коннекторов RJ



Коннектор RJ - давайте разберемся что обозначает это название. Дословно его можно трактовать так - соединительный стандартизированный разъем. Аббревиатура RJ расшифровывается как “Registered Jack”.

Вместе с развитием технологий и появлением огромного количества различного оборудования возникла необходимость в создании единого универсального интерфейса для организации соединения между устройствами. Лучше всего с этой задачей смогли справится именно коннекторы на базе нескольких токопроводящих контактов, способные одновременно передавать информационные электрические импульсы по нескольким каналам. В то же время, практичное и простое строение коннекторов RJ позволило производить их совсем не дорого и использовать повсеместно. Это и стало залогом популярности интерфейса RJ.



Строение коннекторов RJ



Все виды коннекторов RJ по строению очень близки друг к другу и представляют собой пластиковый корпус с одной стороны которого запрессованы контактные вставки покрытые позолотой толщиной 50 мкм. Бывают варианты и с тоньшим слоем позолоты. Дело в том, что толщина слоя золотого покрытия влияет как на качество передачи электрического информационного импульса, так и на количество возможных подключений. В общем, не стоит выбирать разъемы с толщиной позолоты менее 50 мкм. Такая экономия выльется в уменьшенный рабочий ресурс и ухудшенные показатели скорости передачи данных.

Сверху расположена фиксирующая защелка (язычок). Именно она отвечает за фиксацию коннектора в порте и за разъединение разъема и порта путем нажатия на защелку.



С задней стороны находится отверстие для подачи кабеля витая пара при обжиме. Внутри корпуса, ближе к передней части расположены ножи c технологией IDC. Виды ножей для коннекторов RJ бывают трех видов:

  • для одножильных проводников
  • для многожильных
  • универсальные

Также, следует обратить внимание на качество пластика корпуса. Иногда, для удешевления производства при отливе коннекторов используют полимерное вторичное сырье. В итоге, на прозрачном корпусе можно увидеть трещины и размытости или вовсе разглядеть замутненный слабопрозрачный материал вместо идеально прозрачного бесцветного пластика. Использование подобных коннекторов может закончится в самом начале их рабочей карьеры - на процессе обжима, т.к. часто они рассыпаются на части или трескаются при давлении обжимного инструмента.



Модификации коннекторов RJ



Если разбирать данный вид соединительного оборудования по модификациям, в первую очередь нужно разобраться с количеством позиций и контактов. В маркировке изделий всегда указывается параметры обозначающиеся буквами Р и

С

P - количество позиций (пазов для размещения позолоченных контактов)

С - фактическое количество контактов



Таким образом коннектор RJ-45 8Р8C выглядит вот так:



Исходя из данных параметров, виды коннекторов RJ можно разделить на:

  • RJ 11 (4Р4С) - устанавливаются в телефонные трубки и некоторые другие устаревшие устройства
  • RJ 12 (6P4C и 6Р6С) - используются в телефонных аппаратах и некоторых моделях сетевых устройств
  • RJ 45 (8P6C и 8Р8С) - стандартные коннектора для патч-кордов, сетевых, мультимедийных, игровых, компьютерных и других устройств





Экранированные и неэкранирорванные



Коннекторы RJ-45, в свою очередь, также бывают экранированными. В отличии от неэкранированных собратьев, у них имеется защитный экран из тонкого металла от электромагнитных наводок и помех.  Маркируются такие изделия как STP или FTP

Стоит понимать, что использовать коннекторы FTP следует только в экранированных сетях где все компоненты имеют такую защиту и заземление. Иначе экранированный коннектор будет также исправно исполнять свою функцию передачи данных, но защитить Вашу сеть от помех исходящих от мощного оборудования или силовых кабелей не сможет.



Категория коннекторов RJ



Каждый вид коннекторов имеет свою сетевую категорию. Этот параметр, во-первых, дает знать с каким оборудованием и кабелем его можно использовать, а во-вторых, указывает на скоростные параметры передачи данных которые он может поддерживать.

Категории и коннекторы:

  • RJ-45 - категория 5е, 6
  • RJ-11, RJ-12 - категория 3

Все что нужно знать о сетевых категориях - здесь



Перейти в раздел коннекторы



Кабель RJ-45: соединитель витой пары, характеристики

Практически в любом жилом или производственном помещении используются различного рода кабели.

В этой статье подробно рассмотрено, что такое сетевой кабель RJ 45 и где его используют.

Что такое кабель RJ-45

Кабель RJ-45 похож на один или несколько проводов с изоляционным слоем, которые скручены друг с другом (с малым количеством оборотов на одну длину), покрытых защитной изоляцией. Модель RJ-45 часто применяется при установке телевизоров и в ПК устройствах в роли сетевого носителя. Такой кабель довольно легко установить самостоятельно, он стоит относительно дешево.

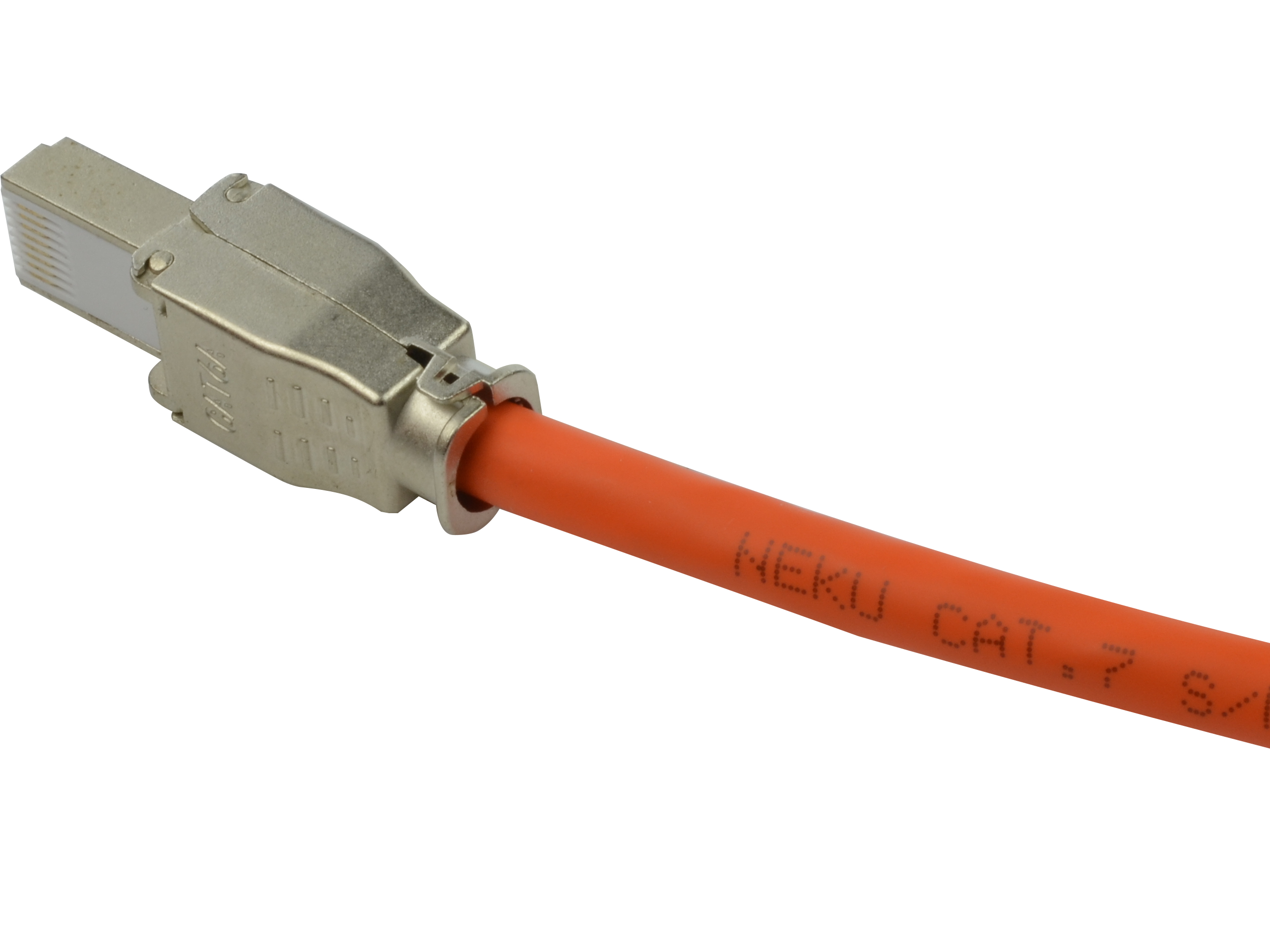

Коннектор RJ-45

Изделие подсоединяется к сетевой аппаратуре с помощью соединителя 8P8C (его иногда путают с RJ45), немного крупнее, чем телефонная модель RJ11.

Сфера применения

В основном эта модель провода применяется для подключения локальных и вычислительных устройств. Она получила огромную популярность благодаря низкой цене и простоте в монтаже. На сегодняшний день с помощью витой пары подключается большинство интернет сетей.

Конструкция витой пары

Кабель в основном имеет в своей конструкции четыре пары.

Внутренние жилы производятся из медного сплава с толщиной 0,5-0,75 мм. Толщина изоляционного слоя составляет примерно 0,2 мм. В основном кабель производится из ПВХ состава, для более дорогих (5-й категории) используется полипропилен.

Правильное хранение изделия

Внимание! Самые качественные провода оснащены изоляционным слоем из вспененного (ячеистого) полиэтилена, который позволяет терять меньше энергии, а также не нагревается при работе.

Кроме этого, внутри провода иногда бывает так называемая «разрывная нить». Она нужна для облегчения разреза внешнего слоя — если за нее потянуть, то получится небольшой разрез, благодаря которому доступен кабельный сердечник, при этом жилы не портятся. Такая нить достаточно прочная, поэтому дает дополнительную защиту.

Внешняя изоляция в толщину составляет 0,5-0,6 мм и в основном производится из обычного ПВХ с частицами мела, увеличивающего хрупкость. Это нужно для правильного облома в точке надреза ножом. Иногда в составе используют так называемые «новые полимеры», благодаря которым провод не горит и не выделяет едкий дым.

Распиновка розетки rj45

Самый популярный цвет изоляции — белый. Красный цвет, как правило, означает, что кабель устойчив к огню, поэтому позволяет прокладывать линии в стенах или деревянных домах. Цвета провода значительно облегчают работу во время прокладки, человек не будет путаться.

Необходимо внимательно изучать маркировку. Кроме информации об изготовителе и типе провода обязательно указывается размерность.

Вид наружной изоляции также может быть разный. Чаще других используется самый простой — круглый. Но если нужно прокладывать кабель под полом, для этого берется плоская модель.

Провода для внешней кладки должны иметь водостойкую изоляцию из полиэтилена, которая наносится после первого слоя защиты.

Иногда внутри провод наполняют водоотталкивающим составом и бронируют его при помощи металлической ленты.

Соединитель сетевого кабеля rj 45

Как правильно и где применять кабель RJ-45

Основные места, где используется кабель RJ-45:

  • серверные устройства;
  • компьютерные классы;
  • офисные здания;
  • электронные библиотеки;
  • компьютерные клубы;
  • жилые помещения;
  • сервисы по ремонту ПК устройств;
  • ИТ-магазины.
Lan разъем в роутере

Чтобы применить провод на линии, его нужно правильно обжать. Поэтапный процесс:

  1. Обрезать часть провода по метражу, длины должно ровно хватать.
  2. Сделать отступ от края 2-4 см и выполнить ножом небольшой надрез на внешней изоляции, а потом осторожно зачистить ее.
  3. Провода свиты попарно, потому перед обжимкой их все нужно расправить, раскрыть жилы. Кроме проводов под изоляцией находится нейлоновая нить — ее необходимо просто убрать назад.
  4. Выровнять провода. Для этого нужно сделать отступ от края внешней изоляции 1,0-1,3 см и обрезать кабель кусачками перпендикулярно оси витой пары. Все концы должны быть равномерны.
  5. Поместить провод в коннектор и переместить до упора.
  6. Выполнить обжимку. Вставить коннектор с проводами в необходимый разъем кримпера и зажать ручки клещей. Появится характерный звук.
  7. Посмотреть надежность фиксации — немного потянуть за провод, как бы пытаясь вытащить проводники из устройства. При качественной обжимке изделие сидит прочно.
  8. В завершение проверить готовый патч-корд на работоспособность. Вставить провода в гнезда тестера, включить его и проверить индикацию. Если подключено правильно, то индикатор будет зеленого цвета. Если индикации нет или включается красный свет, то действия необходимо повторить.

Схемы обжимки витой пары

Во время обжимки жилы должны иметь такой порядок:

Схема обжима витой пары
  1. светло-красный (б-о) — б-о;
  2. красный (о) — о;
  3. светло-зеленый (б-з) — б-з;
  4. голубой © — с;
  5. светло-синий (б-с) — б-с;
  6. зеленый (з) — з;
  7. светло-коричневый (б-к) — б-к;
  8. коричневый (к) — к.

Срок службы кабеля RJ-45

Срок службы витой пары в условиях прокладки на открытом воздухе составляет около 1 года. Если провод проложен в офисе, при правильном использовании он может прослужить до 2 лет.

Кабель RJ-45 завоевал свою популярность благодаря низкой цене и легкости при прокладке. Такой провод активно используется как в жилых домах, так и в офисах, при установке роутеров или ПК аппаратуры.

Технические характеристики витой пары (тип, длина, скорость)

В этой статье мы с вами рассмотрим технические характеристики витой пары, которые учитывают при создании локальных вычислительных сетей. Витую пару относят к структурированным кабельным система и используют для передачи сигнала в компьютерных и телекоммуникационных сетях Ethernet, Arcnet и Token ring. Подсоединение к сетевым устройствам выполняется через разъем 8P8C именуемый в народе RJ45.

Такое широкое применение витой пары обусловлено совместимостью со многими классами, категориями и типами оборудования, легкостью монтажа и относительно малой стоимостью для создания структурированной кабельной сети. Для опрессовки кабеля LAN и коннектора RJ45 используют кримпер (специальные обжимочные клещи) , но можно обжать витую пару без специального инструмента.

Советы и рекомендации по выбору и монтажу, мы рассмотрели в отдельной публикации.

Витая пара представляет из себя структурированный LAN кабель с ПВХ оболочкой, который содержит в себе от одной до нескольких изолированных и скрученных между собой пар определенным количеством витков на единицу длины.

Зачем скручивают между собой провода? Дело в том, что переплетение проводов с собственным шагом скрутки между собой образует пару в следствии чего увеличивается качество связи. Таким образом электромагнитные помехи равномерно влияют на провода образующие пару и уменьшают взаимные наводки при передаче дифференциальных сигналов, а также снижают влияние внешних факторов (электрические, магнитные, электромагнитные поля) во время эксплуатации.

Устройство витой пары.

Сетевой кабель LAN в зависимости от категории имеет разные технические характеристики и состоит из нескольких медных проводников, которые образуют пару и могут иметь изоляцию толщиной в о,2 мм из поливинилхлорида (PVC), а у более качественных категорий (CAT5) из полипропилена (PP), полиэтилена (PE). Кабеля высокого качества имеют изоляцию из ячеистого (вспененного) полиэтилена или тефлона. Такой полиэтилен гарантирует низкие диэлектрические потери, а тефлон защищает проводники в условиях высоких температур. Проводники могут состоять как из монолитной медной жилы (0,4-0,6 мм), так и из нескольких жил собранных в пучок.

Для удобства разделки кабеля внутри наружной оболочки из поливинилхлорида имеется «разрывная нить», изготовленная в большинстве случаев из капрона. Витая пара категории 5 и выше может иметь в своей структуре экран для защиты сигнала от внешних и внутренних электромагнитных наводок. Толщина наружной изоляции в четырех парной витой паре в зависимости от категории составляет о,5-0,9 мм. В производство наружной оболочки применяется поливинилхлорид с примесью мела. Также в изготовлении внешней изоляции применяют стойкие к горению и выделению галогена полимеры (маркировка  LSZH).

В России в соответствии с основными требованиями по пожарной безопасности они имеют маркировку: нг(A)-HF; нг(B)-HF; нг(C)-HF; нг(D)-HF.  В скобках указывается категория в соответствии с показателями пожарной безопасности. Стойкий к горению и выделению кабель LAN перечисленных выше маркировок используют для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.

Внешняя оболочка витой пары для наружной прокладки имеет материал из гидрофобного полиэтилена, который обычно наносят вторым слоем поверх поливинилхлоридной оболочки. Кроме этого пустоту в кабеле могут заполнить специальным гидрофобным гелем и применить к нему бронирование из гофрированной ленты или стальной проволоки.

С помощью цветового решения, оболочку кабеля LAN можно легко идентифицировать и узнать его функциональное назначение для монтажа или во время обслуживания. Например, черный цвет сделанный из полиэтилена (PE) указывает на то что кабель хорошо приспособлен для влияния внешних факторов на улице (сырость, воздух…), а оранжевый цвет может говорить о стойкости наружного материала к горению. Светло-серый цвет применяют для внутренней прокладки в жилых домах и офисных зданиях.

Типы витой пары.

Следует сказать, что существует монолитный и многожильный, экранированный и не экранированный кабель LAN. Рассмотрим все по порядку.

Витую пару с одной монолитной жилой (одна медная проволока), как правило, применяют для прокладки линий в стенах, лотках и не используют для прямого соединения внешних устройств (Smart TV, компьютер…), а монтируют к кабелю оконечное оборудование. Например, информационную розетку. Этот процесс называется терминированием. Обусловлено это тем, что кабель имеет относительно толстые жилы и при частых изгибах легко ломается.

Многожильная витая пара используется для изготовления патч-кордов и служит для соединения цифровых устройств (маршрутизатор, принтер…) межу собой и с внутренней или наружной информационной розеткой Ethernet. Этот тип кабеля хорошо зарекомендовал себя в условиях изгибов и скручивания и не подходит для «врезания» в разъем информационной розетки. Медные жилы очень тонкие и запросто ломаются. Кроме этого многожильный кабель LAN имеет большой сигнал затухания в сравнении с монолитным типом. В следствии этого максимальная длина витой пары многожильного типа должна составлять не более 100 метров.

Я уже упоминал, что экранирование витой пары используется для защиты от внешних и внутренних электромагнитных наводок.  Стоит сказать, что экран по всей длине соединен с неизолированным дренажным проводом, который предназначен для защиты от разрывов и растяжений самого экрана. Существует несколько типов экранирования витой пары, которые определяют технологию и назначение защиты от электромагнитных воздействий. Выделяют такие типы витой пары:

  • UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
  • FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
  • STP (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки (есть на рисунке).
  • S/FTP или SSTP (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
  • U/STP (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
  • SF/UTP  или SFTP (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

  • CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
  • CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
  • CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
  • CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
  • CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
  • CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
  • CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
  • CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
  • CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
  • CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Читайте также

Поделитесь в соцсетях:

  • 0

    0

    Ничего не мешает вам удлинить витую пару одной из упомянутых вами категорий. Чтобы не запутаться, желательно при соединении двух участков кабеля использовать одинаковую цветовую схему.

    P.S. Но следует помнить, что по ряду причин, лучше использовать цельный кабель витой пары.

  • 1

    0

    Здравствуйте! Можно дополнить недостающий участок кабеля кат 5Е кабелем кат 6 или кат выше?

  • 1

    0

    Здравствуйте! Можно использовать витую пару в качестве USB удлинителя для Wi-Fi адаптера? Сильно это повлияет на скорость? Мне нужно метров 10. Что лучше переместить Wi-Fi адаптер или протянуть антенну?

  • 1

    0

    Проверьте снова на расстоянии 2м !! Если возрастёт до ПРЕЖИХ "9-10 мб\с, значит ЗАВИСИТ!

  • 0

    0

    А если длина не 100 метров, а 130 метров это может повлиять на скорость передачи данных? У меня к новому дому проведено оптоволокно от ростелекома. Теперь хочу прокинуть от нового дома к старому дому (от одного до другого 120 метров) витую пару на еще один маршрутизатор установленный в старом доме. Вот и думаю будут ли потери сигнала если длина витой пары будет больше 100 метров. Тариф на 100 мегабит. Сколько примерно с этих 100 мегабит может быть потеряно из-за длины витой пары в 130 метров до второго маршрутизатора?

  • 1

    0

    Скажите пожалуйста может ли быть скорость передачи данных между двумя компами больше чем 11500 Кбайт/с. Спасибо. Скидываю через Тотал Командер

  • 0

    0

    Таким образом сеть не тестируют. К тому же, скорость в peer-to-peer сети зависит от количества раздающих... Мануалы в сети на эту тему есть и нет смысла повторяться.

  • 0

    0

    Торрентом было стабильно 9-10 мб/сек (скорость сотка) сейчас максимум до 8 мб/сек и то не всегда

  • 0

    0

    Безусловно затухание сигнала зависит от длины кабеля, но не при таком же расстоянии. Как тестировали?

  • 0

    0

    Зависит скорость или потеря от длины витой пары от роутера к компьютеру? Было 2м стало 15. Скорость упала...

  • 1

    0

    Если рядом, например в одном коробе, будет проложен и силовой кабель, то имеет смысл собрать всю сеть с экранированными компонентами. Не забудьте, что нужно заземлить экранированную сетку, в противном случае защитные функции работать не будут. P.S. У этого вида LAN кабеля есть некоторые преимущества: монтаж можно проводить грубо, не боясь переломить провод, оболочка хорошо защищает от нежелательной влаги и изготовлена из специальных не горючих, не дымящих материалов.

  • 1

    0

    Здравствуйте! Не могу решить вопрос. Хочу поменять телефонную лапшу от распределительной коробки до квартиры. Вопрос в следующем, стоит ли переплачивать за экранированную витую пару Кат.5 или суть не будет важна для качества адсл(провайдер начал модернизацию до VDSL). Судя по тому что сам смог посмотреть, телефонная распределительная где-то в подвале дома, живу на десятом, как обычно телефонный кабель идёт рядом с силовыми. Надеюсь на Ваш совет.

  • 1

    0

    Сигнал идёт дифференциальный, в одном проводе положительная полуволна, во втором - отрицательная. Суммарный размах сигнала не превышает 5 Вольт 100 мА при работе на скорости 10 Мбит/с и 2,5 В 40 мА на скорости 100 Мбит/с. По витой паре можно и больше напряжение дать, но я так понимаю, что по ней у вас был Интернет. Раз в год и ружье стреляет. Может от удара молнии (грозы). Как правило ставиться грозозащита. P.S. А вы можете конкретнее описать ситуацию и подключение?

  • 0

    0

    Кроме этого кабеля (datafiber cat5e utp 25) на чердаке ни чего не было. 16 ти квартирный дом, доступ на чердак закрыт.

  • 1

    0

    Только, если вы ее будете использовать вместо силового кабеля =)

  • 0

    0

    Такой вопросик : может ли от витой пары загореться чердак?

  • 0

    0

    IP адрес нужно вводить не вручную, а автоматически все само находит.

  • 1

    0

    Надо гиг расшивку вместо 100

  • 0

    0

    Не думаю, что провайдер предоставляет вам такой тариф, чтобы имело смысл менять витую пару =) Как правило, в домах применяется кабель CAT5e.

  • 1

    0

    Можно вопрос? К моему дому подключили оптику с 1 гигабит скоростью. Подключил провод кат.5е. Скорость макс. 830 Мегабит, Если поменять кабель на кат. 6 или выше скорость вырастет?

Морской флот -

description

bookmark access_time personadmin chat_bubble0

Для особо сильно нагруженных узлов с большим крутящим моментом, применяются эвольвентные шлицевые соединения. Они способны выдерживать динамические нагрузки и работать …

description

Отвертка — простейший инструмент, который всегда должен быть под рукой: дома, на даче, в гараже, ведь трудно представить какое-либо изделие, …

description

После заливки бетонного пола на его поверхности обычно появляются различные неровности, которые могут стать причиной некачественного монтажа напольного покрытия. Чтобы …

description

Современные угловые шлифмашины, более известные как приборы под названием «болгарки», используются для различных технологических процессов при строительстве и ремонте. Подбирая …

description

Шлифовка придаёт внутреннему пространству дома из бруса красоту и завершённость. Даже строганый брус после усушки покрывается ворсом, это свойство присуще …

description

Когда деталь готова, ее поверхность следует тщательно отшлифовать. У деталей из цельного дерева принято сглаживать спилы или удалять следы клея, …

description

Какие преимущества ручной шлифовки? Шлифование дерева вручную хоть и требует больших трудозатрат, но взамен обеспечивает ряд важных преимуществ: менее агрессивную …

description

При проведении различного типа ремонта, на момент производства мебели или деревянных вещей нередко приходится проводить шлифование древесины. Существует довольно много …

description

Рекомендованные сообщения Создайте аккаунт или войдите в него для комментирования Вы должны быть пользователем, чтобы оставить комментарий Создать аккаунт Зарегистрируйтесь …

description

Установки для автоматической сварки продольных швов обечаек – в наличии на складе! Высокая производительность, удобство, простота в управлении и надежность …

LAN разъем rj45 - что это? Узнайте о технических особенностях разъёма.

Обыватель, если услышит о разъёме RJ45, скорее всего, скажет, что не знает, о чём идёт речь. Но на самом деле, с этим элементом знакомы практически все. Неслучайно разъём имеет аббревиатуру RJ. Расшифровать её можно, как «registered jack» — зарегистрированный коннектор. Сегодня он используется весьма широко. Отметим, что разъёмов RJ существует большое количество. Но в данной публикации речь пойдёт исключительно о 45-ом. Важно указать и второе название данного разъёма — 8p8c. Данное название отражает саму суть разъёма – 8 мест под проводники и 8 ножей.

В быту разъём RJ45 зачастую применяется для выполнения подключения компьютера к Интернету. Подключение интернет розетки вполне можно выполнить и самостоятельно. Но не стоит забывать о том, что без специализированного оборудования обжать витую пару достаточно проблематично.

Разъём с различными конфигурациями

Нежелательно самостоятельно выполнять подключение ещё и потому, что обыватель даже не подозревает о том, какие разновидности разъёмов бывают. Их главное различие скрывается в ножах-контактах.

  • ножи с прямыми выступами;
  • ножи с небольшими отступами.

Первый вариант применяется для обжимки наборных жил. То есть, в одной жиле находится несколько медных проводников. Два ножа зажимают такой проводник идеально.

Однако, если попытаться этот же разъём использовать для одинарной жилы, должного контакта может не возникнуть. Во время обжимки жила смещается. Ввиду этого профессионалы рекомендуют применять разъём с немного смещёнными ножами.

Благодаря им, некорректный зажим одинарной жилы становится в принципе невозможным.

Широкая сфера применения разъёма

Ни для кого не секрет, что интернетизация распространяется в России стремительными темпами. Во многом, вышеозначенное стало возможным благодаря весьма доступному разъёму. Ведь без него невозможно не только подключение, но и монтаж коммутаторов.

Многие предприятия используют витую пару для организации внутренней разветвлённой защищённой локальной сети. И, естественно, применяется для её создания снова RJ45.

Сегодня налажен массовый выпуск разъёма из пластика специального состава. Разъём достаточно прочен во всех своих частях. Стандартизация позволила создать специальное оборудование для работы с разъёмом.

Обжимные клещи обеспечивают предельно быстрый и качественный монтаж разъёма на кабель.

В видео подробно рассказывается о том, что такое RJ-45 и где он используется сегодня:


LAN разъем RJ45 - что это и почему многие путают эти название

Всем доброго времени суток! Кто хоть раз сталкивался с любым сетевым или компьютерным оборудованием – видел такие названия и обозначения как «LAN» разъем или RJ45 коннектор. Сразу в голове возникают вопросы – а что это такое и для чего вообще нужно. В статье я постараюсь разобрать этот вопрос как можно детальнее и понятнее для обычного пользователя. Также возможно и специалистам будет полезна узнать что-то новое из этой статьи.

ПОМОЩЬ! Если у вас будут возникать какие-то вопросы, вы заметите ошибку – срочно пишите в комментарии.

LAN

Начнем, пожалуй, с сокращенного названия LAN, а в развернутом виде звучит как «Local Area Network» – что в переводе обозначает: «Локальная сеть». На этом этапе многим уже стало понятнее, но на всякий случай расскажу по подробнее.

В частности, LAN можно обозначать абстрактное подключение локальной сети. Локальная сеть — это сеть нескольких устройств, компьютеров, ноутбуков, камер видеонаблюдения, серверов, которые находятся в одном месте. Отличным примером служит домашняя локальная сеть. Если у вас есть Wi-Fi роутер (маршрутизатор), то значит дома у вас точно есть LAN.

Давайте взглянем на порты роутера и вам сразу всё станет понятно. Чаще всего на подобных аппаратах есть хотя бы 1 LAN порт для подключения локального устройства. На картинке выше их 4. И сюда мы может подключить ноутбук, компьютер, телевизор или сетевой принтер. Все они будут в одной локальной сети.

Но есть ещё один вход, который обычно выделяется на фоне остальных и имеет надпись «WAN». WAN или Wide Area Network — это глобальная сеть. Обычно туда вставляют кабель от провайдера и подключение к интернету идёт именно с этого порта.

ПРИМЕЧАНИЕ! Иногда порты имеют другие обозначения «LAN» – «Ethernet», а «WAN» – «Internet». Названия похожи, но имеют разное назначение.

Общую схему вы можете наблюдать выше. Кабель от провайдера идёт в WAN порт. Далее после настройки интернета и подключения на маршрутизаторе, все подключенные устройства к локальной сети будут иметь доступ к глобальной сети. Какие-то основные вещи я рассказал, но если вы хотите поподробнее узнать про LAN и другие подключения, то смело идём сюда.

Что такое RJ45

RJ45 (Registered Jack ) – это специальный физический интерфейс определенного вида, который позволяет связывать между собой разные устройства по специальному кабелю – витая пара. По-другому еще называется как сетевой коннектор. Например, для связи компьютера и роутера. Скорее всего вы уже видели такое подключение на работе или у себя дома.

RJ45 как раз называют вот такие маленькие пластиковый штучки с металлическими жилами, который ровно 8 штук. При чем это название встречается в интернете и среди инженеров и системных администраторов. Если загуглить это название, то вы сразу же увидите восьми жильный коннектор. А что если я скажу, что на самом деле RJ45 вообще не существует.

Дело в том, что в интернете, а в частности в России и странах СНГ путают RJ45 с коннектором 8P8C. То есть на самом деле правильно называть именно 8P8C, а не RJ45. В частности, RJ 45 или правильнее RJ45S имеет совсем другой вид и всего лишь 4 жилы, а предназначен для подключения модемов.

В итоге у нас есть 8P8C и RJ45S (8P4C), которые и путают между собой. Скорее всего путать будут и дальше, так как название уже сильно прижилось среди IT инженеров, системных администраторов и других специалистов, которые занимаются сетевым оборудованием.

Проблема ещё в том, что в некоторых маршрутизаторах, коммутаторах входы имеют название «RJ45», но как вы понимаете, это в корне не верно. Но именно с помощью этого интерфейса и происходит подключение сетевых устройств. Например, роутера и всех домашних: компьютеров, ноутбуков, телевизоров и т.д.

Также для подключения подобных коннекторов используется специальный вида кабель – «Витая пара». Называется он так, потому что внутри кабеля есть ещё 4 пары (8 штук) проводков, который скручены между собой. Это необходимо, чтобы защитить передаваемые данные от электромагнитного воздействия. Советую почитать более подробную статью про витую пару тут.

Итог

Я постарался раскрыть полностью этот вопрос, но вы всегда можете обратиться ко мне через комментарии. Также можете писать свои дополнения или исправлять мои ошибки, если вы таковые найдете. В образовательных целях я бы ещё посоветовал прочесть ещё пару статей, который чуть полнее раскроют вам глаза на мир сетей и интернета:

Приобрести Прочный Дешевый Высококачественный RJ45 Спецификация

Возьмите лучшие предложения. RJ45 спецификация на Alibaba.com сегодня. Эти электрические аксессуары имеют штекерные и розеточные стороны, которые подключаются либо к постоянным, либо к временным соединениям. RJ45 спецификация жизненно важна и увеличивает производственный процесс. Они обеспечивают массовые подключения и плавную производительность. Эти аксессуары обеспечивают фильтрацию электромагнитных и радиопомех на соединении.Они обеспечивают бесперебойное электрическое подключение и легко модернизируются в соответствии с предпочтениями пользователя.

Эти аксессуары эффективны и водонепроницаемы. Они защищают электрические соединения от воздействия воды. Эти. RJ45 спецификации можно найти на Alibaba.com по доступным ценам. Они выдерживают высокое напряжение валют и обеспечивают защиту пользователя. У них есть несколько возможностей подключения, что делает их универсальными, поскольку они подходят для разных проводов и вариантов подключения.Эти аксессуары устойчивы к изоляции и безвредны для окружающей среды. Покрытие из материала корпуса обеспечивает пожаробезопасность в случае сбоя в электросети. Они обладают противовзрывными свойствами и не подвержены коррозии благодаря прочному гальваническому покрытию.

RJ45 спецификация экономичны и могут использоваться повторно. У них очень высокая совместимость, обеспечивающая эффективное соединение. Они легко соединяются и имеют конструкцию скольжения и блокировки. Такой дизайн делает их безопасными и удобными в использовании. Они настраиваются в соответствии с предпочтениями пользователя и имеют несколько циклов включения и выключения.Они удобны в обращении и обеспечивают гибкость подключения. Аксессуары обеспечивают маслостойкость и влагостойкость, сохраняя соединение в чистоте.

Alibaba.com предлагает широкий выбор высококачественных товаров. rj45 спецификация опции. Они долговечны и делают электрические соединения более безопасными и организованными. Получите лучшие варианты от проверенных поставщиков и производителей по всему миру.

% PDF-1.4 % 356 0 объект > эндобдж xref 356 95 0000000016 00000 н. 0000003210 00000 н. 0000003383 00000 н. 0000003427 00000 н. 0000003556 00000 н. 0000003600 00000 н. 0000004022 00000 н. 0000004065 00000 н. 0000004344 00000 п. 0000004623 00000 н. 0000004902 00000 н. 0000005969 00000 н. 0000006699 00000 н. 0000006755 00000 н. 0000006834 00000 н. 0000006911 00000 п. 0000007118 00000 н. 0000007312 00000 н. 0000008911 00000 н. 0000010612 00000 п. 0000012382 00000 п. 0000012450 00000 п. 0000014102 00000 п. 0000015817 00000 п. 0000016208 00000 п. 0000016286 00000 п. 0000016559 00000 п. 0000018126 00000 п. 0000018265 00000 п. 0000018292 00000 п. 0000018863 00000 п. 0000020462 00000 п. 0000022226 00000 п. 0000027427 00000 н. 0000031091 00000 п. 0000031161 00000 п. 0000031242 00000 п. 0000035882 00000 п. 0000036162 00000 п. 0000039413 00000 п. 0000041677 00000 п. 0000042258 00000 п. 0000043422 00000 п. 0000084817 00000 п. 0000084856 00000 п. 0000141919 00000 п. 0000141958 00000 н. 0000156200 00000 н. 0000156239 00000 н. 0000156281 00000 н. 0000156342 00000 н. 0000156404 00000 н. 0000156475 00000 н. 0000156592 00000 н. 0000156672 00000 н. 0000156734 00000 н. 0000156868 00000 н. 0000156930 00000 н. 0000157044 00000 н. 0000157142 00000 н. 0000157289 00000 н. 0000157351 00000 н. 0000157458 00000 н. 0000157540 00000 н. 0000157678 00000 н. 0000157739 00000 н. 0000157811 00000 н. 0000157886 00000 н. 0000157948 00000 н. 0000158058 00000 н. 0000158120 00000 н. 0000158226 00000 н. 0000158288 00000 н. 0000158383 00000 н. 0000158445 00000 н. 0000158534 00000 н. 0000158596 00000 н. 0000158689 00000 н. 0000158750 00000 н. 0000158811 00000 н. 0000158873 00000 н. 0000158993 00000 н. 0000159055 00000 н. 0000159117 00000 н. 0000159179 00000 н. 0000159241 00000 н. 0000159303 00000 н. 0000159406 00000 н. 0000159466 00000 н. 0000159557 00000 н. 0000159644 00000 н. 0000159705 00000 н. 0000159841 00000 н. 0000159902 00000 н. 0000002196 00000 п. трейлер ] / Назад 4236564 >> startxref 0 %% EOF 450 0 объект > поток hb```c` @ (DώE5_uYU 쌴 ˖m ~ uusL_] Į ܽ PhNɓEEo1`Vn-onmI: 9ak% {LtoXxT $ {% NxYsCJIf.XV 'ק D, 4: IcAZ] v \ * ׆-}] Hh5T _ / \ _. "BSs% 2'n | rh; 5 / _h7% 2" s # 7j ݍ rlxk7>: qSFm7 @ fk df ߼ JO @! Q & 05jK0x + 'C @) q @ / 23kMYx> ȭuua [{4YnӱjU7ԝzAŢ1q 쏍 n: + c8uJ6

Что такое порты RJ45? | Полное разрешение

RJ45, который, кстати, означает зарегистрированный разъем 45, является повсеместным портом данных в стиле Ethernet, который можно найти на коммутаторах, маршрутизаторах и сетевых картах . Разъемы и порты в стиле RJ45 также часто встречаются на картах и ​​интерфейсах Ethernet, последовательных и ATM IMA. Тем не менее, наиболее распространенным использованием является подключение данных Ethernet от сетевых карт настольных ПК, точек доступа Wi-Fi, коммутаторов данных и маршрутизаторов в домашних и корпоративных сетях.

RJ45 на самом деле относится к порту (гнездо) и разъему (штекер), хотя он часто используется для обозначения типа кабеля, который состоит из двух штекерных разъемов RJ45, соединенных кабелем витой пары категории 5 или 6. Их обычно называют кабелями Ethernet. В результате возникла путаница между физической средой связи, портами и кабелями RJ45, обнаруженными на сетевых картах и ​​коммутаторах, и фактическим лежащим в основе сетевым протоколом уровня 2 Ethernet. Это важный аспект, требующий разъяснения. RJ45 - это спецификация физических разъемов, как папа, так и розетка, он не является частью Ethernet, а просто является наиболее распространенным носителем для передачи данных в средах LAN.В конце концов, Ethernet может работать с большинством типов носителей, таких как инфракрасный порт, Wi-Fi, микроволновое радио, оптоволокно и спутник для развертывания на короткие, средние и дальние расстояния. Точно так же кабели RJ45 можно настроить для поддержки не только Ethernet, но и последовательного интерфейса, ISDN T1 и E1, а также протоколов ATM.

Спецификация RJ45 и тип кабеля стали почти синонимами Ethernet из-за его повсеместного присутствия в корпоративных локальных сетях. Однако недорогие разъемы и стандартная кабельная разводка категории 5 сделали создание локальных сетей в рамках бизнеса очень экономичным.Кабели RJ45 с использованием разъемов RJ45 и витой пары категории 5 легко построить с использованием подходящих инструментов. В частности, разъемы RJ45 и стандарты кабельной разводки просты сами по себе, поскольку RJ45 использует только четыре из восьми контактов на разъемах. Контакты 1 и 2 передают данные, а контакты 3 и 6 используются для приема данных при использовании в порту данных, сконфигурированном для Ethernet. В последовательной или ISDN-среде все выводы имеют прямую конфигурацию и используются соответствующими протоколами для управления и передачи.

Получите порты RJ45 на Amazon | Купите кабели RJ45 на Amazon.

Аласдер - технический писатель, интересующийся деловой практикой, операционной стратегией, философией стартапов и доступными технологиями. Он живет в Нонтхабури, Таиланд с женой и дочерью, и пишет ужасные романы в качестве хобби.

Последние сообщения от Alasdair Gilchrist (посмотреть все)

RJ-45 Linkbasic Одинарный модульный штекер RJ45 Cat5e UTP

Лист спецификаций (купить в Интернете): Одинарный модульный штекер RJ-45 Linkbasic RJ45 Cat5e UTP

Технические характеристики для RJ-45

Linkbasic RJ45 Cat5e Модульный штекер UTP, одинарный


Linkbasic RJ45 Cat5e Модульный штекер UTP, одинарный

Linkbasic

В наличии

R 9.00 с НДС

Характеристики:

RJ45 от Linkbasic представляет собой 8-контактный / 8-контактный штекер или гнездо, которое обычно используется для подключения компьютеров к локальным сетям на базе Ethernet (LAN). Две схемы подключения - T568A и T568B - используются для подключения кабеля витой пары к интерфейсу разъема.

Технические характеристики:

© 2021 Соответствующие владельцы и держатели торговых марок. Эта таблица была тщательно исследована и создана ComXpert International CC (// www.comx-computers.co.za), однако могут возникать ошибки и упущения. Применяются только ссылки на Южную Африку. Вся продукция поступает в Южную Африку от официальных поставщиков, а гарантия предоставляется местным поставщиком. E&OE. Эту таблицу и содержимое нашего сайта можно использовать при условии, что это уведомление и ссылка останутся нетронутыми и неизменными.
Технические характеристики
Код продукта RJ-45
Код продукта производителя RJB01-UC5E
50 микрон 8P / 8C
Предназначен для: приложений передачи голоса / данных
Совместимость: плоский многожильный кабель
Обратная совместимость с Cat5, обеспечивающая долгосрочную надежность и стабильность

Посмотреть весь ассортимент нашей продукции

Продавец ComX Computers

Facebook | Twitter | Карта сайта

Технические характеристики могут быть изменены без предварительного уведомления.E&OE. Цены являются ориентировочными и действительны только 25 августа 2021 года при наличии на складе.

Указанные выше характеристики относятся к начальному диапазону и могут не относиться к этой конкретной модели. Обратите внимание, что параметры НЕЛЬЗЯ изменить для большинства моделей, а некоторые параметры недоступны в Южной Африке. Типы и характеристики соединителей сетевого кабеля

В этом руководстве подробно описаны типы и характеристики разъемов сетевого кабеля.Узнайте, какой тип разъема сетевого кабеля (например, Rj-45, J Rj-11, USB, MT-RJ, Coaxial BNC, LC Local Connector, MT-RJ, USB BNC и AUI) используется для подключения какого типа сетевого кабеля .

USB (универсальная последовательная шина)

Универсальная последовательная шина

, или USB, - это компьютерный стандарт, разработанный, чтобы исключить необходимость в догадках при подключении периферийных устройств к ПК. Ожидается замена последовательного и параллельного портов. Один порт USB можно использовать для подключения до 127 периферийных устройств, таких как мыши, модемы, клавиатуры, цифровые камеры, принтеры, сканеры, MP3-плееры и многие другие.USB также поддерживает установку Plug-and-Play и горячее подключение.

  • Стандарт USB 1.1 поддерживает скорость передачи данных 12 Мбит / с.
  • Спецификация
  • USB 2.0 (также называемая Hi-Speed ​​USB) определяет новую высокоскоростную скорость передачи 480 Мбит / с.

USB 2.0 полностью совместим с USB 1.1 и использует те же кабели и разъемы. USB имеет два типа разъемов. Первый тип A (справа), этот разъем подключается к USB-порту ПК. Разъем типа B (слева) предназначен для подключения к соответствующему периферийному устройству.В то время как разъем типа A является действительно стандартным, разъем типа B может быть изменен по размеру и т. Д. С помощью отдельных периферийных устройств, что означает, что для них требуются собственные уникальные кабели.

RJ-11 (регистровый разъем)

Стандартные разъемы для телефонного кабеля, RJ-11 имеет 4 провода (а RJ-12 - 6 проводов). RJ-11 - это аббревиатура от Registered Jack-11, четырех- или шестипроводного соединителя, который в основном используется для подключения телефонного оборудования.

Контакт RJ-11 Название сигнала
1 VCC (регулируется 5 В)
2 Заземление
3 Данные по One Wire
4 Заземление по одному проводу

RJ-45 (регистровый разъем)

Аббревиатура Registered Jack-45 - RJ-45.Разъем RJ-45 представляет собой восьмипроводной разъем, который обычно используется для подключения компьютеров к локальной сети (LAN), в частности, к локальным сетям Ethernet. Хотя они немного больше, чем обычно используемые разъемы RJ-11 , RJ-45 могут использоваться для подключения некоторых типов телефонного оборудования.

F-тип

Разъем F - это тип ВЧ-разъема, обычно используемого для кабельного телевидения и универсального для спутникового телевидения. Они также используются для подключения кабельного телевидения в кабельных модемах DOCSIS, обычно с трехэкранированным кабелем RG-6.Разъем F недорогой, но имеет хорошую производительность до 1 ГГц. Одна из причин его низкой стоимости заключается в том, что в нем используется центральный провод коаксиального кабеля в качестве штыря штекерного разъема. Корпус штыревого соединителя обычно обжимается на открытой внешней оплетке. Внутренние соединители имеют резьбу 3 / 8-32. Большинство штекерных разъемов имеют подходящее резьбовое соединительное кольцо, хотя также доступны вставные версии.

ST (прямой наконечник) и SC (абонентский или стандартный разъем)

Для сегментов оптоволоконной сети всегда требуется два оптоволоконных кабеля: один для передачи данных, а другой - для приема.Каждый конец оптоволоконного кабеля снабжен вилкой, которую можно вставить в сетевой адаптер, концентратор или коммутатор. В Северной Америке в большинстве кабелей используется квадратный разъем SC (абонентский разъем или стандартный разъем), который скользит и фиксируется на месте при вставке в узел или подключении к другому оптоволоконному кабелю, европейцы вместо этого используют круглый разъем ST (прямой наконечник).

Разъем SC

Соединитель ST

Fiber LC (локальный разъем)

Эти разъемы используются для одномодовых и многомодовых оптоволоконных кабелей.Соединители FC обеспечивают чрезвычайно точное позиционирование оптоволоконного кабеля относительно оптического источника-излучателя передатчика и оптического детектора приемника. Соединители FC имеют выемку для установки положения и резьбовую розетку.

MT-RJ (домкрат с механическим переносом)

Разъемы MT-RJ используются с одномодовыми и многомодовыми оптоволоконными кабелями. Разъемы MT-RJ имеют пластиковый корпус и обеспечивают точное выравнивание с помощью металлических направляющих штифтов и пластиковых наконечников.

Используется для Gigabit Ethernet. Для подключения к модулям с интерфейсами MT-RJ используйте многомодовые оптоволоконные кабели.

% PDF-1.5 % 172 0 объект> эндобдж xref 172 68 0000000016 00000 н. 0000002265 00000 н. 0000002349 00000 п. 0000002878 00000 н. 0000003202 00000 н. 0000003622 00000 н. 0000004029 00000 н. 0000004662 00000 н. 0000004799 00000 н. 0000004873 00000 н. 0000004927 00000 н. 0000004988 00000 н. 0000005044 00000 н. 0000005101 00000 п. 0000005393 00000 п. 0000005606 00000 н. 0000005665 00000 н. 0000005903 00000 н. 0000006119 00000 п. 0000006178 00000 п. 0000006384 00000 п. 0000006594 00000 н. 0000006809 00000 н. 0000006869 00000 н. 0000007550 00000 н. 0000007855 00000 п. 0000024203 00000 п. 0000024397 00000 п. 0000024500 00000 п. 0000025048 00000 н. 0000025622 00000 п. 0000026223 00000 п. 0000026793 00000 п. 0000026986 00000 п. 0000027039 00000 п. 0000027417 00000 п. 0000027655 00000 п. 0000028330 00000 п. 0000028789 00000 п. 0000029290 00000 н. 0000029724 00000 п. 0000029840 00000 п. 0000043834 00000 п. 0000044058 00000 п..u Q-``O 7 В [| =

XS5, XS6 Промышленные кабели Ethernet / Технические характеристики

последнее обновление: 17 мая 2021 г.

Кабели со стандартными разъемами RJ45
Технические характеристики
Тип Кабель с разъемами на
Оба конца (RJ45 / RJ45) / LSZH
Кабель с разъемами на обоих концах
(RJ45 / RJ45) / PUR
Модель XS6W-6LSZH8SS [] [] [] [] CM- [] XS6W-5PUR8SS [] [] [] [] CM-G XS6W-6PUR8SS [] [] [] [] CM-YF
Номинальный ток 1 А (в 50 ° C)
Номинальное напряжение * 30 В постоянного тока
Контактное сопротивление 20 мОм макс.
Сопротивление изоляции 500 МОм мин.
Выдерживаемое напряжение 1000 В постоянного тока в течение 60 с (ток утечки: макс.1 мА)
Работа в условиях окружающей среды
температура
от -20 до 75 ° C от -40 до 80 ° C от -30 до 75 ° C
Внешнее хранилище
температура
от -20 до 75 ° C от -40 до 80 ° C от -20 до 70 ° C
Защитная конструкция IP20

* Напряжение зависит от среды установки.

Материалы и отделка
Разъемы
Тип Кабель с разъемами на
Оба конца (RJ45 / RJ45) / LSZH
Кабель с разъемами на обоих концах
(RJ45 / RJ45) / PUR
Модель XS6W-6LSZH8SS [] [] [] [] CM- [] XS6W-5PUR8SS [] [] [] [] CM-G XS6W-6PUR8SS [] [] [] [] CM-YF
Корпус разъема Смола ПК
Контакты Медный сплав / позолота
Щит Медный сплав / никелирование
Анкеры ---
Анкеры (вкладыши) ---
Крышка
(построено так, чтобы предотвратить
вкладка от взлома)
PA смола
Маркировочная трубка ПВХ смола ---
Кабели
Тип Кабель с разъемами на
Оба конца
(RJ45 / RJ45) / LSZH
Кабель с разъемами на обоих концах
(RJ45 / RJ45) / PUR
Модель XS6W-6LSZH8SS [] [] [] [] CM- [] XS6W-5PUR8SS [] [] [] [] CM-G XS6W-6PUR8SS [] [] [] [] CM-YF
Соответствует стандарту МЭК 60332-1 / UL444 МЭК 60332-1 МЭК 61156-6, МЭК11801,
МЭК 60332-1
Категория Cat6A Cat5 Cat6A
Количество ядер AWG26
Наружный диаметр * 1 6.3 диам. 6.0 диам. диам.
Цвет оболочки * 2 Синий, желтый, зеленый Зеленый желтый
Материал оболочки LSZH PUR
Конструкция щита Одиночный щит Двойной щит
Кабели с прочными разъемами RJ45 и кабели с разъемами M12 (круглые водонепроницаемые разъемы)
Технические характеристики
Тип M12 RJ45
(включая RJ45 / M12
Тип соединительного кабеля)
Разъемы M12
для панельного монтажа
Модель XS5H-T42 [] - [] M0-K
XS5W-T42 [] - [] M1 - [] []
XS5W-T42 [] - [] M2 - [] []
XS5W-T42 [] - [] M3 - [] []
XS5W-T42 [] - [] MC - [] []
XS5W-T42 [] - [] MD - [] []
XS5W-T42 [] - [] ME - [] []
XS6G-T421-1
XS5P-T42 [] - 5
XS5P-T426-1
Номинальный ток 3 А 2.5 А 4 А
Номинальное напряжение * 1 30 В постоянного тока 125 В постоянного тока
Контактное сопротивление 40 мОм макс.
Сопротивление изоляции 1000 МОм мин. 500 МОм мин. 1000 МОм мин.
Выдерживаемое напряжение 1000 В переменного тока в течение 60 с (ток утечки: макс.) 1500 В переменного тока в течение 60 с
(ток утечки: макс.1 мА)
Температура окружающей среды от -25 до 70 ° C * 2
Температура окружающей среды при хранении от -25 до 70 ° C
Защитная конструкция M12: IEC IP67, RJ45: IEC IP20

* 1.Напряжение зависит от среды установки.
* 2. Используйте кабель робота в диапазоне температур от 0 до 70 ° C, чтобы избежать обрыва провода при движении.

Материалы и отделка
Разъемы
Модель M12 RJ45
XS5H / W-T XS5P-T42 [] - 5 XS5P-T426-1 XS5W-T и XS6G
Контактные блоки Смола PBT смола PA
Контакты Медный сплав / позолота
Анкеры Цинковый сплав / никелирование ---
Анкеры (вкладыши) Нержавеющая сталь ---
Щит нержавеющая
Крышка Смола ТПЭ ---
Герметизирующая смола --- Эпоксидная смола ---
Кольца круглого сечения Резина ---
Заземление
светильник
--- Медный сплав / лужение ---
Крышка анкера --- Нержавеющая сталь ---
Гайки --- Медный сплав / никелирование ---
Кабели
Модель Стандартный кабель Кабель для робота Модель усиления щита
(Стандартный кабель)
Соответствует стандарту UL CM
Категория Cat5e
Сердечник / цвет AWG22 (7/0.26):
Желтый · Оранжевый · Белый · Синий
AWG22 (7/24 / 0,05):
Желтый · Оранжевый · Белый · Синий
AWG22 (7 / 0,26):
Желтый · Оранжевый · Белый · Синий
Наружный диаметр * 1 диам.
Цвет оболочки * 2 Голубой, Желтый Черный
Материал оболочки ПВХ
Конструкция щита Двойной щит

последнее обновление: 17 мая 2021 г.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
