Задиры пакетов пластин, износ посадочных мест под подшипники, резьбы, шпоночной канавки и изгиб вала якоря устраняют точно так же, как аналогичные дефекты ротора генератора переменного тока.  [16]

Генераторы переменного тока имеют ряд преимуществ по сравнению с генераторами постоянного тока. Ротор генератора переменного тока может вращаться с большей частотой, чем якорь генератора постоянного тока. При большой частоте вращения якоря генератора постоянного тока ухудшается контакт между щетками и ламелями коллектора вследствие колебаний щеток при скольжении их по коллектору. Кроме того, под действием центробежных сил возможен выход обмоток из пазов якоря.  [17]

Подвод тока возбуждения в обмотку ротора производится через контактные кольца и щетки, но так как эти кольца осуществляют лишь скользящий контакт, а не коммутацию тока, щетки на них работают без искрения.

Скорость вращения ротора генератора переменного тока может быть значительно большей, чем у генератора постоянного тока, так как она ограничивается только надежностью работы и износом подшипников и приводного ремня. Характеристика генератора переменного тока может быть выбрана такой, чтобы генератор отдавал часть мощности при холостом ходе двигателя.  [18]

Какие основные дефекты характерны для генераторов и стартеров. Как устраняют основные дефекты роторов генераторов переменного тока и какими способами. Какие дефекты характерны для якорей генераторов постоянного тока или стартеров. Как эти дефекты обнаруживают и устраняют. Как обнаруживают и устраняют дефекты корпусов генераторов и стартеров.  [19]

На рис. 2 — 1 приведена распространенная схема возбуждения, применяемая в сочетании с устройством компаундирования и форсировки возбуждения. Устройство форсировки возбуждения производит замыка — ние накоротко регулировочного сопротивления в цепи обмотки возбудителя. Эффект форсировки снижается вследствие индуктивности цепей ротора генератора переменного тока и возбудителя.  [20]

Магнитное поле индуктора, как уже указывалось выше, обычно создается электромагнитом, обмотка которого питается постоянным током. Так как генерируемый ток является переменным, то его непосредственное использование для этой цели невозможно. Чаще всего для питания индукторов на одном валу с ротором генератора переменного тока помещают отдельный генератор постоянного тока ( см. ниже), а иногда частично используют генерируемый ток, применяя выпрямители.  [22]

Проверку начальной частоты вращения ротора генератора переменного тока всех типов, кроме Г221, производят таким же образом, как описано выше, но с независимым возбуждением. Питание обмотки возбуждения осуществляется от независимого источника тока — аккумуляторов. При проверке начальной частоты вращения как в режиме холостого хода, так и в режиме нагрузки реостатом 7 устанавливают в соответствии с табл. 15 напряжение на обмотке возбуждения. Во всем остальном методика проверки начальной частоты вращения ротора генератора переменного тока ничем не отличается от описанной выше. В отличие от остальных типов генераторов, проверяемых в холодном состоянии, начальную частоту вращения ротора генератора Г221 проверяют в горячем состоянии — после трехчасовой работы с нагрузкой.  [24]

Страницы:      1    2

VAPE | Генераторы переменного тока

Роторы

Типовое обозначение:

AR.. (+1 až 2)

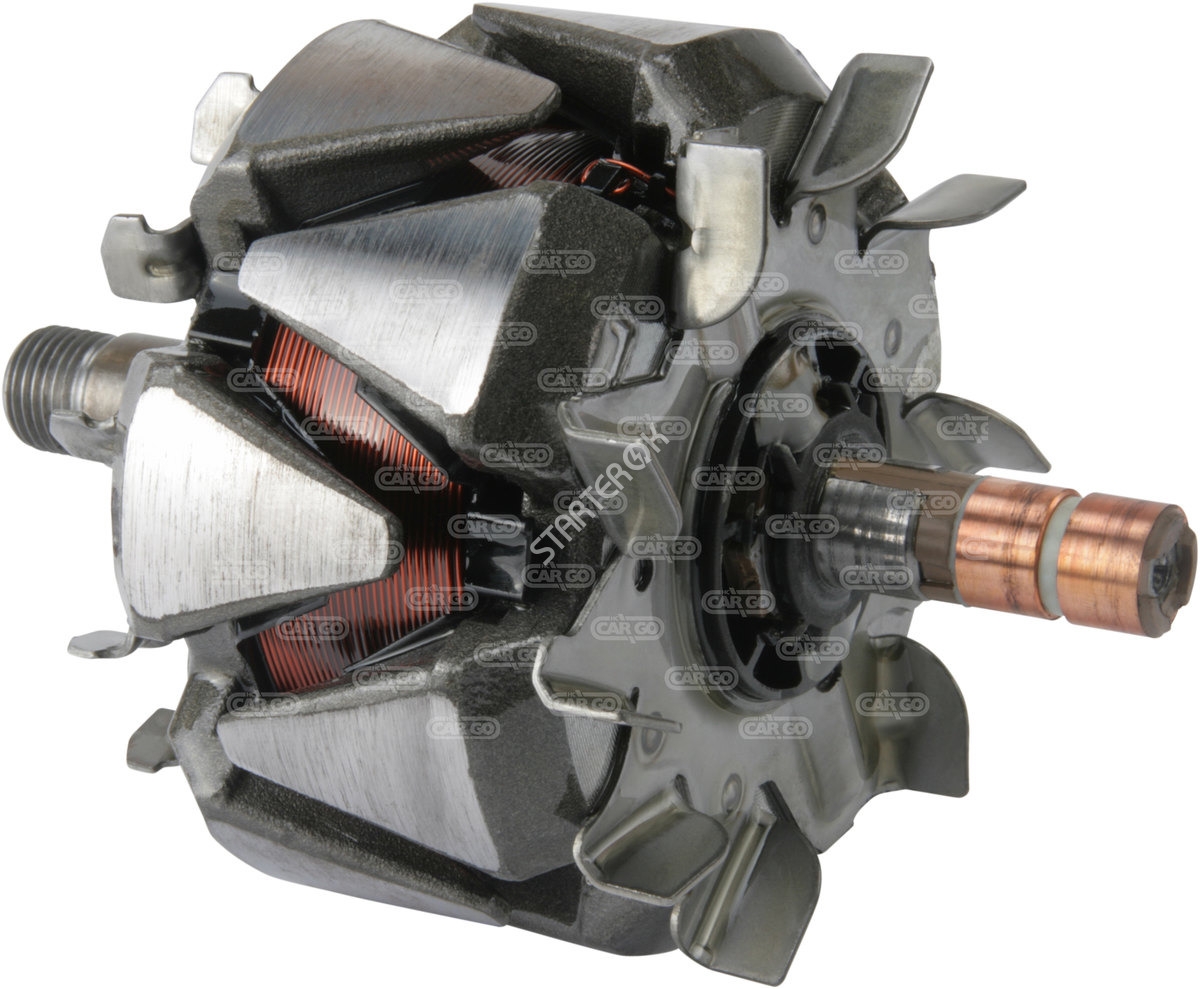

Ротор представляет собой вращающуюся часть генератора переменного тока. Он состоит из магнитопроводящего  корпуса, вытянутого в  форме U, который симметрично наклёпан на втулку ротора (поводок ротора), либо весь корпус вместе с втулкой выточен на  CNC станках из поковки или полуфабриката. Внутри по периметру корпуса закреплены постоянные магниты. У роторов с внешним снятием по периметру корпуса  наштампован или закреплён полюсный наконечник, далее только «маркер». Речь идёт о магнитопроводящем выступе высотой около 2 мм над периметром корпуса. В зависимости от назначения маркер ротора имеет различную форму и длину. На оси втулки ротора имеется коническое отверстие, с помощью которого весь ротор закреплён на коленчатом валу двигателя.

Функция ротора

Речь идёт о роторах генераторов переменного тока с постоянным возбуждением, где магнитный поток возбуждается не батареей, а постоянными магнитами. Магнитный поток проходит из магнитов через сердечник статора и корпус ротора. При вращении ротора в обмотке статора генератора переменного тока возбуждается  электрический ток. Типы обмоток описаны в разделе СТАТОРЫ. Маркер имеется только у роторов с «внешним снятием», в системах, где синхронизирующий электрический импульс получается с  помощью датчика положения. При вращении ротора маркер пройдёт в тесной близости от датчика положения, в котором индуцируется электрический импульс, управляющий зажиганием. Угловое положение маркера точно определено относительно углового перемещения коленчатого вала двигателя. Как правило, положение ротора, тем самым также маркера фиксировано врезной клиновой шпонкой во втулке двигателя и коленчатом валу.

Классификация роторов

1. По диаметру:
2. По принципу синхронизации:
   • Для внешнего снятия по периметру ротора имеются 1 — 2 маркера, если речь идёт об 1 или 2 цилиндрах. Для прямого управления электронными датчиками зажигания могут использоваться короткие угловые маркера, либо маркеры с постепенным разгоном до скорости обратного хода двигателя.
     Маркеры для управления цифрового управляющего устройства имеют более длинный маркер, около 28°.
   • 1.По форме и длине втулки ротора, по конусности и входному Ø конусного отверстия.
3. Классификация по электрической мощности генератора переменного тока описана в разделе СТАТОРЫ.

Важное предостережение!
При манипуляции с ротором не допускается прикладывать механическую нагрузку по периметру корпуса ротора, либо падение ротора на ребро периметра корпуса. Также запрещается прикладывать прямую механическую нагрузку к магнитам. При такой манипуляции магниты могут быть повреждены.

Устройство и работа генераторов переменного тока.

Устройство и работа генератора переменного тока



Генератор автомобилей ВАЗ

Конструкция генератора 37.3701 переменного тока, устанавливаемого на многих автомобилях марки ВАЗ (-2105, -2106, -2108, -2109 и др.), представлена на рис. 1.

Подвижное магнитное поле создается вращающимся двенадцатиполюсным магнитом – ротором (рис. 2, а), который представляет собой стержень с надетыми на него стальными звездочками, каждая из которых имеет по шесть клювообразных полюсов.

В полости между звездочками ротора на стальном кольце размещена обмотка возбуждения, напряжение к которой подводится через медно-графитовые щетки и два изолированных контактных кольца, напрессованных на вал ротора.
Концы обмотки возбуждения выведены через отверстия и подсоединены к контактным кольцам.

На контактные кольца опираются медно-графитовые щетки, размещенные в щеткодержателях, расположенных в задней крышке генератора со стороны, противоположной приводу. Одна из щеток присоединена к корпусу генератора, а вторая – к изолированной клемме, к которой через регулятор напряжения подводится ток возбуждения от аккумуляторной батареи.
Регулятор напряжения встроен в шеткодержатель, образуя вместе с ним единый съемный блок.

Магнитное поле намагничивает клювообразные полюсы ротора, имеющие разную полярность. Ротор, вращаясь внутри цилиндрического статора, индуцирует ЭДС в фазных обмотках, навитых на набранном сердечнике статора.

Статор генератора (рис. 2, б) состоит из сердечника, представляющего собой набор изолированных друг от друга листов магнитопроводящей мягкой электротехнической стали. Внутренняя поверхность сердечника статора имеет равномерно расположенные по окружности зубцы с пазами между ними. Число пазов кратно трем.
В пазах между зубцами укладываются витки катушек обмотки статора. Для изоляции катушек от сердечника используется электротехнический картон. Статор в сборе пропитывается изоляционным лаком.
Каждая из трех фаз обмотки статора содержит одинаковое число последовательно соединенных катушек, число которых в статоре кратно трем. Обычно статоры современных генераторов содержат 18 катушек, последовательно соединенных в три группы (по шесть катушек на каждую фазу).

Обмотка возбуждения генератора получает питание или от генератора, или от аккумуляторной батареи. Небольшой силы ток, поступающий в обмотку возбуждения через щетки и контактные кольца, вызывает магнитный поток, который замкнуто циркулирует по металлическим деталям ротора, в том числе по полюсным наконечникам.

Так как полюсные наконечники левой и правой половин сердечника ротора смещены, происходит и смещение магнитно потока. Поэтому входя в один зубец статора, магнитный поток выходит через другой зубец, пересекая катушки статора.

При вращении ротора происходит постоянное чередование северного и южного полюсов ротора, что приводит к изменению пересекающего катушки статора магнитного потока по величине и направлению. В результате в фазных обмотках наводится переменная ЭДС.

Для обеспечения первоначального возбуждения генератора, после включения зажигания, к клемме «В» регулятора напряжения, подводится ток по двум цепям:

1. Плюсовая клемма аккумуляторной батареи — контакт «30» генератора — контакты «30/1» и «15» замка зажигания — контакт «86» и «85» обмотки реле зажигания – клемма «минус» аккумуляторной батареи.
После замыкания реле ток в обмотку возбуждения поступает по второй цепи.

2. Плюсовая клемма аккумуляторной батареи — контакт «30» генератора — контакты «30» и «87» реле зажигания — предохранитель №2 в блоке предохранителей — контакт «4» белого разъема в комбинации приборов — резистор 36 Ом в комбинации приборов — контрольная лампа зарядки аккумуляторной батареи — контакт «12» белого разъема в комбинации приборов — контакт «61» — вывод «В» регулятора напряжения — обмотка возбуждения — вывод «Ш» регулятора напряжения — выходной транзистор регулятора напряжения – минусовая клемма аккумуляторной батареи.

После пуска двигателя обмотка возбуждения питается с общего вывода трёх дополнительных диодов, установленных на выпрямительном блоке, а напряжение в системе электрооборудования автомобиля контролируется светодиодом или лампой в комбинации приборов.
При исправно работающем генераторе после включения зажигания светодиод или лампа должны светиться, а после пуска двигателя — гаснуть, поскольку напряжение на контакте «30» и общем выводе «61» дополнительных диодов становится одинаковым, и ток через контрольную лампу не протекает.

Если светодиодная лампа продолжает гореть после пуска двигателя, то это означает, что генераторная установка неисправна, т. е. либо вообще не выдаёт напряжение, либо оно ниже напряжения аккумуляторной батареи. В этом случае напряжение на разъёме «61» будет ниже напряжения на контакте «30», поэтому в цепи между ними протекает ток, заставляя светиться светодиодную лампу, что свидетельствует о неисправности генератора.

***



Каждая фаза трехфазной обмотки генератора состоит из шести последовательно соединенных катушек. Фазные обмотки соединены между собой по схеме «звезда» или «двойная звезда».
Свободные концы каждой из трех фаз подключены к встроенному в корпус генератора выпрямителю, который состоит из трех моноблоков, соединенных в схему двухполупериодного выпрямителя. Моноблок состоит из оребренного корпуса (для эффективного охлаждения), контактной шайбы, полупроводниковой кремниевой шайбы, герметизирующей заливки и двух выводов.
В каждом моноблоке, являющемся одновременно радиатором и токопроводящим зажимом средней точки, установлено по две полупроводниковые кремниевые шайбы.

Три моноблока выпрямителя размещены на задней крышке генератора, со стороны противоположной приводу, и соединены между собой параллельно.
Обмотка каждой из фаз генератора соединена с соответствующим моноблоком выпрямителя так, чтобы переменный ток подводился между двумя полупроводниковыми шайбами.

Выводы всех моноблоков выпрямителя с одной стороны соединены с корпусом генератора («масса), а с другой – изолированной положительной клеммой генератора.

Схема подключения фазных обмоток генератора к двухполупериодному выпрямителю показана на рис. 4.

Вал ротора вращается на двух шариковых подшипниках, размещенных в крышках генератора. Между крышками зажимается статор с обмотками. На переднем конце вала ротора посредством шпоночного соединения устанавливается шкив ременной передачи для привода генератора.
Между передней крышкой и приводным шкивом на валу ротора размещен охлаждающий вентилятор.
В торцовых крышках генератора выполнены окна для прохода воздуха, который охлаждает детали генератора и выпрямительный блок.

***

Снятие и установка генератора

Для снятия генератора с автомобиля понадобятся ключи гаечные рожковые (или накидные) 8 мм, 10 мм, 17 мм и 19 мм, головка 13 мм, плоская отвертка (для снятия хомутов) и монтажная лопатка.

• Отсоедините минусовый провод от клеммы аккумуляторной батареи (ключ 10 мм).
• Аккуратно снимите пластмассовые ленточные хомуты с патрубка воздухозаборника и жгута проводов стартёра и генератора.
• Разъедините штекерный разъём обмотки возбуждения генератора.
• Отверните гайку с вывода «30» генератора (ключ 10 мм).
• Отверните гайку крепления генератора к натяжной планке (ключ 17 мм).
• С помощью монтажной лопатки подведите генератор к двигателю и снимите приводной ремень.
• Отверните три болта защиты картера (головка 13 мм) и снимите её.
• Снимите правый брызговик двигателя, отвернув пять самонарезных винтов (ключ 8 мм).
• Отверните гайку с нижнего болта крепления генератора к кронштейну (ключ 19 мм).
• Снимите генератор вместе с патрубком воздухозаборника, немного наклонив его так, чтобы он прошёл вниз между лонжероном и нижним кронштейном крепления генератора.

Установка генератора производится в обратной последовательности.

***

Регулятор напряжения



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Для питания обмотки генератора переменного тока используют

Для питания электрическим током всех потребителей при работе двигателя и подзарядки аккумуляторной батареи, компенсируя ее расход энергии при пуске двигателя, служит генератор. На современных автомобилях устанавливаются генераторы, представляющие собой синхронные электрические машины переменного тока с электромагнитным возбуждением, с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя ремнем.

Генератор переменного тока состоит из статора, ротора и выпрямительного устройства.

Генератор преобразует механическую энергию в электрическую. В отличие от ранее использовавшихся генераторов постоянного тока в настоящее время применяют, в основном, генераторы переменного тока как более надежные и меньшие по размерам и массе.

Поскольку частота вращения генератора зависит от частоты вращения коленчатого вала двигателя, которая меняется в широких пределах, то для поддержания заданного напряжения генератора в нагрузке применяют регулятор напряжения. Название «генератор переменного тока» условно, поскольку в нем устанавливают блок полупроводниковых выпрямителей, благодаря которому потребителям поступает постоянный ток.

Основными элементами генератора Г-222 (рис.3) являются статор и ротор. Статор, к составным частям которого относятся сердечник (19)и неподвижная обмотка (20),установлен в корпусе (17)и зафиксирован крышкой (1) с помощью стяжного болта (21). Ротор состоит из клювообразных полюсных наконечников (15),размещенных на валу (6),опирающемся на подшипники (5) и (16). Вал приводится во вращение посредством шкива (14)с помощью клиновидного ремня от коленчатого вала двигателя.

При работе генератора по обмотке (18) возбуждения ротора проходит ток, подводимый от аккумуляторной батареи через регулятор напряжения и щетки (12),размещенные в щеткодержателе (11)и опирающиеся на контактные кольца (4). Этот ток создает магнитное поле возбуждения, которое распределяется между клювообразными полюсами и при вращении ротора индуцирует в обмотке статора переменный ток. Переменный ток поступает в блок (2)полупроводниковых выпрямителей, а подключение к потребителям осуществляется посредством вывода (8).

а — общий вид; б — полюсные наконечники ротора; в — статор с обмоткой;

1 — крышка; 2 — блок выпрямителей; 3— винт; 4 — контактные кольца; 5и 16— подшипники; 6— нал; 7— чехол вывода; 8 — вывод выходного напряжения; 9 — вывод обмотки возбуждения; 10— крышка; 11 — щеткодержатель; 12— щетки; 13 — болт; 14— шкив; 15— полюсные наконечники; 17 — корпус; 18 — обмотка ротора; 19— сердечник статора; 20 — обмотка статора; 21— стяжной болт; 22 — стальная втулка; 23 — резиновая втулка; 24 — шайба.

В генераторе (см. схему на рис.4) используется двухполупериодный трехфазный выпрямитель (2)на полупроводниковых диодах. Фазовые обмотки (1)статора соединены в звезду и подключены к средним точкам трех пар последовательно соединенных диодов. Положительные и отрицательные выводы каждых трех диодов объединены.

Обмотка (7) возбуждения посредством контактных колец и щеток (6) через регулятор (5) напряжения, ключ (4) зажигания подключена к положительному выводу аккумуляторной батареи, соединенной с выводом аналогичной полярности выпрямителя генератора.

Электрическая схема генератора

1— статорная обмотка генератора; 2— блок выпрямительных диодов; 3 — аккумуляторная батарея; 4 — ключ зажигания; 5— регулятор напряжения; 6 — щеточный узел генератора; 7 — обмотка возбуждения.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Для студентов недели бывают четные, нечетные и зачетные. 9493 — | 7459 — или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Термин «генерация» в электротехнику пришел из латинского языка. Он обозначает «рождение». Применительно к энергетике можно сказать, что генераторами называют технические устройства, занимающиеся выработкой электроэнергии.

При этом надо оговориться, что производить электрический ток можно за счет преобразования различных видов энергии, например:

тепловой и других.

Исторически сложилось так, что генераторами называют конструкции, которые преобразуют кинетическую энергию вращения в электричество.

По виду вырабатываемой электроэнергии генераторы бывают:

1. постоянного тока;

Принцип работы простейшего генератора

Физические законы, которые позволяют создавать современные электрические установки для выработки электроэнергии за счет преобразований механической энергии, открыты учеными Эрстедом и Фарадеем.

В конструкции любого генератора реализуется принцип электромагнитной индукции, когда происходит наводка электрического тока в замкнутой рамке за счет пересечения ее вращающимся магнитным полем, которое создается постоянными магнитами в упрощенных моделях бытового использования или обмотками возбуждения на промышленных изделиях повышенных мощностей.

При вращении рамки изменяется величина магнитного потока.

Электродвижущая сила, наводимая в витке, зависит от скорости изменения магнитного потока, пронизывающего рамку в замкнутом контуре S, и прямо пропорциональна его значению. Чем быстрее осуществляется вращение ротора, тем выше величина вырабатываемого напряжения.

Для того чтобы создать замкнутый контур и отвести с него электрический ток, потребовалось создать коллектор и щеточный узел, обеспечивающий постоянный контакт между вращающейся рамкой и стационарно расположенной частью схемы.

За счет конструкции подпружиненных щеток, прижимающихся к коллекторным пластинам, происходит передача электрического тока на выходные клеммы, а с них дальше он поступает в сеть потребителя.

Принцип работы простейшего генератора постоянного тока

При вращении рамки вокруг оси ее левая и правая половинки циклически проходят около южного или северного полюса магнитов. В них каждый раз происходит смена направлений токов на противоположное так, что у каждого полюса они протекают в одну сторону.

Для того чтобы в выходной цепи создавался постоянный ток, на коллекторном узле создано полукольцо для каждой половинки обмотки. Прилегающие к кольцу щетки снимают потенциал только своего знака: положительный или отрицательный.

Поскольку полукольцо вращающейся рамки разомкнуто, то в нем создаются моменты, когда ток достигает максимального значения или отсутствует. Чтобы поддерживать не только направление, но и постоянную величину вырабатываемого напряжения, рамку изготавливают по специально подготовленной технологии:

у нее используют не один виток, а несколько — в зависимости от величины запланированного напряжения;

число рамок не ограничивается одним экземпляром: их стараются сделать достаточным количеством для оптимального поддержания перепадов напряжения на одном уровне.

У генератора постоянного тока обмотки ротора располагают в пазах магнитопровода. Это позволяет сокращать потери наводимого электромагнитного поля.

Конструктивные особенности генераторов постоянного тока

Основными элементами устройства являются:

внешняя силовая рама;

коммутационный узел со щётками.

Корпус изготавливают из стальных сплавов или чугуна для придания механической прочности общей конструкции. Дополнительной задачей корпуса является передача магнитного потока между полюсами.

Полюса магнитов крепят к корпусу шпильками или болтами. На них монтируют обмотку.

Статор , называемый еще ярмом или остовом, изготавливают из ферромагнитных материалов. На нем размещают обмотку катушки возбуждения. Сердечник статора оснащен магнитными полюсами, образующими его магнитное силовое поле.

Ротор имеет синоним: якорь. Его магнитопровод состоит из шихтованных пластин, снижающих образование вихревых токов и повышающих КПД. В пазы сердечника заложены обмотки ротора и/или самовозбуждения.

Коммутационный узел со щетками может иметь разное количество полюсов, но оно всегда кратно двум. Материалом щеток обычно используют графит. Коллекторные пластины изготавливают из меди, как наиболее оптимального металла, подходящего по электрическим свойствам проводимости тока.

Благодаря использованию коммутатора на выходных клеммах генератора постоянного тока образуется сигнал пульсирующего вида.

Основные типы конструкций генераторов постоянного тока

По типу питания обмотки возбуждения различают устройства:

1. с самовозбуждением;

2. работающие на основе независимого включения.

Первые изделия могут:

использовать постоянные магниты;

или работать от внешних источников, например, аккумуляторных батарей, ветряной установки…

Генераторы с независимым включением работают от собственной обмотки, которая может быть подключена:

шунтами или параллельным возбуждением.

Один из вариантов подобного подключения показан на схеме.

Примером генератора постоянного тока может служить конструкция, которая раньше часто применялась на автомобильной технике. Ее устройство такое же, как у асинхронного двигателя.

Подобные коллекторные конструкции способны работать в режиме двигателя или генератора одновременно. За счет этого они получили распространение в существующих гибридных автомобилях.

Процесс образования якорной реакции

Она возникает в режиме холостого хода при неправильной настройке усилия прижатия щеток, создающее неоптимальный режим их трения. Это может привести к снижению магнитных полей или возникновению пожара из-за повышенного образования искр.

Способами ее снижения являются:

компенсации магнитных полей за счет подключения дополнительных полюсов;

настройка сдвига положения коллекторных щеток.

Преимущества генераторов постоянного тока

отсутствие потерь на гистерезис и образование вихревых токов;

работа в экстремальных условиях;

пониженный вес и маленькие габариты.

Принцип работы простейшего генератора переменного тока

Внутри этой конструкции используются все те же детали, что и у предыдущего аналога:

коллекторный узел со щетками для отвода тока.

Основное отличие заключается в устройстве коллекторного узла, который создан так, что при вращении рамки через щетки постоянно создается контакт со своей половинкой рамки без циклической смены их положения.

За счет этого ток, сменяющийся по законам гармоники в каждой половинке, полностью без изменений передается на щетки и далее через них в схему потребителя.

Естественно, что рамка создана намоткой не из одного витка, а рассчитанного их количества для достижения оптимального напряжения.

Таким образом, принцип работы генераторов постоянного и переменного тока общий, а отличия конструкции заключаются в изготовлении:

коллекторного узла вращающегося ротора;

конфигурации обмоток на роторе.

Конструктивные особенности промышленных генераторов переменного тока

Рассмотрим основные части промышленного индукционного генератора, у которого ротор получает вращательное движение от рядом расположенной турбины. В конструкцию статора включен электромагнит (хотя магнитное поле может создаваться набором постоянных магнитов) и обмотка ротора с определённым числом витков.

Внутри каждого витка индуктируется электродвижущая сила, которая последовательно складывается в каждом из них и образует на выходных зажимах суммарное значение напряжения, выдаваемого на схему питания подключенных потребителей.

Чтобы повысить на выходе генератора амплитуду ЭДС используют специальную конструкцию магнитной системы, выполненную из двух магнитопроводов за счет применения специальных сортов электротехнической стали в виде шихтованных пластин с пазами. Внутри их смонтированы обмотки.

В корпусе генератора расположен сердечник статора с пазами для размещения обмотки, создающей магнитное поле.

Вращающийся на подшипниках ротор тоже имеет магнитопровод с пазами, внутри которых смонтирована обмотка, получающая индуцируемую ЭДС. Обычно для размещения оси вращения выбирается горизонтальное направление, хотя, встречаются конструкции генераторов с вертикальным расположением и соответствующей конструкцией подшипников.

Между статором и ротором всегда создается зазор, необходимый для обеспечения вращения и исключения заклинивания. Но, в то же время в нем происходит потеря энергии магнитной индукции. Поэтому его стараются делать минимально возможным, оптимально учитывая оба этих требования.

Расположенный на одном валу с ротором возбудитель является электрогенератором постоянного тока, обладающим относительно небольшой мощностью. Его назначение: питать электроэнергией обмотки силового генератора в состоянии независимого возбуждения.

Подобные возбудители применяют чаще всего с конструкциями турбинных или гидравлических электрогенераторов при создании основного либо резервного способа возбуждения.

На картинке промышленного генератора показано расположение коллекторных колец и щеток для съема токов с конструкции вращающегося ротора. Этот узел при работе испытывает постоянные механические и электрические нагрузки. Для их преодоления создается сложная конструкция, которая при эксплуатации требует периодических осмотров и выполнения профилактических мероприятий.

Чтобы снизить создаваемые эксплуатационные затраты применяется другая, альтернативная технология, при которой тоже используется взаимодействие между вращающимися электромагнитными полями. Только на роторе располагают постоянные или электрические магниты, а напряжение снимают со стационарно расположенной обмотки.

При создании подобной схемы такую конструкцию могут называть термином «альтернатор». Она применяется в синхронных генераторах: высокочастотных, автомобильных, на тепловозах и судах, установках электрических станций энергетики для производства электроэнергии.

Особенности синхронных генераторов

Название и отличительный признак действия заключен в создании жесткой связи между частотой переменной электродвижущей силы, наводимой в статорной обмотке «f» и вращением ротора.

В статоре вмонтирована трехфазная обмотка, а на роторе — электромагнит с сердечником и обмоткой возбуждения, запитанной от цепей постоянного тока через щеточный коллекторный узел.

Ротор приводится во вращение от источника механической энергии — приводного двигателя с одинаковой скоростью. Его магнитное поле совершает такое же движение.

В обмотках статора наводятся одинаковые по величине, но сдвинутые на 120 градусов по направлению электродвижущие силы, создающие трехфазную симметричную систему.

При подключении на концы обмоток цепей потребителей в схеме начинают действовать токи фаз, которые образуют магнитное поле, вращающееся точно так же: синхронно.

Форма выходного сигнала наводимой ЭДС зависит только от закона распределения вектора магнитной индукции внутри зазора между полюсами ротора и пластинами статора. Поэтому добиваются создания такой конструкции, когда величина индукции меняется по синусоидальному закону.

Когда зазор имеет постоянную характеристику, то вектор магнитной индукции внутри зазора создается по форме трапеции, как показано на графике линий 1.

Если же форму краев на полюсах исправить на косоугольную с изменением зазора до максимального значения, то можно добиться синусоидальной формы распределения, как показано линией 2. Этим приемом и пользуются на практике.

Схемы возбуждения синхронных генераторов

Магнитодвижущая сила, возникающая на обмотке возбуждения «ОВ» ротора, создает его магнитное поле. Для этого существуют разные конструкции возбудителей постоянного тока, основанные на:

1. контактном методе;

2. бесконтактном способе.

В первом случае используется отдельный генератор, называемый возбудителем «В». Его обмотка возбуждения питается от дополнительного генератора по принципу параллельного возбуждения, именуемого подвозбудителем «ПВ».

Все роторы размещаются на общем валу. За счет этого они вращаются совершенно одинаково. Реостаты r1 и r2 служат для регулирования токов в схемах возбудителя и подвозбудителя.

При бесконтактном способе отсутствуют контактные кольца ротора. Прямо на нем монтируют трехфазную обмотку возбудителя. Она синхронно вращается с ротором и передает через совместно вращающийся выпрямитель электрический постоянный ток непосредственно на обмотку возбудителя «В».

Разновидностями бесконтактной схемы являются:

1. система самовозбуждения от собственной обмотки статора;

2. автоматизированная схема.

При первом методе напряжение от обмоток статора поступает на понижающий трансформатор, а затем — полупроводниковый выпрямитель «ПП», вырабатывающий постоянный ток.

У этого способа первоначальное возбуждение создается за счет явления остаточного магнетизма.

Автоматическая схема создания самовозбуждения включает использование:

трансформатора напряжения ТН;

автоматизированного регулятора возбуждения АВР;

трансформатора тока ТТ;

выпрямительного трансформатора ВТ;

тиристорного преобразователя ТП;

блока защиты БЗ.

Особенности асинхронных генераторов

Принципиальное отличие этих конструкций состоит в отсутствие жесткой связи между частотами вращения ротора (nr) и индуцируемой в обмотке ЭДС (n). Между ними всегда существует разница, которую называют «скольжением». Ее обозначают латинской буквой «S» и выражают формулой S=(n-nr)/n.

При подключении нагрузки на генератор создается тормозной момент для вращения ротора. Он влияет на частоту вырабатываемой ЭДС, создает отрицательное скольжение.

Конструкцию ротора у асинхронных генераторов изготавливают:

Асинхронные генераторы могут иметь:

1. независимое возбуждение;

В первом случае используется внешний источник переменного напряжения, а во втором — полупроводниковые преобразователи или конденсаторы в первичной, вторичной или обоих видах схем.

Таким образом, генераторы переменного и постоянного тока имеют много общих черт в принципах построения, но отличаются конструктивным исполнением определённых элементов.

Генератор тока — это такой тип электрической машины, которая способствует преобразованию механической энергии в электрическую. Основано действие генераторов тока по принципу электромагнитной индукции: электродвижущая сила (ЭДС) наводится в движущемся в магнитном поле проводе.

Производить генератор тока может не только постоянный, но и переменный ток. На латыни слово генератор (generator) означает — производитель.

На мировом рынке наиболее известными поставщиками генераторов являются компании: General Electric (GE), ABB, Siemens AG, Mecc Alte.

Генераторы постоянного тока.

Единственным типом источника для получения электроэнергии на протяжении долгого времени были электрические генераторы.

Переменный ток индуктируется в обмотке якоря генератора постоянного тока, затем он электромеханическим выпрямителем — коллектором преобразуется в постоянный ток. Особенно при большой частоте вращения якоря генератора, процесс выпрямления тока коллектором связан с очень частым износом щеток и коллектора.

Различаются генераторы постоянного тока по характеру их возбуждения, они бывают с самовозбуждением и независимого возбуждения. К независимому источнику питания в генераторах с электромагнитным возбуждением подключается обмотка возбуждения, располагающаяся на главных полюсах.

Постоянными магнитами, из которых производятся полюсы машины, возбуждаются генераторы с магнитоэлектрическим возбуждением. Основное применение генераторы постоянного тока находят в тех отраслях промышленности, где постоянный ток является предпочтительным по условиям производства (предприятия электролизной и металлургической промышленности, суда, транспорт и прочие). В качестве источников постоянного тока и возбудителей синхронных генераторов применяются генераторы постоянного тока на электростанциях.

Может достигать до 10 Мегаватт мощность генератора тока.

Генераторы переменного тока.

При достаточно высоком напряжении получать большие токи позволяют генераторы переменного тока. Несколько типов индукционных генераторов различают в настоящее время.

Они состоят из создающего магнитное поле постоянного магнита или электромагнита и обмотки, индуцируется в которой переменная ЭДС. Так как складываются наводимые в последовательно соединенных витках ЭДС, то в рамке индукции амплитуда ЭДС будет пропорциональна количеству в ней витков. Также она пропорциональна через каждый виток амплитуде переменного магнитного потока. В генераторах тока, чтобы получить большой магнитный поток применяется специальная магнитная система, состоящая из двух сердечников, изготовленных из электротехнической стали. В пазах одного из сердечников размещены создающие магнитное поле обмотки, а в пазах второго располагаются обмотки, в которых индуцируется ЭДС. Один из сердечников называется ротором, так как он вращается вокруг вертикальной или горизонтальной оси, вместе со своей обмоткой.

Другой сердечник называется статором — это неподвижный сердечник с его обмоткой. Как можно меньшим делается зазор между сердечниками ротора и статора, наибольшее значение потока магнитной индукции обеспечивается этим. Электромагнит, являющийся ротором вращается в больших промышленных генераторах, а обмотки, уложенные в пазах статора и в которых наводится ЭДС остаются неподвижными.

С помощью скользящих контактов приходится во внешнюю цепь подводить ток к ротору или отводить его из обмотки ротора. Контактными кольцами, которые присоединены к концам его обмотки для этого снабжается ротор. К кольцам прижаты неподвижные пластины-щетки, они осуществляют связь с внешней цепью обмотки ротора. В обмотках создающего магнитное поле электромагнита, сила тока значительно меньше той силы тока, которую отдает генератор тока во внешнюю цепь. Поэтому гораздо удобнее снимать генерируемый ток с неподвижных обмоток, а сравнительно слабый ток подводить через скользящие контакты к вращающемуся электромагниту. Вырабатывается этот ток, расположенным на том же валу отдельным генератором постоянного тока (возбудителем). Вращающимся магнитом создается магнитное поле в маломощных генераторах тока, щетки и кольца в таком случае вообще не требуются.

Бывают двух типов обмотки возбуждения синхронных генераторов: с явнополюсными и неявнополюсными роторами. Выступают из индуктора несущие обмотки возбуждения в генераторах с явнополюсными роторами полюса. На сравнительно низкие частоты вращения рассчитаны генераторы данного типа, они используются для работы с приводом от поршневых паровых машин, гидротурбин, дизельных двигателей. Для привода синхронных генераторов с неявнополюсными роторами применяются газовые и паровые турбины. Стальную поковку с фрезерованными продольными пазами для витков обмотки возбуждения, которые обычно выполнены в виде медных пластин, представляет собой ротор такого генератора. В пазах фиксируются витки, а для снижения потерь мощности и уровня шума, связанных с сопротивлением воздуха шлифуется, а затем полируется поверхность ротора.

По большей части трехфазными делаются обмотки генераторов тока. Подобное сочетание движущихся частей, способных создавать энергию также экономично и непрерывно, встречается в механике редко.

Современный генератор тока является внушительным сооружением, состоящим из медных проводов, стальных конструкций и изоляционных материалов. С точностью до 1 миллиметра изготавливаются важнейшие детали генераторов, которые сами имеют размеры несколько метров.

Устройство,принцип действия автомобильных генераторов

Электрооборудование любого автомобиля включает в себя генератор – основной источник электроэнергии. Вместе с регулятором напряжения он называется генераторной установкой. На современные автомобили устанавливаются генераторы переменного тока. Они в наибольшей степени отвечают предъявляемым требованиям.
Основные требования к автомобильным генераторам
1. Генератор должен обеспечивать бесперебойную подачу тока и обладать достаточной мощностью, чтобы:
– одновременно снабжать электроэнергией работающих потребителей и заряжать АКБ;
– при включении всех штатных потребителей электроэнергии на малых оборотах двигателя не происходил сильный разряд аккумуляторной батареи;
– напряжение в бортовой сети находилось в заданных пределах во всем диапазоне электрических нагрузок и частот вращения ротора.
2. Генератор должен иметь достаточную прочность, большой ресурс, небольшие массу и габариты, невысокий уровень шума и радиопомех.

Принцип действия генератора
В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. И, наоборот, для образования магнитного потока достаточно пропустить через катушку электрический ток. Таким образом, для получения переменного электрического тока требуются катушка, по которой протекает постоянный электрический ток, образуя магнитный поток, называемая обмоткой возбуждения и стальная полюсная система, назначение которой – подвести магнитный поток к катушкам, называемым обмоткой статора, в которых наводится переменное напряжение. Эти катушки помещены в пазы стальной конструкции, магнитопровода (пакета железа) статора. Обмотка статора с его магнитопроводом образует, собственно, статор генератора, его важнейшую неподвижную часть, в которой образуется электрический ток, а обмотка возбуждения с полюсной системой и некоторыми другими деталями (валом, контактными кольцами) – ротор, его важнейшую вращающуюся часть. Питание обмотки возбуждения может осуществляться от самого генератора. В этом случае генератор работает на самовозбуждении. При этом остаточный магнитный поток в генераторе, т. е. поток, который образуют стальные части магнитопровода при отсутствии тока в обмотке возбуждения, невелик и обеспечивает самовозбуждение генератора только на слишком высоких частотах вращения. Поэтому в схему генераторной установки, там, где обмотки возбуждения не соединены с аккумуляторной батареей, вводят такое внешнее соединение, обычно через лампу контроля работоспособного состояния генераторной установки. Ток, поступающий через эту лампу в обмотку возбуждения, после включения выключателя зажигания и обеспечивает первоначальное возбуждение генератора. Сила этого тока не должна быть слишком большой, чтобы не разряжать аккумуляторную батарею, но и не слишком малой, т. к. в этом случае генератор возбуждается при слишком высоких частотах вращения, поэтому фирмы-изготовители оговаривают необходимую мощность контрольной лампы – обычно 2…3 Вт.

При вращении ротора напротив катушек обмотки статора появляются попеременно «северный», и «южный» полюсы ротора, т. е. направление магнитного потока, пронизывающего катушку, меняется, что и вызывает появление в ней переменного напряжения. Частота этого напряжения f зависит от частоты вращения ротора генератора N и числа его пар полюсов р:
f=p*N/60
За редким исключением генераторы зарубежных фирм, также как и отечественные, имеют шесть «южных» и шесть «северных» полюсов в магнитной системе ротора. В этом случае частота f в 10 раз меньше частоты вращения я ротора генератора. Поскольку свое вращение ротор генератора получает от коленчатого вала двигателя, то по частоте переменного напряжения генератора можно измерять частоту вращения коленчатого вала двигателя. Для этого у генератора делается вывод обмотки статора, к которому и подключается тахометр. При этом напряжение на входе тахометра имеет пульсирующий характер, т. к. он оказывается включенным параллельно диоду силового выпрямителя генератора. С учетом передаточного числа i ременной передачи от двигателя к генератору частота сигнала на входе тахометра fт связана с частотой вращения коленчатого вала двигателя Nдв соотношением:
f=p*Nдв(i)/60
Конечно, в случае проскальзывания приводного ремня это соотношение немного нарушается и поэтому следует следить, чтобы ремень всегда был достаточно натянут. При р=6 , (в большинстве случаев) приведенное выше соотношение упрощается fт = Nдв (i)/10. Бортовая сеть требует подведения к ней постоянного напряжения. Поэтому обмотка статора питает бортовую сеть автомобиля через выпрямитель, встроенный в генератор.

Обмотка статора генераторов зарубежных фирм, как и отечественных – трехфазная. Она состоит из трех частей, называемых обмотками фаз или просто фазами, напряжение и токи в которых смещены друг относительно друга на треть периода, т. е. на 120 электрических градусов, как это показано на рис. I. Фазы могут соединяться в «звезду» или «треугольник». При этом различают фазные и линейные напряжения и токи. Фазные напряжения Uф действуют между концами обмоток фаз. я токи Iф протекают в этих обмотках, линейные же напряжения Uл действуют между проводами, соединяющими обмотку статора с выпрямителем. В этих проводах протекают линейные токи Jл. Естественно, выпрямитель выпрямляет те величины, которые к нему подводятся, т. е. линейные.

При соединении в «треугольник» фазные токи в корень из 3 раза меньше линейных, в то время как у «звезды» линейные и фазные токи равны. Это значит, что при том же отдаваемом генератором токе, ток в обмотках фаз, при соединении в «треугольник», значительно меньше, чем у «звезды». Поэтому в генераторах большой мощности довольно часто применяют соединение в «треугольник», т. к. при меньших токах обмотки можно наматывать более толстым проводом, что технологичнее. Однако линейные напряжения у «звезды» в корень из 3 больше фазного, в то время как у «треугольника» они равны и для получения такого же выходного напряжения, при тех же частотах вращения «треугольник» требует соответствующего увеличения числа витков его фаз по сравнению со «звездой».

Более тонкий провод можно применять и при соединении типа «звезда». В этом случае обмотку выполняют из двух параллельных обмоток, каждая из которых соединена в «звезду», т. е. получается «двойная звезда».

Выпрямитель для трехфазной системы содержит шесть силовых полупроводниковых диодов, три из которых: VD1, VD3 и VD5 соединены с выводом «+» генератора, а другие три: VD2, VD4 и VD6 с выводом «-» («массой»). При необходимости форсирования мощности генератора применяется дополнительное плечо выпрямителя на диодах VD7, VD8, показанное на рис.1, пунктиром. Такая схема выпрямителя может иметь место только при соединении обмоток статора в «звезду», т. к. дополнительное плечо запитывается от «нулевой» точки «звезды».

У значительного количества типов генераторов зарубежных фирм обмотка возбуждения подключается к собственному выпрямителю, собранному на диодах VD9-VD 11.Такое подключение обмотки возбуждения препятствует протеканию через нее тока разряда аккумуляторной батареи при неработающем двигателе автомобиля. Полупроводниковые диоды находятся в открытом состоянии и не оказывают существенного сопротивления прохождению тока при приложении к ним напряжения в прямом направлении и практически не пропускают ток при обратном напряжении. По графику фазных напряжений (рис. 1) можно определить, какие диоды открыты, а какие закрыты в данный момент. Фазные напряжения Uф1 действует в обмотке первой фазы, Uф2 – второй, Uф3 – третьей. Эти напряжения изменяются по кривым, близким к синусоиде и в одни моменты времени они положительны, в другие отрицательны. Если положительное направление напряжения в фазе принять по стрелке, направленной к нулевой точке обмотки статора, а отрицательное от нее то, например, для момента времени t1, когда напряжение второй фазы отсутствует, первой фазы – положительно, а третьей – отрицательно. Направление напряжений фаз соответствует стрелкам, показанным на рис. 1. Ток через обмотки, диоды и нагрузку будет протекать в направлении этих стрелок. При этом открыты диоды VD1 и VD4. Рассмотрев любые другие моменты времени, легко убедиться, что в трехфазной системе напряжения, возникающего в обмотках фаз генератора, диоды силового выпрямителя переходят из открытого состояния в закрытое и обратно таким образом, что ток в нагрузке имеет только одно направление – от вывода «+» генераторной установки к ее выводу «-» («массе»), т. е. в нагрузке протекает постоянный (выпрямленный) ток. Диоды выпрямителя обмотки возбуждения работают аналогично, питая выпрямленным током эту обмотку. Причем в выпрямитель обмотки возбуждения тоже входят 6 диодов, но три из них VD2, VD4, VD6 общие с силовым выпрямителем. Так в момент времени t1 открыты диоды VD4 и VD9, через которые выпрямленный ток и поступает в обмотку возбуждения. Этот ток значительно меньше, чем ток, отдаваемый генератором в нагрузку. Поэтому в качестве диодов VD9-VD11 применяются малогабаритные слаботочные диоды на ток не более 2 А (для сравнения, диоды силового выпрямителя допускают протекание токов силой до 25…35 А).

Рис. 1. Принципиальная схема генераторной установки. Uф1 — Uф3 — напряжение в обмотках фаз: Ud — выпрямленное напряжение; 1, 2, 3 — обмотки трех фаз статора: 4 — диоды силового выпрямителя; 5 — аккумуляторная батарея; 6 — нагрузка; 7 — диоды выпрямителя обмотки возбуждения; 8 — обмотка возбуждения; 9 — регулятор напряжения.

Остается рассмотреть принцип работы плеча выпрямителя, содержащего диоды VD7 и VD8. Если бы фазные напряжения изменялись чисто по синусоиде, эти диоды вообще не участвовали бы в процессе преобразования переменного тока в постоянный. Однако в реальных генераторах форма фазных напряжений отличается от синусоиды. Она представляет собой сумму синусоид, которые называются гармоническими составляющими или гармониками – первой, частота которой совпадает с частотой фазного напряжения, и высшими, главным образом, третьей, частота которой в три раза выше, чем первой. Представление реальной формы фазного напряжения в виде суммы двух гармоник (первой и третьей) показано на рис. 2.

Рис. 2. Представление фазного напряжения Uф в виде суммы синусоид первой, U1, и третьей U3, гармоник

Из электротехники известно, что в линейном напряжении, т. е. в том напряжении, которое подводится к выпрямителю и выпрямляется, третья гармоника отсутствует. Это объясняется тем, что третьи гармоники всех фазных напряжений совпадают по фазе, т. е. одновременно достигают одинаковых значений и при этом взаимно уравновешивают и взаимоуничтожают друг друга в линейном напряжении. Таким образом, третья гармоника в фазном напряжении присутствует, а в линейном – нет. Следовательно, мощность, развиваемая третьей гармоникой фазного напряжения, не может быть использована потребителями. Чтобы использовать эту мощность добавлены диоды VD7 и VD8, подсоединенные к нулевой точке обмоток фаз, т. е. к точке где сказывается действие фазного напряжения. Таким образом, эти диоды выпрямляют только напряжение третьей гармоники фазного напряжения. Применение этих диодов увеличивает мощность генератора на 5…15% при частоте вращения более 3000 мин-1.

Выпрямленное напряжение, как это показано на рис. 1, носит пульсирующий характер. Эти пульсации можно использовать для диагностики выпрямителя. Если пульсации идентичны – выпрямитель работает нормально, если же картинка на экране осциллографа имеет нарушение симметрии – возможен отказ диода. Проверку эту следует производить при отключенной аккумуляторной батарее. Следует обратить внимание на то, что под термином «выпрямительный диод», не всегда скрывается привычная конструкция, имеющая корпус, выводы и т. д. иногда это просто полупроводниковый кремниевый переход, загерметизированный на теплоотводе.

Применение в регуляторе напряжения электроники и особенно, микроэлектроники, т. е. применение полевых транзисторов или выполнение всей схемы регулятора напряжения на монокристалле кремния, потребовало введения в генераторную установку элементов защиты ее от всплесков высокого напряжения, возникающих, например, при внезапном отключении аккумуляторной батареи, сбросе нагрузки. Такая защита обеспечивается тем, что диоды силового моста заменены стабилитронами. Отличие стабилитрона от выпрямительного диода состоит в том, что при воздействии на него напряжения в обратном направлении он не пропускает ток лишь до определенной величины этого напряжения, называемого напряжением стабилизации. Обычно в силовых стабилитронах напряжение стабилизации составляет 25… 30 В. При достижении этого напряжения стабилитроны «пробиваются «, т. е. начинают пропускать ток в обратном направлении, причем в определенных пределах изменения силы этого тока напряжение на стабилитроне, а, следовательно, и на выводе «+ « генератора остается неизменным, не достигающем опасных для электронных узлов значений. Свойство стабилитрона поддерживать на своих выводах постоянство напряжения после «пробоя «используется и в регуляторах напряжения.

Устройство автомобильного генератора
По своему конструктивному исполнению генераторные установки можно разделить на две группы – генераторы традиционной конструкции с вентилятором у приводного шкива и генераторы так называемой компактной конструкции с двумя вентиляторами во внутренней полости генератора. Обычно «компактные» генераторы оснащаются приводом с повышенным передаточным отношением через поликлиновый ремень и поэтому по принятой у некоторых фирм терминологии, называются высокоскоростными генераторами. При этом внутри этих групп можно выделить генераторы, у которых щеточный узел расположен во внутренней полости генератора между полюсной системой ротора и задней крышкой и генераторы, где контактные кольца и щетки расположены вне внутренней полости. В этом случае генератор имеет кожух, под которым располагается щеточный узел, выпрямитель и, как правило, регулятор напряжения.

Любой генератор содержит статор с обмоткой, зажатый между двумя крышками – передней, со стороны привода, и задней, со стороны контактных колец. Крышки, отлитые из алюминиевых сплавов, имеют вентиляционные окна, через которые воздух продувается вентилятором сквозь генератор.

Генераторы традиционной конструкции снабжены вентиляционными окнами только в торцевой части, генераторы «компактной» конструкции еще и на цилиндрической части над лобовыми сторонами обмотки статора. «Компактную» конструкцию отличает также сильно развитое оребрение, особенно в цилиндрической части крышек. На крышке со стороны контактных колец крепятся щеточный узел, который часто объединен с регулятором напряжения, и выпрямительный узел. Крышки обычно стянуты между собой тремя или четырьмя винтами, причем статор обычно оказывается зажат между крышками, посадочные поверхности которых охватывают статор по наружной поверхности. Иногда статор полностью утоплен в передней крышке и не упирается в заднюю крышку, существуют конструкции, у которых средние листы пакета статора выступают над остальными и они являются посадочным местом для крышек. Крепежные лапы и натяжное ухо генератора отливаются заодно с крышками, причем, если крепление двухлапное, то лапы имеют обе крышки, если однолапное – только передняя. Впрочем, встречаются конструкции, у которых однолапное крепление осуществляется стыковкой приливов задней и передней крышек, а также двухлапные крепления, при котором одна из лап, выполненная штамповкой из стали, привертывается к задней крышке, как, например, у некоторых генераторов фирмы Paris-Rhone прежних выпусков. При двухлапном креплении в отверстии задней лапы обычно располагается дистанционная втулка, позволяющая при установке генератора выбирать зазор между кронштейном двигателя и посадочным местом лап. Отверстие в натяжном ухе может быть одно с резьбой или без, но встречается и несколько отверстий, чем достигается возможность установки этого генератора на разные марки двигателей. Для этой же цели применяют два натяжных уха на одном генераторе.

Статор генератора (рис. 3) набирается из стальных листов толщиной 0.8…1 мм, но чаще выполняется навивкой «на ребро». Такое исполнение обеспечивает меньше отходов при обработке и высокую технологичность. При выполнении пакета статора навивкой ярмо статора над пазами обычно имеет выступы, по которым при навивке фиксируется положение слоев друг относительно друга. Эти выступы улучшают охлаждение статора за счет более развитой его наружной поверхности. Необходимость экономии металла привела и к созданию конструкции пакета статора, набранного из отдельных подковообразных сегментов. Скрепление между собой отдельных листов пакета статора в монолитную конструкцию осуществляется сваркой или заклепками. Практически все генераторы автомобилей массовых выпусков имеют 36 пазов, в которых располагается обмотка статора. Пазы изолированы пленочной изоляцией или напылением эпоксидного компаунда.

Рис.3. Статор генератора: 1 — сердечник, 2 — обмотка, 3 — пазовый клин, 4 — паз, 5 — вывод для соединения с выпрямителем

В пазах располагается обмотка статора, выполняемая по схемам (рис. 4) в виде петлевой распределенной (рис.4-а) или волновой сосредоточенной (рис.4-б), волновой распределенной (рис.4-б) обмоток. Петлевая обмотка отличается тем, что ее секции (или полусекции) выполнены в виде катушек с лобовыми соединениями по обоим сторонам пакета статора напротив друг друга. Волновая обмотка действительно напоминает волну, т. к. ее лобовые соединения между сторонами секции (или полусекции) расположены поочередно то с одной, то с другой стороны пакета статора. У распределенной обмотки секция разбивается на две полусекции, исходящие из одного паза, причем одна полусекция исходит влево, другая направо. Расстояние между сторонами секции (или полусекции) каждой обмотки фазы составляет 3 пазовых деления, т.е. если одна сторона секции лежит в пазу, условно принятом за первый, то вторая сторона укладывается в четвертый паз. Обмотка закрепляется в пазу пазовым клином из изоляционного материала. Обязательной является пропитка статора лаком после укладки обмотки.

Рис.4 Схема обмотки статора генератора: А — петлевая распределенная, Б — волновая сосредоточенная, В — волновая распределенная
——- 1 фаза, — — — — — — 2 фаза, -..-..-..- 3 фаза

Особенностью автомобильных генераторов является вид полюсной системы ротора (рис.5). Она содержит две полюсные половины с выступами – полюсами клювообразной формы по шесть на каждой половине. Полюсные половины выполняются штамповкой и могут иметь выступы – полувтулки. В случае отсутствия выступов при напрессовке на вал между полюсными половинами устанавливается втулка с обмоткой возбуждения, намотанной на каркас, при этом намотка осуществляется после установки втулки внутрь каркаса.

Рис. 5. Ротор автомобильного генератора: а — в сборе; б — полюсная система в разобранном виде; 1,3- полюсные половины; 2 — обмотка возбуждения; 4 — контактные кольца; 5 — вал.

Если полюсные половины имеют полувтулки, то обмотка возбуждения предварительно наматывается на каркас и устанавливается при напрессовке полюсных половин так, что полувтулки входят внутрь каркаса. Торцевые щечки каркаса имеют выступы-фиксаторы, входящие в межполюсные промежутки на торцах полюсных половин и препятствующие провороту каркаса на втулке. Напрессовка полюсных половин на вал сопровождается их зачеканкой, что уменьшает воздушные зазоры между втулкой и полюсными половинами или полувтулками, и положительно сказывается на выходных характеристиках генератора. При зачеканке металл затекает в проточки вала, что затрудняет перемотку обмотки возбуждения при ее перегорании или обрыве, т. к. полюсная система ротора становится трудноразборной. Обмотка возбуждения в сборе с ротором пропитывается лаком. Клювы полюсов по краям обычно имеют скосы с одной или двух сторон для уменьшения магнитного шума генераторов. В некоторых конструкциях для той же цели под острыми конусами клювов размещается антишумовое немагнитное кольцо, расположенное над обмоткой возбуждения. Это кольцо предотвращает возможность колебания клювов при изменении магнитного потока и, следовательно, излучения ими магнитного шума.

После сборки производится динамическая балансировка ротора, которая осуществляется высверливанием излишка материала у полюсных половин. На валу ротора располагаются также контактные кольца, выполняемые чаще всего из меди, с опрессовкой их пластмассой. К кольцам припаиваются или привариваются выводы обмотки возбуждения. Иногда кольца выполняются из латуни или нержавеющей стали, что снижает их износ и окисление особенно при работе во влажной среде. Диаметр колец при расположении щеточно – контактного узла вне внутренней полости генератора не может превышать внутренний диаметр подшипника, устанавливаемого в крышку со стороны контактных колец, т. к. при сборке подшипник проходит над кольцами. Малый диаметр колец способствует кроме того уменьшению износа щеток. Именно по условиям монтажа некоторые фирмы применяют в качестве задней опоры ротора роликовые подшипники, т.к. шариковые того же диаметра имеют меньший ресурс.

Валы роторов выполняются, как правило, из мягкой автоматной стали, однако, при применении роликового подшипника, ролики которого работают непосредственно по концу вала со стороны контактных колец, вал выполняется из легированной стали, а цапфа вала цементируется и закаливается. На конце вала, снабженном резьбой, прорезается паз под шпонку для крепления шкива. Однако, во многих современных конструкциях шпонка отсутствует. В этом случае торцевая часть вала имеет углубление или выступ под ключ в виде шестигранника. Это позволяет удерживать вал от проворота при затяжке гайки крепления шкива, или при разборке, когда необходимо снять шкив и вентилятор.

Щеточный узел – это пластмассовая конструкция, в которой размещаются щетки т.е. скользящие контакты. В автомобильных генераторах применяются щетки двух типов – меднографитные и электрографитные. Последние имеют повышенное падение напряжения в контакте с кольцом по сравнению с меднографитными, что неблагоприятно сказывается на выходных характеристиках генератора, однако они обеспечивают значительно меньший износ контактных колец. Щетки прижимаются к кольцам усилием пружин. Обычно щетки устанавливаются по радиусу контактных колец, но встречаются и так называемые реактивные щеткодержатели, где ось щеток образует угол с радиусом кольца в месте контакта щетки. Это уменьшает трение щетки в направляющих щеткодержателя и тем обеспечивается более надежный контакт щетки с кольцом. Часто щеткодержатель и регулятор напряжения образуют неразборный единый узел.

Выпрямительные узлы применяются двух типов – либо это пластины-теплоотводы, в которые запрессовываются (или припаиваются) диоды силового выпрямителя или на которых распаиваются и герметизируются кремниевые переходы этих диодов, либо это конструкции с сильно развитым оребрением, в которых диоды, обычно таблеточного типа, припаиваются к теплоотводам. Диоды дополнительного выпрямителя имеют обычно пластмассовый корпус цилиндрической формы или в виде горошины или выполняются в виде отдельного герметизированного блока, включение в схему которого осуществляется шинками. Включение выпрямительных блоков в схему генератора осуществляется распайкой или сваркой выводов фаз на специальных монтажных площадках выпрямителя или винтами. Наиболее опасным для генератора и особенно для проводки автомобильной бортовой сети является перемыкание пластинтеплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением, т.к. при этом происходит короткое замыкание по цепи аккумуляторной батареи и возможен пожар. Во избежание этого пластины и другие части выпрямителя генераторов некоторых фирм частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Подшипниковые узлы генераторов это, как правило, радиальные шариковые подшипники с одноразовой закладкой пластичной смазки на весь срок службы и одно или двухсторонними уплотнениями, встроенными в подшипник. Роликовые подшипники применяются только со стороны контактных колец и достаточно редко, в основном, американскими фирмами. Посадка шариковых подшипников на вал со стороны контактных колец – обычно плотная, со стороны привода – скользящая, в посадочное место крышки наоборот – со стороны контактных колец – скользящая, со стороны привода – плотная. Так как наружная обойма подшипника со стороны контактных колец имеет возможность проворачиваться в посадочном месте крышки, то подшипник и крышка могут вскоре выйти из строя, возникнет задевание ротора за статор. Для предотвращения проворачивания подшипника в посадочное место крышки помещают различные устройства – резиновые кольца, пластмассовые стаканчики, гофрированные стальные пружины и т. п.

Конструкцию регуляторов напряжения в значительной мере определяет технология их изготовления. При изготовлении схемы на дискретных элементах, регулятор обычно имеет печатную плату, на которой располагаются эти элементы. При этом некоторые элементы, например, настроечные резисторы могут выполняться по толстопленочной технологии. Гибридная технология предполагает, что резисторы выполняются на керамической пластине и соединяются с полупроводниковыми элементами – диодами, стабилитронами, транзисторами, которые в бескорпусном или корпусном исполнении распаиваются на металлической подложке. В регуляторе, выполненном на монокристалле кремния, вся схема регулятора размещена в этом кристалле. Гибридные регуляторы напряжения и регуляторы напряжения на монокристалле ни разборке, ни ремонту не подлежат.

Охлаждение генератора осуществляется одним или двумя вентиляторами, закрепленными на его валу. При этом у традиционной конструкции генераторов (рис. 6-а) воздух засасывается центробежным вентилятором в крышку со стороны контактных колец. У генераторов, имеющих щеточный узел, регулятор напряжения и выпрямитель вне внутренней полости и защищенных кожухом, воздух засасывается через прорези этого кожуха, направляющие воздух в наиболее нагретые места – к выпрямителю и регулятору напряжения. На автомобилях с плотной компоновкой подкапотного пространства, в котором температура воздуха слишком велика, применяют генераторы со специальным кожухом (рис. 6-б), закрепленным на задней крышке и снабженным патрубком со шлангом, через который в генератор поступает холодный и чистый забортный воздух. Такие конструкции применяются, например, на автомобилях BMW. У генераторов «компактной» конструкции охлаждающий воздух забирается со стороны как задней, так и передней крышек.

Рис .6. Система охлаждения генераторов: а — генераторы обычной конструкции; б — генераторы для повышенной температуры в подкапотном пространстве; в — генераторы компактной конструкции. Стрелками показано направление воздушных потоков.

Генераторы большой мощности, устанавливаемые на спецавтомобили, грузовики и автобусы имеют некоторые отличия. В частности, в них встречаются две полюсные системы ротора, насаженные на один вал и, следовательно, две обмотки возбуждения, 72 паза на статоре и т. п. Однако принципиальных отличий в конструктивном исполнении этих генераторов от рассмотренных конструкций нет.

Устройство синхронного генератора переменного тока, принцип работы

Электричество – вид энергии, который можно передавать на дальние расстояния, преобразовывать в механическую, тепловую энергию и трансформировать в световое излучение. Электроэнергию получают различными способами – химическим, тепловым, механическим, фотоэлектрическим.

Наиболее распространенный способ получения электроэнергии – механический, с использованием генераторов. Именно таким образом получают практически всю электрическую энергию, используемую в бытовых и производственных целях.

Генераторы, иначе называемые «электростанциями», бывают синхронными и асинхронными, одно- и трехфазными. Рассмотрим подробнее устройство и работу трехфазного электрогенератора, который может работать параллельно с другими электрогенераторами или централизованной электрической сетью.



В конструкцию синхронных электрических генераторов входят три основные детали:

• Ротор. Вращающийся элемент. Это биполярный электромагнит постоянного тока. Обмотка ротора соединяется с блоком управления через два щеточных узла.
• Статор. Неподвижный элемент. Витки статорной обмотки равномерно расположены по окружности. В однофазных машинах присутствует одна обмотка, в трехфазных – три, которые соединяются по схемам «звезда», «треугольник» или со сдвигом друг относительно друга на 120°.
• Блок управления.



Статор и ротор изготавливают из пластин электротехнических марок стали, которые хорошо проводят магнитный поток и плохо проводят электрические вихревые токи. Синхронные генераторы, имеющие явно полюсный ротор, используются для тихоходных машин, у которых скорость вращения не превышает 1000 оборотов в минуту, например установок с гидравлическими турбинами. Синхронные электрогенераторы с не явно полюсными роторами используются для механизмов, вращающихся с высокой скоростью – 1500-3000 об/минуту. Бывают двух- и четырехполюсными.

Принцип работы синхронного электрогенератора

Основные этапы:

• При вращении ротора двигателем внутреннего сгорания начинается вращение поля электромагнита.
• В результате вращения магнитного поля в статорной обмотке появляется переменное синусоидальное напряжение – одно- или трехфазное. Значение напряжения генерируемого тока зависит от скорости вращения ротора.
• Изменение электрической нагрузки синхронного генератора меняет механическую нагрузку на валу двигателя внутреннего сгорания. В свою очередь, это изменяет скорость вращения ротора, а значит, изменения величины напряжения и частоты. Избежать таких изменений параметров генерируемого электротока позволяет блок управления, который автоматически регулирует электрические характеристики через обратную связь.



Трехфазный синхронный генератор может работать в режиме генератора или в режиме двигателя. В первом случае в СГ входящей является механическая энергия, а выходящей – электрическая. Во втором случае – входящей является электрическая энергия, а выходящей – механическая.



Разновидности синхронных генераторов



Конкретная область применения определяет, какой вид синхронного генератора купить.



Производители предлагают электрогенераторы:

• Шаговые (импульсные). Применяются для приводов, работающих в режиме старт-стоп, или для устройств постоянного режима работы с импульсным сигналом управления.
• Безредукторы. Используются в автономных системах.
• Бесконтактные. Востребованы в качестве электростанций на речных и морских судах.
• Гистерезисные. Предназначены для установки в счетчиках времени, инерционных электрических приводах, системах автоматизированного руководства.
• Индукторные. Используются для оснащения электрических установок.



Области применения синхронных трехфазных генераторов переменного тока



Важная особенность синхронного генератора – возможность синхронизации с другими подобными электрическими машинами. Это свойство позволяет использовать эти машины в промышленной энергетике и при повышении нагрузок в час пик подключать резервные агрегаты.



Трехфазные генераторы применяют на:

• тепловозах с выпрямлением переменного тока полупроводниковыми элементами и других транспортных системах;
• мощных гидро-, тепловых электростанциях, атомных станциях, передвижных электростанциях;
• гибридных автомобилях с целью совмещения тяги ДВС и мощности тяговых электродвигателей.



Синхронные трехфазные генераторы могут использоваться в качестве электромоторов с мощностью более 50 кВт. В этом режиме ротор соединяют с источником постоянного тока, а статор подключают к трехфазному кабелю.



В каких случаях необходимо купить и использовать синхронный генератор?



Синхронный генератор переменного тока выбирают в следующих случаях:

• Если предъявляются высокие требования к постоянству параметров напряжения и частоты тока.
• При высокой вероятности перегрузок в переходном режиме потребителей с реактивной мощностью.
• При вероятности перегрузок в рабочем режиме, когда к генератору подключаются потребители как с активной, так и с реактивной мощностью.



Преимущества использования синхронных генераторов



Плюсы трехфазных синхронных генераторов:

• Способность выдерживать перегрузы в электросети, превышающие в три раза номинальное значение, и короткие замыкания.
• Более высокое качество генерируемой электроэнергии, по сравнению с асинхронными генераторами. Поэтому эти электрические машины используются для работы в комплексе с дорогостоящим оборудованием.
• Наличие автоматических регуляторов напряжения, регулирующих выпрямителей, которые защищают оборудование от перегруза и коротких замыканий и способны отключать электроустановки в случае возникновения аварийных ситуаций.



Современные электрические генераторы изготавливаются в соответствии с требованиями мировых стандартов качества и безопасности.

Принцип работы и устройство генератора переменного тока

В настоящее время для вырабатывания электрической энергии применяются в основном синхронные генераторы. Асинхронные машины используются чаще всего как двигатели.

Генераторы, производящие переменный ток, в общем случае состоят из неподвижной обмотки  — статора и подвижной – ротора.

Отличие синхронной машины от асинхронной состоит в том что в первых магнитное поле статора вращается одновременно с движением ротора, а в асинхронных либо опережает либо запаздывает от поля в ротора.

Широкое распространение синхронных машин обусловлено их качественными параметрами. Синхронные генераторы вырабатывают высокостабильное напряжение, пригодное для подключения широкого спектра электроприборов.

При КЗ в нагрузке или большой потребляемой мощности, по обмоткам статора протекает значительный ток, который может привести к выходу генератора из строя. Для таких машин обязательно наличие охлаждения – на вал ротора помещают турбину, охлаждающую всю конструкцию.

В виду этого синхронные генераторы чувствительны к условиям окружающей среды.

Асинхронные генераторы в большинстве случаев имеют закрытый корпус и нечувствительны к большому пусковому току энергопотребителей.

Однако для их работы нужен внешний мощный подмагничивающий ток. В целом асинхронные генераторы вырабатывают нестабильное напряжение. Достаточно широко такие генераторы распространены как источники энергии для сварочных аппаратов.

Синхронные генераторы распространены как преобразователи механической энергии в электрическую на гидростанциях, ТЭЦ, в качестве бытовых бензо- и дизельгенераторов, в качестве бортовых источников энергии на транспорте.

Принцип работы и устройство генератора переменного тока

Рис. 1

Статоры синхронного и асинхронного генератора не отличаются друг от друга по конструкции.

Сердечник статора состоит из нескольких пластин электротехнической стали, изолированных между собой и собранных в единую конструкцию (Рис. 1 ). На пазы с внутренней стороны статора устанавливаются катушки обмоток.

Для каждой фазы обмотка включает в себя две катушки, установленные напротив друг друга и соединенные последовательно. Такая схема обмоток называется двухполюсной.

Всего на статоре установлено три катушечные группы (Рис. 2), со сдвигом в 120 градусов. Фазовые группы соединены между собой в «звездой» или  «треугольником». Встречаются катушечные группы с большим числом полюсов. Угол сдвига катушки относительно друг друга рассчитывается в общем случае по формуле (2π/3)/n, где n–количество полюсов обмотки.

Рис. 2



Ротор генератора представляет собой электромагнит, возбуждающий в статоре переменное магнитное поле. Для малогабаритных генераторов небольшой мощности зачастую на роторе расположены обычные магниты
.

Рис. 3

Ротор синхронного генератора нуждается во внешнем возбудителе – генераторе постоянного тока, в простейшем случае установленному на том же валу что и ротор.

Возбудитель должен обеспечивать изменение тока в роторе для регулирования режима работы и возможность быстрого гашения магнитного поля при аварийном отключении.

Роторы различаются на явнополюсные и не явнополюсные. Конструкция  явнополюсных  роторов (Рис. 3)состоит из полюсов электромагнитов 1, образованных полюсными катушками 2, соединенными с сердечником 3. Возбуждение на обмотку подается через кольцевые контакты 4.

Такие роторы применяются при небольшой частоте вращения, например в гидротурбинах. При более быстром вращении вала, возникают значительные центробежные силы, которые могут разрушить ротор.

В этом случае используют не явнополюсные роторы (Рис. 4). Не явнополюсный ротор содержит пазы 1, образованные в сердечнике 2. В пазах закрепляются роторные обмотки (на Рис. 4 условно не показаны). Внешнее возбуждение также передается через контакты 3. Таким образом, ротор с неявными полюсами представляет собой статор «наизнанку».

Рис. 4

Магнитное двухполюсное поле вращающего ротора можно заменить аналогичным полем постоянного магнита, вращающегося с угловой скоростью ротора. Направление тока в каждой обмотке определяется по правилу буравчика.

Если ток, например направлен от начала обмотки А к точке X, то такой ток будет условно принят за положительный  (Рис. 5 ). При вращении ротора в обмотке статора возникает переменный ток, со сдвигом по фазе в 2 π/3.



Рис. 5

Для привязки изменения тока фазы А к графику рассмотрим вращение по часовой стрелки. В начальный момент времени, магнитное поле ротора не создает ток в катушечной группе фазы А, (Рис. 6, положение а).

В обмотке фазы B действует отрицательный (от конца обмотки к началу), а в обмотке фазы С – положительный токи. При дальнейшем вращении ротор сдвигается на 90 градусов вправо (Рис.6, б). Ток в обмотке А занимает максимальное положительное значение, а в фазовых обмотках Bи С – промежуточное отрицательное.

Магнитное поле ротора сдвигается еще на четверть периода, ротор сдвинут на угол в 180 градусов(Рис. 6, в). Ток в обмотке А снова достигает нулевого значения, в обмотке В положительный, в обмотке фазы С – отрицательный.

При дальнейшим вращении ротора в точке фазовый ток обмотке А достигает максимального отрицательного значения, ток в обмотках В и С – положительный (Рис. 6, г). Дальнейшее вращение ротора повторяет все предыдущие фазы.

Рис. 6

Синхронные генераторы предназначены для подключения нагрузки  с большим коэффициентом мощности (cosϕ>0.8). При росте индуктивной составляющей нагрузки возникает эффект размагничивания ротора, приводящий к снижению напряжения на выводах.

Для его компенсации, приходится увеличивать ток возбуждения, приводящий к увеличению температуры обмоток. Емкостная нагрузка напротив, увеличивает подмагничивание ротора и увеличивает напряжение.

Однофазные генераторы достаточно мало распространены  в промышленности. Для получения однофазного тока фазовые обмотки трехфазного соединяют в общую цепь. При этом возникают небольшие потери по мощности по сравнению с трехфазным включением.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Компоненты генератора | HowStuffWorks

По большей части генераторы относительно небольшие и легкие. Генераторы, размером с кокосовый орех, в большинстве легковых автомобилей и легких грузовиков сконструированы с использованием алюминиевого внешнего корпуса, так как легкий металл не намагничивается. Это важно, поскольку алюминий рассеивает огромное количество тепла, выделяемого при производстве электроэнергии, и поскольку узел ротора создает магнитное поле.

Если вы внимательно осмотрите генератор, вы обнаружите, что у него есть вентиляционные отверстия как на передней, так и на задней стороне.Опять же, это помогает рассеивать тепло. Ведущий шкив прикреплен к валу ротора в передней части генератора. При работающем двигателе коленчатый вал вращает приводной ремень, который, в свою очередь, раскручивает шкив на валу ротора. По сути, генератор преобразует механическую энергию от двигателя в электрическую энергию для аксессуаров автомобиля.

На задней стороне генератора вы найдете несколько клемм (или точек подключения в электрической цепи). Давайте посмотрим на них:

• Клемма S — Измеряет напряжение аккумуляторной батареи
• Клемма IG — Выключатель зажигания, который включает регулятор напряжения
• Клемма L — Замыкает цепь на контрольную лампу
• Клемма B — Выходная клемма главного генератора (подключена к батарее)
• Клемма F — Байпас полного поля для регулятора

Охлаждение имеет важное значение для эффективности генератора.Старое устройство легко обнаружить по лопастям внешнего вентилятора, расположенным на валу ротора за шкивом. Современные генераторы имеют вентиляторов охлаждения внутри алюминиевого корпуса. Эти вентиляторы работают одинаково, используя механическую энергию от вала вращающегося ротора.

Когда мы начинаем разбирать генератор, находим диодный выпрямитель (или выпрямительный мост ) , регулятор напряжения , контактные кольца и щетки . Регулятор распределяет мощность, создаваемую генератором, и регулирует подачу мощности на батарею.Выпрямительный мост преобразует мощность, как мы узнаем в следующем разделе, в то время как щетки и контактные кольца помогают проводить ток в обмотке возбуждения ротора или проводном поле. Теперь давайте раскроем кокос.

Открыв генератор, вы обнаружите большой цилиндр с треугольными полюсами для пальцев по окружности. Это ротор. Базовый генератор переменного тока состоит из ряда чередующихся пальцевых полюсных наконечников, размещенных вокруг проводов катушки, называемых обмотками возбуждения , которые наматываются на железный сердечник на валу ротора.Поскольку мы знаем, что шкив прикреплен к валу, теперь мы можем визуализировать, как ротор вращается внутри статора. Узел ротора помещается внутри статора с достаточным пространством или допуском между ними, поэтому ротор может вращаться на высоких скоростях, не ударяясь о стенку статора. На каждом конце вала расположены щетка и контактное кольцо.

Как мы вкратце коснулись, генераторы переменного тока вырабатывают энергию за счет магнетизма. Треугольные полюса пальцев, закрепленные по окружности ротора, расположены в шахматном порядке, поэтому северный и южный полюса чередуются, поскольку они окружают проволочные обмотки возбуждения ротора.Этот чередующийся рисунок создает магнитное поле, которое, в свою очередь, индуцирует напряжение в статоре. Думайте о статоре как о перчатке ловца, поскольку он использует всю мощность, создаваемую вращающимся ротором.

Все эти компоненты работают вместе, чтобы дать нам мощность, необходимую для работы наших транспортных средств. Тесла улавливал эту электрическую энергию и использовал ее для освещения городов, но нам нужно достаточно вольт только для питания нашей стереосистемы, фонарей, окон и замков. Давайте посмотрим, как генератор вырабатывает эту мощность в следующем разделе.

Как работают генераторы

Генератор — как это работает

Вы можете подумать, что электрика в автомобиле питает аккумулятор, но это не так. Аккумулятор обеспечивает электричество, необходимое стартеру для запуска автомобиля. Когда автомобиль работает, генератор вырабатывает энергию для питания электрической системы и зарядки аккумулятора. Генератор раньше назывался генератором, и он работает аналогичным образом. В этом случае двигатель внутреннего сгорания автомобиля вращает шкивы под капотом, который вращает шкив генератора и создает энергию.

Генератор работает вместе с аккумулятором для питания электрических компонентов транспортного средства. Выходной сигнал генератора постоянного тока (DC). Когда шкив генератора переменного тока вращается, переменный ток (AC) проходит через магнитное поле и генерируется электрический ток. Затем он преобразуется в постоянный ток через выпрямитель.

Развитие технологий означало, что генераторы переменного тока сильно изменились за последние 50 лет. Первоначально генераторы переменного тока использовались только для генерации тока, который контролировался внешним регулятором.Появление встроенного регулятора в 1990-х годах использовало сигнальную лампу для возбуждения генератора и запуска процесса зарядки. Многие современные автомобили приняли систему зарядки типа запроса нагрузки с внедрением интеллектуальных систем зарядки и систем CANBUS, которые в настоящее время широко используются. Эти системы контролируются блоком управления двигателем (ЭБУ) автомобиля. Когда транспортному средству требуется больше нагрузки, ЭБУ отправляет сигнал генератору переменного тока, требуя, чтобы он начал зарядку. Генератор должен справляться с изменяющимися электрическими нагрузками и соответствующим образом регулировать скорость заряда.В наши дни эти типы генераторов легко могут быть неправильно диагностированы как неисправные, если на автомобиле обнаружена неисправность зарядки, но в большинстве случаев неисправность генератора не обнаруживается.

Компоненты генератора и их функции:

Регулятор

Регулятор напряжения контролирует количество энергии, распределяемой от генератора к батарее, чтобы управлять процессом зарядки. Регуляторы имеют разные функции и работают в зависимости от своей спецификации.

Выпрямитель

Выпрямитель используется для преобразования переменного тока (AC) в постоянный (DC) во время процесса зарядки.

Ротор

Ротор — это вращающаяся масса внутри генератора, которая вращается через шкив и систему приводного ремня. Ротор действует как вращающийся электромагнит.

Контактные кольца

Контактные кольца используются как средство подачи постоянного тока и мощности на ротор.

Концевой подшипник скольжения

Подшипники предназначены для поддержки вращения вала ротора.

Статор

Статор состоит из нескольких витков проволоки, намотанной через железное кольцо. Статор находится вне ротора, и когда создается магнитное поле, возникает электрический ток.

Подшипник приводного конца

Подшипники предназначены для поддержки вращения вала ротора.

Шкив

Шкив соединен с валом ротора и системой приводного ремня. Вращение, создаваемое двигателем, система приводного ремня поворачивает шкив, начиная процесс зарядки.

См. Наши новые ссылки на ассортимент

Что такое автомобильный генератор переменного тока и как он работает?

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА

Это возвращает нас обратно к исходной точке — контрольной лампе генератора. Как видно из рисунка 5, схемы действующего генератора переменного тока, от входа источника тока возбуждения [1] до регулятора есть путь к земле. В результате, когда ключ включен, ток течет через контрольную лампу, через резисторы, транзисторы и катушку возбуждения, а затем на землю, в результате чего лампа загорается.Как только генератор перейдет на полную мощность, напряжение от трио диодов, также приложенное к [1], будет равно напряжению батареи. В это время по 12 вольт с обеих сторон лампа погасла.

Если генератор выйдет из строя, напряжение на тройке диодов упадет, и лампа снова загорится от напряжения аккумуляторной батареи. Если мощность генератора немного низкая, лампа будет тускло гореть. Если генератор выйдет из строя полностью и выходное напряжение упадет до нуля, лампа будет гореть на полную мощность.И наоборот, если батарея выйдет из строя, и напряжение батареи упадет, с выходным напряжением генератора переменного тока с одной стороны и низким напряжением батареи с другой, лампа также загорится.

Как указывалось ранее, если свет становится тусклее по мере увеличения оборотов двигателя, это связано с тем, что напряжение генератора переменного тока растет вместе с числом оборотов в минуту, создавая большее напряжение на стороне генератора переменного тока лампы. Чем ближе выходное напряжение к напряжению батареи, тем ярче становится лампа. Точно так же, если свет становится ярче с увеличением числа оборотов, это связано с тем, что по мере увеличения напряжения генератора оно становится выше, чем напряжение аккумулятора.Чем выше напряжение по отношению к напряжению батареи, тем больше разница напряжений на лампе и тем ярче она становится.

СУММИРОВАНИЕ

Таким образом, можно сказать, что ток возбуждения через катушки ротора создает магнитное поле, которое передается катушкам статора, создавая переменное напряжение. Это переменное напряжение преобразуется выходными диодами в пульсирующее постоянное напряжение, которое заряжает аккумулятор.

Ток возбуждения подается либо от аккумулятора, через контрольную лампу, либо от трио диодов.Величина тока возбуждения, пропускаемая через регулятор к ротору или катушке возбуждения, контролируется обратной связью по напряжению от батареи.

И вот, вкратце, полная работа генератора переменного тока. В следующий раз, когда вы увидите маленький красный огонек, вы точно будете знать, что он пытается вам сказать.

Генератор | Компоненты | Функции

Назначение генератора переменного тока — преобразование вращательного движения шкива генератора (механическая энергия) в электрическую энергию.См. Рисунок 2 . Компоненты типичного генератора переменного тока показаны на Рис. 3 . В их числе:

Узел ротора — обмотки возбуждения, полюса кулачков, вал ротора и контактные кольца.

Узел статора — три обмотки статора, сердечник статора и выходные провода.

Узел щетки — корпус щетки, щетки, пружины щетки и проволока щетки.

Выпрямитель в сборе — диоды, радиатор или пластина диодов и электрические клеммы.

Узел вентилятора и шкива — вентилятор, проставка, шкив, стопорная шайба и гайка шкива.

Корпус — концевая рама ведущего, концевая рама контактного кольца и концевые болты.

Рисунок 2. Генератор вырабатывает электричество переменного тока, которое затем преобразуется в постоянный ток для использования в различных автомобильных системах.

Рисунок 3. На этом разрезе генератора переменного тока показаны его основные части. (Шевроле)

Узлы ротора и статора

Две основные части упрощенного генератора переменного тока — это ротор и статор.См. Рисунок 4 . Ротор представляет собой обмотку магнитного поля, установленную на валу, как показано на Рис. 5 . Вал ротора установлен на роликовых или игольчатых подшипниках, поэтому ротор может свободно вращаться. Ремень генератора вращает ротор, заставляя поле вращаться.

Рисунок 4. В генераторе переменного тока ротор вращается внутри статора.

A —Вращающееся магнитное поле индуцирует ток в неподвижных обмотках статора.

B —Поскольку северный и южный полюса вращающегося поля пересекают неподвижные обмотки, генерируется выходной ток. Синусоидальная волна представляет собой обратную полярность или обратный ток

.

Рис. 5. Ротор имеет кулачковые полюса, окружающие его обмотки. Это создает сильное магнитное поле, которое наводит ток в статор. Обратите внимание на северный и южный полюсы когтей.

Подшипники генератора обычно заполнены консистентной смазкой.Передний подшипник часто удерживается на месте небольшой пластиной и винтами. Задний подшипник обычно запрессовывается на место.

Статор — это неподвижный набор обмоток, окружающий ротор. См. Рисунок 6 . Статор служит выходной обмоткой генератора переменного тока. Типичные ротор и статор показаны на Рис. 7 . Когда ротор вращается, его сильное магнитное поле пересекает обмотки статора, вызывая в них ток. Если обмотки статора подключены к нагрузке, нагрузка будет работать.

Рисунок 6. Статор состоит из неподвижного набора обмоток, которые окружают ротор.

Рисунок 7. Вращающийся ротор устанавливается внутри статора. Статор производит высокий выходной ток для генератора переменного тока.

Статор обычно состоит из трех катушек, намотанных на железный сердечник. Железный сердечник увеличивает напряженность поля, поэтому полем ротора может быть наведен больший ток в статор.

Два типа статоров показаны на Рисунок 8 .В статоре типа Y концы проводов от обмоток статора соединены с нейтральным переходом, так что схема выглядит как буква «Y». Статор Y-типа обеспечивает хороший выходной ток при низких оборотах двигателя. В статоре треугольником провода статора соединены встык. При отсутствии нейтрального перехода между диодами во время каждой фазы или выхода переменного напряжения от генератора переменного тока образуются два пути цепи. Статоры треугольного типа используются в генераторах переменного тока большой мощности.

Рисунок 8. Два типа статоров.

Щетка в сборе

Щетки генератора перемещаются по контактным кольцам, обеспечивая скользящее электрическое соединение. См. Рисунок 9 . Контактные кольца установлены на валу ротора для подачи слабого тока в обмотки ротора. Снова обратитесь к Рисунок 5 . Каждый конец обмотки возбуждения соединяется с одним из контактных колец. Внешний источник электричества необходим для возбуждения обмоток возбуждения и создания магнитного поля.

Рисунок 9.

A —Эти щетки генератора установлены в корпусе регулятора напряжения. Узел щеточного регулятора прикручивается болтами к задней части корпуса генератора.

B —После снятия узла щеточного регулятора вы можете видеть контактные кольца на узле ротора. Щетки скользят по контактным кольцам, обеспечивая вращающееся электрическое соединение с обмотками ротора.

Маленькие пружины щеток выталкивают щетки наружу и соприкасаются с контактными кольцами.Поскольку ток в обмотках ротора невелик, эти щетки имеют меньшие размеры по сравнению с щетками двигателя. См. Рисунок 10 .

В держателе щетки находятся пружины и щетки. Он удерживает щетки на одной линии с контактными кольцами ротора. Щеткодержатель изготовлен из изоляционного материала для предотвращения заземления щетки.

Рис. 10. Изолирующий щеткодержатель удерживает пружины и щетки на месте над контактными кольцами. (Форд)

Выпрямитель в сборе

Автомобильная электрическая система предназначена для использования постоянного тока, который течет только в одном направлении.Он не может использовать переменный ток, выходящий из статора генератора. Перед подачей в электрическую систему ток генератора должен быть выпрямлен (преобразован в постоянный ток).

Это достигается путем пропускания выхода статора через серию диодов. На рисунке 11 показано, как шесть диодов могут быть подключены для получения двухполупериодного выпрямления переменного тока статора.

На рисунке 12 показан типичный метод подключения диодов внутри генератора переменного тока. Обратите внимание, как выводы статора подключены к диодной цепи.Выход диодов подключается к клеммам на внешней стороне генератора.

Рисунок 11. Эти диоды преобразуют переменный ток в постоянный. При вращении ротора одновременно активны только две обмотки статора и два диода.

A — Обмотки A и B активны и образуют последовательную цепь. Ток течет от обмотки A через один диод к плюсовому полюсу батареи. Возвращается через один диод в обмотку Б.

B —Ток течет от обмотки B через один диод к положительному полюсу батареи.Возвращается через один диод в обмотку С.

C —Ток течет от обмотки C через один диод к положительному полюсу батареи. Возвращается через один диод на обмотку А

.

Рисунок 12. Типовая схема подключения диодов, статора, ротора и щеток в генераторе переменного тока. (Bosch)

Узел вентилятора и шкива

Для охлаждения генератора на передней части вала ротора установлен вентилятор. Обычно он располагается между шкивом и передним подшипником.Во время вращения ротора и вала вентилятор помогает втягивать воздух через генератор переменного тока и над ним. Это охлаждает обмотки, чтобы предотвратить повреждение от перегрева.

Ремень генератора проходит от шкива коленчатого вала к шкиву генератора, который крепится к передней части вала ротора большой гайкой. Когда коленчатый вал вращается, ремень генератора заставляет вращаться шкив генератора, который раскручивает ротор. Может использоваться один из трех типов ремня: клиновой, зубчатый или поликлиновой.

Детали и функции генератора — Autocar-Inspection

Генератор — это основная часть системы зарядки.Генератор вырабатывает электрическую энергию во время работы двигателя для зарядки аккумулятора. Когда двигатель выключен, аккумулятор может использоваться в качестве источника электроэнергии для питания стартера и запуска двигателя.
Генератор выполняет две основные функции в системе зарядки: первая — вырабатывать электроэнергию для работы всех электрических систем автомобиля, а вторая — вырабатывать ток для подзарядки автомобильного аккумулятора.

Большинство генераторов может отремонтировать сертифицированный техник, даже автопроизводители порекомендуют заменять его в сборе.Да, детали генератора можно заменять отдельно, и в этой статье мы предоставим вам информацию о деталях и функциях генератора, чтобы понять, почему эти детали заменяются.

1. Шкив

Первая часть генератора — шкив. Шкив предназначен для вращения ротора в сборе при работающем двигателе. Да, шкив работает как соединитель между узлом ротора и двигателем через приводной ремень, известный как ремень генератора или змеевик.

Существует три типа шкива генератора, сплошные шкивы, шкивы односторонней муфты (OWC) и обгонные шкивы развязки генератора (OAD).Даже у них разные типы, но функция остается прежней; вращать роторный узел во время работы двигателя.

2. Корпус

Вторая часть генератора — корпус. Функция корпуса состоит в том, чтобы защитить внутренние части генератора переменного тока и стать их домашним хозяйством, такими как статор, подшипники, выпрямитель и т. Д.

Корпуса разделены на две части: переднюю и заднюю. Передний корпус расположен рядом со шкивом, а задний — напротив.Между ними расположен корпус статора в сборе.

3. Подшипники

Третья часть генератора — подшипники. Функция подшипников состоит в том, чтобы обеспечить свободное вращение узла ротора, они прикреплены спереди и на конце вала ротора. Они поддерживают вал ротора, поэтому вращение происходит плавно и свободно.

Эти подшипники установлены на корпусе генератора. Передний подшипник прикреплен к переднему корпусу, а задний подшипник прикреплен к заднему корпусу.

4.Ротор в сборе

Четвертая часть генератора — это ротор в сборе. Функция сборки ротора заключается в создании магнитного поля за счет электромагнитной силы, создаваемой из-за того, что электрический ток течет от батареи через катушку ротора.

Когда роторный узел вращается, магнитное поле разрезает обмотку статора. Когда магнитное поле разрезает обмотку статора, обмотка статора вырабатывает электрическую энергию. Чем быстрее вращается ротор, тем больше электрический ток генерируется в обмотке статора.

Узел ротора состоит из нескольких частей, таких как

• Вал ротора ; вал, который будет вращать роторный узел. Он соединен с подшипниками, а на заднем конце вала закреплены контактные кольца.
• Стойки северные ; коготь изменился, чтобы быть электромагнитным северным полюсом, когда электрический ток проходил через катушку ротора.
• Стойки южные ; коготь был изменен, чтобы быть электромагнитным южным полюсом, когда электрический ток проходил через катушку ротора.
• Катушка ротора ; Катушка была намотана между валом ротора и захватами ротора (северными и южными захватами). Эта катушка соединена с контактными кольцами.
• Контактные кольца ; медь округлой формы была соединена с катушкой ротора. Контактные кольца заставляют электрический ток течь во время вращения вала ротора.
• Вентилятор охлаждения ; Функция охлаждающего вентилятора заключается в понижении температуры воздуха внутри генератора.

5.Узел статора

Пятая часть генератора — это сборка статора. Функция сборки статора — генерировать электрический ток, когда сборка ротора (будучи электромагнитной) разрезает обмотку статора. Статор представляет собой неподвижный набор обмоток, окружающий ротор. Катушка имеет закругленную форму, поэтому роторный узел может вращаться внутри катушки статора.

Внутри обмотки статора использовались два типа соединения катушки: соединение Y и соединение треугольником. В статоре с Y-образным соединением концы проводов от обмоток статора соединены с нейтральным переходом, так что схема выглядит как буква «Y».Статор Y-типа обеспечивает хороший выходной ток при низких оборотах двигателя.

В статоре с соединением треугольником провода соединены встык, так что схема имеет вид треугольника. Статоры треугольного типа используются в генераторах переменного тока большой мощности.

Читайте также:

6. Выпрямитель

Шестая часть генератора — это генератор. Выпрямитель используется для преобразования переменного тока (AC) в постоянный (DC) во время процесса зарядки.

Поскольку обмотки статора генерируют переменный ток, его нельзя использовать в большинстве автомобильных электрических систем. Итак, чтобы преобразовать переменный ток в постоянный, генератор оснащен выпрямителем, состоящим из 6 или более диодов.

7. Регулятор напряжения

Следующая часть генератора — регулятор напряжения. Регулятор напряжения контролирует количество мощности, распределяемой от генератора к батарее, чтобы управлять процессом зарядки. Как мы упоминали ранее, «чем быстрее вращается ротор, тем выше электрический ток, генерируемый в обмотке статора», поэтому регулятор напряжения используется для управления выходным напряжением.

Если выходное напряжение генератора ниже 14,5 В, регулятор напряжения реагирует увеличением тока через обмотку возбуждения ротора. Это вызывает повышение напряжения. И если выходное напряжение генератора равно 14,5 В или выше, регулятор напряжения будет уменьшать ток через катушку возбуждения ротора, что приведет к уменьшению выходного напряжения.

Сегодняшние автомобили использовали регулятор типа IC, который был прикреплен к генератору переменного тока и встроенный с угольной щеткой был соединен с контактными кольцами от узла ротора, в то время как старые использовали внешний регулятор напряжения.

8. Защитный колпачок

Последняя часть генератора — это защитный колпачок. Защитный колпачок используется для защиты компонентов выпрямителя, размещенных за пределами заднего корпуса. Этот защитный колпачок зависит от производителей генератора. Некоторые производители не использовали защитный колпачок, но они поместили все детали внутрь генератора, оставив только клемму + B и розетку.

Ротор генератора, новый

R50-5

1970 г. · 1971 · 1972 · 1973

R60-5

1970 г. · 1971 · 1972 · 1973

R75-5

1970 г. · 1971 · 1972 · 1973

R100 RS

1976 г. · 1977 · 1978 · 1979 · 1980 · 1981 · 1982 · 1983 · 1984 · 1988 · 1989 · 1990 · 1991 · 1992 · 1993

R100 S

1976 г. · 1977 · 1978 · 1979 · 1980

R80

1977 г. · 1978 · 1979 · 1980 · 1985 · 1986 · 1987

R45

1978 г. · 1979 · 1980 · 1981 · 1982 · 1983 · 1984 · 1985

R65

1978 г. · 1979 · 1980 · 1981 · 1982 · 1983 · 1984 · 1985 · 1986 · 1987

R100-T

1978 г. · 1979 · 1980 · 1981 · 1982 · 1983 · 1984

R100 RT

1978 г. · 1979 · 1980 · 1981 · 1982 · 1983 · 1984 · 1988 · 1989 · 1990 · 1991 · 1992 · 1993 · 1994 · 1995

R80 G-S

1980 г. · 1981 · 1982 · 1983 · 1984 · 1985 · 1986 · 1987

R80 GS

1987 г. · 1988 · 1989 · 1990 · 1991 · 1992 · 1993 · 1994 · 1995

R100 CS

1980 г. · 1981 · 1982 · 1983 · 1984

R65 LS

1981 г. · 1982 · 1983 · 1984

R80 RT

1982 г. · 1983 · 1984 · 1985 · 1986 · 1987

R65 GS

1987 г. · 1988 · 1989 · 1990 · 1991 · 1992

R100 GS

1987 г. · 1988 · 1989 · 1990 · 1991 · 1992 · 1993 · 1994 · 1995

R100 ГСПД

1989 г. · 1990 · 1991 · 1992 · 1993 · 1994 · 1995

R100 R

1991 г. · 1992 · 1993 · 1994 · 1995

Как работает система зарядки

Внутри генератора переменного тока ротор с ременным приводом становится электромагнитом, когда к нему подается ток.По мере вращения ротора в обмотках статора генерируется более высокий ток.

Автомобиль потребляет довольно много электроэнергии для работы зажигание и другое электрооборудование.

Если питание было от обычного аккумулятор , он скоро закончится. Итак, в машине есть аккумуляторная аккумулятор и система зарядки, чтобы поддерживать его в рабочем состоянии.

Аккумулятор имеет пары выводов. тарелки погружают в смесь серной кислоты и дистиллированной воды.

Половина пластин соединена с каждой Терминал .Электроэнергия, подводимая к батарее, вызывает химическую реакцию, в результате которой на один набор пластин откладывается дополнительный свинец.

Когда батарея подает электричество, происходит прямо противоположное: лишний свинец растворяется с пластин в реакции, которая производит электрический ток. Текущий .

Аккумулятор заряжается генератор на современных автомобилях или динамо-машиной на более ранних. Оба типа генератор , и приводятся в движение ремнем от двигатель .

генератор состоит из статор — стационарный комплект проволоки катушка обмотки, внутри которых вращается ротор.

Ротор электромагнит подается небольшое количество электроэнергии через углерод или медь-углерод кисти (контакты) касаются двух вращающихся металлических контактные кольца на его валу.

Вращение электромагнита внутри катушек статора генерирует гораздо больше электричества внутри этих катушек.

Электричество переменный ток — его направление потока меняется назад и вперед каждый раз, когда ротор вращается. Должно быть исправленный — превратились в односторонний поток, или постоянный ток .

Динамо-машина выдает постоянный ток, но менее эффективна, особенно при малых двигатель скорости и весит больше, чем генератор.

Предупреждающая лампа на приборная панель светится, когда аккумулятор недостаточно заряжен, — например, при остановке двигателя.

Также может быть амперметр чтобы показать, сколько электричества вырабатывается, или индикатор состояния батареи, показывающий состояние батареи заряжать .

Как работает генератор

Как протекает ток в генераторе

При перемещении магнита мимо замкнутого контура проволоки в проволоке течет электрический ток.Представьте себе петлю из проволоки с магнитом внутри.

Северный полюс магнита проходит через верх петли как Южный полюс проходит его нижнюю часть. Оба прохода заставляют ток течь в одном направлении по контуру.

Полюса удаляются, и ток перестает течь до тех пор, пока южный полюс не достигнет вершины, а северный полюс — основания.

Это заставляет ток снова течь, но в противоположном направлении.

В автомобильном генераторе переменного тока для увеличения выработки электрического тока используется электромагнит.

Как работает динамо

Обмотки возбуждения внутри корпуса — это электромагнит динамо. Ток генерируется во вращающемся якоре.

В динамо-машине электромагниты неподвижны и называются поле катушки. Ток вырабатывается в арматура — еще один набор катушек, намотанных на вал и вращающихся внутри катушек возбуждения.

Принцип такой же, как у генератора, но ток идет на коммутатор — металлическое кольцо, разделенное на сегменты, к которым прикасаются угольные щетки, установленные в подпружиненный гиды.Два сегмента касаются пары щеток и подают к ним ток.

По мере вращения якоря ток меняет направление. Но к тому времени под щетками оказалась еще одна пара сегментов коммутатора, и эта пара подключена наоборот, так что выходящий ток всегда течет в одном и том же направлении.

Регулировка тока к батарее

Ток от генератора выпрямляется в постоянный ток с помощью набора диоды которые позволяют току течь через них только в одном направлении.

Для зарядки аккумулятора подаваемое на него напряжение не должно быть слишком низким или слишком высоким.

Генератор имеет управляющее устройство с транзисторным управлением, которое регулирует напряжение путем подачи большего или меньшего тока — по мере необходимости — на электромагнит.

Выпрямитель и регулятор обычно находятся внутри корпуса генератора переменного тока, но на некоторых генераторах переменного тока они находятся снаружи и установлены на корпусе генератора.

Динамо-машине не нужен выпрямитель — есть регулятор напряжения в отдельной коробке, в которой реле .

Одно реле контролирует уровень напряжения, кратковременно отключая ток в катушках возбуждения.

Второе реле предотвращает перезарядку динамо-машины и повреждение аккумулятора.

.
