Схема подключения разъема прицепа (распиновка розетки фаркопа)

• Главная
• Статьи
• Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта	Код	Цвет проводов МЗСА	Цвет проводов ГОСТ 9200-76 стр. 10 (11)	На некоторых украинских прицепах	Сигнал	Сечение провода
1	L	Желтый	Желтый	Зеленый	Левый поворотник	1,5 мм2
2	54G	Голубой	Голубой	Красно-белый	Опция, в России выводят противотуманный фонарь	1,5 мм2
3	31	Белый	Белый	Черный	Земля (-)	2,5 мм2
4	R	Зеленый	Зеленый	Желтый	Правый поворотник	1,5 мм2
5	58R	(Нет провода)	Коричневый	Розово-красный	Правый габарит и подсветка номера (иногда задний ход)	1,5 мм2
6	54	Коричневый	Красный	Голубо-белый	Стоп-сигналы	1,5 мм2
7	58L	Черный	Черный	Голубо-черный	Левый габарит	1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.

Комментарии Написать комментарий

схема подключения розетки 7 pin, распиновка розетки фаркопа

Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп.

В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.

Другими словами, прицеп не только должен быть  надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.

Для  того  чтобы  подключить прицеп правильно,  должна быть  заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам.  Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.

Содержание статьи

Распиновка и подключение розетки фаркопа

Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.

При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.

Схема подключения розетки фаркопа предполагает несколько типов разъемов:

• cемиконтактные 7 pin разъемы европейского типа;
• разъемы американского типа 7 пин;
• разъемы 13 pin;
• особые разъемы.

При этом на территории СНГ зачастую используются 7-контактные разъемы, тогда как 13-контактные часто встречаются на европейских и американских авто. Основное отличие – наличие нескольких дополнительных контактов, чтобы получить возможность включить противотуманные фары, а также допоборудование, которое используется в домах-прицепах.

Что касается стандарта, на обычном прицепе для легковых машин  должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется  контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой  без доработок к розетке 7 пин  не подключить.

Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от  сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.

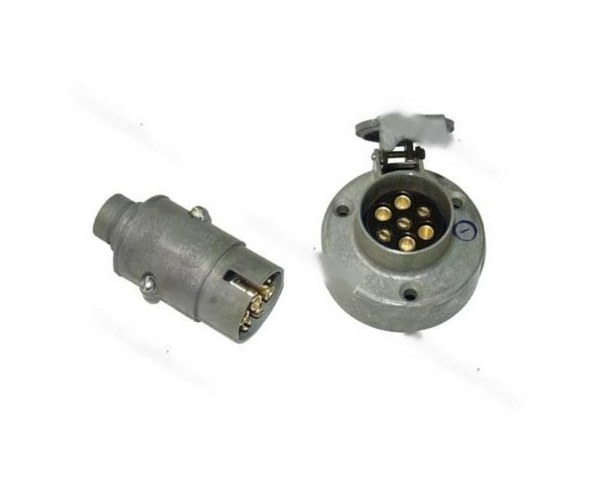

Розетка фаркопа 7 пин

Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов. Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.

Если же говорить об упомянутом выше евроразъеме, такое решение используется для подавляющего большинства прицепов легковых машин. При этом важно учитывать, что приемная, а также ответная часть имеют гнезда двух типов, то есть гнездо «папа» и гнездо «мама». Данное решение необходимо для безопасности, чтобы исключить возможные ошибки при подключении таких разъемов. Также расположение гнезд предотвращает короткое замыкание.

Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.

Еще добавим, чтобы разъемы служили как можно дольше,  контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.

• Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.

Лучше ставить розетку в различные проемы для замены ламп, так как в таких областях наиболее удобный доступ к колодкам. Еще добавим, если на самом фаркопе есть розетка с выведенными на нее сигналами, можно приобрести 7-и контактную вилку. Такова штатная схема подключения фаркопа.

Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.

Розетка прицепа: схема подключения

 Начнем с того, что распиновка 7 контактной розетки следующая:

• поворотник левый;
• фонарь заднего хода;
• земля;
• поворотник правый;
• подсветка номера и правый габарит;
• стоп-сигналы;
• левый габарит;

Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения.  Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь)  машины с ПТФ прицепа и так далее.

Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.

Чтобы подключить фаркоп или подсоединить прицеп,   заранее нужно приготовить материалы для монтажа и подключения. Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. При выборе нужно обращать внимание на то, чтобы все детали корпуса прилегали, не было люфтов, запрессованные латунные контакты не должны болтаться. Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах.

Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки.

Дополнительно могут потребоваться силиконовые прокладки.

Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками. Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок  управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.

Электронный блок согласования необходим  для подключения  прицепа к машине со сложной электроникой. Блок управления на таких авто обычно тестирует все системы, оптику и т.д. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку  следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК  автомобиля никак не определяет.

Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.

Советы и рекомендации

Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.

Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.

Еще рекомендуется перед самим подключением выполнять проверку электроцепей в разъеме прицепа (особенно в области контактов и пайки). Важно, чтобы контакты не были окислены или отгнили. Также контакты прозваниваются на предмет короткого замыкания, особенно в подвижных местах.

По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Подведем итоги

С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.

Задача усложняется в том случае, если таких готовых соединений нет. В этом случае оптимально сначала вывести розетку для прицепа на машине или фаркопе, а уже затем подключать прицеп. При этом нужно отдельно учитывать распиновку и т.д. Напоследок отметим, что если осуществляется подсоединение проводки, такое соединение должно быть выполнено надежно и качественно. Также для авто с электронными контроллерами может отдельно потребоваться блок согласования.



Читайте также

Схема подключения разъема прицепа, распиновка розетки фаркопа

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв. мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа		Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

схема подключения фаркопа, инструкция, советы эксперта



Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами.  Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.

Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.

Что такое распиновка: определение термина

Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.

Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.

Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.

Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.

Где найти фаркоп для прицепа

Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.

У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.

Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при  использовании прицепа, и входит ли фаркоп в состав комплектации.

Разъемы прицепа: виды, способы подключения

Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

 Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

 Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

 Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Схема подключения прицепа: распиновка розетки фаркопа

Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.

Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:

 1. Повороте налево.

 2. Включении противотуманки.

 3. Заземлении.

 4. Повороте направо.

 5. Правогабаритном сигнале.

 6. Торможении (стоп-сигнале).

 7. Левом габарите.

Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.

Разбор схемы по цветам

Чтобы распиновка розетки фаркопа была успешной, необходимо использовать провод, изготовленный из меди, с двойным уровнем изоляции. Ширина сечения жил не должна быть менее 1,5 кв.мм. Когда используется заземление, то минимальные параметры ширины сечения жил составляют до 3,5 кв.мм.

В некоторых государствах для упрощения подключения выпускают инструкции – цветовые схемы, с помощью которых можно быстрее соединить розетку, выходящую из автомобиля, с вилкой из прицепа.

Итак, в соответствии с расположением контактов, распиновка розетки для прицепа легкового автомобиля может обозначаться следующими цветами:

 1. Зеленый.

 2. Белый с красным.

 3. Черный.

 4. Желтый.

 5. Ало-розовый.

 6. Бело-голубой.

 7. Черно-голубой.

Кроме того, цвет проводов для подключения их к прицепу тоже может различаться. В соответствии с принятыми в различных странах стандартами чаще всего встречаются следующие варианты (в последовательности соединения с контактами прицепа):

1. Желтый.

 2. Голубой.

 3. Белый.

 4. Салатовый.

 5. Коричневый.

 6. Алый.

 7. Черный.

Знания о распиновке розетки прицепа и расположении контактов не гарантируют, что световые приборы будут подключены сразу и без помех.  К сожалению, некоторые розетки, которые расположены на автомобилях по умолчанию, не всегда подходят к разъему-вилке на специализированных моделях прицепов.

Для таких случаев используют нестандартные разъемы, которые изготавливаются под заказ. Стоимость таких вилок на 20-30% дороже. Их обычно заказывают владельцы раритетных или редких моделей, которые не могут приобрести фаркоп, подходящий к розетке их авто, на обычном авторынке.  Распиновка розетки прицепа в таком случае может быть произвольной, отличающейся от «отечественного» и иностранных вариантов.

Но обычно такие устройства на российских дорогах встречаются редко. Причиной тому служит дороговизна аксессуара, а потому заказ индивидуальных разъемов и фаркопа обычно требуется тем, кто использует коммерческий транспорт (например, растаможенные авто из азиатских стран).

Как подключить прицеп, зная распиновку розетки?

Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.

Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.

Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.

Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.

Особенности подключения электроники с помощью распиновки розетки прицепа

Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:

 1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.

 2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.

 3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.

Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении  может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.

Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.

Защита элементов

Внутренние контакты розетки подвержены негативному влиянию внешних факторов. Поэтому для эффективного функционирования электроприборов требуется заранее позаботиться об их защите. Это можно сделать с помощью графитовой смазки. Она продается в специализированных магазинах для автолюбителей. Графитовая смазка предотвратит попадание влаги к контактам, что является одной из основных причин их порчи (из-за окисления).

Схема Подключения Розетки Прицепа Легкового

До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин.


Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Указана типичная расцветка проводов для авто российской сборки возможно отклонение по цветам.
Прицеп на легковой автомобиль. Как делать скрутки

Даже если разъемы розетки и вилки полностью совпадают,мог. Для этого облейте эту деталь водой и посмотрите, будут ли протечки.

В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа согласно распиновке, указанной в руководстве пользователя. Рисунок 7.

Указана типичная расцветка проводов для авто российской сборки возможно отклонение по цветам. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке.

Переходник с 7 на 13 пин Распиновка 13 пиновой розетки Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка.

Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления.

2ПТС-4 вилка

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники.

Такое решение — залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи для проверки используйте тестер.

Поделиться с друзьями: Вам также может быть интересно. Разновидности разъемов и схема подключения фаркопа 7 контактов Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.

Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям.

Это гораздо проще, чем заменять разъём на автомобиле целиком.

Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.

Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Вариант 1 Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи.
ПОДКЛЮЧАЕМ РОЗЕТКУ НА ПРИЦЕП — СВОИМИ РУКАМИ.

Читайте дополнительно: Основные принципы энергосбережения на предприятии

Как подключить розетку фаркопа

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется.

Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. Как только в этой области начнется большее потребление тока — это будет воспринято системой как ошибка. Важно, чтобы контакты не были окислены или отгнили.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Все компоненты качественно соединены.

Список лучших производителей: Bosal. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы; универсальной. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Универсальный метод подключения разъема прицепа и распиновки Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

Стоп-сигналы коричневый. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Первое, что здесь нужно сделать — подключить блок согласования к штатной электрике автомобиля. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.
Подключение розетки для прицепа

Написать отзыв

Он сможет правильно подключить мультиплексную шину и протестировать работу электрооборудования в разных режимах.

Штатная розетка фаркопа Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Универсальная схема подключения автомобильной розетки прицепа — второй метод На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается.

Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.

Дополнительно могут потребоваться силиконовые прокладки. Правые габаритные огни. Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами.

Иными словами, вся работа будет сводиться к соединению проводов, идущих с разъемов, к задней светотехнике. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям.
Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

• Штатным способом.
• Универсальным.

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналами.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта	Окраска провода	Функциональное назначение
1	Желтая	Поворотник левого борта
2	Синяя	Задний ПТФ
3	Белая	Масса для цепей с 1 по 8
4	Зеленая	Поворотник правого борта
5	Коричневая	Подсветка номерного знака и габаритные огни правой стороны
6	Красная	Управление стоп-сигналами
7	Черная	Подсветка номерного знака и габаритные огни левой стороны
8	Оранжевая	Сигнал заднего хода
9	Красная с коричневым	+12 V от аккумуляторной батареи
10	Синяя с коричневым	+12 V (при включении зажигания)
11	Синяя с белым	Масса для цепи 10
12	—	Не задействован
13	Зеленая с белым	Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина	Окраска	Функция
1	Желтая	Поворотник левого борта
2	Зеленая	Поворотник правого борта
3	Голубая	ПТФ
4	Белая	Земля
5	Черная	Габаритные огни с левой стороны
6	Коричневая	Габаритные огни с правой стороны
7	Красная	Управление стоп-сигналами
8	Розовая	Сигнал заднего хода
9	Оранжевая	+24 V
10	Серая	Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11	Бело-черная	Сигнал с датчиков давления пружинных тормозов
12	Бело-голубая	Управление механизмом подъема моста
13	Бело-красная	обмен информационными сигналами
14	Бело-зеленая	CAN-H
15	Бело-коричневая	CAN-L

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

1. Подключение габаритных огней.
2. +12 V.
3. Поворотные огни правого борта.
4. Управление стоп-сигналами.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Распиновка розетки фаркопа. Схема подключения электрики

 Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема. О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 — левый поворот

2 — противотуманный фонарь

3 — земля

4 — правый поворот

5 — габарит

6 — стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

7-контактная розетка и вилка для прицепа (конец грузовика и конец прицепа): автомобильная промышленность

---

Цена:

20 долларов.95 + Депозит без импортных пошлин и $ 17.08 за доставку в Российскую Федерацию Подробности

Доступно по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.

• Убедитесь, что это подходит введя номер вашей модели.
• 7-контактный разъем со стороны прицепа и 7-контактный разъем со стороны автомобиля
• Мужской и женский круглый разъем для прицепа
• Подходит к различным маркам и моделям
• Прочный, готов к работе в тяжелых условиях
• Сопротивление ржавчине

› См. Дополнительные сведения о продукте

Электропроводка, вилки и розетки для прицепов в супермаркете запчастей для прицепов

Электропроводка, вилки и розетки прицепа

Разъемы для проводов и жгутов прицепа доступны в различных размерах и конфигурациях.Самая простая конструкция — это система 4-WIRE с цветовой кодировкой, в которой используется коричневый провод для задних, лицензионных и боковых габаритных огней, желтый провод для левой остановки и поворота, зеленый провод для правой остановки и поворота и белый провод для заземления системы. Заглушка для жгута «Flat-4» встречается почти на всех лодочных прицепах и многих небольших прицепах, у которых нет тормозов.

Нажмите здесь, чтобы увидеть электрическую схему прицепа с цветовой кодировкой 4-полюсной системы

# 1326900
Двухполюсная торцевая заглушка для прицепа — это мощная модернизация любой заводской торцевой заглушки.Легко устанавливается с концевыми проводами.

# 1326901
2-полюсная торцевая заглушка с наружной резьбой — это мощная модернизация любой заводской торцевой заглушки. Легко устанавливается с концевыми проводами.

# 1326898
2-полюсная торцевая розетка женского пола — это мощная модернизация любой заводской торцевой розетки.Легко устанавливается под автомобилем с помощью прилагаемого кронштейна.

# 1326899
2-полюсная торцевая розетка женского пола — это мощная модернизация любой заводской торцевой розетки. Легко устанавливается под автомобилем с помощью прилагаемого кронштейна.

# 5005198
25-футовый четырехпроводный жгут и плоский 4-полюсный соединитель ствола.

Stock # 5430076
40-футовый четырехпроводной жгут и плоский 4-полюсный соединитель ствола.

# 7109019
HOOSIER Pontoon Boat Trailer 4-Wire x 37 ‘комплект жгута проводов предназначен для подключения прицепа соответствующей длины для всех функций освещения.
SUPPLIES LIMITED

Stock # 1041400
LOADRITE 35 ‘раздельный пятижильный жгут и плоский 5-полюсный соединитель ствола.«Синий» провод можно использовать для гидравлических дисковых тормозов или дополнительных фонарей.

Stock # 5430077
ROAD KING 40 ‘раздельный пятижильный жгут проводов прицепа & плоский 5-полюсный соединитель багажника.

# 5005089
Сменная плоская 4-полюсная вилка прицепа с 12-дюймовыми выводами с цветной кодировкой.

# 5005090
Плоский 4-полюсный соединитель багажника буксировщика с 12-дюймовыми выводами с цветной кодировкой.

# 5177160
Этот кронштейн позволяет установить 4 плоских разъема в безопасном месте.Кронштейн накрывает разъем и прикрепляется к бамперу автомобиля для постоянного / безопасного крепления.

# 5177159
Запатентованный Mag Flat ™ — это магнитный монтажный кронштейн с защелкой на крышке, чтобы ваши 4 плоских разъема не мешали.Его уникальная легкая конструкция надежно удерживает любой металл, поэтому он идеально устанавливается на сцепное устройство или прицеп буксирующего автомобиля.

# 5177158
Найдите все необходимое, чтобы перемонтировать прицеп в этом комплекте.Идеально подходит для установки Y-образного и 4-проводного проводов. В комплект входят соединители, универсальный инструмент для проводов, тестер цепей на 12 В, изолента, смазка, кабельные стяжки, кольцевые клеммы и пылезащитный чехол для вашего 4-х плоского разъема.

Stock # 5177138
Коннектор Endurance ™ Quick Fix ™ 4 Flat Trailer сочетает в себе профессиональный уровень Endurance с легкостью и скоростью Quick-Fix 4-flat для простого ремонта.

Stock # 5177132
Вилка Endurance ™ 4 Flat Trailer — это усиленная модернизация любой стандартной вилки 4 Flat для прицепа.

# 5177135
Endurance 4 Flat Vehicle Connector — это усиленная модернизация любого стандартного 4 Flat бокового разъема транспортного средства.

# 5223292
Расширяет систему проводки на 18 дюймов для большей гибкости в электрическом подключении. В комплект входят 4 ответвителя.

# 5177024
Расширяет систему проводки на 48 дюймов для большей гибкости в электрическом подключении.

Stock # 5419229
KARAVAN 4-Flat жгут проводов имеет длину 4 фута и имеет разъемы типа «пуля» на основании.

# 5419223
Жгут проводов Каравана имеет длину 22 фута и имеет разъемы типа «пуля» на основании.

Stock # 7102052
Плоская 10-дюймовая ведущая привязь TRITON с 4 зубьями имеет конец транспортного средства и конец прицепа, чтобы при необходимости удлинить соединение.

Stock # 5223340
Обычно встречается на прицепах только с фарами и без других электрических компонентов.4-плоский штекер поставляется с предварительно подключенным 4-жильным жгутом проводов прицепа с цветной маркировкой в ​​оболочке длиной 4 фута.

# 5223341
Обычно встречается на прицепах только с фарами и без других электрических компонентов. 4-плоский штекер поставляется с предварительно подключенным 4-жильным жгутом проводов прицепа с цветовой кодировкой длиной 8 футов в оболочке.

Stock # 5005005
Преобразует систему освещения автомобиля с отдельным указателем поворота и тормозной цепью (5-проводное) в обычную систему освещения прицепа (4-проводное). Прочные транзисторы на 10 А предотвращают преждевременный выход из строя.Включает соединители отвода линии.

Stock # 5005023
Сверхпрочные разъемы обеспечивают большую долговечность, чем формованные виниловые вилки.

# 5223291
Черная резиновая крышка сохраняет 5-плоские разъемы чистыми и защищенными, когда они не используются.

# 5206135
Плоский 5-полюсный концевой соединитель прицепа с 18-дюймовыми подводящими проводами с цветной маркировкой.

# 5419230
KARAVAN 5-Flat жгут проводов имеет длину 4 фута и имеет разъемы типа «пуля» на основании.

# 5206134
Плоский 5-полюсный соединитель багажника буксировщика с 4-дюймовыми подводящими проводами с цветной кодировкой.

# 1294350
OPTRONICS 5-позиционный плоский протектор разъема ремня безопасности прицепа защищает от грязи и коррозии, когда вилка не используется.

# 5177061
Набор 6-контактных разъемов, используемых для тормозов или вспомогательного освещения.

Stock # 5177030
Обеспечивает дополнительные цепи для электрических тормозов или вспомогательного силового кабеля.

Stock # 5177087
Обеспечивает дополнительные цепи для электрических тормозов или вспомогательного силового кабеля. 6-полюсный штекер поставляется с 6-жильным концевым проводом с цветной маркировкой.

Stock # 5421093
Расширяет систему проводки на 12 футов для большей гибкости в электрическом подключении.

Stock # 5421092
VENTURE 5-Flat 6 ‘удлинитель для проводки с вилками «папа» / «мама» обеспечивает большую гибкость при электрическом подключении. 5-плоский удлинитель на 6 футов с вилками типа папа / мама обеспечивает большую гибкость при электрическом подключении.

Складской # 5023232
Расширяет систему проводки на 18 дюймов для большей гибкости при электрическом подключении.

# 5177013
Розетка обеспечивает необходимые цепи для электрических тормозных систем или вспомогательных фонарей.

# 5223230
Розетка обеспечивает необходимые цепи для электрических тормозных систем или вспомогательных фонарей.

Stock # 5177140
Обеспечивает 7 RV Blade И 4-проводное плоское соединение из одного места.В комплект входит монтажный кронштейн.

Stock # 5177133
Endurance ™ 7-полюсная торцевая заглушка для RV отвала — это усиленная модернизация любой заводской торцевой заглушки для прицепа. Поставляется с монтажным кронштейном для прицепа.

Stock # 5177029
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.

# 1294351
OPTRONICS 7-сторонний круглый протектор разъема ремня безопасности прицепа защищает от грязи и коррозии, когда вилка не используется.

Stock # 5177089
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

# 5177157
Литой кабель с лезвиями LED Test 7 предварительно смонтирован и обеспечивает защиту проводов с помощью оплетки для проводов в оболочке.Светодиодные индикаторы подтверждают наличие электрической непрерывности для каждой функции буксировки.

Stock # 5177090
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

Stock # 5177091
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

Stock # 5177143
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.7-полюсный штекер поставляется с 7-жильным автомобильным прицепным проводом с цветной кодировкой.

Stock # 5177142
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным автомобильным прицепным проводом с цветной кодировкой.

# 5177131
7-полюсная торцевая розетка для фургона Endurance — это мощная модернизация любой заводской торцевой заглушки.

Stock # 5177136
Endurance 7-полюсная торцевая розетка для RV отвала с поворотным креплением — это прямая замена для тяжелых условий эксплуатации некоторых заводских торцевых пробок Chevy / GM.

Stock # 5223345
Обычно используется для больших трейлеров RV с тормозами и дополнительным освещением. 7-полюсные разъемы обеспечивают дополнительные цепи для прицепов с электрическими тормозами и дополнительным освещением, например, внутренним освещением или функцией резервного / обратного хода.

Stock # 5177007
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.

Склад # 5223024
7-полюсный удлинительный кабель от конца автомобиля к 7-полюсному удлинителю конца прицепа позволяет легко подсоединять 5-е колесо и прицеп с гибкой шеей — 7 футов

# 5177130
Жгут проводов Hoppy 5th Wheel / Gooseneck длиной 8 футов.
Совместим с: Chevy, GMC, Ford, Dodge, Nissan и Toyota с заводским жгутом проводов (7 разъем бампера RV Blade).

# 5223194
«L-образный кронштейн» предназначен для надежного удержания коннектора ствола Flat-4 под автомобилем.

# 5223192
«L-образный кронштейн» предназначен для крепления 4-, 5- и 6-сторонних круглых соединителей ствола.

# 5223193
«L-образный кронштейн» предназначен для надежного удержания 7-сторонних круглых соединителей ствола.

# 5223348
Аккуратно хранит 4-плоский разъем, легко устанавливается с помощью кабельных стяжек или винтов.
SUPPLIES LIMITED

# 5223203
Коробка крепится к сцепным устройствам с квадратными поперечными трубками 2-1 / 2 дюйма для удержания розеток.

# 5177067
Сверхпрочный «L-образный кронштейн» крепится под автомобилем для удержания розеток.

Stock # 5005131
Peterson mfg.Двухсторонний формованный штекер для габаритных огней серий 142, 143, 146, 150.

Stock # 5005055
Мфг под прямым углом Петерсона. Двухсторонняя формованная розетка для использования с габаритными фонарями Peterson серий 152, 153 и 154.

Stock # 5005224
Мфг под прямым углом Петерсона.Литая вилка с 3 направлениями для использования с герметичными задними фонарями накаливания.

Stock # 5005139
Peterson mfg. Литая заглушка на 3 направления для использования с задними фонарями # 421, устанавливаемыми заподлицо.

# 1294151
OPTRONICS A-46PB Линейный двухсторонний формованный штекер для использования с габаритными / габаритными огнями.Включает черный / белый провод 6 дюймов.

# 1294152
OPTRONICS A-49PB Двухсторонняя смещенная заглушка для использования с габаритными / габаритными огнями. Включает красно-белый провод 6 дюймов.

# 1294153
OPTRONICS A-45PB Прямой 3-сторонний формованный штекер для использования с задними фонарями.Включает 10-дюймовый красный / черный / белый провод.

# 1294154
OPTRONICS A-47PB Угловой 3-сторонний формованный штекер для использования с задними фонарями. Включает 10-дюймовый красный / черный / белый провод.

# 1294245
OPTRONICS A-45PB Встроенный двухсторонний формованный штекер для использования с габаритными / габаритными огнями.Включает красно-белый провод 6 дюймов.

# 1294223
OPTRONICS AL45PWTB 3-сторонняя литая заглушка к всепогодной заглушке. Всепогодную заглушку также называют заглушкой Fit n ‘Forget.

# 1294155
OPTRONICS A65P Линейный однополюсный литой штекер для использования с габаритными / габаритными огнями.Включает черный провод 6 дюймов.

# 1569016
TRUCK-LITE # 94902 Литой двусторонний штекер для использования с габаритными / габаритными огнями. Включает черный / белый провод 6 дюймов.

# 5419216
Габаритный фонарь «Караван» 2-полюсный разъем косички длиной 82 дюйма с 2-полюсным разъемом плоского типа на конце.

# 5419312
Пигтейл габаритных фонарей Karavan длиной 204 дюйма с однополюсным и 2-полюсным разъемом плоского типа на каждом конце.

# 5419213
Габаритный фонарь «Караван» 2-полюсный разъем косички длиной 13 футов с 1 гнездовым и 1 мужским соединителем типа пули на конце.

Stock # 1569172
TRUCK-LITE # 94707 LED Fit ‘N Забудьте о стоп / повороте / хвостовой пробке, предотвращает попадание соли в воду и коррозионных веществ от светодиодных ламп. Имеет провод GPT диаметром 8 дюймов и 16 калибра.

# 1569246
Truck-Lite «Новый» штекер с 3 штырьками с внутренней резьбой работает с «Новыми» штырями с 3 штырями, которые можно найти на более новых фонарях Truck-Lite Stop / Tail / Turn.

Stock # 1569179
TRUCK-LITE # 93745 LED Fit ‘N Forget переходник для маркеров / зазоров используется для адаптации светодиодных ламп к обычным системам проводов. Имеет провод GPT сечением 4 дюйма 16 калибра.

# 1569180
TRUCK-LITE # 94964 Угловая заглушка маркера / зазора предназначена для использования в ограниченных пространствах.Имеет провод GPT 6 дюймов, калибр 16.

Запас # 1566188
Phillips 7 проводников 50 ‘катушка — 1/8, 2/10, 4/12 Ga. ABS Ярко-зеленый
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566189
Катушка Phillips 7 с проводником 100 футов — 1/8, 2/10, 4/12 Ga.ABS Ярко-зеленый
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566454
Катушка Phillip 7 с кондуктором, 100 футов — 1/10, 6/12 GA Blue Jacket .640 O.D.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566455
Катушка Phillip 7, проводник, 100 футов — 1/12, 6/14 GA Blue Jacket.570 О.Д.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Запас # 1566456
Катушка Phillip 6, кондуктор 100 футов — 6/14 GA Blue Jacket .570 O.D.
Черный — Коричневый — Зеленый — Красный — Белый — Желтый

# 1566457
Катушка Phillip 4 проводник 100 ‘- 4/14 GA Blue Jacket.440 O.D.
коричневый — зеленый — белый — желтый

Запас # 1566458
Катушка Phillip 3 проводника 100 футов — 3/14 GA Blue Jacket .440 O.D.
Красный — Белый — Черный

# 1566459
Катушка Phillip 2 проводник 100 ‘- 2/14 GA Blue Jacket.340 О.Д.
Белый — Черный

Запас # 1566488
Катушка Phillip 7 с проводником 250 футов — 1/12, 6/14 GA Blue Jacket .570 O.D.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566498
Катушка Phillips 2 проводника 250 футов — синий жакет 14 калибра.340 О.Д.
Черный — Белый

# 1566190
Phillips 7 проводников, катушка 50 футов — 6/14, 1/12 калибра с проводом Duraflex с внешним диаметром 0,570 дюйма.

# 1566461
Phillips 7 проводник 50 ‘катушка — 6/12, калибр 1/10 с.Кабель Duraflex с внешним диаметром 640 дюймов.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566191
Катушка Phillips 7 проводников 100 футов — 6/14 калибра 1/12 с проводом Duraflex в черной оболочке с внешним диаметром 0,570 дюйма.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Запас # 1566460
Phillips 7 проводников 100 ‘катушка — 6/12, 1/10 калибра с проводом Duraflex с внешним диаметром 0,640 дюйма.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566493
Катушка Phillips 7 проводов 250 ‘- 6/12, калибр 1/10 с.Кабель Duraflex с внешним диаметром 640 дюймов.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566192
Phillips 6-проводная катушка 50 футов — калибр 6/14 с проводом Duraflex с внешним диаметром 0,550 дюйма.
Черный — коричневый — зеленый — красный — белый — желтый

# 1566193
Катушка Phillips 6 проводников 100 футов — калибр 6/14 с.Провод Duraflex с внешним диаметром 550 дюймов, черный.
Черный — Коричневый — Зеленый — Красный — Белый — Желтый

# 1566194
Phillips 4-проводниковая катушка 50 футов — калибр 4/14 с проводом Duraflex с внешним диаметром 0,440 дюйма.
Коричневый — зеленый — белый — желтый

Phillips, калибр 12 Первичный провод.Катушка 100 футов доступна с черной или красной оболочкой.

# 1566285
Phillips 10-2 AWG Первичный провод. 100-футовая катушка черно-белой проволоки с серой оболочкой.

Устраните сломанную 7-контактную розетку для шнура прицепа за 10 простых шагов

Даже опытные трейдеры забывают важные шаги при создании своего кемпинга.Вот распространенная проблема: многие владельцы седельных тягачей и прицепов часто забывают отсоединить шнур прицепа, прежде чем уехать с грузовиком. Если вы обнаружите сломанный 7-полюсный пластиковый разъем, вот как это исправить, выполнив 10 простых шагов.

Сломаны 7-контактные розетки прицепного шнура по многим причинам.

Рене Агредано

Устранение поломки 7-контактного разъема шнура прицепа

Любой RVer с отверткой может заменить гнездо для буксирных фонарей прицепа / жгут проводов тормозов, выполнив 10 простых шагов.Аналогичные шаги будут выполнены для замены 7-контактной вилки прицепа на конце вашего шнура. Вам просто понадобится мужская половина устройства.

Необходимые инструменты:

• Отвертка и / или гаечный ключ
• Инструмент для зачистки проводов
• Плоскогубцы игольчатые
• Запасная часть для 7-контактной розетки для кабеля прицепа (узнайте модель и номер детали)

Шаг 1

Для владельцев седельных тягачей: Выкрутите четыре винта, которыми гнездо шнура прицепа крепится к кузову грузовика.Осторожно вытащите розетку и шнур так, чтобы было удобно производить ремонт. А если у вашего грузовика нет розетки для кабеля прицепа в кузове, сейчас самое время добавить ее, чтобы шнур не закрывал заднюю дверь.

Для владельцев туристических прицепов: Выполните ту же процедуру для розеток, прикрепленных к бамперу.

Снимая розетку, будьте осторожны.

Рене Агредано

Шаг 2

Пришло время освободить жгут проводов.Обратите внимание на два маленьких винта за пределами сломанного 7-контактного гнезда для кабеля прицепа: удалите их вместе с резьбовой заглушкой, фиксирующей провода внизу.

Не потеряйте эти винтики!

Рене Агредано

Шаг 3

Узел вилки должен иметь четкую маркировку, чтобы указать, какого цвета провод подсоединяется к какой стойке.
(Примечание: если полюса вилки четко не обозначены или используются провода разного цвета, обязательно пометьте их тщательно или сделайте снимок для справки.)

Знайте, провод какого цвета прикреплен к какой стойке.

Рене Агредано

Шаг 4

Осторожно отсоедините все провода от старого гнезда. Проденьте каждый новый провод через новый корпус гнезда снизу, затем скрутите каждый конец, чтобы обеспечить надежное соединение с новым штекером.

Осторожно удалите эти провода.

Рене Агредано

Шаг 5

Сначала возьмитесь за центральный провод и прикрепите его к центральному винту в новом гнезде.Затем проделайте то же самое со всеми другими цветами и разместите их в соответствующих местах. Подумайте о том, чтобы сделать небольшие петли с каждым проводом, чтобы гарантировать надежную фиксацию и максимальную площадь поверхности, которая соприкасается с лезвиями терминала.

Маленькие концевые петли обеспечивают фиксацию и надежное электрическое соединение.

Рене Агредано

Шаг 6

Когда все провода подсоединены, вставьте вилку в сборе в корпус розетки. Обратите внимание на положение выемки сбоку.

Видите выемку сбоку?

Рене Агредано

Шаг 7

Совместите выемку в сборке вилки и с выступом в корпусе розетки прочно соедините их вместе. Они могут сочетаться только одним способом.

Есть только один способ совместимости.

Рене Агредано

Шаг 8

Прикрепите вилку к корпусу розетки двумя маленькими винтами, по одному с каждой стороны. Закрепите провода внизу резьбовой заглушкой.

Шаг 9

Снова вставьте собранную розетку в основание грузовика или кронштейн бампера. Закрепите его прилагаемыми винтами.

Сзади он входит в ваш грузовик или бампер.

Рене Агредано

Шаг 10

Используйте подпружиненную крышку розетки, чтобы надежно закрепить шнур прицепа в гнезде.

Подключите, и готово!

Рене Агредано

Замена сломанной 7-контактной розетки для кабеля прицепа не требует большого мастерства, достаточно терпения и готовности следовать указаниям.После того, как вы сделаете этот ремонт, вы, скорее всего, всегда будете не забывать отключать шнур прицепа при следующем разбивании лагеря!

СМОТРИ ТАКЖЕ: Что эта семья сделала, чтобы спасти меня, сбитый с пути трейлер Prowler 1997 года

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог. Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на автофургоне довольно сложно.В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и осуществить их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно. У вас есть вопрос обо ВСЕМ, связанном с RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Какой тип разъема для электропроводки прицепа подходит вам?

Разъем электропроводки прицепа — это то, что связывает электрическую систему вашего автомобиля с прицепом, позволяя другим водителям видеть ваши огни, даже если прицеп блокирует заднюю часть вашего автомобиля. Это не только мера безопасности; это тоже закон. Требования варьируются от штата к штату, поэтому внимательно проверьте законы в своем регионе, чтобы убедиться, что вы соблюдаете их.Вот краткое изложение наиболее распространенных типов разъемов электропроводки прицепа и того, как они работают.

Типы вилок и розеток

В вашем доме вы подключаете бытовые приборы к розеткам. В автомобиле вы подключаете прицеп к автомобильной розетке. Формы вилок и розеток различаются, наиболее распространенными типами являются плоские, круглые и RV-лезвия.

• Плоский: Плоские разъемы имеют все контакты выровнены в один ряд. Как правило, вы обнаружите, что плоские соединители имеют меньшее количество штифтов и используются для буксировки небольших грузов, которые не требуют такого большого количества функций.
• Круглый и RV Blade: Оба этих разъема круглые с штырями, расположенными по кругу. На шестиконтактных разъемах и выше один также находится посередине. Хотя они иногда имеют меньшее количество контактов, чаще всего они имеют большее количество контактов и используются для больших нагрузок, требующих дополнительных функций.

Форма розетки и вилки одинакова для круглых и плоских соединителей, но форма штифтов и отверстий меняется. Круглые заглушки имеют круглые штифты и отверстия; Заглушки для лопастей RV имеют прямоугольные штифты и отверстия.

Количество контактов

Давайте вернемся к тому, что у вас есть в доме. Бытовые розетки работают с двухконтактными или трехконтактными вилками. С прицепами думайте о шпильках, а не о шпильках. Итак, представьте четырехконтактный соединитель проводки прицепа, как будто это обычная бытовая вилка с четырьмя контактами. Наиболее распространенные разъемы для прицепов имеют четыре, пять, шесть или семь контактов. Чем больше контактов в разъеме, тем больше функций он может обрабатывать.

• Четыре и пять контактов: Каждый разъем имеет один контакт, который является заземлением, поэтому четырехконтактный разъем управляет только тремя элементами, пятиконтактный разъем — только четырьмя элементами и так далее.Все дело в фарах с четырехконтактным разъемом, который управляет сигналами поворота, стоп-сигналами и задними фонарями. Поднимитесь к пятиконтактному разъему проводки прицепа, и вы добавите фонари заднего хода или электрические тормоза, в зависимости от вилки.
• Шестиконтактный: После того, как вы доберетесь до шестиконтактного разъема проводки прицепа, вы добавите 12-вольтовое соединение, что больше для удобства, чем для безопасности. Вместо того, чтобы управлять светом, этот шестой контакт — это то, что называется горячим проводом, и он позволяет заряжать аккумулятор в вашем прицепе.В этом нет необходимости, если вы буксируете что-то вроде лодки, но это пригодится, если вы буксируете небольшой прицеп для кемпинга.
• Семиконтактный: Семиконтактный соединитель проводки прицепа увеличивает емкость. Он включает в себя возможности различных штырей меньшего размера, поэтому у вас есть все функции освещения, электрические тормоза и розетка на 12 вольт. Опять же, это не то, что вам нужно для небольшого прицепа, но когда вы буксируете кемпер или дом на колесах, это становится гораздо более важным.

Разнообразие доступных разъемов для электропроводки прицепа гарантирует, что у вас будут все необходимые функции независимо от того, какой груз вы везете.Безопасная и легальная буксировка с одним из этих типов.

Ознакомьтесь со всеми буксирными изделиями , доступными на сайте NAPA, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о разъемах проводки прицепа поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Николь Вакелин освещает автомобильную промышленность в качестве независимого журналиста для различных изданий. Ее работа включает в себя новости, подкасты, радио, письменные обзоры и видеообзоры.Ее можно найти в The Boston Globe, CarGurus, BestRide, US News and World Report и AAA, а также в блогах о стиле жизни, таких как Be Car Chic, The Other PTA и She Buys Cars. Она активна в социальных сетях, у нее много подписчиков как в Twitter, так и в Instagram, и в настоящее время она является вице-президентом Ассоциации автомобильной прессы Новой Англии.

Электропроводка прицепа | HowStuffWorks

Что касается разъемов проводов и жгутов прицепа, их можно выбрать из нескольких различных размеров и конфигураций.Стандартная конструкция вилки и розетки прицепа представляет собой систему с цветовым кодированием с использованием четырех проводов. В этом случае коричневый провод используется для задних фонарей, освещения номерного знака и боковых габаритных огней. Желтый провод подает питание на левый стоп-сигнал и левый указатель поворота. Есть зеленый провод, который управляет правым тормозом и светом, а также правым указателем поворота. Последний провод стандартной четырехпроводной системы белый — он используется в качестве заземляющего. В большинстве прицепов для лодок и небольших прицепов, у которых нет собственных тормозов, используется этот тип вилки ремня безопасности, которую часто называют «плоской четверкой».«

Когда вы исследуете, какую вилку и розетку выбрать для прицепа, вы можете услышать, что они имеют определенное количество« полюсов ». Этот термин является синонимом количества проводов. Ниже приведены некоторые другие схемы проводки. системы, которые вы можете рассмотреть, в зависимости от ваших потребностей:

Пятипроводные системы такие же, как четырехпроводные системы, вплоть до цвета провода и соответствующей функции. Единственное отличие — дополнительный провод. Пятый провод для Эти блоки имеют синий цвет и обычно используются для управления такими вещами, как гидравлические дисковые тормоза или дополнительные вспомогательные выходы.Это может быть внутреннее освещение прицепа или дополнительные габаритные огни.

Шестипроводные системы такие же, как и четырехпроводные, но у них, как вы уже догадались, есть два дополнительных провода. В этом случае есть дополнительный синий провод, который будет служить той же цели, что и для пятипроводной системы. Также есть красный провод, который действует как питание 12 вольт. Это может управлять всем, от прикуривателя до автомобильной сигнализации.

Семипроводная система точно соответствует шестипроводной системе плюс один дополнительный полюс, который обычно используется для питания внутреннего и внешнего освещения.Вы часто будете использовать семипроводную схему для прицепа для кемпинга, жилого дома или грузового прицепа.

Как и в случае с любой другой автомобильной проводкой, вилки и розетки прицепа могут немного сбить с толку новичка прицепной вышки. Прежде чем вы пойдете и потратите с трудом заработанные деньги на жгут проводов, поговорите со специалистом. Ваш механик или сотрудник местного магазина автозапчастей может дать вам необходимый совет. Также может быть хорошей идеей получить некоторую информацию на веб-сайтах некоторых производителей проводки, прежде чем вы начнете задавать вопросы.

Для получения дополнительной информации о буксировке лодки и любых других ссылок на свой автомобиль перейдите по ссылкам на следующей странице.

Установка буксирной муфты | Как работает автомобиль

Комплект дополнительных буксировочных головок

Этот дополнительный комплект буксировочных головок Ring Automotive типичен из тех, которые вы можете купить в магазине аксессуаров. В этот комплект входят: Гнездо 12S Уплотняющая втулка гнезда C Монтажный кронштейн. 7-жильная проводка Электрические соединители F Болты с головкой Комбинированное реле (G) для зарядки вспомогательной батареи можно купить отдельно.

По закону караван или прицеп должен быть оборудован определенными сигнальными лампами. Они подключены к стандартной розетке, называемой розеткой 12N, которая обеспечивает а 12 вольт питание указателей поворота, стоп-сигналов, габаритных огней, подсветка номерного знака и противотуманные фары.

В то время как розетка 12N достаточна для включения обязательного освещения, вы может потребоваться питание от автомобиля для других второстепенных аксессуаров, таких как фонари заднего хода. Караван без собственного аккумулятор также может потребоваться дополнительная мощность для внутреннего освещения, холодильника или Помпа .Для этого вам понадобится дополнительная буксирная розетка.

Добавка

Дополнительная розетка, которая устанавливается в автомобиле для обеспечения питания, необходимого для эти дополнительные элементы известны как дополнительная розетка или розетка 12S. Он приспособлен рядом с оригинальным гнездом и, как и у оригинального, имеет семиконтактный подключение внутри. Дополнительные розетки можно определить по серому или серому цвету. белые кепки.

Стандартные розетки имеют черные колпачки.

Если вы устанавливаете буксирное устройство и собираетесь буксировать караван, стоит при установке обоих типов розеток.

Вы можете купить как обычные розетки 12N, так и дополнительные 12S в виде полного комплекта в магазине аксессуаров или у специалиста по буксировке. Комплект должен Включите все предметы, которые вам нужны соответствовать розетка к автомобилю, такая как монтаж кронштейны, проводка, уплотнители, индикатор реле , сигнальная лампа на приборной панели и крепежные винты.

Реле

Комбинированное реле

Если в вашем доме на колесах есть встроенная батарея, вам нужно как-то ее сохранить. заряжен.Конечно, вы можете подключить сетевое зарядное устройство, если есть удобное питание, но другой вариант — установка специального комбинированного реле который подключен к зарядке автомобиля схема . Это позволяет автомобилю генератор к заряжать вспомогательная аккумуляторная батарея.

Соединения 12S

Международный код дополнительной буксирной розетки: 1 (L) Желтый — свет заднего хода 2 (54G) Синий — запасной 3 (31) Белый — земля 4 (R) Зеленый — аксессуары или аккумулятор 5 (58R) Коричневый — сигнальная лампа 6 (54) Красный — только холодильник 7 (58L) Черный — запасной

2.Дополнительный кронштейн

Если вы устанавливаете розетку 12S в дополнение к блоку 12N, вам потребуется дополнительный монтажный кронштейн. Следуйте инструкциям и установите кронштейн под буксирный шар. Если вы устанавливаете оба типа розеток, установите двойной кронштейн на фаркоп.

3. Розетка

Чтобы подключить розетку 12N, см. Проекты 15. Розетка 12S подключается таким же образом.Снимите с кабеля примерно 40 мм внешней изоляции и оголите семь проводов на расстоянии примерно 1/4 дюйма (6 мм) каждый. Следуйте коду из шага 1 и подключите провода к соответствующим клеммам в розетке.

4. Вставить патрон

Когда устройство подключено, установите атмосферостойкий уплотнитель на заднюю часть розетки, а затем установите весь узел на монтажный кронштейн. Совместите отверстия для винтов в гнезде с отверстиями в кронштейне. Вставьте крепежные болты в гнездо, установите и затяните гайки на задней стороне устройства.Проденьте провод в багажник.

5. Подача проволоки

Желтый провод, контакт 1, подключается к цепи фонарей заднего хода. Синий и черный провода, контакты 2 и 7 не используются. Коричневый провод, контакт 5, используется для сигнальной лампы, поставляемой с некоторыми прицепами, для таких опасностей, как опускание опор и ручных тормозов. Чтобы подключить красный и зеленый провода, контакты 4 и 6, см. Боковую линию.

6. Провод к земле

Заземляющий провод — это белый провод, подключенный к контакту 3.Проденьте провод до подходящей точки на кузове автомобиля. Установите кольцевой соединитель на конец провода и найдите существующую точку заземления или просверлите отверстие и закрепите провод саморезом. Убедитесь, что заземление надежно.

Электросхема сцепного устройства для прицепа

Итак, вы подключили прицеп к грузовику с помощью правильного сцепного устройства, шаровой опоры и шара прицепа. Вы готовы к работе, но как насчет фонарей прицепа? Если разъем прицепа не совпадает с разъемом на вашем буксирующем автомобиле, или если у транспортного средства даже нет вилки, оставайтесь.Все прицепы, от базового внешнего освещения до аксессуаров с питанием от 12 В, нуждаются в электроэнергии, подаваемой вашим автомобилем, и у нас есть все необходимое для беспроблемного подключения, включая удлинители, разъемы, жгуты и адаптеры.

Существует ряд стандартных разъемов для прицепов, таких как 4-контактный плоский / круглый, 5-контактный плоский, 6-контактный квадратный / круглый и 7-контактный круглый. Простейшая 4-контактная система используется для небольших прицепов и имеет по одному штырю заземления, по одному штырю для левого и правого указателей поворота и стоп-сигналов и по одному для ходовых огней.5-контактные плоские разъемы добавляют провод для фонаря заднего хода. Если прицеп оборудован импульсными тормозами, эта цепь также отключает тормоза при движении задним ходом.

В дополнение к разъемам для сигналов поворота, стоп-сигналов, задних фонарей и массы, 6-контактные разъемы имеют по одной клемме для электрических тормозов и 12-вольтных аксессуаров. 6-контактные разъемы бывают квадратными и круглыми и распространены на прицепах с гусиной шеей и 5-ю колесами, прицепах для лодок и кемперов. 7-контактные разъемы чаще всего встречаются на новых автомобилях, которые предварительно подключены к буксировке.Наряду с теми же функциями, что и у 6-контактного разъема, у этого разъема есть 7-я цепь, предназначенная для фонарей заднего хода. 7-контактные разъемы поставляются с круглыми или плоскими контактами. К счастью, независимо от того, какой разъем у вас есть на вашем прицепе, у нас есть жгуты проводов, которые позволят вам подключиться к электрической системе вашего автомобиля.

Первое, что вам нужно определить, это установить ли на вашем автомобиле комплект для буксировки прицепа, установленный на заводе. Если это так, вы найдете электрический разъем в задней части автомобиля, обычно на бампере или рядом с ним.Если форма и количество контактов (проводов) на автомобильном разъеме соответствует таковому на вашем прицепе, то все, что вам понадобится, — это жгут проводов достаточной длины с одинаковыми разъемами на каждом конце. Если нет, мы можем предоставить вам жгут проводов адаптера plug-and-play, который обеспечит работу всех электрических функций вашего прицепа без каких-либо резки и сращивания. Например, если у вашего грузовика есть 7-контактный круглый разъем, а у вашего прицепа — 4-контактный плоский разъем, один из наших адаптерных жгутов подключит вас за считанные минуты.
