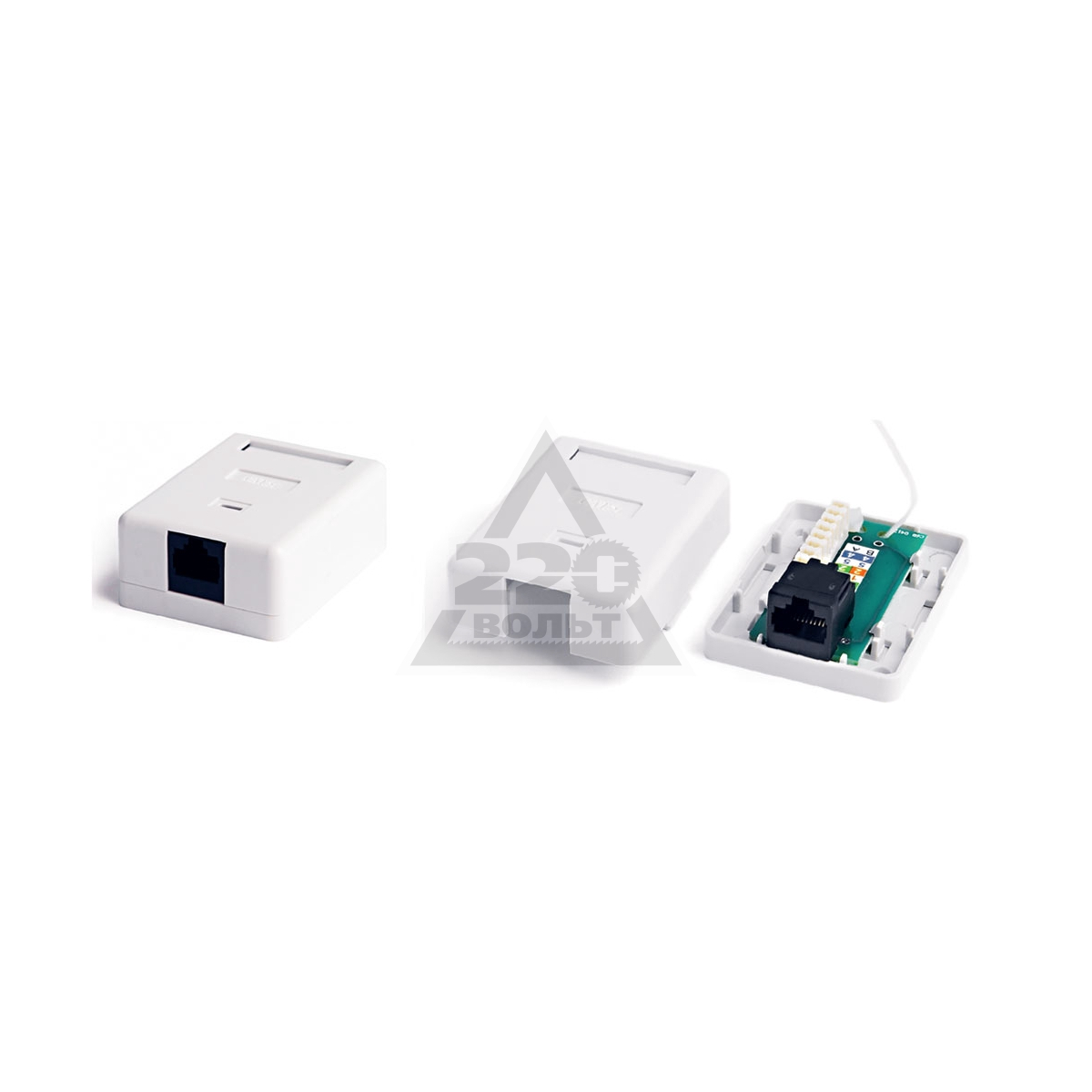

Розетка компьютерная RJ-45(8P8C) категория 5e двойная внешняя Dual IDC(110&Krone type)

Код товара 1620524

Артикул 28062

Страна Тайвань (Китай)

Наименование Hyperline SB2-2-8P8C-C5e-WH Розетка компьютерная RJ-45(8P8C), категория 5e, двойная, внешняя, Dual IDC.

Упаковки

Сертификат ПИСЬМО OC-40

Тип изделия Розетка

Наличие экрана Нет

Цвет Белый

Материал изделия АБС-пластик

Высота, мм 25

Длина, мм 64.

5

Ширина, мм 71.5

Способ монтажа Внешний

Исполнение Настенное

Дополнительная информация Оконечная розетка

Все характеристики

Характеристики

Код товара 1620524

Артикул 28062

Страна Тайвань (Китай)

Наименование Hyperline SB2-2-8P8C-C5e-WH Розетка компьютерная RJ-45(8P8C), категория 5e, двойная, внешняя, Dual IDC.

Упаковки

Сертификат ПИСЬМО OC-40

Тип изделия Розетка

Наличие экрана Нет

Цвет Белый

Материал изделия АБС-пластик

Высота, мм 25

Длина, мм 64. 5

Ширина, мм 71.5

Способ монтажа Внешний

Исполнение Настенное

Дополнительная информация Оконечная розетка

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Розетка RJ 45 двойная внешняя. Наружные компьютерные интернет розетки rj 45 │цена на ⚡Pasivka⚡

Наружные компьютерные розетки

Для того, чтобы подключить компьютер, телефон или любое другое периферийное устройство к телекоммуникационной сети офиса или обычного здания, необходимы специализированные розетки. Они устанавливаются в непосредственно близости от рабочего места, чтобы избавить пользователя от необходимости путаться в дополнительных проводах. Чаще всего розетка комплектуется одним или двумя модулями.

Модули бывают:

  • RJ-12 – телефонная сеть
  • RJ-45 – компьютерная сеть.

Достаточно часто в помещениях офисов и квартир устанавливают розетки наружные UTP. Они функциональны в том случае, если стены в помещении сделаны из кирпича или бетона, следовательно, спрятать розетку в стену проблематично. Розетки наружные FTP также используются в таких помещениях, их стоит купить в том случае, если вам необходимо дополнительное экранирование от электромагнитных помех.

Разновидности внешних розеток

Цена на розетки наружные UTP в Киеве будет зависеть как от производителя, так и от типа их комплектации.

Различают два типа:

  • укомплектованные – оснащены встроенной платой, на которую установлены модули. Данный тип телекоммуникационной розетки стоит дешевле, но при этом ее невозможно ремонтировать, типы и классы модулей установлены заранее и не подлежат изменению
  • модульные – имеет сменные модули, то есть не существует жесткой привязки к характеристикам. Обычно розетка на 2 порта может комплектоваться различными модулями, вы даже можете совместить розетки наружные FTP и UTP.

Розетка RJ 45 двойная внешняя может иметь два подключения с использованием стандартного разъема или совмещать два типа соединения: компьютерное RJ-45 и телефонное RJ-12. Также розетка компьютерная накладная различается по категории используемых витых пар:

  • cat.5 – для сетей со скоростью передачи данных не более 100 Мбит/с;
  • cat.5е – усовершенствованный вариант со скоростью для 2 пар до 100 Мбит/с; для 4 пар – до 1000 Мбит/с;
  • cat.6 – для сетей со скоростью передачи данных до 1000 Мбит/с.

Отличается розетка компьютерная внешняя и наличием защиты от помех (UTP – без экрана, FTP – с экраном).

Среди ключевых преимуществ модульных розеток стоит выделить:

  • дешевизну обслуживания – меняем вышедший из строя модуль, а не розетку целиком
  • модули имеют большую прочность — вы можете разделывать кабель несколько раз, при этом качество подключения не ухудшится
  • благодаря комбинированию модулей можно существенно снизить общую стоимость проекта.

Также при желании в более дешевый корпус можно установить более дорогие модули, тем самым повысив надежность конструкции без существенного увеличения стоимости элементов.

устройство и конструкция, технические характеристики и разновидности

На чтение 6 мин Просмотров 270 Опубликовано Обновлено

Розетки RJ 45 – это устройства, которые отличаются от классических электророзеток наличием витой пары. Такие приборы также называют интернет-розетками. Они являются обязательным элементом кабельной системы в современных домах. Установка розетки не вызывает особых сложностей даже у новичка, но нужно учитывать ряд нюансов при подключении.

Конструктивные особенности

Элементы внешней розетки RJ-45

На рынке представлены разные модификации интернет-розеток. Независимо от модели устройство имеет следующие элементы конструкции:

  • декоративная крышка;
  • основание;
  • микросхема;
  • конвекторы для витой пары;
  • стяжка для закрепления провода;
  • разъем.

У современных моделей с увеличенным функционалом могут быть и другие детали в конструкции.

Внешне розетка rg45 похожа на телефонную. Их основное визуальное отличие заключается в количестве разъемов — интернет-розетка имеет 8 разъемов, в то время как у телефонного устройства их всего 4.

Виды и технические характеристики

Накладные и внешние розетки RJ-45

Параметры розетки зависят от следующих аспектов:

  • число портов;
  • исполнение корпуса;
  • категория.

Чаще всего применяются модели с количеством портов от 1 до 4. Есть возможность увеличения количества путем использования патч-панели. Но на практике такое почти не применяется, так как использовать несколько контактов неудобно. Для установки в домах и офисных помещениях применяются однопортовые и двухпортовые модели.

Исполнение не влияет на технические характеристики и схему устройства, это лишь способ классифицировать прибор по виду монтажа. Выделяют внешние и внутренние розетки. Выбор того или иного способа установки зависит от типа электропроводки в доме. Розетка rj 45 накладная используется при открытом типе проводки. Она проста в установке и не требует штробления стен. Внутреннюю модель нужно будет встраивать в стены. В отдельную категорию выделяются розетки, которые монтируются в коробке. Они одновременно являются настенными и внутренними.

Категория розетки напрямую зависит от параметров используемого кабеля. Скорость передачи данных, возможность использования новейших сетевых технологий – это все оказывает влияние на технические характеристики интернет-розетки. Зависимость параметров прибора от характеристик и категории кабеля можно посмотреть в специальных таблицах.

Модели с обозначением ниже 5е почти не применяются. При выборе важно учитывать, что категория розетки не должна быть ниже категории кабеля. В ином случае есть риск снижения скорости передачи данных.

Распиновка розетки

Распиновка разъемов RJ-45

Розетка информационная rj 45 удобна тем, что ее распиновка написана на самом устройстве рядом с контактной группой. Есть 2 стандарта маркировки — T568A, T568B. Их также называют прямой и перекрестной. Прямая распиновка применяется для объединения конечного потребителя (например, ноутбук, телевизор) с роутером. Для соединения двух устройств с  аналогичным функционалом применяется перекрестная распиновка. Их отличие заключается в соединении пинов – в прямой цвета совпадают друг с другом, а в перекрестной TX и RX меняются местами.

При монтаже следует заранее узнать, какая распиновка используется в помещении. Нарушение стандартов локально-вычислительной сети грозит сбоем подключения. Узнать используемый в доме стандарт можно по разъему кабеля провайдера.

Подключение розетки RJ 45

Прежде чем начать монтаж и подключение, нужно подобрать подходящие инструменты. Для облегчения установки существует специальное приспособление для заделки на витую пару. Это универсальный экстрактор, который обрезает остатки провода и прессует кабель. Если провод был установлен некорректно, у экстрактора есть отвертка и крючок, с помощью которых можно достать кабель и повторить установку. Также потребуется прибор для зачистки изоляции. Использовать канцелярский нож не рекомендуется – высок риск повреждения жил.

Схема подключения интернет-розетки



Перед началом установки нужно провести подготовку посадочного места и проложить провода. Затем нужно следовать приведенному алгоритму:

  1. Зачистить концы кабеля на 4-5 мм. Если жилы были повреждены, их следует обрезать и снова аккуратно зачистить.
  2. Разровнять пары жил.
  3. Разобрать электророзетку, сняв с нее лицевую панель. Она закрепляется обычно с помощью фиксирующих винтов. Фиксаторы могут быть другими, все зависит от конструкции. Способ закрепления можно найти в инструкции.
  4. Зафиксировать провода с помощью специальной стяжки.
  5. Установить кабели в фиксатор, соблюдая нужную маркировку.
  6. Сделать запрессовку и удаление лишних частей кабеля с помощью экстрактора. Запрессовка обязательно должна осуществляться профессиональным прибором, иначе может произойти потеря контакта. При покупке розетки нужно обратить внимание на ее комплектующие. Крупные производители часто кладут простейший экстрактор в набор к устройству.
  7. Установка модуля на место.
  8. Фиксация лицевой панели.

Финальным шагом будет проверка работоспособности собранной системы. Протестировать розетку можно как с помощью специального тестера, так и путем подключения к компьютеру и проверки соединения.

Полезные советы

STP и FTP кабели используются в оборудовании с заземлением

Существуют специальные виды кабелей – экранированные. Подобные провода нужно подключать к розетке с экраном. Если использовать обычную интернет-розетку, произойдет падение скорости передачи данных. По этой же причине нельзя использовать STP и FTP кабели для оборудования без заземления.

В локально-вычислительной сети нельзя использовать удлинение проводов с помощью скрутки. Этот метод является ненадежным. Оптимальный способ наращивания кабелей – через специальные соединители.

В быту лучше не использовать приборы более чем с двумя портами. Это неудобно в эксплуатации и приводит к запутыванию проводов. Рекомендуется установить несколько розеток в разных частых помещения. Также можно поставить розетку внешнюю двойную rj 45.

Основные ошибки

Не допускается раскручивание витой пары более чем на 13 мм

Монтаж розетки rg 45 не вызывает сложностей, если его выполнять внимательно. Но есть ряд ошибок, которые специалисты допускают чаще остальных.

  • Несоблюдение стандартов подключения. Если устройство не работает и появляются проблемы, нужно проверить соблюдение маркировки. Это самая распространенная ошибка, она решает около 90% проблем с подключением.
  • Отрезание жил до закрытия крышки. Если отрезать лишние части до того как была установлена крышка, провода могут вывалиться. В этом случае придется заново выполнять процедуру монтажа.
  • Зачистка изоляции более чем на 13 мм. Большие незаизолированные части жил приводят к падению скорости передачи и ухудшению качества сигнала.

Установить интернет-розетку самостоятельно несложно. Важно лишь соблюдать инструкцию по подключению, выполнять все шаги внимательно и аккуратно.

Компьютерная розетка: категории и технология подключения


Ключевым условием создания системы коммуникации является налаживание структурированной работы кабельной системы, которую невозможно реализовать без компьютерных розеток.

Какие виды разъемов для автоматизации связи предлагает современный рынок и какие особенности монтажа имеет компьютерная розетка, рассмотрим в статье.

Содержание статьи:

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Галерея изображений

Фото из

Шаг 1: Подготовка устройства к монтажу

Шаг 2: Подключение компьютерной розетки

Шаг 3: Подключение проводов пружинными клеммами

Шаг 4: Установка крышки контейнера терминала

Шаг 5: Фиксация корпуса сетевой розетки на стене

Шаг 6: Крепление механизма розетки в корпусе

Шаг 7: Установка лицевой панели устройства

Шаг 8: Проверка работоспособности

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных.

При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

  • RJ-45 Cat.5 – предназначены для организации сетей 100BASE-TX с полосой частот 125 МГц при скорости передачи данных в пределах 100 Мбит/с.
  • RJ-45 Cat.5е – более «продвинутый» вариант, позволяющий передавать данные для двух пар в пределах 100 Мбит/с., для четырех пар – 1000 Мбит/с.
  • RJ-45 Cat.6 – предназначены для обустройства сетей “Gigabit Ethernet” и “Fast Ethernet”. Пропускная способность устройства до 1000Мбит/секунду.

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

  • Внешние – применяют, когда устройство необходимо разместить на поверхности стены. На тыльной стороне устройства для наружного монтажа есть коннектор, оснащенный ножевыми контактами. Если в них вдавить провод, изоляция пробивается то жилы, благодаря чему существенно облегчается монтаж.
  • Внутренние – предполагают установку внутри монтажной коробки с заглублением устройства в полость бетонной, кирпичной или гипсокартонной стены. Коннектор таких устройств обычно съемный. Его снимают, а после установки в углубленный в стену подрозетник зажимают пластиковым винтом.

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Применение внутренних розеток обеспечивает презентабельный внешний вид проводки, но усложняет процесс обслуживания оборудования в случае поломки

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

  • С встроенными модулями. В укомплектованные модели изначально встроена контактная плата и разъемы. В них предусмотрен неизменный тип экранирования.
  • Со сменными модулями. В устройствах этого типа модули отделены от лицевой панели. Такое решение позволяет составлять любые комбинации: «UTP» и «FTP» разных категорий – 3, 5, 6, 7.

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Приборы со сменным модулем выигрывают в том, что их легко обслуживать, а гибкий модуль в случае необходимости не составит заменить в соответствии с потребностями системы

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Требования к комплектующим устройства

Без набора комплектующих невозможно выполнить .

Отдельно придется приобретать:

  1. Кабель (lan) соответствующей категории.
  2. Коннектор(jack) – приспособление в виде восьмиконтактной вилки для подключения кабеля к порту компьютера.
  3. Патч-панель – обеспечивает возможность быстрого переключения между активным сетевым оборудованием и рабочими точками. Количество портов приспособления зависит от количества подключаемого оборудования и может варьироваться в пределах от 10 до 50.

Для подключения розетки RJ45 cat.5e потребуется четырехпарный экранированный кабель «витая пара», оснащенный общим фольгированным экраном типа КВПЭф-5е 4х2х0,52. В случае подключения модели RJ45 cat.6 потребуется тоже четырехпарный кабель «витая пара», но уже типа КВП-6 4х2х0,57.

Общепринятым вариантом разделки в России считается стандарт EIA-5688; его маркировочное обозначение отображается латинской литерой «В»

Восьмижильный кабель для интернета включает четыре витые пары. Второй по счету провод в каждой скрученной паре имеет белую изоляцию и промаркирован белой полосой.

Информационные кабели делятся на несколько категорий, начиная с третьей. Чем выше категория, тем более высокий стандарт передачи.

Для передачи данных в 1 Гб/с применяют двухпарные кабели, а в пределах 10 Гб/с – четырехпарные аналоги. Разница между ними в цене не большая. А потому, планируя в дальнейшем задействовать большее число проводников, лучше сразу приобретать четырехпарную сеть.

Кабели категории «3» и «5» задействуют для передачи данных при скорости в 100 Мбит/с., а категории, начиная с «5е» и выше – в 1000 Мбит/секунду

При установке точек подключения предпочтение стоит отдавать экранированным типам кабелей, которые наиболее защищены от помех. Экранированные кабели подходят для решения широкого спектра задач: телефония, смарт TV, Ethernet.

В случае в процессе монтажа оборудования не достаточно длины кабеля или один из его участков поврежден, можно задействовать переходник «гнездо-гнездо». При подключении коннектора для наращивания кабеля, чтобы избежать ошибок, нужно лишь ориентироваться на нанесенные внутри коробки цветовые указатели.

Переходник RJ45 «гнездо-гнездо» позволяет быстро соединить витые пары, оснащенные разъемом соответствующего стандарта, без ущерба потери сигнала

Выбирая пат-панель, ориентируйтесь на категорию розетки. В продаже встречаются устройства категории «5», «5е» и «6».

Конец информационного кабеля оснащают коннектором 8P8C, именуемом на профессиональном жаргоне как «джек». Он имеет прозрачный корпус, сквозь который видны разноцветные провода.

Этот элемент часто ошибочно называют RJ45. Но на самом деле RJ45 – это принятый стандарт, а точное название коннектора 8P8C. Сегодня для коннекта с оборудованием применяют общепринятый с 2001 года стандарт подключения витой пары жил TIA/EIA-568-B.

При подключении интернет-кабеля допускается применять две схемы: T568А и T568В. Но в нашей стране провода располагают в основном, применяя схему «В».

Стандарт подключения «витой пары» жил TIA/EIA-568-B подразумевает последовательность жил в таком порядке: (1-2) –бело-оранжевый с оранжевым, (3-4) – бело-зеленый с синим, (5-6) бело-синий с зеленым, (7-8) – бело-коричневый с коричневым

При подключении сетей 10BASE-T и 100BASE-Т используют стандарт TIA/EIA-568-А. Опасаться что, при подключении витой пары случайно можно что-то перепутать, не стоит. Современные модели роутеров, рассчитаны на оба варианта. Поэтому они способны автоматически перекидывать сигнал.

Правила расположения точек подключения

Если вы не фанат «гирлянд» переплетенных проводов, стоит серьезно подойти к вопросу размещения розеток. Ведь каждая манипуляция по установке и переносу точек подключения подразумевает как минимум косметический ремонт в помещении.

Подключение стационарного компьютера требует задействование как минимум пяти розеток. Поэтому оптимальным решением станет установка блока, включающего несколько точек: для модема, монитора, системного блока…

При выборе места под установку информационных розеток стоит ориентироваться прежде всего не на «евростандарт» – 15 см от уровня пола, а количество подключаемой техники

Справедливости ради стоит отметить, что допускается также подключение компьютерной техники без задействования розеток. Но такой способ монтажа слишком сложен в исполнении. Да и к тому же совершенно не оправдан, особенно в тех ситуациях, когда приходится работать с крупными сетями.

К тому же никто не может с уверенностью гарантировать, что в ближайшем будущем от этой точки подключения не будет «запитан» еще один смарт TV, компьютер или любой другой девайс.

Если требуется нарастить витую пару, подробный инструктаж по соединению отрезков интернет-кабеля .

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

  • перфоратор, оснащенный коронкой соответствующего диаметра;
  • кроссировочный нож для снятия изоляции;
  • набор отверток;
  • тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см. Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников.

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и . Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

Все о том, каким образом производится распиновка проводников витой пары, вы сможете .

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

Заделка разъема в коннекторе

Для подключения коннектора с конца кабеля снимают изоляцию. Каждую пару раскручивают и выравнивают, направляя в разные стороны. Если предусмотрен экранирующий тонкий провод, его на время также отгибают в сторону.

При выкладывании пар в определенной последовательности ориентируются на описанную выше схему «В».

Плотно уложенные в один ряд провода выравнивают и обрезают, оставляя длину в 10-12 мм так, чтобы изоляция витой пары начиналась выше защелки

Витые пары с отрезанными концами проводов заводят в полость коннектора. Разъем при этом должен располагаться защелкой вниз. Каждый проводник укладывают на отдельную дорожку, стараясь протолкнуть его до упора.

Коннектор с уложенными в него проводами . Чтобы заделать разъем, нужно плавно свести ручки клещей вместе.

Выступы, имеющиеся в посадочных гнездах клещей, при надавливании пододвинут проводники к микроножам, а те уже прорежут защитную оболочку и обеспечат надежный контакт

В идеале, если корпус разъема «сажается» в гнездо нормально, никаких усилий прилагать не нужно. В случае необходимости перезаделки кабеля нужно лишь вновь отрезать конец и выполнить те же действия, но уже с другим «джеком».

Технология установки двойной розетки аналогична. Единственное – от роутера придется подвести два кабеля, поскольку параллельное соединение для сетевого оборудования не применяют.

Выводы и полезное видео по теме

Ролик #1. Пример монтажа розетки Viko RJ45:

Ролик #2. Как правильно выполнить обжим проводов:

Зная, как подключать интернет розетку, вы всегда можете модернизировать домашнюю сеть собственными силами. Главное – придерживаться схемы и не запутываться в цветовом обозначении проводов.

Хотите поделиться личным опытом в устройстве розетки для подключения компьютера или задать вопрос по заинтересовавшим моментам? Нашли недоработки в статье? Пишите, пожалуйста, комментарии в ниже расположенном блоке.

S45-1150 — экранированное внешнее заземление Cat6 — Стандартный WE / SS RJ45 с Bar45 ™ — simple45.com

S45-1150 поддерживает стандарты производительности: ANSI / TIA 568.2-D для Cat6a и Cat6; ISO / IEC 11801, классы Ea и E. Поддержка приложений производительности 10GBaseT по экранированной витой паре с полиэтиленовой изоляцией. Для экранированных кабелей LAN с изоляцией FPE, которые обычно используются в кабелях LAN 10G, мы рекомендуем наше стандартное решение RJ45 S45-1155 или модульную вилку ProSeries Shielded Pass-Through RJ45 S45-1755P .

Bar45 ™ Штанга нагрузки . Эксклюзивные Simply45® Bar45 ™ — это нагрузочные планки, разработанные для соответствия определенным модульным разъемам Simply45® RJ45 для улучшения характеристик заделки и УПРОЩЕНИЯ процесса заделки. Инновационные

S45-1150 Bar45 ™ разработаны специально для нашей детали S45-1150 и являются самыми простыми в использовании нагрузочными планками, когда-либо созданными для больших экранированных кабелей LAN, таких как Cat6 STP и Cat6a F / UTP с проводами с изоляцией из полиэтилена. .

S45-1150 Bar45 ™ разработан специально для нашей стандартной экранированной S45-1150 с внешним заземлением модульной вилки WE / SS (8P8C) RJ45.

S45-1150 Bar45 ™ выполняет несколько функций:

  1. S45-1150 Bar45 ™ изготовлен из материалов, которые обеспечивают лучшую изоляцию сигнала и существенно снижают влияние перекрестных помех внутри модового разъема RJ45. Bar45 ™ поглощает и ограничивает как перекрестные помехи на ближнем конце (NEXT), так и перекрестные помехи на дальнем конце (FEXT), тем самым улучшая характеристики кабеля.
  2. S45-1150 Bar45 ™
    правильно спроектирован для обеспечения максимальной производительности для проводников проводов кабеля LAN с полиэтиленовой изоляцией. Он имеет более традиционную конструкцию грузовой штанги и работает аналогично другим грузовым штангам, которые вы, возможно, использовали. Тем не менее, материалы, которые мы используем для создания S45-1150 Bar45 ™ , уникальны и обеспечивают лучшую изоляцию сигналов и согласованные характеристики, чем другие нагрузочные шины на рынке. В S45-1150 Bar45 ™ используется ступенчатая конструкция Hi / Lo, которая скользит до оболочки кабеля LAN.Это значительно уменьшает количество раскрученных проводов внутри вилки RJ45.
  3. S45-1150 Bar45 ™ в сочетании с S45-1150 , внутренняя конструкция RJ45, инновационная конструкция позволяет вставлять кабель локальной сети дальше в вилку, уменьшая длину раскрученных проводов. Эта симбиотическая конструкция нагрузочной планки и внутренней конструкции разъема RJ45 помогает поддерживать улучшенную производительность и лучшую целостность сигнала, чем любое другое стандартное решение RJ45, для экранированных кабелей LAN большего диаметра с проводами с изоляцией PE.

Работает со всеми совместимыми модульными розетками RJ45. Поддерживает стандарты производительности: ANSI / TIA 568.2-D и ISO / IEC 11801.

Конструкция с 3 штырьками с покрытием True 24ct Gold толщиной 50 мкм. Во всех модульных вилках Simply45® Standard WE / SS RJ45 используется только 3-контактный позолоченный штырь размером 50 мкм, 24 карата, а не 2-контактный, как во многих других модульных разъемах Standard RJ45. Штифт с 3 штырьками обеспечивает 3 точки контакта с медным проводником вместо 2.Это улучшает электрические характеристики и целостность сигнала. Штифт с 3 штырьками также прочнее удерживается на проводниках. Чтобы узнать больше о том, почему мы используем только 3-контактные штифты и позолоченные контакты 50 мкм, 24 карата, пожалуйста,

щелкните здесь .

Жесткие кабели LAN . S45-1150 идеально подходит для большинства жестких кабелей Cat6 STP (экранированная витая пара) и жестких кабелей Cat6a F / UTP (с полиэтиленовой изоляцией) 23 AWG LAN с максимальным диаметром кабеля 8,0 мм (0,315 дюйма) и сечением жилы 1,10 мм. — 1.20 мм (0,043–0,047 дюйма). S45-1150 отлично работает с кабелями LAN большего диаметра, такими как экранированный сплошной кабель Cat6 и сплошной кабель Cat6a F / UTP (с изоляцией PE).

Повышенная производительность перекрестных помех . Уникальная внутренняя конструкция модульного штекера S45-1150 Standard RJ45 позволяет вставить кабель LAN дальше в штекер RJ45. Это уменьшает длину раскрученных проводов, улучшая производительность NEXT. Наши вилки S45-1150 и Bar45 ™ обеспечивают лучшие характеристики перекрестных помех среди всех экранированных вилок RJ45 на рынке. S45-1150 подходит для большинства кабелей LAN Cat6 STP и Cat6a F / UTP (с изоляцией PE).

Коммерческая оценка . Эти разъемы модов RJ45 соответствуют стандарту UL94 V0 (IEC 60695-11-10) для всех коммерческих установок. Эти модные разъемы RJ45 рекомендуются для CMP Plenum, CMR, CM; и кабели LAN с рейтингом от LSZH до B2ca.

Цветные тонированные модульные вилки RJ45 . S45-1150 имеет светло-зеленый оттенок для облегчения идентификации сквозных модульных разъемов RJ45.Больше нет проблем с определением, какая вилка какая. Все модульные разъемы Simply45® RJ45 имеют цветовую маркировку для облегчения идентификации.

Баночка с широким горлом для легкого ручного доступа . Не нужно выливать заглушки модов RJ45 из банки, чтобы просто дотянуться до них. Большинство рук (кроме «Шрека») легко дотянутся до последней пробки в банке.

Цветные крышки для банок . Крышка банки S45-1150 имеет зеленый цвет, соответствующий цвету разъема модуля RJ45. Это позволяет очень легко идентифицировать предметы в вашей сумке или комплекте.Экономит время на поиск модульных разъемов RJ45, которые вам нужно использовать.

Зарегистрировано в UL . Модульные вилки S45-1150 Standard WE / SS RJ45 внесены в списки UL и имеют логотип UL на упаковке Simply45® . Только Simply45® имеет логотип UL Listed для качества и безопасности проходных модульных вилок RJ45. UL — это самая строгая сторонняя служба проверки в мире, а продукты, отмеченные знаком UL, соответствуют высочайшим стандартам качества и безопасности.

PoE / PoH Номинальное значение . S45-1150 идеально подходит для приложений PoE / PoH. В S45-1150 используется правильная конструкция трехконтактного штифта; настоящие позолоченные штифты 24 карата; полностью экранирован и изготовлен с использованием материалов высочайшего качества для модульных вилок RJ45. Все это обеспечивает более низкое сопротивление и меньшее тепловыделение, чем более дешевые RJ45, имеющиеся на рынке.

Соответствует отраслевым стандартам . ANSI / TIA 568.2-D, класс E, 1096-A; ISO / IEC 11801, класс E, 60603-7, 8877: 1992; FCC

Пожизненная гарантия .Мы настолько уверены, что вы останетесь довольны работой нашего S45-1150 , что теперь предлагаем пожизненную ограниченную гарантию. Для получения дополнительных сведений о нашей пожизненной ограниченной гарантии, пожалуйста, щелкните здесь .

Загрузить полный пакет драйверов для Ethernet-адаптера Intel®

Условия лицензионного соглашения на программное обеспечение, включенные в любой Программное обеспечение, которое вы загружаете, будет контролировать использование вами программного обеспечения.

ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ НА ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ INTEL (окончательное, лицензионное)

ВАЖНО — ПРОЧИТАЙТЕ ПЕРЕД КОПИРОВАНИЕМ, УСТАНОВКОЙ ИЛИ ИСПОЛЬЗОВАНИЕМ.

Не копируйте, не устанавливайте и не используйте это программное обеспечение и любые связанные с ним материалы (совместно именуемые «Программное обеспечение»), предоставленные в соответствии с настоящим лицензионным соглашением («Соглашение»), пока вы внимательно не прочитаете следующие положения и условия.

Копируя, устанавливая или иным образом используя Программное обеспечение, вы соглашаетесь соблюдать условия настоящего Соглашения. Если вы не согласны с условиями настоящего Соглашения, не копируйте, не устанавливайте и не используйте Программное обеспечение.

ЛИЦЕНЗИИ:

Обратите внимание:

• Если вы являетесь сетевым или системным администратором, к вам применяется приведенная ниже «Лицензия сайта».

• Если вы являетесь конечным пользователем, к вам применяется «Лицензия на одного пользователя».

• Если вы являетесь производителем оригинального оборудования (OEM), к вам применяется «OEM-лицензия».

ЛИЦЕНЗИЯ НА САЙТ. Вы можете скопировать Программное обеспечение на компьютеры вашей организации для использования вашей организацией, и вы можете сделать разумное количество резервных копий Программного обеспечения при соблюдении следующих условий:

1. Это Программное обеспечение лицензировано для использования только в сочетании с ( a) физические компоненты Intel и (b) виртуальные («эмулированные») устройства, предназначенные для отображения в качестве компонентов Intel для гостевой операционной системы, работающей в контексте виртуальной машины.Любое другое использование Программного обеспечения, включая, помимо прочего, использование с компонентами продуктов сторонних производителей, не лицензируется по настоящему Соглашению.

2. В соответствии со всеми условиями настоящего Соглашения корпорация Intel («Intel») предоставляет вам неисключительную, не подлежащую переуступке лицензию с авторскими правами на использование Материалов.

3. Вы не можете копировать, изменять, сдавать в аренду, продавать, распространять или передавать любую часть Программного обеспечения, кроме случаев, предусмотренных настоящим Соглашением, и вы соглашаетесь предотвращать несанкционированное копирование Программного обеспечения.?

4. Вы не имеете права подвергать реконструкцию, декомпилировать или дизассемблировать Программное обеспечение. ?

5. Программное обеспечение может включать части, предлагаемые на условиях в дополнение к изложенным здесь, как указано в лицензии, сопровождающей эти части.

ЛИЦЕНЗИЯ ДЛЯ ОДНОГО ПОЛЬЗОВАТЕЛЯ. Вы можете скопировать Программное обеспечение на один компьютер для личного использования, и вы можете сделать одну резервную копию Программного обеспечения при соблюдении следующих условий:?

1. Это Программное обеспечение лицензировано для использования только в сочетании с (а) физическими компонентами продуктов Intel и (б) виртуальными («эмулированными») устройствами, предназначенными для отображения в качестве компонентов Intel для гостевой операционной системы, работающей в контексте виртуальная машина.Любое другое использование Программного обеспечения, включая, помимо прочего, использование с компонентами продуктов сторонних производителей, не лицензируется по настоящему Соглашению.

2. В соответствии со всеми условиями настоящего Соглашения корпорация Intel («Intel») предоставляет вам неисключительную, не подлежащую переуступке лицензию с авторскими правами на использование Материалов.

3. Вы не можете копировать, изменять, сдавать в аренду, продавать, распространять или передавать любую часть Программного обеспечения, кроме случаев, предусмотренных настоящим Соглашением, и вы соглашаетесь предотвращать несанкционированное копирование Программного обеспечения.

4. Вы не имеете права подвергать реконструкцию, декомпилировать или дизассемблировать Программное обеспечение.

5. Программное обеспечение может включать части, предлагаемые на условиях в дополнение к изложенным здесь, как указано в лицензии, сопровождающей эти части.

OEM-ЛИЦЕНЗИЯ: вы можете воспроизводить и распространять Программное обеспечение только как неотъемлемую часть или включенное в ваш продукт, как отдельное обновление для обслуживания программного обеспечения для существующих конечных пользователей ваших продуктов, за исключением любых других автономных продуктов, или как компонент более крупное распространение Программного обеспечения, включая, помимо прочего, распространение установочного образа или образа гостевой виртуальной машины при соблюдении следующих условий:

1.Это Программное обеспечение лицензировано для использования только в сочетании с (а) физическими компонентами продуктов Intel и (б) виртуальными («эмулированными») устройствами, предназначенными для использования в качестве компонентов Intel для гостевой операционной системы, работающей в контексте виртуальной машины. Любое другое использование Программного обеспечения, включая, помимо прочего, использование с компонентами продуктов сторонних производителей, не лицензируется по настоящему Соглашению.

2. В соответствии со всеми условиями настоящего Соглашения корпорация Intel («Intel») предоставляет вам неисключительную, не подлежащую переуступке лицензию с авторскими правами на использование Материалов.

3. Вы не можете копировать, изменять, сдавать в аренду, продавать, распространять или передавать какую-либо часть Программного обеспечения, за исключением случаев, предусмотренных настоящим Соглашением, и вы соглашаетесь предотвращать несанкционированное копирование Программного обеспечения.

4. Вы не имеете права подвергать реконструкцию, декомпилировать или дизассемблировать Программное обеспечение.

5. Вы можете распространять Программное обеспечение среди своих клиентов только в соответствии с письменным лицензионным соглашением. Такое лицензионное соглашение может быть лицензионным соглашением «сломать печать». Как минимум такая лицензия должна защищать права собственности Intel на Программное обеспечение.

6. Программное обеспечение может включать части, предлагаемые на условиях в дополнение к изложенным здесь, как указано в лицензии, сопровождающей эти части.

ОГРАНИЧЕНИЯ ЛИЦЕНЗИИ. Вы НЕ можете: (i) использовать или копировать Материалы, за исключением случаев, предусмотренных настоящим Соглашением; (ii) сдавать в аренду или сдавать в аренду Материалы третьему лицу; (iii) переуступать настоящее Соглашение или передавать Материалы без явного письменного согласия Intel; (iv) изменять, адаптировать или переводить Материалы полностью или частично, за исключением случаев, предусмотренных настоящим Соглашением; (v) реконструировать, декомпилировать или дизассемблировать Материалы; (vi) пытаться изменить или вмешаться в нормальную функцию менеджера лицензий, которая регулирует использование Материалов; (vii) распространять, сублицензировать или передавать форму Исходного кода любых компонентов Материалов, Вторично распространяемых материалов и Образцов исходного кода и их производных любой третьей стороне, за исключением случаев, предусмотренных настоящим Соглашением.

ОТСУТСТВИЕ ДРУГИХ ПРАВ. Intel не предоставляет вам никаких прав или лицензий, прямо или косвенно, в отношении какой-либо служебной информации или патентов, авторских прав, маскировки, товарных знаков, коммерческих тайн или других прав интеллектуальной собственности, принадлежащих или контролируемых Intel, за исключением случаев, когда это явно указано. в настоящем Соглашении. За исключением случаев, прямо предусмотренных в настоящем документе, вам не предоставляются никакие лицензии или права прямо или косвенно, по побуждению, эстоппелю или иным образом. В частности, Intel не предоставляет вам явных или подразумеваемых прав на патенты, авторские права, товарные знаки или другие права интеллектуальной собственности Intel.

ВЛАДЕНИЕ НА ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И АВТОРСКИЕ ПРАВА. Программное обеспечение предоставляется по лицензии, а не продается. Право собственности на все копии Программного обеспечения остается за Intel. Программное обеспечение защищено авторским правом и законами США и других стран, а также положениями международных договоров. Вы не можете удалять какие-либо уведомления об авторских правах из Программного обеспечения. Вы соглашаетесь предотвращать любое несанкционированное копирование Программного обеспечения. Intel может вносить изменения в Программное обеспечение или элементы, упомянутые в нем, в любое время без предварительного уведомления, но не обязана поддерживать или обновлять Программное обеспечение.Вы можете передавать Программное обеспечение только в том случае, если получатель соглашается полностью соблюдать эти условия и если вы не сохраняете никаких копий Программного обеспечения.

ОГРАНИЧЕННАЯ ГАРАНТИЯ НА МЕДИА. Если Программное обеспечение было доставлено Intel на физическом носителе, Intel гарантирует, что носитель не будет иметь существенных физических дефектов в течение девяноста дней после доставки Intel. Если такой дефект обнаружен, верните носитель Intel для замены или альтернативной доставки Программного обеспечения по выбору Intel.

ИСКЛЮЧЕНИЕ ДРУГИХ ГАРАНТИЙ.ЗА ИСКЛЮЧЕНИЕМ ПРЕДОСТАВЛЕННЫХ ВЫШЕ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, НЕЗАЩИТЫ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. Intel не гарантирует и не берет на себя ответственность за точность или полноту любой информации, текста, графики, ссылок или других элементов, содержащихся в Программном обеспечении.

ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ INTEL ИЛИ ЕЕ ПОСТАВЩИКИ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ (ВКЛЮЧАЯ, БЕЗ ОГРАНИЧЕНИЙ, упущенную выгоду, прерывание хозяйственной деятельности или утерю информации), возникшие в результате использования или невозможности использования ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ДАЖЕ ЕСЛИ INTEL ВОЗМОЖНОСТЬ ТАКИХ УБЫТКОВ.В НЕКОТОРЫХ ЮРИСДИКЦИЯХ ЗАПРЕЩАЕТСЯ ИСКЛЮЧЕНИЕ ИЛИ ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ ЗА ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ИЛИ КОСВЕННЫЙ ИЛИ СЛУЧАЙНЫЙ УБЫТК, ПОЭТОМУ ВЫШЕУКАЗАННОЕ ОГРАНИЧЕНИЕ МОЖЕТ НЕ ОТНОСИТЬСЯ К ВАМ. ВЫ ТАКЖЕ МОЖЕТЕ ИМЕТЬ ДРУГИЕ ЮРИДИЧЕСКИЕ ПРАВА, КОТОРЫЕ РАЗЛИЧАЮТСЯ В РАЗНЫХ ЮРИСДИКЦИЯХ. В случае, если вы используете Программное обеспечение вместе с виртуальным («эмулированным») устройством, предназначенным для использования в качестве компонента продукта Intel, вы признаете, что Intel не является ни автором, ни создателем виртуального («эмулированного») устройства. Вы понимаете и признаете, что Intel не делает никаких заявлений относительно правильной работы Программного обеспечения при использовании с виртуальным («эмулированным») устройством, что Intel не разрабатывала Программное обеспечение для работы вместе с виртуальным («эмулированным») устройством, и что Программное обеспечение может не работать корректно в сочетании с виртуальным («эмулированным») устройством.Вы соглашаетесь принять на себя риск того, что Программное обеспечение может некорректно работать в сочетании с виртуальным («эмулированным») устройством. Вы соглашаетесь освободить Intel и ее должностных лиц, дочерние и аффилированные компании от всех претензий, затрат, убытков и расходов, а также разумных гонораров адвокатам, прямо или косвенно вытекающих из любых претензий в отношении ответственности за качество продукции, телесных повреждений или смерти, связанных с использование Программного обеспечения в сочетании с виртуальным («эмулированным») устройством, даже если в таком заявлении утверждается, что Intel была небрежна в отношении разработки или производства Программного обеспечения.

НЕСАНКЦИОНИРОВАННОЕ ИСПОЛЬЗОВАНИЕ. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НЕ РАЗРАБОТАНО, НЕ ПРЕДНАЗНАЧЕНО ИЛИ РАЗРЕШЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ В ЛЮБОМ ТИПЕ СИСТЕМЫ ИЛИ ПРИЛОЖЕНИЯ, В КОТОРЫХ ОТКАЗ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ МОЖЕТ СОЗДАТЬ СИТУАЦИЮ, КОТОРАЯ МОЖЕТ СОЗДАТЬ СИТУАЦИЮ, КОТОРАЯ МОЖЕТ ПРОИЗОЙТИ ЛИЧНЫЕ ТРАВМЫ ИЛИ СМЕРТЬ (НАПР. Если вы используете Программное обеспечение для любого такого непреднамеренного или несанкционированного использования, вы должны освободить Intel и ее должностных лиц, дочерние и аффилированные компании от всех претензий, издержек, убытков и расходов, а также разумных гонораров адвокатам, прямо или косвенно связанных с: любой иск об ответственности за качество продукции, травмах или смерти, связанных с таким непреднамеренным или несанкционированным использованием, даже если в таком иске утверждается, что Intel была небрежна в отношении конструкции или производства детали.

ПРЕКРАЩЕНИЕ ДАННОГО СОГЛАШЕНИЯ. Intel может расторгнуть настоящее Соглашение в любое время, если вы нарушите его условия. После прекращения действия вы немедленно уничтожите Программное обеспечение или вернете все копии Программного обеспечения Intel.

ПРИМЕНИМЫЕ ЗАКОНЫ. Претензии, возникающие по настоящему Соглашению, регулируются законодательством штата Калифорния без учета принципов коллизионного права. Вы соглашаетесь с тем, что положения Конвенции Организации Объединенных Наций о договорах купли-продажи товаров не применяются к настоящему Соглашению.Вы не можете экспортировать Программное обеспечение в нарушение применимых экспортных законов и правил. Intel не несет обязательств по каким-либо другим соглашениям, если они не заключены в письменной форме и не подписаны уполномоченным представителем Intel.

ОГРАНИЧЕННЫЕ ПРАВА ПРАВИТЕЛЬСТВА. Программное обеспечение предоставляется с «ОГРАНИЧЕННЫМИ ПРАВАМИ». Использование, копирование или разглашение правительством подлежит ограничениям, изложенным в FAR52.227-14 и DFAR252.227-7013 et seq. или его преемник. Использование Программного обеспечения правительством означает признание прав собственности Intel на него.Подрядчик или производитель — Intel.

Обзор ASRock Z590 Phantom Gaming 4

Одноминутный обзор

ASRock начинает серию материнских плат Z590, которые уже готовы к выпуску, с ASRock Z590 Phantom Gaming 4, самой недорогой материнской платы, поддерживающей новейшие процессоры Intel 11-го поколения.

Для тех, кто ищет базовую материнскую плату без излишеств, Z590 Phantom Gaming 4 может стать тем доступным выбором, который вы так долго искали. Он лучше всего подходит для тех, кто не собирается возиться с разгоном, а также поддерживает некоторые приличные скорости памяти.Существует также очень хорошее количество вариантов для хранения и большое количество разъемов для вентиляторов как для процессора, так и для вентиляторов корпуса.

Но есть некоторые определенные сокращения, которые были сделаны с этой платой, чтобы сохранить ее в низком ценовом диапазоне. Порты на задней панели ввода-вывода необычно разнесены, и мы не можем не сетовать на отсутствие портов USB Type-A, даже несмотря на то, что на самой материнской плате есть достаточно разъемов. Также отсутствует защита компонентов ввода-вывода и очень маленькие радиаторы над другими частями материнской платы, которые не очень эффективны для поддержания низких температур в течение длительных периодов времени.

С этой платой вы получаете то, за что платите, и хотя она не понравится энтузиастам или моддерам ПК, Z590 Phantom Gaming 4 отлично подойдет всем, кто хочет создать базовую игровую установку с новейшими процессорами Intel.

Цена и доступность

ASRock Z590 Phantom Gaming 4 по цене 188 долларов (689 дирхамов), доступен в Vektra

Design

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Форм-фактор: ATX 12,0 дюйма x 9,6 дюйма, 30,5 см x 24,4 см
ЦП: Процессоры Intel Core 10-го / 11-го поколения
Набор микросхем: Intel Z590
Память: 4 слота DDR4 DIMM до 128 ГБ
Аудио: 7.1 канал HD Audio (Аудиокодек Realtek ALC897)
LAN: Gigabit LAN 10/100/1000 Мбит / с
Слоты: 2 слота PCI Express x16, 3 слота PCI Express 3.0 x1
Хранение: 6 x SATA3, 1 x Gen 4×4 M.2 Socket, 2 x Gen 3×4 M.2 Socket
Задняя панель: 1 x PS / 2 порт для мыши / клавиатуры, 1 x HDMI, 1 x USB 3.2 Gen2 Type-A. 1 порт USB 3.2 Gen2 Type-C, 2 порта USB 3.2 Gen1, 2 порта USB 2.0, 1 порт LAN RJ-45, линейный вход / передний динамик / микрофон

С точки зрения дизайна Z590 Phantom Gaming 4 простота в лучшем виде.Здесь нет ярких логотипов или причудливой RGB-подсветки, а плата выглядит очень минималистично в любом корпусе ПК. Тем не менее, на печатной плате в основном черного цвета может быть немного сложно определить разъемы, поэтому мы рекомендуем ознакомиться с расположением различных ключевых компонентов, прежде чем начинать их подключать.

Внутри коробки вы найдете руководство по эксплуатации, несколько винтов для защита в дисках M.2, плате ввода-вывода, кабелях SATA и установочном DVD с драйверами.

Первое, что вы заметите на этой материнской плате, — это то, насколько маленькие радиаторы.На VRM расположены два, но они гладкие, а не ребристые, поэтому мы не слишком уверены в отводе тепла при высоких нагрузках. Как упоминалось ранее, нет защиты компонентов ввода-вывода, что снова является еще одной жертвой в этой ценовой категории.

(Изображение предоставлено ASRock)

Справа расположены четыре слота DIMM, способных поддерживать до 128 ГБ оперативной памяти DDR4 — до 3200 МГц при использовании процессора Intel 11-го поколения. Разгон доступен через BIOS, есть XMP 2.0, которые можно загружать автоматически, чтобы выжать максимум производительности. Вероятно, нет сценария, при котором вам понадобится столько оперативной памяти на этой плате, поэтому мы хотели бы видеть только два слота для оперативной памяти вместо этого и уделять больше внимания параметрам охлаждения и ввода-вывода.

Рядом со слотами DIMM вы найдете первый из двух разъемов RGB, один адресный 5 В / 3 А и один RGB 12 В / 3 А, использующий программное обеспечение ASRock Polychrome SYNC. Внизу платы есть еще два заголовка RGB, которых должно быть достаточно, чтобы настроить любое освещение RGB, которое вы хотите в вашем корпусе или компонентах.

Что нам нравится в этой плате, так это большое количество разъемов для вентиляторов, размещенных в различных точках по всей плате. Всего их шесть — два для процессора (либо вентилятор, либо водяное охлаждение) и четыре — для корпуса. Это обеспечивает достаточный воздушный поток в вашем корпусе, и мы с радостью использовали все соединения, чтобы воздух свободно перемещался.

Ближе к середине платы вы найдете три разъема M.2, один из которых ближайший к процессору, работающий на скоростях PCIe 4.0. Два других будут работать на PCIe 3.0, а третий слот предназначен для дисков длиной до 110 мм. Это хорошее количество слотов для хранения, поэтому при желании вы можете полностью исключить необходимость использования каких-либо встроенных контроллеров SATA для традиционных жестких дисков или твердотельных накопителей. Но если вы решите использовать и их, у вас также будет несколько портов SATA, к которым можно подключать диски. На плате также есть разъем USB 3.1, к которому можно подключать передние порты, что упрощает использование совместимых дисков и другого оборудования.На плате нет Wi-Fi или Bluetooth, но есть разъем M.2 Socket E для подключения модуля WiFi.

Есть два слота PCI Express x16, которые могут работать как одиночные на Gen4x16, так и двойные на Gen4x16 ( PCIE1) / Gen3x4 (PCIE3). Три слота PCI Express 3.0 x1 также доступны для других устройств, хотя, если вы используете большие графические процессоры на этой плате, вам может быть немного сложно, пытаясь вставить некоторые вещи в соседние слоты PCIe. Плата поддерживает AMD Quad CrossFireX и CrossFireX, но здесь нет упоминания о поддержке SLI.

(Изображение предоставлено ASRock)

Задняя панель ввода-вывода очень странно разнесена, и что легко заметить, здесь всего пять USB-портов. Хотя на самой плате есть больше разъемов USB для подключения на передней панели, при подключении устройств очень легко съесть задние USB-порты, поэтому вам придется использовать их экономно. На задней панели находится один порт USB 3.2 Type C для совместимых устройств, что приятно видеть, поскольку теперь мы видим, что все больше производителей материнских плат включают его как минимум на свои платы.

Вы также найдете порт Intel Gigabit LAN и HDMI, а также порты 7.1 HD Audio (питание от аудиокодека Realtek ALC897), которые поддерживают Nahimic Audio. Есть также, как ни странно, порт PS / 2, хотя в наши дни, почему он включен в платы, является настоящей загадкой.

Программное обеспечение

Z590 Phantom Gaming 4 имеет довольно простой BIOS, в каждом разделе которого можно настраивать параметры памяти, скорость вращения вентилятора и управлять параметрами RGB. Расширенный вид позволяет разгонять как ОЗУ, так и ЦП, но, как мы позже выяснили, это не всегда хорошая идея.Плата также включает в себя функцию повышения базовой частоты ASRock, которая позволяет процессорам, отличным от серии K, повышать базовую частоту и работать на более высоких скоростях в течение длительного времени.

ASRock включает в себя несколько утилит для управления материнской платой из Windows, в том числе одну для настройки и разгона, звуковое программное обеспечение Nahimic 3, управление RGB, а также одну для обновления прошивки материнской платы и драйверов.

При использовании этих программ не возникало никаких проблем, и в BIOS также легко ориентироваться как новичкам, так и опытным пользователям.

Производительность

Бенчмарки

Вот как ASRock Z590 Phantom Gaming 4 показал себя в нашем наборе тестов:

Fire Strike: 18723
Fire Strike Extreme: 9735
Time Spy: Cinex : CPU 1577 GPU 168fps

Наша тестовая система состояла из процессора Intel i5-11400, процессорного кулера GamerStorm Assassin III, графического процессора Nvidia GTX 1080, памяти Patriot Memory Viper Steel Series DDR4 16 ГБ (8 ГБ x2), блока питания Gigabyte 850 Вт, Gigabyte C200 Корпус для ПК, 120-мм корпусные вентиляторы Lian Li Bora Digital Silver (x3) и Mushkin M.2 SSD в слоте 1.

Общая производительность в наших синтетических тестах была многообещающей, а в играх — довольно приличной. Несмотря на использование более старого графического процессора, мы все же смогли получить стабильные 60 кадров в секунду в Overwatch и Valorant на средних настройках, хотя в Shadow of the Tomb Raider при аналогичных настройках эта скорость упала до 45-50 кадров в секунду.

Абсолютный резкий скачок — это троттлинг процессора на этой плате. Мы запустили утилиту Intel Extreme Tuning Utility, чтобы провести 30-минутный стресс-тест, но в течение пятнадцати секунд после начала теста процессор был отключен.Производительность снизилась с 4,21 ГГц (при 1,138 В) до 3,67 ГГц (при 0,989 В) и оставалась на этом уровне до конца теста. Таким образом, для любого приложения, которое использует много процессорного времени даже в течение короткого периода, вы столкнетесь с изрядной долей дросселирования, чтобы контролировать температуру и напряжение. Пиковая температура составила около 60 ° C для ЦП под нагрузкой и около 45 ° C для материнской платы — в простое они упали до 32 ° C и 29 ° C соответственно.

ASRock продолжает использовать функцию повышения базовой частоты, которую мы видели на предыдущих платах, которая позволяет процессорам Intel, не относящимся к серии K, работать на более высоких базовых частотах в течение более длительного периода времени.Вы можете отрегулировать этот параметр в BIOS, но мы обнаружили, что повышение напряжения дало нам в лучшем случае дополнительные 5 кадров в секунду в некоторых наших играх, но несколько снизило производительность некоторых из наших тестов.

Окончательный вердикт

ASRock Z590 Phantom Gaming 4 позиционируется как игровая плата начального уровня, и в этой связи, безусловно, удовлетворяет эту потребность. Это плата, которую вы можете выбрать, если вы действительно не заинтересованы ни в одном из предложений ASRock высокого уровня и просто хотите получить минимум для своей сборки, в которой не будет разогнанного процессора.На этой материнской плате доступно большое количество вариантов хранения и охлаждения, хотя мы должны еще раз упомянуть об ограниченном количестве портов USB на задней панели.

Проблемы могут возникнуть с производительностью ЦП. Эта плата не может поддерживать высокие тактовые частоты очень долго, и при небольшой нагрузке на процессор сразу же начинает снижаться производительность. Это может быть не очень заметно в играх, которые используют графический процессор для большей части тяжелой работы, но для любого приложения, которое больше полагается на процессор, вы обнаружите, что производительность будет снижена, чтобы сохранить как энергопотребление, так и температуру ниже контроль.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
