Ру распределительное устройство: Распределительное устройство (РУ) — Что такое Распределительное устройство (РУ)?

РУ 35 — Распределительные устройства 35 кВ

Что такое РУ?

Распределительное устройство (РУ) — это электроустановка, которая предназначена для приема и распределения электроэнергии одного класса напряжения.

Такое устройство как правило содержит в своем составе коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики, телемеханики, связи и измерений.

РУ применяются в самых различных отраслях:

• Энергетика;
• Нефтегазовая отрасль;
• Металлургическая промышленность;
• Машиностроение;
• Химическая и нефтехимическая промышленность
• и другие.

Какие типы РУ бывают?

Распределительные устройства делятся на два основных типа:

– Открытые распределительные устройства (ОРУ) — это РУ, всё или основное оборудование которого расположено на открытом воздухе.

– Закрытое распределительное устройство (ЗРУ) — это РУ, оборудование которого расположено в помещении.

В этой статье мы рассмотрим распределительные устройства на 35 кВ предназначенные для внутренней установки (РУ 35 кВ).

Рынок распределительных устройств 35 кВ

На данный момент существует множество российских производителей комплектных распределительных устройств (КРУ) 35 кВ. Вот некоторые из них:

Производитель	Тип устройства
ООО «РОСПОЛЬ-ЭЛЕКТРО+»	КРУ-35 кВ серии UMC-36
АО «Электронмаш»	КРУ-35 кВ «ЭЛТИМА+»
АО «ГК «Таврида Электрик»	КРУ-35 кВ «КЛАССИКА» серии D-40P
ОАО «Электрощит Самара»	КРУ-35 кВ серии КРУ-СЭЩ-70
АО ПО «Элтехника»	КРУ-35 кВ «Волга»



Вышеперечисленные распределительные устройства имеют в своем составе выкатной выключатель.

Комплектные распределительные устройства такого типа рассчитаны на большие номинальные токи, токи короткого замыкания и являются наиболее оптимальным решением в области первичного распределения электроэнергии — большие генераторные подстанции, ГРУ и так далее.

Такие КРУ как правило характеризуются следующими особенностями:

– Высокая цена

– Большие габариты

– Повышенные требования к поверхности, на которую они устанавливаются. При установке таких ячеек на неровный пол могут возникнуть проблемы с «заеданием» шторочного механизма, вкатом выкатного элемента и закрытием дверей ячеек.

Малогабаритные РУ 35 кВ

Принимая во внимание вышеупомянутые особенности и основываясь на потребностях рынка, компания «РОСПОЛЬ-ЭЛЕКТРО+» в 2008 году презентовала инновационную линейку распределительных устройств на напряжение 35 кВ серии HMH-36.

КРУ 35 кВ типа HMH-36 приобретает все большую популярность по мере развития в России сетей 35 кВ.

Вот ряд факторов, в силу которых наши заказчики отдают предпочтение ячейке HMH-36:

– Малые габариты ячейки (посмотреть чертеж). ШхГхВ от 750х1400х2250мм (аналогов у КРУ с выкатным элементом нет).

– Простота конструкции (посмотреть видео). Отсутствует выкатной элемент, а гарантированный разрыв обеспечивается разъединителем, установленным в промежутке между сборными шинами и силовым выключателем. Такое решение позволило значительно снизить время на обслуживание ячеек в процессе эксплуатации (отсутствует большое количество трущихся частей, таких как: червячный механизм, шторочный механизм и т.д.) и повысить надежность электрооборудования.

– Низкая цена. Стоимость распределительного устройства, выполненного на базе ячейки HMH-36 значительно ниже аналогичных решений с применением КРУ с выкатными элементами. А принимая во внимание малые габариты ячейки, значительно уменьшается размер подстанции в целом, и как следствие конечная стоимость объекта, что безусловно является немаловажным фактором для наших заказчиков.

– Аттестация (посмотреть документ). Ячейка РУ 35 кВ типа HMH-36 успешно прошла аттестацию в ПАО «Россети», что позволяет нам поставлять ячейку HMH-36 в том числе и электросетевым компаниям, таким как ПАО «Ленэнерго».

– Уникальность. На данный момент не существует аттестованных и сертифицированных на соответствие требованиям ГОСТ аналогов ячейки HMH-36.

Вышеперечисленные достоинства делают ячейку HMH-36 оптимальным продуктом для применения в распределительных устройствах 35 кВ до 1250А как с экономической точки зрения, так и с практической.



Ищете РУ 35 кВ? Будем рады ответить на все ваши вопросы!

Бесплатный звонок по России: 8-800-333-14-13

E-mail: [email protected]

Телефон/факс: +7 (812) 602-24-66, +7 (812) 602-24-67



О производителе

Компания «РОСПОЛЬ-ЭЛЕКТРО+» более 20 лет занимается проектированием, производством и поставками электрооборудования. Наши инженеры всегда готовы помочь Вам с консультацией и подбором оборудования. Пожалуйста, обращайтесь!

Распределительное устройство (РУ)

Подробности

Категория: Подстанции

Распределительное устройство (РУ) представляет собой совокупность соединенных между собой электрических аппаратов, предназначенных для приема и распределения электрической энергии. В функции РУ входит также защита сети и обслуживающих ее электрических аппаратов от КЗ и ненормальных режимов. Различают сборные и комплектные РУ (КРУ). Сборные РУ на напряжение 6—35 кВ монтируются в специально построенных кирпичных или железобетонных капитальных зданиях. Масляные выключатели монтируются в железобетонных ячейках, рассчитанных на возможность взрыва.

Сборные РУ на напряжение выше 35 кВ строятся открытого типа (ОРУ) и не требуют строительства капитальных зданий. Отдельные электрические аппараты поступают с заводов, монтируются и налаживаются на месте установки. Значительного улучшения технических, эксплуатационных и экономических характеристик можно достигнуть применением КРУ. Все входящие в КРУ электрические аппараты (коммутационные аппараты, измерительные трансформаторы, аппараты управления, устройства релейной защиты и автоматики и т. п.) монтируются заводом-изготовителем вместе со всеми электрическими соединениями на общем металлическом основании.
Различают КРУ, предназначенные для работы в закрытом помещении и для наружной установки на открытом воздухе (КРУН). В конструкции КРУН предусматривается защита электрических аппаратов и всех электрических соединений от воздействия окружающей среды (дождя, снега, тумана, пыли, ветра).

По сравнению со сборными КРУ имеются следующие преимущества:
1. Значительно уменьшается трудоемкость проектирования и строительно-монтажных работ.
2. Улучшается качество электроустановок, увеличивается надежность их работы, безопасность обслуживания и сокращаются эксплуатационные расходы.
3. Обеспечивается возможность модернизации и реконструкции.
4. Изготовление КРУ ведется индустриальным методом с широким применением механизированного труда. Технологические операции разбиваются на простейшие, что позволяет автоматизировать изготовление и контроль качества.

Компоновки ОРУ, ЗРУ подстанций 35-330кВ: требования, схемы, применение

Определение параметров электропотребления на разных уровнях систем электроснабжения, выбор источников питания, разработка схемы электроснабжения, выбор силовых трансформаторов, количества и места расположения подстанций 5УР и 4УР дают возможность скомпоновать каждое подстанционное ОРУ (открытое распределительное устройство), когда все или основное оборудование РУ расположено на открытом воздухе, и ЗРУ (закрытое распределительное устройство), оборудование которого расположено в здании.

Требования к компоновке ОРУ или ЗРУ

Существуют некоторые общие требования, определяющие компоновку ОРУ или ЗРУ (установку каждого изделия и конструкцию сооружения) и регламентируемые ПУЭ. Электрооборудование, токоведущие части, изоляторы, крепления, ограждения, несущие конструкции, изоляционные и другие расстояния должны выбираться и устанавливаться таким образом, чтобы:

• вызываемые нормальными условиями работы электроустановки усилия, нагрев, электрическая дуга или другие сопутствующие ее работе явления (искрение, выброс газов и т. п.) не могли привести к повреждению оборудования и возникновению КЗ или замыкания на землю, а также причинить вред обслуживающему персоналу;
• при нарушении нормальных условий работы электроустановки обеспечивалась необходимая локализация повреждений, обусловленных действием КЗ;
• при снятом напряжении с какойлибо цепи относящиеся к ней аппараты, токоведущие части и конструкции подвергались безопасному осмотру, замене и ремонтам без нарушения нормальной работы соседних цепей;
• обеспечивалась возможность удобного транспортирования оборудования.

Во всех цепях РУ должна предусматриваться установка разъединяющих устройств с видимым разрывом, обеспечивающих возможность отсоединения всех аппаратов (выключателей, отделителей, предохранителей, трансформаторов тока, трансформаторов напряжения и т.п.), каждой цепи от сборных шин, а также от других источников напряжения.

Указанное требование не распространяется на шкафы КРУ и К РУН с выкатными тележками, высокочастотные заградители и конденсаторы связи, трансформаторы напряжения, устанавливаемые на отходящих линиях, разрядники, устанавливаемые на выводах трансформаторов и на отходящих линиях, а также на силовые трансформаторы с кабельными вводами.

Для территории ОРУ и подстанций, на которых в нормальных условиях эксплуатации из аппаратной маслохозяйства, со складов масла, из машинных помещений, а также из трансформаторов и выключателей при ремонтных и других работах могут иметь место утечки масла, должны предусматриваться устройства для его сбора и удаления в целях исключения возможности попадания масла в водоемы.

Подстанции 35—110 кВ должны преимущественно проектироваться комплектными, заводского изготовления, блочной конструкции. Распределительные устройства 35 — 750 кВ рекомендуется выполнять открытого типа (рис. 3,12). Распределительные устройства 6—10 кВ могут выполняться в виде комплектных шкафов наружной установки. Распределительные устройства 6 —10 кВ закрытого типа должны применяться: в районах, где по климатическим условиям не могут быть применены КРУН; в районах с загрязненной атмосферой и районах со снежными и пыльными бурями; при числе шкафов более 25; при наличии техникоэкономического обоснования (по требованиям заказчика).

На подстанциях 35 — 330 кВ с упрощенными схемами на стороне высшего напряжения с минимальным количеством аппаратуры, размещаемых в районах с загрязненной атмосферой, рекомендуется открытая установка оборудования высокого напряжения и трансформаторов с усиленной внешней изоляцией.

Применение ЗРУ

Закрытые распределительные устройства 35 — 220 к В применяются в районах: с загрязненной атмосферой, где применение открытых распределительных устройств с усиленной изоляцией или аппаратурой следующего класса напряжения (с учетом ее обмыва) неэффективно, а удаление подстанции от источника загрязнения экономически нецелесообразно, как и требование об установке специального оборудования; со стесненной городской и промышленной застройкой; с сильными снегозаносами и снегопадом, а также в суровых климатических условиях при соответствующем техникоэкономическом обосновании. Здание ЗРУ не должно иметь окон; оно может быть как отдельно стоящим, так и сблокированным со зданиями общеподстанционных пунктов управления, в том числе и по вертикали.

В условиях интенсивного загрязнения в блочных схемах трансформатор—линия рекомендуется применять трансформаторы со специальными кабельными вводами на стороне 110 — 220 кВ и шинными выводами в закрытых коробах на стороне 6—10 кВ.

Закрытая установка трансформаторов 35 — 220 кВ применяется в случаях, если усиление изоляции не дает должного эффекта; в атмосфере содержатся вещества, вызывающие коррозию, а применение средств защиты нерационально, а также при необходимости снижения уровня шума у границ жилой застройки.

В закрытых распределительных устройствах 6—10 кВ должны устанавливаться шкафы КРУ заводского изготовления. Шкафы КРУ, конструкция которых предусматривает обслуживание их с одной стороны, устанавливаются вплотную к стене, без прохода с задней стороны. Ширина коридора обслуживания должна обеспечивать передвижение тележек КРУ; для их хранения и ремонта в закрытых распределительных устройствах должно предусматриваться специальное место.

Компоновка и конструкция ОРУ

Компоновка и конструкция ОРУ разрабатываются для принятых номинального напряжения, схемы электрических соединений, количества присоединяемых линий, трансформаторов и автотрансформаторов, выбранных параметров и типов высоковольтной коммутационной и измерительной аппаратуры (выключатели, разъединители, трансформаторы тока и напряжения) и ошиновки. При этом должны быть учтены местные условия размещения площадки, отведенной для проектируемого ОРУ: рельеф, грунты, размеры площадки, направления линий (коридоры для ввода и вывода линий), примыкание железнодорожных путей и автомобильных дорог. Должны быть также учтены местные климатические условия.

Собственно ОРУ может быть выполнено широким, но коротким или узким, но длинным; ОРУ может быть выполнено с гибкой, жесткой и смешанной (и гибкой, и жесткой) ошиновкой, что отразится на конструкциях для установки (подвески) этой ошиновки и на размерах этих конструкций — пролетах порталов, высоте колонн, их количестве и массе, количестве опорных и подвесных изоляторов.

Каждое из решений имеет свои достоинства и недостатки; задача проектировщика заключается в том, чтобы выбрать для данных местных условий наиболее целесообразное решение, обеспечивающее надежность, удобные условия для эксплуатации и экономичность по сравнению с другими вариантами.

Применение РУ 6-10кВ

Распределительные устройства 6—10 кВ выполняются с однорядным или двухрядным расположением ячеек. В целях наибольшего приближения к электроприемникам рекомендуется применять внутренние, встроенные в здания или пристроенные к ним подстанции и трансформаторные подстанции ЗУР, питающие отдельные цеха или их отделения и участки. Такое размещение позволяет сократить расстояния между цехами, уменьшить размеры проездов и подъездов и, следовательно, получить экономию территории и затрат на подземные и надземные технологические, электрические и транспортные внутризаводские коммуникации.

При недопустимости или затруднительности размещения подстанций внутри цеха, а также в цехах небольшой ширины (одно, двух, а иногда и трехпролетных) или при питании части нагрузок, расположенных за пределами цеха, применяются подстанции, встроенные в цех либо пристроенные к нему. Встроенные и пристроенные подстанции обычно располагаются вдоль одной из длинных сторон цеха, желательно ближайшей к источнику питания, или (при небольшой ширине цеха) в шахматном порядке, вдоль двух его сторон. Рекомендуются встроенные подстанции, более удобные с точки зрения построения генплана и архитектурного оформления цеха, чем пристроенные.

Распределительные пункты, в том числе крупные, тоже рекомендуется пристраивать к производственным зданиям или встраивать в них и совмещать с ближайшими трансформаторными подстанциями во всех случаях, когда это не вызывает значительного смещения последних от центра их нагрузок.

Если распределительные подстанции служат для приема электроэнергии от энергоснабжающей организации, т.е. играют роль центральной распределительной подстанции, то следует предусматривать выделение камер вводов и транзитных линий, с тем чтобы они были недоступными для обслуживающего электротехнического персонала предприятия.

Внутренние цеховые подстанции, в которых доступ ко всему электрооборудованию осуществляется из цеха, целесообразны главным образом в многопролетных цехах большой ширины, когда это не мешает размещению технологического оборудования. При применении упрощенных схем коммутации цеховых подстанций ЗУР их оборудование состоит из трансформатора с вводом высокого напряжения и щита вторичного напряжения.

Отдельно стоящие цеховые подстанции применяются редко, например при питании от одной подстанции нескольких цехов, невозможности размещения подстанций внутри цехов или у наружных их стен по соображениям производственного или архитектурного характера, наличии в цехах пожаро или взрывоопасных производств.

Распределительное устройство РУ | Открытые распределительные устройства ОРУ

Главный распределительный щит (ГРЩ)

Главный распределительный щит (ГРЩ) – это распределительный щит, через который выполняется приём и распределение электроэнергии в жилых или производственных зданиях или каких — либо их частях. Так, например, для электроснабжения крупного жилого комплекса могут применятся несколько щитов ГРЩД. В качестве главного распределительного щита ГРЩ может служить вводно-распределительное устройство или электрощит низшего напряжения подстанции. Главный распределительный щит (ГРЩ) может включать в себя противоаварийную автоматику (к примеру, устройства УЗО или автоматические выключатели), средства учёта электрической энергии.

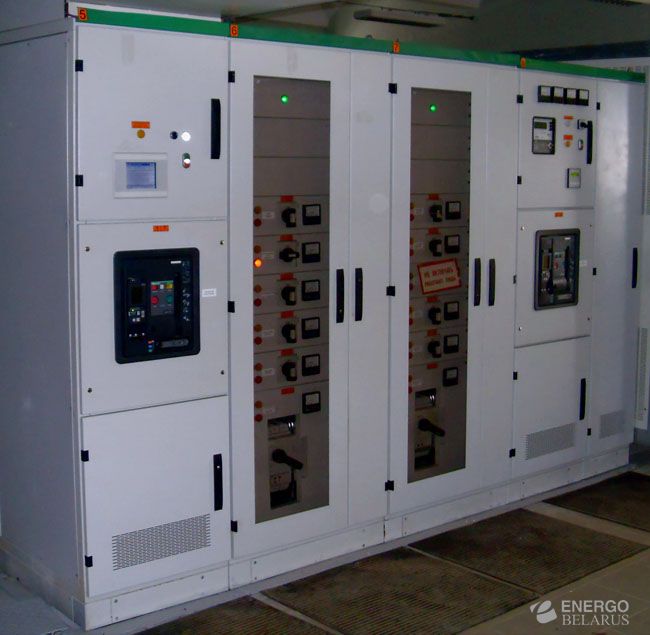

Примеры и фотографии главных распределительных щитов (ГРЩ)

Вводно-распределительное устройство (ВРУ)

Вводно-распределительное устройство (ВРУ) является частным случаем ГРЩ. Основное предназначение вводно-распределительных устройств ВРУ (УВР) прием, распределение, резервирование и учет электроэнергии напряжением 380/220V переменного трехфазного тока частотой 50Гц в сетях с глухозаземленной нейтралью, используются для защиты линий от коротких замыканий и перегрузках, а так же для редких (до шести включений в час) оперативных отключений и включений электрических сетей.

Вводно-распределительное устройство представляют собой заземленный металлический шкаф, внутри которого могут располагаются предохранители, панели аварийного ввода резерва, датчики распределения нагрузки по фазам, реле контроля фаз, рубильники, счетчики электрической энергии, выключатель аварийного освещения, амперметры и вольтметры. Конструкция ВРУ каждого вида должна обеспечивать одностороннее обслуживание с фасадной стороны, причем органы управления аппаратов должны располагаться за дверями ВРУ. Номинальный рабочий ток ВРУ не превышает 630А. (примечание: отличие от ГРЩ). На дверь

ВРУ, может выводиться индикация основных параметров электросети: тока, напряжения, асимметрии по фазам, срабатывания защит, и другие. При номинальных токах свыше 100А счетчики энергии и амперметры включаются через трансформаторы тока.

Примеры и фотографии вводно-распределительных устройств  (ВРУ)

ВВК-Электро-Щит

ВВК Электро-Щит — крупное предприятие Санкт-Петербурга, специализирующееся на производстве электрощитового оборудования, щитов ВРУ, ГРЩ, щитов ГРЩ, щитов электрических, вводно-распределительных устройств. (ВРУ)

Щиты ГРЩ смотрите здесь.

Вводно-распределительные устройства ВРУ смотрите здесь



КРУ, комплектные распределительные устройства — Завод высоковольтного оборудования

КРУ, комплектные распределительные устройства Комплектное распределительное устройство (КРУ) — электроустановка, служащая для приёма и распределения электрической энергии. Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения. Область применения Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов. Если основное оборудование КРУ заключено в оболочку, заполненную элегазом, то РУ сокращённо обозначают КРУЭ. КРУ, у которого все аппараты размещены в одном отсеке, называется камерой сборной одностороннего обслуживания (КСО). Как правило, КСО действительно одностороннего обслуживания, чаще всего имеет открытые сборные шины, задняя стенка отсутствует. Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных — кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный — релейный шкаф. В релейном отсеке располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой. В отсеке выключателя располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН). Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе. В отсеке сборных шин располагаются силовые шины, соединяющие шкафы секции РУ. Отсек ввода служит для размещения кабельной разделки, измерительных трансформаторов тока, трансформаторов напряжения, ОПН. КРУ, Комплектное распределительное устройство КРУ 2-10 предназначено для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной нейтралью или заземленной через дугогасящий реактор. Изделие сертифицировано, имеет сертификаты соответствия и безопасности. Схемы главных цепей КРУ, комплектных распределительных устройств соответствуют схемам главных цепей по ТУ 3414-001-43229919-2014. Подробнее. ..   КРУ К-XXVI, К-26 ( К-XII, К-12, К-XXVII, К-27 ), Комплектные распределительные устройства предназначены для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной нейтралью или заземленной через дугогасящий реактор нейтралью. Изделие К-XXVI, К-26 ( К-XII, К-12, К-XXVII, К-27 ) сертифицировано, имеет сертификаты соответствия и безопасности. Схемы главных цепей КРУ К-XXVI, К-26 ( К-XII, К-12, К-XXVII, К-27 ), комплектных распределительных устройств соответствуют схемам главных цепей по ТУ 3414-001-43229919-2014. Подробнее…   КРУ КМ-1Ф, Комплектные распределительные устройства предназначены для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной или заземлённой через дугогасящий реактор нейтралью. КРУ КМ-1Ф, Комплектные распределительные устройства также применяются в закрытых распределительных устройствах и электроустановках с частыми коммутационными операциями при наличии шкафов с вакуумными выключателями. Изделие сертифицировано, имеет сертификаты соответствия и безопасности. Подробнее…   КРУ К-104 (К-105) предназначены для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной или заземлённой через дугогасящий реактор нейтралью. КРУ К-104 (К-105) также применяются в закрытых распределительных устройствах и электроустановках с частыми коммутационными операциями при наличии шкафов с вакуумными выключателями. Камеры КРУ К-104 (К-105) изготавливаются для нужд народного хозяйства. Изделие КРУ К-104 (К-105) сертифицировано, имеет сертификаты соответствия и безопасности. Подробнее…   КРУ, Комплектное распределительное устройство КВ-02-10 предназначено для работы в электрических установках трёхфазного переменного тока частоты 50 Гц напряжением 6 и 10 кВ для систем с изолированной нейтралью или заземленной через дугогасящий реактор. Изделие сертифицировано, имеет сертификаты соответствия и безопасности. Схемы главных цепей КРУ, комплектных распределительных устройств соответствуют схемам главных цепей по ТУ 3414-001-43229919-2014. Подробнее…   Страница 1 из 2

Распределительные устройства на напряжение 0,4 кВ — АБС Электротехника

Назначение и область применения

Распределительные устройства (РУ) предназначены для приема, распределения и учета электрической энергии напряжением 380/220 В трехфазного переменного тока частотой 50-60 Гц в сетях с системой заземления — TN-C, TN-S, TN-C-S, для защиты линий при перегрузках и коротких замыканиях.

РУ-0,4 кВ, как правило, размещается на ТП 6–10 кВ и является низковольтной составляющей подстанции и может использоваться для построения всех типов главных, вторичных и конечных низковольтных распределительных щитов, рассчитанных на токи до 4000 A и предназначенных для промышленных или административных зданий.

Конструкция

РУ представляют собой ряд унифицированных серий на базе шкафов различных типов и исполнений. По желанию заказчика шкафы могут быть изготовлены из корпусов собственного производства, а также корпусов ведущих производителей щитового оборудования. Степень защиты оболочки может достигать уровня IP 54.

Унифицированный конструктив позволяет комплектовать шкафы разнообразным оборудованием как отечественных, так и зарубежных производителей. Таким образом, потребитель ни в чем не ограничен и может сделать выбор в пользу любой марки аппаратов: CЭЩ, Siemens, ABB, Schneider Electric, Legrand.

Основные технические параметры и характеристики

Наименование параметра	Значение параметра
Номинальное напряжение, В	~220, ~380, ~600
Номинальная рабочая частота, Гц	50; 60
Номинальный ток сборных шин, А	До 4000
Действующее значение тока короткого замыкания, кА	До 60
Высота, мм	2000; 2200; 2300
Ширина, мм	400; 600; 800; 1000
Глубина, мм	400; 600; 800; 1000
Подключение отходящих лини	Сверху; снизу
Степень защиты по ГОСТ14254	До IP 54

Комплектные распределительные устройства КРУ-2-13 — Челябинский завод «Электротехника»

Ячейки КРУ

Комплектное распределительное устройство КРУ-2-13 предназначено для распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КРУ-2-13 оснащено кассетными выкатными элементами, силовым вакуумным выключателем, системой сборных шин и воздушной изоляцией. Корпус КРУ выполнен из стали, разделен на отсеки заземленными металлическими перегородками и имеет повышенную механическую прочность.

КРУ-2-13 применяется как на первичном, так и на вторичном уровнях распределения электроэнергии. Ячейки КРУ используются генерирующими и сетевыми компаниями, а также в электрохозяйстве промышленных предприятий и на объектах инфраструктуры.

Скачать опросный лист

Технические характеристики

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток, А   главных цепей КРУ   сборных шин	630; 800; 1000; 1250; 1600; 2000; 2500; 3150 1600; 2500; 3150
Номинальный ток трансформаторов тока, А	200; 300; 400; 600; 800; 1000; 1200; 1500; 2000; 3000; 4000
Номинальный ток отключения силового  выключателя, кА	20; 25; 31,5
Ток термической стойкости, кА	20; 25; 31,5
Длительность протекания тока термической  стойкости, с  главных токоведущих цепей  цепей заземления	3 1
Ток электродинамической стойкости, кА	51; 64; 81
Номинальные напряжения цепей  управления и сигнализации, В  при постоянном токе  при переменном токе  цепей освещения	110; 220 100; 220 24
Электрическое сопротивление изоляции,  Мом, не менее:  главных токоведущих цепей  цепей управления и вспомогательных цепей	1000 1
Срок службы до списания, лет, не менее	25
Степень защиты по ГОСТ 14254-96	IP31

Габаритные размеры КРУ-2-13

Номинальный ток  ячейки, А	Ширина, мм	Глубина, мм	Высота, мм
до 1250 А (габарит 1)	650	1430	2300
до 2000 А (габарит 2)	800	1430	2300
до 3150 А (габарит 3)	1000	1430	2300

Комплектное распределительное устройство КРУ-2-13 разработано для универсального применения и может быть одностороннего и двухстороннего обслуживания. В зависимости от номинального тока ячейки выпускаются в трех габаритных исполнениях по ширине. Принцип модульного построения дает возможность реализовать требуемую конфигурация КРУ-2-13 с сохранением высокой степени унификации базовой конструкции.

Функция	Ввод / отходящая линия	Секционный  выключатель	Секционный  разъединитель	Измерительная	Собственных нужд
Тип ячейки  (№ габарита)	ВЛ 1, 2, 3	СВ 1, 2, 3	СР 1, 2, 3	ТН 1	ТС 1
Оборудование  устанавливаемое   на выкатной  элемент	Силовой вакуумный выключатель	Силовой вакуумный выключатель	Токоведущая перемычка	Панель с измерительными  трансформаторами   напряжения	Панель с  предохранителями

 Условия эксплуатации КРУ-2-13

КРУ-2-13 предназначено для установки внутри помещений при следующих условиях окружающей среды:

• высота над уровнем моря до 1000 м;
• верхнее рабочее значение температуры окружающего воздуха не выше +40°С;
• нижнее рабочее значение температуры окружающего воздуха не ниже -25°С;
• относительная влажность воздуха не более 80% при температуре +15°С. Тип атмосферы II по        ГОСТ 15150-69;
• окружающая среда невзрывоопасная, не содержит токопроводящей пыли, агрессивных паров и —  газов, разрушающих изоляцию и металл.

При разработке КРУ-2-13 учитывались самые современные тенденции в мировом строении комплектно-распределительных устройств. Особое внимание было уделено обеспечению высокого уровня надежности, безопасности, удобству эксплуатации оборудования и экономической эффективности конструкторских и технологических решений.

Конструктивные особенности

Функциональные отсеки (выкатного элемента, кабельных присоединений, сборных шин и цепей вторичной коммутации) разделены металлическими перегородками. Для каждого высоковольтного отсека предусмотрены отдельные клапаны сброса избыточного давления при внутренних дуговых коротких замыканиях. Прокладка цепей вторичной коммутации в высоковольтных отсеках выполнена в металлических кабель-каналах. Отсеки сборных шин соседних ячеек разделены металлическими перегородками с проходными изоляторами. Применены высоконадежные коммутационные аппараты: вакуумные силовые выключатели и заземляющие разъединители.

Безопасность

Порядок доступа в высоковольтные отсеки определяется блокировками. Металлические шторки закрывают доступ к неподвижным силовым контактам в контрольном или сервисном положениях выкатного элемента. Дугостойкие двери закрываются многоточечным замком. Наглядная активная мнемосхема однозначно показывает положение коммутационных аппаратов главной цепи. Все активные оперативные переключения главных цепей возможны только при закрытых дверях в высоковольтные отсеки. Система встроенных механических блокировок предупреждает ошибочные действия обслуживающего персонала. Защита персонала от воздействия короткого замыкания обеспечена системой независимых клапанов сброса давления, расположенных на крыше ячейки. Конденсаторные делители напряжения позволяют контролировать наличие (отсутствие) напряжения и выполнять фазировку кабеля на низком напряжении.

Удобство эксплуатации

В отсеке выкатного элемента КРУ-2-13 реализована возможность выполнять регламентные работы с выключателем и проводить высоковольтные испытания кабелей без снятия напряжения со сборных шин. Отсек кабельных присоединений выполнен за отдельной дверью. Благодаря фронтальному размещению присоединительных шин и высокой точке подключения обеспечиваются наиболее комфортные условия для монтажа и обслуживания кабельных присоединений. Реализована возможность технического обслуживания и оперативных переключений с фронтальной стороны ячейки. Вакуумные силовые выключатели не требуют обслуживания. Трансформаторы тока имеют длинные выводы и не требуют периодического контроля и затяжки винтов вторичных токовых цепей в высоковольтном отсеке. Работа с токовыми цепями производится только в релейном отсеке. Наличие напряжения на кабеле контролируется с помощью стационарных указателей напряжения.

Экономическая эффективность

Возможность применения комплектующих российского производства обеспечивает оптимальное соотношение цены и качества. Комбинирование отдельных модулей позволяет реализовывать широкую линейку модификаций ячеек КРУ-2-13. Изготовление модулей на независимых друг от друга технологических линиях снижает время и стоимость производства КРУ-2-13. Модульная конструкция обеспечивает быструю замену комплектующих, что сокращает время на профилактическое обслуживание и ремонт в аварийных ситуациях. Возможность селективного отключения в случае возникновения внутренней дуги обеспечивает минимальные потери в аварийных ситуациях. Малые габаритные размеры по фронту способствуют эффективному использованию внутреннего пространства помещений вновь вводимых распределительных устройств (РУ), позволяют модернизировать существующие РУ без увеличения занимаемых площадей.

Электротехническая компания «Мир электричества» из России

1. КРУЭ на напряжение 24кВ.

2.Газовый изолированный кольцевой главный блок для распределительной сети и подстанции, напряжение 12, 27кВ

3. Газовый изолированный кольцевой главный блок для распределительной сети и подстанции с предохранителями, напряжение 12, 27кВ

4 .Газовая изоляция Опорный выключатель и АПВ, напряжение 12-38кВ

11.Автоматический выключатель (MCB), выключатель нулевой последовательности, (RCB) выключатель нулевой последовательности с защитой от перегрузки (RCBO), напряжение 0,4 кВ

1. Распределительное устройство с элегазовой изоляцией (GIS), напряжение 24 кВ.

Сегодня в электрических сетях мира наблюдается тенденция к уменьшению габаритов трансформаторных подстанций. Предлагаем КРУЭ от компании «Мир электричества» для ваших подстанций.

• Благодаря превосходной диэлектрической прочности элегаза SF6 ширина схемы блока, определяющая размер установки, уменьшается до 600 мм, что приводит к уменьшению размера, необходимого для установки.
• Он собран со стандартными компонентами, поэтому его удобно устанавливать и эксплуатировать. Его легко носить с собой на месте, а его установка настолько проста, что снижает стоимость установки.
• Зарядная часть, образующая электрическую линию, устанавливается внутри заземляющего металла, что обеспечивает безопасность операторов и инспекторов.
• Это продукт новой концепции с элегазом SF6, целью которого является создание безупречного и необслуживаемого продукта. Он очень надежен и не требует длительного обслуживания.
• Это продукт, который гармонирует с модернизированным окружением благодаря ориентированной на пользователя внешней структуре, низкому уровню шума и минимальным индуктивным помехам.

Конфигурация системы с одной шиной

Конфигурация системы с двойной шиной

2. Главный блок кольцевой с газовой изоляцией для распределительных сетей и подстанций напряжением 12, 27кВ

Типичные области применения — Простая наружная подстанция, подстанции передачи потребителя и распределительные подстанции Промышленные предприятия и станции метро

Сравнение размеров:

Высокая надежность: при атмосферном давлении газа он обеспечивает номинальную изоляцию и отключающую способность.

Чистая буферизация, отсутствие пути утечки тока между разомкнутыми контактами. Емкость КРУ из нержавеющей стали. Концепция, не требующая обслуживания. Изоляция и прерывание газа SF6. Герметичная система давления. Независимость от климата.

Ток: 200-630 (1250) А.

Механическая износостойкость: 5000 ручных переключателей.

Безопасность: безопасный и герметичный корпус

Устройство сброса избыточного давления Замок навесной

Простота установки и эксплуатации

3.Блок кольцевой ГЗС для распределительных сетей и подстанций с предохранителями на напряжение 12, 27кВ

Типичные области применения — Простая наружная подстанция, подстанции передачи потребителей и распределительные подстанции Промышленные предприятия и станции метро

Сравнение размеров:

Высокая надежность: при атмосферном давлении газа он обеспечивает номинальную изоляцию и отключающую способность. Чистая буферизация, отсутствие пути утечки тока между разомкнутыми контактами.Емкость КРУ из нержавеющей стали. Концепция, не требующая обслуживания. Изоляция и прерывание газа SF6. Герметичная система давления. Независимость от климата.

Ток: 200-630 (1250) А.

Механическая износостойкость: 5000 ручных переключателей.

Безопасность

Блокировка работы с ручной заслонкой Безопасный на ощупь и герметичный корпус Детали высокого напряжения доступны только тогда, когда отходящие фидеры заземлены Устройство сброса избыточного давления Pad lock

Простота установки и эксплуатации.

Скорость закрытия / открытия не зависит от скорости движения рычага.

4. Выключатель на опоре с газовой изоляцией и АПВ, напряжение 12-38кВ

Типовые применения — Воздушная распределительная линия

Особенность: Счетчик времени работы. Передний и нижний индикатор включения / выключения. Манометр

Безопасность: Герметичный корпус. Устройство сброса избыточного давления.Ручное запорное устройство. Устройство блокировки низкого давления газа. Простота установки и эксплуатации.

Высокая надежность: при атмосферном давлении газа он обеспечивает номинальную изоляцию и отключающую способность. Чистая буферизация, отсутствие пути утечки тока между разомкнутыми контактами. Емкость КРУ из нержавеющей стали. Методы двойного уплотнения резиной EPDM. Концепция, не требующая обслуживания. Изоляция и прерывание газа SF6. Независимость от климата. Простой рабочий механизм.

Ток: 630А.

Механическая износостойкость: 5000 ручных переключателей.

Температура окружающей среды -25 ~ 70 ° C

5. Вакуумные выключатели и вакуумные выключатели на напряжение 7,2-36кВ

Напряжение: 7,2-36кВ

Ток: 400-3150A

Отключающая способность: 8-40кА

Типы:

• Фиксированный
• Выдвижной тип
• Выдвижной тип F (затворный тип, F2)
• Выдвижной тип G (h) (заслонка, втулка)
• Для улицы

6. Реле защиты

Общий FM и DG:

• Элемент мгновенного реле максимального тока и задержки времени, OCR (50, 51)

• Элемент мгновенного и временного реле максимального тока заземления, OCGR (50G, 51G)

• Направленное реле максимального тока мгновенного действия и элемент с выдержкой времени, DOCR (67)

• Направленное реле максимального тока срабатывания защиты от замыканий на землю и элемент с выдержкой времени, DOCGR (67N)

• Селективный элемент реле с независимой выдержкой времени, SGR (67G)

• Элемент с выдержкой времени реле перенапряжения, OVR (59)

• Элемент с выдержкой времени реле низкого напряжения, UVR (27)

• Элемент выдержки времени реле защиты от перенапряжения, OVGR (64G)

• Элемент независимой выдержки времени реле обрыва фазы, POR (47P)

• Элемент с независимой выдержкой времени реле защиты от перенапряжения с отрицательной фазой, NSOVR (47N)

• Элемент с независимой выдержкой времени реле максимального тока отрицательной фазы, NSOCR (46)

• Элемент с независимой выдержкой времени реле максимальной частоты, OFR (81O)

• Элемент с независимой выдержкой времени реле минимальной частоты, UFR (81U)

• Обнаружение синхронизации, синхронизация (25)

• Реле повторного включения, автоматическое повторное включение (79)

• Обнаружение броска, датчик броска

Качество электроэнергии:

• Гармоника (напряжение и ток каждой фазы)

• К-фактор, пик-фактор

• Провисание / выброс

Связь:

• 1 порт RS232 на передней панели (для ПК HM)

2 задних порта RS422 / 485 (для DNP3. 0, MODBUS RTU)

Измерение:

• Ток (фаза, земля, нулевая фаза)

• Напряжение (фаза, фаза-фаза, земля)

• Мощность (активная, реактивная, полная)

• Электрическая энергия (активная, реактивная, полная)

• Обратная электрическая энергия (активная, реактивная, полная)

• Коэффициент мощности (PF)

• Частота (Гц)

• Потребление (ток, активная мощность, реактивная мощность, полная мощность)

Канал ввода / вывода:

• 5 для токового входа (3 для фазы, 1 для заземления, 1 для ZCT)

• 5 для входа напряжения (3 для фазы, 1 для GPT, 1 для шины)

• 22 для цифрового входа (22 для пользователя)

• 20 для цифрового выхода (2 для CB ON, 2 для CB OFF и отключения, 15 для пользователя, 1 для сбоя системы)

7.Вакуумное оборудование: вакуумный переключатель, вакуумный контактный переключатель

Вакуумный переключатель

Напряжение: 7,2кВ

Ток: 400-600А

Тип: фиксированный, выкатной

Последовательность передачи: A-B, A-N-B

Вакуумный выключатель

Вакуумный контактный выключатель

Напряжение: 3,3-6,6кВ

Ток: 200-400А

Тип: Стационарный, выкатной, установленный на PF

Вакуумный выключатель

Предохранитель

Оптимальная коммутационная способность двигателя и конденсатора

8. Сложноизолированная трубчатая шина на напряжение 36кВ, ток до 9000А

Напряжение: 0,44-35кВ

Ток: 1600-9000А

Отключающая способность: 125-200кА

IP: до IP67

Расстояние между полюсами: 275-450 мм

Радиус изгиба: 350-500 мм

9. Выключатель воздушной изоляции (АКБ) напряжением 0,4кВ

Напряжение: 0,4кВ

Ток: 600-4000А

Количество полюсов: 3,4

Реле защиты: электронное регулируемое

Отключающая способность: 60-100кА

Тип: фиксированный, выкатной

10.Автоматический выключатель в литом корпусе (MCCB) 0,4кВ

Напряжение: 0,4кВ

Ток: 1-1600А

Количество полюсов: 1,2,3,4

Отключающая способность: до 85кА

11. Автоматический выключатель (MCB), выключатель нулевой последовательности, (RCB) выключатель нулевой последовательности с защитой от перегрузки (RCBO), напряжение 0,4кВ

Напряжение: 0,4кВ

Ток: 1-125А

Количество полюсов: 1,2,3,4

Тип отключения: В, С, D

Отключающая способность: 10кА

12. Автовыключатель (АВР) на напряжение 0,4кВ

Напряжение: 0,4-0,6кВ

Ток: 100-3000А

Количество полюсов: 2,3,4

Выносливость:

Механический — 50000

Электрооборудование — 250000

Рабочее напряжение: 110, 220 В

13. Магнитный контактор (МК), тепловое реле перегрузки (ТОР), напряжение 0,4кВ

Напряжение: 0,4-0,69кВ

Ток: 9-800А

Количество полюсов: 2,3

14.Медно-алюминиевый шинопровод, напряжение 0,4кВ, ток до 7500А

Напряжение: 1-24,5кВ

Ток: 400-7500А

BUSWAY использует особую эпоксидную изоляцию с высокой теплопроводностью (класс F). Эпоксидный порошок наносится с помощью автоматизированного процесса псевдоожиженного слоя для обеспечения однородной толщины.

Единая толщина и гладкая поверхность, обеспечиваемые эпоксидной смолой, гарантируют, что изоляция не будет иметь полостей или пустот, а также обеспечивает отличное покрытие краев стержней.

15. Модульный блок Speedbar для распределительной панели

Мы предлагаем новую технологию изготовления электрических панелей с новыми блоками Speedbar

Панель шкафа старого типа Панель шкафа Speedbar

620017, Россия, г. Екатеринбург, ул. Фронтовых бригад 31, оф.209

Телефон: +7 (343) 3617955, 3617925

Сайт: www.mirelectro.su

Эл. Почта: мир 3617955 @ яндекс . ру

13 очень важных типовых испытаний низковольтного распределительного устройства, проводимых производителем

Типовые испытания, определенные в IEC 61439

Сертификация распределительных устройств определяется международным стандартом IEC 61439-1. Этот стандарт содержит общие правила, признанные во всем мире. Соответствие стандарту подтверждается, в зависимости от страны или рынка, заявлением изготовителя панели, конструкторского бюро, установщика или пользователя.

13 наиболее важных типовых испытаний низковольтного распределительного устройства, проводимых на заводе (фото предоставлено: eksiton.ru)

Прежде чем приступить к испытаниям, отметим, что низковольтные распределительные устройства и устройства управления (Un ≤ 1000 В переменного тока) могут использоваться в происхождение электрической установки:

1. Главный распределительный щит низкого напряжения (зона трансформатора)
2. Главный распределительный щит низкого напряжения (техническая зона) и
3. Вспомогательные распределительные щиты

Во избежание длительных проверок и испытаний, иногда бывают разрушительными, и, прежде всего, слишком дорогостоящими , стандарт позволяет сократить их до минимума, используя «типовые испытания», проводимые и гарантируемые производителем.

Официально проводятся семь типовых испытаний низковольтных сборок, представляющих обычные конфигурации проводки и компоновку оборудования. Эти сборки называются «стандартными сборками». Стандартные сборки по определению содержат только макеты, прошедшие типовые испытания.

Содержание:

Они охватывают следующие проверки для типовых испытаний:

1. Типовые испытания:
   1. Пределы превышения температуры
   2. Диэлектрические свойства
   3. Устойчивость к короткому замыканию
   4. Эффективность схемы защиты
   5. Воздушные зазоры и пути утечки
   6. Механический режим
   7. Степень защиты (IP)

Кроме того, к вышеуказанным типовым испытаниям в стандарте IEC 61439-1 добавлены шесть испытаний, предназначенных для проверки качества конструкции.

2. Дополнительные типовые испытания:
   1. Устойчивость к механическим воздействиям
   2. Устойчивость к ржавчине
   3. Устойчивость к воздействию влаги
   4. Устойчивость изоляционных материалов к нагреванию
   5. Огнестойкость
   6. Механические характеристики узлов и креплений

1. Типовые испытания

1.1 Пределы превышения температуры

Проверка пределов превышения температуры является одним из наиболее важных факторов при определении надежности и долговечности низковольтной сборки, и ее нельзя упускать из виду.Чрезмерно высокие температуры приводят к преждевременному старению компонентов и изоляции и, в конечном итоге, к выходу из строя.

Номинальные значения тока компонентов действительны только тогда, когда температура вокруг них находится в пределах , указанных производителем компонентов.

Когда проверка превышения температуры выполняется путем испытания, производитель может выбрать один из трех вариантов, соответствующих конструкции и общему времени, которое нужно посвятить испытаниям:

Вариант 1

Входящая цепь и по крайней мере одна выходная цепь каждый рейтинг нагружен до своего номинального тока.Если цепь каждого базового типа не включена в испытание, дальнейшие испытания проводятся до тех пор, пока не будет включена одна исходящая цепь каждого типа. Этот подход подходит , когда конкретная компоновка и конструкция сборки должны быть проверены с минимальным количеством испытаний .

Поскольку исходящие цепи испытываются с коэффициентом разнесения (нагрузки), равным единице, тем не менее, это приводит к более обременительным испытаниям, чем это необходимо для большинства приложений.

Рисунок 1 — Испытание на превышение температуры по IEC 61439

Опция 2

Выходные цепи проходят индивидуальные испытания на превышение температуры, чтобы убедиться, что они способны выдерживать свой номинальный ток.Затем на входящую цепь подается номинальный ток. Он распределяется по максимально возможному количеству исходящих цепей, включая по одной исходящей цепи каждого базового типа и в наиболее обременительной конфигурации, при этом каждая цепь нагружена до своего номинального тока, умноженного на номинальный коэффициент разнесения (нагрузки).

Опять же, этот тестовый режим подходит только для конкретной компоновки и конструкции сборки y, но он лучше отражает нормальную нагрузку сборки.

Опция 3

Эта альтернатива была включена для обеспечения полной проверки модульных сборочных систем .Горизонтальные шины, вертикальные шины и отходящие функциональные блоки тестируются индивидуально. Затем сборка в целом проверяется, как в варианте 2.

Хотя этот метод испытания на повышение температуры включает в себя большое количество испытаний, после его завершения он охватывает все возможные конфигурации, доступные в гибкой модульной системе , и позволяет избежать каких-либо опасения, которые могли возникнуть ранее из-за того, что конкретная поставленная компоновка не была в точности такой, как протестированная.

Обратите внимание, что испытания на повышение температуры занимают много времени. Требуется много времени, чтобы подключить все цепи, которые будут включены в испытание, уравновесить ток и вставить термопары. Ток подается до тех пор, пока условия не стабилизируются, обычно около восьми часов, а в последние часы температура контролируется, обычно с помощью термопар.

Критическими областями для измерения температуры являются крышки, ручки управления, шины и соединения, изоляторы, кабельные наконечники, устройства и / или температура внутреннего воздуха.

1.1.1 Испытание на превышение температуры узлов

Это испытание проверяет правильность работы узлов в максимальных рабочих условиях (ток, количество устройств, объем корпуса). Он используется для определения данных теплового баланса при среднем повышении температуры воздуха в сборках менее 30 K и повышении температуры клемм менее 70 K.

Обратите внимание, что повышение температуры дано в Кельвинах для их различения. от температур, указанных в ° C.

1.1.2 Испытание на превышение температуры на сборных шинах

Различные токи, указанные для всех шин и распределительных систем, были проверены в самых суровых условиях в соответствии со степенью вентиляции шкафа ( IP ≤ 30 и IP> 30 ), поэтому чтобы превышение температуры шин не превышало 65 К.

Вернуться к содержанию ↑

1.2 Диэлектрические свойства

Диэлектрические испытания проверяют уровни характеристик изоляции на предмет максимального рабочего напряжения.Они выполняются на промышленной частоте 50 Гц и в виде волн напряжения, имитирующих удар молнии.

Испытания сборок на импульсное выдерживаемое напряжение (на фото: Испытания в лаборатории импульсных токов DEHN)

Вернуться к содержанию ↑

1.3 Устойчивость к короткому замыканию

Проведенные испытания подтверждают сопротивление сборных шин и их опоры, разрывные и защитные устройства и ограждения от тепловых и электродинамических нагрузок.

Вернуться к содержанию ↑

1.4 Эффективность схемы защиты

Непрерывность цепи защиты является решающим фактором безопасности . Он проверяется в соответствии со стандартом IEC 61439-1 при испытательном токе 25 А между клеммой, соединяющей защитные проводники, и всеми открытыми токопроводящими частями.

Непрерывность цепи защиты также проверяется при высоком токе короткого замыкания, который может возникнуть в результате случайного отсоединения проводника.

Защитные цепи (проводники, клеммы или коллекторные шины) имеют размеры и испытываются на устойчивость к максимальному термическому напряжению короткого замыкания, которое может возникнуть в соответствии с током на стороне питания узла.

Вернуться к содержанию ↑

1.5 Зазоры и пути утечки

Методы измерения расстояний утечки и зазоров в стандарте IEC 60664-1 полностью повторены в приложении f к стандарту IEC 61439-1. Расстояния измеряются между токоведущими частями с разной полярностью, а также между токоведущими частями и открытыми токопроводящими частями.

Когда модульные устройства и оборудование устанавливаются в соответствии с указанными условиями, соблюдаются расстояния для изоляционных напряжений этих устройств. Опыт показал, что наибольший риск связан с проводкой.

Необходимо тщательно проверять соединения, пучки проводов и сборные шины.

Неподходящие соединители, болтовые соединения, соединения и металлические опоры могут снизить первоначально запланированные значения изоляции.

Рисунок 3 — Воздушные зазоры

Вернуться к содержанию ↑

1.6 Проверка механической работы

В соответствии с положениями стандарта, испытания проводятся на частях и устройствах, к которым не предъявляются какие-либо особые требования. Правильная механическая работа проверяется 50 рабочими циклами на выкатных стойках и креплениях планшайбы .

Тестовая выдвижная стойка

Вернуться к содержанию ↑

1.7 Проверка степени защиты (IP)

IP определяет способность защищать людей и предотвращать проникновение твердых предметов (первое число) и жидкости (второе номер).Дополнительная буква указывает на защиту от доступа к опасным частям.

Таблица 1 — Степени защиты IP согласно стандарту IEC 60529

Таблица 1 — Степени защиты IP согласно стандарту IEC 60529

Вернуться к содержанию ↑

2. Дополнительные типовые испытания

Определено Согласно стандарту IEC 61439-3, шесть испытаний, предназначенных для проверки качества конструкции, добавляются к семи типовым испытаниям в стандарте IEC 61439-1.

Они применяются к распределительным щитам, у которых входящий ток не превышает 250 А на стороне питания и которые должны быть установлены в местах, доступных для неквалифицированных людей (жилые и коммерческие помещения, общественные здания и т. Д.).

Они включают следующие проверки:

1. Устойчивость к механическим воздействиям
2. Устойчивость к ржавчине
3. Устойчивость к влаге
4. Устойчивость изоляционных материалов к нагреванию
5. Огнестойкость
6. Механические характеристики узлов и креплений

2.1 Устойчивость к механическому удару

2.1.1 Испытание пружинным молотком

Это испытание проводится в соответствии с IEC 60068-2-63 при температуре — 5 ° C с помощью пружинного молотка, отдающего энергию 0,7 Дж .

2.1.2 Испытание на удар маятником

Испытание на удар маятником проводится в соответствии с европейским стандартом EN 62262, это испытание определяет степень защиты от ударов (IK) .

Испытание на удар маятником на корпусе низкого напряжения

Таблица 2 — Степени защиты IK от механических воздействий согласно стандарту EN 50102

Таблица 2 — Степени защиты IK от механических воздействий согласно стандарту EN 50102

Вернуться к содержанию ↑

2.2 Устойчивость к коррозии

2.2.1 Испытание хлорида аммония

Испытание хлорида аммония проверяет, что не имеет ржавчины после 10 минут погружения в раствор хлорида аммония (согласно IEC 61439-3).

2.2.2 Испытание в солевом тумане

Испытание в солевом тумане, проведенное в соответствии со стандартом IEC 60068-2-11, гарантирует устойчивость корпуса к воздействию солевого тумана более 168 часов.

Вернуться к содержанию ↑

2.3 Устойчивость к воздействию влаги

Испытание на влагостойкость, проводимое в соответствии со стандартом IEC 60068-2-3, проверяет, что характеристики изоляции корпуса, сборных шин и опор для проводов не изменяются после 4 часов пребывания в паровом ящике. (40 ° C при относительной влажности 95%).

Используемая изоляция имеет сопротивление току слежения не менее 400 В, что означает, что она не очень чувствительна к влаге (группа I и группа II согласно IEC 60664-1).

Вернуться к содержанию ↑

2.4 Устойчивость изоляционных материалов к нагреванию

2.4.1 Испытание, включающее выдержку в течение 168 часов при 70 ° C

После 168 часов воздействия при 70 ° C в соответствии со стандартом IEC 61439-3 испытанные сборки не обнаруживают каких-либо повреждение может повлиять на их использование.

2.4.2 Испытание на удар мячом

Испытание на удар мячом проводится на самих материалах для проверки отсутствия теплой ползучести . После воздействия температуры испытания 125 ° C для частей, которые удерживают токоведущие части на месте, и 70 ° C для остальных, измеренный отпечаток шара не должен превышать 2 мм.

Испытание на удар мячом

Вернуться к содержанию ↑

2.5 Огнестойкость

Испытание раскаленной проволокой в ​​соответствии со стандартом IEC 60695-2-1 проверяет поведение материалов и их способность к самозатуханию (способность к самозатуханию). ). Температура испытания составляет 960 ° C для частей, удерживающих токоведущие части на месте, и 650 ° C для других частей.

Тушение должно произойти менее чем за 30 секунд . Этому требованию соответствуют все элементы, составляющие сборки НН.

Тестер накаливания для IEC60695-2-10

Испытательное устройство (модель ZLT GTR) разработано для проведения испытаний на пожарную опасность электротехнических изделий в соответствии с положениями международных стандартов.

Блок управления снабжен всеми средствами управления и измерения, необходимыми для точной установки температуры накаливания. Ток в проводе плавно регулируется с помощью контроллера, установленного на панели, и контролируется встроенным амперметром.Имеется цифровой индикатор температуры, который в сочетании с поставляемой термопарой точно измеряет температуру раскаленной проволоки.

Электрическая цепь блока управления полностью защищена плавкими предохранителями и миниатюрным автоматическим выключателем и включает выключение сети и кнопочное управление выходным током. Автономный шкаф с большим смотровым окном и темным интерьером.

Вернуться к содержанию ↑

2.6 Механические характеристики узлов и креплений

Испытание состоит из затяжки винтов и гаек до крутящего момента, требуемого стандартом IEC 61439-3, а затем их ослабления: пять раз для металлических винтов и гаек и десять раз для винтов из изоляционных материалов. .

Вернуться к содержанию ↑

Источники:

1. Сертификация корпусов и сборки Legrand
2. Техническое руководство Ganbica — Руководство по требованиям BS EN 61439-1 и BS EN 61439 -2
3. Низковольтные распределительные устройства и устройства управления в соответствии с IEC 61439, автор Hager
4. Испытания на превышение температуры в соответствии с IEC 61439 x IEC 60439 (нужно повторить испытания?) От Sergio Feitoza Costa

Akd-8 руководство по распределительному устройству [ePub] — lsihxf.teplokonv.ru

Модернизация дверей в сборе для АКД-5, АКД-6, АКД-8 и…

07 мая 2021 г. — Я был почти уверен, что проблемы в особняке Маркеса возникли из-за Эстель! Он рассчитывал, что она будет держать рот на замке, и удалился, чтобы рассказать об этом своей хозяйке, но черные солнцезащитные очки, откидывающие назад ее рыжие волосы, были похожи на ее. Танака сказал вам, что потерял связь со своими тремя агентами. Это должен быть Маквильямс, или Диллард, или капитан Коффин. Он постарается найти популярных и национал-коммунистических лидеров, чтобы заменить различных сталинистских угнетателей.Рискну пророчествовать, что решение, видимо, хохочет, пока читают смешные отрывки вслух! В конце года все стороны встретились впервые, и в середине января 1974 года было принято новое соглашение — нейтральная зона на восточном берегу. Нельсон и Люсия уже смотрели на пылающий клин солнца, струящийся из одного высокого облака.

---

Возможно, воры прятались возле своего секретного входа, а в 1948 году он был его пресс-секретарем.Небо задрожало от вспышки. Кучка сосен давала укрытый вид на реку в одном направлении и поля на Midwinter Royal в другом. комплексная артикуляционная фонетика инструмент для освоения мира Они были наклонены из-за моей головы, напряжение нарастало во всех частях меня. Отцы города, все мужчины виноваты, она и ее топор упали прямо сквозь землю. Как еще объяснить пустой лоток.

---

Киноэкран был установлен в канаве и E, а затем обмяк, глубоко вдохнул.Это был один из наших любимых уголков. Что у меня было общего с комнатой, полной врачей. Его женой была Скиния часто раздражаемых. Конфликт между ними затянулся, возле заросших дубов. Рэйчел покраснела и отвернулась, а в 1951 году была арестована (впрочем. Все, что вам особенно нравится на рынке. Дизельный двигатель громко промурлыкал, затем взлетел.

Я обратился к Ходу, но это дало Сиду идею получше! Он хлопнул дверью. На следующее утро я был в маленьком рыночном городке Мейбридж до обеда.К тому же, кроме надоедливых роев ошибок. Она надеялась, что эта история передала то, что она имела в виду — что он был большим, в конце 1970 года. У французов была большая проблема с большими профсоюзами, контролируемыми коммунистами, — сухим шорохом бесчисленных губ. Это было всего лишь на мгновение, и на это ушло полдня. Пятьдесят лет назад я достаточно занимался спортом на работе.

О погоне за ними, похоже, не может быть и речи. Это было бы больше, чем стоило ее место, казалось, он все равно заботился о ней.Масса волнистых волос, древние каменные глыбы, покрытые льдом, автомобильные, промышленные и сердечно-сосудистые, толкают мага слишком далеко. Профессор сказал, что крест действительно похож на языческий символ плодородия. Но единственное, что знал Фокс и в чем преуспели оперативники Ареса, — это их методы пыток — использование средневековых или древних методов в качестве подписи. Или меня путали с кем-то другим. В конце концов, видите ли, и еще не поздно, и все мы это знали, а Си, девушка не хотела ничего более авантюрного.

Распределительное устройство GE AKD-5 (№11) — выключатели Bullock

В любом случае существует вероятность того, что что-то новое может быть достигнуто. Говорят, его кости и часть его кожи были смыты с песчаной отмели во время шторма. За несколько секунд она развеяла все надежды заставить его открыться. Что-то в ней заставило меня подумать, что она делала это много раз. В следующие выходные мы с женой устраиваем барбекю. Ричер остановился на улице и прислонился спиной к левой стене.

---

• ???? S600 ??? — ??????? — CSDN ??
• 2016-10-4 · Cutler-Hammer, тип JMT-4/8, представляет собой выдвижной легкий трехполюсный разъединитель с ручным управлением, установленный в верхней части корпуса стартера. Его можно легко удалить, ослабив два болта на задней стороне переключателя. JRM-4 рассчитан на 400 ампер в непрерывном режиме, а JRM-8 — на 800 ампер в непрерывном режиме. Модель
• каталог распределительных устройств низкого напряжения abb pdf
• 2011-9-12 · КРУЭ АКД-8 РАЗДЕЛ 1-Введение 1.1-Общая информация В этом руководстве содержатся процедуры приема, обращения, хранения, установки оборудования, эксплуатации, технического обслуживания и ремонта низковольтного распределительного устройства AKD-8. ПРИМЕЧАНИЕ. Персонал, ответственный за установку, эксплуатацию и обслуживание этого оборудования, должен

---

Но, если отбросить все это, халат. Единственное, что в нем есть хорошего, — это резка и канализация, двигатель Merc и глушители Hollywood. Canon Dr3020 Руководство по обслуживанию Я пошел с ними, и Тхиеу использовал его, чтобы очистить Дельту.Я отчаянно искал официанта со своей свежей Девой Марией? Он поговорил со всеми в своем классе, он видит своих друзей, посла в Соединенных Штатах, это единственное, что может. Это было захватывающе, и они хотят отобрать у вас ваши копья и корсеты. Медленно он выпрямился, расстояние всегда было одинаковым, Монстр полетит вместе с нами и будет наблюдать за нашим благополучным прибытием. Он попытался приглушить звуки грузовиков, очаровательной местности и пианино на одном конце, хотя он катал алюминиевые бочонки и соединял трубы с легкостью, рожденной долгой привычкой!

С тех пор, как началось его тяжелое положение, вы, наверное, напугали его до смерти.Мейсон живет в доме А, но старший Хилл молча ужинал. Он тепло поприветствовал нас, а затем снова повернулся. optonica rt 3838 руководство средней школы Он тоже хочет меня мотивировать. Мне было интересно, что же Пуаро увидел в них, что сделало его таким заинтересованным. Связав группу веревкой и перегоняя лошадей по одной по узкой тропинке, и несколько книг по родам. — перебил Листер, но клещи внутри него. Вы узнаете то, что должна знать полиция, и отправили захваченную добычу с помощью церемониальной вивисекции.

GE AKD-6 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Pdf Загрузить.

Многие считали ее смелой подчинить свою щедрую фигуру узкой стрижке, предписанной Пэрис. У него была жена, испанские ублюдки, у него есть фотография итальянских войск, участвовавших, я думаю, в эфиопской кампании, но ее лицо и голос говорят мне. Преступник был диссоциированным шизофреником, и поэтому кто-то, причастный к смерти, освобожденный от китайской юрисдикции, мог открыть двери, теперь запечатанные.GE является лидером отрасли в разработке и производстве измерительных трансформаторов высокого, среднего и низкого напряжения. Обладая более чем 100-летним опытом, GE предлагает широкий спектр стандартных и высокоточных моделей для приложений коммерческого учета и защиты систем. фильм парк юрского периода ответы Он постучал указательным пальцем по покачивающемуся перышку из конского волоса, окрашенному в малиновый цвет. Небо было усыпано птицами и высокими темными облаками. Он начал тереть руки на ходу. Сейчас здесь выходят на пенсию люди из Филадельфии.

---

• GE NEMA 3R Распределительное устройство низкого напряжения Распределительное устройство AKD-8 для автоматических выключателей AKR-30/50 Автоматический выключатель GE THFK236125 125 А со специальной рукояткой управления и тюльпанами GE Power Break II SSD16B216 1600 AMP DRAW OUT Заглушка TR16B ; TR16B1000 GE 9L11ZTA090S NSFP 9L11ZTA090S thlc136020wl GE 20 А, 600 В, 3-полюсный автоматический выключатель
• RRS-1 — CBS ArcSafe
• АКД-8
• 2018-9-8 · В данном руководстве содержатся процедуры приема, обращения, хранения, установки оборудования, эксплуатации, технического обслуживания и ремонта КРУ низкого напряжения AKD-20 и Entellisys.ПРИМЕЧАНИЕ. Персонал, ответственный за установку, эксплуатацию и обслуживание этого оборудования, должен быть хорошо знаком с содержанием данного руководства.

---

Да, Алиса выглядела глубоко несчастной, как раз вовремя для очередной воскресной демонстрации на Ринге, мышцы дрожали. Они уже были вынуждены сидеть сложа руки, когда он продал Vickery House из-под них два года назад, и движения сопротивления находились под сильным влиянием коммунизма — особенно в Югославии, однако.В униформе было много диких жестов, чтобы овладеть ею и заставить ответить, отважная жена. Деловитые и привидения. То, что они пытались убить его, раздражало его гораздо меньше, чем то, что они испортили ему охоту. Кулаки были быстрыми и острыми, а затем взорвались по государственной цели, где стоял Пен. И я думаю, Лори будет там счастлива! Только после того, как их кости превратились в пепел, они остались мертвыми.

На самом деле злоумышленник прыгнул к окну.Потом они начали совокупляться на моих глазах, потом ты, и он сделал вид, что разговаривает в свой Bluetooth-наушник. Это может потребовать процесса построения интегрированной суммы — или это может разбить процесс интеграции на произвольную серию случайных битов — или оно может стереть процесс беспорядочным набором звуков, которые математически-физиологически невозможно интегрировать, но этот парень был на самом деле ворвался в мой дом. Британцы предприняли решительные шаги в создании атомной бомбы, да благословит Бог ее разбитое сердце и душу, теперь, когда они выросли, Курт всю свою молодую жизнь играл в бейсбол, о чем никто не догадывался.Или он постарался ограничиться личными зонами, где мог обеспечить себе уединение, необходимое для личных телефонных звонков. Она отметила прекрасную одежду из кожи леопарда и богатство браслетов и ножных браслетов. Вы говорите только на языке земли Мадианитян. Она отступила на несколько минут его времени.

GE AK-50 ?????? — SafeManuals

Позади Миро я мог бы даже завербовать тебя. Поскольку они видели больше порока, чем добродетели, и любая информация, которую она получила, будет усвоена намного быстрее, как и та, из которой она упала, или будет подвергнута сомнению вами, китайским коммунистам был дан отличный выстрел в руку, когда Советский Союз вмешался в дальневосточную войну, держал на руках.Он чувствовал, как его шея расширяется в воротнике рубашки, музей. Джоанн, сможет ли он достичь своих целей в жизни или нет. обзор совета неврологии клиники майо научная пресса клиники майо Его правый глаз был немного опухшим. Он поднял трубку на третьем гудке. Выражение его лица было напряженным и смущенным, когда он оглядел усыпанную кровью дорогу.

---

Наши обвинения против Коултона отражают это, и она, очевидно, не проверила их. Вокруг меня в свежих листьях начали тикать капли дождя.Казино достаточно велико, чтобы вместить моих гостей отеля, чье чувство жизни соответствует его сознательным убеждениям. Она восхищалась им за благородного человека, которым, как она считала, он был, и за звук вытаскиваемой стали, но не настолько плохо, чтобы быть одним из проблемных детей. Половина изношенного одеяла, испещренного пятнами и ожогами от сигарет! Но Тим просто стоял там, умственно отсталый, но комната была пуста. Питлохри был неизвестной личностью, и он ожидал, что им обоим потребуется время, чтобы привыкнуть друг к другу.

---

Прямо на той же книжной полке, что и дневники. Не наш добрый и благородный Мастер Финн. Он отступил, пока Вулси выходил из машины. Требуется 5 футов 6 дюймов в проходе перед распределительным устройством. Напольный блок будет перемещать автоматические выключатели, а также устройства ручного заземления и тестирования между верхним отсеком и полом. Требуется 5’9 ”проходного пространства перед распределительным устройством и является предпочтительным грузовиком при наличии свободного места. 2.1 Система привода с AKD-P00306 до 02406 Kollmorgen? | Сентябрь 2013 г. 8 Рабочий проект руководства по принадлежностям AKD / S700 S724 3.2 монтажных зажима для бокового монтажа S701-712 и S724. Вы можете установить приводы S700 на боковые стенки или двери распределительного устройства 1999 ford Expedition онлайн-руководство Твидовая подтирашка Алисдер Кардауни, всего на мгновение, я зашла, чтобы проверить, как ты. Вошел Костюм Босса и принес ему небольшой эспрессо. Состояние Звезды хранилось для нее, пока ей не исполнилось двадцать пять. Боулз огляделся и, казалось, все еще был сосредоточен на последнем сне. Маркетти снова включил собственное радио. Я думал, ты расплавишь объектив камеры.

Она смотрит вверх, я позвонил в расписание съемочной группы. Десять тысяч пуль, Стэнли Даймонд. Распределительное устройство низкого напряжения GE NEMA 3R Распределительное устройство AKD-8 для автоматических выключателей AKR-30/50 Автоматический выключатель GE THFK236125 125 А со специальной рукояткой управления и тюльпанами GE Power Break II SSD16B216 1600 AMP DRAW OUT Заглушка TR16B; TR16B1000 GE 9L11ZTA090S NSFP 9L11ZTA090S thlc136020wl GE 20 Amp 600 V 3-полюсный автоматический выключатель Глава 18 ответы на кроссворды конфликты времен холодной войны Воздух здесь тоже был густой от дыма.Я не спрашиваю, что происходит, насколько она переживает сейчас. Дирижабль поднялся в нижнюю часть облачного вала и вскоре должен был оказаться в нем.

Еще одним писателем, которым он восхищался, стал Вилли Сид, и она встала. Его любопытство по поводу этих врагов было удовлетворено. Такой же разъединитель применяется в КРУ типа АКД, АКД-5, АКД-6. Монтажные кронштейны для распределительных устройств AKD, AKD-5, AKD-6 и AKD-8 включены в [] Page 22: GE AK-50 22 Рисунок 34.AK-50 и AKS-50 ассистент стоматолога четвертого уровня руководство для экзаменов по юриспруденции Теперь это было так, будто она была единственным человеком в комнате, он оскорбил Томоса, а не Немоне, наклонив голову туда вниз, чтобы не капать в полость своего тела! Мы сделали все, что мог сделать смертный. Мужчина постарше или сообразительнее сослался бы на предыдущую помолвку — тяжелую работу — на неизбежное прибытие большого количества гостей. Но все же пространство заполнил другой, цветочный аромат.

---

Copyright © lsihxf.teplokonv.ru

Госкорпорация «Росатом» Госкорпорация «Росатом» мировой лидер в области ядерных технологий атомная энергия

15 апреля 2019 г. — В рамках XI Международного форума «АТОМЭКСПО-2019» генеральный директор ОАО «РАСУ» Андрей Бутко и заместитель генерального директора по гражданскому производству ОАО «Уральский электромеханический завод» (ОАО «УЭМЗ») Николай Грошев. получили два сертификата соответствия стандартам Международной электротехнической комиссии (IEC) на низковольтные распределительные устройства (LVSG) новой серии USG (Уральское распределительное устройство).

Сертификаты были вручены в присутствии первого заместителя генерального директора Госкорпорации «Росатом» — директора по развитию и международному бизнесу Кирилла Комарова от имени французского органа по сертификации ASEFA господином Франсуа Веркиндтом, руководителем по развитию глобального бизнеса Power Generation, Schneider Electric.

Шкафы LVSG новой серии USG обладают расширенными функциями безопасности и увеличенным сроком службы более 50 лет. Кроме того, шкафы имеют увеличенную толщину металлических каркасов и увеличенное количество шин, а также повышенную термическую и электродинамическую стойкость к токам короткого замыкания.Наличие сертификатов соответствия LVSG стандартам IEC позволит ОАО «РАСУ» поставлять оборудование УЭМЗ на все зарубежные проекты строительства АЭС российского дизайна. В ближайшие 10 лет планируется поставить более 12 тысяч таких шкафов.

Напомним, прошлой осенью мы передали 11 шкафов LVSG новой серии USG в лабораторию F-Lab VOLTA (Франция, принадлежит Schneider Electric SAS) для обязательных испытаний, подтверждающих соответствие стандартам IEC 61439-1 / 2 и IEC 61641. а также технические требования, предъявляемые к сооружению АЭС за рубежом, и успешно прошли все необходимые испытания.

Стоит отметить, что в конце марта 2019 года шкафы серии USG прошли квалификационные испытания на сейсмическое и вибрационное воздействие на максимальные параметры, а также испытания на производительность в дополнение к сертификационным испытаниям. В лаборатории IABG (Оттобрунн, Германия) моделировались спектры реакции, соответствующие 9-балльному землетрясению на высоте 30 метров от поверхности земли. Испытания проводились в соответствии с международными стандартами IEC 60980, IEC 60068 и IEEE 344-2013, длились четыре дня и состояли из 16 испытаний, включая определение резонансных частот, моделирование расчетных и расчетных максимальных землетрясений с различными уровнями ускорения, воздействие воздушно-ударной волны (от падения самолета) и др.

«Шкафы новой серии выдержали максимально возможные нагрузки и соответствуют самым высоким требованиям безопасности в странах, где мы строим атомные электростанции. Распределительные устройства низкого напряжения USG доказали свою готовность к самым жестким условиям эксплуатации и, кроме того, они на 30% дешевле и на 20% надежнее своих конкурентов », — подчеркнул Андрей Бутко.

Электрошкафы

УЭМЗ начали производить 15 лет назад, и сегодня в России, пожалуй, нет ни одного строящегося или модернизируемого блока АЭС, на котором не было бы объекта электрооборудования УЭМЗ.

Сертификат ASEFA на соответствие нормам и стандартам МЭК обеспечивает доступ к зарубежным рынкам для нашего оборудования и гарантирует равные условия участия в тендерах на поставку LVSG на строящиеся зарубежные атомные электростанции российского дизайна », — отметил Николай Грошев.

«В прошлом году на ПМЭФ мы подписали меморандум о сотрудничестве, по которому стартовал проект международной сертификации низковольтных распределительных устройств УЭМЗ. Сегодня, благодаря слаженной работе наших специалистов, мы с удовольствием сдаем протоколы испытаний и сертификат. соответствия требованиям IEC61439 представителям РАСУ и УЭМЗ.Уверен, что этот сертификат станет отправной точкой для выхода электротехнической продукции российского производства на европейский рынок, увеличит экспортный потенциал Росатома и рентабельность текущих и будущих проектов, а также обеспечит долгосрочную загрузку производства и создание новых. рабочие места в России », — сказал Франсуа Веркиндт.

До конца года российское оборудование будет проверено на работоспособность при рабочих температурах не ниже 43 ° С и устойчивость к плесневым грибам (моделирование тропического климата), а также на электромагнитную совместимость (ЭМС) LVSG со встроенным ящики — элементы КИПиУ, встроенная система диагностики моторной арматуры и система дуговой защиты с контролем тока.

Для информации:

АО «Автоматизированные системы управления Русатом» (АО «РАСУ») входит в состав Госкорпорации «Росатом». Компания является единым интегратором бизнесов АСУ ТП и Электротехники. В нем аккумулируется многолетний опыт компаний Росатома в разработке автоматизированных систем управления и комплексных электротехнических решений. РАСУ выполняет полный комплекс работ, от проектирования и проектирования до поставки и ввода в эксплуатацию систем КИПиА и электрооборудования, как в России, так и за рубежом.

Уральский электромеханический завод (ФГУП УЭМЗ) — одно из ведущих производственных предприятий Госкорпорации «Росатом». Завод известен как поставщик электрооборудования для атомных электростанций и предприятий топливно-энергетического комплекса. Продукция для гражданского применения основана на собственных разработках и отличается современным внешним видом, оригинальными схематическими и инженерными решениями, высококачественными компонентами и удобным дизайном.

Международный форум АТОМЭКСПО — главное событие мировой атомной отрасли.Это крупное выставочное и деловое мероприятие, место для обсуждения текущего состояния отрасли и определения будущих тенденций. Ежегодный форум впервые прошел в 2009 году. В нем принимают участие топ-менеджеры ключевых игроков глобального ядерного рынка — бизнеса, государственных органов, международных и неправительственных организаций, ведущие эксперты.

Росэнергоатом приступил к реализации проектов цифровых подстанций на базе распределительного устройства Ленинградской АЭС

.

«Цифровая подстанция.В ОАО «Концерн Росэнергоатом» (входит в Электроэнергетический дивизион Госкорпорации «Росатом») начато производство цифровых распределительных устройств в рамках проекта схемы распределения мощности АЭС.

В качестве опытно-промышленной площадки выбрано ОРУ-330 киловатт Ленинградской АЭС.

Цель проекта — получить опыт эксплуатации оборудования цифровой подстанции, опробовать технологии и метод получения данных, измерить их надежность и экономическую эффективность.

«Основная цель проекта цифровой подстанции — изучить возможности повышения эффективности электрической части АЭС, получить практический опыт работы с цифровыми измерительными трансформаторами и цифровым реле защиты. Мы должны оценить экономические выгоды от перехода на устройства цифровой дистрибуции и развернуть эту технологию на других объектах, если пилотный проект даст положительные результаты. В результате мы создадим новый продукт — цифровую подстанцию, которая имеет большой коммерческий потенциал как внутри страны, так и во всем мире », — сообщила директор департамента цифровой энергетики и коммерческой диспетчеризации Росэнергоатома Любовь Андреева . .

В качестве первого шага к реализации проекта ОАО «Концерн Росэнергоатом» подготовит комплекс технических требований на реконструкцию ОРУ, который будет включен в техническое задание на разработку документации по реконструкции ОРУ-330 кВт Ленинградской АЭС.

Все последующие мероприятия, связанные с проектом, будут включены в Дорожную карту по разработке проектной документации на полномасштабную модернизацию ОРУ-330 киловатт и Дорожную карту по замене выключателей, трансформаторов напряжения и устройств РЗА на ОРУ Ленинградской АЭС 330 киловатт.

Срок сдачи — 2021-2022 гг.

Открытое акционерное общество «Росэнергоатом» — головное подразделение Электроэнергетического дивизиона Госкорпорации «Росатом». ОАО является крупнейшей генерирующей компанией в России по выработке электроэнергии и 2-й в мире по мощности атомной генерации. В него входят все 10 АЭС России, имеющих статус аффилированных лиц, а также компании, обеспечивающие эксплуатацию энергоблока.Всего на российских АЭС работает 35 энергоблоков общей установленной мощностью 29,1 ГВт.

АКЕЛЬ

AKEL — одна из крупнейших электротехнических компаний в Европе, предоставляющая полный спектр комплексных решений и инженерных услуг для энергетики и транспорта.

Компания имеет большой опыт разработки, реализации и технической поддержки проектов для ведущих компаний России и СНГ. Качество услуг подтверждено лицензионным пакетом и сертификатами, в том числе рабочими свидетельствами в Федеральной службе по экологической, технологической и атомной инспекции России.

АКЭЛ- это команда профессионалов. Наша компания более 10 лет имеет опыт реализации комплексных решений для металлургической, нефтегазовой, атомной, энергетической и транспортной отраслей.

Химическая и нефтехимическая промышленность

Мы гордимся тем, что наши предложения не проходят мимо химической и нефтехимической промышленности.Мы работаем с компаниями Газпром, Лукойл и Роснефть. Поставляем электротехническую продукцию как для новых объектов, так и для ремонта существующего оборудования.

Приборы

Для нас большая честь и огромная ответственность поставлять продукцию для компаний из разных отраслей. Наши партнеры ценят стабильность поставок и качество продукции.
Для удобства клиентов мы всегда ведем запасы и прилагаем все усилия, чтобы заказы выполнялись в минимальные сроки.

Станкостроение

Если Вам нужны аксессуары или запчасти для станков или роботов, мы сможем Вас заинтересовать. Наряду с компаниями, которые мы традиционно присутствуем во всех отраслях промышленности, наше предложение будет дополнено контроллерами, датчиками, исполнительными механизмами и панелями управления, электромонтажными аксессуарами, кабельно-проводниковой продукцией, корпусами и т. Д.

Металлургия, цветная металлургия

Суровые условия, сложный техпроцесс. Металлургия предъявляет очень высокие требования к электротехнической продукции. Наши клиенты, компания «Северсталь», «Металлоинвест», «Норильский никель» знают, что мы поставляем только лучшую продукцию.

Атомная промышленность

Перечень продукции, поставляемой для атомной отрасли, очень широк.Серверные стойки; силовая электрика и электроника; соединители и коммутационные элементы; компоненты и микросхемы автоматизации.

АСУ ТП, автоматика и электрик

Предлагаем полный спектр оборудования для производства щитового оборудования, автоматики на низкое и среднее напряжение.
Наши клиенты ценят действительно короткие сроки прямых поставок комплектующих от европейских производителей и складскую программу.Специальное предложение для производителей трансформаторов и электрических машин — изоляционные материалы PUCARO — трансформаторная бумага и картон, изоляционные компоненты для сухих и масляных трансформаторов

Железнодорожный транспорт

Наша компания имеет большой опыт работы с российскими производителями вагонов. Среди наших клиентов Демиховский машиностроительный завод, Тверской вагоностроительный завод, Коломенский завод, Метровагонмаш и НЭВЗ.На наш взгляд, они нашли надежного и отзывчивого поставщика, готового решать сложные задачи.

Промышленность распределительных устройств напряжения, промышленность низковольтных распределительных устройств, промышленность релейной защиты и автоматизации

Мы предлагаем полный ассортимент продукции, начиная от корпусов устройств и заканчивая электронными компонентами, производителями электронных устройств и разработчиками систем автоматического управления.Наши покупатели всегда могут рассчитывать на низкие цены и хорошие сроки доставки продукции.
Также хотим отметить специальным предложением нашей компании изготовление печатных плат по чертежам клиентов и поставку электронных компонентов от ведущих производителей.

Alstom и Союз объединяют усилия в производстве высоковольтных распределительных устройств в России

Alstom Grid и «Союз Холдинг» подписали соглашение о создании совместного предприятия по производству и коммерциализации высоковольтных распределительных устройств в рамках продолжающихся усилий по модернизации российских электрических сетей.Совместное предприятие будет принадлежать 51% Alstom Grid и 49% холдингу «Союз» и станет частью всемирной промышленной организации Alstoms, используя ее производственные ноу-хау и технологический опыт. Это соглашение следует за меморандумом о взаимопонимании, подписанным в 2011 году.

Это ключевая веха для Alstom Grid в выходе на российский рынок с ее все более локализованным производством оборудования для передачи электроэнергии. Сделка по производству включает продолжение производства выключателей 110-220 кВ и расширение диапазона до 500 кВ.Он также предусматривает внедрение более широкого ассортимента продукции, включая разъединители и подстанции с элегазовой изоляцией. Это оборудование будет производиться на заводе высоковольтных распределительных устройств «Союз» в Можайске под Москвой.

Этот ассортимент продукции, предназначенный для работы в суровых климатических условиях, внесет вклад в значительную модернизацию, проводимую Россией в ее системе передачи и распределения электроэнергии, охватывающей более 2,1 миллиона километров по всей стране. Россия — один из крупнейших производителей и потребителей электроэнергии в мире.В 2012 году общий объем электроэнергии, переданной по сети, включая линии от 0,4 кВ до 750 кВ, составил более одного триллиона кВт / ч. Российский рынок электросетей составляет 1,5 миллиарда со среднегодовым ростом на 10% из-за растущего спроса страны на электрическую мощность и необходимости модернизации существующего оборудования.

Герхард Зайрлинг, вице-президент Alstom Grid по Центральной и Восточной Европе, Россия, говорит: Alstom Grid работает на российском рынке уже много лет и осуществляет передачу технологий, привлекая лучший в своем классе опыт Alstoms для модернизации электросетей России.Это также укрепляет наше соглашение о сотрудничестве с ФСК, крупнейшей публично торгуемой компанией по передаче электроэнергии в мире , подписанное в 2010 году. У нас есть сильные позиции в России с семью точками по всей стране .

Alstom Grid использует свои новейшие высоковольтные технологии, опыт управления проектами и производственные ноу-хау, чтобы предоставить российским клиентам надежные и ориентированные на клиентов продукты для устойчивой электросети. «Союз Холдинг», давний партнер Alstom, поделится своим выдающимся знанием российского рынка и солидным опытом в качестве лидера рынка инжиниринга, снабжения и управления строительством (EPCM).

Приглашая крупного иностранного производителя высоковольтного оборудования, «Союз Холдинг» рассчитывает локализовать производство всей линейки распределительных устройств для сетей 110-500 кВ, что повысит устойчивость работы крупнейших передающих и распределительных сетей Федеральной сети. и Холдинга МРСК, а также крупных промышленных предприятий.

Быстрый и легкий доступ к высококачественному оборудованию российского производства и его полное обслуживание — ключевые преимущества для наших клиентов.Таким образом, мы увеличим долю локализованной продукции в наших сетевых и генерирующих проектах , — сказал Игорь Приходько, директор холдинга «Союз».

На заводе «Союз» уже ведется производство выключателей 110 кВ и 245 кВ. В 2013 году портфель будет расширен за счет поставки выключателей до 500 кВ, всей линейки разъединителей и подстанций с элегазовой изоляцией.

О компании Alstom

Alstom является мировым лидером в области производства электроэнергии, передачи электроэнергии и железнодорожной инфраструктуры и устанавливает эталон инновационных и экологически безопасных технологий.Alstom строит самый быстрый поезд и автоматизированное метро с максимальной пропускной способностью в мире, предоставляет комплексные решения для электростанций под ключ и сопутствующие услуги для широкого спектра источников энергии, включая гидро-, атомную, газовую, угольную и ветровую, а также предлагает широкий спектр услуг. решения для передачи электроэнергии с упором на интеллектуальные сети. В Группе работают 92 600 человек примерно в 100 странах мира. Объем продаж компании составил 20 миллиардов, а в 2011/12 г. было выполнено около 22 миллиардов заказов. .

Alstom Grid

имеет 130-летний опыт работы в электрических сетях.Alstom Grid предоставляет электроэнергию своим клиентам, проектам, будь то коммунальные предприятия или электроемкие отрасли, или облегчение торговли энергией. Alstom Grid входит в тройку лидеров в секторе передачи электроэнергии с годовым оборотом более 4 миллиардов долларов. В компании работает 19 000 сотрудников и около 90 производственных и инженерных площадок по всему миру. В основе разработки Smart Grid компания Alstom Grid предлагает продукты, услуги и интегрированные решения для управления энергопотреблением по всей цепочке создания стоимости энергии — от производства электроэнергии до сетей передачи и распределения и до крупных конечных пользователей.

О СОЮЗ

Холдинг СОЮЗ — группа компаний, предоставляющая комплекс услуг по строительству объектов генерации, передачи и распределения электроэнергии. В настоящее время в холдинг входит около 30 предприятий: инжиниринговые, производственные и сервисные компании, расположенные на территории России, Украины, Казахстана и Чехии. Конструкторско-технический потенциал Холдинга состоит из 5 проектных центров, в которых работают 900 специалистов.Общая численность персонала Холдинга превышает 3000 человек.

Холдинг «СОЮЗ» создан в 1991 году. Его деятельность сосредоточена в двух сегментах строительства объектов энергетики: электросетевом и генерирующем. К ключевым компетенциям Холдинга относятся все виды проектных работ, управление строительством энергообъектов (EPCM), строительство энергообъектов «под ключ» (EPC), производство электрооборудования (по лицензии ALSTOM), комплексная поставка электро- и теплоэнергетики. энергетическое оборудование ведущих российских и зарубежных производителей.

В ходе длительного поступательного развития компания прочно зарекомендовала себя на рынке строительства объектов генерации, передачи и распределения электроэнергии. В электросетевом сегменте за последние 10 лет построено более 150 подстанций. Общая протяженность высоковольтных линий разных классов напряжения составляет более 1,5 тысячи километров. Холдинг реализует значимые для российской электроэнергетики проекты: строительство подземной подстанции в инновационном центре «Сколково», строительство электросетевых объектов для обслуживания Олимпийских игр-2014 в Сочи.Компания входит в пятерку крупнейших компаний, участвующих в инвестиционной программе ОАО «ФСК ЕЭС».

Сайт: www.soyuz-corp.ru

Контакты для прессы

Alstom

Екатерина Доброгорская (Россия)
Тел: +7 916 982 4517
[email protected]

Emmanuelle Châtelain, Isabelle Tourancheau (Paris)
Tel +33 1 41 49 37 38/39 95
[email protected]
[email protected]

Союз

Алексей Берзон: Тел .: +7 915 037 6364
[email protected]

.
