Металлоискатель Пират своими руками - Мир искателей

Пират – это импульсный металлоискатель с простой и доступной для повторения схемой. Металлоискатель содержит небольшое количество элементов и простую для изготовления поисковую катушку. С катушкой 280 мм, пират будит видеть монеты до 20см, а крупный металл до 1,5 метра.

Свое название ПИРАТ (PIRAT) получил от разработчиков его схемы – PI – импульсный принцип его работы, RAT – сокращение от «Радио Скот» – сайт разработчиков.

Металлоискатель ПИРАТ не различает металлы. Но он хорошо подойдет для поиска металла и для новичков. Также огромным достоинством пирата, является его простота для самостоятельного изготовления и доступность компонентов – все детали металлоискателя стоят копейки и их можно найти в любом магазине радиодеталей или на радио рынке. Также в Пирате отсутствуют программируемые элементы, что значительно упрощает жизнь радиолюбителям. Даже человек с минимальным уровнем подготовки, изготовит металлоискатель пират своими руками.

Список деталей необходимых для сборки металлоискателя ПИРАТ своими руками.

Список деталей — исправленный для схемы на NE555,  (автор — Василий Субботин)

Схема металлоискателя ПИРАТ

Металлоискатель PIRAT имеет два варианта схемы, в первом варианте используется микросхема NE555 (советский аналог микросхемы — КР1006ВИ1) – таймер. Но в случае если у вас возникли проблемы с ее поиском, то авторы предусмотрели вариант схемы на транзисторах. Рекомендуем вам собирать схему на NE555, она будит иметь лучшую стабильность работы.
Схема металлоискателя Пират на NE555

(На схеме есть ошибка маркировки — R18 — это R9)!

Исправленная схема металлоискателя Пират для версии на NE555

Схема металлоискателя Пират на Транзисторах

При сборке схемы на транзисторах, нужно будит подбирать частоту и длительность. Так как у транзисторов встречается, большой разброс параметров. Для этого, необходимо использовать осциллограф. Архив с осциллограмами.

Резистор R1 в схеме отвечает за частоту генерации.

А резистор R2 — за длительность управляющего импульса.

Печатная плата металлоискателя ПИРАТ

Варианты разводки печатной платы пирата, от его разработчиков, на микросхеме и на транзисторах. Платы в формате Сприн Лайот скачать архив.

Плата на NE555.

Вот еще один вариант платы металлоискателя ПИРАТ на NE555

Плата на транзисторах.

Также в сети, мы нашли вот такой вариант разведения платы для металлодетектора PIRAT.

 Скачать файл этой платы в формате Спринт Лайот.

После того как вы спаяли плату металлоискателя, к ней необходимо подключить питание. Для этого подойдет любой источник питания с напряжением 9-12 вольт. Можно использовать несколько соединенных параллельно батареек крона 3-4 шт., или аккумулятор. 1 крону использовать нежелательно, так как будит происходить быстрое падение напряжения, и это будит вызывать постоянный дрейф настройки металлодетектора.

Спаяная плата металлоискателя пират

Обратите внимание на конденсаторы слева! это пленочные конденсаторы с высокой термостабильностью. Их использование также благоприятно скажется на стабильности работы металлоискателя.

ДОПОЛНЕНО 26.01.2018.

В продаже у одного из наших рекламодателей нашел вот такой вариант печатной платы металлоискателя ПИРАТ, достаточно продуманная версия печатной платы. Переменники сразу стоят на плате, для подключения питания стоит штыревой разъем.

Вот чертеж этой печатной платы для Пирата (Правда в виде картинки, если кто-то срисует, присылайте выложу!):

Изготовления катушки для металлоискателя ПИРАТ

Как и другие импульсные металлоискатели, пират не требователен к точности изготовления катушки. Вполне подойдет катушка, намотанная на оправку диаметром 190-200 мм – 25 витков, обмоточным эмаль проводом 0,5 мм. После намотки, витки катушки необходимо обмотать изоляционной лентой или скотчем. Для увеличения глубины поиска металлоискателя, можно намотать катушку 260-270 мм – 21-22 витка, тем же проводом.

Расчеты катушки для металлоискателя ПИРАТ для различных диаметров катушки:

Рекомендуется использовать провод диаметрами 0,5-0,6мм, 0,4 это минимум но работает хуже!

Для работы, катушку металлоискателя, необходимо закрепить в жестком корпусе БЕЗ металла. Можно использовать любой подходящий пластиковый корпус. Это необходимо, для предотвращения воздействие ударов о траву или грунт на работу металлоискателя. Корпус для изготовления катушки, вы сможете найти в интернете, по запросу «Корпус для катушки металлоискателя» При изготовлении поисковых катушек, использования любых металлических частей, крайне не желательно. Выводы от катушки подпаять к многожильному проводу, с диаметром сечения 0,5 – 0,75 мм. В идеале, это два отдельных провода, свитые между собой.

Вышла статья о изготовлении глубинных катушек для импульсных металлоискателей своими руками. И вы сможете превратить ПИРАТ в настоящий глубинник!

Настройка металлоискателя ПИРАТ

Правильно собранный металлоискатель, практически не нуждается в настройке. Максимальная чувствительность металлоискателя, получается в том положении переменного резистора R13, когда в динамике появляются редкие щелчки. Если у вас это возникает в крайних положениях резистора, то нужно заменить наминал резистора R12, так чтобы оптимальная настройка была примерно в среднем положении переменного резистора.

При наличие осциллографа, также можно проконтролировать следующие значения: на затворе транзистора Т2 длительность управляющего импульса и частоту генератора. Нормой будит длительность импульса 130-150мкс, частота 120-150 Гц.

Работа с металлоискателем ПИРАТ

После включения металлоискателя, необходимо подождать 10-20 секунд, для стабилизации работы, а затем переменным резистором R13, произвести его настройку. И можно приступать к поиску.

Видео обзор платы металлоискателя:

Подключение светодиодной индикации к металлоискателю ПИРАТ

Видео работы самодельного металлоискателя ПИРАТ

А вот так можно сделать металлоискатель ПИРАТ:




Также прикрепляю архив, с разведенной под СМД копоненты версией печатной платы металлоискателя Пират — Вариант СМД

Все вопросы по металлоискателю Пират можно задать в комментариях к этой статье.

Металлоискатель Шанс своими руками - Мир искателей

Представляю вниманию схему импульсного металлоискателя с дискриминацией металлов ШАНС. Этот металлоискатель разработал Андрей Федоров, и выложил в открытый доступ его схему, прошивку для микроконтроллера, а также другие данные необходимые для сборки металлоискателя шанс своими руками.

По сравнению с другими металлоискателями с дискриминацией металлов, ШАНС имеет огромное преимущество, связанное с относительной простотой изготовления поисковой катушки.

Собранный металлоискатель ШАНС с катушкой диаметром 25 см, будит иметь следующие поисковые характеристики: кольцо обручальное – 18 см, каску – 40-45 см. Максимальная глубина поиска 1 метр. Селекция и дискриминация металлов.

Схема металлоискатель ШАНС

А также схема кнопок управления металлоискателем

Схема данного металлоискателя, имеет средний уровень сложности.

Для ее сборки понадобится некоторые опыт. В своей схеме, металлоискатель ШАНС содержит микроконтроллер, поэтому для его успешной сборки ванн понадобится внутрисхемный программатор. Также в схеме металлоискателя имеется ряд достаточно дорогих компонентов: экран, процессор, и АЦП. Особое внимание следует уделить именно АЦП MCP3201, только после его приобретения, можно переходить к дальнейшей сборке металлоискателя. Так как его найти весьма непросто.

В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно. Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают у трудности дискриминации. Также ШАНС, как и другие импульсные металлоискатели плохо видит золотые цепочки.

Сборка металлоискателя ШАНС своими руками.

Процесс сборки металлодетектора ШАНС, нужно начать с изготовления печатной платы. Неплохо себя зарекомендовали платы разведенные DexAlex. Скачать рисунок печатной платы в формате спринт лайот и другие материалы и рекомендации для самостоятельной сборке металлоискателя ШАНС от DexAlex.  Рисунок печатной платы и описание сборки металлоискателя ШАНС  Также в архиве вы найдете список деталей, для сборки металлоискателя «ШАНС»

Собранная плата металлоискателя шанс

После изготовления и спайки платы, необходимо прошить микроконтроллер. Последняя версия прошивки 1.2.1.
В конце статьи можно будит скачать архив со всеми версиями прошивок.

Для прошивки микроконтроллера биты конфигурации расставляем как на рисунке ниже.

После этого, к металлоискателю подключаем питание и уже любуемся его работой. Правда пока металл он видеть не будит. Нужно еще изготовить катушку.

А вот так выглядит уже собранный блок:

Видео запуска  металлоискателя ШАНС:

Шанс может работать с катушками от любых импульсных металлоискателей, но для хорошей работы дискриминации металлов, подойдут только катушки с низкой паразитной емкостью.

Поэтому катушку для металлоискателя шанс лучше изготовить по приведенной ниже схеме:

Для намотки катушки можно использовать обмоточный эмаль провод диаметрами 0,67 — 0,85 мм.

После подключения катушки, вы уже можете полностью проверить металлоискатель. Но для полноценной работы с вашим металлоискателем, его стоит засунуть в корпус и изготовить для него штангу. Собранный металлоискатель вы можете видеть на верхней фотографии.

Металлоискатель Шанс себя хорошо зарекомендовал и имеет хорошие отзывы. А некоторые радиолюбители, даже наладили его мелкосерийное производство.

Единственный найденный в интернете, видео тест работы металлоискателя «ШАНС»

Все вопросы по металлоискателю Шанс можно задать в комментариях к этой статье.




Адрес сайта разработчика данного металлоискателя. http://fandy.hut2.ru/Chance.

htm

Все версии прошивок для металлоискателя ШАНС — Прошивки

Плата, схема, разведенная печатная плата и другие материалы по металлоискателю ШАНС от DexAlex — Chance layout from DesAlex

Много отзывов о работе металлоискателя ШАНС можно прочитать тут: http://www.md4u.ru/viewtopic.php?f=5&t=4246

Металлоискатель КВАЗАР (quasar) своими руками - Мир искателей

Вся информация необходимая для изготовления металлоискателя КВАЗАР своими руками

Квазар – это селективный IB металлоискатель с распознанием металлов, и прямой обработкой сигнала. Шкала ВДИ в Квазаре разбита на 16 столбиков, с возможностью удаления из поиска любых из столбиков (Закрытие их маской) а также звуковой многотональной индикацией. В последних версиях прошивки, рабочая частота Квазара может быть до 17 кГц и зависит от поисковой катушки.

Схема металлоискателя Квазар, имеет средний уровень сложности (Единственный дефицитный компонент, это MCP3201, поэтому уже существует схема металлоискателя Квазар ARM и Квазар АВР где благодаря замене микроконтроллера эта проблема также устранена). Но наличие программируемого микроконтроллера и катушка для Квазара, как и для любых других селективных металлоискателей, создают некоторые трудности для радиолюбителей. Изготовления Квазара будит по силам, людям с  опытом в изготовлении металлоискателей. В целом металлодетектор Квазар имеет средний уровень сложности для изготовления своими руками.

Схема металлоискателя Квазар

Скачать схему металлоискателя Квазар в формате pdf — Quasar схема металлоискателя

Наличие доступного экрана, делает Квазар очень удобным и доступным для повторения металлоискателем с распознанием металлов.

Рабочий экран металлоискателя QUASAR выглядит следующим образом:

Шкала дискриминации металлоискателя QUASAR разделена следующим образом:

Управление металлоискателем КВАЗАР, осуществляется 6 кнопками:

  • SW1 «Up / Barrier+ / Autotune»
  • SW2 «Enter / OK / Ground balance»
  • SW3 «Right (+) / PinPointer»
  • SW4 «Left (-) / Backlight»
  • SW5 «Menu / Esc»
  • SW6 «Down / Barrier- / Autotune»

Прошивка для металлоискателя Квазар Версия 1. 4.5 (последняя на сегодня версия прошивки) – Quasar_hex_145

Для прошивки микроконтроллера металлодетектора «Квазар», фьюзы программирования необходимо расставить следующим образом:

Изготовление катушки для металлоискателя КВАЗАР

Разработчик металлоискателя квазар, дает краткое описание изготовленной им поисковой катушки. Тип катушки DD внешним диаметром 230 мм. TX – 40-45 витков проводом 0,5 мм и RX – 200 витков проводом 0,2 мм. Обмотка ТХ включается к металлоискателю с последовательным резонансом, емкость конденсатора 0,3 mF, резонансная частота получилась 8,192 кГц, обмотка RX включается к металлоискателю с параллельным резонансом, и настраивается на частоту на 1,5 – 2 кГц ниже резонансной частоты ТХ.

Ниже приведена схема подключения такой катушки к металлоискателю Квазар

Описание запуска и настройки металлоискателя КВАЗАР с осцилограмами — Настройка и осцилограмы металлоискателя Квазар

Описание меню и настроек в металлоискателе Квазар — Меню и настройка металлоискателя Квазар

Заключение: Металлоискатель КВАЗАР имеет не сложную схему, и не дорогие комплектующие (микроконтроллер, экран и т. д.), что делает его очень привлекательным для самостоятельного изготовления. В работе Квазар показывает вполне приятные характеристики, и хорошие результаты, и вполне может конкурировать с фирменными металлоискателями начального уровня.

Свое продолжение проект металлоискателя получил в версиях КВАЗАР ARM и КВАЗАР AVR, поэтому стоит преступать к изготовлению именно этих вариантов металлодетектора, так как для КВАЗАРА автор перестал выпускать обновления прошивок!

При написании, использовались материалы с сайта автора — http://fandy.ucoz.org/

Все вопросы по металлоискателю Квазар можно задать в комментариях к этой статье. А также написать свой отзыв, пожелание и предложение по дополнению этого материала.

САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

   В современной электронике и радиолюбительском быту, часто требуется собрать металлодетектор различной сложности, как правило это простейшие схемы. Хотя опытные радиолюбители замахиваются и на микроконтроллерные металлоискатели. Именно такие простые конструкции для поиска металлов, с одной катушкой датчиком, парой транзисторов и простейшим генератором, пользуются популярностью у любителей покопать весной и летом черный металл на скрытой поверхностью земли территории. На сайте до сих пор тема металлоискателей не поднималась, так что восстановим этот пробел и познакомим уважаемых посетителей с простым и популярным МД.

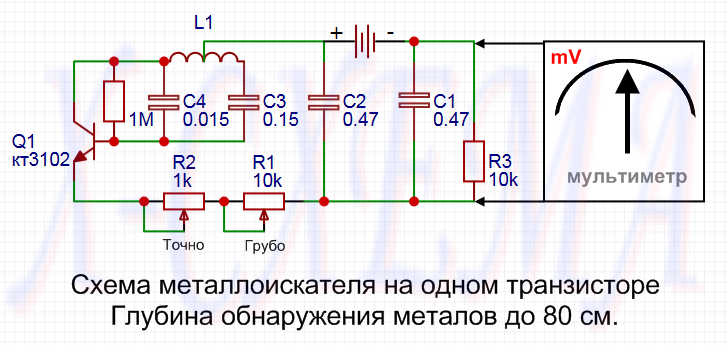

Схема самодельного металлоискателя

   Для таких целей есть схема довольно хорошего и проверенного в бою аппарата, который зовется "Пират" и получает широкое распространение среди копателей. Схема элементарна и повторяется не раз, я например под себя переделываю печатку и изготавливаю частенько по заказу такие приборы. Схема генератора строится на таймере 555 – тут главное для большей стабильности поставить пару пленочных хороших конденсаторов, проверив их ёмкость предварительно тестером. Часть резисторов паяю для удобства в смд исполнении, микросхема распространенная — операционник УД2, в качестве приемника импульсов. Заказал недавно их несколько десятков, но вы можете легко найти их в старой аппаратуре, таких как радиоприемнике или магнитофоне советских лет.

   Катушка прибора на каркасе мотается проводом что есть под рукой — от 0.3 мм до 0.6 мм, чем толще провод — тем лучше чувствительность на металлы, и больше дальность пробивания импульсов, но тем сложнее изготовить, каркас нужен более глубокий, укладывать провод более толстый тяжелее, фиксировать так же проблемно.

   Печатную плату выполняю из гетинакса, травлением в растворе хлорного железа, лужение пос-61 обычным плоским паяльником при достаточной температуре, работая с гетинаксом главное не перегреть – при излишних температурах можно запороть заготовку будущей печатной платы и все пойдет пузырями.

   Динамик использовать желательно высокоомным – так звук получается по-громче, питание схемы обязательно надо осуществлять от аккумулятора с емкостью от пары ампер, а напряжение к нему подводить проводами потолще, так как прибор то импульсный. Катушку с металлоискателем соединять проводами потолще тоже.

   Регуляторы ставлю пару – для грубой и точной настройки, например 100 ком и 10 ком, соответственно. Все выводы и особо опасные и малонадежные элементы закрепляю для большей надежности из термопистолета термоклеем.

Видео работы металлоискателя

   На выходе получается вот такой прибор, который нравится копателям, корпус и прочее уже подбираются под нужды и то что нравится, так сказать. Чувствительность на мелкие предметы из металла, например 5 коп СССР — до 30 см. Собрал и проверил устройство — redmoon.

Originally posted 2018-11-20 08:01:27. Republished by Blog Post Promoter

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

   Почему именно Volksturm был назван лучшим металлоискателем? Главное - схема реально простая и реально рабочая. Из множества схем металлоискателей, которые я лично делал, именно здесь всё просто, глубинобойно и надёжно! Тем более при своей простоте, в металлодетекторе есть хорошая схема дискриминации - определение железо или цветной металл находится в земле. Сборка металлоискателя заключается в безошибочной пайке платы и настройке катушек в резонанс и в ноль на выходе входного каскада на LF353. Ничего тут суперсложного нет, было бы желание и мозги. Смотрим конструктивное исполнение металлоискателя и новую усовершенствованную схему Volksturm с описанием.

   Так как по ходу сборки возникают вопросы, чтоб сэкономить ваше время и не заставлять перелистывать сотни страниц форума, здесь приведены ответы на 10 самых популярных вопросов. Статья в процессе написания, так что некоторые пункты будут дополнены позже.

 1. Принцип работы и обнаружения целей этого металлоискателя?
 2. Как проверить Работает ли плата металлоискателя?
 3. Какой резонанс выбрать?
 4. Какие конденсаторы лучше?
 5. Как настроить резонанс?
 6. Как сводить катушки в ноль?
 7. Какой провод для катушек лучше?
 8. Какие детали и чем можно заменить?
 9. От чего зависит глубина поиска целей?
 10. Питание металлоискателя Volksturm?


Принцип работы металлоискателя Volksturm


   Постараюсь в двух словах о принципе работы: передача,прием и баланс индукции. В поисковом датчике металлоискателя устанавливают 2 катушки - передающую и приемную. Присутствие металла изменяет индуктивную связь между ними (в том числе и фазу), что влияет на принимаемый сигнал, который затем обрабатывается блоком индикации. Между первой и второй микросхемой стоит коммутатор управляемый импульсами генератора сдвинутого по фазе относительно передающего канала (т.е. когда передатчик работает, приемник отключен и наоборот если приемник включен передатчик отдыхает, а приемник спокойно ловит отраженный сигнал в этой паузе). Итак, вы включили металлоискатель и он пищит. Отлично, если пищит - значит многие узлы работают. Давай разберёмся почему именно он пищит. Генератор на у6Б постоянно генерирует тональный сигнал. Далее он поступает на усилитель на двух транзисторах, но унч не откроется (не пропустит тон) пока напряжение на выходе у2Б (7-й вывод) не разрешит ему этого. Данное напряжение выставляется изменением режима с помощью этого самого резистора трэш. Им надо выставить такое напряжение, чтоб унч почти открылся и пропустил сигнал с генератора. И входные пару милливольт с катушки металлоискателя пройдя усилительные каскады, превысят этот порог и он откроется окончательно и динамик запищит. Теперь проследим прохождение сигнала, точнее сигнала отклика. На первом каскаде (1-у1а) будет пару милливольт, можно до 50. На втором каскаде (7-у1Б) это отклонение увеличится, на третьем(1-у2А) будет уже пару вольт. Но без отклика везде на выходах по нулям.


Как проверить работает ли плата металлоискателя


   Вообще усилитель и ключ (CD 4066) проверяется пальцем на входной контакт RX при максимальном сопротивлении сенс и максимальным фоном на динамике. Если изменение фона есть при нажатии пальцем на секунду, то ключ и операционники работают, далее подключаем катушки RX с конденсатором контура параллельно, конденсатор на катушке TX последовательно, ложим одну катушку на другую и начинаем сводить в 0 по минимальному показанию переменного тока на первой ноге усилителя U1A. Далее берем что-нибудь большое и железное и проверяем есть в динамике реакция на металл или нет. Проверим напряжение на у2Б (7-й вывод) оно должно регулятором трэш, меняться +-пару вольт. Если нет - проблема в данном каскаде ОУ. Для начала проверки платы отключаем катушки и включаем питание.

   1. Должен идти звук при положении регулятора сенс на максимальное сопротивление, коснёмся пальцем на РХ - если есть реакция, все операционники работают, если нет - проверяем пальцем начиная с u2 и меняем (обследуем обвязку) нерабочего ОУ.

   2. Работа генератора проверяется программой частотомер. Штекер от наушников припаять к 12 выводу CD4013 (561ТМ2) предусмотрительно выпаяв р23 (чтоб звуковую карту не спалить). В звуковой плате использовать In-lane. Смотрим частоту генерации, ее стабильность на 8192 гц. Если она сильно смещена, то надо выпаивать конденсатор с9, если и после она не четко выделена и/или много частотных всплесков рядом - заменяем кварц.

   3. Проверили усилители и генератор. Если все исправно, но все равно не работает - меняем ключ (CD 4066).


Какой резонанс катушек выбрать


   При подключении катушки в последовательный резонанс,увеличивается ток в катушке и общее потребление схемы. Увеличивается расстояние обнаружения цели, но это только на столе. На реальном грунте, земля будет чувствоваться тем сильнее, чем больше ток накачки в катушке. Лучше включение параллельного резонанса, а поднимать чутье входными каскадами. Да и батареек хватит намного дольше. Не смотря на то, что последовательный резонанс применяется во всех фирменных дорогих металодетекторах, в Штурме нужен именно параллельный. В импортных, дорогих приборах, хорошая схематика отстройки от земли, поэтому в этих приборах можно позволить последовательный.

Какие конденсаторы лучше установить в схему  металлоискателя

   Тип подключаемого к катушке конденсатора не при чём, а если экспериментально поменяли два и увидели что с одним из них резонанс лучше, то просто один из якобы 0,1 мкФ реально имеет 0,098 мкФ, а другой 0,11. Вот и разница между ними по резонансу получается. Я использовал советские К73-17 и зелёные импортные подушки.

Как настроить резонанс катушек  металлоискателя

   Катушка, как самый лучший вариант, получается из штукатурных терок, склеенных эпоксидной смолой с торцов до нужного вам размера. Причем, центральная ее часть с куском ручки этой самой терки, которая обрабатывается до одного широкого ушка. На штанге же, наоборот, вилка из двух ушек крепления. Такое решение позволяет решить проблему деформирования катушки, при затягивании пластикового болта. Пазы для обмоток делают обычным выжигателем, затем установка ноля и заливка. От холодного конца ТХ, оставим 50 см. провода, который изначально не заливать, а свить из него маленькую катушечку (диаметром 3 см.) и разместить ее внутри RX, перемещая и деформируя ее в небольших пределах, можно добиться точного ноля, но делать это лучше на улице, размещая катушку у земли (как при поиске) при отключенном GEBе, если он есть, затем окончательно залить смолой. Тогда отстройка от земли, работает более- менее сносно (исключение сильно минерализованный грунт). Такая катушка получается легкой, прочной, мало подверженной термодеформации, а обработанная и окрашенная очень симпатичная. И еще одно наблюдение: если металлоискатель собран с отстройкой от грунта (GEB) и при центральном расположении движка резистора выставить ноль очень маленькой шайбой, диапазон регулировки GEBа +- 80-100 мВ. Если установить ноль большим предметом- монета 10-50 коп. диапазон регулировки увеличивается до +- 500-600 мВ. За напряжением в процессе настройки резонанса не гонитесь - у меня при 12в питания около 40В при последовательном резонансе. Чтоб появилась дискриминация конденсаторы в катушках включаем параллельно (последовательное включение нужно только на этапе подбора кондеров для резонанса) - на черные металлы будет протяжный звук, цветные - короткий.

   Или ещё проще. Подключаем катушки по очереди к передающему ТХ выходу. Настраиваем в резонанс одну, а настроив её - другую. Пошагово: Подключили, параллельно катушке ткнули мультиметром на пределе переменные вольты, так-же параллельно катушке припаяли конденсатор 0.07-0.08 мкф, смотрим показания. Допустим 4 В - очень слабо, не в резонансе с частотой. Ткнули параллельно первому конденсатору второй небольшой ёмкости - 0.01 мкф (0.07+0.01=0.08). Смотрим - уже показал вольтметр 7 В. Отлично, увеличим ещё ёмкость, подключим на 0.02 мкФ - смотрим на вольтметр, а там 20 В. Великолепно, едем дальше - ещё докинем пару тысяч пик ёмкости. Ага. Уже начало падать, откатим назад. И так добиться максимальных показаний вольтметра на катушке металлоискателя. Затем аналогично с другой (приёмной) катушкой. Настроить на максимум и подключить обратно к приёмному гнезду.

Как сводить катушки металлоискателя в ноль

   Для настройки нуля подключаем тестер на первую ногу LF353 и понемногу начинаем сжимать, растягивать катушку. После залива из эпоксидки - нолик точно убежит. Поэтому надо заливать не всю катушку, а оставить места для регулировки, и после высыхания доводить до нуля и заливать окончательно. Взять кусок шпагата и половину катушки обвязать одним витком к середине (к центральной части ,месту соединения двух катушек) вставить в петлю шпагата кусочек палочки после чего ее крутить (натягивать шпагат) - катушка будет сжиматься, поймав нолик шпагат пропитать клеем, после почти полного высыхания опять подправить нолик повернув палочку еще чуть-чуть и залить шпагат окончательно. Или проще: Передающая закреплена в пластмассе неподвижно, а приёмную накладываем на первую на 1 см, типа как свадебные кольца. На первом выводе U1A будет писк 8 кГц - можно контролировать вольтметром переменного тока, но лучше просто высокоомными наушниками. Так вот приёмную катушку металоискателя надо то надвигать, то сдвигать с передающей до тех пор, пока на выходе ОУ писк не стихнет до минимума (или показания вольтметра не упадут до нескольких милливольт). Всё, катушка сведена, фиксируем.



Какой провод для поисковых катушек лучше

   Провод для намотки катушек не имеет значения. От 0.3 до 0.8 пойдёт любой, всё равно придётся немного подбирать ёмкость для настройки контуров в резонанс и на частоту 8.192 кГц. Конечно и более тонкий провод вполне подходит, просто чем он толще, тем добротность и, как следствие чутьё - лучше. Но если намотать 1 мм - будет довольно тяжеловато таскать. На листе бумаги рисуем прямоугольник 15 на 23 см. От левого верхнего и нижнего угла откладываем по 2,5 см, и соединяем их линией. С правым верхним и нижними углами проделываем тоже самое, но откладываем по 3 см. По средине нижней части ставим точку и по точке слева и справа на расстоянии 1 см. Берем фанеру, накладываем этот эскиз и вбиваем гвоздики во все точки указанные. Берем провод ПЭВ 0,3 и мотаем 80 витков провода. Но честно говоря без разницы сколько витков. Всё равно частоту 8 кГц будем выставлять в резонанс конденсатором. Сколько намотали - столько и намотали. Я мотал 80 витков и конденсатор 0.1 мкф, если намотаете допустим 50 - ёмкость соответственно где-то 0.13 мкф поставить придётся. Далее, не снимая с шаблона обматываем катушку толстой ниткой - типа как обматывают жгуты проводов. После покрываем катушку лаком. Когда высохнет, снимаем катушку с шаблона. Затем идёт обмотка катушки изоляцией - фум лента или изолента. Далее - обмотка приёмной катушки фольгой, можно взять ленту из электролитических конденсаторов. TX катушку можно не экранировать. Не забудьте оставить РАЗРЫВ в экране 10 мм, по середине катушки. Дальше идёт обмотка фольги луженым проводом. Этот провод вместе с начальным контактом катушки у нас будет массой. И наконец обмотка катушки изолентой. Индуктивность катушек около 3,5мГ. Емкость получается около 0,1мкф. Что касается заливки катушки эпоксидкой, то я не заливал её вообще. Просто туго замотал изолентой. И ничего, два сезона отходил с этим металлоискателем без ухода настроек. Обратите внимание на влагоизоляцию схемы и поисковых катушек, ведь придётся по мокрой траве косить. Всё должно быть герметично - иначе попадёт влага и настройка поплывёт. Ухудшится чувствительность.


Какие детали и чем можно заменить


      Транзисторы
 BC546 - 3шт или КТ315.
 BC556 - 1шт или КТ361
      Операционники:

LF353 - 1шт или меняйте на более распространенную TL072.
LM358N - 2шт
      Цифровые микросхемы
CD4011 - 1шт
CD4066 - 1шт
CD4013 - 1шт
      Резисторы постоянные, мощностью 0,125-0,25 Вт:
5,6К - 1шт
430К - 1шт
22К - 3шт
10К - 1шт
390К - 1шт
1К - 2шт
1,5К - 1шт
100К - 8шт
220К - 1шт
130К - 2шт
56К - 1шт
8,2К - 1шт
      Резисторы переменные
100К - 1шт
330К - 1шт
      Конденсаторы неполярные
1нФ - 1шт
22нФ - 3шт (22000пФ = 22нФ = 0. 022мкФ)
220нФ - 1шт
1мкФ - 2шт
47нФ - 1шт
10нФ - 1шт
      Конденсаторы электролитические
220мкФ на 16В - 2шт

   Динамик миниатюрный.
   Кварцевый резонатор на 32768 Гц.
  Два сверхярких светодиода разного цвета.

   Если вы не можете достать импортные микросхемы, вот отечественные аналоги: CD 4066 - К561КТ3, CD4013 - 561ТМ2, CD4011 - 561ЛА7, LM358N - КР1040УД1. У микросхемы LF353 - прямого аналога нет, но смело ставим LM358N или лучше TL072, TL062. Совсем не обязательно ставить операционный усилитель именно - LF353, я просто поднял усиление на U1A заменив резистор в цепи отрицательной обратной связи 390 кОм на 1 мОм - чувствительность значительно возросла на процентов 50, правда после этой замены ушёл ноль, пришлось на катушку в определённом месте приклеить скотчем кусочек алюминиевой пластинки. Советские три копейки чувствует по воздуху на расстоянии 25 сантиметров и это при питании 6 вольт, потребляемый ток без индикации - 10 мА. И не забудь про панельки - удобство и простота настройки значительно повысятся. Транзисторы КТ814, Кт815 - в передающую часть металлоискателя, КТ315 в УНЧ. Транзисторы - 816 и 817 желательно подобрать с одинаковым коэффициентом усиления. Заменимы на любые соответствующей структуры и мощности. В генераторе металлоискателя установлен специальный часовой кварц на частоту 32768 Гц. Это стандарт абсолютно для всех кварцевых резонаторов, которые стоят в любых электронных и электромеханических часах. В том числе и наручных и дешёвых китайских настенных/настольных. Архивы с печатной платой для Volksturm SMD варианта и для Volksturm+GEB (вариант с ручной отстройкой от земли).


От чего зависит глубина поиска целей



    Чем больше диаметр катушки металлоискателя, тем глубже чутьё. А вообще, глубина обнаружения цели данной катушкой, зависит прежде всего от размера самой цели. Но при увеличении диаметра катушки наблюдается уменьшение точности обнаружения объекта и даже иногда потеря мелких целей. Для объектов с монету, этот эффект наблюдается при увеличении размера катушки свыше 40 см. Итого: большая поисковая катушка, имеет большую глубину обнаружения и больший захват, но менее точно обнаруживает цель, чем маленькая. Большая катушка идеальна для поиска глубоких и больших целей, таких как клады и крупные объекты.

    По форме катушки делятся на круглые и эллиптичные (прямоугольные). Эллиптичная катушка металлоискателя обладает лучшей избирательностью по сравнению с круглой, потому что ширина магнитного поля у нее меньше и в поле ее действия попадает меньше посторонних объектов. Но круглая имеет большую глубину обнаружения и лучшую чувствительность к цели. Особенно на слабо минерализованных грунтах. Круглая катушка наиболее часто используется при поиске с металлоискателем.

    Катушки диаметром меньше 15 см называют маленькими, катушки диаметром 15-30 см называют средними и катушки свыше 30 см - большие. Большая катушка генерирует большее электромагнитное поле, поэтому она имеет большую глубину обнаружения, чем маленькая. Большие катушки генерируют большое электромагнитное поле и соответственно, имеют большую глубину обнаружения и покрытие при поиске. Такие катушки используются для просмотра больших площадей, но при их использовании, может возникнуть проблема на сильно замусоренных площадках потому, что в поле действия больших катушек может попасться сразу несколько целей и металлоискатель среагирует на более крупную цель.

    Электромагнитное поле маленькой поисковой катушки тоже маленькое, поэтому с такой катушкой лучше всего искать на территориях сильно замусоренных всякими мелкими металлическими предметами. Маленькая катушка идеальна для обнаружения маленьких объектов, но имеет небольшую площадь покрытия и сравнительно небольшую глубину обнаружения.

    Для универсального поиска хорошо подойдут средние катушки. Такой размер поисковой катушки сочетает в себе достаточную глубину поиска и чувствительность к целям с разными размерами. Я делал каждую катушку диаметром примерно 16 см и обе эти катушки укладывал в круглую подставку из-под  старого  монитора 15". В таком варианте глубина поиска этого металлоискателя будет такая: алюминиевая пластина 50x70 мм - 60 см, гайка М5-5 см, монетка - 30 см, ведро - около метра. Данные значения получены на воздухе, в земле будет на 30% меньше.


Питание металлоискателя

     Отдельно схема металлоискателя тянет 15-20 мА, при подключенной катушке + 30-40 мА, итого вместе до 60 мА. Конечно в зависимости от типа применяемого динамика и светодиодов это значение может изменяться. Простейший случай - питание взял 3 (или даже две) последовательно подключенные литий ионные батарейки от мобил на 3,7В и при заряде разряженных аккумуляторов, когда подключаем любой блок питания на 12-13в, ток заряда начинается от 0,8А и падает до 50ма за час и тогда вообще не надо что-то добавлять, хотя ограничительный резистор конечно же не помешает. Как вообще самый простейший вариант - крона на 9В. Но учтите, что металлоискатель съест её за 2 часа. Но для настройки этот вариант питания самое оно. Крона при любых обстоятельствах не выдаст большой ток, который может спалить что-то в плате.



Самодельный металлоискатель

   А теперь описание процесса сборки металлодетектора от одного из посетителей. Так как из приборов имею только мультиметр, скачал с инета виртуальную лабораторию Записных О.Л. Собрал адаптер, простенький генератор и прогнал в холостую осциллограф. Вроде показывает какую-то картинку. Далее занялся поиском радиодеталей. Так как печатки в основном выкладывают в формате «lay», скачал «Sprint-Layout50». Выяснил, что такое лазерно-утюжная технология изготовления печатных плат и как их травить. Вытравил плату. К этому времени все микросхемы были найдены. Что не нашел у себя в сарайчике, пришлось покупать. Приступил к пайке перемычек, резисторов, сокетов микросхем, и кварца из китайского будильника на плату. Периодически проверяя сопротивление на шинах питания чтобы не было соплей. Решил для начала собрать цифровую часть прибора, как наиболее легкую. То-есть генератор, делитель и коммутатор. Собрал. Поставил микросхему генератора (К561ЛА7) и делитель (К561ТМ2). Микросхемы б/ушные, выдрал из каких-то плат, обнаруженных в сарайчике. Подал питание 12В контролируя ток потребления по амерметру, 561ТМ2 стала теплой. Заменил 561ТМ2, подал питание – ноль эмоций. Меряю напряжение на ногах генератора – на 1 и 2 ногах 12В. Меняю 561ЛА7. Включаю – на выходе делителя, на 13 ноге есть генерация (наблюдаю на виртуальном осциллографе)! Картинка правда не ахти какая, но за неимением нормального осциллографа – пойдет. Но на 1, 2 и 12 ногах ничего нет. Значит генератор работает, нужно менять ТМ2. Установил третью микросхему делителя – красота на всех выходах есть генерация! Для себя сделал вывод, что выпаивать микросхемы нужно как можно аккуратнее! На этом первый шаг постройки сделан.

   Теперь настраиваем плату металлоискателя. Не работал регулятор "SENS" - чувствительность, пришлось выкинуть конденсатор C3 после этого регулировка чувствительности заработала как надо. Не нравился звук возникающий в крайнем левом положении регулятора "THRESH" - порог, избавился от этого заменив резистор R9 цепочкой из последовательно соединённых резистор на 5,6 кОм + конденсатор на 47,0 мкФ (отрицательный вывод конденсатора со стороны транзистора). Пока нет микросхемы LF353 вместо неё поставил LM358, с ней советские три копейки чувствует по воздуху на расстоянии 15 сантиметров.

   Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Обмотки TX и RX у меня содержат по 100 витков провода диаметром 0,4. Начинаем сведение на столе, без корпуса. Просто чтоб было два обруча с проводами. А чтоб убедиться в работоспособности и возможности сведения вообще - разведём катушки друг от дрга на полметра. Тогда ноль будет точно. Затем наложив катушки внахлёст примерно 1см (как свадебные кольца) сдвигать - раздвигать. Точка нуля может быть довольно точная и поймать её сразу нелегко. Но она есть.

   Когда, я поднял усиление в RX тракте МД, он начал работать неустойчиво на максимальной чувствительности, это проявлялось в том что после прохождения над целью и её обнаружении выдавался сигнал, но он продолжался и после того когда цели перед поисковой катушкой ни какой уже небыло, это проявлялось в виде прерывистых и колеблющихся звуковых сигналов. При помощи осциллографа была обнаружена и причина этого: при работе динамика и незначительной просадке питающего напряжения уходит "ноль" и схема МД переходит в автоколебательный режим, выйти из которого можно только загрубив порог срабатывания звукового сигнала. Это меня не устраивало поэтому я поставил по питанию КР142ЕН5А + сверх яркий белый светодиод чтобы поднять напряжение на выходе интегрального стабилизатора, стабилизатора на более высокое напряжение у меня небыло. Такой светодиод можно использовать даже для подсветки поисковой катушки. Динамик подключил до стабилизатора, МД после этого стал сразу очень послушный всё начало работать как надо. Думаю Volksturm действительно лучший самодельный металлоискатель!

   Недавно была предложенна данная схема доработки, что позволит превратить Volksturm S в Volksturm SS + GEB. Теперь прибор станет обладать хорошим дискриминатором а также селективностью металлов и отстройкой от грунта, прибор паяется на отдельной плате и подключается вместо конденсаторов с5 и с4. Схема доработки и печатная плата в архиве. Отдельная благодарность за информацию по сборке и настройке металлоискателя всем, кто принимал участие в обсуждении и модернизации схемы, особенно помогли в подготовке материала Электродыч, феска, xxx, slavake, ew2bw, redkii и другие коллеги радиолюбители.

   Форум по металлоискателям

Самодельный металлоискатель на микросхеме, схема металлоискателя

Немного почитав радиолюбительские форумы по изготовлению металлоискателей, обнаружил, что большинство людей собирающих металлоискатели, на мой взгляд, незаслуженно списывают со счетов металлоискатели на биениях — так называемые BFO металлоискатели. Якобы это технология прошлого века и «детские игрушки». — Да, это простой и непрофессиональный прибор, требующий определенных навыков и опыта в обращении. Он не имеет четкой селективности металлов и требует подстройки в процессе эксплуатации. Однако и с ним можно производить удачный поиск при определенных обстоятельствах. Как вариант — пляжный поиск — идеальный вариант для металлоискателя на биениях.



Место для поиска с металлоискателем.

С металлоискателем нужно ходить там, где люди что-то теряют. Мне повезло, у меня есть такое место. Неподалеку от моего дома расположен заброшенный речной песчаный карьер, на котором летом постоянно отдыхают люди бухая и купаясь в реке. Понятное дело, они постоянно что то теряют. На мой взгляд, лучшего места для поиска с металлоискателем BFO придумать нельзя. Потерянные вещи моментально самозакапываются на небольшую глубину в сухой песок и отыскать их вручную уже практически невозможно.  Мистика какая то. Помню, в детстве уронил там в песок ключи от квартиры. Вот стою я, вот сюда упали ключи, но, сколько я не перекапывал тот участок — все безрезультатно. Они буквально провалились «сквозь землю». Просто заколдованное место. В то же время  на этом «золотом» пляже я  постоянно находил в песке чужие ключи, зажигалки, монеты, украшения и телефоны. А при последнем походе с металлоискателем – женское тонкое золотое кольцо. Оно было почти у поверхности чуть присыпано песком. Возможно, просто везение.  Собственно именно под этот пляж я и делал свой металлоискатель.



Достоинства металлоискателя на биениях.

Почему именно BFO? — Во первых, это самый простой вариант металлоискателя. Во вторых он обладает хоть какой то динамикой сигнала в зависимости от свойств предмета. Не то что импульсный металлоискатель – «пикающий» на все одинаково. Я не в коем случае не хочу принизить достоинства импульсного металлоискателя. Это тоже замечательный прибор, но для пляжа заваленного пробками и фольгой он не подходит. Многие скажут, что и металлоискатель на биениях не различает свойств предмета, воет и гудит на все одинаково. Однако это не так. Попрактиковавшись на пляже пару дней, я научился весьма неплохо определять фольгу как резкое и глубокое изменение частоты. Крышки же от пивных бутылок вызывают строго определенное изменение частоты, которое нужно запомнить. А вот монеты издают слабый, «точечный» сигнал — еле уловимое изменение частоты. Все это приходит с опытом при наличии терпения и  неплохого слуха. Металлоискатель на биениях — это все-таки «слуховой» металлоискатель. Анализатором и обработчиком сигналов здесь является человек. По этому вести поиск нужно обязательно на наушники, а не на динамик.  Причем лучший вариант – большие наушники, а не «затычки».



Конструкция металлоискателя.

Конструктивно я решил делать металлоискатель складным и компактным. Чтобы он  влезал в обычный пакет, дабы не привлекать внимание «нормальных» людей.  Иначе, добираясь до места поиска, выглядешь как «инопланетянен», или собиратель металлолома. Для этой цели я купил в магазине самое маленькое (двухметровое пятиколенное) телескопическое удилище. Оставил три колена. Получилась довольно компактное складное основание, на котором я и собрал свой металлоискатель.

Весь электронный блок был собран в уже полюбившимся мною пластиковом коробе для проводки 60х40. Из его пластмассы так же была сделана торцевая заглушка, перегородка отсека питания и крышка отсека питания .Части склеивались суперклеем и садились на болты М3.  Крепление электронного блока металлоискателя к удилищу выполнено в виде металлической скобы, которая вставляется на место рыболовной катушки с леской и фиксируется штатной гайкой удилища. Получилась отличная легкая и прочная конструкция. Наружу блока выведена кнопка питания, гнездо подключения катушки (пятиконтактное гнездо от «дедушкиного» магнитофона), регулятор частоты и гнездо под джек для наушников.

Печатная плата металлоискателя изготавливалась по месту разводкой дорожек водостойким маркером. По этому, к сожалению, печатку предоставить не могу. Монтаж поверхностный навесной — без отверстий – «ленивый» —  мой любимый . Так же важно после сборки платы покрыть её любым лаком для защиты от влаги и мусора. При полевых условиях это очень важно. Я, к примеру, потерял один день из за того, что во внутрь под микросхему попал какой-то мусор. Металлоискатель просто перестал работать. И мне пришлось возвращаться домой, разбирать его, продувать и вскрывать плату лаком.



Схема металлоискателя на биениях.

Сама же схема (см. ниже ) была переработана и оптимизирована мной из двух схем металлоискателей. Это «Металлоискатель на микросхеме» — журнал  «Радио», 1987г, №01, стр 4, 49 и «Металлоискатель повышенной чувствительности» — журнал «Радио», 1994г, №10, стр 26.

В результате получилась простая и функциональная схема, обеспечивающая стабильные низкочастотные результирующие биения – то, что нужно для определения на слух малейших изменений частоты.



Стабильность и чувствительность металлоискателя обеспечивают следующие схемные решения:

1)

Генераторы эталонный и измерительный разнесены — выполнены в отдельных корпусах микросхем – DD1 и DD2. На первый взгляд это расточительство – используется всего один логический элемент корпуса микросхемы из четырех. То есть, да, эталонный генератор собран только на одном логическом элементе микросхемы. Остальные три логические элемента микросхемы  не задействованы вовсе. Точно так же построен и измерительный генератор. Казалось бы — бессмысленно не задействовать свободные логические элементы корпуса микросхем. Однако именно в этом и есть большой смысл. И состоит он в том, что если, допустим, все же собрать в одном корпусе микросхемы два генератора – они будут синхронизировать друг друга на близких частотах. Не удастся получать малейшие изменения результирующей частоты. На практике это будет выглядеть как резкое изменение частоты лишь при близком воздействии массивного металлического предмета на измерительную катушку. Иными словами резко снижается чувствительность. Металлоискатель не реагирует на мелкие предметы. Результирующая частота как бы «залипает» на нуле – до определенного момента вовсе нет биений.  Еще говорят – «тупой металлоискатель», «тупая чувствительность». Кстати «Металлоискатель на микросхеме» — журнал  «Радио», 1987г, №01, стр 4, 49 построен как раз на одной микросхеме вовсе. Там очень заметен этот эффект синхронизации частот. Ним совершенно невозможно искать монеты и мелкие предметы.

Так же оба генератора должны быть экранированы отдельными небольшими экранами из жести. Это на порядок повышает стабильность и чувствительность металлоискателя в целом. Достаточно, просто припаять на минус между микросхемами генераторов небольшие перегородки из жести, чтобы убедится в улучшении параметров металлоискателя. Чем лучше экран — тем лучше чувствительность  (ослабляется влияние генераторов друг на друга и плюс защита от внешнего воздействия на частоту).



2)

Электронная настройка.

Во всех классических схемах BFO (схемах BFO прошлого века) для настройки нулевых биений используется конденсатор переменной емкости КПЕ. Этот паршивый элемент изначально перечеркивает все возможности металлоискателя на биениях. Никогда не используйте КПЕ в BFO! Даже если он не будет иметь люфтов, все равно он будет источником паразитного изменения частоты в следствии температурных  и емкостных влияний окружающей среды. Производить поиск в реальных походных условиях с конденсаторным металлоискателем на биениях сплошное мучение.

Только электронная настройка! Она реализована на стабилитроне D1, включенном в схему как варикап. Такая схема обеспечивает хорошую перестройку частоты при отсутствии паразитных явлений. Вместо  КС147 можно использовать к примеру КС133, КС156 и многие другие. Так же многие диоды обладают свойством варикапа. Естественно, возможно придется подобрать резисторы R1, R3. Возможно R3 нужно будет вообще закоротить при другом стабилитроне или диоде.



3)

Компаратор на DD3.2 – DD3.4.

Этот элемент схемы преобразует синусоидальный сигнал с выхода смесителя DD3.1 в прямоугольные импульсы удвоенной частоты.

Во первых, прямоугольные импульсы отчетливо слышны на герцовых частотах как четкие щелчки. В то время как синусоидальный сигнал герцовых частот уже с трудом различим на слух.

Во вторых, удвоение частоты позволяет более близко подойти регулировкой к нулевым биениям. В результате, регулировкой можно добиться «цоканья» в наушниках, изменение частоты которого уже можно уловить при поднесении маленькой монеты к катушке на расстоянии 30 см.



4)

Стабилизатор питания генераторов.

Естественно, в данной схеме напряжение питания заметно влияет на частоту генераторов DD1.1 и DD2.1 металлоискателя. Причем на каждый из генераторов влияет по разному. В результате чего, с разрядом батареи немного «плывет» и частота биений металлоискателя. Для предотвращения этого в схему был введен пятивольтовый стабилизатор DA1 для питания генераторов DD1.1 и DD2.1. В результате чего частота перестала «плыть». Однако, следует сказать, что с другой стороны, из за пятивольтового питания генераторов несколько снизилась чувствительность металлоискателя в целом. По этому, эту опцию следует считать необязательной и при желании можно питать генераторы DD1.1 и DD2.1 от кроны без стабилизатора DA1. Только придется чаще подстраивать частоту вручную, регулятором.



Конструкция катушки металлоискателя.

(См. схему ниже).

Так как это не импульсный металлоискатель, а BFO, то поисковая катушка (L2) не боится металлических предметов в своей конструкции.  Нам не понадобятся пластмассовый болт. То есть  мы можем без опаски применять для её изготовления металлический (но только незамкнутый!) каркас и обычный металлический болт для шарнира. В последствии, при наладке схемы, все влияния металла в конструкции выведутся в ноль подстроечным сердечником катушки L1. Сама катушка L2 содержит 32  витка провода ПЭВ или ПЭЛ диаметром 0,2 – 0,3 мм. Диаметр катушки должен быть около 200 мм. Намотку удобно производить на небольшое пластмассовое коническое ведро. Полученные витки полностью обматываются изолентой и увязываются ниткой. Далее вся эта конструкция обматывается фольгой (кулинарная фольга для запекания). Сверху фольги наматывается луженая проволока несколькими витками по всему периметру катушки. Эта проволока будет выводом фольгяного экрана катушки. Еще раз все вместе обматывается изолентой. Сама катушка готова.

Каркас на котором будет располагаться катушка и которым она будет крепится к удилищу изготавливается из стальной пружинящей (не мягкой) проволоки 3-4 мм. Он состоит собственно из трех частей (смотри рисунок)– двух витых проволочных петель шарнира, которые будут соединены болтом между собой и проволочного кольца, продетого в трубку от капельницы (кольцо не должно быть замкнутым витком).

Вся эта конструкция вместе с готовой проволочной катушкой так же  увязывается вместе нитками и изолентой.

Сам шарнир с катушкой крепится к удилищу увязыванием капроновыми нитками и проклейкой эбоксидной смолой.

Катушку желательно не мочить в процессе поиска и тем более не использовать для подводного поиска. Она не герметична. Попавшая во внутрь влага со временем может разрушить её.

Катушка L1 (смотри схему) мотается на каркасе от малогабаритного радиоприемника с металлическим экраном и подстроечным сердечником. Катушка содержит 65 витков провода ПЭВ диаметром 0.06мм



Я и Диод. © yaidiod.ru.

Простой металлоискатель на семи кремниевых транзисторах

Металлоискатель позволяет на расстоянии до 20 см обнаруживать любой металлический предмет. Дальность обнаружения зависит только от площади металлического предмета.

Для тех, кому этого расстояния недостаточно, например искателям кладов, можно порекомендовать увеличить размеры рамки. Это должно увеличить и глубину обнаружения.

Принципиальная схема металлоискателя

Схема собрана на транзисторах, работающих в режиме микротоков, и состоит из ВЧ генератора (100 кГц) на VT1, который настраивается резистором R1 на максимальную чувствительность к металлическим предметам.

Рис. 1. Принципиальная схема простого самодельного металлоискатела на транзисторах.

В качестве катушек L1 и L2 используются две рамки (рис. 2). Транзисторы VT2, ѴТЗ включены как диоды и обеспечивают стабилизацию режимов автогенератора — VT1 и активного детектора на VT4 при изменении напряжения питания и температуры.

Резистор R6 устанавливает чувствительность металлоискателя. На транзисторах VT5 и VT7 собран звуковой автогенератор, который включается транзистором VT6. Для того чтобы обеспечить громкий звук пьезоизлучателя HF1, параллельно ему включена катушка L3.

Это увеличивает напряжение на пьезоизлучателе за счет резонанса между внутренней емкостью HF1 и индуктивностью L3. При попадании в поле катушек L1—L2 металлического предмета частота генератора меняется, что приводит к уменьшению амплитуды напряжения на входе детектора (VT4). Он запирается, а транзистор VT6 открывается, что разрешает работу звукового генератора.

Данная схема по сравнению с аналогичными устройствами, использующими принцип биений частот, обеспечивает большую чувствительность и проще в изготовлении.

Детали и конструкция

В качестве источника питания применена батарея типа «Корунд» или «Крона» (9 В), но может использоваться и любой стационарный источник напряжением 6—10 В. Ток потребления в дежурном режиме не более 1,5 мА, при работе звукового сигнала — 7 мА.

Рис. 2. Конструкция простого металлоискателя на транзисторах конструкция.

Все элементы схемы могут быть размещены на печатной плате из одностороннего стеклотекстолита (рис. 3). Корпус для рамки нужно изготовить из любых диэлектрических материалов, например, склеить из оргстекла.

Катушки L1 и L2 должны быть одинаковыми и содержать по 40+40 витков провода ПЭЛ диаметром 0,25 мм (периметр катушек 340 мм).

Катушка L3 наматывается на двух склеенных вместе фер-ритовых кольцах типоразмера К10х6хЗмм марки 400— 1000НМ и содержит 250—300 витков провода ПЭЛ диаметром 0,1 мм.

Подстроенные резисторы R1 и R6 должны быть типа СП5-16В, остальные могут быть любыми малогабаритными. Конденсаторы С7 — типа К50-35 на 16 В, остальные — типа К10-17.

Рис 3. Печатная плата самодельного металлоискателя.

Диод VD1 можно заменить любым импульсным. Микровыключатель SA1 типа ПД-9-2.

При настройке устройства, если не удается получить генерации на VT1 с помощью регулировки резистором R1 (нужно контролировать осциллографом напряжение на этом резисторе), потребуется изменить фазу подключения выводов катушки L1.

При регулировке схемы на максимальную чувствительность к металлическим предметам может потребоваться изменить расстояние перекрытия катушек «А» (рис. 1), после чего рамки катушек нужно зафиксировать клеем.

Источник: Корякин-Черняк С.Л. Семьян А.П. - Металлоискатели своими руками. Как искать, чтобы найти монеты, украшения, клады.

Цепь металлоискателя

со схемой и схемой

Схема металлоискателя

Я всегда хотел сделать металлоискатель, глядя, как это круто во всех голливудских, болливудских фильмах. Я понял одну вещь: все не так сложно, как вы думаете. В конце концов, я обнаружил, что металлоискатель действительно прост и легок в изготовлении. В этом посте я делюсь с вами «Как сделать металлоискатель»

Описание

Это принципиальная схема недорогого металлоискателя , использующего одну транзисторную схему и старый карманный радиоприемник.Это не что иное, как генератор Колпитца , работающий в средней полосе частот, и радиомодуль , настроенный на ту же частоту. Во-первых, радиоприемник и схема ставятся рядом. Затем радио настраивается так, чтобы из радио не было звука. В этом состоянии радиоприемник и схема будут работать на одной и той же частоте, и одинаковые частоты будут отбиваться, чтобы не издавать звука. Это установка. Когда цепь металлоискателя размещается рядом с металлическим предметом, индуктивность его катушки изменяется, как и частота колебаний.Теперь две частоты будут разными, отмены не будет, и радио будет издавать шипящий звук. Это означает, что обнаружен металлический объект.

Простая, га.

CircuitsToday представил список книг, которые помогут вам получить знания по основам электроники. Эти книги написаны некоторыми известными авторами в области электроники и их можно купить в Интернете. Нажмите на эту ссылку: - 4 ОТЛИЧНЫХ КНИГИ ДЛЯ ИЗУЧЕНИЯ ОСНОВНОЙ ЭЛЕКТРОНИКИ.

Банкноты
  • Чтобы сделать L1, сделайте 60 витков эмалированного медного провода 36SWG на трубке из ПВХ диаметром 1 см.
  • Питание схемы от адаптера, а не от батареи вызывает шум. Радиопроекты всегда хорошо питать от батареи.

Электрическая схема и перечень деталей металлоискателя Принципиальная схема


Эта простая схема состоит из следующих частей;
  • Резистор - 3,3 кОм - 1 шт.
  • Резистор - 2,2 кОм - 1 шт.
  • Сопротивление - 68 Ом - 1 шт.
  • Конденсатор - 10 мкФ / 16 В - 1 шт.
  • Конденсатор - 10пФ - 1 шт.
  • Конденсатор - 100 пФ - 1 шт.
  • Аккумулятор - 6 В
  • Транзистор
  • NPN - BC548 - 1 шт.

Приложения

Применения металлоискателей много.Вы можете увидеть их в аэропортах и ​​везде, где требуется проверка безопасности при входе. Помимо этого;

  • Можно использовать как крутой мини проект для инженерии, ну или хотя бы для хвастовства
  • Для обнаружения металлических предметов на конвейерных лентах. В пищевой промышленности важно, чтобы металлы не попадали случайно, поэтому наличие металлоискателя рядом с конвейерными лентами, на которых транспортируются предметы для упаковки, сделает свою работу.
Похожие сообщения

самодельных схем металлоискателя

Самодельная схема металлоискателя - Катушка детектора ElectroSchematics L1 является частью синусоидального генератора, построенного на транзисторе T1.Обычно центральная частота генератора, управляемого напряжением, ГУН от ФАПЧ ... Создайте свой собственный металлоискатель с помощью Arduino - Проекты Создание металлоискателя с использованием генератора Колпитца и Arduino. Индуктор вышеуказанной цепи резервуара образует детектор металлоискатель большая катушка с проволокой. Когда металлический материалМатериалы для вашего металлоискателя DIY.

Обзор Металлоискатель CLUE в CircuitPython Adafruit 13 мая 2020 Обнаружение металлов с помощью CLUE или Circuit Playground Bluefruit на частоте, что делает определение затухания более точным.Рисунок1 -Электрическая схема самодельного металлоискателя Скачать научную схему Рисунок1 -Электрическая схема самодельного металлоискателя. из публикации: EIJST - Строительство самодельного металлоискателя ... Как сделать схему металлоискателя? - Appuals.com, 15 октября 2019 г. В этом проекте мы собираемся создать простую схему металлоискателя с использованием. Позвольте нам начать сбор дополнительной информации, составив полный список ... точечных датчиков для обнаружения металлов, соберите свои собственные - ОСНОВНАЯ СХЕМА металлоискателя Pinterest.Распространение компонентов и печатных плат регулятора - Controladores elétrico / mecânico Distribution. diy ...

Простой металлоискатель: 8 шагов с изображениями - инструкции Вместо зуммера вы можете использовать конденсатор 10 мкФ и динамик с сопротивлением 8 Ом. Инструменты: - макет и провода - плоскогубцы, пинцет, плоскогубцы для проделывания отверстий - пайка ... КАК СДЕЛАТЬ ОДИН ИЗ ЛУЧШИХ ДЕТЕКТОРОВ МЕТАЛЛА КАК СДЕЛАТЬ ОДИН ИЗ ЛУЧШИХ ЦЕПЕЙ ДЕТЕКТОРА МЕТАЛЛА Электронные схемы Электронная схема.ДОМАШНИЙ ДЕТЕКТОР МЕТАЛЛА Simple- Pinterest Самодельная простая, но эффективная схема металлоискателя для монет, ювелирных изделий и многого другого. В этом видео я покажу вам, как именно был создан мой, и объясню, как. Комплект самодельного металлоискателя - Jameco Electronics Как построить самодельный металлоискатель Любой простой домашний проект может быстро превратиться в астрофический, если вы столкнетесь с электрическим кабелем, газовыми и водопроводными трубами ...

IS ICstation Практика пайки DIY электронных устройств - Amazon.com Купить IS ICstation Набор для практики электронной пайки DIY Соберите простой металлоискатель с датчиком металла с зуммером для начинающих сварщиков: сварка и пайка... 3 способа построить металлоискатель - wikiHow Построить собственный металлоискатель - это весело и образовательно. При создании традиционного металлоискателя может потребоваться комплект или глубокое знание электрических схем ...

50 Идеи металлоискателя металлоискатель детектор золота 11 апреля 2018 - Изучите доску Арсама Насертораби «металлоискатель» на Pinterest. Узнайте больше о металлоискателях с помощью 555: Металлоискательские схемы Самодельные ламповые радиоприемники Дэйва - 2009 Страница конкурса "Хрустальное радио".Вот ... Самодельная схема металлоискателя Самодельная схема металлоискателя. Самодельная схема детектора золота Самодельная схема детектора золота может быть трудной, когда некоторые люди, но найти золото, сделав свой собственный детектор, также весело. Схема металлоискателя с использованием разностного резонатора Полный 5 января 2018 Здесь описана простая схема металлоискателя, которая может обнаруживать металлические проводники в диапазоне от 25 до 30 миллиметров. Схема основана на ...

DIY Металлоискатель с использованием Arduino, шаг за шагом - Arduino Create 25 февраля 2020 г.Электронная схема Arduino и медный изгиб.вот действительно мы делаем датчик близости, который идентифицирует металл. при помощи RC ... Smart Hunter - самодельный УНЧ металлоискатель. NECO Этот УНЧ металлоискатель на базе Arduino и смартфона. В Интернете есть много схем, как сделать самодельный усилитель, так что если кто-то ... Датчики / Детекторы: Электронные схемы металлоискателей Схемы или схемы схем или схем металлоискателей и датчиков. Металлоискатель - генератор частоты биений BFO В металлоискателях используются два генератора... КАК СДЕЛАТЬ ДЕТЕКТОР МЕТАЛЛОВ - Es Metal Detectors Создание собственного металлоискателя - это идеальный проект для школьного колледжа или хобби. Как только компоненты будут получены, схема может быть построена за несколько часов - действительно хороший регулируемый опорный генератор вам придется Посетите магазин DIY ...

Принципиальная схема и работа металлоискателя - Electronics Hub Jul 31 2017 Металлоискатели можно создать легко, а схема для базового металлоискателя не такая сложная. В этом проекте мы разработали простой DIY... Diy Metal Detector Hackaday 2 мая 2020Если вы когда-нибудь задумывались о том, чтобы стать охотником за сокровищами, этот простой самодельный металлоискатель от mircemk может быть хорошим проектом для начала. Дизайн ... Схема для создания собственного электронного металлоискателя Самодельный металлоискатель. Самодельный земснаряд на воде. Заинтересован в создании чрезвычайно сложного проекта, который поможет вам найти больше золотых самородков и ... Простой чувствительный металлоискатель своими руками - Hackster.io 12 декабря 2020 г. Простой чувствительный металлоискатель своими руками.Индукционный импульсный металлоискатель. Он может обнаруживать металлическую монету на расстоянии 15 см и более крупный металлический объект ...

Построение четырехтранзисторного металлоискателя Журнал "Гайки и вольт" Схема может обнаруживать банку из-под газировки на глубине шести дюймов и металлические трубы диаметром При изготовлении ручки для металлоискателя используются трубы ПВХ. Простой, но мощный металлоискатель - EEWeb 3 февраля 2020 г. Очень просто создать действующий металлоискатель с хорошими характеристиками. Очень часто люди теряют свои металлические предметы на пляже или в...

КАК СДЕЛАТЬ ОДИН ИЗ ЛУЧШИХ ДЕТЕКТОРОВ МЕТАЛЛОВ 2 октября 2014 КАК СДЕЛАТЬ ОДНУ ИЗ ЛУЧШИХ ЦЕПЕЙ ДЕТЕКТОРОВ МЕТАЛЛОВ - это интерактивное видео-руководство премиум-класса. См. Внизу описания ... Самодельный металлоискатель - полезные мобильные приложения. Схема самодельного металлоискателя чрезвычайно проста и может быть сделана кем угодно, даже тем, кто никогда не держал в руках паяльник. Металл ...

19 Планы для самостоятельного изготовления металлоискателей Бесплатно - MyMyDIY Inspiring DIY Благодаря этому простому плану вы можете построить металлический датчик самостоятельно.Список ...

Схема самодельного металлоискателя Металлоискатель 17.08.2016 - схемы и схемы самодельного металлоискателя. Как сделать простой металлоискатель с использованием IC CS209A 15 июня 2019 г. Как сделать простой металлоискатель с использованием IC CS209A Принцип работы предлагаемой схемы металлоискателя довольно прост, но я также являюсь основателем веб-сайта: www.homemade-circuits.com / where I ...

Задайте вопрос эксперту: вопрос о металлоискателях HomeMade. Состав каждого из них совершенно разный. Возможно, вы изобрели детектор батарей или детектор с печатной платой вместо металлоискателя. Ознакомьтесь с этим самодельным металлоискателем на базе Arduino Робот 6 окт.2020 г. Вот принципиальные схемы.Приемник металлоискателя Arduino Принципиальная схема робота / металлоискателя. Источник: Интересная инженерия. Создайте ... Проект металлоискателя Arduino с кодом и принципиальной схемой 6 января 2018 г. Ниже приведены компоненты, которые вам понадобятся для создания простого металлоискателя своими руками с использованием Arduino. Все эти компоненты должны быть ... Цепь детектора золота - Новейшие детекторы золота и металла, 29 июня 2020 г., из интегральной схемы при создании электрической цепи. Вот на следующих рисунках пример простой самодельной схемы металлоискателя...

ДОМАШНИЙ ДЕТЕКТОР МЕТАЛЛА Simple- YouTube 18 января 2015 г. Самодельная простая, но эффективная схема металлоискателя для монет, ювелирных изделий и прочего. В этом видео я покажу вам, как именно был сделан мой ...

Схема металлоискателя со схемой и схемой Эта простая схема состоит из следующих частей; · Резистор - 3,3 кОм - 1 шт. · Резистор - 2,2 кОм - 1 шт. · Резистор - 68 Ом - 1 шт. · Конденсатор - 10 мкФ / 16 В - 1 ... Сделай сам простой металлоискатель для смартфонов Hackaday.io 25 апр 2020 Этот металлоискатель способен обнаруживать небольшие металлические предметы на больших расстояниях. Например, небольшую металлическую монету или золотое кольцо можно найти в ... Легко построить импульсный индукционный металлоискатель с DSP. Хотя это делается в большинстве коммерческих и самодельных схем металлоискателя, это далеко не идеально. Основная проблема заключается в том, что напряжение, генерируемое цепью металлоискателя с использованием одного транзистора - Учебное пособие, 10 января 2018 Поисковая катушка для этой транзисторной цепи металлоискателя создается путем намотки 16 витков вокруг сферического объекта диаметром 12 см.Это ...

PRE Post: производитель агрегатов для дробления в Индии
NEXT Post: высококачественный резервуар для перемешивания краски на 5000 л

Простой в сборке импульсный индукционный металлоискатель с DSP - Lammert Bies

Об авторе: Ламмерт Бис папа, муж и полиглот. Он занимается разработкой встраиваемых систем с восьмидесятых годов. Использовал машинное обучение до того, как у него появилось название. Специализируется на соединении компьютеров, роботов и людей. Был сторонником Google Mapmaker и выступал на нескольких международных конференциях Google с 2011 года до тех пор, пока Mapmaker не отключили от сети в 2017 году.Bughunter с Google. В настоящее время распространяет искусственный интеллект в самых диких местах производственной среды. Он никогда не перестает учиться.

Введение в обнаружение металлов

Большинство металлоискателей основано на том факте, что металлы в магнитном поле изменяют его поведение. Есть два общих подхода к обнаружению этих изменений. В одном подходе переменный ток подается на передающую катушку. Приемная катушка используется для приема магнитного поля, создаваемого передатчиком.Если кусок металла попадает в зону действия силовых линий магнитного поля, приемная катушка может обнаружить изменение как амплитуды, так и фазы принятого сигнала. Величина изменения амплитуды и изменения фазы является показателем размера и расстояния до металла, а также может использоваться для различения черных и цветных металлов.

В другом подходе импульсы тока отправляются на передающую катушку. Магнитное поле, вызванное этими импульсами, запускает вихревые токи в металлах вблизи катушки.Если магнитное поле переключается достаточно быстро, вихревые токи могут быть обнаружены с помощью передающей катушки, которая затем действует как приемник.

Импульсная индукция часто позволяет достичь более глубоких целей, чем частотные детекторы, но различить разные типы металлов труднее. В связи с особыми потребностями, когда я начал этот проект, на этой странице описывается импульсный индукционный металлоискатель с максимально возможной дискриминацией между различными металлами. Для этого обработка сигналов выполняется полностью в цифровом виде с помощью цифрового сигнального процессора , DSP .

Конструкция поисковой катушки

В Интернете есть много проектов, касающихся индукционных металлоискателей. Хотя они отличаются способом обработки сигналов, электроника, генерирующая импульсы магнитного поля, почти всегда идентична.

Основным элементом для генерации магнитных импульсов является катушка. Размер катушки в основном зависит от требуемой глубины обнаружения и минимального размера объектов, которые еще должны быть обнаружены.В целом можно сказать, что максимальная теоретическая глубина обнаружения катушки в пять раз превышает диаметр, а минимальный размер объекта, обнаруживаемого катушкой, составляет пять процентов диаметра. Это максимальные значения, которые сильно зависят от ситуации. Очевидно, что с метровой катушкой вы не обнаружите пятисантиметровый объект на глубине пяти метров. Однако это дает представление о том, какой тип катушки вам нужен для решения конкретной проблемы. Многие люди будут использовать металлоискатели для поиска монет и драгоценностей.Для таких ситуаций подойдет катушка 250 или 400 мм. В моей ситуации мне нужно было разместить железные 100-миллиметровые водопроводные трубы на глубине двух метров. Вот почему я решил использовать катушку длиной 1 метр.

Хотя физический размер и форма катушки могут различаться (квадратные или эллиптические катушки используются в определенных ситуациях и работают так же хорошо, как и круглые), индуктивность катушек незначительно различается между различными физическими конструкциями. Общепринятая оптимальная индуктивность поисковых катушек для импульсных индукционных металлоискателей находится в диапазоне от 300 до 500 мкГн.В этом проекте я предполагаю, что используемые катушки имеют емкость 400 мкГн. Для катушек меньшего размера это обычно означает большее количество витков.

Поисковая катушка должна работать от общедоступных источников питания. Из-за аналоговой схемы для усиления небольших вихретоковых сигналов, регистрируемых после прекращения магнитного импульса, наиболее практичным является двойной источник питания ± 10 В или ± 12 В. Катушка будет заряжаться только с одной из двух сторон источника питания, что дает асимметричный разряд батареи, если мы используем два отдельных аккумуляторных блока для положительной и отрицательной стороны источника питания.Поэтому мы будем использовать только одну аккумуляторную батарею на 10 или 12 вольт и генерировать другую сторону питания с помощью преобразователя постоянного тока в постоянный. Хотя это делается в большинстве коммерческих и самодельных схем металлоискателей, это далеко не идеально. Основная проблема заключается в том, что напряжение, генерируемое преобразователем постоянного тока в постоянный, не является свободным от пульсаций, и особенно на высоких частотах, с которыми мы работаем, это может вызвать некоторую нежелательную связь. Мы отложим эту проблему до параграфа об источнике питания и теперь будем предполагать, что наша катушка заряжена напряжением от 9 до 15 В (в зависимости от фактического выбора аккумуляторной батареи, уровня заряда аккумуляторов и т. Д.) .)

Когда это напряжение подается на катушку через высокоскоростной биполярный транзистор или полевой МОП-транзистор, ток в катушке будет постепенно увеличиваться, пока не будет ограничен внутренним сопротивлением катушки, зарядным транзистором и другими возможными компонентами с сопротивлением в линии. . Чем дольше мы заряжаемся, тем выше будет магнитное поле. У этого есть свои преимущества и недостатки. Более сильные магнитные поля могут проникать глубже в почву. Но если мы будем заряжать более длительный период, чем, скажем, 250 мкс, вы можете перенасыщать землю, что сделает небольшие объекты невидимыми из-за фонового шума.Поэтому мы должны ограничить максимальное время зарядки значением около 250 мкс при достаточно низком сопротивлении цепи, чтобы в течение этого периода в катушке генерировался достаточный ток. Нетрудно рассчитать максимальный ток, который может протекать через катушку. Этот ток определяется омическим сопротивлением всех компонентов контура. Можно с уверенностью предположить, что наибольшее сопротивление имеет катушка. Многие силовые транзисторы и полевые МОП-транзисторы, используемые в индукционных металлоискателях, имеют максимальный непрерывный ток от 8 до 10 ампер.Если мы сконструируем катушку таким образом, чтобы она имела сопротивление не менее 2 Ом, максимальный ток, который будет протекать, никогда не будет больше 7,5 А с самым большим аккумуляторным блоком и полностью загруженными аккумуляторами. При сопротивлении цепи 2 Ом и минимальном напряжении 9 В ток через катушку достигнет примерно 3,2 А за упомянутые выше 250 мкс, что более чем достаточно для импульсного индукционного металлоискателя общего назначения с возможностью глубокого поиска.

Теперь мы определили индуктивность и сопротивление катушки, но это не многое говорит о физической конструкции катушки, если мы не знаем ее размеров.В таблице ниже я суммировал размер катушки, толщину провода, количество витков и физическое строение для ряда распространенных размеров катушек. Во всех случаях я старался максимально приблизиться к указанным выше значениям индуктивности и сопротивления. Это уменьшит проблемы с длиной импульса заряда и значениями разрядного резистора при замене катушек.

²
Размер Форма Обороты Сечение провода Индуктивность Сопротивление
Ø 120 мм Круглый 36 .40 мм / 0,14 мм² 405 µH 1,9 Ω
Ø 150 мм Круглый 31 Ø 0,40 мм / 0,14 мм² 394 µH 2,0 Ω14
Круглый 28 Ø 0,40 мм / 0,14 мм² 387 мкГн 2,1 Ом
Ø 200 мм Круглый 26 Ø 0,40 мм / 0,14 мм²
Ø 250 мм Круглый 22 Ø 0.40 мм / 0,14 мм² 380 мкГн 2,3 Ом
Ø 300 мм Круглый 20 Ø 0,50 мм / 0,20 мм² 390 µH 1,6 Ом 400 Круглый 17 Ø 0,50 мм / 0,20 мм² 396 мкГн 1,8 Ом
Ø 500 мм Круглый 15 Ø 0,50 мм / 0,20 мм² 400
1.0 x 1,0 м Квадрат 10 Ø 0,66 мм / 0,34 мм² 406 мкГн 2,0 Ом
1,4 x 1,4 м Квадрат 8 Ø 0,66 9015 мм / 0,34 мм 387 мкГн 2,2 Ом
1,8 x 1,8 м Квадрат 7 Ø 0,80 мм / 0,50 мм² 398 мкГн 1,7 Ом
Общие импульсные индукционные поисковые катушки

Значения в этой таблице являются теоретическими и могут варьироваться в зависимости от способа создания катушек.В частности, индуктивность может значительно меняться даже при небольших изменениях расстояния между проводами. Этого не надо бояться. Катушка будет работать нормально, даже если индуктивность отличается на 10 или 20% от указанных здесь значений. Круглые катушки должны быть изготовлены из эмалированной медной проволоки. Размеры 0,14 мм² и 0,20 мм² являются обычными толщинами и должны быть доступны в каждом крупном магазине электроники или по почте. Квадратные катушки созданы из многожильных кабелей передачи данных. Многожильные кабели 10 × 0.34 мм², 8 × 0,34 мм² и 7 × 0,50 мм² производятся такими компаниями, как Unitronic, для подключения датчиков в промышленных приложениях. Обязательно покупайте для этого кабель без экранирования.

Кривая разряда и дискриминация

Цикл обнаружения импульсных индукционных металлоискателей начинается сразу после отключения магнитного поля. Это достигается путем закрытия биполярного силового транзистора или полевого МОП-транзистора, который соединяет катушку с источником питания. График разряда катушки можно разделить на три части.

Этап 1: Влияние пробоя на MOSFET драйвера

В большинстве конструкций металлоискателей используются полевые МОП-транзисторы для регулирования импульсов тока через поисковую катушку. В нашей конструкции для этой задачи также будет использоваться полевой МОП-транзистор. Если полевой МОП-транзистор закрыт, ток в катушке разряжается через резистор в токовой петле, который должен точно соответствовать индуктивности катушки. Для идеального демпфирования катушки 400 мкГн используется резистор примерно 680 Ом. Катушки с индуктивностью 300 мкГн должны разряжаться через резистор 600 Ом.Если мы нагружаем катушку током в 2 ампера, по закону Ома нетрудно рассчитать, что с разрядным резистором 680 Ом напряжение достигнет пика до 1360 вольт. Не многие коммерчески доступные электронные компоненты будут способны выдерживать такое напряжение, и особенно силовые полевые МОП-транзисторы, используемые для пробоя катушек металлоискателя в диапазоне от 300 до 750 вольт, в зависимости от марки и модели. Это означает, что во время первой стадии разряда катушки напряжение на катушке будет ограничено примерно до 500 вольт, при этом часть тока протекает через демпфирующий резистор, а часть - через полевой МОП-транзистор драйвера.Это далеко не идеально, потому что более высокое напряжение разряда означает более быстрое отключение магнитного поля, но мы должны быть счастливы, что это внутреннее поведение MOSFET на самом деле предотвращает повреждение других компонентов.

Время, в течение которого система остается на стадии 1 кривой разряда, зависит от величины тока, протекающего через катушку в момент начала разряда, напряжения пробоя полевого МОП-транзистора и суммы сопротивлений катушки, проводки и демпфирующего резистора.Предполагая, что основное сопротивление в контуре вызвано демпфирующим резистором, мы можем рассчитать длину первой ступени по следующей формуле:

T s1 = L змеевик * (I змеевик - V brk_down / R влажный ) / V brk_down

Очевидно, что эта формула действительна только тогда, когда I катушка > V brk_down / R damp , потому что в противном случае ступень 1 никогда не вводится, а кривая нагнетания напрямую переходит на ступень 2.В нашем примере с катушкой 400 мкГн, демпфирующим резистором 680 Ом, начальным током катушки 2 А и напряжением пробоя полевого МОП-транзистора 500 В этот первый этап кривой разряда будет длиться одну микросекунду.

Этап 2: Спад тока через демпфирующий резистор при высоком напряжении катушки

Как только напряжение, индуцированное током в катушке, достигнет значения ниже напряжения пробоя полевого МОП-транзистора, ток будет экспоненциально спадать до нуля. Параметры, которые могут изменить этот распад, - это полное сопротивление в токовой петле и физические свойства магнитного поля в катушке.Металлы, находящиеся в зоне действия силовых линий магнитного поля, могут изменить вторую стадию кривой распада, но есть некоторые проблемы с их обнаружением. Прежде всего, это очень высокие напряжения. Этап 2 вступает в силу, когда напряжение на катушке падает ниже напряжения пробоя полевого МОП-транзистора (где-то около 500 Вольт), и заканчивается, когда напряжение уменьшается настолько, что оно может быть снято обычными аналоговыми цепями (часто около 0,5 или 1 В). Этот этап также довольно короткий, что затрудняет выполнение надежных измерений, которые дают информацию о наличии или различении металлов в зоне действия магнитного поля.

Большинство металлоискателей с импульсной индукцией поэтому просто пропускают этот второй этап и ждут, пока третий этап не начнет цикл обнаружения и дискриминации. Наш детектор на основе DSP отличается тем, что он обнаруживает точный момент, когда кривая разряда переходит от этапа 2 к этапу три.

Рассматривая общие схемы обработки сигналов импульсных индукционных металлодетекторов, демпфирующий резистор имеет два последовательно соединенных параллельно противоположно расположенных диода. Эти диоды действуют как ограничители напряжения, подтягивая одну сторону резистора к одной из сторон источника питания.Это сторона источника питания, которая функционирует как виртуальная земля при аналоговой обработке сигнала. Пока напряжение на катушке превышает 0,7 В, необходимое для открытия этих диодов, напряжение на диодах практически фиксировано. Когда напряжение на катушке падает ниже этого значения, диоды закрываются, и измеренное напряжение является фактическим остаточным напряжением на катушке.

Для нашей примерной катушки, стадия 2 будет длиться около 3,9 мкс, пока ток катушки не упадет достаточно, чтобы снизить напряжение ниже этого магического значения 0.7 Вольт. Практически это означает конец второй стадии разрядной кривой и начало последней стадии, на которой могут быть обнаружены длительные вихревые токи. Если металлы находятся в диапазоне действия магнитного поля, момент перехода на третью ступень сместится. Черные металлы вызывают увеличение индуктивности катушки, что практически приводит к задержке точки перехода. Цветные металлы приведут к тому, что третий этап выйдет раньше. Мне не нужно объяснять, что для точного измерения точки перехода нам понадобится хорошая и быстрая аналоговая измерительная система и быстрый цикл вычислений ЦП.Здесь используется наш цифровой сигнальный процессор.

Этап 3: окончательное затухание тока и вихревые токи

На последнем этапе демпфирующий резистор блокируется двумя последовательно включенными диодами, и ток дополнительно затухает через вспомогательные резисторы в цепи. Текущие токи являются остатками первоначального тока катушки и токами, индуцированными вихревыми токами соседних металлов. Это исторически этап, на котором импульсный индукционный металлоискатель на базе аналогового и микроконтроллера выполняет анализ сигналов.Анализ сигналов в этой области затруднен по двум причинам. Прежде всего, это очень низкие уровни сигнала, которые требуют усиления в сотни или тысячи раз для получения некоторой информации. Это также усилит шум в сигнале. Вторая проблема заключается в том, что основная область различения находится примерно в первых 30 микросекундах затухания. Если игнорировать первую часть кривой затухания по замыслу, правильное различение типов металлов будет чрезвычайно трудным.

Аналоговые импульсные индукционные металлоискатели и версии на базе базовых микроконтроллеров идут еще дальше, поскольку не рассматривают саму форму сигнала, а усредняют ее в интегрирующем конденсаторе и используют конечное напряжение этого конденсатора для определения обнаружения металла.Это снизит значительный шум, создаваемый высоким коэффициентом усиления в каскаде усиления, но интегрирование сигнала удалит всю информацию, относящуюся к металлам. Вот почему обычные металлоискатели с импульсной индукцией так плохо разбираются. Сначала они выбрасывают почти всю информацию, суммируют то, что осталось, а затем говорят: «Эй, я, наверное, что-то обнаружил, но не спрашивайте меня, как и когда!».

График расхода на графике

Возможный график кривой разряда на входе нашей детекторной электроники можно увидеть на следующем рисунке.Красная кривая - это кривая разряда без цели, две другие кривые показывают разницу, когда цель находится в зоне действия магнитного поля.

График импульсной индукционной характеристики для различных целей

В течение первых пяти микросекунд, когда кривая разряда находится на стадии 1 и стадии 2, сигнал ограничивается защитными диодами во входной цепи. После этого кривая медленно затухает, причем скорость затухания зависит от существования мишени и проводимости этой мишени.В верхней части кривой ферромагнитные металлы вызовут небольшую задержку сигнала, которая упадет ниже 0,7 В, тогда как цветные металлы сместят эту точку перехода немного раньше. Материалы с высокой проводимостью, такие как золото, серебро и медь, будут иметь крутой изгиб и быстро распадаться до нуля. Мы видим, что примерно через 30 микросекунд различение различных типов целей практически невозможно. Анализируя ряд этих кривых, можно сделать обоснованное предположение о материале цели, обнаруженной импульсным индукционным металлоискателем.Как и в случае со всеми металлоискателями, это обоснованное предположение, а не однозначный ответ, потому что размер, глубина, окружающие цели и реакция почвы могут изменить сигнал таким образом, что надлежащее различение невозможно.

Конструкция блока питания

Одной из основных проблем при разработке хорошего импульсного индукционного металлоискателя с цифровой обработкой сигналов является правильная конструкция источника питания. Система будет включать трех опытных пользователей, у каждого из которых будут свои собственные потребности. Пиковые токи в одной части источника питания не должны отрицательно влиять на другие части системы.Аналоговое и цифровое заземление также следует разделять, насколько это возможно. Этого нелегко достичь, если мы также хотим запитать всю схему от одной аккумуляторной батареи.

Питание катушки

Катушка, без сомнения, является самым большим потребителем тока в цепи. Импульсы, которые могут достигать нескольких ампер, генерируются включением и выключением катушки через полевой МОП-транзистор. Поэтому катушка должна питаться напрямую от аккумуляторной батареи. Ни один линейный регулятор или преобразователь постоянного тока в постоянный не будет иметь мощности для генерации этих коротких импульсов тока без серьезных последствий где-либо в системе.Мы можем использовать небольшой последовательный резистор и большой буферный конденсатор для защиты батарей от больших токов питания.

Аналоговый блок усиления

Аналоговый каскад усиления работает от двойного источника питания в диапазоне от ± 5 до ± 15 Вольт. Центр этих источников питания должен быть подключен к неподвижной стороне катушки и будет практически работать как аналоговая земля в цепи. Тогда плавающая сторона будет усилена относительно центра подачи.Наша конструкция первого каскада усилителя будет полностью дифференциальной, что уменьшит помехи, если аналоговый ноль не будет идеально стабильным.

Блок питания цифрового сигнального процессора

Цифровые сигнальные процессоры рассчитаны на работу при напряжении 3,3 В, 5 В или обоих. Я буду использовать более высокое напряжение питания по двум причинам. Во-первых, из прошлого опыта стало известно, что у процессоров с питанием от 5 Вольт меньше проблем с помехами. Но главная причина в том, что модель DSP, которую я решил использовать, может использовать только самый быстрый режим преобразования АЦП, когда подключен источник питания на 5 вольт.Положение блока питания в общей схеме затруднительно. Чтобы переключить полевой МОП-транзистор, который управляет катушкой, в идеале линия нулевого питания DSP должна быть подключена к нулю полевого МОП-транзистора, который находится на внешнем конце источников питания. Но для правильной выборки аналоговых сигналов в каскаде усиления ноль DSP должен быть около нуля каскада усиления, который находится в центре источников питания. Поскольку с помощью дифференциального усилителя легче переключать уровни напряжения аналогового каскада, чем переключать полевой МОП-транзистор с произвольного уровня напряжения, мы подключим цифровые компоненты к отрицательной линии питания.Это также автоматически разделяет аналоговую и цифровую землю, что снижает проблемы с шумом.

Схема силовой части

Собрав все пожелания, проще всего построить силовую часть схемы, как на следующем рисунке. Катушка питается практически напрямую от аккумуляторной батареи. Я говорю «почти прямо», потому что для уменьшения пиковых токов используются небольшой резистор и большой конденсатор. Цифровые компоненты размещаются рядом с отрицательной линией питания. Линейный регулятор мощности, конденсаторы и диод должны предотвращать возврат слишком большого количества шума, создаваемого цифровыми компонентами, в аналоговую схему.Операционным усилителям аналогового усилителя для работы нужен двойной источник питания. Верхняя часть этого источника питания генерируется микросхемой LT1054 в конфигурации удвоителя напряжения.

Фактически точка соединения R3, C3 и поисковой катушки действует как аналоговая земля. Этот уровень земли будет повышаться и понижаться во время этапов заряда и разряда конденсатора C3, но это не окажет отрицательного влияния на аналоговый усилитель, поскольку входная схема каскада усиления будет полностью дифференциальной.

Вы можете видеть, что клеммы + и - батареи определены как точка звезды. Так же должно быть и при проектировании печатной платы. При наличии как можно более коротких общих линий между тремя основными потребителями (катушкой, процессором и аналоговым усилителем) вероятность помех между этими компонентами будет меньше.

Источник питания импульсного индукционного металлоискателя

Наиболее необходимый объект или бит информации. будет наименее доступным.

УРАВНЕНИЕ SNAFU

Как сделать металлоискатель с радио

Вы можете сэкономить на металлоискателе, объединив портативное радио и несколько других компонентов. Это особенно рентабельно, если вы можете использовать портативный транзисторный радиоприемник, который у вас уже есть.

Металлоискатель можно сделать из радиоприемника и некоторых других деталей, которые могут у вас валяться. Эти системы работают, потому что они могут создавать электромагнитные поля, которые усиливаются или уменьшаются проводниками, такими как металлы.

Здесь вы узнаете, какие детали вам понадобятся для сборки металлоискателя из портативного транзисторного радиоприемника. Некоторые из этих схем проектирования довольно просты, в одном методе используются только радио и калькулятор. У вас также будет возможность построить свою собственную печатную плату с помощью набора DIY.

Как сделать металлоискатель с радио? Источник: https://www.academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor

Есть несколько различных методов изготовления металлоискателя из радиоприемника.Один метод будет намного более продвинутым, в то время как другой метод может быть интересным проектом, чтобы познакомить вас с металлоискателями.

Быстрый и простой метод

Для этого потребуется очень мало инструментов и мало знаний об электронных компонентах. Все, что вам нужно, это радио, дешевый калькулятор и изолента.

  • Найдите работающее AM / FM-радио и небольшой пластиковый калькулятор
  • Отрегулируйте частоту радио, повернув его как можно вправо (высокие номера станций AM / FM).
  • Отрегулируйте громкость так, чтобы все, что вы могли слышать, было статичным
  • Включите калькулятор и приложите его к задней панели радиостанции
  • Перемещайте калькулятор, пока статический тон не станет более постоянным
  • Скотчем магнитолу и калькулятор

Более эффективный метод

Более эффективная конструктивная схема предполагает создание металлоискателя, аналогичного по конструкции металлоискателям, которые вы можете купить.Эти типы детекторов в конечном итоге будут более доступным вариантом, если вы потратите время на то, чтобы научиться строить систему.

Эти металлоискатели потребуют постройки:

  • Катушка для поиска металлических деталей под землей
  • Электроника, соединяющая поисковую катушку с переносным транзисторным радиоприемником
  • Печатная плата для размещения электроники

Ниже вы найдете инструкции о том, как собрать этот металлоискатель с помощью радио.У вас есть некоторая свобода в том, что касается проектной схемы, но вы захотите убедиться, что электронные компоненты, такие как резисторы и транзисторы. К счастью, у вас есть возможность купить набор для пайки своими руками, который немного упростит работу.

Почему из радио можно сделать металлоискатель

Многие люди недоверчивы, когда им говорят, что они могут сделать металлоискатель из радио. Хотя радиоприемники и металлоискатели служат совершенно разным целям, они действительно имеют много одинаковых компонентов.Это относительно простой процесс, сделанный своими руками.

Любой металлоискатель должен состоять из следующих частей : большой катушки с проволокой и набора электроники. Катушка проволоки будет использована для изготовления круглого конца металлоискателя, направленного в сторону области поиска. Следовательно, эта часть называется «поисковой катушкой». Электроника сигнализирует о наличии металлического предмета.

Металлоискатели работают, создавая электромагнитное поле через электрическую часть, называемую осциллятором.Изоляторы, такие как сухие камни, не вносят заметного изменения в электрическое поле, но проводники (например, металлы) вызывают усиление или уменьшение электромагнитного поля.

Вам понадобятся как минимум три разных радиомодуля, чтобы вы могли извлечь необходимые компоненты из радиостанции. По крайней мере, одно из этих радиомодулей должно быть в рабочем состоянии, чтобы вы могли использовать усилитель для питания динамика.

Вы извлечете из радиостанций следующие части :

  • Транзистор
    • Этот компонент отвечает за усиление сигналов и включение и выключение напряжений
  • Конденсатор настр.
    • Это циферблат или ручка на магнитоле
  • Резистор (ы)
  • Осцилляторы

Какие инструменты мне понадобятся?

Набор инструментов, которые вам понадобятся, будет зависеть от сложности проекта.По крайней мере, вам понадобится лента для соединения различных компонентов. Вам также понадобится доска из пластика, дерева или другого жесткого материала, если вы собираетесь построить поисковую катушку, которая будет обнаруживать металл, закопанный под землей.

Самый простой вид металлического сектора:

Более сложные конструкции:

Вы даже можете купить паяльные комплекты для металлоискателей, подобные тому, что можно найти здесь. Это упростит сборку всех необходимых электрических компонентов для вашего проекта.Вам все равно придется покупать комплект для пайки и портативную радиостанцию ​​AM отдельно, но вам не придется беспокоиться о том, чтобы иметь нужные детали для изготовления печатной платы.

Схема с одним транзистором - самая простая конструкция

Источник: https://www.academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor

Есть много разных способов построить металлоискатель в домашних условиях. В простейших конструктивных решениях предусматривается создание единой транзисторной схемы. Эта схема позволяет спасти использованное портативное транзисторное радио , подобное тому, которое также можно найти здесь .

Причина, по которой это работает, заключается в следующем:

  • AM-приемник обнаруживает два сигнала резонансной частоты
  • Если эти два сигнала разнесены менее чем на несколько кГц (килогерц), то можно услышать звуковой сигнал

Генераторы резонансной частоты являются самым основным типом металлоискателей, потому что использует только одну поисковую катушку для целей обнаружения. По этой причине это также самая доступная технология обнаружения металлов b, что делает ее практичной в проектах DIY.

В схеме с одним транзистором необходимо использовать только один генератор резонансной частоты.

  • Радиовещательная AM-станция выдает один из сигналов RF (резонансной частоты)
  • Портативный транзисторный радиоприемник принимает два сигнала и выводит звук.

Краткое описание строительства

  • Витки медной проволоки намотаны на жесткий материал
    • Это может быть дерево или пластик
  • Удерживайте витки обмотки лентой
  • Микширование и усиление звука выполняет транзисторный радиомодуль

В следующих разделах будут более подробные инструкции о том, как сконструированы отдельные компоненты металлоискателя.Ниже вы также узнаете, что вы можете найти комплекты для пайки металлоискателей, которые значительно облегчат вашу работу.

Копаем глубже: частота металлоискателей - объяснение

Создание поисковой катушки

Источник: https://www.academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor

Первый шаг будет включать создание поисковой катушки. Это замена маленькой круглой части на конце металлоискателя, которая отвечает за распознавание проводов и изоляторов.Далее будут построены части, которые действительно производят звук.

Вы начнете с вырезания деревянного каркаса для поисковой катушки, в соответствии с этими инструкциями. «Формирователь» - это часть, в которой будет размещаться поисковая катушка. В приведенных здесь инструкциях говорится, что первым должен быть кусок дерева, вырезанный до 30 см в диаметре.

  • Затем вы нарисуете большой круг на деревянном блоке, используя карандаш и циркуль.
    • Нет особых требований к размеру круга.
      • Однако больший круг сможет сканировать металл на большую глубину под землей.
  • Нарисуйте круг поменьше внутри этого круга, не забудьте оставить зазор 2-3 дюйма между кругом

Вырежьте круг пилой. Для этого хорошо подойдет ленточная пила, если она у вас есть. В конце вы намотаете медной проволокой по окружности круга. Инструкции зависят от источника, но в этих инструкциях требуется 20 витков эмалированного медного провода.Проволока должна быть максимально плотно прижата к деревянной доске.

Необязательный шаг: добавьте щит Фарадея

Добавление щита Фарадея к металлоискателю, сделанному своими руками, сделает устройство в целом более эффективным, но этот дополнительный шаг не является обязательным. Хотя это сделает ваш металлоискатель более эффективным, вам также необходимо сбалансировать расходы. Один из основных моментов проекта DIY - это экономия средств.

Щит Фарадея - это устройство, которое помогает уменьшить проблему сдвига частоты из-за влияния земли. Эта проблема возникает из-за того, что металлоискатель сканирует землю параллельно земле. Это имеет тенденцию сдвигать частоту осциллятора.

Необходимые материалы:

Начните с разрезания алюминиевой фольги на кусок шириной 3 дюйма и достаточной длины, чтобы покрыть почти всю окружность поисковой катушки. Обязательно оставьте не менее 1-2 дюймов свободного пространства по окружности поисковой катушки. Затем добавьте 4 дюйма неизолированного провода на одном конце под алюминиевой фольгой.

Затем приклейте щиток на место. Убедитесь, что клей высохнет должным образом, поместив всю поисковую катушку на плоскую поверхность, а затем накрыв ее тяжелым предметом, например книгой. Оставьте хотя бы на час, чтобы клей высох. После высыхания клея вы подключите другой конец 4-дюймового неизолированного провода к заземлению контура.

Изготовление неметаллической ручки

Вы будете использовать два разных генератора, чтобы отметить обнаружение металла.Один из них будет поступать по радио. Один из них будет помещен в поисковую катушку, а другой - на конец деревянной ручки.

Если вы собираетесь сконструировать ручку для удержания металлоискателя, тогда ручка должна быть изготовлена ​​из неметаллического материала. Это связано с тем, что частота, передаваемая генератором, увеличивается, когда он находится где-то рядом с металлической деталью. Использование металлической опорной ручки в первую очередь лишит детектор цели.

Подходящие кандидаты для материалов ручки включают:

Деревянная / пластиковая ручка должна быть сконструирована таким образом, чтобы ею было удобно пользоваться.По габаритам особых требований нет, но нужно иметь в виду, что устанавливать радиогенератор придется в удобном для электромонтажа месте.

Деревянная ручка будет соединена с центром петли поисковой катушки. Нет никаких требований относительно того, какие материалы или методы вы используете для прикрепления ручки к поисковой катушке. Лента - это простой и эффективный способ прикрепить деревянную ручку к катушке.

Электроника должна собираться и храниться в герметичных контейнерах

Рекомендуется собирать электронику в герметичных контейнерах и хранить их в этих контейнерах.Это поможет избежать повреждений от влаги и пыли. Не нужно слишком фантазировать; Вы можете использовать такие герметичные пластиковые контейнеры для пищевых продуктов, чтобы хранить детали металлоискателя. Вы можете поместить аккумулятор в один контейнер, а электронику - в другой.

Как собрать электронику с поисковой катушкой

Вы создадите генератор для электронной части поисковой катушки. Терминология звучит довольно сложно, но осциллятор - это просто устройство, создающее электромагнитное поле.Это электрическая цепь, которая может быстро включаться и выключаться, что делает ее эффективным компонентом для разделения проводников и индукторов.

Генератор может быть построен с использованием транзистора и нескольких резисторов. В радиоприемнике все эти электрические компоненты уже соединены вместе, образуя цепь. Обычный металлоискатель использует только один осциллятор, но этому сделай сам нужно будет использовать два разных осциллятора, чтобы обнаруживать изменение в банкноте при обнаружении металла.

Соединение электроники металлоискателя вместе

Задача соединения электроники металлоискателя требует, чтобы вы знали, как построить и подключить цепь. Для этих соединений вы воспользуетесь проволокой и металлической пайкой. Если у вас еще нет набора для пайки, вы можете легко найти его в Интернете, как в случае с набором паяльника Anbes.

Для печатной платы рекомендуется использовать пластиковый лист , такой как здесь .

  • Просверлить отверстия в том месте, где будут размещены провода компонентов
  • Соедините концы электрических компонентов с помощью паяльника
  • Электропроводка будет размещена под самодельной платой
  • Поместите электронику в водонепроницаемый бокс

Как собрать монтажную плату для металлоискателя?

Как было сказано ранее, сборка электрических компонентов металлоискателя требует определенных знаний в области пайки и электроники. Если вы новичок в сборке электроники, не отчаивайтесь от создания металлоискателя своими руками.

В Интернете можно найти интерактивные ресурсы по созданию электроники для металлоискателей. Одним из таких ресурсов является данное руководство для набора для пайки металлоискателя своими руками. Более подробная информация об этом наборе, в том числе о том, где его купить, будет включена в один из разделов ниже.

Вот несколько советов о том, как собрать печатную плату и электронные части металлоискателя:

  • Найдите принципиальную электрическую схему, подобную той, что приведена в этом руководстве.
    • Это объясняет, как переключатель замыкается и ток течет по цепи.
    • Цепь должна быть построена аналогично схеме, чтобы она могла колебаться на резонансной частоте.
  • Начните , установив транзистор на печатную плату
  • Компоненты будут установлены в соответствии с принципиальной схемой печатной платы
  • Затем вставьте концы поисковой катушки в печатную плату ПК

Инструкция по эксплуатации набора для пайки металлоискателя может пригодиться даже в том случае, если вы решите построить с нуля без набора.Он сообщает вам, какие именно электрические детали вам нужны, и как их собрать.

Как использовать металлоискатель

Для того, чтобы использовать металлоискатель, необходимо подключить магнитолу к аккумулятору. Затем вы отрегулируете громкость усилителя динамика. Продолжайте регулировать громкость, пока не услышите ноту из динамика.

Вы сможете определить, когда металлоискатель обнаружил кусок металла, закопанный под землей.Нота из динамика должна оставаться в постоянном состоянии, пока не будет обнаружен металл. Любое изменение в примечании будет указывать на место, где металл закопан под землей.

Упростите процесс с помощью набора для пайки металлоискателя

Соединение электроники - это, пожалуй, самая сложная часть сборки металлоискателя с радио, сделанного своими руками. Этот процесс требует, чтобы вы немного разбирались в построении электрической цепи, а также тщательно продумывали расположение компонентов.

Эту задачу можно значительно упростить с помощью набора для пайки металлоискателя Elenco K-26. Этот комплект специально разработан для использования с AM-радио. В комплект входит печатная плата, электрические компоненты и инструкция.

Согласно инструкции по сборке и эксплуатации, в комплект входят следующие электронные компоненты:

  • 2 резистора
  • Горшок с 1 обрезкой
  • 2 конденсатора
  • 1 транзистор
  • Переключатель
  • Батарея Snap

Инструкции показывают вам, как именно использовать набор для пайки, поэтому вам не обязательно применять предварительные знания, как если бы вы строили с нуля. В комплект также входят подробные инструкции по сборке печатной платы.

Если вы поместите AM-радио рядом с генератором, он будет издавать звуковой сигнал, когда устройство находится рядом с металлом. При необходимости вам понадобится напильник или бритвенное лезвие, чтобы удалить эмаль с проволоки. В комплект поставки этого комплекта не входит паяльник, но вы можете найти в Интернете такие комплекты, как здесь.

Даже если у вас есть план того, как именно вы хотите спроектировать свой комплект для самодельного металлоискателя, вы все равно можете воспользоваться набором для пайки металлоискателя.Этот комплект поставляется с рядом полезных компонентов по невысокой цене, в том числе печатной платой, проводом и несколькими электрическими компонентами.

Насколько большой должна быть катушка поиска на металлоискателе?

Поисковая катушка большего размера позволит вам обнаруживать металлы на большей глубине с некоторыми заметными оговорками. Вы должны выбрать размер своей поисковой катушки в зависимости от того, какие материалы вы ищете. В противном случае вы можете построить металлоискатель неэффективным способом, потратив на материалы больше денег, чем нужно. Это руководство было адаптировано на основе исследований, проведенных в Хартумском университете.

Мини-катушки / Снайперы


Наименьшее, что вы можете сделать поисковой катушкой, и при этом она будет эффективна, по крайней мере, для некоторых целей, - это около 5 дюймов в диаметре . Они хорошо работают, чтобы отличить металлические предметы от других материалов в местах с большим количеством мусора, например, на свалке. Они не будут обслуживать большинство обычных операций по обнаружению металлов, таких как поиск металлических предметов, закопанных в парке.

Малые поисковые катушки


Поисковые катушки диаметром 5–8 дюймов используются для обнаружения металла в местах с большим количеством другого мусора, а также в местах с густой растительностью или пересеченной местности. Поисковые катушки такого размера предпочтительны среди тех, кто ищет что-то портативное. К сожалению, они все еще достаточно малы, чтобы их реально можно было пройти под землей, чтобы обнаружить металл.

Средние поисковые катушки


Поисковые катушки 8-11.Диаметр 5 дюймов представляет собой своего рода универсал , когда дело доходит до полезности. Катушки этого типа подходят для общих целей, например, для обнаружения металлов, закопанных под парком или на пляже. Это будет хороший диапазон размеров мишени для вашего металлоискателя, сделанного своими руками.

Большие поисковые катушки


Поисковые катушки считаются большими, если их диаметр составляет 11,5–24 дюйма. Существует небольшое заблуждение, что поисковые катушки большего размера всегда дают лучшие результаты. Этот сигнал поисковой катушки может не попасть так глубоко под землю, как вы думаете, если вы работаете в областях с высокой степенью минерализации почвы. Их также может быть немного сложнее и дороже построить, чем поисковую катушку среднего размера.

Большие поисковые катушки станут хорошим выбором для вас, если вы планируете следующие виды деятельности:

  • Поиск тайников для монет
  • В поисках артефактов / других глубоко захороненных реликвий
  • Обыск большой площади, такой как поле фермы или пастбище, за более короткий промежуток времени

Копаем глубже: как работают поисковые катушки

Какой металлоискатель сделать проще всего?

Более сложные конструкции, перечисленные выше, не идеальны для тех, у кого нет опыта пайки и сборки схем.Как это сделать, научит комплект для пайки металлоискателя при условии, что паяльник нужно покупать отдельно.

Простейший металлоискатель следует конструктивной схеме, в которой калькулятор и портативное радио используются для изготовления металлоискателя. Вы будете использовать портативное радио с батареей, например DreamSky Pocket Radio. Вам также понадобится калькулятор с батареей, например Texas Instruments TI-30Xa. Калькулятор должен работать от батареи, а не от солнечной батареи.

Самая простая схема проектирования включает в себя простое соединение радио и калькулятора вместе. Перед тем, как соединить радио и калькулятор вместе, переключите радио на диапазон AM и настройте его вправо, пока вы не услышите только статические помехи, а не музыку.

Тогда вы будете :

  • Выровняйте батарейные отсеки каждого устройства так, чтобы они были задними сторонами
  • Включите калькулятор
  • Найдите металлический предмет, чтобы проверить металлоискатель
  • Вы должны заметить изменение статического звука, который звучит почти как звуковой сигнал
  • Если вы не слышите звуковой сигнал, отрегулируйте положение калькулятора, пока не увидите

Вы можете упростить обращение с этим металлоискателем, добавив деревянную или пластмассовую штангу и приклеив к ней калькулятор и переносное радио.Это упростит перемещение металлоискателя.

Этот калькулятор и радио-металлоискатель подойдут для идентификации крупных металлических предметов, но вы, скорее всего, не сможете обнаружить мелкие предметы, такие как монеты, под землей. Это связано с тем, что в эту конструктивную схему не добавлена ​​поисковая катушка из медного провода.

Если вам нужен детектор с немного большей мощностью, вам рекомендуется попробовать построить детектор с присоединенной поисковой катушкой из медного провода, как обсуждается в этой статье.Стандартная поисковая катушка имеет диаметр около 8-11 дюймов. Он должен быть достаточно большим, чтобы обнаруживать большинство металлических предметов под землей и вблизи поверхности.

Кори Хааснот - писатель, предприниматель, энтузиаст поиска металлов, антиквариат, коллекционер монет и основатель Treasure Seekr.

Проект металлоискателя

Arduino с кодом и схемой

Металлоискатель

- это устройство безопасности, которое используется для обнаружения металлов, которые могут быть вредными, в различных местах, таких как аэропорты, торговые центры, кинотеатры и т. Д.Раньше мы делали очень простой металлоискатель без микроконтроллера, теперь мы строим металлоискатель с использованием Arduino . В этом проекте мы собираемся использовать катушку и конденсатор, которые будут отвечать за обнаружение металлов. Здесь мы использовали Arduino Nano для создания металлоискателя проекта . Это очень интересный проект для всех любителей электроники. Когда этот детектор обнаруживает рядом с собой какой-либо металл, зуммер начинает очень быстро пищать.

Необходимые компоненты:

Ниже приведены компоненты, которые вам понадобятся для создания простого металлоискателя DIY с использованием Arduino . Все эти компоненты должны быть легко доступны в вашем местном магазине оборудования.

  1. Arduino (любая)
  2. Катушка
  3. Конденсатор 10 нФ
  4. Зуммер
  5. Резистор 1к
  6. Резистор 330 Ом
  7. светодиод
  8. 1N4148 диод
  9. Макетная плата или печатная плата
  10. Соединительная перемычка
  11. Аккумулятор 9 В

Как работает металлоискатель?

Всякий раз, когда через катушку проходит ток, вокруг нее создается магнитное поле.А изменение магнитного поля создает электрическое поле. Теперь, согласно закону Фарадея, из-за этого электрического поля на катушке возникает напряжение, которое противодействует изменению магнитного поля, и именно так катушка развивает индуктивность . означает, что генерируемое напряжение противодействует увеличению тока. Единица измерения индуктивности - Генри, а формула для измерения индуктивности:

.
  L = (μ  ο  * N  2  * A) / л

Где,
L- Индуктивность по Генри
μο- проницаемость, ее 4π * 10 -7  для воздуха
N- количество витков
A- Внутренняя площадь активной зоны (πr  2 ), м  2
l- Длина катушки в метрах

Когда какой-либо металл приближается к катушке, катушка меняет свою индуктивность.Это изменение индуктивности зависит от типа металла. Он уменьшается для немагнитных металлов и увеличивается для ферромагнитных материалов, таких как железо.

В зависимости от сердечника катушки значение индуктивности сильно меняется. На рисунке ниже вы можете видеть индукторы с воздушным сердечником, в этих индукторов не будет сплошного сердечника . По сути, это катушки, оставленные в воздухе. Средой потока магнитного поля, создаваемого индуктором, является ничто или воздух. Эти катушки индуктивности имеют очень меньшую индуктивность.

Эти индукторы используются, когда нужны значения в несколько микрогенри. Для значений, превышающих несколько миллигенри, они не подходят. На рисунке ниже вы можете видеть индуктор с ферритовым сердечником . Эти индукторы с ферритовым сердечником имеют очень большое значение индуктивности.

Помните, что здесь намотана катушка с воздушным сердечником, поэтому, когда металлический предмет приближается к катушке, он действует как сердечник для индуктора с воздушным сердечником.Благодаря этому металлу, действующему в качестве сердечника, индуктивность катушки изменяется или значительно увеличивается. При таком внезапном увеличении индуктивности катушки общее реактивное сопротивление или импеданс LC-цепи изменяется на значительную величину по сравнению с отсутствием металлической детали.

Итак, в этом проекте Arduino Metal Detector мы должны найти индуктивность катушки для обнаружения металлов. Поэтому для этого мы использовали схему LR (схема резистора-индуктора), о которой мы уже упоминали.В этой схеме мы использовали катушку с 20 витками или обмотку диаметром 10 см. Мы использовали пустой рулон ленты и намотали на него проволоку, чтобы получилась катушка .

Схема:

Мы использовали Arduino Nano для управления всем этим металлоискателем Project . Светодиод и зуммер используются в качестве индикатора обнаружения металла. Катушка и конденсатор используются для обнаружения металлов. Сигнальный диод также используется для понижения напряжения.И резистор для ограничения тока на вывод Arduino.

Рабочее пояснение:

Работа с этим металлоискателем Arduino немного сложна. Здесь мы передаем блокирующую волну или импульс, сгенерированный Arduino, на фильтр верхних частот LR. Из-за этого катушка будет генерировать короткие всплески при каждом переходе. Длина импульса генерируемых пиков пропорциональна индуктивности катушки. Таким образом, с помощью этих импульсов Spike мы можем измерить индуктивность катушки.Но здесь трудно точно измерить индуктивность с помощью этих всплесков, потому что эти всплески имеют очень короткую продолжительность (примерно 0,5 микросекунды) и их очень трудно измерить с помощью Arduino.

Итак, вместо этого мы использовали конденсатор, который заряжается нарастающим импульсом или всплеском. И потребовалось несколько импульсов, чтобы зарядить конденсатор до точки, где его напряжение может быть считано аналоговым выводом A5 Arduino. Затем Arduino считывает напряжение этого конденсатора с помощью АЦП.После считывания напряжения конденсатор быстро разрядился, сделав вывод capPin как выход и установив его на низкий уровень. Весь этот процесс занимает около 200 микросекунд. Для лучшего результата мы повторяем измерения и усредняли результаты. Вот как мы можем измерить приблизительную индуктивность катушки . После получения результата мы передаем результаты на светодиод и зуммер для определения наличия металла. Проверьте полный код , приведенный в конце этой статьи, чтобы понять, как работает.

Полный код Arduino приведен в конце этой статьи. В программной части этого проекта мы использовали два вывода Arduino: один для генерации блочных волн, подаваемых на катушку, а второй аналоговый вывод для считывания напряжения конденсатора. Помимо этих двух контактов, мы использовали еще два контакта Arduino для подключения светодиода и зуммера.

Вы можете проверить полный код и демонстрационное видео детектора металла Arduino ниже. Вы можете видеть, что всякий раз, когда он обнаруживает какой-либо металл, светодиод и зуммер начинают очень быстро мигать.

Цепь детектора золота

- новейшие детекторы золота и металла

Схема детектора золота состоит просто из группы простых элементов, состоящих из источника питания,

, который обычно представляет собой группу из нескольких стандартных щелочных батареек размера AA или литий-ионных батарей, а затем

провод для передачи энергии в электрические условия, которые являются частью цепи и бывают двух типов

приемно-передающая катушка в электромагнитных металлоискателях.

На практике схема более сложная и содержит больше элементов, чем обычная электрическая схема

элементов, таких как резисторы, конденсаторы и другие электрические элементы, такие как любое электрическое устройство

Схема детектора золота

Принципиальная схема детектора золота представлена ​​в соответствии с электрической схемой, на которой показаны элементы

используются в схеме и их взаимосвязь друг с другом и могут быть простыми из нескольких основных элементов

, например, источник питания - резисторы - конденсаторы - автоматические выключатели и управляющие переключатели.

Или он может быть очень сложным и содержать сотни различных элементов, которые будут напечатаны в виде

интегральной схемы при составлении электрической схемы.

Вот на следующих рисунках пример простой самодельной схемы металлоискателя и других

профессиональный металлоискатель производства Fisher Labs:

Источник: https://www.metaldetectorsforgold.net/homemade-metal-detector.html

источник: Fisher Labs

Принципиальная схема дальнего обнаружения золота

Принципиальная схема для металлоискателя дальнего действия

может быть более сложным с другим дизайном и элементами, недоступными в электромагнитных металлоискателях.

Ниже приведен пример принципиальной схемы дальнего обнаружения золота

.

http://www.longrangelocators.com/forums/showthread.php?t=17391

Детектор золота 3D

Детектор золота

3D - это сложный и сложный металлоискатель с более совершенными схемами и большим количеством функций.

Эти устройства называются металлоискателями 3D Imaging - устройством, в котором используются специальные зонды для сканирования земли.

Результаты сканирования обычно отображаются на экране компьютера или планшете в виде трехмерной диаграммы

, показывающий структуру местности в зоне поиска и закопанные в ней цели.

Эти устройства характеризуются высокой точностью и охватом широкого поля сканирования и множеством функций.

, которые обеспечивают точные результаты для изыскателей и профессиональных искателей.

Примеры: Nokta Invenio, OKM EXP 6000

Сканер металла

Металлический сканер или 3D сканеры грунта - самый мощный и профессиональный тип

металлоискателя с точными и надежными результатами.

Лучшие инструменты для раскопок древних сокровищ на очень больших глубинах, таких как бронзовые статуи - древние

единиц оружия, таких как мечи и щиты - золотые копилки.И т. Д.

Сканер металла выполняет сканирование земли с помощью специального датчика, который измеряет магнетизм

из нескольких точек в прямоугольной области поиска и записывает результаты, собирает и представляет

их в виде трехмерного рисунка на экране металлоискателя или

скорее всего на экране планшета или компа.

Результаты анализируются с помощью специального приложения или программы, которая позволяет просматривать

трехмерное пространственное представление просканированного участка и локаций и

Тип

металла обнаруживает цели, а также их точную глубину.

Подводное обнаружение металлов

Некоторые металлоискатели отличаются своей водонепроницаемостью, то есть их можно использовать под водой

для поиска потерянных полезных ископаемых, например, в реках, озерах, на берегу моря или океана.

Обычно эти устройства предназначены для покрытия их относительно простой глубины

от 3 до 5 метров без влияния на их электрические цепи, например:

С другой стороны, есть профессиональные устройства, разработанные специально для исследований на глубинах

морей и океанов, и может выдерживать, например, глубины более 60 метров.

Металлоискатели

Инструменты для обнаружения металлов включают множество классификаций различных устройств или инструментов, которые помогают в процессе обнаружения.

Например, мы упоминаем:

  • Металлоискатели
  • Катушки поисковые для электромагнитных металлоискателей.
  • Инструменты для сверления, такие как лопата, лопаты и т. Д.
  • Указатели, представляющие собой малогабаритные устройства, используемые после сверления для точного определения местоположения
  • Магнитометр для обнаружения магнитных металлов
  • Вспомогательные инструменты, такие как сумка или мешочки для хранения находок, таких как монеты - мелкие металлические детали

Последнее обновление 14 декабря 2020 г.

принципиальная схема детектора золота

  • Схема детектора золота Новейшие детекторы золота и металла

    29 июня, 2020 · Принципиальная схема детектора золота Принципиальная схема детектора золота представлена ​​в соответствии с электрической схемой, показывающей элементы, используемые в цепи, и их взаимосвязь друг с другом, и может быть простой из нескольких основных элементов

  • Схема детектора золота Как сделать детектор золота

    8 октября 2019 г. · Схема детектора золота.Схема детектора металла золота. Эта схема действительно представляет собой простейший из возможных металлоискателей с балансировкой индуктивности (IB, Inductlon Balance). Метод обнаружения металла LB имеет удовлетворительную глубину проникновения и хорошую

  • 5/5 (2)
  • Схема детектора золота Электронная схема Диаграмма

    Схема детектора золота Принципиальная схема полового члена. Теги. разное Вот очень простая и легкая в сборке схема детектора золота. Схема способна обнаруживать золото, металл или монеты на расстоянии около 20 см, в зависимости от размера обнаруживаемого объекта.Электронная принципиальная схема инвертора мощностью 100 Вт от 12 В постоянного тока до 220 В переменного тока. IC1 Cd4047 с проводным подключением

  • Автор: Принципиальная схема
  • Принципиальная схема
    лучшего детектора золота bio7-biogas.be

    Схема металлоискателя Garrett Принципиальная схема металлоискателя. Металлоискатель - относительно простое устройство, электронная схема которого обеспечивает хорошую чувствительность и стабильность. Отличительный. Очень простая схема детектора золота обнаруживает золото, металл или монеты на расстоянии около 20 см в зависимости от размера металлоискателя Garrett 250.

  • Схема и схема металлоискателя

    Простая принципиальная схема и схема металлоискателя с использованием одного транзистора и радиомодуля. Этот проект металлоискателя / датчика прост в исполнении и представляет собой приложение осциллятора Колпитца. Мне нужно построить металлоискатель, который может находить металл (золотые монеты) на глубине 0,5 м (0,2 м <глубина <0,5 м) в скале (камне).

  • Цепь металлоискателя в глубоких почвах Сканер заземления Золото

    19 мая 2017 г. В сообщении обсуждается простая схема металлоискателя глубоко под почвой для оценки скрытых металлов, таких как золото, железо, олово, латунь и т. Д., Путем обнаружения изменения сопротивления Металлоискатель

  • с 2-импульсной индукционной катушкой

    Блок-схему цепи можно увидеть на рисунке 2.Рисунок 2 Блок-схема металлоискателя Pulse 1 Базовая конструкция металлоискателя состоит из четырех частей, как показано выше. Это: • Источник питания (четыре ИС), • Схема генерации импульсов (четыре 555 и катушка),

  • Самодельный металлоискатель

    8 сентября 2018 · Принципиальная схема самодельного металлоискателя и описание конструкции детектора неблагородных и драгоценных металлов, способный обнаруживать объекты на глубине до 2,3 метра. Между радиолюбителями используются конструкции особого интереса, помогающие обнаруживать металлические предметы, спрятанные в земле.

  • Принципиальная схема металлоискателя White's Classic I

    Принципиальная схема металлоискателя White's Classic I. White's Classic I был очень простым и легким в использовании устройством, идеально подходящим для начинающих поисковиков. Это был простой детектор без наворотов, только с выключателем и поворотной ручкой для дискриминатора.

  • Принципиальные схемы и проекты металлоискателя

    10 ноября 2009 г. · Импульсно-индукционный металлоискатель, часть 2 (PDF) Металл: 27 июня 2010-5: Схема цепи металлоискателя Heathkit Groundtrack GR-1290 VLF и примечания по конструкции катушки детектора : Металл: 27 июня 2010-5: Схема металлоискателя White's Surfmaster PI (импульсная индукция): Металл: 27 июня 2010: 8: Простой металлоискатель на основе PIC12F683

  • Принципиальная схема дальнего детектора золота

    Принципиальная схема металлоискателя. Металлоискатель - это относительно простое устройство, электронная схема которого обеспечивает хорошую чувствительность и стабильность.Отличительная особенность этого устройства - невысокая рабочая частота. Катушка металлоискателя работает на частоте 3 кГц.

  • Схема детектора золота PDF Схема цепи детектора газа

    Принципиальная схема детектора золота Скачать Книга по обогащению бокситовой руды. 928. Принципиальная схема детектора золота Схема детектора золота gold warteliste setzen englisch Принципиальная схема детектора золота 80-100TPH Производственная линия дробления камня. Технические характеристики металлоискателя Whites DFX 300 ZX Spectrum.датчик gold rh tehnomagazin com gold

  • Как сделать свой собственный детектор Lapidary World

    показано на схематической диаграмме выше символом Значения единиц измерения свыше 1000 Ом показаны одной или несколькими цифрами, за которыми следует K, что указывает на множитель Таким образом, 47К на схеме означает 47000 Ом. значения указаны цветными полосами или точками на корпусе резистора.

  • Металлоискатель с 2-импульсной индукционной катушкой

    Блок-схему схемы можно увидеть на Рисунке 2.Рисунок 2 Блок-схема металлоискателя Pulse 1 Базовая конструкция металлоискателя состоит из четырех частей, как показано выше. Это: • Источник питания (четыре ИС), • Схема генерации импульсов (четыре 555 и катушка),

  • Схема простого металлоискателя ElectroSchematics

    Принципиальная схема металлоискателя. Как показано, частота колебаний в цепи составляет около 230 кГц. Можно также поэкспериментировать с частотой, изменив значение C1. Для уменьшения эффекта заземления и емкостной связи может быть добавлен экран Фарадея, который подключается к 0 В.

  • Схема проекта металлоискателя в PDF

    Принципиальная схема проекта металлоискателя. принципиальная электрическая схема проекта металлоискателя. Щелкните здесь, чтобы загрузить проект схемы-металлоискателя. Теги: Металлоискатель таймер 555 Проект. Предыдущая схема зарядного устройства сильноточной свинцово-кислотной батареи. Следующая схема компаратора LM339.

  • Как сделать свой собственный детектор Lapidary World

    показано на схематической диаграмме выше символом Значения единиц измерения свыше 1000 Ом показаны одной или несколькими цифрами, за которыми следует K, что указывает на множитель Таким образом, 47K на диаграмме означает 47000 Ом.значения указаны цветными полосами или точками на корпусе резистора. к легенде схемы

  • Золото датчика Схемы схемы, проводка автомобильного радио

    Золотая принципиальная схема датчика проводка Бесплатная электронная принципиальная схема Дизайн планы схема Руководство по проектам «сделай сам» руководство учебное пособие schematico electrónico schématique diagrama esquemático projeto

  • 555 металлоискатель: хранилище Металлоискатель, золото

    19 ноября, 2017 Эта схема находится в разделе :, схемы, 555 металлоискатель l32339 Металлоискатель с использованием avr tiny13.Я планирую использовать 555 ic для подачи питания на катушку и передачи этого выхода на tiny13 на выводе 2 (clk1). Металлоискатель i с использованием датчика темноты 555 (9)

  • Принципиальная схема металлоискателя Tesoro Bandido II

    Принципиальная схема металлоискателя Tesoro Bandido II. Список запчастей ИС: IC1: 4024; IC2: LM2931; IC3, IC6, IC10: TLC2262; IC4: 4066; IC5, IC8: LM393

  • русский Металлодетектор Svet elektronike

    Рисунок 3: Блок-схема металлоискателя IB Рисунок 4: Блок-схема металлоискателя BFO Генератор частоты биений (BFO) На рисунке 4 показана блок-схема Металлоискатель BFO.Это один из старейших методов обнаружения металлов. Его работа довольно проста. Генератор № 1 содержит поисковую катушку как часть своего резонансного контура.

  • Принципиальная схема металлоискателя White's Classic I

    Принципиальная схема металлоискателя White's Classic I. White's Classic I был очень простым и легким в использовании устройством, идеально подходящим для начинающих поисковиков. Это был простой детектор.

  • 19+ Планы для металлоискателей своими руками [Бесплатно] MyMyDIY Inspiring

    Есть видео, которое показывает, как работает металлоискатель, и есть схема, как собрать схему.СМОТРЕТЬ ПЛАНЫ. 11. Конструкция импульсного индукционного металлоискателя GreenPAK. Facebook. Twitter. Конечно, нельзя ожидать, что это простое устройство будет работать как металлоискатель для золота.

  • Типовая принципиальная схема Металлоискатель Совет

    7 ноября 2019 г. · Типовая принципиальная схема. детекторная техника; Автор kac, 6 ноября 2019 г. в Metal Detector Advice & Comparisons. Поделиться подписчиками 1. Рекомендуемые сообщения. kac 1,989 Недавно в моем родном городе в моей родной стране старатели начали открывать золото

  • Gold Mountain TreasureLinx

    Сын Билла Махана, основатель D-Tex, выкупил Gold Mountain и представил несколько новых моделей.Один из них - VIP, похожий на отряд D-Tex. Gold Mountain в конечном итоге превратился в Gold Mountain Technologies и представил несколько фантастических детекторов. Эти детекторы

  • Электронная схема

    Heathkit Groundtrack GR-1290 Схема цепи и конструкции катушки металлоискателя Heathkit Groundtrack GR-1290: Металл: 27 июня 2010-5: Принципиальная схема металлоискателя White's Surfmaster PI (импульсная индукция): Металл: 27 июня 2010 г .: 8: Схема цепи ультразвуковой радарной сигнализации

  • Простая принципиальная схема металлоискателя с использованием таймера 555 IC

    14 мая 2015 г. · Как эти две концепции используются вместе в цепи металлоискателя, объясняется в рабочем разделе этого проекта.Компоненты схемы +9 напряжения питания; 555 IC; Резистор 47кОм; Конденсатор 2,2 мкФ (2 шт.) Динамик (8 Ом) 170 витков катушки диаметром 10 см (подойдет любой калибр). Принципиальная электрическая схема и работа. На рисунке показана принципиальная схема

  • Детектор только золота YouTube

    22 апреля 2010 г. · Детекторы золота 31 768 просмотров. 5:52. Как сделать недорогие биолокационные удочки Продолжительность: 12:20. Гэри Родитель: 229047 просмотров. 12:20. КАК ПОСТРОИТЬ GOLDFINDER XTR METAL DETECTOR

  • Энциклопедия поиска золота Криса Ральфа: информация

    Металлоискатели для поиска золота: библиотека и книжный магазин Всегда есть чему поучиться.Вот большой список книг, которые я рекомендую по разведке золота, горных пород и минералов, геологии,

  • Лучший металлоискатель для золота и начинающих или профессионалов

    19 июля, 2020 · 1. Лучший универсальный металлоискатель для Золото, серебро и монеты: Minelab GPX 5000 Сегодня мы рассмотрим металлоискатель Minelab GPX 5000. GPX500 от Minelab - это самый современный металлоискатель для поиска золота на рынке. Ни один другой металлоискатель не способен обнаруживать золото

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
