Как сделать удлинитель своими руками: кабель, ограничения, виды

Изготавливая удлинитель, лучше придерживаться общепринятых норм. Для мощной техники вилка неразборная. Разберем по порядку, внесем пару свежих идей по поводу изготовления собственными руками надежных соединений: как выбрать кабель, где позаимствовать розетку. В результате надеемся – читатели поймут, как сделать удлинитель самостоятельно.

Стильный удлинитель

Выбор кабеля удлинителя

Первый вопрос, встающий на повестке. Нужен кабель. Задумайтесь, для чего решаем сделать удлинитель электросети:

Во-первых, невозможность купить удлинитель по нужным параметрам. Чаще это длина кабеля.
Во-вторых, специальный удлинитель удобен измерять мощность бытовых приборов (220 вольт, 380 вольт) при помощи токовых клещей. Требуется, чтобы жилы выделенного измерениям участка шли раздельно. В указанном случае становится возможным измерить уровень магнитного поля проводника (идущие вместе создают интерполяцию, делая процесс невозможным).
Иногда удлинитель используют стационарной розеткой. Любопытно, никакие документы минимальную высоту не регламентируют. Разрешается ставить розетки на плинтус.

По выбору кабеля удлинителя ПУЭ излагает факты и предписания.

Объединение нулевого защитного и рабочего проводников невозможно

Не допускается для переносных потребителей объединять нулевой защитный, рабочий проводники. Не допускается клемму заземления сажать на нуль. Хотя в стационарных розетках запрета нет. Полагаем, связано с защитой.

Розетки, предназначенные для включения оборудования, используемого в уличных условиях, защищаются дифференциальным автоматом. Заметьте – заранее не знаем область применения удлинителя. Одновременно объединение защитного и нулевого проводников нарушает принцип работы. В результате человека, работающего на улице, может убить раньше, нежели сработает защита по сверхтоку.

Выбор кабеля

По приведенной выше причине удлинитель разумно оснащать кабелем на три жилы. В противном случае однозначно нарушаются условия эксплуатации большей части оборудования. А электрический инструмент? Лишен клеммы заземления, выпущены предписания, по которым делать запрещено. Электрический инструмент по упомянутым нормам снабжен усиленной изоляцией (второй класс безопасности II), спокойно работайте в сырых помещениях, на снегу при условии: удлинитель добротно изолирован. Как минимум предусматриваются шторки на гнездах, не пойдет дешевая розетка, придется выломать элемент (заедает).

Розетки и вилки

Наверное, доныне используете оборудование СССР. Старые вилки не всегда подходят европейским розеткам. Не хочется стычной соединитель уродовать, воспользуемся лазейкой: допустимо применять розетки обычные с заземлением на основе. В результате появляется универсальный прибор, работать с которым допустимо в любых условиях. Набирайте удлинитель необходимыми элементами.

Сечение кабеля удлинителя

Кабель H05VV-F

Для бытовых электроприемников, согласно ПУЭ, сечение не менее 0,75 квадратных миллиметров меди. Обратите внимание на фото. Виден участок кабеля H05VV-F типичного удлинителя с маркировкой. 3G означает наличие трех жил, рядом написано сечение меди – 1 квадратный миллиметр. Удлинитель удовлетворяет требованиям ПУЭ. Для промышленных приемников по меди 1,5 квадратных миллиметра.

На практике сечение выбираем с большим запасом, ориентируясь потребностями. Характеристики кабеля H05VV-F нормируются ГОСТ IEC 60227-5. Из ссылки на ГОСТ 22483 узнаем соответствие меж калибрами AWG, сечением меди, позволит заказывать на Алиэкспресс. Легко заметить, отсутствуют таблицы по максимальным токам, аналогичная информация приведена старой версией ПУЭ (шестое издание). Не думаем, что смена законодательства нанесла урон законам природы, смело рекомендуем цифры читателям. Из таблицы 1.3.4 узнаем, для кабелей с ПВХ-изоляцией, медной жилой сечением 0,75 квадратных миллиметра допустимый ток составляет 15 А. В переводе на мощность 230 х 15 = 3,45 кВт.

Не предлагается сварочный аппарат включать в удлинитель. Следовательно, минимальное сечение меди лучше не использовать, брать с запасом. Удлинитель снабжен несколькими розетками. Становится возможной работа одновременно двумя и более приборами, сложно учесть реальную потребляемую мощность. На максимальном токе сварочные аппараты, например, демонстрируют параметры рабочего цикла, характеризующиеся длительностью отдыха и активности.

Помимо прочего касательно выбора сечения жил учтите: в трехфазных цепях допускается использовать провод, где нулевой (рабочий, защитный) проводник тоньше других. ПУЭ разрешает использовать кабели, пока не будет изменено законодательство с явным запретом делать. В прочих случаях толщина нулевого проводника не тоньше фазных.

Класс гибкости жил

Обращаем внимание: жилы высокого класса гибкости. Удлинитель не считается стационарным оборудованием, предположительно, придётся пользоваться в разнообразных условиях. Жилы не должны ломаться при бесконечных изменениях положения.

Достигается особенностями конструкции. В первую очередь, набором сечения множеством мелких проволочек. Подробнее можно почитать ГОСТ 22483. Зачем? ПУЭ говорит: присоединение жил низкого класса гибкости (однопроволочных) допускается под винт только стационарных установок. Правило косвенно говорит: в случае удлинителя применять другой кабель.

Выше класс гибкости, тем лучше. Заказывая провод ПВ, ПВС, обращаем внимание на фактор. Класс жилы укладывается в диапазон 2 – 4. Понятно, лучше брать последний. Меньше шансов, облома жилы частым перегибанием (класс задает минимальный радиус).

Дополнительные требования

К установочным аппаратам освещения, штепсельным розеткам, предъявляются дополнительные требования. Касается защитных контактов. Защитным контактом розетки называется штырь, образующий с гнездами треугольник, не позволяющий включить прибор неправильным образом. Электрически эта часть надежно заземлена.

В результате знаем местонахождение фазы. Следовательно, обеспечим разрыв при помощи выключателя, располагающегося на проводе. Обеспечивается защита против выхода фазы на патрон, когда необходимо. Видимое на европейских розетках – заземляющий контакт.

Обратите внимание: вилка большинства мощных бытовых приборов снабжена глубоким отверстием под защитный контакт. Хотя техника не относится к освещению. Производитель реализует универсальность стычных соединителей оборудования.

Ограничения по использованию электрических удлинителей

Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.

Кабель с частично снятой изоляцией для измерения тока клещами

Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.

Фазы розетки и удлинителя

Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.

Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.

Надпись симметричной вилки

Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:

Тщательно заделываем провод согласно инструкции.
Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.

Разновидности удлинителей

Не видим труда своими руками сделать удлинитель для наушников. Сегодня предостаточно на рынке разборных разъемов USB, медный шнур на четыре жилы достанем в любой точке мира (используя Алиэкспресс). Шины питания идут боками: можно видеть, выдвинуты вперед, чтобы избежать потери информации при размыкании контактов. Внутри проходят по двум проводам данные. Кабель лучше брать без соединений, цельным куском, затухание слабого сигнала будет минимальным. Отличным вариантом считаем достать экранированный кабель: безусловно, увеличит дальность связи.

Обжимные клещи

Витая пара подойдет для USB. Частоты будут несколько иными, на малых дистанциях незаметно. Можете сделать удлинитель модема при наличии обжимных клещей. Показанные фото взяты в DNS, годятся для 8 и 6-позиционных разъемов (подойдут телефонистам).

Наконец, никаких сложностей с jack-коннекторами аудио. Наверное, замечали: на фронтальную панель системного блока иногда выходит моно… Кусать локти? Просто загляните внутрь, сделайте правильную разводку платы, установив нужные перемычки, протяните кабель с нужным числом жил до материнки. Весь секрет: просто некоторым производителям лень делать, толкают дешевку. Полагаем, теперь каждый читатель понял, как самому сделать USB удлинитель, цель обзора достигнута.

Прощаемся, полагаем, полученные знания реально пригодятся на практике, когда в очередной раз потребуется сделать удлинитель своими руками.

Электрический удлинитель своими руками: пошаговый мастер-класс

В быту нередко возникают ситуации, когда во время строительных работ необходимо вынести точку подключения на фасад здания или к забору. Стационарная установка розетки, в таком случае и нецелесообразна и опасна, поэтому питание осуществляется с помощью электрического удлинителя. Таким же способом можно решать конструктивные недочеты бытовых приборов (короткий шнур или несоответствие сечения нагрузке) или организовывать точки подключения к сети в любом удобном для вас месте. Для этого вам понадобится изготовить электрический удлинитель своими руками.

Что вам понадобится для изготовления удлинителя?

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т. д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

разборная штепсельная вилка;
кабель нужной длины;
закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж.

По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера.

Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм².

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться. Рис. 1: разберите вилку

Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом. Рис 2. разделайте кабель
Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию. Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
Все эти процедуры проделайте и для второго конца провода.
Соедините концы провода с концами вилки и соберите ее. Рисунок 4: подключите провод к выводу вилки

Заметьте, что собранная вилка не должна иметь зазоров – обе части плотно прилегают друг к другу. Если вы обнаружите зазор, разберите ее снова и устраните причину неровности. В месте выхода из вилки провод удлинителя должен плотно прилегать к краям, если его диаметра недостаточно, добавьте немного изоленты.

Рис. 5: соберите вилку

Разберите электрическую розетку или блок розеток, в зависимости от того, что вы подключаете. Рис. 6: разберите блок розеток

Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.

Рис. 7: стандартная точка крепления розетки

Подключите концы провода к соответствующим выводам розетки электрического удлинителя. Рис. 8: подключите провод к выводам розетки

Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.

Соберите розетку в обратной последовательности, электрический удлинитель готов.

Рис. 9: соберите розетку – удлинитель готов

Обратите внимание, при подключении тех или иных деталей контакт должен обеспечиваться при помощи специальных зажимов, гильз или посредством пайки. Ни в коем разе не допускается обеспечивать контакт только прикручиванием провода к ламелям или другим деталям. После изготовления электрического удлинителя не спешите включать его в розетку, предварительно проверьте его исправность при помощи мультиметра.

Проверка исправности электрического удлинителя.

Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции. Изначально установите мультиметр в режим прозвонки:

Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.

Рис. 10: принцип прозвонки удлинителя

Наличие цепи между всеми перечисленными выводами свидетельствует о том, что удлинитель может нормально передавать электроэнергию по замкнутому контуру. Но, помимо цепи необходимо убедиться в состоянии изоляции. Для чего применяется мегаомметр, но при его отсутствии можно воспользоваться тем же мультиметром в режиме измерения изоляции. В промышленных целях измерение изоляции мультиметром не допустимо, но для бытовых нужд этого будет вполне достаточно.

В процессе измерения вам необходимо установить предел на максимальную величину сопротивления кОм или МОм. Подведите щупы к выводам фазы и нуля на вилке, если сопротивление окажется более 500 МОм или бесконечности, ее уровня достаточно для нормальной работы электрического удлинителя.

Рис. 11: измерение сопротивление между фазой и нулем

Если сопротивление стремиться к нулю или составляет десятки Ом, вы где-то нарушили изоляцию и вам нужно перепроверить все места электрических контактов в удлинителе. При наличии заземляющего контакта, величину сопротивления необходимо проверять еще между фазой – землей и между нулем – землей.

Рис. 12: измерение сопротивления от земли

Если в изготовленном электрическом удлинителе в ходе испытаний вы определили целостность цепи фазы, нуля и земли, а также достаточный уровень сопротивления между всеми выводами, то такую переноску можно смело использовать для подключения оборудования.

Видео инструкция

Самодельный каркас для кабеля-удлинителя » Полезные самоделки

Достаточно простой в изготовлении, каркас для удлинителя (кабеля длиной 50 метров), сделанный из отрезка доски.

Привет мастерам и самодельщикам!

Недавно на сайте «Полезные самоделки», один автор поделился идеей каркаса для переноски и намотки кабеля, вырезанного из куска ламината (?Переноска для кабеля из ламината???).

На мой взгляд, идея эта достаточно удачная, поскольку каркас из ламината достаточно прочный и при этом легкий, но главное, мне понравилось то, что автор в своей конструкции каркаса, сделал достаточно большие по размеру вырезы для кабеля. В результате, такой каркас запросто подойдет для намотки даже очень длинного кабеля.

Однако нужно отметить, что если под рукой нет ламината или иного прочного и жесткого материала (например, фанеры), то неплохой каркас для кабеля-удлинителя, вполне можно сделать из подходящего отрезка обычной доски.

В связи с этим, я хочу поделиться своим опытом изготовления и использования такого каркаса.

Еще несколько лет назад, я купил вот такой кабель-удлинитель длиной 50 метров.

Естественно, что использовать такой длинный кабель без каркаса очень неудобно, поэтому я сделал для него вот такой каркас из обрезка доски, толщиной 2 см, шириной 15 см, и длиной около 45 см.

При этом из инструментов мне понадобились электролобзик с пилкой для фигурного реза, и электродрель с набором перовых сверл по дереву. Дополнительно я также использовал нож и наждачную бумагу.

Рассмотрим подробнее, особенности конструкции моего варианта каркаса.

Сначала я выпилил с двух сторон заготовки полукруглые выемки для намотки кабеля. Острые кромки притупил при помощи ножа.

Далее просверлил целых четыре отверстия диаметром 20 мм, по углам каркаса для того, чтобы его можно было вешать на крючок или гвоздик в каком угодно положении.

А затем сделал вырезы с двух сторон для рукояток.

Таким образом, на данном каркасе я сделал две рукоятки с разных сторон, опять же для удобства намотки кабеля и переноски каркаса.

Все острые кромки я притупил ножом и обработал наждачной бумагой, а затем покрасил каркас.

Помимо этого, на каждую рукоятку я привязал по небольшой резинке.

Эти резинки нужны для фиксации концов кабеля, чтобы не болтались и не мешали при намотке и смотке кабеля. Хотя надо отметить, что со временем эти резинки несколько растянулись, поэтому вместо резинок лучше было бы использовать ленту «липучку».

Чтобы намотать кабель на данный каркас, сначала фиксируем один из его концов резинкой.

А затем начинаем наматывать кабель.

После намотки, можно также зафиксировать резинкой и второй конец кабеля, чтобы не разматывался и не болтался.

И вот кабель полностью намотан на каркас.

Весит он довольно прилично, примерно 3-3,5 кг, однако благодаря рукояткам на каркасе его удобно и достаточно легко переносить.

Также этот каркас удобно вешать на гвоздь или на крючок, причем делать это можно в любом положении или ориентации каркаса, благодаря тому, что в каждом углу есть отверстие.

В общем, можно сказать, что каркас данной конструкции получился достаточно удобным и практичным так, что после нескольких лет эксплуатации, я им вполне доволен.

Ну и на этом у меня все! Всем пока и побольше полезных самоделок в домашнем хозяйстве!

Самодельный удлинитель на катушке | Полезные Самоделки

Всем привет! В этой статье хочу поделиться с вами как можно изготовить удлинитель на катушке своими руками. В продаже существует огромный выбор таких удлинителей, но найти подходящий для Вас бывает не просто, тем более если вы сварщик.

Дело в том что не всегда попадается удлинитель с сечением провода, подходящий для сварки. А изготовив самостоятельно, всё будет соответствовать нашим требованиям. Итак, приступим.

Для изготовления нам потребуются:

стальной квадрат 10 мм — длинной 1 м.
шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
ручка, к примеру от УШМ.
муфта 100 мм и две заглушки к ней
два круга из фанеры диаметром 230 мм
шпилька 8 мм — длина 1 м и 6 гаек и шайб
три розетки и одна вилка
провод

Изготовление удлинителя на катушке.

Основание для катушки я сделал из квадрата, согнув его по размерам которые я указал на фото. Затем приварил крепление с двумя гайками, в верхнюю будет крепиться ручка, позаимствованная от сломанной болгарки, а для чего вторая гайка узнаете ниже. Для крепления катушки, приварил к основанию шпильку.

Что бы во время сматывания провод не тёрся о шпильку, на неё нужно сделать втулочку, например из полипропиленовой трубы.

Теперь приступаем к изготовлению самой катушки.

В кругах, которые сделал из фанеры диаметром 230 мм, я заранее сделал отверстия. В центре отверстие для крепление самой катушки на основание, три отверстия во круг для выхода провода на розетки и ещё три отверстия для стягивания катушки. И ещё одно отверстие на внешнем круге, возле окружности, здесь будет крепиться ручка. Такие же отверстия я проделал в заглушках.

Подготавливаем розетки, отрезаем от провода три части по примерно по 10 см, зачищаем и крепим к розеткам. Затем просовываем провода от розеток в отверстия и стягиваем между собой розетки, круг и заглушку. Скручиваем провода. В муфте с краю сверлим отверстие под кабель и просовываем его в отверстие. Соединяем кабель с проводами идущими от розеток. Одеваем на муфту вторую заглушку, берём второй круг из фанеры и стягиваем всё это тремя шпильками. Всё катушка готова.

Ставим катушку на наше основание и слегка притягиваем гайкой, что бы катушка свободно вращалась. Что бы гайка не откручивалась, её обязательно нужно застопорить.

Сматываем провод на катушку. Что бы во время транспортировки катушка самопроизвольно не разматывалась, как я писал выше где крепится ручка, рядом я приварил ещё одну гайку, в неё мы завинчиваем ограничитель.

Вот и всё, удлинитель на катушке готов! К нему спокойно можно подключать сварку.

Еще интересные видео-самоделки:

Как сделать удлинитель своими руками

Всего несколько минут понадобится, чтобы узнать, как сделать удлинитель своими руками, который обойдётся дешевле магазинного, а по качеству не будет ему уступать. Если правильно выбрать комплектующие, то эксплуатация будет безопасной.

Блок: 1/5 | Кол-во символов: 235
Источник: https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-udlinitel.html

Telmix:

– Смотанный провод представляет собой катушку индуктивности, в которой происходят процессы, сопровождаемые дополнительным нагревом провода.

Если электроприбор включить в сеть через неразмотанный провод, то, в момент включения, благодаря явлению самоиндукции, возможен сильный скачок напряжения. При этом растёт напряжение на включённом инструменте, и прибор может сломаться.

Весь процесс модернизации удлинителя подробно и наглядно изложен в этой теме. Полный набор профессионального электроинструмента собран здесь.Темы пользователей сайта, с описанием изготовления полезных самоделок, находятся в этом разделе форума.

Этот видеоролик поможет вам выбрать дрель. А в этом видеосюжете вы узнаете, как правильно обустроить свою столярную мастерскую.

Блок: 2/2 | Кол-во символов: 757
Источник: https://www.forumhouse.ru/journal/articles/5755-modernizaciya-udlinitelya-svoimi-rukami

Изготовление удлинителя: пошаговая инструкция

Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться. Рис. 1: разберите вилку
Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом. Рис 2. разделайте кабель
Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию. Рис. 3. Зачистите концы

В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
Все эти процедуры проделайте и для второго конца провода.
Соедините концы провода с концами вилки и соберите ее. Рисунок 4: подключите провод к выводу вилки

Заметьте, что собранная вилка не должна иметь зазоров – обе части плотно прилегают друг к другу. Если вы обнаружите зазор, разберите ее снова и устраните причину неровности. В месте выхода из вилки провод удлинителя должен плотно прилегать к краям, если его диаметра недостаточно, добавьте немного изоленты.

Рис. 5: соберите вилку

Разберите электрическую розетку или блок розеток, в зависимости от того, что вы подключаете. Рис. 6: разберите блок розеток

Рис. 7: стандартная точка крепления розетки

Подключите концы провода к соответствующим выводам розетки электрического удлинителя. Рис. 8: подключите провод к выводам розетки

Соберите розетку в обратной последовательности, электрический удлинитель готов.

Рис. 9: соберите розетку – удлинитель готов

Проверка исправности электрического удлинителя.

Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.

Рис. 10: принцип прозвонки удлинителя

Рис. 11: измерение сопротивление между фазой и нулем

Рис. 12: измерение сопротивления от земли

Блок: 3/4 | Кол-во символов: 5221
Источник: https://www.asutpp.ru/elektricheskiy-udlinitel-svoimi-rukami.html

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.

На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или зафиксировать наконечником. В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Блок: 3/5 | Кол-во символов: 1318
Источник: https://electric-220.ru/news/kak_sdelat_udlinitel_svoimi_rukami/2017-05-07-1258

Ограничения по использованию электрических удлинителей

Кабель с частично снятой изоляцией для измерения тока клещами

Фазы розетки и удлинителя

Надпись симметричной вилки

Тщательно заделываем провод согласно инструкции.
Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.

Блок: 3/4 | Кол-во символов: 2478
Источник: https://VashTehnik.ru/elektrika/kak-sdelat-udlinitel-svoimi-rukami.html

Как правильно эксплуатировать самодельный удлинитель

При использовании самодельного удлинителя необходимо соблюдать несколько обязательных требований.

На кабеле не должно быть каких-либо повреждений, а если они все-таки появились, их нужно обязательно заизолировать. Изоляция выполняется, когда удлинитель выключен из розетки.
Если вилка или розетка вышли из строя, они подлежат обязательной замене. Их следует беречь от попадания влаги и не допускать сверхнормативных перегрузок.
При эксплуатации на максимальных нагрузках кабель нужно размотать полностью, чтобы избежать его перегрева.

Блок: 4/5 | Кол-во символов: 583
Источник: https://electric-220.ru/news/kak_sdelat_udlinitel_svoimi_rukami/2017-05-07-1258

Разновидности удлинителей

Обжимные клещи

Блок: 4/4 | Кол-во символов: 1431
Источник: https://VashTehnik.ru/elektrika/kak-sdelat-udlinitel-svoimi-rukami.html

Видео по теме

Хорошая

Блок: 5/5 | Кол-во символов: 23
Источник: https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-udlinitel.html

Кол-во блоков: 10 | Общее кол-во символов: 13423
Количество использованных доноров: 5
Информация по каждому донору:

https://www.asutpp.ru/elektricheskiy-udlinitel-svoimi-rukami.html: использовано 1 блоков из 4, кол-во символов 5221 (39%)
https://electric-220.ru/news/kak_sdelat_udlinitel_svoimi_rukami/2017-05-07-1258: использовано 2 блоков из 5, кол-во символов 1901 (14%)
https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-udlinitel.html: использовано 3 блоков из 5, кол-во символов 1635 (12%)
https://www.forumhouse.ru/journal/articles/5755-modernizaciya-udlinitelya-svoimi-rukami: использовано 1 блоков из 2, кол-во символов 757 (6%)
https://VashTehnik.ru/elektrika/kak-sdelat-udlinitel-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 3909 (29%)

Самодельный удлинитель своими руками

Array
(
    [ID] => 2715
    [~ID] => 2715
    [IBLOCK_ID] => 20
    [~IBLOCK_ID] => 20
    [CODE] => samodelnyj-udlinitel-svoimi-rukami
    [~CODE] => samodelnyj-udlinitel-svoimi-rukami
    [XML_ID] => 2715
    [~XML_ID] => 2715
    [NAME] => Самодельный удлинитель своими руками
    [~NAME] => Самодельный удлинитель своими руками
    [ACTIVE] => Y
    [~ACTIVE] => Y
    [DATE_ACTIVE_FROM] =>
    [~DATE_ACTIVE_FROM] =>
    [DATE_ACTIVE_TO] =>
    [~DATE_ACTIVE_TO] =>
    [SORT] => 500
    [~SORT] => 500
    [PREVIEW_TEXT] => Самодельный удлинитель своими руками.
    [~PREVIEW_TEXT] => Самодельный удлинитель своими руками.
    [PREVIEW_TEXT_TYPE] => html
    [~PREVIEW_TEXT_TYPE] => html
    [DETAIL_TEXT] => Сегодня любой магазин электротоваров предлагает широкий выбор разнообразных удлинителей, но вот только качество их не может гарантировать никто, к тому же, от подделок так же, никто не защищён.

Как часто бывает, вроде берёшь хороший удлинитель, в магазине убеждают, что он выдержит и чайник, и СВЧ, и т.д. А домой приносишь, включаешь в сеть, подключаешь пылесос, и видишь, как у тебя на глазах плавится колодка или провод.

В магазине уже не чего не докажешь, в любом случае скажут что ты в удлинитель обогреватели со всего квартала включил, или что то в этом роде, у меня это пройденный этап. Поэтому с недавних пор я делаю удлинители для себя сам.

На самом деле не чего сверхъестественного делать не придётся.

Итак, что нам для этого понадобится:

Вилка 16A/250V
Наружная розетка 16A-25A
Медный провод 3×2,5мм
Брусок

Для начала, необходимо решить, какой длины будет удлинитель и на сколько розеток.

#uslugi_callsize#

Затем, приступаем непосредственно к изготовлению

Итак, берём брусок, я предпочитаю из ДСП, хотя можно и из простого дерева, кому как нравится, и вырезаем необходимый вам размер.

После чего прикручиваем к бруску нужное вам количество розеток. У меня дома дети бегают, да и на всякий случай беру всегда розетки с защитными крышками, мне так больше нравится. Розетки необходимо сразу брать по-мощнее, Ампер так на 16-25.

Затем подсоединяем к розеткам провод, лучше всего медный гибкий 3×2,5. Почему медный спросите вы, всё очень просто медный провод гораздо прочнее на излом чем алюминиевый, к тому же токопроводность у них гораздо выше, ну и, конечно же, сечение медного провода можно брать меньше при одинаковой потребляемой мощности.

Ну и последний шаг это присоединение вилки к проводу. Вилку также берите не меньше чем на 16A и желательно с заземлением. Просто будет обидно, когда вы подключите приборы, а они перестанут работать из-за вилки. Да и к тому же если начнёт греться вилка, то и розетка тоже может расплавиться.

Ну, и всё, вот так без особых усилий и навыков можно сделать отличный удлинитель.

#our_features#

[~DETAIL_TEXT] =>

Сегодня любой магазин электротоваров предлагает широкий выбор разнообразных удлинителей, но вот только качество их не может гарантировать никто, к тому же, от подделок так же, никто не защищён.

Как часто бывает, вроде берёшь хороший удлинитель, в магазине убеждают, что он выдержит и чайник, и СВЧ, и т.д. А домой приносишь, включаешь в сеть, подключаешь пылесос, и видишь, как у тебя на глазах плавится колодка или провод.

В магазине уже не чего не докажешь, в любом случае скажут что ты в удлинитель обогреватели со всего квартала включил, или что то в этом роде, у меня это пройденный этап. Поэтому с недавних пор я делаю удлинители для себя сам.

На самом деле не чего сверхъестественного делать не придётся.

Итак, что нам для этого понадобится:

Вилка 16A/250V
Наружная розетка 16A-25A
Медный провод 3×2,5мм
Брусок

Для начала, необходимо решить, какой длины будет удлинитель и на сколько розеток.

#uslugi_callsize#

Затем, приступаем непосредственно к изготовлению

Ну, и всё, вот так без особых усилий и навыков можно сделать отличный удлинитель.

#our_features#

Тонкости ремонта

Самодельный удлинитель своими руками.

На самом деле не чего сверхъестественного делать не придётся.

Итак, что нам для этого понадобится:

Вилка 16A/250V
Наружная розетка 16A-25A
Медный провод 3×2,5мм
Брусок

Для начала, необходимо решить, какой длины будет удлинитель и на сколько розеток.

#uslugi_callsize#

Затем, приступаем непосредственно к изготовлению

Ну, и всё, вот так без особых усилий и навыков можно сделать отличный удлинитель.

#our_features#

Комментарии к записи ()

Как сделать удлинитель своими руками в домашних условиях

Статья на тему как сделать удлинитель своими руками в домашних условиях.

Ни один ремонт квартиры не обходиться без использования электроинструментов. Они нужны для большого количества отделочных операций: демонтажа старых покрытий, сверления отверстий и так далее.

Вопрос в том, какой инструмент имеется у вас в наличии. Если профессиональный, то все в порядке. Такие модели оснащаются длинными кабелями для подключения к источнику питания.

Другое дело, если в закромах пылится инструмент бюджетной линейки. Производители бытовых моделей явно экономят на кабеле. Его длина, несомненно, оставляет желать лучшего. Чтобы дотянуться до розетки в большинстве случаев приходится использовать удлинитель.

Сегодня мы поговорим о том, как сделать удлинитель в домашних условиях. Ничего сверхсложного в этом навыке нет. Для работы нам потребуется несколько составляющих, парочка инструментов (нож, отвертка) и пятнадцать минут свободного времени.

Элементы удлинителя

Для сборки удлинителя понадобятся: вилка, кабель и электрическая колодка. Все перечисленные элементы имеются в свободной продаже и не относятся к категории дефицитных.

Вилка нам потребуется не та, которой едят, а специальная, предназначенная для подключения инструмента к электрической сети. Вид вилки (евро/советская) подбирается под розетки в вашей квартире.

Длину кабеля берем с запасом, но в пределах разумного. Избегайте в этом вопросе крайностей. Чересчур длинный удлинитель будет путаться, и причинять неудобства. Короткий – малоэффективен.

Еще одно немаловажное свойство кабеля – его жесткость. Вернее ее отсутствие. Чем мягче изоляция провода, тем лучше.

Блок их розеток не должен быть слишком большим, иначе конструкция получится слишком громоздкой. Вполне достаточно электрической колодки с двумя гнездами. При необходимости можно будет пользоваться сразу двумя инструментами. Также обратите внимание на заземление. Все качественные розетки обязательно снабжаются заземляющими контактами.

Сборка удлинителя

Переходим к самому главному – непосредственно к ответу на вопрос «как сделать удлинитель в домашних условиях». Для лучшего восприятия информации, разобьем процесс на логические пункты.

Снимаем наружную изоляцию с обоих концов кабеля. Около пяти сантиметров.
Зачищаем ножом все жилы кабеля. Примерно по одному сантиметру.
Разбираем вилку с помощью отвертки.
Тоже самое проделываем с электрической колодкой (блок розеток).
Вставляем оголенные концы жил в крепежи вилки и аккуратно затягиваем.
Собираем корпус вилки и переходим к блоку розеток.
Вставляем жилы в предназначенные разъемы, после чего затягиваем.
Размещаем кабель на выходе розеточного блока.
Закручиваем винты электрической колодки.

Все. Осталось проверить приспособление на работоспособность. Если все нормально, можно пользоваться. Советуем применять самодельный вариант только для ремонта квартиры. Для функционирования электроприборов лучше приобрести магазинный аналог.

Выбор удлинителя

Как сделать удлинитель своими руками мы с вами разобрались, осталось озвучить правила грамотного выбора готового варианта.

Для начала определяемся с количеством посадочных мест в блоке розеток. Считаем электроприборы, которые будут использоваться одновременно.

Смотрим на перспективу. Возможно, в ближайшем будущем вы прикупите дополнительную бытовую технику. Под нее так же следует зарезервировать посадочные места.

Следующий момент – сечение кабеля. Одновременное использование нескольких электроприборов требует мощного проводника. Тонкие провода могут не выдержать большой нагрузки и быстро прийти в негодность, создав тем самым пожароопасную ситуацию.

Длина кабеля рассчитывается так же как и при изготовлении самодельного удлинителя. То есть исходя из здравого смысла.

Удлинитель своими руками видео

Читайте также: Как правильно устанавливать выключатели и розетки

скульптурные плетеные удлинители — Дизайн * Губка

Я постоянно ввязываюсь в глупые споры со своим партнером по поводу моих проектов DIY. Всякий раз, когда я обращаюсь к нему за советом, он дает мне практический ответ, который я ненавижу. Разве нельзя нести это так? Разве эта форма не сделает его крепче? Для чего нужен этот лишний кусок? Отличные вопросы, все.

Я понимаю, что в области искусства / дизайна я гораздо ближе к первому, чем я думал.Мне нравятся нефункциональные объекты, вопросы, на которые нет ответа, чрезмерное использование материалов и множество лишних шагов. Я ничего не могу с собой поделать. Проблема, которую я обычно пытаюсь решить, состоит в том, как добавить необычности и красоты своему окружению, а не как облегчить жизнь. Если вы посмотрите мой архив DIY-проектов, я думаю, вы поймете, что в глубине души я действительно не прагматик или минималист, как мне хотелось бы. Форма не следует за функцией — они постоянно ее подчиняют.

Я предварял этот конкретный проект вышеупомянутым отказом от ответственности, потому что хочу, чтобы все знали, что этот проект , а не практичный.Электрические шнуры продолжают беспокоить людей с эстетической чувствительностью; большинство из нас хочет, чтобы они незаметно слились с фоном или, что еще лучше, исчезли совсем. Но предположим, что у вас есть шнур, который нужно протянуть через всю комнату, и вам уже надоел подход, когда он застегивается на половицах. Я надеюсь, что вы могли бы пойти по противоположному пути: сделайте шнур в центре внимания, возможно, гигантскую красочную косу, за которую вы, вероятно, не споткнетесь, потому что, ну, вы не можете перестать смотреть на нее.

Практичен ли этот проект? Нет. Можно ли легко отсоединить шнуры от этих трубок? Нет. Разве разумно протянуть на пол гигантскую веревку? Гм, не совсем. Но это единственный удлинитель, который мне когда-либо нравился настолько, что я могу носить его дома как гигантское ожерелье, и это успех в моей книге. Так что, если вам нравится легкомысленный антидизайн, этот проект будет дешевым, легким и действительно интересным. Наслаждаться! — Кейт

Прочтите полное руководство после прыжка!

Материалы

3 удлинителя (все одинаковой длины, лучше 6 футов или больше)
ножницы
малярная лента
3 мотка толстой / объемной пряжи
3 пластиковых шланга для шнура (их можно найти в IKEA или в большинстве хозяйственных магазинов в электрическом отделе)

Инструкции

1.Заправьте конец удлинителя в открытую прорезь пластиковой трубки.

2. Прикрепите трубку лентой к основанию вилки, чтобы прикрепить трубку к шнуру. Продолжайте заправлять шнур по всей длине в пластиковую оболочку.

3. Обрежьте покрытие точно по длине шнура. Повторите шаги 1–2 для двух других шнуров.

4. Возьмите конец одного мотка пряжи и завяжите его вокруг начала первой обтянутой нити.

5. Начните наматывать пряжу вокруг шнура, покрывая весь пластик и заправляя свободный конец пряжи в несколько первых витков, чтобы скрыть его. Продолжайте обматывать шнур пряжей. По мере того, как вы это сделаете, вы можете начать сворачивать готовый шнур в небольшую петлю и закреплять кусочком пряжи, чтобы облегчить наматывание. Когда дойдете до конца, завяжите пряжу вокруг основы шнура и отрежьте излишки.

6.Повторите то же самое с двумя другими шнурами.

7. Начните накладывать шнуры внахлест друг на друга, чтобы получилась простая коса. Закрепите оба конца, завязав узел пряжи вокруг всех трех прямо у основания.

8. Поместите шнур на открытое место для отображения или используйте в любом месте, где обычно требуются удлинители. Не кладите шнуры в дверные проемы или в места, где кто-то может споткнуться.

Готово!

Как защитить наружный удлинитель от дождя DIY

Если вы похожи на меня, вы проводите немало времени вне помещения, работая над проектами, требующими электроэнергии и, следовательно, с использованием удлинителей. Вы также, вероятно, очень хорошо понимаете связанный с этим риск и хотите быть осторожными, чтобы не навредить себе или своим близким в процессе.

Мысль о том, чтобы ударить себя электрическим током, если пойдет дождь, вероятно, вызывает дрожь вверх и вниз по спине или просто заставляет вас полностью отказаться от проекта. Не говоря уже о том, что использование электрических шнуров на открытом воздухе может быть пугающим для чего-то, что должно быть простым.

Возможно, у вас дома на колесах, и вам нужны удлинители, но, опять же, вы не хотите рисковать получить удар электрическим током, когда идет дождь или когда есть вода.

В этой статье мы рассмотрим способы защиты вас от различных опасностей, связанных с элементами, чтобы вы могли безопасно работать или использовать удлинители с душевным спокойствием.

Следование этим советам даст вам душевное спокойствие, необходимое при работе или использовании электрических шнуров на улице, когда вы сталкиваетесь со стихией природы. Мы также узнаем немного больше об этом, казалось бы, простом предмете.

Приступим!

DIY методы защиты наружного удлинителя от дождя

Используйте липкую пленку

Промышленная прочная паллетная пленка — хороший способ утеплить ваши соединения при использовании удлинительных шнуров снаружи.

Плотно оберните соединительную часть шнуров, используя столько полиэтиленовой пленки, сколько необходимо для защиты от воды и поражения электрическим током.

Отличительной особенностью этого метода является то, что он не только может быть эффективным автономным методом, но вы можете использовать его в тандеме с другими методами, перечисленными в статье, для дополнительной защиты от элементов.

Вот еще одна ссылка на видео, иллюстрирующее этот метод в действии:

Бутылочный метод

Этот метод хорош для прикрытия рождественских огней, но также помогает при закрытии соединений.Для этого метода вам понадобится пустая 2-литровая бутылка из-под газировки. Инструменты, которые вам понадобятся, — это ножницы и универсальный нож (или нож для резки коробок), инструмент с острыми краями, который может прорезать бутылку. Ниже приведены инструкции:

Сделайте надрез в бутылке примерно посередине между бутылками с помощью инструмента с острыми краями. Разрез должен быть около 1/4 дюйма вокруг бутылки.
Возьмите ножницы и сделайте круглое отверстие в конце прорези, это отверстие поможет удерживать шнур на месте.
Затем аккуратно вставьте соединения и заглушки внутрь бутылки, оставив шнуры торчать из круглых отверстий.

Выполните эти три простых шага, и все готово. Вы также можете использовать для этого метода что-то вроде старой ванны с маргарином или маслом.

Вот ссылка на видео, иллюстрирующее этот метод в действии:

Используйте трубы из ПВХ и заглушки

Использование труб из ПВХ и заглушек может служить для блокировки воды и сохранения соединений и провода защищены от непогоды.Ниже перечислены шаги, которые вам понадобятся для этого метода. Этот метод немного сложнее, требует использования нескольких инструментов, но, тем не менее, эффективен.

Это видео демонстрирует этот метод в действии:

Ковшовый метод

Этот метод требует использования двух ковшей, окружающих соединение, и лопаты. Сначала вы берете одно ведро и кладете его на землю, устанавливаете часть шнуров, которые соединяются, сверху первого ведра, которое ставится отверстием, обращенным к земле.Затем возьмите второе ведро и поместите отверстие лицевой стороной вниз к земле, сдвинув ведро поверх второго ведра, чтобы образовалось уплотнение. Если вас беспокоит ветер, можно с помощью лопаты вырыть плотно прилегающую яму вокруг первого ведра. Вставьте первое ведро в землю, вдавив его как можно глубже в землю, а затем выполните два вышеупомянутых шага. Достаточно простого веса, но не помешает проявить особую осторожность.

На этом видео показан метод корзины в действии:

Экран кабеля питания

Вероятно, у вас есть все, что вам нужно для этого метода.Все, что потребуется, — это контейнер, дрель и любой нож.

Найдите контейнер, который закрывает видимый удлинительный шнур (насколько это возможно). Однако чем толще и длиннее удлинитель, тем больше должен быть контейнер. Используйте емкость, подходящую к вашему удлинителю.

Например, если вы используете удлинительный шнур в виде вентилятора длиной 25 футов, вам нужно что-то, что закроет его при соединении вместе. Если они скручены вместе, они не должны быть шире примерно 2–3 футов в ширину, поэтому для большинства контейнеров должно хватить емкости на 18 галлонов.При необходимости используйте более крупные, в зависимости от ширины и размера контейнера.

Затем, обнаружив контейнер, просверлите сверлом отверстия в контейнере с противоположных сторон. Затем проденьте шнур в оба отверстия с обеих сторон и вытяните шнур по мере необходимости (опять же, убедитесь, что вы используете шнур в новом или похожем на новый) состоянии. Внесите необходимые корректировки как в шнур, так и в При необходимости отрегулируйте отверстие с помощью ножа. Убедитесь, что соединения надежно закреплены внутри бачка или контейнера.

С помощью этого метода вы защищены от осадков и влажной погоды. Убедитесь, что вы используете клейкую ленту или стандартную изоленту. Металлическая лента напрашивается на неприятности.
Крышка должна быть закреплена как можно плотнее и, конечно же, не оставлять шнур рядом с лужами.

Протектор шнура питания

Для этого метода требуется только резиновая ненадувная внутренняя трубка. Например, камера велосипеда подойдет для этого метода. Отрежьте один конец внутренней трубки, а затем вставьте удлинитель внутрь.Как можно больше закройте трубку, проденьте ее и отрежьте другой конец внутренней трубки. Настоятельно рекомендуется изолента (но все же необязательно), чтобы прикрепить внутреннюю трубку к удлинителю.

Крышка наружного удлинителя

Для этого метода вам понадобится несколько пластиковых пакетов. Многоразовые пластиковые пакеты из продуктового магазина здесь не годятся, поэтому ищите пакеты известных брендов.

Вы можете накрыть пакеты вокруг шнура питания и использовать изоленту, чтобы закрепить их, или вы можете разрезать пакет на более мелкие части и закрепить их изолентой.

Это полностью зависит от длины вашего удлинительного шнура и его воздействия на погодные условия.

Несколько советов

НИКОГДА и НИКОГДА не используйте скобы с гвоздями или любые металлические предметы для закрепления шнура питания на поверхности. Это может привести к поражению электрическим током и причинить серьезный вред.
Никогда не растягивайте шнуры питания на всю длину, особенно если вы работаете на улице в ненастную погоду. Ваши шнуры всегда должны быть немного провисшими.Это может привести к еще большему ненужному ущербу и ситуациям, которые могут привести к травмам.
Никогда не протыкайте шнур питания через дверь, окно или любой другой проем в вашем доме. Это может привести к появлению отверстий в шнурах питания, которые могут привести к оголенным проводам, что означает большую опасность для вас и ваших близких.
Помните, удлинители — это временный источник питания. Когда они не используются, всегда отключайте их от сети (ОСОБЕННО, если на улице идет дождь). Оставлять шнуры питания подключенными, когда они не используются, чрезвычайно опасно и не рекомендуется.По возможности всегда отключайте их от сети и храните в безопасном сухом месте после завершения работы.
Находясь рядом с розеткой или рядом с ней, всегда следите за тем, чтобы шнур был полностью вставлен в розетку и не свешивался из розетки. Это поможет свести к минимуму вероятность получения серьезных травм в результате поражения электрическим током и физических повреждений в целом (шнур, который не полностью вставлен в розетку, также может быть опасен для спотыкания).
Обращайтесь со шнуром питания, как с любым другим инструментом в коробке. Когда закончите, заверните его и храните в сухом, безопасном месте (например, в подвале или гараже).Хранение шнуров на открытом воздухе только увеличивает риск получения травм в будущем.
При использовании электрических шнуров важно держать их под контролем. Использование стяжек и веревок предохраняет ваши шнуры от выхода из-под контроля, запутывания и множества других опасностей. Вы также можете использовать изоленту для клейкой ленты, чтобы контролировать длину шнура и минимизировать риск. Лента и стяжки сами по себе не защитят соединения, поэтому используйте этот наконечник вместе с другими для дополнительной безопасности при использовании шнуров на открытом воздухе.
В общем, держите его в чистоте и порядке. Избегайте путаницы ваших шнуров с другими шнурами (если вы используете несколько шнуров, будьте особенно осторожны) и держите область вокруг шнуров и соединений сухой, аккуратной и чистой. Это будет иметь большое значение для предотвращения риска травм.

Есть рекомендации по продукту?

Совершенно верно! Если вы не хотите использовать эти методы своими руками и предпочитаете покупать готовые инструменты для работы, на рынке есть множество вариантов для вас.Вы можете купить их в Интернете через такие магазины, как Amazon, или в обычных магазинах, таких как Wal-Mart.
Вот несколько готовых вариантов, представленных на рынке:

Cord Connect

Cord connect — это продукт, который защищает электрические соединения с помощью водонепроницаемого уплотнения вокруг вилки / удлинительной розетки. Он также предохраняет вилки от разъединения, поэтому вы можете спокойно работать, зная, что ваши соединения будут стабильными и устойчивыми к атмосферным воздействиям. Чтобы использовать его, вы оборачиваете его вокруг каждого конца шнура, затем скручиваете, чтобы скрепить шнуры вместе для защиты от атмосферных воздействий.

Вот ссылка на продукт: [Здесь]

Вот видео, демонстрирующее эффективность этого продукта:

Twist and Seal Mini — 5 x 2 дюйма. Защитный кожух для шнура и вилки

Этот защитный мини-шнур представляет собой инновационный устойчивый к элементам корпус для небольших соединений, включая внешние вилки и удлинители.

Ссылка на продукт: [Здесь]

Сверхмощный протектор шнура

-Этот сверхпрочный протектор шнура питания составляет 6 штук.5 футов длиной и изготовлен из прочного гибкого ПВХ-материала. Он будет хорошо вписываться в окружающую среду и поможет защитить ваши шнуры от непогоды. Гибкий материал легко отрезать до необходимой длины. Его можно использовать как в помещении, так и на открытом воздухе, он также устойчив к скольжению.

SOCKiTBOX

Этот продукт предназначен для обеспечения безопасности и сухости всего вашего электрического оборудования. Его также можно использовать для устройств защиты от перенапряжения и удлинителей. Кроме того, он портативный, поэтому при необходимости вы можете взять его с собой куда угодно.Он изготовлен из прочного пластика и защищен от атмосферных воздействий. Он также универсален, так как его можно использовать для различных вещей, от зимних праздничных фонарей до электроинструментов. Он также может вместить до пяти шнуров.

Защитные кожухи удлинителя Kovot

— Эти защитные кожухи поставляются в упаковке по четыре штуки, что поможет вам сэкономить деньги. Они сделаны из промышленного пластика и оснащены резиновыми защитными уплотнениями, защищающими от внешних воздействий. Просто поместите шнуры внутрь протекторов и защелкните их.Они могут выполнять работу при любых осадках и работать по назначению.

Еще несколько советов

Держите шнуры сухими

По очевидным причинам держите шнуры подальше от луж с водой и вдали от атмосферных осадков, особенно в той части шнура, где находится соединение. Приобретение защитных приспособлений для шнура и принятие мер, изложенных в статье, являются хорошими способами сохранить ваши шнуры сухими и низкими или исключить риск поражения электрическим током и травм. Никогда не подключайте мокрый шнур к розетке и никогда не подключайте его к мокрой розетке.Это может привести к поражению электрическим током и / или серьезным травмам. Опасность номер один при работе с электрическими шнурами — поражение электрическим током из-за безответственного размещения у воды или в сырую погоду. Если вам понадобятся электрические шнуры, а в воздухе выпадают осадки (снег или дождь), позаботьтесь о том, чтобы шнуры оставались сухими.

Убедитесь, что шнур является неразъемным.

При использовании электрических шнуров убедитесь, что они не имеют оголенных или изношенных проводов. Используйте электрические шнуры с нетронутым покрытием.Использование шнуров с оголенными проводами экспоненциально увеличивает риск серьезных травм и / или поражения электрическим током. Используйте новые или новые шнуры. Это очевидный риск для безопасности, и его следует избегать в течение определенного периода времени. Перед использованием шнуров обязательно проверьте оголенные провода. Здесь безопасность, очевидно, является ключевым моментом. Опять же, чтобы полностью избежать этого риска, обязательно используйте провода, которые либо новые, либо близкие к новым, насколько это возможно. Это просто и понятно, как и большинство советов в этой статье, здравый смысл.

Обратите внимание на максимальную длину шнура.

Обязательно обратите внимание на маркировку удлинителя.Обычно номинальную толщину шнура можно найти прямо на куртке шнура. Если вам нужен новый удлинитель, обязательно используйте шнуры того же номинала, что и тот, который вы заменяете. Эти важные детали могут быть легко упущены из виду, но они важны для предотвращения несчастных случаев.

Никогда не удлиняйте шнур сверх максимальной длины

-При использовании электрического шнура в целом важно держать его как можно ближе к розетке, не допускать попадания воды или осадков на розетку и подключение, , как мы подчеркнем в этом разделе, никогда не вытягивайте шнур за пределы его максимальной длины.Шнур всегда должен немного провисать, и, если возможно, используйте какой-нибудь галстук (например, галстук для хлеба или даже веревку), чтобы удерживать оставшуюся часть шнура. Если вы выполняете работу, связанную с использованием электроинструментов, старайтесь располагаться как можно ближе к розетке. Вы не хотите работать так далеко от розетки, чтобы шнур стал чрезмерно растянутым или излишним по длине. Дополнительное преимущество внимательного отношения к длине шнура и уверенности в том, что он скручен вместе при использовании, заключается в том, что вы избегаете риска изнашивания шнура.Шнуры прослужат дольше, и вы будете в большей безопасности, если не будете чрезмерно растягивать шнуры близко к их максимальной длине или превышать ее. Вы получите больше от шнура и, что самое главное, будете в большей безопасности.

Никогда не наступайте на шнур

Использование электрических шнуров на улице обычно означает более высокий риск наезда на шнур или наступления на шнур. Избегайте этого любой ценой. Не оставляйте шнуры лежащими на лужайке или подъездной дорожке, например, в качестве тяжелых транспортных средств, не порвите шнур и не подвергайте вас риску, связанному с открытыми или изношенными шнурами, упомянутыми ранее.Из-за большого веса транспортного средства шнур может подвергаться серьезной нагрузке, что делает его опасным и непригодным для использования. При использовании шнуров на улице держите их вне зоны досягаемости тяжелых транспортных средств. Также, если у вас есть дети или домашние животные, убедитесь, что они случайно не наступят на них. Даже если шнур в хорошей форме, вы избежите потенциальной катастрофы. Помните, где вы кладете шнуры, если вы работаете на лужайке, подъездной дорожке или на любом другом участке земли, на котором вы работаете, или используете шнур.Важно обезопасить не только себя, но и своих близких.

Заключение

Удлинители помогают облегчить нам жизнь, особенно при работе над проектами / проектами на открытом воздухе, которые требуют использования электроэнергии. Используйте эти советы и соблюдайте осторожность при использовании удлинителей, обращенных к элементам. На улице защитите себя, своих близких, инструменты и удлинители. Избегайте стихии, особенно воды, любой ценой. Поддерживайте шнуры в хорошем рабочем состоянии, используйте цельные шнуры.Если вы не чувствуете себя уверенно, используя методы DIY, приобретите протекторы для шнура и другие средства защиты в хозяйственных магазинах или в Интернете. Помните, где вы оставляете свои шнуры, и старайтесь держать их как можно ближе к розетке, при этом защищая соединения от погодных условий и воды. Удлинители помогают нам в повседневной жизни и при работе над проектами. Работайте разумно и безопасно, используя удлинители на улице!

Выбор безопасного электрического удлинителя

Если вам не повезло, что электрическая розетка расположена именно там, где она вам нужна, вы почти наверняка будете использовать электрические удлинители в доме.Однако большинство людей не понимают, насколько опасно использовать неправильный шнур. Комиссия по безопасности потребительских товаров США обнаружила, что удлинители являются одними из самых опасных электрических устройств в наших домах из-за неправильного размера и использования шнуров. Ежегодно в результате несчастных случаев из-за удлинителей погибает около 50 человек, происходит 4000 травм, требующих лечения в больнице, и возникает более 3000 пожаров в жилых домах. Большинство отказов удлинительного шнура можно предотвратить, просто используя правильный тип шнура для работы.

Чем опасны удлинители

Удлинитель по сути представляет собой пучок изолированных электрических проводов с вилками на каждом конце. Электрический ток, протекающий по проводам, выделяет тепло, и когда через провод проходит слишком большой ток, он может перегреть и расплавить пластиковую изоляцию проводов, что приведет к коротким замыканиям и пожарам.

Обычно это не проблема, когда вы подключаете прибор непосредственно к розетке, используя его заводской шнур, потому что производитель подобрал шнур, соответствующий потребляемому электрическому току, или загрузил , , который требуется прибору.Но если вы используете удлинитель меньшего размера для увеличения досягаемости этого шнура прибора, вы можете превысить допустимую допустимую нагрузку удлинителя, и результат может быть катастрофическим.

Калибр и длина удлинительного шнура

Электрические удлинители бывают разных типов, длины и размера. Два важных фактора определяют нагрузочную способность любого шнура, его способность проводить электрический ток:

Калибр провода: Толщина или диаметр провода влияет на то, какой ток может пропускать провод и насколько он нагревается.
Длина: Длина удлинителя влияет на падение напряжения или на то, сколько напряжения теряется из-за сопротивления в проводах шнура.

Калибр — это числовой рейтинг диаметра медной проволоки, который идентифицируется по американскому номеру калибра проводов (AWG). Например, шнур 12 AWG, 120 В содержит провода 12-го калибра и предназначен для использования со стандартными розетками на 120 В. В рейтинговой системе AWG чем меньше число, тем толще провод.

Падение напряжения — это эффект, который снижает электрическое напряжение в проводке из-за электрического сопротивления.Чем длиннее провод или шнур, тем больше падение напряжения. По этой причине длинные удлинители имеют меньшую емкость, чем более короткие шнуры того же размера AWG.

Например, шнур 18 AWG может быть рассчитан только на 5-7 ампер нагрузки при длине до 25 футов. Чтобы получить такую же номинальную нагрузку с 50-футовым шнуром, шнур должен иметь провод большего диаметра, 16 AWG. Из-за падения напряжения лучше использовать максимально короткий удлинитель для выполняемой работы.

DNY59 / Getty Images

Удлинители для легких условий эксплуатации

Удлинители для легких условий эксплуатации — это те, которые напоминают шнур лампы.Эти шнуры никогда не следует использовать ни с чем, кроме очень легких устройств. Они особенно опасны для использования с обогревателями и другими тепловыделяющими устройствами, такими как тостеры или утюги для одежды, которые потребляют большие электрические нагрузки. Шнуры для легких условий эксплуатации часто не заземляются: они имеют только два штыря вилки и не включают в себя третий провод и штырь для заземления, поэтому их никогда не следует использовать с приборами, у которых есть трехконтактный заземленный шнур.

Область применения: лампы, часы и другие легкие электрические устройства до 7 ампер
Длина шнура до 25 футов: используйте провод 18 AWG
Длина шнура до 50 футов: используйте провод 16 AWG
Длина шнура до 100 футов: используйте провод 14 AWG

Удлинители для средней нагрузки

Шнуры для средних нагрузок обычно представляют собой заземленные удлинители, которые включают третий провод и вилку для заземления.У них есть вилки, которые подходят для трехконтактных заземленных шнуров электроприборов.

Область применения: телевизоры, компьютеры и другие устройства, потребляющие до 10 ампер энергии
Длина шнура до 25 футов: используйте провод 16 AWG
Длина шнура до 50 футов: используйте провод 14 AWG
Длина шнура до 100 футов: используйте провод 12 AWG

Сет Джоэл / Getty Images

Удлинители для тяжелых условий эксплуатации

Удлинители для тяжелых условий эксплуатации подходят для потребления от 10 до 15 ампер.Это всегда заземленные удлинительные шнуры, которые включают третий провод и вилку для заземления, а также вилки с тремя прорезями для подключения заземленных шнуров электроприборов.

Область применения: инструменты и нагревательные приборы мощностью до 15 ампер
Длина шнура до 25 футов: используйте провод 14 AWG
Длина шнура до 50 футов: используйте провод 12 AWG
Длина шнура до 100 футов: используйте провод 10 AWG

Примечание: Следуйте инструкциям производителя устройства относительно использования удлинителей.Некоторые приборы никогда не следует использовать с удлинителями.

Встроенная защита GFCI

При использовании удлинителей на открытом воздухе, под землей (например, в подвале или в подвале) или в любом месте, где шнур может подвергнуться воздействию влаги, шнур должен быть типа GFCI (прерыватель цепи замыкания на землю) или должен быть подключен к устройству с защитой GFCI. выход. Некоторые удлинители имеют встроенную защиту GFCI. Эта защита помогает предотвратить опасность поражения электрическим током.

Сделай сам Встроенная розетка расширения

Я получил пару писем с вопросом, как мы превратили розетку в удлинитель для нашего диванного столика в телевизионной комнате.Эта розетка, встроенная в лицевую сторону стола, позволяет нам использовать электрическую розетку, которая находится за диваном, без необходимости отодвигать диван в сторону. Мне удалось загнать Тома в загон достаточно долго, чтобы он показал мне, что он делал.

Мне не следует об этом упоминать, но если вы не очень хорошо разбираетесь в работе с электричеством и электрическими розетками, не пытайтесь установить это самостоятельно.

Обновление: Недавно мы перешли на розетку со встроенными портами USB, и я попросил Тома переключиться на заземленный провод.Инструкции такие же — обратитесь к дополнительному шагу для подключения третьего (заземляющего) провода ниже.

Для этой реконструкции мы использовали запасные части, которые лежали у нас под рукой, но я также буду перемежать фотографии и инструкции с тем, что мы делали в первый раз. Однако шаги точно такие же.

Вам понадобится:

Если вы устанавливаете эту розетку на лицевую сторону платы — например, на стол — первое, что вам нужно сделать, это вырезать в столе отверстие того же размера, что и электрическая коробка.Том использовал дисковую пилу для застежки молнии, но вы также могли использовать лобзик.
Когда Том устанавливал оригинальные розетки, он использовал такую герметичную электрическую коробку с рамкой вокруг нее. Он смог прикрутить раму прямо к нижней части стола. В герметичной коробке не было необходимости, но это все, что было в магазине. Если в вашем электрическом ящике нет рамы, вы можете прикрепить кусок древесины к нижней стороне вашей поверхности и прикрепить к нему коробку. Вот что я вам здесь покажу.

Установите электрическую коробку на место и прижмите к ней обрезки древесины вдоль стороны коробки с кронштейном.

Просверлите пилотные отверстия в поверхности и в доске для обрезков. Убедитесь, что они расположены очень и очень близко к отверстию, чтобы лицевая панель закрывала их.

Прикрутите винты, чтобы доска для обрезков держалась на месте.

Переверните стол вверх дном и поставьте его на устойчивую поверхность, например, на верстак, или даже на пол. Установить электрическую коробку будет намного проще, не пролезая под стол.Используя отверстия в кронштейне электрической коробки в качестве направляющих, прикрепите винты с каждой стороны так, чтобы коробка была надежно прикреплена к доске для отходов.

Как я уже упоминал, если вы используете герметичную коробку с рамой, вам просто нужно использовать короткие винты и прикрепить коробку непосредственно к нижней стороне вашей поверхности. Вы не хотите, чтобы винты протыкали верхнюю часть, поэтому тщательно измеряйте. Я предпочитаю внешний вид герметичной коробки, но вам придется работать с тем, что вы можете найти. И сверху это не будет выглядеть иначе.

После того, как ваша коробка установлена на плате, вы можете приступить к подключению проводки. Возьмите удлинитель и отрежьте выходной разъем (конец розетки). Наша розетка используется только для подключения ламп, телефонов, компьютеров и т. Д., Поэтому мы купили легкий двухконтактный шнур, но если вы используете розетку для более тяжелых нагрузок или во влажных помещениях, вам придется нужен трехконтактный шнур с заземлением.

Возьмите обрезанный конец шнура и разделите два жгута проводов. Используя бокорезы, нож или инструмент для зачистки проводов, осторожно прорежьте пластиковую оболочку, не разрезая провод внутри, и снимите ее.Вам понадобится около дюйма оголенного провода. Проделайте это с обоими проводами. Плотно скрутите каждый пучок оголенных проводов, чтобы они не расплывались. Если вы используете заземленный провод, то оболочка будет только одна. Когда вы снимете его, вы найдете еще три оболочки проводов, белую, черную и зеленую. Зеленый — это заземленный провод. Вам нужно будет отрезать дюйм каждой цветной оболочки, чтобы обнажить медный провод. Это должно выглядеть примерно так:
Пропустите два провода через одно из отверстий в нижней части распределительной коробки.Язычки сделаны из пластика, поэтому вы можете слегка вдавить их внутрь, чтобы пропустить провод. Протяните провод вверх через переднюю часть коробки, чтобы у вас было достаточно для работы.
Ваша электрическая розетка будет снабжена 4 латунными винтами, по 2 с каждой стороны. Затяните по одному с каждой стороны, чтобы не мешать.

Возьмите один из проводов и намотайте его оголенным концом на один из (незатянутых) винтов на розетке. Убедитесь, что вы скручиваете проволоку в том же направлении, в котором вы будете затягивать винт (обычно по часовой стрелке).Затяните винт. Повторите это с другой стороны розетки.

Если вы используете удлинитель с третьим заземляющим проводом, прикрепите этот провод (который вы предварительно зачистили, как указано выше) либо к зеленому винту в нижней части электрического блока, либо к зеленому винту, который находится прямо на электрической розетке. Любое место работает, так как после того, как электрическая розетка будет подключена к коробке, цепь будет замкнута.

Как только ваши провода будут прикреплены, вкрутите розетку в коробку через отверстия на обоих концах (правильные винты должны быть в комплекте с розеткой).Прикрепите лицевую панель, и все готово.
Когда мы разместили розетки на диванном столе, мы использовали прямоугольную розетку большего размера, чем обычную розетку с закругленными углами. Для этих розеток требуется лицевая панель немного большего размера, что полезно для вас, если вы используете метод монтажа на металлолом и вам нужно закрыть отверстия для винтов.
Как только Том показал мне, как установить эту розетку, я не мог поверить, насколько это просто. Я боюсь электричества, но думаю, что даже я мог бы сделать это, не боясь сбить себя с ног.

Я подумываю прикрепить один к краю стола для рукоделия, чтобы мне не приходилось все время лазить под столом, чтобы подключить что-нибудь — швейную машину, раскройную машину Silhouette, ноутбук и т.д. m переключать их и постоянно перемещать — это значительно упростит задачу. Не говоря уже о том, что я могу перемещать стол, и электрическая розетка перемещается вместе со мной.

Как защитить уличный удлинитель от дождя DIY

Лето уже близко.Это означает, что колонки в саду, пиво в холодильнике, может быть, вы даже посмотрите игру или две на улице.

Стержень, который скрепляет ваши летние планы, — это скромный наружный удлинительный кабель.

В этой статье мы научим вас, как защитить внешний удлинительный кабель от дождя и влажности. Хорошая новость в том, что вы можете сделать это с некоторыми предметами, которые валяются у вас дома.

Прежде чем мы начнем с рецептов DIY, давайте поговорим о том, что можно и чего нельзя делать с удлинителями.

Do’s

Многие люди слишком боятся использовать удлинители вне помещений. Хотя осторожность лучше, чем безрассудство, если вы осторожны, то вам ничего не угрожает.

Следуя следующему совету, вы можете обезопасить свою семью и себя:

Помните, что удлинители — это временное решение, а не постоянное. Не оставляйте удлинители на ночь или на улице все лето.
Не выключайте их просто у стены, вынимайте вилку из розетки.
Всегда проверяйте свои шнуры перед их использованием, особенно перед тем, как выносить их на улицу.
Не менее важно, чтобы удлинители оставались сухими снаружи, но не менее важно хранить их в сухом месте.
Убедитесь, что шнур полностью присоединен. к стене, прежде чем вставлять что-либо еще.

Нельзя

Теперь, когда мы рассмотрели некоторые из наиболее важных методов безопасности при работе с удлинителями. Давайте рассмотрим некоторые вещи, которые вам определенно не следует делать с удлинителями:

Не прикрепляйте удлинители к стенам или полу с помощью скоб, гвоздей или чего-либо еще, что может проткнуть кабель.Никогда не делайте этого, пока включен кабель.
Не используйте удлинители вместо традиционной проводки. Их всегда следует подключать к розеткам; не внутри стен или под половицами.
Не пропускайте удлинители через дверные проемы, окна и другие места, где они могут стать причиной возгорания или споткнуться.
Никогда не подключайте их к источнику воды
Не пытайтесь растянуть кабели. Если они слишком короткие для того, что вам нужно, найдите более длинный шнур или переместите предметы ближе к розетке.

Теперь, когда мы рассмотрели основы здоровья и безопасности при использовании удлинительных кабелей, мы можем перейти к тому, как защитить удлинители от дождя.

Самостоятельные способы защиты удлинительных шнуров для улицы от дождя

Ниже мы собрали три метода защиты наружных удлинительных шнуров от дождя и влажности. Некоторые из этих методов лучше других, но все они будут работать в крайнем случае.

Перед тем, как мы начнем, вот два совета:

Никогда не выполняйте никаких самодельных работ с токоведущим проводом
Всегда используйте изоленту при работе с проводами.Никогда не используйте металлическую ленту!

Теперь перейдем к методам

Лучший выбор — пластиковый контейнер

Все, что вам понадобится для этого DIY, — это пластиковый контейнер, нож и дрель.

Если вы всегда держите удлинительный кабель в одном и том же месте снаружи, вы можете выкопать отверстие, чтобы вставить его. Это сделает его более безопасным и уменьшит опасность споткнуться.

Шаг 1 — Найдите пластиковый контейнер подходящего размера, чтобы покрыть большую часть, если не весь удлинительный кабель.Лучше всего для этого метода подходят длинные и тонкие коробки.

Шаг 2 — Используйте сверло, чтобы разметить отверстия с обеих сторон контейнера. Кабель должен плотно входить в эти отверстия, поэтому не делайте их слишком широкими.

Шаг 3 — Используйте нож, чтобы вырезать отверстия. Если они слишком малы на этом этапе, вы можете использовать нож, чтобы расширить их.

Шаг 4 — Поместите шнур в коробку. Проденьте его в отверстия и заклейте отверстия изолентой.

Теперь удлинитель готов к перемещению и размещению в саду.

Если вы видите скопление конденсата внутри коробки, значит, она не герметична. Выключите питание, прежде чем открыть коробку и дать ей подышать.

Не могу поверить, что это сработало — лапша для пула

Мы уже видели этот трюк с внутренней трубкой. Но наш метод проще и дешевле собрать.

Шаг 1 — Приобретите необходимое количество лапши для бассейна, чтобы покрыть удлинитель.Нарежьте лапшу для бассейна до нужного размера.

Шаг 2 — Нарежьте лапшу в бассейне, чтобы она открывалась, как булочка для хот-дога.

Шаг 3 — Вставьте кабель в лапшу для бассейна и снова заклейте лапшу изолентой.

Шаг 4 — Заклейте концы лапши изолентой.

Как видите, это довольно простой прием, который действительно хорошо работает. Это также делает менее болезненным, если вы споткнетесь о шнур (поверьте нам).

The For Emergency Choice — Пластиковые пакеты

Это не наш лучший выбор.Однако, если вы находитесь в затруднительном положении, это вполне может помочь. Просто будьте готовы потратить довольно много времени на запись.

Помните: никогда не включайте удлинитель под напряжением!

Шаг 1: Найдите несколько прочных пластиковых пакетов. Это должны быть толстые пакеты, а не сумки-переноски из продуктовых магазинов. Вам понадобится достаточно, чтобы покрыть длину удлинительного кабеля.

Шаг 2 — Скрепите пакеты вместе, оставив небольшое отверстие для кабеля с обоих концов.Вы хотите убедиться, что уплотнения в каждой точке соединения герметичны и водонепроницаемы.

Альтернативный шаг 2 — Разрежьте пакеты на полоски и прикрепите липкой лентой к кабелю. Еще раз убедитесь, что уплотнения герметичны и нет зазоров.

Шаг 3 — Пропустите кабель через пакеты и заклейте оголенные концы изолентой.

Опять же, это не самый простой и не лучший метод. Однако мы понимаем, что иногда возможности могут быть ограничены.И этот метод лучше, чем вообще никакой.

Если вы запомните все, что вы прочитали в этой статье, вы будете готовы провести отличное лето в своем саду. И делайте это безопасно.

Сделайте свой собственный удлинитель сварочного аппарата в стиле «сделай сам» — планы сварки «сделай сам»

В прошлом году я вернулся в Аризону по работе и снял дом на год. Поскольку я жил в съемном доме и не владел домом, мне не «разрешили» установить розетки 220 В в гараже для сварщика и аппарата плазменной резки.Моим единственным вариантом было установить розетку для автофургона под панелью выключателя и сделать свой собственный удлинитель, который будет доходить до гаража в качестве временного решения.

Благодаря ребятам из Home Depot я кое-чему научился.

1. Home Depot не продает розетки на 220В. Даже если вы выполните поиск на сайте www.homedepot.com, вы, скорее всего, не найдете розетку для сварочного аппарата на 220 В.

2. Из-за того, что магазин Welding Supply открыт только во время работы, я был вынужден купить в Home Depot розетку для автофургонов с водонепроницаемым боксом.

Чтобы пойти с розеткой, мне потребовалось несколько гибких трубок, чтобы увеличить мощность до нее, но только 18 дюймов или около того.

3. Удлинители, как правило, можно купить в любом месте с выбором размеров в диапазоне от 12 до 16 калибра, причем меньшее число — это провод самого большого диаметра, который они продают в готовом удлинителе.

Вот кабель калибра 16, он очень тонкий и в основном используется для газонного оборудования или других наружных 110-вольтовых применений.

Обратите внимание, что цена выше 100 футов шнура составляет около 17 долларов, в то время как кабель большего диаметра ниже составляет всего 25 футов и стоит около 24 долларов.Шнур 12 калибра намного толще и лучше подходит для сварочного аппарата 110 В, чтобы минимизировать потери мощности. Это значительно улучшит дугу при сварке по сравнению с шнуром меньшего сечения.

Так вот, найти в магазине 10 калибра — ненормально; однако обычно вы можете найти небольшой выбор на одном из веб-сайтов магазинов товаров для дома.

Что касается моей точки зрения, у меня есть сварочный аппарат Miller 211 на 110/220 В, и мне нужно было найти решение, чтобы подавать электроэнергию в мой гараж от блока выключателя, который был расположен на противоположной стороне дома.Я измерил от блока выключателя дальний угол своего гаража, и он был примерно 60 футов. Так что я чувствую себя хорошо подготовленным, когда иду в Home Depot, чтобы сделать свой собственный шнур, и парень говорит мне, что 10 Gauge подойдет моему сварщику, если мне понадобится всего 10 футов шнура, но для 60 футов, он сказал, что мне придется пойти с 8 калибром. Если вы когда-нибудь видели шнур 8/3, он такой же большой, как садовый шланг для воды!

Хорошо, идем дальше, парень из Home Depot был великодушен и отрезал мне 65 футов кабеля, в то время как взимал с меня всего 60.Я подумал, что это отличное обслуживание клиентов, потому что 170 долларов или около того, что я заплатил только за шнур, были примерно на 70 долларов больше, чем я планировал заплатить за весь проект. Я не стал останавливаться на достигнутом, мне все еще нужно было достать вилку для автофургона, которая подошла бы к погодной коробке для дома на колесах, которую я купил выше.

Наконец, мне нужно было купить розетку, которая могла бы принимать вилку 220 В Miller Welder, см. Ниже на Amazon.

Когда у меня были 3 части шнура (вилка для жилого дома, шнур длиной 65 футов и выход для сварочного аппарата), сборка была довольно простой и собрана без особых усилий.Я использовал кусачки, инструменты для зачистки проводов, лезвие и отвертку, чтобы собрать все вместе.

У меня был друг, который знал больше об электрических коробках, пришел и помог мне убедиться, что я не получил электрошок. Если вам нужно сделать индивидуальный удлинитель для сварщика, помните простое правило. Чем дольше вы находитесь от источника питания, тем более толстый диаметр провода вам следует приобрести. Если вам нужна дополнительная помощь в выборе провода правильного калибра для удлинителя сварочного аппарата, вам могут помочь ребята, работающие в электрическом отделе вашего местного магазина товаров для дома.

Я сделал удлинитель на 65 футов нестандартной длины для своего сварочного аппарата Miller 211 на 220 В.

Надеюсь, это помогло понять, что нужно для изготовления нестандартного удлинителя для вашего сварочного аппарата на 220 В. Пожалуйста, оставьте свои комментарии ниже. Кроме того, если вы еще не подписались на нас в Facebook, где в последнее время происходило большинство обновлений, нажмите здесь, чтобы поставить лайк нашей странице. www.facebook.com/diyweldingplans

Удачной сварки!

Келли

Использование удлинителя и удлинителя — охрана окружающей среды и безопасность

Неправильное использование гибкой и временной проводки, такой как удлинители, адаптеры с несколькими розетками, источники бесперебойного питания и удлинители, может представлять опасность как пожара , так и поражения электрическим током .Ниже приводится список правил правильного использования удлинителей и удлинителей в TWU.

Удлинители предназначены только для временного использования , на короткие периоды времени … часов или дней, не недель или месяцев!
- Примером допустимого использования удлинительного шнура может быть служащий, использующий пылесос для чистки ковра в коридоре.
- Пример недопустимого использования — подключение компьютера к розетке под столом с помощью удлинителя.
Разветвители питания, адаптеры с несколькими розетками и источники бесперебойного питания (ИБП) приемлемы. ЕСЛИ они имеют сбрасываемый автоматический выключатель и подключаются непосредственно к правильно установленной розетке.
Разветвители питания, адаптеры с несколькими розетками и ИБП никогда не могут быть подключены последовательно. (один подключен к другому). Опять же, все удлинители, адаптеры с несколькими розетками и ИБП должны быть подключены непосредственно к правильно установленной розетке.
Более крупные приборы, такие как микроволновые печи и холодильники, нельзя подключать к удлинителю или удлинителю .Такие приборы необходимо включать непосредственно в правильно установленную розетку.
Все удлинители, разветвители питания, адаптеры с несколькими розетками и ИБП должны быть зарегистрированы национально признанной испытательной лабораторией (например, внесены в список UL) и иметь соответствующую маркировку. «Самодельные» удлинители из куска проволоки и розетки не допускаются!
Ни в коем случае не перегружайте розетки или удлинители. ! Отключение автоматических выключателей — предупреждающий знак, который нельзя игнорировать! Если у вас есть вопросы о количестве оборудования, которое может быть подключено к розетке или удлинителю, свяжитесь с EH&S.
Никогда не используйте переходник с тремя или двумя штырями! Если у вас только две розетки, обратитесь за помощью в отдел эксплуатации и строительства.
При использовании электрического оборудования, включая удлинители, вблизи любого источника влаги или на открытом воздухе ; оборудование должно быть подключено к розетке с устройством защиты от замыкания на землю (GFCI) или адаптеру GFCI, подключенному непосредственно к розетке.
И, конечно же, никогда не используйте удлинители или удлинители с признаками повреждения или перегрева ! Это включает в себя любые признаки повреждения изоляции, например, шнур, обернутый изолентой.

Ниже приведены фотографические примеры вышеуказанных правил для пояснения. Также доступен загружаемый PDF-файл с приведенными ниже примерами гибкого шнура.

Как сделать удлинитель своими руками: кабель, ограничения, виды

Выбор кабеля удлинителя

Объединение нулевого защитного и рабочего проводников невозможно

Выбор кабеля

Розетки и вилки

Сечение кабеля удлинителя

Класс гибкости жил

Дополнительные требования

Ограничения по использованию электрических удлинителей

Разновидности удлинителей

Электрический удлинитель своими руками: пошаговый мастер-класс

Что вам понадобится для изготовления удлинителя?

Изготовление удлинителя: пошаговая инструкция

Видео инструкция

Самодельный каркас для кабеля-удлинителя » Полезные самоделки

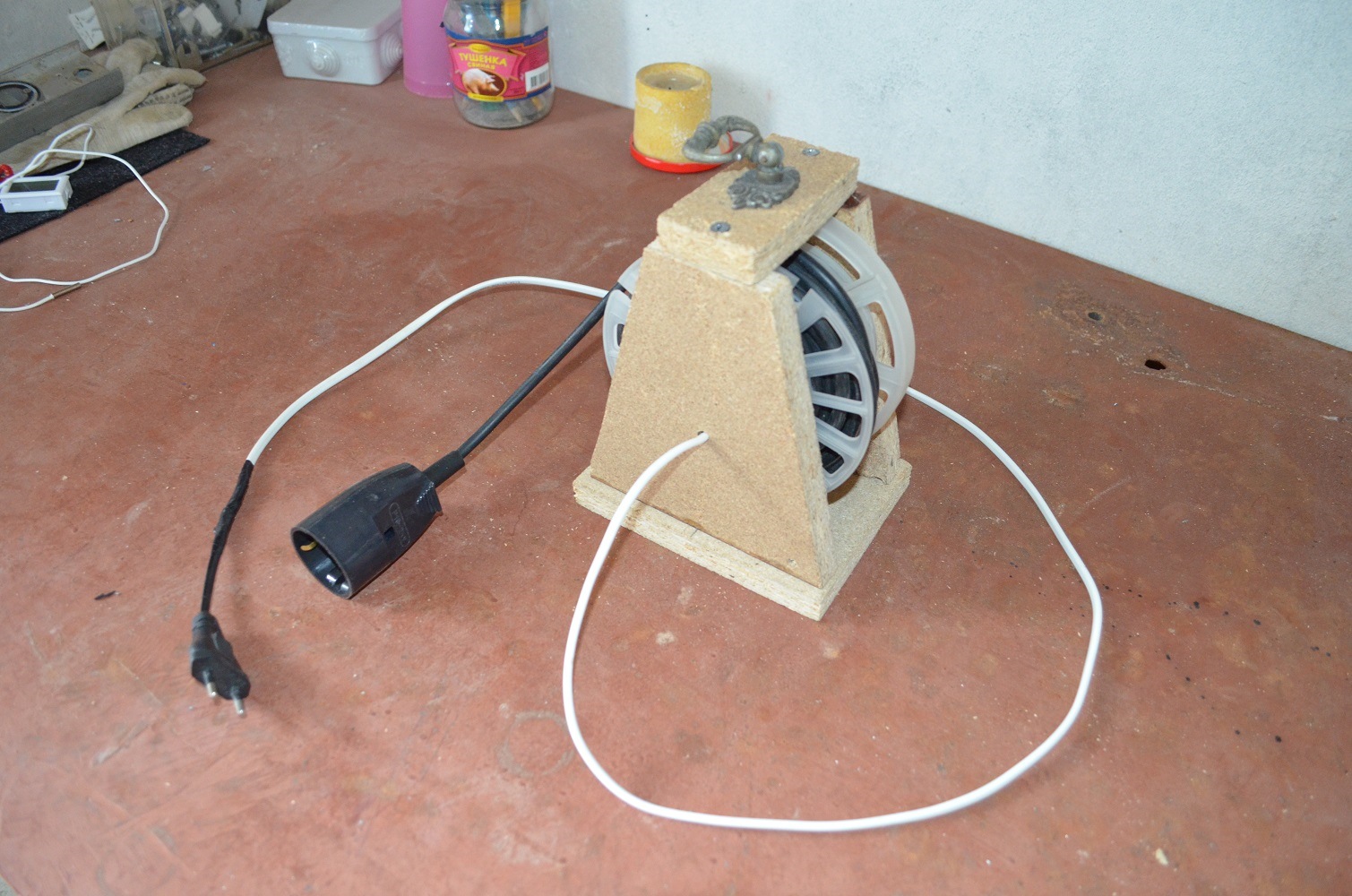

Самодельный удлинитель на катушке | Полезные Самоделки

Изготовление удлинителя на катушке.

Теперь приступаем к изготовлению самой катушки.

Еще интересные видео-самоделки:

Как сделать удлинитель своими руками

Telmix:

Изготовление удлинителя: пошаговая инструкция

Как собрать электрический удлинитель своими руками

Ограничения по использованию электрических удлинителей

Как правильно эксплуатировать самодельный удлинитель

Разновидности удлинителей

Видео по теме

Самодельный удлинитель своими руками

Затем, приступаем непосредственно к изготовлению

Затем, приступаем непосредственно к изготовлению

Затем, приступаем непосредственно к изготовлению

Как сделать удлинитель своими руками в домашних условиях

Элементы удлинителя

Сборка удлинителя

Выбор удлинителя

Удлинитель своими руками видео

Читайте также: Как правильно устанавливать выключатели и розетки

скульптурные плетеные удлинители — Дизайн * Губка

Как защитить наружный удлинитель от дождя DIY

DIY методы защиты наружного удлинителя от дождя

Используйте липкую пленку

Бутылочный метод

Используйте трубы из ПВХ и заглушки

Ковшовый метод

Экран кабеля питания

Протектор шнура питания

Крышка наружного удлинителя

Несколько советов

Есть рекомендации по продукту?

Cord Connect

Сверхмощный протектор шнура

Еще несколько советов

Держите шнуры сухими

Убедитесь, что шнур является неразъемным.

Обратите внимание на максимальную длину шнура.

Никогда не удлиняйте шнур сверх максимальной длины

Никогда не наступайте на шнур

Заключение

Выбор безопасного электрического удлинителя

Чем опасны удлинители

Калибр и длина удлинительного шнура

Удлинители для легких условий эксплуатации

Удлинители для средней нагрузки

Удлинители для тяжелых условий эксплуатации

Встроенная защита GFCI

Сделай сам Встроенная розетка расширения

Как защитить уличный удлинитель от дождя DIY

Do’s

Нельзя

Самостоятельные способы защиты удлинительных шнуров для улицы от дождя

Сделайте свой собственный удлинитель сварочного аппарата в стиле «сделай сам» — планы сварки «сделай сам»

Использование удлинителя и удлинителя — охрана окружающей среды и безопасность

Читайте также

Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях

Что такое дребезг контактов: Дребезг контактов, и как с ним бороться

Релейная защита трансформатора: Релейная защита силовых трансформаторов

Добавить комментарий Отменить ответ
