Охранная зона ЛЭП разных классов напряжения

Излучаемое линиями электропередач (ЛЭП) электромагнитное поле крайне негативно влияет на здоровье человека. Учеными и врачами проводились исследования, цель которых заключалась в изучении влияния электромагнитного поля на организмы людей, которые проживают вблизи линий электропередач и трансформаторных подстанций.

Результаты этих исследований оказались шокирующими – большая часть людей, проживающих неподалеку от источников электромагнитного поля, имели сниженный иммунитет, многочисленные нарушения в работе обмена веществ и сердечно сосудистой системы. Люди, участвовавшие в этом исследовании, входят в зону риска – они подвержены хроническим заболеваниям сердца, сосудов и нервной системы человека.

Приветствую всех друзья на сайте «Электрик в доме». Очередная тема которую я решил рассмотреть касается энергетической отросли. Сегодня рассмотрим понятие охранная зона ЛЭП, что запрещается в данных зонах и какие допустимые расстояние установлены для них по нормативным документам.

Также я расскажу, как определяют размеры охраняемых территорий вокруг линий электропередач и трансформаторных подстанций и какие требования предъявляются к этим территориям.

Расстояния охранной зоны

В своем время были разработаны санитарные нормы ЛЭП, целью которых является предотвращение угрозы жизни и здоровью человека, связанной с разрушительным воздействием электромагнитного излучения. В этих нормах указано, что вдоль линий электропередач устанавливаются специальные санитарные зоны, размер которых зависит от класса напряжения линии электропередач. Чем выше класс напряжения линии, тем больше санитарная зона.

Исследования показали, что безопасное расстояние вдоль высоковольтных линий считается территория, где напряженность электрического поля не превышает уровня 1 кВ/м.

Давайте определимся, что входит в понятие охранной зоны ЛЭП. Согласно ГОСТ 12.1.051-90 в данное понятие входит территория в виде земельного участка и воздушного пространства, которые ограничиваются параллельными плоскостями по обе стороны линии от крайних проводов (в не отклоненном их положении).

Так расстояние от ЛЭП, которое безопасно для здоровья человека, определяется по классу напряжения линии. Охранная зона ЛЭП 10 кВ составляет 10 метров. Для линий электропередач с напряжением 35 кВ это расстояние составляет 15 м, с напряжением 110 кВ – 20 м, с напряжением 330 кВ ÷ 500 кВ – 30 м, с напряжением 750 кВ – 40 м, с напряжением 1150 кВ – 55 м.

Помимо высоковольтных линий для низковольтных также устанавливается безопасное расстояние, так охранная зона ЛЭП 0.4 кВ составляет 2 метра.

Если воздушная линия проходит через судоходные водоемы, то в этом случае расстоянием охранной зоны является участок – 100 метров (при любом классе напряжения). Если водоемы не судоходные то расстояние такое же как и по суше.

Кроме того, для распределительных устройств и трансформаторных подстанций безопасной для человека считается зона на расстоянии 3 м от их ограждений или конструкций.

Для кабельных линий охранной зоной является участок земли ограниченный вертикальными плоскостями по горизонтали на расстоянии - 1 м по обе стороны от крайних кабелей.

Как визуально можно определить какого напряжения линия проходит вблизи? Если Вы не знаете какого класса напряжения проходит линия, обратите внимание на число проводов в связке одной фазы. Если к гирлянде изоляторов прикреплено два провода на фазу это означает что данная ЛЭП находится под напряжением 330 кВ, 3-х проводов на фазу – 500 кВ, 4-х проводов – 750 кВ.

Это что касается линий высокого класса напряжения. Для линий меньшего класса напряжения (ниже 330 кВ) предусмотрено по одному проводу на фазу, но в этом случае можно определить класс напряжения по количеству изоляторов в гирлянде. Если изоляторов от 3 до 5 шт – линия 35 кВ, от 6 до 8 шт – линия 110 кВ, от 12 до 15 шт – линия 220 кВ.

Деятельность человека в охранной зоне

Что обозначает понятие «охранная зона ЛЭП»? Под этим термином подразумевает специальные участки и территория, где деятельность человека должна быть сведена к минимуму.

Создавая такие зоны, специалисты по энергетике стремятся предотвратить вероятное негативное воздействие мощного электромагнитного излучения на здоровье человека, предотвратить угрозу его жизни.

Многочисленные исследования доказали, что длительное воздействие электромагнитного поля, которое создается линиями электропередач, приводит к серьезным нарушениям в работе внутренних органов человека, повышает вероятность возникновения заболеваний сердца, сосудов и эндокринной системы, разрушительно влияет на иммунитет и обмен веществ. По этой причине в границах охранной зоны не разрешается строить здания или сооружения. Если линии электропередачи пролегают вдоль земельного участка, то его владельцы имеют право использовать этот участок с некоторыми оговорками, которые зависят от типа и рабочего напряжения электрических линий.

Владельцу земельного участка категорически запрещается проводить на своей территории какие-либо земляные работы, если она входит в охранную зону ЛЭП. В то же время хозяин земельного участка, подпадающего в охранную зону, имеет право использовать его для выращивания сельскохозяйственных культур.

Но он должен понимать, что в случае аварии на данном участке ЛЭП на его территории ремонтная бригада будет выполнять восстановительные работы с использованием тяжелой техники, и как вы понимаете, никто жалеть растения не станет, что может привести к потере части урожая в данном месте.

Стоит уточнить – охранные зоны необходимы не только для сбережения жизни и здоровья людей, но и для нормальной работы аварийных бригад при ликвидации поломок и аварийных ситуаций на линии электропередач. Какие же запреты действуют в пределах охранной зоны?

В охранной зоне ЛЭП запрещается:

  • заниматься земляными, мелиоративными или взрывными работами;
  • сажать деревья и кустарники;
  • организовывать свалки из мусора и отходов;
  • создавать насыпи из снега;
  • обрабатывать насаждения сельскохозяйственных культур удобрениями и инсектицидами, в состав которых входят химические компоненты, влияющие на преждевременное разрушение опор или кабелей и других конструкций линий;
  • поливать сельскохозяйственных насаждений водой;
  • перекрывать дороги и подъезды к ЛЭП;
  • нахождение людей и животных (коров, овец, лошадей и т. д.) в течение длительного времени;
  • создавать угрозу для нормальной работы линий электропередач;
  • заниматься строительством, реконструкций или разборкой конструкций, зданий и сооружений без разрешения на работу, согласованного с компанией, которая обслуживает линии электропередач в районе или регионе.

При оформлении пакета документации на земельный участок, расположенный по соседству с линией электропередач, или необходимости проведения работ на участке следует обязательно обращаться к организации, отвечающей за сервисное обслуживание ЛЭП в регионе.

Стоит отметить, что наряду с визуально заметными воздушными линиями необходимо уделять особое внимание кабельным линиям электропередач, которые находятся под землей.

Обычно строительная бригада не зная того что под землей проложен кабель начинают рыть ямы или котлованы. Поэтому перед любыми земляными работами уточняйте маршрут прохождение трасс кабельных линий (КЛ) у энергоснабжающих организаций.

Особенно это касается участков в городской местности, а также возле трансформаторных подстанций и распределительных устройств.

Правила нахождения в охранной зоне ЛЭП

Угроза воздействия губительного электромагнитного излучения вдоль ЛЭП обратно пропорциональна расстоянию человека от электрических линий – чем дальше он расположен, тем меньше вреда будет его здоровью. По этой причине в охранной зоне лучше проводить как можно меньше времени, сокращая до минимума присутствие недалеко от ЛЭП. Любые электрические линии представляют серьезную опасность, даже если они не высоковольтные. Чтобы сберечь жизнь и здоровье в случае этой угрозы, важно помнить следующие меры предосторожности.

Ни в коем случае не подходите к оголенному проводу, который лежит на земле, так как он может находиться под напряжением. В том случае, если подойти к проводу на расстояние ближе 8 м, то можно получить удар электричеством из-за "шагового напряжения".

Поэтому при обнаружении вблизи себя лежащего на земле провода, не испытывайте судьбу – лучше покиньте опасное место.

Для этого рекомендуется использовать «гусиный шаг», при котором ноги не отрываются друг от друга.

Помимо этого, нужно помнить, что обязательно соблюдать безопасную дистанцию от тех частей электрических линий, трансформаторов и оборудования, которые находятся под высоким напряжением. Если поблизости видно чрезмерно провисающий оголенный кабель, то ни в коем случае не следует приближаться к нему, иначе серьезно возрастает вероятность поражения электрической дугой. Про то какие бывают виды повреждений электрическим током я писал отдельную статью.

Если линия электропередач имеет явные признаки повреждения, то лучше обойти ее стороной. Опасна воздушная ЛЭП у которой оборван один или несколько проводов. Такое повреждение может сопровождаться периодическим потрескиванием с проявляющимся время от времени искрением (в теплое время года возможны задымления или даже возгорания).

Работа крана в охранной зоне ЛЭП

Использование автомобильных кранов различного назначения недалеко от линии электропередач представляет собой серьезную опасность для всех людей, находящихся поблизости.

Допустимое расстояние от ближайшего провода линии электропередач до крайней точки стрелы крана или груза, закрепленного на ней, должно составлять не менее 30 м.

Если необходимо использование стреловых автомобильных кранов ближе 30 м к ближайшему проводу линии электропередач, напряжение которой составляет свыше 42 В, то крановщик обязан получить от организации, обслуживающей данную линии, специальный наряд-допуск. Эта бумага, выдаваемая только перед началом работ, регламентирует безопасные условия для работы в опасной зоне вблизи линии электропередач.

Помимо указанных 30 м существуют нормы допустимого расстояния от механизмов грузоподъемных машин в любом их положении (рабочем и транспортном) до токоведущих частей, которые находятся под напряжением. Так для ЛЭП напряжением до 1 кВ допустимое расстояние составит 1 м; с напряжением 1 ÷ 35 кВ – 1 м; с напряжением 110 кВ – 1.5 м; с напряжением в 150 кВ – 2 м; с напряжением 220 кВ – 2.5 м; с напряжением 330 кВ – 3. 5 м; с напряжением от 500 – 4.5 м; с напряжением от 750 – 6 м.

Если требование по нахождению на безопасном расстоянии от электрических линий и оборудования по разным причинам невыполнимо, то такие работы необходимо выполнять ОБЯЗАТЕЛЬНО после отключения и снятия напряжения с линии. Данные работы также выполняются по наряду допуску.

Понравилась статья - поделись с друзьями!



Санитарно-защитная зона вблизи ЛЭП (линии электропередачи)

ЛЭП (линия электропередачи) – система энергетического оборудования, которая передает электроэнергию через электрический ток. В ЛЭП также входит электрическая линия в составе такой системы, выходящая за пределы электростанции или подстанции.
В целях защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи (ВЛ) устанавливаются санитарные разрывы вдоль трассы высоковольтной линии, за пределами которых напряженность электрического поля не превышает 1 кВ/м.

Санитарные разрывы – расстояние от источника химического, биологического и/или физического воздействия, которое уменьшает воздействие до значений гигиенических нормативов.

Согласно СанПину 2.2.1/2.1.1.1200-03, линии электропередач допускается размещать в границах санитарно-защитной зоны.

ЛЭП относится к физическому фактору воздействия на атмосферный воздух и население. Размеры санитарно-защитный зон для промышленных объектов, которые являются источниками электромагнитных полей и изучений, устанавливают на основании расчетов с учетом расположения источников воздействия, характера полей, излучений. Чтобы установить размеры СЗЗ, расчетные параметры должны быть подтверждены натурными измерениями данного фактора физического воздействия на атмосферный воздух.

Для вновь проектируемых воздушных линий электропередач, а также зданий и сооружений позволяется принимать границы санитарных разрывов вдоль трассы ВЛ с горизонтальным расположением проводов и без средств снижения напряженности электрического поля. Расстояние считается по обе стороны от перпендикулярной проекции крайних проводов на землю:

  • 20 м - для ВЛ напряжением 330 кВ;
  • 30 м - для ВЛ напряжением 500 кВ;
  • 40 м - для ВЛ напряжением 750 кВ;
  • 55 м - для ВЛ напряжением 1150 кВ.

Внимание: при вводе объекта в эксплуатацию и в процессе эксплуатации санитарный разрыв должен быть скорректирован по результатам инструментальных измерений.

Источник: Согласно СанПину 2.2.1/2.1.1.1200-03 (ст. 5.3, ст. 6.1-6.4)

Остались вопросы по статье?

Задать вопрос, который не раскрыт в статье, или получить коммерческое предложение на подготовку Проекта СЗЗ для ЛЭП можно обратившись по почте [email protected] или по номеру 8-800-500-81-25.

Охранная зона ЛЭП - Независимая экологическая экспертиза

Уже в прошлом веке человечество получило ответ на вопрос: влияет ли электромагнитное поле на человека или нет? Школьного курса биологии достаточно для понимания, что воздействие электромагнитного поля на живой организм вполне вероятно. Ведь в процессе развития организма электростатические взаимодействия внутри него имеют не последнюю роль. Известно, что все жидкие среды организма (протоплазма клеток, межклеточная жидкость, лимфа и кровь) являются электростатическими коллоидами, т.к. их частицы имеют отрицательный заряд. Такой же заряд имеют плазма и все форменные элементы крови (эритроциты, лейкоциты и тромбоциты). Электрическую энергию вырабатывают самостоятельно клетки организма разделяя ионы и образуя мембранный потенциал. Клетки организма обладают электрическим полем. Как показали недавние исследования, электрическим потенциалом обладает не только мембрана клетки, но и ее внутренняя часть цитозоль, жидкость, которой заполнена клетка. Из определения самого электромагнитного поля следует, что это поле, которое взаимодействует с заряженными телами. Поэтому интерес биологов и физиологов к изучению вопроса влияния электромагнитного поля на организм был логичен.

Изучение воздействия электромагнитных полей на живые организмы продолжаются и до сих пор нет четкого понимаю, какой минимальный уровень электромагнитного поля можно считать точно безопасным, но в разных странах уже давно существуют предельно допустимые уровни, способные вызвать необратимые изменения в здоровье человека. А также существуют и различные санитарные нормы и правила для различных приборов источников поля.

Один из самых серьезных и частовстречаемых источников поля в быту — воздушные высоковольтные линии электропередач (ЛЭП).

В документе 1986-ого года «Методические указания по определению электромагнитного поля воздушных высоковольтных линий электропередачи и гигиенические требования к их размещению» можно найти следующее определения в пункте 1.7: «Электрическое поле промышленной частоты является биологически действующим фактором окружающей среды. При систематическом воздействии уровнями, превышающими ПДУ, электрическое поле может вызывать изменения функционального состояния нервной, сердечно-сосудистой и эндокринной систем, а также некоторых обменных процессов, иммунологической реактивности организма и его воспроизводительной функции».
Стоит сказать, что в то время магнитная составляющая ЭМП (электромагнитного поля) промышленной частоты 50 Гц, создаваемая ЛЭП, для населения не нормировалась, что и указано в пункте 1. 5 данного СанПиНа. Нормировалась только электрическая составляющая, а данный негативный фактор окружающей среды называли электрическим полем промышленной частоты.
Уровень электрической напряженности (электрического поля) согласна действующему тогда документу СН №2971-84 не должен был превышать 0,5 кВ/м (или 500 В/м), как и сегодня.


Максимальный уровень напряженности электрического поля в данной точке на фото — 608 В/м

Уже в 80-ых годах выделяли охранную зону ЛЭП, прописанную в пункте 4.1 методических указаний, в котором предписывалось при размещении ЛЭП 330 кВ и выше отводить территории вдали от жилой застройки; при проектировании ЛЭП 750-1150 кВ должно предусматриваться их удаление от границ населенных пунктов, как правило, не менее чем на 250-300 м. И только в исключительных случаях, когда по местным условиям это требование не может быть выполнено, линии напряжением 300, 500, 750 и 1150 кВ могут быть приближены к границе сельских населенных пунктов, но не ближе чем до 20, 30, 40 и 55 м соответственно. При этом напряженность электрического поля под проводами ЛЭП должна была быть тогда не более 5 кВ/м (5000 В/м).
В пределах санитарно-защитной зоны (охранной зоны ЛЭП) запрещалось жилищное строительство и размещение зон отдыха.

Современные санитарные нормы и правила говорят примерно о том же самом. Только данные негативный фактор окружающей среды называется уже электромагнитным полем и учитывает магнитную составляющую поля, т.е. при оценке электромагнитного поля сегодня измеряют два параметра: уровень электрической напряженности (электрическое поле) и уровень магнитной индукции (магнитное поле).
Для ЛЭП также выделяют санитарно-защитную зону (охранная зона), на территории которой запрещено строительство жилых объектов. Так в СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» предписывают выделять следующие расстояния:

для ЛЭП с напряжением 330 кВ — 20 м;
для ЛЭП с напряжением 500 кВ — 30 м;
для ЛЭП с напряжением 750 кВ — 40 м;
для ЛЭП с напряжением 1150кВ — 55 м

Остается открыт вопрос о предельно допустимом уровне электромагнитного поля: какой уровень магнитного поля считать безопасным? Согласно Российскому документу ГН 2. 1.8/2.2.4.2262-07 «Предельно допустимые уровни магнитных полей частотой 50 Гц в помещениях жилых, общественных зданий и на селитебных территоирях» магнитное поле в жилом помещении не должно превышать 5 мкТл. В то время как предельно допустимые уровни в Западных странах значительно отличаются.

Шведские ученые установили, что у людей, проживающих на расстоянии до 800 м от ЛЭП в 200 кВ, статистически чаще наблюдаются лейкозы, опухоли мозга, онкология молочной железы. У мужчин снижается репродуктивная функция, снижается процент рождения мальчиков. Исследователи нашли взаимосвязь между этими явлениями и повышенным уровенем магнитной составляющей электромагнитного поля, оценив опасный порог плотности магнитного потока в 0,1 микротесел (мкТл).

Финские специалисты анализируя данные заболеваемости людей, проживавших на расстоянии в 500 м от ЛЭП мощностью 110-400 кВ, пришли к выводу, что предельно допустимым уровнем можно считать 0,2 мкТл.

Эксперты Всемирной Организации Здравоохранения(ВОЗ) считают уровень в 0,3 — 0,4 мкТл в условиях длительного хронического воздействия возможно канцерогенным фактором окружающей среды. В Швейцарии, в Скандинавских странах, в Израиле и в некоторые других странах данные уровни были закреплены законодательно в нормативных документах.


Максимальный уровень магнитного поля в данной точке на фото — 1,13 мкТл Измерение электромагнитных полей

Бурый А.С.

Санитарно-защитная зона ВЛ \ Акты, образцы, формы, договоры \ Консультант Плюс

]]>

Подборка наиболее важных документов по запросу Санитарно-защитная зона ВЛ (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Судебная практика: Санитарно-защитная зона ВЛ Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2019 год: Статья 89 "Земли энергетики" ЗК РФ
(ООО юридическая фирма "ЮРИНФОРМ ВМ")Руководствуясь статьей 89 ЗК РФ и указав, что нахождение участка частично в санитарно-защитной зоне от производственных предприятий, коммунальных и инженерных объектов, а также в границах охранной зоны электросетевого комплекса исключает расположение мастерской автосервиса ввиду необходимости наличия хранилища горюче-смазочных материалов, гаража и стоянки автотранспорта, арбитражный суд правомерно расторг договор аренды земельного участка, находящегося в муниципальной собственности, для строительства автосервиса и взыскал неосновательное обогащение в размере уплаченной арендной платы, поскольку доказательства того, что владелец ЛЭП согласовал строительство на спорном земельном участке мастерской автосервиса, материалы дела не содержат; более того, орган местного самоуправления отказал в оказании истцу муниципальной услуги ввиду того, что земельный участок попадает в санитарно-защитную зону ВЛ, в которой запрещено в числе прочего производить строительство.

Статьи, комментарии, ответы на вопросы: Санитарно-защитная зона ВЛ Открыть документ в вашей системе КонсультантПлюс:
Статья: Принцип приоритета охраны жизни и здоровья человека в ходе использования и охраны земель: вопросы теории и практики
(Рыженков А.Я.)
("Юрист", 2017, N 8)2) З. обратился в суд с заявлением о признании незаконным решения администрации Агаповского муниципального района Челябинской области от 1 июля 2014 г. об отказе в предоставлении земельного участка в аренду. Администрация возражала против удовлетворения данных требований, так как спорный земельный участок находился в санитарно-защитной зоне, где запрещено капитальное строительство. Проанализировав имеющиеся в деле доказательства, суд пришел к выводу, что испрашиваемый земельный участок расположен в зоне воздушной линии электропередачи ВЛ-10 кВ. Меры по защите от воздействия электрического поля и требования к производству работ вблизи воздушных линий электропередач установлены Санитарными нормами и правилами защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока. Таким образом, заявитель испрашивал земельный участок для размещения на нем нежилого здания для хозяйственных нужд, что противоречит установленным законодательством ограничениям, а также п. 3 ч. 1 ст. 1 ЗК РФ, устанавливающему принцип приоритета охраны жизни и здоровья человека, согласно которому при осуществлении деятельности по использованию и охране земель должны быть приняты такие решения и осуществлены такие виды деятельности, которые позволили бы обеспечить сохранение жизни человека или предотвратить негативное (вредное) воздействие на здоровье человека ;

Нормативные акты: Санитарно-защитная зона ВЛ Открыть документ в вашей системе КонсультантПлюс:
Минрегиона России
"Вопросы, связанные с градостроительной деятельностью, документами территориального планирования и градостроительного зонирования, документации по планировке территории"В ГПЗУ должны быть указаны все имеющиеся на конкретном земельном участке линии, границы (границы зон с особыми условиями использования территорий, границы территорий объектов культурного наследия, устанавливаемые в соответствии с законодательством Российской Федерации, границы зон исторической застройки), красные линии, охранные зоны линейных объектов (газопроводов, высоковольтных линий, линий связи и т. д.), санитарно-защитные зоны и др.

Охранная зона ЛЭП - расстояния от ЛЭП до построек, ЛЭП в парковой зоне, ЛЭП в городе

Охранная зона ЛЭП

Рубрика: Статьи   ‡

Линия электропередачи (ЛЭП) — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока. Различают воздушные и кабельные линии электропередачи. В этой статье описаны основные требования к расстояниям от объектов строительства, деревьев, дорог до линий электропередач разных напряжений. При проектировании линий электроснабжения, линий наружного электроосвещения необходимо знать охранные зоны ЛЭП различных напряжений.

В целях обеспечения сохранности и надежности работы электрических сетей, создания надлежащих условий их эксплуатации, а также предотвращения несчастных случаев от воздействия электрического тока Правилами охраны электрических сетей, утвержденных постановлением Кабинета Украины от 04. 03.97. № 209, предусмотрено установление соответствующих охранных зон линий электропередачи (ЛЭП).
При этом пунктом 5 указанных Правил предусмотрено, что охранные зоны электрических сетей устанавливаются:
а) Вдоль воздушных ЛЭП — в виде земельных участков и воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при условии неподвижного их положения на расстояние:
2 метров — для линий напряжением до 1 кВ;
10 метров — до 20 кВ;
15 метров — 35 кВ;
20 метров — 110 кВ;
25 метров — 150, 220 кВ;
30 метров — 330, 400, 500, + (-) 400 кВ;
40 метров — 750 кВ.

б) По периметру трансформаторных подстанций, распределительных пунктов и устройств — на расстоянии 3 метров от ограждения или сооружения;

в) Вдоль подземных кабельных ЛЭП — в виде земельного участка, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних кабелей на расстояние 1 метра;

г) Вдоль подземных кабельных ЛЭП до 1 кВ, проложенных в городах под тротуарами — в виде земельного участка, ограниченного вертикальными плоскостями от крайних кабелей на расстояние 0,6 метра в направлении зданий и сооружений и на расстояние 1 метра в направлении проезжей части улицы;

д) Вдоль переходов воздушных ЛЭП через водоемы (реки, водохранилища и т. п.) — в виде воздушного пространства над поверхностью водоема, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при условии неподвижного их положения на расстояние, предусмотренную для установления охранных зон вдоль воздушных ЛЭП , проходящих по суше.

Кроме того, с целью предотвращения аварийной и пожарной ситуации вдоль воздушных ЛЭП и по периметру трансформаторных подстанций, распределительных пунктов и устройств, находящихся в лесных и других зеленых массивах, прокладываются просеки:
1. В насаженных низкорослых пород деревьев высотой до 4 метров — шириной не менее расстояния между крайними проводами воздушной ЛЭП плюс 6 метров (по 3 метра с каждой стороны от крайних к ветвям деревьев провода). При этом при условии прохождения воздушных линий над территорией фруктовых садов с насаждениями высотой до 4 метров прокладки просек необязательно;
2. В насаждениях высотой более 4 метров — шириной не менее расстояния между крайними проводами плюс расстояние, равное средней высоте существующих насаждений основного лесного массива с каждой стороны от крайнего провода воздушной ЛЭП. При этом отдельные деревья или группы деревьев, растущие на краю просеки, подлежащих вырубке, если их высота превышает расстояние по горизонтали от ветвей деревьев до проводов воздушной ЛЭП;
3. В городских и районных парках, скверах, лесопарках и т.п., которые имеют важное значение для защиты окружающей среды, лесах населенных пунктов, лесах зон округов санитарной охраны курортов обеспечивается такая ширина просек, чтобы расстояние от проводов при их наибольшего отклонения до ветвей деревьев по горизонтали была не менее:

2 метров — для ЛЭП напряжением 20 кВ;

3 метров — для ЛЭП напряжением 35-110 кВ;

4 метров — для ЛЭП напряжением 150-220 кВ;

5 метров — напряжением 330-500 кВ;

8 метров — напряжением 750 кВ.

Необходимо отметить, что минимально допустимые расстояния от электрических сетей до зданий, сооружений, деревьев и других зеленых насаждений, а также от проводов до поверхности земли определены в отраслевых руководящих документов 34.20.505-2003 «Руководящие указания по устройству воздушных линий электропередачи 10 (6) кВ «.
Этим документом предусмотрено, что наименьшие значения расстояния от проводов до поверхности земли в населенной местности в нормальном режиме работы должны быть:

Участок, сооружения

Минимальное расстояние, м

До поверхности земли

7

До производственных зданий и сооружений

3

При прохождении воздушной линии вдоль улицы допускается расположение проводов над проезжей частью. В этом случае при пересечении воздушных линий с улицами, проездами и т.п. расстояния по вертикали от проводов до поверхности земли должны быть также не менее приведенных в таблице.
Расстояние по горизонтали от основания опоры воздушной линии до бортового камня проезжей части улицы (проезда) должно быть не менее 1,5 метра. При этом расстояние до тротуаров и пешеходных дорожек не нормируется.
Прохождения воздушной линии над зданиями и сооружениями запрещается. Исключением из этого правила являются лишь производственные здания и сооружения I и II степени огнестойкости в соответствии с правилами пожарной безопасности. В этом случае расстояние по вертикали от проводов до вышеуказанных зданий и сооружений в условиях наибольшей стрелы прогиба должна быть не менее приведенной в таблице. Дополнительным условием для этого является то, что металлические кровли, над которыми проходят воздушные линии, должны быть заземлены.

Расстояния по горизонтали от крайних проводов воздушной линии 10 кВ при наибольшем их отклонения должны быть такими:
1. До ближайших частей производственных, складских, административно-бытовых и общественных зданий и сооружений — не менее 2 метров;
2. До деревьев, расположенных вдоль улиц, в парках и садах, а также тросов подвески дорожных знаков — не менее 3 метров;
3. До границ земельных участков жилых и общественных зданий, в детских игровых площадок, площадок отдыха и занятий физкультурой, хозяйственных площадок или до ближайших выступающих частей жилых и общественных зданий при отсутствии земельных участков со стороны прохождения воздушной линии, а также к границам приусадебных земельных участков индивидуальных домов и коллективных садовых участков — не менее расстояний для охранных зон воздушных линий, приведенные выше.
Прохождения воздушной линии по территориям стадионов и детских учреждений не допускается.
В стесненных условиях допускается принимать для воздушных линий до 6-10 кВ расстояние по горизонтали от крайних проводов при наибольшем их отклонении до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 2 метров.

Оставить комментарий или два

Пожалуйста, зарегистрируйтесь для комментирования.

санитарно защитная зона лэп 110 кв

Санитарные правила и нормы содержат основные требования по обеспечению защиты населения от воздействия электромагнитного поля, создаваемого воздушными линиями электропередачи напряжением 330 кВ и выше переменного тока промышленной частоты и по размещению этих воздушных линий вблизи населенных пунктов. Санитарные правила и нормы должны соблюдаться: при проектировании, сооружении и эксплуатации зданий, сооружении и зон организованного пребывания людей вблизи ВЛ; при проектировании, сооружении и эксплуатации ВЛ; при проведении работ вблизи ВЛ работниками других организаций. Санитарные правила и нормы не распространяются на персонал, обслуживающий воздушные линии и производящий вблизи них строительные и монтажные работы, на персонал, обслуживающий электротехнические установкии линии связи вблизи воздушных линий. См. сборник официальных документов по коммунальной гигиене. Часть 1.
Введен взамен СанПиН № 2971-84
Изменения и дополнения:
Постановление Министерства здравоохранения Республики Беларусь от 21.06.2010 № 68

Практически все владельцы земельных участков, через которые проходят провода воздушных высоковольтных линий, задаются вопросом о связанных с этим ограничениях. Мы подготовили информационную подборку, дающую представление о том, что представляет собой охранная зона ЛЭП и ее основные назначения. Помимо этого будут приведены выдержки из нормативных документов, с указанием обременений для пользователей или владельцев участков, расположенных на пути прохождения воздушных и подземных электромагистралей.

Что называется охранной зоной воздушной ЛЭП?

По сути, это условный пространственный коридор, внутри которого расположена ВЛ (воздушная линия). Высота коридора равна длине опоры ЛЭП, а ширина охранной зоны определяется расстоянием от двух вертикальных проекций от внешних проводов (h на рис.1).

Наглядное представление охранной зоны

Характерно, что ширина зоны ЛЭП, при ее прохождении над водной поверхностью, больше чем на суше. Подробно о размерах охранных зон будет рассказано в разделе об их границах установления.

Подобные санитарно-защитные зоны предусматриваются и для других электросетевых объектов, например, электрических подстанций и подземных КЛЭ (кабельные линии электропередач).

Охранная зона КЛЭ

Обозначения:

  • H – Глубина залегания подземной электромагистрали.
  • L – Расстояние от электромагстрали до края зоны отчуждения.

Назначение охранных зон ЛЭП

Основная задача введения подобных ограничений предотвратить прямые и косвенные факторы негативного воздействия электрического тока на человеческий организм. К первым относятся поражения электротоком при непосредственном контакте с проводом ВЛ или от шагового напряжения. При обрыве провода вероятность таких последствий довольно велика, поэтому для электромагистралей устанавливается зона отчуждения определенных размеров.

Под косвенными факторами подразумевается пагубные воздействия электрополя высокой напряженности. Еще в прошлом веке была установлена причастность электромагнитных излучений к развитию различных патологий в человеческом организме. У тех, кто проживает в зоне отчуждения ЛЭП, более подвержен риску развития дисфункций ЦНС, сердечнососудистых патологий, нарушений нейрогормональной регуляции и т.д.

По мере удаления от электромагистралей интенсивность электрополей в охранной зоне снижается, соответственно, уменьшается и их негативное воздействие.

Диаграмма распространения электромагнитных излучений возле опоры ЛЭП с напряжением 330-500 кВ

Классификация охраняемых территорий с ЛЭП

Для электросетевого хозяйства принята следующая классификация охранных коридоров:

  • Отчуждение территории вдоль ВЛ, проложенных по суше. Принцип разграничения был рассмотрен выше (см. рис. 1).
  • Территории вдоль подземных КЛЭ (см. рис. 2).
  • Отчуждение пространства возле подводных КЛЭ. Коридор ограничивается вертикальными плоскостями, условно расположенных на расстоянии 100,0 м по обе стороны кабеля, поверхность воды считается верхней границей.
  • Охранные коридоры при пресечении ЛЭП водного пространства. В данном случае ширина коридора зависит от того, является ли судоходным участок водной поверхности, если да, то расстояние от внешнего кабеля до границы – 100,0 м. В противном случае ширина рассчитывается как для суши.
  • Радиус охранной зоны трансформаторных подстанций. Защитный радиус устанавливается исходя из принадлежности к определенному классу напряжения, потолком считается высшая точка объекта сетевого хозяйства.

Санитарные нормы и правила деятельности и нахождения человека в зоне ЛЭП

Согласно правилам СНиП, установлена определенная зависимость между классом напряженности линий электропередач и размером охранной зоны вокруг ЛЭП. Помимо этого санитарными правилами четко указывается какое расстояние считается допустимым между ЛЭП и жилыми зданиями или другими хозяйственными объектами.

Безопасные расстояния устанавливаются в соответствии с мощностью ЛЭП, согласно санитарным нормам допустимый уровень напряженности не должен превышать 1,0 кВ/м. Ниже приведена таблица, с действующими нормами. Наглядно зависимость зоны отчуждения от мощности ВЛ показана на рисунке.

Безопасное расстояние от ЛЭП, в зависимости от класса напряженности

Помимо санитарных норм необходимо учитывать требования ПУЭ, имеет смысл рассмотреть их детально.

Требования ПУЭ

В 7-й редакции (р. 2 гл. 2.5) указаны следующие нормы:

  • Если ВЛ 0,4 кВ – 1 кВ располагается параллельно газопроводу, то расстояние между ними должно превышать высоту электроопоры. В тех случаях, когда магистрали пересекаются, над газопроводом устанавливается незаземленный защитный навес (экран), предохраняющий трубопровод в случае обрыва ЛЭП. Ширина экрана должна выступать за проекцию внешней магистрали ЛЭП на дистанцию, зависящую от класса напряженности:
  • Для ВЛ 20,0 кВ — 3,0 метра.
  • ВЛ 35,0 кВ – 110,0 кВ – 4,0 м.
  • 150,0 кВ – 4,50 м.
  • 220,0 кВ – 5,0 м.
  • 330,0 кВ – 6,0 м.
  • 500 кВ – 6,50 м.
  • Поскольку допускается прохождение ЛЭП над некоторыми видами нежилых зданий (цеха, склады и т. д.), расстояние между ними и внешними воздушными линиями считаются безопасными в следующих случаях:
  • 20,0 кВ – не менее 2-х метров.
  • 35,0-110,0 кВ – от 4-х м.
  • 150,0 кВ > 5,0 м.
  • 220,0 кВ и более – 6,0 м.

При этом существуют ограничения, согласно которым в зонах отчуждения запрещается строительство школ, детских садов, спортивных площадок, а также других объектов с массовым пребыванием людей.

  • ЛЭП запрещается проводить над жилыми объектами, единственное исключение — линии ввода.
  • Между ЛЭП и расположенной параллельно дорогой допустимо расстояние не менее Х+5 м, где Х – высота электроопоры. В тех случаях, когда линии пересекают автодорогу, относящуюся к 1-й категории, требуется установка анкерных опор.
  • Если электромагистрали проходят рядом с технологическими объектами, где хранятся или используются взрывоопасные или пожароопасные вещества (например, АЗС), то допустимое расстояние определено полуторной высотой электроопоры.
  • Высота ЛЭП от земли определяется классом напряженности последней и типом местности, допустимые расстояния приведены ниже.

Допустимые расстояния от проводов до земли

Обратим внимание, что в населенных пунктах, увеличено допустимое расстояние от проводов до земли. Подробную информацию об этом можно найти в ПУЭ последней редакции.

Какая деятельность запрещена?

В зоне отчуждения недопустимо производить действия способные нарушить безопасное функционирование сетевого хозяйства и стать причиной создания нештатных ситуаций различных степеней сложности. К таковым действиям относится:

  • Забрасывание на ВЛ посторонних предметов, а также их размещение на столбах и опорах электрических сетей.
  • Возводить строения, перекрывающие доступ к подстанциям, опорам или другим электросетевым объектам или же загромождать различными предметами пути прохода и подъезда.
  • Запускать летучие змеи, дроны или другие летательные аппараты.
  • Входить внутрь огражденной зоны и зданий электросетевого хозяйства (трансформаторные или распределительные подстанции и т. д.).
  • Разводить костры в охранных зонах ВЛ, подземных КЛЭ или других объектов элетрохозяйства. КЗ на землю из-за разведенного под ЛЭП костра.
  • Организовывать мусорные полигоны или свалки в зонах отчуждения, сливать ГСМ или едкие вещества, сбрасывать высокотонажный груз.
  • Использовать трал или производить сброс якоря рядом сподводным ЭЛК.
  • Проход водного транспорта с палубной надстройкой или другим механизмом выше допустимого размера и т.д.

Запрещено устраивать свалку в охранной зоне ЛЭП

Получение разрешения на проведения работ

Приведем перечень работ, для которых необходимо получить письменное разрешение на допустимость их выполнения в коридоре безопасности:

  • Проведение любых строительных работ.
  • Изменение ландшафта , затопление, мелиорация участка или другие террапреобразования.
  • Валка леса, вырубка кустарников или отдельных деревьев, в том числе и фруктовых, а также их посадка.
  • Проведение земляных работ на глубину, превышающую 30 см или 45 см на вспахиваемой почве (возле подземных КЛЭ).
  • Углубление дна водоемов и ловля рыбы, в том числе и промышленная (в охранной зоне подводной КЛЭ).
  • Прохождение водного транспорта, если между проводами электролиний и судном (в самой высокой точке) расстояние менее допустимой нормы. При этом в расчет необходимо принимать загруженность судна, также текущий уровень воды.
  • Проезд автотранспорта и спецтранспорта или провоз габаритного груза под ВЛ, если расстояние от дорожного полотна до высшей точки транспортного средства выходит за установленные пределы (как правило, это 4,50 м).

При высоте транспорта более 4,5 м проезд под ЛЭП должен быть согласован

Порядок установления границ и размера охраняемой зоны ЛЭП

В нормативных документах указывается, что устанавливаться охранные зоны должны на всех электросетевых объектах в соответствии с текущими правилами безопасности.

Согласование границ коридоров безопасности производится электрокомпанией, в чьей собственности находятся электросетевые объекты. Контроль над этой процедурой возложен на местные органы управления, занимающиеся энергетикой. Поданные заявки на установку зон отчуждения рассматриваются на протяжении не более 15-ти рабочих дней, после чего составляется соответствующий акт.

По завершении описанной выше процедуры подается заявление в федеральную структуру, отвечающую за ведение кадастра. После рассмотрения заявки сведения об таких охранных коридорах вносятся в кадастр, после чего установление считается состоявшимся.

Ограничения.

Участки, через которые проходят ЛЭП не подлежат изъятию, но на их использование накладывается ряд обременений, необходимых для обеспечения безопасной работы энергосистем. К таковым ограничениям использования относится строительство объектов, производство определенных работ и другие действия, предусмотренные Правилами.

Владельцы или собственники таких участков вправе их продавать или сдавать в аренду.

Наличие обременений обязательно должно быть внесено в документы, подтверждающие право собственности. В качестве такового может выступать кадастровый паспорт или другой документ подтверждающий право собственности.

Основным ограничением в данном случае является запрет на возведение жилья. При получении соответствующего разрешения можно строить под ЛЭП хозяйственные объекты. Нарушение требований обременения влечет за собой административную ответственность в виде наложения штрафов, в установленных Законом размерах. Для физлиц это сумма соответствует 5-10 размерам минимальной зарплаты. Юридическим лицам придется заплатить штраф в размере 100-200 минимальных зарплатных ставок.

Сообщение от МаксЗдесь Вам надо понимать разницу между изолированными проводами и НЕизолированными. Полностью поддерживаю необходимость понимания этой разницы. )))
Если немного развить тему, то можно понять и разницу между конструкциями воздушных линий.
ПУЭ 6
ВЛ напряжением до 1 кВ (Глава 2.4)
2.4.1. Настоящая глава Правил распространяется на ВЛ до 1 кВ, выполняемые с применением неизолированных проводов, а также на ответвления от этих линий к вводам, выполняемые с применением изолированных или неизолированных проводов.
2.4.2. Воздушной линией электропередачи до 1 кВ называется устройство для передачи и распределения электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам или кронштейнам, стойкам на зданиях и инженерных сооружениях (мостах, путепроводах и т.п.).
2.4.12. Для ВЛ могут применяться одно- и многопроволочные провода; применение расплетенных проводов не допускается.
По условиям механической прочности на ВЛ следует применять провода сечением не менее: алюминиевые 16 мм2, сталеалюминиевые и биметаллические 10 мм2, стальные многопроволочные 25 мм2, стальные однопроволочные 4 мм (диаметр).
ВЛ напряжением выше 1 кВ (Глава 2.5)
2.5.1. Настоящая глава Правил распространяется на ВЛ выше 1 кВ и до 500 кВ, выполняемые неизолированными проводами.
2.5.2. Воздушной линией электропередачи выше 1 кВ называется устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам или кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах и т.п.).

2.5.39. По условиям механической прочности на ВЛ должны применяться многопроволочные алюминиевые и сталеалюминиевые провода и провода из алюминиевого сплава АЖ и многопроволочные тросы.
Из приведённых пунктов следует, что ВЛ напряжением до 1 кВ и выше 1 кВ в период действия ПУЭ 6-й редакции выполнялись неизолированными проводами типа А, АС или их модификаций (например, по климатическим условиям или составу атмосферы).
Впервые понятие ВЛЗ — воздушная линия защищённая появляется в ПУЭ 7-й редакции.
2.5.1. Настоящая глава Правил распространяется на воздушные линии электропередачи напряжением выше 1 кВ и до 750 кВ, выполняемые неизолированными проводами (ВЛ), и напряжением выше 1 кВ и до 20 кВ, выполняемые проводами с защитной изолирующей оболочкой — защищенными проводами (ВЛЗ).
2.5.77. На ВЛ должны применяться многопроволочные провода и тросы.
Далее по всей главе речь идёт о проводах алюминиевых, сталеалюминиевых и стальных тросах.
Можно сделать простой и очевидный вывод: преобладающий тип проводов для воздушных линий — алюминиевые (тип А) или алюминиевые со стальным сердечником (тип АС). Разница только в сечениях для ВЛ с различными номинальными напряжениями, что очевидно и не требует дополнительных разъяснений. При этом практически ни один производитель не указывает, что данные типы проводов обладают свойством, известное как способность нести самого себя (самонесущий). Тем не менее, наличие стального сердечника в проводе АС как раз предназначено для увеличения прочности провода и обеспечения высокой несущей способности.
После того, как промышленность освоила производство самонесущих изолированных проводов (СИП) и некоторых других стало возможно их применение в высоковольтных ВЛ с наряжениями от 1 до 20, 35 кВ. Воздушные линии с этими номинальными напряжениями имеют наибольшее распространение в пределах городов и поселений и относятся к классу местных распределительных сетей (сельские, городские, промышленные).
Провод СИП широко применяется для построения воздушных изолированных линий напряжением от 0,4 кВ до 35 кВ. Впервые стандарт на провода СИП был введён 01.07.2006 (ГОСТ Р 52373-2005). Сейчас провод изготавливается согласно требованиям ГОСТ 31946-2012 Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия.
1. Область применения
Настоящий стандарт распространяется на самонесущие изолированные провода для воздушных линий электропередачи на номинальное напряжение до 0,6/1 кВ включительно и защищенные провода для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15 и 20 кВ) и 35 кВ (для сетей на напряжение 35 кВ) номинальной частотой 50 Гц (далее — провода).
Специально выделил два ключевых определения, от которых происходит название воздушных линий — ВЛИ (изолированная) и ВЛЗ (защищённая).
3.1 самонесущий изолированный провод: Многожильный провод для воздушных линий электропередачи, содержащий изолированные жилы и несущий элемент, предназначенный для крепления или подвески провода.
3.2 защищенный провод: Провод для воздушных линий электропередачи, поверх токопроводящей жилы которого наложена экструдированная полимерная защитная изоляция, исключающая короткое замыкание между проводами при схлестывании и снижающая вероятность замыкания на землю.
Теперь, думаю, надо вернуться к тому, что кратко, но точно сформулировал Макс
Здесь Вам надо понимать разницу между изолированными проводами и НЕизолированными. Разница есть? Теперь коротко о постановлениях, которые регулируют (регулировали) установление охранных зон. Сколько лет стоит Ваша линия?
ПОСТАНОВЛЕНИЕ Совмина СССР от 26.03.1984 №255 ОБ УТВЕРЖДЕНИИ ПРАВИЛ ОХРАНЫ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ НАПРЯЖЕНИЕМ СВЫШЕ 1000 ВОЛЬТ
4. Охранные зоны электрических сетей устанавливаются:
а) вдоль воздушных линий электропередачи в виде земельного участка и воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при неотклоненном их положении на расстоянии:
для линий напряжением
до 20 киловольт 10 метров
35 киловольт 15 метров
110 киловольт 20 метров
150, 220 киловольт 25 метров
330, 500, +/- 400 киловольт 30 метров
750, +/- 750 киловольт 40 метров
1150 киловольт 55 метров;
Ни единого слова о ВЛ с изолированными или защищёнными проводами нет, поскольку таких не было (ну, почти не было) Первые линии построенные с применением иностранных аналогов СИП стали появляться в середине 90-х, на какое напряжение они были спроектированы мне неведомо, но очень сомневаюсь, что это были высоковольтные линии. Так что не фантазируйте, Ваша линия выполнена неизолированными проводами и на неё установлена охранная зона, ширина которой указана в постановлении №160.

Излучаемое линиями электропередач (ЛЭП) электромагнитное поле крайне негативно влияет на здоровье человека. Учеными и врачами проводились исследования, цель которых заключалась в изучении влияния электромагнитного поля на организмы людей, которые проживают вблизи линий электропередач и трансформаторных подстанций.

Результаты этих исследований оказались шокирующими – большая часть людей, проживающих неподалеку от источников электромагнитного поля, имели сниженный иммунитет, многочисленные нарушения в работе обмена веществ и сердечно сосудистой системы. Люди, участвовавшие в этом исследовании, входят в зону риска – они подвержены хроническим заболеваниям сердца, сосудов и нервной системы человека.

Приветствую всех друзья на сайте «Электрик в доме». Очередная тема которую я решил рассмотреть касается энергетической отросли. Сегодня рассмотрим понятие охранная зона ЛЭП, что запрещается в данных зонах и какие допустимые расстояние установлены для них по нормативным документам.

Также я расскажу, как определяют размеры охраняемых территорий вокруг линий электропередач и трансформаторных подстанций и какие требования предъявляются к этим территориям.

В своем время были разработаны санитарные нормы ЛЭП, целью которых является предотвращение угрозы жизни и здоровью человека, связанной с разрушительным воздействием электромагнитного излучения. В этих нормах указано, что вдоль линий электропередач устанавливаются специальные санитарные зоны, размер которых зависит от класса напряжения линии электропередач. Чем выше класс напряжения линии, тем больше санитарная зона.

Исследования показали, что безопасное расстояние вдоль высоковольтных линий считается территория, где напряженность электрического поля не превышает уровня 1 кВ/м.

Давайте определимся, что входит в понятие охранной зоны ЛЭП. Согласно ГОСТ 12.1.051-90 в данное понятие входит территория в виде земельного участка и воздушного пространства, которые ограничиваются параллельными плоскостями по обе стороны линии от крайних проводов (в не отклоненном их положении).

Так расстояние от ЛЭП, которое безопасно для здоровья человека, определяется по классу напряжения линии. Охранная зона ЛЭП 10 кВ составляет 10 метров. Для линий электропередач с напряжением 35 кВ это расстояние составляет 15 м, с напряжением 110 кВ – 20 м, с напряжением 330 кВ ÷ 500 кВ – 30 м, с напряжением 750 кВ – 40 м, с напряжением 1150 кВ – 55 м.

Помимо высоковольтных линий для низковольтных также устанавливается безопасное расстояние, так охранная зона ЛЭП 0.4 кВ составляет 2 метра.

Если воздушная линия проходит через судоходные водоемы, то в этом случае расстоянием охранной зоны является участок – 100 метров (при любом классе напряжения). Если водоемы не судоходные то расстояние такое же как и по суше.

Кроме того, для распределительных устройств и трансформаторных подстанций безопасной для человека считается зона на расстоянии 3 м от их ограждений или конструкций.

Для кабельных линий охранной зоной является участок земли ограниченный вертикальными плоскостями по горизонтали на расстоянии — 1 м по обе стороны от крайних кабелей.

Как визуально можно определить какого напряжения линия проходит вблизи? Если Вы не знаете какого класса напряжения проходит линия, обратите внимание на число проводов в связке одной фазы. Если к гирлянде изоляторов прикреплено два провода на фазу это означает что данная ЛЭП находится под напряжением 330 кВ, 3-х проводов на фазу – 500 кВ, 4-х проводов – 750 кВ.

Это что касается линий высокого класса напряжения. Для линий меньшего класса напряжения (ниже 330 кВ) предусмотрено по одному проводу на фазу, но в этом случае можно определить класс напряжения по количеству изоляторов в гирлянде. Если изоляторов от 3 до 5 шт – линия 35 кВ, от 6 до 8 шт – линия 110 кВ, от 12 до 15 шт – линия 220 кВ.

Что обозначает понятие «охранная зона ЛЭП»? Под этим термином подразумевает специальные участки и территория, где деятельность человека должна быть сведена к минимуму. Создавая такие зоны, специалисты по энергетике стремятся предотвратить вероятное негативное воздействие мощного электромагнитного излучения на здоровье человека, предотвратить угрозу его жизни.

Многочисленные исследования доказали, что длительное воздействие электромагнитного поля, которое создается линиями электропередач, приводит к серьезным нарушениям в работе внутренних органов человека, повышает вероятность возникновения заболеваний сердца, сосудов и эндокринной системы, разрушительно влияет на иммунитет и обмен веществ. По этой причине в границах охранной зоны не разрешается строить здания или сооружения. Если линии электропередачи пролегают вдоль земельного участка, то его владельцы имеют право использовать этот участок с некоторыми оговорками, которые зависят от типа и рабочего напряжения электрических линий.

Владельцу земельного участка категорически запрещается проводить на своей территории какие-либо земляные работы, если она входит в охранную зону ЛЭП. В то же время хозяин земельного участка, подпадающего в охранную зону, имеет право использовать его для выращивания сельскохозяйственных культур.

Но он должен понимать, что в случае аварии на данном участке ЛЭП на его территории ремонтная бригада будет выполнять восстановительные работы с использованием тяжелой техники, и как вы понимаете, никто жалеть растения не станет, что может привести к потере части урожая в данном месте.

Стоит уточнить – охранные зоны необходимы не только для сбережения жизни и здоровья людей, но и для нормальной работы аварийных бригад при ликвидации поломок и аварийных ситуаций на линии электропередач. Какие же запреты действуют в пределах охранной зоны?

В охранной зоне ЛЭП запрещается:

  • заниматься земляными, мелиоративными или взрывными работами;
  • сажать деревья и кустарники;
  • организовывать свалки из мусора и отходов;
  • создавать насыпи из снега;
  • обрабатывать насаждения сельскохозяйственных культур удобрениями и инсектицидами, в состав которых входят химические компоненты, влияющие на преждевременное разрушение опор или кабелей и других конструкций линий;
  • поливать сельскохозяйственных насаждений водой;
  • перекрывать дороги и подъезды к ЛЭП;
  • нахождение людей и животных (коров, овец, лошадей и т.д.) в течение длительного времени;
  • создавать угрозу для нормальной работы линий электропередач;
  • заниматься строительством, реконструкций или разборкой конструкций, зданий и сооружений без разрешения на работу, согласованного с компанией, которая обслуживает линии электропередач в районе или регионе.

При оформлении пакета документации на земельный участок, расположенный по соседству с линией электропередач, или необходимости проведения работ на участке следует обязательно обращаться к организации, отвечающей за сервисное обслуживание ЛЭП в регионе.

Стоит отметить, что наряду с визуально заметными воздушными линиями необходимо уделять особое внимание кабельным линиям электропередач, которые находятся под землей.

Обычно строительная бригада не зная того что под землей проложен кабель начинают рыть ямы или котлованы. Поэтому перед любыми земляными работами уточняйте маршрут прохождение трасс кабельных линий (КЛ) у энергоснабжающих организаций.

Особенно это касается участков в городской местности, а также возле трансформаторных подстанций и распределительных устройств.

Угроза воздействия губительного электромагнитного излучения вдоль ЛЭП обратно пропорциональна расстоянию человека от электрических линий – чем дальше он расположен, тем меньше вреда будет его здоровью. По этой причине в охранной зоне лучше проводить как можно меньше времени, сокращая до минимума присутствие недалеко от ЛЭП. Любые электрические линии представляют серьезную опасность, даже если они не высоковольтные. Чтобы сберечь жизнь и здоровье в случае этой угрозы, важно помнить следующие меры предосторожности.

Ни в коем случае не подходите к оголенному проводу, который лежит на земле, так как он может находиться под напряжением. В том случае, если подойти к проводу на расстояние ближе 8 м, то можно получить удар электричеством из-за «шагового напряжения».

Поэтому при обнаружении вблизи себя лежащего на земле провода, не испытывайте судьбу – лучше покиньте опасное место. Для этого рекомендуется использовать «гусиный шаг», при котором ноги не отрываются друг от друга.

Помимо этого, нужно помнить, что обязательно соблюдать безопасную дистанцию от тех частей электрических линий, трансформаторов и оборудования, которые находятся под высоким напряжением. Если поблизости видно чрезмерно провисающий оголенный кабель, то ни в коем случае не следует приближаться к нему, иначе серьезно возрастает вероятность поражения электрической дугой. Про то какие бывают виды повреждений электрическим током я писал отдельную статью.

Если линия электропередач имеет явные признаки повреждения, то лучше обойти ее стороной. Опасна воздушная ЛЭП у которой оборван один или несколько проводов. Такое повреждение может сопровождаться периодическим потрескиванием с проявляющимся время от времени искрением (в теплое время года возможны задымления или даже возгорания).

Использование автомобильных кранов различного назначения недалеко от линии электропередач представляет собой серьезную опасность для всех людей, находящихся поблизости. Допустимое расстояние от ближайшего провода линии электропередач до крайней точки стрелы крана или груза, закрепленного на ней, должно составлять не менее 30 м.

Если необходимо использование стреловых автомобильных кранов ближе 30 м к ближайшему проводу линии электропередач, напряжение которой составляет свыше 42 В, то крановщик обязан получить от организации, обслуживающей данную линии, специальный наряд-допуск. Эта бумага, выдаваемая только перед началом работ, регламентирует безопасные условия для работы в опасной зоне вблизи линии электропередач.

Помимо указанных 30 м существуют нормы допустимого расстояния от механизмов грузоподъемных машин в любом их положении (рабочем и транспортном) до токоведущих частей, которые находятся под напряжением. Так для ЛЭП напряжением до 1 кВ допустимое расстояние составит 1 м; с напряжением 1 ÷ 35 кВ – 1 м; с напряжением 110 кВ – 1.5 м; с напряжением в 150 кВ – 2 м; с напряжением 220 кВ – 2.5 м; с напряжением 330 кВ – 3.5 м; с напряжением от 500 – 4.5 м; с напряжением от 750 – 6 м.

Если требование по нахождению на безопасном расстоянии от электрических линий и оборудования по разным причинам невыполнимо, то такие работы необходимо выполнять ОБЯЗАТЕЛЬНО после отключения и снятия напряжения с линии. Данные работы также выполняются по наряду допуску.

Понравилась статья — поделись с друзьями!

Интересные публикации

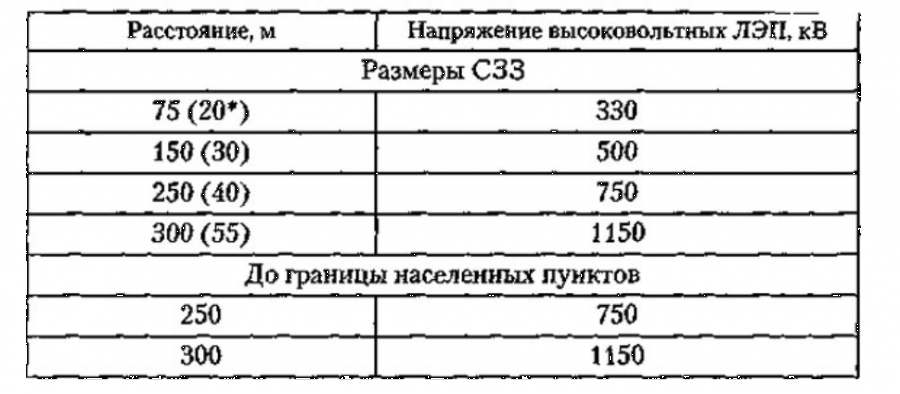

Охранная зона ЛЭП, нормы СЗЗЗачем нужна санитарно-защитная зона ЛЭП?

Электромагнитные поля линий электропередач крайне негативно воздействуют на все биологические объекты, которые попадают в зону их действия. Касается это и человека. В результате наблюдается снижение иммунитета, нарушение обмена веществ и работы сердечнососудистой системы. Всё это связано со специфической работой ЛЭП. Сюда входит следующее:

  • токи утечки;
  • переменный электромагнитный потенциал;
  • коронный разряд;
  • ток заземления в почве;
  • ионизирующее излучение.

На основании проведенных исследований были разработаны специальные правила и нормы. Их целью является предотвращение угрозы здоровью и жизни человека, связанной с воздействием на него негативного электромагнитного излучения. В этих СНиП указано минимальное допустимое расстояние расположения жилых построек от таких объектов. Чем выше класс напряжения линии, тем больше охранная зона ЛЭП. Её обязательно необходимо соблюдать при строительстве новых зданий и сооружений.

Санитарная зона ЛЭП – это территория, на которой деятельность человека должна быть сведена к минимуму или вовсе недопустима. Владельцу земельного участка категорически запрещено выполнять какие-либо действия, если он входит в охранную зону ЛЭП. В связи с этим были разработаны специальные правила для СЗЗ, которые запрещают выполнять следующее:

  • создавать насыпи снега;
  • организовывать мусорные свалки;
  • заниматься земляными работами;
  • насаждать сельскохозяйственные культуры;
  • перекрывать дороги подъезда к ЛЭП;
  • заниматься строительством;
  • находиться на территории длительное время.

При оформление проектной документации на строительство объекта, расположенного в непосредственной близости к ЛЭП, необходимо обратиться в организацию, которая отвечает за обслуживание этих линий, чтобы была соблюдена санитарно-защитная зона ЛЭП.

Вернуться к списку новостей

Безопасность вокруг линий электропередач - Журнал водозаборных скважин

Знает ли ваша бригада, как предотвратить поражение электрическим током от контакта с воздушными линиями электропередач?

Джером Э. Спир

Прикосновение к линиям электропередач под напряжением может привести к смертельному исходу от электрического тока, если не к серьезным ожогам или повреждению оборудования. Контакт с воздушными линиями электропередач - наиболее частая причина смерти кранов или другого оборудования с высокой протяженностью.

Рассматривая причины смертей, связанных с краном, в строительстве с 1992 по 2006 год, на долю поражения электрическим током приходилась почти треть (32%) смертельных случаев, связанных с краном.Половина всех поражений электрическим током произошла, когда стрела крана или кабель касались воздушной линии электропередачи. В остальном линия электропередачи контактировала с частями крана (McCann et al. 2008).

Несколько лет назад Управление по охране труда пересмотрело свои требования по работе с воздушными линиями электропередач. Эти изменения содержались в Окончательных правилах OSHA для строительных кранов и вышек (29 CFR, часть 1926) и опубликованы в Федеральном реестре в 2010 году.

OSHA определила необходимость более систематического и активного подхода к предотвращению контакта с линиями электропередач. Обсудим эти меры по предотвращению контакта с воздушной линией электропередачи, а также что делать в случае контакта.

Оцените опасность

Перед началом работы необходимо провести оценку опасностей в рабочей зоне. Оценка опасности должна:

  • Определите рабочую зону и оцените ее для линий электропередач. Определите, насколько близко кран или какое-либо оборудование с большой протяженностью может подойти к линиям.У работодателя есть возможность оценить всю площадь на 360 градусов вокруг крана или оценить более ограниченную область.
  • Если оценка показывает, что кран может подойти ближе, чем на 20 футов для линий электропередач до 350 киловольт (кВ) или 50 футов для линий более 350 кВ, тогда возникают требования о дополнительных действиях.

Устранение опасности

Если операции с использованием кранов или буровых установок будут выполняться рядом с воздушными линиями электропередач и минимальные расстояния, указанные в OSHA, показанные ниже, не могут быть соблюдены, первым вариантом является обесточивание и визуальное заземление линий электропередачи.Устранение источника исключает опасность поражения электрическим током.

Отключение линии должно быть согласовано с коммунальной компанией или владельцем линии. Владельцу линии может потребоваться несколько недель для выполнения запроса, поэтому работу следует спланировать соответствующим образом. Только уполномоченный персонал может обесточивать линию электропередачи. Предполагается, что все линии электропередач находятся под напряжением, если владелец или оператор коммунального предприятия не подтвердят, что линия электропередачи была и продолжает быть обесточенной и явно заземленной на рабочем месте.

Если линия электропередачи не может быть обесточена на время выполнения работ, другой вариант - переместить линию на минимальное допустимое расстояние зазора. Подобно обесточиванию линии, только компания, владеющая линией, может ее переместить. Опять же, владельцу линии может потребоваться несколько недель для выполнения запроса.

Держите дистанцию ​​

Требования OSHA к работе вблизи воздушных линий электропередач с кранами и другим высокопроизводительным оборудованием просты.Для линий 50 кВ или менее оператор должен держать все части крана или другого оборудования на расстоянии не менее 10 футов от всех линий электропередач. Для подъемного оборудования это также включает любой перевозимый груз.

Это минимальное расстояние является буферной зоной, которая должна сохраняться между оборудованием и воздушными линиями. Другими словами, минимальный зазор - это минимальное допустимое расстояние от любой части крана или другого оборудования с большой протяженностью до воздушной линии электропередачи.

Если линии имеют напряжение выше 50 кВ, минимальный зазор между линиями должен быть увеличен в соответствии с таблицей A 29 CFR 1926.1408, Безопасность линий электропередач - Работа оборудования (см. Рис. 1).

Распределительные линии обычно имеют напряжение 50 кВ или меньше, а линии передачи - выше 50 кВ. Линии распределения являются наиболее распространенными линиями, используемыми коммунальными предприятиями. Чтобы определить номинальное напряжение линии электропередачи, обратитесь в коммунальное предприятие. Если вы все еще не можете определить диапазон напряжений, вы должны держаться на расстоянии не менее 45 футов.

Предотвращение посягательств или поражения электрическим током

Если какая-либо часть крана, оборудования или груза (включая такелажные и подъемные приспособления) во время работы на максимальном рабочем радиусе в рабочей зоне может оказаться ближе, чем минимальное расстояние приближения, разрешенное в Таблице A, ряд мер предосторожности следует соблюдать.

Проведите встречу по планированию с оператором и другими рабочими, которые будут находиться в зоне оборудования или нагрузки, чтобы проверить расположение линий электропередач и меры, которые будут предприняты для предотвращения вторжения или поражения электрическим током.

Если используются ярлыки , они должны быть непроводящими, то есть на них нельзя подавать напряжение. Маркировочные стропы представляют собой веревку (обычно волокно), прикрепленную к подъемному грузу для управления или стабилизации ковша или магнита во время операций по транспортировке материалов.Один конец троса прикреплен к грузу, а другой конец удерживается рабочим, который контролирует движение груза, прикладывая силу к тросу.

Если оборудование или нагрузка соприкоснутся с линией электропередачи, в то время как сотрудник держит линию, которая может проводить электричество, работника ударит током! Требование, чтобы линия ярлыка была непроводящей. предназначена для защиты от такого события. В сухих условиях канат из неметаллических волокон обычно соответствует определению непроводящего материала.

Рабочие должны установить и поддерживать линию предупреждения, баррикаду или знаки на возвышении на виду у оператора, оборудованные флажками или хорошо заметными знаками. Они должны находиться на расстоянии 20 футов от линии электропередачи или на минимальном расстоянии, указанном в таблице A.

Баррикады могут быть временными ограждениями или контейнерами для оборудования или хранения, размещенными на минимальном расстоянии барьера для предотвращения перемещения оборудования в зоне вторжения. Такие границы должны быть отмечены флажками, предупреждающей линией или знаками, ограничивающими любое движение крана.

Также важно: если крановщик или оператор оборудования не видит предупреждающую линию, необходимо использовать специального наблюдателя.

Другие меры безопасности включают сигнализацию приближения, устройство контроля дальности, устройство ограничения диапазона движения или изолирующую перемычку. Другие меры безопасности включают изолированные рукава, прикрепляемые непосредственно к линиям электропередач, и ограждения стрелы, которые представляют собой непроводящие клетки, окружающие стрелу крана.

Все эти меры и средства контроля могут дополнительно предотвращать и защищать от прикосновения к линиям электропередач.Но меры, обсужденные ранее, все же должны соблюдаться, если какая-либо часть оборудования или нагрузки может оказаться ближе, чем минимальное расстояние сближения, разрешенное в Таблице A.

Что делать, если вы попали в линию

Контакты линии электропередачи с участием мобильных кранов, как правило, не приводят к травмам крановщика. Травмы и смерть часто несут монтажники или рабочие, стоящие рядом с оборудованием. Причина меньшего количества травм операторов - конструкция оборудования. В случае контакта оператор находится под тем же потенциалом напряжения, что и оборудование.

Когда оператор изолирован в кабине крана и контактирует с линией, оператор должен ждать в кране, а все остальные рабочие должны держаться подальше от оборудования. Линия должна быть обесточена энергетической компанией до того, как оператор покинет кабину крана или пока контакт между стрелой и линией электропередачи не будет нарушен. Только в крайних случаях, например при пожаре, оператор должен покидать оборудование.

Если оператор должен покинуть оборудование, оператор должен спрыгнуть на с оборудования и приземлиться на футов вместе .Необходимо следить за тем, чтобы не касался какой-либо части крана и земли одновременно. Затем оператор должен очень маленькими шагами (или кроличьим прыжком) отвести ноги от крана. После контакта с линией электропередачи ток течет наружу, от точки контакта через почву в виде ряби. Области с высоким и низким потенциалом окружают оборудование под напряжением - точно так же, как рябь в пруду после падения камня на поверхность. Если человек переходит из области с высоким потенциалом в область с низким потенциалом, электричество может протекать по его ногам, вызывая травму или смерть.Ток, протекающий через землю, также является причиной, по которой другие работники в области оборудования под напряжением должны держаться подальше, .

Итог

Контакт с воздушными линиями электропередач продолжает оставаться самой частой причиной несчастных случаев со смертельным исходом, связанным с краном. Воздушные линии электропередач должны быть идентифицированы до того, как какое-либо оборудование прибудет на площадку, путем проведения оценки в рабочей зоне. Если оценка показывает, что кран может подойти ближе, чем на 20 футов для линий напряжением до 350 кВ, необходимо принять меры для предотвращения вторжения или поражения электрическим током.

В первую очередь необходимо обесточить линии электропередач и обеспечить их видимое заземление. Если это невозможно, необходимо принять другие меры безопасности, чтобы обеспечить соблюдение минимального расстояния для линий электропередач.

Для линий электропередач менее 50 кВ стрела и все части оборудования с большой протяженностью должны находиться на расстоянии не менее 10 футов. Для линий электропередач с более высоким напряжением минимальный зазор увеличивается.

Могут быть предприняты дополнительные меры безопасности для предотвращения контакта с воздушными линиями электропередач.Тем не менее, суть всегда такова: держитесь на расстоянии!

Коды DACUM

Чтобы помочь вам удовлетворить ваши профессиональные потребности, в этой колонке описываются навыки и компетенции, указанные в таблицах DACUM для бурильщиков и установщиков насосов. DO относится к таблице сверления. Буква и число, следующие сразу же, - это навык на диаграмме, описанной в статье. В этой статье рассматриваются:

DOA-4; ДОК-5, 9, 12; ДОД-4, 5, 6, 8; DOI-3; ДОК-8, 9

Более подробная информация о DACUM и графиках доступна на сайте www.NGWA.org.

Список литературы

Макканн, М., Дж. Гиттлман и М. Уоттерс. 2008. Смертность при строительстве кранов и рекомендации по их предотвращению . Силвер-Спринг, Мэриленд: CPWR, Центр строительных исследований и обучения.

Управление по охране труда. 2010. Краны и вышки в строительстве; Окончательное правило. Федеральный регистр .


Джером Э. Спир, CSP, CIH , является президентом J.E. Spear Consulting и имеет более чем 22-летний опыт оказания помощи организациям в предотвращении травм и заболеваний, контроле потерь и достижении нормативных требований. Он занимал должности технического менеджера, менеджера по обслуживанию в XL Specialty Risk Consulting и менеджера по корпоративной промышленной гигиене в Chicago Bridge and Iron Co., всемирно известной производственной и строительной компании.

Смотрите вверх и живите - безопасность линии электропередач

Никогда не стригите деревья возле линий электропередач! Для вашей защиты и предотвращения перебоев в подаче электроэнергии мы регулярно подрезаем ветки деревьев и удаляем лозы, которые растут на опорах и на линиях электропередач.

Если ваше дерево (а) необходимо обрезать вдали от линий электропередач, позвоните нам по телефону 210-353-2222 или воспользуйтесь нашей формой запроса на обслуживание бытовых услуг .

  • В настоящее время наши бригады отвечают только на аварийные запросы. Например, ветка или дерево с явным структурным дефектом, угрожающим линии электропередачи.
  • Информацию о том, какими линиями управляет CPS Energy, можно увидеть в этой инфографике на английском языке или на испанском языке .
  • Удаление деревьев от нашей инфраструктуры может значительно уменьшить неудобное отключение электроэнергии во время шторма.
  • CPS Energy следует строгому графику управления растительностью. К сожалению, есть несколько факторов, которые могут привести к задержкам в расписании. К ним относятся суровые погодные условия, просьбы клиентов о внеплановой обрезке деревьев.
  • Подрядчики CPS Energy соблюдают надлежащие процедуры обрезки деревьев. Намерение состоит в том, чтобы поддерживать достаточное расстояние от нашей инфраструктуры, в то же время не повреждая дерево.
  • Кто может обрезать высоковольтные линии электропередач: Только компании, занимающиеся обрезкой деревьев, которые соответствуют требованиям OSHA, могут обрезать деревья подальше от высоковольтных линий электропередачи. Эти профессионалы по обрезке деревьев должны соблюдать все применимые правила техники безопасности и принимать соответствующие меры.
  • В 2020 году у нас было 1433 события с 49325 клиентами, пострадавшими от сбоев, связанных с деревьями.
  • Клиент может обрезать свои собственные деревья, если они мешают линии обслуживания, линии электропередачи от опоры к дому.Мы просим клиента позвонить нам за 5 рабочих дней до начала работ, чтобы мы могли временно удалить линию обслуживания, которая позволит клиенту безопасно обрезать дерево.

Наши бригады сначала проводят визуальный осмотр каждого запроса, чтобы определить, есть ли необходимость в обрезке деревьев.

Посадить дерево?

Перед тем, как посадить дерево, мы рекомендуем проверить, проходят ли линии электропередачи над или рядом с местом. Если ваше дерево широко раскидистое или высокорослое, мы рекомендуем вам выбрать другое место.

Следуйте этим инструкциям по посадке деревьев, чтобы обеспечить безопасность вашего дерева и близлежащих линий электропередач:

Малая зона - в пределах 20 футов от линий электропередачи

  • Сажать взрослые деревья высотой от 15 до 20 футов

Средняя зона - от 20 до 30 футов линий электропередачи

  • Сажать взрослые деревья высотой от 20 до 40 футов

Высокая зона - 30 футов или более от линий электропередачи

  • Сажать деревья ростом 40 и выше или с широко раскидистой кроной
  • Правильное дерево, правильное место: Узнайте, какие деревья можно сажать под линиями электропередач.

Вот несколько полезных советов по работе вблизи линий электропередач.

Лестницы:

  • Проверьте воздушные линии электропередач, держите себя и любое оборудование на расстоянии не менее 10 футов между вами и линией.
  • Используйте только сухую лестницу из стекловолокна или деревянную лестницу, ни в коем случае не металлическую.
  • Обязательно используйте электрические инструменты с двойной изоляцией или должным образом заземленные.
  • Убедитесь, что ваша лестница соответствует спецификациям Американского национального института стандартов (ANSI) и внесена в список Underwriters Laboratories (UL).
  • По вопросам программ безопасности звоните 210-353-3939

Воздушных змеев:

  • Запускайте воздушных змеев на открытых площадках и вдали от столбов электропередач, воздушных линий электропередач, деревьев и других препятствий.
  • Кайт-лески проводят электричество, не летают вблизи воздушных линий электропередач.
  • Если кайт зацепится за воздушные линии электропередач, немедленно отпустите тетиву. Не тяните за веревку и не взбирайтесь на шест.
  • Запускайте воздушных змеев только в сухую погоду. Никогда не запускайте воздушного змея во время грозы.
  • Используйте воздушные змеи только из дерева или пластика, но не из металла или майлара. Используйте только ткань для хвостов.
  • НИКОГДА не пытайтесь поднять воздушный змей, застрявший в электрооборудовании. Вместо этого позвоните по телефону 210-353-HELP (4357).

Деревья в коридоре инженерных коммуникаций

Расстояние между участками, рекомендованными энергораспределительными компаниями, обеспечивает место для деревьев в ландшафте, сохраняя при этом расстояние от линий электропередач, тротуаров и улиц.Фото: Скотт Сьоландер, Расширение штата Пенсильвания

Территория возле коммунального предприятия обычно представляет собой коридор сервитутов, который не следует использовать в конфликтных ситуациях. Должна ли эта область быть резкой? В местах, где люди живут близко, у нас часто возникает конкуренция между несколькими желаниями за то, чтобы использовать пространство. Исследования показали, что люди получают психологический подъем, когда могут пользоваться зелеными насаждениями способами, не вызывающими проблем у конкурирующих пользователей. При продуманном использовании мы можем привнести красоту зеленого пейзажа в пространство, даже в общественное пространство, где несколько видов использования нуждаются в исключительной доле.

Коммунальные предприятия, доставляющие товары и услуги на законных основаниях, должны требовать долю этих пространств для своей безопасности пользователей, а также для безопасности людей, деятельности или природы поблизости. У некоторых инженерных сетей, таких как дороги, есть участки, которые можно украсить, в то время как другие должны оставаться в стороне от препятствий. Помните совет своей матери? Линии электропередач высокого напряжения похожи на дороги тем, что имеют зоны, которые должны быть доступны, зоны, в которых не должно быть никаких объектов, и другие области, где мы можем добавить совместимые ландшафтные насаждения.

Обеспечение права проезда

Коммунальные предприятия, такие как автомобильные дороги и электроэнергетические компании, имеют федеральные и государственные приоритеты по предоставлению безопасных и надежных услуг для многих заинтересованных сторон, некоторые из которых находятся поблизости, а другие находятся вдали и невидимы. Межгосударственные автомагистрали и линии электропередачи не обслуживают напрямую дома или жилые дома, а скорее соединяются с развязками и подстанциями с распределительными сетями. Улицы и полосы отвода электроэнергии дают доступ к полосе земли или коридору, чтобы коммунальное предприятие могло строить, эксплуатировать и обслуживать местные сети, которые обслуживают дома и жилые дома на небольшой территории.Право на распространение варьируется в зависимости от соглашения; они могут быть шириной 50 футов для улиц или 30 футов для других коммуникаций.

Обязанности по предоставлению коммунальных услуг требуют, чтобы в коридорах отвода не было препятствий, препятствий и построек. Некоторая собственность находится в прямой собственности путем покупки, а сервитуты на использование некоторой собственности подразумевают их местонахождение в муниципалитете. Безопасность человека - их главная забота. Кроме того, обязательства по праву прохода включают другие активы, находящиеся в собственности или окружающей среде, такие как водоснабжение, соседние коммунальные услуги, газоны и дикая природа.Независимо от степени владения или привилегии предприятия, успех функционирования каждого в конкретном пространстве заключается в сотрудничестве в качестве управляющих.

Это дерево было тщательно подрезано, чтобы сохранить свободное пространство, необходимое для обеспечения безопасности вокруг электрических линий. Хотя этому дереву около 100 лет и, возможно, оно предшествовало линии, не существует рекомендуемого места, доступного как для дерева, так и для линии без периодической обрезки. Фото: Скотт Сьоландер, Расширение штата Пенсильвания

Как можно разрешить конфликты между деревьями и коммунальными службами?

Деревья, которые могут вырасти или упасть на электрические провода, требуют специальной обрезки.Обрезка коммунальных предприятий предназначена для предотвращения перебоев в электроснабжении, повышения общественной безопасности и защиты работников коммунальных служб. Только специально обученные триммеры для обрезки деревьев могут обрезать деревья рядом с электрифицированными линиями, на которые подается напряжение более 750 вольт, в соответствии с правилами Управления по охране труда и здоровья Министерства труда США и Американского национального института стандартов.

Если вы планируете обрезать или удалять дерево, для чего требуется, чтобы человек, инструмент, оборудование или какая-либо часть дерева находились в пределах 10 футов от электрифицированной линии, мощность которой превышает 750 Вт, работа должна выполняться квалифицированным триммером для обрезки веток. , или коммунальное предприятие должно быть уведомлено за несколько дней, чтобы можно было принять надлежащие меры безопасности.

Лучшее долгосрочное решение - заменить несовместимые деревья (те, которые мешают работе проводов или других коммуникаций) новыми деревьями, которые не вырастут в зону конфликта. Деревья можно заменять все сразу или по одному, когда деревья становятся перезрелыми и нездоровыми. Выбор между внезапной или постепенной заменой зависит от различных факторов, в том числе от типа ландшафта, желаемого в районе. Формальный дизайн с равномерно расположенными деревьями одного вида и размера требует одновременной посадки всех деревьев.Неформальный дизайн озеленения может быть реализован в течение нескольких лет с меньшим нарушением внешнего вида района.

Концепция дизайна деревьев, совместимых с утилитами, получила название «правильное дерево в нужном месте». На приведенной ниже диаграмме, подготовленной Duquesne Light, показано, где следует сажать деревья при установке рядом с электрораспределительным оборудованием, находящимся под напряжением. При планировании посадки в коридорах линий электропередачи или рядом с ними расстояние между деревом и воздушными линиями электропередачи должно значительно увеличиться.

Рекомендации по размещению деревьев при посадке деревьев вблизи инженерных коммуникаций. Источник: Duquesne Light

Пожалуйста, не сажайте высокие деревья под линиями электропередач или рядом с ними. Неправильно посаженные деревья, мешающие работе воздушных линий электропередач или электрического оборудования, могут быть удалены квалифицированными специалистами по очистке линий или, как минимум, потребуют будущей обрезки и могут привести к обезображиванию. Проконсультируйтесь с местной электроэнергетической компанией, офисом расширения штата Пенсильвания или аккредитованным производителем питомников для получения совместимых низкорослых деревьев, которые можно безопасно посадить в «красной зоне», ближайшей к проводникам или конструкциям, поскольку их зрелая высота составляет менее 25 футов.У вашей электросети может быть программа для обсуждения вашего рабочего плана.

Деревья среднего размера, достигающие зрелости до 45 футов, можно сажать рядом с линиями коммуникаций, если они расположены на расстоянии не менее 15 футов от ближайшего провода. Достаточное пространство для роста корней также является важным фактором при выборе размера и размещения дерева. Низкорослые деревья лучше всего подходят, если пространство для корней между бордюром и тротуаром меньше 4 футов в ширину. Если пешеходы и автомобили проезжают мимо места посадки, выбранный сорт должен иметь восходящие ветви и один ствол, который можно обрезать по мере роста посадки, чтобы обеспечить необходимый зазор.Это может означать расчистку проезжей части примерно на 17 футов и тротуаров примерно на 8 футов, в зависимости от соответствующих законов и правил использования.

Информационные листки о ландшафтных деревьях - полезный ресурс для выбора подходящих деревьев для посадки под или рядом с коммуникациями. Еще один ресурс - это «Руководство по выбору, посадке и уходу за деревьями TreeVitalize», в котором есть список рекомендуемых деревьев небольшого роста, подходящих для посадки под инженерными коммуникациями.

Ваш хозяйственный коридор может иметь пространство и условия, которые позволят вам добавить красоту ландшафта в зону.Вы извлечете выгоду из добавленной стоимости и того, как он дает вам «зеленый» лифт, что хорошо спроектированные и поддерживаемые ландшафты доказали свою эффективность. Возможно, ваш ландшафт вовсе не обязательно должен быть строго утилитарным!

Источники

Duke Energy. Правое дерево Правильно разместите

Duke Energy. Что вы можете сделать на полосе отвода: линии распределения

Duquesne Light. Посадка деревьев

Элмендорф, Уильям Ф. Обрезка ландшафтных деревьев. Расширение штата Пенсильвания. Статья обновлена: 26 октября 2007 г.

(PDF) Исследование воздействия электромагнитных полей промышленной частоты на городские районы, расположенные вблизи линий электропередач

ICCATS 2018

IOP Conf. Серия: Материаловедение и инженерия 451 (2018) 012190 IOP Publishing

doi: 10.1088 / 1757-899X / 451/1/012190

2

Результаты исследований (таблица 1) показывают, что основные строительные материалы, охваченные исследованиями

, по существу не защищать от электромагнитного поля 50 Гц. Также исследования проводились в типовых

многоквартирных домах Харькова разной высоты, построенных из панельно-бетонных стен [5].Результаты полевых исследований

, проведенных в панельных корпусах вблизи линий электропередач, показали, что панельные дома

практически не защищают от магнитного поля 50 Гц [5]. В настоящее время отсутствуют расчетные графики корреляции

зависимости напряженности электромагнитного поля от высоты фасадов зданий в диапазоне

удаленности от линий электропередач (более 1,8 м) различного напряжения на разных расстояниях от жилых домов

. Тем не менее, приведенные выше результаты исследований показывают важность учета характеристик электромагнитного поля

по всей высоте фасадов зданий [6-9].

2. Постановка задачи

Целью исследования является повышение электромагнитной безопасности в городских районах, расположенных вблизи ЛЭП

(на примере Тюмени), с учетом изменения воздействия электромагнитных полей

относительно высоты над землей.

Цели:

1. Построить эмпирические корреляционные графики характеристик электромагнитного поля в зависимости от расстояния от

линий электропередачи различных напряжений при 1; 1,8; 3 мес.

2. Построить эмпирические корреляционные графики характеристик электромагнитного поля в зависимости от высоты над землей

для линий электропередачи различного напряжения, находящихся на разделительных линиях санитарно-защитной зоны

и в жилых районах.

3. Построить номографический график напряженности электрического поля для ЛЭП 500 кВ высотой

1,8 м и дать рекомендации по строительству зданий с учетом изменения характеристик электромагнитного поля

в зависимости от высоты здания.

Это исследование было запланировано и проведено в Тюмени в течение трех лет, с

2016 по 2018 год. Всего было выбрано 30 точек наблюдения. Во время полевых поездок на каждом участке наблюдения

было выполнено в общей сложности 20 измерений.

В соответствии с общепринятой методикой измерения напряженности электромагнитного поля

, излучаемого ЛЭП, производятся в диапазоне от 0,5 м до 1,8 м над уровнем земли

[9-10].Максимальные значения, измеренные на этих высотах, затем сравниваются с максимально допустимыми уровнями

без должного учета напряженности электрического и магнитного полей по всей длине зданий

высот. Таким образом, было решено провести исследования выше 1,8 метра по фасадам зданий, в исследовании участвовало

(на открытых балконах), что очень важно для многоэтажных домов.

Объектами исследования служили здания, расположенные вблизи ЛЭП различного класса напряжения

(110 кВ, 220 кВ, 500 кВ при одинаковой высоте электрических кабелей) на территории г. Тюмени

[9-10].

Измеритель ПЗ-50 предназначен для измерения напряженности магнитных и электрических полей промышленной частоты

, в том числе генерируемых линиями электропередачи. По результатам исследований была построена номографическая диаграмма

для линий электропередачи наивысшего класса напряжения для определения напряженности электрического поля

на различных расстояниях и на разной высоте над землей зданий [11-15].

3. Решение задачи

На основе результатов натурных исследований построены эмпирические корреляционные графики, которые позволили

предоставить конкретные данные о величине напряженности электромагнитного поля различного напряжения в линиях электропередач

класса при различные расстояния.Также корреляционные графики необходимы для обоснования размещения

жилых домов рядом с линиями электропередач.

Ниже представлены эмпирические графики зависимости напряженности электрического поля от расстояния от линии электропередачи

линий различных классов напряжения при 1; 1,8; 3 м над землей (Рисунок 1, Рисунок 2).

Электробезопасность | Delmarva Power

Следите за линиями электропередач там, где вы живете и работаете. Всегда предполагайте, что линии электропередач находятся под напряжением. Сюда входят линии электропередач на опорах, а также линии, входящие в ваш дом или здания.Всегда держите себя, свое оборудование и все, что вы несете, на расстоянии не менее 10 футов от линий электропередач. Даже если вы заметили покрытие на линии, НИКОГДА не думайте, что к нему можно прикасаться. Держись подальше!

Лестницы

Никогда не стойте по лестницам возле линий электропередач. При работе на лестницах или рядом с ними держите все инструменты, лестницу и все, что вы несете, вдали (не менее 10 футов) от линий электропередач.

Оборудование с большим вылетом

Не приближайте краны, строительные леса и оборудование с большим вылетом к воздушным линиям электропередачи.Вам не обязательно касаться воздушной линии электропередачи, чтобы вызвать вспышку, которая может вызвать серьезные ожоги или поражение электрическим током. Никогда не используйте краны, буровые вышки или подъемное оборудование в пределах 20 футов линий электропередачи, если вы не уведомили компанию Delmarva Power и не знаете требований к свободному пространству. При выполнении строительных работ держите людей, инструменты и оборудование на расстоянии не менее 10 футов от воздушных линий электропередачи напряжением до 50 кВ и 25 футов для линий электропередачи (провода на стальных опорах или опорах). Если есть воздушные линии и вы или ваше оборудование будете работать на этих расстояниях, закон требует, чтобы вы ДОЛЖНЫ связаться с Delmarva Power по телефону 1-800-375-7117 до начала любых работ.

Упавшие линии электропередач

Держитесь и других подальше от любых упавших линий электропередач. Никогда не знаешь, когда они могут получить энергию. Немедленно позвоните в Delmarva Power по телефону 1-800-898-8042 и сообщите о местонахождении оборванных проводов. Если линия упала на вашу машину, оставайтесь в машине. Если вам необходимо выйти из машины, отпрыгните, не касайтесь одновременно частей машины и земли и держитесь подальше от упавшей линии.

Деревья возле линий электропередач

Не забирайтесь и не подрезайте деревья возле линий электропередачи и не позволяйте детям делать то же самое.Нанять квалифицированного подрядчика для обрезки деревьев возле линий электропередач. Свяжитесь с Delmarva Power, если у вас есть какие-либо вопросы об удалении ветвей или деревьев возле линий электропередач.

Копание

По закону вы должны позвонить мисс Утилита по номеру 811, чтобы определить местонахождение газовых, электрических и других подземных коммуникаций перед тем, как начать копать. Сажаете ли вы дерево, строите забор или закладываете фундамент, касание линии лопатой или киркой может повредить линии электропередач - и ранить или убить.

Работа рядом с линиями электропередач

Свяжитесь с Delmarva Power, если вы выполняете какие-либо работы или действия, которые могут привести к вам, вашему оборудованию и всем, что вы несете в пределах 10 футов от линии электропередачи.Если вам необходимо выполнить ремонт воздушных линий электропередач, позвоните в Delmarva Power по телефону 1-800-375-7117

Электрические и магнитные поля от линий электропередач | RadTown

Факты о радиации

  • Научные исследования четко не показали, увеличивает ли воздействие ЭМП риск рака.

Электрические и магнитные поля, также известные как электромагнитные поля (ЭМП), состоят из волн электрической и магнитной энергии, движущихся вместе. Эти энергетические поля окружают нас все время.Научные исследования четко не показали, увеличивает ли воздействие ЭМП риск рака. Несколько исследований связали ЭМП и воздействие на здоровье, но повторить их не удалось. Это означает, что они неубедительны. Ученые продолжают исследования по этому поводу.

На этой странице:


Об электрических и магнитных полях от линий электропередач

Электромагнитное излучение (ЭМИ)

Это изображение травяного поля с окружающими деревьями; в центре изображения - линии электропередач и их опоры.

Электромагнитное излучение (ЭМИ) состоит из волн электрической и магнитной энергии, движущихся вместе в пространстве. Примером электромагнитного излучения является видимый свет. Электромагнитное излучение может находиться в диапазоне от низкой до высокой частоты, которая измеряется в герцах, и может варьироваться от низкой до высокой энергии, которая измеряется в электрон-вольтах. Длина волны, еще один термин, связанный с электромагнитным излучением, - это расстояние от пика одной волны до другой.

Существует два основных вида электромагнитного излучения: ионизирующее излучение и неионизирующее излучение.Ионизирующее излучение достаточно мощно, чтобы сбить электроны с орбиты вокруг атома. Этот процесс называется ионизацией и может повредить клетки организма. Неионизирующее излучение имеет достаточно энергии, чтобы перемещать атомы в молекуле и заставлять их колебаться, что вызывает нагрев атома, но недостаточно для удаления электронов из атомов.

Электромагнитные поля (ЭМП)


Электромагнитные поля, связанные с электричеством, представляют собой тип низкочастотного неионизирующего излучения, и они могут исходить как от естественных, так и от искусственных источников.Например, молния во время грозы создает электромагнитное излучение, потому что она создает ток между небом и землей. Этот ток окружает электромагнитное поле. Одним из примеров является магнитное поле Земли. Мы всегда находимся в магнитном поле Земли, которое генерируется ядром Земли. Это магнитное поле заставляет работать компасы, а также используется голубями и рыбами для навигации. На изображении ниже показан диапазон частот для различных форм электромагнитного излучения, присутствующих в электромагнитном спектре.


Волны от линий электропередач и электрических устройств имеют гораздо более низкую частоту, чем другие типы ЭМИ, такие как микроволны, радиоволны или гамма-лучи. Однако низкочастотная волна не обязательно означает низкую энергию; зарядный кабель для телефона создает низкочастотное электромагнитное поле с низкой энергией, в то время как линия электропередачи высокого напряжения может создавать электромагнитное поле с гораздо большей энергией, которое по-прежнему имеет низкую частоту.

ЭМИ, связанное с линиями электропередач, представляет собой тип низкочастотного неионизирующего излучения.Электрические поля создаются электрическими зарядами, а магнитные поля создаются потоком электрического тока через провода или электрические устройства. Из-за этого низкочастотное ЭМИ обнаруживается в непосредственной близости от источников электричества, таких как линии электропередач. Когда ток проходит по линии электропередачи, он создает магнитное поле, называемое электромагнитным полем. Сила ЭДС пропорциональна количеству электрического тока, проходящего через линию электропередачи, и уменьшается по мере удаления от вас.Из-за этого свойства воздействие электромагнитного поля, которое вы получаете от линии электропередачи, уменьшается с расстоянием.

Начало страницы

Что вы можете сделать

Если вас беспокоит возможный риск для здоровья от электрических и магнитных полей, вы можете:

  • Увеличьте расстояние между собой и источником. Чем больше расстояние между вами и источником ЭДС, тем меньше ваша экспозиция.
  • Ограничьте время, проводимое рядом с источником. Чем меньше времени вы проводите рядом с ЭМП, тем меньше ваша экспозиция.

Начало страницы

Начало страницы

Воздушные линии электропередачи - Управление охраны труда

Высокая доля несчастных случаев происходит, когда транспортные средства или механизмы соприкасаются с воздушными линиями электропередачи. Если транспортное средство или машина становятся «живыми», любой, кто к ним прикасается, подвергается смертельной опасности. Любой человек в кабине может подвергаться меньшей опасности, но ему может угрожать возгорание автомобиля или машины.На рисунке ниже показаны действия, которые необходимо предпринять в случае контакта с воздушной линией.

Персонал подвергается серьезному риску, если оборудование, которое они сбрасывают, выходит за пределы воздушной линии. Это может происходить в нескольких различных сценариях:

  • оборудование достаточно высоко, чтобы добраться до линии при движении в его нормальной конфигурации;
  • прицеп опрокидывается, контактируя с линией, в результате чего вся машина становится «живой»;
  • Гидравлическая стрела или удлинитель, управляемый из кабины, контактирует с воздушной линией, e.грамм. кран, поднимающий груз;
  • Гидравлическая стрела, удлинитель, труба или конвейер, управляемый оператором в положении стоя, контактирует с линией при подъеме или транспортировке материала.


Из-за высоты оборудования, используемого в сельском хозяйстве, фермеры, а также те, кто использует высокое сельскохозяйственное оборудование или находится рядом с ним, могут подвергаться высокому риску в случае удара о воздушную линию.

В качестве напоминания всем водителям, фермер, подрядчик или поставщик должны установить предупреждающие знаки в кабинах любого оборудования, способного контактировать с воздушными линиями.Эти знаки доступны бесплатно в ESB Networks (тел. 1850 372 757) и могут быть прикреплены к соответствующей части оборудования, чтобы напоминать оператору об опасности приближения к воздушным линиям. На них также отображается номер экстренного контакта ESB Networks - 1850 372 999).

Типичные примеры наклеек на кабину, которые можно получить в ESB Networks:

Помимо вывесок, владельцы заводов могут также установить в свое оборудование устройства обнаружения, которые определяют близость воздушных линий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
