Счетчик электроэнергии трехфазный ЦЭ6803В-Ш33 — АО «Энергомера»

Нормативно-правовое обеспечение

  • Соответствие ГОСТ 31819.21-2012.
  • Соответствие ГОСТ 31818.11-2012.

Характеристики надежности

  • Средняя наработка на отказ — 220000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Особенности электросчетчика

  • Модификации для прямого и полукосвенного включения.
  • Монтаж в щиток три винта.
  • Исполнения с механическим отсчетным устройством или ЖКИ.
  • Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
  • Улучшенные значения стартового тока.
  • Малое собственное энергопотребление.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Стандартный телеметрический импульсный выход
  • Привлекательная цена.

Считывание данных о потреблении со счетчика ЦЭ6803В

Показатели Величины
Частота измерительной сети, Гц60±3; 50±2,5
Число тарифов1
Диапазон рабочих температур, °Сот минус 40 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм235 x 169 x 70
Степень защиты по ГОСТ 14254-96IP51
МодификацияКласс точностиНоминальный (базовый) ток, АМаксимальный ток, А

По данным условиям фильтра не найдено ни одной модификации.

ЦЭ6803В-Ш33XXXXXXX

Дополнительные функции:

F — Датчик магнитного поля

Тип отсчетного устройства:

M7 — Семиразрядное механическое

Э — Дисплей (ЖКИ)

Схема включения:

3ф.3пр. — для трехфазных трехпроводных счетчиков

3ф.4пр. — для трехфазных четырехпроводных счетчиков

Максимальный ток:

7,5A — 7,5 А

60A — 60 А

100A — 100 А

Номинальный (базовый) ток:

1 — 1 А

5 — 5 А

10 — 10 А

Номинальное напряжение:

100В — 3×57.7/100 В

230В — 3×230/400 В

Класс точности:

1 — 1

Счетчик электроэнергии трехфазный ЦЭ6803В-Р30 — АО «Энергомера»

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Характеристики надежности

  • Средняя наработка на отказ — 160000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок — 4 года (включая срок хранения)

Особенности электросчетчика

  • Технологический запас по точности измерений составляет 50%
  • Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки
  • Высокая чувствительность по току нагрузки
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Малое собственное энергопотребление
  • Стандартный телеметрический импульсный выход
  • Световой индикатор работы
  • Возможность универсального крепления как на рейку, так и на стандартное посадочное место трехфазного электросчетчика (с помощью поставляемой с электросчетчиком переходной планки)
  • Защита от недоучета и хищений электроэнергии
  • Фактический порог чувствительности выше нормируемого по ГОСТ
Показатели Величины
Класс точности 1; 2
Число тарифов 1;
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное (линейное) напряжение*, В 57,7; 100; 127; 220;
Номинальная сила тока*, А 1; 5; 10
Максимальная сила тока*, А 1,5; 7,5; 50; 100
Стартовый ток (чувствительность):**
— для электросчетчиков непосредственного включения, Iб
— для электросчетчиков трансформаторного включения, Iном

0,004; 0,005
0,002; 0,003
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) 6 (0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур °С от -40 до 60
Габаритные размеры, мм 140 x 149 x 57
Масса, не более, кг 1

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ).

** — при температуре окружающей среды от минус 40 до минус 25°С электросчетчик допускает работу в составе АСКУЭ, при этом ЖК-индикатор может не светиться, но информация при этом не теряется и появляется на ЖК-индикаторе при температуре выше минус 25°С

ЦЭ6803В/X X X X X X X
Тип корпуса:
Р — для установки на рейку;
Тип отсчетного устройства:
М6 — электромеханическое шестиразрядное;
Схемы включения:
3ф. 4пр. — для трехфазных четырехпроводных счетчиков;
3ф.3пр. — для трехфазных трехпроводных счетчиков
Номинальный (базовый)и максимальный ток:
1 — 1,5 А;
1 — 7,5 А;
5 — 7,5 А;
5 — 50 А;
10 — 100 А
Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных:
57,7 В; 127 В; 220В — для 4-х проводных;
100 В — для 3-х проводных
Число тарифов:
«1Т» — однотарифный счетчик;
Класс точности по ГОСТ Р 52322-2005
1
2

ЦЭ6803В | Заметки электрика

Здравствуйте, дорогие читатели и гости сайта «Заметки электрика».


Сегодня я расскажу Вам про трехфазный счетчик ЦЭ6803В.

Началось все с того, что около года назад мне необходимо было организовать учет электроэнергии на вновь вводимом электрооборудовании. Все электромонтажные работы были сделаны согласно проекта.

В проекте предусматривалась на новом фидере (присоединении) установка счетчика типа ЦЭ6803В 3х220/380 (В) от концерна Энергомера, подключенного через трансформаторы тока с коэффициентом трансформации 400/5.

Все работало до того момента, когда данное присоединение не было отключено по «особым» соображениям нашего директора. Ну ладно, о плохом не будем. Единственное, скажу, что счетчик с этого фидера (присоединения) был снят и находится в настоящее время у меня на балансе, пока не закончится срок его поверки.

Вот я и решил Вам рассказать подробно о счетчике ЦЭ6803В 3х220/380 (В), 1-7,5 (А), всех его технических характеристиках, схеме подключения, неисправностях и многое другое.

Итак, поехали.

Назначение и применение счетчика ЦЭ6803В

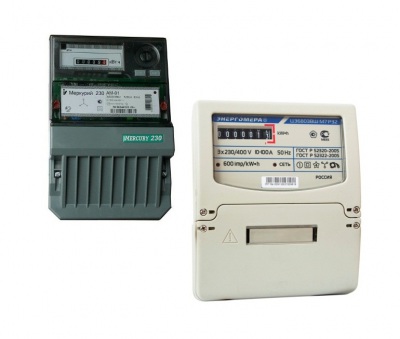

Сразу хочу сказать, что в настоящее время счетчик ЦЭ6803В является одним из самых распространенных и применяемых трехфазных счетчиков электрической энергии. Вот так вот он выглядит.

Напомню, что фото сделано уже после его эксплуатации. Так что на внешний вид не обращайте внимания.

Итак, счетчик ЦЭ6803В предназначен для измерения активной мощности в трехфазных цепях переменного тока. Счетчик ЦЭ6803В должен устанавливаться внутри помещений или местах, имеющих защиту от воздействия окружающей среды, со следующими условиями:

  • температура воздуха не ниже минус 40 и не выше 60 градусов
  • относительная влажность воздуха до 98% (при температуре воздуха 35 градусов)

И самое главное, о чем нужно упомянуть, что этот электросчетчик внесен в Государственный реестр средств измерений под номером 12673-06.



Обозначение и расшифровка ЦЭ6803В

Счетчик ЦЭ6803В выпускается и производится строго по ГОСТ Р 52322-2005 и ГОСТ Р 52320-2005. Это, кстати, видно на его внешней панели.

Существуют несколько разновидностей счетчиков ЦЭ6803В, что обуславливается их условным обозначением. Т.е. приобретая электросчетчик ЦЭ6803В, смотрите точную его расшифровку, чтобы в дальнейшем не возникло каких-либо проблем.

Думаю Вам будет интересно прочитать мои статьи о выборе электросчетчика и о том, как правильно купить электросчетчик в магазине.

Ниже на картинке представлена структура условного обозначения электросчетчика ЦЭ6803В.

По этой структуре и был заказан счетчик для моего присоединения. Красными прямоугольниками я выделил обозначения счетчика, о котором я рассказываю в данной статье: ЦЭ6803В 1Т 220В 1-7,5А 3ф.4пр. М6 Ш33



Технические характеристики электросчетчика ЦЭ6803В

Все основные технические характеристики приведены на картинке ниже.

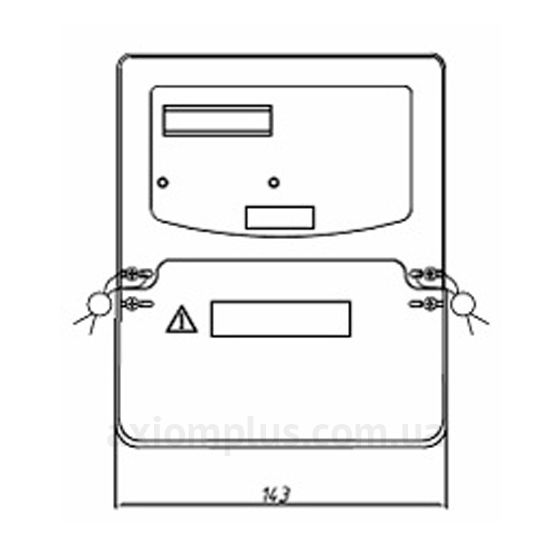

Ниже укажем габаритные и установочные размеры ЦЭ6803В в корпусе Ш33 и Р31.

Устройство и принцип работы ЦЭ6803В

Про принцип работы электросчетчиков я уже Вам рассказывал. Здесь добавлю следующее.

Принцип работы электронного счетчика ЦЭ6803В лежит в перемножении входных аналоговых сигналов тока и напряжения с дальнейшим преобразованием их в частоту импульсов, пропорциональную входной мощности. Суммирование этих импульсов электромеханическим счетным механизмом, либо микроконтроллером дает количество активной энергии в киловатт-часах, которое отображается (в моем случае) на барабане или ЖК-экране счетчика.

Счетчик ЦЭ6803В имеет в своем составе выходное испытательное устройство.

В моем случае это выходные клеммы 26-27. В других разновидностях наименование клемм могут отличаться.

Выходное испытательное устройство электросчетчика ЦЭ6803В служит для:

Также счетчик ЦЭ6803В с ЖК-экраном имеет энергонезависимую память, позволяющую сохранять данные (показания электросчетчика, время и дату, тариф и т. п.) при отключении от сети.

Пластмассовый корпус счетчика пломбируется оттиском поверительного клейма.

Крышка зажимов, для подключения счетчика к сети и контакты испытательного выходного устройства, пломбируется оттиском клейма энергоснабжающей организацией.

Внутри корпуса находятся различные печатные платы, на которых расположена вся схема счетчика (модуль измерительный, датчики тока и т.п.).



Установка счетчика ЦЭ6803В

Перед установкой счетчика ЦЭ6803В, кстати это касается не только этого типа, необходимо проверить отсутствие механических повреждений и наличие пломб, о которых я сказал выше.

Я уже подробно писал как произвести монтаж и установку электросчетчика, поэтому читайте по этой теме следующие полезные статьи:

Ко всем вышесказанным статьям добавлю несколько слов про очистку жил проводов и кабелей от изоляции.

Зачищенный провод должен быть прямым, ровным и не иметь изгибов. Вставлять провод в контактную клемму (зажим) нужно без перекосов.

А также следите, чтобы туда не попала изоляция. Следует обратить внимание, чтобы изоляция сильно не выступала и за пределы клеммной колодки.

В общем воспользуйтесь таблицей, приведенной ниже.

Если Вы не можете самостоятельно определить сечение жилы провода (кабеля), то воспользуйтесь моей статьей про то, как  самостоятельно определить сечение кабеля по диаметру.

Зажим для провода состоит из 2 винтов.

Вставляем провод и затягиваем верхний винт с помощью инструмента. Проверяем провод легким подергиванием за него. Если он зажат, то тогда затягиваем нижний винт.

Схема подключения электросчетчика ЦЭ6803В

Я уже много статей уделил схеме подключения электросчетчиков, поэтому читайте следующие статьи:

Кстати, хочу Вам сказать о том, что при покупке нового счетчика, его показания могут быть отличными от нуля. В этом случае не нужно волноваться, потому как эти показания являются следствием поверки счетчика на заводе-изготовителе. Не стоит думать, что это бывший в употреблении прибор учета. Хотя конечно показания должны быть разумными, а не заоблачными.

Это было не большое отступление. Просто один из моих читателей задавал мне вопрос по этой теме.

Теперь вернемся обратно к схеме подключения счетчика ЦЭ6803В. Прочитав статьи, указанные выше, думаю что вопросов в подключении у Вас не возникнет. А вообще, если снять крышку, то на ней изображена схема подключения именно Вашей конфигурации счетчика.



Индикация

Несколько слов расскажу об индикации ЦЭ6803В. На внешней (лицевой) панели счетчика имеется 2 светодиодных индикатора.

При подключении счетчика ЦЭ6803В к сети загорится индикатор «Сеть».

Как только в сети появится нагрузка (потребляемая мощность), то периодически будет загораться индикатор нагрузки и отсчетный механизм (в моем случае), либо индикация на ЖК-экране будут изменять показания счетчика.



Эксплуатация ЦЭ6803В

В руководстве по эксплуатации сказано, что МПИ данного счетчика указан в его формуляре и он составляет 16 лет, а для счетчиков, поставляемых в Казахстан — 8 лет.

Ниже я приведу несколько возможных неисправностей счетчика ЦЭ6803В, с которыми Вы можете столкнуться во время его эксплуатации и обслуживании.

1. Не горит индикатор «Сеть»

Первой вероятной причиной является плохой контакт подводящих проводов. Необходимо хорошо протянуть винты зажимов проводов.

Второй причиной может стать внутренняя неисправность схемы счетчика, либо самого светодиодного индикатора. Здесь необходимо счетчик снять и отдать в ремонт.

2. Индикатор «Сеть» горит, а счетчик не считает

В этом случае сразу же необходимо счетчик отправить в ремонт, т.к. причиной является внутренняя его неисправность.



Заключение

Ну вот и все, что я хотел Вам рассказать про счетчик ЦЭ6803В. Если возникли какие-либо вопросы по теме, то задавайте их в комментариях. А вообще этот счетчик за все свое время зарекомендовал себя только с положительной стороны. Нареканий и замечаний у меня к нему нет. Как говорится — дешево и сердито.

P.S. Хотите узнавать первыми о выходе новой статьи на моем сайте, то подписывайтесь. Форма подписки расположена в 2 местах: в конце каждой статьи и в правой колонке сайта. А также, если Вас не затруднит, то поделитесь этой статье со своими друзьями в социальных сетях. Буду очень Вам благодарен.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Счетчики электроэнергии — Электросчетчик ЦЭ6803В



Счетчик электроэнергии трехфазный



ЦЭ6803В

ТУ 4228-010-04697185-97
Измерение и учет электроэнергии по одному или двум тарифам.
— Телеметрический выход
трехфазный счетчик электроэнергии
4-го поколения.
  НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

  • Соответствие ГОСТ 30207-94 (МЭК 1036-90)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ
  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  * — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
В двухтарифных счетчиках электроэнергии (2Т) переключение тарифов осуществляется от внешнего устройства ЦН6802А сигналом переменного тока напряжением 220В или сигналом постоянного тока напряжением 12В.
Наличие стандартного телеметрического выхода позволяет использовать электросчетчики как датчики приращения энергии в автоматизированных измерительных системах (АСКУЭ).

** — при температуре окружающей среды от минус 40 до минус 25°С электросчетчик допускает работу в составе АСКУЭ, при этом ЖК-индикатор может не светиться, но информация при этом не теряется и появляется на ЖК-индикаторе при температуре выше минус 25°С

  ОСОБЕННОСТИ

  • Технологический запас по точности измерений составляет 50%
  • Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки
  • Высокая чувствительность по току нагрузки
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Малое собственное энергопотребление
  • Стандартный телеметрический импульсный выход
  • Световой индикатор работы
  • Возможность универсального крепления как на рейку, так и на стандартное посадочное место трехфазного электросчетчика (с помощью поставляемой с электросчетчиком переходной планки)
  • Защита от недоучета и хищений электроэнергии
  • Фактический порог чувствительности выше нормируемого по ГОСТ
  ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

  • Средняя наработка на отказ — 160000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок — 4 года (включая срок хранения)
  СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
  ЦЭ6803В X X X X X
Тип отсчетного устройства:
М — механическое;
Э — электронное
Схемы включения:
3ф. 4пр. — для трехфазных четырехпроводных электросчетчиков;
3ф.3пр. — для трехфазных трехпроводных электросчетчиков
Номинальный и максимальный ток:
1 — 1,5 А;
1 — 7,5 А;
5 — 7,5 А;
5 — 50 А;
10 — 100 А
Номинальное фазное напряжение для электросчетчиков четырехповодных и линейное напряжение для электросчетчиков трехпроводных:
57,7 В; 127 В; 220В — для 4-х проводных;
100 В — для 3-х проводных
Число тарифов и сигнал включения второго тарифа:
«1Т» — однотарифный электросчетчик;
«2Т~» — двухтарифный электросчетчик, в котором второй тариф включается подачей переменного напряжения 220В;
«2Т-« — двухтарифный электросчетчик, в котором второй тариф включается подачей постоянного напряжения 12В
  ДОКУМЕНТАЦИЯ

Какие цифры снимать на счетчике воды.

Как снимать показания счетчиков воды в квартирах и частных домах

Чтобы разобраться, как снять и отправить данные с приборов учета расхода горячей и холодной воды, нужно представить, как работает агрегат, какие цифры он показывает, как их учесть при заполнении квитанции об оплате. Просмотрите процедуру записи информации счетчика.

Что показывают цифры счетчика горячей воды?

При установке приборов учета потребленных ресурсов сантехники отдельно размещают узлы, предназначенные для контроля горячей и холодной жидкости… Они окрашены в красный и синий цвета … Чтобы снять показания счетчика горячей воды, нужно знать, что означают окошки на приборе. Их всего восемь штук. Первые пять цифр окрашены в черный цвет, обозначают учет потребленной воды в кубометрах … Последние три отмечены красным и предназначены для контроля воды в литрах.

При заполнении квитанции о ежемесячной оплате входящих ресурсов, которую представляет коммунальная служба, необходимо убрать и записать числовую комбинацию первых пяти цифр. Расход в литрах нужен для проверки правильности работы счетчика. Изменение последних трех цифр, обозначенных красным цветом, не учитывается в количестве полученной и потребленной жидкости. При правильно работающей единице все данные прибора постепенно увеличиваются.

Как правильно списать показания счетчика воды

При установке системы контроля поступающей воды показания счетчиков воды нулевые. Через месяц использования водопровода нужно снять и списать данные водомера.Информация предоставлена ​​управляющей компанией.

Вводятся значения пяти полей, обозначенных черным.

Например, общая информация такая: 00015 280. Это означает, что вы израсходовали 15 кубометров 280 литров влаги. Заполните квитанцию, введите число 15.

В следующем месяце показания счетчика воды 00030 815. Это означает, что за 60 дней вы израсходовали 31 м3 воды (с учетом округления данных о потраченном впустую). литров).При заполнении данных ежемесячный расход рассчитывается как 31-15 = 16 м3. Эта информация указана в платежном ваучере компании водоснабжения, обслуживающей квартиру.

Здравствуйте, уважаемые читатели и гости сайта «Записки электрика».

В комментариях к этой статье часто задают вопросы о положении запятой на счетчике.

Для ответа пришлось уточнить модификацию счетчика, а затем ответить на поставленный вопрос.В связи с этим я решил написать эту шпаргалку.

При снятии показаний со счетчиков электроэнергии необходимо учитывать только целые доли киловатт-часа. В одних счетчиках на барабане счетного механизма находится только целая часть киловатт-часов, в других, помимо целой части, есть еще и доли киловатт-часов, которые не нужно регистрировать. учитывается при снятии показаний.

Обратимся к ГОСТ 6570-96, пункт 6.41:

Из этого следует, что доли киловатт-часов должны отделяться от целой части киловатт-часов окном (рамкой), выделяться другим цветом (чаще всего красным) и разделяться запятой. При снятии показаний электросчетчика следует учитывать только целую часть, т. е. цифры слева до десятичной точки.

Аналогично для киловар-часов для счетчиков реактивной энергии.

Если у вас электронный счетчик, то в показаниях на ЖКИ обычно ставится точка вместо запятой.Смысл остается прежним — учитываем только целую часть, т.е. все цифры до этого момента.

Вроде бы все просто, но иногда граждане-потребители при снятии показаний ошибочно не учитывают запятую, то есть доли киловатт-часов считаются целыми киловатт-часами. В связи с этим получаются нереально большие счета за электроэнергию (см.).

Если у вас есть сомнения, что вы неправильно снимаете показания электросчетчика (нужно ли учитывать запятую или нет), то вы всегда можете связаться и проконсультироваться:

  • напрямую у специалистов производителя вашего счетчика, связавшись с ними по электронной почте или позвонив по контактному телефону
  • в сетевой компании, которая ввела в эксплуатацию ваш счетчик
  • в сети Интернет, в том числе на этом сайте

Специально для вас я составил таблицы для наиболее распространенных однофазных и трехфазных счетчиков Энергосчетчик (данные взяты из руководств по эксплуатации), где указано точное положение запятой.

Для использования таблиц необходимо знать:

  • тип (модификация) счетчика
  • номинальное напряжение — 57,7 (В), 100 (В) или 220 (В)
  • номинальный (базовый) и максимальный ток — 1-7,5 (А), 5-7,5 (А), 5-50 (А), 5-60 (А) или 10-100 (А)
  • передаточное число (или постоянная счетчика) — (имп / кВтч) или (имп / кВтч)
  • количество цифр (разрядов) на барабане считывающего устройства

Все эти данные можно найти в паспорте, бланке или на лицевой панели счетчика.

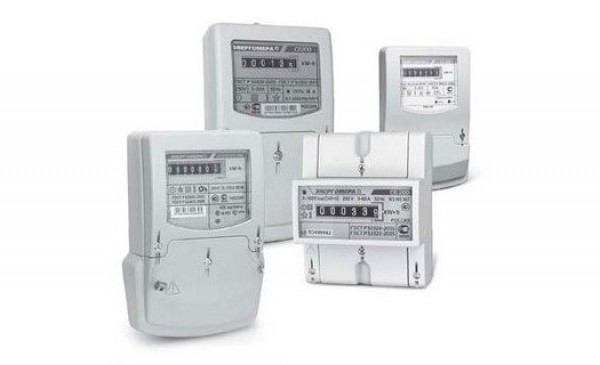

Счетчики однофазные одноразмерные Энергомера

Чаще всего проблемы возникают при снятии показаний со счетчиков с электромеханическим механизмом (барабаном), поэтому я привел примеры только таких счетчиков. У счетчиков с жидкокристаллическим дисплеем проблем обычно нет — там четко отображается точка (запятая) в показаниях.

1. Счетчики CE101, тип корпуса R5, S6, S10 и R5.1

2. Счетчик ЦЭ6807Б, тип корпуса Ш4 (крепление только в щитке).

Счетчики трехфазные одноразмерные Энергомера

1. ЦЭ6803В, тип корпуса Р31 (крепление только на DIN-рейку).

2. ЦЭ6803В, тип корпуса Ш33 (крепление только к щиту).

3. ЦЭ6803В, тип корпуса Р32 (универсальное крепление, как на DIN-рейку, так и в щит).

4. ЦЭ6804, корпус типа Р31 (установка на DIN-рейку) и Ш33 И (установка на экран). Буква «I» — означает, что в счетчике установлена ​​индикация встречных направлений фазных токов и индикация фаз питающего напряжения.

5. ЦЭ6804, тип корпуса Р32 (монтаж на DIN-рейку и в экран).

Примеры различных счетчиков для наглядности

Для наглядности приведу несколько примеров.

Рассмотрим трехфазный одноразмерный счетчик модификации ЦЭ6803В 1Т 220В 1-7.5А 3ф.4пр. М6 Ш43:

  • 1Т — однократная
  • 1-7,5 (А) — номинальный (базовый) и максимальный ток
  • M6 — количество цифр на механическом считывающем устройстве (барабане)
  • Ш33 — корпус для установки только в щит
  • 3200 (имп / кВтч) — передаточное число

У этого счетчика запятая после пятой цифры — 00000. 0. Показания — 11656 (кВтч).

Рассмотрим трехфазный одноходовой счетчик модификации ЦЭ6803В 1Т 220В 10-100А 3ф.4пр. M7 R32:

  • 1Т — однократная
  • 220 (В) номинальное фазное напряжение
  • 10-100 (А) — номинальный (базовый) и максимальный ток
  • 3ф 4пр. — для трехфазной четырехпроводной сети
  • M7 — количество цифр на механическом считывающем устройстве (барабане)
  • Р32 — универсальный монтаж корпуса, как на DIN-рейку, так и в щит.
  • 320 (имп / кВтч) — передаточное число

В этом счетчике нет запятой — 0000000.Показания — 4 (кВтч).

Вот такой же счетчик, только в другом дизайне корпуса.

Показания — 169499 (кВтч).

Ниже представлен трехфазный счетчик ЦЭ6803В с такими же параметрами, за исключением номинального тока и передаточного числа: 5-50 (А) и 640 (имп / кВт · ч).

Показания —

(кВтч).

Вот индукционный трехфазный счетчик С4-5178, в котором все числа учтены при снятии показаний.

Показания — 44849 (кВтч).

Индукционный трехфазный счетчик CA4-I678 — при снятии показаний учитываются все числа на барабане.

Показания — 23531 (кВтч).

Счетчик индукционный однофазный СО-ИЭ 2-1. На шкале нет запятых; все цифры необходимо учитывать при снятии показаний.

Показания — 2675 (кВтч).

Но трехфазный счетчик Меркурий 231 АМ-01 подпадает под исключение из правил. На счетном механизме нет запятой, но последняя катушка красная.Согласно его паспорту (п. 1.7) первые 5 цифр обозначают целую часть киловатт-часов, а последняя цифра — доли киловатт-часов. Это означает, что при снятии показаний учитываются только первые пять цифр.

Судя по всему, производители Меркурия 231 АМ-01 не соблюдают требования ГОСТа, указанные в статье, и ограничились выделением доли киловатт-часов только красным цветом, без запятой.

У этого счетчика запятая после пятой цифры — 00000. 0. Показания — 3833 (кВтч).

П.С. Надеюсь, что эта статья поможет вам разобраться в показаниях ваших приборов учета. Спасибо за внимание. Если есть вопросы, пишите в комментариях.

В статье описана такая сторона работы приборов учета, как показания счетчиков электроэнергии: как удалить данные без нарушения процедуры с однотарифных и многотарифных приборов, как рассчитывается плата и куда сдаются показания.Также учитывается вероятность получения штрафа за нарушение правил эксплуатации или нарушение пломбы и особенности использования антимагнитных пломб для.

Потребители электрической энергии обязаны полностью оплатить потребленную электроэнергию. Для этого они должны обратиться в соответствующий орган или провести самостоятельный расчет энергопотребления.

Как снимать показания с индукционных электросчетчиков

Индукционные приборы оснащены вращающимся колесом, расположенным под рамкой с цифрами.Эти данные необходимы для выполнения расчетов и передачи показаний. Это зависит от модели устройства и количества цифровых значений, показания счетчиков электроэнергии должны передаваться.

Чаще всего на дисплее индукционных счетчиков отображается от 5 до 7 знаков. Последняя цифра отличается от общей суммы по размеру, цвету или запятой. В редких случаях могут быть выделены два последних числа.

При снятии показаний электросчетчика числовые значения после десятичной точки не учитываются.Эти данные отображают сотые и десятые доли киловатта, поэтому не учитываются.

Примечание! Есть модификации устройства, в которых отсутствует запятая или другой вид выделения. В такой ситуации для расчетов берутся все числовые значения, отображаемые на табло, иначе возникнут неточности в оплате, которые все равно придется покрывать.

Как правильно снять показания электросчетчика

После установки или замены электросчетчика в частном доме или квартире собственнику выдается акт, подтверждающий правильность проведения данной процедуры. Исходные числовые значения фиксируются в документе. Для снятия данных с блока необходимо перенести на бумагу все числа, отображаемые прибором в этот момент, без учета цифр после десятичной точки. Также не учитываются нули перед первым. значащее число, то есть 1 или более.

Для расчетов нужны данные за предыдущий месяц. В первый месяц после установки оборудования эти цифры снимаются с акта. Далее вам нужно будет вести журнал или сохранять все чеки, чтобы фиксировать показатели.

Некоторые абонентские услуги избавляют потребителей электроэнергии от необходимости производить собственные расчеты. Требуется только своевременно передавать данные в течение определенного периода времени. Это стало возможным благодаря автоматизированной системе, которая сама или через оператора вводит данные в личный кабинет, рассчитывает расходы и формирует квитанцию. В этом случае потребителю нужно будет произвести оплату только на основании счета-фактуры.

Как рассчитать оплату по показаниям электросчетчиков

Сумму оплаты счета за электроэнергию можно рассчитать самостоятельно. Для этого нужно вычесть последние данные из предыдущих показаний. Результатом будет количество электроэнергии, израсходованной за последний период времени. Остается только умножить ее на текущий тариф.

Например, если счетчик отображает числовое значение 5204 кВт, а предыдущее значение было 4954 кВт, расчеты будут следующими: 5204 — 4954 = 250 кВт (потребление электроэнергии).

Примечание! Иногда счетчики автоматически сбрасываются на ноль.Специально для таких случаев предусмотрена специальная система подсчета.

При сбросе счетчиков показания перезаписываются с учетом всех нулей, а в начале числа ставится «1». Однако нет необходимости учитывать значения после десятичной точки. Например, если счетчик показывает 00001,7 кВт, вам нужно переписать это значение как 100001. Предыдущие показания вычитаются из этого показателя, а результат умножается на тариф. Этот метод подсчета используется один раз, после чего считывание выполняется по традиционной системе — без ведущих нулей и дополнительной «1».

При считывании данных со счетчика не учитываются последние одна или две цифры

Как снимаются показания электросчетчиков с электронных устройств

Электронные модели счетчиков комплектуются не механическими дисками с цифрами, а с электронный дисплей. Помимо израсходованных киловатт на нем могут отображаться и другие данные, например, время работы устройства, дата и т.д. Чаще всего смена показателей осуществляется несколько раз в минуту.Если устройство ведет учет по зонам, оно отображает данные по каждой из них по очереди.

Как снимать показания счетчиков дневной и ночной электроэнергии (два варианта):

  1. Подождите, пока на табло отобразится необходимая информация.
  2. Получите данные, нажав кнопку «Enter». Иногда, чтобы получить нужную информацию, нужно проделать это несколько раз. Числовые значения на табло отмечены определенными отметками, чтобы их было легче различать: T1, T3, T2, T4, TOTAL.

Когда данные получены, они заносятся в квитанцию ​​и расчеты выполняются по схеме, описанной ранее, или передаются в соответствующий орган. В электронных устройствах цифры после десятичной точки также игнорируются.

Как снимать показания электросчетчика Меркурий 200

Счетчики Меркурий представлены на рынке в однотарифном и многотарифном вариантах. Устройства с одним тарифом помечаются так — 200.00, для многотарифных моделей после точки ставятся цифровые значения, например 200.01, 200.03 или 200.02. Среди них есть электросчетчики с пультом управления и разным количеством зон.

Примечание! Независимо от модификации, показания с приборов снимаются по единой схеме. Единственная разница — это количество нажатий кнопки Enter.

В электросчетчиках Меркурий 200 по очереди отображаются следующие данные:

  • время;
  • дата;
  • Тарификация по зонам.

Первый показатель — это время в нормальной тарифной зоне. Выше показаны секунды, минуты и часы. Через несколько секунд данные изменятся на дату в стандартной форме: день, месяц и год.

После этого на доске отображаются дополнительные тарифы. Маркировка отображается в верхнем левом углу. Каждый из доступных тарифов отображается по очереди. В настоящее время вы можете переписать числовые данные в киловаттах без цифр после десятичной точки.

В зависимости от настроек прибора числовые показания на дисплее меняются каждые 5-10 секунд.Этого времени достаточно, чтобы перезаписать данные. Если это не вышло, переключение тарифов можно произвести вручную с помощью кнопки «Ввод». Для расчетов вам нужно будет рассчитать количество потребляемой электроэнергии (кВт) для каждой зоны, умножить на соответствующий тариф и сложить результаты.

Как снимать показания электросчетчика Меркурий 230

Счетчик Меркурий 230 относится к категории трехфазных счетчиков. Учет электроэнергии ведется в рамках нескольких тарифов.Устройство отображает учетные данные, соответствующие определенному тарифу.

Примечание! Трехфазный счетчик электроэнергии сконструирован таким образом, что на его дисплее отображается 4 цифры. Если 2 из этих цифр помечены как Т2 или Т1, то устройство работает по многотарифной системе оплаты.

Тарифное зонирование:

  • маркировка Т2 указывает на ночную зону;
  • Значение T1 указывает на то, что на экране есть пиковая зона;
  • для обозначения зоны полупика используется маркировка T3.

Поэтому перед снятием показаний счетчиков трехфазной электроэнергии и началом расчетов необходимо учесть все показатели:

  • тарифные пиктограммы с разметкой по зонам;
  • цифровое значение, отображающее количество потребленной электроэнергии;
  • фазовые пиктограммы.

Трехтарифный счетчик электроэнергии имеет одну особенность. Для корректных расчетов необходимы показания всех тарифов за предыдущий месяц и данные на момент расчета.Узнав разницу между этими значениями, можно получить количество потребленной энергии по каждому тарифу за последний месяц. Осталось только узнать плату по каждой зоне с учетом соответствующей для нее тарификации и просуммировать полученные значения.

Как снимать показания с электронных счетчиков электроэнергии Энергомера

Счетчики электроэнергии Энергомера бывают различных модификаций. Встречайте многотарифные устройства … Расчеты для них производятся аналогично тому, как было описано ранее.

Цена на счетчики день-ночь относительно невысока. Поэтому многие владельцы квартир устанавливают у себя дома именно такие приборы учета. Отличие подобных устройств в конструктивных особенностях … В зависимости от того, какая версия счетчика установлена, количество кнопок меняется. А кнопка просмотра цифровых данных имеет другое название — «PRSM».

Сами кнопок может быть несколько, как правило, 2 или 3. При нажатии на дисплей отображаются данные для каждой тарифной зоны.В остальном серьезных отличий нет, поэтому уже не имеет значения, предпочитает ли владелец квартиры покупать трехфазный счетчик электроэнергии или хочет установить прибор днем ​​и ночью.

Примечание! Счетчики электроэнергии Нева, Энергомера и Меркурий 230, 234, 201, 200 относятся к приборам современного поколения. Модели нового образца имеют аналогичное устройство, поэтому имеют одинаковую схему чтения.

Во многом устройства нового образца превосходят старые модели.Однако главный их недостаток — стоимость. Цена на электросчетчики день-ночь и трехфазные приборы намного выше. То же самое и с многотарифными устройствами с несколькими зонами.

Конечно, можно купить счетчик электроэнергии однофазного типа, который дешевле. Высокая цена многотарифных приборов учета объясняется их более широким функционалом, что позволяет экономить на счетах за электроэнергию, разграничивая тарификацию по зонам.

Как передаются показания электросчетчиков

Многие владельцы квартир задаются вопросом, до какого срока сдавать показания электросчетчиков и как именно эту процедуру проводить.В связи с нововведением, вступившим в силу 4 года назад, правила передачи доказательств изменились. По его словам, физические лица должны самостоятельно передавать фактические данные в местные органы электроснабжения.

Статья по теме:

Классификация конструкций по различным критериям, особенностям выбора устройств и их установки, закупочным ценам.

Ранее эта ответственность возлагалась на плечи сотрудников самой организации.Они ежемесячно обходили квартиры для снятия показаний и калибровки электросчетчиков дома. После этого в первые дни месяца каждому собственнику квартиры приходили уведомления об оплате.

В 2012 году вступило в силу новое решение. По его словам, продавцы электротехники обязаны проверять показания счетчиков не раз в месяц, а ежеквартально. В оставшийся период владельцы квартир должны самостоятельно отслеживать показания своих устройств и передавать данные.

Примечание! Поверка электросчетчиков без снятия на достоверность данных, передаваемых владельцем квартиры, проводится энергосбытовыми работниками два раза в год.

До какого числа передавать показания счетчиков электроэнергии и как это делать

Последние нововведения касательно приборов учета:

  1. С 2013 года каждый гражданин имеет право самостоятельно удалять данные с прибора учета и передать его в соответствующую организацию. Образец акта снятия показаний счетчика электроэнергии можно найти в сети.
  2. Схема передачи — если потребитель электрической энергии не успел передать показания из-за отсутствия в городе или личных проблем, суммы оплаты коммунальных услуг начисляются в соответствии с последними показаниями.Если жилищная компания не получает данные за полгода, за основу для начислений используются стандартные показатели.
  3. Когда сдавать показания электросчетчика — прежняя система предполагала определенные сроки … На данный момент потребитель электроэнергии может произвести эту процедуру в любой удобный день. Нет ограничений по времени.

Для оптимизации этого процесса энергоснабжающие организации разработали целую систему передачи электросчетчиков, чтобы исключить неудобство внесения изменений и избавиться от очередей.Благодаря этому данные могут быть переданы даже через Интернет или одним телефонным звонком.

Куда переносить показания электросчетчика

Есть несколько способов решить проблему снятия учетных данных электричества.

Варианты, как и куда сдавать показания счетчика электроэнергии:

  1. Воспользуйтесь окном приема показаний — для этого необходимо посетить один из центров энергосбытовой компании и заполнить графу с текущими показаниями электросчетчика. метр.
  2. Ввести показания электросчетчика через Интернет — потребители электроэнергии могут зарегистрироваться на официальном сайте энергосбытовой компании и передать данные через личный кабинет … Для этого необходимо авторизоваться в системе, ввести текущий цифровой значения из устройства учета в соответствующие поля.
  3. Позвонить в контактный центр энергосбытовой компании — операторы call-центра с 8.30 до 20.00 снимают показания по телефону. Контактные телефоны: 8-800-55-000-55 или 8-495-981-981-9.

Примечание! Используя телефоны для, вы можете провести эту процедуру в автоматическом режиме. Для этого нужно следовать инструкциям, которые подскажет автоответчик. Для этого необходим телефон с тональным набором номера, поскольку клавиатура устройства будет использоваться для ввода числовых значений.

Снимаемые показания счетчика могут быть

Антимагнитные пломбы на счетчиках электроэнергии и их особенности

Некоторые потребители пытаются сэкономить на оплате коммунальных услуг, «обманывая» магнитную пломбу на электросчетчике.Чаще всего для этого используются неодимовые магниты. С их помощью останавливается электромеханический счетчик.

По этой причине регулирующие органы устанавливают антимагнитные пломбы на счетчики электроэнергии потребителей. Внешне они напоминают наклейку, но ее структура намного сложнее, чем может показаться на первый взгляд. Пломба содержит датчик, определяющий магнитные изменения. При переходе определенного порога устройство срабатывает. В результате, когда подойдет время проверки счетчика электроэнергии, сотрудник контролирующих органов сможет определить наличие постороннего вмешательства по внешнему виду устройства.

Сам датчик представляет собой небольшую капсулу, заполненную веществом, чутко реагирующим на присутствие магнитного поля . .. Если такое вмешательство имело место, содержимое распространяется по всей капсуле. После этого никакие средства не смогут вернуть ее первоначальный вид … Полностью окрашенная капсула будет указывать на то, что дозатор пытался остановить.

Примечание! То же произойдет и при попытке оторвать наклейку. Под пленкой скрытые надписи, которые невозможно удалить при отклеивании пломбы.

Сколько стоит пломбировка счетчика электроэнергии

Пломбирование производится при наступлении срока замены счетчика электроэнергии или необходимости его ремонта. Все расходы на обслуживание устройства оплачивает владелец, но установка пломбы осуществляется бесплатно. Если планируется ремонт или замена счетчика электроэнергии, цена уже включена в стоимость этих процедур. Если снова прибегнут к пломбированию, то в этом случае услуга будет платной (от 100 до 500 рублей в зависимости от региона проживания).

Принуждение собственника к оплате первоначальной установки пломбы после вышеуказанной услуги считается незаконным. В таких случаях есть несколько способов решения проблемы:

  1. Введите необходимую сумму, сразу получите квитанцию, подтверждающую факт оплаты с обязательным указанием, что назначенная сумма взята именно за установку пломбы. Этот документ может стать основанием для написания претензии в вышестоящие контролирующие органы о незаконном взимании платы за выполнение бесплатной услуги.
  2. Подать исковое заявление в суд.
  3. Подать заявку в антимонопольную службу (ФАС).

Стоит отметить, что для бытовых электросчетчиков цена на установку пломбы невысока, поэтому собственник квартиры самостоятельно решает, платить за эту услугу или нет.

Может ли начисляться штраф за нарушение пломбы на электросчетчике

Если сорвана пломба, установленная на электросчетчике, не ждите пока придут с чеком.О происшествии необходимо немедленно известить энергоснабжающую организацию. В этом случае необходимо дать достоверное объяснение случившемуся.

Если будет обнаружено умышленное повреждение пломбы, в стоимость проверки электросчетчика без его снятия также будет включен огромный штраф. Для расчета его количества проводятся определенные расчеты. Размер штрафа начисляется на максимальное количество электроэнергии, которая была доступна собственнику квартиры за период до явки инспектора.

Доступное количество электроэнергии определяется исходя из показаний номинального тока на выключателе, который установлен на вводе электроэнергии в жилой дом.

Кроме того, энергоснабжающая компания ежемесячно записывает все показания счетчиков и сравнивает показания счетчиков на подстанции. Если обнаруживается различие, проводится расследование для установления личности вора. Поэтому не стоит шутить со счетчиками, иначе размер штрафа значительно превысит сэкономленные при остановке устройства деньги.

Счетчики уже несколько лет пользуются спросом у населения и фактически стали предметом обихода. Более того, на законодательном уровне установка счетчиков холодной воды или горячего водоснабжения стала обязательным требованием со стороны уполномоченных организаций.

Несмотря на практичность и простоту такого счетчика, у некоторых домовладельцев после установки прибора возникают трудности, связанные с тем, как смотреть и снимать показания. Некоторые граждане не понимают, какие числа писать в квитанции для проведения дальнейших расчетов и насколько важно не ошибиться при снятии показаний с водомера.В нашей статье мы поговорим о том, какой порядок следует соблюдать при записи показаний и какие дополнительные параметры необходимо учитывать хозяину квартиры.

Для начала стоит отметить, что для снятия показаний водомера нужно узнать, где находится прибор. Стандартное расположение счетчика — на месте разводки воды. Как правило, внизу идут трубы с горячей водой и с подачей холодной воды.

Устройство крепится на водопроводной трубе в туалете или на кухне под раковиной.В некоторых случаях счетчики можно разместить вертикально. Дополнительно хозяину квартиры следует знать, что корпуса инструментов для наглядности окрашены в разные цвета. Соответственно, синий цвет — холодная вода, красный — горячая вода.

Для проверки правильности работы счетчиков в момент снятия показаний необходимо сначала открыть кран и спустить холодную воду … В этот момент должен заработать счетчик холодной воды. Если приборы работают правильно, можно приступать к снятию показаний.

Что означают цифры на водомере?

Важным моментом является правильная фиксация цифр на счетчике и даты снятия показаний. Сколько раз снимать показания счетчика необходимо указать в договоре на коммунальные услуги … Что касается сбора данных, то в этом случае необходимо учитывать некоторые особенности:

  • счетчик показывает сразу 8 цифр, 5 из них черные и 3 красные;
  • красный — это количество использованных литров, брать их для расчета не требуется, так как расчеты ведутся в кубических метрах, а не в литрах;
  • Для расчета берутся только черные цифры за прошедший месяц.

Делая небольшой вывод, можно отметить, что в качестве основных показателей необходимо использовать черные числа со счетчика.

Порядок снятия показаний водомера

На следующем этапе вам необходимо будет действовать в соответствии с существующим алгоритмом. В общем, процедура получения показаний следующая:

  1. Нужно взять ноутбук или ноутбук и обратиться к прибору.
  2. Запишите числа, которые отображаются на устройстве.
  3. Последняя цифра должна быть округлена в большую сторону, если объем превышает 500 литров.
  4. После получения данных показатель необходимо умножить на текущий тариф с учетом того, о каком водоснабжении идет речь — о горячем или холодном. После этого укажите полученную цифру в квитанции.
  5. На завершающем этапе вам необходимо будет внести полученную сумму одним из установленных способов.

Важно обращать внимание на состояние труб в доме и проверять отсутствие протечек, а также насколько тщательно закрываются краны на кухне и в ванной, так как все источники потребления воды со временем могут быть закрыты. дают «существенные показания» и приводят к дополнительным расходам. При возникновении протечек или других нарушений следует немедленно обратиться в сервисную компанию, сотрудники которой смогут достаточно быстро устранить проблему.

Как проверить правильность работы приборов учета?

Для максимально точной записи данных следует заранее убедиться в исправности работы счетчика. Для этого нужно сделать следующее:

  1. Закройте все имеющиеся в доме краны и обратите внимание на счетчики.Если их положение не изменилось, значит, устройства работают нормально.
  2. Затем возьмите 10-литровую кастрюлю и наполните ее водой до краев.
  3. Повторите процедуру пять раз.
  4. Убедитесь, что счетчик показывает фактический расход воды 50 литров.

При обнаружении отклонений следует немедленно вызвать специалиста, который проверит прибор и убедится в отсутствии неисправностей, либо выявит нарушения и заменит счетчик на новый.В целом можно отметить, что процедура снятия показаний довольно проста и понятна. Причем вероятность ошибиться в этом случае минимальна, поэтому, чтобы справиться с задачей, достаточно быть внимательным и внимательно записывать показания.

Заключение

Для оплаты стоимости израсходованной воды хозяину дома сначала необходимо снять показания с действующего прибора учета — со счетчика. Для этого необходимо списать нужные цифры со счетчика воды и произвести необходимые расчеты… Осталось только перечислить всю сумму в ЖКХ и сохранить квитанцию ​​об оплате. Также важно проверить правильность работы счетчика, чтобы избежать переплаты.

Как выбрать трехфазный счетчик для дома. Лучший счетчик электроэнергии по отзывам покупателей

Необходимость замены электросчетчиков возникает нечасто. Большинство производителей гарантируют до 16 лет эксплуатации прибора без отклонений от точности показаний.Но когда возникает необходимость купить счетчик электроэнергии, вместе с ним возникает множество вопросов, как сделать правильный выбор . .. Чтобы лучше ориентироваться во всех предложенных вариантах, необходимо разобраться в самой сути счетчика электроэнергии и все возможные модификации этого устройства.

Индукционный счетчик

  • Первой характеристикой приборов учета электроэнергии, разделяющей их на две группы, является принцип действия. Исходя из этого, счетчики электроэнергии делятся на механические (индукционные) и электронные.Работа индукционного счетчика основана на механике. В его конструкции две основные катушки — напряжение и ток. Обе эти части излучают магнитное поле, которое действует на металлический диск и скручивает его. Скорость вращения этого диска прямо пропорциональна напряжению напряжения катушек. Вращаясь, диск раскручивает колеса с цифрами, обозначающими количество потребляемой электроэнергии.

  • Индукционные приборы учета потребления электроэнергии имеют как недостатки, так и достоинства, но до сих пор используются очень широко.Возможно, причина тому — возраст самой конструкции — электронные устройства появились сравнительно недавно. И не исключено, что цена на индукционный счетчик электроэнергии намного ниже, чем на электронный.
  • Достоинства механических устройств — невысокая цена и длительный срок службы. Даже через 50 лет после установки устройство часто продолжает работать в пределах указанного класса точности. Недостатком является то, что изначально класс точности не опускается ниже 2%.

Электронный счетчик

Электронный счетчик электроэнергии работает совершенно по-другому. В его конструкции абсолютно отсутствуют механические компоненты, ток идет напрямую на полупроводники и микросхемы, которые отслеживают потребляемую электроэнергию. Вся информация в устройстве содержится исключительно в цифровом виде, а также выводится на электронный дисплей, которым он оборудован.

Преимущества электронного устройства намного больше, чем у механического.Они составляют целый список:

  • Небольшие габариты устройства.
  • Возможность многотарифного учета.
  • Легкий переход к более высокому классу точности.
  • Наличие интерфейса, позволяющего интегрировать счетчик в автоматизированную систему контроля энергопотребления.
  • Простое считывание показаний счетчика.

Недостатков у электронных устройств для расчета энергопотребления всего два — более высокая цена и низкий уровень надежности.Объясняется это так — чем проще механизм, чем меньше в нем сложных микросхем, тем проще его эксплуатация и ремонт.

Технические характеристики прибора

Схема ниже наглядно демонстрирует классификацию различных типов приборов учета электроэнергии. Первое деление счетчиков зависит от типа сети, к которой они подключены. Здесь различают однофазные и трехфазные устройства.

  • Однофазный счетчик электроэнергии применяется в сетях, в которых всего два провода и одна фаза.В этом случае учитывается не только количество проводов, но и общая нагрузка на сеть. Однофазный прибор может справиться с потреблением тока до 10 кВ и выдает стандартное напряжение 220 В. Поэтому именно такие счетчики используются в обычных частных домах и квартирах. Однофазный счетчик используется в трехфазной сети только в том варианте, когда на каждую фазу устанавливается отдельный прибор, то есть в этом случае должно быть 3 счетчика.
  • Устанавливается трехфазный счетчик электроэнергии, соответственно на трехфазную сеть.Потребность в таком оборудовании возникает на предприятиях с большим потреблением электроэнергии, в основном в распределительных устройствах в многоквартирных домах и т. Д. В частных домах оно устанавливается только при наличии приборов с большим энергопотреблением, например, регулярно используемого сварочного аппарата. Трехфазная система выдает на выходе 380 В и защищает помещение от скачков напряжения.
  • Следующим фактором, по которому классифицируются приборы для измерения уровня энергопотребления, является тариф. Производители предлагают приобретать как одноразовые, так и двухтарифные счетчики электроэнергии.Также есть многотарифные модификации. Суть этого прибора в том, что он позволяет измерять количество потребляемого тока по заданным ставкам в разное время суток. Такой подход к расчетам позволяет значительно снизить затраты.
  • Еще одна характеристика счетчиков электроэнергии — это тип измеряемой энергии. Однофазные устройства измеряют только количество активной энергии, проходящей через устройство. Трехфазные работают в нескольких направлениях, они измеряют активную энергию, реактивную энергию, а также направление потоков.Эти измерения помогают снизить стоимость электроэнергии, а также улучшить ее качество, так как количество реактивной энергии компенсируется. Это дополнение особенно полезно для промышленных зданий, в которых подключение счетчика электроэнергии проходит через трансформатор.
  • Если говорить об экономии электроэнергии, то снизить ее расход можно не только правильно подобранное и установленное оборудование, но и установленный на счетчик электроэнергии магнит. Этот прибор подходит для индикаторных приборов, он просто замедляет или полностью останавливает движение вращающихся металлических деталей… То есть ток продолжает течь через счетчик в комнату, но не регистрируется. Используя этот или другие подобные средства, следует помнить, что этот метод является незаконным и подлежит штрафу.

Критерии выбора счетчика электроэнергии

Разобравшись с основами устройства и классификацией электросчетчиков, приступают к изучению параметров по своему выбору. Чтобы приобрести лучшую версию устройства, необходимо знать некоторые данные об электрической сети в помещении, для которого он приобретается, а также параметры самого устройства.

  • Купите счетчик на одну или три фазы. Требуемая фаза устройства напрямую зависит от типа электрической сети в помещении. Для получения этой информации не нужно обращаться в органы энергетического надзора, достаточно внимательно изучить панель старого счетчика. Если на нем цифры 220/230 В, то требуется однофазный прибор. Если на нем стоит отметка 220/380 или 230/400 В, то нужен прибор на три фазы. Для изменения фазы сети обратитесь в организацию, отвечающую за электроснабжение, и оформите Необходимые документы.
  • Номинальный ток устройства. Практически все, кто рассчитывает расход электрического тока, устройства работают в диапазоне нагрузок не более 50-60 А и мощности до 15 кВт. Стандартные счетчики для частных домов имеют именно такой показатель номинального тока. Но если характеристики электросети превышают потребление на 15 кВт, то прибор с максимальной нагрузкой на 100 А. Эти данные указаны на вводном автомате помещения. Если на панели отображается цифра до 40 А, то потребуется счетчик с показателем 60 А.Если эта цифра превышает значение 40, то прибор необходимо покупать на 100 А. Как это вызовет подозрения у организации, ответственной за энергоснабжение, и счетчик придется заменить.
  • Устройство с одним или несколькими тарифами. Этот критерий обсуждается индивидуально … Энергоснабжающие компании часто предоставляют разные цены в ночное и дневное время суток. Необходимо выяснить, можно ли таким способом произвести расчет, а затем определиться с установкой многотарифного счетчика.Если выставление счетов ночью и днем ​​одинаково, то многотарифный счетчик электроэнергии не снизит затраты и будет просто бесполезен.
  • Устройство с разными способами крепления. Этот показатель не влияет на работоспособность самого устройства, но поможет упростить процедуру установки. Два наиболее распространенных метода крепления — это три винта или DIN-рейка. Первый метод используется в обычных электрических панелях и встречается на всех индикаторных счетчиках и некоторых электронных.Монтаж на DIN-рейку используется только в электронных механизмах. Если для рейки приобретается устройство, то необходимо покупать сам механизм крепления к нему, так как в стандартных щитах он не предусмотрен.
  • Наличие дополнительных функций. Некоторые модели электронных счетчиков имеют разные дополнительные функции … Среди них отображение информации о токе, напряжении и частоте. Учет показаний счетчиков при отсутствии напряжения в сети, подсветка и многое другое.Эти функции не влияют на производительность устройства, но делают его работу более удобной. Поэтому при покупке электросчетчика следует обращать внимание на их наличие.
  • Класс точности прибора. Также следует обратить внимание на класс точности счетчика, поскольку возможные погрешности не играют на руку потребителю. У приборов этот показатель находится на уровне 2,0, что является для них наиболее оптимальным. Счетчики класса 0,5 подходят для быстро меняющихся нагрузок и в основном устанавливаются в промышленных зданиях.

Признанные торговые марки электросчетчиков

Бытовые электросчетчики — одно из тех устройств, за которое не стоит переплачивать при покупке импортных товаров. Иностранные производители предлагают продукцию высокого качества, однако есть российские бренды, предлагающие устройства того же класса, но по более доступной цене. Российские счетчики сертифицированы и соответствуют всем стандартам качества, а точнее ГОСТам. Среди множества наименований есть несколько торговых марок, которые неоднократно тестировались различными компаниями и широко используются на промышленных предприятиях и в частных домах.

  • Энергомер. Компания была основана в Ставрополе, но сейчас производство продукции осуществляется на семи заводах, расположенных в России, Беларуси и Украине. Основная специализация компании — приборы учета энергопотребления. Компания предлагает широкий ассортимент механических и электронных устройств. Цена на продукцию колеблется от 13 до 330 евро. Особо выделяются следующие серии:
    • Устройство однофазное и однотарифное. Бренд CE101, CE200, ЦЭ6807.
    • Устройство с одной фазой и несколькими тарифами. Марка CE102, CE201, CE205, CE208
    • Устройство с тремя фазами и одним тарифом. Марка CE300, CE302, ЦЭ6803, ЦЭ6804.
    • Устройство с тремя фазами и несколькими тарифами. Бренд CE301, CE303, CE304, CE305, CE306, CE6850.

  • Счетчики «Меркурий» от компании Инкотекс. Первый завод был основан в Москве, но сейчас мощности распределены на 7 заводов, 3 из которых расположены за рубежом.Российская Федерация … Компания занимается разработкой и производством различного электронного оборудования, представленного в ассортименте и счетчиках электроэнергии. Основное направление работы — высокотехнологичное наукоемкое оборудование. Все возможные классы электросчетчиков представлены под торговой маркой «Меркурий».

  • Московский завод средств измерений — МЗЭП. Основан в середине прошлого века. В ассортименте не только счетчики электроэнергии, но и различное специфическое радиооборудование.Под торговой маркой выпускаются как электронные, так и механические счетчики электроэнергии. Индукционные счетчики представлены моделью СО-505, имеющей одну фазу и один тариф. Цены на продукцию этой компании варьируются в диапазоне от 13 до 85 евро. Электронные модели представлены следующими марками:
    • Однофазный, один тарифный — СОЭ-52.
    • Одна фаза, несколько тарифов — ГП-55.
    • Три фазы, несколько тарифов — СОЭ-561, 565.

Ориентируясь на производителей, зарекомендовавших себя на рынке, стоит также обратить внимание на производственные компании, которые работают поблизости.Цены на их продукцию, как правило, оказываются намного ниже, а качество находится на одном уровне с проверенными брендами. Также стоит поинтересоваться ценами на счетчики в организации, поставляющей электроэнергию. Часто такие заведения закупают оборудование оптом и предлагают своим покупателям очень приятные цены на него.

В каждой квартире, доме, фабрике и других предприятиях есть один важный элемент, который измеряет количество потребляемой электроэнергии. Как известно, такое устройство называется электросчетчиком.Благодаря наличию этого предмета вы сможете значительно сэкономить свои деньги. Однако если вы только начали строительство дома или ремонт квартиры, то, скорее всего, вам понадобится новый счетчик. Если вы посмотрите варианты прилавков в специализированном магазине, то столкнетесь с их большим разнообразием и сложностью выбора. Итак, как выбрать правильный счетчик электроэнергии из большого количества их? Давайте сначала разберемся с их типами.

Виды электросчетчиков

Сегодня энергетические компании постоянно предлагают и даже настаивают на замене старых устройств на новые.И на то есть причины. Например, счетчики электроэнергии старого образца не могут учитывать низкое энергопотребление. Их класс точности — 2,5. Это количество потребляемой электроэнергии в режиме ожидания. Что касается новых счетчиков, то они способны регистрировать более точные показатели. Сегодня вы можете приобрести класс 2, 1 и 0,5 метра. Теперь рассмотрим два типа электросчетчиков: индукционные и электронные.

Индукционный счетчик.

В этом типе устройства есть две катушки, катушка напряжения и тока.Благодаря магнитному полю этих катушек вращается диск, который приводит в действие весь механизм расчета электричества. Скорость вращения диска напрямую зависит от напряжения в сети. Чем выше напряжение, тем больше его скорость, соответственно показания счетчика увеличатся. В его работе есть один недостаток. Обеспечить класс точности выше 2 очень сложно и дорого. Но есть явное преимущество индукционного счетчика. Срок их службы составляет пятнадцать и более лет.Этот показатель говорит о его высокой надежности. Пятьдесят миллионов таких устройств установлены в домах и квартирах по всей Российской Федерации.

Счетчики электронные.

Работа этого устройства осуществляется путем прямого измерения напряжения и тока. Вся информация передается на индикатор в электронном виде и остается в памяти счетчика. Следует отметить, что такие устройства имеют ряд преимуществ.Например, они компактны и ведут многотарифный учет. Кроме того, электронные счетчики электроэнергии могут быть встроены в автоматизированную систему коммерческого учета. Это стало возможным благодаря существующему стандартному интерфейсу. Наличие цифрового индикатора позволяет очень легко считывать информацию.

Основным преимуществом этого типа счетчиков является высочайшая устойчивость к воровству электроэнергии. Из недостатков — ярко выраженная высокая цена, а также ненадежность.

Самый первый электронный счетчик в Российской Федерации был изготовлен в 1996 году. Вслед за этим с этого года был введен новый ГОСТ, в котором использовались счетчики с классом точности 2,5 и током менее 30 А, незаконно. Однако такого изменения вполне достаточно. Сегодня в каждом доме есть электрооборудование, потребляющее 1-2 кВт электроэнергии. Например, воздухонагреватели, посудомоечные машины, микроволновые печи, водонагреватели и так далее. По этой причине такие изменения были вполне приемлемыми.А в 2000 году вышло распоряжение об оснащении ЖКХ счетчиком класса точности 2,0 с током 30А.

Что касается современных тенденций в мире, то были времена, когда все индукционные счетчики активно меняли на электронные. В результате их ввело в эксплуатацию 95% населения. Но картина кардинально изменилась из-за их ненадежности. Сейчас, например, в Англии соотношение электронных счетчиков к индукционным составляет 60 к 40.Если говорить о нашей стране относительно выбора электросчетчика для квартиры, нужно быть реалистами. Часто в паспорте прописывается срок службы до пятнадцати лет, однако так много проработали немногие из этих устройств. Но это касается электронных счетчиков. Совершенно иная картина складывается с их индукционными аналогами. Их ресурс таков, что даже через пятьдесят лет они уложатся в заданный класс точности. Этот индикатор имеет убедительные доказательства, поскольку он был подтвержден эмпирически.

Какой ток купить счетчик за

Электронные однофазные счетчики доступны для токов от 5А до 60А. Что касается трехфазных электросчетчиков, то они доступны на максимальный ток от 50А до 100А, а также трансформаторные подключения на ток до 100А. В жилых квартирах редко нагрузка 100А, по этой причине нет смысла устанавливать трансформаторные счетчики. Однако в некоторых случаях есть исключения, например, счетчик может быть рассчитан на максимальный ток до 80А.Но в квартирах такого потребления нет, так как токи потребления на самом деле имеют гораздо меньший показатель.

Если вы строите дом, то в проекте обязательно прописать, какой ток вам нужен, чтобы выбрать электросчетчик. Он также указывает, сколько мощности отведено дому. Уже исходя из этого можно выбрать подходящий вводный выключатель … Что касается квартир, то по сечению кабеля можно подобрать подходящий счетчик на тот или иной ток.В этом вам помогут квалифицированные специалисты.

Влияет ли на выбор год выпуска?

На самом деле, самый главный показатель — это не год выпуска, а дата его тестирования. Согласно законодательству, все устройства перед поступлением в продажу и только после этого в обязательном порядке проходят проверку на работоспособность. Обычно это делается на заводе. По результатам проверки, если она одобрена, на корпус счетчика устанавливается пломба государственной проверки. После этого в паспорте к счетчику ставится соответствующий штамп о заполненной проверке.

На лицевой стороне печати государственного чека указывается год чека.

На оборотной стороне выгравирована четверть поверки.

Примечание! В паспорте к электросчетчику после полной проверки необходимо поставить печать.

Таким образом, каждый установленный счетчик в обязательном порядке должен иметь пломбу, которая закрепляется на корпусе самого прибора. Прижимная крышка должна иметь второе уплотнение от подведомственной энергоснабжающей организации.Если вы планируете установку трехфазного счетчика, то он должен иметь государственную поверочную пломбу, срок действия которой составляет не более одного года, а на однофазных агрегатах — не более двух лет. Таким образом, трехфазный счетчик может быть установлен и, соответственно, опломбирован не позднее, чем через год после поверки, а однофазный счетчик — не позднее, чем через два года.

Каков принцип работы

Понимая, как работает электронный счетчик электроэнергии, будет намного проще сделать правильный выбор.Электронные счетчики бывают однофазными и трехфазными.

Теперь о каждом поподробнее.

Счетчик электроэнергии однофазный.

Счетчики данного типа используются для электроснабжения небольших торговых площадей, офисов, частных домов и квартир. Мощность таких сетей 3-7 кВт при напряжении 220В. Если учесть, что 1 кВт мощности соответствует току в цепи 4,5А, то такое устройство рассчитано на ток от 13 до 32 А.Причем при выборе электросчетчика на панели прибора указываются его характеристики: максимальный ток и номинальный, например, 5-40А. Эта комбинация имеет следующее значение. Индикатор 5А указывает на номинальный ток, а 40А — на максимальный. Таким образом, выбирая электросчетчик, вам крайне важно понимать, что означает то или иное обозначение.

Счетчик электроэнергии трехфазный.

Что касается выбора такого устройства, то здесь тоже есть свои нюансы.В основном они используются в частных коттеджных поселках, где ввод осуществляется только по трехфазной системе. Также он нашел свое применение среди промышленных и бытовых построек. Подобрать трехфазный счетчик для конкретного помещения очень просто. Для этого достаточно обратиться в соответствующий сервис, который даже покажет вам его модель. Однако и здесь нужно соблюдать осторожность. В конце концов, не всегда следует доверять каждому слову, которое слышишь. Чтобы быть уверенным в его качестве, следует знать некоторые из его основных характеристик.Например, электронный трехфазный счетчик должен иметь внутренний тарифный план, который вычисляет дату и время. При этом формируется график загрузки, а также осуществляется тарифный переход. Причем должен быть профиль мощности. Он разбивает и запоминает его в определенное время на максимальную мощность за отчетный период.

Примечание! Хороший электронный трехфазный счетчик электроэнергии должен иметь журнал событий, в котором будут регистрироваться перенапряжения и перенапряжения в каждой фазе.Он также регистрирует изменения активной и реактивной энергии, провалов напряжения и продолжительности отсутствия тока.

Выбор индукционного электросчетчика

Что касается выбора индукционного счетчика, то следует знать некоторые особенности такого электросчетчика. Для этого достаточно ознакомиться с его плюсами и минусами.

Достоинства индукционного электросчетчика:

  • Надежный и практичный в использовании.
  • Имеет большой ресурс работы.
  • На его работу не влияют скачки напряжения и качество передаваемого тока.
  • В отличие от электронного, имеет меньшую стоимость.

К недостаткам можно отнести следующие моменты:

  • Низкий класс точности 2.0.
  • Если нагрузка уменьшается, погрешность в ее работе увеличивается.
  • Нет защиты от кражи электроэнергии.
  • Учет электроэнергии ведется только в одном направлении.
  • Большой размер устройства.

Что выбрать?

Ввиду этих фактов выбрать электросчетчик не так-то просто. Какой выбрать в каждом конкретном случае, нужно понимать точно. Выбор конкретного счетчика должен напрямую зависеть от потребностей конкретного пользователя. Например, есть ли смысл приобретать электронный счетчик электроэнергии со всеми его достоинствами и при этом не обращать внимание на его недостатки? Стоит понимать тот факт, что ее преимущества не всегда так важны, ведь недостатки индукции могут быть вполне приемлемыми.

Итак, теперь рассмотрим самые насущные проблемы выбора электросчетчика. При этом каждый сможет решить, стоит ли переплачивать за более дорогой аналог электросчетчика.

  1. Если вы живете в квартире, то вам будет достаточно приобрести счетчик с классом точности 2,0. В то же время класс 1 и 0,5 метра намного дороже. Для квартиры разницы нет, поэтому переплачивать за дорогой аналог нет смысла.
  2. Чрезвычайно важно поддерживать высокий класс точности в условиях быстро меняющихся нагрузок. Это одно из важных условий счетчика, однако реализовать его можно только в том случае, если он будет установлен на одном из промышленных предприятий.
  3. Мульти-тариф — хорошее дополнение к счетчику. Однако не во всех городах и даже регионах такая услуга реализована. В большинстве случаев плановая замена счетчиков в 90% случаев проводится на однотарифные.
  4. Полезная, но ненужная для вас функция — автоматизированный учет.Почему? Во-первых, она помощник той или иной энергокомпании, а за счетчик переплатите только вы!
  5. Не стоит спешить с дешевыми предложениями некоторых компаний. Некоторые из них делают счетчик из дешевых комплектующих. Соответственно, срок его службы будет неизвестен. Вряд ли он сможет прослужить 15 лет.
  6. Не всегда имеет смысл приобретать электросчетчик, имеющий много функций. В результате вы не будете использовать хотя бы половину из них.

Делаем выводы и не повторяем чужих ошибок!

На протяжении многих лет ведущие энергосистемы России регулярно закупают индукционные счетчики, в том числе электронные.Но особое предпочтение отдается первым. Это связано с тем, что индукционные счетчики имеют ресурс в десятки лет, а то и через пятьдесят лет будут соответствовать установленному классу точности.

Если честно, выбор между индукционным и электронным счетчиком не так уж и сложен. У каждого из них свое предназначение. Не стоит недооценивать электронные счетчики, не спешите отказываться от индукционных счетчиков. В каждом случае выбор производится индивидуально.

Примечание! Выбирайте те модели электросчетчиков, у которых большой гарантийный срок, а также компании, у которых есть сервисный центр в вашем городе.Перепроверьте целостность имеющихся пломб и проверьте, есть ли пломба в паспорте. Такой подход позволит избежать ошибок при выборе электросчетчика для дома или квартиры.

Видео

Подробнее о счетчиках в следующем видео:

Во многих семьях все чаще возникает вопрос об экономии бюджета. Частично это можно решить за счет сэкономленных киловатт. Получите рекомендации, какой счетчик электроэнергии лучше всего установить в квартире, чтобы он отвечал современным требованиям и помогал снизить финансовые затраты.

Как выбрать электросчетчик для квартиры

Перед тем, как войти в магазин по продаже приборов учета электроэнергии, нужно определиться, какой электросчетчик лучше поставить в квартире, исходя из индивидуальных потребностей семьи. Электрик поможет выбрать наиболее подходящий по цене и функциям счетчик по нескольким критериям. Следует обратить внимание на несколько моментов. Особое внимание:

  • экономия, которую принесет устройство;
  • простота установки и использования;
  • надежность;
  • период между проверками;
  • бесшумная работа;
  • низкое энергопотребление самим регистратором.

Какой электросчетчик лучше поставить в квартире

Зная правила выбора электросчетчика для квартиры, несложно по каждому критерию определить более подходящий вариант покупки. Важна консультация специалиста, который регулярно работает с разводкой и установкой приборов учета потребления электрической энергии. Рекомендации помогут вам сэкономить не только при покупке на стоимости, но и в дальнейшем процессе работы.

Виды электросчетчиков на квартиру по типу строительства

Несмотря на то, что идет массовая замена счетчиков нового поколения, у обоих представителей есть свои недостатки и положительные черты … Отличие заключается в применяемом принципе работы:

  1. Индукция — работа по принципу подсчета количества оборотов диска. Особенности:
    • Plus — простота использования, невысокая цена, большой межоперационный период.
    • Минус — низкая точность, невозможность выхода из строя по времени для перехода на многотарифный учет потребленной энергии.
  2. Электронные — имеют микросхемы, считывающие информацию о преобразовании потока электроэнергии. Особенности:
    • Plus — точность показаний, компактность, многотарифный учет.
    • Минус — дороговизна, низкая надежность работы.

Выбор электросчетчика для квартиры по количеству фаз

Исходя из количества подключенных к квартире фаз, электросчетчик подбирается по определенным параметрам.Устройства делятся на следующие категории:

  • Однофазные, которые имеют четыре клеммы для крепления (две для входной жилы и нулевого провода и две для выхода).
  • Трехфазный, имеющий не менее восьми выводов (один нулевой и три проводящих на входе и выходе). Электросчетчик такого типа можно использовать для квартиры, где запитаны как одна, так и три фазы.

Какой класс точности должен иметь электросчетчик?

У любого прибора ошибка в показаниях.Колебания показателей будут зависеть от класса точности электросчетчика — отклонение на сколько процентов допускается от истинного количества потребляемой энергии. Для бытового использования в квартире приемлем средний показатель класса точности — не более двух процентов. Это означает, что при реальном потреблении 100 кВт показания будут от 98 до 102 кВт. Чем меньше число, обозначающее класс точности, указанный в техническом паспорте, тем меньше погрешность. Такие электросчетчики дороже по стоимости.

Определив, какой электросчетчик лучше поставить в квартире, исходя из процента погрешности, можно остановиться на 2 классе. Всего существует несколько типов устройств, регистрирующих потребленную электроэнергию. Устройства, которые «ошибочно принимают»:

  • 0,2-0,5%;
  • 1,0-2,0%;
  • 2,5%.

Как поставить счетчик на электроэнергию по ряду тарифов

При покупке может возникнуть вопрос, какой счетчик электроэнергии лучше установить в квартире, исходя из количества тарифов, на которые прибор может переключиться.Счетчики бывают трех типов:

  • одинарные;
  • двухтарифный;
  • трехступенчатый и более (многоскоростной).

Выбор зависит от образа жизни хозяев. Для тех, кто привык вставать около 7 часов утра, а ложиться спать уже около 23 часов, лучше всего подойдет одноразовый электросчетчик старого образца. Более экономичный вариант стоит рассмотреть тем, кто, имея двух- или многотарифный счетчик, будет выполнять некоторые домашние работы в те же периоды.Например, экономичная стиральная машина, максимальный нагрев, электроотопление и прочие «траты» будут через 23 часа, когда плата за 1 кВт меньше.

При расчете на месяц или год разница в стоимости оплаты услуги существенно отличается. Установка счетчиков электроэнергии в квартире типа Меркурий (с журналом событий) становится все более популярной. Устройства отслеживают несколько типов тарифов и автоматически регулируют нагрузку в сети.Привыкайте считать и экономить на расходах. Для этого вам нужно будет только запрограммировать режим, когда наиболее выгодно включать ту или иную бытовую технику, не создавая пиковой нагрузки.

Типы электросчетчиков по силе тока

Однофазные электросчетчики могут работать в диапазоне с силой тока от 5 до 80 А. Трехфазные — от 50 до 100 А. Более точные данные на счетчиках указаны производитель. Чем меньше текущий диапазон, тем ниже цена устройства.Тип также зависит от толщины кабеля, подключенного к зданию. Специалист, который установит счетчик в квартире, должен располагать информацией о состоянии электропроводки.

Цена электросчетчика на квартиру

При покупке электросчетчика хозяев не в последнюю очередь будет интересовать цена. Сколько будет стоить тот или иной прибор, зависит от количества тарифов, класса точности, типа конструкции, технических характеристик… По рейтингу широкую популярность получили однофазные многоскоростные счетчики ТМ «Меркурий», цена которых колеблется от 5955 до 16110 рублей в зависимости от количества выполняемых функций.

Широкий выбор приборов учета электроэнергии ТМ Нева поможет сделать оптимальный выбор … Приборы стоимостью от 2000 рублей очень доступны. Более высокий класс точности и многотарифность влияют на цену устройства. Выбор приборов учета электроэнергии для населения велик: купить технику можно в каталогах интернет-магазинов, заказать с доставкой прямо на сайте.Это будет стоить дешевле, чем в салонах по продаже электротоваров. На оборудование предоставлены необходимые по закону документы.

Видео: какие электросчетчики лучше для квартиры

Для учета количества потребленной электроэнергии на промышленных предприятиях или дома устанавливается электросчетчик. Это обязательно. Имея это в виду, важно сделать правильный выбор данной тематики. Эта статья поможет вам обратить внимание на ключевые моменты, как выбрать электросчетчик.

Стоит выделить основные типы счетчиков, различающиеся принципом действия:

  • Индукция. Этот тип имеет относительно простой принцип работы. Сначала на параллельную обмотку подается переменное напряжение. Затем он переходит к следующей катушке. Вращение диска осуществляется под действием возникающего магнитного поля между двумя электромагнитными катушками. Скорость вращения диска зависит от силы тока.Если говорить о положительных сторонах такого агрегата, то это надежность, доступная цена, долгий срок службы. Что касается коэффициента точности индукционного типа, то он не превышает 2 класса.
  • Электронный. При измерении данных о потреблении электроэнергии вся информация отображается на цифровом дисплее. Преимущества такого электросчетчика в том, что можно вести многотарифный учет, и он имеет компактные размеры. Благодаря наличию стандартных интерфейсов возможна установка в автоматизированную систему коммерческого учета.

Класс точности относится к ошибке считывания, которая выражается в процентах. На панели устройства вы можете увидеть символ в кружке. Это как раз и есть класс точности. До недавнего времени почти во всех случаях этот показатель составлял 2,5%. Теперь с такой погрешностью счетчики нельзя устанавливать в квартирах / домах. Вместо этого используется прибор с погрешностью 2%. Это максимально допустимое значение. В продаже можно найти устройства со значениями точности 0,2, 0.5 и 1.

Например, индукционные счетчики энергии имеют ошибку 2%. Срок их службы до 25 лет. Если ночью напряжение будет минимальным, точность снизится.

В ближайшее время будет принят закон РФ, который гласит, что счетчики электроэнергии могут использоваться с классом точности не более 1%. Поэтому, если сейчас перед вами стоит выбор, примите во внимание этот факт.

Однофазный или трехфазный

Еще один нюанс, который необходимо учитывать при выборе электросчетчика, — фазовый.Этот параметр определяет используемую вами электросеть. Если к вводной машине подключен провод с двумя жилами, то он однофазный, соответственно выбирайте однофазный тип на 220В. Если провод состоит из четырех жил, то потребуется трехфазный тип с напряжением 380В. Напряжение в обоих случаях указано на панели приборов.

Трехфазный счетчик также может быть установлен на одну фазу. В этом случае замеры будут правильными. Единственная разница в стоимости.Трехфазный агрегат дороже.

Для выравнивания пиков потребления электроэнергии введена многотарифная система учета. В частности, двухставочный тариф поощряет использование электроэнергии в основном в ночное время. В этот период снижается стоимость потребляемой электроэнергии. Исходя из этого факта, обязательно проанализируйте, в какое время суток вы в основном будете много потреблять электроэнергию.

Например, если у вас есть электрические теплые полы и вы планируете использовать их в основном в ночное время, то двухтарифный счетчик поможет вам существенно сэкономить.Однако есть и обратная сторона медали — единая ставка более долговечна. Кроме того, для двухтарифных устройств в ближайшее время суточная стоимость электроэнергии будет выше, чем для однотарифных устройств.

При выборе однофазного счетчика срок его изготовления должен быть не более двух лет. Если этот показатель превышает 2 года, то такой счетчик не будет зарегистрирован. Более того, необходимо проверить устройство или даже приобрести новый. Что касается трехфазного устройства, то этот показатель еще меньше — до одного года.Дату выпуска можно найти в паспорте или на панели устройства.

Максимальный и номинальный (базовый) ток

Еще один нюанс, который учитывается при выборе счетчика, — это номинальный и максимальный ток. Итак, чтобы узнать максимальный ток, посмотрите проект блока питания, в котором указан максимальный входной ток на автомате. Если проводится банальная замена счетчика электроэнергии, то посмотрите этот показатель на старом приборе. Выберите новый с высоким максимальным номинальным током.То есть, если у вас есть вводный автомат на 32А, то вам понадобится новый агрегат на менее 40А.

Итак, исходя из этой информации, вы уже можете приблизительно узнать, какой счетчик потребляемой электроэнергии понадобится для дома или для квартиры. Надеемся, что предоставленная информация поможет вам в этом разобраться. дело хитрое … Чтобы помочь правильно выбрать счетчик электроэнергии, дополнительно предлагаем посмотреть видео.

Видео

Сегодня поговорим о приборах учета и о том, какой электросчетчик лучше поставить в квартире.Теоретически счетчик — это зона ответственности компании, которая продает вам электроэнергию, но на практике этот вопрос должны решать жильцы дома или квартиры. Вы обязаны иметь прибор учета и заменять его по мере необходимости, например, если он старый и не соответствует современным требованиям.

И тут возникает большой вопрос — как выбрать электросчетчик на квартиру? Если они, как комары летом, не в счет. Навскидку любой опытный электрик подскажет пару десятков фирм-производителей из России и соседних братских республик.

Но, даже самые крутые из нас не вспомнят все типы, ведь названий более четырехсот. И это без импортных счетчиков электроэнергии из Европы. Короче, глаза разбегаются и голова кружится, если нужно купить электросчетчик на квартиру, да и то цена — момент второстепенный.

Итак, мы решили написать инструкцию, как выбрать счетчик электроэнергии для квартиры или дома.

1. Счетчик электроэнергии в квартире — дизайн и характеристики

Чтобы понять, как выбрать, нужно знать, что выбираем мы.Как сказал кролик в Винни-Пухе: «Я могу быть другим!», Вот такая же картинка со счетчиками.

Индукционные и электронные

В первую очередь, приборы учета делятся по конструкции.

Индукционный счетчик изобретен очень давно и до недавнего времени использовался только он. Это всем знакомый дисковый аппарат, который стоит на участке или прямо в квартире. Внутри такого устройства находятся две магнитные катушки, тока и напряжения. Их магнитное поле вращает диск, подключенный к счетному механизму, который учитывает используемые киловатты.

Отличительной особенностью индукционного счетчика является надежность и длительный срок службы. По паспорту это не менее 15 лет, но на самом деле такие «электрические счетчики» спокойно работают 30-50 лет. Но точность измерения слабовата, как говорится, ловится только крупная рыба, а слабый груз не попадает.

Электронный счетчик измеряет расход напрямую и появился не так давно. В нем нет движущихся измерительных частей, данные о расходе отображаются на табло индикатора.Электронный регистратор может хранить цифры для потребления и передавать их, например, в автоматизированные системы «Умный дом».

Производители обещают, что проработают минимум 10-15 лет, но пока ни один из них не дожил до этого возраста, они появились недавно. По поводу надежности можно сказать, что электроника может глючить, но в целом, если все сделано хорошо, работает так же.

Однофазный или трехфазный счетчик для квартиры

Поскольку электрические сети однофазные, номинальным напряжением 220 В и трехфазные с напряжением 380 В, то счетчики выпускаются разных типов.

Такой прибор умеет считать электричество по 4 тарифам. Максимальный ток 60А легко покроет до 10 киловатт нагрузки бытовой техники. Межповерочный интервал 16 лет, гарантия 6, срок службы 30. Такой счетчик можно подключить к компьютеру и удаленно передавать данные учета. А для контроля нагрузки в разных тарифных зонах поставьте УЗО. Чтобы энергоемкое оборудование не включалось автономно в часы самых дорогих пиковых нагрузок.

Трехфазный счетчик Меркурий для частного дома

Меркурий 231 AM-01 Меркурий 231 AT-01 Меркурий 230 AM-01 Меркурий 230 ART-01

Имеет класс точности 1.0 и межповерочный интервал 10 лет. Одно- и многотарифные счетчики серии 230 и 231 подходят для учета активной энергии. Для учета активной, реактивной и полной нагрузки полезны устройства серий 230, 234, 236 и AR.

Электросчетчики Энергомера

Производятся на одноименных электротехнических заводах. Компания работает более 20 лет, и продукция отлично прошла проверку на надежность. Базовый класс точности 1.0, межповерочный интервал 16 лет, гарантия 5 лет и срок службы до 30 лет.

Однофазные однофазные счетчики Счетчик энергии Серия CE 101

Счетчик энергии CE101 R5 Счетчик энергии CE101 S6 145M6 Счетчик энергии CE 101 S6 145

Они отслеживают активную электроэнергию при максимальном токе 60 / 100А. Рассчитан на 220 тысяч часов работы. Конструкция измерительного шунта обеспечивает высокую точность и устойчивость прибора к электромагнитным помехам.Счетчики серии CE 101 выпускаются в корпусах различных вариантов как для монтажа на DIN-рейку, так и на плоскости под болты.

Многотарифный однофазный счетчик электроэнергии CE 102

Он может измерять потребление на четырех уровнях и передавать данные. Результаты сохраняются в энергонезависимой памяти и не теряются при обесточивании счетчика. Также возможно снятие накопленных показаний с устройства без сетевого напряжения. Производитель выпускает оборудование в корпусах разных типов для установки в панелях на болтах или на DIN-рейке.Счетчик хорошо защищен от механических воздействий и пытается «взломать данные» с помощью магнита.

Трехфазные счетчики Энергомера в частном доме

Предназначены для учета различных типов нагрузки в трехфазных цепях. Считайте активную энергию, реактивную и полную. Рассчитан на ток 60 / 100А, может подключаться напрямую или через трансформатор тока. Межповерочный интервал 16 лет, гарантия 4 года и срок службы 30 лет.

Энергомера ЦЭ6803В 1 М7 П31 Энергомера ЦЭ6803В 1 М7 П32 Энергометр CE300 R31 145-J Энергометр CE300 R31 043-J

Для однотарифного учета разработаны трехфазные счетчики электроэнергии серий СЕ300, СЕ302 и ЦЭ6803В.Монтаж на болтах или на DIN-рейке, в зависимости от типа корпуса. Оборудование серий CE301, 303, 304 подходит для многотарифного учета.

Энергометр CE301 R33 145-JAZ Энергометр CE301 R33 146-JAZ Энергометр CE301 R33 043-JAZ Энергометр CE303 R33 745-JAZ

Электросчетчики Нева

Производятся компанией ТАИПИТ, отличаются удобным дизайном корпуса, есть узкие модели на рейке, которые подходят для сборки модульных распределительных щитов.Базовый класс точности 1.0, период перекалибровки 16 лет, гарантия 5 лет, срок службы 30 лет.

Счетчик однофазный однофазный Нева серии 101-105

НЕВА 101 НЕВА 105 НЕВА 102 НЕВА 103

Подходит для хозяйственного учета в квартирах и домах. Рассчитан на токи от 40 до 80 А.Их монтируют на рейку или на поверхность доски с помощью болтов. Оборудование имеет прочный корпус и современный дизайн.

Трехфазный счетчик Нева для дачи

NEVA 301 NEVA 306 60 NEVA 303 NEVA 306100

Для установки в трехфазной сети полезные приборы серии Нева 301, 303, 306 для однократного учета.Их можно установить напрямую или через трансформатор. Максимальный ток в сети 60 / 100А, при подключении трансформатора 7,5 / 10А. Корпуса счетчиков предназначены для крепления на DIN-рейку или винты.

Электросчетчики ABB

Однофазный многотарифный счетчик ABB FBU-11205 устанавливается в сети с нагрузкой до 80 Ампер. Учет ведется по двум тарифам, с хранением и передачей данных через инфракрасный порт.

Все оборудование имеет российские сертификаты соответствия, межповерочный интервал 16 лет, срок службы 30 лет, гарантия до 5 лет.

8. Какой электросчетчик лучше поставить в квартире — лучший вариант

Понятно, что я хочу установить лучший счетчик, поэтому скажем несколько слов о лучшем варианте … С одной стороны, такие рекомендации являются личными предпочтениями электрика, с другой — основаны на опыте установки счетчиков. Когда монтируешь 2-3 сотни устройств в год, узнаешь их, как говорится, и в профиль, и спереди.

Меркурий 230 АМ-02

Меркурий 230 АРТ-02 Меркурий 231 АТ-01 Энергомера СЕ 301

Эти модели рассчитывают потребляемую мощность в трехфазных цепях в одном или двух направлениях.Класс точности 0,5-1,0, максимальная токовая нагрузка 60-100 Ампер. Подключение как напрямую, так и через трансформаторы тока. Установка на DIN-рейку или в щит с болтами. Предназначен для учета активной энергии (модели 231 АТ-01, СЕ 301) или активной и реактивной (230 АРТ-01, 230 АРТ-02). Многотарифный трехфазный счетчик может работать как автономно, так и в составе автоматизированной системы.

Важно! Выбор оптимальной модели счетчика должен соответствовать рекомендованным производителями у вашего поставщика электроэнергии.Например, «Мосэнергосбыт» предлагает установить в квартире счетчики «Меркурий» и «Энергомера». «Петроэлектросбыт» отдает предпочтение продукции компаний «Тайпит» (Невские счетчики) и «Энергомера». Если вы не живете в столицах, требования могут быть другими. Проверьте их на местном веб-сайте по продаже энергии или в их офисе.

9. Подводя итоги

На сайте интернет-магазина представлены качественные электросчетчики в широком ассортименте российского и европейского производства. Все сделано по ГОСТам, с правильной документацией и действующим сроком поверки

Заходите и выбирайте свой счетчик!

Спросите, что непонятно или просто интересно.Как говорят в Одессе — «нам еще есть что вам сказать!».

При необходимости соберем и доставим под ключ монтажный комплект от счетчика до din-рейки и крепежа. Учтем Ваши пожелания по цене и предпочтения по «брендам и фирмам».

Звоните, спрашивайте! Телефоны

Как выбрать трехфазный счетчик. Как выбрать электросчетчик на квартиру

Любой дом сегодня оборудован счетчиками электроэнергии.В старых домах это черные механические устройства советского типа. Именно они требуются поставщикам электроэнергии, мотивируя это требованием низкой точности «старых» счетчиков.

Однако, какой счетчик лучше для квартиры — решать потребителю. Естественно, остановимся на технических возможностях домашней сети.

Виды индивидуальных приборов учета электроэнергии

Счетчик потребления электроэнергии следует устанавливать в любом помещении, куда подведено электричество — квартире, частном доме, гараже.

Установка таких приборов учета (ПУ) необходима для контроля энергопотребления, расчета платежей за.

Квартиры и дома оборудованы ПУ при вводе в эксплуатацию .

В некоторых случаях может понадобиться:

  • устройство вышло из строя;
  • собственник помещения хочет перенести счетчик в другое место и одновременно поменять его на новый;
  • ПУ, по мнению жителей, «накручивает» лишние киловатты.

Кроме того, поставщик может потребовать замены. Мотивация такая: старые счетчики не умеют учитывать потребление электроэнергии в малых объемах, например, контрольные лампы на телевизоре, зарядном устройстве.

Класс точности 2,5, который присущ старым моделям ПУ, не позволяет отслеживать потребление в режиме ожидания.

Новые модели имеют более высокий класс точности — от 0,5 до 2 … Именно их навязчиво рекомендуют к установке предприятия ЖКХ, делая упор на их высокую точность, долговечность (хотя это спорный вопрос) .

В странах Европы такая массовая замена давно прошла и «новые» счетчики составляют почти 95% от общего количества ПУ в домах и квартирах.

Виды ПУ электричества

Механические (индукционные) — они были в любой советской квартире. Он работает по принципу биллинга: каждый оборот диска регистрирует определенное количество потребляемой энергии.

Долговечность такого ПУ проверена годами: хотя гарантийный срок службы, указанный в техпаспорте, составляет 15 лет, многие используют это устройство более полувека без ухудшения технических характеристик.

Электронный ПУ — более современное устройство … В однофазных моделях программируются определенные периоды времени, в течение которых производится расчет разных тарифов … Соответственно, такие счетчики делятся на один, два и даже больше тарифов.

Электронные ПУ

, в свою очередь, делятся на следующие типы:

  1. Однофазные и двухфазные счетчики электроэнергии чаще всего используются для подключения к жилью, — квартирам и частным домам — небольшим офисам, магазинам.Номинальная мощность — от 3 до 7 кВт, напряжение 220 В. Устройство рассчитано на ток 13–32А.
  2. Трехфазный производить измерения — 380В, 50Гц. Их применяют в населенных пунктах, где ввод электроэнергии на определенную территорию возможен только по трехфазной системе. Также устанавливается на предприятиях, в зданиях коммунального хозяйства.

По способу подключения счетчики подразделяются на ПУ:

  • прямое подключение — подключаются напрямую к сети;
  • косвенное включение — подключается через трансформаторы, а не напрямую.

Какой счетчик лучше поставить в квартире?

Сегодня разрешена установка как механических, так и электронных моделей … Чтобы определиться с покупкой, необходимо оценить Преимущества каждого из счетчиков.

Индукционная УЕ:

  • низкая стоимость;
  • надежность, проверенная временем;
  • быстрая и простая установка.

Электронный счетчик:

  • малые габариты устройства;
  • высокие показатели точности измерения;
  • многотарифный и удобный для чтения абонентом.

Но есть еще минуса :

  1. Механический счетчик занимает больше места, не учитывает энергопотребление в режиме ожидания (это, скорее, минус для поставщика).
  2. Электронная модель значительно дороже и имеет низкий гарантированный срок службы.

В квартирах акцент чаще всего делается на подключение однофазных счетчиков электроэнергии, которые ставятся взамен старых индукционных опций.Они имеют довольно высокий класс точности, но стоят на дешевле трехфазных моделей .

Трехфазные счетчики электроэнергии можно устанавливать и в многоквартирных домах, но подключение их производится не индивидуально, а на весь дом в целом.

Выбирая счетчик для квартиры, стоит обратить внимание на следующие моменты:

  1. Узнайте тип сети. Он указан на старом ПУ. Для однофазного — 220/230 В, двухфазного — 220/380 В.
  2. Все счетчики, продаваемые в открытом доступе, должны иметь паспорт и опломбироваться.
  3. Узнайте класс точности. Для квартиры нормой будет считаться значение 1,5-2%.

Какой счетчик выбрать: одно- или двухтарифный?

Перед покупкой ПУ, посетите организацию — поставщика электроэнергии … Там необходимо узнать, какие суточные ставки используются сегодня в разные периоды времени и используются ли они вообще.

Счетчики однотарифные учитывают израсходованное количество энергии равномерно, без учета времени суток.

Но двухтарифный позволяет, благодаря встроенным часам, производить учета электроэнергии в определенные часы .

Они созданы специально для того, чтобы выровнять нагрузку, снизить ее в часы пик и мотивировать абонентов использовать электроэнергию в ночное время.

Двухтактный счетчик дает реальную экономию. Например, в столице в 2015 году установлены следующие дифференцированные тарифы на электроэнергию:

  • если установлена ​​газовая плита, то за однотарифную ПС придется заплатить 4.68 руб. За киловатт, а при двухтарифном — 4,91 руб. Днем и 1,26 руб. Ночью;
  • , если плита электрическая, разница еще заметнее: счетчик однотарифный — 3,44 рубля, счетчик двутаритовый — днем ​​3,44, ночью 0,88.

Размер тарифов определяется местными властями и существенно различается по регионам … При его определении учитывается острота проблемы загруженности сети, что особенно актуально для мегаполисов.

Таким образом, в Санкт-Петербурге «ночной» тариф составляет всего 1,61 рубля, а «дневной» тариф — 3 с половиной рубля.

Куда подключить счетчик и можно ли это сделать самому?

Если это случится, то самострелить старый счетчик невозможно, так как пломба будет повреждена. Данные старого и нового устройства будут использоваться для расчета потребленной электроэнергии в текущем месяце.

Видео: Одно- или двухтарифные счетчики электроэнергии?

Видео показывает разницу между однотарифными и двухтарифными счетчиками.

Сравнивает, как рассчитываются тарифы в зависимости от выбранного счетчика электроэнергии. Даются советы, какое устройство хозяину лучше и выгоднее установить в своей квартире.

Обновлено: 03.09.2018 14:44:57

Эксперт: Борис Мендель

Современному поколению сложно представить, что во времена Советского Союза люди потребляли электроэнергию без учета этого. Сегодня на отечественном рынке существует такой богатый ассортимент электросчетчиков, что нет ничего удивительного в том, чтобы запутаться.Они различаются по цене, размеру, дизайну и назначению. Задача осложняется еще и тем, что с каждым годом все больше требований к приборам учета электроэнергии предъявляются контролирующими органами. Мы идем к тому, что скоро специалисты Энергонадзора смогут контролировать каждого пользователя, не выходя из уютного кабинета. Первые автоматизированные системы уже запущены, и информацию со счетчиков потребителей можно получать удаленно. Советы наших специалистов помогут пользователям сделать правильный выбор.

Как выбрать счетчик электроэнергии

  1. Сеть. На первом этапе необходимо определиться, в какой сети будет установлен счетчик электроэнергии. Есть однофазные модели (220 В), а есть устройства для электросети (380 В).
  2. Тарифы. Стоимость одного киловатта электроэнергии во многом зависит от времени суток. При пиковой нагрузке цена достигает максимума, а в ночное время стоимость электроэнергии минимальна.Если потребитель может воспользоваться этим моментом, стоит выбрать многотарифный счетчик.
  3. Точность измерений . Самым важным фактором при выборе подходящего прибора будет точность измерения. Если новый счетчик показывает вдвое больше, чем старый, это вряд ли обрадует владельцев дома или квартиры.
  4. Производитель … Бытовая техника стала самой популярной среди покупателей. Они превосходят импортные аналоги не только по цене, но и по неприхотливости, простоте и долговечности.

На наш обзор удалось выделить 12 лучших электросчетчиков. Некоторые из них предназначены для бытовых нужд, другие востребованы в промышленном секторе. Для объективного отбора учитывались следующие критерии:

  1. технические характеристики;
  2. доступность;
  3. оценка экспертного сообщества;
  4. Отзывов пользователей:
  5. .

Рейтинг лучших счетчиков электроэнергии

Номинация место Название продукта цена
Лучшие счетчики электроэнергии однофазные одноразмерные 1 707 ₽
2 665 ₽
3 709 ₽
Лучшие однофазные многотарифные счетчики ЭЛЕКТРОЭНЕРГИИ 1 6220 ₽
2 1 879 ₽
3 1 056 ₽
4 1 624 ₽
Лучшие трехфазные счетчики электроэнергии 1 33060 ₽
2 3 489 ₽
3 3 510 ₽
4 3 880 ₽
5 2 459 ₽

Лучшие однофазные односкоростные электросчетчики

Владельцы домов и квартир чаще всего пользуются простейшими однофазными и одноразмерными счетчиками.Лидирующие позиции в этом сегменте занимают российские производители. Эксперты отметили несколько качественных моделей.

Точность показаний и надежность стали главными козырями электросчетчика Энергомер СЕ 101 R5 145 в борьбе за первое место в рейтинге. Эти качества получили высокую оценку специалистов, о них часто упоминают на форумах. Устройство предназначено для учета электроэнергии в бытовой сети (220 В). Надежность модели обеспечивается прочным корпусом, а крепление осуществляется на DIN-рейку.Отечественное изделие отличается компактными габаритами (110х89х72,5 мм), а его вес составляет всего 400 г. Диапазон рабочих температур от -30С до + 70 ° С.

Пользователи положительно оценивают простоту использования, компактные размеры, точность и дизайн. Некоторые потребители жалуются на короткий срок службы.

Достоинство
недостатки

Счетчик Incotex Mercury 201.5 отличается от победителя рейтинга более доступной ценой. Данная модель предназначена для учета электроэнергии в однофазной сети, имеет первый класс точности.Безвинтовой корпус предотвращает проникновение внутрь посторонних лиц; производитель выбрал способ крепления на DIN-рейку. Устройство способно работать в широком диапазоне температур (-40 … + 55 ° C), что значительно расширяет область применения. Счетчик примерно похож на лидера по габаритам и весу, но счетчик у модели механический.

Эксперты также отдали устройству второе место за недостаточную надежность.Многие пользователи жалуются на быструю поломку, некоторые потребители отмечают повышенное количество измеряемой электроэнергии.

Достоинство
недостатки
  • завышает показания;
  • хрупкость.

Лучшую цену на однофазный счетчик предлагает отечественный производитель Typeit. Модель Нева 103 1СО имеет красивый внешний вид, современную электронную начинку. Снимать показания удобно благодаря понятному электромеханическому устройству.Показания можно снимать с панели приборов даже при отсутствии питания. Производитель оснастил устройство креплением на DIN-рейку. В отличие от конкурентов, счетчик имеет надежный зажимной узел, в котором кронштейны фиксируются болтами. Все эти качества позволили продукту попасть в тройку лидеров рейтинга.

Пользователи обнаружили недочеты во время работы. Прежде всего, прибор завышает показания, что можно объяснить неправильной настройкой. А умная гарантийная система не позволит вернуть счетчик в случае поломки.

Достоинство
  • низкая цена;
  • надежный зажимной узел;
  • большое число на табло.
недостатки
  • завышает показания;
  • продуманная гарантия.

Лучшие однофазные многотарифные электросчетчики

В ряде регионов наблюдается значительная разница дневных и ночных тарифов. Следовательно, можно сэкономить на потреблении электроэнергии, установив многотарифные счетчики.Специалисты выделили несколько подходящих устройств.

Шведский двухтарифный счетчик Abb FbB 11205-108 предназначен для однофазной сети с силой тока от 10 до 80 А. Многофункциональное устройство позволяет не только вести учет потребленной электроэнергии по двум тарифам. В нем есть часы, на которых указывается точное время и дата, а переключение тарифов можно настроить по расписанию. Корпус устройства надежно защищен от влаги и пыли; DIN-рейка используется для монтажа.

Длительная бесперебойная работа устройства стала главной причиной побед в нашем рейтинге. Многие пользователи оценили надежность, компактность и точность измерений. Шведский счетчик быстро окупается, несмотря на высокую цену … Иногда возникают проблемы с установкой двухтарифного учета, но все вопросы решаются с помощью энергетиков.

Достоинство
  • качественное изготовление;
  • элегантный внешний вид;
  • многофункциональность;
  • бесперебойная работа.
недостатки

Счетчик Меркурий 200.02 отечественной компании Intotex отличается быстрой окупаемостью. Сочетание разумной цены и многотарифного учета позволяет домовладельцам существенно сэкономить. Наиболее рациональным решением будет приобретение данного устройства для пользователей, у которых в доме или квартире есть мощные отопительные приборы, например, бойлер, электрокотел или теплый пол. Производитель предусмотрел возможность подключения своего продукта к автоматизированной системе учета.Для этого в устройстве есть модем PLC. Запоминается ежемесячный расход электроэнергии, что может быть очень полезно в спорные моменты с надзорными органами.

К недостаткам модели специалисты

причисляют внушительные габариты, а также отсутствие подсветки.

Достоинство
недостатки
  • большие габариты;
  • отсутствие подсветки.

EKF Skat 105E / 1-5 (60) TOI4 многотарифный

Почетное третье место в рейтинге в категории многотарифных однофазных счетчиков занимает модель EKF Skat 105E / 1-5 (60) TOI4.Предназначен для установки внутри помещений, где температура укладывается в диапазон -30 … + 55 ° С. Область применения устройства — жилые дома, квартиры, гаражи и офисы. Эксперты выделили такие достоинства счетчика, как низкое энергопотребление, защита от скачков напряжения и мощных импульсных помех, технологический запас по классу точности, долговечность, а также пятилетняя гарантия производителя. Универсальное крепление позволяет устанавливать как на DIN-рейку, так и на традиционную панель.

Пользователи довольны невысокой ценой устройства, простотой установки и эксплуатации. По функциональному наполнению и габаритам аппарат уступает лидерам.

Достоинство
  • низкая цена;
  • 5-летняя гарантия;
  • низкое энергопотребление;
  • универсальное крепление.
недостатки
  • скромное функциональное наполнение.

Счетчик электроэнергии CE102M S7 145-СП попал в наш рейтинг благодаря оптимальному сочетанию цены и качества.Модель отмечена премией «Товар года России». Устройство имеет ряд современных опций. На дисплее четко отображается вся необходимая информация, а продолжительность отображения тарифов можно регулировать независимо. Это упрощает сбор данных, особенно для пожилых людей. В памяти устройства можно хранить всю информацию об учете электроэнергии за прошедший год, причем данные сохраняются даже после длительного отключения от сети. Производитель предусмотрел возможность подключения счетчика к автоматизированной системе учета.

Привлекательным моментом для пользователей является не только невысокая стоимость, но и гарантия 5 лет. Модель не позволила попасть в тройку лидеров низкого уровня надежности.

Достоинство
недостатки
  • незащищенность;
  • хромает сборка.

Лучшие трехфазные счетчики электроэнергии

Владельцы загородных домов, мастерских, СТО, а также руководители крупных предприятий обращают внимание на трехфазные счетчики электроэнергии.При правильном выборе можно неплохо сэкономить на электричестве. Некоторым лучше выбрать однотарифную модель, а другим — многотарифную.

Отличительной чертой французских трехфазных счетчиков Schneider Electric iEM3000 является высокая точность показаний. Это качество особенно ценится в центрах обработки данных, в промышленном и строительном секторах, где много электроэнергии. Модель оснащена всеми современными функциями, что упрощает снятие показаний для потребителя.Устройство может быть интегрировано в систему автоматической раздачи благодаря специальному соединению Smartlink. Устройство монтируется в электрическом шкафу с помощью DIN-рейки.

За точность показаний, бесперебойную работу и долговечность счетчик становится победителем рейтинга. Пользователи полностью довольны его работой, только цена высока для обычных владельцев дома и квартиры.

Достоинство
  • высокая точность показаний;
  • широкий функционал;
  • надежность и долговечность.
недостатки

Счетчик электроэнергии бытовой Меркурий 231 АТ-01 занял второе место в рейтинге по доступной цене и наличию интерфейса IRDA. Этот симбиоз позволяет владельцам магазинов, малому бизнесу или мастерским быстро окупить свои вложения. А еще счетчик можно приспособить к новым условиям. нормативно-правовая база без вскрытия устройства и без отключения питания. Вы можете настроить работу модели на 2-4 разных тарифа с учетом 16 дневных зон.В памяти устройства есть журнал, в котором хранится информация за последние 11 месяцев. Устройство оснащено двумя уровнями защиты от проникновения.

Пользователи отмечают простоту и удобство использования счетчика. Автоматическая самодиагностика своевременно обнаруживает проблемы на ранней стадии. Обратной стороной модели является то, что измеряется только активная энергия.

Достоинство
  • доступная цена;
  • беспроводной доступ к данным;
  • надежность и эстетичный дизайн.
недостатки
  • не считывает реактивную энергию.

Владельцам домов и мастерских, которые работают по одному временному тарифу, стоит обратить внимание на трехфазный счетчик электроэнергии CE300 R31 043-J. Это доступное по цене устройство оснащено ЖК-экраном, на котором отображаются данные о потребляемой мощности. Устройство подключается непосредственно к электросети или используется в качестве промежуточного звена с трансформатором. Отечественный прибор, созданный с учетом суровой русской зимы, сохраняет работоспособность даже при -40 ° С.Модель будет исправно служить как в жилом доме, так и в неотапливаемых мастерских или гаражах. Несмотря на доступность, счетчик имеет современные опции, такие как DIN-рейка или защита от вторжений.

По отзывам пользователей, модель выгодно отличается ценой, простотой установки и неприхотливостью. Слабой стороной прибора стали частые ошибки в работе.

Достоинство
  • доступная цена;
  • ЖК-экран
  • ;
  • Учет энергии по двум направлениям.
недостатки

В нашу проверку попал еще один одноразрядный трехфазный счетчик электроэнергии. Это модель Энергомера CE300 R31 145-J. Устройство отлично зарекомендовало себя при работе в частных домах, небольших автомастерских и деревообрабатывающих мастерских. Устройство выполнено максимально простым, что положительно сказывается на цене. Класс точности (1), узкие клеммы для подключения проводов не позволили счетчику попасть в тройку лидеров рейтинга.Это последний недостаток, которым чаще всего недовольны пользователи.

Устройство не лишено досадных отказов, возникающих при падении напряжения в электросети. Поэтому в регионах с нестабильным электроснабжением необходимо будет дополнительно установить стабилизаторы.

Достоинство
  • низкая цена;
  • простота подключения и эксплуатации;
  • широкий температурный диапазон (-40 … + 60 ° С).
недостатки
  • прямое измерение;
  • узкие клеммы.

Инкотекс Меркурий 230 AM-03

Российский счетчик Меркурий 230 АМ-03 замыкает наш рейтинг трехфазных счетчиков электроэнергии. Эта модель также рассчитана на однотарифное энергопотребление, поэтому отличается простотой и надежностью. К тому же аппарат недорогой, это еще и дополнительный козырь в конкуренции на отечественном рынке.

Устройство несколько проигрывает лидерам рейтинга современности. Производитель оснастил счетчик электроэнергии аналоговым типом индикации, у него нет интерфейса.Учитывает активную энергию в одном направлении, есть блокиратор обратного хода, который не дает показаниям раскручиваться в обратную сторону … Световой индикатор сигнализирует о наличии тока красным цветом.

Достоинство
  • доступная цена;
  • 3-х летняя гарантия;
  • простота и надежность.
недостатки
  • аналоговая индикация;
  • скромное функциональное оснащение.

Внимание! Этот рейтинг является субъективным, не является рекламой и не служит руководством к покупке.Перед покупкой нужно посоветоваться со специалистом.

На лестнице возле двери лежит новый русский без сознания, рядом с полицией и электриком. Электрик:
— Да я его не трогал! Я закончил работу, позвонил в дверь и сказал: «Ладно, братан, счетчик включен …»

Ни для кого не секрет, что современную жизнь невозможно представить без электричества. Придает свет, тепло. Да и техника без него превратится в ненужную кучу металлолома.Но электрификация невозможна без приборов учета. Сегодня мы рассмотрим, какой счетчик электроэнергии лучше поставить в квартире, и разберем их классификацию. Также стоит понимать, сколько вам придется заплатить за тот или иной тип устройства. Попутно узнаем, чем отличаются одно-, двух- и трехтарифные приборы учета потребления электроэнергии.

Читайте в статье:

Области применения приборов учета электроэнергии

Приборы учета электроэнергии используются во всех сферах оказания коммунальных услуг.Любое помещение с отдельным вводом необходимо оборудовать счетчиком. Устройство электрической сети квартиры, дома или сооружения без такого устройства считается кражей и наказывается в административном, а иногда и в уголовном порядке.


Какой счетчик электроэнергии лучше поставить в квартире: разделение по типу конструкции

По типу конструкции эти приборы можно разделить на:

  • электронные;
  • индукционный (электромеханический).

Как определить, какой лучше поставить в квартиру? Рассмотрим подробно возможные варианты.

Положительные и отрицательные стороны электронного счетчика электроэнергии

Внешне отличить несложно — на передней панели находится жидкокристаллический дисплей, на котором отображаются данные расхода. Работа основана на прямом измерении электричества, которое учитывается микросхемой и остается в памяти устройства.


Такие электросчетчики обладают рядом преимуществ:

  • точное считывание информации, что вместе с памятью предотвращает хищение электроэнергии;
  • минимальная погрешность показаний;
  • возможность установки двух- или трехтарифного устройства.

Но при всех достоинствах, скажем о недостатках:

  • сильные колебания напряжения губительны для электронных электросчетчиков;
  • высокая цена;
  • не слишком надёжна и дорога в ремонте.

Плюсы и минусы индукционных электросчетчиков

Здесь потребленное электричество учитывается с помощью двух индукционных катушек, проходя через которые создает магнитное поле. Именно он крутит алюминиевый диск, и уже от него (с помощью шестерен) вращение передается роликам с цифрами.Рассмотрим преимущества и недостатки таких приборов:


Критерии выбора электросчетчиков: на что обращать внимание

Разберем, какой электросчетчик лучше поставить в квартире и на что обращать внимание.

Очень важно! Если вы уже приобрели счетчик, и он (по какой-то причине) не подошел, вы не сможете вернуть его обратно в магазин. Ведь в техпаспорте продавец уже поставил гарантийную пломбу, а это значит, что другой покупатель откажется от такого товара.


Выбор электросчетчика по количеству фаз

В бытовых сетях многоквартирных домов (за редким исключением) применяются однофазные электросчетчики. Исключение составляют квартиры, где есть электроплиты, требующие напряжения 380 В. В этом случае использование однофазных электросчетчиков проблематично. Это возможно только при подключении трех таких устройств, но тогда во входном щите не хватит места, а стоимость устройств будет внушительной.

Однофазные счетчики имеют 4 контактных зажима. Подключение к сети производится следующим образом: слева направо первая клемма — ввод фазного электрического провода, вторая — выход в квартиру. Следующая пара: третий контакт — нулевой вход, четвертый — нулевой выход. Подключение не составит труда, но потребует аккуратности и предельной осторожности.


Очень важно! Все работы, связанные с электричеством, проводятся только при снятом напряжении.Помните, что поражение электрическим током может привести к летальному исходу.

Количество выводов трехфазного счетчика — 8. Если разделить попарно, соединение будет следующим. Первая пара — это вход-выход фазы A, следующие две аналогичны по фазам B и C, последняя — нулевое ядро.

Говоря о том, какой электросчетчик лучше поставить в частном доме, следует исходить из напряжения, приложенного к конструкции. Если оно 380 В, то в трех однофазных приборах нет смысла.Дешевле установить трехфазный.


Класс точности электросчетчиков: что это такое

Все счетчики электроэнергии имеют свой класс точности (1, 2 или 3), каждый из которых имеет свою погрешность учета. В процентах это выглядит так:

  • 1-й класс — 0,2 ÷ 5%;
  • 2-й класс — 1 ÷ 2%;
  • 3 сорт — 2,5%.

Самым удобным для арендодателя будет установка счетчика второго класса. При этом следует понимать, что устройство первого класса дает меньше ошибок.Например, если установлен электросчетчик третьего класса, то при потреблении 100 кВт реально может быть от 75 до 125 кВт.


Сегодня класс 3 для учета не используется из-за большой погрешности. Если рассматривать разных потребителей, то требуемый класс точности для каждого будет следующим.

Количество тарифов: какой счетчик выбрать по этому параметру

Для начала разберемся, чем однотарифный прибор отличается от многотарифного.Единый тариф (может быть индукционным или электронным) не делит потребление электроэнергии на дневное, ночное или пиковое. Между тем, киловатты, потребляемые в ночное время, дешевле дневных, а в часы пик цена за киловатт еще ниже. Но не спешите делать вывод о том, что вам нужен такой прибор. Стоимость его намного выше.

Чтобы однофазный двухтарифный счетчик окупился, нужно использовать мощную бытовую технику (стиральную или посудомоечную машину, электроплиту, утюг) исключительно с 23 до 7 часов.В дневное время их можно включать очень редко. Только тогда через полгода или год (в зависимости от интенсивности использования бытовой техники) счетчик окупится и будет реальная экономия. Это касается и двухтарифных трехфазных счетчиков.


Как счетчики электроэнергии делятся по силе тока

Диапазон тока, в котором могут работать счетчики электроэнергии, зависит от количества фаз и технических характеристик устройства. Для однофазных этот диапазон составляет 5 ÷ 80 А, для трехфазных — 50 ÷ 100 А.Точные параметры указаны производителем в технической документации устройства.

Полезно знать! Стоимость счетчика электроэнергии зависит от ширины диапазона. Меньше разбега — меньшая цена.


Постановление 442 о замене счетчиков электроэнергии

4 мая 2012 года вступило в силу Постановление Правительства № 422. 30 декабря 2017 года он был дополнен и изменен. Данным постановлением регламентируются сроки замены счетчиков электроэнергии в квартирах, оплата эксплуатации приборов учета и их установка, обязательный минимальный класс точности и порядок обращения граждан, при желании, для замены счетчика в случае поломки или установки. более дорогой.

Главный вопрос, который беспокоит потребителя, — это срок службы электросчетчика. Есть ли разница по этому параметру между типами и марками приборов, и если да, то какой электросчетчик лучше поставить в квартире? Давайте разберемся сейчас.


Срок эксплуатации электросчетчика в квартире

Дополнением к Постановлению № 442 от 2017 года внесены корректировки в срок службы приборов учета. Сегодня ей 6 лет. Это относится к более старым устройствам.Для новых интервал поверки 10-30 лет. Эту информацию можно найти в технической документации устройства.

По истечении разрешенного срока эксплуатации электросчетчика его можно продолжать использовать до тех пор, пока энергосбытовая организация не выдаст приказ о его замене. Тогда его придется заменить.

Также важно, кто должен платить за замену счетчика. Постановление № 442 гласит, что замена осуществляется за счет домовладельца.Это означает, что в приватизированных квартирах он производится за счет собственника, а в помещениях, расположенных в соц. найм — за счет обслуживающей организации.


Другой вопрос, может ли собственник самостоятельно установить или заменить счетчик электроэнергии в квартире в случае поломки или желания установить многотарифный вместо однотарифного. Закон это позволяет, но есть нюансы в оформлении этих действий.

Необходимая документация и правила регистрации электросчетчиков

Перед заменой электросчетчика в квартире необходимо обратиться в сервисную организацию с письменным заявлением, приложив копию технического паспорта нового устройства и предоставив паспортные данные.После утверждения акта есть два пути — электрик в оговоренное время приезжает в квартиру и производит замену, либо хозяин меняет счетчик, передав снятый в сервисную компанию для подтверждения показаний. Там подписывается акт об установке электросчетчика с отметкой о лице, его изготовившем. Один экземпляр акта остается у собственника, второй — у представителя организации, обслуживающей местные электрические сети.


После самостоятельной сборки в оговоренный срок (не позднее месяца после установки счетчика электроэнергии) сервисная организация отправляет контроллер в квартиру.Он проверяет правильность подключения и пломбирует счетчик электроэнергии. Стоимость пломбирования зависит от решения обслуживающей организации. В некоторых регионах эта услуга предоставляется бесплатно.

Точность и надежность любой системы учета электроэнергии во многом зависит от правильного выбора прибора учета — электросчетчика.

Правильный выбор счетчика предполагает соответствие его технических характеристик условиям его эксплуатации и параметрам электрической сети.Рекомендуется выбирать прибор учета исходя из комбинации следующих факторов, перечисленных ниже.

Номинальное напряжение питания … Учет электроэнергии для потребителей, подключенных к однофазной сети (220), осуществляется с помощью однофазных электросчетчиков, для учета потребленной электроэнергии трехфазной сети (380 В) , соответственно, трехфазный.

Потребляемая мощность б. Максимальный ток современных счетчиков ограничен 100 А.В большинстве случаев при выборе однофазных приборов учета этот параметр не является решающим; современные средства измерений выпускаются с достаточно широким диапазоном номинального (максимального) тока от 5 А до 10 (100) А.

Так, для бытовых потребителей с суммарной мощностью нагрузки до 5 кВт счетчик номиналом 10 (40) А вполне подойдет (в скобках указано максимальное значение тока, при котором счетчик соответствует требованиям к точности).

Ориентиром при определении необходимого значения этого параметра может быть номинальный ток входного автоматического выключателя (разумеется, при правильном выборе последнего).

При выборе трехфазных устройств следует учитывать схему их подключения; для токов 75-100 А можно использовать счетчик прямого включения, выше — требуется применение трансформаторов тока, расширение диапазона измерения и подключение по определенной схеме.

Устройство и принцип работы прибора … При таком выборе часто возникает сложность — каким счетчикам отдать предпочтение: электронным или индукционным.

Для принятия оптимального решения необходимо учитывать технические условия, определяющие условия работы электронных и индукционных счетчиков, преимущества и недостатки каждого типа.

Очевидным преимуществом электронных устройств перед индукционными аналогами является, прежде всего, их большая функциональность.

Помимо расчета и отображения информации о потребленной электроэнергии на плате, в функционал многих моделей современных электронных приборов учета входят:

Возможность организации системы раздельного учета потребления электроэнергии по разным тарифам (многотарифный) в зависимости от времени суток. Данная функция будет востребована потребителями в регионах с дневными тарифными зонами.

Возможность работы при низких температурах … Если щит учета расположен в неотапливаемом помещении или на улице, то в качестве прибора учета следует использовать электронный счетчик электроэнергии, предварительно ознакомившись с заявленным производителем диапазоном допустимой температуры эксплуатации, указанной в документации.

Высокий класс точности — 0,2S, 0,5S и стабильность соблюдения заявленного его значения при малых или часто меняющихся нагрузках.

Возможность длительного хранения данных о потребленной электроэнергии, удаленного считывания (потребуются дополнительные цифровые интерфейсы), удаленного контроля несанкционированного доступа к устройству с целью хищения электроэнергии, использования в автоматизированных системах коммерческого учета электроэнергии (АСКУЭ).

Большая продолжительность MPI — интервал калибровки. Итак, для большинства однофазных электронных устройств это 12-16 лет.

Однако нельзя не отметить недостатки.Прежде всего, это значительно меньшая стойкость к перегрузкам по току, коротким замыканиям в сети, коммутационным перепадам напряжения. Еще можно добавить, пусть и незначительно, но все же большую стоимость электроники по сравнению с индукционными приборами примерно на один функционал.

Способ монтажа (относится только к электронным счетчикам). Возможны два способа крепления: на DIN-рейку или с помощью шурупов. Чтобы избежать трудностей при установке, необходимо подбирать электросчетчик с подходящим креплением исходя из конструктивных особенностей платы учета — наличия DIN-рейки или отверстий для крепления саморезов.

Сегодня поговорим о приборах учета и о том, какой электросчетчик лучше поставить в квартире. Теоретически счетчик — это зона ответственности компании, которая продает вам электроэнергию, но на практике этот вопрос должны решать жильцы дома или квартиры. Вам необходимо иметь прибор учета и заменять его по мере необходимости, например, если он старый и современные требования не отвечают.

И тут возникает большой вопрос — как выбрать электросчетчик на квартиру? Если они, как комары летом, не в счет.Навскидку любой опытный электрик подскажет пару десятков фирм-производителей из России и соседних братских республик.

Но, даже самые крутые из нас не вспомнят все типы, ведь названий более четырехсот. И это без импортных счетчиков электроэнергии из Европы. Короче, глаза разбегаются и голова кружится, если нужно купить электросчетчик на квартиру, да и то цена момент второстепенный.

Итак, мы решили написать инструкцию, как выбрать счетчик электроэнергии для квартиры или дома.

1. Счетчик электроэнергии в квартире — дизайн и характеристики

Чтобы понять, как выбрать, нужно знать, что выбираем мы. Как сказал кролик в Винни-Пухе: «Я могу быть другим!», Вот такая же картинка со счетчиками.

Индукционные и электронные

В первую очередь, приборы учета делятся по конструкции.

Индукционный счетчик изобретен очень давно и до недавнего времени использовался только он. Это всем знакомый дисковый аппарат, который стоит на участке или прямо в квартире.Внутри такого устройства находятся две магнитные катушки, тока и напряжения. Их магнитное поле вращает диск, подключенный к счетному механизму, который учитывает используемые киловатты.

Отличительная черта индукционного счетчика — надежность и длительный срок службы. По паспорту это не менее 15 лет, но на самом деле такие «электрические счетчики» спокойно работают 30-50 лет. Но точность измерения слабовата, как говорится, ловится только крупная рыба, а слабый груз не попадает.

Электронный счетчик измеряет расход напрямую и появился не так давно. В нем нет движущихся измерительных частей, данные о расходе отображаются на табло индикатора. Электронный регистратор может хранить данные о потреблении и передавать их, например, в автоматизированные системы «умный дом».

Производители обещают, что проработают минимум 10-15 лет, но пока ни один из них не дожил до этого возраста, они появились недавно. По поводу надежности можно сказать, что электроника может глючить, но в целом, если все сделано хорошо, работает так же.

Однофазный или трехфазный счетчик для квартиры

Поскольку Электроэнергия в сети однофазная, с номинальным напряжением 220 В и трехфазная с напряжением 380 В, то счетчики производятся разные типы.

Такой прибор умеет считать электричество по 4 тарифам. Максимальный ток 60А с легкостью покроет нагрузку до 10 киловатт бытовой техники … Межповерочный интервал 16 лет, гарантия 6, срок службы 30. Такой счетчик можно подключить к компьютеру и удаленно передавать данные учета.А для контроля нагрузки в разных тарифных зонах поставьте УЗО. Чтобы энергоемкое оборудование не включалось автономно в часы самых дорогих пиковых нагрузок.

Трехфазный счетчик Меркурий для частного дома

Меркурий 231 AM-01 Меркурий 231 AT-01 Меркурий 230 AM-01 Меркурий 230 ART-01

Имеет класс точности 1.0 и межповерочный интервал 10 лет. Одно- и многотарифные счетчики серии 230 и 231 подходят для учета активной энергии. Для измерения активной, реактивной и полной нагрузки подходят устройства серии 230, 234, 236 и AR.

Электросчетчики Энергомера

Производятся на одноименных электротехнических заводах. Компания работает более 20 лет, и продукция отлично прошла проверку на надежность. Базовый класс точности 1.0, межповерочный интервал 16 лет, гарантия 5 лет и срок службы до 30 лет.

Счетчики однофазные одноразмерные Энергомер серии СЕ 101

Счетчик энергии CE101 R5 Счетчик энергии CE101 S6 145M6 Счетчик энергии CE 101 S6 145

Они отслеживают активную электроэнергию при максимальном токе 60 / 100А. Рассчитан на 220 тысяч часов работы. Конструкция измерительного шунта обеспечивает высокую точность и устойчивость к электромагнитным помехам.Счетчики серии CE 101 выпускаются в корпусах различных вариантов как для монтажа на DIN-рейку, так и на плоскости под болты.

Многотарифный однофазный счетчик электроэнергии CE 102

Он может измерять потребление на четырех уровнях и передавать данные. Результаты сохраняются в энергонезависимой памяти и не теряются при обесточивании счетчика. Также возможно снятие накопленных показаний с устройства без сетевого напряжения. Производитель выпускает оборудование в корпусах разных типов для установки в панелях на болтах или на DIN-рейке.Счетчик хорошо защищен от механических воздействий и пытается «взломать данные» с помощью магнита.

Трехфазные счетчики Энергомера в частном доме

Предназначены для учета различных типов нагрузки в трехфазных цепях. Они учитывают активную энергию, реактивную и общую. Рассчитан на ток 60 / 100А, может подключаться напрямую или через трансформатор тока. Межповерочный интервал 16 лет, гарантия 4 года и срок службы 30 лет.

Энергомера ЦЭ6803В 1 М7 П31 Энергомера ЦЭ6803В 1 М7 П32 Энергометр CE300 R31 145-J Энергометр CE300 R31 043-J

Для однотарифного учета разработаны трехфазные счетчики электроэнергии серий СЕ300, СЕ302 и ЦЭ6803В. Монтаж на болтах или на DIN-рейке, в зависимости от типа корпуса. Оборудование серий CE301, 303, 304 подходит для многотарифного учета.

Энергометр CE301 R33 145-JAZ Энергометр CE301 R33 146-JAZ Энергометр CE301 R33 043-JAZ Энергометр CE303 R33 745-JAZ

Электросчетчики Нева

Производятся компанией «ТАИПИТ», отличаются удобной конструкцией корпуса, есть узкие рельсовые модели, которые подходят для сборки модульных распределительных щитов.Базовый класс точности 1.0, период перекалибровки 16 лет, гарантия 5 лет, срок службы 30 лет.

Счетчик однофазный однофазный Нева серии 101-105

НЕВА 101 НЕВА 105 НЕВА 102 НЕВА 103

Подходит для хозяйственного учета в квартирах и домах. Рассчитан на токи от 40 до 80 А.Их монтируют на рейку или на поверхность щита с помощью болтов. Оборудование имеет прочный корпус и современный дизайн.

Трехфазный счетчик Нева для дачи

NEVA 301 NEVA 306 60 NEVA 303 NEVA 306100

Для установки в трехфазной сети полезные приборы серии Нева 301, 303, 306 для однократного учета.Их можно установить напрямую или через трансформатор. Максимальный ток в сети 60 / 100А, при подключении трансформатора 7,5 / 10А. Корпуса счетчиков предназначены для крепления на DIN-рейку или винты.

Электросчетчики ABB

Однофазный многотарифный счетчик ABB FBU-11205 устанавливается в сети с нагрузкой до 80 Ампер. Учет ведется по двум тарифам, с хранением и передачей данных через инфракрасный порт.

Все оборудование имеет российские сертификаты соответствия, межповерочный интервал 16 лет, срок службы 30 лет, гарантия до 5 лет.

8. Какой электросчетчик лучше поставить в квартире — лучший вариант

Понятно, что я хочу установить лучший счетчик, поэтому скажем несколько слов о лучшем варианте … С одной стороны, такие рекомендации являются личными предпочтениями электрика, с другой — основаны на опыте установки счетчиков. Когда монтируешь 2-3 сотни устройств в год, узнаешь их, как говорится, и в профиль, и спереди.

Меркурий 230 АМ-02

Меркурий 230 АРТ-02 Меркурий 231 АТ-01 Энергомера СЕ 301

Эти модели рассчитывают потребляемую мощность в трехфазных цепях в одном или двух направлениях.Класс точности 0,5-1,0, максимальная токовая нагрузка 60-100 Ампер. Подключение как напрямую, так и через трансформаторы тока. Установка на DIN-рейку или в щит с болтами. Предназначен для учета активной энергии (модели 231 АТ-01, СЕ 301) или активной и реактивной (230 АРТ-01, 230 АРТ-02). Многотарифный трехфазный счетчик может работать как автономно, так и в составе автоматизированной системы.

Важно! Выбор оптимальной модели счетчика должен соответствовать рекомендованным производителями у вашего поставщика электроэнергии.Например, «Мосэнергосбыт» предлагает установить в квартире счетчики «Меркурий» и «Энергомера». «Петроэлектросбыт» отдает предпочтение продукции компаний «Тайпит» (Невские счетчики) и «Энергомера». Если вы не живете в столицах, требования могут быть другими. Проверьте их на местном веб-сайте по продаже энергии или в их офисе.

9. Подводя итоги

На сайте интернет-магазина представлены качественные счетчики электроэнергии в широком ассортименте российского и европейского производства. Все сделано по ГОСТам, с правильной документацией и действующим сроком поверки

Заходите и выбирайте свой счетчик!

Спросите, что непонятно или просто интересно.Как говорят в Одессе — «нам еще есть что вам сказать!».

При необходимости соберем и доставим под ключ монтажный комплект от счетчика до din-рейки и крепежа. Учтем Ваши пожелания по цене и предпочтения по «брендам и фирмам».

Звоните, спрашивайте! Телефоны

Как подключить трехфазный электросчетчик. Схема подключения счетчика электроэнергии, пошаговая фото-инструкция. Рассмотрим прямое подключение счетчика

.

Добавить в закладки

Электрический счетчик — это электрический счетчик, предназначенный для измерения потребления электроэнергии переменного или постоянного тока, которое измеряется в кВт / ч или А / ч.

Счетчики электроэнергии используются там, где есть законное потребление электроэнергии, и можно сэкономить деньги, отслеживая ее потребление в течение определенного периода времени.

Электросчетчики бывают однофазные или трехфазные. Они подключаются к сети через измерительные трансформаторы тока (косвенное подключение) и без них (прямое подключение). Для подключения к сети напряжением до 380 В используются счетчики на ток от 5 до 20 А.В настоящее время в основном используются счетчики электроэнергии двух типов — индукционные и электронные. Причем первых намного больше, так как они устанавливались до середины 90-х годов.

Возникает вопрос, какой счетчик лучше — индукционный или электронный? Чтобы ответить на него, нужно понимать, какие задачи будут на него возложены, помимо простого списания показаний. Потребуются ли различные функции, присущие большинству электронных счетчиков.

Принцип работы индукционного измерителя заключается во взаимодействии магнитных сил индукторов тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия количество оборотов диска прямо пропорционально отражает энергопотребление счетчика.Индукционные счетчики устарели, не поддерживают многотарифный учет и возможность передавать показания удаленно.

В отличие от индукционных счетчиков электронные счетчики построены на основе микросхем, не содержат вращающихся частей и преобразуют сигналы, поступающие от измерительных элементов, в пропорциональные значения мощности и энергии . Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками и имеют более длительный интервал калибровки.

На лицевой стороне счетчика указано количество оборотов диска (для индукционного счетчика) или количество импульсов (для электронного счетчика), соответствующее 1 кВтч электроэнергии. Например, 1 кВтч — 1250 оборотов диска. Количество потребляемой электроэнергии при этом прямо пропорционально количеству оборотов диска.

основные параметры

Класс точности — это основной технический параметр электросчетчика. Указывает уровень погрешности измерения прибора. До середины 1990-х годов все счетчики, устанавливаемые в жилых домах, имели класс точности 2,5 (максимально допустимая погрешность составляла 2,5%). В 1996 году был введен новый стандарт точности приборов учета, используемых в быту — 2.0. Это послужило толчком к повсеместной замене индукционных счетчиков на более точные, с классом точности 2,0.

Также важным параметром электросчетчика является тарифная ставка.До недавнего времени все используемые в быту счетчики электроэнергии были однотарифными. Современные счетчики позволяют отслеживать зоны дня и даже времена года.

Двухтарифные счетчики позволяют меньше платить за электроэнергию — в установленное время они автоматически переключаются на ночной тариф, который составляет почти половину дневного тарифа. В двухставочной системе предусмотрены отдельные тарифы на дневной (с 7:00 до 23:00) и ночной (с 23:00 до 7:00).

Самые современные модели можно адаптировать под любую тарифную политику.Например, если энергетики решат делать скидки в выходные дни, то пользоваться ими смогут только владельцы счетчиков, поддерживающих несколько тарифов. Тарифы и сроки режимов вводит представитель энергоснабжающей организации, который регистрирует счетчик электроэнергии, опечатывает его и дает разрешение на использование.

Сегодня все новые дома, даже на стадии строительства, оснащены автоматизированными системами учета электроэнергии АСКУЭ, которые дают жителям возможность измерять электроэнергию дифференцированно по времени суток.В эту систему входят не только двухтактные счетчики, но и средства автоматизации, позволяющие программировать счетчики электроэнергии и снимать с них показания удаленно. Если дом не оборудован автоматизированной системой учета, то можно установить двухтарифный счетчик с тарификацией.

Со временем из-за износа материалов класс точности электросчетчика может измениться. Наступает момент, когда счетчик электроэнергии нужно перепроверить на точность. Период с момента первой проверки (обычно со дня выдачи) до следующей проверки называется интервалом калибровки.Межповерочный интервал измеряется годами и указывается в паспорте электросчетчика. Продолжительность интервала калибровки зависит от срока службы устройства и гарантии на него. Важно уметь производить гарантийный и послегарантийный ремонт.

Для проверки правильности зарядки в современном электросчетчике больше не нужно искать старые квитанции об оплате, счетчик с соответствующей функцией покажет, сколько и в каком месяце и по какому тарифу было израсходовано электричества.Больше не нужно в столбике рассчитывать разницу показаний за месяц, электросчетчик умеет это делать сам.

В настоящее время существует большой выбор электросчетчиков. Каждый из них имеет свои особенности, разный функционал. Конечно, не всем нужны разные функции, например, многотарифность, некоторым нужен простой, надежный и точный счетчик по разумной цене. В настоящее время существует большой выбор электросчетчиков, можно выбрать тот, который больше подходит.

Счетчик электроэнергии однофазный индукционный однотарифный

Однофазный индукционный одноразмерный электросчетчик предназначен в основном для измерения и учета активной электрической энергии в однофазных двухпроводных цепях переменного тока.

Такие электросчетчики выбираются по классу точности, по климатическим условиям, по комбинации приборов учета в АСКУЭ, по выходу телеметрии или по определенному типу интерфейса.

Однофазные двухтарифные счетчики с внешним тарификатором подразумевают использование такого тарификатора.Однофазный счетчик электроэнергии должен быть устойчивым к электромагнитным воздействиям.

Обладает высокой надежностью и долговечностью, изготовлен из материалов, не поддерживающих горение, срок службы не менее 30 лет, выпускается как в классическом черном корпусе, так и в корпусе из прозрачного материала.

Предназначен для использования в электроустановках административных, жилых и общественных зданий, производственных помещений, коттеджей, дач, торговых киосков, магазинов, гаражных кооперативов и др.при отпуске электроэнергии потребителям от однофазной электросети.

Счетчик электроэнергии трехфазный электронный многотарифный

Трехфазный электронный многотарифный счетчик электроэнергии имеет встроенный цифровой интерфейс, встроенный индикатор тарифа.

Обеспечивает учет активной и реактивной электроэнергии в одно- или многотарифном режиме в сумме для всех фаз или может измерять активную энергию для каждой фазы отдельно. На жидкокристаллическом дисплее отображаются значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности для каждой фазы и сумма фаз, измерение для каждой фазы — ток, напряжение, частота, cos е, углы между фазными напряжениями.

Такой электросчетчик поддерживает передачу данных измерений по электросети, через интерфейсы — CAN, RS-485. Вся доступная информация может быть передана. Можно запрограммировать счетчик в режим суммирования фаз «по модулю», чтобы предотвратить кражу электроэнергии в случае прекращения подключения, можно скорректировать внутренние часы электросчетчика.

Предназначен для использования в электроустановках административных, жилых и общественных зданий, производственных помещений, коттеджей, дач, магазинов, гаражных кооперативов и др.при подаче электроэнергии потребителям от трехфазной электросети.

Расчет мощности нагрузки

Иногда возникает необходимость выяснить, сколько отдельные электрические приборы потребляют в данный момент времени. Для этого нужно отключить ненужные устройства, включить необходимые. Далее посчитайте количество оборотов диска или количество импульсов в минуту в зависимости от типа счетчика и рассчитайте по формуле:
Вт = (n * 60) / (Imp * t), кВт

где W — потребляемая мощность в час, n — количество импульсов или оборотов диска за определенный период времени, Imp — количество импульсов или оборотов диска, соответствующее 1 кВт * ч, t — время в считанные минуты.

Схема подключения электросчетчика

Фазный провод и токовая катушка отмечены красным; нейтральный провод и катушка напряжения отмечены синим цветом.

Схема подключения трехфазного электросчетчика прямого действия (подключение).

Фаза «A» отмечена желтым цветом, фаза «B» — зеленым, фаза «C» — красным, нейтральный провод «N» — синим; L1, L2, L3 — токовые катушки; L4, L5, L6 — катушки напряжения; 2, 5, 8 — винт напряжения; 1, 3, 4, 6, 7, 9, 10, 11 — клеммы для подключения электропроводки к счетчику.

Схема подключения трехфазного электросчетчика через трансформаторы тока.

В комплект поставки счетчика входят:

— Счетчик электроэнергии многотарифный трехфазный Счетчик электроэнергии CE 306

— DIN-рейка

— Два типа панелей, закрывающих соединительные клеммы

— Инструкция по эксплуатации и форма

— Уплотнения


Обязательно сохраните документацию на счетчик, там должна быть печать с датой его состояния.проверьте, он вам понадобится при постановке на учет и пломбировании счетчика.

Очень удобно, что в комплекте есть два типа крышек, закрывающих контактные клеммы. Большой, изначально установленный на счетчике, предназначен для установки в открытых электрических шкафах или щитах учета и распределения, где счетчик устанавливается отдельно от остальной защитной автоматики.


Вторая, небольшая панель, устанавливается на счетчик, когда он устанавливается в электрическую панель, где вся защитная автоматика находится на общей DIN-рейке и закрывается общим экраном.

В нашем случае будет использован второй вариант, поэтому меняем крышку на маленькую. Обратите внимание, что обычно на задней стороне крышки имеется упрощенная схема подключения. Это соответствует схеме, представленной в инструкции по эксплуатации.


Ниже представлена ​​более информативная и простая схема подключения трехфазного счетчика электроэнергии … Данная схема подходит для подключения большинства современных приборов учета в трехфазной сети, от таких популярных моделей, как Меркурий, Нева или Энергомера.

Схема подключения трехфазного счетчика электроэнергии


Довольно часто для удобства последующего обслуживания электрических сетей квартиры или дома вводный автомат устанавливают перед счетчиком электроэнергии. В этом случае всегда есть легкая возможность, не вызывая электрика и не отключая питание во всем стояке, доработать, заменить или дополнительно установить защитную автоматику в бытовом распределительном щите.

Схема подключения трехфазного счетчика через входной трехполюсный автоматический выключатель представлена ​​ниже , в нашем случае подключение будет осуществляться через него.


Переходим к установке. В первую очередь мы устанавливаем вводный автомат и сам трехфазный счетчик электроэнергии на din-рейку нашего электрощита.


Для этого нужно опустить защелки на задней стороне счетчика, как показано на изображении ниже, а затем, надев его на DIN-рейку, поднять их.По такому же принципу устанавливается вводный трехполюсный автомат.


Затем соединяем входной автомат с соответствующими входными клеммами на счетчике, согласно схеме подключения … Для этого проще всего использовать жилы проводов от вводного кабеля или других медных проводов с сечение не менее вводимого кабеля.


Если вы подключаете трехфазный электросчетчик напрямую, без устройства ввода, подключите фазный и нейтральный провода входного кабеля к соответствующим клеммам устройства в том же порядке.


Самым простым вариантом подключения входной трехполюсной машины к счетчику являются соединительные провода, выполненные следующим образом:


Важно помнить, что через трехполюсный входной автоматический выключатель в трехфазной сети проходят только фазные провода, нулевой провод подключается непосредственно к счетчику.

Все клеммы для подключения проводов на электросчетчике пронумерованы и имеют по два крепежных винта для надежного контакта. Необходимо снять изоляцию с жил примерно на 20 мм.


Нулевой провод от счетчика выведен на нулевую шину в щите, обычно отмеченную синим цветом. А заземление, нулевой защитный проводник, подключается к шине заземления без прерывания, с помощью входного кабеля.

В нашем случае клемма нуля и клемма заземления расположены в нижней части экрана и отмечены синим и зеленым цветом соответственно.


Осталось подключить фазные провода от вводного кабеля к вводному автомату… Убедитесь, что во время установки они не находятся под напряжением.


Затем прикрепляем защитную панель и на этом подключение трехфазного электросчетчика завершается … После этого можно смело продолжать установку защитной автоматики в распределительном щите, предварительно отключив вводное автоматическое устройство.

Чтобы зарегистрировать новый счетчик электроэнергии, вам необходимо подать заявление в свою управляющую компанию (УК), ТСЖ или Энергосбыт на опломбирование счетчика, только после этого будет производиться его расчет потребления электроэнергии по счетчику.

Если у вас возникли вопросы по подключению трехфазного электросчетчика, оставляйте их в комментариях к статье, мы постараемся помочь!

Электросчетчик — это прибор, основная функция которого — измерение количества потребляемой энергии электрического тока.

Перед тем, как приступить к подключению электросчетчика, необходимо убедиться в наличии всех необходимых комплектующих:

  1. Само устройство , тип и модель которого полностью соответствуют ожидаемому уровню нагрузки.
  2. Электрический щит или специальный ящик для установки. Если он уже есть в наличии и предполагается замена старого счетчика, то нужно заранее убедиться, что все крепежи подходят для установки. Иногда электрические панели устанавливают на открытом воздухе, и в этом случае требуется уровень защиты IP.
  3. DIN-рейка , если выбранное устройство предназначено для установки на ней, и данный элемент отсутствует в электрощите.
  4. Дополнительное модульное оборудование , необходимое для обеспечения защиты электропроводки от пожара и людей от поражения электрическим током.Эти устройства часто включают устройства защитного отключения.
  5. Специальные нулевые шины для установки на DIN-рейку, предназначены для распределения и переключения нуля и защитного нуля. Обычно они входят в комплект электрических щитов, но в некоторых случаях требуется их отдельная покупка.
  6. Монтажный провод , без которого невозможно подключить и подключить внутренние элементы в электрощите. Для таких целей рекомендуется использовать одножильный кабель ПВ-1 из меди.
  7. Саморезы , специальные пластиковые стяжки и дюбели, без которых будет невозможно осуществить крепление электрического щита, а также установку внутри него DIN-реек и нулевых шин.
  8. Трубки термоусадочные и изолента, которые помогут при маркировке кабеля, так как ПВ-1 не имеет цветовых обозначений.

Помимо перечисленных компонентов, необходимо также подготовить ряд инструментов, без которых установка счетчика будет невозможна:

  • набор отверток разных размеров и форм;
  • мультиметр или специальная индикаторная отвертка;
  • линейка или рулетка;
  • строительный уровень;
  • нож с острым лезвием;
  • кусачки;
  • набор плоскогубцев разных размеров;
  • перфоратор;
  • средство для снятия изоляции;
  • паяльная машина;

Подготовительные работы


сам бокс

Перед тем, как приступить к установке и подключению электросчетчика, необходимо не только подготовить инструменты и аксессуары, но и провести ряд подготовительных работ.В первую очередь требуется установить специальный бокс, внутри которого будет размещено все оборудование.

На самом деле все современные модели устройств, которые необходимо установить, изначально рассчитаны на установку на DIN-рейку, что значительно облегчит весь процесс установки.

Ящики изготавливаются из специальных видов пластика, которые обязательно обладают огнестойкостью, электрические панели могут иметь разное количество мест для установки таких устройств.

Их подготовка к процессу установки — один из основных этапов работ, предшествующих установке и подключению счетчика, осуществляется это следующим образом:

  1. Снимите верхнюю крышку коробки, обычно для этого нужно открутить крепежные винты, которые ее удерживают.
  2. Установите короб на стену, в соответствии с техникой безопасности, высота должна быть в пределах 0,8–1,7 метра.
  3. Надежное крепление светильника осуществляется с помощью саморезов, их разновидность определяется в зависимости от материалов, из которых сделана стена.

После установки коробки можно переходить к следующему процессу — установке счетчика электроэнергии.

Пошаговая инструкция по установке


Сам процесс установки счетчика электроэнергии должен производиться в соответствии со следующим алгоритмом действий:

  1. Первоначально устанавливается двухполюсный выключатель.Сделать это можно с помощью защелки, расположенной на задней панели устройства. Он установлен на одной из верхних DIN-реек.
  2. Аналогично осуществляется установка самого счетчика, в конструкции которого точно такая же специальная защелка.
  3. Идет установка дополнительных выходных машины с одним полюсом.

После выполнения этих простых шагов установку электросчетчика потребляемой энергии можно считать завершенной, за ней следует заключительный этап — подключение.

Подключение

схема подключения однофазного счетчика

Процесс подключения оборудования может отличаться в зависимости от выбранного типа счетчика электроэнергии.

В случае использования однофазных моделей это будет выглядеть так:

  1. Убедиться в отсутствии напряжения на и, в случае замены старого устройства, устранить его, предварительно отсоединив все провода.
  2. Осуществить ввод кабеля нагрузки и питания от общей квартирной разводки.Если электрощит устанавливается на открытом воздухе, то дополнительно необходимо использовать сальники, обеспечивающие гидроизоляцию в месте ввода проводов.
  3. Длина вставляемого кабеля должна быть вдвое больше требуемых показателей, чтобы имелся определенный запас. При этом необходимо избегать сильных перегибов, чтобы не повредить провода.
  4. Изоляционные провода необходимо обрезать на 10 мм. и расходятся в разные стороны друг от друга. Возможно, потребуется на мгновение включить напряжение, чтобы идентифицировать фазные кабели.
  5. Подводящий кабель должен быть подключен к соответствующему автоматическому выключателю.
  6. К верхним контактам намотано провода: слева фаза, а справа нулевой рабочий кабель.
  7. Заземляющий кабель подключается к специальному в электрическом щите. После этого проводится первоначальная подтяжка контактов и контрольная, которая осуществляется через несколько минут. Эта мера особенно актуальна, если для подключения используются провода из алюминиевого материала.
  8. От выхода автомата с двумя полюсами необходимо провести рабочий ноль и фазный провод непосредственно к электросчетчику.
  9. Однофазные разновидности электросчетчиков имеют 4 вывода, подключение к ним осуществляется в следующем порядке: вход фазный, выход фазный, вход рабочий ноль, выход рабочий ноль.
  10. Теперь нужно сделать перемычки из ПВ-1 , чтобы обеспечить переключение всего имеющегося модульного оборудования.Для этого нужно измерить расстояние между выводами, а кабель согнуть плоскогубцами под прямым углом, чтобы он надежно закрепился в выводах оборудования. Для электросчетчика его нужно будет зачистить на 27 мм., Для всех остальных модульных устройств будет достаточно 10 мм. В ситуациях, когда фазу необходимо распределить сразу на несколько машин, используется специальная гребенка.
  11. Затяните все клеммы , сначала этот процесс выполняется с помощью верхнего винта, а в случае надежной фиксации подтягивается и нижний.
  12. Подключите нагрузку к машинам , нулевой шине и шине заземления.

После выполнения действий рекомендуется проверить правильность подключения и надежность крепления. Затем приглашается специалист для наложения пломб на оборудование и составления соответствующего акта.

Схема подключения трехфазных счетчиков будет выглядеть иначе. Если используется именно этот сорт, необходимо соблюдать следующую процедуру:

  1. Внутри электрического щитка проведите трехфазный силовой провод с нулем и заземляющий провод.
  2. Доступно 5 контактов , подключение следующее: фаза A подключена к первому, фаза B к третьему, а фаза C к пятому. Соблюдение чередования фаз особенно важно, если подключен электронный счетчик.
  3. Вывод фазы от электросчетчика на выключатель к потребителям осуществляется на контактах 2, 4 и 6.
  4. Ноль соединяется с седьмым и простирается от него до контакта 8.
  5. Заземляющий провод присоединяется и подключается к соответствующей шине электрического щита.Это важное условие, так как исчезновение нуля в электрозащите вызовет ряд перенапряжений, из-за которых могут выйти из строя потребители электроэнергии.

Схема подключения трехфазного счетчика

Подключение трехфазного счетчика — гораздо более сложный процесс, для которого рекомендуется пригласить квалифицированного электрика.

Контакты модульного электрооборудования


контакты электросчетчика

Для правильного подключения электросчетчика и правильной работы устройства необходимо указать назначение каждого из контактов в используемом модульном оборудовании.

Первым будет считаться сам счетчик, имеющий в конструкции следующие контакты, если рассматривать их слева направо:

  1. Подключение фазы питания.
  2. Отходящая фаза.
  3. Подключение нулевого напряжения.
  4. Исходящее нулевое соединение.

Имеющиеся на автоматических выключателях контакты имеют следующее назначение:

  1. Верхние контакты вводной машины предназначены для подключения силовых проводов, идущих от квартирной электросети.
  2. Нижние контакты вводной машины нужны для подключения к ним отходящих проводов, которые выводятся на электросчетчик.
  3. Верхние контакты для всех отходящих машин с одним полюсом, предназначены для подключения фазы, идущей от электросчетчика.
  4. Нижние контакты отходящих машин предназначены для фазных кабелей, жилы которых расходятся в разные стороны.

Все контакты имеют 2 специальных винта, которые необходимы для надежного зажима токопроводящего кабеля.За качеством этого процесса нужно внимательно следить, так как в будущем на оборудование будут поставлены пломбы, и свободного доступа к контактам не будет.

Последствия неправильного подключения

Процесс установки и подключения счетчика электроэнергии должен осуществляться точно в соответствии с указанной инструкцией во избежание следующих нежелательных последствий:

  1. Короткое замыкание, , вызывающее мгновенный отказ и выгорание всех потребителей электроэнергии, не имеющих заземления.
  2. Перегрев потребителей электроэнергии , который также может внезапно вывести их из строя, что приведет к поломкам.
  3. Самопроизвольное и при этом неправильное подключение электросчетчиков наказывается штрафом со стороны ответственного органа.

Часто процесс подключения такого оборудования очень сложен даже при наличии подробных схем и инструкций, поэтому рекомендуется доверить его квалифицированным специалистам.

Какой счетчик выбрать?


Чаще всего на решение данной проблемы влияют следующие факторы:

  1. Срок службы оборудования.Электронные счетчики считаются более предпочтительными из-за особенностей их конструкции и ряда других особенностей. Чаще всего производители указывают в техническом руководстве срок эксплуатации 15 лет, но массовое производство этой разновидности началось не так давно, поэтому они еще не успели раскрыть свой потенциал. В свою очередь, индукционные устройства могут сохранять точность расчетов и учета потребленной электроэнергии даже через 50 лет.
  2. Класс точности. Устройства с этим параметром равным 1 или 0,5 считаются наиболее эффективными и точными, но для активного использования в жилых помещениях достаточно устройства с классом точности 2.
  3. Многотарифный , но такая возможность реализована не во всех регионах страны.
  4. Наличие возможностей автоматизированного учета является нежелательной функцией, так как может помочь только энергетическим компаниям, а стоимость такого устройства будет намного дороже стандартной версии.
  5. Большое количество функций тоже влияет на общую стоимость электросчетчика, но на самом деле никто из людей, выбравших такие модели, не использует их в полной мере.

Просмотры

Сегодня существует множество различных классификаций этих устройств, одна из основных — это тип электричества, который он будет учитывать:

Индукционные счетчики

С одной или тремя фазами , предназначены для учета и контроля потребления активных и реактивных видов энергии переменного тока.

Электродинамические измерители


Требуется для учета постоянного тока , который используется, например, для работы электротранспорта или соответствующих видов железнодорожного сообщения.

Еще одним фактором, по которому можно классифицировать эти устройства, является тип их подключения:

  1. Разновидность предназначена для прямого подключения к существующей силовой цепи.
  2. Разнообразные трансформаторные коммутационные аппараты , для функционирования которых необходимо подключение к силовой цепи через специальную.

Третья классификация — это деление счетчиков по измеренным значениям, в соответствии с которым они делятся на следующие типы:

  1. Устройства однофазные предназначены для работы с переменным током 220В, 50Гц. Все современные модели допускают такой метод учета.
  2. Аппараты трехфазные , работающие в сетях с электрическим током 380В, 50Гц.
  3. Трехфазный счетчик особого вида , который может учитывать электрический ток с напряжением, равным 100 В.Их можно подключать только к высоковольтной цепи с номинальным напряжением более 660 В и с использованием специальных трансформаторов.

Последняя классификация — это разделение устройств по типу конструкции, в соответствии с ней это:

  1. Электромеханические индукционные электросчетчики , в которых неподвижные катушки имеют электромагнитное поле, которое воздействует на подвижную часть, которая является проводником. По своей сути это специальный диск, который предназначен для пропускания через него токов.Количество оборотов, совершаемых кондуктором во время работы, прямо пропорционально количеству затраченной энергии, таким образом, оно учитывается.
  2. Механические индукционные электросчетчики — это разновидность, которая сегодня используется все реже и вытесняется другими, более современными моделями. Это связано с наличием широкого спектра недостатков, в том числе однотарифных, слишком больших ошибок при ведении учета, невозможности удаленной автоматической записи учетных данных, сложности установки и использования, крайне низкой степени функциональности. .
  3. Электронный счетчик выполняет свои функции за счет возможности преобразования аналоговых сигналов в специальные типы импульсов, анализ и учет которых позволяет рассчитать количество потребляемой электроэнергии. В отличие от индукционных устройств этот тип не имеет в своей конструкции вращающихся проводников или других подобных элементов, что является их основным преимуществом.

Всем привет! Сегодняшняя статья пойдет об установке и подключении трехфазного счетчика прямого подключения … Приведу немного теории, схему подключения, инструкцию к трехфазному счетчику и, как обычно, много фотографий.

В принципе, если трехфазный счетчик подключен напрямую, то его установка мало чем отличается от установки однофазного счетчика. Я уже не раз писал об этом на СамЭлектрике — и.

А если кому-то интересно, подписывайтесь на получение новых статей и присоединяйтесь к группе в ВК!

Как работает трехфазная система — можете ознакомиться, а мы идем дальше — к практической установке трехфазного счетчика.

Схемы переключения трансформатора

применяются на токах более 100 А на фазу, и в этой статье мы будем рассматривать только счетчики прямого включения.

Установка и подключение трехфазного счетчика прямого подключения

Приведу практический случай, когда мне довелось менять трехфазный счетчик в одной из таганрогских организаций.

Организационные моменты замены счетчика

1. Необходимо выяснить, по какой причине меняется счетчик.В моем случае было рецепт Энергонадзора, этого официального документа достаточно.

2. В какое время мы меняем. Важно договориться, в какое время мы отключаем электричество и сколько времени это займет. В моем случае это дизайнерская фирма, у которой много компьютеров и креативных людей, и вдохновение может улететь по моей вине;). К тому же желательно, чтобы это было в светлое время суток, что вполне логично даже с фонариком.

3. Как снять фазы для замены.В простейшем случае, как у меня, перед счетчиком стоит автоматический выключатель, и снятие напряжения происходит за секунду. Но бывает, что надо:

  • ищите ключи от подвала
  • поиск и переговоры с местным электриком
  • узнать, на какой группе в РП висит мой потребитель
  • устраняет моральные проблемы людей, отключенных по пути

Можно, конечно, трехфазный счетчик заменить, как это часто делают — работа под напряжением.Но здесь это очень и очень опасно, даже опаснее.

Часто в таких случаях шучу, что электрикам не нужно прыгать с парашюта — адреналина хватает.

Удаление старого счетчика

Почему нужно было менять — не важно, но выписали рецепт, в котором сказано, что счетчик должен быть 1-го класса точности. К тому же изначально был установлен счетчик Энергомер, и я решил установить такой же, чтобы меньше заморачиваться с крепежом при установке.Что из этого вышло, читайте дальше.

Вот так электрическая панель выглядела со старым трехфазным счетчиком до его замены:

Слева внизу видна вводная машинка, которая позволяла легко отключать питание счетчика, и спокойно его менять. Однако не стоит расслабляться! Щиток содержит напряжение (380В) на входных (обычно верхних) выводах автомата.

Если увеличить следующую фотографию, то видно, что счетчик не такой уж и старый — 2010 год.Но опять же, не будем вдаваться в подробности.

Снимите пломбу и крышку, закрывающую клеммы:

Место установки счетчика после демонтажа старого выглядит так:

Установка нового счетчика

Купить именно такой счетчик не удалось, купил Энергомер ЦЭ6803В Ш М7 R32. Как расшифровывается это название — смотрите инструкцию, которую можно скачать ниже.

Счетчик сзади выглядит так:

Подключение нового счетчика

С подключением не все прошло гладко, хотя старый и новый счетчики от одного производителя (Энергомера) и на первый взгляд схожи по конструкции.Как работает однофазный счетчик Энергомера — в другой моей статье. Точно так же устроен трехфазный, как-нибудь опубликую статью с фото.

А что нового в группе ВК СамЭлектрик.ру?

Подпишитесь и читайте статью дальше:

Как видно на фото ниже, счетчик устанавливается на DIN-рейку. Однако в комплекте идет ремешок для крепления в откидной створке. Об этом узнал перед покупкой, надеясь, что при установке проблем не возникнет.Но при сравнении счетчиков одной модели оказалось, что у российских производителей все не так просто.

7 Разница в креплении, новая — слева (счетчики на плиточном полу)

Счетчики расположены так, чтобы боковые отверстия были на одном уровне. Целью было попасть в одинаковые монтажные отверстия. В этом случае Вертикаль нужно было максимально опустить, и только тогда все три отверстия совпали. Но в результате клеммы счетчика опустились примерно на 2-3 см.

8 Установлен и подключен новый трехфазный счетчик

Пришлось опустить провода вниз, слегка прижав их вертикально вниз. Схема подключения счетчика приведена ниже, но в итоге получилось вот что:

9 Установка завершена

Схема подключения трехфазного счетчика прямого включения

Схема дана в инструкции, а ниже представлена ​​схема, на которой максимально приближенно к реальности показано, что и где подключать.

Схема подключения трехфазного счетчика

Особенности подключения трехфазных счетчиков прямого подключения

Трехфазные счетчики прямого подключения, как правило, включаются на общую нагрузку до 50 кВт. Но если при этом трехфазные потребители — двигатели — не используются (или используются мало), то нужно убедиться, что нет большого разбаланса фаз.

То есть так, чтобы токи нагрузки по фазам не отличались более чем на 20%.На практике, конечно, сложно обеспечить это, но к этому нужно стремиться. На этапе проектирования, и на этапе эксплуатации и переделки электропроводки. Есть две причины.

Когда одна фаза заработает в полную силу (греются провода, контакты, надежность снижается), то другая отдыхает.

Уменьшается точность показаний счетчика (это касается старых индуктивных моделей).

При замене любого счетчика нужно помнить еще об одном. Обязательно проверьте протяжку контактов в распределительном щите, особенно ПЕРЕД счетчиком.

Например, в моем случае при нажатии на провода один из них буквально выскакивал из машины ввода. Я был шокирован. Видимо через эту фазу протекал небольшой ток, так как провод был в порядке. А если еще — жар, дым, искры …

На самом деле тонкостей больше, но все не описать, сам поставишь — столкнешься, комментируй.

Инструкция к трехфазному счетчику прямого подключения

Ниже представлена ​​инструкция по эксплуатации — в виде картинок и в виде файла, которую можно бесплатно и бесплатно скачать, как и все остальное на СамЭлектрике.

Скачать инструкцию по эксплуатации трехфазного счетчика электроэнергии :

/ Наименование, параметры, схема подключения трехфазного счетчика прямого подключения, pdf, 2 МБ, скачано: 1228 раз. /

Еще фото щита с трехфазным счетчиком

Счетчик тоже поменял, фото выкладываю — интересно с точки зрения установки.

Прежде чем рассматривать вопрос, как подключить трехфазный электросчетчик своими руками, оговоримся, что ситуация с трехфазными счетчиками сложнее, чем с однофазными счетчиками, где схема подключения есть, в принципе однозначно.

Схема подключения трехфазного счетчика зависит от его типа. В любом случае трехфазные счетчики поддерживают однофазный учет.

Есть 4 типа трехфазных счетчиков

Это устройства:

  • Прямое включение (также называется прямым включением)
  • Косвенное включение
  • Полупрямое включение
  • Учет реактивной энергии

Соответственно и способы подключения у них разные, рассмотрим их по порядку.

Трехфазный счетчик прямого подключения

Устройства этого типа подключаются непосредственно к сети, так как рассчитаны на относительно невысокую пропускную мощность, до 60 кВт (соответственно ток до 100 А). Подключить прямой измеритель мощности на мощность, превышающую указанную в паспорте, просто не получится, так как их входные и выходные площадки рассчитаны на сечение подключаемых проводов 16 или 25 мм.

Схема подключения счетчика прямого подключения, а также однофазных счетчиков, кроме паспорта, указана на обратной стороне крышки.

Отведения слева направо:

  • Первый вход фазы А
  • Третий вход фазы B
  • Пятый — вход фазы C
  • Седьмой — нулевая запись

Как видите, здесь нет никаких сложностей.

Счетчик полупрямого включения

Это приборы учета электроэнергии, предназначенные для измерения потребляемой мощности свыше 60 кВт. Использование возможно только совместно с трансформатором тока, а подключение осуществляется по четырем схемам.

Оцифровка счетчика здесь отличается от прибора прямого (прямого) включения.

Схема подключения — провода слева направо:

  1. вход обмотки фазы А
  2. Вход измерительной обмотки напряжения фазы А
  3. фаза A токовый выход обмотки
  4. вход токовой обмотки фазы B
  5. Вход обмотки измерения напряжения фазы B
  6. Токовый выход обмотки фазы B
  7. вход токовой обмотки фазы C
  8. Вход обмотки измерения напряжения фазы C
  9. фаза C токовый выход обмотки
  10. нейтральный
  11. нейтральный

Считаем контакты трансформаторов тока.Всего их четыре:

  • L1 — ввод линии питания
  • I1 — вход измерительной обмотки счетчика
  • I2 — вывод измерительной обмотки счетчика

Контакты L1 и L2 всегда подключены к электросети.

При использовании трансформаторов тока показания счетчика умножаются на коэффициент трансформации. Межповерочный период трансформатора тока 4-5 лет.

Схемы подключения полупрямых счетчиков

Есть несколько способов подключения:

Данная схема хороша тем, что здесь не подключаются цепи измерения тока и напряжения, что повышает ее электробезопасность.Однако для этого требуется больше проводов, чем для других схем.

Подпоследовательность:

  • Контакт 3 подключен к фазе A I2
  • Контакт 6 подключен к фазе B I2
  • Контакт 9 подключен к I2 фазе C
  • Контакт 10 подключен к нейтральному проводу

Позволяет сэкономить на установке вторичных проводов.

Порядок исполнения:

  • Контакты 3, 6, 9 и 10 замкнуты между собой и подключены к нулевому проводу
  • Все контакты I2 замкнуты между собой и на контакте 11
  • Контакт 1 подключен к I1 фазы A
  • Контакт 4 подключен к фазе B I1
  • Контакт 7 подключен к фазе C I1
  • Контакт 2 подключен к фазе A L1
  • Контакт 5 подключен к фазе B L1
  • Контакт 8 подключен к фазе C L1
Подключение счетчика с совмещенными цепями тока и напряжения

Эта схема устарела, так как она электрически безопасна, и сегодня не используется.

Подключение счетчика через испытательную клеммную коробку

По сути, повторяет десятипроводную схему подключения, только в промежутке между электросчетчиком и остальными элементами устанавливается переходная коробка, позволяющая безболезненно снимать и устанавливать счетчик.

Счетчики косвенного включения

Такие счетчики используются для учета потребления электроэнергии при напряжении выше 6 кВ, поэтому здесь мы их рассматривать не будем.

Счетчики реактивной энергии

По способу подключения не отличаются от приборов учета активной энергии.Хотя все еще существуют индукционные счетчики, которые отдельно учитывают реактивную составляющую, в настоящее время они больше не устанавливаются.

В следующих статьях мы рассмотрим, постараемся разобраться в их преимуществах и недостатках, по возможности выявить лучшие марки электросчетчиков.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
