Кабель силовой гибкий КГ | elesant.ru
Вступление
Как подключать, а вернее, каким кабелем подключать, передвижное и переносное оборудования, работающее на улице? Соединительный провод ПВС, силовой кабель ВВГ и аналогичные кабели для этого не подойдут. Для подключения к электропитанию передвижного оборудования и механизмов есть отличный кабель с маркировкой КГ (кабель гибкий).

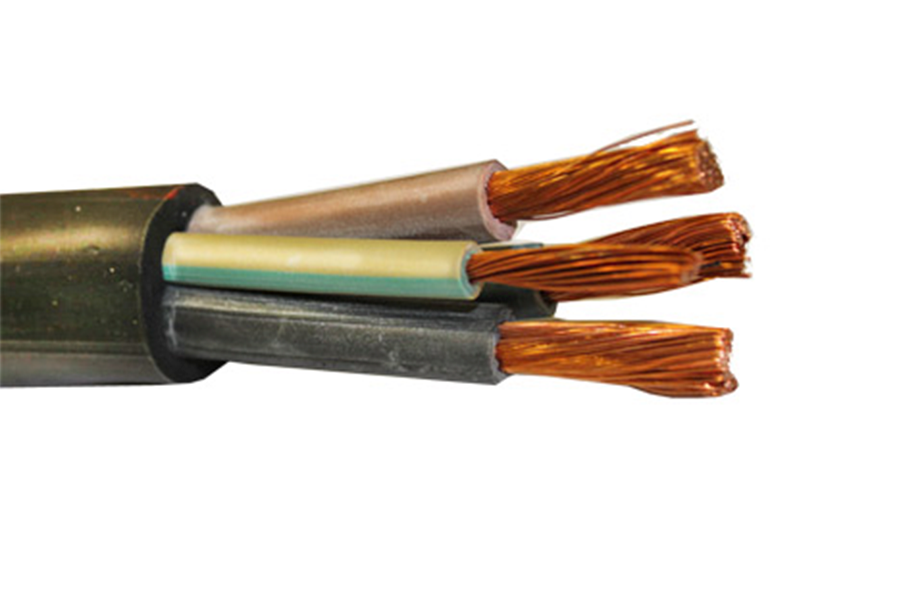

Кабель КГ описание
- Маркировка КГ означает кабель гибкий. Следующие буквы в маркировке говорят о его особенностях;
- Жилы кабеля КГ многопроволочные, скрученные вокруг центральной оси;
- Сечение проволок жилы;
- Изоляция жил и оболочка кабеля резиновые, что защищает его от ударных и нажимных нагрузок;
- Количество жил в кабеле от 1 до 5 шт;
- Сечения жил от 0,75 до 120 мм2;
- Как видите по сечению, с помощью кабеля КГ можно осуществить подключение аппаратов до 660 Вольт (переменного) или 1000 Вольт (постоянного) напряжения.
Нормативы
Производится кабель КГ по ГОСТ 24334-80.
Другие марки КГ кабеля
- Буква «Т» в маркировке – «тропик» для работы в тропическом климате;
- Буквы «ХЛ» — «холод» для работы в пониженных температурах;
- Буква «н» в маркировке — нулевая жила меньшего сечения;
- Буква «в» в маркировке — 1 или 2 вспомогательные жилы.
Как выбрать кабель КГ
В маркировке кабеля КГ кроме букв есть цифры, которые показывают сечения жил кабеля. Обращаем внимание, что в кабеле КГ сечение заземляющих и нулевых жил меньше, начиная с сечения 4 мм. Вот таблица сечений жил кабеля КГ.
Обратите внимание. Кабель, КГ может быть с одной жилой. Используется такой кабель, как сварочный кабель, подключающий держатель электродов к сварочному аппарату.
Сечение кабеля КГ выбирается по допустимым токам, которые можно найти в ПУЭ глава 1, таблицы 1.3.6 и 1.3.7. Вот сводная таблица допустимых токов по количеству жил кабеля и их сечению.
Характеристики
- Гибкий кабель марки КГ выдерживает до 30 000 сгибаний/разгибаний при сечении 4 м, 9000 при сечениях жил 6-16 мм, 600 при сечениях жил 16-50 мм;
- Работает на улице, при повышенной влажности;
- Исполнение КГ применяют при температурах от минус 50 до плюс 40 градусов;
- Тропическое исполнение: – 10°С +55°С;
- Полярное исполнение: – 60°С + 50°С;
- Радиус изгиба кабеля не менее восьми наружных диаметра укладываемого кабеля;
- Срок эксплуатации 48 месяцев с момента производства;
- Сопротивление изоляции 50 Мом на 1 километр кабеля.
Применение кабеля КГ
Используется гибкий кабель КГ:
- Для подключения двигающихся аппаратов и механизмов, на стройплощадках и производстве;
- Для профессиональных переносок;
- Для подключений сварочных аппаратов электродуговой сварки.
©Elesant.ru
Еще статьи
ЦЕНЫ на кабели марки КГ-ХЛ по ГОСТ здесь Техническое описание: кабель гибкий КГ-ХЛ Для подачи напряжения на любую электроустановку, необходим проводник электрической энергии, в наше время это кабели и провода. — в маслостойкой оболочке, не допускающий горение, КГН; — для использования в условиях низких температур, в холодоустойчивом исполнении, КГ ХЛ. Технические характеристики последнего варианта рассмотрим более детально. Итак, кабель марки КГ-ХЛ, как и другие виды КГ, применяется для питания нестационарных машин и механизмов напряжением до 1000 В. 1) Многопроволочная токопроводящая жила, выполненная из меди и имеющая круглую форму. 2) Слой синтетической плёнки и изоляции из термоэластопласта, служащий для разделения жил в кабеле. 4) Оболочка – для кабеля КГ ХЛ, это шланг из резины в холодостойком исполнении который опоясывает все жилы, предавая кабелю механическую и электрическую защиту в холодных условиях. Как и любой другой вид токопроводника, кабель КГ ХЛ имеет свои технические характеристики, которые обязательно нужно учитывать перед эксплуатацией: 1) Сопротивление изоляции кабеля, при одном километре длинны (температура 20 ̊С), не ниже 50 Мом; 2) Кабель выдерживает испытания повышенным напряжением 2500В (с частотой 50Гц) не менее 5 минут. 3) КГ ХЛ рассчитывается на многократные перегибы, в количестве от 30000 циклов. 4) Данную марку кабеля применяют для эксплуатации при температурах от минус 40 ̊С до плюс 50 ̊С. 5) Минимальный гарантийный срок, устанавливаемый производителем – 6 месяцев с момента начала эксплуатации, конечно при соблюдении всех условий завода изготовителя и действующих Правил. Поскольку, кабель применяется не для стационарной эксплуатации, кроме электрических характеристик, не малое значение уделяется диаметру и массе. Значения самых распространенных сечений кабеля приведены в таблице. Таблица. Основные параметры КГ ХЛ.
Это далеко не полный перечень существующих конфигураций данного кабеля, подробности можно найти в справочниках и технической документации заводов производителей. Технические характеристика этой марки кабеля и удобство практического применения, сделали его лидером по использованию в своей области. Кроме того, цена КГ ХЛ достаточно приемлемая, учитывая всю специфику его назначения. Если Вы желает купить кабель КГ ХЛ или уточнить цену на интересующий Вас кабель КГ ХЛ, то свяжитесь с нами и наши менеджеры с удовольствием ответят на все Ваши вопросы. |
Чтобы понять и определиться в том, какой именно кабель необходим для эксплуатации в тех или иных условиях, нужно чётко понимать – огромный выбор марок кабеля существует на рынке не просто так. У каждой марки кабеля есть свои характеристики, особенности прокладки, требования условиям окружающей среды и питаемой им нагрузки. Так, если необходим силовой гибкий кабель, предназначенный для питания не стационарного оборудования, выбирают кабель с медными жилами и резиновой изоляцией, КГ. При этом в зависимости от условий эксплуатации выбирают его разновидности:
Конструктивно, кабель представляет собой:
Удлинители на металлической катушке, кабель КГ, сечение 2,5 мм (23 А, 5000 Вт)
Гарантийный срок, м: 12 Объем, м3: 0,03 Габариты упаковки, мм: 300х200х380 Минимальная температура окружающей среды, град: — 40 Максимальная температура окружающей среды, град: + 40 Тип удлинителя: катушка металлическая Напряжение в сети, В: 220 Количество выходных розеток, шт: 4 Номинальный ток, А: 16 Заземление: есть Выключатель: отсутствует Защита от короткого замыкания: есть Длина кабеля, м: 50 Марка кабеля: КГ Количество жил: 3 Сечение жил: 2,5 Цвет кабеля: черный Класс защиты ip: 44 Индикатор напряжения сети: отсутствует
Удлинитель на металлической катушке «ЭНАРГИТ» модели МК2 выполнен с резиновым проводом и каучуковой вилкой.
Корпус металлической катушки покрыт выс..
6 900.00 р.
Как правильно выбрать марку и сечение кабеля?
Выполняя любые работы по монтажу электропроводки, или просто меняя кабель подключения к электрической сети любого бытового устройства, Вы неизменно столкнетесь с проблемой, какой кабель по типу, и какого сечения выбрать? Ведь сечение кабеля напрямую зависит от расчетной нагрузки, неправильно выбранный силовой кабель может привести к замыканию и даже возгоранию проводки и пожару.
Силовой кабель и провод, используемый при прокладке проводки, бывает двух видов медный, например провод ПВС, кабель NYM, ВВГ, либо алюминиевый, пример — кабель АВВГ, АВВГнг.
Большинство специалистов склоняются к выбору медного кабеля, поскольку медь имеет ряд неоспоримых приимуществ, основные из которых — большая электропроводимость и меньшая окисляемость.
Но при этом они имеют более высокую стоимость — за качество нужно платить.
Сечения выбирают исходя из таблицы токовых нагрузок. Перед выбором сечения необходимо узнать максимально допустимые токовые нагрузки на выбираемый кабель. Для упрощения этой задачи многие электрики пользуются упрощённой формулой расчета:
-
Медный кабель 1мм квадратных может пропускать через себя 10 ампер;
-
Алюминиевый кабель 1мм квадратных может пропускать через себя 7 ампер.
Допустимые токовые нагрузки приведены в таблицах ниже.
Таблица токовых нагрузок для кабелей с медными жилами.
|
Сечение жилы, мм2 |
Максимально допустимая токовая нагрузка, А |
|||||||
|
Одножильные |
Двухжильные |
Трехжильные, и четырехжильные с нулевой жилой |
Четырехжильные |
|||||
|
в воздухе |
в земле |
в воздухе |
в земле |
в воздухе |
в земле |
в воздухе |
в земле |
|
|
1. |
29 |
32 |
24 |
33 |
21 |
28 |
19 |
26 |
|
2,5 |
40 |
42 |
33 |
44 |
28 |
37 |
26 |
34 |
|
4 |
53 |
54 |
44 |
56 |
37 |
49 |
34 |
45 |
|
6 |
67 |
67 |
56 |
71 |
49 |
58 |
46 |
54 |
|
10 |
91 |
89 |
76 |
94 |
66 |
— |
— |
— |
|
16 |
121 |
116 |
101 |
123 |
87 |
100 |
81 |
93 |
|
25 |
160 |
148 |
134 |
157 |
115 |
130 |
107 |
121 |
|
35 |
197 |
178 |
166 |
190 |
141 |
158 |
131 |
147 |
|
50 |
247 |
217 |
208 |
230 |
177 |
192 |
165 |
178 |
|
70 |
318 |
265 |
— |
— |
226 |
237 |
210 |
220 |
|
95 |
386 |
314 |
— |
— |
274 |
280 |
255 |
260 |
|
120 |
450 |
358 |
— |
— |
321 |
321 |
298 |
298 |
|
150 |
521 |
406 |
— |
— |
370 |
363 |
344 |
337 |
|
185 |
594 |
455 |
— |
— |
421 |
406 |
391 |
377 |
|
240 |
704 |
525 |
— |
— |
499 |
468 |
464 |
435 |
5
Таблица токовых нагрузок для кабелей с алюминиевыми жилами.
|
Сечение жилы, мм2 |
Максимально допустимая токовая нагрузка, А |
|||||||
|
Одножильные |
Двухжильные |
Трехжильные, и четырехжильные с нулевой жилой |
Четырехжильные |
|||||
|
в воздухе |
в земле |
в воздухе |
в земле |
в воздухе |
в земле |
в воздухе |
в земле |
|
|
2.5 |
30 |
32 |
25 |
33 |
21 |
28 |
19 |
26 |
|
4 |
40 |
41 |
34 |
43 |
29 |
37 |
27 |
34 |
|
6 |
51 |
52 |
43 |
54 |
37 |
44 |
34 |
41 |
|
10 |
63 |
68 |
58 |
72 |
50 |
59 |
46 |
55 |
|
16 |
93 |
83 |
77 |
94 |
67 |
77 |
62 |
72 |
|
25 |
122 |
113 |
103 |
120 |
88 |
100 |
82 |
93 |
|
35 |
151 |
136 |
127 |
145 |
109 |
121 |
101 |
112 |
|
50 |
189 |
166 |
159 |
176 |
136 |
147 |
126 |
137 |
|
70 |
233 |
200 |
— |
— |
167 |
178 |
155 |
165 |
|
95 |
284 |
237 |
— |
— |
204 |
212 |
190 |
197 |
|
120 |
330 |
269 |
— |
— |
236 |
241 |
219 |
224 |
|
150 |
380 |
305 |
— |
— |
273 |
274 |
254 |
255 |
|
185 |
436 |
343 |
— |
— |
313 |
308 |
291 |
286 |
|
240 |
515 |
396 |
— |
— |
369 |
355 |
343 |
330 |
