Какой провод использовать для заземления в частном доме и квартире? Марка, сечение, цвет. | samelectrik.ru

Заземлением называется подключение нетоковедущих частей электрооборудования к заземлителю. Таким образом обеспечивается наличие потенциала земли на корпусах электроприборов. Это нужно для предотвращения поражения электрическим током в результате касания корпусов и других конструктивных частей поврежденного оборудования. Подключение к заземляющей шине осуществляется с помощью провода или кабеля. В этой статье мы расскажем, каким должен быть провод для заземления, чтобы вы могли правильно выбрать марку, сечение и другие параметры.

Кратко о терминах

Чтобы статья была понятной даже для тех, кто далёк от электротехники, мы привели пояснение к терминам, которые в ней будут использоваться.

Заземлителем называют основа системы заземления. Обычно оно представляет собой металлические штыри, вогнанные в землю на равном расстоянии друг от друга, формируя фигуру наподобие треугольника.

Заземляющей шиной или ГЗШ называют металлическую полосу, проложенную по периметру помещения или около защищаемых приборов, которая соединяет все заземляющие проводники электроприборов с заземлителем.

Заземляющим проводом или жилой называют тот проводник, который обеспечивает соединение заземлителя с ГЗШ.

Металлосвязь – это понятие, которое характеризует контакт между металлическими частями корпусов электрооборудования, в том числе двери электрических щитов или шкафов с их корпусами.

Сечение провода заземления

Для обеспечения надежной защиты от поражения током и работы защитных коммутационных приборов заземляющий провод подбирают в зависимости от сечения фазы. Это нужно для того, чтобы в случае аварии он выдержал высокие токи и не отгорел. Если это произойдет – то защита не сработает, а опасный потенциал окажется на корпусе электроприбора.

Сечение заземляющего провода должно быть:

  • Если фаза используется сечением до 16 кв. мм – заземляющий проводник должен быть аналогичного размера.
  • Если площадь поперечного сечения фазы от 16 до 35 кв. мм, то у «земли» оно должно быть 16 кв. мм.
  • При сечении фазы больше 35 кв. мм – минимальное сечение провода заземления должно быть не менее чем половина сечения фазного.

Приведем два примера, чтобы ответить на вопрос какое сечение должно быть у заземления прибора:

  1. Вы подключаете электроплиту кабелем с сечением жил 4 кв. мм. Значит сечение защитного провода должно быть таким же.
  2. К электрическому шкафу подключен вводный кабель с жилами по 50 кв. мм. В этом случае сечение заземления должно быть не менее 25 кв. мм. Можно больше.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Цвет провода и особенности подключения

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов .

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

  • L – Line или фаза.
  • N – Neutral или нейтраль, ноль.
  • PEN или PE – защитный проводник или земля.

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

  • Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
  • Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления.

Оригинал статьи доступен по ссылке: https://samelectrik.ru/provod-dlya-zazemleniya.html

Провода для заземления | Электрика в квартире, ремонт бытовых электроприборов

Просмотров 71 Опубликовано Обновлено

Заземление в квартире и частном доме необходимо для обеспечения защиты человека от поражения электрическим током. Защитное заземление — это преднамеренное соединение электрической проводки, электрооборудования и электрических приемников с землей, так как почва является средой, способной принять на себя ток. Электропроводка, оборудование и электроприемники соединяются с землей с помощью заземляющих проводников. В их качестве могут выступать как жила многожильного кабеля, так и одножильный провод. Более подробно можно прочесть в статьях: «Заземление» и «Заземление квартиры и частного дома».

При этом заземляющий провод в любом случае должен быть медным, многопроволочным или одинарным. Сечение провода заземления зависит от характеристик электросети, т.е. от мощности электроприемников и электрооборудования, которые он защищает. Главное — сечение заземляющего провода должно быть не менее сечения жил кабеля электропроводки.

Рассмотрим подходящие марки кабеля и провода, используемого для заземления, которые допускаются нормами ПУЭ (Правила Устройства Электрооборудования).

Марка кабеля с заземляющим проводником выбирается в зависимости от типа заземления: стационарное или нестационарное (переносное). К стационарному (т.е. неподвижному) заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире и частном доме, неподвижное электрооборудование, электрощиты и т. д.

При стационарном заземлении допустимо использовать как многопроволочные (гибкие) медные трехжильные кабеля марок ВВГ, ПВГ, так и многожильные однопроволочные — например, марки NYM. Они должны иметь заземляющую жилу с желто-зеленой окраской изоляции. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции заземляющей жилы, в качестве которой используется средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или последующем ремонте электропроводки.

Также для заземляющего проводника в квартире и частном доме могут быть использованы отдельные медные одножильные многопроволочный (гибкие) провода. Например, провод марки ESUY (Германия). В таком случае электропроводка (фаза + ноль) выполняется двухжильным медным кабелем, плюс сюда же прокладывается и заземляющий одножильный провод, например, ESUY.

Краткая характеристика некоторых марок кабеля и провода для заземления

Кабель для электропроводки и заземления NYM

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках
на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности.

Кабель может применяться для прокладки силовых и осветительных сетей даже во взрывоопасных зонах классов В1 б, В1 г, ВПа, а также для осветительных сетей во взрывоопасных зонах класса В1а.

Отличительные особенности NYM:
  • медная жила;
  • промежуточная оболочка;
  • расцветка жил в соответствии с нормами ПУЭ;
  • удобство разделки и монтажа.

Кабель ВВГ

Материал: жилы — медь I или II класса скрутки, изоляция — поливинилхлорид, оболочка — поливинилхлорид, броня — две стальные ленты, наружный покров — обмотка стекловолокном с поливкой битумным составом.

Оболочка кабеля устойчива к солнечному излучению и не распространяет горение.
Кабели изготавливают 1-, 2-, 3-, 4-и 5-жильные, с нулевой жилой или жилой заземления.

Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется голубой или светло-синей, изоляция жил заземления выполняется двухцветной — зелено-желтой.

Провод ПВ-3

Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Провод ПВ-6

Токопроводящая жила — медная, многопроволочная, класса 6 по ГОСТ 22483.
Изоляция — из прозрачного ПВХ пластиката, обеспечивающая возможность визуального контроля за целостностью и качеством токопроводящей жилы.

ПВ 6-Зп — Провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката для переносных заземлений.

Провода стойки к воздействию температуры окружающей среды: от -40°С до +50°С
Изоляция стойка: к деформации при температуре (50±2)°С; к растрескиванию при температуре (120±2)°С. Провода стойки к воздействию знакопеременных изгибов на угол не более 180° при радиусе изгиба (50±5) мм.

Провод марки ESUY

Кабель заземления ESUY используется для заземления системах защиты от короткого замыкания. Специальное применение кабеля заземления при ремонтных работах в системах с большими токами EVU, железнодорожных установках, в распределительных системах, системах переменного тока, системы передачи и распределения энергии как защита в установках.

Для этого кабеля имеются специальные требования, например, небольшой вес, повышенная гибкость в широком диапазоне температур и температуростойкость. Оболочка кабеля имеет важную функцию защиты от механических и химических воздействий.

Особенность: для этого кабеля не нормируется номинальное напряжение, потому что этот кабель применяется как кабель заземления.

Заземление в частном доме. Монтаж контура заземления своими руками

Для того чтобы создать все условия электробезопасности в частном доме необходимо при монтаже новой электропроводки или реконструкции старой в общий план работ включить такие работы как монтаж заземления.

Монтаж заземления в частном доме не составляет особых трудностей по сравнению с монтажом заземления в многоэтажных домах.

Контур заземления в частном доме состоит из вбитых в почву вертикальных заземлителей, которые соединяются между собой горизонтальными заземлителями и заземляющего проводника который соединяет контур заземления с электрощитом.

В качестве вертикальных заземлителей обычно используют стальной уголок размерами 50×50х5 мм. Для горизонтальных заземлителей подойдет полосовая сталь 40×4 мм. Материалом для заземляющего проводника служит круглая сталь сечением 8-10 мм2. Более точные размеры и материал для заземлителей и заземляющих проводников можно найти в ПУЭ-7, раздел 1.7.

Запрещено в качестве заземлителей и заземляющих проводников использовать арматуру. Объясняется это тем что наружный слой арматуры каленый, из за этого распределение тока по сечению нарушается, а также по другому проходят процессы окисления (быстрее ржавеет).

Конструктивно контур заземления делают в виде равностороннего треугольника. Для этого, во дворе дома делаем разметку в виде равностороннего треугольника. Рекомендуется прокладывать контур заземления на расстоянии не более 1 м от фундамента дома.

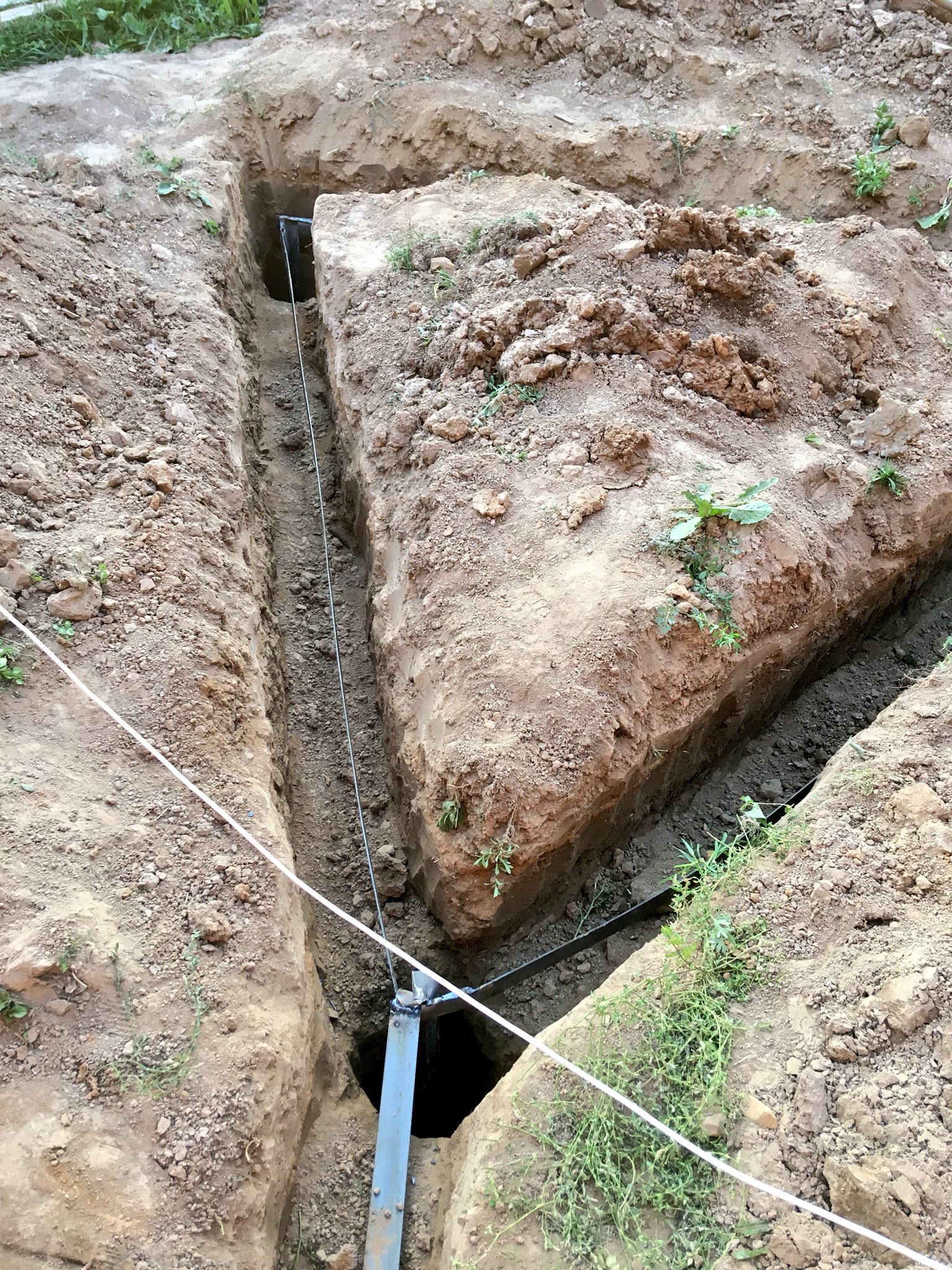

После разметки, выкапываем траншею по периметру размеченного нами треугольника глубиной приметно 0.8-1 м. и шириной достаточной для удобного обваривания, примерно 0.5-0.7 м. В этой траншее будет прокладываться горизонтальные заземлители.

Теперь по вершинам треугольника будут вбиваться вертикальные заземлители на глубину 2-3 м. Забивать в землю уголки длиной 2-3 м можно обычной кувалдой, это абсолютно не трудно. Для облегчения этой работы уголок на конце заостряют, чтобы он лучше входил в землю.

Также можно выкопать или пробурить небольшие колодцы по вершинам треугольника глубиной до 1.5 м, это даст возможность забить уголок в меньший слой земли.

После того как подготовительные работы выполнены, выбрано место, произведена разметка и выкопаны траншеи необходимых размеров, приступаем к непосредственному монтажу контура заземления. В траншее по вершинам треугольника забиваем уголки в землю, при этом забиваем их не полностью, а так чтобы край уголка длиной 20-25 см торчал в траншее.

Когда все вертикальные заземлители будут вбиты в землю, их необходимо соединить между собой горизонтальными заземлителями, создав таким образом замкнутый контур.

Делается это с помощью обычной сварки, привариваем к торчащим уголкам стальную полосу. Причем соединять уголок и полосу необходимо именно сваркой, ни в коем случае не применять болтовые соединения, так как со временем эти места окисляются что приводит к потере контакта и неэффективности функционирования заземляющего контура в процессе эксплуатации.

После того как контур заземления собран, необходимо соединить этот контур с электрощитом. Для этого также пользуясь сваркой, привариваем заземляющий проводник, стальную проволоку сечением 8-10 мм, к контуру заземления и прокладываем ее в траншее к электрощиту. На конце подведенной к электрощиту проволоки привариваем болтом М6 или М8 для крепления провода заземления.

Если нет стальной проволоки можно в качестве заземляющего проводника использовать такую же стальную полосу, как и для горизонтального заземлителя.

Полоса с точки зрения эффективности подойдет лучше, чем проволока, так как площадь прикосновения ее с землей будет больше, однако стальную полосу сложнее прокладывать в местах перегиба траншеи, потому что согнуть ее труднее чем стальную проволоку.

После проведения сварочных работ места сварки необходимо обработать от коррозии антикоррозийными составами. После таких несложных манипуляций заземление в частном доме прослужит Вам не один десяток лет.

Некоторые новички-электрики думают, что для того чтобы заземления служило как можно дольше, его необходимо защитить от коррозии путем преднамеренного окрашивания. Этого нельзя делать категорически!

Монтаж такого контура заземления делать абсолютно бессмысленно. Металл должен иметь хорошую связь с землей, а краска препятствует этому, создавая большое сопротивления.

На этом этапе монтаж контура заземления для дома закончен. Убедившись в том что места соединения сваркой надежно обварены, можно засыпать землей выкопанные траншеи. Такая специфика монтажа заземляющего контура также применяется при монтаже молниезащиты.

Подключение в электрощите при наличии контура заземления в частном доме.

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома. Сделать это можно двумя способами:

  • — переделать систему TN-C на систему заземления TN-C-S;
  • — произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S.

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания.

Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ.

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет ни какой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.

Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



что и как нужно заземлять в квартире

К чему это может привести?

  • В случае с газом – к взрыву.
  • К поражению кого-либо из жильцов дома (квартиры) эл/током.
  • К повышенной коррозии металла и, как следствие, трещинам в трубах и протечкам.
  • Присоединяться (самостоятельно) к контакту в подъездном щитке, на который заводится так называемый PEN-проводник.

  • Такое защитное подключение небезопасно, так как не учитывается вероятность отгорания нуля. Что это такое – разговор отдельный, но так как многие современные квартиры буквально напичканы различной бытовой техникой и электроникой, риск довольно велик.

  • Для каждого дома разрабатывается проект эн/снабжения. Следовательно, самостоятельное присоединение к схеме – уже его нарушение. А это влечет за собой не только разбирательства с обслуживающей дом организацией и штрафы (в случае выявления факта самоуправства или при возникновении нештатной ситуации), но и уголовную ответственность. К примеру, если будет доказано, что гибель человека произошла из-за действий какого-то «рационализатора» при попытках самостоятельно организовать заземление в квартире.

Что можно сделать

Как отмечено, большинство квартир «запитывается» по устаревшей схеме, двухпроводной. В то же время в сам дом заводится кабель, рассчитанный на 3ф питание, которое подается с местной подстанции. Каждая квартира присоединяется к одной из фаз, второй входящий в нее провод – нулевой. Заземление при такой схеме не предусмотрено в принципе.

Следовательно, его придется искать в подъездном щите, в который и заводится силовой кабель. Здесь также есть некоторые нюансы.

В одних домах в щиток заходит 4 жилы, в других – 5. В последнем случае, можно сказать, проблем нет. Пятый – это и есть заземляющий проводник. Его несложно определить по цвету оплетки. Выглядит он так.

Во многих эл/щитах есть клеммная колодка, к которой можно присоединить «свой» провод и протянуть его в квартиру.

Если кабель 4-х жильный, то это означает одно – 3 провода фазных + 1 защитный (PEN). По сути, это совмещенные ноль и земля (маркировку проводов по цвету смотрите здесь). Но самостоятельным присоединением к нему заниматься не стоит. Почему?

Во-первых, придется «пройти» вдоль него по всему стояку и убедиться, что сечение проводника на всем протяжении трассы неизменно. Кто и как строит дома – объяснять никому не нужно. Есть гарантия, что электрики фирмы-застройщика нигде и ничего не напутали (нарушили, схалтурили, сэкономили)?

Во-вторых, теоретически присоединение к проводнику PEN возможно, если его сечение соответствует норме (16 «квадратов» для алюминия и не менее 10 – для меди). Но придется кое-что монтировать и дополнительно – УЗО и, желательно, реле контроля напряжения.

Учесть все нюансы и самостоятельно рассчитать параметры нужных приборов, определить места их установки вряд ли получится. Поэтому автор и отметил, что лучше этого не делать без помощи специалиста.

Нужно ли заземление в частном доме

При использовании в доме любых электроприборов всегда есть риск повреждения изоляции проводов или замыкание их на корпус. В таком случае любое касание человека опасной зоны приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится в землю, а человеческое тело становится проводником, соединяющим поврежденный прибор с землей.

Что дает заземление? По сути, это система, предоставляющая кратчайший путь электрическому току. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и контур обладает таким свойством. Практически весь ток направляется в заземлитель, а потому через тело человека пройдет лишь незначительная его часть, которая не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. Нормативные документы (ГОСТы, СНиП, ПУЭ) указывают, что любое частное, жилое строение должно быть им оборудовано при сетях переменного тока на напряжение выше 40 В и переменного тока – выше 100 В.

Кроме обеспечения безопасности, заземляющая система повышает надежность и долговечность бытовой техники. Она обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает воздействие внешних источников электромагнитных излучений.

Заземление не следует путать с громоотводами (молниеотводами). Хотя принцип их действия аналогичен, выполняют они разную задачу. Работа громоотвода заключается в отведении в землю разряда молнии при ее попадании в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, т.к. способен просто расплавить провод или кабель. Именно поэтому линия громоотвода пролегает от приемников на крыше по внешнему контуру и не должна совмещаться с заземляющей, внутренней линией. У громоотвода и заземления может быть общий подземный контур (если имеет запас по сечению), но разводка обязательно разделяется.

Заземление частного дома

В частном доме, в отличие от многоэтажных домов, заземление можно найти только в земле. Для проведения работ понадобится прочный металлический стержень длиной 1,5-2 метра с большой поверхностью для электроконтакта с землей. В качестве такого прутка может подойти лом, у которого с одного края надо просверлить отверстие под саморез. Это необходимо для закрепления заземляющего провода.

Перед тем, как сделать заземление, необходимо выбрать подходящее место во дворе, и забить в землю металлический стержень как можно глубже. Над землей должен остаться только конец с отверстием под саморез, к которому прикручивают заземляющий провод вышеописанным способом. Для улучшения контакта заземляющего прутка с землей можно развести в ведре воды пол килограмма поваренной соли (она является отличным проводником электричества) и полученным раствором залит место установки прутка в землю. Для того, чтобы металл меньше ржавел в месте контакта провода и металлического штыря, конструкцию защищают от влияния атмосферных осадков – это может быть какое либо резиновое изделие или манжета.

Одним из вариантов заземления в частном доме является конструкция из жестяного листа. Для этого берут лист нержавейки или оцинкованный металл с большой поверхностью контакта с грунтом. Затем вырывают яму в земле подходящего размера и глубиной побольше, и закапывают в нее металлический лист. Затем обеспечивают контакт заземляющего провода и изделия, заливают это место солевым раствором, закапывают яму и хорошо утрамбовывают грунт.

Можно сделать заземление и по всем правилам. Эта конструкция представляет собой три металлических стержня длиной не меньше трех метров (эта длина учитывает промерзание грунта), которые закапывают на равноудаленном друг от друга расстоянии 1 метр. Должен получиться равносторонний треугольник. К концам этих штыре приваривают три прутка и соединяют их на вершине в единую точку, образуя так называемый контур. Это устройство согласовано по всем электрическим параметрам для заземления.

Заземление

В условиях электротехники посредством заземления можно получить полноценную защиту от травмирующего воздействия электротока, что обусловлено понижением показателей напряжения до безопасных значений. С этой целью применяются специальные заземлители, непосредственно контактирующие с землей, а также заземляющие проводники.

Заземление в новостройке

обязательных заземляющих контуров

Используемые системы ТN-С-S и ТN-S характеризуются высоким уровнем эффективности и практичностью, что обусловлено наличием предусмотренного конструкцией выделенного заземления.

Проводка прокладывается в соответствии с правилами использования трехжильной системы, к которой подсоединяется специальный заземляющий контур.

Таким образом, внутри стояка должны быть расположены несколько основных элементов, представленных тремя фазами, рабочим нулевым проводником и защищенным проводом достаточного сечения.

По жилым помещениям в новостройке осуществляется разводка заземляющего провода и последующая установка розеток с контактными группами. Фазу с рабочим проводом следует подключать к соответствующим шинам внутри щитка.

Заземление в старом доме

Существенный недостаток деревянных загородных домовладений представлен высоким риском возгораемости древесины, даже прошедшей специальную обработку, поэтому к проводке и заземлению в таких строениях предъявляются повышенные требования. Для обеспечения необходимого сопротивления заземления требуется воспользоваться тремя стандартными двухметровыми заземлителями вертикального типа, изготовленными на основе металлических уголков 5,0 см.

  • погружение металлических элементов в землю с расположением их в верхней части грунта примерно в 50 см от поверхности;
  • соединение заземлителей между собой арматурными прутками посредством сварочного аппарата;
  • расположение элементов с расстоянием два метра или более друг от друга;
  • заземляющий контур укладывается в предварительно отрытую на достаточную глубину траншею, после чего засыпается грунтом с тщательной трамбовкой земли.

Как работает заземление

Введение контура внутрь домовладения осуществляется стальной полосой шириной 5,0 см с подсоединенным при помощи болтов проводником. Подключение к электрощитку чаще всего выполняется стальным проводом D=5,0 мм или медным одножильным проводником, у которого сечение соответствует диаметру провода на фазу. Современный рынок предлагает специальные готовые комплекты, позволяющие самостоятельно выполнить заземление в условиях частного домовладения без применения сварочного аппарата и «болгарки».

В многоэтажных домах система заземления бывает заранее спроектированной, а в частных домовладениях такая проблема обязательно должна решаться владельцем самостоятельно.

Заземление в многоквартирном доме

В жилых многоквартирных домах владельцы не могут самостоятельно осуществлять выбор типа системы защитного заземления, которая проектируется и затем монтируется еще на стадии строительства или в процессе проведения капитальных ремонтных работ. В основном с защитной целью применяются стандартные системы, включая ТN-С, ТN-S, ТN-С-S.

Как показывает практика эксплуатации современного электротехнического оборудования, если в электрощитке, установленном на этаже, смонтирована отдельная заземляющая шина со специальной маркировкой, то защита квартир осуществляется ЗУ типа ТN-S или ТN-С-S. Таким образом, можно предполагать наличие так называемого «зануления».

Подсоединение заземления

В квартирных условиях заземляющая защита бытовых приборов и любого оборудования осуществляется посредством специального провода, входящего в состав прокладываемого электрического кабеля.

Следует отметить, что сечение заземляющих проводов в обязательном порядке должно полностью соответствовать сечению используемого в защитной системе рабочего кабеля.

Требуемое количество установленных устройств

Зависит от объема жилого объекта. Однокомнатная квартира обойдется одним УЗО, разрывая цепь при токе утечки в 30 миллиампер. В загородном доме, оборудованном 10 группами розеток, одним устройством не обойтись. Минимум 3 прибора. Для домашней группы светильников целесообразно установить обособленный аппарат отключения. Рациональным решением явится установка отдельных устройств защиты на такие источники потребления:

  • как электрические варочные панели;
  • на группу компьютеров с периферией;
  • на стиральные, моечные машины;
  • на отдельный морозильный шкаф с 2 электромоторами и так далее.

Сегодня строят коттеджи больших объемов, запредельных площадей.  Владельцам резон ввод электричества в объект совместить с установкой мощной УЗО в 300 миллиампер, являясь по умолчанию главным контролером электрической ситуации в коттедже.

Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному

Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей

Корректная работа заземления опирается на факт того, что:

  • Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
  • В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
  • При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

Отсюда можно сделать выводы:

  • Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
  • Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
  • Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
  • Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.

Причины, исключающие монтаж заземления ↑

  1. Если заземление не соединить с водопроводными трубами, батареями, арматурой и другими проводящими частями квартиры, то между подсоединенной к такой проводке техникой и этими частями появится опасное напряжение. Но даже если соединить и заземление получится хорошим, то с этих конструкций выравнивающий ток по заземлению пойдет через всю квартиру. Подобные токи могут быть очень большими, поэтому при нарушении PEN (основного заземлителя) возникнет опасность пожара из-за сверх токов. Но это еще не все. В случае возникновения на корпусе электроприборов напряжения, заземленного посредством батареи или водопроводной трубы, под напряжение попадут все трубы и батареи, в том числе в соседних квартирах. В итоге соседа, который решил налить воду из-под крана может насмерть поразить током! О запрете использования труб написано вПУЭ 1.7.110.
  2. Также нельзя осуществлять имитацию схемы через соединение в евророзетке «нулевого рабочего» с «нулевым защитным» проводником. Это крайне опасно. Нередки случаиотгорания «нулевого рабочего» проводника в щите. А это ведет к тому, что на корпусе компьютера, холодильника и т.д. размещается 220 В.
  3. Единственное исключение составляет заземление «на ноль», которое делается в домах, специально оборудованных под электроплиты. Однако делать это следует лишь после внимательно изучения нулевого проводника на сечение (не менее 16 квадр. для алюминия), а также неразрывность (по ПУЭ 7, пункт 1.7.131). Делать это должен квалифицированный электрик.

Таким образом, мы видим, что в некоторых случаях провести схему в квартире непросто. Если это система TN – C – S либо же TN – S, то заземлить можно и самому (то есть провести провода по квартире). Если же это устаревшая TN – C, то в случае отдельно взятой квартиры не поможет даже опытный электрик. Ее нужно менять во всем доме.

Типы заземлений

В старых домах прокладывали TN-С-заземление – тип глухозаземленной нейтрали, с совмещением PEN-проводника на всей длине линии (защитное зануление). Система применялась при строительстве жилых многоэтажных домов до 1998 г. Если в квартире в электропроводке два провода, то заземление типа TN-С. Защитного ноля в таких схемах нет.

Контур заземления находится на подстанции (ТП). Из ТП на вводно-учетное устройство приходит сеть с совмещенным PEN-проводником. При подключении новых электроприборов, требующих заземления (бойлеры, кондиционеры, ноутбуки, персональные компьютеры и др.), существует высокая вероятность поражения электрическим током, т.к. защиты нет.

Для защиты от поражения электрическим током используются УЗО. Но в качестве единственного защитного мероприятия не могут применяться. По новым стандартам ПУЭ такие системы должны быть переоборудованы в TN-С-S или TN-S с применением системы уравнивания потенциалов.

Запрещается самостоятельно делать отдельный заземляющий контур для квартиры. В таких случаях высока вероятность появления блуждающих токов. Присоединять контур квартиры можно только к общедомовому ЗУ, т.е. при реконструкции в старом доме нужно полностью переделать схему заземления.

Присоединять заземляющие выпуски к инженерным сетям – трубам горячего и холодного водоснабжения, канализации запрещено, т.к. в этом случае возможно появление опасного потенциала. При коротком замыкании из-за появления токов возрастает большая вероятность возникновения пожара.

TN-S является самой качественной системой заземления. Согласно требованиям ПУЭ, новые застройки с 1997 г. должны были иметь TN-S-заземление. PE,- и N-проводники разделены по всей длине линии от источника электропитания (отходящего автомата в РУ-0,4кВ на подстанции) до потребителя.

TN-С-S системы возводятся в новых постройках. К вводным щитам зданий подходят линии с совмещенными PE,- и N-проводниками. Здесь происходит разделение  PE и N. К подъездным щиткам приходит уже разделенная линия. Такое разделение является достаточно надежным. При этом стоимость строительно-монтажных работ намного ниже, чем при сооружении TN-S-системы.

Розеточные цепи и сеть освещения должны быть разделены. В противном случае при выходе из строя и необходимости выполнить ремонт одной  точки электропроводки (бытового выключателя, розетки и др.), остальной частью бытовой электросети пользоваться будет запрещено, подключать электроинструменты нужно к электрическому щитку.

Запрещено подключать фазные провода к приборам учета и автоматам на один зажим. Наиболее целесообразным является подключение между собой элементов электросети шиной. Это гарантирует равномерность нагрузки.

Нельзя соединять между собой проводники ввода разного сечения. Сначала необходимо провести необходимые расчеты сечений проводников. Если к вводно-учетному устройству подходит проводник сечением 16, то увеличение (уменьшение) недопустимо, т.к. выбранное сечение обеспечивает нормальный режим работы сети электроснабжения.

Полезно знать:

  • качественная система заземления включает в себя присоединение всех электроприборов в квартире;
  • для лучшего контакта следует использовать клеммы, скрутки недопустимы;
  • на время производства работ всегда необходимо отключать электропитание в квартире;
  • розетки должны иметь заземление. Подключение электроприборов, требующих 3 жилу (заземление), запрещено в двухпроводную сеть, т.к. в таких схемах их защиты нет.

Заземление в городской квартире

Заземление в городской квартире с общим электрощитом на лестничной площадке производится довольно просто. Дело в том, что в этом варианте заземление в доме уже существует и потому к нему надо только добраться. Необходимо открыть электрощиток и найти место, где множество разных проводов присоединены собственно к корпусу электрического щитка. Выглядеть это может так, как показано на фотографии (1,2). Это место соединено с Землей и потому уже заземлено.

Затем необходимо рассчитать необходимую длину и проложить провод по квартире. Затем убирают 2-3 см изоляции с каждого конца провода и разделяют оплетку провода на две части. Между ними вставляют саморез с надетой шайбой для создания плотного контакта в месте его крепления к электрическому щитку. Концы оплетки провода скручивают при помощи пассатижами, как бы оборачивая шуруп.

Затем подготовленный саморез вкручиваем в нужное место электрощитка до упора с некоторым усилием. Теперь провод заземлен и остается только присоединить его непосредственно к электроприбору или другому потребителю заземления. Для этого проводят ту же процедуру с другим подготовленным концом провода до оборачивания самореза проводом. Если надо заземлить компьютер, то сзади на системном блоке находят зону крепления карт расширения, где находятся подходящие места дл заземления. Иногда в системном блоке предусмотрены специальные винты для этих целей. Саморез с проводом прикручивают в металлическому шасси системного блока.

Согласно общепринятым стандартам, на любой электротехнике место для заземления обозначается специальным значком (3 или 4), рядом с которым обычно располагается зажим или крепящий болт. Еще на аппаратуре можно встретить обозначение «Ground» (сокращённо GND), что с английского переводится как «земля». Если никаких обозначений на устройстве нет, то для заземления сгодится металлическое основание корпуса.

Как сделать заземление в квартире, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

  1. Использование УЗО.
  2. Монтаж местного контура.
  3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже). Абсолютной защиты они не гарантируют. Однако при повреждении стирального агрегата или водонагревателя УЗО моментально обесточит линию и не позволит поражающему току достичь опасной величины.

Устройство защитного отключения УЗО. Схема подключения в квартире

Специалисты настаивают на его установке даже при наличии зануления. Выполняя каждый свою функцию, автомат и УЗО будут дублировать друг друга. Если по какой-либо причине не сработает АВ – УЗО подстрахует его. Надежность такой защиты в целом повышается.

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

  1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
  2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
  3. Затем они свариваются между собой широким металлическими полосами.
  4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Что делать не рекомендуется

Запрещено использовать качестве заземлителей водопроводные и газовые трубы

Иногда хозяева квартиры в целях экономии средств пробуют применять «нестандартные» варианты организации заземления – например, перемычка между нулем и защитным проводником, прикручивание защиты только для своей квартиры, применение отопительных или газовых труб в роли заземлителей. Делать это категорически запрещено.

Локальное вмешательство в сеть с помощью «быстрых решений» не защищает от аварийных ситуаций, к тому же его устроитель не сумеет предъявить материальный риск из-за отсутствия официального права на внесение модернизаций в имеющуюся систему. Использование трубопроводов в качестве заземления может обернуться смертью жильца или разрушением здания.

Заземление и старый жилой фонд

Система TN-C без отдельного заземляющего провода имеет всего две жилы. Чтобы заземлить жилье, необходимо произвести замену проводки, установить УЗО либо самостоятельно смонтировать защитный контур.

Устройство защитного отключения

Этот быстродействующий автоматический выключатель реагирует на опасную разность токов (входящих и выходящих). При достижении предельного значения (чаще составляет 30 мА) УЗО мгновенно срабатывает — отключает напряжение, обесточивая проблемный участок сети.

Такой прибор необходим, когда в доме нет заземления, однако электрики рекомендуют устанавливать его независимо от того, есть ли в здании защита, или она отсутствует. Вариантов подключения существует два.

  1. Для защиты всей квартиры/дома. В этом случае обезопасить можно абсолютно все электроприборы. Такой вариант требует мощного и дорогого устройства. Защита будет отключать электричество сразу во всех помещениях. Чтобы определить утечку, придется проверять всю бытовую технику по отдельности.
  2. Для безопасности одной (нескольких) комнаты либо электроприбора. При этом способе требуется менее мощная модель УЗО, ее устанавливают там, где располагаются серьезные бытовые приборы — в кухне, ванной. Либо покупают лишь для одного устройства: например, для стиральной машины. В доме, в котором есть несколько мощных приборов (более 1,2 кВт), лучше каждый из них снабдить автоматом и УЗО.

Устройство имеет по две входные, выходные клеммы, предназначенные для ноля и фазы. Устанавливают его между автоматом и входным выключателем. Мощность первого должна быть немного меньше, чем у УЗО. Корректность работы прибора проверяют, подключая технику к сети под нагрузкой.

Обустройство собственного контура

Такой способ возможен как в частном, так и многоквартирном здании. Однако во втором случае необходимо получить разрешение на подобную работу в управляющей компании. Другое обязательное условие — строгое соблюдение требований ПУЭ. Организация контура происходит по такому сценарию:

  • из распределительного щитка по стояку протягивают к подвалу одножильный медный провод, минимальное сечение которого 4 мм2;
  • около дома выкапывают траншею, в которую помещают треугольник, сваренный из обрезков труб, изготовленных из нержавеющей стали;
  • к треугольному контуру заземления присоединяют нижний конец медной жилы, верхний крепят в щитке;
  • заземление квартиры подсоединяют к щитку.

В роли заземлителя не используют арматурные прутья. Причины — быстрое возникновение коррозии, каленый слой, затрудняющий распределение тока.

Основные правила подключения розетки с заземлением

Монтаж розетки с заземлением состоит из нескольких этапов:

  • Осмотр и обнаружение стояка пятижильного;
  • Определение фазы и ноля;
  • Отключение электропитания;
  • Крепление ноля и фазы;
  • Крепление заземляющего провода к розетке;
  • Фиксация розетки.

В новых квартирах из стен выходит сеть проводов, один из которых является заземляющим.

Необходимо определить провода с фазой и ноль. Для этого используется щуп индикатор.

Перед проведениями подключения розетки к электропроводам и заземления, необходимо отключить питание электричества. Отключение производится в щитке электрическом.

К клеммам, связанным с отверстиями в розетке, крепятся фаза и ноль. Заземление производится путем крепления соответствующего провода к клемме, которая находится между клемм с фазой и нулевой клеммой.

После монтажа всех проводов к розетке, осуществляется фиксация неподвижная в отверстие, расположенное в стене.

Как не превратить заземление в смертельное оружие или чего не стоит делать ни в коем случае

Нельзя использовать в качестве заземляющего контура водопроводные или отопительные трубы. Во-первых, целостность контура не гарантируется, так как могут использоваться пластиковые вставки, а во-вторых контакт может быть нарушен из-за коррозии.

Нельзя объединять РЕ-проводник и рабочий контакт «ноль» за точкой разделения. Если это сделать, в РЕ-проводнике образуются значительное напряжение и автомат будет постоянно срабатывать, подавая ложную тревогу.

Нельзя ставить перемычку между нолем и Ре-проводником в розетке. В противном случае при любом разрыве нулевого проводника на корпус электроприбора пойдет фаза.

Проверяем работу заземления

Нечасто, но бывает так, что система отвода излишнего напряжения по какой-то причине не работает. Ошибаться могут даже профессиональные электрики, что говорить о самоучках. А может быть, дело не в вашей ошибке, а в естественных причинах, например, отломилась пайка на проводнике.

Чтобы быть уверенным в собственной безопасности, не поленитесь время от времени проводить проверку контура заземления. Делать это следует хотя бы раз в три года.

Что нужно проверить:

  • проводники и заземлители;
  • места соединений;
  • грунт.

Как проверить заземление в частном доме:

Как проверить места соединенийЧтобы проверить целостность металлосвязей, используют молоток с ручкой из изоляционного материала. Легко постукивание должно вызвать дребезжание проводника. Можно проверить работу контура мультиметром. Прибор не должен показывать больше 0,05 Ом.
Как проверить грунтПроверку грунта следует проводить в сухую погоду. Для этих работ потребуется спецоборудование, самому такую работу проделать трудно. Что может измениться в грунте: например, в результате работы дренажной системы значительно понизится уровень грунтовых вод и контур окажется в сухой земле, которая является плохим проводником. В принципе, примитивную проверку можно осуществить с помощью садового бура.
Как проверить проводникиДля проверки потребует длинный проводник с оголенными концами. Проверьте индикаторной отверткой в щитке, есть ли напряжение в контуре заземления (обычно желтый провод), его не должно быть. Прикоснитесь одним концом проводника к контакту «ноль» синего цвета, другим – к желтому проводу. Должна сработать автоматика. Снова включите УЗО. Оставив конец проводника на контакте «ноль» прикоснитесь с розеткам и электроприборам в доме. Если контру работает, автоматика каждый раз будет отключать энергию.

Статья по теме:

Есть признаки нарушения работы системы, которые нельзя игнорировать.

Обратите внимание, если:

Стиральная машина или холодильник бьется токомНа батареях отопления большим слоем концентрируется пыльВ колонках аудиосистемы или в наушниках слышен треск

Если у вас не получается проверить работу контура самостоятельно, поищите знакомого электрика, но не празднуйте встречу старых друзей раньше, чем проведете проверку. Электричество требует трезвого подхода.

сечение провода и требования, предъявляемые к нему

Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.

Что вы узнаете

Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.

Подробную информацию о порядке обустройства заземления вы можете узнать вот из этой статьи.

Основные понятия, которые следует знать

Если вы собираетесь заняться обустройством заземления, но далеки от вопросов электрики, то, чтобы разобраться в теме, вам необходимо понимать основные термины, относящиеся к этой тематике.

Основным элементом системы заземления является заземлитель, зачастую представленный металлическими штырями. Штыри – при заземлении частного дома чаще всего их бывает три – вгоняются в землю так, чтобы быть равноудаленными между собой и находиться в вершинах воображаемого треугольника.

Металлическая полоса, охватывающая заземляемый объект, называется контуром заземления, который обязательно соединяется с главной заземляющей шиной (ГЗШ).

Последняя может быть установлена около или внутри устройства или прибора, тем самым соединяя все его проводники с заземлителями.

Заземление и его надежность: какого сечения должен быть проводник

Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.

Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.

Определяясь с сечением провода для заземления, следует исходить из следующих установок:

  • если питающий фазный провод имеет сечение до 16 мм2, толщина заземляющего проводника должна быть аналогичной;
  • при наличии фазных проводов сечением 16÷35 мм2, сечение заземляющего проводника – 16 мм2;
  • если сечение фазного провода превышает 35 мм2, сечение заземлителя не должно быть менее половины сечения фазы.

Для пояснения сказанного приведу два конкретных примера:

  1. Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм2, следует использовать заземление 4 мм2.
  2. Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм2, следовательно, сечение заземления должно составлять 25 мм2 и более.

Требования к проводникам и их марки

Заземляющий кабель может быть одно- или многожильным. В этом вопросе следует исходить из назначения и сферы применения электроприбора. Зачастую приходится учитывать и гибкость этого кабеля. К примеру, если он подсоединен к крышке электрощитка, то, с одной стороны, он не должен препятствовать ее открыванию, а с другой – быть достаточно гибким, чтобы не переломиться. В подобных случаях используются провода с классом гибкости три и выше.

Если же требуется, например, произвести заземление корпуса насосной станции, то о гибкости провода здесь речи совсем не идет, поскольку это оборудование является неподвижным. В данном случае можно использовать даже очень жёсткие жилы.

Проводники, используемые для заземления, могут быть:

  1. изолированными и неизолированными;
  2. входящими в состав кабеля;
  3. одножильными;
  4. алюминиевыми и медными.

Итак, я изложил общие моменты, касающиеся проводов, используемых для того, чтобы обеспечить заземление. В следующем своем материале я намерен рассказать о применяемых  типах кабелей и об особенностях выполнения монтажных операций.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Какой провод для заземления в частном доме

Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

Заземлением называется соединение элементов электросистемы с землей, она создается в целях безопасности на случай внезапного выхода оборудования из строя. Для соединения с заземляющим устройством нужен специальный проводник с определёнными эксплуатационными характеристиками. Заземляющий электрошнур имеет маркировку, отличительный цвет. Он не меняется при использовании любых изоляционных материалов.

На фото провода заземления. Они всегда выпускаются двухцветными: с одной стороны окрашены в желтый цвет, с другой – в зеленый. По этим отличительным признакам они легко узнаваемы в распределительных устройствах.

Краткое содержимое статьи:

Правила выбора заземляющего кабеля

Сечение проводов заземления – это диаметр металлической начинки или жилы. Она должна обладать пропускной способностью, соответствующей напряжению тока от фазы.

При подключении к фазовому проводу с сечением до 166 мм принято выбирать заземление такой же толщины. Свыше 16 мм – не менее ½ сечения провода, идущего от фазы.

Примеры:

  • если водонагреватель подключается 4 мм проводом, толщина жилы заземления этого устройства будет такой же;
  • если проводник тока имеет сечение 16 мм, жила заземления должна быть равна 16 мм;
  • если от распределительного электрощита идет провод сечением до 35 мм, жилы заземления не должна быть меньше 16 мм.

Разновидности проводников

Для проводников чаще используют алюминиевые или медные жилы. Заземляющие жилы:

  • оставляют неизолированными;
  • покрывают защитной оболочкой;
  • включают в многожильный кабель;
  • оформляют до самостоятельного одножильного проводника.

Маркировка

Буквенные символы указывают на материал жил. В провода с буквенными обозначениями «А» сердечники алюминиевые, если буквы нет – медные.

  • АА – проводник с алюминиевым сердечником и оплеткой из этого же металла;
  • АС – со свинцовой оплеткой;
  • Б – провод с влагозащитой;
  • Бн – влагозащита невоспламеняемая;
  • В – провод покрыт полихлорвиниловой оболочкой;
  • Г – кабель без оболочки;
  • К – контрольный кабель в обмотке из проволок
  • НР – провод в невоспламеняющейся резиновой оболочке;
  • Р – провод изолирован резиной.

Маркировка проводов заземления содержит цифры, они указывают на число жил. Дальше через знак «х» указывается сечение провода.

Расцветка заземляющих одножильных и многожильных проводов должна быть одинаковой. Она регламентирована правилами электромонтажа. Когда заземление проводится самостоятельно, и провод подбирается без учета цвета, у контакта его обматывают двухцветной желто-зеленой изолентой или однотонной зеленой.

В домах старого типа, построенных до утверждения правил, цвета проводов заземления могут быть любыми. В электрораспределительных устройствах и щитках они бывают синими, красными, черными, ведь никаких опознавательных знаков раньше не делали.

Сложно бывает определить нудную жилу в общем кабеле. В этом случае возникает резонный вопрос: как определить провод заземления.

Какой провод использовать для заземления

Кратко о терминах

Чтобы статья была понятной даже для тех, кто далёк от электротехники, мы привели пояснение к терминам, которые в ней будут использоваться.

Заземлителем называют основа системы заземления. Обычно оно представляет собой металлические штыри, вогнанные в землю на равном расстоянии друг от друга, формируя фигуру наподобие треугольника.

Заземляющей шиной или ГЗШ называют металлическую полосу, проложенную по периметру помещения или около защищаемых приборов, которая соединяет все заземляющие проводники электроприборов с заземлителем.

Заземляющим проводом или жилой называют тот проводник, который обеспечивает соединение заземлителя с ГЗШ.

Металлосвязь – это понятие, которое характеризует контакт между металлическими частями корпусов электрооборудования, в том числе двери электрических щитов или шкафов с их корпусами.

Сечение провода заземления

Для обеспечения надежной защиты от поражения током и работы защитных коммутационных приборов заземляющий провод подбирают в зависимости от сечения фазы. Это нужно для того, чтобы в случае аварии он выдержал высокие токи и не отгорел. Если это произойдет – то защита не сработает, а опасный потенциал окажется на корпусе электроприбора.

Сечение заземляющего провода должно быть:

  • Если фаза используется сечением до 16 кв. мм – заземляющий проводник должен быть аналогичного размера.
  • Если площадь поперечного сечения фазы от 16 до 35 кв. мм, то у «земли» оно должно быть 16 кв. мм.
  • При сечении фазы больше 35 кв. мм – минимальное сечение провода заземления должно быть не менее чем половина сечения фазного.

Приведем два примера, чтобы ответить на вопрос какое сечение должно быть у заземления прибора:

  1. Вы подключаете электроплиту кабелем с сечением жил 4 кв. мм. Значит сечение защитного провода должно быть таким же.
  2. К электрическому шкафу подключен вводный кабель с жилами по 50 кв. мм. В этом случае сечение заземления должно быть не менее 25 кв. мм. Можно больше.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.
  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Цвет провода и особенности подключения

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

  • L – Line или фаза.
  • N – Neutral или нейтраль, ноль.
  • PEN или PE – защитный проводник или земля.

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

  • Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
  • Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем просмотреть полезное видео по теме:

Материалы по теме:

Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома.

Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

  • рабочее (или функциональное),
  • защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

  1. TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
  2. TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
  3. TT — прямое защитное заземление, установленное на электрооборудование;
  4. IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

  • PE — «заземление»,
  • PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Как правильно выбрать сечение кабеля заземления?

Для заземления могут использоваться как естественные заземлители, так и искусственные. Правила подбора сечения для них существенно отличаются.

Искусственные строго обязательны для сетей свыше 1 кВт, в остальных случаях разрешается использование естественных.

Искусственный элемент должен быть произведен из меди, стали или оцинкованных изделий. Сечение подбирается согласно таблице все в том же ПУЭ.

Заземление: какой провод следует в нем использовать

Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.

Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.

Подробную информацию о порядке обустройства заземления вы можете узнать вот из этой статьи.

Основные понятия, которые следует знать

Если вы собираетесь заняться обустройством заземления, но далеки от вопросов электрики, то, чтобы разобраться в теме, вам необходимо понимать основные термины, относящиеся к этой тематике.

Основным элементом системы заземления является заземлитель, зачастую представленный металлическими штырями. Штыри – при заземлении частного дома чаще всего их бывает три – вгоняются в землю так, чтобы быть равноудаленными между собой и находиться в вершинах воображаемого треугольника.

Металлическая полоса, охватывающая заземляемый объект, называется контуром заземления, который обязательно соединяется с главной заземляющей шиной (ГЗШ).

Последняя может быть установлена около или внутри устройства или прибора, тем самым соединяя все его проводники с заземлителями.

Заземление и его надежность: какого сечения должен быть проводник

Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.

Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.

Определяясь с сечением провода для заземления, следует исходить из следующих установок:

  • если питающий фазный провод имеет сечение до 16 мм 2 , толщина заземляющего проводника должна быть аналогичной;
  • при наличии фазных проводов сечением 16÷35 мм 2 , сечение заземляющего проводника – 16 мм 2 ;
  • если сечение фазного провода превышает 35 мм 2 , сечение заземлителя не должно быть менее половины сечения фазы.

Для пояснения сказанного приведу два конкретных примера:

  1. Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм 2 , следует использовать заземление 4 мм 2 .
  2. Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм 2 , следовательно, сечение заземления должно составлять 25 мм 2 и более.

Требования к проводникам и их марки

Заземляющий кабель может быть одно- или многожильным. В этом вопросе следует исходить из назначения и сферы применения электроприбора. Зачастую приходится учитывать и гибкость этого кабеля. К примеру, если он подсоединен к крышке электрощитка, то, с одной стороны, он не должен препятствовать ее открыванию, а с другой – быть достаточно гибким, чтобы не переломиться. В подобных случаях используются провода с классом гибкости три и выше.

Если же требуется, например, произвести заземление корпуса насосной станции, то о гибкости провода здесь речи совсем не идет, поскольку это оборудование является неподвижным. В данном случае можно использовать даже очень жёсткие жилы.

Проводники, используемые для заземления, могут быть:

  1. изолированными и неизолированными;
  2. входящими в состав кабеля;
  3. одножильными;
  4. алюминиевыми и медными.

Итак, я изложил общие моменты, касающиеся проводов, используемых для того, чтобы обеспечить заземление. В следующем своем материале я намерен рассказать о применяемых типах кабелей и об особенностях выполнения монтажных операций.

Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техникиПотребляемая мощность в Вт
Осветительные приборы800
Телевизор150
Холодильник700
Компьютер50
Котел для нагрева воды1500
Теплые полы1800
Утюг700
Сумма5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт1233,5468
Потребляемый ток в I, в Aмперах4,59,113,615,918,227,336,4
Сечение проводников, в мм2111,52,52,546
допустимая длина кабеля в м*34,617,317,324,721,62327

25А – по таблице соответствует сечению провода 4 мм2.

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм2.

Существуют различные таблицы определения сечений проводов:

  • для медных проводов;
  • для алюминиевых проводов;
  • по напряжению 220 или 380 В;
  • по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

 Токовые нагрузки проводов и кабелей
Сечение проводников в мм2Для одного проводаС двумя проводамиС тремя проводами
(алюминий)Способ прокладки прокладки
 воздушный воздушныйпод землейпо воздухупод землей
2,52321341929
43129422738
63838553246
106055804270
1675701056090
251059013575115
3513010516090140
50165135205110175
70210165245140210
95250200295170255
120295230340200295
150340270390235335
185390310440270385
240465

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

  • по воздуху;
  • под землей;
  • по стенам зданий;
  • вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

  • АВК – с виниловой изоляцией и коаксиальной конструкцией;
  • СИП – повышенной прочности с самонесущей конструкцией;
  • АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
  • ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм2. Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм2 в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм2. Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм2, эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

  • А – алюминиевые провода;
  • В – термостойкая ПВХ изоляция на жилах;
  • Б – наличие защиты, две стальные ленты;
  • Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
  • Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Заземление — Энергетическое образование

Рис. 1. Концептуальная иллюстрация заземления, действующего как обратный путь. [1]

Электрическое заземление , также известное как заземление, в первую очередь обеспечивает защиту от поражения электрическим током, действуя как линия безопасности для перенаправления электрического тока в случае короткого замыкания. Для бытовых приборов это достигается с помощью трехконтактной электрической розетки со специальным заземляющим контактом. [2]

Заземление также является способом обеспечения пути возврата тока в некоторых системах электропередачи.Поскольку земля является электрически нейтральным телом, говорят, что земля или земля имеет нулевой электрический потенциал, а все другие напряжения определяются относительно этого потенциала земли. Это позволяет заземлению функционировать как протяженная нейтральная линия, замыкая электрическую цепь передачи, действуя как источник электронов для электрического генератора и как конечная точка для электронов после электрической нагрузки. Это означает, что вместо провода, который обеспечивает обратный путь тока от нагрузки обратно к источнику напряжения, как это видно в большинстве простых схем, земля действует как обратный путь. [3]

Однако такое использование заземления используется только в системе передачи с однопроводным заземлением, которая в основном используется в некоторых сельских районах таких стран, как Канада и Австралия. [4] В большинстве современных систем передачи используется трехфазная электроэнергия, в которой заземление не используется в качестве обратного пути.

Основная проблема, связанная с использованием земли в качестве электрического проводника, заключается в том, что она имеет высокое электрическое сопротивление, что делает ее очень неэффективным средством передачи энергии.Однако эта проблема частично решается путем введения заземляющих стержней (расположенных у генератора и после нагрузки) достаточно глубоко в землю. Поскольку сопротивление проводника обратно пропорционально его площади поперечного сечения, увеличение глубины стержней снижает общее сопротивление за счет увеличения площади, через которую проходит ток между стержнями. Для получения дополнительной информации о факторах, определяющих сопротивление, см. Сопротивление.

В жилых системах

Непрерывный путь заземления с низким сопротивлением в электрических системах жилых помещений обеспечивает стабильные уровни напряжения в проводке и делает устройства защиты от перегрузки (автоматические выключатели, предохранители) максимально эффективными.В типичной цепи заземления нейтральная линия подключается к нейтральной шине (на сервисной панели), которая подключается к зажиму заземления на водопроводных или газовых трубах. Эти трубы уходят под землю и обеспечивают прямое заземление. В качестве альтернативы, нейтральный стержень можно подключить к подземному заземляющему стержню, расположенному за пределами дома, чтобы установить прямое заземление. На линии заземления не должно быть разрывов, поэтому необходимо выполнить параллельное соединение с чем-либо, что может нарушить заземление, например счетчиком воды. [5]

В присутствии воды электрическая розетка может быть опасной, поскольку вода часто обеспечивает прямое заземление для тока, проходящего через розетку, что создает серьезную опасность поражения электрическим током. Прерыватели цепи замыкания на землю используются в качестве меры безопасности для защиты от такой возможности.

Список литературы

  1. ↑ EECS, Калифорнийский университет в Беркли. (30 июля 2015 г.). Lab Logistics [Online], доступно: http://www-inst.eecs.berkeley.edu/~ee100/su04/lab/lab1/new_intro_lab_guide_report.pdf
  2. ↑ Гиперфизика. (30 июля 2015 г.). Выключатели и заземляющие провода [Онлайн]. Доступно: http://hyperphysics.phy-astr.gsu.edu/hbase/electric/bregnd.html
  3. ↑ Г. Хунка. (30 июля 2015 г.). Заземление цепей и способы заземления [Онлайн]. Доступно: http://www.ese.upenn.edu/detkin/instruments/misctutorials/Ground/grd.html
  4. ↑ П. Армстронг. (30 июля 2015 г.). Однопроводное заземление (SWER) [Онлайн]. Доступно: http: //www.stonepower.se / Images / SWER.pdf
  5. ↑ R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, сек. 8.1, стр. 331-340.

способов заземления — P3 News

Что такое заземление?


Соединение металлических (проводящих) частей электрического прибора или установок с землей (землей) называется заземлением.


Другими словами, соединение металлических частей электрических машин и устройств с пластиной заземления или заземляющим электродом (который находится во влажной земле) через толстый проводящий провод (который имеет очень низкое сопротивление) в целях безопасности известен как Заземление или заземление.


«Заземление» или «заземление», скорее, означает подключение части электрического оборудования, такой как металлическое покрытие, клемма заземления розеток, опорные провода, которые не проводят ток на землю.Заземление можно назвать соединением нейтральной точки системы электроснабжения с землей, чтобы избежать или минимизировать опасность во время разряда электрической энергии.

Заземление можно выполнить разными способами. Ниже описаны различные методы, используемые для заземления (домашняя проводка или заводское и другое подключенное электрическое оборудование и машины):

1) Пластинчатое заземление:


В системе пластинчатого заземления — пластина из меди с размерами 60 см x 60 см x 3.18 мм (т. Е. 2 ​​фута x 2 фута x 1/8 дюйма) или оцинкованное железо (GI) размером 60 см x 60 см x 6,35 мм (2 фута x 2 фута x is дюйма) закапывают вертикально в землю (земляная яма), высота которой не должна быть меньше 3 м (10 футов) от уровня земли.


Для правильной системы заземления выполните шаги, указанные выше в (Введение в заземляющую пластину), чтобы поддерживать влажность вокруг заземляющего электрода или пластины заземления. Пластинчатое заземление, пластинчатое заземление.

2) Заземление трубы:


Оцинкованная сталь и перфорированная труба утвержденной длины и диаметра помещаются вертикально во влажную почву в такой системе заземления.Это самая распространенная система заземления.

Размер используемой трубы зависит от силы тока и типа почвы. Размер трубы обычно составляет 40 мм (1,5 дюйма) в диаметре и 2,75 м (9 футов) в длину для обычной почвы или больше для сухой и каменистой почвы. Влажность почвы будет определять длину трубы, которую предстоит заглубить, но обычно она должна составлять 4,75 м (15,5 фута). Заземление и заземление трубы

3) Штанговое заземление:


Это тот же метод, что и при заземлении труб.Медный стержень диаметром 12,5 мм (1/2 дюйма) или 16 мм (0,6 дюйма) из оцинкованной стали или полый участок 25 мм (1 дюйм) трубы GI длиной более 2,5 м (8,2 фута) закапывают в землю вертикально вручную или с помощью пневмомолота. Длина электродов, встроенных в почву, снижает сопротивление земли до желаемого значения.

4) Заземление через Waterman:


В этом методе заземления трубы водовода (оцинкованные GI) используются для заземления.Обязательно проверьте сопротивление труб GI и используйте зажимы заземления, чтобы минимизировать сопротивление для правильного заземления.


Если в качестве заземляющего провода используется многожильный провод, очистите концы жил провода и убедитесь, что он находится в прямом и параллельном положении, которое затем можно плотно подсоединить к трубе водяного коллектора.


5) Заземление лентой или проволокой:


При этом способе заземления ленточные электроды сечением не менее 25 мм x 1.6 мм (1 дюйм x 0,06 дюйма) закапывают в горизонтальные траншеи минимальной глубиной 0,5 м. Если используется медь с поперечным сечением 25 мм x 4 мм (1 дюйм x 0,15 дюйма) и размером 3,0 мм2, если это оцинкованное железо или сталь.


Если используются круглые проводники, их поперечное сечение не должно быть слишком маленьким, скажем, менее 6,0 мм2, если это оцинкованный чугун или сталь. Длина проводника, закопанного в землю, обеспечит достаточное сопротивление заземления, и эта длина не должна быть менее 15 м.


Общий метод заземления / правильная установка заземления (шаг за шагом)


Обычный метод заземления электрического оборудования, устройств и приборов следующий:
1. Прежде всего, выройте яму размером 5×5 футов (1,5 × 1,5 м) примерно в 20–30 футов (6–9 метров) в земле. (Обратите внимание, что глубина и ширина зависят от характера и структуры грунта)
2. Закопайте подходящую медную пластину (обычно 2 x 2 x 1/8 дюйма (600 x 600 x 300 мм) в этой яме в вертикальном положении.
3 .Надежно закрепите заземляющий провод через гайки с двух разных мест на пластине заземления.
4. Используйте два провода заземления с каждой пластиной заземления (в случае двух пластин заземления) и затяните их.
5. Для защиты стыков от коррозии нанесите смазку вокруг них.
6. Соберите все провода в металлическую трубу от заземляющего электрода (ов). Убедитесь, что труба находится на высоте 1 фута (30 см) над поверхностью земли.
7. Чтобы поддерживать влажность вокруг земной плиты, поместите 30-сантиметровый слой порошкообразного древесного угля (порошкообразного древесного угля) и смеси извести вокруг земной плиты вокруг земной плиты.
8. Используйте болты с гайкой и гайкой, чтобы плотно подсоединить провода к опорным плитам машин. Каждая машина должна быть заземлена в двух разных местах. Минимальное расстояние между двумя заземляющими электродами должно составлять 10 футов (3 м).
9. Провод заземления, который соединяется с корпусом и металлическими частями всей установки, должен быть плотно подключен к заземляющему проводу.
10. Наконец (но не в последнюю очередь) проверьте всю систему заземления с помощью тестера заземления. Если все идет по планировке, то яму засыпьте землей.Максимально допустимое сопротивление заземления составляет 1 Ом. Если оно больше 1 Ом, увеличьте размер (не длину) заземляющего провода и проводов заземления. Держите внешние концы труб открытыми и время от времени поливайте водой, чтобы поддерживать влажность вокруг заземляющего электрода, что важно для лучшей системы заземления.

Щелкните здесь, чтобы просмотреть источник.

Правила NEC для внешних цепей и фидеров

Благодарим вас за посещение одной из наших самых популярных классических статей.Если вы хотите получить обновленную информацию по этой теме, ознакомьтесь с этой недавно опубликованной статьей «Службы
и NEC — Часть 1 из 2 ».

Наружные проводники, идущие к зданиям, не обязательно являются служебными проводниками. Это могут быть фидеры или проводники ответвленной цепи, выходящие из другого здания. Они могут обеспечивать электропитание для освещения территории, уличного оборудования или отдельной конструкции.

Чтобы определить, являются ли наружные проводники служебными, определите, где находится пункт обслуживания электроснабжения, и ознакомьтесь со ст.100 определений фидеров, ответвлений и сервисных проводников. Если они обслуживающие проводники, используйте ст. 230. В противном случае используйте ст. 225, который охватывает внешние фидеры и ответвления ( Рис. 1 ).

Рис. 1. Статья 225 содержит требования к установке внешних ответвлений и фидеров, проходящих на зданиях, сооружениях или опорах или между ними.

Минимальный размер

Вы можете использовать провода 10 AWG или больше для воздушных пролетов до 50 футов.Для пролетов более 50 футов используйте 8 AWG или больше (если не поддерживается коммуникационным тросом) [225,6 (A) (1)], как показано на Рис. 2 .

Рис. 2. Для пролетов более 50 футов используйте 8 AWG или больше (если не поддерживается связующим тросом).

Воздушные проводники для гирляндного освещения должны быть не менее 12 AWG, если они не поддерживаются проводом. Пролеты длиной более 40 футов должны поддерживаться тросом с изоляторами напряжения [225,6 (B)].

Опора и насадка

Проводники проходят через крышу? В таком случае используйте прочную конструкцию, чтобы надежно удерживать их.Если возможно, сделайте опоры независимыми от здания [225.19 и 230.29]. Не используйте деревья или другую растительность для поддержки воздушных проводов [225.26].

Точка крепления воздушных проводов должна быть не менее чем на 10 футов выше готовой поверхности. Расположите его так, чтобы на всем пролете сохранялся минимальный зазор между проводниками, требуемый 225,18 [225,16 (A)].

Присоедините открытые проводники к фитингам, предназначенным для использования с проводниками, или к негорючим, непоглощающим изоляторам, надежно прикрепленным к конструкции [225.16 (В) и 230.27]. Эта точка крепления должна соответствовать минимальным зазорам, указанным в 225.18 и 225.19, и ни в коем случае не должна быть менее 10 футов над готовым уклоном.

Если вы используете мачту для опоры воздушных проводов, она должна иметь соответствующую механическую прочность, распорки или растяжки, чтобы выдерживать напряжение, вызываемое проводниками. К мачте фидера и / или ответвительной цепи [225.17] можно присоединять только провода фидера или ответвления цепи, как показано на Рис. 3 .

Фиг.3. К мачте фидера и / или ответвления можно присоединять только провода фидера или ответвления.

Просветы с класса

В пролетах воздушных проводов должны соблюдаться эти вертикальные зазоры от отметки [225.18]:

.

• 10 футов над готовым грунтом, тротуарами, платформами или выступами, с которых они могут быть доступны для пешеходов для цепей 120 В, 120/208 В, 120/240 В или 240 В [225.18 (1)].

• На высоте 12 футов над жилым домом и подъездными дорогами, а также в тех коммерческих районах, которые не являются объектами движения грузовиков для цепей 120 В, 120/208 В, 120/240 В, 240 В, 277 В, 277/480 В или 480 В [225.18 (2)].

• 18 футов над общественными улицами, переулками, дорогами, стоянками, подверженными движению грузовиков, проездами на территории, отличной от жилой, и другими территориями, по которым проезжают транспортные средства (например, те, которые используются для возделывания земель, выпаса скота, лесного хозяйства и садов) [225.18 (4 )].

• 24½ фута над рельсами железных дорог [225,18 (5)].

Для воздушных проводов над бассейнами, спа на открытом воздухе, гидромассажными ваннами на открытом воздухе, водолазными сооружениями, смотровыми площадками, вышками или платформами соблюдайте требования к свободному пространству в 680.8.

Выделения из строений

Воздушные проводники должны выдерживать вертикальный зазор 8 футов над поверхностью крыши. Сохраняйте это на расстоянии не менее 3 футов от края крыши [225,19 (A)], за исключением:

• Если крыша подвержена пешеходному или автомобильному движению, следуйте 225.18 [225.19 (A) Ex 1].

• Когда уклон крыши соответствует или превышает 4 дюйма вертикального подъема на каждые 12 дюймов горизонтального участка, вы можете уменьшить зазоры для воздушных проводов над крышей до 3 футов вместо 8 футов [225.19 (A) Пр. 2].

• Когда не более 6 футов проводника цепей 120/208 В или 120/240 В проходит через крышу не более 4 футов, вы можете уменьшить зазор только над свесом крыши до 18 дюймов [225,19 (A) Ex 3], как показано в Рис. 4 .

Рис. 4. Для цепей 120 В / 208 В или 120 В / 240 В зазор между проводниками может составлять 18 дюймов, если не более 6 футов проводника проходит по не более 4 футам крыши.

• Если точка крепления находится на стороне здания под крышей, зазор 3 фута от края крыши не применяется [225.19 (A) Пр. 4].

Воздушные провода должны выдерживать расстояние не менее 3 футов от:

• Знаки, дымоходы, радио и телевизионные антенны, резервуары и другие немостовые или немостовые конструкции [225.19 (B)].

• Открывающиеся окна, двери, подъезды, балконы, лестницы, лестницы, пожарные лестницы или аналогичные места [225.19 (D) (1)].

Также воздушные проводники должны:

• Сохраняйте вертикальное расстояние не менее 10 футов над платформами, выступами или поверхностями, с которых до них можно добраться.Сохраняйте этот вертикальный зазор на расстоянии 3 фута по горизонтали от платформ, выступов или поверхностей, с которых они могут быть достигнуты [225,19 (D) (2)].

• Не устанавливать под отверстием, через которое могут проходить материалы [225,19 (D) (3)].

• Не устанавливать там, где они будут препятствовать входу в проемы здания [225.19 (D) (3)].

Дорожки качения

Дорожки качения на внешних поверхностях конструкций должны быть устроены для отвода воды и быть пригодными для использования во влажных местах [225.22]. Подземные кабельные каналы (бывшие в употреблении или неиспользованные), входящие в конструкции, должны быть герметизированы в соответствии с 300.5 (G) для предотвращения контакта влаги с частями под напряжением [225.27].

Количество припасов

Если на одном участке расположено более одного здания или другого строения, каждое здание / строение должно обслуживаться не более чем одним фидером или одно- или многопроволочной ответвленной цепью [225.30]. Однако из этого есть пять исключений. Вы можете иметь дополнительные расходные материалы на:

1. Особые условия [225.30 (A)]. Это:

• Пожарные насосы.

• Аварийные системы.

• Требуемые по закону резервные системы.

• Дополнительные резервные системы.

• Параллельные системы производства электроэнергии.

• Системы, предназначенные для подключения к нескольким источникам питания с целью повышения надежности.

2. Особые занятия. Многоквартирные здания, в которых нет доступного места для поставки оборудования, доступного для всех жителей, или здания / сооружения настолько большие, что необходимы два или более предметов снабжения — но только с специального разрешения [225.30 (В)].

3. Требования к мощности. Если требования к мощности превышают 2 000 А [225,30 (C)].

4. Разные характеристики. Различное напряжение, частота или использование, например, управление наружным освещением из разных мест [225.30 (D)].

5. Документированные процедуры переключения. Дополнительные источники питания разрешены, если установлены и поддерживаются документированные процедуры безопасного переключения для отключения [225.30 (E)].

отключает

Средства отключения требуются для всех проводников, которые входят в здание или сооружение [225.31]. Установите его в легкодоступном месте (снаружи или внутри), ближайшем к точке входа проводов [225.32]. Из этого правила есть четыре исключения:

1) Если документированные процедуры безопасного переключения устанавливаются, обслуживаются и контролируются квалифицированным персоналом, средства отключения могут быть расположены в другом месте в помещении [225.32 Пр. 1].

2) Здание или сооружение подпадают под положения ст. 685 [225,32 Пр. 2].

3) Для вышек или столбов, используемых в качестве стандартов освещения, разрешается размещать средства отключения в другом месте в помещении [225.32 Ex 3].

4) Для столбов или аналогичных конструкций, используемых только для поддержки знаков, установленных в соответствии со ст. 600, разъединители разрешается размещать в другом месте на территории [225.32 Ex 4].

Средства отключения здания / сооружения могут состоять не более чем из шести выключателей или шести автоматических выключателей в одном корпусе или отдельных корпусах для каждого источника питания, сгруппированных в одном месте, как разрешено 225.30 [225,33].

Средства отключения здания / конструкции должны быть сгруппированы в одном месте и отмечены для обозначения нагрузки, которую они обслуживают, в соответствии с требованиями 110,22 [225,34 (A)].

Чтобы свести к минимуму возможность случайного отключения критических энергосистем, отключающие средства для пожарного насоса или резервного источника питания должны располагаться на удалении от обычного разъединителя питания [225.34 (B)].

В многоквартирном здании каждый житель должен иметь доступ к средствам отключения для своего пребывания [225.35]. Но если администрация здания обеспечивает обслуживание электрооборудования под постоянным контролем, администрация может сделать доступ доступным только для управления зданием [225,35 Ex].

Средство отключения здания / сооружения должно состоять из автоматического выключателя, выключателя в литом корпусе, выключателя общего назначения или мгновенного выключателя, «подходящего для использования в качестве вспомогательного оборудования [225.36]».

Если более одного источника питания питает здание / сооружение, в каждом месте отключения фидера должна быть установлена ​​постоянная табличка или директория, обозначающая все другие фидеры или ответвленные цепи, питающие эту структуру, и зону, обслуживаемую каждым из них [225.37].

Средство отключения может состоять из ручного переключателя, переключателя с силовым приводом или автоматического выключателя с возможностью ручного управления [225,38 (A)]. Вы можете использовать кнопку с независимым расцепителем, чтобы размыкать силовой автоматический выключатель. В этом случае выключатель (а не кнопка) является средством отключения. Средства отключения для здания, снабженного питателем, должны четко указывать, находится ли оно в открытом или закрытом положении [225.38 (D)].

Рейтинг

Одно отключающее средство для здания / сооружения должно иметь номинальную силу тока, по крайней мере, равную расчетной нагрузке, определенной в Ст.220. Если отключающее средство состоит из более чем одного выключателя или автоматического выключателя, суммарные номинальные характеристики должны быть не меньше расчетной нагрузки, определенной в Ст. 220 [225,39].

Минимальные номиналы средств отключения:

• Для установок, состоящих из одной ответвленной цепи, средства отключения должны иметь номинал не менее 15 А [225,39 (A)].

• Для установок, состоящих из двух двухпроводных параллельных цепей, средства отключения фидера должны иметь номинал не менее 30 А [225.39 (В)].

• Для одноквартирного дома средство отключения фидера должно иметь номинал не менее 100 А, 3-проводный [225,39 (C)].

• Для всех других установок средства отключения фидера или ответвленной цепи должны иметь номинал не менее 60 А [225,39 (D)].

Очарование троих

В искусстве легко упустить из виду деталь. 225. Чтобы этого избежать, проверьте свой дизайн и убедитесь, что вы соответствуете этим трем целям:

1. Соблюдайте зазоры .Наружные проводники представляют опасность из-за возможного контакта, а внутренние проводники — нет.

2. Опорные проводники . Наружные проводники подвержены нагрузкам, а внутренние проводники — нет.

3. Соблюдайте все правила установки разъединителей . Это важно для обеспечения удобных и безопасных средств отключения источников электроэнергии в случае пожара или поражения электрическим током.

Методично пройдитесь по вашему проекту, проверяя все допуски на соответствие ст.225. Затем повторите с требованиями поддержки и отключите правила.

Холт является владельцем Mike Holt Enterprises, Inc., Лисбург, Флорида. С ним можно связаться по адресу www.mikeholt.com.

Кодекс поставил в тупик? Проводники, розетки с защитой от несанкционированного вскрытия, дорожки качения

Все вопросы и ответы основаны на NEC 2011 года.

В. Каково правило Кодекса в отношении корпусов, содержащих стыки, ответвители и проходные проводники?

А.Шкафы, коробки с вырезом и корпуса розеток счетчиков могут использоваться для проводников в качестве проходных, сращиваемых или ответвленных к другим корпусам, переключателям или устройствам максимального тока, если выполняются все следующие условия [312.8]:

  • Общая площадь проводников при любом поперечном сечении не превышает 40% площади поперечного сечения пространства [312,8 (A)].
  • Общая площадь проводников, стыков и отводов, установленных в любом поперечном сечении, не превышает 75% площади поперечного сечения этого пространства [312.8 (В)].
  • Предупреждающая этикетка на корпусе указывает средства отключения проходных проводов [312.8 (C)], как показано на рис. 1.

В. Каково правило наличия нейтрального проводника в местах выключателя света?

A. Выключатели, управляющие осветительными нагрузками между фазой и нейтралью, должны иметь нейтраль в месте переключателя [404.2 (C)].

Исключение : нейтральный провод не требуется в месте переключателя, если:

  1. Проводники переключателей входят в коробку устройства через кабелепровод, площадь поперечного сечения которого достаточна для размещения нейтрального проводника.
  2. Кабельные сборки для переключателей входят в коробку через полость каркаса, которая открыта вверху или внизу на том же уровне пола, или переключатели входят в коробку через стену, пол или потолок, которые не отделаны с одной стороны.

Примечание : Назначение нейтрального проводника — замкнуть цепь для электронных устройств управления освещением.

В. Где требуются защищенные от взлома розетки?

А.Все розетки типа 15A и 20A, 125 В без блокировки в следующих зонах жилого дома [210.52] должны быть указаны как защищенные от несанкционированного доступа [406.12].

  • Пространство стены — 210,52 (А)
  • Схема малой бытовой техники — 210,52 (В)
  • Площадь столешницы — 210,52 (C)
  • Площадь санузла — 210,52 (Д)
  • На открытом воздухе — 210,52 (Е)
  • Зона прачечной — 210,52 (F)
  • Гараж и хозяйственные постройки — 210.52 (G)
  • Прихожие — 210,52 (В)

Исключение : Розетки в следующих местах не должны быть защищены от несанкционированного доступа:

  1. Емкости, расположенные на высоте более 5,5 футов над полом.
  2. Розетки, являющиеся частью светильника или прибора.
  3. Розетка, расположенная в специально отведенном месте для прибора, который при нормальном использовании нелегко перенести из одного места в другое.
  4. Емкости без заземления, используемые для замены, как разрешено в 406.4 (D) (2) (a).

Неблокирующие розетки типа 15A и 20A, 125V в номерах и гостевых апартаментах должны быть зарегистрированы как защищенные от несанкционированного доступа [406.13]. Кроме того, неблокируемые розетки типа 15A и 20A, 125 В в детских учреждениях должны быть зарегистрированы как защищенные от несанкционированного доступа [406.14].

В. Каковы правила NEC для крепления и поддержки дорожек качения?

А.Дорожки качения, кабельные сборки, коробки, шкафы и арматура должны быть надежно закреплены на месте. Провода, поддерживающие потолок, или потолочную решетку нельзя использовать для поддержки кабельных каналов и кабелей (силовых, сигнальных или коммуникационных). Однако разрешены независимые опорные тросы, которые закреплены на обоих концах и обеспечивают надежную опору [300.11 (A)].

Распределительные коробки [314.23 (D)] и светильники можно прикрепить к решетке подвесного потолка, если они надежно прикреплены к элементам каркаса потолка механическими средствами, такими как болты, винты или заклепки, или с помощью зажимов или других средств крепления. определены для использования с типом используемых элементов потолочного каркаса [410.36 (В)].

Электрическая проводка внутри полости огнестойкого потолочного или потолочного перекрытия может поддерживаться независимыми опорными проводами, прикрепленными к потолочному узлу. Независимые опорные тросы должны отличаться от опорных тросов подвесного потолка по цвету, маркировке или другим эффективным средствам [300.11 (A) (1)].

Электропроводка в негорючих системах перекрытия и потолка может поддерживаться независимыми опорными проводами, прикрепленными к потолочному узлу.Независимые опорные тросы должны отличаться от опорных тросов подвесного потолка по цвету, маркировке или другим эффективным средствам [300.11 (A) (2)].

Дорожки качения нельзя использовать в качестве опоры для других дорожек качения, кабелей или неэлектрического оборудования, за исключением [300.11 (B)]:

  • Если дорожка качения или средства опоры указаны для этой цели [300.11 (B) (1)].
  • Кабель класса 2 и 3 может поддерживаться кабельным каналом, который подает питание на оборудование, управляемое цепью класса 2 или 3 [300.11 (В) (2)].
  • Дорожки качения разрешены в качестве опоры для резьбовых коробок и корпусов кабелепроводов в соответствии с 314.23 (E) и (F) или для поддержки светильников в соответствии с 410.36 (E) [300.11 (B) (3)].

В. Можете ли вы объяснить, как подобрать размер проводов 90 ° C, оканчивающихся на оборудовании, рассчитанном на 75 ° C?

A. Проводники должны быть рассчитаны с учетом их максимальной допустимой нагрузки, указанной в столбце с номинальной температурой изоляции в Таблице 310.15 (B) (16), что соответствует самому низкому номинальному значению температуры любого терминала, устройства или проводника цепи [110,14 (C)]. Если оборудование не указано и не обозначено иначе, размеры проводов для оконечных устройств оборудования должны основываться на Таблице 310.15 (B) (16) в соответствии с (a) или (b):

(a) Оборудование номиналом 100 А или менее [110,14 (C) (1) (a)].

  • Размер проводов должен быть указан в соответствии с температурным столбцом 60 ° C в таблице 310.15 (B) (16) [110,14 (C) (1) (a) (1)].
  • Провода, заканчивающиеся на клеммах, рассчитанных на 75 ° C, имеют сечение в соответствии с допустимыми нагрузками, указанными в столбце температуры 75 ° C в таблице 310.15 (B) (16) [110,14 (C) (1) (a) (3)], как показано на Рис. 2 .

(b) Оборудование номиналом более 100 А.

  • Размер проводов должен быть указан в соответствии с температурным столбцом 75 ° C в таблице 310.15 (B) (16) [110,14 (C) (1) (b) (1)].
  • Отдельные положения разъема. Размер проводов может соответствовать столбцу 90 ° C в таблице 310.15 (B) (16), если проводники и соединители, работающие под давлением, рассчитаны на температуру не менее 90 ° C [110,14 (C) (1) (b) (2)].

В.Каковы требования к установке средств отключения оборудования?

A. Выключатели и автоматические выключатели, используемые в качестве выключателей, должны работать из легкодоступного места. Они также должны быть установлены так, чтобы центр захвата рабочей рукоятки выключателя или автоматического выключателя, когда он находится в самом верхнем положении, не превышал 6 футов 7 дюймов над полом или рабочей площадкой [240,24 (A) и 404,8 (А)].

Средства отключения для мобильного дома должны быть установлены так, чтобы нижняя часть ограждения находилась не менее чем на 2 фута выше готовой поверхности или рабочей платформы [550.32 (F)].

Исключение № 1 : В шинопроводах плавкие выключатели и автоматические выключатели могут быть расположены на том же уровне, что и шинный канал, где предусмотрены подходящие средства для управления ручкой устройства с пола.

Исключение № 2 : Выключатели и автоматические выключатели, используемые в качестве выключателей, могут быть установлены на высоте более 6 футов — 7 дюймов, если они находятся рядом с оборудованием, которое они поставляют, и доступны с помощью переносных средств [240,24 (A) (4 )].

В. Каковы требования к заземлению здания, снабженного фидером?

A. Каждый разъединитель здания / сооружения должен быть подключен к электроду типа, указанного в 250.52 [250.32 (A)]. Заземление средств отключения здания / сооружения на землю предназначено для ограничения наведенных напряжений на металлических частях от ближайших ударов молнии [250,4 (A) (1)].

Кодекс запрещает использование земли в качестве эффективного пути тока замыкания на землю [250.4 (A) (5) и 250,4 (B) (4)].

Исключение: заземляющий электрод не требуется, если здание / сооружение обслуживается двухпроводной, трехпроводной или четырехпроводной многопроволочной ответвленной цепью.

220В и 380В • Все о ремонте. Советы профессионала

Заземление — необходимая мера в любом частном доме или квартире. Это гарантирует безопасность использования электроприборов и защищает от риска короткого замыкания. Если вам нужно сделать заземление в частном доме своими руками: 220В и 380В — это две сети, для которых потребуется выполнить разные действия по заземлению.Для первого варианта подойдет обычное обнуление без крепления контура, но для второго контур заземления обязателен.

Зачем нужен контур заземления

Электрический ток смертельно опасен для человека — это общеизвестный факт. В результате аварийной ситуации корпус электрического устройства может оказаться под напряжением, из-за чего прикосновение к нему станет угрозой для жизни и здоровья. Избежать этого риска помогает установка заземления 220В в частном доме своими руками.

Как это работает? По окончании нулевой фазы поверхность электрооборудования становится опасной. Контур заземления просто играет роль фазы, через которую электричество уходит в землю.

Заземляющее устройство необходимо не только для частных домов, но и для любого промышленного оборудования, бытовых электроустановок и т. Д. Контур заземления снижает риск перегрузки, пожарную опасность оборудования, а также повышает безопасность работы. с этим.

Схема заземления в частном доме включает следующие элементы:

  • три вертикальных заземлителя, которые вбиты в землю, они могут быть выполнены в виде уголка;
  • три горизонтальные стальные полосы, соединяющие вертикальное заземление;
  • Стальная полоса
  • , которая действует как проводник между контуром заземления и распределительным щитом.

Полезный совет! Использовать якорь для контура заземления нельзя, так как его поверхность быстро окисляется, а также он не позволяет равномерно распределять электрический ток.

Обычно контур заземления выполняется в виде равнобедренного треугольника, который располагается на расстоянии 1-3 м от фундамента дома. Именно на этом расстоянии выкапывается траншея глубиной около метра, в которую закладываются элементы горизонтального контура. Вертикальные стальные элементы забиваются на глубину около 3 м, так что на поверхности остается около 20 см.

Затем по периметру контура приваривается стальная полоса, соединяющая вертикальные штифты.К корпусу распределительного щита прикручивается стальной провод для заземления. Как сделать контуры заземления в частном доме эффективнее? Для этого место стыка проводника и заземляющего контура необходимо тщательно очистить. Также один вариант — уложить стальную полосу с площадью поперечного сечения не менее 16 мм? от щита к контуру.

Еще один способ повысить эффективность заземления — заменить стальной сердечник плоской стальной полосой. Из-за большей площади контакта с землей выше и проводимость тока.Однако стальную полосу сложнее уложить в землю, чем стержень, ее нужно укладывать в грунт по частям, а затем сваривать. Используется исключительно метод сварки.

Если вы читали или слышали, как правильно делать заземление в частных домах, то наверняка знаете, что использование болтов для соединения элементов конструкции может привести к очень негативным последствиям. Дело в том, что болты быстро окисляются, из-за чего цепь перестает проводить электричество.По этим же причинам невозможно покрасить контурную рамку, из-за краски перестает течь в землю ток.

Полезный совет! Если при устройстве контура заземления не обойтись без использования болтов, они должны располагаться над поверхностью земли, надежно затягиваться и тщательно очищаться. Время от времени болты следует смазывать специальной токопроводящей смазкой.

Как сделать заземление в частном доме своими руками: 220В и 380В со старой проводкой

Многие владельцы частных домов и квартир знакомы с проблемой старой и ветхой проводки, на которую можно будет очень сложно подключить землю.Единственно верный вариант в этом случае — полностью заменить старую проводку на новую. Однако не все могут себе это позволить, поэтому иногда приходится обходиться тем, что есть.

Если нет возможности заменить всю проводку, то нужно как минимум установить новые розетки, выключатели и распределительные коробки. При этом менять их расположение не нужно. При установке новых розеток очень важным моментом является контроль заземляющих проводов. Они должны располагаться в распределительных коробках и выходить на шину заземления через распределительный щит.Его крепление устанавливается на корпусе щита.

Еще один относительно простой и дешевый вариант, как правильно сделать заземление в частных домах, — это полное отключение старой проводки. В этом случае он просто отключается от щита и остается в стене, а новая проводка прокладывается снаружи. Для этого хорошо подойдут пластиковые крышки, а в существующие отверстия в стенах можно установить новые выключатели и розетки.

Для модернизации распределительных коробок достаточно просто удалить с них старые провода.Новую схему подключения относительно легко собрать, если у вас под рукой есть все необходимые компоненты:

  • кабельных канала для защиты внешней проводки;
  • провода;
  • розетки, выключатели и распределительные коробки.

Если вам необходимо провести новую проводку в старом доме и провести заземление электрооборудования, вам также придется установить новый распределительный щит. В этом случае старую проводку можно оставить, но подключать к ней необходимо только маломощные электроприборы.

Капитальный ремонт электропроводки в старом доме — долгий и дорогостоящий, более бюджетный вариант защиты от пожара и возможности короткого замыкания — дополнить эту проводку одним заземляющим проводом. Его можно даже не прокладывать внутри стены, а просто уложить в пластиковый кабельный канал.

Плюсы этого варианта очевидны: кабель-канал отлично вписывается в любой интерьер и хорошо крепится к любому материалу. Канал обычно проводится между распределительными коробками, а также от распределительного щита.В каждой распределительной коробке все заземляющие провода должны быть соединены между собой и доходить до шины заземления.

Заземление — это соединение частей электрических устройств с цепью заземления. Он установлен так, чтобы напряжение, которое может возникнуть на корпусе устройства, уходило в землю. Различают следующие части заземления:

  1. Заземлитель — это совокупность всех проводников, находящихся в состоянии электрического контакта с землей.
  2. Заземляющие устройства — заземление плюс заземлители.
  3. Проводник — соединение электрического устройства, которое может находиться под напряжением, с заземляющим проводом.

Полезный совет! Заземлитель всегда должен быть из неокрашенного металла с хорошей проводимостью, иначе он будет неэффективным.

Любой грунт характеризуется рядом параметров, важнейшим из которых является сопротивление растеканию. Именно значение этого параметра показывает, насколько легко электрический ток преодолеет расстояние от корпуса прибора до земли.Чем ниже сопротивление растеканию, тем лучше. На этот параметр влияет глубина прокладки заземляющих стержней, влажность почвы, металл, из которого сделаны проводники, и многое другое.

Кстати, оптимальное место для заглубления контуров заземления в частном доме своими руками — северная сторона дома, так как обычно здесь максимальная влажность почвы. Соответственно, сопротивление растеканию будет минимальным.

Требования к заземлению следующие:

  • длина вертикальных стержней должна быть не менее 16 мм;
  • горизонтальный — от 10 мм;
  • Минимальная толщина стали — 4 мм;
  • Минимальный диаметр стальных труб — 32 мм.

Перед началом монтажа контура заземления необходимо выбрать место под ним. В месте, выбранном для забивки штанг, не должно быть коммуникаций, и чтобы в этом убедиться, необходимо согласовать площадку с соответствующими службами: газ, вода, телефон и теплоэнергетика. Даже если вы уверены, что на вашем участке нет связи, лучше это проверить через соответствующие службы, иначе ремонт поврежденных линий будет стоить очень дорого.

Идеальное место для расположения контура заземления — отмостка дома. Контур лучше всего сделать линейным, также можно уложить по периметру, если есть средства, время и желание. Чаще всего заземление выполняется в виде различных геометрических фигур, например, треугольника, многогранника или прямоугольника. Монтаж по линейному контуру хорош тем, что его всегда можно увеличить, если хотите и нужно.

Как сделать заземление в частном доме максимально простым? Для этого достаточно с помощью ручной дрели просверлить отверстие глубиной примерно 2 м и вбить в него первый заземляющий стержень.Если он легко вошел в землю, следующий может пройти немного глубже, но не следует превышать глубину 3 м, иначе заземлитель может просто застрять.

После того, как все заземляющие устройства вживлены в землю, их необходимо вырезать сверху примерно на 15-20 см ниже уровня земли. Затем между ними необходимо вырыть котлован соответствующей глубины, по которому уложить шатуны. Закрепить их можно сваркой или болтовым соединением, но последний вариант придется периодически проверять, удалять ржавчину и подтягивать контакты.

Полезный совет! Лучше всего соединять между собой элементы контура заземления сваркой. Тогда вам не придется постоянно проверять контур, а сопротивление растеканию останется неизменным даже через несколько лет.

Заземление в частном доме своими руками 220В и 380В имеет разное сопротивление. При правильной установке для первого варианта оно составляет до 30 Ом, для второго — до 10 Ом. Также этот параметр во многом зависит от удельного сопротивления грунта, в котором укладывается контур, например, для каменистого грунта высокие показатели просто невозможны.

Помните, что при трехфазном питании необходимо сделать заземление в частном доме своими руками 380В.

Принцип заземления основан на элементарных законах физики. Одна из них гласит, что чем больше площадь контакта контура с землей, тем эффективнее работы по заземлению. Отсюда следует ряд простых правил:

  1. Не думайте, что одного металлического штыря, вбитого в землю, достаточно для полного заземляющего контура.Оптимальный вариант — один или даже два треугольника, заглубленные на глубину около 3 м.
  2. Ни в коем случае не используйте для монтажа контура заземления металлические изделия, имеющие закаленную поверхность, например, рельсы, арматуру или швеллер. Из-за повышенной плотности поверхности контакт с землей может быть очень плохим или даже отсутствовать.

Если вы выбираете между одним или двумя контурами заземления, а также рассчитываете общую площадь, то следует ориентироваться на количество и общую мощность электроприборов в доме.Если речь идет просто о заземлении стиральной машины своими руками, то достаточно одного маленького треугольника, но если в вашем доме гораздо больше электроприборов, то лучше не рисковать и сделать заземление по периметру дома.

Полезный совет! Какой бы металл вы ни выбрали для установки контура заземления, он все равно будет подвержен коррозии, что через 2-3 года может свести к минимуму эффективность контура. Поэтому перед вкапыванием элементов контура в землю их следует покрыть специальными токопроводящими защитными покрытиями.

Заземление в частном доме своими руками 220В и 380В обязательно должно быть глубиной более 1 м. В противном случае емкость дома может стать выше емкости цепи, что приведет к нарастанию и увеличению избыточного тока в сети. А это, в свою очередь, может серьезно повредить электрооборудование в доме.

Хорошее заземление должно постоянно увеличиваться в поперечном сечении. Например, если сечение проводника, идущего от распределительного щита, составляет 5 мм, то сечение ленты должно быть вдвое больше, а вбитые в землю штыри должны быть вдвое больше, чем кассета.

Схема заземления в частном доме 380. Устройство заземления в частном доме своими руками. Выбор дизайна зависит от многих факторов.

Оставлять жилое помещение без качественного заземления как минимум безрассудно. Любая неисправность бытовой техники потенциально опасна для жителей. Нарушение изоляции приводит к прохождению тока к телу, а это уже грозит самыми неприятными последствиями.

Во избежание поражения электрическим током людей, использующих устройства, в каждой розетке предусмотрен третий контакт для отвода тока.Но работает только в случае подключения всех розеток к заземляющему контуру, погруженному в землю за пределами жилого дома.

В то время в квартирах чаще всего использовались двухжильные алюминиевые провода, в одной комнате у нас был 1 выключатель и 1 розетка. Что такое земля? Защитное заземление — основа пассивных частей электрооборудования для защиты людей от опасных электрических токов.

В настоящее время все мы не обходимся без мобильного телефона, у нас обычно есть телевизор или компьютер в каждой комнате.На кухнях есть посудомоечные машины, ванны или сушильные машины. Мы больше не думаем об одном гнезде в комнате и рассчитываем собрать 4-5 или более гнезд.

Цепь заземления в частном доме представляет собой конструкцию из металлических заготовок, вкопанных в землю на одинаковом расстоянии и замкнутых между собой соответствующей полосой.

Он состоит из штифтов или углов, расположенных в одну линию или выстроенных в одну линию (квадрат). Закапывают «стояки» на глубину не менее семидесяти сантиметров. Они свариваются полосой металла шириной 4 и толщиной 0.3 см.

В каких случаях необходимо заземление?

Многие устройства оснащены металлическими корпусами. Поэтому иногда рука, касающаяся стиральной машины или холодильника, вызывает электрический разряд или постоянное напряжение. Из-за достаточно большого количества небезопасных или устаревших устройств изоляции также могут возникать опасные для жизни вещи. Хотя даже относительно простое устройство имеет относительно высокое напряжение, обычно ток составляет всего 1 мА. По мере подъема устройства ток постоянно увеличивается.Поэтому необходимо обустраивать землю в квартирах, т.е. снижать электрический заряд на землю, подключив прибор к третьему подводящему кабелю.

На заметку. Во избежание проблем с энергонаблюдением сопротивление цепи не должно превышать 4 Ом. Нигде в нормативных документах этой организации не указано, что нельзя делать заземление частного дома своими руками. Если все сделано правильно, претензий быть не должно.

Перед тем, как установить систему заземления для частного дома, следует уточнить несколько важных моментов:

Как правило, изоляция этого кабеля желтого цвета с зеленой полосой.В сертифицированных штекерных разъемах этот кабель подключается к электронной почте. вторичный выходной контакт. Этот провод во входных шкафах соединен с корпусом шкафа «нулевым» проводом и цепью заземления: металлическими полосами и трубными конструкциями, прикрученными к земле.

Заземление в старой постройке дома устанавливалось только на кухнях, где устанавливались стандартные плиты. Заземление в новостройке обычно встречается в каждом гнезде, а также в организации, которая заботится о мощности электричества, регулирует мощность дома.

  1. Лучшая электропроводность глины. Эта грунтовка — лучшее место для нанесения защитного контура.
  2. Песчаные почвы можно обрабатывать солевым раствором. Это улучшит проводимость, но при этом сократит срок эксплуатации конструкции (что вряд ли устроит владельцев).
  3. Замкнутый контур, то есть соединенный металлической лентой геометрической формы, более надежно закрепленный по прямой. В случае коррозии одной из опор вся конструкция продолжит полноценно функционировать.
  4. Место, где находится земля, опасно для человека и животных! Может быть потенциальный ток. Животное, пораженное током, погибнет из-за своего небольшого размера. Это место опасно и для маленьких детей.
  5. Контур должен быть обнесен или покрыт элементами декора, в которых никто не двинется. Например, построить холм из камней.

Процесс сборки контура включает следующие этапы:

Видеонаблюдение и заземление

Каждый день он проводит измерения и экспериментирует на мышах и насекомых, чтобы выяснить возможное воздействие неионизирующего излучения на организмы.Как зависит выраженность симптомов? От чувствительности каждого человека, от вида излучения, от продолжительности воздействия и от возраста. Особенно уязвимы дети. Беспроводной телефон или беспроводные игры не нужны. Является ли действие электромагнитного излучения на организм человека кумулятивным? Эпидемиологические исследования показали, что по мере увеличения использования мобильного телефона рядом с мозгом повышается вероятность роста опухоли.

  • Потребуются уголки (50 мм) длиной 2 метра или шпильки диаметром 32 мм.
  • Разметка сделана на выбранном сайте. Расстояние между штырями 1-1,2 метра.
  • Углы заточены за счет обрезки концов болгаркой.
  • В местах разметки выкапываются углубления глубиной 70 сантиметров. Это значение нужно для того, чтобы зимой опустить контур ниже точки промерзания почвы. Ямы соединяются траншеями одинаковой глубины.
  • Уголок кувалдой или отбойным молотком забивают вертикально в каждую из ям. Над поверхностью остается только ее верхний край, необходимый для дальнейшей установки.
  • Все столешницы сварены металлической полосой.
  • От ближайшей булавки к подвалу дома идет автобус (круглая сталь). Обычный провод не подойдет, он слишком быстро сгниет в земле.
  • В основании к шине приваривается болт М10 (поможет в работе). К нему крепится провод, идущий прямо к щитку электропитания — к клеммной колодке, к которой подключается заземляющий провод от розеток в доме.

Радиация, помимо прямого воздействия, также оказывает долгосрочное воздействие на здоровье.Считаете ли вы, что чрезвычайно важно ограничить использование беспроводных устройств, излучающих опасное излучение? Конечно. Средства защиты сводят к нулю воздействие радиационного загрязнения. Мы можем использовать беспроводные устройства, если соблюдаем правила.

Современные люди также «бомбардируются» облучением от экзогенных источников. Достаточно ли достаточного сокращения внутренних источников? Это важно, потому что внешние источники не могут их контролировать. Однако для высоких частот были начаты и применены методы защиты стен специальными красителями.

Важно! Болт необходимо смазать консистентной смазкой для предотвращения коррозии.

Способы подключения к коммутатору

Провод подключается к болту М10 шины заземления. В стене пробивается отверстие через перфоратор, через который провод выводится к распределительному щиту в помещении. Проволока может быть алюминиевая (16 кв. Мм) или медная (6 кв. Мм).

Могут ли приборы для измерения радиации в домашних условиях уменьшить облучение? Вы можете получить такое устройство, чтобы контролировать, какие уровни радиации присутствуют в космосе.Конечно, не всегда легко понять, где именно происходит излучение, но, по крайней мере, можно определить опасные точки и избежать их.

Сколько излучения мы получаем от наших устройств и как их защитить Как мы можем повредить наш мобильный телефон, беспроводной телефон или маршрутизатор? В последние годы появился еще один вид загрязнения: электромагнитное. Сколько излучения излучает каждое устройство, каковы пределы безопасности и как мы можем защитить его?

Частные дома в настоящее время подключены к электросети через воздушные линии, использующие заземление TN-C.Суть такой системы в том, что нейтральный провод линии заземлен. Фаза и рабочий ноль, подключенные к защитному проводу, подключаются к зданиям.


Для таких линий есть два способа подключения.

Что входит в космические исследования: Измерение нагрузки с помощью специальных инструментов в спящем положении. Требуемая продолжительность измерений и испытаний для различных корректирующих мер составляет около двух часов для первой контрольной позиции и увеличивается примерно на полчаса до одного часа для каждой последующей.Во время измерений заказчик может отслеживать эффективность проверяемых мероприятий и формировать собственное мнение об ожидаемых результатах. Затем измерения обрабатываются в офисе, и проводится окончательное исследование с выводами и предлагаемыми мерами.

Система заземления TN-C-S

Непосредственно на совмещенных проводах, разделенных на два отдельных: рабочий и защитный. То есть получается трехжильная проводка.

  • Это делается путем размещения внутри экрана шины, к которому будет подключен защитный провод (заземление).
  • От шины заземления к шине проложена перемычка с подключенным нулевым проводом.
  • На третьей шине смонтирована фаза.

TT соединение

Фаза и комбинированный провод (нулевой и защитный), подключенные к дому по воздуху, смонтированы на отдельных шинах, изолированных от электрощита.

Исследование включает в себя: Запись текущей ситуации. Определение источников нагрузки. Тестирование различных мер защиты и мониторинг производительности. Предлагаемые контрмеры. Полезная информация о том, как привлечь внимание к общей информации по этой проблеме и связанным с ней проблемам со здоровьем.

РАДИОЛИНСКИЙ ОБРАЗЕЦ ЕЖЕДНЕВНО ЕЖЕДНЕВНО. Часто задаваемые вопросы: Почему в машине больше радиации? Поскольку автомобиль прикреплен, ваш мобильный телефон вынужден излучать более сильный сигнал для связи с базовой станцией, тем самым повышая уровень ее излучения. По этой причине лучше использовать внешнюю антенну. Внешняя антенна стоит около 30 евро в зависимости от устройства и входит в автомобильный комплект вне автомобиля.

Заземление дома выводится на третью шину, имеющую металлическое соединение с корпусом щита.
Преимущества системы заземления TT ​​:

Защита от случайного возникновения потенциального напряжения на корпусе бытовой техники. Это происходит в случае перегорания совмещенного провода или появления напряжения в нулевом проводе при неравномерной нагрузке по фазам (иногда до 40 В).

Лучше всего, если вы уже выключили свой мобильный телефон до того, как дойдете до заправки. Искра, которая может возникнуть при открытии или закрытии сотового телефона, может вызвать «взрыв», хотя вероятность этого практически равна нулю.Если у вас есть кардиостимулятор, перед использованием мобильного телефона проконсультируйтесь с врачом. Использование мобильных устройств может создавать помехи в работе схемы кардиостимулятора, что может повлиять на работу кардиостимулятора. Скорее всего, если вы разговариваете по самому мобильному телефону, а не с кем-то рядом.

При установке перемычки между шиной заземления и проводом заземления в аварийной ситуации ток течет к шине заземления.

недостатки :

Стоимость Также требуется реле напряжения.

Что важно помнить при выполнении монтажных работ

Перед тем, как подключить их к соответствующему проводу в доме, вы должны соблюдать простые правила:

Система заземления TT ​​

Чтобы ограничить помехи, вы должны говорить с противоположной стороны от кардиостимулятора и не класть мобильный телефон в карман рядом. к нему. Если у вас возникла аритмия, вам следует прекратить его использование и обратиться к врачу. Помехи прекращаются, когда мы снимаем сотовый телефон. Однако каждый кардиостимулятор отличается своей чувствительностью к помехам.Большинство родителей чувствуют себя в безопасности, когда их ребенок подвижен, потому что они могут общаться с ними, где бы они ни находились.

  1. не заземлять приборы последовательно;
  2. вывод нескольких выводов на одно крепление на заземляющем проводе;
  3. не красить и не размещать заземляющий провод на стене;
  4. Клеммы
  5. или площадки для крепления заземляющих контактов, являющиеся отверстиями для болтов М4, необходимо смазать консистентной смазкой для предотвращения коррозии;
  6. изоляция заземляющих проводов должна быть желтого цвета с зеленой полосой, а их сечение не менее 4 квадратных метров.мм

Некоторые бытовые приборы следует заземлять не через розетку, а прикрепив провод непосредственно к корпусу (на специальном креплении).

Но хорошо ли пользоваться мобильными телефонами? Директивы ЕС не выделяют возраст пользователей, поэтому нет необходимости принимать специальные меры для детей. Мобильный телефон похож на беспроводной? Беспроводные телефоны излучают электромагнитное излучение, но их мощность передачи намного ниже, чем у мобильных телефонов. Ассортимент портативных устройств намного меньше мобильных.Сигнал телефонной трубки должен пройти всего несколько метров, чтобы достичь базы телефона, в то время как сигнал мобильной связи имеет гораздо большее расстояние и, следовательно, должен быть сильнее.

  • стиральная машина — устройство с большой мощностью, которое во влажной среде может проводить ток даже при полностью исправной изоляции;
  • сказывается тем, что при плохом контакте с розеткой может излучать волны, опасные для здоровья. Многие производители выпускают печи со специальным винтом заземления на корпусе;
  • духовка и варочная поверхность — эти устройства отличаются повышенным энергопотреблением и повышенным риском повреждения изоляции;
  • компьютер, работающий от источника бесперебойного питания, также нуждается в отдельном заземлении.Утечка из блока питания мешает работе компьютера и снижает скорость интернета. Системный блок компьютера заземляется через любой крепежный винт на корпусе.

Монтаж заземления в частном доме — дело ответственное. Большинство владельцев справятся с этой задачей самостоятельно. А те, кто сомневается, могут обратиться в соответствующие службы.

Нюансы заземления частного дома

Защищает ли корпус от радиации? Чехол может защитить только мобильный телефон, но не вас.Действительно, по мнению экспертов, корпус «заставляет» соту излучать больше излучения для связи с базовой станцией. Продаются различные наклейки, наклеиваются на мобильное устройство и «обещают» защитить вас от их излучения. На самом деле эти наклейки излучают мало света, то есть, по словам их производителей, они используют излучение, чтобы включить свет, превращая его в электричество.

Таким образом, считается, что они удаляют его из нашего тела, потому что вместо того, чтобы быть принятым нашим телом, он использует наклейку.В мобильных измерениях, однако, не было снижения радиации, но оказалось, что использование наклейки имеет противоположный эффект: то есть мобильный передает с большей интенсивностью, чтобы преодолеть наклейки с препятствиями.

Монтаж цепи заземления коммерческой фирмой с последующим приемом работы службой регулирования мощности — удовольствие недешевое. Но в случае аварии можно будет потребовать возмещения ущерба.

Какой вариант заземления в частном доме выбрать, каждый решает сам.Главное, чтобы все было выполнено качественно и прослужило долгие годы.

Монтаж заземления в частном доме на видео

Содержимое:

Многие люди живут и проводят время в загородных домах и в частных загородных домах. Они стараются создать для себя максимальный уют и комфорт, окружить всеми удобствами. Подавляющее большинство таких объектов полностью электрифицировано, поэтому часто возникает вопрос, как сделать заземление в частном доме своими руками.

Схема заземления в частном доме своими руками 220 и 380в

В каждом частном доме устраивают заземление в зависимости от того, какое напряжение к нему подключено — 220 или 380 вольт. Обе схемы заземления практически одинаковы. В обоих случаях контур заземления устройства будет точно таким же. Существующие отличия касаются способа подключения в зависимости от типа электрической сети.

При подключении к однофазной сети напряжением 220 вольт используются три провода — фаза, ноль и земля.Розетки также имеют три соответствующих контакта. Если подключено трехфазное напряжение 380 вольт, используются пять проводов, из которых три фазные, а два других служат нулем и заземлением. В розетках тоже пять контактов.

Категорически запрещается использовать нейтральный провод вместо заземляющего, независимо от напряжения в электрической сети. В этом случае вполне возможен выход из строя дорогостоящей бытовой техники и оборудования. Кроме того, существует реальная угроза здоровью и жизни людей в доме.

При заземлении в частном доме следует учитывать разницу сопротивлений. Если установка выполняется по правилам, то сопротивление заземления при напряжении 220 вольт будет около 30 Ом. При напряжении 380 вольт этот показатель будет равен 10 Ом. Большую роль играет удельное сопротивление заземления, в котором проложен контур заземления. Например, каменистая почва имеет очень низкие показатели.

Схемы заземления

В первую очередь необходимо определиться с наиболее подходящим вариантом схемы заземления для частного дома.В зависимости от этого в будущем будет смонтирована вся система.


Наиболее популярные схемы заземления:

  • Замкнутый контур в виде треугольника. Его главным преимуществом считается более надежная работа. В случае повреждения перемычки между штырями, работа системы будет продолжена с любой стороны.
  • Линейная схема состоит из нескольких выводов, установленных на одной линии и соединенных последовательно друг с другом.Недостатком этой системы является ее полный отказ, если перемычка установлена, установленная в самом начале.

Для частного дома лучше всего подходит треугольник. По работе эта схема ничем не отличается от других систем, но КПД у нее намного выше. Исходя из конкретных условий, вы можете использовать свой вариант и настроить заземление в виде прямоугольника или другой формы.

Необходимые инструменты и материалы

Для изготовления искусственного заземления используется сталь металлическая.Лучше всего для этих целей подходят круглые прутки, трубы разного сечения и углов.

Категорически запрещается использовать профильную арматуру в качестве заземлителей и заземлителей. Это связано с горячим внешним слоем, присутствующим во всех изделиях этого типа. В результате распределение тока по поперечному сечению нарушается, и процесс окисления происходит намного быстрее.


Для защиты металла от коррозии практикуется использование оцинкованных электродов.В некоторых случаях токопроводящий бетон может выполнять функции заземляющего проводника.

Существуют комплекты заводского изготовления, состоящие из бесшовных штифтов с медным покрытием. Их длина 1,5 метра, а на конце есть резьба. Для соединения штифтов между собой предусмотрены специальные латунные резьбовые муфты. Погружение электродов в землю осуществляется мощными ручными ударными инструментами с использованием адаптера и направляющей головки. Электроды соединяются с заземляющим проводом зажимами из нержавеющей стали.Защита компаундов от коррозии на стыках осуществляется путем покрытия специальной пастой.

Не красить заземления и не наносить на них другие покрытия, снижающие проводимость. Однако под действием коррозии толщина стальных деталей постепенно уменьшается. Этот фактор необходимо учитывать, поэтому сечение электрода подбирается с определенным запасом. Таким образом обеспечивается достаточно продолжительная работа схемы.


В нормативных документах определяется минимально допустимое сечение заземления, которое следует учитывать при выборе материалов.Так, для прутка оцинкованного этот параметр составляет 6 мм2, для прутка из обычного черного металла — 10 мм2, а для проката прямоугольного сечения — 48 мм2. Стенки труб или полок из стального проката выбираются минимальной толщиной 4 мм.

Большое значение имеет правильный выбор материала для соединения электродов. В большинстве случаев используется полоса, но в определенных условиях допускается использование трубы, уголка или проволоки. С помощью этих материалов заземление можно провести непосредственно к электрическому щиту.Сечение заземляющего проводника внутри здания должно совпадать с сечением фазового проводника, используемого в проводке.

Все заземляющие проводники подключены к одной заземляющей шине, используемой для коммутации. Сама шина сделана из специальной электробронзы. Он является одним из элементов распределительного щита и крепится непосредственно на его стене. Для выполнения работ могут потребоваться кувалда и лестница. Соединение деталей из проката черных металлов осуществляется сваркой.

Монтаж системы заземления

В частных домах практиковалось использование в форме треугольника с равными сторонами. Для того чтобы сделать контур заземления в частном доме своими руками планировку будущей постройки, выполняйте точно такую ​​же конфигурацию. Расстояние заземления от фундамента здания не должно превышать 1 метр.


После завершения разметки по периметру треугольника отрывается траншея глубиной от 0,8 до 1 метра.Его ширина колеблется от 50 до 70 см, что обеспечивает удобство при сварочных и других работах. Сама траншея необходима для прокладки горизонтального соединительного заземления.

В каждой вершине треугольника забиты вертикальные заземлители под углом 2-3 метра в длину. Их почти полностью засыпают ударами кувалды. Чтобы уголки лучше заходили в землю, их концы заостряют. Облегчить работу поможет устройство небольших колодцев напротив каждой вершины треугольника, глубиной около 1.5 мес. В этом случае углы забиваются в землю на меньшее расстояние.


После выполнения всех подготовительных работ можно приступать к непосредственному монтажу контура заземления:

  • В самом начале работы углы забиваются в землю таким образом, чтобы их верхний край выступал примерно на 20–25 см над поверхностью дна траншеи.
  • По окончании монтажа вертикального заземления выполняется горизонтальная обвязка с целью создания замкнутого контура.Все соединения производятся сваркой — к концам уголков приваривается стальная полоса. Использование болтовых соединений не допускается, так как через некоторое время происходит окисление этих мест. В результате контакт теряется и цепь заземления начинает работать неэффективно.
  • После полной сборки контура заземления его необходимо подключить к электрическому щиту. Делается это с помощью заземлителя, для которого используется стальная проволока сечением 8-10 мм.Его приваривают к контуру, а затем укладывают в траншею до стыка с щитом. В этом месте также приваривается болт диаметром 6 или 8 мм, к которому будет крепиться заземляющий провод.
  • Если нет стальной проволоки, то заземляющим проводом вполне может быть стальная полоса, такая же, как и в горизонтальном заземляющем проводе. Полоса будет еще эффективнее, так как у нее большая площадь контакта с землей. Однако с ним труднее работать, особенно при укладке на изгибы траншеи.
  • По окончании всех сварочных работ места сварки обрабатываются специальными антикоррозийными составами. Краску для этих целей использовать нельзя, так как она полностью нарушает связь металла с землей и система заземления просто не сработает.

После проверки всех соединений выкопанную траншею засыпают землей. Далее заземление необходимо подключить к оборудованию, установленному в доме. Во многих частных домах используется система заземления TN-C, где они заземлены.После установки собственного контура заземления эта схема перестанет работать и потребует переделки системы TN-C-S или TT.

Система заземления TN-C-S

В цепи TN-C нет отдельного заземляющего проводника, поэтому его необходимо преобразовать в цепь TN-C-S. Для этого необходимо разделить в электрощите совмещенный PEN-провод, который одновременно является нулевым рабочим и защитным проводником. После разъединения должны получиться два отдельных провода: N — рабочий и PE — защитный.


Поскольку в дом подводятся всего два питающих провода, для получения трехжильной внутренней разводки необходимо использовать специальную заземляющую шину РЕ, подключенную к экрану через металлическую поверхность. Подключается к проводу PEN, выведенному из внешней сети.

Затем шину РЕ соединяют перемычкой с такой же шиной, подключенной к нулевому рабочему проводнику N. Нулевую шину обязательно изолировать от экрана. После этого сам экран подключается к цепи заземления.Для этого используется многожильный медный провод, один конец которого соединяется с экраном, а другой прикрепляется к заземляющему проводнику с помощью болта, приваренного к концу.

Заземление по схеме ТТ

Эта система не требует разделения проводов PEN. Схема предусматривает подключение фазного провода к шине, изолированной от электрощита. Далее он будет выполнять функцию нулевого провода. После этого корпус щита подключается к цепи заземления.


Таким образом, заземление в частном доме своими руками по схеме ТТ не предусматривает какого-либо контура электрического соединения с проводником PEN. Это подключение имеет значительные преимущества перед схемой TN-C-S. При поджигании провода PEN нулевой потенциал на корпусах инструментов останется. Поэтому схема ТТ считается более надежной и безопасной. Серьезным недостатком является его дороговизна, так как наличие в схеме защитных устройств обязательно.

Как сделать собственное заземление дома

Как сервитуты влияют на права частной собственности

Вы можете быть королем своего замка, но имеете ли вы единоличную власть над своей землей? Ответ — «нет», если на вашу собственность распространяются права сервитута, которые позволяют другой стороне использовать часть вашей земли или получать доступ к услугам, которые пересекают ее.

Например, ваш сосед может иметь законное право использовать часть вашей подъездной дороги для доступа к своему гаражу.Или коммунальное предприятие могло похоронить службы, влияющие на то, где вы можете установить новый бассейн на заднем дворе или даже патио или террасу. Любой сервитут, влияющий на вашу землю, — это то, что вам нужно знать о до того, как вы согласитесь приобрести собственность.

Что такое сервитут?

Сервитут — это право пересекать или иным образом использовать чужую землю для определенной цели.

Например, ваша собственность может иметь сервитут над собственностью вашего соседа, чтобы вы могли получить доступ к своему заднему двору.Или, может быть, ваша собственность и собственность вашего соседа имеют сервитут, который позволяет вам обоим пользоваться одной подъездной дорогой.

Центральным элементом концепции сервитута является то, что они являются правом использования , а не права собственности . Также важно, чтобы сервитуты регистрировались за и против земли, а не за людей. У вас нет сервитута … есть у вашей собственности. Исключением является валовой сервитут, который регистрируется компаниями (такими как Bell and Rogers) или людьми, а не землей.

План обследования, показывающий сервитут с полосой отчуждения между двумя домами в Торонто. Обратите внимание, что полоса отвода находится напротив дома на севере.

Купля-продажа имущества с сервитутами

Права и обязанности сервитутов, зарегистрированных на вашу собственность, автоматически переходят к новым владельцам при продаже.

Аналогичным образом, если собственник желает продать свою землю, ему не требуется одобрение стороны, которой пользуется сервитут. Однако любое изменение в использовании собственности должно учитывать факт существующего сервитута.Это будет включать в себя пристройки зданий, изменение местоположения забора или разделение.

Как оформляется сервитут?

Easements должны быть зарегистрированы на титул, чтобы быть действительными, либо в ЗАГСе, либо на TERANET. Земельный участок, на который распространяется сервитут (так называемый «обслуживаемый доход»), должен быть описан, и цель сервитута должна быть обозначена. Также необходимо описать земельный участок, на который распространяется сервитут, известный как «доминирующий многоквартирный дом».

Например, когда между двумя домами мало места, сервитут может позволить владельцу одной собственности (доминирующего многоквартирного дома) содержать свой дом (например,г., помыть окна), войдя в соседний объект (обслуживаемый многоквартирный дом). В официальной документации на обслуживаемый многоквартирный дом будет «распространяться» (S ​​/ T) сервитут, а доминирующий многоквартирный дом будет иметь права «вместе с» (T / W) на обслуживаемый многоквартирный дом.

Как описывается сервитут?

Земля, на которую распространяется сервитут, должна быть описана в исходном учредительном документе, а также в последующих передачах и закладных. Соответствующие документы (например, справочный план или юридический документ, известный как «инструмент») будут перечислены в реестре земельных участков, доступном для покупки в местном отделении земельного кадастра или для загрузки из TERANET.Эти документы также содержатся в отчете о собственности BoundaryPlus ™ от компании Protect Your Boundaries.

Сервитут будет упоминаться в юридическом описании собственности, в частности, с подробным описанием бремени или права сервитута, а также в документе (который будет иметь уникальный номер из земельного кадастра).

Люди иногда путают словесное разрешение использовать чужую собственность с сервитутом. В таком случае лучше всего получить письменное соглашение и зарегистрировать его в качестве титула.

Отводы

«Полоса отчуждения» (ROW) — это тип сервитута, который обычно затрагивает жилую недвижимость. Полосы отвода подразумевают движение транспортных средств или пешеходов (даже крупного рогатого скота!) Непосредственно по определенной дороге.

Полоса отвода включает два смежных участка. В документе обычно указывается, что земля «подчиняется» (S ​​/ T) или «вместе с» (T / W), если есть полоса отвода через соседнюю землю.

Рассмотрим пример «участка», который разделен спереди и сзади таким образом, что задняя часть имеет подъездной путь , сервитут через передний участок, чтобы добраться до дороги.Это постоянное препятствие не может быть заблокировано или ограждено таким образом, чтобы был затруднен доступ в тыл.

Более проблематичными являются общие подъездные пути между домами, которые обычны в старых кварталах в районе Большого Торонто (GTA). Существует множество историй о соседях (часто новых соседях или арендаторах), которые ограничивают доступ транспортных средств к заднему гаражу или пытаются отгородить часть легального доступа. По закону они не могут этого сделать, но такие действия могут привести к открытой вражде между соседями и даже к судебным тяжбам.

Фото двух домов с наложением полосы отвода (оранжевый) и границы (синий).
Обратите внимание на белые столбы и автомобиль — оба препятствуют свободному и свободному доступу к сервитуту.

Иногда то, что может восприниматься как законный доступ, может вообще не быть полосой отчуждения, потому что она специально не зарегистрирована в праве собственности. Когда много десятилетий назад создавались участки, иногда предполагаемое отводное пространство не отражалось в формулировке акта. В других случаях это могло быть недоразумение между первоначальными сторонами (например, застройщиком и девелопером) или недосмотр юриста.Возможно, сегодня даже удастся исправить такой недостаток.

Исключение из правила

В некоторых случаях, когда проезжая часть используется давно (но без регистрации), может существовать право проезда по общему праву по рецепту. Как и в случае с Неблагоприятным владением (см. Наш предыдущий блог), этого не может произойти, если земли находятся в титулах земель. Использование должно происходить в течение 20 (а не 10) непрерывных лет до даты преобразования в право собственности на землю и удовлетворять другим прецедентным условиям, прежде чем суд вынесет такое решение в пользу стороны, требующей такого доступа.

Другой вариант — разработать договор с соседом о создании и регистрации легального сервитута «на титул». Это может потребовать денежной оплаты, но может сэкономить тысячи долларов на судебных издержках и привести к более благоприятным отношениям.

Коммунальные сервитуты

Многие объекты недвижимости в GTA проходят зарегистрированные служебные сервитуты. Это могут быть кабели телефонной связи, гидросистемы и / или телевизионные кабели, пересекающие задние границы участков на нескольких участках в квартале. Он также может включать водопроводные трубы и ливневую / бытовую канализацию.Обычно коммуникации перед домом находятся в пределах нормы и не требуют сервитутов. Также обслуживание индивидуальных домов не требует сервитутов. Очереди, пересекающие объект для обслуживания другого объекта, являются более проблематичными.

Проблемы, которые следует учитывать

Есть два вопроса, о которых следует позаботиться. Во-первых, сервитут распространяется не только на расположение трубы, трубопровода или провода, но и на на всю ширину всего, что описано в записях о заглавии. Провода воздушной телефонной связи, натянутые между столбами, могут лежать в пределах сервитута шириной 10 футов, который вполне может доходить до запланированного места подземного бассейна или беседки на заднем дворе.Когда вы приступаете к ремонту заднего двора своей мечты, убедитесь, что не посягаете на служебный сервитут.

Помните, что сервитуты дают другим право использовать и / или получать доступ к вашей земле. Это включает в себя вырывание дорогой кедровой террасы, чтобы получить доступ к подземным службам. Наш совет: проверьте правоустанавливающие документы или обследование, чтобы убедиться, что вы не строите дома над подземными коммуникациями.

Вторая проблема связана с незарегистрированными сервитутами на коммунальные услуги. Это еще одно исключение из правила, согласно которому сервитуты должны быть зарегистрированы: в некоторых случаях агентство, такое как местная гидроэлектростанция, может иметь юридический сервитут, даже если оно не имеет права собственности.Если линия пересекает вашу собственность, но в реестре участков ничего нет, вы можете проверить в коммунальном хозяйстве, есть ли у них незарегистрированная запись о сервитуте. У Toronto Hydro, например, есть процедура, позволяющая принять это решение. Если будет установлено, что незарегистрированный сервитут не является законным, агентство может приобрести «новый» сервитут у землевладельца или полностью удалить оборудование.

Сервитуты прочие

Есть несколько видов сервитутов, которые влияют на землю Канады.Некоторые из них включают:

  • Консервативные сервитуты
  • Строительство
  • Право на свет
  • Поддержка
  • Доступ с ограничением по времени
  • Техническое обслуживание
  • Права на воздух
  • Удобства, описанные в декларации кондоминиума

Опросы — ваш лучший опыт

Геодезические исследования — полезные инструменты, помогающие понять такие ситуации с землей. Планы обследования, подготовленные в современную эпоху, покажут факт зарегистрированного сервитута на лицевой стороне плана.В большинстве случаев местоположение, полученное из размеров документа, также будет показано в общих чертах. Существующее обследование «рисует картину» собственности в определенный момент времени и вполне может показать доказательства использования в поддержку (или для опровержения) требования о предписывающем сервитуте.

Возьмите копию плана с собой, когда будете гулять по собственности. Прочтите информацию, касающуюся размера и формы сервитута. Успокойся. Посмотрите, какие сооружения могли быть построены в пределах сервитута. Они законны? Передвижной сарай не заблокирует доступ к инженерным сетям.Однако сложную беседку и каменную кладку удалить нелегко. Ищите доказательства использования, такие как воздушные провода, проходящие через землю, которые не показаны в исследовании или документе. Старая подъездная дорога, построенная над границей, может указывать на возможную претензию на прескриптивные права.

Обратитесь к юристу, если у вас есть вопросы о сервитутах и ​​правах в отношении определенной собственности или чьих-либо интересов в вашей земле. И помните, план обследования всегда является одним из самых ценных документов, когда дело касается сервитутов и других важных земельных вопросов.Используйте «Защитите свои границы», чтобы найти план съемки и помочь вам разобраться в своей земле.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
