Основы применения языка SFC в CoDeSys. Реализация многозадачности

1. Програмне забезпечення мікропроцесорних систем

Національний технічний університет
«Харківський Політехнічній Інститут»
Факультет Інтегрованих технологій і хімічної техніки
Програмне забезпечення
мікропроцесорних систем
Лекция 9
Основы применения языка SFC в
CoDeSys.
Реализация многозадачности
Лысаченко И.Г.
2012
1

2. Вопросы лекции

Элементы языка последовательных
функциональных схем (SFC)
упрощенный SFC
Многозадачность в проектах
2

3. Элементы языка SFC…

любая схема
включает
шаги
в прямоугольниках
• название
• коментарий
действие — в
отдельном окне
• обозначено черным
треугольником
справа-вверху шага
• действие может быть
входным и выходным
могут быть пустыми –
ожидание перехода
3

4. Элементы языка SFC…

любая схема включает
условия перехода
рядом с чертой, ниже
шага – относится к шагу
сверху
условие перехода (в
схеме только на языке LD)
константа
логическое выражение
логическая переменная
прямой адрес
сложные условия в
отдельных окнах
• IL, ST, LD, FBD
4

5. Элементы языка SFC …

переход выполняется, если
переход разрешен ( шаг активный)
условие имеет значение TRUE
Наличие сложного условия определяется по
идентификатору – закрашенному углу
перехода
5

6. Инструменты языка SFC…

‘Вставка’ ‘Шаг-переход (сверху)’
‘Вставка’ ‘Шаг-переход (снизу)’
Шаг можно удалить, только выделив его
вместе с предшествующим или последующим
переходом
для этого сделайте выделение вокруг шага вместе с
переходом и дайте команду ‘Правка’ ‘Очистить’, либо
нажмите клавишу
6

7. Инструменты языка SFC…

‘Вставка’ ‘Альтернативная ветвь
(справа)’
‘Вставка’ ‘Альтернативная ветвь
(слева)’
‘Вставка’ ‘Параллельная ветвь (справа)’
‘Вставка’ ‘Параллельная ветвь (слева)’
‘Вставка’ ‘Безусловный переход’
вставляет произвольный безусловный
переход (jump) в конец ветви, к которой
принадлежит выделенный блок
7

8. Инструменты языка SFC…

‘Вставка’ ‘Переход-Безусловный переход’
вставляет переход вместе со следующим после него
произвольным переходом (jump) в конец выбранной
параллельной ветви
‘Вставка’ ‘Добавить входное действие’
шаг с входным действием имеет букву «E» в левом
нижнем углу
‘Вставка’ ‘Добавить выходное действие’
шаг с входным действием имеет букву «X» в правом
нижнем углу
8

9. Реализация многозадачности…

в любом проекте всегда существует, как
минимум, одна задача
по умолчанию это циклическое задание, которое
вызывается в каждом рабочем цикле ПЛК
минимальное время привязки задач 10 мс
каждая задача обладает определенным
приоритетом
приоритет определяется числом от 0 до 32
любая задача, даже более приоритетная, дает
доработать текущую задачу до конца одного рабочего
цикла (невытесняющая многозадачность)
9

10. Работа с конфигуратором задач

Создать циклическую задачу
Создать задачу, выполняемую по
событию
Создать свободно-выполняемую задачу
Создать программы – счетчики числа
запусков задач
Проследить за выполнением свободновыполняемой задачи, изменяя параметры
других задач
10

11. Конфигурирование задач

Задачи выполняются по событию или
циклически
Имеют приоритет
Вызывают программы
Есть свободно-выполняемые задачи
(аналог idle)

12. Задачи в ПЛК…

Каждая задача должна иметь собственный
уникальный идентификатор
Циклическая
выполняется через заданные интервалы времени
Разовая (single)
выполнение разовой задачи запускается по фронту
логической триггерной переменной
• каждая задача может включать вызов одной или нескольких
программ
• если программа имеет входные параметры (Var_input), то
они задаются в описании задачи
• все программы одной задачи выполняются в одном
рабочем цикле ПЛК
12

13. Реализация многозадачности…

показаны три задачи
для ПЛК с временем
рабочего цикла около
55 мс (такой цикл дает
системный таймер
Windows)
220 мс
диаграмма
выполнения задач
825 мс
13

14. Пример

VAR_GLOBAL
w1, w2, w3: WORD;
in1 AT %IX0.0.0:BOOL;
END_VAR
PRG_1 – циклическая, T#1s0ms
w1:=w1+1;
PRG_2 – свободная
w2:=w2+1;
PRG_3 – по событию, IN1
w3:=w3+1;
14

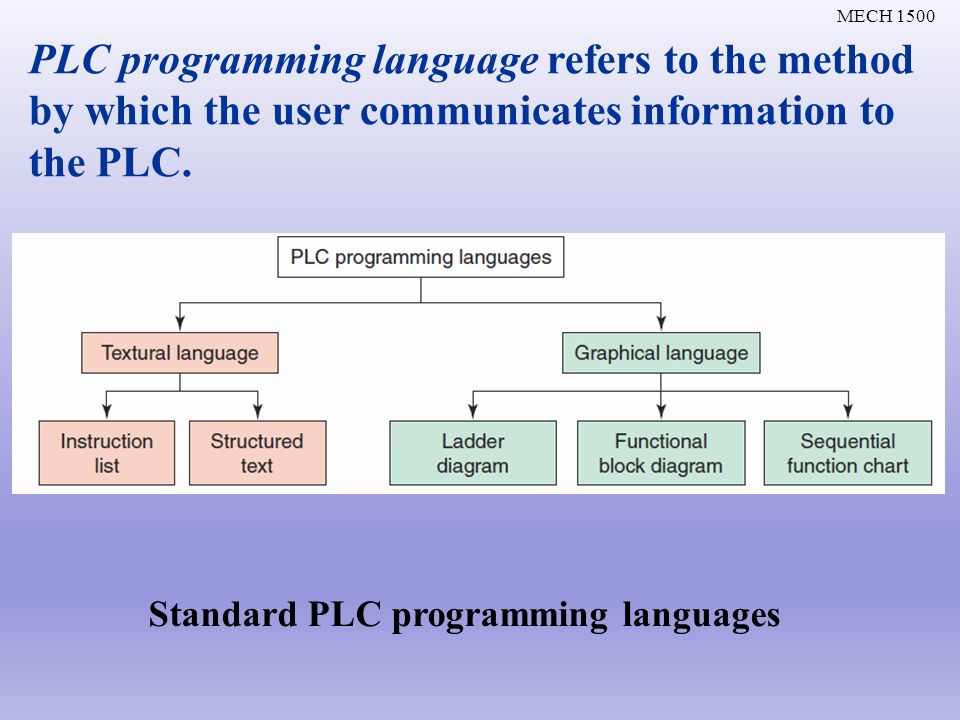

Языки программирования ПЛК.

Языки программирования ПЛК.

Программируемые контроллеры (ПЛК) это основа большинства современных автоматизированных систем. Они используются для автоматизации различных производственных процессов таких как металлообработка, химическая, пищевая и текстильная промышленность. Для программирования ПЛК используется пять основных языков программирования. Это языки : LD, IL, SFC, ST, и FBD. Параметры этих языков описываются стандартом IEC 61131.

Язык LD.

Наибольшее распространение получил язык LD (англ. Ladder diagram) язык лестничных диаграмм. Это графический язык программирования имитирующий работу релейных схем. Этот язык понятен инженерам и техникам обслуживающим промышленное оборудование но не имеющих навыков программирования. Изначально в языке использовались логические компоненты которые имитировали активные и неактивные (замкнутые и разомкнутые) контакты и катушки электромагнитных реле. В дальнейшем возможности языка были расширены благодаря добавлению функциональных блоков: счетчиков, таймеров, сдвиговых регистров, математических операций.

Язык LD используется в достаточно простых задачах. Наиболее частое его применение — замена релейных схем управления.


Язык IL.

IL (англ. Instruction List – список инструкций) мнемонический язык низкого уровня. Это один из первых языков программирования для ПЛК. Он обладал высоким быстродействием и низкими требования к аппаратным ресурсам. В современных ПЛК язык практически не применяется. Программа состоит из последовательности строк, выполняющихся одна за другой. В каждой строке используется только одна инструкция. Она состоит из команды и дополнительных данных (адрес, название переменной, числовое значение).  Программы средней сложности занимают большой объем. Программу на языке IL сложно читать и поддерживать (они не наглядны и громоздки). Язык мало применим для сложных разветвленных проектов. В современных системах язык почти не используется. Язык IL совместим с графическим языком LD. Возможна полная замена (конвертация) из одного языка на другой.

Язык легко трансформируется в язык LD.

Язык SFC.

Язык SFC (англ. Sequential Function Chart – последовательные функциональные схемы) это структурный графический язык. Он используется для программирования сложных разветвленных систем управления. Язык хорошо подходит для программирования сложных многошаговых процессов. Программа на язык SFC представляет собой функциональную схему состоящую из блоков и логических связей между ними. Каждый отдельный блок это маленькая программа написанная на одном из пяти языков программирования. Переход между блоками осуществляется с помощью условных (логических) переходов.


Язык ST.

Язык ST (англ. Structured text — «структурированный текст») это язык высокого уровня. Синтаксис похож на компьютерный язык программирования Паскаль. На нем удобно описывать сложные математические функции, организовывать обмен данными работать с таблицами и списками данных. Этот язык предпочитают специалисты хорошо знакомые с компьютерными языками программирования. Язык предоставляет все преимущества языков высокого уровня: возможность работы с различными типами данных, использование логических и математических операций и циклических функций (for to, while),  функции условных переходов, ветвления и выбора (switch case).


Язык FBD.

Язык FBD (англ. Functional Block Diagram — диаграмма функциональных блоков)
это графический язык. Программирование похоже на составление функциональной схемы или схемы алгоритма. Элементами языка являются функциональные блоки выполняющие определенные логические или арифметические функции. Каждый блок имеет несколько входов и выходов. Они используются для связи модулей друг с другом. Алгоритм программы создается из комбинирования отдельных функциональных блоков. В языке активно используются метки и переходы. Язык хорошо подходит для реализации обработки непрерывных производственных циклов, регулирования и произведения логических преобразований.

Светофор на ПЛК – все языки МЭК 61131-3 / Хабр

В прошлой статье Светофор на ПЛК – 30 блоков программа для ПЛК светофора была написана только на FBD.

Новая программа использует все 5 языков стандарта МЭК 61131-3.

Первая секция на IL.
Это похожий на ассемблер язык.
В секции всего 2 строки:
LD — загрузка значения в аккумулятор
S — установка переменное в true, если в аккумуляторе true, иначе переменная не изменяется.

Генератор импульсов периодом 0,5 секунды написан на FBD, как и в предыдущей версии.

Основная секция написана на SFC. Как мне кажется, это самый сложный для применения язык в стандарте МЭК 61131-3.
Программа состоит из шагов и переходов.
При запуске программы выполняется шаг Init.
Следующий шаг выполняется, если усовие перехода за ним истинно. Шаг может быть выполнен с задержкой, время шага может быть ограничено.
На рисунке ниже только однин переход содержит условие. Остальные переходы выполняются всегда.
В конце цепочки выполняется безусловный переход на метку WaitPeople.

Каждый шаг выполняется с задержкой, соответсвующей требуемому времени пребывания светофора в заданном состоянии.

При выполнении каждого шага выполняется опеределенное действие. В моей программе задано выполнение секции на языке ST.

В проекте добавлена переменная uState, соответсвующая состоянию светофора.

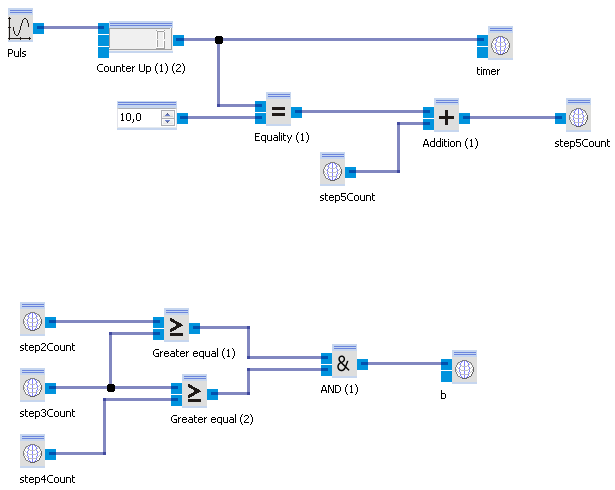

Вот содержимое всех секций, выполнемых по шагам:

Секция на ST в зависимости от состояния uState записывает значение на булевские переменные, которые потом будут переписаны на выходы. Это можно было сделать в секциях stStep_1..stStep_8, но тогда бы вы не увидели оператора CASE и не поняли бы, что ST — самый близкий для программиста язык из стандарта МЭК 61131-3. Так же в этой секции введена защита от программных ошибок в виде мигающего желтого при неопределенном состоянии.

Язык LD близок к схемам релейной логики. Основа LD — контакты и катушки. На схеме видно, что слева расположен проводник, от которого «напряжение» (true) распростроняется направо по ответвлениям.
Нормально разомкнутый контакт (похож на конденсатор) замыкается, если привязанная к нему переменная истинна.
Нормально замкнутый контакт (похож на конденсатор со слэшем внутри) замыкается, если привязанная к нему переменная ложна.
Катушка (2 скобки) пропускает «напряжение» через себя и переписывает его значение (false или true) в привязанную к ней переменную.
В программе данная секция используется для того, чтобы переписать промежуточные переменные в переменные, привязанные к выходам, с защитой от программной ошибки. Зеленый свет загарается только если нет красного на данном светофоре и зеленого на другом светофоре.

Результат работы программы:

Применение всех 5 языков в одной программе не оправдано. Но в реальных проектах иногда приходится применять одновременно 2..3 языка. Чаще всего я использую ST, реже FBD, еще реже IL. SFC и LD в реальных проектах мне применять не приходилось.

UPD. Сделал исправление — убрал лишний ноль из названия стандарта по замечанию RouR

UPD2. Небольшое изменение в описании LD.

Программные средства для программируемых логических контроллеров/ИНЭУМ

Программные средства поддержки языков стандарта МЭК 61131-3 для программируемых логических контроллеров на базе технических средств семейства СМ1820М

Программируемые логические контроллеры семейства СМ1820М оснащены современной системой программирования стандарта МЭК 61131-3. Данная среда охватывает контроллеры, построенные на базе процессорных модулей МП-8, МП-10, MPU-MPC. В качестве базового пакета была адаптирована свободно распространяемая интегрированная среда разработки Beremiz (www.beremiz.org). Основными её компонентами являются:

  • редактор для текстовых (IL и ST) и графических языков (FBD, LD, SFC) стандарта МЭК 61131-3;
  • компилятор MatIEC, преобразующий логику и алгоритмы программных модулей (из которых состоит прикладная программа), описанных на языках стандарта МЭК 61131-3 в эквивалентный С код;
  • механизм плагинов, позволяющий связывать внешние источники данных, такие как модули УСО (их параметры, состояния), SCADA-системы с логикой и алгоритмами программных модулей;
  • средства отладки прикладной программы в режиме исполнения;
  • элементы для создания человеко-машинного интерфейса управления прикладной программой.

Для пакета Beremiz разработаны и протестированы плагины для всех модулей ввода/вывода семейства СМ1820М, поддержаны основные протоколы СМ1820, а также такие протоколы как ModBus-RTU, ModBus-TCP.

Данный пакет является полноценной средой разработки для ПЛК семейства СМ1820М.

Редакторы языков стандарта МЭК 61131-3

Текстовые и графические редакторы среды Beremiz позволяют разрабатывать алгоритмы управления на технологических языках стандарта МЭК 61131-3: ST, IL, FBD, LD, SFC. Формат представления данных языков соответствует TC6 – XML Schemes (www.plcopen.org).



ST (Structured Text) представляет собой текстовый, Паскалеподобный язык программирования.

 Удобен для программ, включающих числовой анализ или сложные алгоритмы. Может использоваться в программах, в теле функции или функционального блока, а также для описания действия и перехода внутри элементов SFC.

IL (Instruction List) является aппаратно-независимым, низкоуровневым, ассемблероподобный языком.

Основа языка программирования IL, как и в случае ассемблера, это переходы по меткам и аккумулятор. В аккумулятор загружается значения переменной, а дальнейшее выполнение алгоритма представляет собой извлечение значения из аккумулятора и совершение над ним операций.

Описание программы на графическом языке FBD (Function Block Diagram) образуется из списка цепей, выполняемых последовательно сверху вниз. Цепи строятся из наборов библиотечных и пользовательских функций и функциональных блоков.

Позволяет использовать мощные алгоритмы простым вызовом функций и функциональных блоков. Замечательно подходит для небольших приложений и реализации сложных вещей подобно ПИД регуляторам.

LD (Ladder Diagram) – графический язык, основанный на принципах релейно-контактных схем (элементами релейно-контактной логики являются: контакты, обмотки реле, вертикальные и горизонтальные перемычки и др.) с возможностью использования большого количества различных функциональных блоков.



Достоинствами языка LD являются: представление программы в виде электрического потока (близко специалистам по электротехнике), наличие простых правил, использование только булевых выражений.

Графический язык SFC (Sequential Function Chart) создан на базе математического аппарата сетей Петри, описывающий последовательность состояний и условий переходов. Для создания программы используются следующие структурные элементы: шаг (и начальный шаг), переход, блок действий, прыжок и связи типа дивергенция и конвергенция.



SFC позволяет легко описывать последовательность протекания процессов в системе.

Данные языки ориентированы, в первую очередь, на инженеров-технологов, не имеющих специальных навыков в области программирования на традиционных языках, таких как С или С++.

Механизм плагинов

Среда разработки Beremiz предоставляет интерфейс, позволяющий связывать внешние источники данных, такие как модули УСО (их параметры, состояния) с программными модулями (в частности с их переменными), написанными на языках высокого уровня (МЭК 61131-3), из которых состоит прикладная программа. Интерфейс реализован с помощью механизма плагинов для модулей УСО и библиотек коммуникационных протоколов («Modbus», «SM1820-TCP» и др.).



Данный механизм представляет собой редактор настройки различных параметров (например, фильтрацию шумов сигнала или минимальное электрическое значение измеряемого сигнала) данного плагина и драйверы внешних устройств, написанные на языке C и компилируемые вместе со сгенерированным кодом проекта.

 Процесс компиляции и запуска

Сгенерированный C код и код всех используемых плагинов (как правило, драйверов модулей УСО или других источников данных на языке C) с помощью кросс-компилятора, запущенного под UNIX-подобной оболочной Cygwin, компилируется в исполняемый бинарный файл (динамическая библиотека). Ниже представлен процесс компиляции для ПЛК MPU-MPC на базе микропроцессоров SPARC.





Исполняемый бинарный файл, благодаря средствам Beremiz, может быть размещен на целевом устройстве через локальную сеть. В процессе работы он выполняет следующие действия:

  • с помощью драйверов модулей УСО обменивается данными с внешними модулями;
  • исполняет алгоритмы и логику, определенную пользователем в программных модулях проекта;
  • приём и передача отладочной информации.

Отладка алгоритмов

После установки соединения с целевым устройством и запуском прикладной программы на выполнение, среда разработки Beremiz позволяет отслеживать и изменять значения переменных программных модулей, из которых состоит проект. Происходит визуальное представление исполнения алгоритмов, написанных на графических языках стандарта МЭК 61131-3.


 Инженер-технолог имеет возможность изменить в режиме отладки необходимые значений элементов программных модулей и отслеживать изменения соответствующих алгоритмов.

Так же есть возможность отображать в виде графика изменение значения интересующей переменной.

В итоге выработан единый, стандартизованный подход к разработке прикладных программ для программируемых логических контроллеров на базе комплекса технических средств семейства СМ1820М и соответствующие инструменты, поддерживающие высокоуровневые, технологические языки программирования стандарта МЭК 61131-3.

Ошибка 404 Документ не найден

What is APROL?
System components — Software
System components — Hardware
APROL Basics
System architecture
Applications
Advanced Process Control (APC)
Condition monitoring
Energy monitoring
Factory and plant automation
Process data acquisition
Process control
Industries
Textiles
Food & Beverage
Automotive
Oil and gas
News
Knowledge base
Additional resources
FAQ
APROL WIKI
Downloads
Contact us
Copyright information
Privacy Policy
Locations in Russia
B&R Ufa
B&R Tyumen
B&R St. Petersburg
B&R Ekaterinburg
B&R Headquarters: Moscow
Contact us
About B&R

Программирование программируемых логических контроллеров (ПЛК)

Программирование логических контроллеров

Для наших Заказчиков предлагаем услугу по написанию программного обеспечения под Заказ. Написание софта происходит после обслеования объекта, получения исходных данных, технического задания.

Виды языков программирования для ПЛК

Язык LD

LD (Ladder) – язык программирования, разработки, который основан на графике. Является прототипом и аналогом релейной схемы. Высокоэффективен для систем, где требуется простая «жеская» логика, без применения реле и контакторов. Работает преимущественно с дискретными сигналами.

Основной минус этого языка, является неэффективность при обработке программ с большим количеством аналоговых переменных.

Язык FBD

FBD ( Диаграмма Функциональных Блоков) – язык программирования, разработки, который также основан на графике. В целом, язык FBD представляет собой семейство функциональных блоков, которые имеют только входные и выходные величины (In\out).

Линии связи являются переменными и обеспечивают передачу между FBD блоками. Каждый FBD блок по отдельности выполняет уникальную операцию или алгоритм( RS, D триггер, логическое “или” и т.д.).

Язык SFC

SFC ( Sequential Function Chart) – шировок применяется совместно с языками ST и IL, имеет графический вид. Принцип его построения близок к образу конечного автомата, эта особенность делает его самым мощным языкам программирования.

CFC ( Continuous Flow Chart) – относится к языкам высокого уровня. Продолжение и развитие языка FBD.

Нашим партнерам мы предлагаем написать программное обеспечение под конкретную задачу. При этом Заказчик:

  • четко понимает стоимость разработки
  • контролирует сроки и проводит контрольные проверки
  • имеет возможность влиять на ход разработки софта
  • принимает участие в ПНР (без оборудования, в режиме симулятора)
  • получает «картинку» задолго до проведения ПНР и имеет возможность изменить вводные данные, либо техническое задание

Стоимость разработки программ для PLC зависит от технологической схемы, количества переменных, языка программирования, сроков.

Цена на написание программного обеспечения для PLC зависит от Заказчика.

В услугу по программированию PLC входит:

  • Подключение к существующему ПЛК и выгрузка данных
  • Написание софта в соответствии с особенностями технологической линии
  • Архивирование данных, резервное копирование
  • Настройка сети, администрирование
Производители промышленных ПЛК

Мы работаем со следующими поставщиками (вендорами) программируемых логических контроллеров:

  • ОВЕН
  • Siemens
  • Mitsubishi Electric
  • Schneider Electric
Языки программирования ПЛК

Наши разработчики работают на следующих языках программирования контроллеров:

  • язык релейных схем (LD)
  • язык функциональных блоков (FBD)
  • язык диаграмм состояний (SFC, Sequential Function Chart)
Подробности в нашем портфолио.
Применение ПЛК в промышленности

Программируемый логический контроллер (сокр. ПЛК; programmable logic controller, PLC; контроллер с программируемой логикой).

Программируемый контроллер — специальная разновидность электронной вычислительной машины. Чаще всего ПЛК используют для автоматизации технологических процессов, где требуется управление без участия человека. В качестве основного критерия при выборе ПЛК обычно выступает быстродействие, стабильность при работе с большими объемами данны. Кроме этого требуется возможность работать с резервированием. ПЛК не требует обслуживания и безаварийно работает без вмешательства человека.

ПЛК — устройства, предназначенные для работы в системах реального времени. ПЛК используются в ходе наладки и диагностики средств автоматизации

ПЛК имеют ряд особенностей, отличающих их от прочих электронных приборов, применяемых в промышленности:

  • в отличие от микроконтроллера (однокристального компьютера) — микросхемы, предназначенной для управления электронными устройствами — ПЛК являются самостоятельным устройством, а не отдельной микросхемой.
  • в отличие от компьютеров, ориентированных на принятие решений и управление оператором, ПЛК ориентированы на работу с машинами через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы;
  • в отличие от встраиваемых систем ПЛК изготавливаются как самостоятельные изделия, отдельные от управляемого при его помощи оборудования.

CoDeSys. Базовый уровень. | Festo

Курс позволяет научиться эффективно использовать среду программирования CoDeSys в соответствии с требованиями стандарта МЭК 61131-3 к программному обеспечению промышленных контроллеров. Данный курс позволяет участникам приобрести необходимые знания и практические навыки для работы, научиться создавать программы и конфигурировать оборудование. Ключевыми элементами курса является работа с приложением CoDeSys версии3.5, использование соответствующей терминологии и синтаксиса, применение различных программных элементов для создания, наладки и оптимизации программ, а также для визуализации технологических процессов.


Целевая аудитория: программисты, обслуживающий персонал и операторы современных промышленных контроллеров, поддерживающих программирование в среде CoDeSys.
Основные темы курса
  • Обзор стандарта МЭК 61131-3.
  • Обзор контроллеров Festo, программируемых с помощью CoDeSys.
  • Структура среды программирования CoDeSys.
  • Знакомство с редакторами языков LD, IL, FBD, ST.
  • Типы и экземпляры данных.
  • Составление и тестирование управляющих программных модулей
  • Язык программирования CFC.
  • Работа с эмуляторами контроллеров и отладка программ.
  • Применение функций, функциональных блоков и библиотек.
  • Конфигурирование устройств и соотнесение входов/выходов ПЛК Festo.
  • Подключение Target-пакетов.
  • Создание визуализации.
  • Язык программирования SFC и настройка периодичности выполнения программ.
  • Элементы объектно-ориентированного подхода.
  • Практические занятия по составлению, монтажу и наладке схем управления на стендах.
  • Обмен файлами с ПЛК.

Участники:
  • Смогут обслуживать системы управления на базе современных ПЛК.
  • Научатся конфигурировать и осуществлять диагностику оборудования.
  • Смогут составлять и осуществлять отладку управляющих программ в CoDeSys 3.5 на языках МЭК 61131-3 и CFC.
Начальная подготовка: Базовые технические знания.

Продолжительность: 4 дня.

Обзор программирования последовательной функциональной схемы (SFC)

SFC — это не текстовые языки программирования, а языки визуального программирования, похожие на блок-схемы алгоритмов информатики.

ПФС

обычно используются и их легче представить в сценариях, где существует несколько состояний операций. Преимущество программирования на SFC заключается в его способности помочь инженеру разбивать большие и сложные процессы на более мелкие, которые легко понять.

Как работает программирование SFC?

Последовательное управление включает в себя обработку последовательных и параллельных операций, дискретных по времени или событиям, в основном для управления сложными последовательностями процессов. Язык программирования SFC упрощает визуализацию и проектирование сложных последовательных систем. В этом языке программирования операции описываются как отдельные шаги, которые последовательно связаны.

Пример такого последовательного подключения можно увидеть в работе стиральной машины.Когда в стиральной машине выбирается программа, она состоит из нескольких этапов, которые идут один за другим. Когда один шаг закончен, автоматически начинается следующий. Термины «шаги» и «состояние» представляют одну и ту же концепцию в программировании SFC.

В программировании SFC состояния или шаги представлены прямоугольными полями. Вертикальная прямая линия соединяет разные шаги, и каждый шаг имеет соответствующий результат. Между шагами существует условие перехода. На рисунке 1 ниже показана общая диаграмма последовательной функциональной схемы.

Рисунок 1. Общая схема ПФС

Первое поле представляет начало операции. Два состояния соединены вертикальной линией. Горизонтальные линии между прямоугольниками представляют условия перехода. Иногда условия перехода можно обозначить гораздо меньшим прямоугольником между большими состояниями.

После завершения шага процесс переходит к следующему состоянию, только если условие (я) перехода также удовлетворяется.

Каждое из состояний также имеет соответствующие выходы. Выходы представлены в виде прямоугольных блоков, горизонтально связанных с их соответствующим состоянием.

Для каждого SFC должны выполняться два условия:

  1. Должно быть условие перехода между двумя шагами.
  2. Шаг всегда должен разделять два переходных состояния.

Каждая SFC может быть представлена ​​эквивалентной релейной логикой. На рис. 2 показан пример.

Рисунок 2. Структура SFC

Первая ступень лестницы эквивалентна Шагу 1. Только если происходит IN 1, также активируется OUT 1. Вторая ступень эквивалентна шагу 2. Только при появлении OUT 1 и IN 2 активируется OUT 2.

SFC можно суммировать как комбинацию:

  • Шаги с соответствующими действиями
  • Переходы с соответствующими логическими условиями
  • Связи между ступенями и переходами прямые и с направлением

Разветвление в SFC

Думайте о вертикальных линиях между шагами как о путях от предыдущего состояния к следующему состоянию.SFC позволяет разветвлять пути двумя способами: выборочным и параллельным. Разница между ними заключается в размещении переходных условий.

Параллельное ответвление

Параллельное ветвление позволяет двум или более состояниям возникать одновременно, если выполняется одно условие перехода. На диаграммах параллельное ветвление представлено парой горизонтальных линий.

Рисунок 3. Параллельное разветвление в SFC и эквивалентная лестничная диаграмма

После реализации OUT 0 и выполнения условия перехода (IN 1) инициируются все три шага (шаг 1, шаг 2 и шаг 3).

Выборочное разветвление

В отличие от параллельного ветвления, здесь не все последующие шаги инициируются одновременно.

Рисунок 4. Селективное ветвление в SFC и эквивалентная лестничная диаграмма

Каждый шаг в ветви имеет собственное условие перехода, которое должно быть выполнено. Для запуска шага 1 должны появиться OUT 0 и IN 1. Для запуска шага 2 должны появиться OUT 0 и IN 2.Условия перехода для всех последующих шагов не зависят друг от друга.

Конвергенция в SFC

Подобно ветвлению, в SFC-программировании также возможна сходимость. Когда у двух или более ветвей есть общий последующий шаг, это конвергенция.

Рисунок 5. Сходимость в SFC и эквивалентная лестничная диаграмма

Здесь должна быть удовлетворена по крайней мере одна из двух комбинаций для запуска шага 4.Либо OUT 2 и IN 4 должны быть удовлетворены, либо OUT 3 и IN5 должны быть удовлетворены, чтобы перейти к шагу 4. Если все четыре условия удовлетворены, это будет иметь тот же эффект. Если OUT и IN5 удовлетворены, будет недостаточно перейти к следующему состоянию, поскольку они находятся в разных ветвях.

Одновременная конвергенция

Разница в одновременной сходимости по сравнению с общей сходимостью состоит в том, что существует только одно условие перехода для схождения всех предыдущих состояний.Если один из выходов реализуется вместе с единственным условием перехода, процесс переходит к следующему этапу.

Рисунок 6. Одновременная сходимость в SFC и ее эквивалентная лестничная диаграмма

На рисунке 6 показано, что существует только одно условие перехода для шага 2 и шага 3. Если реализуется либо OUT 2, либо OUT 3 вместе с условием перехода IN 4, активируется шаг 4.

Это обзор базовой структуры SFC.Обладая этими знаниями, диаграммы релейной логики можно преобразовать в диаграммы последовательных функций и наоборот. Подобные преобразования могут быть выполнены с помощью функциональных блок-схем (FBD), списков инструкций (IL) и структурированного текста (ST).

Control Engineering | Какой язык программирования IEC 61131-3 лучше? Часть 1

Гэри Л. Пратт, P.E. 29 июня 2020 г.

Цели обучения
  • МЭК 61131-3 Языками программирования являются LD, SFC, FBD, CFC и ST.
    • Лестничная диаграмма
  • остается популярной из-за своей графической природы.
  • Sequential Function Chart — это графический язык, который отлично подходит для выражения конечных автоматов и обращается к графической природе инженеров.

Существует множество языков программирования для программируемых логических контроллеров (ПЛК). Говорят, что самое замечательное в стандартах — это то, из чего выбирать! Хотя это подразумевается как сарказм, в случае языков программирования IEC 61131-3 преимуществом является наличие нескольких языковых стандартов, из которых можно выбирать.

Многие студенты приходят в мои учебные классы с мыслью, что они выберут наиболее подходящий для них язык, а затем будут специализироваться на нем. В начале урока часто спрашивают, какой язык я рекомендую. Или: «Какой язык лучше?»

Обычно я отвечаю на этот вопрос, спрашивая: «Какое число лучше всего в индийско-арабской системе счисления?» или «Какое лучшее слово в английском языке?» (Студент недавно сказал, что лучшее английское слово — «spork», но я думаю, что этот ответ все еще ожидает всеобщего согласия).

Рисунок 1: Языки программирования IEC61131-3 предлагают языки, подходящие для конкретных нужд. Предоставлено: ControlSphere Engineering

Хорошая аналогия — спросить, какое программное обеспечение для офисной работы лучше всего — редактор документов, редактор презентаций или редактор электронных таблиц? Хотя презентации и таблицы можно создавать с помощью редактора документов, правильно ли это? Точно так же презентации и документы могут быть созданы в инструменте электронных таблиц, а документы и электронные таблицы — в инструменте презентаций. Но есть ли в этом смысл? Стоит ли изучать все приемы, необходимые для того, чтобы один инструмент служил нескольким целям, или более эффективно изучать только ключевые особенности инструмента, предназначенного для работы?

Аналогичную аналогию можно провести с электроинструментами для газонов. Как показывают бесчисленные видеоролики на YouTube, можно использовать косилку для стрижки живой изгороди. (Пожалуйста, не пытайтесь!) Гораздо эффективнее (и менее опасно) использовать правильный инструмент для работы.

Рис. 2. Лучше всего использовать подходящий инструмент для работы.Предоставлено: ControlSphere Engineering

Как и в случае с электроинструментами для газонов, наиболее эффективно использовать лучший язык программирования для приложения, чтобы избежать сложностей, связанных с вбиванием квадратного штифта приложения в круглое отверстие инструмента. Благодаря языкам программирования IEC 61131-3 программирование и обслуживание ПЛК улучшаются, если используются сильные стороны всех языков.

Языки программирования: LD, SFC, FBD, CFC и ST

«Какой язык программирования IEC 61131-3 лучший? Часть 1 »(эта статья) обсуждает сильные стороны и лучшие приложения лестничной диаграммы (LD) и последовательной функциональной диаграммы (SFC).

«Какой язык программирования IEC 61131-3 лучший? Часть 2 »обсудит функциональную блок-схему (FBD), непрерывную функциональную схему (CFC), структурированный текст (ST), а также то, как они могут быть смешаны и согласованы для достижения оптимальных результатов.

Что такое лестничная диаграмма (LD)?

Программирование на лестничных диаграммах, или LD, ведет свою историю примерно 100 лет назад до релейной лестничной логики (RLL), которая была создана для описания систем электрических компонентов, таких как реле, таймеры и двигатели. На заре автоматизации, когда ПЛК заменяли реле и таймеры, было вполне разумно создать язык программирования, знакомый большинству пользователей и похожий на инструмент, который он заменял. К сожалению, по мере того, как контроллеры становились более функциональными и развивались по сравнению с реле и таймерами, исходный язык LD был втиснут в службы, для которых он никогда не предназначался, и плохо подходил.

Эта ситуация усугублялась медленными темпами, с которыми поставщики ПЛК предоставляли новые языки, более подходящие для приложений ПЛК и программируемых контроллеров автоматизации (PAC). Это особенно верно в отношении контроллеров из Северной Америки, что объясняет глобальные различия в непреходящей популярности LD.

Рисунок 3: Диаграмма сравнивает языки сложной логической логики, реализованной в Codesys. Предоставлено: ControlSphere Engineering

Сильные стороны программирования LD

Сильной стороной LD и ключом к его непреходящей популярности является его графическая природа. Из всех обобщений, которые можно сказать об инженерах (как это часто показано в вашем любимом мультфильме Дилберта), можно с уверенностью сказать, что инженеры обычно ориентированы на графическое представление. (Кто из нас может эффективно общаться без бумаги, карандаша или белой доски?) Вначале большинство альтернатив LD-программирования представляли собой текстовые языки, которые не соответствовали графической природе инженеров.Это привело к дальнейшему нежеланию уходить от LD. К счастью, ситуация меняется.

LD остается отличным языком, для которого он изначально был предназначен — сложной булевой логикой. Оставаясь в этой области, логика LD проста в разработке и проста в отладке. Рисунок 3 иллюстрирует этот момент, показывая одну и ту же логическую логику на нескольких языках IEC 61131-3. Допустим, мы ожидаем, что «Inspect» будет ИСТИННЫМ. Насколько легко определить, почему результат не соответствует ожиданиям? В LD ответ быстро определяется, наблюдая, где прерывается путь сплошных синих контактов (GantryIsRight НЕ ИСТИНА).В CFC и FBD проблему также можно определить, наблюдая за ходом синего пути, но это требует мысленной оценки операторов AND и OR. Оценить проблему в тексте — непростая задача.

Что такое программирование последовательной функциональной схемы (SFC)?

Sequential Function Chart (SFC) — это графический язык, который отлично подходит для выражения конечных автоматов и, как и LD, обращается к графической природе инженеров. Чтобы обеспечить лучший контекст, это обсуждение языка программирования будет разбито на две части:

1) Конечные автоматы в целом и

2) Язык для реализации конечного автомата.

Что такое конечный автомат?

Конечные машины появились много лет назад, но в промышленном программировании начали применяться совсем недавно. Конечные автоматы — это очень мощный метод выражения системы, поведение которой зависит от прошлой истории, например, любой логики с:

1) Установите катушки или катушки сброса

2) Логика включения (логическая обратная связь)

3) Внутренние флаги, которые устанавливаются кодом, чтобы повлиять на поведение кода при будущих сканированиях.

На самом деле, даже простые TON On-Timer и R-Trig one-shot являются конечными автоматами. Их следующее поведение зависит от предыдущих входных данных и поведения, как показано на рисунке 4. (Выполнен ли IN? Было ли достигнуто целевое время?)

Рисунок 4: Даже обычный таймер TON и однократный R-Trig являются конечными автоматами. Здесь они показаны реализованными в Codesys SFC. Предоставлено: ControlSphere Engineering

Конечные автоматы

имеют много преимуществ по сравнению с другими методами кодирования:

1) Их легко спроектировать, потому что он четко описывает состояния, в которых может находиться система, как система переходит между этими состояниями и действия, которые система должна предпринимать в этих состояниях.

2) Во время выполнения легко увидеть, в каком именно состоянии находится система, что она делает в этом состоянии и что заставит ее перейти в следующее состояние (или почему она не переходит в следующее состояние если что-то пошло не так в процессе).

3) Продвигает хорошо продуманный и хорошо организованный дизайн. Это гарантирует, что все возможные непредвиденные обстоятельства были обработаны (что исключает вероятность того, что вас вызовут посреди ночи для исправления кода, который не исправил необычное состояние).

4) Легко определить, что все возможные варианты были должным образом протестированы. Просто распечатайте SFC и вычеркните каждое состояние и переход по мере его выполнения. Когда все вычеркнуто, тестирование завершено (и уровень уверенности программиста составляет 100%).

Конечные автоматы могут быть реализованы по-разному.

Как реализовать конечный автомат

Хотя конечные автоматы могут быть реализованы практически на любом языке, они требуют особой техники кодирования, которая состоит из шагов, переходов, ветвей / переходов и действий.

Шаги описывают состояния, в которых может находиться система; Переходы указывают, когда система должна перейти от одного шага к следующему; ветви и скачки указывают, каким должен быть следующий шаг; и действия определяют, какая операция должна быть выполнена на этом шаге (или при входе или выходе из этого шага).

Благодаря своей графической природе и специализации для работы, SFC является наиболее естественным выбором языка для конечных автоматов, как показано на рисунке 5.

Рисунок 5: Схема показывает программные компоненты последовательной функциональной схемы (SFC).Предоставлено: ControlSphere Engineering

На рис. 6 показан пример конечного автомата для системы загрузки, отображаемой в онлайн-режиме, где текущие состояния отображаются синим цветом. Обратите внимание, что в этом примере есть три одновременных параллельных ветви, которые выполняются независимо друг от друга. Также обратите внимание, насколько просто определить текущее состояние системы, что система делает в текущем состоянии, каковы следующие состояния и какие условия требуются для перехода к следующим состояниям.

Рисунок 6: Пример показывает последовательную функциональную схему (SFC) с одновременными ветвями, реализованную в Codesys. Предоставлено: ControlSphere Engineering

Для систем, требующих необычной сложности или гибкости, конечные автоматы также могут быть реализованы на текстовых языках, как показано на рисунке 7. Для организаций, использующих LD, конечные автоматы могут быть даже реализованы в LD, используя катушку для каждого состояния, переход логика для включения / выключения каждой катушки для перевода системы из одного состояния в другое и отдельная логика, которая использует катушки состояний для реализации действий.

Рисунок 7: Конечный автомат, реализованный в структурированном тексте с пронумерованными шагами. Предоставлено: ControlSphere Engineering

Некоторые поставщики также предоставляют реализацию диаграмм состояний унифицированного языка моделирования (UML) в качестве более мощной и гибкой альтернативы SFC, но это происходит за счет более длительного обучения и ограниченного признания в сообществе промышленных систем управления.

Когда дело доходит до конечных автоматов, выбор языка вторичен по отношению к выбору техники внутри языка.В SFC язык вынуждает использовать технику конечного автомата. На других языках использование правильной техники зависит от дисциплины инженера. Если функциональность зависит от предыдущей истории, это конечный автомат. Для получения оптимального кода реализуйте его как таковой.

[Связанная статья Control Engineering объясняет «Сценарии использования UML, диаграммы последовательности: легко преобразовать в исполняемый код». ]

Используйте правильный язык для программирования системы управления

Для эффективного общения на английском языке важно иметь правильный словарный запас и знать, как эффективно использовать этот словарный запас.Для создания эффективных программ промышленного контроля важно владеть правильными языками и знать, как эффективно использовать эти языки. В стандарте IEC 61131-3 представлены языки, а в этой статье представлены рекомендации по эффективному использованию LD и SFC. См. Часть 2 для использования FBD, CFC и ST. Идите вперед и эффективно программируйте с языками программирования IEC 61131-3.

Гэри Л. Пратт , P.E. является президентом ControlSphere Engineering. Под редакцией Марка Т. Хоске, контент-менеджера, Control Engineering , CFE Media, mhoske @ cfemedia.com.

КЛЮЧЕВЫЕ СЛОВА: Языки программирования IEC 61131-3, LD, SFC

УЧИТЬСЯ

Какой язык программирования IEC 61131-3 лучше всего подходит для вашей задачи?

ОНЛАЙН Подробнее см . :

Видео демонстрация каждого языка и конфигурации из файла csv.

Статья о объектно-ориентированном промышленном программировании (OOIP).

Дополнительные загрузки программного обеспечения из Фонда объектно-ориентированного промышленного программирования.

www.ooip-foundation.org

Интегрированная среда разработки (IDE)

Codesys от 3S-Smart Software Solutions, используемая для примеров в этой статье, может быть загружена бесплатно, включая программный ПЛК, который будет работать в течение 2 часов между сбросами.

Статью Control Engineering с инструкциями по программированию программируемого логического контроллера, терминами, логическими схемами и прочим, см. В разделе «Средства управления предприятием, ориентированные на поддержку: основы ПЛК».

Онлайн за дополнительную плату

Биография автора: Кто такой Гэри Пратт?

Гэри Л.Пратт, П. является президентом ControlSphere Engineering. Карьера Пратта началась в компании Chevron Corporate Engineering в 1982 году и занимала многочисленные должности в отрасли промышленного управления. Он имеет патенты на промышленные средства управления и теперь концентрируется на том, чтобы делиться своими знаниями и опытом с представителями следующего поколения через консультации и учебные курсы по языкам программирования IEC 61131-3 и интегрированной среде разработки Codesys (IDE).

языков программирования ПЛК — какой из них лучший?

В этой статье мы подробно рассмотрим самые популярные языки программирования ПЛК, используемые сегодня.IEC 61131-3 — это открытый международный стандарт для программируемых контроллеров. Впервые он был опубликован в декабре 1993 года Международной электротехнической комиссией (IEC). Третья часть стандарта определяет три графических и два текстовых стиля языка программирования ПЛК, которым и посвящена данная статья.

  • Релейная диаграмма (LD) , графическая
  • Функциональная блок-схема (FBD) , графическая
  • Структурированный текст (ST) , текстовый
  • Список инструкций (IL) , текстовый
  • Последовательный Функциональная диаграмма (SFC) , графическая

В этой статье мы рассмотрим все эти языки более подробно, предоставив конкретные примеры и некоторые дополнительные ресурсы, где вы можете получить более подробную информацию о каждом стиле программирования.

Языки программирования ПЛК — МЭК 61131-3

Прежде чем мы углубимся в каждый из языков программирования ПЛК, определенных в МЭК 61131-3, давайте подробнее рассмотрим сам стандарт. Стандарт разбит на 10 частей:

  • Часть 1 — Общая информация
  • Часть 2 — Требования к оборудованию и тесты
  • Часть 3 — Языки программирования (в центре внимания этой статьи)
  • Часть 4 — Руководство пользователя
  • Часть 5 — Связь
  • Часть 6 — Функциональная безопасность
  • Часть 7 — Программирование нечеткого управления
  • Часть 8 — Рекомендации по применению и реализации языков программирования
  • Часть 9 — Одноканальный цифровой интерфейс связи для небольших датчиков и Приводы
  • Часть 10 — Форматы обмена XML для программ

Полный стандарт или любую его часть можно приобрести на веб-сайте IEC прямо по адресу: https: // webstore.iec.ch/searchform&q=61131

Возможно, самым большим преимуществом этого стандарта является то, что он позволяет использовать несколько языков программирования в одном программируемом контроллере. Это позволяет инженеру выбирать, какой язык программирования лучше всего подходит для данной задачи.

Yaskawa America собрала относительно короткое (20 минут) видео, в котором достаточно хорошо объясняется стандарт, преимущества и его важность.

Нам интересно… Какие языки программирования ПЛК вы чаще всего видите или применяете в полевых условиях? Пожалуйста, примите участие в нашем опросе ниже!

[poll id = ”2 ″]

Языки программирования для ПЛК — лестничная диаграмма

Один из лучших способов повысить скорость работы с языками программирования IEC 61131-3 — это загрузить и установить Codesys.Это программное обеспечение с открытым исходным кодом, которое позволяет вам программировать с использованием любого из перечисленных здесь языков программирования. Это отличный инструмент для знакомства с увлекательным миром программируемого логического управления (ПЛК).

Внимание!

Правительства и интернет-провайдеры по всему миру отслеживают действия своих пользователей в Интернете. В настоящее время ваш IP [ipt_address] виден всем. Я настоятельно рекомендую вам получить и скрыть свою личность, чтобы ваши действия в Интернете оставались анонимными.

Я лично использую и рекомендую вам использовать один из, или. Это самые быстрые и безопасные VPN в отрасли.

Без сомнения, лестничная диаграмма или программирование лестничной логики, как его обычно называют, является наиболее распространенным из всех языков программирования ПЛК. Если вы просмотрите результаты опроса выше, я был бы шокирован, если бы они не согласились с этим утверждением.

Причина, по которой программирование релейной логики так широко распространено, заключается в том, что оно почти полностью развилось из прежней «релейной логики».Это графическое средство программирования облегчило для инженеров и квалифицированного персонала переход от релейно-логического управления, с которым они были знакомы, к программированию релейной логики.

Выше приведен пример фрагмента кода лестничной логики от контроллера Allen-Bradley Logix.

Если вы хотите приступить к программированию с использованием кодов и релейной логики, я настоятельно рекомендую вам ознакомиться с обучающими материалами Брайана Хобби на YouTube, в которых вы узнаете, как программировать различные языки программирования ПЛК IEC 61131-3.

Вы можете посмотреть его первую из представленных ниже серий.

Языки программирования ПЛК — Схема функциональных блоков

Функциональный блок

— еще один из графических языков программирования ПЛК, обсуждаемых в МЭК 61131-3. Основная концепция программирования функциональных блоков заключается в том, что поток данных начинается с ввода, а затем передается в блоки, которые генерируют вывод.

Программирование функциональных блоков широко используется в управлении процессами. Он идеально подходит для процессов, в которых используется управление с обратной связью с обратной связью.

Большим преимуществом функциональных блоков является то, что они могут инкапсулировать множество строк кода в один блок или инструкцию. Это значительно упрощает повторное использование и стандартизацию кода. Эта концепция теперь используется в современных программируемых контроллерах автоматизации (PAC), таких как платформа контроллеров ControlLogix.

В этой более современной системе теперь у вас есть возможность создавать свои собственные «блоки» многократно используемого кода с помощью так называемых «дополнительных инструкций».Эта функциональность имитирует блок кода, однако теперь она также может распространяться на программирование релейной логики.

Если вам интересно узнать, как работает программирование функциональных блоков, я рекомендую вам посмотреть это видео Брайана Хобби.

Или, если вам интересно узнать, как реализовать ПИД-регулирование в контроллере Allen-Bradley ControlLogix с помощью программирования функциональных блоков, посмотрите нашу серию видео здесь, начиная с этого.

Языки программирования ПЛК — структурированный текст

Программирование структурированного текста — это первый из двух текстовых языков программирования ПЛК, определенных в МЭК 61131-3, которые мы собираемся изучить. Это более «читаемый человеком» стиль программирования, заимствованный из процедурных языков, таких как BASIC.

Преимущество программирования со структурированным текстом заключается в том, что если вы пришли из процедурного или объектно-ориентированного программирования, переход к этому стилю программирования очень прост.Тем не менее, если вы не являетесь специалистом по программированию высокого уровня, структурированный текст станет хорошим первым введением в использование этих языков.

Базовый синтаксис структурированного текста может быть определен следующими операторами:

  • Все операторы разделены точками с запятой
  • Язык НЕ чувствителен к регистру
  • Пробелы (пробелы) не работают

Посмотрим, сможете ли вы понять, что происходит в следующей программе структурированного текста?

источник: https: // www. plcacademy.com/structured-text-tutorial/

Глядя на программный код выше, вы можете видеть, что после оператора PROGRAM первая конструкция — это группа переменных, обозначенная как VAR / END_VAR. Это раздел, в котором вы должны определить свои переменные, которые будут использоваться во всей программе.

Хотите знать, что такое переменная, посмотрите это видео в качестве краткого введения…

Понятно, что здесь определена только одна переменная, а именно «x», и она имеет логический (BOOL) тип данных , что означает, что он может хранить только двоичные данные — либо ON, либо OFF, или в данном случае TRUE или FALSE.

Вы можете видеть, что сразу после оператора END_VAR переменная «x» инициализируется значением TRUE. Затем код входит в цикл REPEAT. Самое интересное в том, что этот цикл будет выполняться только один раз, потому что первая инструкция в цикле устанавливает для «x» значение FALSE. И цикл настроен на выполнение, ПОКА «x» не станет ЛОЖЬ, что неизбежно произойдет после первой итерации цикла!

Хорошую статью о программировании структурированного текста можно найти здесь: Учебное пособие по структурированному тексту для программистов ПЛК.

Также посмотрите видео Брайана Хобби на YouTube о структурированном тексте с использованием Codesys.

Языки программирования ПЛК — список инструкций

Программирование списка инструкций (IL) — это еще один из текстовых языков программирования ПЛК, определенных стандартом IEC 61131-3.

Этот язык больше, чем любой другой «текстовый» язык, больше всего напоминает программирование на ассемблере. Как следует из названия, программа IL состоит из серии программных инструкций, почти так же, как и в программировании на ассемблере.

Основным преимуществом программирования списка инструкций является скорость его выполнения. Поскольку этот язык не является «графическим» по своей природе, в результате не возникает значительных накладных расходов. Следовательно, время выполнения или «сканирование» максимально.

Обратной стороной программирования со списком инструкций является то, что это не очень широко используемый стиль программирования. Следовательно, поддержка этой формы программирования может быть проблемой, поскольку большинство людей используют и предпочитают графические языки программирования.

Для введения в программирование списков инструкций я снова воспользуюсь видео Брайана Хобби на YouTube о том, как реализовать списки инструкций с помощью программного обеспечения Codesys.

Языки программирования ПЛК — последовательная функциональная диаграмма

SFC — это еще один из графических языков программирования ПЛК, который был разработан для разделения больших сложных задач на более мелкие и более управляемые. Ниже приведен простой пример стиля программирования последовательной функциональной диаграммы. Конечно, они могут быть очень сложными и обычно использовались для реализации более сложных систем типов.

Последовательные функциональные схемы (SFC) аналогичны по структуре блок-схемам.Однако они могут быть гораздо более мощными. В отличие от блок-схем, последовательные функциональные схемы не обязательно должны следовать единому пути.

В основе концепции SFC лежат шаги и переходы. Шаг — это состояние или функция всей системы, а переход — это, по сути, промежуточная точка между состоянием или функцией системы. Или, проще говоря, переход — это переход от одного шага к другому.

На диаграмме выше шаги — это S1, S2, S3, S4, а переходы — это t1, t2, t3 и t4 соответственно.Каждый производитель ПЛК, предлагающий программирование SFC в качестве опции, будет иметь дополнительную документацию и различные «разновидности» своей конкретной реализации.

Опять же, я бы посоветовал вам просмотреть видео Брайана на YouTube для получения дополнительной помощи по программированию Codesys и последовательной функциональной диаграммы.

Языки программирования ПЛК — заключительные слова…

Из этой статьи должно быть ясно, что действительно не существует одного лучшего языка программирования ПЛК, из которого можно было бы выбрать.Фактически, все языки программирования ПЛК, определенные в IEC 61131-3, выполнят свою работу. Однако, в зависимости от вашего опыта, предпочтений и конкретного приложения, вы можете склоняться к одному стилю над другим.

Надеюсь, вам понравилась эта статья, и призываю вас стать членом нашего растущего сообщества профессиональных инженеров, техников и технологов. Зарегистрируйтесь здесь!

Также загляните на наш канал YouTube, чтобы увидеть отличные видео… и не забудьте поставить лайк и подписаться на наш канал!

Если вам понравилась эта статья, обязательно ознакомьтесь с некоторыми из этих хороших чтений:

Наконец, если у вас возникнут какие-либо проблемы в повседневной инженерной деятельности, обязательно посетите наш Live и интерактивный форум по ПЛК !

И, если хотите, помогите другим членам сообщества, ответив или предложив полезную информацию на вопросы или проблемы, с которыми они могут столкнуться прямо сейчас!

Языки программирования МЭК 61131-3

  • org/Person»> Карл-Хайнц Джон
  • Майкл Тигелькамп
Глава

Первый онлайн:

  • 2 Цитаты
  • 3.8k Загрузки

Abstract

IEC 61131-3 предоставляет три текстовых языка , и три графических языка , для написания прикладных программ. Текстовые языки:

— Список инструкций IL,

— Структурированный текст ST,

— Последовательная функциональная диаграмма (текстовая версия).

Графические языки:

— Ladder Diagram LD,

— Function Block Diagram FBD,

— Sequential Function Chart SFC (графическая версия).

Ключевые слова

Выходной параметр Программа Язык Действие Блок Логическое выражение Графический элемент

Эти ключевые слова были добавлены машиной, а не авторами. Этот процесс является экспериментальным, и ключевые слова могут обновляться по мере улучшения алгоритма обучения.

Это предварительный просмотр содержимого подписки,

войдите в

, чтобы проверить доступ.

Предварительный просмотр

Невозможно отобразить предварительный просмотр. Скачать превью PDF.

  1. [МЭК 61131-3]

    МЭК 61131-3 Редакция 2.0 (2003-01), TC / SC 65B, Программируемые контроллеры — Часть 3: Языки программирования

    www.iec.ch

  2. [IEC 61131-8]

    IEC 61131-8 Edition 2.0 (2003-09), TC / SC 65B, Программируемые контроллеры — Часть 8: Рекомендации по применению и реализации языков программирования

    www.iec.ch

Информация об авторских правах

© Springer-Verlag Berlin Heidelberg 2010

Авторы и аффилированные лица

  1. 1.Forchheim, Германия
  2. org/Organization»> 2.PyrbaumGermany

5 самых популярных языков программирования ПЛК

Привет всем! Как дела?

Прежде всего, спасибо за отличный ответ на мой блог. Что такое ПЛК? Как это работает? 100% полное руководство.

Сегодня в этом блоге мы увидим различные типы языков программирования ПЛК. Какие языки программирования ПЛК чаще всего используются программистами?

Итак, давайте погрузимся в это.

Пять различных типов языков программирования ПЛК

Существует пять типов языков программирования ПЛК, все они являются частью международного стандарта IEC (Международная электротехническая комиссия) 61131-3 . Согласно этому стандарту пять типов различных языков программирования ПЛК:

  1. Лестничная диаграмма (LD)
  2. Функциональная блок-схема (FBD)
  3. Структурированный текст (ST)
  4. Список инструкций (IL)
  5. Последовательная функциональная схема (SFC)

Это все пять различных типов языков программирования ПЛК, но среди всех них Ladder Diagram (LD) — самый популярный язык программирования ПЛК.

Различные типы языков программирования ПЛК

Давайте подробно рассмотрим все эти языки один за другим.

1) Лестничная диаграмма (LD)

Релейная диаграмма обычно называется «лестничной логикой», она представляет программу в виде графической диаграммы.

Это похоже на релейные стойки, каждое устройство в релейной стойке будет представлено символом на лестничной диаграмме.

Релейная диаграмма имени основана на шаблоне языка программирования, похожем на лестницу, с двумя вертикальными направляющими, которые показывают электрическое соединение между серией горизонтальных ступенек между ними.

Преимущества лестничной диаграммы (LD):

  • Легко учиться, понимать и следовать
  • Надежнее электронного контроллера
  • Наиболее удобный способ представления дискретной логики
  • Простая диагностика неисправностей

2) Схема функциональных блоков (FBD)

Функциональная блок-схема

(FBD) — еще один популярный язык программирования ПЛК, который выглядит как графический тип, такой как лестничная диаграмма (LD).

На схеме функциональных блоков входы и выходы соединяются в блоки с помощью соединительных линий.

Функциональные блоки в основном используются для выполнения повторяющихся задач, таких как пускатели, управление с обратной связью, контуры ПИД и т. Д.

Преимущества функциональной блок-схемы (FBD):

  • Проще из-за метода графического представления
  • Один блок состоит из нескольких строк логики, что похоже на повторяющуюся задачу

3) Структурированный текст (ST)

ST или STX — это короткое сокращение от Structured Text, одного из языков программирования ПЛК.Это язык программирования высокого уровня, похожий на «Си» или «Паскаль».

ST состоит из различных операторов со сложными операторами и инструкциями, такими как IF, WHILE, CASE, RETURN, FOR, REPEAT и т. Д.

Это очень мощный язык, который может легко выполнять сложную математическую логику.

Преимущества структурированного текста (ST):

  • Очень хорошо со сложными алгоритмами и математической логикой.
  • Простота модификации программирования благодаря стандартному формату кодирования.

4) Список инструкций (IL)

Instruction List (IL) — один из языков программирования ПЛК, который похож на язык программирования ассемблера. Вы найдете серию списков инструкций на этом языке.

В этом языке программирования ПЛК используются мнемонические коды, такие как LD, AND, OR, A и т. Д. Иногда при использовании этого языка программирования легко запомнить код.

Преимущества списка инструкций (IL):

  • Высокая скорость выполнения.
  • Меньше потребление памяти по сравнению с другими языками программирования ПЛК.

5) Последовательная функциональная схема (SFC)

Sequential Function Chart (SFC) также является графическим языком программирования, который похож на логическую блок-схему.

В этом языке программирования ПЛК программа разделена на шаги, которые играют главную роль.

Шаги состоят из действия, которое происходит, когда программист хочет, чтобы они произошли.Шаги могут быть активными или неактивными.

Переходы — это инструкции, которые используются для перехода программы от одного шага к другому.

Преимущества последовательной функциональной схемы (SFC)

  • Простое для понимания общее управление программой.
  • Простота разработки и изменения логики благодаря повторяющимся инструкциям.

Последние мысли

Это вся основная информация о различных типах языков программирования ПЛК.Итак, какой, по вашему мнению, лучший язык программирования ПЛК? Дайте мне знать в разделе комментариев.

По мнению большинства программистов и пользователей ПЛК, лестничная диаграмма является наиболее популярным и используемым языком программирования ПЛК благодаря простоте понимания и схожести с релейной логикой.

Сообщите мне о своем опыте работы с различными типами языков программирования ПЛК и поделитесь своим мнением о программировании ПЛК.

Еще раз спасибо за то, что прочитали этот блог и поделились этим блогом со своими друзьями и коллегами.

Связанные

% PDF-1.4 % 1748 0 объект > endobj xref 1748 153 0000000016 00000 н. 0000005392 00000 п. 0000005592 00000 н. 0000005621 00000 н. 0000005670 00000 п. 0000005730 00000 н. 0000005932 00000 н. 0000006235 00000 н. 0000007420 00000 н. 0000008605 00000 н. 0000008657 00000 н. 0000008709 00000 п. 0000008761 00000 н. 0000008813 00000 н. 0000009030 00000 н. 0000009244 00000 н. 0000009323 00000 п. 0000009401 00000 п. 0000010874 00000 п. 0000012022 00000 н. 0000013570 00000 п. 0000015019 00000 п. 0000016312 00000 п. 0000017864 00000 п. 0000019092 00000 п. 0000020504 00000 п. 0000030507 00000 п. 0000040511 00000 п. 0000041333 00000 п. 0000498802 00000 н. 0000499657 00000 н. 0001132077 00000 п. 0001132932 00000 пн 0002070864 00000 н. 0002071701 00000 п. 0004463010 00000 п. 0004503350 00000 п. 0004503391 00000 п. 0004514435 00000 п. 0004514476 00000 п. 0004514536 00000 п. 0004514690 00000 п. 0004514830 00000 п. 0004514934 00000 п. 0004515100 00000 n 0004515212 00000 п. 0004515415 00000 п. 0004515557 00000 п. 0004515711 00000 п. 0004515823 00000 п. 0004516024 00000 п. 0004516128 00000 п. 0004516244 00000 п. 0004516356 00000 п. 0004516502 00000 п. 0004516626 00000 п. 0004516750 00000 п. 0004516877 00000 п. 0004517013 00000 п. 0004517183 00000 п. 0004517337 00000 п. 0004517433 00000 п. 0004517587 00000 п. 0004517703 00000 п. 0004517819 00000 п. 0004518021 00000 п. 0004518177 00000 п. 0004518293 00000 п. 0004518501 00000 п. 0004518631 00000 п. 0004518771 00000 п. 0004518931 00000 п. 0004519127 00000 п. 0004519235 00000 п. 0004519349 00000 п. 0004519507 00000 п. 0004519669 00000 п. 0004519851 00000 п. 0004519999 00000 п. 0004520119 00000 п. 0004520287 00000 п. 0004520383 00000 п. 0004520509 00000 п. 0004520703 00000 п. 0004520813 00000 п. 0004520929 00000 п. 0004521081 00000 п. 0004521207 00000 п. 0004521373 00000 п. 0004521505 00000 п. 0004521631 00000 п. 0004521765 00000 п. 0004521907 00000 п. 0004522043 00000 п. 0004522221 00000 п. 0004522381 00000 п. 0004522525 00000 п. 0004522669 00000 п. 0004522813 00000 п. 0004522955 00000 п. 0004523069 00000 п. 0004523199 00000 п. 0004523361 00000 п. 0004523523 00000 п. 0004523639 00000 п. 0004523787 00000 п. 0004523955 00000 п. 0004524121 00000 п. 0004524243 00000 п. 0004524357 00000 п. 0004524527 00000 п. 0004524673 00000 п. 0004524821 00000 п. 0004524941 00000 п. 0004525113 00000 п. 0004525239 00000 п. 0004525353 00000 п. 0004525517 00000 п. 0004525663 00000 п. 0004525817 00000 п. 0004525933 00000 п. 0004526079 00000 п. 0004526253 00000 п. 0004526435 00000 п. 0004526563 00000 п. 0004526687 00000 п. 0004526875 00000 п. 0004527009 00000 n 0004527139 00000 п. 0004527287 00000 п. 0004527449 00000 н. 0004527629 00000 п. 0004527751 00000 п. 0004527887 00000 н. 0004528037 00000 п. 0004528183 00000 п. 0004528307 00000 п. 0004528477 00000 п. 0004528601 00000 п. 0004528723 00000 п. 0004528849 00000 п. 0004529029 00000 п. 0004529145 00000 п. 0004529275 00000 п. 0004529461 00000 п. 0004529603 00000 п. 0004529771 00000 п. 0004529869 00000 п. 0004529979 00000 п. 0004530133 00000 п. 0004530239 00000 п. 0004530369 00000 п. 0000003356 00000 н. трейлер ] >> startxref 0 %% EOF 1900 0 объект > поток xW} pT ٬ٰ b] f7 |,

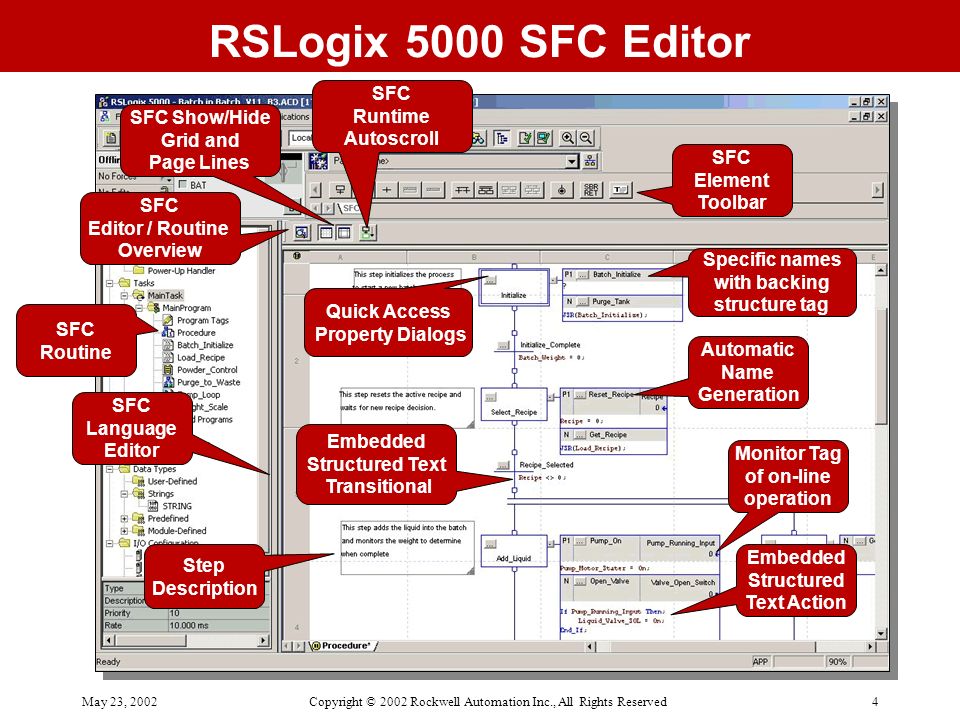

Книга по основам программирования Sfc

Sequential Function Chart (далее SFC) — это графический язык программирования, который отображает поток процесса в виде диаграммы, тем самым позволяя пользователю управлять последовательными процессами, описывая условия перехода и действия для каждого шага.SFC подходит для понимания порядка обработки и изменения статуса bdkv. neaerl.site Размер: 2 МБ.

Руководство пользователя CX-Programmer — myOMRON

В CX-Programmer добавлены функции программирования SFC. В этом руководстве описываются спецификации языка SFC и операции CX-Programmer, связанные с функциями программирования SFC. Информацию об операциях, не связанных с программированием SFC, см. В Руководстве по эксплуатации CX-Programmer (кат. № W). 4. SFC 4. Обзор SFC (последовательная функциональная схема) ˘ ˘ ˇ ˇˆ ˙˝ ˛ ˚ ˇ ˘ ˇ ˚ ˛ ˜ ˇ ˘ ˚ ˇ ˛!

Siemens SIMATIC Step 7 Руководство программиста

Начальный шаг Название действия Действие Шаг Переход Переход Метка Имя перехода Ветвь выбора Параллельная ветвь Квалификатор Структура SFC Шаги ˘ «˛ # ˘ ˚ $ ˛ # ˚ ˛ # Размер файла: КБ.

Электротехническая комиссия). Языки программирования IEC — это лестничные диаграммы (LAD), список инструкций (IL), последовательные функциональные схемы (SFC), структурированный текст (ST) и диаграммы функциональных блоков (FBD). Эта глава представляет собой введение в программирование ПЛК с использованием LadderFile Size: 2MB.

Модель HPLC Hewlett-Packard в систему SFC. Так родилась коммерческая SFC. Эта версия SFC использовала механический регулятор противодавления, бинарный насос и программирование состава, как и ВЭЖХ.Расход, состав, температура колонки и давление на выходе колонки контролировались независимо. Используя SFC для определения вашего процесса, вы получаете эти преимущества. • Поскольку SFC представляет собой графическое представление вашего процесса, его легче организовать и прочитать, чем текстовую версию.

• Добавляйте примечания, поясняющие шаги или фиксирующие важную информацию для использования в дальнейшем. • Распечатайте SFC, чтобы поделиться информацией с другими людьми. Чтобы эффективно прочитать одну книгу по игре на юте, нужно много месяцев, и на каждом этапе вы будете читать ее с готовностью.Вы бы практиковали и слушали хороших аутистов. Эта книга посвящена приобретению навыков, поэтому я разработал ее для использования с компьютером под рукой.

Есть. Руководство по программированию. A — 1 A — 1 Базовая модель QCPU Общий термин для Q00JCPU, Q00CPU и Q01CPU версии функции B или более поздней. Высокопроизводительная модель QCPU Общий термин для ЦП Q02 (H), Q06CPU, Q12HCPU и Q25HCPU. Универсальная модель QCPU Общий термин для Q00UJCPU, Q00UCPU, Q01UCPU, Q02UCPU, Q03UDCPU. · Последовательная функциональная диаграмма — это визуальное представление работы системы для отображения последовательности действий, задействованных в операции.

  • ОСНОВЫ КОМПЬЮТЕРНОГО ПРОГРАММИРОВАНИЯ … -…
  • Пример программирования sfc — PLC ONE
  • Базовые книги
  • ГЛАВА Введение в компьютеры и программирование

Дополнительная литература: подробное руководство по SFC от Omron; Последовательные функциональные схемы для всех, разработанные PLC Dev; Диаграмма лестничной логики. Наиболее часто используемый язык программирования ПЛК — это лестничная логическая диаграмма. описывает языки программирования LAD, FBD и STL, а также стандартные и системные функции, расширяя объем базовой информации STEP 7. 6ESCABW1 Online Helps Назначение Номер заказа Справка по STEP 7 Основная информация о программировании и настройке оборудования с помощью STEP 7 в виде интерактивной справки.

Часть стандартного программного обеспечения STEP 7. 1. Работа с ШАГОМ 7 — это базовое введение в Шаг 7, в котором рассматривается пример управления двигателями. Хотя это не полная картина, она действительно облегчает вам освоение программы Step 7.

2. Программирование с помощью STEP 7. Руководство. Вот более полное руководство по интерфейсу программирования.Книга действительно содержит достаточно подробностей, чтобы изучить основы макросов Word, но если вы уже программист, вы, вероятно, не получите достаточно подробностей, чтобы удовлетворить вас. Если вы новичок в программировании, вы можете быть разочарованы скудными подробностями о языке VBA bdkv.neaerl.sites: · Последовательная функциональная диаграмма (SFC) — это графический язык программирования, используемый для программируемых логических контроллеров (ПЛК).

Последовательная функциональная диаграмма — Википедия

Это один из пяти языков, определенных стандартом IEC.SFC (также известный как GRAFCET) основан на языке математического моделирования сетей Петри.

Последовательные функциональные схемы разбивают последовательную задачу на этапы, переходы и действия. Они нарисованы графически для описания последовательности взаимодействий, как показано на рисунке 1 ниже. Согласно соглашению, поток через SFC идет сверху вниз, если это не указано стрелкой. Рисунок 1: Последовательная функциональная диаграмма. Действие может содержать серию инструкций в IL или ST, множество сетей в FBD или LD или, опять же, в последовательной функциональной схеме (SFC).

В упрощенных шагах действие всегда связано с шагом. Чтобы отредактировать действие, дважды щелкните мышью по шагу, которому принадлежит действие. Другой язык программирования, используемый ПЛК и определенный в стандарте IEC, — это «последовательная логика» или «последовательные функциональные схемы (SFC)». Последовательная логика отличается от релейной логики тем, что каждый шаг выполняется изолированно и переходит к следующему шагу только после завершения, в отличие от релейной логики, где каждый шаг проверяется при каждом сканировании.

Курс

«Сертифицирован по основам Scrum» разработан, чтобы помочь всем, кто хочет узнать больше о Scrum; узнать о ключевых концепциях Scrum, как это определено в Руководстве по SBOK®; и получить базовое представление о том, как фреймворк Scrum работает при реализации успешных проектов. Этот курс включен как часть бесплатного основного пожизненного членства. Последовательная функциональная схема (SFC) — это графический язык программирования, используемый для программируемых логических контроллеров (ПЛК).

Учебное пособие по программированию функциональных блок-схем (FBD) | ПЛК…

Это один из пяти языков, определенных стандартом IEC. Стандарт SFC определяется как «Подготовка функциональных схем для систем управления» и был основан на GRAFCET (сам основан на бинарных сетях Петри). Его можно использовать для программирования процессов, которые можно разбить на шаги.

Интернет-магазин колледжа Св. Франциска — официальный поставщик учебников для студентов колледжа Св. Франциска. Делайте покупки на нашей торговой площадке по самым низким ценам на новые, подержанные, электронные книги и аренду. Студенты экономят в среднем 60% на торговой площадке TextbookX.

Мы только начали изучать grafcets в классе, и вчера вечером один из моих учеников нашел вашу статью в поиске в Интернете. Я изучал grafcets и программирование в качестве техника в Michelin Tire Company в Южной Африке, прежде чем стать инструктором.

Это отличный метод программирования, который позволяет техническим специалистам использовать программу для очень быстрого поиска ошибок машины. Изучите сначала основы программирования, а затем технологии. В противном случае вы рискуете потерять свои навыки программирования более или менее на долгие годы, если не на всю жизнь.

Если, с другой стороны, у вас есть опыт программирования, изучите эту книгу подробно и посмотрите, знакомы ли вы со всеми предметами, которые мы затронули, чтобы решить, действительно ли это. Материалы для загрузки и обучения: электронная почта | О нас | Политика конфиденциальности | О нас | Политика конфиденциальности. CoDeSys — это аббревиатура от Controller Development System. Это программа разработки, которая позволяет пользователю создавать визуализации операций и процессов приложений.

CoDeSys содержит уникальную интегрированную систему визуализации и.Сверхкритическая жидкостная хроматография принята в качестве метода колоночной хроматографии наряду с газовой хроматографией (ГХ) и высокоэффективной жидкостной хроматографией (ВЭЖХ). Благодаря свойствам сверхкритических флюидов, SFC сочетает в себе все преимущества ГХ и ВЭЖХ в одном методе.

Рассмотрение стандартов IEC и методов программирования релейной логики, функциональной блок-схемы, списка инструкций, структурированного текста и последовательной функциональной схемы; Включено множество рабочих примеров, вопросов с несколькими вариантами ответов и задач, а ответы на все вопросы и задачи с несколькими вариантами ответов приведены в конце книги.

Сертификат Scrum Fundamentals — SCRUMstudy

Лекция — Основы программирования ПЛК MME — Осень 13 из 62 Сканирование программы Во время каждого рабочего цикла процессор считывает все входы, принимает эти значения и подает или отключает питание выходов в соответствии с программой пользователя . Этот процесс называется сканированием. Сканирование ввода / вывода — записывает данные о состоянии устройств ввода. Запитывает устройства вывода, которые.

Сообщения о примере программирования sfc, написанные arcozhang. При программировании с пошаговой инструкцией сначала разработайте диаграмму перехода состояний, а затем преобразуйте ее в ступенчатую лестницу или список инструкций в соответствии с переходом состояния bdkv.Процесс действия neaerl.site — когда ступенчатый контакт S20 замыкается, катушка выходного реле Y1 включается.

ИЮНЬ ВВЕДЕНИЕ В ПРОГРАММИРОВАНИЕ В этом руководстве представлены основные принципы программирования, необходимые для начала программирования HAAS C. N.C. Фрезерный станок. В станке с ЧПУ (компьютеризированное числовое управление) инструмент управляется компьютером и запрограммирован с помощью системы машинного кода, которая позволяет это делать. † Раздел 2 «Языки программирования» поможет вам решить, какой язык программирования использовать.Этот раздел представляет собой описание поддерживаемых языков программирования.

† Раздел 3 «Практическое программирование» дает практические советы по программированию. В нем обсуждается ряд областей и даются практические советы по решению распространенных проблем.

PDF-файл с английской книгой

Купонная книга идей парень Том 1 книга 15 лотро магазин Книга жены путешественника во времени, заканчивающаяся игрой
Гарри Поттер книга 4 изображения Том 1 книга 15 лотро магазин Библиотека редактора национальных почтовых рецензий
Conquise ebook gratuit romance Рон Родос 101 книга мормонизма Адресная книга Agnes b fleuriste

ПЛК. Кроме того, в ней приводится пример работы машины, а в этой книге используется пример процесса дозирования химикатов. Руководство для начинающих по программированию ПЛК доступно на Modern Media за $ Посетите bdkv.neaerl.site, если вы хотите узнать больше об этой книге. ПЛК. 4 Глава 1 Введение в компьютеры и программирование Рисунок Компьютер ENIAC (любезно предоставлен US

Армейские исторические компьютерные изображения) Рисунок Лаборант держит в руках современный микропроцессор (фото любезно предоставлено корпорацией Intel) Основная память Вы можете думать об основной памяти как о работе компьютера bdkv.neaerl.site — это место, где компьютер хранит программу во время ее работы, а также данные.

Книга по основам программирования Sfc: Введение в компьютерное программирование для новичков

· Я нахожусь в аналогичной ситуации — я обучаю базовым приложениям ПЛК широкий круг людей, от выпускников школ до электриков 5+ лет и заканчивая людьми на грани фанатизма. Независимо от фона (или окончательных форматов программирования, которые будут использоваться) SFC или что-то в этом роде обычно хорошо подходят как средство помощи в анализе проблемы в некотором порядке. Prelude to Programming подходит для курсов предварительного и вводного программирования в общественных колледжах, 4-летних колледжах и университетах.

Предварительный опыт работы с компьютером или программированием не требуется, хотя предполагается, что читатели знакомы с bdkv.neaerl.sites начального уровня колледжа: лучший доступный учебник и справочник — это Керниган и Ричи [KR88], а лучший подробный справочник — Харбисон и Стил [HS95, HS02]. Влияние этих двух работ на текст легко прослеживается повсюду.Что отличает эту книгу от большинства вводных текстов по C-программированию, так это ее сильный акцент на разработке программного обеспечения.

С момента своего основания inBasic Books формирует общественные дебаты, публикуя отмеченные наградами книги по истории, науке, социологии, психологии, политике и текущим событиям. В список влиятельных авторов Basic входят Стефон Александр, Исаак Азимов, Эдвард Баптист, Збигнев Бжезинский, Ирис Чанг, Ричард Фейнман и многие другие. CX-Programmer — это вспомогательный инструмент для программирования ПЛК OMRON и для обслуживания настроек их устройств.Он заменяет приложения OMRON SYSWIN и SYSMAC-CPT.

В следующем списке описаны важные функции, которые присутствовали в CX-Programmer ♦ Поддержка новых ПЛК — добавлена ​​полная поддержка для CS1G-H, CS1H-H и CJ1G.

Уметь полностью настроить и запрограммировать базовую программу Rockwell Automation в RSLogix и Studio с нуля, от начала до конца, вплоть до понимания программирования ПЛК. Этот курс предоставит вам все необходимое для использования программирования ПЛК Rockwell Automation, чтобы иметь возможность программировать в RSLogix или Studio с более подробной информацией о программировании структурированного текста (ST) (основы программируемых логических контроллеров (ПЛК)) в нашем бесплатном учебнике по автоматизации.

Если вы нажмете «Neslib Example Code» и загрузите ссылку, вы увидите версию, которая работает с последней версией cc65 (по состоянию на ноябрь). Я его немного отредактировал.

Добро пожаловать в курс «Программирование ПЛК с использованием текстовых команд». Вы больше не будете ненавидеть программирование ПЛК. Как большинство из вас знает, рисование лестничных логических схем или SFC — непростой и непростой процесс, он требует глубокого понимания лестничных диаграмм и других языков, чтобы дать возможность превратить вашу идею в проект, основанный на ПЛК.· Из любви к физике — Уолтер Левин — — Продолжительность: Лекции Уолтера Левина.

Они сделают вам ♥ Физика. Рекомендуется для вас. Учебное пособие по программированию релейной логики ПЛК (основы) Одним из лучших языков визуального программирования является язык программирования ПЛК, называемый релейной логикой или релейной диаграммой (LD). Самое замечательное в релейной логике то, что она намного нагляднее, чем большинство языков программирования, что люди часто находят. · В книгах не преподаются такие технологии, как базы данных, веб-разработка, мобильные приложения и облачные вычисления, но они раскрывают истинный способ овладения основами программирования независимо от языков, технологий и инструментов.

Технологии

меняются каждый день, но фундаментальные концепции компьютерного программирования почти не изменились для последней. О Super Nintendo Development Wiki. Добро пожаловать на вики-страницу по разработке SNES.

В течение многих лет информация была буквально разбросана по всему миру, в старых текстовых файлах, на устаревших и ныне исчезающих веб-сайтах, на мертвых форумах, в некоторых вики, которые так и не появились, в книгах в основном это пытались, но не даже сделано совершенно правильно.

.

Читайте также

Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях

Что такое дребезг контактов: Дребезг контактов, и как с ним бороться

Релейная защита трансформатора: Релейная защита силовых трансформаторов

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
