    Универсальный блок защиты АС. Часть 1

    Н. ВАШКАЛЮК, г. Волгоград.

    Опубликовано в журнале «Радио» №7 за 2016 год.

    Авторская версия статьи с дополнениями.

    Универсальный блок защиты АС выполнен на малогабаритных деталях и может быть встроен в любой усилитель, не имеющий подобной защиты. Особенность этого блока — в применении встроенного питания от сети, надёжных электромагнитных реле и светодиодной индикации появления постоянного напряжения на выходе усилителя. Устройство обеспечивает стабильную задержку и защиту даже после кратковременного пропадания сетевого напряжения.

    Практически все современные УМЗЧ имеют двухполярное напряжение питания, позволяющее подключать к выходу усилителя нагрузку без разделительного конденсатора.  Такая структура имеет один существенный недостаток – возможность появления на выходе УМЗЧ, в случае его неисправности, постоянного напряжения и, следовательно, выхода из строя дорогостоящей динамической головки (акустической системы). Это обстоятельство вызывает необходимость использования  специальных защитных устройств, отключающих нагрузку при появлении на выходе усилителя постоянного напряжения.

    Кроме того, известно, что при подаче питания на усилитель в акустической системе (АС) может возникнуть громкий щелчок (хлопок). Чтобы устранить это явление, необходимо подключать нагрузку к выходу УМЗЧ с некоторой задержкой, достаточной для завершения всех переходных процессов (обычно 1…3 с) [1]. При отключении же питания АС должна отключиться до момента, когда накопительные конденсаторы фильтра питания усилителя заметно разрядятся (более чем на 20 %). В противном случае, процесс выключения может так же иметь неприятное озвучивание.

    С реализацией задержки и защиты АС вопросов не возникает. Но как отключить нагрузку от УМЗЧ быстрее, чем начнут разряжаться накопительные конденсаторы фильтра питания усилителя? Есть несколько вариантов исполнения: использование информации о наличии переменного напряжения в одной из существующих вторичных обмоток трансформатора, питающего УМЗЧ (как это может быть реализовано на микросхеме uPC1237 [2]), использование отдельного трансформатора питания (либо от дополнительной обмотки трансформатора УМЗЧ) для узла защиты, а так же применении специальной пороговой схемы, отключающая нагрузку при напряжении, ниже определенного уровня.

    Все эти решения будут рассмотрены в данной статье.

    Первый и третий варианты накладывают определённые ограничения, сужая универсальность модуля. Второй же позволяет использовать в питании устройства сглаживающий конденсатор небольшой ёмкости, благодаря чему блок защиты гарантированно отключит АС быстрее, чем разрядятся конденсаторы в блоке питания УМЗЧ. Очевидно, что второй вариант — более надёжный и простой в реализации, позволяющий инсталлировать модуль практически в любой усилитель. Недостаток такого решения — более высокая стоимость за счёт применения дополнительного блока питания, но универсальность и надёжность здесь превалируют.

    Схема с автономным питанием

    Представленный модуль реализует функции бесшумного включения и выключения усилителя (фактически АС), а также позволяет защитить головки АС при появлении постоянного напряжения на выходе УМЗЧ, связанного с его аварийной работой или выходом из строя.

    Технические характеристики
    Напряжение питания 230 В ± 15%
    Напряжение срабатывания защиты 0,6 — 0,7 В
    Время задержки включения/перезапуска 2,5 — 3,0 сек.
    Время срабатывания защиты (UВХ = 2 В) не более 1,4 сек.
    Время срабатывания защиты (UВХ = 20 В) не более 0,25 сек.
    Время выключения модуля  не более 0,25 сек.
    Потребляемая мощность не более 2,5 Вт
    Максимальный коммутируемый ток  12 А

    Схема устройства показана на рис. 1. При подаче напряжения питания конденсатор C6 медленно заряжается через резистор R10 до 1,9 В (определяется соотношением сопротивления резисторов R10 и R11), достаточной для открывания транзистора VT4. Срабатывают реле K1, K2 и нагрузка подключается к усилителю.

    При возникновении на любом из входов устройства (контакты X2a, X3a) постоянного напряжения более ±0,6 … 0,7 В открывается соответствующий транзистор (VT1 — для напряжения плюсовой полярности, VT2 — минусовой полярности) и зажигает светодиод оптопары U1 или U2.

    Освещённый фототранзистор оптопары через резистор R8 разряжает конденсатор С6 и полевой транзистор VT4 закрывается, обесточивая реле. Свечение светодиода HL1 индицирует отключение АС и неисправность УМЗЧ. Резистор R8 ограничивает ток разрядки конденсатора C6, а резисторный делитель R4R5 обеспечивает искусственную среднюю точку питающего напряжения.

    Рис. 1. Схема с автономным питанием

    Большинство подобных устройств защиты и задержки включения АС имеют неприятный недостаток — отсутствие задержки при рестарте за короткий промежуток времени после отключения питания. Пример такой ситуации — кратковременное пропадание электричества в сети. Этот недостаток не позволяет получить должного уровня защиты АС, и не дает законченный вид аппаратуре в целом, где применен такой узел. Для исключения этого недостатка введены элементы R9, С5, VT3. Эта цепь кратковременно срабатывает при пропадании и появлении напряжения питания, разряжая конденсатор C6, что и обеспечивает нормальный последующий старт узла защиты.

    Применением полевого транзистора VT4 с пониженным напряжением открывания (примерно 1,5 В) удалось добиться минимально необходимого напряжения заряда C6, вследствие чего время рестарта стало практически равным времени первого включения. Увеличивать ёмкость конденсатора С1 не рекомендуется — она определяет скорость выключения блока защиты.

    При номинальном сетевом напряжении 230 В и комнатной температуре 25 0С стабилизатор DA1 нагревается до 50...52 0С. При проверке на максимальном переменном напряжении 274 В (ограничено возможностями ЛАТРа) нагрев стабилизатора составил 64...65 0С — всё в пределах нормы. Если исключить резистор R1, то нижняя допустимая граница питания блока упадет до 170 В, но при этом увеличится нагрев DA1 в среднем на 10...12 0С. Понятно, что это изменение целесообразно лишь для местности, где напряжение в сети всегда ниже номинального.

    Если представить себе ситуацию, когда оба канала УМЗЧ выходят из строя, и в первом канале на выходе образуется напряжение одной полярности, а на втором — обратной полярности, равное по модулю напряжению на выходе первого канала (с разницей менее 0,6 … 0,7 В), то после суммирования через резисторы R2 и R3 получится напряжение, которого недостаточно для открывания транзистора VT1 или VT2.

    То есть система защиты не сработает, и это является недостатком (его можно частично преодолеть изменением сопротивления одного из этих резисторов на ±10 %). Но вероятность такого события пренебрежимо мала и является скорее примером гипотетического моделирования отказа. А если учесть разброс номиналов резисторов, неоднородный выход из строя выходных транзисторов УМЗЧ, а также различную просадку напряжений на шинах питания, то такая вероятность и вовсе стремиться к нулю.

    Печатная плата размерами 65.4 × 45.1 мм, спроектирована в программном пакете DesignSpark PCB 7.1, выполнена на фольгированном стеклотекстолите FR4 и рассчитана на установку транзисторов в корпусах SOT-23, резисторов типоразмера 0805 (кроме резисторов R1, R13 — 1206), конденсаторов C2, C5 типоразмера 0805 и диода VD2 в корпусе SMA. На плате резистор R13 (на схеме не показан) имеет сопротивление 0 Ом и типоразмер 1206.

    В качестве T1 применён маломощный трансформатор ТПК-2 с вторичной обмоткой на 12 В. Диодный мост может быть любой из серии DB103S—DB107S или MB2S—MB6S, для чего на печатной плате предусмотрено два посадочных места.

    Диод VD2 — любой с прямым током 1 А и обратным допустимым напряжением не менее 200 В.

    Обмотки реле должны быть на ток потребления не более 30 мА (повышенной чувствительностью) при напряжении 12 В. Можно использовать одно реле с двумя парами контактов, но автору не удалось найти доступного реле с двумя парами контактов на коммутируемый ток более 8...10 А. Достоинство указанных на схеме реле TRU-12VDC-SB-CL в том, что они имеют на контактах напыление AgCdO (серебро-окись кадмия), устойчивое к механическому износу, и максимальный коммутируемый ток 12 А. Заменить их можно более доступными реле SRD (T73) 12VDС-L-S-С фирмы SONGLE, допускающими ток коммутации до 10 А.

    Рис. 2. Вид печатной платы со стороны деталей и монтажа

    Оптопары U1, U2 можно применить практически любые с соответствующей структурой, например PS2501, PC817. Светодиод HL1 — любой желательно красного цвета свечения, например, из серии АЛ307, L-63IT или иные.

    Транзисторы VT1—VT3 могут быть заменены любыми другими маломощными транзисторами соответствующей структуры и типоразмера. Возможно использование КТ315, КТ3102, MMBT5551, MMBT4401 (VT1, VT3) и КТ361, КТ3107, MMBT5401, MMBT4403 (VT2).

    N-канальный полевой транзистор (ПТ) VT4 должен быть с низким пороговым напряжением затвора (Gate Threshold Voltage) — не более 1,8 В. В качестве замены можно порекомендовать NTR4003N, IRLML2502. Если подобные варианты недоступны, то допустимо применить любой подходящий N-канальный MOSFET с сопротивлением канала RDS(ON) не более 3 Ом, напряжением UСИ не менее 20 В и максимальным током IС не менее 500 мА. В этом случае в схему потребуется внести следующие изменения: R10 = R11 = 68 кОм и C6 = 47 мкФ на 16 В. Но следует помнить, что время задержки при быстром рестарте немного уменьшится. Так как пороговый уровень включения у различных ПТ может значительно отличаться, то возможно потребуется подкорректировать время задержки включения реле подбором пары резисторов R10, R11 из условия их равенства.

    Предохранитель FU1 можно использовать на ток 0,16 . .. 0,25 А, например, отечественный ВП4-10 0,2 А, имеющий малые габариты и гибкие выводы для монтажа на плату. Клеммники X1—X3 — серии DG127, XY304 или аналогичные. Как видно из схемы, центральный контакт в X1 не используется. Это сделано для того, чтобы увеличить электрический зазор безопасности между проводниками сетевого питания.

    Пример использования блока защиты в составе усилителя показан на рис. 3. Его входы нужно подключать к выходам каналов стереофонического УМЗЧ, а выходы — к нагрузкам (АС) соответствующих каналов. Общий провод модуля подключают к общему проводу блока питания.

    Рис. 3. Схема подключения блока

    Собранное устройство не нуждается в настройке или налаживании и работает сразу после подачи питания. Его конструкция повторена много раз, и высокая надёжность подтверждена длительной эксплуатацией.

    Читать далее: Универсальный блок защиты АС. Часть 2

    ПОХОЖИЕ МАТЕРИАЛЫ

    Добавить комментарий

    Защита холодильника от скачков напряжения и моргушек

    Принцип работы холодильника

    При включении компрессор поршнем сжимает хладагент и продавливает его в конденсатор, который представляет собой змеевик из трубок на задней стенке холодильника.

    Нестабильная сеть – причина неисправности компрессора

    В конденсаторе пары хладагента охлаждаются и конденсируются в жидкость. На участке конденсатора имеется повышенное давление. Охлаждённый хладагент в жидком состоянии через капиллярную трубку под давлением впрыскивается в испаритель, где испаряется и забирает тепло холодильника.

    Принцип работы компрессора

    И далее всё повторяется, компрессор нагнетает хладагент в конденсатор и создает разряжение в испарителе. Устроен компрессор так же как и бензиновый двигатель, где поршни раскручивают коленчатый вал, а в компрессоре наоборот электрический двигатель раскручивает поршень, который на выходе создает давление на хладагент, а на входе компрессора – разрежения.

    Как только достигается необходимая температура в холодильнике, компрессор отключается, и начинается выравнивание давления хладагента, процесс которого можно услышать, прислонив ухо к холодильнику.

    Неисправности современных холодильников при перепадах напряжения в сети

    Если советские холодильники были рассчитаны на работу в условиях перепада напряжения в сети, то этого не скажешь о современных холодильниках. Компрессоры старых холодильников были мощные, и им не составляло труда преодолеть высокое давление в системе при повторном запуске.

    Правда, энергосбережения у них не было никакого. Энергосбережение современных холодильников делятся на несколько групп и самое низкое потребление энергии в группе А+++. Расход электроэнергии уменьшается за счет улучшения теплоизоляции, при которой уменьшается время работы компрессора, и уменьшения мощности компрессора.

    Небольшая мощность электродвигателя негативно сказывается при работе в нашей некачественной электросети. Если в странах, где производят эти холодильники, электросеть стабильна и такой мощности компрессора вполне достаточно, то в странах СНГ дела обстоят гораздо хуже.

    Частые перепады напряжения в сети с кратковременными отключениями приводят к отказу компрессора и электроники холодильника. При низком напряжении сети ток электродвигателя резко возрастает, защита по току срабатывает. Это может повторяться до полного выхода из строя компрессора.

    Резкое увеличение напряжения провоцируют повышение давления хладагента на поршень, и ток также резко возрастает. После непродолжительного времени срабатывает защита. Такие повторяющиеся процессы приводят компрессор к поломке. И ещё возможен третий вариант, когда происходит кратковременное отключение сети.

    Компрессор останавливается во время работы и вновь запускается. За время работы уже создалось некоторое давление хладагента в конденсаторе холодильника, и преодолеть его компрессору будет тяжело. К большим пусковым токам двигателя добавляется ещё большое сопротивление хладагента.

    Реле напряжений РН – 101М

    Срабатывает защита по току и отключает компрессор. Немного остынув, защита вновь включает компрессор, и цикл повторяется, пока не сгорит обмотка электродвигателя. После кратковременного отключения сети время выдержки включения холодильника должно быть не менее 5 минут, или нужно самим выдернуть вилку из розетки. А если в этот момент никого нет дома или просто не заметили кратковременную моргушку?

    Способы защиты холодильника от скачков напряжения

    В дорогих холодильных установках в электронике уже предусмотрена защита холодильника от скачков напряжения и установлено время задержки включения. В большинстве же, популярные и недорогие холодильники и морозильники продают без защиты.

    Чтобы продлить жизнь холодильникам лучшим вариантом будет установка реле напряжения РН -101М с функцией времени задержки включения от 0 до 15 минут. Такое устройство выдерживает мощность нагрузки до 3 кВт. Если имеется холодильник и морозильник их можно запитать от одного РН -101М.

    Порог напряжения лучше выставить 180-260 В. Далее, проследив некоторое время за индикацией сети на дисплее реле напряжения можно сузить пределы напряжений до 190 -250 В. Время задержки включения холодильника выставляется 5 минут, а отдельных морозильных камер 10 минут.

    Можно поставить одно реле напряжений в электрощитке квартиры и выставить время повторного включения холодильника 10 минут. Но такое включение создает неудобства. Ждать включения сети в квартире нужно будет 10 минут после его подачи.

    Если приобретение реле контроля напряжения невозможно, можно собрать схему реле времени с задержкой включения своими руками для холодильника.

    Схема задержки повторного включения для холодильникаБлок розеток с задержкой включения холодильникаКомпановка блока розеток с задержкой включения холодильника

    Схема такого реле повторного включения приводится ниже. При этих номиналах элементов время задержки составляет 5 минут 30 секунд. Так как современные холодильные агрегаты чувствительны к качеству сети, в это реле времени нужно поставить конденсатор JFV серии. На схеме он обозначен X2 и предназначен для подавления всех видов импульсных помех от различных силовых и коммутационных устройств (генераторы, сварочные аппараты, мощные промышленные установки) амплитудой до 2,5 кВ. Их можно найти на платах неисправных стиральных машин.

    Схема 1-минутного, 5-минутного, 10-минутного и 15-минутного таймера с использованием IC 555

    Как следует из названия, таймер 555 по сути является «таймером», который создает колебательный импульс. Это означает, что в течение некоторого времени выходной контакт 3 находится в состоянии ВЫСОКИЙ, а в течение некоторого времени он остается в НИЗКОМ состоянии, что создает колебательный выход. Мы можем использовать это свойство таймера 555 для создания различных схем таймера, таких как схема 1-минутного таймера, 5-минутная схема таймера, 10-минутная схема таймера, 15-минутная схема таймера и т. Д. Все, что нам нужно, чтобы изменить значение резистора R1 и / или конденсатора C1.Нам нужно установить таймер 555 в Моностабильный режим для создания таймера. В моностабильном режиме продолжительность, в течение которой PIN 3 будет оставаться ВЫСОКИМ, определяется формулами ниже:

    Т = 1,1 * R1 * C1

    Итак, чтобы построить 1-минутный (60 секунд) таймер , нам понадобится резистор номиналом 55 кОм и конденсатор 1000 мкФ:

    1,1 * 55 к * 1000 мкФ

    (1,1 * 55 * 1000 * 1000) / 1000000 = 60,5 ~ 60 секунд.

    Здесь используется переменный резистор 1 МОм, установленный на 55 кОм (измерено мультиметром).Мы можем легко рассчитать номинал резистора для схемы таймера на 5, 10 и 15 минут:

    Цепь 5-минутного таймера

    5 * 60 = 1,1 * R1 * 1000 мкФ

    R1 = 272,7 кОм

    Итак, чтобы построить схему 5-минутного таймера, мы просто изменим значение резистора на 272,7 кОм в приведенной выше схеме 1-минутного таймера.

    Цепь 10-минутного таймера

    10 * 60 = 1,1 * R1 * 1000 мкФ

    R1 = 545.4 кОм

    Аналогично, чтобы создать 10-минутный таймер, мы изменим сопротивление резистора на 545,4 кОм.

    Цепь таймера на 15 минут

    15 * 60 = 1,1 * R1 * 1000 мкФ

    R1 = 818,2 кОм

    Согласно вышеприведенным расчетам, для схемы таймера на 15 минут нам нужно сопротивление резистора 818,2 кОм.

    Здесь следует отметить, что мы использовали светодиод в обратной логике, это означает, что когда на выходе 3 ВЫХОДА низкий уровень, светодиод будет включен, а когда на выходе ВЫСОКИЙ уровень, светодиод будет выключен.Таким образом, мы вычислили время выключения выше, это означает, что по истечении расчетного времени светодиод будет включен. Светодиод будет сначала включен (ВЫХОДНОЙ PIN 3 НИЗКИЙ), как только мы нажмем кнопку (активируем 555 через ТРИГГЕРНЫЙ PIN 2), таймер запустится, и светодиод погаснет (ВЫХОДНОЙ PIN 3 НИЗКИЙ) по истечении расчетного времени PIN 3 снова станет НИЗКИМ, а светодиод загорится.

    Цепи счетчика

    метров :: Next.gr

    - Стр. 2

    • 555 IC с использованием схемы задержки ter Это переход от схемы задержки с низкой к высокой.Т.е. после нажатия кнопки SB, после задержки после рождения, выходной терминал переходит в высокий уровень.

    • Схема показана на рисунке 6-24. Оба конца катушки реле ', включенные параллельно резистору Rf или вспомогательному диоду VD, эквивалентны мощности после увеличения сердечника катушки короткого замыкания, что обеспечивает длительный отпуск.Рисунок 6-24 (б) Rf не может ...

    • Чтобы удовлетворить потребности контура управления, часто требуется электромагнитное реле или транзисторное реле для ускорения или задержки действия, от действия для создания цепи ускорения или задержки ...

    • Использование 555 ламп, включающих схему групповой задержки IC схемы, показанной на Рисунке 2-46. По микросхеме 555 и схеме резистор-конденсатор, составленной из задержки. Схема без светового трансформатора Т все еще находится под напряжением, энергия. Время задержки определяется Ri, C2 ...

      .
    • вл.У отсутствие тока базы мантии. Open Cut II :, n также отключается при касании металлического листа. CI JF начинает зарядку. Лу Ци Буль: зарядка до 2 В Цуй л: время.В, Чонг: им, генерируя ..

    • Звук с цифровыми схемами CD4011 сделал световую лампу с двойным управлением схемой задержки, показанной на рисунке 3-17, левая часть пунктирной линии на рисунке в целом.

    • Чтобы удовлетворить потребности контура управления, часто требуется электромагнитное реле или транзисторное реле для ускорения или задержки действия, от действия для создания цепи ускорения или задержки. ..

    • Расцепитель минимального напряжения - это длительная работа, когда падение напряжения источника питания в диапазоне рабочего напряжения при расцеплении расцепителя напрямую привело к отключению вращения оси, отключение выключателя. ..

    • Длительная задержка цепи зарядки постоянным током Показана как большая задержка с использованием CD4541, представляет собой цепь зарядки постоянным током, подходящую для Ni-Cd аккумуляторов.Когда после этого включается питание, включается электронный переключатель CD4541 @ pin output high TWH8778, ..

    • Используя проводное соединение, используйте сенсорный выключатель света с временной задержкой типа NFA.55, он может напрямую заменить обычный механический переключатель, без необходимости менять исходную внутреннюю проводку . ..

    • Схема задержки реле лампы, показанная на рисунке 7], S131, SB2 - это кнопки освещения, установленные с защитой от матов, а не в другом месте, лампа может работать F.Светодиоды LEDl, LFr) 2 должны быть установлены в SB1 и SB2 на "Питер спросил в переключателе, индикация положения проста в использовании ...

      "
    • Просто используйте лист вызовов, чтобы коснуться электрического порога M, а именно лампа E загорается, когда задан тот же интервал подпункта, огни автоматически выключаются.VD], vs, (., C, для формирования выпрямительной цепи регулятора падения напряжения lH, (1 на обоих концах до ..

    • CDI011 интегральных схем с использованием звука, схема переключателя задержки лестницы управления светом относительно проста, Pi может быть хорошим. Шарф, и не-f JI и NAND f JlI состав "и" r J цепь, дифференциальный вход динамический.Только две входные клеммы ....

    • Замыкание переключателя S, положительный полупериод переменного тока через VDI, R vs SCR, разомкнутый одновременно на обоих концах конденсатора C, является полным зарядом. В этом случае положительный полупериод переменного тока через лампу H против мощности, отрицательный полупериод через ...

    • Изготовление интегральной схемы затвора NAND с 2 входами цифровой лампы задержки, VD3, vs, after Состоит из простого емкостного выпрямителя напряжения, пересекающего половину линии, th..

    • Цепи задержки на интегральной схеме с четырьмя базами

      A 555 Они представляют собой переход от высокого к низкому переходу схемы задержки. Та кнопка нажата SB снег, выход высокий, после так . .

    • Задержка за счет улучшенного выключателя тушения лампы, его характеристики и описанный пример задержки выключателей линии ухода за светом, но работа с высокой степенью стабильности и идет..

    • Схема задержки с использованием операционного усилителя Использует операционный усилитель A в качестве компаратора, высокая точность синхронизации. Время таймера находится в диапазоне 1 ~ 30 с. Del ..

    • Задержка из-за его электрической цепи лампы.Обычно тиристор продукта VTH выключен. ILi light E не горит, включайте свет, когда это необходимо, согласно FSH, VT1, VTZ group в c ..

    • Пир с достаточной задержкой цепи лампы очень подходит для использования на прикроватной тумбочке, которая характеризуется кнопкой SB, подсветкой; затем нажмите выключить свет; Если свет сделает. .

    • А дневное светочувствительное электричество 1В очень небольшое положительное значение. 555 (4) футов (j напряжение на выводе сброса, малое f Коллектор IV группы ICz. Электрический выходной вывод большой IC, сброс (..

      )
    • Относительно простая схема Лу Цин, выключатель света задержки управления светом лестницы, голос недостаток немного менее чувствителен, а иногда и трудный общий разговор..

    • Паук - это музыкальная микросхема задержки KD-9300, при нажатии кнопки переключателя SB загорается электрическая лампа E, задержка около 20 секунд, лампа E автоматически выключается. VD, vs, C., (, И др ..

    • Сильная противоинтерференционная способность Lu схема переключателя задержки управления светом, она должна в течение определенного времени хлопать в ладоши I. лампа горит квадрат Си, после задержки горит автомат ..

    • Схема лампы задержки производства ASIC для управления тридцатью горными лампами очень проста. Залить. H L2102 IC Wuxi love core Microelectronics Co., Ltd. (lmp, WV.7W. Wx.sjc.t n) Productio ..

    • Схема задержки касания света с двумя батарейками, его можно разместить на подушке кровати, удобство в ночное время, прикосновение к металлической M под капсулой на маленькой лампе будет автоматически..

    • Уникальный схемотехнический выключатель для управления звуком и светом с задержкой освещения лестницы, прохода, имеет более высокую чувствительность к голосу. Вечером, когда кто-то идет по лестнице р, ф ..

    • После того, как линия на выключателе питания, двигатель не запускается немедленно, но для задержки определенного периода времени машина может использоваться для автоматической прерывистой смазки. .

    • Другой - использование денег, когда NE55S цепь цепи группы лампы задержки, SB1, Sh3 - кнопка J-light, может быть установлена ​​в двух разных местах, лампа может работать E. Pres ..

    • В другом методе используется схема лампы задержки тиристора Zhu gall.Обычно 220 В переменного тока через vr), vs, (,, c: изоэлектрик, состоящий из схемы полуволнового выпрямителя понижающего напряжения, в f st ..

    • Другой закон задержки звука и управления светом задержка цепи выключателя лестницы пешеходной лестницы. VDl - VI) 1, выкл. + VT5 составляют дорогу Цзи - Цзи Гуань, называемую Маршрут VT1 - Контроль VT4 с от ..

    • Еще одна простая схема лампы задержки подключения.Включаем фары, нажимаем F SH, питание по SH, VD. Конденсатор (быстрая зарядка, тиристор VT разомкнут, горит лампа Е. Лоос ..

    Как поменять местами таймер задержки включения и таймер задержки выключения в ПЛК

    Таймер функции являются наиболее важными в Программирование ПЛК .Логика играет важную роль в программировании ПЛК.

    В зависимости от навыков программиста ПЛК, логика в приложении будет отличаться. В этой программе мы собираемся поменять местами функции On Delay Timer и Off Delay timer . AB RSLogix 500 используется для реализации концепций.

    Таймер задержки включения и таймер задержки выключения

    Функции таймера ПЛК

    ТАЙМЕР ЗАДЕРЖКИ:

    В заявлении непрофессионала задержка включения выхода - это таймер задержки включения.

    Пример:

    См. Изображение ниже; если вы включите ввод, через 5 секунд включится вывод. Он не включится сразу.

    В ПЛК AB таймер задержки включения имеет 6 параметров.

    Их

    • Бит включения (EN): включается при включении таймера
    • Бит выполнения (DN): он включается, когда значение аккумулятора таймера достигает заданного значения
    • Бит синхронизации таймера (TT): эти биты активируются, когда значение аккумулятора таймера работает
    • Предустановка (PRE): Целочисленное значение для установки времени работы таймера или ограничения, начиная с нуля.
    • Аккумулятор (ACC): рабочее значение таймера
    • Time Base: у вас есть возможность выбрать базу таймера, сек, цент сек, милл сек.

    ТАЙМЕР ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ:

    В заявлении непрофессионала задержка выключения выхода называется таймером задержки выключения.

    Пример:

    См. Изображение ниже; если вы включите вход, выход сразу же включится, когда вы выключите вход, отключение выхода займет 5 секунд. Он не выключится сразу.

    В ПЛК AB таймер задержки выключения имеет 6 параметров.

    Их

    • Бит включения (EN): включается при включении таймера
    • Бит выполнения (DN): он включается, когда таймер включен, и остается включенным, пока значение аккумулятора таймера не достигнет заданного значения
    • Бит синхронизации таймера (TT): эти биты активируются, когда значение аккумулятора таймера работает
    • Предустановка (PRE): Целочисленное значение для установки времени работы таймера или ограничения, начиная с нуля.
    • Аккумулятор (ACC): рабочее значение таймера
    • Time Base: у вас есть возможность выбрать базу таймера, сек, цент сек, миллисек.

    Список входов и выходов

    Программа ПЛК для таймеров задержки включения и выключения

    Описание релейной логики

    ТАЙМЕР ЗАДЕРЖКИ ВКЛЮЧЕНИЯ КАК ТАЙМЕР ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ:
    1. Ступень 0000: -

    Фиксация осуществляется с помощью выходной катушки, которая остается включенной даже при выключенном входе. Бит выполнения нормально закрытого таймера используется для выключения выхода, когда значение аккумулятора таймера достигает заданного значения, что заставляет TON действовать как TOFF.

    2. Звонок 0001: -

    , поскольку пусковой вход используется как нормально закрытый вход, выходная катушка подключена как блокирующая, так что таймер не включается в начале программы.

    ТАЙМЕР ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ КАК ТАЙМЕР ЗАДЕРЖКИ ВКЛЮЧЕНИЯ:
    3. Звонок 0003: -

    Вход 2 повернут для включения таймера. Катушка памяти используется для запуска таймера, чтобы начать отсчет и заставить TOFF действовать как TON.

    Заключение

    Вышеупомянутая концепция таймера используется в функции работы таймера. Он может использоваться или не использоваться в приложении реального времени.

    Автор: Хема Дипан
    статей, которые могут вам понравиться:

    MCQ на тесте ПЛК

    Сравните ПЛК и DCS

    Что такое релейная логика?

    Список технического обслуживания ПЛК

    Пуск ПЛК котла

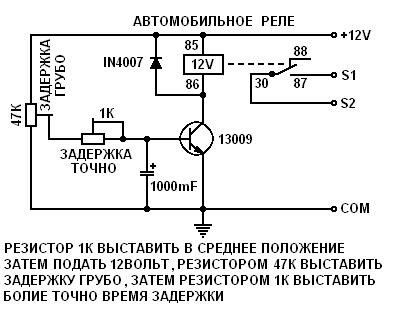

    Цепь задержки отключения | Timers. Shop

    Ниже приведены примеры использования таймера из реальной жизни.1. Самоблокирующаяся схема предназначена для использования кнопки для включения питания нагрузки. Когда кнопка нажата, питание поступает на нагрузку и на реле. Реле замыкает клеммы 30 и 87, обеспечивая непрерывную подачу питания на ток, даже если кнопка отпущена (самоблокировка). По истечении тайм-аута таймер отключает питание реле, которое отключает питание таймера. Эта схема не потребляет питание в выключенном состоянии. Отлично подходит для приложений с батарейным питанием. Таймер установлен на функцию №2 и триггер №1 (отключен).


    2. Схема с самоблокировкой предназначена для использования кнопки для включения питания нагрузки. На таймер постоянно подается питание. Когда кнопка нажата, провод триггера подключается к земле и запускает функцию задержки включения, подающую питание на выход в течение определенного периода времени. По истечении тайм-аута таймер отключает питание. Таймер установлен на функцию №2 и триггер №4.

    Триггер также можно изменить так, чтобы он был подключен к + 12В вместо заземления.В этом случае измените программирование триггера на # 2.


    3. Другой вариант схемы самоблокировки с управлением от внешнего источника, такого как провод зажигания автомобиля. Таймер установлен на функцию № 13 и триггер № 1. Схема не потребляет питание в выключенном состоянии. Если небольшой ток в режиме ожидания не является проблемой, снимите реле.


    4. Задержка выключения Самоблокирующаяся схема с нулевым потреблением тока в выключенном состоянии. Таймер установлен на функцию № 12 и триггер № 2.


    5. Увеличьте время напряжения и допустимого тока с помощью реле.


    6. Функция № 21. Сброс времени одиночного выстрела и удержание триггера. Одно из приложений - создать элемент управления освещением, где кнопка используется для включения света. Свет будет гореть до истечения установленного времени. Нажатие кнопки при горящем индикаторе сбросит тайм-аут. Удерживание кнопки либо сбросит тайм-аут (если не истек), либо индикатор будет гореть, пока кнопка не будет отпущена.


    7. Таймер можно использовать для усиления выхода другого сигнального или управляющего провода. Выход таймера будет имитировать логическое состояние триггерного провода. Выход также можно изменить, чтобы обеспечить выход, противоположный управляющему сигналу.


    8. Таймер можно использовать для создания интерфейса кнопок. Например, конфигурацию можно использовать для добавления управления освещением кузова грузовика. При нажатии кнопки таймер подает питание на выход на заданное время, а затем отключается.Повторное нажатие кнопки выключит выход. Таймаут также можно установить на неопределенный срок. Функции № 23 и № 24.


    9. Если вам нужно изменить полярность двигателя, вы можете использовать схему, как показано ниже. Предположим, вам нужно, чтобы двигатель вращался в одном направлении, когда триггер применяется в течение t1 времени, и вращался в противоположном направлении, когда триггер снят. Настройте таймер на функцию № 25 и установите триггер на № 2. Триггер подключен к двухполюсному двухпроводному реле (DPDT), которое используется для изменения полярности напряжения, подаваемого на двигатель, а таймер используется для подачи питания на значения t1 и t2. При подаче напряжения триггера реле переключает полярность, а таймер генерирует импульс мощности. Когда напряжение триггера снимается, полярность переключается, и таймер снова генерирует импульс мощности. Если напряжение триггера недостаточно велико для переключения реле, вы можете добавить еще один таймер с функцией № 22 для усиления сигнала триггера и управления реле. Таймер можно настроить как модуль отмены дневного света (RDL). Модуль отмены RDL временно выключает ходовые огни при включении указателя поворота.Когда сигнал поворота таймера выключен, таймер подает постоянное питание на RDL, как только таймер определяет цикличность сигнала поворота, он выключает выход до тех пор, пока сигнал поворота не отключится снова. Настройте таймер на функцию № 13 и установите триггер на № 2, а выход на реверс. Загрузите здесь документ по отмене ходовых огней. Вы можете использовать таймер на 5 или 10 ампер для создания таймера задержки выключения. Например, вы хотите, чтобы автомобильный GPS-навигатор или резервная камера включались при первом включении зажигания и продолжали оставаться включенными в течение 30 минут после выключения зажигания. Настройте таймер на функцию №12 и установите триггер на №2. Курок подключается к проводу зажигания. Когда зажигание получает питание, выход таймера включается. И когда напряжение зажигания падает до 0 В, таймер запускает обратный отсчет и включает выход через заданный промежуток времени. Таймер можно использовать для управления освещением с такими эффектами, как плавный запуск и затемнение. Просто настройте режим вывода таймера на постепенный вывод и создайте мягкий запуск и эффекты затемнения.


    13. Многие пользователи RV добавляют дополнительные камеры, добавляя их к каждому боковому зеркалу.Возникает вопрос, как их активировать с помощью велосипедных поворотников. Конфигурация аналогична конфигурации «Отмена дневного света» в примере 10 выше, но вам понадобится один таймер для левой камеры и второй для правой камеры. Настройте каждый таймер на функцию № 13 и триггер № 2. Установите t1 как минимум на 1 секунду. Или установите, например, 5 секунд, если вы хотите, чтобы камера оставалась включенной в течение 5 секунд после отключения указателя поворота. Красный провод таймера нужно подключить к 12В (зажигание), а синий провод - к указателю поворота.Как только таймер определяет, что сигнал поворота включен, он активирует выход (желтый провод). Каждый цикл указателя поворота сбрасывает тайм-аут. Подключите желтый провод выхода таймера к проводу активации камеры на дисплее. Если вход выбора дисплея должен быть активирован землей, вы можете приобрести адаптер для раковины, который мы продаем, ИЛИ вы можете изменить выход таймера. Таким образом, без сигнала поворота на выходе таймера будет 12 В, а при включении сигнала поворота выход не будет запитан. Если плавающего провода недостаточно для активации входа выбора дисплея, подключите небольшой резистор (около 1 кОм) между проводом активации и землей.Резистор будет обеспечивать тягу к земле, чтобы активировать вход выбора камеры на мониторе.

    % PDF-1.6 % 1866 0 объект >>> endobj 1863 0 объект > поток 2016-11-08T10: 49: 37 + 01: 002016-11-09T10: 00: 44 + 01: 002016-11-09T10: 00: 44 + 01: 00Adobe InDesign CS6 (Macintosh) uuid: cc492824-cad0-e544- aaa0-fbb7e546ae03adobe: docid: indd: f8916c2e-9341-11db-9b9f-d784ee27d47fxmp.id: F77F11740720681183D1B2682FECC5A7proof: pdfxmp.iid: 657913FF2AF430131183сделал: 1B77C28107206811822A8BB6ED963627dobe: docid: indd: f8916c2e-9341-11db-9b9f-d784ee27d47fdefault

  • преобразовано из приложения / x-indesign в приложение / pdfAdobe InDesign CS6 (Macintosh): application / pdf Adobe PDF Library 10.0.1 Ложь конечный поток endobj 1844 0 объект > endobj 1845 0 объект > endobj 1851 0 объект > endobj 1857 0 объект > endobj 2126 0 объект > endobj 2127 0 объект > endobj 2128 0 объект > endobj 2141 0 объект > endobj 2142 0 объект > endobj 2143 0 объект > endobj 2144 0 объект > endobj 2145 0 объект > endobj 2166 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0. 0 0,0 595,276 841,89] / Тип / Страница >> endobj 2167 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 2168 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 2169 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Shading> / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> endobj 2170 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> endobj 2171 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading >>> / Rotate 0 / TrimBox [0.0 0.0 585.729 841.89] / Type / Page >> endobj 2201 0 объект > endobj 2202 0 объект > endobj 2203 0 объект > endobj 2204 0 объект > endobj 2205 0 объект > endobj 2206 0 объект > endobj 2207 0 объект > endobj 2208 0 объект > endobj 2209 0 объект > endobj 2210 0 объект > endobj 2211 0 объект > endobj 2212 0 объект > endobj 2213 0 объект > endobj 2214 0 объект > endobj 2215 0 объект > endobj 2216 0 объект > endobj 2217 0 объект > endobj 2218 0 объект > endobj 2219 0 объект > endobj 2220 0 объект > endobj 2221 0 объект > endobj 2222 0 объект > endobj 2223 0 объект > endobj 2224 0 объект > endobj 2225 0 объект > endobj 2226 0 объект > endobj 2227 0 объект > endobj 2228 0 объект > endobj 2229 0 объект > endobj 2230 0 объект > endobj 2231 0 объект > endobj 2232 0 объект > endobj 2233 0 объект > endobj 2234 0 объект > endobj 2235 0 объект

    Тасмота

    Тасмота

    Инициализация поиска

      arendst / tasmota

      • Главная
      • Особенности
      • Умный дом интеграции
      • Периферийные устройства
      • Поддерживаемые устройства
      • Помогите
      • Скачать
      Тасмота

      arendst / tasmota

      • Главная
      • Около
      • Начиная
      • Обновление
      • MQTT
      • Команды
      • Шаблоны
      • Составные части
      • Модули
      .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
