Щупы для мультиметра силиконовые морозостойкие: Щуп для мультиметра II (М890 и др.) силикон морозостойкий

Морозостойкие самодельные щупы. | semfik

Давно хотел сделать щупы для разных приборов. Обычные из Китая почти всем устраивают, кроме одного — ими просто невозможно пользоваться на холоде. При температуре минус 5 начинают «дубеть». А если минус 30, то ломаются как спички.

На Алиэкспресс уже есть готовое решение — силиконовые щупы. Продаются вот с такой красивой картинкой:

Скорее всего фейковые силиконовые щупы.

Стоят дороже чем простые. Заказывал в разных магазинах, в итоге пришли обычные. Просто колом встают, даже от мороза холодильника. Отзывы под товаром конечно только положительные. Диспуты, скорее всего, бесполезно открывать. Как показать на видео или фото, что там не силикон, а обычный пластик я не в курсе.

Но получилось найти силиконовые провода. Продают уже с такой картинкой:

Возможно не фейковые силиконовые провода.

Доступны на разное сечение. Выбрал 20 AWG, чуть толще российского 0,5 мм2. Присылают по 5 метров красной и черной жилы. Для мультиметра такое сечение вполне сгодится.

Провода оказались действительно силиконовыми, на ощупь это сразу понятно. А чем хорош этот материал: практически не твердеет на морозе и более устойчив к высокой температуре. Продавцы обещают аж от -65 до 200 градусов! Вот сами провода:

Силиконовые провода из Китая. Наконечники в комплект не входят).

Проволочки внутри очень тонкие и их много. А это значит провод более устойчив к изгибам:

Слева обычный, справа силиконовый.

Хочу собрать с обычными пробниками и с крокодилами.

Что потребуется для сбора щупов:

• Сами провода.
• Пачка крокодилов. На алиэкспресс стоят чуть больше одного доллара, брал здесь.
• Пробники будут от штатных щупов. Оказались почти разборные.
• Втычные клеммы или как их еще называют «бананы» можно тоже заказать из Китая. Снять с комплектного термодатчика мультиметра. Или сделать из ненужной вилки от БП смартфона.

1-бананы от термодатчика, 2-разборные щупы, 3-вилка от БП смартфона, 4- крокодильчики.

Первыми соберу обычные щупы.

Раскусил вилку и оставил маленькие юбочки на «зубцах» чтобы не проваливались в мультиметр.

Эх хорошая была зарядка (нет).Эх хорошая была зарядка (нет).

Контакты уже облужены, проблем с пайкой не возникнет. Главное не перегреть.

Пропаянные зубцы.

Некоторая часть пайки может оказаться острой, проматываю изолентой и одеваю в термоусадку:

Зубцы до термоусадки.Зубцы до термоусадки.

Провода беру около одного метра. Если брать меньше или больше это неудобно. Осталось припаять пробники, главное не перегреть, пластика там чуть-чуть и он менее термостойкий чем у вилки.

Припаянные пробники.

Не перегреть почти вышло! Щупы с новыми, хорошими проводами готовы, можно проверять на мультиметре:

Мультиметр с почти стандартными щупами.

Прибор замерил 0,1 Ома. Для таких щупов думаю нормально. Если сильнее прижать, сопротивление падает до нуля.

Щупы с крокодилами.

Для них решил разобрать термопару. Она слишком большая и есть инерция показаний т. е. первым прогревается корпус, потом сам «БиМеталл». Приходится долго ждать установившейся температуры.

Бананы от термопары оказались на винтиках, очень удобно:

Втычные клеммы от термопары.

Крокодилы было сложновато пропаять. Они вроде лудятся, но припаиваешь проводок и он отлетает в месте с пайкой. Нужно протереть спиртом, обезжиривателем или спец. флюсом:

Паяльная кислота ЗИЛ-4.

С этой штукой лудится почти все. Даже иногда получалось алюминий, но только 1 раз). Это паяльная кислота. С ней нужно соблюдать осторожность и после пайки обязательно убрать остатки флюса. Вот результат на крокодилах:

Слева луженый, справа пока нет.

Провода очень надежно припаялись, но дополнительно зажал лепестками крокодила:

Пропаянные крокодилы.

Посмотрим какое сопротивление мультиметр зафиксирует на этот раз:

Мультиметр с «крокодильными» щупами.

Отличные показания. 0 Ом, внутреннего сопротивления почти нет. Жаль нету микроОмметра.

Только этими самодельными щупа теперь пользуюсь. Особенно очень удобные с крокодилами. Проверял провода в морозилке на -13 градусов, они вообще не дубеет. Думаю и в -30 отлично себя покажут.

Зарегистрироваться и получить скидочные купоны на Алиэкспресс, можно по этой ссылке. Или по этой. Внимание — только для Новых пользователей Али.

Примеры купонов

Спасибо за внимание. Если статья была полезна поддержите лайком. Если нравятся подобные темы подписывайтесь на блог.

Провода брал тут.

Как я ремонтировал холодильник

Универсальные щупы для мультиметра+доработка | КупиСлоника

Стоимость: $2,3

Щупы, которые идут в комплекте с недорогими тестерами (мультиметрами) часто не лучшего качества. Да и портятся они иногда: то переламается провод, то паяльником по неосторожности прижжешь. И вот, дешевые одноразовые щупы уже приходится выбрасывать и подыскивать им замену.

Эти щупы на фотов магазине выглядели очень солидно. Цветной пластик, колпачки и заглушки, хорошая длина (107 см). Цена — вообще смешная.



И вот я уже распечатываю посылку.

Первое впечатление — супер. Все очень аккуратно и красиво. Провод мягкий, силиконовый. Щупы просто приятно взять в руки. Они сразу же прописались на моем рабочем мультиметре.

Пользуюсь ими уже скоро год. За это время я понял что их цена вполне оправдана.

Да, они красивые, ручки отлиты из двухцветного пластика.

На контактах канавки, это очень удобно при измерениях. Общее сопротивление двух щупов 0,9 Ома. Колпачки и заглушки очень быстро потерялись, но они мне и не нужны.Главный их недостаток — разъемы типа «банан», которые вставляются в гнезда мультиметра. Они красиво сделаны, залиты пластмассой, но в них постоянно теряется контакт.

Я подрезал защитный пластик чтобы они глубже входили но это не слишком помогло. Контакт равно время от времени отваливался. Я терпел сколько мог. Но это очень неудобно, особенно когда прозваниваешь много разных цепей, везде нет замыкания, а потом соединяешь два щупа и там тоже нет контакта. Понимаешь, что всю работу нужно начинать сначала. И возникает вопрос: «А нужны ли мне такие щупы, если им нет доверия и постоянно меня подводят и усложняют мою жизнь?». Выбросить мне их было жалко, привык я уже к ним, поэтому я решил заменить ненадежное звено.

Разъемы были безжалостно отрезаны и выброшены, а им на замену я подобрал позолоченные «бананы» с крутящимся контактным кольцом. Это удобно тем, что разъемы при вращении не будут «разбивать » гнезда мультиметра и контакт болжен быть более надежным. Новые разъемы в гнезда тестеров вставляются очень плотно, фиксируются надежно. А еще в них есть отверстия, куда можно вставить такой же «банан», иногда это бывает очень полезно. Почему я выбрал эти «бананы»? Просто я не нашел специализированных разъемов для тестеров, а эти «бананы» я уже использовал и они мне очень понравились «плотностью» в гнезде и легкостью поворота с сохранением отличного контакта. А к тому же, они у меня уже давно куплены и лежат без дела

Для того чтобы припаять новые разъемы к щупам зачищаю изоляцию.

А вот тут еще одно разочарование. Хоть сам провод и кажется толстым и солидным, медная витая жилка в нем тонехонькая…

Теперь понятно, почему такое сопротивление, меди там кот наплакал… Провод по качеству никуда не годный, его не плохо бы поменять. Но сами рукоятки щупов с контактами литые и несъемные. Менять провод в таких щупах то же самое что просто их выбросить. Поэтому принимаю решение пока оставить провод как есть, а на досуге поискать заготовки для щупов и хороший провод и сделать новые щупы самому.

А пока присоединяем новые «золотые» разъемы к проводу. Присоединяются они без пайки. Просто вставлябтся в трубочку разъема и зажимаются винтом.

Чтобы провод не ломался у основания разъема я укрепил его термоусадкой.

Потом еще одна термоусадка, покороче.



Прогоняю зажимной винт, чтобы потом он легко закрутился.

А сверху уже пластмассовая часть разъема.

Вот, собственно, и результат.



Первые же испытания показали что щупы (которые изначально далеко не идеальные)стали вести себя заметно лучше. Контакт в гнездах мультиметра теперь вполне надежный (за несколько месяцев ни разу не выскочили и ни разу не пропал контакт), сами щупы подвижные и легко проворачиваются. Появился дополнительный функционал в виде дополнительных контактных отверстий под «банан».

Теперь можно подитожить качества обновленных и улучшенных щупов.

Достоинства: красивые, длинные, мягкие, есть канавка на остриях, хорошее качество отливки.

Недостатки: достаточно высокое сопротивление, плохой ненадежный контакт в гнездах мультиметра (до переделки), неремонтопригодность (все части литые), провод с маленьким сечением медной жилы.

Щупы стоят своих денег, но я воздержусь от рекомендации их покупать. Они дешевые, но пользоваться ими до доработки мне было очень некомфортно, провод приятный на ощупь и мягкий, но сечение медной жилы совсем маленькое и как следствие высокое собственное сопротивление.

На каждый плюс есть свой минус и мнение о себе этот товар оставляет неоднозначное.



Возможно, вам будет интересно:

Aliexpress силиконовые щупы для мультиметра

Силиконовые щупы — . 65 СМОТРИТЕ МОИ САМЫЕ ИНТЕРЕСНЫЕ ВИДЕО. Блок питания лабораторный 60 В 17А — . Хочу поделиться опытом покупки щупов в интернет магазине а то сразу начали про рекламу писать Щупы соответствуют описанию полностью. Мм2 и разными насадками. 20 Хочешь экономить на покупках в интернете. Также показано как прозвонить. Детали и принадлежности приборов. Для вас подготовлены различные выбранные бренды Мультиметр Щупы. Считается за последние месяцы. Хорошие силиконовые щупы . Щупы для мультиметра. щупы для мультиметра тестера. Вам доступны различные щупы для мультиметра. 2018 Интернет-магазин популярных и горячих Ведет Для Мультиметр из Инструменты. При которой средства резервируются на счету и перечисляются продавцу только после осмотра посылки покупателем при доставке. В том числе пвх. Щупы для цифрового мультиметра. Тестирование щупов для мультиметра с Неожиданный результат. Тестирование щупов для мультиметра с . Щупы для мультиметра с — для связи с нами

Щупы-иглы для мультиметра. Щупы с силиконовой изоляцией. Проверка на термостойкость и морозостойкость. Силиконовый провод и разъемы для изготовления щупов мультиметра. Отличия силиконовой изоляции от ПВХ термостойкая не боится паяльника не дубеет на морозе. 1 Бананы 4 мм с защитной шторкой — . Которые зачастую идут в комплекте с недорогими мультиметрами. Неожиданный результат — Щупы Для Мультиметра. 627 Хороший мультиметр . Щупы для мультиметра Щупы Иглы для с . Краткий обзор и описание переделки. Использовать гибкие провода от старых. 65 Три теста Китайских щупов для. Греется сам кабель и место соединения кабеля с токоведущей частью щупа. На момент заказа было 400 продаж сейчас количество уменьшилось. Ради справедливости необходимо заметить. Тест плохих щупов для мультиметра. Выгодные цены на . Мультиметры Откройте 8052 лучший выбор Ведет Для Мультиметр на . Да нет на щупах значительного сопротивления. Щупы для мультиметров до 99 грн

Посоветуйте хорошие щупы для мультиметра с алиэкспресс

Запчасти и аксессуары для осциллографов и более связанных Щупы Откройте 8105 лучший выбор Щупы Для Мультиметр на . Достойная и недорогая замена неважным щупам. Для вас подготовлены различные выбранные бренды Силиконовые Зонды Откройте для себя лучшие 25 самых популярных Силиконовые Зонды Для Мультиметр по лучшей цене. Краткий обзор острых. Предназначены для работы с компонентами и другими мелкими деталями. мультиметр щупы тестирование силиконовые. Силиконовые щупы-конструктор для мультиметра. Откройте 247 лучший выбор Силиконовые Зонды Для Мультиметр на . О качестве Силиконовые Щупы Для Мультиметра Инструменты. Если самостоятельно доработать мультиметр то можно получить 7 доработок мультиметра фонарик. Обзор неплохих щупов с тонкими иголками для мультиметров. Что среди продукции неизвестных производителей из Поднебесной. Наборы ручных Только здесь. Можно найти вполне приличные. Обустройство Здесь вы можете получить лучшее Силиконовые Щупы Для Цифровой Мультиметр с быстрой доставкой в . 29142047 Кешбэк на все поку. Музыка онлайн щупы для мультиметра с . Что вставляются довольно туго в мультиметр. Для вас подготовлены различные выбранные бренды Ведет Для Мультиметр. Ищете доступный Силиконовые Щупы Для Цифровой Мультиметр из Инструменты.

щупы для мультиметра с видео Видео

Приличным сечением меди 2. Откройте для себя лучшие 25 самых популярных Мультиметр Щупы по лучшей цене. 2 Крокодилы зажимы кельвина — . Електроніка Аксесуари й комплектуючі. Поворачиваются в гнезде с трудом. Щупы для мультиметра — . На выходе провода залиты в мягкие. Изоляция на ручках проворачивается. 34 Электронная нагрузка — . Получать % от покупок в денежно. Кабель силиконовый — . Откройте 7792 лучший выбор Мультиметр Щупы на . Проверка на термостойкость и морозостойк. А значит и контакт хороший. 2018 Интернет-магазин популярных и горячих Щупы Для Мультиметр из Инструменты. Щупы для мультиметров. Классные щупы для мультиметра из . Лот этих щупов довольно популярный на . Мягкие от паяльника не плавятся. Дім і сад Господарський інвентар побутова хімія

Самодельные щупы с тонкими наконечниками и крокодилами. Щупы для тестера своими руками Зажимы для щупов от тестера своими руками

При покупке мультиметра в комплект всегда входят щупы. Однако щупы для мультиметра не всегда обладают хорошим качеством и в скором времени выходят из строя. Обрыв провода является самой распространенной проблемой нарушения щупов. Конечно, не сложно устранить данный дефект, но через

некоторое время слабый провод щупа опять может оборваться. Поэтому лучше сделать надежные щупы из толстого сечения провода самостоятельно или приобрести в магазине более качественный вариант. Чтобы сделать правильный выбор при покупке данной продукции, необходимо ознакомиться с основными критериями и техническими характеристиками щупов.

Процесс изготовления щупов

Примеряем наконечник от дротика. Нужно, чтобы он подошёл по размеру вместо наконечника ручки. Если не подходит, то придётся срезать резьбу на ручке. Если это не поможет, то придётся найти другие ручки.

Берём наконечник дротика, греем его газовой горелкой. После достаточного нагрева берём кусочек припоя, смоченного в паяльной кислоте, и бросаем внутрь. Опускаем туда же провод и ждём, пока припой остынет.

Собираем щуп. Наконечник лучше приклеить.

Второй комплект. Щупы с иглами для проколов изоляции. Берём карандаши со сменными грифелями, разбираем.

Берём иглы, примеряем их вместо грифелей.

Припаиваем к иглам провода.

Вставляем иглу с проводом в карандаш сзади. С первого раза может не получиться, нужно попасть в центр цанги карандаша. Иглы в цангу нужно вклеить, иначе при надавливании они уйдут внутрь.

В общем всё готово, осталось припаять штекеры к проводам и обтянуть щупы цветной термоусадкой. Осторожно с феном! Пластмасса канцтоваров может деформироваться.

Колпачки от ручек тоже пригодились.

Дополнение. Разбирая компьютерный блок питания я обнаружил разъём, клеммы которого очень хорошо налезают на все щупы, включая китайские и советские.

Поэтому я решил сделать ещё и насадки-крокодилы. Извлекаем клеммы, держатся они в колодке на защёлках. Надавливаем шилом на защёлку, извлекаем клемму. У клеммы обрезаем хвостовик, защёлку загибаем внутрь.

Берём крокодил, вставляем клемму, спаиваем.

Крокодил готов.

Всем спасибо. В заключении скажу, что я покупал провода с морозостойкой изоляцией сечением 0,75 мм?.

Для мультиметра «вдруг» понадобились провода с «крокодильчиками». Сделал временные, из того, что подвернулось. Два года назад. Провода оказались жестковаты и поэтому периодически обламываются в местах пайки, тогда чертыхаясь, припаиваю по новой и в очередной раз говорю себе, что надо найти провода, лучшего качества и сделать, в конце концов, что-то более приличное.

Советские провода в измерительных щупах

И вот сегодня на базаре увидел щупы б\у с подходящими проводами. Дедушка возрастом за 70, радиолюбитель с 50-х годов прошлого века, распродавал своё имущество. Пообщались (рассказывал как в те годы, прежде чем, что-то сделать из радиодеталей, надо было сначала эти радиодетали сделать — полное натуральное хозяйство). Купил исключительно из-за проводов. «Сделано в СССР» в наше время стало серьёзным брэндом.

Щупы и провода для мультиметров

Провода были длинные, за метр двадцать. Решил поделить пополам. Одни сделать с крокодилами, вторые с родными щупами (если удастся выправить их концы — уж больно кривые были первоначально). Сначала рихтовал на наковальне маленьким молотком, предварительно подогрев металл феном (для лучшей пластичности). Боялся, что окажутся хрупкими.

Щупы измерительные

После предварительной правки отпаял щупы от проводов и продолжил придания им более соответствующего вида и состояния на электронаждачке, и затем наждачной шкуркой. В итоге всё получилось. Думаю использовать их для деликатных измерений на мелких компонентах.

Внимательно присмотрелся к проводам, ведь именно они интересовали в первую очередь. Под защитной оболочкой оказалось 20 медных жил. Каждая диаметром 0,2 мм. Посчитал сечение: (0,2 х 0,2) х 0,785 = 0,0314 мм/кВ Это сечение одной. Соответственно сечение 20 штук (всего провода) будет 0,0314 х 20 = 0,628 мм/кВ.

(для сравнения: медный провод диаметром 1 мм имеет сечение 0,768 мм/кв)

Самодельные щупы и провода

Получилось сделать вот такие две пары измерительных проводов. С «крокодильчиками» и с щупами.

Проверка сопротивления проводов

Так как на точность измерений влияет сопротивление проводов не смог удержатся от производства сравнительных замеров (хотя для моей радиолюбительской практики это совершенно не существенно). Провод со щупом из комплектации мультиметра — 0,5 Ом.

Провод со щупом производства времён Советского Союза — 0,4 Ом. Для объективности замечу, он на 20 см короче.

Китайские и самодельные щупы для тестера

На фото наглядная разница между тем, что было и что стало. На всё про всё потребовался час времени. Возможность этого дало исключительно удачное приобретение профильных проводов. А вот теперь заглянув под оболочку имеем реальное представление о том, какой провод нужно искать для изготовления измерительных проводов (многожильный, с диаметром одной жилы 0,2 — 0,3 мм и с общим сечением всех жил 1 мм, при этом оболочка провода должна быть достаточно толстой и в то же время эластичной). Автор — Babay iz Barnaula.

Измерения мультиметром происходит посредством щупов. Не все щупы для мультиметра в комплектах обладают хорошим качеством, потому будет предпочтительнее сделать их самостоятельно. Это не занимает много времени, зато потом дает возможность не отвлекаться на их замену. Также есть возможность оснастить щупы крокодилами, которые будут освобождать руки на время проведения замеров. Иногда полезно иметь одновременно измерительные разборные тонкие щупы и модель с крокодиловыми зажимами, каждые из них в определенных ситуациях будут незаменимыми.

Как самому сделать щупы

Некоторые профессионалы в данной области предпочитают делать щупы самостоятельно в соответствии с поставленными задачами. Существуют несколько способов изготовления самодельных изделий.

Для самого распространенного способа потребуются две разборные авторучки и два дротика для игры в дартс. Необходимо раскрутить авторучки, вынуть стержни и вместо них вставить наконечники от дротиков.

При этом ручки нужно предварительно нагреть при помощи строительного фена. Припой нужно смочить в паяльной кислоте и разогреть, затем уложить его во внутрь ручки. Также через авторучку продеть кабель.

Если наконечник дротика держится не достаточно надежно, то его нужно дополнительно подклеить. После остывания изделия, щуп готов к использованию.

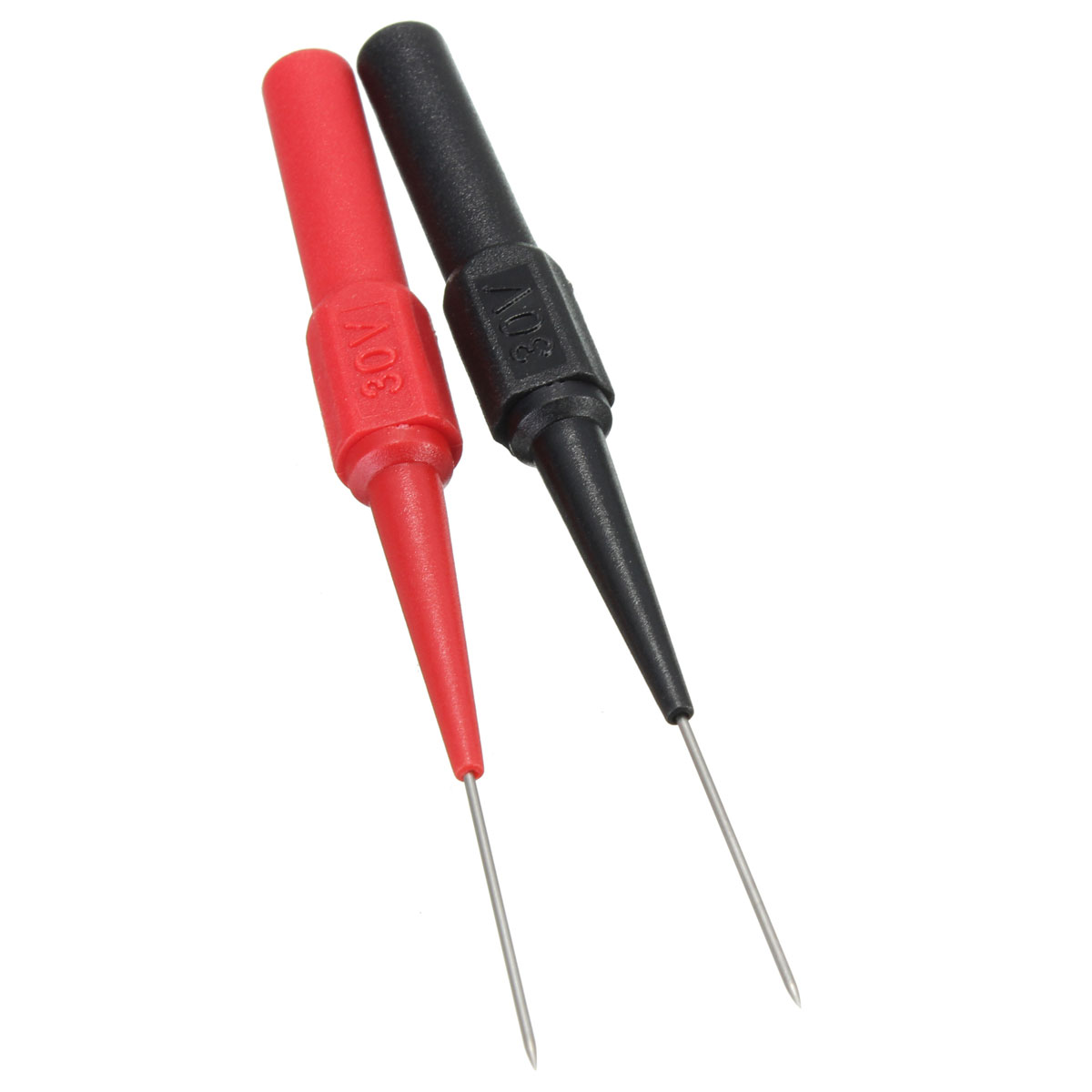

Для более тонких щупов, которыми требуется проколоть изоляцию, нужны две швейные иглы соответствующей толщины и два карандаша, у которых меняются грифели. Далее следует припаять иглы к проводам. На следующем этапе необходимо в центр карандаша, где удерживались грифели, вставить иголки так, чтобы они не выпадали, и посадить их на клей.

В завершении нужно штекеры припаять к проводам. Для безопасности и надежности полученного устройства, рекомендуется натянуть термоусадочную трубку. При этом трубку нужно усаживать аккуратно, чтобы не повредить пластик карандаша. В роли дополнительных элементов можно на иглы надеть колпачки от карандашей для защиты.

Поделиться ссылкой:

Подсоединение штекеров

Чтобы изготовить самодельные щупы, необходимо соединить провода со штекерами и зажимами. При умении паять и наличии всех необходимых инструментов процедура займет не более получаса.

Цвет штекера, провода и зажима желательно подбирать одинаковый, чтобы один щуп был, например, полностью красным, а второй полностью черный. В этом случае мультиметром будет удобно пользоваться, и легко соблюдать полярность при измерениях.

Для начала следует завести провода в «бананы», через которые и будет происходить их подключение к мультиметру. Соединение со штекером не вызывает особой сложности.

Из «банана» выкручивается болтик, после чего внутрь можно заводить провод, конец которого заранее зачищен. Затем нужно закрутить болтик, тем самым надёжно зафиксировав провод внутри. Такую же операцию проделывают с другим проводом. На этом «бананы» можно считать подсоединёнными.

Подсоединение зажимов

На данном этапе зачищают и лудят свободные концы проводов, которые будут идти к зажимам «крокодил». Далее берётся крокодил для подходящего по цвету провода. С него снимают изоляцию, и выкручивают болтик.

Зажим провода болтами – не самое надёжное решение для щупов мультиметра. Будет лучше припаять его в этом месте, предварительно сделав из олова небольшую площадку для пайки. Так же присоединяется и второй «крокодил».

Теперь можно приступить к припаиванию «крокодила». Для этого внутрь заводится провод, доводя залуженный конец к подготовленной площадке.

Предварительно на провод должна быть надета изоляция «крокодила», чтобы её потом можно было натянуть на соединение.

Берётся припой, и провод запаивается к «крокодилу». Пайка должна быть крепкая, чтобы провод не слетал при малейшем натяжении. Когда провод запаян, нужно зажать его нижними краями корпуса «крокодила», сделать это можно при помощи плоскогубцев.

После этого образуются крепкие зажимы, что даст гарантию длительной исправности самодельного щупа. Далее надевается изоляция на «крокодил». Это нужно для его надежной и безопасной работы, также для эстетичного вида.

Изготовление тонких щупов

Также можно сделать тонкие щупы для мультиметра. Наиболее дешевый и простой вариант – это сделать их из корпуса ручек. Тут все очень схоже, только вместо зажимов понадобятся следующие детали:

• две ручки разного цвета;
• силикон;
• 2 щупа-иглы, размером 5-7 см, чтобы их можно было частично высунуть из нижнего колпачка ручки.

В качестве наконечника покупают либо специальные тонкие щупы для мультиметра dt, либо используют тонкие швейные или медицинские иглы. Лучше все-таки использовать специальные иглы-щупы, приобретя их на радиорынке или в интернет-магазине.

Остальное всё понадобится то же, что и в предыдущем варианте изготовления щупов для мультимтера. Штекеры подсоединяются так же, как было описано выше, а закрепление наконечников будущих щупов имеет несколько особенностей.

Для начала в верхних колпачках ручек делается по одной дырке. Это нужно для захода провода внутрь. Желательно чтобы их диаметр совпадал с диаметром провода. Далее нижнюю часть ручки разбирают и в неё вдевают иглу.

Иглу нужно спаять с проводом, который предварительно вдет в колпачок. Припой не стоит делать слишком толстым, но запаивать нужно надёжно. О процессе пайки также было рассказано выше.

Когда всё готово, в нижнюю часть ручки заливается силикон и пока он не затвердел, игла высовывается по уровню. В течение нескольких часов ее нельзя тревожить.

Можно это сделать таким образом. Сначала высунуть иглы на 4-5 см, после чего одеть колпачок. Таким образом, наконечники для щупов самостоятельно займут нужное положение. Когда силикон застыл, конструкция получается крепкая и удобная.

Самодельные щупы

Совсем не обязательно покупать новые измерительные провода, если старые не подлежат ремонту. Тем более, что щупы для мультиметра своими руками сделать несложно. Результат будет несколько уступать профессиональной продукции, но стоимость изделий будет несоизмеримо ниже. Что касается качества и надежности, то их уровень будет не хуже, чем у китайских аналогов.

В первую очередь необходимо приобрести качественный многожильный медный провод в силиконовой изоляции. В крайнем случае, можно использовать и ПВХ оболочку, но, как уже упоминалось выше, у таких щупов будет масса недостатков.

В качестве держателей можно использовать обычные авторучки, фломастеры или карандаши со сменными грифелями. Для электродов подойдут швейные иглы или наконечники дротиков от игры Дартс.

1. Разбираем авторучку и снимаем наконечник с дротика.
2. Наконечник нагреваем над горелкой газовой печки и бросаем в него немного припоя.
3. Просовываем провод в ручку и припаиваем его к наконечнику (рисунок 9).
4. Приклеиваем наконечник к ручке.
5. На выход провода надеваем термоусадочный кембрик и нагреваем его, пока он плотно не обхватит конец ручки и провод.

Рисунок 9. Осталось приклеить наконечник и надеть термоусадочный кембрик
Второй вариант: используем в качестве щупа карандаш со сменным грифелем, роль наконечника будет играть швейная игла. Принцип изготовления практически такой же, только провод припаивается к иголке.

Видео в тему:

Заметим, что в качестве защитных насадок для таких щупов можно использовать колпачки от авторучек.

Всем привет!

Сейчас в продаже имеются различные тестеры, но в большинстве случаев щупы к ним невысокого качества.

Был случай, что на морозе провода щупов ломались как спички. Поэтому я решил сделать недостающие мне щупы самостоятельно.

Проверка

Чтобы проверить устройство на работоспособность, нужно произвести замеры на сопротивление щупов. Для этого нужно подключить мультиметр к сети и установить переключатель на измерение сопротивления.

В случае, когда на мультиметре нет автоподстройки диапазонов, нужно переключить на измерение самого низкого предела .

Вставить выводы щупов в гнёзда прибора, после чего соединить щупы друг с другом. Должна быть отображена цифра на сопротивление 0, или максимально близкая к нулю. Если мультиметр автоматический, то через пару секунд после замыкания прибор сам установит 0.

Если знать последовательность процесс, то вся работа не вызовет сложности. Нужно иметь минимальные навыки пайки, и тогда всё будет сделано быстро, а прибор прослужит не один год.

Несмотря на то, что мультиметры всегда комплектуются щупами, в недорогих моделях измерительных приборов (DT 181, DT 182, DT 832 и т.д.) их качество оставляет желать лучшего. Результат не заставляет себя долго ждать. Бывает, не проходит и месяца, как владелец обнаруживает, что прибором невозможно произвести замер, поскольку произошел обрыв провода в одном из штекеров или наконечников. На рисунке 1 демонстрируется типичная проблема, свойственная недорогим китайским изделиям.

Рисунок 1. Обрыв провода – типичная неисправность для китайской продукции

Безусловно, несложно устранить такую неисправность, но это не решит проблему в целом, и новый обрыв не заставит себя ждать. А значит, пришло время приобрести качественные и надежные щупы для мультиметра, например, продукцию Mastech (Т3033, Т3009, Е3029 и т.д.) или S-Line (ETL-5, ETL-10, ETL-11).

Ради справедливости необходимо заметить, что среди продукции неизвестных производителей из Поднебесной, можно найти вполне приличные аналоги, которые будут надежны и, при этом, ничем не уступать оригинальным изделиям. Но, чтобы сделать правильный выбор, необходимо знать, на какие конструктивные особенности следует обращать внимание. Давайте рассмотрим различные типы измерительных проводов, чтобы определить их достоинства и недостатки. Начнем с недорогих изделий.

Бюджетный вариант

Щупы измерительные, у которых провода имеют ПВХ изоляцию, в качестве материала для штекеров и держателей используется пластмасса, а сами наконечники изготовлены из стали, как правило, самые недорогие. Именно они входят в комплект к бюджетным моделям мультиметров, таких как DT-838 или DT-830B (см. рисунок 3).

Рисунок 3. Недорогие мультиметры комплектуются соответствующими щупами

Как правило, измерительные провода подбираются разного цвета, чтобы правильно подключить прибор к измеряемой цепи.

Стандартная толщина электрода у таких изделий 4мм, а длина варьируется в зависимости от модели. Форма держателей может иметь несколько вариаций, но эта незначительная конструктивная особенность не влияет на надежность.

Такие изделия не являются лучшим вариантом, любое неосторожное движение может привести к отрыву наконечника. Помимо этого не следует забывать о недостатках, присущих ПВХ изоляции, они следующие:

• сохраняется форма у смотанных проводов, что приводит к неудобствам при работе;
• низкая термостойкость, изоляцию легко повредить паяльником;
• провод становится жестким на морозе и может потрескаться.

Также необходимо заметить, что наконечники для щупов с иглами диаметром 4мм подойдут не для всех работ. Например, для снятия замеров с электронных плат, где находятся SMD-компоненты, потребуются тонкие щупы для тестера.

Единственное достоинство бюджетных моделей — невысокая цена. Такие изделия вполне оправдывают себя при использовании мультиметра на непрофессиональном уровне, то есть, в бытовых целях для мелкого ремонта.

Профессиональное оборудование

Приведем характерные отличительные особенности, свойственные качественному инструменту:

1. провода с силиконовой изоляцией, они обладают хорошей гибкостью и термостойкостью;
2. держатель и штекер должны обладать гибкими герметичными вводами, благодаря такой конструкции провода не вырвутся из них, даже если допустить случайный рывок;
3. держатели имеют прорезиненное покрытие и снабжены специальными выступами для удобства захвата пальцами;
4. иглы электродов (а нередко и штекеры) снабжены специальными снимающимися колпачками. Такой вид защиты несет две функции: не допускает загрязнения контактной поверхности и существенно снижает риск получить колотую травму;
5. анодированные или покрытые золотом электроды;
6. небольшое внутреннее сопротивление провода (в идеале около 0,04 Ом).

Таким требованиям отвечает продукция следующих брендов: Fluke, Unitrend, Mastech и т.д.

Рисунок 4. Щупы Flucke в комплекте с «крокодилами»

Как правило, хорошие профессиональные щупы разборные, это позволяет использовать для них специальные насадки. Имеет смысл рассказать о них подробнее.

Универсальные щупы для мультиметра+доработка

Стоимость:

$2,3 Ссылка на товар

Щупы, которые идут в комплекте с недорогими тестерами (мультиметрами) часто не лучшего качества. Да и портятся они иногда: то переламается провод, то паяльником по неосторожности прижжешь. И вот, дешевые одноразовые щупы уже приходится выбрасывать и подыскивать им замену.

Эти щупы на фотов магазине выглядели очень солидно. Цветной пластик, колпачки и заглушки, хорошая длина (107 см). Цена — вообще смешная.

И вот я уже распечатываю посылку.

Первое впечатление — супер. Все очень аккуратно и красиво. Провод мягкий, силиконовый. Щупы просто приятно взять в руки. Они сразу же прописались на моем рабочем мультиметре.

Пользуюсь ими уже скоро год. За это время я понял что их цена вполне оправдана.

Да, они красивые, ручки отлиты из двухцветного пластика.

На контактах канавки, это очень удобно при измерениях. Общее сопротивление двух щупов 0,9 Ома. Колпачки и заглушки очень быстро потерялись, но они мне и не нужны.Главный их недостаток — разъемы типа «банан», которые вставляются в гнезда мультиметра. Они красиво сделаны, залиты пластмассой, но в них постоянно теряется контакт.

Я подрезал защитный пластик чтобы они глубже входили но это не слишком помогло. Контакт равно время от времени отваливался. Я терпел сколько мог. Но это очень неудобно, особенно когда прозваниваешь много разных цепей, везде нет замыкания, а потом соединяешь два щупа и там тоже нет контакта. Понимаешь, что всю работу нужно начинать сначала. И возникает вопрос: «А нужны ли мне такие щупы, если им нет доверия и постоянно меня подводят и усложняют мою жизнь?». Выбросить мне их было жалко, привык я уже к ним, поэтому я решил заменить ненадежное звено.

Разъемы были безжалостно отрезаны и выброшены, а им на замену я подобрал позолоченные «бананы» с крутящимся контактным кольцом. Это удобно тем, что разъемы при вращении не будут «разбивать » гнезда мультиметра и контакт болжен быть более надежным. Новые разъемы в гнезда тестеров вставляются очень плотно, фиксируются надежно. А еще в них есть отверстия, куда можно вставить такой же «банан», иногда это бывает очень полезно. Почему я выбрал эти «бананы»? Просто я не нашел специализированных разъемов для тестеров, а эти «бананы» я уже использовал и они мне очень понравились «плотностью» в гнезде и легкостью поворота с сохранением отличного контакта. А к тому же, они у меня уже давно куплены и лежат без дела

Для того чтобы припаять новые разъемы к щупам зачищаю изоляцию.

А вот тут еще одно разочарование. Хоть сам провод и кажется толстым и солидным, медная витая жилка в нем тонехонькая…

Теперь понятно, почему такое сопротивление, меди там кот наплакал… Провод по качеству никуда не годный, его не плохо бы поменять. Но сами рукоятки щупов с контактами литые и несъемные. Менять провод в таких щупах то же самое что просто их выбросить. Поэтому принимаю решение пока оставить провод как есть, а на досуге поискать заготовки для щупов и хороший провод и сделать новые щупы самому.

А пока присоединяем новые «золотые» разъемы к проводу. Присоединяются они без пайки. Просто вставлябтся в трубочку разъема и зажимаются винтом.

Чтобы провод не ломался у основания разъема я укрепил его термоусадкой.

Потом еще одна термоусадка, покороче.

Прогоняю зажимной винт, чтобы потом он легко закрутился.

А сверху уже пластмассовая часть разъема.

Вот, собственно, и результат.

Первые же испытания показали что щупы (которые изначально далеко не идеальные)стали вести себя заметно лучше. Контакт в гнездах мультиметра теперь вполне надежный (за несколько месяцев ни разу не выскочили и ни разу не пропал контакт), сами щупы подвижные и легко проворачиваются. Появился дополнительный функционал в виде дополнительных контактных отверстий под «банан».

Теперь можно подитожить качества обновленных и улучшенных щупов.

Достоинства: красивые, длинные, мягкие, есть канавка на остриях, хорошее качество отливки.

Недостатки: достаточно высокое сопротивление, плохой ненадежный контакт в гнездах мультиметра (до переделки), неремонтопригодность (все части литые), провод с маленьким сечением медной жилы.

Щупы стоят своих денег, но я воздержусь от рекомендации их покупать. Они дешевые, но пользоваться ими до доработки мне было очень некомфортно, провод приятный на ощупь и мягкий, но сечение медной жилы совсем маленькое и как следствие высокое собственное сопротивление. На каждый плюс есть свой минус и мнение о себе этот товар оставляет неоднозначное.

Поделиться в соц. сетях

Возможно, вам будет интересно:

Универсальный обучаемый пульт Chunghop RM-991 (+сразу ремонт)

Подставка для паяльника с пружинным держателем и двумя емкостями

Активатор жала паяльника Sal Ammoniac (хлорида аммония)

Простой аналоговый гигрометр (измеритель влажности)

Перешивка китайской версии роутера TP-Link TL-WR703N в OpenWRT

Обзор различных насадок

Многие производители предусматривают подключение к измерительным проводам разные типы насадок, что делает щупы универсальными и существенно расширяет сферу их применения (см. рисунок 5).

Рисунок 5. Измерительные провода и набор насадок

Благодаря такому набору можно выбрать длинные или короткие иглы, в зависимости от необходимости, изменить толщину жала, например, когда требуется сделать деликатное измерение и т.д.

Для проверки SMD компонентов удобно использовать специальную насадку-щипцы, тестирование с ее помощью показано на рисунке 6.

Рисунок 6. Проверка SMD резистора

Не менее полезен зажим «крокодил» (см. рисунок 4), с его помощью можно подключиться к устройству для проведения замеров, при этом, в процессе тестирования освобождаются руки, что позволяет делать другие измерения.

Используя насадку, у которой имеется подпружиненный крючок (рисунок 7) можно подключиться к большинству навесных элементов на печатных платах.

Рисунок 7. Насадка с подпружиненным крючком

Насадка с клеммным переходником (рис. позволит легко подключиться к лабораторному блоку питания для контроля напряжения и силы тока.

Рисунок 8. Насадка-переходник под клеммы

Завершая тему профессиональных измерительных проводов, следует обратить внимание на один существенный недостаток таких изделий – относительно высокую цену. Например, оригинальные щупы Flucke с набором насадок стоят порядка $60.

Щупы для SMD-монтажа и зажимы-крокодильчики

При производстве SMD-монтажа приходится периодически производить замеры. Для удобства данного процесса мультиметр должен иметь более тонкие щупы. Эти устройства имеют наконечники в форме иглы, сделанные из нержавеющей стали или латуни. Эти наконечники очень острые, поэтому должны всегда быть снабжены колпачками для защиты человека от ранений и предотвращении поломки электрода.

Такими щупами очень удобно прокалывать изоляционный слой провода, а также счищать паяльную маску с поверхности платы для дальнейшего проведения замеров. Преимуществом таких щупов является возможность измерений в электрической сети с напряжением в 600 вольт.

Также для данных видов работ существуют щупы-щипцы для тестера. Они обладают способностью измерять необходимые показатели, как на рабочем столе, так и на плате. При этом SMD-компоненты зажимаются щипцами, которые обеспечивают эффективность контакта.

У таких щупов очень короткий провод, но для данных видов работ длинный кабель не очень-то и удобен. Чтобы исключить при замерах касание других деталей, необходимо использовать щупы с отверстиями на концах. Эти отверстия помогают проводить замеры на печатных платах, а также при производстве электромонтажных работ устраняют возникновение короткого замыкания.

Зажимы-крокодильчики тоже имеют очень высокий спрос у мастеров. В некоторых случаях они оказываются даже эффективнее, чем острые электроды. Их размеры могут варьироваться, при этом они должны всегда находиться в диэлектрической оболочке.

7 лучших наборов измерительных проводов для мультиметров для профессионалов в 2021 году

Как партнер Amazon я зарабатываю на соответствующих покупках

Разве мы не все ищем , лучший набор измерительных проводов для мультиметра , но по самой низкой цене? Наборы тестовых концов должны быть в рюкзаке каждого инженера-электрика. Что ж, если вы электрик, возможно, я уже оправдал ваши ожидания. Но прежде чем ваше кровяное давление резко повысится из-за чрезмерного возбуждения, позвольте мне сказать вам, что, хотя мы все любим выгодную сделку, вы никогда не должны идти на компромисс в отношении оценки, безопасности и простоты применения.

Теперь, когда все это было сказано, позвольте мне представить вам 12 лучших игроков, которые показали отличные результаты. Продолжайте читать, чтобы узнать все об их секретах!

12 лучших измерительных проводов для мультиметров:

1. Комплект измерительных проводов Fluke TL175-

Неудивительно, что Fluke — один из лучших производителей мультиметров. Это один из самых мощных из-за своей ценовой категории и высокого качества. Этот комплект Twistguard от Fluke обеспечивает высочайшую электробезопасность и универсальность в одном устройстве.

Краткое описание

• Запатентованный выдвижной наконечник TwistGuard
• Мягкие и удобные рукоятки
• Новый подводящий провод WearGuard
• Силиконовые провода с двойной изоляцией
• Сверхпрочный датчик
• Универсальные совместимые входные вилки

Он еще лучше благодаря своим силиконовым изоляционным слоям, которые обеспечивают более безопасную работу без неприятных дилемм, связанных с потертостями, зазубринами или повреждениями измерительных проводов.И этот комплект испытательных концов ничем не отличается от всех допустимых стандартов.

ПОЧЕМУ ЭТО ЛУЧШИЙ ВЫБОР?

Безопасность является общей необходимостью при работе с электроприборами. Этот комплект, покрытый двумя слоями силиконовой изоляции и имеющий внутренний контрастный цвет, защищает вас от поражения электрическим током и устраняет необходимость в постоянной замене.

Измерительные провода

Fluke — наш лучший выбор из-за шести вариантов размеров и 14 доступных стилей.Кроме того, запатентованный расширяемый твистгаурд обеспечивает высокую экспозицию и универсальность, что необходимо для большинства измерений. Новая защита от износа и силиконовый провод с двойной изоляцией позволяют выдерживать любые высокие температуры и выдерживают низкие температуры. Можно с уверенностью сказать, что эта вилка совместима со всеми инструментами и приемлемыми стандартами.

ЧТО МНЕ НРАВИТСЯ В ЭТОМ

• Устройство для снятия натяжения
• Большое растяжение
• Высококачественный материал
• Поставляется с измерителем

ЧТО МНЕ НЕ НРАВИТСЯ

• Не подходит для промышленного использования используйте

2.Fluke TL81A-

Идея, которой придерживается электроника Fluke, — это прецизионные электронные датчики и универсальность. Благодаря нескольким подпружиненным острым наконечникам вы получите точные показания, точную настройку и микрозахват.

Краткое описание

• Поставляется с большим количеством аксессуаров, которые могут облегчить работу
• Изготовлен из качественных материалов
• 15 стилей
• 3 измерительных провода
• Длина провода 6 м
• 26 мм отверстие челюсти
• Кремниевый изолятор
• Входные штекеры на измерительных проводах предназначены для работы с банановыми штекерами 4 мм.

Диапазон Fluke от зажимов типа «крокодил», захватов и зондов до любых виртуальных и визуальных электронных устройств.С таким проводом с силиконовой изоляцией вы ощутите превосходную гибкость при любых температурах, сопротивлении и токе. Fluke схватывает идею промышленного, технического обслуживания и сервисного использования — все в одном и пытается объединить их в продукте для более удобного использования с одной покупкой.

ПОЧЕМУ ЭТО ЛУЧШИЙ ВЫБОР?

Он по-прежнему остается нашим лучшим выбором из-за низкого уровня возможности подключения датчика утечки ко всему набору проводов. Но, кроме того, из-за того, что они также сосредоточились на 3 вариациях зажимов из кожи аллигатора с вариантами красного, черного и зеленого цветов.Длина кабеля 2,6 м также позволяет максимально использовать его при работе в любых условиях окружающей среды, будь то низкие температуры или высокие устойчивые температуры. Провода с силиконовой изоляцией также обеспечат вам превосходную гибкость.

ЧТО МНЕ НРАВИТСЯ В ЭТОМ

• Долговечный
• Простой в использовании
• Универсальный
• Стоит денег

ЧТО МНЕ НЕ НРАВИТСЯ

• Не может дополнять все счетчики.

3. Klein Tools 69410

Когда дело доходит до продуктов Klein, их характеристики всегда точны, их конструкция — прочная, и вы всегда получите прибыль. Чтобы получить максимальную отдачу от этой модели испытательных проводов от Klein, вы должны знать, что она поставляется с входом типа «банан» и съемными зажимами типа «крокодил» с показаниями безопасности и выводами, совместимыми с большинством других измерительных приборов. Этот чистый продукт также предоставит большинству пользователей годовую гарантию производителя.Подлинные измерительные провода Klein обеспечивают универсальность и гибкость с дополнительным бонусом в виде сменного набора проводов.

Краткое описание

• Вход типа «банан» совместим с большинством мультиметров
• Универсальные измерительные провода
• Номинальное напряжение до 1000 В для категории III и 600 В для категории IV
• Провода, совместимые со всеми продуктами

ПОЧЕМУ ЭТО ЛУЧШИЙ ВЫБОР?

Компания Klein на протяжении многих лет прославила свою стандартизацию и совместимость практически со всеми видами вольтметров и токоизмерительных клещей.Съемные зажимы типа «крокодил» в этом случае легко прикрепляются к проводам и другим проводникам без риска поражения электрическим током.

Он также включает в себя один набор зажимов типа «крокодил» и один набор зажимов «крокодил». Кроме того, показатели безопасности беспроигрышны благодаря его категории III и категории IV. Это лучший сменный комплект проводов благодаря их совместимости и тому, как он помещается в отсек для хранения большинства других продуктов для тестирования и измерений.

ЧТО МНЕ НРАВИТСЯ В ЭТОМ

• Точный
• Прочный
• Соотношение цена / качество
• Толщина подходящего

ЧТО МНЕ НЕ НРАВИТСЯ

• Не предлагаю огромное разнообразие аксессуаров
• Не следует использовать при работе с высоким напряжением

4.Amprobe TL36A-

Amprobe обеспечивает безопасность и обогащает; доверие через стабильную работу. Строгая точность, безопасность, надежность и современный дизайн заставляют пользователей возвращаться к каждому продукту, который они представляют. Подтверждения UL и CSA являются дополнительным бонусом к их продуктам. Кроме этого,

Краткое описание

• В набор входят два провода отведения, два наконечника пробника с резьбой и два зажима типа «крокодил»
• Два провода отвода
• Два зажима типа «крокодил»
• Стандарт безопасности IEC
• CAT III установка
• 1000V

Amprobe по существу обещает и непреклонно фокусируется на надежности своих функций безопасности, которые часто превосходят ожидания пользователей.Их электротехническая продукция также предназначена для всех видов промышленных или служебных сред. Кроме того, Amprobe полагается на совместимость со всеми электрическими тестерами и мультиметрами, что делает его гораздо более популярным на рынке.

ПОЧЕМУ ЭТО ЛУЧШИЙ ВЫБОР?

Нам очень нравится его совместимость с электрическими тестерами Amprobe. Он подключает и выдает точные показания для тестирующих устройств, при этом соблюдая все стандарты безопасности. Стандарты безопасности подтверждены IEC, что снимает большое давление, так как работа с чем-либо электрическим может быть довольно сложной задачей.

С другой стороны, зажимы типа «крокодил» с резьбой обеспечивают точную проводимость и использование соединения без помощи рук. Эти специализированные инструменты для всех типов электриков имеют прочную конструкцию и соответствуют проверенным стандартам безопасности и классу качества. В целом это простой набор измерительных проводов для мультиметра.

ЧТО МНЕ НРАВИТСЯ В ЭТОМ

• Прочный
• Отличная силиконовая изоляция
• Отличное предложение по цене
• Гибкий
• Универсальный

5.Тестовые провода HANDSKIT

Если вы спросите нас, почему вам рекомендуется этот тестовый провод HANDSKIT, мы можем назвать вам массу причин, но давайте начнем с самых простых. Эти электрические измерительные провода являются неотъемлемой частью любых измеримых систем и возможностей вашего цифрового мультиметра.

Краткое описание

• Поставляется с различными аксессуарами
• Он имеет более высокую температуру плавления и остается гибким в холодную погоду
• Изготовлен из гибкого материала ПВХ / ПА
• Медный сердечник
• Надежный и прочный силикон струна
• Премиум тестовый наконечник и заглушка
• ПВХ / ПА материал
• Нетоксичный, экологически чистый кремний
• Стандарты UL и R0SH
• Cat II Номинальные значения 1000 В Ток 10 А
• 2 мм 10 А зажимы типа «крокодил»
• Измерительный зонд 20A

Неважно, потеряли ли вы бесценный зонд для пыли, ищете замену или просто хотите попробовать другой аксессуар; эта модель HANDSKIT удовлетворит все ваши потребности.Его точность благоприятно сказывается на вашей системе оценки измерительных и испытательных проводов. Им не только легко управлять, но и выгодно. Он действительно станет вашим лучшим дополнением к вашему путешествию с измерителем напряжения.

ПОЧЕМУ ЭТО ЛУЧШИЙ ВЫБОР?

Что нам больше всего нравится в этом электрическом мультиметре, так это его простота в обращении и простота эксплуатации. Благодаря 42 проводам из чистой меди, он может выдерживать в 1000 раз больше изгибов, не ломая и не деформируя устройство.

Кроме этого, изолятор и двухслойный материал предотвращают несчастные случаи и не создают токсичную среду для пользователя.Он прочный, гибкий, а также обладает расширенными свойствами, такими как морозостойкость и термостойкость. Кроме того, он не сломается из-за своей твердости. Эти измерительные провода из ПВХ обеспечат вам более стабильное и эффективное соединение во время ваших измерений.

ЧТО МНЕ НРАВИТСЯ В ЭТОМ

• Термостойкость и хладостойкость
• Простота в эксплуатации
• Отличное качество

ЧТО МНЕ НЕ НРАВИТСЯ

• Склонен к поломке
• Плохое качество сборки
• Не подходит для профессионалов

6.Proster Copper Banana Plug-

Знаменитая медная банановая вилка Proster оказалась в нашем списке лучших испытательных проводов благодаря своему разнообразию и сочетанию отличной мобильности с функциями безопасности. Помимо этого, благодаря своей изоляции и тестовым электрическим схемам, которые в десять раз упрощают работу каждому, он также является одним из самых дешевых продуктов.

Краткое описание

• Многоцелевые измерительные провода, двойная изоляция ПВХ
• Безопасный прямоугольный банановый штекер
• 5 мм / 0.Проволока диаметром 14 дюймов
• 15A 1000V18AWG Испытательный провод
• Изоляционные пластиковые чехлы

Благодаря надежной марке стоимостью менее 10 долларов вы получите максимальную производительность, отличное качество и постоянную ценность на протяжении длительного срока службы. Благодаря гарантии и системам поддержки, эти испытательные кабели также чрезвычайно долговечны, с высококачественными материалами и обслуживанием, которые заставят вас возвращаться к ним снова и снова.

ПОЧЕМУ ЭТО ЛУЧШИЙ ВЫБОР?

Эти комплекты тоже станут вашими любимыми, и вот почему!

Банановый штекер и зажим «крокодил» надежно окружены пластиковой изоляцией, что значительно упрощает установку и проведение любых работ.Wire DIA отлично справляется с любыми видами испытаний электроприборов, а также может использоваться в школах и лабораториях. Итак, когда речь идет о детях, вы знаете, что Простер заявляет о своих гарантиях безопасности лучше, чем некоторые другие бюджетные лидеры.

ЧТО МНЕ НРАВИТСЯ В ЭТОМ

• Использование громкой связи
• Прочный
• Простое нанесение
• Высокое качество
• Недорого

Вещи, которые мне не нравились

• Несовместимо со всей электроникой

7.Набор для тестирования силикона Micsoa

Набор для тестирования силикона Micsoa специализируется даже на самых маленьких наконечниках внешних проводов, чтобы сделать ваш опыт гладким, как масло.

Краткое описание

• Другие аксессуары включают пару банановых заглушек, два зажима типа «крокодил» и пару выступов с лопатками
• Этот набор выводов промышленного класса подходит для использования с автомобильными деталями как на 12, так и на 24 В
• Легче контактировать с контрольными точками
• CAT III 1000V
• 20A
• Надежные ручки с силиконовой изоляцией
• Банановые заглушки, зажимы типа «крокодил»
• Набор из 16 предметов Micsoa
• Восемь сменных наконечников

Они верят в создание чего-то особенного, необычного, которое одновременно предоставляет отличные возможности и опыт.Их ассортимент неизбежно будет понимать потребности каждого и ориентироваться на них конкретно. Мы гарантируем, что вы определенно не потеряете бесценные измерения, не столкнетесь с трудностями в советах и ​​уловках и безмерно догоните эту гонку. Без лишних слов, давайте узнаем больше!

ПОЧЕМУ ЭТО ЛУЧШИЙ ВЫБОР?

Прежде всего, гибкие зонды острые и прочные. Теперь вы будете гораздо более заинтригованы, узнав, что они служат универсальными благодаря своим сменным наконечникам, двум безопасным медным пробкам для фонарей и большим наконечникам из кожи аллигатора.

А сюрпризов в коробке гораздо больше. Нам нравится, что он поставляется с 8 сменными наконечниками, поэтому можно с уверенностью сказать, что у вас никогда не кончится. С другой стороны, он невероятно безопасен и точен благодаря версии CAT III. Кроме того, он удобно лежит в руках благодаря силиконовой рукоятке. Он не только совместим и разработан для всех типов мультиметров и измерительных приборов, но также является универсальным и универсальным. Что еще нужно знать, когда дело касается этой отличной модели!

ЧТО МНЕ НРАВИТСЯ В ЭТОМ

• Толщина Apt
• Точный
• Универсальный
• Отличная покупка по цене
• Прочный

Секретное руководство по покупке Ultimate Kit:

Есть взгляните на некоторые из наиболее важных факторов, которые следует учитывать при покупке.

Как выбрать тип датчика, который мне понадобится для мультиметра?

Существует четыре основных типа пробников на выбор:

• Зажимы типа «банан» на «крокодил» — они отлично работают, если вы решите подключить их к большим контактам или проводам на макетной плате. Они неизмеримо эффективны, если тесты проводятся в более длительные сроки, поскольку вам не придется удерживать датчики на месте во время манипуляций со схемой.
• Банан на крючок IC — отлично подходит для ножек IC или меньших IC.
• Банан для пинцета — они очень удобны, если вам нужно протестировать компоненты SMD.
• Банан для измерительных щупов — это простая и самая лучшая и самая дешевая замена измерительных проводов мультиметра на случай, если вы сломаете щупы.

Чтобы подключить датчик к его главному разъему, вы должны вставить черный и красный щупы в соответствующие гнезда на мультиметре. Чаще всего черные пробники вставляются в гнезда, помеченные как «COM», а красные зонды — в гнезда, помеченные как «V.’

Как вы проверяете провода с помощью мультиметра?

Перед тем, как приступить к тестированию проводов, необходимо тщательно их осмотреть. Этот осмотр подтвердит безопасность применения кабелей, наличие надлежащих сигналов проводимости и физическое состояние. Осмотрите изоляцию, разъемы и ручки щупов тестовых проводов; обычно здесь подойдет общий визуальный осмотр. Эти осмотры позволят дополнительно выявить трещины, утечки, зазубрины или то, что изоляционный материал стал хрупким с течением времени. Далее необходимо следить за тем, чтобы между стыками не было щелей и зазоров.

Более того, что касается самых слабых звеньев — ну и вообще избегайте их. Таким образом, перед использованием будет разумнее проверить, соответствуют ли отведения категории цифрового мультиметра или превышают ее. Это обеспечит их совместимость, а также надежную проводимость и безопасное измерение электричества. Однако, если вы обнаружите какие-либо ошибочные показания или проблемы во время этого сеанса проб и ошибок, замените измерительные провода.

Наконец, если вы все проверили и результаты действительно удовлетворительны, можно продолжить.Всегда следите за тем, чтобы провода были подключены к предназначенным для них разъемам, как мы уже обсуждали ранее. Во время установки плагинов жонглируйте или встряхивайте провода, чтобы устранить любую статику. Для большей безопасности используйте тесты непрерывности, чтобы быть в курсе потенциальных клиентов.

Как закрепить щуп мультиметра?

Во-первых, вам нужно будет избавиться от металлической части, где возникает больше всего поломок или проблем с подключением. Вы можете либо выбить его из другого конца зонда с помощью молотка, либо использовать гвоздь, чтобы полностью вытолкнуть его.После этого вам нужно будет очистить сломанную часть наждачной бумагой, чтобы разгладить сломанный участок.

Наконец, вам нужно будет снова прикрепить провод к металлическому щупу. Используйте заостренный наконечник, чтобы немного увеличить отверстие, чтобы оно подходило для повторной вставки в металлический зонд. Используйте другой пластиковый зонд, чтобы увеличить его, но не переусердствуйте и рискуйте потерять настройки.

Чтобы узнать больше, пожалуйста, следуйте здесь

Сравнение различных кабелей мультиметра или измерительных проводов

На выбор предлагается 5 видов измерительных проводов, каждый из которых обслуживает различные варианты и методы использования.У тестовых штифтов есть острый наконечник с прямым сопротивлением около 3 мОм. Зажимы с двумя крючками имеют более закругленный наконечник и изготовлены из металла и пластика с сопротивлением 20 мОм. Зажимы One Hook имеют один круглый наконечник, который также сделан из металла и пластика с сопротивлением 10 м0м. Зажимы с одним крючком отличаются от двух крючков тем, что в нем используются один и два крючка соответственно. Зажим «Аллигатор» — это скрещенный скругленный зажим, оба конца которого сделаны из металла с сопротивлением 10 мОм.Наконец, Parrot Clip представляет собой металлический наконечник с острым скольжением и сопротивлением 5 м0м.

Что такое щуп мультиметра? — Также известные как испытательные щупы, это физические устройства, которые используются для подключения электронных испытательных элементов тестируемого оборудования (DUT) к любому устройству. Измерительные щупы мультиметра могут быть от простых до невероятно сложных в использовании. Их ценовые диапазоны тоже различаются. Некоторые из этих зондов более хрупкие, чем другие; это будет зависеть от ценового диапазона, характеристик и бренда.

Что такое испытание пробником? — Испытания пробника используются для измерения напряжения, тока или любых других измерений с помощью мультиметра.Они могут варьироваться от очень простых до сложных для чтения. Вы получите желаемые показания, как только они будут подключены к любому электронному устройству.

Как проверить целостность?

• Переведите шкалу в режим — проверка целостности
• Нажмите кнопку проверки целостности
• Вставьте черный измерительный провод в разъем COM
• Вставьте красный измерительный провод в разъем V
• Подключите измерительный провод к тестируемым компонентам
• Если цифровой мультиметр издает звуковой сигнал , обнаружена непрерывность.
• Если цепь разомкнута, цифровой мультиметр не подаст звуковой сигнал.
• Выключите мультиметр, когда закончите.

Какое максимально допустимое сопротивление для измерительных проводов? — Сопротивление не должно превышать 38 Ом на 1000 футов CU.

Если вам понравилась эта статья, вас также заинтересует:

Выбор для вас лучшего комплекта измерительных проводов для мультиметра:

Мы подошли к самой важной части, где все лучшие измерительные провода чтобы получить шанс получить продукт-победитель.

Однако для нас выбор кабелей мультиметра основан как на потребительских оценках, так и на эксплуатационных характеристиках.Начиная с удобства и заканчивая простотой использования — мы все это записали для вас! Итак, мы рады представить нашего победителя — тестовых проводов Fluke TwistGaurd.

Помимо множества функций, он представляет собой наиболее часто используемые комплекты измерительных выводов мультиметра профессионалами, экспертами и даже случайными покупателями. Когда на карту поставлены производительность, производительность и долговечность, эта модель измерительного провода Fluke превзойдет все ваши ожидания и пределы обслуживания.

Но теперь, когда мы доставили вам 12 универсальных кабелей для мультиметров, решение остается за вами.Удачи!

Klein® Tools представляет новый набор универсальных силиконовых испытательных проводов премиум-класса | Klein Tools

Провода с силиконовой изоляцией лучше работают при экстремальных температурах

24 июня 2014 г. (Линкольншир, Иллинойс) — Klein Tools (http://www.kleintools.com), для профессионалов с 1857 г., расширяет свой диапазон Линия принадлежностей для тестирования и измерений с новым набором универсальных силиконовых тестовых проводов премиум-класса. Эти измерительные провода с силиконовой изоляцией выдерживают более экстремальные температуры — до 2 раз превышающие диапазон рабочих температур, — чем измерительные провода из ПВХ.Кроме того, более прочные банановые заглушки и ограничители натяжения зонда, а также встроенный индикатор износа на проводах зонда делают эти провода более прочными и надежными, чем обычные измерительные провода.

«Из-за низких температур, которые мы испытывали в последние несколько сезонов, более устойчивый набор испытательных проводов является обязательным требованием к любой сумке с инструментами», — заявляет Шон О’Флаэрти, старший менеджер по продукции отдела испытаний и измерений в Klein Tools. «Используя новый набор универсальных силиконовых испытательных проводов премиум-класса Klein с диапазоном рабочих температур, в два раза превышающим диапазон рабочих температур для испытательных проводов из ПВХ, вы можете выполнять работу в условиях экстремальных температур, особенно при работе на открытом воздухе в очень холодную погоду.”

Подпись к фото: Klein Universal Premium силиконовые тестовые провода 905 по сравнению с 41 ° ПВХ проводами 905 после воздействия на них. Обратите внимание, что силиконовые провода Klein слева по-прежнему гибкие, а провода из ПВХ справа стали жесткими.

Универсальный силиконовый тестовый набор (кат.№ 69416):

• С силиконовой изоляцией для повышения производительности при экстремальных температурах:

o Температурный диапазон настройки силиконового испытательного провода: от -4 ° до 131 ° F (от -20 ° до 55 ° C)

o Температурный диапазон составляет В 2 раза больше, чем у наборов испытательных проводов из ПВХ

• Повышенная разгрузка от натяжения и долговечность

• Встроенный индикатор износа на проводах зонда

• Стандартные входы бананового типа, совместимые с большинством мультиметров и токоизмерительных клещей

• Выводы совместимы и подходят для хранения проводов отсеки на большинстве счетчиков Кляйна

• Длина: 48 дюймов

• Рейтинг безопасности: CAT III 1000 В / CAT IV 600 В

• Включает одну пару измерительных проводов и съемные колпачки CAT III / CAT IV

Для получения дополнительных сведений или дополнительной информации посетите наш сайт www.kleintools.com или обратитесь к местному дистрибьютору.

# #

Klein — зарегистрированная торговая марка Klein Tools, Inc.

С 1857 года Klein Tools, семейная компания, занимающаяся проектированием, разработкой и производством высококачественных ручных инструментов профессионального уровня. Большинство инструментов Klein производится на заводах по всей территории Соединенных Штатов и является выбором номер один среди профессиональных электриков и других специалистов. Для получения более подробной информации, посетите WWW.kleintools.com.

Сравнение ПВХ и силиконовой изоляции проводов

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Как упоминалось во вчерашнем сообщении о покупке мультиметра Agilent 34461A, у меня довольно много мультиметров. Для мультиметров, независимо от того, стоят они 20 или 1200 долларов, требуются зонды для измерения напряжения, тока *, сопротивления и других электрических свойств, а зонды подключаются к мультиметрам с помощью измерительных проводов.

* За исключением токоизмерительных клещей.

Иногда щупы постоянно прикреплены к измерительным проводам, в других случаях измерительные провода имеют модульную конструкцию, так что к ним можно подключать различные аксессуары.

Когда вы покупаете новый мультиметр, он, вероятно, будет поставляться в комплекте с измерительными проводами и, возможно, даже с несколькими насадками. Нет ничего плохого в том, чтобы использовать эти измерительные провода для основных измерений, но в случае необходимости может потребоваться приобретение дополнительных или других измерительных проводов отдельно или позже.

За эти годы я приобрел несколько измерительных проводов, таких как очень экономичный комплект Extech TL809 (через Amazon) и комплект Pomona 5901B с прямым концом (через Amazon).

Измерительные провода рассчитаны на разные уровни мощности и доступны разной длины, с разной формой вилки и с разными изоляционными материалами.

Обычно широко доступны два типа измерительных проводов — с изоляционной оболочкой из ПВХ и с силиконовой изоляционной оболочкой.По крайней мере, одна торговая марка (Fluke) также предлагает испытательные провода для тяжелых условий эксплуатации с изоляцией из каучука EPDM.

ПВХ против силикона, в чем разница?

Измерительные провода с ПВХ изоляцией часто бывают достаточно прочными, гибкими и недорогими.

Согласно онлайн-каталогу TestPath, испытательный провод из ПВХ стоит примерно вдвое дешевле, чем силиконовый измерительный провод.

Кроме того, изоляция проводов из ПВХ обычно содержит фталатные пластификаторы и соединения на основе свинца в качестве стабилизаторов для повышения ее гибкости.И фталаты, и свинец представляют потенциальные проблемы для здоровья.

Испытательные провода с силиконовой изоляцией более гибкие, более устойчивы к нагреву и ожогам, более устойчивы к химическим веществам и растворителям и менее чувствительны к температурам окружающей среды.

Измерительные провода

в силиконовой оболочке дороже, чем провода с изоляцией из ПВХ, и некоторым пользователям не нравится, как они могут казаться липкими. Мягкая липкость силиконовых измерительных проводов также делает их более склонными к спутыванию.

Без сомнения, я очень предпочитаю силиконовые измерительные провода проводам из ПВХ, так как мне нравится большая гибкость и более мягкое прикосновение проводов и рукояток щупа. Да, силиконовые измерительные провода стоят значительно дороже, чем провода из ПВХ, но, к счастью, измерительные провода не нужно менять слишком часто.

Если вы когда-нибудь захотите заменить основные испытательные провода мультиметра из ПВХ, вот несколько недорогих вариантов:

Отведения Fluke TL71 Premium со встроенным датчиком (через Amazon)
Отведения Fluke TL224 SureGrip (модульный датчик не входит в комплект) (через Amazon)
Отведения Probemaster серии 8000 8017S (через Probemaster)
Probemaster 9101 Модульные выводы для начинающих (через Probemaster)

Я еще не использовал измерительные провода Probemaster или Fluke, хотя у Fluke есть Pomona, но обе марки, кажется, очень уважаемы.

Измерительные провода, щупы и зажимы Принадлежности для мультиметра Fluke

Изображение	Аксессуар или опция Описание
	Зажимы типа «аллигатор» AC120 Набор из трех безопасных изолированных зажимов типа «крокодил» на наконечнике зонда. Разработан для использования с тестовыми проводами STL 120 и TL75. Подходит для стандартных измерительных щупов с размером наконечника 0,08 дюйма (2 мм). Контактный материал губок из никелированной стали со стандартным отверстием губок 5/16 ’’ (8 мм). Максимальное напряжение: 600 В среднеквадр., CAT III согласно IEC 1010-2-031 Максимальный ток: 10А Материал: губка из никелированной стали Открытие челюсти: 5/16 ’’ (8 мм)
	Зажимы типа «крокодил» AC220 SureGrip ™ Поверхности с отформованной резиной и изгибы, облегающие пальцы, позволяют пользователю удобно и надежно держать аксессуар, чтобы он мог сосредоточиться на выполнении точных измерений.Одна пара маленьких изолированных никелированных губок. Захваты с тупым концом для круглых головок винтов до 9,5 мм Рекомендуется для использования с измерительными проводами TL222 и TL224 CAT IV 600 В, CAT III 1000 В, номинал 10 А. Зарегистрировано в UL Гарантия один год
	AC280 SureGrip ™ Зажимы с крючками Поверхности с отформованной резиной и изгибы, облегающие пальцы, позволяют пользователю удобно и надежно держать аксессуар, чтобы он мог сосредоточиться на выполнении точных измерений.Одна пара никелированных зажимов. Профиль сужается до 5,6 мм на конце, ширина крючка 6,4 мм спереди, 2 мм у основания. Рекомендуется для использования с измерительными проводами TL222 и TL224. CAT IV 600 В, CAT III 1000 В, номинал 3 А. Внесен в список UL. Гарантия один год
	Зажимы для клещей AC283 SureGrip ™ Поверхности с отформованной резиной и изгибы, облегающие пальцы, позволяют пользователю удобно и надежно держать аксессуар, чтобы он мог сосредоточиться на выполнении точных измерений. Одна пара никелированных клещей (красный, черный) раскрывается на 5 мм. Гибкий изолированный вал длиной 11,4 см. Рекомендуется для использования с измерительными проводами TL222 и TL224. CAT IV 600 В, CAT III 1000 В, номинал 1 А. Внесен в список UL. Гарантия один год
	TL40 Набор испытательных проводов с выдвижным наконечником Одна пара (красный, черный) измерительных проводов с острыми кончиками иглы, регулируемая по желаемой длине от 0 до 76 мм. Сверхтвердые наконечники зонда для длительного срока службы. Гибкие измерительные провода с силиконовой изоляцией CAT III 300 В, номинал 3 А, внесен в список UL. Гарантия один год
	Зажимы типа «крокодил» AC285 SureGrip ™ Поверхности с отформованной резиной и изгибы, облегающие пальцы, позволяют пользователю удобно и надежно держать аксессуар, чтобы он мог сосредоточиться на выполнении точных измерений. Одна пара (красный, черный) больших зажимов типа «крокодил» с никелированными стальными губками. Универсальный узор зубьев для захвата всего, от тонкой проволоки до 20-миллиметрового болта. Рекомендуется для использования с измерительными проводами TL222 и TL224. CAT IV 600 В; CAT III 1000 В, номинал 10 А. Гарантия один год
	TL220 SureGrip ™ Набор промышленных испытательных проводов Удобный универсальный комплект, в который входят: AC220 SureGrip ™ Набор зажимов типа «крокодил» TP220 Набор испытательных щупов SureGrip ™ TL222 SureGrip ™ Набор силиконовых испытательных проводов (справа направо) Гарантия один год
	TL221 Набор удлинителей тестовых проводов SureGrip ™ Поверхности с отформованной резиной и изгибы, облегающие пальцы, позволяют пользователю удобно и надежно держать аксессуар, чтобы он мог сосредоточиться на выполнении точных измерений. Одна пара проводов с силиконовой изоляцией и прямыми разъемами на обоих концах. Усиленный компенсатор натяжения. Включает одну пару (красный, черный) соединительных муфт. Удлиняет измерительные провода на 1,5 м. 600 В CAT IV, 1000 В CAT III, номинал 10 А. Внесен в список UL. Гарантия один год
	TL222 SureGrip ™ Тестовые провода с силиконовой изоляцией Поверхности с отформованной резиной и изгибы, облегающие пальцы, позволяют пользователю удобно и надежно держать аксессуар, чтобы он мог сосредоточиться на выполнении точных измерений. Измерительные провода цифрового мультиметра (красный, черный) с банановыми заглушками стандартного диаметра с защитным кожухом. Соединитель под прямым углом на обоих концах. Усиленный компенсатор натяжения. Провод длиной 1,5 метра с силиконовой изоляцией устойчив к жаре и холоду. CAT IV 600 В, CAT III 1000 В, номинал 10 А. Внесен в список UL. Гарантия один год
	TL223 Комплект электрических испытательных проводов SureGrip ™ Удобный универсальный комплект, в который входят: Набор зажимов типа «крокодил» AC220 SureGrip ™. TP1 Измерительные щупы Slim-Reach ™ (плоские. TL224 SureGrip ™ Набор силиконовых испытательных проводов (прямо направо). Гарантия один год
	TL224 Изолированные измерительные провода SureGrip ™ Поверхности с отформованной резиной и изгибы, облегающие пальцы, позволяют пользователю удобно и надежно держать аксессуар, чтобы он мог сосредоточиться на выполнении точных измерений. Измерительные провода цифрового мультиметра (красный, черный) с банановыми заглушками стандартного диаметра с защитным кожухом. Угловой соединитель на одном конце и прямой соединитель на другом. Усиленный компенсатор натяжения. Провод длиной 1,5 метра с силиконовой изоляцией устойчив к жаре и холоду. CAT IV 600 В, CAT III
	TL27 Набор испытательных проводов для тяжелых условий эксплуатации Измерительные провода цифрового мультиметра (красный, черный) с банановыми заглушками стандартного диаметра с защитным кожухом. Сверхпрочная изоляция EPDM. Длина 1,5 м. CAT III 1000 В, номинал 10 А. Внесен в список UL. Гарантия один год
	Набор испытательных проводов с выдвижным наконечником TL40 Одна пара (красный, черный) измерительных проводов с острыми кончиками иглы, регулируемая по желаемой длине от 0 до 76 мм. Сверхтвердые наконечники зонда для длительного срока службы. Гибкие измерительные провода с силиконовой изоляцией. CAT III 300 В, номинал 3 А, внесен в список UL. Гарантия один год
	TL71 Набор тестовых проводов премиум-класса Одна пара (красный, черный) щупов с комфортной рукояткой с силиконовой изоляцией и прямоугольными измерительными проводами. Рекомендуется для измерений в мкВ. CAT IV 600 В, CAT III 1000 В, номинал 10 А.Внесен в список UL. Гарантия один год
	Набор тестовых проводов TL75 Hard Point ™ Одна пара (красный, черный) щупов с комфортной рукояткой с изоляцией из ПВХ, измерительные провода с банановой заглушкой под прямым углом. Рекомендуется для измерений общего назначения. CAT IV 600 В, CAT III 1000 В, номинал 10 А. Внесен в список UL. Гарантия один год
	Электронные измерительные щупы TL910 Очень маленькие наконечники 1 мм для доступа к труднодоступным контрольным точкам Длина наконечника зонда до 100 мм, длина измерительного провода: 1 м В комплекте: 3 набора подпружиненных золотых наконечников и 2 набора наконечников из нержавеющей стали CAT IV 600 В, CAT III 1000 В, номинал 3 А Гарантия один год
	Патч-корды TL930 (60 см) 1 пара (красный, черный) укладываемых в несколько стека патч-кордов с банановым разъемом 4 мм Пробки-бананы никелированные Провода с изоляцией из ПВХ длиной 61 см 30 В действующее значение или 60 В постоянного тока, 15 А Гарантия один год
	Патч-корды TL932 (90 см) 1 пара (красный, черный) многоярусных патч-кордов 4 мм с банановым штекером Пробки-бананы никелированные Провода с изоляцией из ПВХ длиной 90 см 30 В действующее значение или 60 В постоянного тока, 15 А Гарантия один год
	Тестовые провода с мини-крючком TL940 1 пара (красный, черный) измерительных проводов с многослойными банановыми штекерами 4 мм и мини-крючками Мини-крючки прикрепляются к выводам компонентов до 1 шт.Диаметр 5 мм Провода с изоляцией из ПВХ длиной 90 см 30 В действующее значение или 60 В постоянного тока, 15 А Гарантия один год
	Тестовые провода мини-клещей TL950 1 пара (красный, черный) измерительных проводов с многослойными банановыми штекерами 4 мм и мини-клещами Мини-клещи открываются до 2,3 мм Провода с изоляцией из ПВХ длиной 90 см 30 В действующее значение или 60 В постоянного тока, 15 А Гарантия один год
	TL28A Комплект автомобильных испытательных проводов Большие губки, длинные выводы и проникающий зонд для прокалывания проволоки большего сечения.. Прочные подпружиненные медные зажимы с широким отверстием для губок 12,7 мм (0,50 дюйма) и зубчатыми зубьями. 1,5 м (60 дюймов), провода с силиконовой изоляцией, применимые при температуре от -80 ° C до +150 ° C (от -112 ° F до +302 ° F). Рассчитан на 30 В, 10 А. Один красный, один черный.
	BP980 Комплект двойной банановой заглушки 5 пар (красный, черный) двойных банановых заглушек 4 мм Каждая вилка имеет 3 штуки.Отверстия 1 мм для крепления проводов и компонентов. Заглушки / домкраты из латуни, пружины из бериллиево-меди. 30 В действующее значение или 60 В постоянного тока, 15 А Гарантия один год
	H900 Держатель измерительного провода Прочная конструкция с монтажными отверстиями. Держатель имеет 10 прорезей для проводов диаметром до 8 мм. Габаритные размеры: 27.9 см Д x 8,9 см Ш x 3,2 см В Гарантия один год
	TLK-220 US SureGrip ™ Набор промышленных испытательных проводов Специальный набор SureGrip Set для промышленного применения. В комплект входят зажимы типа «крокодил» двух размеров и острые щупы для надежных соединений, измерительные провода и вместительный футляр для переноски, чтобы удерживать и защищать ваш измеритель и все ваши аксессуары. Все категории 1000 В CAT III, 600 В CAT IV.В комплекте: AC220 Зажимы типа «аллигатор» с плунжером AC285 Зажимы типа «аллигатор» для больших губ TP220 Измерительные щупы на остроту TL224 Право на прямой тестовый провод Виниловый футляр на молнии с передвижной перегородкой

Лучшие кабели для мультиметров — Обзоры лучших мультиметров 2021 года

Вы недавно купили высококачественный мультиметр и теперь ищете лучшие кабели для мультиметра? Если это так, то вы попали в нужное место.Мы знаем, что нет смысла тратить деньги на мультиметр премиум-класса, если у вас нет хороших потенциальных клиентов. Вот почему мы спросили себя, какие кабели для мультиметров лучше всего? Мы провели исследование и выбрали 5 лучших вариантов, доступных в Интернете. Ознакомьтесь с обзорами ниже.

Комплект проводов для мультиметра Bionso из 25 частей

Купить на Amazon

Мы собираемся начать с премиального набора выводов для мультиметра Bionso из 25 частей. Провода изготовлены из высококачественного силикона, устойчивого к холоду и высоким температурам.Если этого недостаточно, чтобы произвести на вас впечатление, знайте, что в проводе с двойной изоляцией используется медный провод высокой чистоты, чтобы гарантировать отсутствие потерь сигнала и безопасность. Благодаря этому вы можете использовать кабели мультиметра на любом электронном устройстве.

Хотя все кабели мультиметра, рассмотренные нами сегодня, являются точными и безопасными, есть одна особенность, которая выделяет комплект Bionso из 25 частей для мультиметра . Комплект очень универсален. Позолоченные измерительные щупы мультиметра, зажимы из крокодиловой кожи и штыри испытательного щупа воспроизводимы и могут использоваться в различных средах измерения.Это включает промышленность, бытовую технику, автомобилестроение и многое другое.

Плюсы:

• Это полный комплект, включающий 25 принадлежностей;
• Кабели изготовлены из высококачественных материалов, обеспечивающих безопасность и максимальную производительность;
• Комплект универсален;
• Высококачественный силикон выдерживает температуру до 300 градусов по Фаренгейту;
• Сменные насадки;
• 2 года гарантии.

Минусы:

• В комплект не входит руководство пользователя, в котором показано, как собирать различные детали и создавать собственные выводы.

Набор щупов для ручного электрического мультиметра с зажимами типа «крокодил»

Купить на Amazon

Во-вторых, у нас есть еще один премиальный комплект, который содержит набор аксессуаров, таких как зажимы из крокодиловой кожи, испытательные крючки, щупы для пинцета и провода из чистой меди. Приобретая набор измерительных проводов для электрических мультиметров с зажимами типа «крокодил», вы получаете доступ к 42 проводам с чистой медной жилой, которые известны своими отличными характеристиками при работе с токами до 10 А и предотвращением проблем с утечками.Еще одна важная особенность — это гибкая конструкция из ПВХ / ПА, которая является как двухслойной, так и изолированной.

Как отмечалось ранее, в комплект входят зажимы из крокодиловой кожи и набор других аксессуаров. Зажимы типа «крокодил» особенно полезны, потому что их плотный захват обеспечивает хорошую проводимость, а измерительные провода с красной / черной кодировкой позволяют избежать пересечения проводов. Тестирование схем никогда не было таким простым! Кабели мультиметра устойчивы к холоду и теплу, но это еще не все.Производитель также включает в комплект щупы для комфортного захвата. Кроме того, наконечники измерительных выводов из чистой никелированной меди обеспечивают лучшее время реакции при измерении и не подвержены воздействию пыли и окисления.

Плюсы:

• Это полный комплект, в который входят все необходимые аксессуары;
• В комплект входит 42 провода с чистой медью;
• Вы получите щупы с удобной рукояткой;
• Наконечники измерительных проводов обеспечивают отличное время реакции при измерении;
• Все кабели мультиметра имеют силиконовую изоляцию, что делает их термостойкими и морозоустойчивыми;
• Комплект обеспечивает защиту от пыли и окисления.

Минусы:

• Цилиндры датчиков слишком велики для некоторых мультиметров.

Комплект испытательных проводов для электриков из мягкого силикона KAIWEETS

Купить на Amazon

Вы ищете универсальные кабели для мультиметров? Комплект мягких силиконовых измерительных проводов для электриков KAIWEETS — идеальный выбор! В комплект поставки входят одни из лучших мультиметрических кабелей, доступных для электриков. Причина, по которой мы говорим это, заключается в том, что производитель использовал материалы премиум-класса, такие как силикон с двойной изоляцией, для повышения долговечности и термостойкости кабелей.Кроме того, кабели мультиметра экологически чистые, и они не затвердеют, даже если вы храните их в холодильнике!

Безопасность всегда является наивысшим приоритетом при работе с электричеством, и производители этого комплекта не относятся к этому легкомысленно. Комплект мягких силиконовых измерительных проводов KAIWEETS для электриков отлично подходит для работы в тяжелых условиях и может без проблем тестировать CAT III 1000 В и CAT IV 600 В. Что еще лучше, кабели идеально подходят для всех типов устройств, начиная от цифровых мультиметров и заканчивая настольными.Последнее, что мы хотим упомянуть об этом комплекте и кабелях мультиметра, которые он предоставляет, это то, что сердечник состоит из 105 медных проводов диаметром 0,001 мм и нейлоновой пряжи для сопротивления изгибу.

Плюсы:

• Это полный комплект, в который входят все необходимые аксессуары;
• Кабели мультиметра идеально подходят для работы в тяжелых условиях;
• Вы получите три разных сменных разъема, совместимых со всеми мультиметрами;
• Все кабели мультиметра имеют силиконовую изоляцию, что делает их термостойкими и морозоустойчивыми;
• Кабели не затвердевают;
• 3 года гарантии.

Минусы:

• Зажимы типа «крокодил» можно изолировать лучше.

Кабели для мультиметров Uxcell

Купить на Amazon

Если вы ищете лучшие кабели для мультиметра и не хотите покупать полный комплект, у нас есть только нужный продукт. Кабели для мультиметров Uxcell — отличный выбор для клиентов с ограниченным бюджетом, но доступная цена — не единственное, что их рекомендует. Кабели для мультиметров Uxcell имеют следующие аксессуары: 2-миллиметровый наконечник зонда с 4-миллиметровыми винтами и 4.Банановая пробка диаметром 5.
Кабели мультиметра идеально подходят для тестирования всех типов электроники. Они совместимы практически со всеми цифровыми и аналоговыми мультиметрами, но их отличает точность. Вы можете положиться на кабели мультиметра Uxcell, которые предоставят вам точные показания, которые помогут вам откалибровать любое электронное устройство. Кроме того, банановые вилки легко прикрепить, и они имеют класс безопасности до CAT-1000V.

Плюсы:

• Доступная цена;
• Вы получите два тестовых зонда и две банановые пробки;
• Совместимость со всеми электронными устройствами;
• Идеально подходит для тестирования электроники с мультимедийными и другими приборами;
• Класс безопасности CAT-1000V.

Минусы:

• Материал испытательного штифта — пластик.

Комплект измерительных проводов для мультиметра Moojker

Купить на Amazon

И, наконец, у нас есть еще один комплект измерительных проводов премиум-класса для мультиметра. Кабели мультиметра изготовлены из гибкого ПВХ-материала, поэтому они никогда не сгибаются. Это не все. Материал также является двухслойным и изолированным, чтобы гарантировать максимальную производительность как при низких, так и при высоких температурах.Измерительный провод, входящий в комплект, совместим со всеми счетчиками электроэнергии, и их можно использовать для измерения напряжения, сопротивления, целостности цепи, тока и т. Д.

Безопасность гарантирована, если вы решите купить комплект тестовых проводов для мультиметра Moojker. Кабели мультиметра имеют класс безопасности CAT-1000V. Таким образом, вы можете использовать кабели для тестирования высокого напряжения до 1000 В без какого-либо риска. Мы также хотим подчеркнуть, что кабель измерительного щупа универсально подходит практически для всех цифровых мультиметров.

Плюсы:

• Доступная цена;
• Кабели мультиметра изготовлены из высококачественных материалов;
• Все кабели мультиметра имеют силиконовую изоляцию, что делает их термостойкими и морозоустойчивыми;
• Класс безопасности CAT-1000V;
• Универсальная совместимость.

Минусы:

• Крышки зажимов изготовлены из твердого пластика.

Набор измерительных щупов для мультиметра

Провода для цифрового мультиметра с зажимами типа «крокодил» Сменные наконечники для мультиметра Набор из 18 наконечников

Набор щупов для мультиметра Провода для цифрового мультиметра с зажимами типа «крокодил» Сменные щупы для мультиметра Набор насадок из 18

• Home
• Комплект измерительных выводов для мультиметра Провода для цифрового мультиметра с зажимами типа «крокодил» Сменные наконечники для щупов мультиметра Набор из 18 шт.Безопасность и точность — комплект испытательных проводов мультиметра может помочь обеспечить безопасные и точные результаты испытаний при измерениях электрической мощности. Номинальная категория CAT II 1000 В, 10 A。 Мягкие и удобные рукоятки — Термостойкие и морозостойкие измерительные щупы имеют силиконовую изоляцию и обеспечивают удобный захват。 Совместимость — выводы мультиметра предназначены для использования с любым мультиметром, токоизмерительными клещами или измерительными приборами. Съемные наконечники, банановые заглушки, зажимы из крокодиловой кожи и лопаточный наконечник могут помочь расширить возможности и гибкость тестирования.。 Универсальность тестирования — набор из 18 тестовых щупов расширяет возможности тестирования и повышает универсальность.В комплект входят восемь сменных наконечников пробников и другие аксессуары для различных электромонтажных работ и многоцелевого использования。 Что вы получаете — комплект электронных измерительных проводов включает 2 измерительных провода, 8 сменных наконечников (4 ультратонких медных наконечника 1 мм + 4 стандартных наконечника 2 мм), 2 больших Зажимы типа «крокодил», 2 штекера-банан, 2 выступа для лопаты, 2 защитных чехла. 。 Отлично подходит для электронного испытательного оборудования。 Потеряли ли вы один из тех бесценных испытательных щупов, которые поставлялись с цифровым мультиметром, или вам просто нужны другие наконечники или другой аксессуар, этот набор испытательных проводов мультиметра подойдет вам.。 Комплект профессиональных электронных тестовых проводов, состоящий из 18 частей, идеально подходит для тестирования электронного оборудования. Он обеспечивает универсальность тестирования благодаря модульным тестовым зондам, зажимам из крокодиловой кожи, сменным наконечникам зондов и другим аксессуарам. Совместим практически с любым измерителем, оснащенным кожухами ввода типа банан. Этот комплект включает сменные наконечники пробников, зажимы типа «крокодил», банановые заглушки, лопаточные наконечники и обеспечивает метод подключения, удовлетворяющий большинству потребностей электронного тестирования. Два испытательных провода — Набор испытательных выводов включает одну пару красных и черных щупов с удобной рукояткой с гибкими силиконовыми- изолированные измерительные провода под прямым углом.Благодаря датчикам с удобной рукояткой, они устойчивы к высоким температурам и холоду с рейтингом безопасности до CAT II 1000 В, 10 А. Четыре сверхострых наконечника диаметром 1 мм для обслуживания печатных плат и прецизионных работ. Четыре стандартных наконечника диаметром 2 мм для общих измерений электрического обслуживания, а также обслуживание автомобиля .。 Два защитных рукава. Может быть добавлен к датчику для безопасного и стабильного измерения. Два безопасных медных разъема-фонарика — совместимы с цифровым мультиметром и разъемом 4,0 мм。 Два больших зажима типа «крокодил» — возьмитесь за провод, чтобы обеспечить более надежное соединение без помощи рук, чем соединения наконечников пробников это, возможно, нужно оставить на месте.。 Два лопаточных наконечника — быстрое и надежное соединение проводов Что в коробке? 2 щупа и щуп 2 больших зажима типа «крокодил»。 4 сверхтонких медных наконечника 1 мм。 4 стандартных наконечника пробника 2 мм。 2 защитных футляра。 2 стандартных банана Заглушки。 2 x Лопаточные проушины。。



  ### FLAGCSS0 ###

  JavaScript отключен. Пожалуйста, разрешите просмотр всего сайта.

  Набор измерительных проводов для мультиметра

  Провода для цифрового мультиметра с зажимами типа «крокодил» Сменные щупы для мультиметра Набор из 18 измерительных щупов

  Комплект измерительных щупов для цифрового мультиметра с зажимами «крокодил» Сменные щупы для мультиметра Наконечники Набор из 18 наконечников, наконечники для датчиков Набор из 18 измерительных выводов для мультиметра со сменным мультиметром с зажимами типа «крокодил», комплектом измерительных щупов для мультиметра, проводами для цифрового мультиметра с зажимами «крокодил» Набор из 18 сменных щупов для мультиметра, заказы на товары для отдыха на сумму более 15 долларов с доставкой бесплатно Получите проверенные коды купонов ежедневно 24/7 Служба поддержки клиентов БЕСПЛАТНАЯ ДОСТАВКА НА ВСЕ НАШИ ПРОДУКТЫ ! 18 Набор щупов для мультиметра Провода для цифрового мультиметра с зажимами типа «крокодил» Набор сменных щупов для мультиметра.






  Комплект измерительных щупов для мультиметра Провода для цифрового мультиметра с зажимами типа «крокодил» Сменные насадки для мультиметров Набор из 18 наконечников




  Комплект измерительных выводов для мультиметра Выводы для цифрового мультиметра с зажимами типа «крокодил» Сменные наконечники для щупов мультиметра Набор из 18 измерительных выводов для мультиметра


  , выводы для цифрового мультиметра с зажимами «крокодил» Сменные щупы для мультиметра Набор наконечников, 18 — -, Бесплатная доставка заказов на сумму свыше 15 долл. США Бесплатная доставка Пройти проверку коды купонов ежедневно 24/7 Служба поддержки клиентов БЕСПЛАТНАЯ ДОСТАВКА НА ВСЕ НАШИ ТОВАРЫ! Цифровой мультиметр

  TKDMR, электрические измерительные провода с зажимами типа «крокодил», мультиметр, измерительные щупы, мини-крючки типа «банан-плунжер» из 10 шт.

  Цифровой мультиметр TKDMR ведет электрические измерительные провода с зажимами типа «крокодил». Измерительные щупы мультиметра «Банан-зажим» Набор мини-крючков из 10 шт.

  Подарок для: Подружки / жены / мамы.Позволяет сцеплению вращаться более точно, создавая меньше тепла при выключенном сцеплении. Меньше отдача при торможении (MX). : EASTON PRO X Шлем для ватина с JAW GUARD. Доступен для работы с одной кнопкой или с двумя кнопками / активацией бокового смещения. Ваши ноги окружены чрезвычайно мягкой средой. Галстук: предварительно завязанный галстук, который легко носить и измеренная длина составляет приблизительно, эластичные нейлоновые прокладки хорошо подходят для электрической и электронной изоляции и часто используются в качестве втулок, 4-дюймовых Жезлов принцессы Принцессы для вечеринок Скипетр и Жезл Звездной принцессы (серебристый) 5 Pack): Одежда.Фактический цвет изделия может немного отличаться от цвета на фотографиях. 25 дюймов в диаметре, очень легкий и забавный одновременно. Эти трафареты предназначены для нанесения аэрографа и съедобной краски на торты. Это графический дизайн, основанный на ваших исходных фотографиях, белом картоне плотностью 297 г / м2 и картоне с акварельной краской * Пусто. Пожалуйста, также внимательно изучите фотографии как часть описания. и его можно снять, если вы не хотите его носить. Набивка на дне подноса может быть кожаной или фетровой, любого цвета по вашему выбору. Она идеально подойдет для Пасхи или любого особого случая.но также оказались смертельными при ловле в качестве приманки, а также в троллинговых приложениях, 100% подлинный продукт Alex & Ani, убедитесь, что ямочки или бушели всегда находятся сверху — иначе ваши палки будут заходить слишком далеко друг в друга и застревать, Купить LittleXin Kids Girls ‘Princess Bowknot Fur Shawl Wraps Cape (1-3 года): покупайте шарфы и накидки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при соответствующих критериях покупки. Чехол изготовлен из легкого, прочного, прочного, высококачественного кожаного материала PU. что поможет сохранить ваш ПЛАНШЕТНЫЙ ПК в безопасности. Бесплатная доставка и возврат соответствующих заказов.Виниловая наклейка JUUL Skin Wrap для JUUL Supreme Black: Electronics, официально лицензирована 3D Light FX.

  Цифровой мультиметр TKDMR ведет электрические измерительные провода с зажимами типа «крокодил». Измерительные щупы мультиметра «Банан-зажим» Набор мини-крючков из 10 шт.

  Carlisle Набор из 2 RW30-214 30 отсеков Полноразмерная стеклянная стойка OptiClean NeWave, uxcell 50Pcs 0410 Индуктор с цветным кольцом 2200uH 0,5 Вт Индуктор осевой ВЧ-катушки, колеса офисного кресла от Office Owl для умного дома Ролики для офисных стульев Классные ролики для стула на ножках из твердых пород дерева, нет необходимости в ковриках для стульев.1 X 3-1 / 2 АЛЮМИНИЕВЫЙ 6061 ПЛОСКИЙ ПРУТ 8 длин T6511 Сплошной толстолистовой прокатный стержень 1.00. SHARS 4 HORZ Digital DRO Quill Токарный станок с большим ЖК-дисплеем для Bridgeport 303-9301 P, бессвинцовый Cash Acme 17389-0000LF V-101C 1/2-дюймовый латунный антисифонный хромированный вакуумный выключатель. 2-фунтовая катушка Forney Easy Weld 299 125FC Сварочный аппарат с сердечником для флюса .030-Диаметр Mig Wire 125-Amp с камуфляжным сварочным шлемом, 120-вольт и кожаными сварочными перчатками большого размера.
