ШИМ регулятор оборотов: схема модуля управления мотором

ШИМ регулятор оборотов двигателя постоянного тока проще всего организовать с помощью ШИМ регулятора. ШИМ — это широтно-импульсная модуляция, в английском языке это называется PWM — Pulse Width Modulation. Теорию я подробно объяснять не буду, информации полно в интернете.

ШИМ регулятор оборотов электродвигателя постоянного тока рассчитанного на напряжение 12 В

Своими словами — если у нас есть двигатель постоянного тока на 12 вольт — то мы можем регулировать обороты двигателя изменяя напряжение питания. Изменяя напряжение питания от нуля до 12 вольт будут изменятся обороты двигателя от нуля до максимальных. В случае с ШИМ регулятором мы будем изменять скважность импульсов от 0 до 100% и это будет эквивалентно изменению напряжения питания двигателя и соответственно будут изменятся обороты двигателя.

Рассмотрим первый ШИМ регулятор на 5 ампер. Есть такая самая любимая микросхема всех радиолюбителей — это таймер NE555 ( или советский аналог КР1006ВИ).

Вот на этой микросхеме и собран ШИМ регулятор. Кроме таймера здесь я использую стабилизатор на 9 вольт LM7809, мощный полевой транзистор с N-каналом IRF540, сдвоенный диод Шоттки, а также другие мелкие детали. Схема по которой собран этот регулятор всем известна и очень популярна.




Печатку этой платы можно скачать — ШИМ 5A

В более мощном исполнении я применяю просто параллельное включение нескольких полевых транзисторов IRF540 и более мощный сдвоенный диод Шоттки. В остальном всё аналогично.




Печатку этой платы можно скачать — ШИМ 10A

Подключение ШИМ регулятора очень простое. Вы видите 4 клеммы — две клеммы для подачи питания (+) и (-), и две клеммы для подключения мотора (M+) и (M-).

[adsens]

Сделал еще ШИМ регулятор с защитой по току. Для этих целей использовал распространенный операционный усилитель LM358 и два оптрона PC817. При превышении тока, который мы задаем подстроечником R12, срабатывает триггер-защелка на операционнике DA3.

1, оптронах DA4 и DA5 и блокируется генерация импульсов по 5 ноге таймера NE555. Чтобы снова запустить генерацию нужно кратковременно снять питание со схемы с помощью кнопки S1.


Печатку этой платы можно скачать — ШИМ 10А с защитой

ШИМ регуляторы все работоспособны, проверил их работу с помощью двигателя от шуруповерта.

ШИМ регулятор оборотов

Источник: motor-r.info

Регулятор оборотов электродвигателя постоянного тока 12В: схема своими руками

На простых механизмах удобно устанавливать аналоговые регуляторы тока. К примеру, они могут изменить скорость вращения вала мотора. С технической стороны выполнить такой регулятор просто (потребуется установка одного транзистора). Применим для регулировки независимой скорости моторов в робототехнике и источниках питания. Наиболее распространены два варианта регуляторов: одноканальные и двухканальные.

Видео №1. Одноканальный регулятор в работе. Меняет скорость кручения вала мотора посредством вращения ручки переменного резистора.

Видео №2. Увеличение скорости кручения вала мотора при работе одноканального регулятора. Рост числа оборотов от минимального до максимального значения при вращении ручки переменного резистора.

Видео №3. Двухканальный регулятор в работе. Независимая установка скорости кручения валов моторов на базе подстроечных резисторов.

Видео №4. Напряжение на выходе регулятора измерено цифровым мультиметром. Полученное значение равно напряжению батарейки, от которого отняли 0,6 вольт (разница возникает из-за падения напряжения на переходе транзистора).  При использовании батарейки в 9,55 вольт, фиксируется изменение от 0 до 8,9 вольт.

Функции и основные характеристики

Ток нагрузки одноканального (фото. 1) и двухканального (фото. 2) регуляторов не превышает 1,5 А. Поэтому для повышения нагрузочной способности производят замену транзистора КТ815А на КТ972А. Нумерация выводов для этих транзисторов совпадает (э-к-б). Но модель КТ972А работоспособна с токами до 4А.

Одноканальный регулятор для мотора

Устройство управляет одним мотором, питание осуществляется от напряжения в диапазоне от 2 до 12 вольт.

  1. Конструкция устройства

Основные элементы конструкции регулятора представлены на фото. 3. Устройство состоит из пяти компонентов: два резистор переменного сопротивления с сопротивлением 10 кОм (№1) и 1 кОм (№2), транзистор модели КТ815А (№3), пара двухсекционных винтовых клеммника на выход для подключения мотора (№4) и вход для подключения батарейки (№5).

Примечание 1. Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.

  1. Принцип работы

Порядок работы регулятора мотора описывает электросхема (рис. 1).  С учетом полярности на разъем ХТ1 подают постоянное напряжение. Лампочку или мотор подключают к разъему ХТ2. На входе включают переменный резистор R1, вращение его ручки изменяет потенциал на среднем выходе в противовес минусу батарейки. Через токоограничитель R2 произведено подключение среднего выхода к базовому выводу транзистора VT1. При этом транзистор включен по схеме регулярного тока. Положительный потенциал на базовом выходе увеличивается при перемещении вверх среднего вывода от плавного вращения ручки переменного резистора. Происходит увеличение тока, которое обусловлено снижением сопротивления перехода коллектор-эмитттер в транзисторе VT1. Потенциал будет уменьшаться, если ситуация будет обратной.

Принципиальная электрическая схема
  1. Материалы и детали

Необходима печатная плата размером 20х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита (допустимая толщина 1-1,5 мм). В таблице 1 приведен список радиокомпонентов.

Примечание 2. Необходимый для устройства переменный резистор может быть любого  производства,  важно соблюсти для него значения сопротивления тока указанные в таблице 1.

Примечание 3. Для регулировки токов выше 1,5А транзистор КТ815Г заменяют на более мощный КТ972А (с максимальным током 4А). При этом рисунок печатной платы менять не требуется, так как распределение выводов у обоих транзисторов идентично.



  1. Процесс сборки

Для дальнейшей работы нужно скачать архивный файл, размещенный в конце статьи, разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора (файл termo1), а монтажный чертеж (файл montag1) – на белом листе офисной (формат А4).



Далее чертеж монтажной платы (№1 на фото. 4) наклеивают к токоведущим дорожкам на противоположной стороне печатной платы (№2 на фото. 4). Необходимо сделать отверстия (№3 на фото. 14) на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпадать.  На фото.5 показана цоколёвка транзистора КТ815.

Вход и выход клеммников-разъемов маркируют белым цветом . Через клипсу к клеммнику подключается источник напряжения. Полностью собранный одноканальный регулятор отображен на фото.  Источник питания (батарея 9 вольт) подключается на финальном этапе сборки. Теперь можно регулировать скорость вращения вала с помощью мотора, для этого нужно плавно вращать ручку регулировки переменного резистора.

Для тестирования устройства необходимо из архива распечатать чертеж диска. Далее нужно наклеить этот чертеж (№1) на плотную и тонкую картонную бумагу (№2 ). Затем с помощью ножниц вырезается диск (№3).

Полученную заготовку переворачивают (№1 ) и к центру крепят квадрат черной изоленты (№2) для лучшего сцепления поверхности вала мотора с диском. Нужно сделать отверстие (№3) как указано на изображении. Затем диск устанавливают на вал мотора и можно приступать к испытаниям. Одноканальный регулятор мотора готов!

Двухканальный регулятор для мотора

Используется для независимого управления парой моторов одновременно. Питание осуществляется от напряжения в диапазоне от 2 до 12 вольт. Ток нагрузки рассчитан до 1,5А на каждый канал.

  1. Конструкция устройства

Основные компоненты конструкции представлены на фото.10 и включают: два  подстроечных резистора для регулировки 2-го канала (№1) и 1-го канала (№2), три двухсекционных винтовых клеммника для выхода на 2-ой мотор (№3), для выхода на 1-ый мотор (№4) и для входа (№5).

Примечание.1 Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.

  1. Принцип работы

Схема двухканального регулятора идентична электрической схеме одноканального регулятора. Состоит из двух частей (рис.2). Основное отличие: резистор переменного сопротивления замен на подстроечный резистор. Скорость вращения валов устанавливается заранее.

Примечание.2. Для оперативной регулировки скорости кручения моторов подстроечные резисторы заменяют с помощью монтажного провода с резисторами переменного сопротивления с показателями сопротивлений, указанными на схеме.

  1. Материалы и детали

Понадобится печатная плата размером 30х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита толщиной 1-1,5 мм. В таблице 2 приведен список радиокомпонентов.

  1. Процесс сборки

После скачивания архивного файла, размещенного в конце статьи, нужно разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора для термоперевода (файл termo2), а монтажный чертеж (файл montag2) – на белом листе офисной (формат А4).

Чертеж монтажной платы наклеивают к токоведущим дорожкам на противоположной стороне печатной платы . Формируют отверстия на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпасть. Производится цоколёвка транзистора КТ815. Для проверки нужно временно соединить монтажным проводом входы 1 и 2 .

Любой из входов подключают к полюсу источника питания (в примере показана батарейка 9 вольт). Минус источника питания при этом крепят к центру клеммника. Важно помнить: черный провод «-», а красный «+».

Моторы должны быть подключены к двум клеммникам, также необходимо установить нужную скорость. После успешных испытаний нужно удалить временное соединение входов и установить устройство на модель робота. Двухканальный регулятор мотора готов!

В АРХИВЕ представленные необходимые схемы и чертежи для работы. Эмиттеры транзисторов помечены красными стрелками.

Источник: servodroid.ru

Дополнительная статья ЧИТАТЬ




Регулятор оборотов электродвигателя без потери мощности

Плата регулировки оборотов коллекторных электродвигателей на микросхеме TDA1085, позволяет управлять двигателями без потери мощности.

Обязательным условием при этом является наличие таходатчика (тахогенератор) на электродвигателе, который позволяет обеспечить обратную связь мотора с платой регулировки, а именно с микросхемой. Если говорить более простым языком, что бы было понятно всем, происходит примерно следующее. Мотор вращается с каким-то количеством оборотов, а установленный таходатчик на валу электромотора эти показания фиксирует. Если вы начинаете нагружать двигатель, частота вращения вала естественно начнет падать, что так же будет фиксировать таходатчик. Теперь рассмотрим дальше. Сигнал с этого таходатчика поступает на микросхему, она видит это и дает команду силовым элементам, добавить напряжение на электромотор.Таким образом, когда вы надавили на вал (даете нагрузку), плата автоматически прибавила напряжение и мощность на этом валу возросла. И наоборот, отпусти вал двигателя (сняли с него нагрузку), она увидела это и убавила напряжение. Таким образом обороты остаются не низменными, а момент силы (крутящий момент)постоянным. И самое что важное, вы можете регулировать частоту вращения ротора в широком диапазоне, что очень удобно в применении и конструировании различных устройств.  Поэтому этот продукт, так и называется "Плата регулировки оборотов коллекторных двигателей без потери мощности".

Но мы увидели одну особенность, что эта плата применима только для коллекторных электродвигателей (с электрическими щетками). Конечно такие моторы в быту встречаются намного реже чем асинхронные. Но они нашли широкое применение в стиральных машинах автомат. Вот именно по этому была изготовлена эта схема. Специально для электродвигателя от стиральной машины автомат. Их мощность достаточно приличная, от 200 до 800 ватт. Что позволяет достаточно широко применить их в быту.

Данный продукт, уже нашел широкое применение в хозяйстве людей и широко охватил лиц занимающихся различным хобби и профессиональной деятельностью.

Отвечая на вопрос - Куда можно применить двигатель от стиральной машины? Был сформирован некоторый список. Самодельный токарный станок по дереву; Гриндер; Электропривод для бетономешалки; Точило; Электропривод для медогонки; Соломорезка; Самодельный гончарный круг; Электрическая газонокосилка; Дровокол и много другое где необходимо механическое вращение каких либо механизмов или предметов. И во всех этих случаях нам помогает эта плата "Регулировки оборотов электродвигателей с поддержанием мощности на TDA1085".

Краш-тест платы регулировки оборотов

3960 р.

ШИМ-регулятор для двигателей постоянного тока

- выгодные предложения на ШИМ-регулятор для двигателей постоянного тока от глобальных продавцов ШИМ-регуляторов для двигателей постоянного тока

Отличные новости !!! Вы находитесь в нужном месте для ШИМ-регулятора двигателя постоянного тока. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший ШИМ-регулятор для двигателей постоянного тока вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ШИМ-регулятор двигателя постоянного тока на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ШИМ-регуляторе двигателя постоянного тока и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dc motor pwm Regator по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Контроллер шагового двигателя Контроллер двигателя постоянного тока 10A Модуль платы контроллера переменной скорости двигателя с ШИМ-регулированием скорости 12 ~ 40 В Покупка регулятора двигателя, агент

Наведите курсор на изображение для увеличения

Агент ECVV China Sourcing Agent оценит репутацию и возможности завода по снабжению, а также проведет экскурсии, чтобы выбрать для покупателей высококачественные китайские фабрики.

Цена:

Долл. США 4,64 / шт

Время выполнения: 1 день (дней)

Если вы завершите оплату сегодня, ваш заказ будет доставлен в течение расчетного времени доставки.

Доставка: AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral Африканских RepublicChadChannel IslandChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote DIvoireCroatia (местное название: Hrvatska) CubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominicanEast TimorEcuadorEgyptEl SalvadorEquatorial guineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова FijiFinlandFranceFrench PolynesiaFrench Южный TerritoriesGabonGambiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea -Бисау, Гайана, Гаити, Гондурас, Гонконг, Венгрия, Исландия, Индия, Индонезия, Иран (Исламская Республика), Ирак, Ирландия, Израиль, Италия, J amaicaJapanJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLao Народно-демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабского JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew caledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Нового GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRepublic южного SudanReunionRomaniaRussiaRwandaSaint Киттс и NevisSaint Мартин, FranceSaint Пьер и Микелон islandsSaint Винсент и grenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakia (Словацкая Республика) SloveniaSolomon IslandsSomaliaSouth AfricaSouth KoreaSpainSri LankaSt. HelenaSt. LuciaSudanSurinameSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (США) Уоллис и Футуна IslandsWestern SaharaYemenZambiaZimbabwe Ожидаемая доставка по 1 день (дней)

Сборы за импорт: Ориентировочная стоимость импорта в страну назначения составляет 0% от суммы платежа.
Перевозка: Доставка из Китай от ECVV

0 штук

0,00 долларов США

Рыночная скидка 2. 00 元

Пожалуйста, добавьте количество товаров в выбранный список

0086755 33941239 или [email protected]

Связаться с поставщиком

Гарантия: Поставка компанией ECVV, обеспечение качества продукции и оказание логистических услуг.

Оплата: банковский перевод

В процесс транзакции будут вовлечены сторонние финансовые регуляторы.

PWM Motor Regulator 220V 2.5Kw - Share Project

При подаче напряжения питания, если двигатель не вращается совсем или вращается слабо, или наоборот, очень быстро вращается, измените положение резистора настройки двигателя R8, добившись приемлемой минимальной скорости (300 - 500 об / мин. ).После этого нужно притормозить вал, например, рукой (желательно перчаткой, чтобы не повредить кожу). Если двигатель легко останавливается и измеряемое тестером напряжение не увеличивается, нужно увеличить R10, при этом скорость вращения будет уменьшаться, и ее необходимо восстановить до исходного значения, изменив R8. Если при торможении скорость вращения вала, наоборот, начинает увеличиваться, и напряжение, измеряемое тестером, также резко возрастает, необходимо уменьшить значение R10, что приведет к увеличению скорости, и это снова необходимо отрегулировать, изменив значение R8.Таким образом, путем последовательных приближений достичь таких значений минимальной скорости, при которой вал будет существенно сопротивляться торможению, и напряжению, измеренному тестером, при этом торможение также возрастет (до напряжения питания при максимальном торможении). После этого проверьте, увеличивается ли скорость на средних и максимальных оборотах (примерно до 2000 об / мин), когда вал замедляется. Когда он увеличивается (чрезмерное регулирование), необходимо скорректировать (уменьшить) значение резистора R10 и соответственно отрегулировать R8.

Спецификация материалов, использованных в этом проекте

ШИМ DC регулятор скорости двигателя регулятор переключатель модуль потенциометра DC 10 В-60 В 12 В 24 В 36 В 48 В 20A

Описание:

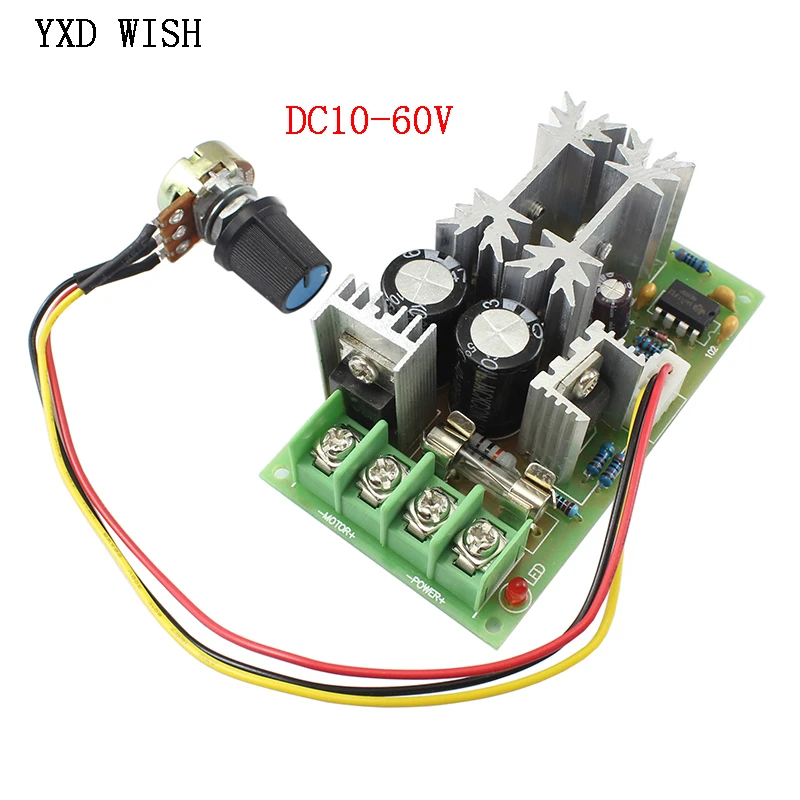

Контроллер скорости двигателя постоянного тока, полное название широтно-импульсной модуляции - широтно-импульсный модулятор. Аббревиатура ШИМ. Регулятор двигателя постоянного тока - это устройство для регулировки скорости двигателя постоянного тока. Двигатель постоянного тока имеет характеристики низкой скорости и большого крутящего момента, которые нельзя заменить двигателем переменного тока. Поэтому оборудование, регулирующее скорость двигателя постоянного тока - регулятор постоянного тока, может найти широкое применение. Он часто используется в цепях нагрузки постоянного тока из-за своих особых свойств. Регулировка яркости лампы или регулировка скорости двигателя постоянного тока, регулятор HW-1020 выполнены по принципу широтно-импульсной модуляции (ШИМ). Такие как регулятор двигателя и регулятор PWM.
Регулирование скорости промышленного двигателя постоянного тока, регулирование скорости промышленной конвейерной ленты, освещение и освещение, охлаждение компьютерного источника питания, вентилятор постоянного тока и т. Д. Широко используются.

Характеристики:
1>. Высокая частота 25 кГц, более чистый сигнал;
2>. ШИМ можно регулировать от 5% до 100%;
3>. Поддержка высокого тока;
4>. Ручка высокого качества;
5>. Ручка интегрированного дизайна;
6>. Алюминиевый ящик, безопасный и надежный.

Параметры:
1>. Входное напряжение: 10-60 В постоянного тока;
2>. Мощность нагрузки: 12 В * 10 А = 120 Вт, 24 В * 10 А = 240 Вт;
3>. Номинальный ток: 10А;
4>. Максимальный ток: 20А;
5>. Диапазон скорости: 5% -100%;
6>. Частота ШИМ: 25 кГц;
7>. Потенциометр: значение сопротивления 100К;
8>. Внутренний диаметр ручки: 8 мм;
9>. Выходное напряжение составляет 0-100% от входного напряжения;
10>.Размер (без ручки): 86 мм * 59 мм * 38 мм;
11>. Размер: 90 * 80 * 40 мм.

Использование шагов:
1>. Поверните потенциометр против часовой стрелки, пока не услышите звук от потенциометра.
2>. Подключите двигатель постоянного тока или лампу, отвечающую требованиям «MOTOR +» и «MOTOR-».
3>. Подключите источник питания постоянного тока к «POWER +» и «POWER-».
4>. Отрегулируйте ручку для управления скоростью двигателя.
5>. Если необходимо остановиться, вы можете повернуть потенциометр против часовой стрелки, пока не услышите звук от потенциометра.
6>. Перед снятием двигателя постоянного тока отключите источник питания.
7>. Снимите двигатель постоянного тока.

Заявка:
1>. Регулировка скорости промышленного двигателя постоянного тока;
2>. Регулировка скорости ленты промышленного конвейера;
3>. Освещение и световое посредничество;
4>. Охлаждение блока питания компьютера;
5>. Вентилятор постоянного тока.

Примечание:
1>. Он работает с двигателем постоянного тока и может подключаться к источнику постоянного тока.Поэтому, пожалуйста, не подключайте источник питания переменного тока 110 В или 220 В. В противном случае это приведет к повреждению модуля!
2>. Положительные и отрицательные полюса источника питания постоянного тока нельзя поменять местами, в противном случае регулятор повредит.
3>. Мотор можно разделить на положительный и отрицательный, когда направление работы и ожидания несовместимы, можно изменить направление выравнивания.
4>. Ручка потенциометра может изменять выходной рабочий цикл регулятора, тем самым изменяя скорость двигателя.
5>. Возможны отклонения на 1-3 мм из-за ручного измерения.


Упаковка:
1>. 1 шт. Контроллер скорости двигателя постоянного тока
2>. Этикетка 1шт

Подробнее о продукте:
