Шина заземления медная: Шина заземления медная 19 с изоляторами на 20 точек подключения, габариты 483х4х20 мм RC19 SZ620 19И (☑)

Шина заземления медная 19 с изоляторами на 20 точек подключения, габариты 483х4х20 мм RC19 SZ620 19И (☑)

Главная → Шкафы 19 → Медные шины заземления и проводники заземления → RC19 SZ620 19И

Бренд:
RC19

В наличии:
228 шт.

Центр. склад:
Ожидается

Оцени!

Код товара:
02015

Артикул:
SZ620 19И

• Описание
• Характеристики
• Сертификаты
• Сопутствующие товары
• Видео
• Отзывы

Описание

• Шина медная заземления 19″ — представляет собой прямоугольный металлопрокат из сплава меди, предназначена для установки в 19 дюймовые напольные и настенные шкафы и открытые рэковые стойки, с последующим подключением к ней проводов заземления, сечением 2,5 -10 мм кв.
• Соответствует межгосударственному стандарту — ГОСТ 434-78 «Группа E41 ПРОВОЛОКА ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ И ШИНЫ МЕДНЫЕ ДЛЯ ЭЛЕКТРОТЕХНИЧЕСКИХ ЦЕЛЕЙ»

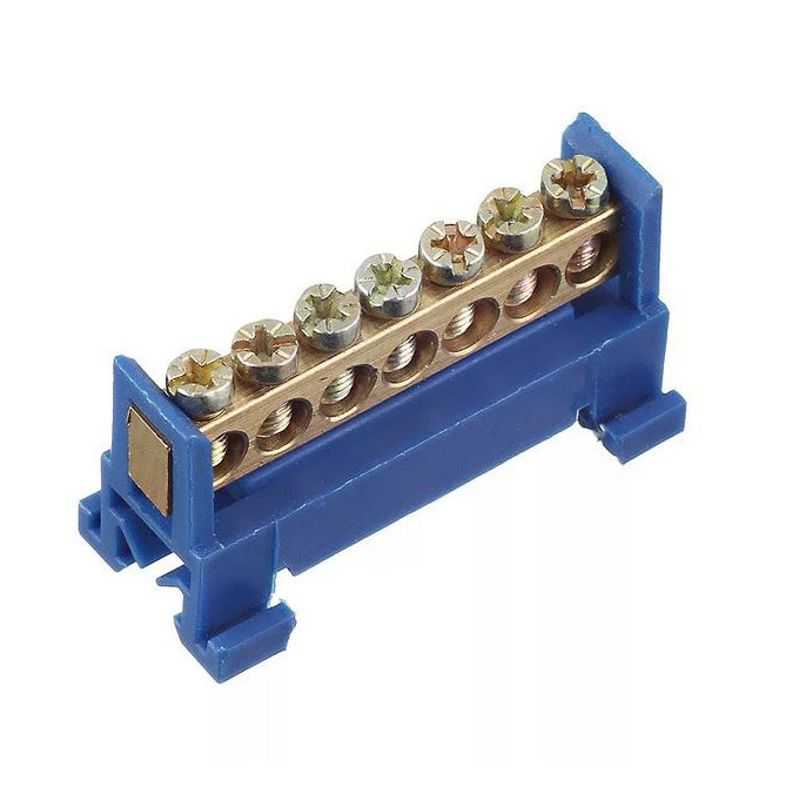

• Классификация по ETIM — Шина заземления/ нулевая для распределительного щита
• Отличная электропроводимость с хорошей стойкостью к коррозии и широкое применение в электротехники — это медная шина .
• Гарантия с момента покупки — 12 месяцев

В компании АНБИК можно купить шину заземления 19 по выгодной цене. Продажа от 1 шт, оптом скидка. Также продаем комплекты заземления.



Технические характеристики медной шины электротехнической

Производитель	RC19
Страна производитель	Россия
Габаритные размеры, ВхШхГ	20х483х4 мм
Материал шины	Медь (Cu) электротехническая
Сплав меди	М1Т (твердый сплав европейской марки стали)
Изготовленна	Из медных полос
Количество точе подключения	20 шт
Номинальй ток	200 А
Масса шины	0,6 кг
Объем	0. 00004 м.куб

•  Главная заземляющая шина производства RC19 —  объединяет нулевые защитные и нулевые рабочие проводники питающей линии, вывода контура заземления, провода заземления и проводники уравнивания потенциалов.

Комплектация шины заземления 19 дюймов

Медная полоса с отверстиями	1 штука
Изолятор с болтами M6 (изолятор SM25)	2 штуки
Винт М5	20 штук
Гайка М5	20 штук

•  Поставляется — в стрейтч пленке

Внимание! Провода заземления 2,5 мм2 в комплект не входят, вы можете приобрести их отдельно по вашему техническому заданию у нас.





Медная шина заземления на 20 точек с проводами заземления желто-зеленого цвета D-2.5 мм2 установленной на изоляторах SM25 в вертикальные направляющие

Эксплуатационные характеристики
Артикул	SZ620 19И
Ширина	19 дюймов мм.
Тип конструкции	Шина заземления медная на изоляторах
Масса	0.6 кг.
Объем	0.00004 м3.

Аксессуары к шкафам и стойкам
00762		RC19 CF KR M6 Винт с шайбой и гайкой M6 для крепления 19″ оборудования (50 шт уп.)	9,75	9,00		шт	В корзину
Медные шины заземления и проводники заземления
00881		Комплект заземления для 19 монтажного оборудования (0. 3м — 6 шт., 0,4 м — 2 шт. гайка М6 — 16 шт ) CZ-6-0,5 RC19	548,16	514,94		шт	В корзину
02011		RC19 PZ-2,5-500 Провод заземления для 19 дюймового монтажного оборудования 0,5 м сечение2,5 мм2 оконцованный клеммы М6-М6	62,18	60,23		шт	В корзину
02013		RC19 PZ-2. 5-1000 Провод заземления для 19 дюймового монтажного оборудования 1 м сечение2,5 мм2 оконцованный клеммы М6-М6	86,66	83,95		шт	В корзину
02019		RC19 PZ-2,5-2000 Провод заземления для 19 дюймового монтажного оборудования 2 м сечение 2,5 мм2 оконцованный клеммы М6-М6	135,58	131,35		шт	В корзину
02014		RC19 PZ-2. 5-1500 Провод заземления для 19 дюймового монтажного оборудования 1,5 м сечение 2,5 мм2 оконцованный клеммы М6-М6	111,14	107,66		шт	В корзину
06242		Изолятор SM25 (А) с болтом М6	37,44	35,36		шт	В корзину
27945		RC19 PZ-4-500 Провод заземления медный желто-зеленый, кольцо-кольцо 0. 50м, сечение 4 мм2 (без крепежа)	112,27	104,12		шт	В корзину
24962		Комплект проводов заземления для шкафа ШРН, универсальный ЦМО	459,94	439,21		шт	В корзину
Напольные шкафы телекоммуникационные
07165		Шкаф серверный телекоммуникационный 19″ напольный, 32U 600x800x1610мм ШхГхВ, дверь стекло, серый RAL 7035 (3 места), RC19	37’527,00	36’037,50		шт	В корзину
29112		ТЕЛКОМ ТС-22. 6.10-СП Шкаф 22U 600x1000x1098мм (ШхГхВ) телекоммуникационный 19″ напольный, передняя дверь стекло — задняя дверь перфорация, цвет черный (RAL9005)	33’850,00	31’397,00		шт	В корзину
Серверные стойки 19 дюймов
06112		Серверная стойка 19 двухрамная 16U 600х800 В=720 мм., RC19	8’186,30	7’967,99		шт	В корзину
06080		Серверная стойка 19 двухрамная 24U 600х800 В=1220 мм. RC19	8’440,77	8’215,68		шт	В корзину
Серверный корпус
06182		Cabeus CL-155 Корпус cерверный 19″ 1U, RM (ДxШxВ)мм: 550x430x44.5, 1×5.25″+2×3.5″HDD или 4×3.5″HDD, без блока питания	7’413,75	6’929,25		шт	В корзину
Защищенные телекоммуникационые шкафы всепогодные напольные ШТВ укомплектованные
31088		ШТВ-2-30. 10.9-К3А3-ТК ЦМО Шкаф всепогодный напольный укомплектованный 30U (Ш1000 х Г900) с эл. отсеком, комплектация ТК-IP55	440’673,00	420’806,16		шт	В корзину

СИСТЕМА СЕРТИФИКАЦИИ ГОСТ Р Федеральное Агенство по техническому регулированию и метрологии

Сертификат соответствия N РОСС RU.НВ61.НО6942. Срок действия с 21.05.2020 по 20.05.2023 N0475841 и N0069409

Отзывы SZ620 19И RC19

---

Отзывы о компании Анбик на Яндекс картах

Анбик РК на карте Москвы — Яндекс.Карты

Похожие товары

ТЕЛКОМ ШЗ.1000.200А Шина заземления вертикальная, для шкафов и стоек, 1000мм, (22 точки подключения с винтами М5, 2 точки заземления 25мм)

5 214,00 ₽^/шт

В корзину

RC19 SZ640 L1И Шина заземления медная вертикальная. L = 1м, изолированная, на 22 точки подключения ( винт М6, гайка М6), сечение 4х20 мм

3 466,50 ₽^/шт

В корзину

Шина заземления вертикальная медная. L = 1м. Не изолированная. На 40 точек заземления. Сечение 4х20. RC19

3 288,75 ₽^/шт

В корзину

Hyperline TGRD-19 Медная шина заземления, 19″, 482 мм, комплект (шина с винтами, крепление в стойку, кабель заземления 30 см)

2 800,00 ₽^/шт

В корзину

ТЕЛКОМ ШЗ.

19.1 Шина заземления медная 19″ горизонтальная с изоляторами (набор проводов с клеммами 0,5м — 5шт, 1м — 5шт, винты 10шт)

2 573,00 ₽^/шт

В корзину

Hyperline TGRB-SET Комплект заземления для шкафов (шина заземления+винты)

1 978,00 ₽^/шт

В корзину

RC19 GR 0022.001 Шина заземления медная 19 дюймов 4х20 мм c изоляторами 2 шт, провод заземления 1 м. 10 шт, винт гайка М5 10 шт.

1 971,75 ₽^/шт

В корзину

Шина заземления медная 19 дюймов c изоляторами крепежом проводами (0,5 м — 5 шт., 1м — 5 шт. винт/гайка М5 10шт) сечение 4х20 мм

1 890,00 ₽^/шт

В корзину

Cabeus CGB-1U-19 Медная шина заземления (покрытие никелем), 19″ дюймов, в комплекте винты, шайбы

1 888,50 ₽^/шт

В корзину

Панель заземления горизонтальная/вертикальная 19″ 500мм/200А RC19

1 860,50 ₽^/шт

В корзину

Шина заземления медная 19 дюймов, не изолированная, на 20 точек заземления, сечение 4х20 мм SZ620 19Н RC19

1 335,00 ₽^/шт

В корзину

Комплект заземления ЦМО, для шкафов и стоек, 400 мм, 4 мм.

кв (кольцевой наконечник — розетка)

1 051,64 ₽^/шт

В корзину

Преимущества

Комплексные поставки сетевого оборудования с честными сроками поставки.

	Срочная доставка заказа от 3 часов в г.Москва и Московской области. Собственный грузовой транспорт это оптимальное решение для доставки крупногабаритных и комплексных заказов сетевого оборудования по Москве и Московской области. Доставка в Санкт-Петербург, Ростов-на-Дону, Екатеринбург, Новосибирск, Нижний Новгород, Казань, Красноярск, Омск, Томск, Самара, Уфа, Воронеж, Пермь, Волгоград, Краснодар и другие города России и стран СНГ осуществляем через 7 транспортных компаний для доставок грузов.
	Под собственной маркой RC19 производим в России и Беларуси телекоммуникационное и кабеленесущее оборудование и поставляем под маркой RC19 товары импортированные  нами из Китая
	Два склада в Москве рядом с метро Каширская с большой номенклатурой телекоммуникационных напольных и настенных шкафов , кабельных лотков и электротехнических комплектующих. Прямые поставки из Китая модулей вентиляторных, осевых вентиляторов, стоек 19 дюймов и медных 19 дюймовых шин .
	Надежная компания с более чем 10 летним опытом работы на рынке сетевого и кабеленесущего оборудования. Весь товар сертифицирован и является подлинным.
	Ценовая политика компании с особыми скидками для торговых, монтажных и инжиниринговых организация. Исключительно интересные цены в 3 колонке для постоянных клиентов.

---

Оставить заявку

Шины заземления медные. Главная шина заземления ГЗШ с выводами М10

Шины заземления медные. Главная шина заземления ГЗШ с выводами М10

Каталог продукции

Молниезащита | Заземление | ООО «Элмашпром» ТМ ELMAST. Официальный сайт производителя / Продукция / ГЗШ | Главные заземляющие шины | Шины заземления / ГЗШ — Главные заземляющие шины, медные на изоляторах / Главные заземляющие шины 5×50 мм / ГЗШ — главная заземляющая шина, медная 5х50, серия 02. 550М на изоляторах 30 мм с выводами М10

Наименование:

Код по каталогу:

Размеры, мм:

Материал:

ELMAST®

Главная заземляющая шина, медная 135 х 50 х 5 мм с 2-мя выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

1 242 руб RUB

ELMAST®

Главная заземляющая шина, медная 170 х 50 х 5 мм с 3-мя выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

1 592 руб RUB

ELMAST®

Главная заземляющая шина, медная 205 х 50 х 5 мм с 4-мя выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

1 894 руб RUB

ELMAST®

Главная заземляющая шина, медная 240 х 50 х 5 мм с 5-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

2 197 руб RUB

ELMAST®

Главная заземляющая шина, медная 275 х 50 х 5 мм с 6-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

2 502 руб RUB

ELMAST®

Главная заземляющая шина, медная 310 х 50 х 5 мм с 7-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

2 804 руб RUB

ELMAST®

Главная заземляющая шина, медная 345 х 50 х 5 мм с 8-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

3 107 руб RUB

ELMAST®

Главная заземляющая шина, медная 380 х 50 х 5 мм с 9-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

3 412 руб RUB

ELMAST®

Главная заземляющая шина, медная 450 х 50 х 5 мм с 10-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

4 068 руб RUB

ELMAST®

Главная заземляющая шина, медная 520 х 50 х 5 мм с 12-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

4 676 руб RUB

ELMAST®

Главная заземляющая шина, медная 590 х 50 х 5 мм с 14-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

5 284 руб RUB

ELMAST®

Главная заземляющая шина, медная 660 х 50 х 5 мм с 16-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

5 891 руб RUB

ELMAST®

Главная заземляющая шина, медная 730 х 50 х 5 мм с 18-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

6 496 руб RUB

ELMAST®

Главная заземляющая шина, медная 800 х 50 х 5 мм с 20-ю выводами М10 на изоляторах высотой 30 мм. Шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.

Производитель: ООО «Элмашпром» (ТМ ELMAST)

Страна происхождения: Россия

7 104 руб RUB

слитков земли | Медные заземляющие шины

Заземляющие шины | Стандартные, одинарные и двойные звенья | Изготовлено из меди AN Wallis

➡ Ознакомьтесь с полным ассортиментом медных заземляющих стержней – свяжитесь с нами для получения технической поддержки, наличия на складе и конкурентных предложений.

Медные шины заземления

Являясь крупнейшим дистрибьютором медных шин заземления в Великобритании, мы можем предоставить отличный сервис для всего спектра продуктов заземления и молниезащиты, включая 9Лента медная 0003 , стержни, хомуты и вспомогательные изделия.

• Заземляющие шины могут быть покрыты лужением, а их основания покрыты порошковым покрытием для повышения коррозионной стойкости
• На шинах предварительно просверлены отверстия для подключения кабелей с дополнительной резьбой для простоты установки
• Изготовлено из меди высочайшей проводимости и качества в соответствии с британскими стандартами
.
• Полный спектр стандартных, одно- и двухканальных типов для распределительных устройств/подстанций низкого, среднего и высокого напряжения
• Индивидуальный заказ в соответствии с требованиями к заземлению вашего проекта в кратчайшие сроки

Заземляющие шины подстанций (НН ВН) используются для выравнивания заземляющих соединений, соединения медных заземляющих стержней или заземляющих проводников кабеля с помощью обжимных наконечников  для заделки на подстанциях, кабельных колодцах, фидерных стойках и распределительных устройствах.

---

Стандартные медные шины заземления

Номер детали AN Wallis	Количество линий/завершений	Размеры шины заземления (длина x ширина x высота)	Вес блока
EBC006	6	400 мм х 90 мм х 60 мм	2,00 кг
EBC008	8	500 мм х 90 мм х 60 мм	2,30 кг
EBC010	10	650 мм х 90 мм х 60 мм	3,20 кг
EBC012	12	750 мм х 90 мм х 60 мм	4,00 кг
EBC014	14	850 мм х 90 мм х 60 мм	4,90 кг
EBC016	16	950 мм х 90 мм х 60 мм	5,80 кг
EBC018	18	1100 мм х 90 мм х 60 мм	6,70 кг
EBC020	20	1250 мм х 90 мм х 60 мм	7,60 кг
EBC024	24	1400 мм х 90 мм х 60 мм	8,50 кг
EBC026	26	1550 мм х 90 мм х 60 мм	10,30 кг
EBC028	28	1650 мм х 90 мм х 60 мм	11,20 кг
EBC030	30	1800 мм х 90 мм х 60 мм	12,10 кг

---

Индивидуальные заземляющие шины

От схемы заземления до чертежа заземляющей шины до изготовления изделия по индивидуальному заказу

Thorne & Derrick, британский дистрибьютор компании AN Wallis, может изготовить чертежи заземляющих стержней непосредственно на основе вашей схемы заземления, что дает нашим клиентам четкое визуальное представление продукта, который мы можем предложить. Этот чертеж может быть одобрен (или изменен) заказчиком до того, как мы начнем производственный процесс. Эта уникальная услуга гарантирует, что указанный продукт является правильным продуктом и техническими характеристиками, требуемыми клиентом, что позволяет избежать путаницы или возможных задержек до производства.

Thorne & Derrick поставляет широкий ассортимент стандартных и специальных шин заземления – вот основные спецификации и факторы выбора:

• Тип – стандарт | Одноместный | Твин | Несколько ссылок
• Конфигурация завершения – т. е. 1 канал + канал + 6 каналов + канал + 3 канала
• Размеры медных стержней – 50 мм x 6 мм Стандарт | или Пользовательская спецификация
• Покрытие медного прутка – Чистая (стандартная) или луженая медь
• Размер кабельного наконечника – M6 | М8 | Стандарт M10 | М12 | Другое
• Материал разъема – фосфористая бронза (стандарт) | Латунь | Нержавеющая сталь
• Расстояние между клеммами – 50 мм Стандарт | Пользовательская спецификация
• Ограничения по длине – Да | Нет | Укажите
• Основной материал – Стандартный ПВХ | AVG Оцинкованная сталь | Нет

Вы можете связаться с нами с вашим запросом.

---

➡ Несколько последних образцов продукции, изготовленной на заказ по спецификациям клиентов.

6-контактная + звено + 1-контактная шина заземления из луженой меди, болты из нержавеющей стали, установлены на изоляторах и черном основании из ПВХ.
6-контактная + звено + 1-контактная плоская медная шина заземления, латунные болты, установленная на изоляторах и оцинк. AVG. Стальная основа.
6-контактная шина заземления из простой меди, болты из фосфористой бронзы, установленные на изоляторах и черном основании из ПВХ.
16-контактная + звено + 2-контактная плоская медная заземляющая шина, латунные болты, установленная на изоляторах и AVG Galv. Стальная основа.
Телекоммуникации Земля Бар.
24-контактная специальная шина заземления (2 ряда по 12 шт. для наконечников с двойными отверстиями), плоская медная шина 100×6 мм, латунные болты M10, установленная на изоляторах и оцинкованной стали AVG. Стальная основа.
Шина заземления с 10 отверстиями, плоская медная шина 50×6 мм, без болтов, монтируется на изоляторах и оцинковке AVG. Стальные опорные ножки.
5-контактная + перемычка + 3-контактная шина заземления, плоская медная шина 50×6 мм, болты M10 из фосфористой бронзы, установленные на изоляторах и черном основании из ПВХ.
1-контактная + звено + 1-контактная луженая заземляющая шина, 50×6 мм луженая медная шина, латунные болты M10, установленные на изоляторах и AVG Galv. Стальная основа.



1. 20-контактная заземляющая шина в шахматном порядке, плоская медная шина 50×6 мм, болты M6 из фосфористой бронзы, установленная на изоляторах и черном основании из ПВХ. 2. 16-канальная шина заземления в шахматном порядке, плоская медная шина 50×6 мм, болты M6 из фосфористой бронзы, установленные на изоляторах и основании из черного ПВХ. 3. 10-контактная шина заземления, плоская медная шина 50×6 мм, болты M6 из фосфористой бронзы, установленные на изоляторах и черном основании из ПВХ.

10-контактная + перемычка + 1-контактная шина заземления, обычная медная шина 25×3 мм, болты M10 из фосфористой бронзы, установленные на изоляторах и основании из черного ПВХ пример нестандартной заземляющей шины, изготовленной из твердотянутого луженого медного стержня (50 x 6 мм).

• Длина – 1000 мм
• Центры – 50 мм
• Шпилька в сборе – набор латунных шестигранных головок M10 x 35 с плоской шайбой, пружинной шайбой и 2 гайками
• Изоляторы – армированный полиэстер – цвет черный
• Основание – оцинкованная сталь

Шины заземления с одинарными звеньями

Номер детали AN Wallis	Количество линий/завершений	Размеры шины заземления (длина x ширина x высота)	Масса
EBC106	6	485 мм х 90 мм х 60 мм	2,50 кг
EBC108	8	585 мм х 90 мм х 60 мм	3,00 кг
ЕВС110	10	735 мм х 90 мм х 60 мм	3,90 кг
ЕВС112	12	835 мм х 90 мм х 60 мм	4,70 кг
EBC114	14	935 мм х 90 мм х 60 мм	5,60 кг
ЕВС116	16	1035 мм х 90 мм х 60 мм	6,50 кг
EBC118	18	1185 мм х 90 мм х 60 мм	7,40 кг
ЕВС120	20	1335 мм х 90 мм х 60 мм	8,30 кг
ЕВС122	22	1385 мм х 90 мм х 60 мм	9,20 кг
ЕВС124	24	1485 мм х 90 мм х 60 мм	10,10 кг
ЕВС126	26	1635 мм х 90 мм х 60 мм	11,00 кг
ЕВС128	28	1735 мм х 90 мм х 60 мм	11,90 кг
ЕВС130	30	1885 мм x 90 мм x 60 мм	12,80 кг

Заземляющие шины с двойными разъединителями

Номер детали AN Wallis	Количество линий/завершений	Размеры шины заземления (длина x ширина x высота)	Масса
EBC206	6	570 мм х 90 мм х 60 мм	3,10 кг
ЕВС208	8	670 мм х 90 мм х 60 мм	3,70 кг
ЕВС210	10	820 мм х 90 мм х 60 мм	4,50 кг
ЕВС212	12	920 мм х 90 мм х 60 мм	5,30 кг
ЕВС214	14	1020 мм х 90 мм х 60 мм	6,20 кг
ЕВС216	16	1120 мм х 90 мм х 60 мм	7,10 кг
ЕВС218	18	1270 мм х 90 мм х 60 мм	8,00 кг
ЕВС220	20	1420 мм х 90 мм х 60 мм	8,90 кг
ЕВС222	22	1470 мм х 90 мм х 60 мм	9,80 кг
ЕВС224	24	1570 мм х 90 мм х 60 мм	10,70 кг
ЕВС226	26	1720 мм х 90 мм х 60 мм	11,60 кг
ЕВС228	28	1820 мм x 90 мм x 60 мм	12,50 кг
ЕВС230	30	1885 мм x 90 мм x 60 мм	13,40 кг

Заземляющие шины и распределительные шины

Все заземляющие соединения обычно маркируются и подключаются через отдельные соединения к специальной медной шине заземления (конструкции из стеклопластика/кирпича) или распределительной шине (интегральные/цокольные конструкции), которые, в свою очередь, должен быть подключен к клемме заземления главного трансформатора/распределительного устройства, чтобы обеспечить:

• Персонал для определения целостности заземления при входе на подстанцию ​​
• Заземление должно быть легко идентифицировано
• Сопротивление заземления измеряется токоизмерительными клещами

Примечание. На новых закрытых подстанциях высокого напряжения шина заземления ВН внутри фидерной стойки НН не должна использоваться для соединения заземляющих соединений, поскольку доступ, особенно на подстанциях IDNO, к шкафу/стойке НН не всегда доступен. Однако допустимо использовать заземляющую шину высокого напряжения внутри стойки низковольтного фидера на существующих наружных площадках для всех заземляющих соединений, чтобы предотвратить кражу.

Характеристика Обозначение Стандарт	Прочность на растяжение (Ksi)
	Мин.	Макс.	Предел текучести (тыс.фунтов на кв. дюйм) Мин.
060 Мягкий	30	38	…
H00 Холоднокатаный 1/8 Hard	32	40	20
H01 Холоднокатаный, высокопрочный 1/4 Hard	34	42	28
H02 полутвердый	37	46	30
H03 Твердый на три четверти	41	50	32
H04	43	52	35

Изображение и информация: UKPN



Запросить

Спецификации

Заземляющие шины — стандартные медные заземляющие шины без перемычек

Заземляющие шины – стандартная медь

Компания T&D распространяет полный ассортимент заземляющих шин , изготовленных из твердотянутой медной полосы с латунными шпильками M10 в сборе.

Стандартные медные заземляющие шины AN Wallis доступны в различных размерах и спецификациях.

Также доступны специальные медные шины заземления, изготовленные в соответствии с требованиями заказчика. Рекомендуемое крепление с помощью шурупов с потайной головкой 11/2” x № 12 и дюбеля № 12.

Также: Земляные стержни, одинарная ссылка | Двойные заземляющие шины

Заземляющие шины – стандартная медь

ТАБЛИЦА ДЛЯ ВЫБОРА

Таблица позволяет выбрать стандартные медные заземляющие шины при выборе медных проводников для систем заземления и молниезащиты.

Номер детали AN Wallis	Количество линий/завершений	Размеры шины заземления (длина x ширина x высота)	Вес блока
EBC006	6	400 мм х 90 мм х 60 мм	2,00 кг
EBC008	8	500 мм х 90 мм х 60 мм	2,30 кг
EBC010	10	650 мм х 90 мм х 60 мм	3,20 кг
EBC012	12	750 мм х 90 мм х 60 мм	4,00 кг
EBC014	14	850 мм х 90 мм х 60 мм	4,90 кг
EBC016	16	950 мм х 90 мм х 60 мм	5,80 кг
EBC018	18	1100 мм х 90 мм х 60 мм	6,70 кг
EBC020	20	1250 мм х 90 мм х 60 мм	7,60 кг
EBC024	24	1400 мм х 90 мм х 60 мм	8,50 кг
EBC026	26	1550 мм х 90 мм х 60 мм	10,30 кг
EBC028	28	1650 мм х 90 мм х 60 мм	11,20 кг
EBC030	30	1800 мм х 90 мм х 60 мм	12,10 кг

Шины заземления изготовлены из твердотянутой медной шины высокой проводимости размером 50 x 6 мм в соответствии с BS EN13601

Шины заземления подстанций, расположенные в распределительных устройствах НН СН ВН – кабели заканчиваются заземлением и соединением

ПОДСТАНЦИИ НН СН ВН

T&D поставляет DNO, IDNO, ICP и подрядчикам коммунальных служб, участвующим в строительстве и обслуживании подстанций СН-ВН – сюда входят уплотнения воздуховодов для подземных кабельных каналов, кабельные скобы для поддержки кабелей, кабельная защита под землей и полный ассортимент кабельных муфт, концевых заделок и соединителей СН-ВН с термоусадкой, холодной усадкой и нажимными технологиями для кабелей с изоляцией из сшитого полиэтилена, поливинилхлорида, нефти и газа.
