Что такое бесщеточные шуруповерты? Их плюсы и минусы | Шуруповерты и дрели | Блог

Все чаще на электроинструменте можно встретить надпись «Brushless motor». Это значит, что девайс оснащен бесщеточным электродвигателем постоянного тока. Действительно ли от этого есть толк или это очередная уловка маркетологов? Давайте разбираться на примере шуруповертов.

Мы будем говорить о шуруповертах как о наиболее востребованном электроинструменте в арсенале домашнего мастера (кто крутил саморезы отверткой, тот поймет). Но тезисы материала безоговорочно распространяются на весь электроинструмент, оснащенный бесщеточными двигателями.

Конструкция и принцип действия

«Brushless motor» в буквальном переводе означает бесщеточный двигатель, в конструкции которого отсутствует коллектор и щеточный узел. Также можно встретить сокращение BLDC, которым именуют бесщеточный электродвигатель постоянного тока.

^{Классический коллекторный двигатель}

Щеточный узел — это механическая контактная часть якоря электродвигателя. С помощью него через пластины коллектора подается напряжение на обмотку якоря. Электрический ток, протекая по проводнику, вызывает электромагнитное поле. Магнитное поле обмотки якоря, взаимодействуя с постоянным магнитным полем статорных обмоток, приводит к возникновению крутящего момента на валу электродвигателя и его вращению. Чтобы вращение вала сохранялось постоянно, напряжение на отдельные проводники якорной обмотки нужно подавать в определенной последовательности. Электрический ток должен протекать по рамкам якорной обмотки в нужный момент,  а электромагнитное поле, наводимое в проводниках, взаимодействовало с постоянным магнитным полем обмоток статора. В двигателе постоянного тока эту функцию выполняет коллекторный узел на якоре электродвигателя.

В бесщеточном электродвигателе коллектор и щетки отсутствуют, но принцип взаимодействия постоянного магнитного поля якоря с электромагнитным полем обмоток статора остается неизменным. Только в BLDC моторе нужно подавать постоянное напряжение на обмотки статора в определенные интервалы времени, имитируя работу коллектора.

Как правило, в конструкции статора бесщеточного мотора используются три пары обмоток, и напряжение на них подается поочередно. При подаче напряжения на первую пару обмоток якорь с постоянными магнитами поворачивается, выравнивая свое положение в соответствии с направлением силовых линий возникшего магнитного поля. В этот момент напряжение с первой пары обмоток снимается и подается на вторую пару. Поскольку якорь электродвигателя обладает определенным моментом инерции, он не останавливается моментально, а продолжает свое вращение, и его магниты начинают взаимодействовать со следующим магнитным полем. Так продолжается до тех пор, пока на обмотки статора поочередно подается напряжение.

Это упрощенная схема работы Brushless мотора. На самом деле, для усиления крутящего момента и исключения «провалов» его полки, в работе постоянно находятся две пары обмоток. Одна из них притягивает постоянные магниты якоря в моменты, когда они находятся до средней линии полюса катушки, а вторая подталкивает, как только полюс катушки пройден центральной частью постоянного магнита якоря. На первую пару катушек подается напряжение прямой полярности, а на вторую — обратной.

Для определения, на какие пары катушек нужно подать напряжение и какой полярности, в системе установлен датчик положения ротора. Он состоит из трех датчиков Холла, дающих контроллеру сигнал о необходимости формирования напряжения на каждой из пар катушек статора.

На видео наглядно проиллюстрирована работа бесщеточного двигателя:

Плюсы и минусы бесщеточного шуруповерта

Производители пишут, что основная изюминка бесщеточного шуруповерта — не нужно менять щетки, которых нет. Это на самом деле так, но так ли сложно поменять щетки?

За этим «жирным» плюсом притаился довольно коварный минус. Дело в том, что более-менее нагруженный шуруповерт потребует замены щеток на второй, а то и третий год работы. Проводя их замену, бережливый владелец наверняка заглянет и в другие узлы инструмента. Обратит внимание на состояние подшипников, очистит внутренности от пыли, заложит порцию свежей смазки — в общем, проведет полное техобслуживание инструмента. В случае с бесколлекторным инструментом, о необходимости сервисного обслуживания можно просто забыть и вспомнить о нем, когда шуруповерт начнет конкретно барахлить.

Вот по-настоящему значимые преимущества бесщеточного инструмента:

• Высокий КПД. У бесщеточного двигателя он составляет порядка 90 %, в то время как у коллекторного мотора — на уровне 60 %. Это обусловлено отсутствием потерь на трение и искрообразование, и, как следствие, повышением температуры коллекторного узла якоря мотора.
• Быстрый выход на номинальную скорость вращения двигателя. В этом опять же заслуга высокого КПД BLDC мотора.
• При тех же массогабаритных показателях, с вала бесщеточного электродвигателя снимается большая мощность, а это влечет получение большего крутящего момента.
• Лучшая энергоэффективность. Благодаря отсутствию потерь в коллекторе и щеточном узле и более высокому КПД бесщеточный шуруповерт сделает больше полезной работы на одном заряде аккумулятора. Это важно профессионалам, для которых время — деньги. Эффективность бесщеточного шуруповерта в  среднем выше на 25–40 % в сравнении с его коллекторным аналогом.
• Возможность использования во взрыво- и пожароопасных средах ввиду отсутствия искр на щеточном узле.
• Грамотная защита от перегрузки. Плата управления электродвигателем просто не позволит нагрузить инструмент сверх меры, а вот коллекторный шуруповерт при должном старании можно перегреть и получить дымок из вентиляционных отверстий.

Но бесщеточным инструментам присущи и некоторые недостатки:

• Высокая цена. Наличие в конструкции дорогой силовой платы управления BLDC мотором ощутимо увеличивает стоимость шуруповерта.
• Плохая ремонтопригодность. В бесщеточном шуруповерте плата управления, кнопка включения инструмента и статор электродвигателя обычно идут единым блоком. Стоимость запчасти — от 2/3 до 3/4 стоимости нового инструмента. Если поломка произойдет по истечении гарантийного срока, то ремонтировать такой шуруповерт вряд ли целесообразно. В отличие от коллекторных экземпляров, где можно заменить кнопку или электродвигатель отдельно, и стоить это будет на порядок дешевле.

Перспективы бесщеточных шуруповертов на рынке электроинструмента

Переход на бесщеточные инструменты неизбежен, поскольку они выгодны в первую очередь самим производителям ввиду унификации производственных процессов, уменьшению количества составных частей и улучшения технических характеристик выпускаемых моделей. Конечному пользователю такой переход абсолютно ничем не грозит. Шуруповерты как закручивали винты и саморезы, так и будут, исходя из своих технических возможностей.

Для профессиональной деятельности однозначно стоит смотреть в сторону бесщеточных моделей. Они экономичней, шустрее и надежней. Каждый рубль, вложенный в их покупку, окупится сторицей.

А вот домашнему мастеру стоит взвесить все «за» и «против», реально оценить возможную загруженность инструмента и свою готовность отдать больше денег за современные технологии.

Достоинства и недостатки бесщеточного шуруповерта

С появлением аккумуляторной дрели-шуруповерта выполнять работы по сборке мебели, установке панелей из гипсокартона, а особенно монтажу сайдинга на фасадах зданий, стало намного проще и безопаснее. Аккумуляторный инструмент не имеет мешающего работе электрического шнура питания, который при повреждении изоляции представляет для работающего серьезную опасность.

Бесщеточный шуруповерт

Привычные всем аккумуляторные шуруповерты оснащены коллекторными электродвигателями с переключением тока в обмотках якоря при помощи щеток. Бесщеточные шуруповерты, в отличие от них, комплектуются бесколлекторными электродвигателями. Функции коллекторно-щеточного узла (КШУ) выполняются электронным узлом управления. Разница состоит в том, что он переключает ток в обмотках статора, а не ротора. Якорь же не имеет катушек. Для исключения из конструкции скользящих контактов его магнитное поле создается постоянными магнитами.

Момент подачи тока в статорные обмотки определяется при помощи датчиков положения ротора (ДПР), которые работают на основе эффекта Холла.

Импульсы ДПР совместно с сигналом регулятора скорости вращения обрабатываются микропроцессором. Результатом обработки является формирование электрических импульсов, модулированных по ширине. Это так называемый сигнал ШИМ. Результирующая последовательность импульсов подается на усилители тока (инверторы). Их выходы связаны с обмотками статора. Инверторы, в соответствии с выходным сигналами микропроцессорного узла, коммутируют ток в катушках статора. Переменное магнитное поле, вызванное импульсами этого тока, взаимодействуя с постоянным магнитным полем ротора, приводит к вращению якоря.

Достоинства и недостатки электроинструмента без щеток

Плюсами шуруповертов без щеток являются следующие качества:

1. Простота регулировки частоты вращения. Возможность изменения ее в широких пределах.
2. Отсутствие коллекторно-щеточного узла.
   Это исключило возникновение связанных с ним неисправностей и упростило техобслуживание инструмента.
3. Хорошая переносимость кратковременных перегрузок по крутящему моменту.
4. Экономный расход энергии. КПД бесщеточных двигателей около 90%.
5. Более длительная наработка на отказ, чем у инструмента с КШУ.
6. Отсутствие электрического искрения и, как следствие, безопасность работы во взрывоопасных смесях газов.
7. Небольшие размеры и вес.
8. У моделей с реверсом – одинаковая мощность в обоих направлениях вращения.
9. Отсутствие падения скорости вращения при увеличении нагрузки на патрон.

Из минусов этих инструментов замечен только один. Они несколько дороже своих коллекторных конкурентов.

Какой шуруповерт выбрать

Сравним основные характеристики бесщеточных и коллекторных аккумуляторных дрелей:

• КПД бесщеточных выше почти в 1,5 раза (90 против 60%). Значит, при одинаковой емкости аккумуляторных батарей бесщеточный будет работать без подзарядки значительно дольше.
• Среднее время безотказной работы бесщеточных двигателей больше, чем коллекторных.
• Масса и размеры первых меньше, чем вторых.

Проанализировав достоинства и недостатки аккумуляторных шуруповертов, можно с уверенностью сказать, что модели с бесщеточным двигателем – лучше. Если б стоимость сравниваемых шуруповертов была близка, выбирать следовало бы лучший.

Но преимущества бесщеточных довольно дорого стоят. Вопрос состоит в том, нужны ли они вам за эту разницу в цене.

Есть люди, которые работают исключительно дешевым китайским инструментом. Они объясняют это тем, что вечный инструмент еще не придумали. И любой, даже самый дорогой, когда-нибудь выйдет из строя, тогда нужно будет тратить время и деньги на его ремонт.

Недорогой инструмент до выхода из строя обычно успевает отработать деньги, потраченные на его покупку. Поэтому его не жалко выбросить, недорого купить такой же и опять работать новым. Как говорится, сколько людей – столько и мнений. Выбор за вами!



недостатки и преимущества шуруповерта с бесщеточным двигателем

Аккумуляторные шуруповерты стали востребованными благодаря своей мобильности и возможностям. Отсутствие зависимости от источника питания позволяет решать гораздо больше строительных задач.

Что такое бесщеточный мотор

Развитие полупроводниковой электроники в 1970-х привело к пониманию, что коллектор и щетки должны быть устранены в двигателях постоянного тока. В бесщеточном двигателе электронный усилитель заменяет механические коммутации контактов. Электронный датчик определяет угол поворота ротора и отвечает за контроль полупроводниковых переключателей. Устранение скользящих контактов позволило уменьшить трение и увеличило срок службы шуруповертов.

Такой мотор обеспечивает более высокую эффективность работы и меньшую подверженность механическому износу.

Бесщеточные двигатели имеют несколько преимуществ над коллекторными:

• более высокий крутящий момент;
• повышенная надежность;
• снижение шума;
• длительный срок службы.

Внутренности мотора можно полностью закрыть и защитить от грязи или влаги. Преобразовывая электричество в механическую силу, безщеточные моторы более эффективны.

Скорость зависит от напряжения, но не зависит от центробежной силы, а работа мотора осуществляется в установленном режиме. Даже при утечке тока или намагничивании такой агрегат не снижает производительность, а скорость вращения совпадает с вращающимся моментом.

При использовании такого двигателя отпадает необходимость в использовании обмотки и коммутатора, а магнит в конструкции характеризуется небольшой массой и размером.

Используются бесщеточные двигатели в устройствах, мощность которых находится в пределе до 5 кВт. Их нерационально применять в оборудовании большей мощности. Более того, магниты в конструкции обладают чувствительностью к магнитному полю и высокой температуре.

Бесщеточный шуруповерт: принцип возникновения энергии

Бесщеточный шуруповерт имеет двигатель описанного типа, его отличие состоит в том, что ток переключается не в роторе, а обмотках статора. На якоре отсутствуют катушки, а магнитное поле создается посредством установленных в конструкции инструмента магнитов.

Момент, когда необходима подача энергии, определяется специальными датчиками. Их работа основана на эффекте Холла. ДПР импульсы и сигнал регулятора скорости проходят обработку в микропроцессоре, в результате чего они и формируются. На профессиональном языке их еще называют ШИМ сигналом.

Созданные импульсы последовательно подаются на инверторы или, проще говоря, усилители, которые увеличивают силу тока, а их выходы имеют связь с обмоткой, расположенной на статоре. Эти усилители тока призваны коммутировать ток, возникающий в катушках, согласно сигналам, которые исходят из микропроцессорного узла.

В результате такого взаимодействия образуется магнитное поле, которое вступает в связь с тем, что имеется вокруг ротора, в результате чего начинает свое вращение якорь.

Достоинства и недостатки

Из достоинств можно выделить:

• Возможность регулировать частоту вращения. При этом у пользователя появляется широкий диапазон настройки данного показателя, в зависимости от выполняемой работы и рабочей поверхности.
• В конструкции такого агрегата отсутствует коллекторно-щеточный узел, соответственно инструмент ломается реже при правильном использовании, а техническое обслуживание не вызывает проблем.
• Шуруповерт лучше справляется с большой нагрузкой, связанной с увеличением крутящего момента.

• Энергия аккумуляторной батареи расходуется экономно.
• Коэффициент полезного действия у такого оборудования составляет 90%.
• Возможность использовать шуруповерт в опасной среде с присутствием взрывоопасной газовой смеси, поскольку отсутствует искрение.
• Миниатюрные габариты и небольшой вес.
• В обоих направлениях работы поддерживается одна мощность.
• Даже увеличенная нагрузка не является причиной снижения скорости.

Недостатки:

• Внушительная стоимость.
• Большие размеры шуруповерта, что мешает работать на вытянутой руке и в труднодоступных местах.

Очень важно уделять внимание тому, какого типа аккумуляторная батарея стоит в конструкции инструмента. Если выбрать правильно шуруповерт с бесщеточным двигателем, то он проработает долго и будет радовать своей производительностью.

Сравнение коллекторного и бесщеточного инструмента

Как уже было отмечено, КПД у бесщеточных моторов выше и составляет 90%. В сравнении с ними коллекторные имеют только 60%. Это говорит о том, что при одинаковой емкости аккумулятора, бесщеточный шуруповерт проработает дольше на одном заряде, что очень важно, если источник для зарядки находится далеко.

Габариты и вес также лучше у того инструмента, внутри которого стоит бесщеточный мотор.

В связи с этим можно говорить о том, что описываемое оборудование гораздо эффективнее, однако пользователя часто останавливает его стоимость. Поскольку любой, даже самый дорогой инструмент выходит рано или поздно из строя, большинство предпочитают работать дешевой китайской продукцией. Но если хочется взять агрегат, который прослужит долго, тогда стоит знать основные критерии выбора, на которые должен опираться современный пользователь.

Как выбрать

Если потребитель готов заплатить достойную цену за бесщеточный шуроповерт, тогда ему следует более глубоко изучить, какие параметры важны при выборе качественного инструмента.

• В конструкции такого оборудования патрон может быть быстрозажимным или шестигранным, у которого диаметр хвостовика составляет чаще всего ¼ дюйма. В первом случае менять оснастку проще и быстрее, но и другой вид патрона ни чем не хуже, поэтому лучше опираться на диаметр. Поскольку величина отвечает за универсальность инструмента, желательно, чтобы она была больше.

• Число оборотов тоже не менее важно. Если не планируется работать инструментом постоянно, а необходимо, например, собрать мебель, то достаточно будет шуруповерта с показателем в 500 об/мин. Такой агрегат нельзя применять в качестве дрели, а если эта функция необходима, тогда лучше обратить внимание на товар с показателем 1300 об/мин и выше.
• Выбор аккумуляторной батареи играет особенно важную роль. Сегодня на рынке можно встретить шуруповерты с никель-металл-гидридными аккумуляторами, они обладают прекрасной устойчивостью к механическому воздействию, но быстро саморазряжаются, и требуется много времени на зарядку. Никель-кадмиевые быстро напитываются энергией, могут использоваться при пониженной температуре воздуха и имеют низкую стоимость, но они тоже быстро разряжаются и могут проработать максимум 5 лет. Литий-ионные или литий-полимерные небольшие по весу и габаритам, не саморазряжаются, но не могут эксплуатироваться на холоде и обладают небольшим сроком эксплуатации.

• Пользователю стоит так же обратить внимание на крутящий момент, от него зависит максимальная сила вращения и скорость, с которой шуруп входит в поверхность. Если на инструменте написано 16-25 Н*м, тогда этот показатель считается средним. У профессионального оборудования он чаще всего находится в промежутке от 40 до 60 Н*м, а у самых дорогих моделей и вовсе 150 Н*м.
• Ударная функция позволяет использовать агрегат в качестве дрели, без вреда для шуруповерта. Ее преимущество в том, что инструмент может легко создавать отверстия в плотных материалах, таких как кирпич или бетон.

Безусловно, при покупке необходимо обращать внимание и на дополнительный функционал, который предлагает производитель. Лучше приобретать инструмент, у которого имеется возможность регулировки не только скорости вращения шуруповерта, но и передаваемого усилия, направления вращения.

Подсветка и индикатор, оповещающий о количестве заряда — приятные и полезные функции, с которыми работа становится комфортнее. Если есть второй аккумулятор, кейс для транспортировки, зарядка и даже комплект оснастки — такой шуруповерт непременно достоин внимания покупателя.

О том, какой бесщеточный шуруповерт выбрать, смотрите в следующем видео.

какой лучше — Дмитрий Заруцкий — Хайп

© Tools in Action

Принципиальная конструкция шуруповерта не меняется уже много лет, но сравнительно недавно на рынке появились бесщеточные модели. Их реклама привлекает покупателей рядом преимуществ, предлагаемых двигателями нового типа, но стоят такие инструменты дороже. Поэтому давайте разберемся, что лучше, щеточный или бесщеточный шуруповерт, и чем же они отличаются между собой.

Что такое бесщеточный шуруповерт

Бесщеточный шуруповерт (или бесколлекторный) – это инструмент, электродвигатель которого не имеет коллекторного узла со щетками. Этот узел состоит из щеток, трущихся об ротор, через которые на него подается ток. Они переключают обмотки, создающие магнитное поле и приводящие ротор мотора в движение. В бесщеточном двигателе этот узел заменен электронным блоком, который осуществляет переключение с помощью транзисторов и других компонентов.

Узел коллектора на роторе © DiyHobby

Избавление от механического коллекторного узла позволило устранить некоторые недостатки электромоторов, тем самым повысив эффективность их работы. Поэтому в абсолютном выражении бесщеточный шуруповерт практически во всем лучше щеточного. Но в конкретных условиях применения имеются нюансы, которые оставляют право на жизнь инструментам с коллекторным двигателем. В чем именно они заключаются – сейчас разберемся.

Габариты

Узел коллектора в сборе Дом инструмента

Козырем бесщеточных моторов является отсутствие коллекторного узла, отнимающего место. Этот узел составляет до 30–50% длины ротора, а значит, двигатель без щеток может быть настолько же компактнее при сравнимой мощности. Это особо актуально для профессионального инструмента, задача которого – не просто вкрутить три шурупа под полочку или собрать новый шкаф, а закручивать сотни саморезов в день.

Уменьшение мотора сказывается на общих габаритах шуруповерта. Например, бюджетная модель BLACK+DECKER BCD001BA10S на 150 грамм легче «собрата» BLACK+DECKER CD121, имеющего более мощный движок, и немного компактнее. А когда работать нужно несколько часов подряд, то каждая сотня грамм имеет значение.

КПД

Замена щеточного узла электронным блоком позволила повысить КПД двигателя до 1,5 раз. В бесколлекторных моделях он достигает 90%, поэтому энергия используется гораздо эффективнее. Это особенно важно для аккумуляторного инструмента, поэтому в автономных инструментах бесколлекторные моторы более распространены.

Повышение эффективности использования энергии в 1,5 раза позволяет получить соответствующий прирост автономности. То есть если обычным щеточным инструментом на одном заряде удастся закрутить 200 шурупов, то бесщеточный с такой же мощностью и емкостью батареи закрутит все 300.

Безопасность

В процессе трения щеток о ротор очень часто образуются искры. В дешевых моделях они хорошо заметны даже при малых нагрузках. Большой опасности эти искры не представляют, но при работе рядом с легковоспламеняющимися веществами (например, при ремонте авто) бесколлекторный двигатель немного безопаснее. Если вы хотите перестраховаться, то лучше купить именно такой шуруповерт.

Искрящие щетки © Техника.эксперт

Долговечность

Щетки коллекторного мотора имеют свойство изнашиваться и выгорать, из-за чего их приходится менять. Эта процедура не вызывает сложностей, производить ее приходится нечасто (лично мне еще не приходилось), но бесколлекторный шуруповерт вовсе лишен этого недостатка. Трущихся узлов у него нет, поэтому и изнашиваться нечему. Следовательно бесколлекторный двигатель лучше не только в плане безопасности, но и срока службы.

Щетки © IZI

Надежность

Электромотор – устройство относительно простое, при оптимальном режиме нагрузок его ресурс огромен. Именно управляющий элемент (коллектор или инвертор) является самым слабым его звеном, подверженным износу. Щеточный узел прост и дешев, поэтому преждевременно вывести его из строя сложно, в то время как транзисторы можно повредить при эксплуатации в агрессивной среде. Но, с другой стороны, «залипание» ротора при чрезмерной нагрузке (когда провернуть его не хватает мощности, а трещотка не срабатывает или заблокирована) способно привести к перегоранию обмотки. В такой ситуации качественный электронный блок способен прекратить подачу тока. Поэтому сказать, что лучше в плане надежности, однозначно нельзя.

Стоимость

По большинству параметров бесщеточный шуруповерт лучше щеточного: он компактнее, эффективнее, безопаснее и долговечнее. Но высокая цена делает покупку такого инструмента для бытового применения не всегда оправданной. Если вам не нужен автономный инструмент, то бюджетной проводной модели с коллекторным мотором вроде СПЕЦ БШЭ-400M хватит для всех задач. Переплачивать за улучшенный двигатель не имеет смысла, а дефицит мощности при питании из розетки точно не побеспокоит.

При выборе автономного шуруповерта для редкого домашнего применения экономия тоже имеет смысл. Если крутить шурупы сотнями не нужно, достаточно ограничиться аккумуляторной моделью с традиционным коллекторным движком, такой как P.I.T. PSR 24-D1. Ведь стоимость подобного устройства примерно вдвое ниже бесколлекторного аналога.

Для полупрофессионального и профессионального применения выбор, щеточный или бесщеточный шуруповерт лучше взять, можно снимать. Однозначно, переплатить и взять модель с современным мотором вроде DeWALT DCD777S2T — стоит. Вы заплатите больше, но получите более удобный и автономный инструмент, который лучше справится с поставленными задачами, тем самым позволив больше заработать.

Превосходство бесщёточных двигателей — Greenworks Russia

Бесщёточные двигатели постоянного тока имеют множество преимуществ. Прежде всего, в них меньше изнашивающихся или ломающихся деталей, чем в двигателе с щетками. Поэтому он надёжнее, дешевле в обслуживании и требуют меньше или вовсе не требуют технического обслуживания.

Устройство практически не нагревается, что увеличивает его производительность. Бесщёточные моторы обладают КПД до 90%, щеточные — до 70%, а бензиновые — порядка 15% (остальная энергия тратится на нагрев). Нет трения — нет потери мощности, которая сопоставима с мощностью бензинового двигателя. Трение отсутствует, температурных перепадов мало — практически полное отсутствие износа продлевает жизнь мотора. Это снижает стоимость обслуживания и увеличивает срок жизни инструмента.

Бесщеточные моторы работают очень тихо. Использовать такую технику комфортно, а соседям при этом спокойно. Высокоэффективное использование энергии позволяет устройству дольше работать от аккумулятора, чем его аналогу со щеточным двигателем. Реже требуется зарядка, что сэкономит вам время и электроэнергию.

Преимущества бесщёточного двигателя:

• Бесщёточный двигатель может в считанные секунды развить максимальную скорость оборотов за счёт своего строения.
• В работе не подвержен перегреву, а даже наоборот — остаётся достаточно холодным.
• Невысокая температура гарантирует длительность работы подшипника вентилятора.
• Главным преимуществом является, что у бесщёточных двигателей отсутствует искрообразование. Это позволяет использовать его в работе с летучими химическими составами, пылью, грязью и водой.
• Большим и главным плюсом является бесшумная работа двигателя. Поэтому его стараются использовать в разных устройствах.
• Отсутствие щеточно-коллекторного узла продлевает срок службы устройства.

БЕЗ ТЕХОБСЛУЖИВАНИЯ	БОЛЬШОЙ КРУТЯЩИЙ МОМЕНТ	БОЛЬШЕ СКОРОСТИ
Бесщёточный двигатель не требует или почти не требует техобслуживания	Нет выхлопных газов, нет токсичных выбросов	Без щёток — меньше трения, двигатель вращается быстрее
МЕНЬШЕ НАГРЕВ	БЕЗ ИСКРЕНИЯ	КОМПАКТНЫЙ ДИЗАЙН
Нет щёток — значит нет трения, т. е. двигатель меньше нагревается, что увеличивает производительность	Благодаря отсутствию трения скорость и крутящий момент ещё больше	Бесщёточные двигатели более компакты

Бесщеточный шуруповерт: предельная эффективность устройства

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Казалось бы, не существует принципиальной разницы в электрических шуруповертах, кроме наименования производителя на корпусе изделия. За последние несколько десятков лет никакую революционную технологию не изобрели. Пожалуй, кроме одной. Бесщеточный шуруповерт приобрел популярность за счет широкого функционала и мобильности. Благодаря отсутствию зависимости от источника питания с его помощью можно решать множество строительных задач.

Бесщеточный шуруповерт приобрел свою популярность благодаря широкому функционалу и мобильности

Бесщеточные двигатели: несколько слов о современной технологии

Прежде всего, говоря о том, что такое шуруповерт, следует заметить, что данный прибор является надежным помощником в различных ситуациях. Благодаря его универсальности существенно экономится время и сокращаются усилия на выполнение таких работ, как:

В бесщеточном моторе электронный усилитель отлично заменяет механические контакты

• разборка и сборка мебельных конструкций;
• вкручивание крепежных элементов;
• монтажные работы;
• сверление;
• организация резьбы.

Кроме того, инструмент может применяться в качестве строительного миксера для смешивания краски, различных замазок либо клея. Абсолютно любой мелкий ремонт, который предполагает применение шурупов либо гаек, можно выполнить в считаные секунды с помощью представленного прибора.

Вместе с развитием полупроводниковых электрических устройств пришло понимание того, что коллекторы и щетки должны быть искоренены в двигателе для шуруповерта. В таком моторе электронный усилитель выступает отличной заменой механических коммутаций контактов. Посредством электронного датчика происходит определение угла поворота ротора и осуществляется контроль за полупроводниковыми переключателями. Благодаря устранению скользящих контактов существенно снизилось трение и одновременно повысился срок службы агрегатов.

Бесщеточные моторы обеспечивают предельную эффективность функционирования устройств и минимальную подверженность износу механического характера. В сравнении с коллекторными вариантами двигатели представленного типа наделены следующими преимуществами:

Бесщеточные моторы предельно эффективны и имеют минимальный износ механического характера

• более высоким крутящим моментом;
• повышенной степенью надежности;
• уменьшенным уровнем издаваемого шума;
• длительным сроком эксплуатации.

Это интересно! Мощность шуруповерта, оснащенного подобным мотором, зачастую не превышает отметку 5 кВт. Его попросту нерационально использовать в оборудовании, имеющем более высокую мощность. Кроме того, магниты в их конструкции отличаются чувствительностью к магнитному полю и к высоким температурным показателям.

Очень важной характеристикой является то, что внутренности бесщеточного мотора для шуруповерта можно целиком закрыть, защищая таким образом от попадания пыли и влаги. Благодаря этому не только значительно повышается безопасность в процессе эксплуатации устройства, но и возрастает срок его службы.

При применении представленного типа мотора пропадает необходимость использования коммутатора и обмотки. Магнит в такой конструкции отличается компактностью и небольшим весом.

Бесщеточные двигатели для шуруповерта можно полностью закрыть, таким образом защитив их от попадания пыли и влаги

В данном случае уровень скорости зависит от напряжения, а не от центробежной силы. При этом функционирование мотора происходит в выбранном режиме. Даже в случае утечки тока либо при намагничивании подобный агрегат не понижает производительность, а скорость вращения соответствует крутящему моменту. Превращая электричество в механическую силу, шуруповерты с бесщеточным двигателем характеризуются отличной эффективностью.

Бесщеточный шуруповерт: плюсы и минусы агрегата

Говоря о преимуществах и недостатках безщеточных шуруповертов, стоит заметить, что КПД у бесколлекторных агрегатов существенно выше и близится к отметке 90%. Для сравнения: у конкурирующего варианта данный показатель едва ли достигает 60%.

Обратите внимание! Это свидетельствует о том, что при равной емкости аккумулятора бесщеточный инструмент проработает гораздо дольше на одном заряде, что крайне важно, если источник зарядки располагается далеко.

К числу достоинств шуруповертов, в которых отсутствуют щетки, относятся:

Бесщеточные шуруповерты имеют КПД существенно выше, чем обычные изделия

1. Легкость регулирования частоты вращения. При этом пользователи получают возможность корректировать данный показатель в широчайшем диапазоне – все зависит от особенностей выполняемых работ.
2. За счет отсутствия коллекторно-щеточного узла инструмент практически не подвержен связанным с ним поломкам в случае правильного применения. Кроме того, благодаря этому техобслуживание прибора не вызывает трудностей.
3. Устройство гораздо лучше справляется с существенной нагрузкой, которая связана с увеличением крутящего момента.
4. Расход энергии батареи аккумулятора происходит максимально экономно.
5. Двигатель шуруповерта бесщеточного типа обеспечивает возможность применения устройства в опасной среде, для которой характерно наличие газовых смесей. Данная особенность связана с отсутствием искрения.
6. Небольшая масса и миниатюрный размер.
7. Независимо от направления работы, обеспечивается поддержание единой мощности.
8. Даже в случае увеличения нагрузки скорость не снижается.

Что касается минусов, у представленных инструментов имеется лишь единственный. Они имеют более высокую стоимость, чем их коллекторные конкуренты. При этом высокая цена шуруповерта легко оправдывается преимуществами технологии. Чем более высокими являются требования к изделию, тем больше доводов появляется в пользу бесколлекторного прибора. Возможно, для инструмента, используемого в домашних условиях, стоимость действительно высоковата. Если же говорить о том, какой шуруповерт лучше – щеточный или безщеточный для профессионалов, выбор является очевидным.

У бесщеточных шуруповертов только один минус – довольно высокая цена

Как выбрать качественный шуруповерт

Представленное оборудование характеризуется непревзойденной эффективностью, однако пользователей зачастую останавливает его стоимость. Поскольку абсолютно любые, даже наиболее дорогие, устройства не застрахованы от поломок, большинство пользователей отдают предпочтение бюджетным китайским вариантам. Однако, если хочется приобрести агрегат, который будет служить на протяжении длительного времени, следует принять во внимание базовые критерии выбора, на которые необходимо опираться.

В конструкции бесщеточных инструментов патроны могут быть быстрозажимными либо шестигранными, у которых значение диаметра хвостовика составляет ¼ дюйма. В первом случае менять оснастку легче и быстрее, однако и другой тип патрона имеет множество преимуществ.

Обратите внимание! В связи с этим лучше ориентироваться на диаметр. Поскольку от этого показателя зависит универсальность прибора, нужно понимать: чем он будет больше, тем лучше.

Не менее важным критерием является количество оборотов. Если не планируется применять инструмент на постоянной основе, а предстоит, к примеру, лишь собрать мебель, достаточно будет агрегата, у которого данный показатель равен примерно 500 об/мин. Такое изделие нельзя использовать в роли дрели, а если данная функция все же необходима, лучше отдать предпочтение инструменту, у которого количество оборотов составляет не меньше чем 1300 об/мин.

В бесщеточных шуруповертах патроны могут быть шестигранными или быстрозажимными

Важную роль играет также подбор аккумуляторной батареи. На сегодняшний день на рынке представлены агрегаты с различными типами аккумуляторов:

1. Никель-металлогидридные варианты характеризуются замечательной стойкостью к механическому воздействию, однако довольно быстро разряжаются.
2. Никель-кадмиевые устройства достаточно оперативно питаются энергией и могут применяться при низкой температуре воздуха, но их недостатком также является быстрая разрядка.
3. Литий-ионные характеризуются компактностью, небольшим весом, не склонны быстро разряжаться, однако им противопоказана низкая температура.

Пользователям следует также обратить внимание на крутящий момент, поскольку именно от него зависит предельная сила вращения и скорость. Данный показатель, находящийся в пределах 16-25 Н/м, относится к среднему. У профессиональных устройств он зачастую составляет от 40 до 60 Н/м, а у наиболее дорогих изделий – до 150 Н/м.

Благодаря наличию ударной функции можно применять устройство в роли дрели, не нанося при этом вреда шуруповерту. Преимущество данной опции заключается в том, что она обеспечивает возможность без труда создавать отверстия даже в плотных материалах.

У профессиональных моделей шуруповертов крутящий момент составляет от 40 до 60 Н/м

Бесщеточный шуруповерт: рейтинг изделий мировых производителей

На сегодняшний день шуруповерты пользуются огромной популярностью в строительной сфере. Стоить отметить оборудование, которое заслужило особое уважение многих пользователей во всем мире. Бесщеточные шуруповерты Bosch, Metabo, Pit, Stanley являются гордостью рынка электрических инструментов. Безотказность, эффективность и комфорт – это основные постулаты их работы.

Bosch GSR 18 V-EC. Дорого, надежно и качественно – именно так можно охарактеризовать бесщеточную дрель-шуруповерт, представленную немецкой компанией. Благодаря компактному мотору аккумуляторный прибор имеет характеристики, которые ставят его на одну ступень с сетевым инструментом. Именно бесколлекторная технология позволяет представленной модели функционировать на тяжелой поверхности без риска быстрой разрядки аккумулятора.

Что касается корпуса бесщеточного шуруповерта Bosch, он не превышает габариты аккумулятора. Преимуществами представленной модели являются:

• мощный крутящий момент с функцией мягкой корректировки уровня;
• механический переход между двумя ступенями редуктора;
• наличие в комплекте двух аккумуляторов с высокой мощностью в дополнение к бесщеточному мотору.

Бесщеточный шуруповерт Bosch GSR 18 V-EC – это дорого, надежно и качественно

Это интересно! Кроме того, данная модель бесщеточного шуруповерта Бош характеризуется богатой комплектацией. Кейс, вкладыш для него, а также магнитный держатель для бит – здесь предусмотрено все для создания комфорта во время работы.

DeWalt DW263K. Это мощный и надежный агрегат, представленный знаменитым американским брендом. Модель работает от стандартной розетки 220 В. Фирменный мотор шуруповерта способен развивать мощность до отметки 540 Ватт, а крутящий момент при этом достигает 14,5 Н/м, что соответствует высочайшим профессиональным критериям.

Обратите внимание! Представленная модель способна оперативно и достаточно сильно затягивать шурупы и болты, включая крупные детали.

Этот инструмент легко справится с работой по дереву, а также станет отличным помощником в процессе монтажа металлоконструкций.

Модель Stanley SBh30S2K оснащена долговечным аккумулятором, который защищен от перезаряда

К числу дополнительных преимуществ бесщеточного шуруповерта Dewalt также относятся:

• возможность длительной работы в условиях повышенной нагрузки;
• функция регулировки глубины завинчивания, которая обеспечивается благодаря головке, входящей в комплект;
• возможность плавного регулирования количества оборотов;
• наличие мощного мотора с защитой от перегревания.

К тому же изделие поставляется в специальном чемоданчике, что гарантирует удобство в процессе переноски.

Статья по теме:

Шуруповерт аккумуляторный: какой лучше приобрести.

Функциональность данного электроинструмента. Виды аккумуляторов. Самые популярные модели, их характеристики.

Metabo Powermaxx BS Basic – гордость немецкой компании. Впечатляет пользователей своей производительностью и мощностью. Невзирая на компактность, уровень зажатия является высочайшим – данный показатель составляет 36 Н/м. Мини-прибор способен ежедневно трудиться на протяжении многих часов – наравне с профессиональными моделями.

Бесщеточный шуруповерт Метабо имеет следующие преимущества:

• высокий уровень зажатия;
• присутствие фонарика;
• плавный набор скорости;
• возможность как сверления, так и ввинчивания, а также вывинчивания болтов и шурупов.

Несмотря на компактность модели Metabo Powermaxx BS Basic уровень зажатия составляет 36 Н/м

Кроме того, данный инструмент очень удобно располагается в руке и не выскальзывает. Благодаря возможности регулировки крутящего момента в одной из более двадцати позиций становится возможным выполнять сверление различных по степени твердости материалов.

Stanley SBh30S2K. Ударное устройство с бесщеточным типом двигателя может применяться как для выполнения стандартных задач, так и с целью сверления отверстий в камне, кирпиче и бетоне. Данная модель оснащается долговечным аккумулятором, который наделен защитой от перегрева и перезаряда.

Что касается остальных полезных функций бесщеточного шуруповерта Stanley, среди них стоит выделить:

• длительную работу на одном заряде аккумулятора;
• наличие 23-х режимов вращения;
• присутствие функции подсветки;
• аккумуляторы не склонны разряжаться самостоятельно;
• редуктор состоит из долговечных и стойких к износу шестеренок.

Представленная модель рекомендуется тем пользователям, которые не хотят переплачивать за знаменитый бренд и ищут по-настоящему мощное устройство с идеальным соотношением стоимости и уровня качества. Данному изделию можно поручить абсолютно любые задачи, с которыми он блестяще справится – от закручивания мелких шурупов до сверления любым сверлом.

ЗУБР ДАИ-18-2-Ли КНМ4 оснащен электронным тормозом, реверсом, функцией блокирования шпинделя

ЗУБР ДАИ-18-2-Ли КНМ4. Бесщеточный шуруповерт ЗУБР предназначается для сверления отверстий в разнообразных материалах, а также применяется с целью вкручивания и выкручивания саморезов, шурупов и винтов. Благодаря современным технологиям габариты и масса инструмента существенно уменьшились. Усовершенствованные контроллеры способствуют увеличению срока службы батареи. Наличие электронного тормоза, реверса, функции блокирования шпинделя, возможность зарядки всего за 60 минут сделали процесс эксплуатации данного изделия максимально удобным и эффективным.

Особенностью этого устройства является применение в безщеточном шуруповерте ЗУБР 18 вольт li ion технологии. Именно благодаря ей уровень производительности устройства увеличился на 35%, изделие получило электронную систему защиты от чрезмерной нагрузки, нагрева и разрядки, а также оно не склонно терять мощность во время своего функционирования.

P.I.T PSR 18 D1. Бесщеточный шуруповерт PIT является современной моделью, оснащенной подсветкой рабочей зоны для комфортной эксплуатации в условиях ограниченной видимости.

Особенностями представленной модели являются:

• хорошая вентиляция, обеспечивающая отведение лишнего тепла от двигателя;
• отсутствие саморазряда и эффекта запоминания;
• наличие 18-ти положений для переключателя крутящего момента;
• функция реверса;
• легкость и компактность;
• наличие двухступенчатого редуктора.

Бесщеточный шуруповерт P.I.T PSR 18 D1 имеет 18 положений для переключения крутящего момента

Благодаря двухскоростному режиму обеспечивается легкость и простота сверления отверстий и заворота саморезов. При этом комплект поставки бесщеточного шуруповерта PITвключает в себя несколько аккумуляторных блоков, вследствие чего можно непрерывно выполнять работу.

Представленный рейтинг бесщеточных шуруповертов включает устройства, которые устойчивы к поломкам, оснащены двигателями с замечательной защитой и являются незаменимыми помощниками как в быту, так и в условиях промышленности.

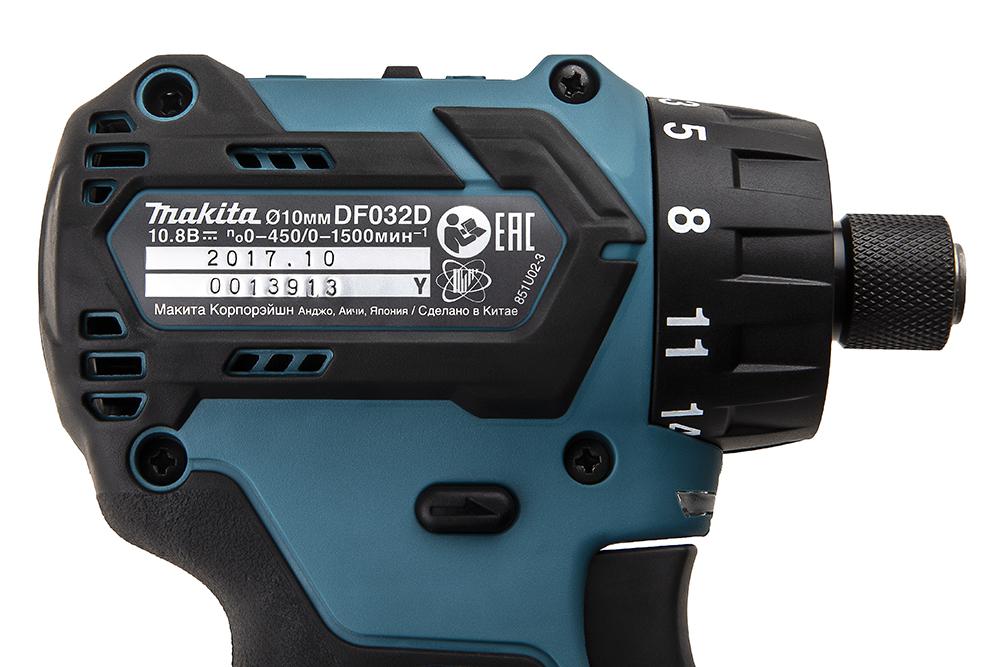

Бесщеточный шуруповерт Макита: японский лидер

Модели LXDT06, LXDT08 DF332DWAX1 являются настоящей гордостью японской компании. Но обо всем по порядку.

LXDT06 открывает рейтинг устройств страны восходящего солнца. Агрегат с 18-вольтным мотором характеризуется наличием переключателя скоростных режимов, а также трех ступеней мощности и системы под названием Quick Shift, которая позволяет максимально быстро осуществлять корректировку скорости вращения.

Модели бесщеточных шуруповертов LXDT06, LXDT08 DF332DWAX1 являются гордостью японской компании Макита

Это интересно! При активировании данного режима устанавливаются по умолчанию максимальные обороты и предельная возможная мощность. По окончании процесса завинчивания шурупа система снижает скорость вращения, что позволяет контролировать довинчивание крепежа.

Таким образом, можно начинать работу с повышенной скорости, поскольку пользоваться другим режимом просто нет смысла. Благодаря снижению скорости в конце существенно уменьшается вероятность повреждения головки шурупа, биты либо детали, которая подлежит обработке.

По характеристикам модель LXDT06 превосходит все существующие бесщеточные ударные шуруповерты. Ее преимуществом перед лучшими моделями конкурирующих компаний считается меньшая длина. Кроме того, устройство наделено встроенным фонарем, который отлично освещает зону работы. Он располагается таким образом, что тень, которую отбрасывает инструмент, совершенно незначительна. Это существенно повышает комфорт и удобство во время выполнения работ.

Говоря о LXDT06, стоит отметить, что прибору свойственна эргономичность и компактность, за счет чего он отлично располагается в руке. Несмотря на то что его аккумулятор не на много больше, чем у аналогов других компаний, он может похвастаться более высокой мощностью, а значит, более продолжительным временем автономного функционирования.

Безщеточный шуруповерт DF332DWAX1 – это компактный и довольно мощный инструмент

Если у кого-то возникают сомнения относительно того, что лучше – щеточный или бесщеточный шуруповерт, модель LXDT06 непременно их развеет. Ударный агрегат характеризуется высокой мощностью и одновременно компактностью. Здесь нет особенных новшеств, но они вовсе не нужны. Характеристики этого устройства порадуют даже профессионалов, не говоря уже о любителях, которым с избытком хватит мощности, которой располагает данный прибор.

Компактный и одновременно довольно мощный – так можно охарактеризовать модель DF332DWAX1. Безщеточный шуруповерт, представленный японской компанией, является отличным решением для выполнения сверления деревянных поверхностей и металла. Не слишком высокое напряжение с лихвой компенсировано высочайшей эффективностью представленной модели.

Двигатель агрегата произведен в соответствии с бесщеточной технологией, которая является гарантией мощности, удобства в обслуживании и компактности. Представленное устройство комплектуется двумя аккумуляторами, которые защищены от перегрузки и оснащены вмонтированным индикатором, отображающим разряд.

На основании вышеописанных характеристик можно смело утверждать, что японская компания не намерена сдавать позиции на рынке инструментов с бесщеточными моторами. Именно она начала их внедрение, после чего первой предложила пользователям системы регулировки скоростей, а на данный момент демонстрирует механизм автоматического снижения скорости.

Модель LXDT06 считается лучшей среди бесщеточных ударных шуруповертов

Высокомощный, качественный и легкий в применении – все это о бесщеточном шуруповерте Makita. Такой инструмент превратит выполнение рутинных строительных задач в более простой и эффективный процесс.

Точно определившись, что лучше – ударный или безударный шуруповерт, можно приступать к процессу покупки. При этом следует обратить особое внимание на дополнительные функции, предлагаемые производителем. Лучше делать выбор в пользу инструмента, который предполагает возможность регулирования не только скорости вращения, но и его направления.

Помимо оптимального соотношения цены-качества шуруповертов, важное значение имеют такие их опции, как подсветка, индикатор, который оповещает относительно уровня заряда, а также ряд других полезных функций, благодаря которым эксплуатация становится максимально комфортной. А уж в случае присутствия второго аккумулятора, кейса для удобной транспортировки, зарядки и комплекта оснастки такой агрегат непременно достоин внимания пользователей.

преимущества и недостатки, отличие от щеточного двигателя, с металлическим редуктором

На чтение 5 мин. Опубликовано 02.12.2018

После широкого распространения на рынке бесщёточного шуруповёрта с аккумулятором работать со сборкой мебели, креплением сайдинга, установкой гипсокартона стало легче. На этом устройстве отсутствуют угольные щётки, способствующие возникновению короткого замыкания. Также благодаря отсутствию шнура он стал более мобильным и удобным в использовании.

Что это за инструмент?

Устройство двигателей

Распространённые модели аккумуляторных шуруповёртов имеют в конструкции коллекторные электрические двигатели.

Ток в них переключается через обмотку якоря благодаря угольным щёткам.

А бесщёточные шуруповёрты работают при помощи бесколлекторных электродвигателей, в которых нет щёток.

Те функции, которые выполняли щётки в обычных шуруповёртах, в этих моделях переложены на электронный узел управления. Он способен переключать ток на обмотке статора, а не ротора. На якоре отсутствуют катушки. Чтобы исключить возможность скольжения контактов, магнитное поле в нём генерируется при помощи постоянных магнитов. В статорных обмотках нужный момент для подачи тока создаётся с использованием датчиков положения ротора. Они, в свою очередь, работают по принципу эффекта Холла.

Импульсы датчиков положения ротора принимаются микропроцессором вместе с сигналом, регулирующим скорость кручения. После окончания обработки происходит создание электрических импульсов с точными установками ширины (сигнал ШИМ). То сочетание импульсов, которое получилось в итоге, передаётся к инверторам (усилителям тока). Их выходы соединены с обмоткой статора. В соответствии с полученной информацией инверторы создают ток в катушках статора. Образовавшиеся импульсы создают переменное магнитное поле. При его взаимодействии с постоянным полем ротора начинается кручение якоря.

Принцип работы и отличие от щеточного:

Преимущества и недостатки

У современных моделей бесщёточных шуруповёртов есть большое количество плюсов и минусов. Среди достоинств можно выделить:

1. Легко регулировать частоту вращения и изменять её в широких границах.
2. Из конструкции исключён коллекторно-щёточный узел. Это помогло упростить техническое обслуживание и ремонт шуруповёрта, а также снизить возможность возникновения неисправностей.
3. Теперь короткие перегрузки крутящего момента переносятся шуруповёртом гораздо легче.
4. Низкое энергопотребление. Благодаря экономичному распределению энергии КПД инструмента повысился до 90%.
5. Увеличился срок службы шуруповёрта.
6. Меньший уровень нагрева, по сравнению со щеточным шуруповёртом.
7. Улучшилась система безопасности. Из-за изменений в конструкции возможность образования искр исключена. Это позволяет без опасений работать в помещениях с наличием взрывоопасных газов.
8. Длительная работа от аккумулятора (до 2-3 дней).
9. Уменьшились размеры инструмента, он стал легче.
10. Для шуруповёртов с функцией реверса появилась возможность использования одинаковой мощности для обратного и прямого кручения.
11. Во время повышения нагрузок на патрон скорость кручения не изменяется (в моделях с КШУ она значительно падала).
12. Более плавная и тихая работа.

Важно! Основной недостаток шуруповёрта с бесщеточным двигателем заключается в его высокой стоимости. Кроме этого, несмотря на большой ресурс двигателя, подшипники и редуктор инструмента не могут похвастаться долгим сроком службы. Они намного раньше выходят из строя и требуют замены, что выливается в дополнительные траты на комплектующие.

Исходя из этого каждый мастер сам для себя решает, остановить выбор на щеточном или бесщеточном инструменте.

Как выбрать?

Для эффективной работы с бесщёточным шуруповёртом следует со всей ответственностью отнестись к выбору модели при покупке. В магазине осматриваются основные характеристики инструмента и другие нюансы:

1. Цель приобретения. Для начала следует определиться, какие задачи планируется выполнять при помощи бесщёточного шуруповёрта. Если он приобретается для профессиональных нужд, конечно стоит взять наиболее мощный и надёжный инструмент. Он будет иметь более ёмкий аккумулятор, дополнительные функции и настройки, широкую комплектацию. Если же инструмент приобретается для бытового использования, выбирать профессиональную дорогостоящую модель не следует, можно ограничиться более простым вариантом.
2. Материал заготовки. Здесь важно решить, с какими поверхностями будет контактировать бесщёточный шуруповёрт. Для продуктивной работы с металлом необходима скорость вращения выше 1200 оборотов в минуту (их предлагают профессиональные инструменты). При сверлении дерева будет достаточно и 400 оборотов бытовой модели.
3. Вращающий момент и рабочее напряжение. В бытовых моделях эти характеристики находятся на уровне 15-20 Нм и 9,6 В, а в профессиональных – 130 Нм и 12 В.
4. Патрон. Модели бесщёточных шуруповёртов могут быть с двумя видами патронов (быстрозажимной и шестигранный). Первый тип совместим с оснасткой любой формы (шестигранная, цилиндрическая), а второй позволяет заменить насадку намного быстрее.
5. Редуктор. Это устройство передаёт обороты от двигателя к патрону, изменяя их крутящий момент. Бывает металлический или пластмассовый редуктор, чаще всего он двухскоростной. Для закручивания шурупов подойдёт редуктор, выдающий 500 оборотов в минуту, а при сверлении понадобится 1200-1300 оборотов.
6. Удобство. Не существует универсального прибора, который одинаково хорошо подойдёт для любого пользователя. Здесь следует выбирать по признакам личного комфорта. При покупке следует подержать шуруповёрт в руках, оценить его вес и расположение кнопок, а также уровень скольжения руки.
7. Дополнительные функции. Наличие рычага для выбора из нескольких скоростей поможет экономно расходовать заряд батареи и подобрать подходящее положение для каждого материала. Ударный режим поможет для работы с кирпичом, подсветка спасёт в тёмном помещении, а реверс – при застревании насадок и выкручивании крепежей. Полная комплектация позволит подобрать насадку для любого случая в удобном чемоданчике.

Важно! В любом ценовом диапазоне следует выбирать модель производителя, который давно на рынке и доказал качество изделий временем. К таким относятся Bosch, DeWALT, Makita, Hitachi, Casals. Некоторые предпочитают покупать китайские модели, но они редко отличаются сроком службы.

Бесщёточные шуруповёрты существенно отличаются от своих собратьев с технологией КШУ. Они являются более производительными и долговечными, но менее шумными и тяжёлыми. Главным недостатком шуруповертов с бесщеточных двигателей считается высокая цена, но при покупке профессионального инструмента, который прослужит долгие годы, приходится чем-то жертвовать. В магазине обращают внимание на мощность двигателя, удобство эксплуатации, дополнительные функционал и цель применения шуруповёрта.

Щеточная или бесщеточная отвертка, что лучше • CIMFLOK.COM

Бесщеточные шуруповерты: особенности, достоинства и недостатки
Что такое бесщеточный мотор и чем отвертка с таким мотором отличается от того, где находится коллекторный вариант? Принцип выработки энергии в бесщеточной отвертке. Недостатки и преимущества бесщеточной отвертки. Как выбрать инструмент и на какие параметры обратить особое внимание?

Бесщеточная отвертка: принцип энергии

Бесщеточная отвертка имеет двигатель описанного типа, отличие его в том, что ток переключается не в роторе, а в обмотках статора.На якоре нет катушек, а магнитное поле создается с помощью магнитов, установленных в конструкции прибора.

Момент, когда необходимо питание, определяется специальными датчиками. Их работа основана на эффекте Холла. Импульсы ДПР и сигнал регулятора скорости обрабатываются микропроцессором, в результате чего и формируются. На профессиональном языке их еще называют ШИМ-сигналом.

Сформированные импульсы последовательно поступают на инверторы или, проще говоря, усилители, увеличивающие силу тока, а их выходы подключаются к обмотке, расположенной на статоре.Эти усилители тока предназначены для переключения тока, возникающего в катушках, в соответствии с сигналами, поступающими от микропроцессорного блока. В результате этого взаимодействия образуется магнитное поле, которое вступает в связь с тем, что находится вокруг ротора, в результате чего якорь начинает вращаться.

Преимущества и недостатки

Среди достоинств:

• Возможность регулировки скорости. При этом у пользователя есть широкий спектр настроек этого показателя в зависимости от выполняемой работы и рабочей поверхности.
• В конструкции такого агрегата нет узла коллектор-щетка, поэтому при правильном использовании инструмент ломается реже, а обслуживание не вызывает проблем.
• Отвертка лучше справляется с большими нагрузками, связанными с повышенным крутящим моментом.

• Энергия батареи расходуется экономно.
• КПД такого оборудования составляет 90%.
• Возможность использования отвертки во взрывоопасной среде с наличием взрывоопасной газовой смеси, так как искрение отсутствует.
• Миниатюрные размеры и небольшой вес.
• В обоих направлениях работы поддерживается одно питание.
• Даже повышенная нагрузка не вызывает снижения скорости.

Недостатки:

• Впечатляющая стоимость.
• Большой размер отвертки, затрудняющий работу с вытянутой рукой и в труднодоступных местах.

Отвертки бесщеточные: особенности, достоинства и недостатки

1. Что такое бесщеточный мотор
2. Бесщеточная отвертка: принцип энергии
3. Преимущества и недостатки
4. Сравнение коллекторных и бесщеточных инструментов
5. Как выбрать

Аккумуляторные отвертки стали востребованными благодаря своей мобильности и возможностям. Отсутствие зависимости от источника питания позволяет решить гораздо больше строительных задач.

Сравнение коллекторных и бесщеточных инструментов

Как уже отмечалось, КПД бесщеточных двигателей выше и составляет 90%. По сравнению с ними у коллекционеров всего 60%. Это означает, что при той же емкости аккумулятора бесщеточная отвертка будет дольше работать от одной зарядки, что очень важно, если источник зарядки находится далеко.

В этом плане можно сказать, что описываемое оборудование намного эффективнее, но пользователя часто останавливает его стоимость.Поскольку любой, даже самый дорогой, инструмент рано или поздно выходит из строя, большинство предпочитает работать с дешевой китайской продукцией. Но если вы хотите взять агрегат, который прослужит долго, то вам следует знать основные критерии выбора, на которые должен опираться современный пользователь.

Преимущества и недостатки

Среди достоинств:

• Возможность регулировки скорости. При этом у пользователя есть широкий спектр настроек этого показателя в зависимости от выполняемой работы и рабочей поверхности.
• В конструкции такого агрегата нет узла коллектор-щетка, поэтому при правильном использовании инструмент ломается реже, а обслуживание не вызывает проблем.
• Отвертка лучше справляется с большими нагрузками, связанными с повышенным крутящим моментом.

• Энергия батареи расходуется экономно.
• КПД такого оборудования составляет 90%.
• Возможность использования отвертки во взрывоопасной среде с наличием взрывоопасной газовой смеси, так как искрение отсутствует.
• Миниатюрные размеры и небольшой вес.
• В обоих направлениях работы поддерживается одно питание.
• Даже повышенная нагрузка не вызывает снижения скорости.

Недостатки:

• Впечатляющая стоимость.
• Большой размер отвертки, затрудняющий работу с вытянутой рукой и в труднодоступных местах.

Что такое бесщеточный мотор

Развитие полупроводниковой электроники в 1970-х годах привело к осознанию того, что в двигателях постоянного тока следует исключить коммутатор и щетки.В бесщеточном двигателе электронный усилитель заменяет механическое переключение контактов. Электронный датчик определяет угол поворота ротора и отвечает за контроль полупроводниковых переключателей. Устранение скользящих контактов уменьшило трение и увеличило срок службы отверток.

Такой двигатель обеспечивает более высокий КПД и меньшую подверженность механическому износу. Бесщеточные двигатели имеют ряд преимуществ перед щеточными двигателями:

• Более высокий крутящий момент;
• Повышенная надежность;
• Снижение шума;
• Длительный срок службы.

Внутренности двигателя можно полностью закрыть и защитить от грязи и влаги. Благодаря преобразованию электричества в механическую силу бесщеточные двигатели более эффективны.

Скорость зависит от напряжения, но не зависит от центробежной силы, и двигатель работает в заданном режиме. Даже при утечке тока или намагничивании такой агрегат не снижает производительности, а скорость вращения совпадает с крутящим моментом.

При использовании такого двигателя нет необходимости использовать обмотку и коммутатор, а магнит в конструкции отличается малой массой и габаритами.

Бесщеточные двигатели используются в устройствах мощностью до 5 кВт. Их нерационально использовать в технике большей мощности. Более того, магниты в конструкции чувствительны к магнитным полям и высоким температурам.

Режимы работы

Основной режим работы отвертки — затягивание и откручивание крепежа. Но, помимо основного, можно найти инструмент с:

• Impulse — предназначен для разрушения плотно прилегающего или заржавевшего винта с места;
• Удар — помогает проводить легкие чистовые операции, но не может полностью заменить пуансон, в большинстве случаев применяется для ввинчивания саморезов в твердые материалы;
• Сверление — позволяет получить отверстия определенного диаметра, который соответствует диаметру сверла.

Сеть или аккумулятор

В зависимости от способа получения питания все отвертки делятся на сетевые и аккумуляторные. Первый вариант получает питание через шнур питания, они намного эффективнее за счет постоянной мощности и из-за отсутствия необходимости контролировать количество заряда. Но, по сравнению с аккумуляторными шуруповертами, их нельзя использовать в местах, где нет электросети 220 В; они также довольно тяжелые. Отдельный недостаток сетевых шуруповертов — питание от опасного уровня напряжения, а аккумуляторные питаются от низкого напряжения и не представляют опасности для рабочего в случае поломки.

Аккумуляторные шуруповерты отличаются своей мобильностью — их можно использовать в местах, где совсем нет источника питания или где нецелесообразно носить с собой громоздкий инструмент. Такие модели относительно легкие по весу и габаритам, но стоят дороже и могут разрядиться в самый неподходящий момент. Главный параметр, на который следует обратить внимание при выборе аккумуляторного шуруповерта, — это тип аккумулятора и его емкость.

Технические характеристики

Помимо вышеперечисленных отличий, каждую отвертку следует подбирать по ряду технических параметров.Для этого внимательно изучите каждый из них и решите, какой из них вам больше подходит.

Бесщеточный и щеточный электродвигатели: почему вы должны знать разницу

Электродвигатель дрели предназначен для преобразования электроэнергии в механическое движение. На рынке представлен широкий спектр двигателей, которые могут работать с различными приложениями и различными требованиями к мощности. Двумя наиболее распространенными типами двигателей являются бесщеточные и щеточные двигатели. Хотя они основаны на одних и тех же физических принципах, их структура, характеристики и управление значительно различаются.

… Спешите?

См. Наш Бесщеточная дрель №1, имеющая рейтинг 4,7 из 5 звезд и почти 300 отзывов клиентов.

Бесщеточный двигатель, который становится все более популярным среди домашних пользователей и профессиональных пользователей, не является новым для рынка. Чтобы понять его происхождение, важно вернуться к изобретениям г-на Эрнста Вернера фон Сименса в 1856 году. Несмотря на то, что изобретения были рудиментарными, за десятилетия они претерпели ряд улучшений, одним из которых был реостат для точного управления скоростью вращения. вала.

Путь бесщеточного двигателя к известности начался в начале 1960-х годов с появлением силового диммера, способного преобразовывать переменный ток (AC) в постоянный (DC). В 1962 году Т. Г. Уилсон и П. Х. Трики опубликовали статью, в которой описывался бесщеточный двигатель, работающий на постоянном токе. Агрегаты были оснащены технологией, которая использовала магнетизм и последовательно противодействовала электрическому устройству. Главным открытием концепции бесщеточного двигателя стало отсутствие физического переключателя для передачи тока.

Однако только в 1980-х годах бесщеточный двигатель действительно хорошо стартовал. Большая доступность постоянных магнитов в сочетании с высоковольтными транзисторами позволила этому типу двигателя генерировать такую ​​же мощность, как и щеточные двигатели. Усовершенствования бесщеточного двигателя не ослабевают в течение последних трех десятилетий. Это изменило способ производства эффективных буровых инструментов производителями сверл. В свою очередь, клиенты пользуются ключевыми преимуществами, связанными с разнообразием и меньшими требованиями к техническому обслуживанию.

Как работает дрель?

Основное различие между бесщеточными и щеточными двигателями для сверл состоит в том, что щеточные варианты сделаны из угля, а бесщеточные блоки используют магниты для выработки энергии. По этой причине бесщеточные двигатели лучше адаптированы, не создают трения, меньше нагреваются и обеспечивают лучшую производительность. Кроме того, бесщеточные агрегаты значительно сокращают техническое обслуживание, которое сводится к пыли и нет необходимости заменять изношенные щетки.

В бесщеточном двигателе коммутация обмоток не механическая, а управляется электроникой с помощью устройства, известного как контроллер.Это преобразует постоянный ток в трехфазный ток переменной частоты и последовательно питает катушки двигателя для создания вращающегося поля. Понятно, что при таком силовом принципе катушки закреплены в двигателе и не вращаются, как в щеточных двигателях.

Все бесщеточные двигатели имеют относительно схожую конструкцию. Они поставляются с неподвижным статором, на котором держатся катушки, и подвижным ротором, на который наклеены постоянные магниты. Обмотки могут быть построены по-разному: в форме звезды или треугольника.Большинство бесщеточных машин имеют внутренний ротор, который быстро вращается до 100 000 об / мин.

Что такое кисти?

Щетки необходимы для правильного функционирования щеточных моторных инструментов, таких как дрели, отбойные молотки, строгальные станки, кусторезы и шлифовальные машины. Угольные щетки выбирают в зависимости от марки и типа инструмента. Они устанавливаются на неподвижной части двигателя, чтобы обеспечить оптимальную передачу мощности на ротор (вращающуюся часть). Они обеспечивают переключение без искры.

Работая попарно, эти компоненты изнашиваются и подвержены трению. Угольные щетки постоянно контактируют с контактными кольцами. Эти компоненты, изготовленные из графита, бывают разных типов. Они могут быть оснащены пружиной, коннектором (провод с вилкой) или без щеткодержателя. Щетки бывают разных размеров и форм (в основном квадратные, прямоугольные) и могут иметь канавки для улучшения направления.

Скорость сверла указывается как часть крутящего момента, который зависит от силы магнитного поля.Подпружиненные угольные щетки прикреплены к пружине, которая снабжена пластиной для обеспечения плавной передачи мощности. В некоторых случаях щетки устанавливаются на щеткодержателе с пружиной, предназначенной для увеличения тяги.

С другой стороны, дробящие щетки используются для остановки работы двигателя и, в конечном итоге, сверла до полного износа графитового материала. Это нацелено на поддержание оптимальной производительности.

Производители переносных электроинструментов, включая дрели, обычно продают щетки, совместимые с их станками.Размеры выражаются в миллиметрах или дюймах, которые представляют толщину, глубину и ширину. Однако эти характеристики могут отличаться от одного производителя к другому.

Недостатки щеточных двигателей

Хотя щеточные двигатели недороги, надежны и обладают высоким крутящим моментом или передаточным числом инерции, они также имеют ряд недостатков. Эти компоненты со временем изнашиваются, образуя пыль. Этот тип двигателя требует регулярного обслуживания для очистки или замены щеток.Они также имеют низкую теплоотдачу из-за ограничений ротора, высокой инерции ротора, низкой максимальной скорости и электромагнитных помех (EMI) из-за дуги на щетках.

Принцип работы бесщеточных двигателей такой же, как и у двигателей со щетками (управление переключением с использованием внутренней обратной связи по положению вала), но их общая конструкция отличается. Конструкция бесщеточных агрегатов снижает внутреннее сопротивление и помогает рассеивать тепло, выделяемое в обмотках статора. Таким образом, эффективность повышается, поскольку тепло от катушек может рассеиваться более эффективно благодаря гораздо большему стационарному корпусу двигателя.

В отличие от щеточного двигателя, в бесщеточном блоке постоянный магнит установлен на роторе. Статор изготовлен из рифленого стального проката и содержит обмотки катушки. С другой стороны, щеточные устройства требуют небольшого количества внешних компонентов или вообще не требуют их и поэтому хорошо работают в ограниченных условиях.

Что такое бесщеточный дрель?

Прочтите полный обзор дрели Dewalt 20v max.

Чтобы понять, что означает «бесщеточный», очень важно рассмотреть базовую конструкцию этих двигателей.Обмотки статора могут быть расположены звездой (или Y) или треугольником. Прокатку стали можно производить с канавками и без них. Двигатель дрели без пазов имеет меньшую индуктивность. Следовательно, он может работать быстрее и вызывать меньше пульсаций на более низких скоростях. Его главный недостаток — более высокие факторы стоимости, поскольку необходимо увеличивать количество обмоток, чтобы компенсировать большее воздушное пространство.

Число полюсов ротора может варьироваться в зависимости от области применения. Чем больше полюсов, тем больше крутящий момент, но снижается максимальная скорость.Материал, из которого изготовлены постоянные магниты, также влияет на максимальный крутящий момент, который увеличивается с увеличением плотности магнитного потока.

Поскольку переключение должно выполняться электронным способом, управление бесщеточным двигателем намного сложнее, чем в простых схемах, связанных с щеточными агрегатами. Используются как аналоговые, так и цифровые методы управления. Базовый блок управления аналогичен блоку управления щеточными двигателями, но управление с обратной связью является обязательным.

В бесщеточных двигателях используются три основных типа алгоритмов управления: трапецеидальная коммутация, синусоидальная коммутация и векторное (или ориентированное на поле) управление. Каждый алгоритм управления может быть реализован по-разному в зависимости от кода программного обеспечения и конструкции оборудования. У каждого есть свои преимущества и недостатки.

Трапецеидальная коммутация требует простейшей схемы и управляющего программного обеспечения, что делает ее идеальным решением для приложений начального уровня. Он использует шестиэтапный процесс с использованием обратной связи по положению ротора. Трапецеидальное переключение эффективно контролирует скорость и мощность двигателя, но страдает от пульсации крутящего момента во время переключения, особенно на низких скоростях.

Бездатчиковое переключение (оценка положения ротора путем измерения обратной ЭДС двигателя) обеспечивает впечатляющую производительность за счет большей сложности алгоритма. Благодаря удалению датчиков на эффекте Холла и их интерфейсных схем, это бездатчиковое переключение снижает затраты на компоненты и установку и упрощает конструкцию системы. Это помогает ответить на вопрос, что такое бесщеточный двигатель?

Преимущества бесщеточного двигателя

Прочтите полный обзор Makita 18v Drill

Технология бесщеточного двигателя не только увеличивает мощность ваших аккумуляторных электроинструментов, но и продлевает их срок службы. С этими двигателями у вас практически не будет забот об обслуживании.

Бесщеточная технология имеет множество преимуществ. Отсутствие щеток избавляет от проблем, связанных с перегревом и поломками. Таким образом, срок службы бесщеточного двигателя зависит только от подшипников. Бесщеточный двигатель компактнее и в два-три раза легче щеточных агрегатов. Это улучшает портативность, а также снижает вибрацию и шум.

Электронная коммутация обеспечивает точное позиционирование.Двигатель развивает скорость до 50 000 об / мин с оптимально сбалансированными роторами. Электронный модуль обеспечивает большую гибкость с более широким диапазоном вариаций и, особенно, поддержание крутящего момента с самого начала.

Эффективность значительно повышается без трения между ротором и статором. Тепло и трение уменьшаются, а энергия батареи оптимизируется. Это увеличивает мощность и автономность до 25 процентов с обычными батареями. По словам производителей, последние поколения литий-ионных аккумуляторов обеспечивают до 50 или даже 60 процентов повышенной автономности.

Отсутствие трения позволяет двигателю работать без искрения даже при интенсивных нагрузках. Бесщеточная технология не имеет зоны контакта, что значительно снижает износ и обслуживание. Это дает несколько преимуществ: двигатель более энергоэффективен, предотвращает перегрев, устраняет необходимость замены щеток, а пользователи получают более длительный срок службы батареи — вы обнаружите, что лучшая аккумуляторная дрель работает на бесщеточном двигателе.

Матовые и бесщеточные двигатели: зачем нужны дополнительные расходы?

В обычном электродвигателе ротор (вращающаяся часть машины) приводится в движение внутри статора (неподвижная часть).Оба соединены электрическим соединением: коллектором или коммутатором, который контактирует с небольшими угольными щетками.

В бесщеточной технологии ротор состоит из магнитов, а статор — из катушек, которые поочередно заряжаются положительно или отрицательно. Таким образом, полюса притягиваются и отталкиваются, позволяя двигателю вращаться. Преимущество заключается в отсутствии физического контакта между ротором и статором. Энергия передается от одного к другому через магнетизм между электромагнитами.

Приведенный в действие постоянным током, двигатель работает с переменным током, вырабатываемым электронной платой, которая преобразует постоянный ток в трехфазную переменную частоту.Таким образом, катушки питаются поочередно, чтобы создать вращающееся поле и, следовательно, вращение. Электронный модуль, встроенный в двигатель или в корпус, непрерывно регулирует ток, чтобы двигатель работал с максимальной эффективностью. Это улучшает общую производительность и, таким образом, обеспечивает реальное соотношение цены и качества.

Что лучше: бесщеточный или щеточный мотор?

Таким образом, бесщеточные двигатели лучше щеточных. Пользователи могут воспользоваться преимуществами сокращенного обслуживания, повышения эффективности, снижения тепловыделения и шума.Бесщеточные двигатели представляют собой синхронные блоки с одним или несколькими постоянными магнитами. Электроинструменты с бесщеточным двигателем теперь считаются продукцией высокого класса.

Двигатель постоянного тока состоит из двух электрических частей: статора и ротора. При включении двигателя он создает магнитное взаимодействие, которое приводит двигатель в движение. Когда вы меняете направление напряжения, питающего двигатель, он вращается в противоположном направлении.

Обзор других аккумуляторных дрелей

Бесщеточная и бесщеточная отвертка В чем разница

12 причин, почему стоит выбрать бесщеточную отвертку В статье рассказывается о бесщеточной отвертке.Что это за инструмент? В чем его преимущества перед инструментом с щеточным мотором, недостатки. Как выбрать инструмент: с металлической или пластиковой шестерней? Лучшие производители.

12 причин, почему следует выбрать бесщеточную отвертку

После повсеместного использования на рынке бесщеточного аккумуляторного шуруповерта стало проще работать со сборкой мебели, креплением сайдинга, установкой гипсокартона. В этом устройстве нет угольных щеток, которые могут вызвать короткое замыкание.Также за счет отсутствия шнура он стал более мобильным и удобным в использовании.

Что это за инструмент?

Распространенные модели аккумуляторных шуруповертов разработаны с коллекторными электродвигателями.

Ток в них коммутируется через обмотку якоря благодаря угольным щеткам.

А бесщеточные отвертки работают с бесщеточными электродвигателями, не имеющими щеток.

Функции, которые щетки в обычных отвертках переданы электронному блоку управления в этих моделях.Он способен переключать ток на обмотку статора, а не на ротор. На якоре нет катушек. Чтобы исключить возможность проскальзывания контактов, магнитное поле в нем создается с помощью постоянных магнитов. В обмотках статора необходимый момент для подачи тока создается с помощью датчиков положения ротора. Они, в свою очередь, работают по принципу эффекта Холла.

Импульсы от датчиков положения ротора принимаются микропроцессором вместе с сигналом, регулирующим скорость вращения.После завершения обработки генерируются электрические импульсы с точной настройкой ширины (сигнал ШИМ). Полученная комбинация импульсов передается на инверторы (усилители тока). Их выходы подключены к обмотке статора. В соответствии с полученной информацией инверторы создают ток в катушках статора. Результирующие импульсы создают переменное магнитное поле. При взаимодействии с постоянным полем ротора якорь начинает скручиваться.

Принцип работы и отличие от щетки:

Преимущества и недостатки

Современные модели бесщеточных отверток имеют большое количество плюсов и минусов.Среди преимуществ:

1. Скорость легко регулировать и изменять в широких пределах.
2. Узел коллектор-щетка исключен из конструкции. Это помогло упростить обслуживание и ремонт шуруповерта, а также снизить вероятность возникновения неисправностей.
3. Теперь короткие перегрузки по крутящему моменту намного легче переносятся с помощью отвертки.
4. Низкое энергопотребление. Благодаря экономному распределению энергии КПД инструмента увеличивается до 90%.
5. Увеличился срок службы отвертки.
6. Меньше нагрева по сравнению с щеточной отверткой.
7. Система безопасности улучшена. В связи с изменениями конструкции исключена возможность искрения. Это позволяет безопасно работать в помещениях с взрывоопасными газами.
8. Продолжительное время автономной работы (до 2-3 дней).
9. Размер инструмента уменьшился, он стал легче.
10. Для отверток с функцией реверса появилась возможность использовать одинаковую мощность для обратного и прямого скручивания.
11. При увеличении нагрузок на патрон скорость кручения не меняется (в моделях с КШУ она значительно упала).
12. Более плавная и тихая работа.

Исходя из этого, каждый мастер решает для себя, какой инструмент ему выбрать — щеточный или бесщеточный.

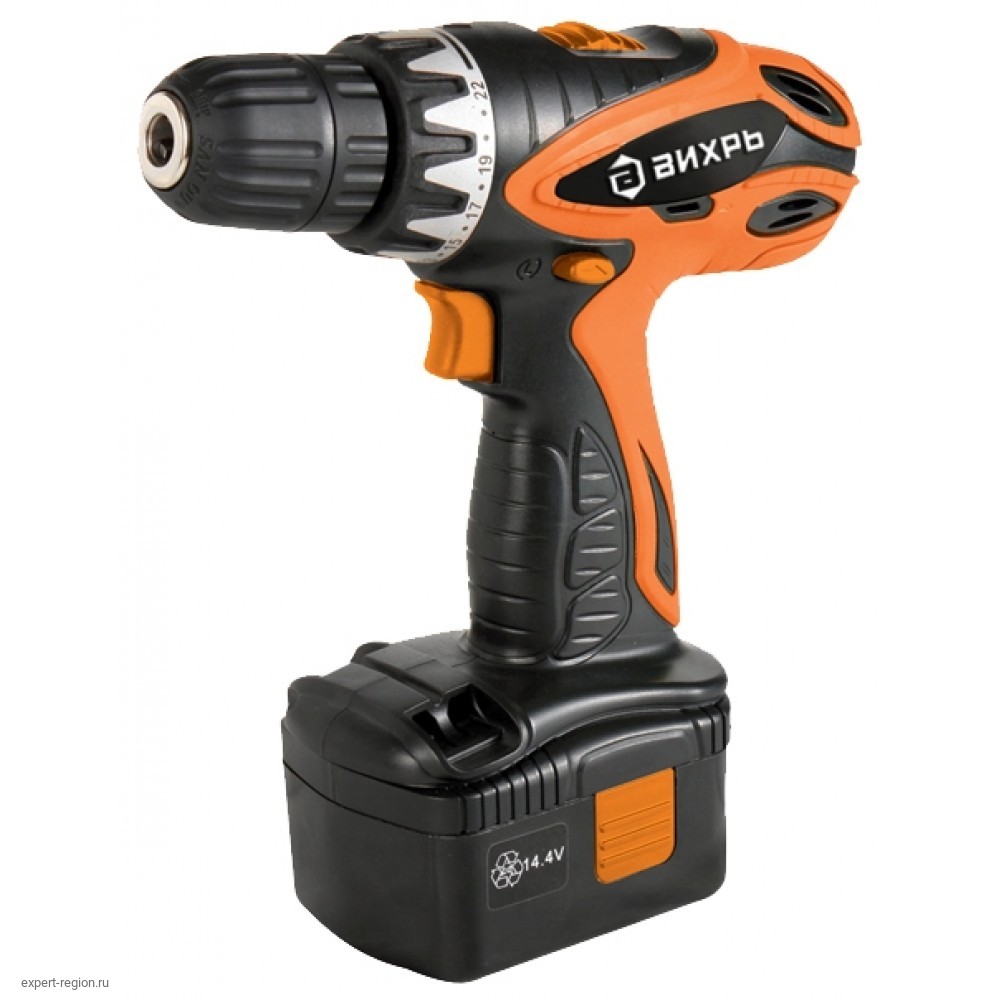

Аккумуляторные дрели

Аккумуляторная дрель-шуруповерт. Ручной инструмент предназначен для закручивания / откручивания шурупов, саморезов, шурупов, дюбелей, а также для сверления отверстий в дереве, бетоне, металле и других материалах.Шуруповерт питается от аккумуляторной батареи, что позволяет использовать инструмент при отсутствии питания.

Конструкция отвертки

Отвертка состоит из электродвигателя, который производит вращательное движение. Планетарный редуктор образует механическую передачу от двигателя к шпинделю, на котором установлен патрон отвертки. Для изменения глубины завинчивания отвертки имеют муфту регулятора крутящего момента. Переключатель скоростного режима позволяет переключать работу отвертки между режимами сверления и накачивания.Патрон или патрон без ключа требуется для соединения рабочего оборудования, такого как биты, головки ключей и сверла.

Блок питания

Самым важным элементом отвертки является блок питания. Аккумуляторная батарея. Батареи доступны с никель-кадмиевыми ( Nicd ) батареями и литий-ионными. Литий-ионный . По напряжению. Аккумуляторные дрели делятся на:

3,6 В, 7,2 В, 9,6 В, 10,8 В, 12 В, 14,4 В, 16,8 В, 18 В, 36 В.

Наиболее популярные значения напряжения аккумулятора.От 10,8 до 18 вольт. Емкость аккумулятора изменится в Ампер-часах [Ач] . Влияет на продолжительность работы от одного аккумулятора. Популярные значения — 1,3. 8 [Ач].

Крутящий момент

Максимальный крутящий момент определяет, насколько большой диаметр и длина винта может обработать отвертка, а также диаметр просверливаемого отверстия. Измеряется в Ньютон-метрах. [Нм] . Для увеличения / уменьшения мощности инструмента используется регулировка крутящего момента, это делается для того, чтобы затягивать винты и винты с небольшим усилием, тем самым избегая зачистки резьбы и шлифования головок долот.

Для изменения направления вращения шпинделя, то есть для затягивания и откручивания крепежа, используйте функцию реверс . Для управления им на шуруповертах установлен переключатель 3-х режимов, центральный блокирует нажатие кнопки запуска двигателя.

Аккумуляторные дрели иногда имеют ударный режим . Вращение с осевым ударом, как у перфоратора, позволит более эффективно сверлить отверстия в кирпиче и бетоне. В качестве надстройки есть функция подсветки , как правило, все новые модели оснащены фонариком.

Преимущества и недостатки

Среди достоинств:

• Возможность регулировки скорости. При этом у пользователя есть широкий спектр настроек этого показателя в зависимости от выполняемой работы и рабочей поверхности.
• В конструкции такого агрегата нет узла коллектор-щетка, поэтому при правильном использовании инструмент ломается реже, а обслуживание не вызывает проблем.
• Отвертка лучше справляется с большими нагрузками, связанными с повышенным крутящим моментом.

• Энергия батареи расходуется экономно.
• КПД такого оборудования составляет 90%.
• Возможность использования отвертки во взрывоопасной среде с наличием взрывоопасной газовой смеси, так как искрение отсутствует.
• Миниатюрные размеры и небольшой вес.
• В обоих направлениях работы поддерживается одно питание.
• Даже повышенная нагрузка не вызывает снижения скорости.

Недостатки:

• Внушительная стоимость.
• Большой размер отвертки, затрудняющий работу с вытянутой рукой и в труднодоступных местах.

Что такое бесщеточный мотор

Развитие полупроводниковой электроники в 1970-х годах привело к осознанию того, что в двигателях постоянного тока следует исключить коммутатор и щетки. В бесщеточном двигателе электронный усилитель заменяет механическое переключение контактов. Электронный датчик определяет угол поворота ротора и отвечает за контроль полупроводниковых переключателей.Устранение скользящих контактов уменьшило трение и увеличило срок службы отверток.

Такой двигатель обеспечивает более высокий КПД и меньшую подверженность механическому износу. Бесщеточные двигатели имеют ряд преимуществ перед щеточными двигателями:

• Более высокий крутящий момент;
• Повышенная надежность;
• Снижение шума;
• Длительный срок службы.

Внутренности двигателя можно полностью закрыть и защитить от грязи и влаги. Благодаря преобразованию электричества в механическую силу бесщеточные двигатели более эффективны.

Скорость зависит от напряжения, но не зависит от центробежной силы, и двигатель работает в заданном режиме. Даже при утечке тока или намагничивании такой агрегат не снижает производительности, а скорость вращения совпадает с крутящим моментом.

При использовании такого двигателя нет необходимости использовать обмотку и коммутатор, а магнит в конструкции отличается малой массой и габаритами.

Бесщеточные двигатели используются в устройствах мощностью до 5 кВт. Их нерационально использовать в технике большей мощности. Кроме того, магниты в конструкции чувствительны к магнитным полям и высоким температурам.

Отвертки бесщеточные: особенности, достоинства и недостатки

1. Что такое бесщеточный мотор
2. Бесщеточная отвертка: принцип энергии
3. Преимущества и недостатки
4. Сравнение коллекторного и бесщеточного инструментов
5. Как выбрать

Аккумуляторные отвертки стали востребованными благодаря своей мобильности и возможностям.Отсутствие зависимости от источника питания позволяет решить гораздо больше строительных задач.

ТОП-3 лучших моделей

На рынке строительных инструментов представлен широкий ассортимент аналогичных товаров. Мы выбрали 3 самые удачные модели:

• Metabo BS 18 LTX. Отвертка немецкого производства. Он оснащен быстрозажимным патроном, питаемым от аккумулятора 18 В. Максимальный крутящий момент 110 Нм, подходит для работы с деревом и металлом. Блокировка шпинделя, встроенная защита от перегрузки и настройка скорости доступны как опции.На поясе есть крючок для ношения. Продается в кейсе без аккумулятора и зарядного устройства;

• Dewalt DCF887N-XJ. Компактная бесщеточная отвертка от известного американского бренда. Он окрашен в традиционный для производителя желто-черный цвет, что удобно для поиска в загроможденном объекте. Оснащен патроном с головкой под торцевой ключ. Есть импульсный режим и возможность ударной работы. Бесщеточный двигатель питается от аккумулятора 18 В и имеет максимальную скорость 3250 об / мин.В минимальную комплектацию не входит чехол и дополнительный аккумулятор;

• Makita DTP141Z. Профессиональный инструмент с ударным и импульсным управлением. Максимальный крутящий момент 150 Нм. Подходит для работы с деревом, металлом, эффективно откручивает заржавевшие гайки. Оснащен бесщеточным электродвигателем и аккумулятором 18 В. Аккумулятор и зарядное устройство в комплект не входят. Патрон с шестигранной головкой. Есть возможность включения подсветки, ручка прорезинена, удобно лежит в руке.Поставляется в ящике, вес инструмента. 1 кг.

Покупая инструмент для бытовых или профессиональных задач, стоит обратить внимание на патрон. От этого зависит выбор хвостовиковых форсунок. Как правило, мощные импульсные модели комплектуются только шестигранным патроном.

Как это работает?

Компоновка такого инструмента аналогична стандартной электродрели. Основа аппарата — электродвигатель, передающий крутящий момент на планетарный редуктор. Он передает это значение на быстрозажимной патрон или шестигранник.Также в устройстве есть все элементы, традиционные для дрели и шуруповерта:

• Регулятор скорости;
• Механизм ограничения нагрузки;
• Система шестерен, водило и сателлиты.

Отличительной особенностью импульсной отвертки является бесщеточное моторное устройство . В нем ротор и магниты, а также обмотка и стартер поменяны местами, что следует учитывать при ремонте или обслуживании. Этот механизм снижает износ основных деталей до 30%, а также позволяет при необходимости значительно увеличить нагрузку.

Электропитание прибора зависит от его конфигурации. Чаще всего отвертка импульсная оснащается аккумулятором постоянного тока. Для комфортной работы желательно купить устройство с литий-ионным аккумулятором напряжением 16-18 В.

Как выбрать?

Выбирая модель отвертки, следует учитывать специфику и регулярность работы. Если вы планируете использовать инструмент часто и интенсивно, то предпочтение следует отдавать бесщеточным профессиональным моделям с аккумулятором.Если вам нужен прибор для редких домашних дел (прикручивание карниза, сборка мебели или навешивание полки), то можно выбирать модели с малой мощностью и питанием от сети. На что обращать внимание при покупке:

• Вес и компактность модели;
• Максимальный крутящий момент;
• Автоматическое или ручное включение импульсного режима;
• Эргономичность ручки, прорезиненные элементы на контактных частях корпуса;
• Возможность переключения скоростей;
• Тип аккумулятора, его емкость.

Если у вас уже есть специальные приспособления для работы с крепежом, например, обычная отвертка, ударная дрель и гаечный ключ, то в моделях с импульсным режимом нет необходимости. Чаще всего их применяют в строительных, автомобильных мастерских, где необходимо работать с застрявшим и заржавевшим крепежом.

Сравнение бесщеточных и щеточных двигателей в аккумуляторных инструментах

Самый популярный мотор среди электроинструментов

Первый бесщеточный двигатель вышел на рынок почти в 60-е годы.В недавнем 2003 году мы нашли их в промышленных машинах и, наконец, примерно в 2009 году они впервые были использованы в электроинструментах . Бесщеточные двигатели были улучшенной формой обычных щеточных двигателей постоянного тока, но более эффективными и надежными. Очень важно знать тип двигателя вашей машины. Либо вы пользователь, что важно знать, как ухаживать за машиной и информацию о техническом обслуживании, либо вы покупатель и не понимаете разницы. В этой статье мы рассмотрим плюсы и минусы щеточных и бесщеточных двигателей постоянного тока в электроинструментах.

Что такое бесщеточный двигатель?

Бесщеточный двигатель постоянного тока (BLDC) — это тип двигателя без щеток и коммутатора (поясняется далее), что делает их легче и долговечнее при высоких крутящих моментах. Бесщеточный двигатель можно найти не только в ручных электроинструментах, но и в транспортных средствах.

Структура

Двигатель состоит из ротора (подвижный компонент) и статора (неподвижная часть), как и щеточные двигатели постоянного тока, но с небольшими отличиями.Чтобы лучше узнать двигатель BLDC, вы должны сначала узнать структуру щеточного двигателя.

Конструкция электродвигателя постоянного тока с щеткой

Как вы можете видеть на изображении ниже, щеточный двигатель постоянного тока также имеет статор и ротор, но с дополнительными компонентами, такими как щеточный и коллектор. Как видите, якорь (катушка) подключен к источнику постоянного тока через пару угольных щеток и колец коммутатора. Тогда ток создаст магнитное поле в катушке, заставляя ее вращаться в присутствии другого магнитного поля, электромагнитной катушки вокруг нее (статора).

Статья по теме: 7 наиболее эффективных способов использования аккумуляторной дрели

Как работает бесщеточный двигатель?

В бесщеточном двигателе статор состоит из множества постоянных магнитов. Статор пока состоит из катушек обмотки, которые работают как электромагниты. Когда в катушках протекает постоянный ток и возбуждает их, противоположные полюса электромагнита и постоянного магнита притягиваются друг к другу. Чтобы сделать его более эффективным, катушка позади притягиваемой катушки также может быть запитана таким образом, чтобы электромагнит и редкий постоянный магнит отталкивали друг друга, так что ротор толкается еще больше.Как это возможно? Чтобы этот процесс происходил, притягиваемая катушка и отталкиваемая катушка должны иметь ток одинаковой полярности. Следовательно, они соединены проводом, работающим по последовательной схеме. Но как мы можем контролировать процесс включения каждой пары катушек? Эта ответственность возлагается на электронный контроллер, который закодирован, как подавать питание на каждую катушку в определенное время и в определенном положении. Этот контроллер обычно получает текущее положение ротора от датчика Холла, прикрепленного к ротору.
Посетите эту страницу: Компания электроинструментов

Плюсы и минусы

Преимущества бесщеточных двигателей постоянного тока

1. Более легкий вес и более компактный размер: отсутствие щеток и коммутатора сделало этот тип двигателя более легким. Следовательно, эта особенность сделала и другие электроинструменты легче, что является большой выгодой для производителей электроинструментов.
2. Меньше шума: контакт между коммутаторами и угольными щетками создает постоянный шум в щеточных двигателях.Эта функция также делает работу более удобной для пользователей, работающих в тяжелых условиях.
3. Более мощный: отсутствие коммутатора и щеток дает больше места для добавления катушек большего размера. Чем больше мотор, тем мощнее они становятся.
4. Минимальное обслуживание: щетки изнашиваются после длительного использования из-за постоянного контакта с клеммой питания, так как коллектор быстро вращается. Эта проблема сделает щеточный двигатель бесполезным, и тогда потребуется замена деталей. Поскольку в бесщеточных двигателях нет контакта между ротором и статором, следовательно, нет никакого износа.
5. Более длительный срок службы: магнитные поля в бесщеточном двигателе создают всю силу вращения, и в нем отсутствуют угольные щетки и другие компоненты, вызывающие трение и нагрев. Эти два элемента могут привести к более ранней поломке двигателя. Износ щеточного двигателя неизбежен даже при использовании щеток и компонентов самого высокого качества.

Недостатки щеточных двигателей постоянного тока

1. Дороже: общая конструкция бесщеточных двигателей стоит дороже. Следовательно, электроинструменты, оснащенные бесщеточными двигателями, имеют гораздо более высокую цену.Кроме того, электронный контроллер (в виде регуляторов скорости) повышает цену.
2. Сложная конструкция: Как упоминалось выше, подключение бесколлекторных двигателей довольно сложное. Поэтому вы не можете часто их перестраивать для продления срока службы, например, заменяя датчик установки ESC.

Преимущества и недостатки щеточных двигателей постоянного тока

В принципе, все плюсы и минусы бесщеточного двигателя можно последовательно рассматривать как достоинства и недостатки щеточных дронов.Но стоит упомянуть еще кое-что: они по-прежнему идеальны для экстремальных условий эксплуатации и тяжелых задач. Вы также можете легко их исправить, просто заменив сломанные щетки новыми. Прежде всего, электроинструменты с обычными двигателями постоянного тока имеют разумную цену, чем бесщеточные двигатели.

Бесщеточные двигатели в электроинструментах

Когда вы откроете электроинструмент, например, Ronix 89 Series , вы обнаружите трехфазный бесщеточный двигатель со стационарными обмотками.Схема привода двигателя полностью залита для защиты двигателя от влаги и пыли. Ротор оснащен мощными компактными неодимовыми магнитами, двумя шарикоподшипниками и почти не смазывает спирально-конический редуктор.

Заключение

Нет сомнений, что каждый пользователь хочет, чтобы его инструмент работал всю жизнь. Но у каждого электроинструмента есть определенный срок службы, и однажды вам придется заменить его новым. Однако покупка бесщеточного электроинструмента может гарантировать долговечность, надежность и многое другое.

Новый аккумуляторный инструмент Ronix , серия Lasing, оснащен высококачественными бесщеточными двигателями, которые обеспечивают мощную, безопасную и приятную работу, будь то сверление в бетоне или стрижка свежей травы. Каждый двигатель в этих аккумуляторных инструментах питается от одной батареи на 20 В, которая совместима со всеми другими инструментами в этом классе.

Бесщеточная дрель лучше? Преимущества бесщеточных сверл по сравнению с щеточным двигателем

В поисках подходящей дрели вы, возможно, натолкнулись на тот факт, что существует два основных типа моторов дрели: щеточный и бесщеточный.Двигатели для щеточных сверл, вероятно, более знакомы, учитывая их количество, но двигатели для бесщеточных сверл становятся все более популярными.

Бесщеточная дрель лучше щеточной?

Во многих случаях ответ — да. Бесщеточная дрель более эффективна, а двигатель не создает трения, поэтому он не нагревается почти так же сильно, как его щеточные аналоги. Бесщеточные дрели также энергоэффективны и не требуют особого обслуживания.

Так в чем разница между ними?

На первый взгляд может показаться, что между ними относительно небольшая разница.Однако для тех, кто будет часто использовать свои сверла, например, для строительных работ, различия таковы, что действительно имеет значение, какой из них вы выберете.

Перейти к: Сравнительная таблица матовый и бесщеточный

Стоит разбираться в механике бесщеточного двигателя, каковы его преимущества, в чем их недостаток и как он соотносится с его щеточным аналогом?

Что такое бесщеточный двигатель?

Как следует из названия, угольные щетки традиционных электродвигателей отсутствуют в бесщеточном двигателе.В бесщеточном двигателе постоянного тока (BLDC) обмотки катушки находятся на неподвижной части (статоре), а постоянные магниты закреплены на вращающемся валу (роторе).

Несмотря на то, что их популярность возросла относительно недавно, бесщеточные двигатели существуют уже более 50 лет. Изобрел P.H. Трики и Т. Wilson в 1962 году бесщеточный двигатель претерпел ряд улучшений с момента его первоначальной конструкции, в первую очередь включение реостата для управления скоростью вращающегося вала.

* Кстати, первоначальная концепция щеточного двигателя была изобретена Эрнстом Вернером фон Сименсом еще в 1856 году.

Однако только в 1980-х годах бесщеточный двигатель начал развиваться. Новые технологии, такие как включение диммера мощности, позволяющего преобразовывать переменный ток в постоянный, помогли вывести их на первый план. Двадцать лет спустя появление высоковольтных передатчиков с большим количеством постоянных магнитов помогло продвинуть бесщеточный буровой двигатель в массовое производство.

Makita — первый производитель промышленных инструментов, внедривший бесщеточные двигатели в электроинструменты.

Как это работает?

Бесщеточный двигатель работает через контроллер, который преобразует постоянный ток в трехфазный ток переменной частоты, так что катушки двигателя могут генерировать вращающееся поле. Неподвижный статор удерживает катушки вместе с подвижным ротором, к которому прикреплены постоянные магниты. При таком расположении внутренний двигатель может развивать скорость до 100 000 об / мин.

Бесщеточные двигатели значительно сложнее щеточных двигателей для сверл. К тому же у них есть сложности, связанные с их уникальным дизайном. Чем больше число полюсов ротора в бесщеточном двигателе, тем лучше будет крутящий момент. Однако это снизит общую скорость, а значит, выполнение задачи займет больше времени.

Кроме того, есть три алгоритма управления, которые могут использоваться для работы бесщеточного двигателя;

• Ориентированный на поле или вектор
• Синусоидальная коммутация
• Трапецеидальная коммутация

Используемый алгоритм управления будет зависеть от комбинации аппаратного обеспечения, которое представляет собой схему, и управляющего программного обеспечения, которое представляет собой программу, используемую для управления двигателем бесщеточной буровой установки.У каждого алгоритма есть свои преимущества и недостатки, но все они работают по одному и тому же основному принципу.

Преимущества бесщеточных сверл

Бесщеточный электродвигатель для сверления имеет множество преимуществ, начиная с его уникальной конструкции, которая обеспечивает большую долговечность по сравнению с его аналогом с электродвигателем с щеточным двигателем. Кроме того, другие преимущества сделали двигатель бесщеточной дрели довольно популярным во всем мире.

Моя бесщеточная перфораторная дрель Milwaukee.

Компактный

Бесщеточные двигатели меньше, чем их щеточные аналоги, что делает их более компактным устройством, которое меньше весит, не жертвуя при этом мощностью.

Меньше поломок (дольше срок службы)

Поскольку в бесщеточном двигателе нет щеток, меньше всего изнашивается и ломается. Кроме того, отсутствие трения означает меньший перегрев, что продлевает срок службы бурового двигателя.

Отрегулируйте источник питания

В то время как щеточные двигатели потребляют одинаковое количество электроэнергии независимо от задачи, бесщеточный двигатель можно настроить в соответствии с вашими потребностями в энергии. Датчик в двигателе автоматически регулирует требования к мощности в зависимости от сопротивления материала.Это делает бесщеточные двигатели идеальными для беспроводного использования, поскольку они могут продлить срок службы батареи.

Бесшумная работа

Бесщеточные двигатели также производят значительно меньший уровень шума по сравнению с щеточными аналогами.

Благодаря их преимуществам, больший упор делается на использование бесщеточных буровых двигателей. Это означает, что доступно больше типов и размеров для всех видов работ. Независимо от того, нужна ли вам дрель время от времени дома или каждый день на работе, бесщеточный электродвигатель дрели обеспечивает определенные преимущества для ваших нужд.

Недостатки

Главный недостаток бесщеточных двигателей — стоимость. Поскольку они работают по другому принципу по сравнению с щеточными двигателями, они обычно стоят дороже. Это связано с датчиками и сложной электронной схемой, необходимой для работы двигателя.

Однако этот недостаток временный, поскольку сама дрель прослужит дольше, что делает ее более выгодной долгосрочной покупкой для тех, кто пользуется ею регулярно.

Если вы только изредка используете дрели для работы от небольшой до средней, то щеточный мотор может оказаться более выгодным с финансовой точки зрения.Однако даже случайное использование может принести пользу бесщеточной конструкции, поскольку она менее подвержена перегреву. Вы можете заплатить больше, но при использовании бесщеточного двигателя вы получите немного больше с точки зрения общих преимуществ.

Сравнение бесщеточного и щеточного

Несмотря на внешнее сходство, между бесщеточными и щеточными двигателями есть несколько существенных различий.

	Матовые двигатели	Бесщеточное сверло
Принцип работы	Фиксированные магниты снаружи и медные катушки на роторе.	Проницаемые магниты на роторе и медные обмотки на статоре.
Конструкция	Простая конструкция	Требуются электронные схемы для управления током
Уникальная особенность	Щетки угольные и коллектор	Отсутствие угольных щеток
Диапазон скоростей	Более низкая скорость из-за конструктивных ограничений.	Более высокая скорость из-за отсутствия щеток.
Срок службы батареи	Нормальный	Эффективное использование аккумулятора
Срок службы инструмента	Может требовать периодического обслуживания.	Увеличенный срок службы инструмента
	Плюсы: Стоимость меньше Просто и надежно Простота ремонта Минусы: Менее эффективный Повышенное количество тепла и шума	Плюсы: Эффективность от 10 до 20% Меньше шума и тепла Практически не требует обслуживания. Минусы:

В обычной щеточной мотобуре электричество передается на две угольные щетки, закрепленные на противоположных сторонах.Эти угольные щетки, которые находятся в постоянном физическом контакте с поворотным переключателем, известным как коммутатор, который передает электричество на якорь (медные обмотки) на роторе.

С помощью этого вращающегося переключателя направление электричества меняется дважды за цикл. Это создаст электромагнитное поле, противоположное внешнему постоянному магниту, создавая силу отталкивания, которая будет вращать вал.

Напротив, в бесщеточном двигателе ротор имеет магниты, а медные обмотки находятся снаружи, и, следовательно, нет необходимости в угольных щетках или коммутаторе.

Теперь давайте подробно рассмотрим эти различия.

Угольная щетка: Пожалуй, главное отличие состоит в том, что в электродвигателях с щеткой используются подпружиненные угольные щетки, которые должны поддерживать контакт с коллектором.

С другой стороны, бесщеточный бурильный двигатель не имеет угольных щеток и имеет магниты на роторе, которые помогают им вырабатывать энергию.

Меньше тепла и шума : Благодаря отсутствию трения щетки и коллектора бесщеточная дрель выделяет очень меньше тепла.

Меньше обслуживания: Бесщеточные двигатели проще обслуживать из-за отсутствия щеток. Отсутствие необходимости замены изношенных щеток означает, что для поддержания бесщеточных двигателей сверл в отличном состоянии потребуется меньше работы.

Кроме того, поскольку катушки якоря находятся на статоре, бесщеточный двигатель не требует внутреннего потока воздуха для охлаждения обмоток. Это означает, что двигатель может быть заключен в герметичный корпус, который исключит попадание грязи и посторонних частиц внутрь.

Фиксированные катушки: В бесщеточной конструкции переменное электромагнитное поле, создаваемое обмоткой, не является механическим, а управляется электронным способом с помощью контроллера. Это означает, что катушки прикреплены к двигателю и не вращаются, как в щеточных двигателях.

Срок службы батареи: Аккумулятор аккумуляторных бесщеточных дрелей служит дольше, чем обычные дрели. Это достигается за счет использования электронной схемы, которая может определять нагрузку на двигатель и разумно изменять ток.

Вот как это работает:

Когда вы забиваете шуруп в мягкую древесину или гипсокартон, сверлам требуется гораздо меньше крутящего момента. Таким образом, электронная схема подает на двигатель меньший ток.

В тот момент, когда сверло сталкивается с сопротивлением, датчики побуждают электронную схему пропускать больше электричества для создания более высокого крутящего момента. По этой причине бесщеточные двигатели также называют интеллектуальными двигателями.

Стоит ли покупать бесщеточную дрель?

Да, если вы можете себе это позволить. В целом они работают лучше, чем щеточные агрегаты, и могут быть адаптированы к различным условиям, в отличие от моторов щеточных сверл.Бесщеточные дрели выделяют меньше тепла и служат дольше.

Их компактность означает, что они обычно меньше весят и имеют более эргономичный дизайн. Однако, если они беспроводные, то аккумулятор определенно прибавит в весе.

Итак, если вы ищете лучшую дрель, которая обеспечивает большую скорость и не перегревается, то бесщеточный электродвигатель сверла дает ответ. Они также более компактны, часто меньше весят и служат дольше из-за отсутствия щеток.

На главную »Дрели и шуруповерты Ударная шуруповерт

— полное руководство.Использование факторов воздействия и на что обращать внимание?

Ударная отвертка — это электроинструмент, который обеспечивает высокий крутящий момент для ослабления или ввинчивания винтов, заклинившихся из-за ржавчины или перетянувшихся.

В этом руководстве вы узнаете все, что вам нужно знать о ударных драйверах.
Я объясню, как работает ударный шуруповерт, преимущества и недостатки перед аккумуляторной дрелью / шуруповертом, а также расскажу о покупателях, на что следует обратить внимание при выборе нового ударного шуруповерта.

Когда вы думаете об легендарных электроинструментах, которые должны быть в каждом гараже, что вы обычно думаете? Большинство людей, вероятно, скажут аккумуляторные дрели, циркулярные пилы и т. Д., такие инструменты. То, что большинство людей, вероятно, не назовет, так это ударные дрели / шуруповерты. Хотя они не являются широко известным инструментом, по крайней мере, по сравнению с аккумуляторными дрелями и пилами, они являются очень полезным инструментом.

Что такое ударный драйвер и зачем он мне нужен?

Ударные отвертки — это небольшие аккумуляторные дрели, похожие на инструменты, которые используются для ослабления винтов и гаек, которые невозможно вытащить традиционной отверткой. Они также используются для затяжки винтов и гаек, которые необходимо затягивать с большим крутящим моментом, чем может обеспечить отвертка.

Ударные драйверы короткие, с более короткой головкой. Основное отличие от стандартной дрели / шуруповерта состоит в том, что у него есть специальный ударный приводной механизм, который срабатывает, когда силы, прилагаемой двигателем, недостаточно. Еще одно ключевое отличие заключается в том, что ударные гайки имеют цанги шестигранной формы вместо традиционного трехкулачкового патрона.

Вы также можете использовать ударную дрель / шуруповерт для сверления отверстий. Но вы должны покупать сверла с шестигранным хвостовиком, которые обычно не доступны с меньшим шагом в диаметре.

Этот мощный инструмент когда-то считался специальным инструментом, которым пользовались только серьезные подрядчики и профессиональные плотники. Однако с ростом популярности домашнего ремонта своими руками (сделай сам) стало все более распространенным использование беспроводного ударного генератора по дому.

Использование ударных отверток

Их можно использовать для самых разных работ; все, от строительных настилов до закручивания шурупов в доме, можно упростить с помощью ударного ключа. Но в некоторых случаях ударный драйвер работает исключительно хорошо.

1. Для вбивания саморезов.
2. Ослабьте затянутые и заржавевшие винты, болты и гайки.
3. Забивание длинных и толстых крепежных деталей в твердый материал
4. Снять тормозные барабаны автомобиля.

Ударные отвертки очень полезны для строителей, краснодеревщиков и на работах, требующих использования большого количества крепежных элементов.

Как работают ударные драйверы?

Ударные драйверы

работают, по существу, за счет объединения вращательного движения с ударным действием для создания высокого крутящего момента.Если вы не понимаете, что это значит, представьте себе это так. Представьте, что, вращая винт, вы начали постукивать по нему молотком в направлении вращения. Винт вошел бы быстрее. По сути, это то, что делает ударный драйвер.

Когда только двигатель не может обеспечить крутящий момент для затягивания или отвинчивания винта, срабатывает подпружиненный ударный механизм. Ударный механизм поднимается и вращается, а затем пружина толкает его вниз. Затем он ударяет молотком по выходному валу, передавая ему крутящий момент, и это повторяется.Эти сильные удары по шпинделю приводят к очень высокому крутящему моменту на шпинделе.

Принцип работы

Вот видео, объясняющее принцип работы ударного шуруповерта.

На видео вы можете увидеть, что когда пружина заставляет молоток опускаться, он освобождается, ударяя по выходному валу. В результате энергия, запасенная в пружине, также передается головке вдоль линейной оси.
Ударная отвертка ударяет по винту примерно 50 раз в секунду, создавая в 5 раз больший крутящий момент, чем обычная аккумуляторная дрель.Итак, если у вас возникли проблемы с продвижением винта через твердый материал, вы можете попробовать заменить аккумуляторную дрель на ударный шуруповерт.

Примечание: Не путайте ударный шуруповерт с перфоратором. В последнем случае ударное воздействие применяется только к заднему концу сверла, а не в направлении вращения. Вы можете увидеть более подробную информацию в статье ударный драйвер и ударная дрель.

Имейте в виду, что нет возможности изменить крутящий момент ударного шуруповерта.Единственный контроль, который у вас есть, — это скорость, которую вы можете изменять с помощью спускового крючка. По этой причине ударные отвертки в основном используются для ослабления гаек, болтов и винтов. Если вам нужен более точный контроль крутящего момента, приобретите дрель / шуруповерт или комбинированную дрель.

Преимущества ударных отверток по сравнению с аккумуляторными дрелями

Ударная отвертка

по своей концепции очень похожа на аккумуляторную дрель, поэтому вы можете спросить: «Какой смысл в использовании ударной отвертки, если я могу просто использовать аккумуляторную дрель для выполнения большинства тех же работ?» Что ж, есть определенные преимущества и недостатки, когда дело доходит до использования ударного шуруповерта по сравнению с аккумуляторной дрелью.

Плюсы

• Более высокий крутящий момент : Как обсуждалось ранее, ударные отвертки намного мощнее (примерно в 5 раз) по сравнению с аккумуляторной дрелью / шуруповертом. Таким образом, если вам понадобятся закручивающие винты из прочного материала, вы сможете сделать это быстрее и лучше с помощью ударного отвертки.
• Умещается в ограниченном пространстве: Ударные отвертки компактны, и их легче удерживать в течение длительного времени. Если вы раньше видели ударный шуруповерт, то знаете, что длина его головы короче, чем у средней аккумуляторной дрели.Это означает, что ударные отвертки можно использовать для проталкивания в ограниченные пространства, в которых вы не сможете комфортно маневрировать аккумуляторной дрелью.
• Саморезы: Этот электроинструмент особенно удобен, когда вы используете саморезы, не требующие сверления отверстий. Такие операции требуют более высокого крутящего момента, чем у обычной дрели / шуруповерта.
• Меньше отдача и меньше шансов открутить винты: При использовании ударного ключа практически отсутствует отдача или отдача.Любой, кто использовал аккумуляторную дрель, может засвидетельствовать, насколько неприятной может быть отдача. Нет ничего хуже, чем сверлить что-либо, только чтобы потерять контроль над сверлом из-за какого-то неожиданного сопротивления, которое вызвало отдачу сверла. Из-за своей огромной мощности ударные драйверы практически не испытывают отдачи.
• Удобно для запястья: Поскольку они не испытывают сопротивления и легче, ударные насадки не изнашивают запястье так быстро, как аккумуляторные дрели.Попробуйте использовать ударный шуруповерт в течение дня, а затем попробуйте использовать аккумуляторную дрель в течение дня; ваше запястье будет чувствовать себя намного лучше после дня с ударным драйвером, поверьте мне.

Минусы

• Стоят недешево. Несмотря на свою компактную конструкцию, ударные драйверы могут обойтись вам в копеечку, особенно если вам нужны дополнительные элементы, например, больше батарей.
• Вам потребуются биты, совместимые с ударным драйвером. В ударных драйверах отсутствуют 3-х кулачковые патроны. По сути, это означает, что ваш ударный драйвер может не удерживать большинство ваших сверл.Потому что они обычно оснащены шестигранной головкой на ¼ дюйма. Поэтому вы можете приобрести биты с шестигранным хвостовиком, специально предназначенные для работы с ударными драйверами.
• Ударные отвертки не контролируют крутящий момент. Контроль крутящего момента — это функция большинства аккумуляторных дрелей, которая позволяет вам выбрать, какой крутящий момент будет прилагаться при нажатии спускового крючка на дрели. При правильном использовании он помогает предотвратить повреждение сверлом винтов и поверхности, в которой вы сверляете. Поскольку у них нет контроля крутящего момента, вам придется проявлять особую осторожность при использовании ударного шуруповерта; в противном случае у вас на руках останется много срезанных шурупов и поврежденных поверхностей.

Руководство покупателя ударной отвертки

Если вы решили приобрести ударный шуруповерт для себя или в подарок кому-то еще, но не знаете, с чего начать, не волнуйтесь, я здесь, чтобы помочь. Я написал это руководство, чтобы проинформировать людей о том, на что обращать внимание при покупке ударного шуруповерта

.

В этом разделе я собираюсь рассказать вам об основных характеристиках, на которые следует обратить внимание при совершении покупок, о ведущих брендах и о том, где покупать.

На что обращать внимание при покупке ударного ключа

Теперь, когда вы поняли преимущества ударных драйверов, давайте узнаем, как выбрать для вас лучший ударный драйвер.Ниже приведены некоторые из ключевых факторов, на которые следует обратить внимание при выборе ударного драйвера.

Мощность

Очевидно, вам понадобится мощный ударный драйвер. Мощность измеряется по крутящему моменту и напряжению.

Крутящий момент обычно измеряется в Ньютон-метре (Нм) или дюйм-фунт (дюйм-фунт). Крутящий момент обычно находится в диапазоне от 100 Нм до 200 Нм (примерно 1800 фунт-дюймов). Подумайте, для чего вам нужен инструмент. Вам нужна максимальная мощность? Что ж, тогда ищите ударный драйвер с большим крутящим моментом и высоковольтной батареей.

Однако имейте в виду, что после срабатывания ударного механизма вы не можете контролировать величину крутящего момента.

Скорость

Если вы собираетесь работать с большим количеством винтов подряд, выберите ударный инструмент с высоким числом оборотов в минуту. Хотя скорость может быть не очень важным критерием для заворачивания шурупов, частота вращения важна для сверления. Если вы планируете использовать ударный шуруповерт для сверления, приобретите тот, который предлагает несколько регулируемых скоростей.

Срок службы батареи

Аккумуляторные ударные отвертки работают от аккумуляторных батарей.Так что попробуйте поищите ударные драйверы с батареями, которые долго держат заряд. Или комплекты ударных драйверов с несколькими батареями. Нет ничего более расстраивающего, чем быть посреди работы и разрядить батарею.

Двигатель

Источником привода электрического ударного привода является электродвигатель. Если вы можете себе это позволить, приобретите ударную отвертку с бесщеточным двигателем. Они более энергоэффективны, не нагреваются, как обычные двигатели, и потребляют меньше энергии от батарей.

Размер, вес и комфорт

При покупке ударного шуруповерта внимательно оцените, как он ощущается в руке, сколько весит и сколько места занимает. Одна из причин, по которой люди покупают ударный гайковерт, заключается в том, что он легко переносится на запястьях. Вероятно, вы будете держать ударный шуруповерт в течение длительного времени, поэтому убедитесь, что им удобно пользоваться.

Лучшие бренды ударных драйверов

Большинство ведущих мировых производителей электроинструментов производят ударные гайковерты. Их выступления очень близки.Некоторые из популярных брендов включают

Если вы собираетесь приобрести беспроводную версию, я предлагаю вам придерживаться существующей марки электроинструмента. Таким образом, вы можете часто менять батареи между аккумуляторными инструментами.

Заключение
Ударные отвертки — очень полезный электроинструмент, который вы, возможно, захотите добавить в свой арсенал. При покупке ударного отвертки обращайте внимание на номинальную мощность, число оборотов в минуту, вес, размер и время автономной работы.
Я предлагаю вам проверить наш список лучших ударных драйверов, где вы можете найти наши рекомендации.

Если вы любитель и занимаетесь небольшими проектами по деревообработке, вам может не понадобиться мощный инструмент. Используйте обычную дрель / отвертку для сверления и заворачивания шурупов в мягкой древесине, пластике, фанере и других более мягких материалах. Вам понадобится ударный шуруповерт для работы, требующей вбивания длинных толстых шурупов в твердый материал и откручивания затянутых болтов и винтов.

На главную »Дрели и шуруповерты

Стоит ли лишних денег бесщеточная дрель?

Примечание: это сообщение может содержать партнерские ссылки.Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 11 марта 2021 г.

Покупка дрели сегодня — это урок техники. От аккумуляторных моделей до стационарных электростанций — эти дрели обладают множеством функций, которые могут соответствовать вашим потребностям дома, а могут и не соответствовать им.

Одно из сравнений, с которым вы столкнетесь, — это выбор между бесщеточным сверлом и щеточным сверлом . Выбор между этими двумя дизайнами означает, что вам необходимо понять научную основу, стоящую за ними.

В конце концов, бесщеточная дрель обычно стоит дополнительных денег, основываясь на нескольких факторах и при условии, что инструмент фактически используется чаще, чем один раз в неделю.

Что такое бесщеточная дрель?

Бесщеточная аккумуляторная дрель состоит из двигателя, у которого нет физических связей между движущимися частями, сообщает Popular Mechanics. Старомодные щеточные двигатели имеют щетки и коммутаторы, которые требуют физических соединений во время их работы.

Бесщеточные модели не требуют подключений, потому что есть печатные платы, которые контролируют весь сценарий вращения при включении дрели.

На первый взгляд нет никакой разницы между щеточным и бесщеточным двигателями. Однако операционные различия очевидны. Вам просто нужно использовать упражнение в течение нескольких сеансов, чтобы по-настоящему оценить его.

Меньшее трение = более длительное время работы и охлаждение.

При использовании обычной аккумуляторной дрели (щеточной) и работе, требующей дополнительного крутящего момента, вы заметите, что сверло нагревается и даже становится горячим на ощупь. Это связано с тем, что стандартные двигатели аккумуляторных дрелей содержат угольные щетки, которые создают трение при вращении двигателя.

Чем больше требуется мощности, тем больше создается трение. Это трение — просто бесполезная трата энергии, которая может быстро разрядить аккумулятор (особенно когда требуется большой крутящий момент).

С бесщеточным двигателем вы существенно исключаете эту потерю энергии, поскольку нет трения между движущимися частями. Поскольку вся энергия используется для выполнения поставленной задачи, вы максимально увеличиваете запас энергии аккумулятора.

Дополнительным преимуществом является то, что инструмент работает намного холоднее, что делает его более удобным в использовании.

More Power

Бесщеточные сверла стоят дополнительных денег, потому что вы получите лучший крутящий момент при меньшей конструкции по сравнению с щеточными моделями. Печатная плата внутри двигателя диктует отключение электроэнергии.

В крутящем моменте двигателя отсутствует трение, поэтому схема передает как можно больше мощности выполняемой работе.

Маленький двигатель может выполнять работу более крупной модели без веса, чрезмерного энергопотребления и шума, связанных с щеточными конструкциями.

служит дольше, чем сверла с щеточным электродвигателем

Согласно SGS Engineering, бесщеточные электродвигатели служат дольше, чем электродвигатели с щеточным покрытием из-за конструкции без трения. Независимо от частоты использования бесщеточные дрели, кажется, годами работают без каких-либо проблем.

Отсутствие трения означает, что внутренние компоненты вырабатывают меньше тепла. Тепло — типичный катализатор преждевременных поломок электроинструментов. Благодаря тому, что компоненты остаются холодными практически при любых оборотах, двигатель остается достаточно стабильным в течение многих лет.

Тот факт, что дрель служит дольше, чем щеточные модели, означает экономию денег. Вы, вероятно, заплатите меньше за дрель, если будете рассматривать ее покупку как долгосрочное вложение.

Если бы модель с щеткой была частью уравнения, необходимо было бы купить совершенно новую в то время, когда вы могли бы использовать надежный бесщеточный продукт.

Интеллектуальная технология, встроенная в бесщеточные конструкции

Поскольку в бесщеточных конструкциях используются печатные платы, работа устройства становится более сложной.Некоторые модели могут определять просверливаемый материал.

Схема изменяет крутящий момент и другие аспекты дрели, что повышает эффективность всего проекта. Изменения также уменьшают нагрузку на внутренние части. У вас будет эффективный электроинструмент, который выдержит практически любой буровой проект.

Корпус меньшего размера

Двигатели со щетками требуют некоторого пространства для перемещения между частями. Совершенно разные бесщеточные двигатели. Они могут быть размещены в меньшем по размеру корпусе из-за отсутствия трения в окружающей среде.

Этот меньший корпус делает дрель легче и удобнее в использовании любым членом семьи.

Обеспечение тихой окружающей среды

Особенностью, которая часто является важным аргументом в пользу продажи, является бесшумная работа бесщеточных моделей. Ваш дом может быть в середине проекта, но совсем не обязательно заглушать весь дом звуками электроинструмента.

Согласно журналу Eureka Magazine, тихие двигатели не снижают уровень мощности. Используйте дрель для самых сложных работ по дому, но сведите к минимуму шумовое загрязнение.Отсутствие трения способствует бесшумной работе.
