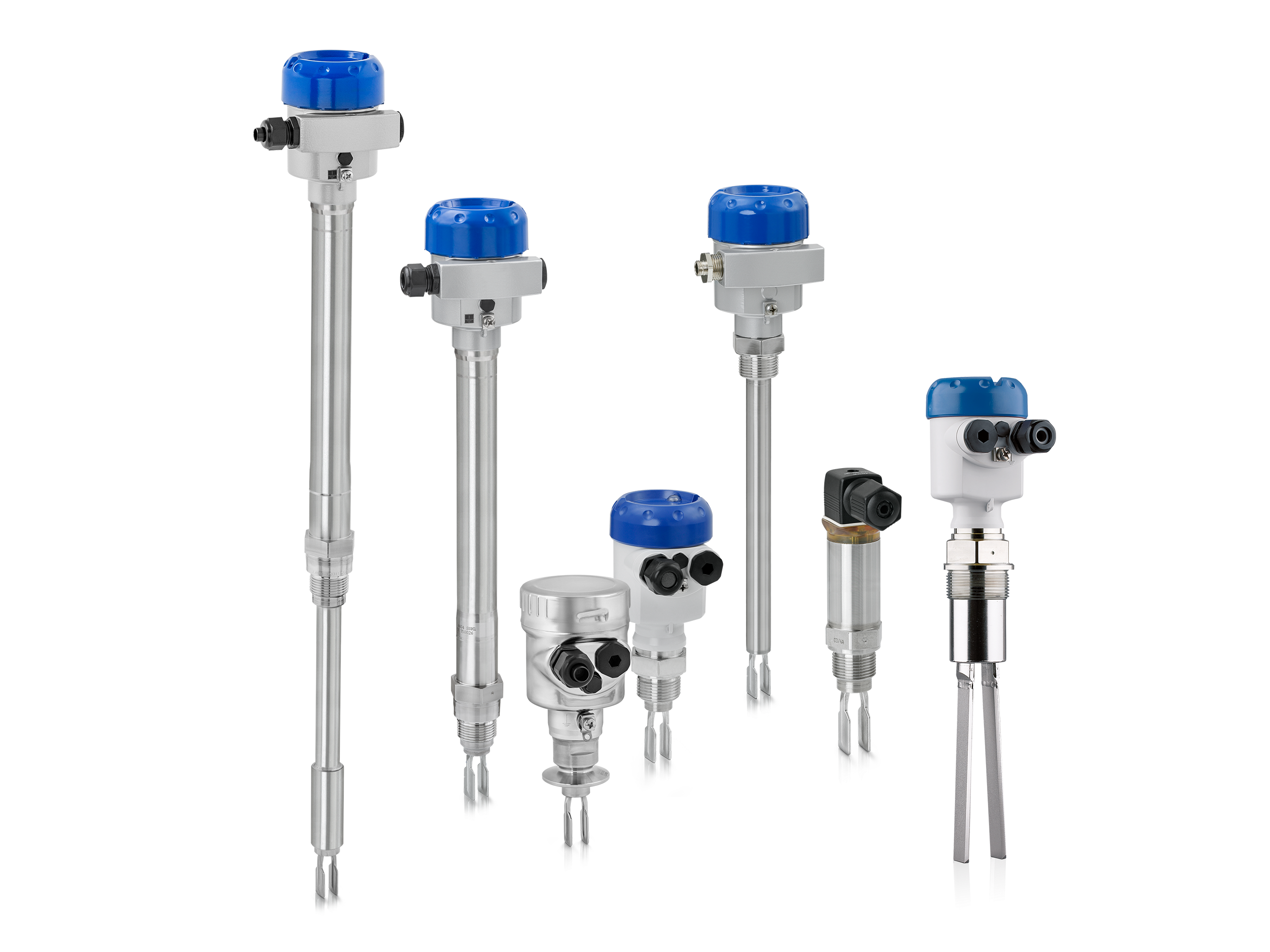

Сигнализаторы уровня жидкости: Виды и разновидности датчиков измерения уровня жидкости

Содержание

Выбираем датчики уровня воды в резервуара и емкостях: виды, принцип действия

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Различные виды датчиков уровня

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

  • Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
  • Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
  • Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело — измерять высоту питьевой воды в баке, другое — проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Виды датчиков уровня

В зависимости от принципа действия, сигнализаторы принято делить на следующие виды:

  • поплавочного типа;
  • использующие ультразвуковые волны;
  • устройства с емкостным принципом определения уровня;
  • электродные;
  • радарного типа;
  • работающие по гидростатическому принципу.

Поскольку эти типы наиболее распространены, рассмотрим каждый из них в отдельности.

Поплавковый

Это наиболее простой, но, тем не менее, действенный и надежный способ измерения жидкости в баке или другой емкости.

С примером реализации можно ознакомиться на рисунке 2.

Рис. 2. Поплавковый датчик для управления насосом

Конструкция состоит из поплавка с магнитом и двух герконов, установленных в контрольных точках. Кратко опишем принцип действия:

  • Емкость опустошается до критического минимума (А на рис. 2), при этом поплавок опускается до уровня, где расположен геркон 2, он включает реле, подающее питание на насос, закачивающий воду из скважины.
  • Вода доходит до максимальной отметки, поплавок поднимается до места расположения геркона 1, он срабатывает и реле отключается, соответственно, двигатель насоса прекращает работать.

Такой герконовый сигнализатор сделать самостоятельно довольно просто, а его настройка сводится к установке уровней включения-выключения.

Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.

Ультразвуковой

Этот тип измерителей может использоваться как для жидкой, так и сухой среды, при этом у него может быть аналоговый или дискретный выход.

То есть, датчик может ограничивать заполнение по достижению определенной точки или отслеживать его постоянно. Устройство включает в себя ультразвуковой излучатель, приемник и контроллер обработки сигнала. Принцип работы сигнализатора продемонстрирован на рисунке 3.

Рис. 3. Принцип работы ультразвукового датчика уровня

Работает система следующим образом:

  • излучается ультразвуковой импульс;
  • принимается отраженный сигнал;
  • анализируется длительность затухания сигнала. Если бак полный, она будет короткой (А рис. 3), а по мере опустошения начнет увеличиваться (В рис. 3).

Ультразвуковой сигнализатор бесконтактный и беспроводной, поэтому он может использоваться даже в агрессивных и взрывоопасных средах. После первичной настройки, такой датчик не требует никакого специализированного обслуживания, а отсутствие подвижных частей существенно продлевает срок эксплуатации.

Электродный

Электродные (кондуктометрические) сигнализаторы позволяют контролировать один или несколько уровней электропроводящей среды (то есть, для измерения наполнения бака дистиллированной водой они не подходят).

Пример использования устройства приведен на рисунке 4.

Рисунок 4. Измерение уровня жидкости кондуктометрическими датчиками

В приведенном примере задействован трехуровневый сигнализатор, в котором два электрода контролируют заполнение емкости, а третий является аварийным, для включения режима интенсивной откачки.

Емкостной

При помощи этих сигнализаторов можно определять максимальное заполнение емкости, причем, в качестве технологической среды могут выступать как жидкость, так и сыпучие вещества смешанного состава (см. рис. 5).

Рис. 5. Емкостной датчик уровня

Принцип работы сигнализатора такой же, как у конденсатора: проводится измерение емкости между пластинами чувствительного элемента. Когда она достигнет порогового значения, подается сигнал на контроллер. В некоторых случаях задействовано исполнение «сухой контакт», то есть уровнемер работает через стенку бака в изоляции от технологической среды.

Данные устройства могут функционировать в широком температурном диапазоне, на них не влияют электромагнитные поля, а срабатывание возможно на большом расстоянии.

Такие характеристики существенно расширяют сферу применения вплоть до тяжелых условий эксплуатации.

Радарный

Этот вид сигнализаторов можно действительно назвать универсальным, поскольку он может работать с любой технологической средой, включая агрессивную и взрывоопасную, причем, давление и температура не будут влиять на показания. Пример работы устройства приведен на рисунке ниже.

Измерение уровня радарным датчиком

Устройство излучает радиоволны в узком диапазоне (несколько гигагерц), приемник ловит отраженный сигнал и по времени его задержки определяет наполняемость емкости. На измеряющий датчик не влияет давление, температура или характер технологической среды. Запыленность также не отражается на показаниях, чего не скажешь о лазерных сигнализаторах. Также необходимо отметить высокую точность приборов данного типа, их погрешность составляет не более одного миллиметра.

Гидростатический

Эти сигнализаторы могут измерять как предельное, так и текущее заполнение резервуаров.

Их принцип действия продемонстрирован на рисунке 7.

Рисунок 7. Измерение заполнения гиростатическим датчиком

Устройство построено по принципу измерения уровня давления, произведенного столбом жидкости. Приемлемая точность и небольшая стоимость сделали данный вид довольно популярным.

В рамках статьи мы не можем осмотреть все типы сигнализаторов, например, ротационно-флажковых, для определения сыпучих веществ (идет сигнал, когда лепесток вентилятора застрянет в сыпучей среде, предварительно вырыв приямок). Так же нет смысла рассматривать принцип действия радиоизотопных измерителей, тем более рекомендовать их для проверки уровня питьевой воды.

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

  • Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
  • Объем резервуара и материал, из которого он изготовлен.
  • Функциональное назначение емкости для накопления жидкости.
  • Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
  • Допустимость интеграции в систему автоматизированного управления.
  • Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно.

Несложная задача требует простого решения, оно показано на рисунке 8.

Схема управления водозабоным насосом

Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня — на замыкание, максимального — на размыкание. Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

  • По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
  • Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
  • По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Датчик уровня жидкости: устройство, принцип действия, разновидности

Технологические процессы в современном мире требуют частых замеров объема топливных материалов, заполнения водой и другими жидкими веществами. Для осуществления контроля за наполнением любой емкости жидкостью в автоматическом режиме применяется датчик уровня жидкости. В данной статье мы рассмотрим основные виды и принцип разделения уровнемеров.

Устройство и принцип действия

На сегодняшний день существует огромное количество датчиков уровня жидкости, которые отличаются как конструкцией, так и способом выполнения замера. В виду чего рассмотрим устройство на примере наиболее простой поплавковой модели уровнемера. Конструктивно поплавковый датчик уровня жидкости состоит из следующих компонентов:

Рис. 1. Устройство датчика уровня жидкости
  • поплавок 1 – предназначен для взаимодействия с поверхностью жидкости;
  • сильфон 2 – представляет собой чувствительный гофрированный элемент, способный сохранять свои свойства при многократных механических деформациях;
  • фланец 3 – используется для соединения с монтажной поверхностью, позволяет увеличить плотность крепления
  • микропереключатель 4 – срабатывает от перемещения поплавка в геометрической плоскости, для предотвращения взаимодействия с влагой помещается в герметичный корпус.
  • прокладка 5 – используется для герметизации отверстия, предотвращает протекание жидкости из емкости.

Принцип действия такого датчика основывается на архимедовой силе любой жидкости.

Рис. 2. Принцип действия датчика уровня жидкости

При помещении датчика в емкость с жидкостью происходит взаимодействие поплавка с поверхностью. За счет архимедовой силы поплавок выталкивается наружу и находится в том же положении, что и уровень.

При среднем положении жидкости 1 поплавок останется в нейтральном положении, сигнал от переключателя не поступает на пульт управления или панель сигнализации. В случае наполнения резервуара до позиции 2 поплавок поднимется выше и переведет микропереключатель в соответствующее положение. Если жидкость в резервуаре опустится ниже номинального уровня, поплавок переместится в нижнюю позицию 3 и переведет контакты микропереключателя.  Каждый раз на выходе датчика будет появляться соответствующий сигнал о степени наполнения, однако принцип действия будет отличаться в зависимости от типа устройства.

Разновидности по типу

Существует широкий спектр критериев, по которым можно разделить датчики уровня. Начиная от принципа действия и, заканчивая, способом передачи сигнала. Однако все сенсоры условно можно подразделить на две большие группы – контактные и бесконтактные.

Контактные

Под контактным датчиком следует подразумевать такое устройство, которому для функционирования требуется физический контакт с измеряемой поверхностью. Как правило, такие датчики применяются в условиях воздействия факторов, которые существенно усложняют измерения – высокая температура или давление. Также их массово используют для работы с пенящимися жидкостями, где верхний слой может вносить ощутимую погрешность при измерениях другими методами. Все контактные приспособления можно разделить на такие виды по принципу действия:

  • Емкостные – состоят из двух пластин, погружаемых в жидкость. Измерения производятся по принципу конденсатора, у которого емкость будет изменяться в зависимости от высоты заполнения жидкостью пространства между обкладками конденсатора. Часто применяются для емкостей с небольшим объемом жидкости. Отличаются невысокой точностью замеров, но работают без подвижных частей, что существенно повышает их надежность.
Рис. 3. Емкостной датчик
  • Гидростатические – основывается на законе Паскаля. Осуществляет измерение разности гидростатического давления в резервуаре, которое зависит исключительно от высоты столба жидкости. Обладают хорошей точностью, но могут применяться только в тех емкостях, где величина давления соизмерима с атмосферным. Они не подходят для жидкостей с переменной плотностью.
Рис. 4. Гидростатический датчик
  • Байпасные – используют принцип сообщающихся сосудов, в таких датчиках информация об уровне измеряемой жидкости отображается наиболее наглядно. При изменении высоты столба в основном резервуаре датчик отобразит эти данные на собственном уровнемере. Однако такие модели не используются в условиях более +250°С и в средах, повышающих собственную вязкость со снижением температуры.
  • Магнитные – являются подвидом поплавковых датчиков, так как уровень жидкости измеряется поплавком, перемещающимся по герметично запаянной трубке. Внутри трубки располагается геркон, срабатывающий в случае приближения или удаления поплавка с магнитом.
  • Рефлексные микроволновые – принцип действия таких датчиков основывается на технологии рефлектометрии в зависимости от временного промежутка. Направленный волновой излучатель посылает сигнал, а сенсор воспринимает скорость возвращения импульса.
Рис. 5. Рефлексный микроволновой датчик уровня жидкости

Основным недостатком этих моделей является необходимость погружения устройства по всей глубине, что не всегда удобно для больших резервуаров.  Но, в отличии от других датчиков уровня жидкости, рефлексные модели не зависят от наличия или отсутствия пены, твердых частиц, плавающих в толще или на поверхности, диэлектрической проницаемости.

Бесконтактные

Бесконтактные датчики представляют собой такие устройства, которым для функционирования не требуется осуществлять физический контакт с измеряемой поверхностью. Такие устройства применяются в агрессивных жидких средах, где возможен быстрый износ элементов сенсора из-за влияния активных компонентов. Также их устанавливают в тягучие жидкости и среды с большой вязкостью. Все бесконтактные датчики условно подразделяют на такие категории:

  • Ультразвуковые — являются одним из наиболее распространенных типов бесконтактных датчиков уровня жидкости. Принцип действия основывается на  способности жидкости отражать ультразвуковой спектр излучения. Генератор ультразвука, неслышимого для человеческого уха, посылает сигнал от верхней точки к линии раздела сред. При столкновении с жидкостью сигнал отражается и возвращается к датчику, где он воспринимается сенсором. В зависимости от времени перемещения ультразвука делается заключение об уровне в резервуаре.
  • Радарные микроволновые – аналогичен предыдущему варианту, за исключением того, что в качестве объекта измерения выступает не ультразвук, а микроволны.
Рис. 6. Радарный микроволновой датчик уровня жидкости

Существенным недостатком датчиков радарного типа является восприимчивость к газовым подушкам, которые могут скапливаться над поверхностью жидкости.

  • Радиоизотопные – используют гамма излучение для контроля уровня жидкости, частицы направляются в контролируемый резервуар.
Рис. 7. Радиоизотопный датчик

В связи с опасностью воздействия на живые организмы является самым дорогим и наименее распространенным вариантом. При его использовании обязательно обеспечиваются дополнительные меры безопасности для обслуживающего персонала.

Разновидности по функционалу

Помимо отличий в отношении принципа взаимодействия с измеряемой средой и принципа действия датчики уровня жидкости могут отличаться и по способу передачи сигнала. Все устройства касательно принципа сигнализации об изменении положения уровня подразделяют на уровнемеры и сигнализаторы.

Уровнемеры.

Под уровнемерами подразумеваются такие приборы, которые осуществляют постоянный контроль за текущим положением верхней кромки измеряемой среды. В виду чего они постоянно передают сигнал о проведенных измерениях или выдают данные по шкале. В зависимости от способа отображения информации они бывают цифровыми и аналоговыми.

Сигнализаторы.

Сигнализаторы, в отличии от уровнемеров, не производят постоянный контроль уровня жидкости, а срабатывают исключительно при достижении определенного порогового значения. В таких устройствах жидкость, опускаясь или поднимаясь, перемещает чувствительный элемент. Который в определенной позиции производит срабатывание реле, переключателя или микроконтроллера.

Какой выбрать?

При выборе конкретной модели датчика уровня следует обратить внимание на следующие характеристики:

  • Тип переключателя – различают твердотельные и электромеханические. Первый тип не имеет подвижных элементов и не подвержен изнашиванию. Второй, наоборот, оснащается подвижными контактами, чувствительными элементами и т.д.
  • Логика работы – различают датчики уровня с нормально разомкнутыми и нормально замкнутыми контактами. Тот или иной тип выбирается в зависимости от схемы включения и поставленных задач контроля уровня.
  • Количество полюсов и позиций – встречаются как однополюсные и двухполюсные датчики уровня, так и однопозиционные или двухпозиционные.
Рис. 8. Однополюсные, двухполюсные, однопозиционные, двухпозиционные
  • Диапазон измерений – определяет допустимые пределы уровня, которые может зафиксировать датчик.

Использованная литература

  • Хансуваров К. И., Цейтлин В. Г. «Техника измерения давления, расхода, количества и уровня жидкости, газа и пара» 1990
  • Дж. Фрайден «Современные датчики. Справочник» 2005
  • В. А. Ацюковский «Емкостные дифференциальные датчики перемещения» 1960
  • Г. Виглеб «Датчики. Устройство и применение.» 1989
  • В. И. Винокуров, С. И. Каплин, И. Г. Петелин. «Электрорадиоизмерения» 1986

преобразователи, датчики-реле и сигнализаторы уровня жидкости и сыпучих продуктов. || ГК "Теплоприбор"

Приборы и системы контроля уровня: уровнемеры — преобразователи, датчики-реле и сигнализаторы

Предприятиями, входящими в группу компаний ГК «Теплоприбор», и нашими партнерами производятся и поставляются следующие виды измерительных приборов, систем и оборудования для контроля и регулирования уровня жидкостей и сыпучих продуктов:

1. Уровнемеры — ультразвуковые (акустические), радарные и поплавковые датчики-преобразователи уровня.

2. Преобразователи (датчики) уровня с унифицированным выходным сигналом 4-20мА(20-4мА) и/или цифровым выходом (интерфейс RS-485/232 или HART-протокол и пр.): уровнемеры электрические, пневматические, гидростатические (погружные и врезные), поплавковые и буйковые, радиолокационные (радиоволновые) и прочие ).

3. Датчики-реле и сигнализаторы уровня с релейным выходом для дискретного контроля одного или нескольких фиксированных положений значений (контрольных точек) уровня: поплавковые, кондуктометрические, ёмкостные, ультразвуковые, вибрационные, термодифференциальные и других принципов действия.

4. Измерители-регуляторы, регистраторы-самописцы, контроллеры, приборы и дополнительное оборудование (обогреватели ОУр, арматура, импульсные линии, сосуды, разделители, охладители — см. раздел доп. оборудование).

Подробнее о приборах и системах контроля уровня (уровнемерах-преобразователях, датчиках-реле/сигнализаторах), их видах, принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить), комплектации, областях применения, о ценах (см. прайс-листы на уровнемеры), наличию на складе или сроках изготовления см. ниже.

Общая информация о методах и приборах контроля уровня — уровнемерах

Перепад уровня – это разность измеряемых высот (между верхней и нижней контрольными отметками столба жидкости или сыпучего материала) в резервуаре.
Измеряется уровень (далее У.) в линейных единицах измерения длины (в СИ — метр) – мм, см, м.

Методы измерения уровня жидких и сыпучих сред

Все наиболее распространённым методы измерения уровня, которые позволяют преобразовать значение У. в электрическую (реже пневматическую) величину и передавать её значение в виде унифицированного электрического (или пневматического) сигнала, пригодного для автоматических систем управления технологическими процессами (АСУТП), можно разделить на контактные и бесконтактные методы:

контактные методы измерения уровня:
волноводный,
поплавковый,
емкостной,
гидростатический,
буйковый;

бесконтактные методы измерения уровня:
зондирование звуком (акустический, ультразвуковой метод),
зондирование электромагнитным излучением (радиолокационный (радиоволновый) метод),
зондирование радиационным излучением.

С развитием техники (контрольно-измерительных приборов и автоматики — КИПиА) каждый метод измерения уровня приобретает характерный набор своих технических реализаций, которые в каждом конкретном случае имеют как преимущества, так и определенные недостатки.

Наибольшее применение в промышленности для измерения уровня жидкости получили поплавковый и гидростатический методы измерений. Для первого используют поплавковые уровнемеры, действие которых основано на следящем положении поплавка, а у второго – на измерении гидростатического давления жидкости, зависящего от высоты её уровня в резервуаре.
Для измерения уровня жидкости, также широко используют буйковые, пьезометрические, емкостные, акустические, высокочастотные и другие уровнемеры.
Также, существуют методы и специальные приборы для измерения уровня сыпучих материалов (зерна, муки, комбикорма, песка, гравия, химикатов, порошков и пр.).

Виды и принципы действия уровнемеров

Уровнемер – это прибор, предназначенный для определения (измерения, контроля) уровня содержимого в открытых и закрытых сосудах, резервуарах, хранилищах, технологических аппаратах и других ёмкостях. Под содержимым подразумеваются разнообразные виды жид

виды датчиков и модели сигнализаторов уровня жидкости в резервуаре своими руками

Чтобы автоматизировать некоторые производственные процессы, требуется контроль уровня жидкости. Подобные измерения выполняются с применением специальных уровнемеров для емкостей, которые подают сигнал при достижении определенного уровня воды. Существует несколько типов этих приспособлений.

Конструктивные особенности и принцип работы

Конструкция измерителей уровня жидкости в резервуаре определяется такими характеристиками:

  1. Функциональностью. По этому параметру все измерительные устройства этого класса классифицируют на уровнемеры и сигнализаторы уровня жидкости. Последние определяют конкретную точку наполненности емкости (максимальную и минимальную), а первые — постоянно контролируют уровень жидкости.
  2. Принципом работы. В основу этого параметра заложена акустика, оптика, магнетизм, электропроводность и так далее. От принципа действия устройства зависит область его применения.
  3. Методика измерения (бесконтактная или контактная).

Кроме того, конструктивные особенности устройства определяют тип технологической среды. Например, уровнемеры в баках с питьевой водой отличаются от приспособлений, которые предназначены для измерения наполненности резервуаров с промышленными стоками.

Разновидности датчиков

Все уровнемеры классифицируются по принципу их действия. Основные типы измерительных устройств:

  1. Поплавковый. Это самый простой вариант измерения уровня воды в баке. Конструкция поплавкового уровнемера включает в себя 2 геркона, магнит и поплавок. Когда уровень жидкости увеличивается, поплавок поднимается до первого геркона, который отключает реле двигателя. Если резервуар опустошается, поплавок опускается до второго геркона, который запускает реле и включает насос, перекачивающий жидкость из скважины. Герконовый датчик предельного уровня жидкости можно сделать своими руками. При этом он будет работать, даже если в резервуаре будет объемный слой пены.
  2. Ультразвуковой. Эта разновидность измерительных устройств применяется как для сухой, так и для жидкой среды. Ультразвуковые датчики могут иметь дискретный или аналоговый выход. То есть приспособление может постоянно контролировать уровень воды или ограничивать наполнение емкости при достижении конкретной точки. Такой уровнемер состоит из приемника, УЗ-излучателя и контроллера, отвечающего за обработку сигнала. Сигнализаторы ультразвукового типа являются беспроводными и бесконтактными, поэтому их можно устанавливать даже во взрывоопасных и агрессивных жидкостях.
  3. Электродный (кондуктометрический). Такие уровнемеры не подходят для емкостей с дистиллированной водой. Стандартная конструкция оснащена трехуровневым сигнализатором, в котором наполнение резервуара контролирует пара электродов, а третий — предназначен для аварийных ситуаций, для запуска режима активной откачки.
  4. Емкостный. С использованием таких уровнемеров можно точно идентифицировать предельное наполнение резервуара. Они подходят как для жидкостей, так и для сыпучих субстанций. Емкостные уровнемеры функционируют по такому же принципу, что и конденсаторы: измерение выполняется между пластинками чувствительного элемента. При достижении пикового значения на контроллер отсылается соответствующий сигнал. Иногда емкостные сигнализаторы работают по принципу «сухого контакта», при котором устройство срабатывает через стенку резервуара. Эти приспособления могут эффективно работать в очень обширном диапазоне температур, на их функционирование не влияет электромагнитное излучение. Такие эксплуатационные свойства расширяют область использования емкостных уровнемеров.
  5. Радарный. Эта разновидность сигнализаторов является универсальной, так как она работает с любыми видами технологических сред, включая взрывоопасные и агрессивные жидкости. При этом показания не будут изменяться под воздействием температуры и давления. Прибор излучает радиоволны в определенном частотном диапазоне. Приемник улавливает отраженный радиосигнал и определяет заполненность резервуара, руководствуясь периодом задержки сигнала. На датчик-измеритель не влияет температура и давление. Запыленность технологической среды тоже не сказывается на показаниях. Специалисты отмечают, что радарные приспособления обладают максимальной точностью, так как их погрешность не превышает 1 мм.
  6. Гидростатический. Этот тип сигнализатора позволяет измерять как текущее, так и предельное наполнение емкостей. Принцип работы гидростатического устройства базируется на измерении давления столба жидкости. Популярность таких датчиков обусловлена небольшой ценой и достаточной точностью.

Существуют и другие типы устройств, но они обладают специфичным назначением.

Правила выбора

Выбирать уровнемер для резервуаров необходимо с учетом большого количества факторов. Среди них:

  • состав воды;
  • объем емкости и материал, который был использован для ее изготовления;
  • потребность в контроле предельного и минимального уровня жидкости или мониторинг действительного состояния;
  • возможность внедрения автоматического управления в систему;
  • коммутационные возможности приспособления.

Для выбора бытовых устройств важно учитывать объем емкости, схему управления и принцип срабатывания.

Популярные модели

Современный рынок предлагает много моделей сигнализаторов. Самые популярные из них:

  1. ДЕ-1 (датчик емкостный). Чаще всего этот сигнализатор используется в агрессивных средах химической и металлургической промышленности. Он позволяет контролировать температуру и уровень сыпучих и жидких веществ. Нередко используется в установках аварийной защиты.
  2. ЭСУ-1 (электронный сигнализатор уровня). Корпус этой модели изготовлен из высококачественной стали и фторопласта. Чаще всего ЭСУ-1 устанавливают во взрывоопасных и агрессивных средах. Источник электропитания находится за пределами технологической среды. Датчик измеряет уровень нефти, спирта и воды. Блок питания выполнен из прочного алюминиевого сплава.
  3. РУ-305 (реле уровня). Этот прибор предназначен для контроля состояния жидких сред. Его корпус выполнен из особого материала и может с легкостью выдерживать температуры от -50 до +50 градусов Цельсия. Однако РУ-305 запрещается применять в агрессивных химических средах. Из недостатков этого уровнемера потребители отмечают лишь то, что он работает только в одном положении, без наклона. Измерение уровня осуществляется посредством перемещения магнита с поплавком и срабатывания герконом. Измерения имеют точность не более 5 мм.
  4. СУ-100 (сигнализатор уровня). Датчик для измерения уровня сыпучих и жидких веществ. В конструкции СУ-100 присутствует электромагнитное реле.
  5. Rosemount 5600. Этот радарный датчик уровня позволяет бесконтактно измерять любую разновидность веществ. Чтобы добиться максимально точных показаний, уровнемер необходимо правильно установить. Точность показаний устройства может ухудшаться из-за воздействия электромагнитного излучения. Корпус обладает взрывозащитной конструкцией и дисплеем, на котором отображается вся необходимая информация. Rosemount 5600 может использоваться для измерения температурных показателей в резервуаре. Чтобы в полной мере оценить возможности этого оборудования, ему необходима квалифицированная настройка с учетом диаметра трубопровода, длины уровнемера и расстояния между уровнем и опорной точкой.

Сложные модели целесообразно приобретать лишь для промышленного применения. Для бытовых целей подходят простейшие варианты уровнемеров.

Загрузка...

Сигнализатор уровня жидкости | Мастер Винтик. Всё своими руками!

Добавил: Master,Дата: 05 Окт 2020

Ранее мы писали о сигнализаторе жидкости. При наполнении ёмкости срабатывает сигнализатор. В статье сегодня наоборот, пойдет речь о контроле за убыванием жидкости.

Например, контроль воды в расширительном бачке отопления в доме или автомобиле. Водители не всегда проверяют уровень жидкости в радиаторе, бачке омывателя, тем более трудно контролировать его во время движения автомобиля.

Простое устройство на транзисторах (см. рис.ниже) позволяет сделать световую сигнализацию, предупреждающую шофёра о приближении аварийной ситуации.

Принципиальная схема простого сигнализатора уровня жидкости

Датчиком F1 сигнализатора служат две металлические пластины, разделенные изолятором из несмачивающихся материалов, например из текстолита, пластмассы или фторопласта…

Устройство срабатывает при изменении уровня воды, когда он будет ниже положения датчика F1. При этом уменьшается базовый ток транзистора VT1, и за счет тока через R2 открывается транзистор VT2 — загорается светодиод HL1.

В схеме применены детали: резисторы типа С2-23, млт, конденсатор С1 типа К73-9, светодиод HL1 подойдет любого типа, в пластмассовом корпусе. Транзисторы VT1 и VT2 могут иметь в обозначении последние буквы Д, Ж, К, Л или зарубежные аналоги. Подойдут любые маломощные транзисторы прямой проводимости.

Для защиты схемы от пульсации и помех в бортовой сети автомобиля при работе двигателя используется диод и дроссель Т1. Дроссель выполнен на кольцевом сердечнике типоразмера К10 х 6 х 3 из феррита марки 2000НМ1 (4000НМ1). Обмотки содержат по 30…40 витков провода ПЭЛШО-0,12. При его подключении необходимо соблюдать полярность фаз, указанную на схеме. В этом случае Т1 не будет намагничиваться.

Устройство сохраняет работоспособность при изменении питающего напряжения от 5 до 16 В. Для более четкого закрывания транзистора VТ1 можно поставить резистор Б-Э VТ1.

Для включения в схему звукового контроля, можно подключить параллельно R3 и HL1 звуковой сигнализатор BUZZER.

Эта схема может применяться в самых различных случаях, когда требуется контролировать уровень воды.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Звуковые сигнализаторы клева.
  • Рассмотрим простейшие конструкции сигнализаторов, дающих звуковое оповещение при поклевке. Подробнее…

  • Звуковой сигнализатор влаги своими руками
  • Схемы простых звуковых сигнализаторов влаги на таймере NE555

    Это устройство можно использовать для обнаружения влаги, например в почве или оповещения о влажных пелёнках ребёнка и т.п.

    Срабатывает звуковой генератор, когда на датчик попадает вода или появляется высокая влажность.

    Подробнее…

  • Как сделать милицейскую сирену?
  • Полицейская «крякалка» с «мигалкой» своими руками на PIC контроллере

    Для озвучивания детских игрушек, мотоциклов и машин на аккумуляторах предлагаю вам сделать простую схему звукового устройства, имитирующего сигнал «Милицейской сирены». Схема простая, содержит небольшое количество деталей и не требует настройки. Её не трудно собрать, заказать прошитые микроконтроллеры можно по ссылке в конце статьи.

    Подробнее…


Популярность: 216 просм.

Сигнализаторы уровня жидкости


Сигнализаторы уровня жидкости

  Сигнализаторы уровня являются наиболее распространЈнными устройствами автоматики. Принцип действия этих устройств весьма разнообразен и определяется как физическими свойствами среды, так и поставленными задачами. При сигнализации уровня сыпучих сухих веществ применяют ультразвуковые радары, измерители массы Јмкости с продуктом, системы, основанные на измерении затухания ультразвуковой волны, распространяющейся по стенке Јмкости от излучателя, располагаемого на уровне уставки сигнализации до приЈмника, расположенного по горизонтали на некотором расстоянии. Бывают даже радиоизотопные приборы, просвечивающие стенку Јмкости, на противоположной стороне которой располагается счЈтчик Гейгера. Для сигнализации уровня жидкостей существует гораздо большее количество приборов. Если жидкость не электропроводна, то, помимо выше указанных, используются Јмкостные датчики - когда в резервуар на уровень сигнализации врезается пара рядом расположенных электродов, изолированных фторопластовой плЈнкой. Когда жидкость покрывает электроды, из-за еЈ диэлектрической проницаемости увеличивается электрическая Јмкость, изменение которой измеряет электрическая схема датчика. Наиболее часто применят поплавковые и вибрационные сигнализаторы. У поплавковых датчиков, конструкций которых величайшее множество, при всплытии поплавка срабатывает геркон или бесконтактный элемент. Основу вибрационного сигнализатора составляет LC – генератор низкой частоты. В поле индуктивности располагается механический резонатор в виде камертона. При касании жидкости до лепестков резонатора сильно увеличивается затухание механических колебаний и происходит срыв генерации. Схема сигнализатора выдаЈт внешний сигнал о достижении требуемого уровня. Сигнализацию уровня электропроводных жидкостей, помимо вышеуказанных способов, чаще всего осуществляют с помощью контрольных электродов. Принцип действия заключается в измерении электрического сопротивления между контрольным электродом и общим проводом. Для исключения эффекта поляризации электродов, при котором электрод покрывается плЈнкой продуктов электролиза, плохо проводящей электрический ток, контроль ведут исключительно на переменном токе. Чаще всего таким способом измеряют уровень воды. Обычно напряжение на контрольных электродах составляет около 6 В, а электронная схема срабатывает при сопротивлении в цепи контрольного электрода ниже 3 кОм. Схема сигнализатора имеет симметричный вход для обоих полуволн контрольного напряжения. Напряжение, выделенное на измерительном резисторе, выпрямляется и поступает на вход порогового элемента, на выходе которого подключается реле или бесконтактный элемент. Так как в быту чаще всего приходится сигнализировать уровень воды, а схемы с использованием контрольных электродов наиболее просты и доступны для самостоятельного повторения - в данном разделе будут рассмотрены только такие системы. Автор сайта разработал несколько десятков подобных схем, в основном для применения на промышленных предприятиях, но многие конструкции прекрасно подходят для сигнализации уровня в накопительных баках, скважинах, бассейнах, дренажных приямках и т.д.

   В этом разделе, для упрощения, рассмотрены только двухканальные сигнализаторы различной сложности и на разной элементной базе, но количество каналов можно сделать любым. Например, промышленность выпускает трЈхканальные сигнализаторы, а в домашнем хозяйстве могут понадобиться приборы пятиканальные и более. Схема любого сигнализатора обязательно выдаЈт на контрольный электрод переменный ток, который затем подаЈтся на пороговый элемент, имеющий гистерезисную характеристику. На выходе порогового устройства подключается электромагнитное реле или бесконтактные элементы. Из-за разнообразия элементной базы, таких схем может быть огромное множество, но для упрощения, ниже будут рассмотрены только схемы с релейным выходом .

Рис. 1

   Простейший сигнализатор можно построить на электромагнитных реле (Рис. 1). В схеме используются только реле постоянного тока, т.к у реле переменного тока практически нет гистерезиса и срабатывание сигнализатора в момент касания электрода поверхности воды будет сопровождаться большим дребезгом. Недостаток схемы - обязательное использование маломощных реле и низкая чувствительность.

Рис. 2

  Значительно лучшие характеристики имеет схема на транзисторах (Рис. 2). Для исключения дребезга реле в момент касания электродом поверхности воды - из-за недостаточных пороговых свойств схемы, в цепи базы транзисторов установлены электролитические конденсаторы. В качестве порогового элемента можно использовать триггер Шмитта, как это делается в промышленных приборах, но это значительно усложняет схему.

Рис. 3

Рис. 4

  Неплохими пороговыми свойствами обладают тиристоры и симисторы. Схема на тиристорах проста и надЈжна (Рис. 3), но есть проблемы с напряжением на выходных реле. Более простая и надЈжная схема (Рис. 4) получается с использованием импортных симисторов серии BT134 ... BT138. В схеме можно использовать любые реле или иные нагрузки, например, сигнальные лампы или звонок.

Рис. 5

  Если применяются реле или иные элементы на напряжение ~220B, то лучше всего подходит схема на рисунке 5. Пороговые элементы лучше всего строить на микросхемах. Можно использовать микросхему К561ТЛ2 - триггер Шмитта, но ввиду еЈ дефицитности, схемы с еЈ использованием здесь не рассматриваются.

Рис. 6

Рис. 7

  Неплохими пороговыми свойствами обладают практически все логические элементы, но для упрощения будем рассматривать только К561ПУ4 (Рис. 6). Иногда требуются сигнализаторы, у которых выходные реле при отсутствии воды сработаны и отпускают при касании электрода поверхности воды. Такая схема удобна для дистанционного контроля исправности сигнализатора - достаточно отключить питание и н. з. контакты реле замкнутся (Рис. 7).

Рис. 8

Рис. 9

  Если в наличии нет подходящего трансформатора с двумя выходными обмотками - можно использовать схему с одной вторичной обмоткой (Рис. 8). В зависимости от напряжения этой обмотки подбирают выходные реле. Схема имеет неплохие характеристики и инверсную характеристику состояния выходных реле. Если требуется контролировать уровень воды в Јмкости, где над поверхностью всегда присутствуют брызги и волны - лучше всего применить схему с демпфированием сигнала уровня. Схема должна срабатывать только после устойчивого появления сигнала с электродов и не отключать выходной сигнал при кратковременном пропадании уровня. Очень неплохие характеристики имеет схема на счетверЈнном компараторе. В схеме используется трансформатор с одной вторичной обмоткой. Если в схеме необходимо использовать мощные выходные реле, то потребуются дополнительные усилители на транзисторах.

Рис. 10

  Промышленность выпускает множество сигнализаторов уровня, но не все схемы их можно назвать удачными. Автору много раз приходилось доводить «до ума» серийные изделия (Рис 10). Т.к. схемы промышленных приборов часто необоснованно усложнены и малодоступны, в дальнейшем они рассматриваться не будут. Здесь рассмотрены только наиболее простые схемы сигнализаторов, обладающих неплохими характеристиками. На их основе можно создать множество других схем, которые автор здесь не публикует и предлагает это сделать самим читателям.

Кравцов В.
kravitnik.narod.ru

Источник: shems.h2.ru

Контроллер уровня воды и жидкости вместе с индикаторами

В этой статье рассказывается о контроллере уровня жидкости с индикатором. Эта концепция весьма полезна в местах, где трудно контролировать заполнение резервуара - например, в таких местах, как резервуары для бензина, газа, масла, воды и других местах. Контролировать уровень жидкости по индикатору достаточно просто и выгодно двумя способами: экономичным и техническим.

Индикация уровня воды

С помощью этого контрольного индикатора можно контролировать наполнение контейнера в соответствии с требованиями, например, сколько именно количества необходимо наполнить.Это полезно в высотных зданиях, где необходимо заливать воду на верхнем этаже, и в масляных или жидких заполнителях, где трудно наблюдать.


Принцип работы контроллера уровня жидкости

Вот схема схемы индикатора уровня жидкости для бытовой техники и промышленного назначения. Этим методом можно измерить уровень любой жидкости.

Блок-схема контроллера уровня жидкости

В этом методе мы обеспечиваем различные индикаторы на разных уровнях хранения жидкости.Мы можем использовать временные индикаторы для различных применений, размещая индикаторы по длине стального стержня, или мы можем постоянно фиксировать их в зависимости от требований приложения. Эти указатели уровня жидкости широко используются в нефтяной, газовой, фармацевтической и других отраслях промышленности. Мы также можем использовать их в различной бытовой технике в качестве индикатора уровня в цистернах с водой, соковыжималках, кофеварках, стиральных машинах, бассейнах и т. Д.

Бак для воды с 4-х уровневым индикатором

Шаги

  • Сначала запишите программу в микроконтроллер.
  • Теперь установите соединения в соответствии с предоставленной схемой.
  • Будьте осторожны при подаче питания переменного и постоянного тока.
  • В целях пояснения мы берем 4 уровня в резервуаре для жидкости.
  • Далее, начинаем заполнять резервуар.
  • Когда жидкость достигает четверти уровня, она отображается как четверть.
  • Когда он достигнет половины бака, он покажет половину, а когда он пройдет половину и четверть, он покажет половину и четверть
  • Если вы все еще наливаете жидкость, он будет отображаться полностью.Когда он заполнится, он автоматически отправит команду на выключение двигателя.
  • Отключите источник питания и подачу платы на двигатель

Блок-схема

Блок-схема, представляющая работу контроллера уровня жидкости

Вот блок-схема для подготовки индикатора уровня жидкости; Вы можете подать питание на входной сигнал, микроконтроллер, оптоизолятор, схему управления реле и на монитор. Между всеми модулями должна быть взаимосвязь, а индикаторы должны быть связаны с микроконтроллером.


Приложения

  • Здания, в которых сложно контролировать уровень воды в резервуарах.
  • Промышленные приложения, такие как нефть, газ, фармацевтика и т. Д.
  • Бытовая техника, например, соковыжималки, стиральные машины, водонагреватели, цистерны для воды, бассейны и т. Д.

Аналоговый индикатор топливного бака

В топливный бак помещается устройство контейнера с поплавком. Поплавок соединен с металлическим стержнем, а его конец заключен в переменный резистор.Этот резистор подключен к земле на одном конце. Стеклоочиститель, соединенный с манометром, скользит вместе со своей полосой. Это аналоговый способ. Цифровой монитор может быть установлен в соответствии с требованиями. Количество топлива в баке может отображаться на светодиодном дисплее.

Установите различные индикаторы на разных уровнях или установите в резервуар такой материал, который будет определять датчиком на основе топлива, содержащегося в резервуаре.

Аналоговый индикатор топливного бака (индикатор бензобака)

Индикатор уровня воды в стиральной машине

Уровень жидкости или воды в стиральной машине указывается переключателем контроллера уровня воды.Он приводится в действие давлением воздуха. Другой конец прикреплен к аэродрому. На переключателе есть 3 клеммы, общий контакт для внутреннего переключателя, нормально открытый переключатель и нормально закрытый переключатель.

Индикатор уровня воды для стиральной машины
Индикатор уровня воды Проект

Схема, приведенная ниже, предназначена для верхней цистерны с водой с ЖК-дисплеем. Он обеспечивает подъем и падение уровня воды в резервуаре. Реле используется для автоматического выключения двигателя, когда он превышает максимальный уровень.Здесь в схеме изображена лампа. Клемма заземления датчика должна находиться на дне контейнера. Проект индикатора уровня воды

Блок-схема от Edgefxkits.com

В блоке питания используется понижающий трансформатор 230 / 12В. Он используется для понижения напряжения до 12 В переменного тока. Он преобразуется в постоянный ток с помощью мостового выпрямителя. Пульсации можно удалить с помощью емкостного фильтра, а с помощью регулятора напряжения 7805 можно регулировать напряжение до +5 В. Он необходим для работы различных микросхем и компонентов.

Проектный комплект индикатора уровня воды от Edgefxkits.com

Его можно улучшить с помощью громкоговорителя или любого другого индикатора для оповещения. Если мы присоединяем модуль GSM, он отправляет предупреждающее сообщение на мобильное устройство или устройство GSM в случае важных показаний в промышленности.

Требования к оборудованию
  • Блок микроконтроллера
  • ЖК-дисплей (16 × 2)
  • Ультразвуковой модуль
  • Светодиод
  • Транзисторы
  • MOSFET
  • Кристалл
  • Трансформатор
  • Диоды
  • Регулятор напряжения
  • Конденсаторы
  • Резисторы
  • Реле
  • Лампа
  • Держатель (насос опционально за дополнительную плату)
Требования к программному обеспечению
  • Компьютер Keil
  • Язык: встроенный C или сборка
Ультразвуковой индикатор уровня жидкости Проект

Это ультразвуковой уровень на основе отражения контроллер, который определяет точное расстояние по отражению, идущему впереди него.Этот модуль можно подключить к последовательному порту микроконтроллера. Блок-схема проекта ультразвукового индикатора уровня жидкости

от Edgefxkits.com

Всякий раз, когда возникает потребность в определенном уровне жидкости, например, ниже или выше уровня, система обнаруживает на основе программы, запрограммированной в контроллере. Датчик определяет уровень жидкости, а затем информация отправляется с помощью передатчика на приемник, а конечный модуль приемника включает / выключает двигатель в зависимости от требований.

Ультразвуковой индикатор уровня жидкости Project Kit от Edgefxkits.com

Когда сигнал получен, он активирует реле через полевой МОП-транзистор, который управляет двигателем, который включает / выключает.

Уровень жидкости можно регулировать с помощью микроконтроллера в соответствии с требованиями. Например, если кому-то нужны предупреждения, когда в емкости 20% жидкости, они могут получить предупреждение. Легко вносить изменения в различные приложения, например, автоматическое включение / выключение на разных уровнях. Им можно управлять с мобильного телефона GSM.

Требования к оборудованию
  • Блок микроконтроллера
  • ЖК-дисплей (16 × 2)
  • Ультразвуковой модуль
  • Светодиод
  • Транзисторы
  • MOSFET
  • Кристалл
  • Трансформатор
  • Диоды
  • Регулятор напряжения
  • Конденсаторы
  • Резисторы
  • Реле
  • Лампа
  • Держатель (насос опционально за дополнительную плату)
Требования к программному обеспечению
  • Компьютер Keil
  • Язык: встроенный C или сборка
Заключение

Используя различные проекты электроники, такие как датчики уровня, в наши дни- сегодня и в промышленности мы можем легко контролировать и контролировать резервуары для жидкости или резервуары для воды.Это экономит время, снижает сложность, экономичность и снижает потери жидкости.

Фото

Индикатор уровня жидкости с лучшим соотношением цены и качества - Отличные предложения по индикатору уровня жидкости от продавцов индикатора уровня жидкости по всему миру

Отличные новости !!! Вы находитесь в нужном месте для индикатора уровня жидкости. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот индикатор жидкости высшего уровня должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть индикатор уровня жидкости на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в индикаторе уровня жидкости и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести индикатор уровня жидкости по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры индикатора уровня жидкости

- Интернет-магазины и отзывы на индикатор уровня жидкости на AliExpress

Отличная новость !!! Вы попали в нужное место для индикатора уровня жидкости.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний индикатор уровня жидкости вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть индикатор уровня жидкости на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в индикаторе уровня жидкости и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести индикатор уровня жидкости по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Различные типы указателей уровня жидкости


Этот проект посвящен различным индикаторам уровня воды / любой жидкости / жидкости для резервуаров с водой дома или в любом месте, где требуется измерять уровень жидкости.В этом проекте описываются три различных типа индикаторов уровня воды, а также подробно рассказывается о том, как его реализовать.

Значение / цель индикации уровня жидкости

Мы знаем, что в настоящее время контрольно-измерительные приборы играют жизненно важную роль. В обрабатывающих отраслях часто требуется индикация уровня жидкости для управления различными параметрами. Можно взять пример резервуара для воды для дома, в котором нам нужно знать уровень воды, чтобы мы могли определить время, в которое мы должны запустить водяной насос, и так далее.

Я концептуализировал три различных типа индикаторов уровня жидкости, которыми я хочу поделиться с вами, и это обязательно поможет другим студентам инженерных специальностей творчески мыслить для проекта и любой задачи. Это на 100% выполнимо. Можно попробовать реализовать у себя дома.

Описание каждого индикатора уровня жидкости

Здесь представлены три типа указателей уровня воды.

1. Индикатор уровня в прозрачной стеклянной трубке
2. Циферблатный индикатор
3. Цифровой индикатор

Индикатор уровня в прозрачной стеклянной трубке

Это аналоговый или ручной индикатор уровня жидкости.Как показано на рисунке 1, прозрачная стеклянная трубка показывает тот же уровень воды / жидкости, что и в резервуаре для воды. Когда вода заливается в резервуар для воды, вода также течет в стеклянную трубку вместе с резервуаром, и уровень в трубке такой же, как и в резервуаре. Это связано с тем, что, когда два открытых сосуда, соединенных внизу, заполняются водой / жидкостью, уровень в обоих сосудах одинаковый из-за равного давления (атмосферное давление) в обоих сосудах. (как показано на Рисунке 2)

Управляющее уравнение : Давление = Плотность x Ускорение силы тяжести x Уровень или высота жидкости.Таким образом, уровень жидкости прямо пропорционален приложенному давлению. В этом случае атмосферное давление одинаково для уровня резервуара с водой и уровня стеклянной трубки, поэтому высота воды одинакова для обоих уровней.

ПРИМЕЧАНИЕ: Изображения этого проекта нарисованы в программе MS Paint.

Циферблатный индикатор

Этот индикатор работает путем последовательного вращения шестерен, когда поплавок в резервуаре для воды меняет положение при разных уровнях воды. Это связано с тем, что поплавок имеет меньшую плотность (из-за более легкой массы. Когда мы берем воду, равную объему поплавка, она больше, чем воздух, заполненный поплавком) по сравнению с плотностью воды.Таким образом, когда вода заливается в резервуар для воды, поплавок движется вверх, плавая.

Когда поплавок меняет свое положение из-за изменения уровня воды, шестерня-1, связанная с шатуном поплавка, вращается, и индикатор (шестерня-3) показывает уровень на круговой шкале как высокий, низкий, средний или средний.

Цифровая индикация

Когда шестерня-1 вращается из-за изменения положения поплавка, соответствующего уровню воды, грабли / рейка, соединенная с шестерней-2, совершает возвратно-поступательное движение. Ползунок, связанный с граблями, скользит по Реостату.Изменение положения ползуна (соответствующее уровню жидкости из-за изменения положения поплавка) вызывает изменение сопротивления (из-за изменения присоединенной длины провода, поскольку сопротивление зависит от длины провода, сопротивление пропорционально соотношению длины и диаметра ) провода, соединенного с реостатом. Эта информация об изменении сопротивления поступает в контроллер, который показывает цифровой дисплей о положении уровня воды.

Если уровень воды опускается ниже точки очень низкого уровня, контроллер отправляет сигнал запуска на двигатель, который в конечном итоге запускает водяной насос.Когда уровень воды достигает высокого уровня, контроллер отключает двигатель и, следовательно, водяной насос останавливается.

Это моя настоящая проектная идея. Он не содержит частей, извлеченных откуда-либо еще. Этот проект реализуем.

Требования к материалам для проекта указателя уровня жидкости

  • Одна прозрачная стеклянная трубка, длина которой равна общей высоте резервуара для воды.

  • Один полый сферический поплавок, можно использовать пластиковый мяч, используемый для игры в крикет детьми.

  • Три различных зубчатых колеса в соответствии с требованиями проекта.

  • Контроллер, ПЛК

  • Циферблатный индикатор

  • Грабли с одинаковым профилем шестерни, совпадающие с 3 передачами.

  • Реостат для изменения сопротивления
  • Примечание: Расположение каждой части зависит от условий проекта и требований. Вы можете построить деревянную платформу, на которой все части могут опираться.

    Стоимость

    Что касается стоимости всего проекта, то она содержит стоимость, относящуюся ко всем трем типам показателей.
  • Индикатор в прозрачной стеклянной трубке: Стоимость около рупий. 100-200 с масштабированием и покупкой тубуса. Это зависит от стоимости стеклянной трубки и высоты стеклянной трубки в зависимости от высоты резервуара для воды.

  • Циферблатный индикатор: на рынке доступны шестеренки для простых игрушек. Вы можете откалибровать циферблатный индикатор на основе резервуара для воды, опустошив, наполнив и установив средний уровень.

  • Цифровой индикатор: Стоимость шестерен и граблей зависит от размера шестерни и граблей, которые вы используете, в зависимости от смещения и других факторов.Реостат и контроллер могут быть доступны на рынке в зависимости от изменения сопротивления и типа контроллера, который вы хотите. Мотор и водяной насос можно легко достать дома.
  • Академическая / Практическая важность

    Этот проект помогает на бытовом уровне за счет сокращения потерь воды при высоком уровне воды в резервуаре. Он автоматически отключает двигатель водяного насоса.
    Иногда резервуары для воды недоступны / резервуар для воды находится под водой, тогда индикатор уровня жидкости поможет вам определить правильный уровень.

    Этот проект также можно рассматривать как академический проект, обеспечивающий надлежащий дизайн.


    Индикатор уровня жидкости для слепых

    Описание продукта

    Этот небольшой карманный гаджет действительно пригодится тем, кто плохо видит. Просто поместите его на край кружки, налейте горячий кофе и дождитесь сигнала. Этот прочный предмет оранжевого цвета означает, что вам не нужно говорить, когда прекратить наполнять чашку, зацепившись пальцем за край ... и, таким образом, обжечь кончик пальца. Это также отличный предмет, когда вы развлекаете гостей; это избавляет от неудобств, связанных с переполнением чашек кофе, чая или сока.

    Измеряете ли вы горячую воду, наливаете ли вы чашку молока или наполняете стакан соком или ледяной баней, наш индикатор уровня жидкости сделает вашу задачу легкой и гигиеничной. Просто зацепите устройство за край чашки или кастрюли. Зубцы будут удерживать устройство на месте, а индикатор настолько светлый, что не опрокинет даже маленькие чашки. Лейте до тех пор, пока устройство не издаст звуковой сигнал (сообщая, что жидкость приближается к верхнему краю). Тщательно наполняйте, пока тон не изменится (предупреждая, что жидкость находится в пределах дюйма от верха), затем прекратите лить и подавайте.Это оно! Требуется две батарейки AAA, в комплект не входят.

    Информация о продукте

    Указания по использованию индикатора уровня жидкости от Future Aids, The Braille Superstore.

    Да, эта маленькая оранжевая пластиковая коробка с выступами - ваш новый индикатор уровня жидкости. Вот как это работает.

    Сначала вставьте две батарейки AAA в нижнюю часть индикатора. Теперь возьмите стакан и повесьте устройство на обод так, чтобы оба зубца были направлены в чашку. Точно так же, как вы кладете палец на чашку, только немного больше... ну ... цивилизованно.

    А теперь попробуйте налить свой первый напиток. Если вы наливаете что-то действительно горячее, вы заметите, что пар заставит индикатор немного пощекотать. Неважно. Вы прислушиваетесь к устойчивому звуку, который сообщает вам, что зонды обнаружили жидкость. ... Вот, жидкость теперь в пределах дюйма от верха. Прекратите наливать, снимите индикатор и наслаждайтесь. Но подождите ... не забудьте сначала налить своим друзьям несколько стаканов сока. Они действительно оценят это в жаркий летний день.Но они тоже будут думать, что твоя новая штуковина довольно крутая. Затем вытрите его влажной тканью и бросьте в шкаф рядом с чашками.

    Помните, он маленький не зря. Если вы разливаете кофе, чтобы помочь местному сборщику денег, возьмите с собой новый индикатор. Это избавит вас от множества обгоревших пальцев и будет более гигиеничным.

    Магнитные указатели уровня, поставщики указателей уровня жидкости, магнитные указатели уровня жидкости, производители указателей уровня


    Типы плунжер-заслонка-лопаточная диафрагма.Магнитное переключение с мокрым ротором. Микропереключатель, ртутный и воздушный прерыватель. Фланцевые, резьбовые соединения. Для сигналов тревоги, переполнения бака и управления двигателем. Специальная конструкция для: вертикальный / горизонтальный поток. Реле уровня - девять типов для каждого применение. Внутренний, внешний, боковой и верхний монтаж. Микро Переключатель-ртутный, воздушный разрыв и воздушные клапаны. Рабочие аварийные сигналы, двигатель Контакты управления, контроля уровня, мгновенного действия с контактами NO / NC. Плавать работает с магнитным и бесконтактным управлением.

    ПЕРЕКЛЮЧАТЕЛИ УРОВНЯ И ПАНЕЛИ

    МОДЕЛЬ MA 100 / MA 200 ПЕРЕКЛЮЧАТЕЛЬ УРОВНЯ НА БОКОВОЙ УСТАНОВКЕ

    Реле уровня MAGTROL подходят для наполнения резервуаров и сосудов под давлением для индикации или контроля уровня в условиях атмосферного, вакуума и давления. Магнитные переключатели мгновенного действия, без сальников и исключают любую возможность утечки. Они подходят для температур до 400 градусов по Цельсию и давления до 40 кг на см2. Переключатель имеет магнитное управление и представляет собой микро-, ртутный или воздушный клапан.Материал конструкции - нержавеющая сталь 304, нержавеющая сталь 316 или бронза. Корпус переключателя изготовлен из литого алюминия или нержавеющей стали, пожаробезопасен.

    Применение включает сигнализацию низкого / высокого уровня, управление насосом с электроприводом клапана; , диафрагменный или поршневой, регулирующий клапан.

    Эти переключатели обычно устанавливаются по бокам резервуаров или сосудов под давлением. Эти реле уровня имеют низкий дифференциал и обычно используются для управления одним уровнем. Они могут устанавливаться снаружи через запорные клапаны для таких применений, как котлы, реактивные котлы и т. Д.Которые могут быть изолированы для регулярного обслуживания.

    Операция: Поплавковый узел несет постоянный магнит, которому противодействует аналогичный магнит в узле переключателя. Соседние полюса магнита отталкиваются друг от друга через стенку корпуса переключателя. Этот принцип обеспечивает мгновенное действие контактов переключателя.

    Стандартный датчик уровня может быть модифицирован для обеспечения регулируемых дифференциалов путем модификации расширенного поплавка. Удлинитель может быть увеличен в длину до 0.5 метров для дифференциала до 300 мм. Подводные модели реле уровня рекомендуются в случае, если реле уровня не может быть установлено сбоку или сверху резервуара или для подземных резервуаров.

    МОДЕЛЬ MA 300: НАРУЖНЫЙ НАРУЖНЫЙ РЕЛЕ УРОВНЯ
    Этот переключатель устанавливается снаружи с двумя запорными клапанами, и за реле уровня можно следить, даже когда резервуар находится под давлением. Этот переключатель идеально подходит для установки на котлы, а камеры сконструированы в соответствии с индийскими правилами котлов.

    МОДЕЛЬ MA 400 РЕЛЕ УРОВНЯ НИЗКОГО ДАВЛЕНИЯ, УСТАНАВЛИВАЕМЫЙ БОКОВОЙ
    Это простая модель, в которой геркон приводится в действие непосредственно магнитом, установленным в поплавке. сборка Доступны одиночные нормально разомкнутые контакты. Доступен этот переключатель S.S, P.P, PVC, HDPE и т. Д.

    МОДЕЛЬ MB 100 ВНЕШНИЙ ПЕРЕКЛЮЧАТЕЛЬ ВЕРТИКАЛЬНОГО УРОВНЯ
    Это один из наиболее часто используемых элементов управления. Он предназначен для контроля удельного веса 0,4. выше. Этот датчик уровня в различных моделях (MB100, 200, 300, 400) используется при рабочем давлении от вакуума до 3000 фунтов на квадратный дюйм.Этот переключатель устанавливается снаружи и может быть подключен к трубопроводу в любом месте рядом с резервуаром или на расстоянии от него. Их легко установить. Высокий и низкий уровни указаны на внешней стороне переключателя. Точную регулировку можно выполнить, перемещая узел переключателя вверх или вниз по закрывающей трубке, обеспечивая точный контроль уровня жидкости.
    Несколько блоков также могут быть объединены для многоуровневого управления. Для более высоких температур могут быть предусмотрены охлаждающие ребра. Для выключателя предусмотрен корпус взрывопроф.

    Операция: Поплавок в камере реагирует на изменение уровня жидкости, поднимая или опуская магнитный поршень внутри закрывающей трубки. Магнитный датчик приближения или ртутный выключатель крепится к внешней стороне корпуса выключателя, его можно отрегулировать и заблокировать на желаемом уровне срабатывания. Затем (в зависимости от применения) магнитный поршень притягивает или отпускает переключатель.

    МОДЕЛЬ MB 400:
    Эта модель аналогична вышеупомянутым моделям, за исключением того, что она используется для более высокого дифференциала, обеспечивая два узла переключателей на закрывающей трубе, управляемые одним поплавком или двумя узлами переключателей, установленных на закрывающей трубке, управляемыми двойным тандемным поплавком.Один переключатель можно использовать как для высокого уровня, так и для большого дифференциала.

    КОНТРОЛЛЕРЫ УРОВНЯ, УСТАНОВЛЕННЫЕ НА ВЕРХНЕМУ
    Модель MC 100: НА ВЕРХНЕМУ УСТАНОВКЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ

    Данная модель предназначена для вертикального монтажа наверху емкости. Подключение осуществляется через резьбовые или фланцевые соединения. И подходит для жидкостей с удельным весом от 0,5 до 1,4. Переключатель приводится в действие магнитным поршнем, который приводит в действие магнитный бесконтактный переключатель.Этот переключатель обычно используется для контроля одного уровня и подходит для больших глубин погружения до одного метра.

    МОДЕЛЬ MC 120: МНОГОУРОВНЕВЫЙ ПЕРЕКЛЮЧАТЕЛЬ УСТАНОВКИ НА ВЕРХНЕМУ

    Этот переключатель контроля уровня объединяет контроль верхнего и нижнего пределов в одно компактное соединение. В этом переключателе контроля уровня используются два переключателя и два поплавковых механизма для индикации высокого и низкого уровня и, таким образом, разрешается раздельное действие переключателя. Тандемные поплавковые узлы предназначены для независимого срабатывания переключателя.

    МОДЕЛЬ MC 200: КОНТРОЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ С ЦЕНТРАЛЬНЫМ УПРАВЛЕНИЕМ, УСТАНОВЛЕННЫЙ ВЕРХНИЙ:

    Поплавок направляется центральной трубкой. Поплавок несет направляющую и приводит в действие геркон с интервалами, заключенными в центральной трубе. Диаметр поплавка составляет примерно ... 62 мм. Диаметр центральной направляющей трубы 20 мм.

    МОДЕЛЬ MC 300: УСТАНОВЛЕННЫЙ ВЕРХНИЙ ДИСКЛЕЙСЕР СВОБОДНОЙ ГРАВИТАЦИИ ТИП

    Этот датчик уровня, установленный наверху, управляется S.S. или фарфоровые вытеснители, подвешенные на тросе. Буйки могут быть установлены на тросе. Буйки могут быть установлены на тросе с разным интервалом. Поднимающаяся жидкость по достижении буйка создает восходящую силу плавучести, которая освобождает подпружиненный магнитный поршень в закрывающей трубке. Это приводит в действие один или несколько бесконтактных переключателей. Это идеально подходит для подземных резервуаров с очень большой глубиной. Один или несколько узлов переключателей могут быть предоставлены для одноуровневого или многоуровневого управления.

    Руководство по выбору

    Типы плунжер-заслонка-лопасть-диафрагма.Магнитное переключение с мокрым ротором. Микропереключатель, ртутный и воздушный прерыватель. Фланцевые, резьбовые соединения. Для сигнализации, переполнения резервуара и управления двигателем.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
