Виды силовых кабелей: особенности и маркировка

Содержание статьи:

• Виды изоляции силовых кабелей
• Расшифровка названий силовых кабелей
• Каких видов бывают силовые кабели: разбираемся в маркировке

Надежность электроснабжения дома или производственного объекта напрямую зависит от выбора комплектующих для прокладки сетей. При подборе силовых кабелей нужно учесть их предназначение по передаваемому напряжению, условиям эксплуатации, особенностям несущих оснований и многому другому. Рассмотрим эти нюансы подробнее.

Автор изображения: A1c3b2 — собственная работа, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=20812281

Конструктивные отличия силовых кабелей непосредственно указывают на особенности использования будущих сетей. Общая структура в обязательном порядке состоит из токопроводящей жилы, нейтрали и изоляционных оболочек кабеля – внешней и внутренней. Для выполнения основной задачи по энергоснабжению этого достаточно. Однако условия эксплуатации кабелей могут быть разнообразными, что требует внесения в конструкцию соответствующих дополнений.

Может изменяться сечение и материал изготовления жил. Производители силовых кабелей применяют разную защитную изоляцию – от ПВХ до пластиката. Также для улучшения характеристик кабеля структура дополняется экраном, поясным изоляционным покрытием, армированной подушкой, заполнителем и прочими элементами.

Виды изоляции силовых кабелей

Силовые кабели, изолированные целлюлозой (бумагой) и металлической оболочкой.

Бумажное покрытие, пропитанное специальным составом, в качестве изоляционной защиты согласно принятым стандартам изготовления силовых кабелей допускается в сетях передачи электроэнергии номинального напряжения до 35 кВ. Внешняя оболочка таких коммуникаций может быть алюминиевой либо свинцовой. Первая подходит для эксплуатации кабеля в нейтральных средах с отсутствием паров щелочей или кислот. В иных ситуациях большей химической устойчивостью отличается свинец.

В связи с повышенной жесткостью силовых кабелей такого типа допускается фиксированный монтаж энерголиний с соблюдением уровня трассировки.

Силовые кабели с резиновой изоляцией.

Такая оболочка силовых кабелей допустима на линиях до 10 кВ. Пластичность защиты позволяет использовать сети на трассах с перепадом горизонтальных или вертикальных уровней. К тому же резиновое покрытие кабеля отличается повышенной стойкостью к влаге. Однако эта защита может разрушаться под воздействием солнечного ультрафиолета и содержащегося в воздухе озона. Вследствие этого конструкция подобных силовых кабелей для защиты от негативных факторов дополняется стальной броней.

Силовые кабели с изоляцией из ПВХ-модификаторов.

Наиболее распространенный вид силовых кабелей, которые подходят для домашней или офисной электропроводки. Оболочка из поливинилхлорида сохраняет диэлектрические свойства продолжительное время, она достаточно гибкая и стойкая к влаге. Напряжение такие кабели держат в пределах 6 кВ.

Вдобавок пластиковая изоляция кабеля не поддерживает горение, устойчива к определенным механическим нагрузкам. Иногда для усиления прочности структура силовых кабелей в пластикате дополняется армирующим экраном.

Силовые кабели с полиэтиленовой оболочкой.

Сшитый полиэтилен стали использовать в кабелях вместо бумажной изоляции. Этот материал и сейчас пользуется популярностью благодаря его универсальным свойствам. В зависимости от особенностей СПЭ, сечения токопроводящих жил силовые кабели такого вида применяются в сетях 1-й группы (6−35 кВ), 2-й группы (45−150 кВ), 3-й группы (220−330 кВ). Единственное ограничение при применении – пониженные температуры: от -5 оС использование этих силовых кабелей запрещается.

Расшифровка названий силовых кабелей

Автор изображения: Jainsoncables — собственная работа, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=17785616

АВВГ − кабель из алюминия, используемый в качестве силового, оснащенный изоляционной защитой основных жил и внешней оболочкой из ПВХ-пластиката.

Защитный покров у такого кабеля отсутствует.

ВВГ − кабель медный для силовых сетей, также оснащенный ПВХ-изоляцией и не имеющий защитного покрова.

АВВГ (ВВГ) П – силовые кабели, обладающие той же конструкцией, но имеющие плоскую форму.

АВВГнг(А) – модификация алюминиевого силового кабеля, изоляционная оболочка которой изготовлена из негорючих пластикатов.

ВВГнг(А) – также покрытый негорючей защитой силовой кабель, центральная токопроводящая жила которого изготовлена из меди.

АВВГ-Пнг(А) – имеющий плоскую форму силовой кабель с проводами из алюминия. Изоляционная оболочка жил и внешнее покрытие выполнены из негорючего поливинилхлорида.

ВВГ-Пнг(А) – однотипный кабель, тоже плоской формы с единственным отличием в виде медных токопроводящих жил.

АВВГ (ВВГ) нг(А)-LS − силовой кабель с алюминиевыми (медными) основными жилами с негорючей изоляцией, которая при воздействии открытым огнем отличается пониженным дымо- и газовыделением Low Smoke.

АВБШв – алюминиевый силовой кабель, в котором присутствует дополнительное армирование. Броня кабеля может быть в виде двух лент из оцинкованной стали либо металлической спирали.

ВБШв – медный бронированный силовой кабель. В структуре используется стальное армирование. Подобные усиленные кабели подходят для подземной прокладки либо помещаются в туннели, кабель-каналы, шахты. Также они могут монтироваться на воздушных линиях, но следует минимизировать риск растяжения, иначе это может привести к механическим повреждениям кабеля.

АВБ (ВБ) Швнг(А) – силовые кабели с медными либо алюминиевыми жилами, заключенные в защитный пластиковый шланг, изготовленный из негорючего материала.

АВБ (ВБ) Швнг(А)-LS – модификация силовых кабелей (алюминиевых или из меди) с оболочкой из негорючих материалов и заключенных в защитный шланг. Изоляция таких усиленных кабелей при воздействии открытым огнем не выделяет дыма, токсичных газов.

КГ – силовой кабель, центральная токопроводящая жила которого может быть представлена в виде жгута из нескольких проволочек. Последние всегда изготавливаются из меди, как наиболее пластичного металла. Сечение каждой проволоки может варьироваться от 0,5 до 240 кв. мм, а их число – от 1 до 5. Дополняется конструкция кабеля гибкой изоляцией, чаще всего из резины.

ВББШв – медный силовой кабель с дополнительным бронированием. Также может иметь многопроволочную токопроводящую жилу. Армируется кабель двумя стальными лентами.

СИП – алюминиевый изолированный силовой кабель, обладающий самонесущей конструкцией. Механическую прочность кабеля обеспечивает либо внешнее армирование из жесткой оболочки, либо внутренний неразрывный трос.

NYM – многожильный медный силовой кабель, между проводниками которого есть заполнитель из мелованной безгалогенной резины. Кабель характеризуется повышенной термостойкостью и прочностью.

Каких видов бывают силовые кабели: разбираемся в маркировке

Сложный на первый взгляд секретный код кабеля расшифровывается просто. Каждый символ содержит важную информацию, которая указывает на конструктивные, технические и эксплуатационные особенности кабеля.

Большие буквы на внешней оболочке кабеля обозначают металл жилы и материал изоляции. Их может быть 3−4, и наносятся они строго в один ряд. Прописные буквы могут наноситься через пробел и указывают на особенности покрытия кабеля:

• нг – негорючий;
• з – заполненный специальным изолятором.

Для обозначения показателей сечения токопроводящих жил и их количества применяются цифровые символы. Если в маркировке использована формула 3х6, то сразу очевидно, что кабель трехжильный и каждый провод имеет сечение 6 мм². На некоторых кабелях цифровая маркировка может усложняться – 2х6+1х4. Это также трехжильный кабель, в котором один из проводов отличается от двух других меньшим сечением. Он используется для заземления сети.

Виды и маркировка силовых кабелей, кабель ПВХ

Кабель силовой широко используется в различных отраслях промышленности.



В настоящее время  на смену силовому кабелю с изоляцией из пропитанной бумаги (БПИ) и поливинилхлоридного (ПВХ) пластиката приходит силовой кабель с изоляцией из сшитого полиэтилена (XLPE).



Различные виды изоляции кабеля имеют свои достоинства и недостатки.



На сегодняшней день в России можно найти  в продаже большой ассортимент силовых кабелей. Кабели силовые, кабельно-проводниковая продукция различается по сечению, количеству жил, по назначению, по номинальному напряжению.

Изоляция силового кабеля

Кабель силовой имеет хорошие диэлектрические характеристики. Но различные материалы, применяемые для изоляции силового кабеля, имеют значительные отличия. Это неудивительно, потому что эти материалы имеют различные химические свойства и состав.

Например, используемый для изоляции силовых кабелей ПВХ-пластикат, являясь полярным полимером, имеет пониженные диэлектрические характеристики по сравнению с неполярным полиэтиленом или пропитанной бумагой. Это приводит к дополнительным потерям при изоляции. Но из положительных свойств этого вида изоляции следует отметить, что ПВХ-пластикат не распространяет горение.

Бумажная изоляция. Механической защитой силового кабеля с бумажной изоляцией является металлическая оболочка, которая мешает проникновению воды в силовой кабель.
Силовой кабель используется для сырых грунтов, а при наличии дополнительной защиты даже под водой.

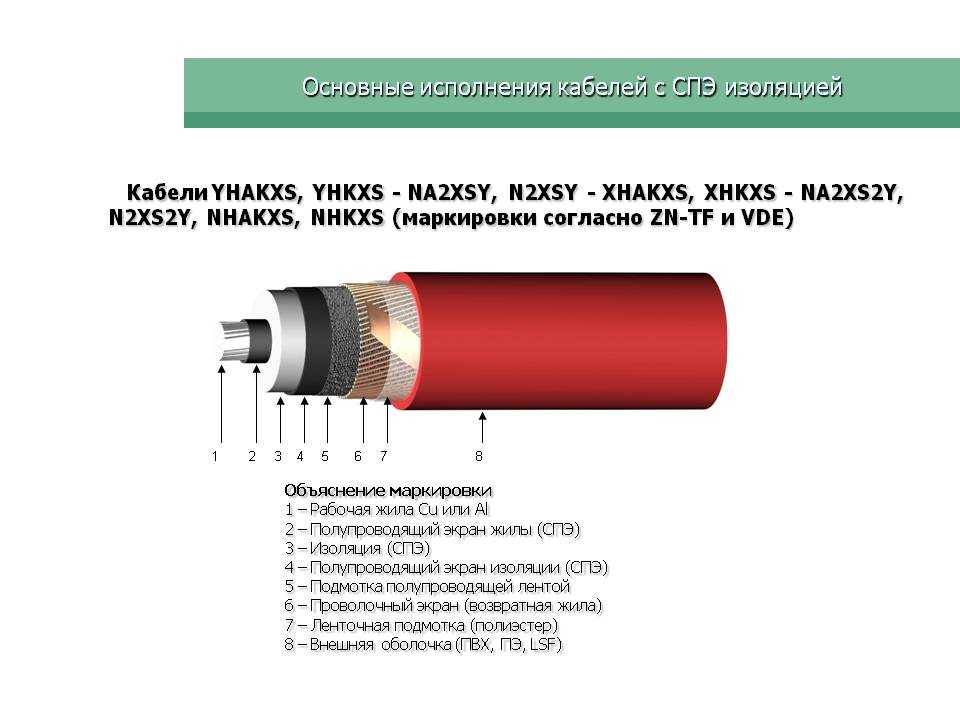

Силовой кабель с изоляцией из сшитого полиэтилена (XLPE) для защиты от радиального проникновения влаги используется со специальным металлическим слоем из алюмополимерной ленты или алюминиевой или свинцовой оболочки.

Кабель силовой с XLPE-изоляцией на напряжение 10-35 кВ в России выпускается одножильный. Подобный кабель с изоляцией из сшитого полиэтилена предназначается для использования только в каналах или траншеях с установкой дополнительной защиты от повреждения кабеля. Кабель с подобной изоляцией не допускает использование стальных защитных покровов в кабеле.

Есть и дополнительные преимущества в использовании силового кабеля с бумажной изоляцией. Он изготавливается с бронепокровом из стальных лент или проволок, защищающих кабель от повреждения при прокладке или эксплуатации. Силовой кабель с бумажной изоляцией имеет токопроводящие жилы секторной формы. Подобные свойства этого вида силового кабеля позволяют существенно уменьшить габариты изделия, по сравнению с кабелями, имеющими жилы круглой формы.

У силового кабеля с бумажной изоляцией есть и свои недостатки. Он заключается в том, что при прокладке силовых кабелей на вертикальных и наклонных трассах, состав, пропитывающий бумажную изоляцию, может стекать, при этом бумажная изоляция  имеет склонность к преждевременному старению. Для уменьшения подобного недостатка бумажной изоляции применяется силовой кабель с нестекающим пропиточным составом.
Также в подобных случаях может использоваться силовой кабель с полимерной изоляцией (XLPE), который не имеет подобного недостатка.

Характеристика, важная для изоляционных материалов — максимальная температура, при которой изоляционный материал не теряет своих свойств в течение длительного времени. Величина этого показателя напрямую связана с нагрузками, которые можно пропускать через силовой кабель. Чем она выше – тем выше токи нагрузки, которые можно пропускать через кабель в течение длительного времени. Наилучший показатель здесь у XLPE-изоляции, так как этот материал является термоактивным.

Хорошо зарекомендовал себя кабель силовой ВВГ 5 с пластмассовой изоляцией и оболочкой. В России есть опыт использования данного кабеля на разных объектах. За границей опыт использования и срок использования силового кабеля ВВГ 5 значительно шире.

Маркировка

При выборе кабеля многие обращают внимание на маркировку. Марки силового кабеля определяются буквенными аббревиатурами и цифровыми значениями.

Первая буква – это вид материала токопроводящей жилы силового кабеля, например А-алюминий. Если токопроводящая жила выполнена из меди, то буква не ставится, пропускается.

Вторая буква в маркировке силового кабеля – провод.

Третья – материал, из которого выполнена изоляция силового кабеля.  Поливинилхлоридная изоляция обозначается буквой В, полиэтиленовая изоляция — П, резиновая изоляция — буквой Р. Горючесть/негорючесть кабеля также обозначается буквами. Буквы «н» и «нг» указывают на то, что кабель либо негорючий («н»), либо не распространяет горения («нг»).

Кроме букв, в маркировке кабельно-проводниковой продукции присутствуют цифры.

Цифры обозначают число жил и сечении кабеля.  Ассортимент  силовых кабелей включает в себя несколько подгрупп, внутри которых кабели объединяются  по определённым свойствам.

Различают кабели силовые с бумажной изоляцией; силовые кабели с пластмассовой изоляцией; силовые кабели с изоляцией и оболочкой из ПВХ пластиката; силовые кабели с изоляцией и оболочкой из полимера не содержащего галогенов; огнестойкие силовые кабели; силовые кабели с изоляцией из сшитого полиэтилена. Номинальное напряжение силовых кабелей также различается: Силовые кабели с бумажной изоляцией — от 1 до 10 кВ.

Силовые кабели с бумажной изоляцией имеют марки: АСШв, ЦАСШв, ААШв, ЦААШв, СБ, ЦСБ, СБГ, ЦСБГ, ААБл, ЦААБл, АСБ, ЦАСБ, ЦСП.

Силовые кабели с пластмассовой изоляцией имеют следующую маркировку: ВВГ, АВВГ, ВБбШв, АВБбШв.
Силовые кабели с изоляцией и оболочкой из труб ПВХ имеют марки: ВВГнг-LS, ВВГзнг-LS, АВВГнг-LS, АВВГзнг-LS, ВБбШвнг-LS, АВБбШвнг-LS.

Кабель силовой с изоляцией и оболочкой из полимера имеет марки: ППГнг-HF, ПБбПнг-HF, ПвПГнг-HF.

Огнестойкие силовые кабели имеют марки: ВВГнг-FRLS, ВВГЭнг-FRLS, ППГнг-FRHF, ППГЭнг-FRHF, ПвПГнг-FRHF, ПвПГЭнг-FRHF.

Кабель силовой с изоляцией из силонольно-сшитого полиэтиленаимеет марки: ПвВГ, АПвВГ, ПвБбШв, АПвБбШв, ПвзБбШв, АПвзБбШв.

Силовые кабели с изоляцией из сшитого полиэтилена имеют маркировку: АПвП, ПвПу, АПвПу, ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS, ПвПг, АПвПг, АПвПуг, АПвП2г, ПвП2г, АПвПу2г.

Назначение кабеля силового определяется его свойствами. Так, ВВГнг-LS силовой кабель, обладает, пониженным дымо — и газовыделением. Следовательно, подобный силовой кабель может применяться в пожароопасных помещениях.

Силовой кабель АВВГнг имеет пониженную пожароопасность, данное качество незаменимо при прокладке электропроводки на складах, в деревянных домах и т.д.

Или, например, ПвПнг HF силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из полимера, не содержащего галогенов. Может использоваться при температуре до 250°С в режиме короткого замыкания.

ПвВнг- FRLS силовой кабель, с жилой из медной проволоки, кабель имеет так называемый «термический барьер», который изготовлен из слюдосодержащей ленты. Изоляция силового кабеля выполнена из сшитого полиэтилена, оболочка из ПВХ пластиката пониженной пожароопасности.

Силовой кабель ПвВнг- FRLS и ПвПнг HF применяется для прокладки в производственных помещениях, кабельных сооружениях, для предотвращения пожароопасной ситуации при групповой прокладке.

HF-кабели — это кабели с оболочкой из материалов, не содержащих галогенов. Технические показатели HF-кабелей значительно выше, чем у кабелей, имеющих в маркировке буквы LS.   Они могут работать при пожаре около трёх часов.

Кабель ПВХ

Кабель ПВХ – это кабель силовой с ПВХ-изоляцией. Изоляция кабелей, выполненная из ПВХ (ПВХ-пластикат) имеет ряд преимуществ перед изоляцией из резины или бумаги. Преимущества кабеля ПВХ – гибкость, герметичность, влагостойкость, устойчивость к ультрафиолетовому излучению.

НПО Комплектация предлагает широкий ассортимент кабеля ПВХ по доступным ценам. Гарантии, доставка по России.

Негорючесть ПВХ-изоляции позволяет производить виды кабелей, не распространяющих горение при множественной прокладке (ВВГнг), а также кабели с низким индексом выделения дыма и газа (ВВГнг-FRLS). Кабель ПВХ, обладающий высокими огнеупорными качествами используют для прокладки кабельных сетей в условиях высокой пожарной опасности, а также на взрывоопасных производствах.

ПВХ-изоляция обладает одним важным преимуществом перед изоляцией из резины – это стойкость к воздействию солнечных лучей. Дело в том, что изоляция на основе резины может трескаться и рассыпаться при длительном воздействии ультрафиолетовых лучей. ПВХ-изоляция может выдерживать воздействие УФ-излучения несколько десяткой лет.

ПВХ-пластикат инертен по отношению к кислотам, щелочи, бензину, газу. Поэтому кабель ПВХ может прокладываться в тропиках, химически активной среде, болоте, средах с высоким содержанием солей, в условиях, где вероятно возникновение плесени и грибков.

Кабели с ПВХ изоляцией в ассортименте:

• Кабель КГВВ
• Кабель АвБбШв
• Кабель ВВГ

Маркировка кабеля с ПВХ и резиновой изоляцией

Компания НПО Комплектация предлагает в Екатеринбурге широкий ассортимент кабелей силовых и другой кабельно-проводниковой продукции, в том числе кабелей с ПВХ-изоляцией.

Кабельные маркеры Теги | Графические продукты

Вам может быть интересно, какой тип этикеток следует использовать для обозначения кабелей и проводов.

Во-первых, вы должны убедиться, что при покупке бирок или материалов для маркировки ваших проводов вы можете определить, нужна ли вам просто обмотка провода или обмотка кабеля. Не все «пучки» проводов называются кабелями. Например, трехжильный электрический шнур или четырехжильный телефонный шнур можно назвать проводом, даже если этот термин технически неверен. Кроме того, не во всех кабелях есть провода. Волоконно-оптические кабели, например, содержат пучки оптических волокон.

Кабели маркируются таким же образом, как и провода, с использованием термоусадочных трубок или самоклеящихся проволочных оберток. Однако существует третий вариант маркировки кабеля, который можно использовать с кабелями большого диаметра. Кроме того, нет ничего необычного в том, что маркеры для проводов и кабельные маркеры могут использоваться на одном и том же кабеле. Маркеры проводов идентифицируют отдельные провода в кабеле, в то время как маркер кабеля идентифицирует кабель. Когда кабели связаны вместе, для идентификации связок используются кабельные бирки.

Маркировка кабелей — три варианта

Три метода маркировки кабелей:

1. Этикетки на термоусадочных трубках
2. Самоклеящиеся кабельные обертки
3. Прямоугольные этикетки с ламинатом

Маркировка кабелей — Этикетки для термоусадочных трубок

С помощью термоусадочных трубок DuraLabel вы можете маркировать кабели диаметром до ½ дюйма и иметь до восьми цветов термоусадочных трубок для цветового кодирования.

Термоусадочные трубки надеваются на концы кабелей без заделки, а затем усаживаются до плотного и прочного прилегания с помощью фена. Если для цветового кодирования требуется более восьми цветов, можно использовать комбинации, добавляя вторую секцию термоусадочной трубки рядом с напечатанным маркером кабеля на термоусадочной трубке.

Термоусадочные трубки DuraLabel термостойкие и огнестойкие, а также устойчивы к:

• Влаге
• Погода
• Солнечный свет
• Большинство химикатов (доступны ленты DuraLabel с чрезвычайной химической стойкостью)
• Разрывы и ссадины

Маркировка кабеля термоусадочной трубкой представляет собой простой в применении и очень прочный маркер кабеля. Недостатком является то, что его нельзя применить к уже заделанным кабелям. Его можно использовать на кабелях CAT5 или оптоволоконных кабелях, когда термоусадочная трубка надевается на встроенный разъем и при этом плотно прилегает к кабелю.

Маркировка кабелей — самоклеящиеся кабельные обмотки

Самоклеящиеся кабельные обмотки (проволочные обмотки) — это самоклеящиеся этикетки, которые можно использовать на большинстве кабелей. Они обеспечивают прочные кабельные этикетки, которые можно просто обернуть как с терминированными, так и без терминированных кабелей. Самоламинирующиеся кабельные скрутки имеют непрозрачную часть, на которой напечатана идентификационная информация. Прозрачный хвост оборачивает кабель, закрывая и защищая печатную часть, на которой печатается информация. Самоламинирующиеся обмотки для маркировки кабелей доступны в восьми цветах для кабелей сечением до 0,9 мм.3 дюйма в диаметре.

Самоламинирующаяся обмотка проводов может применяться на кабелях без концевой заделки, после заделки кабеля или на кабелях, включающих заделку как часть кабеля, таких как CAT5 и волоконно-оптические кабели.

Маркировка кабелей — кабели большего диаметра и специальные приложения

Как маркируются кабели диаметром один дюйм или больше? Как насчет маркировки ленточных кабелей? Эти типы кабелей маркируются с помощью «плоских» прямоугольных этикеток для маркировки кабелей. По сути, это обычные этикетки, хотя в зависимости от условий эксплуатации кабеля могут использоваться специальные материалы. Эти кабельные маркеры затем покрываются прозрачным ламинатом, который наносится отдельно, оборачивая его вокруг кабеля. Ламинирование защищает этикетку и обеспечивает долгий срок службы.

Кабельные бирки

Хотя они могут использоваться для идентификации отдельных кабелей, кабельные бирки чаще всего используются для идентификации пучков кабелей. Кабельная бирка обычно прикрепляется к жгуту кабелей с помощью той же пластиковой стяжки, которая скрепляет жгут кабелей.

Кабели могут быть объединены в жгуты в зависимости от их функции для разделения различных типов кабелей. Кроме того, связывание кабелей и их крепление стяжками помогает стабилизировать кабели. Затем кабельные бирки используются для идентификации пучков силовых кабелей, заземляющих проводов, аудио- и видеокабелей, телекоммуникационных кабелей и кабелей центров обработки данных.

Кабельные бирки должны изготавливаться с использованием термотрансферного принтера и никогда не распечатываться вручную. Термотрансферная печать гарантирует, что кабельные бирки будут разборчивыми и прочными. Кроме того, с помощью термотрансферной печати можно создавать шаблоны для обеспечения использования стандартных форматов меток, повышая способность метки четко и эффективно передавать необходимую информацию.

Материалы для кабельных бирок

Существует два варианта изготовления кабельных бирок. На складе DuraTag представлены тонкие и гибкие бирки, которые можно изготовить любого прямоугольного размера. Запас DuraTag настолько прочный, что вы можете просто пробить отверстие в бирке и прикрепить ее к жгуту кабелей с помощью стяжки. Это быстро, просто и легко.

Кабельные бирки DuraTag доступны в нескольких цветах и ​​могут быть приобретены предварительно отформатированными в соответствии с вашим индивидуальным дизайном. Вы также можете использовать пустую бумагу DuraTag для печати кабельных бирок с любой необходимой вам информацией, включая цветовое кодирование ваших бирок.

Второй вариант — использовать жесткие кабельные бирки. Используйте термотрансферный принтер DuraLabel для изготовления виниловых этикеток, которые наклеиваются на жесткую пластиковую бирку DuraLabel. Затем метка прикрепляется к жгуту кабелей с помощью стяжки.

Как бирки DuraTag, так и бирки из жесткого пластика могут выдерживать суровые условия окружающей среды, включая погодные условия на открытом воздухе, солнечный свет, влажность и воздействие масла и жира.

Маркировка кабелей с помощью DuraLabel

Один принтер DuraLabel может выполнить все ваши требования к маркировке кабелей, включая печать термоусадочных трубок, самоламинирующихся кабельных оберток и плоских этикеток для больших кабелей. Кроме того, принтер DuraLabel может печатать этикетки для кабелепроводов, знаки электробезопасности, соответствующие требованиям OSHA, и этикетки для защиты от дуги. С помощью одного принтера вы можете справиться со всеми вашими потребностями в изготовлении электрических этикеток и знаков.

Загрузите бесплатное Руководство по маркировке проводов и кабелей, чтобы получить инструкции экспертов о том, как маркировать и маркировать свое оборудование для повышения безопасности ниже!

Маркировка проводов и кабелей – что нужно знать для выбора?

Весь современный мир окутан проводами. В домах вдоль стен, по крышам, по фонарям, освещению, под землей прокладывают высоковольтные провода. Шнур утюга, пылесоса, кофеварки, стиральной машины, компьютера, телевизора, холодильника протягивается к розетке для подключения питания. Высоковольтная линия через пустынную тайгу несет в города электроэнергию от гидроэлектростанций с сибирских рек.

Маркировка кабелей и проводов для неопытного покупателя может ввести в заблуждение. Кабели и провода маркируются особым образом, чтобы вы могли легко выбирать среди различных видов продукции. Буквы означают: для чего провод, куда он пойдет, из какого металла центральная жила, из чего изоляция, на какую мощность рассчитана. Во избежание пожаров необходимо правильно подобрать электрический провод или кабель. О том, как читать марки проводов, мы расскажем в этой статье.

Содержание

• Каковы провода
• Группы продуктов
  • The Wire
  • Кабель
  • КУРДС
• Как расшифровать маркировку
• .

  Какие провода

  Сегодня по проводам передаются телефонные звонки, всевозможная информация, промышленная и бытовая электроэнергия. В зависимости от того, какую работу выполняет провод, он отличается разным металлом и диаметром жилы, количеством жил, изоляцией, особыми качествами. В местах повышенной пожароопасности, например, кабели или шнуры прокладывают с изоляцией, которая плохо горит. Все эти нюансы имеют определенное обозначение в виде букв и цифр, указанных на изоляции электрических проводов.

  Расшифровка маркировки проводов — это краткий перечень технических характеристик продукта. Каждая буква маркировки означает:

  • металл, из которого изготовлены центральные проводники, непосредственно передающие электрический ток;
  • место, где используется этот продукт;
  • изоляционный материал и общие оболочки, дополнительная защита;
  • степень гибкости, огнестойкость, способность к самозатуханию, низкое дымовыделение, устойчивость к горению;
  • тип конструкции, количество жил;
  • общая площадь сечения проводов, жил;
  • оптимальное напряжение, которое изделие может выдержать в рабочем режиме.

  Группы товаров

  Для электропроводки сегодня применяют кабели, обычные провода и бытовые шнуры. Это три основные группы, на которые условно можно разделить электротехнические изделия. В зависимости от назначения они изготавливаются с разным количеством жил и сечением электропроводящей жилы, по-разному изолированы. Например, если вы решили установить фонтан на дачном участке, кабель, проложенный под водой, необходимо изолировать особым образом.

  Провод

  Один или несколько проводов без изоляции или с тонкой изоляционной пленкой называются проводом. Некоторые специалисты называют их просто жилыми. Изоляция проводов обычно легкая, а не металлическая. Это лак, поливинилхлорид. Жила, изолированная лаком, используется для намотки трансформаторов, двигателей.

  Двухжильный провод с ПВХ изоляцией прокладывается при монтаже бытовой электропроводки в многоквартирных домах, на даче, в деревянных домах, загородных коттеджах.

  Провода выпускаются в основном с медными и алюминиевыми жилами. Хотя есть жилы из стали и других дорогих сплавов. Провод с медными жилами дороже алюминиевых, но способен пропускать ток более высоких значений. Это обеспечивает лучшую пожарную безопасность, поскольку проволока не нагревается. На что обратить внимание при прокладке электропроводки в деревянном строении. Медные жилы могут гнуться больше, не ломаясь, чем алюминиевые.

  Хотя алюминиевые провода дешевле, но они более хрупкие, поэтому продаются и используются все реже. Медь и алюминий окисляются на открытом воздухе. Поэтому соединения должны быть выполнены через клеммы или хорошо изолированы, залужены, покрыты лаком.

  Контакты изолированные и неизолированные. Открытый вид используется на троллейбусных проводах. Изолированный провод делается защищенным и без дополнительной защиты, представляет собой слой пластика, резины, например, для прокладки во влажном помещении, таком как баня.

  Также провода делятся на силовые, установочные, установочные. Монтаж — медь, проложенная в электрощитах. Соединительные провода соединяют детали в разных устройствах. Силовые и монтажные используются снаружи и внутри помещений. Изделия под напряжением 220 вольт называются силовыми проводами, их прокладывают в любом доме от розеток до лампочек и бытовой техники.

  Кабель

  Это изделие из одножильных или многожильных изолированных проводов, покрытых общей оболочкой из пластика, резины, винила. Кабель может быть покрыт броней для защиты от вандалов, это указано в шифре, нанесенном на изоляцию.

  Кабель в свою очередь бывает:

  • контроль;
  • мощность;
  аналог
  • ;
  телефон
  • ;
  Радио
  • .

  Силовой кабель передает электроэнергию к распределительным щитам и осветительным приборам, насосам водоснабжения. Прокладывается снаружи, по воздуху и под землей, а также внутри частных и промышленных зданий. Такое изделие бывает с алюминиевым сердечником и медным. Сегодня чаще используется медный вариант. Изоляционный слой изготавливается из резины, винила, различного полиэтилена.

  Кабель управления способен передавать информационный сигнал для управления различными устройствами. Этот кабель также может быть медным или алюминиевым.

  Аналоговый кабель применяется в различных сетях автоматики, обычно это медный провод с защитной оболочкой. Плетеный экран защищает информационный сигнал от различных наводок.

  Шнуры

  В быту шнурами называют двухжильные и многожильные провода, которыми электроприборы, осветительные лампочки подключают к сети 220 В, 50 Гц. Двухжильный провод используется там, где нет необходимости монтировать специальное заземление. Сегодня к шнурам с евровилкой относятся холодильники, утюги, фены, микроволновые печи, стиральные машины, электрочайники, кофемашины. Различные удлинители также изготавливаются из шнуров, способных выдерживать большие нагрузки от нескольких бытовых приборов. Их лучше всего делать из трех медных проводников, гибких и способных проводить большой ток.

  Как расшифровать маркировку отечественных производителей

  Каждый человек, собирающийся приобрести провода, кабели, сталкивается со сложной проблемой выбора. Это связано с тем, что маркировка проводов на изоляции выглядит как шифр. Зная, что означают буквы и цифры, которые указаны на изоляции электротехнических изделий, вы без труда отправитесь в магазин и купите нужный вам товар.

  Рассмотрим примеры маркировки, с расшифровкой, чтобы можно было купить изделия для электромонтажа, соответствующие спецификациям. Старая проводка сегодня не справляется с подключением новой бытовой техники.

  Силовые кабели имеют следующую маркировку:

  • А — эта буква говорит о том, из какого металла сделана токопроводящая жила. Если вы видите букву А на первом месте кода маркировки, то токоведущий провод изготовлен из алюминия. Когда проводник сделан из электрической меди, в первую очередь не будет буквы;
  • АА — в первых двух позициях информирует покупателя — алюминиевый сердечник в алюминиевой оболочке;
  • Б — сообщает о наличии брони из 2-х стальных пластин с антикоррозийной защитой;
  • Бнг — бронированный, не горит;
  • B – символ может быть указан в первой позиции, заявлено, что утеплен поливинилхлоридом;
  • B — символ может стоять во второй позиции, он информирует в этом случае о наличии в кабеле второго слоя поливинилхлорида;
  • Г — символ может быть указан в конце буквенной части шифра, он указывает на то, что провод голый, без дополнительной защиты;
  • К — в письме сообщается, что броня кабеля изготовлена ​​из круглой стальной проволоки. На дачном участке проводку могут перегрызть кролики и другие дикие животные, для этого есть кабели, покрытые броней;
  • Шв — наличие на броне шланга ПВХ под давлением;
  • Шп — слой напорного рукава на броне из полиэтилена;
  • Р — резиновый слой;
  • НР — каучук, не горит;
  • Пс — полиэтилен самозатухающий, что актуально в пожароопасных местах;
  • ПВ — полиэтилен вулканизированный;
  • нг — символы, указывающие на то, что кабель не горит сам и не поддерживает горение в группе;
  • LS — Low Smoke — мало дымит;
  • нг — LS — не горит, не дымит;
  • FR — повышенная огнестойкость, наличие слюдяной пластины;
  • FRLS — малодымный, огнестойкий;
  • W — иногда встречается такая маркировка, означающая шнур.

  Следует отметить, что только первая буква А указывает на металл сердечника. Если его нет в маркировке, то сердечник изготовлен из меди. Все остальные буквы обозначают материал утеплителя, защитных оболочек и их свойства, такие как огнестойкость, способность к самозатуханию, не выделяет большого количества ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. Это указано в коде маркировки маленькими буквами нг.

  Кабель управления имеет следующую маркировку:

  • А — символ, поставленный на первую позицию, утверждает, что жила алюминиевая, при пропущенном А провод медный;
  • Б — во второй позиции, без А — в первой, указывает на то, что изоляция ПВХ;
  • Б — в третьей позиции, когда нет А — во второй говорит о дополнительном слое ПВХ;
  • П — полиэтилен;
  • Пс — полиэтилен самозатухающий;
  • Д — без дополнительной защиты;
  • П — резина.

  Все символы, кроме A, обозначают уровни защиты. Там, где повышенная сырость и температура, например, в бане нужна защита из резины, самозатухающего полиэтилена.

  Маркировка для установки:

  • М — в первой позиции обозначает монтажный провод;
  • G — много проводов, если нет символа, один провод;
  • Б — ПВХ;
  • ПВ-1, ПВ-3 — слой ПВХ, цифры 1 и 3 обозначают степень гибкости;
  • ПВА — ПВХ, провод для соединения;
  • ШВВП — плоский шнур, два слоя винила;
  • ПУНП — проволока плосковагонная;
  • ПУГНП — проволока плоская, повышенной гибкости. Их прокладывают внутри помещений, для бытового оборудования и уличных фонарей.

  Популярные марки

  Популярный тип кабеля — ВВГ — читается: Винил, Винил, Голый. Если рассмотреть все буквы подробнее, то получится:

  _ отсутствует первый символ, значит жила изготовлена ​​из электротехнической меди.

  B — изоляция каждой жилы выполнена из ПВХ.

  Б — все жилы также окружены общим плотным поливинилхлоридным слоем.

  Г — голая, то есть без брони поверх общей оболочки — антивандальная жесткая конструкция.

  Кабель ВВГ имеет от одной до пяти токоведущих частей. Он может иметь нулевое ядро ​​или отсутствовать.

  Если кабель имеет маркировку ВВГнг, это означает, что данный подвид изделия не поддерживает распространение огня. Это качество важно для мест с повышенной пожароопасностью.

  Более полная маркировка: Кабель ВВГнг — 0,66 кВ 3*1,5. Медное изделие, из трех жил, каждая сечением 1,5 мм2. Каждый в ПВХ-изоляции (первая буква В), общая оболочка тоже виниловая (вторая буква В), брони нет (буква Д), не поддерживает горение, находится в группе (буквы нг).

  Кабель медный ПВА

  часто покупают для монтажа электропроводки в частных домах, для различного оборудования на даче, для подключения к сети любых кухонных приборов и машин.

  Маркировка ПВА расшифровывается как: провод медный, соединительный, с изоляцией из ПВХ. Такой провод изготавливается из 2-5 медных, скрученных, отдельно покрытых ПВХ жил, различного сечения (0,5-22 мм2).

  Провода на столбах обозначаются следующим образом:

  • СИП-1 — самонесущий изолированный провод из сшитого полиэтилена с неизолированным нулем;
  • СИП-2 — изолирована нулевая жила;
  • СИП-4 — изолированные жилы одинакового сечения.

  Провода NYM — изготовлены по немецким нормам Normenleitung, кабели из ПВХ (Y), используемые в прокладке различного назначения. Символы VDE гарантируют безотказную работу в помещениях с высокой температурой, пожароопасных местах.

  КГ — кабель гибкий изготавливается с медными жилами круглого сечения, от одной до пяти, в широком диапазоне сечений: от 1 до 185 мм2. Изоляция жил выполнена из каучука на основе натурального каучука (РТИ-1). Общая оболочка — рукавная резина РШТ-2 или РШТМ-2 из синтетического каучука (изопрен, бутадиен).

  Иностранные производители

  Если в шифре на изоляции вы видите латинские буквы, то товар иностранной фирмы.

  Их силовые кабели обозначаются следующим образом:

  • N — изготовлено в соответствии с нормами VDE Союза электриков Германии;
  • Y — по нашему мнению — винил;
  • Н – без опасных включений типа галогенов;
  • М — проводник для установки.

  Для управления:

  • Y — с виниловой изоляцией;
  • СЛ — для контроля;
  • Li — много жил, выполненных по VDE.

  Для установки:

  • H — одобрено HAR;
  • Н – соответствует стандартам страны производителя;
  • 05 — максимально допустимое U=500 В;
  • 07 — максимально допустимое U=750 В;
  • В — с виниловой изоляцией;
  • К — жила хорошо гнется, рекомендуется для монтажных работ.
