Сип 2а: В чем отличия СИП-2 от СИП-2А?

В чем отличия СИП-2 от СИП-2А?

Стремительное развитие электросетей и рост количества потребителей электроэнергии объясняет большое число подключений. Их невозможно выполнить, используя обыкновенные оголенные провода, поскольку есть большой риск схлестывания и прочих опасностей.

---

Стремительное развитие электросетей и рост количества потребителей электроэнергии объясняет большое число подключений. Их невозможно выполнить, используя обыкновенные оголенные провода, поскольку есть большой риск схлестывания и прочих опасностей. По этой причине традиционные линии с применением оголенных проводов прекрасно заменили современные СИП, которые стали особо популярны в сфере бытовых и промышленных потребителей. Подобная востребованность самонесущих изолированных проводов обуславливается рядом положительных свойств, в сравнении с прочими изделиями.

Чем отличаются СИП-2 от СИП-2А?

Конструктивно у всех разновидностей самонесущих проводов имеются жилы, изготовленные в определенном числе, с наличием или отсутствием изоляционного покрытия.

Одна из них выполняет функцию несущей. В данной ситуации будем рассматривать СИП с маркировками 2 и 2А.

По сути СИП-2 и СИП-2А это одно и то же. У них обоих есть три токопроводящие жилы из алюминия и одна нулевая несущая жила из алюминиевого сплава. Все четыре жилы скручены между собой. После того, как в 2005 году был введен новый ГОСТ, произошла корректировка наименования и сократилось количество конструкций. СИП-2А после введения ГОСТа теперь маркируется как СИП-2, а провода СИП-2А, которые имели сечение 2х16-4х25, теперь обозначаются как СИП-4.

У СИП-2 изоляционное покрытие изготовлено из сшитого полиэтилена. Данный провод используется в монтаже линий электропередач, которые подвергаются существенному влиянию атмосферных условий. Они применяются для прокладки магистральной линии и ответвления к местным пунктам потребления электроэнергии в регионах, где наблюдаются холодные или умеренные климатические условия.

У токопроводящих жил данной маркировки провода СИП имеется стойкость к продолжительному нагреву при температурном режиме не больше 90 градусов С. Если рассматривать все возможные рабочие температуры, то СИП-2 способен переносить температуру 90 С долгое время, 130 С в режимах продолжительной перегрузки не больше 8-часов в день, в случае короткого замыкания рабочая температура составляет 250 С. Переносимость высоких температур это один из основных плюсов провода СИП-2А. Во время короткого замыкания особо важен повышенный уровень токов, поскольку нагрузить линии в номинальном режиме даже не выше 70 градусов С будет трудно. Срок эксплуатации у данных видов проводов идентичен и составляет более 40 лет.

Во время монтажа требуется обратить внимание на то, что необходимо соблюдать требуемый (минимально допустимый) радиус изгиба провода. Для СИП он равен не меньше 10-ти наружных диаметров.

Использование, плюсы и недостатки СИП

Наличие изоляционного слоя из сшитого полиэтилена у проводов СИП-2 обуславливает их обширную сферу использования. Зачастую провода используются для проведения электричества в строения, а за счет наличия внешнего изоляционного покрытия не требуются вспомогательное оборудование и дополнительные решения во время прохождения в стенах. Также одной из целей использования данного провода является местная разводка электросети по площади объекта или же для абонентского подсоединения к линиям организации, отвечающей за снабжение электроэнергией. Отдельной областью использования подобного провода является магистральная линия, занимающаяся снабжением электроэнергией отдельного населенного пункта или распределительной подстанции.

Если сравнивать самонесущий изолированный провод с прочими разновидностями кабельно-проводниковых товаров, то СИП отличается многими положительными качествами, к которым относится:

·       Представленный провод характеризуемся меньшим уровнем реактивного сопротивления, если сравнивать с оголенными проводами.

·       Не требуется монтаж вспомогательных изоляторов в области крепления к опорам, стене или во время ввода проводов в строение за счет наличия слоя изоляции.

·       Существенно облегчается подсоединение новых абонентов к электросети, поскольку процесс подключения можно провести, не снимая напряжение с линии. С этой целью используется специальная арматура, прокалывающая изоляционное покрытие и обеспечивающая отличный контакт.

·       Защитный слой предотвращает разрушение проводов под воздействием коррозии.

·       Самонесущему проводу не страшны перехлестывания смежных фаз вследствие значительных ветровых нагрузок.

·       СИП позволяет решить проблему возможности незаконного подсоединения, из-за того, что у него имеется изоляция, что затрудняет наброс и скрытое подсоединение, поскольку для этого нужно применить специальную арматуру или повредить изоляционной слой, что будет прекрасно заметно при визуальном осмотре.

Если же рассматривать недостатки самонесущих изолированных проводов, то к ним относится большая масса погонного метра, из-за которого приходится сокращать пролеты и более часто устанавливать опоры. Также к минусам относится то, что требуется обустраивать дополнительную изоляцию для отдельных потребителей и разновидностей помещений.

Провод СИП-2 (СИП-2А) — Magnitsnab.ru

Провод СИП-2 (СИП-2А).

Различные модели СИП-проводов обладают индивидуальными характеристиками. Это электротехническая продукция, предназначенная для прокладки ЛЭП по воздуху. Для них используются

изоляторы подвесные полимерные, которые предназначены для безопасной работы электрического оборудования. Такое изделие обладает длительным сроком эксплуатации благодаря своим высоким показателям качества. Использование таких провод снижает затраты, защищает оборудование от обрывов в результате неблагоприятных климатических факторов, а также не допускает негативное влияние ультрафиолетовых лучей.

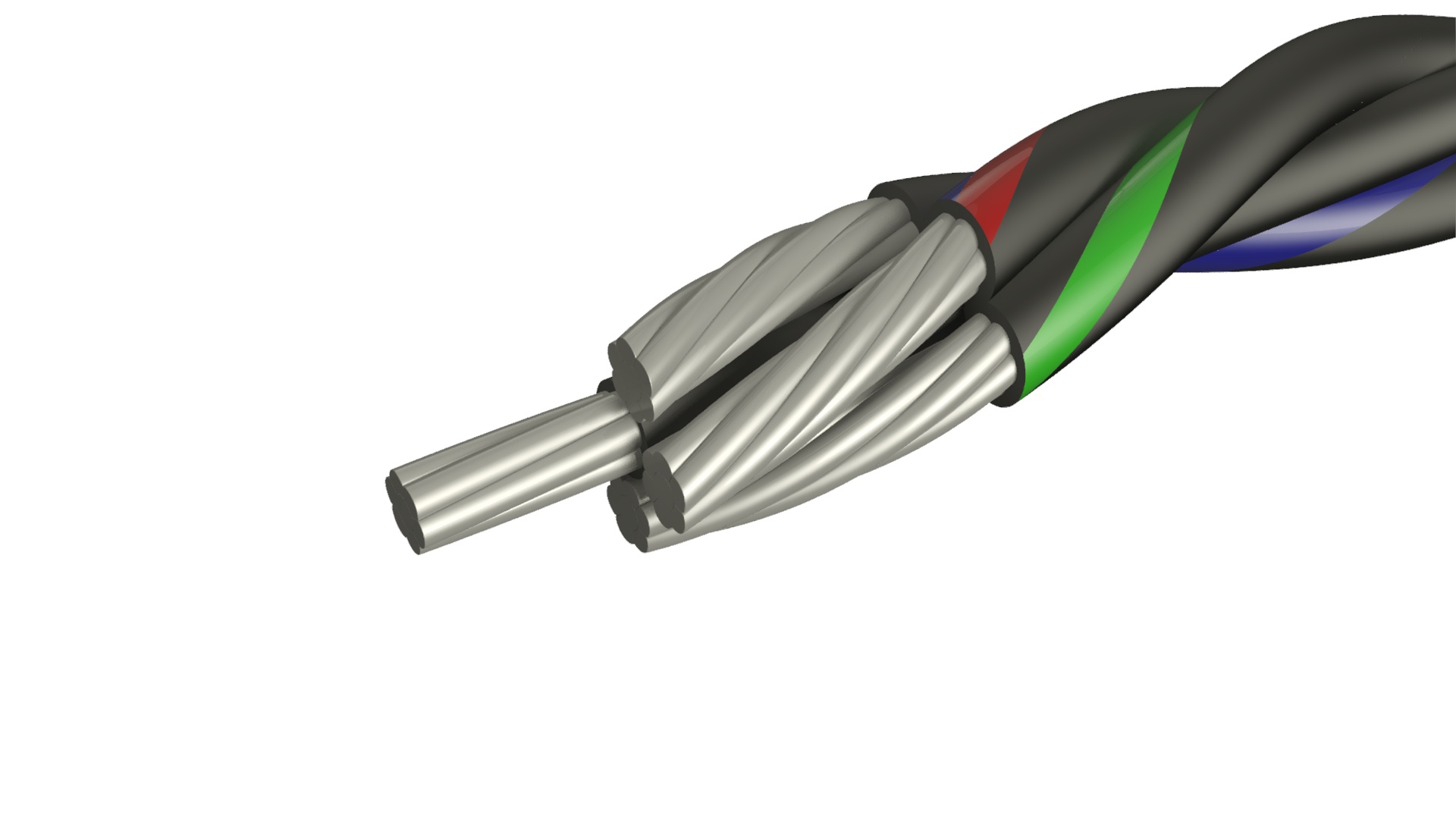

Конструкция СИП-2:

Провод СИП-2 (СИП-2А) с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым ПЭ.

1. Изолированная нулевая несущая жила, скрученная из алюминиевого сплава.
2. Алюминиевая многопроволочная жила сечением 16–95 мм2 – 7 проволок, 95–240мм2 – 19 проволок.
3. Изоляция из светостабилизированного сшитого полиэтилена.

Технические характеристики СИП-2:

• Номинальное напряжение: 0,6/1 кВ
• Температура окружающей среды при эксплуатации кабеля от -60°С до +50°С.
• Минимальная температура прокладки кабеля без предварительного подогрева -20°С
• Предельная длительно допустимая рабочая температура жил 90°С
• Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки 130°С
• Максимальная температура нагрева жил при коротком замыкании 250°С
• Минимально допустимый радиус изгиба при прокладке 10 диам. кабеля.
• Срок службы, не менее 40 лет
• Гарантийный срок эксплуатации кабеля 3 года
• Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: самонесущие изолированные – 4кВ; защищенные на номинальное напряжение 20кВ-6кВ; защищенные на номинальное напряжение 35 кВ-10кВ.
• Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее-24 кВ, для проводов на номинальное напряжение 35 кВ, не менее — 40кВ переменного тока частотой 50Гц.

Цена на СИП-2 зависит от количества алюминия в проводе. Узнать приблизительный вес провода можно по таблице:

Расчетный наружный диаметр, масса проводов марки СИП-2:

Число жил*сечение, мм2	Наружный диаметр кабеля (геометрические размеры), мм	Расчетная масса кабеля, кг/км
без жилы освещения
3х16+1х25	22	315
3х25+1х35	26	426
3х16+1х54.6	28	440
3х25+1х54.6	30	526
3х35+1х50	30	568
3х35+1х54. 6	32	620
3х50+1х50	33	727
3х50+1х54.6	35	779
3х50+1х70	35	800
3х70+1х54.6	38	990
3х70+1х70	38	1012
3х70+1х95	41	1093
3х95+1х70	43	1242
3х95+1х95	44	1323
3х120+1х95	47	1549
3х150+1х95	50	1799
3х185+1х95	55	2146
3х240+1х95	60	2650
с жилами освещения
3х16+1х54.6+1х16	28	509
3х16+1х54.6+1х25	28	538
3х16+1х54.6+2х16	28	579
3х16+1х54.6+2х25	28	637
3х25+1х54.6+1х16	30	594
3х25+1х54. 6+1х25	30	625
3х25+1х54.6+2х16	30	664
3х25+1х54.6+2х25	30	724
3х35+1х50+1х16	30	638
3х35+1х50+1х25	30	667
3х35+1х50+2х16	30	708
3х35+1х50+2х25	30	766
3х35+1х54.6+1х16	32	688
3х35+1х54.6+1х25	32	719
3х35+1х54.6+2х16	32	758
3х35+1х54.6+2х25	32	817
3х50+1х50+1х16	33	797
3х50+1х50+1х25	33	826
3х50+1х50+2х16	33	866
3х50+1х50+2х25	33	924
3х50+1х54.6+1х16	35	847
3х50+1х54.6+1х25	35	877
3х50+1х54. 6+2х16	35	916
3х50+1х54.6+2х25	35	976
3х50+1х70+1х16	35	870
3х50+1х70+1х25	35	899
3х50+1х70+2х16	35	940
3х50+1х70+2х25	35	998
3х70+1х54.6+1х16	38	1058
3х70+1х54.6+1х25	38	1089
3х70+1х54.6+2х16	38	1128
3х70+1х54.6+2х25	38	1089
3х70+1х70+1х16	38	1081
3х70+1х70+1х25	38	1110
3х70+1х70+2х16	38	1151
3х70+1х70+2х25	38	1209
3х70+1х95+1х16	40	1163
3х70+1х95+1х25	40	1192
3х70+1х95+2х16	40	1232
3х70+1х95+2х25	40	1290
3х95+1х70+1х16	42	1312
3х95+1х70+1х25	42	1341
3х95+1х70+2х16	42	1382
3х95+1х70+2х25	42	1440
3х95+1х95+1х16	44	1393
3х95+1х95+1х25	44	1422
3х95+1х95+2х16	44	1463
3х95+1х95+2х25	44	1521
3х120+1х95+1х16	47	1618
3х120+1х95+1х25	47	1647
3х120+1х95+2х16	47	1688
3х120+1х95+2х25	47	1746
3х150+1х95+1х16	48	1869
3х150+1х95+1х25	48	1898
3х150+1х95+2х16	48	1938
3х150+1х95+2х25	48	1996
3х185+1х95+1х16	52	2215
3х185+1х95+1х25	52	2244
3х185+1х95+2х16	52	2285
3х185+1х95+2х25	52	2343
3х240+1х95+1х16	56	2720
3х240+1х95+1х25	56	2749
3х240+1х95+2х16	56	2789
3х240+1х95+2х25	56	2847

Расчетные значения активного и индуктивного сопротивлений изолированных проводов марок СИП-2:

Маркоразмер провода	Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом
	Основных жил	Нулевой несущей жилы
3×16+1×25	0. 0865	0.0739
3×25+1×35	0.0827	0.0703
3×35+1×50	0.0802	0.0691
3×50+1×50	0.0794	0.0687
3×50+1×70	0.0799	0.0685
3×70+1×70	0.0785	0.0679
3×70+1×95	0,0789	0.0669
3×95+1×70	0.0758	0.0669
3×95+1×95	0.0762	0.0656
3×120+1×95	0.0745	0.0650
3×150+1×95	0.0730	0.0647
3×185+1×95	0.0723	0.0649
3×240+1×95	0.0705	0.0647

Допустимые токовые нагрузки проводов марки СИП-2:

Номинальное сечение основных жил, мм2	Допустимый ток нагрузки, А, не более			Допустимый ток односекундного короткого замыкания, кА, не более
	Самонесущих изолированных проводов	Защищенных проводов		Самонесущих изолированных проводов	Защищенных проводов
		20кВ	35кВ
16	100	—	—	1,5	—
25	130	—	—	2,3	—
35	160	200	220	3,2	3,0
50	195	245	270	4,6	4,3
70	240	310	340	6,5	6,0
95	300	370	400	8,8	8,2
120	340	430	460	10,9	10,3
150	380	485	520	13,2	12,9
185	436	560	600	16,5	15,9
240	515	600	670	22,0	20,6

Активное сопротивление токопроводящих жил при 90C на частоте 50 Гц, для проводов марки СИП-2:

Токопроводящая жила	электрическое ссопротивление токопрводящих жил на длине 1 км, Ом, не более
	при номинальном сечении токопроводящих жил,мм2
	16	25	35	50	70	95	120	150	185	240
из алюминиевых проволок	2. 448	1.540	1.111	0.822	0.568	0.411	0.325	0.265	0.211	0.162
из проволок из алюминиевого сплава	—	1.770	1.262	0.923	0.632	0.466	0.369	0.303	0.241	0.188

Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25С:

Температура токопроводящей жилы, С	Поправочные коэффициенты при температуре окружающей среды, С
	-5 и ниже	0	5	10	15	20	25	30	35	40	45	50
+ 90	1. 21	1,18	1,14	1,11	1,07	1,04	1.00	0,96	0,92	0,88	0,83	0.78

Типоразмеры СИП-2:

СИП-2 1х16+1х16 СИП-2 1х16+1х25 СИП-2 1х25+1х35 СИП-2 1х35+1х50 СИП-2 2х16 СИП-2 2х16+1х25 СИП-2 3х120+1х70 СИП-2 3х120+1х70+1х25 СИП-2 3х120+1х95 СИП-2 3х120+1х95+1х16 СИП-2 3х120+1х95+1х25 СИП-2 3х120+1х95+2х16 СИП-2 3х120+1х95+2х25 СИП-2 3х150+1х70 СИП-2 3х150+1х70+1х25 СИП-2 3х150+1х95 СИП-2 3х150+1х95+1х16 СИП-2 3х150+1х95+1х25 СИП-2 3х150+1х95+2х16 СИП-2 3х150+1х95+2х25 СИП-2 3х16+1х16 СИП-2 3х16+1х25 СИП-2 3х16+1х54,6 СИП-2 3х16+1х54,6+1х16 СИП-2 3х16+1х54,6+1х25 СИП-2 3х16+1х54,6+2х16 СИП-2 3х16+1х54,6+2х25 СИП-2 3х185+1х95 СИП-2 3х185+1х95+1х16 СИП-2 3х185+1х95+1х25 СИП-2 3х185+1х95+2х16 СИП-2 3х185+1х95+2х25 СИП-2 3х240+1х95 СИП-2 3х240+1х95+1х16 СИП-2 3х240+1х95+1х25 СИП-2 3х240+1х95+2х16 СИП-2 3х240+1х95+2х25 СИП-2 3х25+1х25 СИП-2 3х25+1х35 СИП-2 3х25+1х35+1х16

СИП-2 3х25+1х35+1х25 СИП-2 3х25+1х54,6 СИП-2 3х25+1х54,6+1х16 СИП-2 3х25+1х54,6+1х25 СИП-2 3х25+1х54,6+2х16 СИП-2 3х25+1х54,6+2х25 СИП-2 3х35+1х16 СИП-2 3х35+1х35 СИП-2 3х35+1х35+1х25 СИП-2 3х35+1х50 СИП-2 3х35+1х50+1х16 СИП-2 3х35+1х50+1х25 СИП-2 3х35+1х50+2х16 СИП-2 3х35+1х50+2х25 СИП-2 3х35+1х54,6 СИП-2 3х35+1х54,6+1х16 СИП-2 3х35+1х54,6+1х25 СИП-2 3х35+1х54,6+2х16 СИП-2 3х35+1х54,6+2х25 СИП-2 3х35+1х70+1х35 СИП-2 3х50+1х50 СИП-2 3х50+1х50+1х16 СИП-2 3х50+1х50+1х25 СИП-2 3х50+1х50+2х16 СИП-2 3х50+1х50+2х25 СИП-2 3х50+1х50с СИП-2 3х50+1х54,6 СИП-2 3х50+1х54,6+1х16 СИП-2 3х50+1х54,6+1х25 СИП-2 3х50+1х54,6+2х16 СИП-2 3х50+1х54,6+2х25 СИП-2 3х50+1х70 СИП-2 3х50+1х70+1х16 СИП-2 3х50+1х70+1х25 СИП-2 3х50+1х70+1х35 СИП-2 3х50+1х70+2х16 СИП-2 3х50+1х70+2х25 СИП-2 3х50+1х70с+1х16 СИП-2 3х50+54,6+1х25 СИП-2 3х70+1х50

СИП-2 3х70+1х50+1х25 СИП-2 3х70+1х50+2х16 СИП-2 3х70+1х54,6 СИП-2 3х70+1х54,6+1х16 СИП-2 3х70+1х54,6+1х25 СИП-2 3х70+1х54,6+2х16 СИП-2 3х70+1х54,6+2х25 СИП-2 3х70+1х70 СИП-2 3х70+1х70+1х16 СИП-2 3х70+1х70+1х25 СИП-2 3х70+1х70+2х16 СИП-2 3х70+1х70+2х25 СИП-2 3х70+1х95 СИП-2 3х70+1х95+1х16 СИП-2 3х70+1х95+1х25 СИП-2 3х70+1х95+2х16 СИП-2 3х70+1х95+2х25 СИП-2 3х70+1х95с+1х16 СИП-2 3х95+1х50+1х25 СИП-2 3х95+1х54,6 СИП-2 3х95+1х54,6+1х16 СИП-2 3х95+1х54,6+2х16 СИП-2 3х95+1х70 СИП-2 3х95+1х70+1х16 СИП-2 3х95+1х70+1х25 СИП-2 3х95+1х70+2х16 СИП-2 3х95+1х70+2х25 СИП-2 3х95+1х95 СИП-2 3х95+1х95+1х16 СИП-2 3х95+1х95+1х25 СИП-2 3х95+1х95+2х16 СИП-2 3х95+1х95+2х25 СИП-2 3х95+1х95с СИП-2 4х16 СИП-2 4х16+1х25 СИП-2 4х25 СИП-2 4х25+1х35 СИП-2 4х35 СИП-2 4х50

Заказать провод СИП-2(СИП-2А) можна на сайте компании Магнит magnitsnab. ru

СИП-1, СИП-1А, СИП-2, СИП-2А ТУ 16.К71-268-98. Самонесущий изолированный провод СИП

Марки СИП-1, СИП-1А, СИП-2, СИП-2А — ТУ 16.К71-268-98           Марки СИП-2F, СИП-2AF — ТУ 16. К22-019-2002         ЦЕНА на арматуру для СИП      Провода самонесущие изолированные СИП применяются для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на переменное напряжение до 0,6/1 кВ номинальной частотой 50 Гц в районах с умеренным и холодным климатом в атмосфере воздуха типов II и III по ГОСТ 15150.   Вид климатического исполнения УХЛ, категории размещения 1,2, 3 по ГОСТ 15150.   Конструкция:   Провода СИП изготовляются 3-х, 4-х жильными с дополнительной несущей жилой (выполняющей роль нулевой).   Несущая жила выполняется из алюминиевого сплава типа АВЕ, аналогичного по своему химическому составу сплаву типа “Аldrey”.   По требованию заказчика провода всех сечений могут изготовляться с дополнительными изолированными жилами сечением 16мм2 или 25мм2 для подключения сетей освещения, а также провода с сечением фазных жил 16 мм2 и 25 мм2 — без нулевой несущей жилы.   Марки проводов:   СИП-1 — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена, с нулевой несущей неизолированной жилой из алюминиевого сплава. СИП-1А — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена, с нулевой несущей жилой, изолированной светостабилизированным термопластичным полиэтиленом. СИП-2 — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с нулевой несущей неизолированной жилой из алюминиевого сплава. СИП-2А — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым полиэтиленом. СИП-2F — провод самонесущий с алюминиевыми фазными токопроводящими жилами, изолированными светостабилизированным силанольносшиваемым полиэтиленом (ПЭ), с несущей нулевой неизолированной жилой из алюминиевого сплава. СИП-2АF — то же, но с несущей нулевой жилой, изолированной светостабилизированным силанольносшиваемым полиэтиленом (ПЭ), с сепаратором или без него, или без несущей жилы. В качестве несущей жилы может использоваться упрочненная стальной проволокой алюминиевая уплотненная жила. Характеристики проводов:   Число и сечение фазных и нулевой несущей жил, шт. х мм2 Расчетная масса 1 км провода, кг Эл. сопротивление 1 км жилы постоянному току, Ом Прочность при растяжении несущей жилы, кН СИП-1 СИП-1А СИП-2 СИП-2А фазной несущей 1х16+1х25 140 135 1,91 1,38 7,4 3х16+1х25 280 270 1,91 1,38 7,4 3х25+1х35 400 390 1,20 0,986 10,3 3х35+1х50 555 530 0,868 0,720 14,2 3х50+1х50 695 685 0,641 0,720 14,2 3х50+1х70 750 740 0,641 0,493 20,6 3х70+1х70 965 930 0,443 0,493 20,6 3х70+1х95 1030 990 0,443 0,363 27,9 3×95+1×70 1235 1190 0,320 0,493 20,6 3×95+1×95 1300 1255 0,320 0,363 27,9 3х120+1х95 1530 1480 0,253 0,363 27,9 4х16+1х25 350 340 1,91 1,38 7,4 4х25+1х35 500 490 1,20 0,986 10,3 3х25+1х54,6   500* 1,20 0,630 16,6 3х35+1х54,6   600* 0,868 0,630 16,6 3х50+1х54,6   760* 0,641 0,630 16,6 3х70+1х54,6   945* 0,443 0,630 16,6   ·   Для провода марки СИП-2А.   Марка провода Число и номинальное сечение фазных и нулевой жил, шт. х мм2 Эл. сопротивление жил постоянному току на 1 км длины при 20° С, Ом, не более Диаметр провода, мм Масса провода*, кг/мм СИП-2АF — провод самонесущий с алюминиевыми фазными и нулевой токопроводящей жилами, изолированными светостабилизированным силанольносшиваемым полиэтиленом 2х16 2х25 2х35 2х50 2х70 2х95 4х16 4х25 4х35 4х50 4х70 4х95 1,91 1,20 0,868 0,641 0,443 0,320 1,91 1,20 0,868 0,641 0,443 0,320 14,8 17,4 20,2 22,7 26,6 30 17,8 21 24,3 27,4 32,1 36,2 141,75 207,91 282,56 379,55 517,34 670,1 283,49 415,82 565,13 759,09 1034,7 1339,9     Марка провода Число и номинальное сечение фазных, нулевой и осветительных жил, шт. х мм2 Эл. сопротивление жил постоянному току на 1 км длины при 20° С, Ом, не более Диаметр провода, мм Масса провода, кг/мм   Фазной (нулевой) Осветительной СИП-2АF — провод самонесущий с алюминиевыми фазными, нулевой и осветительными токопроводящими жилами, изолированными светостабилизированным силанольносшиваемым полиэтиленом 4х70+1 х35 4 х 70+2 х 35 0,443 0,443 0,868 0,868 34,7 36 1186,6 1327,6   По требованию заказчика провод без несущей нулевой жилы может быть скручен с двумя медными контрольными жилами сечением 1,5мм2, предварительно скрученными в пару.   Марка провода Число и номинальное сечение фазных и несущей нулевой жил, шт. х мм2 Эл. сопротивление жил постоянному току на 1 км длины при 20° С, Ом, не более Разрывное усилие несущей нулевой жилы, кН, не менее Диаметр провода, мм Масса провода, кг/мм фазной несущей СИП-2F СИП-2АF  СИП-2АF — провод самонесущий с алюминиевыми фазными токопроводящими жилами, изолированными светостабилизированным силанольносшиваемым полиэтиленом с несущей нулевой жилой неизолированной или изолированной светостабилизированным силанольносшиваемым полиэтиленом 3х25+1 х50 1,20 0,720 15,5 24,8 449,62 497,49 3х50+1 х50 0,641 0,720 15,5 28,1 707,08 754,95 3х25+1 х54,6 1,20 0,630 17,0 26,6 461,88 520,4 3х35+1 х54,6 0,868 0,630 17,0 28,4 573,87 632,38 3х50+1 х54,6 0,443 0,630 17,0 32,8 934,04 992,58 3х95+1 х54,6 0,320 0,630 17,0 36,2 1154,7 1213,2 3х70+1 х70 0,443 0,493 21,0(22,5) 32,8 974,54 1031,9 3х95+1 х70 0,320 0,493 21,0(22,5) 36,2 1194,3 1250,2 3х120+1 х70 0,253 0,493 21,0(22,5) 39,8 1462,2 1518,1 3х150+1 х70 0,206 0,493 21,0(22,5) 43,6 1790,1 1845,9 Зх 120+1 х95 0,253 0,363 30,4 39,8 1830,6 1909,2 3х150+1 х95 0,206 0,363 30,4 43,6 1859,3 1937,9     Допускается по требованию заказчика изготовление всех марок проводов с несущей нулевой жилой с дополнительными изолированными жилами сечением 16 мм2 или 25 мм2 для подключения цепей освещения. Число жил для подключения цепей освещения (К) может равняться нулю или быть равным 1, 2, 3. Строительная длина проводов согласовывается при заказе.   Конструктивные параметры несущих нулевых жил марок СИП-2, СИП-2А, СИП-2F, СИП-2AF   Номинальное сечение несущей нулевой жилы, мм2 Число проволок в жиле, мм Диаметр неизолированной жилы, мм2 Номинальная толщина изоляции, мм Эл. сопротивление 1 км провода, Ом, не более минимальный максимальный 25 7 5,70 6,10 1,3 1,38 35 7 6,70 7,10 1,3 0,986 50 7 7,85 8,35 1,5 0,720 54,6 7 9,20 9,60 1,6 0,630 70 7 9,45 9,95 1,5 0,493 70 12 9,85 10,2 1,7 0,493 95 7 11,10 11,70 1,7 0,363 95 19 12,2 12,9 1,7 0,363   Конструктивные параметры токопроводящих жил:   Номинальное сечение токопроводящей жилы, мм2 Число проволок в жиле, шт. Наружный диаметр токопроводящей жилы, мм Номинальная толщина изоляции, мм, для проводов марок СИП-2, СИП-2А Электрическое сопротивление 1 км провода, Ом, не более фазной контрольной минимальный максимальный 16 — 1 4,35 4,45 1,3 1,91 16 — 7 4,60 5,10 1,3 1,91 25 — 7 5,70 6,10 1,3 1,20 35 — 7 6,70 7,10 1,3 0,868 50 — 7 7,85 8,35 1,5 0,641 70 — 7 9,45 9,95 1,5 0,443 70 — 12 9,70 10,20 1,7 0,443 95 — 7 11,1 11,7 1,7 0,320 95 — 19 11,0 12,0 1,7 0,320 120 — 19 12,50 13,10 1,7 0,253 150 — 19 13,90 15,0 1,8 0,206 — 1,5 1 — 1,5 1,2 12,1     Вся продукция поставляется в течение 3-х рабочих дней.     Далее…->   Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы. (499) 290-30-16, (495) 973-16-54, 740-42-64, 973-65-17 E-mail для заказа продукции: [email protected]

Типы СИП: СИП-1, СИП-2, СИП-3, СИП-4



СИП — (Самонесущий изолированный провод) — скрученные в жгут изолированные жилы со светостабилизированным пластикатом, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. Выполняется по ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»


СИП подразделяется на 4 исполнения:

СИП-1
Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»

СИП-2
Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской ФедерацииГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»

СИП-3
Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.5)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»

Конструкция кабеля СИП-3:
Данный самонесущий провод выполнен на основе жилы из алюминиевого сплава [2], вокруг которой наложена оболочка из сшитого светостабилизированного полиэтилена [1].

СИП-4
Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется равномерно на все жилы), с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)

Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»













Зажимы анкерные СИП-2 (с несущей жилой)

Зажимы используются для крепления изолированыых проводников на ответвлениях к вводам до 1000В в том числе коаксиального кабеля. Зажимы легко монтируются и не требуют снятия изоляции. Особенность конструкции — двусторонний клин! Сечение (мм2): 1х16-1х120/ 2х10-4х25 ..

90.00 р.
Без НДС: 75.00 р.

Зажим служит для анкерного крепления изолированного нулевого несущего проводника проводя СИП-2. Основными частями анкерного зажима являются:  • Открытый корпус из термопластика с высокой степенью устойчивости к механическим повреждениям, воздействию погодно-климатических условий и ул..

274.58 р. 246.10 р.
Без НДС: 205.08 р.

Зажим служит для анкерного крепления изолированного нулевого несущего проводника проводя СИП-2. Основными частями анкерного зажима являются:  • Открытый корпус из термопластика с высокой степенью устойчивости к механическим повреждениям, воздействию погодно-климатических условий и ул..

264.41 р. 244.07 р.
Без НДС: 203.39 р.

Зажим служит для анкерного крепления изолированного нулевого несущего проводника проводя СИП-2. Основными частями анкерного зажима являются:  • Открытый корпус из термопластика с высокой степенью устойчивости к механическим повреждениям, воздействию погодно-климатических условий и ул..

447.46 р.
Без НДС: 372.88 р.

Используется в качестве анкерного крепления несущего проводника СИП (провод СИП-2). При монтаже несущий трос закладывается в зажим сбоку между клиньями и заклинивается. Корпус изготовлен из алюминиевого сплава, внутренняя часть и клинья – из устойчивой к ультрафиолетовому излучению пластм..

608.51 р.
Без НДС: 507.09 р.

Используется в качестве анкерного крепления несущего проводника СИП (провод СИП-2). При монтаже несущий трос закладывается в зажим сбоку между клиньями и заклинивается. Корпус изготовлен из алюминиевого сплава, внутренняя часть и клинья – из устойчивой к ультрафиолетовому излучению пластм..

643.73 р.
Без НДС: 536.44 р.

Чем сип 2 отличается от сип 4. Провода СИП: разновидности и технические характеристики

Типы СИП: СИП-1, СИП-2, СИП-3, СИП-4



СИП — (Самонесущий изолированный провод) — скрученные в жгут изолированные жилы со светостабилизированным пластикатом, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. Выполняется по ГОСТ Р 52373-2005 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»

СИП подразделяется на 4 исполнения:

СИП-1Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ Р 52373-2005

СИП-2Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ Р 52373-2005

СИП-3Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.5)Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ Р 52373-2005Конструкция кабеля СИП-3:Данный самонесущий провод выполнен на основе жилы из алюминиевого сплава [2], вокруг которой наложена оболочка из сшитого светостабилизированного полиэтилена [1].

СИП-4Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется равномерно на все жилы), с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)

Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ Р 52373-2005











www.consultelectro.ru

Провода СИП для воздушных линий электропередач

Провода СИП используются для организации воздушных линий электропередач, производятся в соответствии с нормами ГОСТов. По сравнению с другими кабелями и проводами, новые провода СИП имеют значительное количество преимуществ выгодно выделяя их, в том числе и по ценообразованию. В том случае, если одна из опор ЛЭП обрушится или произойдет схлестывание фазных проводников, случайных перекрытий, — силовой провод СИП поможет избежать короткого замыкания, поскольку, обладает оболочкой и изоляцией.

На больших пролетах между опорами, металлическая конструкция в самонесущем проводе СИП исключает вероятность его провисания, по этому силовой провод идеально подходит для экономии денежных средств за счет количества опор, а это значит, что СИП даже при своей дороговизне в некоторых компаниях, будет более выгодным и надежным приобретением.

Ещё одним плюсом в выбор СИП является препятствие проводом образованию снежных и ледяных масс на проводах в процессе эксплуатации в весенне-зимний период. Общее снижение энергетических потерь в линиях электропередачи. СИП применяют для ответвлений к вводам в жилые дома, хозяйственные постройки в районах с умеренным и холодным климатом, в атмосфере воздуха типов I и II (для СИП-1) и II и III (для СИП-2) по ГОСТ 15150-69, в том числе на побережьях морей, солёных озёр, в районах засолённых песков и на промышленных объектах. Для использования в пожароопасных районах, на провода наносят дополнительные меры защиты в виде огнезащитных покрытий. Провода имеют ряд конструктивных и технических характеристик, из-за этого в маркировке СИП имеются цифры 1, 2, 3, 4.

Основные отличия

СИП-1 самонесущий провод в своей конструкции имеет нулевую несущую неизолированную жилу из алюминиевого сплава. Используют для магистралей воздушных линий электропередач (ВЛ) и линейных ответвлений от ВЛ в атмосфере воздуха типов I и II по ГОСТ 15150-69. Количество токонесущих жил от 1 до 4-х. Все жилы круглые многопроволочные, за исключением СИП-1, сечением 16 мм2. Нулевой самонесущий провод у СИП-1 выполнен без изоляции.

СИП-2 то же, с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым ПЭ. Для магистралей ВЛ и линейных ответвлений от ВЛ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков. Количество токонесущих жил от 1 до 4-х.

СИП-3 представляет собой одножильный провод, в котором токопроводящая жила выполнена из уплотненных проволок из алюминиевого сплава и из сталеалюминиевых уплотненных и имеет изоляционный покров из сшитого светостабилизированного полиэтилена.

СИП-4 изготавливается c алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), без несущей жилы. Число жил 2-4. То есть для крепления проводов СИП-1 и СИП-2 используется одна нейтральная жила, за которую и происходит крепление, а провод СИП-4 крепится весь целиком (все 4 жилы). Базовая конструкция провода включает в себя три фазных жилы и одну нейтральную жилу.

Провода СИП долговечны, способны к бесперебойной работе даже в агрессивных климатических и химических условиях, предполагают возможность монтажа без отключения линии, высокой прочности к механическим повреждениям, что является их существенными техническими преимуществами.

ooocable.ru

Провод СИП: особенности и разновидности

Провод СИП (самонесущий изолированный провод) считается отличным проводником. Его основная задача – распределение электроэнергии всего переменного тока в силовых сетях и сетях освещения, где напряжение составляет от 0.4 до 1 кВ.

Провод СИП особенности

Широкое применения провод СИП получил во время строительства магистральных линий электропередач, и разнообразных ответвлений к вводам практически во всех хозяйственные постройки и частные дома.

Собой кабель провод СИП  предоставляет жгут скрученный из изолированных жил разной фазности, которые сделаны из алюминия и имеют насущную нулевую фазу. Все фазные жили, оснащены специальной изоляцией, выполнена она из полиэтилена с повышенным давлением, окрашивается в черный цвет, именно она и обладает устойчивостью к различным ультрафиолетовым излучениям. В самом центре жилы нулевой находится специальный сердечник, он скручивается вокруг ветвями из алюминия. Похожий кабель ПВС.

Кабель СИП характеристики и марки

В зависимости от конструкции провод СИП можно разделить на следующие виды. Хочется отметить, что все они отличаются не только по конструкции, но и  по материалам, их которых они изготовляются.

Провод СИП -1и 1A

Состоят они из токопроводящих фазных жил, изготовлены они из алюминия. Покрываются термопластичной изоляцией, она  устойчива практически ко всем внешним воздействиям, и совсем не боится ультрафиолета. В себя конструкции включает нулевую жилу, она имеет несущий характер. Жила может быть как голой, так и попросту заизолированной. Буква «А» и означает, есть изоляция или ее нет.

Провод СИП 2, 2-А

Данный вид проводов имеет похожую конструкцию, здесь главное различие только в изоляции, она состоит из сшитого полиэтилена. Такие кабеля применяются для монтажа линий электропередач, которые имеют напряжение до 1000 вольт. Провода славятся своей долговечностью, и способны выдерживать серьезные нагрузки от многих внешних факторов.

Еще одно различие от первого варианта заключается в том, что кабель СИП 1 может выдерживать температуру 70 градусов, а вот этот с легкостью выдерживает и 90 градусов. В процессе монтаж кабеля СИП необходимо обращать внимание, чтобы был допустимый изгиб. Он не должен быть меньше десяти наружных диаметров провода. Читайте о том, как соединить провод СИП.

Провод СИП 3

Он состоит из одной жилы. Она включает в себя стальной сердечник, он обивается проволокой из алюминия. Если говорить за изоляцию, то здесь сшитый полиэтилен. Он обладает отличными защитными свойствами и способен выдерживать любое попадание ультрафиолетового света.

Как правило, применяют его в строительстве больших линий электропередач, крепление для сип кабеля  устанавливается непосредственно на столбах. Кабель может выдержать температуру от – 20 до 90 градусов.

Провод СИП 4 и СИП-4н

Состоят они всегда из парных жил, главная особенность – нулевая жила отсутствует. Буквенное обозначение в этом случае означает, что кабель изготовлен из алюминиевого сплава, если этой буквы нет, значит здесь цельный алюминий. Изоляция изготовлена из термопластичного ПВХ, она выдерживает ультрафиолет и устойчива к другим внешним факторам.

Провод СИП 5 и 5-н

Он имеет схожую характеристику, с кабелем СИП 4. Единственное отличие по изоляции, здесь она сшивается из полиэтилена. Такая изоляция дает возможность выдерживать температуру на 30% больше. Если говорить за монтаж кабеля СИП, то в этом плане никаких существенных различий нет.

Технические характеристика провода СИП схема

Провод СИП преимущества и недоставки

Такие провода ярко выделяются тем, что у них отличная изоляция, это гораздо лучше чем «Голые» провода, ведь можно устанавливать их в более частых случаях.

В последнее время их начали использовать все чаще, ведь прокладка и монтаж кабелей СИП проще и выгодней о всех планах

Изоляция, которая есть между жилами всех проводов, способна обеспечить защиту от короткого замыкания в процессе прокладки на станах различных сооружений, или же когда он идет между деревьями. Известны случаи, когда «голые» провода приводили к пожару.

Только посмотрите на сечение кабеля сип, и вы сразу много поймете.

Плюс ко всему это дает возможность завлекать людей для установки такого кабеля любой квалификации. Это в конечном результате даст возможность существенно сэкономить.

Также читайте: Как определить сечение провода СИП, когда нет бирок обозначений.

dekormyhome.ru

Особенности проводов СИП

В последнее время все более активно происходит строительство и замена линий электропередач в распределительных сетях 0,4 -1 кВ и 6 -20 кВ. И на сегодняшний момент наиболее часто используются самонесущие изолированные провода (СИП), о которых мы более подробно расскажем ниже: СИП-1 Особенность СИП-1 в том, что вокруг неизолированного несущего нулевого провода скручены изолированные фазные провода. Сам несущей трос из алюминиевого сплава высокой прочности. За счет подвески линии прочность троса очень высока, усилия тяжения передаются по системе метал-метал. Стоит отметить, что слабые звенья отсутствуют по всей системе подвеса, это очень повышает уровень надежности. Линию можно считать надежной, если абонент всегда получает электроэнергию, а провода всегда остаются наверху, даже после слома опоры.  Высокая прочность провода и арматуры позволяет выдерживать практически все не предвиденные механические нагрузки. Изоляция СИП из термопластичного полиэтилена. Рабочие температуры: 70С в долговременном режиме, 90С в режиме длительной перегрузки (но не более 8-ми часов в сутки), 130С при коротком замыкании. Проект такой линии должен включать в себя заземление нулевого провода на опорах. Это позволит исключить появление потенциала на нулевом проводе при перекосе фаз. СИП-2А СИП-2А появился, когда возникла необходимость защиты голого несущего провода от воздействия коррозии в воздухе. Это стало необходимым на побережьях соленых морей или на территориях с тропическим или близким к нему климатом. В России СИП-2 используется только на Черном море. Защита у несущего провода такая же, как и у СИП-1 (вокруг неизолированного несущего нулевого провода скручены изолированные фазные провода). Несущий провод так же выполнен из алюминиевого сплава высокой прочности. Изоляция из синально-сшитого полиэтилена. Рабочие температуры: 90С в долговременном режиме, 130С в режиме длительной перегрузки (но не более 8-ми часов в сутки), 250С при коротком замыкании. Высокие температурные параметры один из самых главных плюсов СИП-2А. Высокий уровень токов при коротком замыкании очень важен, так как нагрузить линию в номинальном режиме даже до 70С будет весьма сложно. Существует так же сложная проблема для несущего изолированного провода – это подвеска провода на опорах. Вся механическая нагрузка накладывается на изоляционный слой. Например, несущий провод 70 мм в СИП 3х50+70 имеет разрывную прочность около 20 кН. И понятно, что если нагрузить линию так же, как нагружают  неизолированный несущий провод, то изоляция просто разорвется. В сложившейся ситуации разработчики проектов вынуждены предусматривать короткие анкерные пролеты в линиях, а сами подвесные элементы выполнять гораздо меньше, но нормированной разрывной прочности. При этом появляются некоторые минусы, так как линия оказывается перенасыщена дорогими анкерными зажимами и даже при незначительных механических перегрузках арматура разрушается, причем на нескольких опорах разом. Производство СИП в России шагнуло дальше и разработали свои дополнительные системы СИП-1А – это аналог системы с изолированным нулем (Torsada), но изоляция выполнена из термопластичного полиэтилена и СИП-2 аналог системы с неизолированным нулем (АМКА) и там изоляция из синальносшитого полиэтилена. СИП-4, СИП-5 Есть случаи, когда нулевой провод должен обязательно быть изолированным.  Это может быть при невозможности осуществить заземление линии на опорах (солончаковые грунты). В такой ситуации есть более надежная система, которая не ухудшает механическую прочность. В России, это СИП-4 или СИП-5, а так же четырехпроводная система (СИП-3 рассчитаны на рабочее напряжение до 20 кВ). В этой системе отсутствует несущий провод и подвеска производится за все проводники одновременно. Прочность такого провода определяется сложением прочности всех проводов с уменьшающимся коэффициентом. Такие характеристики даются в случае, если провод изготавливается из алюминиевого сплава и нагрузка на изоляцию остается довольно низкой. Но нужно отметить, что есть сомнения относительно целесообразности этого подхода, поскольку могут возникнуть механические проблемы с изоляцией, но если вы используете правильную подвесную арматуру, вы обойдете и эти проблемы. Провода СИП-4 и СИП 5 и более надежны, и по цене гораздо ниже таких же по сечению кабелей с несущим нулевым проводом. Суть в том, что при производстве провода такого типа не требуется специального и очень дорогого процесса переработки сплава. Невысокая цена обусловлена  использованием прогрессивной системы подвески. Разница между проводами СИП-4 и СИП-5 и СИП1(1А) и СИП2(2А) в изоляции. При производстве СИП-4 используется термопластичный светостабилизированный полиэтилен, в СИП-5 – силанольносшитый светостабилизированный полиэтилен с необходимыми термическими показателями. Россия имеет многолетний опыт строительства и эксплуатации воздушных линий электропередач 0,4-1 кВ, этот опыт показывает ненадежность обычных распределительных сетей с голыми проводами. Постоянно присутствует необходимость в разработке дополнительных мероприятий по увеличению надежности и снижению количества аварийных отключений, мы не говорим уже о высоких трудозатратах и эксплуатационных расходах, все это лишь подчеркивает преимущества линий с изолированными и защищенными изоляцией проводами. .

cable-plus.ru

Отличие и применение проводов СИП 4 и СИП 5

«СИП-4» это самонесущий тип провода, без несущий жилы, обладающий лишь четырьмя токопроводящими алюминиевыми жилами. Изоляция данного типа провода выполнена из сшитого светостабилизированного полиэтилена, обладающего термопластичными свойствами. Провод же «СИП-5», несмотря на то, что внутри, он так же выполнен из токопроводящих алюминиевых жил, с отсутствующей несущей жилой, снаружи он защищен не термопластичным, а силанольно-сшитым светостабилизированным полиэтиленом, обладающим повышенной устойчивостью к низким температурам и прочим разрушительным воздействиям внешней среды. Жилы проводов проводящих ток имеют круглую форму, и выполнены из алюминия, имеют многопроволочное уплотнение. Скручиваются провода шагом не превышающим четыреста пятьдесят миллиметров. Оба типа проводов, «СИП-5» и «СИП-4» используются в осветительных и воздушно-силовых сетях, где имеется напряжение переменного типа 0,6/1,0 киловатт, и номинальной частотой около пятидесяти — семидесяти герц. Такие провода располагаются на участках ответвлений сетей, ведущих к жилым домам, хозяйственным и производственным сооружениям, находящихся в холодных, и умерено-холодных климатических поясах. Монтаж и прокладка проводов «СИП-5» и «СИП-4» происходит при температуре не ниже двадцати градусов по Цельсию. Эксплуатировать же такие провода можно в куда более широком температурном диапазоне: от минус пятидесяти градусов по Цельсию, до плюс пятидесяти градусов, все по тому же Цельсию. Самый минимальный из возможных радиусов изгиба такого типа проводов – десять номинальных диаметров. Допустимый нагрев жил проводящих ток, не должен превышать показатель в девяносто градусов по Цельсию. В режиме перезагрузки, который продолжается до восьми часов в сутки, температура проводящих жил может достигать ста тридцати градусов по Цельсию. При коротком замыкании, продолжительностью не более пяти секунд, температура может составлять двести пятьдесят градусов по Цельсию. Срок эксплуатации, при соблюдении всех вышеперечисленных условий, составляет не менее сорока-пятидесяти лет. Как правило, конкретный тип провод выбирается непосредственно самим потребителям, исходя из целей и задач, для которых он подбирает провод. Помимо типа изоляции, других существенных отличий между проводами типа «СИП-5» и «СИП-4» не имеется. Используют данные провода, в случаях, когда произвести заземление не представляется возможным, и провод нулевой обязательно необходимо изолировать. При этом механическая прочность все незаземленной линии не ухудшается. Это способ наиболее прогрессивный и перспективный на данный момент. При этом сама прочность определяется суммарным сложением прочностей всех используемых проводов, с учетом уменьшающего коэффициента. Нагрузка же на саму изоляцию получается невысокой. Помимо своей высокой надежности и прочности, провода «СИП-5» и «СИП-4» весьма выгодны и с экономической точки зрения. Их цена не менее чем на тридцать процентов ниже, чем у всех аналогичных нулевых несущих проводов, обладающих схожим сечением. Секрет такой невысокой стоимости, заключается в технологии производства «СИП-5» и «СИП-4». Производство данных проводов не требует проведения дорогостоящего и сложного процесса переработки сплавов. Таким образом, получается выгодный по цене нулевой несущий провод, при этом, качества его ничуть не хуже, чем у прочих проводов. Свойства же и технические характеристики поводов типа «СИП-5» и «СИП-4» даже выше, чем у проводов, использующих систему с несущим тросом. В итоге, получаются качественные, надежные и доступные по цене провода. Как известно, электроэнергия считается абсолютно экологически чистым типом энергии, а провода СИП, совершенно экологичным проводником. Провода СИП можно прокладывать вблизи природных объектов не загрязняя их. Даже вблизи водных объектов с чистой питьевой водой, таких как колодцы, скважины и чистые горные реки. Но, тем не менее, встречаются люди, которые опасаются за чистоту питьевой воды, в таком случае на помощь приходит искусственная очистка воды. В такой очистке помогут специальные фильтры для устранения вредных примесей из воды. Такие фильтры для очистки воды можно сейчас купить практически в каждом магазине, наибольшей популярностью пользуются фильтры Аквафор. .

cable-plus.ru

Самонесущий изолированный провод (СИП): технические характеристики

Современные воздушные линии электропередач все чаще монтируют из изолированных проводов. Это гарантирует электробезопасность, избавляет от замыканий в ветреную погоду и уменьшает вероятность воровства электроэнергии методом накидывания, как это делали с голыми жилами. Применяют провод СИП для монтажа уличного освещения, ввода в здание, а также при прокладке новых воздушных линий. Из-за того, что на жилах присутствует изоляция, провода СИП часто называют кабелями. Это утверждение тоже верно. Кабель делится на 2 вида: защищенный и изолированный. В первом случае – это одна алюминиевая жила, покрытая оболочкой. Во втором варианте кабель состоит из нескольких жил с несущим проводом для закрепления.

Разновидности кабелей

Рассматривая технические характеристики провода СИП, надо заметить, что его часто классифицируют по сечению токоведущих жил. Например, сечение провода может быть 2х16, 4х25 и так далее. Самыми востребованными являются кабеля сечением 2х16 и 4х16. Первая цифра маркировки говорит о количестве жил, вторая цифра – их сечение.

Однако на этом самонесущий изолированный провод не ограничивается своими характеристиками, в чем сейчас мы и убедимся:

• маркировка СИП-1 и СИП-1А повествует о том, что кабель имеет три покрытых полиэтиленом жилы для подключения фаз. Четвертая жила провода СИП 1 нулевая. Она может быть голой или покрыта изоляцией, о чем в маркировке говорит буква «А». Рабочая температура таких силовых проводов сип может достигать +70оС;
• следующий по очереди идет кабель СИП-2 и СИП-2А. Отличие проводов СИП 2 от предыдущего вида заключается лишь в изолирующем покрытии жил, выполненном из сшитого полиэтилена. Применяются провода СИП 2 для укладки воздушных линий напряжением до 1 тыс. вольт. Рабочая температура проводов СИП 2 немного выше, и уже составляет до +90оС. Чаще всего провода СИП 2 используют в холодных регионах для подключения потребителей;
• маркировка СИП-3 указывает, что это одножильный кабель. Конструкция провода СИП 3 включает стальную центральную жилу, обвитую несколькими проволоками из алюминия. Дело в том, что провода СИП 3 изготавливаются не из чистого алюминия, а из сплавов нескольких металлов. Это позволяет добиться высокого показателя токопроводности, повышенной прочности на разрыв, устойчивости к коррозии. Изолирующая оболочка изготовлена из сшитого полиэтилена. Кабель предназначен для монтажа ВЛИ напряжением 20 тыс. вольт. Рабочая температура составляет +70оС, а кратковременная может колебаться от -20 до +90оС;
• провода СИП 4 и аналоги СИП-4Н представляют парный кабель без несущей жилы, то есть – нуля. Если в обозначении проводов СИП 4 присутствует буква «Н», значит, для изготовления жил применялся алюминиевый сплав. Отсутствие буквы указывает на применение чистого алюминия в проводах СИП 4. Жилы провода СИП 4 покрывает специальный изолирующий материал, изготовленный из термопластичного ПВХ. Высокие характеристики изоляции позволяют использовать провода СИП 4 в жарких регионах благодаря ее устойчивости к воздействию УФ лучей;
• завершают наш обзор провода СИП 5 и СИП-5Н. По конструкции они похожи на предыдущий тип с маркировкой 4, только жилы провода СИП 5 покрыты сшитым полиэтиленом. Применяют провода СИП 5 для монтажа ВЛИ напряжением 2,5 кВт. Благодаря покрытию из сшитого полиэтилена провода СИП 5 отлично подходят для холодных регионов. Буква «Н» в обозначении проводов СИП 5 аналогично указывает, из какого металла изготовлены жилы.

Характеристики типов проводов СИП

Для лучшего ознакомления с разными типами самонесущего изолированного провода СИП представлена таблица, содержащая основные характеристики электротехнического изделия.

Из таблицы можно сделать выводы, что самой лучшей изоляцией является сшитый полиэтилен. Такие кабеля могут выдерживать большие температурные нагрузки. А вот минимальный радиус изгиба провода любой марки составляет 10 его диаметров. Еще надо учесть, что хотя температура эксплуатации проводов колеблется от -60 до +50оС, их монтаж и натяжка разрешается не ниже значения -20оС. Многие производители предоставляют на свое изделие гарантию на 5 лет при условии, что используется для монтажа оригинальная арматура.

Комплектующие для монтажа кабелей

Комплектующие провода СИП – это не что иное, как монтажная арматура. Она используется на фасадах любых построек, деревянных и ж/б столбах. Арматура позволяет соединять жилы между собой. Например, очень удобны прокалывающие зажимы, которые не нужно изолировать, а также при подключении к аналогичному кабелю с его жилы не требуется срезать изоляцию.

Анкерные крепежи, зажимы, крюки – это все арматура, позволяющая подвешивать кабеля на опорах и фасадах здания. Для регулировки стрел провесов или при подводе линии к зданию электромонтерами используется специальный натяжитель. Кроме этого применяются разные хомуты, ограничители и прочие комплектующие, помогающие в монтаже ВЛИ. Вся арматура отличается антикоррозийной устойчивостью, не боится воздействия УФ лучей, легко монтируется, обеспечивая надежное и герметичное соединение.

Согласно ГОСТ 31946-2012 изоляция фазных жил должна содержать цветовую маркировку, отображаемая продольными линиями, нанесенными прессовкой или напечатанными цифрами. Разрешается нанесение цифр методом тиснения. Нулевая жила не имеет никаких обозначений. Допускается также на фазные жилы нанесение цветных полос, выделяющихся на черном фоне. Если кабель имеет дополнительные жилы, используемые для освещения, они помечаются «В1», «В2» или «В3». Обозначения по изоляции наносится через каждые 500 мм.

Порядок монтажа кабеля на ввод дома

Несмотря на изолирующее покрытие, СИП имеет небольшой вес и его без проблем можно самостоятельно подключить к вводу дома. Однако все действия надо согласовать с соответствующими инстанциями.

Порядок подключения ввода следующий:

1. Перед началом работы надо высчитать длину кабеля от ближайшей опоры до здания. Подсчитав суммарную мощность потребления электроэнергии всех домашних приборов, подбирают оптимальное сечение жил. Обычно 16 мм2 для собственного дома хватает.
2. Если расстояние между зданием и ближайшей опорой больше 25 м, придется установить промежуточный столб на расстоянии 10 м от постройки и натяжитель. Для соединения ввода с общей магистралью надо подготовить прокалывающие зажимы. Они обеспечат герметичный надежный контакт без снятия с жил изоляции.
3. Кабель фиксируют анкерными крепежами по фасаду здания, а на крайнем крюке устанавливают зажим. Если стена дома построена из горючих материалов, например, дерева, СИП надо дополнительно изолировать гофрированным рукавом. СИП подводят к распределительному щиту, установленному на улице. От щита в дом уже пойдет медный кабель.

Когда все монтажные работы в доме будут окончены, выполняют натяжку кабеля на опору, где закрепляют его крепежом. Теперь осталось прокалывающими зажимами соединить жилы ввода с центральной магистралью и можно испытывать новую линию.

Как узнать вес кабеля?

Самыми применяемыми в быту считаются кабеля сечением жил 16 мм2, то есть 2х16 и 4х16. Первый тип применяется для снижения сечения ответвлений к вводу постройки. Чаще всего такая технология применяется на загородных домах и дачах. Второй тип используют для прокладки между опорами воздушных линий мощностью до 1 кВт, а также такими кабелями подключают ввод построек.

Изоляция не сильно увеличивает вес СИП, однако, каждый электромонтер должен хотя бы приблизительно знать массу используемого провода, чтобы правильно рассчитать свои силы. Чтобы узнать вес кабеля, существует специальная таблица, где в расчетных данных указывается масса на 1 км.

Исходя из табличных данных, легко высчитать вес 1 м конкретного кабеля. Вот в принципе и все основные характеристики, которые имеет провод СИП, нужные для домашних электротехнических работ.

electrifix.ru

СИП-1, СИП-2 и СИП-4. Цена и качество / Статьи

07.12.2009   |  ООО «ТК Энергофорум»   |  5326 просмотров

Выполняя задачу электроснабжения объекта с применением СИП (самонесущих изолированных проводов) исполнитель сталкивается с задачей: какой СИП применить?

Выполняя задачу электроснабжения объекта с применением СИП (самонесущих изолированных проводов) исполнитель сталкивается с задачей: какой СИП применить? При этом исполнитель преследует цель использования качественных и дешевых материалов. Предлагаю сравнить различные системы СИП по цене и качеству.

Для этого рассмотрим расчет на следующем примере:

Требуется запитать два отдельно стоящих дома. От ТП до дальнего дома 200 м. Одна опора – поворотная, одна – концевая, остальные – проходные.

В настоящее время в России применяются три основных типа конструкций самонесущих изолированных проводов: СИП-1 (с неизолированной нейтралью), СИП-2 (с изолированной нейтралью) и СИП-4 с равными по сечению изолированными жилами. Для монтажа каждой из систем требуется своя арматура, да и сам провод по цене отличается.

Количество опор для ВЛ

Практика показывает, что от типа применяемого СИПа количество опор не меняется. На примере Пригородных сетей Ленэнерго и садоводств Ленинградской области можно с уверенностью сказать, что опоры ставятся через 30-40 метров. Так как количество опор для всех систем СИП одинаково, в расчете стоимости ВЛ мы их учитывать не будем.

О сложности монтажа

По мнению электромонтажников, любая из систем: СИП-1 (с неизолированной нейтралью), СИП-2 (с изолированной нейтралью) и СИП-4 с равными по сечению изолированными жилами при наличии опыта работ монтируется без особых проблем. Пользуясь качественной арматурой, ВЛ собирается как «моделист-конструктор». В связи с этим вопрос определения сложности монтажа какой-либо из рассматриваемых систем является неактуальным.

Стоимость провода:

СИП-1

3х50+1х70

200

72,86

85,97

17 194,84

СИП-1

3х25+1х35

60

39,42

46,51

2 790,72

19 985,57

СИП-2

3х50+1х70

200

79,66

94,00

18 800,59

СИП-2

3х25+1х35

60

43,13

50,90

3 053,89

21 854,47

СИП-4

4х50

200

74,03

87,35

17 469,90

СИП-4

4х25

60

40,71

48,04

2 882,16

20 352,06

Арматура для монтажа СИП.

Теперь рассмотрим вопрос стоимости подвесной арматуры для подвески СИП. В качестве производителя арматуры выберем всемирно признанную компанию ENSTO, продукция которой наиболее популярна в России. Пользоваться данной продукцией очень удобно. К качеству нарекания со стороны электромонтажников отсутствуют.

Арматура для СИП-1, СИП-2

наименование

кол-во (шт)

цена (с НДС)

Сумма

Анкерный зажим SO 250.01

3

494,50

1 483,50

Комплект промежуточной подвески SO 260

2

575,46

1 150,92

Анкерный зажим SO 252.01

4

516,12

2 064,48

Прокалывающий зажим SLIW 15.1

2

161,00

322,00

Скрепы COT 36

50

20,70

1 035,00

Бандажная лента COT 37

50

63,02

3 151,00

Бандажные крюки SOT 29.10

3

230,00

690,00

Универсальный крюк SOT 76.1

2

249,78

499,56

10 396,46

Арматура для СИП-4

наименование

кол-во (шт)

цена (с НДС)

Сумма

Анкерный зажим SO 234

3

825,24

2 475,72

Комплект промежуточной подвески SO 140

2

406,64

813,28

Анкерный зажим SO 158.01

4

178,02

712,08

Прокалывающий зажим SLIW 15.1

2

161,00

322,00

Скрепы COT 36

50

20,70

1 035,00

Бандажная лента COT 37

50

63,02

3 151,00

Бандажные крюки SOT 29.10

5

230,00

1 150,00

Универсальный крюк SOT 76.1

2

249,78

499,56

10 158,64

Подытожим.

Стоимость материалов (провод и сцепная арматура) по ценам завода-изготовителя ПО «Энергокомплект» и компании ENSTO на октябрь 2009 года для ВЛ с использованием самонесущего изолированного провода составляет:

наименование

стоимость провода

стоимость арматуры

общая стоимость

ВЛ с СИП-1

19 985,57

10 396,46

30 382,03

ВЛ с СИП-2

21 854,47

10 396,46

32 250,93

ВЛ с СИП-4

20 352,06

10 158,64

30 510,70

Опыт эксплуатации

На примере тех же Пригородных сетей Ленэнерго можно сделать вывод, что «эксплуатационщики» отдают предпочтение СИП-4 и СИП-2.

Основными причинами этому являются:

СИП-1 — имеет склонность к интенсивному образованию налета (плесень, слизь, мох) и коррозии неизолированного нулевого провода. Стойкая коррозия стали может привести и к обрыву провода. В Северо-Западном регионе России, в условиях повышенной влажности, часто мокрые ветви деревьев соприкасаются с проводом и его неизолированной нейтралью, что приводит к потерям электоэнергии. И еще один существенный недостаток – возможность провисания фазных проводов в пролетах, т.к. СИП подвешивается за несущую нейтраль.

СИП-2 — возможность провисания фазных проводов в пролетах, т.к. СИП подвешивается за несущую нейтраль.

СИП-4 – висит ровно, выглядит эстетично. Недостатков, аналогичных СИП-1 не имеет.

Сравнительный анализ показывает, что все системы СИП примерно одинаковы по ценовым характеристикам. По эксплуатационным качествам лидирующие позиции у СИП-4 и СИП-2.

Доступность материалов

В наличии на складах производителей и их представительств достаточно СИП-2 и СИП-4. СИП-1, по анализу продаж, пользуется меньшим спросом и в наличии на складах встречается реже. В случае отсутствия продукции, компания «ТК «ЭНЕРГОФОРУМ» (http://www.energoforum.org/) в течение трех недель гарантирует поставку провода производства ПО «Энергокомплект» (РБ, г. Витебск) на склад в Санкт-Петербурге. Минимальная длина, выполняемая под заказ, составляет от 500 м.

www.estateline.ru

Характеристики СИП | Заметки электрика

Здравствуйте, уважаемые посетители сайта http://zametkielectrika.ru.

В прошлой статье мы рассмотрели все достоинства и недостатки проводов СИП, их назначение и применение.

Сегодняшняя статья посвящена системам СИП, маркам и характеристикам СИП проводов.

Все СИП провода разделяются на 3 системы:

• СИП с «голой» (неизолированной) несущей нейтралью
• СИП с изолированной несущей нейтралью
• самонесущая система СИП

Рассмотрим каждый вид более подробно.

Основные характеристики системы СИП с «голой» несущей нейтралью

Первая система, которую мы рассмотрим, называется системой СИП с «голой» (неизолированной) несущей нейтралью. Ее еще называют «финской» системой.

Она состоит из:

• 1 до 4 изолированных фазных проводников (материал алюминий)

• 1 несущего неизолированного нейтрального проводника (материал — алюминиевый или стеле-алюминиевый сплав)

Фазные изолированные проводники на всей протяженности скручены вокруг нейтрального неизолированного проводника.

Изоляция фазных проводников выполняется из термопластичного полиэтилена, который длительно выдерживает температуру порядка 60-70°С. В режиме короткого замыкания такая изоляция способна выдерживать температуру до 125°С.

К такой системе относятся следующие марки:

Вот пример провода марки СИП-1, состоящего из 3 фазных проводников и одного нейтрального (PEN).

Кстати, большинство выпускаемых в России СИП проводов имеют цветовую маркировку, соответствующую ПУЭ (Правила устройства электроустановок) и новому ГОСТу 50462-2009.

Например:

• для фазных проводников рекомендуется применять цвета — коричневый, черный и серый

• для нейтрального проводника — синий

Изолированные фазные проводники имеют одинаковую механическую прочность и сечение жил, а вот нейтральный неизолированный проводник имеет повышенную механическую прочность и необходим для подвешивания СИП, т.е. при прокладке и натяжении линии всю нагрузку несет именно нейтральный проводник.

Воздушная линия, выполненная с помощью провода СИП-1 является очень прочной и надежной. Она способна выдерживать большинство механических внешних факторов и воздействий.

При проектировании линии необходимо в обязательном порядке заземлять нейтральный несущий (нулевой) проводник на каждой опоре, чтобы исключить возникновения на нем опасного для жизни потенциала при перекосе фаз.

Основные характеристики системы СИП с изолированной несущей нейтралью

Систему с изолированной несущей нейтралью называют «французской» системой. Она отличается от предыдущей системы только тем, что у нее несущий нейтральный проводник выполняется изолированным, а не »голым».

Система СИП с изолированной несущей нейтралью состоит из:

• 1 до 4 изолированных проводников (материал алюминий)

• 1 несущего изолированного проводника (материал — алюминиевый или стеле-алюминиевый сплав)

Фазные изолированные проводники скручены на всем протяжении вокруг нейтрального изолированного проводника.

Изоляция фазных проводников и несущего нейтрального проводника выполняется из силанольно-сшитого (светостабилизированного) полиэтилена, который длительно выдерживает температуру порядка 80-90°С. В режиме короткого замыкания такая изоляция способна выдерживать температуру до 240°С.

К такой системе относятся следующие марки:

Вот пример провода марки СИП-2А, состоящего из 3 фазных проводников и одного нейтрального (PEN).

Применение проводов марки СИП-2А целесообразно только для прибрежных (морских) районов, т.к. именно там возникает необходимость в защите «голого» несущего нейтрального проводника от  коррозии.

Но у данной системы имеется существенный недостаток. Дело в том, что всю механическую нагрузку линии несет изолированный нейтральный проводник, а именно слой его изоляции. Поэтому при проектировании линии с применением СИП-2А необходимо уменьшать анкерные пролеты, чтобы избежать разрыва слоя изоляции провода.

Примечание: российские производители кабельной продукции помимо основных вышеперечисленных систем СИП проводов разработали дополнительные системы:

Провод марки СИП-2 — это аналог СИП-1. Отличаются они только материалом изоляции фазных проводников. Как я уже говорил выше, у СИП-1 в качестве изоляции применяется термопластичный полиэтилен, а у СИП-2 изоляция выполнена из силанольно-сшитого (светостабилизированного) полиэтилена.

Провод марки СИП-1А — это аналог СИП-2А. Отличаются они только материалом изоляции фазных и нейтральных проводников. Как я уже говорил выше, у СИП-2А в качестве изоляции применяется силанольно-сшитый (светостабилизированный) полиэтилен, а у СИП-1А изоляция выполнена из термопластичного полиэтилена.



Основные характеристики самонесущей системы СИП

Самонесущую систему СИП в России называют «шведской» и она состоит из:

Материал всех проводников выполнен из алюминия, поэтому и стоимость проводов этой системы СИП несколько меньше предыдущих, т.к. алюминий в чистом виде по стоимости ниже, чем его алюминиевый сплав.

К такой системе относятся следующие марки российских производителей:

• СИП-3 (до 20 кВ)

• СИП-4

• СИП-5

Вот пример двух проводов марки СИП-4, состоящих из 4 и 2 проводников.

Все изолированные проводники этой системы скручены между собой на протяжении всей длины, и имеют одинаковую механическую прочность и сечение жил. При прокладке и натяжении линии нагрузку несут все проводники, т.е. крепление осуществляется сразу за все проводники. Поэтому данная система по механическим нагрузкам имеет преимущество перед предыдущими системами.

Примечание: провода марки СИП-4 и СИП-5 отличаются только материалом изоляции. У СИП-4 в качестве изоляции применяется термопластичный полиэтилен, а у СИП-5 изоляция выполнена из силанольно-сшитого (светостабилизированного) полиэтилена.

Провод марки СИП-3 применяется для передачи электрической энергии напряжением до 20 (кВ), т.е. является высоковольтным. Токопроводящая жила выполнена из алюминия со стальным сердечником в центре. Изоляция у СИП-3 выполнена из силанольно-сшитого (светостабилизированного) полиэтилена.

Вот пример провода марки СИП-3:

Системы СИП. Выводы

В заключении статьи сделаем обоснованный вывод из всего разнообразия марок СИП и их характеристик. Для начала систематизируем всю информацию из данной статьи в таблицы.

Рекомендую: провод марки СИП-2 применять для магистральных линий электропередач и линейных ответвлений от ВЛ. А провод марки СИП-4 или СИП-5 — для ответвлений для ввода электропроводки в жилой дом или прокладки провода по фасаду и стенам зданий.

P.S. В следующих статьях я расскажу Вам про арматуру СИП и о том, как сделать ввод в дом с помощью проводов СИП. Чтобы не пропустить новые выпуски, подпишитесь (форма подписки находится в конце статьи). Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Стервятник — Ликипедия — Энциклопедия StarCraft II

Это особый юнит из кампании. Его не существует в стандартной многопользовательской игре.

Описание:

Skirmish Unit

Defense:

75 1 (+1) Примечание: Все значения, связанные со временем, выражены с учетом нормальной скорости, как это было до LotV. См. Скорость игры.

Описание [править]

Быстрая перестрелка. Стервятники могут использовать способность Паучьей шахты.

Особенности кампании

[править]

Доступно в миссии: Головорез
Версия наемника: Нет
Версия героя: Нет

Способности [править]

Шахта Цербера

Увеличивает радиус действия паучьей мины и срабатывания срабатывания на 33%.

Развернуть мину-паук

Spider Mines преследуют вражеские юниты, которые подходят в радиусе действия, и взрываются, нанося большой урон по площади.Закопанные паучьи мины можно увидеть только детекторами.

Обновления

[править]

Цитаты
Построен	Выбрано	Раздраженный	Двигаться	Атака	Под атакой
	Что-то на уме? Чего ты хочешь? Ага? Я читал вас, «Сэр».	Что-то ты хотел? У меня нет времени [неразборчиво] бездельничать. Ты продолжаешь давить, мальчик … И я отправлю тебя на свалку вместе с инопланетянами. Я тебе когда-нибудь рассказывал о своем ковре? Действительно связали комнату вместе. Я родился стоя и отвечаю. Вы знаете, мы сказали, откуда я. Обмани меня однажды, позор мне. Ждать. Позор тебе дважды за то, что ты обманул меня … Ах, черт возьми, давай просто дружить.	Рожден диким. Да, я иду. Копай. Дорога зовет. Ой, это все?	Давайте грохотать. Живи быстро, умри молодым. Как летучая мышь из ада.	Как насчет того, чтобы протянуть руку помощи?

Цитаты Vulture (видео и звук) — видео на YouTube.

Изменения патча

[править]

Патч 6 (версия 0.8.0.14593)

Новинки на HBO и HBO Max: октябрь 2021 г.

Наследование .Фото: Грэм Хантер / Graeme Hunter

У вас еще нет HBO Max?

Октябрьский календарь

HBO Max выглядит очень хорошо (как вы увидите ниже), и, чтобы начать, третий сезон Succession наконец-то на подходе. Выдуманная американская королевская семья, которую мы любим ненавидеть, возвращается с оскорблениями и создает фуражку для мемов. Природа лечит.

Еще одна жемчужина в грядущих выпусках HBO — последний сезон сериала Иссы Рэй « Insecure ».Пять лет Insecure по-настоящему прокатили нас, от сложных романтических отношений — о, Лоуренс — до больших смен работы и эмоционально заряженных дуг (см.: Вся дружба Иссы и Молли). Судя по трейлеру, пятый сезон выглядит так, как будто это будут еще одни эмоциональные американские горки, поскольку Исса переходит в новый период своей жизни. «Я просто хочу перенестись в ту часть моей жизни, где все в порядке», — говорит она в трейлере. Уф, мы тоже.

И, наконец, мы не могли закончить главные события месяца, не напомнив вам, что … пора позволить специи улетучиться, детка!

Заслуживающие внимания выделенные жирным шрифтом.

Прием (HBO)
A Royal Affair (HBO)
After the Thin Man
All the President’s Men (HBO)
American Gigolo (HBO)
American Graffiti (American Graffiti ) HBO)
Argo (Альтернативная версия) (HBO)
Bad Boys II
Bad Boys
Плохие слова (HBO)
Ballet 422 (HBO)
Быть Flynn (HBO)
Best Man Down (HBO)
Beverly Hills Cop (HBO)
Beverly Hills Cop II (HBO)
Beverly Hills Cop III (HBO)
Excellent Bill And Ted Приключение (HBO)
Поддельное путешествие Билла и Теда (HBO)
Билли Эллиот (HBO)
Черное Рождество (2019) (HBO)
Bl ack Hawk Down (HBO)
Blades of Glory (HBO)
Blazing Saddles
Blood Father (HBO)
Bloodsport (HBO)
Blue Crush Blue Crush
Бриджит Джонс: край разума (HBO)
Дневник Бриджит Джонс
Broken City (HBO)
Caddyshack II
Cake (HBO)
HBO)
Child 44 (HBO)
City of God (HBO)
Clash of Titans
Client 9: The Rise and Fall Of Eliot Spitzer (HBO)
Culpa (HBO) )
Дэнни Коллинз (HBO)
Дэвид Линч: Художественная жизнь
Отчаянно ищу Сьюзан (HBO)
Ужин для Schmucks (HBO)
9 0175 Doubt (HBO)
Down A Dark Hall (HBO)
Downhill (HBO)
Drop Zone (HBO)
Dying Young (HBO)
El Cantante (HBO)
El Profugo (HBO)
Emma (2020) (HBO)
Endless Love (HBO)
Entre Nos: The Winners 2 (HBO)
Entre Nos: What She Said ( HBO)
Family Matters
Пятьдесят оттенков черного (HBO)
Для хорошего времяпрепровождения, звоните… (Альтернативная версия) (HBO)
Full House
Банды Нью-Йорка (HBO)
Gangster Squad (HBO)
До свидания, мистер.Чипы
Hacksaw Ridge (HBO)
Побег Гарольда и Кумара из залива Гуантанамо
Он сказал, что сказала (HBO)
Hearts In Atlantis (HBO)
Хитчмен (Хитчмен ) Альтернативная версия) (HBO)
Hooper
Заложник (HBO)
House of Wax
House (HBO)
Представьте себе, что (HBO)
Ингрид Бергман: своими словами
Дж.Эдгар (HBO)
Джонни Инглиш снова наносит удар (HBO)
Путешествие к центру Земли
Just Mercy (HBO)
Убить Билла: Том. 1 (HBO)
Убить Билла: Том. 2 (HBO)
Kin (HBO)
Високосный год (HBO)
LEGO DC Shazam: Magic and Monsters!
Less Than Zero (HBO)
Little Man (HBO)
Lincoln (HBO)
Лотерейный билет (HBO)
M * A * S * H ​​ (HBO) )
Mama (HBO)
Marathon Man (HBO)
Misery (HBO)
Monster’s Ball (альтернативная версия) (HBO)
Moonrise Kingdom
(HBO 90) Рождественские каникулы National Lampoon
National Lampoon’s Vacation
Прирожденные убийцы
Никогда, Редко, Иногда, Всегда (HBO)
Night Or Traces Us 9019han3 (HBO)
Родительский контроль (HBO)
Пария (HBO)
Полицейская академия
Полтергейст II: Другая сторона (HBO)
Полтергейст II I (HBO)
Частные детали (HBO)
Proof Of Life (HBO)
Racing Stripes (HBO)
Reservation Road (HBO)
Say Anything… (HBO)
Сержант Йорк
Вал
Потанцуем? (HBO)
She’s All That (HBO)
Шерлок Холмс и большой побег (HBO)
Шерлок Холмс
Шрек Третий из (HBO)
Разделение (HBO)
Sliver (Альтернативная версия) (HBO)
Snitch (HBO)
Speedway
Step by Step
Stigmata (HBO)
Strange But True
(HBO) Superstar (HBO)
Super 8 (HBO)
Поговори со мной (HBO)
Teen Titans Go! против.Teen Titans
The Banger Sisters (HBO)
The Blind Side (HBO)
Костер тщеславия
Книга Илая (HBO)
Кампания (альтернативная версия) (HBO)
Правила сидрового дома (HBO)
The Cincinnati Kid
The East (HBO)
The Eichmann Show (HBO)
The Internship (HBO)
Человек-невидимка (2020) (HBO)
The Harvey Girls
The High Note (HBO)
The Hours (HBO)
The Legend Of Hercules (HBO)
The Many Святые Ньюарка (Warner Bros.Премьера фильма)
Посторонние
Идеальный шторм
Приключение Посейдона (HBO)
Карьер (HBO)
Обряд (HBO)
The Rite (HBO)
9017 (HBO)
Путь назад (HBO)
15:17 В Париж (HBO)
Вещи, которые мы потеряли в огне (HBO)
Труп невесты Тима Бертона
Тинкер, Портной, Солдат, Шпион (HBO)
Транс (HBO)
Талли (HBO)
Двенадцать обезьян (HBO)
Под водой

9019 9019 В воздухе (HBO)
Wall Street (HBO)
Warm Bodies (HBO)
Wendy (HBO)
XXX

Симмер

Niña Furia
Субаренда

Американские мастера: Майк Николс
Американские мастера: Николс и Мэй: Take Two
El Verano Que Vivimos

Muy Gay Too Mexicano (короткометражный)
Республика Сара : сезон 1
Rosa (короткий)

15 Minutes of Shame (максимальная премьера оригинального сериала)
Craftopia (максимальная оригинальная премьера сезона 2A)
Не слишком позднее шоу с Элмо: Эмбер Раффин / Bebe Rexha

Вояджеры (HBO)

Birdgirl : Сезон 16
To Your Eternity : Сезон 1 (с субтитрами) (Коллекция Crunchyroll)

Оно: Глава 2

Мы здесь : Премьера 2 сезона (HBO)

Аквамен: Король Атлантиды, Глава первая: Мертвое море (Макс Премьера оригинального сериала)
Маленькая Эллен : Премьера сезона 1B (Максимум оригинал)
Любовные заклинания (он же Амаррес) (Максимум Премьера оригинального сериала)
Teen Titans Go! : сезоны 1-6
Пропавший без вести (он же Os Ausentes) (максимальная премьера оригинального сериала)
Фиби Робинсон: извини, Гарриет Табман (максимальная оригинальная специальная премьера)
Добро пожаловать в Утмарк (он же Утмарк) (Макс Премьера оригинальной серии)
Что случилось, Бриттани Мерфи? (максимальная премьера оригинальной серии)

На линии огня
Разрыв (HBO)
Tu Me Manques (HBO)

Наследие : Премьера 3 сезона (HBO)

Женщины в проигрыше

Настоящий спорт с Брайантом Гамбелем (HBO)

Аквамен: Король Атлантиды, Глава вторая: Примордиус
Царство суперженщин (Макс. Премьера оригинального документального фильма)
Заклятие: Дьявол заставил меня сделать это (HBO)
Tuff Money (aka Bani Negri ) (максимальная премьера оригинальной серии)

Дюна (Warner Bros.Премьера фильма)

Небезопасный : Премьера 5 сезона (HBO)

Аквамен: Король Атлантиды, Глава 3: Приливный сдвиг
На высотах (HBO)
Love Life : Премьера 2 сезона (Макс. Оригинал)
Тысяча клыков (он же Мил Колмиллос) (максимальная премьера оригинальной серии)

Виктор и Валентино : 2 сезон

Девичник : сезон 16

Чтобы узнать больше о лучших фильмах и телешоу, доступных на Netflix , HBO , Amazon Prime , Hulu , и Showtime, ознакомьтесь с Vulture’s What to Stream Сейчас хаб , который обновляется в течение месяца.

Если вы подпишетесь на услугу по нашим ссылкам, Vulture может заработать партнерскую комиссию .

Новый век с Райаном Рейнольдсом

Вечеринка, Крудс! Фотография: DreamWorks Animation.

Еще в 2013 году Семейка Крудс стал мемом, и ничто из фильма не стало вирусным.О, это был достаточно приятный фильм («[он] не особенно умный, но в нем достаточно остроумия, чтобы удержать нас, и достаточно скорости, чтобы мы не чувствовали себя беспокойными», — сказал я в своем обзоре) и тоже немалый хит — редкий блокбастер, не являющийся сиквелом для Dreamworks Animation в то время. Но каким-то образом картина стала изюминкой, детским плакатом для откровенной резкости «хватай все деньги, пока можешь». Может быть, это была скучная простота его предпосылки: доисторическая семья участвует в смертоносных махинациях, избегая апокалипсиса.Или это могло быть просто музыкальностью тусклой лампочки этого названия? Продолжайте, несколько раз произнесите вслух «Крудс» и не забудьте повторить это «оо» настолько, насколько сможете; Гарантирую, ты почувствуешь себя лучше и тупее.

Новые фильмы в 2020 году на самом деле больше не становятся мемами — по крайней мере, не в нашей нынешней антиутопической схеме удержания — так что не имеет значения, так или иначе, что Семейка Семейка: Новый Эпоха , по сути, представляет собой тот же конфликт, что и первый фильм, между грубой силой и остроумием, между страхом и знанием, только с несколько более резким и своевременным уклоном.После пролога, который показывает нам, как Гай (Райан Рейнольдс), умный мечтатель, который помог спасти титульную пещерную семью в первом фильме, стал осиротевшим странником, новый фильм продолжается с того места, где остановился предыдущий. Семейки Семейка все еще ищут новое место, чтобы называть их своим домом. Гай продолжает роман с Ип (Эмма Стоун) под пристальным взглядом ее отца-параноика, Груга (Николас Кейдж).

Семья в конечном итоге оказывается в идиллической стране, которой управляет довольно современная пара, Хоуп и Фил Беттерман (Лесли Манн и Питер Динклэйдж соответственно), которым удалось внедрить передовые методы ведения сельского хозяйства наряду с новомодными концепциями, такими как одежда, мыло и Конфиденциальность.Оказалось, что Беттерманы были друзьями ныне покойных родителей Гая. Они презирают грубые замашки Семейки и несколько возмущены тем, что Гай помолвлен с Ипом, а не с их собственной дочерью Доун (Келли Мари Тран). Это динамично созрело для конфронтации, бивуакинга культурной войны: фейри, человечий Фил и симпатичный снаружи, осуждающий внутри Хоуп — именно те прогрессивные зануды 21-го века, которые проголосовали за Обаму в третий раз нам часто говорят, что Америка любит ненавидеть.(Посмотрим правде в глаза, даже прогрессивные хулиганы 21-го века ненавидят прогрессивных хулиганов 21-го века.) Рядом с ними невежественные, неряшливые Крудс ощущают освежающую соль земли. Это как Идиократия наоборот.

Но это только настройка. В конце концов, это семейный анимационный фильм, поэтому мы знаем, что Хоуп, Фил, Грюг и его жена Угга (Кэтрин Кинер) в конечном итоге отбросят свои разногласия, чтобы сотрудничать против общего врага, и что все будет весело, как американские горки. как и в первом фильме.Еще в 2013 году сложные, скорострельные сцены Croods были похожи на типичную студийную пиротехнику анимации. Теперь они немного более сложные и более скорострельные, но гораздо менее впечатляющие. Тем не менее, несколько умных отрывков из фильма Mad Max: Fury Road могут помочь фильму потворствовать взрослым зрителям (при этом напоминая нам снова и снова, насколько Fury Road был в основном мультипликационным персонажем).

Еще интереснее выглядят воображаемые доисторические звери, от наземных акул до шестиглазых волков-пауков и племени «обезьян с ударом», которое разработало язык, полностью состоящий из, ну, ударов и пощечин.В этом тоже была одна из сильных сторон первой картины: вы почувствовали, что создатели фильма в восторге от изобретения новых безумных существ для этой первобытной страны фантазий. Как ни странно, это было одно из слабых мест первого фильма: чем более креативным был мир вокруг Крудс, тем менее интересным и более шаблонным казалась настоящая история Крудса. Но наш мир тоже изменился, и не нужно быть слишком жестоким по отношению к Семейка Крудс , предложению, которое я не могу поверить, что только что напечатал. Давным-давно сказать, что фильм поможет «скоротать время», было похоже на проклятие со слабой похвалой.Сегодня это услуга первой необходимости.

Увидеть все

Красная книга Болгарии

видео

Гриф-монах, Евразийский черный гриф

Aegypius monachus Linnaeus, 1766

Vultur monachus Л .: Фарман, 1868, с. 407; Христович, 1890: 187, Райзер, 1894: 135; Клайн, 1909: 69.

Отряд соколообразных

Семейство Accipitridae

Статус сохранения: в Болгарии: Вымершие EX = B [1 (a + b (iii))] + C [2a (i)] + D, BDA-II, III; Международный: МСОП-NT; CITES-II, BeC-II, BoC-II, ECS-Spec 1, BD-I.

Общая дистрибуция. Монголо-тибетский вид. В Европе гнездится изолированно: всего около 1800 пар.

Распространение и изобилие в Болгарии. Местные и кочевые виды. Размножение зарегистрировано в 19 веке: в 1865 и 1866 годах было 3 гнезда, а в 1877 году — одно [2] [3]. На 1985 г. предполагается разведение 1-2 пар [4]. Последнее известное место обитания размножающейся пары относится к 1993 г. [5], когда было найдено гнездо, а в 1994 г. пара в нем не населяла.На 2006 год предполагается эпизодическое гнездование не более 2 пар. Птицы, наблюдаемые в Болгарии, размножаются в Греции и посещают страну в поисках пищи. В результате природоохранных мероприятий и регулярного кормления в районе реки Бяла-Река и в заповеднике Вылчи-Дол периодически наблюдаются постоянные группы из 6-8 особей [6, 7]. Самая крупная группа кормящихся черных грифов (42 особи) зарегистрирована на стоянке у села Пелевун в 2000 г. [6]:

Среда обитания. Долины крупных рек или водоемов с кустарниковыми или травяными ассоциациями, наиболее характерными для Восточных Родоп.

Биология. Гнездится тонкими колониями или отдельными особями, строя гнезда в основном в кронах деревьев, реже на камнях. Половая зрелость наступает в возрасте 6-7 лет. Самка откладывает одно яйцо, которое насиживает 50-55 дней. Птенец вылетает из гнезда в возрасте 3–3,5 месяцев. Питается падалью (в основном средними и крупными трупами домашних и диких животных) [8].

Похожие виды. Подобен другим видам стервятников.

Факторы отрицательные. Утрата местообитаний, сокращение кормовой базы, нарушение, отравление, незаконная охота.

Меры по сохранению. Охраняемый вид с 1962 года, включенный в План действий балканского стервятника (BVAP) [9], предусматривающий как деятельность на месте, так и меры по разведению в искусственных условиях и повторной интродукции. Организовано регулярное искусственное вскармливание и мониторинг, в том числе телеметрическое наблюдение.Готовятся информационные подписи, проводятся социальные кампании в защиту стервятников, против использования ядов и незаконной стрельбы. Обсуждаются возможности его повторной интродукции в соответствующие местообитания.

Список литературы. 1. Нанкинов и др., 2004; 2. Фарман, 1968; 3. Радаков, 1879; 4. Мичев, 1985; 5. Марин и др., 1993; 6. Орнитологическая база данных, Зеленые Балканы, Пловдив; 7. Орнитологическая база данных БСПБ; 8. Крамп и др., 1983; 9. План действий по восстановлению и сохранению стервятников на Балканах и в соседних регионах.

Авторы: Симеон Марин, Петр Янков, Ивелин Иванов, Марин Куртев

Черный гриф (карта распространения)

Black Vulture (рисунок)

Обзор

Maxpedition Vulture-II — В кроличьей норе

Как и многие другие, создание моего первого BOB стало навязчивой идеей. Я перебирал темы на форумах, книги и статьи, просматривая списки загрузки людей. Я обнаружил, что они варьируются от грязных и грязных до готовых к Армагедону.

Одним из предметов, на котором я остановился больше всего, была сама сумка. Я мучился над своим решением, казалось, месяцами (я думаю, что это было на самом деле), пока я смотрел на рюкзаки и рюкзаки. Когда мои поиски подошли к концу, я остановился на трехдневном рюкзаке Maxpedition Vulture-II (130 долларов) — отлично подходит для выхода из строя и штурма замка.

Maxpedition Vulture-II изготовлен из легкого баллистического нейлона плотностью 1000 денье, устойчивого к истиранию и воде, с тефлоновым покрытием, чтобы держать его в чистоте, и высокопрочными застежками-молниями YKK, чтобы он оставался закрытым.Внутренние швы проклеены и обработаны для повышения водонепроницаемости. Двойная строчка, закрепка и прямоугольная строчка добавляют прочности точкам напряжения.

Vulture-II — это хорошо продуманная сумка с отделением для переноски баллона с водой на 100 унций, тремя дополнительными секциями для вашего снаряжения и ремнями, которые надежно удерживают сумку на вашем теле. Сюда входит набедренный ремень, который снимает часть веса с плеч. Когда они не используются, концы набедренного ремня можно заправить обратно в сумку, убирая их с дороги.Расположение отделений и карманов позволяет легко и быстро упорядочить вещи и взять их с собой. Vulture-11 имеет четыре отсека:

• Отсек для гидратации.
• Большое основное отделение (19 ″ x15 ″ x7,5 ″) с сетчатым карманом на молнии внутри.
• Отделение среднего размера (15 ″ x12 ″ x2,75 ″) с внутренним органайзером с открытым верхом и крючком для ключей.
• Складной карман (15 ″ x12 ″ x0,25 ″) в передней части среднего кармана, подходящий для документов и мелких предметов.

Нейлон с высокой устойчивостью к истиранию и нескользящим покрытием предотвращает образование дырок в нижней части Vulture-II.Кроме того, на дне есть точки для крепления дополнительных приспособлений.

Тесьма Я мог бы обойтись без нее, но на сумке ее достаточно, чтобы прикрепить дополнительное спасательное снаряжение и сумки, не переусердствуя.

Как правило, BOB загружаются на 72 часа выживания. Размер сумки, которую человек выбирает для своего ВОВ, имеет три основных соображения: сколько может вместить сумка, какой уровень комфорта ожидается и сколько человек может нести. Проблема, которую я часто обнаруживаю, заключается в том, что сумки либо слишком малы, либо слишком велики для 72-часового набора.

Vulture-II больше, чем типичный JanSport, который можно найти в магазине спортивных товаров, но меньше, чем большинство пакетов Alice Pack, что делает его надежным местом для сумок Златовласки. При 2810 кубических дюймах (46 литров) может показаться, что вы можете нести много снаряжения, но как только вы наберете на нем трехдневную одежду, у вас останется идеальное количество места для самого необходимого и нескольких дополнительных вещей. Это казалось идеальным балансом размеров.

Нижняя сторона

Vulture-II настолько же тактичен, насколько это возможно.Ничто не кричит, что я LEO, частный подрядчик, энтузиаст тактики или выживальщик, как оборудование Maxpedition. Если вас беспокоит серый цвет, эта сумка, вероятно, вам не подходит. С другой стороны, позор в том, что никто (на мой взгляд) не сделал сумку, которая тактически готова изнутри, а снаружи оставалась серой. Даже сумки, претендующие на звание Серых, по-прежнему выглядят тактично.

Однако возникает интересный вопрос. Что касается сумок BOB и EDC, вам нравятся сумки тактического вида, или вы бы предпочли сумку, которая была стильной снаружи, но сделана как танк, с тактической внутренней частью?

Rolls Royce Vulture

Rolls Royce Vulture

	Rolls Royce Vulture
	Роллс-Ройс Стервятник. 1
	Если немного — хорошо, то больше — лучше, но этого не произошло, когда Rolls-Royce соединил пару двигателей V12 Kestrel с общим картером, создав цилиндровый двигатель «X-24». Vulture был разработан незадолго до Второй мировой войны, но результаты были очень неутешительными. Первоначально двигатель был разработан для выработки около 1750 лошадиных сил (1300 кВт), но продолжающиеся проблемы с конструкцией Vulture означали, что мощность двигателей была снижена до 1450-1550 л.с. в процессе эксплуатации за счет ограничения максимальной скорости работы.Наряду с меньшей мощностью, чем ожидалось, Vulture страдал от частых отказов шатунных подшипников шатуна, которые, как было установлено, были вызваны неисправностью смазки, а также другими проблемами рассеивания тепла двигателем.

Единственными типами самолетов, разработанными для Vulture, которые действительно пошли в производство, были двухмоторные. Авро Манчестер и Hawker Tornado. Хотя планировалось использовать несколько новых моделей самолетов для использования Vulture, работа над дизайном двигателя закончилась в 1941 году, когда Rolls сконцентрировался на своем более успешном двигателе Merlin.Другой двигатель, произведенный по тем же критериям, Napier Sabre, окажется более успешным после длительного периода разработки.

Технические характеристики:
Rolls Royce Vulture
Дата:	Первый запуск 1937 г.
Цилиндры:	24
Конфигурация:	X-24, с жидкостным охлаждением
Мощность:	1450-1550 л.с.
р.P.M .:	2850 об / мин
Диаметр цилиндра и ход поршня:	5 дюймов (127 мм) x 5,5 дюйма (139 мм)
Рабочий объем:	2592 дюйма (42,47 л)

Примечания:

1. Ред. Гленн Д. Угол. Аэросфера 1943 . Нью-Йорк: Aerosphere Inc., 1944. B-80.

Вернуться к указателю двигателя.

© Интернет-музей истории авиации. Все права защищены.
Создано 21 мая 2011 г. Обновлено 12 октября 2013 г.

Отравление диклофенаком как причина сокращения популяции стервятников на Индийском субконтиненте по данным JSTOR

Абстрактный

1. Быстрое сокращение численности стервятников Gyps bengalensis, Gyps indicus и Gyps tenuirostris в последнее время наблюдалось в Индии и Пакистане и продолжалось, по крайней мере, до 2003 года.Исследования показывают, что ежегодные темпы сокращения G. bengalensis и G. indicus в течение 2000-03 гг. Составляли 22-50%. Предыдущие исследования в Пакистане показали, что нестероидный противовоспалительный препарат диклофенак вызывает почечную недостаточность и является смертельным для G. bengalensis, когда он питается тушей домашнего животного, получившего нормальную ветеринарную дозу незадолго до смерти. В Пакистане отравление диклофенаком оказалось самой частой причиной смерти. 2. Имитационная модель демографии стервятников, описанная в этой статье, продемонстрировала, что наблюдаемые темпы сокращения популяции могут быть вызваны контаминацией летальным уровнем диклофенака небольшой части (от 1: 130 до 1: 760) туш копытных животных. доступны для стервятников.3. Доли взрослых и молодых стервятников, найденных мертвыми или умирающих в дикой природе, у которых были признаки отравления диклофенаком, были аналогичны пропорциям смертей, ожидаемых по модели, если наблюдаемое сокращение популяции было полностью вызвано отравлением диклофенаком. Доля избыточной смертности, необходимая для того, чтобы вызвать наблюдаемое сокращение численности населения, которое может быть отнесено на счет диклофенака, оценивается в пределах от 71% до 100%, в зависимости от допущений модели. Однако для всего или большей части вероятного диапазона предполагаемых значений выживаемости взрослых верхний 95% доверительный предел для доли избыточной смертности из-за диклофенака составлял 100%.Следовательно, имеющиеся данные согласуются с тем, что отравление диклофенаком является, по крайней мере, основной и, возможно, единственной причиной быстрого сокращения популяции грифов-гипсов на Индийском субконтиненте. 4. Синтез и приложения. Мы рекомендуем принять срочные меры в ареале трех видов стервятников, находящихся в настоящее время под угрозой, для предотвращения контакта стервятников с тушами домашнего скота, зараженными диклофенаком. Также необходимы исследования для определения альтернативных лекарств, эффективных для домашнего скота и безопасных для стервятников.Следует также предпринять усилия по повышению осведомленности ветеринаров, фармацевтов, владельцев скота и широкой общественности о проблеме контаминации диклофенаком и доступности безопасных альтернатив. Содержание и разведение стервятников в неволе до установления контроля над диклофенаком рекомендуется в качестве меры предосторожности для обеспечения долгосрочного выживания угрожаемых видов и обеспечения стада птиц для будущих программ реинтродукции.

Информация о журнале

Journal of Applied Ecology публикует новые статьи, относящиеся к экологическим концепции, теории, модели и методы управления биологическими ресурсами в самом широком смысле.Редакторы поощряют публикации, в которых используются прикладные экологические проблемы, чтобы проверить и развить основную экологическую теорию, хотя должен быть четкий потенциал для улучшения управления. Журнал включает в себя все основные темы прикладной экологии: природоохранная биология, глобальные изменения, окружающая среда. загрязнение, управление дикой природой и средой обитания, землепользование и управление, водные ресурсы, экология восстановления и борьба с вредителями, сорняками и болезнями. Статьи, которые взаимодействуют со смежными полями, приветствуются при условии, что их актуальность для прикладной экологии очевидна.Более подробная информация доступна на сайте www.journalofappliedecology.org. JSTOR предоставляет цифровой архив печатной версии журнала. прикладной экологии. Электронная версия журнала The Journal of Прикладная экология доступна по адресу http://www3.interscience.wiley.com/journal/117972213/home. Авторизованные пользователи могут иметь доступ к полному тексту статей на этом сайте.

Информация об издателе

Британское экологическое общество — это гостеприимный и инклюзивный дом для всех, кто интересуется экологией.Общество было основано в 1913 году и насчитывает более 6000 членов по всему миру, объединяя людей в региональном, национальном и глобальном масштабах для продвижения экологической науки. Многие виды деятельности BES включают публикацию ряда научной литературы, в том числе семи всемирно известных журналов, организацию и спонсорство широкого спектра встреч, финансирование многочисленных схем грантов, образовательную работу и политическую работу.

.
