Сип 6: расшифровка, конструкция, виды, технические характеристики

Содержание

О несущей жиле в проводах СИП

Что такое Самонесущие Изолированные Провода всем уже давно и хорошо известно. Не будем останавливаться на описании конструкции (эту информацию можно получить в соответсвующем разделе). Рассмотрим подробнее конструкцию такого элемента как изолированная несущая жила.


Что такое Самонесущие Изолированные Провода (СИП) всем уже давно и хорошо известно. Не будем останавливаться на описании конструкции (эту информацию можно получить в соответсвующем разделе). Рассмотрим подробнее конструкцию такого элемента как изолированная несущая жила.

В настоящее время отечественными заводами выпускается несущая жила двух типов:

  • Несущая жила изготовленная из алюминиевого сплава.
  • Несущая жила сталеалюминиевой конструкции: в центре стальной сердечник, сверху повив из алюминиевых проволок.

С точки зрения эксплуатации СИП с несущей жилой из сплава имеют ряд неоспоримых преимуществ перед проводом со сталеалюминиевым тросом (см. таблицу):

СИП с несущей жилой из алюминиевого сплава АВЕ СИП с несущей жилой, имеющей сталеалюминиевую конструкцию
Обеспечивает надежное соединение несущей жилы в пролете посредством стандартной опрессовываемой или автоматической муфты Для соединения несущей жилы СИП в пролете требуется специализированная муфта с раздельным соединением стального силового элемента и токопроводящей алюминиевой части. Данная муфта имеет большие габариты, что повышает парусность и вероятность налипания снега и льда, если же такая муфта не используется, то необходимо сращивание на опоре, что увеличивает длину провода
Наружный диаметр несущей жилы из алюминиевого сплава меньше, чем у жилы имеющей сталеалюминиевую конструкцию. Ку=0,89-0,94 — к-т уплотнения Сталеалюминиевая жила имеет больший диаметр  (т. к. жила не уплотнена),  что повышает парусность и вероятность налипания снега и льда. Ку=0,76-0,8 — к-т уплотнения
Крепление несущей жилы в анкерном зажиме обладает повышенной надежностью и долговечностью В связи с тем, что алюминиевая часть сталеалюминиевой несущей жилы имеет более низкую по сравнению с алюминиевым сплавом прочность, ее крепление в анкерном зажиме ненадежно, происходит проскальзывания относительно зажима, итогом чего может стать обрыв токопроводящей части
Для резки несущей жилы из сплава можно применять стандартный инструмент для резки алюминиевого кабеля и проводов аналогичных сечений Для резки несущей жилы, имеющей сталеалюминиевую конструкцию необходим специальный инструмент



Помимо этого, отметим следующие недостатки провода со сталеалюминиевой жилой:

  • Масса провода со сталеалюминиевой жилой больше массы провода с жилой из алюминиевого сплава.
  • Для изгиба провода со сталеалюминиевой жилой больше усилий, чем для изгиба провода с жилой из алюминиевого сплава.
  • В проводе со сталеалюминиевой жилой возможна коррозия стали и как следствие обрыв провода.

Исходя из всего выше перечисленного можно сделать вывод, что линии электропередач построенные на основе СИП с несущей жилой из сплава АВЕ более просты при монтаже и надежны в эксплуатации. Таким образом, прежде чем приобретать, потребители вправе знать из какого материала изготовлена несущая жила.



Технический директор ООО Торговая компания «Норма-Кабель» А. Е. Бабин

Заместитель директора по технологии и качеству ЗАО «Завод Москабель» Н. Г. Голынина

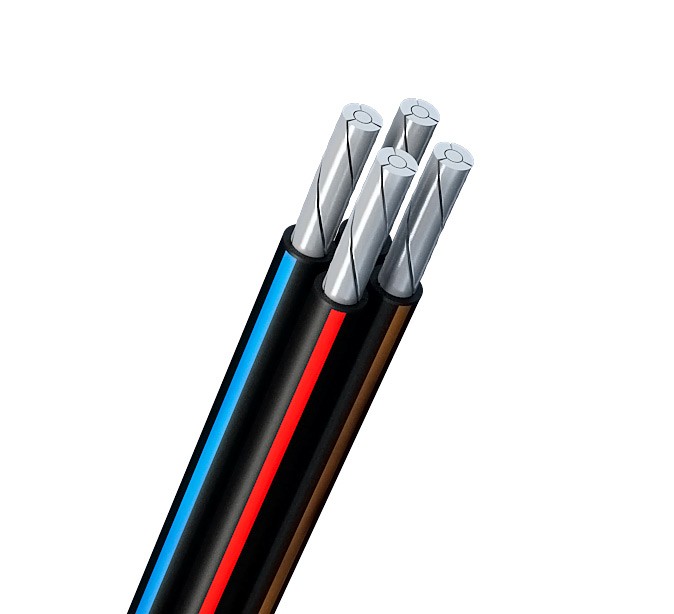

Самонесущий изолированный провод СИП

ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ (СИП-2, СИП-3, СИП-4)

Технические характеристики и конструкция наиболее популярных проводов.

Характеристики проводов:

Марка провода Число и номинальное сечение фазных и нулевой несущих жил, шт х мм2 Расчетный наружный диаметр провода, мм Масса провода, кг/км
3х16+1х25 24 308
3х16+1х54,6 28 427
3х25+1х35 27 424
3х25+1х54,6 30 512
3х35+1х50 31 571
3х35+1х54,6 32 606
3х50+1х50 34 727
3х50+1х54,6 35 762
3х50+1х70 36 798
3х70+1х54,6 39 973
3х70+1х70 40 1010
3х70+1х95 41 1087
3x95+1x70 43 1240
3x95+1x95 45 1319
3х120+1х95 48 1553
3х150+1х95 50 1787
3х185+1х95 55 2403
3х240+1х95 60 2968
1х35 12 165
1х50 13 215
1х70 15 282
1х95 16 364
1х120  18 445
1х150 19 540
1х185 21 722
1х240 24 950
1х35 14   209
1х50 16 263
1х70 17 334
1х95 19 421
1х120 20 518
1х150 22 618
1х185 24 808
1х240 26 1045
2х16 15   139
4х16 18 278
2х25 17 196
4х25 21 392

Конструкция токопроводящих жил:

Номинальное сечение основной токопроводящей жилы, мм2 Число проволок в жиле, шт, не менее Наружный диаметр жилы, мм Электрическое сопротивление жилы постоянному току на длине 1 км, Ом, не более
Мин Макс
16 7 4,60  5,10  1,910
25 7 5,70 6,10  1,200
35 7 6,70 7,10  0,868
50 7 7,85 8,35  0,641
70 7 9,45 9,95  0. 443
95 7 11,10 11,70  0,320
95 19 11,00 12,00  0,320
120 19 12,50 13,10  0,253
150 19 14,00 14,50  0,206
185 19 15,45 16,15  0,164
240 19 17,75 18,45 0,125

Конструкции нулевой несущей жилы самонесущего изолированного провода СИП-2 и токопроводящей жилы защищенных проводов СИП-3:

Номинальное сечение основной токопроводящей жилы, мм2 Число проволок в жиле, шт, не менее Наружный диаметр жилы, мм Электрическое сопротивление жилы постоянному току на длине 1 км, Ом, не более Эл сопротивление жилы постоянному току на длине 1 км, Ом, не более
Мин Макс
25 7 5,70 6,10  7,4 1,380
35 7 6,70 7,10  10,3 0,986
50 7 7,85 8,35  14,2 0,720
54,6 7 9,20 9,60  16,6 0,630
70 7 9,45 9,95  20,6 0,493
95 7 11,10 11,70  27,9 0,363
95 19 12,20 12,90 27,9 0,363
120 19 12,50
13,10
35,2 0,288
150 19 13,90 14,50  43,4 0,236
185 19 15,45 16,15  53,5 0,188
240 19 17,75 18,45 69,5   0,145

Допустимые токовые нагрузки проводов:

Номинальное сечение основных жил, мм2 Допустимый ток нагрузки, А не более Допустимый ток односекундного короткого замыкания, кА, не более
Самонесущих изолированных проводов Защищенных проводов
Самонесущих изолированных проводов Защищенных проводов
20 кВ 35 кВ
16
100 1,5
25 130 2,3
35 160 200 220  3,2 3,0
50 195 245 270  4,6 4,3
70 240 310 340 6,5 6,0
95 300 370 400 8,8 8,2
120 340 430 460 10,9 10,3
150 380 485 520 13,2 12,9
185 436 560 600 16,5 15,9
240 515 600 670 22,0 20,6

Допустимые токовые нагрузки проводов рассчитаны при температуре окружающей среды 25°С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2. При расчетных температурах окружающей среды, отличающихся от 25°С, необходимо применять поправочные коэффициенты.



Технические характеристики:

- Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150
- Провода стойки к воздействию солнечного излучения
- Радиус изгиба при монтаже и установленного на опорах провода, н/м.......10 наружных диаметров
- Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 минут:
-самонесущие изолированные провода (СИП-2, СИП-4)  - 4 кВ
- защищенные на номинальное напряжение 20 кВ (СИП-3) -6 кВ
-защищенные на номинальное напряжение 35 кВ (СИП-3)- 10 кВ
- Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20 кВ, не менее - 24 кВ,
для проводов на номинальное напряжение 35 кВ, не менее – 40 кВ переменного тока частотой 50 Гц
- Прочность при растяжении проволок из алюминиевого сплава до их вкрутки в нулевую несущую жилу, не менее – 295 Н/мм2.
-Допустимый нагрев токопроводящих жил при эксплуатации не превышает 90 °С в нормальном режиме и 250 °С - при коротком замыкании.
- Скрутка - изолированные жилы скручены между собой, правое направление.
- Монтаж проводится при температуре окружающей среды не ниже - 200C
- Диапазон температур при эксплуатации от - 600C до + 500C
- Срок службы проводов должен быть не менее 40 лет.


СИП-2

Описание:

Самонесущий изолированный провод СИП-2 используется как передатчик электроэнергии в воздушных линиях и ответвлениях к вводам в постройки и дома. В том числе провод используют для протяжки на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

СИП-2 рассчитан под напряжение 0,6/1 кВ, отличается долговечностью, высокой стойкостью к повреждениям и возможностью использования в среде с агрессивными климатическими и химическими условиями. СИП-2 может быть использован в пожароопасных зонах, в таком случае на провод должно наноситься огнезащитное покрытие.

Конструкция провода:

Провод выполнен основными алюминиевыми токопроводящими жилами и нулевой несущей жилой из сплава алюминия. Все жилы изолированы светостабилизированным сшитым полиэтиленом.
Вокруг нулевой несущей жилы скручены изолированные фазные токопроводящие жилы.

Возможно изготовление несущих жил проводов СИП-2 из алюминиевых проволок, имеющих стальные оцинкованные проволоки, учитывая соответствие этих проводов электрическому сопротивлению, разрывную прочность и геометрические размеры проводам из алюминиевого сплава аналогичного сечения.

Условия эксплуатации и монтажа:

- Провода СИП-2 стойки к изгибу при температуре: -40°С
- Допустимые усилия в нулевой жиле при растяжении и эксплуатации не должны превышать: 45 Н/мм2
- Допустимые усилия в нулевой несущей жиле при тяжении и в эксплуатации не должны превышать: 45 Н/мм2

Преимущества провода СИП-2:

- Надежное и бесперебойное энергообеспечение для потребителя (исключается вероятность короткого замыкания из-за схлестывания фазных проводников, случайных перекрытий и т. п.).
- Сокращение общих эксплуатационных расходов из-за уменьшения объемов аварийно-восстановительных работ
- Предотвращение гололедообразования на проводах.
- Провод марки СИП-2 с нулевой несущей жилой 50 мм2 и более могут изготавливаться с 1, 2 или 3 вспомогательными жилами сечением: для цепей наружного освещения — 16, 25 или 35 мм2, для цепей контроля — 1,5; 2,5 или 4 мм2.



 СИП-3

Описание:

СИП-3 провод самонесущий защищенный с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого полиэтилена.
Применяются для организации линий воздушных передач, в климатических условиях УХЛ и ХЛ. Возможен монтаж в промышленных районах, на морских или озерных (соленых) побережьях, в регионах засоленных песков.
Применение СИП-3 возможно для магистралей на номинальное напряжение от 10 до 20 кВ и 35 кВ.



Конструкция проводов:

- Одна круглая многопроволочная уплотнённая жила из алюминиевого сплава номинальным сечением 35...240 мм2.
- Защитная изоляция из светостабилизированного сшитого полиэтилена, номинальной толщиной 2, 3 мм.



Условия монтажа:

-Провода СИП-3 стойки к изгибу при температуре: -40°С
-Монтаж провода СИП-3 проводится при натяжении, не превышающем 35 Н/ 1 мм2 сечения жилы. Обязательное условие – сохранение целостности изоляции.
-Допустимо совместное расположение СИП-3 с изолированными телефонными линиями (дистанция – не менее 0,5м).



Преимущества СИП-3:

-высокая пожарная безопасность;
-возможность производства ремонта на работающей магистрали;
-не нужно использовать траверсы изоляторов;
-возможность монтажа в условиях города при соответствии требованиям безопасности и строительства;
-устойчивость к растягивающим напряжениям, исключает обрыв линии в результате падения веток и прочих предметов;
-уширение охранной зоны;
-на одну опору можно монтировать СИП и неизолированный кабель;
-провода не схлестываются, что исключает КЗ;
-надежность изделия, бесперебойная работа потребителей;
-простота ухода и обслуживания;
-высокая скорость проведения ремонтных работ;
-сокращение потерь напряжения на трассах;
-отменные рабочие характеристики провода СИП-3;
-сокращение затрат при монтаже новой линии электропередач;
СИП-3 характеризуется отсутствием нулевой жилы, при этом он может монтироваться без дополнительных поддерживающих конструкций, таких как трос, ванта, растяжка.

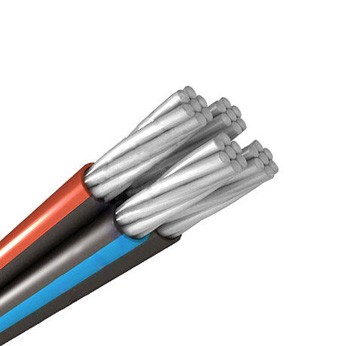

СИП-4









Описание:

СИП-4 - провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена. Провода предназначены для передачи электроэнергии воздушными линиями электропередачи на напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц, для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерным сооружениям.

Конструкция провода:

Токопроводящие жилы — алюминиевые, круглые, многопроволочные, уплотненные (компактированные), сечение жил 16-25 мм2. Число жил провода: 2—4.



Условия монтажа:

- Допустимые усилия в нулевой несущей жиле при тяжении и в эксплуатации не должны превышать: 45 Н/мм2;
- Минимальное сечение в 16 ммприменяется для питания потребителей на напряжение 220 В. При питании напряжением 380 В, используют 4-х жильный кабель СИП-4.



 Преимущества СИП-4:

- хорошая механическая прочность, которая позволяет ему выдерживать порывы сильного ветра и падения крупных веток деревьев;
- современная изоляция защищает токоведущие жилы от коррозии, влаги и льда, а также предотвращает короткое замыкание между фазами по различным причинам;
- простой монтаж и эксплуатация.

Применение СИП в сетях наружного освещения — НИЛЕД

Сети НО городов выполняются 3-фазными с глухо заземленной нейтралью, в них применяются 4 и 5-проводные линии. Пятипроводные линии, в которых реализуется система заземления TN-S, рекомендуется применять на улицах с интенсивным пешеходным движением и на территориях детских учреждений, т.е. в местах, где требуется повышенная электробезопасность сети. Однако, ввиду того, что распределительные линии от пункта питания до ближайшей опоры часто требуется прокладывать в земле, то в этих случаях приходится применять систему заземления TN-C-S из-за отсутствия в ассортименте отечественной кабельной продукции 5-жильных кабелей.  Прокладка же СИП в земле не допускается.

Необходимость применения комбинированных кабельно-воздушных линий требует решения задачи обеспечения высокой надежности кабельно-воздушных соединений. Такой переход с участка распределительной линии, выполненного кабелем в земле, на участок, выполненный с применением СИП–2 (старое название СИП 2А), монтируется в цоколе опоры НО или в приставном кабельном ящике, а подъем наверх выполняется СИП–2 в теле опоры с выходом их на внешнюю сторону опоры через специальные отверстия. Отверстия не должны иметь заусенец и острых кромок, а в лучшем случае должны оборудоваться резиновыми или пластмассовыми втулками. Электрическое соединение кабеля и СИП выполняется с применением штатного комплекта арматуры. Соединительный комплект арматуры для 3-х и 4-х жильных кабелей представлены в разделе №2.

В месте соединения кабеля с СИП рекомендуется производить зануление брони кабеля и опоры (или приставного кабельного ящика) при помощи ответвительного зажима Р 71.

Применение СИП с неизолированной нулевой несущей жилой СИП–1 (старое название СИП 2) в условиях большого города не рекомендуется из-за высокой химической агрессивности внешней среды, вызывающей интенсивную коррозию неизолированной жилы.

Распределительные линии НО дворовых территорий, как правило, имеют небольшую протяженность (до 300 м) и питают ограниченное число маломощных светильников. Для таких линий в ряде случаев оправдано использование жгутов из несущих изолированных токопроводящих жил и нулевой рабочей жилы с сечением 16 и 25 мм2.

Ответвления от распределительных линий к светильникам выполняется по 3-проводной схеме. В цепи питания каждого светильника необходима установка предохранителя или автомата индивидуальной защиты. Следует также предусматривать защитное заземление каждой опоры и кронштейна для крепления светильника.

Например, подключение установки освещения с двумя светильниками должно выполняться по схемам:

а) для линии с совмещенными рабочим и защитным нулевыми проводниками;



б) для линии с разделенными рабочим и защитным нулевыми проводниками.



В качестве зарядных проводов светильников рекомендуется применять провода марки ПВС 3х2,5. Провода с сечением жил 1,5 мм2 применять нежелательно из-за недостаточной механической прочности. Для ответвления используются прокалывающие зажимы Р 4, Р 616R, Р 21 фирмы НИЛЕД.

В настоящее время в России для уличного освещения или ввода в дом применяются медные многопроволочные провода сечением 1,5-2,5 мм2 и алюминиевые однопроволочные провода сечением 1,5-2,5 мм2. поэтому для России НИЛЕД разработал новую конструкцию контактных пластин для зажимов Р 4, Р 616R. Новые контактные пластины обеспечивают надежный контакт с проводами малых сечений (1,5-2,5 мм2) отечественного производства.

Зажимы испытаны на монтаж и эксплуатацию при низких температурах (монтаж – до минус 20С, эксплуатация – до минус 60С) с отечественными и зарубежными СИП, а также с отечественными проводами, применяемыми для ввода в дом и для уличного освещения.

К линиям распределительных сетей НО, выполненных с применением СИП, возможно, подключение иллюминационных и рекламных установок. Для такого подключения требуется наличие соответствующего резерва пропускной способности линии. На улицах и магистралях с большим числом иллюминационных и световых рекламных установок, подключаемых к сети НО, следует предусматривать отдельную линию питания. СИП могут применяться для питания светильников, подвешиваемых на тросовых растяжках.

Для закрепления СИП на опорах НО используются анкерные кронштейны CS 10.3 и комплект промежуточной подвески ES 1500, которые, в свою очередь, крепятся к стойкам опор лентой F 207 из нержавеющей стали и скрепами NC 20.

Диаметры посадочных мест для кронштейнов наиболее распространенных стоек НО следующие: 168 мм, 219 мм и 273 мм.

В каждой линии с применением СИП должна быть предусмотрена возможность подключения переносного защитного заземления. Для такого подключения на линии СИП устанавливается арматура: зажимы для замера напряжения и наложения заземления типа PC 481 (устанавливаются на каждую жилу) для сечений СИП от 16 до 150 мм2 и комплект переносного защитного заземления МаТ и M6D. Также данные зажимы и комплект защитного заземления используются при проведении измерений сопротивления петли «фаза-ноль».

Для защиты сети от КЗ в светильниках необходимо устанавливать в цепь фазного зарядного провода каждого светильника ограничитель мощности (ОМ). Ограничитель мощности состоит из корпуса PF-6 под провода сечением 2,5-6 мм2 и предохранителя gG 10х38 (сила тока 6 А).



Подключение к СИП светильника наружного освещения

Р 21 или P4 − зажимы для уличного освещения и ввода в дом − 2 шт.

ES 1500 − комплект промежуточной подвески − 1 шт.

E 778 − ремешок − 3 шт.

F 207 − лента крепления − 2 метра

NC 20 − скрепа для фиксации ленты − 2 шт.

PF + gG − корпус предохранителя со съемным предохранителем − 1 шт.

Примечание:

Для заземления корпуса светильника необходимо добавить еще один зажим Р 616 R или Р 21 — 1 шт.

Зажимы Р 71 и Р 72 также предназначены для уличного освещения.

Эти зажимы допускают многократное подключение со стороны ответвления.

Зажим Р 72 предназначен для двух ответвлений из одной точки.

Для подключения трех и более светильников целесообразно применять зажим Р 74 предназначенный для четырех ответвлений из одной точки.

До настоящего времени не был решен вопрос о подвеске СИП, предусмотренной п. 6.3.35 ПУЭ, в существующих, специфичных только для установок НО систем центрового «тросового» размещения светильников, широко используемых в районах старой, сложившейся застройки городов, на улицах и городах с высокорослыми развесистыми деревьями и др.

Для этой цели фирмой НИЛЕД впервые разработан специальный комплект промежуточной подвески CS 2, состоящий из накладного типа подвески на трос с поддерживающим зажимом PS 1500 для СИП, а также анкерный центровой подвес-планку CS 1, для крепления одного или двух анкерных зажимов.

При тросовом подвесе светильников их распределительная электрическая сеть с использованием СИП–2 и разработанных новых промежуточных и анкерных устройств размещается в непосредственной близости от светильников.

Анкерные центровые подвесы-планки CS 1 рекомендуется монтировать через каждые 10 пролетов, но не более, чем через 0,5 км, а также в начале и конце линии. Положение анкерных подвесов-планок на тросу фиксируется с помощью дополнительных стяжек.

Перечень линейной арматуры на 1 км линии наружного освещения с СИП–2 (3х35+54,6).

№ п/пНаименование НИЛЕДКол-во на 1 км
1Анкерный зажим РА 1500 или РАС 150012
2Кронштейн для анкерного зажима СS 10.312
3Комплект промежуточной подвески ES 150018
4Зажим сетевой Р 70 для ответвления магистральных СИП8
5Зажим ответвительный Р 72 для наложения повторного заземления8
6Зажим ответвительный для уличного освещения P 21 или Р 475
7Ремешок Е 77875
8Лента бандажная F 20760 м
9Скрепа NC 20 для фиксации ленты F 207 на анкерных и промежуточных опорах60
10Зажим прессуемый MJPT 35 для токопроводящих жил сечением 35 мм23
11Зажим прессуемый MJPT 54,6N нулевой жилы сечением 54,6 мм21
12Колпачки герметичные СЕ 25-150 сечение 25-150 мм24
13Изолированный наконечник CPTAUR 54,6 жилы сечением 54,6 мм21
14Изолированный наконечник CPTAUR 35 для токопроводящих жил сечением 35 мм23
15Зажим PC 481 для замера напряжения и наложения защитного заземления8

Арматура СИП 6-20 кВ

Выберите подкатегорию

Показать: 15255075100

Сортировка: По умолчаниюНазвание (А - Я)Название (Я - А)Цена (низкая > высокая)Цена (высокая > низкая)Модель (А- Я)Модель (Я - А)

В наличии

  • Колпачки К-5, К-6, К-7, К-9, КП 22Назначение и область применения. Колпачки К-5, К-6, К-7, К-9, КП 22 предназначены для установки штыревых изоляторов IF 27 на штыри траверс.~Технические характеристики~Основные технические характеристики колпачков указаны в таблице 1.  Позиция  Артикул  Диам..

    9.91 р.

  • Колпачки К-5, К-6, К-7, К-9, КП 22Назначение и область применения. Колпачки К-5, К-6, К-7, К-9, КП 22 предназначены для установки штыревых изоляторов IF 27 на штыри траверс.~Технические характеристики~Основные технические характеристики колпачков указаны в таблице 1.  Позиция  Артикул  Диам..

    10.19 р.

  • Колпачки К-5, К-6, К-7, К-9, КП 22Назначение и область применения. Колпачки К-5, К-6, К-7, К-9, КП 22 предназначены для установки штыревых изоляторов IF 27 на штыри траверс. ~Технические характеристики~Основные технические характеристики колпачков указаны в таблице 1.  Позиция  Артикул  Диам..

    12.43 р.

  • Колпачки К-5, К-6, К-7, К-9, КП 22Назначение и область применения. Колпачки К-5, К-6, К-7, К-9, КП 22 предназначены для установки штыревых изоляторов IF 27 на штыри траверс.~Технические характеристики~Основные технические характеристики колпачков указаны в таблице 1.  Позиция  Артикул  Диам..

    12.86 р.

  • Сечение - 16, 25, 35 мм2 Масса - 80 Добиться высоких показателей надежности электросети возможно только при использовании качественной арматуры при строительстве линий электропередач. Одним из видом такой арматуры является плашечный зажим ПА-1-1, который позволяет надежно соединять провода СИП-3 в. .

    15.88 р.

  • Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1, ПА 1-1, ПА 2-2Назначение и область применения. Плашечные зажимы ПА 1-1, ПА 2-2 предназначены для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ и осуществления отпаек.  Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1..

    33.34 р.

  • Сечение магистрали 10-50мм2 Сечение ответвления 10-50 Назначение: Предназначены для соединения неизолированных алюминиевых или стальных проводов. Особенности: Зажим выполнен из коррозийностойкого алюминиевого сплава. Зажим CD 35 снабжен одним болтом. Зажим CD 150 снабжен двумя болтами...

    36.32 р.

  • Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1, ПА 1-1, ПА 2-2Назначение и область применения. Плашечные зажимы ПА 1-1, ПА 2-2 предназначены для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ и осуществления отпаек.  Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1..

    37.79 р.

  • Применяются для соединения алюминиевых, сталеалюминиевых и защищенных проводов СИП-3 в шлейфах анкерных опор, а также для осуществления ответвлений. Для улучшения прочности заделки и электрического контакта на желобах зажимов имеются продольные насечки. ..

    40.52 р.

  • Ответвительный влагозащищенный зажимОЗ-35-150 (прокол-прокол),ОЗП-35-150 (прокол-плашка)Назначение и область применения. Ответвительный влагозащищенный зажим ОЗ-35-150 предназначены для ответвления проводов СИП-3 от изолированной магистрали в шлейфах опор. Имеет прокалывающие зубья с обеих сторон. О..

    41.42 р.

  • Диаметр - 5,5-8,6 мм Масса - 373 г Для того, чтобы соединить заземляющие проводники при заземлении опор используется плашечный зажим ПС-1-1. Этот зажим получил свое широкое распространение при строительстве линий электропередач. Зажим плашечный ПС-1-1 изготавливается из материалов высокого качеств..

    43.55 р.

  • Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1, ПА 1-1, ПА 2-2Назначение и область применения. Плашечные зажимы ПА 1-1, ПА 2-2 предназначены для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ и осуществления отпаек.  Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1. .

    63.47 р.

  • Сечение - 50, 70 мм2 Масса - 200 г Арматура, которая используется для строительства линий электропередач, играет большую роль в надежности работы всей электросети. Одним из видов такой арматуры является плашечный зажим ПА-2-2, выпускаемый в России. Он предназначен для соединения проводов СИП-3 в шл..

    68.57 р.

  • Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1, ПА 1-1, ПА 2-2Назначение и область применения. Плашечные зажимы ПА 1-1, ПА 2-2 предназначены для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ и осуществления отпаек.  Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1..

    69. 92 р.

  • Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1, ПА 1-1, ПА 2-2Назначение и область применения. Плашечные зажимы ПА 1-1, ПА 2-2 предназначены для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ и осуществления отпаек.  Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1..

    85.34 р.

Оборудование для изготовления трехслойных конструкционных теплоизоляционных панелей (КТП), SIP-панелей «УИП-6М-3К (Компакт)» группы компаний «СИПпром».

УИП-6М-3К – комбинированный гидравлический пресс с полуавтоматической системой нанесения клея для изготовления СИП-панелей. Обладает всеми необходимыми характеристиками для полноценного производства СИП-панелей в заводских условиях. В основе оборудования жесткая цельносварная металлическая рама на основе квадратного профиля 100мм, что предает жесткость конструкции и позволяет избежать деформаций.

Пресс оснащен полуавтоматической системой нанесения клея. Клей наносится только на заранее заданную склеиваемую поверхность, что позволяет получать чистые пазы СИП панели. Скорость и объем наносимого клея регулируются с пульта управления. Процесс нанесения происходит в следующей последовательности: «нажатие кнопки – нанесение клея движущейся кареткой – остановка – орашение водяным туманом – остановка», повторное нажатие повторит цикл. Система оснащена парковочной масленой ванной для клеенаносящей рейки. Ванна обеспечивает межсменный простой или длительную консервацию, обеспечивает герметичность системы, не позволяя засохнуть клею.

Гидравлический пресс оснащен собственной гидростанцией. Необходимое давление обеспечивают 4 гидроцилиндра. Контроль давления регулируется на пульте управления посредством манометра. Наличие таймера на прессе позволяет устанавливать необходимое технологическое время выдержки.

Формирование закладки панелей на стол пресса производится вручную операторами установки. Панели укладываются с заранее заданным пазом по упорам, расположенным на вертикальных стойках пресса, что исключает неточность укладки операторами или сдвиги в процессе прессования.

УИП-6М-3К – комбинированный гидравлический пресс с полуавтоматической системой нанесения клея для изготовления СИП-панелей
Номинальная производительность, панелей в смену: 80 (250-280м2)
Возможность склейки ОСП, ЦСП, Greenboard, СМЛ, фанера, оцинковка и др.
В сочетании с Пенополистиролом, минераловатных и базальтовых плит.
Рабочая высота загрузки, мм До 900
Площадь размещения, м 5,00 х 2,5
Рабочая температура, oС Не менее 12 (рекомендуется 18)
Подключаемая мощность, кВт До 8
Напряжение, В 380, 3 фазы
Энергопотребление, кВт/ч До 3
Специальный фундамент Не требуется
Водоподведение Не требуется
Персонал на линии, чел 2-3
Способ нанесение клея Полуавтоматический, форсунковый
Количество форсунок, шт 30-36
Регулировка скорости и объема нанесения клея Да, с пульта
Контроль времени прессования Да, с пульта
Тип пресса Гидравлический
Количество гидроцилиндров, шт 4
Контроль уровня давления Да, с пульта
Рама пресса Цельносварная, на основе квадратного профиля 100мм
Тип клея Однокомпонентный полиуретановый влагоотверждаемый клей марки TOP-UR-8W, TOP-UR-6W или его аналоги
Транспортные габариты: мм
Масса, кг 1300
Гарантия, мес 12

Преимущества УИП-6М-3К «КОМПАКТ» над аналогами прочих производителей:

  • жесткость рамы, обеспеченная 100мм-вым профилем
  • гидравлика – позволяет достичь необходимого технологического давления, плавная регулировка давления, возможно использование полужестких минераловатных плит (пневмосистемы исключают такую возможность), надежность гидравлики
  • полуавтоматическая система нанесения клея – позволяет избежать перерасхода клея, равномерное нанесение только на заданную склеиваемую поверхность
  • простота и надежность клеепроводной системы
  • дополнительная защита от перегрузок электронных блоков
  • отличная ремонтопригодность – узлы и агрегаты всегда доступны из наличия у рядовых поставщиков или на нашем складе
  • 10-летний опыт производства данного оборудования нашего предприятия

Провод СИП | elesant. ru



Вступление

Провод СИП это алюминиевый провод, в изоляции. Предназначен провод СИП для прокладки воздушных линий электропередач. Также провод СИП идеально подходит для ответвлений, подвода электропитания к частным домам за городом и жилых домов в городе. Диапазон рабочего переменного напряжения провода СИП 0,6-1 киловольт, частотой 50 Герц. Нормативный документ для провода СИП ГОСТ Р 52373-2005.

Особенности проводов СИП

В конструкции провода СИП заложена конструкционная особенность, отличающая его от других проводов и кабелей. При прокладке этих проводов по воздушным линиям электропередач не требуется прокладка несущих тросов. В проводах марки СИП 1 и СИП 2 роль несущего троса выполняет самонесущая нулевая жила. В проводах марки СИП 3 и СИП4(СИП 4с) нет несущего троса, в них сами жилы имеют характеристики достаточные для без тросовой прокладки.

Конструкция проводов СИП

  • Самонесущий изолированный провод (СИП) состоит из одной или нескольких токопроводящих алюминиевых жил. Жилы проводов СИП многопроволочные, за исключением провода СИП1, 16 мм2.
  • Токопроводящие жилы провода СИП выполнены в изоляции из сшитого полиэтилена ПЭ. Нулевой самонесущий провод проводов СИП 1 выполнен без изоляции
  • Токоведущие жилы проводов СИП скручены вокруг несущей жилы в правую сторону.

Технические и эксплуатационные характеристики проводов СИП:

  • Номинальное напряжение 0,6/1,0 кВ
  • Температура окружающей среды от -50˚С до +50˚С
  • Относительная влажность воздуха 98%
  • Минимальная рабочая температура для прокладки провода без подогрева -20°С
  • Предельно допустимая рабочая температура жил +90˚С
  • Предельно допустимая температура нагрева жил в аварийном режиме, а такжепри режиме перегрузки: +130˚С
  • Максимальная температура нагрева жил при коротком замыкании +250˚С
  • Срок службы 40 лет

Разберем номенклатуру проводов СИП и их характеристики.

Провод СИП 1

Самонесущий изолированный провод СИП 1 выполнен с нулевой несущей неизолированной жилой. Изоляция остальных жил сделана из светостабильного сшитого полиэтилена. Несущая жила из сплава алюминия. Количество токонесущих жил от 1 до 4-х. Все жилы круглые многопроволочные, за исключением СИП 1,сечением 16 мм2. Жилы скручены вокруг несущей жилы вправо.

Импортный аналог: AXKA

Провод СИП 2

Самонесущий изолированный провод СИП 2 выполнен с нулевой несущей изолированной жилой. Изоляция всех жил сделана из светостабильного сшитого полиэтилена. Несущая жила из сплава алюминия. Количество токонесущих жил от 1 до 4-х. Все жилы круглые, многопроволочные. Жилы скручены вокруг несущей жилы вправо.

Импортные аналоги: AXKA-T, AsXSn (Польша), Torsada (Франция), AsXS.

Номинальные значения токопроводящих жил провода СИП 1 и СИП 2, в таблице ниже:

Номинальное сечение фазной токопроводящей жилы, мм2

Число проволок в жиле, штук.

Наружный диаметр токопроводящей жилы, мм.

Электрическое сопротивление 1 киллометра фазной жилы постоянному току, Ом, не более

16

1

4,35-4,45

1,910

16

7

4,60-5,10

1,910

25

7

5,7-6,1

1,200

35

7

6,7-7,1

0,868

50

7

7,85-8,35

0,641

70

7

9,45-9,95

0,443

95

7

11,1-11,7

0,320

95

19

11,0-12,0

0,320

120

19

12,5-13,1

0,253

150

19

14,0-14,5

0,206

Номинальные значения нулевых, несущих жил провода СИП 1 и СИП 2,в таблице ниже:

Номинальное сечение несущих жил, мм2

Допустимый ток нагрузки, А, не более

Допустимый ток односекундного короткого замыкания, кА, не более

16

100

1. 5

25

130

2.3

35

160

3.2

50

195

4.6

70

240

6.5

95

300

8.8

120

340

10.9

150

380

13.2

Провод СИП 3

Провод одножильный самонесущий из сплава алюминия. Жила многопроволочная, круглая. Изоляция жилы из светостабильного сшитого полиэтилена. При прокладке радиус изгиба провода 10 диаметров провода

Аналоги:PAS, SAX (Финляндия)

Допустимые токовые нагрузки проводов и допустимый ток короткого односекундного замыкания должны соответствовать указанным в таблице:

Номинальное сечение основных жил, мм2

Допустимый ток нагрузки, А, не более

Допустимый ток односекундного короткого замыкания, кА, не более

35

200

3,0

50

245

4,3

70

310

6,0

95

370

8,2

120

430

10,3

150

485

12,9

Провод СИП 4

Токопроводящие жилы алллюминевые, многопроволочные, круглые. Число жил 2-4.Жилы уплотненные (компактированные). Сечение жил 16-150 мм2.При прокладке допустимый радиус изгиба 7,5 диаметра провода

Допустимые токовые нагрузки проводов и допустимый ток короткого односекундного замыкания должны соответствовать указанным в таблице:

Номинальное сечение основных жил, мм2

Допустимый ток нагрузки, А, не более

Допустимый ток односекундного короткого замыкания, кА, не более

35

200

3,0

50

245

4,3

70

310

6,0

95

370

8,2

120

430

10,3

150

485

12,9

Аналог: NFA2X; ALUS (Швеция).

Диаметр жил провода СИП

Без проводов для освещения:

Число жил и сечение

Наружный диаметр провода, мм

1х16+1х25

17

3х16+1х25

22

3х25+1х35

26

3х35+1х50

30

3х50+1х50

33

3х50+1х70

35

3х70+1х70

38

3х70+1х95

41

3х95+1х70

43

3х95+1х95

44

3х120+1х95

47

3х150+1х95

49

4х25+1х25

22

4х25+1х35



С проводами для освещения:

Число жил и сечение

Наружный диаметр провода, мм

3х25+1х35+1х16

28

3х25+1х35+1х16(ож)

28

3х35+1х50+1х16

30

3х35+1х50+1х25

30

3х50+1х50+1х16

33

3х50+1х50+1х25

33

3х50+1х70+1х16

35

3х50+1х70+1х25

35

3х70+1х70+1х16

38

3х70+1х70+1х25

38

3х70+1х95+1х16

40

3х70+1х95+1х25

40

3х95+1х70+1х16

42

3х95+1х70+1х25

42

3х95+1х95+1х16

44

3х95+1х95+1х25

44

3х120+1х95+1х16

47

3х150+1х95+1х16

50

3х120+1х95+1х25

47

4х25+1х35+1х16

29

3х25+1х35+2х16

28

3х25+1х54,6+2х16

30

3х25+1х54,6+2х25

30

3х35+1х50+2х16

30

3х35+1х54,6+2х16

32

3х35+1х54,6+2х25

32

3х50+1х50+2х16

33

3х50+1х54,6+2х25

35

3х70+1х70+2х16

35

3х70+1х54,6+2х16

38

3х70+1х54,6+2х25

38

3х70+1х70+2х16

38

3х70+1х95+2х16

40

3х95+1х70+2х16

42

3х95+1х95+2х16

44

3х120+1х95+2х16

47

Еще статьи





Лучшая цена на стервятника - Отличные предложения на стервятника от глобальных продавцов стервятников

Отличные новости !!! Вы попали в нужное место для стервятника. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта вершина стервятника в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили стервятника на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в стервятнике и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести vulture по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Венчурное предприятие | Древний игровой новичок

Это действительно запустилось перед тем, как я уехал в отпуск, и, честно говоря, я думал, что он потеряет пар и исчезнет через день или около того.

Но это касалось Star Citizen , поэтому драма разразилась повсюду и еще раз доказала, что если вы агрессивно жалуетесь на какое-то мнимое оскорбление, вы можете заставить всех сосредоточиться на этом в течение недели или больше.

Я, конечно, имею в виду дизайн Venture / Vulture.

Более недели назад Star Citizen анонсировала новый корабль под названием Vulture от Drake Industries.

Из Звездного Гражданина, Стервятник

По мере того как изображения распространились в сети, те, кто знаком с EVE Online , заметили явное сходство между этим кораблем и промышленным фрегатом ORE в игре, называемой Venture.

От ORE the Venture

Это привело к некоторому немедленному высмеиванию Star Citizen , запустив пару десятков веток в / r / eve о сходствах корабля (начиная с этого, как я полагаю), а также поправку от CCP в Twitter.

Это вызвало гнев некоторых частей сообщества Star Citizen , которые протестовали против того, что это CCP скопировала из какой-то прошлой игры Криса Робертса, создав скриншоты 1990-х годов с чем-то похожей на конфигурацию, а также выбросив любой корабль. Модель, которую они смогли найти, была оснащена сдвоенными стрелами спереди, чтобы доказать, что эта концепция давно не была оригинальной.

Однако это практически никак не повлияло, поскольку сообщество EVE Online делало больше мемов и плохих слов и указывало на более странные совпадения.

Но подождите, это еще не все! Если вы купите «Стервятник» сейчас, вы сможете летать на временном корабле, пока «Стервятник» не будет готов. Название корабля-арендатора? Геолог.

Вы не можете придумать это. #tweetfleet

- Noizy (@noizygamer) 15 июня 2018 г.

Prospect - это также название промышленного корабля ORE в EVE Online , основанного на Venture, так что Prospector также приближается к дому.

Между тем, на Reddit два сообщества были… ну… вот так:

Самодовольство против ярости

Модераторы Star Citizen на Reddit начали банить людей, которые рассказывали что-либо о двух кораблях, что только воодушевило игроков EVE Online . Модификации Star Citizen жаловались на моды EVE Online и, как сообщалось, сообщали о субреддите / r / eve для бригады голосов в попытке полностью запретить его. Больше топлива для огня, больше внимания к проблеме, больше мемов.

Тем временем CCP, никогда не стеснявшаяся подшучивать над другими играми, взяла еще одну стрелу в свой колчан, выставив набор Venture Capitalist SKIN Bundle в магазине New Eden Store. В копии содержалась ссылка на компанию Venture, которая в самой дешевой форме обойдется вам в 120 долларов.

Отправляйтесь в магазин New Eden Store и возьмите комплект СКИНОВ «Венчурный капиталист», который содержит три СКИНА Венчурного капитала, которые идеально подходят для майнинга ниже пояса. Остерегайтесь подлых стервятников, пытающихся напасть и ограбить ваши активы!

Самое лучшее в этом наборе СКИНОВ то, что он не будет стоить вам 120 долларов. Вы можете получить все три СКИНА всего за 120 ПЛЕКСОВ - это более чем 50% от их общей стоимости, когда они продаются отдельно!

Нанесите прямой удар этим.В посте есть еще кое-что, но это, вероятно, немного больше всего требует применения крема от ожогов при АН.

Однако CCP Falcon также разместила заявление в сабреддите Star Citizen , чтобы попытаться внести немного успокоения в ситуацию. Команда, похоже, оценила это, и все, казалось, наконец-то уходит с переднего края на обоих форумах. Конечно, это распространилось повсюду, в том числе на форумах других игр такого жанра, как Elite: Dangerous .

Да, это все новости прошлой недели, но меня не было на прошлой неделе, так что я наверстаю упущенное. И нет, я не думаю, что RSI намеренно или напрямую скопировал корабль из EVE Online . Было бы глупо создавать дизайн из игры в том же пространстве, так сказать, и слишком много просить, чтобы каждый дизайн был совершенно новым и уникальным. И, в любом случае, мы знаем, откуда на самом деле возник этот дизайн:

Space Forklift Simulator 2009

Совсем недавно появилась даже LEGO-версия Venture… Vulture… одна из них появилась на Reddit.

Другие сайты, которые занимались этим, пока меня не было:

Нравится:

Нравится Загрузка . ..

Связанные

Таблица престижа чемпионов (сверху вниз) - только 5 и 6 звезд

Престиж, по сути, не является важной частью игры, если вы хотите изучить сюжетный квест, квест события, квест союзов и войну союзов. Для изучения контента требуются чемпионы определенного типа, и иногда даже чемпионы с низким престижем могут добиться большего, чем чемпион с высоким престижем.

Однако, если вы хотите вступить в высшие союзы, высокий престиж - это первое, что им нужно. Они спросят вас о вашем престиже, а затем о других вещах, которые вы исследовали, или о ваших игровых знаниях. Итак, если вы хотите ранжировать чемпионов с высоким престижем, вам сначала нужно знать, какие чемпионы имеют самый высокий престиж.

Я игрок среднего уровня, у меня в основном 4-звездочные чемпионы, мне нужно заботиться?

Я так не думаю. На этом уровне никого не волнует престиж, но насколько хорошо вы играете, чтобы исследовать AQ и AW. Однако, если у вас есть 5-звездочные чемпионы, и вы начали их ранжировать, и ваша цель - присоединиться к лучшим альянсам, вы должны начать заботиться об этом, конечно, с 5-звездочными и более высокими чемпионами.

Таблица престижа 5-звездных чемпионов с максимальным количеством подписей и рангом

Статистика основана на максимальном количестве подписей (200 подписей) и чемпионатах R5

Prestige, который вы видите, может выглядеть немного более или менее по сравнению со многими инструментами Prestige Calculator.Однако это самый точный из того, что Кабам упомянул в разделе «Обзор чемпиона».

Чемпионы Престиж
Серебряный Серфер 10900
Доктор Дум 10850
Тор Рагнарок 10690
Намор 10670
Феникс 10650
Platinumpool 10650
Голдпул 10650
Апокалипсис 10650
Человек-паук (скрытый костюм) 10640
Новая 10640
Космический Призрачный гонщик 10640
Красный гоблин 10640
Тигра 10640
Халк (Бессмертный) 10640
Мерзость (Бессмертный) 10640
Профессор X 10640
Обезьяна-убийца 10640
Мистер Фантастик 10630
Воздушная ходунка 10630
Человек Дракон 10630
Капитан Марвел 10630
Солнечное пятно 10630
Верховный Волшебник 10630
Саскватч 10630
Хранитель 10630
Буря (Пирамида X) 10620
Красный Хранитель 10620
Черная вдова (Смертельное происхождение) 10620
Terrax 10620
Варлок 10620
Девушка-белка 10620
Черная вдова (Клэр Войант) 10620
Mojo 10610
Вещь 10600
Диабло 10600
Чемпион 10590
Длинный выстрел 10590
Гильотина 2099 10590
Человек-вещь 10590
Видение (Ааркус) 10580
Гамбит 10580
Сокол 10570
Мистерио 10550
Havok 10550
Высший Симбиот 10540
Эльза Бладстоун 10540
Человек-Факел 10530
Сторожевой 10530
Корг 10520
Саблезубый 10510
Женщина-невидимка 10510
Ebony Maw 10500
Магнето - красный 10490
Человек-крот 10490
кольцевое пространство 10480
Corvus Glaive 10480
Танос 10470
Ник Фьюри 10470
Мистер Зловещий 10460
Эгон 10460
Оса 10460
Обсидиан Кулл 10450
Лезвие 10450
Sentinel 10450
Призрачный гонщик 10440
Проксима Полночь 10440
Эмма Фрост 10430
М. O.D.O.K 10420
Мефисто 10420
Доктор Вуду 10410
Епископ 10410
Даркхок 10410
Зеленый гоблин 10400
Гвенпул 10400
Ронин 10390
Землетрясение 10380
Убийца 10370
Красный череп 10350
Хеймдалл 10340
Каратель 2099 10330
Капитан Америка IW 10300
Масакре 10300
Мордо 10280
Локи 10270
Железный Человек Война Бесконечности 10260
Пусто 10260
Хела 10230
Магнето - белый 10220
Бойня 10220
Разбойник 10210
Вытяжка 10210
Надсмотрщик 10200
Красный Омега 10160
Ночной Трэшер 10160
Гриф 10100
Кабель 10080
Гражданский воин 10070
Призрак 10070
Псайлок 10070
Архангел 10060
Домино 10050
Доктор Осьминог 10040
Железный кулак 10030
Черная пантера (CW) 10010
Magik 10010
Видение 10000
Шкворень 9990
Др. Странно 9970
Анджела 9960
Зверь 9960
Морнингстар 9930
Агент Веном 9920
Красный Халк 9900
Медуза 9890
Альтрон 9890
Паук-Гвен 9870
Веном Утка 9860
Кинг Грут 9850
Iceman 9820
Люк Кейдж 9820
Гиперион 9810
Халк Рагнарок 9780
Йонду 9780
Тор (классический) 9780
Тор (Джейн Фостер) 9740
Веном 9740
Туманность 9730
Superior Iron Man 9690
Дормамму 9680
Халкбастер 9676
Канг 9670
Веномпул 9560
Черная вдова 9550
г-жаМарвел 9540
Гильотина 9530
Электра 9500
Ракетный енот 9490
Грут 9470
Человек-Паук (Старк) 9470
Желтый пиджак 9420
Сорвиголова (Классика) 9390
Альтрон (классический) 9380
Циклоп (Синяя команда) 9370
Электро 9340
Сорвиголова (Netflix) 9340
Человек-паук (Майлз) 9320
Железный Патриот 9320
Старик Логан 9310
Колосс 9290
Буря 9290
Мерзость 9210
Карнак 9210
Халк 9200
Капитан Америка 9170
Человек-Паук (Симбиот) 9170
Дракс 9140
Каратель 9130
Капитан Марвел (Классика) 9070
Черный болт 9030
Зимний солдат 9010
Джаггернаут 9000
Человек-паук (классический) 8990
Неуст. Колосс 8990
Звездный Лорд 8980
Говард Утка 8970
Ронан 8970
Ночной ползун 8930
Носорог 8880
Соколиный глаз 8840
Черная пантера (Classic) 8830
Человек-муравей 8810
Железный кулак 8690
Женщина-Халк 8680
Скрещенные кости 8680
Росомаха X-23 8490
Циклоп (Школа Нового Ксавьера) 8410
Лунный рыцарь 8120
Железный человек (Классика) 8090

Таблица престижа 6-звездных чемпионов (на основе рангов 2 и 3 - 200 подписей)

Чемпионы R2 R3
Солнечное пятно 12020 13980
Серебряный серфер 11800 14020
Доктор Дум 11750 13960
Тор Рагнарок 11570 13750
Намор 11560 13730
Феникс 11540 13710
Человек-паук (скрытый костюм) 11530 13690
Обезьяна-убийца 11520 13690
Профессор X 11520 13690
Апокалипсис 11520 13690
Мерзость (Бессмертный) 11520 13690
Халк (Бессмертный) 11510 13680
Тигра 11510 13680
Platinumpool 11510 13680
Красный гоблин 11510 13680
Космический Призрачный гонщик 11510 13680
Новая 11510 13680
Верховный Волшебник 11510 13670
Капитан Марвел 11510 13670
Мистер Фантастик 11510 13670
Саскватч 11500 13670
Хранитель 11500 13670
Человек Дракон 11500 13670
Air-Walker 11500 13660
Черная вдова (Клэр Войант) 11500 13660
Буря (Пирамида X) 11500 13660
Красный Страж 11500 13660
Черная вдова (Смертельное происхождение) 11500 13660
Чернокнижник 11500 13660
Девушка-белка 11500 13660
Terrax 11500 13660
Mojo 11480 13640
Diablo 11470 13630
Вещь 11470 13630
Гильотина 2099 11467 13619
Чемпион 11462 13616
Длинный выстрел 11455 13610
Гамбит 11455 13610
Сокол 11450 13600
Видение Ааркус 11450 13600
Старик Логан 11440 13299
Мистерио 11428 13574
Эльза Бладстоун 11419 13562
Хавок 11414 13566
Верховный Симбиот 11407 13550
Ник Фьюри 11401 13541
Человек-Факел 11393 13537
Саблезубый 11388 13530
Сторожевой 11387 13539
Корг 11386 13536
Женщина-невидимка 11372 13510
Ebony Maw 11371 13502
Корвус Глефа 11349 13481
Человек-крот 11345 13484
Магнето - красный 11342 13
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
