Как не переплачивать за Умный Дом. Защита от потопа (антипротечка) / Хабр

В статье представлен прагматичный подход по созданию одного из элементов Умного Дома — экономной защиты от потопа (антипротечки) на базе универсального контроллера домашней автоматизации.

Главные отличия от ранее представленных на хабре решений данной задачи – простота реализации, относительно дешево + для повторения не надо быть программистом. Правда паять все равно придется, но всего 2 раза.




На хабре, как на ресурсе технически активных людей, на который страждущие идут за советом и решением проблем, размещено множество статей по теме Умный Дом.
И часто в комментариях встречаются сожаления о том, что мол никто пока не родил одновременно мощный, простой в освоении и экономный способ реализации Умного Дома для обывателей. То надо паять, то кодить, причем часто на разных языках: и для микроконтроллера, и для веб и так далее.
А так чтоб взял, купил запчасти-кубики за недорого и сам лично запустил – такое редко встречается.

Вот я и решил вставить свои 5 копеек, так как похоже, мне как раз попался один из вариантов реализации Умного Дома, который может подойти для многих прагматически настроенных потребителей.

Я расскажу на примере реализации защиты от потопа, хотя уже, на этом же контроллере у меня функционирует система охранной сигнализации, регистрации температуры и автоматического отключения нужных розеток при уходе из дома.

Итак, по моей «пирамиде потребностей Маслоу для Умного Дома» (с) – важность сигнализации и предотвращения потопа находится на том же уровне, что и важность сигнализации о вторжении или появлении дыма.

Пирамида потребностей Маслоу для Умного Дома

Ибо масштаб трагедии может быть ужасающим:



Ввиду того, что я недавно обзавелся универсальным контроллером умного дома и уже реализовал более важный функционал — я решил, что пора «постелить соломки».
Итак, захотелось в случае обнаружения протечки воды – получать оповещение (смс и/или email) и, чтобы автоматически перекрывалась подача воды в квартиру. А также иметь возможность открывать и перекрывать воду «вручную», в том числе удаленно через интернет.
Существует ряд готовых наборов для полного или частичного решения данной задачи, но, во-первых, они мягко говоря дороговаты, во-вторых, имея в руках универсальный контроллер управления умным домом все это можно сделать самому и будет не хуже, а даже лучше ввиду того, что все будет интегрировано в единую систему и будет взаимодействовать именно так как мне хочется, а не так, как решил производитель системы. А учитывая, что самая дорогостоящая часть систему уже есть (контроллер), то избавляемся от дублирования и избыточности.

Текущая структура моей системы Умный Дом. Красным выделены компоненты непосредственно участвующие в системе Антипротечки.

Настольный макет прикладной части системы антипротечки выглядел так:

У меня сейчас горячая вода получается путем нагрева в бойлере холодной воды. Поэтому перекрывать нужно только одну трубу.

При необходимости, систему можно будет элементарно нарастить и сделать перекрытие второй трубы просто добавив еще один клапан и подключив его параллельно к радиореле.

Датчик протечки


Самый сложный момент во всей системе.
Беда в том, что если вопросы по контролю вторжения и появления дыма или газа элементарно решаются стандартными датчиками, то с контролем утечки воды все несколько иначе. В перечне совместимых датчиков моего универсального контроллера пока нет датчика протечки воды. По крайней мере не было…

Поиск на хабре быстро показал путь наименьшего сопротивления: взять стандартный беспроводной герконовый датчик и вместо геркона, а точнее параллельно ему, вывести провода с контактами и замыкать их водой.

Данный подход имеет ряд недостатков: одним из главных является окисление не позолоченных контактов со временем.

Ранее читал в интернете, что существуют другие способы определения протечки воды, например, бесконтактные, но дешевизна, оперативность и элементарность реализации описанного выше варианта прервала полет инженерной мысли в сторону инновационных подходов.

За основу был взят китайский беспроводной магнитоконтактный (герконовый) датчик MD-209R. В моем случае был выбран относительно дешевый датчик-клон, совместимый с протоколом передачи PowerCode (фирмы Visonic), так как это один из беспроводных протоколов, поддерживаемых моим контроллером.

Параллельно встроенному геркону я подпаял 2 провода, замыкание которых фактически приводят к срабатыванию датчика.

Итак, после нехитрых манипуляций с паяльником получилось это:

Клапан с электроприводом


В качестве клапана, перекрывающего воду, можно использовать любой клапан, имеющий электропривод и соответствующий размер соединения с трубой.

Свой макет я испытывал на китайском клапане с электроприводом под трубу на 1/2 дюйма.

Конструкция электропривода клапана автоматически отключает питание на катушку после открытия или закрытия. Таким образом, нет необходимости командами с контроллера снимать напряжение через радиореле после выполнения операции.

Радиореле


Для подачи питания на привод я закупил на ebay вот такое двухканальное радиореле из списка совместимых с контроллером. Тип YKT-02XX-433

Внутри установлена так любимая китайскими производителями микросхема-кодер 1527.

В нем стоят 10-амперные реле, поэтому, в принципе, ими можно коммутировать почти любую бытовую нагрузку до 250В. Ограничение 2 кВт.

Для управления электроприводом этого более чем достаточно, так как привод клапана питается от 12 В и по паспорту потребляет всего 4 Вт, причем только во время изменения состояния клапана.

Данное радиореле может работать в нескольких режимах, один из которых нам как раз и надо: взаимная блокировка каналов. В этом режиме — при включении реле одного канала, автоматически выключается реле другого канала. Таким образом, мы «почти аппаратно» защищаемся от одновременной подачи напряжения на «открытие» и «закрытие» на соленоид электропривода клапана вследствие каких-либо глюков.

Схема подключения клапана, приемника:

Управление



В качестве «мозгов» системы я применил Наносервер NS1000 — универсальный контроллер отечественного производителя 1-М Умным Домом.

Возможности контроллера, которые так или иначе используются в данном проекте:
• Поддержка сверхбюджетных беспроводных датчиков и радиореле.
• Выполнение сценариев оффлайн (даже без интернет).
• Оповещение о событиях через смс и по электронной почте.
• Элементарное составление «сценариев» работы системы без написания кода.
• Возможность управление устройствами со смартфона (Android).
• Управление через WEB.
• Ведение «логов».

Сценарии


В процессе настройки контроллера нужно учесть следующий нюанс:
Герконовый датчик посылает сообщение о срабатывании когда размыкается, а нам надо чтобы при замыкании. Соответственно, в условии запуска сценария нужно указать не включение датчика, а выключение. И не по состоянию, а по изменению. Чтобы оповещения не повторялись циклически.
Условие запуска сценария 1: Если Канал «Датчик протечки» выключился.
Шаги сценария:
. Оповещение «Хозяин, у нас потоп!»
. Включить канал «Клапан воды закрыть»

И сценарий на открытие клапана по команде с брелка или со смартфона:
Условие запуска сценария 2: Если Канал «Можно открыть клапан воды» включился.
Шаги сценария:
. Включить канал «Клапан воды открыть»

В WEB-интерфейсе облачного сервиса это выглядит так:

Для ручного управления устройствами ничего «программировать» не надо – после добавления в систему, управление каждым устройством автоматически становится доступно из Личного кабинета через WEB-интерфейс и с Android-приложения.

Вид панели WEB-управления Умным Домом через интернет:

Внешний вид Android-приложения


Цель достигнута. При срабатывании датчика протечки, я получаю смс-оповещение вида «Хозяин, у нас потоп!» и клапан автоматически перекрывается в течение менее 30 секунд.
Так же, я имею возможность не автоматически открывать и закрывать клапан, путем нажатия на кнопки брелка, со смартфона или с браузера через интернет.
Срабатывание каждого датчика и устройства регистрируется в журнале логов.

При этом, не пришлось писать код и самостоятельное повторение данного решения вполне доступно для большинства (конечно, не считая установки клапанов на трубы).

Настройка системы, зная, что ты хочешь, занимает от силы 10 минут. Включая активацию датчика и радиореле, создание всех сценариев.

Понятно, что в том виде, как оно представлено на фотографиях, в реальности оно долго и надежно работать не сможет.
Блок питания привода клапана, радиореле, да и сам датчик нужно еще поместить в пластиковые коробочки с хоть какой-то степенью защиты.

Плюс уже возникают разные мысли по развитию системы, например, дублированию оповещения на световую сигнализацию, периодическую «тренировку» клапана чтобы «не застаивался» и тп. Кстати, лично у меня есть серьезные сомнения в необходимости функции резервного питания электроклапана, которой так хвастаются некоторые «покупные» комплекты антипротечки.

Другими словами — аппетит приходит во время еды.

Благо дело, что для наращивания функционала не надо звать «сертифицированных» специалистов, чтобы они что-то подкрутили в системе. Все это можно элементарно сделать самому, благодаря простоте принципов настройки универсального контроллера.


Наносервер NS-1000 — 44$
Датчик магнитоконтактный MD-209R — 13$
Радиореле — 10$
Клапан- 15$

Итого (без учета доставки) = 82$

Не так уж и дешево. Но это если не учитывать, что наносервер используется не только для фукнции антипротечки. Ведь на нем реализована система охранной и пожарной сигнализации и другие возможности…




В процессе реализации, уже купив клапан, я обнаружил, что существуют электроприводы, которые устанавливаются на обычные шар-краны с ручным управлением.
Дополнительный и немаловажный бонус такого подхода – в случае чего, за несколько минут можно вернуть ручное управление клапаном.
Мне тут же расхотелось врезать дополнительную запорную арматуру в систему водоснабжения и я заказал такой привод.
Жду.

Update 2:
Пока соль да дело, производитель контроллера анонсировал датчик протечки.


Судя по информации, датчик использует бесконтактный принцип определения появления воды, что само по себе уже довольно необычно. Также он интересен тем, что не «заточен» под «бренд» и может использоваться не только с системой 1-М Умный Дом, а и с любой системой, работающей по протоколу PowerCode. Фактически он передает посылку аналогичную датчику MD-209R, который я применил для своей антипротечки.
Цена, похоже, тоже будет сравнима — 9.9$.

Поглядим…

Защита от протечек воды в квартире: устройство, компоненты, обзор



Аварийные ситуации с водопроводом — страшный сон любого владельца жилья. В доме или в квартире, это одинаково неприятно и затратно. Только в случае с квартирой добавляется необходимость бесед с соседями снизу и затраты на устранение их убытков. Но тут ситуация лучше в том плане, что даже если вас нет дома, соседи снизу добьются отключения воды как только заметят у себя признаки потопа. В случае с частным домом, грозящее протечками оборудование обычно стоит в малопосещаемых местах — в подвалах, специально оборудованных приямках. Пока хозяин решит навестить оборудование, может прийти в бассейн. Вот чтобы избежать подобных ситуаций и необходима защита от протечек воды. Хоть и недешевое это оборудование, оно становится все более популярным. Затраты на его приобретение и установку в разы меньше убытков, которые может принести потоп.


Чтобы избежать подобной ситуации и ставя защиту от протечек воды

Что такое антипотоп и как работает защита от протечек воды

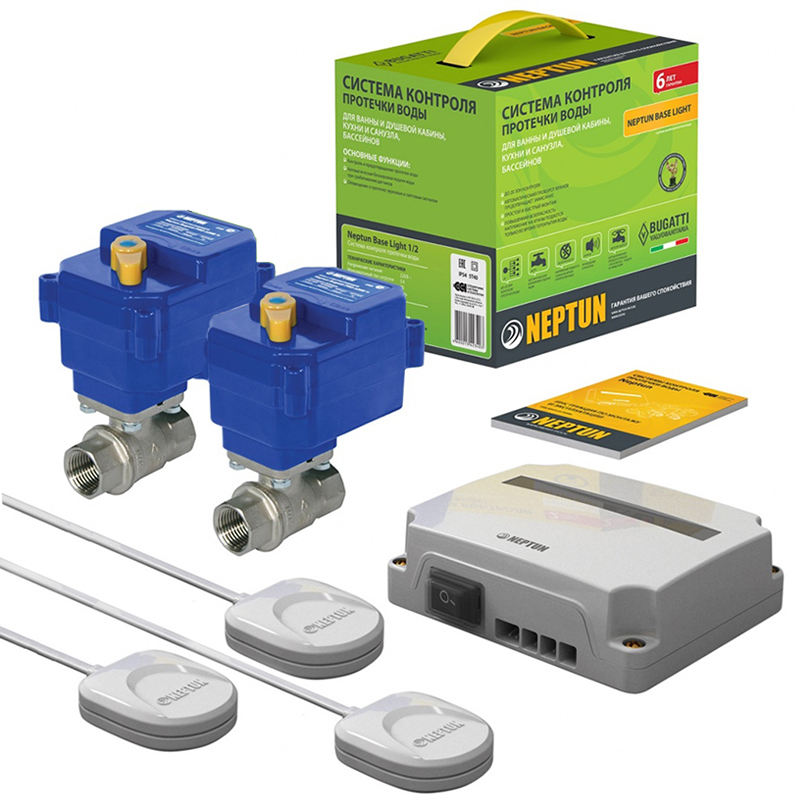

Система антипотоп состоит из нескольких элементов: датчиков наличия воды, кранов или клапанов с электроуправлением, блока управления. Датчики контроля наличия воды расставляют в местах наиболее вероятных протечек. Краны с электроприводом ставят на стояки с водой, в ключевых местах системы водоснабжения и отопления — чтобы в случае аварии минимизировать количество пролитой воды. Приводы кранов и датчики подключаются к блоку контроля и управления (контроллеру). Он обрабатывает сигналы от датчиков и, в случае поступления сигнала аварии, подает питание на краны. Те срабатывают, перекрывая поток воды/теплоносителя. Вот, вкратце, как работает защита от протечек воды.


Защита от протечки воды состоит из трех компонентов: датчиков наличия воды,
кранов с электроприводами и контроллера, который всем этим управляет

Эти системы ставят как на водоснабжение — горячее и холодное, так и на отопление. Ведь авария в системе отопления, наверное, даже хуже чем на водопроводе — более горячая вода наносит больший ущерб, а еще может стать причиной нешуточных ожогов. В общем, чтобы защита от потопа была эффективной, надо хорошо продумать места установки датчиков и кранов.

Где расставлять датчики

Так как защита от протечек воды призвана защитить от потопа, расставлять датчики надо во всех местах, где появление воды наиболее вероятно. Очень часто бывает, что система сработала с задержкой именно по причине неправильно выбранного местоположения датчиков. Пока вода дошла до датчика, ее вылилось много. Основываясь на опыте владельцев, можно рекомендовать следующие места для установки датчиков протечки воды:

  • Под каждым гибким шлангом. Именно тут чаще всего возникают аварийные ситуации.
  • Под бытовыми приборами, использующими воду в процессе работы: посудомойка, стиральная машина. Обратите внимание: надо датчик подсунуть под устройство. Т.е. установить не рядом, а под ним.
  • В точках водосбора — самые низкие точки, куда вода поступит первой.
    Проводные и беспроводные датчики — основа системы антипотоп
  • Под бойлером, котлом отопления, рядом с насосной станцией, в приямке где установлен насос.
  • Под батареей отопления, полотенцесушителем.
  • Рядом (под) с ванной, душевой кабиной, раковиной, унитазом.

При установке датчиков протечки воды, старайтесь расположить их так, чтобы вода попала на них в первую очередь. Например, чтобы контролировать кран на кухне, ставить датчик надо не под шкаф, а в шкаф — под сифон или где-то в этом районе. Если что-то случится с подводкой к крану, вода сначала будет в шкафу и лишь потом потечет под него.

Если контролировать надо протечки в бытовой технике — стиральной машине, посудомойке — ставьте датчики под технику. Не рядом, а непосредственно возле места подключения сливного шланга.


Где ставить краны/клапана с электроприводом

С установкой кранов не все просто. Конкретные места установки зависят от устройства системы. Если это небольшая квартира с одним или двумя стояками — холодной и горячей воды — все просто. Перекрываем отводы и все. В более сложных системах приходится продумывать место установки электрокранов.


Размещение запорных кранов зависит от устройства системы

В квартирах

Если водоснабжение централизованное, краны системы от протечек ставят на вводе в квартиру/дом. Намного лучше, если краны будут стоять до счетчика и фильтра. Но с таким расположением эксплуатационные службы могут быть несогласны. Они обычно требуют чтобы электрокран стоял после счетчика. В этом случае, при протечке место соединения счетчика и фильтра остаются под давлением всегда. Устранить протечку в этих точках будет невозможно. Настоять на своем можно, но надо доказывать свою точку зрения.


Совет! Перед монтажем системы защиты от протечек, обратитесь в свою управляющую компанию и узнайте, будут ли проблемы при опломбировке счетчиков, если перед ними установлены краны с электроприводом.

В некоторых планировках в квартире может быть четыре стояка — два холодной и два теплой воды. В этом случае есть два решения — более правильное и более экономное. Правильно — поставить два модуля, каждый из которых будет обслуживать свою зону. Это удобнее, так как авария-то произойдет только на одном из стояков/устройств и отключать противоположную часть неразумно. Но два модуля — это двойные затраты. Для экономии можно поставить один блок управления, который будет перекрывать краны на 4 стояка. Но в этом случае не забывайте, что придется тянуть провода через всю квартиру.


Надо продумать куда установить элементы системы

В случае с отоплением тоже далеко не все просто. В большей части многоэтажек сделана вертикальная разводка. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один или два радиатора. Получается, что на каждый отвод надо ставить хотя бы один кран — на подачу. Но тогда вода, которая содержится в радиаторе и трубах вытечет. Это конечно, не так много, но и пары литров иногда хватает, чтобы у соседей снизу появилось пятно на потолке. С другой стороны — ставить по два крана на каждый радиатор — слишком затратно.

В частном доме

Чтобы при аварии насос не качал воду, необходимо использовать контроллер защиты от протечек воды с силовым реле. Если питание на насос подавать через контакты этого реле, одновременно с подачей сигнала на закрывание шаровых кранов или клапанов произойдет отключение питания насоса. Почему просто не отключить питание насоса? Потому что в этом случае вся вода, которая находится в системе, может вылиться в образовавшуюся брешь. А это, обычно, немало.

Чтобы понять, в каких местах системы водоснабжения частного дома надо ставить краны для предотвращения протечек воды, надо изучить схему. Чаще всего ставят запорные краны с электроприводами после насосной станции и на бойлере.


Защита от утечки воды может быть в комплекте, а можно собрать свою конфигурацию из компонентов

С отоплением несколько сложнее. Не стоит перекрывать движение теплоносителя, если невозможно сразу затушить котел. То есть в системах с твердотопливными котлами ставить контроль протечки воды можно только если он не будет перекрывать циркуляцию теплоносителя. Если есть малый контур циркуляции, можно установить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен теплоаккумулятор, надо установить краны так, чтобы вода из него не вылилась. Это емкости большого объема — минимум 500 литров, а обычно в разы больше. Если вся жидкость выльется, мало не покажется.

В системах отопления с автоматизированными котлами, краны могут перекрывать циркуляцию. Если сработает защита от протечек воды и перекроет циркуляцию, котел остановится по перегреву. Это не совсем нормальная ситуация, но и не аварийная.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

  • для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
  • для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Не всегда правильное расположение элементов очевидно

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Защита от протечек воды: параметры и критерии выбора

Определиться с количеством датчиков и запорных кранов не так сложно, тем более что многие системы легко позволяют расширять область контроля. Важно только не превышать максимально допустимое количество оборудования. А вот выбрать производителя гораздо сложнее — его не поменяешь. Ниже мы представим наиболее популярные системы на российском рынке: «Аквасторож», «Нептун» и «Гидролок«.

Питание

Для начала рассмотрим как подается питание на разные части системы защиты от потопа:

  • На контрольном блоке напряжение должно быть постоянно.
  • Краны с электроприводом запитываются только на период работы — максимально — на 2 минуты (Гидролок).
  • На датчики проводного типа — только на время опроса состояния (очень короткий промежуток времени).
  • Беспроводные датчики работают от батареек.

Защита от протечек воды может работать от 220 В, 12 В и 4,5 В. Если говорить обобщенно, наиболее безопасным является питание 12 В или ниже.

Типы питания

Некоторые системы построены таким образом, что контрольный блок питается от 220 В, а на электрокраны и датчики подается безопасное напряжение — 12 В или меньше. В других вариантах на краны может подаваться 220 В (некоторые из вариантов Нептун). Напряжение подается кратковременно — только в момент, когда надо перекрыть воду. Это происходит после обнаружения аварии и периодически — для проверки и поддержания работоспособности системы. В остальное время краны обесточены. Какой из вариантов вас устраивает больше — решать вам.

Также обращайте внимание на наличие резервного источника питания. Если у вас имеется своя система резервированного электропитания (аккумуляторы, генератор), этот параметр можно опустить. В противном случае наличие резервного источника питания очень желательно. Причем надо смотреть, какой промежуток времени сможет работать оборудование в автономном режиме. В этом смысле намного практичнее системы, работающие от 12 В: при желании вы можете установить АКБ с подходящими параметрами и продлить тем самым работоспособность системы в автономном режиме. Хотя, некоторые системы (Гидролок, например) на резервном питании (аккумуляторных батарейках) может работать до года. За это время электричество точно включат…

Краны с электрическим приводом: какие лучше

Сразу проговорим, что есть защита от протечек воды на базе клапанов и шаровых кранов. Более надежными являются шаровые краны. Они стоят дороже, но работают в разы надежнее. При выборе, берите ту, у которой воду перекрывают шаровые краны, а не клапана. Это без вариантов.

Но и шаровые краны бывают разные. Вот требования, которым они должны удовлетворять:

  • Сделаны из латуни или нержавеющей стали. Из этих металлов должны быть корпуса, штоки и запорные шарики. Только в этом случае они будут служить долго.
  • Краны полнопроходные. Это значит, что в открытом состоянии сечение крана не меньше сечения трубы, на котором он установлен. В этом случае они не мешают потоку.

Шаровые краны «Нептуна» можно узнать по наличию рычага,
который позволяет легко перекрывать воду в ручном режиме

Все лидеры рынка — Аквасторож, Гидролок и Нептун — используют только такие краны. Они могут быть произведены разными фирмами, но сделаны из качественного металла. Если в более дешевых наборах не указан материал или тип крана (полнопроходной или нет), лучше ищите что-то другое.

Долговечность и время закрытия

Надо еще поговорить о параметрах электроприводов. От того, насколько они надежны и долговечны, зависит насколько надежна защита от протечек воды и работоспособна система. Поэтому редуктор и шестеренки привода должны быть сделаны из прочного и надежного материала. Самый прочный материал, который может тут использоваться — металл. Если говорить о наиболее известных системах, по этому пункту наблюдается такая ситуация:

  • В системе Гидролок редукторы и шестеренки из металла.
  • У Аквасторожа шестеренки сделаны из металла в последних вариантах системы, редуктор так и остался пластиковым.
  • Нептун о материалах привода не распространяется.

Еще важна такая характеристика, как время закрытия шаровых кранов. По идее, чем быстрее перекрывается подача воды при аварии, тем лучше. Тут безусловный лидер Аквасторож — шаровые краны перекрываются за 2,5-3 секунды. Но такая скорость достигается:

  • установкой дополнительных прокладок, что снижает трение шарика, но увеличивает риск протечек;
  • небольшим крутящим моментом, а малая сила, прикладываемая при закрытии крана, может обернуться тем, что при попадании постороннего предмета (песка, окалины и др) или при зарастании солями кран просто не закроется.

Шаровый электрокран «Аквасторож Эксперт-20». Входное напряжение от 4,5 до 5,5 В
Усилие при закрытии и ручной режим

Если говорить о величине крутящего момента, тут в лидерах защита от протечек воды Гидролок. Его электроприводы могут развивать усилие до 450 кг/м. Это очень большой показатель, но такие параметры у кранов большого сечения, которые в квартирах и домах не используются. Тем не менее полудюймовые и дюймовые тоже очень мощные — могут развивать усилие до 100 кг/м. Причем прикладываемое усилие нарастает ступенчато — при необходимости увеличивается от номинального до максимального.


А это фирменный фокус Гидролока — кран переламывает карандаш… Впечатляет!

Есть еще один момент: возможность перекрыть кран с электроприводом в ручном режиме. У Аквасторожа и Гидролока в этом плане паритет: надо снять привод, открутив несколько болтов (у Гидролока — 2, у Аквасторожа — 4), затем вручную повернуть кран. Нептун в этом плане впереди: на его приводах есть рычаг, повернув который вы вручную открываете или закрываете воду. Но этими кранами комплектуются самые дорогие из комплектов.


Кран Neptun Bugatti Pro 12 B 1/2″ с рычагом на корпусе.
Если корпус привода зеленый, значит питание 12 Вольт.
У кранов, рассчитанных на 220 Вольт, корпус привода синего цвета

Кран с электроприводом Neptun Bugatti Pro 220В 3/4 Н-30

Особенности алгоритма работы

Принцип работы любая защита от протечки воды имеет одинаковый: при появлении сигнала аварии перекрывает подачу воды и включает сигнализацию. В этом все системы похожи, но есть определенные особенности, которые одним нравятся, другим — нет.

Первая особенность связана с обработкой сигналов от датчиков и кранов. Некоторые системы контролируют целостность проводов, которые идут к кранам и проводным датчикам. Кроме того, при наличии беспроводных датчиков они регулярно опрашиваются. Это все замечательно и такие системы более надежны, но реакция на «пропавший» датчик или неисправный провод может быть разной:

  • на пульте Гидролок загорается сигнализация пропадания датчиков или неисправности кранов, но вода не перекрывается;
  • Аквасторож по потере любого из датчиков или кранов перекрывает воду;
  • у Нептуна контролируется только отклик датчиков и по результатам загорается сигнализация без конкретизации места.

Тут каждый выбирает сам, какой из вариантов ему подходит больше. Оба способа реакции неидеальны, так что единого ответа нет.


Есть тонкости в принципах работы

Второй параметр выбора системы защиты от протечек — частота проверки работоспособности кранов. Так как вода у нас далеко не лучшего качества, при длительном простое запорный шарик может «зарасти» солями или, как говорят, «прикипеть». Чтобы этого не случилось, контроллеры периодически «шевелят» краны. Периодичность различная:

  • защита от протечек воды Gidrolock (Гидролок) проводит тестирование раз в неделю;
  • любой контроллер Аквасторож проворачивает шаровые краны раз в две недели;
  • некоторые варианты Нептун не имеют этой функции, есть те, которые открывают/закрывают краны раз в две недели.

Некоторые опасаются, что проверки работоспособности кранов застанут их в душе. Конечно, мало приятного оказаться намыленным без воды, но никто из владельцев еще не жаловался на подобные случаи. Так что это далеко не так опасно, как кажется.


Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

  • Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
  • Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
  • У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

  • У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
  • Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
  • Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.


Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

  • У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
  • Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
  • Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
  • У Аквасторожа пожизненная гарантия на любые датчики.
  • У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью.


Сравнение систем защиты от протечек воды: виды, устройство, особенности

В настоящий момент является актуальным вопрос защиты квартиры от бытовых потопов. При возникновении таких локальных бедствий их последствия могут быть необратимыми и принести определенный вред не только имуществу, находящемуся в квартире, но и здоровью проживающих людей. Каким же образом можно обеспечить защиту от потопа?

Исключить вероятность возникновения протечек можно, если использовать специальные системы, которые сводят на нет вероятность потопа. При возникновении аварийной ситуации они перекрывают водоснабжение в городской квартире. Поэтому, используя их в своем жилище, можно забыть про испорченный водой ремонт.

Виды систем защиты

На рынке в настоящий момент предлагаются системы защиты от протечки нескольких производителей.

  • «Нептун» — её предлагает компания «Специальные Инженерные Системы».
  • «Гидролок» — этот продукт выпускает компания «Гидроресурс».
  • Аквасторож — она является продуктом компании «Суперсистема».

Конструкция

Все перечисленные выше устройства имеют три основных элемента:

  • датчики, которые подают сигнал о возникновении протечки;
  • краны, благодаря которым при аварийной ситуации происходит перекрытие водопровода или отопления;
  • контролер — благодаря ему при возникновении протечки кранам подается команда на перекрытие воды.

Принцип работы

Если говорить о принципе действия таких установок, отметим, что он довольно простой: при попадании воды на датчик происходит передача устройством сигнала на контроллер. А тот свою очередь перекрывает краны и все водоснабжение в квартире.

Теперь стоит рассмотреть более подробно основные системы защиты от протечки по ряду параметров. Сравнение их возможностей позволит узнать особенности их устройства и функционирования.

Защитная система от протечек Нептун

Этот продукт выпускает компания «Специальные системы и технологии». Деятельностью по производству такой продукции эта фирма занимается с 2002 года. Компания расположена в подмосковном городе Мытищи.

Безопасность системы

Версия этой системы Neptun Base может работать стабильно при условии наличия питания с напряжением 220 вольт. Такое напряжение небезопасно для здоровья человека. Удар током можно получить при возникновении аварии, когда владелец контактирует с водой. Однако следующая версия этой защитной установки Neptun Prow работает от источника с напряжением 12В. Однако его тоже нельзя назвать абсолютно безопасным, особенно для людей, которые пользуются кардиостимуляторами.

Надежность

Одним из показателей, определяющих эффективность защиты системы от протечек воды, является скорость, с которой происходит перекрытие кранов при возникновении аварии. Если говорить про это применительно к рассматриваемой модели, то при аварии краны перекрываются в течение 21 секунды. Одним из элементов такой модели является источник питания, работающий от 4 батареек CR123. Приобрести такие батарейки можно без особых проблем в любом магазине.

Поэтому, когда возникнет необходимость заменить источник питания, с этим у владельца не возникнет затруднений. Кроме автономного источника питания, производителем в конструкцию был интегрирован источник бесперебойного питания. Его наличие позволяет системе защиты от протечки воды работать даже в тех случаях, когда в квартире отключается электричество.

Программное обеспечение контроллера имеет функцию самоочистки. Ее запуск происходит с периодичностью один раз в месяц. Благодаря ей обеспечивается открытие и закрытие шаровой заслонки. А это дает возможность для очистки этого элемента системы от отложений, вследствие чего исключается закисание.

Удобство системы

В комплекте с этой системой защиты от протечки идут два датчика. Сразу стоит сказать, что этого количества недостаточно для защиты квартиры от потопов. По заявлению самого производителя, для обеспечения абсолютной защиты квартиры от протечек необходимо при установке этой конструкции использовать 35 датчиков.

Каждый датчик необходимо приобретать отдельно. Минимальное их количество для обеспечения надежной защиты от потопа — 20. Они устанавливаются в местах возможных протечек. Если длины кабеля от датчиков не хватает, то, вызвав специалиста, её можно увеличить. Стандартная длина провода с краном составляет 1 м.

Гарантия

Если версия «Нептун» была приобретена у официального дилера, то владелец квартиры может рассчитывать на гарантию 3 года.

Система защиты от протечки Gidrolock

Это защитная установка является продуктом, выпускаемым компанией «Гидроресурс». В комплект входят шаровые электроприводы различных типоразмеров.

Безопасность

При работе этой системы защиты от протечки на шаровой электропривод подается напряжение 12В. Когда Gidrolock работает в нормальном режиме, то батарея заряжается слабым током, что обеспечивает длительный срок службы. Когда отключается электропитание, то работа системы продолжается от аккумулятора. Что касается скорости перекрытия кранов при протечке, то она довольно медленная. На перевод кранов в закрытое состояние требуется до 30 секунд в зависимости от модели запорной арматуры.

Надежность

Система защиты от протечки Gidrolock комплектуется кранами, снабженными электроприводом, при изготовлении которых в качестве материала используется нержавейка. Они выдерживают рабочее давление до 64 атмосфер. Из политетрафторэтилена изготовлены уплотнители для таких кранов. В контакте с шаром из нержавейки они практически не изнашиваются. Более 10 тыс. циклов открытия/закрытия составляет ресурс шарового крана. Если говорить о температурной стойкости изделий, то они выдерживают температуру до 220 градусов Цельсия.

Системе Gidrolock имеется функцию самоочистки. При продолжительной эксплуатации оборудования могут возникать проблемы из-за отложения на стенках труб соли и грязи. Это может приводить к закисанию оборудования. Поэтому с периодичностью один раз в две недели с главного блока системы подается команда на временное закрытие/открытие электропривода. Шаровой кран поворачивается на 5 градусов, что позволяет предотвратить закисание.

Удобство использования

В комплекте с этой системой идут 3 датчика. Хотя это больше, чем у системы Нептун, но для того чтобы обеспечить полную защиту квартиры от протечек, этого недостаточно.

Стоит сказать, что к этой системе можно подключить:

  • до 20 датчиков;
  • 20 шаровых кранов с электрическим приводом;
  • до 100 радиодатчиков;
  • gsm-сигнализацию.

Стандартный комплект включает датчики, снабженные кабелем длиной 3 метра. Если этой длины недостаточно, то ее можно увеличить до 100 м.

Гарантия

Приобретая эту систему защиты у официального дилера, можно рассчитывать на гарантию длительностью 3 года. Главным условием для проведения гарантийного ремонта продавцом или замены является отсутствие механических повреждений оборудования.

Система защиты Аквасторож

Компания «Суперсистема» является производителем этой защитной системы. Выпускается она, начиная с 2006 года. В комплект входят краны разных размеров.

Безопасность

Главное отличие этой защитной системы от двух предыдущих заключается в безопасном напряжении, которое составляет всего 5В. Такое напряжение не нанесет вреда человеку. Кроме этого, производитель позаботился о химической безопасности оборудования. В её составе используются латунные краны с никелевым покрытием. Они препятствуют образованию в воде примесей, которые могут стать угрозой для здоровья человека.

Надежность

В ее составе производитель использовал электрокран собственной разработки. В кранах применяются две прокладки из тефлона и одна пружинящая на основе силикона. Благодаря их наличию при использовании кранов создается минимальное трение, потери мощности у редуктора вследствие этого тоже минимальные. Надежная работа кранов обеспечивается даже при питании 5В. Перекрытие воды происходит в течение 3 секунд.

В варианте этой системы «Эксперт» была использована технология «умные краны». Главное ее достоинство состоит в том, что она анализирует и контролирует обрыв цепи подключенных кранов, а также возникновение неисправностей и их закисание. Благодаря этому обеспечивается возможность для владельца контролировать работоспособность системы, что сводит до нуля влияние человеческого фактора.

Удобство

Комплект установки включает четыре датчика. Особенность этой модели, обеспечивающая удобство при её использовании – легкая возможность для модернизации. По причине наличия подключения модульной конструкции корпуса ее легко превратить из проводного варианта в беспроводную версию.

При желании она легко встраивается в систему «умный дом», а также подключается к GSM-системе. Её удобно использовать для подключения насосного оборудования, кранов, а также других устройств, мощность которых варьируется от 2 до 4 кВт.

Гарантия

4 года составляет гарантия, предоставляемая производителем на эту защитную установку. На проводные датчики производитель дает пожизненную гарантию. Также отметим, что такая гарантия распространяется на все датчики системы Аквасторож, вне зависимости от того, где они были приобретены.

Заключение

Защита дома от протечек — важная проблема для многих людей. Чтобы не столкнуться с испорченным ремонтом или мебелью вследствие потопа, следует позаботиться об установке специальных систем. Благодаря им вода будет перекрыта при возникновении аварийной ситуации. Таким образом, будет возможность избежать потопа и всех последствий, связанных с этим бедствием.

На рынке доступно несколько подобных установок. Для удачного выбора перед покупкой необходимо ознакомиться с их преимуществами и особенностями эксплуатации. В этом случае вы сможете обеспечить надежную защиту своей квартиры от потопа и избежать непредвиденных расходов.

Вода под контролем! Система антипротечки воды с обратной связью

Комплект Z-Wave оборудования для предотвращения протечек воды

Владельцы недвижимости довольно часто сталкиваются с ситуациями, когда небольшая неисправность в системе водоснабжения может привести к большим проблемам. Хорошо, когда протечку удается быстро устранить и свести потери к минимуму, а что делать, когда хозяин квартиры или загородного дома уехал в командировку или отпуск? На помощь придет автоматическая система защиты от протечек воды или, как ее еще называют, система контроля протечки воды!

Как устроена система контроля протечек воды?

Шаровый кран с электроприводом (ШЭП), устанавливается на трубы холодного и горячего водоснабжения. Модельный ряд ШЭП достаточно разнообразен и позволяет выбрать кран для установки на трубы диаметром 1/2”, 3/4”, 1”, 1 1/4”. Сам шаровый кран производится из горячекованной латуни на заводах ведущих производителей сантехнической арматуры – Bugatti и Enolgas, славящихся качеством своей продукции. Электрические контакты электропривода подключаются к двухканальному Z-Wave реле, которое регулирует открытие и закрытие шарового механизма.

В местах наиболее вероятной протечки воды устанавливаются беспроводные датчики протечки, при срабатывании которых поступает команда на реле для перекрытия воды кранами. Поскольку датчики протечки являются беспроводными устройствами, работающими по протоколу Z-Wave, то устанавливать их можно на расстоянии до 30 метров от кранов, что является очевидным преимуществом беспроводной системы контроля протечки.

Шаровый кран с электроприводом Датчик протечки воды Двухканальное Z-Wave реле

Функция обратной связи в системе защиты от протечек воды

Для того, чтобы ваша система контроля от протечек могла не только автоматически перекрывать воду, но и сообщать об этом на мобильное устройство, например, смартфон необходим контроллер Z-Wave сети, который позволяет в онлайн режиме управлять всеми компонентами системы защиты, узнавать состояние датчиков протечки, регулировать закрытие и открытие кранов.

Контроллер Z-Wave системы

Благодаря дополнению системы таким элементом, как контроллер, хозяин квартиры или дома сможет оперативно отреагировать на возникшую неприятность и вызвать ремонтную бригаду или доверенное лицо для устраниения аварийной ситуации.

Для приобретения стартового комплекта Z-Wave Stop Flood Lite перейдите на страничку товара

Система защиты от протечек воды в квартире. Особенности монтажа и характеристика

Кому приходилось сталкиваться с ситуацией аварийной протечки воды, знает, сколько проблем может принести незакрытый кран, негерметичность в системе водоснабжения и отопления. Утечка воды становится причиной крупных материальных проблем, конфликтов с соседями и необходимости делать ремонт. Помимо этого, проводка может выйти из строя, замкнув все электроприборы, может произойти поражение током и серьезное поражение здоровья. Но инженерные изобретения приборов защиты от потопа выполняют функции защиты от протечек и позволяют избежать таких неприятных ситуаций. Разработаны комплексы защиты от протечек, которые имея схожие функции, пользуются разным спросом. Рассмотрим детально каждую из самых востребованных на сегодняшний день систем.

Оглавление:

  1. Принцип работы системы защиты от протечек
  2. Установка системы защиты от протечек
  3. Виды систем по защите от утечки воды
  4. Прибор для осуществления контроля протечек воды «Нептун»
  5. Разнообразие защитных систем «Нептун»
  6. Сравнение существующих систем защиты

Принцип работы системы защиты от протечек

Защитный механизм состоит из таких основных частей:

  • блок управления;
  • датчики протекания воды;
  • краны, автоматически перекрывающие поступление воды в системе водопоступления и отопительной системе.

Принцип работы защитной аппаратуры прост. Сигнальные датчики располагаются в местах возможной протечки. Чаще всего это место под ванной и раковинами, машинками для стирки и комплексами водяного отопления. При контактировании с водой, в случае ее утечки, сигнал подается на центральный блок, выполняющий функцию контролера. В этом случае, контроллер дает сигнал о чрезвычайной ситуации и быстрозапорный кран предотвращает поступление воды в системе.

Установка системы защиты от протечек

Механизм, в основу которого входят только три важных элемента: датчики, контроллер и управляемый вентиль, монтируется легко, со стандартным порядком монтажа.

Перед началом установки необходимо внимательно ознакомиться с инструкцией механизма, узнать особенности установки и использования прибора. Схема расположения прибора и его составляющих должна быть размещена с учетом особенностей жилища и расположения мест с вероятной протечкой. Располагать элементы следует с учетом допустимой длины проводов, при недостаточности длины, элементы провода можно нарастить. Среди двух возможных вариантах расположения механизма, рекомендовано подпольное расположение. Это не повлияет на эстетическую красоту комнаты, к тому же исключит ложные срабатывания и механическую порчу частей системной защиты. Так что установка защитного прибора рекомендована в период проведения ремонтных работ. Провода прячутся в стыках плитки или другого материала.

Технология монтажа системы против разгерметизации и течи довольно проста.

Для установки системы защиты от негерметичности необходимо осуществить ряд таких действий:

  • установить сигнальные датчики в необходимых местах;
  • смонтировать управляемый вентиль;
  • подключить контроллер;
  • протестировать всю защитную систему.

Установка сигнальных датчиков происходит по двум возможным схемам установки: напольно и внутренне. Установка датчиков по второму типу предпочтительнее.

Напольный вариант установки имеет свои плюсы и минусы. Датчик устанавливается на пол, электродами вниз, если произойдет прорыв в системе водоснабжения, вода при попадании под датчик, запускает защитный механизм и контроллер отключит вентиль. Несовершенство метода в том, что случаются ложные срабатывания, но преимущество в том, что установить защитную систему можно и после установки сантехники и покрытия пола. То есть, для установки защиты нет необходимости нарушать целостность систем и предметов.

Внутренняя установка защитной системы подразумевает установку датчиков под напольным слоем и выведением электродов на внешнюю поверхность пола. Чтобы исключить срабатывание защиты при простом мытье пола, электроды устанавливаются выше уровня пола на несколько миллиметров.

Монтаж вентиля не потребует никаких усилий: достаточно просто вкрутить нипель или патрубок в торец монтажного крана. Стыки поджимаются контргайкой. Потом подводится линия распределительной коробки, питающая запорный узел. Энергопотребление вентиля очень небольшое: в нерабочем режиме он потребляет около трех ватт, в рабочем режиме – около двенадцати ватт.

Подключение контроллера начинается с того, что корпус системы прикрепляется к поверхности стены неподалеку от запорного двигателя. Его можно переносить в любое удобное место. После этого укладываются провода, это требует дополнительных затрат времени, денег и сил, поэтому датчики, передающие радиосигналы устанавливаются гораздо быстрее проводных систем. Контроллер необходимо устанавливать в сухом месте, которое исключает попадание воды на прибор или постоянной влаги в помещении. Во время установки прибора, электроэнергия отключается, следование технике безопасности исключит угрозу повреждения током.

После данного этапа наступает этап сборки прибора. Если вся монтажная работа прошла успешно, сообщение после диагностики появится в виде горящего индикатора. Зеленый цвет будет сигнализировать об удачно проведенной работе. Цвет индикатора будет изменяться на красный в случае протечки. Протестировать это можно, если капнуть воды на датчик. Сработает контроллер и вентиль будет перекрыт. Возобновить подачу воды можно будет после нажатия специального тумблера на щитке контроллера.

Использование защитных механизмов является стопроцентной гарантией от развития нестандартной ситуации.

В инструкции по монтажу дано детальное описание процесса и очередность выполнения действий. Справиться с процессом установки сможет любой домашний мастер, но все-таки лучше доверить эту задачу профессионалу.

Виды систем по защите от утечки воды

Очень важно отнестись к вопросу по защите жилищ от течи воды ответственно. Ведь последствием потопа может стать не только большие материальные расходы, но и угроза для здоровья и жизни человека. Защититься от протечки воды можно при помощи защитных систем, которые надежно предотвращают выброс большого количества воды. В таком случае, можно не волноваться о испорченном покрытии пола и мебели.

Магазины предлагают различные системы защиты от негерметичности разных производителей:

  • «Нептун»;
  • «Гидролок»;
  • «стоп-потоп Радуга»;
  • «Аквастоп»;
  • «Аквасторож».

Строение защитных комплексов полностью идентичное. Они состоят из:

  • сигнальных датчиков, сообщающих о аварийной ситуации;
  • кранов, перекрывающих трубы в случае потопа;
  • контроллера, которые подают команду о непоступлении воды.

Прибор для осуществления контроля протечек воды «Нептун»

Более пяти лет организация «Специальные системы и технологии» практикуется на выпуске защитных систем. «Нептун» является результатом работы этой компании. Среди основных плюсов защитной системы можно указать такие:

  • безопасность технологии;
  • надежность;
  • удобство прибора;
  • гарантия от производителя.

Многие защитные приборы работают при напряжении в двести двадцать вольт. Удар током такой силы крайне опасен для здоровья и жизни человека. При аварии от протечки человек контактирует с водой и удар тока становится еще опаснее. Компания учла этот момент и новые произведенные механизмы защитных приборов от негерметичности работают с напряжением в двенадцать вольт.

«Нептун» — чрезвычайно надежная защитная система, так как остановка поступления воды в трубах происходит в течение двадцати секунд. Система оснащена автономным и бесперебойным источником питания. Это позволяет защитить жилище от протечек воды даже при отсутствии электричества в доме. В программе работы системы заложена ежемесячная автоматическая самоочистка шаровой заслонки. Это позволяет очистить систему от окислений и известкового налета.

Система очень удобная, в комплекте два датчика, хотя этого недостаточно для защиты квартиры, следует приобрести дополнительные элементы. На квартиру среднего размера необходимо около тридцати датчиков. Установка в местах вероятных протечек обезопасит помещение от потопа.

Гарантия от производителя дается на тот прибор, который был куплен у официального представителя, сроком на три года.

Разнообразие защитных систем «Нептун»

Защитные системы предназначаются для выявления и приостановления последствий негарметичности в системах водоснабжения и отопления. Изменение цвета индикатора с зеленого на красный и звуковое оповещение, сообщают о нестандартной ситуации. Системы «Нептун» представлены такими типами оборудования:

  • «Нептун» Mini 2N;
  • «Нептун» BASE;
  • «Нептун» ProW.

1. Прибор для осуществления контроля протечки воды «Нептун» Mini 2N.

В комплект прибора входит стандартный набор из контроллера протечки воды, шаровой кран и датчик, контролирующий нарушение герметичности.

Функции, которые выполняет прибор, следующие:

  • контроль негерметичности в системе и течь воды;
  • автоблокировка поступления воды при реагировании датчика;
  • звуковое и световое уведомление об чрезвычайной ситуации;
  • возможность выполнять задачи при отсутствии в сети напряжения.

Применяется «Нептун» Mini 2N в частных жилищах, офисах, магазинах, складских помещениях.

2. Прибор для осуществления контроля протечки воды «Нептун» BASE имеет базовую комплектацию: датчики( 2 штуки), шаровой кран, контролер.

Система выполняет следующие функции:

  • контролирует течь воды;
  • автоматически блокирует подачу воды в случае аварийной ситуации;
  • производит световое и звуковое оповещение;
  • ежемесячно осуществляет автоповорот кранов.

Применяется в частных жилищах и общественных организациях.

3. Прибор для осуществления контроля протечки воды «Нептун» ProW представлена базовой комплектацией из контроллера, шарового крана и датчика, контролирующего протечку воды.

Среди основных функций, выполняемой защитной системой, выделяется:

  • контролирование протекания воды;
  • автоблокировка водопоступления при аварийном срабатывании датчика;
  • способность контролировать и предотвращать протечку при отключенном электричестве;
  • адресность позволяет осуществлять индикацию по четырем направлениям;
  • оповещение при помощи звуковых сообщений и световых оповещений об аварийной ситуации;
  • автоповорот кранов раз в месяц;
  • сделан для профессиональной установки;
  • автоперекрытие кранов при падении напряжения в альтернативном источнике питания.

Как и другие разновидности механизмов, контролирующих аварийную течь воды, применяются в частных жилищах и в общественных местах.

Дополнительный модуль имеет функцию отправки смс – сообщения об аварийной ситуации хозяину квартиры, при условии, что протечка случилось в период его отсутствия.

Сравнение существующих систем защиты

Существует много механизмов разных производителей, служащих защитой от разгерметизации системы водоснабжения или отопления. Но самыми востребованными являются механизмы следующих фирменных марок: «Нептун», «Аквасторож», «Гидролок».

Ряд механизмов брендовой марки «Нептун» представлен девятью разновидностями систем по защите: пять проводных и четыре беспроводных аппарата.

«Гидролок» и «Аквасторож» имеют схожий принцип контроля. Каждая из систем является надежным аппаратом и выполняет функции по перекрытию источника воды и уведомлению о аварийной ситуации.

Как показывает практика, целесообразнее приобрести высококачественную и надежную технику по защите от аварийной разгерметизации систем водоснабжения и отопления, чем потом переживать крайне неприятные моменты по урегулированию конфликтов с соседями, затрат больших средств на ремонт и восстановление испорченных водой вещей.

Если остались вопросы относительно принципов работы защитных систем от течи воды, о правилах монтажа и эксплуатации, посмотрите видео, в котором даны ответы на все возникающие вопросы и подробно рассказано об основных нюансах работы механизма.

Введение — Проблема утечек воды

1. Введение — Проблема утечек воды

Вода — это ежедневный ресурс, необходимый для жизни, здоровья, экономического развития и экосистем во всем мире. Поскольку вода драгоценна для всех, важны ее доступность и качество. Изменение климата, засухи, нехватка воды и рост населения увеличивают нагрузку на существующие водные ресурсы, тем самым увеличивая необходимость сохранения и предотвращения потерь воды за счет эффективного управления и сокращения потерь воды.

Значительное количество воды теряется в системе водоснабжения. Утечки воды были серьезной проблемой для многих регионов мира (Weifeng et al, 2011). В некоторых странах потери воды из-за протечек в водопроводной сети превышают 40% воды в водопроводной сети (рис. 1). Уменьшение утечек воды является важной целью для многих стран мира (Vairavamoorthy and Lumbers, 1998), поскольку это будет означать сокращение количества денег и энергии, необходимых для производства и перекачки воды, а также удовлетворение потребностей потребителей за счет повышения надежности. системы (Ayala – Cabrera et al, 2013).

Рисунок 1.

Потери в городских сетях водоснабжения. (): Год данных. (http://www.eea.europa.eu/legal/copyright). Правообладатель: Европейское агентство по окружающей среде (ЕАОС, 2008 г.).

Ожидается, что изменение климата негативно скажется на странах Восточного Средиземноморья. Как и в других странах этого региона, Кипр имеет полузасушливый климат с ограниченными водными ресурсами (Zachariades, 2010). Это, в сочетании с высоким спросом на воду на острове, привело к тому, что Кипр имеет самый высокий индекс использования водных ресурсов в Европе WEI (рис. 2).WEI выше 20% означает, что водный ресурс находится в состоянии стресса, а значения выше 40% указывают на серьезный водный стресс и явно неустойчивое использование водных ресурсов (Раскин и др., 1997).

Рисунок 2.

Общий забор воды в год как процент от общих долгосрочных возобновляемых ресурсов. (http://www.eea.europa.eu/legal/copyright). Правообладатель: Европейское агентство по окружающей среде (ЕАОС, 2008 г. ).

Традиционные методы полевого обследования дороги и требуют много времени, поскольку своевременное выявление и мониторинг утечек в водопроводной сети — очень сложная задача (Huang et al.2010). На протяжении многих лет для мониторинга и выявления утечки воды использовались различные методы, не требующие вмешательства. Их можно сгруппировать как (а) визуальные методы, такие как замкнутое телевидение, (б) электромагнитные и радиочастотные методы, например рассеяние магнитного потока, георадар, (c) акустические и вибрационные методы, такие как гидролокатор, виброакустика и (d) другие, такие как инфракрасная термография, лазерные исследования (Ayala-Cabrera et al. 2013, Hadjimitsis et al. 2009, Eyuboglu et al. др. 2003).

2.Дистанционное зондирование и радиолокационная технология для обнаружения утечек воды

Дистанционное зондирование использовалось для целей управления водными ресурсами на протяжении многих лет. Недавние методы дистанционного зондирования использовались в исследованиях по обнаружению утечек воды, в основном за счет использования индексов растительности (VI). Agapiou et al. (2012a) разделил VI на пять основных категорий в соответствии с уравнением или использованием каждого индекса, которые включают индексы широкополосной связи, индексы узкополосной связи (гиперспектральные), индексы пигментации листьев, индексы стресса и индексы водного стресса.Они заявили, что ВИ можно просто разделить в соответствии с характеристиками длины волны, использованными в их формуле (широкополосный и узкополосный индексы). Исследование, проведенное Пикериллом и Мальтусом (1998), показало, что для идентификации утечек воды требовалось использование различных VI и отдельных полос. Работа Хуанга и др. (2009) указали, что использование красного, ближнего инфракрасного и теплового диапазонов полностью согласуется с полевыми наблюдениями при обнаружении утечек воды в распределительных сетях орошения. Для своего исследования они использовали аэроснимки многоспектрального дистанционного зондирования с датчиками изображения высокого разрешения в видимом, ближнем ИК и тепловом инфракрасном диапазонах.

В этой книге описывается комбинация спутниковых изображений, спектрорадиометрических данных на месте и радиолокационных методов для определения утечек воды в сети водоснабжения в сельских районах Кипра. Водопроводная сеть покрывает большие расстояния в сельских и иногда труднодоступных районах, и в большинстве случаев на Кипре точное местоположение сети неизвестно. Таким образом, отслеживание утечек воды — очень дорогостоящая и трудоемкая задача, которая усугубляет и без того огромную проблему устойчивости водных ресурсов на острове.Полная геоинформационная система, обеспечивающая точное местоположение, характеристики и соответствующие данные для водопровода, не существует, что еще больше усложняет процедуру мониторинга утечек. В этой книге представлен целостный подход, сочетающий новые технологии для полной системы управления обнаружением утечек в водораспределительной сети, который может использоваться в разных странах для эффективного выявления и мониторинга утечек воды.

3. Район исследования

В целях выявления и мониторинга утечек воды в этом разделе описаны 3 тематических исследования: (a) Френарос-Хирокоитиа (b) Лакатамия и (c) Водопроводная сеть Гермасойя.Первое тематическое исследование Френарос-Хирокоитиа (рис. 3) — это крупный сельский трубопровод на Кипре, который проходит от района Хирокития до района Френарос . Существующий трубопровод, который проходит через центральную и центрально-восточную часть Кипра, имеет протяженность более 65 км. Трубопровод расположен на глубине 1-3 метров ниже поверхности земли. В этом районе существуют различные геологические образования, образующие несколько типов почв, включая известковые камбизоли, кальциевые регозоли и эпипетровые кальциоли, а высота трубопровода (поверхность земли) выше и ниже оценивается от 10 до 200 м над уровнем моря. .С 2007 по 2010 год на разных участках трубы наблюдались три крупных утечки (рис. 4). Места этих утечек не были обнаружены сразу после того, как утечка произошла. Утечки произошли в 2007, 2008 и 2010 годах; дальнейшие подробности этих событий описаны далее в книге.

Рисунок 3.

Водопровод «Хирокития-Френарос»

Рисунок 4.

Пункты 1-3 указывают на места, где были зарегистрированы утечки воды в водопроводе «Хирокития-Френарос».

3.1. Водопровод Lakatamia

Водопровод Lakatamia (Рис. 5) имеет длину менее 5 км и систематически сообщается как проблемный из-за нескольких утечек, и поэтому он больше не используется местными властями. Труба проходит через городские и сельские районы. Участок трубопровода протяженностью более 2 км, расположенный в сельской местности, использовался для обнаружения утечек. Поскольку существующая водопроводная труба в настоящее время не используется, необходимо было периодически наполнять ее водой, чтобы наблюдать за эффективностью таких бесконтактных методов дистанционного зондирования.Водопроводная труба изготовлена ​​из ПВХ и имеет диаметр 315 мм. Он находится на глубине от 1,80 м до 2,00 м под землей и на большей части своей длины протекает вдоль реки Педиао . В настоящее время не используется из-за утечек воды.

PPT — Система обнаружения утечек воды для серверной комнаты и центра обработки данных. Обнаружение утечки. Презентация PowerPoint | бесплатно для просмотра

PowerShow.com — ведущий веб-сайт для обмена презентациями и слайд-шоу. Независимо от того, является ли ваше приложение бизнесом, практическими рекомендациями, образованием, медициной, школой, церковью, продажами, маркетингом, онлайн-обучением или просто для развлечения, PowerShow.com — отличный ресурс. И, что лучше всего, большинство его интересных функций бесплатны и просты в использовании.

Вы можете использовать PowerShow.com, чтобы найти и загрузить примеры онлайн-презентаций PowerPoint ppt практически на любую тему, которую вы можете вообразить, чтобы вы могли узнать, как улучшить свои собственные слайды и презентации бесплатно. Или используйте его, чтобы найти и загрузить высококачественные практические презентации PowerPoint ppt с иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно. Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, руководителями, сотрудниками, клиентами, потенциальными инвесторами или всем миром.Или используйте его для создания действительно крутых слайд-шоу из фотографий — с 2D- и 3D-переходами, анимацией и музыкой на ваш выбор — которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+. Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами. Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды.Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com можно бесплатно просматривать, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу из фотографий за плату или бесплатно или вовсе.) Зайдите на PowerShow.com сегодня — БЕСПЛАТНО. Здесь действительно есть что-то для каждого!

презентации бесплатно. Или используйте его, чтобы найти и загрузить высококачественные практические презентации PowerPoint ppt с иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно.Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, руководителями, сотрудниками, клиентами, потенциальными инвесторами или всем миром. Или используйте его для создания действительно крутых слайд-шоу из фотографий — с 2D- и 3D-переходами, анимацией и музыкой на ваш выбор — которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+. Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами.Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды. Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com можно бесплатно просматривать, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу фотографий за плату или бесплатно или вообще.) Посетите PowerShow.com сегодня — БЕСПЛАТНО. Здесь действительно есть что-то для каждого!

Почему из кондиционера течет или капает вода? 5 простых шагов, чтобы узнать это!

У вас проблема с утечкой кондиционера? Или хотите знать, почему утечка воды из кондиционера?

Основываясь на 25-летнем опыте, вы должны немедленно принять меры, если заметите, что из вашего кондиционера протекает вода.

Щелкните здесь: Обслуживание кондиционера во время выключателя? 3 вещи, которые вы можете сделать сейчас

Если вы не примете соответствующие меры на этом этапе, вы можете оказаться с неработающим кондиционером в разгар жаркой погоды.

Существует множество распространенных причин, по которым из вашего кондиционера может протекать вода, и вам необходимо знать, в чем они состоят. Вы также должны знать, какие шаги следует предпринять, исходя из этих общих причин.

Краткий обзор

В целом, вот 6 общих причин:

  1. Ваша дренажная линия переменного тока засорена
  2. Переливной поддон переменного тока поврежден
  3. Грязный фильтр кондиционера
  4. Неправильная установка
  5. Сломанный насос
  6. Змеевик конденсатора переменного тока протекает

Хорошо.Что дальше? Следует проверить себя или обратиться к профессионалу?

Первое, что вы можете сделать, это очистить фильтр кондиционера.

Затем дайте ему поработать в течение одного часа, чтобы проверить, решена ли проблема.

Если утечка не прекращается, свяжитесь с нами, чтобы получить консультацию.

Billy Aircon с 25-летним опытом предлагает обслуживание и ремонт кондиционеров по доступной цене. Вот причины, по которым мы нравимся клиентам.

  • Сервисная компания Billy Aircon была основана в 2003 году.
  • Наш главный технический руководитель имеет опыт работы 25 лет
  • Мы начинаем с , увеличивая команду из 5 человек до 26 человек сегодня
  • У каждого техника больше Опыт работы более 3 лет. Мы никогда не присылаем вам новичков
  • У нас 2 специальные бригады для оказания экстренного ремонта и обслуживания
  • Специализируемся на устранении неисправностей кондиционера, а не проблемы с холодом, услугах доливки газа и химической мойке кондиционеров
  • Ваш запрос и назначение в течение 24 часов.

Добавить комментарий

Ваш адрес email не будет опубликован.
