5 способов защиты от обрыва нуля: двухфазные, трехфазные системы

Всем известно, что ток в электрической сети течет по замкнутому контуру, питая при этом разнообразную бытовую технику и промышленное оборудование. Сеть подачи электроэнергии в частные дома, квартиры и дачи является одним из направлений распределения электричества в глобальной системе энергоснабжения разнообразных объектов. Все это говорит о том, что для питания бытовых электроприборов необходимы как минимум два электрических проводника, которые создадут замкнутую цепь электропитания домашней техники.

Эти проводники называются фазным (L) и рабочим нулевым (N). «Ноль» не опасен для человека при прикосновении к нему, так как на нем отсутствует напряжение сети. Но это не значит, что через него не протекает электрический ток. В идеальном случае, в однофазной сети, величина тока, проходящего через фазный проводник полностью совпадает со значением этого параметра, протекающего через нейтральный провод. В этой статье мы рассмотрим вопрос, причины обрывы или обгорания нулевого проводника, что происходит в случае такой аварийной ситуации, последствия этой аварии и какая защита от обрыва «нуля» способна исключить такое негативное явление.

Внимание! Обгорание нейтрального проводника в трехфазной магистральной линии электроснабжения способен вызвать изменение величины напряжения от минимального до максимального значения в 380 В, а обрыв «нуля» внутренней электропроводки обесточит сеть с появлением фазы на нулевом контакте розетки.

Причины обрыва нулевого проводника

Обрыв или обгорание нейтрального рабочего проводника часто происходит в домах старой постройки, где электрическая сеть была спроектирована на низкую нагрузку не более 2 кВт на отдельную квартиру или дом. В современных условиях насыщенность объектов недвижимости мощной бытовой техникой объектов недвижимости резко увеличилась и электрическая проводка часто не выдерживает таких нагрузок. Где тонко, там и рвется! Чаще всего обгорание «нуля» происходит в месте соединения N-проводника с нулевой шиной в распределительном квартирном щите, но такая авария может произойти и в другом месте, например, на подстанции или в силовом трансформаторе.

Следует различать обрыв нулевого проводника в трехфазной и однофазной сетях. Однофазная электрическая проводка предназначена для энергоснабжения квартир и частных домов непосредственно внутри помещения. До распределительного щита, чаще всего, электроэнергия подается по трехфазной схеме и только в нем происходит разделение на однофазные линии питания. Для дачных поселков, как правило, используется однофазная магистральная линия доставки электроэнергии до потребителя от силового трансформатора. Все эти нюансы влияют на последствия, которые происходят после обрыва или обгорания «нуля».

Как и в однофазной, так и в трехфазной сети может произойти обрыв нейтрального проводника, но последствия будут разные. В любом случае причиной обрыва «нуля» может быть либо перегрузка, либо некачественный монтаж проводки или другие причины: коррозия, механическое повреждение нулевой жилы и так далее. В однофазных сетях «ноль» не склонен к обгоранию, но обрыв может произойти по другим причинам. Трехфазная сеть в большей степени склонна к обгоранию нулевого проводника. Ниже мы рассмотрим вопрос, почему происходит отгорание «нуля» в трехфазной сети.

Внимание! Нейтральный проводник отгорает, как правило, при его плохом контакте с другими элементами сети. Поэтому необходимо уделять особое внимание монтажу нулевой жилы при различных переходах как в распределительном щите, так и в монтажных коробках.

Обрыв нулевого проводника в трехфазной сети

В однофазной электрической сети «нулем» является тот проводник, на котором отсутствует напряжение сети, но ток через него при подключенной нагрузке равен току через фазный провод. В случае трехфазной сети все совершенно по-другому! Главная загвоздка в том, что все сети электропередач построены по трехфазной системе и подключение потребителей выполняется по традиционной схеме «звезда». Вот здесь то и появляется термин «нулевой проводник»! Если нагрузка на каждую фазу одинаковая, то токи всех отдельных фаз компенсируются, так как они сдвинуты на 1/3 по отношению друг к другу.

В этом случае, через нейтральный проводник, подключенный к средней точки «звезды», ток не течет и обгореть он не может.

Но это только в идеале! Даже в одной квартире к разным фазам могут быть подключены различные нагрузки, что уж говорить о многоквартирном доме. Невозможно предсказать, какую нагрузку может подключить к сети каждый из потребителей. Один включит одну люстру, запитанную от одной фазы, а следующий подключит несколько электроприборов, сидящих на другой фазе. Все это приводит к колебанию мощности нагрузок, поэтому в определенный момент одна из фаз будет сильно перегружена при отсутствии тока в других фазных проводниках. При таком раскладе в нулевом проводнике возникнет сильный ток, уравнивающий систему, что может привести к обгоранию нуля. Чтобы этого не произошло необходима защита от отгорания «нуля» в трехфазной сети.

Последствия при обрыве «нуля»

Последствия при обрыве нейтрального проводника могут быть совершенно разные. Все зависит от того в какой сети произошло аварийное отключение нуля: трехфазной или однофазной. Рассмотрим оба случая отдельно друг от друга.

  1. Трехфазная сеть. Отгорание или обрыв нейтрального проводника в трехфазной сети может привести к полному перекосу питающих фаз в результате которого на одной линии электропроводки, питающей бытовую технику и осветительные приборы может возникнуть повышенное напряжение в 380 В, а на другой понизиться вплоть до нулевой величины. Перенапряжение, а также снижение напряжения электрической сети, является опасным для любых электроприборов и электронных устройств. Предельные величины напряжения в электропроводке могут вызвать возгорание как самих проводов, так и электроприборов, что приведет к пожару в помещение.

    Важно! Обрыв или отгорание «нуля» в трехфазной сети приводит к большим и непредсказуемым перепадам напряжения, в ту или другую сторону. В результате этого явления могут выйти из строя дорогостоящие бытовые приборы и электронная техника, для которых очень опасны как повышение напряжения, так и его понижение относительно нормального уровня в 220 В!

  2. Однофазная сеть.
    Совершенно другая картина возникает при обрыве «нуля» в однофазной сети, которая заводится в квартиры и дома от распределительного щита. Каждая линия питания группы осветительных приборов и бытовой техники состоит из двух проводников: «нуля» и фазы. К тому же в большинстве современных многоэтажных домах кабель электропроводки имеет третью жилу для подключения к электроприборам защитного заземления, чего нет в старых постройках. При обрыве «нуля» в однофазной сети на нулевом проводе появляется опасное для человека напряжение в 220 В.

    Важно! Если монтаж заземления в квартире выполнен с нарушениями, то от корпуса электроприбора можно получить удар электрическим током. При правильном заземлении бытовой техники обрыв «нуля» в однофазной сети не принесет никаких негативных последствий, кроме обесточивания помещения и отключения всей бытовой техники и осветительных приборов!

Как мы видим, при обрыве нейтрального провода в любой сети как трехфазной, так и однофазной, может возникнуть ряд негативных и опасных последствий.

Что делать, чтобы исключить такое развитие событий? Конечно, выход есть! Необходима защита от отгорания «нуля» или его обрыва! Ниже мы рассмотрим все виды защиты от обрыва или отгорания «нуля» в трехфазных и однофазных сетях.

Защита от обгорания или обрыва нуля

Итак, обрыв и отгорание нейтрального проводника является очень опасным и довольно частым происшествием. Есть ли необходимость в защите электросети от этого негативного явления? Конечно же, есть! Защита от отгорания «нуля» в трехфазной сети позволит вам сохранить свою дорогостоящую бытовую технику в рабочем состоянии. Защита от обрыва «нуля» в однофазной сети обеспечит вашу личную безопасность. Все эти виды обеспечения безопасности человека и бытовых электроприборов от последствий, возникающих при обрыве нейтрального проводника, выполняются с использованием специального оборудования и приемов электромонтажа, которые мы рассмотрим ниже.

  1. Реле максимального и минимального напряжения. Это основное устройство, которое следует использовать для защиты электросетей от обгорания или обрыва нулевого проводника.
    Применяется на всех типах недвижности. Промышленность изготавливает модели реле напряжения как для однофазных, так и трехфазных сетей. Принцип действия устройства заключается в разрыве цени электроснабжения при отклонении величины напряжения в сети сверх установленных значений.
  2. УЗИП — ограничитель перенапряжения. Это устройство для защиты и отключения оборудования при перенапряжении в электропроводке, возникающего вследствие обрыва или отгорания «нуля», удара молнии и по некоторым другим причинам. В основном используется в частных домовладениях. Принцип работы устройства заключен в увеличении собственного внутреннего сопротивления электротоку при больших перепадах напряжения.
  3. Устройство защитного отключения (УЗО). Такой модуль, имеющий сокращенное название УЗО, способен создать эффективную защиту для человека от удара электрическим током при обрыве нейтрального проводника в однофазных линиях. УЗО мгновенно обесточит сеть при попадании фазы на нулевой провод в том случае, если заземление бытовых приборов выполнено с нарушением ПУЭ (правил устройства электроустановок).
  4. Дифференциальный автомат с расширенными функциями. Дифавтомат — это защитное модульное устройство, позволяющее одновременно отключать фазу и нейтральный провод при возникновении любых аварийных ситуаций. Этот модуль совмещает в своей конструкции автоматический выключатель при КЗ (коротком замыкании) в нагрузке и защитное устройство (УЗО). При обгорании «нуля» в магистральных сетях с тремя фазами и обрыве нулевого провода в однофазных линиях он способен защитить электрические приборы и другую технику от выхода из строя, а человека от удара электротоком.
  5. Многократное повторное заземление. Этот технологический прием способен защитить бытовые приборы и человека от последствий обрыва и обгорания «нуля», но он сложен в исполнении, решает ограниченный спектр задач и применяют его в основном специалисты энергоснабжающих организаций на магистральных линиях электропередач.

Где купить устройства защиты

Максимально быстро закрыть вопрос можно в ближайшем специализированном магазине.

Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Заключение

Полностью застраховать себя от проблем, возникающих в процессе эксплуатации электрических сетей, никто не в состоянии. Даже если электрическая проводка в частном доме, квартире или на даче выполнена с соблюдением всех правил и норм, нейтральный проводник может оборваться или обгореть по независящим от вас причинам. Поэтому заранее позаботьтесь о защите своей бытовой техники и собственной жизни от последствий, которые могут возникнуть вследствие обрыва «нуля»!

Видео по теме

для чего необходим, и как работает

Автор Aluarius На чтение 5 мин. Просмотров 2k. Опубликовано

10.06.2016

Необходимо отметить тот факт, что к современным видам оборудования предъявляются достаточно жесткие требования в плане их качества и корректной работы. Но корректность в основном будет зависеть от параметров питающей электрической сети, особенно от напряжения. Не секрет, что отечественные ЛЭП похвастаться стабильностью этого показателя не могут. Поэтому на питающих контурах устанавливаются различные электронные приборы, обеспечивающие защиту оборудования от перепадов напряжения. Одним из таких приборов является реле напряжения и контроля фаз РНПП 311М.



Этот прибор устанавливается в трехфазных сетях, он контролирует не только напряжение, но и перекос фаз, это когда в разных фазах присутствует разное напряжение. Именно такое положение приводит к перегреву обмоток трансформаторов и электродвигателей, которые обязательно перегорят, и оборудование выйдет из строя. Как один из часто встречающихся случаев – это обрыв фазы.

Есть еще одна ситуация, которая приводит к поломке электрического оборудования. Нормальная работа электрооборудования – это строгий порядок чередования фаз. Нередко можно встретиться с ситуацией, когда в трехфазной сети в каждой фазе находится 220 вольт (относительно земли), но при этом две фазы замкнуты между собой. Такая ситуация называется слипание фаз.

К тому же есть большая вероятность, что напряжение может отклониться от номинального в больших пределах, как вниз, так и вверх. Если напряжение будет завышенным, то его не выдержит ни одно электрооборудование. С пониженным попроще, но и здесь работать электрооборудование с механическим приводом тоже не будет. Моторы просто начнут гореть.

РНПП 311М

Итак, переходим к рассмотрению прибора – реле напряжения и контроля фаз марки РНПП 311М. Это многофункциональное электронное устройство микропроцессорного типа. Почему многофункциональное? Потому с его помощью контролируется и напряжение, и перекос фаз, и слипание фаз (их последовательность). Самое главное, что даже после отключения нагрузки, реле продолжает работать и контролировать питающую сеть. И если что-то в сети не так, он не подаст электричество на оборудование. Как только параметры электрической сети придут в норму, устройство тут же в автоматическом режиме включает питание.

Внимание! Это уникальный прибор, который не только показывает наличие напряжение в каждом фазном контуре и ее величину, но и появление аварийной ситуации, плюс причину этой ситуации.

Настройка защитного прибора достаточно проста, она производится с помощью специальных DIP-переключателей, которые расположены на лицевой стороне корпуса. Какие параметры можно устанавливать с помощью переключателей:

  • установить контроль (полный) над напряжением в сети;
  • при этом учитывать минимальное и максимальное его значение;
  • контролировать напряжение в каждой фазе – ее наличие и величину;
  • контроль перекоса фаз;
  • контроль определенного их чередования, то есть, определения слипания фаз.

Кстати, это устройство может быть использовано и для защиты импортного оборудования, в котором максимальный предел напряжения равен 400 вольт, по сравнению с отечественным 380 В. Плюс ко всему к прибору может быть подключено так называемое оперативное питание, оно может быть как постоянным, так и переменным. Вообще, отличный экземпляр, который показал себя только с положительной стороны.

Что еще можно добавить относительно конструкции и наполнения реле контроля фаз РНПП 311М? Добавим, что дополнительно конструкция прибора снабжена двумя потенциометрами. С их помощью выставляется время: первый выставляет диапазон отключения, второй включения. Есть возможность увеличить порог срабатывания в пределах 5-50%, это по показателю напряжения. Плюс ко всему, это небольшие габаритные размеры, которые позволяют провести установку в любой электрический шкаф. Монтаж производится на DIN рейку.

Технические характеристики

О некоторых технических характеристиках выше уже упоминалось. О них больше говорить не будем. Остальные же обозначим списком.

  • Реле работает при частоте тока 45-65 Гц.
  • При минимальном напряжении реле срабатывает через 12 секунд.
  • Если произошел обрыв фазы, то отключение сети производится через 0,2 миллисекунды.
  • То же самое можно сказать и об автоматическом включении.
  • Номинальный перекос фаз (величина) – 60 вольт.
  • выдерживает нагрузку не больше 3,0 ВА.
  • Сила тока на контактах реле – 5 ампер.
  • Может эксплуатироваться при температурах от минус 35С до плюс 55С.
  • Вес – 200 грамм.
  • Габариты: 35х92х58 мм.

Модификации

Существует достаточно широкая модельная линейка этого электронного устройства. И если марка РНПП 331М предназначается для трехфазной сети, то реле напряжения РН 113 для однофазной. Именно его сегодня часто используют электрики, собирая распределительный шкаф для частных домов и квартир, куда входит однофазная линия на 220 вольт.

Этот прибор предназначен для одного – разорвать питающую сеть при скачках напряжения. Конечно, на реле напряжения РН 113, как и на предыдущей модели, можно сделать настройки, выставив минимальный и максимальный показатель. Также здесь выставляется время, после которого устройство должно включиться автоматически при выравнивании до номинальной величины.

По отзывам многих специалистов реле напряжения РН 113 – один из лучших приборов данной модели, используемый в однофазных сетях. В эту же категорию можно отнести реле напряжения РН 111М и РН 116. Кстати, последний может устанавливаться под нагрузку до 3,5 кВт.

Подключить все виды реле несложно. На корпусе есть схемы, в которых разобраться будет не трудно.

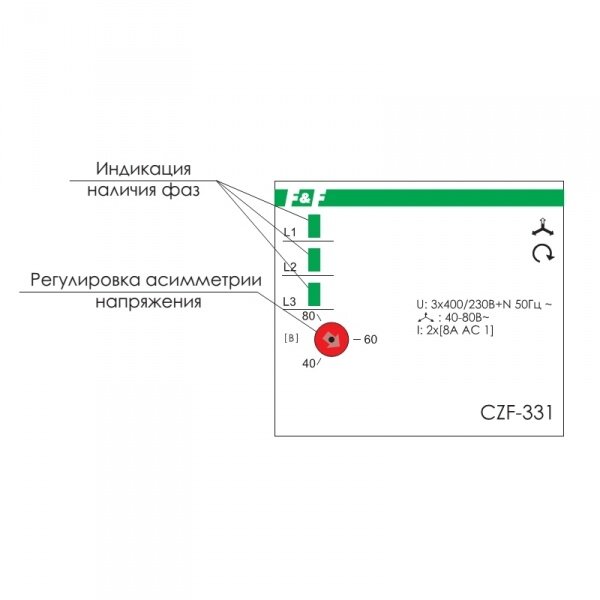

Реле контроля фаз | Область применения, модификации, принцип работы, преимущества и недостатки – на промышленном портале Myfta.Ru

Защита оборудования, которое работает от электрической сети, от некачественного напряжения необходима практически на любом предприятии. Особенно эта защита актуальна, когда приборы работают от трёхфазного напряжения. Для защиты электрооборудования существуют реле контроля фаз.

Кроме повышения или снижения напряжения во всех трёх фазах, существует опасность «перекос фаз». «Перекос фаз» – случай в сети электропроводки, когда напряжения имеют разную величину на разных фазах.

Такая ситуация может привести к перегреву трансформаторов или обмоток двигателей. Часто в сети может случиться обрыв одной фазы.

Чаще всего для нормальной работы электрических устройств нужен определённый порядок чередования фаз питающего напряжения. Когда в сети происходит авария, все три фазы могут иметь напряжение 220 В.

При этом две фазы замкнуты между собой. Эта ситуация называется «слипание» фаз. При таком напряжении в сети любое электрооборудование выходит из строя.

Эти приборы выпускаются в различных модификациях.

В основе принципа работы реле контроля фаз лежит так называемый режим самовозврата. При подаче трехфазного напряжения на прибор проверяются все параметры напряжения в сети. Если все параметры в норме, то встроенное электромагнитное реле включается и происходит замыкание цепи. Напряжение подается на приборы.

Если какой-либо параметр напряжения сети выходит из строя, то устройство размыкает сеть и происходит остановка работы оборудования.

Как правило, такое действие сопровождается загоранием красного светодиода на передней панели. Когда параметры напряжения в сети приходят в норму, то оборудование само снова замыкает цепь и электропитание подается на приборы. При нормальной работе на панели светится зеленый светодиод.

Устройство контроля фаз контролирует на протяжении всего времени работы качество напряжения в электрической сети.

К достоинствам моделей из серии ЕЛ относят его дешевизну. Отечественные приборы стоят порядка 20-25 долларов, импортные же – от 50 до 250 долларов. Во времена финансовой нестабильности многих предприятий такие устройства не доступны для использования.

Кроме того, многие импортные аппараты устроены так, что сами требуют питания от источника электроэнергии, отличного от контролируемого. Это усложняет схему их подключения. Отечественные реле контроля фаз питаются всегда от текущей сети, в которую подключены и которую контролируют.

Еще одно из достоинств отечественных приборов – это диапазон рабочих температур. Импортные модели не рассчитаны на работу при температурах ниже -25ºС. Отечественные выдерживают температуру воздуха до -40ºС. В климатических условиях постсоветского пространства это очень существенное достоинство.

Отечественные устройства более выносливы к перепадам напряжения, так как изначально разрабатывались для работы в отечественных сетях электрического напряжения. На металлургических предприятиях, на железных дорогах они проявили себя как более надежные.

Но у реле серии ЕЛ существует ряд недостатков. Это, во-первых, большая теплоотдача, что приводит к снижению надежности. При плохой вентиляции электрического шкафа прибор быстро может выйти из строя. Во-вторых, при аналоговой обработке сигнала в аварийном режиме его работа может быть некорректной. В технической документации производители, к сожалению, об этом умалчивают. Эта проблема решена в моделях с цифровой обработкой сигнала. В частности, в реле контроля фаз Шнайдер, производства Франции.

На рисунке представлена принципиальная схема реле контроля фаз модификации ЕЛ-11.

Ниже приведен пример схемы подключения реле контроля фаз в сеть электрического питания. Применение моделей серии ЕЛ различно: ЕЛ-11 используется непосредственно для контроля показателей напряжения в сети, ЕЛ-12 контролирует чередование фаз их «перекос», ЕЛ-13 – только асимметрию напряжения.

Исходя из вышеприведенных направлений применения, можно определить сферы применения реле. Первый вид приборов можно подключать к сети, где работают генераторы системы АВР. Тип ЕЛ-12 применим для защиты асинхронных двигателей большой мощности, которые работают в режиме без реверса.

Порог срабатывания, которые указывают в технической документации производители, работает только при нормальном номинальном напряжении двух оставшихся фаз. Такая техническая характеристика не дает возможности в полной мере оценить качество работы устройства. Испытания показали, что срабатывает оно при отклонениях напряжения 15-18% при асимметрии.

Когда происходит обрыв одной из фаз, многие типы двигателей начинают генерировать напряжение на фазу, где произошел обрыв. Напряжение на ней может достигать амплитуды 95%. Разница амплитуд зависит от типа двигателя и условий его работы. Модель ЕЛ-12, которая имеет цифровую обработку сигнала, может регулировать асимметрию от 5 до 20% напряжения в сети. Это позволяет произвести остановку двигателя, если обнаруживается обрыв фазы.

Еще одним из достоинств такого реле является присутствие минимального порога включения. Оно включится и подаст напряжение на сеть, только если напряжение в сети будет в нормах допустимого (не ниже 70% минимального). Хорошо использовать подобные приборы в сетях, где питаются двигатели насосов и компрессоров. Другими словами момент вращения вала не зависит от скорости его вращения.

Параметры электрической сети, которые контролирует ЕЛ-13 практически такие же, как у ЕЛ-12. Отличный параметр – это контроль чередования фаз. Время срабатывания подобных устройств от 0,1 до 0,5 сек. Оптимальное применение их может быть на подъемных устройствах (кранах, их стрелах) для безопасного передвижения грузов и защиты их от падения.

Описание параметра "Контролируемые параметры по вводу(ам)"

АВР, в зависимости от исполнения, может контролировать следующие типы аварий:

Перенапряжение. Повышенное напряжение приводит к нагреву подключенного оборудования. Если своевременно не обнаружить перенапряжение, оно может привести к разрушению оборудования.

  • ›U - ненастраиваемый пользователем уровень перенапряжения
  • ∆›U - регулируемый пользователем уровень перенапряжения

Низкий уровень напряжения. Пониженное напряжение приводит к возникновению неопределенного состояния в работе оборудования. Если на катушку контактора подается пониженное напряжение, контакты могут неправильно работать при переключении.

  • ‹U - ненастраиваемый пользователем уровень низкого напряжения
  • ∆‹U - регулируемый пользователем уровень низкого напряжения

¦L - обрыв/пропадание фазы. Обрыв фазы может привести к тому, что двигатели перестанут запускаться или будут забирать необходимый ток из других фаз. Такая ситуация приводит к неравномерным нагрузкам на обмотку двигателя и может вызвать его поломку.

¦N - обрыв нейтрального провода. В случае симметричной нагрузки в сети обрыв нейтрального провода не оказывает никакого влияния на сеть. При обрыве нейтрального провода в сети с ассиметричной нагрузкой в отдельных фазах возникают колебания напряжения, способные нанести значительный ущерб подключенному оборудованию.

⅍U - асимметрия напряжения (только для трехфазных реле). При несимметричном напряжении питания двигателя часть энергии двигателя превращается в реактивную мощность. Производительность падает; кроме того, двигатель подвергается повышенной тепловой нагрузке и может выйти из строя.

§L - нарушение чередования фаз (только для трехфазных реле). Нарушение чередования фаз при работе двигателя или неправильное подключение фаз до пуска приводит к изменению направления вращения подключенного оборудования. Генераторы, насосы или вентиляторы вращаются в неверном направлении, что приводит к неправильной работе оборудования. Своевременное обнаружение ошибок в чередовании фаз имеет большое значение, особенно для машин с вращающимися и движущимися частями.

ʏL - "слипание" фаз (только для трехфазных реле). Аварийный режим «слипания» фаз происходит в случае обрыва одной из питающих фаз и замыкании ее со стороны двигателя на другую фазу. При этом одно и то же фазное напряжение подается на две фазы двигателя, на третьей остается в норме. При незначительной амплитудной несимметрии наблюдается значительная фазная несимметрия, приводящая к появлению значительных напряжений обратной последовательности, вызывающих перегрев двигателя и выход его из строя.

Реле контроля последовательности и пропадания фаз РППФ

ПараметрЗначение
Допустимое рабочее напряжение, В~0-430
Функция контроля правильной последовательности фазесть
Функция контроля пропадания одной или нескольких фазесть
Функция контроля слипания фазесть
Функция контроля включения контактов внешнего пускателяесть
Индикация состояния фаз (светодиодная)есть (цвет "красный")
Индикация включения контактов внешнего пускателя (светодиодная)есть (цвет "зеленый")
Время задержки включения и выключения, сек3
Коммутируемый ток собственного реле управления, А10
Потребляемая мощность, Втне более 1
Степень защиты прибораIP20
Размер корпуса, модулей по 17,5 мм3
Гарантия24 мес.

Общее описание

Реле контроля фаз РППФ с контролем контактов пускателя - модель для защиты трехфазных устройств 380В от пропадания одной или нескольких фаз, их неправильной последовательности в результате неправильного первичного монтажа или переподключения в процессе эксплуатации, которые могут привести к их неправильной работе или поломке. Реле контроля пропадания, слипания и правильности чередования фаз РППФ - оборудовано индикацией наличия фаз и различных режимов выявления аварийных ситуаций и срабатывания защиты. Дополнительно предусмотрен контроль включения контактов трехфазного пускателя.

Назначение и принцип действия

Реле контроля фаз РППФ - осуществляет контроль параметров питающей трехфазной сети 380В для защиты 3-фазных устройств и оборудования от повреждения и выхода из строя, из-за критических и аварийных ситуаций. Контролирует такие параметры 3-х фазной сети как:

  • наличие всех трех фаз - А,В и С
  • правильное подключение (чередование) фаз
  • отсутствие "слипания" фаз

Кроме того, предусматривает контроль включения контактов внешнего коммутирующего четырехполюсного контактора.

Принцип действия заключается в постоянном контроле вышеперечисленных параметров сетевого питания и аварийном отключении (прекращении питания обмотки) внешнего коммутирующего устройства, которое подает напряжение к нашей нагрузке 380В.

Описание работы реле контроля фаз РППФ и внешней индикации

При подаче питания 380В на клеммы реле контроля фаз РППФ, в нормальном режиме, когда все параметры сети находятся в норме, через 3 секунды включается выходное реле, подающее питание на 3-х фазный контактор, подающий питание на нагрузку. При этом:

  • все три светодиода светятся "красным" светом

В случае, если реле контроля фаз РППФ обнаружило аварийное состояние в питающей сети 380В:

  • Если, при первом включении, прибор определил, что нарушен правильный порядок подключения фаз (чередование), включается индикация неправильной последовательности, а это:
  • попеременно, в противофазе мигают - светодиоды L1 и L2
  • Если, в процессе запуска или в процессе работы, произошло слипание фаз, то:
  • светодиоды соответствующих фаз мигают синфазно, т. е. синхронно
  • Если при включении или работе, отсутствует или пропадает одна или нескольких фаз, то:
  • светодиоды индикации прибора, соответствующие данным фазам - не светятся

Во всех случаях, при возникновении нештатной ситуации, происходит защитное отключение нагрузки через размыкание контакта собственного управляющего реле.

Если необходимо контролировать состояние срабатывания контактов внешнего пускателя, то прибор подключается, согласно схеме №2 (смотри ниже). При включении или работе, когда контактор включен и все три фазы попадают к нашей нагрузке - это означает, что все три фазы в наличии и что контакты пускателя в норме. В этом случае:

  • цвет светодиодов меняется с "красного" на "зеленый"

Если какой-то из "зеленых" светодиодов не светится - значит есть проблемы с одним из контактов, в прямом соответствии с погасшим индикатором K1, K2 или K3. Соответственно, через 3 секунды - происходит отключение всех трех фаз. Надо произвести ремонт или замену и после этого произвести повторный запуск.

Схема подключения

Краткие технические характеристики

  • Наличие индикации режимов работы – есть
  • Контроль наличия всех трех фаз – есть
  • Контроль "слипания" фаз – есть
  • Контроль последовательности фаз – есть
  • Время защитного отключения – 3 сек.
  • Время повторного включения (автовозврат) – 3 сек.
  • Контроль контактов коммутирующего устройства
  • Номинал собственного исполнительного реле – 10 А
  • Размер на din-рейке - 3 модуля

Подробнее - смотри «характеристики»

Достоинства и недостатки

Достоинства:

  • Высокое качество и надежность
  • Простое в установке и подключении
  • Наличие световой индикации режимов работы и аварийных ситуаций
  • Дополнительный контроль контактов внешнего пускателя
  • Низкая стоимость

Гарантия: 24 мес.

Определение и понятие адгезии

Что такое адгезия?

В настоящее время существует несколько теорий, пытающихся объяснить явление адгезии клея на подложках, в настоящее время не существует единой теории, обосновывающей все случаи. Теперь требуется использование и сочетание различных теорий для обоснования случаев.

Определение адгезии - Применяется ко всем силам или механизмам, которые удерживают клей с каждой подложкой, термин адгезия относится к тонкому слою (пограничному слою) между подложкой и самим клеем.

В определении адгезии используются два важных понятия:

Силы и механизмы, связанные с силами, создаваемыми межмолекулярными взаимодействиями, механизмами закрепления химических связей за счет шероховатости, адсорбции и диффузии.

Явление адсорбции возникает, когда часть адгезионных полимеров входит в контакт с подложкой, но не пересекает ее, связываясь с ней за счет межмолекулярных взаимодействий и / или химических связей, которые развиваются в области, известной как пограничный слой или поверхность раздела.Мы можем определить адсорбцию как адгезию клея без проникновения к основанию.

Напротив, в явлении диффузии, которое образует часть полимеров, которые образуют клей, проходят через подложку, в результате возникают точки связывания и закрепления, переплетающие два материала. Мы можем определить диффузию как адгезию адгезива с проникновением к субстрату.

Под пограничным слоем понимается тонкий слой, соответствующий границам раздела между подложкой и клеем, где действуют все силы, упомянутые выше.

Адгезия параметризуется в двух концепциях:

Энергия адгезии : представляет собой сумму всех энергий, производимых взаимодействиями (химические связи, дипольные моменты, электростатические силы, механизмы закрепления, адсорбция и диффузия). Они развиваются в пограничном слое.

Обратимая работа адгезии : Представляет работу, которую мы должны применить, чтобы превысить сумму всех взаимодействий или сил и механизмов, которые развиваются в пограничном слое.

Как упоминалось выше, существуют различные теории и модели, которые пытаются объяснить явление адгезии, в настоящее время не существует единой модели, которая объясняет все случаи адгезии, эти теории являются текущими моделями, объясняющими явление адгезии:

Для обеспечения качества сцепления между двумя материалами важно иметь следующие 2 параметра:

Выбор правильной подготовки поверхности и очистки основания, которое вы хотите нанести на клей.

Правильный выбор клея на этапе проектирования, совместимость клея с подложкой, эффекты старения, которые могут выдержать клей, и коэффициенты теплового расширения подложек.

Использование разрушающего испытания позволяет определить правильную адгезию или правильное соединение по типу разрушения (когезионное, адгезионное или смешанное) и значению сопротивления разрушению, полученному для образца.

Наиболее распространенными деструктивными тестами, используемыми для оценки приверженности, являются:

  • Испытания на сдвиг

  • Испытания на кручение

  • Тест на отслаивание

Испытательные образцы используются для проведения этого типа испытаний, и они могут подвергаться воздействию погодных условий, химических или физических (ультрафиолетовый свет, солевой туман. ..), чтобы оценить влияние старения на сцепление.

Явление адгезии в настоящее время изучается в научно-исследовательских центрах, потому что важность этого явления в области клеев. Полное знание феномена адгезии позволяет разрабатывать адгезивы, которые могут быть прикреплены к любому типу материала под любое состояние.

PPT - Соединения адгезионных клеток PowerPoint Presentation, скачать бесплатно

  • Соединения адгезионных клеток Dr.habil. Kőhidai László Assoc. Профессор кафедры генетики, клеточной и иммунобиологии Университета Семелвайса 2008

  • Значение клеточной адгезии: образование клеточных слоев

  • Значение клеточной адгезии: образование нескольких слоев клеток

  • Лимфоциты пересекают эндотель «Скручивающийся» вход Адгезия Миграция рецептор самонаведения сосудистый адресин

  • Основные группы молекул клеточной адгезии

  • Основные молекулы адгезии экспрессируются на клетках во время адгезии • Кадедрины гетерофилы • Интегрины гетерофилы • Adh. мол. с гомофильным доменом иммуноглобулина {Ca2 +

  • т.е. цитоскелет кадгерина i.c. линкер прот. т.е. интегрин ЕСМ

  • Кадгерин Ca2 + Ca2 + • Гомофильная связь • Клетка-клетка • Ca2 + -зависимое связывание • I.c. закреплен на актине или • промежуточном филаменте • Важная роль в • развитии • Са2 + катенин позвоночных • Тканевая специфичность: • N - нерв • P - плацента • E - эпителиальный актин или IF

  • CAM = молекулы клеточной адгезии • 5 шт.Домен Ig-типа • Ca 2+ инд. адгезия • Гомофильная связь - типичная • Гетерофильная связь - редко • Более 20 вариантов • Выражается в критической фазе • развитие Ig-подобных доменов • Тканевая специфичность: • N-CAM - нейрон • L-CAM - печень В меланоме - связь между плотностью ICAM-1 и метастатической активностью опухоли

  • Селектины Белки лектинового типа, специфичность к углеводам Тканевая специфичность: E - эпителиальный L - лимфоидный P - селектин плаценты L: он играет роль в начальной фазе адгезии ; у новорожденных уровень L сел. низкий - небольшое количество воспалений (?!)

  • Интегрин b • Са2 + -зависимое связывание • Гетерофильная связь • Фокальные контакты • Своя i.c. линкерные белки: • т.е. талин, α-актинин, винкулин • RGD sequ. Имеет значение в • e.c. связывание • Молекулы-партнеры: • фибронектин • ламинин • коллаген a Дефицит SS (b) - адгезия пораженных лейкоцитов, приводит к увеличению воспалений

  • Межклеточные соединения

  • Соединительные комплексы • Плотное соединение • Zonula adherens • Desmosome • Gap junction • Hemidesmosome • Interdigitation

  • Межклеточное пространство 0.6 мм Трансмембранные белки окклюдин Липидный бислой Цитоплазматическая поверхность Плотное соединение = zonula occludens

  • Отрицательное окрашивание для выявления «изолирующего» эффекта плотного соединения

  • Транспортировка через плотное соединение

  • Система линии

  • Роль плотного соединения • Механическое соединение • Барьер • Запрещает: • проникновение водорастворимых молекул • латеральную диффузию компонентов мембраны • Ca2 + необходим для соединений окклюдинов • Проницаемость: небольшие неорганические вещества • аминокислоты • моносахариды

  • Перегородка соединения • на апикальной части клеток • они образуют непрерывный пояс (как z. adherens) • способствуют слипанию клеток • актин закреплен в этом соединении

  • Десмосома = слипание макулы Клетка к клетке, защелкивающееся соединение

  • цитоплазматическая бляшка десмоплаквин, межкомпонентная десмосома десмосома Десмосома актин кадгерины, т.е. десмоглеин, десмоколлин

  • Компоненты десмосом

  • ТЕМ-структура десмосомы Цитоплазматическая бляшка Промежуточные нити (т.е.е. кератин) кадгеринов

  • Субмембранная сеть, соединяющая десмосомы

  • Щелевое соединение (1958, 1968) • Мосты 2-4 нм между соседними клетками • Формируется гексагональный канал (коннексон) • Стенка канал состоит из 6 коннексинов • (4 спиральных компонента) • Распределение каналов зависит от ткани или клетки • из-за разницы коннексинов • По каналам передаются вещества • (макс. 1000) с помощью регулируемого механизма

  • Щелевое соединение

  • Щелевое соединение

  • Роль щелевого перехода • Транспортировка нейротрансмиттеров, цАМФ, • Ca 2+ • Сигнализация в раннем эмбрионе 90502

    67 Plasmodesmata sER цитоплазма десмотубула мембраны клеточной стенки плазмодесма Щелевидные соединения Функция, подобная разрыву соединения Вирусная инфекция приводит к увеличению диаметра пор

  • Plasmodesmata ER мембрана десмотубула

  • 900mos эпителиальных клеток Hemides

  • Базальная исчерченность

  • Интердигитация Характеристика эпителиальных клеток

  • Структура фокального контакта актиновая нить a актинин винкулин паксиллин талин интегрин фибронектин

  • ontacts актин винкулин

  • Внеклеточный матрикс

  • Внеклеточный матрикс - функция • Влияние на миграцию клеток • Регулирование активности высвобождаемых молекул • Ко-рецепторы

  • Внеклеточный матрикс - Строительные блоки • Гликозаминогликаны (ГАГ) • гепарансульфат - базальная мембрана. , поверхность клетки • кератансульфат - роговица, кость • хондроитинсульфат - хрящ, кость, сердце • гиалуронат - синовиальная жидкость • дерматансульфат - кровеносные сосуды, сердце • аггрекан «Core-protein» - декорин • коллаген - эластин - структура • фибронектин - ламинин - адгезия

  • Фибронектины коллагеновые клетки RGD Димер, состоящий из разных каналов - альтернативный сплайсинг гепарин

  • Фибронектины Gly Arg Asp • Гликопротеины • Димер-структура-фибрил • RGD-Plasma • Гена „К.О. » эксперименты

  • Базальная пластинка Клетка Слои соединительной ткани: пластинка lucida lamina densa lamina fibroreticularis Компоненты: IV. коллаген ламинин перлекан энтактин

  • СЭМ изображение базальной пластинки эпителиальных клеток коллагеновые фибриллы базальной мембраны

  • Основные белки, составляющие базальную пластинку

  • коллаген IV

    коллаген L • Фибриллы (диам. 10-300 нм) • Более 15 типов • I., II., III., V., XI. - образование фибрилл • IV., VII. - сеть • IX., XII. - ассоциация фибрилл

  • Синтез и ассоциация коллагеновых филаментов Синтез а-цепи Pro, Lys, гидроксиляция, организация сборки гликозилирования в образование волокон секреции тройной спирали, расщепление строения проколлагена на фибриллы

  • Отрицательное окрашивание коллагеновые фибриллы промежутков между молекулами коллагена коллаген

  • СЭМ-изображение коллагеновых фибрилл

  • Цепь B2 Цепь B1 A-спираль Глобулярные домены Ламинин • каждая цепь имеет несколько типов • 18 изоформ ламинина • разнообразие в тканях

  • strech relax Эластиновые волокна эластиновых поперечных связей

  • Загрузить больше...

    Анализ адгезии потока для изучения рекрутирования лейкоцитов в синусоидальный эндотелий печени человека в условиях напряжения сдвига

    Этот анализ имеет возможность визуализировать каскад адгезии многоступенчатого потока и выяснить основные молекулярные механизмы путем сравнения результатов контрольных экспериментов с результатами экспериментов с молекулярные ингибиторы. Различные сосудистые русла могут быть воспроизведены путем включения определенных эндотелиальных клеток и изменения условий напряжения сдвига.

    Каждый шаг каскада адгезии можно анализировать в автономном режиме, следуя методу записи, описанному в протоколе.Первым этапом каскада адгезии является скручивание лейкоцитов, которое можно выразить как процент от общего количества адгезивных клеток. Автономный анализ позволяет подсчитывать количество прикрепившихся клеток в каждом записанном поле во время болюса лейкоцитов. Воспроизведение изображения позволяет сравнить клетки, которые прочно прикреплены к клеткам, и клетки, которые совершают перекатывающееся движение по эндотелию. С помощью этой техники можно визуализировать качение, каждое поле записывается не менее 10 секунд.Катящиеся клетки идентифицируются по их пониженной скорости по эндотелиальной поверхности по сравнению с текущими клетками. Такое поведение необходимо демонстрировать не менее 5 секунд без отрыва. Каскад адгезии в синусоидах печени происходит в среде с низким сдвигом, и исследования in vivo подтвердили минимальное перекатывание с помощью лишь короткого этапа привязки. Мы подтвердили, что анализ потока отражает среду синусоидов печени, продемонстрировав, что менее 10% прилипших лейкоцитов постоянно перекатываются через стимулированный HSEC в этих анализах.

    Следующим этапом каскада адгезии является прочная адгезия. Общее соблюдение режима лечения можно рассчитать на основе второго этапа записи во время болюса промывочного буфера (этап 7.3). Автономный анализ позволяет подсчитать общее количество прочно прикрепившихся клеток в каждом поле (, рис. 5, ). Прочно прилипшие клетки определяются как клетки, которые неподвижны или имеют измененную форму с медленным ползанием. Затем можно рассчитать среднее количество ячеек в поле. Затем эту цифру можно использовать вместе с общей площадью поверхности поля зрения (определяемой с помощью сетки или эквивалента), концентрацией лимфоцитов (обычно 1 x 10 6 клеток / мл) и скоростью потока для выражения степень адгезии лимфоцитов в виде прикрепленных клеток / мм 2 /10 6 перфузированных клеток.

    Изучение структуры адгезии включает анализ последних двух этапов каскада адгезии, включая изменение формы, ползание и трансэндотелиальную миграцию. Лейкоциты, прикрепленные к верхней поверхности монослоя HSEC, кажутся фазово-светлыми, в то время как те, которые мигрировали через монослой, кажутся фазово-темными (, рис. 6, ). Затем клетки можно классифицировать как демонстрирующие «статическую» адгезию (немигрированные / круглые), морфологию «измененной формы» или как «мигрировавшие», а затем отдельные категории выражают в процентах от общей адгезивной популяции.


    Рис. 1. Монослой первичных эндотелиальных клеток синусоидальных синусоид печени человека в проточной камере. A ) Микрослайды, заполненные средой, содержащей монослой эндотелиальных клеток, до начала анализа адгезии в потоке. B ) Фазово-контрастное изображение конфлюэнтного эндотелиального монослоя, эндотелиальные клетки должны быть засеяны на микропрепаратах, предварительно покрытых (для эндотелиальных клеток печени человека это должен быть коллаген 1-го типа из хвоста крысы), и очень важно, чтобы эндотелиальные клетки были здоровыми в культура и слив. Щелкните здесь, чтобы просмотреть увеличенное изображение.


    Рисунок 2. Проточная камера для анализа. Здесь можно увидеть установку камеры для анализа потока, она состоит из прозрачной камеры, которая установлена ​​на инвертированном микроскопе. В камеру помещается нагреватель, который должен регулироваться термостатом для поддержания температуры 37 ° C. Должны быть доступны порты для подсоединения силиконовых трубок от микропрепарата внутри камеры к шприцевому насосу, расположенному снаружи. Микрослайд помещается прямо на предметный столик микроскопа.Щелкните здесь, чтобы просмотреть увеличенное изображение.


    Рисунок 3. Шприцевой насос . Шприцевой насос подключен силиконовой трубкой к проточной камере. Насос настраивается на определенную скорость извлечения в зависимости от желаемого напряжения сдвига, необходимого для анализа. Щелкните здесь, чтобы просмотреть увеличенное изображение.


    Рисунок 4. Присоединительный клапан к проточной камере. A ) Электронный соленоидный клапан позволяет переключаться между двумя цилиндрами шприца, содержащими клетки или среду, практически без мертвого пространства. B ) После промывки клапана и установки двух цилиндров силиконовая трубка от клапана соединяется с проточной камерой. Очень важно, чтобы при подсоединении переходника на силиконовой трубке к порту проточной камеры имелась граница раздела жидкость / жидкость. Щелкните здесь, чтобы просмотреть увеличенное изображение.


    Рисунок 5. Измерение общей адгезии лейкоцитов. В течение последних двух минут этапа болюса промывочного буфера (как указано в протоколе) необходимо записать минимум десять случайных полей.Их можно анализировать в автономном режиме, и в каждом поле можно подсчитать общее количество прочно прикрепившихся клеток. Общую адгезию лейкоцитов можно сравнить между контрольными камерами и камерами, предварительно обработанными блокирующими антителами, здесь мы показываем репрезентативное поле с контрольного слайда и слайда, предварительно обработанного блокирующим антителом молекулой внутриклеточной адгезии-1 (ICAM-1). Стрелки были добавлены, чтобы выделить прилипшие лейкоциты, в репрезентативном поле контрольного предметного стекла идентифицировано всего 25 лейкоцитов, а на блочном предметном стекле ICAM-1 идентифицировано всего 13 лейкоцитов.Масштабные линейки = 100 мкм. Щелкните здесь, чтобы просмотреть увеличенное изображение.


    Рис. 6. Анализ картины адгезии лейкоцитов на эндотелиальных монослоях с помощью фазово-контрастной микроскопии. Автономный анализ записанных полей также может использоваться для изучения направления и скорости адгезии лейкоцитов. Конкретные этапы каскада адгезии можно визуализировать и количественно оценить с помощью фазово-контрастной визуализации. Фазовые светлые клетки, которые прочно прикреплены, но не активированы, могут быть названы «круглой» адгезией, клетки, которые активированы и имеют фазовую яркость, могут быть названы «измененной формой», а клетки, которые находятся в темной фазе, являются клетками, которые претерпели трансэндотелиальную миграцию и могут называться «мигрировавшими».На изображении показаны примеры каждого рисунка склеивания. Щелкните здесь, чтобы просмотреть увеличенное изображение.

    Механизмы адгезии смолы, дентина и эмали

    Специальные выпуски
    Февраль 2008 г.
    Том 2, Выпуск 1

    Барт Ван Меербик, DDS, PhD

    Аннотация

    В этой статье описываются механизмы адгезии к эмали и дентину, которые используются в сегодняшних стоматологических адгезивах, которые используют стратегию протравливания и полоскания или самопротравливания.В то время как микромеханическое сцепление остается основным механизмом склеивания, в мягких самопротравливающих адгезивах, в частности, может дополнительно использоваться химическое взаимодействие, которое особенно способствует долговременной стабильности склеивания. Хотя одноступенчатые клеи являются наиболее простыми в использовании, их адгезионные характеристики ниже, чем у многоступенчатых клеев, в первую очередь из-за более низкой прочности склеивания и долговечности, явления разделения фаз с гидроксиэтилметакрилатом (HEMA) - плохо / не содержит составы, улучшенная водосорбция с составами, богатыми HEMA, и сокращенный срок хранения.

    Использование композитных пломбировочных материалов вместе с адгезивными методами произвело революцию в сегодняшней стоматологической практике. Эстетический потенциал, удобство обращения и износостойкость композитных пломб значительно улучшились. 1 В руках квалифицированного стоматолога современные композитные пломбы могут заменить потерянную ткань зуба без видимого обнаружения. Однако, независимо от того, насколько прекрасны форма и цвет, удовлетворительная композитная пломба не прослужит долго без прочной связи с остальной структурой зуба.

    В принципе, основной механизм связывания современных полимерных адгезивов можно рассматривать как процесс обмена, включающий замену неорганического материала зуба на полимерные мономеры, которые после схватывания in situ становятся микромеханически блокированными в созданных микропористостях. 2 Диффузия является основным механизмом достижения такой микромеханической ретенции. В последнее время появилось больше данных, подтверждающих потенциально важную роль дополнительного химического взаимодействия на границе раздела биоматериал-зуб, особенно в отношении стабильности связи. 3,4

    Связующие подходы к преодолению "препятствия" слоя мазка

    Препарирование полости изменяет самый верхний слой ткани зуба, покрывая поверхность зуба слоем обрезков от 1,0 до 2,0 мкм (). Отверстия дентинных канальцев закупорены мазками, прилегающими к смазанному слою, состоящему из раздробленного и измельченного гидроксиапатита, а также фрагментированного и денатурированного коллагена. В клинических условиях они также могут быть заражены бактериями и слюной.Чтобы преодолеть это препятствие в виде размытого слоя, требуется определенная степень травления. Ранние некислые адгезивы не работали в основном из-за того, что они не проникали достаточно глубоко, чтобы установить связь с подлежащим неповрежденным дентином.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
