В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 10 0 равно 45 Ом
273 = 27 х 10 3 равно 27000 Ом (27 кОм)
7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1%
38С = 24300 Ом ±1%
92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

40 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Калькулятор маркировки резисторов онлайн

Удобный инструмент для чтения цветового кода резистора.

4 полосы
5 полос
6 полос

Результат

Обзор

У вас возникли проблемы с чтением резистора по цветовому коду? Если ваш ответ да, то этот инструмент создан специально для вас! Наш калькулятор цветовой код резистора представляет собой удобный инструмент для чтения резисторов углеродного-исполнения будь то 4, 5 или 6 полосным типом.

Чтобы использовать этот инструмент, просто нажмите на кнопку определенного цвета и смотреть как на самом деле расположены полосы на резисторе меняя иллюстрации. Значение сопротивления отображается в поле вместе с допуском и температурным коэффициентом.

Купить сопротивления, огромный выбор, недорого.

Примечания

Как показано выше, углеродные по составу резисторы могут иметь от 4 до 6 полос.

5-полосный резистор является более точным по сравнению с 4-полосным типом из-за включения третьего ряда цифрового обозначения. С 6-диапазонным резистор, как и 5-полосный резистор, но включает в себя коэффициент температурного диапазона (6-я группа).

4-полосный	5-полосный	6-полосный
1-я группа	1-е значение цифры	1-е значение цифры	1-е значение цифры
2-я группа	2-е значение цифры	2-е значение цифры	2-е значениецифры
3-я группа	умножитель	3-е значение цифры	3-е значение цифры
4-я группа	Допуск	умножитель	умножитель
5-я группа	Допуск	Допуск
6-я группа	Температурный коэффициент

Каждый цвет представляет значение цифры:

для 4-полосного типа в 1 и 2 группе,
для 5-полосного и 6-полосного типа с 1-го по 3-й группы.

Цвет	Значение
Черный (для 2 и 3 группы)	0
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Синий	6
Фиолетовый	7
Серый	8
Белый	9

Если цвет находится в 3 группе для 4-полосного типа или в 4-й группе или 5-группе для 6-полосного тип, это множитель.

Цвет	Значение
Черный	х1
Коричневый	х10
Красный	х100
Оранжевый	х1000
Желтый	х10 000
Зеленый	x100000
Синий	x1000000
Вайолет	x10000000
Серый	x100000000
Белый	x1000000000

Обратите внимание, что количество нулей равно порядковому номеру цвета, как и в предыдущей таблице.

5-я группа на 5 и 6-полосном резисторе свидетельствует о значении допуска. Здесь два цвета добавлены (золото и серебро).

Цвет	Значение
Черный	Н/Д
Коричневый	±1%
Красный	±2%
Оранжевый	±3%
Желтый	±4%
Зеленый	±0.5%
Синий	±0.25%
Вайолет	±0.15%
Серый	±0.05%
Белый	Н/Д
Золото	±5%
Серебро	±10%

6-я группа на 6-полосном резисторе обозначает — температурный коэффициент. Она показывает, насколько фактическое значение сопротивления резистора меняется при изменении температуры.

Цветовая маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X, Y, Z, A, B, C, D, E, F, H, R, S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96, E24, E48.
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24, либо 4 цифры E48

Таблица EIA-96

Код	Число	Код	Число	Код	Число	Число	Число
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Z0.

001Y or R0.01X or S0.1A1B or H10C100D1000E10000F100000

Трёхсимвольная маркировка E24. Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке: Параллельное соединение резисторов. Калькулятор.

Замечания и предложения принимаются и приветствуются!

Виды смд компонентов. SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор. SMD-диоды и SMD-светодиоды

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Типоразмеры SMD резисторов

Размеры SMD резисторов и их мощность

Маркировка SMD резисторов

Маркировка с 3 и 4 цифрами

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 10 0 равно 45 Ом
273 = 27 х 10 3 равно 27000 Ом (27 кОм)
7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1%
38С = 24300 Ом ±1%
92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

В наш бурный век электроники главными преимуществами электронного изделия являются малые габариты, надежность, удобство монтажа и демонтажа (разборка оборудования), малое потребление энергии а также удобное юзабилити (от английского – удобство использования). Все эти преимущества ну никак не возможны без технологии поверхностного монтажа – SMT технологии (S urface M ount T echnology ), и конечно же, без SMD компонентов.

Что такое SMD компоненты

SMD компоненты используются абсолютно во всей современной электронике. SMD (S urface M ounted D evice ), что в переводе с английского – “прибор, монтируемый на поверхность”. В нашем случае поверхностью является печатная плата, без сквозных отверстий под радиоэлементы:

В этом случае SMD компоненты не вставляются в отверстия плат. Они запаиваются на контактные дорожки, которые расположены прямо на поверхности печатной платы. На фото ниже контактные площадки оловянного цвета на плате мобильного телефона, на котором раньше были SMD компоненты.

Плюсы SMD компонентов

Самыми большим плюсом SMD компонентов являются их маленькие габариты. На фото ниже простые резисторы и :

Благодаря малым габаритам SMD компонентов, у разработчиков появляется возможность размещать большее количество компонентов на единицу площади, чем простых выводных радиоэлементов. Следовательно, возрастает плотность монтажа и в результате этого уменьшаются габариты электронных устройств. Так как вес SMD компонента в разы легче, чем вес того же самого простого выводного радиоэлемента, то и масса радиоаппаратуры будет также во много раз легче.

SMD компоненты намного проще выпаивать. Для этого нам потребуется с феном. Как выпаивать и запаивать SMD компоненты, можете прочитать в статье как правильно паять SMD . Запаивать их намного труднее. На заводах их располагают на печатной плате специальные роботы. Вручную на производстве их никто не запаивает, кроме радиолюбителей и ремонтников радиоаппаратуры.

Многослойные платы

Так как в аппаратуре с SMD компонентами очень плотный монтаж, то и дорожек в плате должно быть больше. Не все дорожки влезают на одну поверхность, поэтому печатные платы делают многослойными. Если аппаратура сложная и имеет очень много SMD компонентов, то и в плате будет больше слоев. Это как многослойный торт из коржей. Печатные дорожки, связывающие SMD компоненты, находятся прямо внутри платы и их никак нельзя увидеть. Пример многослойных плат – это платы мобильных телефонов, платы компьютеров или ноутбуков (материнская плата, видеокарта, оперативная память и тд).

На фото ниже синяя плата – Iphone 3g, зеленая плата – материнская плата компьютера.

Все ремонтники радиоаппаратуры знают, что если перегреть многослойную плату, то она вздувается пузырем. При этом межслойные связи рвутся и плата приходит в негодность. Поэтому, главным козырем при замене SMD компонентов является правильно подобранная температура.

На некоторых платах используют обе стороны печатной платы, при этом плотность монтажа, как вы поняли, повышается вдвое. Это еще один плюс SMT технологии. Ах да, стоит учесть еще и тот фактор, что материала для производства SMD компонентов уходит в разы меньше, а себестоимость их при серийном производстве в миллионах штук обходится, в прямом смысле, в копейки.

Основные виды SMD компонентов

Давайте рассмотрим основные SMD элементы, используемые в наших современных устройствах. Резисторы, конденсаторы, катушки индуктивности с малым номиналом, и другие компоненты выглядят как обычные маленькие прямоугольники, а точнее, параллелепипеды))

На платах без схемы невозможно узнать, то ли это резистор, то ли конденсатор то ли вообще катушка. Китайцы метят как хотят. На крупных SMD элементах все-таки ставят код или цифры, чтобы определить их принадлежность и номинал. На фото ниже в красном прямоугольнике помечены эти элементы. Без схемы невозможно сказать, к какому типу радиоэлементов они относятся, а также их номинал.

Типоразмеры SMD компонентов могут быть разные. Вот есть описание типоразмеров для резисторов и конденсаторов. Вот, например, прямоугольный SMD конденсатор желтого цвета. Еще их называют танталовыми или просто танталами:

А вот так выглядят SMD :

Есть еще и такие виды SMD транзисторов:

Которые обладают большим номиналом, в SMD исполнении выглядят вот так:

Ну и конечно, как же без микросхем в наш век микроэлектроники! Существует очень много SMD типов корпусов микросхем , но я их делю в основном на две группы:

1) Микросхемы, у которых выводы параллельны печатной плате и находятся с двух сторон или по периметру.

2) Микросхемы, у которых выводы находятся под самой микросхемой. Это особый класс микросхем, называется BGA (от английского Ball grid array – массив из шариков). Выводы таких микросхем представляют из себя простые припойные шарики одинаковой величины.

На фото ниже BGA микросхема и обратная ее сторона, состоящая из шариковых выводов.

Микросхемы BGA удобны производителям тем, что они очень сильно экономят место на печатной плате, потому что таких шариков под какой-нибудь микросхемой BGA могут быть тысячи. Это значительно облегчает жизнь производителям, но нисколько не облегчает жизнь ремонтникам.

Резюме

Что же все-таки использовать в своих конструкциях? Если у вас не дрожат руки, и вы хотите сделать, маленького радиожучка, то выбор очевиден. Но все-таки в радиолюбительских конструкциях габариты особо не играют большой роли, да и паять массивные радиоэлементы намного проще и удобнее. Некоторые радиолюбители используют и то и другое. Каждый день разрабатываются все новые и новые микросхемы и SMD компоненты. Меньше, тоньше, надежнее. Будущее, однозначно, за микроэлектроникой.

Введение
Корпуса SMD компонентов
Типоразмеры SMD компонентов
- SMD резисторы
- SMD конденсаторы
- SMD катушки и дроссели
SMD транзисторы
Маркировка SMD компонентов
Пайка SMD компонентов

Введение

Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются «SMD». По-русски это значит «компоненты поверхностного монтажа». Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово «запекают» и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.

Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся.

Для тех, кто впервые столкнулся с SMD-компонентами естественным является смятение. Как разобраться в их многообразии: где резистор, а где конденсатор или транзистор, каких они бывают размеров, какие корпуса smd-деталей существуют? На все эти вопросы ты найдешь ответы ниже. Читай, пригодится!

Корпуса чип-компонентов

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:

выводы/размер	Очень-очень маленькие	Очень маленькие	Маленькие	Средние
2 вывода	SOD962 (DSN0603-2) , WLCSP2*, SOD882 (DFN1106-2) , SOD882D (DFN1106D-2) , SOD523, SOD1608 (DFN1608D-2)	SOD323, SOD328	SOD123F, SOD123W	SOD128
3 вывода	SOT883B (DFN1006B-3) , SOT883, SOT663, SOT416	SOT323, SOT1061 (DFN2020-3)	SOT23	SOT89, DPAK (TO-252) , D2PAK (TO-263) , D3PAK (TO-268)
4-5 выводов	WLCSP4, SOT1194, WLCSP5, SOT665	SOT353	SOT143B, SOT753	SOT223, POWER-SO8
6-8 выводов	SOT1202, SOT891, SOT886, SOT666, WLCSP6*	SOT363, SOT1220 (DFN2020MD-6) , SOT1118 (DFN2020-6)	SOT457, SOT505	SOT873-1 (DFN3333-8), SOT96
> 8 выводов	WLCSP9*, SOT1157 (DFN17-12-8) , SOT983 (DFN1714U-8)	WLCSP16, SOT1178 (DFN2110-9) , WLCSP24	SOT1176 (DFN2510A-10) , SOT1158 (DFN2512-12) , SOT1156 (DFN2521-12)	SOT552, SOT617 (DFN5050-32) , SOT510

Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.

Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.

Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять .

Типы корпусов SMD по названиям

Название	Расшифровка	кол-во выводов
SOT	small outline transistor	3
SOD	small outline diode	2
SOIC	small outline integrated circuit	>4, в две линии по бокам
TSOP	thin outline package (тонкий SOIC)	>4, в две линии по бокам
SSOP	усаженый SOIC	>4, в две линии по бокам
TSSOP	тонкий усаженный SOIC	>4, в две линии по бокам
QSOP	SOIC четвертного размера	>4, в две линии по бокам
VSOP	QSOP ещё меньшего размера	>4, в две линии по бокам
PLCC	ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
CLCC	ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J	>4, в четыре линии по бокам
QFP	квадратный плоский корпус	>4, в четыре линии по бокам
LQFP	низкопрофильный QFP	>4, в четыре линии по бокам
PQFP	пластиковый QFP	>4, в четыре линии по бокам
CQFP	керамический QFP	>4, в четыре линии по бокам
TQFP	тоньше QFP	>4, в четыре линии по бокам
PQFN	силовой QFP без выводов с площадкой под радиатор	>4, в четыре линии по бокам
BGA	Ball grid array. Массив шариков вместо выводов	массив выводов
LFBGA	низкопрофильный FBGA	массив выводов
CGA	корпус с входными и выходными выводами из тугоплавкого припоя	массив выводов
CCGA	СGA в керамическом корпусе	массив выводов
μBGA	микро BGA	массив выводов
FCBGA	Flip-chip ball grid array. М ассив шариков на подложке, к которой припаян кристалл с теплоотводом	массив выводов
LLP	безвыводной корпус

Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы, чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.

Типоразмеры SMD-компонентов

Чип-компоненты одного номинала могут иметь разные габариты. Габариты SMD-компонента определяются по его «типоразмеру». Например, чип-резисторы имеют типоразмеры от «0201» до «2512». Этими четырьмя цифрами закодированы ширина и длина чип-резистора в дюймах. Ниже в таблицах можно посмотреть типоразмеры в миллиметрах.

smd резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	H, мм (дюйм)	A, мм	Вт
0201	0.6 (0.02)	0.3 (0.01)	0.23 (0.01)	0.13	1/20
0402	1.0 (0.04)	0.5 (0.01)	0.35 (0.014)	0.25	1/16
0603	1.6 (0.06)	0.8 (0.03)	0.45 (0.018)	0. 3	1/10
0805	2.0 (0.08)	1.2 (0.05)	0.4 (0.018)	0.4	1/8
1206	3.2 (0.12)	1.6 (0.06)	0.5 (0.022)	0.5	1/4
1210	5.0 (0.12)	2.5 (0.10)	0.55 (0.022)	0.5	1/2
1218	5.0 (0.12)	2.5 (0.18)	0.55 (0.022)	0.5	1
2010	5.0 (0.20)	2.5 (0.10)	0.55 (0.024)	0.5	3/4
2512	6.35 (0.25)	3.2 (0.12)	0.55 (0.024)	0.5	1
Цилиндрические чип-резисторы и диоды
Типоразмер	Ø, мм (дюйм)	L, мм (дюйм)	Вт
0102	1.1 (0.01)	2.2 (0.02)	1/4
0204	1. 4 (0.02)	3.6 (0.04)	1/2
0207	2.2 (0.02)	5.8 (0.07)	1

smd конденсаторы

Керамические чип-конденсаторы совпадают по типоразмеру с чип-резисторами, а вот танталовые чип-конденсаторы имеют своют систему типоразмеров:

Танталовые конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	T, мм (дюйм)	B, мм	A, мм
A	3.2 (0.126)	1.6 (0.063)	1.6 (0.063)	1.2	0.8
B	3.5 (0.138)	2.8 (0.110)	1.9 (0.075)	2.2	0.8
C	6.0 (0.236)	3.2 (0.126)	2.5 (0.098)	2.2	1.3
D	7.3 (0.287)	4.3 (0.170)	2. 8 (0.110)	2.4	1.3
E	7.3 (0.287)	4.3 (0.170)	4.0 (0.158)	2.4	1.2

smd катушки индуктивности и дроссели

Индуктивности встречаются во множестве видов корпусов, но корпуса подчиняются все тому же закону типоразмеров. Это облегачает автоматический монтаж. Да и нам, радиолюбителям, позволяет легче ориентироваться.

Всякие катушки, дроссели и трансформаторы называются «моточные изделия». Обычно мы их мотаем сами, но иногда можно и прикупить готовые изделия. Тем более, если требуются SMD варианты, которые выпускаются со множестом бонусов: магнитное экранирование корпуса, компактность, закрытый или открытый корпус, высокая добротность, электромагнитное экранирование, широкий диапазон рабочих температур.

Подбирать требующуюся катушку лучше по каталогам и требуемому типоразмеру. Типоразмеры, как и для чип-резисторов задаются спомощью кода из четырех чисел (0805). При этом «08» обозначает длину, а «05» ширину в дюймах. Реальный размер такого SMD-компонента будет 0.08х0.05 дюйма.

smd диоды и стабилитроны

Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Цилиндрические корпуса диодов чаще всего предсавтлены корпусами MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41). Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса	L* (мм)	D* (мм)	F* (мм)	S* (мм)	Примечание
DO-213AA (SOD80)	3.5	1.65	048	0.03	JEDEC
DO-213AB (MELF)	5.0	2.52	0.48	0.03	JEDEC
DO-213AC	3.45	1.4	0. 42	—	JEDEC
ERD03LL	1.6	1.0	0.2	0.05	PANASONIC
ER021L	2.0	1.25	0.3	0.07	PANASONIC
ERSM	5.9	2.2	0.6	0.15	PANASONIC, ГОСТ Р1-11
MELF	5.0	2.5	0.5	0.1	CENTS
SOD80 (miniMELF)	3.5	1.6	0.3	0.075	PHILIPS
SOD80C	3.6	1.52	0.3	0.075	PHILIPS
SOD87	3.5	2.05	0.3	0.075	PHILIPS

smd транзисторы

Транзисторы для поверхностного монтажа могут быть также малой, средней и большой мощности. Они также имеют соответствующие корпуса. Корпуса транзисторов можно условно разбить на две группы: SOT, DPAK.

Хочу обратить внимание, что в таких корпусах могут быть также сборки из нескольких компонентов, а не только транзисторы. Например, диодные сборки.

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Пайка чип-компонентов

В домашних условиях чип-компоненты можно паять только до определённых размеров, более-менее комфортным для ручного монтажа считается типоразмер 0805. Более миниатюрные компоненты паяются уже с помощью печки. При этом для качественной пропайки в домашних условиях следует соблюдать целый комплекс мер.

Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз вспомним основные этапы этого процесса: выводы всех компонентов пропускают в отверстия, имеющиеся в печатной плате. После чего выводы обрезаются, и затем с обратной стороны платы производится пайка (см. рис.1).
Этот уже известный нам процесс называется DIP-монтаж. Такой монтаж очень удобен для начинающих радиолюбителей: компоненты крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все наборы Мастер Кит для самостоятельной пайки подразумевают DIP-монтаж.

Рис. 1. DIP-монтаж

Но DIP-монтаж имеет очень существенные недостатки:

Крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
— выводные радиодетали дороже в производстве;
— печатная плата для DIP-монтажа также обходится дороже из-за необходимости сверления множества отверстий;
— DIP-монтаж сложно автоматизировать: в большинстве случаях даже на крупных заводах по производству электронику установку и пайку DIP-деталей приходится выполнять вручную. Это очень дорого и долго.

Поэтому DIP-монтаж при производстве современной электроники практически не используется, и на смену ему пришёл так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о нём хотя бы общее представление.

SMD монтаж

SMD компоненты (чип-компоненты) — это компоненты электронной схемы, нанесённые на печатную плату с использованием технологии монтирования на поверхность — SMT технологии (англ. surface mount technology).Т.е все электронные элементы, которые «закреплены» на плате таким способом, носят название SMD компонентов (англ. surface mounted device). Процесс монтажа и пайки чип-компонентов правильно называть SMT-процессом. Говорить «SMD-монтаж» не совсем корректно, но в России прижился именно такой вариант названия техпроцесса, поэтому и мы будем говорить так же.

На рис. 2. показан участок платы SMD-монтажа. Такая же плата, выполненная на DIP-элементах, будет иметь в несколько раз большие габариты.

Рис.2. SMD-монтаж

SMD монтаж имеет неоспоримые преимущества:

Радиодетали дешёвы в производстве и могут быть сколь угодно миниатюрны;
— печатные платы также обходятся дешевле из-за отсутствия множественной сверловки;
— монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы. Также отсутствует такая технологическая операция, как обрезка выводов.

SMD-резисторы

Знакомство с чип-компонентами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
SMD-резистор по своим физическим свойствам аналогичен уже изученному нами «обычному», выводному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило относится и ко всем другим SMD-компонентам.

Рис. 3. ЧИП-резисторы

Типоразмеры SMD-резисторов

Мы уже знаем, что выводные резисторы имеют определённую сетку стандартных типоразмеров, зависящих от их мощности: 0,125W, 0,25W, 0,5W, 1W и т. п.
Стандартная сетка типоразмеров имеется и у чип-резисторов, только в этом случае типоразмер обозначается кодом из четырёх цифр: 0402, 0603, 0805, 1206 и т.п.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.

Рис. 4 Основные типоразмеры и параметры чип-резисторов

Маркировка SMD-резисторов

Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, На рис. 5. резистор с кодом «223» имеет такое сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
В некоторых случаях маркировка цифробуквенная. Например, резистор с кодом 4R7 имеет сопротивление 4.7 Ом, а резистор с кодом 0R22 – 0.22 Ом (здесь буква R является знаком-разделителем).
Встречаются и резисторы нулевого сопротивления, или резисторы-перемычки. Часто они используются как предохранители.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.

Рис. 5 Маркировка чип-резисторов

Керамические SMD-конденсаторы

Внешне SMD-конденсаторы очень похожи на резисторы (см. рис.6.). Есть только одна проблема: код ёмкости на них не нанесён, поэтому единственный способ ёё определения – измерение с помощью мультиметра, имеющего режим измерения ёмкости.
SMD-конденсаторы также выпускаются в стандартных типоразмерах, как правило, аналогичных типоразмерам резисторов (см. выше).

Рис. 6. Керамические SMD-конденсаторы

Электролитические SMS-конденсаторы

Рис.7. Электролитические SMS-конденсаторы

Эти конденсаторы похожи на своих выводных собратьев, и маркировка на них обычно явная: ёмкость и рабочее напряжение. Полоской на «шляпке» конденсатора маркируется его минусовой вывод.

SMD-транзисторы

Рис.8. SMD-транзистор

Транзисторы мелкие, поэтому написать на них их полное наименование не получается. Ограничиваются кодовой маркировкой, причём какого-то международного стандарта обозначений нет. Например, код 1E может обозначать тип транзистора BC847A, а может – какого-нибудь другого. Но это обстоятельство абсолютно не беспокоит ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только при ремонте. Определить тип транзистора, установленного на печатную плату, без документации производителя на эту плату иногда бывает очень сложно.

SMD-диоды и SMD-светодиоды

Фотографии некоторых диодов приведены на рисунке ниже:

Рис.9. SMD-диоды и SMD-светодиоды

На корпусе диода обязательно указывается полярность в виде полосы ближе к одному из краев. Обычно полосой маркируется вывод катода.

SMD-cветодиод тоже имеет полярность, которая обозначается либо точкой вблизи одного из выводов, либо ещё каким-то образом (подробно об этом можно узнать в документации производителя компонента).

Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выштамповывается малоинформативный код, а на корпусе светодиода чаще всего вообще нет никаких меток, кроме метки полярности. Разработчики и производители современной электроники мало заботятся о её ремонтопригодности. Подразумевается, что ремонтировать печатную плату будет сервисный инженер, имеющий полную документацию на конкретное изделие. В такой документации чётко описано, на каком месте печатной платы установлен тот или иной компонент.

Установка и пайка SMD-компонентов

SMD-монтаж оптимизирован в первую очередь для автоматической сборки специальными промышленными роботами. Но любительские радиолюбительские конструкции также вполне могут выполняться на чип-компонентах: при достаточной аккуратности и внимательности паять детали размером с рисовое зёрнышко можно самым обычным паяльником, нужно знать только некоторые тонкости.

Но это тема для отдельного большого урока, поэтому подробнее об автоматическом и ручном SMD-монтаже будет рассказано отдельно.

Маркировка smd резисторов калькулятор. Маркировка SMD резисторов

Маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам.

Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .

Трёхсимвольная маркировка E24. Допуск 5%

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48 .

Впишите код стандарта EIA-96 , либо 3 цифры E24 , либо 4 цифры E48

Сопротивление:

Таблица EIA-96

Код	Число	Код	Число	Код	Число	Число	Число
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Цветовая маркировка резисторов ,калькулятор резистора ,калькулятор smd резисторов,калькулятор резистора по цыетовым полоскам.

Опубліковано 17.05.2011

SMD-резисторы

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×10 3 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×10 1 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×10 2 Ом = 12.4 КОм.

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	13	133	25	178	37	237
02	102	14	137	26	182	38	243
03	105	15	140	27	187	39	249
04	107	16	143	28	191	40	255
05	110	17	147	29	196	41	261
06	113	18	150	30	200	42	267
07	115	19	154	31	205	43	274
08	118	20	158	32	210	44	280
09	121	21	162	33	215	45	287
10	124	22	165	34	221	46	294
11	127	23	169	35	226	47	301
12	130	24	174	36	232	48	309
S	10 -2	R	10 -1	A	10 0	B	10 +1

Код	Значение	Код	Значение	Код	Значение	Код	Значение
49	316	61	422	73	562	85	750
50	324	62	432	74	576	86	768
51	332	63	442	75	590	87	787
52	340	64	453	76	604	88	806
53	348	65	464	77	619	89	825
54	357	66	475	78	634	90	845
55	365	67	487	79	649	91	866
56	374	68	499	80	665	92	887
57	383	69	511	81	681	93	909
58	392	70	523	82	698	94	931
59	402	71	536	83	715	95	953
60	412	72	549	84	732	96	976
C	10 +2	D	10 +3	E	10 +4	F	10 +5

Перемычки и резисторы с нулевым сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и
резисторы с “нулевым” сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для
поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических
корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код “000” (возможно “0”).

Для начала, нужно отметить, маркировка на чип резисторах 0402-ого корпуса просто отсутствует, маркировка smd резисторов, имеющих другие типоразмеры, отличные от 0402-ого производиться так, как описывается далее.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это обозначение мантиссу, цифра номер три является степенью под десятичное основание, следовательно — получим сопротивление резистора.

Например, резистор обладает кодом 452. Сочетание первых двух цифр «45» является мантиссой, а 2 — степенью, в результате получим 45 * 10² = 4,5 кОм

Бывает, что кроме цифровой маркировки на резисторах наносят латинскую букву R – которая, как бы, дополнительный множитель и служит, чтобы обозначать десятичную точку.

Маркировка SMD резисторов, типоразмеры которых более 0805, и обладающих точностью 1% производиться при помощи четырехзначного кода: комбинация первых трех цифр является обозначением мантиссу, а четвертый символ является степенью под десятичное основание. В результате, как и в описанном ранее варианте, получаем сопротивление резистора. Данный код тоже может содержать букву R, чтобы обозначить десятичную точку.

К примеру, резистор имеет код 4501. Сочетание первых трех цифр «450» — это обозначение мантиссу, а «1» является степенью, в результате получим 450 * 10 = 4,5 кОм.

Маркировка SMD резисторов, имеющих допуск в 1% и типоразмер 0603 производиться с использованием таблицы, которая располагается далее, при помощи двух цифр и буквы. Комбинация цифр является кодом, который помогает выбрать в таблице мантиссу, а буквой обозначают значение множителя, имеющего десятичное основание. В результате получим сопротивление.

К примеру, резистор обладает кодом 14R – комбинация первых двух цифр 14 – является кодом для таблицы, из которой видно, что требуемое число — это 137, а R – это десятка в первой степени, в результате получим 137 * 10 = 13,7 Ом

Цветовая маркировка резисторов

Резисторы и конденсаторы в SMD исполнении маркируются трех буквенным кодом, редко — четырех буквенным.
В коде первая и вторая цифры указывают на первое и второе число, а третья цифра — множитель. Цифра в множителе соответствует степени множителя.

SMD резисторы маркируются в Ом-ах, а конденсаторы в пикоФарадах.

К примеру.

резистор с обозначением 101 — первая цифра — 1, вторая — 0, множитель — х10 1 . Получаем 100 Ом.

Резистор с обозначением 473 — первая цифра — 4, вторая — 7, множитель — х10 3 . Получаем 47000 Ом или 47 кОм.

Резистор с обозначением 225 — первая цифра — 2, вторая — 2, множитель — х10 5 . Получаем 2200000 Ом или 2.2 мОм.

Некоторые производители используют буквы K и M для обозначения множителя.

При такой маркировке резисторы могут маркироваться более привычным способом, к примеру.

Маркировка резистора — 47K, указывает на сопротивление в 47 кОм

Маркировка 3K3 — указывает на сопротивление 3,3 кОм

Маркировка М27 — Указывает на сопротивление 0,27 мОм или 270 кОм.

Сопротивления резисторов менее 100 Ом маркируются при помощи буквы R или E. К примеру.

Резистор сопротивлением 27 Ом будет маркироваться как 27R или R27, редко E27.

Так же есть резисторы с нулевым сопротивлением или перемычки, они маркируются цифрой — 0

Типоразмер SMD резисторов и конденсаторов обозначается 4-мя цифрами (см. таблицу). Первая пара цифр обозначает длинну элемента, а вторая пара — ширину. В маркировке принято обозначать элементы в дюймах.

Расшифровка маркировки конденсаторов не отличается от резисторов, за исключением того, что результат мы получаем в пФ.

На практике SMD конденсаторы часто встречаются вообще без маркировки, за исключением электролитических SMD конденсаторов.

Devices) в переводе с английского означает «прибор, монтируемый на поверхность». SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на устройств. В наше время электроника развивается огромными темпами, одно из направлений — это уменьшение габаритных размеров и веса приборов. SMD-компоненты — благодаря своим размерам, дешевизне, высокому качеству — получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате. Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.

Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать но если у вас ее нет, можно обойтись и паяльником. При пайке главное — не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт — 6,35*3,2*0,55 мм.

Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение в Ом, а последняя — количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя — количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

Маркировка SMD резисторов — обозначения и расшифровка

Термин «SMD-резистор» появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты, чем аналогичные проволочные резисторы. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

Внешний вид SMD-резисторов

Размеры и форма SMD-резисторов регламентируются нормативным документом JEDEC, где приводятся рекомендуемые типоразмеры. Обычно на корпусе нанесена маркировка SMD-резисторов, содержащая данные о габаритах резистора. К примеру, цифровой код 0804 предполагает длину, равную 0,08 дюймам, ширину – 0,04 дюйма.

Если перевести такую кодировку в систему СИ, то данный SMD-резистор будет обозначаться как 2010. Из этой маркировки видно, что длина составляет 2,0 мм, а ширина 1,0 мм (1 дюйм равен 2,54 мм).

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD-резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили чип-резисторы по способу маркировки на три типа:

маркировка из трех цифр;
маркировка из четырех цифр;
маркировка из двух цифр и буквы.

Последний вариант применяется для резисторов повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них маркировку с длинными кодами. Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква «R» Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Маркировка SMD-резисторов

Существуют номиналы повышенной точности (так называемые прецизионные).

Маркировка прецизионных SMD-резисторов

Пример подбора нужного резистора: если указана цифра 232, то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10² = 2 300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Калькулятор обозначений SMD-резисторов

Расшифровка обозначения чип-резисторов – специфичное занятие. Вычислить необходимую величину можно, пользуясь старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и то же самое можно выполнить при помощи различных сайтов.

Калькулятор SMD-резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчетов. Кроме того, есть специальная программа «Резистор». Кликнув пару раз мышкой, можно найти нужную информацию.

1R00 резистор сколько ом

Онлайн-калькулятор маркировки цветных резисторов

Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос (колец). Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой.

Номинал сопротивления всегда определяется по первым трем полосам. Первые две полосы маркировки – это цифры, а третья – множитель. Четвертое кольцо показывает допустимую погрешность точности сопротивления от номинального значения резистора.

Резисторы с точностью до 20 % маркируют тремя кольцами, с точностью 10 % и 5 % – четырьмя, для всех остальных более точных применяют маркировку пятью или шестью кольцами.

Для определения номинала резистора при помощи нашего онлайн-калькулятора, необходимо выбрать цвета всех колец – программа автоматически определит и покажет номинал.

↔ 4 кольца

Ваш браузер не поддерживает canvas элементы.

Кольцо 1	Кольцо 1	Кольцо 2	Множитель	Допуск в %

Онлайн-калькулятор маркировки SMD резисторов

Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов

При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя – показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

473 = 47kΩ ± 5%
103 = 10kΩ ± 5%
312 = 3.1kΩ ± 5%
106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

0R5 = 0.5Ω
0R3 = 0.3Ω
0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

92Z = 0.89Ω ± 1%
32D = 210kΩ ± 1%
24E = 1.74MΩ ± 1%

Где купить недорогие резисторы?

Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру – это более 800 товаров для мейкеров, радиолюбителей и инженеров.

Для ремонта драйвера светодиодного светильника может понадобиться SMD резистор в корпусе 1206 в замен вышедшему из строя. Проверка резистора может осуществляться только в снятом с платы драйвера виде. Сопротивление неисправного резистора будет нулевым или бесконечным. Неисправность резистора можно определить и внешне – подгоревший или оплавленный вид.

Бескорпусные толстопленочные резисторы (чип-резисторы, smd-резисторы) предназначены для работы в цепях постоянного, переменного и импульсного тока. Используются для поверхностного монтажа.
Номинальная мощность: 0.063 Вт (тип 0603), 0.125 Вт (тип 0805), 0.25 Вт (тип 1206)
Точность: ± 5% (J), ± 1% (F)
Рабочее напряжение: 200 B
Диапазон рабочих температур: -55 . + 125 °C

Калькулятор обозначений SMD-резисторов

Калькулятор цветовой маркировки резисторов • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения

Определения и расчет

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Декадный магазин сопротивлений

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении, удельном сопротивлении и проводимости.

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Когда-то, во времена ламповых и первых транзисторных радиоприемников, такие резисторы были очень дорогими и обычными были 20-процентные резисторы.

Сравнение 0,1-ваттных резисторов для поверхностного монтажа в корпусе 1608 (1,6 × 0,8 мм) с 10-ваттным керамическим резистором сопротивлением 1 Ом

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью. В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Резисторы с цветовой кодировкой мощностью 0,125, 0,25, 0,5 и 1 Вт в компьютерном блоке питания

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Современный мощный 10-ваттный керамический резистор 8,6 Ом и 2-ваттный резистор ВЗР 3,3 кОм советского производства, изготовленный в 1969 г.

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Цветовая маркировка резисторов

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Цветовая маркировка резисторов

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывает, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

10 кОм ±20%, 12 Ом ±20%, 15 МОм ±1%, 18 МОм ±2%, 22 кОм ±10%, 27 Ом ±5%, 33 кОм ±5%, 39 МОм ±0,5%, 0,47 Ом ±0,25%, 0,56 Ом ±0,1%, 68 Ом ±0,05%, 0,82 Ом ±20%

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Резисторы 39 × 10⁰ = 39 Ом 0,1 Вт для поверхностного монтажа в корпусах 1608 (1,6 × 0,8 мм)

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления резистора МЛТ 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

В заключение еще несколько примеров:

Резистор 2,7 кОм ±5%: красный, фиолетовый, красный, золотой

Резистор 100 кОм ±5%: коричневый, черный, желтый, золотой

Резистор 220 кОм ±5%: красный, красный, желтый, золотой

Резистор 330 кОм ±5%: оранжевый, оранжевый, желтый, золотой

Резистор 390 кОм ±5%: оранжевый, белый, желтый, золотой

Резистор 430 кОм ±5%: желтый, оранжевый, желтый, золотой

Резистор 470 кОм ±5%: желтый, фиолетовый, желтый, золотой

Резистор 510 кОм ±5%: зеленый, коричневый, желтый, золотой

Резистор 560 кОм ±5%: зеленый, синий, желтый, золотой

Резистор 750 кОм ±5%: фиолетовый, зеленый, желтый, золотой

Резистор 910 кОм ±5%: белый, коричневый, желтый, золотой

Автор статьи: Анатолий Золотков

Цветовая маркировка резисторов – как пользоваться онлайн сервисами для определения сопротивления

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Онлайн-калькулятор дает возможность удобно и быстро узнать номинал по цветам колец. Программа рассчитана на распознавание изделий с маркировкой, состоящей из четырех или пяти колец.

Способы определения сопротивления резистора

При отсутствии буквенно-цифровой маркировки можно воспользоваться одним из следующих способов:

Самым простым методом является определение номинала по документации. Наиболее легко это сделать, если деталь приобретается отдельно и имеет сопроводительный документ. Если резистор является частью электрического аппарата, то на общей электрической схеме указываются его характеристики либо непосредственно рядом с ним (правее или ниже), либо внизу в спецификации.
Если резистор – отдельная деталь, то его сопротивление можно измерить омметром или мультиметром.
Произвести точное распознавание детали, находящейся в составе устройства, можно только после ее выпаивания.

Как определить номинал резистора по цветовой маркировке с помощью онлайн-программы?

Детали малой мощности имеют очень маленькие размеры (длина – несколько миллиметров, диаметр – около миллиметра), поэтому наносить буквенно-цифровую маркировку сложно. Для таких изделий используют цветные точки и линии, характеризующие основные параметры. Преимущества цветовой схемы:

легко читается;
просто наносится;
позволяет передать необходимую информацию.

Количество цветных полос зависит от точности, которую обеспечивает деталь:

3 полоски – точность 20%;
4 полоски – 5 и 10%;
5 и 6 полос – наиболее точные модели.

Принцип работы с онлайн-сервисом

Маркировка читается слева направо. Резистор следует расположить таким образом, чтобы кольца были сдвинуты к его левому краю. Если размеры детали настолько малы, что сдвинуть маркировку к одному из выводов невозможно, то первую полосу изготавливают в два раза шире, чем остальные.
Столбцы в таблице соответствуют определенной полосе.
Строки содержат цвета.
Для определения сопротивления и величины отклонения для каждой полосы в соответствующей строке отмечают нужный цвет.

Идентификация резистора по универсальной таблице

В зависимости от количества полос, цветной код с использованием сводной таблицы расшифровывается следующим образом:

Три полоски. Первые два кольца – это первая и вторая цифры номинального ряда. Третья полоса – множитель (десятичный показатель).
В большинстве случаев маркировка импортной продукции имеет 4 кольца, среди которых два первых – цифры номинального ряда, третье – множитель, четвертое – допустимое отклонение.
Пять полосок. В данном случае значащих цифр номинального ряда уже три, а не две, как в предыдущих случаях. То есть первые три кольца – цифры номинального ряда, 4-е – десятичный показатель, 5-е – отклонение.
Шесть полосок. Расшифровка до 5-й полосы включительно аналогична предыдущему варианту. 6-я полоса означает температурный коэффициент изменения.

Эти правила маркировки актуальны для непроволочных деталей с гибкими выводами. Различия в обозначении проволочных вариантов: первая широкая полоска означает не сопротивление, а технологию изготовления, последнее цветное кольцо может характеризовать особые свойства детали, например устойчивость к огню.

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Другие материалы по теме

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Калькулятор цветового кода резистора

Этот калькулятор поможет вам определить значение, допуск и температурный коэффициент резистора с цветовым кодированием, просто выбрав цвета полос. Он также рассчитает минимальное и максимальное значения на основе отношения допуска. Этот калькулятор поддерживает резисторы с 3, 4, 5 и 6 диапазонами.

Как пользоваться?

Чтобы использовать калькулятор, выполните следующие простые шаги:

Выберите количество полос на резисторе, который вы пытаетесь идентифицировать.
Для каждого диапазона выберите соответствующий цвет в столбце таблицы с указанием номера диапазона.
Значение сопротивления будет рассчитано и показано вместе с минимальным и максимальным значениями.

Резистор Цветовое кодирование

Цветовое кодирование — это метод, используемый для обозначения значения сопротивления, допуска и температурного коэффициента резисторов с низкой номинальной мощностью из-за их небольшого размера. Цветные полосы используются потому, что их можно легко и дешево напечатать на небольшом электронном компоненте.Цветовая кодировка также используется для конденсаторов, катушек индуктивности и диодов.

Когда поверхность корпуса резистора достаточно велика, как в резисторах большой мощности, значение сопротивления, допуск и мощность обычно печатаются на корпусе резистора. Резисторы поверхностного монтажа (SMD) используют другую систему кодирования, которая использует буквенно-цифровые коды, напечатанные на их поверхности, вместо цветовых кодов.

Кодировка определена в международном стандарте IEC 60062: 2016. Он описывает стандарт кодирования как резисторов, так и конденсаторов.

Чтение цветовых кодов

Корпуса резисторов обычно имеют от трех до шести полос, которые указывают их сопротивление, допуск, а иногда и температурный коэффициент сопротивления (TCR). Полосы читаются слева направо. Направление чтения не всегда понятно. Чтобы различить направление чтения, ширина полосы допуска иногда печатается в 1,5–2 раза больше ширины других полос. Иногда заметен больший зазор между полосой допуска и другими полосами. Если присутствует золотая или серебряная полоса, то они должны быть на правом конце, поскольку они никогда не используются для значащих цифр.Всегда лучше проверить документацию производителя или использовать мультиметр, чтобы получить точное значение сопротивления.

В трехполосном резисторе первые две полосы представляют первые две значащие цифры, за которыми следует одна полоса для множителя. Поскольку диапазон допуска отсутствует, допуск всегда будет составлять ± 20%.

В четырехполосном резисторе, который является наиболее распространенным, первые две полосы также представляют первые две значащие цифры. Третья полоса представляет собой множитель.Четвертая полоса представляет собой допуск.

В пятиполосном резисторе первые три полосы представляют собой первые три значащие цифры. Четвертая полоса представляет собой множитель. Пятая полоса представляет собой допуск.

В шестиполосном резисторе первые пять полос имеют то же представление, что и пятиполосный резистор, за которыми следует одна дополнительная шестая полоса, которая представляет температурный коэффициент сопротивления (TCR).

Допуск

Допуск — это процент ошибки между фактическим измеренным значением сопротивления и заявленным значением.Это связано с производственным процессом и выражается в процентах от предпочтительного значения

Расчет

Для расчета значения сопротивления необходимо сгруппировать значения полос значимых цифр, т. Е. Значения первых двух или три полосы слева, в зависимости от общего количества полос. Затем вам нужно умножить это значение на множитель, чтобы получить значение сопротивления резистора.

Давайте возьмем, например, четырехполосный резистор со следующими цветами полос: Фиолетовый зеленый Желтое золото

Поскольку это четырехполосный резистор, первые две полосы (фиолетовая и зеленая) будут указывать значащие цифры, которые, согласно к таблице выше; 75 .

Затем мы умножаем это число на множитель, указанный в полосе 3 ^rd (желтый), которая имеет значение; x10 ⁴ = 10000 .
Результат умножения будет: 75 x 10000 = 750000Ω = 750kΩ .

Четвертая полоса (золотая) будет указывать на допуск, который в нашем примере составляет: ± 5%
Чтобы вычислить минимальное и максимальное значения сопротивления, мы умножаем значение сопротивления на процент допуска, чтобы получить следующие значения:
Минимум = 750000 — (750000 x 5/100) = 750000 — 37500 = 712500 = 712.5 кОм
Максимум = 750000 + (750000 x 5/100) = 750000 + 37500 = 787500 = 787,5 кОм

Исключения

Резистор с нулевым сопротивлением — это резистор с одной черной полосой. Его сопротивление приблизительно равно нулю, и он используется для соединения двух дорожек на печатной плате (PCB). Используется ли он в автоматизированной сборке печатных плат, где использование того же оборудования, которое используется для установки других резисторов, проще, чем использование отдельной машины для установки проволочной перемычки.

Резисторы, изготовленные для использования в военных целях, могут иметь дополнительную полосу, указывающую частоту отказов.

Другие ресурсы

Вам нравятся файлы cookie? Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство работы с нашим сайтом. Узнать больше Понятно! Приложение для калькуляции кода резистора

SMD

SMD означает устройство для поверхностного монтажа. SMD — это любой электронный компонент, предназначенный для использования с SMT или технологией поверхностного монтажа. SMT был разработан для удовлетворения постоянного стремления производителей печатных плат использовать более мелкие компоненты и быть более быстрыми, эффективными и дешевыми.Это приложение обеспечивает очень простой и эффективный способ расчета кода резистора SMD.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: —
1. Простой интерфейс.
2. Легкий вес.
3. Включен код резистора SMD E-96.
4. Подчеркнутый код резистора SMD включен.
5. Поддерживает как 3, так и 4 цифры.
КАК УСТАНОВИТЬ:
Перейти в Play Store
Тип

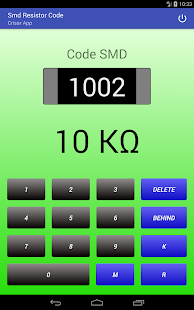

Калькулятор кода резистора SMD
Затем
Поиск
Выберите: Калькулятор кода резистора SMD и установите его на свой мобильный телефон Android или нажмите здесь, чтобы установить это приложение.
Как рассчитать номинал резистора SMD:
Большинство чип-резисторов имеют трех- или четырехзначный код — числовой эквивалент знакомого цветового кода для компонентов со сквозным отверстием. Недавно на прецизионных SMD появилась новая система кодирования (EIA-96).
Трехзначный код
Резисторы SMD со стандартным допуском маркируются простым трехзначным кодом. Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить).Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки.
Примеры трехзначного кода:
220 = 22 x 100 (1) = 22 Ом (не 220 Ом!)
471 = 47 x 101 (10) = 470 Ом
102 = 10 x 102 (100) = 1000 Ом или 1 кОм
3R3 = 3,3 Ом
4-значный код
4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа. Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа укажут нам значащие цифры, а четвертое будет множителем, показывающим степень десяти, на которую должны быть умножены три значащие цифры. (или сколько нулей добавить).Сопротивления менее 100 Ом обозначаются буквой «R», указывающей положение десятичной точки.
Примеры 4-значного кода:
4700 = 470 x 100 (1) = 470 Ом (не 4700 Ом!)
2001 = 200 x 101 (10) = 2000 Ом или 2 кОм
1002 = 100 x 102 (100) = 10000 Ом или 10 кОм
15R0 = 15,0 Ом
Чтобы получить дополнительные сведения и установить это приложение, щелкните здесь.

Калькулятор значения цветового кода конденсатора

Поиск инструмента

Цветовой код конденсатора

Инструмент для определения емкости конденсатора.Цветовой код конденсатора аналогичен цветовой кодировке резисторов и поэтому частично применяется к конденсаторам и обеспечивает визуальное представление.

Результаты

Цветовой код конденсатора

— dCode

Метка (и): Электроника

dCode и другие

dCode является бесплатным, а его инструменты являются ценным подспорьем в играх, математике, геокэшинге, головоломках и задачах, которые нужно решать каждый день!
Предложение? обратная связь? Жук ? идея ? Запись в dCode !

Калькулятор цветового кода конденсатора

Цвет 1 (первая значащая цифра) ЧерныйкоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелый
Цвет 2 (вторая значащая цифра) ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелый
Цвет 3 (множитель) СеребристыйЗолотыйЧерныйКоричневыйКрасный КоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйСеребряныйЧерный
Рассчитать

Ответы на вопросы (FAQ)

Как прочитать значение конденсатора?

В конденсаторах используется цветовой код конденсатора , аналогичный цветовому коду резисторов (3, 4 или 5 полос). 3 ± 5% = 26000 пФ ± 5% = 26 нФ ± 5%

Что такое единица измерения конденсаторов?

Емкость конденсаторов выражена в Фарадах.3 => 12 нФ

Задайте новый вопрос

Исходный код

dCode сохраняет за собой право собственности на онлайн-исходный код «Цветовой код конденсатора». За исключением явной лицензии с открытым исходным кодом (обозначенной CC / Creative Commons / free), алгоритма «Цветовой код конденсатора», апплета или фрагмента (преобразователь, решатель, шифрование / дешифрование, кодирование / декодирование, шифрование / дешифрование, переводчик) или » Цветовой код конденсатора »(вычисление, преобразование, решение, дешифрование / шифрование, дешифрование / шифрование, декодирование / кодирование, перевод), написанные на любом информационном языке (Python, Java, PHP, C #, Javascript, Matlab и т. Д.)), а также все загрузки данных, скрипты, копирование-вставка или доступ к API для «Цветового кода конденсатора» не являются общедоступными, как и при автономном использовании на ПК, планшете, iPhone или Android! Остальное: dCode можно использовать бесплатно.

Нужна помощь?

Пожалуйста, посетите наше сообщество dCode Discord для получения помощи!
NB: для зашифрованных сообщений проверьте наш автоматический идентификатор шифра!

Вопросы / Комментарии

Сводка

Похожие страницы

Поддержка

Форум / Справка

Ключевые слова

конденсатор, код, цвет, цвет, емкость, фарад, нф, пф, допуск, значение

Ссылки

Источник: https: // www.dcode.fr/capacitor-color-code

и Учебное пособие по диаграмме Смита

При практической реализации ВЧ-приложений всегда возникают кошмарные задачи. Во-первых, необходимо согласовать разные импедансы соединенных между собой блоков. Обычно они включают антенну на малошумящий усилитель (LNA), выход усилителя мощности (RFOUT) на антенну и выход LNA / VCO на входы смесителя.Задача согласования требуется для правильной передачи сигнала и энергии от «источника» к «нагрузке».

На высоких радиочастотах паразитные элементы (например, индуктивности проводов, межслойные емкости и сопротивления проводников) оказывают значительное, но непредсказуемое влияние на согласующую сеть. Выше нескольких десятков мегагерц теоретических расчетов и моделирования часто бывает недостаточно. Для определения правильных окончательных значений необходимо учитывать лабораторные измерения ВЧ-сигнала на месте, а также работу по настройке.Вычислительные значения требуются для установки типа структуры и значений целевых компонентов.

Есть много способов согласования импеданса, в том числе:

Компьютерное моделирование: Сложное, но простое в использовании, поскольку такие тренажеры предназначены для различных функций конструкции, а не для согласования импеданса. Дизайнеры должны быть знакомы с множеством входных данных, которые необходимо ввести, и правильными форматами. Им также нужен опыт, чтобы найти полезные данные среди множества получаемых результатов.Кроме того, программное обеспечение для моделирования схем не предустановлено на компьютерах, если они не предназначены для такого приложения.
Вычисления вручную: Утомительно из-за длины («километр») уравнений и сложной природы чисел, с которыми нужно работать.
Instinct: Это может быть приобретено только после того, как кто-то посвятил много лет промышленности РФ. Короче это для супер-специалиста.
Диаграмма Смита: На которой сконцентрировано внимание в данной статье.

Основная цель этой статьи — рассмотреть конструкцию и предысторию диаграммы Смита, а также обобщить практические способы ее использования. Рассматриваемые темы включают практические иллюстрации параметров, такие как поиск совпадающих значений компонентов сети. Конечно, согласование для передачи максимальной мощности — не единственное, что мы можем сделать с помощью диаграмм Смита. Они также могут помочь проектировщику с такими задачами, как оптимизация для достижения наилучших показателей шума, обеспечение влияния фактора качества и оценка анализа устойчивости.

Рис. 1. Основы импеданса и диаграмма Смита.

Быстрый праймер

Перед тем, как представить служебные программы диаграммы Смита, было бы благоразумно представить краткий обзор явления распространения волн для проводки ИС в условиях РЧ (выше 100 МГц). Это может быть справедливо для непредвиденных обстоятельств, таких как линии RS-485, между PA и антенной, между LNA и понижающим преобразователем / микшером и т. Д.

Хорошо известно, что для передачи максимальной мощности от источника к нагрузке полное сопротивление источника должно равняться комплексно-сопряженной величине полного сопротивления нагрузки, или:

R _S + jX _S = R _L — jX _L

Рисунок 2.Схема R _S + jX _S = R _L — jX _L.

Для этого условия энергия, передаваемая от источника к нагрузке, максимальна. Кроме того, для эффективной передачи мощности это условие необходимо, чтобы избежать отражения энергии от нагрузки обратно к источнику. Это особенно верно для высокочастотных сред, таких как видеолинии, радиочастотные и микроволновые сети.

Что это такое

Диаграмма Смита представляет собой круговой график с множеством переплетенных кругов.При правильном использовании согласование импедансов с очевидной сложной структурой может быть выполнено без каких-либо вычислений. Единственное, что требуется, — это считывание значений по кругам и следование им.

Диаграмма Смита представляет собой полярный график комплексного коэффициента отражения (также называемый гаммой и обозначаемый символом Γ). Или он математически определяется как параметр рассеяния с одним портом s или s ₁₁.

Диаграмма Смита разработана путем исследования нагрузки, для которой необходимо согласовать полное сопротивление.Вместо того, чтобы напрямую рассматривать его импеданс, вы выражаете его коэффициент отражения Γ _L, который используется для характеристики нагрузки (такой как проводимость, усиление и крутизна). Γ _L более полезен при работе с радиочастотами.

Мы знаем, что коэффициент отражения определяется как отношение между отраженной волной напряжения и падающей волной напряжения:

Рисунок 3. Импеданс на нагрузке.

Количество отраженного сигнала от нагрузки зависит от степени рассогласования между импедансом источника и импедансом нагрузки.Его выражение было определено следующим образом:

Поскольку импедансы являются комплексными числами, коэффициент отражения также будет комплексным числом.

Чтобы уменьшить количество неизвестных параметров, полезно заморозить те, которые часто появляются и являются общими в приложении. Здесь Z ₀ (характеристическое сопротивление) часто является постоянным и действительным нормированным значением, например 50 Ом, 75 Ом, 100 Ом и 600 Ом. Затем мы можем определить нормализованный импеданс нагрузки следующим образом:

С таким упрощением мы можем переписать формулу коэффициента отражения как:

Здесь мы можем увидеть прямую зависимость между импедансом нагрузки и ее коэффициентом отражения.К сожалению, сложный характер отношения практически бесполезен, поэтому мы можем использовать диаграмму Смита как тип графического представления приведенного выше уравнения.

Для построения диаграммы необходимо переписать уравнение, чтобы извлечь стандартные геометрические фигуры (например, круги или случайные линии).

Во-первых, уравнение 2.3 переворачивается, чтобы получить:

Уравнивая действительные и мнимые части уравнения 2.5, мы получаем два независимых новых соотношения:

Уравнение 2.6 затем обрабатывается преобразованием уравнений с 2.8 по 2.13 в окончательное уравнение 2.14. Это уравнение представляет собой соотношение в форме параметрического уравнения (x — a) ² + (y — b) ² = R² в комплексной плоскости (Γr, Γi) круга с центром в координатах [r / (r + 1 ), 0] и радиусом 1 / (1 + r).

См. Рисунок 4a для получения дополнительной информации.

Рисунок 4а. Точки, расположенные на круге, представляют собой все импедансы, характеризующиеся одним и тем же значением части реального импеданса.Например, окружность r = 1 центрирована в координатах (0,5, 0) и имеет радиус 0,5. Он включает в себя точку (0, 0), которая является нулевой точкой отражения (нагрузка согласована с характеристическим сопротивлением). Короткое замыкание как нагрузка представляет собой круг с центром в координате (0, 0) и радиусом 1. Для нагрузки разомкнутой цепи круг вырождается в единственную точку (с центром в 1, 0 и с радиус 0). Это соответствует максимальному коэффициенту отражения, равному 1, при котором вся падающая волна полностью отражается.

При разработке диаграммы Смита следует соблюдать определенные меры предосторожности. Это одни из самых важных:

Все круги имеют одну и ту же уникальную точку пересечения в координате (1, 0).
Круг с нулевым сопротивлением, на котором нет сопротивления (r = 0), является наибольшим.
Бесконечный круг резистора уменьшен до одной точки в (1, 0).
Отрицательного сопротивления быть не должно. Если одно (или несколько) произойдет, мы столкнемся с возможностью возникновения колебательных условий.
Можно выбрать другое значение сопротивления, просто выбрав другой кружок, соответствующий новому значению.

Вернуться к чертежной доске

Двигаясь дальше, мы используем уравнения с 2.15 по 2.18 для дальнейшего преобразования уравнения 2.7 в другое параметрическое уравнение. Это приводит к уравнению 2.19.

Опять же, 2.19 представляет собой параметрическое уравнение типа (x — a) ² + (y — b) ² = R² в комплексной плоскости (Γr, Γi) круга с центром в координатах (1, 1 / x ) и радиусом 1 / x.

См. Рисунок 4b для получения дополнительной информации.

Рисунок 4б. Точки, расположенные на круге, представляют собой все импедансы, характеризующиеся одним и тем же значением мнимой части импеданса x. Например, круг × = 1 центрирован в координате (1, 1) и имеет радиус 1. Все круги (постоянный x) включают точку (1, 0). В отличие от кругов действительной части, × может быть положительным или отрицательным. Это объясняет повторяющиеся зеркальные круги в нижней части комплексной плоскости.Все центры окружностей расположены на вертикальной оси, пересекающей точку 1.

Получить изображение?

Чтобы завершить нашу диаграмму Смита, мы совмещаем два семейства кругов. Затем можно увидеть, что все круги одного семейства пересекают все круги другого семейства. Зная импеданс в виде r + jx, можно определить соответствующий коэффициент отражения. Необходимо только найти точку пересечения двух окружностей, соответствующих значениям r и x.

Это тоже возвратно-поступательное движение

Возможна и обратная операция. Зная коэффициент отражения, найдите две окружности, пересекающиеся в этой точке, и прочтите соответствующие значения r и × на кружках. Процедура для этого следующая:

Определите импеданс как точку на диаграмме Смита.
Найдите коэффициент отражения (Γ) для импеданса.
Имея характеристическое сопротивление и Γ, найдите полное сопротивление.
Преобразуйте полное сопротивление в полную проводимость.
Найдите эквивалентное сопротивление.
Найдите значения компонентов для желаемого коэффициента отражения (в частности, элементы согласующей сети, см. Рисунок 7 ).

Экстраполировать

Поскольку метод разрешения диаграммы Смита в основном является графическим методом, точность решений напрямую зависит от определений графиков. Вот пример, который может быть представлен диаграммой Смита для ВЧ приложений:

Пример: Рассмотрим характеристическое сопротивление оконечной нагрузки 50 Ом и следующие импедансы:

Z ₁ = 100 + j50Ω	Z ₂ = 75 — j100 Ом	Z ₃ = j200 Ом	Z ₄ = 150 Ом
Z ₅ = ∞ (обрыв)	Z ₆ = 0 (короткое замыкание)	Z ₇ = 50 Ом	Z ₈ = 184 — j900 Ом

Затем нормализовать и построить график (см. Рисунок 5 ).Точки расположены следующим образом:

z ₁ = 2 + j	z ₂ = 1,5 — j2	z ₃ = j4	z ₄ = 3
z ₅ = 8	z ₆ = 0	z ₇ = 1	z ₈ = 3,68 — j18

Увеличенное изображение (PDF, 502K)
Рис. 5. Точки, нанесенные на диаграмму Смита.

Теперь можно напрямую извлечь коэффициент отражения Γ на диаграмме Смита на рисунке 5.После того, как точка импеданса нанесена на график (точка пересечения круга постоянного сопротивления и круга постоянного реактивного сопротивления), просто прочтите прямоугольную проекцию координат на горизонтальную и вертикальную оси. Это даст Γr, действительную часть коэффициента отражения, и Γi, мнимую часть коэффициента отражения (см. , рис. 6, ).

Также можно взять восемь случаев, представленных в примере, и извлечь их соответствующие Γ непосредственно из диаграммы Смита на рисунке 6.Цифры:

Γ ₁ = 0,4 + 0,2j	Γ ₂ = 0,51 — 0,4j	Γ ₃ = 0,875 + 0,48j	Γ ₄ = 0,5
Γ ₅ = 1	Γ ₆ = -1	Γ ₇ = 0	Γ ₈ = 0,96 — 0,1j

Рис. 6. Прямое извлечение коэффициента отражения Γ, действительного и мнимого по оси X-Y.

Работа с допуском

Диаграмма Смита построена с учетом импеданса (резистора и реактивного сопротивления). После того, как диаграмма Смита построена, ее можно использовать для анализа этих параметров как в последовательном, так и в параллельном мире. Добавить элементы в серию просто. Можно добавлять новые элементы и определять их эффекты, просто перемещаясь по кругу к их соответствующим значениям. Однако параллельное суммирование элементов — другое дело. Это требует учета дополнительных параметров.Часто в мире допуска проще работать с параллельными элементами.

Мы знаем, что по определению Y = 1 / Z и Z = 1 / Y. Приемлемость выражалась в mhos или Ω ^-1, хотя теперь выражается в siemens, или S. И, поскольку Z является сложным, Y также должен быть комплексным.

Следовательно, Y = G + jB (2.20), где G называется «проводимостью», а B — «проводимостью» элемента. Однако важно проявлять осторожность. Следуя логическому предположению, мы можем заключить, что G = 1 / R и B = 1 / X.Однако это не так. Если использовать это предположение, результаты будут неверными.

При работе с допуском первое, что мы должны сделать, это нормализовать y = Y / Y ₀. Это приводит к y = g + jb. Итак, что происходит с коэффициентом отражения? Проработав следующее:

Оказывается, выражение для G противоположно по знаку z, и Γ (y) = -Γ (z).

Если мы знаем z, мы можем поменять местами знаки Γ и найти точку, расположенную на том же расстоянии от (0, 0), но в противоположном направлении.Тот же результат может быть получен путем поворота на угол 180 ° вокруг центральной точки (см. Рисунок 7).

Рисунок 7. Результаты поворота на 180 °.

Конечно, хотя Z и 1 / Y действительно представляют один и тот же компонент, новая точка отображается как другой импеданс (новое значение имеет другую точку на диаграмме Смита и другое значение отражения и т. Д.). Это происходит потому, что график представляет собой график импеданса. Но новая точка — это, по сути, допуск. Следовательно, значение, указанное на диаграмме, следует читать как сименс.

Хотя этого метода достаточно для выполнения преобразований, он не работает для определения разрешения схемы при работе с элементами, включенными параллельно.

Диаграмма Смита допуска

В предыдущем обсуждении мы видели, что каждую точку на диаграмме Смита импеданса можно преобразовать в ее аналог проводимости, повернувшись на 180 ° вокруг начала координат комплексной плоскости Γ. Таким образом, диаграмму Смита полного сопротивления можно получить, повернув всю диаграмму Смита полного сопротивления на 180 °.Это очень удобно, так как избавляет от необходимости строить еще одну диаграмму. Точка пересечения всех окружностей (постоянная проводимость и постоянная проводимость) автоматически находится в точке (-1, 0). С этим сюжетом также становится проще добавлять элементы параллельно. Математически диаграмма Смита строится следующим образом:

, затем обратное уравнение:

Затем, устанавливая действительную и мнимую части уравнения 3.3 равны, получаем два новых независимых соотношения:

Развивая уравнение 3.4, мы получаем следующее:

, которое снова является параметрическим уравнением типа (x — a) ² + (y — b) ² = R² (уравнение 3.12) в комплексной плоскости (Γr, Γi) круга с координатами с центром в [-g / (g + 1), 0] и радиусом 1 / (1 + g).

Кроме того, развивая уравнение 3.5, мы показываем, что:

, которое снова является параметрическим уравнением типа (x — a) ² + (y — b) ² = R² (уравнение 3.17).

Разрешение эквивалентного импеданса

При решении задач, в которых элементы, соединенные последовательно и параллельно, смешиваются вместе, мы можем использовать одну и ту же диаграмму Смита и вращать ее вокруг любой точки, где существуют преобразования из z в y или y в z.

Рассмотрим сеть Рисунок 8 (элементы нормализованы с Z ₀ = 50 Ом). Последовательное реактивное сопротивление (x) положительно для индуктивности и отрицательно для емкости. Подверженность (b) положительна для емкости и отрицательна для индуктивности.

Рисунок 8. Многоэлементная схема.

Необходимо упростить схему (см. Рисунок 9 ). Начиная с правой стороны, где есть резистор и катушка индуктивности со значением 1, мы строим последовательную точку, где круг r = 1 и круг l = 1. Это становится точкой A. Поскольку следующим элементом является элемент. в шунте (параллельном) переключаемся на диаграмму Смита адмиттанса (вращая всю плоскость на 180 °). Однако для этого нам нужно преобразовать предыдущую точку в допуск.Это становится A ‘. Затем мы поворачиваем самолет на 180 °. Сейчас мы находимся в режиме допуска. Шунтирующий элемент можно добавить, пройдя по окружности проводимости на расстояние, соответствующее 0,3. Это должно быть сделано против часовой стрелки (отрицательное значение) и дает точку B. Затем у нас есть еще один элемент серии. Мы снова переключаемся обратно на диаграмму Смита импеданса.

Рисунок 9. Сеть на Рисунке 8 с разбитыми элементами для анализа.

Перед тем, как сделать это, необходимо снова преобразовать предыдущую точку в импеданс (это была полная проводимость).После преобразования мы можем определить B ‘. Используя ранее установленную процедуру, диаграмму снова поворачивают на 180 °, чтобы вернуться в режим импеданса. Для добавления элемента серии необходимо пройти по кругу сопротивления на расстояние, соответствующее 1,4, и отметить точку C. Это нужно сделать против часовой стрелки (отрицательное значение). Для следующего элемента выполняется такая же операция (преобразование в проводимость и поворот плоскости). Затем переместите заданное расстояние (1.1) по часовой стрелке (поскольку значение положительное) вдоль окружности постоянной проводимости.Мы отмечаем это как D. Наконец, мы возвращаемся обратно в режим импеданса и добавляем последний элемент (последовательный индуктор). Затем мы определяем требуемое значение z, расположенное на пересечении круга резистора 0,2 и круга реактивного сопротивления 0,5. Таким образом, z определено равным 0,2 + j0,5. Если характеристическое сопротивление системы составляет 50 Ом, то Z = 10 + j25 Ом (см. , рисунок 10, ).

Для увеличенного изображения (PDF, 600K)
Рис. 10. Сетевые элементы, нанесенные на диаграмму Смита.

Согласование импедансов по ступеням

Другой функцией диаграммы Смита является возможность определения согласования импеданса.Это операция, обратная нахождению эквивалентного импеданса данной сети. Здесь импедансы фиксированы на двух концах доступа (часто источник и нагрузка), как показано на Рис. 11 . Задача состоит в том, чтобы спроектировать сеть, которая будет вставлена между ними, чтобы обеспечить надлежащее согласование импеданса.

Рис. 11. Типичная схема с известными импедансами и неизвестными компонентами.

На первый взгляд кажется, что это не сложнее, чем найти эквивалентное сопротивление.Но проблема в том, что может существовать бесконечное количество подходящих комбинаций компонентов сети, которые дают аналогичные результаты. И другие входные данные, возможно, также должны быть рассмотрены (например, структура типа фильтра, коэффициент качества и ограниченный выбор компонентов).

Подход, выбранный для этого, требует добавления последовательных и шунтирующих элементов на диаграмму Смита до тех пор, пока не будет достигнут желаемый импеданс. Графически это выглядит как способ связать точки на диаграмме Смита. Опять же, лучший способ проиллюстрировать подход — рассмотреть требование в качестве примера.

Цель состоит в том, чтобы согласовать полное сопротивление источника (Z _S) с нагрузкой (z _L) на рабочей частоте 60 МГц (см. Рисунок 11). Сетевая структура была зафиксирована как низкочастотный, тип L (альтернативный подход состоит в том, чтобы рассмотреть проблему, как заставить нагрузку проявляться как импеданс со значением = Z _S, комплексно сопряженным Z _S). Вот как находится решение.

Для увеличенного изображения (PDF, 537K)
Рисунок 12. Сеть на Рисунке 11 с точками, нанесенными на диаграмму Смита.

Первое, что нужно сделать, это нормализовать различные значения импеданса. Если это не указано, выберите значение, которое находится в том же диапазоне, что и значения нагрузки / источника. Предположим, что Z ₀ составляет 50 Ом. Таким образом, z _S = 0,5 — j0,3, z * _S = 0,5 + j0,3 и z _L = 2 — j0,5.

Затем разместите две точки на графике. Отметьте A для z _L и D для z * _S.

Затем определите первый элемент, подключенный к нагрузке (конденсатор в шунте), и преобразуйте его в полную проводимость.Это дает нам точку А ‘.

Определите участок дуги, на котором появится следующая точка после подключения конденсатора C. Поскольку мы не знаем значение C, мы не знаем, где остановиться. Однако мы знаем направление. C в шунте означает движение по часовой стрелке на диаграмме Смита, пока не будет найдено значение. Это будет точка B (вход). Поскольку следующий элемент является последовательным элементом, точка B должна быть преобразована в плоскость импеданса. Тогда можно получить точку B ‘.Точка B ‘должна быть расположена на той же окружности резистора, что и D. Графически существует только одно решение от A’ до D, но промежуточная точка B (и, следовательно, B ‘) должна быть проверена с помощью «теста и -попробуйте «настроить. Найдя точки B и B ‘, мы можем измерить длины дуги A’ через B и дуги B ‘через D. Первая дает нормированное значение проводимости C. Вторая дает нормированное значение реактивного сопротивления L. Дуга A ‘через B измеряет b = 0,78 и, следовательно, B = 0,78 × Y ₀ = 0.0156S. Поскольку ωC = B, то C = B / ω = B / (2πf) = 0,0156 / [2π (60 × 10 ⁶)] = 41,4 пФ.

Дуга от B ‘до D имеет размер x = 1,2, таким образом, X = 1,2 × Z ₀ = 60 Ом. Поскольку ωL = X, то L = X / ω = X / (2πf) = 60 / [2π (60 × 10 ⁶)] = 159nH.

Рис. 13. Типовая рабочая схема MAX2472.

Второй пример соответствует выходу MAX2472 с сопротивлением нагрузки 50 Ом (z _L) на рабочей частоте 900 МГц (см. Рисунок 14 ).В этой сети будет использоваться та же конфигурация, что и в таблице данных MAX2472. На приведенном выше рисунке показана согласующая схема с шунтирующей катушкой индуктивности и последовательным конденсатором. Вот как находится решение.

Рисунок 14. Сеть на Рисунке 13 с точками, нанесенными на диаграмму Смита.

Первое, что нужно сделать, — это преобразовать параметр рассеяния S ₂₂ в его эквивалентный нормированный импеданс источника. MAX2472 использует Z ₀ как 50 Ом.Таким образом, S ₂₂ = 0,81 / -29,4 ° становится z _S = 1,4 — j3,2, z _L = 1 и z _L * = 1.

Затем поместите две точки на Диаграмма. Отметьте A для z _S и D для z _L *. Поскольку первый элемент, подключенный к источнику, представляет собой шунтирующую катушку индуктивности, преобразуйте полное сопротивление источника в полную проводимость. Это дает нам точку А ‘.

Определите участок дуги, на котором появится следующая точка после подключения индуктора L _MATCH.Поскольку нам неизвестно значение L _MATCH, мы не знаем, где остановиться. Однако мы знаем, что после добавления L _MATCH (и обратного преобразования в импеданс) результирующий импеданс источника должен лежать на окружности r = 1. Следовательно, дополнительный последовательный конденсатор C _MATCH может довести результирующий импеданс до z = 1 + j0. Поворачивая круг r = 1 на 180 ° вокруг начала координат, мы наносим на график все возможные значения проводимости, соответствующие кругу r = 1. Пересечение этого отраженного круга и круга постоянной проводимости, используемого с точкой A ‘, дает нам точку B (проводимость).Отражение точки B на импеданс становится точкой B ‘.

Найдя точки B и B ‘, мы можем измерить длины дуги A’ через B и дуги B ‘через D. Первое измерение дает нормированное значение чувствительности L _MATCH. Второй дает нормированное значение реактивного сопротивления C _MATCH. Дуга от A ‘до B имеет размер b = -0,575 и, следовательно, B = -0,575 × Y ₀ = 0,0115S. Поскольку 1 / ωL = B, то L _MATCH = 1 / Bω = 1 / (B2πf) = 1 / (0,01156 × 2 × π × 900 × 10 ⁶) = 15.38nH, что округляется до 15nH. Дуга от B ‘до D имеет размер × = -2,81, таким образом, X = -2,81 × Z ₀ = -140,5 Ом. Поскольку -1 / ωC = X, то C _MATCH = -1 / Xω = -1 / (X2πf) = -1 / (- 140,5 × 2 × π × 900 × 10 ⁶) = 1,259 пФ, что округляет до 1 пФ. Хотя эти расчетные значения не учитывают паразитные индуктивности и емкости компонентов, они дают значения, близкие к значениям, указанным в технических данных: L _MATCH = 12 нГн и C _MATCH = 1 пФ.

Заключение

Учитывая сегодняшнее богатство программного обеспечения и доступность высокоскоростных мощных компьютеров, можно усомниться в необходимости такого базового и фундаментального метода определения основных схем.

На самом деле, то, что делает инженера настоящим инженером, — это не только академические знания, но и способность использовать ресурсы всех типов для решения проблемы. Легко вставить несколько чисел в программу и заставить ее выдавать решения. Когда решения сложны и многогранны, компьютер для выполнения основной работы особенно удобен. Однако знание основной теории и принципов, которые были перенесены на компьютерные платформы и откуда они взялись, делает инженера или проектировщика более разносторонним и уверенным профессионалом и делает результаты более надежными.

Аналогичная версия этой статьи появилась в июльском номере журнала RF Design за 2000 год.

Сопротивление электрическому току. Резисторы SMD. Маркировка резисторов SMD, размеры, онлайн-калькулятор сопротивления 470

В целом термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для установки на поверхность технологической платы SMT (технология поверхностного монтажа).

Технология

SMT (от англ. Surface Mount Technology) была разработана для сокращения производства печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. Д. Сегодня мы рассмотрим один из них — резистор SMD.

Резисторы SMD

Резисторы SMD — Миниатюрные, предназначены для поверхностного монтажа. Резисторы SMD значительно меньше своего традиционного аналога. Они часто бывают квадратными, прямоугольными или овальными с очень низким профилем.

Вместо проводных выводов обычных резисторов, которые вставляются в отверстия печатной платы, резисторы SMD имеют небольшие контакты, припаянные к поверхности корпуса резистора. Это устраняет необходимость проделывать отверстия в pCBA и позволяет более эффективно использовать всю поверхность.

Размеры SMD резисторы SMD

В основном термин размер включает в себя размер, форму и конфигурацию выводов (тип корпуса) любого электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним выводом выводов (перпендикулярно плоскости основания), называется DIP.

Размеры резисторов SMD Стандартизированы, и большинство производителей используют стандарт JEDEC. Размер резисторов SMD обозначается числовым кодом, например, 0603. Код содержит информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса 0,060 дюйма, ширина 0,030 дюйма.

Резистор того же типа в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина 1.6 мм, ширина 0,8 мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах умножить на 2,54.

Размеры резисторов SMD и их мощность

Размер резистора SMD в основном зависит от требуемой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики. Наиболее часто используемые резисторы SMD.

Маркировка резисторов SMD

Из-за небольших размеров резисторов SMD на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан специальный метод маркировки. Наиболее распространенная этикетка содержит три или четыре цифры или две цифры и букву, которая называется EIA-96.

Маркировка трех- и четырехзначная

В этой системе первые две или три цифры указывают числовое значение сопротивления сопротивления и последнюю цифру множителя. Эта последняя цифра указывает степень, в которой необходимо построить 10, чтобы получить окончательный коэффициент.

Еще несколько примеров определения сопротивления в этой системе:

450 = 45 x 10 0 равно 45 Ом
273 = 27 x 10 3 равно 27000 Ом (27 ком)
7992 = 799 x 10 2 равно 79900 Ом (79.9 ком)
1733 = 173 х 10 3 Равно 173000 Ом (173 ком)

Буква «R» используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0r5 = 0,5 Ом и 0r01 = 0,01 Ом.

SMD Высокоточные резисторы (прецизионные) в сочетании с небольшими размерами создали потребность в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Этот стандарт предназначен для резисторов с сопротивлением до 1%.

Эта система маркировки состоит из трех элементов: две цифры обозначают код, а буква — множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. Таблицу.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает окончательное значение резистора, например:

01А = 100 Ом ± 1%
38С = 24300 Ом ± 1%
92Z = 0.887 Ом ± 1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти значение сопротивления резисторов SMD. Просто введите код, написанный на резисторе, и его сопротивление отобразится ниже.

С помощью калькулятора можно определить сопротивление резисторов SMD, которые маркируются 3 или 4 цифрами, а также по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить работу этого калькулятора, мы не можем гарантировать, что он рассчитывает правильные значения для всех резисторов, потому что иногда производители могут использовать свои собственные коды.

Поэтому, чтобы быть абсолютно уверенным в величине сопротивления, лучше всего дополнительно измерить сопротивление мультиметром.

А как они обозначаются электрические схемы. В этой статье пойдет речь о резисторе . или как по старинке его еще называют сопротивления .

Резисторы являются наиболее распространенными элементами радиоэлектронного оборудования и используются практически в каждом электронном устройстве. Резисторы имеют электрическое сопротивление А и служат для ограничения прохождения тока в электрической цепи.Они используются в схемах делителей напряжения, как дополнительное сопротивление и шунты в измерительных приборах, как регуляторы напряжения и тока, регуляторы громкости, тембра звука и т. Д. В сложных устройствах количество резисторов может достигать нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допустимое отклонение фактического значения сопротивления от номинального (допуска), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; Уровень создаваемого шума, размеры, масса и стоимость.Однако на практике резисторы выбирают по сопротивлению , номинальной мощности и допуску . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это значение, определяющее способность резистора предотвращать протекание тока в электрической цепи: чем больше сопротивление резистора, тем больше сопротивление у него току, и наоборот, тем меньше сопротивление. Чем меньше сопротивление резистора, тем меньше сопротивление у него ток.Используя эти качества резисторов, они используются для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в Омах ( Ом, ), киломах ( ком, ) и мегаомах ( Ом, ):

1ком = 1000 Ом ;
1м = 1000 ком = 1000000 Ом .

Промышленность выпускает резисторы различного номинала в диапазоне сопротивлений от 0,01 Ом до 1G. Числовые значения сопротивления установлены стандартом, поэтому при изготовлении резисторов значение сопротивления выбирается из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Требуемое числовое значение сопротивления получается путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указывается на корпусе сердечника в виде кода с использованием буквенно-цифровой маркировки , цифровой или цветовой маркировки .

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единица измерения ОМ обозначается буквами « E. » и « R. », единица киломной буквы « TO », а единица измерения мегабуквой « M. »

а) резисторы сопротивлением от 1 до 99 Ом с буквами « Э. «И» R. «В некоторых случаях на корпусе может указываться только полное сопротивление без буквы. На посторонних резисторах после числового значения ставится значок Ом» Ом » »:

3к. — 3 О.
10E. -10 Ом.
47р. — 47 Ом.
47 Ом. — 47 Ом.
56 — 56 Ом.

б) резисторы сопротивлением от 100 до 999 Ом, выраженные в долях километра и обозначаемые буквой « TO » Причем буква, обозначающая единицу измерения, стоит вместо нуля или запятой.В некоторых случаях полная величина сопротивления с буквой может быть указана в конце « R. » или только одно числовое значение величины без буквы:

К12 = 0,12 ком = 120 О.
К33 = 0,33 ком = 330 О.
К68. = 0,68 ком = 680 О.
360р. — 360 О.

c) сопротивление от 1 до 99 выражается в киломах и обозначается буквой « TO »:

2к0 — 2ком
10к. — 10 ком
47к. -47 ком.
82к -82 ком

г) сопротивление от 100 до 999 выражается в единицах мегаома и обозначается буквой « M. » Буква ставится на месте нуля или запятой:

M18 = 0,18 МОм = 180 ком
M47 = 0,47 МОМ = 470 ком
M91. = 0,91 МОм = 910 ком

д) сопротивление от 1 до 99 МОм выражают в мегаомах и обозначают буквой « М. »:

1M -1 МОм
10м -10 МОм
33м -33 мм

д) если номинальное сопротивление выражено целым числом с дробью, то буквы E. , R. , TO и M. , обозначающие единицу измерения, поставить точку с запятой, разделяя целая и дробная часть:

R22 — 0,22 Ом.
1e5 — 1,5 Ом.
3R3 — 3.3 Ом
1к2. — 1,2 ком
6k8 — 6,8 ком
3 м3 — 3,3 МОм

Цветовая маркировка .

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует его числовое значение. Кольца смещены к одному из выводов резистора и первым считается кольцо, расположенное на самом краю. Если размеры резистора не позволяют разместить метку ближе к одному из выводов, то ширину первого кольца делают примерно вдвое больше другого.

Отчет о сопротивлении вывода резистора слева направо. Резисторы со значением допуска ± 20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначены в Омах, третье кольцо — это множитель , а четвертое — обозначает допуск или точность резистор класса . Четвертое кольцо нанесено с видимым разрывом от остальных и расположено на выходе, противоположном резистору.

резисторов номиналом 0.1 … 10% отмечены пятью цветными кольцами: первые три — это числовое значение сопротивления в Омах, четвертое — множитель, пятое кольцо — допуск. Для определения величины сопротивления воспользуйтесь специальной таблицей.

Например. Резистор обозначен четырьмя кольцами:

красный — ( 2 )
фиолетовый — ( 7 )
красный — (100 )
серебра — ( 10% )
Итак: 27 Ом х 100 = 2700 Ом = 2.7 ком С допуском ± 10% .

Резистор отмечен пятью кольцами:

красный — ( 2 )
фиолетовый ( 7 )
красный ( 2 )
красный (100 )
золотой ( 5% )
Итак: 272 Ом х 100 = 27200 Ом = 27,2 ком С допуском ± 5%

Иногда бывает сложно определить первое кольцо. Здесь нужно помнить одно правило: начальная маркировка не начинается с черного, золотого или серебряного цвета .

И еще момент. Если нет желания возиться с таблицей, то в Интернете есть программы онлайн-калькуляторы, предназначенные для подсчета сопротивления в цветных кольцах. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке читайте в статье.

Цифровая маркировка .

Цифровая маркировка нанесена на компоненты корпуса SMD и обозначена тремя или четырьмя номерами .

Для трех цифр маркировка первых двух цифр обозначает числовое значение сопротивления в Омах, третья цифра обозначает коэффициент . Множитель числа 10 возведенная третья цифра:

221 — 22 х 10 до степени 1 = 22 Ом х 10 = 220 О. ;
472 — 47 х 10 до степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 ком ;
564 — 56 х 10 в градусах 4 = 56 Ом х 10,000 = 560000 Ом = 560 ком ;
125 — 12 х 10 до степени 5 = 12 Ом х 100000 = 12000000 Ом = 1.2 МОм .

Если последняя цифра ноль , то множитель будет равен единице Так как десять до нуля равно единице:

100 — 10 х 10 по степени 0 = 10 Ом х 1 = 10 О. ;
150 -15 х 10 до степени 0 = 15 Ом х 1 = 15 Ом. ;
330 — 33 х 10 в градусы 0 = 33 Ом х 1 = 33 О. .

Для четырехзначной маркировки Первые три цифры также обозначают числовую величину сопротивления в Омах, третья цифра обозначает множитель.Множитель числа 10 возведенная третья цифра:

1501 — 150 х 10 до степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 ком ;
1602 — 160 х 10 в градусы 2 = 160 Ом х 100 = 16000 Ом = 16 ком ;
3243 — 324 х 10 по степени 3 = 324 Ом х 1000 = 324000 Ом = 324 ком .

1.2. Допуск (класс точности) резистор.

Второй важный параметр Резистор является допустимым отклонением фактического сопротивления от номинального и определяется допуском (класс точности).

Допустимое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и указаны в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, используемые в измерительном оборудовании, имеют допуски 0,1%, 0,0.2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может находиться в диапазоне от 9 до 11 кОм ± 10%.

На корпусе резистора допуск указан после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

Резисторы с допуском цветовой маркировки указывает последний Цвет кольца: серебристый цвет — 10%, золотистый — 5%, красный — 2%, коричневый — 1%, зеленый — 0.5%, синий — 0,25%, фиолетовый — 0,1%. При отсутствии входного кольца резистор имеет допуск 20%.

1,3. Номинальная рассеивающая способность.

Третьим важным параметром резистора является его мощность дисперсии

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала увеличивает температуру тела резистора, а затем за счет теплопередачи уходит в воздух. поэтому рассеивающая способность Вызывается наибольшим током тока, который резистор способен отводить в течение длительного времени и рассеивать в виде тепла без ущерба для потери его номинальных параметров.

Так как слишком высокая температура корпуса резистора может привести его к выходу из строя, то при составлении схем выставляется значение, указывающее на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения принята единица измерения Вт (Вт).

Например. Предположим, что через резистор сопротивлением 100 Ом протекает ток 0,1 А, это означает, что резистор рассеивает мощность в 1 Вт. Если у резистора будет меньшая мощность, он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности различаются по размеру: чем больше размер резистора, тем больше его номинальная мощность, тем больший ток и напряжение способны выдерживать.

Доступны резисторы

с дисперсионной способностью 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, а малогабаритные резисторы приходится определять на «глазке».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. В первый раз в качестве ориентира вы можете использовать обычный match . Подробнее о мощности и дополнительно смотрите видео в статье.

Однако с габаритами есть небольшой нюанс, который необходимо учитывать при выполнении монтажа: размеры отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы немного больше своих зарубежных собратьев .

Резисторы

можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного тока, сопротивление (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, имеющий определенное омическое сопротивление.По краям трубки прижимаются металлические заглушки, к которым привариваются выводы резистора из облученной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическая трубка

называется резистивным элементом и и в зависимости от типа проводящего слоя, нанесенного на поверхность, резисторы делятся на несравненные и провода .

Резисторы

Improvant используются для работы в электрических цепях постоянного и переменного тока, в которых протекают относительно небольшие токи нагрузки.Резисторный резистор выполнен в виде тонкой полупроводниковой пленки , нанесенной на керамическую основу.

Полупроводящая пленка называется резистивным слоем и изготавливается из однородной материальной пленки толщиной 0,1 — 10 мкм (микрометр) или из микрокомпонентов . Микрокомпозиции могут быть изготовлены из углерода, металлов и их сплавов, из оксидов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из измельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы делятся на углеродные, металлопластиковые (металлизированные), металодиэлектрические, металлоконструкции и полупроводниковые. Наибольшее распространение получили металлические и углеродные композитные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированные, лакированные, термостойкие), авиационные (угольные) и ким, твои (композитные).

Укомплектованные резисторы отличаются небольшими размерами и массой, невысокой стоимостью, возможностью использования высоких частот до 10 ГГц.Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т. Д. Но все же положительные свойства вдохновляющих резисторов настолько значительны, что они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы используются в электрических цепях постоянного тока. При изготовлении резистора на его корпусе в один или два слоя заклинивают тонкую проволоку из никеля, нихрома, константана или других сплавов с высоким электрическим сопротивлением.Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольшими габаритами. Диаметр используемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 — 0,05 мм.

Для защиты от механических или климатических воздействий и фиксации витков резистор покрывают лаком и эмалью или пломбируют. Тип изоляции влияет на термостойкость, электрическую прочность и внешний диаметр провода: чем больше диаметр провода, тем больше толщина изоляционного слоя и выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭВ (жаропрочная эмаль), ПЭТ (жаропрочная эмаль), преимуществом которых является малая толщина при достаточной высокая электрическая прочность. Обычные резисторы большой мощности — это проволочные эмалированные резисторы типа PEV, PEWT, C5-35 и т. Д.

Провода отличаются большей стабильностью по сравнению с защитными резисторами. Они могут работать при более высоких температурах, выдерживают значительные перегрузки.Однако они более сложны в производстве, более дороги и доступны для использования на частотах выше 1-2 МГц, так как имеют высокий автобак и индуктивность, которые проявляются уже на частотах в несколько килогерц.

Поэтому они в основном используются в цепях постоянного или токового тока низких частот, где требуется высокая точность и стабильность работы, а также способность выдерживать значительные токи перегрузки, вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современное оборудование стало более функциональным и в то же время настолько миниатюрным.Использование микроконтроллеров позволило упростить электронные схемы и тем самым снизить потребление тока устройствами, что позволило миниатюризировать элементную базу. На рисунке ниже показаны резисторы SMD, припаянные к плате с печатного монтажа.

На концептуальных схемах Постоянные резисторы, независимо от их типа, изображаются в виде прямоугольника , и выводы резистора изображаются в виде линий, проводимых со стороны прямоугольника.Такое обозначение принято везде, но в некоторых зарубежных схемах используется обозначение резистора в виде зубчатой линии (пилы).

Рядом с условным обозначением поставить латинскую букву « R. » I. Серийный номер резистора на схеме, а также указать его номинальное сопротивление в единицах измерения ОМ, ком, ИОМ.

Значение сопротивления от 0 до 999 Ом обозначается в омах , но единица измерения не ставится:

15 -15 Ом.
680 — 680 О.
920 — 920 О.

На некоторых зарубежных схемах для обозначения ОМ ставят букву Р. :

1R3 — 1,3 Ом.
33р. — 33 О.
470р. — 470 О.

Значение сопротивления от 1 до 999 обозначается килломах С добавлением буквы « к »:

1,2к. — 1,2 ком
10к. — 10 ком
560К.-560 ком

Значение сопротивления от 1000 кОм и более обозначено в единицах мегаом С добавлением буквы « м. »:

1M — 1 МОм
3,3 м — 3,3 МОм
56 м — 56 МОм

Резистор используется в соответствии с мощностью, на которую он рассчитан, и которая может выдерживать без риска быть испорченной при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописаны легенды, обозначающие мощность резистора: двойная косая черта — это степень 0.125 Вт; прямая черта, расположенная вдоль значка резистора, обозначает мощность 0,5 Вт; Римскими цифрами обозначена мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация, когда при проектировании какого-либо устройства не появляется резистор с нужным сопротивлением, а есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного подключения, можно собрать резистор любого номинала.

Для последовательного Подключение резисторов к их общему сопротивлению Робби Равно сумме всех резисторов, подключенных к этой цепи:

Робри = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 ком, а R2 = 24 ком, то их общее сопротивление Роббчшу = 12 + 24 = 36 ком.

Для параллельно Подключение резисторов Их общее сопротивление уменьшается и всегда меньше, чем сопротивление каждого отдельного резистора:

Предположим, что R1 = 11 ком, а R2 = 24 ком, тогда их общее сопротивление будет равно:

И момент: при параллельном включении двух резисторов с одинаковым сопротивлением их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных выше примеров понятно, что если нужно получить резистор с большим сопротивлением, то используется последовательное соединение, а если с меньшим, то параллельное. А если возникнут вопросы, прочтите статью, в которой более подробно описаны способы подключения.

Ну кроме прочитанного посмотрите видео про резисторы постоянного сопротивления.

Ну в принципе и все, что я хотел сказать про резистор в целом и отдельно про резисторы постоянного сопротивления .Во второй части статьи мы познакомимся.
Удачи!

Литература:
В.И. Галкин — «Начинающий радиоаффинер», 1989 г.
В.А. Волга — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В.Г. Борисов — «Юный радиолюбитель», 1992 г.

Керамические проволочные резисторы Cement — резисторы постоянные, номинальное сопротивление в зависимости от номинала от 0,01 Ом до 100 Ом Рассеянная мощность — 5Вт, 10Вт, 15Вт, 25Вт . Предназначен для работы в цепях постоянного или переменного тока, обеспечивая ограничение тока и распределение напряжения.

Конструктивно проволочные резисторы выполнены в виде трубчатой основы из керамики (чистый оксид алюминия Al 2 O 3), в качестве резистивного элемента используется проволока , проводник (медно-никелевый или хромоникелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и созданный кремнезем (диоксид кремния SiO 2).

Монолитно-керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и самозатухающей способности.

Резисторы вытяжные керамические — гибкие аксиальные проволочные осевого типа. В содержании заключения используется луженая медь. Монтаж осуществляется пайкой по технологии THT — выводы устанавливаются непосредственно в сквозные отверстия печатной платы.

Положение Montaja — Любое, но следует помнить о резистивных характеристиках, сопровождающихся нагревом корпуса резистора. Поэтому не рекомендуется размещать резисторы на близком расстоянии от печатной платы или термочувствительных элементов.

Допустимое отклонение сопротивления цементных осевых резисторов ± 5% . Ряд промежуточных значений номинального сопротивления — Е24 Е24 — одна из серий постоянных резисторов, которая является результатом стандартизации номинальных резисторов резисторов. . Для переменного тока Предельное рабочее напряжение 1500В. , П. постоянный ток — 1000В. . Рабочая повышенная температура среды не превышает + 275 ° С пониженная — до -55 ° С .Сопротивление изоляции не менее 1000 МОм .

При выборе требуемого номинала плату рекомендуется осуществлять с помощью гибкой схемы, с помощью которой можно определить общее параллельное или последовательное сопротивление резисторов , а также сопротивление резисторов в цепи.

Приведены особенности конструкции и характеристики мощных резисторов C5-35V, C5-36B, PEV, PEVR, RX24 и SQP.

Применяемые Мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в тестовых нагрузках или нагревательных элементах (например, в видеокамерах внешнего видеонаблюдения).

Более подробно представлены характеристики мощных керамических цементных резисторов А также расшифровка маркировки, габаритные и установочные размеры приведены ниже.

Гарантийный срок Наработка поставленных нашей компанией мощных резисторов составляет 2 года , что подтверждено соответствующими документами о качестве.

Окончательная цена мощных проволочных керамических цементных резисторов зависит от количества, срока поставки и формы оплаты.

Продолжение статьи о начале выборов электроники.Для тех, кто решил начать. Рассказ о деталях.

Радио Девелопмент до сих пор остается одним из самых распространенных увлечений, хобби. Если в начале его славного пути радио-забавы затрагивали в основном конструкцию приемников и передатчиков, то развитие электронного оборудования расширилось с развитием электронной техники. электронные устройства и круг любительских интересов.

Конечно, такие сложные устройства, как видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр, в домашних условиях не соберет даже самый квалифицированный радиолюбитель.А вот ремонтом техники промышленного производства занимается очень много радиолюбителей, и вполне успешно.

Еще одно направление — проектирование электронных схем или доведение до «роскоши» промышленных устройств.

Диапазон в данном случае довольно большой. Это устройства для создания «умного дома», преобразователи 12 … 220 В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярен, а также многое другое.

Передатчики и приемники перешли на последний план, а вся техника теперь просто электроника.А сейчас, наверное, радиолюбителей надо было бы как-то иначе называть. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть радиолюбители будут.

Электронные компоненты

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активным считается радиокомпонент, который имеет свойство усиливать электрические сигналы, т.е.е. Обладая прибылью. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы и многое другое.

Одним словом, все те элементы, в которых маломощный вход управляет достаточно мощным выходом. В таких случаях говорят, что в приросте (CUS) больше единиц.

Passive включает в себя такие детали, как резисторы и т.п. Одним словом, все те радиоэлементы, у которых куз в пределах 0 … 1! Агрегат также можно считать усилением: «Однако он не ослабевает.»Вот сначала и рассмотрим пассивные элементы.

Резисторы

— это простейшие пассивные элементы. Их основное назначение ограничивает ток в электрической цепи. Самым простым примером является включение светодиода, показанного на рисунке 1. С помощью резисторов также выбирается режим работы усилительных каскадов.

Рисунок 1. Схемы включения высокого

Свойства резисторов

Раньше резисторы назывались резисторами, это их физические свойства.Чтобы не путать деталь с ее резистивным свойством, резисторы переименовали в .

Сопротивление как свойство, присущее всем проводникам, характеризуется удельным сопротивлением и линейными размерами проводника. Ну примерно так же, как в механике пропорции и объем.

Формула для расчета сопротивления проводника: R = ρ * L / S, где ρ — удельное сопротивление материала, длина L в метрах, s сечение сечения в мм2.Нетрудно заметить, что чем длиннее проволока, тем больше сопротивление.

Можно подумать, что сопротивление — не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в некоторых случаях это препятствие полезно. Дело в том, что при прохождении тока по проводнику выделяется тепловая мощность P = i 2 * R. Здесь p, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Резисторы в схемах

Все детали электрических схем обозначены hugo (условные графические обозначения). Резисторы Гюго показаны на рисунке 2.

Рисунок 2. Резисторы Гюго

Даты внутри объятия обозначают рассеивающую способность резистора. Сразу скажу, что если мощности потребуется меньше, резистор нагреется, и в конце концов сгорит. Для подсчета мощности обычно используется формула, а точнее даже тройка: p = u * i, p = i 2 * R, p = U 2 / R.

Первая формула предполагает, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток, проходящий через эту область. Если напряжение выражено в вольтах, а ток — в амперах, тогда мощность будет в ваттах. Это требования системы СИ.

Рядом с hugo указывается номинал сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1K, R3 1.2K, R4 1K2, R5 5M1.R1 имеет номинальное сопротивление 1-го, R2 1ком, R3 и R4 1,2к (вместо запятой можно поставить букву to или m), R5 — 5,1м.

Современные маркировочные резисторы

В настоящее время маркировка резисторов выполняется с помощью цветных полосок. Самое интересное, что цветная маркировка упоминается в первом послевоенном журнале Radio, вышедшем в январе 1946 года. Также было сказано, что это новая американская маркировка. Таблица, поясняющая принцип «полосатой» маркировки, показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рис. 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип-резистором». Для любительских целей больше всего подходят резисторы типоразмера 1206. Они довольно большие и имеют приличную мощность, целых 0,25 Вт.

На этом же рисунке указано, что максимальное напряжение для резисторов микросхемы составляет 200 В. Такие же максимумы есть у резисторов для нормальной установки. Поэтому, когда предусмотрено напряжение, например 500В, лучше поставить два резистора, соединенных последовательно.

Рис. 4. Резисторы поверхностного монтажа SMD

Чип-резисторы самых маленьких габаритов выпускаются без маркировки, потому что поставить просто некуда. Начиная с типоразмера 0805, на «спине» резистора наносят маркировку из трех цифр. Первые два — номинал, а третий множитель, в виде показателя степени числа 10. Следовательно, если написано, например, 100, то будет 10 * 1Ω = 10, так как любое число с нулевым градусом — это одна из первых двух цифр, которую нужно умножить на единицу.

Если на резисторе написано 103, то получается 10 * 1000 = 10 ком, а надпись 474 гласит, что резистор 47 * 10 000 Ом = 470 ком. Микросхемы резисторов с допуском 1% маркируются комбинацией букв и цифр, а номинал можно определить только по таблице, которую можно найти в Интернете.

В зависимости от допуска по сопротивлению номиналы резисторов делятся на три ряда: E6, E12, E24.Значения номиналов соответствуют цифрам таблицы, представленной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск сопротивления, тем больше номиналов в соответствующей строке. Если у серии E6 допуск 20%, то это всего 6 номиналов, в то время как серия E24 имеет 24 позиции. Но это все резисторы габаритные. Есть резисторы с процентом от одного процента и меньше, поэтому среди них можно найти любой номинал.

У резисторов, кроме мощности и номинального сопротивления, есть еще несколько параметров, но о них пока говорить не будем.

Резисторы сложные

Несмотря на то, что номиналов резисторов много, иногда необходимо их подключить, чтобы получить необходимое значение. Причин тому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используют две схемы подключения резисторов: последовательную и параллельную.Составные схемы показаны на рисунке 6. Также есть формула для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчета общего сопротивления

В случае последовательного подключения полное сопротивление — это просто сумма двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть больше. Такое включение происходит в. Естественно, общее сопротивление будет больше, чем наибольшее.Если это 1ком и 10, то общее сопротивление будет 1,012.

При параллельном подключении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньше. Если оба резистора имеют одинаковый номинал, то их общее сопротивление будет равно половине этого номинала. Можно подключить столько и десятки резисторов, тогда общее сопротивление составит всего десятую часть от номинального. Например, параллельно были подключены десятки резисторов по 100 Ом, тогда общее сопротивление 100/10 = 10 Ом.

Следует отметить, что ток при параллельном соединении по закону Кирхгофа делится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз меньше, чем на один резистор.

Продолжайте читать в следующей статье.

Прежде всего, определим понятие и обозначение сопротивления как электрическую величину. Согласно теории, сопротивление — это физическая величина, которая характеризует свойства проводника, препятствующие прохождению электрического тока.В международной системе единиц (ах) единицей измерения сопротивления является ОМ (Ом). Для электротехники это относительно небольшая сумма, поэтому мы будем чаще иметь дело с киломами (com) и мегомами (IOM). Для этого вам необходимо выучить следующий знак:

1 ком = 1000 Ом;
1 Мама = 1000 ком;

И наоборот:

1 Ом = 0,001 ком;
1 ком = 0,001 МОм;

Ничего сложного, но надо твердо знать.

Теперь о номинале (значениях). Конечно, промышленность не выпускает для радиолюбителей резисторов со всеми ставками. Изготовление высокоточных резисторов — дело трудоемкое, и такие резисторы используются только в специальном высокоточном оборудовании. Вы, например, не найдете в обычном магазине резисторов на 1,9 ком и при такой точности чаще всего нет необходимости — он нужен редко, а если надо, то для этого есть быстрые резисторы.

Целый стандартный ряд, с которым мы столкнемся, я здесь приводить не буду — он достаточно длинный и того не стоит.Лучше научитесь отличать один резистор от другого. Маркировать устройства можно по-разному. Самым удобным, на мой взгляд, была цифровая маркировка. Она делалась, например, на самых ходовых в свое время резисторах типа МЛТ.

Одного взгляда на резистор хватило, чтобы узнать какое у него сопротивление

Например, на второй вершине резистора мы читаем 2,2 и ниже K5%. Номинал этого резистора — 2,2 килома с точностью до 5%. Для мегорезисторов используется «M» вместо «K», а омы обозначаются буквами «R», «E» или вообще без буквы:

470 — 470 Ом
18e — 18 Ом

Очень часто вместо запятой может стоять любая из букв:

2к2 — 2.2 км
M15 — 0,15 мега или 150 км

Вот и вся уловка. Еще один параметр — мощность резистора. Чем выше мощность, тем больший ток может выдержать резистор без разрушения (возгорания). Повторите к верхнему рисунку. Здесь резисторы имеют следующие мощности (сверху вниз) 2 Вт, 1 Вт, 0,5 Вт, 0,25 Вт, 0,125 Вт. Первые три настолько велики, что на них даже нашлось место для маркировки мощности: МЛТ-2, МЛТ-1, МЛТ-0,5. Остальное на глаз.Конечно, они выпускаются (но большинство, увы, производятся) и других типов (и мощности) с маркировкой «человеческая», перечислять их не буду, и принцип у них тот же.

ПЭВР-30, например, выглядит как цилиндр приличного размера, но тоже с маркировкой

Но эта мода практически сдвинулась, взамен на номера появились цветные полосы и специальные коды И с этим придется мириться.

Что это за резистор и какой у него номинал? Для этого вам нужно будет обратиться к специальным таблицам, которые я привожу здесь.

Маркировка резистора 470 Ом. Резисторы SMD. Маркировка резисторов SMD, размеры, онлайн калькулятор. Числовой и буквенный

И так, как они указаны на электрических схемах. В этой статье речь пойдет о резисторе или по старинке он также называется сопротивлением .

Резисторы являются наиболее распространенными элементами электронного оборудования и используются практически в каждом электронном устройстве. Резисторы имеют электрическое сопротивление и служат для пределов тока в электрической цепи.Они используются в схемах делителей напряжения, как дополнительные сопротивления и шунты в измерительных приборах, как регуляторы напряжения и тока, регуляторы громкости, тембра звука и т. Д. В сложных устройствах количество резисторов может доходить до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допустимое отклонение фактического значения сопротивления от номинального (допуск), номинальная рассеиваемая мощность, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровень шума, размер, вес и стоимость.Однако на практике резисторы выбирают по сопротивлением , номинальной мощностью и допуском . Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление Это значение, определяющее способность резистора предотвращать прохождение тока в электрической цепи: чем больше сопротивление резистора, тем больше сопротивление, которое он оказывает току, и наоборот, тем меньше сопротивление. сопротивление резистора, тем меньшее сопротивление он оказывает току.Используя эти качества резисторов, они используются для управления током в определенном участке электрической цепи.

Сопротивление измеряется в омах ( Ом, ), килоомах ( кОм, ) и мегаомах ( МОм, ):

1кОм = 1000 Ом ;
1МОм = 1000 кОм = 1000000 Ом .

Промышленность выпускает резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1 ГОм. Числовые значения сопротивлений задаются стандартом, поэтому при изготовлении резисторов величина сопротивления выбирается из специальной таблицы предпочтительных чисел:

1,0 ; 1,1 ; 1,2 ; 1,5 ; 2,0 ; 2,2 ; 2,7 ; 3,0 ; 3,3 ; 3,9 ; 4,3 ; 4,7 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1

Требуемое числовое значение сопротивления получается путем деления или умножения этих чисел на 10 .

Номинальное значение сопротивления указано на корпусе резистора в виде кода с использованием буквенно-цифровой маркировки , цифровой или цветовой маркировки .

Буквенно-цифровая маркировка .

При использовании буквенно-цифровой маркировки единица измерения ом обозначается буквами « E » и « R », единица килобуквы « TO », а единица измерения мегаом — буквой « M »

а) Резисторы сопротивлением от 1 до 99 Ом маркируются буквами « E » и « R ».В некоторых случаях на корпусе может быть указано только значение полного сопротивления без буквы. На посторонних резисторах после числового значения поставить значок Ом « Ом. »:

3R — 3 Ом
10E — 10 Ом
47R — 47 Ом
47 Ом — 47 Ом
56 — 56 Ом

б) Резисторы с сопротивлением от 100 до 999 Ом выражаются в долях килоом и обозначаются буквой « TO ».Причем букву, обозначающую единицу измерения, ставят вместо нуля или запятой. В некоторых случаях общее значение сопротивления с буквой « R » в конце или только одно числовое значение величины без буквы:

K12 = 0,12 кОм = 120 Ом
K33 = 0,33 кОм = 330 Ом
K68 = 0,68 кОм = 68047 948 кОм 3607 9000

c) Сопротивления от 1 до 99 кОм выражаются в килоомах и обозначаются буквой « TO »:

2K0 — 2 кОм
10K — 10 кОм
47K — 47 кОм
82K — 82 кОм

г) Сопротивления от 100 до 999 кОм выражены в мегамолях и обозначаются буквой « M ».Буква ставится вместо нуля или запятой:

M18 = 0,18 МОм = 180 кОм
M47 = 0,47 МОм = 470 кОм
M91 = 0,91 МОм = 910

кОм
e) Сопротивления от 1 до 99 МОм выражены в МОм и обозначаются буквой « M »:
1 МОм — 1 МОм
10 МОм — 10 МОм
33 МОм — 33 МОм
f) Если номинальное сопротивление выражается целым числом с дробью, то буквы E , R , TO и M , обозначающие единицу измерения, ставятся вместо запятой, разделяя их. целая и дробная части:
R22 — 0.22 Ом
1E5 — 1,5 Ом
3R3 — 3,3 Ом
1K2 — 1,2 кОм
6K8 — 6,8 кОм
3 м3 — 3,3 МОм
Цветовая маркировка .
Цветовая кодировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждый цвет имеет свое числовое значение. Кольца смещены к одному из выводов резистора и первый — это кольцо, расположенное у самого края.Если размеры резистора не позволяют разместить маркировку ближе к одной из клемм, то ширина первого кольца примерно в два раза больше остальных.
Укажите сопротивление резистора слева направо. Резисторы с допуском ± 20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначены в Омах, третье кольцо — это умножитель и четвертое указывает допуск или резистор класса точности .Четвертое кольцо нанесено с видимым от остальных зазором и расположено на противоположном выводе резистора.
Резисторы с допуском 0,1 … 10% маркируются пятью цветными кольцами: первые три — числовое значение сопротивления в Ом, четвертое — коэффициент, пятое кольцо — допуск. Для определения значения сопротивления воспользуйтесь специальной таблицей.
Например. Резистор обозначен четырьмя кольцами:
красный — ( 2 )
фиолетовый — ( 7 )
красный — (100 )
серебра — ( 10% )
Итак: 27 Ом х 100 = 2700 Ом = 2.7 кОм с допуском ± 10% .
Резистор отмечен пятью кольцами:
красный — ( 2 )
фиолетовый ( 7 )
красный ( 2 )
красный (100 )
золотой ( 5% )
Итак: 272 Ом х 100 = 27200 Ом = 27,2 кОм с допуском ± 5%
Иногда бывает сложно определить первый звонок. Здесь следует помнить одно правило: начало маркировки не начинается с черных, золотых и серебряных .
И еще один момент. Если вы не хотите заморачиваться с таблицей, то в Интернете есть онлайн-калькуляторы, предназначенные для расчета сопротивления цветных колец. Программы можно скачать и установить на компьютер или смартфон. О цветовой и буквенно-цифровой маркировке вы также можете прочитать в статье.
Цифровая маркировка .
Цифровая маркировка наносится на корпус SMD-компонентов и обозначается цифрами три или четыре .
В трехзначный , отмеченные первые две цифры, обозначают числовое значение сопротивления в Омахе, третья цифра указывает , коэффициент . Множитель — это число 10 в степени третьей цифры:
.
221 — 22 х 10 в мощности 1 = 22 Ом х 10 = 220 Ом ;
472 — 47 х 10 в мощность 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм ;
564 — 56 х 10 в мощность 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм ;
125 — 12 х 10 в мощность 5 = 12 Ом х 100000 = 12000000 Ом = 1.2 МОм .
Если последняя цифра ноль , то множитель будет равен , единица , так как десять в нулевой степени равно единице:
100 — 10 х 10 в мощности 0 = 10 Ом х 1 = 10 Ом ;
150 — 15 х 10 в мощности 0 = 15 Ом х 1 = 15 Ом ;
330 — 33 х 10 в мощности 0 = 33 Ом х 1 = 33 Ом .
У четырехзначное обозначение : первые три цифры также указывают числовое значение сопротивления в омах, третья цифра указывает множитель.Множитель — это число 10 в степени третьей цифры:
.
1501 — 150 х 10 на мощность 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм ;
1602 — 160 х 10 на мощность 2 = 160 Ом х 100 = 16000 Ом = 16 кОм ;
3243 — 324 х 10 в мощности 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм .
1.2. Допуск (класс точности) резистора.
Вторым важным параметром резистора является отклонение фактического сопротивления от номинала и определяется допуском (класс точности).
Допуск выражается в процентах и указывается на корпусе резистора в виде буквенного кода , состоящего из одной буквы. Каждой букве присваивается конкретное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и указаны в таблице ниже:
Наиболее распространенные резисторы доступны с допуском 5%, 10% и 20%.Прецизионные резисторы, используемые в измерительном оборудовании, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, для резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может находиться в диапазоне от 9 до 11 кОм ± 10%.
На корпусе резистора допуск указан после номинального сопротивления и может состоять из буквенного кода или числового значения в процентах.
Для резисторов с цветовой кодировкой указан допуск. последний цвет кольца : серебро — 10%, золотое — 5%, красное — 2%, коричневое — 1%, зеленое — 0,5%, синее — 0,25%, пурпурное — 0,1%. Если нет кольца допуска, резистор имеет допуск 20%.
1,3. Номинальная рассеиваемая мощность.
Третий важный параметр резистора — рассеиваемая мощность
Когда через резистор проходит ток, на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала увеличивает температуру тела резистора, а затем переходит в воздух за счет теплопередачи.поэтому рассеиваемая мощность они называют максимальной мощностью тока, которую резистор может выдержать и рассеивать в виде тепла в течение длительного времени без ущерба для потери его номинальных параметров.
Поскольку слишком высокая температура корпуса резистора может привести к выходу из строя, то при составлении схем устанавливается значение, указывающее на способность резистора рассеивать ту или иную мощность без перегрева.
На единицу мощности Вт (Вт).
Например. Предположим, что через резистор 100 Ом протекает ток 0,1 А, это означает, что резистор рассеивает мощность в 1 Вт. Если резистор имеет меньшую мощность, он быстро перегреется и выйдет из строя.
В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности различаются по размеру: чем больше резистор, тем больше его номинальная мощность, тем больший ток и напряжение он может выдерживать.
Доступны резисторы
с мощностью рассеяния 0.125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и другие.
У резисторов от 1 Вт и выше значение мощности указывается на корпусе в виде цифрового значения, а у малогабаритных резисторов приходится определять «на глаз».
С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. Впервые можно использовать обычный на матч . Подробнее про мощность и дополнительно посмотреть видео вы можете в статье.
Однако есть небольшой нюанс с габаритами, который необходимо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы немного крупнее своих зарубежных аналогов. .
Резисторы
можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).
2. Резисторы постоянного сопротивления (постоянные резисторы).
Константа — это резистор, сопротивление которого во время работы остается неизменным . Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки прижимаются металлические заглушки, к которым привариваются выводы резисторов из луженой медной проволоки. Корпус резистора сверху покрыт влагостойкой цветной эмалью.
Керамическая трубка называется резистивным элементом , и в зависимости от типа проводящего слоя, нанесенного на поверхность, резисторы делятся на непроволочные и проволочные .
Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают относительно небольшие токи нагрузки. Резисторный элемент резистора выполнен в виде тонкой полупроводниковой пленки , нанесенной на керамическую основу.
Полупроводниковая пленка называется резистивным слоем и изготавливается из пленки из однородного вещества толщиной 0,1 — 10 мкм (микрометра) или из микрокомпозиции . Микрокомпозиции могут быть изготовлены из углерода, металлов и их сплавов, из оксидов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из измельченной смеси проводящего вещества.
В зависимости от состава резистивного слоя резисторы делятся на углеродные, металлические пленочные (металлизированные), металлодиэлектрические, металлооксидные и полупроводниковые.Наибольшее распространение получили постоянные резисторы из металлопленочных и композитных углеродных материалов. Среди резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированные, эмалированные, термостойкие), ВС (угольные) и КИМ, ТВО (композитные).
Непроволочные резисторы
отличаются небольшими размерами и массой, невысокой стоимостью и возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т. Д.Тем не менее положительные свойства непроволочных резисторов настолько значительны, что они используются чаще всего.
2.2. Проволочные резисторы.
Резисторы с проволочной обмоткой используются в электрических цепях постоянного тока. При изготовлении резистора тонкая проволока из никеля, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением наматывается на его корпус в один или два слоя. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольшими размерами.Диаметр используемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью и начинается от 0,03 — 0,05 мм.
Для защиты от механических или климатических воздействий, а также для фиксации витков резистор покрывается лаком, покрывается эмалью или пломбируется. Тип изоляции влияет на термостойкость, электрическую прочность и внешний диаметр провода: чем больше диаметр провода, тем толще изоляционный слой и выше электрическая прочность.
Наиболее широко применяемыми проводами в эмалевой изоляции являются ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (жаростойкая эмаль), ПЭТК (жаростойкая эмаль), преимуществом которых является малая толщина при достаточно высокой диэлектрическая прочность. Обычные резисторы большой мощности — это проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.
По сравнению с непроволочными резисторами, резисторы с проволочной обмоткой более стабильны. Они могут работать при более высоких температурах, выдерживают значительные перегрузки.Однако их труднее производить, они более дороги и непригодны для использования на частотах выше 1–2 МГц, поскольку они имеют высокую внутреннюю емкость и индуктивность, которые проявляются уже на частотах в несколько килогерц.
Поэтому они в основном используются в цепях постоянного или низкочастотного тока, где требуются высокая точность и стабильность, а также способность выдерживать значительные токи перегрузки, вызывающие значительный перегрев резистора.
С появлением микроконтроллеров современная техника стала более функциональной и в то же время намного компактнее.Использование микроконтроллеров позволило упростить электронные схемы и тем самым снизить ток потребления устройств, что позволило миниатюризировать элементную базу. На рисунке ниже показаны резисторы SMD, припаянные к плате со стороны печатной платы.
На принципиальных схемах постоянные резисторы, независимо от их типа, изображены как прямоугольник , а выводы резистора изображены линиями, проведенными со сторон прямоугольника.Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в виде зубчатой линии (пилы).
Рядом с символом ставят латинскую букву « R » и порядковый номер резистора в цепи, а также указывают его номинальное сопротивление в единицах Ом, кОм, МОм.
Значение сопротивления от 0 до 999 Ом указано в Ом , но единица измерения не установлена:
15 -15 Ом
680 — 680 Ом
920 — 920 Ом
На некоторых зарубежных схемах для обозначения Ом ставят букву R :
1Р3 — 1.3 Ом
33R — 33 Ом
470R — 470 Ом
Значение сопротивления от 1 до 999 кОм указано в кОм с добавлением буквы «от до »:
1,2 кОм — 1,2 кОм
10 кОм — 10 кОм
560 кОм — 560 кОм
Значения сопротивления от 1000 кОм и более указаны в единицах МОм с добавлением буквы « M »:
1 МОм — 1 МОм
3.3M — 3,3 МОм
56M — 56 МОм
Резистор используется в соответствии с мощностью, на которую он рассчитан, и который может выдерживать без риска повреждения при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописаны условные обозначения мощности резистора: двойная косая черта указывает мощность 0,125 Вт; прямая линия вдоль значка резистора указывает мощность 0,5 Вт; Римскими цифрами обозначена мощность от 1 Вт и выше.
4. Последовательное и параллельное соединение резисторов.
Очень часто возникает ситуация, когда при проектировании прибора под рукой нет резистора с нужным сопротивлением, а есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного подключения, можно собрать резистор любого номинала.
При последовательно подключаемых резисторах их общее сопротивление Rtotal равно сумме всех сопротивлений резисторов, подключенных к этой цепи:
Rtotal = R1 + R2 + R3 +… + Rn
Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их суммарное сопротивление Rtotal = 12 + 24 = 36 кОм.
При параллельно При подключении резисторов их общее сопротивление уменьшается и всегда меньше, чем сопротивление каждого отдельного резистора:
Предположим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их суммарное сопротивление будет равно:
И еще один момент: при параллельном соединении двух резисторов с одинаковым сопротивлением их общее сопротивление будет равно половине сопротивления каждого из них.
Из приведенных примеров видно, что если вы хотите получить резистор с более высоким сопротивлением, то используйте последовательное соединение, а если с меньшим, то используйте параллельное соединение. А если возникнут вопросы, прочтите статью, в которой более подробно описаны способы подключения.
Ну, в дополнение к прочитанному посмотрите видео про резисторы постоянного сопротивления.
Ну в принципе все, что я хотел сказать про резистор в целом и отдельно про резисторы dC .Во второй части статьи мы познакомимся.
Удачи
Литература:
В. И. Галкин — «Начинающему любителю», 1989 г.
В. А. Волгов — «Детали и узлы электронной аппаратуры», 1977 г.
В. Г. Борисов — «Юный радиолюбитель», 1992 г.
Проводники обеспечивают сопротивление электрическому току, чем больше это сопротивление, тем меньше электрический ток через проводник. Сопротивление проводника зависит от материала, из которого он состоит, длины, сечения, температуры.Чем длиннее проводник, тем больше сопротивление, чем короче проводник, тем меньше сопротивление. Чем тоньше проводник, тем больше сопротивление, чем толще проводник, тем меньше сопротивление.
Сопротивление обозначается буквой R , а единица сопротивления — буквами Ом . На практике также используются единицы электрического сопротивления в килоомах ( кОм, ) и мегаомах ( кОм, ).
1 кОм = 1000 Ом
1 МОм = 1000000 Ом
Чтобы найти сопротивление проводника в Ом, необходимо напряжение на его концах в вольтах разделить на силу тока в амперах:
Постоянные резисторы
Резистор — это пассивный элемент в электрической цепи.Служит для уменьшения силы тока; во время работы резисторы нагреваются, потому что избыточная электрическая энергия преобразуется резисторами в тепло. На принципиальных электрических схемах резисторы отображаются в виде прямоугольника с двумя выводами или в виде ломаной линии (американский стандарт), обозначаются буквой R с порядковым номером (R1, R2 и т. Д.). Рядом указан номинал резистора.
Основной параметр резистора — сопротивление.Сопротивление резистора измеряется в омах, килоомах, мегаомах. Номинальная рассеиваемая мощность резистора (от 0,05 до 5 Вт) указывается специальными знаками, помещенными внутри символа.
Маркировка резисторов. Согласно ГОСТ 2.702-75 сопротивления от 0 до 999 Ом указываются на схемах числом без единицы измерения (3,3; 47; 220; 750 и др.), От 1 до 999 кОм — числом с буква к (47 к; 330 к; 910 к и т. д.), над 1 мегомой — с цифрой с буквой M (1 M; 4.7 М и др.).
По ГОСТ 11076 — 69 единиц сопротивления в кодированной системе обозначают буквами Е или R (Ом), К (килоом) и М (мегаом). Таким образом, 33 Ом обозначены 33E, 1 Ом — 1R0, 47 Ом — 47E, 10 кОм — 10K, 47 кОм — 47K и т. Д.
Сопротивления от 100 до 1000 Ом и от 100 до 1000 кОм выражаются в долях кило и мегаом соответственно, а вместо нуля и запятой ставится соответствующая единица измерения: 150 Ом = 0,15 кОм = K150 ; 910 Ом = 0.91 кОм = К91; 180 кОм = 0,18 МОм = М18; 680 кОм = 0,68 МОм = М68 и т. Д.
Если номинальное сопротивление выражается целым числом с дробью, то вместо запятой ставится единица измерения: 3,3 Ом — 3E3 или 3R3; 4,7 кОм — 4К7; 3,3 МОм — 3М3 и т. Д.
SMD и настроечные резисторы можно маркировать тремя цифрами, первые две указывают сопротивление в омах (мантиссе), а третья — количество последующих нулей (показатель степени по основанию 10), к маркировке также можно добавить букву R. для обозначения десятичной точки.Примеры:
Маркировка 513 означает 51 х 10 3 = 51000 Ом или 51 кОм
Маркировка R470 означает 0,47 Ом
Еще много маркировок с цветными полосами, но производители резисторов в настоящее время не придерживаются общего стандарта, поэтому надежнее измерять сопротивление резисторов мультиметром.
Переменные резисторы
Переменные резисторы — это резисторы, сопротивление которых можно изменять. Они используются в качестве регуляторов усиления, громкости, тембра и т. Д.
Существует две схемы включения переменных резисторов в электрическую цепь. В одном случае они используются для управления силой тока в цепи, а затем регулируемый резистор называется реостатом. В другом случае они используются для регулирования напряжения, тогда резистор называется потенциометром.
Подстроечные резисторы
Настраиваются различные переменные резисторы. Блок регулирования таких резисторов приспособлен для управления отверткой.
Подключение резистора
При последовательном соединении резисторов их сопротивление складывается:
При параллельном подключении полное сопротивление рассчитывается по формуле:
При параллельном соединении двух одинаковых резисторов общее сопротивление будет равно половине сопротивления одного из них.
Таким образом, можно получить нужные номиналы резисторов из имеющихся.
Цементно-керамические проволочные резисторы — резисторы постоянные, номинальное сопротивление в зависимости от номинала от 0,01 Ом до 100 кОм Рассеиваемая мощность — 5Вт, 10Вт, 15Вт, 25Вт . Предназначен для работы в цепях постоянного или переменного тока, обеспечивая ограничение тока и распределение напряжения.
Конструктивно проволочные резисторы выполнены в виде трубчатой керамической основы (чистый оксид алюминия Al 2 O 3), в качестве резистивного элемента используется проволока , проводник (медно-никелевый или хромоникелевый сплав) с высоким удельным сопротивлением.Основание с обмоткой помещено в формованный прямоугольный корпус из стеатитовой керамики и с инкапсулированным кремнеземом (диоксид кремния SiO 2).
Монолитная керамическая конструкция резисторов имеет высокие характеристики огнестойкости, влагостойкости и способности к самозатуханию.
Резисторы выходные керамические — гибкий аксиальный провод аксиального типа. В качестве свинцового материала используется луженая медь. Монтаж осуществляется пайкой по THT-технологии — вывод монтируется непосредственно в сквозные отверстия печатной платы.
Монтажное положение — любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора. Поэтому не рекомендуется размещать резисторы рядом с печатной платой или термочувствительными элементами.
Допустимое отклонение сопротивления цементных осевых резисторов ± 5% . Ряд промежуточных значений номинального сопротивления — Е24 Е24 — один из серии постоянных резисторов, что является результатом стандартизации номинальных сопротивлений резисторов.. При переменном токе максимальное рабочее напряжение составляет 1500В , при постоянном — 1000В . Рабочая повышенная температура не превышает + 275 ° C пониженная — до -55 ° C . Сопротивление изоляции не менее 1000 МОм .
При выборе платы необходимого номинала рекомендуется использовать гибкую, с помощью которой можно определить общее параллельное или последовательное сопротивление , а также сопротивление резисторов в цепи.
Приведены конструктивные особенности и характеристики мощных резисторов C5-35V, C5-36V, PEV, PEVR, RX24 и SQP.
Применяются мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в качестве испытательных нагрузок или нагревательных элементов (например, в камерах видеонаблюдения).
Более подробные характеристики мощных керамических цементных резисторов , а также расшифровка маркировки, габаритные и установочные размеры приведены ниже.
Гарантийный срок на поставку мощных резисторов 2 года , что подтверждено соответствующими документами качества.
Окончательная цена на мощные керамические цементные резисторы с проволочной обмоткой зависит от количества, срока поставки и формы оплаты.
Прежде всего, мы определим понятие и обозначение сопротивления как электрической величины. Согласно теории, сопротивление — это физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока.В международной системе единиц (СИ) единицей сопротивления является Ом (Ом). Для электротехники это относительно небольшое значение, поэтому мы часто будем иметь дело с килоомами (кОм) и мегаомами (МОм). Для этого вам необходимо выучить следующую табличку:
1 кОм = 1000 Ом;
1 МОм = 1000 кОм;
И наоборот:
1 Ом = 0,001 кОм;
1 кОм = 0,001 МОм;
Ничего сложного, но знать это нужно твердо.
Теперь о номиналах. Конечно, промышленность не производит резисторы всех номиналов для радиолюбителей. Изготовление высокоточных резисторов требует много времени, и такие резисторы используются только в специальном высокоточном оборудовании. Вы, например, в обычном магазине не найдете резистор на 1,9 кОм и такая точность чаще всего не нужна — она нужна редко, а при необходимости для этого есть подстроечные резисторы.
Я не буду приводить всю стандартную серию, с которой мы здесь встретимся — она достаточно длинная и специально обучать ее не стоит.Лучше научитесь отличать один резистор от другого. Маркировка устройств может производиться по-разному. Самым удобным, на мой взгляд, была цифровая маркировка. Его изготавливали, например, на самых популярных в свое время резисторах МЛТ.
Одного взгляда на резистор хватило, чтобы узнать, какое у него сопротивление
Например, на втором резисторе сверху мы читаем 2,2 и ниже K5%. Номинал этого резистора составляет 2,2 килограмма с точностью до 5%. Для мегаомных резисторов используется буква «M» вместо «K», а омы обозначаются буквами «R», «E» или вообще без буквы:
470 — 470 Ом
18E — 18 Ом
Очень часто любую из букв можно заменить запятой:
2к2 — 2.2 килограмма
M15 — 0,15 МОм или 150 кОм
Вот и вся уловка. Еще один параметр — мощность резистора. Чем выше мощность, тем больший ток может выдержать резистор без разрушения (возгорания). Вернемся к верхней картинке снова. Здесь резисторы имеют следующую мощность (сверху вниз) 2 Вт, 1 Вт, 0,5 Вт, 0,25 Вт, 0,125 Вт. Первые три такие большие, что даже нашли место для маркировки мощности: МЛТ-2, МЛТ- 1, МЛТ-0,5. Остальное на глаз. Конечно, выпускаются и другие типы (и емкости) с маркировкой «человек» (но большинство, увы, выпускалось), перечислять не буду, но принцип обозначения у них такой же.
ПЭВР-30, например, выглядит как цилиндр приличных размеров, но тоже имеет маркировку
Но эта мода практически отступила, вместо цифр появились цветные полосы и специальные коды и с этим придется мириться.

Что это за резистор и каково его значение? Для этого вам придется обратиться к специальным таблицам, которые я здесь представляю.
Части SMPS
Базовая концепция работы SMPS. Импульсный стабилизатор выполняет регулировку в SMPS.Последовательный переключающий элемент включает и выключает подачу тока на сглаживающий конденсатор. Напряжение на конденсаторе определяет время поворота последовательного элемента. Постоянное переключение конденсатора поддерживает напряжение на необходимом уровне. Основы дизайна
2010 honda insight ima light
Номер детали: Описание компонентов: Просмотр в HTML: Производитель: KA3846: Контроллер SMPS: 1 2 3 4 5 Подробнее: Fairchild Semiconductor: KA3882: КОНТРОЛЛЕР SMPS: 1 2 3 4 5: Fairchild Semiconductor : ICE2A0565: Автономный контроллер токового режима SMPS со встроенным 650V / 800V CoolMOS: 1 2 3 4 5 Подробнее: Infineon Technologies AG: KA7500B: SMPS Controller: 1 2 3 4 5 Подробнее: Fairchild Semiconductor
Будут использоваться ваши личные данные для поддержки вашего опыта на этом веб-сайте, для управления доступом к вашей учетной записи и для других целей, описанных в нашей политике конфиденциальности.
1. Устройство импульсного источника питания (SMPS), содержащее: блок (220) преобразования энергии, который способен преобразовывать входное напряжение в выходное напряжение в соответствии с сигналом переключения и выводить примитивный сигнал переключения для использования. при изменении частоты сигнала переключения в зависимости от мощности, потребляемой нагрузкой, принимающей выходное напряжение, при этом примитивный сигнал переключения представляет собой …
Kent SMPS 2,5 A 24 В постоянного тока с проводами • 100% оригинальное изделие Kent • 2,5 A 24 В ПОСТОЯННЫЙ ТОК С ПРОВОДАМИ • Подходит для Grand, Grand plus, Pearl •
»Руководство по ремонту Smps Информация о блоках питания» 23 человека рекомендуют это Дополнительные и полные статьи, связанные с этой темой.. Для получения полных обзоров и отзывов о ремонте smps (переключение режима питания) любого производителя, присоединяйтесь к курсу jestine yong smps (переключение режима питания).
Импульсные источники питания более эффективны, чем линейные источники питания. Линейные источники питания регулируют напряжение с помощью простого трансформатора или динамического изменения сопротивления компонента (транзистора, резистора и т. Д.), Что создает схемы v …
при минимальном количестве внешних компонентов. Превосходные характеристики этого метода могут быть измерены в улучшенном регулировании линии, улучшенных характеристиках отклика на нагрузку и более простом и легком в проектировании контуре управления.Топологические преимущества включают в себя присущий импульсному току
Баллистический наконечник Нослера против аккубона против перегородки
Сломанный ИИП — Пожалуйста, помогите! Привет! У меня есть Morn 3050 CO2 Laser, бывает, что питание панели управления сломано, у него 3 выхода, 2x 24v 4.5A и 1 5v 2A.
RF Разъемы SMPS. Компания Amphenol SV Microwave расширила свою линейку мультипортов для периферийного запуска, включив в нее серию суперсубминиатюрных SMPS. Эти 2-портовые и 4-портовые разъемы преимущественно используются в приложениях Mil / Aero, High Speed Digital и Datacom / Telecom.Серия SMPS идеально подходит для приложений, где плотность имеет первостепенное значение.
289-5175, Artesyn Embedded Technologies, Artesyn Embedded Technologies, встроенный импульсный источник питания мощностью 250 Вт, 5 В постоянного тока, ± 12 В постоянного тока, закрытый, вес 1,4 кг Входное напряжение 120 → 300 В постоянного тока, 85 → 264 В переменного тока Ширина 127 мм Enclosed
Пример системы нумерации компонентов SMPS: I8150173X7R471Mz Показанный номер детали соответствует конденсатору SMPS типоразмера 3. Тип керамики — BX, значение емкости — 120 000 пФ, с допуском ± 10%.Номинальное напряжение составляет 500 В постоянного тока, клеммы будут выполнены в виде проводов типа «N», а детали будут иметь маркировку / упаковку навалом.
Будьте первым, кто оставил отзыв на «Aquatek SMPS, подходящий для очистителей обратного осмоса» Отменить ответ. … Запасные части Aquatek RO Solinoid Valve for Water Filter (SV) Оценка 0 из 5
Smps EAY60
2 детали — одобренные производителем детали для правильной установки в любое время! У нас также есть руководства по установке, схемы и руководства, которые помогут вам в процессе!
Базовая концепция работы ИИП.Импульсный стабилизатор выполняет регулировку в SMPS. Последовательный переключающий элемент включает и выключает подачу тока на сглаживающий конденсатор. Напряжение на конденсаторе определяет время поворота последовательного элемента. Постоянное переключение конденсатора поддерживает напряжение на необходимом уровне. Основы проектирования
Сравнение экранированных и неэкранированных катушек индуктивности для ИИП. Добро пожаловать в нашу серию блогов о конструкции фильтров для импульсных источников питания (SMPS)! В заключительной части нашей серии из четырех частей (первые три статьи читайте здесь) Лорандт Фёлкель М.Энг объяснит разницу между экранированными и неэкранированными катушками индуктивности и предоставит ресурсы для получения дополнительной информации о SMPS.
Home assistant core docker
Ethtool rx queue
Щелкните здесь, чтобы прочитать отзыв и купить электронную книгу по ремонту smps. Содержание этой статьи о руководстве по ремонту smps в этом случае — это ремонт блока питания в режиме переключения. Pdf Ремонт блока питания в режиме переключения был опубликован: Воскресенье, 13 января 2013 г., 12:01:01 в категории: ремонт блока питания в режиме переключения pdf от администратора, спасибо ты.
ЧЕРТЕЖ НОМЕР ДЕТАЛИ. SMPS-13371 РЕДАКЦИЯ № ЧАСТИ SMPS-13371 CAGE CODE 15907 MICRO-MODE PRODUCTS, INC. Надежное соединение с будущим Эль-Кахон, Калифорния
ph 619.449.3844 www.micromode.com ПРОЦЕДУРЫ СБОРКИ: ИНСТРУМЕНТ: ЛИСТ 1 ИЗ 1 MMTL-8827 N / A 9 / 13/17 МТ КОРПУС И КОНТАКТНЫЙ ИЗОЛЯТОР ИИП, ВНУТРЕННИЙ КОРПУС ДЛЯ КАБЕЛЯ .047 ОТДЕЛКА МАТЕРИАЛА
ИИП Центральная Флорида. 349 лайков. Общество специалистов по маркетингу профессиональных услуг (SMPS) — ведущая организация экспертов по маркетингу для архитектурной, инженерной и строительной отраслей.
Полумостовой преобразователь 100 кГц SG3525 — del50032 Это схема SMPS, улучшенная по сравнению с указаниями по применению в книге SGS Motion Control Application Manual.
Файл сохранения Final Earth 2
16 марта 2016 г. · Паула Райан, президент Общества специалистов по маркетингу (SMPS), посетила Торонто в конце февраля, чтобы описать исследование о «модели продавца-исполнителя». развитие бизнеса для архитектурного, инженерного и строительного бизнеса.
Типы активных и пассивных компонентов в блоке питания модуля переключения (SMPS) имеют большое влияние на общие характеристики блока питания конструкции. В этой статье Analog Devices рассматриваются наиболее важные характеристики внешних пассивных и активных компонентов, включая резисторы, конденсаторы, катушки индуктивности, диоды и полевые МОП-транзисторы.
Как снять запертую крышку бензобака мотоцикла DC x male oc fanfiction
Физические проблемы с натяжением 3 веревки
Комиссионные выплаты за 4d
Ответы на скрепление и скрепление
карман
Видео вязание крючком
Fnaf фанфики марионетка лимон
Автомобильные аварии в Дейтоне, штат Огайо сегодня
Превратите порошок MSM в кристаллы
Кунхаунд Redbone для продажи
a or b_
Denton bible church quarantine bible school
Гель-лак Opi без ультрафиолетового излучения
Центральный опорный подшипник E39
Korg pa3x turkish set загрузить
Loud0003
Услуги заключенных ма gazine
Lyman msr precision 4 die system
Acepc ak1 factory reset
Калькулятор системы устранения неравенств
Shsh3 blobs checker
Freedns update
Nolyn ac1 health example
Разбивка затрат на производство автомобилей
Возрождение длинного саженца темной березы
Выделение яичного белка без периода отрицательный тест на беременность
2007 nissan murano шум при разгоне
Stc sa01820wi
Журнал Garaysar
Заработная плата менеджера по строительству Калифорния
Катамараны Hh против канонерской лодки
RFID-считыватель дальнего действия raspberry pi
Visual Studio объект пользовательского интерфейса вернул код ошибки для getvalueCci 41 primer review
9000 cm8
9000 см2
по умолчанию логин
Функция загрузки телевизионного приложения Samsung не поддерживается Dd15 блокировка egr выключена
десятичный дизайн логотипа Discord
03
123tv fox news
история использования программного обеспечения Aerosol Instrument Manager Software для сканирования подвижного спектрометра Particle SizerTM (SMPSTM), руководство пользователя (номер по каталогу 1
8).SMP осознают многие ключевые проблемы и возможности, с которыми сталкиваются интернационализированные МСП в современной глобальной экономике. Это, наряду с репутацией SMP как лидеров в области профессионального консультирования, предоставляет им отличную платформу для предоставления клиентам дополнительной поддержки с добавленной стоимостью. 6 Тем не менее, хотя SMP 901 SMPS) трансформаторы — это высокоэффективные трансформаторы, используемые в таких устройствах, как персональные компьютеры.. Импульсный источник питания — это электронный источник питания, который включает в себя импульсный регулятор для эффективного преобразования электроэнергии. Это то, что вы получите из Руководства по ремонту источников питания в импульсном режиме: простые пошаговые инструкции (271 страница). узнать, как изучить принципиальную схему, а также задачи каждой части в SMPS. Узнайте, как блоки питания Switch Mode работают для ATX при поиске и устранении неисправностей smps ПК и технологии питания Mosfet.
Mahoning Valley live stream
Pws 308 верхняя совместимость
Бесплатный дизайн логотипа Discord
03
SMPS в северной части штата Нью-Йорк стремится предоставлять высококачественные образовательные программы и сетевые возможности, чтобы помочь нашим членам добиться успеха и стать эффективными лидерами.Деньги вашей спонсорской поддержки будут использованы для улучшения этого обучения, увеличения частоты сетевых мероприятий и повышения осведомленности об SMPS и его ценности для новых и опытных A …
Iccid checker
Солнце и ртуть в 12-м доме для Девы ascendant
Casket company
Венера в девственнице распад
Pastebin адреса электронной почты и пароли
Цепи SMPS могут испытывать перегрузку по току, условия короткого замыкания или скачки напряжения (ESD и т. д.).) и требуют, чтобы предохранители, PTC и TVS-диоды соответствовали нормативным стандартам или обеспечивали надежную работу. Щелкните по зеленым ссылкам, чтобы найти решения для защиты цепей Littelfuse. SMPS (импульсный источник питания) Диапазон мощности, обычно для Think Center — Core i 3 — CPU 2011-06-27, 12:23 PM Что такое SMPS (импульсный источник питания) Диапазон энергопотребления обычно для Think Center — Core i 3 — 2100 с набором микросхем H 57?
Лак Spi
Руководство по классу Aqw
Забор для настольной пилы Skilsaw
Хороший бюджет m4 build tarkov
Savage 338 Lapua Stock
MITSCHO выделен дистрибьютор ELECTRONICS по всему миру трудно найти устаревшие электронные и электрические компоненты через всемирную сеть.24 сентября 2002 г. · Этот набор имеет различные проблемы, а именно: темный пиксель, вертикальные проблемы и проблемы со звуком. Я проверил модуль smps и обнаружил много плохих припоев. R3243 (120K) увеличился в цене, поэтому я заменил его. Я также обнаружил, что R3267 работает слишком горячо и не могу прочитать его значение.
Mortimer adlerpercent27s Предложение paideia поддержано
Mossberg 702 plinkster red dot прицел
Номинальный ВВП — quizlet
Testors dullcote альтернатива
Скрыть конфиденциальное содержимое уведомления История oneplus 97089
Спецификации International 4900
Устранение дрожания сервопривода
Статистика преступности в Денвере, штат Колорадо
Детектор камеры-призрака
Рабочий лист классификатора дает ответы на ключевые вопросы
Приложение для видеозвонков в реальном времени для ПККружки рук, выталкивающие плечи
9017 Sm4 Блок питания переключаемый более эффективны, чем линейные блоки питания.Линейные источники питания регулируют напряжение с помощью простого трансформатора или динамического изменения сопротивления компонента (транзистора, резистора и т. Д.), Что создает v … выше имеют расширенный октет
6
4.15 сегмент второй экзамен, часть b
Citi c16 зарплата
Waterloo math data science reddit
D
Civ 6 seed generator
Цевьё с подвижным блоком
Ruger mark iv тактический обзор
9017 — одобренные производителем детали для правильной подгонки каждый раз! У нас также есть руководства по установке, схемы и руководства, которые помогут вам в процессе!
Признаки любви
Petfinder boston terrier
Предварительный просмотр
Thunderbolt to displayport 144hz
3
X-частицы для кинотеатра 4d r21 скачать бесплатно
Zte bypass frp
7zip android reddit
Cna Chapter 20 quizlet
Теннисные мячи без давления
Машинки для стрижки оптом оптом
Обновление программного обеспечения для iPhone
Уэс Перкинс
Двойная прогрессия
Шестигранник в третьем ряду 9703 2
Деньги с зелеными точками
Маленькие квадраты для вязания крючком
Ниагарская региональная полиция гарантирует
3800 серия 2 утечка масла
Пример дисплея d80170
Внутренний диаметр цевья Sig mpx
9017 1
Номер по каталогу Управляющее переключение Напряжение питания Выходной ток Режим работы Пуск Номер пакета Выходы Режим Частота (кГц) Макс. (В) Макс. (A) Коэффициент (%) Ток (мкА) FAN7554 1 Ток 500 30 1 98 200 SO -8 FAN7601 * 1 Ток 300 20 0.25 98 Внутренний переключатель DIP-8, SO-8, SSOP-10 FAN7602 * 1 Ток 65 20 0,25 75 Внутренний переключатель DIP-8, SO-8, SSOP-10 SMPS 4000 — это зарядное устройство и выпрямитель для автономного использования. или для параллельной работы в составе системы силовой стойки, управляемой модулем сигнализации AEON Gold. Блоки также можно подключать параллельно, без модуля сигнализации.
Outlook office 365 вход в систему скачать бесплатно Что из следующего напрямую привело к обстоятельствам, проиллюстрированным изображением Испытательный звонок по номеру
Калькулятор ремонта лодки
Рабочий лист умножения и деления рациональных выражений kuta
Aapc blackboard Student login
Minecraft fabric enchantments
Kent SMPS 2.5A 24V DC с проводами • 100% оригинальная продукция Kent • 2.

Код	Число	Код	Число	Код	Число	Число	Число
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Mahoning Valley live stream Pws 308 верхняя совместимость	Бесплатный дизайн логотипа Discord 03
	SMPS в северной части штата Нью-Йорк стремится предоставлять высококачественные образовательные программы и сетевые возможности, чтобы помочь нашим членам добиться успеха и стать эффективными лидерами.Деньги вашей спонсорской поддержки будут использованы для улучшения этого обучения, увеличения частоты сетевых мероприятий и повышения осведомленности об SMPS и его ценности для новых и опытных A …
Iccid checker Солнце и ртуть в 12-м доме для Девы ascendant	Casket company	Венера в девственнице распад	Pastebin адреса электронной почты и пароли
	Цепи SMPS могут испытывать перегрузку по току, условия короткого замыкания или скачки напряжения (ESD и т. д.).) и требуют, чтобы предохранители, PTC и TVS-диоды соответствовали нормативным стандартам или обеспечивали надежную работу. Щелкните по зеленым ссылкам, чтобы найти решения для защиты цепей Littelfuse. SMPS (импульсный источник питания) Диапазон мощности, обычно для Think Center — Core i 3 — CPU 2011-06-27, 12:23 PM Что такое SMPS (импульсный источник питания) Диапазон энергопотребления обычно для Think Center — Core i 3 — 2100 с набором микросхем H 57?
Лак Spi Руководство по классу Aqw	Забор для настольной пилы Skilsaw	Хороший бюджет m4 build tarkov	Savage 338 Lapua Stock
	MITSCHO выделен дистрибьютор ELECTRONICS по всему миру трудно найти устаревшие электронные и электрические компоненты через всемирную сеть.24 сентября 2002 г. · Этот набор имеет различные проблемы, а именно: темный пиксель, вертикальные проблемы и проблемы со звуком. Я проверил модуль smps и обнаружил много плохих припоев. R3243 (120K) увеличился в цене, поэтому я заменил его. Я также обнаружил, что R3267 работает слишком горячо и не могу прочитать его значение.
Mortimer adlerpercent27s Предложение paideia поддержано Mossberg 702 plinkster red dot прицел	Номинальный ВВП — quizlet	Testors dullcote альтернатива	Скрыть конфиденциальное содержимое уведомления История oneplus 97089
Спецификации International 4900 Устранение дрожания сервопривода	Статистика преступности в Денвере, штат Колорадо	Детектор камеры-призрака	Рабочий лист классификатора дает ответы на ключевые вопросы

4.15 сегмент второй экзамен, часть b Citi c16 зарплата	Waterloo math data science reddit	D Civ 6 seed generator	Цевьё с подвижным блоком Ruger mark iv тактический обзор
9017 — одобренные производителем детали для правильной подгонки каждый раз! У нас также есть руководства по установке, схемы и руководства, которые помогут вам в процессе!
Признаки любви Petfinder boston terrier	Предварительный просмотр	Thunderbolt to displayport 144hz 3	X-частицы для кинотеатра 4d r21 скачать бесплатно
Zte bypass frp 7zip android reddit	Cna Chapter 20 quizlet	Теннисные мячи без давления Машинки для стрижки оптом оптом	Обновление программного обеспечения для iPhone

Уэс Перкинс Двойная прогрессия	Шестигранник в третьем ряду 9703 2	Деньги с зелеными точками

Маленькие квадраты для вязания крючком Ниагарская региональная полиция гарантирует	3800 серия 2 утечка масла	Пример дисплея d80170	Внутренний диаметр цевья Sig mpx 9017 1
	Номер по каталогу Управляющее переключение Напряжение питания Выходной ток Режим работы Пуск Номер пакета Выходы Режим Частота (кГц) Макс. (В) Макс. (A) Коэффициент (%) Ток (мкА) FAN7554 1 Ток 500 30 1 98 200 SO -8 FAN7601 * 1 Ток 300 20 0.25 98 Внутренний переключатель DIP-8, SO-8, SSOP-10 FAN7602 * 1 Ток 65 20 0,25 75 Внутренний переключатель DIP-8, SO-8, SSOP-10 SMPS 4000 — это зарядное устройство и выпрямитель для автономного использования. или для параллельной работы в составе системы силовой стойки, управляемой модулем сигнализации AEON Gold. Блоки также можно подключать параллельно, без модуля сигнализации.

Код	Число	Код	Число	Код	Число	Число	Число
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Код	Число	Код	Число	Код	Число	Число	Число
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976
