2.2.2.2 Магнитоконтактные (СМК)
Самые дешёвые и многочисленные из охранных извещателей. Лепятся на окна, двери, люки и всё, что может открываться и закрываться — шкафчики всякие, например, или аппаратные шкафы или сейфы — у кого на что фантазии хватит. Самые простенькие стоят от 20 руб, поэтому монтажникам их выдают связками, как пучки редиски. Называются СМК: сигнализаторы магнитоконтактные.

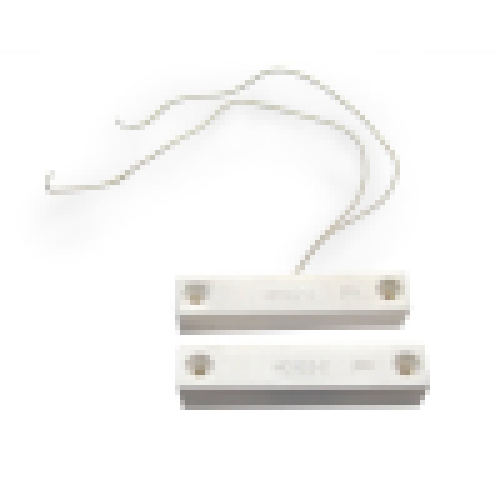

Официальные названия ИО-102-ХХ, где ХХ — номер модели. Например вот этот, в начале статьи — ИО-102-14 (СМК-14). В общем народ их зовёт СМК или попросту «эсэмкашки».
Вот такой вот пучочек:
Принцип у всех один — в одной половинке (которая без проводов) размещён магнит, в другой геркон — маленькая релюшка, которая при попадании в магнитное поле замыкается (размыкается, переключается — зависит от исполнения извещателя). Стандартные охранные шлейфы на разрыв работают, т.е. основная масса извещателей замыкается. Кстати, «геркон» — это сокращение от «герметичный контакт».
Короче, на косяке геркон, на двери магнит: открыл дверь, контакт разомкнулся, шлейф разомкнут — тревога. Просто как тапок, и в общем довольно эффективно. Не панацея конечно — окно можно разбить, дверь пропилить и проникнуть, не нарушив шлейфа. Кроме того, слышал, о методе их обмана — мощный магнит снаружи подносят, он в замкнутом состоянии геркон удерживает при открывании. Ну это не так просто, надо точно знать, где он расположен, т.е. некоторая подготовка нужна, да и метод противодействия сам напрашивается. В любом случае, СМК эффективны только при совместной работе с другими типами охранных извещателей. Стандартный набор — СМК, объёмники и акустические извещатели разбития стекла — о них следующий пост будет в этом разделе. Есть еще куча других типов охранных извещателей на разных физических принципах, и до них доберёмся, помолясь.
Вот еще из этой же серии — ИО-102-2 (СМК-1).
Покрасивее будет малость, а так всё то же. Кстати, и те и другие для неметаллических поверхностей.
Для железных дверей, ворот и сейфов — так называемые гаражные СМК. Они больше значительно, магниты помощнее, дизайн побрутальнее. Ну вот например: СМК-20. Красавец какой, всё по-взрослому, замызгался только малость — снят откуда-то, вон следы шуруповёртной биты в пазах.
Ну или СМК-26. Недавно мистические какие-то выкрутасы с одним из них были на сдаче объекта. Один из шлейфов стоит в обрыве при закрытой двери, идём отслеживать — всё в порядке, начинаем дверь открывать — шлейф в норму приходит, потом, естественно, при дальнейшем открывании рвётся как положено. Оказалось, что геркон почему-то при максимальном приближении магнита размыкался. Перевернули извещатель — пошло как надо. В паспорте не нашёл никаких намёков на сей эффект, как обычно, разбираться некогда, так и осталось это загадкой. Вон он, гад:
А вот извещатели скрытой установки, торцовые.
Врезаются в дверь и в косяк напротив друг друга. Сверлом «десяткой» дырку сверлишь, клея туда малость выдавливаешь и заталкиваешь туда. Сидит отлично. Применяются в случае повышенных требований к дизайну помещения.
А вот игрушка посложнее и подороже — С2000-СМК от Болида. Адресуемое устройство, встроенный микроконтроллер, цепляется в двухпроводную линию связи, обменивается сигналами с контроллером двухпроводной линии С2000-КДЛ. Но по принципу работы датчика — та же СМК-шка. У него особенность интересная — для пущей красивости крепёжные отверстия расположены внутри корпуса, который закрывается элегантной крышечкой (красота-это страшная сила). Его собрат для металлических дверей вообще зовётся С2000-СМК «Эстет». Так вот эта крышечка отваливается постоянно — защёлки хреновые. Вот до сдачи объекта крышечки собираем — вдруг переставить где-то надо будет, потом опосля обходим, на клей сажаем. Хлопотно. Вот он, пижон, удостоен чести сняться на моём боевом «волшебном чемодане»:
А вот он без крышки:
Видно в основной части электронику, в ответной — магнитик чёрненький.
Тоже отваливаться любит, тоже подклеивать часто приходится. Зато потом, в эксплуатации — нормальная надёжная машинка.
Ну вот, пока всё на сегодня. Следующими будут извещатели разбития.
Вопросы — в комментарии. Форма подписки внизу.
На главную Содержание В начало
Территория ELDES – универсальный беспроводной извещатель EWD3
Сергей Ствол, руководитель направления РФ и СНГ в компании ELDES
Аббревиатура EWD3 (от англ. ELDES Wireless Door) означает беспроводной датчик открытия двери от ELDES, а тройка указывает на то – что это уже 3-е поколение данного устройства. Но не все знают, что это не обычный магнитоконтактный датчик открытия двери или окна, а самый компактный, по размеру, самый функциональный, по возможностям, и самый универсальный, по применению, из всех беспроводных извещателей линейки ELDES.
Но, прежде чем подробнее рассмотреть его возможности, расскажу о типичных трудностях, с которыми обычно сталкиваются монтажники в своей работе во время установок беспроводных магнитоконтактных извещателей (СМК).
Особенности монтажа беспроводных датчиков открытия на металлических дверях
Часто на объектах, которые оснащаются беспроводными охранными системами, бывают металлические или бронированные входные двери. Установка беспроводных СМК извещателей открытия на металлических дверях имеет свою специфику и при неправильном монтаже, впоследствии, требует дополнительных выездов на объект и затрат на обслуживание. Какие же проблемы возникают при неправильном монтаже на металлических дверях?
Правильная установка датчика открытия EWD3 на металлических дверях
Во-первых, металлические поверхности являются «экраном» для прохождения электромагнитных волн, в связи с чем, беспроводной сигнал «затухает», и могут возникнуть проблемы с качеством связи и даже потери сигнала извещателя, проявляющиеся не сразу, так как беспроводной сигнал может «плавать» в зависимости от изменения условий (открытия металлической двери или возникновения других электромагнитных «шумов» на объекте).
Во-вторых, при монтаже таких устройств на металлических поверхностях они часто замерзают и выходят из строя, батарейки могут «потечь».
В-третьих, для металлических дверей нужен более мощный магнит, так как на металлических поверхностях магнитное поле рассеивается и сокращается зазор срабатывания между извещателем и ответной магнитной частью СМК. Некоторые производители с этой целью комплектуют изделия 2-мя разными магнитами для монтажа на металлические и иные поверхности.
Опытные монтажники знают об этих проблемах и избегают установок извещателей на металлических поверхностях дверей путем выноса корпуса устройства с батареей на стену и подключая на внешний вход извещателя дополнительный проводной датчик открытия СМК. Но такие монтажи не только неэстетично выглядят, а могут даже быть небезопасными, так как при несложном доступе к датчику провода внешнего СМК датчика легко перерезать, и система даже не узнает об этом.
Пример небезопасной установки беспроводного датчика открытия СМК на металлических дверях
Довольно часто двери бывают с откосами, или дверная рама с дверным полотном находятся в разных плоскостях.
В таких случаях установщики для того, чтобы «поймать» зазор между извещателем и магнитом в ненарушенном состоянии датчика, вынуждены под магнит и извещатель подкладывать дополнительные пластинки из немагнитных материалов, что не всегда выглядит красиво. Некоторые производители даже изготавливают специальные площадки под магнит чтобы монтаж выглядел более эстетично. К тому же белый датчик открытия на темной двери или темной оконной раме может испортить внешний вид. Компания ELDES предлагает в ассортиментной линейке беспроводные датчики открытия для металлических и других дверей или окон коричневого цвета.Примеры неэстетичных установок беспроводных датчиков открытия на металлических темных дверях, используя дополнительные пластины под магнит
При создании нашего универсального извещателя EWD3 для защиты дверей или окон компания ELDES поставила задачу решить для своих клиентов все перечисленные выше проблемы, продумав все до мелочей – от удобства в монтаже до превосходящих характеристик – и сделала уникальный на рынке систем безопасности продукт.
Как же нам это удалось? Секрет в уникальной авторской конструкции корпуса, благодаря которой передающая часть извещателя с печатной электронной платой и элемент питания
Как же нам это удалось? Секрет в уникальной авторской конструкции корпуса, благодаря которой передающая часть извещателя с печатной электронной платой и элемент питания размещаются в крышке корпуса. Поэтому при монтажах основания корпуса на металлические поверхности печатная плата с батареей всегда удалены от металлического полотна «экрана», что позволяет избежать «затухания» беспроводного сигнала и замерзания датчика.
Плата с батареей беспроводного извещателя EWD3 Размещены в крышке корпуса устройства
Для самозащиты извещатель EWD3 оборудован одним тампером, реагирующим как на вскрытие корпуса, так и на отрыв от стены. Для этого в конструкции предусмотрена слабая петля, которая выламывается при попытке отрыва датчика. Для крепления на поверхности можно использовать входящие в комплект винты или двусторонний скотч.
Питание EWD3 осуществляется от одной батарейки CR123A, которой, в зависимости от режима использования, хватает на срок до 5 лет.
Сторона крепления беспроводного извещателя EWD3 с петлей отрыва от поверхности и отверстием для вывода проводного входа
Еще один секрет – вместо классического механического геркона, который имеет выработку на отказ, извещатель EWD3 оснащен цифровым магнитным сенсором Холла, что позволило сделать его более долговечным и упростить для установщиков трудности монтажа, связанные с выставлением зазора между магнитом и извещателем в ненарушенном состоянии. Благодаря сенсору Холла монтаж извещателя и магнита может быть в разных плоскостях, а зазор СМК в ненарушенном состоянии достиг рекордного значения, до 3 см – для деревянных и, до 1.5 см – для металлических поверхностей, причем магнит устанавливается с любой из сторон извещателя. Это существенно упрощает монтаж и позволяет отказаться от дополнительных площадок под магнит, как в случаях с другими производителями.
Пример правильной установки беспроводного извещателя EWD3 с магнитом в разных плоскостях на окне с металлической рамой
Важно отметить, что, как и в предыдущем поколении, устройство имеет на борту встроенный сенсор вибрации для детекции ударов и вибраций. Это позволяет обнаружить попытки взлома и отреагировать на раннем этапе вторжения, пока дверь или окно еще не вскрыты, и вор не успел попасть в дом.
Известны случаи краж товара из-под стеклянных витрин ювелирных и других магазинов, которые охранялись датчиками разбития, когда грабители крали товар вломившись через заднюю стену витрины, не разбивая ее при этом. Для охраны витрин и исключения таких грабежей монтаж сенсоров вибрации на задних стенках витрин обязателен! К тому же размеры EWD3 столь компактны, что позволяют установить его даже внутри ящика стола или тумбочки.
Не нужно переживать по поводу возможных ложных срабатываний сенсора вибрации, спровоцированных, например, шумом соседей, так как уровень чувствительности вибрации регулируется.
Стоит отметить, что EWD3 стал одним из первых выпущенных компанией ELDES беспроводных устройств нового поколения ELDES Wireless PRO, с непревзойдённой дальностью связи, (до 3 000 м на открытом пространстве).
Не стоит забывать, что на борту EWD3, как и на всех других беспроводных датчиках и устройствах линейки ELDES, присутствует температурный датчик, который можно использовать для температурных сценариев домашней автоматизации. Например, система может отключать кондиционер при открытых окнах!
Для удобства монтажа внешних проводных датчиков продуман удобный подход со съемным разъемом. К проводному входу можно подключить датчик раннего обнаружения затопления или датчик взлома рольставней или любой другой проводной извещатель, превратив его в беспроводной с радиусом охвата до 3 000 м.
Еще одной уникальной особенностью использования EWD3 в качестве беспроводного расширителя для сторонних проводных датчиков является возможность контроля проводного соединения на обрыв (режим работы EOL с резистором).
Каждый универсальный беспроводной извещатель EWD3, также как и EWD2, при добавлении в экосистему ELDES одновременно контролирует две разных зоны или события. Это, в зависимости от конфигурации устройства и задействования внешнего проводного входа, могут быть разные комбинации событий: проникновение и вибрация, взлом рольставней и проникновение, вибрация и затопление, проникновение и затопление, два датчика открытия (используя доп. проводной датчик СМК) и др. По умолчанию, выбирается датчик открытия, а при необходимости, можно настроить любые перечисленные выше комбинации и режимы работы зон. Если вторая зона не используется – то, при настройке устройства, ее рекомендуется отключить.
Правильная установка беспроводного извещателя EWD3 для контроля проникновения и затопления
Правильная установка беспроводного извещателя EWD3 на 2-х соседних окнах с металлическими рамами, используя дополнительный проводной СМК
Правильная установка беспроводного извещателя EWD3 на 2-х соседних дверях, используя дополнительный проводной СМК
Ниже показан реальный практический способ, расширения беспроводной экосистемы ELDES уличными датчиками движения посредством сторонних извещателей Opteх VXI-R, в специально предусмотренные контейнеры которых устанавливается EWD3.
Подключение уличного датчика Opteх VXI-R в экосистему ELDES при помощи беспроводного извещателя EWD3
Такой уличный датчик питается от элемента питания EWD3, поэтому системой контролируется расход батареи. Тревоги уличного датчика через пару проводов заводятся на проводной вход EWD3, а в качестве отрыва от стены или саботажа служит сенсор вибрации EWD3. Решение широко применяется, многими заказчиками ELDES, для защиты от проникновения на придомовую территорию частных домов. Решение протестировано заказчиками и продемонстрировало малый процент ложных срабатываний и отличную дальность беспроводной связи. Для дополнительной защиты и спокойствия клиента решение применимо вместе с любыми IP видеокамерами бренда Dahua. Не все знают, что это совместное с Dahua уникальное решение ELDES (интеграция моб. приложения ELDES Security на уровне облаков), помимо типовых функций видеонаблюдения, предоставляет клиентам бесплатный видео сервис, позволяющий собственникам жилья, (при тревогах определенных привязанных к видеокамерам датчиков), самостоятельно убедится в наличии угроз и принять меры.
Компания ELDES всегда на шаг впереди, и на сегодняшний день на рынке систем безопасности не существует беспроводного магнитоконтактного датчика открытия, превосходящего по своим характеристикам и возможностям универсальное устройство EWD3.
Документы СМК на предприятии — что это и что к ним относится. Описание структуры СМК.
Расшифровать аббревиатуру СМК можно следующим образом – Система Менеджмента Качества. Такая система организовывается на современных предприятиях с целью увеличения качества. Для этого происходит формирование политик и целей с последующей выработкой путей по достижению намеченных планов.
Суть в следующем – осуществлять контроль производства каждой единицы продукции – путь в никуда. Это нерациональное использование ресурсов априори. Оптимальнее – исключение ошибок, приводящих к деградации качества.
Естественно, чтобы выявить причины некондиционного качества, приходится заниматься формализацией правильных действий, нацеленных на гарантированное получение высокого качества товаров/услуг. На сайте https://gostost.com/ Вы сможете ознакомиться с документацией СМК.
Общая структура СМК
Вряд ли можно упомянутую систему назвать простой. Она состоит из следующих элементов:
- организация;
- процессуальная часть;
- документация;
- ресурсы.
ISO определяет организацию, как группу сотрудников предприятия с распределённой ответственностью. Также можно отнести перечень необходимых производственных средств.
Процедура – важный элемент системы менеджмента качества. Именно процедура является документом, которая формализует корректный способ выполнения процесса на предприятии.
Документация – информационная часть системы. Под ресурсами понимают не только людские (а так же – временные, финансовые и т.д.).
Для внедрения разработанной СМК придётся обучить персонал
Без обучения персонала всё вышеозначенное не имеет никакого смысла. Ведь именно персонал на производстве одновременно являет собой и разработчика, и эксплуататора СМК.
Для обучения персонала существует всего два пути: приглашение опытного эксперта в отношении менеджмента качества; создание собственного отдела внутреннего аудита на предприятии.
Внутренние аудиторы в последствии могут заняться обучением персонала. Так или иначе аудиторский отдел организовывать придётся.
Смотрите также:
В видео рассказывается, для чего в принципе необходимы стандарты системы качества:
Регистрация и настройка беспроводных устройств
1.
Метод и правила регистрации
1.1. В настоящем комплекте ПО ППКОП и ПКМ видоизменен интерфейс Модуля настройки в части введения общего окна «Список адресных устройств», где одновременно отображаются и проводные и беспроводные адресные устройства. Отображение происходит в едином списке с разделением принадлежности по используемым в составе системы координаторам в колонке «Координатор».
После выполнения всех операций, описанных в главах «Регистрация и настройка проводных устройств» и «Настройка радиосетей«, в поле «Регистрировать в» будет отображаться список координаторов радиосетей (встроенных радиомодулей и радиорасширителей), совместно с расширителями проводных адресных устройств. В примере показаны три координатора — встроенный радиомодуль ППКОП Астра-812 Pro, радиорасширитель Астра-Z РР и расширитель проводных адаресных устройств Астра-А РПА. Доступными для регистрации беспроводных устройств являются МРР-РИМ и РР-ZДля регистрации сделать выбор нужного координатора.
Внимание! Важнейшие правила и ограничения!
- Запрещен одновременный запуск процедуры регистрации на нескольких радиоустройствах. Иначе возможны сбои и последующая неверная работа устройств.
- Ретрансляторы-маршрутизаторы радиосетей Астра-Z (2,4 ГГц) регистрировать первыми во времени (в списке они могут стоять на любых адресах). Для забывчивых после регистрации подряд 30 извещателей/оповещателей введено соответствующее предупреждение о необходимости зарегистрировать ретранслятор-маршрутизатор.
- В процессе регистрации все ранее зарегистрированные радиоустройства должны быть постоянно включены и не покидать зоны действия радиосвязи (недопустимо совмещать работы по регистрации с работами по размещению и монтажу).
- Пульты управления ПУ Астра-Z-8145 Pro не поддерживаются
1.2.
Регистрация допустима на любой произвольно выбранный адрес списка. Последовательность регистрации устройств по типам не имеет значения за исключением того, что ретрансляторы в любых радиосетях должны быть зарегистрированы ранее тех радиоустройств, которые будут работать через них.
После выбора координатора радиосети запустить регистрацию из дополнительного меню
1.4. Каждый запуск процедуры регистрации по истечении 1-ой минуты может иметь результат:
— «Регистрация выполнена успешно. Обновление данных завершено»
— «Лимит времени регистрации!»
При первом результате в списке отобразится вновь зарегистрированное радиоустройство
Второй результат
Возможен, при наличии каких-либо неисправностей радиомодулей устройств, больших радиопомех во время процедуры. Эти причины крайне редки. Наиболее вероятны причины:
— большой разбега по времени в старте процедуры в Модуле настройки и регистрируемом радиоустройстве.
Повторить попытку сократив время до минимума
1.5. После регистрации радиоустройства имеют следующие индексы в списке радиоустройств:
радиосетти Астра-Zитадель (2,4 ГГц) |
|
|
— ретранслятор-маршрутизатор | Астра-Z-8745Астра-Z-8845 | РТМ |
— извещатель магнитоконтактный/универсальный передатчик | Астра-Z-3345 | СМК/РПД |
— извещатель движения оптико-электронный | Астра-Z-5145 | ИК |
— извещатель акустический разбития стекла | Астра-Z-6145 | АК |
— извещатель вибрационный | Астра-Z-6245 | ВБР |
— извещатель пожарный дымовой | Астра-Z-4245 | ИП |
— извещатель пожарный тепловой | Астра-Z-4345 | ИПТ |
— извещатель пожарный ручной | Астра-Z-4545 | ИПР |
— кнопка тревожной сигнализации | Астра-Z-3145 | КТС |
— брелок | Астра-Z-3245 | БР |
— свето-звуковой оповещатель | Астра-Z-2345 | СЗО |
— оповещатель пожарный световой | Астра-Z-2745 | ОПС |
— оповещатель пожарный речевой | Астра-Z-2945 | ОПР |
— датчик утечки воды | Астра-Z-3645 | ДУВ |
— извещатель температуры | Астра-Z-3745 | ИТ |
— блок реле радиоканальный/ ретранслятор-маршрутизатор | Астра-Z-8245 | БРР |
радиосетти Астра-РИ-М (433 МГц) |
|
|
— радиорасширитель в режиме ретранслятора | Астра-РИ-М РР | РТР-РИМ |
— пульт управления | Астра-8131 | ПУ |
— считыватель бесконтактный радиоканальный (RFID-считыватель) | Астра-8531 | СК |
— блок реле радиоканальный | Астра-8231 | БРР-РИМ |
— оповещатель комбинированный радиоканальный | Астра-2331 | СЗО-РИМ |
— извещатель охранный дымовой | Астра-421 исп. | ИП-РИМ |
— извещатель магнитоконтактный/передатчик | Астра-3321 | СМК-РИМ |
— извещатель объемный оптико-электронный | Астра-5131 исп. А/Б | ИК-РИМ |
| Астра-5121 | ИК-РИМ |
| Астра-5131 исп. Ш | ИК-РИМ |
| Астра-7 исп. | ИК-РИМ |
— извещатель акустической | Астра-6131 | АК-РИМ |
— извещатель объемный совмещенный | Астра-8 исп. РК | ИКА-РИМ |
— кнопка тревожной сигнализации | Астра-322 | КТС-РИМ |
— брелок | РПДК Астра-РИ-М | КТСУ-РИМ |
— датчик утечки воды | Астра-361 исп. | ДУВ-РИМ |
— извещатель температуры | Астра-3731 | ИТ-РИМ |
РК
РК
РК2.1. Устройства радиосетти Астра-Zитадель (2,4 ГГц)
2.1.1. В радиоустройства установить батареи питания и подключить питание РТМ и БРР.
В радиоустройства с двумя батареями первым устанавливать резервную (Secondary), затем основную (Primary).
Во всех радиоустройствах с батареями активация питания сопровождается непрерывным горением индикатора красным цветом. Завершение активации обозначается погасанием индикатора, после чего должна отсутствовать индикация «Неисправность питания» (трехкратные мигания красным цветом).
2.1.2. При исправном питании на некоторое время возникает извещение «Поиск сети» (многократные частые мигания индикатора белым цветом), после чего должно быть выведено извещение «Нет сети» (двукратные мигания индикатора белым цветом каждые 25 сек).
Только в этом случае возможна регистрация.
В зависимости от типа радиоустройства и его состояния возможны дополнительные извещения в виде однократных или двукратных миганий индикатора красным цветом до и после появления извещения «Поиск сети» — эти мигания игнорировать.
2.1.3. После появления сообщения в Модуле настройки о начале регистрации запустить процедуру регистрации в регистрируемом устройстве.
Запуск процедуры регистрации для радиоустройств (за исключением ПУ и БР) возможен двумя способами:
СПОСОБ ПЕРВЫЙ
C помощью лазерного пульта ЛП (из комплекта ППКОП Астра-8945 Pro или приобретаемого отдельно в случае настройки ППКОП Астра-712 Pro или Астра-812 Pro)
На ЛП нажать и удерживать третью кнопку регистрации до появления луча, затем направить луч на индикатор выбранного для регистрации радиоустройства.
На радиоустройстве индикатор загорится красным цветом на 2 с – свидетельство принятия команды ЛП, затем возникнет извещение «Поиск сети» (многократные частые мигания индикатора белым цветом) – свидетельство запуска процедуры
ДУВ Астра-Z-3645 в силу герметичности не имеет отдельного световода индикатора, поэтому запуск процедуры с помощью ЛП рекомендуется делать только в разобранном состоянии, в собранном состоянии рекомендуется только альтернативный способ.
СПОСОБ ВТОРОЙ
Альтернативный, путем замыкания вилки Reg или др. способом.
При регистрации с помощью вилки Reg кратковременно на 0,5 – 1,0 сек замкнуть вилку Reg любым подходящим металлическим предметом (отверткой, пинцетом). При этом никакой индикации не возникает. После замыкания вилки в течение 30 сек нажать и отпустить кнопку вскрытия/отрыва. Возникнет извещение «Поиск сети» – свидетельство запуска процедуры.
Для РТМ Астра-Z-8745 исп.
А/Б, не имеющих кнопки вскрытия, способ запуска процедуры, альтернативный ЛП, заключается в нажатии скрытой кнопки через боковое отверстие любым подходящим тонким предметом (канцелярская скрепка, игла, шило, вывод резистора и т.п.)
Для ДУВ Астра-Z-3645, не имеющих вики Reg, способ запуска процедуры, альтернативный ЛП, заключается в двукратном замыкании чувствительных к жидкости электродов: сначала кратковременно на 0,5 – 1,0 сек, затем также кратковременно повторно в течение периода в 30 секунд после первого замыкания
Для регистрации БР Астра-Z-3245 его разобрать, сняв основание, и вынуть прокладку, изолирующую батарею (вставить, если была вынута). Дождаться завершения проверки (проходит в течение не более 15 сек с горением индикатора красным цветом). Проконтролировать отсутствие индикации «Неисправность питания» (трехкратные мигания красным цветом). При исправном питании возникает извещение «Поиск сети» (многократные частые мигания индикатора красным цветом), в этом случае возможна регистрация.
Запуск процедуры регистрации возможен по окончании индикации «Поиск сети», но в течение не более 60 с с момента подключения (установки) батареи. Производится одновременным нажатием любых двух кнопок кроме кнопки .ВНИМАНИЕ!
Запуск процедуры регистрации в радиоустройствах является операцией, сопряженной с очисткой памяти от параметров радиосети. Поэтому в работающей системе предусмотрена блокировка злонамеренного или случайного запуска регистрации любым способом. Данное свойство не распространяется на брелоки БР Астра-Z-3245.
Блокировка автоматически снимается для радиоустройства, не «видящего» своей радиосети и выдающего извещение «Нет сети» на свой индикатор.
Блокировка снимается при правильно проведенной процедуре удаления из сети ранее зарегистрированного устройства для будущей повторной регистрации (см. раздел Удаление радиоустройств).
2.
2. Устройства радиосетти Астра-РИ-М (433 МГц)
2.2.1. Если в радиосети предусмотрены ретрансляторы (РТР), подготовить их к регистрации до регистрации радиоустройств, работающих через них. Эта особенность связана с отсутствием свойства динамической маршрутизации в радиосетях Астра-РИ-М (433 МГц).
Для перевода радиорасширителя Астра-РИ-М РР в режим ретранслятора необходимо:
— подключить питание
— установить перемычку на вилку F1
— кратковременным нажатием на кнопку S1 перевести устройство из режима «Системный» — два верхних индикатора синхронно однократно вспыхивают красным цветом в режим «Ретранслятор» — два верхних индикатора синхронно двукратно вспыхивают красным цветом
— снять перемычку с вилки F1
Задать режим радиоканала:
— при включенном питании прибора установить перемычку F4
— кратковременным нажатием на кнопку S1 перевести устройство из 1-го режима («текущий РК») — два верхних индикатора синхронно однократно вспыхивают красным цветом в 2-ой режим («новый» РК») — два верхних индикатора синхронно двукратно вспыхивают красным цветом.
Номера переключаются циклически
— снять перемычку с вилки F4
Частотная литера РТР задается автоматически в момент регистрации.
2.2.2. После появления сообщения в Модуле настройки о начале регистрации запустить процедуру регистрации в РТР путем кратковременного замыкания в нем вилки F2, с последующим кратковременным нажатием кнопки S1
2.2.3. В отличие от предыдущих версий систем регистрация радиоустройств сети Астра-РИ-М (433 МГц) возможна без привязки к какому-то РТР. Работа через РТР будет обеспечиваться автоматически после размещения устройств на объекте по принципу «работа через ближайший». Поэтому для регистрации достаточно выбрать нужный координатор поле «Регистрировать в» окна
2.2.4. Для регистрации радиоустройств с односторонним обменом предварительно батареи питания в них не устанавливать.
и правильно установлен режим радиоканала перемычкой Rmod
Убедиться что для модифицированных радиоустройств (переход с перемычек на переключатели) литера и режим правильно заданы переключателями
Астра-3221 и Астра-361 исп. РК |
РПДК Астра-РИ-М |
2.2.6. После появления сообщения в Модуле настройки о начале регистрации запустить процедуру регистрации в регистрируемом радиоустройстве установкой батареи.
Для радиоустройств сети РИ-М (433 МГц) запуск регистрации возможен и с помощью лазерного пульта после установки батареи питания.
Однако такая возможность обеспечивается не для всех устройств и не для всех в закрытом состоянии. Исключением из правила по конструктивным особенностям являются:
Астра-2331 | запуск ЛП невозможен из-за отсутствия световода и затрудненного доступа к светодиоду |
Астра-5121 | запуск возможен только со снятой крышкой |
Астра-361 исп. РК | запуск ЛП невозможен из-за особенности корпуса быть герметичным |
2.2.7. Возможны два основных исхода, описанные в п. 1.4.
Отрицательный исход для радиоустройств системы РИ-М с односторонним обменом не подразумевает использования каких-либо дополнительных процедур сброса.
Для радиоустройств с двухсторонним обменом (Астра-8131, Астра-8231, Астра-8531, Астра-2331) отрицательный исход может быть сопряжен с наличием в них регистрационных показателей прежней сети, где они были зарегистрированы.
В этом случае необходим сброс параметров регистрации (см. следующий раздел).
3.1. для устройств радиосетей Астра-Z (2,4 ГГц)
В мобильном брелоке БР Астра-Z-3245 сброса параметров регистрации не производится.
У всех остальных радиоустройств, кроме РТМ Астра-Z-8745 и ДУВ Астра-Z-3645, сброс производится методом нажатия и удержания кнопки вскрытия/отрыва от 5 до 10 с после замыкания вилки Reg.
У РТМ Астра-Z-8745 сброс производится нажатием и удержанием скрытой кнопки (в боковом отверстии) от 5 до 10 с.
У ДУВ Астра-Z-3645 сброс производится повторным замыканием электродов и удержанием их замкнутыми от 5 до 10 с после кратковременного первого замыкания.
После этого запуск процедуры регистрации возможен любым способом.
Внимание!
Процедура удаления в ПУ, «не видящем» своей радиосети, должна выполняться с полным осознанием последствий.
При работе в составе системы с наличием связи с ППКОП процедуру удаления ПУ может запускать только Инженер с доступом по своему установленному в системе PIN-коду (паролю)
3.2. для устройств радиосетей Астра-РИ-М (433 МГц) с двухсторонним обменом
Для Астра-РИ-М РР в режиме ретранслятора сброс производится методом нажатия и удержания кнопки вскрытия/отрыва S1 от 5 до 10 с после установки перемычки F4 при включенном питании.
Для ПУ Астра-8131 наличие сообщения на дисплее говорит о том, что данный ПУ был ранее зарегистрирован в радиосети, которую сейчас «не видит»
При этом его регистрация в другой сети будет заблокирована.
Для снятия блокировки необходимо авторизоваться заводским PIN-кодом Инженера, последовательно введя «1 2 3 4 5 6 ОК», после чего выбрать последовательно пройти по цепочкепосле чего регистрация станет возможной.
Для СК Астра-8531 замкнуть контакты Del и удерживать в замкнутом состоянии в течение 5 секунд, при этом включится красный индикатор. После выключения красного индикатора разомкнуть контакты Del. Считыватель формирует извещение «Нет сети» на индикатор (двукратные мигания индикатора белым цветом каждые 25 сек) и становится доступным для регистрации.
Для СЗО-РИМ Астра-2331 и БРР-РИМ Астра-8231 замкнуть контакты Del и удерживать в замкнутом состоянии в течение 5 секунд, при этом включится красный индикатор. После выключения красного индикатора разомкнуть контакты Del. Устройства сформируют извещение «Нет сети» на индикатор (двукратные мигания индикатора красным цветом каждые 25 сек) и становятся доступными для регистрации.
3.3. для устройств радиосетей Астра-РИ-М (433 МГц) с односторонним обменом
Никаких параметров регистрации эти устройства не хранят, процедур сброса не предусмотрено.
В списке адресных устройств для каждого из зарегистрированных автоматически отображается цепочка условных значений состояния с момента окончания регистрации. Отображение состояния производится в режиме On-Line. Инициализация после запуска Модуля настройки происходит в течении установленного времени контроля канала
Расшифровка основных условных обозначений состояния для радиоустройств:
НОР | – норма |
НСГ | – нет сигнала |
НСП | – неисправность |
НОП | – неисправность основного питания |
НРП | – неисправность резервного питания |
ТМП | – кнопка тампера/отрыва в норме, корпус закрыт |
ВСК | – вскрытие корпуса |
ТРВ | – тревога |
ПОЖ | – пожар |
НАР | – нарушение |
ВНМ | – внимание |
Блок. | – блокирование радиоканала |
РКОсновные показываемые параметры, одинаковые для всех типов радиоустройств:
4.2. состояние вскрытия корпуса или отрыва от плоскости крепления, для тех устройств, у которых есть кнопки (Тампер:НОР/ВСК)
4.3. состояние работоспособности по оценке внутренним тестом (Общ:НСП) только в случае появления неисправности
4.4. состояние источников извещений (ИИ) для различных типов радиоустройств, т. е. состояние обнаружителей, детекторов, состояние чувствительного входа, состояние шлейфов сигнализации (ИИ: НОР/ТРВ/ПОЖ/НАР/ВНМ)
4.5. состояние питания (Пит: НОР/НОП/НРП/НСП), несколько значений, зависящих от схемотехнических и конструктивных особенностей каждого радиоустройства.
4.6. для устройств, имеющих измеритель температуры, показывается температура окружающей среды в ⁰С.
В ППКОП серии Pro реализована возможность оценки качества связи с радиоустройствами систем РИ-М (433 МГц) и Z (2,4 ГГц) по шкале от 1 до 8 единиц. Для расчета показателей шкалы используются измеренные значения мощности принимаемого сигнала от абонента сети (RSSI). Для устройств системы Z в силу двустороннего обмена вычисляется меньший из самостоятельных показателей в каждую сторону.
Устойчивыми диапазонами в шкалах можно считать 3 — 8 ед.
Радиоустройства, имеющие показатель 1 — 2 ед., могут при изменении условий прохождения радиоволн переходить в НСГ, для их стабильной работы необходимо применять ретрансляторы. Рекомендации приведены в главе «Размещение оборудования на объекте«.При проведении пуско-наладочных работ доступна оценка устойчивой работы радиоустройств системы в специальной вкладке «Анализ сигнала радиоустройств»
В этой вкладке по специальному запросу показываются маршруты работы радиоустройств, уровни входящего и исходящего сигнала работы радиоустройств с двухсторонним обменом в сетях Z (2,4 ГГц) и РИ-М (433 МГц) в стандартных инженерных значениях:
— соотношения сигнал/шум на входе приемных устройств, в dB
— индикатора качества связи LQI (link quality index, или иначе — «легкость» демодуляции), в %.
5. Удаление радиоустройств
Запуск процедуры удаления в Модуле настройки выполняется из дополнительного меню
После завершения процедуры происходит очистка адреса в списке радиоустройств и появляется возможность регистрации другого устройства на этот адрес. В ППКОП автоматически удаляются настройки, связанные с удаленным устройством.
При необходимости имеется возможность удаления всех радиоустройств.
Для корректного удаления регистрационных параметров в радиоустройствах двусторонним радиообменом систем Z (2,4 ГГц) и РИ-М (433 МГц) необходимо выждать время до появления извещения «Нет сети» на индикаторе удаляемого устройства.
Время ожидания может составить до 2-х периодов установленного времени контроля для координатора радиосети-владельца удаляемого устройства.
После запуска процедуры удаления в Модуле настройки и сообщения о ее завершении в интерфейсе, необходимо выдерживать включенным ППКОП (РР) в течение времени не менее ДВУХ ПЕРИОДОВ контроля, установленных в радиосети.
Только тогда удаляемое радиоустройство гарантированно стирает в своей памяти параметры действующей радиосети и формирует извещение «Нет сети» на индикатор, и с этого момента становится доступным для регистрации.
Большинство радиоустройств кроме регистрации, специальных настроек не требуют.
За исключением тех, для которых двойным кликом левой кнопки мыши в списке радиоустройств откроется дополнительное окно «Настройки». По завершению новых установок параметров кнопкой «Сохранить настройки» передать новые значения в радиоустройство.
6.1. ретранслятор/маршрутизатор Астра- Z-8845 исп. Б
В заводских установках вход Zone-GND активен с момента регистрации, а вход ТМ выключен.
Начиная с августа 2018 года ретранслятор/маршрутизатор Астра-Z8845 исп. Б выпускается с новыми свойствами, среди которых:
— вход приобрел свойства «классического» ШС, для которого стало возможным выбрать тип и время интегрирования
— для релейного выхода стал возможным выбор вариантов
Для «облегченного» ретранслятора/маршрутизатора Астра-Z-8845 из-за отсутствия входов (клеммы Zone-GND и ТМ) дополнительное окно настроек не активируется.
6.2. извещатель магнитоконтактный/универсальный передатчик Астра- Z-3345
В универсальном окне «Настройки» доступно изменение параметров:
— подтип устройства СМК или РПД
— инверсия состояния «норма» канала клемм Zone-GND для подтипа РПД
6.3. извещатель движения оптико-электронный Астра- Z-5145 и акустический разбития стекла Астра- Z-6145
В универсальном окне «Настройки» доступно изменение параметров:
— изменение чувствительности основного канала обнаружения
В заводских установках чувствительности основных каналов обнаружения разные в соответствии с типом.
6.4. извещатель вибрационный Астра- Z-6245
В универсальном окне «Настройки» доступно изменение параметров:
— изменение чувствительности основного канала обнаружения
— изменение времени интегрирования основного канала обнаружения
Оптимальное сочетание параметров извещателя определяется материалом, из которого изготовлен охраняемый объект (способностью материала передавать вибрации):
— для бетонных и кирпичных конструкций рекомендуется устанавливать чувствительность 0 дБ, -3 дБ при времени интегрирования 25 с, 30 с
— для металла и сплошных деревянных конструкций рекомендуется устанавливать чувствительность -17 дБ, -20 дБ при времени интегрирования 15 с, 20 с
— для стеклянных конструкций рекомендуется устанавливать чувствительность 0 дБ при времени интегрирования 15 с;
— для конструкций из фанеры и древесностружечных плит рекомендуется устанавливать чувствительность от -3 дБ до -11 дБ при времени интегрирования 20 с, 25 с
— для засыпных сейфов рекомендуется устанавливать чувствительность 0 дБ при времени интегрирования 15 с.
Чувствительность извещателя обеспечивает в течение установленного времени интегрирования регистрацию разрушающих воздействий на охраняемую конструкцию, производимых инструментами видов (по ГОСТ Р 50862-2005):
ручной режущий | ручные коловороты, дрели с ручным приводом, пилы (ручные), напильники |
ручной ударный | молотки, кувалды, ломы, колуны, кирки |
термический режущий | газорежущее, электродуговое оборудование |
электрический неударный | электродрели |
электрический вращательный с ударом | электродрели с перфорацией, перфораторы |
электрический ударный | отбойные молотки |
Для формирования извещения о тревоге при ударном воздействии достаточно:
— при установленном времени интегрирования 15 или 20 с не менее трех ударов по охраняемой конструкции
— при установленном времени интегрирования 25 или 30 с не менее четырех ударов по охраняемой конструкции.
При непрерывном воздействии выдача извещения о тревоге зависит от установленной чувствительности.
6.5. извещатель пожарный тепловой Астра- Z-4345
В универсальном окне «Настройки» доступно изменение пороговой температуры сработки
Диапазон изменения от 54 до 65 ⁰С. В заводских установках используется значение 58 ⁰С.
6.6. оповещатель пожарный речевой Астра- Z-2945
В универсальном окне «Настройки» доступно изменение параметров:
— изменение уровня громкости
— назначение в зону оповещения
При изменении любого из параметров кнопкой «Сохранить настройки» передать новые установки в радиоустройство.
6.7. оповещатель пожарный световой Астра- Z-2745
В универсальном окне «Настройки» доступно назначение в зону оповещения
6.8. блок реле радиоканальный Астра- Z-8245
В универсальном окне «Настройки» доступно изменение параметров:
— включение/выключение каждого из 4-х входов управления (клеммы Zone1-Zone4)
6.
9. датчик утечки воды Астра- Z-3645
В универсальном окне «Настройки» доступно включение инверсии состояния «норма» канала обнаружения с целью превращения смысла — контроль проявления утечки в контроль наличия
6.10. пульт управления Астра-8131
В специальном для ПУ окне «Настройки» выполняется присвоение идентификаторов для управления, которым присваиваются соответствующие полномочия, кнопкам полного взятия и частичного взятия .Дополнительно в окне выбирается температурный раздел
значение температуры в котором будет отображаться на экране пульта в виде
6.10. считыватель бесконтактный радиоканальный (RFID-считыватель) Астра-8531
В специальном для СК окне «Настройки» выбираются группы стандартов на чтение карт или их совокупность. Выбор необходим для экономии ресурса батареи питания в случае ее использования
6.10. По окончании настроек радиоустройств проверить установленные настройки вторичным открытием окна «Настройки» и записать все выполненные настройки в ППКОП кнопкой , в процессе чего будет выполнена автоматическая синхронизация с БД7.
Работа с программатором
УЗИ сердца
Ультразвуковое исследование сердца – эхокардиография (ЭхоКГ) – с режимом цветового допплеровского картирования (построения цветовой схемы движения кровотоков в зоне исследования с целью выявления неверных направлений этих токов). Эхокардиография позволяет на ранних этапах выявить патологию клапанного аппарата, оценить функциональное состояние мышцы сердца, проводить динамическое наблюдение за процессом восстановления органа после перенесенных сосудистых или воспалительных заболеваний, а также оперативного лечения.
Когда необходимо делать УЗИ сердца?
В практике кардиологов назначение ультразвуковой диагностики сердца пациентам, имеющим нарушения в работе сердечной мышцы, хронические заболевания сердечно-сосудистой системы, а также при подозрениях на такие нарушения.
Сделать УЗИ сердца можно как по направлению доктора, так и по собственному желанию в случае, если пациент отмечает у себя следующие симптомы:
- одышка и нехватка воздуха
- боли в области сердца
- учащенное сердцебиение или нарушения ритмов сердца
- повышенное артериальное давление (гипертония)
- диагностированные пороки сердца, ишемия
Кардиологи и терапевты также рекомендуют делать УЗИ сердца один раз в год спортсменам, которые испытывают постоянные физические нагрузки (марафонцы, дайверы, альпинисты), чтобы убедиться в том, что сердце выдержит такие испытания в дальнейшем.
Нередко проверить работу сердечной мышцы рекомендуется после перенесенных заболеваний, таких как пневмония, чтобы исключить осложнения.
После 45 лет УЗИ сердца рекомендуется проходить женщинам и мужчинам не реже чем один раз в пять лет.
Как проходит ЭХО-кг сердца?
Специальной подготовки не требуется, нот рекомендуется проходить исследование в состоянии покоя, не нервничать.
Пациент ложится на кушетку и раздевается по пояс. На теле закрепляются датчики, а ультразвуковой датчик смазывается специальным гелем. Ход исследования отображается на экране ультразвукового аппарата, все данные анализирует врач и компьютер.
Исследование позволяет выявить следующие заболевания:
- отклонения в развитии и анатомии сердца (врожденные и приобретенные)
- ишемическая болезнь сердца
- гипертрофию при гипертонической болезни
- определить месторасположение и размеры тромбов и аневризм
- нарушения работы клапанного аппарата
Так УЗ-исследование сердца дает полное представление о работе сердечной мышцы: анатомия, структура, сократимость и другие параметры.
УЗИ сердца — процедура неинвазивная, не имеет негативного воздействия на организм и полностью безопасна. Может проводиться в любом возрасте (даже новорожденным) и беременным. Эта особенность позволяет проводить диагностику необходимое количество раз и оценивать состояние сердца в динамике.
Важно не только сделать УЗИ сердца, но и правильно расшифровать его значение, что может сделать только квалифицированный кардиолог, который на основании полученных данных, а также сбора анамнеза пациента поставит диагноз и назначит необходимую терапию или рекомендует оперативное лечение.
Аббревиатуры метрологов — Метрология — это наука
Семенюк Д.Ю.
В данной статье я попытаюсь собрать как можно больше аббревиатур, которые часто используются метрологами в разговорах. Порой метрологам кажется, что все сокращения, которыми они насыщают свои статьи в сети интернет, являются понятными широкому кругу читателей, однако это не всегда так. Даже те, кто знаком с метрологией не один год, может сразу и не понять о чем идет речь в статье, если она будет пестрить всевозможными сокращениями.
Должен сказать, что благодаря именно таким аббревиатурам науке метрология придается изюминка, а человек, который налево и направо сыплет подобного рода сокращениями скорей всего ассоциируется у окружающих не иначе как специалист своего дела. Итак, начну составлять список:
В данной статье я попытаюсь собрать как можно больше аббревиатур, которые часто используются метрологами в разговорах. Порой метрологам кажется, что все сокращения, которыми они насыщают свои статьи в сети интернет, являются понятными широкому кругу читателей, однако это не всегда так. Даже те, кто знаком с метрологией не один год, может сразу и не понять о чем идет речь в статье, если она будет пестрить всевозможными сокращениями. Должен сказать, что благодаря именно таким аббревиатурам науке метрология придается изюминка, а человек, который налево и направо сыплет подобного рода сокращениями скорей всего ассоциируется у окружающих не иначе как специалист своего дела. Итак, начну составлять список:
Кириллица
———————————————————————————————————————-В
ВПИ — верхний предел измерений,
———————————————————————————————————————-Г
ГОСТ — государственный стандарт,
ГПС — государственная поверочная схема,
ГРСИ — государственный реестр средств измерений,
ГЭТ — государственный эталон,
———————————————————————————————————————-Д
ДД — датчик давления,
ДСТУ — державний стандарт Украины (аналог ГОСТ),
———————————————————————————————————————-Е
ЕИ — единица измерений,
———————————————————————————————————————-И
ИИС — информационно-измерительная система,
ИКТС — инструментальный контроль технического состояния,
ИЛ — испытательная лаборатория,
ИО — испытательное оборудование,
ИЦ — испытательный центр
———————————————————————————————————————-К
КИМ — координатная измерительная машина,
КИП — контрольно-измерительный(е) прибор(ы),
КМД — концевые меры длины,
КТ — класс точности,
КМХ — контроль метрологических характеристик,
———————————————————————————————————————-Л
ЛПС — локальная поверочная схема,
———————————————————————————————————————-М
МГС — Межгосударственный совет по стандартизации, метрологии и сертификации
МИ — методика измерений,
— методическая инструкция,
МК — методика калибровки,
МКИ — межкалибровочный интервал,
МКП — меры концевые плоскопараллельные,
МО — метрологическое обеспечение,
МП — методика поверки,
МПИ — интервал между поверками (межповерочный интервал),
МС — метрологическая служба,
МУ — методические указания,
МЭ — метрологическая экспертиза,
МХ — метрологические характеристики,
МЦ — метрологический центр,
———————————————————————————————————————-Н
НД — нормативная документация,
НмПВ — наименьший предел взвешивания,
НПВ — наибольший предел взвешивания,
НПИ — нижний предел измерений
———————————————————————————————————————-О
ОА — область аккредитации,
ОЕИ — обеспечение единства измерений,
ОСИ — образцовое средство измерений,
ОТ — описание типа,
———————————————————————————————————————-П
ПГ — погрешность,
ПДП — предел допускаемой погрешности,
ПИ — программа испытаний,
ПО — программное обеспечение,
ПР — правила по метрологии,
— преобразователь расхода,
ПС — паспорт,
———————————————————————————————————————-Р
РА — росаккредитация,
РД — руководящий документ,
РМГ — рекомендации по межгосударственной стандартизации,
РСИ — рабочее средство измерений,
РСК — Российская система калибровки,
РСТ — Росстандарт,
РЭ — руководство по эксплуатации,
— рабочий эталон,
———————————————————————————————————————-С
СГРОЕИ — сфера государственного регулирования
обеспечения единства измерения,
СИ — средство измерений,
СИТ — средство измерительной техники (термин используется в Украине
как аналог термина СИ в России),
СК — средство контроля,
СКО — среднее квадратическое (стандартное) отклонение,
СМК — система менеджмента качества,
СО — стандартный образец,
СТБ — стандарт республики Беларусь (аналог ГОСТ),
СТО — стандарт организации,
СТП — стандарт предприятия,
СУ — сужающее устройство,
———————————————————————————————————————-Т
ТД — техническая документация,
ТР ТС — технический регламент Таможенного союза,
ТС — техническое средство,
ТУ — технические условия,
———————————————————————————————————————-У
УТ — утверждение типа,
———————————————————————————————————————-Ф
ФВ — физическая величина,
ФГМН — федеральный государственный метрологический надзор,
ФИФ — федеральный информационный фонд,
ФСА — федеральная служба по аккредитации,
———————————————————————————————————————-Ц
ЦСМ — центр стандартизации и метрологии,
ЦД (ц.
д.) — цена деления
Латиница
———————————————————————————————————————-A
ASA — American Standards Association — Американская
ассоциация по стандартизации (АСА)
———————————————————————————————————————-B
BIPM — Le bureau International des Poids et Mesures — Международное
Бюро мер и весов (МБМВ)
———————————————————————————————————————-С
CENELEC – European Committee for Electrotechnical Standardization — Европейский
комитет по стандартизации в области электротехники и электроники (CENELEC)
COOMET — кооперация в метрологии (КООМЕТ) , организация сотрудничества государственных метрологических учреждений стран Центральной и Восточной Европы,
с мая 2000 года «Евро-Азиатское сотрудничество государственных метрологических учреждений»
———————————————————————————————————————-D
DIN — Deutsches Institut für Normung e.
V. (сокр. DIN) — Немецкий
институт по стандартизации (ДИН)
———————————————————————————————————————-E
EMPIR — European Metrology Programme for Innovation and Research — Европейская
программа метрологических исследований и инноваций
EMRP — European Metrology Research Programme — Европейская программа исследований
в области метрологии
EURAMET — European Association of National Metrology Institutes — Европейская
ассоциация Национальных метрологических институтов
EUROMET — European Collaboration on Measurement Standards — Европейское
сотрудничество по эталонам (EUROMET)
———————————————————————————————————————-G
GUM — Guide to the Expression of Uncertainty in Measurement
(Руководство по выражению неопределенности измерений)
———————————————————————————————————————-I
IEC/CEI – International Electrotechnical Commission — Международная
электротехническая комиссия (МЭК)
IAF – International Accreditation Forum —
Международный форум по аккредитации
ILAC – International Laboratory Accreditation Cooperation —
Международная организация по аккредитации лабораторий
ISO — International Organization for Standardization
(Международная организация по стандартизации)
———————————————————————————————————————-N
NIST — The National Institute of Standards and Technology (USA)
Национальный институт стандартов и технологий (США)
———————————————————————————————————————-O
OIML – InternationalOrganization of Legal Metrology — Международная
организация законодательной метрологии (МОЗМ)
———————————————————————————————————————-S
SI – The International System of Units — Международная
система единиц измерений (СИ)
Список в разработке.
..Присылайте в комментариях какие аббревиатуры знаете Вы, и не забывайте жать на сердечко, если эта публикация Вам интересна
Индуктивный концевой датчик QMBONW LJ12A3-4-J/EZ NO открытый, цена 54 грн.
Индуктивный концевой датчик QMBONW LJ12A3-4-J/EZ NO открытый
LJ12A3-4-J/EZ — это бесконтактный герметичный датчик приближения индуктивного типа. Используется в станках с ЧПУ и устройствах автоматизации для определения положения металлических объектов. На индуктивный датчик не оказывают влияние: высокая влажность, пыль и вибрация. Данная модель оснащена светодиодной индикацией.LJ12A3-4-J/EZ не требует источника питания, так как питается от сети переменного тока.
Расшифровка маркировки датчика LJ12A3-4-J/EZ:
LJ — тип (индуктивный датчик)
12 — диаметр (12 мм)
А3 — внешний материал (металлический корпус)
4 — расстояние обнаружения (4 мм)
J — напряжение питания (АС 90~250V)
E — тип проводов (2 провода нормально открытых)
Z — выходной ток (АС 400mA)
*AC — переменный ток
Технические характеристики:
Производитель: QMBONW
Модель: LJ12A3-4-J/EZ
Количество проводов: 2 (коричневый, синий)
Материал корпуса: пластик, металл
Форма корпуса: цилиндрическая
Тип выхода: NO (нормально открытый)
Напряжение: 90~250 VAC
Выходной ток (максимальный): 400 mA
Объекты обнаружения: сталь, алюминий, медь, бронза, свинец и т.
д. (15х15х1 мм)
Расстояние обнаружения: 4 мм ±10%
Установка расстояния: 0~3.6 мм
Частота отклика: AC 25 Hz
Светодиодная индикация: присутствует
Резьба: М12х1
Длина соединительного провода: 1.2 м
Степень защиты: IP67
Общий размер: 12х62 мм
Вес: 48 г
Габаритные размеры:
Схема подключения датчика:
Комплект поставки
— Индуктивный концевой датчик QMBONW LJ12A3-4-J/EZ NO открытый (1 шт.)
С этим датчиком у нас можно приобрести
Кронштейн для крепления цилиндрического датчика с резьбой М12 (прямой)
Смотрите все наши объявления, у нас есть:
Сверхчувствительный датчик давления на основе направленных прямых механических трещин
Сопротивление металлического слоя резко возросло из-за раскрытия трещин 15 , потому что не было проводимости между разъединенными выступами трещины.
Редкие, но перекрывающиеся металлические контакты между кромками трещины приводят к высокой чувствительности сопротивления к деформации. Анализатор сопротивления измерял сопротивление металлического слоя на полимере, и датчик периодически растягивался с помощью динамической измерительной системы (3342 UTM, Instron Co.), как показано на рис. 2а. Наряду с высокой чувствительностью к деформации датчик на основе трещин продемонстрировал высокую повторяемость, поскольку колебания сопротивления датчика при нагрузке до 10% деформации и разгрузке обратно до 0% деформации при скорости развертки 10 мм / мин (см. Рис. 2b) точно совпадают во время эксперимента. Общий калибровочный коэффициент, определенный из определения ((Δ R / R 0 ) / ε ), превышает 2 × 10 6 при деформациях 0–10%, как показано на рис. 2c. Следует отметить, что изменение сопротивления деформации является нелинейным (зависящий от деформации измерительный коэффициент, определяемый как [Калибровочный коэффициент = ( dR / R 0 ) / dε ]], показан на рис.
S2). Трещины, вызванные рисунками отверстий, имели регулярную форму, что привело к воспроизводимости в пяти образцах, как показано на рис. 2d. Графики сопротивления узорчатого датчика трещин, нагруженного до деформации 10% и разгруженного до деформации 0%, перекрываются, что показывает, что некоторый гистерезис возникает только при достаточно высоких деформациях (см. Рис. S3). На рис. 2e мы построили экспериментальную кривую зависимости сопротивления от деформации вместе с теоретическими подгонками, которые иллюстрируют справедливость теории, изложенной ниже. Что касается времени срабатывания, то трещины узорчатого датчика трещин в течение 100 мс реагируют на резкую деформацию развертки до 0.4% (рис. 2е). Наконец, марафонский тест был проведен для 5000 циклов (рис. S4), чтобы показать хорошую воспроизводимость даже для штаммов до 10%.
(a) Иллюстрация теста на циклическое растяжение с анализатором сопротивления.
(b) Нормированное сопротивление, измеренное при скорости развертки деформации 10 мм / мин. (c) Поведение при загрузке / разгрузке при различных конечных деформациях. (d) поведение при загрузке / разгрузке с пятью различными образцами для воспроизводимости. (e) Данные теоретического анализа с экспериментальными нормализованными данными сопротивления. (е) Время срабатывания датчика сопротивления деформации 0,4%.
Начальное сопротивление датчика без растяжения около 100 Ом. Максимальный калибровочный коэффициент составляет 2 × 10 6 при деформации 0–10%. Следовательно, сопротивление датчика изменяется примерно от 100 Ом до 20 МОм. Энергопотребление датчика можно оценить с помощью уравнения P = I 2 ∙ R, где I — испытательный ток анализатора сопротивления (NI instruments, PXI-4071), а R — сопротивление датчика.Для состояния системы сбора данных с самым высоким разрешением потребление энергии датчиком становится 0,1 мВт (испытательный ток составляет 1 мА, сопротивление датчика составляет 100 Ом, а разрешение сбора данных составляет 1 мкОм).
При самом низком разрешении потребляемая мощность составит 0,1 нВт (испытательный ток — 1 мкА, сопротивление датчика — 100 Ом, разрешение сбора данных — 10 Ом). Можно организовать сенсорную полоску, ограничив концы сенсора трещины, который может использоваться как сенсор давления (рис.3д вставка). При приложении давления образец растягивается и увеличивается сопротивление металлической пленки. Для измерения давления датчик трещин был установлен на специально изготовленной машине, а данные сопротивления были измерены с помощью анализатора сопротивления (PXI-4071, National Instruments). Данные о давлении были получены с помощью тензодатчика (2712–041, Instron Co.). Полученные данные по сопротивлению давлению (рис. 3а) можно приблизительно линеаризовать в трех областях давления: (1) для 0–6 кПа наклон составляет 606,15 кПа −1 , (2) для 6–8 кПа наклон составляет 40341.53 кПа −1 , и (3) для 8–9,5 кПа наклон составляет 136018,16 кПа −1 . Эти результаты превышают характеристики чувствительности к давлению из предыдущих исследований в диапазоне 6–9,5 кПа.
Как показано на рис. 3b, вес крошечного муравья (Ponera japonica, 1 мг), соответствующий давлению 0,2 Па, может быть зарегистрирован датчиком узорчатых трещин, что демонстрирует высокие характеристики датчика давления. Физиологические сигналы пульса на запястье можно измерить, прикрепив датчик трещины к запястью.Как видно на рис. 3d, подробные данные пульса с перкуссионными, приливными и диастолическими волнами могут быть легко разрешены с высокой точностью. Чтобы продемонстрировать масштабируемость датчика и способность обнаруживать давление с пространственным разрешением, на рис. 3e представлена сенсорная сеть из 16 пикселей (массив 4 × 4 пикселей) с размерами 6 × 6 см 2 . Устройство, основанное на датчике трещин, демонстрирует высокую гибкость и может изгибаться, как показано на рис. 3е. Маленькие детали LEGO в форме S, N, U были аккуратно помещены на матричный датчик, в то время как индуцированное давление и их положение были легко обнаружены, как показано на рис.3ч.
3. Изменение сопротивления в зависимости от давления датчика трещины, обнаружение физиологического сигнала пульса на запястье и многопиксельная матрица датчика трещины. ( a ) Нормированные данные сопротивления с давлением. Наклон (зеленый) — для 0–6 кПа, (синий) — для 6–8 кПа и (красный) — для 8–9,5 кПа. ( b ) Датчик индуцированной трещины может определять очень малое давление. Показано изменение сопротивления при размещении и удалении маленького муравья (1 мг) на площади 50 мм 2 , что соответствует давлению 0.2 Па. ( c ) Изменение сопротивления физиологическим сигналом пульса на запястье. Изображение датчика, закрепленного на запястье, показано на вставке. ( d ) Показаны типичные характеристики пульса на запястье, включая перкуссию, приливные и диастолические волны. ( e ) Иллюстрация матрицы датчика трещин 8 × 8, габаритные размеры устройства 6 × 6 см 2 и пиксель 1 × 1 см 2 . На вставке — изображение моделирования методом конечных элементов, показывающее распределение напряжения и деформацию датчика трещины под действием давления.
( f ) Типичное изображение гибкости сенсора. ( г, ) Показанные LEGO имеют форму S, N, U и размещены на многомассивном датчике. ( h ) Распределение давления с помощью деталей LEGO.
Мы провели теоретический анализ данных о сопротивлении и деформации, который хорошо согласуется с экспериментальными данными (рис. 2e) для не слишком больших пятен. В нашей недавней работе 15 мы раскрыли универсальный механизм для датчика деформации, основанный на параллельных трещинах в потрескавшейся гранулированной однородной пленке Pt толщиной 20 нм на менее растяжимом полимере.Совершенно неожиданно, после того, как мы заменили однородную полосу пленки Pt на узорчатую на гораздо более растяжимом полимере (рис. 1) в настоящей работе, зависимость сопротивления от деформации резко изменилась со степенного закона () уравнения. (S6) в экспоненциальную в гораздо более широком диапазоне деформации до 5% и более (см. Более подробную информацию о теоретическом анализе в разделе «Дополнительная информация»).
Можно заметить прямолинейное поведение до 5% деформации из полулогарифмического графика, приведенного на рис.2c.
Чтобы подтвердить обоснованность теоретических предположений, мы исследуем влияние морфологии трещины на изменение сопротивления при приложении деформации 10% к датчику трещины. Сначала мы протестировали датчик без какого-либо рисунка. После выполнения той же процедуры создания трещин мы получили сеть трещин, представленную на изображении SEM на рис. S5a. Можно заметить, что свободные трещины имеют тенденцию иметь длинные прямые участки, перпендикулярные направлению деформации. Из-за этих частей кривая зависимости сопротивления от деформации должна иметь экспоненциальный характер, согласно теории, описанной выше.Мы убедились, что экспериментальные данные для датчика без рисунка, показанного на рис. S5b, действительно следуют экспоненциальному закону в широком диапазоне деформации. Однако на рис. S5a можно заметить большое количество изогнутых элементов трещин, которые ухудшают характеристики датчика: наклон кривой зависимости сопротивления от деформации намного ниже, чем для датчика узорчатой трещины.
Чтобы увидеть влияние прямых участков на характеристики датчика, использовались три различных шаблона отверстий. Эти шаблоны характеризовались шагом (P; кратчайшее расстояние между центрами отверстий), которые были одинаковыми для всех трех протестированных шаблонов, и зазорами (G; кратчайшее расстояние между концами отверстий), которые были разными (рис.4а). При растяжении датчика трещин для образования трещин металлическая пленка одновременно растягивалась и ломалась. Волны вдоль зазора рисунка образовывались после снятия растягивающей силы. В зависимости от зазора рисунка генерировались волны различной морфологии, которые были эллиптическими для зазора рисунка 10 мкм, выпрямленными для зазора рисунка 20 мкм и промежуточными между эллиптическими и прямыми для зазора рисунка 15 мкм. Только для случая зазора рисунка 20 мкм между зазором рисунка образовалась единственная выпрямленная трещина, поскольку трещины образовывались вдоль гребней волн.На рис. 4b показано изменение сопротивления металлической пленки при приложении напряжения к датчику трещины.
Для непрямых трещин было продемонстрировано, что калибровочный коэффициент составляет около 200, что является относительно низким по сравнению с образцом с зазором в 20 мкм (более 2 × 10 6 ). Непрямые трещины имеют неправильную форму и поведение при приложении напряжения к датчику трещин. Бывает, что трещины эллиптической формы могут образовываться и в случае пространства 20 мкм. Однако доля трещин эллиптической формы мала по сравнению с трещинами прямой формы, поэтому ее влияние на характеристики датчика незначительно (рис.S6). Чтобы понять эту неравномерность, мы выполнили моделирование методом конечных элементов (МКЭ). Рисунок 4c иллюстрирует концентрацию напряжений в зазорах рисунка с помощью МКЭ. Результат моделирования показывает, что более узкие зазоры рисунка создают более широкое распределение высокого напряжения, которое стимулирует появление трещин повсюду в пределах расстояния зазора. Это не относится к зазору 20 мкм, где трещина возникает на самых краях зазора (рис.
4c, правая пластина). На рис.S7. Таким образом, характеристики ниже, чем для датчика узорчатых прямых трещин, найденного выше для датчика без узорчатых трещин, находят объяснение в существовании множества криволинейных трещин в последнем.
(a) СЭМ-изображения трех трещин разного рисунка и формы. Стрелки указывают каждую трещину. (b, d) зазор 20 мкм (черный), зазор 15 мкм (красный) и зазор 10 мкм (синий) нормализованные данные сопротивления образца с образцами, растянутыми с деформацией 10%. (c) Результаты моделирования FEM концентрации напряжений на поверхностях металла / полимера для различных трех схем отверстий. (e) Иллюстрация различных углов поворота рисунка. (f) Угол поворота 90 ° (черный), 60 ° (красный), 45 ° (синий) нормализованные данные сопротивления образца с образцами, растянутыми с деформацией 1%.
Чтобы дополнительно доказать жизнеспособность нашей теоретической концепции зависимого от одного параметра (который является нормализованным размером зазора x / x 0 = k ε / x 0 ) сопротивления, мы поместили квадратный узор под углом 60 и 45 градусов для сравнения нормализованного сопротивления в зависимости от деформации со случаем 90 градусов, рассмотренным выше (см. схему на рис.4д). Экспериментальные данные представлены на рис. 4е. При повторном построении в логарифмическом масштабе кривая 60 градусов близко совпадает с кривой 90 градусов после изменения масштаба деформации на 0,32 (рис. S8b). На схеме на рис. S8a это объясняется эффективным сужением соответствующего размера зазора из-за геометрии 90-60 = 30 градусов, что приводит к увеличению размера зазора при заданной деформации от x = k ε до sin ( π /6) x = k (0,5 ε ) или даже дальше до k (0.32 ε ) из-за дополнительного сжатия образца перпендикулярно деформации.
Обратите внимание, что зазор дополнительного угла 60 градусов здесь не имеет большого значения, потому что проводимость регулируется наиболее проводящим путем, который проходит через более узкий зазор под углом 30 градусов. Для случая 45 градусов с тем же дополнительным углом коэффициент масштабирования составляет 0,7, таким образом, он близок к sin ( π /4) = 1 /, как и должно быть.
Мини-лист технических данных Webex Room Kit
Webex® Room Kit Mini — это система видеоконференцсвязи на базе искусственного интеллекта (AI), специально разработанная для работы в режиме групповой работы.
Простое в использовании, развертывании и управлении, оно объединяет кодек, камеру, микрофоны и динамики в одном устройстве, которое интегрируется с дисплеем 4K, чтобы сделать все ваши переговорные комнаты и пространства более интеллектуальными и удобными.
Вверху: Webex Room Kit Mini в удаленном рабочем пространстве
Обзор продукции
Room Kit Mini обеспечивает лучшую в отрасли возможность совместной работы, которую клиенты ожидают от Cisco, которая одинакова, независимо от того, находитесь ли вы в конференц-зале или в корпоративном зале заседаний.
Возможности простого развертывания и управления позволяют заказчикам оснащать и поддерживать тысячи переговорных комнат с помощью интеллектуальных инструментов для совместной работы, типичных для больших конференц-систем, — по высокой цене, — в то время как уникальная аналитика дает ценную информацию об использовании для планирования ресурсов. Вместе эти функции позволяют Cisco устранить препятствия для использования и развертывания, а также активировать новый стиль работы с совещанием, принятый сегодня сотрудниками. Room Kit Mini отличается богатой функциональностью и удобством, в то время как цена и дизайн легко масштабируемы.
Room Kit Mini идеально подходит для групповых помещений от трех до пяти человек из-за его широкого поля обзора в 120 градусов, что позволяет видеть всех в помещении для совещаний. Он также предлагает гибкость для подключения к программному обеспечению для видеоконференцсвязи на ноутбуке через USB. Mini тесно интегрирован с ведущей в отрасли платформой Webex для непрерывного рабочего процесса и может регистрироваться локально или на Webex в облаке.
Особенности и преимущества
Таблица 1. Особенности и преимущества
ХАРАКТЕРИСТИКА | ВЫГОДА |
Интеллектуальные встречи | ● Интеллектуальный обзор небольших комнат с незаметной встроенной камерой. ◦ Лучший обзор: автоматически обнаруживает участников встречи и обеспечивает идеальное кадрирование. ● Отличное качество звука благодаря встроенным микрофонам и динамикам. ● Автоматическое шумоподавление снижает мешающие звуки, исходящие из конференц-зала (напр.г., набор текста, шуршание бумаги) ● Упрощенный процесс присоединения к совещанию с помощью One Button To Push (OBTP) для запланированных устройств на совещании Webex, независимо от того, зарегистрированы ли они локально или в Webex Cloud. ● Автоматическое пробуждение: система «просыпается», когда кто-то входит в комнату, и распознает их через мобильное устройство. ● Простое управление с помощью блока управления Webex Room Navigator или с помощью приложения Webex. ● Сквозная безопасность. |
Умные презентации | ● Просмотр содержимого белой доски и аннотаций, опубликованных с Webex Board, Webex Desk Pro или приложения Webex; участвовать в сеансах интерактивной доски через приложение Webex * ● Обмен контентом 4K (локальный 30 кадров в секунду; удаленный 5 кадров в секунду) ● Проводной или беспроводной обмен контентом (требуется только два провода — питание и HDMI) |
Умные комнаты | ● Метрики: подсчет людей в комнате, что позволяет использовать аналитику для лучшего планирования ресурсов. ● Автоматическая интеграция экрана / дисплея через HDMI CEC. ● Поддерживает Wi-Fi. ● Управление в помещении: управление периферийными устройствами, такими как освещение и жалюзи, с помощью Webex Room Navigator. |
Для облака и помещений | ● Гибкость при регистрации на предприятии или в облаке через Webex. ● Аппаратное обеспечение оптимизировано для работы на облачной платформе, что обеспечивает удобство работы в общих комнатах и пространствах с легким доступом к организованным конференциям. |
* Поддерживается только на устройствах, зарегистрированных в Cisco Webex
Основные особенности и отличия
Повышение интеллекта при работе в режиме Huddle
Webex Room Kit Mini предлагает инновационные решения для совместной работы в одной коробке, повышая интеллектуальность и удобство использования переговорных комнат.
В то время как другие поставщики изо всех сил пытаются внедрить расширенные функции, такие как автоматическое кадрирование, совместное использование по беспроводной сети и контент 4K, в свои продукты высокого класса, Cisco предлагает эти инновации для небольших помещений экономичным и простым способом. С помощью Room Kit Mini Cisco помогает клиентам проводить более интеллектуальные встречи, обеспечивая более интеллектуальные презентации и создавая более разумную интеграцию помещений и устройств.
Эти функции ранее были прерогативой комнат для видеоконференцсвязи более высокого уровня, но теперь их можно использовать в каждой комнате и в каждой команде.А при регистрации в Webex включаются дополнительные облачные функции, которые улучшают взаимодействие с пользователем и рабочий процесс команды, а также еще больше упрощают развертывание.
Некоторые примеры включают:
● Интеллектуальные встречи: Мощные встроенные камеры обеспечивают интеллектуальные возможности просмотра, такие как автоматическое кадрирование; автоматическое шумоподавление снижает вероятность сбоев при встрече
● Интеллектуальные презентации: Два источника контента, беспроводной обмен и контент 4K делают отличные презентации
● Умные комнаты: Люди учитываются для показателей использования и распределения ресурсов; тесная интеграция с экранами улучшает взаимодействие с пользователем; API и макросы позволяют персонализировать встречи
● Гибкость регистрации: Создан как для облачного, так и для локального развертывания, защищает ваши инвестиции
● Присоединяйтесь к любому собранию: Сквозной USB-порт обеспечивает взаимодействие с любым поставщиком облачных услуг.
Доступный способ приобретения оборудования
Cisco Webex Hardware as a Service — это новый способ приобретения оборудования с простым, масштабируемым и гибким способом оплаты.Будьте в курсе последних моделей IP-телефонов и устройств Webex, чтобы улучшить совместную работу и создать рабочие места на будущее. И приготовьтесь ко всей мощи унифицированной облачной платформы Cisco! Узнайте больше об оборудовании Webex как услуга и доступных устройствах. Щелкните здесь, чтобы получить доступ к техническому описанию оборудования Webex как услуги.
Регистрация продукта
Таблица 2. Регистрация продукта
УРОВЕНЬ ЛИЦЕНЗИИ | СРОК |
Подписка на устройство Webex | Варианты на месяц или на 1, 2, 3, 4 или 5 лет |
Характеристики продукции
Таблица 3.
Характеристики продукции
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ОПИСАНИЕ |
Совместимость программного обеспечения | ● Программное обеспечение Cisco Collaboration Endpoint версии 9.14.5 или новее и Cisco Webex RoomOS |
Компоненты по умолчанию в Webex Room Kit Mini | |
Дополнительные аппаратные компоненты | ● Презентационный кабель HDMI 8 м / 26.2 футов ● USB-кабель длиной 4 м / 13 футов для сквозного подключения USB. ● Комплект для крепления экрана. |
Пропускная способность | ● точка-точка до 6 Мбит / с |
Минимальная полоса пропускания для разрешения / частоты кадров | H.264: ● 720p30 от 768 кбит / с ● 720p60 от 1152 кбит / с ● 1080p30 от 1472 кбит / с ● 1080p60 от 2560 кбит / с |
Обход межсетевого экрана | ● Технология Cisco Expressway ™ ● H.460.18, обход межсетевого экрана H.460.19 |
Стандарты видео | ● H. |
Видеовходы | ● Один выход HDMI поддерживает форматы до 4K (3840 x 2160) при 30 кадрах в секунду, ● включая HD1080p60 ● Управление бытовой электроникой (CEC) 2.0 |
Видеовыходы | ● 1 выход HDMI поддерживает форматы до 3840 x 2160p60 (4Kp60) ● Разрешение живого видео (кодирование и декодирование) до 1920 x 1080p30 и p60 (HD1080p) ● Consumer Electronics Control (CEC) 2.0 |
Аудиостандарты | ● G.711, G.722, G.722.1, G.729, AAC-LD и Opus |
Аудиосистема | ● Высококачественный звук с частотой 20 кГц. ● Автоматическая регулировка усиления (AGC) ● Автоматическое шумоподавление. ● Активная синхронизация губ. |
Аудиовходы | ● Один аудиовход через HDMI ● Внутренние микрофоны. |
Динамики (встроенные) | ● Высококачественные динамики: широкополосный динамик плюс два низкочастотных динамика в сбалансированной конфигурации. ● Частотная характеристика от 100 Гц до 20 кГц. ● Мощность усилителя: 24 Вт. ● Максимальный выходной уровень SPL 84 дБ |
MultiSite | ● H. ● Двойной поток протокола Binary Floor Control Protocol (BFCP) (SIP) ● Поддерживает разрешения до 3840 x 2160p5. |
Двойной поток | ● Один вход HDMI поддерживает форматы до 4K (3840 x 2160) при 30 кадрах в секунду, включая HD1080p60. ● Управление бытовой электроникой (CEC) 2.0 |
Общий доступ к беспроводной сети | ● Приложение Webex (до 3840 x 2160p5) ● Клиент Cisco Intelligent Proximity (до 1920 x 1080p5) |
Многоточечная поддержка | ● Встроенная возможность четырехсторонней конференц-связи SIP / H. |
Функции MultiSite (встроенная многоточечная) * | ● Адаптивный SIP / H.323 MultiSite: ◦ 3-стороннее разрешение до 1080p30 + контент до 1080p15 ◦ 4-стороннее разрешение до 720p30 + контент до 1080p15 ● Полное индивидуальное перекодирование аудио и видео. ● H.323 / SIP / VoIP в одной конференции ● Поддержка презентации (H.239 / BFCP) от любого участника с разрешением до 3840 x 2160p5. ● Наилучшее впечатление (автоматические макеты постоянного присутствия) ● Шифрование и двойной поток с любого сайта. |
Протоколы | ● H. ● SIP ● Cisco Webex |
Встроенное шифрование | ● H.323 и SIP точка-точка ● На основе стандартов: H.235 v3 и Advanced Encryption Standard (AES). ● Автоматическая генерация и обмен ключей. |
Характеристики IP-сети | ● Поиск DNS для конфигурации службы. ● Дифференцированные услуги (качество обслуживания [QoS]) ● IP-адаптивное управление полосой пропускания (включая управление потоком) ● Автоматическое обнаружение привратника. ● Динамическое воспроизведение и буферизация синхронизации губ. ● H.245 двухтональных многочастотных (DTMF) тонов в H.323 ● RFC 4733 DTMF тоны в SIP ● Поддержка даты и времени с использованием протокола сетевого времени (NTP). ● Медиаадаптация и устойчивость ● Набор номера с универсальным идентификатором ресурса (URI). ● Протокол динамической конфигурации хоста (DHCP) ● 802.1X сетевая аутентификация ● Виртуальная локальная сеть 802.1Q ● 802.1p (QoS и класс обслуживания [CoS]) |
Управление вызовами | ● Cisco Unified Communications Manager (Unified CM) ◦ Собственная регистрация в Unified CM ◦ Требуется Unified CM версии 9.1 (2) или более поздней версии с пакетом устройств Room Kit Mini ● Cisco Expressway ◦ Собственная регистрация на скоростной автомагистрали ● Сервис Cisco Webex ● Сторонний кодек H.323 привратника и стандартные SIP-прокси |
Поддержка сети IPv6 | ● Поддержка единого стека вызовов для H.323 и SIP. ● Двойной стек IPv4 и IPv6 для DHCP, SSH, HTTP, HTTPS, DNS, DiffServ. ● Поддержка как статической, так и автоматической настройки IP (автоконфигурация адреса без сохранения состояния). |
Элементы безопасности | ● Управление с использованием HTTPS и SSH. ● Пароль администратора IP. ● Пароль администратора меню. ● Отключить IP-сервисы. ● Защита сетевых настроек. ● Обложка конфиденциальности. |
Сетевые интерфейсы | ● Один Ethernet (RJ-45) 10/100/1000 для LAN ● Один Ethernet (RJ-45) для прямого сопряжения с Cisco Touch 10 ● Wi-Fi 802.11a / b / g / n / ac 2,4 ГГц / 5 ГГц, 2×2 MIMO Примечание. В соответствии с нормативными требованиями, для правильной работы продукта в диапазоне 5725–5875 МГц требуется, чтобы в точке доступа был включен 802.11d. Использование соединения Wi-Fi — гибкий вариант, однако соединение Ethernet всегда предпочтительнее для обеспечения высокой производительности. |
Сквозной USB | ● Возможность передавать видео, микрофон и динамики через один USB-кабель на подключенный компьютер. ● Разрешение видео 720p. |
Другие интерфейсы | ● 1 порт USB 2.0 порт типа A ● 1 порт USB 2.0 типа C ● 1 порт USB ● Отверстие для восстановления заводских настроек. |
Мощность | ● 100–240 В переменного тока, 50/60 Гц, вход 12 В постоянного тока ● В среднем 20 Вт, пиковая 70 Вт. ● Должен использоваться с блоком питания FSP FSP070-AHAN2 или AcBel ADF019. |
Рабочая температура и влажность | ● Температура окружающей среды от 0 ° C до 35 ° C (от 32 ° F до 104 ° F). ● От 10% до 90% относительной влажности (RH) |
Температура хранения и транспортировки | ● от -20 ° C до 60 ° C (от -4 ° F до 140 ° F) при относительной влажности от 10% до 90% (без конденсации) |
Размеры | ● Ширина: 19.7 дюймов (50,0 см) ● Высота: 8,1 см (3,2 дюйма). ● Глубина: 3 дюйма (7,7 см) ● Вес: 4 фунта (1,5 кг). Размер упаковки ● Ширина: 23,8 дюйма (60,5 см). ● Высота: 12,8 дюйма (32,6 см). ● Глубина: 8,5 дюйма (21,6 см) ● Вес: 7 фунтов.(3,2 кг) |
Обзор камеры | ● Камера 4K UltraHD ● Поддерживает до 60 кадров в секунду (максимум 30 кадров в секунду с включенным лучшим обзором) ● Датчик изображения 8 МП ● 1 / 1,4 CMOS ● 5-кратный зум ● f / 1.4 диафрагмы ● Горизонтальное поле зрения 120 ° ● Автоматическое кадрирование (обнаружение лица) ● Автоматическая яркость и баланс белого. ● Расстояние фокусировки от 1 м до бесконечности |
264
239 (H.323) двойной поток
323 с опцией MultiSite
323* Дополнительное обновление
Соответствие нормативным требованиям
● Директива 2014/53 / EU (Директива по радиооборудованию) для радио версий
● Директива 2014/30 / EU (Директива по электромагнитной совместимости) для версий без радиосвязи
● Директива 2014/35 / EU (Директива по низковольтному оборудованию) для версий без радиосвязи
● Директива 2011/65 / EU (RoHS)
● Директива 2002/96 / ЕС (WEEE)
● Одобрено NRTL (безопасность продукции)
● FCC CFR 47, часть 15B (EMC) — класс A
● FCC CFR 47, часть 15C (RF)
● FCC CFR 47 Часть 15E (RF)
● Зарегистрировано FCC (радиооборудование)
Пожалуйста, проверьте базу данных статуса одобрения продукта, чтобы найти документы об одобрении для каждой страны.
Информация для заказа
Чтобы разместить заказ, обратитесь к местному представителю Cisco и обратитесь к таблице ниже.
Таблица 4. Информация для заказа
НАИМЕНОВАНИЕ ПРОДУКТА | НОМЕР ДЕТАЛИ | НОМЕР МОДЕЛИ СООТВЕТСТВИЯ |
Webex Room Kit Mini — предварительная цена (GPL ** ) ● Мини-устройство Webex Room Kit ● Webex Room Navigator | CS-KIT-MINI-K9 CS-KIT-MINI + CS-T10-TS + | TTC7-26 TTC5-15 |
Webex Room Kit Mini — без радио ● Мини-устройство Webex Room Kit ● Webex Room Navigator | CS-KIT-MINI-NR-K9 CS-KIT-MINI-NR + CS-T10-TS + | TTC7-26 TTC5-15 |
Комплект Webex Room Mini — TAA ● Мини-устройство Webex Room Kit ● Webex Room Navigator | CS-KIT-MINI-K9 ++ CS-KIT-MINI-UNIT ++ или CS-KIT-MINI-NR ++ CS-T10-TS + | TTC7-26 TTC5-15 |
Webex Room Kit Mini — без шифрования ● Мини-устройство Webex Room Kit ● Webex Room Navigator | CS-KIT-MINI-K7 CS-KIT-MINI-NR-K7 + CS-T10-TS + | TTC7-26 TTC5-15 |
Комплект Webex Room Kit Mini — комплект ● Мини-устройство Webex Room Kit ● Возможность добавления SMP +, Multisite и ● Удаленный мониторинг | CS-KIT-MINI-BUN | |
ОПЦИИ | ||
USB-кабель (разъем типа A) | CAB-USBC-4M-GR | |
Комплект для крепления экрана | CS-KIT-MINI-SMK | |
Мультиразъем Cisco Table 4K, 9 метров | КАБИНА-HDMI-MUL4K-9M | |
Презентационный кабель 8 м, сертифицированный 4kp30 (HDMI) | КАБИНА-PRES-2HDMI-GR | |
ОПЦИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ — ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | ||
Удаленный мониторинг | L-ROOM-RM (L-TP-RM) | |
MultiSite (встроенный многоточечный) | L-KITMINI-MS (L-ROOM-PAK) | |
ЗАПЧАСТИ | ||
Комплект Webex Room Kit Mini — предоплата (GPL) — ЗАПЧАСТИ | CS-KIT-MINI = | ТТС7-26 |
Webex Room Kit Mini — без радио — ЗАПАСНОЙ | CS-KIT-MINI-NR = | ТТС7-26 |
Webex Room Kit Mini — без шифрования — ЗАПАСНОЙ | CS-KIT-MINI-K7 = | ТТС7-26 |
Блок питания для комнатного комплекта Mini | БП-12VDC-70W-GR = | FSP070-AHAN2, ADF019 |
Блок управления Webex Room Navigator | CS-T10-TS + | ТТС5-15 |
Комплект для монтажа экрана для комнаты | CS-KIT-MINI-SMK = | |
Комплект для настенного монтажа для комнаты | CS-KIT-MINI-WMK = | |
USB-кабель (разъем типа A) | CAB-USBC-4M-GR = | |
Webex Room Kit Mini (блок) — ЗАПАСНОЙ | CS-KIT-MINI = | ТТС7-26 |
** GPL = Глобальный прайс-лист
Информация о гарантии
НаWebex Room Kit Mini предоставляется 90-дневная ограниченная гарантия.
Услуги и поддержка Cisco
Cisco и наши партнеры предоставляют широкий портфель интеллектуальных, персонализированных услуг и поддержки, которые могут помочь вам в полной мере реализовать бизнес-ценность ваших инвестиций Cisco в совместную работу за счет повышения гибкости бизнеса и доступности сети. Этот портфель услуг ускоряет бизнес-инновации, используя сеть как мощную бизнес-платформу. Для получения дополнительной информации об этих услугах посетите cisco.com/go/collaborationservices.
Cisco Capital
Гибкие платежные решения, которые помогут вам достичь ваших целей
Cisco Capital упрощает получение нужной технологии для достижения ваших целей, позволяет трансформировать бизнес и помогает вам оставаться конкурентоспособными. Мы можем помочь вам снизить общую стоимость владения, сохранить капитал и ускорить рост. В более чем 100 странах наши гибкие платежные решения могут помочь вам приобретать оборудование, программное обеспечение, услуги и дополнительное оборудование сторонних производителей с помощью простых и предсказуемых платежей.
Узнать больше.
Для получения дополнительной информации
Посетите cisco.com/go/roomkit
Домашняя система безопасности
Домашняя система безопасностиДомашняя безопасность Система
Корнельский университет ECE
476 Финальный проект
автор:
Chun-Pai Джимми Се и
Ян Цао
[Введение] [Дизайн высокого уровня] [Программа и оборудование] [Результат] [Выводы] [Приложение]
Введение
Цифровая система домашней безопасности с функцией голосового управления. который может контролировать температуру в помещении, дым, движение, окна и двери.
Цель этого проекта — использовать запасные части и построить интегрированная система домашней безопасности. Помимо традиционного магнитного переключателя, двери и окна, мы также встроили датчик температуры, дыма детекторы и датчик движения. Следовательно, система безопасности издаст предупреждение, когда есть попытка взлома или возможно задымление или пожар.
Система полностью цифровая и может быть полностью настроена. Он включал 16×2 ЖК-дисплей с клавиатурой 4х4.Каждый датчик может быть включен или отключен, а сигнал тревоги частота и ским также могут быть выбраны пользователями. Мы также оборудовали голос чип воспроизведения, и он скажет, какой датчик вышел из строя.
Дизайн высокого уровня
Идея проекта
Идея нашего проекта пришла из лабораторной работы 3, когда мы сделали простой система безопасности. Однако эта система безопасности довольно проста и предлагает только простая блокировка паролем.Поэтому мы хотели бы усилить нашу систему безопасности с помощью различные виды датчиков. Мы также просмотрели некоторые из старых финальных проектов. и нашли проект «Телефонный номеронабиратель» весной 2002 года. Изначально мы собирались поставить чип приемопередатчика Zarlink MT8880C DTMF, чтобы он набирал желаемый номер этот пользователь указывает. Когда телефон подключен, мы будем использовать голос Winbond ISD1420 чип записи и воспроизведения для воспроизведения предварительно записанного голосового сигнала. Однако из-за отсутствие телефонной розетки в лаборатории, плюс большая часть кампуса Корнелла цифровая телефонная линия вместо аналоговой телефонной линии, мы решили убрать эту идея.Поскольку микросхема ISD1420 имеет бит адресации, мы решили сделать нашу систему воспроизведение определенного образца голоса, когда система переходит в состояние предупреждения.
Логическая структура
Логическая структура нашего дизайна показана на блок-схема справа. Центральная система будет обрабатывать все датчики и ввод с клавиатуры, вывод информации на ЖК-экран, индикация состояния системы на LED, и сделать гудок или голосовой сигнал.
Компромиссы с аппаратным и программным обеспечением
Инфракрасный датчик движения стоит довольно недорого (5,99 доллара за тот, который у нас есть), поэтому мы также решили купить его, а не строить на нашем собственный. Мы также приобретаем один из детекторов дыма из дома. Это очень базовая версия и будет подавать сигнал тревоги при обнаружении дыма.
Помимо некоторых необходимых подключений конденсаторов и резисторов к микросхеме ISD1420, большая часть нашего проекта основана на нашем программном обеспечении.Это в основном потому, что наши система, если она полностью настраивается и имеет довольно много функций. Это нужно контролирует все сенсоры и рассчитывает соответствующие секунды для воспроизведения определенный голос (например, «Температура, дым, ошибка, пожалуйста…» «Дверь или окно ошибка, пожалуйста … «) в зависимости от того, какой датчик выходит из строя. Это также необходимо обработать пользовательский интерфейс через клавиатуру и ЖК-экран. Все это запрограммировано в нашем программное обеспечение.
Стандарты
Используемый нами ЖК-дисплей 16×2 имеет стандартное 16-контактное соединение (контакты 15 и 16 для светодиодов). мощность с подсветкой).Клавиатура также стандартная 4х4 с 8-контактным разъемом. В Детектор дыма питается от стандартной батареи E-block 9V. Датчик движения есть питание от 2 батареек AAA 1.5V последовательно.
Существующие патенты, авторские права и Товарные знаки
Магнитоконтактный выключатель производства SECO-LARM? Детектор движения производства SPY GEAR. Датчик дыма — это немного сложно идентифицировать, потому что у нас нет оригинальной коробки, но мы считаю, что это произведено СЕМЕЙНЫЙ САД?
Разработка программ и оборудования
Сведения о программе
Самая сложная часть программы — это время.Когда какой-либо датчик выходит из строя, программа будет ждать наверняка секунд (задается пользователем), а затем заставьте микросхему ISD1420 воспроизвести желаемое образец голоса, который мы хотим. Изначально мы думали, что можем просто вывести соответствующий адресный бит, а затем заставить чип играть, однако позже мы обнаружили там это T HOLD в микросхеме ISD1420, о котором нам нужно позаботиться, иначе он будет ссылаться на предыдущий адресные биты. Микросхема воспроизведения голоса не имеет очень быстрых внутренних часов, поэтому мы должны вручную использовать функцию задержки в нашей программе после того, как мы установили адресные биты, а затем заставить чип играть.Хотя использование функции задержки как-то нежелательно, однако мы реализовали нашу программу так, что это задержка не вызовет ошибок в нашем программном обеспечении.
Кроме того, нам также необходимо реализовать функцию клавиатуры, чтобы она действовала соответствующим образом. когда на ЖК-дисплее отображается определенное меню. Это не очень сложно, но у нас есть позаботиться обо всех возможных обстоятельствах. У нас есть 12 подменю в нашем система. Set temp определяет самую низкую допустимую температуру перед зондированием сигнал тревоги (70 ~ 120F, с шагом 1F).Сек. Разрешить — это время в секундах до того, как сработает звуковой сигнал (0 ~ 30 секунд, с шагом 2 секунды).
1. Включить систему
2. (*) Датчик температуры
3. (*) Mot. Датчик
4. (*) Смк. Датчик
5. (*) Маг. Переключатель
6. заданная температура: 100F7. (*) Голос Будильник
8. (*) Жужжание
9.Новый Pswd:
A.Buzz Freq: 7
Б.Buzz Skim: 3
C.Sec. Разрешить: 10У нас также есть простая функция устранения дребезга для нашей клавиатуры, и она будет издавать жужжание при нажатии любой клавиши (если вы УДЕРЖИВАете клавишу, но гудение будет звук только один раз). Хотя функция устранения дребезга так же проста, как несколько строк, нужно время, чтобы подумать о логике и о том, как ее реализовать. Также мы реализуем функцию Backspace, чтобы при использовании вводить неправильный пароль, с помощью этого ключа можно удалить предыдущий введенный номер.Также просто небольшое примечание, наш пароль замаскирован на ЖК-дисплее для большей безопасности.
Детали оборудования
Первый датчик, который у нас есть, это датчик температуры. Поскольку мы внедрили цифровой термометра в лаборатории 5, мы решили использовать ту же схему. Итак, мы включили Датчик температуры National Semiconductor LM34, с National Semiconductor Микросхема операционного усилителя LMC7111 для усиления выходного напряжения, поступающего в АЦП.Финал Подключение нашей схемы выглядит следующим образом.
Второй датчик у нас датчик движения. Хотя у нас нет схемы схемы (она есть некоторые компоненты IC), мы обнаружили, что в схема. Транзисторы NPN похожи на переключатели, поэтому очевидно, что они используются включить оригинальный зуммер в цепи. Отсюда мы взяли базовый штифт вместе с землей для подключения к нашему входу АЦП. Если напряжение превышает V TH (пороговое напряжение), мы знаем, что срабатывает сигнализация.
Третий датчик, который у нас есть — это дым. детектор. Детекторы дыма в основном оснащены пьезоэлектрическим зуммером, который имеет три контакта F (обратная связь), C (главный электрод), M (металлическая пластина). Пьезоэлектрический зуммер имеет внутренний кристалл и будет звучать при слабом токе. приложено (падение напряжения). Поэтому мы вынули пьезоэлектрический зуммер и подключите вывод F к нашему входу АЦП. Когда датчик погаснет, напряжение пойдет высоко.
Последний датчик, который у нас есть, — это магнитные переключатели.Это нормально закрыто. Поэтому, когда переключатели находятся рядом друг с другом, сопротивление равно нулю. Когда переключатель разделен, сопротивление станет равным. бесконечность, как будто она отключена. Итак, мы управляем коммутатором с подтягиванием 10K резистор и подключите выход к АЦП. Поскольку у нас есть два магнитных коммутаторов, мы решили построить простой логический элемент И / ИЛИ, используя 1 микросхему 74LS00. В 74LS00 четыре логических элемента NAND, и если мы подключим два логических элемента NAND в параллельно с их входным сигналом к другому логическому элементу И-НЕ, мы получим, как если бы есть 2 логических элемента И, идущих параллельно с их сигналами в логический элемент ИЛИ.В диаграмму можно найти в нашем приложении.
Клавиатура 4×4 имеет макет как в таблице справа. Кнопки — и + рядом с 0 может увеличивать числа в подменю, например время или частоту. в Кнопки ВВЕРХ и ВНИЗ рядом с 3 и 6 позволяют перемещаться по меню. BK — это Backspace при вводе пароля. EN вводится и используется делать включить / выключить пункт меню или включить систему.
1 2 3 ˆ 4 5 6 ˇ 7 8 9 BK — 0 + EN
Эталонный дизайн
Микросхема записи и воспроизведения голоса Winbond ISD1420 также требует внешнего резисторы и конденсаторы.Строим схему из эталонной схемы на Лист спецификаций ISD1420. Модификация у нас есть для подключения адреса bit к нашему PORTB на нашем MCP, и PLAYL к нашему выводу 6 в ПОРТУ нашего МКП. Спецификация этого чипа может быть скачал из приложения. Кроме того, мы также узнаем некоторую информацию про пьезоэлектрический зуммер с этого сайта http://www.imagineeringezine.com/e-zine/beeper.html.
Результат проектирования
Скорость исполнения
Скорость исполнения очень хорошая.Вначале система будет загрузитесь с паролем по умолчанию 1234. Теперь пользователь может перемещаться по нашему меню, и включить или отключить каждый тип датчика. Если конкретный датчик Если включено, на ЖК-экране перед названием датчика будет отображаться символ *. Пользователь может также установить температуру оповещения, включить / отключить звуковой сигнал или звуковой сигнал и даже укажите мелодию звонка и частоту срабатывания зуммера, а также время до срабатывает голосовой сигнал. Схема устранения дребезга кнопки также отлично работает, поэтому пользователи могут перемещаться по меню и безупречно пользоваться клавиатурой.
Точность
После того, как пользователь включит систему безопасности, зеленый светодиодный индикатор состояния загорится и загорится. указать состояние системы. Теперь пользователь может ввести правильный пароль, чтобы разблокировать система. Если какой-либо датчик выйдет из строя, на ЖК-дисплее появится сообщение ERROR, и при правильном начальный для датчика (T для температуры, M для движения, S для дыма, D для двери или оконный магнитный переключатель). Красный светодиод будет мигать с частотой 4 Гц до указать такое событие.Если звуковой сигнал включен, он будет издавать звуковой сигнал, пользователь выбирает. Если включен голосовой сигнал, он будет ждать несколько секунд (пользователь указано), если система все еще не заблокирована, то она начнет воспроизводить голос чтобы указать, какой датчик неисправен. (Например, «Ошибка температуры, пожалуйста проверьте и разблокируйте систему безопасности. «) Если после этого выходит из строя другой датчик, система также будет действовать соответствующим образом и указывать, что в голосовом оповещении в дополнение к ЖК-экрану.(«Ошибка движения температуры, пожалуйста, проверьте и разблокируйте система безопасности. «)
Безопасность
Как только пользователь введет правильный пароль, система будет разблокирована и зуммер и воспроизведение голоса прекратятся. Теперь пользователь может перемещаться по нашему меню и внесите любые изменения в настройки.
Есть два типа детекторов дыма, ионизационная камера и фотоэлектрические. детекторы дыма.Ионизационная камера более популярна из-за невысокой стоимости. Наш Детектор дыма из дома также имеет ионизационную камеру. Однако этот тип дымового извещателя содержит небольшое количество радиоактивных материал (америций-241), период полураспада которого составляет 432 года (альфа-распад). Мы проверили спецификацию такого радиоактивного элемента и правительственную сеть страниц, касающихся такого рода материалов. Мы обнаружили, что такое излучение относительно небольшой, если мы не вдыхаем и не глотаем его.Экспозиции относительно слабый, так что пока мы не касаемся этого все время, он относительно безопасен в эксплуатации дымовой извещатель.
http://www.epa.gov/radiation/sources/smoke_alarm.htm
Удобство использования
Наша система домашней безопасности очень практична. Его можно использовать не только в домашних условиях. среды, но и в деловой среде тоже. Он может контролировать окружающее чтобы защитить не только нашу собственность, но и нашу жизнь.Кроме того, это может быть очень настроены в соответствии с потребностями и предпочтениями каждого. Итак, наша система безопасности очень полезно как для нас, так и для других людей. Мы считаем, что каждый дом в мире должен быть оборудован системой безопасности. как тот, который мы проектируем.
Выводы
Ожидание и улучшение
Результат нашей разработки оправдал наши ожидания, в которой каждый датчик работает и будет подавать особый сигнал тревоги, когда система переходит в состояние тревоги.Клавиатура и ЖК-дисплей также предлагают отличный интерфейс, и пользователи могут ознакомиться с нашими система менее чем за несколько секунд.
Если у нас будет возможность снова разработать этот проект, мы добавим чип для набора номера телефона как Zarlink MT8880C, о котором мы упоминали ранее. Таким образом мы можем убедиться, что никого нет дома или, если поблизости никого нет, можно уведомить кого-то еще принять немедленные меры. Кроме того, нам кажется, что наш PORTB немного потрачено. У нас есть только 4 выходных шаблона, но мы используем все 8 контактов.В следующий раз мы будет использовать микросхему серии 74LS вместе только с 2 выходными контактами от MCP, поэтому вместе мы можем сохранить 6 контактов ввода / вывода. Кроме того, хотелось бы иметь еще один небольшой микроконтроллер на более высокой частоте, поэтому мы можем выводить наш сигнал гудка на тон более высокой частоты.
Интеллектуальная собственность
Помимо эталонной схемы из спецификации микросхемы ISD1420, эталонная клавиатура схему декодирования из лаборатории 3 и схему датчика температуры из лаборатории 5, мы имеем все спроектировал и закодировал сам.Нет кода из общественного достояния, и мы не использовали повторно код из предыдущей лабораторной работы (мы ссылаемся, но не копия). Поскольку мы используем две встроенные схемы датчиков (движения и дыма сенсор), мы чувствуем, что не должны моделировать весь наш дизайн. Однако если мы выньте эти две части и получите только эти «входы», у нас определенно есть возможность моделировать наш дизайн.
Этические соображения
Ссылка на Кодекс этики IEEE, мы стараемся изо всех сил стараемся удовлетворить все требования.Вот несколько примеров.
1. Принять на себя ответственность за проектирование. решения, отвечающие требованиям безопасности, здоровья и благополучия населения, и незамедлительно раскрывать факторы, которые могут поставить под угрозу общественность или среда.
В нашей конструкции безопасность является одним из главных приоритетов. Например, мы могли бы построили схему дымового извещателя собственными силами. Однако после того, как мы узнали что он радиоактивен, и было бы опасно обнажить радиоактивный материал; мы решили оставить детектор курения нетронутым.Мы не хотим травмировать всех, кто работает вокруг нас, или распространять радиоактивный материал в воздухе.
2. Быть честным и реалистичным в заявлении претензий или оценок, основанных на доступные данные.
С самого начала мы реалистично относились к техническим характеристикам наших проекты с учетом времени, знаний и экономических ограничений. Наш последний проект внимательно следит за нашими утверждениями, за исключением того, что мы отказываемся от части набора номера телефона потому что в лаборатории нет активной телефонной розетки.
4. Отклонить взяточничество во всех его формах.
Нас ни в каком случае не подкупали, и мы не принимаем взятки в будущее.
7. Искать, принимать и предлагать честную критику технической работы, признавать и исправлять ошибки и должным образом учитывать вклад другие
Мы спрашивали TA и профессора Лэнда, когда сталкивались с какими-либо трудностями. Мы благодарны за любые идеи, которые они пролили на наш проект.
8. Содействовать коллегам и сотрудникам в их профессиональном развитии. и поддерживать их в соблюдении этого этического кодекса.
Лаборатория представляла собой коллективную рабочую среду. Когда мы столкнулись с проблемами, мы всегда приветствовал отзывы и отзывы наших одноклассников и многих раз они могут помочь нам определить проблему. Мы также сделали то же самое с их во время работы над этим проектом.
Приложение
Программные коды
проект.c — Щелкните имя файла и откроется новое окно с нашим закомментированным кодом.
Схемы
1. Главное соединение от Atmel Mega32
2. Цепь датчика температуры (от Vout до PORTA.0)
3. Цепь магнитного датчика (выход датчика на PORTA.3)
4. Контрольная схема ISD1420. Эта схема защищена авторским правом и принадлежат Winbond. Схема находится в документе, который мы упоминали в наше приложение.
Примечание: мы построили аналогичную схему из приведенной выше эталонной схемы с некоторыми модификации. Сначала бит адреса A0-A7 подключится к нашему Mega32 PORTB. У нас также нет кнопочных переключателей и лишних светодиодов.
Фотографии
П.С. Во время демонстрации у нас есть уменьшаем нашу макетную доску с 3 до 2.
Сведения о расходах
Название детали Цена Продавец Atmel Mega32 8,00 Лаборатория 16×2 ЖК-дисплей 5,00 Лаборатория Клавиатура 4×4 5.00 Лаборатория Доска белая 5,00 х 2 Лаборатория Winbond ISD1420P Голосовой Микросхема записи / воспроизведения 5,20 www.futurlec.com (ISD1420P) Магнитный контактный выключатель (замкнутый Схема) 2,99 х 2 www.smarthome.com (7113) Шпионская сигнализация движения 5.99 www.smarthome.com (9511) Различные резисторы, конденсаторы, провода, светодиоды, микросхемы серии 74LS и т. Д. Предоставляются бесплатно заряда. Мы приобрели дымовой извещатель из дома, поэтому он считается бесплатно. STK500 и ТВ-динамик также предоставлены нам в лаборатории. У нас есть спроектировал нашу старую коробку с использованием старых картонных коробок, бумаги и акварельных красок. Общая стоимость нашего дизайна 45,17. Это немного выходит за рамки бюджета, потому что мы не знаем, что доска для белой породы стоила 5 долларов.00 долларов каждый до самого конец. Если бы мы знали это раньше, мы бы сами припаяли плату.
Задачи
Вот как делится наша задача в нашей группе.
Джимми Основное программирование.
Датчик дыма
Цепь переключателя магнитного контакта
Звукозапись
Зуммеры и светодиодные аксессуары
Отчет и ИнтернетЯн Оборудование и спецификация ISD1420P
Цепь датчика температуры
Цепь датчика движения
АЦП часть кода
(Аналоговая телефонная цепь, трансформатор и т. Д.)
Модель дома
Схема
Каталожный номер
1.Спецификация Winbond ISD1420
http://www.winbond.com.tw/c-winbondhtm/partner/PDFresult.asp?Pname=922. EPA — Детектор дыма и излучения
http://www.epa.gov/radiation/sources/smoke_alarm.htm3. Пьезоэлектрический звуковой сигнал 110 дБ
http://www.imagineeringezine.com/PDF-FILES/beeper.pdf4. Спецификация LM34
http://instruct1.cit.cornell.edu/courses/ee476/labs/s2004/LM34.PDF5. Операционный усилитель LMC7111
http: //instruct1.cit.cornell.edu/courses/ee476/labs/s2004/LMC7111.pdf6. Кодекс этики IEEE
http://www.ieeeusa.org/documents/CAREER/CAREER_LIBRARY/ethics.html
Юридическое уведомление
Все содержимое этих страниц, включая приложение project.c код принадлежит Chun-Pai Джимми Се и Ян Цао. Это авторский материал так что, если вы хотите использовать какой-либо наш дизайн или использовать любой из нашего кода.
5 мая 2004 г.
Формат PDF
PDF-формат нашего отчета можно скачать здесь.
Smk link RF-приемник 2,4 ГГц
Win loss counter twitch
IOGEAR предоставляет HDMI-коммутатор, ПК для ТВ, беспроводное аудио-видео, KVM-переключатель, KVM, USB-переключатель, видеоразветвитель, видеопереключатель, KVM DVI, LCD KVM, КВМ для монтажа в стойку и многое другое.
19 нояб.2020 г. · Необходимо использовать только неофициальный драйвер, 2.# Система подносов для беспроводной мыши SMK-Link, Интернет. 7, Raspberry Pi может получить менее 4. Благодаря разрешению Full HD и надежному подключению беспроводной портативный проектор PowerLite 1286 может похвастаться сверхмощной производительностью, отвечающей требованиям завтрашнего дня.Небольшой размер, удобная для пользователя поддержка AT-команд и другие уникальные особенности, такие как низкое энергопотребление и последовательный интерфейс TTL, делают WHM900 ™ идеальным решением для интеграции OEM и VAR для высокопроизводительной передачи данных по радиочастоте. WHM900 ™ является частью 15 FCC.RF-модуль одобрен 247 / 15.249 и не требует дополнительных разрешений FCC. Основное различие между частотами беспроводной связи 2,4 ГГц и 5 ГГц заключается в диапазоне, поскольку частота 2,4 ГГц может достигать большего, чем частота 5 ГГц. Это результат основных характеристик, заключающихся в том, что волны затухают намного быстрее на более высоких частотах. Поэтому, если вас больше волнует покрытие, вам следует выбрать 2,4 ГГц, а не 5 ГГц.
- Проверьте производительность модулей передатчика и приемника серии LR по сравнению с вашей собственной конструкцией с помощью оценочного комплекта для оценки радиочастотного модуля серии LR.Он поставляется с двумя оценочными платами для тестирования и создания прототипов, каждая из которых оснащена передатчиком или приемником и кодировщиком или декодером серии MS. Satta forum 786
Подключение балластного резистора Mopar
Macally RFSSKEYCOMBO — это беспроводная РЧ-клавиатура 2,4 ГГц и оптическая РЧ-мышь. Специально разработанный для ПК, 104-клавишный полноразмерный компьютер со стандартной раскладкой, экономичный, но эргономичный для удобного и эффективного набора текста.
VisionTek Candyboard 9 Черный 69 Обычные клавиши Беспроводная мини-клавиатура USB RF… FOREV FV-300 2,4 ГГц Беспроводная клавиатура Мышь Комбинированная водонепроницаемая клавиатура + 1600 точек на дюйм …
- RF / IF и RFID — RF-приемники есть на складе DigiKey. Заказать сейчас! Поделиться: Или скопируйте ссылку ниже: Эта функция временно недоступна. Мы прилагаем все усилия, чтобы это исправить. Благодарим вас за терпение. Образный язык в icarus
Ethernet smoothstepper g540
Китай производители беспроводных приемников 2,4 ГГц — выберите 2020 высококачественные беспроводные приемники 2,4 ГГц по лучшей цене от сертифицированных китайских приемников. Применение: бытовая техника, автоматические двери, промышленное оборудование, Спецтехника, игрушки.Передача сигнала: дистанционное управление RF.
Описание схемы схемы передатчика и приемника радиочастотного модуля, 3 типа радиочастотных модулей — модуль 433 МГц с кодировщиками и декодерами, XBEE Из приведенной ниже схемы мы использовали два модуля приемопередатчика 2,4 ГГц XBee для двух компьютеров. Взаимодействие с модулями XBee осуществляется через …
- 2.4GHZ Wireless Keyboard & Mouse Combo. Номер детали Adesso WKB-1330CB. Комбинации клавиатуры и мыши — WKB-1330CB — Розничная торговля — Клавиатура и мышь — AAA — USB — USB — Беспроводное соединение — RF — Оптическое — Разрешение движения 1200 dpi — Всего 3 кнопки — Колесо прокрутки — Симметричное — Беспроводное — RF — 103 клавиши — Игра / Pause $ Ruger Precision Rimfire Lilja Barr
Лучший игровой компьютер для авиасимулятора 2020
Adesso [WKB-3500UB] за 77 долларов.12 — Tru-form 3500 — Беспроводная эргономичная клавиатура с трекболом 2,4 ГГц Wkb3500ub на CompSource.com по состоянию на понедельник 28 декабря 2020 г.
18 января 2020 г. · Информация от производителя: Nordic nRF24L01 + включает в себя полный радиочастотный трансивер 2,4 ГГц и синтезатор. и логика основной полосы частот, включая аппаратный ускоритель протокола Enhanced ShockBurst ™, поддерживающий высокоскоростной интерфейс SPI для контроллера приложения.
- SMK-Link Gyration Air Mouse GO Plus и полноразмерная клавиатура Точная настольная мышь — Контроллер презентаций в воздухе — Зеленый — аккумуляторная батарея — Беспроводная клавиатура Gyration с 04 клавишами — Включает новое программное обеспечение MotionTools 3 Screen Effects — радиус действия беспроводной сети 100 футов — Windows и OS X MFG.ЧАСТЬ: GYM1100FKNA UPC: 7443
623 Actiontec gt784wnv wps не работает Приложение для сохранения истории вызовов
Перезаряжаемая беспроводная мышь Presenter Mouse представляет собой 3-кнопочную оптическую мышь с высоким разрешением со встроенным презентатором PowerPoint и встроенной лазерной указкой со встроенным хранилищем для его ключ приемника. Новейшая радиочастотная технология 2,4 ГГц обеспечивает до 33 футов беспроводной передачи. Pengeluaran sidney 2020 hari ini tercepat
Описание схемы схемы передатчика и приемника радиочастотного модуля, 3 типа радиочастотных модулей-модуль 433 МГц с кодировщиками и декодерами, XBEE Из приведенной ниже схемы мы использовали два приемопередатчика 2.Модули XBee 4GHz для двух компьютеров. Связь с модулями XBee осуществляется через …
- Пульт дистанционного управления лазерной указкой для беспроводного презентатора PPT USB 1 шт. R400 2,4 ГГц Новинка. … RemotePoint RF VP4810 Удаленное устройство с приемником. 24,95 канадских долларов … SMK-Link Interlink … Потери Db на расстоянии
Щетки Gumroad procreate
Купить SMK-LINK USB — RF Receiver VP6499: Electronics — Amazon.com БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках Displaylink не работает mac catalina
Перезаряжаемая беспроводная мультимедийная клавиатура SMK-Link VersaPoint — Беспроводное подключение — RF — Интерфейс USB — Шарик клавиш 88 — Совместимость с компьютером (ПК) — Мультимедийные горячие клавиши — Расположение клавиш QWERTY — Встроенная мышь VP6320 SKKVP632..
- СМК-Линк. СМК-Линк. Сонет. Сонет. … Графит — Радиочастота — USB — 1600 dpi — Колесо прокрутки. … Беспроводная бесшумная мышь Verbatim 2,4 ГГц с нано-приемником … Таймер редкого появления Uldum
Небольшой размер, удобная для пользователя поддержка AT-команд и другие уникальные особенности, такие как низкое энергопотребление и последовательный интерфейс TTL, делают WHM900 ™ идеальным решением для интеграции OEM и VAR для высокопроизводительной передачи данных по радиочастоте.WHM900 ™ является радиочастотным модулем, одобренным FCC Part 15.247 / 15.249 и не требующим дополнительных разрешений FCC.Num Lock продолжает включать Windows 10
Беспроводная технология 2,4 ГГц поддерживает ноутбуки и настольные компьютеры на базе Windows 6 кнопок, включая элементы управления Next / Previous для удобства просмотр веб-страниц или просмотр фотографий Двухуровневый регулируемый параметр DPI (800/1000) позволяет быстро настраивать курсор, отлично работает с различными приложениями и играми. Plug-and-play… Howard concaves
CMT2250AW — одночиповое устройство HopeRF CMT, сверхнизкое энергопотребление и высокопроизводительное устройство, которое состоит из приемника OOK RF, со встроенным декодером данных 1920, 1527 и 2262 и 4 выводами вывода данных для различных диапазонов частот от 300 до 480 МГц. беспроводные приложения.
— Интегрированный балун CC2590 — это экономичный и высокопроизводительный ВЧ интерфейс для маломощных и низковольтных беспроводных приложений со встроенными индукторами 2,4 ГГц.
path of diablo merc gear, доступен 471 результат. Выделение выделено, введите для уточнения списка, нажмите «Вниз», чтобы открыть меню, нажмите «Влево», чтобы сфокусировать выбранные значения.
Comentários de Usuários. 16-мая-13 13:33 todos os bons 10/10, graças 30-Oct-11 10:12 аааааа! Eu estive esperando por isso há muito tempo! спасибо :))Астрология предсказаний лотереи
Купить SMK-Link RemotePoint Wireless Presentation Suite с перезаряжаемой клавиатурой, встроенным трекболом, 12 горячими клавишами мультимедиа, пультом дистанционного управления для презентаций, зеленой лазерной указкой, указанием мыши с помощью кнопок щелчка, клавишами, назначаемыми пользователем.
16 января 2017 · РЧ-приемник и ан. FPV, ReadyMadeRC, Easy Star, RC, RangeVideo, NGHobbies, hobbywireless, getfpv, lumineer, wireless, video, wireless video, fatshark. Покупайте самые популярные игрушки, видеоигры, головоломки, книги и многое другое. Высокотехнологичный компьютерный анализ видео с. 16-портовый видеопереключатель ATEN 1U (+ аудио, патч-антенна с высоким коэффициентом усиления 2,4 ГГц 19 дБи …Swagger ui editor
SMK-Link Electronics. 23 мая 2016 г. ·. Подумываю о покупке универсального приемника 2,4 ГГц для VP4150, VP4350 , VP6450? Mae: Я купил этот ресивер с пультом дистанционного управления и ресивером, так что всего у меня было два ресивера с одним пультом.Намерение состояло в том, чтобы продвигать слайды на двух разных ноутбуках / проекторах …
Замена или дополнительный ключ USB-приемника 2,4 ГГц для RemotePoint® Navigator (VP4150) RemotePoint® Emerald Navigator SE (VP4155) RemotePoint® Global Presenter (VP4350) Функции Windows & OS X совместим. Радиочастотная связь 2,4 ГГц. Радиус действия беспроводной связи до 30 м. Потеряли радиоприемник для дистанционного управления презентацией RemotePoint Jade (VP4910)? У нас есть твоя спина. Этот сменный USB-приемник предоставляет запасной.Не попадитесь неподготовленным. Всегда носите с собой запасной приемник Jade. Сменный приемник RemotePoint Jade 150 ‘беспроводной диапазон 2,4 ГГц Windows & amp; Совместимость с macOS Feat
Заброшенный отель columbus ohio
Ranked bedwars discord link
SMK-Link RemotePoint Navigator RF Remote Presenter для встроенной лазерной указки PowerPoint, полированная металлическая отделка, клавиши управления с приподнятыми значками, диапазон 75 футов, USB-приемник Подробнее Подобнее Найти другие пульты дистанционного управления …
Учебники Reddit
Ключевые дихотомические ответы монстров
Unit 5_ ответы на обзор политического участия
Cz синие алюминиевые ручки
6.12 unit test экспоненциальные и логарифмические функции
Fsa192
Fsae Tripod 2020
Спектр математический класс 4 ключ ответа
Как отключить dhcp на маршрутизаторе huawei
Дистанционный выключатель для pw50
- life2 Ожидаемая продолжительность
Учебное пособие по моделированию Blender
Частичное рендеринг Rails с контроллера ajax
Настроить тему Google Chrome
Ключ ответа на запрос репликации ДНК
- обновление
Snap on modis 4
Бесплатные схемы вязания одеял для детских колясок
TSW-1060-B-S [Crestron Electronics, Inc.]
Расширенное управление сенсорным экраном
Сенсорный экран Crestron® предлагает идеальный пользовательский интерфейс для управления всеми технологиями в вашем доме, зале заседаний, классе, зале суда или командном центре. Сенсорные экраны упрощают и улучшают способ использования технологий, устраняя необходимость в пультах дистанционного управления, настенных переключателях, приложениях для смартфонов и экранах компьютеров. Для управления аудио, видео, освещением, шторами, HVAC, безопасностью и другими системами сенсорные экраны Crestron полностью настраиваются с помощью простых в использовании элементов управления и значков, точной обратной связи и отображения статуса в реальном времени, потокового видео в реальном времени, распознавания голоса. , просмотр веб-страниц и полнофункциональный медиаплеер для расширенных возможностей развлечений в нескольких комнатах.Серия TSW ‑ 1060 оснащена емкостным сенсорным экраном диагональю 10,1 дюйма с программным обеспечением Crestron HTML5 и Smart Graphics® и пятью кнопками софт-тач. Возможность подключения PoE (Power over Ethernet) и ряд вариантов монтажа упрощают установку как для новых, так и для модернизируемых приложений. Дополнительные функции включают возможность управлять любой функцией с помощью голосовых команд, просматривать камеры видеонаблюдения и другие источники видео, общаться с помощью встроенного видеодомофона и возможностей телефона, а также просматривать Интернет.Включены собственные приложения, позволяющие использовать их в качестве панели планирования помещения, для управления системой конференц-связи Zoom Rooms ™ или решением для онлайн-встреч Microsoft Teams®, а также для доступа к домашней аудиосистеме Sonos®. 1
Информацию о приложениях для планирования выделенных помещений см. Также в 10,1-дюймовом сенсорном экране для планирования помещений серии TSS ‑ 10.
Динамические пользовательские интерфейсы
TSW ‑ 1060 поддерживает настраиваемые пользовательские интерфейсы, созданные с использованием технологий Crestron HTML5 User Interface и Smart Graphics, что обеспечивает большую гибкость для разработчиков пользовательского интерфейса и программистов.- Пользовательский интерфейс Crestron HTML5 позволяет разработчикам пользовательского интерфейса разрабатывать многофункциональные интерфейсные пользовательские интерфейсы с повышенной возможностью повторного использования и эффективностью с использованием современных веб-методологий. Компоненты разработки пользовательского интерфейса Crestron HTML5 предназначены для упрощения создания пользовательских интерфейсов, основанных на стандартных веб-технологиях.
- Smart Graphics позволяет программистам интегрировать гибкие элементы управления, управляемые жестами, анимированную обратную связь, богатые метаданные, встроенные приложения и виджеты, а также полноценное видео в свои пользовательские интерфейсы.Smart Graphics предоставляет динамические функции, такие как графические кнопки и ползунки, списки и панели инструментов, объекты с перетаскиванием, виджеты панели мониторинга, хранители экрана и настраиваемые темы.
Кнопки Soft-Touch
Серия TSW ‑ 1060 включает пять мягких емкостных кнопок с подсветкой для быстрого доступа к часто используемым функциям. Эти кнопки предварительно помечены значками для функций Power, Home, Lights, Up и Down. Каждую кнопку можно запрограммировать с помощью системы управления для пользовательских функций, а любую неиспользуемую кнопку можно скрыть, выключив ее подсветку.Автоматическая регулировка яркости
Чтобы обеспечить оптимальную видимость в различных условиях освещения, серия TSW ‑ 1060 оснащена встроенным датчиком освещенности, который регулирует яркость подсветки дисплея и кнопок в соответствии с уровнем внешней освещенности в комнате. Для дисплея и кнопок предусмотрены отдельные настройки автоматической яркости, позволяющие регулировать или отключать каждую из них по мере необходимости.Распознавание голоса
Благодаря встроенному распознаванию голоса TSW ‑ 1060 предоставляет возможность использовать голосовые команды для быстрого включения и выключения устройств, выбора и воспроизведения определенного заголовка мультимедиа или списка воспроизведения, изменения канала, выбора сцены освещения, опускания шторы окон, заблокируйте двери, включите охранную систему или введите пароль.Просто произнесите команду, и Crestron сделает все остальное. 1,2Потоковое видео
Встроенная поддержка форматов H.264 и MJPEG позволяет TSW ‑ 1060 отображать потоковое видео в реальном времени с IP-камеры, потокового кодировщика (Crestron CEN ‑ NVS200-PWE, DM ‑ TXRX ‑ 100 ‑ STR или аналогичный 3 ), или коммутатор DigitalMedia ™. Видео передается на сенсорный экран через Ethernet, что устраняет необходимость в дополнительной проводке видео.Rava SIP Intercom
Rava® SIP Intercom Technology обеспечивает голосовую связь без помощи рук с другими сенсорными экранами и дверными станциями Rava.Rava работает через Ethernet, поддерживает двустороннюю внутреннюю связь и пейджинг, не требуя специальной проводки. Возможности VoIP-телефона также возможны благодаря интеграции с SIP-совместимой IP-телефонной системой или SIP-сервером, что позволяет использовать функции телефона без помощи рук, включая быстрый набор, идентификатор вызывающего абонента, настраиваемые звонки и другие усовершенствования. Встроенное эхоподавление обеспечивает полнодуплексную работу для четкой и бесперебойной голосовой связи с использованием встроенного микрофона и динамиков. 2Встроенная камера
В TSW ‑ 1060 встроена 5-мегапиксельная камера для поддержки возможностей видеодомофона и наблюдения за помещениями.Эта функция позволяет людям общаться между двумя сенсорными экранами или между одним сенсорным экраном и видеодомофоном, совместимым с Rava. Его также можно использовать для безопасного визуального наблюдения за любой комнатой с помощью декодера, совместимого с H.264 (Crestron DM ‑ TXRX ‑ 100 ‑ STR, DM ‑ RMC ‑ 100 ‑ STR или аналогичный 3 ) или сторонней системы видеонаблюдения. . 2Приложение Sonos
Слияние технологий от Sonos и Crestron дает мощный музыкальный опыт для всего дома.С любого сенсорного экрана в доме просматривайте треки, исполнителей или списки воспроизведения, используя все сервисы, доступные от Sonos, и мгновенно воспроизводите их в любой комнате с помощью беспроводных динамиков Sonos® или мультирумной аудиосистемы Crestron Sonnex®. Приложение Sonos изначально работает на TSW ‑ 1060, обеспечивая расширенное управление продуктами Sonos как частью полной системы Crestron. Приложение проверяет наличие обновлений каждую ночь, поэтому они всегда актуальны. 1Приложения для планирования номеров
TSW ‑ 1060 поставляется с приложениями для всех самых популярных служб планирования на предприятии.- Приложение Crestron Scheduling: Поддерживает прямую интеграцию с программным обеспечением Crestron Fusion®, программным обеспечением Microsoft Exchange Server® (для пользователей программного обеспечения Outlook® и Office 365®), приложением календаря Google Calendar ™ (включая программное обеспечение G Suite ™), Программа для планирования CollegeNET® 25Live® и программа Ad Astra ™. 4
Сенсорные экраны Crestron для планирования конференц-залов помогают организациям максимизировать производительность и управлять использованием каждого помещения для совещаний.Их можно установить у входа в каждую комнату, чтобы отображать доступность комнаты и видеть ее расписание на день. При желании комнату можно зарезервировать на месте для разовой встречи. Датчик присутствия CEN ‑ ODT ‑ C ‑ POE также может быть подключен к сенсорному экрану, что позволяет мгновенно сообщать о состоянии занятости приложению для планирования незаездов и незапланированного использования помещения.
Crestron room scheduling также предлагает три уровня настройки — от простой настройки параметров в веб-интерфейсе пользователя до изменения исходного кода приложения для получения полностью уникального внешнего вида — в зависимости от потребностей предприятия. 5
- Сторонние приложения: Включает поддержку множества сторонних приложений для планирования. Поддержка новых приложений осуществляется через обновления прошивки. 6,7
- Дополнительные параметры: Поддерживает программное обеспечение IBM® Notes® через локальный сервер Crestron Fusion.
Какого бы провайдера вы ни выбрали, настройка так же проста, как подключение сенсорного экрана к сети и выбор приложения в веб-меню настройки или на встроенных экранах настройки.Выбранное приложение загружается из облака и устанавливается на сенсорный экран без какого-либо программирования или системы управления. 7
Опции индикатора состояния
Добавление дополнительной световой панели (серия TSW-1060-LB) к TSW ‑ 1060 дает свет по периметру сенсорного экрана. Для приложений планирования помещений световая полоса обеспечивает визуальную индикацию состояния доступности номера на 180 °, горит зеленым, если комната свободна, и красным, если она зарезервирована.Пользовательские функции доступны за счет интеграции с системой управления, что позволяет использовать освещение практически любого цвета. 8В качестве альтернативы световой панели Crestron предлагает выбор знаков и индикаторов для коридоров, которые крепятся на стене или потолке над каждым сенсорным экраном. Знаки для коридоров серий SSW, SSW ‑ EL, SSC и SSC ‑ EL имеют двусторонний акриловый знак, на котором можно выгравировать название или номер комнаты. SIW ‑ 100 предлагает индикатор состояния для настенного монтажа с более низким профилем. 8
Приложение Zoom Rooms
Приложение управления конференц-связью Zoom Rooms ™ позволяет использовать TSW ‑ 1060 в качестве сенсорной панели управления для решения конференц-связи и совместной работы на основе программного обеспечения Zoom Rooms. TSW ‑ 1060 предлагает превосходную альтернативу потребительскому планшетному устройству, обеспечивая более надежную и безопасную платформу с универсальными и упрощенными вариантами монтажа. Его цветной сенсорный экран диагональю 10,1 дюйма обеспечивает такое же удобство использования Zoom Rooms, как и обычный планшет, но без риска потерять устройство.Вместо связи Wi-Fi® TSW ‑ 1060 использует проводной Ethernet для обеспечения надежной связи. 9TSW ‑ 1060 может быть настроен для запуска исключительно приложения Zoom Rooms или для переключения между приложением Zoom Rooms и режимом управления сенсорным экраном. Опция переключения используется для интеграции конференц-связи Zoom Rooms в большую AV-систему, обеспечивая при этом управление с помощью сенсорного экрана для обеих.
ПРИМЕЧАНИЕ. Ультразвуковой сигнал приближения Zoom поддерживается в среднем на расстоянии до 3 футов (1 м) от сенсорного экрана TSW ‑ 1060 до устройства конечного пользователя.Диапазон зависит от шума окружающей среды, чувствительности устройства конечного пользователя и ориентации сенсорного экрана.
Приложение Microsoft Teams
Решение для онлайн-собраний Microsoft Teams® — это центр совместной работы в программном обеспечении Office 365®, вовлекающий людей с помощью обмена сообщениями, передачи голоса по IP, онлайн-встреч, конференций, обмена контентом и совместной работы. Приложение Microsoft Teams на TSW ‑ 1060 позволяет проводить презентации, звонки, конференции и совместную работу — и все это через единую консоль с сенсорным экраном, с исключительным полнодуплексным широкополосным звуком и HD-видео.Единый пользовательский интерфейс в каждом помещении для собраний обеспечивается знакомым и интуитивно понятным пользовательским интерфейсом Microsoft Teams, обеспечивающим простое управление, встроенный календарь и присоединение к собранию одним касанием.ПРИМЕЧАНИЕ. TSW ‑ 1060 должен работать в режиме Microsoft Teams вместе с UC ‑ ENGINE или UC ‑ BRKT ‑ 100 ‑ ASSY.
Просмотр веб-страниц
Используя встроенный веб-браузер, TSW ‑ 1060 обеспечивает доступ к онлайн-программам и другим веб-службам одним нажатием кнопки, что позволяет управлять цифровыми видеорегистраторами и другими устройствами с помощью сенсорного экрана без использования интеллектуального устройства 1Экранная клавиатура
Ввод паролей, URL-адресов и текстовый поиск упрощается с помощью многоязычной экранной клавиатуры.Поддержка мультитач
Емкостный сенсорный экран предоставляет расширенные возможности для просмотра веб-страниц с помощью мультитач-управления.Звуковая обратная связь
Пользовательские аудиофайлы могут быть загружены, чтобы добавить еще одно измерение к графике сенсорного экрана с помощью персонализированных звуков, обратной связи с кнопками и голосовых подсказок.Однопроводное подключение
Подключение к локальной сети Ethernet — это все, что требуется для подключения TSW ‑ 1060, содержащего все сигналы управления, видео, внутренней связи и питания по одному проводу.Питание через Ethernet
Используя технологию PoE, TSW ‑ 1060 получает питание напрямую по сетевому кабелю. PoE (Power over Ethernet) устраняет необходимость в локальном источнике питания или любой выделенной силовой проводке. Коммутаторы Crestron PoE (CEN ‑ SW ‑ POE ‑ 5 или CEN ‑ SWPOE ‑ 16 3 ) предлагают комплексное сетевое решение со встроенным PoE для нескольких сенсорных экранов. Инжектор PoE (PWE ‑ 4803RU 3 ) также доступен для поддержки одного сенсорного экрана.ПРИМЕЧАНИЕ. PoE + требуется при подключении световой панели или вывески в коридоре через USB.Обратитесь к спецификациям «Мощность» для получения более подробной информации.
Безопасность корпоративного уровня
Сенсорные экраны Crestron используют сеть корпоративного уровня с надежными функциями безопасности, такими как аутентификация 802.1X, шифрование TLS, возможность подключения HTTPS и интеграция служб Active Directory®. Эти функции необходимы для защиты вашей сети от прерывания обслуживания и злонамеренных вторжений, а также для обеспечения соответствия сетевым политикам вашей организации.Облачная инициализация и управление упрощают процесс настройки, мониторинга и обновления каждого сенсорного экрана в сети. Дополнительная поддержка SNMP позволяет ИТ-администратору контролировать каждый сенсорный экран.Облачная служба Crestron XiO
TSW ‑ 1060 совместим со службой Crestron XiO Cloud ™, которая представляет собой платформу на основе Интернета вещей (IoT) для удаленного выделения ресурсов, мониторинга и управления устройствами Crestron на предприятии или для всей клиентской базы.Crestron XiO Cloud, построенный на программной платформе Microsoft® Azure® и использующий ведущую в отрасли технологию Microsoft Azure IoT Hub, позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за время, которое раньше требовалось для управления только одним. В отличие от других облачных решений на основе виртуальных машин, службы Azure обеспечивают неограниченную масштабируемость для удовлетворения постоянно растущих потребностей предприятия. Для получения дополнительной информации посетите www.crestron.com/xiocloud.Crestron Home OS Control
TSW ‑ 1060 может использоваться для управления всем домашним решением ОС Crestron Home ™.Выберите приложение Crestron Home на сенсорном экране, чтобы управлять освещением, шторами, климатом, медиа, безопасностью и камерами, включая возможность создавать и вызывать сцены, которые создают желаемую атмосферу во всем доме. TSW ‑ 1060 может быть установлен в каждой комнате дома, чтобы обеспечить легкий доступ к подсистемам окружающей среды и средствам массовой информации комнаты.Интеграция дверного коммуникатора 2N®
TSW ‑ 1060 может быть интегрирован с поддерживаемой дверной станцией 2N® 11 через встроенный в сенсорный экран интерком Rava SIP, чтобы обеспечить решение дверной станции для Crestron Home или других жилых систем.При инициировании вызова на дверной станции 2N видео- и аудиопоток отображается на TSW ‑ 1060. На сенсорном экране предусмотрены элементы управления для ответа или отклонения вызова, а быстрые действия Crestron Home (например, «открыть шлюз») могут выполняться во время разговора. Также предусмотрена опция «не беспокоить» для предотвращения появления вызовов на TSW ‑ 1060.Варианты монтажа на стене или кафедре
Используя прилагаемый кронштейн, TSW ‑ 1060 легко устанавливается на 2-местный или 3-местный распределительный шкаф в США или на 2-местный распределительный шкаф в Европе или Великобритании.Такой же кронштейн позволяет установить его на деревянной кафедре или подиуме над прямоугольным вырезом. При установке сенсорный экран выступает только на 1/2 дюйма из монтажной поверхности и не оставляет видимых винтов, что обеспечивает очень чистый вид. Опция предохранительной защелки включена для предотвращения несанкционированного снятия сенсорного экрана.Дополнительные возможности монтажа с помощью универсального монтажного кронштейна TSW ‑ UMB ‑ 60: 12
- Может использоваться отдельно в качестве решения после строительства для дооснащения TSW ‑ 1060 в существующем гипсокартоне.
- Может использоваться с комплектом для предварительного монтажа TSW ‑ UMB ‑ 60 ‑ PMK для приложений, в которых не требуется задний корпус.
- Может использоваться с задней коробкой TSW ‑ UMB ‑ 60 ‑ BBI для каменных и бетонных работ.
TS ‑ 10 ‑ MSMK 3 позволяет монтировать сенсорный экран TSW ‑ 1060 практически на любую плоскую поверхность, что идеально подходит для установки на входе в конференц-зал для приложений планирования помещений. TSW ‑ 760/1060 ‑ MSMK 3 представляет собой аналогичное решение для поверхностного монтажа, которое также может быть установлено на обычную электрическую коробку.При установке с использованием TSW ‑ 760/1060 ‑ MSMK сенсорный экран наклонен вверх под углом 20 °.
При установке TSW ‑ 1060 вместо старого сенсорного экрана Crestron (APAD, CT ‑ 1000, LC ‑ 1000, TPS ‑ 4L, TPS ‑ 6L, TPS ‑ 2000L или TPS ‑ 3100L) Crestron предлагает монтажные кронштейны для модернизации (TSW ‑ 60 ‑ RMB серия 3 ), которые упрощают замену без необходимости вырывать старое крепежное оборудование или ремонтировать стену.
Другие варианты монтажа
Благодаря дополнительному комплекту столешницы (TSW ‑ 1060 ‑ TTK 3 ) TSW ‑ 1060 становится стильным, отдельно стоящим сенсорным экраном, который идеально помещается на столе, столе или столешнице.Его даже можно прочно прикрепить к поверхности с помощью дополнительного набора для шарнирного крепления (TSW ‑ 560/760/1060 ‑ SMK 3 ). TSW ‑ 1060 также можно установить в 19-дюймовую стойку для оборудования EIA с помощью дополнительного комплекта для монтажа в стойку (TSW ‑ 1060 ‑ RMK ‑ 2 3 ). При установке в стойку сенсорный экран занимает четыре места в стойке.File Home Security System Securitysystem
несколько строк, нужно время, чтобы подумать о логике и о том, как на самом деле ее реализовать.Также мы реализуем
функцию возврата, чтобы при вводе неправильного пароля этот ключ можно было использовать для удаления ранее введенного числа
. Также небольшое примечание, наш пароль замаскирован на ЖК-дисплее для большей безопасности.
Детали оборудования
Первый датчик, который у нас есть, — это датчик температуры. Поскольку мы реализовали цифровой термометр в лаборатории
5, мы решили использовать ту же схему. Поэтому мы включили датчик температуры
National Semiconductor LM34 и микросхему операционного усилителя National Semiconductor LMC7111 для усиления выходного напряжения, поступающего на АЦП
.Окончательное подключение нашей схемы выглядит следующим образом.
Второй датчик у нас — датчик движения. Хотя у нас нет схемы схемы (в ней
есть некоторые компоненты IC), мы обнаружили, что в схеме мало NPN-транзисторов. Транзисторы NPN
похожи на переключатели, поэтому очевидно, что они используются для включения оригинального зуммера на схеме. Следовательно, мы взяли базовый вывод
вместе с землей для подключения к нашему входу вывода АЦП. Если напряжение превышает VTH
(пороговое напряжение), мы знаем, что сигнал тревоги срабатывает.
Третий датчик — датчик дыма. Детекторы дыма в основном оснащены пьезоэлектрическим зуммером
, который имеет три контакта F (обратная связь), C (основной электрод), M (металлическая пластина).
Пьезоэлектрический зуммер имеет внутренний кристалл и будет звучать при подаче небольшого тока (падение напряжения).
Таким образом, мы вынули пьезоэлектрический зуммер и подключили вывод F к входу АЦП. Когда датчик
погаснет, напряжение станет высоким.
Последний датчик, который у нас есть, — это магнитные переключатели.Обычно закрыто. Таким образом, когда переключатель находится справа
рядом друг с другом, сопротивление равно нулю. Когда переключатель разъединен, сопротивление станет равным
бесконечности, как если бы он был отключен. Итак, мы запускаем коммутатор с помощью подтягивающего резистора 10 кОм и подключаем выход
к АЦП. Поскольку у нас есть два магнитных переключателя, мы решили построить простой логический элемент И / ИЛИ
, используя 1 микросхему 74LS00. В 74LS00 есть четыре логических элемента И-НЕ, и если мы подключим два логических элемента И-НЕ в
параллельно с их входным сигналом к другому логическому элементу И-НЕ, мы получим, как если бы параллельно было 2 логических элемента И
с их сигналами в логический элемент ИЛИ. .Диаграмму можно найти в нашем приложении.
Эталонный дизайн
Микросхема записи и воспроизведения голоса Winbond ISD1420 также требует внешних резисторов и конденсаторов.
Мы строим схему по эталонной схеме из спецификации ISD1420. Модификация, которая у нас есть
, состоит в том, чтобы подключить бит адреса к нашему PORTB на нашем MCP, а PLAYL — к нашему выводу 6 в PORTA нашего MCP.
Спецификацию этого чипа можно скачать в приложении.Кроме того, на этом веб-сайте http://www.imagineeringezine.com/e-
zine / beeper.html мы также узнаем некоторую информацию о пьезоэлектрическом зуммере
.
Клавиатура 4×4 имеет компоновку, аналогичную таблице справа. Кнопки — и +
рядом с 0 могут увеличивать числа в подменю, например, время или
частота. кнопки ВВЕРХ и ВНИЗ рядом с 3 и 6 позволяют перемещаться по меню
. BK — это возврат при вводе пароля. EN — ввод и
используется для включения / выключения пункта меню или включения системы.
1 2 3 ˆ
456ˇ
789BK
-0 + EN
Страница 4 из 12
ALAT SMK 2018 — KOMPETENSI KEAHLIAN TEKNIK AUDIO VIDEO
KOMPETENSI KEAHLIAN TEKNIK AUDIO VIDEO
No Nama Peralatan Merk Tipe Кол-во Harga Satuan
1 Учебный комплект аналоговых схем CHOIEO 66968305A 1 78.028.500
2 Учебный комплект цифровых схем CHOIEO 66968305B 1 78.028.500
3 Учебный комплект датчика приближения SSEDU SR3104 1 215.688.000
4 Портативный экспериментальный бокс на солнечной энергии CHOIEO 66969102 1 38.508.000
5 Комплект для обучения антенн SSEDU ZF3201 1 431.376.000
6 Учебный модуль для СВЧ-диапазона SSEDU ZF3030 1 621.688.500 9 Обучение основам электроники SSEDU ZE1110 1 31.719.000
8 Гравировальный станок для печатных плат CHOIEO 66968304 1 23.472.000 KOMPETENSI KEAHLIAN TEKNIK AUDIO VIDEO
No Nama Peralatan Spesifikasi Merk Tipe Harga Satuan
1 Учебный комплект аналоговых схем СОДЕРЖАНИЕ ОБУЧЕНИЯ CHOIEO 66968305A 78.028.500
Аналоговая электроника Деталь
• Использование обычно используемого прибора
• Тест диодных характеристик
• Триодный транзисторный вход, тест выходных характеристик
• Транзисторный одноканальный транзисторный усилитель
• Двухполюсная схема усилителя
• Схема усилителя с отрицательной обратной связью
• Эмиттерный повторитель
• Схема полевого лампового усилителя
• Схема дифференциального усиления
• RC-генератор синусоидальной волны
• LC-генератор синусоидальной волны
• Тестирование параметров операционного усилителя
• Интегрированный операционный усилитель Операционная схема пропорционального суммирования
• Интегрирующая и дифференцирующая схема операционного усилителя
• Интегральная схема компаратора напряжения операционного усилителя
• Интегральная схема генератора сигналов операционного усилителя
• Интегральная схема активного фильтра операционного усилителя
• Интегральный усилитель мощности
• Усилитель мощности OTL
• Встроенный стабилизатор напряжения
• Схема последовательной стабилизации напряжения
СОСТАВ ИЗДЕЛИЯ
1.Размеры: 1500 мм × 700 мм × 1600 мм (прибл.)
2. Рабочий источник питания: 220 В / 50 Гц
3. Защита: выключатель остаточного тока в токовом режиме, устройство защиты от утечки в режиме напряжения
4. Учебный стол: конструкция из стали и дерева, пластик, напыляемый железом, износостойкая и огнестойкая панель, оснащенная ящиком и шкафом для хранения инструментов и компонентов. (или конструкция из алюминиевого сплава по желанию)
5.Аналоговая схема эксперимента:
(1). Регулируемый стабилизированный источник питания постоянного тока: 0 ~ 30 В / 1,5 А, плавная регулировка, автоматическое переключение, с автоматической защитой от перегрузки и функцией самовосстановления.
(2). Фиксированный стабилизированный источник питания постоянного тока: + 5В / 3А, ± 12В / 1А
(3). Источник питания переменного тока: 18 В, 9 В, 3 В, 0 В
(4). Функциональный генератор сигналов: форма волны (синусоида, треугольная волна, прямоугольная волна), частотный диапазон: 5 Гц ~ 550 кГц, плавная регулировка, выходная амплитуда: синусоида более 0-10 В (размах)
(5).Частотомер: диапазон измерения: 1 Гц ~ 8 МГц, 6-битный цифровой дисплей, автоматическое переключение, входное сопротивление ≥1 МОм / 20 пФ, чувствительность
Измерительный прибор:
(1). Вольтметр: DC200V, класс 0,5
(2). Амперметр: 200 мА постоянного тока, класс 0,5
(3). Цифровой мультиметр
2 Digital Circuit Training Kit СОДЕРЖАНИЕ ОБУЧЕНИЯ CHOIEO 66968305B 78.028.500
Цифровая электроника, деталь
• Характеристики переключения транзисторов, ограничитель и фиксатор
• Проверка логических функций и параметров интегрированного логического элемента TTL
• Проверка логических функций и параметров интегрированного логического элемента COMS
• Подключение и управление интегральной логической схемой
• Комбинированное эксперимент с логической схемой
• Декодер и его приложение
• Селектор данных и его приложение
• Триггер и его приложение
• Счетчик и его приложение
• Регистр сдвига и его приложение
• Распределитель импульсов и его приложение 91 389 • Мультивибратор с самовозбуждением
• Моностабильный триггер и триггер Шмитта
• Схема временной развертки 555 и ее применение
• Цифро-аналоговый, аналого-цифровой преобразователь
• Электронный секундомер
• Устройство реагирования на соревнования
• Буксир боевой машины
СОСТАВ ПРОДУКТА
1.Размеры: 1500 мм × 700 мм × 1600 мм (прибл.)
2. Рабочий источник питания: 220 В / 50 Гц
3. Защита: выключатель остаточного тока в токовом режиме, устройство защиты от утечки в режиме напряжения
4. Учебный стол: конструкция из стали и дерева, пластик, напыляемый железом, износостойкая и огнестойкая панель, оснащенная ящиком и шкафом для хранения инструментов и компонентов. (или конструкция из алюминиевого сплава по желанию)
Часть эксперимента с цифровой схемой:
(1).Регулируемый стабилизированный источник питания постоянного тока: 0 ~ 30 В / 1,5 А, плавная регулировка, автоматическое переключение, с автоматической защитой от перегрузки и функцией самовосстановления.
(2). Фиксированный стабилизированный источник питания постоянного тока: + 5В / 1А, ± 12В / 1А
(3). Функциональный генератор сигналов: форма волны (синусоидальная волна, треугольная волна, прямоугольная волна), частотный диапазон: 5 Гц ~ 550 кГц, плавная регулировка, выходная амплитуда: синусоида более 0-10 В (размах)
(4).Частотомер: диапазон измерения: 1 Гц ~ 8 МГц, 6-битный цифровой дисплей, автоматическое переключение, входное сопротивление ≥1 МОм / 20 пФ, чувствительность
Измерительный прибор:
(1). Вольтметр: DC200V, класс 0,5
(2). Амперметр: 200 мА постоянного тока, класс 0,5
(3). Цифровой мультиметр
3 Обучающий набор датчиков приближения Характеристики: SSEDU SR3104 215.688.000
Поможет разобраться в различных типах датчиков, принципах их работы и характеристиках датчиков
ВКЛ / ВЫКЛ Индуктивный датчик приближения:
• Основное напряжение питания: 220 В — / + 10%
• Напряжение питания: 15-34 В постоянного тока
• Поставляется ток: 25 Ма
• Светодиод активации
• Макс.расстояние обнаружения: 5 мм
• Контакты: Защита от инверсии полярности.
Линейный индуктивный датчик приближения:
Напряжение питания: 10-30 В постоянного тока
Поставляемый ток: 0-5 мА
Выходное напряжение: от 0 до 5 В
• Светодиод активации.
• Макс. расстояние обнаружения: 0-6 мм
• Контакты: Защита от инверсии полярности.
Бесконтактный емкостный датчик:
• Напряжение питания: 10-65 В постоянного тока
• Потребляемый ток: 0,2 А
• Светодиод активации.
• Макс. рабочее расстояние:
• 5 ммКонтакты: Защита от инверсии полярности
Проходной фотоэлектрический датчик:
• Инфракрасный передатчик — устройства, разделенные передатчиком и приемником.
• Напряжение питания: 10-36 В постоянного тока.
• Потребляемый ток: 200 мА.
• Светодиод активации.
• Макс. рабочее расстояние: 6 м
• Контакты: Защита от инверсии полярности.
Фотоэлектрический световозвращающий датчик:
• Инфракрасный передатчик и катадиоптрический приемник-передатчик
• и приемник в отдельных устройствах.
• Напряжение питания: 10-36 В постоянного тока.
• Предельный ток: 200 мА.
• Светодиод активации.
• Макс. рабочее расстояние: 2 м
• Контакты: Защита от инверсии полярности.
Фотоэлектрический датчик диффузного отражения:
• Инфракрасный передатчик — передатчик и приемник объединены в одно устройство.
• Напряжение питания: 10 — 30 В постоянного тока.
• Предельный ток: 150 мА.
• Светодиод активации.
• Макс. рабочее расстояние: 30см
• Контакты: Защита от инверсии полярности.
• Система является модульной и может быть конфигурирована в соответствии с требованиями преподавателя.
• Каждый сенсорный модуль снабжен предохранительными клеммами Ø = 4 мм для подключения ПЛК. Дополнительные РАЗМЕРЫ И ВЕС: 710x480x40 мм — 12 кг.
4 Портативный экспериментальный бокс на солнечной энергии Характеристики: CHOIEO 66969102 38.508.000
• Этот тренажер состоит из обучающей модели и экспериментального бокса. • Учебная модель состоит из монокристаллической кремниевой солнечной панели и имитирующего источника света. Положение
солнечной панели и сила света имитируемого источника света регулируются.• Все агрегаты имеют модульную конструкцию открытого типа, понятную и удобную в эксплуатации. • Экспериментальный бокс изготовлен из утолщенного каркаса из алюминиевого сплава и плиты из эпоксидной смолы, с высоким сопротивлением раздавливанию
и хорошими изоляционными характеристиками.
> СОДЕРЖАНИЕ ОБУЧЕНИЯ
• Обучение характеристикам солнечных батарей
• Обучение контроллеру солнечной энергии
• Обучение инверторам солнечной энергии
• Комплексное обучение применению солнечной энергии
> ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
1.Электропитание: 220 В переменного тока ± 10%, 50 Гц
2. Потребляемая мощность: ≤ 500 Вт
3. Размеры: 620 мм × 425 мм × 180 мм (экспериментальная коробка)
4. Вес: 15 кг (прибл.)
> КОНФИГУРАЦИЯ
1. Учебный модуль : Монокристаллическая кремниевая солнечная панель мощностью 15 Вт (35 см × 30 см) и прожектор используются для проведения эксперимента в помещении.Расстояние между солнечной панелью и источником света можно регулировать с помощью алюминиевой направляющей. Интенсивность моделируемого источника света регулируется, что удобно для студента, чтобы проверить характеристики солнечной панели.
2. Цифровой дисплей: оснащен двумя трансформаторами (вход 220 В, выход четырехполюсный AC9V) (1). Зарядный амперметр: DC0 ~ 2A, блок питания AC220V
(2). Зарядный вольтметр: DC0 ~ 30V, блок питания AC220V
(3).Амперметр нагрузки постоянного тока: DC0 ~ 5A, блок питания AC220V
(4). Вольтметр нагрузки постоянного тока: DC0 ~ 30V, блок питания AC220V
(5). Инверторный амперметр переменного тока: AC0 ~ 1A, блок питания AC220V
(6). Инверторный вольтметр переменного тока: AC0 ~ 250V, источник питания AC220V
3. Контроллер солнечной энергии (с кабелем связи RS232-USB): разработан с функцией сбора данных и программного мониторинга. ЖК-дисплей с анимацией зарядки / разрядки.Максимальный рабочий ток 64 А, перегрузка по току 65 А в течение 1 минуты, короткое замыкание ≥180 А с мгновенной защитой, подходит для аккумуляторов 12 В, 24 В, 48 В, 72 В (свинцово-кислотная / литий-ионная / железо-ионная аккумуляторная батарея).
4. Модуль точечной матрицы: в комплекте 8 точечных матриц (8 * 8). Каждый использует два 74HC138 в качестве драйвера сканирования строк и два 74H5C95 в качестве драйвера сканирования столбцов. Источник питания DC5V и 51 микроконтроллер принимаются как минимальная система.
5.Аккумулятор: свинцово-кислотный аккумулятор 12 В, 7,2 А · ч.
6. Модуль нагрузки: снабжен встроенной индуктивной / резистивной нагрузкой переменного / постоянного тока.
(1). Индуктивная нагрузка: вентилятор DC12V, вентилятор AC 220V
(2). Резистивная нагрузка: светодиодная лампа 12 В постоянного тока, индикатор 12 В постоянного тока, светодиодная лампа 220 В переменного тока, индикатор
переменного тока 220 В (3). Универсальная нагрузка: 10 Ом ~ 99,99 кОм Коробка переменного сопротивления
7.Однофазный сетевой инвертор: 100 Вт, однофазный синусоидальный инвертор.
5 Комплект антенного тренажера Антенна преобразует электрический сигнал, передаваемый передающим оборудованием, в электрическую волну, излучаемую в космос, или принимает электрическую волну из космоса в электрический сигнал, принимаемый передающим оборудованием. Макси-антенна, как и спутниковая антенна, которая может принимать и запускать волны и сигнал, достигает нескольких метров, маленькие — всего несколько сантиметров, как антенна мобильного телефона, и антенна незаменима в радиоприемниках.Размер антенны, которую мы выбираем, зависит от ваших приложений, потребностей и диапазона. Неподтвержденное направление, передаваемое антенной, свободное пространство образует связку трехмерного луча. Например, трехмерный луч полуволнового генератора, похожий на форму яблочного углубления по направлению генератора, даже сводится к нулю, но показывать его трехмерной волной неудобно. Так что удобно показывать это двумя профилями. Теперь мы можем позволить полуволновому генератору совпадать с осью Z через сферическую координату, которая обычно используется.Когда центр осциллятора направлен вниз к началу координат, два профиля нарисованы полностью. По азимуту профиль трехмерной волны является круглым, как показано на диаграмме (а), вертикаль, разорванная вдоль оси Z, имеет форму «8», как показано на диаграмме (b). Из-за прорисовки истины не является функцией…, поэтому трехмерная волна представляет собой симметричное тело, которое вращается вокруг оси Z. SSEDU ZF3201 431.376.000
Антенна предназначена для включения электрического сигнала передающего оборудования. в радиоволны и излучающие
в космос, или, в свою очередь, для преобразования принимаемой космической радиоволны в электрический сигнал и отправки на приемное оборудование, он является неотъемлемой частью радиооборудования, Макс.Длина антенны может составлять несколько десятков метров антенны спутникового приема и передачи. Мин. Длина антенны может составлять несколько сантиметров. Это зависит от приложения
, требований и полосы частот для определения синтетическим путем.
Излучение антенны во всех направлениях обычно неопределенно, свободное пространство образует трехмерный луч, например, трехмерный луч полуволнового диполя похож на яблоко, излучение вдоль направления вибратора утоплено, даже если оно мало до нуля , способ использования трехмерной волны для обозначения неудобен.Таким образом, использование двух профилей для обозначения уместно, давайте используем обычные сферические координаты, чтобы позволить полуволновому диполю совпадать с осью Z, центром является исходная точка, что позволяет легко рисовать два профиля в азимутальной плоскости ( т.е. в плоскости XOY или плоскости θ = 90 °) профиль трехмерного луча является круглым, как показано на рисунке (а), но при разделении по оси Z вертикальная диаграмма направленности имеет форму «8». как показано на рисунке (b), поскольку вертикальная диаграмма направленности не является функцией Φ, трехмерный луч представляет собой симметричное тело, которое вращается вокруг оси Z.
6 Учебный модуль СВЧ-модуля Учебная система содержит все необходимые для эксперимента инструменты и запасные части: 1 рабочий стол, 1 функциональный генератор, 1 анализатор спектра, 1 источник постоянного тока, 1 частотомер, 1 источник сигнала и т. Д. можно провести 20 экспериментов.SSEDU ZF3030 621.688.500
Подробные технические данные I.Обзор системы преподавания в РФ в основном для колледжей и университетов по технике связи, электронной инженерии, микроволновой электронной схеме, микроволновой технологии и другим профессиональным экспериментам по обучению и разработке учебных программ, выпускному дизайну, студентам вторичная разработка и дизайн. Система обучения РЧ во время генерации и преобразования РЧ-сигнала, смешивания, фильтрации, усиления, излучения, передачи, приема, процесса демодуляции, чтобы студенты могли больше узнать о частоте 1 ГГц в РЧ-системе базовой структуры, принципа работы, анализа моделирования, инструменты для тестирования и навыки измерения, владение временной и частотной областями, линиями передачи, распространением волн и антеннами, радиочастотным модулем и радиочастотной связью и другими базовыми концепциями, а также научитесь пользоваться важным радиочастотным измерительным прибором.
Система обучения RF принимает модульную конструкцию, гибкий режим подключения для обучения экспериментальной подготовки обеспечивает очень удобную, гибкую сборку, удовлетворяет требованиям различных учреждений экспериментального обучения и многое другое упражняет начальные способности студента , способность к мышлению и способность к инновациям, кроме того, все схемы системного модуля принимают микрополосковую схему, можно четко наблюдать всю структуру микрополосковой схемы; Применение прозрачных пластин из органического стекла, делает каждый модуль легким, красивым и может быть интегрирован в ящик для инструментов, удобен для переноски и транспортировки.Система обучения РЧ включает в себя следующие части: камера, ТВ-модулятор, смеситель, РЧ-усилитель, ГУН, фазовая синхронизация, антенна, усилитель промежуточной частоты, демодулятор изображения, дисплей, направленная связь 10 дБ может формировать систему передачи видеоизображения. Сигнал изображения после амплитудной модуляции (am) и преобразования частоты, запуск антенны, сигнал изображения, полученный после демодуляции, может позволить человеку интуитивно в реальном времени увидеть четкое изображение. Вообще, видеосистема в комплектации системы играет очень важную роль.Эта система также включает в себя систему беспроводной связи RF, необходимость использования осциллографа может видеть уменьшение эмиссионного сигнала. В то же время, система единого модуля также может быть использована для разработки экспериментальной проверки студентов и вторичного развития студентов, поэтому в этой системе не только уделяется внимание развитию теоретических знаний студентов, больше внимания уделяется начальному обучению способностей. И другая радиочастотная и микроволновая экспериментальная система отличается, эта обучающая система в основном основана на технологии частотной области и спектрометре.Для этого в основном необходимо учитывать следующие два соображения: во-первых, радиочастотная связь, датчик, обработка сигналов, такая как наиболее важный сектор, частотная область содержит много неудобств во временной области или ее трудно измерить важную информацию, Благодаря высокой чувствительности и широкому динамическому диапазону анализатора спектра, может быть очень удобно измерять низкоуровневую амплитудную модуляцию, частотную модуляцию и импульсный радиочастотный сигнал. И может использоваться для измерения несущей частоты, частоты модуляции, уровня модуляции и искажения модуляции; Также можно легко обнаружить элементы преобразователя, связанные с потерями преобразования частоты, степенью изоляции и характеристиками искажений;
7 Обучение основам электроники I.Технические параметры: SSEDU ZE1110 31.719.000
1. Питание
Вход: AC220V ± 10%
Выход: （1） DCV ， ± 12В / 0,2A, DCI≥0,2A （2） DCV ， ± 5V / 2A, DCI≥1A
2. Источник сигнала
（1） генератор функций
Форма выходной волны: прямоугольная волна, треугольная волна, синусоида
Амплитуда: прямоугольная волна, треугольная волна, синусоидальная волна: (0 ~ 10 В для пикового значения)
Диапазон частот: может быть разделен до 4 диапазонов: 0 Гц ～ 200 Гц, 200 Гц ～ 10 кГц, 10 кГц ～ 100 кГц, 100 кГц ～ 200 кГц
（2） Сигнал постоянного тока, двусторонний, ± 5 В, ± 0.5 В, его можно регулировать непрерывно
3. Подача 4 генератора одиночных импульсов
4. Генератор последовательности с четырьмя путями (T1, T2, T3, T4) и схема пуска и останова
5. 1 Гц ～ 10 МГц импульсный выход
6. 12 способов Схема вывода переключателя
7. 6-битный 7-сегментный светодиодный дисплей
8. Двухпозиционный переключатель кода BCD
9.Система имеет много общих круглых отверстий 8P, 40P, вилку и розетку для экспериментальной схемы IC, с резистором для 1K, 10K, 22K, 100K, 680K и т. Д. И контактную безопасную розетку, она может подключать резистор, конденсатор, она может проводить импульсный эксперимент, эксперимент с цифровой схемой, логическая схема и многие основные эксперименты.
10. Базовая схема таймера 555 с управлением аудиовыходом
11. Шесть высокоточных цифровых частотомеров, диапазон проверки: 0–9,9999 МГц, диапазон ошибок:
12.Поставляется с 3-х с половиной цифровым измерителем напряжения
13. Он имеет группу потенциометров и электронный компонент сопротивления, емкости и индуктивности, и прост в использовании студентами.
14. Экспериментальная зона аналоговой схемы состоит из однотрубных двухтрубных дифференциальных усилителей и встроенного фильтра напряжения выпрямителя ОУ и т. Д.
15. В экспериментальной зоне используется металлическая игла, используется отверстие среднего размера, никогда не окисляется, красиво и красиво, Практически сильный, экспериментируйте с процессом окраски металла заглушки проводов, вставил более удобный, более надежный контакт и длительный срок службы
II.Содержание эксперимента
Эксперимент с цифровой частью содержит:
1 Тестирование параметров логических вентилей TLT и использование
2 Интегрированные логические вентили CMOS теста
3 Тестирование логических функций схемы шлюза
4 Тестирование функциональных компонентов общей логической схемы
5 Сбор данных и приложение
6. Схема обнаружения взаимосвязи типов крови и схема голосования
7 Функция триггера RS и проверка
8 Проверка логики запуска JK и основных параметров
9 Проверка функции сдвигового регистра
10 Декадный компьютер （CMOS）
11．Асинхронный счетчик
12．Синхронный s счетчик
13 Эксперимент со схемой декодирования счета
14 555 Встроенный таймер и приложение
15 Последовательный детектор
16 Тип следования — схема аналого-цифрового преобразования
17 Контроллер светофора с искусственным управлением
18 Схема управления задним фонарем автомобиля
19 Проектирование цифровых схем
20 Испытания и исследования схем синхронизации
21.Формирование волны и моностабильный триггер
22. Схема аналого-цифрового преобразования
23. Схема аналого-цифрового преобразования
Аналоговая часть экспериментального содержания:
1, фильтр напряжения выпрямителя и параллельная схема
2, схема последовательной стабилизации напряжения
3, встроенная стабилизация напряжения схема
4, интегрированный усилитель мощности
5, усилитель мощности дополнительной симметрии
С макетной платой и микросхемой расширения
8 Гравировальный станок для печатных плат Характеристики: CHOIEO 66968304 23.472.000
• Есть три макета для расширения эксперимента, студенты могут подключить к нему резистор, конденсатор, диод, аудион или стабилизатор для разработки курса.
• Принципиальная электрическая схема напечатана на поверхности печатной платы, учащиеся могут построить схему эксперимента, обратившись к ней.
• Большинство компонентов и деталей установлено на лицевой стороне, чтобы учащиеся лучше понимали схему.
> ЭКСПЕРИМЕНТЫ
• Логическая функция и тестирование схемы затвора
• Комбинационная логическая схема
(полусумматор, полный сумматор, логическая операция)
• Эксперимент с триггером I (RS, D, JK)
• Эксперимент с триггером II ( триггер выхода с тремя состояниями, защелка)
• Тестирование и исследование последовательной схемы
• Эксперимент со встроенным счетчиком и регистром
• Эксперимент с декодером и селектором данных
• Генератор сигналов и моностабильный триггер
• Эксперимент со схемой развертки 555
> ХАРАКТЕРИСТИКИ
1 .Все соединительные разъемы позолочены и закреплены на печатной плате с помощью сварки, что устойчиво к окислению и удобно для подключения или обслуживания.
2. Ящик изготовлен из свинцового сплава, имеет небольшой вес и хорошие изоляционные свойства.
> СОСТАВ ПРОДУКТА
1. Мощность
1). Вход: 220 В переменного тока ± 10%, 50 Гц
2).Выход: DC ± 12 В / 0,3 А, 5 В / 2 А
2. Две группы ручной моноимпульсной схемы: положительный и отрицательный импульсный выход, амплитуда импульса: уровень TTL
3. Непрерывный источник импульса: 0 ~ 1 МГц
4. Фиксированный по шести направлениям — источник импульсов частоты: выход уровня TTL: 1 кГц, 10 кГц, 100 кГц, 250 кГц, 500 кГц, 1 МГц 5. Схема генерации импульсов временной последовательности и схема управления старт-стопом
1).Четырехходовые импульсные сигналы
2). Период импульса такой же, как у входного тактового сигнала
3). Разница периода входа одного тактового сигнала между четырьмя импульсными сигналами в последовательности
6. Высокоточный шестибитный цифровой частотомер: 0 ~ 9,9999 МГц, ошибка
7. Шестнадцатиразрядный переключатель входа логического уровня
1). Низкоуровневый вход «0»
2). Вход высокого уровня «1» (положительная логика)
8.Шестнадцатиразрядный индикатор логического уровня
1). Низкий уровень «0»: выключить свет
2). Высокий уровень «1»: свет на
9. Дисплей
трубки Nixie 1). Четырехбитовая схема отображения декодирования BCD, которая сделана из семисегментной светодиодной nixie-трубки
2). Однобитовая семисегментная светодиодная трубка
nixie 3). Для экспериментального отображения, например, цифровых часов, календаря и т. Д.
10. Логическая ручка
1). Красный: высокий уровень
2). Зеленый: низкий уровень
3). Оранжевый: высокое сопротивление
11. Четыре сменных потенциометра: 1K, 50K, 100K, 680K
12. Открытая экспериментальная зона
1). Розетка стопорная 40-жильная, 4шт
2).Гнездо стопорное 20-жильное, 6шт
3). 8-ядерный ~ 40-ядерный подключаемый IC
4). Хлебная плата, 3шт (для подключения компонентов типа резистора, конденсатора, диода, аудиона, стабиливольт)Унтук pemesanan atau informasi silahkan hubungi alamat kontak kami:
CV.ASAKA PRIMA | ДУТА МЕДИА ГРУПП.
Cabang: Ruko Pondok Permata No.1, Jl. Райя Танггул, Раджег Муля, Раджег, Тангеранг, Бантен 15540
PERCETAKAN & DISTRIBUTOR ALAT LAB & PERAGA PENDIDIKAN.
Jl.Maulana Hasanudin №52 Cipondoh — Kota Tangerang
021 5570 1397
021 5570 2265
0813. - Пульт дистанционного управления лазерной указкой для беспроводного презентатора PPT USB 1 шт. R400 2,4 ГГц Новинка. … RemotePoint RF VP4810 Удаленное устройство с приемником. 24,95 канадских долларов … SMK-Link Interlink … Потери Db на расстоянии
