Снятие показаний счетчика электроэнергии меркурий 200: Показания счетчика Меркурий 200 | www.schetchik-info.ru

Содержание

Показания счетчика Меркурий 200 | www.schetchik-info.ru

Меркурий 200 — многофункциональный счетчик который может вести показания тарифам для каждого дня недели, для каждого месяца в году, авто переход на летнее и зимнее время.

Если вы владелец однофазного электросчетчика Меркурий 200, то сегодня покажем как снять показания и посчитать расходы электроэнергии.

Для этого в первую очередь необходимо знать как происходит у вас расчет электроэнергии, так как счетчик двухтарифный то для подсчета нам потребуются следующие показатели:
Т1 — расход электроэнергии в дневное время и
Т2 — расход в ночное время


Для того чтобы просмотреть показания счетчика есть 2 способа:
1) Посмотреть на дисплей меркурий 200 и записать показатели т1 и т2 и сумму, значения сменяются автоматические через небольшой интервал времени.
2) Принудительно нажать кнопку ввод во время того как на дисплее будет одно из значений Т1 или Т2, тогда листать Т1 и Т2 на счетчике мы сможем самостоятельно несколько раз нажимая на кнопку ввод.


Показания на счетчике следует записывать до знака запятой.

Вопрос-ответ

Итак, вопрос 1: «Если счетчик пошел по второму кругу или сбросился как снять показания за текущий месяц»
В таком случае перед цифрами которые вы запишите поставить цифру 1, важно чтобы цифры перед которыми будет стоять единица были переписаны полностью т.е к примеру с нулями 00045 подставляя единицу получаем 100045. Из этого значения вычитаем значение за предыдущий месяц.

Если нет запятой на счетчике, для выделения целого числа, то попробуйте уточнить это у компании которая устанавливала вам электросчетчик, либо в технической документации (паспорте). Так же вместо запятой сотые или десятые части могут быть выделены другим цветом. Если нет ни запятой ни выделения другим цветом, то переписываем все цифры с табло.

Как снять показания счётчика электроэнергии

У каждой семьи в доме находится счётчик электроэнергии – это обязательный атрибут, позволяющий контролировать количество используемого электричества.

Закон гласит: каждый владелец обязан оплачивать электроэнергию ежемесячно. Для оплаты необходимо знать правильный алгоритм снятия показания счетчика и расчета киловатт-часов.

Важно! Один раз в шесть месяцев к вам могут прийти с проверкой. Необходимо предоставить работникам доступ к счётчику, во избежание сомнений в достоверности передаваемых вами данных в электроснабжающую организацию.

Сейчас существует два вида устанавливаемых приборов учета, а чтобы правильно снять показания счётчика, необходимо знать его разновидность. В данной статье мы расскажем о видах счетчиков и о том, как снять показания у каждого их них.

Виды счётчиков и специфика их работы

Содержание статьи

  • Индукционный счётчик – основой работы таких моделей является принцип электромеханической индукции.
  • Электронный или статический счётчик – работа базируется на действии микропроцессорных элементов и электронных компонентов.

Механизмы приборов существенно отличаются друг от друга, однако функция у них единая – учёт проходящего тока и отображение его количества.

С течением времени показания увеличиваются. Именно это и даёт возможность зафиксировать количество потребленной электроэнергии за конкретный период.

Как правильно снять показания с индукционного счётчика

Индукционный счётчик имеет табло с цифрами (от 5 до 7 знаков – в зависимости от модели).

Последняя цифра традиционно отличается от всех остальных: её выделяют цветом, размером или отделяют запятой. Именно эта цифра не учитывается при снятии показаний!

На некоторых моделях индукционных счётчиков последняя цифра никак не отделена от других. В таком случае для передачи показаний учитывается весь цифровой ряд.

Снять показания не сложно. Это нужно делать каждый месяц. Обычно показания вносят в специальный журнал или книжку от электроснабжающей организации. Также указывают данные в квитанцию.

Итак, рассмотрим, как снять показания с индукционного счётчика на конкретном примере:

Как видим, последняя цифра здесь выделена и красным цветом, и запятой.

Поскольку мы помним, что ее не нужно учитывать, то показания счётчика на данный момент – 17649.

Как же определить, сколько электроэнергии израсходовалось за месяц? Нужно сравнить показания счётчика за предыдущий месяц и за текущий. Для примера будем использовать эту же картинку. Так, если показания счётчика, например, в июле были 17649, а в августе счётчик показывает 17835, то за месяц было израсходовано 186 киловатт. Умножаем это число на действующий тариф и получаем сумму, которую нужно оплатить.

Как правильно снять показания с электронного счётчика

Снимать показания с электронного счётчика нужно также как и с индукционного в том случае, если на электронном счётчике однотарифная система использования электричества.

В отличие от индукционных, электронные счётчики могут быть многотарифными. Мы рассмотрим разные модели и предоставим подробную инструкцию, как снять показания счётчика.

Как снять показания  счётчиков «Меркурий-200» и «Меркурий-230»

Счётчики «Меркурий-200» бывают следующих видов:

  • Однотарифные;
  • Двухтарифные с маркировками 200,01; 200,02 и 200,03.

Показания считываются только да запятой!

Чтобы снять показания с любого счётчика марки «Меркурий-200», нужно нажать кнопку «ВВОД» на устройстве. Количество нажатий данной кнопки зависит от вида счётчика:

  • На однотарифном счётчике нужно нажать кнопку «ВВОД» всего один раз. На табло высветятся показания и обозначение Т1.
  • У двухтарифных счётчиков кнопка «ВВОД» нажимается два раза. Первый раз будет показано значение Т1 – показания «день», второй раз отобразится значение Т2 – показания «ночь».

Счётчики «Меркурий-230» — двухтарифные приборы, поэтому показания с них снимаются по инструкции для двухтарифных счётчиков.

Как рассчитать количество использованной электроэнергии за месяц по двухтарифному счётчику

Для оплаты электроэнергии необходимо правильно высчитать месячное количество потребленной электроэнергии.

Используя вышеизложенную инструкцию для двухтарифного счётчика выписать все показатели и сравнить их с показанием счётчика за предыдущий месяц.

Например, Т1 в июле показывал 2090, а в августе – 2150, то получается, что за месяц израсходовано 240 кВт по дневному тарифу. Если Т2 в июле отображал 2983, а в августе – 3020, то месячное потребление – 37 кВт. Итак, теперь нужно дневные показания – 240 кВт умножить на дневной тариф, а ночные – 37 умножить на тариф ночи. Эта сумма и предназначается к оплате.

Как снять показания со счётчика электроэнергии «Энергомера»

Весь алгоритм действия для снятия показания со счетчика «Энергомера» аналогичен с алгоритмом для счетчиков марки «Меркурий». Единственным отличием является кнопка тарификации. На счётчиках марки «Энергомера» эта кнопка называется «ПРСМ». Ее и нужно нажимать для перехода на дневной и ночной тарифы.

Как снять показания счётчика «Микрон»

Особенностью счетчиков этой марка является то, что при нажатии на единственную кнопку, присутствующей на приборной панели, на табло будут появляться «галочки» и передвигаться к тарифным зонам, а на экране будут отображаться соответствующие показания.

Снятие показаний счётчика Saiman

Данный вид счетчиков очень часто встречается в российских домах, поскольку старые индукционные счетчики меняли бесплатно на такие модели. Предлагаем посмотреть видеоинструкцию о том, как правильно снять показания.

Специфика трехфазных счётчиков

Такие приборы не предназначены для установки в квартирах. Традиционно трехфазные счетчики устанавливают владельцы частных домов, где осуществляется больше потребление электроэнергии.

Снимать показания нужно по тем же инструкциям.

Счетчики, у которых показания снимаются дистанционно

Главной особенностью таких счетчиков является то, что показания снимать не нужно – она сами передают их организации. Владельцу такого счетчика остается только оплатить потребляемую электроэнергию.

На табло каждые 15 секунд отображаются показатели тарифов – день, ночь и общий.

Кроме передачи показаний, такие счетчики обладают рядом других полезных функций:

  • Учитываются разные тарифные зоны;
  • Подключаются и отключаются в дистанционном режиме;
  • Владелец получает уведомления.

Данные счетчики заслужили популярность благодаря следующим преимуществам:

  • Показания закрепляются в памяти счётчика ежедневно. Это помогает решить спорные ситуации;
  • Можно узнать показания счётчика находясь далеко от дома, например, в отпуске;
  • Показания рассчитываются с максимальной точностью;
  • Дистанционное отключение помогает людям в тех случаях, если у них возникает подозрение, что они забыли отключить от электрической сети какой-либо прибор, например, утюг.



Вопросы и ответы / Портал госуслуг Москвы

Фильтр по вопросам

Выберите темуАвтоплатежи по выставленным счетам за текущий ЕПД, МГТС, детский сад, кружки и секцииАвторизация и восстановление пароляАннулирование разрешения на установку и эксплуатацию рекламной конструкцииАренда городских пространствБесплатное получение земельного участка в собственность гражданами и юридическими лицамиВвод СНИЛСВключение места размещения нестационарного торгового объекта при стационарном торговом объекте в схему размещения нестационарных торговых объектов (внесение изменений в схему размещения)Внесение в реестр резидентных парковочных разрешенийВнесение изменений в договор аренды земельного участка для строительства (реконструкции) капитального сооруженияВнесение изменений в разрешение на строительство (городской округ Троицк)Внесение изменений в разрешение на строительство (городской округ Щербинка)Внесение изменений в разрешение на строительство (только для ОКН)Внесение изменений в разрешение на строительство (только для ООПТ)Внесение изменений в разрешение на установку и эксплуатацию рекламной конструкцииВнесение изменений в реестр лицензий по управлению многоквартирными домамиВозмещение затрат на адаптацию продукцииВозмещение затрат на подтверждение соответствия продукции (сертификация продукции)Возмещение затрат на получение охранных документов (патентов, свидетельств) на РИД и средства индивидуализацииВозмещение затрат на сертификацию соответствия систем менеджментаВыдача пропусков грузовикамВыдача разрешения на строительствоВызов мастера (подача заявки в ЕДЦ)Выкуп арендуемой недвижимости у города субъектами малого и среднего бизнеса Государственная экспертиза результатов инженерных изысканий и проектной документацииГрадостроительный план земельного участка городского округа ТроицкГрадостроительный план земельного участка городского округа ЩербинкаГрант в целях стимулирования развития субъектов малого и среднего предпринимательства, осуществляющих реализацию товаров за пределы территории Российской Федерации, экспорт результатов интеллектуальной деятельности и (или) услугДоговор на размещение объекта благоустройстваДополнительное соглашение об изменении договора аренды земельного участкаДополнительное соглашение об изменении договора аренды недвижимости, принадлежащей городу, за исключением земельных участков и жильяЕдиный платежный документ для нежилых помещенийЗадание (или его копия) на работы по сохранению объекта культурного наследия федерального значения (за исключением объектов, перечень которых устанавливается правительством РФ)Задание на работы по сохранению объекта культурного наследия регионального значения, выявленного объекта культурного наследияЗаключение о соответствии Сводному плану подземных коммуникаций и сооруженийЗаписаться на личный приём в МАДИЗапись в детский садЗапись в колледжЗапись в кружки, спортивные секции, дома творчестваЗапись в офис МОСГОРТУРЗапись в первый класс, перевод из одной школы в другуюЗапись к ветеринарному врачуЗапись на ЦПМПК г.

МосквыЗапись на медкомиссию для получения справки в ГИБДДЗапись на приёмЗапись на прием в центр "Моя карьера"Запись на прием к врачуЗапись на прием к экспертамЗапись на проведение контрольно-геодезической съемкиЗапись на регистрационный учет на территории Троицкого и Новомосковского административных округовЗапись на собеседование в Школу вожатыхЗапись на торжественное вручение первого паспортаЗапись на участие в ГИА (ЕГЭ, ОГЭ, ГВЭ), итоговом сочинении (изложении), итоговом собеседовании по русскому языку для 9 классовЗапись ребёнка в группу продлённого дняЗапрос на сверку расчетов по финансово-лицевому счетуЗапрос, изменение и отмена доступа к электронной медицинской картеИзменение разрешенного использования земельного участка Информация об очерёдности граждан, состоящих на жилищном учётеКарта москвича для студента/ординатора/аспиранта/ассистента-стажераКопии правоустанавливающих, правоудостоверяющих документовЛицензирование предпринимательской деятельности по управлению многоквартирными домамиЛицензирование розничной продажи алкогольной продукцииЛичный кабинетЛичный кабинет юридического лицаМОСВОДОКАНАЛ. Заключение договора о подключении к сетям холодного водоснабжения, водоотведения МОСВОДОКАНАЛ. Заключение дополнительного соглашения к договору о подключении объекта строительства к сетям водоснабжения и (или) водоотведенияМОСВОДОКАНАЛ. Получение акта о подключении к сетям холодного водоснабжения, водоотведенияМОСВОДОКАНАЛ. Получение технических условий подключения к сетям холодного водоснабжения, водоотведения МОСВОДОСТОК. Заключение договора о подключении (технологическом присоединении) к сетям водоотведения поверхностных сточных водМОСВОДОСТОК. Заключение дополнительного соглашения к договору о подключении объекта строительства к централизованной системе водоотведения поверхностных сточных водМОСВОДОСТОК. Получение акта о подключении к сетям водоотведения поверхностных сточных водМОСВОДОСТОК. Получение технических условий подключения к сетям водоотведения поверхностных сточных водМОСГАЗ. Заключение договора о подключении к сетям газораспределенияМОСГАЗ. Заключение дополнительного соглашения к договору о подключении (технологическом присоединении) объекта капитального строительства к сетям газораспределенияМОСГАЗ. Получение акта о подключении к сетям газораспределения МОСГАЗ. Получение технических условий подключения к сетям газораспределенияМОСОБЛГАЗ. Заключение договора о подключении к сетям газораспределенияМОСОБЛГАЗ. Заключение дополнительного соглашения к договору о подключении (технологическом присоединении) объекта капитального строительства к сетям газораспределенияМОСОБЛГАЗ. Получение акта о подключении к сетям газораспределенияМОСОБЛГАЗ. Получение технических условий подключения к сетям газораспределенияМОЭК. Заключение договора о подключении к сетям теплоснабженияМОЭК. Заключение дополнительного соглашения к договору о подключении (технологическом присоединении) к системам теплоснабженияМОЭК. Получение акта о подключении к сетям теплоснабженияМОЭК. Получение технических условий подключения к сетям теплоснабженияНазначение компенсации на приобретение технического средства реабилитации инвалидам за счет средств бюджета города МосквыНаправление декларации о характеристиках объекта недвижимостиНаправление замечаний к промежуточным отчётным документамНаправление обращения об исправлении ошибок, допущенных при определении кадастровой стоимостиНаправление предложений о внесении изменений в правила землепользования и застройки города МосквыНаше деревоОЭК. Заключение договора о технологическом присоединении к электрическим сетямОЭК. Заключение дополнительного соглашения к договору о подключении (технологическом присоединении) к электрическим сетямОЭК. Получение акта о технологическом присоединении к электрическим сетямОбщие вопросыОрдер на производство земляных работ, установку временных ограждений и объектовОтказ от права постоянного (бессрочного) пользования либо пожизненного наследуемого владения земельным участкомОформление (закрытие) порубочного билета и (или) разрешения на пересадку зеленых насажденийОформление полиса ОМСОформление приемочной комиссией акта о завершенном переустройстве, перепланировке помещения в многоквартирном домеПАО "Россети Московский регион". Заключение договора о технологическом присоединении к электрическим сетямПАО "Россети Московский регион". Заключение дополнительного соглашения к договору о подключении (технологическом присоединении) к электрическим сетям ПАО "Россети Московский регион". Получение акта о технологическом присоединении к электрическим сетямПарковочные разрешения для многодетных семейПереезд по программе реновацииПерераспределение земель и (или) земельных участков, находящихся в государственной или муниципальной собственности, и земельных участков, находящихся в частной собственностиПодача апелляции о несогласии с выставленными баллами ГИА (ЕГЭ, ОГЭ, ГВЭ)Подача отчетности по долевому строительствуПодготовка, утверждение, изменение (переоформление) и отмена градостроительных планов земельных участковПодтверждение документов об образовании и (или) о квалификации, об ученых степенях, ученых званияхПоиск вакансий (работы)Поиск информации о ранее поданных заявлениях на предоставление государственных услугПоиск пропавших и найденных животныхПолучение архивной справки из государственных архивов МосквыПолучение земельного участка в безвозмездное пользованиеПолучение земельного участка в собственность собственником здания, сооруженияПолучение и оплата ЕПДПолучение информации жилищного учётаПолучение информации об эвакуированном транспортном средствеПолучение места на ярмарке выходного дняПолучение охотничьего билетаПолучение права постоянного (бессрочного) пользования земельным участкомПолучение разрешения на ввод объекта в эксплуатациюПолучение социальной карты учащегосяПолучение субсидии на оплату жилого помещения и коммунальных услугПомощь в переездеПосмотреть информацию о посещении и питании в школеПособия и компенсации семьям с детьми (в т. ч. многодетным)Постановка граждан льготных категорий, нуждающихся в санаторно-курортном лечении, на учет для получения бесплатной санаторно-курортной путевкиПредварительное согласование предоставления земельного участкаПредзапись на государственные услуги по регистрации автотранспортных средствПредоставление городских мер социальной поддержки в денежном выражении либо в виде социальных услугПредоставление ежемесячной денежной компенсации на оплату услуг местной телефонной связиПредоставление земельных участков в аренду правообладателям зданий, сооружений, расположенных на земельных участкахПредоставление информации и документов о зарегистрированных до 31 января 1998 г. правах на объекты жилищного фондаПредоставление информации из Сводного плана подземных коммуникаций и сооружений в городе МосквеПредоставление информации о результатах ГИА (ЕГЭ, ОГЭ, ГВЭ), итогового сочинения (изложения)Предоставление питания за счёт средств бюджета города МосквыПредоставление разъяснений, связанных с определением кадастровой стоимостиПредоставление сведений, содержащихся в ИАИС ОГДПриём показаний и оплата электроэнергииПриёмка исполнительной документации для ведения Сводного плана подземных коммуникаций и сооружений в городе МосквеПрием показаний приборов учета водыПрикрепление к детской стоматологической поликлиникеПрикрепление к женской консультацииПрикрепление к поликлиникеПрикрепление к стоматологической поликлиникеПрикрепление ребенка к детской поликлиникеПроверка и пополнение баланса домашнего телефона МГТСПросмотр результатов олимпиадыПубличные слушанияПутевки на отдых и оздоровление детейРазрешение (или его копия) на работы по сохранению объекта культурного наследия федерального значения (за исключением объектов, перечень которых устанавливается правительством РФ)Разрешение на ввод объекта в эксплуатацию (городской округ Троицк)Разрешение на ввод объекта в эксплуатацию (городской округ Щербинка)Разрешение на ввод объекта в эксплуатацию (только для ОКН)Разрешение на ввод объекта в эксплуатацию (только для ООПТ)Разрешение на использование земельных участков, которые принадлежат городу, либо государственная собственность на которые не разграниченаРазрешение на работы по сохранению объекта культурного наследия регионального значения, выявленного объекта культурного наследияРазрешение на строительство (городской округ Троицк)Разрешение на строительство (городской округ Щербинка)Разрешение на строительство (для ООПТ)Разрешение на строительство (только для ОКН)Разрешение на таксомоторную деятельностьРаспоряжение о снятии запрета на строительствоРегиональная социальная доплата к пенсииРегистрация аттракционаРегистрация самоходных машин и прицепов к нимРегистрация физического лицаСведения о капитальном ремонтеСервис сверки финансово-лицевых счетов арендаторовСогласие на залог, переуступку прав аренды земельного участка либо субарендуСогласие на субаренду либо переуступку прав аренды недвижимости, принадлежащей городу (за исключением земельных участков и жилья)Согласование дизайн-проекта размещения вывескиСогласование межевого плана границ земельного участкаСогласование мероприятий по уменьшению выбросов вредных (загрязняющих) веществ в атмосферный воздух в периоды неблагоприятных метеорологических условийСогласование специальных технических условийСубсидии в целях возмещения затрат, возникших при перевозке (транспортировке) товаров от пунктов отправления на территории Российской Федерации до конечного пункта назначения на территории иностранного государстваСубсидии на возмещение части затрат на создание, развитие имущественного комплекса технопарка, индустриального паркаТехнические вопросыТехнический осмотр самоходных машин и прицепов к нимУведомление о соответствии (несоответствии) завершенного строительства требованиям законодательства о градостроительной деятельностиУведомление о соответствии (несоответствии) параметров планируемого строительстваУведомление об изменении параметров планируемого строительстваУдостоверение тракториста-машиниста (тракториста)Установка рекламной конструкцииШтрафыЭлектронная медицинская картаЭлектронный дневник

сферы применения, преимущества и недостатки

На чтение 7 мин. Просмотров 233 Опубликовано Обновлено

Для контроля расхода электроэнергии используются специальные приборы учета, которые называются счетчиками. Приборы Меркурий набирают особую популярность благодаря своим положительным качествам. Представлен в нескольких моделях, каждая из которых имеет свои особенности, плюсы и минусы.

Описание счетчика

Виды электросчетчиков Меркурий

Электросчетчик Меркурий был изобретен компанией Инкотекс. Она производит разное электронное оборудование, но именно счетчики получили широкое распространение.

Меркурий выпускается в миниатюрном корпусе, который вписывается в любой интерьер помещения. Производители продумали все мелочи по креплению устройства, поэтому фиксация не вызовет сложностей. Вскрыть корпус невозможно, так как в нем отсутствуют болты, что положительно сказывается на безопасности устройства. Меркурий влагоустойчив, поэтому его можно монтировать даже в подвалах.

Есть модели (например, 201,22), которые имеют встроенный PLC модуль. Он дополнительно защищает счетчик и исключает возможность хищения электроэнергии. Также существует электросчетчик Меркурий с пультом дистанционного управления.

Срок эксплуатации составляет 30 лет. Это одни из самых долговечных счетчиков, которые используются в домах. Производитель дает гарантию 3 года, которой хватает на решение большинства появляющихся проблем. Каждые 15 лет должна проводиться проверка устройства учета, в некоторых модификациях срок отличается.

Прибор имеет инструкцию по применению, а также паспорт, в котором указаны все свойства. Кроме этого прилагается схема подключения устройства, а также описание снятия показаний.

Покупать изделие следует в специализированном магазине, чтобы не приобрести подделку. На каждый счетчик ставится свой идентификационный код, который затем регистрируется в реестре.

Разновидности приборов учета

Меркурий 201

В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 200

Счетчик Меркурий двухтарифный однофазный серии 200 используется нечасто. Работает на частоте 50 Гц.

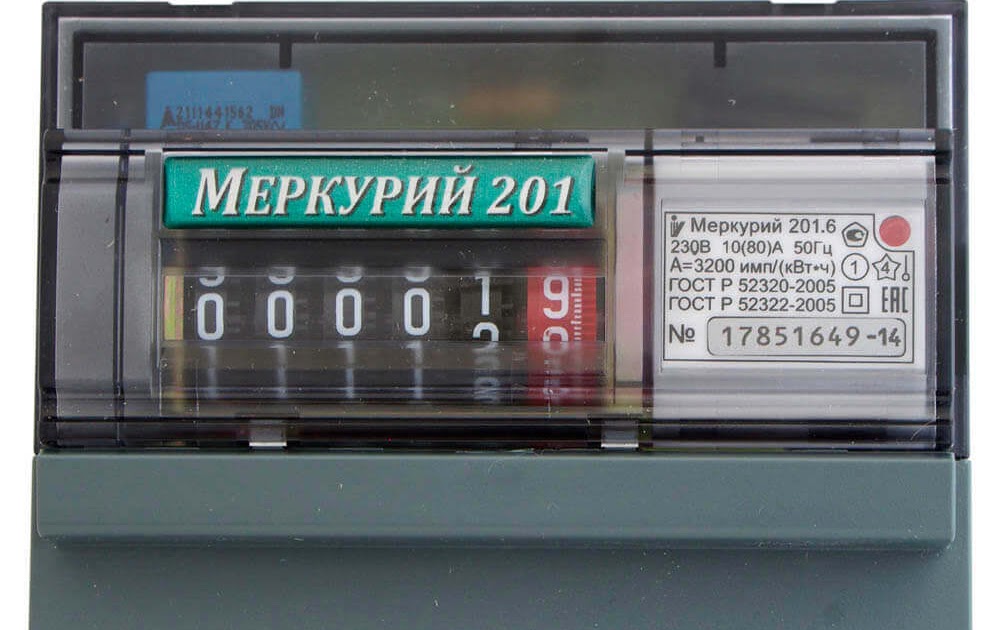

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

Меркурий 230

Меркурий 230

Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

  • корпус;
  • заземляющее устройство;
  • контактная колодка;
  • крышка.

Информацию в счетчике получает и преобразует микропроцессор.

Меркурий 231

Меркурий 231

Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

  • Первый класс точности.
  • Номинальное напряжение 3*220/380 В.
  • Номинальная сила тока 5П.
  • Предельная сила тока 60 А.
  • Высокие показатели чувствительности.
  • Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
  • Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Меркурий 234 ART

Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

  • Интерфейс PLC-I.
  • Есть возможность подсоединения дополнительного питания напряжением 230 В.
  • Гальванически развязанный импульсный выход.
  • Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
  • Наличие встроенного реле на 60А.
  • ЖКИ подсветка.

Основные функции:
  • Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
  • Тарифный учет по зонам.
  • Учет потерь в линиях электропередач.
  • Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
  • Журнал событий.

Основное применение – в быту, на производстве.

Схемы подключения

В домах ставятся однофазные и трехфазные устройства с ограничителем мощности. От количества фаз зависит способ подключения.

Счетчик Меркурий однофазный имеет 4 соединения:

  • Выход на наружную сеть 220 В.
  • Вывод фазы со счетчика на квартиру.
  • Клемма для подключения нуля от внешней электросети к прибору.
  • Клемма от нуля со счетчика на помещение.

Провода соединяются таким же способом.

Трехфазные изделия имеют более сложную схему подсоединения, которая зависит от типа счетчика. Наиболее популярным является прямое включение без использования трансформаторов. Можно применять дома, но на производственных предприятиях обязательно ставится преобразователь переменного тока в напряжение.

Плюсы и минусы

К достоинствам электросчетчика можно отнести его небольшие размеры

При производстве изделия разработчикам предъявляются самые высокие требования по точности и надежности, а также широкому функционалу и развитым функциям.

Основные плюсы:

  • Широкий выбор моделей.
  • Качество и надежность.
  • Низкая стоимость изделия.
  • Защита от взлома и несанкционированного доступа.
  • Простота и удобство работы.
  • Применение современных компонентов.
  • Многофункциональность.
  • Миниатюрность размеров.
  • Возможность разделения энергопотребления по зонам, которая позволяет сэкономить существенные финансовые средства.
  • Расширенный диапазон температур.
  • Высокая точность определения результатов и малое потребление энергии.
  • Возможность создания автоматизированной системы контроля.
  • Возможность ручного и автоматического снятия показаний.
Некоторых останавливает от приобретения электросчетчика долгая его окупаемость

Не все население готово перейти на счетчики энергии Меркурий. Это связано со следующими факторами:

  • Невысокая стоимость электричества сдерживает людей от перехода на новые устройства учета, так как они будут долго окупаться.
  • Разделение тарифа на дневное и ночное время может потребовать от граждан изменения своего распорядка дня. Например, пользоваться мощными установками выгоднее в ночное время суток. Аналогично с производствами.
  • Некоторые группы населения могут иметь проблемы при снятии данных с прибора учета.

Несмотря на недостатки, счетчик электроэнергии Меркурий является одним из самых удобных и выгодных приборов.

Снятие показаний с электросчетчика

Есть два вида устройств – с механическими колесиками и с электронным табло. Второе является более простым способом снятия показаний. Механические изделия имеют на колесиках цифры, которые отвечают за дату, часы, количество электроэнергии и другие показатели.

Независимо от модели данные считываются одинаково. Отличие заключается лишь в нажатии на кнопку ввод. На многозонных изделиях показания отображаются по порядку Т1, Т2 и т.д. Для получения информации на электронном счетчике нужно дождаться появления цифр и записать данные.

Есть второй способ получения данных: несколько раз нажать на кнопку ввода, пока не появятся нужные значения. Затем записываются цифры без символов после точки.

Получаем данные со счетчиков Меркурий 203.2Т по RS-485 / Хабр

Организовать удаленный сбор показаний с электросчетчиков — задача вроде не сложная, счетчики с каждым годом все умнее и умнее и должны сами все отправлять, ан нет, информация конечно есть, но она разрозненная. Производители оборудования видимо тоже хотят зарабатывать на продаже своего ПО. Пишу эту статью чтобы сэкономить время всем, у кого есть похожие задачи.

Начало


На предприятии нужно было автоматизировать сбор показаний с электросчетчиков, порядка двадцати штук. Сделать это требовалось быстро и максимально дешево. Поэтому приняли решение собирать данные с помощью уже развернутого Zabbix, а вот для подключения к счетчику потребовалось написать небольшой скрипт, об этом ниже. Так вышло, что сбор показаний, это лишь один из параметров, который нужно собирать, за остальные отвечает ПК с Debian на борту, поэтому не было сложности подключиться к счетчику через COM-порт. Конечно, для большинства, будет удобнее использовать локальную сеть и получить информацию с промышленного коммутатора или конвертера интерфейсов.

Из вариантов подключения также можно рассматривать оптопорт, правда потребуется приобретать дополнительный девайс, с другой стороны — не нужно снимать пломбу.

Клеммы для подключения к счетчику находятся под опломбированной крышкой.
Поэтому нам пришлось договариваться сетевой компанией о том что, нужно снимать пломбы, выполнять работы, заново пломбировать счетчики. Но в итоге, договоренности были достигнуты и можно было спокойно заниматься решением основной задачи.

Решение задачи


Как следует из официальной документации.

Счетчик, принимает на вход строку байтов формата ADDR-CMD-CRC, а отдает ADDR-CMD-DATA-CRC, где:

  • ADDR — Имя счетчика (для меркурий 203.2Т — совпадает с серийным номером)
  • CMD — Код команда
  • DATA — Данные, зависят от запроса
  • CRC — 2х байтовый циклический избыточный код, вычисляемый по всем предшествующим байтам данного пакета. Из этого объяснения не понятно что записывать в поле контрольной суммы.

Дефис в последовательности не используется, здесь использован для разделения логических блоков.

Первым делом, подключимся к счетчику с помощью стандартной программы konfigurator и, с помощью сниффера, посмотрим на передаваемые пакеты, выясним какую контрольную сумму нужно добавлять в конец. Ниже, строка полученная от счетчика.

Воспользовавшись онлайн калькулятором CRC выясняем, что нужно вычислить CRC-16 (Modbus) с полиномом 0xA001. mask j += 1 i += 1 if crc < 0: crc -= 256 result = data + chr(crc % 256).encode() + chr(crc // 256).encode('latin-1') return result
Теперь попробуем получить от счетчика его серийный номер и проверить CRC. Понадобится установить модуль pyserial

import serial
import struct
import time

sn = 26222790

# Открываем соединение
ser = serial.Serial('/dev/ttyUSB0', 9600, serial.EIGHTBITS, serial.PARITY_NONE, serial.STOPBITS_ONE)
print ('Connected:', ser.isOpen())

# \x2f - Команда для получения серийного номера
chunk = struct.pack('>L', int(sn))
chunk += b'\x2f'
chunk = crc16(chunk)

# Отправим данные на счетчик и получим информацию с него
ser.write(chunk)
time.sleep(1)
out = ser.read_all()
ser.close()

print ('Check CRC:', out[-2:] == crc16(out[:-2])[-2:])
print ('Result string:', ':'.join('{:02x}'.format(c) for c in out))

Отлично! Теперь получим значения для израсходованной энергии по первому и второму тарифам, на самом деле нам нужно изменить только поле команды и распарсить результат.
chunk += b'\x27'
t1 = ''.join('{:02x}'.format(c) for c in out[5:9])
t2 = ''.join('{:02x}'.format(c) for c in out[9:13])
print ('T1 =', float(t1)*0.01, '(кВт*ч)', 'T2 =', float(t2)*0.01, '(кВт*ч)')

Все работает. Конечный вариант скрипта выложил на git. В перспективе, планирую добавить поддержку работы по локальной сети.

Для разработки использовался Адаптер USB -> COM «Меркурий-221», но можно напрямую подключать счетчик к COM-порту.



Ссылки:

Полезная информация по подключению счетчиков находится тут
Документация на официальном сайте
Сайт техподдержки
Про CRC на Википедии

Как снимать показания с Меркурия 200

Главная » Электросчетчики » Как снимать показания с Меркурия 200 26.07.2015

Довольно нередко возникают затруднения при снятии показаний с электросчётчиков. У абонентов сложности появляются с новыми моделями приборов, у которых дисплей электронный и непонятно предназначение, расположенных на них кнопок, а также имеются возможности расчёта по ночным и дневным тарифам.

Чтобы не ошибиться в расчётах при снятии данных, в этой статье рассказываются правильные действия на примерах всем известных энергосчётчиков типа Меркурий.

Приборы старого поколения

В вашем доме или квартире стоит прибор, у которого виден крутящийся диск, значит, у вас индукционный счётчик и вы легко разберётесь со снятием данных. В одно и то же число месяца снимайте с него данные и записывайте в какой-либо блокнот. Из цифрового значения, которое только что записали, отнимите число, записанное в предыдущем месяце, и получите данные расхода энергии за месяц.

Однако это не всё, снятие показаний надо продолжить. Здесь имеется интересная деталь, дело в том, что число записываем со счётчика лишь до запятой. Последнюю цифру, она, как правило, другого цвета, не надо записывать. Если у вас, например, число 000005, то последнюю пятёрку не нужно учитывать.

Далее нужно знать, как ведётся учёт в организации, которая обслуживает вас по территориальной принадлежности. Чаще всего данные сообщаются по телефону в эту организацию. Но, может дело быть поставлено так, что вам самим надо рассчитать по имеющемуся тарифу итоговую сумму, оплатить её и предоставить квитанцию в организацию, которая вас обслуживает.

Новое поколение приборов

Крутящиеся диски и цифровые табло в новых приборах энергосчётчиков уже не применяются. На этих электросчётчиках расположен дисплей, на экране которого чётко отображаются кВт/часы, показано общее время работы и расход энергии за какое-то определённое время дня или ночи.

Эти новейшие усовершенствования дают возможность контролировать расход энергии за любое число суток и за месяц, не упуская показаний не менее важных, которые также отображены на этих приборах.

Глядя на эти современные приборы, может показаться, что вам не справиться со снятием показаний, отображённых на дисплеях. Но не впадайте в отчаяние, всё довольно просто и записать месячные данные расхода энергии можно, выполнив следующие действия:

  •  Нажмите имеющуюся на приборе кнопку «Ввод» столько раз, сколько нужно, чтобы открыть искомый параметр.
  •  Если ваш прибор рассчитан на один тариф, снимите показания Т1, если на два тарифа, учтите показания Т1 и Т2, а если на три тарифа Т1, Т2 и Т3.
  •  Отнимите от новых показаний цифровое значение, имеющееся за предыдущий месяц.
  •  В вашей квитанции должен быть занесён коэффициент, на который надо умножать показания Т1, Т2, Т3, если ваш прибор рассчитан на два или три тарифа. Рассчитанные показания передать по телефону в организацию, которая обслуживает вас или самим оплатить высчитанную сумму.

При всех имеющихся недостатках, счётчики на два тарифа, при грамотном применении бытовой техники, значительно выгоднее всех остальных.

Что обязан знать пользователь электросчётчика

1. В том случае, когда ваш счётчик обнулился, то есть его показания вышли на второй круг, считывать данные расхода энергии нужно таким образом — к имеющемуся числу прибавить впереди единицу и от получившегося отнять показания за предыдущий месяц. Не считая цифры после запятой на пятизначном табло, после того, как счётчик обнулился, у вас получилось 00023, прибавьте слева единичку. От получившегося числа 100023 — данные предыдущего месяца, например, 99918 кВт/час. Получился расход энергии за месяц равный 105 кВт/час. Задача расчёта решается аналогичным образом и для четырёхзначных и шестизначных табло на электрических счётчиках энергии.

2. Если у прибора типа Энергомер, на механическом табло отсутствует запятая, и нет догадок, как снять показания, то тут можно поступить двумя следующими способами. Во-первых, обратиться в фирму, устанавливающую приборы и уточнить правильные действия при снятии данных за месяц. Во-вторых, если мастер, ставивший счётчик и вы, забыли поднять этот вопрос, внимательно осмотрите переднюю панель. При отсутствии запятой, десятая доля должна отличаться по цвету, обычно это красный оттенок. В том случае, когда не наблюдается ни запятой, ни различий по цвету – записываются все цифры.

3. Часто задают вопрос, чем отличается снятие показаний трёхфазного электрического счётчика от однофазного электросчётчика. Как показывает практика, отличий в снятии показаний нет никаких, просто запишите все цифры, стоящие после запятой и отнимите показания предыдущего месяца от получившегося числа.

4. При нахождении в квартире или доме современного электронного устройства, вам не требуется снимать его показания. Все данные по расходу электрической энергии будут передаваться в обслуживающую организацию автоматически на компьютер. Вам уже будет не нужно ежемесячно считывать данные, квитанция на адрес придёт по почте сама. Контроль показаний и считывания очень удобен при нахождении у вас многотарифного электросчётчика, особенно когда он обеспечивается системой автоматизированного контроля АСКУЭ.

Из данного материала видно, что не представляет большой сложности рассчитать расход электрической энергии и не имеет большого значения, какой у вас стоит энергосчётчик. Очень хочется, чтобы статья была понятной, и вам не пришлось испытывать трудности при расчёте расхода энергии.

Шлюз WiFi-RS485. Добываем данные из эл. счетчика.

Это не обзор конкретного товара, а скорее краткая инструкция как сделать полезное устройство используя готовые модули с aliexpress. Конструкция очень простая, для повторения достаточно иметь минимальные навыки и желание.
Если вы знаете что такое RS-485, WiFi и эл. счетчик, то надеюсь вам будет интересно.

У меня установлен счетчик электроэнергии Меркурий-230 в котором присутствует порт RS-485. В момент установки счетчика к интерфейсу был подведен и подключен кабель UTP. Через USB адаптер все это было подключено к серверу и работало несколько лет, пока руки не дошли отвязаться  физически от сервера.
На aliexpress заказал модуль UART-RS-485

под него нарисовал плату в корпус на DIN рейку.

так как места достаточно много а платы заказываются десятком, совместил два устройства на одной плате.
Собственно сам шлюз с возможностью установки двух типов модулей, esp8266-01 и esp8266-07 если необходима внешняя антенна ( в случае установки в железный бокс).

Второй вариант это WiFi реле на 2 канала, с возможностью подключения на вход кнопок или датчиков. На плате разведен делитель для встроенного АЦП. Присутствуют 3,3 вольта для питания ESP и 5 вольт для датчиков.

Для питания схемы используется преобразователь DC-DC с диапазоном входных напряжений от 4,75 до 23 вольт, настраивается на 5 вольт на выходе.  3,3 вольта получаем через AMS1117. Силовая часть это твердотельные реле G3MB-202P.
Платы заказывал на jlcpcb.com. Изготовление 10шт. + доставка обошлись в $10.



Распаял детали шлюза (синие клеммники не советую использовать)

Зеленый  светодиод это наличие питания, оранжевые отображают статус подключения к серверу MQTT и сети WiFi.

Сделал лицевую панель

технология та же что использовал при изготовлении шлюза OpenTherm

Корпус производства «Меандр»

В собранном виде выглядит так

В качестве прошивки используется ESPEasy. В зависимости от того как сконфигурировать прошивку шлюз можно использовать в двух режимах.

В качестве виртуального порта используя ser2net , в этом режиме к счетчику можно обращаться с помощью родной программы или использовать модуль «Счетчики Меркурий» из маркета дополнений MajorDoMo. Как вариант, для работы в таком режиме можно использовать прошивку ESP-Link.

Второй вариант, использовать плагин от @Andrey Anopov для ESPEasy. С его помощью всю нужную информацию можно получать через MQTT. Прошивку можно скомпилировать самостоятельно или воспользоваться моей сборкой.

Что бы данный плагин мог работать с hardware serial нужно отключить порт в настройках ESPEasy

после этого в настройках плагина станут доступными для выбора GPIO1 и GPIO3. (После настройки плагина, порт можно включить обратно)

В результате этих манипуляций с заданным периодом опроса в MQTT появляются текущие данные, опционально можно включить получение ежедневной и ежемесячной статистики.

на основе этих данных уже можно строить графики

или выводить нужные данные на видное место

Использование шлюза  не ограничивается связкой со счетчиком, с его помощью можно получить доступ к любому устройству с интерфейсом RS-485.

Здесь вы найдете файлы для заказа плат.

Как снимать показания электросчетчика Меркурий 200

Счетчики «Меркурий-200» позволяют учитывать электроэнергию по 4 тарифам в 8 часовых поясах дня по 8 видам суток. Чаще всего такая деталь не требуется. Может работать в автоматических системах коммерческого учета электроэнергии. Но если у вас его нет, нужно научиться снимать показания вручную.

Инструкции

1

Запомните, какой тариф вы используете. Чаще всего бывают однозарядные и двухэтажные.Первые не меняют в течение дня. А для расчетов все количество потребляемой энергии умножается на заданное значение кВт / ч. Во втором случае идет запись дня и ночи. Для каждого периода есть цена на электроэнергию.

2

Считайте показания с ЖК-индикатора, не нажимая никаких кнопок. Перед вами - количество потребленной энергии за всю работу счетчика по данному тарифу. Номер внутреннего тарифа для счетчика выражается индикацией на экране слева.Перед числом стоит буква Т: Т1, Т2, Т3, Т4. Если он у вас разовый, то читать ничего не нужно.

3

Вычесть данные за предыдущий месяц. Умножьте их на стоимость кВтч, и вы получите сумму оплаты за электроэнергию в этом месяце.

4

Нажмите кнопку «Ввод», чтобы увидеть количество электроэнергии, потребляемой по другим типам тарифов. После третьего нажатия, если счетчик настроен на максимальное количество тарифов, на экране появится общее количество потребленной электроэнергии.То есть не нужно списывать показания во всех промежуточных положениях, достаточно нажать необходимое количество раз на нижнюю кнопку.



5

Нажмите верхнюю кнопку «O», чтобы узнать выходную мощность, подключенную к счетчику. Справа единица измерения - «кВт», а слева - текущий тариф. Нажмите эту кнопку еще раз, чтобы изменить время. Для внесения корректировок необходимо нажать кнопку «Ввод». При каждом нажатии время увеличивается на 1 минуту. Больше получаса внести поправку невозможно.

6

Нажмите кнопку «O» в третий раз, чтобы уточнить дату чтения. Если еще раз нажать кнопку «Ввод» в этом положении, то вы увидите данные о потребленной электроэнергии за предыдущий месяц. То есть с этим счетчиком вам не нужно заглядывать в предыдущие платежи. Само устройство предоставит всю необходимую информацию.

Совет 2: Как правильно считать счетчик

Счетчики воды теперь установлены в большинстве квартир - они позволяют контролировать количество воды, проходящей по вашим трубам, а также сэкономить на оплате горячей и холодной воды.Также водомер допускает своевременную протечку воды - при протечке вы заметите, что стрелки датчика или красные треугольники не вращаются. В этой статье мы расскажем, как правильно снимать метрики со счетчика, чтобы грамотно контролировать сброс воды в вашей квартире.


Инструкции

1

Счетчики делятся на два типа - с барабанным цифровым датчиком и со стандартной шкалой. Снять показания счетчика с датчика барабана очень просто - переписывайте номера барабанов из длинной щели каждый месяц и сравнивайте новые числа с предыдущими, чтобы отслеживать расход воды в каждом месяце.

2

Вычтите предыдущее число из нового числа и получите желаемый результат - количество потраченной воды за отчетный период.

3

Аналоговый датчик имеет несколько циферблатов. Посмотрите на большую стрелку, которая показывает десятые доли кубического метра (100 литров равны одной десятой).

4

На маленьком циферблате находится обратный отсчет кубометров (1000 литров). На других циферблатах отображаются десятки, тысячи и десятки тысяч кубометров воды.Считайте числа, через которые проходит стрелка в нужном направлении от 0 до 9, и посчитайте общее количество литров воды, потраченных в вашем доме.

5

Чтобы отследить утечку в трубопроводе, поверните все краны и проверьте, течет ли вода в ванной и туалете. После этого посмотрите на счетчики. Все индикаторы должны стоять на месте - если некоторые индикаторы движутся, значит, в каком-то месте течет вода.

6

Ваша задача - найти и устранить утечки в трубах, чтобы эти утечки не увеличили сумму денег, которую вы платите за водоснабжение.

7

Полученные показания получить в абонентскую службу для пересчета данных в соответствующую сумму платы за горячее и холодное водоснабжение обычным способом или через Интернет.

Совет 3: Как списать показания счетчиков

Квартирные счетчики в современном мире занимают очень важное место. Всем известно, что установив этот счетчик на потребление воды или электроэнергии, можно существенно сэкономить на оплате коммунальных услуг. Однако не все знают, как правильно снять показаний со счетчиков .


Вам потребуется


  • Для снятия показаний счетчиков расхода ресурсов вам потребуются:
  • - ручка или карандаш;
  • -бумага.

Инструкции

1

Так, например, если на устройстве счетчика последняя цифра справа не выбрана никаким образом (например, разделена запятой или окаймлена цветом), то цифры записываются целиком в киловатт-часах. Если последняя цифра каким-либо образом выделена, это означает, что она отражает даже десятые доли киловатт-часов.И в этом случае при считывании счетчика эта цифра не списывается. Чтобы правильно оплачивать электроэнергию каждый месяц нужно вести учет, т.е. фиксировать показатели прошлого месяца, а затем и следующего. Из полученного значения необходимо отнять то, что осталось в прошлом месяце, и тогда будет получено то количество электроэнергии, которое было потрачено за текущий период.



2

С помощью счетчика на воду можно даже определить, есть ли протечки в квартире.И сделать это проще простого. При закрытии кранов в квартире стрелка счетчика должна оставаться неподвижной. Снимите показаний С прибора учета потребления воды тоже достаточно просто.

3

Если счетчик оборудован цифровым датчиком барабана, то получить от него показания довольно просто. Вам просто нужно записать числа, которые появляются в пазах барабана. И тогда так же, как и в случае со счетчиком электроэнергии, необходимо отнять предыдущие показатели.Это будет поток воды за определенный период времени.



4

Если счетчик воды со шкалой, нужно внимательно изучить его показаний . Большая стрелка отмечает десятый кубический метр (одна десятая равна 100 литрам). Маленькая «ответственная» за целые кубометры (один кубометр равен 1000 литрам). Соответственно надписи на циферблате и рассчитали эти доли.

Совет 4: Как снимать показания трехфазного счетчика

Трехфазные электросчетчики предназначены для учета потребленной электроэнергии в трехфазной промышленной сети напряжением 3X380 В.Их основная функция - мониторинг и учет законного потребления электроэнергии.


Инструкции

1

Определить тип счетчик . Современная промышленность выпускает самые разные модели трехфазных счетчиков, с помощью которых можно измерять потребление электроэнергии одновременно по нескольким направлениям и даже по нескольким тарифам. В основном используются счетчики двух типов: индукционные и электронные. Несмотря на использование более совершенных технологий в электронном счетчике x, их доля по сравнению с индукционными относительно невелика.Это связано с тем, что они были установлены повсеместно до середины 1990-х годов и срок их действия еще не истек.

2

Согласно установившейся практике показаний счетчик может снимать как представитель компании-поставщика электроэнергии, так и владелец счетчика . Осмотрите прилавок. Если он отображает трехзначный индикатор электроэнергии, это означает, что полный оборот счетного механизма соответствует 1000 кВт / ч.Для четырехзначного счетчика эта цифра будет равна 10 000 кВт / ч. Когда значения для них равны 999 и 9999 кВт / ч соответственно, показания сбрасываются, и начинается новый отчет. Снимая показания с таких счетчиков, обязательно учитывайте их особенности.

3

При определении количества потребляемой энергии разница в показаниях x за предыдущий период и последние показания. Другими словами, из значения последних показаний вычтите значение, зафиксированное в предыдущий раз, чтобы получить значение расхода за определенный период.

4

Чтобы перевести результат в деньги, умножьте разницу в киловатт-часах на текущий тариф. Может возникнуть ситуация, когда необходимо удалить показания при замене счетчиков, например, с трехзначных на четырехзначные. В такой ситуации вычислите последние показания, старый счетчик , а затем суммируйте их через некоторое время с показаниями уже новым счетчиком .

Совет 5: Как считывать показания счетчиков

До недавнего времени учет электроэнергии производился на приборе с единым тарифом, то есть в любое время суток стоимость потребляемой электроэнергии одинакова.В настоящее время существуют двухтарифные и трехтарифные счетчики, по которым расчет и оплата производится в зависимости от тарифных ставок в определенное время суток. Но независимо от этого выплата должна производиться ежемесячно до 10 числа.


Вам понадобится


  • - Квитанция;
  • - ручка шариковая;
  • - калькулятор.

Инструкции

1

Для расчета количества электроэнергии, потребляемой однотарифным прибором учета, снимите с прибора показаний в день оплаты, запишите цифры в квитанции в графе в день оплаты. оплата.Возьмите предыдущую квитанцию, посмотрите числа в графе дня оплаты и впишите их в новую квитанцию ​​об оплате. Из первой цифры вычтите вторую, полученное число умножьте на текущий тариф в вашем регионе, запишите его в итоговое число. Если у вас или членов вашей семьи есть коммунальные услуги, вычтите эту сумму из окончательного расчета, введите число в последний столбец и заплатите в любом почтовом отделении или сберегательном банке.

2

Для подсчета показаний двухтарифного счетчика используйте тот же метод, но посчитайте два тарифа отдельно и умножьте на сумму текущего ночного тарифа и дневного тарифа.Посмотрите показаний, тариф на суточное потребление электроэнергии, введите число в день оплаты в новой квитанции, вычтите предыдущие показаний в день оплаты, посчитайте разницу, умножьте на дневную тарифную ставку. Также сделайте с чтениями миль ночного тарифа. Полученные числа складываются, вычтите сумму льгот, если они у вас есть, оплатите квитанцию ​​в любой точке, где принимаются коммунальные платежи от населения.

3

Для подсчета показаний трехтарифный прибор учета снимаем показаний с трех ставок в день оплаты.Из каждой цифры вычтите предыдущие цифры, указанные в оплаченном чеке за предыдущий месяц, умножьте каждое рассчитанное число на текущий тариф в вашем районе днем, ночью и в часы пик, сложите все суммы, вычтите льготы, если таковые имеются, оплата в любой точке, принимающей коммунальные платежи от населения.

4

Если у вас сломался счетчик электроэнергии, то вы будете рассчитывать оплату исходя из количества электроприборов и людей, зарегистрированных в квартире.В течение одного месяца вы оплатите потребленную электроэнергию по среднему тарифу. В один месяц, это фиксированный срок во всех регионах, вы обязаны установить электросчетчик.

Совет 6: Как снимать показания на теплосчетчике

При постоянном повышении тарифов на отопление все больше людей начинают задумываться об экономии. Если ваши намерения достаточно серьезны, то самое время задуматься об установке теплосчетчика. Его наличие - надежная гарантия того, что вы не будете платить лишние деньги за тепло, которое по разным причинам до вас так и не дошло.


Инструкция

1

Все типы теплосчетчиков отличаются друг от друга принципом измерения расхода тепла. Существуют турбинные, вихревые, электромагнитные, пластинчатые, ультразвуковые и кариолисные теплосчетчики, действие которых основано на перепаде давления. Наиболее популярны электромагнитные и ультразвуковые модели. Принцип действия электромагнитных расходомеров основан на том, что вода обладает электропроводностью. Вода, проходя через электромагнитное поле катушки, возбуждает электродвижущую силу, пропорциональную скорости потока.По сути, это кусок трубы со встроенными электродами и электромагнитной катушкой. Ультразвуковые теплосчетчики измеряют разницу во времени прохождения сигнала через воду в зависимости от ее скорости. Так что при нулевом расходе разница временных интервалов будет равна нулю, а при максимальном расходе, соответственно, максимальной. Конструкция ультразвукового теплосчетчика напоминает электромагнитный счетчик, но вместо электродов и катушки в нем вмонтированы ультразвуковые датчики. Теплосчетчики установлены на вводах в дома.

2

Помимо тепловой энергии, идущей на отопление, они измеряют энергию, затрачиваемую на нагрев воды в системе ГВС. При снятии показаний обязательно учитывайте температуру на входе и выходе из системы. Количество израсходованной тепловой энергии может быть измерено в Гкал, кДж и МВт.

3

Все показания теплосчетчиков переводятся в Гкал. Таким образом, 1 Гкал соответствует 1,163 МВт и 4,187 ГДж. Обязательно нужно учитывать время работы устройства, а также время его работы.Показания приборов можно снимать в зависимости от их технического оснащения - с панели хранения, ноутбука или принтера. Не забудьте рядом со щитком иметь бортовой журнал для записи показаний, с помощью которого вы сможете проверить количество тепла, которое вам поставила организация.

Совет 7: Как правильно снимать показания счетчика

Снимать показания счетчика необходимо для учета потребления электроэнергии. Вы можете сделать это сами. Это абсолютно простая процедура, не требующая особых навыков.Как снимать показания счетчика читайте далее.


Инструкции

1

Запишите все числа, которые вы видите на табло, чтобы снять показания счетчика. Один полный оборот счетного механизма соответствует десяти тысячам киловатт в час. Отчетный период - месяц. Поэтому, чтобы узнать, сколько вы израсходовали электроэнергии за указанный период, вам необходимо знать показания счетчика месяц назад. После этого, зная текущие показания счетчика, вычтите эти две цифры и умножьте их на установленный тариф.В итоге вы получаете сумму, которую нужно заплатить.

2

Считаем, что любой квартирный электросчетчик хасеррор. Поэтому, если есть сомнения в правильности показаний, они отчасти оправдываются. Эта ошибка стандартного счетчика равна 2,5. Это означает, что если на самом деле вы потребили 100 кВт, счетчик может показать и 102,5, и 97,5 кВт. Если вы даже перезагрузите квартирный счетчик, это не может гарантировать, что он будет работать без ошибок.

3

Обратите внимание на привод вашего электросчетчика.Он постоянно вращается, даже если в вашей квартире нет электроприборов и не горит свет. Это не значит, что счетчик неисправен. Ваш дверной звонок всегда подключен к электрической сети, и если никто не звонит, это не значит, что он не потребляет электричество. Кроме того, электросчетчик в некоторой степени потребляет электроэнергию, но эти затраты минимальны и мало влияют на общий баланс.

4

По правилам эксплуатации снимать показания с электросчетчика можно самостоятельно, но, тем не менее, необходимо не реже одного раза в полгода давать разрешение должностным лицам организации на снятие показаний, осмотр и профилактику вышеупомянутое устройство.

Совет 8: Как снять показания водомера

С появлением водомеров в России рядовые граждане стали экономить гораздо больше воды, а главное, теперь многие знают, сколько платить управляющей компании или ЖЭКу за количество живительной воды, текущей из-под крана. Но некоторые до сих пор не понимают, а может некогда было придумать, как снимать показания со счетчика воды ? Разберемся, как это делается.


Вам понадобится


  • Рабочий счетчик воды
  • Квитанция об оплате
  • Ручка шариковая или карандаш

Инструкция

1

Данные о расходе воды отображаются на табло счетчика воды. Они бывают двух типов: с барабанным цифровым механизмом и с циферблатом. При работе с первым необходимо смотреть на приборную панель, где в слоте отображается начисленная часть потока. Именно это значение необходимо записывать.А если вы хотите узнать, сколько было потрачено за предыдущий период, то просто вычтите ранее записанную цифру из настоящего (текущего) значения и получите результат.

2

Списание значения с устройства второго типа (с циферблатом). На панели этого счетчика маленькие циферблаты расположены по кругу. На внешнем крае счетчика есть большая стрелка, обозначающая цифры - она ​​показывает десятые доли кубометра (одна доля = 100 литров). На остальных наборах сообщаются десятые доли кубометра (кубометр = 1000 литров), тысячи и десятки тысяч.При этом обратите внимание на направление вращающихся стрелок.

3

Необходимые цифры для передачи показаний расположены справа, они разделены запятой и различаются по цвету. Цифры слева обозначают доли кубометров, но вам нужны те, которые показывают целые кубометры, то есть расположенные справа (они меняются по мере расходования воды).

4

Есть так называемый удаленный снятие показаний прибора. Для этого дополнительно необходимо установить геркон (небольшое электромагнитное устройство) на счетчик, а небольшой магнит - на механические части счетчика (ролик, шестеренку или стрелку).Магнит при постоянном повороте детали проходит рядом с герконом, который в это время контактирует с внешней слаботочной цепью. Подсчитав количество импульсов (с учетом их веса), которые сгенерировал счетчик, можно получить объем воды. Если прибор работает исправно, то в течение определенного периода времени (день, час, неделя, месяц) количество импульсов будет соответствовать показаниям встроенного индикатора счетчика.

Совет 9: Как передать показания счетчиков электроэнергии

Предприятия и индивидуальные плательщики оплачивают потребленную электроэнергию по показаниям счетчикам .Эти счетчики установлены во всех организациях, в каждом доме и каждой квартире. Оплата за них производится ежемесячно. Для этого необходимо передать показания счетчиков за электроэнергии в соответствующие предприятия, которые ее поставляют.


Инструкция

1

Компании, поставляющие электроэнергию гражданам и предприятиям - коммерческие структуры, следовательно, каждая из них имеет право использовать собственную методику формирования счетов за электроэнергию.Вам необходимо ознакомиться с данной методикой и правилами передачи доказательств счетчиков на сайт обслуживающий вашу компанию регион. Кроме того, вы можете получить такую ​​консультацию, обратившись напрямую в офис этой компании или в расчетно-кассовый центр, где вы оплачиваете квитанции.

2

Как правило, в случае, если ваш счетчик, как и счетчики ваших соседей, выведен в коридор или на лестничную площадку, то сотрудники предприятия электроснабжения самостоятельно обходят жилые дома, собирая показания счетчиков .В соответствии с указаниями вы получаете и оплачиваете квитанцию ​​за электроэнергию.

3

Если ваш счетчик висит дома, в квартире и не является общественным достоянием, тогда контролеры могут установить время и фиксированную дату, когда они появятся в вашем доме для снятия показаний счетчиков . В случае вашего отсутствия контролер оставляет за собой право увеличить показания счетчика за последний месяц на расчетную сумму вашего среднемесячного потребления электроэнергии.Потом поправят по реальным данным.

4

Во многих городах есть показатели счетчика системы передачи, которые снимают непосредственно потребители электроэнергии, на бумаге. Для этого в определенных местах вешают ящики, напоминающие почтовые, где граждане не смогут оповещать с помощью данных этих устройств.

5

Многие энергетические компании используют на своих сайтах в Интернете индикаторы, которые учитывают потребление электроэнергии устройствами.Узнайте адрес такого сайта в РСС или в поиске в Интернете, зарегистрируйтесь на нем и начните передавать данные о ежемесячном потреблении электроэнергии, чтобы своевременно и правильно получать квитанции об оплате.


Совет 10: Куда сообщать показания счетчиков

Любой, кто использует электричество, газ, горячую и холодную воду, имеет представление о приборах учета - счетчиках потребления этих ресурсов. Показатели этих устройств служат основанием для последующей оплаты потребителем данных услуг.


Расходомер электроэнергии, сообщается в местное отделение Энергосбыта. При установке данного счетчика собственник помещения с представителями указанной организации заключает договор на оказание определенных услуг, в котором прописываются условия оплаты потребленной электроэнергии. Согласно правилам расчетов с Энергосбытом, потребитель должен самостоятельно заполнить квитанцию, вписав в нее текущие показаний за последний месяц, а затем рассчитать общее количество киловатт / час и их общую стоимость.Оплатить квитанцию ​​можно любым удобным способом: через банк, на почте, через Интернет или через платежный терминал. Практически то же самое можно сказать и о других счетчиках, контролирующих потребление энергоресурсов. Только организации, которым будет переведен ваш платеж, имеют другое название. Например, для оплаты потребленного газа необходимо предоставить данные соответствующего счетчика в местный офис Горгаза. После подписания договора на обслуживание и пломбирование установленного счетчика сотрудниками данной организации, вам ежемесячно будут приходить квитанции, в которые вы вписываете показаний прибора учета .Оплатить их можно там же, где и квитанции за электроэнергию. Оплата воды по счетчику осуществляется в местном отделении «Водоканала», принцип предоставления данных описан выше. Квитанции, конечно же, отличаются друг от друга названием организации поставщика услуг, платежными реквизитами и формой заполнения. Но принцип расчета суммы вашей оплаты за израсходованные ресурсы тот же: текущие показаний соответствующий счетчик, из них списываются предыдущие показаний и полученная разница (количество потребляемых ресурсов за месяц) умножается на стоимость одного киловатта в час (электричество) или кубометра воды или газа.



Совет 11: Как перенести счетчик в квартиру

Часто у владельцев квартир возникает желание поменять старый электросчетчик на более новую, более дорогую модель. Современная техника хорошо смотрится и не испортит интерьер прихожей. Кроме того, очень удобно постоянно следить за потреблением электроэнергии семьей и иметь возможность снимать показания в любое время.


Вам понадобится


  • - новый счетчик;
  • - разрешение на передачу прибора учета электроэнергии.

Инструкции

1

Согласуйте возможность передачи противоэлектричества от администрации, которая отвечает за обслуживание внутридомовых сетей. Напишите заявление и получите разрешение на демонтаж, а затем установку нового устройства в вашей квартире.

2

Если вы согласились, сделайте заявление с просьбой перенести местоположение вашего электросчетчика с напольного щита на ваше жилое пространство. Обязательно укажите, что вы гарантируете доступ в квартиру диспетчерам, которые проверяют счетчики электроэнергии и снимают показания.

3

Специалисты управляющей организации проведут все надлежащие электромонтажные работы, проверит ваш новый прибор и опломбируют. Они должны оформить передаточный акт в двух экземплярах, один из которых останется у вас. Всю работу вам придется оплачивать самостоятельно.

4

Но вполне может возникнуть и другая ситуация, когда передача ICS будет невозможна. В проектной документации вашего дома должна быть предусмотрена возможность переноса счетчика с участка в квартиру.Стоимость внесения изменений в план многоквартирного дома достаточно велика, поэтому, прежде чем настаивать на переезде, подумайте еще раз.

5

Если вы хотите выполнить электромонтажные работы самостоятельно, обратите внимание, что категорически запрещается самовольное отключение и подключение приборов учета электроэнергии. Это может сделать только представитель управляющей организации.

6

Новое устройство на замену выбирайте из тех, которые предназначены для работы в сетях, которые питаются напряжением 220 вольт и током до десяти ампер.У него должен быть паспорт и действующий сертификат соответствия. Также на счетчике должна быть печать со штампом, свидетельствующим о государственной проверке.

7

В современных устройствах предусмотрена многотарифная система оплаты электроэнергии, что обеспечит ежемесячную экономию при оплате.

Источники:



  • Передача электросчетчика от лесничего в квартиру

  • как заменить электросчетчик в квартире




Совет 12: «Левомеколь»: показания и отзывы

Мазь «Левомеколь» - комбинированное средство, в состав которого входит антибиотик.Препарат обладает противовоспалительным действием, устраняет гнойные образования и стимулирует заживление тканей.


Показания к применению и свойства

Мазь «Левомеколь» применяется для лечения гнойных ран различного происхождения, в том числе для терапии ран, инфицированных смешанной микрофлорой в гнойно-некротической фазе. Препарат применяют в послеоперационном периоде для терапии непрекращающихся ран. Также средство используется для лечения ожогов 2 и 3 степени тяжести, гнойно-воспалительных заболеваний кожи, трофических язв, фурункулов.Действующими веществами препарата «Левомеколь» являются хлорамфеникол и метилурацил. Антибиотик хлорамфеникол воздействует на болезнетворные бактерии, останавливая их развитие и жизнедеятельность. Метилурацил обладает иммуномодулирующим действием, способствует регенерации тканей и устраняет воспалительные процессы.
Благодаря своему составу «Левомеколь» сохраняет антибактериальную активность даже при наличии гнойных образований.

Инструкция по применению

Для нанесения препарата используются стерильные салфетки.Им пропитывают мазь, а затем заполняют рану. Салфетки не следует класть плотно, наполнение должно быть «рыхлым». В гнойную полость мазь вводится через катетер с помощью шприца. Препарат в этом случае необходимо предварительно подогреть до температуры 35-36 ° С. При обработке порезов, фурункулов и прыщей мазь наносят на марлевую салфетку или вату и приклыдывают к воспаленному месту, при необходимости фиксируя салфетку с помощью штукатурка. Препарат следует применять ежедневно до полного очищения раны от гнойно-некротических образований.Повязки следует менять по мере выхода гнойных масс - 1 раз в сутки или чаще.

Противопоказания

Мазь не применяется при гиперчувствительности к ее компонентам, при псориазе и грибковых поражениях кожи. Беременным женщинам препарат можно применять кратковременно и на небольших поверхностях. При использовании мазей в период лактации следует прекратить грудное вскармливание.
В редких случаях при использовании мазей могут возникнуть аллергические реакции.

Отзывы

Применение мази в послеоперационном периоде способствует эффективному заживлению швов.В частности, отмечается эффективность Левомеколя при расхождении швов. Препарат способствует «растяжению» гноя, заживлению тканей и дезинфицирует рану, что также важно при наличии некротических образований. По отзывам, «Левомеколь» помогает при лечении фурункулов, чири и прыщей - мазь хорошо выделяет гнойные массы, после применения этого средства не остается рубцов и образования рубцов. Также препарат эффективен при лечении ожогов, порезов и других повреждений кожи и тканей, сопровождающихся гнойно-воспалительными процессами.

Совет 13: Как передавать показания счетчиков в МоЭнергоСбыт онлайн

Устали каждый месяц бегать в палату Мосэнергосбыта для передачи показаний счетчиков? Присылайте свидетельские показания через Интернет! Благодаря виртуальному личному кабинету вы можете передать показания счетчика буквально за несколько секунд.


Вам потребуется


  • - доступ в Интернет;
  • - номер счетчика;
  • - номер счета.

Инструкция

1

Зайдите на официальный сайт МоЭнергоСбыт, найдите форму входа в личном кабинете и нажмите ссылку «Регистрация в личном кабинете».В новом окне введите номер лицевого счета, номер счетчика и e-mail. Щелкните «Продолжить». Через некоторое время вы получите электронное письмо с временной ссылкой. Щелкните по нему и введите пароль. Готово, регистрация завершена.



2

Вернитесь на главную страницу сайта, найдите форму входа, введите свой E-mail и пароль. Необязательно вводить номер договора, достаточно одного адреса электронной почты. Попав в личный кабинет, прямо посередине страницы вы увидите две кнопки: «Оплатить онлайн» и «Отправить показания».«Щелкните последний.



3

В появившемся всплывающем окне введите показания счетчика T1. Нажмите« Далее »,« Отправить показания »и« Подтвердить ». Готово, вы успешно передал показания счетчика через личный кабинет МоЭнергоСбыт!



4

При желании можно сразу оплатить электричество. Для этого нажмите кнопку «Оплатить», выберите способ оплаты и следуйте инструкциям на экране Оплата через Интернет не только удобнее, но и выгоднее, ведь оплата через личный кабинет осуществляется без комиссии.



Источники:



  • Мосэнергосбыт - регистрация.




Совет 14: Пробиотики для детей: показания к применению и эффективность

Пробиотики используются для лечения дисбактериоза, колита и желудочно-кишечных расстройств. В них содержатся лактобациллы, бифидобактерии, способствующие нормализации микрофлоры кишечника.


Пробиотики - это живые микроорганизмы, правильное употребление которых благотворно влияет на желудочно-кишечный тракт.Они используются с 30-х годов прошлого века и содержат лактобациллы и бифидобактерии. Их активно добавляют в смеси, каши и другое детское питание. Пробиотики используются в жидком и сухом виде. В первом случае продукты содержат не только активные микроорганизмы и продукты их метаболизма, но и питательную среду для них.

Показания к применению пробиотиков

Пробиотики могут применяться как для профилактики, так и для лечения заболеваний различного патогенеза.Профилактический прием помогает избежать возникновения у детей большинства желудочно-кишечных расстройств, не связанных с инфекцией, формирует микрофлору, укрепляет иммунную систему, уменьшает появление аллергических реакций и дерматитов. Препараты этой группы также используются после антибактериальной терапии, поскольку позволяют восстановить здоровую микрофлору. Иногда их назначают новорожденным в период формирования нормобиоза в пищеварительном тракте. Для этого используется меньшая доза, чем для лечения.В схему лечения обязательно входит лечение пробиотиками: - если у ребенка острая кишечная инфекция или нарушение функции; - имеется отягощенный фон, например, рахит, анемия, гипотрофия; - при гнойничковых поражениях; - при наличии наследственных заболеваний обмена веществ; - при метеоризме.

Эффективность использования пробиотиков

В СМИ можно найти информацию, что эффективность использования продуктов, содержащих лакто- и бифидобактерии, для детей весьма сомнительна. Однако были проведены исследования, которые доказали, что пробиотики эффективны при синдроме раздраженного кишечника у детей с дисбактериозом.Учитывая то, что дисбиотические нарушения чаще всего наблюдаются на фоне атопического дерматита и детских колик, живые микроорганизмы могут полностью или частично избавиться от проявлений нарушений. Согласно исследованиям, проведенным на базе Белорусского государственного университета, употребление пробиотиков приводит к постепенному и стойкому облегчению боли у детей и способствует нормализации частоты стула. Благодаря препаратам, содержащим бифидобактерии и лактобациллы, снижается выраженность диареи различного происхождения, энтерита, нарушений ферментативной функции пищеварительного тракта.

Источники:



  • Новости медицины

  • Vector Bialgam




Совет 15: Какая необходимость в замене электросчетчика в квартире

Изначально установка электрического счетчика была необязательной мерой. следить за изменением показаний электричества. Но спустя время коммунальные службы решили сделать это условие обязательным. На данный момент счетчик есть в каждой квартире.


Счетчики электроэнергии: тогда и сейчас

В советское время Счетчики Стандартные с номиналом 5-20 ампер и погрешностью 2.5. В среднем такое устройство прослужило хозяину помещения около тридцати лет. Каждые десять лет владелец помещения был обязан проводить промежуточную проверку электроприбора. Интервал между проверками составлял от 8 до 15 лет в зависимости от модели счетчика. В советское время такие характеристики для прибора считались достаточными для стабильной работы электросчетчика. Но сегодня человеку уже не хватает одного телевизора и чайника на кухне. В квартире много новых приборов, дающих огромную нагрузку на счетчики коммунальных услуг.Это и микроволновые печи, и кухонные комбайны, и тостеры, и многое другое, то есть по конечному результату можно смело сказать, что в одной комнате находится столько же электроприборов, сколько раньше функционировало во всей квартире. Естественно, счетчики, рассчитанные на двадцать ампер, не выдерживают таких нагрузок. На смену им пришли приборы с классом точности 2,0. Поскольку существует большая разница в классе точности между новым и старым счетчиком, снятые с них показания также будут разными.

Зачем это менять?

Замена счетчика электроэнергии в жилых и нежилых помещениях производится из соображений собственной безопасности, а также с целью удешевления оплаты коммунальных услуг. Непосредственной заменой и установкой приборов учета электроэнергии занимаются жилищно-коммунальные предприятия. Они являются юридическими подписчиками, которые обязаны обеспечивать хорошее техническое состояние и надлежащую защиту используемых устройств и многое другое. Даже если жилое помещение находится в собственности, то есть приватизировано, ремонтная организация все равно должна заменить счетчик электроэнергии.В любом случае, даже если квартира сдана в аренду, замену счетчиков должна осуществлять организация, отвечающая за жилищно-коммунальные условия проживания всех жильцов вверенного ей дома. Поэтому самостоятельная замена счетчика недопустима. Для выполнения данной процедуры вам необходимо сначала обратиться в жилищно-коммунальные службы с просьбой о замене счетчика. А главное, установка электросчетчика выгодна, прежде всего, собственнику квартиры.

Источники:



  • Инструкция по использованию счетчика «Меркурий-200»

  • показания счетчика



mercury MTB01, MTB02 Digital Multimeter User Manual

MTB01, MTB02 Цифровой мультиметр

ПРЕДУПРЕЖДЕНИЕ

Пожалуйста, внимательно прочтите это руководство и убедитесь, что все его содержание полностью усвоено перед использованием устройства.

Предупреждение

Во избежание поражения электрическим током или травм, а также во избежание возможного повреждения измерителя или тестируемого оборудования соблюдайте следующие правила:

  • Перед использованием измерителя осмотрите корпус.Не используйте измеритель, если он поврежден или корпус (или его часть) удален. Ищите трещины или отсутствующий пластик. Обратите внимание на изоляцию вокруг разъемов.
  • Осмотрите измерительные провода на предмет повреждения изоляции или оголенного металла. Проверьте щупы на целостность.
  • Не подавайте напряжение выше номинального, указанного на измерителе, между клеммами или между любыми клеммами и заземлением.
  • Поворотный переключатель должен быть установлен в правильное положение, и во время измерения не должно производиться переключение диапазона, чтобы предотвратить повреждение измерителя.
  • Когда счетчик работает при эффективном напряжении более 60 В постоянного тока или 30 В среднеквадратического значения переменного тока, следует проявлять особую осторожность, поскольку существует опасность поражения электрическим током.
  • Используйте правильные клеммы, функции и диапазон для ваших измерений.
  • Не используйте и не храните глюкометр в среде с высокой температурой, влажностью, взрывоопасными, легковоспламеняющимися и сильными магнитными полями. Работа глюкометра может ухудшиться после увлажнения.
  • При использовании измерительных проводов держите пальцы за защитными кожухами для пальцев.
  • Отключите питание цепи и разрядите все высоковольтные конденсаторы перед проверкой сопротивления, целостности, диодов или hFE.
  • Замените батарею, как только загорится индикатор батареи. При низком заряде батареи глюкометр может давать ложные показания, что может привести к поражению электрическим током и травмам.
  • Удалите соединение между измерительными проводами и проверяемой цепью и выключите питание измерителя, прежде чем открывать корпус измерителя.
  • Запрещается произвольно изменять внутреннюю схему счетчика во избежание повреждения счетчика и несчастных случаев.
  • Мягкую ткань и мягкое моющее средство следует регулярно очищать поверхность счетчика. Не используйте абразивные материалы и растворители, чтобы предотвратить коррозию, повреждение и повреждение поверхности счетчика.
  • Счетчик предназначен только для использования внутри помещений.
  • Выключайте питание глюкометра, когда он не используется, и извлекайте аккумулятор, если не используете его в течение длительного времени. Регулярно проверяйте батарею, так как она может протекать, когда она использовалась в течение некоторого времени, замените батарею, как только появится утечка.Протекающая батарея повредит глюкометр.
Общие характеристики

Макс. Дисплей: ЖК-дисплей 3 ½ разряда (1999 отсчетов) 0,5 дюйма в высоту. Полярность: автоматически, отображается минус, предполагается плюс. Метод измерения: инструмент с двойным интегральным аналого-цифровым переключателем.

Скорость выборки: 2 раза в секунду

Индикация перегрузки: отображается «1»

Рабочая среда: 0 ℃ ~ 40 ℃, при относительной влажности <80%

Условия хранения: -10 ℃ ~ 50 ℃, при относительной влажности <85%

Питание: 9 В NEDA 1604 или 6F22

Индикация низкого заряда батареи: «»

Статическое электричество: около 4 мА

Размер продукта: 126 x 70 x 26 мм

Вес нетто продукта: 108 г (включая батарею)

Таблица функций мультиметров серии

Технические характеристики

Точность гарантирована 1 год, 23 ℃ ± 5 ℃, менее 80% относительной влажности

НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 220 В переменного тока для диапазона 200 мВ и 500 В постоянного или 500 В переменного тока для всех диапазонов.

НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА

ОТВЕТ: Среднее значение отклика, калиброванное в среднеквадратичном значении синусоидальной волны.

ДИАПАЗОН ЧАСТОТ: 45 Гц ~ 450 Гц

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 500 В постоянного тока или 500 В среднеквадратичное значение для всех диапазонов.

НЕПРЕРЫВНОСТЬ

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 15 секунд максимум 220Vrms.

ТОК ПОСТОЯННОГО ТОКА

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: предохранитель F0.5A / 250V и F5A / 250V

ИЗМЕРЕНИЕ ПАДЕНИЯ НАПРЯЖЕНИЯ: 200 мВ

СОПРОТИВЛЕНИЕ

МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ ОТКРЫТОЙ ЦЕПИ: 3 В.

ЗАЩИТА ОТ ПЕРЕГРУЗКИ: 15 секунд максимум 220Vrms.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА

  1. Подключите красный измерительный провод к разъему «VΩmA», черный провод к разъему «COM».
  2. Установите переключатель ДИАПАЗОНА в желаемое положение НАПРЯЖЕНИЕ, если измеряемое напряжение не известно заранее, установите переключатель в самый высокий диапазон и уменьшайте его до получения удовлетворительного показания.
  3. Подключите измерительные провода к измеряемому устройству или цепи.
  4. Включите питание устройства или цепи, в которой измеряется значение напряжения, которое отображается на цифровом дисплее вместе с полярностью напряжения.

ИЗМЕРЕНИЕ ТОКА ПОСТОЯННОГО ТОКА

  1. Красный провод к «VΩmA». Черный провод к «COM» (для измерений между 200 мА и 5 А красный провод подключите к разъему «5 А», полностью нажав).
  2. Установите переключатель RANGE в желаемое положение DCA.
  3. Разомкните цепь, которую необходимо измерить, и подсоедините измерительные провода ПОСЛЕДОВАТЕЛЬНО к нагрузке, в которой измеряется ток.
  4. Считайте текущее значение на цифровом дисплее.
  5. Кроме того, функция «5A» предназначена только для периодического использования. Максимальное время контакта тестовых проводов со схемой составляет 10 секунд, с минимальным перерывом в 15 минут между тестами.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

  1. Красный провод к «VΩmA». Черные ведут к «COM».
  2. Установите переключатель RANGE в желаемое положение Ω.
  3. Если измеряемое сопротивление подключено к цепи, выключите питание и разрядите все конденсаторы перед измерением.
  4. Подключите щупы к измеряемой цепи.
  5. Считайте значение сопротивления на цифровом дисплее.

ИЗМЕРЕНИЕ ДИОДА

  1. Красный провод к «VΩmA», черный провод к «COM».
  2. Установите переключатель RANGE в положение «».
  3. Подключите красный щуп к аноду измеряемого диода, а черный щуп к катоду.
  4. Отображается прямое падение напряжения в мВ. Если диод перевернут, будет показана цифра «1».

ИЗМЕРЕНИЕ hFE ТРАНЗИСТОРА

  1. Установите переключатель RANGE в положение hFE.
  2. Определите, является ли транзистор PNP типа NPN, и найдите выводы эмиттера, базы и коллектора. Вставьте провода в соответствующие отверстия гнезда hFE.
  3. Измеритель отобразит приблизительное значение hFE при условии базового тока 10 мкА и V CE 2,8 В.

ТЕСТ НА НЕПРЕРЫВНОСТЬ

  1. Красный провод к «VΩmA», черный провод к «COM».
  2. Переключатель ДИАПАЗОНА в положение «».
  3. Подключите измерительные провода к двум точкам проверяемой цепи. Если сопротивление ниже 30 Ом ± 20 Ом, раздастся звуковой сигнал.
ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ

Предохранитель редко требует замены и почти всегда перегорает в результате ошибки оператора.

Если на дисплее отображается «», это означает, что батарею необходимо заменить.

Для замены батареи и предохранителя (F500mA / 250V для терминала mA и F5A / 250V для терминала 5A) удалите 2 винта в нижней части корпуса, просто удалите старый и замените его новым.Соблюдайте полярность.

ПРИНАДЛЕЖНОСТИ
  • Инструкция по эксплуатации
  • Набор щупов (красный и черный)
  • 9-вольтовый аккумулятор типа NEDA 1604 6F22.

Этот продукт классифицируется как электрическое или электронное оборудование и не должен утилизироваться вместе с другими бытовыми или коммерческими отходами по окончании срока службы. Товар необходимо утилизировать в соответствии с указаниями местного совета.

Руководство пользователя цифрового мультиметра

Mercury MTB01, MTB02 - Оптимизированный PDF Руководство пользователя цифрового мультиметра
mercury MTB01, MTB02 - Исходный PDF

Пишем протоколы счетчиков Меркурий 230 и Меркурий 200 для OpenSCADA / Sudo Null IT News

Для кого
- Для тех, кто использует OpenSCADA, но не может реализовать больше, чем решения «из коробки»
- Для тех, кто ищет для себя SCADA, но все еще не может определиться
- Для тех, кто отказался от этого проекта, они до сих пор не знают, как это работает

Почему
- Это решение позволяет без ограничений считывать показания счетчиков ртути 230 и ртути 200
- Это бесплатно


Проект openscada ( Оскада.org) не заслуженно уделяется особого внимания, про него на хабе написана всего одна статья. Большинство инженеров боятся трогать этот продукт трехметровой палкой, черт его знает, что это за линукс. Его более десятка лет разрабатывал практически один человек - Роман Савоченко.

Не имея опыта работы со SCADA в целом (и немного дружил с Linux), я выбрал ее для реализации мониторинга объектов на предприятии. Поскольку мне было не с чем сравнивать, я воспринимал интерфейс и все соединения друг с другом как должное.Видеоурок «Быстрый старт» очень помог, лично я думаю, что таких уроков можно было бы сделать больше. Документацию тоже приходилось перечитывать не один раз, но оно того стоило. Подключив первый модуль сбора данных, «Невод +» долго не мог понять, почему он не работает. Ведь как совместимый с протоколом DCON он значился в списке проектов (точнее, его аналог). Я залез в исходники протокола и ... оказалось, что он полностью с ним несовместим, как и многие другие модули для сбора из списка.Первое обращение на форум быстро устранило мою проблему и еще несколько ошибок. Не буду рассказывать обо всех тонкостях системы,

Спустя какое-то время мне потребовалось снять показания с электросчетчиков Меркурий 230. В openscada нет поддержки этих счетчиков. Попробовал утилиту taskgroup от создателя всем известного конфигуратора, для опроса счетчиков на CSD она оказалась мертвой цифрой. Но все не так плохо, как могло бы быть, система openscada чрезвычайно модульна и вы можете написать свой модуль даже на C ++, даже на языке высокого уровня прямо в нем.Описание протокола обмена для Mercury 230 можно без проблем найти в сети, производитель Incotex конечно может предоставить вам описание по запросу, но я не хотел связываться с этой волокитой.

Итак, подключаем шину со счетчиками, для наглядности и лучшей ориентации в протоколе ставим конфигуратор и сниффер последовательного порта, открываем документацию. Пытаемся считать данные со счетчика с адресом 75.

все скриншоты кликабельны.Мы видим, как работали наши данные. Протокол связи для Mercury 230 очень похож на протокол Modbus. Запрос на открытие канала связи предназначен для предоставления доступа к данным, указывающим уровень доступа. Счетчик обеспечивает двухуровневый доступ к данным: первый (самый низкий) - это уровень потребителя, а второй (самый высокий) - уровень хоста. Давайте попробуем с помощью конфигуратора опросить наш счетчик и увидим, что первый запрос - это пароль, а ответ счетчика - 4 байта. в том числе

Теперь попробуем реализовать это на openscada.В C ++ я не силен, поэтому решил реализовать его на языке, встроенном в саму SCADA, который там называется JavaLikeCalc.Javascript. Сам код опроса реализован в двух модулях UserProtocol и DevLib. Создайте устройство в библиотеке устройств и вызовите m230. Добавьте атрибуты netaddr (сетевой адрес), пароль (пароль), транспорт (последовательный порт) и answer (ответ на запрос пароля). И напишите заявку. Теперь перейдем к протокольной части и создадим наш пользовательский протокол в UserProtocol и также назовем его m230.Начнем с перевода сетевого адреса. Код расчета контрольной суммы CRC16 для Modbus уже давно написан, мне остается только вставить его в свой код. Создадим транспорт, написав в нем желаемый порт, скорость и тайминги.

Теперь создадим устройства в LogivLev, в нем создадим контроллер, а также параметры (они же счетчики). Выбираем наш шаблон, в конфигурации задаем сетевой адрес, пароль и транспорт.Не лишним будет включить архивирование в соответствующей вкладке. Переходим во вкладку Attributes и видим наши 4 байта ответа от счетчика. Пароль принят, отлично !!! Что ж, попробуем прочитать показания электричества. Добавляем еще несколько строк кода для каждого тарифа и их количества в атрибуты шаблона в нескольких записях.

Затем добавьте еще одну строку в наш протокол. Не лишним будет проверить ответ на то, пришел ли запрос, и проверить длину пакета.Каждые 4 байта полезной информации ответа интерпретируются своей последовательностью байтов, для чтения энергии это видно на снимке экрана. В конце шестнадцатеричной системы переводим данные в десятичную, причем это число нужно делить на 1000. Заходим снова в настройку шаблона, ставим галочку «Считать энергию из сброса» и в атрибутах уже видим данные тарифа. Мы не собираемся останавливаться на достигнутом и попробуем добавить мгновенные данные - напряжение, ток и мощность.Здесь все то же самое, мы меняем только второй, третий и четвертый байты, которые отвечают за то, какую информацию мы хотим получить от счетчика.

Мы также вносим несколько изменений в протокол. Мы проверяем ответ на байты, из которых делаем предположение о его длине, и проверяем его, добавляем нашу собственную последовательность байтов, переводим в десятичную систему и делим на 100 для ответа о напряжении и мощности и на 1000 для ответа о токе.Теперь в атрибутах нашего счетчика мы видим все его основные данные, которых конечно во много раз больше, и вы можете добавить больше, если хотите, например, частоту в герцах и многое другое.

Давайте добавим еще несколько счетчиков для наглядности. Но это еще не все, данные нужно не только читать, но и представлять в удобной форме. Для этого в openscada есть Vision (рабочий пользовательский интерфейс), в котором данные могут быть представлены в любой удобной для вас форме, хотя бы в виде мнемонической диаграммы, в виде графиков, в виде документов и т. Д. .Возьмите стандартный документ из шаблона и отредактируйте его таким образом. И мы добавим строку в обработку документов, чтобы вы могли легко читать архивы данных за день. В итоге запускаем проект и открываем наш документ. Если вам нужно представить мгновенные значения или из архива, мы создаем график, добавляя туда наши значения. Вот пример значения измерителя напряжения.

Но через некоторое время идея написать протокол для однофазных счетчиков ртути 200 одновременно не угасла.Не нашел в сети описания протокола, но мир не без добрых людей.

Сетевой адрес - это пароль счетчика. По умолчанию это последние 6 цифр серийного номера. Попробуем написать шаблон.

Вот схема пакета запроса и ответа.

Серийный номер счетчика слишком длинный, чтобы уместиться в 32-битное целое число, поэтому мы разделим его на две части.

Код запроса тарифа 0x27, напишите структуру запроса и выберите, какие байты за какой тариф мы отвечаем.И делим это значение на 100. И проверяем наш ответ на количество символов.

Для чтения мгновенных значений мы используем код запроса 0x63. Также проверьте наш ответ на количество байтов. Также учитываются нюансы для каждого из этих значений.

А что делать, если счетчик закодирован программой setup +? К счастью, все знают, как кодирует установщик +, поэтому мы добавляем строку в начало нашего кода. Перейдем к протокольной стороне. Преобразуйте наш адрес в шестнадцатеричный.Расчет контрольной суммы и запроса как в предыдущем протоколе. Добавляем несколько счетчиков и в конфигурации шаблона напишем свои настройки. А во вкладке Attributes мы видим, как счетчик выдает нам нужные значения. Создайте документ для более удобного просмотра этих значений. Отредактируем наш шаблон документа. Запускаем наш проект.

Все оказалось достаточно просто. Этот протокол можно скачать на форуме oscada.org / ru / forum в разделе «Разработка OpenSCADA». И на данный момент, насколько мне известно, это единственное бесплатное решение для ртути для неограниченного количества счетчиков.

PS Я писал этот кейс 3 года назад, только недавно решил поделиться.
PPS В статье, скорее всего, есть неточности, которыми Роман был бы явно недоволен.

% PDF-1.3 % 1261 0 объект > эндобдж xref 1261 186 0000000016 00000 н. 0000005865 00000 н. 0000006088 00000 н. 0000006406 00000 н. 0000006457 00000 н. 0000007302 00000 н. 0000007454 00000 н. 0000008236 00000 п. 0000008374 00000 н. 0000019316 00000 п. 0000019517 00000 п. 0000020166 00000 п. 0000020305 00000 п. 0000021699 00000 н. 0000021884 00000 п. 0000022123 00000 п. 0000022449 00000 п. 0000027717 00000 п. 0000062678 00000 п. 0000062752 00000 п. 0000062891 00000 п. 0000063038 00000 п. 0000063173 00000 п. 0000063333 00000 п. 0000063504 00000 п. 0000063618 00000 п. 0000063735 00000 п. 0000063895 00000 п. 0000064060 00000 п. 0000064253 00000 п. 0000064414 00000 п. 0000064566 00000 п. 0000064676 00000 п. 0000064844 00000 п. 0000064944 00000 п. 0000065070 00000 п. 0000065238 00000 п. 0000065362 00000 п. 0000065479 00000 п. 0000065653 00000 п. 0000065777 00000 п. 0000065918 00000 п. 0000066086 00000 п. 0000066202 00000 п. 0000066315 00000 п. 0000066498 00000 п. 0000066630 00000 п. 0000066762 00000 п. 0000066983 00000 п. 0000067155 00000 п. 0000067289 00000 п. 0000067412 00000 п. 0000067549 00000 п. 0000067683 00000 п. 0000067823 00000 п. 0000067962 00000 п. 0000068055 00000 п. 0000068207 00000 п. 0000068351 00000 п. 0000068486 00000 п. 0000068627 00000 н. 0000068798 00000 п. 0000068914 00000 п. 0000069037 00000 п. 0000069213 00000 п. 0000069331 00000 п. 0000069446 00000 п. 0000069577 00000 п. 0000069738 00000 п. 0000069876 00000 п. 0000070014 00000 п. 0000070169 00000 п. 0000070300 00000 п. 0000070431 00000 п. 0000070547 00000 п. 0000070708 00000 п. 0000070889 00000 п. 0000071018 00000 п. 0000071183 00000 п. 0000071331 00000 п. 0000071484 00000 п. 0000071611 00000 п. 0000071760 00000 п. 0000071925 00000 п. 0000072047 00000 п. 0000072168 00000 п. 0000072291 00000 п. 0000072409 00000 п. 0000072586 00000 п. 0000072701 00000 п. 0000072876 00000 п. 0000072976 00000 п. 0000073101 00000 п. 0000073263 00000 п. 0000073384 00000 п. 0000073502 00000 п. 0000073687 00000 п. 0000073811 00000 п. 0000073924 00000 п. 0000074075 00000 п. 0000074210 00000 п. 0000074346 00000 п. 0000074472 00000 п. 0000074587 00000 п. 0000074717 00000 п. 0000074856 00000 п. 0000074988 00000 п. 0000075118 00000 п. 0000075291 00000 п. 0000075404 00000 п. 0000075578 00000 п. 0000075693 00000 п. 0000075818 00000 п. 0000076004 00000 п. 0000076130 00000 п. 0000076252 00000 п. 0000076416 00000 п. 0000076537 00000 п. 0000076722 00000 п. 0000076844 00000 п. 0000076964 00000 п. 0000077143 00000 п. 0000077287 00000 п. 0000077436 00000 п. 0000077611 00000 п. 0000077726 00000 п. 0000077842 00000 п. 0000077974 00000 п. 0000078109 00000 п. 0000078242 00000 п. 0000078372 00000 п. 0000078532 00000 п. 0000078690 00000 п. 0000078826 00000 п. 0000078991 00000 п. 0000079160 00000 п. 0000079295 00000 п. 0000079432 00000 п. 0000079564 00000 п. 0000079724 00000 п. 0000079851 00000 п. 0000079980 00000 н. 0000080113 00000 п. 0000080231 00000 п. 0000080397 00000 п. 0000080506 00000 п. 0000080618 00000 п. 0000080744 00000 п. 0000080867 00000 п. 0000081036 00000 п. 0000081165 00000 п. 0000081273 00000 п. 0000081393 00000 п. 0000081523 00000 п. 0000081649 00000 п. 0000081799 00000 н. 0000081927 00000 н. 0000082058 00000 н. 0000082206 00000 п. 0000082352 00000 п. 0000082504 00000 п. 0000082679 00000 п. 0000082838 00000 п. 0000082989 00000 п. 0000083152 00000 п. 0000083296 00000 н. 0000083435 00000 п. 0000083573 00000 п. 0000083728 00000 п. 0000083887 00000 п. 0000083988 00000 н. 0000084106 00000 п. 0000084273 00000 п. 0000084406 00000 п. 0000084534 00000 п. 0000084701 00000 п. 0000084841 00000 п. 0000084975 00000 п. 0000085120 00000 п. 0000085253 00000 п. 0000085383 00000 п. 0000085495 00000 п. 0000085613 00000 п. 0000085747 00000 п. 0000085872 00000 п. 0000004016 00000 н. трейлер ] / Назад 9925737 >> startxref 0 %% EOF 1446 0 объект > поток hWklU> Yv [f) 6-0, Pu.Pij jm) [u -! + Dl) DAI | F # Q4 [I | ܙ} t "ƿ̏; {ν;

Каковы симптомы неисправной катушки подвесного мотора?

Подвесной мотор обеспечит вас с годами эксплуатации, если вы будете обслуживать его. Без надлежащего обслуживания лодки вы можете столкнуться с плохой катушкой на подвесном моторе.

По правде говоря, проблемы редко бывают вызваны катушкой, но это не значит, что вы должны игнорировать этот жизненно важный компонент

Если у вашего подвесного мотора неисправная катушка, у вас могут возникнуть проблемы с запуском двигателя, отсутствие искры на свече и пропуски зажигания.Однако многие проблемы с зажиганием связаны с чем-то другим, например со свечами.

Что делает катушка на лодочном моторе?

Морской змеевик работает так же, как и компонент вашего автомобиля. Эта жизненно важная часть отвечает за преобразование напряжения от батареи в вольты, необходимые для создания искры на свечах.

Эта искра воспламеняет топливо, которое поддерживает работу двигателя.

Признаки неисправности катушки подвесного двигателя

Если ваша катушка действительно выходит из строя, вы можете заметить несколько симптомов.

Двигатель испытывает затруднения при запуске

Когда катушка ослабляется и повреждается, она не может производить энергию, которую когда-то производила.

Остается более слабая искра в зазоре свечи, что затрудняет запуск двигателя. Если вы регулярно загрязняете свечи зажигания, это один из признаков того, что ваша лодка страдает от слабой искры.

Если двигатель запускается немного дольше при повороте ключа и при запуске двигателя.Это еще один признак, возможно, неисправной катушки или отсутствия искры на одном цилиндре.

Треснувшая или сломанная катушка

Как и все, что есть в лодочном двигателе, катушка внутри вашего подвесного двигателя является герметичным компонентом. Для правильной работы змеевик должен оставаться целым и без трещин.

Если вы осмотрите катушку и обнаружите, что она треснула или выглядит расплавленной. Это признак того, что катушка в какой-то момент времени нагрелась, перегрелась, закорочена или перегрелась. Каждый раз, когда это будет замечено, вы должны заменить катушку.

Нет искры в зазоре свечи зажигания

Когда катушка полностью выходит из строя, на свечи больше не подается напряжение.

Поскольку в свече будет недостаточно энергии, в зазоре не будет искры, и ваш подвесной мотор обычно не запускается. И если это так, то он будет очень сильно трястись или давать сбои.

Пропуски зажигания двигателя

Допустим, катушка вырабатывает достаточно напряжения, чтобы запустить двигатель и поддерживать его в рабочем состоянии, но недостаточно для поддержания работы.

В этих случаях двигатель может работать хаотично.

Вы также можете заметить, что это происходит спорадически. Может быть, однажды двигатель дает плавное ускорение, но на следующий день он становится грубым.

Эта проблема указывает на то, что внешняя катушка не поддерживает стабильное выходное напряжение.

Как проверить катушку на лодочном двигателе?

Хотя эти проблемы показывают вам, где искать неисправные детали, сами по себе симптомы не могут диагностировать неисправную катушку. Вместо этого выполните следующие действия, чтобы определить, неисправна ли катушка подвесного мотора.

Шаг 1

Отсоедините провода от отрицательной и положительной клемм на катушке или отсоедините вилку, идущую к катушке.

Эти клеммы подключаются к первичной цепи, которая подключена к морской батарее для создания заряда.

Шаг 2

Отсоедините провод свечи зажигания лодки от свечи зажигания.

Этот вывод свечи зажигания подключается к вторичной цепи, которая передает электрический заряд от катушки к свече зажигания. Это напряжение переносится к свечам зажигания, где запускает двигатель.

Вы не хотите проверять свою подвесную катушку с подключенными этими проводами.

Шаг 3

Включите вольтметр. Убедитесь, что он установлен на OHMS, а не на напряжение постоянного или переменного тока. Вы хотите проверить сопротивление, а не ток или амперы.

При работе с подвесным мотором вам нужно повернуть циферблат на 200. Не устанавливайте его на 2 000 или 20 000, поскольку они слишком высоки, при хорошем счетчике у вас будет автоматическая настройка. Мы рекомендуем использовать автоматический режим, если он есть в вашем глюкометре.

Шаг 4

Поместите щуп от вашего измерителя на положительный вывод, а другой щуп на противоположный вывод, чтобы проверить первичную цепь.

Соответствующее значение подвесного двигателя должно находиться в пределах от 0,02 до 0,04. Если вы получаете показания за пределами этого диапазона, скорее всего, катушка неисправна.

Теперь пора проверить вторичную цепь. Возьмите отрицательный щуп, который обычно черный, и поместите его на отрицательный вывод.

Возьмите положительный (красный) зонд и поместите его на опору катушки. Ваш глюкометр должен показывать от 8 до 11. Если вы получите другое показание, катушка неисправна.

Также важно отметить, что это общий тест.По мере продвижения подвесных двигателей конструкция катушки будет меняться. Итак, в зависимости от марки, модели и стиля катушки, которая у вас есть.

Лучше всего найти процедуры тестирования у производителя двигателя, чтобы убедиться, что вы получаете правильные показания для этого точного типа катушки.

Эти катушки также имеют внешние показания, которые вы также можете проверить. Но процедуры тестирования различаются в зависимости от марки и модели, поэтому получение процедур тестирования катушки вашего двигателя даст вам определенные результаты!

Как узнать, неисправны ли свечи зажигания подвесного двигателя?

Если катушка работает должным образом, ваши проблемы могут быть связаны с неисправными свечами зажигания.

Судовые свечи зажигания - еще один важный компонент для бесперебойной работы. Свечи забирают электричество высокого напряжения с одного конца и превращают его в искру с другого конца.

Эта искра воспламеняет топливно-воздушную смесь внутри двигателя, создавая сгорание, необходимое для питания вашего судна.

Чтобы определить, исправны ли ваши морские свечи зажигания, вы должны проверить каждую из них. Осмотрите вилку на предмет повреждений. Посмотрите на наконечник изолятора, верхний и нижний изоляторы, а также на пыльник.

Также можно поискать признаки загрязнения свечей зажигания. Когда свеча не сжигает топливо нормально, свеча повреждается, и двигатель не запускается.

Обычные свечи зажигания сухие и сероватого цвета. Если свеча зажигания мокрая, это может указывать на попадание воды в топливо.

Белый остаток на вилке указывает на то, что вилка слишком горячая. Кроме того, пробка, которая выглядит эродированной, также может указывать на то, что она слишком горячая.

В противном случае черная пробка может быть покрыта сажей, что означает, что топливо содержит слишком много масла.

Если вы видите, что керамика катушки сломана, или вы обнаружите действительно темное ржавое или обожженное кольцо вокруг основания свечи. Пора поменять свечи.

Вы также можете отключить вилки с помощью нашего измерителя и убедиться, что вилка не закорочена сама по себе. Если кончик вилки соединяется с металлической резьбой на вилке, значит, вилка закорочена и ее необходимо заменить.

Имейте в виду, что некоторые вилки будут иметь здесь определенное сопротивление, и вы получите показание в киломах, что для некоторых вилок нормально.С плохими вилками это означает, что у вас нет плохой катушки на подвесном моторе!

Другие проблемы с искрой подвесного мотора

Если вы определили, что зажигание доставляет вам проблемы, но не уверены, что это неисправная катушка подвесного мотора, вы можете рассмотреть некоторые другие варианты.

Вот несколько проблем с искрой, с которыми вы можете столкнуться, и что делать с каждой из них.

Нет искры

Если искра на свече не обнаружена, снимите ее и замените новой.Если искры по-прежнему не появляется, проверьте, не неисправен ли выключатель остановки.

Отсоедините цепь выключателя останова и повторно проверьте выход искры.

На меньшем подвесном моторе с ручным пуском вы находите кнопку останова и следуете за двумя проводами выключателя останова обратно к исходной точке. Один должен пойти в CDI, а другой уйти в землю. Отсоедините провод, ведущий к CDI, и перепроверьте искру.

Проверьте провода заземления и электрические соединения. Не забудьте проверить клеммы системы зажигания, а также вилку главного жгута проводов.

Если какое-либо соединение ослаблено, корродировано или загрязнено, могут возникнуть проблемы с искрой. К счастью, эта проблема просто требует, чтобы вы затянули и очистили соединения.

Есть и другие причины, по которым у вас может не быть искры. Помимо этих основ, это может быть связано с неисправным магнитом маховика, неисправными катушками датчика маховика, неисправным статором под маховиком, неисправным блоком зажигания разряда конденсатора, неисправной катушкой, неисправным микрокомпьютером или неисправным модулем разряда конденсатора.

Вы можете даже столкнуться с целым рядом проблем, например, когда статор неисправен и вызывает отказ CDI.

Используйте вольтметр пиковых значений для диагностики этих проблем. Использование стандартного вольтметра не поможет правильно измерить выходной сигнал.

Слабая искра

Сильная искра синего цвета. Если он не кажется сильным или выглядит оранжевым, возможно, у вас слабая искра.

Выход находится под нагрузкой, когда камера сгорания находится в условиях высокого давления или высокой температуры.В этом случае слабая искра может вообще не загореться.

Слабые искры вызывают проблемы с запуском, а также с работой, особенно потому, что искра не выделяет достаточно тепла для надежного воспламенения топливовоздушной смеси в камере сгорания.

Самыми частыми причинами, по которым лодки борются со слабой искрой, оказывается либо неисправный статор, либо неисправные магниты маховика.

Прерывистая искра

Иногда искра может быть, а иногда нет.Это означает настоящую проблему.

Однако большинство из этих проблем сложно диагностировать.

Изолированный медный провод может выйти из строя, что приведет к разрыву цепи, утечке на землю или короткому замыканию. Чаще всего это происходит, когда двигатель горячий, но возвращается в нормальное состояние, когда двигатель остывает.

Кроме того, у CDM и CDI есть много электрических компонентов, которые могут выйти из строя без предупреждения. Иногда они работают хорошо в одну минуту и ​​дают сбой в следующую.

Чтобы уверенно исправить эту ситуацию, вам потребуется заменить все компоненты, но это может оказаться дорогостоящим вариантом и часто ненужным.

Искра в неправильное время

Если вы столкнулись с неправильным моментом зажигания, это может привести к поломке поршня. Эта проблема вызвана срезанной шпонкой маховика, неправильной настройкой синхронизации, неисправными катушками запуска или неисправным CDI.

Для диагностики этой проблемы может потребоваться проиндексировать маховик.

Если вы заметите, что все цилиндры неправильно синхронизированы, это может выявить проблему со шпонкой маховика.

Для достижения наилучших результатов проверьте момент зажигания при следующем ремонте подвесного двигателя.

Перекрестное зажигание

В многоцилиндровом двигателе вы можете заметить перекрестное зажигание искры в неправильный цилиндр, что приводит к обратному воспламенению.

В этой ситуации лучше всего проверить выводы вилки и убедиться, что они удалены друг от друга.

Вам также может потребоваться проиндексировать маховик, чтобы определить причину неисправности.

Самое главное проверьте это!

Самая важная вещь, которую вы должны знать, если вы глубоко вникаете в проблему с вашей системой зажигания.

Вот и пора зайти на eBay и найти подержанное руководство по обслуживанию для вашего двигателя. Руководство по обслуживанию предоставит вам точные тесты, которые вам необходимо выполнить, и то, как правильно отслеживать проблемы, которые у вас возникают с вашим двигателем.

Это сэкономит вам много времени и головной боли за небольшие деньги! Это отличное вложение, если вы отслеживаете сложную электрическую проблему с подвесным двигателем.

Посмотрите на наш канал YouTube пошаговые инструкции и практические советы.

У нас также есть несколько полезных статей, которые позволят вам больше узнать о вашей лодке и двигателе.

Инструкции по использованию ареометра


30.11.1

Джима Мартелла и Пола Гаца (техника пивоварения)

Как максимально эффективно использовать измерительные инструменты

Независимо от того, являетесь ли вы профессиональным пивоваром с шикарным варочным цехом или домашним пивоваром с системой тряпичных ярлыков, вы во многом зависите от показаний температуры и силы тяжести, получаемых с помощью пары простых инструментов.Возможно, пришло время пересмотреть свой арсенал инструментов, чтобы узнать, насколько они подходят.


У профессиональных пивоваров, несмотря на все дорогое оборудование, есть пара основных инструментов, общих с домашними пивоварами - термометр и ареометр. Все пивовары, которые разделяют цели создания высококачественного, стабильного или просто правильно спроектированного пива, полагаются на эти простые измерительные приборы для оценки критических точек в процессе пивоварения.

Как минимум, термометры сообщают вам, когда сусло достаточно остыло для внесения дрожжей, а ареометры могут указывать на ход ферментации. По мере того как процедуры пивоварения становятся более сложными, становятся все более сложными и используемые инструменты. Например, для затирания требуются очень определенные температуры, чтобы активировать солодовые ферменты. Между тем, показания ареометра позволяют пивоварам определять, что их начальная и конечная плотности соответствуют их рецепту, и позволяют им рассчитывать степень экстракции, эффективность варочного цеха и конечное содержание алкоголя.Важность этих чтений нельзя недооценивать; к сожалению, часто бывает.

Я усвоил собственный урок только после нескольких лет пивоварения. Я начал пивоварение экстракта почти восемь лет назад с комплектом оборудования, который, как и большинство комплектов, включал в себя простой ареометр и термометр. Однако мне потребовалось время, чтобы понять, что я не использую ни один из инструментов в полной мере. Только когда я выполнил свой первый этап приготовления сусла, я полностью осознал, что приготовление пива по его истинному рецепту требует правильного использования обоих инструментов от начала варки до конца ферментации.

Мне суждено было узнать еще больше, когда более трех лет назад мечта моего домашнего пивовара стала реальностью, и меня наняли варить пиво на небольшой, технически простой пивоварне в Колорадо. Как и многие другие начинающие пивоварни того времени, мы с владельцами пришли прямо из домашнего пивоварения и не имели профессионального опыта пивоварения или обучения.

Шло время, и компания росла, сотрудники становились более опытными и искушенными. Один из уроков, которые мы извлекли, заключался в том, что мы больше не могли полагаться на инструменты экономии из местного магазина товаров для дома.Когда мы были домашними пивоварами, разнообразие могло быть забавным и даже желанным; Работа на профессиональном уровне требовала более высоких стандартов качества и согласованности, и нам было трудно достичь наших целей с помощью имеющихся инструментов.

Когда необъяснимые радикальные изменения в степени экстракции происходили от партии к партии одного и того же рецепта, мы были в тупике. Сначала мы связали изменения с различиями между солодом и конкретными партиями солода, поэтому мы просто добавили больше солода в следующее затор, чтобы приблизить начальную экстракцию к нормальной исходной плотности, связанной с первыми прогонами.Никто и никогда не задумывался о том, что изменения могли быть связаны с инструментами.

В конце концов, наши проблемы решил новый ареометр. Наше откровение может показаться очевидным, но для нас оно было критическим: эти инструменты хрупкие; стекло может треснуть, чешуя может сползти. Мало того, они не все построены одинаково, и даже ареометры одного производителя могут давать разные показания.

Когда мы наткнулись на идею, что приборы могут быть неисправны, мы решили проверить нашу новую гипотезу с помощью новых ареометров и термометров.Простое сравнение показаний нашего старого стандартного домашнего ареометра и более дорогого ареометра показало шокирующие результаты. В некоторых случаях разница составляла до 10 пунктов силы тяжести! Я экспериментировал с разными марками и даже с моделями одного производителя - все с разной степенью погрешности. Как мы могли оценивать наши методы пивоварения по неточным показаниям? Мы пришли к пониманию того, что если мы попытаемся создать стабильный коммерческий продукт, используя стандартный домашний ареометр или термометр (то есть прибор, не предназначенный для коммерческого использования), мы могли бы также попытаться разлить пиво по бутылкам вверх дном.

Нажмите здесь, чтобы просмотреть нашу подборку ареометров!

Основы ареометра

Ареометры - это простые устройства, которые сравнивают плотность или, точнее, удельный вес , измеряемой жидкости с плотностью дистиллированной воды. Обычно они сделаны из стекла с тонкой ножкой вверху и более широкой выпуклой частью, утяжеленной внизу.* Проба (сусло или пиво) наливается в вертикальный цилиндр, а ареометр вставляется и позволяет плавать в растворе. Глубина, на которой он плавает, определяет удельный вес, который считывается непосредственно по шкале на стержне.

Идентичный инструмент называется сахарометром, если он оснащен шкалой Баллинга или Брикса (более поздняя исправленная форма Баллинга) для измерения удельного веса с точки зрения концентрации сахара в жидкости. †

† Balling в основном используется в винодельческой промышленности; Брикс чаще всего используется в пищевой промышленности.Оба измеряют концентрацию сахара в растворе. Для наиболее точного измерения удельного веса сахарного раствора вам понадобится рефрактометр, призма и шкала; полная установка будет стоить от 100 до 200 долларов.

Калибровочный стандарт: Дистиллированная вода, стандарт, по которому калибруются все ареометры, имеет удельный вес (S.G.) 1.000. Однако удельный вес зависит от атмосферного давления и температуры. Базовое значение 1.000 для дистиллированной воды предполагает, что показания сняты на среднем уровне моря и при температуре 60 ° F (16 ° C). Любой ареометр может давать неверные показания, если пользователь не учитывает температуру и давление, при которых он используется. Многие ареометры поставляются со шкалой коррекции температуры; важно их использовать.

Все инструменты относятся к одному из двух классов эталонов. Инструменты, разработанные исключительно для целей аппроксимации, упоминаются как инструменты вторичного стандарта , ; Весы для продуктов в вашем супермаркете и средний ареометр для домашнего пивоварения - вот два примера.Вторичное стандартное оборудование менее строго проверяется и, как следствие, имеет менее надежную точность. Подобных любительских инструментов, откалиброванных должным образом, мало, но они существуют. Первичный стандарт Приборы намного более точны и сопровождаются сертификатом прослеживаемости, подтверждающим, что они были откалиброваны с помощью прибора, сертифицированного Национальным институтом стандартов и технологий (NIST), ранее Национальным бюро стандартов. Первичные стандартные инструменты дороже, но стоят каждой копейки.

* Международный температурный стандарт для калибровки удельного веса (и тех, которые измеряются в единицах Плато, Брикса и Баллинга) теперь составляет 68 ° F (20 ° C), хотя многие старые ареометры, а также некоторые производимые в настоящее время приборы калибруются при 60 ° F (16 ° C), а некоторые откалиброваны при 58 ° F (15,56 ° C).

Изучение рынка ареометров

Цены на ареометры могут варьироваться от 7 долларов за модели общего назначения до более 200 долларов за ареометры, которые измеряют очень конкретные диапазоны.Сертифицированные прослеживаемые ареометры можно найти по цене менее 20 долларов за штуку; большинство пивоваров сочтут эти инструменты совершенно подходящими. В этом разделе рассматриваются различные типы и варианты ареометров, представленные на рынке.

Узкодиапазонные ареометры: Одно из отличий моделей высшего класса заключается в том, что они обычно имеют шкалу, которая покрывает узкий диапазон удельного веса. Набор из двух ареометров, предназначенных для пивоваров, может включать в себя один, который измеряет сусло с исходной плотностью выше 1.049 (12,1 ° P) и другой, который измеряет гравитацию менее 1,050 (12,4 ° P). Один производитель продает прибор с узким диапазоном измерений, масштабируемый только для измерения конечной силы тяжести. Его масштаб, таким образом, охватывает только нижнюю четверть диапазона удельного веса. Более изящные ареометры могут быть доступны в еще более узких шкалах для еще большей точности - вероятно, больше, чем действительно необходимо на пивоваренном заводе.

Однако мой опыт подтверждает, что шкала с узким диапазоном более точна, чем шкала с широким диапазоном.Все ареометры низкого и высокого уровня, которые я тестировал, зарегистрировали показание удельного веса 1000, находясь в воде при 60 ° F (16 ° C), поэтому даже недорогие инструменты кажутся точно стандартизированными для работы при 1.000 SG. однако по мере увеличения плотности испытательной жидкости. Я обнаружил, что при плотности около 1.050 S.G. низкочастотные инструменты регистрировали показания, которые были отклонены примерно на 7 пунктов, а сусла с плотностью около 1.084 S.G. (20,1 ° P) оказались примерно на 8–10 пунктов выше, чем должны были быть.Этого достаточно, чтобы бросить гаечный ключ в пиво даже менее требовательного домашнего пивовара.

Ареометры с тройной шкалой: Эти ареометры измеряют потенциальный удельный вес, содержание спирта и измерения по шкале Баллинга или Брикса в одном устройстве. Любой прибор, имеющий три шкалы в одной, как и многие модели младшего класса, потенциально может быть неточным и трудным для чтения. Эта конфигурация также противоречит четкой рекомендации NIST о том, что ареометры должны иметь не более одной шкалы.Кроме того, шкала на этих ареометрах часто выражается с шагом, в четыре раза большим, чем шкала, обычно встречающаяся на сертифицированных ареометрах. Некоторые недорогие ареометры даже масштабируются с шагом в 10 пунктов!

Комбинированные ареометры: Комбинированные ареометры, или «термо-ареометры», сводят к минимуму влияние колебаний температуры на показания за счет встраивания термометра в корпус или шток ареометра. Большинство из них также поставляются с таблицами, которые помогут вам скорректировать показания при температурах, отличных от 60 ° F (16 ° C), а таблицы поправок существуют во многих популярных книгах по пивоварению, хотя, согласно NIST, эти поправки могут быть правильными только для ограниченной части шкала ареометра.Как и в случае с большинством приборов, показания наиболее точны, если они сняты при заданной температуре.

Вопросы калибровки: Точность может сильно различаться в зависимости от прибора и от производителя к производителю. Один из способов оценки точности прибора - изучить способ его калибровки. Калибровка ареометров (которые не могут быть физически отрегулированы после того, как они покидают изготовителя) означает стандартизацию ареометра путем определения его отклонения от стандартных значений с целью определения поправочных коэффициентов.

Не бойтесь спросить своего поставщика, калибровался ли прибор и как. Самым простым способом калибровки, конечно же, является установка ареометра на температуру около 60 ° F, с поправкой на уровень моря, дистиллированную воду, удаление газа путем вращения и посмотреть, насколько близко показание приближается к 1.000. Например, если он показывает 1,002, 0,002 станет вашим поправочным коэффициентом для использования со всеми будущими показаниями. Этот метод наиболее часто используется для инструментов более низкого уровня.

Однако мои выводы заставляют меня сомневаться в том, что такая калибровка может быть приемлемой для всех уровней шкалы.В своих экспериментах я обнаружил, что и самодельные ареометры, и сертифицированные отслеживаемые ареометры показывают абсолютно одинаковые показания в воде с температурой 60 ° F (16 ° C). Однако у ареометров Homebrew может быть больше проблем с точностью, потому что они не откалиброваны для настройки на разные точки на шкале удельного веса при увеличении силы тяжести. По крайней мере, один североамериканский производитель регулярно проверяет точность инструментов для хобби в трех разных точках шкалы; это то, что нужно искать при покупке инструментов.

Тест на колебание: Вы можете выполнить простой тест в магазине, который быстро укажет на неисправный инструмент. Положите ареометр на стол и скатайте. Понаблюдайте за стержнем (по сравнению с лампочкой): качается ли он, как изогнутый кий в вашем местном бильярдном зале? Если да, то это, вероятно, верный признак того, что это ареометр некачественный и ваши показания будут подозрительными.

Проверьте бумажную шкалу: Обязательно проверьте бумажную шкалу внутри ареометра.Их часто приклеивают на место, но клей может быть тонким, а бумага со шкалой может соскользнуть, что автоматически дает ложные показания. Ареометры более высокого уровня предназначены для предотвращения смещения бумаги.

Взвешивание: Ареометры чаще всего взвешиваются либо твердым куском свинца, либо свинцовой дробью, хотя ртуть также внесена в список Американского общества испытаний и материалов (ASTM) в качестве возможного балласта. Если используется свинцовая дробь, убедитесь, что она прикреплена к колбе с помощью воска, клея или колпачка из расплавленного свинца.ASTM указывает, что внутри ареометра не должно быть никаких рыхлых материалов. Клеи и воски, обычно используемые для цементирования свинцовой дроби, имеют температуру кипения выше, чем у сусла, и не должны плавиться или портиться во время пивоварения.

Размер ареометра: NIST рекомендует 14-дюйм. ареометр; более короткие ареометры могут быть не такими точными, потому что деления шкалы расположены ближе друг к другу (чтобы соответствовать штанге), и их очень сложно читать правильно.(К сожалению, чем длиннее ареометр, тем длиннее должен быть испытательный цилиндр, а это означает, что после каждого измерения будет выбрасываться больше сусла или пива.)

Получение точных показаний ареометра

Независимо от того, сколько вы тратите или насколько продвинутый инструмент вы покупаете, ваши показания будут скомпрометированы, если вы не используете хорошую технику. Вот несколько советов, которые помогут вам получить наилучшие результаты от любого используемого вами ареометра.

Используйте правильный цилиндр для проверки ареометра: Цилиндр правильного размера должен допускать 12.5 мм (½ дюйма) горизонтального люфта с каждой стороны инструмента и 25 мм (1 дюйма) вертикального люфта. Другими словами, вашему ареометру нужно место, чтобы качаться и плавать, не касаясь стенок или дна испытательного цилиндра; это пространство дает ареометру место для оседания и предотвращает влияние поверхностного натяжения на показания.

Примите во внимание температуру: Все ареометры, которые я видел в пивоваренной промышленности, откалиброваны для правильного измерения при 60 ° F (16 ° C). Перемешайте образец, который нужно измерить, движением сверху вниз для достижения постоянной температуры жидкости.Лучше всего дать образцу остыть до 60 ° F (проявите терпение при измерении температуры образца), прежде чем снимать показания, и дать ареометру посидеть в жидкости на пару минут, чтобы дать ему возможность адаптироваться к температуре перед вами. запишите свои числа. Обратите внимание, что ваша комнатная температура может отличаться от температуры вашего образца. Отклонения от стандартной температуры можно учесть с помощью шкалы коррекции (если она есть в ареометре) или одной из диаграмм коррекции температуры, опубликованных в популярной пивоваренной литературе.

При калибровке одного прибора по сравнению с другим поместите оба прибора в один и тот же испытательный цилиндр, чтобы исключить колебания температуры между двумя показаниями. Комбинированные ареометры были разработаны, чтобы избежать температурных ошибок (см. Предыдущий раздел «Обзор рынка ареометров»).

Измерение без пузырьков: Старайтесь не считывать показания шкалы, когда пузырьки прикрепляются к боковой стороне ареометра. Эти газы поднимают ареометр и дают ложные показания.Это помогает вращать инструмент до тех пор, пока не спадет вся пена в трубке. Центробежные силы будут разгонять газы достаточно долго, чтобы считывать показания. Медленно опустите ареометр в образец, чуть ниже уровня, на котором он плавает естественным образом. Затем дайте ему свободно плавать и снимите показания.

Прочтите правильно: Направления будут различаться для разных инструментов - обязательно прочтите инструкции, которые прилагаются к вашему. Большинство показаний берутся в верхней части мениска жидкости (мениск - это серповидная кривая жидкости, поднимающейся вверх по внутренней стороне стержня испытательного цилиндра).Если вы начали с сухого цилиндра, как рекомендуется, то мениск будет выпуклым. Снимите показания, глядя прямо через поверхность жидкости в точку, в которой жидкость «разрезает» шкалу ареометра. Самое важное, что нужно помнить при чтении, - быть последовательным. Если вы всегда снимаете показания неправильно - то есть на провале или гребне кривой - вы все равно будете получать стабильные показания, хотя ваши будут немного отличаться от тех, кто всегда смотрит прямо через поверхность жидкости.

Содержите его в чистоте: Всегда, всегда, всегда используйте чистый и сухой ареометр и испытательный цилиндр. Ареометры можно очистить этиловым спиртом непосредственно перед использованием. Цилиндр для испытаний можно очистить в течение ночи легким щелочным раствором или кальцинированной содой. И не забывайте, что после снятия показаний образец необходимо выбросить, даже если ареометр был продезинфицирован.

Термометры

Термометры, другие старые резервные приборы, доступны в еще более широком диапазоне моделей для различных применений.Термометры могут быть сделаны из металла или стекла и могут работать с датчиками, сгибанием двух связанных металлов или с помощью какого-либо жидкого наполнителя - обычно жидкой ртути или этилового спирта (окрашенный пищевой материал, подходящий для использования в пивоварении. с красным красителем).

Биметаллические термометры обычно быстрее, легче читаются и более долговечны. Это относительно простые устройства, которые основаны на расширении и сжатии двух скрепленных металлических полос внутри стержня для обнаружения изменений температуры; полоски изготовлены из различных материалов, которые по-разному реагируют на температуру: изгибаясь, они изгибаются, что приводит в действие циферблат на конце термометра.Убедитесь, что указанный диапазон температур и уровень точности соответствуют вашим потребностям (например, не слишком ли велика шкала с двумя градусами?). У некоторых металлических термометров есть калибровочная гайка, поэтому при необходимости вы можете сбросить термометр с помощью плоскогубцев.

Термометры для домашних пивоваров: Домашние пивовары, вероятно, будут иметь под рукой один или несколько из следующих инструментов для различных целей: плавающие термометры, тип жидкостного стеклянного термометра, который может иметь петлю сверху для проверки температуры бутыли; циферблатные или цифровые термометры с нержавеющими стержнями; или клейкие полоски термометра, предназначенные для прикрепления снаружи ферментеров.Большинство американских термометров предназначены для частичного погружения (погружаются только колба и часть стержня). Многие металлические или циферблатные термометры имеют зажимы, позволяющие легко прикрепить их к заварочной емкости.

Плавающие термометры (первоначально называемые «молочными термометрами», потому что они использовались на молочных заводах для проверки молока) хороши для того, чтобы оставлять их в заторном чане или котле для измерения температуры кипения. Обратной стороной является то, что они чаще всего изготавливаются из тонкого стекла, которое может легко трескаться, особенно при больших и резких перепадах температуры; если вы его используете, убедитесь, что он наполнен пищевым материалом (этиловый спирт), а не ртутью.(Никогда не рекомендуется использовать какой-либо ртутный термометр при прямом контакте с пивом.) Плавающие термометры также обычно медленнее реагируют, потому что тепло должно пройти через двойной слой стекла и воздуха, прежде чем оно сможет повлиять на розлив. Поэтому они не так хорошо подходят для ступенчатой ​​заморозки, как термометры с металлической шкалой.

Термометры с металлической шкалой и стержнем (часто 12 дюймов) - хорошие универсальные термометры. Они дают быстрые показания и прочнее стеклянных термометров, что делает их подходящими для затирания в чане или вставленных в трубопровод для поточного заваривания (если они поставляются с резьбой).Некоторые из них также можно легко откалибровать с помощью винта на задней панели. Их можно установить на бочонке, модифицированном для использования в качестве чайника или чана для затора. Они также часто используются в качестве индикаторов промывки воды.

Цифровые термометры стоят вдвое дороже, чем обычные циферблатные термометры, но ЖК-дисплей очень быстрый и легко читаемый. Единственная проблема заключается в том, что пар или высокая температура могут иногда превращать числа в какие-то инопланетные иероглифы, и на стабилизацию уходит несколько минут. Карманные термометры можно использовать для выборочных проверок.

На рынке появляется все больше и больше термометров, разработанных специально для домашних пивоваров. Я видел биметаллический с 3-дюймовым. циферблат и 4-дюйм. зонд, который отлично подходит для использования с кегами на ½ барреля, преобразованными для домашнего пивоварения. Размер циферблата делает его очень легко читаемым, а 4 дюйма. зонд может все что нужно. Это особенно удобно, потому что ключевые температурные диапазоны для пивоваров имеют цветовую маркировку для облегчения считывания; например, классическая температура покоя кислоты 95 ° F (35 ° C) выделена желтым цветом, обычная температура покоя белка 122 ° F (50 ° C) - красным, а диапазон превращения крахмала показан синим.У этого есть высокотемпературные прокладки, которые не протекают; для других инструментов могут потребоваться специальные переходники, которые необходимо приварить к резервуару.

Клейкий термометр специально разработан для контроля температуры ферментации, хранения или подачи в диапазоне от 36 до 78 ° F (от 2 до 26 ° C). Он легко прилипает к чистой поверхности, такой как бутыль, пластиковый или нержавеющий ферментер, что позволяет пивовару избежать открытия бутыли и подвергнуть ее содержимое потенциальному загрязнению или аэрации.Однако клеевые термометры могут быть трудночитаемыми.

Калибровка ваших собственных инструментов: Стеклянно-ртутные термометры, хотя сами по себе небезопасны для снятия показаний, отлично подходят для калибровки других инструментов. Один метод, особенно полезный для домашних пивоваров, может заключаться в сравнении показаний, скажем, при 100 ° F (38 ° C) с показаниями стандартного термометра для лихорадки (разработанного для невероятной точности в этом диапазоне).

Термометры для профессионалов: Профессиональные пивовары, как капитаны больших емкостей и более тяжелых производств, обычно имеют более высокие стандарты для своих термометров.Контроль температуры играет ключевую роль практически во всех аспектах пивоварения. Термометры есть повсюду и играют жизненно важную роль - термометры для заторного чана, промывочной воды, чайника, охладителя сусла; термометры для бродильных чанов, чистых резервуаров, резервуаров для горячего щелока, очистителей бочонков и тестера CO 2 ; термометры частичного погружения для измерения проб сусла; и термометры в холодильных камерах и гликолевые системы. Представьте, что плавающий термометр для заторного чана отклоняется на четыре градуса, или температура промывочной воды выше шести градусов, или что температура на ярком баке отклоняется на два градуса.Подобные неточности могут в конечном итоге привести к большим проблемам, когда дело касается однородности продукта.

В моей пивоварне мы наконец переключились с плавающего стеклянного термометра (который мог сломаться при малейшем толчке) на плавающее устройство из нержавеющей стали с длинным зондом для заторного чана. Я нахожу удивительным, что многие системы пивоварения, в частности пивоваренные чаны, предназначенные для использования в микроклиматах или пабах, не оснащены термометром. Я знаю по крайней мере одну компанию, которая начала поставлять портативные цифровые термометры вместе со своими системами.Эти устройства поставляются с 4-футовым датчиком и, как сообщается, быстро реагируют и имеют точность до 0,1 ° F (0,056 ° C), что позволяет легко идентифицировать холодные точки в заторном чане.

Ртутные термометры довольно дороги, но, как упоминалось ранее, они хороши для калибровки других термометров из-за своей точности. Их также можно приобрести с прослеживаемой сертификацией по цене от 140 до 200 долларов за штуку. У них есть различные требования к погружению: частичное, полное или полное.

Термометры с частичным погружением являются наиболее универсальными, поскольку они требуют погружения только части колбы (хотя показания будут точными только при погружении на определенную глубину). Это самый распространенный тип жидкостных стеклянных термометров, используемых в Соединенных Штатах.

Термометры полного погружения работают только тогда, когда колба и почти полдюйма столба жидкости на штоке подвергаются воздействию измеряемой жидкости.

Полноценные погружные термометры требуют, чтобы весь термометр, включая расширительную камеру вверху, подвергался воздействию измеряемой температуры.Термометры в Соединенных Штатах, как правило, не предназначены для использования при полном погружении.

Точность: Как и в случае с ареометрами, вы можете обнаружить, что использование двух термометров с разными диапазонами может дать более точные показания. На пивоварне, где я работал, у нас был один термометр, заполненный ртутью для жидкостей от 90 до 180 ° F (от 32 до 82 ° C), а другой - для жидкостей от 32 до 70 ° F (от 0 до 21 ° C). Мы использовали эти термометры для калибровки циферблатных термометров в зависимости от того, где или где в процессе пивоварения они использовались.

Поддерживайте точную температуру заваривания, нажмите здесь, чтобы просмотреть наши самые продаваемые термометры для пивоварения!

Варианты точности

Иногда простые устройства, на которые мы полагаемся каждый день, чаще всего принимаются как должное. Все пивовары, будь то профессионалы или домашние любители, должны решить, какого уровня точности они хотят достичь и какую цену они готовы заплатить за эту точность (дополнительные расходы могут быть небольшими).Однако даже самые лучшие инструменты могут давать неверные показания, если они используются не так, как они были задуманы. Знайте пределы и сильные стороны своих инструментов, и ваше мастерство соответственно улучшится.

Сопутствующие товары

Авторские права на все содержимое принадлежат MoreFlavor Inc., 2021 г.Все права защищены. Никакая часть этого документа или связанных файлов не может быть воспроизведена или передана в любой форме и любыми средствами (электронными, фотокопировальными, записывающими или иными) без предварительного письменного разрешения издателя.

trigger testing = mercury [Архив] - Дискуссионные форумы Scream And Fly Powerboat и High Performance Powerboating


Просмотр полной версии: триггерное тестирование = ртуть



mercury2

02-01-2013, 20:28

нужна ваша помощь, у меня ртутный двигатель мощностью 88 футов 200 л.с., я думаю, мне нужен новый спусковой механизм, в ремонтной книжке сказано, что омметр должен показывать 11-14 на Rx100, я получаю 1.26, у меня мой омметр установлен на 20 кОм, это правильно? Спасибо, Фред


electricjohn

01.02.2013, 21:57

Из того, что я там вижу. Ваш триггер должен показывать от 1100 Ом до 1400 Ом, а ваше показание - 1260 Ом, что находится в пределах спецификации. Если ваш глюкометр имеет диапазон 2K, вы получите более точные показания. С каждого триггера должно быть 3 показания, а провода от триггера должны быть отключены от распределительной коробки во время тестирования.


mercury2

02-01-2013, 22:14

спасибо, Джон, хорошо, я установил его на 2k, и все 3 были между 1230-1270, что должно быть хорошо.Спасибо, Фред К.


electricjohn

03.02.2013, 09:08

Есть ли у двигателя V-6 два триггера?


транцевая стойка

02-03-2013, 09:28 AM

Только один


Hoss Marine Propellers

02-03-2013, 11:09

Есть ли у V-6 два триггера?

Триггер Merc V6 имеет две группы по три провода в каждой .... один триггер.
Он настроен для работы в парах.
Он «запускает» цилиндры 1 и 4, 2 и 5, а также 3 и 6...... так что, если спусковой крючок выйдет из строя, вы потеряете огонь сразу по двум цилиндрам.

(Я обнаружил, что триггер Merc редко выходит из строя?)


Есть два набора по три провода в каждом для двух распределительных коробок. Это два триггера в одном. Каждый набор обмоток представляет собой набор обмоток с трехфазным треугольником. Три катушки соединены треугольником.

Омметр должен показывать ОДИНАКОВЫЕ значения между любыми двумя из трех проводов в каждом наборе из трех.

Мой читает что-то сумасшедшее, например, от 20k до 25k на каждой фазе.Это выход за пределы толерантности, но по какой-то причине он работает отлично.


mercury2

02-03-2013, 20:07 PM

Спасибо за всю информацию, я неправильно считал мой омметр, триггер в порядке, я думаю, иногда он запускается, иногда это занимает минуту r 2, он умирает, когда я включаю передачу. Завтра проверю время.


mercury2

02-03-2013, 21:04

Хорошо, я только что проверил свечи на наличие искры, 1-3-5 очень очень слабые, иногда нет искры, а 2-4-6 очень сильные? я ценю вашу помощь, Фред


Hoss Marine Propellers

02-03-2013, 23:40

Хорошо, я только что проверил свечи на наличие искры, 1-3-5 очень очень слабые, иногда нет искры и 2-4 -6 очень сильные? Я ценю вашу помощь, Фред

Это быстрый способ диагностики с помощью искрового тестера......

Поменяйте местами две распределительные коробки друг с другом ........ если 2-4-6 искры слабые, то может показаться, что эта распределительная коробка выходит из строя? ..... Слишком уж устраните проблему, замените оба распределительных щита, сохраните хороший на запасной и выбросьте плохой.
Если он все еще слаб на 1-3-5, значит, это не распределительная коробка ..... Похоже, что статор питает распределительные коробки ...... Есть низкоскоростная цепь (синий провод ), который обрабатывает искру примерно до 1800 об / мин, затем включается высокоскоростной контур (красный провод), чтобы помочь с искрой.

Есть ли в этом смысл?


mercury2

02-03-2013, 23:49

Да, сэр, уверен, сделаю завтра после работы, Спасибо, Фред К.


Обычно проблемы вызывает статор. 😉


mercury2

02-04-2013, 15:59

Хорошо, я переключил распределительные коробки, знаю, что нет огня на 2-4-6, поэтому я думаю, мне нужны маленькие черные ящики, любое тело имеет какие-либо укладки по повседневной низкой цене, ха-ха: smiletest: вы молодцы, к сожалению, вы не живете на улице, еще лучше по соседству, у меня будет лучший бегущий наемник в городе, холодный свет тоже.Спасибо всем, Фред


TEXAS20225

02-04-2013, 21:10 PM

просто переключатели с двойным запуском на голову могут и будут выталкивать двигатель: eek: я ставлю новые коробки переключателей на каждый период восстановления его хорошая страховка они не стоят так много по сравнению с восстановлением !!!!! к сожалению, вы не занимаетесь экономическим хобби. Я владею лодкой с 1973 года. Все это не дешево: ура:


luckybuff

02-05-2013, 06:49 AM

Просто хедз-ап двойные переключатели могут и будут вытащить мотор: eek: я ставлю новые распределительные коробки на каждый период восстановления, это хорошая страховка, они не стоят так много по сравнению с ремонтом !!!!! К сожалению, у вас нет экономического хобби. Я владелец лодки с 1973 года. Все это не дешево: ура:

Погуглил номер детали и нашел 132 шт.быть лучшей ценой.

luckybuff


mercury2

05.02.2013, 14:51

Спасибо, Техас, повезло, но я думаю, что прыгнул с пистолета, теперь у меня стреляют все 6 пробок, мне просто нужно начни сначала, шаг за шагом, немного помедленнее, я надеюсь, что скоро отправлю снова. Спасибо, Фред


транцевая стойка

02-05-2013, 14:57

Спасибо, Техас, повезло, но я думаю, что прыгнул с ружья, теперь у меня огонь на всех 6 заглушках, мне просто нужно начать , шаг за шагом, немного помедленнее, я надеюсь, что скоро снова отправлю сообщение.Спасибо, Фред

. Невозможно недооценить важность хорошей, чистой земли для этих двигателей. Перемещая распределительные коробки, вы могли нечаянно «очистить» землю. Начните с этого, удалите все черные провода и убедитесь, что поверхности безупречны.


У него, вероятно, прерывистая обмотка статора или какое-то другое прерывистое соединение, скрытое от глаз. «Он работает, когда хочет». У меня была некоторая коррозия проводов, скрытая под изоляцией на одном из моих спусковых проводов рядом с соединением распределительной коробки.Медные нити превратились в зеленый порошок. Симптом начинался как «пропадание», потом вообще не запускался. Когда я потянул за неисправный провод, изоляция растянулась, и я понял, что нашел виновника. Провода спускового механизма сгибаются каждый раз, когда вы нажимаете на дроссельную заслонку, поэтому, как известно, на некоторых двигателях они работают с перебоями.

Начните тянуть за провода возле разъемов, посмотрите, сможете ли вы оплатить неустойчивую работу, не получив электрошока. Легче всего найти проблему с зажиганием при работающем двигателе и включенной передаче, поэтому он имеет небольшую нагрузку.


транцевая стойка

02-05-2013, 15:20

Вероятно, у него прерывистая обмотка статора или какое-то другое прерывистое соединение, скрытое от глаз. «Он работает, когда хочет». У меня была некоторая коррозия проводов, скрытая под изоляцией на одном из моих спусковых проводов рядом с соединением распределительной коробки. Медные нити превратились в зеленый порошок. Симптом начинался как «пропадание», потом вообще не запускался. Когда я потянул за неисправный провод, изоляция растянулась, и я понял, что нашел виновника.Провода спускового механизма сгибаются каждый раз, когда вы нажимаете на дроссельную заслонку, поэтому, как известно, на некоторых двигателях они работают с перебоями.

Начните тянуть за провода возле разъемов, посмотрите, сможете ли вы оплатить неустойчивую работу, не получив электрошока. Легче всего найти проблему с зажиганием при работающем двигателе и включенной передаче, поэтому он имеет небольшую нагрузку.

Износ проводов на старых Merc хорошо задокументирован, это было бы моей второй остановкой в ​​процессе диагностики.


mercury2

02-05-2013, 16:24

все это имеет большой смысл, я попробую что угодно, мне нужно запустить эту плотину, мне нужно пойти на рыбалку.Еще раз спасибо, я надеюсь, вы получите известие от меня раньше, чем позже.


myron

02-05-2013, 17:09

У меня был триггер, который делал то же самое, он работал нормально, затем опускал цилиндры, затем поднимал его обратно, изменял триггер исправлен


mercury2

02-05-2013, 18:22

Хорошо, я вернулся, я почистил все провода заземления, теперь у меня загорелись все вилки, но №6, я широко открыт для любых предложений. Спасибо


транцевая стойка

02-05-2013, 18:30

Проверка статора


Статор не может заставить ОДНУ свечу не загореться, не так ли?


Capt.Insane-o

05.02.2013, 18:34

У вас есть измеритель DVA? Второе, что вы покупаете после покупки подвесного двигателя, - это вольтметр два. На диагностику мотора с одним из них уходит две минуты.


mercury2

05.02.2013, 18:47

Измеритель DVA появится завтра после работы, спасибо


транцевая стойка

05.02.2013, 19:41

Статор не может заставит ОДНУ вилку не загореться, не так ли?

Не могу вспомнить, было ли это у меня, но мне не нравится, как проблема «перемещается», я видел, как плохие статоры делали это несколько раз.


TEXAS20225

05.02.2013, 20:08

В пятницу ко мне пришел клиент из Восточного Техаса, чтобы поставить нижний блок и тарельчатый клапан, я проверил его компрессию и начал проверять его время, но я не мог, он не мигал в окне # 1, поэтому я вытащил все вилки и завернул их по три и заземлил каждую сторону, я обнаружил, что иногда все вилки срабатывают, а иногда 5, иногда 3, я поменял оба набора переключателей время на 23 градусах, парень был так счастлив, что сказал, что его лодка не двигалась так хорошо, так что кто знает, сколько времени она делала то, что делал он, у меня лично этого не случалось из-за статора много других вещей, но не это


mercury2

02-05-2013, 20:21

эй, Техас20225, просто прочтите ваш пост, который звучит как моя проблема, Спасибо


mercury2

07.02.2013, 18:56

У меня есть 2 распределительных коробки, надеюсь, это проблема, я ' Скоро отправлю ответ с хорошими новостями.Fred


slowaction420

02-07-2013, 21:10 PM

Адаптер постоянного напряжения - единственный способ решить проблему с подвесным двигателем, если вы не используете его, просто меняя детали, но я скажу, что я только что исправил 2.4, который не попадал в # 5, прошел через все, оказалось, что это плохой провод от распределительной коробки к катушке, это не было проблемой включения и выключения, просто мертв


mercury2

07.02.2013, 21:58 PM

Спасибо У Slowaction нет DVA, если это не коробка переключателей, это единственное, что осталось сделать. Я поменял триггер, статор проверил нормально, проверил все заземляющие провода.Я скоро выйду. Спасибо. Фред


slowaction420

02-07-2013, 22:26 PM

Я много раз тестировал детали, которые выходили за пределы допустимого диапазона и все еще не работали должным образом, на самом деле некоторые службы Мануэля говорят то же самое, имейте это в виду bc это может заставить вас выглядеть что-то простое
Также вы делали свои тесты с неподключенной обвязкой лодки, что маловероятно, но может быть что-то, что вас сбивает с толку выключателем убийства или тахометром ключа и т. д., мы видели более сумасшедшие вещи, верно, ребята?
удачи, давайте не будем, как вы различаете


mercury2

07.02.2013, 22:40

Я думаю, что я все глубже забираюсь в яму, вы, ребята, делаете это все время, а не я, но я надеюсь, что я стал немного умнее в отношении ртутных двигателей после того, как со всем этим покончено.Спасибо.


gmacrae

02-10-2013, 06:09

подписался, интересно посмотреть, что это исправит, так что ждите обновления 🙂


TEXAS20225

10.02.2013, 09:37 AM

Да, DVA - это единственный способ действительно проверить все это у меня есть одно, а также ДДТ и несколько других устройств для проверки, но я использую его каждый день, но при однократном использовании человек может не почувствовать его стоимости эффективная покупка в 150.00 или около того, но на самом деле она вам понадобится снова, поверьте мне, это никогда не закончится болезнь, которая, надеюсь, мы никогда не преодолеем «катание на лодке»: ура:


mercury2

02-11-2013, 06:35 AM

ну одно большое ничего, я заказал 2 новых распределительных коробки 2/6, они должны были быть здесь в понедельник 2/11, я проверил номер отслеживания сб.днем и там сказали, что доставили сид. Утром в 10:52, я думаю, они были доставлены, но не здесь, я немного зол. иду на почту после работы. спасибо, Техас, эта лодка за 27 лет первая проблема с электричеством, надежда, это последняя, ​​не знаю, есть ли проблема с этим, но я ехал со скоростью 70 миль в час при 6200 об / мин, когда я впервые почувствовал промах, спустился вниз холм во всех смыслах, сжатие 145psi на всех 6. спасибо, Фред


mercury2

02-12-2013, 22:51

Обновление

отстой, ну почтальон нашел мой пакет, установил новый блок переключателей 2,4,6 хороший огонь 1,3,5 ничего, я поставил 1 из моих старых обратно на 1,3 и 5 слабого огня, поставил новый обратно на слабый огонь, затем нет огня, коробки болтались, поэтому я переместился <покачивался > Провода от спускового крючка и статора переключаются, и у меня был огонь, но не было огня, похоже, у меня где-то плохой провод? Я потерялся, любое предложение, спасибо, Фред


Дэйв Стронг

13.02.2013, 01:49 AM Обновление

отстой, ну почтальон нашел мой пакет, установил новый переключатель 2,4,6 хорошо огонь 1,3,5 ничего, я поставил 1 из моих старых на 1,3 и 5 слабого огня, поставил новый обратно на слабый огонь, затем нет огня, коробки болтались, поэтому я переместил провода от триггер и статор переключились, и у меня был огонь, но нет огня, похоже, у меня где-то плохой провод? Я заблудился, любое предложение, Спасибо, Фред

. Если ящики плохо заземлены, они не будут работать правильно или взорвутся.

Дэйв


mercury2

15.02.2013, 06:52

Спасибо, Дэйв, и да, они хорошо заземлены, я проверял все провода, я повернул ключ, чтобы перевернуть двигатель и ничего, это как-то связано со слабым огнем, который я получаю на 1, 3 и 5,?


mercury2

15.02.2013, 22:47

заменил оба переключателя, триггер и статор будут здесь на следующей неделе, надеюсь, у меня хорошие новости для вас и меня.


Было бы неплохо иметь под рукой новый статор в качестве запасного, чтобы, когда случаются странные вещи, вы могли поменять его, чтобы проверить систему.Статор является наиболее часто заменяемой деталью из трех основных компонентов.


mercury2

16.02.2013, 11:04

Спасибо, Пиро, я хочу, чтобы я

Спасибо, Пиро, мне следовало сначала сменить статор, живи и учись. 1 из распределительной коробки был плохим, поэтому у меня не было искры на свече № 6, а 1,3 и 5 были статором. Я надеюсь, что этот новый статор сделает это, я дам вам знать, когда он появится. Фред


TEXAS20225

16.02.2013, 21:07

мог бы быть выпрямителем


TEXAS20225

02- 16-2013, 21:08

где вы находитесь в Техасе


mercury2

17.02.2013, 00:04

Привет Техасский выпрямитель новый, проверил статор омметр 2 провода идут до 1, 3 и 5 мертвы, нет чтения, я живу в Кэрроллтоне, если у меня все еще будут проблемы после установки статора, я принесу его вам и посмотрю, что вы можете с ним сделать, вдобавок ко всему грузовик сегодня ломается, бензонасос в стороне от бензобака, завтра соберусь вместе, иногда жизнь сука, но нам повезло, что мы оказались прямо здесь, в старых добрых США.yeahhhhh righttttttt


TEXAS20225

17.02.2013, 15:44

Ом тест читает привет и боковые обмотки и заряд, провода, которые проходят 1,3, без показаний Ом5 как красный и синий? как нет чтения


mercury2

17.02.2013, 19:56

Правый синий и красный нет чтения, синий / белый и красный / белый показывают 5,4, а красный - земля 147, красный / белый - земля 146! это выстрел?


Послушайте, что говорит капитан безумный ... Нельзя доверять омметру, когда дело касается проверки статора.Плохо - ходовые испытания это подтвердили. Новый должен стоить около 180 долларов или около того. Ваши распределительные коробки, вероятно, в порядке.


TEXAS20225

17.02.2013, 22:48

Этот двигатель вообще работает ?? невозможно проверить это, если он не работает с DVA ????? Ом - это базовый тест, который вы выполняете, чтобы увидеть, есть ли шансы на его установку, если он проходит, это нормально, но не всегда. вы найдете здесь много советов, некоторые из них являются механиками, некоторые из них хотят быть, капитан - механик (Линн) и очень хорошо осведомлен, он на пенсии и строит много двигателей изо дня в день, и у меня есть 2500 квадратных футов магазина и запчастей. Мой отчет о замене двух распределительных коробок произошел после того, как я проверил множество других вещей, гораздо лучше диагностировать лично, но не невозможно. PS всегда хорошо заменить электрику 30-летней давности, которая выходит из строя, и ее трудно найти до того, как он что-то наклонит


Даже после хорошего испытания на сопротивление неисправный статор может вызвать «дугу» внутри обмоток, вызывая прерывистое отключение.


mercury2

18.02.2013, 06:53

Pyro, я заказал новый статор, распределительные коробки новые. Спасибо

Texas, да, он работал, пока статор полностью не отключился на 1, 3 и 5, поэтому я вытащил маховик, статор,
, ожидая нового. триггер, распределительная коробка и статор новые, это должно сработать. Спасибо


TEXAS20225

18.02.2013, 09:52

мой пост говорит не всегда: confused: я считаю, и почти любой, кто работает с ними все время, знает это !! это не мой единственный мотор и две дополнительные свечи зажигания theology,


транец

18.02.2013, 10:09

Правый синий и красный без чтения, синий / белый и красный / белый чтение 5.4, и красный на землю 147, красный / белый на землю 146! это выстрел

Мммммм, можем ли мы предположить, что провода без чтения идут к мертвой распределительной коробке?

Если это так, если использовать техническую фразеологию, с инженерной точки зрения, сломался статор.


mercury2

18.02.2013, 13:54

эй, Техас, если статор показывает 000 на омметре, я думаю, это выстрел в a--, в моем последнем посте я сказал, что заменяю статор, может я не под
стою что ты говоришь?


TEXAS20225

18.02.2013, 17:12

Пит, это отличное предположение с вашей стороны: smiletest: Но это не имеет значения! Я собираюсь заткнуться, я зарабатываю на жизнь восстановлением двигателей и нижних блоков !!! Я не ставлю новые статоры при каждой перестройке, я тестирую их, и если они хорошо себя проверяют, я кладу на него старый, если вы достаточно поменяли плохие статоры, которые вы бы знали, чтобы омыть его, прежде чем вставлять его !!! так что вы можете протестировать его с помощью dva после его запуска «если он работает», если он плохой или мертвый, он не запустится, поэтому вы можете пойти взять другой и надеть его без проверки ома, если это плохая такая же процедура, но я думаю, что большинство у людей нет 20-30 статоров, но я делаю, может быть, и больше, но снова то, что я делаю: cool: Удачи с этим


Дэйв Стронг

18.02.2013, 18:32

Хорошая вещь Что касается использования DVA, то вы можете запускать большинство тестов при запуске, если все сделано правильно.Приятно запускать их, но можно и провернуть.

Дэйв


mercury2

18.02.2013, 18:41

Техас, кто такой Пит, когда я впервые тестировал статор, показания были хорошими, но я думаю, запуск двигателя и все испытания, наконец, статор вышел. Возможно, вы расстроены, потому что я не купил вашу распределительную коробку. удачи вам


kingsbiship

18.02.2013, 19:31

Мне очень жаль ... но я должен сказать, что Бобби ничего не сделал, кроме как дать вам совет... хороший совет ... зря, как все мы здесь! Я сомневаюсь, что Бобби
расстроен паршивым статором за 70 долларов или чем-то еще!


mercury2

18.02.2013, 20:26

Я пытаюсь работать и слушать всех, я не могу позволить себе измеритель DVA прямо сейчас, все переключатели новые, хорошо как как только я вставлю статор. Может быть, я не понял, что говорил Техас, я многому научился у всех здесь, и я ценю это. 70 долларов? он сказал $ 125.00


mercury2

18.02.2013, 20:43

позвольте мне сказать еще одну вещь Я был глухим большую часть своей жизни меня часто неправильно понимали, и я многое неправильно понимаю, но я думаю Мне все еще везет, я работаю на себя, бассейны, и мне нужна лодка


Капитан.Insane-o

18.02.2013, 20:56

Я посмотрю, смогу ли я найти время, чтобы сделать видео "Как устранить неисправность вашего зажигания adi" в следующие пару недель. Надеюсь, я не выбросил коробку, полную битых вещей, чтобы продемонстрировать симптомы.


ActivatedSludge

18.02.2013, 21:11

Я посмотрю, смогу ли я в ближайшие пару недель сделать видео «Как устранить неполадки в системе зажигания Adi». Надеюсь, я не выбросил коробку, полную битых вещей, чтобы продемонстрировать симптомы.
Отличная идея! Подпишусь! Курт


moldman

19.02.2013, 09:19

Я тоже подпишусь. Я только что ушел на пенсию и играю с 2,5, чтобы занять себя, и мне нужна вся информация, которую я могу получить по электронике, так как я не разбираюсь в этой области.


mercury2

20.02.2013, 20:36

Хорошо, хорошие новости, мой статор здесь установил хороший огонь на всех 6, проверьте это на шланге завтра, проверьте синхронизацию, затем, может быть, тоже Лейк, просто хочу поблагодарить всех за информацию и помощь, Спасибо, Фред


Работает на vBulletin® версии 4.2.3 Авторские права © 2021 vBulletin Solutions, Inc. Все права защищены.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
