Соединение автоматов: Подключение автоматов в щитке перемчками и гребенкой

критерии выбора и марки проводов

На чтение 7 мин Просмотров 3.1к. Опубликовано 02.09.2019 Обновлено 30.08.2019

Электрический щит содержит в себе коммутационные компоненты и автоматические устройства, а также аппаратуру для подключения и распределения потребителей по сети. Для оптимального выполнения своих обязанностей нужно правильно подобрать установочные провода и корректно их проложить. Выбор нужных проводников и правильное подключение повысит безопасность электропроводки и обеспечит ее длительное функционирование.

Состав электрощита и его устройство

Состав распределительного электрощитка в квартире

Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.

В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.

В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:

• Счетчик электроэнергии.
• Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
• УЗО.
• Дифавтоматы.
• Таймер.
• Реле напряжения и контроля фаз.
• Прочая автоматика для управления и контроля.

Корпус обязательно должен заземляться, как и металлические дверцы и токоведущие части. В ином случае при утечке тока щиток будет нести потенциальную опасность для жизни и здоровья человека. Щиток следует запирать на ключ, чтобы не допускать доступа посторонних лиц и предотвратить поражение электрическим током.

Выбор провода

Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.

Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс  выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Виды проводов ПВ-1

По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:

• ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
• ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
• ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.

Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.

При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв.мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.

Важно заранее рассчитать сечение провода для монтажа в электрощитах для соединения автоматов и длину. Опираться в расчетах следует на вводный автомат.

Необходимые инструменты

Стриппер для снятия изоляции

Чтобы надежно сделать подсоединение в щитке, нужно заранее приобрести специальные инструменты. Они должны быть профессиональными и иметь изолированные рукоятки. К обязательным инструментам относятся:

• Перфоратор.
• Болгарка.
• Отвертки, в том числе индикаторная для проверки отсутствия напряжения на проводах.
• Ножик.
• Прибор для зачистки изоляции.
• Пассатижи.
• Кусачки.
• Переносной светильник.

После подготовки инструмента можно приступить к монтажу.

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено. Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света.

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

• Фаза – серый, черный.
• Ноль – синий.
• Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Не рекомендуется подключать в одну колодку более двух проводов. Если этого избежать не получается, кабели должны иметь одинаковое сечение.

Подготовка перемычек и схема подключения

Изготовление перемычки безобрывным способом

Проводники нужно подготовить к подсоединению в щитке. Для этого нужно зачистить концы от изоляции с помощью ножика или специального инструмента. Жилы следует вставить в контакт и хорошо затянуть при помощи отвертки.

Во время работы нужно следить за следующим:

• Изоляция не должна попасть в прижим.
• Оголенная часть провода не должна торчать из контакта на большой участок. Такое требование предъявляют сетевые организации, которые занимаются пломбировкой счетчиков. Это позволяет предотвратить незаконное подсоединение со стороны.
• Сначала затягивается верхний винт, после – нижний.

Последний шаг – проверка надежности фиксации. Жилы нужно аккуратно потрогать и развести в стороны. Проводник не должен качаться и шататься.

Соединение автоматов

Далее нужно подключить нулевой провод. Он соединяется с помощью перемычки от правого нижнего контакта автоматического двухполюсного выключателя до третьего контакта электросчетчика. Концы также нужно зачистить от изоляции, подключить и затянуть винтами. Провода не должны соприкасаться друг с другом. Обязательно следует сделать зазор между ними.

Теперь нужно подключать отходящие провода со счетчика. Сначала подключается фаза через перемычку к верхнему контакту автомата. Концы зачищаются и присоединяются. Фазу также нужно распределить между остальными источниками по направлениям автоматов.

Должен остаться один контакт с электросчетчика в квартире. Это контакт отходящего нуля, который должен соединиться с нулевой шиной. Обычно она идет в комплекте с пластиковой коробкой. Длина, размеры и конфигурация зависят от производителя.

Основные правила прокладки проводов

Все соединения проводки в электрощитке должны быть изолированны

Все вышеперечисленные действия должны выполняться в соответствии с правилами, принятыми ПУЭ. Несоблюдение требований может привести к негативным последствиям, в том числе к поражению электрическим током и возможному короткому замыканию.

Основные требования:

• Вводный щиток, распределительные коробки, счетчик должны монтироваться в легкодоступных местах.
• Провода не должны пересекаться, между ними обязательно должно быть расстояние.
• Сечение провода в щитке для соединения автоматов, УЗО и других изделий подбирается в зависимости от их токовой нагрузки.
• Следует создать план расположения проводников.
• Провода не должны касаться металлических деталей и элементов строительных конструкций.
• Все соединения в распределительной коробке должны быть надежно заизолированы.
• Защитные и нулевые провода крепятся к приборам с помощью болтового соединения.

Во время работы нужно обязательно следовать технике безопасности. Мастер должен быть в защитных диэлектрических перчатках и очках.

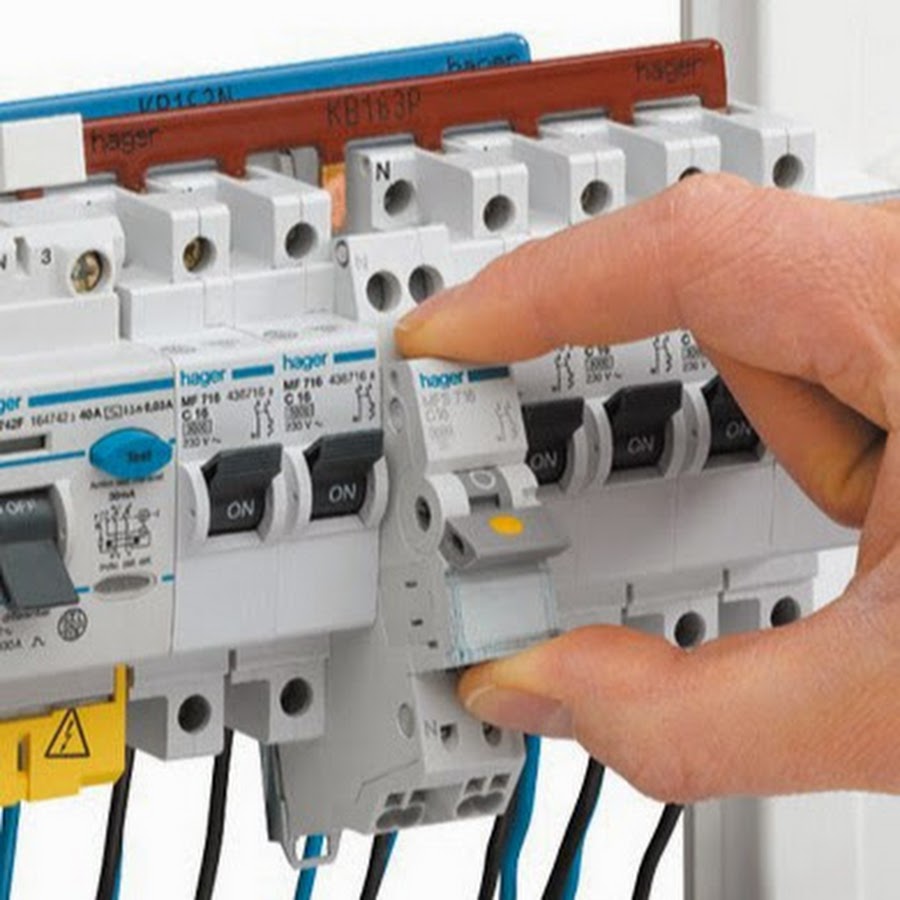

Как гребёнкой соединить автоматы | Советы электрика

28 Ноя 2014 Советы специалиста

Приветствую вас читатель сайта www.ceshka.ru.

Сегодня представляю вашему вниманию очередную статью от опытного электрика- практика Сергея Панагушина из г.Ижевска. Кстати у Сергея недавно родился сын- можете его поздравить)))

Сергей уже делился своим практическим опытом по электромонтажу на моем сайте, недавно я опубликовал его статьи “Инструмент для зачистки проводов и кабелей. Часть 1.“ и “Инструмент для зачистки проводов и кабелей. Часть 2. ”

На этот раз Сергей расскажет как подключать в распределительных щитках коммутационные аппараты- с помощью специальной гребёнки или самодельных перемычек из монтажного провода, а так же расскажет как подключить нулевую шину. Итак, предоставляю слово Сергею Панагушину.

Здравствуйте уважаемые читатели. Сегодня хотел бы с вами поделится опытом по подключению в щитках различных коммутационных аппаратов ( в дальнейшем

КА)(на примере модульных автоматов ВА 47-63 от EKF и нулевой  шинки на изоляторе под  дин-рейку от компании IEK).

И так самый простой и массово применяемый способ подключения КА  это соединительная шина в простанародии «гребенка».  Выглядит она вот  так :

Состоит она из латунной пластинки и изолятора из пластика:

Хотя на сколько этот пластик в действительности изолятор я честно говоря не знаю. Но всегда обматываю дополнительно  эту гребенку изолентой.

В обмотке изолентой я преследую сразу две цели:

1. Это гребенка не вываливается из пластикового изолятора.
2. С торцов наверняка не будут торчать оголенные участки  гребенки находящейся под напряжением.

  И такой вариант меня в щитке устраивает больше, да и думаю тех кто в этот щиток полезет после меня будет устраивать тоже. Да действительно есть торцевые заглушки для таких гребенок. Но в магазинах я что то их не встречал в свободной продаже. Подключать КА такой гребенкой в щитке очень легко и просто.  Но и тут есть небольшие тонкости. Устанавливать гребенку нужно вот таким образом как на фото:

Провод находится между гребенкой и нижней прижимной пластиной КА, по этой причине выступ с изолированным пластиком необходимо напрявлять к винтам автомата. Так как на фото выше.

  Если сделать на оборот то получается не очень красивое соединение и если автоматы зафиксированы на дин-рейке то выгнет провод. На фото ниже автоматы не зафиксированы дин-рейкой по этой причине подняло автомат. Да и внешний вид такого подключения выглядит не очень симпатично:

 К сожалению такие гребенки продаются кусками по метру длинной и если вам необходимо установить 2-3 автомата то покупать такую гребенку особого смысла нет.

  Но есть другой вариант изготовит такую гребенку самостоятельно из провода. Как изготовить гребенку из многопроволочного провода марки ПВ3 я расскажу вам позднее, в статье про обжим проводов наконечниками различных типов НШВИ, НКИ и.т.д.  А вот из моножильного провода изготовить гребенку в полне реально и не так уж и сложно.

Достаточно взять моножильный  провод я для примера взял АПВ1*4 да да алюминиевый  провод, это не очепятка, у себя на работе в сфере ЖКХ мы его еще очень много используем для ремонтных работ.

Так вернемся к нашим баранам, то есть гребенкам.

Что мы делаем.  Зачишаем провод на конце, на две глубины входа в КА и складываем его попалам как бы петелькой и сжимаем пассатижами, после чего не раскусывая провод загибаем его буквой П и в другой стороне срезаем изоляцию ножем аккуратно как на фото:

После чего отводим остатки изоляции от провода и срезаем ее тем же ножом:

 Ну вот по сути у нас готова гребенка на два КА тем же «макарам» делаем и на три КА и на большее число тоже можно.



 И еще не вздумайте делать перемычки между автоматами вот таким образом как на фото ниже:

 Как показала практика через некоторое время такие перемычки начинают  греется и портить клеммы КА.

 Ну что ж как можно подключить КА я вам рассказал теперь расскажу как более надежно подключить провода к нулевой шинке. Самый надежный контакт должен быть в месте подключения основного или питающего  (кому как нравится) нулевого провода к шинке.

 И так нам потребуется не одна шинка, а две и один изолятор (в моем случае он на дин-рейку).

 Мы просто берем и зачищаем провод побольше так чтоб у нас он обогнул эти две шинки дважды. Отвинчиваем прижимные винты и заводим прямой провод через два отверстия на шинке как на фото:

Загибаем зачищенный участок крючком  так чтоб мы смогли завести зачищенные участки под все 4 винта обеих шинок.

Вот так чтоб он зашел:

 Контакт при таком подключении увеличивается в 4 раза в месте подключения основного нулевого провода. Теперь в каждом отверстии на отходящих проводах  у вас провод будет прижат не одним, а двумя винтами и площадь контакта у вас будет в два раза больше. Что несравненно очень большой плюс.

Очень надеюсь что статья будет вам полезна и самое главное надеюсь что она будет вам понятно.

С уважением Сергей  Панагушин.

Ну и в заключении- немного видео от Сергея Панагушина:

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой канал на Ютубе!

Свежее видео с канала “Советы электрика”:

Смотрите еще много видео по электрике для дома!

Узнайте первыми о новостях сайта!

Просто заполни форму:

Теги: гребёнка для автоматов, подключение нулевой шины, Сергей Панагушин, соединение клемм автомата

Разводка шинная трехфазная PS2-2-2-125 до 125А для соединения двух автоматов типа MS165 MO165 два дополнительных контакта

Код товара 1738385

Артикул 1SAM401920R1022

Производитель ABB

Страна Германия

Наименование Шинная разводка 3-фазн. PS2-2-2-125 до 125А для соединения 2-х автоматов типа MS165, MO165 с 2-мя доп. контактами

Упаковки

Сертификат RU C-DE. ME77.B02596

Тип изделия Разводка шинная

Количество фаз 3

Количество полюсов, шт 6

Номинальный ток,А 125

Тип подключения Вилка

Изолированный (ые) Да

Номинальное импульсное напряжение, кВ 8

Все характеристики

Характеристики

Код товара 1738385

Артикул 1SAM401920R1022

Производитель ABB

Страна Германия

Наименование Шинная разводка 3-фазн.

PS2-2-2-125 до 125А для соединения 2-х автоматов типа MS165, MO165 с 2-мя доп. контактами

Упаковки

Сертификат RU C-DE.ME77.B02596

Тип изделия Разводка шинная

Количество фаз 3

Количество полюсов, шт 6

Номинальный ток,А 125

Тип подключения Вилка

Изолированный (ые) Да

Номинальное импульсное напряжение, кВ 8

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Подключение автомата в щитке — Новатек-Электро

После выбора подходящего автоматического выключателя нужно рассмотреть схему подключения прибора. Может показаться, что здесь нет ничего сложного. Сначала зачищается кабель, жила вставляется в клеммы и затягивается предусмотренными винтами. В действительности допустить ошибку легко.

Подключение фазы

В автоматических выключателях есть контакты подвижного и неподвижного типа. Неопытный мастер может ошибиться при подключении фазы автомата. В ПУЭ сказано, что питающий провод присоединяется к неподвижному контакту (п. 3.1.6, 7-е издание). Но существуют и исключения из правила.

В некоторых моделях автоматов неподвижным является верхний зажим. Об этом оповещает соответствующая маркировка на корпусе.

Если происходит перегрузка, короткое замыкание, проводник нагревается, а изоляция плавится. Внутри автомата находится механизм расцепления электромагнитного типа, срабатывающий при прохождении сверхвысокого тока. Если брать во внимание принцип размыкания цепи, нет разницы, через какие контакты проходит ток.

В продаже представлены приборы, допускающие подключение фазы к нижнему контакту. Корпус для этого имеет зажимы под гребенчатые шины. Чтобы определить место ввода фазы, нужно изучить инструкцию производителя.

Ошибки при подключении однофазного провода

Мастера часто допускают ряд серьезных ошибок при подключении автоматического выключателя. Одним из неправильных действий является нахождение изоляции провода в зажиме соединения. Из-за этого внешняя оболочка начинает плавиться, что приводит к поломке автомата и может послужить причиной пожара. Поэтому обязательно проверяется затяжка фазной жилы.

Неопытные мастера могут соединять жилы разного поперечного сечения в одном контакте. Чтобы избежать ошибок, используется гребенчатая шина. Делаются перемычки из цельного провода. С кабеля, не снимая изоляции, отрезают кусок подходящего размера. С одной стороны на изгибе зачищается контакт.

Желательно не подключать автоматы перемычками, имеющими разное поперечное сечение. В зажиме хороший контакт будет только у жилы большего размера. Меньший провод будет нагреваться, что приведет к оплавлению прибора, может вызвать пожар.

Правильное соединение

Чтобы соединить проводники разного сечения, приобретают автоматы дорогих серий. Здесь используются специальные зажимы. Они качественно спрессовывают подобные жилы, удерживая их в клемме.

Чтобы улучшить контакт, на зажимах делают насечки. Подобное решение порой встречается даже на недорогих клеммах. Если используется многожильный провод, нужно со временем подкрутить винты. Чтобы улучшить контакт в зажиме, на многожильный кабель надевается специальный наконечник.

Нужно убрать 10 мм изоляции, вставить оголенную жилу в зажим и затянуть его винтом. Чтобы повысить прочность, делается изгиб в виде буквы U на конце. Это увеличивает площадь контакта, надежность соединения.

Подключение многожильного провода

При подключении автоматического выключателя часто используется многожильный мягкий проводник. Ошибка, которую допускают неопытные электрики, заключается в зажиме подобной жилы без оконцевания. Из-за неравномерной нагрузки тонкие проводки ломаются, площадь поперечного сечения уменьшается. Плохой контакт приводит к поломкам и воспламенению устройства.

Перед подведением многожильного кабеля к клемме оконцевание выполняется при помощи наконечников. Если нужно подвести 2 провода к одной клемме, используют специальные гильзы типа НГИ-2. Они помогают сделать перемычки, если подключается группа автоматов.

Допустима ли пайка?

Некоторые мастера, стремясь сэкономить, делают окончание при помощи пайки. Это рискованное действие, которое может привести к проблемам в будущем. Из-за проходящего по контактам тока провод нагревается. Припой плавится, что делает место соединения менее прочным. Чтобы избежать негативных последствий, нужно проверять контакт на прочность, клемму зажимают все сильнее.

При эксплуатации хозяева дома не уделяют внимание контактам в автоматическом выключателе. Постепенно устройство нагревается все больше. Это приводит к поломке автомата.

Гребенчатая шина

Перемычки заменяет гребенчатая шина или гребенка. Использование этого электрооборудования отличается рядом особенностей:

• установка выполняется просто;
• контакты надежные, не греются и не плавятся;
• токопроводящие части полностью изолированы, что повышает безопасность;
• шина обрезается под нужную длину, что делает ее универсальной;
• модульные устройства удобно распределять по группам.

Если со временем в щитке будет установлено дополнительное оборудование, выполнить демонтаж и установку гребенки будет просто.

Сети автоматов. Их анализ и синтез — Студопедия

Автомат (Мили) называется комбинационным, если для любого входного символа a и любых состояний q_i и q_j g(q_i,a)=g(q_j,a), иначе говоря, если выходной симовл не зависит от текущего состояния и определяется входным символом (все состояния автомата в данном случае эквивалентны, т. е. минимизированный автомат будет иметь всего одно состояние).

Автомат называется логическим, если его входной алфавит состоит из 2^m двоичных наборов длины m, а выходной алфавит – 2ⁿ двоичных наборов длины n. Тогда функция выхода – набор из n логических функций от m переменных. Можно получать автоматные блок-схемы, например, схему, представленную на рис. 36.

Рис. 36. Схема автоматов.

Следует отметить, что автоматы в такой схеме должны уметь останавливаться.

Возможны различные случаи рассмотрения автоматных схем.

1. Если алфавиты автоматов не пересекаются. В этом случае действуют обычные правила минимизации для частичных автоматов, и для правильных последовательностей входных сигналов число суммарное состояний получаемого автомата – max ½Q_i½.

2. Если входные алфавиты исходных автоматов совпадают или включают друг друга, тогда множество состояний является объединением множества состояний исходных состояний, затем могут производиться эквивалентные преобразования автомата, в этом случае число состояний £ S ½Q_i½.

В любом случае блок-схема автоматов, работающих последовательно – конечный автомат S, значит, множество автоматов замкнуто относительно операции условного и безусловного перехода( следовательно, каждая программа является автоматом, и каждый алгоритм так же).

Синхронные сети автоматов.

Поскольку автомат – устройство с входом и выходом, то присоединение к входам одного автоматов выходов другого образует сеть, или схему, автоматов.

Под состоянием сети из m автоматов S₁, S₂,…,S_m понимается вектор (q_i¹,,,,q_i^m), где каждое q_i^j состояние автомата j. В общем случае число состояний автомата, полученного в результате построения сети – произведение числа состояний исходных автоматов.

Является ли полученная схема автоматом?

Один из способов введения времени – синхронный: такты, границы тактов нумеруются натуральными числами, начиная с 0.

Длина такта рассматривается как единица времени. Входное слово – временная последовательность сигналов (импульсов). Интервал между соседними импульсами – длина такта. Слово длины k будет обрабатываться за k тактов. Входная информация — a(t).

Автоматные функции f и g реализуются с задержкой; f (q(t), a(t))=q(t+1), q(0) –задаётся отдельно,

g(q(t),a(t))=b(t) обычно, ( иногда g(q(t),a(t))= b(t+1), тогда задаётся b(0))

Виды соединения автоматов:

1) Параллельное соединение

a) С разделительными входами и алфавитами А₁ и А₂ (рис. 37.а). S =<A, Q,V, q₀, F,G>

В этом случае входной алфавит A= А₁´А₂, внутренний алфавит Q= Q₁´Q₂, выходной алфавит V= V₁´V₂. S называется прямым произведением автоматов S₁ и S₂. В этом случае a=(a¹,a²) (Здесь верхний индекс означает отнесение к соответствующему алфавиту).

f((q¹,q²), (a¹,a²))=(f₁(q¹,a¹),f₂(q²,a²)).

Мы рассмотрели случай, когда два входа и два выхода. Может быть произвольное число входов и выходов.

b) С общим входом и алфавитом А (рис. 37 б).

В этом случае f((q¹,q²), a)=(f₁(q¹,a),f₂(q²,a)). Определение выходов в обоих случаях очевидно.

Рис. 37 Параллельное соединение автоматов.

2) Последовательное соединение автоматов (рис.38).

S =<A, Q,V, q₀, F,G>, A=A₁, V=V₂, V₁=A₂, Q= Q₁´Q₂. Для F и G существенна задержка g₁. Если задержка g₁ равна 0, т.е. g₁(q¹(t), a(t))=v¹(t), то q(t+1)=(q¹(t+1),q²(t+1))= (f₁(q¹(t),a(t)), f₂(q²(t), g₁ (q¹(t),a(t))), т.е. зависимость существует только от q(t), a(t), при этом состояние q(t+1)=f(q(t),a(t)), выход g((q¹,q²),a)=g₂(q²,g¹(q¹,a)).

Если же задержка g₁ равна 1, т.е. g₁(q¹(t), a(t))=v¹(t+1), то q(t+1= (f₁(q¹(t),a(t)), f₂(q²(t), g₁ (q¹(t-1),a(t-1))), и такой простой зависимости, как для прошлого случая, нет.

Пример.

рассмотрим схему из двух элементов задержки, воспроизводящих вход через 1 такт. S₁ и S₂ имеют по одному состоянию, начальное значение выхода =0, S(a)=00a_-2 (отбрасываются два последних символа последовательности).

Таблица переходов автомата, реализующего задержку:

	q0	q1
	q0, 0	q1, 1
	q0, 0	q1, 1

Считаем, что если задержка g равна 0, g(q(t),a(t))= v(t)=g(t)

Обозначим состояние (q_i,q_j) через i j. Тогда таблица переходов/выходов результирующего автомата

	00,0	00,1	01,0	01,1
	10,0	10,1	11,0	11,1

Т.о. цепь из двух элементов задержки описывается автоматом без задержки.

3) Соединение автоматов с обратной связью. Общая схема представлена на рис. 39

Рис.39 Схема соединения с обратной связью

Если рассматривать вариант обратной связи без задержки, то могут возникать противоречия.

Например, если s(x) функция Шеффера, и v(t)=0, тогда x₂=0, значит, v(t)=1, а при x₁=1 это даёт v(t)=0. Противоречие, т.е. в реальности состояние будет не определено.

Поэтому вводится задержка и схема автомата приобретает следующий вид (рис. 40).

Рис.40 Общая схема автомата с обратной связью

Всякий автомат при синхронной интерпретации может быть реализован как сеть, составленная из комбинационных автоматов и элементов задержки.

На рис. 40 приведена схема для автомата с функциями

q(t+1)=f(q(t),a(t))

v(t)=g(q(t),a(t))

На рисунке g – комбинационный автомат с входным алфавитом A´Q и выходным алфавитом V, f – комбинационный автомат с входным алфавитом A´Q и выходным алфавитом Q, D – блок задержки (на 1 такт).

D – автомат Мура, входной и выходной алфавит которого Q= {q₁,q₂,…,q_n}, множество состояний — R={r₁,r₂,…,r_n}, ½R½=½Q½, функции g(r_i)=q_i, f_D(r_i,q_j)=r_j.

Частный случай D – двоичный элемент задержки, когда g1(t)=f(q(t), a(t))= q(t+1).

В важном частном случае, когда A,V,Q состоят из двоичных наборов, f и g – логические комбинационные автоматы, двоичные входы которых в момент t являются логическими функциями от двоичных переменных, образующих наборы a(t) и q(t), D – параллельное соединение элементов задержки. Число элементов задержки равно длине вектора Q, а число состояний D равно мощности входного алфавита ½Q½= 2ⁿ.

Так как произвольные конечные алфавиты могут быть закодированы двоичными наборами, то получается

Теорема. Любой конечный автомат при любом двоичном кодировании может быть реализован синхронной сетью из логических комбинационных автоматов и двоичных задержек, причем число задержек не может быть меньше log₂½Q½.

Сеть из логических блоков и элементов задержки будем называть правильно построенной логической сетью (ППЛС), если

1. К каждому входу блока сети присоединён не более чем один выход блока сети (однако допускается присоединение выхода более чем к одному входу, т.е. допускается разветвление выходов)

2. В каждом контуре обратной связи, т.е. в каждом цикле, образованном блоками и соединениями между ними, имеется не менее одного элемента задержки.

Входами такой сети называются те входы блоков, к которым не присоединены никакие выходы, выходами сети называются те выходы блоков, которые не присоединены ни к каким входам (рис. 41).

Рис. 41

Основные этапы проектирования автоматов

M_x — множество входных векторов,

M_z – множество выходных векторов,

M_y— — множество векторов, характеризующих входные каналы обратной связи (памяти),

M_y+ — множество векторов, характеризующих выходные каналы обратной связи (памяти).

Каждый из каналов в случае k-значной логики может находиться в одном из k значений из множества {0, 1,…,k-1}.

Правила вывода в грамматике, соответствующей автомату, можно определить как подстановку

XY⁺® Z Y^—, Y⁺(t=0)=Y₀⁺, Y⁺(t+t)=Y^—(t).

Состояния каналов обратной связи будем называть внутренними состояниями автомата, а t- временем перехода из одного состояния в другое, причём t может быть постоянной для данного автомата или эже зависеть от изменения X. В первом случае автомат называется синхронным, во втором – асинхронным.

При заданном значении Y₀⁺ последовательность входных векторов X (входная последовательность) однозначно определяет последовательность векторов Z (выходную последовательность).

Объём памяти автомата (число внутренних состояний автомата) обычно гораздо меньше объема памяти операционного автомата.

Общая структура автомата представлена на рис.42.

рис. 42. Общая схема автомата. Здесь

1 – преобразуемая информация,

2 – результат преобразования,

3 — управляющее воздействие, соответствующее реализуемому алгоритму,

4 — признаки, характеризующие результат

5 – сигнал, определяющий выполняемое преобразование и его начало,

6 – сигнал окончания операции.

!-2 – информационные каналы,

3-6- управляющие.

По Глушкову – ЭВМ – преобразователь информации, который целесообразно рассматривать как композицию пар автоматов (операционный+управляющий).

Общий порядок проектирования автоматов:

системное проектирование – логическое проектирование (логические блоки) – техническое проектирование.

Литература

1) Сергиевский Г.М. «Лингвистические модели», М., 1983

2) В.Дж.Рейуорд-Смит «Теория формальных языков», М., Радио и связь, 1988

3) О.П.Кузнецов, Г.М. Адельсон-Вельский «Дискретная математика для инженера», Энергоатомиздат, 1988

4) В.А. Горбатов «Основы дискретной математики», М., ВШ, 1986

5) В.А. Горбатов «Фундаментальные основы дискретной математики», М., Наука, 2000.

Матрица — соединение — автомат

Матрица — соединение — автомат

Cтраница 1

Матрица соединений автомата обладает тем свойством, что в любой ее строке каждая буква входного алфавита должна встречаться не более одного раза. Это условие связано с однозначностью функций переходов и выходов автомата и называется условием однозначности.  [1]

Матрицу соединений RA автомата А разбиваем на k2 клеток порядка I каждая.  [2]

Пусть матрица соединений R автомата А является ПКМС или существует подстановка t T, которая приводит ее к виду ПКМС.  [3]

Записываем матрицы соединений Rz автономных автоматов Аг и разбиваем их на 4 клетки.  [4]

Предположим, что матрица соединений R автомата А является / г-правильной клеточной матрицей.  [5]

Определим теперь по матрице соединений автомата функции выходов.  [6]

Применяем полученную подстановку к матрице соединений RA автомата А.  [7]

Применяем полученную подстановку t e Т к матрице соединений RA автомата А.  [8]

Более часто, чем указанные матрицы, используется квадратная матрица, называемая матрицей соединений автомата, которая строится следующим образом. Строки и столбцы матрицы соединений соответствуют различным состояниям автомата, причем первая строка и первый столбец соответствует начальному состоянию q Q. Y или дизъюнкция выходных букв, которые появляются на выходе автомата. Если ни одна из букв входного алфавита не переводит автомат из состояния qh в qi, то на соответствующем пересечении ставится нуль.  [9]

Теорема 8.9. Автомат А представим последовательной работой двух автоматов Л4 и AZ, если и только если существует подстановка t T, переводящая матрицу соединений R автомата А в k — правильную клеточную матрицу соединений.  [10]

Теорема 8.6. Автомат А с п k I состояниями представим суммой двух автоматов AI и А2 соответственно с k и t состояниями ( параллельной поочередной работой двух автоматов), если и только если существиет подстановка t e Т алфавита состояний, которая преобразует матрицу соединений R автомата А к виду регулярной клеточной матрицы соединений.  [11]

Легко видеть, что автомат не может перейти в недостижимое состояние из начального под действием допустимых входных слов. Поэтому в матрице соединений автомата строки и столбцы, помеченные недостижимыми состояниями, можно вычеркнуть. В этом случае индуцируемое автоматом отображение не изменится. Следовательно, при изучении автоматных отображений, которые будут описаны в следующем параграфе, можно ограничиться рассмотрением лишь связных автоматов.  [12]

По графу автомата или матрице соединений требуется получить программу настройки ВС, реализующую отображение, индуцируемое исходным автоматом. Для этого вначале по матрице соединений автомата производим оптимальную декомпозицию, в результате которой получаем матрицы соединений элементарных абстрактных автоматов. По ним записываем функции возбуждения элементарных автоматов и функции выходов, минимизируем их и описанным выше способом получаем программу настройки ВС. В качестве примера синтеза синхронных автоматов в ВС на рис. 9.15 и 9.16 соответственно показаны программы настройки ВС, в которой используется модифицированный элемент, на реализацию автомата, моделирующего выработку условного рефлекса ( пример 9. 2) и дешифратора последовательного действия ( пример 9.3), построенные по минимизированным функциям возбуждения триггеров и функциям выходов, найденным в результате декомпозиции.  [13]

Если в абстрактной теории автоматов везде под автоматом подразумевается абстрактный автомат, заданный либо графоидом, либо матрицей соединений, то в структурной теории автоматов, говоря об автомате, имеют в виду структурную схему, состоящую из элементов некоторого стандартного комплекса, в который входят набор элементарных автоматов и функционально полный набор логических элементов. Поэтому на структурном уровне изучаются методы перехода от гра-фоида или матрицы соединений автомата к структурной схеме автомата, приемы построения схем сложных автоматов из схем элементарных автоматов и логических элементов, рассматриваются способы кодирования состояний, входных и выходных сигналов автомата, различные варианты которых определяют, в конечном счете, сложность структурной схемы автомата при неизменном законе его функционирования.  [14]

Отсюда следует, что нужно проводить декомпозицию автомата А на элементарные автоматы с минимальным числом связей между ними. Так как число связей зависит от числа запрещенных переходов в матрице соединений исходного автомата, то требуется таким образом изоморфно преобразовать матрицу соединений R автомата А, чтобы она содержала минимальное число запрещенных переходов.  [15]

Страницы:      1    2

Зачем подключать автоматы через гребенку и как это сделать правильно?

Особенности конструкции

Различия в исполнениях электрических гребенок связаны со следующими особенностями их устройства:

• Количество изолированных пластин в гребенчатой шине равно числу ее полюсов.
• Каждая разновидность соединительной гребенки используется только для определенных целей.
• Однополюсные соединители применяются исключительно для однофазных автоматов, а 4-х полюсные – для коммутации 3 фаз и нуля, например.

Известные образцы гребенок имеют два исполнения, отличающиеся своим шагом (18 мм и 27 мм). Первое предназначено для подключения одномодульных автоматов, заявленная ширина которых как раз равна 18-ти мм. Гребенки с шагом 27 мм позволяют объединять приборы с шириной корпуса в 1,5 модуля (18х1,5 = 27 мм).

Конструкция соединительных приспособлений рассчитана на монтаж большого количества автоматов с суммарным числом выводов от 12 до 60-ти. Этим объясняется, почему использовать их для установки 2-х или 3-х приборов, например, нецелесообразно. Традиционно эти вспомогательные изделия применяются для сборки распределительных щитов со значительным числом коммутационных устройств.

Как выполнялось подключение раньше?

При выполнении сборочных и монтажных работ в распредщитках часто возникают сложные ситуации, тем более, если речь ведется о подключении защитных приборов и их групп автоматов. Для упрощения и ускорения этих работ было придумано множество различных приспособлений. До относительно недавних пор при подключении множества автоматов к единой линии требовалось создавать несколько перемычек из провода с изоляцией требуемого сечения.

Шина для автоматов с перемычками из изолированного кабеля требуемого сечения

Этот метод соединения автоматов один к другому обладает весьма значительным минусом — при неисправности перемычки не будут обеспечены питанием и последующие автовыключатели. Такая проблема может возникнуть по причине недостаточно хорошо выполненного контакта перемычки и ее последующего перегорания.

К недостаткам соединений, выполненных при помощи самодельных перемычек, также следует отнести:

• значительные временные затраты на монтаж, связанные с необходимостью замеров длины каждого отрезка кабеля, зачистке изоляции, опрессовывания концов;
• неэстетичный вид щитка из-за слишком большого числа размещенных проводов;
• помехи для монтажа приборов, крепящихся на DIN-рейке выше автоматов.

Возникновение подобных ситуаций можно исключить при помощи шин, созданных для соединения нескольких параллельно подключенных приборов УЗО либо автовыключателей.

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин

Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов

К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

Характеристики

Выбирая необходимые нулевые шины, стоит предъявлять четкие требования к конструкции. Главное — это сечение провода. Руководствуясь четким правилом «сечение провода не превышает сечение в главной заземляющей шины», можно выполнить качественное обеспечение электросети и сэкономить средства на обслуживании в дальнейшем.

Характеристики нулевой шины разнятся, в зависимости от типа ее установки. Разделяют два вида устройств по схеме распределения, отвечающим требованиям ПУЭ:

В первом случае шина с заземлением, которая являет собой заземленную наглухо нейтраль, в которой соединение с защитной землей обеспечивается исключительно в данной точке. Далее по проводникам с изоляцией уже в щиток заводятся только две шины. Такая схема считается наиболее безопасной, поскольку нулевая и заземляющая шина отделены непосредственно на вводе устройства в помещение.

Во втором варианте представлена устаревшая, но популярная схема по типу TN-C. В данном случае заземление не представлено отдельным проводником, а в самом в щитке есть исключительно нулевая шина. Здесь также соединять землю и ноль нельзя. Поэтому здесь понятия «земля» в его привычном представлении нет.

Маркировка при переменном трехфазном токе

Определить элементы электроустановок помогут «подсказки», которые выражаются в цветовом и буквенном обозначении шин и проводов. Они выбираются неслучайно. Их регламентируют стандарты.

Существует два способа цветового обозначения шин. Первый подразумевает, что маркировка электрических шин наносится на этапе изготовления. Производитель использует изоляцию разных цветов. Второй подойдет в тех случаях, когда изделие имеет один цвет. В таких ситуациях используют цветную изоленту, с помощью которой отмечают разные фазы.

В случае с трехфазным током маркировка будет выглядеть так:

Фаза «А» окрашивается в желтый цвет.

Фаза «В» окрашивается зеленым цветом.

Фаза «С» окрашивается красным цветом.

Производители гребенок

В продаже представлено множество гребенчатых шин от разных заводов изготовителей. Как правило, выпуском этих изделий занимаются те же компании, что производят автоматические выключатели. Из наиболее известных брендов выделяются следующие:

• ABB;
• Schneider Electric;
• EKF;
• Legrand;
• WAGO;
• отечественный IEK.

Шина гребенка для дифавтоматов Schneider Electric

Гребенчатые соединители заметно упрощают электромонтаж. Вместе с тем сокращается и обще время сборки щита. Однако за такое удовольствие нужно платить. Здесь каждый решает сам, нужно оно ему или нет.

Если выбор сделан в пользу гребенок, то необходимо задуматься об их технических характеристиках. Гребенка должна соответствовать суммарной мощности всех потребителей, которые через нее будут питаться

Не менее важно разобраться и с конструктивными особенностями. Ведь есть модели на 1, 2, 3 и 4 полюса, и каждая уместна в своей ситуации

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Особенности и правила монтажа

Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.

Особенности подключения шины под гребенку также проявляются в следующих тонкостях:

Поскольку ее проводящая часть при монтаже попадает между нижней прижимной пластиной и самой гребенкой, имеющийся на ней пластиковый изолирующий выступ должен быть обращен в сторону винтового крепления.
При нарушении этого требования не удается получить эстетичное соединение, которое лишено изгиба пластины.
При монтаже гребенки 3-х фазного типа важно следить за правильностью расположения изоляторов, что исключит возможность межфазного замыкания.

Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.

Буквенная маркировка

Правильно прочитать схему, определить тип шины или провода поможет буквенное обозначение. Как и цвета, буквы имеют свою расшифровку.

Провода и шины электрические при переменном токе расшифровываются следующим образом:

L – проводник однофазной сети.

L с цифрами 1, 2 или 3 – проводник в трехфазной сети.

N – нулевой проводник (или нейтральный).

М – средний проводник.

РЕ – заземляющий проводник (защитный).

PEN – совмещенные нулевые проводники (защитный и рабочий).

При постоянном токе обозначения будут иметь следующий вид:

L+ – проводник плюсовой (или положительный).

L- – проводник минусовой (или отрицательный).

Все эти маркировки и обозначения носят обязательный характер. Они регулируются принятыми регламентами.

Запомнить все это сразу сложно. Но опытный электрик знает все это. Такая маркировка позволит определить, где и что подключено. А простому человеку этого будет достаточно, чтобы понять, к примеру, какая необходима шина для автоматов электрических. Она может понадобиться при ремонте электрической проводки в доме. К ней позже легко подключить дополнительные источники.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Подключение УЗО и дифавтоматов

Такие защитные приборы можно легко подключить с использованием гребенок. Но процесс подключения несколько отличается от монтажа автовыключателей.

При установке УЗО посредством шин-соединителей гребенка при однофазном защитном приборе обязательно должна быть как минимум 2-полюсной. Такое требование связано с тем, что для питания УЗО необходимо подвести ноль и фазу.

Подключение УЗО посредством соединительной шины (гребенки) несколько сложнее, чем подключение дифавтомата

Применение в таких случаях шины 1-фазной невозможно, так как она не подходит по причине того, что не сможет замкнуть одновременно ноль и фазу всех защитных приборов, расположенных в одном ряду. Отходящие зубья у таких гребенок должны располагаться через один, то есть шаг между гребенками должен равняться ширине автомата (одного модуля).

Подключение УЗО к соединительной шине осуществляется достаточно быстро и просто

Такое подключение очень удобно, потому как происходит быстрое соединение защитных устройств между собой. Для подключения нет необходимости изготавливать множество самодельных перемычек с обязательным соблюдением маркировки по цвету проводов.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Гребенки соединительные шины для автоматов в Москве

Шина соединительная (гребенка) 1-полюсная 63А 53 модуля.

Шина соединительная типа PIN (штырь) 4-фазная 100А (1м).

Шина соединительная типа PIN для диф. автоматов 63A 108.

Шина соединительная типа PIN (штырь) 1P до 63А (длина=0.

IEK Шина соединительная типа PIN (штырь) 2Р 63А (дл.1м).

IEK Шина соединительная типа PIN (штырь) 3Р 100А(дл. 1м.

Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м) ИЭК

Шина соединительная двухрядная до 63 А (PIN- штырь) дли.

IEK Шина соединительная типа PIN (12 штырей) 3Р 63А 22.

Шина соединительная 3П 63А PIN (штырь) 12PIN (инд. упак.

Шина соединительная типа PIN 63A 54 мод. для диф. автом.

Шина соединительная (гребенка) PIN 1-фазная 63А ( 1м ).

Шина соединительная (гребенка) PIN 3-фазная 63А ( 1м ).

Шина соединительная трехфазная 100А 1метр PIN (Штырь) (.

Шина-гребенка 12 модулей Светозар 49802

YNS21-3-063 IEK Шина соединительная типа PIN (штырь) 3Р.

Шина-гребенка типа PIN (штырь), 12 модулей, серый, 1P.

Шина IEK соединительная, типа PIN (штырь), 1Р, 63А, дли.

Шина соединительная (гребенка) Legrand 1 фазная на 12 а.

Шина соединительная для автоматов ( гребенка ) 220в 54.

Шина соединительная (гребенка) PIN 1P 63A IEK

Шина соединительная (гребенка) 1Р на 12 модулей(22 см.).

Шина соединительная OBI тип pin трехфазная

Шина соединительная типа PIN (штырь) 3Р 63А (дл.1м) ИЭК.

Шина соединительная типа PIN (штырь) 3-фазная 100А (1м).

IEK Шина соединительная типа PIN (штырь) 2Р 100А(дл. 1м.

Шина соединительная 2П 100A PIN (штырь) 1м. TDM

Шина соединительная (гребенка) PIN 3-фазная 63А ( 1м ).

Шина-гребенка 12 модулей Светозар 49803

Шина-гребенка для автоматических выключателей, одинарна.

Iek YNS21-2-063 Шина соединительная типа PIN (штырь) 2Р.

Шина соединительная типа PIN (штырь) 3P до 63А (длина=1.

Шина соединительная 1П 100A PIN (штырь) 1м. TDM

Шина соединительная (гребенка) Legrand PIN 1p 63А 13 мо.

Шина соединительная (гребенка) PIN 2-полюсная 63А ( 1м.

PSH 2/12 ABB Шина соединительная для дифф. автоматов 2P

Шина соединительная (гребенка) PIN 2P 63A IEK

Шина соединительная (гребенка) 3Р на 12 модулей(22 см.).

Шина соединительная типа PIN (штырь) 3-фазная 100А (1м).

Шина соединительная трехрядная до 63 А (PIN- штырь) дли.

Шина соединительная типа PIN (штырь) 1P до 63 А на 12 а.

Шина-гребенка 12 модулей Светозар 49803

Шина-гребенка 12 модулей Светозар 49802

Гребенчатая шина PS3/12 3-полюсная 12мод. 63А ABB (2CDL.

IEK Шина соединительная типа PIN (штырь) 4Р 63А (дл.1м).

IEK Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м).

Шина соединительная типа PIN 63A 108 мод. для диф. авто.

Шина соединительная (гребенка) 3-полюсная 63А 12 модуле.

Шина соединительная однорядная до 63 А (PIN- штырь) дли.

Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м) ИЭК.

Шина соединительная 1П 63А PIN (штырь) 1 м. TDM

Шина-гребенка для автоматических выключателей, одинарна.

Шинная разводка 2-фазн. 56мод 10мм2 BML11256 для автома.

Шинная разводка 2-фазн. 12мод. 63А PS2/12 для автоматов.

Шина-гребенка типа PIN (штырь), 12 модулей, белый, 1P.

Шина соединительная Iek PIN 3ф 63А 12 мод. (дл.22см)

Шина соединительная ABB тип PIN штырь 3-рядная до 63А н.

Шина соединительная типа PIN (штырь) 2Р 63А (дл.1м) ИЭК

Шина соединительная 1 фазная гребенка на 6 модулей медн.

Шина соединительная “IEK”, PIN 1ф 100А, длина.

Соединительная шина тип PIN (штырь), 1-фазная, 63А (SQ0.

Шина соединительная (гребенка) 3-полюсная 63А 54 модуля.

Шина соединительная типа PIN (штырь) 3P до 63А (длина=1.

Шина соединительная 1П 63А PIN (штырь) 12PIN (инд. упак.

Целесообразность применения с учетом достоинств и недостатков

В первую очередь рассмотрим плюсы от применения гребенки:

1. Бесспорное качество коммутации, контакт с ответвлением жилы намного надежней, чем при использовании моножильного провода в качестве перемычки. Соответственно, практически исключается перегрев контактной площадки и связанные с этим многочисленные проблемы.
2. В большинстве случаев шины гребенки на шесть модулей и более рассчитаны на нагрузку 63А (ГОСТ Р 50030.5.1-99). Чтобы провод выдерживал такую нагрузку, у него должно быть сечение не менее 16мм 2 , что существенно усложняет работу с ним.
3. В щитке сокращается количество проводов, это отражается на аккуратности разводки и ее наглядности. Соответственно, при необходимости, разобраться с ней не составит труда. Чтобы убедиться в этом, достаточно посмотреть на рисунок 7.

Безусловно, любое решение имеет свои слабые стороны, в рассматриваем случае к ним относятся следующие особенности:

1. Часто возникают проблемы, при попытке установки защитных устройств разных брендов. Это может быть связано с габаритами приборов, разным уровнем расположения контактных площадок и другими различиями в конструкциях. В результате, соединить между собой разнотипные АВ не представляется возможным.
2. Проблемы в случае ремонта. Если требуется заменить вышедшее из строя устройство, понадобиться ослабить крепление на всех отводах, в противном случае снять гребенку для демонтажа не получится.
3. С модернизацией щитка также возникают проблемы. Например, когда возникнет необходимость поставить дополнительно еще один однополюсный прибор, потребуется замена шины, либо устанавливается переходная перемычка, что негативно отразится на качестве контакта.
4. При ремонтных работах или модернизации возникает необходимость обесточивать все подключенные к гребенке устройства, в некоторых случаях это может вызвать проблемы.
5. Стоимость такого решения значительно выше, чем использование перемычки из моножильного провода, особенно если речь идет о брендовой продукции.

Говоря о целесообразности применения, то следует заметить, что для подключения двух-пяти устройств применять гребенку не имеет смысла, Поскольку большинство производителей практически не выпускают шины рассчитанные менее, чем на 6 модулей, они придерживаются того же мнения.

Назначение

Применение нулевой шины даёт возможность решать несколько очень важных проблем:

Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
Значительно повысить эффективное использование защитных автоматических устройств.
Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.
Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник

мы рассказывали в отдельной статье.

Как правильно установить гребенку

Алгоритм действий довольно простой:

1. Если подключаемых модулей меньше, чем отводов у приобретенной гребенки, необходимо отрезать лишнюю часть. Сделать это можно используя обычную ножовку по металлу. Шина и изолятор лучше отрезать отдельно, поскольку последний должен быть длиннее примерно на один-два сантиметра. Это позволит предотвратить КЗ. С этой же целью рекомендуется заглушки на края, если они входят в комплект. В противном случае, используем всеми любимую синюю изоленту.
2. Сам процесс подключения, также не вызывает трудностей. Для крепления гребенка вставляется сверху аппаратов, при этом, каждый отвод должен попасть в соответствующую контактную площадку, после чего производится затягивание винтов.
3. К крайней правой или левой (в зависимости от разводки) контактной площадке подключается ввод питания.

После этого подключаем провода, ведущие к потребителям электроэнергии. На завершающем этапе останется подсоединить питание (эту работу выполняют сотрудники электрокомпании) и распределительная коробка (щиток) готов к эксплуатации.

Подведем итог, использование гребенки для автоматических выключателей существенно упрощает монтаж.

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Источник samelectrik.ru

Электрический щиток в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электричества и создает безопасные условия эксплуатации. Если есть желание разобраться в не самом простом вопросе, можно собрать электрощиток своими руками. Вводной автомат и счетчик должны ставить представители электроснабжающей организации, а вот дальше, после счетчика, собирать схему можете сами (хотя они не любят терять деньги). Правда перед вводом в эксплуатацию дома вам нужно будет их пригласить, чтобы они присутствовали при пуске, все проверили и измерили контур заземления. Все это — платные услуги, но стоят они намного меньше, чем полная сборка щитка. Если делать все правильно и по нормам, самостоятельно получится даже лучше: для себя ведь делаете.

Алгоритм подключения автоматических шин

Для подключения автоматических шин нужно:

1. взять гребенку и извлечь из нее красновато-желтую шину;
2. если для подключения требуется меньше автоматических выключателей, нежели существует отводов у монтажной шины гребенки, то следует отрезать нужное количество зубьев (три, пять или семь зубьев — зависит от вашего случая). Эту операцию можно выполнить любым инструментом, подходящим для ситуации, например, ножовкой по металлу. Части лучше разрезать по отдельности: изолятор отдельно, шины отдельно;
3. затем, следует отрезать пластмассовый блок-корпус согласно протяженности медной пластины, желательно чуть больше, чем нужно, чтобы с краев гребенки не торчали детали. Также это поможет предотвратить короткое замыкание. На обрезанные стороны изолятора следует поставить специализированные заглушки, которые, как правило, продаются в комплекте с соединительной шиной. Но если таковые отсутствуют, то можно использовать изоленту;
4. шину следует вставлять сверху подсоединенных приборов (каждый отвод должен присоединяться в соответствующее контактное гнездо). Далее следует завинтить гребенку под весь ряд нужных автоматов и подключить питание. Именно в этом месте выполняется совместное подключение провода с шиной в автомате.

Разновидности гребенок

Не существует универсальной соединительной шины, подходящей под любые автоматические выключатели. Автоматы обладают отличающимися габаритами, количеством выводов и прочими характеристиками. Поэтому и гребенки бывают самыми разнообразными.

По форме контактов выделяются 2 вида гребенчатых шин:

1. Штыревой (зубчатый). Универсальный контакт, подходящий к любым автоматам.
2. Вилкообразный. Используется там, где шину необходимо зажимать под винты.

Гребенки отличаются по длине, то есть по количеству автоматов, которые к ним возможно подключить. При необходимости слишком длинную шину допустимо укоротить ножовкой. Но предпочтительней использовать изделия на стандартное количество автоматов:

Есть отличия и в количестве подключаемых фаз. С этой точки зрения соединительные шины бывают следующих типов:

1. На 1 полюс (1P). Используется для подключения однофазных групповых автоматов.
2. На 2 полюса (2P). УЗО, дифавтоматы и любые другие устройства, требующие подключение фазы и нуля.
3. На 3 полюса (3P). Используются для подключения трехфазных групповых автоматов.
4. На 4 полюса (4P+N). Трехфазные автоматы и устройства, для работы которых необходим нулевой провод (трехфазные УЗО).

Штыревая соединительная шина для трехфазной сети

Важно! Если пришлось пилить одну большую шину на несколько маленьких, то необходимо обратить внимание на полученный спил. Отдельные проводники не должны быть гнутыми или замыкаться между собой. После резки нужно удалить из гребенки медную пыль

После резки нужно удалить из гребенки медную пыль.

Правила монтажа

При установке соединителей необходимо руководствоваться правилами по электромонтажу, касающимися подобных устройств. За счет этого повышается безопасность и надежность электрооборудования. Основные принципы монтажа таковы:

1. Перед установкой гребенки необходимо убедиться в механической целостности межфазной изоляции. Прозвонить выводы мультиметром на предмет КЗ. Это уменьшит риск межфазного замыкания.
2. Пластиковая выступающая часть гребенчатой шины должна находиться со стороны рычага автомата и полностью закрывать проводящие части. Гребенка устанавливается так, чтобы медные выводы были недоступны для касания обслуживающим персоналом.
3. Некоторые модели автоматических выключателей имеют 2 вида клеммников. Одни предназначены для подключения штыревых гребенок, другие для вилочных. Перед монтажом необходимо выяснить с чем именно вы имеете дело.
4. Вилочные гребенки применяются на токах до 63 А. Перегрузка изделия приведет к нагреву, расплавлению изоляции и межфазному КЗ.

Оцените статью:

The Connection Machine CM-1 / CM-2, Проектирование параллельного суперкомпьютера с искусственным интеллектом

Тамико Тиль: The Connection Machine o Главная страница o Наследие CM: Технология o Наследие дизайна CM-1 / CM-2 o Статьи o Галереи изображений o «Фейнман» Футболка CM-1 [Электронная почта ] [Портфолио ]

Соединительные машины CM-1 и CM-2 Музей современного искусства Нью-Йорка приобретает CM-2 для своей постоянной коллекции дизайна Через тридцать лет после запуска в 1987 году CM-2 выставляется в рамках выставки: «Мыслительные машины: искусство и дизайн в компьютерную эпоху, 1959–1989» MoMA NY, 13 ноября 2017 г. — 8 апреля 2018 г. Я участвовал в панельной дискуссии в МоМА ноября.14 ноября 2017: «Мыслительные машины: вечер с Берил Корот, Забет Паттерсон и Тамико Тиль» Смотрите запись> здесь См. Также страницы о наследии дизайна CM-1 / CM-2 и нерассказанную историю о том, как Connection Machine изменила представление Стива Джобса о потенциале дизайна. 1986: Первый коммерческий суперкомпьютер с искусственным интеллектом, созданный по образцу человеческого мозга The Connection Machine CM-1 был первым коммерческим суперкомпьютером, разработанным специально для задач искусственного интеллекта (AI).Суперкомпьютер с массовым параллелизмом и 65 536 процессорами, это было детище Дэнни Хиллиса, зачатый в начале 1980-х, когда он был докторантом с Марвин Мински из лаборатории искусственного интеллекта Массачусетского технологического института и построил свой стартап Thinking Machines Corporation. Уходя от обычного компьютера Архитектура того времени, CM-1 был смоделирован на основе структуры человеческого мозга: вместо того, чтобы полагаться на один мощный процессор для выполнения вычислений один за другим, данные распределялись по десятки тысяч простых 1-битных процессоров, каждый из которых может выполнять вычисления одновременно, архитектура, известная как Single Instruction Multiple Data (SIMD). То, что позволяло процессорам обмениваться данными быстрее, чем предыдущие проекты SIMD, — это внутренняя сеть, 12-мерная логическая структура n-куба, предложенная физиком Нобелевской премии Ричардом Фейнманом, который все лето работал с нами. В рамках этой жестко запрограммированной физической структуры данные программного обеспечения структуры для связи и передачи данных между процессорами могут меняться по мере необходимости в зависимости от по характеру проблемы. Связи между процессорами были важнее чем сами процессоры, отсюда и название «Connection Machine.« В 1987 году CM-1 был заменен более мощным CM-2 в том же корпусе и аналогичной архитектуре. В 1991 году дизайн гиперкуба CM-1 / CM-2 был заменен CM-5 с совершенно другой формой и архитектурой. Каждый в свое время получил престижную премию Гордона Белла как самые мощные суперкомпьютеры в мире: CM-2 в 1989 году и CM-5 в 1993 году. Визуальный дизайн соединительных машин CM-1 / CM-2: С 1983 по 1985 год я руководил упаковкой и промышленным дизайном Connection Machine CM-1 в Thinking Machines Corporation, работая с консультантами по промышленному дизайну Аллен Хоторн и Гордон Брюс, а также консультант по машиностроению Тед Билодо.СМ-2, выпущенный в 1987 г. был более продвинутым преемником (включая аппаратные средства с плавающей запятой), заключенным в тот же физический пакет. Форма машины должна была выражать как ее функцию, так и увлечения ее создателей: мечта создать «Machina Sapiens», новый род живых мыслящих машин. Описание истории дизайна, теории и концепций, лежащих в основе визуального дизайна, можно найти в моей статье: Тиль, Тамико. «Дизайн машины подключения »(pdf или html) в Design Issues , MIT Press, Cambridge, MA, Vol.10, No. 1, Spring 1994. pp. 5-18. Переиздано в книга «Созданный мир: изображения, объекты, окружающая среда». Редакторы: Ричард Бьюкенен, Деннис Дордан и Виктор Марголин, 2010. Как машина подключения вдохновила Стива Джобса: Моя старая подруга Джоанна Хоффман была менеджером по маркетингу первого Macintosh и компьютера NeXT, а также «правой руки» Стива Джобса, изображенной Кейт Уинслет в фильме «Стив Джобс». В 1986 году, когда вышла Connection Machine, Джобс попросил ее поручить конструктору создать его новый компьютер NeXT.На что Джоанна ответила: «Слишком поздно Тамико уехала в Европу, чтобы стать художником!» Но машина произвела на него неизгладимое впечатление, и с этого момента конструкции Джобса стали не просто полезными — они стали визуально превосходными. См. «Наследие дизайна CM-1 / CM-2» >> Профессор Йельского университета Дэвид Гелернтер описывает CM как скульптуру: «Были даже герои компьютерного дизайна: параллельные суперкомпьютеры CM-1 и CM-2 1980-х годов, разработанные командой под руководством Тамико Тиля, были элегантными и очаровательными.В Йельском университете посетители часто останавливались у машинного зала, чтобы полюбоваться этой вещью, как скульптурой ». Гелернтер, Дэвид. «За серым ящиком», журнал ID, Vol. 45 # 2, март / апрель 1998 г., стр. 60. Наследие Connection Machines — невыразимая история в истории AI В начале / середине 1980-х годов как искусственный интеллект, так и параллельная обработка считались интересными только для академиков из слоновой кости, а не для вычислений и решения проблем в реальном мире. Однако радикально новый подход Дэнни Хиллиса к вычислениям привлек к Thinking Machines ученых, которые увидели ценность и перспективность вычислительной парадигмы, ориентированной на структуры, необходимые для самих данных, а не на более быстрые и быстрые последовательные процессоры. Сегодняшняя история искусственного интеллекта не учитывает работу, проделанную Дэнни и другими учеными над «Thinking Machines» и «Connection Machines». Их вклад был забыт. Но мои интервью с несколькими коллегами показывают, как идеи, методы программирования, программное обеспечение и оборудование сформировали современные технологии в мире. Несколько примеров: Нобелевский физик Ричард Фейнман использовал машину соединений для работы над своими основополагающими идеями для новой области: квантовых вычислений. Брюстер Кале рассказывает о своем термине «большие данные» и о том, как он использовал машину соединений для разработки первой поисковой системы на естественном языке. Дэнни Хиллис рассказывает о том, как Google стала ведущей в мире поисковой системой и компанией ИИ, сначала используя методы параллельного программирования, которые Сергей Брин изучил на Connection Machine, а затем с приобретением последующей компании Дэнни MetaWeb, технический директор которой Джон Джаннандреа теперь является Google. руководитель AI. Даже оборудование, обеспечивающее глубокое обучение, сегодня состоит из микросхем, которые по сути являются миниатюрными соединительными машинами, как и графические процессоры, созданные nVidia, которые обеспечивают успех виртуальной реальности сейчас, 30 лет спустя. См. Интервью «Connection Machine Tech Legacy» >> Существующие машины: Я слышал, что на пике популярности были различные устройства подключения (CM-1, CM-2, CM-2a, CM-200 и его преемник CM-5 в совершенно другой конструкции) на 70 установках по всему миру.Следующие машины сохранились в музейных собраниях. Машины не всегда выставляются — см. Примечания. CM-1: Музей истории компьютеров, Маунтин-Вью, Кремниевая долина, Калифорния. ( Постоянная экспозиция ) CM-2: Музей американской истории, Смитсоновский институт, Вашингтон, округ Колумбия. CM-2: Музей современного искусства, Нью-Йорк. (выставка «Мыслительные машины», до 8 апреля 2018 г. ) CM-2: Музей живых компьютеров, Сиэтл, Вашингтон. CM-2 и DataVault: Американский компьютерный музей, Розуэлл, Джорджия, США CM-2a: Musée Bolo, Лозанна, Швейцария (Постоянная выставка) ( CM-2a представляет собой единый кубический корпус от Марка Харрисона.)

Взлет и падение мыслящих машин

Блестящий стартап, который зажег индустрию, никогда не понимал основ.

Когда-нибудь мы построим мыслящую машину. Это будет действительно умная машина.Тот, кто может видеть, слышать и говорить. Машина, которой мы будем гордиться.

— Из брошюры Thinking Machines

В 1990 году, через семь лет после своего основания, Thinking Machines была лидером на рынке параллельных суперкомпьютеров с объемом продаж около 65 миллионов долларов. Мало того, что компания была прибыльной; Кроме того, по словам одного ученого-информатика из IBM, он загнал рынок в угол «сексуальной привлекательности высокопроизводительных вычислений». Несколько гигантов компьютерной индустрии стремились к слиянию или партнерству с компанией.Уолл-стрит искала информацию о первичном публичном размещении акций. Даже Голливуд был заинтересован. Стивен Спилберг был настолько увлечен Thinking Machines и их технологиями, что вскоре бросил блестящую черную Connection Machine компании на роль суперкомпьютера в фильме « Парк Юрского периода, », хотя в романе Майкла Крайтона, которому фильм был верен в остальном, было указано. Cray.

В августе прошлого года Thinking Machines подала заявку на участие в главе 11. Компания сменила трех генеральных директоров за два года и теряла деньги значительно быстрее, чем когда-либо.

Что заставило эту высокопланетную компанию рухнуть на землю? Стандартное объяснение состоит в том, что Thinking Machines была крупной компанией, пострадавшей от внезапного сокращения финансирования науки, вызванного окончанием холодной войны.

Правда совсем другая. Это история о том, как Thinking Machines вырвались на новый горячий рынок — а затем облажались, причем очень серьезно.

До прихода У. Дэниела Хиллиса компьютеры более или менее проектировались в духе ENIAC.В этой машине один процессор выполняет инструкции по очереди, последовательно. «Последовательные» компьютеры хороши для сложения длинных цепочек чисел и других арифметических задач. Но им серьезно не хватает тех задач по распознаванию образов, которые двухнедельный щенок может легко освоить — распознавать лица или выяснять, где он находится в комнате. Щенки могут это делать, потому что их мозг — как и мозг всех животных, включая человека — представляет собой «в высшей степени параллельный» компьютер. Вместо того, чтобы просматривать информацию по одному фрагменту мозаики за раз, мозг обрабатывает миллионы, даже миллиарды частей данных одновременно, позволяя изображениям и другим шаблонам выскакивать наружу.

Будучи аспирантом лаборатории искусственного интеллекта (AI) Массачусетского технологического института, Хиллис, которого все знают как Дэнни, придумал компьютерную архитектуру для своей диссертации, которая имитировала бы этот массово-параллельный процесс в кремнии. Хиллис назвал устройство «машиной связи»: в нем было 64 000 простых процессоров, и все они выполняли одну инструкцию одновременно. Чтобы получить больше скорости, нужно добавить больше процессоров. В конце концов, как гласила теория, с достаточным количеством процессоров (возможно, с миллиардами) и правильным программным обеспечением массово-параллельный компьютер может начать действовать как человек.Будет ли он гордиться своими создателями, еще неизвестно.

Хиллис — это то, что хорошие ученые называют очень умным парнем — творческим, творческим, но не совсем гением. Он также является заядлым мастером-мастером, чья работа всегда была увлекательнее, чем практичнее. На пятом этаже Бостонского компьютерного музея, например, стоит минималистичный компьютер, сделанный из лески и 10 000 деталей Тинкертой. Хиллис построил его, чтобы играть и побеждать в крестики-нолики, что он неизменно и делает. Другая его работа включает в себя робот-палец, который может отличить шайбу от винта, но его смущает кусок резинки; комбинезон с пропеллером, позволяющий буквально ходить по воде; и домашний робот, сделанный из банок с краской, лампочек и мотора для гриля.

В лаборатории искусственного интеллекта Хиллис стал учеником легендарного гуру искусственного интеллекта Марвина Мински. Эти двое были полны решимости создать соединительную машину в качестве инструмента для разработки программного обеспечения для искусственного интеллекта. Поскольку стоимость университетской лаборатории была бы непомерно высокой, они решили создать компанию. Они пошли искать помощи и нашли Шерил Хэндлер.

Хэндлер участвовал в открытии Института генетики, фирмы, занимающейся генной инженерией в Гарварде.Ее биография была эклектичной: она изучала дизайн интерьера, получила степень магистра ландшафтной архитектуры в Гарварде, а в то время стремилась получить докторскую степень по городскому планированию в Массачусетском технологическом институте. Она также руководила собственной некоммерческой консалтинговой фирмой, специализирующейся на планировании ресурсов в странах третьего мира. У нее был вкус к классической музыке и прекрасное понимание стиля. Она даже была предметом Профиля Дьюарса, который гласил: «Мой женский инстинкт защиты и воспитания вносит свой вклад в мою профессиональную перспективу.«

Handler также обладала талантом налаживать дружеские отношения с блестящими и известными людьми. Один из ее коллег из Института генетики позже назвал ее« профессиональным болтуном ». Она быстро доказала свою полезность, связав людей, которые будут строить машину связи, с основателем CBS. Уильям Пейли. Хиллис, Мински и Хэндлер представили идею Пэли и президенту CBS Фреду Стентону на встрече, на которой Хиллис был в своих обычных джинсах и футболке. Тем не менее ему удалось произвести впечатление на телемагнатов, которые вместе с другими в конечном итоге согласились. вложить в это предприятие в общей сложности 16 миллионов долларов.

В мае 1983 года, несмотря на отсутствие бизнес-плана, компания была основана и разместилась в полуразрушенном особняке за пределами Бостона, который когда-то принадлежал Томасу Пейну, автору брошюры о войне за независимость « Здравый смысл». Хиллис и Хэндлер назвали свою новую компанию Thinking Machines, потому что, по словам Хиллиса, «мы хотели мечту, которую мы не собирались перерасти». Как оказалось, особой опасности в этом не было.

У менеджеров новой компании сразу возникли разногласия по поводу рынка суперкомпьютеров.Хиллис и Хэндлер (Мински быстро стал номинальным руководителем в компании) хотели разработать машину, строго следуя тезису Хиллиса, машину, которая будет иметь максимальное влияние в качестве исследовательского инструмента для ученых, изучающих искусственный интеллект. (Хиллис предполагал, что его машина в конечном итоге станет своего рода утилитой общественного интеллекта, к которой люди будут подключать свои домашние ПК, тем самым привнося в мир искусственный интеллект.) С другой стороны, Ховард Ресников, директор по исследованиям, нанятый Мински, утверждал, что для более гибкой архитектуры, которая могла бы поддерживать любой стиль вычислений, необходимый для решения реальных проблем.В конце концов, чем больше проблем сможет решить машина, тем больше будет перспектив для продаж.

В течение года, пока продолжались споры, компания ничего не предпринимала. Наконец, победу одержали Хэндлер и Хиллис. «У нас были всевозможные аргументированные дискуссии, — говорит Ресников, — а затем Шерил и Дэнни в основном приняли эмоциональные решения». Ресников продержался еще два года, прежде чем ушел. Принятие эмоциональных решений длилось почти до тех пор, пока компания не упала.

В первые несколько лет это не имело значения.Thinking Machines не нужно было принимать правильные бизнес-решения, потому что у них было Агентство перспективных оборонных исследовательских проектов. DARPA, исследовательское подразделение Министерства обороны США, искало компьютерные архитектуры, которые позволили бы танкам, ракетам и другому оружию распознавать вражеские цели и понимать устные приказы. В 1984 году Хиллис и его коллеги из Thinking Machines переработали тезис Хиллиса и представили его DARPA. В ответ агентство предложило компании многолетний контракт на 4,5 миллиона долларов.Теперь все, что нужно было сделать Thinking Machines, — это построить за два года один из самых быстрых компьютеров в мире.

Компания сразу перешла к разгулу найма. Его главными охотничьими угодьями были факультеты информатики Массачусетского технологического института, Карнеги-Меллона, Йельского университета и Стэнфорд, в которых располагались четыре ведущие в мире лаборатории искусственного интеллекта. Все, от программистов до административных помощников, должны были пройти собеседование с Хендлером, у которого было очень конкретное, хотя и загадочное представление о том, кто будет достаточно хорош, чтобы работать в Thinking Machines.(Многие исследователи позже сообщали, что после того, как их наняли, им больше не приходилось разговаривать с Хэндлер — даже когда они были с ней наедине в лифте.)

Фактически, Thinking Machines становились эстетическим творением Хэндлера в такой же степени, как и Connection Машина была Хиллиса. Летом 1984 года компания переехала в свой новый дом — два верхних этажа старого здания Carter Ink Building в Кембридже, штат Массачусетс, в нескольких кварталах от Массачусетского технологического института. Хэндлер лично курировал дизайн офисного помещения, настаивая на том, чтобы каждый офис был окрашен в свой особый цвет.Были созданы огромные открытые пространства, чтобы стимулировать обмен идеями и творчество. Был построен шикарный кафетерий с шеф-поваром-гурманом. Кушетки были разбросаны по офисам, чтобы исследователи могли вздремнуть или даже поспать там всю ночь, что многие из них и делали. А автомат по продаже безалкогольных напитков был подключен к терминалу. Исследователи, которые хотели выпить, просто вводили свой выбор.

Короче говоря, Thinking Machines становилась хакерским раем. По словам Лью Такера, одного из директоров компании по исследованиям, они думали, что «если бы их накормили, они бы практически жили в Thinking Machines».«Если Хиллис не одобрял, он не сообщил об этом. Приняв поездку на старинной пожарной машине, он вряд ли мог играть прагматика стилиста Хэндлера.

В мае 1985 года Thinking Machines объявила о готовящемся завершении строительства первой машины связи. , CM-1. Объявление будет сделано на третьем этаже здания Carter Ink Building. Хэндлер перекрасила все поверхности нового пола в слегка другой оттенок лилового. Когда это было сделано, она не была удовлетворена. Поэтому она ее исследователи и ученые снова раскрасили его.

CM-1 был мечтой исследователя искусственного интеллекта. К сожалению, немногие лаборатории искусственного интеллекта могли позволить себе компьютер стоимостью 5 миллионов долларов, и, как и предсказывал Резников, вряд ли кто-то еще был заинтересован. Когда дело дошло до общенаучных вычислений, CM-1 был «собакой», по словам Гордона Белла, компьютерного гуру и архитектора знаменитого компьютера VAX в Digital Equipment Corp. факто стандартный компьютерный язык науки; при этом он не мог выполнять так называемые «операции с плавающей запятой», операции, которые манипулируют числами в научных вычислениях.

Thinking Machines продали семь CM-1, но только потому, что DARPA выступило посредником и субсидировало большинство сделок. Если компания собиралась продолжать бизнес, ей нужна была машина, которая могла бы справиться со своими задачами за пределами исследований в области искусственного интеллекта. К сожалению, по словам Ресникова, решение адаптировать CM-1 к «нерыночному» ИИ стоило Thinking Machines трех лет работы на реальном рынке.

В апреле 1986 года Thinking Machines объявили о прибытии CM-2, машины, которую научное сообщество действительно могло использовать.CM-2 мог запускать FORTRAN и выполнять операции с плавающей запятой. Кроме того, это было произведение искусства: пятифутовый куб из кубов, сделанный из того, что сотрудники Thinking Machines называли «черным Дарта Вейдера», — внутри которого загадочно мерцали красные огни. Но для экзотической технологии массового параллелизма в машине по-прежнему требовалось специальное программное обеспечение, а это означало, что пользователи должны были изучать новые методы программирования. CM-2 мог быть больше похож на человеческий мозг, чем на последовательный компьютер, такой как Cray, но ученые знали, как писать программы для Cray.Многие из первых клиентов Thinking Machines, говорит Дэйв Уолтц, руководивший группой ИИ компании, выполняли большую часть своих вычислений на процессорах с плавающей запятой, игнорируя 64000 одноразрядных процессоров.

В результате рынок для машин связи по-прежнему был невелик. Но благодаря поддержке DARPA, которое продолжало заключать сделки, Thinking Machines не нужно было серьезно задумываться о создании машины с естественным рынком сбыта. «Наш устав, — говорит Такер, — не сводился к тому, чтобы смотреть на машину и вычислять коммерческую прибыль.Нашей хартией было построить интересную машину ». Но определение интересный вскоре изменилось.

В конце 1980-х годов DARPA и администрация Буша, приняв тот факт, что окончание холодной войны снизило срочность военные суперкомпьютеры, поставили новую задачу для параллельных вычислений. Они начали говорить о решении того, что научный советник президента Д. Аллан Бромли назвал «грандиозным вызовом»: научные проблемы: моделирование глобального климата, анализ сворачивания белков, картографирование геном человека, предсказывающий землетрясения, раскрывающий нюансы квантовой механики.Для решения проблем не требовался искусственный интеллект, только огромные вычислительные мощности.

Официальным названием нового проекта была программа High Performance Computing and Communication (HPCC), а ведущим агентством было DARPA с запланированным бюджетом в несколько миллиардов долларов до 1996 года для достижения своих целей. Вверху списка: создание компьютера, способного выполнять терафлоп — триллион операций с плавающей запятой в секунду.

Неудивительно, что компания Thinking Machines заранее позаботилась о получении части запланированного бюджета.В то время как другие компьютерные компании ухаживали за клиентами, Хэндлер подружился с Бромли. Как только компания Thinking Machines пообещала, что к 1992 году у нее будет уменьшенная версия терафлоп-машины, агентство заключило с компанией первоначальный контракт на 12 миллионов долларов.

Тем временем несколько компьютерных компаний изучали новую технологию — компромисс между комфортом последовательных вычислений и производительностью машин с массовым параллелизмом. Это своего рода «умеренно параллельный» дизайн, технология повлекла за собой объединение меньшего количества мощных, дешевых, готовых микропроцессоров, используемых в ПК и рабочих станциях, а не тысяч сильно настроенных, но менее мощных процессоров, используемых в Соединительные машины — в один суперкомпьютер, который будет работать с существующим программным обеспечением.

Ценовые преимущества использования готовых микросхем, а также функциональное преимущество работы с существующим программным обеспечением казались ошеломляющими, особенно с учетом того факта, что немногие клиенты, не входящие в крошечное сообщество ИИ, проявляли большой интерес к массовому параллелизму Thinking Machines. дизайн. Даже Хиллис в конце концов решился и выбрал умеренно параллельную конструкцию для машины следующего поколения компании. К сожалению, давняя мечта умерла нелегко: решение было принято только после 18 месяцев внутренних споров.И снова компания начала поздно.

Более того, были признаки того, что компания все еще преследовала не тот рынок. В 1992 году отраслевые аналитики прогнозировали, что суперкомпьютеры развиваются не в науке, а в бизнес-приложениях — в частности, в так называемом «интеллектуальном анализе баз данных», области, которая, как выразился эксперт IBM по параллельным вычислениям Арт Уильямс, вполне могла стать такой: «приложение-убийца» для параллельных компьютеров. В условиях рецессии в стране предприятиям необходимо было все конкурентное преимущество, которое они могли получить, а это означало, что они должны были знать предпочтения и покупательские привычки своих клиентов во всех подробностях.Они начали собирать все мыслимые данные и вводили их в свои мэйнфреймы, ища любые идеи, которые помогли бы им максимизировать прибыль. Но иногда мэйнфреймам требовались часы, даже дни, чтобы выработать ответ на один-единственный вопрос. Таким образом, крупные компании начали проверять параллельные компьютеры.

Фактически Thinking Machines продала American Express две машины Connection Machines. Это заставило руководство Thinking Machines заговорить о создании группы бизнес-суперкомпьютеров — идея, которая на первый взгляд кажется очевидной.Но в Thinking Machines идея застряла в бесконечных обсуждениях. Хиллис и Хэндлер уже были огорчены тем, что им пришлось ориентироваться на общенаучные вычисления, а не на искусственный интеллект; они не собирались прыгать на идею обслуживания простых торговцев. Позже Хиллис жаловался на несправедливость мира, где «настоящие деньги заключаются в хранении инвентаря Wal-Mart, а не в поисках истоков Вселенной».

Тем не менее, благодаря DARPA, Thinking Machines впервые оказалась в минусе.В 1989 году компания сообщила о прибыли в размере 700 000 долларов при выручке в 45 миллионов долларов. Хэндлер сразу же подписал 10-летний договор аренды с зданием Картер Инк за колоссальные 6 миллионов долларов в год — около 37 долларов за квадратный фут. (Lotus Development Corp., которая находилась практически через дорогу от Thinking Machines, платила 8 долларов за квадратный фут.) Thinking Machines также наняла еще 120 сотрудников, в результате чего их общее число превысило 400. Тем временем компания сформировала имидж одного из ведущие высокотехнологичные компании страны.По словам Стивена Вольфрама, основателя очень успешной компании по разработке программного обеспечения Mathematica, «это было место, куда приезжали иностранные торговые делегации, чтобы узнать, где сейчас находится американский бизнес».

И все же конкуренция нависла. Cray Research запустила программу аварийной остановки в 1990 году, чтобы в течение двух лет вывести на рынок массово-параллельную машину. IBM поступила так же. Даже Fujitsu Limited, один из крупнейших японских производителей суперкомпьютеров, открывала лабораторию параллельных вычислений, стремясь продать машину с 1000 процессорами.

Если когда-либо было время, когда Thinking Machines могла и должна была поставить себя на прочную финансовую и конкурентоспособную основу путем слияния с крупной компанией или путем выхода на биржу, то это было сейчас. Но Хэндлер отказался от заключения любых сделок. Она чувствовала, что компания могла бы самостоятельно выпустить чрезвычайно успешный терафлоп-машину.

По мере того, как компания продвигалась вперед в своих неистовых усилиях по выпуску новой машины в срок, корпоративная культура начала сдвигаться от открытости к паранойе.Сотрудникам не разрешалось обсуждать машину друг с другом в кафетерии. Покупателей держали в неведении. Новую машину назвали CM-5, чтобы помешать хакерам, выступающим в роли корпоративных шпионов, которые предположительно будут рыться в файлах компании в поисках несуществующего CM-3.

Thinking Machines анонсировали CM-5 в октябре 1991 года. Хиллис утверждал, что у него самая высокая «теоретическая» пиковая производительность среди всех когда-либо существовавших суперкомпьютеров, если к нему добавить достаточно процессоров. Реальность: когда было объявлено о завершении CM-5, машина была медленнее своего предшественника CM-2.Среди других проблем, стандартные микросхемы, выбранные компанией, не были готовы, поэтому некоторые машины должны были поставляться с более медленными микросхемами предыдущего поколения. Тем временем такие конкуренты, как Intel, Kendall Square Research (KSR), MasPar Computer и nCube, начали поставлять более быстрые суперкомпьютеры. Больше, чем когда-либо, Thinking Machines зависела от своего преимущества в DARPA при продвижении своих продуктов.

Затем, в августе 1991 года, когда DARPA собиралось начать процесс определения поставщиков суперкомпьютеров, которые получат львиную долю запланированных им расходов, газета Wall Street Journal опровергла историю о том, что агентство играло в фаворитов.Оказалось, что DARPA в последние годы субсидировало — иногда в размере всей покупной цены — продажу около 24 машин связи. Субсидии составили подарок Thinking Machines в размере 55 миллионов долларов — 20% от общего дохода компании на тот момент.

DARPA смазало и супервычислительные колеса Intel, но оставило остальную индустрию суперкомпьютеров на произвол судьбы. А теперь воют другие игроки. Возможно, наиболее явная и суровая критика исходила от основателя KSR Генри Буркхардта: «Продавцы, которым государство передает деньги, не заинтересованы в решении проблем клиентов», — прорычал он.

Смущенная администрация Буша положила конец соусу DARPA от Thinking Machines. Впервые компании пришлось продавать свои машины по достоинству на открытом рынке. В конце 1992 года Thinking Machines сообщила об убытках в размере 17 миллионов долларов за год. CM-5 не продавался, и компания теряла деньги. Хиллис больше не проводил много времени в офисе. Начался первый раунд увольнений. Зарплаты были заморожены. Запросы на новые портативные компьютеры отклонялись.

Тем временем Хэндлер установил огромную мраморную арку в атриуме здания Картер Инк. Когда в Сиэтле проходила национальная конференция по суперкомпьютерам, она решила остаться в Сан-Франциско и поехать в Сиэтл из шикарного отеля Stanford Court Hotel. Она заказала дизайн логотипа за 40 000 долларов для толстовки CM-5, но затем отказалась от него. Пока компания тонула, она сосредоточила свое внимание на выпуске поваренной книги с рецептами из печально известного кафетерия компании. Все более параноидальная, у нее была видеокамера, нацеленная на ее личное парковочное место, и, по некоторым сведениям, она заставляла людей встречаться с ней в ее припаркованной машине.Она наняла телохранителя, сказав коллегам, что ей угрожали смертью.

Некоторые члены правления Thinking Machines внезапно осознали, что человек, который руководил компанией все эти годы, не имел деловых навыков. Правление обсудило вопрос о демпинге Хендлера, но ей удалось избавиться от своих самых больших врагов.

В начале 1993 года был назначен новый президент, но Хэндлер, оставшийся генеральным директором, быстро избавился от него. Позже в том же году президентом был нанят адвокат по имени Ричард Фишман.Фишман был давним другом Хэндлера, но когда он понял, что никакой посторонний не будет финансировать тонущую компанию, пока Хэндлер остается у ее руля, он спланировал ее увольнение.

Fishman сфокусировал компанию на бизнес-рынке и начал искать партнера. Sun и IBM были заинтересованы, говорит Такер, но не хотели брать на себя растущий долг Thinking Machines, который включал в себя еще шесть лет аренды здания Carter Ink Building, обязательство в размере 36 миллионов долларов.

В середине августа Thinking Machines подала заявление о защите от банкротства, и Фишман подал в отставку.Вскоре Хиллис сам покинул компанию, основанную на его диссертации. Thinking Machines возродится как небольшая софтверная фирма, продающая программы для параллельных компьютеров своих бывших конкурентов.

Еще в 1989 году, говорит Фишман, Thinking Machines все еще на три года опережала остальной мир в технологиях параллельной обработки. «В то время как другие догнали, — говорит он, — Thinking Machines теряла время, теряла клиентов и не переходила к следующему поколению». Если бы CM-5 был построен без ошибок и потраченного впустую времени, компания, возможно, смогла бы оправдать свои значительные обещания.Но, как позже сказал один из ведущих ученых компании, что, если бы свиньи могли летать?

Наследие проекта Connection Machine

Тамико Тиль: Машина связи o Главная страница o Наследие CM: Технология o Наследие дизайна CM-1 / CM-2 o Статьи o Галереи изображений o «Фейнман» Футболка CM-1 [Электронная почта ] [Портфолио ]

Соединительный автомат CM-1 / CM-2 Наследие дизайна Форма Connection Machine CM-1 / CM-2 (1986/1987) была явно разработана, чтобы передать ее радикальную, массово-параллельную компьютерную архитектуру.В то время параллельные вычисления считались в лучшем случае непрактичными, а в худшем — просто невозможными. Однако Дэнни Хиллис был убежден, что, как и в человеческом мозгу, очень большое количество очень маленьких процессоров, каждый из которых может работать с собственными данными и быстро обмениваться данными с другими процессорами, может позволить компьютерам атаковать проблемы, с которыми трудно справиться даже для самых мощных. последовательные процессоры. Как руководитель отдела дизайна упаковки в Thinking Machines я хотел, чтобы мы могли сказать клиентам: «Вы никогда в жизни не видели такой машины!» Он должен выглядеть как живая, мыслящая машина, «машина, которая могла бы гордиться нами», как с удовольствием сказал Дэнни. Машина должна была выглядеть потрясающе — и все же форма должна также отражать внутреннюю структуру машины: более 64000 крошечных 1-битных процессоров, соединенных в 12-мерную внутреннюю сеть гиперкуба (предложенную нашим подрабатывающим нобелевским физиком Ричардом Фейнманом), и как эти соединения могут изменяться независимо от структуры оборудования, чтобы сформировать структуры данных, которые лучше всего подходят для данной проблемы. Окончательная форма машины отражала логотип, который я разработал для футболки CM-1 «Фейнман», изображая сеть гиперкубов в виде жесткого куба, а процессоры — в виде мягких «помпонов». с гибкими соединениями структур данных, независимыми от сети оборудования. Прочтите всю историю в моем эссе «Дизайн соединительной машины», опубликованном в 1994 году в журнале теории дизайна Design Issues , а в 2010 году в книге «Созданный мир», где описываются изображения и произведения искусства. и архитекторы, вдохновившие дизайн. «Фейнман» СМ-1 футболка с логотипом: 12-мерный куб из кубов: Джоанна Хоффман, апрель 2017 г .: Как машина соединений вдохновила Стива Джобса Как метко изображена Кейт Уинслет в фильме «Стив Джобс», Джоанна была менеджером по маркетингу на первом Apple Macintosh и на компьютере Стива Джобса NeXT.В этом интервью Джоанна рассказывает о своем чувстве дизайна и о том, как он попросил ее заставить дизайнера Connection Machine создать его компьютер NeXT, на что она ответила: «Слишком поздно, Тамико уехала в Европу, чтобы стать художником!» Затем Джобс нанял Хармута Эсслингера из Frog Design и создал компьютер NeXT в виде идеального матового черного куба, который стал радикальным визуальным отклонением от его более прозаических дизайнов для его предыдущих продуктов Apple. Кэтрин Шваб взяла у меня интервью на эту тему для Fast Company — и Паола Антонелли, куратор, купившая машину для MoMA, тоже написала об этом в Твиттере. Общее время интервью 4:50 минут. Для субтитров щелкните значок внизу посередине справа. Просмотрите видео на YouTube, чтобы получить дополнительную справочную информацию и ссылки на темы и людей, упомянутых в видео. Аллен Хоторн и Гордон Брюс, июнь 2017 г .: Промышленный дизайн CM-1 / CM-2 В феврале 1984 года мы попросили Аллена Хоторна и Гордона Брюса, тогдашних главных дизайнеров компании Eliot Noyes Industrial Design, после того, как Mr.Кончина Нойеса, чтобы создать промышленный образец CM-1 / CM-2. (Фирма была распущена в конце года, и Эл и Гордон продолжили работать с нами в качестве независимых подрядчиков.) В этих интервью они рассказывают о своих первых впечатлениях от старого особняка Роберта Трита Пейна, где Thinking Machines располагала своим первым штабом и Концепция Connection Machine, которую мы им описали. В следующих видеороликах мы обсуждаем процесс проектирования, исследования и философию, которые привели к окончательной форме машины.См. Также предварительные эскизы проекта в галерее изображений для получения подробной информации и эскизов, обсуждаемых в видеороликах. Как старший научный сотрудник Eliot Noyes, Эл имел опыт проектирования футуристических сценариев: он разработал предварительные концепции для фильма Стэнли Кубрика «2001: Космическая одиссея». Этот опыт затем привел к тому, что НАСА наняло фирму Элиота Нойеса для проектирования интерьеров настоящей космической станции Skylab, над которой тогда работали Эл и Гордон. В 1990-х годах Гордон (вместе с Джеймсом Михо) полностью обновил дизайнерский отдел Samsung, превратив компанию в лидирующую силу в современном дизайне, которой они являются сейчас. Общее время плейлиста интервью составляет ~ 40 минут. См. Ссылки в текстах выше для изображений, относящихся к обсуждениям в видео. Просмотрите видео на YouTube для получения дополнительной справочной информации и ссылок. Беседы о визуальном проектировании соединительных машин CM-1 / CM-2 Следующий плейлист представляет собой серию очень импровизированных бесед между Брюстером Кале и мной о том, что для нас значил дизайн CM-1 / CM-2, и спонтанных интервью Брюстера со мной о моем собственном опыте в качестве дизайнера продуктов в Thinking Machines, работающем над машина. Для завершения в качестве плейлиста на YouTube, он заканчивается двумя видео, которые появляются в другом месте — Лью Такер, рассказывающий о том, как Connection Machine вдохновлял ученых и инженеров, которые работали с этой машиной, и, наконец, интервью Джоанны Хоффман выше. Общее время плейлиста интервью составляет ~ 50 минут, разделенных на 6 видео. Просмотрите видеоролики на YouTube, чтобы получить дополнительную справочную информацию и ссылки на темы и людей, упомянутых в видеороликах.

Прямое подключение к машинам и управление новыми машинами для потоков рабочего стола

Теперь есть более простой способ использовать потоки рабочего стола.

Раньше вам нужно было установить и настроить локальный шлюз данных, чтобы запускать потоки рабочего стола из облака. Мы рады сообщить, что Power Automate Desktop теперь может подключать ваш компьютер напрямую к облаку и запускать потоки рабочего стола без использования шлюза. Мы также представили новые возможности управления машинами, чтобы помочь масштабировать вашу роботизированную автоматизацию процессов (RPA). Попробуйте их, начиная с сегодняшнего дня, они доступны в предварительной версии.

Подключив свой настольный компьютер к облаку, вы можете полностью реализовать потенциал своей роботизированной автоматизации процессов (RPA), выбирая, когда автоматически запускать автоматизацию, даже без необходимости присутствия.Сегодня локальный шлюз данных создает этот мост, устанавливая безопасное соединение корпоративного уровня между вашим устройством и Power Automate.

Мы также прислушались к вашим отзывам и добавили дополнительные возможности мониторинга, чтобы лучше понять, как используется ваша инфраструктура, оптимизировать ее с помощью новых функций управления или масштабировать с помощью групп машин.

Стремясь максимально упростить процесс настройки, в процесс установки не вносятся никакие изменения.После установки Power Automate вход в приложение автоматически зарегистрирует машину в облаке.

После успешной регистрации вашего рабочего стола будет создана новая машина , и вы сможете просматривать и редактировать настройки этой машины непосредственно из Power Automate Desktop. Это создаст безопасное соединение между машиной и облачной средой.

Администраторы также могут контролировать, кто может регистрировать машины и как они могут взаимодействовать с ними, используя детальный набор встроенных разрешений и ролей.

Основываясь на опыте мониторинга, который мы предоставили в декабре прошлого года, страница потоковых очередей рабочего стола становится более надежным средством управления машинами. Здесь вы можете найти список всех машин, которые вы создали или к которым у вас есть доступ. При необходимости вы также можете продолжить доступ к очередям выполнения для существующих шлюзов.

Так же, как вы можете объединить свои шлюзы в кластер шлюзов, вы можете легко организовать свои машины в Группу машин .Эта концепция важна для масштабирования автоматизации в рамках бизнеса.

Теперь управлять доступом к вашим машинам и группам машин с помощью знакомого интерфейса обмена стало просто. Машины и группы машин также извлекают выгоду из сложной системы распределения нагрузки и очереди выполнения, которую мы поставили в декабре прошлого года.

Для подключения к компьютеру вы продолжите использовать существующий соединитель потоков рабочего стола. Вам просто нужно указать вариант подключения (напрямую к компьютеру или с помощью локального шлюза данных), затем выбрать свой компьютер из списка и войти в систему, как обычно.

Пользователи также могут воспользоваться дополнительной информацией о машинах на странице выполнения потока рабочего стола, где теперь вы можете отфильтровать потоки выполнения рабочего стола по запускам с определенного компьютера или группы компьютеров.

Щелкните здесь, чтобы начать: Управление потоками | Microsoft Power Automate.

Дополнительная документация доступна здесь: Управление машинами

Надеясь, что вы найдете вышеупомянутые обновления полезными, не стесняйтесь задавать свои вопросы и отзывы в сообществе Power Automate.Если вы хотите узнать больше о Power Automate Desktop, начните с следующих ресурсов:

Connection Machine и DataVault от Thinking Machines Corporation

Connection Machine и DataVault от Thinking Machines Corporation

Sound Visions | Технический | Графика | Информация Визуализация | Галерея | Интернет Дизайн | Резюме | Клиенты :: T.M.C.

---

Thinking Machines Corporation произвела семейство высокопроизводительных компьютерных систем.Самым большим членом семьи в конце 1980-х было 64000 человек. процессор CM-2 с производительностью более 2500 MIP и плавающий точечная производительность выше 2500 MFlops …. Его преемник, CM-5, появился в фильме «Юрский период». Park. » Системы соединительных машин использовались в ряде исследований и приложения «большой науки», включая поиск в базе данных, обработка изображений, автоматизированное проектирование и интенсивные вычисления с плавающей запятой научные расчеты. Я построил и обслужил несколько систем CM-2 — см. Мой проекты и совместно изобретенные аспекты высокоэффективного сбоя терпимое DataVault, как описано в DataVault патент.
CM-2 Общие характеристики Процессоры 65 536 Память 512 Мбайт Пропускная способность памяти 300 Гбит / с Каналы ввода / вывода 8 Пропускная способность на канал 40 Мбайт / сек Макс.Скорость передачи 320 Мбайт / сек	Технические характеристики DataVault Емкость хранилища 5 или 10 Гбайт Интерфейсы ввода / вывода 2 Скорость передачи, пакетная 40 Мбайт / сек Макс.Совокупный коэффициент 320 Мбайт / сек DataVault использует уникальную запатентованную Дизайн RAID, который увеличивает время безотказной работы, работает с полной пропускной способностью и полная целостность данных даже при выходе из строя дискового накопителя.
[На пике популярности было более 30 машин подключения установлено, в том числе на таких сайтах, как Los Alamos National Labs, National Центр атмосферных исследований и десятки университетов.Компания Thinking Machines Corp. претерпела реорганизацию согласно Главе 11 в 1993 году. реорганизована в корпорацию программного обеспечения Data-Mining, которая позже была куплена компанией Oracle в 1999 г.]

Мои проекты в Thinking Machines Corporation, 1985 — 1992

1989-1992: консультант в TMC

1985-1989: Сотрудник TMC

Создал анимацию научной визуализации с приглашенные ученые — е.g., молекулярное и атмосферное моделирование, сейсмические изображения и моделирование твердых тел Написал программный драйвер для отмеченного наградами аниматора Карла. Sims — используется для анимаций «Панспермия» и «Леонардо». Всемирный потоп » Разработан и установлен пакет компьютерной графики. с системой редактирования видео BetaCam.

Соавтор DataVault, запатентованный отказоустойчивый сверхбыстрый дисковый массив. Проведены финальные испытания и контроль качества, Модель подключения машины CM-1 суперкомпьютеры. Монтаж на месте и системный анализ поля для Суперкомпьютеры CM-1 и CM-2 и системы Datavault. Анализ и модернизация межсоединения хоста BIBI подсистема CM-2 для хостов Digital’s VAX.

---

Sound Visions | Технический | Графика | Информация Imaging | Галерея | Интернет Дизайн | Резюме | Клиенты :: Т.M.C.

Коллекция Corestore: Connection Machine CM-200

Коллекция Corestore: Connection Machine CM-200

Это изображение карты, используйте ее для навигации по сайту. Лучше всего смотреть на 1280 x 1024 в любом браузере.

Коллекция Corestore — Соединительный автомат CM-200

CM-200 был преемником машин CM-1 / CM-2 … теоретический максимальная конфигурация будет состоять из 65536 1-битных процессоров (!).Аванс на предыдущих моделях было предусмотрено одно устройство с плавающей запятой Weitek на каждые 32 1-битных ЦП и увеличение объема памяти. Эта машина оснащен 16 384 процессорами.

Моя система (надеюсь) поступает из Института морского и прибрежного Наук, Университет Рутгерса. он был подарен им военно-морскими исследованиями. Лаборатория, которая изначально заплатила за это 2,4 миллиона долларов! Почему «с надеждой»? Они кажутся потерять его … предполагалось, что я оставлю его для сбора, но никто точно не знает, где именно он сейчас находится…!

Поскольку довольно сложно представить, как выглядит вся система как на следующих фотографиях, мы начнем с изображения из Брошюра Connection Machine, в которой показано, какой это замечательный зверь:

Куб, состоящий из 8 кубиков (CM-2a состоит из одного из этих кубиков; каждый куб содержит до 8096 процессоров). Изогнутая структура справа Data Vault — дисковый массив.

Поскольку пространство в Rutgers было ограничено, и у них была конфигурация только с 16384 процессорами, у них была система из двух кубов — остальные шесть «кубиков», которые составляют полную стеллажи хранились в другом месте на территории.

Один «угол» всего куба …

Сдвинуть крышку и внутрь … платы ЦП и огромное количество мигающих ламп — 43 на доску!

Перемещение сбоку, некоторых проводов и основной «рамы» в сборе Видна 8-сторонняя структура «куба».

Объединительная плата и соединительные ленточные кабели.

Полная стойка: тяжелые черные кабели — интерфейсные; если у тебя есть любые такие запасные кабели, пожалуйста, напишите мне! Остальные разъемы для визуализации дисплей и хранилище данных.

В любом музее очень мало соединительных машин — я полагаю У CHAC есть один, я слышал, один есть у Уильяма Донзелли, вот и все.

http://www.sscnet.ucla.edu/geog/gessler/collections/ … У Николаса Гесслера есть пара CM-2.
http://tinyurl.com/kauy Этот ужасный URL-адрес, который я сократил, дает хорошее представление о машинах подключения.
http://mission.base.com/tamiko/cm/ Поразительный дизайн Connection Machine был разработан замечательным Tamiko Thiel
http: // www.inc.com/magazine/19950915/2622.html Увлекательная статья о взлете и падении Thinking Machine Corporation, компании, которая производила Connection Machines.
http://ed-thelen.org/comp-hist/vs-cm-1-2-5.html В Музее истории компьютеров есть три соединительных машины …
http://g-lenerz.de/sgistuff/ movies / jpark.html … и CM-5 снялся в «Парке Юрского периода»!

Ethernet, и как машины находят друг друга в Интернете

Эй, я говорю с тобой!

Как машины находят друг друга через Ethernet и Интернет

Эта статья изначально была опубликована в NetBITS в конце 1997 года в двух частях.

, Гленн Флейшман

Часть 1

Недавние исследования показывают, что к Интернету в любой момент времени подключено около 26 миллионов машин. Некоторые из них включают коммутируемые модемные соединения, но, поскольку эти модемы используются большую часть времени, они учитываются.

Учитывая количество машин, количество подключений и размер Интернета, как одна машина может найти другую в этом огромном лабиринте? Ответ непрост, но он более очевиден, чем я представлял, когда впервые пытался понять это в конце 1994 года.

В то время Энгсты и я были одними из «пионеров» Интернета в районе Сиэтла, и мы пытались разгадывать эти проблемы, чтобы объяснять их нашим читателям и коллегам и использовать их в повседневной жизни. -дневная работа в сети. Как-то в субботу днем ​​мы потратили некоторое время, пытаясь понять, как машины «знают», где существуют другие машины. Мы не придумали никаких реальных ответов, и мне потребовался еще год или около того, чтобы собрать все воедино.

Поговорите между собой

Для начала посмотрите любую локальную сеть (LAN).Большинство людей в наши дни используют Ethernet, метод обмена данными со скоростью 10 мегабит в секунду (Мбит / с), который восходит к началу 1970-х годов и рисованный эскиз на конференции. (Существуют и другие типы сетей, но принципы аналогичны.)

http://wwwhost.ots.utexas.edu/ethernet/
http://wwwhost.ots.utexas.edu/ethernet/10quickref/ch2qr_1.html

Имейте в виду, что основной единицей измерения в сети является пакет, который представляет собой небольшой пакет данных, ограниченный информацией в предшествующем ему заголовке, который обычно описывает, откуда данные поступили, куда они направляются и какие данные они является.

Ethernet работает, управляя тем, как разные устройства взаимодействуют друг с другом; его не волнует, какие данные он несет. Ethernet может передавать пакеты TCP (протокол, используемый Интернетом), пакеты IPX (протокол Novell NetWare), пакеты AppleTalk (основной способ взаимодействия Macintosh) и другие типы данных.

Основная работа, которую выполняет оборудование Ethernet, — это получение потока данных с компьютера, разделение его на пакеты различной длины и ожидание возможности «поговорить» в сети.Устройства Ethernet вежливы; все они знают, что нужно ждать, пока они не «услышат» трафик, прежде чем отправлять пакет. Если два устройства начинают говорить почти одновременно, оба они останавливаются, ждут с произвольным интервалом и начинают снова.

Устройства часто могут одновременно обмениваться данными в загруженной сети, и если вы посмотрите на сетевой концентратор с горящим индикатором «детектор столкновений», вы увидите, что этот индикатор мигает, когда эти пакеты «сталкиваются» друг с другом. Пакеты, которые конфликтуют, повторно передаются до 16 раз после более длительных интервалов тайм-аута; если передача по-прежнему не работает, их выбрасывают или «отбрасывают».«Чем больше загружена сеть, тем больше вероятность столкновения пакетов и тем больше раз они должны быть переданы повторно. Иногда это может привести к зависанию сети и прекращению работы».

(Если Ethernet отбрасывает пакет, это зависит от протокола, отправляющего пакет, чтобы знать, как ответить. С TCP, имя, которое вы чаще всего видите, пакеты передаются повторно, пока они не будут успешными. Используется UDP, другой протокол Интернета. в случаях, когда несколько пропущенных пакетов не имеют значения, например, потоковое аудио или статистика в реальном времени, или когда приложение, отправляющее данные с использованием UDP, само отвечает за повторную передачу потерянных данных.)

Сеть Ethernet состоит из проводки — «физической среды» — размещенной либо в виде гирляндной цепи (одно устройство подключается к следующему), либо в схеме «концентратор и спица» (каждый провод идет обратно к устройству, которое по существу перекрещивает провода. все соединения). В любом случае, это как одно большое непрерывное электрическое соединение. Сигнал в любой части Ethernet достигнет всех остальных частей Ethernet электрически.

Вы можете разделить большие сети Ethernet на сегменты с помощью таких устройств, как коммутаторы, мосты или маршрутизаторы, и именно здесь мы поместим следующий фрагмент головоломки.Если каждое устройство в сети Ethernet может «видеть» любое другое устройство (принтеры, рабочие станции, маршрутизаторы, серверы и т. Д.), Легко понять, как одна машина отправляет данные на другую. Когда вы разделяете сеть, как машина в одном сегменте узнает, как найти машины в другом сегменте? Это в пакете.

Как найти правильный адрес

Каждому устройству Ethernet присвоен номер, уникальный во всем мире. Он называется MAC-адресом, но не имеет ничего общего с Macintosh.MAC означает контроль доступа к среде передачи, и это шестибайтовое число, обычно выражаемое в шестнадцатеричном формате (с основанием 16), например 00: 05: 02: C8: EA: 5F. Первые три байта уникальны для производителя. Устройства Global Village Communications начинаются с 00:02:88; Старт Sun Microsystems в 08:00:20.

http://standards.ieee.org/regauth/oui/index.html

Эти MAC-адреса постоянно передаются через Ethernet каждым устройством в сети. Каждая машина в Ethernet должна иметь некоторое представление о том, какие другие машины существуют, чтобы знать, как отправлять пакет — у нее должен быть адрес назначения.Если сеть разделена на несколько частей, электрическое соединение прерывается, но машины все равно могут найти друг друга.

Можно настроить сеть так, чтобы подключаемые устройства просто неумно соединяли разные сегменты, то есть они ничего не знали о сегментах; они просто передают данные. Однако гораздо чаще подключающиеся устройства прослушивают трафик в каждом сегменте и передают туда и обратно информацию, которая предназначена для компьютеров или другого оборудования в разных сегментах.

Например, коммутаторы и мосты

обычно используются для разделения загруженных сетей, чтобы каждый сегмент имел меньше общего трафика, но мог по-прежнему достигать всех остальных сегментов. (Коммутаторы и мосты — это в значительной степени одно и то же; маркетинг — это то, что отличает их больше, чем функция. Коммутаторы обычно имеют несколько высокоскоростных портов для соединения сегментов сети в телефоне или сетевом шкафу. Мосты чаще используются для соединения двух физически отдельных объектов. по более медленным соединениям.)

Коммутатор или мост передает запросы ресурсов, таких как принтеры или другие серверы, туда и обратно по сетям, к которым они подключены. Когда машина в одном сегменте хочет связаться с машиной в другом, коммутатор «слышит» адрес назначения и ретранслирует пакет в другой сегмент.

Если у вас возникли проблемы с осмыслением этого процесса, подумайте об этом так. У парня возле каждого уха по телефонной трубке. На каждом телефоне есть отдельная конференц-связь.Его работа состоит в том, чтобы узнать, какие люди участвуют в какой конференц-связи, запоминая, когда они отвечают на переданное им сообщение по имени. В начале разговора он ничего не знает, поэтому ему приходится ретранслировать каждое сообщение между вызовами. Со временем он узнает, кто звонит по каким звонкам, и повторяет сообщения только по мере необходимости. Итак, если первое утверждение в первом звонке звучит так: «Билл, это Ларри. Мне нужно еще бананов», парень посередине повторяет это во второй телефон. Затем он слушает: Билл отвечает «Хорошо» со второго телефона.Ретранслятор теперь знает, что каждый раз, когда он слышит сообщение для Билла при первом звонке, он должен повторить его для второго. Он также знает, что Ларри на первом звонке. Парень посередине выполняет только необходимую работу, и оба звонка не связаны с делами другого.

Теперь вы должны понимать, как компьютеры взаимодействуют друг с другом по локальным сетям. Что происходит, когда вы добавляете Интернет? Настройтесь на следующую неделю, когда я закончу собирать кусочки пазла.

---

Часть 2

На прошлой неделе в первой части этой статьи в NetBITS-001_ я объяснил, как одна машина находит другую в локальной сети (LAN) с помощью Ethernet. Но Интернет не работает через Ethernet — фактически, он не может — так как же две машины находят друг друга в Интернете?

Сопоставление имен с лицами

Интернет полагается на пакет протоколов, называемый стеком. Высоко в стеке находятся такие протоколы приложений, как HTTP (для Интернета) и SMTP (для отправки электронной почты).Эти протоколы приложений разбиваются на пакеты TCP или UDP. (UDP часто используется для крошечных фрагментов данных, например, для поиска номера компьютера, подключенного к Интернету.) Пакеты TCP или UDP заключены в пакеты Интернет-протокола (IP) и могут быть доставлены в любое место в локальной сети. — или в мире. Наконец, IP-пакеты обертываются внутри Ethernet в нижней части стека для фактической физической передачи по проводам.

Каждый IP-пакет, как и пакет Ethernet, имеет в заголовке адреса «от» и «до».TCP перемещается по локальной сети в инкапсулированной форме. То есть пакеты Ethernet содержат как адреса, так и другую административную информацию _и_ ваши данные; часть пакета данных может содержать что угодно, включая другой тип пакета сетевого протокола.

Ethernet доставляет пакет в правильное место назначения, будь то компьютер, маршрутизатор или принтер. Принимающее устройство отделяет пакет Ethernet и использует материал внутри. Это как орех: вы раскалываете скорлупу, а затем удаляете шелуху, наконец, находя мясо глубоко внутри.

IP-пакеты

используют IP-адреса, которые могут быть локальными — адресами в локальной сети для машин в тех же сегментах сети, что и отправляющая машина — или международными — номером машины в Гане.

Мне нужно ввести еще два бита информации, и тогда все встанет на свои места. Каждый компьютер, на котором работает TCP / IP, имеет встроенное программное обеспечение, которое создает список ассоциаций между MAC-адресами Ethernet и IP-адресами. Это называется таблицей ARP (протокол разрешения адресов).Вы можете визуализировать это как электронную таблицу с двумя столбцами. (Вы помните из части 1, что MAC-адрес является уникальным идентификатором для каждого устройства Ethernet в мире; каждая карта Ethernet имеет номер, встроенный во время производства, и эти числа никогда не перекрываются.)

Таблица ARP хранится отдельно на каждой машине, которая может взаимодействовать с Ethernet и TCP / IP, будь то система Unix или Macintosh. Когда одна машина использует TCP / IP для соединения с другой по локальной сети, она либо находит связь между MAC-адресом и IP-адресом, либо вводит ее в свою таблицу ARP; или, если ассоциация уже есть в таблице, подключающийся компьютер извлекает и использует ее.

На каждой машине также есть таблица маршрутизации, которая обычно является просто переводом «отправлять любые пакеты для IP-адресов, которые не находятся в нашей локальной сети, на маршрутизатор для обработки». Одна строка этой таблицы маршрутизации основана на адресе шлюза, который вы вводите либо в панели управления TCP / IP Mac OS, либо в диалоговом окне протокола TCP / IP панели управления Windows Network — или в аналогичных полях в других операционных системах. Когда вы вводите IP-адрес локального компьютера в локальной сети и соответствующую маску подсети, это вторая строка в таблице маршрутизации — диапазон IP-адресов, локальный для локальной сети.

Уф! Разве это не было проще, чем вы ожидали?

Как добраться из пункта А в пункт Б и обратно

Маршрутизатор — это специальное оборудование, которое понимает разные протоколы и преобразует один тип пакета в другой. В простейшем случае компания, имеющая высокоскоростной доступ в Интернет, например линия T1 (1,544 Мбит / с), подключает свою внутреннюю сеть Ethernet к остальной части Интернета с помощью маршрутизатора.

Этот типичный маршрутизатор будет иметь интерфейс Ethernet, который подключается к сети Ethernet; у него также будет последовательный интерфейс, который подключается к устройству, которое, в свою очередь, подключается к сети более высокого уровня, которая в конечном итоге ведет к Интернету.

Из-за таблицы маршрутизации, описанной выше, компьютер знает, когда он отправляет пакет TCP / IP, привязанный к компьютеру в локальной сети. Отправляющая машина передает сообщение, в котором говорится: «У кого IP-адрес a.b.c.d?» Правильное устройство ответит: «Это я!» и передающая машина делает отметку в своей таблице ARP для дальнейшего использования.

Если машина хочет отправить данные на IP-адрес, который, согласно таблице маршрутизации, находится не в локальной сети, то есть где-то в Интернете, машина-отправитель передает пакет прямо через локальную сеть на маршрутизатор.Маршрутизатор подключается, обычно через арендованные линии телефонной компании, к другому маршрутизатору поставщика сетевых услуг (NSP). Маршрутизатор NSP, к которому он подключается, также находится в Ethernet или аналогичной высокоскоростной сети, обычно с множеством других маршрутизаторов, каждый из которых быстро передает пакеты туда и обратно. Некоторые из этих устройств обрабатывают миллиарды пакетов в час.

(Это, кстати, называется обменом с промежуточным хранением, даже если оно может «хранить» пакеты только миллисекунды. Напротив, внутри сегмента Ethernet пакеты принимаются со скоростью электричества на всех подключенных устройствах.Лучшим примером сетей с промежуточным хранением были старые системы коммутируемого доступа, которые обменивались сообщениями групп новостей Usenet: они фактически получали сообщения с одного сайта и сохраняли их на жестких дисках, где они могли сидеть часами или днями перед передачей на следующий сайт. .)

Маршрутизатор NSP знает гораздо больше, чем маршрутизатор компании. Он знает, где находятся все IP-сети в мире и как добраться до них через другие маршрутизаторы. Я не буду вдаваться в подробности об этом; другой набор протоколов, известный как BGP, позволяет маршрутизаторам обмениваться информацией о путях к другим сетям.

Итак, маршрутизатор NSP отправляет пакет где угодно, от пары до еще десятка маршрутизаторов — 30 — максимум, но от 10 до 15 — типично — где каждый, в свою очередь, сравнивает пункт назначения со своей таблицей, чтобы увидеть, куда отправить пакет. следующий.

Наконец, пакет попадает в маршрутизатор, который электрически подключен через Ethernet к машине, для которой предназначен пакет. У этого маршрутизатора также есть таблица ARP, которая сопоставляет IP-номера с локальными MAC-адресами Ethernet. Он берет входящий пакет TCP, обертывает его в конверт Ethernet с MAC-адресом конечной машины и отправляет его конечному получателю.

Сделайте глубокий вдох и прочтите следующее предложение: Это происходит миллиарды раз в минуту по всему миру. Правильно, миллиарды. Когда-нибудь, и не так уж и далеко, их будут триллионы.

Реальные ситуации

Поскольку теперь вы точно знаете, как данные перемещаются с машины на машину через Интернет, как это применимо, когда вы звоните к провайдеру интернет-услуг (ISP)? Соединение модем-модем, которое вы устанавливаете с помощью PPP (протокол точка-точка) или SLIP (протокол интерфейса последовательной линии), позволяет вашей машине связываться с машиной на другом конце соединения.Эта машина принимает ваши пакеты точно так же, как маршрутизатор, и передает их в сеть Ethernet, к которой он подключен. В свою очередь, ваши пакеты передаются по цепочке и обратно (и обратно), как если бы вы были в полноценной сети.

Что произойдет, если маршрутизатор получит неверную информацию обо всех других сетях в Интернете? Дело в том, что такое случается время от времени. Как вы помните, 17 июля 97 Интернет был вялым из-за проблем с маршрутизацией, которые нечетко описывались в средствах массовой информации.
