Сквозные коннекторы RJ45 нового поколения: 7 преимуществ

Специальное предложение

Сквозные коннекторы RJ45 (например, производства Jonard Tools) отличаются от стандартных отсутствием передней стенки в которую упираются проводники. Все жилы витой пары проходят коннектор насквозь, а излишки автоматически обрезаются специальным кримпером, или удаляются бокорезами. Использование новых коннекторов RJ45 сводит вероятность самых распространённых ошибок монтажа практически к нулю.

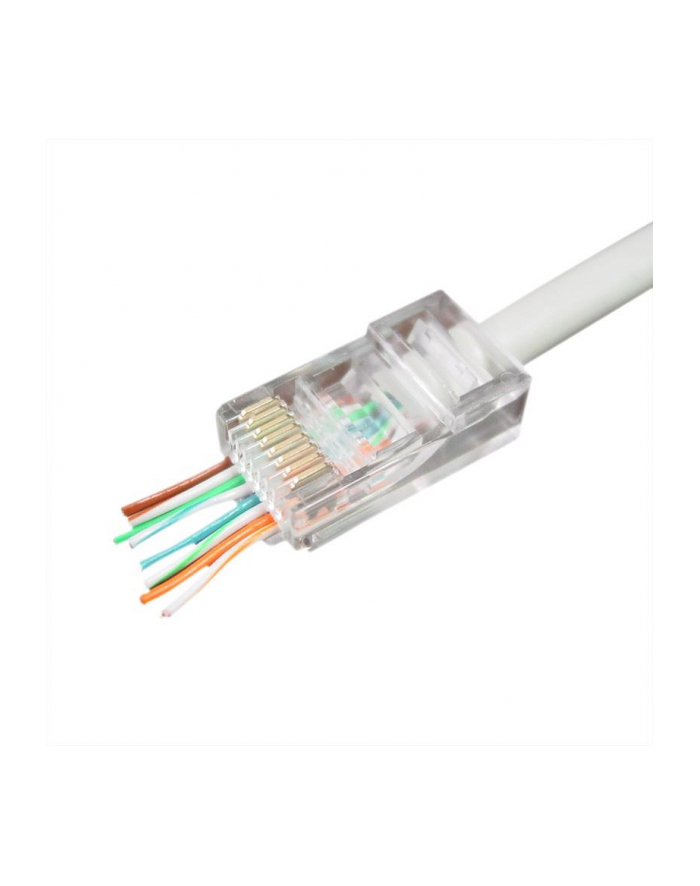

Рассмотрим главные отличия двух типов RJ45 и преимущества сквозных коннекторов.

Преимущества сквозных коннекторов RJ-45

Преимущество № 1

Не соблюдение распиновки коннектора – одна из самых частых проблем. Даже если вы хорошо знаете правильную схему, провода могут поменяться местами уже внутри разъема, попав не в те направляющие пазы. Нужно обладать хорошим зрением, чтоб проконтролировать соблюдение цветности проводов через полупрозрачные стенки коннектора.

Даже «зоркий глаз» вынужден будет присматриваться.

Сквозные коннекторы RJ45 дают хороший визуальный контроль распиновки проводников, уменьшая вероятность перепутать цвета.

Преимущество № 2

При заведении кабеля в стандартный коннектор, один или несколько проводников могут не достать до врезного контакта и нож «прорежет воздух», не обеспечив токопроводящее соединение. Такую проблему также сложно увидеть сразу.

В сквозных коннекторах RJ-45 проводники всегда достают до врезных ножей.

Преимущество № 3

Нужно обращать внимание на тип проводника, который может быть одножильным или многожильным. Многие не знают, что коннекторы RJ45 отличаются формой врезных контактов. Эти контакты бывают двухточечными и трёхточечными, то есть с двумя или тремя врезными ножами на каждом контакте.

Двухточечные могут быть предназначены для одножильных или многожильных проводов. Неправильный выбор врезного ножа ведёт к недолговечному соединению или его отсутствию.

Трёхточечные врезные ножи универсальны и подходят для любого типа проводников.

Сквозные коннекторы, например, Jonard RJ45 оснащены врезными контактами Tripoint (трёхточечными). Они подходят для одножильных и многожильных проводников.

Преимущество № 4

Когда при установке стандартных коннекторов RJ-45 монтажник оставляет чрезмерную длину проводов, кабель не может полностью зайти в коннектор, и его изоляция не фиксируется специальным зажимом. Это приводит к тому, что коннектор удерживается только контактами, врезанными в провод. В итоге это приводит к нарушению соединения.

При монтаже сквозных коннекторов, провода любой длины проходят сквозь его тело. Изоляция заходит на максимально возможную глубину и всегда будет хорошо фиксироваться зажимом, обеспечивая прочность установки.

Преимущество № 5

Сильное нарушение витка пары, например, при неполном заведении кабеля в коннектор, ведёт к ухудшению скорости передачи. Нужно максимально сохранять скрутку проводов.

Проводники витой пары скручены для уменьшения электромагнитных помех от внешних источников и взаимных наводок при передаче сигнала. Это особенно критично для скоростей от 1 Gbit/s (Cat.6 и выше).

Использование сквозных коннекторов облегчает соблюдение правильной скрутки проводов. Тяжело случайно нарушить повив если изоляция кабеля всегда заходит глубоко в коннектор.

Преимущество № 6

Использование некачественных соединителей. Бюджетные коннекторы имеют слишком тонкую позолоту на врезных контактах, а часто создана лишь видимость её присутствия. Позолота нужна для улучшения электрических характеристик контакта и защиты от коррозии. Это особенно важно, если коннектор находится во влажном помещении или в боксе на улице (например, видеонаблюдение). Тонкий слой позолоты ведёт к быстрому окислению токопроводящих частей коннектора и, как следствие, к потере связи.



Сквозные коннекторы RJ45 от Jonard Tools имеют максимальный слой позолоты равный 50 мкм. Это даёт им прекрасные электрические характеристики и защищает от коррозии.

Преимущество № 7

Главная ошибка монтажа стандартных коннекторов RJ45 — пренебрежение первыми шести пунктами. Может показаться, что не всё из вышеперечисленного важно, что нарушение правил не ведёт к проблеме. Но вопрос в методе оценки качества работы?

В 99% случаев проверку выполняют обычным кабельным тестером, который оценивает только электрическую целостность. Если хоть какой-то контакт есть, результат будет положительным. А вот будет ли обеспечена заявленная скорость передачи — неизвестно. Реальную картину дают только два типа приборов:

1. Тестеры для квалификации скорости Ethernet
2. Тестеры для сертификации СКС

Продолжайте совершенствоваться, учитесь на чужих ошибках и не пренебрегайте советами. Будьте профессионалами своего дела!

Использование сквозных коннекторов RJ45 от Jonard Tools гарантирует:

1. Простой визуальный контроль цветовой схемы распиновки исключает ошибки
2. Проводники всегда достают до врезных контактов и обеспечивают соединение
3. Трёхточечные контактные ножи для одножильных и многожильных проводников
4. Хорошая фиксация изоляции кабеля обеспечивает прочность установки
5. Лучшее сохранение скрутки проводов, уменьшает электромагнитные помехи
6. Позолота контактов 50 мкм для лучшей проводимости и защиты от коррозии
7. Стабильно хороший результат установки не зависит от мастерства инсталлятора

Примеры сквозных коннекторов RJ-45 нового типа и кримпера для обжима:

• Кримпер для обжима сквозных коннекторов RJ45, RJ11/12, RJ 22 (6 в 1) —
  JIC-UC-4569
• Сквозные (проходные) коннекторы RJ45 CAT5e (100 шт) — JIC-RJ45-5100
• Сквозные (проходные) коннекторы RJ45 CAT6 (100 шт) — JIC-RJ45-6100



Получить скидку 20% на комплект «кримпер + сквозные коннекторы»

Письмо со скидкой сразу придёт Вам на Email.

Как правильно обжать интернет кабель коннектором (вилкой) RJ-45

Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь  произвести самостоятельно обжимку кабеля не составляет особого труда.

Популярные схемы обжимки

Наиболее часто встречающимися методами обжимки сетевого lan кабеля, применяемого для подключения интернета, являются прямой и перекрестный (косой) методы опрессовки. Для обжимки этого интернет кабеля, в простонародье именуемого «витой парой», потребуются необходимое количество коннекторов RJ-45 и обжимные клещи (кримпер), например кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

Первый метод обжима – прямой тип, используется для обжима при подключении компьютера к интернету или роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а второй к роутеру или компьютеру. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

Второй метод носит название перекрестный (косой)

и служит для создания подключений между подобными устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

При перекрестном соединении отличие состоит в том, что два конца опрессованы разными методами – один по типу «А», а второй по типу «В».

Как производится обжимка сетевого кабеля

Сама процедура обжимки осуществляется очень просто:

• Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.
• Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

1. Бело-зеленый
2. Зеленый
3. Бело-оранжевый
4. Синий
5. Бело-синий
6. Оранжевый
7. Бело-коричневый
8. Коричневый.

Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

• Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

Работоспособность опрессованого кабеля можно проверить с использованием тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.

Приглашаем к сотрудничеству партнеров!

Как обжать интернет-кабель в домашних условиях, схемы обжима витой пары на 4 и 8 жил

Жизнь без интернета немыслима для многих жителей земли. Он необходим для работы, учёбы, досуга, его используют в офисах и дома. Подключить компьютер к Сети можно тремя видами кабеля: коаксиальным, витой парой или оптоволокном. Первый сегодня уже не используется, последний немало стоит, а второй применяется активно и повсюду.

Как провести витую пару в доме или в квартире

Витая пара — это кабель, который используется для прокладки компьютерной сети. Провайдер заводит его в помещение при подключении к интернету клиента. Разводка кабеля внутри — задача более сложная, ведь провода не должны мешать и портить интерьер.

Для подведения интернета к зданиям предпочтение сегодня чаще отдаётся оптоволокну, а витая пара используется для прокладки коммуникационной сети по внутренним помещениям. Это связано с тем, что она дешевле, проще и удобнее в монтаже.

Кабель типа «витая пара» состоит из одной или нескольких пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой

Чтобы проложить кабель в квартире или доме, нужны дополнительные вложения, поэтому некоторые пытаются сделать это самостоятельно. Но при этом следует помнить основные правила:

1. Нельзя оставлять провода незащищёнными, позволять им свободно свисать вдоль стен или лежать на полу. В идеале кабель нужно прокладывать под штукатуркой, но если сделать это невозможно, то его прячут в специальные пластиковые короба.
2. Не следует сильно изгибать кабели, это может ухудшить качество сигнала.
3. Запрещено располагать рядом электрические и сетевые провода. Расстояние между ними не должно быть меньше 5 см при горизонтальной и 30 см при вертикальной прокладке.

Что такое обжим витой пары и для чего он нужен

Интернет-кабель подключается к компьютеру через специальный разъём. Называется он RJ45. Но для осуществления обмена данными провод нужно не просто вставить в соответствующее отверстие, а правильно обжать.

Подключение интернет-кабеля к компьютеру или ноутбуку производится через специальный разъём, который называется RJ45

Кабель для соединения с интернетом, как правило, представляет собой четыре пары заключённых в общую изоляцию разных по цвету и скрученных между собой медных проводков. Обжим витой пары подразумевает под собой расположение проводников в правильной последовательности и запрессовка их в разъём при помощи специального инструмента, который обеспечивает надёжный контакт для передачи электрических сигналов.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

• коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;

  Для подключения витой пары к компьютеру на неё устанавливается специальный пластиковый разъём

• обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

  Для обжима разъёма RJ45 используется специальный инструмент, который называется кримпером

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

• бело-оранжевый;
• оранжевый;
• бело-зелёный;
• синий;
• бело-синий;
• зелёный;
• бело-коричневый;
• коричневый.

  Чаще всего витую пару обжимают по прямой схеме распиновки

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

• бело-зелёный;
• зелёный;
• бело-оранжевый;
• синий;
• бело-синий;
• оранжевый;
• бело-коричневый;
• коричневый.

  Перекрёстный обжим витой пары сегодня практически не используется

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.


   Использование кримпера требует тренировки, так как им можно перерезать провода витой пары при освобождении кабеля от наружной обмотки. Поэтому некоторые предпочитают выполнять эту операцию с помощью обыкновенного ножа.

   Снять наружную обмотку с витой пары можно с помощью кримпера или обычного ножа

3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.


   Чтобы отмерить длину свободных проводников, нужно приложить к кабелю коннектор

4. Обрежьте излишне длинные проводки с помощью кримпера.

   В кримпере есть специальный нож, которым можно обрезать длинные проводки

5. Вставьте все жилы кабеля в коннектор до самого конца.

   Провода витой пары должны заходить в разъём до самого конца, под контактные площадки

6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.


   Обжимать витую пару кримпером очень удобно, так как в нём есть специальное гнездо для коннектора

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

• витая пара;
• коннектор RJ45;
• нож для зачистки обмотки;
• кусачки, чтобы подровнять провода;
• плоская отвёртка.

  Если у вас нет специального инструмента, обжать кабель можно с помощью плоской отвёртки

Обжимать кабель нужно следующим образом:

1. Подготовьте витую пару таким же образом, как и при обжиме клещами.
2. Вставьте проводники в разъём.
3. Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.

   Поочерёдно нажмите отвёрткой на каждый контакт так, чтобы он прорезал оболочку провода внутри разъёма

4. Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

1. Бело-оранжевый, оранжевый, бело-синий, синий.
2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Фотогалерея: цветовая схема обжима витой пары из четырёх жил

Четырёхжильную витую пару легче обжать, чем восьмижильную

При обжиме четырёхжильной витой пары оранжевые проводники чаще всего занимают первый и второй контакты

При обжиме четырёхжильной витой пары в третьем и шестом контактах могут использоваться зелёные провода

Схема обжима четырёхжильной витой пары с синими и коричневыми проводниками встречается очень редко

Видео: обжим витой пары на 4 жилы

Как удлинить интернет-кабель

Заводя интернет в квартиру или дом, провайдер оставляет небольшой запас кабеля. Но если компьютер нужно переместить в другую комнату, то могут возникнуть проблемы. Есть несколько способов удлинить провод:

1. Заменить кабель. Для этого обычно требуется обратиться к своему провайдеру, который его и поменяет. Но предварительно необходимо купить витую пару нужной длины, а после заплатить за услуги техника.
2. Поставить сетевой коммутатор. Решение проблемы таким образом — не самый дешёвый вариант, но помимо удлинения кабеля он даёт возможность подключать к сети и другие устройства в доме.
3. Использовать Wi-Fi роутер. Беспроводная передача данных отменит необходимость в использовании кабеля вообще. Подключиться к интернету можно будет в любой точке квартиры.
4. Купить специальный переходник-удлинитель. Он прост в использовании, небольшой по размеру и недорого стоит. Это самый популярный способ увеличить длину интернет-провода.
5. Скрутить провода вручную. Такой метод позволит без дополнительных затрат нарастить кабель до нужной длины, но качество сигнала при этом часто снижается.

Фотогалерея: как соединить и удлинить интернет-кабель

При скрутке кабеля снижается качество передаваемого сигнала

Использование переходника является самым простым и недорогим способом удлинить интернет-кабель

Для удлинения интернет-кабеля можно использовать коммутатор, но это будет самым дорогим решением

Как правильно скрутить кабель

Поскольку скрутка проводов не требует никаких дополнительных затрат и специальных инструментов, многие применяют этот способ для удлинения кабеля в домашних условиях. Сделать это можно по-разному.

1. Если вы не хотите заново обжимать кабель, то уже заведённую в дом или квартиру витую пару нужно разрезать в любом удобном месте и вставить туда кусок провода нужной длины. Но важно помнить про существенный минус: на пути соединения с интернетом будет два места скрутки, а это не может не повлиять на скорость передачи данных. Причём чем длиннее провод, тем хуже.
2. Если вы готовы к тому, чтобы заново обжать кабель, то срежьте его обжатый конец, удлините провод и закрепите новый коннектор RJ45. Так на вашем кабеле будет только одно место скрутки.

Соединять между собой нужно одинаковы по цвету жилы, а места соединения необходимо хорошо заизолировать.

Видео: как скрутить интернет-кабель

Как раздвоить интернет-кабель

Часто пользователи сети задаются вопросом, как раздвоить интернет-кабель. Такие меры могут потребоваться в нескольких ситуациях:

• при перемещении ноутбука по квартире/дому, т. е. необходимости подключить его к интернету в разных комнатах;
• при наличии нескольких компьютеров/ноутбуков и необходимости подключить их к интернету.

Решается проблема разными способами.

1. В обоих случаях самый простой выход из положения — купить Wi-Fi-роутер. Но не все хотят подключаться к сети таким образом.
2. Если требуется именно кабельное соединение, то наиболее надёжный вариант — коммутатор. Его преимущество в том, что все подключённые через него устройства получают доступ к интернету одновременно. Более того, таких устройств может быть столько, сколько есть портов в сетевом оборудовании.
3. Переходник-разветвитель — ещё один удобный и недорогой вариант. Но подключить к Всемирной паутине через него можно только два компьютера, не более.
4. Некоторые пользователи сети предлагают вручную разветвить интернет-кабель. Для этого к каждой жиле нужно примотать по две такого же цвета, всё хорошо заизолировать и развести провода в помещении. Но такой способ не гарантирует качества соединения, поэтому специалисты применять его не рекомендуют. Кроме того, подключаться к сети таким кабелем можно только поочерёдно, одновременно два компьютера в такой ситуации работать не будут.

Фотогалерея: способы подключения двух и более устройств к сети

Переходник-разветвитель RJ45 является самым простым и удобным способом подключения двух ПК к интернету одновременно

Разветвление витой пары путём скрутки жил не гарантирует хорошей передачи сигнала и качественного интернета

Wi-Fi соединение даёт возможность беспроводного подключения к интернету

Сетевой коммутатор позволяет подключить к сети столько устройств, сколько в нём предусмотрено портов

Отзывы о раздвоении кабеля и подключении к сети нескольких компьютеров

Обжать витую пару, удлинить интернет-кабель или раздвоить его для подключения двух компьютеров под силу не только специалисту. Для этого нужно знать правила соединения проводов и цветовую схему распиновки, иметь необходимые инструменты и материалы, а также не бояться действовать.

Здравствуйте! Меня зовут Алена, мне 32 года. Получила высшее техническое образование, инженер программист. Есть двое деток. Считаю себя хорошей женой и заботливой мамой. Оцените статью: Поделитесь с друзьями!

Как установить кабельные соединители для витой пары?

Как установить кабельные соединители для витой пары?

В настоящее время медные кабели с витой парой (особенно кабели UTP) наиболее распространены для локальных сетей и телефонных сетей. Основной метод установки разъемов на витую пару — это опрессовка. Вы можете использовать инструмент для обжима кабеля, чтобы протолкнуть металлические контакты внутри разъема на отдельные проводники в кабеле, тем самым установив соединение.Из этого руководства вы шаг за шагом узнаете, как установить разъемы кабеля для витой пары.

Типы кабельных разъемов для витой пары

В основном используются два типа разъемов / штекеров для подключения кабелей витой пары в установках передачи голоса и данных.

Разъемы RJ-11

Разъемы RJ-11 исторически использовались как в служебных, так и в домашних телефонных аппаратах из-за их малого форм-фактора и простоты, и они по-прежнему широко используются в домашних условиях.

Разъемы RJ-45

Разъемы RJ-45 используются в основном в приложениях LAN из-за количества поддерживаемых проводников (всего восемь). Текущие рекомендации заключаются в установке разъемов RJ-45 для телефонных приложений, поскольку эти разъемы поддерживают разъемы RJ-11 и RJ-45.

Оба разъема выполнены из пластика с металлическими «пальцами» внутри. Пальцы вставляются в отдельные жилы кабеля витой пары во время процесса обжима.Когда пальцы обжаты и соприкасаются с проводниками в кабеле витой пары, они становятся точками контакта между проводниками и штырями внутри разъема RJ-11 или RJ-45.

Советы: обратите внимание, что эти разъемы в основном такие же, за исключением того, что RJ-45 вмещает больше проводников и, следовательно, немного больше. А разъем типа RJ-11 имеет только два металлических контакта вместо шести, при этом он имеет шесть позиций. Это обычная практика экономии средств для вилок типа RJ-11, когда для телефонного применения требуется только два проводных контакта.И наоборот, вы редко встретите разъем RJ-45, в котором менее чем все восемь позиций сконфигурированы с контактами.

Типы кабелей витой пары

В зависимости от разъемов RJ существует два типа кабелей типа витая пара.

Многожильный кабель с витой парой

Многожильный кабель с витой парой состоит из множества крошечных волосков медных жилок, скрученных вместе в более крупный провод.Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжимать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

Одножильный кабель с витой парой

Большинство кабелей UTP, устанавливаемых в стенах и потолках между патч-панелями и настенными панелями, представляют собой одножильные кабели. Хотя они обычно не используются в качестве коммутационных кабелей, одножильные кабели легче всего соединять, поэтому многие люди делают свои собственные коммутационные шнуры из одножильных проводов.

Инструменты для опрессовки разъемов

В предстоящей установке необходимы в основном три инструмента.

Инструмент для зачистки волоконно-оптического кабеля

Первый инструмент — это устройство для зачистки оболочки кабеля. Он прорежет только внешнюю оболочку кабеля, но не внутренние проводники. Существует множество различных видов приспособлений для снятия изоляции с кабеля, но наиболее распространенными являются маленькие пластиковые приспособления, которые легко помещаются в кармане рубашки.Их производство и покупка дешевы.

Обжимной кабельный разъем

Обжимной коннектор кабеля необходим при установке коннекторов на кабель UTP или STP. Обжимные устройства для кабелей различных стилей позволяют обжимать разъемы на кабелях UTP или STP. Вот пример обжима, который может обжимать разъемы RJ-11 и RJ-45.

Тестер сетевого кабеля

Последний инструмент, который вы собираетесь использовать, — это тестер кабеля.Это устройство проверяет наличие непрерывного сигнала от разъема источника до пункта назначения, а также проверяет качество этого соединения.

Установка шагов

Теперь перейдем к этапам установки разъемов. Обратите особое внимание на порядок этих шагов и обязательно следуйте им. Оборудование некоторых производителей может потребовать от вас выполнения предупреждений несколько иначе. Перед установкой любого разъема ознакомьтесь с инструкциями производителя.

Шаг 1: Отмерьте кабель, на который вы хотите надеть концы, и обрежьте его до нужной длины с помощью ножа для кабеля.

Шаг 2: Используйте инструмент для зачистки кабеля, чтобы снять примерно 1,5 дюйма оболочки с конца кабеля. Затем дважды поверните инструмент для зачистки кабеля вокруг кабеля. Это позволит разрезать оболочку.

Шаг 3: Снимите устройство для зачистки с кабеля и снимите обрезанную оболочку с кабеля, обнажив внутренние проводники.Если имеется шнур для разрезания куртки (обычно это белая нить), отделите его от проводов и обрежьте до края куртки.

Шаг 4: Раскрутите все пары внутренних проводников и разведите их в стороны, чтобы вы могли видеть каждый проводник в отдельности.

Шаг 5: Выровняйте отдельные кондукторы таким образом, чтобы цветовой код соответствовал используемому вами стандарту цветового кодирования.

Шаг 6: Этот шаг включает два пункта.Сначала обрежьте жилы так, чтобы концы были на одном уровне, убедившись, что оболочка кабеля находится внутри разъема. Во-вторых, общая длина открытых соединителей после обрезки не должна превышать 0,5–0,625 дюйма.

Шаг 7: Вставьте проводники в разъем, убедившись, что все проводники точно совпадают с контактами, как на предыдущем шаге. Если они не выстраиваются в линию, вытащите их и выровняйте. Делайте это осторожно, так как это последний шаг перед обжимом разъема.

Шаг 8: Осторожно вставьте разъем и кабель в обжимной инструмент, у которого есть две матрицы, которые будут вдавливаться в разъем, и вставьте штыри разъема в проводники внутри разъема. Теперь установка завершена.

После всей установки вы должны убедиться, что все проводники контактируют и все штыри вставлены в соответствующие проводники. Если разъем не обжался должным образом, отрежьте разъем и заново установите его.

Что такое кабель «витая пара» и почему он важен?

Автор: Стюарт Свит 23 июня 2017 г.

Это везде. Кабель витой пары используется для каждого сетевого провода в вашем доме или офисе. Когда вы смотрите на него, легко понять, почему кабель витой пары — это один кабель, состоящий из отдельных меньших кабелей, и каждая пара кабелей (обычно один с однотонной оболочкой, а другой с такой же цветной оболочкой, смешанной с белым) является скручены вместе.Если вокруг кабеля нет оплетки, это называется «неэкранированная витая пара», и вы, возможно, слышали этот термин (UTP), используемый для обозначения сетевых кабелей в прошлом.

Но почему это там? Вроде скручивать провода — пустая трата времени. Конечно, легче увидеть, какой кабель к какому идет, но цветная внешняя оболочка сделает это за вас. Оказывается, для существования кабеля витая пара есть веская причина.

На заре телефонной проводки инженеры заметили помехи от одной линии к другой на опоре.Простая замена проводов, когда они пересекали полюс, на самом деле немного помогло с помехами. По мере того, как кабели пересекаются, шум, который они создают, по отдельности нейтрализуется. Там довольно много инженерной теории, но дело в том, что простое пересечение двух телефонных линий, когда они пересекают вершину телефонного столба, улучшает их работу.

Фактически та же теория используется в сетевых кабелях. Повторное пересечение пар кабелей (их скручивание) помогает устранить шум, и поэтому кабели могут оставаться неэкранированными.Это делает их тоньше и с ними легче работать. Представьте себе, что вам приходилось работать с кабелем толщиной 1/2 дюйма каждый раз, когда вы подключали компьютер. В старых офисных телефонных системах, которые во многом были предшественниками современной компьютерной проводки, это то, что у вас было.

Это типичный офисный телефонный кабель того типа, который использовался до конца 20 века. Хотели бы вы использовать это каждый раз, когда подключаете компьютер к Интернету? Кабель витая пара — действительно одно из тех маленьких изобретений, которые просто делают все лучше.

Прямые кабели UTP

В этой статье рассматривается широко известный кабель неэкранированной витой пары (UTP) и показано, сколько пар состоит из кабелей UTP Cat5 , Cat5e , Cat6 и Cat7 , их цветовая кодировка, разные Существующие стандарты проводки ( T-568A и T-568B ) плюс обозначения номеров контактов для обоих стандартов.

В основном мы сосредоточимся на разводке кабелей CAT5e и 6, так как они являются наиболее популярными кабелями! Мы также рассмотрим проводку классических телефонных кабелей CAT1.Очень важно понимать стандарты кабельной разводки UTP и понимать, как правильно их подключать.

Кабельная разводка — это основа надежной сети, и ее правильное внедрение с первого раза поможет избежать многочасовых разочарований и поиска неисправностей. С другой стороны, если вы имеете дело с сетью с плохим кабелем, эти знания помогут вам найти проблему и более эффективно ее устранить.

Подключение кабелей UTP

Теперь посмотрим, как проложены кабели UTP.Сегодня существует две популярные схемы подключения: T-568A и T-568B . Они отличаются только тем, какие пары с цветовой кодировкой подключены — пары 2 и 3 поменяны местами. Оба работают одинаково хорошо, если вы их не смешиваете. Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабеле, вы получите перекрещенные пары.

Кабели

UTP заканчиваются стандартными разъемами, гнездами и панелями. Гнездо / штекер часто называют «RJ-45», но на самом деле это обозначение телефонной компании для «модульного восьмиконтактного разъема», заканчивающегося распиновкой USOC, используемой для телефонов.Штекерный разъем на конце патч-корда называется «вилкой», а розетка на стенной розетке — «розеткой».

Рис. 1. Гнездо RG-45 и штекер / разъем RJ-45

Как уже было сказано, UTP имеет четыре витых пары проводов. На рисунке показаны пары и имеющийся у них цветовой код . Как видите, на f наши пары имеют маркировку:

Рисунок 2. Цветовые коды и пары кабелей UTP CAT 5, CAT 5e, CAT6, CAT7

Пары 2 и 3 используются для обычных сетей 10/100 Мбит / с, а пары 1 и 4 зарезервированы.В Gigabit Ethernet , используются все четыре пары .

На рисунке ниже показан конец кабеля CAT5e с разъемом RJ-45 , который обычно используется для подключения компьютеров к коммутатору. На нем также показан кабель CAT5e без изоляции и обозначены четыре витые пары :

.

Рисунок 3. Кабель UTP CAT5e и зачищенные витые пары

Кабели

UTP теперь доступны в различных цветах, что позволяет использовать кабели разного цвета для различных приложений.

Рисунок 4. Кабели UTP разного цвета

T-568A и T-568B 4-парное подключение

Ethernet обычно передается с помощью восьмижильных кабелей с восьмиконтактными модульными вилками и гнездами. Стандартный разъем называется «RJ-45» и похож на стандартный модульный телефонный разъем RJ-11, за исключением того, что он немного шире, чтобы иметь больше контактов.

Примечание: имейте в виду, что схемы подключения, о которых мы собираемся говорить, предназначены только для прямых кабелей.

Восьмижильный кабель для передачи данных содержит четыре пары проводов. Каждая пара состоит из однотонного провода и белого провода с полосой того же цвета. Пары скручены вместе. Для обеспечения надежности по Ethernet не следует их раскручивать больше, чем необходимо (около 1 см). Пары, предназначенные для Ethernet 10 и 100 Мбит / с, имеют оранжевый и зеленый цвет. Две другие пары, коричневая и синяя, используются, когда поддерживается Gigabit Ethernet, или могут использоваться для второй линии 10/100 Ethernet или для телефонных соединений.Следует отметить, что прокладка второй Ethernet или телефонной линии через существующий кабель UTP не рекомендуется, поскольку UTP не был разработан для таких приложений.

Существует два стандарта разводки для кабелей UTP, которые называются «T568A» (также называемые «EIA») и «T568B» (также называемые «AT&T» и «258A»). Единственное различие между двумя стандартами — это подключение двух пар из четырех, которые меняются местами, как показано ниже.

Т-568А должен стать стандартом для новых установок, а Т-568Б — приемлемой альтернативой.Однако большая часть стандартного оборудования и кабелей для передачи данных, похоже, соответствует спецификации T568B. T568B также является стандартом AT&T. Совершенно правильно использовать любой из стандартов проводки, однако следует уделить особое внимание тому, чтобы один и тот же стандарт использовался во всей кабельной инфраструктуре. Для существующих установок лучше сначала проверить, какой из двух стандартов используется, и продолжить работу с этим стандартом.

Обозначение номеров контактов для T568B

Обратите внимание, что нечетные номера контактов всегда белого цвета с полосами (1,3,5,7).Провода подключаются к 8-контактным разъемам RJ-45, как показано ниже:

Рисунок 5. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568B

В следующей таблице представлены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 6. T568B Конфигурация выводов, цветовой код, пары и их функции

Настенная розетка может быть подключена в другой последовательности, потому что внутри розетки провода часто перекрещиваются.Разъем должен иметь схему подключения или хотя бы обозначать номера контактов.

Обратите внимание, что синяя пара находится на центральных контактах; эта пара преобразуется в пару красный / зеленый для обычных телефонных линий, которые также находятся в центральной паре RJ-11 (зеленый = белый / синий, красный = синий).

Обозначение номеров контактов для T568A

Спецификация T568A меняет местами оранжевые и зеленые соединения, так что пары 1 и 2 находятся на центральных четырех контактах , что делает его более совместимым с голосовыми соединениями телефонной компании.(Обратите внимание, что в разъеме RJ-11 вверху пары 1 и 2 находятся на четырех центральных контактах.) На иллюстрациях показан порядок цветов в T568A :

Рис. 7. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568A

В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 8. T568A Конфигурация распиновки, цветовой код, пары и их функциональность

На диаграмме ниже показано сравнение 568A и 568B:

Рисунок 9.Сравнение схем подключения и распиновки T568A и T568B. Передняя сторона разъемов RJ-45 показана

Где они используются?

Наиболее распространенное применение прямого кабеля — это соединение между ПК и концентратором или коммутатором. В этом случае ПК подключается непосредственно к концентратору или коммутатору, который автоматически переключает кабель внутри с помощью специальных цепей. В случае кабеля CAT1, который обычно используется в телефонных линиях, используются только два провода.Для них не требуется специального кроссовера, поскольку телефоны подключаются непосредственно к телефонной розетке.

Рис. 10. Распиновка прямого кабеля UTP CAT5 / CAT5e

На рисунке выше показан стандартный прямой кабель CAT5e, используемый для подключения ПК к концентратору или коммутатору. Вы можете ожидать, что TX + одной стороны будет подключаться к TX + другой стороны, но это не так. Когда вы подключаете ПК к концентратору, концентратор автоматически переключает кабель, используя свои внутренние цепи.В результате контакт 1 компьютера (это TX +) подключается к контакту 1 концентратора (который подключается к RX +). Это происходит и с остальными выводами.

Если концентратор не перекрестил распиновки , используя свои внутренние схемы (это происходит, когда вы используете порт восходящей связи на концентраторе), то контакт 1 от ПК (который является TX +) будет подключаться к контакту 1 концентратора (в данном случае это будет TX +). Таким образом, независимо от того, что мы делаем с портом концентратора (восходящим или обычным), сигналы, назначенные на восемь контактов на стороне ПК, всегда остаются неизменными.Однако распиновка концентратора будет меняться в зависимости от того, установлен ли порт на нормальный или восходящий.

В этой статье рассматривается UTP Straigh-thru Распиновка кабеля и схемы подключения для стандартов T568A и T568B . Мы проверили пары кабелей UTP вместе с их цветовыми кодами, а также разъемы RJ-45 и разъем jack .

Далее — Перекрестный кабель UTP CAT5 или обратная связь с сетевым кабелем Секция

Зачем использовать кабель витой пары vs.Коаксиальный кабель

Коллекция типов коаксиальных кабелей от Helukabel может передавать в диапазоне ГГц.

Практически каждый знает, что такое коаксиальные кабели, поскольку они используются почти в каждом доме для подключения к кабельному телевидению.

Эти кабели для передачи данных также популярны в локальных сетях (LAN), поскольку они очень устойчивы к помехам. Это сопротивление связано с конструкцией кабеля, который включает в себя круглый медный проводник, а затем три слоя изоляции и экранирования, которые предотвращают перекрестные помехи от двигателей, освещения и других источников электромагнитных помех.Такая конструкция также дает коаксиальным кабелям возможность поддерживать более длинные кабели между двумя устройствами.

Однако коаксиальные кабели сложно установить, поэтому иногда может потребоваться прокладка витой пары, в которой два проводника скручены вместе. Такое скручивание помогает устранить электромагнитные помехи и перекрестные помехи, особенно в более распространенных конструкциях с неэкранированной витой парой. Самое большое преимущество витой пары заключается в установке, поскольку она зачастую тоньше коаксиального кабеля. Однако, поскольку они тоньше, они не могут поддерживать очень длинные участки, как коаксиальные кабели.

HELUKAT 155 — это неэкранированный кабель LAN категории 5e с витой парой, используемый на вторичном и третичном уровнях сети.

Эти плотно скрученные конструкции стоят меньше, чем коаксиальные кабели, и обеспечивают высокую скорость передачи данных. Они подключаются к разъему RJ45, который похож на телефонный разъем, но предназначен для вывода витой пары.

В средах с сильными помехами, особенно с работающими двигателями, следует использовать экранированную витую пару. Как и коаксиальный кабель, он поддерживает кабели большей длины и может быть экранирован различными способами — с помощью экрана из фольги на каждом проводе, фольги или оплетки внутри оболочки или сочетанием экранирования отдельного проводника и оболочки.

HELUKAT 200 — это экранированный кабель LAN категории 5e с витой парой, идеально подходящий для установки в узких кабельных каналах.

В конце концов, витая пара лучше подходит, когда проблема затрат и установки, а также если EMI и перекрестные помехи не являются большой проблемой. Однако они не обеспечивают электростатического экранирования и не работают так же хорошо, как коаксиальные кабели на более высоких частотах, поэтому перед выбором этих кабелей для передачи данных необходимо иметь полное представление о вашем применении.

HP 10Base-T Hub-16M: Руководство по установке и справочное руководство

% PDF-1.2 % 1 0 obj > endobj 9 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > поток application / pdfHP 10Base-T Hub-16M: Руководство по установке и справочное руководство iText 1.4.1 (by lowagie.com) конечный поток endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект 2553 endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 obj > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > endobj 51 0 объект > endobj 52 0 объект > endobj 53 0 объект > endobj 54 0 объект > endobj 55 0 объект > endobj 56 0 объект > endobj 57 0 объект > endobj 58 0 объект > endobj 59 0 объект > endobj 60 0 объект > endobj 61 0 объект > endobj 62 0 объект > endobj 63 0 объект > endobj 64 0 объект > endobj 65 0 объект > endobj 66 0 объект > endobj 67 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 73 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 76 0 объект > endobj 77 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 80 0 объект > endobj 81 0 объект > endobj 82 0 объект > endobj 83 0 объект > endobj 84 0 объект > endobj 85 0 объект > endobj 86 0 объект > endobj 87 0 объект > endobj 88 0 объект > endobj 89 0 объект > endobj 90 0 объект > endobj 91 0 объект > endobj 92 0 объект > endobj 93 0 объект > endobj 94 0 объект > endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект > endobj 98 0 объект > endobj 99 0 объект > endobj 100 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 103 0 объект > endobj 104 0 объект > endobj 105 0 объект > endobj 106 0 объект > endobj 107 0 объект > endobj 108 0 объект > endobj 109 0 объект > endobj 110 0 объект > endobj 111 0 объект > endobj 112 0 объект > endobj 113 0 объект > endobj 114 0 объект > endobj 115 0 объект > endobj 116 0 объект > endobj 117 0 объект > endobj 118 0 объект > endobj 119 0 объект > endobj 120 0 объект > endobj 121 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 124 0 объект > endobj 125 0 объект > endobj 126 0 объект > endobj 127 0 объект > endobj 128 0 объект > endobj 129 0 объект > endobj 130 0 объект > endobj 131 0 объект > endobj 132 0 объект > endobj 133 0 объект > endobj 134 0 объект > endobj 135 0 объект > endobj 136 0 объект > endobj 137 0 объект > endobj 138 0 объект > endobj 139 0 объект > endobj 140 0 объект > endobj 141 0 объект > endobj 142 0 объект > endobj 143 0 объект > endobj 144 0 объект > поток J2Q7] 3 $] 7K # D> EP: q1 $ o * = mro @ So + \ q_Jak # 4: 9enm @ 9: 1mM9jS «! DTMTioWjnAXUJ: I ~> конечный поток endobj 145 0 объект > поток HWKo] 8 {C2h0 * hPmqaȿ / g8 + 2 3g> \ ^ 6 ~ zm9pˋ_ ^ ok ^ Z_ļ ~ * uҷp; ~ pwyˋ ޗ mI * un 멌}; K} v = 8oƟxu ~ w> B__vˋaǫzxxv ~ ޾? ^ | UyF ޿ xsye9 |] K ۛ_ v ۻۏ_ n} ~ xˋ] C_sMVnA, s- * 6Nyzi [Hci ~ -P? GQy 9 ^, 9ҧbZ

.;% TjQju5R? NSǬ ۃ} 44 El ~ 1

A # lȐv) {6 [vJi`n [ԣs

yA

highcable.fm

% PDF-1.4 % 1 0 obj > endobj 9 0 объект > endobj 2 0 obj > поток application / pdf

СИСТЕМА

highcable.fm

1999-06-15T14: 00: 29ZFrameMaker 7.22014-01-24T10: 38: 10ZAcrobat Distiller 9.0.0 (Windows) uuid: 5ead42bb-0c00-4679-91f2-311008113c97uuid: 183d6172-f1bc-4124-bd665cad7f4 конечный поток endobj 3 0 obj > endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 10 0 obj 3558 endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > поток HSMo1WыGJJ (BPԕ @ 8DiCMynC8! VZ; ｙ7 ~ T6u> XβDj $:> / h] GXjZI =! CwnԈ, U $ [J} _0

.
