Как соединить кабель антенны

Автор: Administrator вкл. 19 января 2016 . Опубликовано в Cделай Cам

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО. металлическая оплетка должна касаться нижней залуженной площадки штекера БП , иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти . Не допускайте замыкания оплетки и центральной жилы . При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло .

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

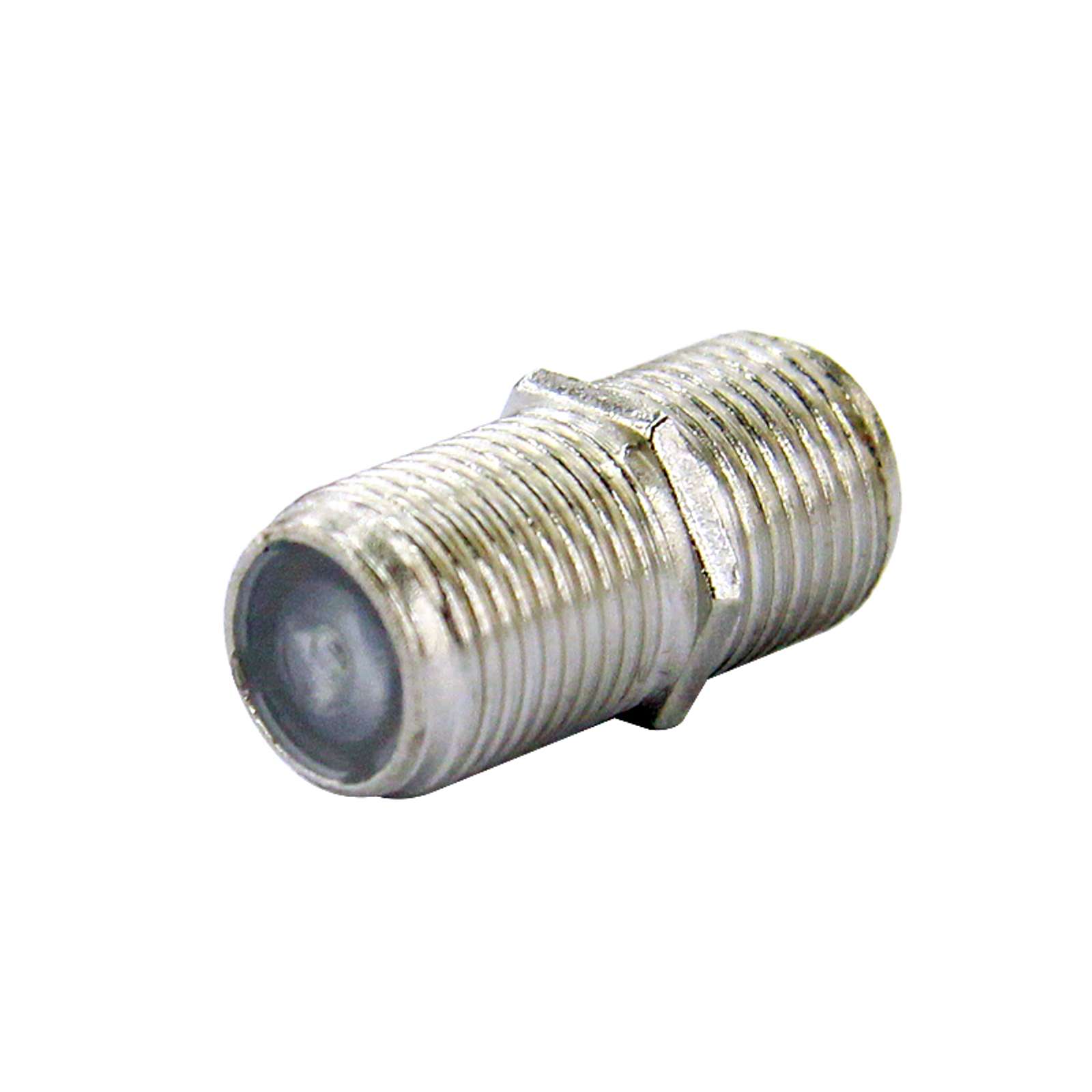

Соединение телевизионного кабеля между собой с помощью жёсткого коаксиального переходника на сегодняшний день, лучшее решение проблемы сращивания телевизионного кабеля между собой.

Собственно, сам F-переход, это сборка, состоящая из: двух вилок (папа) и одной розетки (мама).

Такая компоновка позволяет подключать вилочную часть в розетку, расположенную непосредственно на корпусе телевизора, а в случае необходимости использовать ответную часть разъёма, как соединительную муфту для подключения к её второй стороне другой вилки.

Влияние соединений на прохождение сигнала

Следует учесть что любое специальное или непреднамеренное изменение геометрии телевизионного кабеля негативно скажется на качестве сигнала. Например, та же скрутка сама по себе не искажает осевую симметрию проводника, но она искажает его форму. Из круглого он превращается в овальный. Нечто подобное происходит и при использованье проводников различного диаметра, в том числе переходников. Поэтому очень желательно чтобы проводник на всём своём протяжении был цельным, без вмятин и крутых изгибов, а том как выбрать телевизионный кабель, читайте в этой статье.

Причины повреждений телевизионного кабеля

Возникновение разрывов телевизионного кабеля, не такая уж редкость. В квартире повреждения происходят в процессе ремонта, перестановки мебели. Иногда возникает необходимость удлинить проводник. Для этого можно воспользоваться удлинителем необходимой длины с предустановленными разъёмами необходимой конфигурации (вилка-вилка; вилка-розетка).

В подъезде провода “рвутся” по другим причинам. Иногда их режут провайдеры конкуренты, иногда мигрирующие по подъездам бездельники.

Чтобы закрыть тему встречающихся повреждений, упомяну случай о котором недавно узнал. В одной из городских квартир на первом этаже под половым покрытием, кабель перегрызли мыши. Правда, это было оптоволокно, но тем не менее случаи повреждения проводника любого предназначения от грызунов вполне возможны.

Установка F-коннектора

Хотя для подключения бытовой видеотехники применяются самые разные соединители: TNC, BNC, SMC и др, но для соединения телевизионного кабеля используется только F-разъёмы. Причины популярности такого способа соединения очевидны: дешевизна изделия, простота монтажа, минимальные потери сигнала, хорошая помехозащищенность.

Показать последовательность работ удобнее с помощью картинок.

• Удаление внешней оболочки. Изоляция срезается вкруговую, на расстоянии 15-20 мм от торца. Чтобы не повредить оплётку, нужно большим пальцем одной руки слегка отгибать кабель в сторону, а другой с ножом, делать лёгкие режущие движения. В таком положение изоляция будет частично резаться, частично разрываться, а широкий разрез позволит избежать повреждения оплётки.

• Удаление изоляции центральной жилы. Приведённые размеры снятой изоляции достаточно свободны. Ничего страшного если они окажутся немного не такими, но если вы редко занимаетесь электромонтажом то удобнее придерживаться рекомендуемых размеров.

• Подготовка экрана. Казалось бы, какая тут может быть подготовка, навернул штекер и всё, но дело в том, что внутренняя поверхность фольги покрыта тонким изолирующим слоем. Если разъём установить в положении, как есть то контакта штекера с экранирующей фольгой не будет. Отвёрнутую полоску фольги нужно завернуть в сторону торца примерно наполовину, так чтобы открытый металл оказался сверху изолированного слоя.

• Установка штекера. Коннектор устанавливается путём приложения небольшого усилия, направленного вдоль оси проводника с одновременным перемещение разъёма в радиальном направлении. Штекер, как бы накручивается. Если диаметр кабеля соответствует диаметру коннектора то разъём сядет достаточно плотно, но без задиров.

В случае если диаметр проводника меньше то оплётку нужно вернуть в исходное положение и намотать на оболочку любой односторонний, фиксирующий, ленточный материал (изоленту, скотч, лейкопластырь) до достижения внутреннего диаметра штекера.

Если диаметр телевизионного кабеля больше то никакие доработки не подойдут. Нужно искать адаптер под нужный диаметр, а проще соединить разные отрезки с помощью пайки.

• Доработка. Разъём установлен, но это ещё не всё. Контакт двух центральных жил обеспечивается обжимными лепестками, расположенными внутри розетки (муфты) с обеих сторон. Длина муфты около 20 мм. Учитывая длину оголённой жилы расположенной внутри гайки штекера (5 мм), легко сосчитать, что длина выступающего над гайкой провода не должна превышать 5 мм.

Получилось вот так. Торчащие проволочки и фольга экрана никак не влияют на параметры соединения, но если вам претит подобная неряшливость, то их можно срезать.

Соединение телевизионного кабеля пайкой

Во времена СССР кабельная сеть была неразвита, её просто в нашем понимании не было. Изредка возникающая потребность соединить два отрезка телевизионного кабеля с помощью пайки не казалась обременительным неудобством.

С появлением кабельных сетей всё изменилось, монтаж нужно было делать быстро. Так на смену пайке пришли F-коннекторы, но это не значит что надобность в пайке окончательно отпала. Например, без пайки не обойтись если диаметр телевизионного кабеля значительно больше диаметра коннектора, а подходящий адаптер не удаётся купить.

• Снятие наружной оболочки. В отличие от монтажа F-коннектора оболочка проводника под пайку надрезается вдоль и заворачивается. Длина в этом случае не имеет значения, было бы удобно работать, а лишнее можно отрезать потом.

• Снятие изоляции центральной жилы. Половинка изоляции надрезается и снимается вдоль оси проводника. Длина здесь то же не имеет особого значения. Где-то примерно половина оголенной от экрана изоляции.

Проводники центральной жилы отгибаются в такое положение чтобы с ними было удобно работать.

• Пайка. Проводники в этом случае спаиваются внахлёст. Если центральные жилы выполнены из многопроволочного проводника то они соединяются скруткой с последующей пайкой. Наплывы и сосульки зачищаются надфилем.

• Изоляция. Основная площадь центральной жилы оказалась изолирована, но в местах прилегания двух половинок изоляции, остаются небольшие зазоры.

Для избежания замыкания нужно дополнительно намотать пару витков изоленты.

• Обеспечение контакта экранов. Внутренняя поверхность фольги для прочности покрыта тонким слоем полиэтилена. Для обеспечения контакта, фольгу, на одном из отрезков кабеля, перед тем как приложить к фольге другого отрезка, нужно наполовину подвернуть наружной стороной внутрь.

Надёжно спаять многочисленные проволочки оплётки вряд ли получится, но это и необязательно делать. Достаточно наложить оплётки друг на друга и плотно прижимая их к изоляции центральной жилы, скрутить в радиальном направление.

По поводу соединения экранирующих оплёток можно встретить самые разные мнения. Например, обязательное накладывание проволочного бандажа. На самом деле, на практике, никто так давно не делает и на качество такое “упущение” не влияет.

• Внешняя изоляция. Наложенных половинок оболочки для качественной изоляции явно недостаточно. Поэтому соединение дополнительно изолируется изолентой.

Получается герметичное, прочное и довольно аккуратное соединение.

Часто в силу непредвиденных обстоятельств, например во время уборки или ремонта, повреждается оболочка антенны и повреждается экранная оплетка. В большинстве случаев повреждения требуют трудоемкого и затратного процесса полной замены кабеля. А иногда происходит перестановка, телевизор оказывается в другом месте и длины телевизионного провода оказывается недостаточно. Однако есть возможность самостоятельно нарастить (удлинить) телевизионный кабель с минимумом затрат в короткий промежуток времени.

Строение телевизионного кабеля

Стандартная антенна работает на частоте до 2,1 ГГц. В основном все модели телевизоров и усилители имеют параметры сопротивления 75 Ом. Самым распространенным для проведения телевизионных сетей является коаксиальный кабель. Его конструкция полностью исключает влияние на передаваемый сигнал внешних электромагнитных излучений и других издаваемых электрическими приборами помех.

Телевизионного провод состоит из следующих элементов:

1. Круглая оболочка из ПВХ.
2. Экран (оплетка, похожая на фольгу).
3. Центральная жила (медная) в изолирующем элементе.

Стандартные диаметры данного типа составляют от 4 до 8 мм. Наличие фольги на оплетке из проволоки означает, что изделие имеет хорошее качество.

Как удлинить телевизионный кабель, используя f-разъемы

Телевизоры в силу конструктивных особенностей устроены так, что сигнал телевещания принимают от антенны или другого передающего устройства. Соединение антенны с телевизором производится за счет использования телевизионного провода. Коаксиальный кабель может быть уложен стационарно и иметь заданную длину подключения к телевизору. Но иногда длины недостаточно.

Провод часто меняется полностью, если телевизор переставляется на другое место, куда старый кабель не доходит. Это неоправданно затратный процесс. Чтобы удлинить уже имеющийся шнур, можно воспользоваться одним из трех наиболее распространенных способов:

• При помощи TV удлинителя.
• Используя F-разъемы.
• Пайкой центральной жилы и экрана с помощью паяльника.

В продаже удлинители бывают от 2 до 20 метров длиной. Но это не самый удачный выход, так как удлинители недешевые и обладающие нужной длиной не всегда бывают в наличии.

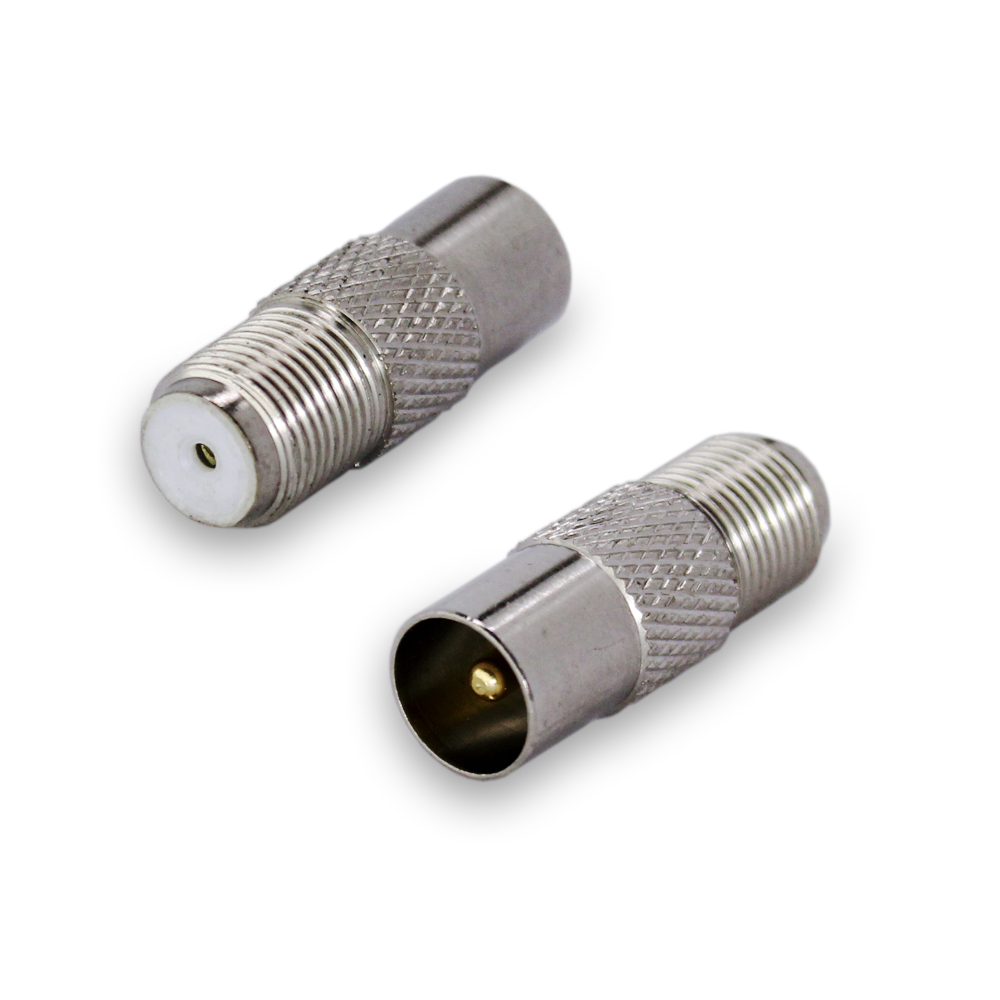

Использование переходника на F-гнездо — это оптимальный вариант для быстрого и недорогого наращивания. Для данного типа соединения необходимо иметь два F-штекера с отрезками провода необходимой длины. Тип штекера подбирается по диаметру провода.

Проводится соединение коаксиального кабеля без пайки следующим образом. Сначала нужно (желательно острым ножом) вдоль на сантиметр прорезать защитную оболочку. Затем ее отогнуть и полностью удалить. Таким же способом прорезать экранирующую оплетку (это может быть фольга или сетка из проволоки). Язычки оплетки не удалять, а отогнуть назад в сторону остального отрезка. Далее с большой аккуратностью зачистить центральную жилу. Стараться при зачистке не оставлять на ней насечек. Центральная жила медная небольшие повреждения могут привести к ее механической поломке при установке штекера.

Когда оба конца отрезка зачищены, насадить или накрутить F-разъем на загнутые назад экраны. Железная основа штекера должна плотно быть насажена на экранную оболочку. Лишние торчащие остатки экрана срезать. В результате из разъема будет торчать центральная жила. Ее следует укоротить до 5 мм, чтобы штекер накручивался на остальные части конструкций F-разъемов. Разъемы для многожильных кабелей — коннекторы — крепятся также без пайки.

Соединение телевизионного кабеля пайкой

Соединение отрезков кабеля с помощью пайки можно назвать самым удобным, надежным, недорогим способом. С помощью паяльника и припоя можно надежно закрепить отрезки кабеля разных диаметров или закрепить (зафиксировать) экран из алюминиевой фольги к проволочной экранной оплетке. Такая технология позволяет без потерь передаваемого сигнала соединять любые экранированные провода (низкочастотные, высокочастотные, телевизионные и т. д.).

Прежде чем начинать пайку мест соединений, надо зачистить оба конца от изоляции на расстоянии 20 мм. Загнуть экраны назад. Центральную жилу очистить таким образом, чтобы получилась небольшая ступенька (длиной 2-3 мм) в ее изолирующем элементе. В результате медная жила будет очищена от защитного покрытия наполовину. Далее надо разделить срезанную половину изоляции и центральную жилу между собой с углом 45 градусов друг от друга.

Затем обе медные жилы нужно залудить оловянным припоем (использовать канифоль). После того как концы залужены выполнить пайку медных жил между собой. На месте пайки не должно быть наплывов, капельных образований, сосулек из потекшего олова. Если таковые есть, нужно произвести зачистку шкуркой либо надфилем до ровной поверхности. Далее легким нажимом сводим ступеньки защитного слоя вместе и изолируем место пайки.

Когда место пайки было надежно изолировано, начинаем соединение экранной оплетки обоих концов. Обратите внимание, что оплетка центральной жилы сделана на основе алюминиевой фольги, с одной стороны имеет бумажную основу, а бумага не является проводником электронных сигналов. Поэтому экранную оболочку рекомендуется укладывать бумажной основой в изолированной части центральной жилы, снаружи будет алюминиевая часть. Например, при соединении двух алюминиевых экранов нужно, чтобы алюминиевая часть одного экрана соприкасалась с алюминиевой частью другого. Это дает устойчивую проходимость сигнала и выдает необходимое качество изображения телевизионного аппарата.

После соединения экранов необходимо при помощи пайки или медной проволоки это место нужно зафиксировать. В завершение процедуры место соединения обработать несколькими слоями полихлорвиниловой изоляцией.

Есть ли ещё способы, которыми можно удлинить tv-кабель

Если нет под рукой необходимого инструмента (паяльник или обжимное устройство) или F-разъема, ТВ-кабель удлиняется при помощи скручивания центральной жилы и оплетки экрана между собой. Такой вариант считается хоть и ненадежным, но допустимым.

Как подключить кабель к штекеру?

К дополнительному способу наращивания ТВ-кабеля относится использование такого прибора, как сплиттер. При помощи этого устройства подключается сразу несколько отрезков проводов с одной передающей точки. Разработано много других способов подключения кабельной проводки к штекерам электронных конструкций, например, коннектор (штекерный разъем) служит для подключения интернет соединения. Так как интернет-кабель многожильный, штекерный разъем такого типа соединяется при помощи обжимки.

Благодаря развитию современной радиоэлектроники существует множество вариантов использования и конструктивных особенностей, кабельных соединителей и штекеров, поэтому сложностей с удлинением кабеля не будет.

Кабель, шнуры, разъемы, инструмент, зарядные устройства

В эту категорию входят наиболее популярные на рынке кабели и шнуры для коммуникации различных электронных устройств. В ассортименте магазина www.agsat.com.ua вы отыщите:

• высококачественный HDMI кабель, для подключения аудио-видео устройств,
• шнуры для аналогового подключения A/V-оборудования с разъемами SCART и RCA,
• различные HDMI аксессуары и переходники,
• телевизионный коаксиальный кабель с разъемами и разветвителями для него,
• кабель для прокладки компьютерных сетей,
• USB, антенные и акустические кабели во многих вариантах.

Кроме перечисленных выше в данной категории мы также представляем аудио кабели для различных типов аудио оборудования и компьютерные кабели (UTP, FTP). С их помощью легко подключить всевозможные домашние устройства.

HDMI кабели

Качественный HDMI кабель гарантирует высокое качество передаваемого аудио и видео сигнала.

HDMI (High-Definition Multimedia Interface (мультимедийный интерфейс высокой четкости) – этот тип кабелей позволяет передавать цифровые видео и аудио сигналы без потери их качества. Его несомненным преимуществом будет возможность сочетает в себе различные типы кабелей передачи – звукового и ответственного за изображение. HDMI кабель позволит вместо двух отдельных кабелей использовать один универсальный.

На www.agsat.com.ua вы отыщите широкий ассортимент HDMI кабелей различной длины, которые обеспечат вам высокое качество цифровой передачи сигнала в стандартах 1.4 и 2.0.

Телевизионный кабель

Мы предлагаем телевизионный кабель, который используется для наружной прокладки и подключения спутниковых и эфирных антенн, внутренней прокладки для разводки внутри помещения или подключения кабельного ТВ. В нашем ассортименте представлен как недорогой ТВ кабель на 75 Ом, так и лучший коаксиальный кабель от Finmark и Cavel. Представленный коаксиальный кабель отлично подойдет для цифрового телевидения.

Купить антенный телевизионный кабель для наружной прокладки можно по метрам и в бухтах. В связи с потребностями наших клиентов, мы продаем антенные кабели по метрам и в бухтах, что позволяет удобно подобрать подходящую длину интересующего вас кабеля, чтобы он мог достигать любой точки.

Кабель витая пара

Сетевой кабель витая пара – это тип кабеля, который активно используется для построения локальных компьютерных сетей для управляемой передачи данных. Кабель состоит из 2-х скрученных между собой независимых проводов. Они находятся внутри одной оболочки и прокладываются параллельно друг другу. Медные провода обычно имеют диаметр 1 мм. Один из проводов используется для передачи данных, а другой — для заземления.

В дополнение к вышеперечисленным типам, наш магазин также предлагает широкий выбор USB-кабелей (micro, type-С), компьютерных кабелей (UTP, FTP) и аудиокабелей (оптические, jack-jack) во многих вариантах. Также представлены различные виды разъемов и переходников, с помощью которых можно выполнить самые сложные подключения. Наверняка каждый найдет здесь что-то для себя и своих устройств.

Антенный соединитель ТВ кабеля, Ni/Pl

Цена:
от: до:

Название:

Артикул:

Выберите категорию:
Все Аксессуары для электроники» Аккумуляторы»» Аккумуляторы свинцово кислотные»»» Аккумуляторы для источников бесперебойного питания»»»» Аккумуляторные батареи Delta DTM»»»» Аккумуляторные батареи Delta DTM I»»»» Аккумуляторные батареи Delta DTM L»»»» Аккумуляторные батареи Delta HR»»»» Аккумуляторные батареи Delta HRL-X»»»» Аккумуляторные батареи Delta HR-W»»»» Аккумуляторные батареи Yuasa»»»»» Аккумуляторы Yuasa NP (NPH, NPW)»»»»» Аккумуляторы Yuasa RE (REW)»»»»» Аккумуляторы Yuasa SWL (SW)»»»»» Аккумуляторы Yuasa EN»»»»» Аккумуляторы Yuasa ENL»»»»» Аккумуляторы Yuasa NPL»»»» Аккумуляторы ВОСТОК»»»»» Аккумуляторные батареи Восток СК»»»»» Аккумуляторные батареи Восток СX»»»»» Аккумуляторные батареи Восток ТС»»» Аккумуляторы для систем сигнализации»»»» Аккумуляторные батареи Delta DT»»»» Аккумуляторные батареи Security Force»»»» Аккумуляторные батареи Optimus»»» Аккумуляторы для мототехники»»»» Аккумуляторные батареи Delta CT»»»» Аккумуляторные батареи Red Energy»»»» Аккумуляторные батареи Delta EPS»»» Аккумуляторы гелевые»»»» Аккумуляторные батареи Delta GEL»»»» Аккумуляторные батареи Delta GX»»» Аккумуляторы для детских электромобилей»»» Аккумуляторы для эхолотов»» Аккумуляторы литий-ионные»»» Аккумуляторы 10440»»» Аккумуляторы 14500»»» Аккумуляторы 16340»»» Аккумуляторы 18650»»» Аккумуляторы 26650»» Аккумуляторы для мобильных телефонов»»» Аккумуляторы для мобильных телефонов ASUS»»» Аккумуляторы для мобильных телефонов SAMSUNG»»» Аккумуляторы для мобильных телефонов Sony Ericsson»»» Аккумуляторы для мобильных телефонов LG»»» Аккумуляторы для мобильных телефонов HTC»»» Аккумуляторы для мобильных телефонов NOKIA»» Аккумуляторы для радиотелефонов»» Аккумуляторы AA / AAA / С / D / 6F22»»» Аккумуляторы AA»»» Аккумуляторы AAA»»» Аккумуляторы C / R14»»» Аккумуляторы D / R20»»» Аккумуляторы 6F22»» Аккумуляторы промышленные»»» Аккумуляторы литий-полимерные»»» Аккумуляторы для шуруповертов»»» Аккумуляторы дисковые»»» Аккумуляторы с плоским положительным контактом»»» Аккумуляторы для роботов пылесосов»» Универсальные внешние аккумуляторы»» Аккумуляторы для фото-видеотехники»» Аккумуляторы для ноутбуков» Батарейки»» Батарейки литиевые»» Батарейки дисковые литиевые»» Батарейки R03 / AAA»» Батарейки R6 / AA»» Батарейки R10 / 332»» Батарейки R14 / C»» Батарейки R20 / D»» Батарейки 6F22 / 6LR61»» Батарейки 3R12»» Батарейки для сигнализации»» Батарейки для часов»» Батарейки для слуховых аппаратов»» Боксы для зарядки батареек и аккумуляторов» Адаптеры и блоки питания»» Блоки питания AC/DC»»» Блоки питания 1,5V»»» Блоки питания 3V»»» Блоки питания 5V»»» Блоки питания 6V»»» Блоки питания 9V»»» Блоки питания 12V»»» Блоки питания 13,5V»»» Блоки питания 15V»»» Блоки питания 15,6V»»» Блоки питания 16V»»» Блоки питания 18V»»» Блоки питания 18,5V»»» Блоки питания 19V»»» Блоки питания 19,5V»»» Блоки питания 20V»»» Блоки питания 24V»» Блоки питания универсальные»» Блоки питания для светодиодных лент»»» Блоки питания для светодиодных лент 12 Вольт»»» Блоки питания для светодиодных лент 24 Вольта»»» Влагозащищенные, герметичные блоки питания 12V IP65, IP67»»» Влагозащищенные, герметичные блоки питания 24V IP65, IP67»»» Драйверы и блоки питания для светодиодных лент и светильников на 220 Вольт»» Блоки питания для ноутбуков»» Блок питания для автомагнитолы»» Блоки питания Professional»» Преобразователи напряжения»»» Преобразователи 220 — 110»»» Преобразователи 12 в 220 автомобильные» Зарядные устройства»» Зарядные устройства для свинцово-кислотных аккумуляторов»» Пуско-зарядные устройства для автомобиля»» Зарядные устройства USB»» Автомобильные зарядки USB»» Автомобильные разветвители прикуривателя»» Зарядные устройства для мобильных телефонов»» Универсальные зарядные устройства» Пульты дистанционного управления»» Пульты Acer»» Пульты Aiwa»» Пульты Akado»» Пульты Akai»» Пульты Akira»» Пульты Auto»» Пульты Avest»» Пульты BBK»» Пульты BEKO»» Пульты BigSat»» Пульты Bimatek»» Пульты Bork»» Пульты Bravis»» Пульты Cameron»» Пульты Casio»» Пульты Changhong»» Пульты Chunghop»» Пульты Cisco»» Пульты Coby»» Пульты Continent»» Пульты D-Color»» Пульты Daewoo»» Пульты Denon»» Пульты Delta Systems»» Пульты Dexp»» Пульты Distar»» Пульты DNS»» Пульты Electron»» Пульты Elenberg»» Пульты Erisson»» Пульты Foston»» Пульты Funai»» Пульты Fusion»» Пульты Galaxy Innovations»» Пульты General Satellite»» Пульты Globo»» Пульты Golden Interstar»» Пульты Goldstar»» Пульты Grundig»» Пульты Haier»» Пульты Harper»» Пульты Helix»» Пульты Hisense»» Пульты Hitachi»» Пульты Homecast»» Пульты Horizont»» Пульты Humax»» Пульты Hyundai»» Пульты Izumi»» Пульты JVC»» Пульты Kaon»» Пульты Lentel»» Пульты LG»»» Пульты для телевизоров LG»»» Пульты для домашних кинотеатров LG»»» Пульты для DVD LG»» Пульты Loewe»» Пульты Lumax»» Пульты Marantz»» Пульты Mitsubishi»» Пульты Mustek»» Пульты Mystery»» Пульты Nash»» Пульты Nec»» Пульты Nokia»» Пульты Novex»» Пульты Odeon»» Пульты Oniks»» Пульты Onlime»» Пульты Onwa»» Пульты Openbox»» Пульты Opentech»» Пульты Opticum»» Пульты Oriel»» Пульты Orion»» Пульты Panasonic»» Пульты Patriot»» Пульты Philips»» Пульты Pioneer»» Пульты Polar»» Пульты Prima»» Пульты Raduga»» Пульты Record»» Пульты Reflect»» Пульты Rolsen»» Пульты Rubin»» Пульты Sagemcom»» Пульты Samsung»»» Пульты для телевизоров Samsung»»» Пульты для домашних кинотеатров Samsung»»» Пульты для DVD Samsung»» Пульты Sansui»» Пульты Sanyo»» Пульты Saturn»» Пульты Selenga»» Пульты Sharp»» Пульты Shivaki»» Пульты Sitronics»» Пульты Skyway»» Пульты Smart»» Пульты Sokol»» Пульты Sony»» Пульты Starsat»» Пульты Start»» Пульты Supra»» Пульты TCL»» Пульты Techno»» Пульты Telefunken»» Пульты Television»» Пульты Thomson»» Пульты Topfield»» Пульты Toshiba»» Пульты Tricolor»» Пульты Trony»» Пульты United»» Пульты Vestel»» Пульты Vitek»» Пульты Vityaz»» Пульты VR»» Пульты Weston»» Пульты World Vision»» Пульты Xoro»» Пульты Авангард»» Пульты Билайн ТВ»» Пульты Дом ру»» Пульты МТС-ТВ»» Пульты НТВ+»» Пульты Ростелеком»» Пульты Садко»» Пульты Телекарта»» Пульты для ворот и шлагбаумов» Индикация и подсветка»» Лампочки для рождественских горок»» Лампы для фонарей»» Индикаторные лампы 12 V»» Индикаторные лампы 24 V»» Индикаторные неоновые лампы 220 V»» Лампы автомобильные»» Светодиоды» Разъемы и переходники для радиоэлектронной аппаратуры»» Разъемы и переходники питания АС»»» Разъемы питания AC»»» Переходники питания AC»» Разъемы и переходники питания DС»»» Разъемы питания DC штырьковые»»» Переходники питания DC»»»» Переходники для адаптеров гнездо 5. 5 х 2.1 на штекер»»»» Переходники для адаптеров гнездо 5.5 х 2.5 на штекер»»»» Переходники питания нестандартные»» Разъемы питания влагозащищенные»» Разъемы автомобильные»»» Штекера и гнезда автоприкуривателя»»» Разъемы автомагнитол»»» Переходники антенные для автомагнитол»»» Разъемы питания DC автомобильные»» Разъемы MICROPHONE»» Разъемы и переходники SMA»»» Разъемы SMA»»» Разъемы RP-SMA»»» Переходники SMA»» Разъемы и переходники micro USB, mini USB, USB»»» Разъемы USB»»» Переходники USB»»» Разъемы и переходники mini USB»»»» Разъемы mini USB»»»» Переходники mini USB»»» Разъемы и переходники micro USB»»»» Разъемы micro USB»»»» Переходники micro USB»» Разъемы и переходники N»»» Разъемы N»»» Переходники N»» Разъемы и переходники UHF»»» Разъемы UHF»»» Переходники UHF»» Разъемы и переходники mini UHF»»» Разъемы mini UHF»»» Переходники mini UHF»» Разъемы и переходники BNC»»» Разъемы BNC»»» Переходники BNC»» Разъемы и переходники TNC»»» Разъемы TNC»»» Переходники TNC»» Разъемы и переходники FME»»» Разъемы FME»»» Переходники FME»» Разъемы и переходники F»»» Штекеры F»»» Переходники F»» Разъемы и переходники D-SUB»»» Разъемы D-SUB на кабель»»» Разъемы D-SUB на кабель высокой плотности»»» Разъемы D-SUB на шлейф»»» Разъемы D-SUB на плату»»» Переходники D-SUB»»» Корпуса и крепеж D-SUB»» Разъемы и переходники 2,5 мм»»» Разъемы 2,5 мм моно»»» Разъемы 2,5 мм стерео»»» Разъемы 2,5 мм TRRS, 4pin»»» Переходники 2,5 мм»» Разъемы и переходники 3,5 мм»»» Разъемы 3,5 мм моно»»» Разъемы 3,5 мм стерео»»» Разъемы 3,5 мм TRRS, 4pin»»» Переходники 3,5 мм»» Разъемы и переходники 6,3 мм»»» Разъемы 6,3 мм моно»»» Разъемы 6,3 мм стерео»»» Переходники 6,3 мм»» Разъемы и переходники HDMI»»» Разъемы HDMI»»» Переходники HDMI»»» Разъемы и переходники mini HDMI»»»» Разъемы mini HDMI»»»» Переходники mini HDMI»»» Разъемы и переходники micro HDMI»»»» Разъемы micro HDMI»»»» Переходники micro HDMI»» Разъемы и переходники DVI»» Разъемы и переходники DIN»» Разъемы и переходники mini DIN»»» Разъемы mini DIN»»» Переходники mini DIN»» Разъемы и переходники 2 pin DIN»»» Разъемы 2 pin DIN»»» Переходники 2 pin DIN»» Разъемы и терминалы BANANA»»» Разъемы BANANA»»» Терминалы BANANA»»» Клеммы BANANA»» Разъемы и переходники RCA»»» Разъемы RCA»»» Переходники RCA»» Разъемы Крокодил»» Разъемы и переходники RJ»»» Разъемы и переходники RJ10 (4p4c)»»»» Разъемы RJ10 (4p4c)»»»» Переходники RJ10 (4p4c)»»» Разъемы и переходники RJ11 (6p4c)»»»» Разъемы RJ11 (6p4c)»»»» Розетки RJ11 (6p4c)»»»» Переходники RJ11 (6p4c)»»» Разъемы и переходники RJ12 (6p6c)»»»» Разъемы RJ12 (6p6c)»»»» Переходники RJ12 (6p6c)»»» Разъемы и переходники RJ45 (8p8c)»»»» Разъемы RJ45 (8p8c)»»»» Переходники RJ45 (8p8c)»»»» Розетки RJ45 (8p8c)»» Разъемы XLR»» Разъемы и переходники IEEE»» Разъемы и переходники SCART»»» Разъемы SCART»»» Переходники SCART»» Штыри и гнезда 2,54 мм»»» BH вилки IDC на плату, 2. 54 мм»»» BLS гнезда на кабель, 2.54 мм»»» DIP панели 2.54 мм»»» DIP панели цанговые, 2.54 мм»»» IDC розетки на шлейф»»» PBS, PBD гнезда на плату, 2.54 мм»»» PLS, PLD линейки штыревые, 2.54 мм»»» SIP линейки цанговые, 2.54 мм»»» Джамперы»» Клеммники»»» Клеммники винтовые х 2»»» Клеммники винтовые х 3»»» Клеммники винтовые х 12»» Панели для колонок»» Разъемы и переходники телевизионные»»» Штекеры антенные для телевизора»»» Гнезда антенные телевизионные»»» Переходники антенные телевизионные»» Разветвители ТВ сигнала» Клеммы и соединители»» Клеммы ножевые 2,8/4,8/6,3 неизолированные»» Изоляция для кабельных клемм»» Клеммы ножевые 2,8/4,8/6,3 изолированные»» Клеммы тип "О" неизолированные»» Клеммы тип "О" изолированные»» Клеммы тип "U" неизолированные»» Клеммы тип "U" изолированные»» Клеммы ножевые, винтовые на плату»» Наконечники на кабель»» Клеммы тип "b" неизолированные»» Клеммы тип "b" изолированные»» Соединители проводов» Кнопки выключатели переключатели тумблеры»» Кнопки антивандальные»»» Разъемы для антивандальных кнопок 12, 16, 19, 22, 25, 30 мм»»» Кнопки антивандальные с подсветкой»»»» Кнопки антивандальные с подсветкой без фиксации»»»» Кнопки антивандальные с подсветкой с фиксацией»»» Кнопки антивандальные без подсветки»»»» Кнопки антивандальные без подсветки без фиксации»»»» Кнопки антивандальные без подсветки c фиксациией»»» Переключатели антивандальные»» Кнопки OFF ON»»» Кнопки OFF-(ON) без фиксации»»» Кнопки OFF ON с фиксацией»» Кнопки ON OFF»» Кнопки OFF ON с подсветкой»»» Кнопки OFF-(ON) с подсветкой без фиксации»»» Кнопки OFF ON с подсветкой с фиксацией»» Кнопки ON ON на переключение с подсветкой»»» Кнопки ON-(ON) с подсветкой без фиксации»»» Кнопки ON ON с подсветкой с фиксацией»» Кнопки ON-(ON) на переключение без фиксации»» Выключатели клавишные рокерные»»» Выключатели рокерные OFF ON»»» Выключатели рокерные OFF ON с подсветкой 12V»»» Выключатели рокерные OFF ON с подсветкой 220V»» Переключатели клавишные рокерные»»» Переключатели рокерные ON OFF ON»»» Переключатели рокерные ON OFF ON с подсветкой 220V»»» Переключатели рокерные ON ON»»» Переключатели рокерные ON ON с подсветкой 220V»» Кнопки тактовые»»» Кнопки тактовые 6×6»»» Кнопки тактовые 12×12»»» Кнопки тактовые SMD на плату»» Колпачки защитные»» Микропереключатели»» Переключатели Switch»» Тумблеры»» Тумблеры с подсветкой 12V»» Выключатели с ключом» Термоусадочная трубка»» Термоусадочная трубка с клеевым слоем»» Термоусадочная трубка 2 мм»» Термоусадочная трубка 3 мм»» Термоусадочная трубка 4 мм»» Термоусадочная трубка 5 мм»» Термоусадочная трубка 6 мм»» Термоусадочная трубка 8 мм»» Термоусадочная трубка 10 мм»» Термоусадочная трубка 12 мм»» Термоусадочная трубка 16 мм»» Термоусадочная трубка 20 мм»» Термоусадочная трубка 25 мм»» Термоусадочная трубка 30 мм»» Термоусадочная трубка 40 мм»» Термоусадочная трубка 50 мм»» Термоусадочная трубка 80 мм»» Термоусадочная трубка 90 мм»» Термоусадочная трубка 100 мм»» Термоусадочная трубка 120 мм» Шнуры и кабели соединительные для бытовой электроники»» Кабели и шнуры питания 220V»» Кабель электрический»» Кабель плоский, ленточные шлейфы»» Кабель Патч-корд»» Кабель RCA RCA»» Кабель mini Din — RCA»» Кабель jack 3. 5мм — RCA»» Кабель TRRS (jack) 3,5 мм — USB-AM»» Кабель TRRS (jack) 3,5 мм — mini USB-BM»» Кабель Jack 3.5мм»»» Кабель plug 3.5мм — jack 3.5мм»»» Кабель AUX»» Кабель Jack 6.3мм»» Кабель USB»»» Кабель USB папа-мама (USB AM — USB AF)»»» Кабель USB папа-папа (USB AM — USB AM)»»» Кабель USB для принтера (USB AM — USB BM)»»» Кабель USB-AM — TRRS(jack) 3,5 мм»»» Кабель mini USB-BM — TRRS (jack) 3,5 мм»»» Кабель USB A — IEEE 1394 Fire Wire»»» Кабель mini USB»»» Кабель micro USB»»» MHL адаптер для смартфонов micro USB — HDMI»»» Bluetooth адаптер для компьютера»»» Кабель OTG для планшетов и смартфонов»»» Кабель питания USB — DC 5V»» Аксессуары для iPhone, iPad, iPod»» Кабель VGA — VGA»» Кабель VGA — RCA»» Кабель VGA-HDMI»» Кабель HDMI-HDMI»» Кабель HDMI — mini HDMI»» Кабель HDMI-DVI»» Кабель HDMI — RCA»» Кабель DVI — DVI»» Кабель акустический»» Кабель сигнальный многожильный»» Кабель антенный»» Кабель Scart — RCA»» Кабель Scart — Scart»» Кабель IEEE 1394»» Кабель оптический»» Кабель SATA интерфейсный»» Кабель питания Molex — Power Sata»» Кабель mini Din — mini Din»» Шнуры ВЧ — 50 Ом»» Шнуры ВЧ — 75 Ом»» Шнуры телефонные» Инструменты для пайки и обжима проводов»» Паяльники»» Пасты смазки и флюсы для ремонта электроники»» Аксессуары для пайки»» Инструмент для обжима» Установочные изделия»» Держатели батареек и аккумуляторов»» Держатели светодиодов»» Держатели плоских предохранителей»» Держатели предохранителей 5 х 20 мм»» Держатели предохранителей 6 х 30 мм»» Кабельные вводы» Стяжка и изоляция»» Стяжка кабеля»» Клейкая лента, изолента»» Скотч» Вентиляторы»» Вентиляторы AC»» Вентиляторы DC»»» Вентиляторы DC 12V»»» Вентиляторы DC 24V»» Решетки для вентиляторов» Предохранители»» Предохранители стеклянные 3.6 х 10 мм с выводами»» Предохранители стеклянные 5 х 20 мм»» Предохранители стеклянные 6 х 30 мм»» Предохранители автомобильные»» Предохранители автоматические» Измерительные приборы»» Мультиметры»» Аксессуары для мультиметров»» Измерители физических параметров» Динамики, зуммеры, микрофоны»» Динамики и громкоговорители»» Зуммеры»» Микрофоны электретные» Клея» Солнечные панели»» Солнечные модули экстра-класса DELTA серии BST»» Солнечные модули стандарт-класса DELTA серии SM» Кронштейны для бытовой техники»» Кронштейны для ТВ»»» Кронштейны фиксированные»»» Кронштейны наклонные»»» Кронштейны наклонно-поворотные»»» Кронштейны потолочные»» Кронштейны потолочные для проекторов»» Кронштейны для СВЧ»» Полки для видеоаппаратуры настенные»» Полки для бытовой техники на кухне» Аксессуары для пылесосов»» Пылесборники бумажные»» Пылесборники синтетические»» Пылесборники микроволокно 5 слоёв (HOLTZ) Германия»» Пылесборники многоразовые текстиль»» HEPA-фильтры для пылесосов»» Моторные фильтры для пылесосов»» Насадки для пылесосов универсальные»» Турбощетки для пылесосов» Экшн-камеры»» Экшн-камеры ThiEYE»» Экшн-камеры ХRide» Источники бесперебойного питания» Носители информации»» Карты флэш-памяти»» Флешки USB»»» Флешки USB 4Gb»»» Флешки USB 8Gb»»» Флешки USB 16Gb»»» Флешки USB 32Gb»»» Флешки USB 64Gb»»» Флешки USB 128Gb»»» Флешки USB 256Gb»» Диски оптические»» Фотопленка» Запчасти для микроволновых печей» Аксессуары для мясорубок» Товары для автомобиля» Антивирусы Электротовары» Электроустановочные изделия»» Розетки электрические»» Выключатели электрические»» Регуляторы света и диммеры»» Вилки электрические»» Звонки электрические»» Патроны электрические»» Колодки розеточные»» Датчики движения и освещенности» Кабели силовые и слаботочные»» Информационный кабель»» Кабель для видеонаблюдения с питанием»» Кабель сечением менее 4 квадратов»» Кабель сечением более 4 квадратов» Защита и управление электропитания»» Стабилизаторы напряжения»» Сетевые фильтры для бытовой техники»» Таймеры и датчики включения-отключения электропитания» Сетевые переходники, тройники, удлинители»» Удлинители электрические 220В»» Тройники электрические»» Электрокипятильники Освещение» Освещение LED»» Светодиодные лампы»» Светодиодные ленты и комплектующие»» Аксессуары для светодиодных лент»» Светодиодные прожекторы»» Светодиодные светильники»» Светодиодные панели»» Светодиодные фонари»» Светодиодные гирлянды» Лампы накаливания» Лампы люминесцентные» Стартёры для люминесцентных ламп» Трансформаторы для галогенных ламп 12 Вольт» Галогеновые лампы»» Галогеновые лампы 12 Вольт»» Галогеновые лампы 220 Вольт Радиотехника» Диктофоны профессиональные» Радиоточки и трехпрограммники»» Абонентские громкоговорители»» Трехпрограммные приемники»» Радиорозетки» Радиоприёмники Российского производства»» СИГНАЛ»» ЛИРА»» GLOBUS» Радиоприемники»» ETON»» GRUNDIG»» TECSUN»» SANGEAN»» PerfectPro»» PANASONIC»» PERFEO»» SONY»» DEGEN»» ETON American Red Cross»» VITEK»» Professional КВ radio»» ATLANFA» Интернет радиоприемники»» Интернет радиоприемники SANGEAN»» Интернет радиоприемники PerfectPro» Рации»» Рации Motorola»» Рации Icom»» Рации Yaesu» Радиостанции»» Клипсы»» Преобразователи 24/12»» Программаторы»» Гарнитуры»» Блок питания»» Автомобильные антенны»» Антенны»» Си-Би радиостанции» Приставки для цифрового телевидения»» Приставки для цифрового телевидения DVB-T2»» Автомобильные DVB-T2 тюнеры»» Антенны DVB-T2» Антенны КВ, TV, Радиолюбительские, DVB-T2»» Антенны КВ радиолюбительские MW/FM»» Антенны телевизионные»» Антенны для цифрового ТВ» Аудиотехника GSM системы» Усилители сигнала сотовой связи» Системы охранной сигнализации»» GSM системы охраны и сигнализации»» Датчики охранной сигнализации»» Аксессуары охранной сигнализации» Комплекты усиления сотовой связи» Репитеры GSM» GSM антенны» GSM системы управления» Смартфоны, мобильные телефоны»» Мобильные телефоны»»» Мобильные телефоны Maxvi Роботы-пылесосы Panda Игровые приставки и аксессуары» Игровые приставки»» Игровые приставки New Game»» Игровые приставки SEGA»» Игровые приставки Sony PlayStation»» Игровые приставки XBOX 360»» Игровые приставки портативные»» Игровые приставки планшеты» Планшетные компьютеры» Игровые аксессуары»» Игровые джойстики New Game»» Игровые джойстики SEGA»» Игровые джойстики PS»» Игровые джойстики Xbox 360»» Игровые джойстики PC»» Адаптеры Sony Pro Duo-micro SD»» Игровые картриджи для New Game»» Игровые картриджи для SEGA»» Аксессуары для приставок New Game»» Аксессуары для приставок SEGA»» Аксессуары для приставок Sony PlayStation»» Аксессуары для приставок Xbox 360»» Игровые аксессуары для компьютера»» Диски CD-R, CD-RW, DVD-R, DVD-RW»» Игровые диски»»» Игровые диски для Xbox 360»» Ремонт игровых приставок Бытовая техника» Товары для красоты и здоровья»» Массажные кресла»» Домашний фитнес»» Электропростыни и электроодеяла» Техника для дома»» Вентиляторы бытовые»» Проводные телефоны для дома и офиса»» Факсы на термобумаге»» Барометры» Техника для кухни»» Зажигалки для газовых плит»» Термопоты»» Ножеточки электрические»» Наборы ножей»» Весы кухонные»» Измельчители»» Пароварки»» Кофемолки»» Термосы»»» Термосы универсальные для еды и напитков»»» Термосы с узким горлом»»» Термосы с широким горлом»»» Термосы со стеклянной колбой»»» Термокружки»»» Бутылки и фляжки спортивные»» Овощерезки электрические»» Посуда»»» Кастрюли из нержавеющей стали»»» Сковороды»»» Кухонные аксессуары» Техника для красоты и здоровья»» Фены для волос»» Наборы для укладки волос»» Электробритвы»» Массажеры электрические

Производитель:
ВсеA123 SYSTEMSACERAIOAIRSONICAIWAAKAIAKIRAALCATELALINCOANSMANNAORAPOLLO JOLLYARBACOMASDASUSATLANFAATLANTAAUTOAVESTBBKBEKOBELEZZABIMATEKBIOSTALBORKBOSCHBOULLEBRAUNBRAVISCABLETECHCAMELIONCASIOCHANGHONGCHUNGHOPCISCOCOBYCOMMRADIOCONTINENTD-COLORDAEWOODAYREXDEGENDEKOKDELTA BATTERYDELTA SYSTEMSDEXPDIAMOND ANTENNA CORPORATIONDISTARDNSDURACELLDVTechECOLAEcoSapiensELECTROLUXELECTRONELENBERGENERGIZERENERGYENERGY TECHNOLOGYEQUATIONERISSONETONEVEREADYEXEQEXPLAYFILTEROFINN-LUMORFLEXFLYFOCUSrayFOSTONFUNAIFUSIONGALAXYGARINGAUSSGENERAL ELECTRICGENERAL SATELLITEGESSGLOBOGLOBUSGOLDEN INTERSTARGOLDSTARGPGRAHNGRUNDIGHAIERHAMAHELIXHILPHITACHIHOLDERHOLTZHOMECASTHORIZONTHTCHUMAXHYUNDAIICOMIQUIRITIZUMIJVCKAONKINGSTONKIPOKODAKL-PROLAMARKLEEFLEMANSOLENTELLEXOLGLINEABLELOEWELUMAXMAKELMARANTZMASONMASTECHMASTER PROFESSIONALMAXELLMAXVIMEDIAWAVEMETALTEXMFJMINAMOTOMIREXMITSUBISHIMOMENTMOTOROLAMOULINEXMUSTEKMYSTERYNASHNAVIGATORNECNEOLUXNET’n’JOYNOKIANOVEXODEONOKLICKOLYMPUSOnamanoONIKSONLIMEONWAOPENBOXOPENTECHOPTICUMOPTIMUSORIELORIONPANASONICPANDAPATRIOTPERFECTPerfectProPERFEOPGP AIOPHILIPSPILAPIONEERPLEOMAXPOLARPOWER CUBEPRIMAPRO LEGENDPROLOGYPROVOLTZQUMORADUGARAYOVACRECORDRED ENERGYREFLECTREGENTREGENT INOXRENATARestArtREVOLTERRNetROBITONROLSENROWENTARUBINSAFTSAGEMCOMSAKURASAMSUNGSANGEANSANSUISANYOSATURNSCARLETTSECURITY FORCESEGASELENGASHARPSHIVAKISIEMENSSILICON POWERSIMBA’SSITRONICSSKYWAYSMAKFESTSMARTSMARTBUYSOKOLSONYSOWARSTAR TRADINGSTARSATSTARTSTRIIVSUPRATALLERTCLTDM ELECTRICTECHNOTECSUNTEFALTELEFUNKENTELEVISIONTES — LAMPTEXETThiEYETHOMSONTIEBERTOKERTonus ElastTOPFIELDTOSHIBATRANSCENDTRICOLORTRONYULTRAFLASHUNI-TRENDUNIELUNITEDVARTAVERBATIMVERTEXVESTELVICONTEVITEKVITESSEVITYAZVITZROCELLVOLTZVRWInnerWINRADIOWOLKINZXOROXRIDEYAESUYGYYUASAZEIDANZELMERАВАНГАРДАГИДЕЛЬБИЛАЙН ТВВОСТОКДОБРЫНЯДОМ РУИПРоИСКРАКОСМОСЛИРАМАЯКМИКМАМТСМТС-ТВНЕЙВАНТВ+ОБЛИКООО "Новая игра" (New Game):ОСТРОСИНКАРОССИЯРОСТЕЛЕКОМСИГНАЛСОНАРСТАРТТайваньТЕЛЕКАРТАТЕЛЕМЕТРИКАФОТОНХRIDEХАРЬКОВЭКОНОМКАЭРА

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Фотографии соединителей коаксиального кабеля

Изображения разъема коаксиального кабеля

Вот несколько изображений распространенных разъемов коаксиального кабеля, используемых для систем усиления сигнала сотовой связи и антенн.

Пол разъема — мужчина или женщина?

Для коаксиального кабеля, используемого в сотовых антеннах и усилителях, пол коаксиального разъема во много раз отличается от типа гаек и болтов. Поскольку коаксиальный кабель состоит из двух жилок (экрана и жилы), пол определяется по среднему (жилому) проводу.Если вы посмотрите на разъем, и он имеет штырь посередине, это вилка. Если в разъеме есть отверстие посередине, это розетка. Ну кроме обратной полярности (см. Ниже).

• Штифт посередине — штекер
• Отверстие посередине — Женский

Коаксиальный разъем слева представляет собой штекерный разъем SMA. Обратите внимание на булавку посередине.

Разъемы обратной полярности

Чтобы еще больше запутать ситуацию, разъемы обратной полярности (RP) обычно используются для беспроводной локальной сети (WiFi 2.4/5 ГГц) антенны и системы. Средний контакт — это «обратная сторона» разъемов, используемых в сотовых системах. У них будет одинаковый протектор (внутри или снаружи), но штифт / отверстие будут перевернуты. Например, обычный штекерный разъем SMA с штифтом посередине и резьбой на внутренней стороне. SMA Male с обратной полярностью (RP) будет иметь такую ​​же резьбу внутри, но будет иметь отверстие посередине. См. Изображения ниже.

Штекерный разъем TNC 7/16 28 резьбовая муфта Наружный диаметр: 0.590 дюймов (15,0 мм)	TNC гнездовой разъем Внешняя резьба, отверстие посередине Внутренний диаметр: 9,6 мм (0,378 дюйма) Нарезание резьбы 7 / 16-28
Мини-ДМВ штекер	Мини-УВЧ, розетка
Штекерный разъем FME	FME гнездовой разъем
SMA Мужской Наружный диаметр: 0. 312 дюймов (7,9 мм) Шестигранная гайка 5/16 дюйма (7,9 мм / 0,3125 дюйма) 1/4 .250-36 резьбовая муфта	SMA Женский
RP-SMA, вилка обратной полярности 1/4.250-36 Муфта резьбовая	Гнездо RP-SMA обратной полярности
N Наружный Булавка посередине, внутренняя резьба Диаметр разъема N с наружной резьбой: 0,800 дюйма (2,03 см) Муфта резьбовая 5 / 8-24	N Внутренняя Обратите внимание на резьбу снаружи и отверстие посередине Гнездовой разъем N Диаметр: 0.620 дюймов (1,57 см) Муфта резьбовая 5 / 8-24
F Штекерный разъем (коаксиальный кабель RG-6) Разъем F вместе с кабелем RG-6 Обычно используется для кабельного и спутникового телевидения 3 / 8-32 с резьбой	Гнездовой разъем
BNC Мужской	BNC Гнездо

Разъем типа F для телевизионных коаксиальных кабелей »Примечания по электронике

Разъем F или разъем F-типа широко используется с коаксиальными телевизионными кабелями как для спутникового, так и для наземного телевидения и других приложений.

---

Коаксиальные разъемы RF Включает:
Разъемы RF Технические характеристики разъема RF Разъем BNC Разъем TNC Разъем типа N Разъем SMA Разъем SMB Разъем MCX Прецизионные разъемы Коннектор УВЧ F-тип

Соответствующие типы разъемов: Прочие разъемы

---

Разъем F или разъем F-типа представляет собой разъем для коаксиального кабеля, который широко используется в домашнем телевизионном оборудовании.

Разъем F дешев и может работать на частотах выше 2 ГГц, что делает его идеальным для наземных и спутниковых линий связи между антеннами / понижающими преобразователями или LNB и самим телевизором.

В Европе кабели для спутниковых сигналов с понижением частоты, которые находятся в диапазоне 950–2150 МГц от LNB и питания постоянного тока, а также для передачи сигналов от спутниковых приемников, используют исключительно F-разъемы.

Разъем F-типа на кабеле

Разъем обычно используется с кабелем RG-6 / U, хотя его также можно использовать с более старым кабелем RG-59 / U.

Разъем типа F обеспечивает некоторые значительные улучшения по сравнению с разъемами Belling Lee (IEC 61169 часть 2), которые широко используются в Европе. Эти разъемы были разработаны примерно в 1922 году, и, естественно, их характеристики не соответствуют характеристикам UHF TV.

Разработка разъема F

Разъем F был разработан в США в 1950-х годах Эриком Уинстоном из Jerrold Electronics, компании, которая занималась разработкой оборудования для внутреннего рынка кабельного телевидения.

Разъем получил широкое распространение в США для УКВ, а затем и УВЧ телевидения.Это было дешево и хорошо зарекомендовало себя на домашнем телевидении.

С глобализацией телевизионного оборудования и более широким распространением спутникового телевидения, разъем получил более глобальное применение, сначала для спутникового телевидения, а затем для кабелей наземного телевидения.

В связи с расширением использования он был стандартизирован Международной электротехнической комиссией в соответствии со стандартом IEC 60169, который стандартизировал радиочастотные соединители.

Базовый разъем F

Разъем типа F — это недорогой разъем, обеспечивающий требуемую производительность для многих приложений, связанных с домашним ТВ.Разъем имеет разъемы типа «папа» и «мама», имеет внешнюю резьбу для обеспечения надежных контактов и обеспечивает хорошее согласование 75 Ом для сигналов, распространяющихся значительно выше 1 ГГц.

Резьба для разъема F-типа представляет собой унифицированную сверхтонкую резьбу 3⁄8 дюйма-32 (UNEF). Гнездовой соединитель имеет гнездо для центрального проводника и цилиндр, содержащий разделительный диэлектрик внутри, а снаружи — резьба.

На вилке есть накидная гайка с внутренней резьбой и центральный штифт — обычно это центральный провод самого коаксиального кабеля.Разъемы расположены так, что диэлектрики двух половин находятся в контакте, тем самым создавая почти постоянный импеданс на разъемах. Таким образом, вилка F-соединителя состоит только из корпуса, который обычно обжимается или навинчивается на экранирующую оплетку кабеля, и накидной гайки. Они не требуют жестких допусков, а это означает, что затраты можно контролировать. Также доступны версии Push-on.

Соединитель типа F для подключения к телевизору

Поскольку практически все кабели используют штекерный соединитель, который является особенно дешевым и относительно простым в сборке, это обеспечивает низкую стоимость и очень эффективное соединительное решение.

Более дорогие гнездовые соединители представлены в виде соединителей на переборке для использования в самих телевизорах и для любых соединителей, которые могут потребоваться.

Внутренний провод коаксиального кабеля является ключевым в конструкции — поэтому коаксиальный кабель должен иметь сплошной центральный провод, то есть не многожильный. Также он не водостойкий. В результате для наружного применения требуются специальные водонепроницаемые версии.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Соединитель коаксиального кабеля на монтажной плате для кабельного телевидения RV

Что вы делаете, когда приходите с работы? Вы снимаете обувь и пальто, плюхаетесь на диван и начинаете смотреть любимый сериал или, может быть, вечерние новости? Если да, то вы не одиноки. Ах, телевизор. Это действительно отличное изобретение. Бесконечные часы развлечений, информации и возможностей подключения из одних рук, в то время как вы можете сесть на диван и расслабиться. Он объединяет людей и является идеальным видом семейных связей, в которых нуждаются все собрания.Однако многие думают, что, выходя из дома, вы не можете взять с собой телевизор. Но уйти в отпуск не обязательно, чтобы оставить все позади. Даже если вы находитесь в своем доме на колесах, вы все равно можете смотреть свои любимые телепередачи и возможность подключения. Благодаря этому разъему для коаксиального кабеля от RecPro вы можете продолжать смотреть свои любимые шоу, отдыхая дома вдали от дома.

Этот разъем для одиночного кабельного шнура подключается к кабельному телевизионному кабелю, при этом он достаточно прочен, чтобы с ним можно было путешествовать.Пластина диаметром 3,125 дюйма (диаметр выреза — 1 дюйм) профессионально изготовлена ​​в соответствии с отраслевыми стандартами и обладает потрясающей надежностью. Его стойкость к ультрафиолетовому излучению и ударопрочность, а также устойчивость к дорожным солям и кислотам гарантируют, что эта пластина выдержит суровые дороги ваших приключений на жилом доме. Черный или белый цвет может сочетаться с любым внешним видом, но при этом не быть заметным или громоздким. Или, если вам действительно нужен другой цвет, его можно раскрасить. Вы можете покрасить его в любой цвет от неоново-оранжевого до серого, если только краска не попала на кабель.Благодаря простой установке эта пластина — именно то, что вам нужно для вашего дома на колесах. Подключите это, и вы можете плюхнуться и посмотреть свое шоу или новости даже во время отпуска.

Есть вопросы? Свяжитесь с нами или позвоните в нашу службу поддержки клиентов сегодня.

Подключение круглого коаксиального кабеля 3-1 / 8 «Sure Seal RP-SS-COAX-GSK

Коаксиальный кабель сбоку от вашего дома на колесах — важная часть отдыха во время отпуска. Именно через этот кабель вы можете смотреть телевизор, принося вам развлечения, информацию и проводя время с семьей.Но как насчет структурных компонентов этого кабельного соединения? Если у вас нет качественного уплотнения между крюком и стороной вашего дома на колесах, соединение может быть повреждено. Теперь вы можете пойти путем жидких герметиков и других грязных решений. Или вы можете использовать эти прокладки Sure Seal, которые обеспечат вам чистую и стабильную фиксацию, чтобы вы могли спокойно наслаждаться отдыхом.

Прокладки Sure Seal изготовлены из смеси смол и воска. Именно эта комбинация позволяет вам разместить его между крюком и стеной и скрутить их вместе, не попадая в герметик или не обеспечивая должного уплотнения винта.Прокладка Sure Seal расширяется, создавая уплотнение между двумя поверхностями. Благодаря своей конструкции он не пропускает пары, влагу, пыль, звук и вибрацию, помогая этому уплотнению прослужить весь срок службы вашего дома на колесах. Прокладка имеет клейкую основу и имеет диаметр 3 1/8 дюйма. Прокладка остается сухой, чистой и доступной для прикосновения на протяжении всего срока службы, а уплотнение герметично и водонепроницаемо. Нет необходимости в дополнительном уплотнении прокладками Sure Seal.

Если вы устанавливаете коаксиальный кабель или вас не устраивает текущая настройка, то пора приобрести прокладку Sure Seal.Прочные и надежные, они не оставят вас в беспорядке или запутанном приложении. Есть вопросы? Свяжитесь с нами онлайн или позвоните в нашу дружную службу поддержки клиентов сегодня!

Insights от CableWholesale

Если вы похожи на нас, вы, вероятно, проводите намного больше времени дома. Обычно это означает, что вы стираете пыль со своих старых телевизоров и пытаетесь вернуть их к жизни — или, может быть, у вас уже есть развлекательная установка. Тем не менее, вам необходимо убедиться, что ваши кабели находятся в хорошем состоянии вместе с вашими устройствами.Один из самых распространенных кабелей, которые вы найдете за телевизором, — это коаксиальный кабель. Обычно это относительно жесткий, прочный круглый кабель с медным штырем на конце. Наконечник также имеет резьбовой колпачок, который позволяет вкрутить кабель в телевизор или спутниковую приставку. Другими словами, вам понадобится коаксиальный кабель где-нибудь в вашей системе. Продолжайте читать, чтобы узнать о различных типах коаксиальных кабелей.

RG6

Многие профессиональные установщики телевизоров обращаются к коаксиальному кабелю RG6 каждый раз, когда устанавливают спутниковое телевидение.Если вы хотите, чтобы работа была выполнена правильно с первого раза, вам подойдет RG6. Есть несколько причин, по которым кабели RG6 превосходят свои коаксиальные аналоги. Во-первых, кабель представляет собой универсальный кабель повышенной прочности. Ядро намного толще, что обеспечивает более сильное и надежное соединение для ваших развлечений. Кроме того, кабели RG6 имеют более толстую изоляцию и более качественное экранирование. И то, и другое помогает уменьшить внешние помехи (или шум ) и защитить сердечник от повреждений.Однако важно отметить, что, поскольку производители используют для кабелей RG6 более толстые материалы, они гораздо менее гибкие, поэтому старайтесь не покупать больше, чем вам нужно.

RG59

Другой распространенный коаксиальный кабель — RG59. Хотя этот кабель похож на RG6, есть некоторые ключевые отличия. Во-первых, давайте поговорим о приложениях для RG59. Вы, безусловно, можете использовать кабель RG59 для подключения вашего телевизора к спутниковой приставке, особенно если вы подключаете старый телевизор.Однако кабели RG59 обычно используются для подключения систем видеонаблюдения. Каждый раз, когда вы находитесь в обычном магазине и видите камеры внутри и снаружи здания, они, скорее всего, используют RG59 для подключения. Есть две основные причины, по которым кабель RG59 лучше для систем видеонаблюдения, чем традиционные телевизионные системы. Во-первых, экран, изоляция и жила тоньше, чем у RG6, что делает кабель RG59 менее восприимчивым к помехам. Во-вторых, поскольку все материалы тоньше, это делает кабель RG59 намного более гибким, чем его аналог RG6.Установщики предпочитают использовать более гибкий кабель при установке систем видеонаблюдения, потому что у них часто очень мало места для работы.

RG11

После всего этого разговора о старых телевизорах вы, вероятно, задаетесь вопросом, как коаксиальные кабели изменились с технологией в телевизорах. Что ж, есть относительно новый кабель, который некоторые компании используют все чаще и чаще, то есть RG11. Хотя конструкция похожа на кабели RG6 и RG59, большая разница в том, что RG11 лучше подходят для кабелей высокой четкости (HD) и более длинных участков.Когда производители проектировали первые два коаксиальных кабеля, высокой четкости еще не было, и даже когда HD становился все более распространенным, он был недоступен для многих. Однако кабели RG11 имеют одно преимущество перед двумя другими: стабильное соединение на больших расстояниях. Кабели RG6 и RG59 начинают испытывать ухудшение соединения через 100 футов, в то время как обычно вы можете получить дополнительные 100 футов от кабеля RG11.

Разъемы для коаксиального кабеля

Хотя кабелей серии RG больше, чем первых трех, первые три являются наиболее распространенными.Однако есть несколько разных разъемов, которые вы можете найти на коаксиальных кабелях для разных приложений. Конечно, есть вилка и розетка, которые идут с каждым вариантом, но есть шесть типов разъемов в дополнение к стандартному SMA:

• BNC
• TNC
• SMB
• 7/16 DIN
• QMA
• MCX

Хотя регулярно используются только некоторые из этих разъемов, краткое описание каждого из них даст вам представление о широком применении коаксиальных кабелей.Начнем с того, что байонет Нила-Консельмана, более известный как просто разъем BNC, предназначался в первую очередь для использования в военных целях, например, для передачи радио- и видеосигналов. Точно так же резьбовой Neil-Concelman (TNC) по сути является только резьбовым BNC, поскольку разъем BNC имел конструкцию быстрого подключения и отключения.

Сверхминиатюрный разъем версии B (SMB) имеет простую защелкивающуюся конструкцию и наиболее известен благодаря применению в телекоммуникациях. Точно так же 7/16 DIN — это немецкий образец для промышленного использования, например, антенных систем.Разъем QMA похож на кабель SMA, только с возможностью блокировки. Благодаря механизму блокировки, разъемы QMA обычно используются в промышленных условиях, поскольку требуется более постоянное соединение. MCX — самый маленький разъем из всех доступных опций, что делает его лучшим для приложений с ограничениями по размеру.

Другими словами, между различными типами коаксиальных кабелей и разъемов у вас есть множество вариантов, которые помогут вам получить идеальное соединение.Однако, если вы создаете развлекательное пространство дома, вам, вероятно, понадобится только RG6 с разъемом SMA. Если у вас старый телевизор, вам может понадобиться RG59, но для большинства приложений потребуется RG6. С другой стороны, для бизнеса или офисного здания, где устанавливаются системы видеонаблюдения, вам, скорее всего, понадобятся кабели RG59, поэтому многие предпочитают использовать разъемы BNC. В любом случае убедитесь, что вы получаете все необходимое во время заказа. Если вы хотите создать идеальный домашний развлекательный центр, предполагая, что у вас есть современный телевизор, вам понадобится кабель HDMI.В качестве альтернативы для более старого телевизора может потребоваться кабель RCA.

Компания CableWholesale с гордостью сообщает, что мы предлагаем все, от разъемов и кабелей RG6 до кабелей Ethernet и всего, что между ними. Конечно, мы не позволим вам забыть обо всем остальном, что вам понадобится, например, о кабеле HDMI длиной 75 футов и многом другом. Мы гордимся тем, что предлагаем нашим клиентам только самые качественные кабели. Фактически, мы настолько верим в нашу продукцию, что предлагаем пожизненную гарантию на большую часть наших товаров. Если у вас есть какие-либо вопросы, наша команда экспертов готова предложить вам первоклассное обслуживание клиентов, которого вы заслуживаете. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию.

Общие сведения о коаксиальных кабелях — Полное руководство

Что такое коаксиальный кабель?

Запатентованный в 1880 году коаксиальный кабель является стандартным средством передачи высокочастотных электрических сигналов на расстояния с низкими потерями сигнала. Он имеет множество приложений, включая магистральные телефонные линии, сигналы кабельного телевидения и усилители сотовых телефонов.Кабели бывают разных размеров и длин, каждый из которых предназначен для конкретного применения.

Коаксиальный кабель

имеет внутреннюю и внешнюю жилы, которые имеют общую геометрическую ось. Это предотвращает электромагнитные помехи и обеспечивает более надежную передачу данных на большие расстояния.

Исправляем плохой сигнал сотового телефона! Найдите подходящий усилитель сигнала:

Как устроен коаксиальный кабель?

Коаксиальный кабель состоит из одного медного или стального провода с медным покрытием в качестве центральной жилы, по которой передается высокочастотный сигнал.Этот провод окружен диэлектрическим изолятором, часто сделанным из пластика, который поддерживает постоянное расстояние между центральным проводником и следующим слоем. Этот изолятор обернут металлическим экраном из плетеной меди, алюминия или другого металла. Это устраняет внешние электромагнитные помехи. Последний слой — это резиновая обертка, изолирующая всю конфигурацию.

Коаксиальный кабель

может использоваться как внутри, так и снаружи помещений с некоторыми отличиями. Коаксиальный кабель, используемый на открытом воздухе, требует дополнительной изоляции для защиты проводов от солнца и влаги.Кабели, предназначенные для использования на открытом воздухе, могут проходить по внешней стороне вашего дома к спутниковой антенне или к кабельной приставке в углу. Независимо от того, находится ли он на солнце или закопан в землю, кабель должен быть достаточно защищен, чтобы обеспечить бесперебойную передачу.

Как работает коаксиальный кабель?

Коаксиальный кабель передает сигнал по центральному медному проводу, а также по металлическому экрану. Оба этих металлических проводника создают магнитное поле. Изоляторы не позволяют сигналам вступать в контакт или гасить друг друга.Изоляторы также защищают сигнал от внешних магнитных полей. В результате сигнал передается на большие расстояния с небольшими помехами или потерей сигнала.

Области применения и применения коаксиальных кабелей

Коаксиальный кабель

используют кабельные операторы, телефонные компании и интернет-провайдеры. Если у вас есть кабельное телевидение, у вас дома проложен коаксиальный кабель. Коаксиальные кабели также используются для подключения видеомагнитофонов к телевизору или подключения вашего телевизора или цифрового преобразователя к персональной антенне.

Усилители сигналов

Wilson Amplifiers — ведущий поставщик усилителей сигнала для сотовых телефонов. Коаксиальный кабель также используется для подключения к усилителю сотового телефона. Антенна устанавливается снаружи вашего дома, усилитель усиливает сигнал сотового телефона внутри вашего дома, вторая антенна устанавливается внутри вашего дома. Коаксиальный кабель связывает три устройства вместе. Используя эту технологию, вы можете усилить слабый сотовый сигнал 3G и 4G.Он не может создавать сигнал там, где его не было, и не может усилить сигнал стационарного Wi-Fi.

Базовый РФ

RF — это радиочастота. Радиочастотные волны генерируются, когда переменный ток проходит через проводящий материал. Коаксиальный кабель передает радиочастотные сигналы.

Кабельный Интернет (медный)

Кабельный Интернет работает по коаксиальному кабелю. Кабель на основе меди поступает в ваш дом от поставщика услуг кабельного телевидения. Затем вы подключаете разъем к маршрутизатору или кабельному модему, который затем подключается к вашему телевизору или компьютеру для доступа в Интернет и для просмотра по кабелю.

Радиолюбитель

Радиолюбители — это средство общения людей с помощью воздушных волн. Коаксиальный кабель, подключенный к антенне, обеспечивает более сильный сигнал. Радиолюбители могут быть установлены в глуши и не требуют Интернета или сотовой связи.

Сколько типов коаксиальных кабелей существует?

Есть много разных типов коаксиальных кабелей. Ваше приложение определит, какой кабель имеет лучшие характеристики. Проконсультируйтесь с руководством пользователя и спецификациями каждого типа, чтобы принять наилучшее решение.Есть сотни кабелей на выбор, чтобы удовлетворить любые ваши потребности, но вот несколько распространенных типов.

Если вы очень рассчитываете на конкретные значения потерь или сопротивлений, пожалуйста, ознакомьтесь с техническими характеристиками для каждого типа.

Таблица размеров коаксиального кабеля

РГ-6 / У

Импеданс: 75 Ом

Размер сердечника: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5.650

LMR®400

Импеданс: 50 Ом

Размер сердечника: 2,74 мм

Тип диэлектрика: PF

Максимальное затухание: 3,5

RG-8

Импеданс: 50 Ом

Размер ядра: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®600

Импеданс: 50 Ом

Размер сердечника: 4,47 мм

Тип диэлектрика: PF

Максимальное затухание: 2,3

RG-11

Импеданс: 75 Ом

Размер ядра: 1. 024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®900

Импеданс: 50 Ом

Размер сердечника: 6,65 мм

Тип диэлектрика: PF

Максимальное затухание: 2,5

LMR®200

Импеданс: 50 Ом

Размер ядра: 1.12 мм

Тип диэлектрика: PF

Максимальное затухание: 9,0

LMR®1200

Импеданс: 50 Ом

Размер сердечника: 8,86 мм

Тип диэлектрика: PF

Максимальное затухание: 1,3

LMR®240

Импеданс: 50 Ом

Размер ядра: 1.42 мм

Тип диэлектрика: PF

Максимальное затухание: 6,9

LMR®1700

Импеданс: 50 Ом

Размер сердечника: 13,39 мм

Тип диэлектрика: PF

Максимальное затухание: 0,8

PE = твердый полиэтилен PF = вспененный полиэтилен Максимальное затухание (750 МГц (дБ / 100 футов)

РГ-6 / У

RG-6 / U — очень распространенный тип коаксиального кабеля. Он имеет сопротивление 75 Ом и используется в большом количестве жилых и коммерческих приложений, включая кабельное телевидение.

RG-8

RG-8 похож на RG-6, но не может передавать чистые видеосигналы. Он имеет сопротивление 50 Ом и используется в комнатах управления аудиосистемой, на радиостанциях или в качестве соединений для внешних радиоантенн.

RG-11

RG-11 — это кабель большего сечения, используемый для кабельного телевидения, телевидения высокой четкости, телевизионных антенн и распределения видео.Он имеет сопротивление 75 Ом и обеспечивает частоту 3 ГГц.

LMR® — это новое поколение коаксиальных радиочастотных кабелей. Они обеспечивают большую гибкость, простоту установки и меньшую стоимость. Они используются в качестве линий передачи для антенн на ракетах, самолетах, кораблях, спутниках и средствах связи.

LMR®200

LMR®200 — это гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений. Он имеет сопротивление 50 Ом и отлично подходит для коротких антенно-фидерных участков.Это также имеет особенность низкого PIM.

LMR®240

LMR®240 также представляет собой гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений, с сопротивлением 50 Ом. Он разработан для коротких фидеров для различных приложений, включая GPS, WLAN и мобильные антенны.

LMR®400

LMR®400 — это гибкий коаксиальный кабель с сопротивлением 50 Ом. Используется для сборки перемычек в системах беспроводной связи и коротких антенно-фидерных участках.Если вам нужен кабель, который требует периодического или многократного сгибания, выберите этот. LMR®400 был разработан для замены кабелей RG-8.

LMR®600

LMR®600 «Half Inch» также разработан для использования на открытом воздухе. Он более гибкий, чем кабели с воздушным диэлектриком и жесткие кабели с точки зрения изгиба и обращения. Он также имеет сопротивление 50 Ом.

LMR®900 / 1200/1700

LMR®900 / 1200/1700 — это кабели большего размера, предназначенные для антенно-фидерных трасс средней мощности с любым приложением, требующим легко прокладываемого гибкого кабеля с низкими потерями.

Другие особенности коаксиальных кабелей

Длина коаксиального кабеля

Коаксиальный кабель бывает разной длины. Чем короче и толще кабель, тем сильнее будет передаваемый сигнал. Важно правильно выбрать длину и толщину кабеля. В радиосистемах длина кабеля сопоставима с длиной волны передаваемых сигналов. Вы можете изучить математику, чтобы выбрать лучшую длину кабеля. Характеристики кабеля, такие как внешний диаметр внутреннего проводника, внутренний диаметр экрана, диэлектрический контакт изолятора и магнитная проницаемость изолятора — все это влияет на качество длины волны, проходящей через ваш кабель.

Коаксиальные кабели и дБм

дБм означает отношение мощности в децибелах (дБ) к мощности, измеренной на один милливатт. Используется в радио, микроволновых и оптоволоконных приложениях, это сила сигнала. Тип используемого коаксиального кабеля будет определять мощность вашего сигнала и количество дБм, которое может выдержать ваш кабель.

Коаксиальные кабели, сопротивление и сопротивление

Импеданс — это величина сопротивления, с которой сталкиваются волны, проходящие через коаксиальный кабель.Чем ниже импеданс, тем легче волны проходят через кабель. Кабель каждого типа имеет номинальное сопротивление. Факторы, влияющие на это, — это размер кабеля и материалы, из которых он изготовлен. Стандартные коаксиальные сопротивления составляют 50-75 Ом. Это было проверено как отличный баланс между мощностью, управляемой и низкими потерями.

Коаксиальные кабели и PIM

PIM означает пассивную интермодуляцию. Когда вы соединяете два металла, в результате возникают нелинейные элементы и может возникнуть искажение сигнала. По мере увеличения амплитуды сигнала эффекты будут более значительными. Это часто случается при подключении антенн, кабелей и разъемов. Проблемы с PIM чаще всего возникают в сотовых сетях LTE, HSPA и CDMA.

Что такое разъем для коаксиального кабеля?

Разъемы находятся на каждом конце кабеля. Они предназначены для сохранения целостности кабеля при передаче сигнала на ваше устройство. Обычно они покрываются металлами с высокой связностью, такими как устойчивое к потускнению золото или серебро.Тип нужного разъема зависит от того, к чему вы подключаетесь и как далеко от источника питания находится устройство.

Несколько общих типов разъемов включают:

---

SMA

SMA расшифровывается как Subminiature Version A. Это минимальный интерфейсный разъем для коаксиального кабеля с винтовым соединительным механизмом. Он имеет сопротивление 50 Ом и предназначен для работы от постоянного тока (0 Гц) до 18 ГГц. Приложения включают микроволновые системы, портативные радиостанции и антенны мобильных телефонов.

F-Тип Коннектор

Разъем

F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый соединитель для бытовой проводки, который используется с кабельным телевидением, спутниковым телевидением и кабельными модемами. Обычно используется с кабелем RG-6 / U.

N-Тип Коннектор

Разъем

N-типа — это более крупный разъем для использования с толстым коммерческим кабелем.

Разъемы бывают «папа» или «мама».Разъемы с наружной резьбой имеют резьбу на внутренней стороне корпуса, а разъемы с внутренней резьбой имеют резьбу с внешней стороны оболочки. Проверьте штекер на вашем устройстве, если он женский, вам нужен штекер, и наоборот.

Собираем вместе

Кабели RG6 с разъемами типа F

Кабель RG6 представляет собой 75-омный кабель с разъемами F-типа. Этот же кабель используется со многими устройствами кабельного / спутникового телевидения, и во многих домах он уже проложен, что упрощает его подключение и установку.

Разъем F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый коаксиальный разъем для бытовой проводки.

В основном используется для домашней установки площадью от 2 500 до 5 000 кв. Футов. Длина кабеля от 20 до 50 футов. Поставляется только в белом цвете.

Они поставляются с популярным мультирум weBoost Home и бюджетным weBoost Home 4G.

Кабели RG11 с разъемами F-типа

Кабель RG11 — это еще один кабель сопротивлением 75 Ом с разъемами F-типа.Что отличает его от R6, так это его диапазон: в то время как R6 достигает максимума на высоте 50 футов, RG11 составляет от 50 до 100 футов и имеет более низкие потери.

Они не идут в комплекте с какими-либо из наших усилителей сигнала, но настоятельно рекомендуются, если вы считаете, что для питания усилителя вам понадобится более 50 футов кабеля.

Кабели Wilson400 с разъемами типа N

Кабель Wilson400 является кабелем спецификации LMR®400.

Это коаксиальные кабели профессионального уровня с сопротивлением 50 Ом, предназначенные для крупных сетей площадью от 7 500 до 50 000 квадратных футов. Длина кабеля в намотке составляет от 50 до 1000 футов. Ваш установщик обычно разделит кабель на более короткие отрезки, чтобы охватить диапазон установки при сохранении качества сигнала.

Wilson400 оснащен разъемом N-типа, большим разъемом, предназначенным для использования с толстым стандартным кабелем.

Самыми популярными устройствами, в состав которых входят эти кабели, являются weBoost Connect 4G-X и линейка коммерческих усилителей сигнала WilsonPro.Однако они совместимы с любым оборудованием, в котором используются кабели с сопротивлением 50 Ом, оснащенные N-коннекторами.

LMR®600 и LDF4 / Al4 RPV-50 «полдюйма» с разъемом N-типа

Если вам нужно проложить кабель на длине более 150 футов, ваш установщик может порекомендовать либо LMR®600, либо коаксиальный кабель «полдюйма». Это очень толстые кабели, которые намного более промышленны, чем любые другие разновидности, и к тому же дороги. Установщик порекомендует любой из них только в редких, специализированных ситуациях, в зависимости от индивидуальных потребностей, но если они это сделают, у них обязательно будет веская причина.Это лучшие из имеющихся на рынке кабелей для поддержания качественного уровня сигнала.

Разница между LDF4 и AI4 RPV-50 заключается во внутренней части — LDF4 имеет покрытие из пеноматериала, а AI4 RPV-50 не имеет ничего. Однако разница в функциях минимальна.

Кабели RG58 и RG174 с разъемами SMA

Кабели

RG58 и RG174 используются в усилителях сигнала сотовых телефонов для транспортных средств. Разница между ними — лучшее качество с низкими потерями у RG58 с длиной кабеля до 20 футов по сравнению с RG174 на 6 футов.Для больших транспортных средств, таких как дома на колесах или катера, предпочтительнее RG174.

Оба оснащены разъемами SMA. Это небольшие медные разъемы, используемые в модемах и т.п. Они относительно недорогие, что позволяет снизить стоимость кабеля.

Разница между ними заключается в лучшем качестве RG58 с низкими потерями при длине кабеля до 20 футов по сравнению с максимальной длиной RG174 в 6 футов.

Совместим с weBoost Drive 4G-M, weBoost Drive Sleek и weBoost Drive 4G-S.

Рекомендации перед покупкой кабелей

Перед покупкой коаксиального кабеля необходимо учесть несколько моментов. Какое устройство вы используете? Для усилителя сигнала сотового телефона может потребоваться другой кабель, чем для спутниковой антенны. Проверьте сопротивление, сопротивление и соединения.

Затем рассчитайте, как далеко вам нужно пройти между устройствами или от источника питания до устройства. См. Раздел о длине кабеля. Обычно более короткое расстояние от источника до устройства дает более четкий сигнал.

При перемещении на любое расстояние потеря сигнала неизбежна. Более короткий кабель будет иметь меньшие потери, чем более длинный кабель, а более толстый кабель будет иметь меньшие потери, чем более тонкий кабель, но все они будут иметь какие-то потери. Допустимая потеря будет зависеть от ваших устройств и вашего приложения. Чтобы минимизировать потери, импедансы источника и нагрузки должны быть правильными. Чтобы рассчитать размер убытка, воспользуйтесь онлайн-калькулятором в Интернете, например, www.qsl.net. Введите тип линии, длину линии, частоту, КСВ нагрузки и потребляемую мощность.Будут рассчитаны согласованные потери, потери КСВ, общие потери и отключенная мощность. В Интернете есть много калькуляторов, а формулы можно рассчитать вручную.

Мы не поддерживаем это специально. Калькулятор потерь QSL

Потеря сигнала на 10 футов

Чем больше длина кабеля, тем больше потери сигнала. Усиление и потеря сигнала измеряются в децибелах (дБ). А децибелы измеряются экспоненциально. Потеря 3 дБ означает ослабление сигнала в 2 раза!

Согласно диаграмме, Wilson400 (и столь же мощный RG11) имеют лучшие минимальные потери и почти вдвое эффективнее RG6 для домашних установок.Единственные кабели более мощные — это дорогой LG600 и даже более дорогой Half-Inch.

RG174 никогда не следует устанавливать в какое-либо устройство, которому требуется более 6 футов кабеля, поскольку он плохо справляется с передачей сигнала на расстоянии 10 футов.

Как всегда, вы можете преобразовать кабельную систему с помощью специальных кабельных разъемов и переходников. Однако смешивание и согласование кабелей и систем с сопротивлением 50 и 75 Ом может привести к дальнейшим потерям сигнала, поэтому лучше использовать соответствующие 50- или 75-омные системы и кабели того же типа.

В чем разница между кабелями на 50 и 75 Ом? Эта аналогия может помочь. Считайте сигнал напитком, а кабели — соломинкой. 75-омные кабели — это типичные соломинки для газировки, а 50-омные кабели — это большие карнавальные соломинки.

Производители коаксиального кабеля

Bolton Technical — ведущий поставщик коаксиальных кабелей, разъемов и антенн, используемых в высокотехнологичной электронике и оборудовании.

Wilson Amplifiers — ведущий поставщик усилителей сигнала для сотовых телефонов.Усилители сотовых телефонов усиливают 4G, LTE и 3G для любого телефона с любым оператором связи для дома, офиса или автомобиля.

Мы серьезно ненавидим прерванные звонки и плохое покрытие, поэтому наша цель в жизни — полностью устранить непостоянный сигнал:

• Бесплатная консультация (спросите нас о чем угодно) в нашей службе поддержки клиентов в США ( [email protected] ) или позвоните нам по телефону 1-800-568-2723 .
• Бесплатная доставка.
• Лучший сигнал или лучший в отрасли возврат денег в размере 90.Никаких вопросов не было задано.
• Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и 2-летнюю гарантию на все продукты.

Спросите нас о чем угодно, и мы будем рады помочь.

LMR® — зарегистрированная торговая марка Times Microsystems.

Объяснение 20 типов видеокабелей (разгадывайте загадку кабелей)

Кабели, провода, вилки — они сводят меня с ума. Кажется, что существуют миллионы различных типов видеокабелей для подключения устройств, телевизоров, компьютеров и т. Д.Я хотел разобраться с вариантами видеокабелей, поэтому приступил к работе, исследуя и перечисляя все различные типы видеокабелей, которые могут вам понадобиться для подключения чего-либо.

Какой тип видеокабеля вам нужен, зависит от цели подключения и типа передаваемых данных. Хотя здесь мы рассматриваем видеокабели, многие типы также передают звук. Вот все, что вам нужно знать о различных типах видеокабелей.

Связано: Идеи домашнего кинотеатра и медиа-комнаты | Домашний кинотеатр своими руками | Проектирование домашнего кинотеатра | Гостиные с телевизором

А.Два основных различия видеокабеля?

Видеокабели

доступны во многих конфигурациях и для различных целей. Но есть два основных типа: аналоговый и цифровой.

1. Аналог

Аналоговый видеокабель использует колеблющийся электронный сигнал для передачи видео. Передача представляет собой волнообразную волну, но она чувствительна к помехам из-за своей простоты. Старые кабели обычно используют аналоговую передачу. Также существует четыре типа аналоговых кабелей: коаксиальный, композитный, S-video и компонентный.

Коаксиальные радиочастотные кабели — самые простые. Они передают видеосигналы до 350i, но по сегодняшним меркам это низкое качество. Чаще всего «нечеткие» изображения дают коаксиальные кабели. Коаксиальные кабели, разновидности которых имеют внутренний проводник и внешний изолирующий слой, также могут передавать высокочастотные электрические сигналы, например, в телефонных линиях.

Фактически, первая трансатлантическая телефонная кабельная система (TAT-1) использовала коаксиальный кабель еще в 1956 году.Эти линии впервые позволили осуществлять телефонные звонки между Соединенными Штатами и Англией.

Композитные кабели — это следующий уровень по сравнению с коаксиальными и передают сигнал 480i, что является низким показателем для современных устройств. Но для аналогового телевизора вы должны получить четкое изображение. S-Video также может передавать сигналы 480i, но они отправляют данные о цвете и яркости отдельно. Вы можете заметить лучшую окраску кабелей S-Video.

Наконец, компонентные кабели могут передавать до 1080p, что подходит для большинства телевизоров высокой четкости.

2.

Цифровой

Цифровые кабели передают данные с помощью двоичного кода — единиц и нулей — и обычно имеют более высокое качество, чем аналоговые типы. Их надежность обусловлена ​​тем, что они менее подвержены ухудшению качества или помехам, чем альтернативные варианты.

Цифровое видео появилось в 1990-х годах, и кабельным компаниям пришлось заплатить около 65 миллиардов долларов, чтобы перейти на более быстрые и качественные цифровые услуги.

Распространены три типа цифровых кабелей: HDMI, DVI и FireWire, AKA, iLink или IEEE 1394.Подробнее о них ниже.

B. Список различных типов видеокабелей

Схема видеокабелей

Давайте начнем с простой таблицы, в которой обозначено множество различных основных видеокабелей (включая компьютерные кабели):

Помимо цифровых и аналоговых, существует множество различных типов видеокабелей. Вот несколько примеров того, что вы можете найти у себя дома, в том числе на старой электронике.

1. BNC

Кабели

BNC — байонет Neill-Concelman — представляют собой альтернативу вариантам RCA для профессиональных видеокомпонентов.BNC — это коаксиальные кабели, которые люди часто используют для авиационной электроники, испытательного оборудования и радиолюбительских приложений.

2. Разъем дисплея Apple

Запатентованный разъем DVI

компании Apple объединяет аналоговые и видеосигналы, а также USB-кабель и шнуры питания. В наши дни Apple использует стандартные разъемы DVI, но вы можете найти эти разъемы для дисплея на более старом оборудовании.

3. AV Multi

Источник: Wikiwand

Разъемы

AV Multi — это проприетарный кабель для продуктов Sony PlayStation.В нескольких версиях PlayStation используются кабели AV Multi. На одном конце находится порт AV, а на другом — желтый, белый и красный входы. Многие новые устройства теперь используют кабели HDMI, но на некоторых устройствах вы можете встретить AV Multis.

4. DisplayPort

Кабели DisplayPort

похожи на HDMI, но разъемы HDMI также имеют каналы возврата звука. DisplayPorts подключают компьютерные мониторы и другую домашнюю электронику, например, кинотеатры.

5. Mini DisplayPort

Кабели

Mini DisplayPort — еще одно предложение от Apple, призванное стать альтернативой HDMI.Они предназначены для использования с компьютерными дисплеями.

6. DB13W3

Разъемы

DB13W3 включают в себя контакты и представляют собой аналоговые компьютерные видеоразъемы старого образца. Эти соединители использовали Apple, IBM и другие компьютерные системы. Но в наши дни их заменили (VGA и DVI).

7. ДМС-59

Кабели

DMS-59 — это еще один контактный разъем, который работает с несколькими мониторами (через адаптер). Это старые двойные адаптеры DVI.

8. DVI

Видеокабели

DVI или Digital Visual Interface являются стандартными для компьютерных видеокарт. Существует пять разновидностей: одноканальный и двухканальный DVI-I, одноканальный и двухканальный DVI-D и DVI-A.

9. HDBaseT

Разъемы

HDBaseT или 8P8C передают видео высокого разрешения, аудио, Ethernet и многое другое. Этот тип кабеля идеально подходит для передачи несжатого видео высокой четкости. Однако это чаще встречается в приложениях для телефонов и локальных сетей Ethernet.

10. HDMI

Кабели

HDMI — или мультимедийный интерфейс высокой четкости — являются новейшими и наиболее распространенными домашними кабелями. Они бывают трех типов разъемов; Тип D (микро), тип C (мини) и тип A (самый большой). HDMI является не только кабелем, но и технологическим стандартом для аудио и видео контента.

Вы найдете кабели (или входы) HDMI на устройствах потоковой передачи мультимедиа (например, Roku или Apple TV), DVD-плеерах, игровых консолях и телевизорах. Что удобно в этих шнурах, так это то, что они устраняют необходимость в дополнительном аудиокабеле при передаче видео.

11. Мини-DVI

https://files.cablewholesale.com/hires/30h2-55000_03.jpg

Источник: Кабель оптом

Кабели

Mini-DVI, предшественники шнуров MiniDisplayPort, часто используются на старых компьютерах Apple.

12. Микро-DVI

Микроразмерные DVI

— это еще один тип кабеля, который Apple использует, например, на своих старых MacBook. Теперь их заменяют шнуры MiniDisplayPort.

13. Мини-DIN

Разъемы

Mini-DIN представляют собой круглые разъемы S-video с внутренними контактами.Существует множество вариантов, от четырех до десяти контактов.

14. Разъем F

Разъемы

F — еще одно знакомое зрелище для людей, которые начали смотреть кабельное телевидение примерно в 1950 году. Начиная с 70-х годов, разъемы F стали стандартом для подключения телевизоров и доступа к местным программам.

Старые домашние компьютеры, игровые консоли, видеомагнитофоны и другие устройства также десятилетиями использовали F-разъемы. За пределами Северной Америки распространенным вариантом является штекер телевизионной антенны или антенный штекер.

15. Соединитель N

Разъемы

N не распространены на потребительских устройствах, но вы найдете их на профессиональном видеооборудовании.

16. Разъем RCA

Разъемы RCA

— еще одно распространенное решение для аудио и видео бытовой электроники. Кабели имеют три разъема: желтый для композитного видео, а затем белый и красный разъемы для аудио.

Для каждого сигнала используется один разъем, но вы можете использовать эти разъемы без аудиокомпонента (или только с одним), в зависимости от того, что вы подключаете.

17. Твин-свинец

Двухпроводные соединители в наши дни чаще встречаются за пределами США. Но когда телевизионные антенны еще были распространены, в некоторых конфигурациях использовались двухпроводные соединения.

18. Разъем VGA

Аналоговые разъемы

VGA или DE-15 также будут знакомы пользователям старых компьютеров IBM или других компьютеров. Но в 1999 году разъемы DVI начали заменять исходную 9-контактную конструкцию.

19. Мини-VGA

Во многих компьютерах Apple и Sony используются разъемы Mini-VGA, но они встречаются относительно редко.

20. FireWire

Кабели FireWire

устарели, поэтому их можно встретить нечасто. Они также известны под названиями iLink и IEEE 1394. Если у вас старый внешний жесткий диск или цифровая камера, можно использовать кабель FireWire. Есть два типа: «двуязычный» порт и порт только для b.

Вот все, что вам нужно знать о конструкции шнуров видеопередачи и распространенных типах для бытовой техники.

A. Материалы видеокабелей

Хотя вы можете найти дешевые видеокабели во многих местах, материалы могут повлиять на качество работы ваших шнуров.Недорогие материалы — или просто неподходящие материалы для нужного вам приложения — могут означать, что кабели разваливаются быстрее. Вот четыре основных компонента видеокабелей, а также распространенные материалы.

1. Внутренняя проводка

Внутренняя проводка кабеля — это то, что передает видеоданные. Большинство экспертов рекомендуют кабели из бескислородной меди (OFC) для оптимального качества передачи. Напротив, алюминий с медным покрытием (CCA) считается более дешевым.

Кабели

CCA часто дешевле, но OFC может передавать больше мощности.

2. Экранирование

Экранирование — это то, что защищает видеокабели от помех и электромагнитных воздействий. Кабели могут иметь различную степень защиты — от одного до трех слоев — и два распространенных типа — фольга и оплетка. В некоторых шнурах одновременно используются оба типа экранирования.

Плетеный экран обычно подходит для низких частот, но фольга идеальна для более высоких частот.

3. Покрытие разъема

Покрытие разъема видеокабеля предназначено для подключения к разъему.Многие специалисты предлагают позолоченные разъемы, хотя причины сложны. Например, многие люди предпочитают внешний вид золота, потому что оно не тускнеет, как медь.

Однако позолоченные разъемы не нужны, особенно для цифровых кабелей. В любом случае вы, скорее всего, получите такое же качество сигнала и изображения.

4. Наружные куртки

Наружная оболочка защищает экран и проводку кабеля. В большинстве случаев вам не понадобится сверхпрочная куртка.Исключение составляют случаи, когда вы прокладываете кабели снаружи — или в очень жарких или холодных условиях.

Куртка защищает от трения, влаги, жары, холода и таких явлений, как наступление на них. Материалы оболочки, такие как полиуретан, являются обычными.

B. Общие разъемы для телевизоров

В телевизорах

обычно используются разъемы пяти типов: компонентное видео, композитный, коаксиальный, S-video и DVI или HDMI.

Сегодня наиболее распространенным кабелем является соединение HDMI, но, в зависимости от возраста вашего телевизора, вы можете найти коаксиальный разъем на задней панели.Даже с современными портами HDMI в большинстве телевизоров есть компонентные видеокабели (с тремя отдельными штекерами).

Хорошая новость в том, что даже на старых телевизорах вы можете преобразовать порт в любой нужный вам тип. Например, можно подключить коаксиальный кабель от старого телевизора к адаптеру, который позволяет подключаться через HDMI.

C. Типы видеокабелей для современных игровых систем

Мы уже обсуждали, что PlayStation использует разъемы AV Multi, проприетарный тип шнура.Но разные типы игровых систем имеют свои требования. Вот шнуры, которые вам понадобятся для самых распространенных систем видеоигр.

• Игровая приставка: AV Multi
• Xbox 360: HDMI или VGA HD AV
• Nintendo Switch: Тип C HDMI
• Nintendo Wii: AV Multi

D. Кабели для компьютерных мониторов

Тип кабеля, необходимого для подключения монитора компьютера к компьютеру (или даже ноутбуку), зависит от марки и модели. Обычно компьютерные мониторы поставляются с кабелями VGA, но новые технологии меняют стандартное оборудование.

Общие видеопорты на ПК совместимы с такими кабелями, как:

• RCA
• VGA
• DMS59
• DVI (много типов)
• DisplayPort (включая Mini)
• HDMI (все типы)

Такие компании, как Dell, также предлагают беспроводные мониторы, которым для подключения к ПК или ноутбуку требуется только источник питания и Wi-Fi.

Вы также можете подключить свой ноутбук к внешнему монитору или добавить второй монитор к компьютеру.Посмотрев на порты, вы можете определить, какой кабель вам нужен и как быстро выполнить подключение — никаких инструментов или пайки не требуется.

E. Кабели для видео, совместимые со смартфонами

Хотя большинство смартфонов могут передавать по беспроводной сети на экран телевизора или монитор ПК, бывают случаи, когда кабель более эффективен (или просто проще). Самый простой способ подключить смартфон к телевизору — использовать кабель HDMI, поскольку они передают аудио и видео одновременно.

С помощью адаптера вы можете подключить кабель HDMI к смартфону, а затем подключить его к задней панели телевизора.Со многими устройствами Android вы можете подключаться через mini или micro HDMI, но убедитесь, что вы выбрали кабель со стандартным HDMI на одном конце и нужного вам размера на другом.

Разъемы USB

— еще один способ передачи аудио и видео на телевизор. Новые телевизоры, как правило, имеют USB-порты, и кабель для зарядки вашего телефона, скорее всего, подключит их к этому порту.

F. Видеокабель Часто задаваемые вопросы

По-прежнему неясны различные типы видеокабелей и их применения? Вот часто задаваемые вопросы о шнурах видеоразъемов.

Почему разрешение видео имеет значение в видеокабелях?

Разрешение имеет значение, поскольку неправильный кабель может исказить качество изображения. Если вы выберете некачественный кабель, который подходит к вилке вашего устройства, это не значит, что вы получаете наилучшее качество изображения.

Помимо чтения информации о пакете, определение разрешения видео требует некоторых предварительных знаний о числах и расчетах. По сути, есть три способа, которыми производители обозначают разрешение: с помощью пикселей, «i» и мер высокой четкости (например, «D»).

Разрешение пикселей

Производители телевизоров, компьютеров и видеоигр предлагают статистику разрешения в виде пикселей. Например, стандартное разрешение сегодня может составлять 1920 x 1080. Это означает размер в пикселях или количество пикселей как по ширине, так и по высоте.

Number Plus i

Вы также можете увидеть измерения «i», например 480i, что соответствует телевидению стандартной четкости (SDTV). Буква «i» обозначает тип разрешения — в данном случае чересстрочный.Разрешение с чересстрочной разверткой означает меньшее потребление полосы пропускания, что по-прежнему обеспечивает лучшее восприятие движения зрителями.

Высокое разрешение

Телевидение высокой четкости (HDTV) является самым современным средством измерения разрешения. Телевизоры HDTV предлагают максимальное количество пикселей, и вы можете найти разрешения, указанные в «UHD» или «K».

Выбор кабеля с правильным разрешением — помимо типа вилки вашего устройства или телевизора — может повлиять на качество передачи видеосигнала. Если вы испытываете мерцание или другие проблемы с изображением, возможно, вы используете неправильное разрешение кабеля.

Могу ли я подключить два устройства с разными типами кабелей?

Хорошая новость в том, что с таким количеством доступных адаптеров и даже преобразователей вы можете подключить практически любое устройство к другому. Это может быть нелегко и может потребовать некоторых проб и ошибок, но можно подключить старые телевизоры с новыми системами видеоигр или смартфоны к мониторам ПК.

Однако потенциально могут существовать недостатки, если ваши кабели не обеспечивают высокое разрешение.Если вы заметили ухудшение качества изображения при прокладке кабелей, попробуйте использовать другую конфигурацию или тип кабеля, чтобы проверить, сможете ли вы сохранить качество видео.

В худшем случае будет покупка нового оборудования, что неплохо, если ваше устройство или приспособление устарели уже несколько десятилетий. IV. Где купить видеокабели в Интернете

В наши дни почти во всех розничных магазинах, таких как Walmart, Target и другие, есть несколько типов видеокабелей. Но прежде чем начать добавлять товары в корзину — онлайн или офлайн, — убедитесь, что вы выбираете правильный кабель.

G. Как найти подходящие видеокабели в Интернете

Перед тем, как начать делать покупки, проверьте порты на двух устройствах или компонентах, которые вы хотите подключить. Если возможно, сделайте снимок, чтобы убедиться, что вы подходите правильно. Стоит проползти (или переместить) мебель, чтобы получить точное представление о том, что вам нужно.

Другой вариант — проверить руководство пользователя оборудования — производители сообщат вам, какой тип подключения работает с их продуктом.

В некоторых случаях вам нужно проявить творческий подход. Например, если вам нужно подключить смартфон, у которого нет порта, совместимого с HDMI, к телевизору с помощью только коаксиального кабеля, вам понадобится адаптер для телефона, кабель HDMI, преобразователь и . чтобы все заработало.

H. Где купить видеокабели

Купить видеокабель в Интернете легко и часто по доступной цене. Ознакомьтесь с этими источниками для видеокабелей всех типов:

Связано: Идеи для проектов DIY TV Stand | Маленькие тумбы под телевизор | Типы телевизионной мебели | Пульт дистанционного управления для умного дома

Советы по коаксиальному кабелю и разъемам

, которые необходимо знать

Оптоволоконная оптика и Ethernet могут завладеть миром проводки; тем не менее, коаксиальный кабель по-прежнему является основным выбором для многих компаний для удовлетворения потребностей в кабельной разводке многих жилых домов.

Поскольку коаксиальные кабели отличаются разнообразием возможностей использования, они бывают разных форм и размеров, чтобы удовлетворить потребности каждого потребителя. Он не универсален, и в нем предусмотрены определенные защитные меры, о которых необходимо позаботиться, чтобы продлить срок их службы.

В этой статье вы найдете всю важную информацию о коаксиальном кабеле, например, от выбора правильного кабеля до некоторых советов по безопасности, которые продлят срок службы вашего кабеля. Кроме того, последний раздел этой статьи посвящен разъемам для кабелей.Поскольку вам нужны разъемы для обеспечения безопасного соединения между вашими устройствами и кабелями, мы включили несколько советов по выбору подходящего разъема.

Выбор правильного кабеля

При таком большом количестве кабелей на рынке, каждый из которых обладает уникальным набором свойств, может быть сложно сделать правильный выбор. Кроме того, отсутствие знаний об оборудовании и кабелях может еще больше усугубить проблемы.

От коаксиального кабеля с сопротивлением к цифровому коаксиальному кабелю, коаксиальному цифровому аудиокабелю, белому коаксиальному кабелю и т. Д.; рынок разнообразен. Кроме того, при сопряжении неэффективных кабелей с устройствами, которые не предназначены для сопряжения с этими конкретными кабелями, вы столкнетесь с проблемами производительности. Из-за этого вам понадобится удобное руководство, которое приведет вас в правильном направлении. Вот как вы можете сделать правильный выбор:

Сопротивление кабеля

Коаксиальные кабели бывают двух типов с импедансом: 75 Ом (используется для видеоприложений) и 50 Ом (используется для беспроводной связи и передачи данных).В стандартных кабелях 75 Ом имеет центральный провод 22 AWG, что позволяет кабелям быть гибкими. С другой стороны, кабели с сопротивлением 50 Ом являются объемными кабелями и должны использоваться в ситуациях, когда требуется создание кабельных сборок в полевых условиях. Кроме того, они поставляются с центральным проводом 26 AWG и чрезвычайно гибки до такой степени, что идеально подходят для использования с плотной посадкой.

Рабочая частота

Еще одна важная вещь, которую следует учитывать при использовании коаксиальных кабелей, — это рабочая частота сигнала, которая передается по кабелю.Обратите внимание на этот шаг, потому что по мере постепенного увеличения частоты сигналы имеют тенденцию перемещаться от центральных проводников к экрану проводника. Это явление известно как «скин-эффект».

Рабочая частота важна, поскольку она определяет силу и расстояние, на котором сигнал должен передаваться без значительной потери данных. Другими словами, чем выше частота, тем меньшее расстояние будет преодолевать сигнал, и наоборот.

Характеристический импеданс

Характеристический импеданс важен, поскольку он может определять силу передачи сигнала. Для лучшей передачи сигнала рекомендуется, чтобы характеристическое сопротивление кабеля соответствовало сопротивлению нагрузки.

Затухание в кабеле

Затухание в кабеле — это величина потерь сигнала, которые кабель испытывает на некотором расстоянии. Чтобы уменьшить коэффициент затухания, кабели должны иметь более широкий центральный проводник, чтобы снизить потери сигнала.Итак, перед выбором кабеля важно знать, какое затухание вы можете выдержать, чтобы потеря сигнала не повлияла на процесс передачи данных. В определенных условиях затухание является приемлемым, в то время как в других случаях затухание в кабеле может вызвать проблемы.

Это некоторые из важных факторов, которые вы должны учитывать перед покупкой коаксиального кабеля. Наряду с этими факторами вам также необходимо проанализировать вашу среду, поскольку на производительность коаксиальных кабелей могут влиять внешние факторы.Например, определенные погодные условия, влажность, водяные пары, тепло и т. Д. Могут отрицательно сказаться на характеристиках кабеля.

Советы по прокладке коаксиальных кабелей в жилых районах

После того, как вы изучили вышеупомянутые факторы и выбрали коаксиальный кабель, вы можете переходить к следующему шагу — установке коаксиальных кабелей. Поскольку коаксиальные кабели наиболее популярны при подключении к Интернету и кабельному телевидению, многие домовладельцы и управляющие недвижимостью сталкиваются с проблемами, когда дело доходит до надлежащего выполнения этой работы.Итак, для их удобства, вот несколько советов, которые могут обеспечить правильную установку!

Подумайте о площади, которую необходимо покрыть

Хорошее планирование сослужит вам хорошую службу. Итак, прежде чем начать процесс установки, сначала проанализируйте свойство. Обратите внимание на все области, включая те, которые сталкиваются с наибольшим и наименьшим трафиком. Обычно вашей целью должно быть использование зоны, менее подверженной движению людей, и наоборот.

Заранее известное месторасположение только облегчит вам процесс установки. Итак, осмотрите свое окружение и спланируйте все заранее, чтобы прокладка кабелей стала для вас легкой задачей.

Добавление пары дополнительных ножек к длине кабеля никому не повредит

Измерьте все расстояния, на которых вы будете прокладывать кабели. Если у вас есть конкретный номер, не просто идите на рынок и покупайте коаксиальный кабель в соответствии с измерениями, полученными в процессе измерения.Вместо этого добавьте к полученным измерениям еще пару дюймов. Таким образом, вам будет легче снять напряжение в коаксиальных кабелях в процессе установки.

Будьте начеку для препятствий

Часто монтажники кабеля просверливают стены, чтобы проложить прямой путь для кабеля. Хотя в этой практике нет ничего плохого; однако следует быть осторожным с процессом сверления, так как любая небольшая ошибка может привести к повреждению электрических проводов и труб.

Любая неправильная попытка бурения может привести не только к повреждению имущества, но и к серьезным травмам. Так что лучше учесть все факторы и тщательно просверлить стены, не повреждая проводов.

Просмотрите все доступные варианты выхода

Чаще всего установщики стараются пропустить кабели через открытые двери и окна, чтобы сэкономить время и усилия. Со временем проход через окна и двери может повлиять на работу кабелей.Эта проблема еще больше усугубляется, если указанные двери подвергаются интенсивному движению людей и склонны постоянно открываться и закрываться. Кроме того, кабели, проходящие через собственность таким образом, могут также препятствовать прохождению окон и дверей.

Нам доверяют; удобнее прокладывать кабели на большем расстоянии, чем искать короткие пути через окна и двери. Это не только увеличит срок службы кабелей, но и сделает процесс установки красивым и чистым.

Цветовая кодировка каждого кабеля для целей идентификации

Цветовая кодировка необходима, если вы имеете дело с связкой кабелей. С помощью цветов идентификация проводов и их правильное подключение к внешнему источнику будет для вас без проблем. Имейте в виду, что цветовое кодирование не требуется, если вы имеете дело только с одним кабелем.

Проверка правового статуса разветвлений кабеля

Знаете ли вы, что существуют юридические ограничения на количество раз, когда вы можете разделить кабельное соединение, чтобы обеспечить соединение с окружающими жилыми районами? Чтобы избежать проблем с законом, лучше проверить юридические аспекты, прежде чем разъединять кабельные соединения, чтобы обеспечить соседние районы доступом в Интернет.

Вышеупомянутые советы помогут вам лучше выполнить установку. Помните, что организованность — ключ к успеху. Следование этим советам не только поможет вам с установкой, но и облегчит отсоединение коаксиальных кабелей в случае ремонта дома.

Советы по безопасности для уменьшения повреждений

Как и любой другой провод, коаксиальные кабели хрупкие по своей природе. Любые неправильные методы хранения или использования могут повредить внутреннюю структуру, что может отрицательно повлиять на характеристики кабеля.Чтобы продлить срок хранения коаксиальных кабелей, обязательно соблюдайте определенные меры и применяйте несколько советов по безопасности, чтобы сохранить ваши кабели.

Ниже вы найдете несколько полезных советов, которые могут помочь вам в этом отношении:

• Когда дело доходит до раскрутки коаксиального кабеля, лучше зацепить катушку в таком месте, чтобы было легче распутать кабели . При этом обязательно закрепите кабелепроводы, чтобы катушка не упала и не повредила кабели.
• Избегайте слишком сильного сдавливания или перегиба кабеля, так как это может повредить внутреннюю структуру. Слишком большое количество изгибов также может привести к повреждению изоляции или экрана. Вместо этого сделайте петли побольше, чтобы не повредить покрытие.
• Когда дело доходит до прокладки кабелей рядом с электрическими проводами, лучше соблюдать и выдерживать расстояние около 6 дюймов, чтобы уменьшить вероятность утечки сигнала.
• Когда дело доходит до закрытия острых изгибов или углов, вам нужно сформировать петлю в кабеле и использовать ее вместо того, чтобы полагаться на резкий изгиб на 90 градусов для согласования углов.Если резкие изгибы неизбежны, вам следует приобрести 90-градусный адаптер, чтобы минимизировать повреждения.
• Используйте подходящие инструменты для работы с коаксиальными кабелями. Тем не менее, у вас должен быть легкий доступ к инструменту для снятия изоляции, обжимному устройству, жалам и т. Д.

Есть много других советов по безопасности, которые вам нужно практиковать. Однако упомянутые выше имеют решающее значение и могут повлиять на способ передачи сигналов по коаксиальным кабелям.

На этом мы заканчиваем первую часть статьи.Теперь перейдем ко второй части; разъемы не менее важны, когда речь идет о правильном подключении коаксиального кабеля. Независимо от того, сколько вы покупаете дорогой кабель, тип разъема, который вы выбираете, может положительно или отрицательно повлиять на общую производительность. Из-за этого нужно быть осторожным при поиске подходящего разъема; тот, который улучшает характеристики кабелей.

Какой разъем подойдет для моих кабелей?

Поскольку рынок наводнен тоннами разъемов, даже самые опытные установщики могут столкнуться с трудностями при принятии правильного выбора.К счастью, проблемы, связанные с разъемами, могут быть уменьшены за счет следующих четырех технических факторов:

Количество контактов

В разъемах количество контактов должно совпадать или превышать количество контактов кабеля. Так что будьте осторожны с процессом подсчета, чтобы избежать неправильного подсчета.

Калибр проводов

Калибр провода кабеля должен находиться в диапазоне контактов разъемов. Обычно вы обнаружите, что винтовые контакты обеспечивают более широкий диапазон калибра проводов по сравнению с обжимными контактами.

Внешний диаметр кабеля

Этому фактору часто не обращают внимания; однако если забыть об этом шаге, это может привести к серьезным проблемам с производительностью. Если внешний размер кабеля слишком мал для корпуса, он не будет подходить должным образом и отрицательно повлияет на передачу данных. С другой стороны, если внешний диаметр слишком велик для корпуса, он может не поместиться легко, что может вызвать финансовые проблемы во время установки.

Максимальный ток и напряжение

Перед подключением разъемов всегда проверяйте ток и напряжение приложения или устройства, чтобы убедиться, что разъем может работать с ним.Все, что превышает номинальную нагрузку разъема, может создать угрозу безопасности.
