Что такое спутниковый конвертор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

Спутниковый конвертор — это приёмное устройство, объединяющее в себе предусилитель сигнала LNB, принимаемого со спутника, и понижающий конвертер (Downconverter), он же гетеродин (стабилизированный источник высокой частоты, вырабатывающий синусоидальный сигнал), служащее для преобразования частоты электромагнитной волны Ku или C-диапазона в промежуточную частоту. Конвертер устанавливается на облучателе спутниковой антенны и подключается к спутниковому ресиверу коаксиальным кабелем, по этому же кабелю осуществляется питание конвертера и, если требуется, передача управляющих сигналов.

Конвертор важная часть для просмотра спутникового телевидения. Спутниковая антенна представляет собой параболическое зеркало, благодаря такой форме сигнал фокусируется в одной точке, заданной геометрическими параметрами антенны.

Благодаря сферической форме антенны сигнал, со спутника падая на зеркало «тарелки», отражается строго в одном направлении и фокусируется в одной точке.

В этой точке и крепится конвертер. Принятый сигнал усиливается, и происходит его преобразование в низкую частоту. После этого сигнал поступает в кабель.

   Конвертор предназначен для преобразования частоты электромагнитной волны “Ku” (10…13ГГц) или “С” диапазона (3.5…4.5ГГц) в менее высокую промежуточную частоту 0.95…2.5ГГц, чтобы сигнал можно было передать с наименьшими потерями по кабелю до спутникового приемника (ресивера). Благодаря менее высокой частоте сигнала и его увеличившейся мощности можно применять недорогой коаксиальный кабель и увеличивать его длину до ста метров без существенной потери сигнала.

   Все конверторы характеризуются коэффициентом собственных шумов. Чем ниже собственный шум, тем качественнее конвертор. Типовое значение этого параметра, который указывают производители конверторов, составляет 0,3 – 0,5 Дб. На данный момент конверторов с собственным шумом менее 0,3 Дб в широкой продаже нет. Все утверждения производителей о том, что у их конверторов коэффициент шума составляет 0,1 Дб, являются маркетинговым ходом.

Разнообразие конверторов очень велико. Мы выделим три основных типа, которые наиболее часто используются у нас в быту.

  • Конвертор “C” диапазона.
  • Конвертор “Ku” диапазона с круговой поляризацией.
  • Универсальный конвертор “Ku” диапазона (вертикальная и горизонтальная поляризация).

  Частота гетеродина С — диапазона равна 5150 МГц. К тому же LNB C — диапазона имеет больший размер по сравнению с LNB Ku — диапазона. Прежде всего, это объясняется различной длинной волны.

   Универсальные конверторы “Ku” диапазона обладают двухчастотным гетеродином. Применение подобного гетеродина обуславливается тем, что Ku – диапазон довольно широкий, согласно этому Ku – диапазон подразделяется  на два поддиапазона: нижний 10700 – 11800 МГц и верхний  11800 – 12750 МГц. Переключение между диапазонами осуществляется сигналом, передаваемым по кабелю со спутникового приемника (ресивера). В современных универсальных конверторах диапазоны переключаются с помощью сигнала в 22 кГц.

А для переключения поляризации используется сигнал 13/18 В.

   Характеристики, на которые надо обратить внимание при выборе конвертора.  Это коэффициент шума, о котором написано выше и который, является важным техническим параметром. Коэффициент шума измеряется в dB (децибелах) и указывает пороговое значение уровня сигнала со спутника, меньше которого сигнал будет теряться. В соответствии с этим разумно будет допустить, что чем с более низким коэффициентом шума установим конвертор, тем более слабый сигнал сможем принимать.

   Для конверторов С-диапазона используют  величину эквивалентную коэффициенту шума, называется она шумовая температура. Это эффективная величина, служащая мерой мощности шумов в радиоприёмных устройствах равна температуре абсолютно чёрного тела или согласованного сопротивления, при которой мощность его теплового шума равна мощности шумов данного устройства. В соответствии с этим, чем ниже значение шумовой температуры, тем меньше значение пороговых шумов, тем лучше.

Обычное значение шумовой температуры для производимых в настоящее время конверторов  С-диапазона является 15К.

   Есть ещё ряд конвертеров отличающихся от обычных – это конвертеры с несколькими независимыми выходами.



   На самом деле здесь все просто. Если Вы решили добавить ещё пару телевизоров для независимого просмотра, то и нужно ориентироваться на определенное количество выходов у конвертора. Независимые выходы дают нам возможность просматривать спутниковые каналы разных поляризаций независимо от числа подключенных к конвертору ресиверов. Предположим у Вас в каждой комнате по ресиверу с телевизором, а их четыре, то и конвертор необходимо приобрести на четыре выхода, т.е. Quadro.

Спутниковый конвертер | Спутниковое телевидение

Спутниковый конвертер – это приёмное устройство, объединяющее в себе предусилитель сигнала LNA (Low-Noise Amplifier), принимаемого со спутника, и понижающий конвертер (Downconverter), он же гетеродин (стабилизированный источник высокой частоты, вырабатывающий синусоидальный сигнал), служащее для преобразования частоты электромагнитной волны Ku или C-диапазона в промежуточную частоту.



рис.1

Конвертер является одним из основных узлов приемной антенной спутниковой системы. От его технических параметров и эксплуатационных характеристик во многом зависят возможности всей приемной установки в целом. Технические параметры характеризуют конвертер с точки зрения выполнения им основных функций при преобразовании СВЧ-сигнала спутниковой трансляции (Ku-диапазон – область частот 10,7-12,75 ГГц, C-диапазон – 3.400-4.200 ГГц).

Универсальный спутниковый конвертер принимает полностью весь Ku-диапазон. В современных конверторах данного типа диапазоны переключаются с помощью тонового сигнала – 22 кГц. Основное отличие универсального конвертера – универсальность сигналов, управляющих переключением диапазонов и поляризации. Эти сигналы передаются по одному кабелю, с промежуточной частотой.

Кроме того, спутниковые конвертеры имеют такую характеристику, как коэффициент шума. Шум конвертора существенно сказывается на качестве принимаемого сигнала. У более дорогих моделей коэффициент шума ниже, но такая покупка будет оправдана – при более низком уровне шума для качественного сигнала понадобится тарелка меньшего диаметра, что позволит сэкономить.

Популярность конвертеров с офсетным облучателем обусловлена широким использованием в индивидуальных и небольших коллективных приемных спутниковых установках офсетных антенн небольшого размера. Конвертеры универсального типа чаще всего используют для приема сигнала, имеющего линейную поляризацию (популярные в странах Восточной Европы спутники Amos (4°W), Astra 4A (4.8°E), Hot Bird (13°E) и другие). Интерес к конвертерам Ku-диапазона, предназначенным для приема сигналов с круговой поляризацией, связан с популярностью предложения платформ “HTB-Плюс” и “Триколор ТВ” (Eutelsat W4, 36°E).

При покупке конвертера полезно обратить внимание на его конструкцию. В идеале конвертеры должны быть герметичными. В противном случае за счет суточного колебания температуры внутри конвертера образуется конденсат, который приводит к ухудшению его параметров и в конечном итоге к выходу из строя.

Высокий уровень герметичности достигается у конвертеров, помещенных в запаянный, неразборный корпус. Минусом такой конструкции является невозможность ремонта конвертера. Некоторые конвертеры изготавливаются в двойном кожухе – внутренний, металлический, кожух закрыт внешним, пластмассовым. Это приводит к тому, что большая часть конденсата выпадает между двумя оболочками и вытекает в предусмотренное для этого сливное отверстие. Помимо недостаточной герметичности, встречаются и другие варианты конструктивных дефектов, например высокая повреждаемость при действии солнечных лучей или температурных перепадах. От таких подвохов при покупке застраховаться достаточно трудно.

Также спутниковые конвертеры отличаются количеством независимых выходов. Кроме самой популярной модели с одним выходом, также существуют модели с двумя (Twin), четырьмя (Quatro) и 8-мю выходами. Такие модели конвертеров позволяют смотреть телеканалы с одного спутника одновременно на двух, 4-х и 8-ми ресиверах.

рис. 2

Отличаются конвертеры и по своей форме. Конвертер фирмы Inverto (рис.3) разработан для установок, которые используют несколько конверторов на одной спутниковой антенне. Длинный фланец позволяет размещать конверторы близко один к другому. Это дает возможность принять сигнал со спутников, расположенных близко друг к другу на орбитальной позиции. Специально разработан для европейского рынка DTH, обеспечивает наилучшее качество приема спутниковых программ. Идеально подходит для приема телевизионных спутниковых программ в формате высокой четкости (HDTV).



рис.3



Также доступны и спаренные конвертеры, как например фирмы Golden Interstar. Конвертор, объединяющий в себе два независимых универсальных конвертера и DISEqC 2in1. Применяется для приема на одну спутниковую антенну 90-130 см двух спутников от стоящих друг от друга на расстоянии 5-6 градусов, например связка HotBird (13°E) + Astra (19.2°E), Euteslsat (36°E) + Turksat (42°E) и т.п.



Взято из: http://2sat. net/articles/21-sputnikovyj-konverter/#ixzz3D7kahgxf

Continue Reading

Выбираем спутниковый конвертер

Выбираем спутниковый конвертер. Главные критерии при выборе спутникового конвертера является его поляризация и диапазон рабочих частот.
Грамотный выбор конвертора Вы можете сделать после ознакомления с содержанием статьи «Выбираем спутниковый конвертер».
Спутниковый конвертер (англ. low-noise block converter) — приёмное устройство, которое состоит из предварительного малошумящего усилителя телесигнала LNA (Low-Noise Amplifier) и гетеродина с высокой стабильностью.
Сигнал со спутника в Ku или C-диапазоне конвертер преобразует в промежуточную частоту L — диапазона: 950 — 2150 МГц., для того, чтобы передать сигнал по телевизионному кабелю до ресивера с минимальными потерями.
Конвертер является составной частью спутниковой антенны и устанавливается в её фокусе с помощью кронштейна.
Разнообразие конвертеров велико, для выбора конвертера надо ознакомиться с их параметрами

 Основные параметры спутниковых конвертеров
1. Диапазон рабочих частот: С-band и Ku-band
    Ku-band поддиапазоны:
а) Ku-FSS (Fixed Satellite Services, 10,7—11,7 ГГц) «нижний — Low»
б) Ku-DBS (Direct Broadcast Services, 11,7—12,5 ГГц) «верхний — High»
Переключение диапазонов производится тоновым сигналом 22 кГц, поступающим с ресивера: используются два гетеродина 9750 МГц и 10600 МГц
г) С-band (3,4—4,2 ГГц) — используются один гетеродин с частотой 5150 МГц или 5750 МГц
2. Поляризация входного сигнала  линейная: вертикальная и  горизонтальная, а также  круговая: левая — L и правая — R
Поляризация переключается  сменой напряжения питания конвертера — 13 или 18 вольт
3. Коэффициент шума  в дБ

Как выбрать конвертер по назначению
Для офсетных антенн используется двухдиапазонный конвертер с двумя линейными поляризациями и со встроенным облучателем, а для приёма сигналов с круговой поляризацией R и L применяется однодиапазонный конвертер со встроенным облучателем

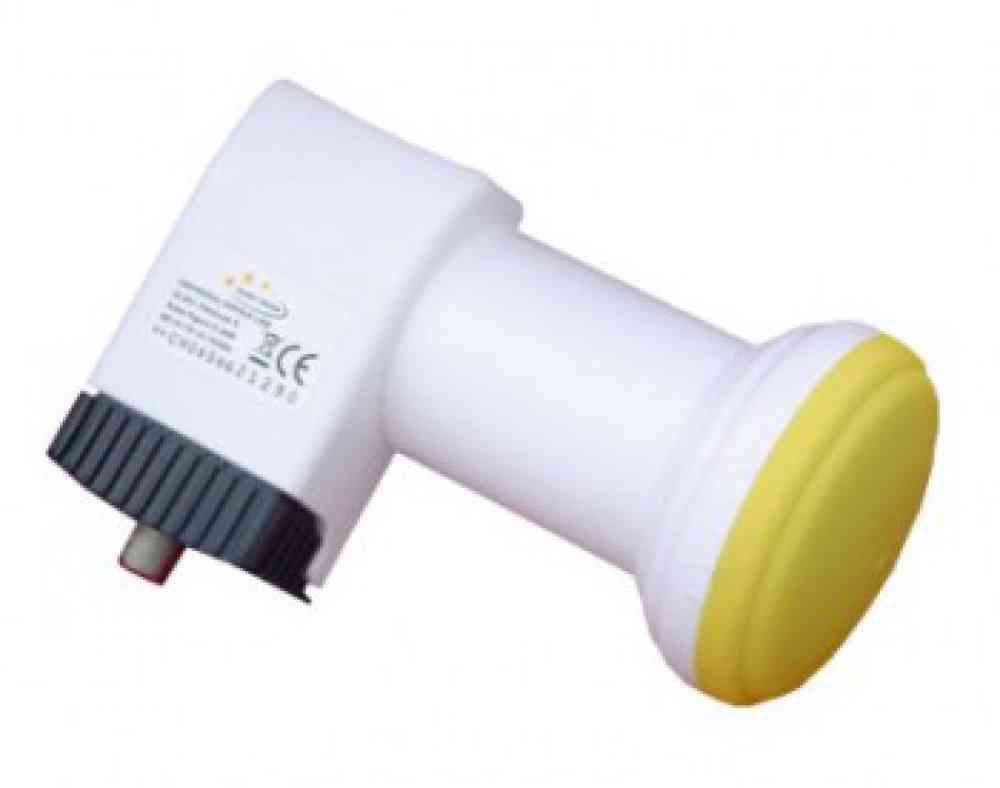

Стандартный линейный конвертер
Конвертеры с фланцем применяются обычно для прямофокусных антенн в комплекте с облучателем

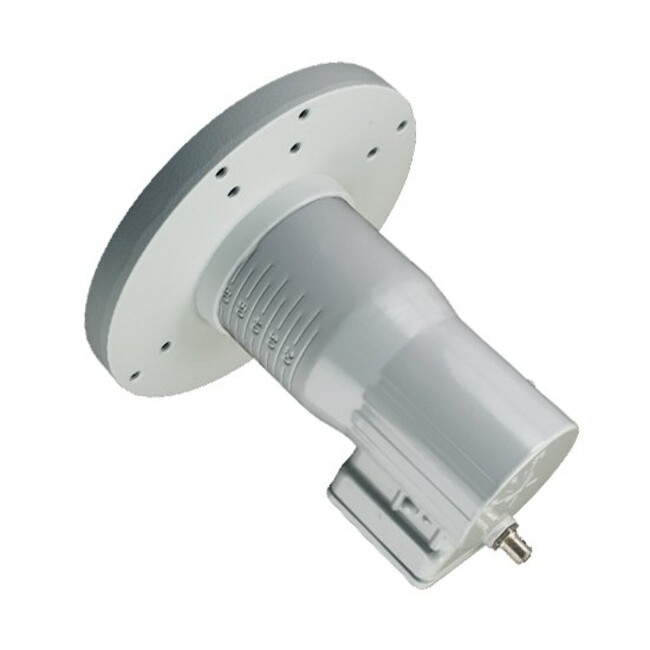

Конвертер с фланцем
В суровых условиях работы, в экстремальных температурах и влажности, используют специальные конвертеры с хорошей герметизацией.
Сдвоенные конвертеры используются при приёме сигналов с двух спутников, для чего они снабжены встроенным устройством DiSEqC.
Конвертеры Ku-band в одной поляризации и с V-H-H-V выходами обычно используются в комплекте с мультисвитчингами, ввиду их небольшой стоимости.

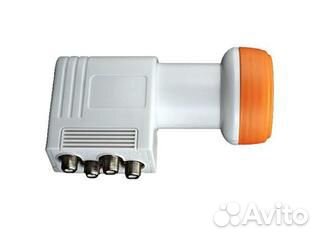

Конвертер с V-H-H-V выходами
Конверторы Ku-band с круговой поляризацией и двумя выходами могут быть использованы в комплекте с мультисвитчингами для НТВ плюс и Триколор ТВ.

Конвертер с двумя выходами

Спутниковый конвертер для просмотра телевидения

Спутниковый конвертер или «головка», как часто называют в народе — очень важная часть оборудования для просмотра спутникового телевидения. Размещается непосредственно в фокусе антенны и предназначен для приема, усиления и преобразования частоты спутниковой радиоволны. В интернете часто можно встретить под названием LNB (Low Noise Block). Для того чтобы нам было легче понять, как работает спутниковый конвертер, и тем более, если учитывать что сам конвертер это неотъемлемая часть спутниковой антенны, давайте вкратце, вспомним как она работает. Электромагнитные радиоволны (радиосигнал), со спутника, падают на сферическое зеркало спутниковой антенны. Учитывая, что любой направленный электромагнитный радиосигнал, имеет свойство отражаться от металлической поверхности, то этот радиосигнал, меняет свое направление по известному всем закону — «угол падения равен углу отражения».


Так как, форма спутниковой антенны сферическая, сигнал, падая на полезную площадь ее зеркала, отражается только в одном направлении, образуя в определенном месте, своеобразный пучок этого сигнала. Выражаясь другими словами, отраженный от зеркала спутниковой антенны радиосигнал, «фокусируется» в одной точке. В «фокусе», излучаемой спутниковой антенной пучка радиоволн, устанавливается специальное приемное устройство, то есть, сам спутниковый конвертер. Вот на этот конвертер, точнее сказать на его облучатель, и падает узкий пучок электромагнитного радиосигнала.

В спутниковом телевидении используют два типа конвертеров

С диапазона (3,5…4,2 ГГц)


KU диапазона (10,7…12,75 ГГц)


В свою очередь все делятся по виду принимающих лучей: Линейный (принимает горизонтальную и вертикальную поляризацию). Может быть только с одним принимающим штырем, тогда прием осуществляется только с одной поляризации. Круговой (принимающая волна имеет вид спирали).


Иногда для приема круговой поляризации можно использовать линейный конвертер, немного его переделав (добавить поляризационную пластину). Раньше производили ku конвертеры с одним гетеродином , и по этому они принимали только часть диапазона ku. Сейчас же распространены универсальные ku конвертеры, принимающие весь спектр диапазона. Именно их и следует использовать.Если нужно разделить сигнал на несколько телевизоров, то для приема используют конверторы типа Twin, QUAD, OCTO соответственно на 2, 4, 8 выводами для подключения к спутниковому ресиверу.


Очень важный критерий конвертера — его шум. Конвертер с шумом 0.3 db подходит в большинстве случаев. Что бы принимать наиболее распространенные спутники нам понадобится универсальный линейный конвертер КУ диапазона. Именно такие легко купить, так как они не дорогие и очень распространенные.

Еще записи по теме

Совмещенный конвертор c и ku. Спутниковый конвертер LNB, для приема сателлит сигнала, поломки

Некоторые

виды спутниковых конвертеров.

Конвертеры («LNB» или «МШУ»), также как и радиосигнал, подразделяются на прием конкретного частотного спектра, то есть опять же, диапазона.

Спутниковый конвертер

— сокращенное название LNB (Low Noise Blockconvertor). «Low» — низкий, «Noise» — шум, «Blockc-onvertor» — блок конвертера. Отечественное название конвертера МШУ — Мало Шумное Устройство.

Вам может встретится такие обозначение конвертеров, LNB или LNBF — в принципе, правильное название и то и другое. Но если учесть, что конвертеры идущие на офсетные спутниковые антенны , имеют нераздельный корпус с облучателем (Фото 1 ), то правильнее будет использовать название — LNBF (LNB — конвертер, + F eeder — фидер, т. е. приемная антенна, или облучатель = LNBF ).

Существуют типы конвертеров, где облучатель крепится к корпусу конвертера, и собираются они, как правило, перед монтажом на спутниковую антенну . В этом случае, правильнее будет название LNB + F (LNB — конвертер, + Feeder — облучатель).

Спутниковые конвертеры, которые обычно применяют для просмотра домашнего спутникового вещания, к стати и не только, также рассчитаны для приема: C -диапазона, Ku , ну или совмещенные C и Ku — диапазона.

Спутниковые конвертеры Ku -band,более распространены, так как диаметр спутниковой антенны , при использовании такого конвертера, составляет обычно, от 0.5 до 1.2 метра. При приеме диапазона C -band, размеры антенны требуется несколько больше.

К примеру, для приема сигнала Ku диапазона, со спутника Yamal 201 90. 0°E , можно использовать спутниковую антенну диаметром 0.9 — 1.2 метра, а для приема C — диапазона, с этого же спутника, желательно использовать антенну не менее 1.5, а лучше 1.8 или 2.0 метра.

Примечание: размеры спутниковых антенн даны только примерно, как вычислить более точный ее параметр, рассмотрим немного позднее.

Существуют множество моделей спутниковых конвертеров, различные как по типу, так и внешнему виду. Ниже приведены фотографии некоторых из них.

Кроме частотного спектра (диапазона), конвертеры, опять же, как и радиосигнал, различаются видом поляризации сигнала. Причем в одном конвертере могут присутствовать сразу два вида поляризации.

Вот два основных типа конвертеров, с которыми Вы можете столкнуться:

1.

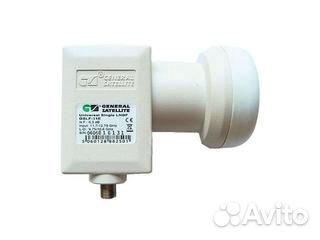

Линейный универсальный спутниковый конвертер

(Universal) — в этом виде конвертера присутствуют два типа поляризации:

Линейная горизонтальная (H — Horisontal).

Линейная вертикальная (V — Vertical).

2.

Круговой спутниковый конвертер

(Circular) — в этом виде конвертера присутствуют так же два типа поляризации:

Круговая правая (R — Right).

Круговая левая (L — Leftl).

В названии кругового спутникового конвертера, может так же встретиться слово «универсальный», так как в нем присутствуют два вида поляризации «правая» и «левая», но… не путайте его с линейным конвертером.

Конвертеры так же могут быть одно — и двух -диапазонными. Двухдиапазонные конвертеры, захватывают несколько больший участок частотного спектра. Управляет переключением диапазонов, сам спутниковый ресивер (он посылает конвертеру специальный тоновый сигнал).

Подборка типа спутникового конвертера, это так скажем, индивидуальный подход, и каждый пользователь выбирает его в соответствии со своими требованиями. То есть, под тот тип сигнала, который он, собирается принимать со спутника. Так же, следует обратить внимание на количество приемных устройств (например, конвертер с двумя выходами на два ресивера расположенных в разных комнатах, ну или ресивер и компьютерная DVB-карта, и т. д…).

О некотором применении спутниковых конвертеров, а так же, некоторых моментах принципа его работы, я еще остановлюсь в разделе — установка и настройка спутниковой антенны , то есть, в ходе самой установки и настройки спутниковой антенны .

Чтобы приступить к выбору нужного Вам спутника, или вернее сказать, к тому, что он вещает, мало знать конфигурации спутниковых антенн . Вам надо научиться еще, понимать таблицу спутниковых транспондеров. Ведь именно эта таблица, отображает то, что передает тот или иной спутник, ну и какой конфигурацией спутникового оборудования (выражаясь проще, каким комплектом), мы можем принимать сигнал с этого спутника.

Для корректной работы данного сайта требуется JavaScript. Пожалуйста, включите поддержку JavaScript в настройках вашего обозревателя.

Конвертер кода (C#, VB .NET)

  • Что такое Visual Basic .NET и C#?

    Visual Basic .NET и C# – это языки программирования высокого уровня для разработки приложений на платформе . NET Framework .

    Visual Basic .NET был разработан для удобства миграции программистов Visual Basic на платформу .NET Framework . А C# , соответственно, предназначен для удобства миграции программистов языков Си . Платформа .NET Framework — это набор библиотек и классов предназначенных для разработки приложений для операционной системы Microsoft Windows . Ключевая особенность платформы — это возможность разрабатывать приложения различного типа, будь то консольное приложение, приложение Windows Form, веб-приложение, или приложение для мобильных устройств.

    Оба языка, по сути, отличаются друг от друга только синтаксисом. Данный конвертер кода позволяет конвертировать код Visual Basic .NET в C# и наоборот.

    Если у вас возник такой вопрос, то скорей всего этот инструмент будет для вас бесполезен.

  • Рекомендуется конвертировать небольшие фрагменты кода, чтобы минимизировать вероятность возникновения ошибок в работе конвертера. Например, если нужно конвертировать класс, то лучше делать это по частям, по функциям, а не целиком.

    Если вы частно получаете сообщения об ошибках, постарайтесь максимально упростить, минимизировать код. Также внимательно изучайте сообщения об ошибках. Если совсем все будет плохо, обращайтесь за помощью на форум для программистов .

  • Безопасность и ограничение ответственности

    сайт не сохраняет и не передает третьим лицам указанные фрагменты исходного кода.

    сайт не дает гарантий сохранности указываемых на этой странице данных, в том числе не дает гарантий защищенности данных от перехвата.

    сайт не несет ответственности за утечку секретных данных, передаваемых в форму на этой странице.

    Используя данный инструмент вы осознаете и понимаете возможные последствия этих действий, и самостоятельно отвечаете в полном объеме за их последствия.

Оборудование для цифрового телевидения — это то что можно купить в нашем магазине. Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большую часть наших клиентов мы знаем уже в лицо.
Для постоянных покупателей нашего интернет магазина действует система скидок, которая рассчитывается автоматически по номеру купона присвоенному лично вам.
Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия ПО на спутниковые и эфирные приставки. Все ресиверы проверяются на работоспособность.
Наша компания производит доставку оборудования, как по Москве так и по всей России. С большинством компаний курьерской доставки заключены соглашения о льготной цене доставки.
В нашем интернет магазине вы сможете найти практически любое оборудование, которое может вам понадобится для приема спутникового и эфирного телевидения. Мы постарались сделать удобным процесс оформления заказа для любого Если вы планируете заказать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы ходите подобрать оборудование для приема спутникового тв, то вам следует пройти по вкладке меню «Спутниковое телевидение», если для приема эфирного или кабельного тв, то «Эфирное телевидения» и. т.д. Если в процессе заказа у вас возникают вопросы, то вы можете воспользоваться онлайн чатом, который расположен на каждой странице интернет магазина или заказать обратный звонок.
Надеемся, что в интернет магазине цифрового тв вы сможете потратить минимальное количество времени на заказ требуемого оборудования.

Выберите интересующий вид товара из списка:

Спутниковый конвертер (англ. low-noise block converter — дословно малошумящий конвертер-моноблок) — приёмное устройство, объединяющее в себе предусилитель сигнала LNA (Low-Noise Amplifier), принимаемого со спутника, и понижающий конвертер (Downconverter), он же гетеродин (стабилизированный источник высокой частоты, вырабатывающий синусоидальный сигнал), служащее для преобразования частоты электромагнитной волны Ku(10700-12750 МГц) или C-диапазона(3400—4200 МГц) в промежуточную частоту (от 950 до 2150 МГц), называемую L-диапазоном, с целью передачи с наименьшими потерями по коаксиальному кабелю до потребителя. Устанавливается конвертер в фокусном центре спутниковой антенны (на выносном кронштейне).

Электромагнитные колебания частот спутникового сигнала испытывают очень сильное затухание в кабельных линиях. Именно поэтому в конвертере происходит не только усиление колебаний, но и преобразование частоты. Преобразование входной частоты происходит за счёт вычитания (или сложения) частоты гетеродина. Для каждого диапазона, в конвертере используется свой гетеродин.

Для C-диапазона (3400—4200 МГц) используются один гетеродин с частотой 5150 МГц или 5750 МГц. Поскольку ширина Ku-диапазона (12750 — 10700 = 2050 МГц) не позволяет одновременно конвертировать его в промежуточную частоту, так как ширина L-диапазона существенно меньше (2150—950 = 1200 МГц), Ku-диапазон был условно поделён на поддиапазоны:

  • Ku-FSS (Fixed Satellite Services, 10,7—11,7 ГГц) принято называть «нижний» — «Low»;
  • Ku-DBS (Direct Broadcast Services, 11,7—12,5 ГГц) получил обозначение «верхний» — «High»;
  • Ku-BSS (Broadcast Satellite Services, 12,5—12,75 ГГц) — Telecom-поддиапазон.

В современных, так называемых «универсальных» конвертерах, позволяющих принять весь Ku-диапазон, имеется два гетеродина 9750 МГц и 10600 МГц. Также широкое распространение имеют одногетеродинные конверторы круговой поляризации. частота гетеродина которых 10750. Используются для приёма сигнала операторов НТВ+ и Триколор ТВ. Переключение между гетеродинами осуществляется при помощи тонового сигнала 22 кГц, поступающего с управляющего устройства (приёмника спутникового телевидения — ресивера) в зависимости от принимаемого поддиапазона.

Также, современные конвертеры могут работать с различными поляризациями сигнала. Обычно это: линейная (горизонтальная, вертикальная) или круговая (левая, правая) поляризация. Переключение осуществляется сменой напряжения питания конвертера — 13 или 18 Вольт.

Важной характеристикой конвертера является шумовой коэффициент (измеряется в дБ), так как при усилении полезного сигнала, конвертер вносит собственный шум. Коэффициент шума (КШ) показывает на сколько ухудшится отношение сигнал/шум после усиления и переноса частоты. КШ определяет чувствительность конвертера — пороговое значение минимального уровня полезного сигнала, ниже которого конвертер уже не сможет зарегистрировать этот сигнал из-за собственных шумов. Чем меньше значение КШ, тем лучше. Хорошими показателями КШ для дешёвых конвертеров являются 0,1—0,5 дБ. Фактически указываемые производителями коэффициенты шума всегда занижены, что обусловлено маркетинговыми трюками. «Честные» значения КШ указываются на дорогих (от $500) синтезаторных (PLL) конвертерах и не могут быть лучше чем 3—5 дБ.

Без данного устройства в спутниковой системе, конечно же, не обойтись. Конвертор важная часть для просмотра спутникового телевидения. Так как представляет собой параболическое зеркало, то благодаря такой форме сигнал фокусируется в одной точке, заданной геометрическими параметрами антенны.

Из рис.1 видно, что благодаря сферической форме сигнал, со падая на зеркало спутниковой «тарелки» отражается строго в одном направлении и фокусируется в одной точке. В этой точке и крепится конвертер. Он «собирает» поступающий на него сигнал. Затем принятый сигнал усиливается, и происходит его преобразование в низкую частоту. После этого сигнал передается в кабель.

Конвертор (точнее это устройство называется LNB, от «Low Noise Block» малошумящий блок) предназначен для преобразования частоты электромагнитной волны “Ku” (10…13ГГц) или “С” диапазона (3.5…4.5ГГц) в менее высокую промежуточную частоту 0.95…2.5ГГц, чтобы сигнал можно было передать с наименьшими потерями по кабелю до спутникового приемника (ресивера). Благодаря менее высокой частоте сигнала и его увеличившейся мощности можно применять недорогой ь и увеличивать его длину до ста метров без существенной потери сигнала.

Все конверторы характеризуются коэффициентом собственных шумов. Чем ниже собственный шум, тем качественнее конвертор. Типовое значение этого параметра, который указывают производители конверторов, составляет 0,3 – 0,5 Дб. На данный момент конверторов с собственным шумом менее 0,3 Дб в широкой продаже нет. Все утверждения производителей о том, что у их конверторов коэффициент шума составляет 0,1 Дб, являются маркетинговым ходом.

Разнообразие конверторов очень велико. Мы выделим три основных типа, которые наиболее часто используются у нас в быту.

  • Конвертор “C” диапазона.
  • Конвертор “Ku” диапазона с круговой поляризацией.
  • Универсальный конвертор “Ku” диапазона (вертикальная и горизонтальная поляризация).
Конвертор «C» диапазонаУниверсальный конвертор «Ku» диапазонаКонвертор «Ku» диапазона с круговой поляризацией.

(внешне ни чем ни отличается от универсального)

Вы скажите, какой конвертор мне надо выбирать. Давайте разберемся, как правильно выбрать конвертор (LNB). Могу смело Вас успокоить, что при выборе конвертора у Вас не возникнет особой сложности и проблем. Поскольку характеристики большинства конверторов используемых в бытовом спутниковом телевидении весьма схожи.

Первое с чем необходимо определиться так это с типом конвертора (LNB), т.е. в каком диапазоне он будет использоваться в “Ku” или “C”. Принципиальное отличие между видами конверторов состоит в том, что они работают в разных частотных диапазонах.

Частота гетеродина С — диапазона равна 5150 МГц. К тому же LNB C — диапазона имеет больший размер по сравнению с LNB Ku — диапазона. Прежде всего, это объясняется различной длинной волны.

Универсальные конверторы “Ku” диапазона обладают двухчастотным гетеродином. Применение подобного гетеродина обуславливается тем, что Ku – диапазон довольно широкий, согласно этому Ku – диапазон подразделяется на два поддиапазона: нижний 10700 – 11800 МГц и верхний 11800 – 12750 МГц. Переключение между диапазонами осуществляется сигналом, передаваемым по кабелю со спутникового приемника (ресивера). В современных универсальных конверторах диапазоны переключаются с помощью сигнала в 22 кГц. А для переключения поляризации используется сигнал 13/18 В.

В том случае если Вы выбрали конвертор Ku-диапазона, необходимо учитывать тип LNB линейный или круговой. Если не вдаваться в подробности технического различия между ними, то можно сказать, что приобретая универсальный конвертор, Вы с легкостью можете из него сделать круговой, ну а линейным универсальный конвертор является изначально. В большинстве все спутники имеют преобладающий перечень каналов в Ku-диапазоне в основном с линейной поляризацией. Исключение имеют пакеты НТВ+ и Триколор ТВ, которые вещают в круговой поляризации и требуют конвертор с круговой поляризацией.

Характеристики, на которые надо обратить внимание при выборе конвертора. Это коэффициент шума, о котором написано выше и который, является важным техническим параметром. Коэффициент шума измеряется в dB (децибелах) и указывает пороговое значение уровня сигнала со , меньше которого сигнал будет теряться. В соответствии с этим разумно будет допустить, что чем с более низким коэффициентом шума установим конвертор, тем более слабый сигнал сможем принимать.

Для конверторов С-диапазона используют величину эквивалентную коэффициенту шума, называется она шумовая температура. Это эффективная величина, служащая мерой мощности шумов в радиоприёмных устройствах равна температуре абсолютно чёрного тела или согласованного сопротивления, при которой мощность его теплового шума равна мощности шумов данного устройства. В соответствии с этим, чем ниже значение шумовой температуры, тем меньше значение пороговых шумов, тем лучше. Обычное значение шумовой температуры для производимых в настоящее время конверторов С-диапазона является 15К.

Есть ещё ряд конвертеров отличающихся от обычных – это конвертеры с несколькими независимыми выходами.

На самом деле здесь все просто. Если Вы решили добавить ещё пару телевизоров для независимого просмотра, то и нужно ориентироваться на определенное количество выходов у конвертора. Независимые выходы дают нам возможность просматривать спутниковые каналы разных поляризаций независимо от числа подключенных к конвертору ресиверов. Предположим у Вас в каждой комнате по ресиверу с телевизором, а их четыре, то и конвертор необходимо приобрести на четыре выхода, т.е. Quadro.

Журнал Теле-Спутник

В прошлом номере журнала была опубликована статья о том, как выбрать спутниковый ресивер. Сегодня мы попробуем сориентировать будущего владельца спутниковой приемной системы в выборе еще одного ее компонента — спутникового конвертора.

Однодиапазонный конвертор фирмы Grundiq с круглым фланцем

Для тех, кто впервые столкнулся с областью спутникового телевидения, проясним вопрос о функциях конвертора в приемной системе.

Для этого надо вспомнить курс элементарной физики, а именно раздел о распространении электромагнитных волн. Полистав учебник, можно выяснить, что чем меньше длина волны, тем больше ее затухание в кабеле. Спутниковые же телевизионные трансляции передаются на очень коротких, сантиметровых волнах. На сегодняшний день, для этой цели используются два диапазона. Ku-диапазон занимает область от 10.7 до 12.75 ГГц, а С-диапазон ограничен полосой 3.5-4.2 ГГц. На таких частотах, электромагнитная волна, способная преодолеть 36 000 км от спутника до антенны на вашем доме, моментально затухает в кабеле. Поэтому одна из функций конвертора — преобразование спутниковой частоты в более низкую, так называемую проме-жуточную частоту. По принятому стандарту, спектр промежуточной частоты занимает диапазон 900-2150 МГц. Именно такие частоты поступают по кабелю на СВЧ-вход спутникового ресивера.

Для снижения принятого частотного спектра, в конвертор встраиваются один или два гетеродина — стабилизированных источника высокой частоты. Снижение входной частоты происходит за счет вычитания из нее частоты гетеродина.

Существует еще одна проблема. Сигнал со спутника принимается с исчезающе малой мощностью, совершенно неприемлемой в трактах приемного оборудования. Поэтому второй, не менее важной, функцией конвертора является усиление принятого сигнала. Правда, конвертор усиливает не только полезный сигнал, но и приходящие с ним шумы. Кроме того, как и любой другой электронный прибор, он сам добавляет некоторый уровень шума. Отметим, что в англоязычной литературе конверторы обозначаются аббревиатурой LNB (Low Noise Block), подчеркивающей, что низкий уровень шума — неотъемлемая черта любого конвертора.

Полнодиапазонный конвертор фирмы Gardiner с прямоугольным фланцем

В приемном тракте, между антенной и конвертором существуют еще два звена — облучатель и поляризатор. Они монтируются с конвертором в единую конструкцию и размещаются в фокусе антенны. Облучатель устанавливается для более полного использования поверхности зеркала и реализации максимального коэффициента усиления антенны. Поляризатор предназначен для выбора необходимого вида поляризации.

Конверторы выпускаются отдельно, со встроенным поляризатором или конструктивно объединенные с поляризатором и облучателем. В первом случае, конвертор заканчивается прямоугольным фланцем, во втором — круглым, а в третьем, разумеется, — облучателем.

Последний вариант, как правило, встречается с офсетным облучателем. Это связано с тем, что подобные конструкции ориентированы на использование в индивидуальных системах с небольшими офсетными антеннами. При выборе облучателя или конвертора, совмещенного с облучателем, надо убедиться, что по форме он стыкуется с вашей антенной. Причем внимание надо обратить не только на тип антенны — офсетная или прямофокусная. Важен и такой параметр, как соотношение фокусного расстояния к диаметру антенны (F/D). У офсетных антенн этот параметр может принимать значения от 0.6 до 0.8. Для них выпускаются два типа облучателей с соотношением F/D 0.6-0.7 или 0.7-0.8. У прямофокусных антенн это соотношение колеблется в диапазоне 0.3-0.5. Для таких антенн иногда выпускаются облучатели, подстраиваемые под конкретное соотношение F/D. Лучше всего купить антенну прямо в комплекте с облучателем, так как в этом случае будет гарантирована их полная совместимость.

А что же влияет на выбор самого конвертора? Во-первых, диапазон частот, который вы планируете принимать. Большинство европейских спутников ведут

вещание в Ku-диапазоне. К ним, в частности, относятся все спутники Astra, Eutelsat и спутники Thor, вещающие на скандинавские страны. В этом же диапазоне ведутся трансляции программ НТВ+ с российского спутника «Галс». В С-диапазоне частично ведут вещание спутники Intelsat, российские «Экспрессы» и азиатские спутники Pa-namsat, Asiasat и Turksat. Однодиапазонный конвертор фирмы Cambridqe.совмещенный с облучателем

Из трансляций С-диапазона, для наших соотечественников, наверное, наиболее интересны могут быть передачи российских каналов НТВ, СТС и других со спутника «Экспресс-6». Заметим, что прием тех же каналов со спутников «Горизонт» затруднен, в силу их плохой стабилизации на орбите. Для приема с «Горизонтов» желательно иметь ресивер профессионального типа, оборудованный двухкоординатной следящей системой.

Основная масса конверторов работает только с одним диапазоном (С- или Ku-). Выпускаемые С-диапазонные конверторы в основном предназначены для профессионального приема. Это связано с тем, что в Америке и в Европе, где проектируется большая часть конверторов, практически все трансляции для индивидуального приема ведутся в Ku-диапазоне. Существуют и С-диапазонные конверторы для индивидуального приема, например, с марками Oxbridge, Vecom, California Amplifier, Gardiner. Часть моделей выпускается совмещенными с облучателем.

Что же касается непрофессиональных конверторов для Ku-диапазона, то их на нашем рынке великое многообразие. Рассмотрим существующие варианты таких конверторов. Во-первых, следует отметить, что ширина Ku-диапазона (2.05 ГГц) не позволяет одновременно конвертировать его в промежуточную частоту. С этой целью его разбивают на три поддиапазона — FSS (10.7-11.8 ГГц), DBS(11.8-12.5 ГГц) и Telecom(12.5-12.75 ГГц). В соответствии с этим, существуют конверторы для преобразования отдельных поддиапазонов, причем часто два верхних преобразуются вместе. Такие модели выпускаются фирмами Gardiner, Eсhostar, Grundig, Cambridge и др.

Конверторы второго или третьего диапазона, в большинстве случаев, производятся для приема конкретных пакетов. Так, например, конверторы «Галс» фирмы Cambridge, предназначенные для приема НТВ+, работают только в диапазоне DBS.

Существуют также конверторы, позволяющие принять весь Ku-диапазон. В них устанавливаются два гетеродина, один для преобразования нижнего диапазона 10.7- 11.8 ГГц, а другой — двух верхних диапазонов 11.8-12.75 ГГц. Переключение гетеродинов осуществляется сигналом, передаваемым с ресивера по тому же кабелю, по которому к нему поступает сигнал промежуточной частоты от конвертора. В более старых конверторах диапазоны переключались пороговым сигналом 13/18 В (с порогом переключения 15 ±0.2 В). В современных, так называемых «универсальных» конверторах, диапазоны переключаются с помощью тонового сигнала 22 кГц. Сигнал 13/18 В используется в них для переключения поляризации.

Чем же отличаются универсальные конверторы от других полнодиапазонных конверторов Ku-диапазона? В основном, универсальностью сигналов, управляющих переключением диапазонов и поляризации, а также тем, что эти сигналы передаются по одному кабелю, с промежуточной частотой. Верхняя и нижняя частоты гетеродинов в большинстве случаев имеют в универсальных конверторах значения соответственно 9. 75 ГГц и 10.6 ГГц. Нетрудно догадаться, что подобная унификация может упростить процесс настройки ресивера на конвертор. Часто в экранном меню достаточно выбрать опцию «универсальный конвертор», чтобы, при смене канала, ресивер автоматически посылал конвертору нужные управляющие сигналы.

В Москве и в Петербурге можно купить недорогие универсальные конверторы с маркой Oxford, Oxbridge, Cambridge, Grundig, Vecom и другие.

Желающие принимать трансляции в обоих диапазонах могут пойти тремя путями. Первый путь, наиболее хлопотный, — установить на антенне два конвертора, каждый со своим облучателем и поляризатором. При этом облучатель хотя бы одного конвертора окажется не совсем в фокусе антенны, что несколько снизит коэффициент направленного действия антенны. Второй путь — приобрести конструкцию, называемую С/Ku-ротором, включающую в себя облучатели для С- и Ku-диапазонов, разделяющие принимаемый поток на две части. С/Ku-роторы выпускаются совмещенными с электромеханическими поляризаторами. Эта конструкция удешевляет систему и упрощает процесс монтажа, но у нее есть серьезные минусы. Один из них — это ощутимые потери мощности сигналов Ku-диапазона; другой — частый выход из строя движущихся частей электромеханического поляризатора, особенно, при низких температурах.

С-диапазонный конвертор фирмы California Amplifier

Третий путь, наименее трудоемкий, — установить совмещенный конвертор для приема С- и Ku-диапазонов. Такие конверторы стали выпускаться совсем недавно и пока уступают прочим по техническим характеристикам.

Теперь более подробно рассмотрим поляризатор — элемент, устанавливаемый между облучателем и конвертором. Для более эффективного использования частотного диапазона несущие волны передаются в поляризованном виде. Это позволяет удвоить число передаваемых программ. При настройке на частоту интересующего канала, надо одновременно выставить и нужную поляризацию. Различают линейный и круговой вид поляризации электромагнитной волны. В первом случае, в результате поляризации, образуются вертикальные и горизонтальные волны, а во втором — круговые правые и левые. Поляризатор пропускает к конвертору волны только одной выбранной поляризации. На европейских спутниках в основном используется линейная поляризация, а на российских — исключительно круговая.

Для приема круговых волн перед поляризатором устанавливается еще один элемент — деполяризатор, который преобразует круговую поляризацию в линейную. Вполне вероятно, что вам захочется принимать передачи обоих видов в линейной поляризации с европейских спутников и в круговой с «Галса». В этом случае можно обойтись и без деполяризатора. Правда, при этом вы будете проигрывать 3 дБ в уровне кругового сигнала, что соответствует увеличению требуемого диаметра антенны в 1.4 раза. Для трансляций с «Галса» это не критично, так как на территории России его сигнал принимается на «тарелку» значительно меньшего диаметра, чем сигналы с любого европейского спутника.

Поляризаторы различаются еще и с точки зрения уровня дискретности изменения поляризации. В универсальных конверторах плоскость поляриза-ции дискретно меняется на 90°. Поляризаторы с магнитным управлением позволяют плавно изменять плоскость поляризации. Существуют еще поляризаторы, в которых поляризационный зонд передвигается механизмом. Для управления этим механизмом к поляризатору посылается последовательность импульсов, длина которых несет информацию о требуемом положении поляризатора. В таких поляризаторах плоскость поляризации меняется дискретно, но с небольшим шагом дискретизации.

Из-за наличия движущихся частей, электромеханические поляризаторы менее надежны, чем магнитные. Кроме того, они требуют трех управляющих сигналов от ресивера в то время как магнитным нужны только два.

Преимуществом же электромеханических поляризаторов перед магнитными являются несколько меньшие потери сигнала. Сейчас электромеханические поляризаторы используются в основном в C/Ku-роторах.

Потребность в плавном изменении поляризации возникает в системах, предназначенных для приема с нескольких спутников. Одна из причин состоит в том, что поляризованные сигналы передаются с некоторых спутников не в строго вертикальной и горизонтальной плоскости, а под определенным углом. Кроме того, сигнал принимается в той же плоскости, в которой был послан только тогда, когда спутник и приемная антенна находятся на одной долготе. Если же спутник расположен на другой долготе, то, в силу того, что земля круглая, плоскость поляризации воспринимается антенной под некоторым углом к исходной плоскости. Причем этот угол тем больше, чем сильнее различается долгота спутника и приемной антенны.

Поэтому двухпозиционные поляризаторы можно использовать только для приема одной спутниковой позиции или близких позиций при одинаковом исходном угле поляризации со всех спутников. В западной Европе, где уровень сигналов с большинства спутников гораздо выше, чем в России, иногда используются системы с полярной антенной и универсальным конвертором. Антенна и конвертор в таких системах выбираются так, чтобы компенсировать потери сигнала, возникающие в связи с несоответствием плоскостей сигнала и поляризатора. У нас подобный вариант приема близких спутниковых позиций практически не используется. Зато получил распространение другой вариант — когда для приема с разных спутников устанавливается неподвижная антенна, а на ней, под определенным углом монтируются два конвертора. Облучатели конверторов нацеливаются немного мимо фокуса, так, чтобы на них собирались лучи с двух разных спутников. При небольшом отклонении от фокусной линии (до 5°) коэффициент направленного действия антенны снижается незначительно. На практике, таким образом принимаются и спутниковые позиции, разнесенные больше, чем на 10°, например с «Галса» (36° в.д.) и «тринадцатиградусников».

Универсальный конвертор Oxford

Если вы все-таки решили установить у себя полярную антенну, то вам придется отдельно приобрести конвертор с прямоугольным фланцем, магнитный поляризатор и облучатель. Конверторов, объединенных с плавно подстраиваемыми поляризаторами, по нашим сведениям, в продаже нет.

При разводке сигнала на несколько квартир, удобно испльзовать Ku-диапазонный конвертор с двумя или четырьмя выходами. Как правило, они имеют встроенный поляризатор, управляемый напряжением 13/18 В. По характеру выходных сигналов, такие конверторы делятся на два типа. Конверторы одного типа имеют два или четыре равноценных выхода с независимым переключением диапазонов и поляризации. Такие конверторы годятся для разводки сигнала на 2-4 квартиры. При большем числе участников удобно использовать конверторы второго типа. Если у такого конвертора 2 выхода, то на них выводятся соответственно сигналы вертикальной и горизонтальной поляризации, а если 4, то сигнал делится еще и по диапазонам.

Двухвыходные конверторы такого типа удобно использовать, если вы планируете ограничиться приемом верхнего или нижнего поддиапазона. В таком случае, на один СВЧ-вход ресивера подается горизонтальная поляризация, а на другой — вертикальная. Сигналы с четырехвыходных конверторов второго типа используются в кабельных сетях или при организации небольших систем коллективного приема. В последнем случае сигналы с выходов конвертора подаются на входы свитчеров, для дальнейшей разводки по квартирам.

Следует отметить, что в системах коллективного приема предъявляются повышенные требования к такой существенной характеристике конвертора, как его коэффициент усиления (Кус). Эта величина измеряется в децибелах и в современных конверторах колеблется от 50 дБ до 70 дБ. Конвертор с высоким коэффициентом усиления следует выбирать и в случае использования длинного кабеля, соединяющего выход конвертора и СВЧ-вход ресивера. Назовем конкретные цифры. Для систем индивидуального приема при длине кабеля до 30 м, как правило, достаточно усиления 46 дБ. Такое усиление обеспечивает любой современный конвертор. При разводке на 2 квартиры значение этого коэффициента должно быть увеличено на 4.5 дБ, на 3 квартиры — на 7 дБ, а на 4 квартиры — на 8.5 дБ. С другой стороны, если длина кабеля составляет более 30-40м, то конвертор, работающий на один приемник, должен иметь Кус около 56 дБ, а если используется 100 м кабеля, то 63-65 дБ. Эти цифры, разумеется, приблизительны. Их конкретные значения зависят от ряда причин и, в первую очередь, от уровня затухания в кабеле.

Информация о коэффициенте усиления может приводиться в разной форме. Так как он неодинаков на разных участках частотного диапазона, то наиболее полную информацию можно получить из графика зависимости коэффициента усиления от частоты. Иногда зависимость Кус от частоты приводится в виде таблицы. У качественных конверторов неравномерность Кус во всем частотном диапазоне составляет не больше 3 дБ. У более простых и, соответственно, дешевых конверторов Кус характеризуется одной цифрой. Обычно указывается минимальное или типовое (усредненное) значение этого коэффициента.

Четырехвыходной универсальный конвертор фирмы Grundiq

Еще один базовый параметр конвертора, на который следует обратить внимание при покупке, — коэффициент шума (Кш).Если вспомнить, что основным параметром, определяющим качество сигнала на входе ресивера, является отношение сигнал/шум, то становится ясно, что шум конвертора оказывает сильное влияние на качество принимаемого сигнала. Другой вывод, который можно сделать, состоит в том, что чем ниже шум используемого конвертора, тем меньше может быть диаметр приемной антенны. То есть, покупая более дорогой конвертор, вы можете сэкономить на стоимости антенны. Для конверторов С-диапазона Кш указывается в градусах Кельвина (К). В современных моделях эта величина обычно лежит в диапазоне от 15К до 30К. У конверторов Ku-диапазона Кш измеряется в децибелах и колеблется в пределах от 0.5 дБ до 1 дБ. Информация об этой характеристике предоставляется в тех же формах, что и о коэффициенте усиления, но с достоверностью значения Кш дело обстоит еще хуже так как его измерения фирмами-изготовителями не всегда проводятся достаточно корректно.

Если вы планируете принимать цифровые трансляции, то вам лучше всего приобрести конвертор, на котором стоит маркировка «digital», то есть цифровой. Способность принимать цифровые передачи определяется уровнем стабильности частоты гетеродина. Гетеродин считается высокостабильным, если колебания его частоты не превышают 700 кГц. Однако, на практике, многие конверторы принимают цифровые трансляции и при колебаниях частоты гетеродина до 3 МГц.

При покупке конвертора полезно обратить внимание на его конструкцию. В идеале конверторы должны быть герметичными. В противном случае, за счет суточного колебания температуры, внутри конвертора образуется конденсат, который приводит к ухудшению его параметров и, в конечном итоге, к выходу из строя. Высокий уровень герметичности достигается у конверторов, помещенных в запаянный, неразборный корпус. Такие модели выпускает, например, фирма Gardiner. Минусом такой конструкции является невозможность ремонта конвертора. Справедливости ради следует отметить, что конверторы указанной фирмы отличают хорошие комплектующие и качественная сборка, так что выходят из строя они достаточно редко.

Некоторые конверторы изготавливаются в двойном кожухе — внутренний, металлический кожух закрыт внешним, пластмассовым. Это приводит к тому, что большая часть конденсата выпадает между двумя оболочками и вытекает в предусмотренное для этого сливное отверстие.

С/ Ku ротор

Помимо недостаточной герметичности, встречаются и другие варианты конструктивных дефектов, например, высокая повреждаемость при действии солнечных лучей или температурных перепадах. От таких подвохов при покупке застраховаться достаточно трудно.

В заключение отметим, что статья написана не с целью рекомендовать конкретные марки конверторов определенным категориям покупателей, а с тем, чтобы указать характеристики, существенные при выборе конвертора, обрисовать круг возможностей, открывающихся перед потенциальным покупателем, и, тем самым, подготовить его к более предметному разговору с продавцами спутникового оборудования.

Автор выражает благодарность сотруднику фирмы «Ланс» (г. Санкт-Петербург) И.А.Лукашеву за предоставленную информацию и консультации.

Спутниковые конвертеры — LNB

Роль спутникового конвертера. Спутниковый преобразователь (часто называемый LNB — Low Noise Block) — устройство, используемое для усиления и перехода сигналов из диапазонов 10,7-11,7 и 11,7-12,75 ГГц в полосу первой промежуточной спутниковой частоты (IF — 950-2150 МГц).

Их основными параметрами являются: усиление, коэффициент шума, потребляемая мощность (ток) и возможность работы с приемником MPEG2.

Типичные параметры полнодиапазонного преобразователя: усиление — 55 дБ, коэффициент шума — 0.3-0,7дБ, ток потребления — 100мА. В случае сдвоенных, сдвоенных или четверных преобразователей потребление тока может достигать 400 мА.

Спутниковые сигналы Особенностью спутниковых систем является использование разных поляризаций и диапазонов. Распределение программ реализовано на диапазонах C и Ku, однако во втором случае используются два поддиапазона.

  • Диапазон C: 3,7–4,2 ГГц (полоса пропускания: 500 МГц; частота гетеродина: 5,15 ГГц),
  • Диапазон Ku: 10,7–12,75 ГГц (полоса пропускания: 2050 МГц; частоты гетеродина: 10.0; 9,60; 10,60; 10,75 ГГц).

Типы преобразователей. Среди всех частных версий преобразователей есть множество вариантов, которые отличаются только частотой генератора, входной и выходной полосой, а также способом выбора принимаемой поляризации. В настоящее время наиболее популярные варианты описаны ниже. Из-за присутствия на рынке также упоминаются преобразователи с управлением DiSEqC. Мы не использовали преобразователи, разработанные для приема сигналов круговой поляризации (правовращающие и левовращающие), поскольку в настоящее время такую ​​поляризацию используют только редкие спутники.

Full band — самый популярный на сегодняшний день преобразователь, позволяет принимать программы, передаваемые с вертикальной и горизонтальной поляризацией (выбор осуществляется подачей напряжения питания 18 В или 14 В), а также в диапазоне 10,7-11,7 и 11,7-12,75 ГГц ( выбор осуществляется отправкой или нет сигнала 22 кГц с амплитудой 0,6 В). Частота локального генератора равна 9,75 ГГц для диапазона 10,7–11,7 ГГц и 10,6 ГГц для диапазона 11,7–12,75 ГГц. Иногда встречаются варианты с 10.Частота 7 ГГц.

Double (твин) — это фактически два независимых преобразователя в одном корпусе, что позволяет принимать две разные спутниковые программы (двумя приемниками). Все они выполнены в полнодиапазонном варианте.

Quad — это преобразователь quatro (см. Ниже) со встроенным мультисвитчем 4/4. Такой преобразователь позволяет подключить до четырех приемников, которые могут работать полностью независимо.

Dual — это преобразователь, который имеет выходной сигнал с вертикальной поляризацией и выходной сигнал с горизонтальной поляризацией, обычно в диапазоне 10.От 7 до 11,7 ГГц. Оба сигнала доступны в непрерывном режиме, в отличие от полнодиапазонного или сдвоенного преобразователя. Эти преобразователи в настоящее время не используются — они были заменены преобразователями quatro.

Quatro — это преобразователь с четырьмя независимыми выходами: диапазон 10,7-11,7 ГГц с вертикальной поляризацией, диапазон 10,7-11,7 ГГц с горизонтальной поляризацией, диапазон 11,7-12,7 ГГц с вертикальной поляризацией и диапазон 11,7-12,75 ГГц с горизонтальная поляризация.

Моноблок — на сегодняшний день это типичное решение, поддерживающее прием программ с двух спутников.Это два преобразователя с переключателем DiSEqC, размещенные на единой печатной плате и замкнутые в общем корпусе. Выбор преобразователя осуществляется путем отправки сигнала Tone Burst или DiSEqC. Эти преобразователи подходят для работы с посудой диаметром от 80 до 90 см.

Применение моноблочного преобразователя

Преобразователи в общественных антенных установках (системы SMATV). Для приема любой доступной программы из любого диапазона и любой поляризации требуется, чтобы все сигналы были доступны в любое время.Это требование не может быть выполнено типичными преобразователями, называемыми универсальными одиночными. Для одновременного приема обеих поляризаций (вертикальной и горизонтальной, правовращающей и левовращающей) должны использоваться четвертичные или сдвоенные преобразователи, либо поляризационный делитель, взаимодействующий с двумя независимыми преобразователями.

Вместо сдвоенных преобразователей можно использовать сдвоенные преобразователи, фактически являющиеся двумя независимыми преобразователями в общем корпусе, однако необходимо проверить, правильно ли они управляются головной станцией.

Конвертеры Quatro используются в установках, построенных с использованием мультисвичей, головных станций коммунального и кабельного телевидения, где они взаимодействуют с комплектами спутниковых ресиверов. Кроме того, они также используются в установках, распределяющих первую промежуточную спутниковую частоту.

Преобразователи и мультисвичи. Используя преобразователи в многопозиционных установках, мы должны понимать, что многие мультисвичи имеют на всех своих входах одинаковое напряжение в диапазоне 14–18 В (это зависит от индивидуального решения).Это делает невозможным использование стандартных полнодиапазонных преобразователей (невозможность переключения полосы и поляризации). Могли быть доступны только низкие частоты (10,7-11,7 ГГц) и одна поляризация. Вот почему мы должны использовать преобразователи quatro в многопозиционных установках.

Имя

одиночный

двойной

четырехъядерный

0

окт.

quatro

моноблок

Приложение

индивидуальный прием

два независимых приемника

четыре независимых приемника

4 восемь независимых приемников

мультикоммутаторы

индивидуальный прием от двух спутников

Выходы

1

2

4

2

4

1

Частота

Ввод: 10.7 — 11,7 ГГц

11,7 — 12,75 ГГц

Выход: 950 — 1950 МГц

1100 — 2150 МГц

X

X

X

4 X

4

X

X

X

X

X

X

X
2

X
2

4

0

X

X

X

X

X

X

X

X

X

X

X

Местный род.частота:

LO1 9,75 ГГц

LO2 10,6 ГГц

X

X

X

X

X

X

X

X

X

X

X

Коммутационные сигналы

В / Ч 14/18 В

LO1 / LO2 — / 22 кГц

DiSEqC / Tone Burst

X

X

X

4 X

X

X

X

X

4 канала L-диапазона через оптоволоконный передатчик / приемник для спутникового телевидения До 32 оконечных точек

4 Полярности LNB / спутникового телевидения по 1 прядям одномодового волокна до 40 км для удаленных антенн

Самый удобный способ передачи любого современного спутникового сигнала по одномодовому оптоволокну с использованием внутреннего мультиплексора для передачи до 4 сигналов РЧ спутниковых каналов

Особенно подходит для систем распределения спутникового телевидения в MDU (многоквартирном доме) до 32 оконечных точек (квартир / комнат)

Совместим с любым мультисвитчем для обслуживания сотен клиентов.

Работает как индивидуальный коаксиальный удлинитель от LNB по оптоволокну

Наиболее распространенным применением системы LB41 является увеличение максимального расстояния между телевизионной системой и ее спутниковой тарелкой. Без использования системы Thor спутниковая антенна должна быть установлена ​​в пределах 100 метров от мультикоммутатора или приемного оборудования. Это не проблема для большинства бытовых или домашних потребителей; но представляет собой серьезное препятствие для больших высотных зданий или корпоративных объектов.Система LB41 увеличивает гибкость систем спутникового телевидения, преодолевая ограничение расстояния между антенной и остальной частью телевизионной системы.

Еще одно популярное использование системы LB41 — распределение выходного сигнала от общей спутниковой антенны на несколько приемников. Для стандартной системы LB41 (использующей оптику CWDM) можно использовать один передатчик и высокоэффективный ответвитель для доставки спутникового контента до 32 оптических приемников. Стандартные системы CWDM обычно не имеют достаточной мощности для обеспечения возможности подключения к Интернету или сети из-за потери.Для клиентов, которым требуется масштабируемая система, Thor также предлагает эти системы в оптике DWDM. Версии DWDM этих передатчиков совместимы с оптическими усилителями EDFA. Это позволяет расширить до 5000+ оптических приемников и включить сетевые службы Интернета или IP. Thor называет системы типа DWDM LTTH (L-Band to the Home).

Системы 4-канального L-диапазона Thor Fiber

в одномодовом оптоволокне были разработаны как самый надежный источник для передачи спутникового телевидения по современным системам спутникового телевидения, таким как DirecTV, Dish Network и Free Off Air.Устройство LB-41 будет принимать все 4 коаксиальных канала от 4 LNB, имеющихся во многих массивах спутниковых тарелок, и передавать их дискретно по одному оптоволокну, поэтому вам не нужно беспокоиться о расстоянии до головного конца. Сила этих устройств достигается за счет мощных лазеров, которые передают каждый сигнал LNB с помощью света разного цвета, который объединяется во внутреннем мультиплексоре. Эта надежность создает полностью прозрачную передачу от антенны к приемникам без ущерба для качества изображения.LB41 может легко распределять этот оптический сигнал на множество конечных точек с помощью разветвителя или ответвителя, с помощью одного передатчика можно подавать до 32 конечных точек. Также спросите одного из представителей Thor о системе DWDM, которую можно использовать с усилителями EDFA и множеством разветвителей для отправки канала Single Dish в 5000 домов (конечных точек).

Эти блоки, как Tx, так и Rx, поставляются в стандартном 19-дюймовом шасси для монтажа в стойку, что поможет избавить вашу зону или головную часть от беспорядка и лишней проводки. Что делает эти устройства такими динамичными, так это их простота в использовании, plug & play и очень продвинутые наборы микросхем с автоматическими функциями, которые помогут свести к минимуму устранение неисправностей.Этот многоканальный набор L-Band — самый простой способ установить соединение точка-точка для спутниковой антенны на любом расстоянии до 40 км по одной нити одномодового волокна с использованием разъемов SC / APC. Если вы ищете способ спрятать эту спутниковую антенну в отдельном месте на своей территории, но беспокоитесь о потере сигнала на STB от вашего поставщика антенны, Thor предлагает самый простой и самый удобный дизайн, который есть у наших интеграторов и экспертов по установке. когда-либо использовался. Стандартная реализация CWDM включает автоматические внутренние тюнеры, которые подстраиваются под вашу тарелку и передают изображение самого чистого качества HD.

Номера деталей:

PN: F-LB41-TX-CWDM-XX 4 Оптоволоконный передатчик LNB

F-LB41-RX-CWDM-XX 4 Оптоволоконный приемник LNB

xx расстояние в км

Q572 Спутниковый аудиоприемник DVB-S2

Технические характеристики

Приемник DVB-S2:

Диапазон входной частоты: 950.. 2150 МГц

Входное сопротивление: 75 Ом

Символьная скорость: 0,3 … 45 Мсимб / с

Демодуляция: QPSK, 8PSK

Входной разъем: гнездо F

Проходной разъем: розетка F

Напряжение питания LNB: 0, 13, 18 В (400 мА)

Управление LNB: 22 кГц / 18 В, DiSEqC 2.x, Toneburst

FEC: 1/2, 3/5 (S2), 2/3, 3/4, 4/5 (S2), 5/6, 7/8, 8/9 (S2), 9/10 (S2)


Аудио декодирование:

Алгоритмы:

ISO / IEC 11172-3, 13818-3 MPEG-1 / -2 Layer II

ISO / IEC 13818-7 MPEG-2 AAC

ISO / IEC 14496-3 MPEG-4 AAC LC, HE-AAC, HE-AAC V2

Битрейт:

Все допустимые битрейты, как определено в соответствующих стандартах

Частота дискретизации:

32 кГц, 48 кГц

Диапазон звуковых частот (аналоговый):

20 Гц.. 20 кГц, ± 0,3 дБ


Аудиовыход:

Цифровой: AES / EBU, электрический, XLR (IEC958)

Аналоговый: XLR, электронно-симметричный, диапазон уровней 0 … +18 дБн (регулируется с шагом 0,5 дБ)

Цифро-аналоговый преобразователь: 24 бита


Дополнительные данные:

Частный поток внутри транспортного потока MPEG-2 или встроенный в аудиоданные MPEG

Формат:

Прозрачный, UECP, другие форматы по запросу

Интерфейс:

RS.232 (1200 … 38400 бит / сек) или через IP-интерфейс


Транспортные протоколы (вывод):

По IP:

Вывод полученных транспортных потоков DVB MPEG-2 в соответствии с Кодексом практики Pro-MPEG № 3, выпуск 2

По ASI:

Вывод принятых транспортных потоков DVB MPEG-2


Сетевые интерфейсы:
  • DVB-S2
  • 2 отдельных интерфейса Ethernet (IEEE 802.3, RJ45) для данных (вывод транспортного потока) и управления (HTTP, SNMP, вспомогательные данные), оптические интерфейсы (1000 Base-X, 100 Base-FX) доступны
  • Выход DVB-ASI (EN 50083-9) (опционально)

GPIO:
  • 4 выхода (релейные контакты)
  • 8 входов (фотоэлементы, 5 .. 24В)

Конфигурация системы, управление и мониторинг:
  • через Ethernet путем доступа к веб-серверу HTTP в системе с помощью любого интернет-браузера
  • через Ethernet с использованием SNMP
  • через клавиатуру на передней панели и дисплей

Мощность:

Напряжение питания: 100.. 240 В + — 10%, 50 .. 60 Гц

Дополнительно: -48 В постоянного тока

Встроенный импульсный источник питания

Потребляемая мощность: 5 Вт


Вариант резервирования источника питания:

Дополнительный резервный источник питания имеет следующие особенности:

  • Измерение напряжений источника питания, значения предоставляются через веб-интерфейс или SNMP
  • Создание ловушки SNMP при сбое питания
  • Срабатывание переключающих контактов при сбое питания
  • Автоматическое переключение при отключении питания

Корпус:

Шкаф для монтажа в стойку 19 дюймов, 1U (1RU)

483 мм x 360 мм x 44 мм

Вес: 3,5 кг


Окружающая среда:

Рабочая темп.От 0 ° C до 45 ° C

Температура хранения. От –20 ° C до 70 ° C

Влажность от 20% до 90% без конденсации


Варианты заказа аудиовыходов:
  • до 8 стереоканалов (декодер, цифровой AES / EBU)
  • до 4 стереоканалов (декодер, аналоговый и цифровой AES / EBU)

(PDF) Дизайн внешнего интерфейса для спутникового приемника

IJECE ISSN: 2088-8708 

Дизайн внешнего интерфейса для спутникового приемника (Тран Ван Хой)

2289

Прямоугольный импульсный сигнал на частоте 495 Гц от Генератор сигнала FG7002C проходит через генератор сигналов Agilent

8648C, где аудиосигнал модулируется AM на частоте 1915 МГц с уровнем мощности от —

30 дБм до -110 дБм.Из рисунка 20 видно, что выходной сигнал позволяет определить, что чувствительность

приемника составляет -110 дБм. Если приемник L-диапазона подключен к LNB C-диапазона, чувствительность приемника может быть на

выше -130 дБмВт. Благодаря тому, что приемник использует автоматическую регулировку усиления и цифровой аттенюатор, динамический диапазон приемника

может достигать 80 дБ.

В таблице 1 приведены результаты сравнения недавно созданных интерфейсов. Предлагаемый метод обеспечивает

доступной широкополосности, высокой чувствительности и большого динамического диапазона.

Таблица 1. Сравнение недавно созданных интерфейсов

Параметры Ref. [4] Ссылка. [5] Эта работа

Входная частота 1,26 ГГц — 1,268 ГГц Диапазон C Диапазон C

Выходной сигнал ПЧ — 247 МГц ПЧ — 1,2 ГГц I / Q, AM / FM

Чувствительность (усиление) 37 дБ -83 дБм -130 дБм

Динамический диапазон 91 дБ 80 дБ

Фазовый шум -103,3 дБн / Гц при 50 кГц -107,57 дБс / Гц при 50 кГц

4. ЗАКЛЮЧЕНИЕ

В этом исследовании представлены дизайн и изготовление передней части спутникового приемника.В документе

также предложены методы увеличения коэффициента усиления, полосы пропускания и снижения коэффициента шума с помощью схемы отрицательной обратной связи

и использования каскадных и каскодированных методов с согласующими цепями Т-типа. Кроме того, в схеме гетеродина

использован синтезатор частоты с ФАПЧ для снижения фазового шума и выбора каналов приемника. Результаты

показывают, что приемник имел лучшие характеристики при высокой чувствительности, широкой полосе частот и большом динамическом диапазоне. Этот приемник

имеет открытую конфигурацию за счет использования трех методов демодуляции, поэтому его можно использовать для спутниковой связи

, радиолокационных и микроволновых приемников.Этот приемник использовался в спутниковых приемниках Vinasat

с механизмом автопоиска и автослежением за спутником [10].

ПОДТВЕРЖДЕНИЕ

Исследование спонсировалось проектом VT / CN 03 / 13-15, Вьетнамская академия наук и

Technology, и проводилось в Исследовательском центре электроники и телекоммуникаций Университета

инженерии и технологий, Вьетнам Национальный университет.

ССЫЛКИ

[1] A.Б. Ибрагим, «Моделирование двухступенчатого каскодирования LNA с использованием лестничных согласованных сетей для приложений WiMAX

», Международная конференция по компьютерным информационным системам и промышленным приложениям (CISIA

2015), стр. 949-952, 2015.

[2 ] TV Hoi и BG Duong, «Исследование и разработка широкополосного малошумящего усилителя, работающего в диапазоне C», Journal of

Mathematics — Physics, Вьетнамский национальный университет, том / выпуск: 29 (2), стр. 16-24, 2013 г.

[3] Камиль П.и др., «Проектирование и анализ PHEMT LNA с высоким коэффициентом усиления для беспроводных приложений на частоте 5,8 ГГц»,

Международный журнал электротехники и вычислительной техники, том / выпуск: 5 (3), стр. 611-620, 2015.

[4] М. Касал и др., «Спутниковый интерфейс L-диапазона», WSEAS Transactions on Computers, том / выпуск: 3 (6), стр.

1907-1910, 2004.

[5] В. Саатчи и З. Таваколи, «Разработка и реализация понижающего преобразователя с широким динамическим диапазоном в С-диапазоне»,

Progress In Electromagnetics Research Letters, vol.31, стр. 25-33, 2012.

[6] Л. Чжиган и Р. Пэнфэй, «Разработка синтезатора частот с ФАПЧ в L-диапазоне», Международная конференция

Мехатронные науки, электротехника и компьютер (MEC), pp. 13-16, 2013.

[7] MQ Lee и др., «Снижение фазового шума микроволновых генераторов HEMT с использованием диэлектрического резонатора, соединенного

с помощью инвертора с высоким импедансом», ETRI Journal, vol / issue: 23 (4), pp. 199–201, 2011.

[8] TV Hoi и BG Duong, «Designing Wideband Microstrip Bandpass Filter for Satellite Receiver Systems»,

Национальная конференция

по электронике и связи (REV2013-KC01), Вьетнам Нам, стр.140-143, 2013.

[9] Г. Гонсалес, «Анализ и проектирование СВЧ транзисторных усилителей», Прентис Холл, стр. 323-348, 1997 г.

[10] Т.В. Хой и др., «Улучшение алгоритм пошагового отслеживания, используемый для системы мобильного приемника через спутник »,

Международный журнал электротехники и вычислительной техники. Том / выпуск: 5 (2), с. 280–288, 2015.

Цифровые сигналы FTA Спутниковый приемник HD

Входная частота МГц 950…2150
Уровень входного сигнала дБмкВ 43 ~ 83
Символьная скорость Мбит / с 1 ~ 45
Демодуляция DVB-S (QPSK), DVB- S2 (QPSK и 8PSK)
Формат видео Видео MPEG-2 (MP @ ML)
Видео MPEG-4 (H.264)
Аудиоформат Уровень MPEG I и II
Соотношение сторон 4: 3 PS, 4: 3 LB, 16: 9 и Авто
DiSEqC control 1.0,1.1,1.2, USALS, dCSS (SCR I и SCR II)
Выбор диапазона LNB 13 В, 18 В, 0 кГц, 22 кГц
FEC 1/2, 2/3, 3/4 , 5/6, 7/8, Авто
Питание LNB (13/18 В) мА 300
Разрешение 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Импеданс Ом 75
ОБЩИЕ ХАРАКТЕРИСТИКИ
Количество каналов 5000
Потребляемая мощность (тип.) Вт 3,8 (рабочий) / 0,5 (режим ожидания)
Напряжение сети В перем. Тока / Гц 100 … 240/50 … 60
Рабочая температура ° C -5 … +40
Обновление ПО через USB
Дисплей Зеленый, 4-позиционный, 7-сегментный
Цвет Черный
РАЗЪЕМЫ
Входной разъем SAT F-гнездо
Разъем SCART Выход SCART
Разъем HDMI Гнездо HDMI (тип A)
USB-порт 2.0
(для SW-обновления и сохранения / загрузки списков каналов)
Цифровой аудиосигнал (S / PDIF) Коаксиальный

SFT356x SD IRD (спутниковый приемник), SD IRD (спутниковый приемник)

Описание :

SFT356X SD IRD — это универсальное устройство DEXIN, которое объединяет демодуляцию, дескремблер и декодирование (DVB-C, T / T2, S / S2 опционально) в одном случае для преобразования радиочастотных сигналов в аналоговый видеовыход (CVBS).

Это корпус 1U, который поддерживает 2 входа тюнера.Сопровождаемые два CAM / CI могут дешифровать программы, вводимые с зашифрованных RF, ASI и IP. CAM НЕ требует неприглядных внешних шнуров питания, кабелей или дополнительных устройств дистанционного управления.

Его съемная конструкция значительно упрощает замену модулей (демодулятора или декодера) по мере необходимости.

Для удовлетворения различных требований клиентов SFT356X также оснащен 1 входом ASI и выходом с 2 портами ASI и портом IP.

Краткая информация:

* Модули демодуляции + дескремблера + декодера в одной коробке

* 2 входа тюнера (DVB-C, T / T2, S / S2 опционально)

* 1 вход ASI и 1 IP (UDP) для повторного мультиплексирования

* Один CAM может расшифровать несколько программ из тюнеров / ASI / IP

* 2 отдельных видеовыхода CVBS

* IP (1 MPTS и 8 SPTS) через UDP и выход RTP / RTSP; ASI выход

* Поддержка максимум 128 сопоставлений PID на вход

* Сменные и сменные модули демодулятора и декодера

* ЖК-дисплей, дистанционное управление и прошивка, управление через веб-NMS

* Обновления через Интернет

* Лучшее качество и отличная цена Технические характеристики:


Ввод

2 x RF (DVB-C, T / T2, S / S2 опционально), тип F

1 × вход ASI для повторного мультиплексирования, интерфейс BNC

1xIP-вход для повторного мультиплексирования (UDP)

Секция тюнера

DVB-C

Стандарт

Дж.83A (DVB-C), J.83B, J.83C

Входная частота

47 МГц ~ 860 МГц

Созвездие

16/32/64/128/256 QAM

DVB-T / T2

Входная частота

44 МГц ~ 1002 МГц

Пропускная способность

Пропускная способность 6/7/8 M

DVB-S

Входная частота

950-2150 МГц

Символьная скорость

2-45 Мбит / с

Уровень сигнала

— 65- -25 дБм

Созвездие

1/2, 2/3, 3/4, 5/6, 7/8 QPSK

DVB-S2

Входная частота

950-2150 МГц

Символьная скорость

QPSK 1 ~ 45 Мбод;

8PSK 2 ~ 30 Мбит / с

Кодовая скорость

1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Созвездие

QPSK, 8PSK

Выход

IP-выход

1 * MPTS и 8 * SPTS через UDP, RTP / RTSP.

Интерфейс 100Base-T Ethernet (одноадресная / многоадресная передача)

2 × ASI

Интерфейс BNC

Видеовыход

Видеоинтерфейс: 2xCVBS (RCA)

Аудиоинтерфейс: 2 x стерео / моно (RCA)

Разрешение: PAL 576i, NTSC 480i

Декодирование видео: MPEG-2 MP @ ML

Аудио декодирование: MPEG 1 Layer II

Система

Локальный интерфейс

LCD + кнопки управления

Удаленное управление

Управление веб-NMS

Язык

Английский

Общие

Блок питания

100 В ~ 240 В переменного тока

Размеры

482 * 300 * 44.5 мм

Масса

3 кг

Рабочая температура

0 ~ 45 ℃

Глоссарий по спутниковой связи | Международный IP-доступ

Следующие ниже термины и определения помогут вам ознакомиться с вашим решением Satellite.

АНТЕННА — Устройство для передачи и приема сигналов. Антенна является частью земной станции.

УСИЛИТЕЛЬ — Усилитель — это устройство, которое увеличивает мощность сигнала за счет использования внешнего источника энергии.

APERTURE — Поперечное сечение спутниковой антенны, которая передает и принимает сигнал.

ATTENUATION — Потеря сигнала из-за прокладки кабеля или снижение мощности сигнала из-за атмосферных условий.

АЗИМУТ — угол поворота (по горизонтали), на который наземная параболическая антенна должна быть повернута, чтобы указать на конкретный спутник на геостационарной орбите. Азимутальный угол для любого конкретного спутника может быть определен для любой точки на поверхности Земли с учетом широты и долготы этой точки. Он определен относительно прямого севера для удобства.

BACKHAUL — Наземный канал связи, соединяющий антенну земной станции с местной коммутационной сетью или населенным пунктом.

BANDWIDTH — Мера использования или пропускной способности спектра (частоты). Например, для передачи голоса по телефону требуется полоса пропускания около 3000 циклов в секунду (3 кГц).

БЛОКИРОВКА ПРЕОБРАЗОВАТЕЛЯ (BUC) — Передатчик для спутниковой антенны. Он преобразует диапазон с более низкой частоты в более высокую частоту и выполняет усиление мощности, обычно расположенное непосредственно на входе спутниковой антенны или рядом с ним.

КАНАЛ — Канал — это полоса частот, в которой передается определенный широковещательный сигнал.Частоты каналов определяются в США Федеральной комиссией по связи. Чем выше частота, тем выше коэффициент усиления, который может быть достигнут с меньшими размерами антенн. Полосы более высоких частот более подвержены замиранию из-за дождя.

DOWNLINK — Канал от спутника до земной станции.

ЗЕМНАЯ СТАНЦИЯ — Наземное оборудование, которое передает и принимает электромагнитные волны, также называемое параболической антенной.

FDMA — Множественный доступ с частотным разделением каналов.Способ совместного использования канала путем назначения разных частот разным пользователям.

FOOTPRINT — Область поверхности Земли, с которой земная станция может передавать или принимать сигналы с определенного спутника.

GAIN — Мера усиления, выраженная в децибелах.

ГЕОСТАЦИОНАРНАЯ ОРБИТА ЗЕМЛИ (GEO) — Спутники, движущиеся по орбите на высоте 35 786 км (22 282 миль) над экватором в том же направлении и с той же скоростью, что и Земля вращается вокруг своей оси, что делает их неподвижными в небе.

ДИАПАЗОН ЧАСТОТ — В международном масштабе частоты делятся на четко определенные диапазоны. Для спутников используются следующие диапазоны:

L-Band — Согласно стандарту IEEE std 521, диапазон частот от 1 до 2 ГГц. Термин L-диапазон также используется для обозначения диапазона частот от 950 до 1450 МГц, используемого для мобильной связи. Диапазон L используется для мобильных спутниковых служб и обеспечивает хорошее проникновение в неблагоприятные погодные условия и листву.

C-Band — Диапазон частот от 3.От 7 до 6,2 ГГц. На передачу меньше влияют атмосферные условия, такие как снег и дождь. Однако передачи в диапазоне C имеют низкую мощность, поэтому земные станции должны быть довольно большими, чтобы компенсировать размер антенны. Приложения включают в себя коммутируемые сети общего пользования и транкинг через Интернет.

X-Band — Диапазон частот от 8,0 до 12,0 ГГц. Частота X-диапазона позволяет работать с высокой мощностью с очень маленькими терминалами. Применения включают COTM, ранцы, аварийную связь и бортовые и судовые платформы.Диапазон X также менее уязвим для замирания в дожде и помех от боковых лепестков соседнего спутника, чем другие частоты.

Ku-Band — Диапазон частот от 11,7 до 14,5 ГГц. Ku-диапазон имеет более высокую мощность, чем C-диапазон, что позволяет использовать тарелки меньшего размера. Однако более высокая частота Ku-диапазона делает его более восприимчивым к неблагоприятным погодным условиям, чем C-диапазон. Приложения включают VSAT, сельскую телефонию, спутниковый сбор новостей, видеоконференцсвязь и мультимедиа.

Ka-Band — Диапазон частот от 17.От 7 до 21,2 ГГц. Обладает более высокой мощностью, чем Ku-диапазон, что позволяет использовать антенны меньшего размера и, следовательно, будет использоваться для интерактивных услуг с высокой пропускной способностью, таких как высокоскоростной Интернет, видеоконференцсвязь и мультимедийные приложения. Передачи в Ka-диапазоне более чувствительны к плохим погодным условиям, чем в Ku-диапазоне.

HUB — Главная станция, через которую должны проходить все коммуникации, к терминалам, от них и между ними.

Кбит / с — Килобит в секунду. Относится к скорости передачи 1000 бит в секунду.KHZ KiloHertz. Один килогерц эквивалентен одной тысяче герц или одной тысяче циклов в секунду. Используется для измерения частоты и полосы пропускания.

LAN — Локальная сеть. Географически локализованная сеть.

LATENCY —Время, необходимое для прохождения сигнала от передающей станции через спутник к принимающей станции. Все стационарные спутники расположены на высоте 22 300 миль над экватором. Это означает, что расстояние туда и обратно составляет 90 000 миль или больше.Скорость света составляет 186 000 миль в час, поэтому время, необходимое для полета туда и обратно, составляет около 500 миллисекунд (1/2 секунды).

ЛИНЕЙНАЯ / ПЛОСКАЯ ПОЛЯРИЗАЦИЯ — Поляризация электромагнитной волны, при которой электрический вектор в фиксированной точке пространства остается направленным в фиксированном направлении, хотя и изменяется по величине. В случае спутников плоскости относятся к горизонтальной поляризации или вертикальной поляризации и позволяют повторно использовать частоту на спутнике для большей пропускной способности.

НИЗКАЯ ОРБИТА ЗЕМЛИ (НОО) — Спутники обращаются на орбиту на высоте 160–2 000 км над землей, и им потребуется около 1,5 часов для полного обращения по орбите, которое в любой момент охватывает только часть земной поверхности.

УСИЛИТЕЛЬ НИЗКОГО ШУМА (МШУ) — Предусилитель между спутниковой антенной и приемником земной станции. Для максимальной эффективности он должен быть расположен как можно ближе к антенне и обычно прикрепляется непосредственно к порту приема антенны. Это усиливает полезный сигнал, добавляя как можно меньше шума или искажений.

БЛОКИРОВКА НИЗКОГО ШУМА (LNB) — Комбинация малошумящего усилителя и понижающего преобразователя, встроенных в одно устройство, подключенное к источнику питания. Он используется для спутниковой передачи по нисходящей линии связи путем преобразования диапазона с более высокой частоты на более низкую частоту. Это просто приемник на спутниковой тарелке.

МОДЕМ — Часть сетевого оборудования, содержащая модулятор и демодулятор для приема или передачи спутниковых сигналов.

СРЕДНЯЯ ЗЕМЕЛЬНАЯ ОРБИТА (MEO) — Спутники, расположенные над спутниками LEO и ниже GEO, обычно перемещаются по эллиптической орбите над Северным и Южным полюсами или по экваториальной орбите.

МГц — мегагерц. Один мегагерц эквивалентен одному миллиону герц или одному миллиону циклов в секунду. Используется для измерения частоты и полосы пропускания.

ПОЛЯРИЗАЦИЯ — Метод, используемый операторами спутников для повторного использования частот спутникового транспондера при передаче этих сигналов на Землю. Возможны два метода: линейный и круговой. Чтобы успешно принимать и декодировать эти сигналы на Земле, антенна должна быть оборудована правильно поляризованным линейным или круговым рупором для выбора сигналов по желанию.

RAIN FADE — Снижение мощности спутникового сигнала из-за дождя.

МАРШРУТИЗАТОР — Физическое устройство, объединяющее несколько сетей вместе путем пересылки IP-пакетов на основе информации сетевого уровня и включения таких приложений, как VoIP, видео и данные.

СПУТНИК — Спутники связи вращаются вокруг Земли и передают и принимают радиосигналы от земных станций. Спутниковый приемник — приемник, разработанный для спутниковой приемной системы, которая принимает модулированные сигналы от LNA или LNB и преобразует их в исходную форму аудио, видео или данных.

SPOT BEAM — Спутниковый луч с концентрированным географическим покрытием.

TDMA — Множественный доступ с временным разделением каналов. Способ совместного использования канала путем назначения разных временных интервалов разным пользователям.

ТЕЛЕПОРТ — Телекоммуникационный концентратор или суперконцентратор, обеспечивающий доступ к спутникам связи и другим средствам передачи данных на большие расстояния.

ТЕРМИНАЛ — Одна из станций связи, которая принимает, обрабатывает и передает сигналы между собой и спутником.

ТРАНСПОНДЕР — Устройство, расположенное на борту спутника, которое принимает сигналы, переданные по восходящей линии связи от земной станции, усиливает и передает их обратно на Землю на разностной частоте.

UPLINK — Линия связи от земной станции до спутника.

VSAT — Терминал с очень малой апертурой. Относится к малым земным станциям с антеннами обычно в диапазоне от 1,2 до 2,4 метра. Терминалы с малой апертурой менее 0,5 метра иногда называют терминалами со сверхмалой апертурой (USAT)

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
