Спутниковый конвертер LNB, для приема сателлит сигнала, поломки

 Спутниковый конвертер.

LNB или ( low-noise block). Это очень важная составляющая общего проекта для уверенного приема сигнала.

Возможное место для ваших реклам! Приветствуется серьезный рекламодатель! Пишите на e-mail договоримся…

Как вам, наверное, известно на тарелке (спутниковая антенна) имеется спутниковый конвертер или конвертеры, для разных целей.

Спутниковый конвертер, да нет, что это я, цель то одна!

Спутниковый конвертер служит чтобы поймать сигнал с спутника и красиво этот сигнал обработать. Для того чтобы на телевизоре появилась красивая картинка.

LNB или спутниковая головка устанавливается на приемной спутниковой антенне. Если хочется смотреть кино от множества спутников.  Тогда спутниковый конвертер будет не один а их будет несколько.

И так, у нас есть ясность, что конвертеры предназначены для преобразования принимаемых сигналов. Именно, для понижения спектра частот, линейного переноса его в более низкочастотную область.

Зачем такие преобразования?

Необходимость такого преобразования возникает из-за того, что частоты, на которых работают спутники слишком высоки, чтобы передавать их по кабелю.

Расшифровка аббревиатуры LNB неоднозначно намекает на основную характеристику конвертеров а это уровень шума.  Наверное догадались, чем шум ниже, тем лучше.

Уровень шума современных конвертеров не играет большой роли, так как обычно колеблется в пределах от 0.1 до 0.5 децибел.  И практически никак не влияет на качество сигнала.

Сей прибор LNB или спутниковый конвертер крепится на специальный держатель. Называемый выносным кронштейном (входит в состав комплекта спутниковой тарелки).

Конечно, чтобы головка находилась в фокусе зеркала антенны.

Спутниковые конвертеры можно разделить на группы по нескольким признакам.

Для вещания ТВ-программ со спутника используется 2 диапазона. C-диапазон — это полоса частот от 3.4 до 4.2ГГц. Ku-диапазон — это полоса частот от 10.7 до 12.75ГГц.

Ku-диапазон слишком широк, поэтому он разбит на 2 под диапазона: нижний (10.7-11.7ГГц) и верхний (11.7-12.75ГГц).

Конвертер Ku-диапазона имеет в своем составе два гетеродина для работы с обоими под диапазонами. Как правило для верхнего под диапазона используется гетеродин с частотой 10.6ГГц, а для нижнего — 9.75ГГц.

LNB бывают круговой (Circle) и линейной (Universal) поляризации.

Поляризация спутникового сигнала бывает двух видов: левая-правая (круговая) и вертикальная-горизонтальная (линейная).
Разные операторы спутникового телевидения работают с разными поляризациями. Самые распространенные представлены ниже:

Триколор ТВ -CIRCULAR
НТВ Плюс -CIRCULAR
Телекарта- UNIVERSAL
Континент ТВ -UNIVERSAL
Радуга ТВ -UNIVERSAL

LNB отличаются по количеству независимых выходов.

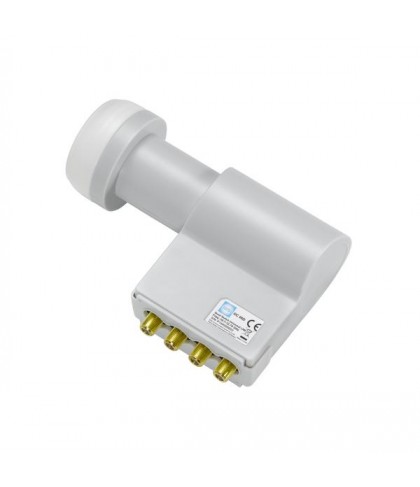

Бывают конвертеры с одним (SINGLE), двумя (TWIN), четырьмя (QUAD) и восемью (OCTO) выходами.

Если вы покупаете конвертер, чтобы смотреть спутниковое телевидение только на одном телевизоре, то вам нужен конвертер с одним выходом.

Если же вы намереваетесь установить комплект на 2 телевизора.  То и конвертер, соответственно, должен быть с двумя выходами. Иногда, чтобы не вести в квартиру много проводов. Вместо того, чтобы поставить конвертер на четыре выхода, используют делитель спутникового сигнала.

Внешне это действительно выглядит эстетичнее и в некоторых случаях гораздо удобнее. Но не следует забывать, что при использовании делителя вы получаете в нагрузку около 5 децибел шума.

А это негативно отразится на качестве сигнала.

Но в некоторых случаях без делителя не обойтись, когда в доме уже выполнена отделка и проведена разводка под эфирное телевидение. В данном случае как раз без делителя обойтись не получится.

Спутниковый конвертер, помните!

Если вы решили подключить спутниковое телевидение нескольких операторов. Например, Триколор ТВ и НТВ Плюс, вариант с делителем отпадает. Здесь использование спутникового конвертера с двумя независимыми выходами обязательно.

Среднестатистический конвертер может прослужить от года до пяти лет.  В зависимости от факторов окружающей среды, в основном от обилия осадков и влажности.

Бывают также случаи, когда из-за производственного брака конвертер выходит из строя уже через пару недель с момента установки.

Но даже в этом случае искать правды смысла нет.  Так как доказать, что причина поломки в качестве сборки конвертера нереально.  Гарантия на них, как правило, не распространяется.

Есть мнение , что легче купить новый, чем его ремонтировать. Но это тоже не панацея для всех. Раз уже заговорили о новом  конвертере, то к Вашему вниманию новинка, для уверенного 4К приема.

Универсальный конвертер с линейной поляризацией (2 выхода).

Конвертор Inverto Essential это идеальное решение для спутникового приема вещания по всей Европе.  Позволяющее «выжать максимум» из Вашей антенны.

Разработчики Inverto Essential позаботились о фильтре 4G/LTE сигналов.  Так что мобильные сети нового поколения, не мешают отличному приему этого конвертера!

Что актуально, низкий коэффициент шума, низкий уровень фазового шума.  DVB-S2 (HDTV) и 4K Ultra HD совместим, низкое энергопотребление, высокая Cross-Pole производительность.

Основные характеристики:

Низкий фазовый шум, DVB-S2 (HDTV) совместимые
Ultra Low Noise технология ULN +
Низкое энергопотребление
Высокие кросс-поляризационные характеристики
Высокая стабильность частоты
Коэффициент шума: 0.3 dB (ULN+) Typ. (0.7dB Max.)
Входной Low диапазон: 10,70-11,70 ГГц
Входной High диапазон: 11.7-12.75 ГГц
Выходной Low диапазон: 950-1950 МГц
Выходной High диапазон: 1100-2150 МГц
Нижняя частота гетеродина: 9,75 ГГц
Верхняя частота гетеродина: 10,60 ГГц
Влагозащитный корпус
Количество выходов: 2

Как определить что конвертер неисправен?

Синдромов болезни спутниковых конвертеров не так много. И так, при ручном поиске ресивер показывает, что сила сигнала больше 50 процентов. А качество при этом 0 процентов. Но зачастую те же показатели бывают, когда вы по ошибке настроились на другой спутник.

Или даже так.  Иногда у конвертеров «вылетает поляризация», либо только некоторые из частот. При этом не показывает часть каналов. На них ресивер выдает сообщение «Нет сигнала».

Как правило, эффективным лечением при любых обстоятельствах является замена неисправного конвертера на новый.
При этом нужно помнить, что новый конвертер должен быть той же поляризации, что и ранее вышедший из строя.

При самостоятельной установке спутникового конвертера будьте аккуратными. Постарайтесь не изменять угол направления антенны. А это избавит вас от необходимости повторно настраивать антенну на спутник.

Спутниковый конвертер, подведем итоги.

Функции конвертера

Конвертер для преобразование СВЧ в более низкую частоту, называемую промежуточной (900–2150 МГц). Сигнал на этой частоте и передается по кабелю к ресиверу и подается на его антенный вход.

Для снижения принятого частотного спектра в конвертер встраиваются один или два гетеродина – стабилизированных источника высокой частоты. Снижение входной частоты происходит за счет вычитания из нее частоты гетеродина.

Конвертер для усиление принятого сигнала. Ведь сигнал со спутника принимается с очень малой мощностью, совершенно неприемлемой в трактах приемного оборудования. Поэтому второй, не менее важной, функцией конвертера является усиление.

Сигнал 13/18 В используется в современных универсальных конвертерах лишь для переключения поляризации.

Универсальные конвертеры от других полно диапазонных конвертеров Ku-диапазона отличаются универсальностью сигналов, управляющих переключением диапазонов и поляризации, а также тем, что эти сигналы передаются по одному кабелю с промежуточной частотой.

Если есть необходимость принимать трансляции в обоих диапазонах (С- и Ku-) можно пойти тремя путями:

во-первых, установить на антенне два конвертера, каждый со своим облучателем и поляризатором. Но при этом облучатель хотя бы одного конвертера окажется не совсем в фокусе антенны, что несколько снизит коэффициент направленного действия антенны;

во-вторых, приобрести конструкцию, называемую С/Ku-ротором, включающую в себя облучатели для С- и Ku-диапазонов, разделяющие принимаемый поток на две части. С/Ku-роторы выпускаются совмещенными с электромеханическими поляризаторами.

Но при этом имеют место ощутимые потери мощности сигналов Ku-диапазона и частый выход из строя движущихся частей электромеханического поляризатора, особенно при низких температурах;

в-третьих, установить совмещенный конвертер для приема С- и Ku-диапазонов, который пока уступает раздельным конвертерам по техническим характеристикам.

Конвертеры должны быть герметичными. В противном случае за счет суточного колебания температуры внутри конвертера образуется конденсат, который приводит к ухудшению его параметров и, в конечном итоге, к выходу из строя.

Помимо недостаточной герметичности, встречаются и другие варианты конструктивных дефектов, например, высокая повреждаемость при действии солнечных лучей или температурных перепадах.

Дошли до место про мой эксперимент с офсетной спутниковой антенной, прочитай.

Поломки бывают, от таких подвохов при покупке застраховаться достаточно трудно. Вот вам видео, которое может помочь при ремонте головки:

В дополнение рассмотрим тонкости настройки а конкретно настройка LNB, что и почему а главное, что я делаю перед наступлением холодов и тоже рекомендую то же самое весной.

Удачи Друзья!



Спутниковый конвертер — что это и как проверить работоспособность

Для приема сигнала вещания важна каждая составляющая спутниковой системы. Один из неотъемлемых внешних элементов — это спутниковый конвертер. Именно от этой небольшой головки зависит качество изображения на ТВ. Разберём подробнее, что он из себя представляет, какие функции выполняет, а так же, как проверить конвертер спутниковой антенны на работоспособность после установки.

Содержание

  1. Что такое спутниковый конвертер
  2. Виды конвертеров для спутниковой тарелки и их отличия
  3. Как работают
  4. Диапазон частот
  5. Характеристики и на что обратить внимание
  6. На что обратить внимание
  7. Подборка конкретных моделей
  8. Как проверить спутниковый конвертер — рабочий или нет
  9. Установка и настройка на спутниковую тарелку

Что такое спутниковый конвертер

Получение качественного изображения на телеэкране нужна не только сама спутниковая тарелка, принимающая рассеянный сигнал. Прочие составляющие системы, такие как ресивер, конвертер и даже кабель играют не менее важные роли.

Конвертер иначе называется LNB. Главной его функцией является преобразования волн частот «Кu» (от 10 до 13 ГГц) и «С» диапазона (от 3.5 до 4.5 ГГц) в частоты эфирного диапазона «L»(от 0.95 до 2.5 ГГц). Подобная трансформация позволяет сигналу преодолеть путь от тарелки до приемного устройства или самого телевизора, минимизировав потерю качества в кабеле.

Сам конвертер для спутниковой антенны представляет собой небольшую спутниковую головку, отвечающую за прием сигнала с ретранслятора, а также его усиление и передачу далее, на тюнер. Головка способна улавливать и преобразовывать различные частоты. Состоит устройство из нескольких элементов:

  • Волновод. Принимает рассеянный сигнал, отраженный от рефлектора и отвечает за его объединение в единый пучок.
  • Зонд. Для проведения излучения между волноводом и платой.
  • Плата. Нивелир уровня шума излучения, передающий на кабель высококачественный спутниковый сигнал (реже может использоваться дисек).

Главной функцией конвертера является уменьшение количества шума. Чем его меньше, тем более чёткой будет картинка на экране.

Научное определение конвертера говорит о том, что это приёмник для обработки сигнала, поступающего со спутника. Внутри головки находятся два различных устройства, выполняющих различные функции.

  • Первое отвечает за усиление сигнала, поступающего со спутника. Именно на этом этапе важную роль играет уровень дополнительного шума. При значениях от – 0,3 до 0,5 дБ шума будет значительно меньше.
  • Вторая составляющая выполняет преобразование волновых частот. Далее сигнал передается на ресивер или напрямую, на телевизор.

Усиление сигнала конвертером компенсирует его небольшие потери в кабеле, соединяющем ресивер и антенну.

Виды конвертеров для спутниковой тарелки и их отличия

Существует несколько разновидностей конвертеров. Все они отличаются по принципу работы и возможностям приема сигнала. Основное различие в направлении принимаемого сигнала. Есть 3 различных модификации:

  • Конвертер с вертикальной (прямой) поляризацией — V. С транспондера головка принимает прямой луч. Используется только для приема телевещания.
  • Конвертеры с горизонтальной (круговой) поляризацией — H. Круговой спутниковый конвертер предназначен не только для телевещания, но и для средств связи. Такие устройства позволяют принимать сигнал с земли или со спутника. Они оснащены относительно усовершенствованной платой, преобразующей линейное излучение в круговое.
  • Универсальный спутниковый конвертер. Могу взаимодействовать с излучением любой поляризации.

Устройства так же могут различаться по режиму работы. Производятся несколько разновидностей:

  • Приемные. Сюда относятся любые телевизионные приемники, приспособленные исключительно под входящий сигнал.
  • Приемопередаточные. Приспособления для сети интернет, IР-телефонии и прочих дистанционных средств связи.
  • Передаточные. Устройства разработаны для выполнения особых задач. Они не применяются для массового использования.

Как работают

Даже при разных типах получения сигнала, схема работы устройств идентична. Поэтапный принцип работы конвертера:

  1. Устройство принимает спутниковые волны, преобразуя их в электрические сигналы, которые далее передаются на приёмник.
  2. Для этого LNB закрепляется в фокусе спутниковой антенны, в точке фокусировки принимаемых волн.
  3. Полученный сигнал в конвертере усиливается, изменяется на более низкочастотный.
  4. Смеситель для получения необходимого сигнала называется гетеродин. Именно он отвечает за преобразование частоты.

При наличии одного такого смесителя часть сигнала теряется в момент преобразования, поэтому создаются такие же смесители с двумя гетеродинами. Они называются универсальными и полностью перекрывают весь получаемый сигнал.

Диапазон частот

Современные спутниковые тарелки предназначены для приема 2 типов сигнала. Каждый из них находится в отдельных частотных диапазонах.

  • Сигнал спектра «C». Низкочастотный диапазон от 3.5 до 4.2 ГГц. Используется для спутниковой и наземной связи. В этом частотном диапазоне ведется вещание некоторых транспондеров, но российские телеоператоры подобными не пользуются.
  • Сигнал спектра «Ku». Высокочастотный диапазон от 10.
    7 до 12.75 ГГц, используется всеми действующими телевизионными спутниками. Этот спектр не надежен для связи и других вариантов передачи сигнала.

Ku-спектр дополнительно подразделяется на 2 поддиапазона:

  • Первое, более ранее поколение конвертеров. Работают в диапазоне от 10.7 до 11.75 ГГц,
  • Рост количества программ вещания, занимающих более высокие частоты привел к появлению новых устройств с приемом частот до 12.75 ГГц.

Продавцы в магазинах говорят об аналоговом и спутниковом вещании, на деле различия только в частотах первого и второго поколения.

После изобретения HD-телевидения количество программ в частотах высшего поддиапазона (от 11.75 ГГц) резко увеличилось. Именно в этих частотах идет вещание многих HD-каналов, что и стало причиной выпуску конвертеров следующего поколения.

Характеристики и на что обратить внимание

Выбор конвертера должен основываться на его совместимости с моделью спутниковой тарелкой. Иногда стоит самостоятельно подобрать подходящий конвертер, основываясь на его преимуществах:

  • Бесплатное телевещание. По всей территории РФ ведут вещание более 10 спутников, чьи каналы общедоступны: (HotBird, Amos, Ямал, Экспресс и другие).
  • Мультифункциональное устройство. Головка может работать при различной поляризации, а также позволит раздавать спутниковый сигнал на несколько устройств сразу.
  • Универсальный конвертер. Современный приемник второго поколения, работающий в спектре частот «Ku» позволяет подключиться к пакету любого из действующих операторов.

Приобретенный комплект от одного из операторов включает очень дешевое и слабое оборудование, позволяющее принимать исключительно TV конкретно этого провайдера. Крайне редко операторы вместе с рефлектором и ресивером предоставляют головки из двух и более моделей.

На что обратить внимание

В каждой частотной головке должны быть такие составляющие, как поляризация, число выходов для кабеля, и частотный спектр. Телеприемник, который может работать одновременно в круговой и линейной поляризации будет отличным решением, если планируется использование на нескольких телевизорах одновременно.

Приобретать рекомендуется исключительно высокочастотные головки второго поколения с приемом частот до 12.75 ГГц для просмотра HD-каналы.

Помимо вышеперечисленно, стоит с вниманием отнестись к следующим особенностям конвертера:

  • Оболочка корпуса. Использоваться должен очень плотный изоляционный материал или же в комплекте должен входить прочный чехол. В противном случает диэлектрик будет подвержен излишнему внешнему воздействию и в него может попасть влага, что существенно повысит шумность сигнала.
  • Усиление поступающего сигнала. От высоты установки антенны напрямую зависит количество лишнего шума. От крыши многоэтажка до квартиры и от крыши загородного дома до ресивера расстояние сильно отличается. Именно поэтому в городских домах антенны устанавливаются на фасадах. При установке на крыше коэффициент усиления должен быть равен или больше 55 дБ. При размещении на фасаде и в случаях с загородными домами будет достаточно коэффициента в 20 дБ.
  • Уровень шума. Приемлемым для спутниковой головки значением будет 0.3 дБ. и меньше. При этом конвектор в с частотами спектра C по размеру больше аналогов спектра Ku и шумность в них существенно выше.
  • Срок действия гарантии. Спутниковые антенны устанавливаются на многие годы вперёд, поэтому бесплатное гарантийное обслуживание на протяжении первых 3-5 лет станет приятным бонусом. Также возможно повреждение оборудования в процессе установки и его замена по гарантии сэкономит определенную сумму.
  • Тип энергопотребления. Лучше выбирать устройства, потребляющие не более 12V. Их запуск осуществляется с ресивера или напрямую, с телевизора. Отдельного подключения к электросети не требуется.

Подборка конкретных моделей

На полках магазинов цифровой техники предоставлено бесчисленное множество различных операторов. К каждому комплекту подходит определенный конвертер. Топ-3 самых популярных моделей:

  • Конвертеры для спутниковых антенн от оператора Триколор ТВ пользуются широким спросом благодаря их надёжности и разумной стоимости. Сочетание доступной цены и высокого качества несомненно привлекает покупателей.
  • У конвертера фирмы Gеnеral Satеllitе GSLF–51Е. Стандартный диаметр волновода: 0,4 см. Разъем: 75 F-тип множество положительных отзывов среди покупателей из-за длительного срока службы без поломок.

  • Компания МТС выпускает конвертеры около 10 лет. На рынке они весьма популярны за счёт известности бренда. При этом абоненты отмечают хороший уровень сигнала без лишнего шума.

Как проверить спутниковый конвертер — рабочий или нет

После приобретения нового оборудования обязательно проверяется его работоспособность. Выполнить проверку можно самостоятельно, не прибегая к помощи специалистов. Установщику потребуется выполнить некоторые манипуляции:

Подключить конвертер к SAT-finder (прибору, измеряющему уровень сигнала) или ресиверу. Некоторые телевизоры также показывают уровень принимаемого сигнала.

Посмотреть зафиксированное значение уровня приема. Цифры могут существенно различаться. Это связано с качеством настройки оборудования. Значения бывают следующие:

  • От 15 до 25% — при отсутствии приемного устройства или его неисправности;
  • От 30 до 45% — говорит о неверном направлении эфирной антенны или самого конвертера;
  • От 55% — говорит о правильном выборе направления и верной настройке антенны. Оборудование исправно и готово к работе.

Исправный прибор показывает сигнал даже при неправильно настроенной антенне.

Конвертер можно считать рабочим, если проверка показала хотя бы значения от 30 до 45%.

На конвертере отображаются два различных значения. Внимание нужно обращать на жёлтую линию. Здесь отображается сигнал уже с поправкой на уровень шума после перемещения по проводу.

Проверка выполняется исходя из поляризации оборудования:

  • При вертикальной поляризации конвертер устанавливается вертикально и направляется на юг, где расположено большинство спутников. После медленно переводится в горизонтальную плоскость. Конвертер считается рабочим, если при проведении этого эксперимента уровень сигнала сохранялся на должном уровне.
  • При горизонтальной поляризации придется поискать в интернете место размещения конкретного спутника, на который рассчитан используемый комплект. Располагать конвертер в этом случае нужно строго горизонтально.
  • Универсальные конвертеры необходимо проверять обоими способами для исключения сбоев в работе одной из головок.

Установка и настройка на спутниковую тарелку

После проверки работоспособности конвертера необходимо правильно настроить его относительно антенны.

Радиоволны спутникового сигнала попадают на сферическое зеркало тарелки. Ниспадая на зеркальную поверхность, волны отражаются в единственном направлении. В итоге объединяются в так называемый пучок, сфокусированный в конкретной точке.

Именно точкой фокусировки и является спутниковая головка – сам конвертер.

Установка завершится на выборе правильного положения устройства, сигнал пойдет по цепи, а на экране появится качественное изображение.

Не имеет значения, какого именно оператора вы предпочли и какой тип поляризации на вашей антенне. Главное — правильно выбрать и монтировать спутниковый конвертер. Именно он является одной из важнейших составляющих всего комплекта, которая отвечает за качественную трансляцию любимых телепередач.

Last Updated on 10.12.2021 by artikus256

Ресивер спутникового телевидения

Эти приемники не могут программирование записи — требуется подключенный отдельный видеомагнитофон или DVD рекордер. Кроме этого, они прекрасно умеют обращаться с программированием. Некоторые из обычных функции: настраиваемый телегид, таймер настройки, родительский контроль и поддержка идентификатора вызывающего абонента на экране.

Возможность записи программирования приходит с Видеорегистратор ( цифровая видеозапись ) приемников. Они имеют встроенный жесткий диск, до 200 часов или более стандартного цифрового емкость записи. Кроме того, они обычно поставляются с двойным спутником. тюнер, позволяющий использовать программы с двух разных телевизоров спутников одновременно. Их возможность записи расширяет список доступных вкусностей с функциями как «пауза» прямой эфир, замедленное воспроизведение или мгновенный ответ. Наличие жесткого диска позволяет использовать больше дополнительных функций, таких как «программирование поиска» или регистрация и аранжировка записанного контента.

Продвижение высокое разрешение (HD) программирование привело к появлению приемников, способных обрабатывать HD-программирование. Подобно стандартным цифровым ресиверам, HD-ресиверы также поставляются с функцией DVR или без нее. Современные ресиверы высшего класса поддерживают DVR/HD, к двум двойным спутниковым тюнерам для максимальной громкости программирования и универсальность.

Представлено несколько моделей приемников одним из двух поставщиков услуг спутникового телевидения, Сеть тарелок и ДирекТВ. Также большое разнообразие моделей приемников, изготовленных электронными компаниями специально для одного или другая система доступна на открытом рынке.

______________________________________________________

Дом Запомнить эти счастливые дни без кабеля телевизор, нет спутникового ТВ? Только один аналоговый телевизор сервис доступен, и все, что касается его получения и использования, было так же просто, как: получить, нажать, перейти…

Кабель или спутниковое телевидение? Который что лучше: спутниковое ТВ или кабельное? При любом сравнении ответ кажется зависит от того, кого вы спросите. ..

Кабельное телевидение  Кабельное телевидение – это то, как телевидение вошло в американские дома. На начальном этапе кабельное телевидение обслуживание сильно отличалось от современного кабельного телевидения, которое мы знаем. сейчас…

Спутник прямого вещания  Dir и т. д. Спутник вещания (DBS) Телевизионная услуга — это услуга вещания высокой мощности в домах, использующая спутники как основная форма передачи сигнала. Его высокая мощность передачи позволяет использовать относительно небольшие параболические антенны для эффективного приема и использования сигнала. Коммерческое спутниковое телевидение, как мы его знаем, является услугой DBS…

Блюдо сети Блюдо Сеть является второй по величине службой прямого спутникового вещания (DBS). провайдер в США. Вместе с DirecTV делит рынок домашнего спутникового телевидения в США. Сеть тарелок запущена коммерческое вещание DBS в 1996 году, после выхода первого телевизора. спутник — EchoStar I — запущен в 1995 году…

ДирекТВ DirecTV — прямое вещание поставщик спутниковых (DBS) услуг, базирующийся в Лас-Вегасе, штат Невада. Запущен в 1994 от Hughes Electronics Corporation, это был самый первый мощная (мини-тарелка) служба DBS в мире…

Высокоскоростной ИНТЕРНЕТ Если вы проводите много часов за просмотром Интернет ежедневно или реже, высокоскоростное интернет-соединение кажется непреодолимым удобный. Хотя это связано с дополнительными затратами, большинство людей находят выгоды стоят дополнительных расходов, которые могут быть довольно низкими…

ТВ высокой четкости Вы слишком озадачены и заинтригованы этим новым ребенком? на телеблоке: телевидение высокой четкости . Ожидания кайфовать, но так же и неуверенность — чем уж отличается об этом, если сравнивать с телевидением стандартной четкости (SDTV)?…

Спутниковое радио Если вы любите слушать радиопередачи, спутниковое радио может предложить вам несколько полезных функций. Большое разнообразие каналы, большинство из которых не содержат рекламы, высококачественный звук при это необходимо, возможность слушать ваши любимые программы где бы ты ни был…

Новости Провод новинка в спутниковой/кабельной индустрии…

Преобразование спутникового устройства в Junos Fusion в автономное устройство | Junos OS

В случае, если вам необходимо конвертировать спутник устройство на отдельное устройство, вам нужно будет загрузить и установить новый пакет программного обеспечения ОС Junos на спутниковом устройстве. Спутник Устройство перестает участвовать в топологии Junos Fusion, как только программное обеспечение начинается установка.

Следующие шаги объясняют, как преобразовать спутниковое который участвует в Junos Fusion, на автономное устройство, работающее ОС Джунос. Если у вас есть автономный коммутатор, который не является частью Junos Fusion, но работает спутниковое программное обеспечение, и вам нужен коммутатор для запуска программного обеспечения ОС Junos см. Установка Программное обеспечение ОС Junos на автономном устройстве, на котором запущено программное обеспечение Satellite.

Примечание:

Модели коммутаторов QFX5100-48SH и QFX5100-48TH поставляются с завода с программным обеспечением спутникового устройства. Вы не можете преобразовать эти переключатели, чтобы стать автономными устройствами.

Преобразование коммутаторов EX2300 и EX3400 из спутниковых устройств на автономные устройства не могут быть инициированы с устройства агрегации. Чтобы установить программное обеспечение Junos OS на коммутатор EX2300 или EX3400, действующий в качестве спутникового устройства см. Установка Программное обеспечение ОС Junos на автономном устройстве, на котором запущено программное обеспечение Satellite.

Загрузите программное обеспечение ОС Junos

Перед установкой нового пакета программного обеспечения ОС Junos на спутниковое устройство, убедитесь, что вы загрузили правильный пакет программного обеспечения для этого устройства:

  • Если спутниковое устройство QFX5110, QFX5200 или EX4300 переключатель, вы устанавливаете стандартную, подписанную jinstall версию ОС Junos.

  • Если спутниковое устройство представляет собой коммутатор QFX5100, который можно преобразовать в автономное устройство, необходимо установить Preboot eXecution Версия среды (PXE) ОС Junos. PXE-версия ОС Junos программное обеспечение поддерживает тот же набор функций, что и другое программное обеспечение ОС Junos пакеты для выпуска, но специально разработан для установки Junos ОС на устройство, на котором запущено спутниковое программное обеспечение. Пакет PXE ОС Junos имя использует формат install-media-pxe-qfx-5- версия -domestic.tgz .

  • Для Junos Fusion системы под управлением ОС Junos версии 17.2R1 и выше, если спутник устройство представляет собой коммутатор QFX5100, который можно преобразовать в автономное устройство, вы должны установить подписанную PXE-версию ОС Junos, чтобы преобразовать спутник устройство, на котором запущено спутниковое программное обеспечение, на автономное устройство, на котором работает Junos программное обеспечение ОС. Подписанный пакет PXE Junos OS имя использует формат install-media-pxe-qfx-5- версия -внутренняя подпись.tgz .

Чтобы загрузить версию ОС Junos, которую вы хотите запустить на спутниковом устройстве после его удаления из Junos Fusion:

  1. С помощью веб-браузера перейдите к программному обеспечению Junos OS URL загрузки на веб-странице Juniper Networks:
  2. Войдите в систему аутентификации Juniper Networks, используя имя пользователя (обычно ваш адрес электронной почты) и пароль представителями Juniper Networks.
  3. Выберите «По технологии» > «Платформа Junos» > «Junos Fusion» из раскрывающегося списка и выберите серию платформы коммутатора и модель вашего спутникового устройства.
  4. Выберите версию ОС Junos, на которой вы хотите работать спутниковое устройство после извлечения его из Junos Fusion.
  5. Прочтите и примите Лицензионное соглашение с конечным пользователем.
  6. Загрузите программное обеспечение на локальный хост.
  7. Скопируйте программное обеспечение на платформу маршрутизации или во внутреннюю сайт распространения программного обеспечения.

Отключение конфигурации автоматического преобразования

Перед удалением спутникового устройства из работающего Junos Fusion, необходимо отключить конфигурацию для автоматического спутниковое преобразование. Если включено автоматическое преобразование спутников для идентификатора слота FPC установка ОС Junos не может быть продолжена.

Например, следующая установка на спутник EX4300 устройство заблокировано:

 [править]
[email protected]>  запрос на установку спутника шасси fpc-slot 103 /var/tmp/jinstall-ex-4300-14.1X53-D43.7-domestic-signed.tgz
Преобразовать спутниковое устройство в автономное устройство Junos? [да,нет] (нет) да
 Проверено jinstall-ex-4300-14.1X53-D43.7-domestic.tgz подписано PackageProductionEc_2017 методом ECDSA256+SHA256
Спутник 103 настроен в списке авто-спутникового преобразования
Удалите его из списка перед преобразованием в автономный

. Вы можете проверить конфигурацию автоматического преобразования спутника. введя оператор show в поле [ редактировать шасси автоматическое преобразование спутникового управления ] уровень иерархии.

  1. Если для спутника включено автоматическое преобразование идентификатор слота FPC устройства, удалите идентификатор слота FPC из автоматического конфигурация спутникового преобразования.
  2. Зафиксировать конфигурацию.

Установка программного обеспечения ОС Junos на спутниковое устройство

  1. Для установки программного обеспечения ОС Junos на спутниковое устройство чтобы преобразовать устройство в автономное устройство, используйте следующий интерфейс командной строки команда:
  2. Чтобы проверить ход преобразования, введите показать корпус спутника fpc-slot команда:
  3. Дождитесь перезагрузки, сопровождающей установку ПО завершить.
  4. Когда вам будет предложено снова войти в систему, отключите устройство из топологии Junos Fusion.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
