Защита от протечек и потопа в вашей квартире: значение, устройство и монтаж

Потоп в квартире – одна из самых часто встречаемых аварийных ситуаций в жилых помещениях. Она приносит очень большой ущерб, причем в многоэтажных домах страдают не только владельцы квартиры, но и соседи снизу, если жилье расположено выше 1 этажа. Это влечет колоссальные материальные убытки, и, конечно же, ухудшение отношений с соседями.

В современных условиях проблема потопов в квартире уже давно решена. Для этого разработаны специальные системы блокировки протечек. Они помогут избежать самой аварийной ситуации и неприятных последствий, которые она тянет за собой.

Устройство и принцип работы системы защиты от протечек

Система защиты дома от протечек включает:

• Беспроводные (работают от батареек) или проводные датчики защиты от протечек, которые мгновенно обнаруживают проблему и передают сигнал об аварии на модуль управления.
• Блок управления – контроллер, который всем управляет. Он обрабатывает сигналы, получаемые от датчиков, и в случае аварии подает питание на краны.

• Шаровые краны автоматического перекрытия подачи воды в системе отопления или водоснабжения. Для автоматического срабатывания краны оснащены электроприводом.

Схема системы защиты от протечек воды

Для устройства защиты от потопа может потребоваться и дополнительная аппаратура в виде модулей подключения кранов, блоков питания и расширения проводных датчиков.

Как работает защита от протечек воды:

1. В случае контакта с водой датчик протечки подает на блок управления сигнал об аварийной ситуации. В этот момент включается световая или звуковая сигнализация протечки.
2. В свою очередь контроллер моментально фиксирует этот сигнал и подает команду о закрытии шаровых кранов.
3. Электроприводы кранов приводятся в действие, в результате чего запорная арматура перекрывает водоснабжение.

Блок управления регулярно запрашивает состояние датчиков, поэтому ситуация всегда находится под контролем. Чтобы система не переставала работать при отключении сети центрального электроснабжения, ее оснащают автономным источником питания. Тогда даже при отсутствии напряжения в бытовой сети

защита от потопа квартиры продолжает функционировать.

После устранения причины аварии достаточно нажать на кнопку на модуле управления, и шаровые краны вновь переведутся в рабочее положение. Многие системы защиты от протечек имеют возможность расширения области контроля за счет добавления дополнительных датчиков.

На что и куда устанавливать системы защиты от протечек

Для предотвращения протечек системы защиты устанавливают как на горячее и холодное водоснабжение, так и на систему отопления. В случае с горячей водой потоп еще более опасен, поскольку может привести не только к материальному ущербу, но и к серьезным ожогам.

Именно поэтому очень важно тщательно продумать, где установить датчики протечки. Их рекомендуют располагать там, где появление воды наиболее вероятно. Судя по отзывам пользователей, датчики стоит разместить в следующих местах:

• В точках водосбора. Это те места, в которые вода поступит в первую очередь. Как правило, это точки с наиболее низким уровнем.
• Под всеми бытовыми приборами, которые работают с водой. В первую очередь к ним относятся стиральная и посудомоечная машины, бойлеры для нагрева воды, котлы отопления. Здесь очень важно разместить датчик под самой техникой, а не рядом с ней.
• Под каждым гибким шлангом, где протечки возникают наиболее часто.
• Около унитаза, под ванной, раковиной и душевой кабинкой.
• Под полотенцесушителем и радиаторами отопления.

Куда поставить датчики протечек

В каждом случае детектор протечек должен быть расположен в таком месте, куда в аварийной ситуации вода попадет в первую очередь. Для раковины на кухне это место прямо под сифоном, для стиральной машинки – область возле подключения сливного шланга.

Важно: очень часто система защиты дома от потопа срабатывает поздно как раз по причине неправильно выбранного места установки датчиков. Пока вода достигла их, ее уже успело вылиться очень много.

Широкий выбор систем защиты от протечек от «Теплолюкс»: продукция марки Neptun

Системы защиты от протечек и потопа Neptun – продукт производства отечественной компании, который появился на рынке подобных устройств самым первым. Сегодня марка является наиболее популярной, поскольку в ассортименте представлены системы на любой бюджет – от самых доступных бюджетных комплектов до ультрасовременных систем с возможностью управления со смартфона.

Разновидности системы защиты от протечек «Нептун»

Первыми в линейке Neptun идут проводные системы от протечек воды:

• Neptun Bugatti Base.
• Neptun Bugatti ProW
• Neptun Aquacontrol.

Не менее популярны беспроводные системы против протечки воды:

• Neptun PROFI WiFi.
• Neptun ProW
• Neptun ProW+.

Еще одно преимущество систем Neptun – наличие не только готовых систем, но и отдельных комплектующих, что позволяет собрать защиту от протечек самостоятельно. К примеру, шаровые краны «Нептун» представлены не только в проводном варианте, но и с функцией передачи сигнала по радиоканалу, что позволяет устанавливать такие устройства уже после окончания ремонта, когда нет возможности спрятать провода.

Среди плюсов кранов Neptun Bugatti, которые сделаны в Италии, также отмечаются:

• Премиальные уплотнительные материалы.
• Высокая мощность электропривода.
• Возможность ручного аварийного управления (без электричества).

Обратите внимание: шаровые краны Neptun можно легко узнать как раз по наличию рычага, который позволяет легко перекрывать воду вручную.

Шаровые краны Neptun

Видео: краны Neptun Bugatti: Тестирование

Сравнительная таблица систем защиты Neptun

  Neptun PROFI WiFi Neptun ProW+ Neptun Bugatti ProW Neptun Bugatti Base Neptun Aquacontrol
Общее описание Защита от потопа премиум-класса с управлением через приложение на смартфоне и резервным источником питания. Универсальная система, поддерживающая радио- и проводные датчики. Neptun ProW+ аналогична системе Neptun ProW, только имеет возможность работы с проводными и радиодатчиками. Проводная система, оснащенная резервным источником питания. Система с хорошим соотношением цены и качества. Систем защиты от протечек эконом-сегмента.
Модуль управления Neptun ProW+WiFi
Neptun ProW+
Neptun ProW Neptun Base Neptun Base
Датчики Радиодатчики RSW(2 шт.) Радиодатчик RSW+ (2 шт.) SW005 (3 шт.) SW005 (3 шт.) SW007 (2 шт.)
Шаровые краны Neptun PROFI 12В (2 шт.) Neptun Bugatti Pro 12В (2 шт.) Neptun Bugatti Pro 12В (2 шт.) Neptun Bugatti Pro 220В (2 шт.) Neptun Aquacontrol 220В (2 шт.)
Когда лучше устанавливать После ремонта После ремонта Во время ремонта Во время ремонта Во время ремонта
Максимально допустимое число датчиков, шт. 375 375 375 20 20
Максимальное число кранов, шт. 2 2 2 6 6
Дополнительные функции

• управление через смартфон;
• подключение до 4 счетчиков ГВС и ХВС;
• интеграция в систему «умный дом».

• уведомление о конкретное зоне протечки;
• интеграция в сторонние системы оповещения (охранную, «умный дом», диспетчеризацию).

• уведомление о конкретное зоне протечки;
• интеграция в сторонние системы оповещения (охранную, «умный дом», диспетчеризацию).

- -

Neptun Bugatti Base

Система защиты от потопа Neptun Bugatti Base подходит для установки не только в квартире или частном доме, но и офисах и даже магазинах. В комплекте представлены:

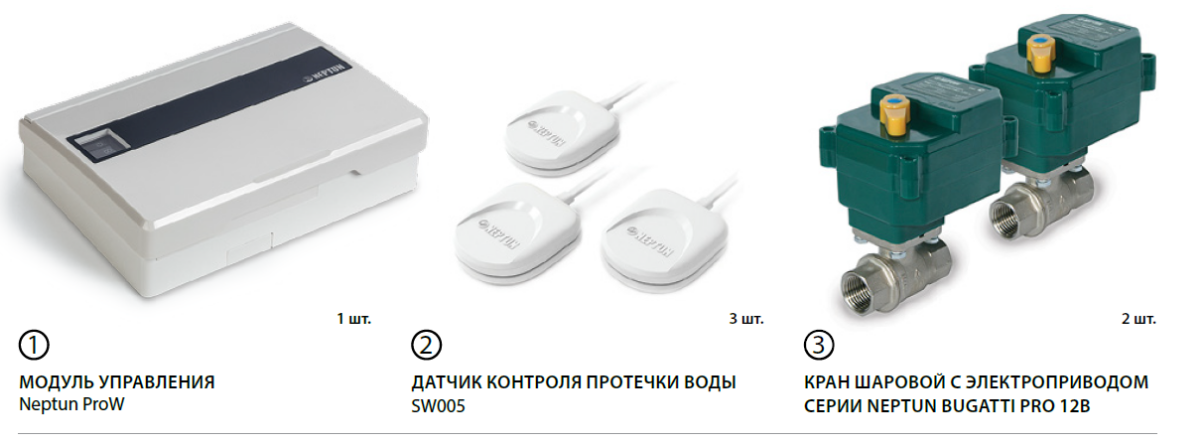

• Модуль управления Neptun Base – 1 шт.

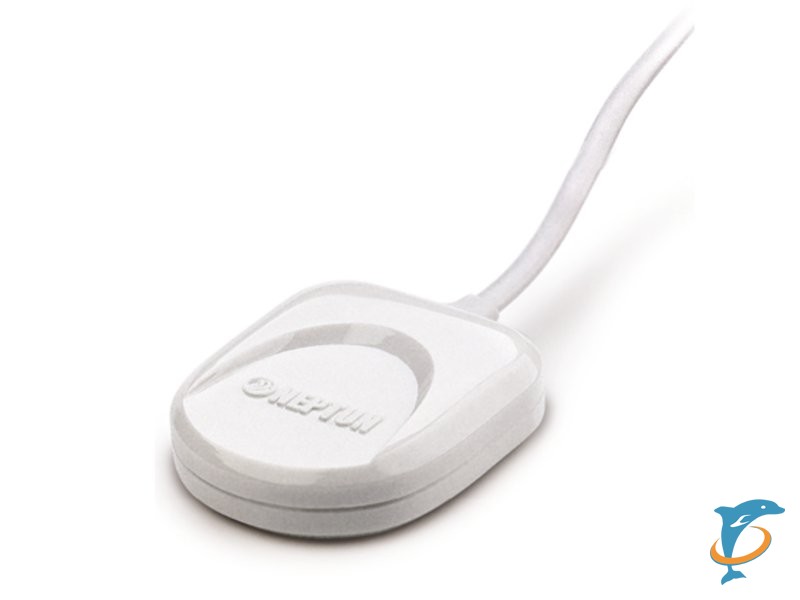

• Датчик «Нептун» SW 005 – 3 шт.
• Шаровой кран с электроприводом Bugatti Pro – 2 шт.

Комплектация Neptun Bugatti Base

Система Neptun Bugatti Base имеет возможности для расширения. Для этого дополнительно можно приобрести:

• Шаровой кран с электроприводом Neptun Bugatti Pro 220В. К примеру, можно дополнительно установить 2 крана на подаче и обратке полотенцесушителя.

• Датчик контроля протечки воды Neptun SW 005. Степень защиты IP67 гарантирует полную герметичность, а индивидуальная плата в датчике – защиту от ложных срабатываний.

• Датчик контроля протечки воды Neptun SW 007. Круглая форма позволяет без проблем врезать датчик заподлицо с плиткой.

• Блок расширения проводных датчиков ProW. Позволяет произвести подключение дополнительных датчиков протечки воды. Световой индикатор блока определяет до 5 зон.

Neptun Aquacontrol

Система защиты от протечек отопления и водоснабжения Neptun Aquacontrol – это готовый комплект, подходящий для установки на трубы диаметром 0,5 и 0,75 дюйма.

Neptun Aquacontrol

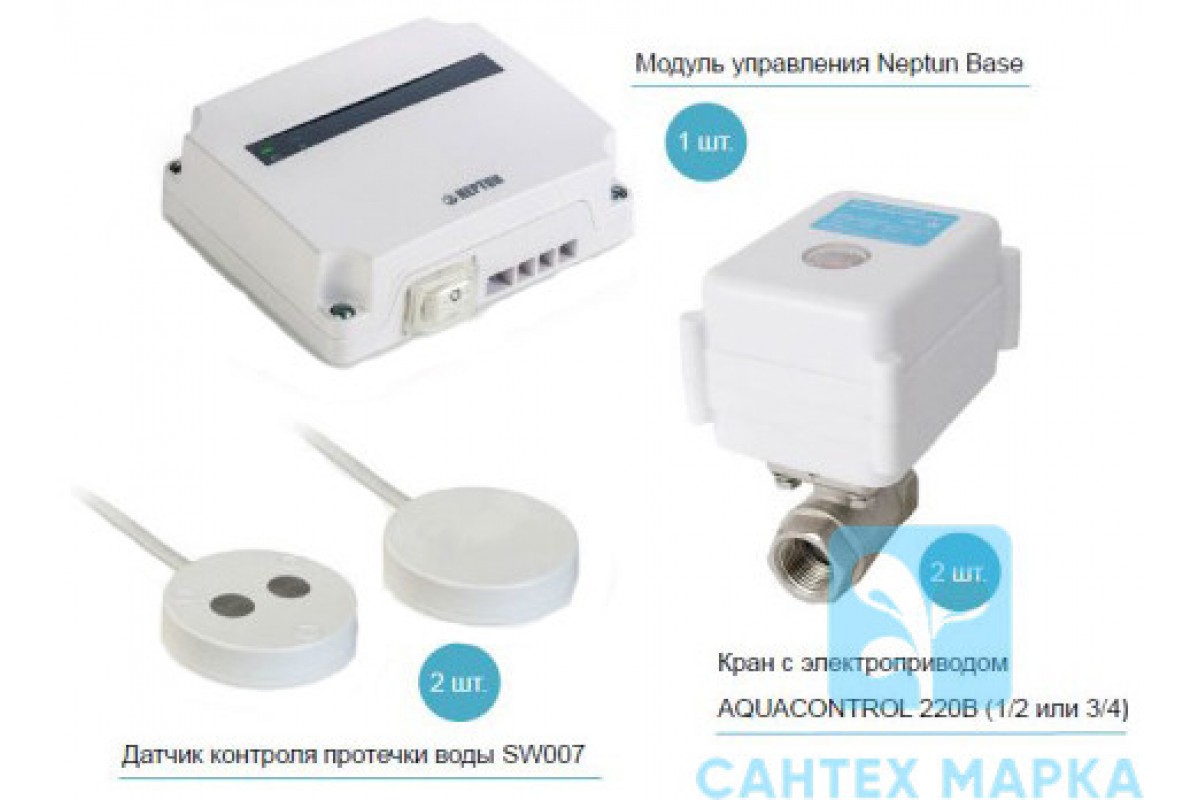

В составе системы есть базовый модуль управления, 2 универсальных датчика контроля и 2 крана из горячекованой латуни.

Комплект Neptun Aquacontrol

Систему также можно расширить, используя блок расширения, дополнительные датчики и шаровой кран Neptun AquaControl 220В. Он полнопроходный с мощными шестеренками из стали, позволяет повернуть кран даже при закисании.

Шаровой кран Neptun AquaControl 220В

Neptun Bugatti ProW и Neptun Bugatti ProW+

Контроль протечки воды с помощью Neptun Bugatti ProW и Neptun Bugatti ProW+ наиболее эффективен, поскольку системы оснащены резервным источником питания. Даже при отключении бытовой сети защита будет по-прежнему работать на должном уровне. Системы предполагают уведомления о конкретной зоне протечки и интеграции в сторонние системы оповещения.

Neptun Bugatti ProW

Neptun Bugatti ProW+

Для расширения систем можно дополнительно использовать индикаторы протечки Neptun SW 005 и Neptun SW 007, а также радиодатчик Neptun RSW+ с возможностью перемещения.

Радиодатчик Neptun RSW+

Еще система имеет возможность установки дополнительных шаровых кранов Neptun Bugatti Pro 12В.

Шаровой кран Neptun Bugatti Pro 12В


Схема подключения компонентов системы Neptun Bugatti ProW+

Видео: обзор Neptun Bugatti ProW

Neptun PROFI WiFi

В сравнении с другими защитами от протечки воды Neptun PROFI WiFi относится к системам премиум-класса. Главным отличием выступает возможность управления устройством через приложение на смартфоне. Оно также имеет функцию push-уведомлений о тех или иных состояниях и получения статистики потребления воды. Приложение можно скачать для Android и IOS.

Neptun PROFI WiFi поддерживает беспроводные и проводные датчики. Еще система позволяет удаленно управлять подачей воды с помощью того же смартфона. В комплекте идет все необходимое: проводные и радиодатчики, модуль управления и шаровые краны с электроприводом. Другая полезная функция – запоминание состояние аварии до устранения ее последствий.


Комплектация Neptun PROFI WiFi

Neptun Bugatti Base Light

Защита от протечек системы отопления и водоснабжения Neptun Bugatti Base Light предназначена специально для квартир с газовой колонкой. Отличительная особенность комплекта – наличие одного крана Bugatti, поскольку системы предназначена для квартир, где подведено только холодное водоснабжение.


Neptun Bugatti Base Light

Общая технология установки системы защиты от потопа

Последовательность работ по установке системы защиты от протечек воды:

1. Разметка мест установки блока управления, датчиков и шаровых кранов.
2. Прокладка монтажных проводов по заранее разработанной схеме соединения.
3. Врезка шаровых кранов.
4. Установка датчиков протечки и модуля управления.
5. Подключение и наладка системы.

Обратите внимание: не стоит пренебрегать разработкой схемы, на которой будут отмечены места установки всех элементов системы, а также прокладки проводов. Это важно, чтобы заранее определить, хватит ли вам длины соединительных проводов.


Пример размещения комплекта в стандартной квартире

Установка шаровых кранов с электроприводом

Шаровые краны с электроприводом устанавливают в водоразборном шкафу. Их располагают сразу после вводных вентилей, как показано на схеме. До кранов рекомендуется установить фильтры для очистки воды.


Схема установки крана шарового с электроприводом

Шаровой кран можно располагать на расстоянии до 100 м от контроллера. Для соединения используются распаечная коробка и силовой кабель ПВС 4х0,5.

Установка датчика контроля протечки воды

Учитывая рекомендации по выбору мест установки датчиков, стоит сразу отметить эти участки на схеме размещения составляющих системы защиты от затопления. Детекторы можно монтировать одним из двух способов:

• В полу путем врезания в напольное покрытие, например, плитку. Провод в таком случае укладывается в гофрированной трубе. При установке необходимо соблюдать требование, чтобы датчик выступал над уровнем пола на 3-4 мм. Это важное условие для предотвращения ложного срабатывания. Контактные пластины обращены вверх.
• На полу со свободным расположением провода на его поверхности. Контактные пластины должны быть уложены в направлении пола – точечные выступы не позволяют им касаться уровня пола, что исключает ложное срабатывание.


Установка датчика протечки воды

При подключении датчиков к контроллеру очень важно учесть расцветку проводов в монтажных концах. Провода необходимо соединить согласно маркировке на клеммных контактах блока управления:

• Красный – к выходу +U1.
• Желтый провод – к клемме IN.
• Зеленый – к GND.

Установка модуля управления

Для монтажа контроллера защиты от протечек необходимо выбрать место, которое будет надежно защищено от попадания брызг воды. Важно учесть максимально допустимое расстояние между модулем управления и датчиками протечки. Схема подключения кранов и детекторов к контроллеру представлена на схеме.


Схема подключения датчиков и кранов с электроприводом к модулю управления

В заключение

Установка системы контроля протечек – рациональное и экономически выгодное решение, которое полностью оправдывает финансовые затраты. Один раз установив подобное оборудование, можно больше не переживать о возможном ущербе. Ремонт как в своей квартире, так и в квартире соседей из-за потопа в любом случае обойдется гораздо дороже. Кроме того, современные системы работают практически без вмешательства человека, а также имеют дополнительные полезные функции, которые делают процесс эксплуатации инженерных систем еще более комфортным и безопасным.


Защита от протечек воды | Строительный портал

Протечка труб водоснабжения связана с порчей полов и мебели, разбирательством с жильцами нижних этажей. Это ведет к непредвиденным тратам денег и времени на устранение ущерба. Также возникает вероятность поражения током, когда вода проникает в полости проводов. Избежать подобных неприятностей поможет установка защиты от потопа. Система состоит из датчиков, блока управления и перекрывающих кранов. Она легка в монтаже и не требует особого ухода.

Оглавление:

  1. Устройство системы защиты от протекания воды
  2. Защита от протечек воды «Нептун»
  3. «АКВАСТОП» - защита от протечек воды
  4. «Аквасторож» – инновационная система защиты от протечек воды
  5. Защита от протечек воды «Гидролок»
  6. Система защиты от протечки «Стоп потоп «РаДуга»
  7. Инструмент для монтажа системы защиты от протечки воды

Устройство системы защиты от протекания воды

В домах часто возникают аварийные ситуации из-за протекания системы водоснабжения. Преимущественно в старых конструкциях.

При потопе помещений повреждаются как стены и пол, так и мебель. В многоэтажных домах появляется угроза затопления соседей снизу. По данным статистики, ущерб от такой неприятности в три раза больше, чем от возможной кражи.

Современная техника обычно идет с системой защитой от протечки. По степени защиты технику условно делят на несколько видов:

  • с полной защитой,
  • без защиты,
  • с частичной защитой.

Частичная защита от протечек воды – предупреждает протечку воды за пределы внутренней поверхности техники. В устройствах внизу располагается цельный поддон с поплавком с выключателем. Если емкость наполняет жидкость, срабатывает отключение оборудования.

Полная защита от протечек воды совмещает наличие поддона и установку специального заливного шланга.

Но не вся техника предусматривает достаточную защиту от затопления. Поэтому необходимо установить специальное оборудование, которое сохранит ваши деньги и нервы.

Актуально применение системы в местах, где больший риск протечки. А предполагаемые затраты на ремонт в разы превышают ее стоимость. Например:

  • в административных зданиях,
  • на загородных дачах,

  • в общественных учреждениях,
  • на масштабном производстве,
  • в гостиницах и отелях,
  • на котельных установках.

Системы защиты от протечки предупреждают аварийные ситуации. Их конструкция предполагает три узла:

  • компактные элементы контроля над потопом,
  • аварийные выключатели потока воды,
  • коробка регулирования.

В критический момент автоматом отключается подача воды в канале водоснабжения и отопления.

Датчики размещаются под возможными местами протечки. Например, ванной, умывальником, батареей и стиральной машиной.

Если влага попадает на датчик, то по кабелю проходит аварийный сигнал. И электроприводы экстренно перекрывают воду. В это время на блоке управления загорается индикатор протечки и издается звуковой сигнал.

Монтируется система защиты от протечки легко. Потому что не требует особого вмешательства в водоканал. Ее установка осуществляется как до, так и после ремонта помещения.

Защита от протечек воды «Нептун»

Система контроля протечки воды «Нептун» доказывает свою надежность на протяжении 10 лет.

Она производится в следующих вариантах: Стандарт, Mini, DIN, Base, ProW. В зависимости от модели, предусмотрена возможность подключения разного количества датчиков. От 5 штук у бытовой системы до 200 единиц у профессионального аналога.

В комплект системы входит:

  • исполнительные устройства, а именно, шаровые краны с электроприводом,
  • датчики контроля протечки воды,
  • контролер для подключения и управления предыдущими двумя элементами.

Краны серии НС выполнены из нержавеющей стали, которая рассчитана на температуру воды до 90 С. В режиме ожидания потребляемая мощность устройств составляет до 3 Вт. Срабатывают они через 5 – 7 с после попадания влаги на датчик. Ряд моделей предполагает ручное управление.

Зонные исполнительные механизмы «ZONAFAR» изготовлены из латуни. Реагируют на экстренную ситуацию в течение 10 -20 с. Вручную не регулируются, при отключении электропитания остаются в прежнем положении. Краны выдерживают воду до 100 °С. И при этом предполагают беспрерывную работу 24/7.

Электромагнитные аналоги «DANFOSS» отличаются сверхскоростным перекрытием воды. Не пройдет и секунды, как аварийная ситуация будет предупреждена. Корпус крана выполнен из латуни. Которая рассчитана на температуру воды до 90 °С. В режиме ожидания устройство не использует электроэнергию, а при активации потребляет 5 Вт.

Система «Нептун» использует два типа датчиков контроля: проводной и на радиоканале.

Обычный механизм соединен 3-х метровым кабелем с контроллером.

Он срабатывает при попадании на его пластины влаги, которая меняет сопротивление на них. Малые габариты датчика в 46х12 мм позволяют поместить его в любом необходимом месте.

Дистанционные датчики применяются в системе «Neptun XP». Аварийный сигнал передается радиосигналом на модуль управления.

В зависимости от количества опций контроллеры «Нептун» делятся на модели мини, стандарт и DIN. К дополнительному функционалу относится подключение дополнительной сигнализации или интеграция с охранными системами или «умным домом».

Первые два варианта монтируются в стену, контроллер СКПВ220В-DIN размещается в силовом шкафу.

«Нептун» автоматически отключает подачу воды. После устранения причины поломки, возобновите водоснабжения переключением кнопки на контроллере.

Установка системы «Нептун» предполагает ряд последовательных действий:

  • разметка расположения элементов системы,
  • прокладка соответствующих проводов,
  • монтаж клапана,
  • размещение датчиков по помещению,
  • установка блока управления,
  • подключение и проверка системы.

Система «Нептун» обойдется в 350 – 400 у.е.

«АКВАСТОП» - защита от протечек воды

«Аквастоп» – это уникальное приспособление, разработанное совместно итальянскими и российскими учеными. Актуально использование системы «Аквастоп» для посудомоечных или бытовых стиральных машин. Она защищает от потопа при разрыве шланга, перекрывая водоснабжение за несколько секунд.

Оборудование используется при температуре воды до 95 °С. Для его работоспособности достаточно давления в водопроводе в 2 атм. Притом, как обычно, для аналогов требуется 4 – 5 атм. Предельное рабочее давление составляет 10 единиц.

Приспособление фиксируется между краном подачи воды и проводящим шлангом. При этом соблюдается направление потока воды. Монтаж производится от внутренней к внешней резьбе.

При разрыве шланга падает давление. Система «Аквастоп» под давлением воды мгновенно закрывает ход воде.

«Аквастоп» не требует сложного монтажа или подключение к электросети. И не влияет на работу стиральной или посудомоечной машины. Большинство техники Bosch изначально оснащается системой «AquaStop».

Корпус выполнен из прочной никелированной латуни. Диаметр наружной и внутренней резьбы составляет ¾ дюйма.

«Аквасторож» – инновационная система защиты от протечек воды

Система «Аквасторож» защитит от залива вашу квартиру или помещение. Устройство работает автономно от батареи. Ее заряда хватает на беспрерывное пользование в течение 2 – 3 года.

Комплекс защиты состоит из трех элементов питания:

1. Сетевого адаптера напряжением в 5 В.

2. 3-х батарей типа С.

3. Встроенного аккумулятора. Он возобновляет функцию «Аквасторож», как при разряде батареи, так и при отключении электроэнергии.

Датчики реагируют на влагу. В случае протечки сигнал принимает контроллер, и водоснабжение перекрывается в течение 3 с. Система работает в экономном режиме. А при аварии, активируется на всю мощность.

Система защиты «Аквасторож» от протечки имеет ряд преимуществ:

  • производитель предоставляет 4 года гарантии,
  • автономность работы,
  • легкое управление не требует особых навыков,
  • к микроконтроллеру предполагается подключение дополнительного оборудования,
  • система позволяет одновременно работать с 6-ю кранами.

Расширенная система идет в следующей комплектации:

  • краны для горячей и холодной воды,
  • проводные и беспроводные датчики контроля,
  • провода под них длиной до 4 м,
  • блок управления,
  • радиобаза,
  • внешний блок питания.

В целях безопасности запрещается вставлять пальцы, а также посторонние предметы, в краны системы.

Система начинает функционировать через 10 минут после монтажа и настройки.

Техника предполагает настройку чувствительности датчиков. Это важная опция при работе во влажном помещении, чтобы система правильно работала.

Стоимость оборудования от 170 у.е. до 330 у.е. на беспроводную систему. Беспроводной комплект «Автосторож» обойдется от 350 до 415 у.е.

Защита от протечек воды «Гидролок»

Система «GIDROLOCK» надежна для предотвращения залива в помещении разного типа. Ее конструкция стандартна и состоит из:

  • датчиков контроля с антикоррозийным покрытием,
  • системы управления,
  • электроприводов шарового типа для перекрытия подачи воды.

В блоке управления преобразуется напряжение для подачи подключенным к нему датчикам. На нем находится переключатель включения/ отключения «Гидролок». При протечке он издает характерный звуковой сигнал. Его размеры составляют 84х120х36 мм.

В блоке управления могут реализовываться следующие функции:

  • самоочистки шаровых каналов раз в неделю,
  • контроль над уровнем заряда батареи,
  • энергосбережение,
  • контроль над обрывом цепи датчиков.

Шаровой элемент состоит из крана и электропривода мощностью 15 Вт. В последнем установлен мотор с редуктором.

Датчики устанавливаются в местах вероятных протечек воды. Их напряжение питания варьируется от 5 до 30 В. При этом они потребляют ток не более 2 мА. В комплекте к «Гидролок» идут шнуры длиной до 3 м. При необходимости их необходимо удлинить при помощи следующего кабеля:

  • FTP 2x2x0,35 мм,
  • ШТЛП 4.

Компания предлагает специализированные системы «Гидролок»:

  • для квартиры,
  • для частного загородного дома.

Для каждого направления разнится класс оборудования: Premium, Universal, Winner и Radio.

Стоимость системы «GIDROLOCK» варьируется 130 до 780 у.е.

Система защиты от протечки «Стоп потоп «РаДуга»

Еще одним вариантом обезопасить дом от потопа является система «Стоп потоп «РаДуга». Монтаж оборудования занимает от получаса до 45 минут. Датчики работают на радиосигнале. Поэтому нет необходимости прокладывать провода в помещении.

Блок управления обрабатывает сигнал, и электромагнитный клапан перекрывает подачу воды.

Преимуществом системы является ряд характеристик:

  • система самодиагностики,
  • радио режим не влияет на работу другой техники,
  • автономность работы, не зависящая от электросети.

Система защиты от протечки «Стоп потоп «РаДуга» масштабируется под заданные параметры. Производители продумали возможность увеличения количества датчиков контроля и клапанов. Время срабатывания антикоррозийного оборудования от 7 до 10 с. Контрольные точки могут располагаться на расстоянии до 20 м в панельном доме, на открытом пространстве – до 80 – 90 м.

Стандартная комплектация системы состоит из таких элементов:

  • 2 датчика протечки воды,
  • 1 клапан под 1 стояк,
  • 1 сервер, рассчитанный на 9 датчиков,
  • 3 батареи GP АА 1,5 В и одна - GP 23АЕ 12 В,
  • 2 переходника.

Цены на защиту от протечек воды системы «Стоп потоп «РаДуга» обойдется в 220 у.е. Обычно необходимо дополнительно купить клапан для горячего стояка. Его цена достигает 78 у.е.

Инструмент для монтажа системы защиты от протечки воды

Защита от протечек воды характеризуется высокими отзывами. Для самостоятельной установки системы от залива помещения вам понадобится:

  • кусачки,
  • разводной ключ,
  • уплотнительная лента.

Официальный сайт производителя GIDROLOCK! Системы защиты от протечек.

C 2011 года система защиты от протечек Gidrolock комплектуется шаровыми кранами Bugatti (Италия)
10 лет автономной работы Gidrolock Winner в режиме ожидания
6 лет - гарантийный срок на оборудование Gidrolock Гарантия на шаровые краны Bonomi - пожизненная.
24 года - срок работы радиодатчика WSR от одной батарейки CR2450
GIDROLOCK - выбор профессионалов
На испытаниях Gidrolock Ultimate превысил 700 000 циклов открытие/закрытие

Неожиданно протекли водопроводные трубы в ванной, на кухне, санузле? Или подтекают батареи центрального отопления? С такими ситуациями утечки воды или теплоносителя приходилось сталкиваться практически каждому из нас. Часто подобная авария в системе водоснабжения превращается в настоящее стихийное бедствие. Каждый знает, сколько нервов, времени и денег приходится потратить на устранение последствий протечек воды. Как свидетельствует статистика, ущерб имуществу, наносимый заливами, в 3 раза превышает потери от квартирных краж. По данным Департамента имущества города Москвы подавляющее количество аварийных случаев (89%) приходится именно на заливы. При заливе помещений страдает практически все: потолки, стены, напольные покрытия, двери, окна, мебель и бытовая техника. При этом не стоит забывать об угрозе затопления соседей «снизу» и тогда сумма ущерба может серьезно возрасти… иногда в разы.

86% аварий в ЖКХ происходит в системах водоснабжения, отопления, канализации, водостоков.

Протечки воды помещений занимают устойчивое первое место в статистике страховых случаев.

Ущерб имуществу, наносимый заливами, в 3 раза превышает потери от квартирных краж.

Пресечь аварию на самой ранней стадии – самый действенный метод уберечься от аварий в системе водоснабжения и отопления. Инженерная система защиты от протечек воды  GIDROLOCK предназначена для автоматического отключения подачи воды при аварии в системах водоснабжения и отопления.

Принцип работы системы GIDROLOCK

При попадании влаги на датчик воды система защиты от протечек GIDROLOCK даст сигнал об аварии и автоматически перекроет подачу воды с помощью шаровых электроприводов.

Возобновление подачи произойдет только после устранения аварии.

Защита от протечек воды GIDROLOCK, это система предотвращения протечек, которую можно устанавливать в квартирах и загородных домах, общественных и административных зданиях, промышленных и складских помещениях, котельных и локальных тепловых пунктах, станциях водоочистки, в системах водоснабжения и отопления - везде, где возможна утечка воды.

Система защиты от протечек (система предотвращения протечек воды) состоит из трех основных элементов: датчиков протечки воды, блока управления и шаровых электроприводов, предназначенных для экстренного отключения воды.

Блок управления предназначен для формирования напряжения питания всех подключенных к нему датчиков, управления шаровыми электроприводами и выдачи звукового оповещения об аварии. Звуковой сигнал включается, когда система зафиксирует протечку воды. В нормальном состоянии звуковой сигнал выключен.

Датчики воды устанавливаются в местах вероятного ее появления: под ванной, мойкой, рядом с унитазом или раковиной, под стиральной и посудомоечной машиной, батареей или котлом отопления, бойлером и т.д. Система может контролировать до 20 помещений, где существует риск появления воды. Благодаря небольшим размерам (высота датчика воды всего 8 мм) датчики протечки воды можно разместить в любых местах.

Кран шаровой с электроприводом предназначен для перекрытия водоснабжения (отопления) в случае возникновения протечки. Шаровой электропривод состоит из шарового крана и электропривода, предназначенного для дистанционного управления шаровым краном. Шаровые электроприводы устанавливаются на стояках горячей и холодной воды (или системе отопления) после ручных вентилей в местах, удобных для монтажа и обслуживания.

В зависимости от назначения системы шаровые электроприводы бывают разных размеров. Шаровой электропривод диаметром 1/2 дюйма применяется, как правило, для разводки горячей и холодной воды по дому; 3/4 дюйма — для систем отопления; от 1 до 2 дюймов — в системах централизованного водоснабжения или в котлах.

Монтаж системы утечки воды не требует серьезного вмешательства в работу систем водоснабжения. Система может быть установлена как в процессе ремонтных работ, так и по их окончании. Но если вы делаете ремонт сейчас, то лучше установить систему обнаружения утечки воды не откладывая.

Применение системы GIDROLOCK:

● Квартиры в многоэтажных домах.

● Загородные дома.

● Общественные и административные здания.

● Промышленные помещения и здания.

● Складские помещения и комплексы.

● Системы диспетчеризации зданий и объектов.

● Котельные и локальные тепловые пункты.

● Станции водоочистки.

● Другие помещения и здания, где существует вероятность аварии в системах водоснабжения и отопления.

система защиты от протечки воды. Шаровые краны и комплектующие



Комплекты

  • Система низкого ценового сегмента за счет использования в ней кранов с электроприводом, производство которых размещено в Китае. Система выполнена из высококачественных материалов и отвечает всем требованиям современного рынка.

    Система Aquacontrol
  • Контроль протечки воды осуществляется автоматически, не требует участия пользователя, а также позволяет проводить мониторинг системы с помощью приложения SST Cloud.

    Neptun Profi Smart+
  • Умная система защиты от протечки воды Neptun Bugatti Smart предназначена для обнаружения и локализации протечек воды в системах водоснабжения.

    Neptun Bugatti Smart
  • Универсальная система высокого ценового сегмента. В состав входят проводные и беспроводные датчики и модуль с возможностью упавления по WiFi. В составе системы новые шаровые краны с электроприводом Neptun Profi.  Имеется резервное питание и возможность подключения внешнего блока питания. Расширены возможности управления, есть уведомление о конкретной зоне протечки. Возможность работы на напряжении питания 12В. Предусмотрена интеграция в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы и проч.)

    Neptun Profi WiFi

Системы защиты от потопа Neptun – это современные интеллектуальные системы комфорта и безопасности. Главное назначение системы – уберечь от затопления и защитить от ущерба. При возникновении протечки Neptun блокирует подачу воды до устранения причины. Системы защиты от потопа Neptun работают автоматически и не требуют обслуживания и дополнительных вложений.
Смотреть таблицу сравнения систем
Смотреть таблицу сравнения датчиков
Смотреть таблицу сравнения кранов
Смотреть таблицу сравнения модулей

Новости
30 Января 2020
Международная выставка Aqua-Therm Moscow 2020
С 11 по 14 февраля 2020 года состоится Международная выставка Aqua-Therm Moscow. Приглашаем посетить стенд компании «Специальные системы и технологии»

Сравнение 5 лучших интеллектуальных детекторов утечки воды

Чистая вода, особенно в западных США, стала дефицитной и дорогой. По данным Агентства по охране окружающей среды США (EPA), американские дома теряют один триллион галлонов воды ежегодно из-за утечек. Это эквивалентно ежегодному количеству воды, используемой в более чем одиннадцати миллионах домов.

Утечки не только сточных вод, но и повреждение дома от утечки может быть невероятно дорогостоящим. Трещина 1/8 дюйма в трубе может привести к утечке двухсот пятидесяти галлонов воды за один день, а средняя сумма страхового возмещения от утечки составляет почти 7000 долларов.

Учитывая приведенную выше статистику, для каждой системы умного дома имеет смысл включить технологию обнаружения утечек.

Исторически обнаружение утечек было задачей системы охранной сигнализации. Большинство панелей сигнализации поддерживают как проводные, так и беспроводные детекторы утечки. Эти детекторы могут быть размещены в тех частях дома, которые имеют самый высокий риск повреждения водой, например:

  • Под мойкой
  • За туалетом
  • Нижние холодильники, включающие диспенсеры для холодной воды и льдогенераторы
  • Посудомоечные машины нижние
  • Стиральные машины нижние
  • Под водонагревателем емкостного типа
  • В подвалах

К сожалению, то, что это наиболее вероятные места для утечки, не означает, что утечка будет соответствовать правилам и произойдет в месте, где есть датчик воды.Например, прокладка трубопровода слишком близко к плохо изолированной стене на этаже 2 и может замерзнуть, пока семья уезжает зимой на лыжный отдых. Возникающая в результате утечка может разрушить жилую комнату, офис и другие помещения на первом этаже до того, как вода, наконец, достигнет течеискателя.

К счастью, теперь есть интеллектуальные детекторы утечек, которые контролируют поток воды в доме в поисках утечек. Ниже представлен подробный обзор пяти передовых течеискателей. Как и следовало ожидать, с появлением новых технологий между этими продуктами есть существенные различия.

Коротко о том, как использовать это руководство

Эта обширная статья охватывает все, что домовладелец или установщик хотел бы знать при серьезном исследовании устройств обнаружения утечек. Чтобы упростить навигацию, используйте меню ниже, чтобы переходить к различным разделам статьи. Внизу каждого раздела есть ссылка «Вернуться в меню», которая вернет вас сюда.

Хорошо. Давайте нырнем.

TL; DR Сравнение пяти новейших детекторов утечки
Чувствительность измерения воды * Дополнительные датчики Функции экономии воды Интеграция умного дома Дополнительные функции
Flo от Moen 1 капля в минуту Давление воды, температура воды Есть Amazon Alexa, Google Ассистент, IFTTT Встроенный запорный клапан
Streamlabs Примерно 22 730 капель в минуту Комнатная температура Есть Amazon Alexa, Google Nest При установке не требуется резка трубы
лоток Примерно от 900 до 6300 капель в минуту) в зависимости от водомера Нет Есть Будущее Для установки не требуется резка трубы, датчик с питанием от батареи не требует розетки
ЖИДКОСТЬ Примерно 22 730 капель в минуту Комнатная температура Есть Будущее - IFTTT и SmartThings Для установки не требуется резка трубы
FL-1000 1 капля в минуту Температура воды, сигнал тревоги по сухой трубе Нет IFTTT, замыкание контактов, RS-485.

Работа над интерфейсами к SmartThings и Control4

Нет

* Из расчета 90 921,8 капель на галлон воды.

Система защиты от утечек Flo от Moen

Flo от Moen - это больше, чем просто детектор утечки воды. Во-первых, это единственное устройство, включенное в эту статью, которое включает в себя встроенный запорный клапан, поэтому он может автоматически перекрывать подачу воды в дом в случае утечки.

Во-вторых, Flo от Moen интегрирует датчик давления воды. Высокое давление воды создает нагрузку на водопровод в доме, что может привести к преждевременным выходам из строя, катастрофическим взрывам и утечкам. Flo by Moen также использует датчик давления в сочетании с датчиком потока для обнаружения очень небольших утечек. Комбинация двух датчиков делает этот продукт исключительно чувствительным, так что он может обнаруживать утечки величиной до одной капли в минуту.

Наконец, устройство включает датчик температуры для отправки предупреждений домовладельцам, если существует опасность замерзания труб в доме; что снова привело бы к катастрофическим взрывам или утечке.

Интеллектуальный детектор утечек и средство для их устранения

Flo от Moen узнает, как семья использует воду, и использует эти знания для обнаружения аномальной активности воды и утечек. При обнаружении аномальной активности воды устройство отправляет уведомление домовладельцу через мобильное приложение, текстовое сообщение, электронную почту или даже телефонный звонок. Через приложение домовладелец может отключить воду или признать, что это не утечка, и оставить воду проточной.

Если домовладелец не реагирует на предупреждение в течение 5 минут, Flo by Moen может проявить инициативу и автоматически выключить воду.Также есть 2 дополнительных режима; «Прочь» и «спать». В режиме отсутствия устройство предполагает, что домовладельца нет дома и использует воду, и сокращает 5-минутную задержку перед закрытием клапана. Например, если владелец дома наполняет бассейн или использует большое количество воды каким-либо другим способом, он может перевести устройство в спящий режим, и оно будет игнорировать чрезмерное использование воды.

Flo by Moen предупредит домовладельца о следующих проблемах

  • Обнаружена небольшая капля
  • Предупреждение о замерзании, когда температура внутри устройства Flo by Moen приближается к 32 градусам по Фаренгейту
  • Высокое давление воды
  • Низкое давление воды

Flo от Moen также будет отправлять критические предупреждения для следующих условий

  • Увеличенное потребление воды, когда вода в доме постоянно течет в течение длительного периода времени
  • Высокое потребление воды при чрезмерном потреблении воды.
  • Быстрый расход воды, когда расход воды в основном водопроводе выше нормального
  • Отключение системы водоснабжения, когда устройство автоматически отключает подачу воды в дом из-за того, что домовладелец не отреагировал на критическое предупреждение.
  • Flo от Moen также позволяет домовладельцу устранять проблемы с водопроводом. Например, он может информировать домовладельца о том, что вода в доме течет в течение длительного времени. Затем домовладелец должен осмотреть дом, чтобы обнаружить утечку.Домовладелец может услышать, как в унитазе течет вода, и подумать, что в унитазе есть протекающая заслонка, из-за которой вода расходуется впустую. Затем домовладелец может просто отключить подачу воды в унитаз, использовать приложение Flo by Moen, чтобы выполнить «проверку здоровья» воды и проверить, устранило ли это аномальное поведение воды.

Каждую ночь Flo by Moen отключает подачу воды в дом, чтобы провести детальную «проверку здоровья», чтобы убедиться, что в доме нет утечек, больших или малых.

Системные требования и установка

Flo от Moen требует:

  • Что водопровод находится над землей и доступен внутри или рядом с домом
  • Что основная водная линия составляет 1-1 / 4 дюйма или меньше
  • У домовладельца есть смартфон на базе Android или Apple (есть также веб-интерфейс)
  • Что в доме есть сеть Wi-Fi 2,4 ГГц
  • Наличие выхода рядом с местом на главной водопроводной линии, где будет установлено устройство (также доступен удлинитель длиной 25 футов).
  • Обрезка магистрального водопровода под установку

Приложение для смартфона также позволяет домовладельцу в реальном времени просматривать потребление воды, давление и температуру воды в своем доме.

Все вышеперечисленное входит в базовый продукт. Производитель также предлагает дополнительные услуги с добавленной стоимостью, называемые FloProtect, по подписке за 5 долларов в месяц. К ним относятся:

  • Если Flo by Moen использовался в доме должным образом и произошла утечка, Flo возместит страховку домовладельца в счет стоимости ремонта (до 2500 долларов США).
  • Water Concierge - Живой чат с техподдержкой, чтобы помочь домовладельцу решить его проблему с водопроводом.
  • Расширенные данные об использовании воды прибором
  • Расширенная гарантия на продукцию
  • Flo предоставит страховой компании домовладельцев письмо, подтверждающее, что дом находится под защитой Flo by Moen, чтобы помочь домовладельцу получить скидку на страхование его домовладельца.

    Интеграция с IFTTT

    Flo от Moen также интегрируется с IFTTT.Есть триггеры IFTTT для всех системных предупреждений Flo by Moen. Есть также действия IFTTT для открытия / закрытия включенного моторизованного клапана и для установки режима дома / вдали от устройства.

    Это комплексная услуга IFTTT, которая должна обеспечивать надлежащую интеграцию с процессором / концентратором умного дома. Например, система умного дома может автоматически устанавливать статус дома / в гостях в зависимости от того, когда система сигнализации в доме поставлена ​​на охрану / снята с охраны.

    Кроме того, интеграция с системой сигнализации, которая включает в себя собственные датчики воды, может заставить Flo by Moen отключить воду, если система сигнализации обнаружит утечку воды до того, как она будет обнаружена самим устройством.Однако требование к системе сигнализации или процессору / концентратору умного дома обмениваться данными через IFTTT, а не напрямую через проводное соединение между двумя устройствами, является риском.

    Например, шторм может как повредить дом, вызвав утечку, так и вызвать отключение Интернета. Это помешает интеграции через IFTTT работать, даже если Flo от Moen обнаружит утечки и закроет клапан в случае, если он будет без подключения к Интернету.

    Flo от Moen - это комплексный продукт, охватывающий все аспекты защиты дома от протечек.Он включает в себя чувствительный датчик обнаружения утечек, клапан с электрическим приводом для перекрытия подачи воды в дом, чтобы минимизировать ущерб от утечки, не требует активного подключения к Интернету для обнаружения утечки и закрытия клапана, температуры и воды. датчики давления, которые предоставляют информацию, которую домовладелец может использовать для принятия упреждающих мер по защите своего дома, и дополнительные дополнительные услуги, которые помогают домовладельцу устранять проблемы с водопроводом и лучше понимать, как вода используется в доме.

    Детектор утечек Streamlabs

    Течеискатель Streamlabs значительно упрощает установку течеискателя, так что это может выполнить любой домовладелец. Детектор Streamlabs требует:

    • 2,4 ГГц Wi-Fi
    • Сетевая розетка в пределах 10 футов от места расположения детектора Streamlabs
    • Не менее 6 дюймов чистой прямой трубы
    • Доступ к водопроводу
    • Смартфон Apple или Android

    Однако детектор Streamlabs может быть установлен только на медную трубу 3/4 или 1 дюйм, CPVC или PEX.

    Детектор Streamlabs не требует отрезания водопровода для его установки. Вместо этого извещатель просто прикрепляется к трубе с помощью двух входящих в комплект стяжек. Для измерения потока воды в трубе детектор излучает ультразвуковые звуковые волны как на выходе, так и на входе в водопроводную трубу. Затем он измеряет разницу в этих сигналах, чтобы определить скорость потока воды в трубе.

    Установка

    просто включает:

    • Создание учетной записи Streamlabs
    • Подключение извещателя к Wi-Fi сети домовладельцев
    • Крепление извещателя к водопроводу двумя стяжками

    Затем детектор Streamlabs автоматически определит тип и размер трубы, к которой он прикреплен.

    Как работает детектор утечки

    После завершения настройки можно настроить оповещения об утечках, основные и незначительные утечки с помощью приложения. Streamlabs ищет утечки на основе двух факторов:

    1. Продолжительность протекания воды
    2. Количество проточной воды

    Это позволяет детектору Streamlabs искать небольшие утечки, которые возникают в течение определенного периода времени, и более крупные утечки, такие как разрыв трубы. Настройки времени или объема воды для обнаружения утечки полностью настраиваются с помощью мобильного приложения.

    Устройство также поддерживает настройки дома / в гостях. Если установлено «Нет», любой поток воды в течение 15 секунд вызовет отправку уведомления на мобильный телефон домовладельца.

    Кроме того, по словам Джеффа Лонга, директора по маркетингу и операциям, Streamlabs только что выпустила новую функцию обнаружения утечек под названием SmartAlerts. Это позволяет домовладельцам записаться на 7-дневный период обучения, в ходе которого течеискатель Streamlabs будет изучать семейные привычки использования воды. Затем он будет использовать эти знания, чтобы определить, что составляет утечку воды, а что нет.Например, если кто-то из членов семьи принимает длительный душ, использование SmartAlerts не вызовет уведомления об утечке.

    К сожалению, технология ультразвукового обнаружения, которая позволяет устанавливать это устройство, не разрезая водопроводную трубу, имеет свои ограничения. Наименьшая утечка, которую можно обнаружить, составляет четверть галлона в минуту. Таким образом, он поймает работающий унитаз или кран, который был оставлен включенным, но медленная утечка всего несколько капель в минуту, которая со временем может привести к появлению влаги, и плесень не будет обнаружена.

    Ограниченная интеграция и поддержка умного дома

    Возможности устройства по интеграции умного дома ограничены. Детектор Streamlabs может интегрироваться только с Amazon Alexa и Google Nest. В любом случае эта интеграция дает только возможность сообщить детектору, находятся ли домовладельцы дома или нет. Однако Streamlabs имеет открытый API, поэтому в будущем возможны дополнительные интеграции.

    Уведомления об утечках отправляются только в приложение умного дома.Итак, если домовладелец, например, в отпуске, он ничего не может сделать с утечкой. В настоящее время отсутствуют возможности интеграции, которые могли бы автоматически запускать моторизованный клапан для отключения подачи воды в дом либо напрямую, либо через интеграцию с системой сигнализации.

    Даже если домовладелец находится всего в часе езды от своего дома, крупная утечка в пять галлонов в минуту приведет к сбросу трехсот галлонов воды в дом до того, как домовладелец приедет, чтобы перекрыть подачу воды, если домовладелец не сможет связаться друга или соседа, чтобы перекрыть им воду.

    Течеискатель Streamlabs предоставляет домовладельцу информацию об использовании воды, чтобы помочь сэкономить деньги на счетах за воду. Домовладелец может видеть текущий уровень использования воды и уровень использования за текущий день, месяц и год.

    У

    Streamlabs есть форум сообщества; однако он нацелен на устранение неполадок и как средство поддержки клиентов, чтобы помочь людям. Компания не использует свое сообщество пользователей для содействия более эффективному использованию воды или не позволяет пользователям сравнивать свое использование с сообществом, чтобы лучше понять, как их усилия по экономии воды сравниваются с другими пользователями.

    Система обнаружения утечек в лотке

    Система обнаружения утечек лотка, как и детектор Streamlabs, не требует обрезки труб для установки, поэтому домовладелец может легко установить систему. В отличие от Streamlabs, датчик воды в лотке крепится к счетчику воды в доме с помощью простого регулируемого резинового ремня и использует датчики потока в счетчике воды для обнаружения утечек. Затем датчик по беспроводной сети подключается к мосту лотка; который, в свою очередь, подключается к домашней сети Wi-Fi.

    Еще более упрощая установку, датчик воды в лотке работает от четырех литий-ионных батарей AA с ожидаемым сроком службы два года и может быть расположен на расстоянии до одной тысячи футов от моста лотка. Требование большинства детекторов утечки иметь розетку рядом с местом, где детектор присоединяется к основной водопроводной сети, может быть проблемой для многих домовладельцев; особенно, если главный водопровод находится в подполье под домом.

    Когда вода протекает через обычный счетчик воды, он вращает магнитный диск внутри счетчика.

    Системные требования и установка

    Для системы обнаружения утечек лотка требуется:

    • Совместимый счетчик воды
    • Сеть Wi-Fi 2,4 ГГц

    Система совместима примерно с 95% счетчиков воды, используемых в США. Список совместимых счетчиков воды можно найти на веб-сайте лотка.

    Система обнаружения утечек лотка достаточно проста в установке. Шаги включают:

    • Убедитесь, что используемый для установки смартфон подключен к домашней сети Wi-Fi.
    • Установите приложение для воды из лотка из соответствующего магазина приложений
    • Создать учетную запись лотка
    • Введите информацию профиля, включая информацию о том, как орошается двор, количество ванных комнат, количество людей, живущих в доме, и некоторые дополнительные данные.
    • Используйте смартфон для сканирования штрих-кодов на мостике лотка и датчике воды
    • Вставьте мостик лотка и подключите его к домашней сети Wi-Fi
    • Поместите мост желоба и датчик воды рядом друг с другом.Это установит соединение между двумя устройствами
    • Найдите счетчик воды в доме и введите информацию, указанную на лицевой стороне счетчика (включая производителя, модель и размер), в приложение для воды в лотке, а также сделайте снимок лицевой стороны счетчика. Изображение будет использовано, если потребуется помощь службы поддержки лотков
    • Прикрепите датчик воды в лотке к счетчику, натянув резиновые ленты, соединенные с датчиком, вокруг счетчика
    • Направьте постоянную струю воды из крана или шланга для калибровки системы

    С помощью приложения домовладелец может установить бюджет на использование воды (ежедневно, еженедельно или ежемесячно), определять правила обнаружения утечек и отображать подробные отчеты об использовании воды. На странице панели инструментов приложения показано, как домовладелец использует воду за текущий день, как его семья сохраняет потребление воды в рамках бюджета и используется ли вода в настоящее время; или нет.

    Бюджеты могут быть настроены домовладельцем по мере необходимости. Например, в некоторых районах страны предусмотрены штрафы за превышение заранее определенного количества воды в течение определенного периода времени. Можно настроить бюджет, чтобы предупреждать домовладельца, когда они превышают 75% от этой суммы, чтобы домовладелец мог принять меры, чтобы избежать штрафов.

    Приложение также позволяет домовладельцу просматривать подробные сведения об использовании воды за разные периоды времени, включая поминутное потребление за последний час.

    Поскольку чувствительность системы лотка зависит от чувствительности измерения водомера, лоток способен измерять утечки величиной от 0,01 до 0,07 галлона в минуту; в зависимости от водомера, который был установлен. Это не так чувствительно, как некоторые другие детекторы утечки. Flume работает над преодолением этого ограничения, рассматривая небольшие утечки в течение более длительного периода времени.Например, можно настроить правило утечки с низким расходом, чтобы уведомлять домовладельца каждый раз, когда воду просто оставляют включенной на 2 часа; независимо от того, насколько низка или высока скорость потока.

    Наконец, приложение поддерживает несколько систем обнаружения утечек, установленных в нескольких домах. Например, домовладелец может установить систему обнаружения утечек водостока как в своем загородном доме, так и в своем основном месте жительства. Приложение позволяет им переключаться вперед и назад для просмотра использования воды в обоих местах, а также отображать уведомления от обеих систем.

    Ожидаемые изменения в лотках

    К сожалению, сегодня система обнаружения утечек лотка представляет собой автономное устройство, которое не интегрируется с другими продуктами. Однако, по словам Эрика Адлера, генерального директора flume, они работают над:

    • Интеграция с гнездом для упрощения процесса настройки режимов «Дом / Вне дома»
    • Прямая интеграция с запорным клапаном с электроприводом

    Внутри существует API, используемый для вышеупомянутой и будущей интеграции со сторонними продуктами, но flume не делает этот API общедоступным

    Другие планы компании:

    • Выпустите веб-приложение для клиентов, которое будет взаимодействовать с потоком в качестве альтернативы приложениям для смартфонов.Клиентам уже доступна очень ранняя версия, и компания работает над устранением ошибок и повышением ее стабильности.
    • Добавьте возможность идентифицировать конкретные устройства, использующие воду в доме, по их уникальным сигнатурам водопользования. Flume называет это «разукрупнением».

    Обе эти новые возможности планируется выпустить в 2019 году.

    Хотя у flume в настоящее время нет программ для партнеров, Эрик готов обсудить это с заинтересованными третьими сторонами.

    Счетчик воды FLUID Learning

    Обучающийся счетчик воды FLUID был запущен на Kickstarter в сентябре 2015 года. Это все еще развивающийся продукт. По словам Джоша Бесерра, основателя FLUID, команда упорно работает над доставкой модулей спонсорам через три месяца, в апреле. Джош надеется также начать продажу дополнительных единиц в то время.

    FLUID, как и система обнаружения утечек Streamlabs, не требует резки труб для установки.Он зажимает линию подачи воды в дом и использует два ультразвуковых преобразователя для измерения потока воды по трубе.

    Для счетчика воды FLUID требуется

    • Медная труба 3/4 дюйма для подачи воды в дом (в будущем планируется больше вариантов труб)
    • Электророзетка рядом с местом, где ЖИДКОСТЬ будет крепиться к водопроводу
    • Сеть Wi-Fi

    Прикрепив водомер FLUID к водопроводу внутри дома, домовладелец просто подключает адаптер питания к ближайшей розетке, подключает источник питания к водомеру FLUID, загружает приложение для смартфона FLUID и использует приложение подключает водомер к их сети Wi-Fi.

    Обнаружение утечек и оптимизация с помощью машинного обучения

    Счетчик воды FLUID помогает домовладельцам лучше понимать потребление воды, экономить воду, экономить деньги и обнаруживать утечки. Из-за объема данных, которые FLUID собрал в процессе разработки, они уже обучили свою модель машинного обучения, поэтому счетчик сможет обнаруживать уникальные «сигнатуры» различных приспособлений (например, туалета) и различных устройств, которые используйте воду.

    FLUID может даже распознать, когда одновременно используются несколько приборов или приспособлений. Затем система сообщит, сколько воды используется для душа, стирки одежды, мытья посуды, полива лужайки и т. Д.

    FLUID обнаруживает утечки, отслеживая постоянное или неравномерное использование воды. Поскольку сигнатуры использования воды для воды с использованием приборов и приспособлений были зафиксированы водосчетчиком, FLUID обладает уникальной способностью понимать, когда происходит ненормальное использование воды, которое может быть утечкой. Затем система отправляет домовладельцу уведомление с описанием проблемы через мобильное приложение.

    Однако способность FLUID собирать подписи и идентифицировать устройства, использующие воду, не будет частью первоначального выпуска продукта. Когда продукт запускается, утечки будут просто обнаружены путем поиска аномальных расходов воды и использования воды в течение длительного периода времени.

    Приложение FLUID обеспечивает мониторинг использования воды в реальном времени. Это позволяет домовладельцу просматривать потребление воды в течение дня, за последнюю неделю, месяц или год.

    Планируемые интеграции с умным домом

    Команда FLUID планирует интеграцию с Nest и SmartThings. Однако не ожидается, что это будет доступно во время первоначального выпуска продукта. Команда также разработала REST API, который можно использовать для дополнительной интеграции, и они планируют сделать этот API общедоступным.

    Учитывая пусковой характер течеискателя FLUID, многие аспекты продукта все еще развиваются. Например, в пресс-релизе на веб-сайте компании обсуждается, что продукты, продаваемые людям, не входящим в число первоначальных спонсоров Kickstarter, потребуют периодических платежей.

    Детектор утечки FL-1000

    FL-1000 от MC Smart Controls - это новый продукт, который должен быть доступен для покупки в марте 2019 года. В отличие от других продуктов, FL-1000 является исключительно детектором утечек и не имеет функций, помогающих экономить домовладельцу. использование воды.

    По словам Лоуренса Лебо из MC Smart Controls, их исследование показало, что домовладельцы быстро устали от функций, ориентированных на экономию воды, поэтому они сосредоточили все свои усилия на том, чтобы сделать FL-1000 наиболее чувствительным течеискателем, который они могли бы предложить, и предложить его по более низкой цене. цена, потому что не включена стоимость функций экономии воды.

    Как работает FL-1000

    FL-1000 вставляется в главный водопровод, ведущий в дом, после того, как труба была разрезана и Т-образный переходник был присоединен к 2 концам трубы. В Т-адаптере используется система скользящих фитингов, не требующая пайки или обжима.

    FL-1000 использует очень чувствительный твердотельный датчик и способен обнаруживать утечки величиной до 1 капли в минуту. Единственный другой течеискатель с такой чувствительностью - Flo от Moen; который также требует перерезания основного водопровода для установки.

    FL-1000 обладает лучшими интеграционными характеристиками из всех продуктов, описанных в этой статье. Для домовладельцев есть интерфейс через IFTTT, который будет срабатывать при обнаружении утечки и может использоваться для запуска водяного клапана через Интернет. Кроме того, есть выходы для замыкания контактов. Это делает его идеальным для интеграции с существующей системой охранной сигнализации или процессором / концентратором умного дома, который включает в себя управление клапаном с электроприводом в основной водопроводной линии.

    Когда FL-1000 или датчик воды обнаруживают утечку, панель сигнализации или процессор / концентратор умного дома могут закрыть клапан с электроприводом; отключение подачи воды в дом и предотвращение утечки от дальнейшего повреждения.

    Системные требования и установка

    Для установки FL-1000 требуется:

    • Трубы размером 3/4 дюйма x 1/2 дюйма, 1 дюйм, медь 3/4 дюйма x 1/2 дюйма, 1 дюйм
    • PEX Размеры W-2 ”L-5.5” Материал
    • Wi-Fi
    • У домовладельца есть смартфон на базе Android или Apple
    • Что в доме есть сеть Wi-Fi
    • Что есть выход рядом с тем местом на главном водопроводе, где будет установлен FL-1000.

    Чтобы установить FL-1000, домовладелец или сантехник сначала перекрывает подачу воды в дом и открывает кран, чтобы слить как можно больше воды из труб дома.Затем линия подачи воды перерезается примерно на 1 фут ниже запорного клапана. Затем к водопроводу подключают тройник.

    Затем датчик FL-1000 подключается к прямоугольному отверстию тройника. После того, как линия подачи воды снова включена и тройник проверяется на герметичность, на FL-1000 подается питание. Затем домовладелец может использовать приложение для подключения FL-1000 к своей сети Wi-Fi.

    С помощью приложения домовладелец может создать учетную запись, зарегистрировать FL-1000, настроить FL-1000 для обнаружения утечек и откалибровать датчик.Часть регистрации включает в себя сообщение системе адреса электронной почты домовладельцев, номера телефона и оператора беспроводной связи. Это будет использоваться FL-1000 для отправки домовладельцу предупреждений об утечках.

    С помощью приложения FL-1000 домовладелец может установить фиксированный график времени, когда FL-1000 ищет утечки. В приложении можно запланировать до трех временных интервалов. Однако сегодня у семей нет фиксированного расписания, как в прошлые годы.

    Многие люди работают дома и уезжают на приемы на разовой основе.

    Обнаружение утечек в доме

    Помимо обнаружения утечек, FL-1000 также может использоваться как инструмент для их обнаружения в доме. Используя тот же пример, который я описал ранее (подозрение на протекание туалета), домовладелец мог отключить подачу воды в унитаз и использовать приложение FL-1000 для проведения ручной проверки на утечку. Если проверка пройдена, то домовладелец знает, что унитаз является источником утечки.

    В будущем MC Smart Controls работает над интеграцией обнаружения свинца в FL-1000.

    MC Smart Controls также будет продавать версию FL-1000, специально разработанную для обнаружения утечек в оросительной системе. Он напрямую интегрируется с их интеллектуальным контроллером полива, а также с контроллерами некоторых других производителей.

    Остается только увидеть, является ли MC Smart Control направленным на обнаружение утечек без функций, помогающих семье сэкономить на использовании воды, правильной стратегией. Однако покупка FL-1000 с очень чувствительным датчиком утечки и устройством, таким как лоток, помогающим семье управлять использованием воды, - это стратегия, которую могут принять некоторые домовладельцы.

    Дополнительные стратегии защиты дома от протечек

    Хотя описанные выше устройства могут обнаруживать утечки в доме, даже если они интегрированы с моторным водяным клапаном, существуют ограничения. Установка панели сигнализации с датчиками воды в ключевых точках дома, подверженных наибольшему риску утечек, может сократить время обнаружения утечки; если утечка происходит в исторически уязвимом месте. Но это могут быть дополнительные расходы, выходящие за рамки того, что домовладелец может быть готов потратить.К счастью, существуют и другие варианты снижения риска утечек в доме в наиболее уязвимых местах, которые могут быть рекомендованы и установлены интегратором.

    Блокировка затвора

    Одним из самых недорогих вложений в предотвращение утечек является замена резиновых шлангов, которые поставляются с большинством стиральных машин, шлангами, покрытыми стальной оплеткой. Это недорогое решение значительно снижает вероятность возникновения одной из самых распространенных катастрофических утечек в доме; лопнул шланг стиральной машины.

    Даже шланг стиральной машины со стальной оплеткой не на 100% защищен от разрыва с течением времени, поэтому дополнительная мера безопасности заключается в установке Floodstop для стиральной машины. Floodstop включает в себя датчик воды, расположенный под стиральной машиной, и клапаны с электроприводом, которые перекрывают подачу воды в стиральную машину при обнаружении утечки. Floodstop также включает в себя выход замыкания контактов, поэтому его можно интегрировать с панелью аварийной сигнализации для срабатывания сигнализации утечки воды.

    Кроме того, Floodstop производит аналогичные устройства для защиты:

    • Водонагреватели
    • Посудомоечные машины
    • Льдогенераторы
    • Мойки

    LeakSmart

    LeakSmart - это отмеченная наградами система обнаружения утечек, основанная на беспроводных датчиках, которые могут быть размещены в стратегических точках по всему дому и включает два варианта перекрытия потока воды в доме в случае утечки.Первый вариант - это клапан с электроприводом, который устанавливается путем перерезания магистрального водопровода. Второй вариант - это двигатель, который крепится к стандартному ручному запорному клапану, который установлен в каждом доме. LeakSmart также имеет устройства, такие как Floodstop, для перекрытия потока воды к приборам, склонным к утечкам.

    LeakSmart в настоящее время интегрируется с Nest, Wink, Iris и Amazon Alexa. Они также планируют прямую интеграцию с некоторыми профессионально установленными системами автоматизации.Кроме того, судя по моему обсуждению с LeakSmart, они планируют выпустить детектор на основе потока, который будет интегрирован с их системой позже в 2019 году.

    Это будет настоящая гибридная система, которая обнаруживает утечку с помощью системы мониторинга потока воды и датчиков воды в местах с высоким риском. Также стоит отметить, что система LeakSmart не требует активного подключения к Интернету для работы.

    Если домовладелец не считает, что риск отключения Интернета является значительным, то интеллектуальный течеискатель может быть интегрирован через IFTTT с течеискателем Flo от Moen для контроля мест с высоким риском утечки и закрытия клапана Flo от Moen в случае утечки.

    Возможность интегратора

    Утечки воды представляют значительную угрозу для домовладельцев, и я считаю, что каждый умный дом должен иметь защиту от утечек. Интеграторы могут легко сопоставить среднюю стоимость устранения утечки с низкой стоимостью установки профилактического оборудования при обсуждении с домовладельцем того, следует ли включать его в установку системы умного дома.

    Чтобы еще больше рассказать о финансовых преимуществах установки системы обнаружения утечек, домовладелец может получить скидку на страховку своего домовладельца.С дополнительной услугой FloProtect Flo предоставит домовладельцу письмо, которое может быть отправлено в страховую компанию домовладельца для получения такой скидки; хотя не все страховые компании его предоставляют. Интеграторы в рамках установки любой системы обнаружения утечек могут сами предоставить подобное письмо; при условии, что они используют высококачественные детали и проверенные методы защиты домовладельца от протечек воды. Опять же, для домовладельца это может стать дополнительным экономическим аргументом в пользу покупки системы защиты от утечек.

    Flo от Moen - единственное устройство, которое сочетает в себе обнаружение утечек и автоматическое перекрытие воды, хотя желоб планирует добавить эту интеграцию в будущем. Единственная альтернатива, которая может объединить эти две функции, - это установка интегратором FL-1000 и использование выхода замыкания контактов для запуска закрытия запорного клапана с электроприводом. Как и Flo от Moen, это обеспечивает систему, в которой вода может быть отключена, не требуя активного подключения к Интернету.

    Интеграторам необходимо знать, что установка клапана с электроприводом требует периодической проверки клапана, чтобы гарантировать, что он не замерзнет с течением времени; особенно, если дом расположен в районе с жесткой водой.Flo от Moen закрывает свой клапан каждую ночь, что является частью метода измерения утечек, поэтому с этим устройством не требуется периодическая проверка клапана.

    Наконец, всегда полезно защищать эти устройства вместе с клапаном с электроприводом с помощью источника бесперебойного питания (ИБП), чтобы они могли работать во время отключения электроэнергии (Flo by Moen вводит резервную батарею в 2019 году). Фактически, если зимой происходит отключение электричества, когда в доме никого нет, и риск замерзания трубы становится очень высоким, рекомендуется немедленно отключить воду в доме, чтобы избежать этого. батарея ИБП разряжается до того, как температура в доме упадет до критического уровня, при котором может замерзнуть труба.

    Области для улучшения

    Проблема в том, что все эти течеискатели с датчиком температуры, за исключением FL-1000 и Flo от Moen, измеряют температуру в помещении, где расположен течеискатель. FL-1000 и Flo от Moen фактически измеряют температуру воды. Домовладелец может использовать мобильное приложение FL-1000, чтобы установить порог температуры для сигналов тревоги о замерзании, отправляемых устройством.

    Это также можно сделать с помощью Flo от Moen, но для этого требуется звонок в службу поддержки.Это важно, поскольку температура воды в некоторых частях страны может быть довольно низкой зимой, и без корректировки может сработать сигнализация.

    Измерение температуры в помещении может быть проблематичным. В большинстве случаев течеискатель устанавливается в подвале дома или в подлете под домом. Температура в подвале, хотя обычно летом ниже, чем в остальной части дома, на самом деле может быть выше, чем в остальной части дома, если зимой в течение длительного периода времени не отапливается тепло.В этом случае температура в ванной наверху может быть достаточно низкой, чтобы труба замерзла, но температура в подвале может оставаться слишком высокой, чтобы течеискатель мог подумать, что возникла проблема.

    Было бы намного лучше, если бы течеискатели, измеряющие комнатную температуру, включали бы батарейный беспроводной датчик температуры, который можно было бы разместить в доме, уязвимом для замерзания труб. Хотя Flo от Moen будет обнаруживать утечки и закрывать встроенный клапан без активного подключения к Интернету, датчики температуры в помещении вокруг дома, интегрированные с процессором / концентратором умного дома, также могут быть использованы для закрытия клапана на Flo от Moen через IFTTT; но только в том случае, если то, что вызвало отказ системы отопления, не привело к отключению доступа в Интернет.Если бы клапан с электроприводом был интегрирован непосредственно с процессором / концентратором умного дома и оба были защищены ИБП, это устранило бы этот риск.

    Обнаружение утечек без указания способа автоматического отключения подачи воды в дом - это просто недостаточная защита. Кроме того, требование активного подключения к Интернету для отключения воды после обнаружения утечки подвергает домовладельца дополнительному риску.

    Сегодня люди проводят много времени вне дома за работой, общением, покупками, едой вне дома, отдыхом и т. Д.Система, которая не отключает воду автоматически, подвергает домовладельца значительному риску значительного ущерба в результате утечки, даже если он уведомлен о том, что утечка произошла.

    Моторизованные запорные клапаны для воды доступны от ряда производителей и могут быть использованы для обеспечения полной системы защиты от утечек, если Flo от Moen не выбран в качестве решения для заказчика. Некоторые варианты:

    Когда дело доходит до экономии воды, ни одно из этих устройств не использует возможности сообщества.Сотрудники MC Smart Controls могут быть правы в том, что средний человек быстро теряет интерес к инициативам по экономии воды в доме, экономии энергии и т. Д. Однако Facebook, Twitter и даже Reddit продемонстрировали нам силу сообщества удерживать людей увлеченный.

    Этим производителям следует делать больше, чтобы использовать свое сообщество пользователей. Можно установить индивидуальный бюджет, но нет никаких отзывов о том, как домовладелец использует воду по сравнению с другими людьми с аналогичными демографическими данными.

    Один человек, живущий в квартире с одной спальней, будет иметь совсем другое потребление воды по сравнению с семьей из четырех человек, живущей в отдельном доме. Данные должны быть лучше нормализованы, и люди с наименьшим использованием должны быть заинтересованы в том, чтобы делиться своими методами экономии с другими членами сообщества, чтобы помочь в достижении цели этих устройств; снижение расхода воды.

    Flo от Moen и, возможно, FLUID пошли по пути взимания периодической абонентской платы. Flo сделал это для дополнительных услуг, включая использование водяных сигнатур, чтобы определить, сколько воды используется отдельными устройствами в доме, и страхование пробелов, которое покрывает франшизу домовладельца в случае ущерба от утечки воды.У FLUID похожие планы.

    Давайте будем честными, люди ненавидят абонентскую плату. С другой стороны, люди научились терпимо относиться к рекламе в приложениях, поддерживающих предоставление бесплатных услуг. Эти компании используют сигнатуры использования воды для идентификации конкретных устройств в доме и легко могли бы изучить использование воды домовладельцем, например, туалета, и предоставить объявления о более эффективных с точки зрения воды унитазах, которые могли бы сэкономить деньги домовладельца на счетах за воду. .

    С конкретной информацией, которую Flo от Moen и FLUID имеют об использовании воды и стоимости воды в географической зоне клиента, объявление может включать точные оценки количества воды и денег, которые можно было бы сэкономить, купив рекламируемый продукт для экономии воды, туалет.

    Перспективы будущего

    Я считаю, что страховые компании начнут внедрять технологии обнаружения утечек в дома. Страховые претензии за утечки - такая проблема, что это неизбежно. В настоящее время некоторые страховые компании предлагают скидки на полисы домовладельцев для людей, которые устанавливают систему обнаружения утечек воды. Однако я слышал о людях, которые после того, как страхование выплатило значительную сумму страхового возмещения за утечку, были вынуждены установить систему обнаружения утечек.

    Я считаю, что эта тенденция будет расширяться, и домовладельцам придется устанавливать системы обнаружения утечек, иначе они столкнутся со значительным увеличением страховых взносов. Возможно, что некоторые страховые компании даже откажутся продлевать полис домовладельца без установки системы обнаружения утечек. Такие продукты, как Flo от Moen и FL-1000, которые либо включают запорный клапан, либо могут быть интегрированы с ним, лучше всего подходят для этого.

    Тем не менее, я также считаю, что гибридный подход к обнаружению, когда обнаружение утечек по потоку интегрировано со стратегически размещенными датчиками воды и температуры в доме, обеспечивает наилучшую защиту от утечек.Детекторы утечки на основе потока имеют свои ограничения, потому что они пытаются отличить обычное использование воды от утечки. Из-за этого утечка, например, из сломанного шланга стиральной машины, может нанести немалый ущерб до того, как утечка будет обнаружена детектором утечки на основе потока. Точно так же традиционные детекторы утечки ограничены возможностью обнаруживать утечку только там, где датчики были установлены в доме.

    Сегодня только FL-1000 при подключении к традиционной панели сигнализации, которая включает в себя датчики воды и температуры по всему дому, может обеспечить гибридную защиту от утечек без активного подключения к Интернету.

    Дополнительную информацию от Джея Басена можно найти в его блоге Topics in Home Automation.

    (Посещали 47393 раза, сегодня посещали 203 раза)

    Что такое расходомер воды и какой тип применения подходит для него

    Расходомеры воды используются для измерения объема воды, используемой в коммерческих и жилых зданиях. Вода в дома и офисы подается через городскую систему водоснабжения. Счетчики воды также могут использоваться в источниках воды или во всей системе водоснабжения для расчета расхода части системы.Расходомеры воды могут также измерять расход шламов или жидкостей в закрытых трубах. Расход воды измеряется в кубических метрах (м3) или литрах на электронном или механическом счетчике.

    Расходомер воды - это устройство, способное измерять количество воды, проходящей через трубу. На выбор доступны различные технологии расходомеров в зависимости от расхода воды, экономических условий и условий хранения. Каждый из этих расходомеров типа имеет новый принцип процесса, общую ценность использования и уникальные преимущества использования.

    Расходомеры воды могут измерять горячую, холодную воду, чистую воду, грязную воду и шламы.

    При измерении расхода воды используются два общих метода: расходомеры скорости и вытеснения. Каждый тип использует множество технологий.

    Датчики крыльчатого колеса

    Датчик с крыльчатым колесом - это экономичный и наиболее часто используемый расходомер воды. Его также можно использовать для измерения расхода водоподобных жидкостей. Многие датчики с крыльчатым колесом продаются со вставными или проточными фитингами.Как и турбинные счетчики, они требуют 10 диаметров прямой трубы на входе и 5 диаметров трубы на выходе. Ротор датчика крыльчатки установлен перпендикулярно скорости потока. Он будет контактировать с ограниченным поперечным сечением потока.

    Расходомер прямого вытеснения

    Этот тип расходомера используется в тех случаях, когда прямая труба недоступна, и если датчик с крыльчатым колесом и турбинный расходомер будут испытывать слишком сильные колебания. Расходомеры прямого вытеснения также используются для вязких жидкостей.

    Измеритель прямого вытеснения - это расходомер , которому требуется жидкость для автоматического удаления частиц из расходомера для анализа потока. PDM масштабирует объемный расход движущейся жидкости или газа, разделяя среду на фиксированные отмеренные массы.

    Эти инструменты состоят из камеры, которая останавливает поток среды, и механизма вращения или возвратно-поступательного движения, который позволяет получать фиксированный объем. Количество дел, которые проходят через раздел, считает СМИ.

    Скорость вращения или возвратно-поступательного движения определяет скорость потока. Существует два основных типа расходомеров прямого вытеснения. Системы или преобразователи, состоящие только из датчиков, представляют собой инструменты, похожие на переключатели, которые создают электронные компоненты для процессоров, контроллеров или систем восстановления данных.

    Расходомеры прямого вытеснения Типы:

    • Поршень возвратно-поступательный или качающийся

    Каждый поршень автоматически или под действием магнита заполняет цилиндр жидкостью, а затем удаляет его.Каждый штрих описывает ограниченный анализ жидкости.

    Расходомеры

    используют внутренние шестерни, вращающиеся при прохождении через них жидкости. Есть несколько видов шестеренчатых измерителей, часто называемых из-за формы внутренних частей.

    Две вращающиеся овальные шестерни с организованными зубьями проталкивают ограниченное количество жидкости через каждый счетчик оборотов. Внутри цилиндра закреплены расходомеры с овальной шестерней, две овальные шестерни или роторы.

    Когда жидкость протекает через цилиндр, сила жидкости заставляет роторы вращаться.По мере увеличения расхода увеличивается и скорость вращения роторов.

    Свое название расходомеры с цилиндрической зубчатой ​​передачей получили от формы их зубчатых колес или роторов. Эти роторы соответствуют стилю спирали, которая представляет собой спиралевидную структуру.

    Диск, закрепленный на окружности, перемещается вокруг оси потоком жидкости, и каждое вращение описывает ограниченный объем переносимой жидкости. Расходомер с нутационным диском имеет круглый диск, закрепленный на валу в цилиндрической камере.

    Расходомер определяет, сколько раз камера откачивает и удаляет жидкость, отслеживая движения шпинделя.Эти данные используются для определения скорости потока.

    Вращающееся рабочее колесо, удерживающее две или более лопаток, разбивает области между лопатками на отдельные размеры, и каждое вращение складывается.

    Жидкость перемещается на входную сторону колеблющейся диафрагмы, а затем диспергируется к выходу. Циклы колебаний диафрагмы учитываются при определении расхода.

    Магнитные расходомеры

    Расходомер этого типа не имеет движущихся частей и используется в системах очистки сточных вод или с грязными жидкостями, которые являются токопроводящими. Дисплеи являются важной частью расходомера этого типа, который можно использовать для регистрации данных или удаленного мониторинга.

    Магнитные расходомеры учитывают скорость прохождения жидкости через трубу с использованием магнитного поля для регулирования объемного потока. Они основаны на законе электромагнитной индукции Фарадея, согласно которому жидкость создает напряжение, когда проходит через магнитное поле. Чем быстрее поток жидкости, тем больше создается напряжение. Генерируемое напряжение прямо равно движению воды; знак напряжения вводится в объемный расход электроники.Поскольку магнитные расходомеры показывают среднюю точность, они не подходят для использования с перекачкой. Их нельзя использовать для измерения чистой воды, так как нет атомов для подсчета.

    Как работают магнитные расходомеры

    Магнитные расходомеры применяют закон электромагнитной индукции Фарадея для обнаружения потока жидкости в трубе. Магнитное поле создается и направляется в жидкость, проходящую через линию в магнитном расходомере. Следуя закону Фарадея, движение проводящей жидкости через магнитное поле будет заставлять сигнал напряжения восприниматься электродами, размещенными на стенках расходомерной трубки.Когда жидкость движется быстрее, образуется большее напряжение. Закон Фарадея гласит, что создаваемое напряжение равно потоку текущей жидкости. Электронный преобразователь подготавливает сигнал напряжения для обнаружения потока жидкости.

    В отличие от нескольких других технологий расходомеров , технология магнитных расходомеров генерирует сигналы, которые идут прямо с потоком. Таким образом, диапазон изменения, связанный с магнитными расходомерами, может достигать 20: 1 или лучше без снижения мощности. Это около 23% от всех проданных расходомеров.

    Основные меры предосторожности при использовании магнитных расходомеров
    • Не поворачивайте магнитный расходомер вблизи его предела электропроводности, поскольку расходомер может выключиться.
    • Заинтересованы в изменении производственных и рабочих ситуаций, которые могут изменить электропроводность жидкости.

    При повседневном использовании магнитные расходомеры имеют такие размеры, что максимальная скорость потока составляет около 2–3 метров в секунду. Различные силы давления и состояния процесса могут ограничивать использование этого общего руководства.

    Ультразвуковые расходомеры

    Этот расходомер используется в приложениях, где присутствуют сточные воды и грязь, например, сточные воды, шламы и другие грязные жидкости. Вода такого типа обычно повреждает обычные расходомеры. Ультразвуковые расходомеры работают по принципу сдвига частоты ультразвукового сигнала, когда он отражается от движущихся пузырьков газа или взвешенных частиц. Это также известно как эффект Доплера.

    Ультразвуковые расходомеры воды измеряют скорость жидкости, движущейся по трубе, используя ультразвук для оценки объемного расхода.В ультразвуковом расходомере жидкости, измеряющем время прохождения, ультразвуковой знак выдается на пути текущей жидкости вниз по потоку. Затем другой пароль отправляется против текущей жидкости вверх по потоку.

    Как работают ультразвуковые расходомеры

    Ультразвуковые расходомеры используют звуковые волны для определения скорости жидкости, текущей в трубе. При отсутствии потока частоты ультразвуковой волны, направляемой в трубу, и ее отражения от жидкости одинаковы. При плавных положениях частота отраженной волны изменяется из-за эффекта Доплера.Когда жидкость движется быстрее, частотный сдвиг растет линейно. Передатчик подает сигналы от передаваемой волны и ее отражений, чтобы определить скорость потока.

    Ультразвуковой датчик времени прохождения Расходомер выдает и принимает ультразвуковые волны между датчиками как в верхней, так и в нижней части трубы. В условиях отсутствия потока требуется одинаковое время для перемещения вверх и вниз по потоку внутри преобразователей. В условиях обтекания восходящая волна будет распространяться постепенно и займет больше времени, чем нисходящая волна. Когда жидкость движется быстрее, разница между временем входа и выхода увеличивается. Преобразователь позволяет определять время до и после потока для определения скорости потока. Они составляют около 12% от всех проданных расходомеров.

    Основные меры предосторожности при использовании ультразвуковых расходомеров
    • Для ультразвуковых расходомеров времени инфильтрации убедитесь, что жидкость может подходящим образом проводить ультразвуковые волны.
    • Расходомер не будет регулировать, если ультразвуковые волны не могут воспринимать поток между датчиками.
    • Таким образом, ультразвуковые волны должны понимать жидкость, чтобы доплеровские расходомеры работали правильно.
    • Когда жидкость густая и не очищает жидкость, доплеровские расходомеры помогают установить скорость жидкости на стенке трубы или вблизи нее, что может вызвать существенную ошибку измерения и привести к отказу расходомера.

    Заключение

    Характеристики вашего приложения определяют идеальный тип расходомера воды. Некоторые расходомеры и работают лучше других в определенных условиях.Ваше время и энергию можно сэкономить, сделав осознанный выбор, поэтому не откладывайте звонок, если вы все еще сомневаетесь.

    Если вы ищете идеальные расходомеры для своей отрасли, ни одна компания не может предложить лучшую продукцию, чем Proteus Industries Inc. Компания стремится разрабатывать инновационные и высококачественные продукты для управления потоками, чтобы удовлетворить потребности клиентов.

    Компания предлагает несколько типов расходомеров и переключателей на выбор с учетом ваших требований.Компания предлагает полную линейку расходомеров и устройств управления в соответствии с самыми высокими требованиями в отрасли.

    Компания обеспечивает калибровочные возможности мирового класса, что позволяет поставлять расходомеры со специализированными калибровками для температуры и жидкости. Расходомеры компании контролируют охлаждающий поток в промышленных приложениях, чтобы гарантировать безопасность всех.

    Вот еще несколько тем, которые вы не должны пропустить:
    Что такое плазменная резка и лучшие датчики для защиты систем плазменной резки?
    Как найти подходящего производителя расходомера жидкости
    8000XHT / XLT | Прибор для измерения расхода
    Понравился пост? Не забудьте поделиться

    Сообщение навигации

    Расходомеры | Что такое и как это работает

    Расходомер (или датчик расхода) - это прибор, используемый для измерения линейного, нелинейного, массового или объемного расхода жидкости или газа.При выборе расходомеров следует учитывать такие нематериальные факторы, как осведомленность персонала станции, их опыт калибровки и обслуживания, наличие запасных частей, а также среднее время наработки на отказ и т. Д. На конкретной площадке завода. Также рекомендуется рассчитывать стоимость установки только после выполнения этих действий.

    Одной из наиболее распространенных ошибок измерения расхода является обратная последовательность действий: вместо выбора датчика, который будет работать должным образом, делается попытка оправдать использование устройства, поскольку оно менее дорогое. Эти «недорогие» покупки могут оказаться самыми дорогостоящими установками. Эта страница поможет вам лучше понять расходомеры, но вы также можете в любое время поговорить с нашими инженерами по применению, если у вас возникнут какие-либо особые проблемы с измерением расхода.

    Первые шаги к выбору подходящего расходомера

    Первым шагом при выборе датчика расхода является определение того, должна ли информация о расходе быть непрерывной или суммированной, и нужна ли эта информация локально или удаленно. Если дистанционно, должна ли передача быть аналоговой, цифровой или совместной? И, в случае совместного использования, какова требуемая (минимальная) частота обновления данных? После ответа на эти вопросы следует провести оценку свойств и характеристик потока технологической жидкости, а также трубопровода, в котором будет установлен расходомер.Для систематического подхода к этой задаче были разработаны формы, требующие заполнения следующих типов данных для каждого приложения: Загрузите форму оценки расходомера.

    Характеристики жидкости и расхода

    Перечислены жидкость и ее заданное, а также ее давление, температура, допустимое падение давления, плотность (или удельный вес), проводимость, вязкость (ньютоновская или нет?) И давление пара при максимальной рабочей температуре, а также указание того, как эти свойства могут варьироваться или взаимодействовать.Кроме того, должна быть предоставлена ​​вся информация о безопасности или токсичности, а также подробные данные о составе жидкости, наличии пузырьков, твердых частиц (абразивных или мягких, размера частиц, волокон), склонности к покрытию и качествах светопропускания (непрозрачность, полупрозрачность). или прозрачный?).

    Диапазоны давления и температуры

    При выборе расходомеров в дополнение к нормальным рабочим значениям следует указывать ожидаемые минимальные и максимальные значения давления и температуры. Может ли поток реверсироваться, не всегда ли он заполняет трубу, может ли возникать пробковый поток (воздух-твердые частицы-жидкость), вероятна ли аэрация или пульсация, могут ли произойти резкие перепады температуры или необходимы ли особые меры предосторожности во время очистки и обслуживания, эти факты тоже следует констатировать.

    Трубопровод и монтажная зона

    Что касается трубопровода и области, где должны быть расположены расходомеры, примите во внимание: Для трубопровода его направление (избегайте нисходящего потока в жидкостях), размер, материал, график, номинальное давление фланца, доступность, повороты вверх или вниз по потоку, клапаны , регуляторы и доступные длины прямых участков. Инженер, определяющий спецификацию, должен знать, присутствуют ли или возможны ли вибрация или магнитные поля в данной области, имеется ли электрическая или пневматическая энергия, классифицируется ли область по взрывоопасности или есть ли другие особые требования, такие как соблюдение санитарных норм или чистоты. правила на месте (CIP).

    Расход и точность

    Следующим шагом является определение требуемого диапазона счетчика путем определения минимального и максимального расхода (массового или объемного), который будет измеряться. После этого определяется необходимая точность измерения расхода. Обычно точность указывается в процентах от фактического показания (AR), в процентах от калиброванного диапазона (CS) или в процентах от единиц полной шкалы (FS). Требования к точности следует указывать отдельно для минимального, нормального и максимального расхода. Если вы не знаете этих требований, производительность вашего расходомера может оказаться неприемлемой во всем диапазоне.

    В приложениях, где продукты продаются или покупаются на основе показаний счетчика, абсолютная точность имеет решающее значение. В других приложениях повторяемость может быть важнее абсолютной точности. Поэтому рекомендуется устанавливать отдельно требования к точности и повторяемости для каждого приложения и указывать их в спецификациях.

    Если точность расходомера указана в единицах% CS или% FS, его абсолютная погрешность будет возрастать по мере уменьшения измеренного расхода.Если погрешность счетчика указана в% AR, погрешность в абсолютном выражении остается неизменной при высоком или низком расходе. Поскольку полная шкала (FS) всегда является большей величиной, чем калиброванный диапазон (CS), датчик с характеристиками% FS всегда будет иметь большую ошибку, чем датчик с той же характеристикой% CS. Следовательно, для справедливого сравнения всех ставок рекомендуется преобразовать все указанные сообщения об ошибках в одни и те же единицы% AR.
    Измерение расхода в истории Наш интерес к измерению расхода воздуха и воды вечен.Знание направления и скорости воздушного потока было необходимо. информация для всех древних мореплавателей, а способность измерять расход воды была необходима для справедливого распределения воды через акведуки таких ранних сообществ, как шумерские города Ур, Киш и Мари около рек Тигр и Евфрат около 5000 г. до н. э.
    В хорошо подготовленных спецификациях расходомера все заявления о точности преобразованы в единые единицы% AR, и эти требования% AR указаны отдельно для минимального, нормального и максимального расхода.Все спецификации и заявки на расходомеры должны четко указывать как точность, так и воспроизводимость расходомера при минимальном, нормальном и максимальном расходах.

    Точность и повторяемость

    Если приемлемые характеристики измерения могут быть получены от двух разных категорий расходомеров и у одного нет движущихся частей, выберите тот, у которого нет движущихся частей. Движущиеся части являются потенциальным источником проблем не только из-за очевидных причин износа, смазки и чувствительности к покрытию, но также из-за того, что движущиеся части требуют зазоров, которые иногда приводят к «проскальзыванию» измеряемого потока.Даже при хорошо обслуживаемых и откалиброванных расходомерах этот неизмеряемый поток изменяется в зависимости от изменений вязкости и температуры жидкости. Изменения температуры также изменяют внутренние размеры счетчика и требуют компенсации.

    Кроме того, если можно получить одинаковую производительность как от полного расходомера, так и от точечного датчика, обычно рекомендуется использовать расходомер. Поскольку точечные датчики не смотрят на полный поток, они показывают точные показания только в том случае, если они вставлены на глубину, где скорость потока является средним значением профиля скорости по трубе.Даже если эта точка будет тщательно определена во время калибровки, она вряд ли останется неизменной, поскольку профили скорости изменяются в зависимости от расхода, вязкости, температуры и других факторов.

    Единицы измерения массы или объема

    Перед тем, как указывать расходомер, также рекомендуется определить, будет ли информация о расходе более полезной, если она представлена ​​в единицах измерения массы или объема. При измерении расхода сжимаемых материалов объемный расход не имеет большого значения, если плотность (а иногда и вязкость) не является постоянной.При измерении скорости (объемного расхода) несжимаемых жидкостей наличие взвешенных пузырьков вызовет ошибку; поэтому воздух и газ необходимо удалить до того, как жидкость достигнет счетчика. В других датчиках скорости футеровка трубопровода может вызывать проблемы (ультразвуковые), или счетчик может перестать работать, если число Рейнольдса слишком низкое (для счетчиков вихревого образования требуется RD> 20 000).

    Принимая во внимание эти соображения, следует иметь в виду массовые расходомеры, которые нечувствительны к изменениям плотности, давления и вязкости и не подвержены изменениям числа Рейнольдса.В химической промышленности также недостаточно используются различные лотки, которые могут измерять поток в частично заполненных трубах и пропускать крупные плавающие или осаждаемые твердые частицы.

    Выберите правильный расходомер

    Пружинные и поршневые расходомеры Поршневые расходомеры
    используют кольцевое отверстие, образованное поршнем и коническим конусом. Поршень удерживается на месте у основания конуса (в «положении отсутствия потока») калиброванной пружиной.Весы основаны на удельном весе 0,84 для счетчиков нефти и 1,0 для счетчиков воды. Их простота конструкции и легкость, с которой они могут быть оснащены для передачи электрических сигналов, сделали их экономичной альтернативой расходомерам с переменным сечением для индикации и управления расходом.

    Выучить больше

    Массовые расходомеры газа
    Массовые расходомеры теплового типа работают с незначительной зависимостью от плотности, давления и вязкости жидкости.В расходомере этого типа используется либо датчик перепада давления и датчик температуры, либо нагретый чувствительный элемент и принципы термодинамической теплопроводности для определения истинного массового расхода. Многие из этих массовых расходомеров имеют встроенные дисплеи и аналоговые выходы для регистрации данных. Популярные приложения включают испытания на герметичность и измерения малых расходов в миллилитрах в минуту. Особым типом будет расходомер Кориолиса.

    Выучить больше

    Ультразвуковые расходомеры
    Ультразвуковые доплеровские расходомеры обычно используются в загрязненных областях, таких как сточные воды и другие грязные жидкости и суспензии, которые обычно вызывают повреждение обычных датчиков.Основной принцип работы основан на частотном сдвиге (эффект Доплера) ультразвукового сигнала, когда он отражается взвешенными частицами или пузырьками газа (неоднородностями) в движении.

    Выучить больше

    Турбинные расходомеры
    Турбинные расходомеры могут иметь точность 0,5% от показаний. Это очень точный измеритель, который может использоваться для чистых жидкостей и вязких жидкостей до 100 сантистоксов. Требуется минимум 10 диаметров прямой трубы на входе. Наиболее распространенными выходами являются синусоидальные или прямоугольные, но формирователи сигналов могут быть установлены сверху для аналоговых выходов и взрывозащиты. Счетчик состоит из многолопастного ротора, установленного перпендикулярно потоку и подвешенного в потоке жидкости на подшипнике свободного хода.

    Выучить больше

    Датчики с крыльчатым колесом
    Один из самых популярных экономичных расходомеров для воды или водоподобных жидкостей. Многие из них предлагаются с проточными фитингами или вставками.Эти счетчики, такие как турбинный счетчик, требуют как минимум 10 диаметров прямой трубы на входе и 5 диаметров на выходе. Если вода не используется, необходимо проверить химическую совместимость. Типичны выходы синусоидальных и прямоугольных импульсов, но доступны датчики для встроенного или панельного монтажа. Ротор датчика с крыльчатым колесом расположен перпендикулярно потоку и контактирует только с ограниченным поперечным сечением потока.

    Выучить больше

    Расходомеры прямого вытеснения
    Эти расходомеры используются для водоснабжения, когда нет прямой трубы, а турбинные расходомеры и датчик с крыльчатым колесом могут видеть слишком сильную турбулентность.Расходомеры прямого вытеснения также используются для вязких жидкостей.

    Выучить больше

    Вихревые расходомеры
    Основными преимуществами вихревых расходомеров являются их низкая чувствительность к изменениям условий процесса и низкий износ по сравнению с отверстиями или турбинными расходомерами. Кроме того, невысоки начальные затраты и затраты на техническое обслуживание. По этим причинам они получили более широкое признание среди пользователей. Для вихревых расходомеров требуется определение размеров, свяжитесь с нашими инженерами по расходу.

    Выучить больше

    Трубки Пито или датчик перепада давления для жидкостей и газов
    Трубки Пито обладают следующими преимуществами: простая, недорогая установка, значительно меньшие постоянные потери давления, низкие эксплуатационные расходы и хорошая износостойкость. Трубки Пито требуют калибровки, обратитесь в наш отдел технологического проектирования.

    Выучить больше

    Магнитные расходомеры для проводящих жидкостей
    Доступны в линейном или вставном исполнении.Магнитные расходомеры не имеют движущихся частей и идеально подходят для очистки сточных вод или любой грязной жидкости, которая является проводящей. Дисплеи являются встроенными, или аналоговый выход может использоваться для удаленного мониторинга или регистрации данных.

    Выучить больше

    Анемометры для измерения расхода воздуха
    Анемометры с горячей проволокой - это зонды без движущихся частей. Воздушный поток можно измерить в трубах и воздуховодах с помощью ручного или стационарного монтажа. Также доступны крыльчатые анемометры.Пластинчатые анемометры обычно больше, чем термоанемометры, но более прочные и экономичные. Доступны модели с измерением температуры и влажности.

    Выучить больше КАК ВЫБРАТЬ РАСХОДОМЕР? Перед выбором датчика потока необходимо ответить на несколько вопросов.
    1. Какая жидкость измеряется?
    2. Требуется ли вам измерение и / или суммирование ставок?
    3. Если жидкость не вода, какой вязкости у жидкости?
    4. Вам нужен локальный дисплей на расходомере или вам нужен электронный сигнальный выход?
    5. Каков минимальный и максимальный расход?
    6. Какое минимальное и максимальное рабочее давление?
    7. Какова минимальная и максимальная температура процесса?
    8. Является ли жидкость химически совместимой со смачиваемыми частями расходомера?
    9. Если это приложение процесса, каков размер трубы ??

    Массовый или объемный расход?

    Итак, вы хотите измерить расход? Казалось бы, ответ - покупка расходомера.С потоком жидкости, определяемым как количество жидкости, которая проходит мимо данного места, это может показаться простым - подойдет любой расходомер. Однако рассмотрим следующее уравнение, описывающее поток жидкости в трубе.

    Q = A x v

    Q - расход, A - площадь поперечного сечения трубы, v - средняя скорость жидкости в трубе. Применив это уравнение к действию, поток жидкости, движущийся со средней скоростью 1 метр в секунду через трубу с площадью поперечного сечения 1 квадратный метр, составляет 1 кубический метр в секунду.Обратите внимание, что Q - это объем в единицу времени, поэтому Q обычно обозначают как «объемный» расход. Теперь рассмотрим следующее уравнение:

    W = ро x Q

    Где W - расход (снова - читайте дальше), а rho - плотность жидкости. Применив это уравнение к действию, скорость потока будет 1 килограмм в секунду, когда течет 1 кубический метр в секунду жидкости с плотностью 1 килограмм на кубический метр. (То же самое можно сделать и с широко используемыми «фунтами». Не вдаваясь в подробности - фунт считается единицей массы.Обратите внимание, что W - это масса в единицу времени, поэтому W обычно обозначается как «массовый» расход. Теперь - какой поток вы хотите измерить? Точно сказать не могу? В некоторых приложениях необходимо измерить объемный расход.

    Рассмотрите возможность наполнения бака. Объемный расход может представлять интерес, чтобы избежать переполнения резервуара, в который могут добавляться жидкости различной плотности. (Опять же, датчик уровня и выключатель / отключение высокого уровня могут устранить необходимость в расходомере.) Рассмотрите возможность управления потоком жидкости в процессе, который может принимать только ограниченный объем в единицу времени.Казалось бы, применимо измерение объемного расхода.

    В других процессах важен массовый расход. Рассмотрим химические реакции, при которых желательно вступать в реакцию веществ A, B и C. Интерес представляет количество присутствующих молекул (их масса), а не их объем. Точно так же при покупке и продаже товаров (коммерческий учет) важна масса, а не ее объем.

    Сколько времени требуется для обслуживания расходомера?

    Ряд факторов влияет на требования к техническому обслуживанию и ожидаемый срок службы расходомеров.Самым важным фактором, конечно же, является подбор правильного инструмента для конкретного приложения. Плохо выбранные устройства неизменно вызовут проблемы на раннем этапе. Расходомеры без движущихся частей обычно требуют меньше внимания, чем устройства с движущимися частями. Но все расходомеры со временем требуют определенного обслуживания. Пример использования Техническое обучение Просмотреть эту страницу на другом языке или в другом регионе

    Датчики расхода / расходомеры

    Оборудование, требующее управления жидкостью (охлаждающая жидкость, чистящая жидкость)

    Оборудование, требующее управления жидкостью и контроля потока, включает машины для литья под давлением (контроль потока охлаждающей жидкости формы), машины литья под давлением (контроль потока охлаждающей жидкости и смазки для форм), шлифовальные станки и станки для резки (контроль потока охлаждающей жидкости), системы распыления (контроль потока охлаждающей жидкости). ), а также аппараты точечной сварки (регулировка расхода охлаждающей жидкости).Использование подходящего расходомера или датчика потока для управления потоком стабилизирует качество продукта и предотвращает возможные проблемы с оборудованием.

    Оборудование, требующее обработки жидкости (масла, растворы для покрытий, химические растворы и т. Д.)

    Поскольку скорость потока жидкости и управление процессом тесно взаимосвязаны, расходомеры и датчики потока также полезны для управления потоком жидкостей, кроме охлаждающей жидкости и очищающей жидкости. Например, контроль потока также необходим для высокочастотного закалочного оборудования (контроль потока закалочной жидкости), оборудования для притирки / полировки / CMP (суспензия), дозирующего оборудования (флюс, термоклей, чернила, смазка, клеи, лакокрасочные растворы, покрытия агенты, растворы резиста, смазки для форм и т. д.), прецизионные прессы (смазочные материалы и т. д.), двухкомпонентные смесители (жидкости для предварительного и последующего отверждения, вода, печатная краска, химикаты, эмульсии, клеи и т. д.), машины для резки (для проверки количества смазочно-охлаждающей жидкости и т. д. .), бетономешалки и производственное оборудование (объем воды, смешиваемый с материалами), а также оборудование для нейтрализации дымовых газов (вода и химические растворы, используемые при удалении дыма).

    Оборудование, требующее регулирования расхода газа (азот, кислород, воздух и т. Д.)

    Расходомеры и датчики расхода используются в процессах и машинах, требующих контроля расхода таких газов, как азот, кислород и воздух.Сюда входят печи оплавления (контроль потока азота (N2) для предотвращения окисления), закалочные печи (контроль подачи азота (N2) для предотвращения окисления), конвейеры компонентов стружки (для проверки потока воздуха во время абсорбции компонентов стружки), пакеты электронных компонентов (управление закрытыми газ (азот) для предотвращения окисления), ионизаторы (управление потоком продувки воздухом) и покрасочные роботы (управление краской (жидкость) и воздухом (газ)).

    Smart Water Leak Detector - Датчик расхода воды | Flowie

    Как я узнаю, что эти датчики будут работать на моем участке?

    Вам понадобится работающий городской водомер, место для подключения датчика воды Alert Labs Flowie и базовый прием сотовой связи.

    Как установить датчик воды Flowie?

    Вам понадобится муниципальный счетчик воды (обычно в вашем подвале или подсобном помещении), где-нибудь, чтобы подключить его, и базовый прием сотовой связи. Для установки датчика не требуется никаких инструментов.

    Будет ли это работать в моей коммерческой недвижимости?

    Да, Flowie можно установить как на жилых, так и на коммерческих счетчиках.Доступны также другие индивидуальные решения.

    Сколько времени нужно, чтобы получить датчик воды Flowie после того, как я его закажу?

    После подтверждения вашего заказа клиенты из Канады должны ожидать получения датчика воды Flowie в течение 3 рабочих дней. Заказы в США могут занять до 5 рабочих дней.

    Что делать, если я не могу получить хороший сотовый сигнал?

    Удлинительную антенну можно заказать на нашем сайте. Он легко подключается к Flowie и улучшает передачу сигнала сотовой связи.

    Как мне увидеть свои данные? Что такое приборная панель?

    Панель Alert Labs Dashboard - это веб-сайт, на котором вы можете просмотреть свои данные об использовании воды.Узнайте, что происходит с вашей недвижимостью, в том числе об использовании воды, состоянии электропитания и сводке предупреждений. Вы также можете изменить предпочтения и настройки предупреждений, а также добавить / удалить датчики.

    Где я могу получить приложение Alert Labs?

    Приложение доступно для загрузки для Apple в App Store и для устройств Android в Google Play Store.Просто выполните поиск по запросу "Лаборатория предупреждений".

    Чем отличаются Flowie и Flowie-O?

    Ремешки Flowie на счетчики воды в помещении. Flowie-O крепится к счетчикам воды вдали от розеток, например, на улице или в подсобных помещениях. Flowie-O подключается к сотовой сети через устройство, которое находится в помещении и подключено к электрической розетке.Оба датчика могут использоваться в жилых и коммерческих зданиях.

    Будут ли Flowie и Flowie-O работать на счетчиках Sensus?

    Flowie и Flowie-O совместимы с большинством объемных счетчиков воды Sensus. Исключение составляет Sensus iPerl, который представляет собой ультразвуковой измеритель. Flowie-O также совместим с счетчиками воды Sensus OMNI ™ C2 / F2 / T2 с дополнительным импульсным кабелем Flowie-O.

    Примечание. Импульсный кабель Flowie-O не работает с водомером OMNI ™ R2. Если у вас есть этот счетчик, вы можете обратиться в службу водоснабжения, чтобы заменить его совместимым счетчиком.

    Датчик расхода воды

    - принцип работы, применение и примеры.

    Датчики играют очень важную роль в современных автоматических системах. Это небольшое, дешевое и надежное устройство, поэтому в датчики легко встроить более крупную электронику. Сегодня мы можем найти на рынке различные типы датчиков.С развитием технологий сенсоры также меняются по своим функциям и размерам. Изначально размер сенсоров уменьшился до размеров нанометров. Датчики также решают многие задачи электронной и электротехники, такие как определение интенсивности окружающего света, определение температуры в печи, расчет влажности окружающей среды и т. Д. Датчик расхода воды дает отличное решение для измерения расхода жидкостей.


    Что такое датчик расхода воды?

    Огромным промышленным предприятиям, коммерческим и жилым зданиям требуется большое количество воды.В соответствии с этим требованием используется общественная система водоснабжения. Чтобы контролировать количество подаваемой и используемой воды, необходимо измерить скорость потока воды. Для этого используются датчики расхода воды.

    Датчик расхода воды

    Датчики расхода воды устанавливаются на источнике воды или трубах для измерения расхода воды и расчета количества воды, протекающей по трубе. Расход воды измеряется литрами в час или кубическими метрами.


    Принцип работы

    Датчик расхода воды состоит из пластикового клапана, через который может проходить вода.Водяной ротор вместе с датчиком Холла присутствует для измерения и измерения расхода воды.

    Когда вода проходит через клапан, она вращает ротор. Таким образом можно наблюдать изменение скорости двигателя. Это изменение рассчитывается как выходной сигнал датчика Холла в виде импульсного сигнала. Таким образом, можно измерить скорость потока воды.

    Основным принципом работы этого датчика является эффект Холла. Согласно этому принципу, в этом датчике в проводнике возникает разность напряжений из-за вращения ротора.Эта наведенная разность напряжений перпендикулярна электрическому току.

    Когда движущийся вентилятор вращается из-за потока воды, он вращает ротор, который индуцирует напряжение. Это индуцированное напряжение измеряется датчиком холла и отображается на ЖК-дисплее.

    Датчик расхода воды можно использовать с горячей, холодной, теплой, чистой и грязной водой. Эти датчики доступны в разных диаметрах, с разными диапазонами расхода.

    Эти датчики можно легко подключить к микроконтроллерам, таким как Arduino.Для этого требуются плата микроконтроллера Arduino для обработки, датчик расхода воды на эффекте Холла, ЖК-дисплей 16 × 2 и соединительные провода макетной платы. Датчик размещается на входе в источник воды или в отверстии трубы.

    Датчик состоит из трех проводов. Красный провод для подключения к напряжению питания. Черный провод для подключения к земле и желтый провод для сбора выходного сигнала датчика Холла. Для питания требуется от 5 до 18 В постоянного тока.

    Применение датчика расхода воды

    Датчики расхода воды могут измерять расход воды путем измерения скорости или смещения.Эти датчики могут также измерять поток воды, например жидкости, например, измерение количества молока в молочной промышленности и т. Д.…

    Существуют различные типы датчиков расхода воды в зависимости от их диаметра и метода измерения. Наиболее экономичным и наиболее часто используемым датчиком расхода воды является датчик с крыльчатым колесом. Его можно использовать с жидкостями, похожими на воду.

    В случаях, когда прямая труба недоступна для входа, используется расходомер прямого вытеснения. Этот тип датчика расхода воды можно использовать также для вязких жидкостей.

    Для работы с грязной водой и сточными водами, которые могут быть токопроводящими, используется магнитный расходомер. Для таких применений, как сточные воды, шламы и другие грязные жидкости, используются ультразвуковые расходомеры.

    ЖК-дисплей используется для отображения измерений. Датчик расхода воды на магнитном эффекте Холла выдает импульс при каждом обороте ротора. Датчик Холла, присутствующий в приборе, защищен от воды, чтобы он оставался безопасным и сухим.

    Пример датчика расхода воды

    YFS201 Датчик Холла является примером этого датчика.Этим датчикам также требуется дисплей для отображения результатов измерений. Этот датчик выдает 4-5 импульсов на каждый литр жидкости, протекающей через него в минуту. Его рабочий расход составляет 1-30 литров в минуту. Простота использования и экономичность - важные характеристики этого датчика. Какой из датчиков расхода воды вы использовали?

    Преимущества домашней системы контроля / обнаружения расхода воды

    Владение домом - мечта многих. Владение домом дает множество преимуществ, таких как финансовая безопасность и стабильность, чувство гордости за владение недвижимостью и особое место для семьи.

    Homeownership также включает в себя ряд обязанностей, таких как стрижка травы, уборка снега и завершение мелкого ремонта.

    Хотя многие страховые компании были созданы из-за разрушительных пожаров, разрушивших их общины, сегодня распространенной причиной имущественного ущерба является вода. Прорвавшаяся труба, забитый унитаз или вышедший из строя водонагреватель могут направить тысячи галлонов воды через ваш дом.

    Статистика показывает, что вашему дому больше угрожает вода, чем пожар или кража со взломом.

    Ниже приведена информация о:
    • Системы домашнего наблюдения / обнаружения;
    • Признаки утечки;
    • Руководства / обзоры по покупке;
    • Страховая защита; и
    • Ссылки на системы.

    Системы домашнего наблюдения / обнаружения

    1. Система контроля расхода воды в доме. Система контроля потока воды прикреплена к вашей водопроводной сети и защищает весь ваш дом. Система работает путем измерения расхода воды в вашем доме.Если он обнаруживает непрерывный поток воды помимо обычного выключения и запуска ваших повседневных приборов, он автоматически останавливает поток воды в ваш дом.

    2. Система контроля расхода воды в доме с датчиками. Этот тип системы контроля расхода воды включает датчики, которые стратегически размещены вокруг вашего дома. В зависимости от датчика он может измерять утечки воды, а также изменения температуры и влажности. При подключении к концентратору или домашнему Wi-Fi оповещения можно отправлять на ваш смартфон.Запорный клапан автоматически остановит поток воды в ваш дом, как и в этой системе.

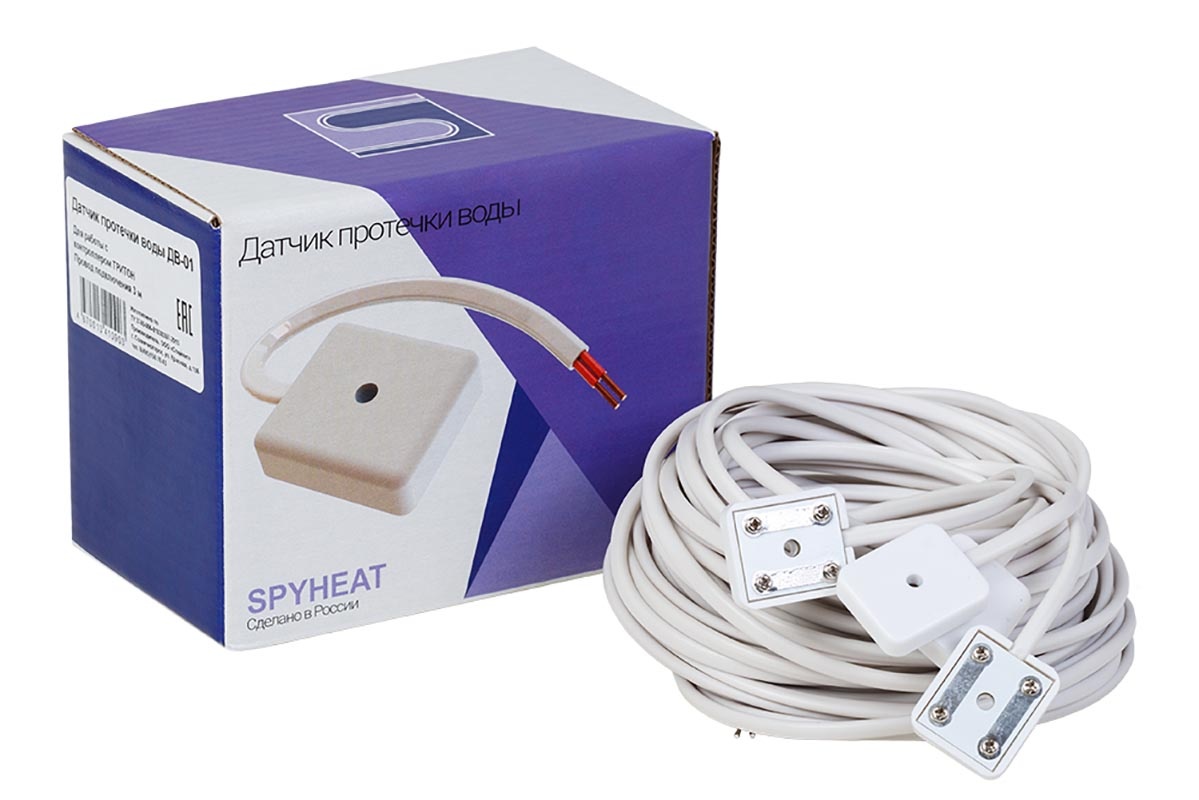

    3. Датчики утечки воды. Эти датчики стратегически размещены вокруг вашего дома. Адреса включают:

    • Посудомоечные машины;
    • Льдогенераторы;
    • Водонагреватели;
    • Туалеты;
    • Мойки;
    • Машины стиральные; и
    • Душевые и ванны.

    Отличие этой системы от других заключается в том, что она подает сигнал тревоги и может отправлять текстовые сообщения на ваш телефон.Однако он не перекрывает подачу воды в ваш дом. Если вы дома, эта система предупредит вас, и у вас будет достаточно времени, чтобы выключить воду самостоятельно. Если вы находитесь вдали от дома, составьте запасной план с вашими детьми или соседями.

    Если вы выходите из дома на длительное время, лучше отключить воду в водопроводе. Даже если утечка все равно приведет к повреждению, поток воды не будет постоянным.

    Признаки утечки

    Иногда проблемы с водопроводом неочевидны, и их повреждение постепенно возникает.Вот несколько вещей, на которые вы можете обратить внимание, если у вас дома протекает труба.

    1. Проверьте счет за воду. Если вы заметили значительное увеличение вашего счета, это может быть признаком утечки.

    2. Слушайте, как тикает ваш счетчик воды. Если ваш водомер постоянно тикает, это может быть хорошим индикатором утечки.

    3. Проверьте наличие влажных пятен / водяных пятен. Регулярно проверяйте места возле раковин, ванн и туалетов.Если вы видите обесцвечивание или влажные пятна, возможно, у вас протечка. Положите небольшое полотенце в шкафчик рядом с водосточными трубами. Если у вас небольшая протечка, полотенце не даст ей промокнуть, и ее будет легче заметить.

    Руководства по покупке / отзывы

    Если вы хотите узнать больше о различных доступных продуктах, воспользуйтесь ссылками ниже.

    «Лучшие датчики утечки воды: защитите свой дом от повреждений»

    «Боитесь, что у вас лопнут трубы? Вот лучшие детекторы утечки воды »

    «Лучшие датчики протечек воды для умных домов»

    Страховая защита

    В зависимости от вашего страхового полиса и предоставляемого покрытия ущерб от воды может быть покрыт или не покрыт.Повреждение вашего дома водой из-за прорыва трубы или водонагревателя покрывается политикой West Bend. Однако ущерб вашему дому, причиненный наводнением, не будет покрываться, если у вас нет полиса в рамках Национальной программы страхования от наводнений.

    Кроме того, если ваш подвал затоплен из-за переполнения водоотливного насоса / резервной канализации, полис West Bend обеспечит покрытие, если вы его приобрели. Четыре предела покрытия дают вам гибкость, чтобы обеспечить необходимое количество покрытия для вашего готового или незаконченного подвала.

    Если у вас есть домашняя система мониторинга / обнаружения, которая отправляет вам предупреждение при обнаружении воды, вы можете иметь право на скидку на страховой полис West Bend Home and Highway.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
