Схема сумматора для сабвуфера

Что такое сумматор

В общем смысле слова, сумматор – это какое-либо устройство, которое что-либо суммирует и выдает на выходе сумму этих воздействий. Сумматор можно представить в виде какого-либо неизвестного нам ящика, на который поступает входные воздействия и на выходе такого ящика выдается их сумма.

В электронике сумматоры делятся на две группы:

• сумматоры аналоговых сигналов
• сумматоры цифровых сигналов

В этой статье мы будем разбирать аналоговые сумматоры.

Аналоговый, Пассивный, Трансформаторный Сумматор SMT BIV-16

Аналоговые сумматоры как альтернатива традиционному подходу к микшированию: достоинства и недостатки. С появлением цифровых микшеров и рабочих станций на базе персонального компьютера DAW, Digital Audio Workstation в умах, а точнее, в ушах многих специалистов начались «брожения». Цифровой микс почти единогласно был признан немузыкальным и неприятным на слух. Ситуация стала напоминать известное противостояние «лампы» и «транзистора» — формально, транзисторные устройства должны звучать лучше ламповых, а слух твердил обратное.

И если с «лампой» все объяснялось довольно просто наличием определенных гармоник в спектре, отвечающих за приятную окраску звучания , то с цифровым миксом не могут определиться до сих пор: что же именно в нем плохо.

Однако на практике цифровой микс обвиняют по многим статьям: одни говорят про жесткий и стерильный звук, у других не читаются звуковые планы и что-то невнятное происходит со стереобазой, у третьих вообще «вся картинка разваливается».

Ситуацию не спасают даже повышенные частоты дискретизации и разрядности. Аналоговый микс отличается лучшей детализацией и читаемостью инструментов, в нем отсутствует «замыливание» и обостренные атаки, микс обретает глубину и музыкальность. Особенно это становится очевидным при многократном прослушивании.

Замечено также, что чем больше инструментов суммируется, тем сильнее цифровой микс проигрывает аналоговому. Разбираться в истинных причинах описанных явлений — удел психоакустики, электротехники и смежных наук. Нам же с вами работать надо Последние несколько лет я наблюдал на многих студиях такую картину: проект выводился из DAW через многоканальный цифро-аналоговый преобразователь на старый аналоговый пульт, все ручки и фейдеры которого были установлены в ноль.

Эту тенденцию быстро заметили отделы маркетинга многих известных брендов. Есть спрос — будет предложение. Один за другим стали появляться приборы, выполняющие всего одну функцию: сложение сигналов аналоговым способом. Так появился новый класс устройств — аналоговые сумматоры.

В этой статье мы поговорим о принципах использования сумматоров, их достоинствах и недостатках применительно к сведению фонограммы. И хотя некоторые модели предлагают мониторные функции, прямые выходы и другие возможности, необходимые при записи, оставим их в стороне.

Наш разговор будет по большей части теоретическим, с кратким описанием популярных моделей. Сравнительные тесты сумматоров на материале различных жанров, со звуковыми примерами, — задача ближайшего будущего. Принципы использования Начнем с того, что существуют два подхода к использованию сумматоров и, соответственно, два определения самого понятия «сумматор».

Первый подход — «никакой регулировки в аналоге». То есть, управление уровнем канала и панорамой производится в DAW. Каждый канал приходит на цифро-аналоговый преобразователь, а затем и на сумматор, в стерео, уже разведенный по панораме. Сторонники этого подхода называют сумматором только такое устройство, которое не имеет регулировок уровня и панорамы на входных каналах, а еще лучше, и в мастер-секции. Во-первых, потому что включение дополнительных аналоговых блоков, содержащих активные компоненты, негативно влияет на «чистоту» звука.

Во-вторых, регуляторы со временем могут начать «шуршать» или вообще сломаться. Ну и, в-третьих, для повторяемости параметров микса нужны прецизионные шаговые регуляторы с точной локализацией нулевой точки, а это дорого и все равно не поддается автоматизации из DAW. Сторонники второго подхода считают аналоговым сумматором любое устройство, смешивающее входные каналы, в том числе и имеющее органы управления: поканальные, в мастер-секции и везде, где надо.

Таким образом, сумматором может быть и обычный линейный микшер. Насчет аналоговых регулировок и качества цепей они возражают тем, что при желании можно сделать сумматор на заказ или установить самостоятельно лучшие компоненты. Какой подход более оправдан — вопрос неоднозначный и сильно зависит от контекста. Одни считают, что лучше использовать сумматоры с полным фанатизмом первый подход , либо не использовать совсем.

Другие успешно сочетают оба подхода или используют только второй. Модельный ряд Для беглого обзора я отобрал несколько сумматоров или устройств, которые можно использовать в этом качестве в ценовом диапазоне от до долларов за восемь стереоканалов.

Устройства дороже вряд ли будут интересны читателям МО, устройства дешевле вряд ли будут интересны вообще кому-либо. Итак, приступим. Оба имеют 16 симметричных входов и два выхода плюс выход для наушников. В мастер-секции есть регулятор уровня основных выходов и выхода для наушников. На каждом канале есть прямой выход, регулятор уровня, стереобаланса панорамы для моно-источника , регулятор посыла на внешнюю обработку, светодиодный индикатор уровня сигнала и перегрузки, кнопка заглушения.

В мастер-секции есть измеритель уровня выходного сигнала, регулятор уровня выхода и его стереобаланса, а также встроенный контрольный усилитель для наушников с регулятором громкости, кнопка Mono и регулятор уровня возврата.

Прибор имеет два независимых главных выхода, отдельно для симметричного и несимметричного подключений. Есть возможность объединения нескольких устройств через входы Link. По заказу возможно удаление из устройства любых регуляторов. В этом случае уровни и панорамы становятся фиксированными, а управление миксом происходит полностью из DAW.

На каждом канале есть регулятор уровня, кнопка суммирования в моно и светодиодный индикатор перегрузки. В мастер-секции находятся индикатор уровня, регуляторы основного и мониторного выхода с кнопкой заглушения последнего. Есть также стереофонический разрыв и соответствующий ему возврат.

Устройство изготавливается только на заказ. Очевидцы утверждают, что прибор даже неразборный. Одним словом, это сумматор «до мозга костей», оказывающий минимальное влияние тракта на сигнал. Folcrom имеет полосу пропускания от 0 Гц до кГц, выполнен в однорэковом корпусе, содержит 16 входных каналов на двух контактных разъемах D-Sub и выходную стереопару XLR. Все входы, выходы и шины суммирования симметричные.

На каждом входном канале есть пара кнопочных переключателей, с помощью которых можно назначить канал на левую или правую шины, на обе шины одновременно, либо заглушить. Расплата за полную пассивность состоит в том, что на мастер-выходе прибора мы имеем сигнал практически микрофонного уровня, который нужно усиливать на дБ перед подачей в АЦП.

Производитель рекомендует использовать для этого обычный микрофонный предусилитель. С одной стороны — минус, с другой стороны — возможность придать миксу окраску вашего любимого предусилителя, и вообще менять ее как перчатки, одалживая транзисторные или ламповые предусилители у коллег.

Каждая пара каналов имеет переключатель в моно. Есть пара основных и пара параллельных им мониторных выходов XLR с регулятором уровня и кнопкой включения регулятора. Все входы и выходы симметричные. Заявлена высокая скорость нарастания выходного напряжения slew rate. Полоса пропускания 1 Гц — кГц -1 дБ , уровень шума дБ A-взвешенный , динамический диапазон дБ, гармонические искажения плюс шум дБ. Для увеличения числа каналов несколько устройств можно подключить друг к другу или к MixDream через входы расширения XLR.

Есть глобальный переключатель и светодиодный индикатор активности посылов-возвратов всех каналов. Каждая пара каналов разделена между левым и правым каналами микса, однако для трех первых пар каналов есть индивидуальные переключатели и светодиодные индикаторы монорежима. В мастер-секции есть стереовход для подключения расширения в качестве которого может использоваться такое же устройство , посыл-возврат с регулятором уровня посыла, а также расширитель стереообраза с регулятором глубины эффекта.

Из другой обработки — пиковый лимитер с регулятором порогового уровня, а также отключаемый выходной трансформатор Lundahl, придающий звуку соответствующую окраску. Оба прибора построены по принципу «контроль микса из DAW», поэтому не имеют поканальных регуляторов уровня и панорамы, однако позволяют управлять уровнем мастер-выхода с передней панели. Из рассмотренных моделей у него самые развитые коммутационные возможности.

Прибор может применяться для записи, мониторинга и сведения, имеет дополнительные опции плату аналого-цифрового преобразователя, внешний блок фейдеров , систему сохранения и вызова настроек через компьютер.

В применена та же топология сумматора, что и в классических консолях Neve й серии, а на мастер-выходе используется подобранная пара трансформаторов Carnhill. Передняя панель состоит из трех зон: микширования, управления мониторным миксом cue section и мастер-секции. Мастер-секция содержит органы управления, характерные больше для полноценного студийного пульта, чем для сумматора: выбор мониторов, прослушивание входа с двухканального устройства и прочее. Есть также регулятор управления шириной стереобазы.

Коммутация прибора с DAW и устройствами обработки осуществляется с помощью пяти контактных разъемов D-Sub. Возможно объединение нескольких экземпляров для увеличения числа каналов. Прибор данной ценовой категории не может претендовать на полноценную аналоговую автоматизацию, но компьютерная программа Recall, сопровождающая есть версии для PC и Mac , пытается хотя бы отчасти помочь в этом вопросе.

С ее помощью можно быстро сохранять «снимки» всех органов управления прибора в виде текстовых файлов размером 32 килобайта. Общение и компьютера происходит по USB.

При вызове сохраненного снимка на экране компьютера появляется изображение передней панели прибора, и те ручки, которые требуют регулировки то есть были смещены с момента сохранения снимка , подсвечиваются, а кнопки сбрасываются в нужное значение автоматически. Пусть это и не Total Recall, но все равно удобно.

Устройство SSA2A имеет фиксированную конфигурацию из восьми стереоканалов и четырех моноканалов, SSA2B — десять стереоканалов, первые два из которых могут превращаться в четыре моно тумблерами на передней панели. В остальном устройства одинаковы. Их продукцию язык не поворачивается назвать сумматорами, ибо это модульные аналоговые рабочие станции.

Они имеют различные типы канальных линеек модулей и позволяют собирать нужную конфигурацию постепенно, ориентируясь на текущие потребности студии.

Достоинства сумматоров Начнем с достоинств сумматоров и попробуем выяснить, почему все чаще они становятся альтернативой традиционному микшерному пульту. Лучший звук. Большинство аналоговых пультов средней и, тем более, нижней ценовой категории — это компромисс между коммутационными возможностями, качеством электроники, органов управления и общей стоимостью микшера. Немногие из пультов данной категории имеют модульную конструкцию, минимальный путь сигнала, внешние блоки питания, симметричные шины суммирования и прецизионные операционные усилители.

Из-за обилия необходимых коммутационных возможностей, конкурентоспособного числа каналов со встроенной обработкой, высокой стоимости органов управления и прочего конструкторам приходится идти на компромиссы в схемотехнике. Сумматоры строятся по другой идеологии, их коммутационные возможности значительно скромнее возможностей пультов, а органы управления могут быть сведены к минимуму или вовсе отсутствовать.

Предмет основной заботы в сумматоре — это качество микширования, все остальное второстепенно. Многие западные звукоинженеры считают их суммирование лучшим, чем у топовых консолей от SSL и Neve. Полная автоматизация.

Пожалуй, это не менее важная причина популярности сумматоров. Представьте, что для получения аналогового микса вам больше не нужно судорожно крутить ручки на пульте во время сведения, подписывать канальные линейки и зарисовывать положения регуляторов.

Вы избавляетесь от надоевших потрескиваний фейдеров, отлавливания средней точки в панорамниках да, есть пульты, где это — нетривиальная задача и прочих атрибутов бюджетных консолей. Вы сохраняете всю автоматизацию в файле проекта внутри DAW и можете мгновенно вернуться к нужной конфигурации для пересведения.

Аналоговый сумматор

Думаю, все из вас помнят осциллограмму постоянного напряжения

Если, допустим, цена нашего квадратика 1 В, то на данной картинке мы видим постоянное напряжение амплитудой в 1 В. Суммировать постоянное напряжение – одно удовольствие. Для этого достаточно сложить амплитуды этих сигналов в любой момент времени.

На рисунке ниже мы видим два сигнала A и B и сумму этих сигналов: A+B. Если сигнал A = 2 В, сигнал B = 1 В, то сумма этих сигналов составит 3 В.

Все то же самое касается и сигналов с отрицательной полярностью

Как вы видите, при сложении сигналов с равной амплитудой, но разной полярности, мы в сумме получаем 0. То есть эти два сигнала взаимно себя скомпенсировали: 1 +(-1)=0. Все становится намного веселее, если мы начинаем складывать сигналы, которые меняются во времени, то есть переменные сигналы. Они могут быть как периодические, так и непериодические.

Давайте для начала рассмотрим самый простой пример. Пусть у нас будут два синусоидальных сигнала с одинаковыми амплитудами, частотами и фазами. Подадим их на сумматор. Что получится в итоге?

Получим синусоиду с амплитудой в два раза больше. Как вообще она получилась? Вычисления производятся довольно просто. Каждая точка синусоиды A+B – это сложение точек в одинаковый момент времени синусоид А и B. Для наглядности мы взяли 3 точки: t1 , t2 и t3 .

Как вы видите, в момент времени t1 у нас амплитуда сигнала А была равна 1 В, амплитуда сигнала В тоже 1 В. В сумме их результат в момент времени t1 будет равен 2 В, что мы и видим на сигнале A+B. В момент времени t2 амплитуда сигнала A была 0 В, амплитуда сигнала В тоже 0 В. Как нетрудно догадаться, 0+0=0, что мы и видим на сигнале A+B в момент времени t2 . Ну а в момент времени t3 амплитуда сигнала А = -1 В, амплитуда сигнала В = -1 В, в результате их сумма -1+(-1) = – 2 В, что мы как раз и видим на синусоиде А+B в момент времени t3 . Отсюда напрашивается вывод: для сложения сигналов надо суммировать амплитуды сигналов в одинаковые моменты времени.

А давайте сместим фазу одного из сигналов на 180 градусов, относительно другого, но при этом амплитуды и частоты сигналов оставим без изменения. Про такие сигналы говорят, что они находятся в противофазе. Как думаете, чему будет равняться их сумма? Долго не думая, смещаем второй сигнал на 180 градусов и суммируем их амплитуды в каждый момент времени. Нетрудно догадаться, что их сумма будет равняться нулю, что мы и видим на рисунке ниже.

Сложение двух сигналов в программном симуляторе

Но что, если нам надо сложить в теории два каких-нибудь два сложных сигнала с разными фазами, амплитудами, частотами? Здесь проще всего прибегнуть как различным симуляторам. Один из них – это Proteus. С помощью него я могу сложить два любых сигнала и посмотреть их сумму. Для этого выбираю синусоидальный генератор

потом виртуальный осциллограф

Собираю схему

Щелкаю два раза на генератор и задаю его параметры

Давайте сложим два наших синусоидальных сигнала с одинаковыми амплитудами, фазами и частотами, как во втором примере

Прописываем амплитуду и частоту каждого сигнала, остальное ничего не трогаем. Потом нажимаем “пуск”

Потом нажимаем правой кнопкой мыши на наш виртуальный осциллограф и нажимаем Digital Oscilloscope

Сигнал с канала B я немного сдвинул вниз, иначе он совпадает с сигналом А. Оно и неудивительно, так как это два идентичных сигнала.

Для того, чтобы найти их сумму, нам достаточно нажать на кнопку A+B

Получаем сумму двух сигналов

В таком виртуальном осциллографе можно складывать любые два сигнала.

Давайте сложим два таких сигнала

Нажимаем A+B и получаем вот такую сумму сигналов

А давайте сдвинем синусоидальный сигнал на 90 градусов по фазе. Имеем

В результате сумма сигналов будет

На моем реальном цифровом осциллографе тоже имеется такая функция

Здесь на примере ниже я суммирую два сигнала: синусоидальный и прямоугольный. Зеленая осциллограмма – это сумма двух этих сигналов.

Сумматор на ОУ

Инвертирующий сумматор

Как мы уже говорили еще в начале статьи: сумматор – это схема, которая суммирует два и более сигналов. Базовая схема сумматора на выглядит вот так:

Как и у инвертирующего усилителя, в схеме есть одна особенность. В точке E, где соединяются резисторы, находится потенциал виртуальной земли, о котором мы говорили еще в прошлой статье. Еще эту точку называют точкой суммирования сигналов.

Поэтому, сколько бы мы входных сигналов не подавали на такой сумматор, они не будут влиять друг на друга.

Не будем здесь делать сложные математические выкладки, а просто предоставим вам готовую формулу расчета выходного напряжения Uвых .

Как не трудно догадаться, для сложения двух сигналов

Формула примет вот такой вид:

Откуда в формуле знак “минус”? Так как эта схема сумматора построена на схеме инвертирующего усилителя, то на выходе будет сигнал со знаком “минус”.

Как можно просто сложить два сигнала без всякого усиления?

Как вы заметили, выходное напряжение будет со знаком “минус”. Добавив после такого сумматора инвертирующий усилитель на ОУ с R3 = R4 , можно добиться того, что у нас на выходе сигнал будет без знака “минус”. То есть мы получим неинвертирующий сумматор.

Неинвертирующий сумматор

Базовая схема будет выглядеть вот так:

Формулы для расчета

Поэтому, сумматор для двух сигналов будет выглядеть вот так:

Если взять R5 = R2 = R3, то у нас будет простой сумматор с единичным коэффициентом усиления, который на выходе даст просто сумму двух входных сигналов.

где

Причем должно выполняться условие:

то есть в нашем случае отношение этих резисторов должно равняться 2.

Приступим к сборке

Начнем, пожалуй, со схемы самого сумматора. Схема представляет собой два операционных усилителя на каждом канале, работающие на общую нагрузку. Вот она:

Принцип работы схемы достаточно прост. Это 4 операционных усилителя (по два на каждый канал), работающих в режиме усилителей напряжения. Сигнал подаётся на входы In L и In R, проходит через конденсаторы C4 C7 C10 C13 и резистивные делители, затем попадает на неинвертирующие входы ОУ. Отрицательная обратная связь построена на резистивных делителях с выхода на инвертирующий вход (резисторы по 22k и 15k). Отношение этих резисторов и есть коэффициент усиления ОУ. Микрофонный сигнал поступает не на один ОУ а на два. Это сделано для того, чтобы при суммировании выходное сопротивление между левым и правым каналом было наибольшим. Если бы был один ОУ и его выход через два резистора подключался бы на левый и правый канал, между каналами было бы некоторое сопротивление, что привело бы к проникновению сигнала с одного канала на другой. Керамические конденсаторы по 100нФ стоят для подавления возможного самовозбуждения. ОУ стоят малошумящие, мои любимые TL072, но можно и NE5532 или другие сдвоенные ОУ. Все резисторы можно ставить с разбросом 20–25% с мощностью 0.25 или 0.125 Вт. Конденсаторы либо плёнка, либо керамика: на звучание, по моему мнению, не влияет вовсе.

Вот, какие у меня получились платы. Весьма компактные, монтаж довольно плотный, и на маленькую плату влезли все резисторы и конденсаторы.

Если плата вам понравиться, вы можете её скачать в архиве проекта, а мы идём дальше.

Как работает сумматор на ОУ на примере

Симуляция работы инвертирующего сумматора

Давайте рассмотрим работу нашего сумматора на ОУ в симуляторе Proteus.

На вход такого сумматора будет подавать синусоидальные сигналы с амплитудой в 1 В, но с разной частотой. На in1 у нас будет сигнал с частотой в 50 Гц, на in2 сигнал с частотой в 100 Гц и на in3 сигнал с частотой в 150 Гц. Как вы видите, все 3 резистора после сигналов имеют одинаковый номинал в 1 кОм для удобства расчета коэффициента усиления. То есть все сигналы будут усиливаться одинаково. Резистор R2 имеем номинал в 2 кОм. Это значит, что коэффициент усиления на выходе будет равен 2. То есть сумма сигналов будет помножена на коэффициент 2 и инвертирована.

Итак, для того, чтобы посмотреть сигналы как на экране осциллографа, можно также воспользоваться инструментом аналоговым анализатором

на рабочем поле появится окно Analogue Analysis

Для того, чтобы анализировать входы, просто переносим в наше окошко входы in1, in2, in3 и выход out, удерживая левую кнопку мыши

В результате увидим это

Разворачиваем окно

Потом нажимаем пробел и в большом окне уже видим все наши сигналы: и входные, и выходной. (нажмите на картинку, откроется в новом окне)

черная осциллограмма – это и есть сумма всех трех синусоид усиленная в 2 раза, но со знаком “минус”.

В чистом виде на выходе ОУ у нас будет только черная осциллограмма. Она является суммой всех входных сигналов, помноженная на 2, но со знаком “минус”.

Работа неинвертирующего сумматора

Итак, давайте соберем простой нормальный сумматор для, который бы просто складывал сигналы и на выходе выдавал нормальный неинвертированный сигнал. Для того, чтобы создать такой сумматор, наш коэффициент усиления должен быть равен единице, а на выходе мы должны инвертировать такой сигнал. Настало время использовать схему для неинвертирующего сумматора

Итак, все что мы хотим – это просто сложить три сигнала и посмотреть их сумму. И все! Не надо ничего усиливать и инвертировать. Поэтому, наша схема будет выглядеть вот так:

В этой схеме первый каскад на ОУ суммирует входные сигналы, а второй каскад просто инвертирует получившийся сигнал. В каждом усилителе коэффициент передачи равен 1, поэтому, никакого усиления сигнала в данной схеме не происходит.

Итак, осциллограмма со всеми сигналами

Если оставить на экране только осциллограмму выходного сигнала

Тот же самый эффект мы можем получить и с помощью схемы на одном ОУ, о которой я упоминал выше:

Давайте на его входы подадим два одинаковых синусоидальных сигнала, но в противофазе. То есть мы должны получить что-то типа этого

Проверяем симуляцию и видим, что сумма двух одинаковых сигналов в противофазе действительно равняется нулю

Схемы устройств для сложения телевизионных сигналов (сумматоров)

При отсутствии телевизионной антенны коллективного пользования, особенно в сельской местности, часто возникает необходимость установкидвух или нескольких раздельных антенн.

Это может быть связано с необходимостью использования узкополосных одноканальных антенн для приема разных программ от одного и того же телецентра или ретранслятора, когда требуются антенны с большим коэффициентом усиления. В других случаях необходимо принимать разные программы от телевизионных передатчиков, расположенных в разных направлениях, а каждый раз заниматься поворотом антенны вручную или конструировать специальное поворотное устройство нежелательно.

В таких условиях обычно от каждой антенны спускается отдельный фидер, что нецелесообразно, так как при переходе с приема одной программы на другую приходится переставлять штекеры фидеров в антенное гнездо телевизора. Установка переключателя фидеров у телевизора также не решает проблемы: не устраняется большой расход дорогостоящего кабеля, а при слабом сигнале для компенсации затухания сигнала в фидерах пришлось бы у каждой антенны устанавливать .отдельный антенный усилитель.

Эти проблемы могут быть решены исключительно путем объединения сигналов, принятых антеннами, с канализацией их к телевизору по одному общему фидеру. Однако, непосредственно соединять между собой разные антенны невозможно в связи с тем, что нарушится их согласование с фидерами: сигнал, принятый одной антенной, будет разветвляться и лишь частично поступать в фидер.

Другая антенна, подключенная параллельно фидеру, может представлять собой такую нагрузку, что уровень сигнала от первой антенны, поступающий в фидер, окажется недопустимо малым. Поэтому необходимо, специальное устройство для сложения сигналов, которое не нарушало бы согласования антенн.

На рис. 1 показана схема фильтра сложения сигналов (ФСС) метрового диапазона. Назначение фильтра состоит в том, чтобы сигнал, принятый антенной 1, полностью поступил в фидер и не ответвлялся в цепь антенны 2, а сигнал, принятый антенной 2, также полностью поступил в фидер и не ответвлялся в цепь антенны 1.

Рис. 1. ФСС с использованием ФНЧ и ФВЧ.

Эта задача реализуется использованием двух фильтров. Фильтр, образованный элементами LI, Cl, L2, С2 и С5, представляет собой фильтр нижних частот (ФНЧ), а фильтр, образованный элементами L3, С3, L4, С4 и L5, — фильтр верхних частот (ФВЧ). Если антенна 1 рассчитана на прием сигнала с меньшим номером,канала, то есть с меньшей частотой, чем антенна 2, то сигнал от антенны 1 свободно проходит . через ФНЧ и поступает в фидер, не ответвляясь в цепь антенны 2, так как ФВЧ представляет для него большое сопротивление.

Аналогично, сигнал, принятый антенной 2, беспрепятственно проходит через ФВЧ и поступает в фидер, а ФНЧ, имеющий для этого сигнала большое сопротивление, не пропускает pro к антенне 1. Во избежание отражения сигналов, принятых антеннами, от ФСС характеристические сопротивления обоих фильтров должны приблизительно составлять 75 Ом.

Катушки индуктивности фильтра наматываются проводом ПЭВ-2 диаметром 0,6 мм виток к витку на каркасах из полистирола или оргстекла: диаметром 5 мм. Катушки L1…L4 располагаются на одном общем каркасе, расстояния между катушками должны быть не менее ,8 мм. Катушка L5 наматывается на отдельном каркасе и конструктивно размещается так, чтобы ее ось была перпендикулярна оси других катушек. Количество витков катушек и емкости конденсаторов для разных комбинаций каналов приведены в таблице 1.

В связи с тем, что некоторые читатели могут испытать затруднения при намотке катушек, содержащих нецелое число витков, на рис. 2 показан способ намотки двух катушек, где катушка L1 содержит 4 витка, а катушка L2 — 3,5 витка. При монтаже ФСС необходимо обеспечить минимальную длину соединительных проводников, особенно концов катушек.

Таблица 1. Данные для катушек и конденсаторов.

Номер канала антенны		Количество витков катушек			Емкость, пФ
1	2	L1, L2	L3, L4′	L5	С1,С2	С3, С4	С5
1-5	6-12	2	11	3	12	12	20
1	3	3,5	8,5	6	47	39	33
1	4	3,5	7	5	47	36	33
1	5	3,5	5	6	47	43	33
2	3	3,5	8,5	6	47	39	30
2	4	3	7	5	47	36	30
2	5	3	5	6	43	43	30
3	5	2,5	5	6	33	43	30

Рассмотренный вариант ФСС компактен и дешев в изготовлении, но страдает одним недостатком: в любительских условиях невозможно учесть паразитные емкости монтажа и индуктивности выводов катушек, конденсаторов и соединительных проводов, которые на частоте десятков и сотен Мегагерц оказывают существенное влияние на работу.

Поэтому добиться паспортных значений ослабления сигнала не более, чем на 1 дБ и развязки между антеннами не менее, чем на 15 дБ в любительских условиях трудно. По этой причине нельзя предложить ФСС по этой схеме, который позволил бы подключить к общему фидеру две антенны, работающие в диапазоне 6-12 каналов.

Рис. 2. Способ намотки катушек.

Более широкими возможностями обладает ФСС, схема которого показана на рис. 3. Он собран из шести отрезков коаксиального кабеля той же марки, что и фидеры.

Рис. 3. ФСС из отрезков кабеля.

Работа этого фильтра основана на трех важнейших выводах теории длинных линий:

1. Входное сопротивление линии длиной в четверть длины волны, короткозамкнутой на конце, бесконечно велико.
2. Входное сопротивление линии длиной в половину длины волны, короткозамкнутой на конце, равно нулю.
3. Входное сопротивление линии длиной, равной целому числу полуволн;, короткозамкнутой на обоих концах, относительно точек, находящихся; внутри линии, бесконечно велико.

Фильтр рассчитан на подключение двух антенн: антенны с меньшим-номером канала — ’’а” и антенны с большим номером канала — «б». Размеры отрезков кабеля выбираются следующим образом. Длина отрезка 2 равна половине длины волны в кабеле для канала «б», длина отрезка 3 — четверти длины волны в кабеле для канала ”6”, длина отрезка 4 — четверти длины-волны в кабеле для канала «а”, а длина отрезка 6 — половине длины волны в, кабеле для канала «а».

Длина,отрезков 1 и 5 выбирается так, чтобы суммарная длина отрезков 1 и 2 составляла половину длины волны в кабеле для канала1 «а”, а суммарная длина отрезков 5 и 6 — несколько полуволн в кабеле для ! канала «б».

Рассмотрим прохождение сигнала от антенны канала «а». Поступая по фидеру к точке соединения отрезков 1 и 2, сигнал свободно проходит через отрезок 3 и далее в фидер к телевизору, так как отрезки 1 и 2 в сумме имеют длину в полволны для этого канала, и их сопротивление бесконечно велико.

Сигнал не ответвляется в отрезок 4. в связи с тем, что отрезок 6 для него равен половине длины волны и замыкает накоротко конец отрезка 4, а длина этого отрезка составляет четверть длины волны для канала «а», так что входное сопротивление отрезка 4 бесконечно велико.

Аналогично проходит сигнал от антенны канала «б» с тем лишь различием, что в сумме длина отрезков 5 и 6 равна нескольким половинам длины волны для канала «б». Размеры отрезков, 2, 3, 4 и 6 для разных каналов сведены в табл. 2, а размеры отрезков 1 и 5 — в табл. 3. Здесь выше диагонали приводятся размеры В, а ниже диагонали — Г.

Таблица 2. Размеры отрезков, 2, 3, 4 и 6 для разных каналов.

Номер канала	1	2	3	4	5	6	7	8	9	10	И	12
А	933	791	613	558	512	276	265	254	244	234	226	218 ,
2А	1865	1581	1227	1116	1023	553	529	508	487	469	452	436

Таблица 3.

Приведем пример определения элементов фильтра для подключения антенны 2-го канала и антенны 7-го канала к общему фидеру. Тогда индекс ”а” соответствует каналу 2, а индекс ”б” — каналу 7. Из табл. 8.2 находим размеры отрезков: 2 — 529 мм, 3 — 265 мм, 4 — 791 мм, 6 — 1581 мм. Из табл.

3 в строке для канала 2 и столбце для канала 7 находим длину отрезка 1 (В) — 1052 мм, а в строке для канала 7 и столбце для канала 2 -длину отрезка 5 (Г) — 535 мм.

Из табл. 3 видно, что в диапазоне 6-12 каналов антенны соседних каналов соединять с помощью ФСС нельзя, но и в тех случаях, когда номера каналов отличаются на 2, длина некоторых отрезков оказывается малой, меньше 50 мм, а такой фильтр будет работать хуже обычного, так как погрешность длины отрезка составит значительный процент от его длины.

По этой же причине не удается создать ФСС для дециметровых каналов или для сочетания метрового и дециметрового каналов. В этих случаях проблема может быть решена коммутацией антенн с помощью электромагнитного реле.

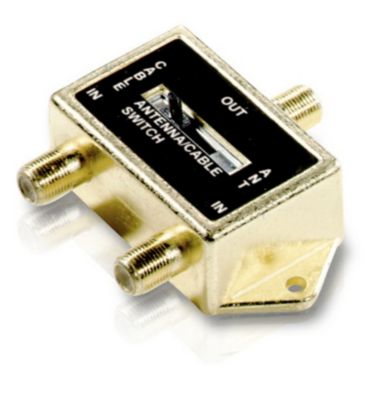

Рис. 4. Схема коммутации антенн.

На рис. 4 показана схема такой коммутации двух антенн на один общий фидер. При этом реле располагается на мачте поблизости от антенн и управляется дистанционно от телевизора с помощью тумблера. Питание реле осуществляется от источника питания телевизора и подается по фидеру.

Резистор R предназначен для гашения излишнего напряжения, а конденсаторы препятствуют замыканию постоянного напряжения питания реле антеннами и входной цепью телевизора, пропуская без потерь высокочастотный сигнал. В схеме используется электромагнитное реле РЭС15 паспорт РС4.591.001П2 или РС4.591.008П2. Можно также использовать реле РЭС10 паспорт РС4.524.301П2 или РС4.524.313П2, но при этом сопротивление резистора R необходимо уменьшить до 6,8 кОм.

Используя схему коммутации, можно подключать к общему фидеру две раздельные дециметровые антенны или метровую и дециметровую антенны. Если же совместить схему коммутации с ФСС, можно подключить к общему фидеру три или четыре метровые антенны, а также две метровые и одну дециметровую антенны. При этом пара антенн подключается к входам ФСС, а выход ФСС — к схеме коммутации.

Никитин В.А., Соколов Б.Б., Щербаков В.Б. — 100 и одна конструкция антенн.

АЧХ и ФЧХ сумматора

Все вы помните, что реальный ОУ – это не идеальный радиоэлемент. С ростом частоты его усилительные свойства начинают падать. Для того, чтобы рассмотреть, как ведет себя сумматор на ОУ, давайте построим виртуальную АЧХ для математической модели ОУ LM358, который мы задействуем в схеме сумматора. На два входа мы будем подавать сигнал с одного и то же генератора. То есть в данном случае у нас на входы подаются два абсолютно идентичных сигнала.

Как можно увидеть на виртуальном графике АЧХ, полоса пропускания такого сумматора на уровне в -3дБ от максимального уровня сигнала составляет 347 кГц.

Частота единичного усиления уже будет равняться 600 кГц

Если рассмотреть ФЧХ, то можно также заметить, что после 10 кГц начинает меняться фаза сигнала

Поэтому, при разработке всегда учитывайте неидеальность характеристик ОУ, которые также можно посмотреть в даташите.

Как отмечалось ранее, операционные усилители наряду с усилением постоянных или переменных сигналов могут быть использованы для реализации операций линейного или нелинейного преобразования аналоговых сигналов. Одной из операций линейного преобразования является операция сложения сигналов (напряжений).

Устройства, реализующие операцию сложения сигналов, могут быть выполнены на основе как инвертирующего, так и неинвертирующего усилителя. Рассмотрим несколько схем таких устройств.

Инвертирующий сумматор

Инвертирующий сумматор строится на основе инвертирующего усилителя и предназначен для формирования на выходе напряжения, равного усиленной алгебраической сумме нескольких входных напряжений, т. е. выполняет математическую операцию суммирования нескольких сигналов. При этом суммарный сигнал дополнительно инвертируется, отсюда и название – инвертирующий сумматор.

Схема инвертирующего сумматора для трех входных напряжений представлена на рисунке 3. 10. Анализ схемы показывает, что при идеальном ОУ (то есть при KU0 ® ¥, Rвх.диф ® ¥) имеем

, (3.10)

или

, (3.11)

Из (3.11) для напряжения на выходе схемы получим

. (3.12)

Рисунок 3.10 – Инвертирующий сумматор на ОУ

Из выражения (3.12) следует, что на выходе устройства получается инвертированная сумма входных напряжений, взятых с различными масштабными (весовыми) коэффициентами. В общем случае при п входных сигналах выходное напряжение будет определяться выражением

. (3.13)

Резистор Rсм в схеме сумматора (рисунок 3.10) служит для выравнивания токов покоя, протекающих в цепях инвертирующего и неинвертирующего выводов ОУ. На практике его сопротивление выбирают из условия

. (3.14)

Неинвертирующий сумматор

Пример схемы неинвертирующего сумматора с тремя входами представлен на рисунке 3.11. Если выполняется условие

, (3.15)

то напряжение на выходе сумматора определяется выражением

. (3. 16)

Рисунок 3.11 – Неинвертирующий сумматор на ОУ

Если при выборе резисторов схемы руководствоваться выполнением условия Rос = Rсм, то в этом случае сопротивление резистора R должно быть равно сопротивлению параллельно включенных резисторов R1, R2 и R3, то есть

. (3.17)

В общем случае при п входных сигналах

. (3.18)

3Вычитающий усилитель (усилитель с дифференциальным входом)

Как было отмечено ранее, операционный усилитель обладает свойством усиливать дифференциальные и подавлять синфазные сигналы, одновременно поступающие на два его входа. Таким образом, на выходе устройства на основе ОУ можно получить усиленную разность входных напряжений, одновременно поступающих на инвертирующий и неинвертирующий входы.

Схема усилителя с дифференциальным входом показана на рисунке 3.12. Если обеспечивается работа ОУ в пределах области усиления его передаточной характеристики, то рассматриваемое устройство можно считать линейным. С учетом этого для вывода выражения, связывающего выходное напряжение усилителя со входными, поступающими на два его входа, воспользуемся принципом суперпозиции.

Рисунок 3.12 – Схема вычитающего усилителя на ОУ

Напряжение Uвх1 передается на выход через инвертирующий вход, поэтому можно записать

. (3.19)

Напряжение Uвх2 передается на выход через неинвертирующий вход. При этом нужно учесть коэффициент передачи делителя напряжения на резисторах R3 и R4. С учетом этого можно записать

. (3.20)

На основании (3.19) и (3.20) можно записать

. (3.21)

При выполнении условия R1 = R2 = R3 = R4 напряжение на выходе равно

.

Сравнение неинвертирующих сумматоров

Давайте сравним схему неинвертирующего сумматора на двух ОУ

и неинвертирующего сумматора на одном ОУ

Для более удобной симуляции мы на них будем подавать и суммировать один и тот же сигнал синусоидальный сигнал

Давайте рассмотрим, что же случится с выходным сигналами на ФЧХ. 10 — 1 = 1023. При опорном напряжении 2.5 вольт, результат преобразования будет следующим:

• на входе 0 вольт -> код на выходе 0
• на входе 1.25 вольт -> код на выходе 511
• на входе 2.5 вольт -> код на выходе 1023
• на входе 2.51 вольт -> код на выходе 1023
• на входе 3.0 вольт -> код на выходе 1023

Вот!!! Обратите внимание на последние 2 строчки: напряжение на входе увеличиваем, а код не меняется. Все, уперлись в рельсу (англ. rail — рейка, перекладина, ограда). Вот это и есть выход за динамический диапазон. А сам динамический диапазон лежит в пределах 0..2.5 вольт.

А что делать, когда надо измерять напряжения, например, от 0 до 3.5 вольт?

Можно увеличить опору АЦП до 4-х вольт, и тогда максимальному значению 1023 будет соответствовать уже 4 вольта, а не 2,5. И у нас остается еще небольшой запас в пределах динамического диапазона.

А если надо мерить до 10-и вольт? Опору в 10 вольт поставить не получится. Согласно datasheet-у на мегу8, напряжение опоры может быть в пределах от 2 вольт и до напряжения питания аналоговой части контроллера AVcc, а AVcc примерно равно напряжению питания цифровой части Vcc.

Рис. 1. Диапазон напряжений опоры и питания аналоговой части микроконтроллера.

Вот и получается, что при питании МК от 5-и вольт, сигнал опорного напряжения может быть в пределах от 2v до 5v.

Выйти из ситуации можно довольно просто: в качестве опоры выбрать всё те же 2.5 вольт, а на аналоговый вход АЦП подавать сигнал через делитель на 4:

Рис. 2. Схема масштабирования сигнала на резисторах.

Результат будет следующий:

• Uin = 0.0v: ADC_DATA = 0
• Uin = 2.5v: ADC_DATA = 255
• Uin = 5.0v: ADC_DATA = 511
• Uin = 7.5v: ADC_DATA = 767
• Uin = 10.0v: ADC_DATA = 1023

Отлично! Теперь мы можем мерить напряжения от 0 до 10 вольт. Изменив нужным образом коэффициент деления резистивного делителя можно скорректировать диапазон измеряемых напряжений.

Бывают случаи, когда нам нужно получить высокое входное сопротивление аналогового входа Uin, порядка нескольких МегаОм. А в нашем случае (рис. 2) входное сопротивление всего 50 ком. Решить проблему крайне просто: перед делителем на R1 и R2 поставить повторитель на операционном усилителе:

Рис. 3. Схема масштабирования с высоким входным сопротивлением.

У современных ОУ сопротивление входа запросто может быть несколько десятков мегаом, а у лучших образцах и того больше — Гигаомы. Тут следует помнить об одной вещи: если мы хотим на Uin измерять напряжения от 0 до 10 вольт, то питание операционного усилителя должно быть соответствующим: для так называемых Rail-to-Rail ОУ напряжение питания должно быть равно 10 вольт, или немного больше.

Если использовать «обычный» операционник, то надо помнить, что ему на вход нельзя подавать напряжение, равное напряжению питания. Для очень популярного LM358 необходимо «отступить» от напряжений питания целых 2 вольта. Т.е. для нашего случая, чтоб ОУ не уходил в насыщение при подачи на Uin 10 вольт (относительно земли), на «плюс» питания ОУ надо подать минимум +12 вольт. То же самое и при Uin=0 вольт: на «минус» питания подаем -2 вольта относительно земли. Если с +12-ю вольтами особых проблем и не возникает, то с -2 вольтами придется повозиться: или использовать трансформатор с двумя вторичными обмотками, или какой-то DC-DC преобразователь ставить, геморрой лишний короче. А в результате у нас получится мега-сложная схема, которая делает мега-простую вещь. Поэтому использование Rail-to-Rail операционников в некоторых схемах очень даже к стати)))

Так, вроде все круто и замечательно, но только до тех пор, пока нам не нужно мерить отрицательные напряжения. А если нужно? Например, от -10 до +10 вольт. Решение есть!!!

Конечно, можно найти специальные микросхемы АЦП, которые могут работать с отрицательными напряжениями. Тогда всю входную схему можно свести рис. 3. Однако, во всеми любимыми AVR-ках АЦП не может измерять отрицательные относительно земли напряжения. Более того, если на любой вход микроконтроллера, в том числе и аналоговый, подать напряжение, меньше -0. 5 вольта, то «спасибо» он за такое уж точно не скажет (смотри таблицу Absolute Maximum Ratings в даташите на МК).

Пусть Uin — это то напряжение, которое надо измерить, adc_in — напряжение, которое подается на вход АЦП после некой преобразующей схемы, опора у нас будет 2.5 вольт. Тогда нам надо сделать такую схему, которая реализует следующее:

• При Uin = +10v -> adc_in=2.25v
• При Uin = -10v -> adc_in=0.25v
• При Uin = 0v -> adc_in=1.25v

Т.е. нам нужно вогнать диапазон -10..+10 вольт в 0.25..2.25, причем при напряжении на входе, равном нулю, на АЦП подается половина напряжения опоры.

По-началу, задача может казаться сложной, но на самом деле все реализуется на одном операционнике и пяти резисторах!

Давайте вспомним схему неинвертирующего сумматора на ОУ:

Рис. 4. Неинвертирующий сумматор на ОУ.

А теперь давайте посмотрим на схему, решающую нашу задачу:

Рис. 5. Схема из шести деталей))

По сути это самый обыкновенный сумматор с двумя входами с разными коэффициентами подмешивания для каждого из входов. На первый вход подается напряжение опоры, коэффициент суммирования у которого 0.5. Второй вход измерительный, его коэффициент в нашем случае 0.1. Вот и получается, что напряжение на выходе равно adc_in=(0.5*2.5) + (0.1*Uin):

• (0.5*2.5) + (0.1*10) = 2.25v выходе при входном напряжении Uin равном +10v;
• (0.5*2.5) + (0.1*0) = 1.25v при Uin=0v;
• (0.5*2.5) + (0.1*(-10)) = 0.25v при минимально возможном напряжении на входе Uin=-10 вольт.

Надеюсь, это понятно))

Update 24.05.2019: подробности см. тут:))

А работает все это вот так:

Рис. 6. Осциллограмма входного и выходного сигналов

На рис. 6 представлен результат симуляции нашей схемы в isis Proteus. Красный график — сигнал на входе, зеленый — на выходе. Протеус классная вещь все-таки))

Есть тут один момент, на который следует обратить внимание. Для корректной работы Rail-to-Rail операционника его напряжение питания должно быть больше или равно максимально возможному напряжению на его входах и выходе.

Давайте разбираться, какие напряжения у нас гуляют по схеме.

Выход ОУ фактически является сигналом adc_in, и тут должно быть напряжение от 0.25 до 2.25 вольт. Так, один диапазон установили. На отрицательный вход ОУ напряжение через делитель на R1, R2 подается с выхода ОУ, поэтому тут не может быть потенциал больше 2.25 вольт.

А как дела обстоят с положительным входом? Чтобы не впадать в математические расчеты, можно прямо в Proteus-e измерить напряжение на этом входе при изменении Uin в пределах -10..+10 вольт.

Рис. 7. Точка измерения напряжения U1_+

Результат радует:

Рис. 8. Результат измерения на положительном входе ОУ

Напряжение на положительном входе ОУ колеблется в диапазоне 0.25..2.05 вольт. Можно заключить, что для корректной работы схемы на рис. 5 требуется Rail-to-Rail ОУ с однополярным

питанием от 2.25 и более вольт. Надо лишь обратить внимание на то, что не стоит его поднимать выше напряжения питания МК, чтоб в случае нештатного режима работы схемы исключить попадание на аналоговый вход микроконтроллера слишком большого потенциала.

При необходимости, можно перестроить входной диапазон напряжений до нужного значения, подобрав правильным образом номиналы резисторов в схеме. Более того, эта схема может работать не только как аттенюатор (ослабитель сигнала), но и как усилитель!!! Чем меньше величина резистора R3, тем меньше диапазон входных напряжений, и наоборот. Если R3 выбрать равным 1 ком (и R2 поставить тоже 1 ком, почему так, см. далее) то диапазон входных напряжений уже будет не ±10 вольт, а ±0.1 вольт, а на выходе сигнал будет меняться в тех же пределах, что и в предыдущем случае:

Рис. 9. Схема с перестроенным входным диапазоном. Красный — Uin, зеленый — adc_in

При перенастройки схемы нужно выполнять следующие правила относительно номиналов резисторов :

При выполнении этих трех условий схема будет работать правильно в широком диапазоне (в пределах разумного, конечно)) ) значений резисторов.

Есть и готовые микросхемы, выполняющие данные функции, например, INA159. Вот тут на него есть обзор. Но готовые решения не всегда удовлетворяют всем требованиям, и нет возможности тонкой настройки схемы под себя))

Драйвер АЦП, про который я рассказал, хорошо зарекомендовал себя в одной довольно сложной и высокоточной конструкции, поэтому при необходимости буду его пихать везде, где только можно))

Так, на этом, пожалуй, закончу)) Получилось довольно много текста, и на мой взгляд некоторые места слишком занудные. Перечитаю пару раз, может что где поправлю. Всем пока)))

P.S. Кое-что поправил.

P.P.S. 24.05.2019: Уже не помню, каким из пальцев левой ноги я писал эту статью, но в комментах правильно подметили, что коэффициенты суммирования схемы на рис. 5 равны 0.5 и 0.1, а не 0.5 и 0.125. Поправил)))

Плюсы и минусы инвертирующего и неинвертирующего сумматора

Не забывайте, что инвертирующий сумматор на выходе будет давать сумму сигналов со знаком “минус”, умноженных на коэффициент усиления. Неинвертирующий сумматор выдаст на выходе просто сумму сигналов умноженных на коэффициент усиления. Также инвертирующий сумматор проще построить и рассчитать. Если вы создаете какой-либо микшер на основе сумматора, то для человеческого уха нет никакой разницы, инвертируемый сигнал на выходе или нет. Поэтому, в этом случае будет проще применить инвертирующий сумматор.

Применение аналогового сумматора

В настоящее время аналоговый сумматор используется в схемах, где надо суммировать два и более аналоговых сигналов. Это могут быть микшеры звукового диапазона, где надо объединить выходные сигналы от микрофонов, а также от устройств, которые создают различные спецэффекты и которые потом можно добавить к основной звуковой дорожке. Вся прелесть микшеров на ОУ заключается в том, что входные сигналы никак не влияют друг на друга. А также это могут быть схемы операционной обработки сигналов для выполнения арифметической обработки сигналов (сложение/вычитание).

при участии JEER

Основы электроакустики

Сумматором называется комбинационное цифровое уст-ройство, предназначенное для выполнения операции арифмети-ческого сложения чисел, представленных в виде двоичных кодов. Сумматоры используются в операциях суммирования и вычитания чисел, а также составляют основу умножения и деления чисел. По принципу обработки разрядов чисел различают после-довательные и параллельные сумматоры. В последовательных сумматорах сложение чисел осуществляется поразрядно, после-довательно, в параллельных – все разряды обрабатываются одновременно. По числу выводов различают полусумматоры, одноразрядные сумматоры и многоразрядные сумматоры. Полусумматоры и одноразрядные сумматоры. Cложение двух одноразрядных двоичных чисел характеризуется таблицей сложения (таблицей истинности), в которой отражаются значения входных чисел А и В, значение результата суммирования S и значение переноса в старший разряд Р (рис. 22.1).

Рис. 22.1. Таблица истинности полусумматора

Работа устройства, реализующего таблицу истинности, описывается следующими уравнениями:

S=A*B+A*B = A * B, P=A*B. (22.1)

Очевидно, что по отношению к столбцу S реализуется логическая функция «исключающее ИЛИ». Устройство, реализующее таблицу, называют полусумматором, и оно имеет логическую структуру, изображенную на рис. 22.2.

Рис. 22.2. Логическая структура полусумматора (а) и его условное обозначение (б)

Поскольку полусумматор имеет только два входа, он может использоваться для суммирования лишь в младшем разряде.

При суммировании двух многоразрядных чисел для каждого разряда (кроме младшего) необходимо использовать устройство, имеющее дополнительный вход переноса. Такое устройство (рис. 22.3) называют полным сумматором и его можно представить как объединение двух полусумматоров (РВХ – дополнительный вход переноса). Сумматор обозначают через SM.

Рис. 22.3. Логическая структура полного сумматора (а) и его таблица истинности (б)

Многоразрядные сумматоры. Соединяя определенным образом полусумматоры и полные сумматоры друг с другом, получают устройство для выполнения сложения нескольких разрядов двоичных чисел.

В качестве примера рассмотрим устройство для сложения двух трехразрядных двоичных чисел А2A1А0 и В2В1B0, где А0 и В0 – младшие разряды двоичных чисел (рис. 22.4).

Рис. 22.4. Трехразрядный сумматор

На выходах S1 – S3 формируется код суммы чисел А2А1А0 и В2В1В0, а на выходе Р3 – сигнал переноса в следующую микросхему, так как при сложении двух трехразрядных двоичных чисел может получиться четырехразрядное число.

Рассмотренный сумматор называется параллельным сумматором.

В виде интегральных микросхем выпускаются одноразрядные, двух­разрядные и четырехразрядные двоичные сумматоры. Для примера приведены схемы сумматоров, выпускаемых промышленностью (рис. 22.5).

Рис. 22.5. ИМС сумматоров: а) К155ИМ5, б) К555ИМ6, в) К555ИМ7

Документации, паспорта, схемы подключения Цифрал С-02 на Layta.ru

СУММАТОР ЦИФРАЛ С-02

Руководство по эксплуатации

ЦФРЛ.468343.010 РЭ

1. НАЗНАЧЕНИЕ

Сумматор ЦИФРАЛ С-02 (далее по тексту —

сумматор) предназначен для совместной работы с

домофоном ЦИФРАЛ CCD-2094.1 и его

модификаций. Сумматор обеспечивает подключение

до 4-х блоков вызова к коммутатору.

Сумматор предназначен для работы в следующих

условиях:

− температура окружающего воздуха от -10°С до

+50°С;

− максимальная влажность воздуха до 95% при

температуре 35°С.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение питания, В, частотой 50 Гц ~15±2

Потребляемая мощность, Вт, не более 0,25

Количество подключаемых блоков вызова, шт. 4

Количество подключаемых коммутаторов, шт. 2

Габаритные размеры, мм, не более 180х90х42

Масса сумматора, кг, не более 0,18

3. СОСТАВ КОМПЛЕКТА ПОСТАВКИ

1 Сумматор ЦИФРАЛ С-02 1

2 Р

ководство по экспл

атации* 1

3 Га

антийный талон 1

4 Ко

обка

паковочная 1

______________

* По согласованию с заказчиком допускается комплектовать

партию сумматоров одним руководством по эксплуатации.

4. ПОДКЛЮЧЕНИЕ ИЗДЕЛИЯ

Габаритные и установочные размеры сумматора

приведены на рис.1.

На рис.2-6 приведены схемы соединений

сумматора.

Сумматор устанавливается внутри слаботочной

секции этажного распределительного щитка 1-го

или 2-го этажа. Допу стима установка в помещении

электрощитовой подъезда.

Сопротивление линий «GND» и «LN» от блока

вызова до ТАП не должно превышать 30 Ом.

Сопротивление линии питания между сумматором и

блоками вызова не должно превышать 1 Ом.

Невыполнение требован ия приводит к появлению

фона переменного тока при разговоре с абонентом и

неустойчивой работе изделия, вплоть до

неработоспособности. Линию видеосигнала следует

выполнять коаксиальным медным кабелем.

При подключении сумматора к одному

коммутатору — входы LU1 и LU2 соединить между

собой.

5. УПАКОВКА

Для упаковки сумматора применяются коробки из

картона. В каждую коробку укладыва ется один

сумматор, гарантийный талон и руководство по

эксплуатации.

6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Сумматоры в упаковке завода-изготовителя можно

перевозить любым видом крытого транспорта.

Сумматоры следует хранить в упаковке завода-

изготовителя в закрытых помещениях с естественной

вентиляцией при температуре окружающего воздуха от

+5°С до +40°С и относительной влажности не более

80% при температуре +25°С. Коробки с сумматорами

должны быть уложены в штабеля (не более 10 коробок

по высоте) на стеллажах на высоте не менее 0,1м от

пола.

7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует

безотказную работу устройства в течение 12-ти

месяцев с момента продажи, но не более 18-ти

месяцев после даты выпуска, при условии

соблюдения потребителем правил монтажа и

эксплуатации. Устройство рассчитано на

непрерывную работу в течение 5-ти лет с момента

продажи.

Гарантийный ремонт производится при наличии

гарантийного талона. Пересылка устройства на

предприятие-изготовитель для ремонта

осуществляется за счет покупателя.

Предприятие-изготовитель не принимает

претензий на некомплектность и механические

повреждения устройства после его продажи.

C Y F R A L

1 6 2

5 0

9 0

1 8 0

Рис.1

Габаритные и установочные размеры.

УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ФАЗОКОДИРОВАННОГО СИГНАЛА НА ВИДЕОЧАСТОТЕ

Настоящее изобретение относится к радиотехнике и может быть использовано в приемниках сигнала, кодированного по фазе бинарный кодом.

Известно устройство для обработки фазокодированного сигнала на видеочастоте (см. Кук Ч., Бернфельд М., Радиолокационные сигналы. М., «Советское радио», 1971, стр. 307). Это устройство содержит два квадратурных канала, каждый из которых имеет последовательно соединенные фазовый детектор, согласованный фильтр и трансверсальный фильтр. Согласованный фильтр состоит из включенной на входе линии задержки с отводами, включенного на выходе сумматора и фазовращателей, включенных между отводами линии задержки и соответствующими входами сумматора. Выходы трансверсальных фильтров каждого квадратурного канала через квадраторы соединены со входами выходного сумматора.

На фазовые детекторы подаются когерентные напряжения, сдвинутые по фазе одно относительно другого на 90°. Принятый фазокодированный сигнал поступает на фазовые детекторы, на выходе которых выделяется кодированный по фазе двухполярный видеосигнал. Этот видеосигнал поступает в согласованный фильтр соответствующего квадратурного канала, в котором осуществляется его сжатие путем задержки в линии задержки на интервалы времени, кратные длительности элемента фазокодированного сигнала, изменения фазы (полярности) задержанных сигналов в фазовращателях и последующего их суммирования (если необходимо, то с соответствующей весовой обработкой) в сумматоре. Сжатый сигнал, выделяющийся на выходе сумматора, содержит основной и боковые лепестки. Этот сигнал поступает в трансверсальный фильтр, в котором осуществляется трансверсальная фильтрация сжатого сигнала. Сигнал на выходе трансверсального фильтра содержит основной лепесток и подавленные боковые лепестки. Сигналы с выходов трансверсальных фильтров обоих квадратурных каналов поступают на соответствующие квадраторы, где возводятся в квадрат, а затем — на выходной сумматор, где эти сигналы суммируются. Результирующий сигнал формируется на выходе выходного сумматора.

Недостатком этого устройства является неполное подавление боковых лепестков сжатого сигнала. Например, при использовании 13-элементного кода Баркера при применении трансверсальной фильтрации уровень боковых лепестков уменьшается на 10,4 дБ.

Известна радиолокационная система со сжатием импульсов (см. патент Японии №43-19266 от 21 августа 1968 г. по кл. МКИ G01S 9/233), в которой излучается импульсная посылка, представляющая собой набор кодовых групп с кодированием по фазе. Используются когерентные высокочастотные импульсы, причем в кодовых группах несущие частоты отличаются друг от друга. Устройство обработки принятых фазокодированных сигналов содержит несколько параллельных каналов, в которых выделяются соответствующие кодовые группы, и включенную на выходе параллельных каналов схему объединения кодовых групп в определенном порядке. При этом на выходе этой схемы выделяются сжатый сигнал с полностью подавленными боковыми лепестками.

Недостатком радиолокационной системы по патенту Японии №43-19266 является ее сложность ввиду применения кодовых групп с различными несущими частотами и необходимости их выделения при приеме в соответствующих параллельных каналах.

Наиболее близким по технической сущности к предлагаемому является устройство для обработки фазокодированного сигнала на видеочастоте (а.с. №1840886 по заявке №1598099 от 4 января 1976 г. по кл. МКИ H03M 1/00), состоящее из двух квадратурных каналов, каждый из которых имеет фазовый детектор и первую линию задержки с отводами, соединенные последовательно, двухтактный детектор и вторую линию задержки с отводами, также соединенные последовательно, сумматор, фазовращатели, включенные между отводами первой и второй линий задержки и соответствующими входами сумматора, причем вход двухтактного детектора подключен к выходу фазового детектора. Выходы сумматоров квадратурных каналов через квадраторы подключены к соответствующим входам выходного сумматора.

Принимаемый фазокодированный сигнал поступает на фазовые детекторы, на выходе которых выделяется кодированный по фазе двухполярный видеосигнал. В каждом квадратурном канале этот видеосигнал поступает в согласованный фильтр, образованный первой линией задержки и подключенными к ее отводам фазовращателями и соответствующими входами сумматора. В этой цепи осуществляется сжатие (согласованная фильтрация) фазокодированного видеосигнала. Одновременно этот видеосигнал поступает в двухтактный детектор, в котором формируется немодулированный видеосигнал, а затем — в цепь, образованную второй линией задержки, соответствующими фазовращателями и входами сумматора. В этой цепи формируется сигнал, содержащий боковые лепестки сжатого сигнала, основной лепесток либо отсутствует, либо сильно подавлен. В сумматоре при вычитании по модулю этого сигнала из сжатого сигнала происходит компенсация боковых лепестков. С выходов квадратурных каналов сжатые сигналы поступают через квадраторы, где они возводятся в квадрат, на соответствующие входы выходного сумматора, в котором они суммируются. Сигнал на выходе устройства не содержит боковых лепестков.

Недостатком этого устройства является неполное подавление боковых лепестков из-за применения в каждом квадратурном канале двух линий задержки. Неидентичность их параметров (в частности, времени задержки сигналов между отводами) приводит к несовпадению по амплитуде, форме и временному положению боковых лепестков видеосигналов, формируемых в цепях первой и второй линий задержки, вследствие чего при их вычитании по модулю боковые лепестки компенсируются не полностью.

Целью изобретения является улучшение подавления боковых лепестков сжатого сигнала путем устранения влияния неидентичности параметров линий задержки.

Поставленная цель достигается тем, что в устройстве для обработки фазокодированного сигнала на видеочастоте, содержащем два квадратора, выходной сумматор и два квадратурных канала, каждый из которых состоит из фазового детектора, линии задержки, вход которой подключен к выходу фазового детектора, сумматора, фазовращателей, включенных между отводами линии задержки и соответствующими входами сумматора, двухтактных детекторов и дополнительных фазовращателей, причем выходы сумматоров квадратурных каналов через соответствующие квадраторы подключены по входам выходного сумматора, а входы фазовых детекторов соединены вместе и являются входом устройства, в каждом квадратурном канале двухтактные детекторы и дополнительные фазовращатели соединены последовательно, вход каждого двухтактного детектора подключен к соответствующему отводу линии задержки, а выход каждого дополнительного фазовращателя — к соответствующему входу сумматора.

Благодаря подключению последовательно соединенных двухтактных детекторов и дополнительных фазовращателей к отводам той же линии задержки, с помощью которой осуществляется сжатие сигнала, формируемый при их помощи в сумматоре сигнал для компенсации боковых лепестков сжатого сигнала совпадает по форме, амплитуде и временному положению с этими боковыми лепестками, так как формирование этих сигналов осуществляется при помощи одной и той же линии задержки.

На фиг. 1 приведена блок-схема предлагаемого устройства, на фиг. 2 — формы сигналов в разных точках блок-схемы фиг. 1.

Устройство для обработки фазокодированного сигнала на видеочастоте (фиг. 1) содержит два квадратурных канала 1, два квадратора 2 и выходной сумматор 3. Каждый квадратурный канал 1 состоит из фазового детектора 4, линии 5 задержки с отводами, фазовращателей 6, сумматора 7, двухтактных детекторов 8 и дополнительных фазовращателей 9. В каждом квадратурном канале 1 фазовый детектор 4 и линия 5 задержки соединены последовательно, фазовращатели 6 включены между отводами линии 5 задержки и соответствующими входами сумматора 7, двухтактные детекторы 8 и дополнительные фазовращатели 9 соединены последовательно, причем вход каждого двухтактного детектора 8 подключен к соответствующему отводу линии 5 задержки, а выход каждого дополнительного фазовращателя 9 — к соответствующему входу сумматора 7. У каждого квадратурного канала 1 выход сумматора 7 через соответствующий квадратор 2 подключен ко входу выходного сумматора 3. Соединенные вместе входы фазовых детекторов 4 являются входом устройства. На фазовые детекторы 4 подаются также когерентные напряжения, отличающиеся по фазе на 90° (например, от когерентного гетеродина, на фиг. 1 не показан).

Рассмотрим работу устройства при использовании сигнала, кодированного по фазе бинарным 7-элементным кодом Баркера. В этом случае фазовращатели 6, 9 в каждом квадратурном канале 1 представляют собой инвертирующие или неинвертирующие усилители.

Принимаемый фазокодированный сигнал (см. фиг 2,а) поступает на входы фазовых детекторов 4 квадратурных каналов 1. На выходе фазового детектора 4 выделяется двухполярный видеоимпульс (фиг. 2,б). Он поступает на вход линии 5 задержки, в которой задерживается на интервалы времени, кратные длительности элемента фазокодированного сигнала. С отводов линии 5 задержки задержанные видеосигналы поступают через фазовращатели 6, где фаза входного сигнала изменяется последовательно на π, 0, π, π, 0, 0, 0 радиан, на входы сумматора 7. На фиг. 2,в сигналы 10÷16 соответствуют входам 10÷16 сумматора.

Одновременно видеосигналы с отводов линии 5 задержки поступают в двухтактные детекторы 8, где из них формируются некодированные сигналы, поступающие в дальнейшем на дополнительные фазовращатели 9, которые изменяют их фазу последовательно на π, 0, π, 0, π, 0, π радиан. С выходов дополнительных фазовращателей 9 эти сигналы поступают на входы 17÷23 сумматора 7 (см. фиг. 2,в сигналы 17÷23). В сумматоре 7 суммируются сигналы, поступающие на входы 10÷16 (см. фиг. 2,г) и на входы 17÷23 (см. фиг. 2,д), и затем производится вычитание по модулю этих суммарных сигналов. На выходе сумматора 7 выделяется сжатый сигнал с полностью подавленными боковыми лепестками и неизменным или несколько подавленным основным лепестком (см. фиг 2,е). Сжатый сигнал с выхода сумматора 7 каждого квадратурного канала 1 поступает в квадратор 2, где он возводится в квадрат, и затем — в выходной сумматор 3, в котором производится суммирование квадратурных составляющих сигнала. На выходе сигнал не содержит боковых лепестков.

Включение последовательно соединенных двухтактных детекторов 8 и дополнительных фазовращателей 9 между отводами линии 5 задержки и входами сумматора 7 обеспечивает формирование сигнала, компенсирующего боковые лепестки, из тех же задержанных в линии 5 задержки сигналов, из которых формируется в сумматоре 7 сжатый сигнал. Это обеспечивает совпадение боковых лепестков этих двух сигналов по амплитуде, форме и временному положению, что улучшает компенсацию боковых лепестков сжатого сигнала.

Устройство для обработки фазокодированного сигнала на видеочастоте, содержащее два квадратора, выходной сумматор, подключенный к выходам квадраторов, входы которых соединены с выходами квадратурных каналов, каждый из которых состоит из фазового детектора, сумматора, фазовращателей, линии задержки, двухтактного детектора и дополнительных фазовращателей, причем вход двухтактного детектора и линии задержки подключены к выходу фазового детектора фазовращатели включены между отводами линии задержки, включая ее вход и выход, и соответствующими входами сумматора, выход двухтактного детектора через дополнительный фазовращатель подключен к сумматору, входы квадратурных каналов объединены и являются входом устройства, а выходы дополнительных фазовращателей подключены к соответствующим входам сумматора, отличающееся тем, что, с целью более полного подавления боковых лепестков сжатого сигнала, в каждый квадратурный канал введены двухтактные детекторы, включенные между отводами и выходом линии задержки и входами дополнительных фазовращателей.

Сумматор цифровых потоков

bitstream adder

Explanation:
[PDF] DIGITAL AUDIO EFFECTS APPLIED DIRECTLY ON A DSD BITSTREAM Josh …
Формат файлів: PDF/Adobe Acrobat — Показати у вигляді HTML
O’Leary and Maloberti[15] demonstrated an elegant bitstream adder … This bitstream adder is remarkable because it requires no requantisation, and it …
www.elec.qmul.ac.uk/people/josh/documents/ReissSandler-DAFX…

—————————————————
Note added at 1 час (2006-06-06 19:40:18 GMT)
—————————————————

Вроде бы и Ваш вариант правильный, но в Гугле его нет…

—————————————————
Note added at 9 час (2006-06-07 03:46:51 GMT)
—————————————————

[PDF] Bitstream Signal Processing
Формат файлів: PDF/Adobe Acrobat
A bitstream adder was proposed. in [OM901 and is shown in Fig. 13.15. Two over-sampled one-bit signals x1(n) and … Bitstream adder for oversampling coded …
doi.wiley.com/10.1002/047085863X.ch23

[PDF] A multiplier-free digital RMS calculation unit for integrated …
Формат файлів: PDF/Adobe Acrobat
bitstream adder for. oversampling coded data,” Electronics Letters, 26,. pp. 1708 (1990). F. Maloberti, “Non conventional signal processing …
ieeexplore.ieee.org/iel5/6729/17996/00833630.pdf?arnumber=833630

—————————————————
Note added at 9 час (2006-06-07 04:12:10 GMT)
—————————————————

Оказывается, в Гугле нет «сумматоров цифровых потоков», зато есть «мультиплексоры цифровых потоков» — заметьте, мультиплексоры, но не сумматоры. Либо эти понятия чем-то отличаются, либо «adder» (как и «сумматор») — просто другое название, употребляемое намного реже.

Есть еще «bitstream multiplexer», но тоже встречается редко.

В общем, если нет уверенности, что все это синонимы, то я бы отдал предпочтение буквальному переводу bitstream adder, тем более, что это не выдумка, примеры есть, хотя и не много.

—————————————————
Note added at 17 час (2006-06-07 11:53:42 GMT)
—————————————————

Ibrahimus,

Имея дело с аналоговым сигналом, всякая суперчистоцифровая система обязана иметь на входе АЦП, поэтому ничего позорного в том тексте нет.
Что касается сумматора, то, независимо от того, насколько глубоко мы с Вами знаем эту технику, автор русского текста почему-то написал «сумматор», хотя наверняка знал и слово «мультиплексор». Неведомо, то ли это его блажь, то ли там зарыта какая-то тонкость. И мы этого не узнаем, да и нужды нет.
Нужда в том, чтобы Аскеру не попасть впросак с переводом. Для этого я и предлагаю свой «лобовой» вариант — его никакая лингвистическая комиссия не забракует, а техническая комиссия должна будет промолчать, потому что вина (if any) за первое употребление термина лежит не на переводчике, а на авторе — его и стрелять будут.
«Мультиплексор» — это хорошо, привычно и понятно, и я бы с Вами согласился; но вот за «мультиплексора»-то какой-нибудь дубовый рецензент может и взгреть — дескать, чего вольничаешь, самым умным хочешь быть? Тебе сказано сумматор, значит сумматор!

Давайте не за очки сражаться, а помогать Аскеру. Тогда не будет обид:).

Watermark Video, добавить водяной знак к видео

Этот инструмент может добавлять водяной знак в различные видеофайлы, такие как MP4, AVI, FLV, MOV, 3GP, MKV, WMV и др. Вы можете добавлять в видео простой текст или изображение / логотип. Формат вывода — наиболее популярное видео MP4.

Как использовать:

1. Выберите видеофайл (например, * .mp4, * .mkv, * .avi, * .wmv, * .flv, * .mov, * .vob, * .3gp, *. rmvb, * .mts, * .m2ts, * .rm, * .divx, * .asf, * .webm и другие).
2. Выберите «Обычный текст» или «Изображение или логотип».Если вы выбрали «Обычный текст», введите текст и установите размер, стиль и цвет шрифта. Если вы выбрали «Изображение или логотип», выберите файл изображения JPG / JPEG, PNG или BMP и выберите желаемый фон.
3. Нажмите кнопку «Водяной знак», чтобы начать загрузку файлов.
4. После завершения загрузки конвертер перенаправит веб-страницу, чтобы показать преобразованный результат.

Опции:

• «Обычный текст» может содержать только буквы, цифры и некоторые знаки препинания (a-z, A-Z, 0-9, запятую, точку, подчеркивания, тире и пробелы).Максимальная длина текста — 30 символов.
• «Изображение или логотип» может поддерживать только изображения JPG / JPEG, PNG и BMP, максимальный размер файла составляет 10 МБ, ширина и длина изображения не должны превышать 500 x 500 (ширина x высота).
• Если для параметра фона «Изображение или логотип» установлено значение «По умолчанию», прозрачность изображения водяного знака зависит от самого файла изображения. Если фон исходного изображения прозрачный, результат наложения также будет прозрачным. Поэтому, если вы хотите сделать фон прозрачным или нет, выберите вариант «Прозрачный» или «Непрозрачный».
• Поддерживаемые параметры «Положение» включают «Центр», «Вверху слева», «Вверху справа», «Вверху по центру», «Внизу справа», «Внизу справа», «Внизу по середине», «Слева по середине» и «Справа». Середина».

Примечание:

• Если процесс загрузки файла занимает очень много времени, отсутствует ответ или очень медленно, попробуйте отменить, а затем отправьте еще раз.
• Этот инструмент не поддерживает зашифрованные или защищенные видеофайлы.

Выберите другие инструменты для видео в соответствии с вашими потребностями:

Лучшие приложения для объединения видео для объединения видео [2020]

13 сентября 2021 г. • Проверенные решения

По мере развития технологий мы увидели возможности, которые принесли с собой смартфоны Android и iPhone.В связи с этим возникла необходимость разделить или объединить видео для упрощения передачи через эти гаджеты. Таким образом, очевидным стало появление инструментов для объединения видео и слияния. Однако приложения как для Android, так и для iPhone обычно представляют собой небольшие и менее сложные приложения, которые предлагают простой интерфейс для более простых и быстрых операций. Время обработки видео определенно будет зависеть от размера видеофайлов. Вот некоторые из наиболее рекомендуемых инструментов для объединения видео для Android и iPhone, которые вы можете выбрать в любое время, когда захотите объединить два или более видео.Вы узнаете:

Часть 1: Лучшее приложение для объединения видео для Android и iPhone: FilmoraGo

FilmoraGo — это простое в использовании приложение, позволяющее превратить обычные повседневные видеоролики в профессиональное творение. Просто выберите видео, выберите общую тему и добавьте музыку, которая вам нравится. Он также предоставляет основные функции редактирования видео, такие как обрезка, фильтры и переходы. Еще одна замечательная функция — это автоматизация видео, позволяющая вам просто выбрать лучшие части, которые вам нужны, а FilmoraGo сделает все остальное.

Часть 2: 5 лучших приложений для присоединения видео к Android

Android-видео для быстрого присоединения к приложениям (они перечислены в произвольном порядке):

1. Видео Столяр

Это потрясающее и очень эффективное приложение для присоединения к видео для Android. Он может объединить 2 видеофайла в один большой файл всего за несколько секунд. Он предлагает вам быстрый доступ к любым видео, хранящимся на вашей SD-карте или в памяти вашего телефона. Это приложение будет поддерживать большинство видеоформатов, включая 3GP, MP4, MOV, MPEG и т. Д.Однако с помощью этого приложения невозможно объединить несколько файлов; вам нужно объединить два файла за раз.

2. Видеоредактор AndroVid

Androvid — это очень мощная программа для объединения видео, которая также действует как дополнительная программа для редактирования видео. Вы можете легко объединить несколько файлов в один видеофайл. Вы также можете разделять видео, добавлять эффекты, конвертировать видео и многое другое, используя этот инструмент. Используйте это приложение, чтобы легко присоединяться к MPEG, 3GP, MP4, AVI и другим форматам видеофайлов.

3. VideoShow

Это, наверное, самая мощная программа для редактирования видео в android. Это дает вам несколько вариантов, где вы можете не только присоединяться к видео, но также присоединять видео и фотографии, включать музыку, удалять части видео, удалять водяной знак, добавлять несколько субтитров, а также добавлять несколько текстов в свое видео. Он поддерживает большинство форматов видеофайлов, что делает его очень удобным приложением.

4. Бесплатное объединение видео

Как следует из названия, это приложение, которое предлагает пользователям Android бесплатный сервис слияния видео.Выбирайте разные видеофайлы из своего гаджета Android и легко объединяйте их в кратчайшие сроки. Это приложение поддерживает различные форматы видео, включая WMB, MOV, MPEG, AVI и MP4. Эта программа имеет очень интерактивный пользовательский интерфейс, который упрощает вам работу.

5. Слияние видео

Отличное приложение для объединения видео для Android, которое упрощает объединение задач с видео. Без каких-либо ограничений или финансовых затрат для его эксплуатации он эффективен как для профессиональных пользователей, так и для новичков.Он избавляет вас от проблем, связанных с рекламным, шпионским или вредоносным ПО, и может поддерживать практически все доступные видеоформаты. Это даже доказывает свою надежность, поскольку вы можете не только объединять несколько файлов, но также можете объединять файлы разных форматов.

Связано: Топ-10 лучших приложений для редактирования видео для Android

Зная доступные инструменты объединения Android, давайте взглянем на средства объединения видео, поддерживаемые смартфонами iPhone. Однако стоит отметить, что, поскольку большинство приложений для Apple не предоставляются бесплатно, вам придется расстаться с несколькими долларами за эти приложения.

Часть 3: Лучшие приложения для видео на iPhone

iPhone: видео для быстрого присоединения к приложениям (они перечислены в произвольном порядке):

1. Apple iMovie

Это очень эффективная студия для редактирования видео для iPhone, которую вы можете приобрести всего за 4,49 доллара. Он может легко обрезать и комбинировать несколько видео, переходов, аудио и изображений всего за несколько секунд. Расположите клипы в любом порядке, прежде чем объединять их в один файл.

Подробнее о том, как объединять клипы в iMovie

.

2. Соединение

Эта программа поставляется в двух версиях: бесплатная, в которой вы будете получать рекламу в приложении, и платная, без рекламы. Это полнофункциональный видеокостюм, который помогает пользователям редактировать видео, создавая и редактируя фильмы, фотографии и аудио со своих iPhone. Вы можете использовать встроенный видеоредактор, чтобы легко добавлять эффекты, переходы, а также фоновую музыку. Это также позволяет вам добавлять заголовки перед объединением вашего фильма.

3. Vimeo

В отличие от большинства загружаемых приложений, vimeo — это онлайн-сайт, который позволяет пользователям загружать свои видео и управлять ими в Интернете. Если ваше видео уже размещено в сети, вам не нужно скачивать и загружать его снова, вам просто нужно связать его с vimeo, и вы получите легкий доступ к нему. Помимо объединения видео, вы также сможете добавлять переходы, а также добавлять субтитры.

Часть 4: Лучший настольный видеоредактор для начинающих: Wondershare Filmora

Если вы считаете, что редактировать видео на смартфоне неудобно, и хотите редактировать видеоматериалы на ПК с Windows или Mac, мы рекомендуем вам попробовать Wondershare Filmora.С помощью видео выше мы можем сказать, что с помощью Filmora вы можете легко обрезать, разделять, вырезать, объединять и объединять видеоматериалы. Посмотрите видео ниже, чтобы узнать больше о Filmora.

Заключение

Однако это не единственные доступные приложения на платформах видеосвязи для Android и iPhone. Вы можете считать их наиболее рекомендуемыми и высоко оцененными приложениями, которые большинство пользователей протестировали и нашли вполне удовлетворительными. Вы можете получить приложения для Android бесплатно в Google Play и приложения для iPhone за разумную плату в магазине Apple.

Если вы хотите узнать лучший видеоредактор для iPhone, пожалуйста, ознакомьтесь с 10 лучшими приложениями для редактирования видео для iPhone в 2020 году

Лиза Браун

Лайза Браун — писательница и любительница всего видео.

Подписаться @Liza Brown

Best 10 Free Video Joiner

Video Joiner всегда используется для объединения двух или более видеоклипов для совместного использования в Интернете.Определенно, вы встретите (если еще не сталкивались) много пользователей видео в Интернете, которые могут вам помочь. Но как выбрать лучший столяр в качестве ежедневного помощника?

Что ж, идеальное решение вы можете найти в этом посте.

Здесь вы познакомитесь с 10 продвинутым, но практичным программным обеспечением для объединения видео с подробным описанием его функций, плюсов и минусов. Вы можете сравнить их и выбрать тот, который полностью удовлетворит все ваши потребности в слиянии и редактировании видео.

Дополнительные советы?

Да, я выбрал одно из рекомендуемых программ для объединения видео в качестве выбора редактора и перечислил подробные шаги объединения видеоклипов вместе с выбранным объединителем видео с помощью 3 простых щелчков мышью. Если вы не знаете, как принять решение после просмотра 10 бесплатных средств объединения видео, вы можете начать с выбора редактора — Filmora Video Editor.

А теперь приступим …

Часть 1: Лучшее программное обеспечение для редактирования видео в качестве средства объединения видео — Filmora Video Editor [Наиболее рекомендую]

Filmora Video Editor для Windows (или Filmora Video Editor для Mac) — это простая в использовании бесплатная программа для объединения видео, которая помогает создавать высококачественные видео с помощью мощных инструментов редактирования.Вы можете объединить, обрезать, вырезать, разделить, повернуть, перевернуть или наложить видео самостоятельно за несколько простых щелчков мышью. И используйте встроенные переходы, фильтры, элементы и т. Д. Для улучшения качества видео по своему усмотрению.

Рекомендация: Filmora Video Editor

• Лучшее программное обеспечение для редактирования видео для начинающих и полупрофессионалов, обладающее мощными навыками редактирования, такими как обрезка, разделение, вращение, редактирование и т. Д.
• Расширенные видеоэффекты, такие как зеленый экран, PIP, аудиомикшер и т. Д.также можно найти и применить к вашему видео за несколько кликов.
• 500+ бесплатных специальных видеоэффектов, чтобы самостоятельно настроить и создать потрясающий фильм.
• 1000+ ресурсов для загрузки автономных эффектов для создания видеороликов во всех стилях.
• Экспорт видео в формат, совместимый с Chromebook, одним щелчком мыши.

Теперь давайте узнаем, как выполнить Filmora Video Joiner на ПК или Mac следующим образом:

Шаг 1. Установите и запустите программу

Загрузите, установите и запустите программное обеспечение для объединения видео на свой ПК (для пользователей Mac выполните те же действия).Дважды щелкните значок программного обеспечения и перейдите в окно редактирования видео.

Шаг 2. Импорт видеоклипов

Теперь вы увидите «Импортировать файлы мультимедиа сюда» в левой части основного интерфейса программы. Нажмите здесь и импортируйте файл видео. Еще один простой способ импортировать видео — перетащить видео в интерфейс.

Шаг 3. Объедините видеофайлы

Перетащите видео из медиатеки на шкалу времени по порядку.Если вы не хотите редактировать видео и добавлять специальные эффекты, вы можете напрямую ввести последний шаг для экспорта видео.

Но если вы хотите настроить видеоклипы перед экспортом, Filmora Video Merger предоставляет множество инструментов редактирования, таких как обрезка, разделение, вырезание, вращение, и множество специальных эффектов, таких как наложения, фильтры, анимированные заголовки и тексты, зеленый экран, фоновая музыка и т. Д.

Шаг 4. Добавьте переходы между видео

Добавить переход тоже очень просто.На вкладке «Переходы» выберите эффект перехода, затем перетащите его между видео. Это может сделать переход более плавным.

Шаг 5. Сохранение или экспорт видео

Когда все ваше редактирование закончено, последним шагом будет сохранение и экспорт объединенного видео. Filmora Video Editor поддерживает все виды распространенных медиаформатов. Нажмите «Экспорт», вы можете выбрать экспорт на ПК, выбрав формат, или сохранить его на устройстве, выбрав устройство. Здесь вы также можете загрузить финальное видео на YouTube и Vimeo.

Готово! Выше показан весь процесс объединения видеоклипов в один с помощью Filmora Video Joiner. Легко, правда? Чтобы узнать больше о том, как объединить видео, нажмите ссылку, чтобы прочитать другой пост, или продолжайте читать, чтобы получить больше бесплатного присоединения к видео.

---

Часть 2. 9 лучших видео-столяров

№1. Windows Movie Maker

Windows Movie Maker — это совершенно простая бесплатная программа для слияния видео, доступная в Windows и имеющая потрясающие инструменты для редактирования видео.С помощью Windows Movie Maker вы можете легко объединить два видео в один клип. Помимо простоты использования, в Windows Movie Maker есть такие удивительные возможности, как запись голоса поверх и защита от сотрясения, что делает его одним из лучших бесплатных программ для объединения видео.

Плюсы:

• Простое в использовании бесплатное программное обеспечение для объединения видео
• Доступно большее количество переходов
• Доступен автоматический просмотр различных эффектов
• Дополнительные возможности обмена

Минусы:

• Регулировка насыщенности или контрастности недоступна
• Без регулируемых эффектов

Microsoft прекратила поддержку Windows Live Movie Maker с 17 января 2017 г.Давайте возьмем лучшую альтернативную программу для Windows Movie Maker.

---

№ 2. Media Join (только для Windows)

Само название, указывающее на то, что «Media Join» как-то связано с видео или чем-то в этом роде. Если быть точным, это очень эффективная программа для объединения видео для ОС Windows. Лучшая часть этого бесплатного средства объединения видео для Windows заключается в том, что он очень удобен в использовании и поддерживает множество форматов, включая MP3, MPEG, WMA, WAV, OGG, MPEG 1, WMV и MPEG. Еще одна замечательная особенность программного обеспечения Media Join для объединения видео — это то, что объединяемые видео находятся всего в одном клике.

Плюсы:

• Поддерживает большое количество форматов видео
• Включает широкий спектр функций, таких как информация аудио тегов
• Простой в использовании интерфейс

Минусы:

• Ограниченные переходы и эффекты редактирования
• Может не работать в Windows 7 или Vista

Подробнее >>

---

№ 3. VirtualDub (только для Windows)

VirtualDub — одно из мощных программ для редактирования видео и бесплатное приложение для объединения видео с большим количеством функций, которые помогают пользователям вносить большее количество изменений в видео.Лучшая часть использования VirtualDub заключается в том, что он сохраняет качество видео на том же высоком уровне, что и раньше. Он также поддерживает возможности пакетной обработки для обработки большего количества файлов.

Плюсы:

• Также есть возможность захвата видео
• Легко расширяется сторонними фильтрами видео
• Он поддерживает возможности пакетной обработки для обработки больших файлов номер

Минусы:

• Придумал плохой интерфейс

Подробнее >>

---

№ 4.Бесплатная программа для обрезки видео (как для Windows, так и для Mac):

Это также один из лучших и эффективных бесплатных средств объединения видео для Windows с возможностью обрезки видео вместе с различными другими эффектами. Быстрый и простой в использовании бесплатный соединитель для обрезки видео позволяет легко вырезать видеоролики и объединять их вместе. Простые функции перетаскивания предлагают лучшую способность программного обеспечения легко перетаскивать видео на шкале времени без какой-либо процедуры длины.

Плюсы:

• Это программное обеспечение лучше всего подходит для начинающих, так как оно простое в использовании
• Большое количество вариантов вывода, позволяющее легко получать видео высокого качества

Минусы:

• Более медленные косвенные варианты обрезки видео

Подробнее >>

---

№ 5.iMovie (только для Mac)

Объединение видео на Mac еще никогда не было таким простым до появления iMovie. Функция простого перетаскивания в iMovie упростила возможность бесплатно объединять видеофайлы одним простым щелчком мыши. Кроме того, экспорт видео также осуществляется одним простым щелчком мыши. Экспорт в другие внешние источники, такие как iTunes, осуществляется одним щелчком мыши.

Плюсы:

• Простая возможность исправить шаткие видео
• Можно легко редактировать каждый клип
• Вы можете легко добавить текст или водяные знаки
• Измените звук на видеоклипы
• Вы также можете добавить визуальные эффекты или фоновые эффекты

Минусы:

• Непросто импортировать на YouTube
• Не имеет многих функций редактирования

Подробнее >>

---

№ 6.Free Video Joiner (только для Windows)

Free Video Joiner — одно из эффективных и простых в использовании средств объединения видео на Mac с приятным интерфейсом. Рабочий процесс, предлагаемый Mac Video Joiner, абсолютно плавный, а его функции перетаскивания обеспечивают быстрые операции.

Плюсы:

• Легко и быстро в работе
• Более широкий диапазон совместимости с форматами
• Простой для понимания рабочий процесс

Минусы:

• Простой пользовательский интерфейс без большого количества опций
• Несколько эффектов видеоперехода

Подробнее >>

---

№ 7.FaaSoft Video Joiner (для Windows и Mac)

FaaSoft — одна из высокопрофессиональных и мощных бесплатных программ для объединения видео, которые позволяют легко объединять все видео вместе на Mac. FaaSoft — одно из идеальных средств объединения видео для Mac, поскольку оно может поддерживать большое количество форматов.

Плюсы:

• Объедините все типы видео с разными форматами
• Объединить видео или аудио в аналогичном формате
• Также можно полностью редактировать видео

Минусы:

• Не очень удобный

Подробнее >>

---

№ 8.Kdenlive (для Windows и Mac)

Это бесплатное средство объединения видео изначально было разработано для Linux, а позже оно было перенесено на Mac. Программное обеспечение имеет более быстрый и быстрый движок с большой совместимостью с множеством форматов.

Плюсы:

• Повышенная совместимость со всеми видеоформатами
• Лучшее для опытных столяров

Минусы:

• Отсутствие пользовательского интерфейса
• Не очень хорошо для новичков

Подробнее >>

---

№ 9.VideoGo (для Windows и Mac)

Еще один лучший Mac Video Joiner, который не только бесплатный, но и обладает большим количеством функций. Это один из самых красивых пакетов, но он также включает в себя некоторые излишне сложные процессы, которые трудно понять.

Плюсы:

• Большая функциональность для поддержки различных форматов
• Простая обрезка и редактирование видео
• Доступно добавление переходов и эффектов

Минусы:

• Немного медленнее по сравнению с другими участниками видео в списке

Подробнее >>

---

Последняя мысль: какую программу вы готовы попробовать в первую очередь?

Теперь ваша очередь.

После просмотра 10 различных программ для объединения видео, какое программное обеспечение вы считаете идеальным? И почему?

Пожалуйста, поделитесь своими мыслями в разделе комментариев ниже или любыми вопросами по этой теме.

Если вы все еще не можете принять решение, вы можете самостоятельно воспользоваться бесплатной пробной версией Filmora Video Joiner.

VGA-TRIPLE-US — Adder Professional VGA, Triple Video, 4-портовый KVM-переключатель USB

ADDER AV4PRO-VGA-TRIPLE — это 4-портовый коммутатор VGA, Triple Video, USB с технологией эмуляции USB True Emulation Technology.Это KVMA-переключатель профессионального уровня, обеспечивающий максимальную гибкость для пользователей, которые хотят использовать экран с высоким разрешением и современные периферийные устройства USB на множестве компьютеров.

AV4PRO-VGA-TRIPLE предназначен для управления четырьмя компьютерами с тремя головками с одной KVM-консоли высокого разрешения с использованием аналоговых видеосвязи VGA высокого разрешения. Коммутатор использует технологию True Emulation от Adder, которая позволяет постоянно эмулировать USB HID-устройства на каждом компьютере.Эта уникальная технология обеспечивает мгновенное и надежное переключение горячих клавиш, а также поддерживает дополнительные клавиши и функции усовершенствованных клавиатур и мышей. Кроме того, AdderView включает два независимо переключаемых канала USB 2.0 и аудиоканал, что дает пользователю гибкость для подключения выбранных периферийных устройств к разным компьютерам. Доступны модели, поддерживающие VGA с одной, двумя, тремя или четырьмя головками.

• Доступ к четырем компьютерам с одним тройным дисплеем, клавиатурой и мышью
• Видео VGA высокой четкости до 2K (2048 x 1080) для постпродакшна фильма или WQXGA (2560 x 1600) для медицинской визуализации
• USB-клавиатура и мышь с поддержкой практически любой клавиатуры и мыши, графического планшета, поворотного переключателя, джойстика, 3D-проводника и т. Д.
• Концентратор USB 2.0 (2 порта) с широкой поддержкой высокоскоростных устройств
• Поддержка стереозвука через вспомогательные разъемы 3,5 мм

Сумматор AV4PRO-VGA-TRIPLE Layout

Сумматор AV4PRO-VGA -TRIPLE Характеристики

• VGA высокой четкости с расширенным профилем DDC EDID

  Многоэкранный AV4PRO-VGA-TRIPLE AdderView Pro обеспечивает видео высокого разрешения VGA с расширенным профилем DDC EDID. Расширенный профиль DDC EDID гарантирует, что коммутируемая видеокарта всегда оптимизирована для работы с вашим экраном.Возможности VGA позволяют пользователям работать с очень высокими разрешениями, включая WUXGA (1920 x 1200) или (1920 x 1440) для интенсивных приложений, таких как медай / графический дизайн или детальная медицинская визуализация.

• Эмуляция True USB 2.0

  В отличие от большинства KVM-переключателей, которые поддерживают только самые основные функции клавиатуры и мыши, революционная «True Emulation» Adder позволяет использовать дополнительные функциональные клавиши, колеса, кнопки и элементы управления, которые обычно встречаются на современных клавиатурах и мышках.Вы также можете использовать любое другое устройство с интерфейсом USB, включая графические планшеты, джойстики, 3D-обозреватели и беспроводную клавиатуру и мышь Bluetooth *.




• Независимое переключение USB и аудиоустройств

  AdderView Pro AV4PRO-VGA-TRIPLE включает два независимо переключаемых канала USB 2.0 и аудиоканал, что дает пользователю гибкость для подключения выбранных периферийных устройств к различным компьютерам. Например, используйте консоль KVMA для работы на одном компьютере, в то время как периферийные устройства USB подключены к другим компьютерам, а динамики воспроизводят музыку с другого компьютера.




• Широкая поддержка высокоскоростных устройств — Прозрачный концентратор USB 2.0

  Интегрированный прозрачный 2-портовый концентратор USB 2.0 позволяет подключать к AV4PRO-VGA-TRIPLE широкий спектр USB-устройств с нестандартных устройств клавиатуры / мыши на флешки, принтеры и сканеры.

• Быстрое и надежное переключение

  Сообщение кода страны, расширенный профиль DDC EDID и непрерывная эмуляция клавиатуры и мыши обеспечивают безупречную работу.Переключение USB 2.0 также было тщательно спроектировано для обеспечения максимальной надежности компьютера при подключении и отключении USB-устройств.

• Параметры выбора канала

  AdderView Pro AV4PRO-VGA-TRIPLE можно переключать с помощью кнопок на передней панели , выбираемой клавиатуры горячих клавиш , 3-х кнопочных мышей , экранного меню (OSD) , или с помощью простых кодов ASCII через последовательный порт RS232 . При желании вы также можете использовать дистанционный переключатель RC4 , чтобы сделать свой выбор.Эти параметры переключения позволяют быстро переназначить подключенные устройства любому из подключенных компьютеров.




• Поддержка нескольких платформ

  AV4PRO-VGA-TRIPLE работает со всеми известными программными и компьютерными платформами, с PS / 2, USB и Sun, включая Windows (все), DOS, Linux, Unix, BSD, все Sun OS, все Mac OS, NetWare и т. Д.

• Plug and Play

  KVM-устройства AdderView Pro поставляются в состоянии нулевой конфигурации, поэтому вы можете подключить их и сразу же приступить к работе.Нет необходимости устанавливать драйверы или программное обеспечение.

• Последовательный порт RS232 для управления, синхронизации и обновления

  • Удаленное переключение AV4PRO-VGA-TRIPLE с использованием простых кодов ASCII
  • Интеграция с переключателями питания, управляемыми RS232, для обеспечения полной функции аппаратной перезагрузки
  • Обновление флэш-памяти



• Расширение до 7-ми мониторного KVM-переключателя

  AV4PRO-VGA-TRIPLE можно связать с другим устройством Adder AV4PRO для создания до 4-портовых четырехмониторных, 5-мониторных, 6-мониторных или 7-мониторных устройств Система переключения KVM с использованием кабеля синхронизации VSC41.

AV4PRO-VGA-TRIPLE-US Комплектация

1. (1) KVM-переключатель AV4PRO-VGA-TRIPLE
2. (1) Адаптер питания (20 Вт) и кабель питания для США
3. (1) Краткое руководство и документ по безопасности
4. (4) Самоклеющиеся резиновые ножки
5. (1) 2-летняя ограниченная гарантия и пожизненная поддержка мирового класса

Сумматор AV4PRO-VGA-TRIPLE Технические характеристики

Механический
Высота	3.94 дюйма (100 мм)
Ширина	10,24 дюйма (260 мм)
Глубина	5,9 дюйма (150 мм)
Физическая конструкция	Металл высотой 2,5U case
Совместимость оборудования	Все компьютеры с интерфейсами USB
Совместимость программного обеспечения	Работает со всем известным программным обеспечением и операционными системами, включая Windows (все), DOS, Linux, Unix, BSD, все Sun ОС, все Mac OS, NetWare и т. Д.
Подключения к компьютеру на коммутаторе	USB 2.0 тип B, VGA высокого разрешения (до 4 подключений) Стереоразъем 3,5 мм
Видео подключения локальной KVM-консоли
Видео	3x VGA (тройной монитор)
Клавиатура / мышь	2 порта USB типа A
Коммутируемый порт USB	2 порта USB 2.0 типа A Поддерживает устройства USB 2.0 в низко-, полно- и высокоскоростных моделях.
Истинная эмуляция USB	Эмулирует клавиатуру и мышь на каждом порту. Поддерживаемые низкоскоростные устройства HID USB 2.0
Аудио	Стереоразъем 3,5 мм
Другие подключения	Опции (обновление флэш-памяти, синхронизация с другими переключателями питания AV4PRO-VGA-TRIPLE и RS232): Модульный 10P10C
Power	Разъем постоянного тока 2,5 мм (адаптер питания в комплекте), вход 100-24 В переменного тока, 50/60 Гц для адаптера питания, выход 5 В постоянного тока, 2 А, выход адаптера питания
Рабочая температура	от 0 ° C до От 40 ° C / 32 ° F до 104 ° F
Одобрения	CE, FCC

AV4PRO-VGA-TRIPLE также известен как AV4PRO-VGA-TRI-US, AV4PRO-VGA- TRI и AV4PRO-VGA-TRIPLE-US.

Вопрос: Что идет в коробке с переключателем
Ответ: Спасибо за ваш запрос. Этот тройной монитор KVM поставляется в комплекте с блоком AV4PRO-VGA-TRIPLE, адаптером питания (12,5 Вт или 20 Вт) с проводом питания для конкретной страны, четырьмя самоклеящимися резиновыми ножками и компакт-диском.

Вопрос: Выпускает ли Adder или любой другой производитель многоэкранный коммутатор с двухканальным DVI для мониторов с высоким разрешением (3-4 МП) с 2 портами (для 2 ПК)? Я знаю, что они делают ADDERView PRO Multi-Screen USB KVM (три монитора) с 4 портами, но мне нужно только 2 порта, и я ищу немного менее дорогой коммутатор.Спасибо!
Ответ: Спасибо за ваш запрос. Свяжитесь с нами по телефону 1-877-586-6654 или через наш онлайн-чат, чтобы обсудить ваш проект более подробно.

Сумматор

Преобразователь видео с питанием от USB | VGA в DVI-D

Сумматор преобразователя видео с питанием от USB | VGA в DVI-D

ADDER DVA — это высокопроизводительный видеопреобразователь VGA в DVI-D, который преобразует аналоговые сигналы в цифровые. При подключении к сети и питании от USB это решение хорошо сочетается с линейкой продуктов AdderLink Infinity.Он преобразует сигналы VGA с разрешением до 1920 x 1200 при 60 Гц в эквивалент стандарта DVI.

• Аналого-цифровое преобразование видео до 1920 x 1200 (макс. Частота пикселей 165 МГц)
• Управление EDID для обеспечения чистой работы
• Регулировка выравнивания, тона, резкости и яркости
• Питание от USB с подачей через USB
• Plug and play — драйверы не требуются

ХАРАКТЕРИСТИКИ

• Высококачественное преобразование VGA в DVI-D
• Adder DVA — это высококачественный преобразователь VGA в DVI-D, поддерживающий большинство разрешений до 1920 x 1200 при 60 Гц.
• Автокалибровка
• Сумматор DVA автоматически калибрует для горизонтального и вертикального положения. При необходимости ручная настройка также доступна через приложение Virtual Control Panel (VCP).
• Управление EDID
• Управление EDID — важный элемент преобразования VGA / DVI-D, обеспечивающий передачу правильных настроек на графическую карту компьютера.
• Питание от USB с сквозным подключением
• Сумматор DVA не требует отдельного адаптера питания и вместо этого потребляет менее 300 мА от свободного порта USB на компьютере.На Adder DVA имеется сквозной USB-порт, позволяющий подключать маломощные USB-устройства; таким образом, такое же общее количество USB-портов остается доступным для других целей.
• Возможность обновления флэш-памяти
• Сумматор DVA поддерживает флэш-обновление, что позволяет настраивать EDID для нестандартных операций. Обновления достигаются через порт USB.
• Приложение виртуальной панели управления через DDC-CI
• Сумматор DVA поставляется с приложением виртуальной панели управления (VCP), которое позволяет регулировать яркость, тон и резкость.При необходимости можно также настроить вертикальное и горизонтальное выравнивание видео. Приложение VCP содержит тестовый шаблон для точного отображения изменений. Параметры управления EDID также можно изменить, и можно отобразить EDID мониторов.

• Технические характеристики
• Аппаратная совместимость
• Все компьютеры с выходом VGA
• Вход VGA
• Система поддерживает максимальное разрешение 1920 x 1200 при 60 Гц с частотой пикселей до 165 МГц
• DVI Выход
• Соответствует DVI 1.0 стандарт. Максимальное поддерживаемое разрешение — 1920 x 1200 при 60 Гц с частотой пикселей до 165 МГц
• Совместимость программного обеспечения для приложения VCP
• Windows 7 и выше с .NET v3.5
• Подключение к компьютеру
• VGA DB15 x 1 , USB тип B x 1
• Периферийные соединения
• DVI-D x 1, USB тип A x 1
• Физическая конструкция
• Компактный корпус, прочная металлическая конструкция. 55 мм / 2.16 дюймов (ширина), 25 мм / 1,0 дюйма (в), 70 мм / 2,75 дюйма (глубина), 0,1 кг / 0,2 фунта, вес в упаковке примерно 1 фунт
• Питание
• Питание от USB — менее 300 мА (1,5 Вт )
• Рабочая температура
• от 0 до 40ºC / от 32 до 104ºF
• Допуски

Пожалуйста, смотрите вкладку «Технические характеристики» для получения дополнительной информации о преобразователе видео с питанием от USB | VGA в DVI-D.

Чтобы увидеть другие продукты Adder, доступные на веб-сайте служб интеграции вещания, щелкните или коснитесь здесь.

Технические характеристики: Сумматор видео конвертер с питанием от USB | VGA в DVI-D

ADDER DVA — это высокопроизводительный видеопреобразователь VGA в DVI-D, который преобразует аналоговые сигналы в цифровые. При подключении к сети и питании от USB это решение хорошо сочетается с линейкой продуктов AdderLink Infinity. Он преобразует сигналы VGA с разрешением до 1920 x 1200 при 60 Гц в эквивалент стандарта DVI.

• Преобразование аналого-цифрового видео до 1920 x 1200 (165 МГц макс.частота пикселей)
• Управление EDID для обеспечения чистой работы
• Управление настройкой для выравнивания, тона, резкости и яркости
• Питание от USB с питанием от USB через
• Plug and play — драйверы не требуются

ХАРАКТЕРИСТИКИ

• Высокий качественное преобразование VGA в DVI-D
• Adder DVA — это высококачественный преобразователь VGA в DVI-D, поддерживающий большинство разрешений до 1920 x 1200 при 60 Гц.
• Автокалибровка
• Сумматор DVA автоматически калибрует для горизонтального и вертикального положения.При необходимости ручная настройка также доступна через приложение Virtual Control Panel (VCP).
• Управление EDID
• Управление EDID — важный элемент преобразования VGA / DVI-D, обеспечивающий передачу правильных настроек на графическую карту компьютера.
• Питание от USB с сквозным подключением
• Сумматор DVA не требует отдельного адаптера питания и вместо этого потребляет менее 300 мА от свободного порта USB на компьютере. На Adder DVA имеется сквозной USB-порт, позволяющий подключать маломощные USB-устройства; таким образом, такое же общее количество USB-портов остается доступным для других целей.
• Возможность обновления флэш-памяти
• Сумматор DVA поддерживает флэш-обновление, что позволяет настраивать EDID для нестандартных операций. Обновления достигаются через порт USB.
• Приложение виртуальной панели управления через DDC-CI
• Сумматор DVA поставляется с приложением виртуальной панели управления (VCP), которое позволяет регулировать яркость, тон и резкость. При необходимости можно также настроить вертикальное и горизонтальное выравнивание видео. Приложение VCP содержит тестовый шаблон для точного отображения изменений.Параметры управления EDID также можно изменить, и можно отобразить EDID мониторов.

• Технические характеристики
• Аппаратная совместимость
• Все компьютеры с выходом VGA
• Вход VGA
• Система поддерживает максимальное разрешение 1920 x 1200 при 60 Гц с частотой пикселей до 165 МГц
• DVI Выход
• Соответствует стандарту DVI 1.0. Поддерживаемые разрешения до 1920 x 1200 при 60 Гц с частотой пикселей до 165 МГц
• Совместимость программного обеспечения для приложения VCP
• Windows 7 и выше с.NET v3.5
• Подключение к компьютеру
• VGA DB15 x 1, USB тип B x 1
• Периферийные соединения
• DVI-D x 1, USB тип A x 1
• Физическая конструкция
• Компактность корпус, прочная металлическая конструкция. 55 мм / 2,16 дюйма (ширина), 25 мм / 1,0 дюйма (в), 70 мм / 2,75 дюйма (глубина), 0,1 кг / 0,2 фунта, вес в упаковке примерно 1 фунт
• Питание
• Питание от USB — менее 300 мА ( 1,5 Вт)
• Рабочая температура
• от 0 до 40 ° C / от 32 до 104 ° F
• Допуски

AdderLink DV120 | Цифровой удлинитель видео DVI с питанием от сети | АЛДВ120П

Купите этот предмет и заработайте 365 клубных баллов.

ALDV120P: Цифровой удлинитель видео DVI с питанием от сети

по одному кабелю CATx, 164 фута

---

AdderLink DV120 [ALDV120P] — это простая в установке, очень компактная система расширения видео, которая может передавать видеопоток HD по одному кабелю CATx. Это позволяет размещать оборудование для воспроизведения мультимедиа в безопасной среде с контролируемой температурой. Таким образом, ваши ценные системы надежно хранятся вдали от среды точки отображения, сохраняя при этом точно такой же пользовательский интерфейс.

AdderLink DV120 позволяет передавать цифровое видео DVI-D по кабелю витой пары длиной не более 164 футов с минимумом инфраструктуры и суеты. Он просто получает питание через USB с локального конца, поэтому не требуется дополнительного источника питания на удаленном компьютере, что одновременно экономит время и пространство, а также упрощает установку.

AdderLink DV120 [ALDV120P] идеально подходит для индустрии цифровых вывесок (DOOH — Digital Out-Of-Home) и аудиовизуальных (AV) индустрий.

Цифровое видео с идеальным разрешением
AdderLink DV120 использует систему передачи данных без сжатия, при которой пиксели каждого кадра передаются без потерь. Поддерживаются разрешения до 1920 x 1200 при 60 Гц (WUXGA).

До 164 футов по одному кабелю CATx
Видео и питание проходят по одному кабелю, обеспечивая максимальное удлинение на 164 футов. Фактическое достижимое расстояние удлинения зависит от типа используемого кабеля CATx и количества разрывов соединения для патч-панелей и настенных панелей (см. Вкладку с техническими характеристиками).

Высокая энергоэффективность — внешние источники питания не требуются
AdderLink DV120 разработан для обеспечения высокой энергоэффективности, потребляя менее одной восьмой мощности, необходимой для некоторых конкурирующих систем. Благодаря питанию от стандартного USB-разъема внешние блоки питания не требуются, и, следовательно, необходимая инфраструктура поддержки сведена к абсолютному минимуму.

Mix-n-match
Все семейство расширителей AdderLink DV объединяет общее преимущество кросс-коммутации.Передатчики HDMI (ALDV100T) этого семейства можно легко подключить к приемникам DVI-D (ALDV120R) и наоборот.

Управление EDID
Система имеет интеллектуальное управление EDID, позволяющее передавать на компьютер истинные характеристики монитора.

Plug and play
Расширитель AdderLink DV120 поставляется в состоянии нулевой конфигурации, поэтому вы можете подключить два его устройства и сразу же начать с ними работу. Нет необходимости устанавливать драйверы или программное обеспечение.

Идеальный компаньон для видеостены
Благодаря фиксируемым разъемам и отсутствию источников питания на приемнике, AdderLink DV120 станет идеальным компаньоном для видеостен, где контроллер должен располагаться вдали от экранов.

Долговечность
Adder Technology имеет заслуженную репутацию в области создания продуктов, которые хорошо работают и остаются неизменными. AdderLink DV120 не является исключением и оснащен прочными, но легкими корпусами из АБС-пластика, которые позволяют легко выдерживать ежедневные нагрузки.Внутренние компоненты и внешние разъемы выбираются не только из-за их эксплуатационных характеристик, но и из-за их надежности.

Video Merger — объединить видео онлайн

Как объединить видео

1. Загрузите видео
2. Объединить и добавить переход
3. Экспорт объединенного видео

Объединяйте видео вместе, как эксперт.

Комбинатор видео Biteable позволяет быстро объединять отснятый материал и добавлять эффекты перехода.

От причудливых переходов до слайдов, которые более плавные, чем у Барри Уайта, который ест мороженое, объединение видео никогда не было таким простым. Вот как это сделать:

Начните с входа в Biteable и создания нового видеопроекта. Или нажмите эту ссылку, чтобы зарегистрироваться и начать работу в считанные секунды. Затем начните новый проект, выбрав «Начать с пустого видео» на панели инструментов, или выберите шаблон. Вы попадете в редактор видео Biteable.

Чтобы добавить первый отснятый материал, коснитесь холста, затем нажмите «Добавить сцены», а затем «Загрузить».Выберите видео, которое хотите добавить. Затем повторите, чтобы загрузить вторую часть отснятого материала.

2. Объедините и добавьте переход

Таким образом, ваш отснятый материал будет объединен на временной шкале. Если вы хотите добавить переход, наведите указатель мыши на пространство между видеоклипами на шкале времени. Нажмите появившуюся белую стрелку и выберите одно из двух: смахивание вверх, смахивание влево или фантастический эффект плавного перехода.

3. Экспортируйте объединенное видео

Попробуйте новое творение, нажав кнопку предварительного просмотра.Счастливый? Экспортируйте видео в мгновение ока, а позже перейдите на премиум-членство, чтобы удалить небольшой водяной знак.

Обожаю! Так легко создавать красивые видеоролики для моего клиента, которые можно использовать в социальных сетях и рекламе.

Я абсолютно рекомендую [Biteable] всем, кто хочет быстро создавать потрясающий контент.

Не просто лучший способ комбинировать видео

Когда вы закончите редактирование, не забудьте посетить блог Biteable, чтобы получить больше советов по созданию видео и видеомаркетинга.

Обложка для Facebook: настройка, размер, размеры и технические характеристики

Основы редактирования видео: 15-минутный мастер-класс

25 видео-идей для вашего бизнеса

Распространение вируса: как Greater Minds получили миллионы просмотров видео с помощью Biteable

Объединяйте видео прямо сейчас

.
