Сварка для дачи: 16 лучших сварочных инверторов для дома и дачи [2021] — Мир Антенн

Содержание

правильный выбор домашнего сварочного аппарата

Если вы приобретете инвертор для дома, вы получите в свое распоряжение универсальное и эффективное сварочное оборудование, позволяющее выполнять работы с металлическими конструкциями в домашней мастерской или на даче.

Сварочные инверторы российского производства

Преимущества инверторов

Любой квалифицированный сварщик подтвердит, что для дома или дачи покупать лучше именно инверторные устройства, которые отличаются компактностью и достаточно легким весом. В любой момент, когда вам это потребуется, вы сможете загрузить аппарат в багажник автомобиля и перевезти его к месту выполнения работ. Да и переносить такое устройство по приусадебному участку или поднимать его на требуемую высоту можно без значительных усилий.

Простота управления и настройки – еще одно важное преимущество инверторных аппаратов.

Благодаря таким характеристикам и наличию в любых современных моделях инверторов трех важных опций, научиться работать на таком устройстве можно очень быстро. При этом невысокая квалификация и небольшой опыт сварщика будут очень незначительно отражаться на качестве сварного соединения.

При обучении сварочному делу любой начинающий специалист сталкивается с рядом сложностей, на преодоление которых уходит много времени и сил. К главным из таких сложностей следует отнести обучение процессу правильного и оперативного зажигания сварочной дуги, а также приобретение навыков по удерживанию дуги в стабильном состоянии и недопущение прилипания кончика электрода к поверхности соединяемых деталей.

Преимущества сварочных инверторов

При обучении, осуществляемом при помощи сварочного трансформатора, требовалось потратить много времени на наработку таких навыков и сжечь не один десяток электродов. С инверторами все обстоит иначе: в них предусмотрены опции, дающие возможность избежать таких сложностей.

Для быстрого зажигания дуги в инверторах есть функция «Горячий старт», которая предусматривает подачу на электрод тока повышенной силы в тот момент, когда необходимо начать сварку.

Строение и свойства сварочной дуги

Еще одна опция, которой наделены современные модели инверторных устройств, помогает обеспечить стабильное горение сварочной дуги даже в тот момент, когда кончик электрода слишком сильно приближается к поверхности соединяемых деталей. Называется такая опция «Форсирование дуги». Она предусматривает автоматическое увеличение тока в тот момент, когда расстояние между кончиком электрода и поверхностью детали сокращается.

Третья полезная опция, которой обладают современные инверторы, носит название «Антизалипание». В тот момент, когда электрод касается поверхности детали и прилипает к ней, на него автоматически перестает подаваться ток, что дает возможность спокойно и без ущерба для электрода оторвать его от свариваемого металла.

Если резюмировать все вышесказанное, инверторы идеально подходят для дома или дачи из-за таких неоспоримых достоинств, как:

простота настройки и управления;
возможность использования даже начинающими специалистами без серьезного ущерба для качества формируемого соединения;
экономичность;
минимизация трудовых и временных затрат;
компактность и незначительный вес;
широкая функциональность.

На какие характеристики ориентироваться при выборе инвертора

Собираясь приобрести инвертор для использования дома или на даче, постарайтесь сделать правильный выбор, чтобы это устройство стало для вас действительно полезным.

Ориентировочные параметры сварочного инвертора для домашнего хозяйства

В зависимости от модели функциональные возможности инверторов могут сильно варьироваться, поэтому до покупки необходимо определиться с тем, детали из каких металлов вы собираетесь варить и какими они будут обладать размерами (в первую очередь – толщиной). От данных критериев (основополагающих при выборе инвертора) будет зависеть тип используемых электродов, их допустимые диаметры и характеристики сварочного тока.

Продолжительность включения (ПВ) инверторного устройства

ПВ – это важный параметр любого сварочного аппарата, указывающий на то, в течение какого времени можно выполнять сварку в беспрерывном режиме. Понятно, что данный параметр напрямую влияет на производительность труда, которую может обеспечить инвертор. Измеряется данный параметр в процентах, взятых от 10-минутного периода работы оборудования. Например, если ПВ инвертора составляет 60%, то из 10 минут выполнять сварку можно только 6 минут, а 4 остальных минуты необходимы для остывания устройства. Данный параметр, который обязательно указывается производителем оборудования, следует соотносить со сварочным током (120 А) и внешним температурным режимом (60 градусов), для которых он и является наиболее точным. Естественно, для различных режимов работы и внешних температурных условий данный параметр будет автоматически корректироваться самим инвертором.

Продолжительность включения инвертора зависит от силы сварочного тока

Параметры питающего напряжения

Инверторы, приобретаемые для дома или дачи, питаются от обычной электрической сети с напряжением 220 В. Однако в наших электрических сетях не являются большой редкостью скачки напряжения. Именно поэтому для дома лучше выбирать аппараты, технические возможности которых позволяют им нормально функционировать даже при серьезных падениях и скачках напряжения в электрической сети. Если же инвертор не рассчитан на такие перепады, вы можете столкнуться с тем, что он просто перестанет работать при недостаточной величине напряжения в сети.

К инверторам, которые в состоянии работать даже при падении напряжения в сети до величины 187 В, относятся модели, выпускаемые под торговыми марками «Ресанта», Fubag и EWM. Конечно, при падении напряжения снизится также мощность таких аппаратов и сила тока, но они все же будут варить, а не отключаться автоматически.

Влияние пониженного напряжения на качество сварного шва

Всем, кто задумывается о выборе инвертора для дома или дачи, стоит придерживаться одного правила: лучше приобрести аппарат с некоторым запасом мощности (30–35%), а не ориентироваться только на то, что вы хотите получить от такого оборудования на сегодняшний день.

Следовать этому принципу важно потому, что такое приобретение делается не на один год, а ваши потребности в плане мощности используемого аппарата могут возрасти. Тогда вам придется покупать новый инвертор, потому что функциональные возможности старого перестанут вас удовлетворять.

Современный рынок инверторного оборудования для сварки

Инверторы, представленные на современном рынке, различаются не только своими техническими характеристиками, но и технологическими принципами, положенными в основу их работы. Так, они могут функционировать по технологии MOSFET или IGBT. MOSFET считается уже несколько устаревшей аналоговой технологией. Инверторы, которые работают на ее основе, не отличаются таким оптимальным соотношением легкого веса и мощности, как IGBT-аппараты.

Внутреннее устройство сварочного инвертора ARC-200, собранного по технологии IGBT

Из торговых марок инверторных устройств, которые пользуются наибольшей популярностью на современном рынке и являются отличным выбором как для небольшого производства, так и для дома или дачи, можно выделить несколько:

Kemppi.
Fubag.
Telwin.
ProfHelper.
Brima.

Kemppi

Инверторы данной торговой марки уже на протяжении нескольких лет не сдают лидирующих позиций на рынке. Такая высокая популярность этого оборудования объясняется очень просто: наряду с функциональностью и исключительными техническими характеристиками, оно отличается стильным, современным дизайном, простотой в эксплуатации и обслуживании. В ассортименте Kemppi есть не только компактные инверторы для дачи и дома, но и мощные аппараты для оснащения производственных участков.

Fubag

Инверторы от немецкой компании Fubag благодаря своим техническим характеристикам позволяют получать качественные, надежные и аккуратные сварные швы даже сварщикам, не обладающим высокой квалификацией. Большим преимуществом оборудования данной торговой марки является то, что оно способно переносить значительные скачки напряжения в электрической сети и работать в интервале от 85 до 265 В.

Сварочный инвертор Fubag IN203

Telwin

Инверторы этой итальянской компании хорошо известны специалистам благодаря своему стильному дизайну, высокому качеству, надежности и продолжительной эксплуатации.

ProfHelper

Продукцию данной торговой марки отличает инновационность технических решений, а саму компанию – постоянная тяга к совершенствованию выпускаемого оборудования.

Brima

Это один из самых старых и, как следствие, авторитетных производителей инверторного оборудования. Инверторы данной торговой марки характеризуются широкой универсальностью. Большинство современных моделей Brima можно успешно использовать дома для выполнения сварки по различным технологиям, а также для плазменной резки.

Таким образом, современный рынок инверторов отличается большим разнообразием – в отношении как их технических возможностей, так и стоимости. Это значит, что вам не составит труда найти и приобрести такое полезное устройство для дома или дачи.

Как выбрать сварочный аппарат. Рейтинг лучших сварочных инверторов для дома и дачи.

Сварка – это один из самых эффективных способов соединения металлических изделий. По этой причине сварочное оборудование широко используется не только профессионалами, но и любителями. Это не случайно. Даже с простым агрегатом вы сможете самостоятельно заменить трубопровод, отремонтировать металлический забор, сварить каркас для парника, подлатать корпус автомобиля и т.д.

В этой статье мы рассмотрим подробнее, какой сварочный аппарат выбрать для дома и дачи. Сначала подробно расскажем об основных критериях выбора такого оборудования, а в конце дадим список лучших, по нашему мнению, агрегатов.

Содержание

В первую очередь определимся с типом сварочного оборудования. Есть три варианта:

Сварочный трансформатор — отголоски прошлого

Для многих трансформаторы являются устаревшими аппаратами, место которым на заводах утилизации, но не все с этим согласны. Попробуем разобраться.

Этот тип сварочных аппаратов появился раньше всех. Он использует переменный ток для сварки. Применяется для работы с черными металлами.

Сварочный трансформатор имеет очень простую конструкцию, поэтому его легко обслуживать и ремонтировать. Агрегат имеет низкую цену, при этом довольно надежен и неприхотлив. Использовать его также очень просто. Даже новичок сможет справиться с работой. К сожалению, из-за нестабильной сварочной дуги тяжело получить качественный шов.

Другим минусом сварочного трансформатора является большая нагрузка на электросеть во время работы. По этой причине крайне не рекомендуется подключать аппарат к бытовой электросети. Это чревато перепадами напряжения или даже выбиванием пробок.

Кроме того, сварочный трансформатор громоздкий и имеет вес от 20 кг. Поэтому его неудобно хранить и перемещать с места на место.

Сварочный выпрямитель – настоящий компромисс

По своей конструкции и принципу работы он находится ровно посередине между ветераном сварочного движения трансформатором и устройством нового поколения в виде инвертора.

Cварочные аппараты этого типа считаются более качественными и профессиональными. Для сварки используется постоянный ток. Работать можно как с черными, так и с цветными металлами. Благодаря более стабильной дуге, увеличенной глубине проплавления и улучшенной схемой регулирования тока проще сформировать хороший шов.

Однако стоимость таких агрегатов заметно выше, а для работы требуется навык и опыт. Например, непрофессионалу тяжело избежать постоянного перегрева аппарата во время работы. Конструкция выпрямителя также гораздо сложнее, чем у трансформатора. Поэтому самостоятельное обслуживание и ремонт вызовет ряд сложностей у новичка.

Сварочные выпрямители имеют хорошую систему защиты от влаги, пыли и инородных предметов. Заметно снижено искрообразование во время работы.

Сварочный инвертор – современное решение

Отличается малым размером и весом. Одинаково эффективно работает с черными и цветными металлами. Вероятность обрыва дуги и залипания электрода минимальна. Даже начинающему сварщику достаточно легко добиться высокого качества шва. А широкий диапазон регулировок позволяет настроить аппарат практически под любую задачу.

Сварочный инвертор не сильно нагружает электросеть, так что о мигании света и выбивании пробок можно не беспокоиться. При этом агрегат имеет небольшой вес (от 3 кг) и размеры. Поэтому его удобно хранить и можно без проблем переносить с места на место. Более того, инверторы – самые многофункциональные сварочные аппараты из всех. Только они позволяют использовать разные типы сварки.

ВЫВОД

Сварочный трансформатор слишком громоздкий, поэтому его неудобно хранить и перемещать. Кроме того, он сильно нагружает электросеть, что может быть опасно. Уже это не позволяет рекомендовать его для дома и дачи. А при учете низкого качества шва, он оказывается неконкурентоспособным.

Сварочный выпрямитель уже лучше, но требует навыков и опыта. Далеко не все могут похвастаться знанием тонкостей сварки. Прибавите к этому высокую стоимость.

Поэтому мы рекомендуем выбрать для дома и дачи сварочный инвертор. Он сочетает в себе простоту, безопасность, компактность и эффективность. То, что нужно для бытовых условий.

Большинство аппаратов позволяет применять лишь один тип сварки. Однако есть и многофункциональные инверторы. Купив такой агрегат, можно получить многофункциональный сварочный аппарат. Другое дело, что это не всегда нужно. Не смысла переплачивать, если вы все равно не собираетесь использовать весь функционал устройства.

Давайте подробно рассмотрим те типы сварки, которые лучше всего подходят для дома и дачи:

Ручная дуговая сварка MMA

Чаще всего используется в бытовых условиях. Ее главное преимущество – простота во всем. Для работы не требуются ни особые навыки, ни дополнительное оборудование.

Вам понадобится только сам сварочный аппарат MMA и электроды с обмазкой. Агрегат подключается к электросети. Кабель обратной полярности фиксируется на свариваемой детали, а кабель прямой полярности крепится к электроду. При подаче электричества образуется дуга, плавящая рабочую поверхность и электрод. Так формируется сварочная ванна. Во время плавления электрода его обмазка выделяет пар, который защищает металл от окисления и растрескивания.

Оборудование для MMA сварки дешевое и неприхотливое. Обычно используются компактные агрегаты, которые удобно хранить и переносить. Таким и должен быть сварочный аппарат для дома и дачи.

MMA сварка подходит для работы с разными металлами, но лучше всего справляется с низкоуглеродистой сталью. Толщина детали не должна быть меньше 2 мм. Работать с агрегатом для дуговой сварки можно даже в труднодоступных местах.

При выборе сварочного аппарата обратите внимание на его силу тока. Это определяет толщину деталей, с которыми вы сможете эффективно работать. Для большинства бытовых задач требуется до 200 Ампер. Этой силы тока достаточно для сваривания деталей от 2 до 6 мм толщиной. Вам понадобится электрод до 4 мм диаметром.

Сварочный аппарат на 200-300 Ампер позволит работать уже с деталями 6-10 мм толщиной. В этом случае используется электрод 5-6 мм в диаметре. Более мощные аппараты почти никогда не применяются в быту.

Устройству тяжело удерживать стабильную дугу на своем верхнем значении сварочного тока. Сформировать хороший шов в таких условиях почти невозможно. Потому для комфортной работы со сварочным аппаратом желательно иметь запас по силе тока в 50 Ампер.

Достоинства:

Простота и доступность процесса сварки – «легкий старт» для новичка
Высокая экономичность
Сварка в любых положениях
Отсутствие газовых баллонов
Быстрый переход от сварки одного материала к другому

Ограничения:

Ограниченная производительность
Необходимость удаления шлака с деталей

Полуавтоматическая сварка MIG/MAG

Это дуговая сварка в среде защитного газа с использованием «бесконечной» присадочной проволоки. В быту полуавтоматическая сварка используется не так часто, так как требует особого навыка владения именно этим типом сварки. Однако аппараты MIG/MAG позволяют работать не только со сталью, но и с многими другими металлами: медь, алюминий, титан и т. д.

Есть и другие преимущества, которых нет у MMA сварки. Во-первых, это гибкая регулировка практически всех параметров, что позволяет настроить аппарат для любых нужд. Есть режимы работы для толстых и тонких деталей, а также для декоративных швов. Во-вторых, дуга легко зажигается и удерживается. Благодаря этому легче добиться высокого качества сварки. В-третьих, проволока подается так, чтобы не прилипать к рабочей поверхности и не ввариваться в горелку после остановки.

С аппаратом MIG/MAG можно долго работать без перерывов. Присадочная проволока намотана на барабан и постоянно подается к месту сварки. Электрическая дуга образуется между концом проволоки и рабочей поверхностью. Так образуется сварочная ванна, благодаря чему можно сформировать шов.

Для защиты металла от окисления и образования дефектов к месту сварки подается газ. В полуавтоматической сварке используется два вида газов:

MIG – Metal Inert Gas, т.е. для защиты используется инертный газ. Он не только предотвращает окисление металла, но и уменьшает зону воздействия сварочной дуги. Это позволяет создавать аккуратные швы и избежать ненужной деформации металла. Такой способ защиты больше подходит для сварки цветных металлов. Чаще всего используется аргон, гелий или их смесь. Для работы с медью и кобальтом лучше использовать азот.

MAG – Metal Active Gas, т.е. для защиты применяется активный газ, чаще всего углекислый газ. Благодаря активному взаимодействию с металлом снижается расход проволоки. Обычно активный газ применяют для защиты стали.

Однако защитить металл можно не только с помощью газа. В этом случае понадобится флюсовая проволока. Сгорая, флюс образует защитное облако, которое не дает металлу окисляться.

Cила сварочного тока аппарата MIG/MAG для работы с металлами до 3 мм должна быть до 200 Ампер. Диаметр электрода при этом должен быть 0,8-1,4 мм. 200-300 Ампер и электрода диаметром 1,2-2 мм позволит работать с металлом 3-8 мм толщиной. Также помните про запас в 50 Ампер.

Достоинства:

Высокая производительность
Сварка тонких листов металла

Сварка с газом:

Отсутствие шлака
Малое количество дыма

Сварка флюсовой проволокой:

Всегда готова к использованию
Отсутствие газовых баллонов
Идеальна для работы на открытом воздухе

Ограничения:

Сварка с газом:

Наличие газового баллона
Ограниченное использование на открытом воздухе

Сварка флюсовой проволокой:

Необходимость удаления шлаков
Использование более дорогих расходных материалов

ВЫВОД

Абсолютное большинство устройств для сварки в бытовых условиях – это ручные дуговые аппараты MMA. Их проще всего использовать и обслуживать, причем для этого не требуются особые навыки. Кроме того, такое оборудование дешевое и компактное.

Аппараты MIG/MAG используются заметно реже, так как для работы требуется специальные навыки. Однако такие агрегаты позволяют получать швы высокого качества. Также они могут работать как с черными, так и с цветными металлами.

Сила тока сварочных аппаратов для дома и дачи редко превышает 200-300 Ампер. Этого с запасом хватает для решения абсолютного большинства задач. Более мощные агрегаты считаются профессиональными и в быту используются очень редко.

Продолжительность включения (ПВ) – это отношение времени работы к времени, необходимое для охлаждения аппарата. Очевидно, что чем больше этот показатель, тем дольше устройство сможет работать без остановки и тем меньше времени ему потребуется на охлаждение. Выражается продолжительность включения в процентах, где за 100% берется 10 минут работы без перерывов:

20% — 2 минута работы, 8 минуты на остывание.
25% – 2,30 минуты работы, 7,30 минуты на остывание.
30% – 3 минуты работы, 7 минуты на остывание.
35% – 3,30 минуты работы, 6,30 минуты на остывание.
40% – 4 минуты работы, 6 минуты на остывание.
60% – 6 минуты работы, 4 минуты на остывание.

Учтите, что эти цифры были получены при температуре 40 C°. Если температура окружающей среды ниже, то и продолжительность включения будет выше. И наоборот.

Кроме того, надо понимать, что речь идет о работе на максимальном токе без перерывов, т.е. когда дуга не гаснет ни на секунду. Если во время работы дуга горит не все время или не используете максимальный ток, то вы сможете реже делать перерывы.

От входного (питающего) напряжения сварочного аппарата зависит то, от какой электросети он может работать. В домашних условиях особого выбора нет, поэтому обычно берут устройство на 220 В. Сварочные аппараты, питающиеся от сети на 380 В, практически не используются в быту.

Однако у сварочных аппаратов также есть параметр напряжения без нагрузки или напряжения холостого хода. Чем выше эта характеристика, тем легче зажечь и поддерживать дугу. С другой стороны, это повышает расход электроэнергии. Начинающему сварщику лучше использовать аппарат с напряжением холостого хода около 70-90 В. Это значительно упростит работу. Более опытному сварщику легче удерживать дугу, поэтому можно сэкономить на электроэнергии. Вам хватит напряжения 40-60 В.

При выборе сварочного аппарата важно обратить внимание на его защиту. От этого зависит, в каких условиях вы сможете его использовать.

Класс защиты в первую очередь предотвращает попадание внутрь аппарата воды, пыли, грязи и инородных предметов:

IP 21 — защита от пальцев и от вертикально падающих капель воды.
IP 22 – защита от пальцев и капель воды, падающих под углом до 15°.
IP 23 – защита от пальцев и капель воды, падающих под углом до 15°.
IP 23S – аналогичен IP 23, но имеет дополнительную защиту от пыли и систему охлаждения.

Класс изоляции определяет устойчивость сварочного аппарата к перегреву во время работы:

A — 105 C°
E – 120 C°
B – 120 C°
F – 155 C°
H – 180 C°

Здесь все довольно очевидно: чем выше класс защиты и класс изоляции, тем лучше. Однако лучшая защита повышает цену устройства. Поэтому нет смысла брать аппарат, рассчитанный на тяжелые условия работы, если вы собираетесь работать в гараже.

Мы отобрали 8 лучших сварочных аппаратов, которые вы можете купить на нашем сайте.

Наименование	Тип сварки	Сила сварочного тока, Ампер	Входное напряжение, В	Продолжительность включения	Диаметр электрода, мм	Класс защиты
Eurolux IWM-160	MMA	10-160	140-260	70%	1,6 – 4	IP21
FUBAG IQ 160	MMA	20-160	150-240	40%	1,6 – 4	IP21S
Ресанта САИ 140	MMA	10-140	220	70%	до 3,2	IP21
Energolux WMI-200	MMA	10-200	198-242	70%	до 3,2	IP21
Huter R-180	MMA	10-180	160-240	70%	1,6 – 3,2	IP21
РЕСАНТА САИ-160	MMA	10-160	140-260	70%	до 4	IP21
FUBAG IN 176	MMA/TIG	10-160	150-265	60%	1,6-4	IP21
BlueWeld Prestige 186 PRO	MMA/TIG	20-160	190-220	60%	1,6 — 4	IP23

Тип сварки	MMA
Сила сварочного тока	10-160 Ампер
Входное напряжение	140-260 В
Продолжительность включения	70%
Диаметр электрода	1,6 – 4 мм
Класс защиты	IP21

ПЛЮСЫ

Компактность
Есть ремень для облегчения переноски
Противоударный корпус
Не требует специальных навыков для работы
Горячий старт — автоматически повышает силу сварочного тока в начале работы, что упрощает розжиг дуги
Форсаж дуги – предотвращает залипание электрода, уменьшает разбрызгивание металла, а при необходимости позволяет получить глубокое проплавление сварочного шва
Антизалипание – аппарат автоматически снижает силу сварочного тока при залипании электрода, благодаря чему его проще высвободить
Быстрое подключение
Эффективное охлаждение во время работы
Низкая цена

МИНУСЫ

Короткие провода в комплекте
Отсутствует дисплей

код: 7231

Срок поставки: 7 дней

Диапазон рабочего напряжения, В:: 160-260

Напряжение дуги, В:: 26,4

Напряжение холостого хода, В:: 80

Диапазон регулирования сварочного тока, А:: 10-160

Продолжительность нагружения, %:: 70% 160A

Поварил всё что нужно спалил электродов пачек 50 = аппарат с виду как игрушка а не уступает дорогим моделям. Советую всём- только относитесь бережно и прослужит долгие годы = пять минут поварил и минутку холостого хода .
Петр

Тип сварки	MMA
Сила сварочного тока	20-160 Ампер
Входное напряжение	150-240 В
Продолжительность включения	40%
Диаметр электрода	1,6 – 4 мм
Класс защиты	IP21S

ПЛЮСЫ

Компактность
Небольшой вес (2,7 кг)
Плавная регулировка сварочного тока
Не требует специальных навыков для работы
Горячий старт
Форсаж дуги
Антизалипание
Быстрое подключение
Улучшенная система охлаждения
Низкая цена

МИНУСЫ

Короткие провода в комплекте
Отсутствует дисплей

код: 3660

Срок поставки: 7 дней

Рабочее напряжение, В:: 150-240

Напряжение питания, В:: 220

Потребляемая мощность, кВт:: 6,6

Напряжение холостого хода, В:: 82

Сварочный ток, А:: 20-160

Очень удобный компактный аппарат. Сразу видно что эргономику продумывали Немцы. Удобно держать одной рукой или носить на плече. ЦЕНА!!! Преимущества — Купил 4 месяца назад, только положительные эмоции. Все продумано до мелочей, компактный, легкий, удобный, с хорошим ПВ. А главное — серьезный бренд с гарантией и за такую смешную цену. Берите и не сомневайтесь. Недостатки — Короткие провода. Мне иногда не хватало, но другим может в самый раз
Сергей

Тип сварки	MMA
Сила сварочного тока	10-140 Ампер
Входное напряжение	220 В
Продолжительность включения	70%
Диаметр электрода	до 3,2 мм
Класс защиты	IP21

ПЛЮСЫ

Компактность
Небольшой вес (4,3 кг)
Есть ремень для облегчения переноски
Стабильная работа даже при высоком значении тока
Горячий старт
Форсаж дуги
Быстрое подключение

МИНУСЫ

Дребезжит защитный кожух
Провода из комплекта короткие

код: 7252

Срок поставки: 7 дней

Диапазон рабочего напряжения, В:: 140-260

Максимальный потребляемый ток, А:: 20

Напряжение холостого хода, В:: 75

Напряжение дуги, В:: 25

Диапазон регулирования сварочного тока, А:: 10-140

Отличный, легкий сварочник. Варил забор, конструкцию под заливку бетоном, в гараже варота — все отлично. Незаменимая вещь в саду, на даче, в гараже, да и дома пригодиться! Очень доволен и советую.
Юрий

Тип сварки	MMA
Сила сварочного тока	10-200 Ампер
Входное напряжение	198-242 В
Продолжительность включения	70%
Диаметр электрода	до 3,2 мм
Класс защиты	IP21

ПЛЮСЫ

Компактность
Есть ремень для облегчения переноски
Плавная регулировка сварочного тока
Горячий старт
Форсаж дуги
Антизалипание

МИНУСЫ

Короткие провода в комплекте
Отсутствует дисплей

код: 7246

Срок поставки: 7 дней

Диапазон рабочего напряжения, В:: 198-242

Максимальный потребляемый ток, А:: 32,5

Напряжение холостого хода, В:: 80

Диапазон регулирования сварочного тока, А:: 10-200

Продолжительность нагружения, %:: 70% 200A

Мой первый сварочник. Опыта нет. Пару видео в ютюбе пару электродов и стало получаться. Вообщем кому надо матыги, заборы итд приварить самое то. Маленький, лёгкий. Про надёжность ничего не скажу, так как спалил на нем пока только около 40 электродов. Дешёвый. Легкий. Компактный. При всем этом работает.
Кирилл

Тип сварки	MMA
Сила сварочного тока	10-180 Ампер
Входное напряжение	160-240 В
Продолжительность включения	70%
Диаметр электрода	1,6 – 3,2 мм
Класс защиты	IP21

ПЛЮСЫ

Компактность
Есть ремень для облегчения переноски
Не требует специальных навыков для работы
Горячий старт
Антизалипание

МИНУСЫ

Короткие провода в комплекте
Отсутствует дисплей
Нет форсажа дуги

код: 7235

Срок поставки: 7 дней

Диапазон рабочего напряжения, В:: 160-260

Напряжение дуги, В:: 27,2

Напряжение холостого хода, В:: 80

Диапазон регулирования сварочного тока, А:: 10-180

Продолжительность нагружения, %:: 70% 180A

Пол года назад купил сварочный аппарат huter. Порадовала цена (ниже чем у других брендов) да и начинка там стоит хорошая. Варит качественно, дугу держит хорошо. Для дома самое то! Всем советую.
Евгений

Тип сварки	MMA
Сила сварочного тока	10-160 Ампер
Входное напряжение	140-160 В
Продолжительность включения	70%
Диаметр электрода	до 4 мм
Класс защиты	IP21

ПЛЮСЫ

Компактность
Простая регулировка
Низкое потребление энергии даже на высокой мощности
Стабильная работа даже при перепадах электричества в сети
Не требует специальных навыков для работы
Горячий старт
Форсаж дуги
Антизалипание
Защита от пыли, износа, перегрева и короткого замыкания
Эффективное охлаждение кулерами

МИНУСЫ

Короткие провода в комплекте
Отсутствует дисплей
Слабые держатели

код: 7254

Срок поставки: 7 дней

Диапазон рабочего напряжения, В:: 140-260

Максимальный потребляемый ток, А:: 20

Напряжение холостого хода, В:: 85

Напряжение дуги, В:: 26,4

Диапазон регулирования сварочного тока, А:: 10-160

Переварили наверное с полтонны электродов, построили пристройку к дому, обустроили гараж, построили покрасочную камеру, стеллажи для склада и еще много много чего. Первая пала смертью храбрых при пожаре в гараже. Приобрели такую же сразу — без сварки тяжело. Преимущества — удобный в работе, работает даже при пониженном напряжении. Использовали как на даче и гараже, так и на небольшом производстве. Ни разу не подвел. Недостатки — коротковаты провода в комплекте
Alex

Тип сварки	MMA / TIG
Сила сварочного тока	10-160 Ампер
Входное напряжение	230 В
Продолжительность включения	60%
Диаметр электрода	1,6 – 3,2 мм
Диаметр проволоки	1,6-4 мм
Класс защиты	IP21

ПЛЮСЫ

Компактность
Многофункциональность
Цифровой дисплей и сенсорное управление позволяют моментально настраивать аппарат и контролировать параметры сварки не отвлекаясь от работы.
Таблица подбора электродов нанесена верхнюю панель.
Стабильная работа при любом напряжении
Горячий старт
Антизалипание
Форсаж дуги (только для MMA режима)

МИНУСЫ

Требуется опыт работы с аппаратами типа TIG

код: 3635

Срок поставки: 7 дней

Тип сварки:: MMA / TIG

Напряжение, В:: 230

Потребляемая мощность, кВт:: 6

Напряжение холостого хода, В:: 79

ПВ при t=40 ºС, %:: 60

Хороший аппарат продвинутого уровня с удобным управлением и эргономикой (спасибо немецким инженерам). Надежный корпус и начинка. Выдержал падение с высоты 3ех метров. Уверенно варит четверкой. На работе пробовал варить в режиме TIG подсоединив вентильную горелку, дугу разжег без проблем. Можно брать.
Павел

Тип сварки	MMA/TIG
Сила сварочного тока	20 — 160 Ампер
Входное напряжение	190-220 В
Продолжительность включения	60%
Диаметр сварочных электродов	1,6 — 4 мм
Класс защиты	IP23

ПЛЮСЫ

Небольшие габариты
Стабильная работа при любом напряжении
Горячий старт
Антизалипание
Сравнительно недорогой.
Низкая мощность
Удобная ручка для переноски

МИНУСЫ

Требуется опыт работы с аппаратами типа TIG
Не подходит для сварки алюминия.
Нет аргоновой горелки.

код: 9135

Срок поставки: 7 дней

Напряжение питания, В:: 230

Сварочный ток, А:: 20 — 160

Сварочный ток при ПВ 60%, А:: 160

Мощность при нагрузке 60%, кВт:: 2

Максимальная потребляемая мощность, кВт:: 4

Работал с таким аппаратом в сварочном цехе. Шеф тогда его покупал для нас из соображений компактности и возможности работы при плохом напряжении. Варили им в основном на выездных работах, монтажах. Варить приходилось различными электродами, при различных погодных условиях — работал на ура. Но вот как то раз пришлось срочно ехать на выезд в буран (у заказчика ставню сорвало с петли) и это был последний день жизни сварочника. Снег залетел во внутрь и перемкнул элементы на плате. Ремонт оказался не очень дешевым, т.к производство Италия и запчасти на тот момент достать было не реально. Пришлось палить Ресанты. Как итог: для профессиональных работ самое то, но для домашнего пользования дороговат.
Сергей

Сварочные аппараты для дачи — какой выбрать, советы, обзоры

На данной странице вы найдете сведения по теме “для дачи”, а также ссылки на другие страницы нашего сайта, которые связаны с данной темой. Читайте подробную информацию ниже, чтобы узнать больше, переходите, пожалуйста, по интересующим вас ссылкам, в конце страницы дан список страниц с этой меткой.

Сварочный аппарат для дачи. Какой выбрать?

Существует несколько основных типов сварочных аппаратов, главным отличием которых друг от друга является источник тока:

– трансформатор;
– выпрямитель;
–инвертор.

Какой из них лучше всего подойдёт для работы на даче?

Трансформатор

Сварочный трансформатор предназначен для работы на переменном токе большой величины (сотни ампер). Соответственно, у него большие размеры и масса. Это позволяет сконструировать аппарат, который может обрабатывать металл практически любой толщины. Но, у него огромная масса (зачастую это неподъёмный электроприбор) и с очень низким коэффициентом полезного действия. Для эксплуатации в саду-огороде такой инструмент будет очень неудобен.

Выпрямитель

Этот прибор, как следует из названия, позволяет осуществлять сварку не только переменным, но и постоянным током (прямой и обратной полярности), что значительно расширяет его возможности. Подробно об этом типе оборудования рассказывается в статье «Выпрямители сварочные».

Качественное, красивое и, главное, надёжное соединение металлических деталей с помощью этого инструмента может выполнить только опытный электросварщик. Если у вас есть опыт сварочных работ, то вы вполне можете применять этот вид оборудования на своей «фазенде».

Инвертор

Инвертором называют самый современный сварочник. В нём источником тока является блок, основным узлом которого является электронная схема инвертора (от него и название). Конструктивно – это небольшого размера лёгкий ящик, который в процессе работы может легко перемещаться с места на место. Существуют малогабаритные конструкции, которые могут висеть на плече рабочего и никак не мешать ему работать.

Принцип действия этого девайса основан на четырехкратном изменении параметров электрической энергии в процессе её преобразования от стандартного сетевого напряжения (электропитание осуществляется от сети: 220 В и 50 Гц) до сварочного тока силой в несколько сотен ампер. Подробно познакомиться с принципом действия инвертора вы можете в статье «Принцип работы сварочного инвертора».

Все модели сварочных инверторов – это высоко функциональное оборудование, которые значительно облегчают работу «самоделкиных». Особенно ценны опции («HOT START», «ARC FORCE», «ANTI STICK» и т. д.) для неопытных мастеров, так как нивелируют их погрешности в работе. Инверторное сборочное оборудование является незаменимым подспорьем для тех, кто собирается на даче, в гараже или на другом объекте выполнять сварочные работы.

Единственным недостатком этого типа оборудования является его высокая, по сравнению с другими типами, стоимость. Поэтому, рекомендуем, перед приобретением девайса, чётко определить: какие именно его функции вам требуются. Это позволит правильно выбрать модель и, не переплачивая, сэкономить бюджет.

Как выбрать сварочный аппарат инвертор для дома и дачи

Как выбрать сварочный аппарат для дома и дачи на 220 В

Рассмотрим критерии выбора сварочного аппарата на примере наиболее распространенного сварочного аппарата – аппарата для ручной дуговой сварки.

Сварочный аппарат: трансформаторного типа и инверторного типа.

Сварочные аппараты трансформаторного типа (сварочные выпрямители и сварочные трансформаторы) были популярны еще несколько лет назад. Они обладают высокой надежностью, имеют большой вес, как правило, ступенчатую регулировку тока и более низкую стоимость.

В настоящее время более популярны сварочные аппараты инверторного типа (сварочные инверторы). За последнее время резко снизилась стоимость инверторов и они сейчас не намного дороже выпрямителей трансформаторного типа. Выросла и надежность сварочных инверторов. Кроме того сварочные аппараты обладают рядом преимуществ:

защита от повышенной опасности удара током
горячий старт
сварка током высокой частоты (сварка в аргоне)
форсаж дуги
функция против прилипания электрода

защита от перегрева
защита от скачков напряжения
удобство при транспортировке
плавная регулировка тока
встроенный вентилятор

дистанционное управление
измерительные приборы
и др.

Для многих выбор сварочного аппарата — это выбор сварочного инвертора. Теперь фразу «Как выбрать сварочный аппарат для дома и дачи» можно озвучить «Сварочный аппарат инвертор какой лучше», «Инверторный сварочный аппарат какой лучше» или «Как выбрать сварочный инвертор для дома и дачи».

Максимальный сварочный ток

Необходимо выбирать сварочный аппарат, в соответствии с током на котором будете работать.

При нижнем положении сварки диаметр электрода подбирают по примерному соотношению между толщиной свариваемых деталей и диаметром, приведенному ниже в таблице.

Толщина металла, мм	1-2	3	4-5	6-12	13 и более
Диаметр электрода, мм	2	3	3-4	4-5	5 и более

Ориентировочные режимы сварки при нижнем положении сварки

Покрытие электрода	Диаметр электрода, мм	Сварочный ток,А
Основное	2.5	70-90
	3	90-110
	4	120-170
	5	170-210
Рутиловое	2.5	70-90
	3	90-130
	4	140-190
	5	180-230

Продолжительность работы сварочного аппарата.

Не менее важный фактор – продолжительность непрерывной работы при 5-ти минутном цикле.

ПВ 60% означает 3 минуты работы и 2 минуты паузы в работе. Для длительной работы сварочным аппаратом ток беспрерывной работы можно сосчитать по формуле

I _100%=I_max х ? ПВ, где

I_max — максимальный ток аппарата,

ПВ – продолжительность работы на максимальном токе.

Данный показатель продолжительности работы (ПВ) – главный критерий для определения бытового аппарата (ПВ бывает даже 5%) и промышленного (ПВ 60%)

Потребляемая мощность

Этот показатель непосредственно зависит от сварочного тока, выдаваемого сварочным аппаратом.

При покупке аппарата требуется проверить, обеспечивает ли данную мощность сеть. Следует обратить внимание на проводку (бытовые провода как правило рассчитаны на предохранитель 16А, что обеспечивает сварку электродом до 2.5мм). Если сварочный аппарат работает от генератора, то мощность генератора должна быть в 1,5 раза больше потребляемой мощности сварочного аппарата, иначе при включении и выключении будут возникать скачки напряжения на выходе генератора, которые будут выводить из строя сварочный аппарат.

Вес и габариты

Вес и габариты определяются потребляющей мощностью сварочного аппарата. Аппараты с одинаковой мощностью имеют незначительный разброс по весу и габаритам.

Напряжение 220В или 380В.

При работе сварочного аппарата в первичной цепи протекают высокие токи. Чтобы нагрузка в сети была меньше и более равномерная сварочные аппараты на 250А и выше выпускаются на напряжение 380В.

Работа на пониженном напряжении

Обычно инверторы допускают отклонение от номинального напряжения ± 10-15%. В случае, если в сети пониженное напряжение, возможны варианты:

— аппарат хорошего качества перестанет выдавать сварочный ток

— дешевый аппарат может выйти из строя

— специальные аппараты, допускающие работу от пониженной сети (MARS ARC-180 (200), Форсаж-161(200) …) на выходе будут выдавать сварочный ток несколько меньше по значению.

Комплектация

Сварочные аппараты для дома продаются, как правило, в полном комплекте. Это – маска, кабеля, электрододержатели, клеммы заземления. Для начала работы не хватает только электродов.

Промышленные аппараты продаются без кабеля, маски, клеммы, электрододержателя. Это связано с тем, что в комплект входят самые дешевые комплектующие. Для длительной работы на сварочном аппарате, имеет смысл подбирать те комплектующие, которые подходят для длительной работы.

Стоимость аппарата

Основные показатели, которые влияют на стоимость аппарата:

Мощность аппарата
Надежность аппарата
Имиджевая нагрузка от ведущих производителей

Рекомендуем покупать аппараты известных фирм, имеющих свой сервистный центр – ESAB, KEMPPI, EWM, BRIMA, Сварог …

Запас по мощности

Лучше покупать аппараты с запасом мощности. Это обеспечит более производительную работу и больший диапазон выполняемых работ.

Мы предлагаем следующие аппараты для сварочных работ электродом 3мм.

— сварочный аппарат инвертор MMA-2000 MARS (кейс) – полный комплект, низкая цена
— сварочный аппарат инвертор Buddy Arc-200 Esab – полный комплект (без кейса)
— сварочный аппарат инвертор Arc-160 BRIMA — без комплектующих
— сварочный аппарат инвертор ORIGO ARC-150 ESAB — без комплектующих
— сварочный аппарат инвертор MARS ARC-180 — комплект, работает при напряжении 140-220 В, низкая цена
— сварочный аппарат инвертор NEON ВД 181 — работает при напряжении 140-220 В
бытовой сварочный аппарат инвертор MMA-220 «BRIMA HOBBY» — для неинтенсивной работы (работает при напряжении 140-220В, комплект, низкая цена)
сварочный аппарат инвертор Arc 200-ВН BRIMA — работает от генератора.

какой сварочный аппарат лучше для дома , сварочные аппараты для дома и дачи цена , сварочные аппараты инверторные как выбрать цена — смотри раздел каталога «Сварочный выпрямитель инверторного типа (сварочный инвертор)»

Выбор сварочного аппарата для дачи

Сварочный инвертор — незаменимый механизм для дачников и владельцев загородных домов. С его помощью можно осуществить ремонт и монтаж заборов, калиток, водосточных систем, труб и пр. Какой сварочный инвертор выбрать для дачи? Предпочтение лучше отдать бытовым или полупрофессиональным аппаратам, которые сочетают в себе достаточную мощность, функциональность и доступную стоимость.

Как выбрать инвертор для дома и дачи

Требования к сварочным инверторам для дачи следующие:

Сила тока не менее 220А, можно купить аппарат с силой тока 160-180 А, но только при условии наличия стабильного напряжения в электросети;
Возможность производить сварку при минусовых температурах;
Инвертор должен подключать к электросети 220В или при необходимости иметь функцию, позволяющую осуществлять работу от бытового бензогенератора.

Сварочный инвертор на даче — вещь, с помощью которой может решиться множество проблем

Также необходимо учесть максимальную продолжительность работы инвертора в режиме сварки (ПВ — продолжительность включения). Специалисты рекомендуют приобретать аппараты ПВ которых равен 60-80%. Если вы купите сварку с более низким ПВ, то её производительность будет меньше, следовательно, сварные работы станут более трудоёмким процессом.

Выбор сварочного инвертора для дачи

Сегодня на рынке представлены сотни моделей инверторов, которые производители рекомендуют использовать для работы на даче, в гараже и частных загородных домовладениях. Мы составили рейтинг сварочных аппаратов для дома и дачи, включив в него наиболее востребованные модели с оптимальным соотношением параметров цена/качество:

Ресанта САИ-220
FUBAG IR 200
Elitech ИС 220

Один из лучших представителей сварочных инверторов для дачи — Elitech ИС 220

Решая вопрос, какой лучше купить сварочный инвертор для дачи в первую очередь определитесь, какие работы вы планируете выполнять при помощи сварки. Также необходимо обратить внимание на следующие факторы:

Используемые электроды и их диаметр, покупать необходимо тот аппарат, для которого вы можете свободно приобрести сварочные электроды;
Наличие дополнительных функций, для начинающих сварщиков важное значение имеет опция «антилизапания»;
Размеры аппарата, он должен быть компактным, удобным для переноски.

Как выбрать инверторный сварочный аппарат для дачи, учитывая производителя? Наибольшей популярностью пользуются инверторы российского, французского и итальянского производства. Они отличаются высоким качеством, а их цена зависит от технических характеристик.

14 лучших сварочных инверторов — Рейтинг 2021 года (Топ 14)

Этот сварочный аппарат выполнен в нарочито «профессиональном» формате – массивная «тележка» с площадкой для баллона, да и марка, опять-таки, чего-то да стоит. Однако универсальность здесь имеет и обратную сторону – количество настроек не так и велико, что особенно критично для TIG-режима. Впрочем, и сам производитель прямо относит Maxima 230 Synergic к полупрофессиональным, причем «проволочным» — то есть в первую очередь перед нами полуавтомат, который дополнительно наделили возможностью варить штучным электродом и аргоновой горелкой.

Итак, что может сварочный аппарат Telwin? В первую очередь, конечно, хорошо варить в полуавтоматическом режиме, «зарядившись» 15-килограммовой катушкой, но при этом не требуя обязательного трехфазного питания, как профессиональные полуавтоматические «телеги». Регулировок минимум, ибо само упоминание термина Synergic намекает, что основную «мыслительную» работу берет на себя процессор. Профессиональный сварщик (тем более аргонщик) скажет «фи», и будет прав: возможность тонко подстроить режим работы «под себя» и «под ситуацию» нельзя переоценить. А вот для обычной средней мастерской или автосервиса такой аппарат будет интересен: ну да, идеальный шов из тех, что можно ставить на обои рабочего стола, с этим аппаратом сделать трудно, но зато он сможет в руках среднеквалифицированного сварщика стать крепким «середнячком-универсалом» и зарабатывать деньги. Это, в принципе, касается многих Telwin – не зря они, например, использовались в техцентрах дилеров одной широко известной французской марки, где доводилось работать автору: профессионального сварщика в штате держать никому не было нужно, зато в руках слесарей (да и автоэлектрика-диагноста, чего уж там…) все получалось хоть не идеально внешне, но надежно.

На «автосервисную» ориентацию у этого аппарата намекает и то, что его максимальный ток – 180 А при 20% ПВ, а при 100 А его ПВ составляет 60% — им не поваришь магистральные газопроводы, а вот для тонкого металла его возможностей хватит как раз. Минимальное рабочее напряжение в 190 В тоже намекает, что это – не «гаражный» вариант (впрочем, токопотребление у аппарата не так велико, как можно подумать по его размерам – многие «чемоданчики» будут просаживать сеть сильнее). Да чего уж там, сама его «тележка» так и просится кататься между подъемниками в автосервисе, ага?

Как выбрать сварочный инвертор для дачи и не разочароваться потом

Качество швов металлоконструкции зависит, в первую очередь, от инструмента. Как выбрать сварочный инвертор, какие электроды лучше всего использовать, подойдет ли он для решения всех поставленных вами задач? Об этом и многом другом вы сможете узнать в этой статье!

Выбираем необходимый класс аппаратов

В зависимости от поставленной задачи и продолжительности выполнения работ вам надо подобрать сварку, которая максимально удовлетворит вашим требованиям. Она должна иметь запас мощности от 15% и выше, работать с нужным вам диаметром электрода, класть ровный сварочный шов. Все инверторы можно разделить условно на 3 класса:

сварка бытового класса. Предназначается для работы на даче или дома, делает шов, который не отличается особыми характеристиками, но его вполне достаточно для бытового использования. Имеет кратковременный режим работы, преимущественно до 15-20% (то есть 2 минуты работы и 8 холостого хода). Ток устройства такого типа не превышает 200 А, чего вполне достаточно для работы с электродом в 3-4 мм;
профессиональный инструмент. Используется в основном при монтажных работах, сваривании больших металлоконструкций, для ремонта коммуникаций. Они отлично подходят для изготовления каркасных сооружений больших размеров, где необходимо работать долго и много. Высокое качество шва, повышенная надежность, портативность – это основные преимущества инструмента. Режим работы достигает 70% (7 минут работы и 3 отдыха). Ток до 300 А, что позволяет работать электродом в 4 мм с солидным запасом мощности.
Промышленные. Аппараты с током от 300 до 600 А, они работают непрерывно на протяжении всего дня, могут использоваться по сменам. Как правило, это большие инверторы, которые имеют дополнительное охлаждение, иногда жидкостное. Используются для сваривания несущих конструкций из толстого металла, где необходимо получить высокую прочность шва и отличный внешний вид изделия. Режим работы 100% – могут работать без перерыва.

Выбор сварочного инвертора достаточно прост. Промышленный аппарат отпадает, так как он очень дорогой, тяжелый, а вот бытовой и профессиональный инструмент можно рассматривать. Если вы собираетесь выполнять разовые работы по 5-10 раз в месяц, тогда вам должно хватить обычного бытового устройства. Работать им придется с перерывами, поступательно. Они дешевые, легкие, компактные. Все, что необходимо хозяину.

Если вы решили оказывать еще коммерческую деятельность, хотите работать сваркой практически каждый день и нужно выполнять большие объемы, тогда надо отдать предпочтение профессиональной сварке. Она более надежна, защищена от перегрева, с ее помощью можно будет сваривать металл практически постоянно с небольшими перерывами. Но стоимость ее будет почти в 2 раза выше обычной.

Как выбрать сварочный аппарат инвертор и на что обратить внимание

На рынок поставляют инверторы более 35 производителей, причем все модели имеют отличия. После того, как вы определились какой сварочный инвертор выбрать (бытовой или профессиональный), нужно подробнее изучить характеристики модели.

Шаг 1 Подбираем мощность инструмента.

Это наиболее важный критерий. Запас мощности должен быть не менее 20%, лучше 40%, чтобы устройство не перегревалось. Если вы хотите работать электродами до 3 мм и сваривать детали до 3 мм толщиной, тогда вам подойдет аппарат 150-180 А. Больше брать не стоит, так как будет большой перерасход электричества, меньше тоже нельзя. Недостаток мощности снизит срок пригодности инвертора, вы не сможете работать с длинными кабелями, так как номинальная мощность будет ниже необходимой.

Шаг 2 Выбираем параметры сети.

Думаете, все аппараты рассчитаны на 220 В? На каждом устройстве написан диапазон входного напряжения, при котором дуга не будет меняться. Как правило, это 220 В ± 20%, но могут быть исключения. Можно купить сварочный инвертор для дачи, рассчитанный для работы в нестабильной сети. Они легко проходят просадки и скачки до 35%. То есть, аппарат будет бесперебойно работать при 150 В и при 300 В, что будет очень выгодно при подключении генератора. На каждой сварке все эти характеристики указываются.

Шаг 3 Выбираем дополнительные функции.

После того, как вы определитесь с функциональностью, нужно позаботиться о комфорте. Некоторые инверторы оснащены системами ARC FORCE, HOT START ANTI STICK. Форсаж дуги (ARC FORCE) дополнительно стабилизирует дугу, убирает скачки, кладет ровный шов, горячий старт (HOT START) повышает ток при начале сваривания, чтобы дуга зажигалась без прилипания электрода к металлу. Последняя функция наоборот временно убирает напряжение при коротком замыкании, то есть предотвращает залипание.

Шаг 4 Подготавливаем «пути отступления».

Рано или поздно инвертор склеит ласты и придется везти его в сервисный центр. Нужно заранее позаботиться о том, где его можно будет недорого починить. Спросите у поставщика, где находится мастерская, проверьте гарантию, поинтересуйтесь стоимость запасных частей. Как правило, у известных производителей не возникает проблем с ремонтом.

Осторожно, некачественная продукция!

Далеко не секрет, что почти все производители, особенно из Китая, завышают технические характеристики своих аппаратов. Это становится причиной их поломки со временем или они просто не могут выполнять поставленную задачу. Чтобы этого не произошло нужно придерживаться нижеследующих рекомендаций.

Попросите продавца продемонстрировать аппарат, причем на максимальном токе и при максимальном значении электрода, который указывается в паспорте. Если аппарат имеет значение 160 А, он должен легко тянуть «четверку», если 200 А, то должен уверенно плавить электрод в 5 мм диаметром. Только практическим путем можно проверить, так как даже цифровой дисплей тестера не даст нужного результата – необходима нагрузка для проверки фактического значения тока.
Не выбирайте модель по названию, всегда читайте паспорт. Некоторые производители удаются к хитрости, завышая порядковый номер модели. Например, инвертор Telwin Tecnica 211 имеет всего 170 А, а вот Blueweld Prestige 171 только 150 А. Обратите внимание на продолжительность работы. При низком номинальном токе, как правило, аппараты не могут варить на 40% и более, поэтому все нужно проверять.
Старайтесь не покупать «чудеса китайской техники», название которых вы видите первый раз. Даже если они прослужат долго, никто не возьмется их ремонтировать потом. Выбор инверторного сварочного аппарата должен осуществляться всегда с расчетом, что потом его надо будет чинить.
Не покупайте одноплатные инверторы. Они достаточно надежны, но, при выходе из строя, вам придется его выкинуть, так как никто не возьмется его ремонтировать. Стоимость ремонта будет равна цене на новый аппарат. Это обусловлено тем, что 85% всех запасных частей установлены именно на плате и при повреждении любой ее части придется выкидывать абсолютно все или полностью ее перепаивать, что достаточно дорого. Узнать одноплатный инвертор легко – расположение выходов вертикальное.

Какой и как выбрать инверторный сварочный аппарат мы разобрались, теперь можно отправляться на рынок, пробовать свои знания на практике!

Различные методы сварки и места их применения

Сварка — это процесс плавного соединения двух или более кусков металла вместе с использованием тепла и давления. Когда тепло применяется к металлу, он становится мягким, что позволяет соединять детали путем приложения соответствующего давления. Концепция сварки существует со времен средневековья, когда металлические детали сначала нагревали на пламени при очень высоких температурах, а затем сколачивали вместе, чтобы соединить их. Позже этот метод был заменен использованием электрического и газового пламени, что оказалось более безопасным и быстрым для сварщиков.Сегодня сварщики узкоспециализированы и используют около 30 видов сварки, в которых используются такие элементы, как газ, электричество и лазерные лучи. Ниже приведены наиболее часто используемые методы сварки:

Ручная / дуговая сварка (SMAW)

Этот распространенный метод сварки был изобретен в 1802 году и включает использование плавящегося электрода с проволокой, покрытой флюсом, которая дает электрический ток. При контакте со свариваемым металлом в зазоре возникает электрическая дуга, создающая высокие температуры до 6500 ° F.Это тепло плавит электрод и металл, создавая сварной шов. Этот метод сварки выгоден тем, что не требует защитного газа и эффективен для ржавых металлов. Однако тонкие металлы могут усложнить процесс, требуя присутствия квалифицированного и опытного оператора.

Дуговая сварка лучше всего подходит для тяжелых металлов размером 4 мм и более и используется при ремонте тяжелого оборудования, при монтаже стали и сварке трубопроводов, а также в обрабатывающей промышленности и строительстве.

Сварка металла в среде инертного газа (MIG) или GMAW

Этот распространенный вид сварки был усовершенствован в 1960-х годах. Для сварки MIG используется пистолет, в который непрерывно подается плавящийся электрод. В процессе используется внешний газ для защиты сварного металла от факторов окружающей среды, таких как кислород, что делает его непрерывным и быстрым. Этот метод прост в освоении, дает меньше сварочного дыма, имеет высокий КПД электрода и требует меньшего количества тепла. Однако оборудование дорогое, процесс неэффективен для толстых материалов и требует внешнего защитного газа.

Сварка

MIG хорошо работает с различными сплавами, такими как нержавеющая сталь, алюминий, кремниевая бронза, магний, медь и никель. Он используется в ремонте автомобилей, строительстве, сантехнике, робототехнике, производстве и ремонте судов.

Сварка вольфрамовым электродом в среде инертного газа (TIG) или GTAW

Этот метод сварки, выпущенный в 1941 году, представляет собой сложный и трудоемкий процесс сварки, требующий высокого уровня навыков и внимания. Автогенный сварной шов можно создать путем плавления двух металлических частей без присадочного металла.TIG позволяет получать высококачественные сварные швы без брызг из различных сплавов, которые могут быть очень тонкими. Однако для этого требуется высококвалифицированный оператор и внешний защитный газ, и он не работает с ржавыми или грязными материалами.

Сварка

TIG лучше всего используется в авиакосмической сварке, производстве автомобилей, мотоциклов и мотоциклов, труб и высокоточных сварных швов.

Дуговая сварка порошковой проволокой

Этот метод сварки аналогичен SMAW, за исключением того, что в нем вместо сплошной проволоки используется заполненный трубчатой проволокой флюс.Он может быть самозащитным или двойным с дополнительным внешним газом. Он используется при сварке толстых материалов, ремонте тяжелого оборудования и строительстве, а также при монтаже стальных конструкций.

Сварочные процессы претерпели значительные изменения в последние годы, что привело к появлению множества новых и инновационных методов. Таким образом, необходимо понимать эти методы, чтобы знать, какой из них подходит для вашей работы. Это в значительной степени будет определять, кого вы захотите нанять для его выполнения. Каждый метод сварки имеет определенные преимущества и недостатки, и вам нужно потратить время на то, чтобы подумать, какой процесс будет оптимальным для вашего применения.Независимо от того, какой метод сварки подходит для вашего проекта, Swanton Welding может помочь вам сегодня.

Какие 4 типа сварки?

Четверг / 11 марта 2021 г.

Не все сварщики одинаковы. Сварка — это все более востребованная профессия, которая может стать для вас карьерой. Но сварка — это также навык, который можно использовать для повседневных вещей, таких как создание садового искусства или декора.Вы даже можете использовать его, чтобы улучшить свою текущую работу, особенно в сельском хозяйстве или автомобильной промышленности. Сварка имеет безграничные возможности в зависимости от того, какой вид сварки вы хотите изучить.

Существует четыре основных типа сварки. MIG — газовая дуговая сварка металла (GMAW), TIG — газовая дуговая сварка вольфрамом (GTAW), дуговая сварка стержнем — экранированным металлом (SMAW) и порошковая порошковая сварка (FCAW). Здесь мы подробнее рассмотрим каждый вид сварки.

MIG — газовая дуговая сварка металла (GMAW) Сварка

MIG используется в автомобильной промышленности для ремонта выхлопных газов автомобилей, а также при строительстве домов и зданий.Это один из самых распространенных видов сварки. Это тип дуговой сварки, в которой используется непрерывная проволока, называемая электродом. Вы также будете использовать защитный газ, который проходит через сварочный пистолет и защищает от загрязнения.

TIG — газовая дуговая сварка вольфрамом (GTAW) При сварке

TIG также используется электрическая дуга, такая как MIG. При сварке TIG вы используете электрод из вольфрама. Вольфрам — один из самых твердых металлических материалов. Он не растворяется и не сгорает.Сварку можно производить с помощью процесса, известного как сплавление, при котором используется или не используется присадочный металл. TIG также использует внешний источник газа, например, аргона или гелия.

Аэрокосмическая промышленность и автомобилестроение также используют сварку TIG, как и другие промышленные рынки. Это также отличный вид сварки для Айовы, поскольку фермерам может быть очень полезно использовать сварочные рамы вагонов, кранцы и другое важное оборудование.

Stick — Дуговая сварка защищенного металла (SMAW)

Хотите взять сварку с собой? Одним из больших преимуществ сварки палкой является то, что она портативна.Сварка палкой используется в строительстве, техническом обслуживании и ремонте подводных трубопроводов и промышленного производства.

Для этого типа сварки вы будете использовать художественную сварку защищенным металлом или более известную как сварку палкой. Вы будете использовать расходный и защищенный электрод или палку. Палочка смягчает и объединяет металлы за счет нагрева дугой между покрытым металлическим электродом и основной металлической заготовкой. По мере плавления стержня его защитный кожух также плавится и защищает зону сварки от кислорода и других газов, которые могут находиться в воздухе.

Порошковая порошковая сварка (FCAW)

Дуговая сварка порошковой проволокой похожа на сварку MIG, поскольку в ней используется непрерывная проволока и источники питания. Вы совместите сплошной электрод с основным металлом. Электрод представляет собой полую трубку, заполненную флюсом, который подается через сварочный пистолет в сварочную ванну. При сварке на открытом воздухе защитный экран из флюса обеспечивает защиту от атмосферных воздействий. Этот вид сварки используется для сварки более толстых металлов и используется в обрабатывающей промышленности.

Зажечь интерес

Теперь, когда вы узнали больше о различных типах сварки и знаете, что они вызывают у вас интерес, как вы подбираете необходимое обучение? Колледж Marshalltown Community College предлагает три типа обучения сварщиков. Вы можете получить 18-кредитный сертификат по специальностям «Сварка производств» или «Сварка производства: строительство». Вы также можете выбрать программу получения диплома специалиста по производственной сварке с 35 кредитами.

Не хотите делать карьеру сварщика, но все же хотите узнать больше или расширить свои навыки? Программа непрерывного образования в долине штата Айова предлагает множество занятий по различным видам и использованию сварки.

Соединение деталей: 5 различных типов сварки

Сварка — это процесс изготовления, при котором две или более детали соединяются вместе с использованием тепла, давления или того и другого, образуя соединение по мере охлаждения деталей. Сварка обычно применяется к металлам и термопластам, но также может применяться к дереву.

Здесь мы обсудим некоторые из наиболее распространенных методов сварки, используемых в промышленности, и их области применения.

Обратите внимание, что указанные здесь типы сварки применимы только к металлам. Ниже приведены наиболее распространенные методы сварки при металлообработке, которые используются сегодня.

Источник: Ricardo Ghisi Tobaldini / Flickr

Как следует из названия, в дуговой сварке используется электрическая дуга для плавления материалов перед их соединением. Источник питания используется для создания электрической дуги между электродом (который может быть расходуемым или неплавящимся) и основным металлом для плавления металлов в точке контакта.

Зона сварки обычно защищена каким-либо защитным газом, паром или шлаком.Это связано с тем, что атмосферный воздух может взаимодействовать со сварочной ванной и вызывать окисление.

Эта электрическая дуга может создавать температуру до 6300 ° F (3500 ° C), что достаточно для плавления металлов, таких как углеродистая сталь.

Существуют различные типы дуговой сварки, такие как дуговая сварка в защитном металлическом корпусе (SMAW), порошковая сварка (FCAW), дуговая сварка под флюсом (SAW), плазменная сварка (PAW), например.

Области применения дуговой сварки:

Судостроение
Автомобильная промышленность
Строительная промышленность
Механическая промышленность

Преимущества дуговой сварки:

Подходит для высокоскоростной сварки
Портативность благодаря простому оборудованию
Может работать от переменного или постоянного тока
Превосходные температуры

Недостатки дуговой сварки:

Не подходит для сварки тонких металлов
Требуется опыт сварочные аппараты
Нельзя использовать для химически активных металлов, таких как алюминий или титан.

Источник: rawdonfox / Flickr

Сварка MIG или металлическим инертным газом — еще один метод сварки, в котором для создания сварных швов используется электрическая дуга.Однако MIG использует сплошной проволочный электрод, который нагревается и подается в сварочную ванну от сварочного пистолета. Два основных материала плавятся вместе, образуя соединение.

При сварке MIG расплавленный электрод облегчает соединение двух металлов. Следовательно, MIG идеально подходит для соединения разнородных металлов. Защитный газ также подается через сварочный пистолет, чтобы гарантировать, что сварочная ванна не взаимодействует с воздухом, окисляя область сварного шва.

Некоторые из популярных применений сварки MIG:

Используется для большинства типов сварки листового металла
Изготовление сосудов высокого давления и стальных конструкций
Автомобильная промышленность и промышленность по благоустройству

Преимущества Сварка MIG:

Создает высококачественные сварные швы
Небольшие брызги при сварке
Может использоваться для соединения разнородных металлов
Может быть полностью или полуавтоматически
Хорошая скорость сварки

Недостатки сварки MIG :

Не подходит для сварки снаружи
Не подходит для толстых металлов
Требуется подготовка металла

Источник: Becky Stern / Flickr

При сварке вольфрамовым инертным газом (TIG) используется неплавящийся вольфрамовый электрод для создания дуги между металлы.Зона сварки и электрод защищены от окисления или другого атмосферного загрязнения инертным защитным газом, например аргоном или гелием. Иногда также используется присадочный металл.

Сварка TIG может работать как от источников переменного, так и от постоянного тока. Одна из самых сильных сторон сварки TIG заключается в том, что ее можно использовать для сварки цветных металлов, таких как алюминий, медь, магний, медь, никель, титан и т. Д.

Некоторые из популярных применений сварки TIG включают:

Аэрокосмическая промышленность и авиастроение
Автомобильная промышленность
Ремонт кузовов автомобилей

Преимущества сварки TIG:

Очень чистые сварные швы
Обеспечивает высокую степень контроля для сварщика
Может быть используется с присадочным материалом или без него
Может выполняться вручную или автоматически
Создает прочные сварные швы

Недостатки сварки TIG:

Требуется много времени
Требуются квалифицированные сварщики
Не может использоваться для более толстые металлические соединения

Источник: Orbital Joe / Flickr

При дуговой сварке порошковой проволокой (FCAW) используется сплошная проволока. питаемый электрод, источник питания для сварки с постоянным напряжением и аналогичное оборудование для сварки MAG.Существует два типа дуговой сварки порошковой проволокой — самозащитная сварка и сварка порошковой проволокой в среде защитного газа.

Процесс FCAW можно разделить на два типа в зависимости от метода экранирования; один, использующий внешний защитный газ, и другой, который полагается исключительно на сам сердечник из флюса для защиты зоны сварки.

Защитный газ, если он используется, защищает сварочную ванну от окисления и обычно подается извне из газового баллона высокого давления. Металл сварного шва также защищен шлакообразованием от плавления флюса.

Там, где внешний защитный газ не используется, вместо этого в процессе используется защита, обеспечиваемая самим порошковым электродом. Этот электрод обеспечивает газовую защиту, а также образует шлак, который покрывает и защищает расплавленный металл в сварном шве.

Некоторые из популярных применений дуговой сварки порошковой проволокой:

Производственные предприятия
Судостроение
Промышленные трубопроводы
Железные дороги
Техническое обслуживание и ремонт

Преимущества сварки порошковой проволокой:

Превосходный провар
Подходит для более толстых швов
Гибкость с точки зрения перемещения и ориентации горелки
Самая высокая скорость наплавки металла

Недостатки дуговой сварки порошковой проволокой:

Может привести в шлаковых включениях
Порошковая проволока дороже
Сварка часто не эстетична

Источник: Chetan Bisariya / Flickr

Газовая сварка использует тепло концентрированного пламени для плавления металлов, а затем их соединения.Возможна газовая сварка с присадочным металлом или без него.

Контроль пламени осуществляется с помощью сварочной горелки. К сварочной горелке подсоединены баллон с кислородным газом и баллон с топливным газом. Сварщик может контролировать пламя, контролируя количество газов, подаваемых в горелку, с помощью регулятора давления.

Чаще всего мы видим газовую комбинацию кислорода и ацетилена, которая способна производить 3200 ° C ( 5792 ^o F ). Другими топливными газами, которые также используются при газовой сварке, являются водород, бутан и пропан.

Некоторые из популярных применений газовой сварки:

Производство листового металла
Автомобильная и авиационная промышленность
Соединение черных и цветных металлов
Соединение тонких металлов

Преимущества газовая сварка:

Легко переносное оборудование
Превосходный контроль пламени
Низкие затраты и техническое обслуживание
Можно также использовать для газовой резки
Более дешевое оборудование

Недостатки газовой сварки:

Не подходит для очень тонких сечений
Более низкие температуры, чем дуговая сварка
Тяжелее для защиты от флюса
Не подходит для химически активных металлов

Если эта статья вызвала ваш интерес, то помните, что сварка — это обширная область, где соединяются новые материалы методы постоянно развиваются.Это не только интересно само по себе, но сварка является жизненно важной областью, поскольку большая часть оборудования, которое мы используем для создания сложных и обычных изделий, требует определенной формы сварки.

По этой причине сварка, вероятно, останется важной частью различных отраслей на многие годы вперед.

Какие бывают 4 типа сварки? TIG против MIG против Stick против Arc

На данный момент существует довольно много сварочных процессов и типов сварки. Понимание различий между этими сварочными процессами имеет решающее значение, если вы хотите выбрать наиболее подходящий для вас.

Это руководство по сравнению типов сварочных аппаратов покажет различные типы сварки и их использование.

Некоторые из них очень примитивны, но некоторые из них очень продвинуты. Эти методы сварки различаются от относительно простых до чрезвычайно сложных, поэтому важно решить, какой из них подходит именно вам.

Тем не менее, для тех, кто работает в рубильном цехе или хочет немного поработать дома, вам необходимо знать четыре стандартных процесса сварки: TIG , MIG , Stick и Arc Сварка.

(Ознакомьтесь с нашим обзором лучшего многопроцессорного сварочного аппарата, который объединяет их все!)

Независимо от того, являетесь ли вы экспертом, ищущим лучшие торцовочные пилы и инструменты для резки металла, или если вы новичок и хотите изучить основы, вы пришли в нужное место.

Лучший тип сварки зависит от того, чего именно вы хотите достичь, и в этом руководстве мы рассмотрим четыре стандартных типа сварки.

Наш небольшой справочник проведет вас через все процессы сварки, включая четыре основных типа сварки.Мы даже поговорим о сварке MIG и TIG.

Итак, без лишних слов, приступим!

Какие бывают 4 типа сварки?

Это основные 4 типа сварочных технологий. Продолжайте читать ниже, чтобы получить дополнительную информацию о сварочных процессах и подробную информацию о каждом типе сварки.

Сварка МИГ

КАК ЭТО РАБОТАЕТ?

Газовая дуговая сварка металла (GMAW), наиболее широко известная как сварка MIG, представляет собой процесс непрерывной подачи линии электродов через специализированный «пистолет».

В процессе дуговой сварки металлическим электродом в газе электрод образует дугу с основным металлом, который вы пытаетесь сварить, а затем плавится, сплавляя материал.

Во всех процессах сварки MIG используется пузырек защитного газа, который защищает сварной шов от окружающего воздуха и компонентов внутри него.

Следует также сказать, что поскольку к материалу подводится проволока, свариваемые детали на самом деле не сплавляются, что дает вам возможность сваривать вместе разные виды металлов.

Естественно, поскольку в сварочном аппарате MIG используются «расходные материалы», через некоторое время придется заменить электрод. Кроме того, газ, образующий защитный пузырек, тоже нужно время от времени заменять.

Для чего можно использовать сварку MIG?

Итак, для чего вы применяете тип сварки газовой дугой?

Следует отметить, что сварочные процессы MIG могут применяться в различных ситуациях.

Хороший сварщик MIG должен уметь сваривать как толстые, так и тонкие листы металла.

Качественные машины имеют широкий диапазон выходной мощности и калибр, который позволяет регулировать мощность, позволяя работать с более мягкими материалами, не опасаясь прожечь его.

В то же время они все еще достаточно мощные, чтобы сваривать толстые стальные трубы и обеспечивать надежное соединение.

Это лучший сварщик? Давайте сначала рассмотрим преимущества и недостатки каждого из них.

Каковы основные преимущества сварочных аппаратов MIG?

Простота использования
Много применений
Простота эксплуатации
Просто нужен сварочный пистолет
Простота управления
Запуск и остановка с помощью спускового крючка
Эстетично
Хорошо для скульптуры

Недостатки Сварка MIG

Работает с ограниченными материалами
Не годится, если материал слишком тонкий или толстый
Слишком слабый для чугуна
Слишком мощный для тонкого алюминия
Требуются чистые материалы
Не подходит для ветреных или влажных условий

Сварка TIG

КАК ЭТО РАБОТАЕТ?

В этом руководстве по сравнению типов сварочных аппаратов Сварка TIG является одним из наиболее популярных типов сварочных процессов.Многие люди интересуются спорами о tig и дуговой сварке .

TIG, Heliarc или GTAW (газовая вольфрамовая дуговая сварка) — это процесс сварки, при котором используется неплавящийся вольфрамовый электрод для нагрева материала и его плавления, образуя сварочную ванну.

В отличие от GMAW, газовая сварка вольфрамовым электродом производится из металла одного типа, поскольку для сварки не используется присадочный металл. Эти сварочные процессы претерпели значительные изменения в последние годы, что сделало их более повседневными и упрощенными для среднего человека.

Однако вы можете добавить еще один стержень, чтобы предоставить вам присадочный материал, чтобы процесс сварки можно было применить к большему количеству материалов или к различным металлам одновременно.

Как и GMAW, эти сварочные процессы требуют наличия пузырька газа для защиты сварного шва от загрязнений. Газы, используемые при сварке TIG, обычно представляют собой гелий или аргон, тогда как для сварки MIG используется диоксид углерода.

Поскольку нет необходимости в подаче, нет необходимости заменять электрод, достаточно просто заполнить бензобак.Это большое преимущество для дуговой сварки вольфрамовым электродом в газе.

Для чего можно использовать сварку TIG?

Подобно другим типам сварочных процессов, GTAW (или дуговая сварка вольфрамовым электродом) может применяться ко многим материалам.

Однако диапазон толщины этого типа сварки более ограничен.

Хотя вы можете сваривать сталь и алюминий с одинаковой легкостью, материалы, которые вы будете сваривать, будут тоньше.

Вольфрамовый стержень намного тоньше стержня стержня, что позволяет выполнять более точные, но гораздо более тонкие сварные швы.

Каковы основные преимущества?

Недостатки сварки TIG

Для опытных сварщиков
Крутая кривая обучения
Начинающим лучше всего учиться с другими типами сварки

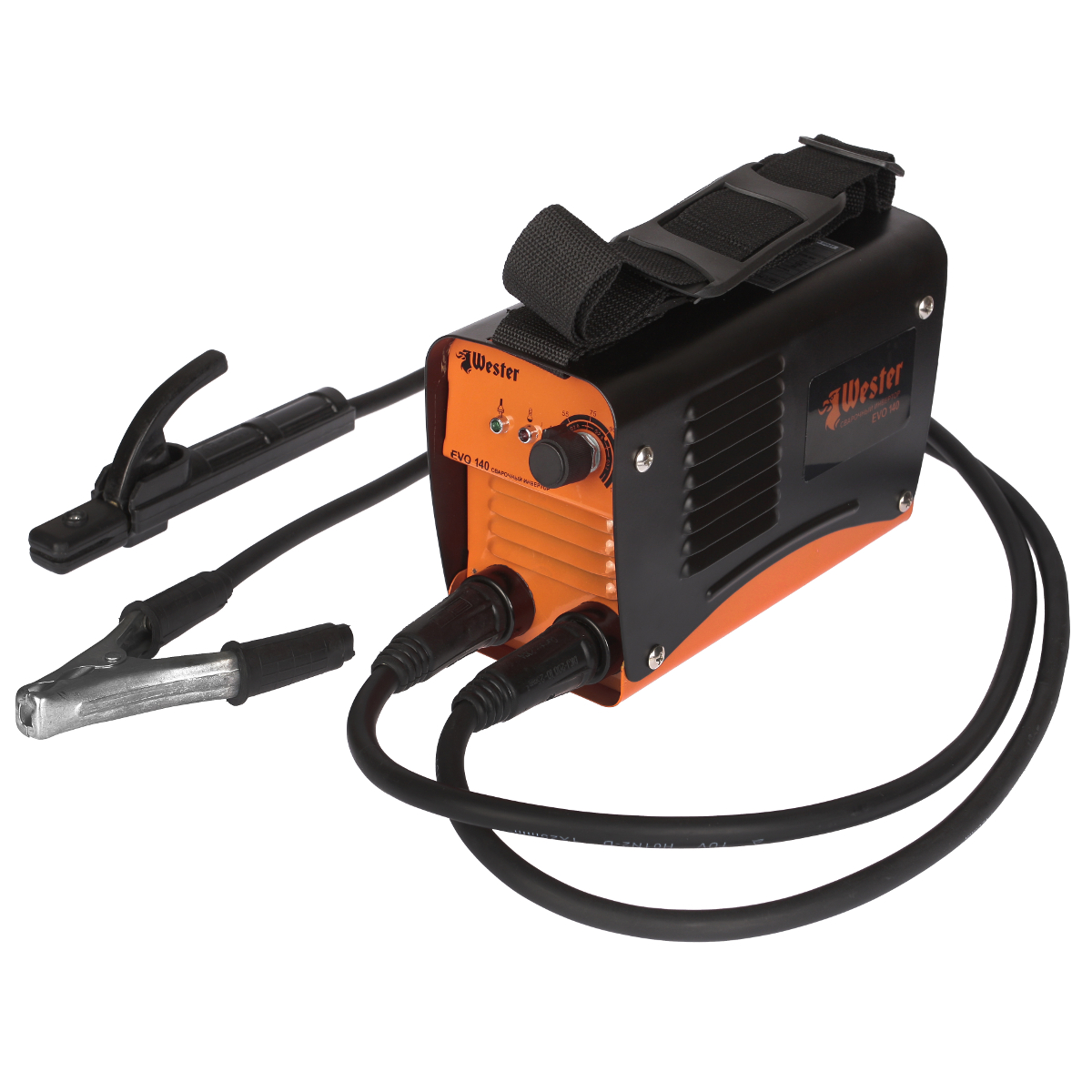

Сварка палкой

КАК ЭТО РАБОТАЕТ?

Дуговая сварка защищенного металла (SMAW) или сварка штучной сваркой — один из старейших видов сварочных процессов.

Принцип его работы очень прост, но он обеспечивает исключительно прочные сварные швы, и его можно использовать для сварки самых толстых материалов.

Ручная сварка работает с использованием одного электрода, который также обеспечивает большую часть сварочного материала. Электрод нагревается, затем плавится, но сильное тепло расплавляет заготовку и сваривает две части вместе. Стержень также покрыт флюсом, который создает экран вокруг сварного шва, защищая его от загрязнения.

При сварке палкой используется расходный стержень, и этот стержень нужно будет часто менять по мере продолжения сварки.

Для чего можно использовать сварку прилипанием?

Сварка палкой — это разновидность дуговой сварки, которая широко используется в строительстве из-за прочности этого сварного шва.

Это лучший вариант для толстых материалов, в том числе чугуна, который может быть жестким или невозможным для других типов сварки.

Но если вы хотите соединить два куска толстого металла вместе и убедиться, что сварка будет долговечной, это лучший вариант.

Преимущества сварки штангой

Прочные сварные швы
Отлично подходят для очень толстых материалов
Часто используется в строительстве, в тяжелом ремонте
Работы с чугуном
Оборудование дешевле других типов сварки
Можно выполнять даже в плохую погоду

Недостатки электродной сварки

Неприменимо для тонких материалов
Крутая кривая обучения
Трудно образовать дугу
Некрасиво и оставляет шлак
Требуются последние штрихи, чтобы улучшить внешний вид

Сварка (флюсовый сердечник)

КАК ЭТО РАБОТАЕТ?

Наконец, мы подошли к нашему окончательному виду сварки, дуговой сварке, порошковой сваркой или , сварке.

Этот тип сварки очень похож на другие виды сварки, например сварку MIG. Оба они используют расходную проволоку, которая постоянно подается к сварному шву. Однако именно здесь они начинают различаться.

При дуговой сварке используемая проволока имеет сердечник из флюса, который сразу создает газовый экран вокруг сварного шва, тогда как для MIG требуется дополнительная подача газа.

Существует также так называемая сварка с двойным экраном, при которой используется другой внешний источник газа для формирования второго экрана для еще более надежной сварки.

Естественно, так как расходник есть, придется время от времени его заменять.

Однако, в отличие от MIG, вам не нужно заправлять бензобак, если вы не собираетесь использовать дуговую сварку с двойным экраном.

Для чего можно использовать дуговую сварку?

При сварке порошковой флюсовой сердцевиной необходимо использовать его для более тяжелых и толстых материалов.

Сварка порошковой проволокой также создает больше тепла, чем другие виды сварки, и вы захотите использовать ее там, где достаточно основного металла, чтобы выдержать такое большое количество тепла.

Этот тип в основном используется для строительства и монтажа тяжелых стальных конструкций, тяжелого ремонта и тяжелой техники и другого подобного оборудования.

Каковы основные преимущества?

Высокоэффективный
Мало отходов
Защитный экран и сварочный материал в одном

Недостатки дуговой сварки

Не для более тонких материалов
Оставляет шлак, требует отделки

mig vs 9 tig Сварка 9 Для сварки MIG и TIG используется электрическая дуга.Однако одно большое различие между ними — процесс дуги.

При сварке MIG используется подающая проволока, которая непрерывно проходит через горелку для создания искры. Этот процесс плавится, и это то, что образует сварной шов.

При сварке TIG, напротив, используются более длинные стержни для непосредственного соединения двух металлов.

Заключение

Повторюсь, наша цель здесь — показать сравнение типов сварщиков между четырьмя стандартными типами сварки. Хотя существуют и другие типы сварки (дуговая сварка порошковой проволокой, газовая сварка, плазменно-дуговая сварка и лазерная сварка), они являются наиболее популярными четырьмя.

Как мы уже говорили, MIG является наиболее универсальным и легким в освоении; TIG — самый эстетичный вид; Ручка и дуга обеспечивают самые прочные сварные швы и могут работать в менее чем желательных условиях.

Мы также обсудили лучшего сварщика для начинающих и тип, обеспечивающий самый прочный сварной шов.

После всего этого выбор, конечно, за вами.

Какой вид сварки самый лучший? Если вы хотите легко начать работу со сварщиком MIG, или вы хотите освоить сложнейшую игру со сварщиком TIG, вы выберете сварщика, который вас больше всего интересует.

Часто задаваемые вопросы

1. Какие бывают 5 видов сварки?

Какие бывают виды сварки?
— Сварка MIG (металл в инертном газе) — Дуговая сварка металла в газе Металлической дугой (GMAW)
— Сварка TIG — Сварка вольфрамовым инертным газом (GTAW)
— Сварка палкой — Дуговая сварка в среде защитного газа (SMAW)
— Коррозия под флюсом Сварка — Дуговая сварка порошковой проволокой (FCAW)
— Сварка энергетическим лучом (EBW)
— Сварка атомарным водородом (AHW)
— Дуговая сварка вольфрамовым электродом в газе
— Дуговая плазменная сварка.

2. Какая сварка самая прочная?

Сварка TIG. Сварка
TIG обеспечивает более прочные сварные швы, более чистые и точные, чем сварка MIG или другие методы дуговой сварки. При этом для разных сварочных работ могут потребоваться разные методы; Хотя сварка TIG обычно прочнее и качественнее, вам следует использовать MIG или другой метод, если этого требует работа.

3. Какой газ используется при сварке?

Защитные газы, такие как углекислый газ, аргон и гелий, используются в процессах сварки и резки.кислород, который используется вместе с топливными газами, а также в следовых количествах в некоторых смесях защитных газов.

4. Что такое G в сварке?

Это сварка с верхней стороны стыка. В этом положении расплавленный металл втягивается вниз в стык. В результате сварка становится быстрее и проще. Цифра 1 обозначает плоское положение в 1G и 1F, буква G обозначает сварной шов с разделкой кромок, а буква F обозначает угловой сварной шов.

5. Какой вид сварки самый простой?

Сварка металлов в инертном газе.
Сварка MIG (сварка металла в среде защитного газа) часто рассматривается как простейший вид сварки для начинающих. Сварочные аппараты MIG используют катушку сварочных электродов с проволокой, которые проходят через сварочную горелку с заданной скоростью.

55 идей проекта сварки для строительства дома или продажи

Последнее обновление: 20 мая 2021 г.

Независимо от того, являетесь ли вы сварщиком-любителем или профессионалом в своей области, проекты DIY могут быть очень интересными.Но еще лучше, когда у вас есть планы работы, которые были опробованы и проверены, так что вы знаете, что ваш труд окупится.

У нас есть список из 55 проектов, больших и малых, от простых до более сложных, предназначенных для внутреннего и внешнего использования. Каждый проект был выполнен хотя бы один раз, но обычно несколько раз. Они поставляются с подробными инструкциями и фотографиями, а некоторые включают видео, в которых показано, как именно их выполнять.

Списки разделены на начальные и продвинутые проекты.Просмотрите и выберите следующий предмет для изготовления.

Рекомендуется: Вы можете щелкнуть, чтобы увеличить содержание ниже, чтобы получить полный обзор.

Сварочные проекты для начинающих

1. Проект сварки пазлов «Подкова»

Если вы любитель головоломок, эта классическая головоломка-подкова — идеальный вариант для вас. Я все еще не могу снять это кольцо, но если вы будете следовать инструкциям, это несложный проект, и вы можете быть умнее меня и разделить их.

2. Ваза для цветов в деревенском стиле

Такой простой проект может быть действительно эффективным в подходящем месте. Мне нравится деревенский вид, и за время, необходимое для его изготовления, это будет отличный выбор для изготовления вашего дома. См. Инструкции здесь.

3. Сварные портреты пр.

У каждого есть любимый персонаж или человек, который их вдохновляет, и вы можете даже повесить их изображение на своей стене. Раскройте свой творческий потенциал с помощью этих портретных инструкций и воплотите их в жизнь, пригодную для сварки.Невероятно, насколько реалистично они выглядят, сделав всего несколько сварных швов.

4. Держатель для винных бутылок

Если у вас завалялась старая цепь, очистите от нее свой сарай и превратите его в подставку для вина вот так. Он отлично выглядит и очень полезен для надежного удержания бутылки с вином. Как видно из инструкций, это просто сделать, и на выполнение потребуется менее получаса.

5. Угловой стол

Угловые столы — отличный вариант для использования пространства.Мне нравятся стабилизирующие перекладины между концевыми рамами. Это делает его очень прочным и придает ему стильный вид. Прочтите эти инструкции, чтобы изготовить его для себя.

Проекты промежуточной сварки

6. Идея проекта «Светящийся цветок»

Вы можете добавить сияния в свой сад с помощью этой продуманной конструкции ложки. Это простой проект, который будет потрясающе смотреться на вашем заднем дворе. Попробуйте изготовить это для себя.

7. Тележка для хранения дров

Никто не любит таскать к своему камину ведра дров.Вместо этого следуйте инструкциям для этого проекта. Он не только служит тележкой; ее также можно использовать как деревянную полку для дома.

8. Простой набор лестниц

Прочтите эти инструкции, чтобы понять, насколько легко можно изготовить лестницу. Отображаются только две ступеньки, но гладкая планировка даст потрясающий результат для любого количества ступеней, которые вам понадобятся в вашем доме.

9. Полки подвесные

Эта система подвесных полок невероятно прочна и придает современный индустриальный вид любому помещению, в котором она установлена.Это простой дизайн, легкий в изготовлении и очень эффективный. Я впечатлен.

10. Арка малых садовых решеток

Есть ли у вас немного сварочных навыков? Дайте вашим виноградным лозам место для роста с этой садовой решеткой. Это простой дизайн, который отлично выглядит и обеспечит необходимую зону роста, чтобы разложить лозы.

11. Решетка в форме дома

Для некоторых более крупных лоз, таких как маракуйя или виноград, эта решетчатая решетка в форме домика станет потрясающим дополнением к вашему саду.Он будет отлично смотреться с покрывающими его лозами, а его высота идеальна для легкого доступа. Следуйте инструкциям здесь.

Продвинутые сварочные проекты

12. Расширенный атом пр.

Можете ли вы представить себе, что в одной пылинке их миллион миллиардов? Невероятный! Попробуйте сварить один из этих гигантских, следуя приведенным здесь инструкциям, и вы сможете полюбоваться дизайном атома в расширенном виде.

13. Горелка для микрокружек

Устали от остывания кофе? Сделать эту микроконфорку специально для вашей кружки не составит большого труда. Теперь вы можете наслаждаться горячим кофе в любое время дня. Просто следуйте этим инструкциям.

14. Тележка сварочная пр.

Это любимый проект каждого начинающего сварщика. Так удобно иметь тележку, на которой сварщик перемещается, вместо того, чтобы таскать ее туда-сюда вручную или с самодельной тележкой, не предназначенной для сварщика.Следуйте инструкциям здесь.

15. Проект сварки Steel Rose

Все мы знаем, как много значит покупка цветов для определенных людей, но я считаю это пустой тратой, учитывая, как быстро они служат. Эта потрясающая роза произведет неизгладимое впечатление, которое не увянет, как садовая роза. Если ее не подарить, она может стать прекрасным дополнением к вашей каминной полке. См. Инструкции здесь.

16. Creative Log Burner Fireguard

Наблюдать, как их малыш обжигается, — худший кошмар для каждого родителя.Следуя этой схеме, вы получите уникальную самодельную пожарную охрану, которая поможет обезопасить ваших детей. Еще одна идея — взять эту конструкцию и с ее помощью сварить собачью клетку.

17. Экрана для камина из нержавеющей стали, проект

Взгляните на инструкцию к этой каминной ширме, если хотите сделать ее для себя. Это просто, но имеет привлекательный вид и помогает защитить камин от проникновения посторонних рук.

18.Велосипед-тандем

Я мечтал приобрести велосипед-тандем, и теперь это стало реальностью с этим самодельным велосипедом. Ознакомьтесь с инструкциями и посмотрите, сможете ли вы создать такой же крутой. Вашей семье и друзьям это понравится.

19. Картинг багги

Этот проект выглядит забавным. Это может показаться немного сложным для погружения, но с несколькими подержанными предметами вы будете удивлены, насколько доступно и легко это сделать, если вы будете следовать инструкциям.

Табуреты, скамейки и стулья

20. Стул простой

Иногда лучше меньше. Простой и чистый дизайн этого стула делает его быстрым проектом, который оказывается сильным и эффективно подойдет любому, кто захочет сесть на него.

21. Барный стул с конусом

Темно-коричневый и черный всегда так хорошо сочетаются друг с другом, особенно с этим барным стулом. В конструкции используются угловые секции для привлекательного внешнего вида, позволяющего снизить вес без ущерба для прочности.

22. Стул подвесной

Эти впечатляющие табуреты могут быть вашими, если вы хотите получить сварку с таким дизайном. Они полностью сделаны из металлолома, который можно найти в ближайшем магазине металлолома, и на них очень удобно сидеть.

23. Скульптурная скамья

Если вы увлекаетесь искусством или вам нужен какой-то предмет в доме, эта скульптурная скамья может быть именно тем, что вам нужно. Он уникальный, прочный и удивительно простой в изготовлении. Взгляните на инструкции здесь.

24. Табурет для регулировки высоты

В моем магазине Pizza Hut они есть повсюду. Они отлично подходят для быстрой адаптации для людей разного роста. Это еще один из наших проектов по сварке для начинающих с четкими инструкциями, который оказывается исключительным.

25. Гамак Кресло-качалка

Многим людям нравится отдыхать в гамаке, но им может быть неудобно входить и выходить, а некоторым людям просто некуда повесить гамак в своем доме.Эта конструкция кресла-качалки в виде гамака может решить обе проблемы. Его не нужно вешать, и он качается, чтобы помогать вам вставать и сниматься.

26. Стильный табурет

Обычно одна нога на табурете портит ее намерение. На этот раз его прочность остается прочной, но при этом он имеет уникальный вид, который будет выделяться в комнате. Прочтите инструкции, чтобы изготовить его для себя.

Столы и парты

27. Набор таблиц парных блоков

Иногда полезно иметь дополнительные столики или стулья у дивана, когда к вам приходят друзья, но пространство часто может быть такой проблемой.Этот продуманный дизайн позволяет аккуратно положить один под другой, а также поставить дополнительную пару столов или стульев. Это блестящая идея.

28. Журнальный столик

Столы могут стоить целое состояние, а если у вас есть дети, их можно забить молотком. Этот журнальный столик из поддонов стоит недорого и выдержит большинство брошенных на него предметов. Даже горячие следы от кружки только добавят деревенскому виду. Ознакомьтесь с инструкциями здесь.

29. Современный уличный стол

Дизайн этого стола намного проще, чем кажется.Если вам нравится мебель современной формы с теплым естественным видом, это будет идеальным вариантом для вас.

30. Уникальный квадратный журнальный столик

Эти журнальные столики невероятно просты по своей конструкции, но создают потрясающий вид, который создает иллюзию большего пространства в гостиной и при этом обеспечивает много места на столе. Попробуйте этот проект для новичков в сварке и расскажите, чем все закончилось.

31. Полный набор обеденных столов

Вам нужен новый полноценный столовый гарнитур? Если вы хотите создать что-то, что выглядит потрясающе без особых затрат, ознакомьтесь с этими инструкциями, чтобы оживить этот стол в своем собственном доме.Вы можете создать четыре отдельных стула или две сидячие скамейки, если вам не нравится смешанный вариант.

32. Тройник стол

Если вам нужно серьезное рабочее место или вы хотите заполнить пустую часть вашего дома или рабочего места, этот стол-тройник подойдет. В инструкциях показано, насколько он прочен, но это несложный проект.

Освещение

33. Потрясающий уличный свет

Это один из моих любимых дизайнов в нашем списке.Его просто сделать, но он создает эффектный вид, который вы можете повесить в собственном доме. Попробуйте сами.

34. Звездный свет

Будь то Рождество или вы хотите осветить свой дом, этот звездный свет станет блестящим проектом. Принесите немного творчества в свой дом с таким проектом ручной работы, как этот, без необходимости придумывать дизайн. Просто следуйте этим инструкциям.

35. Дерево при свечах

Это похоже на елку, только лучше.Он имеет простой минималистский вид с естественным свечением огня и не оставляет следов иголок на вашем ковре. Ознакомьтесь с дизайном здесь.

36. Шарик и цепь

Кто в последнее время беспокоил вас? Следуйте этим инструкциям для решения вашей проблемы. Это не самый тяжелый мяч, который можно таскать, но он преподнесет урок любому, если он будет прикреплен к нему на целый день. (Мы, конечно, шутим, но из этого получится интересное произведение искусства.)

Декор

37.Гигантский паук

Я не фанат пауков, но этот размером с крышу впечатляет. С несколькими изгибами, несколькими сварными швами и старым шаром для боулинга за 5 долларов из местного благотворительного магазина вы тоже можете иметь шар на крыше. Ознакомьтесь с дизайном здесь.

38. Сороконожка

Не знаю, что страшнее, паук или эти многоножки. В любом случае, дизайнер проделал отличную работу, и вы можете следовать его инструкциям, чтобы сделать некоторые из них для себя.

39. Многоугольная чаша из нержавеющей стали

Нужна ваза для фруктов или декоративный предмет для скамейки? Этот проект отлично получится, если у вас есть доступ к пластине из нержавеющей стали.Приятно начинать такой умный проект, когда кто-то проделал за вас тяжелую работу и придумал дизайн, а с правильными инструментами и поддержкой это может быть хорошим сварочным проектом для начинающих.

40. Ваза из нержавеющей стали

Подобно многоугольной чаше выше, эта ваза имеет впечатляющий дизайн, который будет дополнять любые цветы, добавленные к ней, но при этом прекрасно выглядеть как отдельная деталь. Прочтите инструкции, чтобы подготовиться к следующему предприятию.

41. Ваза для улицы

Эта уличная ваза сделана из клетчатой пластины, которая выглядит потрясающе, но вариант из нержавеющей стали также будет отличным вариантом. Выберите понравившийся материал и приступайте к сварке, следуя этим инструкциям.

42. Букет цветов

Вы изо всех сил пытаетесь найти идеи подарков для этого особенного человека в вашей жизни? Или, может быть, вы слишком заняты в мастерской, чтобы пойти и что-то купить? Какой бы ни была проблема, решите ее с помощью этого креативного цветочного дизайна.Им понравится красочная конструкция, и они не будут возражать, когда вы будете в мастерской, чтобы закончить ее.

43. Биплан из нержавеющей стали

Мне нравится финальный результат биплана. Хотя инструкции заканчивают его краской, я страстно люблю чистую нержавеющую отделку и лично промолирую / отполирую ее и оставлю как есть. Независимо от того, как вы хотите, чтобы он закончился, прочтите инструкции и почувствуйте гордость, имея этот шедевр для себя.

Костровые ямы и печи

44.Дровяная печь

Обожаю эту красотку. Он небольшой, но имеет длинный дымоход, чтобы не допустить дыма, а также создать достаточно тепла, чтобы согреться холодным утром. Он идеально подходит для разогрева чайника или приготовления пищи на любой плите. Следуйте этим инструкциям, чтобы изготовить его для себя.

45. Печь для пиццы на дровах

Кто не любит свежую пиццу в дровяной печи? Немного переделав два старых бака и немного металлолома, вы можете получить свой собственный.Следуйте этим инструкциям, чтобы узнать, как это сделать.

46. Мангал треугольный пр.

Эта жаровня немного меньше, чем указанная выше, но у нее элегантная отделка и она не занимает много места. Ознакомьтесь с дизайном, чтобы начать сборку, и дайте нам знать, как он прошел, в разделе комментариев ниже.

47. Пожарная яма

В каждом доме должна быть своя кострище для вечеринок на свежем воздухе и семейных праздников. В этой конструкции достаточно места, чтобы развести здоровенный огонь.Следуйте этим простым инструкциям, чтобы сделать его для себя, и вы сделаете счастливыми всю свою семью и друзей.

48. Курильщик

Большинство людей любят копченое мясо. Получите свое собственное копчение с этими инструкциями, и вы можете наслаждаться любимым копченым блюдом, когда захотите. Кроме того, в качестве дополнительного бонуса он отводит тепло зимой.

49. Пожарная яма турбины

Дизайн этой костровой ямы невероятен. Если вы хотите попробовать это в своем следующем проекте, прочтите эти инструкции, и ваша следующая зимняя вечеринка разогреется.С небольшими изменениями конструктор усовершенствовал турбину, чтобы она вращалась без тушения пожара.

Мебель и дом

50. Угловой диван

Стоимость приличного секционного дивана в розничном магазине феноменальна. Если вы достанете сварочный аппарат из нескольких кусков стали, вы можете сделать эту простую основу для создания своей собственной экономичной версии купленных в магазине. Вы можете найти все необходимое для его сборки в этих инструкциях.

51.Душ из нержавеющей стали

Если вам нравятся душевые кабины из нержавеющей стали, но вы хотите получить удовольствие, сделав их своими руками за небольшую часть стоимости, взгляните на этот дизайн, чтобы самостоятельно изготовить душ. Инструкции предназначены для завершения всего душа.

52. Беседка

Если вам предстоит более серьезная задача, инструкции для этой беседки превратят картину в реальность на вашем участке. Это работа не одного человека, а с одним или двумя друзьями, которые могут помочь. Это будет на одном дыхании.

53. Поручень из нержавеющей стали

Если вы ищете блестящие перила для своего проекта, прочтите эти инструкции, чтобы получить простой путеводитель по фантастическому результату. Мне нравится полированная отделка в этом примере, но вы можете оставить ее с любой отделкой, которая лучше всего подходит для вашего дома.

54. Нержавеющая дверь

Эта дверь впечатляет при сварке штучной сваркой и представляет собой передовой сварочный проект. Вы можете выполнить сварку TIG, MIG или сварку вставкой, но следуйте этим инструкциям, и результат будет аналогичен этому примеру.

55. Перегородка из стали и стекла

Это еще один крупный проект, если вы чувствуете себя игрой. Я видел такие перегородки раньше и всегда любил их. Наличие такого простого, но исчерпывающего набора инструкций заставляет меня попробовать его самостоятельно.

Заключительные мысли:

Спасибо, что прочитали наш список из 55 сварочных проектов своими руками. С небольшими указаниями в Интернете, подобными этому, вы можете быть уверены, что сможете создавать удивительные творения в пределах вашего собственного дома.

Дайте нам знать ваши комментарии ниже, особенно если вам понравилось создавать некоторые из этих замечательных проектов. Мы хотели бы услышать от вас.

Если вас интересует деловой аспект сварки, мы рекомендуем прочитать нашу статью «Руководство по открытию сварочного бизнеса» и статью «6 дополнительных идей для сварщиков»

Процесс сварки | HowStuffWorks

Мы все подготовлены и готовы приступить к сварке. Большинство сварочных работ сегодня можно разделить на две категории: дуговая сварка и сварка горелкой.

Дуговая сварка использует электрическую дугу для плавления рабочих материалов, а также присадочный материал (иногда называемый сварочным стержнем) для сварных швов. Дуговая сварка включает прикрепление заземляющего провода к сварочному материалу или другой металлической поверхности. Другой провод, известный как электродный вывод, накладывается на свариваемый материал. Как только этот вывод оторван от материала, возникает электрическая дуга. Это немного похоже на искры, которые вы видите, когда отсоединяете соединительные кабели от автомобильного аккумулятора.Затем дуга плавит детали вместе с присадочным материалом, который помогает соединить детали.

Для подачи присадки в сварной шов нужны твердые руки и внимание к деталям. По мере того как стержень плавится, сварщик должен непрерывно подавать присадку в стык, используя небольшие ровные возвратно-поступательные движения. Эти движения придают сварным швам характерный вид. Слишком быстрое или медленное движение или удерживание дуги слишком близко или далеко от материала может привести к плохим сварным швам.

Дуговая сварка металлическим электродом в защитных оболочках (SMAW или электродная сварка), газовая дуговая сварка металлическим электродом (более известная как металлический инертный газ или MIG , сварка ) и газовая дуговая сварка вольфрамом (часто называемая вольфрам в инертном газе или TIG , сварка ) все являются примерами дуговой сварки.

Каждый из этих трех общих методов имеет уникальные преимущества и недостатки. Например, сварка палкой недорога и проста в освоении. Кроме того, он медленнее и менее универсален, чем некоторые другие методы. Напротив, сварка TIG сложна для изучения и требует сложного сварочного оборудования. Однако сварка TIG дает высококачественные сварные швы и позволяет сваривать материалы, недоступные другими методами.

Сварка горелкой представляет собой еще один популярный метод сварки. В этом процессе обычно используется кислородно-ацетиленовая горелка для плавления рабочего материала и сварочного стержня.Сварщик одновременно управляет горелкой и стержнем, что дает ему или ей возможность полностью контролировать сварку. Хотя сварка горелкой стала менее распространенной в промышленности, она все еще часто используется для технического обслуживания и ремонта, а также в скульптурах (подробнее об этом позже).

Что такое сварка? — Определение, процессы и типы сварных швов

Соединительные металлы

В отличие от пайки и пайки, при которых не плавится основной металл, сварка представляет собой процесс с высокой температурой плавления основного материала.Обычно с добавлением наполнителя.

Нагрев при высокой температуре вызывает образование сварочной ванны из расплавленного материала, которая охлаждается, образуя соединение, которое может быть прочнее, чем основной металл. Давление также можно использовать для сварки, либо вместе с нагревом, либо отдельно.

Он также может использовать защитный газ для защиты расплавленного металла и присадочного металла от загрязнения или окисления.

Соединение пластмасс

При сварке пластмасс также используется тепло для соединения материалов (но не в случае сварки растворителем), и выполняется в три этапа.

Во-первых, поверхности подготавливаются перед приложением тепла и давления и, наконец, материалам дают остыть для плавления. Способы соединения пластмасс можно разделить на методы внешнего и внутреннего нагрева, в зависимости от конкретного используемого процесса.

Соединение дерева

При сварке древесины для соединения материалов используется тепло, выделяемое трением. Соединяемые материалы подвергаются сильному давлению, прежде чем линейное движение трения создает тепло для соединения деталей друг с другом.

Это быстрый процесс, позволяющий соединить древесину без клея и гвоздей за считанные секунды.

стыковое соединение

Соединение между концами или краями двух частей, образующих угол между собой 135–180 ° включительно в области соединения.

Т-шарнир

Соединение между концом или краем одной части и лицевой стороной другой части, при этом части составляют угол друг с другом от более 5 до 90 ° включительно в области соединения.

Угловой шарнир

Соединение между концами или краями двух частей, образующих угол друг к другу более 30, но менее 135 ° в области соединения.

Кромочный стык

Соединение краев двух частей под углом друг к другу от 0 до 30 ° включительно в области стыка.

Крестообразный шарнир

Соединение, в котором две плоские пластины или два стержня приварены к другой плоской пластине под прямым углом и на одной оси.

Нахлест

Соединение между двумя перекрывающимися частями, образующими угол между собой 0-5 ° включительно в области сварного шва или сварных швов.

Сварные швы на основе конфигурации

Сварка пазом

Соединение двух перекрывающихся компонентов, выполненное путем наложения углового сварного шва по периферии отверстия в одном компоненте таким образом, чтобы соединить его с поверхностью другого компонента, открытой через отверстие.

Электрозаклепка

Сварка, выполненная путем заполнения отверстия в одном компоненте заготовки присадочным металлом так, чтобы соединить его с поверхностью перекрывающегося компонента, открытого через отверстие (отверстие может быть круглым или овальным).

На основе проникновения

Сварной шов с полным проплавлением

Сварное соединение, в котором металл шва полностью проникает в соединение с полным проплавлением корня. В США предпочтительным термином является шов с полным проплавлением (CJP, см. AWS D1.1).

Сварной шов с частичным проплавлением

Сварной шов, в котором проплавление намеренно меньше полного проплавления. В США предпочтительным термином является шов с частичным проплавлением (PJP).

Сварные швы с учетом доступности

Характеристики завершенных сварных швов

Под сварку встык

Угловой шов

Основной металл

Металл, соединяемый или покрываемый сваркой, пайкой или пайкой.

Присадочный металл

Металл, добавленный при сварке, пайке, пайке или наплавке.

Сварной металл

Весь металл расплавился во время сварки и остался в сварном шве.

Зона теплового воздействия (HAZ)

Часть основного металла, подвергшаяся металлургическому воздействию тепла сварного шва или термической резки, но не расплавленная.

Линия Fusion

Граница между металлом шва и ЗТВ при сварке плавлением. Это нестандартный термин для обозначения сварного соединения.

Зона сварного шва

Зона, содержащая металл шва и ЗТВ.

Поверхность сварного шва

Поверхность сварного шва, открытая со стороны, с которой он был выполнен.

Корень сварного шва

Зона на стороне первого участка, наиболее удаленной от сварщика.

Носок под приварку

Граница между поверхностью шва и основным металлом или между прогонами. Это очень важная особенность сварного шва, поскольку пальцы ног являются точками высокой концентрации напряжений и часто являются точками возникновения различных типов трещин (например, усталостных трещин, холодных трещин).

Чтобы снизить концентрацию напряжения, пальцы ног должны плавно переходить в основную металлическую поверхность.

Избыточный металл сварного шва

Металл сварного шва, лежащий вне плоскости, соединяющей пальцы ног. Другие нестандартные термины для этой особенности: армирование, перелива.

Примечание: термин «армирование», хотя и обычно используется, не подходит, потому что любой избыток сварочного металла над поверхностью основного металла и над ним не делает соединение более прочным.

Фактически, толщина, учитываемая при проектировании сварного компонента, является расчетной толщиной горловины, которая не включает излишек металла сварного шва.

Пробег (проход)

Металл расплавился или выпал во время одного прохода электрода, горелки или выдувной трубки.

Слой

Слой металла шва, состоящий из одного или нескольких прогонов.

Различные процессы зависят от используемого источника энергии, и доступно множество различных методов.

До конца XIX века кузнечная сварка была единственным методом, который использовался, но с тех пор были разработаны более поздние процессы, такие как дуговая сварка.Современные методы используют газовое пламя, электрическую дугу, лазеры, электронный луч, трение и даже ультразвук для соединения материалов.

Необходимо соблюдать осторожность при использовании этих процессов, поскольку они могут привести к ожогам, поражению электрическим током, повреждению зрения, воздействию радиации или вдыханию ядовитых сварочных паров и газов.

Существует множество различных процессов со своими собственными технологиями и приложениями для промышленности, к ним относятся:

Дуга

Эта категория включает ряд общих ручных, полуавтоматических и автоматических процессов.К ним относятся сварка металла в среде инертного газа (MIG), сварка штучной сваркой, сварка вольфрамовым электродом в среде инертного газа (TIG), также известная как дуговая сварка вольфрамовым электродом (GTAW), газовая сварка, сварка в среде активного газа (MAG), дуговая сварка порошковой проволокой (FCAW), газовая дуговая сварка металлическим электродом (GMAW), дуговая сварка под флюсом (SAW), дуговая сварка металлическим электродом в защитных оболочках (SMAW) и плазменная сварка.

В этих технологиях обычно используется присадочный материал, и они в основном используются для соединения металлов, включая нержавеющую сталь, алюминий, никель и медные сплавы, кобальт и титан.Процессы дуговой сварки широко используются в таких отраслях, как нефтегазовая, энергетическая, аэрокосмическая, автомобильная и др.

Трение

Сварка трением соединяет материалы с использованием механического трения. Это можно сделать различными способами на различных сварочных материалах, включая сталь, алюминий или даже дерево.

Механическое трение генерирует тепло, которое размягчает смешанные материалы, создавая связь по мере их охлаждения. Способ, которым происходит соединение, зависит от точного используемого процесса, например, сварка трением с перемешиванием (FSW), точечная сварка трением с перемешиванием (FSSW), линейная сварка трением (LFW) и ротационная сварка трением (RFW).

Сварка трением не требует использования присадочных металлов, флюса или защитного газа.

Трение часто используется в аэрокосмической отрасли, поскольку оно идеально подходит для соединения легких алюминиевых сплавов, которые иначе не поддаются сварке.

Процессы трения используются в промышленности, а также изучаются как метод склеивания древесины без использования клея или гвоздей.

Электронный луч

Этот процесс соединения сплавлением использует пучок высокоскоростных электронов для соединения материалов.Кинетическая энергия электронов преобразуется в тепло при ударе о детали, заставляя материалы плавиться вместе.

Электронно-лучевая сварка (ЭЛС) выполняется в вакууме (с использованием вакуумной камеры) для предотвращения рассеивания луча.

ЭЛС имеет много общих применений, например, для соединения толстых профилей. Это означает, что его можно применять во многих отраслях, от авиакосмической до атомной энергетики и от автомобильной до железнодорожного транспорта.

Лазер

Используется для соединения термопластов или кусков металла, в этом процессе используется лазер для создания концентрированного тепла, идеально подходящего для сварных швов, глубоких швов и высоких скоростей соединения.Благодаря простой автоматизации, высокая скорость сварки, с которой может выполняться этот процесс, делает его идеальным для применения в больших объемах, например, в автомобильной промышленности.

Сварка лазерным лучом может выполняться на воздухе, а не в вакууме, например, при сварке электронным лучом.

Сопротивление

Это быстрый процесс, который обычно используется в автомобильной промышленности. Этот процесс можно разделить на два типа: контактная точечная сварка и контактная сварка швом.

При точечной сварке используется тепло, передаваемое между двумя электродами, которое прикладывается к небольшой площади, когда детали зажимаются вместе.

Шовная сварка аналогична точечной сварке, за исключением того, что электроды заменяются вращающимися колесами, что обеспечивает непрерывный сварной шов без утечек.

TWI предлагает один из самых обширных наборов услуг.
