принцип работы светодатчика, монтаж и настройка выносного фотоэлемента
by Realist
Освещение
Для того чтобы включать и выключать освещение или различные электрические приборы в автоматическом режиме, необходимо в схему их питания поставить специальное фотореле для уличного освещения надежного производителя. Оно настраивается таким образом, чтобы в темное время суток включался свет, а днем питание отключалось. Таким образом, есть возможность временить с включением приборов и экономить электроэнергию.
Содержание статьи
- 1 Что такое светодатчик
- 2 Принцип работы прибора
- 3 Как смонтировать устройство
- 4 Правильное подключение изделия
- 5 Световое реле для освещения
Что такое светодатчик
Это устройство представляет собой специальный датчик, чувствительный к солнечным лучам и управляющий электрическим питанием. При попадании на него световых лучей он превращается в изолятор, а в темное время суток начинает проводить ток.
Другими словами, сумеречное реле включает свет ночью и выключает с восходом солнца.
Схема реле освещенности находится в маленьком корпусе, из которого выходят 3 провода для подсоединения электрического питания и автоматического управления светильником. Этот прибор закрепляется снаружи здания, чтобы на него всегда попадали солнечные лучи. В комплекте со световым реле для уличного освещения поставляется универсальное крепление.
Чтобы осуществлять регулировку и настройку порога срабатывания изделия, необходимо установить фотоэлемент, позволяющий добиться качественной работы при неблагоприятных погодных условиях. Такое устройство ставится с внешней стороны корпуса реле для освещения и его можно отрегулировать когда угодно. Вращаясь против часовой стрелки, прибор будет работать лишь в темное время суток, а когда выставляется максимальное значение, то питание начнет подаваться при наступлении сумерек.
com/embed/gRp7uP6ju4E»> Существуют модели этого прибора, в которых датчик освещенности монтируется отдельно от выключателя и подсоединяется длинным проводом. Подобные изделия применяются в сложных схемах, собранных в электрических шкафах, в которые не проникают солнечные лучи.
Дополнительно, можно подключить прибор через электронный таймер, запрограммированный на включение и выключение устройства в работу. Такой способ дает возможность применять его на различных временных промежутках. К примеру, днем при солнечной погоде регулятор может отключаться от сети питания электронным таймером. Только когда настает его рабочее время, то подается электрический ток.
Принцип работы прибора
Современное световое реле для уличного освещения оборудовано специализированным датчиком. Этот элемент может быть выполнен при помощи фототранзистора, фотодиода или другого полупроводника.
Специалисты выделяют такие основные типы чувствительных элементов:
- транзисторный, регулирующий электросигнал при облучении светом;
- симисторный, взаимодействующий с положительным или отрицательным значением гармоники и подающий электрический сигнал в управляющую цепь, которая расположена внутри его;
- тиристорный, работающий при помощи постоянного тока и при попадании солнечных лучей начинающий взаимодействие;
- диодный, который при облучении вырабатывает сигнал прямо пропорциональный силе света.
Все виды обладают своими достоинствами и недостатками, но работают практически одинаково. В настоящее время большой популярностью пользуются диодные и транзисторные изделия.
Как смонтировать устройство
Чаще всего светодатчик монтируется вблизи от осветительных приборов. Однако необходимо полностью исключить попадание света от светильников на чувствительный датчик.

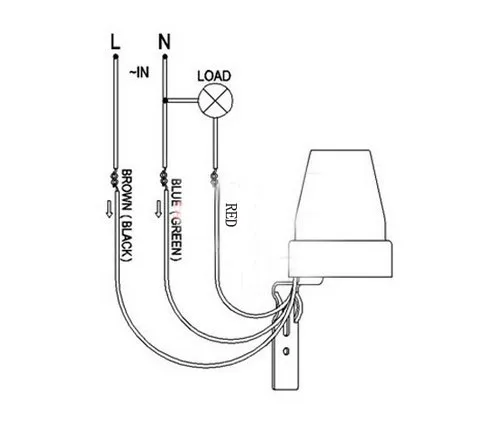

Из фотореле для уличного освещения выходят три провода, которые необходимо присоединить к питающей сети и светильнику:
- коричневый провод присоединяется к фазе сети;
- синий провод соединяется с нолем и к нему подключают проводник от светильника;
- красный провод управляет схемой и соединяется с лампой.
Очень часто есть еще и земляной провод, предотвращающий подачу электрического тока на корпус прибора. В такой ситуации фотореле монтируется таким же способом, но земляной провод подключается к светильнику, не приходя на датчик. Нужно отметить, что у различных моделей есть небольшие отличия в маркировке проводников, поэтому необходимо изучить принципиальную схему устройства
youtube.com/embed/v6pEccyJfYA»> Правильное подключение изделия
Когда нужно управлять одновременно многими светильниками, то стоит изучить правила подключения фотореле для уличного освещения с большим числом потребителей энергии. В этом случае стоит произвести установку специализированного контроллера, на который будет приходить электрический сигнал от прибора. Этот контроллер и будет управлять лампами.
Прежде чем монтировать выносное изделие необходимо проверить его соответствие по максимальной мощности. При большом количестве ламп стоит поставить дополнительные выключатели, а иначе фотореле не выдержит нагрузку и сгорит.
При подборе устройства для управления уличными лампами нужно внимательно ознакомиться с методом его подключения к сети. Присутствие специализированных клемм для зажима проводников позволяет упростить монтаж светорел.
В случаях, когда необходимо поставить изделие, не оборудованное специальными зажимными клеммами, то стоит использовать распределительную коробку. Это поможет избежать попадания влаги на проводники. Дополнительно нужно убедиться в наличии на корпусе реле нарисованной схемы подключения проводов.
При монтаже нужно знать, что наименьший порог срабатывания устройства составляет 5 люкс. Это значение наступает, когда на улице еще довольно светло. По этой причине необходимо вручную настраивать датчик, так как экономия при подобном уровне чувствительности очень маленькая.
Световое реле для освещения
